Пластинчатый рекуператор своими руками для частного дома: принцип работы, особенности изготовления

Загородное современное жилье обустраивается всеми благами цивилизации, и большую роль в этом играет вентиляционная система. Именно она несет ответственность за оптимальный и полезный для здоровья микроклимат в помещении. Сэкономить на энергоносителях и обеспечить благоприятную атмосферу поможет созданный своими руками рекуператор.

Создание рекуператора поможет существенно сэкономить на энергоносителях

Общее понятие рекуперации

Это процесс частичного возврата тепловой энергии. При рекуперации холодный поток, попадающий в помещение из внешней среды (приточный), подогревается посредством удаления вытяжного теплого (сточного). Конструкции, в которых происходит обозначенный обмен, пользуются сегодня большой популярностью. Называются они проточными рекуператорами, или устройствами приточно-вытяжного типа.

Следует понимать, что удаляемые и поступающие в комнату потоки не подвергаются смешиванию. Полная рекуперация на 100% невозможна в принципе, даже если для этих целей задействуется суперсовременная и усовершенствованная установка. Стандартно показатели прогрева варьируются в пределах от 60 до 80%.

Как сделать рекуператор своими руками, вам расскажет это видео:

Принцип работы

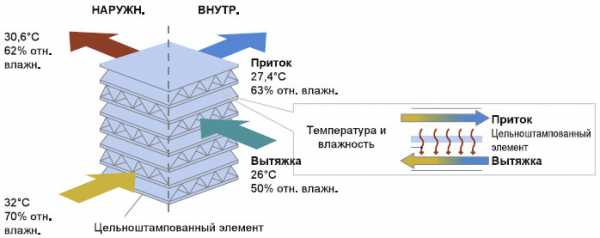

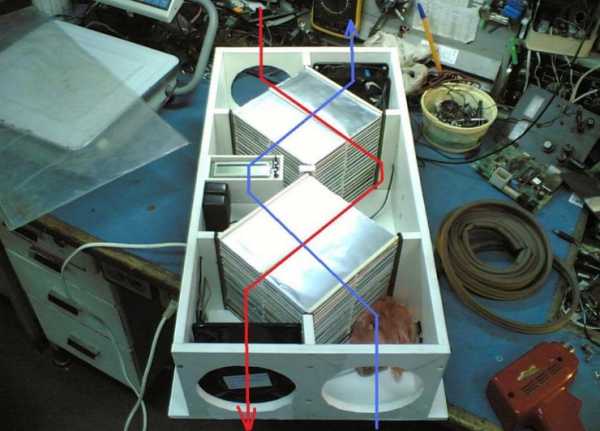

Самодельное оборудование работает за счет обмена воздушными потоками между собой. Например, с наступлением холодов внутренняя высокая температура помещения воздействует на воздушные массы, заходящие снаружи. В летнее же время с появлением сильной жары осуществляется обратный процесс. В этом и заключается основное назначение установки под названием рекуператор. Принцип его работы в следующих моментах:

  • комнатный воздух перемещается вдоль трубы с квадратным сечением;
  • приточные воздушные массы преодолевают свой путь в поперечной плоскости;
  • отсутствует открытый контакт холодного потока с горячим, они ограждены друг от друга специальными пластинчатыми перегородками.

Типы воздушных рекуператоров

Изготовить рекуператор своими руками по чертежам несложно, стоит только приложить определенные усилия, подробно изучить разновидности этих приборов. Наиболее распространенные агрегаты, устанавливаемые в жилых домах, коттеджах:

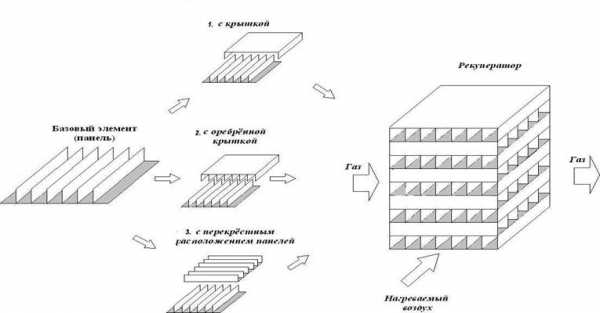

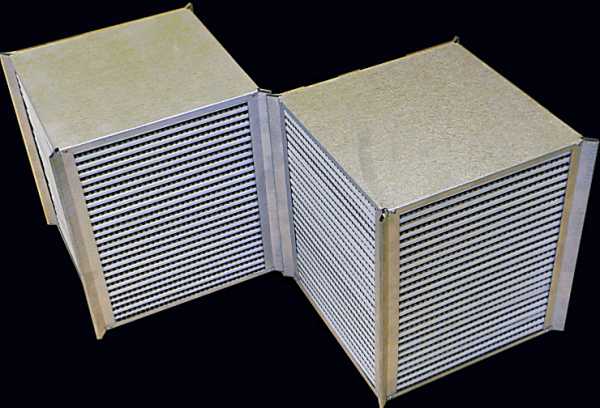

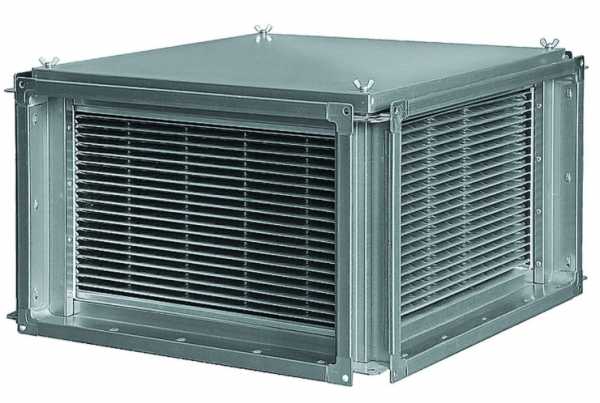

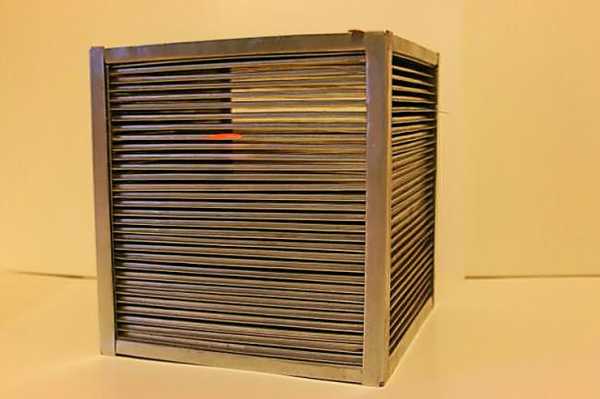

  1. Рекуператор пластинчатого типа. Он представлен специальными прочными пластинами, которые собраны одним цельным кубом. В нем воздушные потоки не смешиваются, но обмениваются при этом своими температурными показателями. Пластинчатый прибор отличается небольшими размерами, конструктивно прост, поэтому и нашел широкое применение.

    Сделать рекуператор своими руками не сложно, если знать его разновидности

  2. Механизм роторного действия предполагает подключение к источнику электроэнергии. На имеющемся цилиндре закрепляется роторная деталь, которая прокручивается без остановки между каналами, подающими и удаляющими воздушные потоки. Существенная особенность роторных установок заключается в масштабных размерах, этим и объясняется их применение и монтаж на промышленных объектах. При этом отличается высокая производственная эффективность, достигающая отдачи в 85% и более.

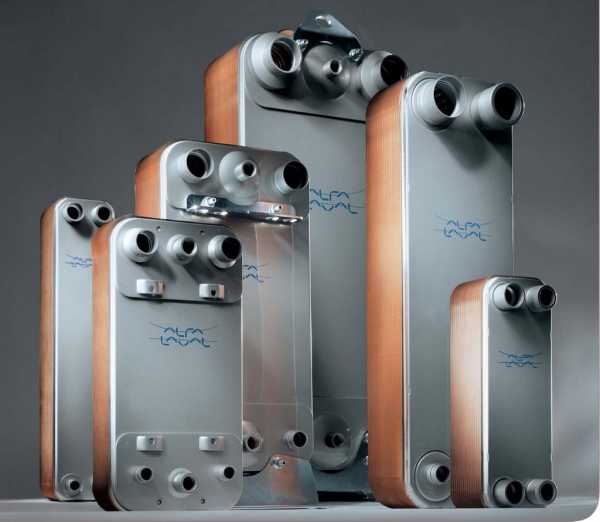

  3. Установка с водяной рециркуляцией очень похожа на пластинчатый механизм, но конструкционно она более сложная, оснащенная структурными элементами, присутствующими в разных местах. Теплоноситель в данном случае циркулирует только в принудительном режиме при помощи электричества и может быть представлен антифризом или обычной водой.
  4. Рекуператор на крышу. Он не используется для установки в жилые здания, эксплуатируется чаще всего в производственных масштабах. Если говорить про коэффициент полезного действия, он достигает показателя в 68−70%. Обустройство таких агрегатов не требует значительных финансовых вложений.

Самый удобный в подключении и последующей эксплуатации, доступный по стоимости — пластинчатый рекуператор. Его проще всего изготавливать своими руками.

Пластинчатое устройство — плюсы и минусы

Такой механизм представляет собой оптимальный вариант для создания собственноручной конструкции. Из основных преимуществ пластинчатого оборудования выделяются:

  • высокие значения КПД, достигающие 65%;
  • в аппарате отсутствуют многоуровневые или движущиеся детали, что обеспечивает простой монтаж и продолжительный эксплуатационный срок;
  • нет необходимости в подключении к источнику электроэнергии — это предотвращает лишние денежные траты.
Пластинчатый рекуператор эффективный, долговечный, но в мороз может покрыться коркой

Необходимо сказать и про отрицательные стороны, присущие каждому функциональному прибору. Они таковы:

  1. Отсутствует функционал по обмену водой, имеется только тепловая передача.
  2. С наступлением холодного времени года агрегат покрывается ледяной коркой.
  3. Конструкция выполнена из специальных труб, пересеченных между собой. Монтаж таких элементов пластинчатого рекуператора своими руками обязателен, но является задачей не из простых.

Необходимые инструменты

Рекуператор для частного дома своими руками, необходимый для вентиляции, требует определенных материалов. Необходимо подготовить:

  1. Оцинкованное кровельное железо в размере не менее 4 кв. м. Хорошей заменой послужит медь, текстолит, листовой алюминий, гетинакс.
  2. Прокладочный пробочный материал толщиной 0,2 см, который помещается между металлическими пластинами. Альтернативой станет деревянная пропитанная олифой рейка.

    Чтобы создать рекуператор своими руками, необходимо подготовить список материалов и инструмента

  3. Строительный герметик, имеющий силиконовую основу.
  4. Пластиковые фланцы, по параметрам соответствующие воздуховодным трубам.
  5. Защитный корпус в виде фанерного или жестяного короба.
  6. Материал для надежной изоляции, например, минеральная вата.
  7. Уголок для создания стоек.
  8. Метизы, электролобзик.
  9. Датчик, на котором отображаются скачки давления.

Подготовив такие приспособления, можно смело приступать к созданию рекуператора своими руками из трубы.

Описание процесса

Чтобы конструкция получилась правильной и надежной, необходимо придерживаться определенного алгоритма действий. Особых знаний не понадобится,

но смекалку и сообразительность проявить придется:

  1. Материал укладывается на ровную поверхность, разделяется режущим инструментом на квадратные пластины со сторонами 20−30 см. Таких заготовок понадобится несколько десятков. Идеально ровными пластины получаются при использовании электролобзика.
  2. Затем подготавливаются деревянные рейки, пробковый материал. Их параметры в точности должны соответствовать сторонам нарезанных предварительно квадратов. Они наклеиваются на противоположные стороны заготовок, последняя остается пустой. Процесс приостанавливается до полного просыхания клея.

    Собирая рекуператор самостоятельно, важно выполнять действия последовательно

  3. На следующем этапе квадраты собираются в единую кассету. Каждый лист аккуратно укладывается под углом в 90° относительно предыдущего. Завершающий элемент рекуператора — неоклеенная пластина.
  4. Подготовленная функциональная установка закрепляется в каркасе при помощи строительного уголка.
  5. Имеющиеся отверстия, щели, обрабатываются герметиком, который предотвращает коррозийные процессы.
  6. Обязательно делаются крепления, фиксирующие фланцы на сторонах кассеты с пластинами. Нижняя часть оснащается дренажным проемом, через который выводится трубка с конденсатом.
  7. Корпусные стенки оснащаются направляющими, которые выполнены из прочных уголков.
  8. После этого подготовленная рабочая деталь помещается в коробку, соответствующую параметрам.
  9. Не стоит забывать про изоляционный материал, прокладываемый в рекуператоре. Он прочно крепится на внутренней стороне корпусных стенок конструкции.
  10. Предотвращение наледи в зимнее время обеспечивается за счет монтажа датчика давления. Он обычно монтируется в зоне, через которую поступает теплый воздушный поток.

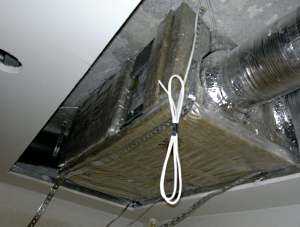

  11. Завершающий этап — устройство готового к применению рекуператора в общую вентиляционную систему.

КПД такого агрегата достигает отметки в 65%. Этого достаточно для создания в жилом доме, коттедже комфортного микроклимата. Также не стоит забывать, что лучше собирается рекуператор воздуха своими руками по чертежам, подготовленным заранее.

Рекуператор, собранный самостоятельно, может создать в вашем доме комфортные условия, а вы при этом сэкономите средства

Существует огромный выбор охладительных систем, устанавливаемых в жилых, производственных объектах. Но для собственных нужд вполне реально изготовление рекуператора для теплообменника самостоятельно, сэкономив при этом денежные средства.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Рекуператор своими руками: преимущества, недостатки, продуктивность

Для комфортного, уютного дома, потребуется выветривание комнат, будто кухня или ванная. В этом нам помогают вытяжки и множество приспособлений. Для этого надо немного «раскрутиться», потратиться на устройства отопления и вентиляции, вытяжки. А при постоянном повышении цен на электричество и поддерживания дома, такие затраты уходят на второй план.

Тепло необходимое зимой, случается, что через вентиляционный комплекс выходит плохой воздух вместе с тёплым воздухом. И при этом возвращается холодный воздух и заходит домой, вследствие чего увеличиваются затраты на электричество.

Пригодное утепление дома исключено без использования установки герметизации жилища или квартиры. С помощью особых стройматериалов утолщают проёмы, дверные и оконные соединяя их со стенами, чтобы избежать конденсата. Но если не использовать преднамеренного выветривания, то дом похож на так называемый термос, вследствие чего, без выветривания вам будет неприятно прибывать в помещение.

Тепло необходимое зимой, случается, что через вентиляционный комплекс выходит плохой воздух вместе с тёплым воздухом.

Факт. Комплекс устройств выветривания дома, не добавит вам затрат на электричество, а наоборот, поможет вам больше экономить в разы.

Рекуператор – это

Перед тем как вы начнете сооружать устройство, но потребуется понять его принцип функциональности.

Это механизм, в котором происходит взаимосвязь воздушных потоков также который, получает холодный и отдает обогревший воздух, и, наоборот, в зависимости от погоды.

Рекуператор — это небольшая часть и не затратная, большого комплекса вытяжной структуры.

Типы устройств

Разделение функционирование, делится от структуры и функций действия.

  • по виду перемещения обмена воздуха.
  • по структуре создания и функций как роторный и пластинчатый.

Принудительная установка вытяжки с рекуператором

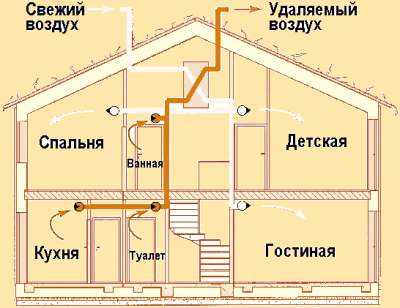

Новейшая принудительная приточно-вытяжное выветривание с рекуператором, предполагает увеличение эффективности в три раза и экономии электричества в сравнении с обычными прямоточными конструкциями. При помощи приспособления утилизации тепла (рекуператор), помогает ограничить лишние расходы на электроэнергию, так как обеспечивается приход свежего воздуха необходимого для заданной комнаты.

Рекуператор — это небольшая часть и не затратная, большого комплекса вытяжной структуры

Также важно чтобы и в закрытых помещениях обновлялся воздух, из-за этого можно получить некоторые плюсы: из-за постоянной смены воздуха в помещениях не будет появляться грибок, плесень, а вследствие чего и насекомые. Также выветривает различные запахи, пыль и всяких вредных веществ находящимся в воздухе.

Факт. Различные погодные условия, жара или холод никак не относятся к принудительной вентиляции с данным приспособлением, что в свою очередь является выгодно.

Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки. Он, нагнетенным воздухом в помещении, нагревает или остужает, с помощью электричества не смешивая.

Стройматериалы для самодельного пластинчатого рекуператора

  • Лист алюминия, или железо для кровли около четырех квадратных метров;
  • Техническая пробка 20 мм, что бы положить среди пластин или деревянных реек;
  • силиконовый герметик, обычный;
  • короб для корпуса. Можно взять короб, сделанный из присованной древесины или из металла;
  • фланцы пластмассовые подходящие по диаметру вытяжки, четыре штуки;
  • измеритель давления;
  • минеральную вату;
  • строительный уголок;
  • метизы;
  • электропилка.
Практически рекуператор представляет собой сменщик тепла, так называемым центром вытяжки.

Делаем рекуператор.

  1. Для начала режим железо на квадраты размером 20 и 30 сантиметров, они нам понадобятся аж 70 штук. Для удобства можно нарезать не по одному, а по 5 или больше, как вам удобно. Также очень важно, что бы квадраты были ровными.
  2. Режим рейку (пробку) 20 и 30 см соответственно и приклеиваем впритык на противоположные стороны всех квадратов, кроме последнего квадрата.
  3. Наносим клей сверху рейки (пробки) и соединяем квадраты в кассету. Складывая каждый следующий лист перпендикулярно, и последним будет не чем не приклеенный квадрат.
  4. Соединить всю конструкцию с помощью строительного уголка.
  5. Щели затыкаем при помощи герметика.
  6. Присоединяем фланц на стены конструкции. Снизу конструкции делаем дренажную дырку, вставляем туда трубу для ухода влажности.
  7. На стенки конструкции из уголка делаем направление.
  8. Конструкцию заносим в корпус, размер корпуса, как и размер квадратов.
  9. Прикрепляем 40 миллиметров ваты в середине на стенах корпуса.
  10. Что бы ни было налета погодных условий, потребуется поставить в ту же часть, где ходит теплый воздух измеритель давления. Во избежание обмерзания конструкции.
  11. Засовываем готовое устройство в систему вытяжки.

Совет. Для этого категорически не подойдут кислотные герметики, так как из-за них будет появляться ржавчина и приводить конструкцию в не годность.

Преимущества и недостатки такого рекуператора

  • Преимущества: высокая производительность, незамысловатость конструкции, не использует электричества.
  • Недостатки: не имеется замены влажного воздуха, замерзание в холодное время года

Совет. Что бы избежать замерзания, рекуператор иногда выключают или можно поставить особенным клапаном.

высокая производительность, незамысловатость конструкции, не использует электричества.

Как увеличить продуктивность конструкции рекуператора

Основным параметром данного устройства это проценты полезного действия. Для увеличения продуктивности в полтора раза есть два варианта. При этом повышение часа и увеличения пространства для замены теплого воздуха. Для дачного варианта увеличения продуктивности, таким вариантом, просто при этом желательно использовать грунтовые обменщики тепла. Пластмассовую трубку до 20 сантиметров, трубку, установленную на промежутке 50 метров и на глубине до двух метров, разрешит вам обогреть или охладить приходящий воздух в помещение.

При использовании этого самодельного устройства, увеличить продуктивности всей вытяжки. Если применить грунтовой тип обмена, то это уменьшит возможность замерзания и появления инея на перпендикулярных квадратах конструкции из-за разности градусов воздуха в доме и снаружи. Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха. Если не использовать грунтовой обменщик, то что бы избежать сирости в вентиляции, замерзания на квадратах, то при этом можно использовать вспомогательные устройства. При этом можно применить измеритель градусов и давления, и вспомогательное обогревательного устройства, что бы ни замерзали квадраты.

Утепленная форточка для дома с пластиковыми окнами

Для зданий, где много этажей, для квартир, практично использовать иной тип установки, больше благоприятный это так называемый теплой форточкой. Устройства по такому типу действия используют мало пространства в системе. Это устройство очень простое в установке, можно на подоконнике или на стенке возле нужного окна, также можно скрыть или оставить на виду такое устройство. При монтировании пластиковых окон, то непременно используйте данное приспособление. Данный обменщик воздуха предоставит вам приход теплого воздуха зимой, и холодного летом, также если вы используете в дополнении кондиционер. Деятельность рекуператора не относится к градусам воздуха в помещении.

Уменьшаются затраты на электричество, на обогрев зашедшего воздуха, незамысловатость данного строения и простота уменьшает основную стоимость всей системы обменщика воздуха.

Модель такого вида является трубка до 20 сантиметров в диаметре, и до полутора метра в длину, затем в нее устанавливают связку тонких труб (алюминиевых) до полутора метра. Их разбросанные концы стоит собрать в конструкцию на двух пластинах, при этом 20 сантиметров в диаметре. В такой сборке применяют тройник два штуки и две пластиковые трубы соединены между собой на 90 градусов г-образная, 20 сантиметров в диаметре. Связка тонких труб из алюминия вдеть в основную трубу. На наружные окончания ставиться тройники и г-образную трубу. С первого конца на тройнике и г-образной трубе ставят вентилятор электрический, по одному. С помощью него идет обмен воздуха в помещении.

Роторный тип рекуператора

Самую большую продуктивность выдает модель именно такого роторного типа. В них вмонтированный поток воздуха пропускается сквозь короб с двумя каналами. В середине этого короба ортогонально движется круг. Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль. Все эти спирали крутятся, круг закаляется, после этого прогретый воздух попадает в помещение. При этом приходящий прохладный воздух он прогревает.

Для более продуктивного функционирования установки, кругу потребуется иметь в наличии крупный диаметр трубы.

Факт. Крупный диаметр трубы, имеется существенным недостатком, он притесняет использование в обычных домах, данный тип рекуператора.

Круг изготовлен из полос, у которого для прочности конструкции оснащен с одним или сплошным листом специальным металлическим шпоном, скрученный не в компактную спираль

При этом различность этих других типов, в данном типе используется не полное смешивание воздушных потоков, что при использовании для обычных домов принуждает в использование фильтров трудных конструкций. Наименование нагревательного круга, считается несовершенной моделью.

Какой тип рекуператора выбрать для своего дома.

Просматривание разных типов приспособлений можно и дальше. Но заинтересованность все же в том, как самому сделать похожую модель и продуктивность в ее использование в вашем жилище. В первую очередь необходимо подумать о ее необходимости и какого определенного типа модели. Когда в доме вмонтированы пластиковое окна, то вам стоит использовать уже завершенной продукции маленькому устройству, теплой форточки.

Для дачного типа строения, где предоставляется больше места для устройств, и полностью годится наш вариант самодельного пластинчатого рекуператора.

Рекуператор теплообменник пластинчатого типа своими руками

couo.ru

Рекуператор воздуха своими руками – как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью. Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания и т. п. Но в результате жилище превращается в своеобразный термос, в котором, без использования принудительной вентиляции, жить становится очень некомфортно. И что, дополнительный обогрев/охлаждение свежего воздуха, который теперь сможет проникать в дом только через вентиляционные каналы, вызовет новые неизбежные расходы на электроэнергию? Напротив, экономии способствуют сами вентиляционные системы. Всё дело в их конструкции. Ниже рассмотрены способы вентиляции помещений с помощью рекуператоров воздуха. Что это такое, как устроены эти агрегаты и можно ли сделать своими руками?

Преимущества системы вентиляции с рекуперацией

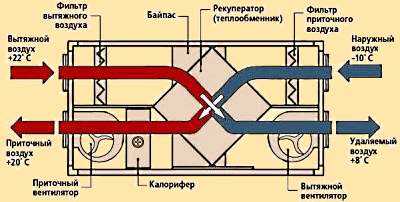

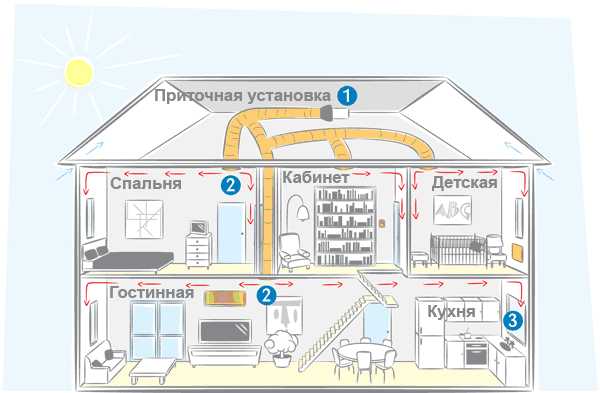

Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:

  • не даёт развиваться колониям опасных микробов, плесени;
  • удаляет углекислый газ и пыль.

Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования.

Типы рекуператоров

Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов.

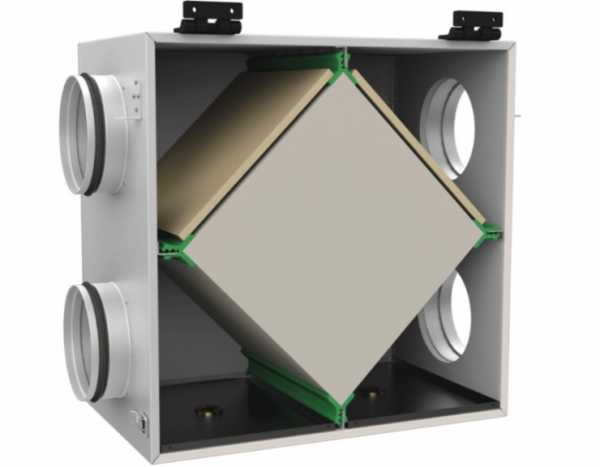

Пластинчатый

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух.

Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора.

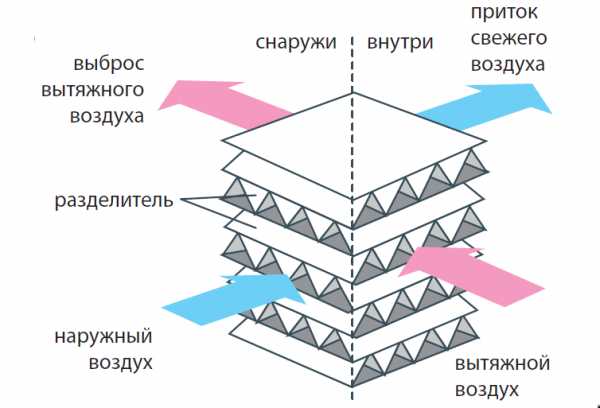

Чертёж и схема работы

Децентрализованный

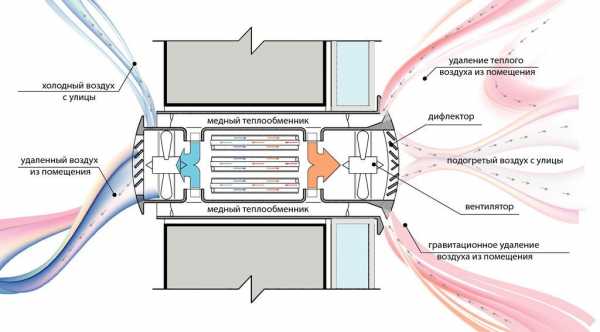

В условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма и т. п. Использование такого устройства совершенно необходимо при установке герметичных пластиковых окон. Этот теплообменник обеспечивает поступление согретого свежего воздуха в зимнее время и охлаждённого летом, особенно, если в помещении установлен кондиционер. Работа рекуператора не влияет на температуру в квартире.

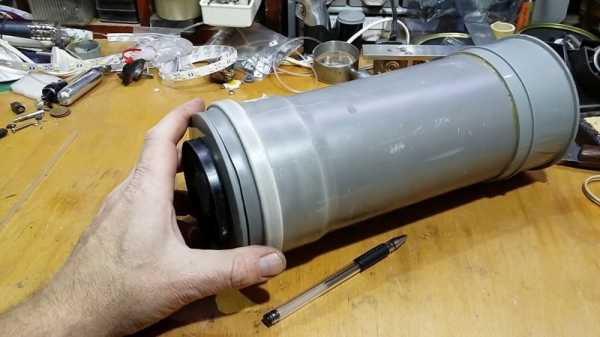

Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники.

Чертёж и принцип работы

Роторного типа

Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его.

Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством».

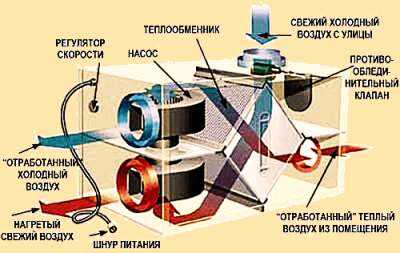

Схема устройства и работы (система воздух-воздух)

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Как сделать пластинчатый рекуператор своими руками?

Материалы для пластин

При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:

  • тонкий лист алюминия или меди;
  • тонкая кровельная оцинковка;
  • листовой текстолит или гетинакс;
  • другой вид пластика.

На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки.

Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров.

Материал для изготовления корпуса

  • металлический лист или фанера;
  • МДФ толщиной до 20 миллиметров;
  • брусок для каркаса;
  • метизы для крепежа;
  • минеральная вата;
  • силиконовый герметик.

Пошаговые действия

  1. Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник.
  2. Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик.
  3. Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания.
  4. Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения.

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Для создания благоприятного микроклимата в доме или квартире, помещения нужно регулярно проветривать. Чтобы обеспечить баланс свежего воздуха и влажности нужно обеспечить жилище хорошей вентиляцией. Установка рекуператора решит эту проблему и кроме того, сэкономит энергоресурсы.

stroylab.su

Рекуператор своими руками

Проблема энергосбережения ненова, в силу подорожания и истощения основных на сегодня источников энергии она приводит к росту стоимости последних. Безусловно, это может мало вас касаться, если вы парируете тем, что сами лично используете только энергосберегающее электрические приборы. Однако здесь есть небольшой подвох, ведь энергия нужна не только на то, чтобы вы читали эти строки, но и для того, чтобы в это время вам было комфортно находиться в окружающей вас среде. К примеру, зимой в вашей квартире, доме должно быть тепло, чтобы не мерзнуть, а это может обеспечить только отопление, если, конечно, речь не идет о тропических странах.

Так вот, забота о сохранении тепла в помещении — это тоже энергосбережение, при этом очень важное. Сегодня для этих целей существует много  технологий, как в применяемых строительных конструкциях, так и в инженерных системах. Однако что же делать, если вы обитатель обычной квартиры, построенной еще в советские времена?

Большинство владельцев такого жилья правильно решают первоочередную проблему защиты от холода зимой, устанавливая герметичные пластиковые окна. Эффект от этого, уверен, не заставил себя долго ждать: ушли те жуткие холодные сквозняки и в помещении стало гораздо теплее.

Но одновременно возникла новая проблема, вызванная нарушением естественной вентиляции в помещениях, которая не менее важна для нашего с вами комфорта, чем сохранение тепла. А ведь практически все используемые ранее системы вентиляции в домах работали на том принципе, что свежий воздух попадал в помещения как раз через те самые неплотности в окнах, на которые многие так жаловались зимой, подробнее можно прочитать в статье вентиляция в частном доме.

Такая естественная система вентиляции, как показала практика, очень плохо соотносится с современными энергосберегающими технологиями. По этой причине наиболее эффективными системами становятся приточно-вытяжные системы вентиляции с принудительным побуждением. Кроме этого с целью энергосбережения в таких системах обязательным становиться повторное использование энергии (зимой − тепла). Согласитесь, расточительно будет просто выбрасывать согретый воздух наружу, а его замещать холодным, который предстоит еще нагреть, на что опять же придется затратить энергию.

Так вот, в качестве системы передачи энергии от выходящего воздуха входящему применяются рекуператоры тепла.

Что такое рекуператор?

Рекуператор представляет собой устройство, в котором происходит передача тепла через теплообменник (пластинчатый, трубчатый, роторного типа и др.) от потока исходящего воздуха входящему. Воздух в устройство при этом нагнетается при помощи электрических вентиляторов.

Рекуператоры воздуха всегда легко можно приобрести в фирмах, занимающихся поставками вентиляционного оборудования. Кроме того можно попробовать соорудить данный прибор самому.

При этом если вы хотите попробовать свои силы в данной стезе, вам следует понимать, что придется в первую очередь изучить все принципы работы рекуператора, а также практику его создания, и только потом можно будет браться за дело.

Помимо этого для достижения наилучших результатов рекуператор нужно будет оборудовать электронной автоматикой своей работы, поскольку, увы, такие комплекты автоматики отдельно от устройства вам вряд ли удастся приобрести. Так что изготовить их придется самостоятельно либо поручить это специалистам данного дела.

Как сделать рекуператор своими руками.

Если вы все же решили попробовать свои силы в создании рекуператора для дома своими руками, то рекомендую обратить свое внимание на следующие его виды.

1. Пластинчатый рекуператор своими руками.

Его главной и, пожалуй, самой сложной в изготовлении частью является пластинчатый теплообменник, основное предназначение которого — проводить потоки в разные стороны, передавая энергию от одного к другому посредством плоских пластин.

Чаще всего такой теплообменник выполняют из квадратных платин, склеенных таким образом, чтобы между ними в перпендикулярном друг другу направлении проходили воздушные потоки. В качестве материла для пластин можно использовать:

  • нетолстую оцинкованную жесть,
  • нетолстые медные и алюминиевые платины.

Также возможен вариант изготовления их из обычной кухонной фольги и даже паропроницаемой мембраны, применяемой в кровельных работах.

Важнейшая задача в изготовлении такого теплообменника — это расположить пластины относительно друг друга на расстоянии 3-4 мм. Большее и меньшее расстояние нежелательно, так как при уменьшении промежутков увеличивается скорость образования и выход  конденсата, при обмерзании которого эти промежутки будут закупорены, а при больших промежутках снизится качество передачи энергии от одного потока другому.

Кстати, основная проблема такого вида рекуператора — это образование того самого конденсата. Для борьбы с ним придется либо подогревать входящий воздух при помощи мощных электрических калориферов, либо при помощи автоматики продувать аппарат только теплым воздухом (из помещения для растапливания льда).

2. Трубчатый коаксиальный рекуператор своими руками.

Это более простой, нежели предыдущий вариант, но он занимает гораздо больше места, поскольку его эффективность зависит непосредственно от его длины.

Для изготовления трубчатого коаксиального рекуператора тепла своими руками вам понадобятся:

  • пластиковая канализационная труба диаметром порядка 160 мм и длиной 2 м.,
  • алюминиевая воздушная гофра диаметром порядка 100 мм и длиной 4 м.

Кроме этого на оба конца пластиковой трубы необходимо будет одеть разветвители-переходники на 100 мм, так труба будет иметь с обеих сторон по два выхода с двумя отверстиями.

Внутрь пластиковой трубы спирально упаковывается полностью растянутая гофра, которая с обеих сторон герметично крепиться к одному из выходов разветвителей.

В результате мы получаем конструкцию через которую направляем при помощи вентилятора теплый отработанный воздух из помещения (через канал из алюминиевой гофры), а свежий воздух с улицы получаем через саму пластиковую трубу. При этом входящий воздух получит тепло, отдаваемое через нагретые теплым воздухом стенки гофры.

Из плюсов такой конструкции можно выделить основной — меньшая подверженность образованию конденсата, к тому же последний не приводит здесь к полной остановке действия системы, как в предыдущем варианте. Однако, как я уже отмечал выше, такому рекуператору требуется значительно больше места, что в условиях квартиры может послужить причиной отказа от данного варианта. Зато в условиях частного жилого дома такая установка имеет право на жизнь и применение.

Конечно, описанные конструкции  далеки от совершенства и требуют испытания и доработок, но даже применение таких, довольно простых, рекуператоров позволит вам снизить траты на отопление помещений в зимний период, одновременно обеспечив нормально функционирующую вентиляцию.

Рекуператор своими руками видео

Рекомендую прочитать:

podmasterij.ru

Собираем пластинчатый рекуператор своими руками

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего.

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель.

Очень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы.

Нам понадобятся следующие материалы:

  • Текстолит
  • Кровельная оцинковка или любой другой материал плоского типа
  • Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
  • Деревянный брус для закрепления металлической основы в коробе
  • Герметик
  • Утеплитель
  • Силикон

Основные этапы работ

  1. Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
  2. Из остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
  3. Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах. Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.

ventilationpro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
