ПВУ с рекуперацией тепла и влаги: виды рекуператоров
Наша компания производит приточно-вытяжные системы вентиляции с применением высокоэффективных энтальпийных рекуператоров, благодаря которым удалось добиться стабильной рекуперации с высоким КПД в сложных климатических условиях.
Необходимо отметить, что энтальпийные рекуператоры TURKOV являются единственными, производимыми в Российской Федерации.
Энтальпийный рекуператор предназначен для передачи приточному воздуху тепла и влаги от отработанного. Помимо влаги из вытяжного воздуха переносится и часть тепла, тем самым увеличивая коэффициент полезного действия рекуператора.
Влагопроизводительность рекуператора зависит от температуры наружного воздуха. Выполненная из полимерной мембраны рабочая область пропускает молекулы водяного пара из увлажнённого вытяжного воздуха и передает сухому приточному.
В рекуператоре не происходит смешивания приточного и вытяжного потоков воздуха.
Молекулы воды проходят через мембрану благодаря диффузии из-за разницы концентрации водяного пара по обе стороны мембраны, размеры ячеек которой настолько малы, что пройти через неё может только водяной пар – для прочих веществ, загрязняющих воздушный поток, мембрана оказывается надёжной преградой.
Обладая свойством губки, пластина рекуператора позволяет ему впитывать влагу без выпадения на поверхности пластин конденсата.
Корпуса приточно-вытяжного вентиляционного оборудования, выпускаемого компанией, неизменно совершенствуется, улучшая свойства теплоизоляции и шумопоглощения.
Благодаря использованию полипропилена, удалось добиться кардинального снижения уровня низкочастотного шума.
Наша компания предлагает широчайший спектр вентиляционного оборудования с рекуперацией, способного удовлетворить потребностям помещений самого разного назначения и масштаба.
Основные отличия приточно-вытяжных систем вентиляции TURKOV
Помимо энтальпийных рекуператоров приточно-вытяжная вентиляция может быть оборудована и другими типами рекуперативных устройств, с кратким обзором которых мы и предлагаем вам ознакомиться:
О рекуперации в системе приточно-вытяжной вентиляции
Этот процесс определяет возврат некоторого количества тепла для повторного подогрева воздуха, поступающего в помещение. Возвращение осуществляется через теплообменник рекуператора, когда часть тепла передаётся из удаляемого воздуха поступающему свежему потоку. А в жаркий период лета теплообменник уменьшает проникновение в комнату вместе с приточным воздухом высокой температуры окружающей среды.
В теплообменниках вытяжной и приточный воздух протекает порознь, имея разную температуру. Холодный воздух, соприкасавшийся с тёплой поверхностью стенки, нагревается. Воздушный поток с повышенной температурой, контактируя с холодной поверхностью, охлаждается.
Основные характеристики рекуператоров
Приточно-вытяжная вентиляция с рекуперацией применяется на промышленных и общественных объектах, а также на жилых сооружениях. Показатели, по которым различают вентиляционные установки с рекуперацией следующие:
- по имеющейся мощности.
- по конструкции теплоносителя.
- существующие типы могут быть трубчатыми, пластинчатыми и ребристыми.
- по используемому материалу для передачи тепла. Эту функцию выполняет воздух или жидкость.
- по ходу движения энергоносителя, направление которого может быть прямым, поперечным или противоточным.
- от места установки на объекте. Если рекуператор обслуживает помещения всего здания, его называют центральным. К децентрализованным устройствам причисляют те, которые смонтированы для обслуживания отдельных комнат или офисов.
Основные составляющие конструкцию рекуператора такие:
- корпус для закрепления комплектующих узлов агрегата, обеспечения их сохранности и работоспособности.
- теплообменник, выполняющий обмен тепла между различными носителями энергии.
- блок вентиляторов — для перемещения потоков воздушных масс по вытяжке и притоку.
- нагревательные элементы, поддерживающие необходимую температуру.
- многоступенчатые фильтры с разной степенью очистки воздуха, задерживающие загрязнения, примеси, запахи.
- блок автоматики с программируемыми элементами управления процессов рекуперации.
- контроллер с панелью отображения реального режима работы по таймеру с функцией диагностики узлов, датчиков.
- воздушные заслонки разной формы с ручным или электрическим приводом, регулирующие пропускную способность воздухопровода.
- клапана с резиновыми уплотнителями, имеющие ту же функцию что и воздушные заслонки.
- шумоглушители для поглощения исходящего звука от работающего устройства.
Основные виды рекуператоров
Характеристика роторного типа.
Они занимают широкий сегмент применения в промышленности и в коммунальном хозяйстве. Имея большую поверхность теплообменника, устройства такого вида достаточно эффективны. Возможность регулирования скорости оборотов ротора, позволяет выбирать требуемый оптимальный режим. КПД у него меньше, чем у пластинчатого рекуператора. Объясняется это повышенным потреблением электроэнергии для его оптимальной работы. К недостаткам относятся: большой габарит рекуператора, контроль над вращающимся ротором и частичное попадание воздуха из вытяжной струи в поступающий приток. По этой причине ограничивается использование роторных теплообменников во влажных и токсичных средах.
Конструкция роторного рекуператора и его работа.
Основным узлом является набор теплообменных дисков с лопастями, образующих цилиндрической формы ротор. Вращаясь, он проталкивает потоки воздуха. И в то же время, как теплообменник нагревает его или охлаждает. Диски, количество которых может изменяться, состоят из ячеек, изготовленных из гофрированного листового материала. При монтаже вал барабана ориентируют горизонтально, выдерживая параллельность к направлению движения потоков воздуха. Вращаясь, он прогоняет попеременно сначала нагретый воздух, затем втягивает приточный, передавая ему часть тепла. Структура устройства технически сложная, повышающая его стоимость. При его установке требуется квалифицированный монтаж и умелое эксплуатационное обслуживание.
Характеристика пластинчатого рекуперативного устройства.
Работая по приточно-вытяжной системе, оно предназначено для вентиляции и сбережения тепловой энергии. Основной характеристикой является его эффективность (КПД). Тепловой коэффициент подсчитывают по такой формуле. Разницу температур в помещении после притока и наружного воздуха разделяют на разницу температур удаляемого и наружного воздуха.
Устройство пользуется повышенным спросом заказчиков. Недостатком является появление на пластинах со стороны выхода следов обмерзания. Это объясняется тем, что пластина теплообменника имеет разную температуру с удаляемым воздухом. Поэтому образуется конденсат. Понижение внешней температуры, ускоряет наращивание слоёв обледенения. Обмёрзшие пластины создают сопротивление для проходящей струи воздуха. Из-за этого уменьшается производительность вентиляции, рекуперация замедляется до полной остановки устройства. Работа возобновляется после оттаивания пластин. Степень обмерзания регулирует специальный клапан. При возникновении слоя льда клапан открывается, и входящий воздух некоторое время поступает без подогрева. Вытяжной тёплый воздух направлен на размораживание ледяного слоя, а образовавшиеся влажные потёки сливаются в дренажную ёмкость и в канализацию. В таком режиме расход энергии на работу рекуператора снижается до минимума.
Сравнивая с роторным устройством – потоки воздуха в пластинчатом рекуператоре чётко разграничены. Вытяжной и приточный каналы разделены пластинами. На аэродинамические характеристики и КПД влияет выбранное расстояние между пластинами теплообменника.
Узлы для обмена теплом изготовлены из меди, алюминия или стальных листов. Алюминиевый теплообменник отличается повышенной теплопередачей и устойчивый к коррозии. Для изготовления используют также пластиковые или очень редко целлюлозные материалы. Пластиковые теплообменники имеют малый вес, небольшую производительность и используются для бытовых условий. Бумажные теплообменники редко применяются, но они хорошо трансформируют влагу и тепло. Влага не удаляется в атмосферу, а поступает в комнату вместе с входящим воздухом. Количество набора пластин, разделяющих потоки, может быть разным. Оптимальное расстояние выдерживают от 5 до 9 мм. Регулируя подбором количества кассет, уменьшают появление конденсата. Тепловой элемент оттаивания уменьшает КПД, забирая на своё функционирование часть электроэнергии. Конструкция легко монтируется, надёжна в эксплуатации и небольшой стоимости.
Рекуператоры, монтируемые на крышах
Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.
Характеристика.
Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.
Конструкция.
Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.
Рекуператор с водяной циркуляцией
Характеристика.
Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Конструкция.
Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.
Подбор приточно-вытяжной вентиляционной установки
Существуют специальные программы выбора вентиляционных установок. Используя компьютер, и в соответствии с предъявляемыми требованиями, подбирают оборудование с учётом производительности, расхода воздуха, подходящей комплектации. Программа смоделирует установку с необходимыми габаритами и характеристиками. Реально можно проанализировать оптимальное соединение узлов и составляющих элементов. Выполнение программы не требуют специального обучения. Подбор приточно-вытяжной вентиляционной установки облегчён демонстрацией на мониторе результата выбора. Указывают только её состав, заложив необходимую информацию с предлагаемых вариантов. Выбор ведётся автоматически, согласно введённым заказчиком данных. Дальше, как в игровом конструкторе, убирают или дополняют требуемые узлы. Например, добавить секцию водяного подогрева, указав её параметры. Или включить другие элементы регулировки и комплекты автоматики.
Кратко о монтаже рекуператора
До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.
Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.
Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.
Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.
Список вопросов по выбору приточно-вытяжной вентиляции с рекуперацией
Заказчику необходимо.
- Получить от менеджера или продавца информацию о производителе оборудования. Продолжительностью существования фирмы, её положение на рынке сбыта и отзывы покупателей.
- Уточнить производительность рекуператора в месте его установки. В соответствии с размерами, планировкой помещения или дома. Информацию можно получить от специалистов компании.
- Определить сопротивление воздушного потокам после монтажа установки, с учётом размеров и сгибов воздуховода. Расчёт выполняется проектировщиком.
- Выбор типа и мощности рекуператора, учитывая расход воздуха и сопротивлением трубопроводов. Выполняет проектировщик.
- Определение класса (энергопотребление) рекуператора. Заказчик получает ответ на вопросы: расходы на эксплуатацию системы, количество сэкономленной энергии, расчёт расходов на отопительный сезон.
- Проверить наличие сертификата и срок действия гарантии. Она выдаётся на комплектующие узлы рекуператора и всей приточно-вытяжной системы вентиляции. Чем лучшее качество комплектующих узлов — тем дороже будет стоить устройство.
- Сравнить паспортный КПД с реальным коэффициентом. Он зависит от:
– разницы температуры воздуха в помещении и наружной среды;
– типа кассеты теплообменника;
– влажности воздуха;
– правильной компоновки системы и её размещение на объекте.
КПД для разных типов рекуператоров.
- Для бумажного пластинчатого теплообменника он составит 60—70%. При промерзании установки её размораживает сама система, снижая при этом производительность. Наивысший показатель достигают при отсутствии функции оттаивания и дополнительного подогрева поступающего воздуха.
- Для алюминиевого пластинчатого теплообменника КПД составит до 63%. Иногда производительность уменьшается до 45%. Это связано с частым процессом оттаивания теплообменника. Образование на поверхности льда устраняют увеличением расхода электроэнергии.
- В роторном рекуператоре КПД регулирует «автоматика». Она реагирует на показания датчиков температуры, размещённых снаружи и в помещении. Однако, при появлении ледового наслоения КПД снижается.
Ориентировочная характеристика некоторых бытовых рекуператоров.
Из всего вышеизложенного можно увернно сказать:
Очевидно, что приточно-вытяжная вентиляция с рекуперацией компании от TURKOV находится на самом острие современных инженерных технологий.
Ещё раз напомним основные отличительные особенности приточно-вытяжных установок вентиляции TURKOV и пригласить в наш каталог для знакомства с подробными описаниями оборудования:
Остались вопросы?
Звоните 8 (800) 200 98 28!
turkov.ru
Вентиляция с рекуперацией
Вернуться к полной версии
Cравнение товаров:
очиститьСравнить
Чтобы получить коммерческое предложение, позвоните нам по телефону +7 (495) 745-01-41 или отправьте быструю заявку
Вентиляция с рекуперация тепла – это система с процессом возврата тепла назад. В нашем случае рекуперация тепла означает процесс подогрева выходящим из помещения теплым воздухом холодного входящего воздуха, который входит в дом для его проветривания и вентиляции.
Для чего это нужно? Для того, чтобы вы не выбрасывали свои деньги в трубу! Ведь именно в нее улетучивается до 40% всего тепла в варианте с классической естественной вентиляцией. Может быть это тепло нам сохранить и не топить лишнего? Логично! Вот здесь-то нам и пригодится вентиляционная установка с рекуперацией тепла, т.е. с возвратом тепла назад в дом, вместе с очищенным свежим воздухом.
Другими словами, мы возвращаем в дом то тепло, которое собираем из всех помещений дома. Перед тем, как выбросить отработанный спертый воздух из дома, мы пропускаем его через рекуператор, где отбираем у этого воздуха нужное нам тепло, а затем нагреваем этим теплом входящий холодный воздух до определенного значения. В таком процессе заложена гениальная мысль – зачем использовать на отопление воздуха дома дополнительную энергию, которая весьма затратна и стоит денег, если ее можно получить абсолютно бесплатно.
Рекуперация тепла стала основой основ актуальной сегодня системы пассивного дома, плюс к этому она играет ключевую роль в создании эффективной системы воздушного отопления загородного дома.
Виды рекуператорных установок
Рекуператоры бывают двух видов: пластинчатые (рис. 1) и роторные (рис. 2).
рис. 1. Пластинчатый рекуператор
В данном варианте выходящий из помещения воздух нагревает пластины теплообменника, отдает им свое тепло и удаляется на улицу холодным. Входящий же свежий воздух забирает тепло от пластин теплообменника, подогревается и доставляется в помещения уже нагретым. Эффективность пластинчатого рекуператора составляет до 60%, в зависимости от установки. Ключевыми особенностями конструкции являются простота и дешевизна, при этом потоки входящего и выходящего воздуха не перемешиваются, что обеспечивает 100% экологичность такой установки.
рис. 2. Роторный рекуператор
Во втором варианте основу установки составляет алюминиевый барабан, который забирает тепло у выходящего воздуха и отдает его входящему. Роторный рекуператор обладает более высоким КПД, его энергоэффективность достигает 80%. В отличие от пластинчатого варианта ему не нужно отводить влагу, которая собирается в виде конденсата, в данном варианте необходимое ее количество доставляется на увлажнение нужных помещений, что становится особенно актуальным в сухой зимний период. В комплект обоих вариантов вентиляционных установок входят фильтры воздуха, датчики влажности и отработанных газов плюс пульты управления системой.
Основные преимущества систем вентиляции с рекуперацией
Главным преимуществом приточно-вытяжной вентиляции с рекуперацией является экономия энергии. Если вы используете систему вентиляции без рекуперации тепла, то расход электроэнергии на отопление составит от 6 до 10 кВт/ч, в случае же с рекуператором вы будете расходывать в разы меньше — всего 1-2 кВт/ч, ведь входящий свежий воздух уже подогрет и лишнего топить совсем не нужно. Экономия ваших затрат на отопление дома составит внушительные 80%.
Больше экономите энергии — меньше денег тратите и больше оставляете себе. Помимо этого, вы уменьшаете нагрузку на сети, что благоприятно сказывается на природе и экологии. Кстати, в летнее время аналогичным образом вы можете охлаждать горячий уличный воздух и снова будете экономить, только теперь уже на кондиционировании. Сниженное потребление энергии для охлаждения помещений в разы уменьшает ваши затраты и снижает вредные выбросы в атмосферу — одни плюсы!
Если вы только планируете постройку своего собственного загородного дома, то узнайте у ваших знакомых расходы на отопление их дома. Мы уверены, что внушительная сумма за газ или электричество вас удивит и совсем не в лучшую сторону. Не повторяйте обидных ошибок, учитесь на чужом опыте, сэкономьте эти затраты в пять раз — они окупятся уже в первую зиму! Равно как окупится и ваше здоровье, наличие чистого свежего воздуха и полное отсутствие пыли, грибка и плесени.
Система с промежуточным теплоносителем (змеевиковым)
Система применяется там, где недопустимо смешение потоков воздуха, а также если расстояние между приточной и вытяжной установками достаточно большое. Она состоит из двух теплообменников, которые располагаются в подающем и вытяжном каналах и соединяются системой трубопроводов, заполненных теплоносителем. Главным достоинством системы является то, что в качестве промежуточного теплоносителя используют незамерзающую жидкость, благодаря чему обеспечивается стабильная работа без обмерзания теплообменников. Это, безусловно, актуально в условиях нашего российского климата. Тогда как из-за наличия двух промежуточных теплообменников эффективность передачи тепла снижается до 40-50%. Таким образом, недостатками системы являются:
- более сложное обслуживание по сравнению с другими системами
- более низкая эффективность
Оборудование
Как оценить стоимость вентиляции?
Для оценки цены вентиляции воспользуйтесь калькулятором:
Тип помещения/здания:
Выберите типОфисное или административное зданиеКоттеджКвартираТорговое помещение (магазин, торговый центр)Санаторий, гостиницаСпортзал, фитнес-центрСкладское помещениеПромышленное, производственное помещениеКафе, ресторанБассейнСерверная
Класс оборудования:
ЭкономСреднийПремиум
Показать стоимость
Обращаем Ваше внимание, что цены, полученные при помощи калькулятора, носят исключительно ознакомительный характер. Стоимость работ зависит от многих факторов: индивидуальных особенностей в архитектуре объекта, количества приточно-вытяжных систем, размещения оборудования на объекте и т.д. Поэтому для более точной оценки работ обращайтесь к нашим высококвалифицированным специалистам любым удобным для Вас образом: по телефонам (495) 745-01-41, почте [email protected] или заполнив заявку.
Смотрите фотографии объектов
Ещё фотографии смотрите в объектах:
Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!
Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:
Ждем Вашего звонка по телефону: +7(495) 745-01-41
Наш email: [email protected]
О компании , Отзывы , Наши объекты , Контакты
Распечатать
Получить коммерческое предложение
Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.
Опишите кратко суть задачи:
www.airfresh.ru
Энергоэффективные системы вентиляции « Вита Групп — системы вентиляции, системы кондиционирования, холодильные системы, системы пылеудаления
Энергоэффективные системы вентиляции
Современное энергоэффективное жилье характеризуется высокой степенью теплоизоляции и герметичности. С одной стороны, это хорошо, ведь тепловые потери в доме сильно снижаются, и следовательно затраты на отопление тоже. Но с другой стороны, такое исполнение изоляции перекрывает доступ кислорода и свежего воздуха в жилище. Раньше свежий воздух поступал в дом через щели и стыки, образованные при строительстве, сейчас же эта проблема решается установкой управляемой системы вентиляции.
В свою очередь на использовании системы вентиляции также можно значительно сэкономить. В холодное время года, когда уличная температура значительно ниже комфортной комнатной температуры, приточный воздух приходится подогревать, что также расходует немало электроэнергии. Для решения этой проблемы и были созданы рекуператоры тепла. Рекуперация тепла в вентиляционных системах – это процесс, при котором тепло отработанного вытяжного воздуха передается свежему холодному приточному воздуху.
В отличие от обычных систем вентиляции, теплообменники с рекуперацией способны забирать тепло у вытяжного воздуха и отдавать его приточному. Эффективность некоторых теплообменников с рекуперацией достигает 93%. Поэтому зимой рекуператор позволяет существенно сэкономить на обогреве помещения, а летом – на охлаждении.
Теплообменник состоит из многочисленных пористых пластин, по каналам которых текут потоки приточного и вытяжного воздуха. Пластины сконструированы таким образом, что потоки воздуха не перемешиваются и друг с другом не контактируют. Принцип действия рекуператоров следующий: вытяжной воздух при прохождении через теплообменник отдает до 90% своего тепла пластинам теплообменника, а тот, в свою очередь, отдает это тепло приточному воздуху. Если, к примеру, на улице температура 0˚С, а в доме комфортная температура 22˚С, то при прохождении через теплообменник температура вытяжного воздуха снизится с 22˚С до 2˚С, а приточный воздух нагреется с 0˚С до 20˚С. Таким образом для поддержания комфортного климата в помещении входящий воздух нужно будет подогреть только на два градуса вместо двадцати двух. И если учесть, что система вентиляции с перерывами работает 24 часа в сутки, то экономия на электроэнергии получается довольно внушительная.
Стоит отдельно упомянуть, что некоторые рекуператоры способны передавать от одного потока воздуха другому не только тепло, но и часть влаги (рекуператоры с энтальпией). Эффективность таких рекуператоров значительно повышается, так как во влаге передается скрытое тепло. Чем суше воздух, тем меньше его теплоемкость, а следовательно и возможности переноса тепла снижаются. Именно по этой причине климат с большей влажностью кажется более теплым и мягким.
На сегодняшний день существует несколько видов рекуператоров, каждый из которых имеет свои преимущества.

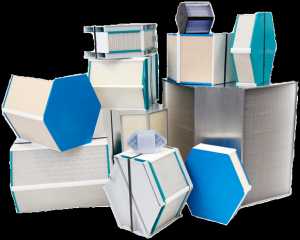

Пластинчатый металлический рекуператор
Самый простой и распространенный вид рекуператоров. Теплообменник состоит из большого количества металлических пластинок, которые разделяют приточный и вытяжной потоки воздуха. Поток выходящего воздуха протекая через теплообменник передает стенкам большую часть своего тепла, которые, в свою очередь, передают это тепло приточному воздуху. Потоки при этом между собой не смешиваются. Основным недостатком металлического рекуператора является образование конденсата, из-за которого обмерзает теплообменник. Поэтому в случае с металлическими рекуператорами существует вводится режим разморозки, когда приточный воздух пропускается через bypass (мимо теплообменника). В то время пока холодный воздух идет через bypass и теплообменник размораживается. Этот недостаток существенно влияет на эффективность рекуператоров, которая находится в пределах 50 – 75 %.
Достоинства пластинчатых металлических рекуператоров:
— простота конструкции и надежность
— относительно низкая стоимость
— потоки воздуха не пересекаются. Запахи, отработанные газы, бактерии и микробы не возвращаются обратно в помещение
— отсутствие потребителей электроэнергии
— простота в обслуживание (простая промывка водой)
Недостатки пластинчатых металлических рекуператоров:
— образование конденсата. Как следствие, необходимость его отвода
— обмерзание теплообменника при низких температурах (в случае отсутствия блока преднагрева)
— большой вес теплообменника
— отсутствие возможности передачи влаги. Воздух подается пересушенным, климат в помещении кажется более жестким.
Мембранный рекуператор
Принцип действия мембранного рекуператора точно такой же, как и в пластинчатом металлическом рекуператоре – потоки воздуха проходят по каналам в теплообменнике обмениваясь при этом теплом через стенки. Отличие заключается в материале и конструкции теплообменника. Мембранный рекуператор складывается из множества полимерных мембран плотно прилегающих друг к другу. Преимущество полимерного материала перед металлом заключается в отсутствии конденсата и легкости, теплопроводные же свойства материалов в целом одинаковы. Эффективность мембранных рекуператоров также находится в пределах 50 – 75 %.
Достоинства мембранных рекуператоров:
— простота конструкции и надежность
— отсутствие конденсата
— потоки воздуха не пересекаются. Запахи, отработанные газы, бактерии и микробы не возвращаются обратно в помещение
— отсутствие потребителей электроэнергии
— простота в обслуживание (простая промывка водой)
Недостатки мембранных рекуператоров:
— отсутствие возможности передачи влаги. Воздух подается пересушенным, климат в помещении кажется более жестким.
Мембранный влагопроницаемый рекуператор (с энтальпией)
Этот вид рекуператоров имеет абсолютно такие же как и у мембранных рекуператоров принцип действия и конструкцию. За исключением одного – материала теплообменника. Мембраны выполнены из водопроницаемого полимерного материала, что делает возможным передачу приточному воздуху части влаги, содержащейся в вытяжном воздухе. Это преимущество позволяет энтальпийным рекуператорам достигать 93%-ой эффективности передачи тепла.
Достоинства мембранных рекуператоров (с энтальпией):
— высокая эффективность передачи тепла
— простота конструкции и надежность
— возможность передачи влаги
— отсутствие конденсата и необходимости его отвода
— небольшой вес рекуператора
— потоки воздуха не пересекаются. Запахи, отработанные газы, бактерии и микробы не возвращаются обратно в помещение
— отсутствие потребителей электроэнергии
— простота в обслуживание (простая промывка водой)

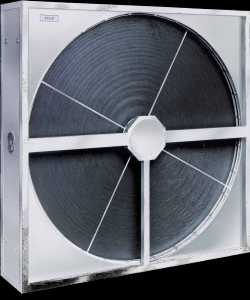

Роторный рекуператор
Принцип работы роторного рекуператора основывается на вращении теплообменника. По своей конструкции этот рекуператор напоминает барабан, вращающийся вокруг своей оси. Теплый вытяжной воздух проходит через одну половину теплообменника, при этом нагревая его. Через определенное время теплообменник начинает вращение, и продолжает его до тех пор, пока теплый сектор теплообменника полностью не окажется в приточном канале, где через него будет проходить уже холодный воздух с улицы. Так как теплые металлические пластины находятся на пути холодного потока, на них начинает конденсироваться влага и они начинают обмерзать. Но автоматика роторного рекуператора настроена таким образом, что как только теплообменник начинает обмерзать, снова начинается вращение, и сектора меняются местами. Холодный сектор возвращается в вытяжной канал, где теплый воздух отдает тепло пластинкам рекуператора и тем самым предотвращает обмерзание, а теплый воздух — в приточный канал, где пластинки теплообменника нагревают приточный воздух. Эффективность рекуперации роторных достигает 85%.
Достоинства полимерных мембранных рекуператоров:
— высокая эффективность обмена тепла
— отсутствие необходимости отвода конденсата
— возможность передачи влаги
Недостатки пластинчатых металлических рекуператоров:
— необходимость подключения электроэнергии
— усложненная конструкция и наличие движущихся частей усложняют техобслуживание и уменьшают надежность
— существует смешивание воздушных потоков. Часть вытяжного воздуха попадает обратно в вентиляцию вместе с запахами, бактериями и отработанными газами
— подвержен загрязнению
