Какая разница между рекуператором и кондиционером?

В этой статье не будем вдаваться в определения и глубокие технические данные. Поговорим на простом языке.

Если кратко, то разница заключается в следующем. Кондиционер гоняет воздух, которым наполнено помещение, а рекуператор заменяет весь объем воздуха несколько раз в час.

А теперь подробнее.

Кондиционер – это устройство, которое нагревает (охлаждает) воздух до заданной комфортной температуры в помещении. Он может быть оборудован такими дополнительными функциями, как ионизация, осушение (увлажнение), добавление воздуха снаружи. Недобросовестные продавцы часто пишут, что кондиционер имеет встроенную функцию вентиляции. Это обман, потому что вентиляция – это удаление воздуха изнутри помещения и замена его внешним. Такой функцией обладают только промышленные прецизионные модели, а не обычные бытовые.

Рекуператор (в самом простом исполнении) – это приточно-вытяжная вентиляционная установка, которая возвращает большую часть тепла обратно в помещение. Возврат тепла выполняет теплообменник, который обладает КПД до 90% и не потребляет электроэнергию вообще. Также существуют модели, оборудованные функцией климат-контроля, то есть подогревают или охлаждают воздух до нужной температуры, как и кондиционер. Благодаря тому, что рекуператор постоянно подает воздух снаружи, отпадает всякая необходимость в использовании увлажнителя, осушителя, ионизатора и других устройств контроля этих параметров.

Самое главное отличие кондиционера от рекуператора заключается в том, что кондиционер прокачивает через себя только тот воздух, который находится в помещении, а рекуператор выкачивает воздух изнутри и подает свежий поток, таким образом полностью обновляя его от 2х раз в час. Те, кто знаком с канальными кондиционерами могут возмутиться и сказать, что такой тип кондиционера тоже подает свежий воздух. Однако, все дело в том, что канальный подает не более 15% примеси свежего воздуха (о чем продавцы конечно же не говорят), и это не может идти ни в какое сравнение со 100% рекуператора.

Для наглядности в таблице ниже представлены данные с цифрами.

Сравнительные характеристики рекуператора и кондиционера.

Характеристика

Рекуператор

Кондиционер

1

Цена, $

от 200

от 200

2

Энергопотребление без подогрева (охлаждения), Вт

от 28

от 2000

3

Количество блоков, шт.

1

2

4

Способ монтажа

Внутристенный/ подсобное помещение

Внутренний и наружный

5

Подогрев/ охлаждение

да

(в зависимости от модели)

да

6

ТЭН, Вт

от 100

(мягкий подогрев)

от 700

(пересушивает воздух)

7

Фреон

да

(в зависимости от модели)

да

8

Удаление воздуха

от 2х раз в час,

100%

нет

9

Подача воздуха снаружи

от 2х раз в час,

100%

до 15%

(только в канальных)

10

Шум, Дб

от 22

от 25

11

Разрешается работа при внешней температуре

от +50°С

до -30°С

от +50°С

до -5°С

12

Теплообменник

да

нет

13

Необходимость проветривания

нет

3 раза в день

 по 20 мин

14

Рост плесени

устраняет полностью

способствует

15

Аллергические реакции у человека

снижает

повышает

16

Сердечный ритм, артериальное давление

стабилизируется

нарушается

17

Потребность в чистке фильтров

1-2 раза в год

ежемесячно

Какое оборудование выбрать рекуператор или кондиционер, решать Вам. Но если кто-то из Вашей семьи страдает от аллергических реакций дыхательной системы, советую отказаться от покупки кондиционера, потому как бактерии, которые в нем неизбежно накапливаются вызовут еще большее напряжение иммунной системы.

Смотрите так же:

- все модели рекуператоров;

- готовые решения для жилых и коммерческих помещений

climtec-market.com.ua

Кондиционер или рекуператор? | Строительный портал


Кондиционер или рекуператор?
Не можете решить, что лучше установить для поддержания комфортной температуры в доме? Кондиционер или рекуператор?
1. Комфортная температура!
Кондиционер создает комфортную температуру в помещении, однако не обеспечивает приток свежего воздуха.
В отличие от него Рекуператор Marley создаст в Вашем доме и комфортную температуру, и постоянный приток свежего воздуха! В течение 70 секунд тёплый воздух из помещения отводится наружу, нагревая керамический элемент. После этого устройство меняет направление подачи воздуха: в дом начинает поступать свежий воздух с улицы. Комфортная температура воздуха в помещении достигается за счёт нагревания уличного воздуха теплом, аккумулированном в керамическом элементе.
2. Потребление электроэнергии!
Кондиционер потребляет большее количество электроэнергии, чем рекуператор. Потребляемая мощность рекуператора Marley до 8 Вт!

3. Тех.обслуживание!
Провести техническое обслуживание рекуператора, в отличие от кондиционера, можно в домашних условиях.
Подробно о работе Рекуператора Marley можно узнать у специалиста компании «Весна».
Мы доставляем рекуператоры по всей России! Установка в Санкт-Петербурге! Подробности: 8 (812) 601-96-91

Предыдущая статьяСуперпузыри — интересное развлечение для детей за считанные минуты!Следующая статьяДренаж участка -Глубинный дренаж Для его сооружения используют сеть дренажных труб, которые заглубляют в землю, с которых воды отводятся в специальные колодцы. Для данной цели используют поливинилхлоридные трубы. Диаметр их должен составлять 6,3 или 11 см

myremdom.ru

Рекуперация воздуха в энергоэффективном доме. Часто задаваемые вопросы и ответы на них (часть 1)

Рекуперация – это принудительная приточно – вытяжная вентиляция, в процессе которой сохраняется часть энергии тепла жилого помещения. Более подробно принцип рекуперации воздуха мы рассмотрели в статье: «Рекуперация воздуха, что это такое, и насколько важна в доме из сип панелей» В процессе эксплуатации пассивного дома просто необходимо использовать рекуперацию воздуха. Почему? Любой энергоэффективный дом стремиться к минимальной потере тепла благодаря герметичности и высокому коэффициенту теплового сопротивления ограждающих конструкций . Но при этом сводиться к нулю естественная вентиляция, столь необходимая в жилом помещении. Ранее в статье «Что такое воздухообмен, и как он влияет на микроклимат в канадском доме из сип панелей»
мы рассмотрели, почему нужна правильная вентиляция. Сегодня рассмотрим некоторые вопросы, которые часто задают будущие владельцы энергосберегающего дома.
Вопрос: Почему лучше использовать рекуператор, не проще и дешевле просто открыть окно?
Ответ: При проветривании, практически любое здание, пусть даже энергоэффективное, без энергосберегающей вентиляционной системы “растрачивает на ветер» до 50% энергии отопления.

Таким образом, Вы теряете свои деньги, а окружающая среда страдает от дополнительной нагрузки. Кроме того, открытые на проветривание окна в пустом здании — это еще и опасность проникновения «непрошенных гостей» в Ваш дом.
Следующий неприятный момент открытых окон — это пыль и гарь, находящиеся в воздухе, особенно в городе. Все это попадает в Ваши спальни, детские и жилые комнаты при проветривании через открытые окна.
Также необходимо учитывать возникающие сквозняки, которые являются постоянными спутниками открытых окон, особенно если они расположены на противоположных сторонах здания.

Вывод: Рекуперация воздуха необходима в жилом помещении.
Вопрос: Зачем мне рекуператор, ведь раньше жили без него?
Ответ: Да жили, до тех пор, пока вдруг газ существенно не подорожал. Без рекуператора Вы теряете свои деньги, просто в буквальном смысле на «ветер» Таким образом можно свести на нет все преимущества энергоэффективного дома. Давайте проиллюстрируем это на примере: Вам холодно. Вы залезаете под одеяло, но через некоторое время неизбежно, высовываете голову «подышать» А в доме «подышать» — это значит открыть окна для проветривания, и следовательно потерять тепло … Вот и решайте нужна и оправдана ли рекуперация?

Вопрос: Заменяет ли рекуператор кондиционер?
Ответ: Это устройства родственного назначения: кондиционер поддерживает заданный температурный диапазон в помещении, а рекуператор поддерживает оптимальный микроклимат и осуществляет воздухообмен.
Вообще если дом построен с учетом норм энергосбережения (хотя-бы на 50%) , то кондиционер в привычном понимании там абсолютно не нужен !!!?
(Вспомните свои ощущения в старой добротной глинобитной хатке, выложенной из толстенных саманных блоков, где нибудь на берегу тихой речки, «кондишин» там и в помине не нужен … )
По энергоэффективности кондиционер принадлежит к «экстенсивным», т.е. к устройствам, потребляющим энергию, а рекуператор к «интенсивным» т.е. к сохраняющим. В абсолютных цифрах коэффициент энергоэффективности (отношение отдаваемой мощности к потребляемой) кондиционера (3-5, что довольно хорошо), а рекуператора (20-1000)!!!
Идеальный случай – это работа в паре кондиционер и рекуператор, в этом случае можно смело снизить максимальную мощность кондиционера на 20-30%, и при этом еще и сократится относительное время кондиционирования, при сохранении всех требований к микроклимату.
По времени работы кондиционер принадлежит к периодически-работающим (зима-лето по заданной температуре), а рекуператор к постоянно действующим (24\365) , т.е он постоянно следит за микроклиматом в помещении , оперативно и оптимально работает… Если провести аналогию с состоянием здоровья человека, а дом как живой организм, постоянно живет своей жизнью, то рекуператор постоянно поддерживает организм в здоровом тонусе, а кондиционер — это вынужденный прием поддерживающих медикаментов … ?
Вопрос: Как работает рекуператор летом?
Ответ: Летом рекуператор работает также, как и зимой, только наоборот: сохраняется холод в помещении. Таким образом, если снаружи теплее, чем внутри, то тепло остается снаружи помещения, а температура воздуха в комнатах остается практически постоянной. Функция рекуперации тепла сменяется на рекуперацию холода.
В следующей статье мы рассмотрим следующие вопросы: сколько потребляет рекуператор электроэнергии, какой уровень шума излучает эта установка и можно ли использовать рекуператоры во влажных помещениях? Так же мы обсудим, насколько экономически выгодно применение рекуператора, как рассчитать мощность рекуператоров.

С уважением, «Строй Дом UA» Статья с сайта: http://www.stroydomua.com.ua/novosti-i-stati/rekuperaciya-vozduxa-voprosy-i-otvetychast-1

www.stroimdom.com.ua

Кондиционеры с подмесом воздуха

Оптимальное решение общей задачи поддержания комфортных параметров внутренней среды помещения обеспечивается лишь при комплексном подходе к решению частных задач  теплоснабжения, кондиционирования, вентиляции и очистки воздуха.

Подписаться на статьи можно на главной странице сайта.

Неудовлетворительная работа системы вентиляции приводит к росту концентрации углекислого газа и других вредных веществ в помещениях, создает благоприятные условия для развития патогенных микроорганизмов и климатическому дискомфорту. Несмотря  на ряд преимуществ, которыми обладают естественные системы воздухообмена, очень часто их оказывается недостаточно для поддержания комфортных параметров. В механических системах используется оборудование для перемещения, очистки и нагрева/охлаждения воздуха, гарантирующее создание комфортных условий. При этом очевидным с позиции энергоэффективности становится необходимость утилизации тепла удаляемого воздуха.

Климатизация и рекуперация

Приточную вентиляцию часто совмещают с системой кондиционирования, включающей  настенные или канальный кондиционеры и имеющей общие с системой вентиляции воздухораспределители (рис. 1). При этом за счет дополнительного нагрева приточного воздуха вытяжным (рекуперации) достигается существенная (до 30 %) экономия энергоносителей. В качестве индивидуальной ПУ может применяться также кондиционер  с функцией подмеса свежего воздуха.

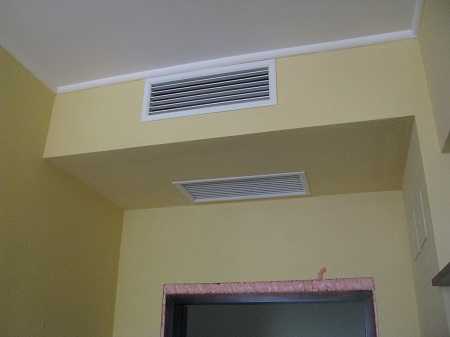

Рис. 1. Квартирный канальный кондиционер

Существуют также ПВУ с рекуператором тепла. Подогрев поступающего с улицы воздуха часто осуществляется водяным (с теплоносителем)  или электрическим калорифером. В ПУ квартир обычно применяются последние, поскольку их установка требует меньших затрат. В индивидуальных домах часто используют водяные калориферы, в которых применяется теплоноситель из автономной системы отопления.

Система вентиляции может также включать канальный увлажнитель воздуха или секцию увлажнения, позволяющие поддерживать во всех помещениях оптимальную влажность. Для этих целей обычно используются паровые или «холодные» увлажнители с подводом водопроводной воды, например, изотермические увлажнители Carel humiSteam и compactSteam (рис. 2) или адиабатические секции увлажнения испарительного типа Breezart HumiLite.

Рис. 2. Увлажнители воздуха компании Carel

Оконные и мобильные моноблоки

Бытовые моноблочные кондиционеры принято подразделять на монтирующиеся в ограждающие конструкции (термин «оконные» неточно отражает их особенности), мобильные и крышные.

Современные оконные кондиционеры, укомплектованные системами электронного управления, диагностики и безопасности, могут не только охлаждать, но и обогревать помещение, а также обеспечивать подачу свежего воздуха снаружи, очищая его. Фактически потребитель приобретает  кондиционер и ПУ. Производителем удалось также значительно снизить уровень шумового воздействия и повысить экономичность приборов. Сегодня в этом подклассе представлены и инверторные модели, например, кондиционер RA-08AS компании Hitachi с мощностью охлаждение/обогрев – 2,1/5,6 кВт и максимальным уровнем шума – 49 дБ.  А модель Samsung AW05NOBSER имеет режимы охлаждение/осушение/вентиляция и уровень шума до 48 дБ. Кондиционер снабжен дистанционным управлением, ионизатором подмешиваемого атмосферного воздуха и двумя фильтрами – антибактериальным и дезодорирующим. Масса модели мощностью 1,5 кВт – 17 кг.

 Мобильные кондиционеры компании Electrolux (Швеция) серий Smart (EACM-E/R) и EACM-10 EZ/N3 (рис. 3) также  могут работать в режимах охлаждения, вентиляции и осушения воздуха, кондиционер Fairline MAC 2200C (компания EQUATION, Франция) реализует режимы вентиляции, охлаждения и осушения воздуха и рассчитан на обслуживание помещений площадью до 22 м2 .

Рис. 3. Мобильный кондиционер Electrolux EACM-10 EZ/N3



Крышные кондиционеры

Стационарные приборы (Roof-top) мощностью до десятков кВт  обычно монтируются на крышах жилых домов.   Область применения таких кондиционеров – офисы, многоквартирные дома, большие коттеджи.  На отечественном рынке они представлены, в частности, моделями компаний McQuay (США), Mitsubishi Electric (Япония), Airwell (Франция). Крышные моноблоки могут иметь функции обогрева/охлаждения и вентиляции.

Так, модель HA 35 компании Airwell реализует функции  термодинамического обогрева (в воздуховоде возможна установка электрического воздухонагревателя), охлаждения и вентиляции. При мощности охлаждения 10,1 кВт он потребляет из электрической сети (трехфазной, 400 В) 3,7 кВт.

Сплит-системы

Традиционные сплит-кондиционеры, эффективные в режимах нагрев/охлаждение,  требуют также и монтажа вентиляционных систем. Причем при наличии автоматического регулирования  в этом случае необходимо согласование алгоритмов работы с системаи кондиционерования.

Кондиционеры с подмесом свежего воздуха,  сближаясь с механической приточно-вытяжной вентиляцией, сложнее и дороже традиционных приборов. Причем механическая приточная вентиляция обычно рассматривается в качестве комфортного дополнения, и при необходимости интенсивного воздухообмена рекомендуется установка ПВУ или канальных кондиционеров.

Инверторные модели Air Exhanger компании Hitachi (Япония) в числе первых в мире настенных сплит-систем были укомплектованы системой приточной вентиляции. Например, кондиционеры  RAS-10Jh3 и RAS-10Jh5 (рис. 4) реализуют функцию  приточно-вытяжной вентиляции: использованный воздух из помещения принудительно удаляется, а вместо него подается свежий с объемом 8–16 м3 /ч . При этом воздух может охлаждаться или нагреваться. С помощью пульта ДУ можно выбрать один из шести режимов работы, в частности, вытяжку или подачу воздуха.

Рис. 4. Инверторный кондиционер RAS-10Jh5

 Кондиционеры оснащены режимом сна. Если включить подачу свежего воздуха в этом режиме летом, то датчик будет контролировать температуру в помещении, а также влажность и температуру наружного воздуха. Если она ниже комнатной, то  свежий воздух будет подаваться внутрь помещения даже после выключения собственно кондиционера.

Функцию подмеса воздуха имеет дизайнерский инверторный кондиционер Aqua Super Match AS09QS2ERA компании Haier. Кондиционер снабжен приточной системой воздухообмена «O2-fresh», поддерживающей в помещении заданный баланс концентраций кислорода и углекислого газа. Подмес  воздуха осуществляется с помощью дополнительного блока, закрепленного на наружном блоке кондиционера, содержащего напорный вентилятор и соединенного с внутренним блоком кондиционера гибким шлангом-воздуховодом. Его можно не вести во внутренний блок, а осуществлять подачу воздуха непосредственно в помещение.

Приток и вытяжка воздуха могут осуществляться как совместно с режимами охлаждения/нагрева, так и независимо от них. Система вентиляции забирает свежий воздух с улицы, фильтрует его, эффективно улавливая оксид углерода II, формальдегид, молекулы неприятных запахов и бактерии, и подает его в помещение.
Если в летнее время включена подача свежего воздуха в режиме сна, то в соответствии с сигналами датчиков, контролирующих температуру в комнате, влажность и температуру воздуха снаружи, даже при отключенном кондиционере обеспечивается подача свежего воздуха с улицы, если его температура ниже, чем в комнате.

Приточно-вытяжной режим может использоваться как с режимами охлаждения/нагрева, так и  для воздухообмена. С помощью пульта потребитель может выбрать один из шести режимов, например,  вытяжки (Hi-Me-Lo) или режим подачи свежего воздуха (Hi-Me-Lo). При автоматическом режиме вентиляции автоматика анализирует концентрацию кислорода и углекислого газа в помещении и выбирает режим работы вентиляции – приточный или вытяжной.

В режиме обогрева кондиционеры могут функционировать при температуре наружного воздуха до –20 °С. Уровень шума внутреннего блока на минимальной скорости работы компрессора составляет  20 дБ.

Сплит-системы компании Haier с подмесом свежего воздуха Fresh Air и УФ лампой энергоэффективны, обеспечивают низкий уровень шума, осушение воздуха, а также пуск при пониженном напряжении в электросети. В кондиционерах HSU-09RG03 с вентиляцией реализуется автоматическое управление, нагрев/охлаждение, независимое осушение воздуха, изолированная вентиляция. В моделях имеется сдвоенная воздушная заслонка и трехступенчатая система фильтрации. Наличие встроенного ионизатора позволяет эффективно поддерживать в помещении благоприятный ионный баланс (2000–3000 ионов/см3 на расстоянии 1 м от внутреннего блока). Низкий уровень шума и плавный воздушный поток обеспечивает вентилятор большого диаметра со «случайным» шагом и установленными под углом лопастями.

Широкий набор функций имеют приборы компании Daikin – FTXR28E, FTXR42E и 2MXU50G, работающие в режиме сплит-системы с двумя внутренними блоками. Первые модели подают до 32 м3/ч свежего воздуха, последняя – до 22 м3/ч на один внутренний блок.

  Модель FTXZ25N/RXZ25N компании  Daikin отличается от предшествующей FTXR28E трехзонным датчиком присутствия людей Intelligent eye, автоматической очисткой фильтра, снижающей энергопотребление на 25 % и экологичным хладогентом R32. В них так же, как и в предыдущих моделях, реализуются функции Ururu Sarara (рис. 5)  – увлажнение воздуха во время обогрева за счет влаги уличного воздуха и  осушение без охлаждения остались. Для последнего используется тепло наружного блока.

Рис. 5. Схема обработки приточного воздуха с его подогревом и осушением

Подающийся в помещение наружный воздух проходит многоступенчатую очистку. Во внешнем блоке – через вращающийся марганцевый катализатор, где разлагаются все неприятные запахи, включая выхлопные газы. Затем при входе во внутренний блок фильтр отделяет частички пыли, мелкого мусора и цветочной пыльцы, после чего подающийся наружный воздух смешивается с внутренним и пропускается через фотокаталитический фильтр. Там стримерный высоковольтный разряд убивает бактерии, вирусы и споры плесени. Очищенный воздух подается в витаминный фильтр, где обогащается витаминами и гиалуроновой кислотой, которая препятствует испарению молекул воды с поверхности кожи.

Несколько лет назад в некоторых сплит-системах компании Gree с подмесом воздуха стали устанавливать селективные мембраны, позволявшие увеличивать на 2–3 %  концентрацию кислорода в поступающем снаружи воздухе. Однако в настоящее время таких моделей на рынке практически нет, что, впрочем, не говорит о бесперспективности самой идеи. Как дальнейшее развитие в этом направлении можно рассматривать кислородную систему Oxylife. Для обогащения воздуха кислородом используется «молекулярное сито» – цеолит.

Система состоит из одного или нескольких внешних блоков (концентраторов кислорода) и внутренних устройств (аксессуаров). Во внешнем блоке происходит разделение воздуха на кислород и примеси. Внутренние устройства служат для регулирования работы внешнего блока и распределения кислорода в помещении, позволяя насыщать кислородом до четырех комнат.

VRF-системы

Кондиционеры с рекуперацией тепла SHRM компании Toshiba относятся к типу трехтрубных (дальнейшее развитие VRF-систем). Так, если в обычном кондиционере все внутренние блоки работают на охлаждение или на обогрев, то трехтрубные позволяют совмещать процессы кондиционирования и нагрева.

Каждый внутренний блок работает в индивидуальном режиме – охлаждения или обогрева. Тепло, забираемое из охлаждаемых помещений, переносится туда, где требуется обогрев. Таким образом, обогрев одного помещения (или нагрев воды для ГВС) происходит за счет охлаждения другого.

Для реализации такой схемы в систему кондиционирования добавляются FS распределители потоков – компактные модули с электронными клапанами, регулирующими работу теплообменника внутреннего блока. К модулям подводятся три трубы, а выходят из него уже две, подключаемые к внутренним блокам. Для каждого из них требуется отдельный распределитель потоков. В зависимости от числа внутренних блоков, работающих на охлаждение или обогрев, система выбирает приоритетный режим функционирования внешнего блока и осуществляет распределение потоков хладона.

Трехтрубные системы кондиционирования могут работать как в режиме только охлаждения, так и только обогрева, но в этом случае их энергоэффективность будет несколько меньше, чем у стандартных, – за счет более сложной сети и дополнительных элементов. Но на такие режимы приходится не более 1/5 общего времени работы кондиционера. Все остальное время потребитель может экономить до 50 % электроэнергии за счет рекуперации тепла. FS-распределитель весит 5 кг и не требует отвода дренажа. От внутреннего блока он может монтироваться на расстоянии до 15 м.

Три года назад компания Toshiba приступила к производству усовершенствованной серии систем с рекуперацией тепла. Построенные по модульному принципу, они могут включать три внешних и до 48-ми внутренних блоков. Суммарная мощность внешних блоков – 84 кВт, каждый из них комплектуется двумя идентичными независимыми инверторными компрессорами двухроторного типа.

Компания Gree (Китай) предложила отечественным потребителям мультизональную систему Home-GMV с инверторным компрессором и функциями кондиционера–водонагревателя. Наибольшая энергоэффективность ее работы обеспечивается при одновременной работе в режиме охлаждения воздуха и ГВС. Это стало возможным благодаря гидромодулю, включающему теплообменник «хладон/вода» и насос. В теплообменнике хладон отдает энергию, нагревая воду до 60 °С. По расчетам конструкторов, использование ТН для ГВС делает систему в четыре раза более экономичной, чем с электрическим нагревателем, а при одновременном охлаждении воздуха – в шесть раз. Компания разработала четыре модификации наружных блоков мощностью 10–16 кВт. Внутренние блоки могут быть настенными, напольно-потолочными, кассетными и канальными. Их холодопроизводительность – 2,2–14,0 кВт. Система эффективно функционирует при наружных температурах от –15 до 48 °С. При более низких необходимо использование встроенного в бак-аккумулятор электронагревателя.

ПВУ и кондиционер

Утилизации тепла отработанного воздуха обычно осуществляется в ПВУ с рекуперацией. Они часто работают в комплексе с канальным или центральным кондиционером, который присоединяется к воздуховоду системы вентиляции. Теплый воздух, удаляемый из помещений, используется для подогрева приточного воздуха в теплообменнике–рекуператоре.

В холодное время года, благодаря применению рекуператора, затраты на использование ТЭНа или водяного калорифера снижаются почти вдвое, а в периоды межсезонья эффективность утилизации достигает 70 %.

В отличие от общественных помещений, где удаляемый воздух обычно имеет на выходе температуру до 24 °С, в промышленных помещениях его температура достигает 50 °С. Поэтому последние обеспечивают наибольшую эффективность работы ПВУ с рекуперацией.

Задачу подогрева поступающего воздуха можно решить с помощью камер смешения, в которых теплый (отходящий) воздух смешивается с холодным (поступающим). Но такое решение приемлемо лишь для общественных зданий, а для промышленных объектов оно часто недопустимо, приводя к нарушению требований нормативных документов.  В этом случае возможно применение только рекуператоров: перекрестноточных, пластинчатых, вращающихся, систем с промежуточным теплоносителем и др.

Пластинчатые рекуператоры изготавливаются из алюминиевых пластин, которые устанавливаются в собственной секции с фильтрами на каждой линии и имеют алюминиевый дренажный поддон. Вращающийся рекуператор, снабженный рекуперационным барабаном с электроприводом, позволяет утилизировать также энергию фазового перехода воды.

Канальные кондиционеры эффективно решают задачи вентиляции и кондиционирования. Их внутренние блоки устанавливаются за подшивным потолком, а воздух забирается и подается воздуховодами системы ПВУ.

Канальные кондиционеры с приточной вентиляцией комплектуются электрическими или водяными нагревателями с  диапазоном мощности 4,5–24 кВт. В зависимости от мощности внутреннего блока нагреватели выполняются либо отдельной секцией, либо встраиваются в блок-раздатчик. Для утилизации тепла в качестве рекуператора используется перекрестноточный теплообменник из алюминиевых пластин, создающих систему каналов для протекания конструктивно разделенных потоков воздуха с различной температурой. Турбулизация воздуха в каналах обеспечивает эффективную утилизацию тепла при сравнительно низком аэродинамическом сопротивлении.

Из-за возможности конденсации влаги из удаляемого воздуха за перекрестно-точным теплообменником обычно помещается сепаратор со сливным поддоном и отводом конденсата через сифон. Во избежание обледенения в зимнее время года на теплообменнике устанавливается термостат, управляющий положением клапана обводной линии.

Центральные кондиционеры с утилизацией тепла вытяжного воздуха компонуются из  типовых секций, герметично соединяемых между собой. В зависимости от нужд объекта, он комплектуется из секций охлаждения, нагрева, увлажнения, фильтрации, шумоглушения. Для возможности утилизации тепла воздушных потоков центральный кондиционер может оснащаться перекрестноточным вращающимся теплообменником или секцией утилизации тепла с промежуточным теплоносителем (гликолевым теплообменником).

Во вращающемся теплообменнике происходит аккумуляция тепла вращающейся регенеративной насадкой – гофрированным стальным листом, свернутым так, чтобы были образованы каналы для горизонтального протекания воздуха. Насадка, похожая на колесо, вращается электродвигателем. Вытяжной воздух, имеющий высокую температуру, проходит через насадку и нагревает ее. Насадка оказывается в потоке холодного приточного воздуха, которому отдает тепло. Регулирование теплоутилизации осуществляется путем изменения числа оборотов двигателя. За вращающимся теплообменником устанавливается сепаратор со сливным поддоном и отводом конденсата через сифон.

Такие теплообменники позволяют утилизировать до 80 % тепла, перекрестноточные – до 70 %. Допускаемая скорость движения воздуха через теплообменник – 4,5 м/с, максимальная рабочая температура – 50 °С. Существенный недостаток вращающихся теплообменников – частичное перемешивание воздушных потоков. Поэтому они непригодны для больниц, предприятий химической и пищевой промышленности, где требуется полное разделение приточного и вытяжного воздуха.

Рекуператоры с промежуточным теплоносителем применяются в системах, где недопустимо смешение потоков воздуха, а также в случае большого расстояния между приточной и вытяжной установками. В качестве промежуточного теплоносителя применяются чаще всего гликолевые растворы.

Секция рекуператора с промежуточным теплоносителем состоит из двух теплообменников с алюминиевыми трубками и алюминиевым оребрением. При этом теплообменник, расположенный в потоке удаляемого воздуха, оснащен каплеуловителем, в поддоне которого установлен переливной патрубок, выходящий наружу кожуха секции. Теплообменники соединяются системой трубопроводов, заполненных теплоносителем, который нагревается в теплообменнике-теплоприемнике, обдуваемом теплым влажным воздухом, и переносит тепло в теплообменник-теплоотдатчик, расположенный в потоке приточного воздуха.

В центральном кондиционере теплообменник-теплоотдатчик, расположенный на приточной стороне, чаще всего играет роль подогревателя первой ступени. Эффективность рекуперации составляет до 60 %.

В России оборудование для утилизации тепла вытяжного воздуха  реализуют многие фирмы – Mitsubishi Electric (системы Lossnay, Япония), Clivet (Италия), Wolter, Wolf, Rosenberg, Trumpf (Германия), VTS Clima (Польша), Remak (Чехия), «Веза» (Московская обл.), «Мовен» (Московский вентиляторный завод), «Корф» (Москва–Санкт-Петербург–Новосибирск) и др., предлагающие различные системы с утилизацией тепла вытяжного воздуха.

Решения для энергоэффективных домов

Для проекта пассивного дома, реализованного в Новгородской области, была выбрана система вентиляции  Comfosystems с рекуперацией тепла и влажности немецкой компании Zehnder (рис. 6).

Рис. 6. Вентиляционные решетки Comfosystems

Это приточно-вытяжная вентиляционная установка с перекрестнопротивоточным рекуператором и максимальным расходом воздуха до 350 м3/ч (СomfoAir 350) при внешнем статическом давлении 250 Па. Система распределения воздуха Zehnder Comfofresh представляет собой компактную разводку пластиковых воздуховодов круглого сечения со специальным гипоаллергенным внутренним покрытием Clinside, на котором не скапливается пыль и не развиваются микробы.  Также в системе есть шумоглушители Zehnder Comfowell , которые делают поступление воздуха в помещения бесшумным.

Прежде чем удалить из дома вытяжной воздух, рекуператор из него забирает тепло. При этом воздушные потоки не смешиваются, обеспечивая свежесть приточного воздуха.  Поступающий с улицы воздух проходит через четырехуровневый фильтр, таким образом достигается экологичность атмосферы в здании.

Дополнительную экономию энергии при вентиляции обеспечивает предварительный нагрев уличного воздуха, который осуществляется за счет геотермального теплообменника (ComfoFond-L). Он имеет горизонтальный контур длиной 196 м, имеющий две ветки, проложенные на глубине  4 и 3 м. Согласованную работу системы вентиляции с геотермальным теплообменником обеспечивает система автоматики Zehnder. КПД установки – 84 %, расход электроэнергии на 1 м3/ч воздуха – 0,29 Вт. Также в системе вентиляции реализована функция возврата влаги и контроля влажности.

Важная особенность системы в том, что она позволяет организовать индивидуальное воздухоснабжение: в каждое помещение (комнату) проведен отдельный воздуховод. Благодаря этому, удается точно рассчитать объем и скорость подачи воздуха и обеспечить комфортный микроклимат при минимизации энергозатрат.

Опубликовано: 25 августа 2015 г.

вернуться назад

Читайте так же:

aqua-therm.ru

Кондиционер vs Приточная вентиляция: что выбрать?

Кондиционер vs Приточная вентиляция: что выбрать?

Современная экология, особенно в городах, оставляет желать лучшего. Поэтому наличие свежего воздуха в жилом помещении – это, в первую очередь, забота о здоровье всех, кто там проживает. Но если в загородном доме для этого достаточно открыть оконную створку, то в условиях загазованности и запыленности городской атмосферы такое решение выглядит сомнительным.

Кондиционер

Как же обеспечить себя свежим воздухом? Многие видят выход в установке кондиционера, ошибочно полагая, что он производит забор наружного воздуха, очищает, охлаждает (или нагревает) его и уже в таком виде выпускает в помещение. Однако это совсем не так.

Кондиционер – устройство, используемое для создания комфортных условий в помещении. В первую очередь это касается лета, когда на улице устанавливается невыносимая жара, когда не только пройтись по улице, но и просто заснуть ночью дается с трудом. Что делает кондиционер в этом случае? Охлаждает воздух. Но какой воздух? Один и тот же, циркулирующий в помещении. Да, он очищает его от вредных примесей, насколько может. Дешевый очищает плохо, задерживая на специальной решетке только крупные частицы грязи и пыли, а также залетевших случайно насекомых. Дорогой «вылавливает» болезнетворные микроорганизмы, патогенные грибные споры, пыльцу и другие аллергены и более мелкие пылевые частицы. Однако воздух остается все тем же и с каждым разом в нем уменьшается процент содержания кислорода, и увеличивается процент содержания углекислого газа. А кажущаяся при этом свежесть обуславливается его очищением от вредных примесей и охлаждением. Но ведь вредные примеси никуда не деваются – они оседают на решетке кондиционера, которую следует регулярно очищать, иначе скапливающийся там конденсат может стать комфортной средой для развития бактерий, плесени и других малополезных микроорганизмов.

Альтернативой традиционным рециркуляционным кондиционерам может стать кондиционер, имеющий режим приточной вентиляции. Однако на данный момент эта дополнительная функция у означенных устройств развита слабо и, если ее использовать, кондиционер начинает издавать повышенный шум. И чем больше воздуха необходимо «втянуть» извне, тем этот шум громче. Комфортно ли это для проживающих в квартире? Вряд ли. Хотя человек привыкает ко всему…

Согласно нормам, для одного человека, находящегося в помещении, в час необходимо 30 кубометров свежего воздуха. Кондиционеры с приточной вентиляцией, в которых означенная функция установлена на максимум, могут обеспечить в час приток свежего воздуха в объеме около 20 кубометров. Этого явно недостаточно.

Еще одной ошибкой желающих приобрести кондиционер, является мнение, что он способен нагревать воздух, обеспечивая зимой тепло в доме. Да, воздух он нагревает. Однако делать это «безболезненно» для себя способен лишь в том случае, если и на улице температура выше нуля. Если же его попытаться включить в режим обогрева при минусовых уличных температурах – очень скоро он просто сломается. У дешевых моделей откажет компрессор, а у дорогих – сама техника откажется гробить себя и просто не включится. Реальная польза от такой сплит-системы есть только осенью или весной, когда на улице плюс. Риск здесь заключается в ударных темпах образования конденсата, который следует вовремя удалять – иначе устройство может сломаться.

И, наконец, установка. Как известно, кондиционер состоит из двух частей – внутренней и внешней, именуемых блоками. Установка внешнего блока приравнивается к перепланировке, для которой необходимо иметь разрешение. Если это действие несогласованно, на самовольного установщика кондиционера могут пожаловаться соседи, городская власть или управляющая компания. Основная угроза в этом случае – обязанность по решению суда выполнить демонтаж несанкционированной конструкции. Да и сам процесс установки предполагает использование перфоратора, «усердие» которого некоторые особо старые и хрупкие стены могут не выдержать.

Вентиляционная установка

Другой класс устройств, выполняющих более важные и жизненно необходимые цели -установки приточной вентиляции (или по другому — проветриватели).

Монтаж производится специальным оборудованием для выполнения алмазного бурения. Его высокая аккуратность позволяет пробивать отверстие в стене без каких-либо опасений за ее общую целостность и допустимо даже в только что отремонтированном помещении. При этом на внешнюю стену не нужно вешать никаких наружных блоков – достаточно установить защитную решетку с козырьком. Её можно выкрасить в цвет стены. Такое действие перепланировкой не считается и дополнительного разрешения не требует.

Часть вентиляционной установки, размещаемой внутри помещения, имеет привлекательного вида корпус, выполненный из безопасных экоматериалов. Его основные преимущества:

  • стойкость к износу;
  • пожаробезопасность;
  • устойчивость к нагреву;
  • высокая шумоизоляция.

Вентиляционная установка втягивает свежий, насыщенный кислородом наружный воздух, очищает его и уже в таком виде подает в помещение. В зимнее время задействуется также дополнительная функция нагрева воздуха до комфортной температуры. Что самое интересное, чем больше разность внешней и внутренней температур, тем эффективнее будет производиться нагрев. В самых простых моделях хотя и нет функции установки заданной температуры, зато имеется регулятор мощности.

На примере установки iFresh, рассмотрим несколько скоростей, на которых может работать вентилятор проветривателя:

  • первая, обеспечивающая подучу свежего воздуха в объеме 40 кубометров в час, абсолютно бесшумна и особенно комфортна в ночные часы;
  • вторая, подающая воздух в объеме 80 кубометров в час, подходит для дневного использования;
  • третья предполагает активное проветривание при наличии большого количества людей и обеспечивает помещение воздухом в объеме 120 кубометров в час.

При этом обеспечивается активное очищение подаваемого с улицы воздуха, благодаря которому, какой бы ужасной не была уличная атмосфера, внутри помещения оказывается только чистый, насыщенный кислородом воздух. Подобный эффект достигается благодаря двойной фильтрации через пылевой и активный угольный фильтры, задерживающие все вредные частицы – пыль, промышленные газы, болезнетворные микроорганизмы, химические соединения и т.д. В итоге в помещении всегда достаточно свежего воздуха, а все, кто в нем находится, чувствуют себя превосходно.

Подводя итоги, отметим, что использование кондиционера ограничено жаркими летними днями и межсезоньем, а свежий воздух нам нужен каждый день.

Если же говорить о материальной составляющей вопроса, то с точки зрения эффективности вложения денег, установка приточной вентиляции — более рациональный и первоочередный выбор. Обеспечив себя чистым, обогащенным кислородом воздухом, вы можете принять решение об установке кондиционера для «жарких дней».



supervent.ru

Что лучше: бризер или кондиционер?

Трудно сказать хуже или лучше, потому что функции этих устройств разные:

(В конце статьи повторите эксперимент, чтобы лучше понять, что вам необходимо)

Кондиционеры

Предназначены для охлаждения комнатного воздуха. Они рециркулируют  воздух помещения, охлаждая его постепенно; Внешний блок сплит-системы выполняет функцию радиатора, а не забора воздуха, как думают некоторые. Работает в жаркие дни.

Смысл работы кондиционера следующий.

Хлодный газ фреон по трубкам поступает с внешнего блока к внутреннему. Эти холодные трубки обдувает комнатный воздух, тем самым воздух становится прохладным. В свою очередь, трубки нагреваются и передают свое тепло фреону, который находится внутри трубок. Далее, газ движется во внешний блок, где его охлаждает компрессор. Таким образом, происходит передача тепла из помещения на улицу.

В некоторых моделях кондиционеров есть полезная функция работы на обогрев. А вот надпись на коробке сплит-системы «вентиляция» зачастую подразумевает просто перемешивание комнатного воздуха. Функция притока воздуха если и присутствует, то больше как «рекламная фишка» (крайне малая производительность, повышенный шум работы).

Бризеры, проветриватели и т.п.

Подготавливают и подают в помещение необходимые порции уличного воздуха. Работает круглый год.

В запертой комнате начинает быстро скапливаться углекислый газ, выдыхаемый человеком.  Повышенная концентрация углекислого газа (СО2) в комнате — причина чувства духоты, усталости, апатии, бессонницы. Только нагнетая уличный воздух, можно снизить концентрацию СО2 в помещении.

Действие бризера можно сравнить с открытым окном, но с оговорками:
