Рекуперация тепла в системах вентиляции

Рекуперация (от лат. recuperatio — обратное получение, возвращение) – возвращение части энергии для повторного использования.

Применительно к вентиляции, рекуперация – это использование тепла вытяжного воздуха для нагрева приточного. Применение рекуператоров позволят существенно (до 85%) сократить затраты тепла на нагрев наружного воздуха в холодный период года.

Например, для общественных зданий и предприятий расходы тепла на вентиляцию – это от 40 до 60% общих тепловых затрат здания в отопительный период.

В системах вентиляции и кондиционирования применяются, в основном, рекуператоры трех типов: роторные, пластинчатые и рекуператоры с промежуточным теплоносителем.





Роторный рекуператор

Роторный рекуператор – это вращающийся сотовый барабан из алюминиевой гофрированной фольги. Проходя в потоке вытяжного воздуха алюминиевые соты нагреваются («отбирают» тепло вытяжного воздуха), перемещаясь в поток холодного воздуха – соты охлаждаются (нагревают приточный воздух).

Таким образом, ротор находится в постоянном вращении. Регулируя скорость вращения ротора – можно регулировать производительность рекуперации. Наряду с возвратом тепла, роторные рекуператоры возвращают и влагу из вытяжного воздуха в приточный.

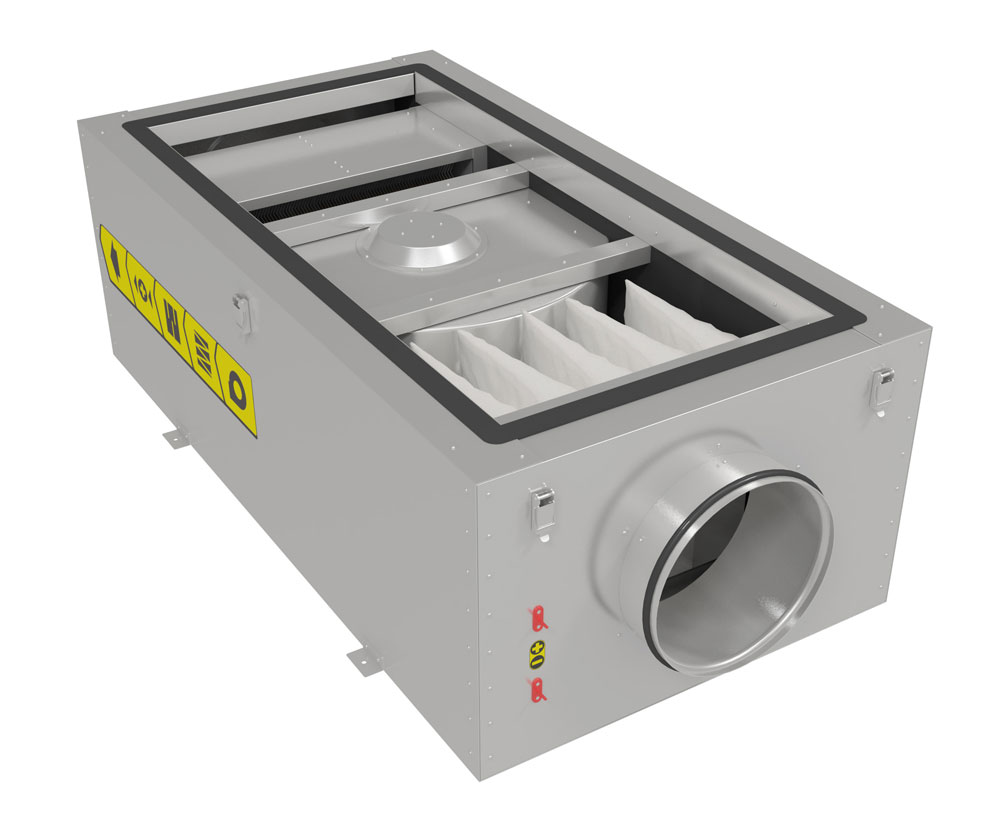

Приточно-вытяжная установка с роторным рекуператором



Преимущества:



  • Высокий КПД (до 85%)
  • Возврат влаги. Наряду с теплом, роторный рекуператор передает влагу вытяжного воздуха приточному
  • Возможен монтаж в неотапливаемом помещении или на улице
Недостатки:



  • Небольшой переток (около 5%) вытяжного воздуха в приточный.
  • Наличие двигателя для вращения ротора

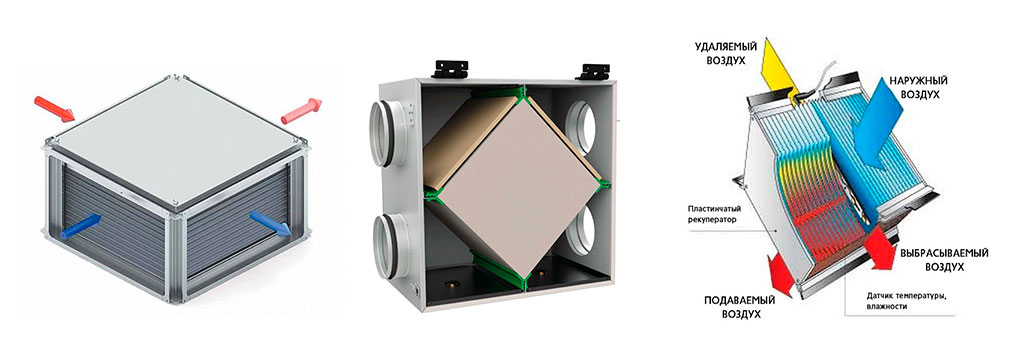

Пластинчатый рекуператор

Пластинчатый рекуператор состоит из множества параллельно расположенных пластин. Пластины образуют между собой два параллельных канала, по которым проходят потоки воздуха. Через тонкие стенки пластин происходит теплообмен между вытяжным и приточным воздухом. Смешивания потоков вытяжки и притока в пластинчатом рекуператоре не происходит.

В качестве материала пластин в основном применяется алюминий, реже нержавеющая сталь или пластик.

Эффективность (КПД) классического пластинчатого рекуператора перекрестного типа составляет от 50 до 60%. Сейчас появились на рынке высокоэффективные пластинчатые рекуператоры перекрестно-противоточного типа, у которых, за счет увеличения поверхности теплообмена, КПД достигает 80%.



Простота конструкции пластинчатого рекуператора, в которой отсутствуют вращающиеся и двигающиеся части делает их очень надежными в эксплуатации – в них попросту нечему ломаться.



Приточно-вытяжная установка с пластинчатым рекуператором







Преимущества:



  • Высокий КПД (50-80%)
  • Нет перетока вытяжного воздуха в приточный
  • Простота конструкции — высокая надежность
Недостатки:



  • Монтаж только в отапливаемом помещении
  • Нет возврата влаги







Рекуператор с промежуточным теплоносителем

Принцип работы рекуператора с промежуточным теплоносителем, состоит в следующем:

на приточной и на вытяжной линии устанавливаются теплообменники воздух/вода. Между теплообменниками постоянно циркулирует жидкость (как правило – антифриз). В вытяжном канале жидкость подогревается, получая тепло от вытяжки. В приточном канале жидкость охлаждается, нагревает тем самым приточный воздух.

Главное отличие и преимущество рекуператоров с промежуточным теплоносителем от роторных и пластинчатых – это возможность размещения приточной и вытяжной установок в разных местах. Расстояние между установками определяется только расходно-напорной характеристикой насоса и диаметром трубопроводов.

Главный недостаток рекуператора с промежуточным теплоносителем – это относительно небольшой КПД (около 40%). Главные преимущества – большие расстояния между приточной и вытяжной системами и гарантированное отсутствие смешивания потоков.



Приточно-вытяжная установка с рекуперацией промежуточным теплоносителем



Преимущества:



  • Полностью исключен переток вытяжного воздуха в приточный
  • Возможность размещения притока и вытяжки в разных местах
Недостатки:



  • Невысокий КПД (около 40%)
  • Наличие насоса

Роторные рекуператоры: принцип работы, расчет воздуха и площади теплообмена.

Какой рекуператор лучше

Важность достаточной вентиляции в помещении – неоспоримый факт. Недостаточное количество свежего воздуха негативно сказывается на самочувствии человека. Однако не всегда проветривание может решить эту важную задачу. Например, летом, при работающем кондиционере проветривание будет подавать в помещение разогретый уличный воздух, а зимой – наоборот. Именно для того чтобы обеспечить адекватную вентиляцию без дополнительных энергозатрат, необходим рекуператор. Наиболее популярны роторные модели этих устройств.

Особенности

Роторный рекуператор имеет в своей конструкции вращающийся с заданной скоростью теплообменник.

В нем присутствуют два канала – вытяжной и приточный. Именно они позволяют обеспечивать качественную вентиляцию.

К плюсам роторных моделей рекуператоров можно отнести следующие моменты:

  • очень высокий коэффициент полезного действия (КПД 70-90%), особенно в зимнее время;
  • уменьшение времени работы кондиционера в летнее время, за счет эффективного охлаждения помещения;
  • процесс рекуперации полностью автоматизирован;
  • нет необходимости беспокоиться о конденсате, так как отсутствуют циклы оттаивания.

Однако, как и у любых технически приспособлений, у рекуператоров роторного типа есть и свои минусы, среди них:

  • высокая, по сравнению с другими моделями, стоимость;
  • есть некоторый шум при работе;
  • может происходить смешивание холодного и горячего воздуха;
  • некоторые модели имеют очень большие габариты, что делает невозможным их использование в маленьких помещениях;
  • устройство требует частого обслуживания, так как состоит из множества подвижных элементов, которые иногда могут выходить из строя.

Существует несколько видов роторных рекуператоров.

  • Сорбционные. В этих моделях в качестве сорбента используется силикагель. Благодаря этому материалу барабан роторного рекуператора отлично впитывает влагу, не позволяя конденсату образовываться и нарушать работу устройства.
  • Эпоксидные. Такой тип покрытия внутренней части рекуператора позволяет защитить алюминиевый барабан от агрессивного воздействия некоторых химических соединений в воздухе. Рекуператор с эпоксидным покрытием отлично противостоит влиянию морской соли, хлора и химических реагентов в условии крупных производств.
  • Энтальпийные. В этом типе приборов внутренний барабан покрыт материалом, который поглощает не только влагу, тем самым не давая образовываться конденсату, но и тепловую энергию.
  • Конденсационные. На таких моделях специальное покрытие на барабане отсутствует. Они не способны отводить конденсат, отсюда и их название.
  • Антибактериальные. В этом случае на внутреннюю поверхность рекуператора наносится специальная пропитка с антимикробным действием. Такое устройство способно очистить и защитить воздух в помещении от 600 видов известных патогенов.

В обычных (непроизводственных) условиях чаще всего используются самые бюджетные, конденсационные рекуператоры.

Если в помещении высокие показатели влажности, то оправданно устанавливают гигроскопические роторные модели. Другие виды предназначены в большей степени для обеспечения эффективной вентиляции помещения на вредных производствах.

Принцип работы

Роторный рекуператор работает на схеме передачи тепла от вытяжных потоков к приточным. Свежий воздух, попадая в ротор, нагревается под действием пластин и проникает в помещение. Прибор работает от сети, а настройка позволяет подобрать оптимальную скорость движения ротора. Два потока воздуха не смешиваются друг с другом, но взаимодействуют и именно за счет разницы температур и происходит теплообмен. Горячий воздух в рекуператоре охлаждается, а холодный – нагревается.

Чем отличается от пластинчатого?

Пластинчатые рекуператоры явно проигрывают роторным моделям, главным образом из-за отсутствия у них электропривода.

В пластинчатых устройствах можно лишь изменить направление пластин и ограничить либо увеличить пропускную способность. В роторных приборах все устроено лучше. Он более гибок в настройках, не промерзает в зимнее время и показывает лучшие результаты по энергосбережению в сравнении с пластинчатыми моделями. Как следствие, последние стоят значительно дешевле роторных моделей.

Как рассчитать КПД?

Для того чтобы подобрать оптимальную модель рекуператора, следует провести некоторые расчеты, которые позволят определить КПД. Особенно актуальны эти данные для тех, кто хочет самостоятельно изготовить рекуператор.

Разницу температуры воздуха после рекуперации и до рекуперации следует разделить на разницу температуры отработанного воздуха и до рекуперации.

Полученное значение необходимо умножить на 100%. Площадь теплообмена необходимо рассчитывать только при самостоятельном изготовлении всех элементов рекуператора.

Обзор моделей

На рынке вентиляционных устройств представлен огромный ассортимент роторных рекуператоров. Рассмотрим наиболее популярные в быту устройства.

LESSAR (Швеция)

Производится фирмой Heatex и имеет следующие характеристики:

  • номинальная мощность – 39 Вт;
  • расход воздуха – 470 м3/ч;
  • класс используемых фильтров – F5;
  • размеры – 900х553х850 мм;
  • вес – 79 кг.

Примечательно, что модели этого производителя имеют преимущественно напольный тип.

KomfoVent (Прибалтика)

Имеет следующие характеристики:

  • мощность – 58 Вт;
  • расход воздуха – до 250 м3/ч;
  • класс фильтров – F5;
  • размеры – 550х310х790 мм;
  • вес – 40 кг.

Устройства KOMFOVENT долговечны и надежны, рекуперируют тепло и влагу, имеют коэффициент полезного действия в 92%.

Breezart (Россия)

Основные технические характеристики следующие:

  • мощность – 3,6 КВт;
  • расход воздуха – 2700 м3/ч;
  • класс фильтров – F5;
  • размеры – 3093х1040х999 мм;
  • вес – 265 кг.

Роторные рекуператоры этого производителя чаще используются в промышленных или коммерческих целях, чем в быту, ввиду своих больших размеров. Устройство можно подключать к системе «Умный дом».

Эффективная вентиляция в помещении бытового или промышленного назначения – необходимое условие для безопасности и здоровья находящихся в нем людей.

Роторные рекуператоры – оптимальный вариант, позволяющий не только обеспечивать приток свежего воздуха, но и сохранять комфортный микроклимат.

О роторном рекуператоре смотрите далее.

Эффективный роторный рекуператор для максимального контроля температуры Local After-Sales Service

Испытайте непревзойденную эффективность в регулировании температуры с помощью эффектных. роторный рекуператор доступно на Alibaba.com. С наиболее подходящими. роторный рекуператор, вы можете сэкономить много энергии в домашних или производственных процессах и легко достичь своих целей. Обширная коллекция файлов. роторный рекуператор на сайте включает несколько марок и моделей. Изучите их и найдите наиболее подходящие для вашего дома, офиса, промышленности или инвентаря для вашего бизнеса.

Все. роторный рекуператор на Alibaba.com содержит множество интересных функций, которые не только повышают эффективность, но и делают их эстетически привлекательными. Они сделаны из прочных материалов, чтобы прослужить вам долгую жизнь. Благодаря отличному рабочему механизму. роторный рекуператор демонстрирует превосходные возможности регулирования температуры. При необходимости вы будете поддерживать определенную температуру в окружающей среде. Исключительные скорости потока жидкости в них. роторный рекуператор убедитесь, что вы получаете от них максимальную отдачу.

Простота их обслуживания. роторный рекуператор делает их наиболее идеальным и практичным выбором для различных сред. Все их детали и трубки легко чистятся, что предотвращает накопление накипи или любых других загрязнений, которые могут помешать работе. роторный рекуператор. Потрясающая стойкость к утечкам удерживает все жидкости в соответствующих отсеках. роторный рекуператор, который способствует максимальной производительности и экономии энергии.

Примите правильное решение сегодня и ощутите максимальную эффективность процессов теплообмена. Оцените широкое и благоприятное. роторный рекуператор на Alibaba.com и выберите наиболее подходящий для вас. Если вы деловой человек, воспользуйтесь предложениями от разных стран. роторный рекуператор оптовикам и поставщикам и получайте фантастические прибыли.

Роторный рекуператор: преимущества системы, особенности изготовления своими руками

Автор Евгений Апрелев На чтение 5 мин Просмотров 2.4к.

Рекуператор, являющийся по своей сути теплообменником, позволяющим значительно сокращать энергетические затраты, необходимые для подогрева воздушных масс в холодное время года, считается самой перспективной разработкой в области вентиляции. С учетом технической и тепловой терминологии, роторный рекуператор, используемый, как правило, в вентиляционных технических системах, правильнее будет называть регенератором, ведь процесс передачи тепловой энергии происходит за счет поочередного соприкосновения стандартных теплообменных поверхностей с различными типами теплоносителей.

Роторные рекуператоры воздуха на данный момент являются вторыми по своей распространенности разновидностями теплообменников, применяемых в приточных и вытяжных вентиляционных системах.

К основным преимуществам роторных приточных установок можно отнести:

  • высокая эффективность. За счет отсутствия обмерзания КПД роторного рекуператора может достигать 65-85%;
  • осуществление возврата не только лишь тепловой энергии, однако, и влаги, что позволяет обходиться без дополнительного применения увлажнителей поступающего воздуха;
  • отсутствие циклов оттаивания и потребности в организации отводов конденсируемой жидкости;
  • значительное снижение затрат на охлаждение в летний период времени;
  • возможность регулировки общей интенсивности и скорости вращения роторов.

Среди недостатков роторных теплообменников выделяют:

  • передачу вытяжных воздушных потоков в приток – поочередность прохождения вытяжного и приточного воздуха через микроканалы ротора приводит к попаданию в приток некоторого объема вытяжного воздуха. Для максимального уменьшения возникновения подобных ситуаций на роторные рекуператоры тепла устанавливаются специальные устройства, позволяющие сразу отправлять продувочный приточный воздушный поток в вытяжку. Эти воздействия приводят к снижению общего уровня КПД, поскольку, таким образом, теряется часть сохраненной ранее тепловой энергии;
  • сложная конструкция – теплообменник роторного типа, как правило, включает множество компонентов, что, в свою очередь, увеличивает количество необходимых этапов технического обслуживания и вероятности возникновения поломки устройства в целом;
  • наличие подвижных частей и необходимость потребления электроэнергии – учитывая электрическое питание привода ротора необходимо делать соответствующую проекцию на последующую эксплуатацию.

Виды и основные характеристики рекуператоров роторного образца

Роторный теплообменник – это небольшое устройство цилиндрической формы, плотным образом заполненное продольными слоями гофрированной стали, которым оснащаются вентиляционные установки на основании осевого направления. Принцип и механизм действия работы роторного оборудования основаны на вращательных движениях барабана рекуператора, пропускающего первоначально теплый, а затем и холодный воздух. При этом происходит последовательное нагревание и охлаждение ротора, позволяющее передавать часть тепла поступательным холодным воздушным потокам. Подобный вид теплового утилизатора считается наиболее производительным и эффективным, однако, несмотря на это, является достаточно громоздким. В связи с этим, роторные установки применяются зачастую на объектах с большой площадью и с возможностью расположения вентиляции в просторных камерах.

Сегодня выпускается несколько модификаций рекуператоров:

  • стандартное выполнение механизма – предполагает разделение регенератора на 4, 6, 8 или 12 секторных частей. Подобные рекуператоры используются при удалении излишней теплоты отработанного воздуха и являются представителями конденсационных роторов, переносящих влагу в тех случаях, когда отработанные воздушные массы ниже температуры, так называемой «точки росы». При этом матрица основного ротора наматывается из алюминия устойчивого к воздействиям морской водой;
  • высокотемпературные – такие виды теплообменников предназначены для удаления явной теплоты воздушных потоков с температурой, достигающей значений + 250 градусов;
  • энтальпийные – применяются при удалении полной тепловой энергии с дополнительным осуществлением передачи влаги.

Помимо этого, в зависимости от конструктивного исполнения приточная установка с роторным рекуператором подразделяется на горизонтальный и вертикальный ротор.

Особенности самостоятельного изготовления роторного устройства

Первоначально для обустройства приточной роторной установки необходимо произвести определенный расчет роторного рекуператора, заключающийся в определении общей эффективности (производительности) и сроков окупаемости оборудования. Расчет определяется по следующей схеме:

    • требуемое количество тепла (Q):

Q = C (удельная теплоемкость воздуха) х М (масса нагреваемого воздуха) х dT (разница температур)

Ек = Q/ КПД калорифера

    • ежегодные затраты электроэнергии (Е):

Е = Ек х 24 (часов в сутках) х 30 (количество дней в месяце) х 7 (количество отопительных месяцев)

    • объем экономии количества электроэнергии (Рэлек.):

Рэлек. = Е х КПД при расходе системы рекуперации

Экономия в денежном эквиваленте = Рэлек. х стоимость 1кВт/эл.энергии

    • срок окупаемости энергоэффективности установки с использованием роторного рекуператора (Т):

Т = стоимость роторного рекуператора / экономия в денежном эквиваленте

Для того чтобы создать роторный рекуператор своими руками следует придерживаться некоторых основных правил:

  • правильное определение размера будущего вентиляционного устройства;
  • выбор материалов и инструментов;
  • оснащение конструкции крепежными элементами.

Для более эффективного соединения воздуховодов, корпус рекуператоров лучше выполнять из стали, а вращающиеся роторы из алюминия. В работу ротор необходимо приводить, используя клиноременную передачу. При осуществлении эксплуатации рекуператоров при очень высоких температурах двигатель монтируется за пределами корпуса теплообменника, а ремень меняется на цепь.

Чтобы не допустить обмерзание роторного рекуператора необходимо постараться оборудовать внутри агрегата специализированный датчик, позволяющий своевременно фиксировать перепады давления.

В целях обеспечения должной шумоизоляции работающего устройства, роторный рекуператор оснащается минеральной ватой или стекловолокном, а все щели обрабатываются силиконовым герметиком.

Применение такой довольно простой вентиляционной конструкции позволит значительно снизить затраты на отопление помещений в зимнее время, одновременно обеспечив при этом нормально функционирующую вентиляционную систему.

Вентиляция с рекуперацией.

Пластинчатые и роторные рекуператоры Для обустройства принудительной приточно-вытяжной вентиляции используются различные вентустановки. Многие из них оснащены рекуператором. Пластинчатым, роторным, с промежуточным теплоносителем… Что такое рекуперация? И какие рекуператоры выбрать?

Функция рекуператора в вентиляционных установках:


Рекуператор – это теплообменник. Он позволяет в зимний период сохранять тепло вытяжного воздуха и использовать его для нагрева приточного. В теплое время года, наоборот, удерживает прохладу и экономит энергию на охлаждение поступающего воздуха.

Основное назначение рекуперации — экономия электроэнергии, снижение затрат на подогрев приточного воздуха и на отопление помещения (что особенно актуально для частных домов, оснащенных автономной системой отопления).

Если для обеспечения притока кислорода открыть окна или двери, то мы потеряем часть тепла в доме (или холода летом). Приточные установки с электрическим или водяным нагревателем потребуют больших энергозатрат на обогрев поступающего воздуха. А при использовании вентиляционной установки с рекуператором мы значительно снижаем силы и затраты на отопление или кондиционирование помещения. И при этом обеспечиваем эффективную вентиляцию.

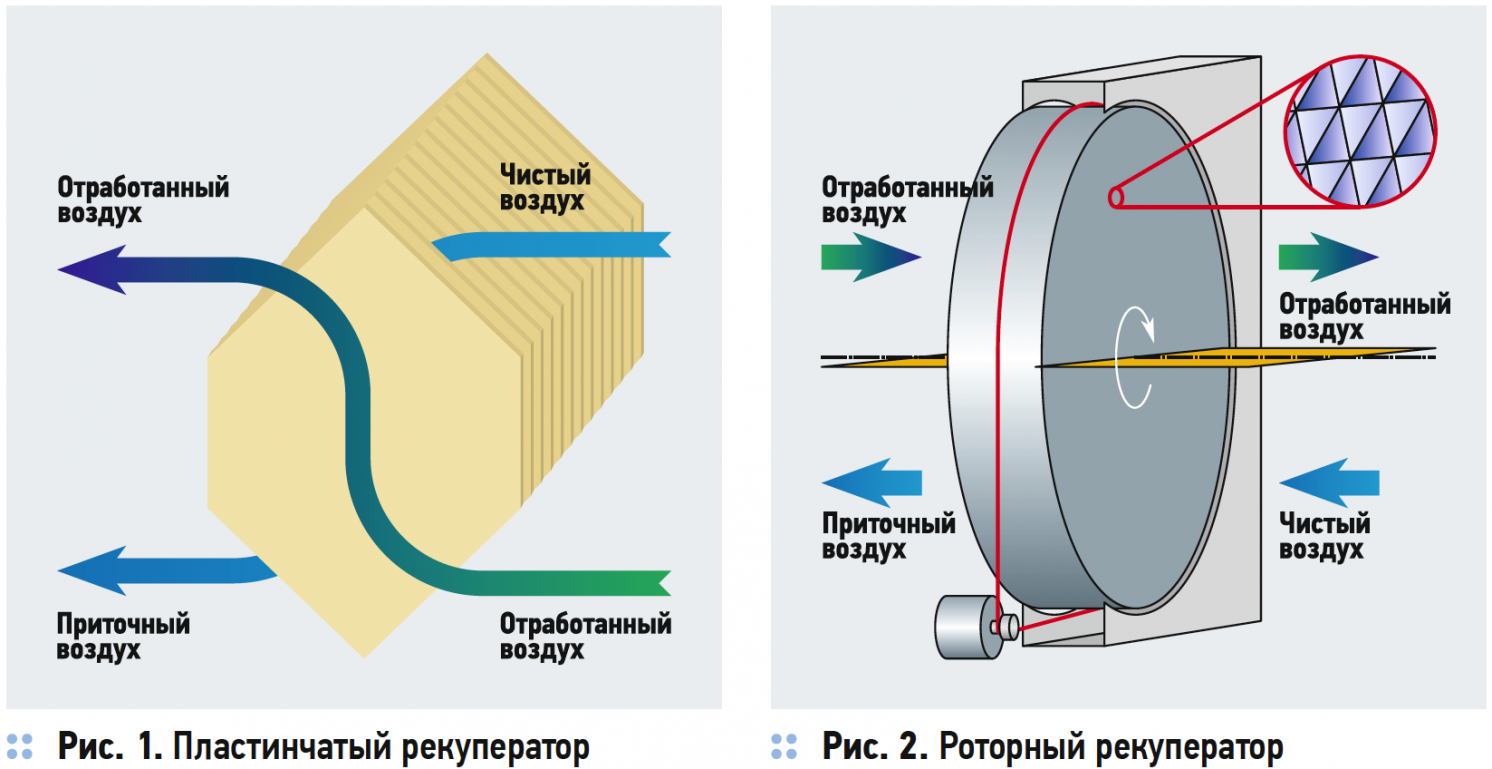

Виды теплообменников: сравнение пластинчатых и роторных


Существуют различные рекуператоры. Наиболее распространенные и востребованные – это пластинчатые и роторные.

Пластинчатые – недорогие, просты по своей конструкции. Тепло или холод от вытяжного воздуха передается приточному через ряд пластин (как правило, алюминиевых). Удаляемый воздух протекает по одним промежуткам, а приточный – по другим. Таким образом, воздушные массы не смешиваются.

Эффективность пластинчатого рекуператора: 40-50%.

Преимущества: просты в изготовлении, недорогие, не смешивают потоки приточного и вытяжного воздуха.

Недостатки: потребность отвода дренажа, осушение воздуха в помещении, высокий риск обмерзания. Вентиляционные установки с пластинчатыми рекуператорами не подходят для холодных регионов и средней полосы России – из-за низкого КПД и периодических циклов оттаивания.

Пластинчатыми рекуператорами оснащаются не только общеобменные вентиляционные системы, но и устройства местной вентиляции, например, клапаны-рекуператоры.

Роторные рекуператоры – представляют собой вращающийся цилиндрический барабан, состоящий из алюминиевых пластин. Они гарантируют максимальную эффективность восстановления тепла, холода и частично — влажности.

КПД роторных теплообменников достигает 80-85%.

Единственный недостаток – высокая цена вентустановок с роторными рекуператорами. Но при этом — быстрая окупаемость при эксплуатации (в среднем за 1,5-2 года).

Например, если температура воздуха на улице: -26 градусов Цельсия, а в помещении: +24 градуса, то системе придется нагреть приточный воздух лишь на 10 градусов. Поскольку остальное тепло сохранится из отработанного воздуха. Таким образом, энергозатраты будут минимальны.

Преимущества вентиляции с роторной рекуперацией:


  • эффективнее восстанавливают тепло, а также влажность в холодное время года (что для отапливаемого помещения, где воздух становится сухим, очень важно),
  • не нуждаются в отводе конденсата, исключено обмерзание,
  • затрачивают минимальное количество электроэнергии, что особенно важно для офисных зданий и коммерческих объектов, где затраты на отопление и электричество — достаточно высоки,
  • подходят для домов, построенных в соответствии с принципами энергосбережения (пассивных домов и домов с низким уровнем потребления энергии).

Современные вентиляционные установки нередко оснащены дополнительными устройствами, обеспечивающими максимальную энергоэффективность вентиляции. Например, встроенным воздушным тепловым насосом, или возможностью подключения к внешнему геотермальному тепловому насосу.

Посмотреть как работают вентустановки с роторным рекуператором можно на видео:

Получить более подробную информацию, проконсультироваться со специалистами и купить вентиляционное оборудование с рекуперацией можно в салонах группы компаний «Терконт» в Екатеринбурге или в Челябинске. Выполняем проектирование, монтаж вентиляции, гарантийное и сервисное обслуживание.

Посмотреть цены можно в интернет-магазине, в разделе: Компактные приточно-вытяжные вентиляционные установки, где представлен широкий ассортимент лучших вентмашин с рекуператорами от надежных производителей. Предоставляем скидки.

Группа компаний Терконт

Копирование материалов без ссылки на http://terkont.ru/ — запрещено!


Еще статьи по теме:

Как проветрить комнату и сохранить тепло? Или что такое вентиляция с рекуперацией?

Как вентиляция может отапливать, охлаждать и при этом экономить?

Охлаждение дома или квартиры в жару с помощью вентиляции с рекуперацией

Бережливое жилье, или Что такое пассивный дом?

Рекуператоры тепла в приточно-вытяжных установках.

Рекуператоры тепла в приточно-вытяжных установках.

Само слово «рекуперация» в переводе с латинского означает возврат или обратное получение, сбережение, что касается воздуха, то подразумевается сбережение тепловой энергии, которая перемещается с воздухом через систему вентиляции. Устройство уравновешивает температуру двух потоков воздуха. Принцип работы основан на теплообмене двух встречных потоков приточного и вытяжного воздуха с разной температурой, и за счет этого происходит выравнивание температуры воздуха. Основное назначение рекуператора – это утилизация тепла, снижение расходов на энергоносители, так как он эффективно сокращает потери тепла. Система рекуперации в вентиляционной системе способна сохранять от 60 до 95% тепла, выбрасываемого из помещения с вытяжным воздухом, при этом тепловая энергия используется повторно в том же технологическом процессе.
Мы рассмотрим разновидности рекуператоров, которые применяются в наших вентиляционных установках.

Пластинчатые рекуператоры
Самый распространенный тип рекуператоров – пластинчатый, так как имеет невысокую стоимость и достаточно высокую эффективность. Состоит из пластин меди или алюминия, пластика или очень прочной целлюлозы. Принцип работы основан на том, что уходящий вытяжной воздух отдает тепло пластине с одной стороны, а она, в свою очередь, отдает тепло потоку приточного воздуха. Таким образом, уменьшаются затраты на нагрев подаваемого воздуха в помещение. Эффективность теплоутилизации может достигать 93%. Изолированные друг от друга потоки приточного и вытяжного воздуха позволяют применять этот вид теплоутилизаторов в помещениях, содержащих в вытяжном воздухе запахи или вредные выбросы.

Вытяжной воздух может содержать большое количество влаги, тогда при работе рекуператора неизбежно образование конденсата, который удаляется в поддон и имеет отвод. В холодное время при уличной температуре воздуха ниже -15С существует вероятность нарастания «шубы» или обледенения рекуператора. Чтобы этого избежать, производителями предусматривается преднагреватель (устанавливается перед рекуператором). По такому принципу, например, работают установки VENUS или DAPHNE , которые имеют уже встроенный электрический преднагреватель для эффективной работы установки в зимнее время.
Также защиту рекуператора от замерзания обеспечивают с помощью автоматики вентиляционной установки, она настраивается таким образом, чтобы автоматически снижать скорость приточного вентилятора, пока система рекуперации не оттает.

Пластинчатые рекуператоры имеют два типа исполнения:

Перекрестноточные рекуператоры — где движение приточного потока воздуха
и вытяжного перпендикулярны по отношению друг к другу. Они имеют эффективность до 70%. Такие типы рекуператоров применяется в итальянской установках RKE

Противоточные  рекуператоры – где вытяжка и приток движутся в противоположных направлениях, КПД рекуператора противоточного типа доходит до 93%. Такой тип рекуператоров применяется во многих приточно-вытяжных установках, который мы предлагаем. Например, установка ALFA 95 или ALFA 95 FLAT имеют алюминиевый противоточный рекуператор и также автоматически управляемы байпас, который защищает рекуператор от обледенения при низких температурах уличного воздуха.

Роторный рекуператор
Наиболее эффективный вид теплоутилизаторов. Представляет собой барабан, имеющий ячеистую структуру. Принцип работы: вытяжной теплый воздух проходит через ячейки и отдает им свое тепло. Барабан поворачивается и попадает в струю приточного воздуха, который нагревается, проходя через ячейки теплообменника. Эффективность рекуперации можно регулировать путем изменения оборотов скорости вращения ротора. КПД таких рекуператоров достигает 90%. Важно отметить, что такой тип рекуперации нельзя применять в помещениях с вредными выбросами, так как происходит частичное смешивание приточного и вытяжного воздуха. Мы предлагаем компактные установки с таким типом рекуператора – это ALFA 85 и RLI –одна из самых энергоэффективных установок еще и благодаря энергосберегающим вентиляторам ETALINE.

Гликолевые рекуператоры
Представляют собой два теплообменника находящихся в приточной и вытяжной камерах. Теплообменники соединяются трубами, по которым циркулирует смесь этилен или пропиленгликоля с водой. Циркуляцию обеспечивает насос. Вытяжной воздух нагревает смесь в теплообменнике вытяжки, которая затем поступает в теплообменник приточной установки, где и отдает свое тепло приточному воздуху. Такие рекуператоры применяются в помещениях, где конструктивное исполнение приточно-вытяжной установки в виде единого блока невозможно, когда не хватает места в вентиляционной камере, либо в производственных помещениях, где притоки вытяжка должны находится в разных местах. Эффективность таких рекуператоров достигает 60-70%. Поставляются такие рекуператоры в установках Lufberg серии LS-LR, подбираемых по программе, под определенный заданный расход воздуха, процентное содержание гликоля и требования по температуре воздуха помещения.

Динамические рекуператоры
В системе с динамической рекуперацией применяется принцип работы холодильной машины. Холодильный контур устанавливается в приточную и вытяжную часть установки, чтобы передавать тепло от приточного воздуха к вытяжному и наоборот. Тепловой насос – это традиционный холодильный контур с расширительным клапаном, компрессором, испарителем, конденсатором, которые располагаются отдельно в вытяжном и приточном воздуховодах. В системе имеется 4-ходовой перепускной клапан, который обеспечивает попеременное направление работы хладагента в зависимости от сезона. Принцип работы основан на физических процессах, происходящих с фреоном. В летний период холодильный контур работает в режиме охлаждения. Воздух, подаваемый в помещение с улицы, охлаждается в испарителе. Тепло сбрасывается в конденсатор, установленный в вытяжной линии. В холодное время года контур переводится в режим теплового насоса, и с помощью 4-ходового клапана парообразный фреон направляется в теплообменник, исполняющий роль конденсатора. Воздух, забираемый с улицы, нагревается за счет тепла, выделяемого при конденсации фреона, и подается в помещение.
Такой принцип работы встречается в установках RFM, HPX, HPR , HPS. Каждая из этих установок имеет свой встроенный рекуператор пластинчатый или роторный, но в дополнение оснащена встроенной холодильной машиной (тепловым насосом). Благодаря этому установки имеет высокую эффективность рекуперации до 90%.

Любой рекуператор в вентиляционной системе значительно снижает затраты на электроэнергию при нагреве приточного воздуха. Рассчитывая проект вентиляции с рекуператором нужно учитывать площадь помещения, влажность и назначение, а также КПД подобранной установки при данном расходе воздуха и температуре уличного и подаваемого воздуха, от которого будет зависеть качество вентиляции всего объекта.
Мы предлагаем вам обратиться к нам для правильного и грамотного подбора приточно-вытяжной системы с рекуперацией. Наши специалисты сделают расчет и предоставят все технические параметры выбранной установки, и вы достоверно сможете убедиться в эффективности работы системы вентиляции при заданных вами условиях.

Роторный рекуператор: принцип действия, установка

Концепция теплового обмена позволяет минимизировать затраты на обогрев и охлаждение обслуживаемых сред. В данном случае рассматриваются воздушные потоки, характеристики которых определяют параметры микроклимата в частных домах, производственных помещениях и т. д. Практически тепловой обмен организует система рекуперации. Она выступает своего рода временным аккумулятором тепла, собирая и отдавая его энергию. Чаще всего используется роторный рекуператор, который ценят за высокую производительность, возможность гибкой настройки и другие положительные качества.

Конструкция рекуператора

Рекуператоры практически не используются как самостоятельное оборудование. Чаще всего их вводят в приточно-вытяжные вентиляционные установки, в которых функция рекуперации выступает дополнительным опционалом. Сам же рекуператор представляет собой металлический теплообменник регенеративного класса. Рабочую основу составляет цилиндрический ротор, вращение которого и приводит к движению воздушных масс. Ротор формируется пакетом тонких пластинок, аккумулирующих тепло. В свою очередь, приточно-вытяжная установка с роторным рекуператором может включаться в более крупную инженерную сеть. В простых исполнениях она выступает средством вентиляции воздуха, а на промышленных предприятиях также выполняет задачу утилизации тепла от технологических газовых сред. Впрочем, полный спектр функций рекуператора стоит рассмотреть отдельно.

Функции рекуператора

Главная задача заключается в сборе тепла для разных целей. Обычно – для последующего распределения тепловой энергии в новых поступающих массах воздуха, и реже – для ее гашения. В обоих случаях достигается сокращение энергозатрат на использование специального теплообменного оборудования. Вместе с этим рекуператор остается вентиляционным аппаратом, служащим для обновления воздуха в помещении. В зависимости от модификации, роторный рекуператор может выполнять очистку воздуха и даже ароматизацию. По крайней мере избавление от неприятных запахов является распространенным свойством таких устройств. Более функциональные модели также дают возможность регуляции температурного режима. В этом случае отдача накопленной энергии происходит с определенными параметрами, которые можно устанавливать вручную или автоматически – опять же, это зависит от возможностей конкретной модели.

Принцип работы

Действие рекуператоров такого типа базируется на передаче тепла от выходящих потоков воздуха (например, согретого комнатного) к холодным массам свежей воздушной среды. Проходя между роторными пластинами, воздух согревает их, а с другой стороны поступают новые уличные потоки холодного воздуха и нагреваются от аккумулированного тепла. Объемы исходящего и входящего воздуха определяются размерами и силовым потенциалом, с которым работает роторный рекуператор. Принцип работы агрегата предусматривает взаимодействие вращающихся пластин с приводом, подключенным к электросети. Как раз наличие электропривода позволяет тонко настраивать установку на работу с определенным скоростным режимом. В среднем же скорость вращения составляет 1 об./мин.

Разновидности устройства

В стандартном исполнении рабочий механизм рекуператора делится на несколько сегментов – от 4 до 12. Такие модели применяют для удаления лишнего тепла, образующегося в результате выполнения технологических операций на предприятиях. Это конденсационные роторы, активирующие свою функцию, когда температура обслуживаемого воздуха опускается ниже «точки росы». К особенностям конденсационных агрегатов относят способность металлических элементов противостоять воздействию влаги. Распространены и высокотемпературные устройства, предназначенные для работы в условиях повышенных температур. Бытовой роторный рекуператор не рассчитан на ликвидацию излишек тепла. Такой механизм применяют именно для его распределения в потоках свежего воздуха. Однако и подобные модели предусматривают возможность регуляции нагрева.

Сравнение с пластинчатыми моделями

По сравнению с роторными агрегатами, пластинчатые модели не имеют привода и осуществляют теплообмен в автономном режиме. Пользователь может вручную путем изменения направления аккумулирующих пластин изменять лишь пропускную способность механизма. Из этого можно сделать выводы о плюсах и минусах обеих систем. Но для начала стоит сказать об общих преимуществах. И роторный, и пластинчатый рекуператор имеют небольшие размеры и достаточную производительность. Это избавляет от необходимости применения дополнительных приспособлений, в том числе силовых. Если же говорить об отличиях, то роторный механизм более гибок в регулировках, избавлен от риска промерзания в зимнее время и энергоэффективен. Но в то же время он отличается более сложным устройством и предусматривает определенную долю смешивания отработанных потоков и свежего воздуха.

Монтажные работы

Рекуператор устанавливается в подготовленном канале приточно-вентиляционной системы. Корпус не должен контактировать со стеной, так как вибрации могут ей передаваться, что негативно отразится на несущей конструкции в целом. Рекомендуется также использовать специальную антивибрационную защиту в виде демпферных подкладок для рекуператора. Когда опорная основа с ножками и профильными крепежными элементами будет готова, можно приступать к интеграции корпуса. Обычно установка роторного рекуператора осуществляется в специальный технический блок, рассчитанный по размерам на конкретную модель. Фиксация реализуется с помощью комплектной соединительной фурнитуры – в базовый набор включаются уголки, метизы, уплотнители и подкладки. Далее к ротору могут подсоединяться вспомогательные технологические контуры. На этом этапе соединение выполняется посредством фитингов, адаптеров и переходников соответствующих размеров.

Управление рекуператором

Роторный механизм редко управляется отдельно от основной приточно-вентиляционной системы. В новейших конструкциях применяется возможность электронного управления устройством через контроллерный пульт. В автоматическом режиме владелец может задавать такие параметры, как скорость вращения, процентное соотношение между объемами впуска и выпуска воздуха, степень очистки, временные рабочие интервалы и т. д. Параметры работы механизма отслеживаются с помощью датчиков, которые, в частности, фиксируют пропускную способность оборудования. Также приточная установка с роторным рекуператором может настраиваться на специальные режимы эксплуатации. Одним из современных режимов такого типа является работа в условиях поддержания постоянного давления воздушной среды. Данная программа позволяет исключить риск перегрузки электропривода с последующим перегревом.

Обслуживание устройства

Поверхности ротора и самого корпуса требуют регулярной очистки. Пластины очищаются и при необходимости дополнительно обрабатываются антикоррозийными составами. Также следует регулярно проверять направленность вращения ротора, а в приводной системе – качество натяжения ремня. Поскольку рекуператор работает в тесной связке с другими функциональными компонентами вентиляции, то важно проверять и их состояние тоже. В частности, ревизии подвергается фильтр, воздуховодные каналы, пылеуловители, клапаны с датчиками и т. д. Если есть возможность, то роторный рекуператор будет не лишним изъять из места установки и полностью проверить на герметичность. Дело в том, что при наличии даже незначительных зазоров резко ухудшается качество поступающего воздуха.

Заключение

Механизм рекуперации воздуха является простейшим способом согрева помещения. Холодный уличный воздух подвергается предварительному обогреву практически без дополнительных энергозатрат. Разумеется, роторные рекуператоры воздуха при подключении к сети потребляют энергию для своей функции, но она расходуется в целом на обеспечение циркуляции потоков. Тот же пример с пластинчатыми рекуператорами показывает, насколько малоэффективна в работе может быть установка без электропривода. Также энергообеспечение требуется для питания управляющей инфраструктуры, которая обеспечивает работу всего приточно-вентиляционного комплекса. Обычно это минимальные затраты, но в результате они значительно упрощают процесс эксплуатации оборудования.

Эффективный роторный рекуператор для местного послепродажного обслуживания с максимальным контролем нагрева

Испытайте непревзойденную эффективность в регулировании температуры с помощью впечатляющего роторного рекуператора , доступного на Alibaba.com. С наиболее подходящим роторным рекуператором вы можете сэкономить много энергии в домашних или производственных процессах и легко достичь своих целей. Обширная коллекция роторных рекуператоров на сайте представлена ​​множеством производителей и моделей. Изучите их и найдите наиболее подходящие для вашего дома, офиса, промышленности или инвентаря для вашего бизнеса.

Все роторные рекуператоры на Alibaba.com оснащены интересными функциями, которые не только повышают эффективность, но и делают их эстетически привлекательными. Они сделаны из прочных материалов, чтобы прослужить вам долгую жизнь. Благодаря превосходным рабочим механизмам роторный рекуператор демонстрирует превосходные возможности регулирования температуры. При необходимости вы будете поддерживать определенную температуру в окружающей среде. Исключительные скорости потока жидкости в роторных рекуператорах гарантируют, что вы получите от них максимальную производительность.

Простота обслуживания роторных рекуператоров делает их наиболее идеальным и практичным выбором для различных сред. Все их детали и трубки легко чистятся, что предотвращает накопление накипи или любых других форм загрязнения, которые могут снизить производительность роторного рекуператора . Потрясающая стойкость к утечкам удерживает все жидкости в соответствующих отсеках роторного рекуператора , что способствует максимальной производительности и экономии энергии.

Примите правильное решение сегодня и ощутите максимальную эффективность процессов теплообмена. Оцените широкую и удобную линейку роторных рекуператоров на Alibaba.com и выберите идеальный для вас. Если вы деловой человек, воспользуйтесь предложениями различных оптовиков и поставщиков роторного рекуператора и получите фантастическую прибыль.

Роторный регенератор — обзор

4.6.10 Ротационный осушитель воздуха — тип 683

Этот компонент представляет файл данных проформы для роторного регенератора с осушителем.Эффективность удаления водяного пара или влаги (осушение) одного и того же основана на наборе математических управляющих уравнений для потенциалов F 1 F 2 . Модель определяет температуру реактивации при наружном HR, которая будет высыхать точно до заданного значения HR приточного воздуха. Температура технологического потока на выходе колеса адсорбента также определяется с помощью этого компонента в студии моделирования.

Адсорбционный осушитель является основным компонентом адсорбционной системы охлаждения, отвечающим за удаление водяного пара из технологического воздуха приточного помещения над его DPT.Это в основном зависит от адсорбции воды на тонком слое осушителя, нанесенном на матрицу, в то время как влажный технологический воздух проходит через отдельные канавки матрицы осушителя. В конце концов, осушитель насыщается влагой, адсорбированной на его поверхности, и его необходимо регенерировать в процессе десорбции, чтобы заставить его работать в следующем цикле. Принцип работы твердого осушающего колеса показан на рис. 4.8. Тип 683 представляет собой модель осушающего колеса в студии моделирования.

Фиг.4.8. Принцип работы роторного регенерирующего адсорбционного осушителя.

Технологический воздух и воздух реактивации протекают в противоположных направлениях непрерывно в медленно вращающемся осушающем колесе с приблизительной скоростью около 20 об / ч. Общая площадь колеса в любой момент времени делится между технологической частью и секцией реактивации в соотношении 1/3 или 2/3. Температура регенерации является наиболее важным фактором, влияющим на скорость осушения.

Для оценки потребности в точной температуре реактивации, которая делает эффективную десорбцию колеса, можно смоделировать через студию моделирования для различных условий окружающей среды и сезонных изменений.Кроме того, отношение площади технологической площади к площади регенерации (P / R) также может быть важной оценкой при определении расхода воздушного потока как для технологического, так и для регенерационного воздуха. Тип 683 был смоделирован как осушающее колесо в студии моделирования и может быть решен итеративно для заданных условий подачи влажного процесса на входе (точка состояния D ), как показано на рис. 4.9.

Рис. 4.9. Идеальный процесс осушения адсорбентом в роторном осушителе.

Пользователи могут использовать любую конкретную модель HR для модели, пока увлажнитель работает в симуляции в соответствии с его рабочей мощностью, указанной в модели.Модель оценивает конкретную температуру реактивации, необходимую для десорбции осушителя, используемого в осушителе. Влажность на выходе технологического воздуха из осушителя может быть рассчитана с помощью модели после ввода данных для потока воздуха в процессе и воздуха реактивации в модель в студии моделирования.

F 1 и F 2 определены как потенциалы из-за его функций свойств состояния системы адсорбент-жидкость для определенного значения температуры и влажности на входе в осушитель.Линии постоянной F 1 напоминают линии постоянной энтальпии, тогда как F 2 напоминают линии постоянной относительной влажности на психрометрической диаграмме. В имитационной модели студии первоначально рассчитываются значения потенциальных функций F, , 1, и F, , 2, входа в систему. Благодаря схожести функции потенциала F 1 в точках P и D * (рис. 4.9), температура технологического воздуха на выходе из колеса адсорбента может быть определена позже.

Уравнения для изотермических функций силикагеля: F 1 и F 2 можно представить как

(4.8) F1 = −2865T1.490 + 4.344ω0.86441

(4.9) F2 = T1.40-1.127ω0.079691

Функции F 1 и F 2 могут быть рассчитаны для нелинейностей в процессе осушения в осушителе двумя значениями эффективности: ɛ F 1 и ɛ F 2 в соответствии с

(4.10) ɛF1 = F1D − F1PF1R − F1P

(4.11) ɛF2 = F2D − F2PF2R − F2P

Тип 683 определяет температуру осушенного технологического воздуха на выходе (точка состояния D *) осушителя; значение потенциальной функции F 2 можно оценить путем моделирования осушающего колеса в студии моделирования. F 2 помогает рассчитать значение требуемой температуры регенерации (точка состояния R ) осушителя, используемого в осушителях в процессе моделирования.Значение потенциальной функции в точке состояния D можно смоделировать с помощью модели, используя значение F 1 и F 2 . Кроме того, значение F 1 и F 2 в точке состояния D может повторять влажность на выходе вращающегося регенератора для выпуска технологического воздуха. Хотя расчетное значение и предполагаемое значение влажности достигаются в пределах диапазона допуска, соответствующее значение температуры адсорбированного воздуха на выходе из осушителя может быть спрогнозировано моделью позже.Эффективность осушающего колеса ɛ F 1 и ɛ F 2 адсорбционного колеса обеспечивает приближение адсорбции как адиабатической и степень осушения в осушителе.

Окончательное состояние технологического воздуха, выходящего из осушителя, можно предсказать с помощью моделирования на основе итеративного решения модели с учетом баланса тепла и массы между входом и выходом осушителя.Значения эффективности ɛ F 1 и ɛ F 2 с точки зрения более высокой и более низкой эффективности осушителей, соответственно, должны быть предоставлены как фиксированные параметры при запуске процесса моделирования. В данном случае значения ɛ F 1 и ɛ F 2 рассматривались как 0,05 и 0,95 соответственно, что соответствует условию ɛ F 1 , ɛ F 2 ≤ 1, что всегда верно для фактического состояния, а гипотетическое относится к ɛ F 1 = 0 и ɛ F 2 = 1.

На рис. 4.10 показаны изменения температуры в важных точках состояния гибридного кондиционирования воздуха с интегрированным солнечным светом и твердым адсорбентом с тепловым охлаждением в зависимости от времени. Имитационная модель студии моделируется для изменений температуры в различных точках состояния при гибридном охлаждении, таких как осушитель, испытательная комната, солнечный коллектор, нагреватель реактивации, водяной термобак и внешняя атмосфера. Показано, что, среди всех других параметров, требуемая температура регенерации осушителя является доминирующим параметром, ответственным за изменение производительности в гибридной системе охлаждения на основе интегрированного солнечного осушителя.

Рис. 4.10. Отклонения температуры в важных точках состояния в гибридной системе охлаждения с осушителем, работающей от возобновляемых источников солнечной энергии, во временной шкале.

Рис. 4.11 иллюстрирует изменения ЧСС в важных точках состояния гибридного кондиционирования воздуха с интегрированным солнечным светом и твердым осушителем с тепловым охлаждением в зависимости от времени. Имитационная студийная модель моделируется для вариаций ЧСС в различных точках состояния гибридного охлаждения, таких как испытательная комната, осушитель, нагреватель реактивации и наружная атмосфера.Показано, что, среди всех других параметров, HR приточного воздуха в помещении является доминирующим параметром, отвечающим за поддержание необходимого теплового комфорта в заданном помещении для испытаний и изменение производительности в комбинированной гибридной системе термического охлаждения на основе твердого осушителя с использованием солнечной энергии.

Рис. 4.11. Отклонения в соотношении влажности в важных точках состояния в гибридной системе охлаждения с осушителем, работающей от возобновляемых источников солнечной энергии, во временной шкале.

Из графика видно, что резкое повышение ЧСС в мае и июне приводит к чрезмерному повышению наружной влажности в период охлаждения в эти месяцы.Таким образом, повышение HR комнатного воздуха требует большого количества тепла реактивации для эффективного управления влажностью в помещении. Кроме того, он также отвечает за увеличение потребления электроэнергии с точки зрения увеличения потребности в охлаждении в виде более высокой ощутимой охлаждающей нагрузки по сравнению с традиционным змеевиком испарителя. Видно, что более чем на 40% наблюдается снижение влажности теплого и осушенного технологического воздуха, выходящего из осушителя, содержащего адсорбент, по сравнению с влажным приточным воздухом.

Фиг.4.12 иллюстрирует отклонения в производительности системы во времени во время моделирования TRNSYS. Отклонения в коэффициенте производительности интегрированной на солнечной энергии гибридной системы кондиционирования комфортного пространства с твердым осушителем и термическим охлаждением оказались очень низкими в некоторые периоды мая и июня из-за суровых условий окружающей среды, т. Е. жаркая и влажная погода, характерная для гималайского тропического региона Рурки в те месяцы. Это связано с тем, что более высокая температура наружного воздуха приведет к более высокой температуре технологического воздуха, так как на входе в осушитель снижается скорость осушения влагопоглотителем, что в конечном итоге требует более высокой температуры реактивации для регенерации адсорбента.Это является причиной значительного падения производительности системы в некоторых случаях в период охлаждения в году. С другой стороны, более высокая температура регенерации увеличивает явное тепло на выходе со стороны технологического воздуха адсорбционного осушителя, что затем улучшает потребность в охлаждении для традиционного охлаждающего змеевика испарителя для поддержания условий подачи в помещении. Это также влияет на производительность всей системы.

Рис. 4.12. Изменения в производительности с изменениями во времени во время TRNSYS-моделирования гибридной системы охлаждения с осушителем, работающей от возобновляемых источников солнечной энергии.

На рис. 4.13 показано сравнение экспериментальных результатов и моделирования, проведенного в ходе текущего исследования, которое демонстрирует хорошее согласие между ними. Анализ ошибок также был проведен, чтобы определить отклонение между обоими результатами, которое составило около 5,2%. Кроме того, было замечено, что результаты симуляции тестовых измерений отображают аналогичную тенденцию для сравнения, сделанную по психрометрической диаграмме, но между ними существуют небольшие расхождения. Это может быть связано с вероятными причинами, такими как погрешности измерения из-за колеблющихся условий испытаний, аномальных колебаний температуры воздушных потоков и относительной влажности наружного воздуха из-за транзитного климата и уровня точности имитационной модели.Кроме того, установлено, что результаты моделирования дают лучшее осушение, чем результаты экспериментов, благодаря тому факту, что при моделировании не учитывается часть тепловой энергии, которая осуществлялась предварительно охлажденным воздухом из матрицы осушителя, в то время как осушитель попеременно вращается в сторона технологического и регенерационного воздуха. Ошибки моделирования возникают из-за допущений, рассматриваемых из-за сложности модели, тогда как ошибки, возникающие во время проведения экспериментов, возникают из-за неизбежных влияний, создаваемых человеческими и инструментальными усилиями.Ошибки, созданные при моделировании и экспериментальных результатах, были найдены в приемлемых пределах, и было определено, что модель может хорошо подходить для оценки поведения системы. Таким образом, TRNSYS очень полезен при оценке характеристик интегрированной на солнечной энергии гибридной системы кондиционирования комфортного пространства с твердым осушителем и термически охлаждаемым воздухом, особенно для типично жарких и влажных тропических климатических условий Северных Гималаев в Рурки.

Рис. 4.13. Сравнение результатов моделирования TRNSYS и результатов экспериментальных испытаний.

Далее, как показано на психрометрической диаграмме, линия 1-2 представляет процесс осушения адсорбентом в помещении, а линия 8-9 представляет процесс десорбции в адсорбционном осушителе. Оба процесса идут по траектории, немного отклоняясь от траектории постоянной энтальпии на психрометрической диаграмме. Причина этого заключается в том, что DBT на выходе технологического воздуха увеличивается во время процесса осушения (линия 1-2) из-за небольшой доли тепловой энергии от регенерирующего воздуха, передаваемого матрицей, в то время как осушитель перемещается из сторона регенерации к секции технологического воздуха при ее вращении.Это связано с тем, что матрица адсорбента более горячая по сравнению с технологическим воздухом, подаваемым из кондиционируемого помещения. Аналогичным образом, во время процесса регенерации, представленного линией 8–9, было обнаружено, что температура отработанного воздуха регенерационного воздуха, выходящего из открытой атмосферы на выходе из роторного осушителя, немного снизилась как часть процесса явной десорбции теплопередачи, выполняемого в секции регенерации ротационный осушитель воздуха.

Лучшие продажи рекуператорных промышленных теплообменников свежего воздуха для кондиционирования воздуха роторных теплообменников от поставщиков из Китая

1.Как выбрать подходящие модели?

В зависимости от необходимого вам потока свежего воздуха. Пожалуйста, пришлите нам площадь номера, тип номера или приложение и количество человек, наша команда поможет вам выбрать подходящие апартаменты.

2. Почему стоит выбрать Holtop в качестве делового партнера?

Holtop — ведущий производитель в Китае, более 10 лет специализирующийся на производстве оборудования для рекуперации тепла воздух-воздух.

Holtop может поставить полный спектр продукции, до 20 серий и 200 спецификаций. Ассортимент продукции в основном включает вентиляторы с рекуперацией тепла и энергии, роторные теплообменники, пластинчатые теплообменники и вентиляционные установки.

Holtop имеет 400 сотрудников и занимает площадь более 30 000 квадратных метров. Годовая производственная мощность оборудования для рекуперации тепла достигает 100 000 комплектов. Holtop поставляет OEM-продукцию для Midea, LG, Hitachi, McQuay, York, Trane и Carrier.Холтоп был квалифицированным поставщиком для Олимпийских игр 2008 года в Пекине и Всемирной выставки 2010 года в Шанхае. надежные продукты, обширный опыт применения и оперативная поддержка и обслуживание.

3. Как насчет качества продукции?

Holtop гарантирует высокое качество продукции с профессиональной командой R&D, первоклассным производственным оборудованием и передовой системой управления.

Holtop владеет машинами числового управления, национальными одобренными лабораториями и успешно прошел сертификаты ISO9001, ISO14001, OHSAS18001, CE и EUROVENT.

Все наши продукты проходят 100% тестирование перед отгрузкой с завода, чтобы гарантировать высокое качество.

Рекуперация тепла: экономия энергии до 96%!

Винтовой компрессор преобразует 100% потребляемой электроэнергии в тепло.Можно восстановить до 96% этой энергии.

Полностью закрытая конструкция современных винтовых компрессоров делает их особенно подходящими для рекуперации тепла . Это относится как к компрессорам с впрыском жидкости, так и к безмасляным компрессорам.

До 96% тепла выхлопных газов компрессора можно использовать, например, в качестве горячего воздуха для обогрева помещений или технологического обогрева.

Чтобы узнать больше об огромной экономии , которая может быть достигнута при использовании рекуперации тепла горячим воздухом по сравнению с мазутом или природным газом, пожалуйста, обратитесь к нашему Рекуперация тепла брошюра, которая раскрывает эту тему более подробно.

Кроме того, с помощью нашего калькулятора рекуперации тепла вы можете в интерактивном режиме рассчитать полезный объем тепловой энергии винтового компрессора. Щелкните здесь, чтобы перейти к калькулятору.

Используя теплую охлаждающую среду, вы можете нагреть воду до 70 ° C через теплообменник (более высокие температуры по запросу). Вы можете утилизировать до 76% тепловой энергии. Затем нагретую воду можно использовать на производстве, в вашей системе отопления или в качестве технической воды.

Винтовые компрессоры серии SM (начиная с 5.5 кВт) и выше можно оборудовать системами ПТГ. В зависимости от размера компрессорной системы теплообменник PTG либо встроен в агрегат, либо установлен снаружи.

В системах с водяным охлаждением доступны встроенные пластинчатые или трубчатые теплообменники, в зависимости от качества воды. Наши специалисты по сжатому воздуху могут посоветовать вам, какая конструкция подходит для вашего конкретного применения.

Чтобы узнать больше об огромной экономии , которую можно достичь при использовании водяного отопления по сравнению с мазутом или природным газом, пожалуйста, обратитесь к нашему Рекуперация тепла брошюра, которая раскрывает эту тему более подробно.

Кроме того, с помощью нашего калькулятора рекуперации тепла вы можете в интерактивном режиме рассчитать полезный объем тепловой энергии винтового компрессора. Щелкните здесь, чтобы перейти к калькулятору.

Блок рекуперации тепла колеса высокой эффективности

с роторным рекуператором тепла

Высокоэффективный вентиляторный агрегат с рекуперацией тепла с колесом, роторный рекуператор тепла

Технические характеристики:

Колесо рекуперации тепла

907Оцинкованный стальной лист, снаружи порошковое покрытие, антикоррозийный.
2. Этот блок рекуперации тепла в основном используется для рекуперации тепла и вентиляции, в сочетании с приточным вентилятором и двигателем, вытяжным вентилятором и двигателем, колесом рекуперации тепла и рамой.
3. Энергосбережение и улучшение качества воздуха в помещении: этот блок свежего воздуха может не только подавать свежий воздух для улучшения качества воздуха в помещении, но в то же время он обменивается теплом с отработанным воздухом, который может предварительно охладить для подогрева свежего воздуха, сэкономив много энергии. .
4. Охлаждающий змеевик или нагревательный змеевик являются дополнительными в секции приточного воздуха для использования в кондиционере с рекуперацией тепла.
5. Колесо рекуперации тепла имеет высокую эффективность рекуперации, полную рекуперацию тепла, КПД 80%.
6. Моющийся нейлоновый предварительный фильтр или пластинчатый фильтр G4 установлен на воздухозаборнике. Карманный фильтр не является обязательным.
7. Объем воздуха: 1000 м3 / ч ~ 20000 м3 / ч.
8. Стандартный источник питания: 380 В / 3 фазы / 50 Гц, другие, например, 440 В / 3 фазы / 60 Гц, 220 В / 3 фазы / 60 Гц.


Преимущества:

1.Тепло и энергия рекуперации тепла, экономия энергии для потребления здания.
2. Подача свежего воздуха, отработанного загрязненного воздуха, улучшение качества воздуха в помещении;
3. Широкий диапазон объемов, отвечающий различным требованиям промышленного, коммерческого и жилого строительства;
4. Устройство теплообмена хорошего качества, высокая эффективность и длительный срок службы.
5. Простота обслуживания и эксплуатации, невысокая стоимость.

Приложения:
1. Коммерческие здания: звездные отели, рестораны, офисные здания, школы, супермаркеты, торговые центры, развлекательные центры, театры и т. Д.
2.Промышленная сфера: завод электроники, фармацевтический завод, завод точных приборов, нефтехимический завод, табачный завод, охлаждение производственного процесса и т. Д.
3. Общественные места: аэропорты, вокзалы, выставочные залы, стадионы, музеи, конференц-центры, церкви и т. Д.


Модель

ZQH-80

ZQH- ZQH-903

Воздушный поток

м3 / ч

8000

9000 10000 11000

Источник питания

Приточный вентилятор

Тип

Центробежный тип

Объем воздуха

м3 / ч

8000

Внешнее статическое

Давление

Па

9000 2250

300 300 300

Мощность двигателя

кВт

2.2

2,2 3 4

Метод привода

Ременный привод

Вытяжной вентилятор

Тип

Тип

Объем воздуха

м3 / ч

8000

9000 10000 11000

Внешнее статическое

давление

300 300

Мощность двигателя

кВт

2.2

2,2 3 4

Метод привода

Ременный привод

Рекуперация тепла Колесо

23

Размер колеса

мм

1200 * 200

1300 * 200 1400 * 200 1500 * 200
82 Приводной двигатель

83 .25

0,25 0,25 0,25
Эффективность восстановления 78% 80% 80% 80%

Уровень шума

дБ

60

61 61 62

Габаритные размеры (Д * Ш * В)

мм

2300 * 1600 * 0

1700 * 1880

2450 * 1800 * 1880

Масса нетто

кг

380

400 420 450
Метки продукта:

Блок рекуперации тепла колеса высокой эффективности с роторными изображениями рекуператора тепла

Высокоэффективный блок рекуперации тепла с колесами по индивидуальному заказу с роторным рекуператором тепла Производители — низкая цена

Комплектный кондиционер с водяным охлаждением емкостью 200000 британских тепловых единиц, китайский охладитель, 4-тонный водоохладитель. Спиральный водоохладитель, который мы производим, обладает характеристиками стабильной работы, высокой точностью и низкими потерями при обработке.Мы предоставляем более профессиональные и продуманные комплексные услуги по закупкам для большинства корпоративных клиентов, тем самым экономя время, энергию и деньги за счет сложного выбора и закупок. Квалифицированное качество продукции — это наша высшая цель, а удовлетворение потребностей пользователей — наша конечная цель. Мы искренне надеемся на ваше присутствие и руководство.

Ротационная приточно-вытяжная установка

Теплоизоляционная панель комбинированной установки обработки воздуха изготовлена ​​из специальных высокопрочных алюминиевых профилей с четырех сторон.Пенополиуретан высокого давления используется для изготовления четырехстороннего каркаса из алюминиевого сплава, а также внутреннего и внешнего металлических листов в высокопрочный изоляционный картон. Золотая деталь и внешняя часть из листового металла искусно изолированы слоем полиуретанового изоляционного материала и специальными теплоизоляционными высокопрочными деталями из инженерного пластика. После прямой сборки панели теплообмен внутри корпуса коробки и снаружи корпуса коробки полностью изолирован, что эффективно решает проблему.Проблема мостика холода, от которой многие годы страдают ящики для кондиционирования воздуха, — это отсутствие мостика холода.

Осушитель с поглотителем влаги может быть установлен в помещении как отдельная система или в составе очень сложной системы. Могут быть большие направляющие

Объем воздуха 80 000 м3 / ч используется в качестве вспомогательного устройства в коробке кондиционирования воздуха, а метод установки такой же, как и у обычного шкафа кондиционирования воздуха.

Приточно-вытяжная установка HEAD-POWER может быть оснащена устройствами рекуперации тепла в соответствии с требованиями пользователя для рекуперации энергии, экономии энергии и снижения эксплуатационных расходов пользователя.В настоящее время на выбор предлагаются три формы рекуперации тепла бегунка, пластинчатый теплообменник с алюминиевым сердечником и пластинчатый теплообменник с бумажным сердечником.

OuСлужить вам и удовлетворить вас — наша неизменная цель в работе. Доверяйте нам, верьте в свой выбор, мы сделаем для вас лучше. Наша компания постоянно обновляет технологию производства, улучшает производственный процесс, строго контролирует качество и продолжает предоставлять пользователям самые высококачественные продукты в области колес Высокоэффективный блок рекуперации тепла с роторным рекуператором тепла.Наша компания превратилась в совершенно новую философию бизнеса, научную систему управления, современное производственное оборудование и квалифицированные производственные технологии. Нашими принципами являются предоставление лучших продуктов, самый безупречный сервис по самым разумным ценам.

Роторный теплообменник: принцип действия, установка

Концепция теплообмена позволяет минимизировать затраты на нагрев и охлаждение обслуживаемых сред. В данном случае рассматриваются воздушные потоки, характеристики которых определяют параметры микроклимата в частных домах, производственных помещениях и т. Д.Практически теплообмен организован системой рекуперации. Он действует как своего рода временный аккумулятор тепла, собирая и отдавая свою энергию. Чаще всего используется роторный рекуператор, который ценится за высокую производительность, возможность гибкой настройки и другие положительные качества.

Конструкция рекуператора

Рекуператоры как самостоятельное оборудование практически не используются. Чаще всего их вводят в приточно-вытяжные вентиляционные установки, в которых функция рекуперации является дополнительной опцией.Сам рекуператор представляет собой металлический теплообменник регенеративного класса. Рабочее основание представляет собой цилиндрический ротор, вращение которого приводит к перемещению воздушных масс. Ротор образован пакетом тонких пластин, аккумулирующих тепло. В свою очередь, приточно-вытяжная система с роторным рекуператором может быть включена в более крупную инженерную сеть. В простых конструкциях он выполняет функцию приточно-вытяжной вентиляции, а на промышленных предприятиях также выполняет задачу утилизации тепла технологических газовых сред.Однако весь спектр функций рекуператора следует рассматривать отдельно.

Функции рекуператора

Основная задача — сбор тепла для разных целей. Обычно — для последующего распределения тепловой энергии в новых набегающих массах воздуха, реже — для его гашения. В обоих случаях затраты на электроэнергию снижаются за счет использования специального теплообменного оборудования. При этом рекуператор остается вентиляционной установкой, которая служит для обновления воздуха в помещении. В зависимости от модификации роторный рекуператор может производить очистку воздуха и даже ароматизацию.По крайней мере, избавление от неприятных запахов — общее свойство таких устройств. Более функциональные модели также позволяют регулировать температурный режим. В этом случае отдача накопленной энергии происходит с определенными параметрами, которые можно установить вручную или автоматически — опять же, это зависит от возможностей конкретной модели.

Принцип действия

Действие рекуператоров данного типа основано на передаче тепла от выходящего воздуха (например, обогреваемого помещения) к холодным массам свежего воздуха.Проходя между пластинами ротора, воздух согревает их, а с другой стороны поступают новые уличные потоки холодного воздуха, которые нагреваются за счет накопленного тепла. Объемы выходящего и входящего воздуха определяются размером и потенциалом мощности, с которым работает роторный рекуператор. Принцип работы агрегата предполагает взаимодействие вращающихся пластин с приводом, подключенным к электросети. Само наличие электропривода позволяет точно настроить установку на работу в определенном скоростном режиме.В среднем скорость вращения составляет 1 об / мин.

Разновидности устройства

В стандартном исполнении рабочий механизм рекуператора разделен на несколько сегментов — от 4 до 12. Такие модели используются для отвода лишнего тепла, образующегося в результате технологических операций на предприятиях. Это конденсационные роторы, которые активируют свою функцию, когда температура обслуживаемого воздуха опускается ниже «точки росы». К особенностям конденсационных агрегатов можно отнести способность металлических элементов противостоять воздействию влаги.Распределенные и высокотемпературные устройства, предназначенные для работы при повышенных температурах. Бытовой роторный рекуператор не предназначен для отвода избыточного тепла. Такой механизм используется именно для его распределения в потоках свежего воздуха. Однако в подобных моделях предусмотрена возможность регулирования нагрева.

Сравнение с пластинчатыми моделями

По сравнению с роторными агрегатами пластинчатые Модели не имеют привода и осуществляют теплообмен в автономном режиме. Пользователь может вручную изменить направление пластин для хранения, изменив только мощность механизма.Из этого мы можем сделать выводы о плюсах и минусах обеих систем. Но сначала стоит упомянуть об общих достоинствах. И роторные, и пластинчатые теплообменники имеют небольшие размеры и достаточную мощность. Это устраняет необходимость в дополнительных устройствах, в том числе в электроинструментах. Если говорить о различиях, то роторный механизм более гибкий в регулировках, не подвержен риску замерзания зимой и энергоэффективен. Но в то же время отличается более сложным устройством и предусматривает определенную пропорцию смешивания потоков отходов и свежего воздуха.

Монтажные работы

Рекуператор устанавливается в подготовленный воздуховод приточно-вентиляционной системы. Корпус не должен касаться стены, так как на нее могут передаваться колебания, что негативно скажется на несущей конструкции в целом. Также рекомендуется использовать специальную антивибрационную защиту в виде демпферных подушек для рекуператора. Когда опорное основание с ножками и профильными креплениями будет готово, можно приступать к интеграции шкафа.Обычно установка роторного рекуператора осуществляется в специальном техническом агрегате, рассчитанном по габаритам конкретной модели. Крепление осуществляется с помощью комплектной соединительной арматуры — в базовую комплектацию входят уголки, фурнитура, уплотнители и накладки. Далее к ротору могут быть подключены вспомогательные технологические цепи. На этом этапе производится подключение через штуцеры, переходники и переходники подходящего размера.

Управление рекуператором

Поворотный механизм редко управляется отдельно от основной системы подачи и вентиляции.В новейших разработках применено электронное управление устройством через панель управления. В автоматическом режиме владелец может указать такие параметры, как скорость вращения, процентное соотношение объема всасываемого и вытяжного воздуха, степень очистки, временные интервалы и т. Д. Параметры механизма контролируются датчиками, которые в В частности, зафиксируйте мощность оборудования. Также приточно-вытяжную установку с роторным теплообменником можно настроить на особые режимы работы. Один из современных режимов этого типа — работа в условиях поддержания постоянного давления воздушной среды.Эта программа исключает риск перегрузки привода с последующим перегревом.

Уход за устройством

Поверхности ротора и самого корпуса требуют регулярной очистки. Плиты очищаются и при необходимости дополнительно обрабатываются антикоррозийными составами. Также следует регулярно проверять направление вращения ротора, а в системе привода — качество натяжения ремня. Поскольку рекуператор работает в тесном взаимодействии с другими функциональными компонентами вентиляции, важно также проверить их состояние.В частности, ревизии подвергаются фильтры, воздуховоды, пылеуловители, клапаны с датчиками и т. Д. По возможности роторный рекуператор не снимают с места установки и полностью проверяют на герметичность. Дело в том, что при наличии даже незначительных зазоров качество поступающего воздуха резко ухудшается.

Вывод

Механизм рекуперации воздуха — самый простой способ утепления помещения. Холодный наружный воздух предварительно нагревается с минимальным потреблением дополнительной энергии или без нее.Конечно, ротационные рекуператоры воздуха при подключении к сети потребляют энергию для своей функции, но она используется как единое целое для обеспечения циркуляции потоков. Тот же пример с пластинчатыми теплообменниками показывает, насколько неэффективной может быть работа без электропривода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
