Рекуператор воздуха для дома – эффективное вентилирование и подогрев воздуха

Содержание

чертежи- Инструкция и Фото +Видео

Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению. Невозможно представить себе комфортное проживание в загородном доме без грамотно обустроенной вентиляционной системы, так как именно она является залогом того, что в вашем доме будет здоровый микроклимат. И, тем не менее, большинство владельцев с настороженностью относятся к тому, чтобы установить вентиляцию, так как боятся получить непомерные счета за электрическую энергию. Если такие же сомнения стали терзать и вас, советуем рассмотреть такое устройство для частного дома, как рекуператор.

Это небольшой по габаритам агрегат, который совмещается с приточно-вытяжной вентиляцией и он исключает перерасход электрической энергии в зимнее время, когда для воздуха потребуется дополнительное прогревание. Самый доступный и эффективный вариант – это сделать рекуператор воздуха своими руками. Что это за устройство, и по какому принципу оно работает? Об этом мы и поговорим.

Принцип действия и особенности агрегата

Понятие процесса

Итак, что представляет собой рекуперация тепла? Это особый процесс теплообмена, при котором не прогретый воздух с улицы нагревается благодаря выходящему потоку воздуха из помещения.

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

Цены на энергоносители.
Цена установки устройства.
Затраты, которые связаны с обслуживанием устройства.
Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке».

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост – t_улицы)/(t_комн – t_улицы)

t_пост– это температура поступившего воздуха (после рекуперации).

t_улицы – температура на улице.
t_комн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

Пластинчатые.
Роторные.
С отдельными теплоносителями.
Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

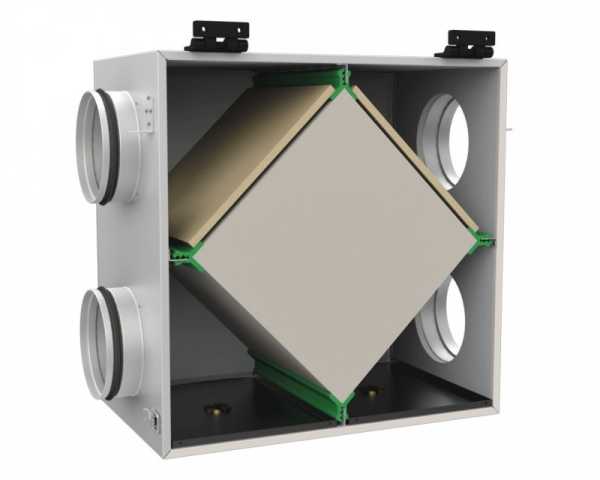

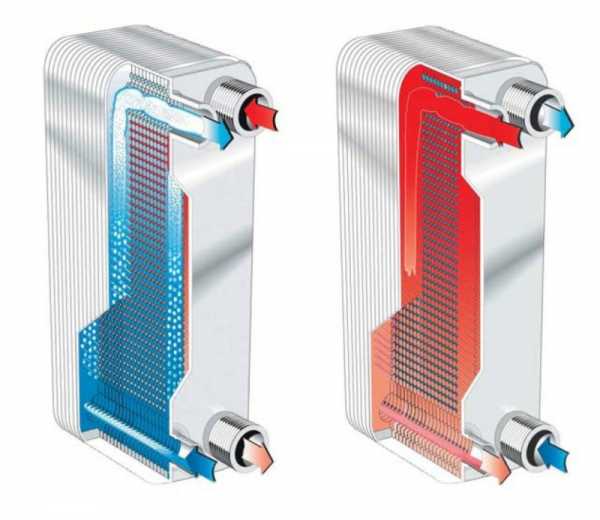

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

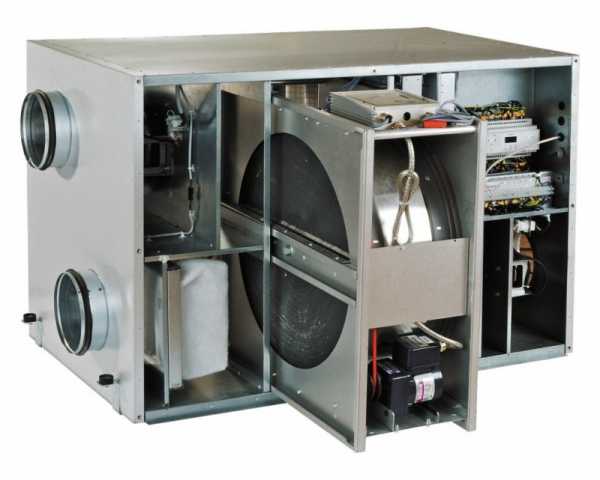

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

Большой вес.
Требуется регулярный ремонт и техническое обслуживание.

Сложно починить устройство своими руками, сделать его вновь работоспособным.
Воздушные массы смешиваются.
Зависимость от электроэнергии.

Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы.

Рекуператор своими руками

Рекуператор воздуха сделать несложно, если подобрать верную конструкцию. Самой простой с точки зрения выполнения будет пластинчатая система. У такой модели есть и большие плюсы, и не менее заметные минусы. Если говорить о преимуществах, то даже сделанный своими руками рекуператор воздуха для частного дома даст вам:

Высокий уровень КПД.

Не потребуется привязка к электричеству.
Простота и надежность конструкции.
Доступность материалов и функциональных элементов.
Длительный срок эксплуатацию.

Но перед тем, как начать делать рекуператор воздуха своими руками, уточните все преимущества и недостатки модели. Главный недостаток – это обледенение при сильном морозе. На улице уровень влажности не настолько высокий, как в комнате, и если на нее не воздействовать, она начнет превращаться в конденсат. При морозе высокая влажность будет способствовать образованию наледи.

Есть несколько способов того, чтобы защитить устройство рекуператора от обмерзания. Это специальные решения небольшого размера, которые отличаются эффективностью и способом реализации:

Воздействие термическим путем на конструкцию, и благодаря этому наледь не будет задерживаться внутри системы (при этом КПД будет уменьшено на 20%).
Отвод воздушных масс от пластин механическим путем, получается принудительный отогрев льда.

Дополнение вентиляционной системы целлюлозными кассетами, которые будут поглощать избыточную влагу. Она будет перенаправлена в жилье, и при этом не только будет устранен конденсат, но и получится эффект увлажнения.

Большинство специалистов сошлись на мнении, что целлюлозные кассеты на сегодняшний день – это лучшее решение. Они будут функционировать при любой погоде за окном, и при этом не будет потребление электричества, не потребуется канализационный отвод и контейнер для конденсата.

Инструменты и приспособления

Итак, что следует подготовить перед тем, как начать сборку домашнего агрегата пластинчатого вида? Специалисты советуют обратить свое внимание на такие материалы:

Листы алюминия (подойдет поликарбонат или текстолит). Обратите внимание на то, что чем тоньше будет материал, тем лучше будет теплообмен. Приточная вентиляция в таком случае будет функционировать лучше.
Деревянные рейки (с шириной 1 см и толщиной 0,2 см). Они должны быть помещены между соседними пластинками.
Минеральная вата (толщина до 4 см).
Фанера или металл для изготовления корпуса устройства.
Уголок.
Клей.
Метизы.
Герметик.

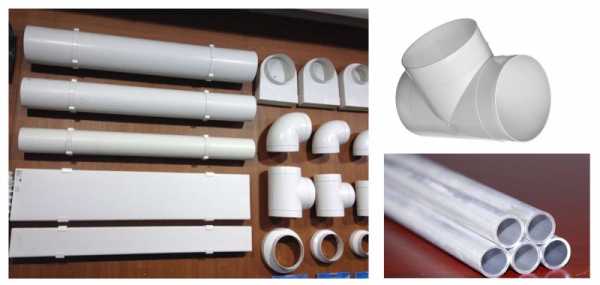

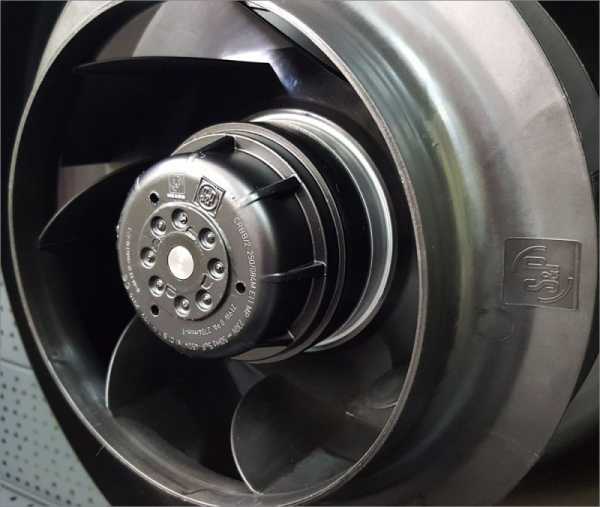

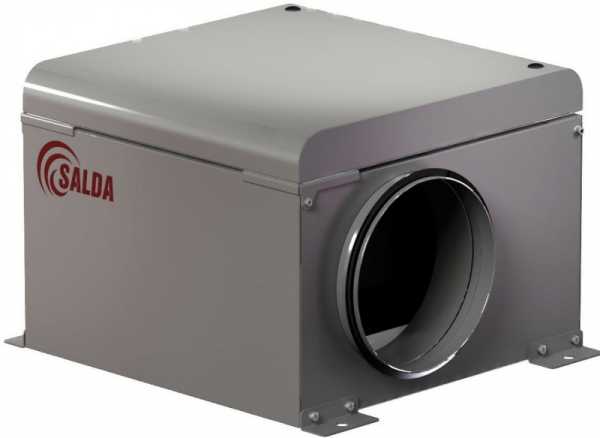

Вентилятор.
4 фланца (под сечение трубы).

Важно! Диагональ корпуса обязательно должна соответствовать ширине теплообменника. Что касаемо высоты, то она должна быть отрегулирована под общее число пластин и их толщину при связке с рейками.

Чертежи

Листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления. Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Расчет устройства

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 * L * (t_комн – t_нач.)

Ǫ – производительность (м³/сек).
L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м³/час на того, кто в помещении постоянно, и 25 м³ на тех, кто находится в помещении временно).
(t_комн – t_нач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(t_рекуп – t_улич)/ (t_дом – t_улич)

Температура, поступающая с улицы до рекуперации (t_улич).
Температура, поступающая в дом после рекуперации(t_рекуп).
Температура, выходящая из дома до рекуперации (t_дом).

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

80 фото преимущества применения и использования

Современное оборудование позволяет не только создавать нормальный микроклимат в доме или в квартире, но и обеспечивать экономию энергоресурсов. Одним из таких приспособлений является рекуператор, отличающийся простотой конструкции и высокой эффективностью при теплообмене.

Конструктивные особенности

По своей конструкции рекуператор воздуха для дома похож на систему вентилирования. Однако поступает в помещение уже подогретый воздух. Возможна работа и на охлаждение. Но в последнем случае, в отличие от кондиционера, затраты электроэнергии и заправка фреона не нужны.

Изменение температуры входящих потоков обеспечивается за счет теплообмена между теплоносителями, поскольку в устройстве предусмотрена тонкая стенка, исключающая их смешивание.

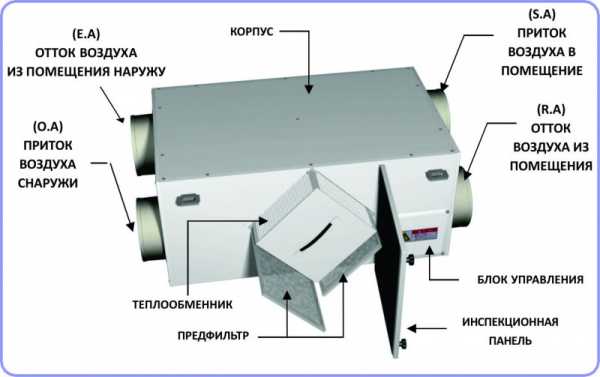

Основу рекуператора составляет теплообменник. Также в системе присутствует приточный и вытяжной вентиляторы или электронагреватель, фильтры, обратный клапан и другие приспособления. Сам теплообменник имеет двойные стенки, разделяющие два потока воздуха. Они не смешиваются.

Но при этом происходит передача тепловой энергии за счет высокой теплопроводности стенок. Причем более разогретый выходящий воздух обеспечивает более высокую температуру поступающего в помещение потока.

Принцип работы и преимущества

Рекуператор накапливает тепло, которое имеют выходящие воздушные потоки. Затем оно передается входящим массам. При этом сам КПД передачи достаточно высок. Свежий воздух подается уже подогретым, а поэтому снижается нагрузка на систему отопления. Схему функционирования можно рассмотреть на фото рекуператора для дома.

Конкретно в процессе работы действуют механизмы двух типов.

Во-первых, проходя через восстановительную камеру керамического типа, воздух нагревает ее с передачей до 95-97% имеющейся энергии. Как только камера нагреется до определенного уровня, происходит переход теплообменника на работу по забору снаружи новый воздушных масс.

Во-вторых, входящие струи нагреваются в восстановительной камере за счет накопленного тепла. Подогретые они и поступают в дом. А после того как рекуператор остынет, система переключается на работу в качестве вытяжки.

Достоинствами системы рекуператора являются:

высокая эффективность проветривания без необходимости сооружения дополнительной мощной вентиляционной системы;
обеспечение комфортного микроклимата;
экономия расхода энергоресурсов на отопление;
вывод из помещения загрязнений и удаление запахов;
поступление очищенных с использованием специальных фильтров потоков;
возможность самостоятельного монтажа;
автоматическое функционирование;
невысокие затраты по обслуживанию в процессе эксплуатации.

Правила расчета технических параметров

В процессе определения, какой рекуператор лучше для вашего дома, необходимо правильно рассчитать требуемую производительность и возможный КПД.

Первый показатель должен учитывать санитарную норму по вентилированию помещений. Так, при постоянном нахождении в доме людей минимальная норма поступления свежего воздуха на человека составляет 60 м3 в час. Для подсобных участков этот параметр может быть сокращен в 3 раза.

В процессе расчета производительности следует определить разность между температурой воздуха, которая должна быть в помещении, и сложившейся на улице. Этот показатель следует умножить на санитарную норму и коэффициент 0,355.

А вот получить требуемый КПД немного сложнее. Нужно произвести замеры температуры в трех точках: на улице, на выходе из помещения и входе в него. Сначала рассчитывается разность между поступающим нагретым воздухом и уличной температурой, а потом – между теплым выходящим и уличным. Для вычисления искомого параметра первый показатель делится на второй.

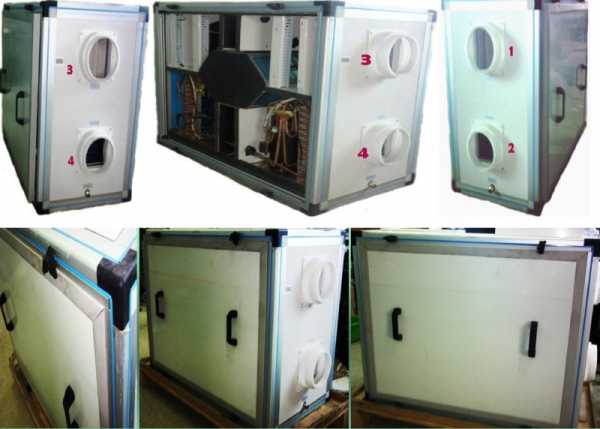

Разновидности агрегатов

Виды рекуператоров приточно-вытяжного действия могут иметь разнообразные конструкции. Отличаются и отдельные модели между собой по техническим параметрам. Среди популярных моделей приборов можно выделить MMotors-JSC Эко-Свежесть 01, SHUFT RHPr, Korf PR40-20, Dantex DV200 HRE.

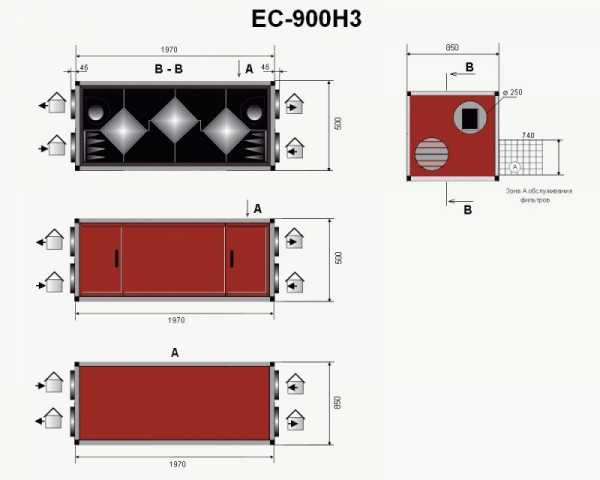

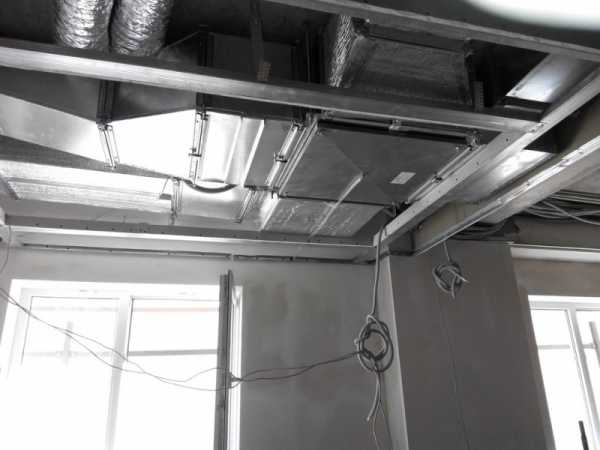

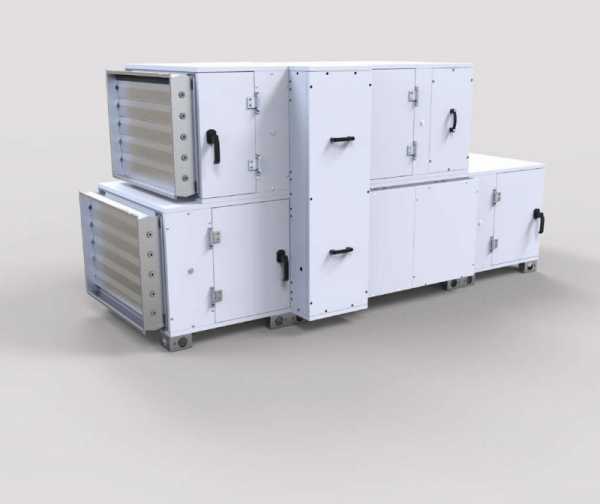

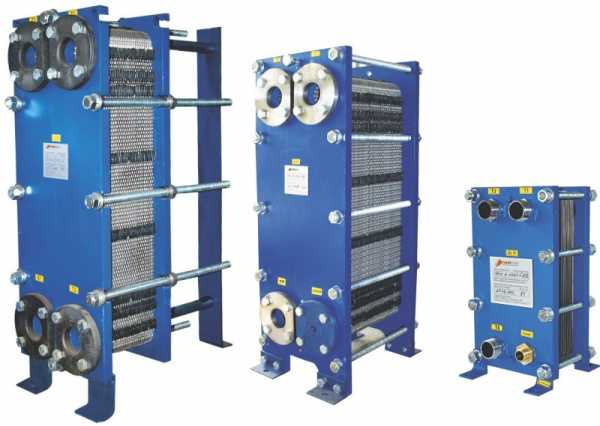

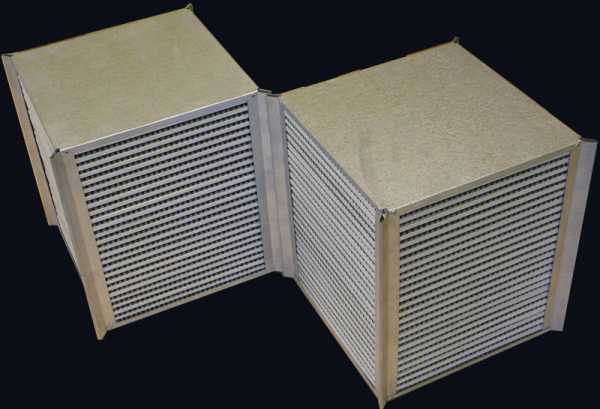

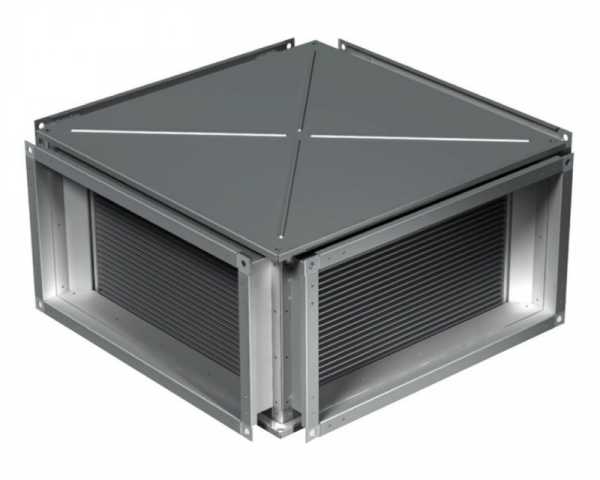

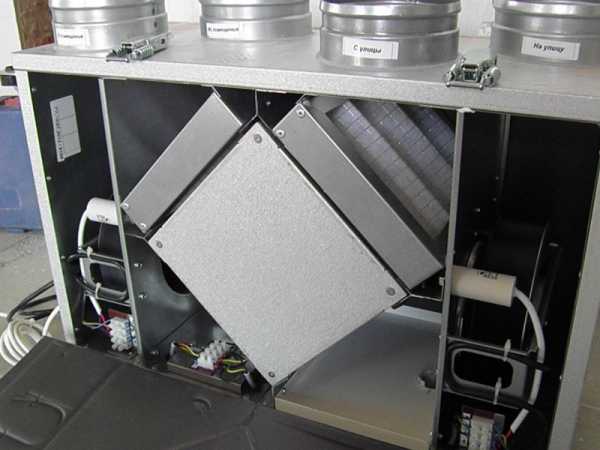

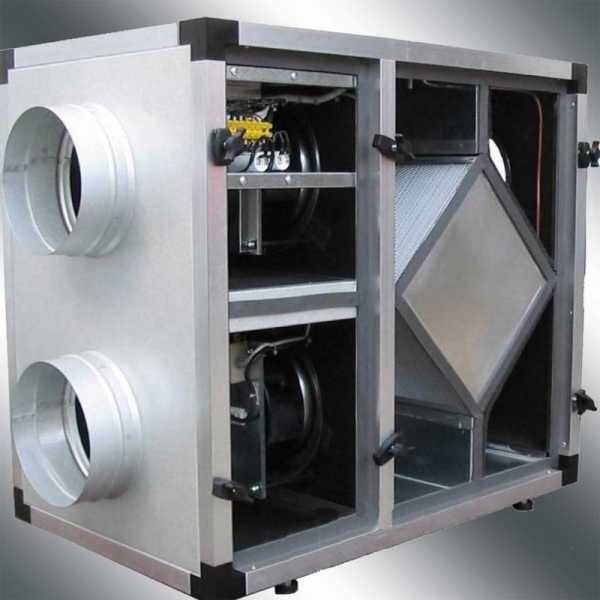

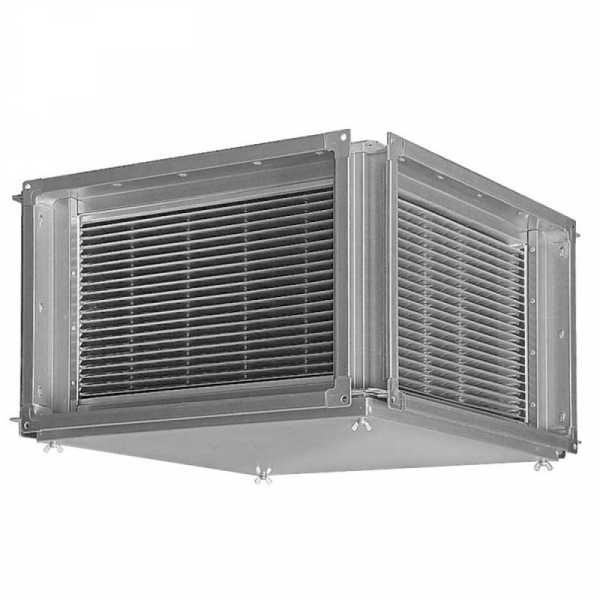

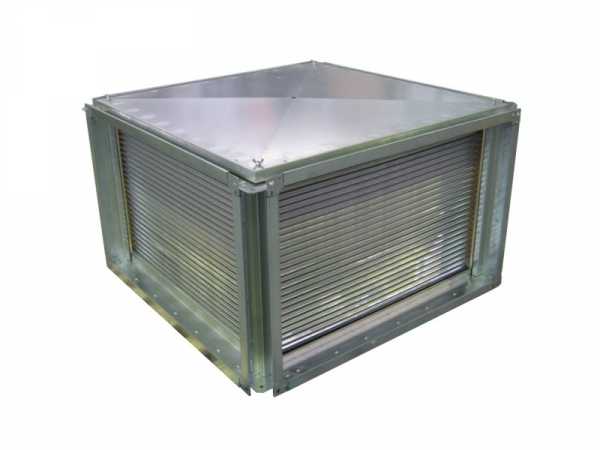

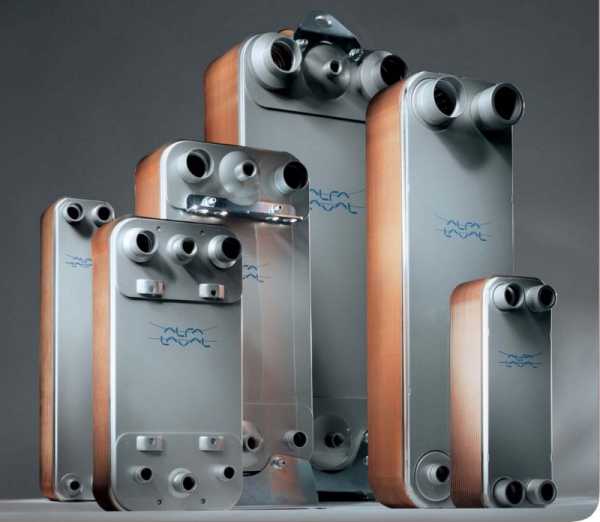

Пластинчатый

Рекуператор изготавливается в виде металлических пластин с высоким уровнем теплоемкости. Они собираются в кассеты, монтируемые в короб.

При движении воздушных потоков осуществляется их подогрев или охлаждение, исходя из режима работы. Конденсат не задерживается, а эффективно удаляется по дренажной системе.

Это наиболее производительная модификация, отличающаяся удобством в эксплуатации при демократических ценах на оборудование. В качестве недостатка можно отметить наледь, которая образуется при работе рекуператора осенью и зимой.

Роторный

Приточно-вытяжное перемещение воздушных масс обеспечивается работой лопастей, а система, участвующая в теплообмене, включает 1 или 2 ротора. Работает такой цилиндрический короб достаточно просто.

Как только начинается откачка воздуха и нагрев короба до установленного уровня, включается механизм закачивания свежих масс в помещение.

Достоинства аппарата много:

высокая эффективность и КПД;
отсутствие конденсационных образований и наледи;
использование изменения скорости вращения лопастей при регулировании параметров закачки;
исключение эффекта «сухого» воздуха.

Но при этом потребляет устройство больше электроэнергии, вращающиеся компоненты изнашиваются, а установка рекуператора может потребовать обустройство дополнительной вытяжки.

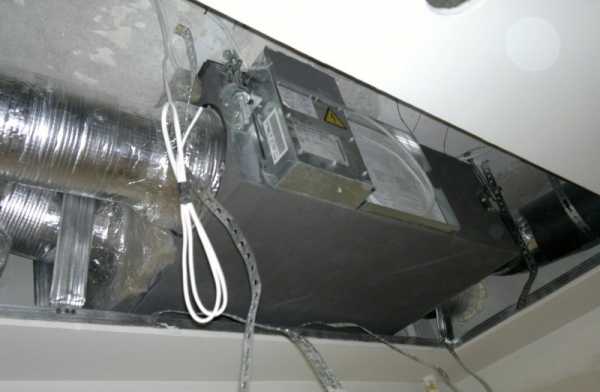

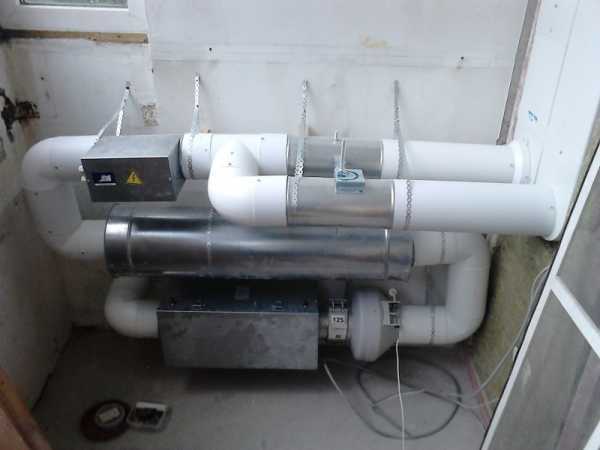

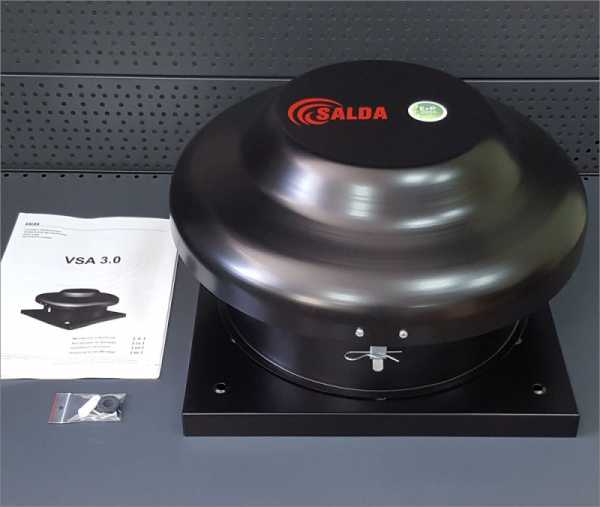

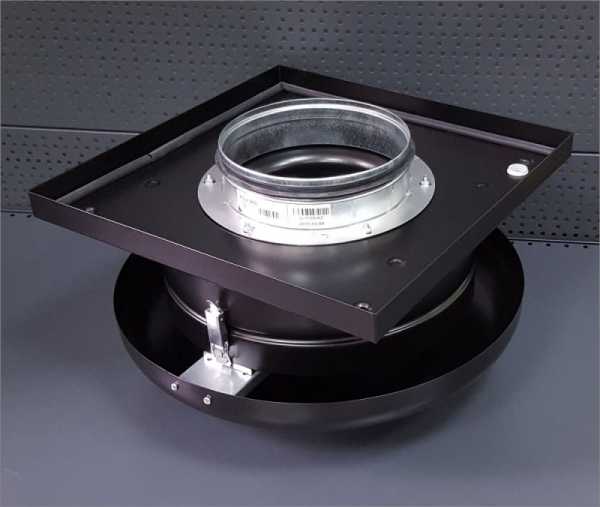

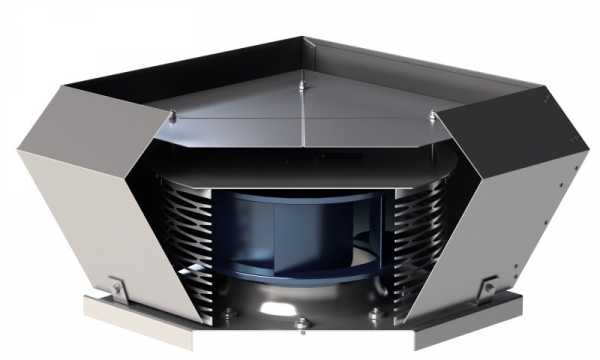

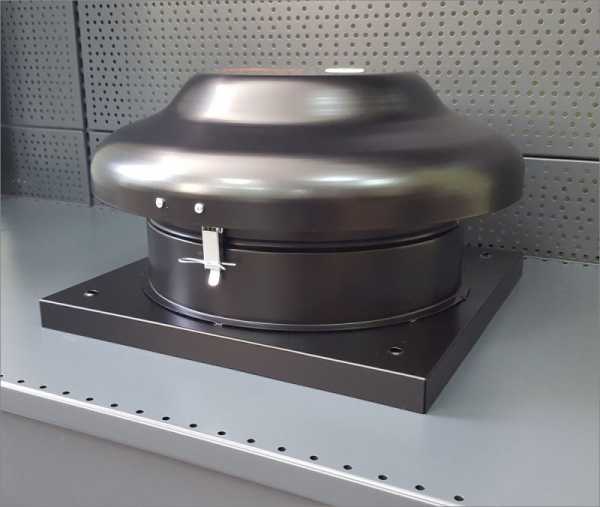

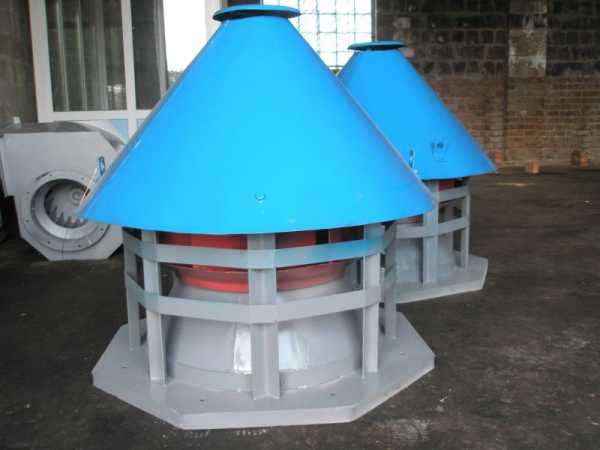

Крышный

Данная модификация по конструкции аналогична пластинчатым моделям, но размер значительно больше. Поэтому использование целесообразно только в больших по площади домах и зданиях производственного типа. Поскольку рекуператор монтируется на участке крыши, то уровень шума при работе будет минимальным.

Гликолевый

Рециркуляционный аппарат регенеративного вида представляет собой комбинацию пластинчатого и роторного. В его работе участвует водно-гликолевый состав в качестве промежуточного теплоносителя с высокими параметрами теплоемкости. Эта характеристика повышает качество работы системы.

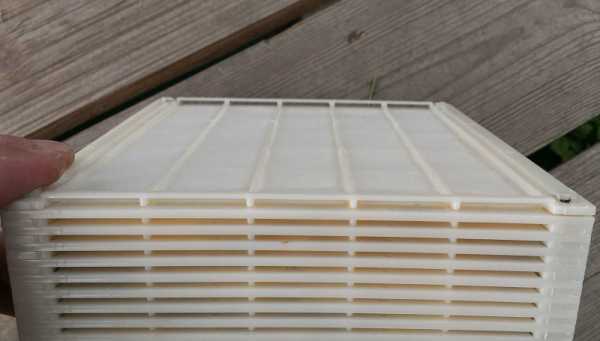

Как сделать прибор самому

Соорудить рекуператор для дома своими руками можно из стали оцинкованного типа. Нужно подготовить 2-4 м2 листов, из которой ножовкой или болгаркой вырезать прямоугольники 200х300 мм.

По краям заготовок наклеивается изоляционный материал. Потом пластинки выкладываются друг на друга. Благодаря проклейке термоизолятора получаются зазоры около 4 мм. Стыки надо обработать герметиком.

Для крепления нужно изготовить корпус, который вместит в себе все пластины. В стенках проделывают отверстия под фланцы для крепления воздуховодов. Стыки также герметизируются. После высыхания герметика пластинчатая конструкция вставляется в короб, а внешние его стенки отделываются теплоизоляционным материалом. Собрав и установив рекуператор, вы сохраните благоприятный микроклимат в помещении.

Фото рекуператора для дома

Также рекомендуем посетить:

mojdominfo.ru

Рекуператор воздуха для дома – Зона комфорта

fiksik

Красивые интерьеры, толковые работники, хорошие товары для дома и семьи. Делаем проект, где вы сможете все это найти. Ну и с любыми вопросами смело пишите мне. Ответим, улучшим, исправим, дополним.

Вполне очевидно,что на качество и комфорт проживания в доме огромное влияние оказывают характеристики микроклимата в помещениях и рекуператор воздуха для дома является отличным решением.

Хороший современный дом все больше напоминает большой термос: стены утеплены, стеклопакеты не пропускают ни звук, ни свежий воздух. Для проветривания надо обязательно открывать окна. Поэтому качественная вентиляция для жилья в наше время важна как никогда. Однако энергоэффективность здания и качественное вентилирование нередко находятся в противоречии. Многим приходится выбирать: либо свежий воздух, либо тепловой комфорт в жилище. Потребность и в том, и в другом одновременно могут удовлетворить рекуператоры. Установка такого прибора даст возможность уменьшить теплопотери в здании в 1,5-2 раза и значительно снизить расходы на отопление (а летом на кондиционирование).

Необходимые показатели микроклимата в доме

Переоценить значимость хорошей вентиляции воздуха сложно. Порой люди живут без еды несколько дней, а то и недель. Но вот без воздуха люди способны прожить считаные минуты. Причем нужен именно свежий воздух. В плохо вентилируемом жилище могут развиваться вирусы и микробы, вызывающие у проживающих заболевания.Также возможны строительные проблемы: без должного воздухообмена конструкции способны рассыхаться, покрываться плесенью и грибами. Качественная вентиляция должна гарантировать поступление в помещения воздуха, который по своим характеристикам будет близок к свежему атмосферному. Медики рекомендуют поддерживать температуру на уровне 18-21’С, относительную влажность — в диапазоне 50-60%. Полноценный воздухообмен обязан обеспечивать не менее 3 м3/ч приточного воздуха на каждый квадратный метр жилой площади и содержать как можно меньше пыли, аллергенов, продуктов горения и т.д.

Читайте также:

Комнатные растения, очищающие и увлажняющие воздух в домe

Увлажнители воздуха: правда и преувеличение

Почему рекуператор является полезным решением

Наиболее простой вид обеспечения вентиляции — естественный или гравитационный. Немало домов оборудованы приточно-вытяжной вентиляцией: в ней помимо естественного есть и принудительный воздухообмен. Помогают в этом вентиляторы, устанавливаемые в приточных и вытяжных воздуховодах и отверстиях. Но вместе с «отработанным» воздухом зимой наружу уходит отнюдь не бесплатное тепло, а летом — прохлада. А сама задача по сооружению продуманной вентиляционной системы — отнюдь не из простых и дешевых. В зависимости от ряда параметров (тип конструкций здания, длина коммуникаций и т.д.) для обустройства надежного вентиляционного канала может обойтись в копеечку.
Приобретение и монтаж рекуператора поможет не только обновлять воздух в помещении, но и возвращать обратно тепло использованного воздуха. Прибор включают в состав системы приточно-вытяжной вентиляции, в которую, кроме него, входят вытяжной вентилятор (с его помощью воздух попадает в каналы и выходит из них) и вентиляционные каналы (их завершают диффузорами и вытяжными решетками).

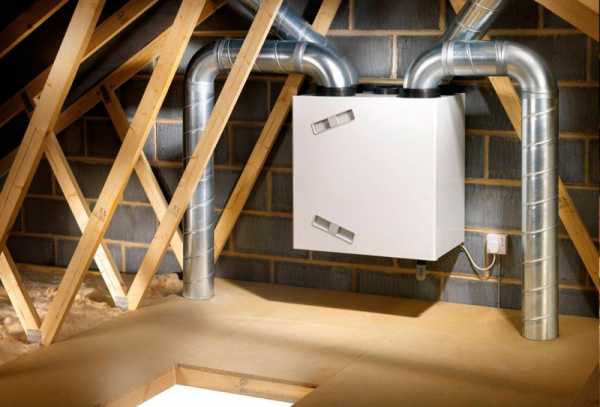

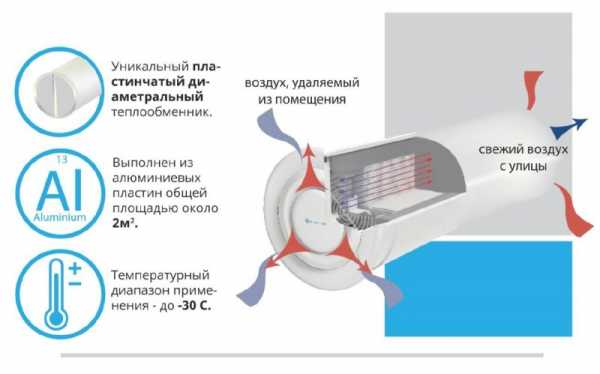

Как работает рекуператор

Рекуператор — это прибор, который берет теплоту из выводимого отработанного воздуха и использует
его для подогрева входящего приточного. Зимой данное устройство сокращает теплопотери, летом эффективнее сохраняет прохладу. Основным компонентом рекуператора является пластинчатый теплообменник. Проходя через него, свежий и прохладный уличный воздух нагревается, забирая тепло от аналогичного количества отработанного воздуха (он в это же время выводится наружу). Процесс этот практически бесшумен и идет без вмешательства или контроля со стороны человека. Также внутри корпуса рекуператора находятся два вентилятора (приточный и вытяжной), калорифер (для дополнительного подогрева воздуха) и фильтр (для очистки приточного воздуха).

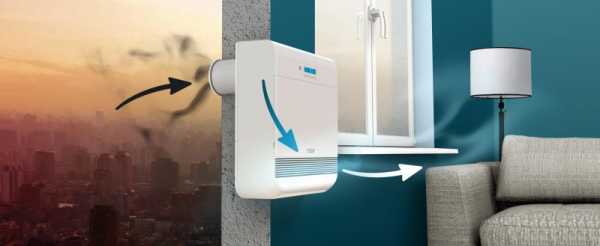

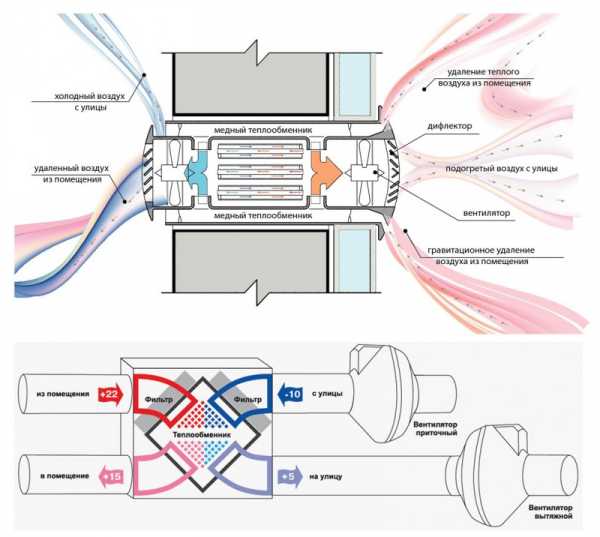

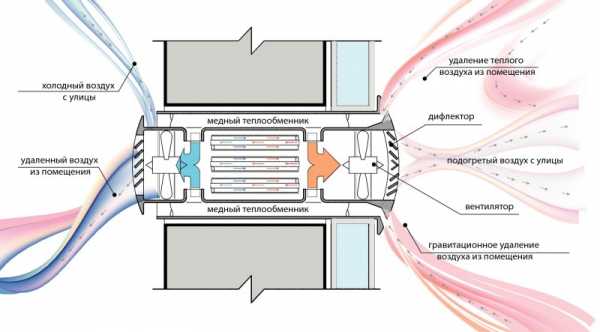

Принцип работы рекуператора

Стоит такое устройство немало, но в последнее время появились более доступные по цене модели, особенно уместные в случае ремонта и обновления в существующем здании. Наиболее простые рекуператоры встраивают в наружную стену комнаты.

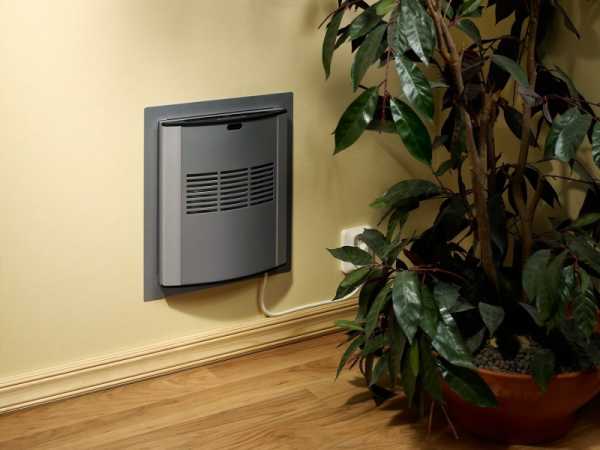

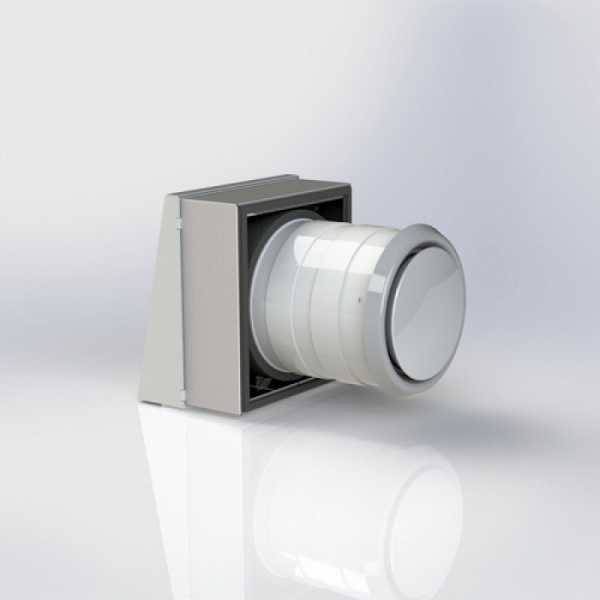

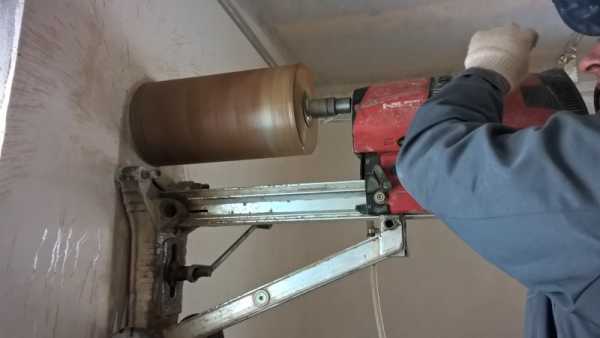

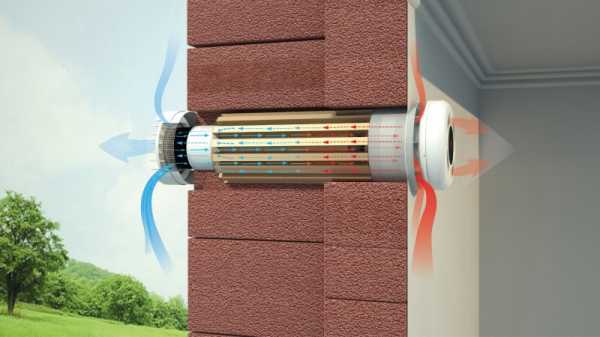

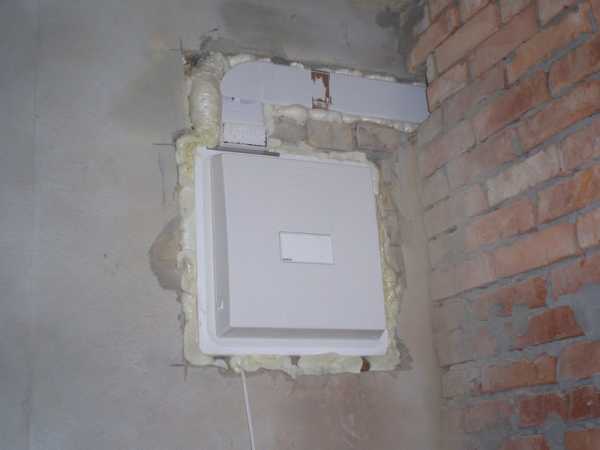

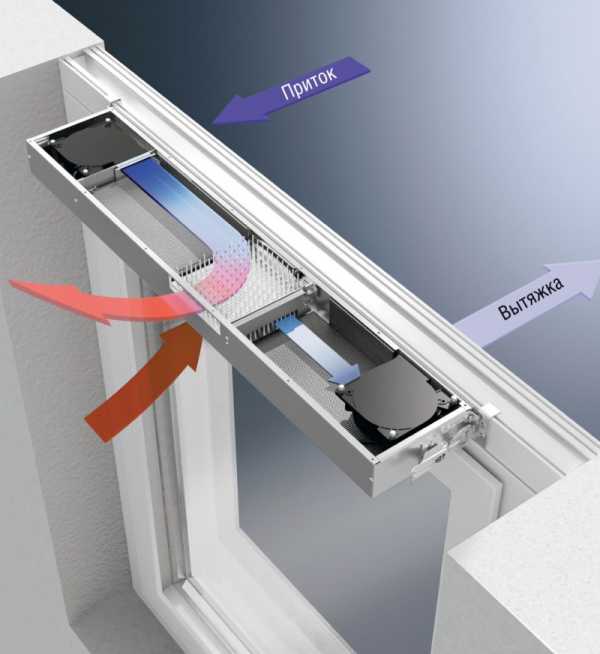

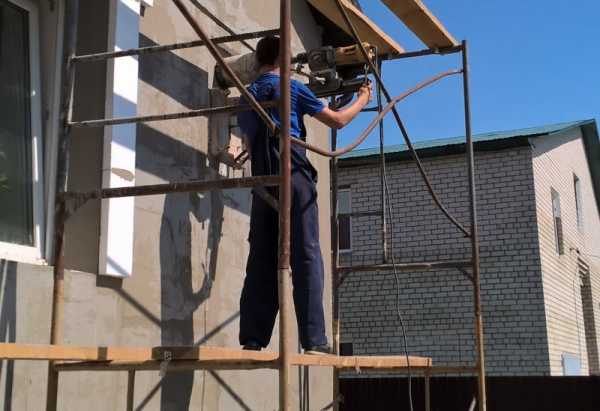

Пример монтажа рекуператора в стену

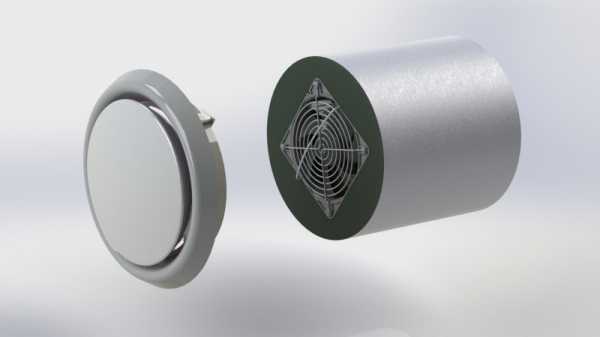

Они состоят из двух решеток, металлического канала с теплообменником, вентилятора и фильтров. Для притока или вытяжки воздуха используют вентилятор с возможностью реверса, т.е. изменения направления вращения крыльчатки. Самые простые рекуператоры производители часто называют проветривателями.

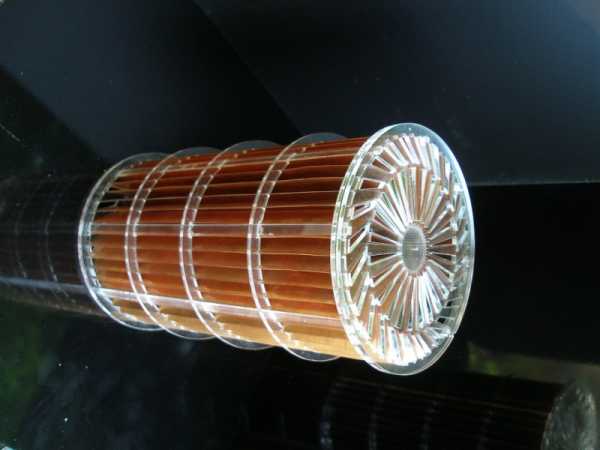

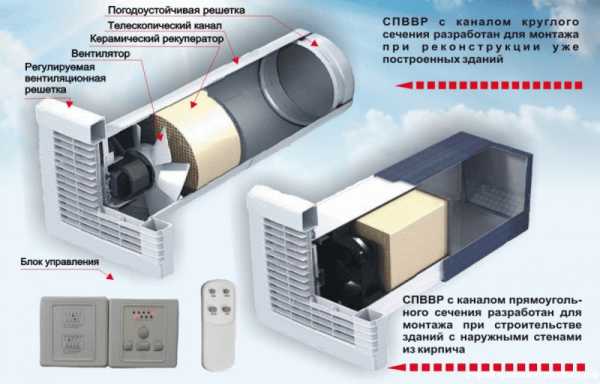

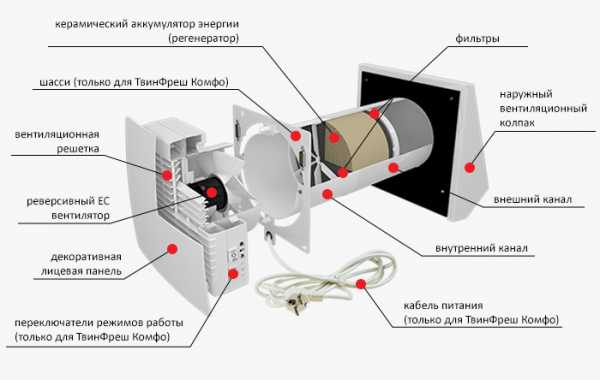

Из чего состоит рекуператор (проветриватель) ТвинФреш

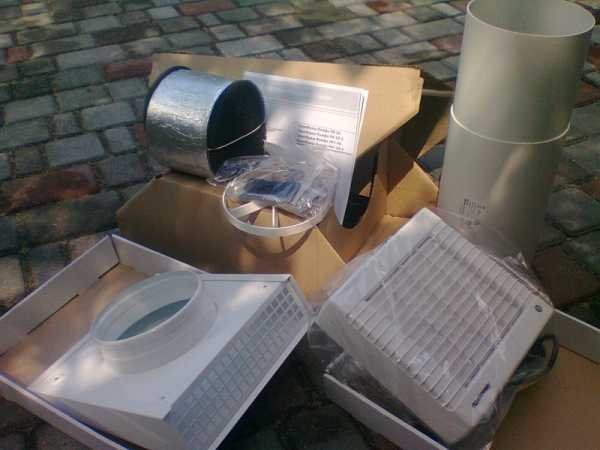

Ну и для более четкого представления легкости установки такого рекуператора рекомендую видео от производителя:

С учетом снижения энергозатрат расходы на установку и приобретение рекуператоров можно будет окупить за довольно короткое время. Надо только продумать место для монтажа таким образом, чтобы была возможность доступа к устройству (два-три раза в год в нем придется заменять и/или чистить фильтры). Так же стоит учесть, что несколько рекуператоров можно заставить синхронно, когда часть рекуператоров «затягивают» воздух в помещение, а в это вторая половина выбрасывает отработанный воздух из помещения.

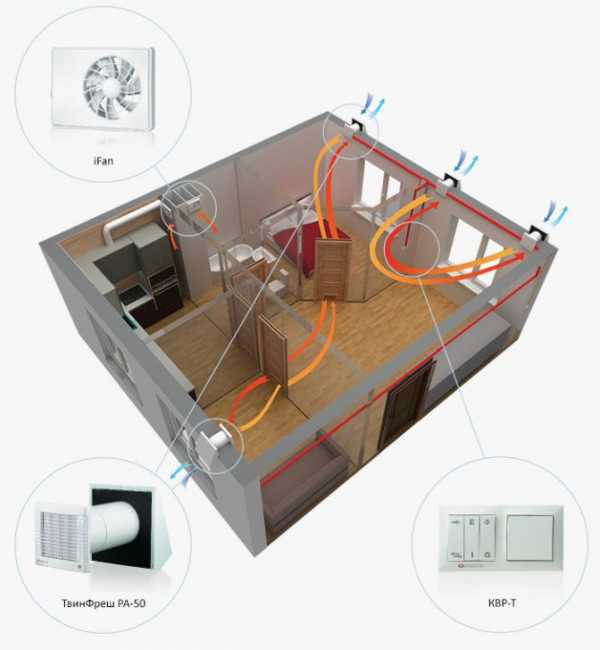

Пример синхронной работы нескольких рекуператоров

Как выбрать рекуператор

При определении конкретной модели рекуператора следует обратить внимание не только на цены, но и на размер затрат по обслуживанию (например, стоимость сменных фильтров), а также величину эксплуатационных расходов (на это укажет мощность устройства). Также важной характеристикой является сила, с которой вентилятор рекуператора сможет втягивать свежий воздух и проводить его в вентиляционные каналы: чем она больше, тем быстрее будет воздухообмен. Кроме того, следует узнать способность теплообменника рекуператора сохранять тепло. Хорошо, если эти данные производитель приводит на основании проверки в независимой лаборатории.
