Пластинчатый рекуператор воздуха. Описание и свойства.

ОСТАВИТЬ ЗАЯВКУ НА ПОДБОР ПЛАСТИНЧАТОГО РЕКУПЕРАТОРА

Пластинчатый рекуператор — это один из видов рекуператоров воздуха. Принцип работы пластинчатого рекуператора заключается в передаче тепла от теплого, вытягиваемого из помещения, воздуха — подаваемому холодному. Говоря простым языком воздух из вытяжки передает тепло приточному воздуху с улицы. Происходит это засчет пересечения потоков воздуха в специальном пластинчатом рекуператоре. Пластинчатым он называется из-за схемы разделения потоков воздуха. В пластинчатом рекуператоре потоки воздуха разделяются пластинами из теплопроводящего материала. Самые популярные материалы для пластинчатых рекуператоров — это алюминий, пластик, нержавеющая сталь и бумага.

Алюминиевый теплообменник хорош тем, что алюминий имеет очень высокий коэффициент теплопередачи и при этом является «гигиеничным» металлом. Никакой коррозии и никаких запахов! Это очень хороший материал для высоконапорных систем рекуперации. Алюминиевые пластинчатые рекуператоры подходят для использования в бытовых и промышленных системах вентиляции с рекуперацией. Это самые популярные теплообменники.

Пластиковый теплообменник рекуператора ничем не уступает алюминиевому, но так же имеет  более низкий вес и стоимость, если говорить о небольших по производительности рекуператорах.

Используются пластиковые пластинчатые рекуператоры исключительно в бытовых приточно-вытяжных установках с рекуперацией, т.к. для промышленных рекуператоров необходимы большие размеры теплообменников и производство пластиковых рекуператоров таких размеров слишком затратно.

Рекуператоры из нержавейки (нержавеющей стали) — довольно эксклюзивный вид пластинчатых рекуператоров, но крайне необходимый. Такие теплообменники используются в агрессивных средах и в системах рекуперации повышенных температур. Химические, фармацевтические, пищевые и многие другие производства, а так же температуры выходящего потока газов до 1500 С вынуждают использовать именно нержавеющую сталь в качестве материала пластин рекуператора.

Бумажный теплообменник рекуператора — очень редкий, но очень эффективный вид материала для создания рекуператора.

Некоторые виды рекуператоров помимо возврата тепла — возвращают в помещение еще и влагу за счет своей структуры, позволяющей бумаге намокать, но не пропускать воздух.

Все дело в том, что в рекуперации есть два вида тепла: Явное тепло и скрытое.

Явное тепло в рекуператоре — это тепло, отдаваемое воздухом при рекуперации.

Скрытое тепло — это тепло, которое выделяется при конденсации влаги и смене агрегатного состояния из газообразного в жидкое.

Хотелось бы отметить, что именно скрытое тепло воздуха является основополагающим при подсчете производительности рекуператора. В воздухе содержится лишь 10-25% тепла, которое передается от вытяжного воздуха — приточному. Все остальное тепло содержится в влаге. И чем больше влажность воздуха, тем больше тепла он может отдать более холодному предмету (в данном случае стенке пластинчатого рекуператора, за которой находится ледяной приточный воздух)

Итак, мы разобрали какие бывают пластинчатые рекуператоры. Надеемся что это поможет Вам с правильным выбором рекуператора. А если Вы не можете определиться или Вам нужна дополнительная информация — звоните или пишите нам на почту. Контакты указаны чуть ниже.



ОСТАВИТЬ ЗАЯВКУ НА ПОДБОР ПЛАСТИНЧАТОГО РЕКУПЕРАТОРА

rekuperation.ru

Рекуператор пластинчатый и роторный: сравнение, характеристика, преимущества и недостатки

Обеспечить жилое помещение теплом в зимние месяцы – необходимая и обязательная задача. Достигается это путем отопления. Отопление, как правило, осуществляется по металлическим трубам с использованием горячей воды. В большинстве жилых построек отопление квартир регулируется лишь службами, которые осуществляют подачу тепла. Это не совсем удобно и затратно. Иметь возможность контролировать температуру сразу избавляет потребителя от перерасхода теплоэнергии, позволяет самому контролировать желаемую температуру в помещении.

Мы упомянули о зимнем периоде. Однако в летние месяцы поддерживать прохладную температуру в помещении также немаловажно. В жаркую погоду открытые окна малоэффективны. Стены за день нагреваются до такой степени, что за ночь не успевают остывать, а, следовательно, духота в комнате сохраняется. В этом случае применяются вентиляторы, кондиционеры. Однако, есть в другие средства, о которых мы и поговорим в статье.

Роторные рекуператоры

Рекуператоры – это устройства, служащие для вентиляции помещения. Нужно подробнее остановиться на принципе работы таких устройств. Простыми слова принцип заключается в следующем: что касается сохранения тепла в помещении, то холодный воздух, который поступает в устройство извне, обогревается отработанным теплым воздухом, который из помещения выходит через устройство. Тот же принцип применяется и в жаркое время, только наоборот (теплый воздух извне охлаждается отработанным из помещения).

Применение рекуператоров в современном мире является популярным способом сохранения энергии в области вентиляции воздуха. Все устройства данного типа подразделяются на роторные и пластинчатые.

Роторный рекуператор, как следует из самого названия, обладает роторным теплообменником, который вращается с определенно заданной скоростью. В приборе присутствуют два канала: вытяжной и приточный. Теплообменник нагревается в зоне вытяжного канала, а охлаждается в зоне приточного. Таким образом, тепло из вытяжного канала передается в приточный. Нагреваясь и охлаждаясь, воздух, как известно, образует конденсат (влагу). В зимнее время конденсат сильно охлаждается и превращается в лед, оседая на стенки теплообменника.

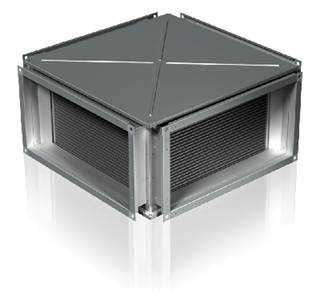

рекуператор пластинчатый

схема вентиляции с рекуперацией

вентустановка с пластинчатым рекуператором

вентустановка с роторным рекуператором

Преимущества роторного рекуператора можно обозначить следующим образом:

1. Небольшие размеры устройства. Этот показатель очень немаловажен, так как устанавливая его в относительно небольшом помещении, не хотелось бы, чтобы прибор занимал много места, а, следовательно, сужал пространство.
2. Возможность регулировать скорость вращения теплообменника, что позволяет регулировать подачу тепла.
3. Высокий кпд устройства.
4. Такой прибор способен частично возвращать влагу в помещение, что позволяет сохранять нужную влажность.

Говоря о достоинствах любого прибора, необходимо упомянуть и о возможных недостатках. Такое также здесь присутствуют. Из недостатков можно определить основные:

1. Сложность конструкции прибора. Ни для кого не секрет, что чем сложнее конструкция, тем в итоге значительно сложнее его обслуживать. Ремонт рекуператора достаточно сложен и дорогостоящ.
2. Из-за особенности конструкции загрязненный воздух может частично поступать в приток. Отсюда необходимо использовать дополнительный фильтры для оптимальной работы.
3. Еще к одному из недостатков можно отнести то, что для вращения теплообменника требуется электроэнергия. Потребление ее небольшое, но все-таки оно присутствует.

Пластинчатый рекуператор

Выше мы поговорили о роторном варианте. Рассмотрели его положительные и отрицательные стороны. Следующим в этой серии является пластинчатый рекуператор. В чем же его основное отличие от роторного?

Принципы таких устройств схожи и заключаются в пересечении приточного и вытяжного воздуха. Различие заключается в том, что в пластинчатом устройстве воздух разделяется на потоки при помощи металлических пластин.

Положительные характеристики такого рекуператора можно представить в следующем виде:

1. Высокая эффективность.
2. Простота устройства. Нет подвижных и вращающихся элементов, которые могут выйти их строя, а соответственно нет необходимости в обслуживании и ремонте.
3. Не потребляет электроэнергию, а, соответственно, позволяет экономить средства на обслуживание.

При всех положительных сторонах есть и отрицательные. К ним можно отнести:

1. В зимний период основной проблемой таких устройств является обмерзание теплообменника. Для возобновления работы в этом случае следует либо отключать приточный вентилятор, либо использовать специальный клапан (байпасный).
2. Отсутствие в данных приборах возврата влаги в отличие от роторных.

Мы рассмотрели основные характеристики каждого из выше рассматриваемых приборов. Определили их положительные и отрицательные стороны. Выбор за вами!

papamaster.su

виды рекуператоров, достоинства и недостатки, принцип рекуперации

Для любого помещения необходим комфортный климат. В летний период при проветривании попадает теплый воздух, а в зимний часть тепла уходит на улицу. Для создания приятного климата в доме используют такое устройство, как рекуператор воздуха. С его помощью теплый воздух не будет попадать в помещение, а в холодное время года не будет уходить тепло. Работать такое устройство может автономно или в сочетании с вентиляционной системой. Рекуператор позволяет экономить затраты на отопление и электричество.

Содержание

  1. Что такое рекуператор воздуха
  2. Достоинства
  3. Виды рекуператоров
  4. Пластинчатые рекуператоры
    4.1 Достоинства пластинчатого рекуператора
    4.2 Недостатки пластинчатого рекуператора
  5. Принцип рекуперации
  6. Чем полезен рекуператор воздуха

Что такое рекуператор воздуха

Рекуператор – это устройство, которое возвращает тепловую энергию. Он отлично справляется с вентиляцией и уравновешивает потоки воздуха. За счет разности температур происходит теплообмен. Следовательно, температура воздуха становится равномерной. В теплообменнике есть две камеры, через которые проходит вытяжной и приточный воздух. А конденсат, который накапливается, автоматически удаляется из прибора. Благодаря рекуператору экономятся расходы на отопление дома. Ведь такой прибор сохраняет большую часть уходящего тепла.

Достоинства

1. В помещении всегда будет приток свежего воздуха и комфортный климат.
2. Вы не будете дышать загрязненным воздухом и пылью. В отличие от воздуха, который поступает через окно. В помещение поступает чистый воздух, а грязный уходит из дома.
3. Срок службы рекуператора довольно-таки большой.
4. Расходы на отопление сокращаются до 50%.
5. Воздух распределяется равномерно, как вверху, так и внизу помещения.
6. Решетка удерживает пыль, бактерии и насекомых.
7. При использовании рекуператора воздуха, ваш сон будет крепче и здоровее.

Виды рекуператоров

Рекуператоры разделяются по назначению, принципу движения теплоносителя и характеристикам. Выделяют несколько видов:

1. Водный рекуператор;
2. Роторный рекуператор;
3. Пластинчатый рекуператор;
4. Рекуператор, который возможно разместить на крыше дома.

В нашей статье рассмотрим подробнее устройство и принцип работы пластинчатого рекуператора.

Пластинчатые рекуператоры

Пластинчатый рекуператор представляет собой блок из листов пластика или металла, которые собраны с небольшими зазорами (примерно от 2 до 4 мм). Воздушные каналы образуются с помощью продольных ребер, которые расположены между пластинами. Холодный и теплый воздух не смешиваются, а теплоотдача идет от пластин.

Рекуператоры делятся по направлению воздуха на прямоточные, противоточные и перекрестноточные.

Самым популярным является перекрестноточный тип. Такой рекуператор имеет простое устройство, каждый следующий слой находится относительно другого под углом 90о. Движение воздуха осуществляется крест-накрест.

В прямоточном типе движение воздуха идет в одну сторону, а в противоточном на встречу друг другу. Они имеют более сложное устройство и принцип работы, поэтому не являются такими востребованными. Главным минусом пластинчатого теплообменника является образование большого количества конденсата. Поэтому обязательно необходимо устраивать водоотводящую систему.

Для того, чтобы не происходило обмерзания рекуператора следует придерживаться некоторым правилам:

• Устройство грунтового теплообменника. Воздуховод необходимо проложить ниже уровня промерзания почвы;
• Целесообразно использовать рекуператор из листов целлюлозы. Они впитывают в себя влагу и возвращают обратно ее в цикл;
• В теплообменник можно установить две или три кассеты;
• Тот участок теплообменника, который подвержен промерзанию, заранее оборудуют автоматическим подогревом;
• При срабатывании датчика обмерзания, автоматически холодный воздух уходит вокруг рекуператора, а теплый выступает в качестве обогрева обмерзающих пластин.

Достоинства пластинчатых рекуператоров

Выделяют несколько преимуществ данных теплообменников:

1. Простота монтажа и использования.
2. Воздух может поступать без электричества. Происходит это благодаря естественной вытяжке.
3. Детали не изнашиваются, а значит срок службы рекуператора большой.
4. Теплоотдачу можно регулировать с помощью удаления или добавления пластин.
5. Затраты на электроэнергию минимальные. Она требуется лишь для защиты от промерзания в холодное время года и работу вентиляторов.
6. Собрать пластинчатый рекуператор можно самостоятельно.
7. Высокий КПД, иногда достигает 80%.

Несмотря на множество плюсов, есть и некоторые недостатки данного рекуператора:

1. При регулярных циклов оттаивания, уменьшается КПД.
2. Для удаления конденсата требуется установить водоотводящую систему.
3. Должна быть устроена система от замерзания устройства.
4. Не рекомендуется устройство пластинчатого теплообменника в помещении с повышенной влажностью.
5. Если кассеты установлены из целлюлозы, то их невозможно починить. В данном случае возможна только замена.

Принцип рекуперации

Важно! При проектировании любого здания или сооружения должна быть запроектирована естественная вентиляция помещений. Но на такую вентиляцию влияют погодные условия. Летом в жаркую безветренную погоду наш дом практически не имеет естественной вентиляции, а зимой наоборот.

Герметичность помещения можно уменьшить, если улучшить естественную вентиляцию. Сделать это можно только в холодное время года. Но такая система будет требовать большого расхода отопления. Для уменьшения потребления отопления, следует устроить принудительную циркуляцию. Сделать это можно установив систему вытяжных и приточных воздуховодов, а затем нужно установить вентиляторы. С помощью принудительной циркуляции воздух будет идти во все помещения, а тепло не будет уходить. В том месте, где будет происходить смешение двух потоков воздуха, устраивают рекуператор.

Чем полезен рекуператор воздуха

За счет разделителя, который устроен в рекуператоре, происходит уменьшение смешиваемого поступающего и вытягиваемого воздуха. Благодаря множеству положительных характеристик, рекуператоры воздуха используют в жилых и промышленных зданиях. Их рентабельно использовать для помещений с большой площадью. С высокими температурами хорошо справляются роторные рекуператоры.

При выборе следует обратить внимание на некоторые нюансы:

• Площадь помещения;
• Влажность;
• Возможность устройства рекуператора;
• Стоимость;
• КПД.

Установив рекуператор воздуха, вы решите проблемы с вентиляцией вашего дома, а также сэкономите затраты на отопление и электроэнергию.

Читайте также:

baltgazservice.ru

ПЛАСТИНЧАТЫЙ ИЛИ РОТОРНЫЙ РЕКУПЕРАТОР | ООО “Вентиляционный Завод ИНТЕХ”

Рекуператор – одна из самых перспективных  разработок  в сфере вентиляции. По сути – это  теплообменник, позволяющий  значительно сократить энергетические затраты на нагрев воздуха в холодное время года.



Зачем в зимний период выбрасывать вытяжной воздух с комнатной температурой на улицу, если можно этот воздух потратить на нагрев приточного воздуха?  Это называется утилизацией вытяжного воздуха или рекуперацией тепла.

А вот в регионах с теплым климатом все происходит наоборот – прохладный рециркуляционный воздух частично охлаждает теплый приточный. Использование этой энергии позволяет  снизить  энергозатраты на кондиционирование здания, а, следовательно,  холодильные установки,  могут быть меньшей мощности. В долгосрочной перспективе это означает снижение эксплуатационных затрат и снижение выбросов вредных веществ в атмосферу.

Принцип работы рекуператора заключается в том, чтобы потоки вытяжного и приточного воздуха пересеклись, но при этом не смешались. За счет теплого вытяжного воздуха нагреваются стенки теплообменника, а холодный приточный воздух, проходя через теплообменник нагревается.



Для лучшего понимания условно примем температуру внутри помещения «+25» град, а  температуру уличного воздуха « -30» град. Так вот, рекуператор позволяет нагреть холодный уличный воздух с «-30» градусов до «+5» градусов. Далее воздух необходимо просто догреть до необходимой температуры и подать в помещение.



Существует нескольких типов рекуператоров.

Самые распространенные среди них –пластинчатый и роторный рекуператоры.

Пластинчатый рекуператор является одним из самых распространенных,  благодаря своей простой конструкции и дешевизне. Эффективность данного теплообменника  не превышает 50%. А одно из преимуществ данного рекуператора заключается в изолированности воздушных масс, т.е. не происходит подмешивание вытяжного воздуха в приточный и наоборот. Тепло удаляемого из помещения воздуха передается через алюминиевые пластины пластинчатого рекуператора приточному воздуху. Удаляемый воздух между пластинами протекает по одним промежуткам, а приточный – по другим. Большим недостатком является потребность отвода дренажа, и как следствие осушение воздуха. Кроме этого в климатических условиях средней полосы России, а также северных регионов применение пластинчатого рекуператора является нецелесообразным в связи с его низкой эффективностью и постоянными циклами оттаивания.



Рис.3. Принцип действия.



Роторный рекуператор является более дорогим, но более эффективным решением. Температурная эффективность роторного рекуператора достигает 82% и это не предел, это значит что если на улице температура – 28˚, то после рекуператора будет температура + 14,0˚. После рекуператора стоит нагреватель (он же калорифер), бывают они электрическими или водяными. В основе принципа действия роторных  теплообменников лежит регенерация тепла: вращающийся барабан из алюминиевой фольги поглощает тепло удаляемого из помещения воздуха и передает его приточному воздуху.























Основные преимущества:

•  высокая эффективность – установка экономит до 82% (это не максимально возможные цифры)

•  летом позволяет значительно снизить затраты на охлаждение

•  нет циклов оттаивания

•  нет потребности в отводе конденсата.



Таким образом, экономия получается довольно ощутимая. Установки с высоким коэффициентом эффективности окупают себя через 1,5-2 года. На больших и средних объектах это величина может сократить расходы на подогрев как минимум в два-три раза.

Именно вентиляционные установки с роторным рекуператором пользуются наибольшим спросом, как наиболее эффективные. Если сравнивать стоимость вентиляционных установок с рекуператором и без него, то здесь разница будет не столь внушительна,  а вот при оплате счетов за электричество вы ощутите разницу в полной мере! Небольшие вентиляционные установки с рекуператором способны  окупить себя уже за первую холодную зиму. Такая установка позволит вам реально сократить статью эксплуатационных расходов в быту. Выбирая систему вентиляции, обращайте внимание на ее эффективность.



www.intech74.ru

Рекуператор пластинчатого вида для вентиляции дома

Пластинчатый рекуператор, один из самых востребованных видов, используемый в системе вентиляции дома. Создается агрегат в виде набора кассет, собранных из металлических либо пластиковых листовых пластин, располагаемых параллельно относительно друг друга. По типу исполнения можно выбирать из двух типов пластинчатых рекуператоров: противоточные и перекрестные. КПД противоточного выше. Но принцип работы, невзирая на исполнение, следующий:

• Через пластинчатые секции перемещаются два потока – удаляемая из помещения воздушная масса и свежий воздух, засасываемый из атмосферы снаружи здания.
• Поток, отводимый из комнаты, нагревает пластины, отдавая тепло, а поступающий воздух уже от нагретых пластин получает тепловую энергию.

Достоинства рекуператора пластинчатого типа

Такой теплообменный узел очень часто устанавливают в сооружениях, где нет проблем с переувлажнением воздуха. Пластинчатый рекуператор получил большое распространение благодаря нескольким факторам:

• простоте конструкции;
• небольшим затратам при изготовлении устройства и в процессе его эксплуатации;
• компактным размерам;
• длительному сроку службы;
• неплохой эффективности теплообменного устройства.

В среднем КПД пластинчатого теплообменника составляет 60%, хотя эффективность рекуператора можно увеличить до 75%, регулируя скорость прохождения воздушных масс через рекуперационный узел.

Долговечность пластинчатого узла рекуперации объясняется отсутствием вращающихся деталей, которые со временем могли бы выходить из строя. По этой же причине рекуператор не требует частого обслуживания – достаточно лишь по мере накопления удалять пыль и другие загрязнения. Следить за обледенением в минусовые температуры.









Минимальные затраты объясняются не только небольшой стоимостью материала, используемого при изготовлении теплообменника, – пластинчатый рекуперационный узел в процессе эксплуатации не потребляет электрическую либо другого вида энергию.

КПД этого теплообменного узла зависит от следующих параметров:

• соотношения объемов подаваемого в помещение воздуха и отсасываемой воздушной массы;
• скорости прохождения потоков через теплообменные пластины;
• толщины материала, из которого сделаны рабочие элементы, и расстояния между пластинами.

В процессе функционирования вентиляции, меняя интенсивность потока, можно влиять на эффективность рекуперации. Чем длительнее воздушные массы будут находиться между пластинами, тем полнее будет происходить теплообмен между потоками. Следует учитывать и факт того, что участвующий в теплообмене «отработанный воздух» должен быть действительно теплым. Запустив подобную систему вентиляции в холодном доме, вы не получите комфортного микроклимата. Чтобы дом был теплым и эффективно сберегал теплоэнергию, первично следует позаботиться о его утеплении.

Недостаток теплообменника из пластин

Основным отрицательным моментом пластинчатого теплообменника можно назвать образование конденсата на рабочих элементах. При отрицательных температурах может образовываться наледь, сильно снижающая эффективность рекуператора. Хотя последнее время научились создавать пластинчатые теплообменники, исключающие образование конденсата. Это пластины с влагопроницаемым слоем из гигроскопичной целлюлозы. Она не позволяет выпадать конденсату.

Эти свойства целлюлозного волокна – регулировать влажность, легко вбирая ее и отдавая, используют при утеплении дома. На стенах, утепленных целлюлозной эковатой точка росы не образуется.

Удаление следов обмерзания металлических пластин может обеспечиваться установкой автоматики с определенными датчиками, регулирующей работу рекуператора. При образовании наледи поступающий снаружи поток замедляется либо останавливается до исчезновения льда. Еще существует возможность оснастить агрегат подогревом. Но эти способы предусматривают энергопотребление. В более экономном варианте рациональней не использовать пластинчатый рекуператор в сильные морозы.
