Бытовые рекуператоры воздуха: что это, зачем нужны, особенности устройства и отличия

При закрытых окнах в помещении вам становится душно? А когда окна открыты – шумно и проникают неприятные запахи? Воздух снаружи слишком грязный и заносит много пыли? Влажность внутри слишком высокая или наоборот слишком низкая? Эти и другие проблемы можно решить с помощью рекуператора, запуская в помещение свежий воздух с улицы.

Если захотите приобрести рекуператор, переходите по ссылке, выбирайте, консультируйтесь, а при оформлении воспользуйтесь промокодом «SALE4».

В статье расскажем о бытовых рекуператорах воздуха и будут рассмотрены следующие аспекты:

их назначение, использование;
особенности устройства;
существующие типы с кратким описанием;
их преимущества и недостатки;
что нужно учесть для правильного выбора.

Сначала немного теории. Функция системы вентиляции – поддержание комфортного микроклимата в помещении. Это понятие включает относительную влажность воздуха, его температуру, а также состав. Со временем присутствия в помещении доля углекислого газа – увеличивается, а кислорода – сокращается. Свежий воздух восстанавливает пропорцию углекислого газа и кислорода, но влияет на температуру.

Чтобы поддерживать оптимальную температуру в помещении придется нагревать или охлаждать свежий поток воздуха с улицы, расходуя на это энергию.

Избежать теплопотерь можно за счет эффективного использования уже имеющегося тепла. Для этого процесс вентиляции дополняют рекуперацией. Этот процесс заключается в частичном отъеме у отработанного воздуха тепловой энергии и передачи ее холодному уличному потоку – нагревая его.

Т.е. с помощью рекуперации можно без потерь тепла или холода обновить воздух в любом помещении. А оборудование, позволяющее частично вернуть тепло в вентиляционную систему, и называют рекуператорами. Расскажем о них подробнее.

Теперь сформулируем общее понятия «рекуператор».

Рекуператор или рекуперативный теплообменник – это специальное устройство, которое использует тепло выходящего из помещения воздуха для нагрева поступающих с улицы свежих потоков воздуха. Движение теплого и холодного потоков воздуха в некоторых моделях можно регулировать. Они движутся в отдельных каналах и в разных направлениях. В продвинутых моделях предусмотрены регулируемые заслонки для задания параметров движения воздуха.

Где можно использовать рекуператоры воздуха?

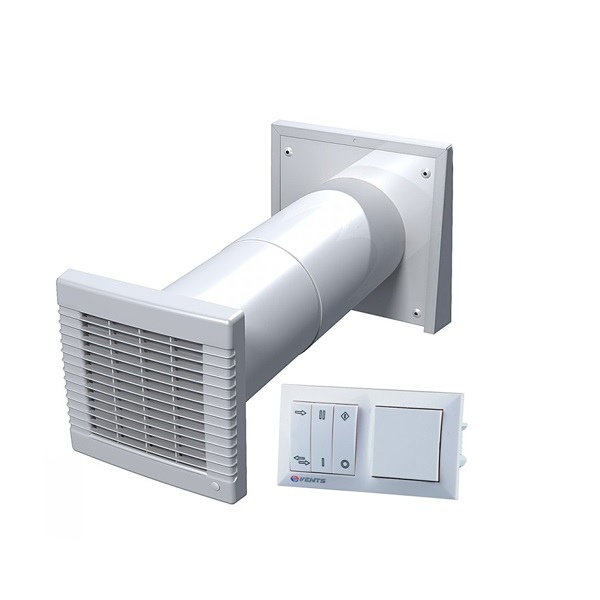

Бытовой рекуператор воздуха устанавливают для каждого помещения отдельно, в редких случаях один прибор может работать на несколько смежных комнат. Для зданий или больших площадей нужно использовать приточно-вытяжные установки с рекуперацией тепла – тоже самое, но посерьезней.

Плюсы рекуператоров

Бытовой рекуператор сделает воздух свежим и чистым, поможет снизить расходы на отопление и кондиционирование. Кроме этого предотвратит возникновения множества проблем, которые самоустранятся после его покупки и установки.

Какие плюсы есть у рекуператоров, что они дают?

возможность создать полноценную систему вентиляции. С помощью рекуператора можно обеспечить функционирование системы вентиляции не только в маленькой квартире, но и в большом доме;
сэкономят деньги на отопление или кондиционирование. Рекуператор способен вернуть до 90% тепла, расходуя мизер электроэнергии;
использование рекуператора не требует существующего воздуховода. Под бытовой рекуператор в месте его монтажа бурится в стене отдельное отверстие. Т.е. отсутствует необходимость организации вентиляционного трубопровода в нескольких помещениях квартиры или дома;
даже если ремонт или строительные работы подходят к концу, а вентиляция в помещении не предусмотрена, можно сэкономить время и средства установив рекуператор локально.

Минусы рекуператоров

Наиболее ощутимые недостатки рекуператоров следующие:

в системах вентиляции рекуператоры создают дополнительное сопротивление движению воздуха. Недостаток относительный, потому как создаваемое рекуператором сопротивление обычно мало. Оно не приводит к существенному влиянию на работоспособность вентиляционных систем;
установка и обслуживание требуют дополнительных вложений средств. Данный минус также стоит считать субъективным, потому как расходы на рекуперацию на практике ниже по сравнению с выгодой, которую можно получить от установки теплообменника. Да и выгоду не стоит рассматривать только экономическую – здоровье дорогой актив.

Виды рекуператоров, их отличия

Какого бы типа не был рекуператор, нужно помнить, что в первую очередь он – теплообменник. По этой причине все отличия преимущественно конструкционные, а выполняемые функции идентичны.

Большинство производимых рекуператоров – пластинчатые, но существуют так же роторные, рекуператоры с промежуточными теплоносителями, камерные и фреоновые. Принцип работы всех типов опишем в конце статьи.

Теплообменник изготавливают из разных материалов – керамика, алюминий, медь, целлюлоза.

Не особо углубляясь в тему, поскольку вопрос довольно спорный, все европейские производители уже лет 10 как перешли исключительно на керамику.

Что учитывать при выборе?

Моментов, заслуживающих особого внимания, несколько. Однако все рекуператоры решат проблему нехватки свежего воздуха в помещении, уберут конденсат на окнах и неприятные запахи, предотвратят появление плесени или грибка.

1. В первую очередь нужно решить, где будет установлен рекуператор – внутри или снаружи помещения. Температура влияет на работу устройства. Если планируется эксплуатация в условиях отрицательных температур, стоит выбрать модель со встроенным преднагревом.

2. Определиться с автоматикой – ее наличие удорожает покупку, но понижает издержки, обусловленные эксплуатацией. Так же позволит добиться максимального комфорта при использовании рекуператора.

3. Посчитать необходимую производительность, т.е. объем «перекачиваемого» воздуха. Рекомендуемый объем свежег воздуха на взрослого человека – в среднем 50-60 кубометров в час.

Чем выше производительность и напор в системе, тем лучше с точки зрения «прокачки» воздуха по дому.

Дополнительно с стоит учитесть:

В продаже есть множество моделей, специалисты помогут подобрать и обеспечить лучшие условия для приобретения. В начале статьи есть купон для скидки компании Аква-Лайф(действует при оформлении).

Что такое рекуператор и зачем он нужен?

Автор Евгений Апрелев На чтение 4 мин Просмотров 1.5к.

Система рекуперации для квартиры и частного дома обеспечивает приток свежего воздуха, что позволяет создавать благоприятный микроклимат для проживания. В процессе обмена отработанные теплые и свежие воздушные потоки соприкасаются, за счет чего происходит нагрев. Высокая эффективность и практичность сделали установки весьма востребованными.

[contents]

Устройство и принцип действия

Работа системы рекуперации для частного дома практически идентична естественной и принудительной вентиляцией. Основное отличие – в помещение поступают уже прогретые воздушные массы. Аналогичный функционал у кондиционеров, но данное оборудование энергозависимо, также необходимо наличие фреона.

Система рекуперации – это устройство, позволяющее возвращать часть тепла, где главным элементом является теплообменник. В стандартную комплектацию в зависимости от модели входит обратный клапан, вентилятор или электрический нагреватель. В конструкции поверхностных установок включен теплообменник с двойными стенками, поверхности которых обладают высокой теплопроводностью.

Зачем нужна система рекуперации воздуха для квартиры?

Самое главное достоинство установки заключается в экономии на отоплении и организации приточно-вытяжной вентиляции в помещении, что на сегодня особо актуально по нескольким причинам. Современная отделка, монтаж пластиковых стеклопакетов и металлических дверей обеспечивают высокую герметичность. А естественная вентиляция в многоквартирных домах работает плохо или не справляется с поставленными задачами.

Система рекуперации воздуха для квартиры выполняет следующие функции:

в комнату поступают насыщенные кислородом и очищенные от вредных примесей воздушные потоки;
в зимний период снижаются расходы на отопление;
в летний сезон воздушные массы охлаждаются.

Особенности и преимущества установок

При рассмотрении возможностей и функционала можно выделить следующие достоинства:

из помещения удаляются все неприятные и посторонние запахи;
недорогое обслуживание;
тепловые потери снижаются до 50%;
срок эксплуатации исчисляется десятилетиями;
воздушные потоки поступают в квартиру или дом, очищенные от пыли, пыльцы и других примесей;
себестоимость ниже, если сравнивать с энергозависимым оборудованием для приточно-вытяжной вентиляции;
бытовые устройства отличаются минимальным количеством шума при работе, в отличие от промышленных установок.
простой монтаж и не требуется согласования в инстанциях.

Основные разновидности и характеристики

На рынке представлено несколько моделей систем рекуперации воздуха для частных домов и квартир, различающихся устройством:

Пластиночный вид востребован при организации в разных направлениях. Спрос объясняется доступной ценой и производительностью. В качестве материала для изготовления неподвижных пластин может использоваться алюминий, медь и пластик. Поступающие воздушные массы в процессе проходят через одну или несколько кассет. В первом случае образуется влага, которая выводится через дренажный канал. Во втором – появление конденсата практически исключено.

Роторная система рекуперации – это установка представлена в виде цилиндра с лопастями, обеспечивающие циркуляцию. В зависимости от конструкции в стандартную комплектацию может входить 1 или 2 ротора.
Крышные устройства предназначены для промышленных и коммерческих целей, например, для монтажа в торговых центрах или пищевых предприятиях. Здесь можно выделить простоту обслуживания и низкую себестоимость.

Рециркуляционный водяной вид. Оборудование характеризуется высокой производительностью. По принципу действия конструкция схожа с водяным отоплением, так как в роли теплообменника выступает антифриз или вода.

Совет! При отсутствии опыта и навыков в этой сфере при выборе лучше обратиться за помощью к профессионалам, специалисты подберут установку с учетом площади, этажности и архитектурных особенностей дома.

В зависимости от конструктивных особенностей система рекуперации для квартиры и частного дома может отличаться и по следующим критериям:

способу монтажа: внутри стены, внутри или снаружи помещения;

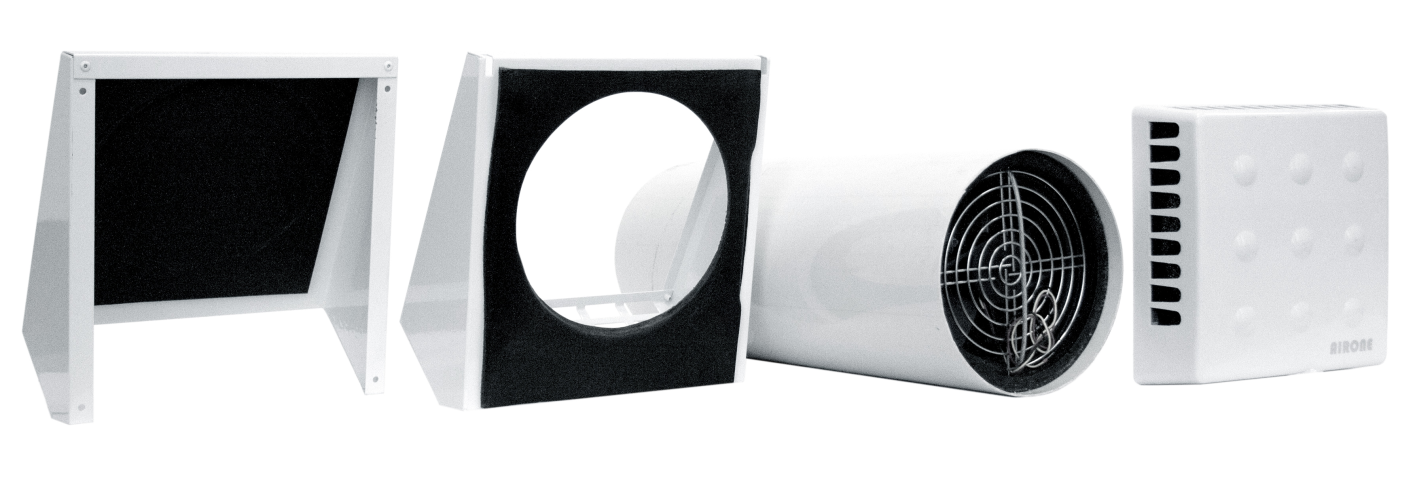

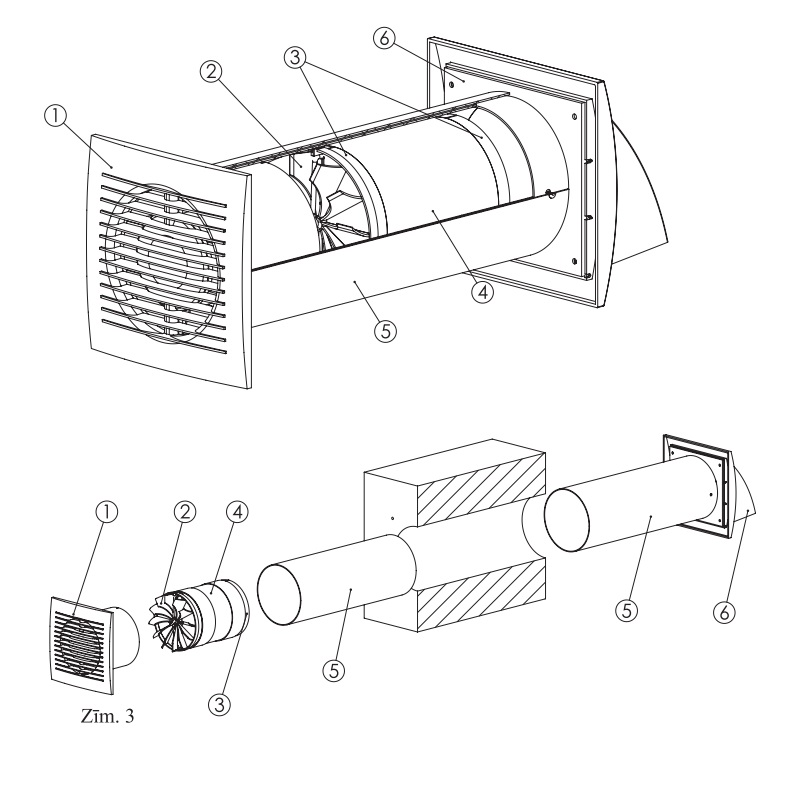

Рекуператор для монтажа внутри стены

количеству вентиляторов – для эффективной работы и увеличения производительности рекомендуется выбирать установки с 2-мя вентиляторами;
наличию догрева, что позволяет не промерзать устройству зимой, а также увеличивать температуру поступающих воздушных потоков в помещение;
возможности регулировки влажности и классу фильтров.
за счет функции климат контроля потребитель может задавать определенную температуру.

В заключение можно сказать, что система рекуперации – это идеальный, эффективный и недорогой вариант для создания приточно-вытяжной вентиляции в квартире или доме.

Бытовые рекуператоры в Украине: обзор и сравнение 5 лучших моделей

Рекуператор — современное решение для контроля микроклимата в помещении. На рынке представлено множество моделей, среди которых бывает трудно сделать выбор. Для этого нужно пользоваться несколькими критериями.

Как выбрать рекуператор

Самые важные критерии — тип прибора, материал теплообменника, производительность рекуператора, количество датчиков и режимов работы. Купить любой рекуператор из списка ТОП-5 моделей в Украине можно на сайте Вентс.

1. Prana 150 Eco Life

На первом месте оказалась установка от производителя Prana. Многофункциональный прибор работает в автоматическом режиме. Теплообменник выполнен из меди — это дает высокий показатель теплоотдачи по сравнению с алюминием.

Модель очень просто устанавливается и эффективно сохраняет тепло/прохладу внутри дома. Прибором можно управлять удаленно. Датчики рекуператора отслеживают 5 параметров:

влажность;
температуру;
содержание CO2;
качество воздуха;
степень загрязнения фильтра.

2. Blauberg Vento Expert Plus WiFi

Керамический теплообменник этой модели позволяет ей генерировать тепло с коэффициентом 93%. Таких показателей удалось достичь благодаря шестигранной форме ячеек. Пользователям доступно 4 режима работы. Автоматические жалюзи и возможность удаленно управления делают работу с рекуператором простой и удобной.

3. Prana 150

Еще один рекуператор воздуха этого производителя, который попал в топ. Медный теплообменник и функция нагрева позволяют прибору регулировать микроклимат в помещении. Целых 10 режимов скорости и функция настройки вытяжки/нагнетания воздуха по отдельности дают возможность легко управлять температурой и качеством воздуха.

4. Mitsubishi Electric Lossnay VL-100EU5-E

Преимущество рекуператора японского производителя — целлюлозный теплообменник, который контролирует уровень влажности в помещении. Несмотря на относительно крупные размеры, прибор работает очень тихо и обладает высокой производительностью. У рекуператора очень плотно закрывается крышка — в доме не будет сквозняков.

5. Maico PushPull PP 45 K

Компактный рекуператор немецкого качества, который был разработан специально для монтажа в современном небольшом жилье. Он работает практически бесшумно и имеет хорошую изоляцию. Прибор хорошо регулирует уровень влажности и поставляет в помещение свежий воздух без теплопотерь. Рекуператор относится к реверсивным — при покупке лучше брать сразу 2 единицы, чтобы проветривание было максимально эффективным.

Каждая модель подойдет под конкретный запрос. Приборы Prana дают высокий уровень контроля, Maico и Mitsubishi — бесшумны и и производительны, а особенность Blauberg — высокий уровень сохранения тепла.

Если вы располагаете информацией по данной теме, звоните, присылайте фото и видео на почту редакции [email protected], в наши группы во «ВКонтакте», «Facebook» и «Одноклассники», а также в WhatsApp, Viber по номеру +79227133131

Китайский производитель вентиляционных устройств, вентиляционные установки, поставщик вентиляторов

ООО “Энчой (Сучжоу) вентиляционные системы” было основано в Финляндии в 1994 году под названием Датакуу. В 1994 году название было изменено на Enchoy, и исследование китайского рынка было начато в 1998 году. В 2011 году был построен первый завод Enchoys в Китае, и с тех пор до сегодняшнего дня мы быстро росли на рынке и получили несколько получил сертификаты ISO 9000, CCC, EU / CE, а в 2012 году мы запустили наш первый вентилятор с энтальпийным пластинчатым теплообменником со встроенным PM 2.5 очистки воздуха. В 2015 году компания Enchoy выиграла и была награждена «Десятью лучших разработок систем вентиляции» и «Высокотехнологичное предприятие провинции Цзянсу» Центром научных исследований и разработок Куньшань.

Мы в Enchoy Ventilation Systems специализируемся на разработке и производстве вентиляционной продукции. У нас есть широкий ассортимент продукции, в том числе встроенные вентиляторы, бытовые приточно-вытяжные установки для очистки воздуха, рекуперации энергии и осушения, очистители воздуха, колеса для медицинской вентиляции и рекуперации тепла и т. Д.Мы также выполняем коммерческие проекты для школ, торговых центров, библиотек и других общественных мест / мест в Китае и за рубежом

Сегодня у нас есть 3 производственных предприятия, 2 в провинции Цзян Су и одно в провинции Шаньдун и

Наш многолетний опыт и наша отличная команда по исследованиям и разработкам постоянно разрабатывает нашу продукцию и исследует новые инновационные решения для вентиляции и вентиляционных систем. Мы всегда стремимся к совершенству и быть одним из лидеров рынка вентиляции.

Вентиляционная установка для бассейна с рекуператором тепла и воды…

Context 1

. .. более простым и в то же время более дешевым решением являются приточно-вытяжные установки для бассейнов, оборудованные перекрестно-поточным теплообменником для рекуперации тепла и рециркуляции воздуха. Эта двухступенчатая рекуперация тепла обеспечивает возможность осушения, т. Е. Контроля содержания влаги в приточном воздухе; Панель управления такой системы представлена на рисунке 1. Вентиляционная установка бассейна с рекуператором тепла и водонагревателем [23]: параметры приточного воздуха СУ, параметры воздуха внутри помещения, параметры внешнего воздуха ВЗ, параметры воздуха М1. во внутренней рециркуляционной камере смешения, параметры HE-воздуха после теплообменника на стороне подачи, параметры HE-воздуха после теплообменника на стороне выпуска….

Контекст 2

… воздушный конденсатор теплового насоса расположен в секции подачи воздуха агрегата и нагревает воздух; это либо заменяет нагреватель, либо снижает его энергопотребление. Испаритель, расположенный в вытяжной секции, является меньшим источником тепла и рекуперирует явное и скрытое тепло из воздуха, который был удален из бассейна (рис. 2). Рис. 2. Вентиляционная установка бассейна с тепловым насосом и конденсатором воздуха и воды [23] Параметры М2-воздуха во внешней рециркуляционной смесительной камере, параметры HP E -air после испарителя теплового насоса, параметры HP C -air после нагрева конденсатор насоса (остальные точки как на рисунке 1)….

Контекст 3

… чтобы обеспечить надлежащие параметры приточного воздуха, тепло должно подаваться на нагреватель (Рисунок 1) или электричество и тепло должны подаваться на тепловой насос и нагреватель (Рисунок 2 ). Источники тепла могут иметь разные энергетические и экологические параметры, которые могут повлиять на оценку. …

Контекст 4

… Приточно-вытяжная установка AHU1 с перекрестным теплообменником с общей эффективностью рекуперации тепла 73-83% (предполагаемое среднее значение 78%), а также рециркуляцией и водонагревателем (рис. 1).(2) Приточно-вытяжная установка AHU2 с теплообменником с общей эффективностью рекуперации тепла 73–75% (предполагаемое среднее значение 74%), тепловым насосом (с воздушным конденсатором) и теплообменником (Рисунок 2). …

Зачем нужен домашний рекуператор воздуха?

Современные помещения настолько хорошо изолированы, что заманивают внутрь загрязняющие вещества, аллергены и влагу. Установка домашнего рекуператора воздуха – прекрасный способ отвести этот несвежий воздух и подать газированный воздух внутрь. Прочтите, чтобы узнать о преимуществах этих обязательных устройств.

Пыль, пары чистящих средств, дым от готовки, влага, CO2 от обогревателей топлива, шерсть домашних животных – мы загрязняем воздух в помещении просто из-за своей повседневной деятельности. Современные дома спроектированы так, чтобы продолжать нагревать воздух на льду и прохладу летом, поэтому эти загрязнения могут оставаться внутри. Вот почему Строительный кодекс предусматривает, что все новые конструкции – за некоторыми исключениями – должны оснащаться механической системой подачи воздуха. Новые предметы первой необходимости призваны повысить рельефность и энергоэффективность новых домов. Конечно, воздухо-воздушный теплообменник можно установить в любом здании.

Итак, что может сделать для вас домашний рекуператор воздуха?

Оптимизируйте циркуляцию воздуха и замените естественную вентиляцию, рекуператор домашнего воздуха должен работать постоянно, летом и зимой. В зависимости от размеров вашего дома энергоэффективные воздухообменники могут пропускать весь воздух в вашем доме всего за несколько часов.
Очистите воздух путем удаления загрязнений (табачный дым или кулинарный дым, ядовитые химические пары и т. Д.), грязи и аллергенов и попадания газа в атмосферу.
Устраните запахи (сигареты, влажность, приготовление пищи и т. Д.), Которые могут попасть в ткань (одежду, коврики, подушки дивана и т. Д.).
Улучшение респираторной пригодности и ограничение физических опасностей (астма, заболевания легких, аллергия и т. Д.) За счет удаления застоявшегося воздуха и влаги и подачи чистого воздуха.
Обеспечьте приток воздуха и избавьтесь от лишней влаги, остановив рост плесени, которая может вызвать проблемы с фитнесом.Воздухообменники дополнительно предотвращают образование конденсата на перегородках и окнах. Многие элементы могут увеличить влажность в вашем доме (душ, конденсат от дыхания, растения, приготовление пищи и т. Д.).
Оптимизируйте общую производительность обогревателей и кондиционеров. По сравнению с обычными воздухообменниками, модели с фильтром рекуперации тепла, согревают и улучшают воздух, снижая затраты на прочность.

Устанавливается без проблем у вас дома. Joyclima предлагает несколько уровней продуктов и устанавливает альтернативы для каждого продукта. Ищете более эффективные подходы, чтобы воздух в вашем доме оставался свежим и чистым? Прочтите нашу статью Преимущества очистителя воздуха в спальне .Необходимо приобрести рекуператор воздуха для дома? Найдите для себя идеальный вариант! Наши специалисты всегда готовы помочь вам от покупки до установки.

Рекуператор тепла воздух-воздух

, рекуператор тепла воздух-воздух Производители и поставщики на everychina.com

Потребление человеком Трубка из нержавеющей стали 304 Регулировка давления воздуха в льдогенераторе

Гуанчжоу Icesource Холодильное оборудование Co., ООО

Вентилятор свежего воздуха домочадца вентиляции рекуператора настройки

DEZHOU AOXIN AIR CONDITIONING EQUIPMENT CO. ООО

Шарики Фе2О3 точности шарика глинозема аккумулирования тепла керамические керамические

Liling AWT CHEM-PAC Technology Co., ООО

холод параллельного потока рекуператора подогревателя воздуха котла

ИСО для стальной электростанции

Zhangjiagang HuaDong Boiler Co. , ООО

Воздух-рекуператор 294 CFM Вентиляционная установка с рекуперацией тепла

Гонконгская компания Chuang Sheng Electronics Co., ООО

Керамические шары для аккумулирования тепла

Beihai Huihuang Langjie Environmental Protection Technology (Group) Co

Вентиляторы с рекуперацией тепла HRV / ERV

Bianjie Air Conditioning Co. , ООО

Приточно-вытяжная установка с рекуператором тепла 1500CMH ~ 5000CMH

NINGBO HD HVAC CO., ООО

Керамический шар для аккумулирования тепла

Pingxiang Lihua Packing Co. , ООО

Рекуператор с интеллектуальным оттаиванием и разнообразным контроллером

Компания Zhejiang Dpurat Environmental Technology Co.ООО

Отправьте запрос « рекуператор тепла воздух-воздух » за минуту:

Зеленый Тессла

Как работает CF?

Предположим, что установка МВХР работает с производительностью 325 м³ / ч. Вытяжной вентилятор достигает этого потока с чистыми фильтрами и без конденсации влаги в теплообменнике, тогда как его ротор вращается со скоростью 3200 об / мин. По прошествии определенного времени из-за конденсации влаги в теплообменнике и частично за счет уже загруженного фильтра сопротивления вытяжной тяги агрегата МВХР увеличиваются с начальных 200 Па до 350 Па.

Каждый теплообменник достигает высокой эффективности по рекуперации тепла только тогда, когда потоки воздуха устойчивы. Этот исключительный способ приводит к тому, что вся энергия вытяжного воздуха из помещений может быть возвращена в приточный воздух для регенеративного теплообменника здания.Этот эффект желателен и уникален, особенно в зимних условиях. Системы управления большинства установок MVHR не измеряют определенные воздушные потоки. Устанавливая интенсивность вентиляции на панели управления, пользователь регулирует только скорость вентилятора. Поэтому из-за изменения погодных условий, естественного загрязнения фильтра, конденсации влаги в теплообменнике потоки приточного и вытяжного воздуха постоянно меняются. Дисбаланс вентиляции часто превышает 30%, пропорционально увеличивая тепловые потери, а также расходы на отопление.

Как устойчивость системы вентиляции влияет на эффективность рекуперации тепла?

Сбалансированная вентиляция

Для того чтобы вентиляция была эффективной и энергоэффективной, она должна быть равномерной. Это приводит к тому, что поток воздуха, подаваемого в здание вентиляционной установкой V _N, эквивалентен потоку воздуха, удаляемого из здания этой установкой V _W. Тогда давление внутри здания p _W будет равно атмосферному давлению снаружи p _атм, так что не будет потока воздуха через утечки внутри.

V _N приточный воздух [м ³ / ч]
V _W вытяжной воздух [м ³ / ч]
p _W давление в здании [Па]
p _атм атмосферное давление [ Па]

T _N температура приточного воздуха [^o C]
T _W температура вытяжного воздуха [^o C]
T _Z температура наружного воздуха [^o C]
T _U используемая температура воздуха [^o ° C]

Уравновешивание воздушных потоков позволяет уравнять давление в здании с барометрическим давлением снаружи здания. Выравнивание давления предотвращает утечки воздуха изнутри.

Эффективность рекуперации тепла в приточно-вытяжной вентиляционной установке зависит только от температуры воздуха и достигает максимально физически возможного значения.

Напомним, какие факторы вызывают нарушение установки при ее использовании:

Разница сопротивлений воздушному потоку через фильтр – загруженный фильтр
Различие сопротивлений воздушного потока через теплообменник – конденсация влаги в теплообменнике
Разница в плотности воздуха из-за разницы температур – низкие температуры
Неравномерность давления вызвана ветром, давящим на здание – сильным ветром.

Суммарные изменения сопротивления вентиляционной системы часто превышают 150 Па. Это долгосрочные изменения, не зависящие от приточной и вытяжной вентиляционной тяги, вызывающие уменьшение воздушного потока и значительные нарушения в вентиляционной системе.
Для обеспечения сбалансированности и подачи соответствующего воздушного потока в отдельные помещения вентиляционную установку необходимо отрегулировать после установки. Регулировка осуществляется в определенных условиях с использованием чистых воздушных фильтров, без конденсации воды в теплообменнике и определенного значения температуры.Во время работы системы эти условия постоянно и естественным образом меняются, вызывая нарушения в системе. Поэтому даже точно выполненная первоначальная настройка не гарантирует правильную работу системы вентиляции во время ее эксплуатации.

Влияние разницы давлений на воздушный поток из-за утечек

Строить полностью герметичное здание по общедоступной технологии нецелесообразно. Разница давлений между воздухом в помещении и атмосферным воздухом вызывает утечку воздуха.Интенсивность потока зависит от негерметичности здания, обозначенного показателем n ₅₀. Скорость показывает, как часто в течение 1 часа происходит полный обмен воздуха в здании из-за воздушного потока через утечки, вызванные перепадом давления в 50 Па. Значения скорости утечки определяются путем проведения испытания в соответствии со стандартом PN-EN 13829. .

РЕКОМЕНДУЕМЫЕ СТАВКИ УТЕЧКИ ДЛЯ ЖИЛЫХ ЗДАНИЙ В ПОЛЬШЕ *

Тип здания	n ₅₀ [h-1]
Здания с гравитационной вентиляцией	<3.0
Здания с механической вентиляцией	<1,5
Пассивные здания	<0,6

* Рекомендуемые нормы утечки для зданий с гравитационной и механической вентиляцией определены в ПОСТАНОВЛЕНИИ МИНИСТРА ТРАНСПОРТА, СТРОИТЕЛЬСТВА И МОРСКОГО УПРАВЛЕНИЯ от 5 июля 2013 г., вносящего поправки в правила о технических условиях, которым должны соответствовать здания и их расположение.

Неконтролируемый поток воздуха через негерметичность типового индивидуального дома со скоростью утечки n50 = 1,5 ч ^-1 при перепаде давления 5 Па составляет 80 м ³ / ч. Система вентиляции такого типа сооружения должна иметь номинальную производительность не менее 280 м ³ / ч (0,7 ч ^-1). Поток через утечки уменьшает поток внутри приточной тяги (включая отрицательное давление) или вытяжной тяги (включая отрицательное давление) на 29% при вентиляции, работающей со 100% -ной интенсивностью, и на 57% при вентиляции, работающей с 50-процентной интенсивностью (большая часть время работы вентиляции с интенсивностью <50%).Воздух, протекающий через утечки, не проходит через теплообменник и не участвует в процессе рекуперации. Благодаря чему воздух, протекающий через утечки, увеличивает теплопотери здания. Допустим, ради аргументации, что приточно-вытяжная установка с сбалансированной вентиляцией работает с эффективностью рекуперации тепла, равной 90%. Поток воздуха через утечки, вызванные перепадом давления 5 Па в доме площадью 150 м ², снижает КПД до 64% при работе системы со 100% производительностью и до 39% при работе системы с отдачей 50%.

В здании без вентиляции с рекуперацией тепла расходы на нагрев вентиляционного воздуха, необходимого для поддержания гигиенических условий, составляют 30-70% от общих годовых затрат на отопление. Поэтому необходимо приложить усилия к тому, чтобы все воздушные потоки, входящие в здание и выходящие из него, проходили через рекуператор, обмениваясь теплом. Для энергоэффективного строительства необходимо эффективно снизить неконтролируемое проникновение воздуха.Этого можно добиться, убедившись в герметичности здания и обеспечив сбалансированную вентиляцию.

Несбалансированная вентиляция – избыточное давление в здании

Повышение сопротивления фильтра вытяжного воздуха из-за скопления пыли на его поверхности и увеличение сопротивления теплообменника вследствие конденсации влаги, содержащейся в вытяжном воздухе, вызывают уменьшение воздушного потока в вытяжной части. установки.Когда производительность вытяжного вентилятора слишком мала по сравнению с производительностью приточного вентилятора, разумеется, будет увеличиваться избыточное давление в здании (p _W> p _атм). Избыточное давление автоматически заставляет воздух выходить через протечки в здании. В этих условиях весь воздух, подаваемый внутрь, проходит через рекуператор, и единственная часть воздуха удаляется из здания. Оставшаяся часть удаленного воздуха уходит через его утечки.В этой ситуации поток воздуха, подаваемого в здание вентиляционной установкой V _N, равен сумме потока удаляемого ею воздуха и потоков воздуха через все утечки этой конструкции ΣV _nS.

Vns расход через утечки [м ³ / ч]
V _N приточный воздух [м ³ / ч]
V _W вытяжной воздух [м ³ / ч]
p _W давление в здание [Па]
р _атм атмосферное давление [Па]

Разница давлений между наружным и внутренним воздухом вызывает неконтролируемый поток воздуха через утечки.

Часть воздуха выходит через утечки из здания с избыточным давлением. Этот воздух не проходит через рекуператор и не отдает тепло холодному свежему воздуху, что снижает энергоэффективность вентиляции. В этом случае эффективность рекуперации тепла в рекуператоре зависит от температуры воздуха и соотношения воздушных потоков, проходящих через рекуператор (V _N / V _W> 1), при этом температура приточного воздуха ниже, чем у него. имел бы, если бы потоки были уравновешены.Поступая в здание, этот воздух снижает температуру воздуха в помещении. Термостатические клапаны нагревателей (или другой системы отопления) реагируют на снижение температуры в помещении, открывая и увеличивая поток горячей воды в системе центрального отопления. Температура воды в установке снижается, что вызывает реакцию системы автоматизации, которая запускает или увеличивает мощность источника тепла (котла или теплового насоса).

Несбалансированная вентиляция – отрицательное давление в здании

Повышение сопротивления фильтра приточного воздуха в результате скопления пыли на его поверхности при одновременной низкой загрузке фильтра вытяжного воздуха и отсутствии конденсации влаги, содержащейся в теплообменнике, вызывает уменьшение расхода воздуха в приточной части установка. Когда мощность приточного вентилятора слишком мала по сравнению с производительностью вытяжного вентилятора, в здании возникает отрицательное давление (стр. _W <стр. _атм). Отрицательное давление автоматически заставляет воздух проникать через негерметичные отверстия в здании. Таким образом, весь воздух, удаляемый из помещения, проходит через рекуператор и только часть воздуха подается в здание. В дальнейшем поток воздуха, удаляемого из внутренней части V _W блоком MVHR, равен сумме потока воздуха, подаваемого в здание V _N одним и потоков воздуха через все утечки. здания ΣV _nS.

Часть свежего воздуха попадает в здание через утечки. Этот воздух не проходит через рекуператор и не нагревается удаляемым воздухом, что снижает энергоэффективность вентиляции. В этом случае отдача от рекуперации тепла в рекуператоре зависит от температуры воздуха и соотношения воздушных потоков, протекающих через рекуператор V _N / V _W <1). Холодный воздух, поступающий в здание через утечки, снижает температуру воздуха в помещениях. Термостатические клапаны нагревателей (или другой системы отопления) реагируют на снижение температуры в помещении, открывая и увеличивая поток горячей воды в системе центрального отопления.Температура воды в установке падает, что вызывает реакцию системы автоматизации, которая запускает или оптимизирует мощность источника тепла (бойлера или теплового насоса).

Реверсивные вентиляторы с рекуперацией тепла и энергии SOLO

Вентилятор Solo – наиболее подходящее решение для подсобных помещений, туалетов и гардеробных. Низкое энергопотребление позволит сэкономить электроэнергию, обеспечив чистым и свежим воздухом любое помещение площадью до 15 м².

Описание
Модификации
Загрузки
Сертификаты

Описание

ПРИМЕНЕНИЕ
Обеспечить помещение чистым свежим воздухом Удалить отработанный вытяжной воздух из помещения Очистить воздух от пыли и насекомых Предотвратить проникновение чрезмерной влажности и появление плесени	Защита от внешнего шума Рекуперация тепла и баланс влажности внутри Снижение затрат на отопление зимой и на кондиционирование летом Низкое потребление энергии
ОПЕРАЦИОННАЯ ЛОГИКА
Энергия восстанавливается за счет реверсирования работы вентилятора, который состоит из двух циклов:
ЦИКЛ I. По мере того, как теплый отработанный воздух проходит через керамический теплообменник, он нагревается и увлажняет теплообменник. Через 70 секунд по мере прогрева керамического теплообменника вентилятор автоматически переходит в режим подачи воздуха.	ЦИКЛ II. Свежий холодный воздух, поступающий извне, проходит через керамический теплообменник, поглощает накопленную влагу и нагревается до комнатной температуры. Через 70 секунд, когда теплообменник остынет, вентилятор переключается в режим вытяжки воздуха, и цикл возобновляется.
Режимы подачи воздуха и вытяжки переключаются каждые 70 секунд.

ДИЗАЙН

Воздух подается или удаляется реверсивным осевым вентилятором с ЕС-двигателем. Благодаря EC-технологии вентилятор отличается низким энергопотреблением. Двигатель имеет защиту от перегрева и шарикоподшипники для увеличения срока службы.

Два встроенных фильтра с общим классом фильтрации G3 используются для очистки потоков приточного и вытяжного воздуха. Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых, а также предотвращают загрязнение деталей вентилятора. Фильтры очищаются пылесосом или промываются водой.

Высокотехнологичный энергетический теплообменник используется для рекуперации тепловой энергии вытяжного воздуха и нагрева приточного воздуха. Модель Solo RA1-35-9 R оснащена керамическим теплообменником энергии с эффективностью рекуперации до 85%.

УПРАВЛЕНИЕ

ПРИМЕР МОНТАЖА

Сертификаты

Знак соответствия европейским стандартам качества и электробезопасности, выданный Ассоциацией технического надзора (Technischer Überwachungsverein, Германия).

Знак CE означает, что оборудование произведено в соответствии со стандартами качества и безопасности, установленными нормативными актами ЕС для данного типа продукции (отмечены производителем).

Знак соответствия украинским стандартам качества и электробезопасности, выданный УкрТЕСТ.

Знак соответствия товаров, подлежащих обязательной сертификации в системе DSTR, а также техническим нормам и стандартам, действующим в Российской Федерации.Подтверждено сертификатами Ростеста (г. Москва).

Класс изоляции: двойная изоляция.

Класс защиты приложения.

Рекуператор воздуха – что это такое, зачем и как сделать своими руками?

Рекуператор воздуха – что такое

Всем известно, что для создания здорового климата в помещении необходима вентиляция.Чистый воздух должен поступать в помещение с улицы, но при этом из помещения удаляется такое же количество воздуха. Зимой вместе с оттоком «вытяжного» воздуха из помещения теперь безвозвратно уходит ценное и столь дорогое тепло, а летом, когда в помещении работают кондиционеры, приточный горячий воздух только усложняет их работу. Итак, чтобы эти деньги буквально не пошли насмарку, был изобретен рекуператор воздуха.

Содержание

Что такое рекуператор ??
Классификация данных устройства

Рекуператор роторного типа
Рекуператор пластинчатого типа

Приточно-вытяжная установка с рекуператором

Рекуператор своими руками как рассчитать КПД

Что такое рекуператор ??

Слово «рекуператор» происходит от латинского «recuperatio», что означает возврат или возврат. В нашем случае это теплообменник, который зимой возвращает тепло, протекая из помещения с вытяжным воздухом, а летом препятствует попаданию тепла в приточный воздух.

Итак, как устроен рекуператор тепла и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой теплообменник с двойными стенками, в котором без перемешивания идут два воздушных потока – вытяжной и приточный. Из-за разницы температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый – охлаждается.Кроме того, при охлаждении теплого воздуха из него удаляется влага за счет конденсации на стенках теплообменника.

Рекуперация – это, по сути, метод снижения потерь через систему вентиляции, то есть энергосберегающую технологию. С помощью рекуперации тепла можно сэкономить более 70% отходящего тепла. Энергия повторно используется в одном процессе! Рекуператоры разной мощности и исполнения.

Классификация данных прибора

По схеме движения теплоносителей (прямоточный, противоточный)
По конструкции (трубчатая, оребренная, пластинчатая и др.))
По назначению (для нагрева воздуха, жидкостей, газов)

Рекуператор роторного типа

Роторный рекуператор отличается отличным КПД, основным недостатком являются большие габариты

Представлен коротким цилиндром, заполненным плотно Уложены продольно расположенные слои гофрированной стали. Такой ротор расположен в направлении оси вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя отработанный теплый воздух, а затем подавая холодный воздух.Происходит попеременный нагрев и охлаждение пластин, тепло передается поступающему холодному воздуху. Роторные рекуператоры очень эффективны, но довольно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная венткамера.

Рекуператор пластинчатого типа

Основным недостатком пластинчатого теплообменника является частое промерзание приточной стороны наружных пластин зимой

Представлен кассетой, в которой каналы приточного и вытяжного воздуха разделены плиты из стальных оцинкованных листов.Потоки не смешиваются, но теплоотдача неизбежна из-за того, что пластины одновременно охлаждаются и нагреваются с разных сторон.

Пластинчатый рекуператор воздуха (также называемый перекрестной точностью) довольно распространен из-за его невысокой стоимости и компактной конструкции. Но есть одна особенность – высока вероятность обмерзания устройства со стороны вытяжки, если температура наружного воздуха достаточно низкая, из-за образования конденсата в вытяжных каналах.

Устройство и принцип работы пластинчатого теплообменника

Если оценивать эффективность пластинчатых теплообменников, то КПД таких устройств составляет около 60%.Еще одна важная особенность – это очень простое устройство теплообменника (без трущихся и движущихся частей), в этом устройстве не используются какие-либо элементы, потребляющие электроэнергию.

Пластинчатый теплообменник, несмотря на некоторые недостатки, а именно: частые промерзания теплообменника в холодное время года, конструктивная особенность обязательного пересечения патрубков обоих воздуховодов в теплообменнике, что может быть сложно реализовать, наиболее распространен для приточно-вытяжной установки в домах, квартирах и гаражах.Обмерзание теплообменника производится путем периодического включения приточного вентилятора или байпасного клапана.

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим в действии бытовой рекуператор.

Как видите, самодельный рекуператор может оказаться довольно эффективным.

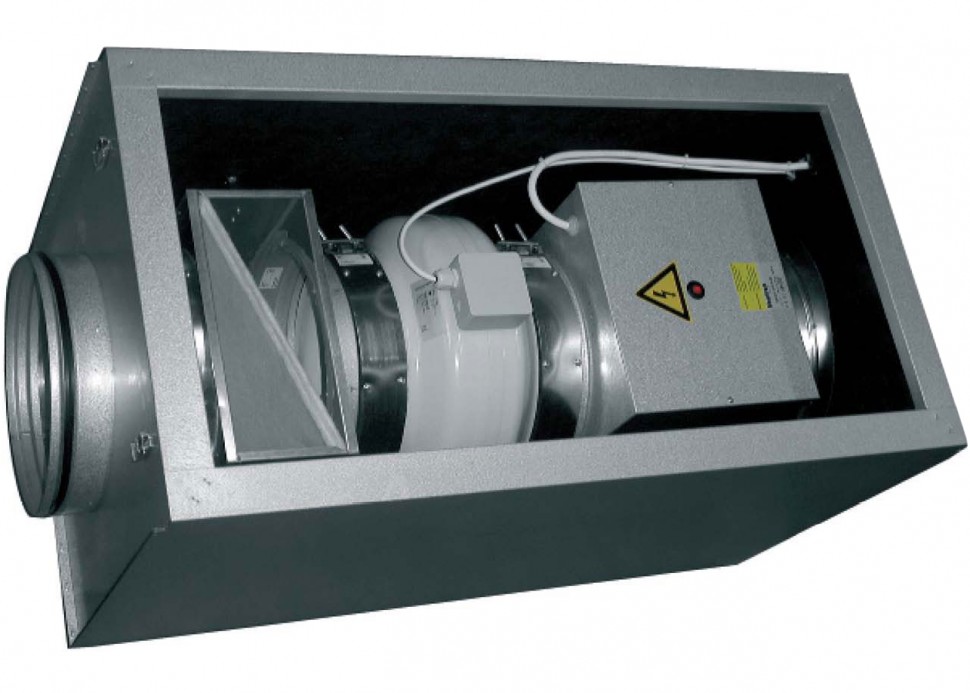

Приточно-вытяжная установка с рекуператором

Рассмотрим способы устройства систем вентиляции гаража.Вентиляция гаража бывает естественной, комбинированной и механической.

Естественная вентиляция – это когда в стене гаража делается отверстие для прохода воздуха, а в потолок вставляется воздуховод для отвода «вытяжного» воздуха.

При комбинированной вентиляции приток остается естественным, а вытяжная труба дополняется вентилятором, работающим от сети, для принудительного воздухообмена.

Механическая вентиляция – самый дорогой, но в то же время самый эффективный метод воздухообмена.Отток и приток воздуха принудительный; возможна конструкция с разными модулями притока и оттока воздуха.

Работа узлов механической системы слажена, самым дорогим модулем является устройство подачи свежего воздуха. Конструкция такого устройства требует наличия вентилятора, фильтров, воздухонагревателя. Рекуператор привносит в конструкцию дополнительные элементы, которые мы рассмотрели выше.

Функции, работа, задачи

Эффективная теплопередача.
Удаление конденсата.
Высокая производительность.
Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года +5 градусов, а использование такой приточно-вытяжной системы с рекуператором часто заменяет использование системы отопления.

Рекуператор своими руками

Если вы планируете сделать пластинчатый теплообменник самостоятельно, то вам понадобится 4м2 оцинкованного листа, его нужно разрезать на пластины 20х30см и сложить их стопкой. Плиты должны быть идеально ровными, поэтому при использовании цинкования будет удобнее разрезать болгаркой стопку из трех листов, чем ножницами по металлу.Для создания удаленного зазора между пластинами можно наклеить на них рамку из полос технических заглушек (толщиной 2мм). Зазоры между пластинами должны быть не менее 4 мм, чтобы не было слишком большого сопротивления потоку воздуха. Важно выбрать правильное сечение рекуператора – расход воздуха должен быть равен или немного больше 1 м / с. Уложив всю стопку, заполните зазор нейтральным герметиком.

После высыхания герметика пластины нужно положить в футляр (любую жестяную коробку подходящего размера).Корпус выполнен из жести, в нем проделаны отверстия, в которые вставляются пластмассовые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели заделаны силиконовым герметиком. Ящик изготовлен из ДВП или фанеры толщиной 18 мм, все стены утеплены минеральной ватой. Общая площадь плит составит 3,3 м2 с производительностью 150 м3 / ч; Собранный таким образом рекуператор должен иметь КПД 50-60%. Зимой при температуре наружного воздуха ниже -10 ° С пластинчатые теплообменники могут замерзнуть, поэтому для периодического размораживания необходимо установить датчик изменения давления в их теплой части.Во время замерзания приточный воздух будет проходить через байпас, и теплообменник начнет оттаивать, нагретый отработанным воздухом.

Современная система вентиляции дома просто необходима. Ведь только традиционные вентиляционные каналы на кухне и в ванной не могут поддерживать здоровый микроклимат в помещении. Современные отделочные материалы чаще всего «недышащие», энергосберегающие технологии (например, производство пластиковых окон) позволяют получить практически тесное помещение.Дополнительная приточно-вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решить проблему развития грибка и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, а тем более для гаража (чрезмерная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в сочетании с «застоявшимся» воздухом вредны для здоровья человека) – это рекуператор.
