Rockwool руф баттс в: Система кровельной изоляции Rockwool Rockroof. Плиты для тепло- и звукоизоляции кровли Руф Баттс В Экстра

Содержание

Базальтовая вата Rockwool Руф Баттс В 1000х600х50 мм 4 штуки в упаковке, цена

Базальтовая вата Rockwool Руф Баттс В 1000х600х50 мм 4 штуки в упаковке Базальтовая вата Rockwool Руф Баттс В – жесткие гидрофобизированные теплоизоляционные плиты на синтетическом связующем, изготовленные из каменной ваты на основе базальтовых горных пород.  Плиты из каменной ваты Руф Баттс В используются в качестве верхнего теплозвукоизоляционного слоя в многослойных или однослойных конструкциях покрытия, в том числе и для устройства кровель без цементной стяжки. П…

Читать далее
Влагостойкость ?

Влагостойкость - способность долговременно сопротивляться разрушающему действию влаги при периодических увлажнениях и высыханиях.

Да
Группа горючести ?

Условная характеристика определенного материала, отображающая его способность к горению. По горючести строительные материалы делятся на негорючие (НГ) и горючие (Г):

  • Слабогорючие (Г1)
  • Умеренногорючие (Г2)
  • Нормальногорючие (ГЗ)
  • Сильногорючие (Г4)

Подробнее о классах пожарной опасности можно прочитать здесь

НГ
Материал основания ?

Перечень материалов, на которые можно крепить теплоизоляционные материалы

Газобетон, Бетон, Кирпич, Пеноблок, Дерево
Серия ?

Группа товаров, объединенные одним или несколькими характерными параметрами.

Руф Баттс В
Страна производства
Россия
Тип применения ?

Использование теплоизоляционных материалов возможно для наружного или внутреннего применения.

Для наружного применения
Форма выпуска ?

Теплоизоляционные материалы могут выпускаться в виде рулонов и плит.

Плиты

Rockwool руф баттс в. Теплоизоляция rockwool руф баттс в.

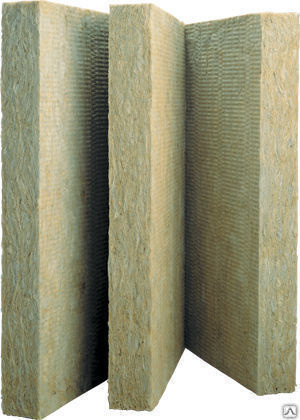

ROCKWOOL РУФ БАТТС В – очень жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород. Плиты из каменной ваты ROCKWOOL РУФ БАТТС В используются в качестве верхнего теплозвукоизоляционного слоя в многослойных или однослойных конструкцих покрытия, в том числе и для устройства кровель без цементной стяжки.Упаковка.

Плиты из каменной ваты rockwool руф баттс в упаковываются в полиэтиленовую плёнку.



Материал rockwool руф баттс в упаковке.
Размер материала, мм Количество, шт. Площадь, м2 Объём, м3
1000 х 600 х 40 4 2,40 0,096
1000 х 600 х 50 4 2,40 0,120



Материал rockwool руф баттс на паллете.
Размер материала, мм Упаковок на паллете, шт. Площадь, м2 Объём, м3
1200 х 1000 х 40 45 54,00 2,160
1200 х 1000 х 50 36 43,20 2,160
1200 х 1000 х 40 22 26,40 1,056
1200 х 1000 х 50 18 21,60 1,080
2000 х 1200 х 40 22 52,80 2,112
2000 х 1200 х 50 18 43,20 2,160
Технические характеристики
rockwool руф баттс

Параметр Значение
Плотность 190 кг/м?
Теплопроводность ?10 = 0,039 Вт/(м·К)

?25 = 0,041 Вт/(м·К)

?А = 0,043 Вт/(м·К)

?Б = 0,045 Вт/(м·К)
Группа горючести НГ
Прочность на сжатие при 10 % деформации, не менее 70 кПа
Сопротивление точечной нагрузке, не менее 600 Н
Предел прочности на отрыв слоев, не менее 15 кПа
Паропроницаемость, не менее ? = 0. 30 мг/(м·ч·Па)
Модуль кислотности, не менее
2.0



Крепление.

Плиты из каменной ваты rockwool руф баттс В должны закрепляться на покрытии механическим (анкерным) способом. Количество крепёжных элементов должно определяться расчётом, основанном на данных поставщика креплений. Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.

Теплоизоляция rockwool...

Руф баттс В | ТК «ЭСТ», г. Калининград

Описание продукта

ROCKWOOL РУФ БАТТС В® - очень жёсткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.

Применение ROCKWOOL РУФ БАТТС

Плиты из каменной ваты РУФ БАТТС В® используются в качестве верхнего теплозвукоизоляционного слоя в многослойных или однослойных конструкцих покрытия, в том числе и для устройства кровель без цементной стяжки.

Наименование

Размеры

Уп-ка, шт

Уп-ка, м2

Уп-ка, м3

Длина

Ширина

Толщина

Верхний слой в кровельной изоляции

РУФ БАТТС В

Диапазон толщин: 40 и 50 мм

1000

600

40

4

2,400

0,1

1000

600

50

4

2,400

0,12

Упаковка

Плиты из каменной ваты РУФ БАТТС В® упаковываются в полиэтиленовую плёнку.

Материал ROCKWOOL РУФ БАТТС в упаковке

Размер материала, ммКоличество, шт. Площадь, м2Объём, м3
1000 х 600 х 4042,400,096
1000 х 600 х 5042,400,120

Материал ROCKWOOL РУФ БАТТС на паллете

Размер материала, ммУпаковок на паллете, шт.Площадь, м2Объём, м3
1200 х 1000 х 404554,002,160
1200 х 1000 х 503643,202,160
1200 х 1000 х 402226,401,056
1200 х 1000 х 501821,601,080
2000 х 1200 х 402252,802,112
2000 х 1200 х 501843,202,160

Технические характеристики ROCKWOOL РУФ БАТТС

ПараметрЗначение
Плотность190 кг/м³
Теплопроводностьλ10 = 0,039 Вт/(м·К)
λ25 = 0,041 Вт/(м·К)
λА = 0,043 Вт/(м·К)
λБ = 0,045 Вт/(м·К)
Группа горючестиНГ
Прочность на сжатие при 10 % деформации, не менее70 кПа
Сопротивление точечной нагрузке, не менее600 Н
Предел прочности на отрыв слоев, не менее15 кПа
Паропроницаемость, не менееμ = 0. 30 мг/(м·ч·Па)
Модуль кислотности, не менее2.0

Крепление

Плиты из каменной ваты РУФ БАТТС В ® должны закрепляться на покрытии механическим (анкерным) способом. Количество крепёжных элементов должно определяться расчётом, основанном на данных поставщика креплений.

Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.

Применение
Плоские кровли

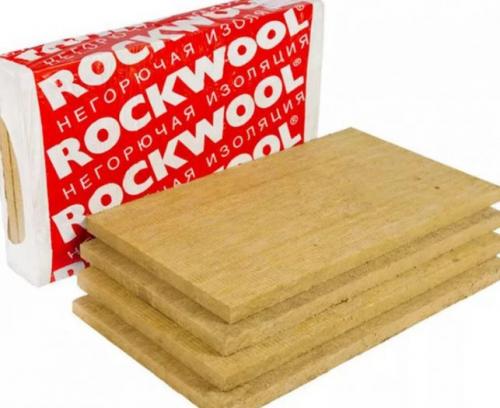

Базальтовая вата Rockwool Руф Баттс 1000х600х50 мм 4 штуки в упаковке

Базальтовая вата Rockwool Руф Баттс – повышенной жёсткости гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.

Плиты из каменной ваты Руф Баттс используются в качестве теплозвукоизоляционного слоя в покрытиях, в том числе и для устройства кровель без цементной стяжки.

В зависимости от конструкции кровельного покрытия могут применяться различные методы крепления  теплоизоляции к основанию.

Теплоизоляция может быть закреплена к основанию кровли следующим образом:

  1. Механическим способом – крепление осуществляется с помощью механических креплений. Этот методприменим при устройстве мягких кровель как к профилированному настилу, так железобетонной плите перекрытия.

  2. Клеевым методом – крепление осуществляется полиуретановым клеем, если в качестве гидроизоляции используются полимерные мембраны с подложкой, или битумнымимастиками для гидроизоляции из битумных материалов.

  3. Посредством балласта – цементно-песчаные стяжки или тротуарные плитки являются пригрузом для теплоизоляции к основанию.Применяется в основном при устройстве эксплуатиру-емых покрытий.

Плиты упаковываются в полиэтиленовую плёнку.

Преимущества базальтовой ваты Rockwool:

Акустический комфорт. Благодаря уникальной структуре рассредоточенных волокон с открытыми воздушными пустотами наблюдается хорошее звукопоглощение и сведение к минимуму акустических колебаний, вызываемых источником звука.



Долговечность. Материалы Rockwoolс годами не деформируются, плиты не уплотняются и толщина слоя теплоизоляции не       уменьшается.



Экологичность. Rockwool – первая теплоизоляция, получившая знак экологической безопасности EcoMaterial Green. Он подтверждает безопасность применения материала в любых типах построек и для внутренней отделки помещений, в том числе спален и детских комнат.



Высокие теплосберегающие свойства.





Высокие гидрофобные (водоотталкивающие) свойства.





Паропроницаемость. Обеспечивает беспрепятственную циркуляцию пара и лучший результат утепления.







Rockwool Hardrock Multi-Fix DD Flat Roof Insulation

Поставка

ОБРАТИТЕ ВНИМАНИЕ: Если у вас есть какие-либо ограничения по доставке, о которых нам необходимо знать, сообщите нам об этом во время заказа или связавшись с нами . Это особенно важно для больших или тяжелых заказов.

Для доставки на материковую часть Великобритании.

Сколько стоит доставка?

Стоимость доставки зависит от производителя, веса, размера и места доставки.Стоимость рассчитывается автоматически, когда вы добавляете товар в корзину.

Как долго я буду ждать доставки?

Расчетное время доставки указано на каждой странице продукта, мы будем уведомлять вас по электронной почте на каждом этапе, чтобы держать вас в курсе. Большинство товаров может быть доставлено в течение 3-5 рабочих дней. Мы сообщим вам, если срок доставки отличается от указанного на нашем сайте. Обратите внимание, что из-за коронавируса доставка может занять больше времени, чем указано в рекламе.

Предлагаете ли вы доставку на СЛЕДУЮЩИЙ ДЕНЬ?

В настоящее время мы предлагаем доставку на следующий день для некоторых брендов. Если у вас есть конкретный товар, который вам нужен быстрее, чем руководство на нашем веб-сайте, свяжитесь с нашим отделом продаж по телефону 01858 455055 в рабочее время, они смогут подтвердить, возможна ли более быстрая доставка.

Что делать, если моя доставка не пришла вовремя?

Свяжитесь с нашим офисом продаж по телефону 01858 455055 или напишите в отдел продаж @ Roofgiant.com, и мы сообщим о статусе вашего заказа. Несмотря на то, что мы прилагаем все усилия, чтобы заказы были доставлены в установленный срок, мы не можем гарантировать наличие товара от производителя или его графиков поставок.

Предлагаете ли вы БЕСПЛАТНУЮ доставку, если я потрачу значительную сумму?

Не входит в стандартную комплектацию, мы показываем стоимость доставки отдельно, когда вы идете на кассу, чтобы было ясно, сколько вы платите за продукты и расходы на доставку. Если вы заказываете большие количества, пожалуйста, свяжитесь с нашим отделом продаж, который сможет подтвердить, возможно ли это.

Вы доставляете по выходным?

Не в стандартной комплектации, доставка осуществляется с понедельника по пятницу. Если вам нужна срочная доставка в субботу, пожалуйста, свяжитесь с нашим отделом продаж по телефону 01858 455055 в рабочее время, и он сможет подтвердить. Если возможно, за это будет взиматься дополнительная плата.

Вы доставляете товары в Северную Ирландию / Нормандские острова / Шотландское нагорье / остров Уайт?

Да, но наши транспортные расходы, указанные на сайте, не покрывают эти области, пожалуйста, свяжитесь с нашим отделом продаж по телефону 01858 455055 в рабочее время для уточнения расходов; или мы свяжемся с вами, чтобы произвести дополнительную оплату, как только вы совершите покупку в Интернете.Обратите внимание, что не для всех продуктов будет взиматься дополнительная плата за доставку в районы за пределами материковой части Великобритании - это основано на расходах производителя, дистрибьютора или курьера, осуществляющего доставку от нашего имени.

Что мне делать, когда придет мой заказ?

Пожалуйста, проверьте свой заказ, как только он будет доставлен, чтобы убедиться, что он соответствует запросу, а также на предмет повреждений или отсутствия предметов. Обо всех повреждениях / пропавших предметах следует сообщать водителю и подписывать как поврежденные / или пропавшие без вести.Пожалуйста, свяжитесь с Roof Giant в течение 24-48 часов и сообщите полную информацию, чтобы мы могли проинформировать поставщика.

Заказы, подписанные как «непроверенные», будут считаться полученными в хорошем состоянии без гарантии замены или возмещения. Как только заказ будет доставлен по запрошенному адресу доставки, риск повреждения или потери переходит к вам.

Взимаются ли дополнительные сборы, если я не пришел для получения заказа?

Все расходы по доставке основаны на возможности покупателя принять товар. Убедитесь, что вы находитесь по адресу доставки, чтобы избежать дополнительных расходов, взимаемых производителем, дистрибьютором или курьером, ответственным за повторную доставку.

Что делать, если моя доставка не пришла вовремя?

Из-за текущих проблем в логистической и курьерской сети Великобритании некоторые доставки могут занимать больше времени, чем обычно, что, к сожалению, влияет на клиентов по всей Великобритании.

Мы всегда стремимся доставить товар в указанную дату и отправить товар в сроки, указанные в момент покупки на нашем веб-сайте. Они могут быть изменены в зависимости от наличия. Мы не можем принять на себя ответственность за любые задержки, которые находятся вне нашего контроля, при условии, что мы доставим товар в разумные сроки.Если мы не сможем доставить ваши товары в течение этого разумного периода, вы имеете право отменить свой заказ и получить полную компенсацию, включая любые расходы на доставку. Некоторые исключения распространяются на товары, сделанные на заказ или сделанные на заказ.

Мы не несем ответственности за любой личный ущерб, возникший в результате задержки товара, включая компенсацию за потерянную работу и исключительные расходы по аренде в связи с задержкой. Мы настоятельно рекомендуем всем клиентам не планировать и не начинать работу до получения товара из-за текущих проблем с логистикой.

Доступно ли отслеживание клиентов?

Некоторые наши производители, дистрибьюторы, курьеры могут предложить эту услугу. Пожалуйста, обратитесь к Roof Giant для получения дополнительной информации о том, доступна ли эта услуга по отношению к заказанным товарам.

Если я закажу несколько товаров, получу ли я только одну доставку?

Если ваш заказ состоит из более чем 1 позиции, вы можете получить более одной поставки, в зависимости от наличия на складе некоторые заказы могут быть разделены, чтобы вы не откладывали начало вашего проекта.Мы будем держать вас в курсе вашего заказа, или вы можете связаться с Roof Giant напрямую по телефону / электронной почте / в чате.

Я живу на узкой улице с ограниченным доступом и нависающими деревьями. Повлияет ли это на мои роды?

Пожалуйста, подтвердите любые ограничения доставки во время заказа, мы должны будем убедиться, что любые ограничения / дополнительные требования к доставке могут быть устранены до обработки.

У меня крупный заказ доставляется только на обочину, нужно ли мне принимать дополнительные меры для перемещения товаров?

Да, этот тип доставки означает, что ваши товары будут сброшены на тротуар, поэтому вам необходимо принять меры, чтобы перевезти товары на вашу собственность, где их можно безопасно хранить.

Могу я забрать у вас?

Нет, в настоящее время нет. Однако вы можете организовать сбор у одного из наших производителей / дистрибьюторов. Если вы хотите обсудить, пожалуйста, свяжитесь с Roof Giant по тел. / Электронной почте / в чате »

Руководство по изоляции крыши

Минеральная вата состоит из пряжи, изготовленной из плавленого стекла (стекловаты) или камня (минеральная вата). Изоляция из минеральной ваты обеспечивает отличные термические и акустические характеристики, а гибкий и прочный состав идеально подходит для теплых крыш, переоборудования чердаков и холодных крыш на уровне балок.Изоляция из минеральной ваты, подходящая для условий и применений, в которых материал может быть сжата, обычно продается в рулонах и бывает различной толщины и ширины. В настоящее время рекомендуемая глубина изоляции чердака составляет 270 миллиметров для стекловаты и 250 миллиметров для каменной ваты.

У нас есть стекловата и минеральная вата ведущих производителей Knauf и ROCKWOOL. Это очень похожие изоляционные материалы, но есть некоторые ключевые отличия. Стекловата имеет длинные волокна, высокую огнестойкость, низкую эластичность и прочность на разрыв, а также температуру плавления 1000 ° C.С другой стороны, минеральная вата имеет короткие волокна, немного более низкую огнестойкость, высокую эластичность и прочность на разрыв, а также температуру плавления 700 ° C.

Рулоны Knauf Earthwool Loft - это негорючие рулоны из стекловолокна, которые были изготовлены с использованием революционной технологии ECOSE®, не содержащей добавок формальдегида или фенолов. Поставляется в легком одеяле с теплопроводностью 0,044 Вт / мК для легкой установки. Рулонный утеплитель Knauf Rafter Insulation Roll предназначен для использования на теплых крышах, где скатные крыши утеплены на уровне стропил, и значительно улучшит акустические характеристики кровли, что особенно важно в пристроенных и террасных жилищах.

ROCKWOOL Roll состоит из утеплителя из минеральной ваты средней плотности. Теплоизоляция имеет акустические свойства и огнестойкость, негорючесть по Евроклассу А1. Этот изоляционный раствор подходит для установки на горизонтальной крыше во всех типах зданий или может использоваться в качестве шумопоглотителя в подвесных потолках. ROCKWOOL HARDROCK Multi-Fix производится из возобновляемого вулканического камня, из которого получается негорючая изоляционная плита для кровли. Плиты совместимы с рядом систем плоских крыш, включая однослойные, EPDM и жидкие мембраны, битумные и зеленые крыши.

Несмотря на то, что использование изоляции из минеральной ваты имеет множество преимуществ, процесс установки должен выполняться профессионалом или лицом, имеющим надлежащие средства защиты. Это связано с тем, что вдыхаемые кусочки минеральной ваты раздражают альвеолы ​​и могут вызвать заболевание легких. В отличие от стекловаты, изоляция из минеральной ваты не вызывает сильного раздражения кожи. Однако с точки зрения экологичности лучше всего подходит стекловата. Изоляция из минеральной ваты также может начать проседать, сжиматься и провисать с возрастом, поэтому мы рекомендуем укладывать немного больше, чем предполагают инструкции, чтобы учесть оседание.

Изоляционная плита из минеральной ваты, энергосбережение в зданиях, теплоизоляция крыши

в основном используется для теплоизоляции зданий, которая обычно может включать теплоизоляцию стен , теплоизоляцию крыши, теплоизоляцию дверей и теплоизоляцию земли . Среди них изоляция стен является наиболее важной, и можно использовать две формы композитной стены на месте и заводской сборной композитной стены. Один из первых - это внутренняя теплоизоляция внешней стены, то есть внешний слой состоит из кирпичных стен, железобетонных стен, стеклянных навесных стен или металлических пластин, средний слой - это слой воздуха и слой минеральной ваты, и внутренняя сторона - гипсокартон, облицованный бумагой.Другой - это внешняя теплоизоляция наружной стены, то есть слой минеральной ваты прикрепляется к внешнему слою здания, и добавляется слой внешней отделки. Преимущество в том, что это не влияет на площадь использования здания. Внешний теплоизоляционный слой полностью закрыт, что в основном устраняет явление моста холода и холода, а характеристики теплоизоляции лучше, чем внутренняя теплоизоляция внешней стены. Заводские сборные композитные стены - это различные сэндвич-панели из минеральной ваты .Продвижение изоляционных стен из минеральной ваты имеет большое значение для энергосбережения зданий в моей стране, особенно в холодных северных регионах.
Поскольку теплоизоляционная плита из минеральной ваты имеет отличную теплоизоляцию по сравнению с пенополистиролом, она также имеет хорошую огнезащитную функцию , которая очень подходит для теплоизоляции строительного и промышленного оборудования, трубопроводов, контейнеров и различных печей. Теплоизоляция зданий, то есть предотвращение потерь тепла зимой и накопления тепла летом, является самой большой областью применения минеральной ваты.

Изоляционная плита из минеральной ваты широко применяется для сохранения тепла и теплоизоляции резервуаров, котлов, теплообменников и другого оборудования и зданий с большой плоскостью и радиусом кривизны. Общая температура использования составляет 600 ℃. Его также можно использовать для изоляции переборок и потолков судов. Роль противопожарной защиты. Шовный войлок из стеклоткани из минеральной ваты в основном используется для сохранения тепла и теплоизоляции оборудования сложной формы и высокой рабочей температуры.Общая температура использования составляет 400 ℃. Если плотность конструкции увеличивается до 100 кг / м3 или более, объемная плотность гвоздя для сохранения тепла увеличивается и применяется металлическая внешняя защита. Температура использования может достигать 600 ° C. Войлок из проволочной сетки из минеральной ваты в основном используется для сохранения тепла резервуаров, труб, котлов и другого высокотемпературного оборудования. Температура использования 600 ℃. Если увеличить плотность конструкции, увеличить объемную плотность изоляционного гвоздя и использовать металлическую внешнюю защиту, эффект будет лучше.

Изоляционная лента из минеральной ваты широко используется для сохранения тепла и теплоизоляции трубопроводов большого диаметра, резервуаров для хранения и другого оборудования, а температура использования обычно не превышает 400 ℃. Кожух из минеральной ваты в основном используется для сохранения тепла и теплоизоляции труб малого диаметра. Максимальная температура использования сухой трубы не превышает 600 ℃, а максимальная температура использования влажной трубы не превышает 400 ℃. Кроме того, некоторые развитые страны производят гранулированную минеральную вату, которая используется для сохранения тепла потолков домов и многослойных стен; в то же время его можно использовать в качестве напыляемого материала для покрытия стен, балок или поверхностей печи для защиты от огня и сохранения тепла.

При проведении теплоизоляционных работ изолируемая поверхность должна быть чистой и сухой; на ржавые металлические поверхности сначала можно нанести соответствующее антикоррозийное покрытие. Стыковое соединение изоляционного материала должно быть плотным, чтобы уменьшить теплопотери. При использовании многослойной изоляции стыки каждого слоя следует располагать в шахматном порядке, чтобы избежать образования мостиков холода и тепла. Для сохранения тепла при низких температурах добавьте пароизоляцию на холодную поверхность для сохранения тепла снаружи или уязвимых частей.Снаружи следует обернуть металлом или пластиком. Обратите внимание на герметизацию стыков и стыков и перекрытие облицовки. Когда температура превышает 200 ℃, изоляционный слой должен быть должным образом защищен, чтобы предотвратить изменение толщины и объемной плотности изоляционного слоя из-за теплового расширения.

ProTherm Минеральная вата | Радмат

ОПИСАНИЕ

Изоляционные плиты ProTherm Mineral Wool производятся из вулканической породы, в результате чего получается негорючая изоляционная плита из минеральной ваты двойной плотности, обеспечивающая уникальные противопожарные и акустические характеристики.Подходит для использования с кровельными системами EshaFlex, EshaGum, EshaPlan, EshaUniversal и ParaFlex, приклеенными к пароизоляционному слою EshaBase с помощью клея EshaStik или механическим креплением с помощью соответствующих креплений ProFast и прижимных пластин.

Достигает оценки LPC LPS1181: Часть 1 EXT A, соответствует руководству Цюрихской школы и академии по дизайну и руководству HTM05-03 для здравоохранения.

ЗАЯВКА

• Минеральная вата ProTherm должна быть механически прикреплена к несущему настилу с помощью трубных шайб ProFast и механических креплений в соответствии со спецификацией Radmat.

• Закрепите с помощью одной застежки по центру на каждой доске.

• Кромки стыкового соединения в шахматном порядке с разрывом, уложенные под прямым углом к ​​краям крыши или по диагонали поперек крыши.

• Горелкой всегда подавать на облицовку с минимальным нагревом.

• Никогда не прикладывайте пламя к изоляционной поверхности.

• Рассмотрите возможность использования пламегасителей / кромок при резке.

В случае сомнений обращайтесь в Radmat Building Products.

Описание Значение
Ширина доски 1000 мм
Толщина доски 60 мм, 85 мм, 105 мм, 115 мм, 150 мм, 170 мм, 185 мм, 210 мм, 235 мм, 244
Длина доски 1200 мм
Вес доски (толщиной 150 мм) 28. 8 кг
Профиль кромки Квадратный вырез
Информация для загрузки

Нажмите на элементы выше, чтобы просмотреть или загрузить информацию. Чтобы загрузить несколько элементов в виде zip-файла, нажмите +, чтобы добавить их в коллекцию.

Пожалуйста, войдите в систему перед добавлением файлов в коллекцию.

Обратите внимание на разрыв | Профессиональный кровельный журнал

Как известно, крыши представляют собой большие части ограждающих конструкций зданий с низким уклоном.А в свете сокращения энергоресурсов, роста затрат на энергию и растущей озабоченности по поводу изменения климата, влияние кровельных систем на потребление энергии и контроль за окружающей средой приобретают все большее значение.

Тепловому потоку через кровельные конструкции препятствуют наружные и внутренние воздушные пленки, настилы крыши, теплоизоляция и покровные плиты. Тепловые характеристики кровельной системы оцениваются на основе ее устойчивого теплового сопротивления, которое представляет собой отношение разницы температур между поверхностью крыши и теплового потока через крышу.В конструкции крыши единственным компонентом, обеспечивающим наибольшее сопротивление тепловому потоку, является теплоизоляция. Таким образом, наиболее эффективным и текущим способом снижения энергопотребления здания с помощью кровельной системы является эффективное использование изоляционных материалов.

Фон

Североамериканский рынок изоляционных материалов для крыш развивался в течение предыдущих десятилетий, создавая изоляцию с R-значениями в диапазоне от R-1 на дюйм до R-60 на дюйм. Помимо обеспечения термического сопротивления, изоляция крыши расширилась до противопожарной защиты, снижения шума, сопротивления ветру, дренажа и в качестве поверхности для установки гидроизоляционных мембран.

При проектировании кровельной системы выбор изоляции зависит от нескольких факторов, таких как R-значение на дюйм, стабильность размеров, прочность на сжатие, старение изоляции, прочность на изгиб, характеристики облицовки и влагостойкость. На уровне сборки крыши не менее важны совместимость изоляции с другими компонентами кровельной системы и крепление внутри сборки (незакрепленное, закрепленное клеем или механическое крепление). Выбор подходящей изоляции является обязанностью проектировщика кровельных систем.

Тепловое сопротивление изоляции

, называемое «номинальным значением R», сообщается производителями при средней температуре 75 F. Это значение получено в результате лабораторных испытаний, проведенных в соответствии со стандартом ASTM C518, «Стандартный метод испытаний свойств устойчивой теплопередачи. с помощью прибора для измерения теплового потока ». Исходя из этого номинального значения R, можно оценить количество изоляции, требуемой для соответствия нормативным кодовым значениям. Точность таких оценок зависит от того, полностью ли реализованы тепловые характеристики изоляции.

В системах кровли с низким уклоном изоляционные материалы обычно представляют собой жесткие доски размером 4 на 4 фута или 4 на 8 футов. По мере укладки досок между досками возникают зазоры. Эти зазоры имеют меньшее тепловое сопротивление, чем сама изоляция. Если бы изоляционные плиты были сплошными, а тепловой поток был одномерным, тепловые характеристики сборки крыши можно было бы легко определить с помощью одномерного метода расчета U-фактора. Но при наличии зазоров в швах утеплителя анализ теплового потока усложняется.

Теплопередача в обход кондуктивной теплопередачи между двумя областями, например зазоры между изоляционными плитами, может быть названа тепловым байпасом. Другими словами, тепловой байпас описывает потери тепла через преднамеренные или непреднамеренные отверстия в конструкции крыши за счет движения воздуха, тепла и влаги.

Зазоры в изоляционных швах - нежелательный, но часто неизбежный факт в жизни кровли с низким уклоном. Причины пробелов перечислены на Рисунке 1 и могут быть отнесены к следующему:

  • Зазоры между изоляционными плитами возникают в результате монтажа.Во время строительства часто можно увидеть зазоры от 1/16 до 1/4 дюйма между досками, даже если все попытки аккуратно разместить доски. Проблему могут усугубить недостатки изготовленных плат.
  • Кровельные конструкции подвержены колебаниям температуры, как суточным, так и сезонным. Изоляционные плиты расширяются или сжимаются при колебаниях температуры в зависимости от коэффициента расширения. Этот эффект линейного расширения не является постоянным, так как платы вернутся к своим первоначальным размерам при возврате в исходные условия.
  • Образование зазоров также является следствием стабильности размеров изоляционных плит. Это степень, в которой материал сохраняет свои первоначальные размеры при изменении температуры и влажности. В отличие от коэффициента линейного расширения это остаточная деформация.

Зазоры

Независимо от того, образовались ли зазоры из-за неправильной установки или дефектов панелей, они присутствуют в большинстве систем кровли с малым уклоном.На рисунке 2 показаны примеры степени образования зазора на месте.

Влияние зазоров на общие эффективные R-значения сборок крыши зависит от размера, формы и местоположения зазора. Также может иметь место боковой тепловой поток внутри конструкции крыши (между настилом и изоляцией), что усложняет общую картину теплового потока. Даже если проектировщик кровельной системы считает, что проект отвечает требованиям к тепловым характеристикам, скорее всего, это не так.

Создание консорциума

Строительные энергетические нормы, такие как Международный кодекс энергосбережения ® и Национальный энергетический кодекс Канады для зданий, устанавливают минимальные требования к характеристикам для проектирования энергоэффективных крыш.Но ни в одном из них не учитываются факторы теплового воздействия, а именно тепловые мосты и байпас. Предписывающие требования в кодексах и стандартах в основном сосредоточены на требованиях к изоляции с ограниченным акцентом на факторы теплового воздействия и их влияние на потери энергии. Причины упущения могут включать в себя отсутствие данных и отсутствие четкой информации, демонстрирующей важность тепловых мостов и байпасов.

Для повышения энергоэффективности систем крыши с низким уклоном Национальный исследовательский совет Канады создал промышленный консорциум Energy Resistance of Commercial Roofs, в число партнеров которого входит 2001 Company, Waterbury, Conn.; Канадская ассоциация кровельных подрядчиков; EPS Industry Alliance; Международный институт консультантов по ограждению зданий; Министерство природных ресурсов Канады - Программа энергетических исследований и разработок; NRCA; Rockwool, ® Милтон, Онтарио; Ассоциация кровельных подрядчиков Британской Колумбии; Sika Sarnafil, ® Canton, Mass; SOPREMA Inc., ® Драммондвилль, Квебек; и TRUFAST, ® Bryan, Ohio.

Консорциум разработал проект, перед которым стояли две основные задачи:

  • Оцените эффективное термическое сопротивление существующих конструкций кровельных систем и подтвердите их соответствие требованиям энергетического кодекса с помощью крупномасштабных испытаний
  • Количественное определение тепловых мостов от металлических крепежных элементов и теплового байпаса от зазоров между изоляционными плитами

Ниже приводится объяснение некоторых экспериментальных работ, проведенных в NRC для количественной оценки последствий теплового байпаса, возникающего из-за зазоров в стыках между изоляционными плитами.

Настройка параметров

При выборе узлов кровли и компонентов для оценки мы должны были определить коэффициент теплопередачи узлов кровли, которые спроектированы в соответствии с предписывающими требованиями энергетических кодексов. Этого удалось достичь с помощью трехэтапного подхода.

На первом этапе нормативные требования к теплопередаче для крыш, указанные в Национальном энергетическом кодексе Канады для зданий и ASHRAE 90.1-2013, «Определение экономии энергии: количественный анализ», были обобщены и объединены в три категории: R- 26, Р-31 и Р-36.Следует отметить, что R-26, R-31 и R-36 являются эффективными значениями R, которые включают внешние и внутренние воздушные пленки. Энергетические нормы требуют, чтобы конструкции крыши были спроектированы с учетом этих минимальных эффективных значений R для достижения определенных уровней энергоэффективности. Эта конструкция достигается с использованием R-значений компонентов, измеренных при стандартной средней температуре 75 F.

Затем члены руководящего комитета консорциума выбрали три распространенных обычных мембранных кровли с низким уклоном, включая три различных традиционных утеплителя: пенополистирол, полиизоцианурат и каменную вату.Используя значения сопротивления изоляции на дюйм, предоставленные производителями, руководящий комитет определил общую толщину изоляции (верхний и нижний слои) для этих трех категорий конструкции, как показано на Рисунке 3.

Все выбранные сборки содержали два изоляционных слоя. Наиболее распространенная компоновка для сборок, установленных с двумя слоями изоляции, - это конфигурация, при которой стыки между изоляционными плитами не выровнены вертикально, а находятся в шахматном порядке, называемом шахматными стыками.Основное внимание в исследовании уделялось количественной оценке теплового байпаса, возникающего из-за зазоров в смещенных суставах.

С этой целью было протестировано несколько конфигураций, как показано на Рисунке 4. Для определения теплового байпаса, возникающего, когда верхнее и нижнее соединения изолированы друг от друга, были инициированы зазоры в ориентации верхнего и нижнего соединения. Кроме того, были протестированы смещенные стыки, чтобы количественно оценить влияние, которое верхний и нижний зазоры потенциально могут иметь друг на друга. Зазоры вводились на расстоянии 24 дюйма и 6 дюймов друг от друга.

Таким образом, двухслойные конфигурации были оценены для конфигураций верхнего, нижнего и ступенчатого зазоров. Члены руководящего комитета выбрали две ширины зазора, 1/4 дюйма и 1/2 дюйма, в дополнение к стыковому стыку без зазора между изоляционными плитами.

Изоляционные плиты

могут быть установлены в однослойной конфигурации. Хотя рекомендуется использовать два слоя, в некоторых частях Северной Америки с более мягким климатом часто можно увидеть однослойную установку.По согласованию с членами консорциума были также проведены испытания на сквозные зазоры для однослойной изоляции.

Было проведено более 75 экспериментов по тепловому байпасу, и все испытания включали стальной настил в качестве структурной основы, облицованную стекловолокном облицовочную плиту и термопластичную мембрану в качестве гидроизоляционного слоя.

Измерительный тепловой байпас

Оценка теплового байпаса была выполнена с использованием защищенного горячего бокса размером 4 на 4 фута. Он был спроектирован, сконструирован и откалиброван в соответствии с ASTM C1363, «Стандартный метод испытаний тепловых характеристик строительных материалов и сборок ограждающих конструкций с помощью устройства горячего бокса».«Тестирование позволяет изолировать компонент от полномасштабной сборки крыши и дает возможность проводить углубленный анализ тепловых характеристик этого компонента и его взаимодействия с другими компонентами крыши. Все эксперименты проводились при средней температуре 75 F. На фиг.5 показана установка шахматной конфигурации зазора в охраняемом горячем боксе.

Ширина и высота зазора

Чтобы понять взаимосвязь между размером зазора и толщиной изоляции, была проведена предварительная серия испытаний узлов R-26 и R-31 для трех конфигураций зазора: верхний зазор, нижний зазор и ступенчатый зазор.Для ступенчатого зазора испытания проводились со смещением зазора 24 дюйма. Перед тем, как исследовать различные конфигурации зазоров, были проведены экспериментальные испытания стыковых соединений изоляции (тех плит, которые были соединены с нулевым зазором между ними). Измеренные данные для этих тестируемых конфигураций были практически идентичны непрозрачным сборкам (полная изоляция).

Конфигурация R-31 включала изоляцию толщиной 2 и 3 1/3 дюйма, как показано на Рисунке 3. В конфигурации с верхним зазором высота зазора составляла 2 дюйма, а в нижнем зазоре - 3 1/3. дюймы.Конфигурация шахматного зазора представляет собой комбинацию этих двух значений высоты зазора. В непрозрачной сборке изоляционные плиты сплошные без зазоров.

Мы сделали следующие наблюдения:

  • Эффективное термическое сопротивление уменьшается с увеличением ширины зазора.
  • Эффективное термическое сопротивление также уменьшается с увеличением высоты зазора.
  • Комбинация ширины зазора и высоты зазора снижает эффективное значение R.

Результаты показывают, что наличие зазоров снижает эффективное тепловое сопротивление конфигурации R-31 с 3% до 6% в зависимости от характеристик зазора.

Для сравнения производительности различных протестированных конфигураций результаты были нормализованы путем исследования процентного уменьшения эффективного R-значения сборок. Следует отметить, что обсуждаемые здесь результаты представляют собой упрощенный анализ фактических результатов, чтобы показать относительные эффекты теплового байпаса и обеспечить сравнение различных результатов испытаний. Зазоры были развиты в едином соединении длиной 4 фута в зоне сборки 4 на 4 фута.

Результаты измерений на Рисунке 6 показывают, что процентное уменьшение эффективного R-значения сборки оказывается линейным с увеличением высоты и ширины зазора.Независимо от положения зазора, эффективное R-значение сборки уменьшалось с увеличением толщины изоляции (или высоты зазора). Точно так же при большей ширине зазора тепловые характеристики показали снижение эффективного значения R. Для зазоров, расположенных в шахматном порядке, общая высота зазора равна толщине изоляции, и данные измерений показывают, что тенденция данных остается неизменной: с увеличением ширины и высоты зазора увеличиваются тепловые потери. Было обнаружено, что снижение эффективного термического сопротивления происходит независимо от типа изоляции.

Эффект смещения зазора

В двухслойной шахматной схеме изоляции было исследовано влияние смещения зазора на общие тепловые характеристики конструкции крыши. Два смещения, 24 дюйма и 6 дюймов, были оценены с конфигурацией R-31 для каждого типа изоляции. На рис. 3 показана толщина изоляции для каждого типа изоляции для достижения целевого расчетного значения R-31. При установке кровельной системы, как правило, стыки изоляционных плит в многослойной изоляционной схеме смещаются на 24 дюйма.Смещение 6 дюймов - это исследовательский параметр для сравнения характеристик со смещением 24 дюйма.

На рис. 7 показана взаимосвязь между смещением зазора узла крыши и общими тепловыми характеристиками. Сборки со смещением зазора 6 дюймов показали в среднем на 3% меньшее эффективное значение R по сравнению со сборками со смещением 24 дюйма независимо от типа изоляции и ширины зазора. Измеренная тенденция заключалась в том, что с увеличением ширины зазора общие тепловые характеристики узла снижались.Влияние высоты зазора также видно в измеренных данных. Когда высота зазора увеличилась с 5,3 дюймов в конфигурациях из полиизоцианурата до 8 дюймов в конфигурациях из каменной ваты, произошло снижение общих тепловых характеристик сборки крыши. Влияние высоты зазора варьировалось от 4,7% до 6,2% (среднее из двух смещений зазора), снижение эффективного R-значения при ширине зазора 1/4 дюйма и уменьшение с 6,1% до 8,2% при ширине зазора на 1/2 дюйма. ширина зазора.

Импакт-фактор зазора

Ударный коэффициент зазора является результатом всех сборочных испытаний, проведенных с каждым типом изоляции в каждой проектной категории R-26, R-31 и R-36, с поддержанием постоянного 24-дюймового смещения между стыками изоляционных плит.Еще раз следует отметить, что наши результаты показывают упрощенный анализ, применимый к тестируемому случаю одиночного сустава длиной 4 фута на площади 4 на 4 фута.

На рис. 8 приведены коэффициенты воздействия на зазор, рассчитанные для двух значений ширины зазора, в зависимости от высоты зазора (или толщины изоляции) и эффективного R-значения. Было обнаружено, что процентное снижение эффективного теплового сопротивления из-за зазоров является линейным, а высота зазора и ширина зазора были определены как влияющие на тепловые характеристики.В двухслойной схеме изоляции наличие зазоров в верхнем или нижнем слое или в обоих слоях снижает общие тепловые характеристики сборки с увеличением высоты зазора.

Аналогичным образом, с увеличением ширины зазора наблюдалось уменьшение эффективного значения R. Например, в двухслойной схеме изоляции с верхним и нижним слоями по 3 дюйма каждый, наличие зазора 1/2 дюйма в нижнем слое снижает общие тепловые характеристики сборки на 4,2%. Если в обоих слоях имелся одинаковый зазор, эффективное значение R было снижено на 6.5%. При высоте зазора от 2 до 9 1/2 дюймов ширина зазора 1/4 дюйма снизила общие тепловые характеристики конструкции крыши с 2,4% до 6,9%, а ширина зазора 1/2 дюйма привела к тепловому байпасу. от 3,5% до 9,3%.

Проходной зазор против ступенчатого

Сквозной зазор возникает, когда зазор в однослойной изоляционной схеме образуется в результате сценариев, описанных на Рисунке 1. Зазор, который образуется между изоляцией и деталями конструкции, такими как компенсационный шов, парапет (см. Рисунок 2), бордюры, водостоки и т. д., также можно рассматривать как сквозной разрыв. По согласованию с членами консорциума испытания сквозных зазоров проводились на однослойной изоляционной схеме с полиизоциануратной изоляцией толщиной 3 1/3 дюйма.

На рис. 9 сравниваются тепловые характеристики сквозного зазора и ступенчатого зазора. Со сквозным зазором шириной 1/4 дюйма в изоляционной плите толщиной 3 1/3 дюйма эффективное значение сопротивления R узла крыши в сборе уменьшается на 9% по сравнению с непрозрачным узлом без каких-либо зазоров. Если ширина зазора увеличилась до 1/2 дюйма, эффективное значение R уменьшилось на 13.5%. Следует отметить, что это значение характерно для высоты зазора толщиной 3 1/3 дюйма, и при увеличении высоты зазора существует вероятность более высоких тепловых потерь. Это большая потеря R-значения, чем конфигурация ступенчатого зазора с высотой зазора 10 дюймов.

Для конструкции крыши аналогичной толщины с шахматным зазором потеря в процентах эффективного теплового сопротивления составит 3,2% и 4,5% для зазора 1/4 дюйма и 1/2 дюйма соответственно, как определено по удару зазора. факторы, показанные на рисунке 9.Сквозные зазоры приводят к почти трехкратному увеличению потерь R-ценности по сравнению со ступенчатым зазором. Поэтому мы рекомендуем, чтобы двухслойная изоляция с шахматным расположением была стандартной практикой в ​​кровельной промышленности.

Ценные данные

В коммерческой кровле с низким уклоном неизбежно образование щелей в изоляционных швах и деталях конструкции. Вопрос о степени теплового байпаса в этих промежутках никогда не рассматривался и не оценивался. В ходе исследования консорциума изучалось значение зазоров между изоляционными плитами и были получены данные о тепловом байпасе.Были определены высота и ширина зазора, влияющие на тепловые характеристики конструкции крыши.

С увеличением высоты зазора снижается эффективное термическое сопротивление конструкции крыши. Сквозной зазор - это наихудший сценарий для изоляционных зазоров, поэтому при проектировании кровельной системы следует избегать размещения однослойной изоляции. Двухслойная шахматная изоляция должна быть рекомендована при проектировании, поскольку она может значительно минимизировать тепловые потери в случае образования зазора между изоляционными плитами.

Энергетические нормы требуют более высоких значений тепловых характеристик для крыш с низким уклоном, особенно в форме непрерывной изоляции. Возникает вопрос: соответствует ли тепловой байпас в крышах в виде зазоров в изоляционных швах или в деталях конструкции определению и / или требованиям непрерывной изоляции? А если нет, должны ли проектировщики кровельных систем учитывать тепловой байпас на этапе проектирования, чтобы соответствовать тепловым требованиям норм?

Судхакар Моллети, Ph.Д., старший научный сотрудник Национального исследовательского совета Канады.

Как утеплить чердак

Как утеплить чердак | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой счет

Войдите или зарегистрируйтесь

Планирование и подготовка

  • Изоляция Loft - это эффективный способ снизить потери тепла и сэкономить на счетах за топливо.Здесь мы покажем вам, как установить рулоны изоляции чердака, а также как изолировать трубы и резервуары с холодной водой
  • Настоящее руководство основано на установке рулонов стеклянной минеральной изоляционной ваты. Минимальная рекомендуемая глубина этого типа изоляционного материала составляет 270 мм. Это соответствует значению R термического сопротивления 6,1
  • Если на вашем чердаке есть изоляция между балками, измерьте ее глубину. В идеале этот базовый слой должен иметь глубину 100 мм и доходить не более чем на 25 мм выше или ниже балки.Затем поверх балок можно уложить второй слой толщиной не менее 170 мм, чтобы вы смогли выполнить рекомендуемые строительные нормы и правила для 270–300 мм
  • Зазор между балками обычно составляет 400 мм или 600 мм, поэтому рулоны изоляционного материала для чердака обычно имеют ширину примерно 1140 мм. Большинство из них имеют предварительно прорезанную перфорацию, поэтому их можно легко разрезать пополам или трети
  • Уберите все хранящиеся предметы с чердака, чтобы вы могли работать в чистом и незагроможденном месте. Старайтесь работать при хорошем освещении и при необходимости используйте переносной фонарь с батарейным питанием
  • Измерьте размер резервуара для холодной воды, чтобы на него можно было надеть соответствующую рубашку резервуара.Перед укладкой теплоизоляции чердака вам необходимо изолировать резервуары и трубы
  • Чтобы рассчитать, сколько рулонов утеплителя вам нужно, определите размер площади в м2 (длина x ширина = количество метров в квадрате) и проверьте покрытие рулонов. Вы можете вычесть около 10%, чтобы учесть балки потолка

Сделай правильно

  • Перед тем, как начать, убедитесь, что на вашем чердаке есть вентиляционные отверстия на карнизе или есть вентиляция чердака.Обязательно сохраняйте этот вентиляционный зазор во время и после установки
  • Если вы хотите использовать пространство чердака для хранения предметов, установите ножки чердака фальшпола, к которым вы можете прикрепить доски, над изоляцией. Оставьте минимальный воздушный зазор 50 мм под досками. В качестве альтернативы, накройте существующую обшитую доской область изоляционными плитами, а не изоляционными рулонами
  • Изоляция не должна накладываться на электрические кабели. В идеале кабели следует прикрепить к балкам крыши или осторожно приподнять, а затем проложить поверх изоляции, как только она окажется в положении
  • .
  • Не устанавливайте изоляцию под резервуар для воды, если он не находится в приподнятом положении

Безопасность

  • Прежде чем прикасаться к кабелям, выключите питание сетевого блока питания
  • Всегда передвигайтесь по чердаку медленно и осторожно и работайте с «ползучих досок», перемещая их по ходу движения.Никогда не стойте между балками и старайтесь не стоять прямо на балках, насколько это возможно
  • Обычно рекомендуется оставлять зазор 75 мм между изоляцией и горячими дымоходами, дымоходами или утопленными осветительными приборами, но обязательно ознакомьтесь с инструкциями производителя.
  • Надевайте защитные очки, подходящую маску для лица и перчатки при подгонке изоляционного материала

Последующий уход

  • Избегайте приложения веса к изоляции или хранения предметов на ней, так как это снизит ее эффективность

Пошагово

Начните с подкладки к резервуару для холодной воды рубашкой, следуя инструкциям производителя.

Затем изолируйте трубы, используя отрезной нож, чтобы отрезать изоляцию по размеру.

Закрепите изоляцию трубы изолентой.

Изоляция не должна накладываться на электрические кабели.По возможности прикрепите их к балкам крыши или осторожно поднимите в сторону во время установки, прежде чем укладывать их поверх изоляции, когда она будет на месте.

Если у вас встраиваемые светильники, то сейчас самое время установить протекторы вниз, следуя инструкциям производителя.

После того, как изоляционный рулон окажется на месте, измерьте ширину рулона, которую необходимо разместить между балками; это обычно либо 400 мм, либо 600 мм.Затем отрежьте рулон до нужного размера с помощью циркулярной пилы или кухонного ножа с большим лезвием.

Разместите ползучие доски в самом дальнем углу чердака. Кладку нужно начинать с минимального зазора 25 мм между карнизом и изоляцией, чтобы обеспечить подходящий воздушный зазор. Сохраняйте этот промежуток вдоль двух противоположных сторон чердака.

Убедитесь, что стеновая плита закрыта, затем разверните изоляцию, двигаясь назад, чтобы двигаться к центру чердака, чтобы не переносить свой вес прямо на изоляцию.

Осторожно надавите на изоляцию, чтобы она плотно прилегала к балкам, но не сжимайте ее, так как это снизит ее эффективность.

Когда вы дойдете до поперечной балки, используйте прямую кромку или металлическую линейку и отрезной нож, чтобы разрезать изоляцию по размеру.

Чтобы соединить два отрезка изоляции, просто плотно их стыкуйте.

Продолжайте укладывать до тех пор, пока не будет на месте первый слой, разрезая изоляцию по мере необходимости, чтобы уложиться в неудобные места.

Чтобы достичь рекомендуемой глубины изоляции чердака 270-300 мм, можно добавить второй слой. Просто разверните изоляцию и уложите ее под углом 90 градусов к первому слою и балкам потолка.

Как и прежде, при соединении двух отрезков убедитесь, что стыковое соединение плотно прилегает.Расположите суставы в шахматном порядке, чтобы они все не встречались в одном месте.

Продолжайте укладку, пока не будет покрыт весь чердак.

Измерьте люк чердака и обрежьте изоляцию по размеру.Возможно, вам понадобится два слоя для достижения рекомендованной глубины.

Оберните отрезанную изоляцию частью изоляционной упаковки, так как это позволит зафиксировать ее на месте.

Прикрепите изоляцию к люку чердака с помощью скобозабивателя или крупногабаритных гвоздей.

Спасибо за подписку на электронную почту

Авторские права © 2021 Wickes.co.uk

Costo de las placas de aislamiento Rockwool Roof Butts

Бесплатная консультация

Placas aislantes rígidas de lana Mineral

Описание

Placas de aislamiento Topes de techo S , cuya materia prima para la producción es la lana de roca, pertenecen a la category de aislamiento rígido utilizado en cubiertas planas.
El rendimiento acústico de Ruf Butts C ayuda a reducir la tensidad de aparición yropación de ondas de sonido verticales. Esto acorta el período de reverberación (полная амортизация-де-лас-вибрационес-дель-сонидо) и disminuye el fondo del sonido en lashabaciones adyacentes.
Parte de las fibras del material para aislamiento térmico y acústico Roof Batts S tienen una orientación вертикальный, ламинированный, горизонтальный. Debido a la aleatoriedad de la estructura del aislamiento universal, las losas de Ruf Butts S no горючие материалы reciben una mor rigidez después de la finalización del ciclo de producción.

Solicitud

Rockwool Roof Batts C ответственный за создание укрытия над крышкой для технических средств.
Instalación de aislamiento monocapa de lana Mineral Roof Butts S se realiza en techos de servicio estándar y techos de inversión progresiva.
Se utiliza aislamiento rígido de lana de basalto:
en sistemas de cubiertas protegidas por Cemento armado y losas dermigón;
como aislamiento térmico mediante una capa dermigón asfáltico arenoso o mortero decemento y arena;
al crear un techo sin solera de цемент.
Los tableros de aislamiento para techos pesados ​​Rockwool Roof Butts S pueden aplicarse en varias capas antes de aplicar la capa protectora.

Características tecnicas del aislamiento de techo de lana Mineral.

Денсидад-де-лос-топес-дель-техо C: 135 кг / м³.
Transferencia de calor (a 10 ° C) - 0,037 Вт / мК.
Baterías para techo de transferencia de calor S (при 25 ° C) - 0,039 Вт / мК.
Transferencia de calor (зона расчета «А») - 0,041 Вт / мК.
Transferencia de calor Ruf Butts C (zona de asentamiento "B") - 0,043 Вт / мК.
Сопротивление сжатию при постоянной деформации на 10%: от 40 кПа.
Resistencia de losas Ruf Butts Carga puntual: superior a 300 N.
Resistencia a la deslaminación (вертикальная апликация a la superficie de la losa para arrancar las capas de aislamiento): больше 7,5 кПа.
Absorción de agua de Ruf Butts C 2 horas de inmersión de minplit en agua: hasta 1,5% от объема продукта.
Módulo de acidez de Ruf Butts C: 2.0
Показатель проницаемости паров: 0,29 мг / м · ч · Па.
Временное сокращение температуры тела: 0.
Coeficiente de dilatación térmica lineal Ruf Butts C: ausente deilatación térmica lineal Ruf Butts.
Resistencia al fuego: NG (без рекламы, без пропаганды ламы).
Размеры geométricas (largo x ancho x espesor): x x m.
Площадь продукта Techo Batts S: м².
Объем открытой площади: м³.
Embalaje: retráctil фильма.
Número de paquetes de Ruf Butts C en un palé de transporte: 5-40 пьез.

Precio, lista de Precios, costo de materiales

La empresa "Alternativa" Vende materiales de construcción en el Territorio de Moscú y la región. Las Placas de Mayor Rigidez Rockwool Roof Butts S podrán encontrar a sus consumidores en cualquier región de la Federación de Rusia.
Puede comprar materiales para aislamiento de tejados en nuestra oficina. Los gerentes lo ayudarán a calcular el volumen del pedido y anotarán la dirección de entrega de la mercancía al destino.

Losas "ROCKWOOL" FACHADA BATTS D

Diseñado para el aislamiento térmico de paredes exteriores de edificios desde el external como parte de sistemas de enlucido. La losa es un producto de dos densidades, es decir tiene una capa superior delgada y densa y una capa inferior menos densa. Gracias a esta estructura, es posible lograr un mejor rendimiento mecánico y una disminución del coeficiente de conductividad térmica. Además, una capa inferior menos rígida asegura una fuerte adhesión del aislamiento térmico a la pared.Las placas pertenecen a materiales no горючие вещества согласно ГОСТ 30244. Производится в продольном направлении 1200 мм, длине 650 мм, ширине 30 и 200 мм с интервалом 10 мм. Денсидад, кг / м3 - 94-180; Conductividad térmica, Вт / (м · К), нет данных: a (283 ± 5) K - 0,035, a (298 ± 5) K - 0,037; Conductividad térmica, Вт / (м · К), без условий, в соответствии с функциональными условиями: A - 0,042, B - 0,045; Resistencia al despegue de las capas, кПа, без меносов - 15; Permeabilidad al steam de agua, кг / (ГПамс) - 0,3; Absorción de agua,% por volumen, no más (según BS 2972-75) - 1.0

Лосас "ROCKWOOL" Венти БАТТС

Diseñado para el aislamiento térmico de muros exteriores de edificios desde el external como parte de sistemas de fachada ventada con diversos revestimientos. Las placas se refieren a materiales no горючие материалы согласно ГОСТ 30244. Производятся на 1000 мм, 600 мм, 50 и 180 мм с интервалом 10 мм. La densidad de la capa dura es de 90 кг / м3, la capa blanda es de 45 кг / м3.

Placas termoaislantes de lana Mineral ROCKWOOL PLASTER BATTS.

Diseñado para el aislamiento térmico de paredes exteriores de edificios desde el external como parte de sistemas de enlucido con enlucido sobre malla de refuerzo de acero mediante escuadras móviles. Размеры: больше 1000 мм, ширина 600 мм, больше 50 и 180 мм. Плотность, кг / м3 - 90 ± 10%, теплопроводность, Вт / (м · К), нет данных: a (283 + 5) K - 0,034, a (298 ± 5) K - 0,036, теплопроводность, Вт / ( м K), без условий использования: A - 0,042, B - 0.045, Resistencia a la compresión al 10%, deformación, MPa, no menos - 0,015, Permeabilidad al steam de agua, кг / (ГПа · мс) - 0,3, Absorción de agua,% por-volumen, no más (según BS 2972-75 ) - 1,5, Группа воспалений - НГ.

Placas termoaislantes de lana Mineral ROCKWOOL RUF BATTS.

Se utilizan como capa aislante térmica y acústica en cubiertas, incluso para cubiertas blandas sin solera de цемент. Производят следующие марки: RUF BATTS, RUF BATTS N, RUF BATTS V и RUF BATTS S.

Los tableros RUF BATTS, которые используются для исламских целей, для использования в качестве единой капы или нижней части конструкции, которая используется для строительства и защиты окружающей среды; RUF BATTS V - como capa superior de aislamiento térmico y acústico en estructuras de techos de una o varias capas, incluso para techos sin solera decemento; RUF BATTS N - como capa inferior con una capa superior de placas RUF BATTS B en estructuras de dos capas de revestimiento de aislamiento; RUF BATTS S - como capa aislante en estructuras de cubierta plana con solera de Germigón.

Placas termoaislantes de lana Mineral "ROCKWOOL" LIGHT BATTS.

Tableros aislantes térmicos hidrofobizados ligeros de lana Mineral a base de rocas basálticas. Puede almacenarse en caché con materiales de cobertura (papel de aluminio и т. Д.). Se utilizan como aislamiento acústico y térmico de muros ligeros, áticos y estructuras de techos, includesidas paredes verticales e inclinadas en áticos, tabiques y techos entre pisos, así como para aislamiento dermico y acústico en techos.Las tablas no deben someterse a cargas importantes. Плотность, кг / м3 - 37 + 10%, теплопроводность, Вт / (мК), нет данных: а (285 ± 5) К - 0,034, а (298 ± 5) К - 0,036, теплопроводность, Вт / (м K), без дополнительных условий: A - 0,042, B - 0,045, Compresibilidad,%, no más - 30, Permeabilidad al пар, кг / (ГПа-мс) - 0,30, Absorción de agua,% по объему, нет más (por BS 2972-75) - 1,5, размеры, мм: продольный - 1000, ancho - 600, espesor - 50-200, Grupo de excilabilidad - NG, Módulo de elasticidad dinámico para una losa de 50 mm de espesor es 0.14 МПа при давлении 2 кПа ...

Placas termoaislantes de lana Mineral KAVITI BATTS "ROCKWOOL".

Tableros aislantes térmicos hidrofobizados ligeros de lana Mineral a base de rocas basálticas. Se utilizan como capa intermedia de aislamiento térmico en paredes exteriores de tres capas fabricadas con materiales de piezas pequeñas. Плотность, кг / м3 - 45 ± 10%, теплопроводность, Вт / (мК), нет данных: а (283 ± 5) К - 0,033, а (298 ± 5) К - 0,035, теплопроводность, Вт / (мК ), без условий использования: A - 0.041, B - 0,044, Compresibilidad,%, no más - 10, Permeabilidad al steam de agua, kgDGPams) - 0,35, Absorción de agua,% от объема, без массы (según BS 2972-75) - 1, cinco. Размеры, мм: ларго - 1000, анчо - 600, эспесор - 50-200, группа воспалений - NG.

Placas de aislamiento térmico de lana Mineral FLOR BATTS, FLOR BATTS Y

Diseñado para el aislamiento térmico de suelos en el suelo, así como para el dispositivo de suelos "flotantes" acústicos; ФЛОР БАТТС I (сопротивление мэра): для суточных суточных и высотных грузов с давлением 3 кПа.

Placas de aislamiento térmico SANDWICH BATTS

Diseñado para la producción de paneles sándwich para paredes y techos de edificios. Доступны в неограниченном количестве: SANDWICH BATTS S - para producción paneles de pared; SANDWICH BATTS K - для производства панелей техники.

Esteras termoaislantes de lana Mineral "Light Mat"

Esteras ligeras hidrofobizadas sobre un ligante sintético de lana Mineral a base de rocas basálticas. Se puede producir con papel de aluminio en caché en un lado.Diseñado para su uso como una capa de aislamiento térmico y acústico en paredes ligeras y estructuras de techo sin carga, включая paredes verticales e inclinadas en áticos, tabiques entre pisos y techos sobre el subsuelo técnico y el sótano. Плотность, кг / м3 - 40 ± 10%, теплопроводность, Вт / (м · К), нет данных: a (283 ± 5) K - 0,034, a (298 ± 5) K - 0,036, теплопроводность, Вт / ( m- K), no más, en condiciones de funcionamiento: A - 0,042, B - 0,045, Compresibilidad,%, no más - 45, Elasticidad,%, no menos - 95, Absorción de agua,% por volumen, no más ( según BS 2972-75) - 1.5, Размеры, мм: ларго - 4000-5000, анчо - 1000, эспесор - 50-100, группа воспалений - NG.

Los tableros de lana de roca según el Principio de doble densidad. Como resultado, se ha demostrado que los productos Rockwool tienen características tales como bajo peso, lo que, a su vez, fastena la instalación.

Densidad

B tiene la densidad más alta: 190 кг / м3. Le siguen las losas de Roof Butts с плотностью 160 кг / м3. La "processión" la cierra la marca Ruf Butts N - 115 кг / м3.Этот материал имеет более высокую температуру 250 кг / м3. De lo contrario, la carga sobre la estructura aumenta importantamente. Además, cuanto menor es la densidad del material, mejores seauceran sus propiedades de aislamiento térmico. Por lo tanto, la densidad de las losas replentes al agua del fabricante Rockwool permite no solo salvar la estructura del techo sin hacerlo más pesado, sino también mantener el calor debajo del techo.

Fuerza compresiva

La resistencia a la compresión es una característica importante de los materiales para techos. Muestra la capidad de resistir la destrucción bajo la influencia de factores externos que causan deformaciones y tenses internas. La resistencia de los materiales termoaislantes está influenciada por su estructura, la resistencia del núcleo y la porosidad. La resistencia más a la compresión es la línea Ruf Butts B, no menos de 70 kPa. La Menos duradera es la marca Ruf Butts N con al menos 35 кПа.Pero esto es suficiente para que sirva como capa intermedia entre el revestimiento y el aislamiento térmico de Ruf Butts B.

Conductividad térmica

Esta característica defineda la cantidad de calor transferido durante durante un cierto períodérea deampo is ancierto períodérea deampo . Los tableros de aislamiento térmico hidrofobizados son materiales porosos, por lo tanto, la conductividad térmica depende de su densidad, tipo, tamaño, ubicación de los poros y otros factores.Мэр Куанто - морская температура окружающей среды, мэр - сера ла кондуктивидад термика. Durante el funcionamiento, la humedad también es importante. Para este indicador, las losas de Ruf Butts son casi iguales, como se muestra en la siguiente tabla:

Pelar la fuerza de las capas

Según un estudio de científicos alemanes, durante la operación, este indicador veses disminuye. El valor estándar minimo составляет 5 кН / м2. Como puede ver en la tabla, las losas para techo de Roof Butts superan este indicador, lo que miga que son un excelente material de aislamiento térmico.

Permeabilidad al steam

Puede Estimar este indicador en las líneas de Ruf Butts en la tabla anterior. El coeficiente de todas las placas es el mismo. Por lo tanto, al elegir un material para techos, debe prestar atención a otras características en la tabla.

Заключение: Los tableros de lana de roca tienen baja conductividad térmica, alta permeabilidad al steam, resistencia, elasticidad, lo que defineda su larga vida útil.

¿Calor Precioso Entra en la Tubería? Это простое значение, но не более того, оно представляет собой приблизительное 40% общего количества калорий! Una cantidad bastante impresionante que paga de más cada vez por calefacción.¿Нет серии больших инверсий в инверсии на стыках крыши Rockwool, que hará de su techo un guardián confiable del calor en la casa y ahorrará dinero durante los próximos 50 лет?

7 основных вентиляторов RUF BATTSA: ¡sé el primero en conocerlas!


Aislamiento de topes de techo: ¡5 tipos que conquistaron el mercado de la construcción!

Para el aislamiento de techos planos, los productos más utilizados son los topes de techo de lana de roca, que se caracterizan por una mayor rigidez.Los paneles de aislamiento térmico replentes al agua están hechos de lana de roca, основание минеральных минералов базальто. El aislamiento rígido se usa en techos como capa de aislamiento térmico y acústico, incluso al instalar techos sin usar una regla de цемент.

La estructura combinada de las losas RUF BATTS EXTRA y RUF BATTS OPTIMA elimina la necesidad de instalar dos capas de aislamiento térmico, lo que simpleifica enormemente la instalación del sistema y acorta el períoda de 9015% en 9015%.

El uso de placas le permite evitar una capa de losa más delgada durante la instalación de la estructura, y también elimina por Complete los errores en la logística de transporte y entrega de la mercancía al cliente.

¿Por qué los consumidores eligen cada vez más los topes de techo?

Дебидо а-ля альта-калидад-де-ла-фибра-де-базальто, термико Rockwool RUF BATTS предлагает более высокую устойчивость и уна видна бастанте ларга. El coeficiente mínimo de conductividad térmica le permite crear la máxima protección contra la pérdida de calor.Los paneles de aislamiento térmico RUF BATTS - это разные по уна серии вентиляционных отверстий, которые разрешены на фабрике по всему миру.


Dependiendo del subtipo y debido a su alta rigidez, los topes de techo encuentran su aplicación en una ampia variedad de áreas de construcción. Puede ser un aislamiento de techo de tipo blando, lo que excluye la instalación de Solera de Cemento y la imposibilidad de usar tableros livianos.Los materiales aislantes RUF BATTS se pueden utilizar como una capa superior o inferior de aislamiento térmico y acústico al instalar una "tora de techo" de una o varias capas. En términos de características físicas y técnicas, cumplen completetamente con el GOST existente y superan los materiales de aislamiento térmico similares de otros fabricantes en términos de confiabilidad y durabilidad.

Con la compra de paneles de aislamiento térmico RUF BATTS para el techo, el cliente recibe la minima conductividad térmica y la máxima protección Contra la pérdida de calor con una resistencia suficientemente alta de los revestimientos.Las losas súper rígidas tienen excelentes características de resistencia, su tarea main en el sistema es proteger la capa de aislamiento térmico de las cargas de choque durante el funcionamiento del techo.

¿Cuánto valen las Rufas?

Precio por RUF BATTS N от 3908 руб. На м3

Сертификат эксперта

Материал в упаковке
Размер материала, мм Кантидад, пьезы. Площадь, м2 Объем, м3
1000 x 600 x 50 6 3,60 0,180
1000 x 600 x 100 3 1,80 0,180
1000 x 600 x 150 2 1,20 0,180
1200 х 1000 х 50 3 3,60 0,180
1200 х 1000 х 100 2 2,40 0,240
1200 x 1000 x 150 1 1,20 0,180
Материал на поддоне

2000 х 1200 х 50 18 43,202,160

Tamaño del material de los topes del techo, мм Paquetes en palé, uds. Площадь, м2 Объем, м3
1200 x 1000 x 50 18 21,60 1 080
1200 х 1000 х 100 9 10,80 1 080
1200 x 1000 x 150 6 7,20 1 080
1200 х 1000 х 50 40 48,00 2400
1200 х 1000 х 100 20 24,00 2400
1200 x 1000 x 150 12 14,40 2160
2000 x 1200 x 100 9 21,60 2160
2000 x 1200 x 150 6 14,40 2160
Especificaciones de topes de techo
Montar

Лас-лосас-де-Лана-де-Рока RUF BATTS N® deben fijarse al revestimiento mecánicamente ensamblado con RUF BATTS V®.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
