Rockwool теплоизоляция для труб: Изоляция промышленных трубопроводов: расчет материалов для труб

Изоляция для труб ROCKWOOL

Широкая номенклатура выпускаемых изделий позволяет использовать утеплитель «ROCKWOOL» для изоляции промышленного оборудования и трубопроводов диаметром от 273 мм и более с температурой до 1000 °С в зависимости от марки плиты. Изоляция для труб ROCKWOOL выпускается как в виде плит, так и в цилиндрах, что обеспечивает возможность выбора при строительстве новых или модернизации старых трубопроводов.

«Rockwool Lamella Mat» — изделие размером 2500÷10000х1000х20÷80 мм. Применяется для теплоизоляции труб, резервуаров и вентиляционных воздухопроводов. Благодаря химической инертности может использоваться в сочетании со всеми типами изоляционных материалов. Имеется также вариант с крафт-бумагой на алюминиевой подложке или с алюминиевой фольгой. Формируется из полос минеральных волокон, приклеенных к бумаге, что предотвращает деформацию при его креплении проволокой.  Поглощает воду лишь под воздействием внешних сил. Максимально допустимая температура для минеральной ваты и алюминиевой фольги — 250 °С, а для бумаги — 80 °С.

«Rockwool Wired Mat» выпускается в двух вариантах: «Rockwool Wired Mat 80» (плотность 80 кг/м3, размеры 2000÷4000х х1000х50÷100 мм) и «Rockwool Wired Mat 105» (плотность около 95 кг/м3, размеры 2000÷7000х1000х30÷100 мм). Одна сторона мата покрыта сеткой с ячейками 25 мм из гальванизированной проволоки. Существует и вариант с односторонним покрытием алюминиевой фольгой. Область применения материала чрезвычайно широка. Главные достоинства — высокая термостойкость (до 1000 °С) и огнестойкость позволяют использовать его для огнезащиты, тепло-и звукоизоляции в нефтехимической промышленности, на АЭС и в других областях.

«Rockwool Firebatts» — жесткие плиты (1000x600x25÷100 мм, плотность около 110 кг/м³), используемые для теплоизоляции ровных поверхностей, таких как большие резервуары, круглые печи, а также для огнезащиты стальных конструкций и вентиляционных коробов. Выпускаются и с односторонним покрытием алюминиевой фольгой. Выдерживают температуру до 750 °С. Пригодны к использованию в сочетании с любыми типами изоляционных материалов.

Маты теплоизоляционные из минеральной ваты ТЕХ МАТ

Маты ТЕХ МАТ являются современным эффективным теплоизоляционным материалом, соответствующим мировому уровню по теплофизическим и эксплуатационным характеристикам. Маты сертифицированы в системе сертификации ГОСТ Р, получили Техническое свидетельство ФЦС Госстроя России, имеют гигиенический и пожарный сертификаты и могут применяться в России без ограничения.

Предназначены для тепловой изоляции технологического и энергетического оборудования, трубопроводов тепловых сетей, магистральных и технологических трубопроводов с температурой содержащихся в них веществ от -180 до +570 °С. Содержание органических компонентов не превышает 2 %. Маты могут использоваться в качестве теплоизоляционного слоя в полносборных и комплектных конструкциях, применяемых для изоляции трубопроводов и оборудования и изготавливаемых по ТУ 36-1180-85 «Индустриальные конструкции для промышленной тепловой изоляции трубопроводов, аппаратов и резервуаров».

Высокая упругость мата допускает его применение в качестве компенсационного слоя в конструкциях двустенных изотермических резервуаров.

Изделия выпускаются широкой номенклатурой. Размеры матов: длина от 4000 до 5000 мм с интервалом 500 мм при ширине 1000 мм; толщина от 50 до 100 мм с интервалом 10 мм. Маты, кэшированные фольгой, могут использоваться для изоляции труб, баков и трубопроводов холодной воды, а также изоляции оборудования и трубопроводов с переменным температурным режимом и отрицательными температурами (без отдельного пароизоляционного слоя). Плотность, кг/м3 — 43+10 %, Теплопроводность, Вт/(м К), не более: при (298+ 5) К — 0,036, при (398 ±5) К — 0,060, при (573 ±5) К — 0,120, Сжимаемость, %, не более — 45, Упругость, %, не менее — 45, Влажность, % по массе, не более — 0,3, Водопоглощение при частичном погружении, кг/м2 — 1,0, Водопоглощение при полном погружении, % по объему, не более — 1,5, Содержание органических веществ, % по массе, не более — 2,0, Группа горючести — НГ.

Плиты теплоизоляционные из минеральной ваты ТЕХ БАТТС

Плиты предназначены для тепловой изоляции технологического и энергетического оборудования, трубопроводов тепловых сетей, резервуаров и др. Относятся к негорючим материалам по ГОСТ 30244. Выпускаются длиной 1000 мм, шириной 600 мм, толщиной от 50 до 200 мм с интервалом 10 мм. По согласованию с потребителем размеры плит могут быть изменены. Изделия могут выпускаться кэшированными алюминиевой фольгой с одной стороны.

Показатели

Марка плит

ТЕХ БАТТС 50

ТЕХ БАТТС 75

ТЕХ БАТТС 100

ТЕХ БАТТС 125

ТЕХ БАТТС 150

Плотность, кг/м3

40(±10%)

60(±10%)

90(±10 %)

110(±10%)

14(0±10 %)

Теплопроводность, Вт/(м-К): при(298+5)К при (398±5) К

0,036

0,055

0,035

0,053

0,036

0,051

0,036

0,050

0,037

0,051

Прочность на сжатие, кПа

10

15

20

Сжимаемость, %

20

10

Водопоглощение при частичном погружении, кг/м2

1,0

Водопоглощение при полном погружении, % по объему, не более

1,5

Содержание органических веществ, % по массе

3,0

3,2

Влажность, % по массе

0,3

Температура применения, ‘С

-180…+250

-180…+300

-180…+350



Цилиндры теплоизоляционные из минеральной ваты на синтетическом связующем. Цилиндры являются современным эффективным теплоизоляционным материалом, обладающим улучшенными теплотехническими характеристиками по сравнению с материалами, ранее выпускавшимися и применявшимися в России для тепловой изоляции трубопроводов. Изготавливаются из минеральной ваты, имеющей водостойкость PH ≤3,5 и модуль кислотности 2-2,5, со средним диаметром волокна не более 6 мкм. В качестве связующего используется нейтрализованная фенол-формальдегидная смола.

Сырьевые материалы, используемые при производстве цилиндров, проходят контроль по радиационной безопасности и квалифицированы как материалы первого класса (с удельной эффективной активностью естественных радионуклидов менее 370 Бк/кг). Цилиндры не выделяют в процессе эксплуатации вредных и неприятно пахнущих веществ, являются негорючим и невзрывоопасным материалом. Изделия сертифицированы в системе сертификации ГОСТ Р, получили Техническое свидетельство ФЦС Госстроя России, имеют гигиенический и пожарный сертификаты и могут применяться в России без ограничения. Теплотехнические показатели цилиндров:

Показатели

Диаметр 18-28 мм

Диаметр 32-273 мм

и толщина 30 мм

и толщина

40-80 мм

Плотность, кг/м3

140-175

110-140

Теплопроводность,

Вт/(м-К), не более:

при (298 ±5) К

0,037

0,036

при (398 ± 5) К

0,048

0,048

при (573 ±5) К

0,087

0,087

Содержание органических

3,2

веществ, % по массе,

не более

Влажность, % по массе,

0,5

не более

Группа горючести

НГ

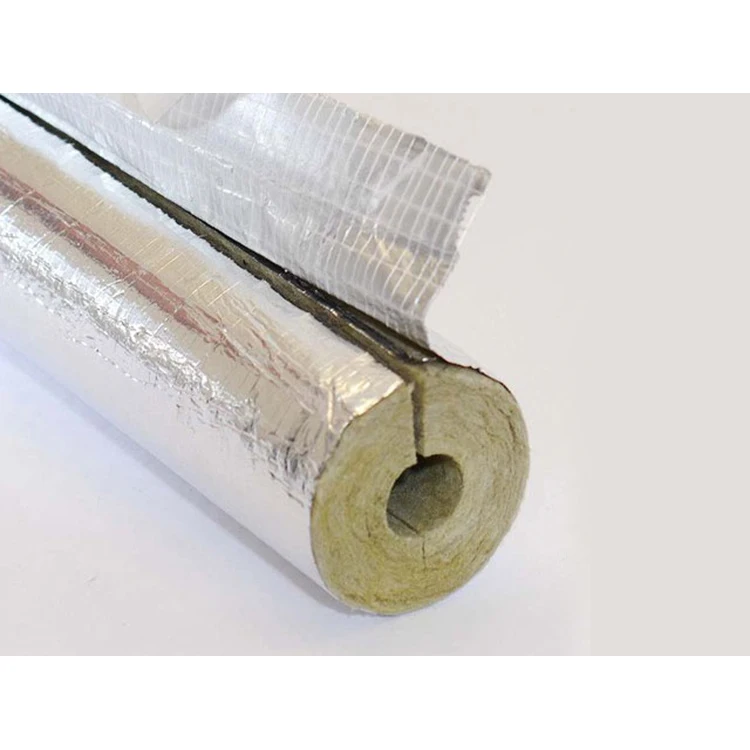

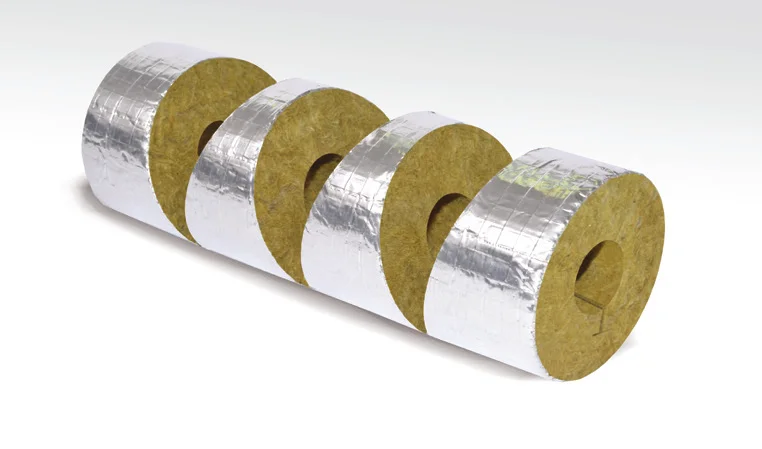

Все цилиндры выпускаются гидрофобизированными и могут быть кэшированными (с покрытием алюми­ниевой фольгой). Длина цилиндров 1000 мм, внутренний диаметр от 18 до 273 мм, толщина от 30 до 80 мм в зависимости от внутреннего диаметра цилиндра (наружного диа­метра трубы).

Номенклатура цилиндров:

Диаметр,

мм

Толщина, мм

30

40

50

60

70

80

18

*

*

*

*

21

*

*

*

*

25

*

*

*

*

28

*

*

*

*

32

*

*

*

*

35

*

*

*

*

38

*

*

*

*

42

*

*

*

45

*

*

*

48

*

*

*

54

*

*

*

57

*

*

*

*

*

*

60

*

*

*

*

*

*

64

*

*

*

*

*

*

70

*

*

*

*

*

*

76

*

*

*

*

*

*

89

*

*

*

*

*

*

108

*

*

*

*

*

*

114

*

*

*

*

*

*

133

*

*

*

*

*

*

159

*

*

*

*

*

*

219

*

*

*

*

273

*

*

Цилиндры предназначены для тепловой изоляции трубопроводов с температурой транспортируемых ве­ществ от -180 до +600 °С и могут использоваться для тепловой изоляции трубопроводов тепловых сетей при надземной (на открытом воздухе, в подвалах, по­мещениях) и подземной (в каналах, тоннелях) про­кладках технологических трубопроводов с положи­тельными и отрицательными температурами всех от­раслей промышленности, включая пищевую, предпри­ятий микробиологии, радиоэлектроники и другие, где требуется соблюдение условий повышенной чистоты воздуха в помещении.

Изделия могут применяться для тепловой изоля­ции трубопроводов горячего и холодного водоснаб­жения в жилищном и гражданском строительстве, а также на промышленных предприятиях. Цилиндры — формованные изделия, поэтому их удобно использовать для изоляции фланцевых соеди­нений трубопроводов, муфтовой и фланцевой арма­туры, если диаметр фланцев или наружный диаметр трубопровода с уложенной изоляцией соответствует внутреннему диаметру цилиндра, используемого в теплоизоляционной конструкции.

Цилиндры, как формостабильный материал, удоб­но использовать в качестве теплоизоляционного слоя в полносборных и комплектных конструкциях, приме­няемых для изоляции трубопроводов. Влагостойкие гидрофобизированные цилиндры, кэшированные алюминиевой фольгой, применяются для изоляции трубопроводов с отрицательными температурами холодного и горячего водоснабжения, причем в определенных случаях, например, при установке на чердаках, в подвалах, технических подпольях или тоннелях, не требуется установка пароизоляционного и покровного слоев, что снижает стоимость теплоизоляционной конструкции и трудозатраты при сохранении надежности и долговечности конструкции изоляции.

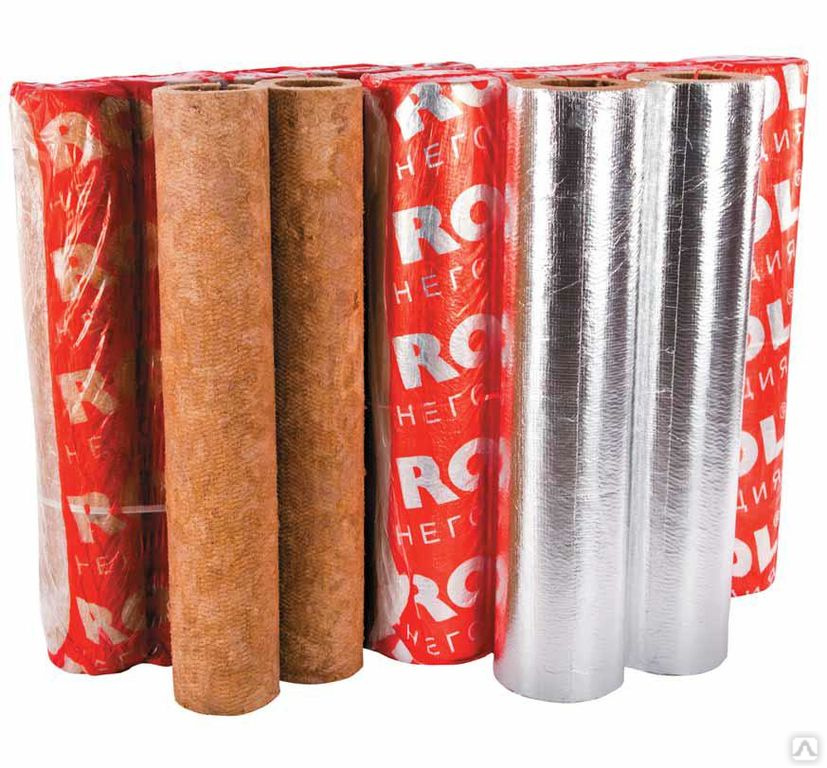

Теплоизоляция для труб Rockwool 100 50 мм

Выберите город

Москва+7 (495) 023-78-28Волгоградский пр-кт, 42, корпус 23Пн – Пт с 9:00 до 18:00

Ваш регион – Москва?

Да

Выбрать другой склад

Центральный офис

8 800-707-30-51

Спецпредложение для строителей

Смотреть доступные размеры

Оптовая покупка

Мы указали розничную стоимость товара по прайсу завода. Согласовать персональную скидку можно по номеру 8 800-707-30-51.

Группа горючести: НГ (негорючий) Плотность: 100 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-219 мм

Арт: Ц-008611

Рейтинг:

Без посредников и переплат

Вся продукция сертифицированна

Любые объёмы поставок

Доставка точно в срок

  • Характеристики
  • Отзывы (0)
Группа горючести

НГ (негорючий)

Плотность

100 кг/м3

Толщина

50 мм

Внутренний диаметр

18-219 мм

Не нашли нужного размера?

Похожие товары

Арт: Ц-008513 Теплоизоляция для труб ЭР КВ-120 толщина 30 мм — без покрытия от 196. 00 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 120 кг/м3 Толщина: 30 мм Внутренний диаметр: 18-89 мм Цена: от 100 до 200 р/м.п. Материал: Без покрытия Товар на складе: Да Купить

Арт: Ц-008518 Теплоизоляция для труб ЭР КВ-150 40 мм — без покрытия от 294.77 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 150 кг/м3 Толщина: 40 мм Внутренний диаметр: 18-89 мм Цена: от 200 до 300 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008519 Изолирующий материал для труб ЭР КВ-80 50 мм — без покрытия от 241. 64 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 80 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-89 мм Цена: от 200 до 300 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008520 Изолирующий материал для труб ЭР КВ-100 50 мм — без покрытия от 280.45 ₽ / м.п. Категория: Теплоизоляция Группа горючести: НГ (негорючий) Вид изоляции: трубная Плотность: 100 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-89 мм Цена: от 200 до 300 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008521 Теплоизоляция для труб ЭР КВ-120 50 мм — без покрытия от 330. 00 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 120 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-89 мм Цена: от 300 до 400 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008522 Теплоизоляция для труб ЭР КВ-150 50 мм — без покрытия от 387.00 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 150 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-89 мм Цена: от 300 до 400 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008526 Теплоизоляция для труб ЭР КВ-150 60 мм — без покрытия от 492.00 ₽ / м. п. Группа горючести: НГ (негорючий) Плотность: 150 кг/м3 Толщина: 60 мм Внутренний диаметр: 18-89 мм Цена: от 400 до 500 р/м.п. Товар в наличии на складе: Да Купить

Арт: Ц-008529 Теплоизоляция для труб ЭР КВ-80 30 мм от 171.68 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 80 кг/м3 Толщина: 30 мм Внутренний диаметр: 18-89 мм Цена: от 100 до 200 р/м.п. Материал: Кашированная фольгой Товар на складе: Да Купить

Арт: Ц-008530 Изолирующий материал для труб ЭР КВ-100 30 мм от 202.00 ₽ / м. п. Категория: Теплоизоляция Группа горючести: НГ (негорючий) Вид изоляции: трубная Плотность: 100 кг/м3 Толщина: 30 мм Внутренний диаметр: 18-89 мм Цена: от 200 до 300 р/м.п. Материал: Кашированная фольгой Товар в наличии на складе: Да Купить

Арт: Ц-008537 Изолирующий материал для труб ЭР КВ-80 50 мм от 284.00 ₽ / м.п. Группа горючести: НГ (негорючий) Плотность: 80 кг/м3 Толщина: 50 мм Внутренний диаметр: 18-89 мм Цена: от 200 до 300 р/м.п. Материал: Кашированная фольгой Товар в наличии на складе: Да Купить

Наши филиалы на территории России

58

филиалов по всей стране, что позволяет реализовывать поставки в любой регион в короткие сроки!

Расчет теплоизоляционных материалов в течение 10 минут

Это абсолютно бесплатно

Я согласен с условиями обработки персональных данных

Сфера применения минераловатных материалов

Минераловатные материалы

Трубопроводы

Резервуары и емкости

Оборудование и установки

Воздуховоды

Котлы и печи

Дымоходы и вытяжные устройства

Вся продукция проходит тщательные испытания перед отправкой на объект

Видео с производства

Нам доверяют

Заказ обратного звонка

Оставьте свои контактные данные и в ближайшее время мы свяжемся с Вами и ответим на все Ваши вопросы.

Введите ваше имя

Ваш телефон

Я согласен с условиями обработки персональных данных

Оптовая покупка

Введите ваше имя

Ваш телефон

Ваш Email

Желаемое количество

Прикрепить файл

Хочу получать информацию о заказе и рассылку

Я согласен с условиями обработки персональных данных

Также вы можете прислать заказ на адрес [email protected]

Заказ в 1 клик

Введите ваше имя

Ваш телефон

Ваш Email

Комментарий к заказу

Прикрепить файл

Я согласен с условиями обработки персональных данных

Внимание! Цены указаны ориентировочно и не являются публичной офертой. В связи с хаотичным ростом цен на материалы от заводов производителей, стоимость заказа рассчитывается индивидуально.

Спецпредложение для строителей

  • Фиксированная скидка в независимости от объема заказа
  • Возможность изготовления в сжатые сроки, в том числе заказы которые «нужны были вчера»
  • Спец условия для крупных объектов
  • Полная поддержка технического специалиста
  • Гарантированные сроки поставки
  • Возможность производства нестандартной продукции

Введите ваше имя

Ваш телефон

Ваш Email

Комментарий к заказу

Прикрепить файл

Я согласен с условиями обработки персональных данных

Внимание! Цены указаны ориентировочно и не являются публичной офертой. В связи с хаотичным ростом цен на материалы от заводов производителей, стоимость заказа рассчитывается индивидуально.

×

Не уходите! Мы сделаем лучшие цены для вас!

Оставить заявку на получение скидки.

Калькулятор

Обзор изоляции (утеплителя) для труб Rockwool (Роквул)

Утепление труб

Во все времена стоял актуально вопрос об энергосбережении. Будь то частный дом или промышленный объект – никто не хочет выбрасывать деньги на ветер.

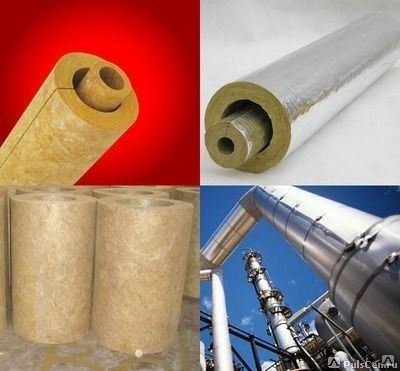

Трубопровод в изоляции Роквул

Современная наука постоянно трудится над всевозможными утеплителями, придумываются целые схемы и комбинации. Надёжная изоляция необходима для разных машин и всевозможного оборудования. Трубная изоляция предотвращает промерзание систем, а также спасает от тепловых потерь.

Cодержание статьи

  • 1 Использование изоляции
    • 1.1 Описание изоляционных материалов от Роквул
    • 1.2 Разновидности и характеристики
  • 2 Монтаж цилиндров
    • 2. 1 Применение матов для изоляции воздуховода (видео)
    • 2.2 Изоляция матами
    • 2.3 Похожие статьи

Использование изоляции

Трубная изоляция применяется практически для любых магистралей — как в частном строительстве, так и в промышленности. В частности, ее используют для утепления следующих сетей:

  • магистрали с холодной и горячей водой;
  • системы подачи пара в центральном отоплении;
  • технологическое оборудование;
  • трубы канализации;
  • вентиляционные системы;
  • трубопроводы морозильных установок.

Описание изоляционных материалов от Роквул

Утеплительные материалы Роквул заслужили неслыханную популярность на строительном рынке. Благодаря своим техническим показателям они подходят для всех видов труб, и применяются не только на строительных объектах, но и во многих видах промышленности, а также в нефтехимической отрасли.

Изоляция для труб Rockwool изготовлена из высококачественной минеральной ваты с добавлением базальтовой крошки. В её состав входит гидрофобизатор, что обеспечивает изделиям Роквул надёжную защиту от влаги и конденсата.

При изготовлении теплоизоляции Rockwool используются только экологически чистые материалы, а их состав обладает биологической и химической защитой.

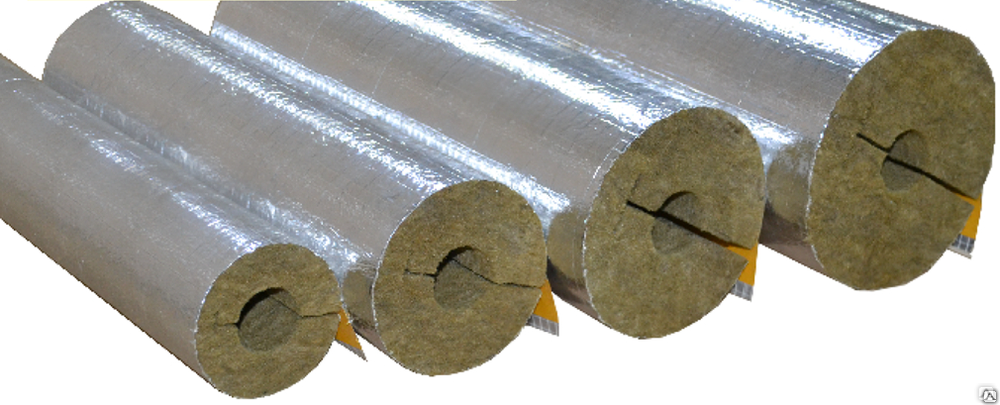

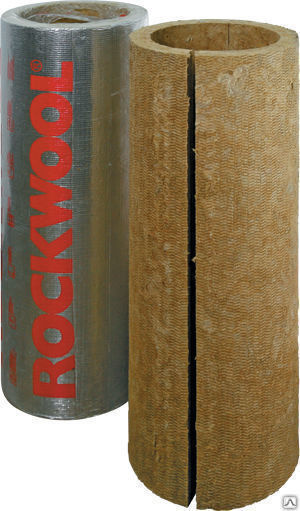

Трубная изоляция Роквул в виде цилиндра

Рабочая температура изделий Роквул колеблется в диапазоне от – 180 до + 650°C, что позволяет использовать их в очень жёстких условиях.

Для предотвращения утепляемых объектов от механических повреждений, изоляция может покрываться алюминиевой фольгой.

Разновидности и характеристики

Компания Rockwool производит утеплители для труб следующих модификаций:

  • Цилиндры навивные;
  • Маты.

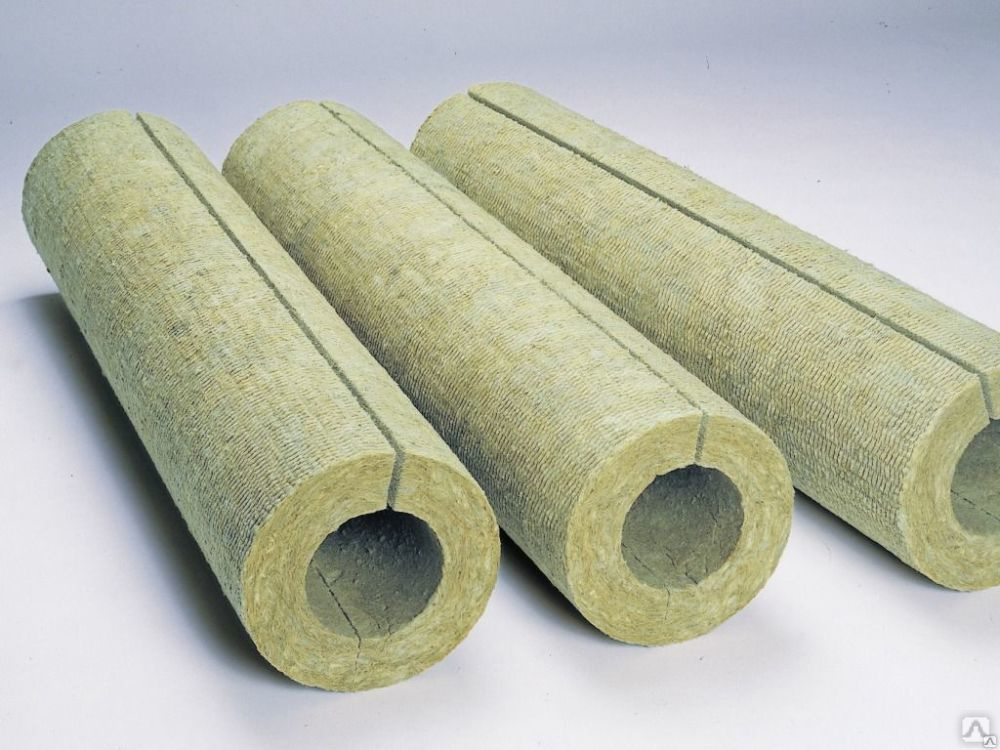

Цилиндры навивные изготавливают в виде полых изделий разного диаметра с горизонтальным швом. В изготовлении использовано синтетическое связующее с гидрофобизатором. Основной компонент – каменная вата из горных базальтовых пород.

Теплопроводность цилиндров навивных:

T, °C 50 100 150 200 250 300 350
λ, Вт/м*К 0,040 0,046 0,053 0,062 0,073 0,085 0,099

Технические показатели цилиндров:

Группа горючести КМО (НГ)
Коэффициент водопоглощения, кг/м² 1,0
Рабочая температура, °C 680
Вместимость неволокнистых соединений, % 3,2
Коэффициент водостойкость (pH) 3. 0

При изоляции труб диаметром больше 45 мм – используются маты.

Изготавливаются они аналогично цилиндрам Роквул. С одной стороны маты могут быть покрыты армировочной сеткой, которая делается из нержавейки. Внутри изоляция также может быть прошита такой же сеткой.

Воздуховод в изоляции Wired Mat

Исходя из намеченных целей, маты Роквул могут покрываться алюминиевой фольгой.

Различают два вида матов:

  • WIRED MAT 50;
  • TEX MAT.

Технические показатели WIRED MAT 50:

Коэффициент плотности, кг/м³ 50
Коэффициент теплопроводимости, Вт (м∙К) λ10 = 0,034
Коэффициент теплопроводимости, Вт (м∙К) λ25 = 0,036
Коэффициент теплопроводимости, Вт( м∙К) λ125 = 0,057
Коэффициент теплопроводимости, Вт( м∙К) λ 300 = 0,115
Группа горючести НГ (негорючие)
Водопоглощение, не более 1,0 кг/м2
Рабочая температура от — 180 до + 570 °С

Технические показатели TEX MAT:

Коэффициент плотности, кг/м3 43
Коэффициент теплопроводимости, Вт (м∙К) λ10 = 0,034
Коэффициент теплопроводимости, Вт (м∙К) λ25 = 0,036
Коэффициент теплопроводимости, Вт (м∙К) λ125 = 0,060
Коэффициент теплопроводимости, Вт (м∙К) λ 300= 0,120
Группа горючести КМО; с покрытием фольгой – КМ1
Сжимаемость, % 45
Водопоглощение, кг/м2 1,0
Рабочая температура, °С от – 180 до + 570

Монтаж цилиндров

Навивные цилиндры Роквул надеваются на трубы и крепятся бандажом или проволокой с интервалом 50 см. На один цилиндр вяжется как минимум два бандажа. Горизонтальные швы утеплителей не должны сбегаться друг с другом.

Для защиты изоляции от внешних повреждений, монтируется специальный кожух.

Если теплоизоляция монтируется на вертикальные трубы, через каждые 3 – 4 метра устанавливаются опорные кольца, чтобы цилиндры и защитный кожух не сползали.

При изолировании труб с высокой температурой, монтируют цилиндры Rockwool в два слоя. В этом случае горизонтальные швы не должны совпадать как на внутреннем, так и на наружном утеплении.

Если трубопровод меняет своё направление, или расходится на несколько ветвей – цилиндры разрезаются и подгоняются по месту.

Открытые торцы теплоизоляции закрываются пластинами из материала защитного кожуха.

Применение матов для изоляции воздуховода (видео)

Изоляция матами

Если наружный диаметр труб превышает 45 мм – его можно изолировать матами Rockwool. Трубопровод обматывается матами и закрепляются лентой 0,7 × 20 мм. На один мат расходуется не менее трёх лент.

Если изоляция монтируется в несколько слоёв – внутренние маты закрепляются кольцами из двухмиллиметровой проволоки. На монтаж идёт не менее трёх колец на один мат. Наружный слой многослойной конструкции обжимается лентой 0,7 × 20 мм.

При изоляции матами магистралей больше 219 мм по диаметру – вместе с бандажами используют подвески из проволоки 1,2 мм. В многослойной конструкции, подвески верхних матов крепятся к нижним.

Вся продукция компании Rockwool изготовляется на самом современном оборудовании и отвечает всем необходимым требованиям. Срок службы изделий, при выполнении всех требований монтажа и эксплуатации – 50 лет.

Похожие статьи

Изоляция для труб – Grainger Industrial Supply

581 продуктов

Изоляция для труб подходит для труб горячего водоснабжения и снижает потери тепла, что позволяет экономить энергию и снижать затраты на энергию.

Изоляция труб надевается на трубы горячей воды и снижает потери тепла, что позволяет экономить энергию и снижать затраты на электроэнергию.

  • Полиэтиленовая трубная изоляция с предварительным разрезом

  • Жесткая стеклянная трубная изоляция с закрытыми порами

  • Шарнирная изоляция из стекловолокна

  • , проделенные с самосежным кругом меламиновой пенопластовой изоляцией.

  • Печата меламиновая пенопласта изоляция

  • Предварительно подсекающая и предварительно сглубленная полиэтиленовая труба

  • UNSLIT без гало-галлугеновой трубы. Изоляция безрепластита PVC. Изоляция безрепластита PVC. Изоляция безрепластита PVC.

  • Трубная изоляция из жесткой минеральной ваты

  • Предварительно прорезанная и предварительно склеенная трубная изоляция NBR/PVC внахлест

  • Неразрезанная трубная изоляция NBR/PVC

  • Гибкая изоляция трубы EPDM

  • Гибкая изоляция пенопласта с замкнутыми клетками

6-футов

.0076 Загрузка … Загрузка … Загрузка . .. Загрузка … Загрузка … … … … … … … … … … … … … … … . Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 75 40076 … 75. Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Погрузки … 69676 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 770079900 77007. … Загрузка … Загрузка … Нагрузка …

2 FT Изоляция. Размер трубы, восхождение

Загрузка … Нагрузка … .0076 Loading. .. Loading… Loading… Loading… Loading… Loading… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 944477 . Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 7976797474 70076 70074 70074 70074 70074. Loading… Loading… Loading. .. Loading… Loading… Loading… Loading … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 9444477 . Loading…

Длина изоляции 3 фута

6 069 6 944477 944477 7976797474 70076 70074 70074 70074 70074. 9444477 7976797474 70076 70074 70074 70074 70074. 9444477 9026. ..

666666976 . …

79779.1074.1074. .
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
. .
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Нагрузка …
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…

Длина изоляции 4 фута

6 0066 79779.1074.1074. . 9444477 9026. ..

666666976 . …

79779.1074.1074. .
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …

Длина изоляции 4 футов

.
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Загрузка…

Длина изоляции 6 футов

. Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … 75 40076 … 75. Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … … … … … … … … … … … … … … … . Загрузка … Загрузка … Загрузка . .. Загрузка … Загрузка … 75 40076 … 75. Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … Погрузки … 69676 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 770079900 77007. … Загрузка … Загрузка . .. Загрузка … Загрузка … Загрузка … . Loading… Loading… Loading… Loading… Loading… Loading… Загрузка… Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Загрузка … Загрузка … Загрузка … Загрузка … Загрузка . .. Погрузки … 69676 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 770079900 77007. … Загрузка … Загрузка … Загрузка … Загрузка … Загрузка … . Loading… Loading… Loading… Loading… Loading… Loading…

6 футов Длина изоляции

4 9444477 9026. ..

666666976 . …

79779.1074.1074. .
Loading. ..
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.0074 Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. 4262664 944477 7976797474 70076 70074 70074 70074 70074. 7444776797767777677767767767767767767677676767676767676767676767676767676767676767н.

6 ft Insulation Length

Загрузка . ..
.0076
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Loading. ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
9444477 9026. ..

666666976 . …

79779.1074.1074. . 944477 7976797474 70076 70074 70074 70074 70074.
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Нагрузка …
Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка…
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …

6 футов Длина изоляции

69676 .. .. ..
Загрузка …
Загрузка …
Погрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Погрузки … 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 7700 77007.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .
Загрузка…
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
75 40076 …
75. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
. Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка…
Loading…

6 ft Insulation Length

944477 7976797474 70076 70074 70074 70074 70074. 9444477 9026. ..
Загрузка. ..
Загрузка…
Загрузка…
Загрузка…
Загрузка… 9 2 7 7 9 0000076
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
9
. Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …
Загрузка…

6 ft Insulation Length

Loading. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.0226 Загрузка…
Загрузка…
Загрузка…
Загрузка…
Товар будет зарезервирован для вас при оформлении заказа.

Rockwool India Pvt. Ltd

Секции труб ROCKINSUL

Секции труб ROCKINSUL изготавливаются из негорючих неорганических каменных волокон и подходят для изоляции труб отопления и вентиляции малого и большого диаметра.

Стандартные размеры

Плотность (кг/м3) Размер трубы (ном. кость) Внутренний диаметр изоляции трубы (мм) Толщина (мм) длина (мм)
100, 128
130, 136
144
дюйм мм
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 80
3 1/2 90
4 100
5 125
6 150
6 1/2 175
8 200
10 250
12 300
14 350
16 400
18 450

21,3
26,7
33,4
42,2
48,3
60,3
73
88,9
101,6
114,3
139,7
168,3
188
219. 1
273,1
323,9
355,6
406,4
457,2
мин макс
25 100
25 100
25 100
25 120
25 120
25 120
25 100
25 150
25 100
25 150
25 150
25 150
25 120
25 150
25 150
25 120
25 100
25 75
25 25
1200 и 1250

* Нестандартные размеры и облицовка могут быть доступны по запросу
Нажмите здесь, чтобы узнать больше о стандартных размерах продукта

Типы облицовки

Секции труб ROCKINSUL доступны без облицовки или с облицовкой из армированной стекловолокном алюминиевой фольги / ламината крафт-бумаги (FSK) и ALG

Рабочая температура

Секции труб ROCKINSUL могут использоваться при температурах до 750 ° С.

Тепловые характеристики

Трубные секции ROCKINSUL имеют теплопроводность 0,034 Вт/м·К при средней температуре 25 °C.

Изоляция труб | Минеральная вата | Кингспан

Если трубы работают при температуре ниже температуры окружающей среды, водяной пар будет конденсироваться на поверхности трубы. Известно, что влага способствует возникновению многих различных типов коррозии, поэтому важно предотвращать образование конденсата на трубопроводах. Изоляция труб может предотвратить образование конденсата, так как температура поверхности изоляции будет отличаться от температуры поверхности трубы.

Некоторые водопроводные трубы расположены либо снаружи, либо в неотапливаемых помещениях, где температура окружающей среды может иногда опускаться ниже точки замерзания воды, любая вода в трубопроводе может замерзнуть. Когда вода замерзает, она расширяется из-за отрицательного теплового расширения, и это расширение может привести к выходу из строя системы трубопроводов. Так как трубопроводы могут работать при температурах, далеких от температуры окружающей среды, тепловой поток от трубопроводов может быть значительным. Во многих ситуациях этот тепловой поток является нежелательным. Применение теплоизоляции труб вносит термическое сопротивление и снижает тепловой поток.

Если трубопровод работает при чрезвычайно высоких или низких температурах, существует вероятность получения травмы в случае физического контакта любого человека с поверхностью трубы. Поскольку температура поверхности изоляции отличается от температуры поверхности трубы, изоляцию трубы можно использовать для доведения температуры прикосновения к поверхности до безопасного диапазона. Трубопровод может выступать в качестве канала для распространения шума из одной части здания в другую. Акустическая изоляция может предотвратить передачу этого шума, демпфируя стенку трубы и выполняя функцию акустической развязки везде, где труба проходит через неподвижную стену или пол, а также везде, где труба закреплена механически.

Изоляционные материалы для труб – Горячее и холодное применение

Минеральное волокно

Стекло: Диапазон рабочих температур до 535°C.
Горная порода и шлак: Волокна горной породы и шлака соединяются вместе термостойким связующим для получения минерального волокна или ваты. Верхний температурный предел может достигать 1035°C.

Сотовый

Доступны в виде плит и блоков, из которых можно изготовить покрытие для труб и различные формы. Диапазон рабочих температур от -260°С до 200°С и до 650°С в композитных системах. Хорошая структурная прочность, плохая ударопрочность. Материал негорючий, неабсорбирующий и устойчивый ко многим химическим веществам.

Силикат кальция

Силикат кальция представляет собой гранулированный изоляционный материал, изготовленный из извести и кремнезема, армированный органическими и неорганическими волокнами и сформованный в жесткие формы. Охватываемый диапазон рабочих температур составляет от 35°C до 815°C. Прочность на изгиб и сжатие хорошая. Силикат кальция является водопоглощающим. Однако его можно высушить без порчи. Материал негорючий и используется в основном на горячих трубопроводах и поверхностях. Отделочный материал наносится на месте.

Вспененный кремнезем или перлит

Перлит производится из инертной кремнистой вулканической породы в сочетании с водой. Горная порода расширяется при нагревании до температуры выше 535°C, в результате чего вода испаряется, а объем горной породы увеличивается. Это создает ячеистую структуру мельчайших воздушных ячеек, окруженных стекловидным продуктом. Добавленные связующие препятствуют проникновению влаги, а неорганические волокна усиливают структуру. Материал имеет низкую усадку и высокую стойкость к коррозии подложки. Перлит негорюч и работает в диапазоне средних и высоких температур. Продукт доступен в жестких предварительно сформированных формах и блоках.

Эластомерная пена

Вспененные смолы в сочетании с эластомерами образуют гибкий ячеистый материал. Доступные в предварительно сформированных формах и листах, эластомерные изоляционные материалы обладают хорошими режущими характеристиками и низкой водо- и паропроницаемостью. Верхний температурный предел находится на уровне 105°C. Эластомерная изоляция экономически эффективна для применения при низких температурах и не требует облицовки. Устойчивость высокая. Следует обратить внимание на огнеупорность материала.

Пенопласт

Изоляция, изготовленная из вспененных пластиковых смол, представляет собой преимущественно замкнуто-ячеистые жесткие материалы. Значения лямбда снижаются после первоначального использования, поскольку газ, захваченный ячеистой структурой, в конечном итоге заменяется воздухом. Вспененные пластмассы имеют малый вес и отличные режущие характеристики. Вспененные пластики обычно используются в нижнем промежуточном температурном диапазоне. Следует обратить внимание на огнеупорность материала.

Огнеупорное волокно

Изоляция из огнеупорного волокна представляет собой минеральное или керамическое волокно, включая оксид алюминия и диоксид кремния, скрепленное неорганическими связующими при очень высоких температурах. Механическое сцепление волокон устраняет необходимость в каком-либо связующем. Материал изготавливается в офсетном или жестком виде. Термостойкость высокая. Температурные пределы достигают 1750 °С. Материал негорючий.

Фенольная пена

Жесткая пенопластовая изоляция с закрытыми порами, изготовленная из фенольной смолы.

Нанесение изоляционного материала на трубопровод

  • Изоляционные материалы следует наносить только на чистые, сухие и неотапливаемые трубопроводы.
  • Не сжимайте участки изоляции труб на балках, стойках, колоннах, воздуховодах и т. д. Это важно, поскольку любая изоляция теряет часть своих изоляционных свойств при сжатии. На холодных трубах возможно образование конденсата в месте сжатия изоляции.
  • Вокруг трубопровода должно быть свободное пространство для обеспечения циркуляции воздуха. Движение воздуха является дополнительной защитой от образования конденсата на холодных трубах, особенно в жаркую и влажную погоду.
  • Никогда не растягивайте секции изоляции труб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
