Роквул акустик баттс 100 мм технические характеристики: Плиты Rockwool Акустик Баттс – Звукоизоляция квартиры, дома с помощью плит из каменной ваты
Содержание
Утеплитель Rockwool: цены и характеристики
Компания Rockwool – ведущий мировой производитель негорючих теплоизоляционных материалов на основе каменной ваты. Продукты этого бренда известны на рынке с 1909 года, а первые маты из волокон горных базальтовых пород появились в 1937 году. Современная теплоизоляция Rockwool предназначена для всех видов зданий, сооружений, строительных конструкций, а также для промышленного оборудования, судостроения, воздуховодов, трубопроводов.
Виды утеплителей Rockwool
Компания предлагает несколько продуктов для решения разных задач. Стоимость утеплителя Rockwool зависит от типа материала, его количества в упаковке.
В нашем магазине представлены:
Rockwool Лайт Баттс Скандик. Гидрофобизированные, легкие плиты со степенью компрессии до 70 %. Отличная восстанавливаемость благодаря фирменной технологии «Флекси». Используются для ненагружаемой теплоизоляции в перекрытиях мансарды, перегородках, включая наклонные и вертикальные стены;
Rockwool Лайт Баттс. Применяются для теплоизоляции в легких покрытиях, перегородках, междуэтажных перекрытиях, стенах малоэтажных строений. Цена утеплителя Rockwool этого типа немного ниже, чем в исполнении «Скандик»;
Rockwool Фасад Баттс. Жесткий утеплитель для фасадной теплоизоляции с тонким слоем штукатурки. Плиты являются отличной основой для строительного раствора;
Rockwool Кавити Баттс. Плиты используются для монтажа среднего теплоизолирующего слоя в трехслойных внешних стенах из мелкоштучного материала;
Rockwool Акустик Баттс. Звукопоглощающие плиты из базальтовой ваты с хаотичным расположением волокон и однородной структурой. Материал не дает усадки, отлично поглощает шумы, соответствует нормам экологичности и пожарной безопасности. Плиты используются в качестве среднего слоя в каркасной обшивке перегородок, межэтажных перекрытий, потолков;
Rockwool Флор Баттс. Жесткие плиты для утепления полов по грунту. Предлагаем дешево купить утеплитель Rockwool этого типа для устройства «плавающих» систем. Допустимая нагрузка до 3 кПа;
Rockwool Венти Баттс. Жесткие плиты с синтетическим связующим используются для теплоизоляции в навесных фасадных системах. Цена за м3 утеплителя Rockwool вполне разумная. При монтаже дополнительно можно сэкономить на ветрозащитной мембране;
Rockwool Руф Баттс. Линейка утеплителей Rockwool для кровли для тепло- звукоизоляции покрытий, в том числе для устройства кровли без цементной стяжки.
Руллонная огнезащита Rockwool.
Технические характеристики утеплителей Rockwool
Размеры, мм
Толщина, мм
Теплопроводность, Вт/(мхК)
Группа горючести
Водопоглощение, кг/м2, не более
Паропроницаемость, мг/(мхчхПа), не менее
Плотность, кг/м3
Лайт Баттс Скандик
800х600
1200х600
50, 100
100, 150
0,036-0,041
НГ
1,0
0,3
–
Лайт Баттс
1000х600
50, 100
0,036-0,041
НГ
1,0
0,3
–
Фасад Баттс
1200х500/600
1000х600
50-180
25, 30-180
0,037-0,042
НГ
1,0
0,3
130
Кавити Баттс
1000х600
50-200
0,035-0,040
НГ
1,0
0,3
45
Сауна Баттс
1000х600
50, 100
0,036
Г1
–
–
40
Файер Баттс
Без фольги 1000х600
С фольгой 100х600
25, 30, 50, 100
30, 35, 50
0,041-0,088
НГ;
С фольгой – Г1
–
–
100
Акустик Баттс
1000х600
50-70, 75, 80-200
0,035-0,040
НГ
1,0
–
45
Флор Баттс
1000х600
25
0,038
НГ
1,0
0,3
125
Венти Баттс
100х600
1200х100
30-200
0,035-0,040
НГ
1,0
0,3
90
Руф Баттс
1000х600
1200х1000
2000х1200
2400х1200
40-200
0,038-0,043
НГ
1,0
0,3
160
Выбор теплоизоляции Rockwool по толщине
Теплоизоляция Rockwool толщиной 50 мм
Теплоизоляция Rockwool толщиной 100 мм
Теплоизоляция Rockwool толщиной 150 мм
Теплоизоляция Rockwool толщиной 200 мм
Особенности монтажа утеплителей Rockwool
Материалы можно крепить тремя способами:
механическим. Базальтовая вата Rockwool крепится саморезами при устройстве мягких кровель. Допускается фиксация к железобетонным перекрытиям и профнастилу;
клеевым. Используется полиуретановый клей или клей для теплоизоляции на основе сухой смеси;
С помощью специальных дюбелей для теплоизоляции.
Чтобы купить утеплитель Rockwool в Пензе, свяжитесь с консультантами нашего интернет-магазина или оформите заказ на сайте.

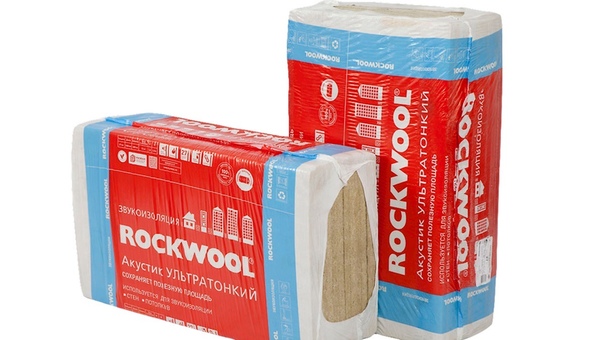

Звукоизоляция Rockwool Акустик Ультратонкий 1000×600х27 мм, 12 плит в упаковке (7.2 м2=0.194 м3), цена
Плиты из каменной ваты ROCKWOOL Акустик УЛЬТРАТОНКИЙ – это звукопоглощающий материал для дополнительной звукоизоляции существующих стен и потолка, который удобно использовать в конструкции, возводимой в условиях ограниченного пространства, ведь его толщина всего 27 мм.
Индекс звукопоглощения – класс С – хорошее звукопоглощение, продукт особенно эффективно поглощает средние и высокие частоты звука
За счет оптимального соотношения плотности и высоких звукопоглощающих свойств при незначительной толщине материала эффективность работы конструкции сопоставима с традиционной конструкцией со звукопоглощающим наполнением почти в два раза большей толщины – 50 мм.
Ультратонкие плиты из негорючей каменной ваты обеспечивают не только защиту от посторонних шумов, но и пожаробезопасность.
Преимущества Акустик Ультратонкий
Толщина — всего 27 мм. Это один из самых тонких звукопоглощающих материалов, используемых в области звукоизоляции в строительстве. Нетрудно посчитать, какой экономии пространства можно добиться по сравнению со стандартным звукоизоляционным продуктом толщиной 50 мм
В доме станет тихо, тепло и безопасно. Это навсегда, потому что материал не дает усадки в течение всего периода эксплуатации
Материал от ROCKWOOL защитит от шума из смежных помещений. Можно слушать музыку или даже играть на пианино, не беспокоясь о том, что ребенок в соседней комнате проснется
Плиты безопасны для человека и окружающей природы. Они сертифицированы по стандарту EcoMaterial категории Absolute и отмечены соответствующим знаком, что подтверждает качество и безопасность продукции для использования во внутренней отделке объектов, в том числе детских комнат и спален
Материал биостойкий — не пригоден в качестве пищи для грызунов и насекомых, а также не способствует росту бактерий. Ваше жилище будет надежно защищено
Упаковка информативна. Все необходимые сведения о продукте и области его применения находятся прямо на пачке
Применение
жилые комнаты
домашние офисы
домашние кинотеатры
офисы
детские и медицинские учреждения
для облицовки существующих или вновь возведенных перегородок из крупноблочных материалов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Теплопроводность – λ10 = 0,034 Вт/(м·К)
Группа горючести- НГ
Водопоглощение при кратковременном и частичном погружении, не более 1,0 кг/м²
Класс пожарной опасности материала – КМ0

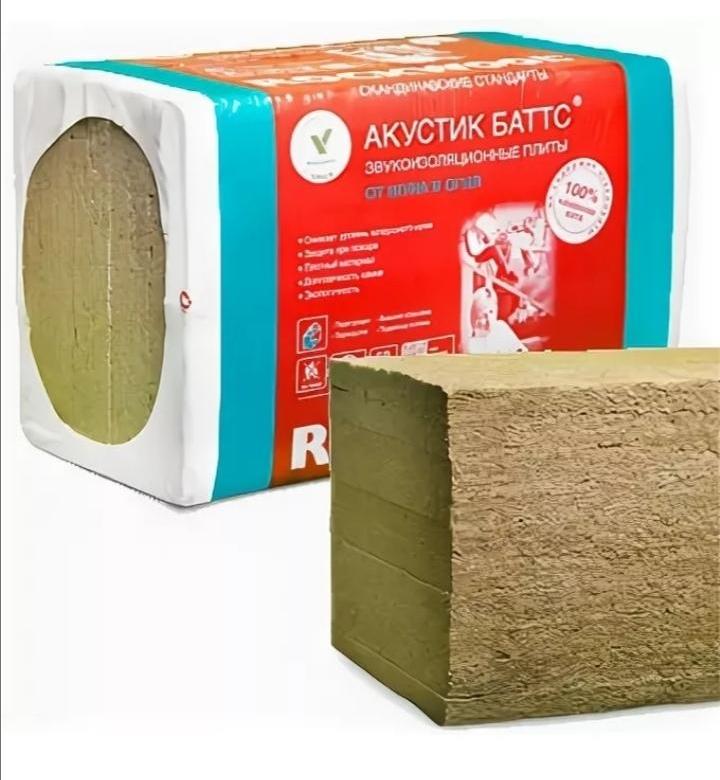

Роквул Акустик Баттс 1000х600х100 мм
Роквул Акустик Баттс 1000х600х100 мм
Роквул Акустик Баттс – звукопоглощающие плиты, изготовленные из каменной ваты ROCKWOOL. Оптимальная плотность материала (45 кг/м3), хаотичное расположение волокон и однородная структура плиты, как следствие уникальной технологии производства, обеспечивают отличные звукопоглощающие свойства (что подтверждено тестами) и отсутствие усадки в течение всего периода эксплуатации. Применение продукта в конструкциях обеспечивает соответствие российским строительным нормам, а также пожаробезопасность и экологический комфорт.
Применение
Роквул Акустик Баттс используется в качестве среднего слоя в конструкциях каркасно-обшивных перегородок и облицовок, межэтажных перекрытий, а также для дополнительной звукоизоляции потолков. Материал отвечает всем требованиям к звукопоглощающим материалами. Применение АКУСТИК БАТТС в конструкциях позволяет значительно улучшить их звукоизоляционные характеристики.
Упаковка
Плиты из каменной ваты Роквул Акустик Баттс упаковываются в полиэтиленовую плёнку.
Материал в упаковке
Технические характеристики
Параметр
Значение
Плотность
45 кг/м³
Теплопроводность
λ10 = 0,035 Вт/(м·К)
Теплопроводность
λ25 = 0,037 Вт/(м·К)
Теплопроводность
λА = 0,038 Вт/(м·К)
Теплопроводность
λБ = 0,040 Вт/(м·К)
Группа горючести
НГ
Водопоглощение при полном погружении, не более
1. 5 % по объему
Модуль кислотности, не менее
2.0

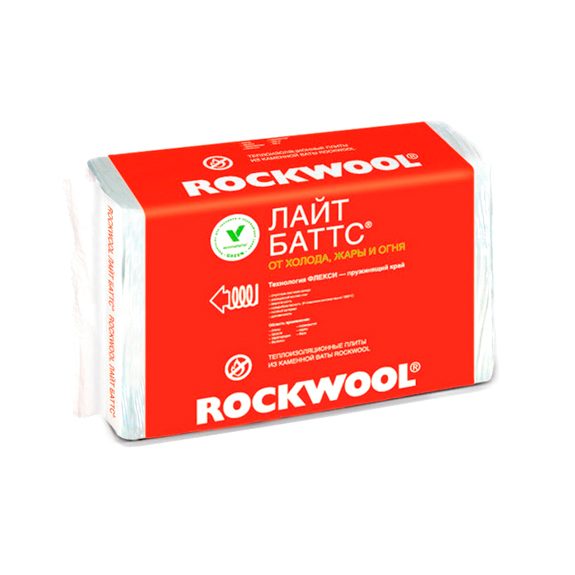

Теплоизоляция ROCKWOOL ЛАЙТ БАТТС СКАНДИК 1200*600*100 мм
Цена указана за упаковку: 1 упаковка-6 шт (4,32м2=0,432м3)
; 1 плита-1200*600*100 мм
Теплоизоляционные плиты ROCKWOOL ЛАЙТ БАТТС СКАНДИК лёгкие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород. Плиты Лайт Баттс Скандик предназначены для применения в качестве не нагружаемого теплоизоляционного слоя в конструкциях легких покрытий, перегородок, междуэтажных перекрытий, стен малоэтажных строений, включая вертикальные и наклонные стены в мансардах. Плиты Лайт Баттс Скандик плотно примыкает к конструкции без образования щелей. В помещении сохраняется комфортная температура и не образуются сквозняки.
Технические характеристики:
Параметр
Значение
Теплопроводность
λ10 = 0,036 Вт/(м·К)
Теплопроводность
λ25 = 0,037 Вт/(м·К)
Теплопроводность
λА = 0,039 Вт/(м·К)
Теплопроводность
λБ = 0,041 Вт/(м·К)
Группа горючести
НГ. Класс пожарной опасности – КМ0
Водопоглощение при полном погружении, не более
1,0 % по объему
Паропроницаемость, не менее
μ = 0,3 мг/(м·ч·Па)
Модуль кислотности, не менее
2,0
Вы можете купить теплоизоляцию роквул лайт баттс скандик по низкой цене с доставкой в Новосибирске, Бердске, Искитиме, НСО в интернет-магазине Новострой. Подробности уточняйте по телефонам 310-75-90 и 310-76-90.
Звукоизоляция Rockwool 1200 x 600 x 100 мм (4,32 м2 в упаковке) 6 шт.
Звукоизоляция Rockwool 1200 x 600 x 100 мм (4,32 м2 в упаковке) 6 шт.
Магазин не будет работать корректно, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie.
Учить больше.
Разрешить файлы cookie
Звукоизолирующая плита ROCKWOOL доказала, что обеспечивает оптимальные акустические характеристики в соответствии с отраслевыми стандартами и была одобрена Quiet Mark TM.
Самый высокий класс огнестойкости Еврокласса A1 по негорючести гарантирует, что решение является безопасным вариантом для установки в домах, а также обеспечивает акустический контроль.
Изоляция из минеральной ваты является водоотталкивающей и влагопроницаемой, предотвращает попадание влаги, противостоит гниению и плесени и позволяет изоляции дышать.
Запатентованная кромка «FLEXI» обеспечивает легкую установку с трением, не оставляя трещин и щелей, которые могут ухудшить изоляционные характеристики.
Было
£ 55,25 £ 46,04 Теперь
40,19 фунтов стерлингов 33,49 фунтов стерлингов
или 6 беспроцентных платежей на сумму £ 5,58 с Почтовый индекс не установлен
Пожалуйста, выберите почтовый индекс доставки
Нет набора веток коллекции
Пожалуйста, выберите ветвь сбора
Звукоизолирующая плита ROCKWOOL доказала, что обеспечивает оптимальные акустические характеристики в соответствии с отраслевыми стандартами и была одобрена Quiet Mark TM.
Самый высокий класс огнестойкости Еврокласса A1 по негорючести гарантирует, что решение является безопасным вариантом для установки в домах, а также обеспечивает акустический контроль.
Изоляция из минеральной ваты является водоотталкивающей и влагопроницаемой, предотвращает попадание влаги, противостоит гниению и плесени и позволяет изоляции дышать.
Запатентованная кромка «FLEXI» обеспечивает легкую установку с трением, не оставляя трещин и щелей, которые могут ухудшить изоляционные характеристики.
Дополнительная информация
Длина
1200 мм
Толщина
100 мм
Ширина
600 мм
Штрих-код
5013423282316
Марка
Rockwool
Подкатегория
Изоляция крыш, стен и пола чердака – Камень
Код производителя
180889
Доставляется локально из нашей филиальной сети. Доставка никогда не превышает 15 фунтов стерлингов или бесплатна более 250 фунтов стерлингов без НДС. Обычно доставляется в течение 4 рабочих дней (для клиентов, не имеющих учетной записи), но ваш местный филиал позвонит вам, чтобы договориться о конкретном дне и времени, которые подходят вам
Если вы передумали или товар, который вы получили, неисправен и желаете вернуть товар, обратитесь в филиал, выдавший товар. Сотрудники нашего филиала посоветуют, как лучше всего вернуть нам товар.
Информацию о нашей политике возврата см. В наших полных условиях.
AIM Противопожарный барьер с фальшполом
Характеристики противопожарной защиты AIM были протестированы в соответствии с BS 476, часть 20, и оценены Warrington Fire Research Center для достижения значений, указанных в таблице, которые относятся к изоляции и целостности. Барьер негорючий согласно BS 476 часть 4, класс 1 по распространению пламени по поверхности согласно BS 476 часть 7. Пол доступа и структурная плита должны иметь класс огнестойкости не ниже, чем у барьера.
ПРИЦЕЛ РАФ ПОЖАРНЫЙ БАРЬЕР
Тип
Огнестойкость
Барьер Толщина
Максимум пусто не поддерживается
Максимум пустот поддерживаемый
AIM ½ часа Барьер RAF
30 минут
50 мм 1
250 мм
600 мм
AIM 1 час RAF Barrier
60 минут
75 мм 2
400 мм
600 мм
AIM 2 часа Барьер RAF
120 минут
100 мм
400 мм
600 мм
AIM High Void RAF Barrier
30 и 60 минут
150 мм
600 мм
1000 мм
Доступны 4-часовые барьеры RAF – свяжитесь с нашей командой Свяжитесь с нами
Примечания:
75 мм для пустот 401 – 600 мм
100 мм для пустот 401 – 600 мм
Длина: 1000 мм
Пустоты: 50 – 1000 мм (барьер должен быть сжат примерно на 5%)
Доступен в вариантах 1/2 часа, 1 час и 2 часа RAF Barrier
Также барьер RAF High Void для пустот высотой более 600 мм; Толщина 150 мм, подходит для применения на полчаса и 1 час
Снижает передачу звука по воздуху минимум на 9 дБ
Возможна резка по размеру или в виде плит
Облицовка из фольги (с логотипом AIM)
Мастики и герметики не требуются
Озоноразрушающий потенциал равен нулю; при производстве не используются ХФУ или ГХФУ
Теплопроводность λ = 0. 038Вт / мК
Также доступны полиэтиленовые рукава
Потенциал глобального потепления = ноль
Барьер постоянно удерживается на месте сжатием примерно 5%. Чтобы обеспечить устойчивость в более глубоких пустотах, барьер либо привязывается к ряду постаментов с помощью шнуровочной проволоки, либо используется система опорных кронштейнов. (Подробнее см. В разделе «Установка»).
Барьер должен поддерживать контакт с нижней стороной перекрытия доступа и верхней частью несущего перекрытия, чтобы не было видимых зазоров, поскольку это может привести к потере целостности.Любые щели, образовавшиеся из-за стыков или перегородок в полу, должны быть устранены, например, при пожаре. уплотнение вспучивающейся мастикой. Стыковые соединения должны быть плотными, чтобы концы прилегающих барьеров входили в контакт по всей высоте барьера.
ОПОРНЫЙ БАРЬЕР ДОСТУПА
Барьер для фальшпола может использоваться без опоры до пределов высоты, указанных в таблице. Сверх этого барьер требует поддержки с использованием одной из двух следующих систем.
Кронштейн AIM
Для пустот 250-400 мм поставляются угловые кронштейны «L».Они втыкаются в основание барьера примерно на глубины, 3 кронштейна используются на всю длину барьера, 2 концевых кронштейна имеют «ножку» на одной стороне барьера, а средний – ножкой на другой стороне. .
Для пустот 400–1000 мм поставляются «контрфорсы». Они состоят из предварительно просверленных полос из оцинкованной стали, которые легко сгибаются на месте для образования опорных кронштейнов, которые затем прикрепляются к ограждению с помощью 2 винтов с косичками. Подобно L-образным кронштейнам, описанным выше, используются 3 опорных кронштейна на всю длину барьера, причем концевые кронштейны находятся на одной стороне барьера, а средний – на другой стороне.
Система подключения к пьедесталу
Одна сторона шлагбаума должна касаться ряда пьедесталов системы фальшпола. Барьер RAF соединен с каждым постаментом с помощью 1,5-миллиметровой проволоки из нержавеющей стали, закрепленной вокруг постамента, проталкиваемой через барьер и скрученных вместе концами. Когда проволока проталкивается через барьер, две жилы должны находиться на расстоянии не менее 50 мм друг от друга. Расстояние между проводами по вертикали до каждого постамента не должно превышать 200 мм.
Если перегородка установлена под линией перегородки в системе пола из неперфорированного дерева толщиной не менее 30 мм с перекрытием пола, шумоподавление между помещениями на пути к противопожарному преграду будет не менее 45 дБ.
Противопожарный барьер для фальшпола AIM должен точно соответствовать всем линиям перегородок, указанным выше, и быть сжатым при установке в соответствии с инструкциями AIM без зазоров. Перегородка должна обеспечивать SRI не менее 45 дБ, и аналогичные условия акустической устойчивости должны быть выполнены на потолке и других аналогичных интерфейсах между помещениями.
Противопожарные перегородки с фальшполом требуются для двух применений:
Деление больших непрерывных полостей
В соответствии со Строительными нормами – целостность 30 минут плюс изоляция 15 минут
В соответствии с Руководством по проектированию LPC – целостность 30 минут плюс изоляция 30 минут
Выравнивание по разделу для поддержания рейтинга раздела
30-минутная перегородка – 30 минут целостности плюс 30 минут изоляции
60-минутная перегородка – 60 минут целостности плюс 60 минут изоляции
120-минутная перегородка – 120 минут целостности плюс 120 минут изоляции
По вопросам проникновения в сервис, пожалуйста, свяжитесь с нашим техническим отделом для решений Свяжитесь с нами
Страница не найдена «Какой ортопедический имплант
Очевидные особенности:
Общая форма:
любой. ..бумерангривнутаяизогнутая, в форме банана, плоская, клиновидная, плавно изогнутая, полусферическая, прямая, прямая, коническая
Фиксация:
любой … ЦементЦементная остеоинтеграция проксимальный HA
Уровень фиксации (без цемента):
любой … проксимальный весь стержень
Слот для вставки:
любой… да
Винты:
любой … 0 или 5 нет
Номер отверстия:
любой … 1245 нет
Средний воротник:
любой … нос
Боковой воротник:
любой … нет
Зоны Груена:
Шея / Z7 Граница:
любой …
Z7 Форма:
любой… вогнутая
Контур Z7:
любые … мягкие бордюры гладкие
Граница Z7 / Z6:
любые … средние вогнутые соединения стержней малые вогнутые
Z6 Форма:
любая … медленная вогнутая прямая
Z6 Контур:
любой … гладкий
Граница Z6 / Z5:
любой . .. медленный конвективный переход к цилиндрическому дистальному стержню
Форма Z5:
любой…вогнутая прямая
Контур Z5:
любой … гладкий
Граница Z5 / Z4:
любой …
Форма Z4:
любой … изогнутый острие скругленный наклонный сбоку конус
Контур Z4:
любой … тупой, по сравнению с ABG 2, который имеет форму пули, остроконечный, гладкий
Граница Z4 / Z3:
любой …
Z3 Форма:
любой…конвексная прямая
Контур Z3:
любой … гладкий
Граница Z3 / Z2:
любой …
Z2 Форма:
любая … угловая выпуклая прямая
Контур Z2:
любой … гладкий
Граница Z2 / Z1:
любой … переход от цилиндрической зоны 2 к широкой зоне 1, боковой плавник и дорсальный плавник на спинке крыла и рукава крыла под углом 15 градусов
Z1 / граница плеча:
любой … большой боковой плавник острый
Форма плеча:
любой . .. острый угол, угловой, тупиковый, правый угол, закругленный
Контур плеча:
любой … вставной слот вставной разъем гладкий
Вариант 3 – Oscar Iso-Mount Type2
Крепление непосредственно к бетонному потолку. Создает новый изолированный потолок с зазором глубиной 50 мм для дополнительной изоляции.
Купить Oscar Iso-Mount Type2 онлайн
Рассчитайте вес потолка Потолочные панели, светильники и т. Д., Изоляция, штукатурка и добавьте 5% для крепежа и т. Д. ПРИМЕЧАНИЕ: Вес потолка составит несколько миллиметров. устанавливается на резиновые блоки ISO-mount: если высота потолка критична, учитывайте до 3-4 мм.Не устанавливайте тяжелые предметы на потолочные панели без разрешения производителя панели. Увеличьте количество изо-креплений соответствующим образом, чтобы выдержать дополнительный вес.
Максимальная нагрузка на каждое крепление Type2 Iso-Mount составляет 18 кг, поэтому 3 крепления на квадратный метр, равномерно распределенные для распределения нагрузки, поддерживают до 54 кг / м2.
Расчет типовой нагрузки для пустот 50 мм с изоляцией – кг / кв.м 2 слоя по 12,5 мм (0,5 дюйма) по 10 кг каждый – 20 50 мм по 50 кг / куб.Изоляция из минеральной ваты mtr – 3,0 2 x mtrs GL 1 ‘C’ канал – 0,5 3 x изоседла – 0,1 Крепежные элементы, лента и штукатурка – номинальные – 0,9 Всего – 24,5
Расчет положений и количества изо-креплений Это проще, если сначала выполнить масштабирование на бумаге, но для быстрого расчета возьмите квадратный метр комнаты и умножьте на 3 + 5% количество изо-креплений. E.грамм. комната 10м2 x 3 = 30 + 5% = 32 ISO-крепления
1. Решите, в каком направлении должен работать канал «C». 2. Изо-крепления, ближайшие к стенам, должны быть закреплены на номинальном расстоянии 100 мм от стен и не дальше 150 мм от стен.
3. Разделите пространство поровну между креплениями, расположенными на расстоянии 100 мм от стен. В приведенном выше примере 5 равных промежутков по 902 мм. Уменьшение до 4 равных пространств приведет к менее чем 54 кг / кв.mtr максимальная грузоподъемность.
Когда позиции ISO-Mount отмечены, просверлите направляющие отверстия для точности. Затем просверлите отверстие диаметром 6 мм и глубиной 60 мм и прикрепите С-образный кронштейн к бетону с помощью винта для бетона EasyDrive размером 7,5 мм x 50 мм, используя ударную отвертку с 5-ребристым наконечником. Убедитесь, что кронштейны «C» надежно закреплены и уровни удовлетворительны, при необходимости используйте прокладки.
4. Когда все кронштейны ‘C’ крепления ISO находятся в нужном положении, вы готовы к сборке двух других компонентов крепления ISO-Mount: резинового блока и седла.Их вход в скобу «C» ограничен, поэтому сначала установите резиновый блок на место на седле, а затем сдвиньте узел на место на скобе «C». ЕСТЬ ТЕХНИКА , позволяющая сделать это быстро, она включает в себя сжатие резины против зубчатых стоек для достижения хорошего местоположения.
5. После правильной сборки и посадки сдвиньте Iso-Peg на место, это предотвратит разъединение Iso-Mount при установке канала «C». ПРИМЕЧАНИЕ: Изометрические штифты удаляются после установки канала «C». 6. Перед закреплением канала «C» на месте: канал «C» защелкивается за секунды, но его трудно удалить, если вы обнаружите, что вам нужно изменить положение некоторых изо-креплений, возможно, вам придется разрезать секцию канала «C», чтобы остальные соскользнули с вешалок – если канал «C» искажается, не используйте его повторно. 7. Еще раз убедитесь, что вас устраивают фиксированные положения всех ISO-креплений. 8. Установив крепления, зафиксируйте канал GL1.
Крепление C-образных каналов (собственный канал для сухой футеровки 48 мм) Это каналы, к которым гипсокартон крепится фирменными винтами. Мы предпочитаем использовать соединители British Gypsum GL1 и GL3. ПРИМЕЧАНИЕ: Не фиксируйте канал с защелкой до тех пор, пока вы не убедитесь, что его больше не нужно будет снимать.
ПРИМЕЧАНИЕ: Концы канала «C» не должны быть ближе 20 мм (0,75 дюйма) к стенам: потолок не касается стен, это может передавать звук. 1. Поместите изотопные штифты между вершиной седел и скобами «C», чтобы удерживать седла в нужном положении, пока канал «C» закреплен.
2. Зацепите отрезок С-образного канала на одной стороне седла 2 изо-креплений, находящихся на расстоянии не менее 1 метра друг от друга, затем сожмите С-образный канал и седло между большим пальцем и пальцами, и канал защелкнется. позиция. 3. Повторите это для рядов фиксированных изо-креплений.
Наконец, проверьте, что:
Фиксированный С-образный канал расположен ровно и не соприкасается со стенами с обоих концов
Крепления ISO все еще собраны правильно
Изоцианаты все сняты
Крепежная пена Oscar
Крепится вокруг стен, к ним примыкает гипсокартон, изолируя звукоизоляционный потолок.
1. Проведите горизонтальную линию вокруг стены на расчетном уровне нижней стороны парящего потолка, т. Е. На уровне нижней стороны гипсокартона. При использовании 2 слоев гипсокартона толщиной 12,5 мм это будет на 25 мм (1 дюйм) ниже нижней стороны С-образных каналов. 2. Установите самоклеящуюся пену Oscar Foam шириной 25 мм и толщиной 10 мм (1×3 / 8 дюйма) вдоль этой линии так, чтобы нижняя часть пенопласта находилась сверху и располагалась на 5 мм (3/16 дюйма) над линией – это позволяет для деформации пены при сжатии гипсокартоном и места для валика гибкого акустического герметика Oscar Seal. ПРИМЕЧАНИЕ: Это предотвратит прямой контакт между гипсокартоном и стеной: потенциальный путь для передачи вибрации и шума. Пена Oscar и крепление Oscar Iso-Mount вместе создают парящий звукоизоляционный потолок.
Установка изоляции
Rockwool RW3 (60 кг / куб.м (3,75 фунта / куб.фут) плита из минеральной ваты высокой плотности.
Преимущества:
Можно приобрести на месте для работы
Можно распилить пилой по дереву
Не требует специального установочного оборудования
1. Закажите материал толщиной 40 мм, чтобы полностью заполнить пустоту за вычетом воздушного зазора примерно 10 мм (3/8 дюйма) между изоляционной панелью и новой потолочной панелью / плитами. Минеральная вата доступна в виде плит различной толщины. 2. Отрежьте ширину так, чтобы она плотно прилегала к С-образным каналам, плотно соедините стыки и заполните все зазоры. 3. Удерживайте панели на месте с помощью рекомендованного производителем клея для приклеивания панелей к нижней стороне старого потолка.
* Для больших площадей мы рекомендуем выдувную изоляцию Celbar – см. Раздел Celbar ниже *
Крепление гипсокартона
1. Закрепите первый слой гипсокартона толщиной 12,5 мм с помощью 30 мм (1,1 / 4 дюйма) шурупов для сухой облицовки, которые сами войдут в С-образный канал. Не размещайте винты под балками или ISO-креплениями, где они могут соприкасаться и образовывать путь для передачи звука. Держите внешние доски сжатыми в пену Oscar Foam по периметру комнаты.Сведите зазоры к минимуму и закройте зазоры герметиком Oscar Seal. 2. Для достижения наилучших результатов закрепите второй слой гипсокартона, повторите операцию, но со ступенчатыми стыками и используйте 38 мм (1,1 / 2 дюйма) шурупы для гипсокартона. Закройте зазоры уплотнением Oscar на уровне или ниже поверхности плиты, затем скотчем и соедините потолок готов под штукатурку.
Штукатурка
1. Штукатурка для стен, т.е. штукатурка поверх пенопласта Oscar Foam по периметру потолка, отделяющего акустический потолок от стен. 2. Перед тем, как штукатурка полностью высохнет, проведите плоским шпателем или лезвием по стене и через новую штукатурку, чтобы создать зазор минимум 3 мм и разорвать прямой контакт между новым «плавающим» потолком и стенами. 3. Когда штукатурка высохнет, уберите все острия, образовавшиеся из-за образования зазора, и заклейте зазор герметиком Oscar Seal. Oscar Seal – это вспучивающийся гибкий акустический герметик, который можно красить после высыхания.
Изоляция из переработанной неопасной целлюлозы, которая выдувается в пустоты специальными машинами – для больших площадей от 100 м2 плюс
Полная информация о Celbar
Преимущества Celbar:
Лучшая звукоизоляция
Без зуда
Огнестойкий
Переработка до 85%
Самая низкая энергия (энергия, используемая для производства) в изоляционной промышленности
Неопасные
Вдувается в пустоту, полностью заполняя все щели
Очень эффективный теплоизолятор, и при наличии нескольких жилых домов очень мало тепловой энергии будет потеряно для соседних блоков. Коэффициент теплопередачи через типичный потолок будет лучше, чем U = 0,20 Вт / м2 · K
Очень экономичный для больших площадей
Holiday Inn, Sheraton и Intercontinental Hotels используют изоляцию потолков и стен Celbar для минимальной передачи звука между комнатами и обеспечения комфорта гостей.
Свяжитесь с нами, чтобы узнать стоимость Celbar
Celbar производится International Cellulose Corporation, Хьюстон, Техас Сертификация ISO 9001: 2000
Для инсталляций за пределами Великобритании посетите Celbar.com или по электронной почте [email protected] для местного установщика
Поставщики компонентов:
Oscar Acoustics:
Oscar Iso-Mount в сборе
Рулоны 25x10x 10 м Oscar-Foam (1x 3/8 дюйма x 32,8 фута)
Oscar-Seal Акустический Герметик
Celbar Acoustic Void Fill
Заполнитель для акустических пустот
Местные строительные компании Продавцы:
Гипсокартон
48 мм GypLiner типа GL1 канал футеровки и соединители канала GL3
Крепеж
Минеральная вата
Важные предупреждения по технике безопасности
Минеральная вата и Celbar также являются теплоизоляторами. Сообщите об этом вашему квалифицированному электрику, которому, возможно, придется учесть более тяжелые кабели, чтобы предотвратить их перегрев и вентиляционные зазоры вокруг осветительных приборов и т. Д.
Надежно закрепите кабели и запомните положения, чтобы в дальнейшем не просверлить их.
Используйте подходящий детектор, чтобы не порезать электрические кабели и водопроводные трубы.
Проконсультируйтесь с производителями гипсокартона относительно креплений, которые должны быть прикреплены непосредственно к гипсокартону. Используйте крепления, рекомендованные производителем гипсокартона.
Найдите балки (для этой цели в магазинах «Сделай сам» можно приобрести различные инструменты) и убедитесь, что все винты, которыми крепятся Iso-Mounts, закреплены через гипсокартон и надежно закреплены в деревянных балках вдали от краев балок. Не крепите к гипсокартону в одиночку, это не выдержит вес и может привести к выходу из строя потолка, травмам или худшему.
Только компетентные лица, полностью знающие использование средств индивидуальной защиты, должны выполнять установку звукоизоляции потолка.
Применяются для теплоизоляции в легких покрытиях, перегородках, междуэтажных перекрытиях, стенах малоэтажных строений. Цена утеплителя Rockwool этого типа немного ниже, чем в исполнении «Скандик»;
Применяются для теплоизоляции в легких покрытиях, перегородках, междуэтажных перекрытиях, стенах малоэтажных строений. Цена утеплителя Rockwool этого типа немного ниже, чем в исполнении «Скандик»;
Допустимая нагрузка до 3 кПа;
Базальтовая вата Rockwool крепится саморезами при устройстве мягких кровель. Допускается фиксация к железобетонным перекрытиям и профнастилу;
Ваше жилище будет надежно защищено
Применение продукта в конструкциях обеспечивает соответствие российским строительным нормам, а также пожаробезопасность и экологический комфорт.
5 % по объему
Класс пожарной опасности – КМ0
Доставка никогда не превышает 15 фунтов стерлингов или бесплатна более 250 фунтов стерлингов без НДС. Обычно доставляется в течение 4 рабочих дней (для клиентов, не имеющих учетной записи), но ваш местный филиал позвонит вам, чтобы договориться о конкретном дне и времени, которые подходят вам
038Вт / мК
Сверх этого барьер требует поддержки с использованием одной из двух следующих систем.
Когда проволока проталкивается через барьер, две жилы должны находиться на расстоянии не менее 50 мм друг от друга. Расстояние между проводами по вертикали до каждого постамента не должно превышать 200 мм.
..бумерангривнутаяизогнутая, в форме банана, плоская, клиновидная, плавно изогнутая, полусферическая, прямая, прямая, коническая
.. медленный конвективный переход к цилиндрическому дистальному стержню
.. острый угол, угловой, тупиковый, правый угол, закругленный
Решите, в каком направлении должен работать канал «C».
Когда все кронштейны ‘C’ крепления ISO находятся в нужном положении, вы готовы к сборке двух других компонентов крепления ISO-Mount: резинового блока и седла.Их вход в скобу «C» ограничен, поэтому сначала установите резиновый блок на место на седле, а затем сдвиньте узел на место на скобе «C».
позиция.
Коэффициент теплопередачи через типичный потолок будет лучше, чем U = 0,20 Вт / м2 · K
Сообщите об этом вашему квалифицированному электрику, которому, возможно, придется учесть более тяжелые кабели, чтобы предотвратить их перегрев и вентиляционные зазоры вокруг осветительных приборов и т. Д.
сделал: C1163833242068118083E12A689430FCxmp.did: 6B0C3271E82268118C14A7A3C6F5B56Fproof: pdf1
iid: D1335447F52268118C14A7A3C6F5B56F2012-09-20T11: 35: 55 + 01: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 76B2414C1C2368118C14A7A3C6F5B56F2012-09-21T10: 51: 02 + 01: 00 Adobe InDesign 7.5 / метаданные
5 / метаданные
iid: 7C0AA9E75920681197A5DE829276314E2013-12-11T14: 17: 48ZAdobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: BCB00EC8952168118A6DE31D0805945A2014-01-30T10: 35: 57ZAdobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: C28A5FD1122168118083B20A741B7B712014-02-06T10: 51: 09ZAdobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 99C7B668282168118083B20A741B7B712014-02-06T13: 25: 42ZAdobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: EB4F1D05232068118C14FA4A84E825692014-04-22T12: 51: 51 + 01: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
