Роквул скандик характеристики: Каменная вата ROCKWOOL ЛАЙТ БАТТС СКАНДИК 100 мм 2,88 кв. м купить по цене 1049.0 руб. в ОБИ

Содержание

отзывы, технические характеристики, сфера применения, цены

Одним из наиболее популярных утеплителей для частных домов является минеральная вата. Ее положительные свойства широко известны: негорючесть, хорошая звуко- и теплоизоляция. Обычным плитам из минерального волокна присущи недостаточная плотность, а также повышенная гигроскопичность, приводящая к резкой потере теплоэффективности. Аналогичный утеплитель фирмы Роквул, относящийся к линейке Лайт Баттс Скандик, лишен указанных недостатков и имеет улучшенные характеристики. Чтобы купить подходящие изделия этой компании, стоит ознакомиться с их классификацией, техническими параметрами и применяемостью, а еще узнать ориентировочную стоимость и почитать отзывы покупателей.

Оглавление:

  1. Технические параметры Скандик
  2. Область применения
  3. Что учесть при покупке?
  4. Стоимость плит Роквул
  5. Отзывы покупателей

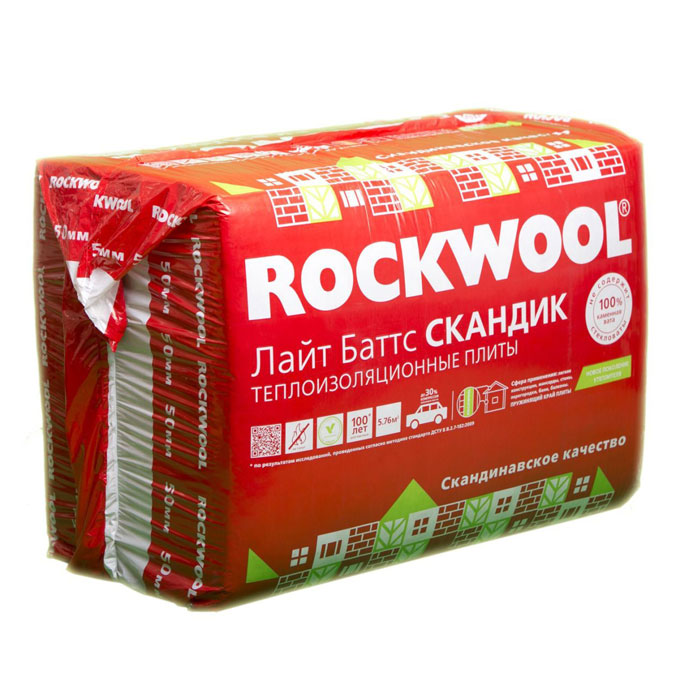

Лайт Баттс Скандик – легкие прессованные плиты, производимые из каменной ваты, полученной из базальтовых пород. Специфические свойства обусловлены усовершенствованной структурой по сравнению с обычной минеральной ватой. Чтобы получить Роквул из серии Скандик, волокнистое сырье перед формовкой пропускают через центрифугу. После этого расположение волокон становится хаотичным, промежутки между ними уменьшаются. За счет уплотнения структуры повышается гидрофобность материала (он меньше впитывает воду).

Хаотичность волокнистых частиц делает изделия отличными звукоизоляторами. Увеличившаяся за счет структурных изменений плотность плит от Rockwool почти не влияет на теплотехнические характеристики утеплителя. Хотя обычно плотный материал активнее пропускает тепло. Благодаря специальной технологии одну из длинных сторон плиты можно без усилий сжимать и разжимать. Пружинистые свойства облегчают монтаж элементов и упрощают их раскрой. Разрезая плиту, можно не бояться, что между ней и каркасом возникнут зазоры в случае не совсем точной разметки.

Технические характеристики

Производитель выпускает продукцию в двух размерных вариантах:

  • габариты 600х800 мм (толщина 5 или 10 см) – для транспортировки легковым транспортом;
  • габариты 600х1200 мм (толщина 10 и 15 см) – для перевозки на крупногабаритных грузовиках.

Основные рабочие характеристики утеплителя приведены в таблице.

Параметры Значения
Теплопроводность при t от +10 до +25°C 0,037 Вт/(м*К)
Теплопроводность в сухих помещениях 0,039 Вт/(м*К)
Теплопроводность во влажных помещениях 0,041 Вт/(м*К)
Группа горючести Негорючий
Класс пожарной безопасности КМ0
Количество поглощенной влаги при частичном непродолжительном погружении в воду 1,0 кг/м3
Плотность Лайт Баттс Скандик 37 кг/м3
Минимальная паропроницаемость 0,3 мг/(м*ч*Па)

Для удобства транспортировки и экономии места в автомобиле разработано несколько вариантов вакуумной упаковки.

Если толщина плиты 5 см (размеры 600х800 мм), в пачку фасуется 12 штук, а полученный объем – 0,288 м3. Изделия других типоразмеров упаковывают по 5-6 шт, суммарный объем каждой пачки – от 0,288 до 0,54 м3.

Применение Rockwool

Новый материал четко ориентирован на использование в частном строительстве и имеет многочисленные положительные отзывы. Роквул Лайт Баттс Скандик применяют для утепления следующих наружных и внутренних оснований:

  • фасадов – теплоизоляция Роквул не портится при попадании влаги;
  • стен межкомнатных перегородок, перекрытий, балконов;
  • скатной крыши, мансард – Rockwool легко монтируются на наклонные поверхности, к тому же их паропроницаемость предотвращает накопление конденсата под кровлей;
  • наружных дверей – утеплитель из минваты очень эластичен, стоек к перепадам температур;

Благодаря гидрофобным качествам, Роквул отлично зарекомендовал себя при обшивке саун и бань. В то же время обычная минеральная вата имеет строгие ограничения по применению во влажных помещениях либо нуждается в серьезной влагозащите.

Следует отметить, что базальтовый утеплитель не предназначен для работы под нагрузкой.

Что нужно учесть?

Если теплоизоляция будет монтироваться своими руками, еще на этапе покупки стоит предусмотреть нюансы сборки. Это позволит уточнить суммарные размеры изделий Роквул, не переплачивать за крепежные детали.

1. Рассчитывая расход утеплителя, следует знать: свободный промежуток для размещения каждой плиты должен быть меньше ее ширины на 1-2 см.

2. Флексированный (пружинистый) край шириной 5 см обозначен на торце плиты.

3. Для монтажа не нужны специальные крепления.

4. Выбирая транспорт для перевозки, стоит предварительно рассчитать общий объем упаковок.

5. По толщине утеплитель выбирают, учитывая характеристики стен и климатические особенности региона.

6. Чтобы теплоизоляция сохранила свои качества в течение нормативного срока службы (50 лет), следует приобрести пароизоляционную пленку.

Стоимость плит

Расценки на Скандик зависят от их размеров и комплектности упаковок.

При выборе поставщика учитывают, включены ли расходы на доставку в стоимость материала. Кроме того, тариф часто зависит от размера партии. Обзор цен на легкий базальтовый утеплитель в Московском регионе представлен в таблице.

Компания Габариты плиты, мм Толщина, см Число листов в пачке Объем пачки, м3 Цена упаковки, рубли
Наш дом 600 х 800 5 12 0,288 470
МегаКровля 440-480
Супер-Смеси.Ру 390
СМ 2000 460
Максимир 450

Учитывая, что квадратура утеплителя в пачке составляет 5,76 м2, средняя цена квадратного метра Скандика в Москве – около 78 руб/м2.

Отзывы о теплоизоляционных материалах

«Советую приобрести утеплитель от компании Роквул: он легко режется (обычным макетным ножом), плиты не теряют форму, при необходимости сжимаются.

Теплоизоляция укладывалась самостоятельно (в паре с женой) без всяких затруднений. Единственный недостаток – все тело чесалось после работы, хотя мы оделись с ног до головы и были в перчатках. С задачей утепления материал справляется на «отлично»: зимой в помещении тепло, летом – не жарко. К тому же при 3-слойной укладке Rockwool хорошо поглощает звук».

Михаил Захаров, Уфа.

«Хочу возразить: Rockwool Лайт Баттс Скандик гораздо меньше колется, чем традиционная стекловата (раздражения, конечно, бывают небольшие). Мне, как профессиональному строителю, этот утеплитель нравится по нескольким причинам. Его цена доступна (особенно если оптом покупать), он удобен в работе. Плотность позволяет просто укладывать спрессованные плиты в обрешетку. Рекомендую изнутри закрывать утеплитель пароизоляцией».

Борис Жарков, Самара.

«Ни в коем случае не берите эту химию: базальтовые волокна склеены между собой фенолформальдегидными смолами, которые выделяют формальдегид и фенол в свободном виде.

Токсичность такой продукции не вызывает никаких сомнений. Лучше все-таки купить утеплитель на основе целлюлозы, он более безопасный для здоровья человека».

Николай, Москва.

«Главное – защитить себя от подделки, тогда можно не переживать за здоровье. Лучше купить сертифицированный товар: пусть его стоимость выше, зато нормы содержания вредных веществ в нем соблюдены. Линия Скандик относится к категории недорогих, но качественных утеплителей и имеет в большинстве своем положительные отзывы».

Игорь Марков, Санкт-Петербург.

Дата: 15 апреля 2016

область применения, преимущества и недостатки

На чтение 6 мин Просмотров 974 Опубликовано Обновлено

Защитить дом от холода и сквозняка поможет теплоизоляция Rockwool. Продукция бренда известна во всем мире. Один из крупнейших производителей тепло- и звукоизоляции предлагает утеплители из каменной ваты.

Негорючий и безопасный материал способствует поддержанию оптимального микроклимата и комфортной температуры в помещении.

Особенности технологии и производства утеплителя Rockwool Скандик

Плиты Роквул Скандик предназначены для утепления малогабаритных помещений, имеют небольшой размер

Первые термоизоляционные материалы под торговой маркой ROCKWOOL появились в 1937 году. Сырьем для производства утеплителей стали горные породы. За годы развития компания значительно усовершенствовала технологию изготовления теплоизоляции, но исходный продукт остался тем же. Базальтовый камень обеспечивает долговечность, экологическую безопасность и негорючесть минеральной ваты. Расплавленное сырье помещается в центрифугу, где образуются тонкие прочные волокна. Они располагаются в хаотичном порядке, но надежно сплетаются друг с другом. Материал проходит обработку гидрофобизирующими составами для уменьшения поглощения влаги.

Специально для утепления малоэтажных построек компания разработала серию продуктов Роквул Скандик характеристики, которых позволяют быстрее и легче выполнять монтажные работы.

Материал создается по технологии Флекси. Один край утеплителя способен сжиматься при монтаже, а затем восстанавливать форму. Ширина упругого участка составляет 5 см. Для монтажников он отмечен маркировкой. Преимущества новой технологии:

  • Упрощает установку плиты в собранный каркас из деревянных брусьев или металлических направляющих. Не требуется резать минеральную плиту, достаточно сжать упругие края и заправить между направляющими.
  • Утеплитель не требует дополнительного крепления при монтаже на наклонной и вертикальной поверхности. Работу может выполнять один человек.
  • Плотное прилегание исключает появление щелей и мостиков холода.

Еще одна особенность серии Скандик – высокая способность к компрессии. Материал можно сжимать на 60-70%, а после снятия нагрузки он возвращает первоначальную форму. Такая особенность позволяет компактно упаковывать плиты для транспортировки. Утеплитель полностью заключается в плотную полиэтиленовую пленку. Процедура происходит под вакуумом. Упаковку компактного размера можно перевозить легковым транспортом.

Достоинства и недостатки

Плиты отличаются высокими характеристиками плотности

Теплоизолятор обладает следующими преимуществами:

  • Низкий коэффициент теплопроводности – волокнистая структура минеральной ваты со множеством воздушных прослоек активно препятствует передвижению тепла и холода. Утепление базальтовыми плитами обеспечивает стабильную и комфортную температуру в доме при минимальных расходах на отопление.
  • Паропроницаемость – в каждом помещении присутствует влажный пар. Для поддержания здорового микроклимата необходим его выход наружу. Пористая структура минерального утеплителя обеспечивает высокую паропроницаемость материала.
  • Звукоизоляция – хаотично расположенные каменные волокна и пустоты между ними способствуют затуханию звуковой волны. Плиты Rockwool применяются при создании звукоизолирующих перегородок между комнатами или этажами и акустических потолков.
  • Негорючесть – один из критериев хорошего утеплителя пожарная безопасность. Каменные ватные плиты устойчивы к огню, выдерживают температуру свыше 250°C. Они не поддерживают горение, при нагревании не выделяют дым. Материал относится к классу пожарной безопасности КМ0.
  • Экологическая безопасность утеплителя подтверждается сертификатом EcoMaterial Green. Сырьем для его изготовления является природный камень. Продукция безопасна для здоровья людей, она рекомендуется для установки в жилых помещениях. С целью сокращения загрязнения окружающей среды компания перерабатывает отходы базальтовой ваты для производства новых утеплителей.
  • Долговечность – крепкое сплетение базальтовых волокон обеспечивает неизменность формы плит весь период эксплуатации. Жесткая минеральная вата не сминается, не деформируется. При правильном монтаже ее теплоизоляционные свойства сохраняются более 50 лет.
  • Удобство монтажа и транспортировки – плиты Роквул имеют стандартный размер. При монтаже собирается каркас с шагом равным ширине материала. Минеральная вата легко размещается в нем, а благодаря технологии Флекси процесс укладки ускоряется. Компрессия плит в упаковке позволяет загружать большее количество материала при транспортировке.
  • Стойкость к биологическому и химическому воздействию – каменные волокна не поражаются грибком и плесенью. Они не выбираются грызунами для устройства жилищ. Базальтовые плиты устойчивы к большинству химических составов, но в тоже время не вызывают коррозии при соприкосновении с металлом.
Чтобы материал не впитывал воду, необходимо укладывать гидроизоляционную мембрану

Недостатки:

  • Минеральная вата имеет в составе органические связующие. Состав безвреден при рабочей температуре эксплуатации. Компания Роквул использует небольшое количество соединяющего вещества.
  • Базальтовые волокна в процессе монтажа могут вызвать аллергическую реакцию. Укладывать и резать плиты рекомендуется в перчатках, респираторе и защитных очках.

Базальтовая вата благодаря специальной обработке отличается низким процентом водопоглощения. Но прямого контакта утеплителя с водой необходимо избегать. Установка теплоизоляции должна проходит в сухую погоду. После монтажа плиты закрывают гидроизоляционной мембраной.

Размеры утеплителя серии Скандик

Размер маленьких плит Роквул Скандик

Продукты серии Скандик выпускаются в двух размерах, имеющих несколько вариантов по толщине плит:

  • Стандартный вариант – плита 800×600 мм, толщина – 50 и 100 мм. Количество листов в пачке 12 и 6 штук.
  • Утеплитель размера XL – плита 1200×600 мм, толщина 100-150 мм. Количество изделий в пачке 6 и 5 штук.

Производитель указывает, что в пачке помещается от 3,6 до 5,76 м2 минеральной ваты. Информация позволяет рассчитать необходимое количество материала. Стоит учитывать и рекомендации по эффективной толщине теплоизоляции. Для стен она составляет 100-150 мм, для крыши – 200-250 мм. При изготовлении продукции четко соблюдаются линейные размеры плит. Теплоизоляция не меняет форму в течение всего периода эксплуатации.

Технические характеристики

Рабочие параметры материала связаны с особенностями сырья и технологии производства. Каменное неорганическое сырье обеспечивает прочность и долговечность волокнистого материала. Минеральная вата имеет специфические свойства, которые определяют ее преимущества и недостатки. В каталоге производителя ROCKWOOL Лайт Баттс Скандик технические характеристики следующие:

  • Коэффициент теплопроводности – 0,036-0,039 Вт/м*К.
  • Паропроницаемость – 0,3 Мг/(М*ч*ПА).
  • Коэффициент сжимаемости – не больше 30%.
  • Водопоглощение – 1 кг/м2.
  • Группа горючести – НГ.

Минеральная вата служит отличным изолятором звука. При правильном монтаже она снижает уровень шума на 42-63 дБ. Технические характеристики утеплителя Роквул Лайт Баттс Скандик обеспечивают долговечность его эксплуатации. Плиты не теряют своих свойств около 50 лет.

Плотность

Для плит Роквул Лайт Батс Скандик плотность составляет 37 кг/м3. Это показатель универсального утеплителя, который можно применять на различных участках, не подверженных высокой нагрузке. Волокнистые плиты средней жесткости – оптимальный вариант для звукоизоляции помещений. Они отличаются низкой теплопроводностью и минимальным весом. Утеплитель не нагружает несущую конструкцию. Материал небольшой плотности стоит дешевле более жестких аналогов.

Сфера использования

Материал подходит для наружных работ при условии правильного монтажа

Теплоизоляция Роквул Скандик небольшой плотности предназначена для частного строительства. Она применяется при возведении домов, гаражей, хозяйственных построек, бань и саун. Упругие плиты можно устанавливать на различных участках конструкции:

  • каркасные стены;
  • наружное утепление под отделку сайдингом;
  • чердак и межэтажные перекрытия;
  • скатная кровля.

Область применения включает только ненагружаемые конструкции. Эта особенность связана с небольшой плотностью материала. Низкий показатель водопоглощения и устойчивость к огню позволяют использовать плиты при утеплении бань. Материал укладывается в каркас перегородок, закрывается фольгированным полотном пароизоляции. Повышенная влажность в бане негативно сказывается на состоянии утеплителя. Использование негорючей базальтовой ваты повышает пожарную безопасность. При монтаже минеральной ваты необходимо использовать средства индивидуальной защиты.

Утепление построек плитами Роквул Скандик сокращает затраты на отопление, ускоряет рабочие процессы. Материалы просты в укладки, надежны и долговечны.

Утеплитель роквул лайт баттс скандик отзывы

Одним из наиболее популярных утеплителей для частных домов является минеральная вата. Ее положительные свойства широко известны: негорючесть, хорошая звуко- и теплоизоляция. Обычным плитам из минерального волокна присущи недостаточная плотность, а также повышенная гигроскопичность, приводящая к резкой потере теплоэффективности. Аналогичный утеплитель фирмы Роквул, относящийся к линейке Лайт Баттс Скандик, лишен указанных недостатков и имеет улучшенные характеристики. Чтобы купить подходящие изделия этой компании, стоит ознакомиться с их классификацией, техническими параметрами и применяемостью, а еще узнать ориентировочную стоимость и почитать отзывы покупателей.

Лайт Баттс Скандик – легкие прессованные плиты, производимые из каменной ваты, полученной из базальтовых пород. Специфические свойства обусловлены усовершенствованной структурой по сравнению с обычной минеральной ватой. Чтобы получить Роквул из серии Скандик, волокнистое сырье перед формовкой пропускают через центрифугу. После этого расположение волокон становится хаотичным, промежутки между ними уменьшаются. За счет уплотнения структуры повышается гидрофобность материала (он меньше впитывает воду).

Хаотичность волокнистых частиц делает изделия отличными звукоизоляторами. Увеличившаяся за счет структурных изменений плотность плит от Rockwool почти не влияет на теплотехнические характеристики утеплителя. Хотя обычно плотный материал активнее пропускает тепло. Благодаря специальной технологии одну из длинных сторон плиты можно без усилий сжимать и разжимать. Пружинистые свойства облегчают монтаж элементов и упрощают их раскрой. Разрезая плиту, можно не бояться, что между ней и каркасом возникнут зазоры в случае не совсем точной разметки.

Производитель выпускает продукцию в двух размерных вариантах:

  • габариты 600х800 мм (толщина 5 или 10 см) – для транспортировки легковым транспортом;
  • габариты 600х1200 мм (толщина 10 и 15 см) – для перевозки на крупногабаритных грузовиках.

Основные рабочие характеристики утеплителя приведены в таблице.

Параметры Значения
Теплопроводность при t от +10 до +25°C 0,037 Вт/(м*К)
Теплопроводность в сухих помещениях 0,039 Вт/(м*К)
Теплопроводность во влажных помещениях 0,041 Вт/(м*К)
Группа горючести Негорючий
Класс пожарной безопасности КМ0
Количество поглощенной влаги при частичном непродолжительном погружении в воду 1,0 кг/м3
Плотность Лайт Баттс Скандик 37 кг/м3
Минимальная паропроницаемость 0,3 мг/(м*ч*Па)

Для удобства транспортировки и экономии места в автомобиле разработано несколько вариантов вакуумной упаковки. Если толщина плиты 5 см (размеры 600х800 мм), в пачку фасуется 12 штук, а полученный объем – 0,288 м3. Изделия других типоразмеров упаковывают по 5-6 шт, суммарный объем каждой пачки – от 0,288 до 0,54 м3.

Применение Rockwool

Новый материал четко ориентирован на использование в частном строительстве и имеет многочисленные положительные отзывы. Роквул Лайт Баттс Скандик применяют для утепления следующих наружных и внутренних оснований:

  • фасадов – теплоизоляция Роквул не портится при попадании влаги;
  • стен межкомнатных перегородок, перекрытий, балконов;
  • скатной крыши, мансард – Rockwool легко монтируются на наклонные поверхности, к тому же их паропроницаемость предотвращает накопление конденсата под кровлей;
  • наружных дверей – утеплитель из минваты очень эластичен, стоек к перепадам температур;

Благодаря гидрофобным качествам, Роквул отлично зарекомендовал себя при обшивке саун и бань. В то же время обычная минеральная вата имеет строгие ограничения по применению во влажных помещениях либо нуждается в серьезной влагозащите. Следует отметить, что базальтовый утеплитель не предназначен для работы под нагрузкой.

Что нужно учесть?

Если теплоизоляция будет монтироваться своими руками, еще на этапе покупки стоит предусмотреть нюансы сборки. Это позволит уточнить суммарные размеры изделий Роквул, не переплачивать за крепежные детали.

1. Рассчитывая расход утеплителя, следует знать: свободный промежуток для размещения каждой плиты должен быть меньше ее ширины на 1-2 см.

2. Флексированный (пружинистый) край шириной 5 см обозначен на торце плиты.

3. Для монтажа не нужны специальные крепления.

4. Выбирая транспорт для перевозки, стоит предварительно рассчитать общий объем упаковок.

5. По толщине утеплитель выбирают, учитывая характеристики стен и климатические особенности региона.

6. Чтобы теплоизоляция сохранила свои качества в течение нормативного срока службы (50 лет), следует приобрести пароизоляционную пленку.

Стоимость плит

Расценки на Скандик зависят от их размеров и комплектности упаковок. При выборе поставщика учитывают, включены ли расходы на доставку в стоимость материала. Кроме того, тариф часто зависит от размера партии. Обзор цен на легкий базальтовый утеплитель в Московском регионе представлен в таблице.

Компания Габариты плиты, мм Толщина, см Число листов в пачке Объем пачки, м3 Цена упаковки, рубли
Наш дом 600 х 800 5 12 0,288 470
МегаКровля 440-480
Супер-Смеси.Ру 390
СМ 2000 460
Максимир 450

Учитывая, что квадратура утеплителя в пачке составляет 5,76 м2, средняя цена квадратного метра Скандика в Москве – около 78 руб/м2.

Отзывы о теплоизоляционных материалах

«Советую приобрести утеплитель от компании Роквул: он легко режется (обычным макетным ножом), плиты не теряют форму, при необходимости сжимаются. Теплоизоляция укладывалась самостоятельно (в паре с женой) без всяких затруднений. Единственный недостаток – все тело чесалось после работы, хотя мы оделись с ног до головы и были в перчатках. С задачей утепления материал справляется на «отлично»: зимой в помещении тепло, летом – не жарко. К тому же при 3-слойной укладке Rockwool хорошо поглощает звук».

Михаил Захаров, Уфа.

«Хочу возразить: Rockwool Лайт Баттс Скандик гораздо меньше колется, чем традиционная стекловата (раздражения, конечно, бывают небольшие). Мне, как профессиональному строителю, этот утеплитель нравится по нескольким причинам. Его цена доступна (особенно если оптом покупать), он удобен в работе. Плотность позволяет просто укладывать спрессованные плиты в обрешетку. Рекомендую изнутри закрывать утеплитель пароизоляцией».

Борис Жарков, Самара.

«Ни в коем случае не берите эту химию: базальтовые волокна склеены между собой фенолформальдегидными смолами, которые выделяют формальдегид и фенол в свободном виде. Токсичность такой продукции не вызывает никаких сомнений. Лучше все-таки купить утеплитель на основе целлюлозы, он более безопасный для здоровья человека».

«Главное – защитить себя от подделки, тогда можно не переживать за здоровье. Лучше купить сертифицированный товар: пусть его стоимость выше, зато нормы содержания вредных веществ в нем соблюдены. Линия Скандик относится к категории недорогих, но качественных утеплителей и имеет в большинстве своем положительные отзывы».

ROCKWOOL Россия
109028, Серебряническая наб.,29, БЦ Silver City

Тел.: +7 495 777 79 79
Факс: +7 495 777 79 70
[email protected]

Профессиональные консультации: 8 800 200 22 77
Записаться на тренинг: +7 963 996 64 94

Центр проектирования: [email protected]

Copyright © February 2017, ROCKWOOL International A/S

Компания Роквул занимается производством общестроительной и технической теплоизоляции, а также гидро-, пароизоляционных и ветрозащитных мембран. Rockwool Лайт Баттс Скандик – это уникальный теплоизоляционный материал, способный восстанавливать и сохранять свои характеристики. Продукция Роквул отмечена сертификатом EcoMaterialGreen, который подтверждает, что она безопасная и экологически чистая.

Описание и обзор характеристик утеплителя Скандик

Rockwool Скандик – это теплоизоляция из каменной ваты. Для изготовления утеплителя используется кварцевый песок и вторичное сырье. Теплоизоляция Роквул этой серии предназначена для частного домостроения. Благодаря уникальной технологии производства компрессия утеплителя Скандик составляет 70 %, что значительно сокращает трудозатраты и расходы на транспортировку материала. После распаковки плиты полностью восстанавливают свою структуру.

Благодаря технологии Флекси, один край утеплителя способен сжиматься. В итоге Роквул намного легче и удобнее устанавливать в деревянный или металлический каркас. Ширина этого края составляет 5 см, и он отмечен специальной маркировкой. Теплоизоляция Роквул Скандик всегда плотно прилегает к поверхности, не оставляя щелей. После утепления в помещении становится значительно теплее, и отсутствуют сквозняки (при условии соблюдения правил монтажа). Упаковка утеплителя марки Роквул герметичная, внутри нее нет воздуха. В итоге материал занимает меньше места и его легче перевозить.

Выпускаются плиты Скандик двух размеров:

  • стандартные: длина – 80 см, ширина – 60 см, толщина – 5 и 10 см;
  • XL: длина – 1,2 м, ширина – 60 см, толщина – 10 и 15 см.

Первый вариант можно перевозить в маленьком легковом автомобиле, а второй – в крупногабаритном. Утеплитель толщиной 100 мм имеет большую плотность, поэтому меньше прогибается и надежнее устанавливается в каркас.

В одной упаковке может быть от 5 до 12 плит. Одна упаковка стандартного утеплителя Роквул Лайт Баттс с толщиной 50 мм содержит 12 плит, способных закрыть 5,76 м 2 поверхности. При тех же размерах, но с толщиной в 100 мм, в одном пакете находится 6 плит Роквул Скандик. Ими можно утеплить 2,88 м 2 . Следует помнить, чем больше толщина изоляции, тем меньше плит в одной упаковке. Теплоизоляция размером XL и толщиной 10 см закрывает шестью плитами 4,32 м 2 , а при толщине 15 см и пятью плитами – 3,6 м 2 .

Технические характеристики утеплителя:

  • коэффициент теплопроводности – 0,036-0,041 Вт/м·К;
  • класс горючести – негорючий материал;
  • водопоглощение при погружении части теплоизоляции на короткий срок – 1 кг/м 2 ;
  • плотность – 30 кг/м 3 ;
  • паропроницаемость – 0,3 мг/(м·ч·Па).

Низкий коэффициент теплопроводности получен за счет хаотичного расположения волокон, как в горизонтальном, так и в вертикальном положении, а также благодаря большому количеству пустот.

Преимущества теплоизоляции Роквул Скандик

Вся изоляция Rockwool производится из каменной ваты, поэтому это негорючий материал. Она может выдерживать нагрев до +750°С. Но не рекомендуется применять в местах с температурой более +250°С, так как в этом случае начинает разрушаться связующий компонент. Свойства теплоизоляции Роквул сохраняются, но срок эксплуатации сокращается.

Низкий коэффициент теплопроводности помогает значительно снизить расходы на отопление дома. Помимо отличных теплоизоляционных свойств, утеплитель Лайт Баттс Скандик является и хорошей звукоизоляцией, заглушающей воздушные шумы. По сравнению с паронепроницаемым пенополистиролом, каменная вата Роквул выводит влагу из помещения, но при этом не впитывает ее.

Теплоизоляция Скандик, как и другие каменные ваты, не интересует грызунов и насекомых как еда. Также она не поддерживает рост плесени и грибков, устойчива к кислотам, щелочам и маслам. Чтобы вода не впитывалась в утеплитель Скандик, его поверхность покрыта водоотталкивающим компонентом. В итоге капли воды с него стекают, а не пропитываются внутрь.

Область применения, советы перед покупкой и правила хранения

Утеплитель Лайт Баттс Скандик рекомендован для ненагружаемых конструкций. Его используют для теплоизоляции мансард, перегородок, перекрытий между этажами, стен в малоэтажных зданиях, балконов, полов, бань, саун, скатных кровель и стен под сайдинг.

Перед покупкой нужно внимательно осмотреть упаковку, чтобы она не была порвана. На ее поверхности не должно быть сильных вмятин или порезов. Приобретая теплоизоляцию Роквул у неофициальных дилеров, рекомендуется проверить сертификаты качества, чтобы не купить подделку. Распакованный материал хранится только под крышей или каким-либо другим навесом. Главное, чтобы на теплоизоляцию Скандик не попадали атмосферные осадки. Держать упаковки необходимо на паллетах. Ставить паллеты друг на друга ни в коем случае нельзя. Плиты укладываются горизонтально. Не следует бросать, пинать и туго затягивать упаковки с утеплителем.

«В прошлом году купили квартиру. Внешне выглядела она на отлично. С наступление зимы сразу появились проблемы с теплом. Она не прогревалась до комфортной температуры от центрального отопления. Пришлось приобретать дополнительные обогреватели. Чтобы эта ситуация не повторилась снова, решили, что надо утеплять. По отзывам каменная вата показалась лучше, чем стекловата. Решили купить утеплитель от компании Rockwool. Плотность Лайт Баттс Скандик хорошая, он качественный, жесткий 100 мм. Утепляли им все стены. Монтировать его очень удобно, сидит плотно».

«Покупал утеплитель Скандик для теплоизоляции стен дачи. Работать с Роквул было одно удовольствие. Плиты действительно быстро и просто монтируются. Упаковка компактная. Как производитель Роквул и обещал, изделия не осыпаются и не ломкие. После утепления кожа рук не чесалась и раздражения не было».

Кирилл, Нижний Новгород.

«Очень порадовало соотношение цена и качество. А качество теплоизоляции Роквул Скандик действительно на высшем уровне, ни к чему не придерешься. Недаром у него так много положительных отзывов. Ко всему этому Роквул отлично сдерживает шум и не горит. Для нас это очень важно, так как дом из бруса».

«Выбор теплоизоляции сейчас огромен, каждая из них имеет хорошие отзывы. Но по характеристикам утеплитель фирмы Роквул мне ближе, да и по опыту. Свою цену он абсолютно оправдывает. Да, после него бывает небольшое раздражение кожи, но не такое сильное как после стекловаты. У некоторых людей так и вообще не раздражается кожа, так как, судя по всему, это во многом зависит от ее чувствительности. Плиты Роквул качественные, вставлять в каркас без каких-либо дополнительных креплений – одно удовольствие».

Василий, Московская область.

Расценки на утеплители Rockwool Скандик зависят от его плотности и толщины. Чем они больше, тем выше стоимость, так как для производства потребовалось больше сырья.

Таблица с ценами, по которым можно купить утеплитель серии Скандик разных размеров и толщины:

Размеры, мм (длина/ширина/толщина) Вес, кг Количество в упаковке, шт. Цена, рубли
800х600х50 9,2 12 430
800х600х100 9,2 6 430
1200х600х100 13,8 6 650
1200х600х150 17,3 5 650

Во время работы с утеплителем обязательно нужно применять средства индивидуальной защиты. Открытые участки кожи закрываются. Если помещение не проветривается, то используются респираторы. По окончании проводится тщательная уборка пылесосом. Если утепляется потолок, то необходимо надеть защитные очки. После монтажа руки сначала ополаскиваются холодной водой, а лишь затем проводится полное мытье.

ROCKWOOL ЛАЙТ БАТТС СКАНДИК XL 150 мм

Утеплитель Rockwool Лайт Баттс Скандик



Утеплитель Rockwool Скандик уникальный продукт Роквул, специально разработанный для применения в частном домостроении. Его уникальность заключается в революционном качестве волокон, которые позволяют подвергать плиты компрессии до 70%. Благодаря вакуумной компрессионной упаковке за одну поездку вы можете перевезти втрое больше материала, чем в обычной.

Теплоизоляция Роквул позволяет сократить расходы на строительство, благодаря оптимальному соотношению цены и качества.



Теплоизоляция Rockwool Скандик выпускается в двух размерах:

  • 800 * 600 мм (толщиной 50 и 100 мм)
  • 1200 * 600 мм (толщиной 100 и 150 мм)





Применение
  • мансардные помещения (скатные кровли)
  • межкомнатные стены
  • стены с облицовкой сайдингом
  • каркасные стены
  • межэтажные перекрытия
  • полы по лагам
  • балконы




Технические характеристики
Наименование продукта Rockwool СКАНДИК
Тип продукта Мягкие плиты
Класс пожарной опасности строительного материала (группа горючести) KM0 (Негорючие)

Коэффициент теплопроводности, Вт/м*°С



Предел прочности на растяжение параллельно к лицевым поверхностям, кПа, не менее 2
Компрессия, %, не более -
Паропроницаемость, мг/м*ч*Па 0,3
Водопоглощение при кратковременном и частичном погружении, кг/м2, не более 1,0
Плотность, кг/м3 28-35
Длина * Ширина, мм 800*600; 1200*600
Толщина, мм 50; 100; 150





Rockwool ― минераловатный базальтовый утеплитель в плитах



Rockwool (Роквул) ЛАЙТ БАТТС Скандик

Характеристики

Размер, ммВ упаковке
плотностьдлинаширинатолщинаштукм2м3
3180060050125,760,2880
3180060010062,880,2880

Применение в строительстве

ЛАЙТ БАТТС Скандик — идеальный теплоизоляционный материал для мансард, межэтажных перекрытий, стеновых перегородок и других конструкций, в которых можно применять ненагружаемый утеплитель. Как и другие материалы Rockwool, он обладает значительным количеством полезных эксплуатационных характеристик.

Без щелей и сквозняков

ЛАЙТ БАТТС Скандик изготавливается из каменной ваты, полученной из горных пород базальтовой группы, и синтетического связующего. Эти плиты абсолютно безопасны для здоровья, не горят, не гниют, отличаются высокой устойчивостью к воздействию химических веществ, не привлекают грызунов и насекомых. В то же время минплиты надежно сохраняют тепло, «дышат», и не накапливают конденсат.

Главное отличие ЛАЙТ БАТТС Скандик от других минералволоконных плит, которые производит Rockwool — это способность сжиматься на 60% относительно изначального объема и легко восстанавливать форму. Эта способность к компрессии легла в основу специальной технологии Флекси. Производитель флексирует край минплиты, чтобы при укладке теплоизоляции это свойство позволило ей плотно примыкать к элементам обрешетки и деталям несущих конструкций. Таким образом, исключается появление щелей и облегчается монтаж утеплителя. Производитель позиционирует этот материал как теплоизоляцию для частного домостроения, поэтому цена ЛАЙТ БАТТС Скандик чуть ниже, чем стоимость промышленной изоляции.

Особенности эксплуатации

Следует понимать, что повышенная способность к компрессии предполагает, что плита не должна нести на себе постоянную нагрузку. Иначе ее тепловые и звукоизоляционные характеристики будут снижены.  Наша компания предлагает ЛАЙТ БАТТС Скандик, купить который можно по оптовой цене, а также другие утеплители для крыши.

К этому товару еще никто не оставлял отзыв. Ваш отзыв может быть первым.

Лайт Баттс Скандик Rockwool - удобный материал для утепления

Разработав утеплитель ROCKWOOL марки Роквул Лайт Баттс, его создатели пошли дальше. Рост индивидуального строительства предопределил разработку утеплителя предназначенного для частных домовладений. Для разработки Скандик компания ROCKWOOL привлекла лучших специалистов. Созданная теплоизоляция соответствует установленным высоким требованиям и дополнена новым отличительным качеством для удобства применения.

Отличный от других

Официальная презентация продукта:

Трудность, с которой приходиться сталкиваться строителям собственного жилья, является отсутствие большегрузного транспорта для доставки строительного материала. Нанимая машину для транспортировки, человек несёт лишние затраты. Главной целью при разработке Скандик маркетологи Роквул определили уменьшение затрат на доставку утеплителя к месту проведения работ. Это было достигнуто за счёт разработки материала с компрессией в 60%. Этот параметр означает, что Скандик ROCKWOOL может переносить сжатие до 60% своего объёма при полном восстановлении после снятия нагрузки. Тем самым поставленная цель была достигнута. Объём заводской упаковки был снижен на 2/3. Теперь одна и та же машина может увезти в 3 раза больше утеплителя в вакуумной упаковке.

Производственные процессы

Основой производства базальтовых утеплителей являются натуральные, созданные природой при вулканической деятельности, горные породы без всяких примесей и заменителей. Скандик производства ROCKWOOL изготовлен именно из таких базальтовых камней.

Описание технологии производства не является секретом. В специальных печах при температуре в 1500 и более градусов поступившее на предприятие сырье расплавляют до однородной текучей массы. Используют для этого “холодные” тигли. Нагрев и плавление базальта происходит под воздействием электромагнитных полей с частотой 6 МГц при расходе всего 3 кВт/ч на 1 кг получаемого расплава. Использование данного оборудования и технологии позволяет при необходимости останавливать и запускать производственный процесс без создания аварийных ситуаций, порчи оборудования и перерасхода сырья.

Поступая в центробежные ускорители масса расплава остывает, образуя короткие тонкие базальтовые нити. В последующем они уплотняются под воздействием вакуума и скрепляются между собой клейкими составами. Затем лента поступает в печи полимеризации, где под воздействием теплового удара происходит нейтрализация связующих составляющих. Пройдя этот этап и проверку на соответствие техническим требованиям, утеплитель Скандик Лайт Баттс поступает на резку и упаковку, представляя собой устойчивый с механическому воздействию, но в тоже время эластичный, легко обрабатываемый продукт.

Факты на стол

Начнём с самого главной характеристики – теплопроводности. Она составляет 0,039 Вт/(м·К), что позволяет проводить эффективное утепление зданий и сооружений в условиях высоких широт. Эффективность утепления крайне высока. При соблюдении технологии утепления кровли и стен возможно двухкратное снижение затрат на обогрев внутренних помещений.

Немаловажный факт – отсутствие пожарной опасности. Применяемый материал негорюч и не снижает степени огнестойкости зданий, возведённых из стекла и бетона. К тому же, использование утеплителя позволяет уменьшить количество применяемого при возведении стен дерева в 4, а кирпича – в 19 раз.

Понятна озабоченность потребителей экологической составляющей утеплителя. В данном случае беспокоиться не о чем. Исходные природные материалы подвергнуты высокотемпературной обработке. Связующие составы прошли полную полимеризацию, что привело их в крайне стабильное состояние. Сертификаты и разрешения позволяют проводить утепления в любых зданиях, включая лечебные и детские учреждения. Отсутствие вредных для здоровья человека составляющих, позволяет работать с соблюдением минимальных правил личной безопасности.

Не стоит забывать и о звукоизоляционных свойствах, что также позволяет экономить на приобретении специальных материалов.

Срок эксплуатации просто поражает. Заявлено о 50-летней беспроблемной защите от утечек тепла. При этом материал не подвержен намоканию, устойчив к посягательству насекомых и грызунов. Из-за своей “каменной” основы не распространяет грибок и плесень.

Таковы технические характеристики утеплителя Лайт Баттс Скандик.

Чтобы не говорили о ROCKWOOL Лайт Баттс Скандик характеристики утеплителя выше всяких позвал и он по праву занимает лидирующее место на рынке изоляционных материалов.

 Упаковываем, храним, перевозим

Плиты Скандик в Роквул упаковываются в полиэтиленовый мешок, обеспечивающий сохранность материала при хранении и транспортировке. Для уменьшения линейного размера применяется вакуумный метод упаковки, что позволяет сэкономить 40% объёма. Герметичность упаковки позволяет обеспечить хранение в течение 10 лет.

Изоляция ROCKWOOL производиться:

  • стандартного размера: 800х600х50 и 800х600х100 мм для транспортировки легковыми автомашинами;
  • размера XL: 1200х600х100 и 1200х600х150мм для доставки грузовиками.

В упаковке объёмом 0,28 куб.м помещается 12 плит Лайт Баттс Скандик 50 мм размером 800х600 мм или 6 плит толщиной 100 мм того же размера. В стандартной Газели объёмом 11 куб.м размещается 39 пачек. Увеличение компрессии материала приводит к тому, что за один рейс можно привезти на 108 плит стандартного размера больше, по сравнению с предыдущими материалами Роквул. Реализация утеплителя осуществляется только целыми упаковки для сохранения свойств утеплителя.

Применяем правильно

Утеплитель Скандик используется при утеплении фасадов частных домов, мансард, межкомнатных перегородок, перекрытий, стен, балконов, наружных дверей вертикального и наклонного применения. Дополнительная нагрузка на плиты не предусмотрена. Повышенная плотность привела к увеличению механической устойчивости материала, но недопустимая нагрузка приводит к его деформации, и как следствие, ухудшению теплоизоляционных свойств.

Используя маты разной толщины легко добиться нужного слоя утеплителя. Наличие плит Лайт Баттс Скандик 150 мм существенно снижает трудозатраты по монтажу утеплителя больших толщин. Если при расчётах требуется толщина утеплителя слоем в 380 мм, то необходимо округлить его в большую сторону до кратности 150, 100 или 50.

Изоляционный слой при правильной установке образует сплошное примыкание к каркасу без образования щелей, что позволяет избежать потерь тепла и предотвратить появление сквозняков. Повышенная плотность делает материал устойчивым к механическим воздействиям.

Толщина утепления для средней полосы России составляет для внешних стен – 150 мм, для утепления кровли – 200 мм. Для северных или южных регионов толщину слоя утеплителя необходимо увеличить (уменьшить) на 50 мм соответственно.

Сократить время и расходы на утепление можно, применяя материал толщиной 100 и 150 мм. При этом снижаются трудозатраты, сокращается количество отходов, плиты большей толщины лучше держатся в каркасе. Резку нужно производить строительным ножом. Не надо отрезать утеплитель миллиметр в миллиметр, увеличьте размер материала на 20 мм от размера закрываемого проёма.

Удобство монтажа

Технология Флекси позволяет одному из длинных краев сжиматься и разжиматься при приложении небольшого усилия. Благодаря этому существенно облегчается установка Лайта Баттса Скандика ROCKWOOL в каркасы из дерева или металла. Ширина пружинящего края составляет 50 мм. Он отмаркирован цветом по длинной стороне плиты. По отзывам потребителей, утеплитель легко и быстро монтируется. Никаких особых навыков и знаний для этого не требуется. Это позволяет производить работу по утеплению людям профессионально этим не занимающимся. Плотная укладка в каркас полностью исключает вероятность проникновения холодного воздуха в дом, создавая дополнительный уют и комфорт.

Роквул Лайт Батс Скандик сделает дом теплее за меньшие деньги.

В видео ниже показан процесс монтажа:

Rockwool произвела 1 миллион изоляционных материалов Light Batts Scandic в Алабуге 24.04.2013

Сегодня завод ROCKWOOL в Елабуге произвел 1 000 000 упаковок изоляционного материала Light Batts Scandic. Это теплоизоляционный продукт нового поколения, впервые выпущенный в мае 2012 года, и почти через год он приобрел огромную популярность среди частных потребителей и заслужил высокую оценку экспертов строительного рынка. Компания ROCKWOOL имеет патент на эту инновационную разработку.
The242013

Сегодня завод ROCKWOOL в ОЭЗ «Алабуга» выпустил 1 000 000 упаковок изоляционного материала Light Batts Scandic. Это теплоизоляционный продукт нового поколения, впервые выпущенный в мае 2012 года, и почти через год он приобрел огромную популярность среди частных потребителей и заслужил высокую оценку экспертов строительного рынка. Компания ROCKWOOL имеет патент на эту инновационную разработку.

Успех Light Batts Scandic связан с технологиями нового поколения, возможностями вакуумной упаковки, благодаря которым материал можно сжимать до 60%, что приводит к экономии на транспортировке материала до 3 раз.Изделие представлено в двух размерах - стандартном, легко помещающемся в багажник автомобиля, и увеличенном размере XL, позволяющем ускорить процесс установки, что также было одним из самых больших преимуществ этого продукта. В дополнение к этому, а именно для Light Batts Scandic, компания разработала красочную и информативную упаковку со всеми необходимыми свойствами изоляционного материала и данными об использовании.

«Значительный опыт компании ROCKWOOL в разработке новых продуктов позволил нам представить на рынке этот поистине революционный изоляционный продукт.В дополнение к своим выдающимся техническим характеристикам Light Batts Scandic является безопасным для здоровья и долгосрочным продуктом со сроком службы не менее 100 лет . Кроме того, мы провели многочисленные исследования потребительских предпочтений и желаний создать привлекательную и удобную упаковку, а также сделать материал максимально комфортным в использовании. На YouTube-канале ROCKWOOL можно посмотреть видеоролики, в которых представлены преимущества Light Batts Scandic и инструкции по его установке.Мы гордимся своим продуктом и рады, что тысячи российских дач и загородных домов утеплены с помощью Light Batts Scandic », - говорит Ирина Садчикова, директор по маркетингу и стратегическому развитию ROCKWOOL Россия.

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.5dfd733e.16303

.2d8a35f8

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

% PDF-1.7 % 1 0 объект > / Метаданные 4 0 R / ViewerPreferences 5 0 R >> эндобдж 6 0 obj / Создатель / CreationDate (D: 20180827084546 + 01'00 ') / ModDate (D: 20180827084546 + 01'00 ') >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать Microsoft® Word 2016Microsoft® Word 20162018-08-27T08: 45: 46 + 01: 002018-08-27T08: 45: 46 + 01: 00uuid: CB95C983-4D17-48E5-BC83-153417FF5E58uuid: CB95C983-4D17-48E5-BC83- 153417FF5E58 конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > / XObject> >> / Аннотации [45 0 R 46 0 R] / Родитель 2 0 R / MediaBox [0 0 595 842] >> эндобдж 8 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 56 0 руб. / Группа> / Вкладки / S / StructParents 0 >> эндобдж 9 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 59 0 руб. / Группа> / Вкладки / S / StructParents 1 >> эндобдж 10 0 obj > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 60 0 руб. / Группа> / Вкладки / S / StructParents 2 >> эндобдж 11 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 61 0 руб. / Группа> / Вкладки / S / StructParents 3 >> эндобдж 12 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 63 0 руб. / Группа> / Вкладки / S / StructParents 4 >> эндобдж 13 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 65 0 руб. / Группа> / Вкладки / S / StructParents 5 >> эндобдж 14 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 67 0 руб. / Группа> / Вкладки / S / StructParents 6 >> эндобдж 15 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 69 0 руб. / Группа> / Вкладки / S / StructParents 7 >> эндобдж 16 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 71 0 руб. / Группа> / Вкладки / S / StructParents 8 >> эндобдж 17 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 72 0 руб. / Группа> / Вкладки / S / StructParents 9 >> эндобдж 18 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 74 0 руб. / Группа> / Вкладки / S / StructParents 10 >> эндобдж 19 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 75 0 руб. / Группа> / Вкладки / S / StructParents 11 >> эндобдж 20 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 77 0 руб. / Группа> / Вкладки / S / StructParents 12 >> эндобдж 21 0 объект > / ExtGState> / XObject> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 79 0 руб. / Группа> / Вкладки / S / StructParents 13 >> эндобдж 22 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 80 0 руб. / Группа> / Вкладки / S / StructParents 14 >> эндобдж 23 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 81 0 руб. / Группа> / Вкладки / S / StructParents 15 >> эндобдж 24 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 82 0 руб. / Группа> / Вкладки / S / StructParents 16 >> эндобдж 25 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [83 0 R] / MediaBox [0 0 595,32 841,92] / Содержание 84 0 руб. / Группа> / Вкладки / S / StructParents 17 >> эндобдж 26 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R] / MediaBox [0 0 595.32 841,92] / Содержание 93 0 руб. / Группа> / Вкладки / S / StructParents 19 >> эндобдж 27 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 94 0 руб. / Группа> / Вкладки / S / StructParents 27 >> эндобдж 28 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [95 0 R 96 0 R] / MediaBox [0 0 595,32 841,92] / Содержание 97 0 руб. / Группа> / Вкладки / S / StructParents 28 >> эндобдж 29 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595.32 841,92] / Содержание 98 0 руб. / Группа> / Вкладки / S / StructParents 31 >> эндобдж 30 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 595,32 841,92] / Содержание 99 0 руб. / Группа> / Вкладки / S / StructParents 32 >> эндобдж 31 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [100 0 R 101 0 R 102 0 R 103 0 R 104 0 R] / MediaBox [0 0 595,32 841,92] / Содержание 105 0 руб. / Группа> / Вкладки / S / StructParents 33 >> эндобдж 32 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Аннотации [106 0 R] / MediaBox [0 0 595.32 841,92] / Содержание 107 0 руб. / Группа> / Вкладки / S / StructParents 39 >> эндобдж 33 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 841.92 595.32] / Содержание 108 0 руб. / Группа> / Вкладки / S / StructParents 41 >> эндобдж 34 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 841.92 595.32] / Содержание 109 0 руб. / Группа> / Вкладки / S / StructParents 42 >> эндобдж 35 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 841.92 595,32] / Содержание 110 0 руб. / Группа> / Вкладки / S / StructParents 43 >> эндобдж 36 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 841.92 595.32] / Содержание 111 0 руб. / Группа> / Вкладки / S / StructParents 44 >> эндобдж 37 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / MediaBox [0 0 841.92 595.32] / Содержание 112 0 руб. / Группа> / Вкладки / S / StructParents 45 >> эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > транслировать xXnF @ oʃ "'M6): K # $ (DZ (O- @ Z $ / {fQ

Паропроницаемость каменной ваты.Каменная вата надежный утеплитель, как правильно утеплить комнату минеральной ватой

Если приступить к этапу утепления помещения и при этом заблудиться с выбором материала, то отличным решением станет каменная вата на базальтовой основе. Такой волокнистый утеплитель относится к категории минеральных и производится на основе пустой породы (камня), в том числе базальта. Отсюда и название - каменная (базальтовая) вата. Поэтому вопрос «что лучше - каменная или базальтовая вата» как минимум сформирован некорректно.Еще раз подчеркнем, что каменная вата - это утеплитель на основе базальтовых (каменных) пород.

Виды изоляционного материала

  • Стекловата - это материал, изготовленный из стеклянных отходов и небольшого количества песка.
  • Каменная вата - это утеплитель из базальтовых пород.
  • Шлаковата - это материал, который производится из отходов металлургической промышленности.

В нижеследующем материале мы рассмотрим базальтовый утеплитель, сформируем его описание и подробно изучим технические характеристики, чтобы понять, что лучше и удобнее использовать именно этот вид материала для утепления помещений и промышленного оборудования.

Технология производства каменных утеплителей

Базальтовая изоляция производится из отходов горнодобывающей промышленности, но большую часть составляющих веществ уносит базальт. Процесс производства каменной ваты выглядит так:

  • Сначала все каменные отходы, измельченные почти до порошкообразного состояния, нагреваются при температуре 1300-1500 градусов Цельсия. В этот момент основное вещество плавится до состояния тонких волокон. В этом случае процесс фиброобразования останавливается в зависимости от необходимой жесткости базальтовых плит утеплителя.То есть, если вам понадобится мягкий камень, волокна будут немного длиннее и толще. Если цель производства - полужесткие или жесткие плиты, то волокно делают толще и короче.
  • Затем в специальных емкостях волокнистая основа смешивается с воздушными массами, что позволяет волокну охладиться и хаотично закрепить его относительно друг друга.
  • Далее в полученную массу в качестве связующего добавляют фенольные смолы. Они не позволяют волокнам смещаться со своего места, а значит, структура каменного теплоизолятора останется неизменной в условиях эксплуатации.
  • Заключительный этап производства базальтовой теплоизоляции - прессование плит при одновременном воздействии температуры 300 градусов Цельсия.

Важно: для снижения гидрофобности изоляционного слоя используются металлизированные листы, которые либо накладываются на клей, либо сшиваются металлизированной нитью. Этот вид каменных плит особенно хорошо себя ведет при утеплении фасадов при влажной отделке или утеплении саун и бань.

Формат и структура изоляции

По типу назначения все утеплители на основе базальта можно разделить по форме и структуре.Итак, существуют такие виды изоляционного материала:

  • Таблички. Самый востребованный теплоизолятор. Применяется для утепления плоских горизонтальных / вертикальных и наклонных поверхностей. Удобен в установке, легок и податлив к резке.
  • Коврики (рулоны). Они имеют более мягкую структуру и используются, если объект не испытывает повышенной несущей нагрузки. Также их можно использовать для изоляции вентиляционного и промышленного оборудования с повышенной пожароопасностью.
  • Цилиндры.Особый подвид базальтовой ваты, применяемый для изоляции трубопроводов различного назначения, в том числе газопроводов.

Базальт по составу может быть:

  • Мягкий. Более эластичный утеплитель. В отличие от досок, он имеет меньшую плотность и чаще всего продается в матах и ​​рулонах.
  • Полужесткий. Этот вид минерального материала чаще всего реализуется в двух формах - цилиндрах или плитах. Эта конструкция зарекомендовала себя как лучшая при строительных работах частного и промышленного использования.
  • Плиты жесткие. Этот материал имеет наибольшую плотность и применяется там, где предусмотрены высокие несущие нагрузки на объект, а также повышенная пожароопасность оборудования. Пластины повышенной жесткости особенно часто используются в промышленности.

Характеристики изоляции на основе базальта

Чтобы понять, чем отличается базальтовая (каменная) вата от стекловаты (или пенопласта), рассмотрим детально технические характеристики базальтового утеплителя. Итак, они выглядят так:

  • Теплопроводность... Для каменной ваты уровень теплопроводности составляет от 0,032 до 0,048 Вт / (м * К), при этом поролон и вспененный каучук имеют одинаковые показатели. Стекловата немного больше и быстрее пропускает тепло, но ненамного.
  • Огнестойкость ... Этот критерий важен при выборе утеплителя. Итак, стоит знать, что каменная вата начинает плавиться только при температуре 1114 градусов по Цельсию, но не воспламеняется. При этом пена способна гореть при температуре 400-500 градусов.Кроме того, базальтовую вату можно выгодно отличить тем, что она имеет тенденцию к самозатуханию при плавлении, в то время как пена также выделяет вредные пары стирола и фенола в атмосферу.
  • Гидрофорность. Здесь утеплитель немного уступает пенополистиролу. Но не критично. Процент водопоглощения каменной ваты составляет всего 2%. При этом пена совершенно не впитывает воду. Однако если каменная вата будет достаточно влажной и долгое время, то структура плит и матов все равно потеряет свой первоначальный вид.
  • Паропроницаемость ... Здесь показатель 0,3 мг / (м * ч * Па). Это говорит о том, что воздухопроницаемые стены из дерева или кирпича могут безопасно выпускать пары наружу, не опасаясь негативного и разрушительного воздействия конденсации. Что успешно пройдет сквозь структуру базальтовой ваты и выйдет наружу. То есть стенам или утеплителю не страшна влага.
  • Звукоизоляция. Базальтовая вата отлично глушит шум как снаружи, так и внутри перегородок квартиры.Поэтому данный вид утеплителя особенно востребован застройщиками, чьи объекты расположены в шумном районе.
  • Плотность. Здесь уровень плотности плит и матов может варьироваться от 30 до 159 кг / м3. Соответственно, с увеличением плотности волокон в структуре базальта увеличивается и его жесткость.

  • Прочность. Каменные обогреватели не подвержены деформации в течение длительного времени. Исключением является попадание большого количества воды на утеплитель.Так, по сжатию каменная вата выдерживает от 5 до 80 килопаскалей.
  • Экологичность. Плиты и маты базальтового утеплителя хоть и содержат фенольные смолы, но все же считаются экологически чистым материалом, так как большое количество фенолов уже нейтрализовано на этапе производства утеплителя. Поэтому плиты и маты можно использовать как снаружи предметов, так и внутри.
  • Химическая и биологическая инертность ... Базальтовый утеплитель не гниет, не ржавеет, не вступает в реакцию с металлом и другими агрессивными средами.Более того, в материале не могут жить никакие микроорганизмы и живые существа.

Важно: при работе с каменной ватой, несмотря на легкость и простоту ее эксплуатации, необходимо использовать защитную одежду. Поскольку плиты могут слегка рассыпаться при разрезании, что приводит к образованию аллергенной пыльцы. А при установке кусков утеплителя все стыки следует закрыть обрезками материала из базальтового волокна.

Поскольку минеральный утеплитель на основе базальта имеет разную плотность и форму, при выборе материала нужно руководствоваться следующими принципами:

  • Для утепления скатной кровли лучше использовать материал, толщина которого будет не менее 15 см, а плотность от 40 кг / м3.
  • Для достижения качественной звукоизоляции в межкомнатных перегородках можно использовать утеплитель плотностью 40-60 кг / м3. Этого будет достаточно, а переплачивать нет смысла.
  • Для утепления наружных стен дома рекомендуется использовать плиты базальтового утеплителя толщиной 10 см и плотностью не менее 80 кг / м3.
  • Если монтаж вентилируемого фасада осуществляется в два слоя, то желательно использовать два вида материала - мягкую шерсть и затем более жесткий.В этом случае ближе к стенам нужно расположить более мягкий материал, а ближе к отделке фасада - жесткие плиты.

Важно: покупая утеплитель на основе базальта, обращайте внимание на упаковку. Как правило, производитель упаковывает материал в термоусадочную пленку, предотвращающую попадание влаги внутрь. А если упаковка порвалась или порвалась местами, от такой покупки лучше отказаться. Вполне возможно, что при хранении или транспортировке утеплителя в него уже попала влага, что снижает теплоизоляционные свойства базальта.

Производители и стоимость базальтового утеплителя

На российском рынке наибольшей популярностью пользуются базальтовые утеплители таких производителей:

  • Этот производитель имеет утеплитель любой плотности и формы. Чаще всего тарелки упаковываются по 12-24 штук. в пакете. Стоимость базальта от Knauf начинается от 16 долларов за упаковку.
  • Здесь утеплитель тоже бывает двух видов - рулонный и пластинчатый. Стоимость плитного утеплителя начинается от 14 долларов за упаковку.
  • Стоимость утеплителя от этого производителя также начинается от 14-24 долларов. за упаковку.
  • Новый производитель базальтового утеплителя, но уже хорошо зарекомендовавший себя. Стоимость материала начинается от 24 долларов за упаковку в тарелки или рулоны.

Надеемся, что характеристики и стоимость базальтового волокнистого материала, приведенные в материале, помогут Вам сделать правильный выбор и качественно утеплить свой объект.

Утепление дома - актуальная проблема современности.Не только в новостройках, но и в старом жилом фонде люди стараются снизить расходы на отопление. Постоянно растущие цены на энергоносители ложатся тяжелым бременем на семейный бюджет, увеличивая разрыв между доходами и расходами.

Качественно утеплив свой дом или квартиру, мы обеспечим комфорт себе и своим близким. Сумма на виртуальном «счетчике» сбережений после этой работы будет расти с каждым годом.

Единственный вопрос, на который нужно ответить правильно, - какой материал использовать для сохранения тепла в доме? Отвечая на него, мы рассмотрим каменную вату и оценим ее достоинства и недостатки.

Из чего сделана каменная вата?

Этот материал сделан из базальта, породы вулканического происхождения. Чтобы получить мягкое волокно из твердого камня, его плавят. После этого раскаленная масса разделяется на волокна по разным технологиям (выдувание, валкование, прядение и центробежное вытягивание).

Полученный полуфабрикат имеет один существенный недостаток: базальтовые волокна рассыпаются, из них невозможно образовать единую массу. Поэтому на следующем этапе в волокно вводится клей.

Чаще всего в этом качестве используется фенолоформальдегидная смола. Он соединяет волокна вместе, образуя ковер требуемой толщины ... Кроме того, материалу придаются водоотталкивающие свойства путем обработки минеральным маслом. Последние сделки - резка утеплителя и его упаковка.

Следует отметить, что термин «каменная вата» нечасто используется на строительном рынке. Более привычными массовому покупателю названиями являются минеральная вата и базальтовая вата. Во избежание недоразумений следует помнить, что речь идет об одном и том же материале, полученном из базальтовой породы.

Еще одно замечание: базальтовую минеральную вату не следует путать со стекловатой и шлаковатой. Утеплитель первого типа изготавливается из расплавленного стекла. Сырьем для второго являются доменные шлаки. Минеральная вата сегодня практически вытеснила ближайших конкурентов. Стекловата ей заметно уступает по экологичности. Качество шлака низкое, поэтому спрос на него упал.

Свойства, виды и характеристики каменной ваты

Базальтовая вата, оставаясь по своей сути натуральным камнем, приобрела лучшие изоляционные качества.Он унаследовал от камня устойчивость к огню и высоким температурам. Этот материал не боится агрессивных кислот. Обработка маслом сделала его непроницаемым для влаги.

Волокнистая структура придает материалу отличные тепло- и звукоизоляционные свойства и хорошую паропроницаемость - очень важную характеристику любой изоляции.

Говоря об утеплении каменной ватой, многие спорят об экологичности этого материала. Поводом для беспокойства является фенолформальдегидная смола, входящая в ее состав и склеивающая волокна.Однако при ближайшем рассмотрении сомнения развеиваются.

Массовая доля клея в данном утеплителе не превышает 3%. Исследования, проведенные органами санитарного контроля, подтвердили безопасность минеральной ваты для здоровья.

Главный ориентир для потребителя с точки зрения экологичности - продукция сертифицированных производителей, строго соблюдающих пропорции сырья и технологии.

Основная характеристика утеплителя - плотность.С этим напрямую связана его теплоизоляционная способность. Кроме того, при установке важна плотность.

По этому показателю материал делится на три категории:

  • мягкий (прокат и сляб) - 10-50 кг / м3;
  • полужесткий (плита) - 60-80 кг / м3;
  • жесткий (плита) - 90-175 кг / м3.

Для классификации изоляционных плит используются буквенно-цифровые обозначения «бренды». Буквы обозначают степень жесткости (мягкий - ПМ, полужесткий - ПП, жесткий RV).Цифры указывают на плотность (кг / м3). Наиболее распространены марки ПМ-40, ПМ-50, ПП-70, ПП-80, ПЖ 100, ПЖ-120.

Основные характеристики базальтовых плит ТехноНиколь Rocklight - популярного универсального материала для частного строительства.

Мягкая рулонная вата (коэффициент теплопроводности 0,033 Вт / м * С) применяется для утепления межэтажных перекрытий, каркасных перегородок, трубопроводов.

Полужесткая плита (0,039 Вт / м * С) укладывается в многослойные сэндвич-панели, прикрепляется к потолкам, вентилируемым фасадам и кровлям.

Жесткая изоляция (0,046 Вт / м * C) используется там, где поверхность подвергается механической нагрузке (полы, плоские кровли, фундаменты, подземные трубопроводы).

Базальтовая вата обладает хорошими звукопоглощающими качествами. Его волокнистая структура активно гасит акустические колебания воздуха, снижая уровень шума в помещении. Применяется в качестве звукоизоляции во внутренних каркасных перегородках. При внешней облицовке фасадов служит тепло- и звукопоглотителем.

Коэффициент звукопоглощения материала находится в пределах от 0.87 до 0,95. При покупке обратите на это внимание. Чем выше его значение, тем лучше материал заглушает звук.

По геометрическим размерам не существует единой классификации минеральной ваты. Каждый производитель предлагает свою «линейку» утеплителей. Толщина материала разных марок одинаковая - 50, 100, 150 и 200 мм.

Производится каменная вата трех видов: рулонная, пластинчатая и фасонная (в виде круглой оболочки для изоляции трубопроводов). Для улучшения теплоотражающих качеств и защиты от внешних воздействий используется рулонная минеральная вата, на поверхность которой наклеен слой металлической фольги.

Длина рулонного материала может составлять от 3 до 50 метров, при ширине от 0,6 до 1,5 м. Плиты (полужесткие и жесткие) выпускаются шириной от 60 до 120 см и длиной от 120 до 150. см.

Также нет строгой градации паропроницаемости. Этот показатель указывается в сертификате и может принимать значение от 0,3 до 0,55 мг / м гПа. Чем он выше, тем лучше материал пропускает водяной пар.

По степени пожарной безопасности базальтовая вата относится к категории негорючих материалов (НГ), выдерживающих прямой нагрев до температуры +1100 С.

Преимущества и недостатки каменной ваты

Рассмотрев основные характеристики этого материала, можно сделать выводы о его достоинствах и недостатках.

К положительным качествам минеральной ваты можно отнести:

  • Высокая теплоизоляционная способность;
  • Хорошая паропроницаемость;
  • Пожарная безопасность;
  • Биостойкость;
  • Экологичность;
  • Прочность;
  • Простота установки.

Главный недостаток базальтовой ваты проявляется еще на этапе монтажа. При работе с ним образуется пыль, состоящая из мелких частиц каменных волокон. Они попадают в дыхательную систему, вызывая кашель и раздражение. Устранение повреждений от пыли очень просто. Для этого используйте стандартные средства индивидуальной защиты (маски или респираторы). Также немалую стоимость материала можно отнести к негативным факторам.

Правила установки

Чаще всего минеральную вату используют для внешнего утепления стен, чердачных перекрытий и крыш.Для теплоизоляции фундамента лучше подойдет пенопласт - недорогой и достаточно жесткий материал, не пропускающий воду.

Несоблюдение технологии дорого обходится!

Каменная вата для фасада деревянного дома монтируется после обработки стен антисептиком, предохраняющим их от гниения. Поверхность пенобетона и кирпича очищается от старой краски и отслаивающейся штукатурки. Работы по монтажу утеплителя лучше проводить в теплое время года на сухих стенах.

Перед установкой необходимо снять все подоконники и дверные обшивки. Поскольку толщина стен после обшивки минеральной ватой увеличится, придется покупать новые элементы обшивки окон и дверей.

Сухая установка утеплителя в каркас

Есть два способа утепления каменной ватой: сухой и мокрый. Первый предполагает использование деревянного или стального каркаса (обрешетки), в ячейки которого укладывается утеплитель. При втором способе плиты крепятся к стенам без каркаса с помощью клея и дисковых дюбелей.

Вариант «мокрой» установки

Следует отметить, что установка в каркас чаще всего применяется при устройстве вентилируемого фасада. Обрешетка позволяет создать зазор между утеплителем и внешней обшивкой (4-6 см), через который водяной пар выводится в атмосферу.

Дисковый дюбель используется как для сухой, так и для влажной установки

Минеральная вата укладывается на клей и дюбели в тех случаях, когда на ее поверхность будет наноситься финишный слой (штукатурка, шпатлевка).

Технология сухого монтажа (вентилируемый фасад)

При монтаже каркаса его планки устанавливают так, чтобы расстояние между ними было на 1-2 см меньше ширины плиты или рулона базальтовой ваты. Таким образом достигается плотная посадка. Работы по установке обрешетки начинают с углов здания, используя уровень и шнур, чтобы установить направляющие в одной плоскости.

Рулон прокатывают сверху вниз. Тарелки наоборот ставят снизу вверх.Заполнив утеплителем все ряды обрешетки, крепят к ней пароизоляционную пленку, выполняющую функцию ветрозащиты. Стыки пленочных полотен проклеиваются строительным скотчем. После этого в стене просверливаются отверстия и забиваются в них пластиковые дюбеля, фиксирующие минеральную вату и ветрозащитный экран.

Следующая операция - прикрепление к каркасу контр-обрешетки (второй обрешетки), которая создает вентилируемый зазор между утеплителем и внешней облицовкой фасада.

Устройство утепления стен сухим способом (вентиляционный фасад)

Общее правило при установке плит из минеральной ваты - не допускать совпадения стыков утеплителя с углами дверных и оконных проемов.

Базальтовые плиты можно укладывать в один или два слоя. Все зависит от выбранной толщины утеплителя.

В некоторых направляющих предлагается двухслойная укладка как способ защиты стыков от выдувания.В этом случае плиты монтируются так, чтобы верхние закрывали стыки между нижними. В этом случае обрешетку необходимо разместить в два ряда перпендикулярно друг другу.

При двухслойной укладке достигается максимальная герметичность изоляции

Мокрый способ укладки

В этом варианте основную роль играет клей, которым плиты из минеральной ваты крепятся к стене. Он должен обладать хорошей паропроницаемостью, чтобы в изоляции не скапливался конденсат.Обязательно учитывайте этот момент при покупке. На рынке представлены специальные клеи, предназначенные для работы с каменной ватой.

Последовательность работ по мокрому способу показана на рисунке.

Конструкция утеплителя стен базальтовая вата на клеевом растворе

Монтаж плит начинается после установки стартового профиля, который закрывает плиты снизу и предотвращает их соскальзывание до схватывания клея.

Слой клея равномерно распределяется по плите зубчатым шпателем и затем прижимается к стене.Установив горизонтальный ряд, утеплитель дополнительно фиксируется пластиковыми дисковыми дюбелями.

После окончания облицовки стен на поверхность материала также наносится слой клея и в него заделывается армирующая сетка из стекловолокна. Выровняв поверхность правилом, раствору дают время высохнуть. Завершающая операция - штукатурка.

Производители и цены

За последние годы на рынке образовалась целая «клипса» производителей качественной каменной ваты.Это иностранные марки Isover (Isover), Rockwool (Rockwool) Paroc (Park). С ними на равных конкурирует отечественная компания. ТехноНИКОЛЬ ... Продукция российской компании также заслужила хорошую репутацию. Изовол (Изовол).

Ассортимент их продукции охватывает все области теплоизоляции, от подвала до крыши.

Для корректного сравнения рассмотрим цену за 1м2 утеплителей толщиной 10 см для универсального использования, предлагаемых разными компаниями:

  • Rockwool LIGHT BATTS SCANDIC (37 кг / м3) 170-190 руб / м2;
  • Isover WARM WALL MASTER (38-48 кг / м3) 160-200 руб / м2;
  • Paroc EXTRA (30-34 кг / м3) от 200 / м2;
  • ТехноНИКОЛЬ ROCKLIGHT (30-40 кг / м3) от 160 / м2;
  • Изовол Л-35 (35 кг / м3) от 160 / м2.

Для утепления дома используются теплоизоляционные материалы. Среди них каменная вата вызывает особый интерес благодаря своей популярности. Его часто используют для утепления промышленных зданий, квартир, домов в частном секторе. Но не все понимают, что это такое. В данной статье описаны виды каменной ваты, ее характеристики, а также даны гарантии от лучших производителей, гарантирующие надежность и высокое качество.

Что такое каменная вата?

Каменная вата изготавливается из вулканической породы.В естественном виде это твердый материал, поэтому он принимает «ватную» форму, плавится и разделяется на волокна. В зависимости от производителя для этой процедуры может использоваться та или иная технология (вытяжка центробежным или фильерным способом, выдувание, валкование). Обработанный таким образом базальт становится сыпучим, и чтобы он не крошился, и чтобы из него можно было сформировать определенную форму, волокна обрабатывают липким веществом.

Фенолформальдегидная смола является самой клеящей, во всяком случае, используется чаще, чем аналоги.Он склеивает волокна между собой, делая слои необходимой толщины. Затем каменную вату обрабатывают специальным маслом для придания ей водоотталкивающих свойств. Последние этапы производства - резка и упаковка утеплителя.

Фото утепление фасада каменной ватой

Разновидности каменной ваты

Также ознакомьтесь с этими статьями

Каменная вата бывает разных видов. В основном его делят на виды по плотности.

  • Мягкая вата, она же рулонный утеплитель.Его плотность колеблется в пределах 10-50 кг / м. детеныш. Коэффициент теплопроводности 0,033 Вт / м * С. Применяется при благоустройстве трубопроводов, каркасов, перекрытий, перегородок.
  • Полужесткая плита может иметь плотность от 60 до 80 кг / м. детеныш. Коэффициент теплопроводности 0,039 Вт / м * С. Часто применяется для фасадов, крыш, потолков или сэндвич-панелей.
  • Жесткая плита имеет плотность 90-175 кг / м. детеныш. Коэффициент теплопроводности 0,046 Вт / м * C. Этот утеплитель применяется для поверхностей, подверженных значительным механическим нагрузкам.Это может быть пол, крыша, фундамент, подземные трубопроводы и т. Д.

На момент покупки плотность материала всегда указывается буквенной маркировкой. Мягкая каменная вата - ПМ, твердая - РВ и полужесткая - ПП. Цифры, которые написаны рядом с этими буквами через дефис, обозначают саму плотность. Чаще всего в продаже присутствуют: ПМ-40, ПМ-50, ПП-70, ПП-80, ПЖ-100 и ПЖ-120.

По геометрическим характеристикам единой классификации не существует, ведь разные производители могут предлагать совершенно разные товары.Здесь многое зависит от того, где именно будет укладываться утеплитель. Но толщина каменной ваты у разных производителей одинаковая. Он продается толщиной 50, 100, 150 и 200 мм.

Фотография каменной ваты в рулоне и плитах

Существует еще одна классификация по типу упаковки.

  • Рулонная каменная вата может быть обычной или с фольгой с одной стороны для повышения теплоотражающих свойств. Длина такого материала в рулоне может быть от 3 до 50 метров, а ширина - 0.6-1,5 метра.
  • В плитах - типовой вариант, применяемый для фасада. Плиты выпускаются шириной 60-120 см и длиной 120-150 см.
  • Shaped - это тот, который имеет круглую оболочку. Применяется для изоляции трубопроводов.

Свойства и характеристики каменной ваты

Каменную вату часто сравнивают с другими видами аналогичного материала. А именно со стекловатой, шлаком и минеральной ватой ... Ниже приведены сравнительные характеристики, позволяющие ориентироваться по тому или иному параметру всех типов.

Параметр Каменная вата Минеральная вата Стекловата Шлак
Средний диаметр волокна (мкм) 5-15 4–12 4–12 4–12
Длина волокна 20-50 16 15-50 16
Теплопроводность (Вт / м2 * k) 0,033-0,046 0,077-0,12 0,038-0,046 0,46-0,48
Температура использования от -190 до + 700 ° C от -60 до + 600 ° C от -60 до + 450 ° C -60 до +250
Температура спекания 700–1000 600 450-500 250-300
Тепловая мощность 500-800 1050 1050 1000
Сжимаемость (%) До 40 40 60 60
Эластичность 71 60 55 50
Класс воспламеняемости НГ - негорючий НГ - негорючий НГ - негорючие НГ - негорючие
Звукопоглощение 0,87-0,95 0,75-0,95 0,8-0,92 0,75-0,82
Вибростойкость
Связующее (%) 2.5-10 от 2,5 до 10 от 2,5 до 10 от 2,5 до 10
Увлажнение в день (%) 0,035 0,095 1,7 1,9
Химическая стойкость к воде 1,6 4,5 6,2 7,8
Chem. щелочная стойкость 2,75 6,4 6 7
Chem.кислотостойкость 22 24 38,9 68,7
Выброс вредных веществ Да, если есть вредные связующие Есть Есть Есть
Потребность в связующих Есть Есть Есть Есть
Насмешка Есть Есть

Достоинства и недостатки

Специалисты отмечают как достоинства, так и недостатки каменной ваты, поэтому, прежде чем покупать ее для утеплителя, необходимо взвесить все «за» и «против».В чем преимущества каменной ваты?

  • Материал легкий, что позволяет легко переносить и укладывать его при утеплении помещения.
  • Это изоляция, проверенная временем.
  • Высокие изоляционные свойства.
  • Каменная вата не боится перепадов температур. Вне зависимости от погоды он не расширяется и не сжимается, сохраняет форму и свойства.
  • Основные характеристики одинаковы вне зависимости от производителя.Так, например, утеплители от Rockwool и Isobox имеют схожие параметры и качество, но отличаются ценой, дополнительным сырьем, используемым для производства, и прочими деталями. Отсюда и разница в цене.
  • Материал негорючий.
  • В зависимости от качества изоляции паропроницаемость может составлять от 0,3 до 0,55 мг / м гПа. Чем выше показатель, тем лучше выражено это свойство.
  • Укладка каменной ваты довольно проста даже без практики.

Теперь о недостатках каменной ваты.

  • Вопреки заблуждениям, грызунов не отпугивает. Мыши и крысы его не боятся и могут спокойно жить в нем.
  • Устойчивость каменной ваты часто ставится под сомнение из-за того, что волокна удерживаются вместе со смолами во время производства. Производители редко объясняют, что это за смолы, их точный состав и вредны ли они, поэтому вопрос остается открытым.
  • При укладке каменной ваты появляется пыль, которую настоятельно не рекомендуется вдыхать.Поэтому работать с ним можно только в респираторе.

Фото каменной ваты Технониколь и Rockwool

Где используется каменная вата?

С ХХ века каменная вата получила широкое распространение ... Благодаря тому, что это 95% натуральный материал, ее применяют для утепления самых разных типов зданий.

  • Стены. Этот материал очень популярен в качестве утеплителя для фасада. Теплоизоляционные свойства предотвращают потерю тепла зимой и сохраняют прохладу летом.
  • Ими часто утепляют полы. Позволяет делать стяжки, обеспечивает звукоизоляцию.
  • Этим утеплителем частично утеплены крыши (плоские и скатные). Правда, не рекомендуется использовать только каменную вату, но она подходит в составе защиты.
  • Перегородки внутри помещений часто делают с участием этого материала. Обеспечивает дополнительную звукоизоляцию.
  • Несущие балки и колонны, железобетонные перекрытия, переходные каналы, кабельные и трубные проходы могут быть выполнены с использованием каменной ваты.Это обеспечивает противопожарную защиту и дополнительную безопасность для пассажиров.

Лучшие производители каменной ваты

Каменная вата выпускается многими производителями, но не все из них гарантируют качество и долговечность. Чтобы в будущем не жалеть о покупке, стоит ориентироваться на ведущих производителей.

  • ТехноНИКОЛЬ - известный производитель. Каменная вата Технониколь выпускается серийно. Например, Rocklight - плиты стоят от 12 долларов за кубометр.Теплоролл - рулон стоимостью до 23 долларов за кубометр. Техноакустик - обладает прекрасными звукоизоляционными свойствами. Стоимость от 45 долларов
  • Isover - французский производитель. Известными линиями являются Isover Classic, Isover KL-37 и Isover KT-37. Цена зависит от типа и количества товара, но в среднем вы можете найти товары от 13 долларов и выше.
  • Изобокс - недорогой вид каменной ваты от отечественного производителя. Продукция производится серийно (Light, Inside, Facade, RUF, Extralight) в автоматическом режиме.
  • Ursa - известная компания, материал которой используется для утепления как жилых, частных домов, квартир, так и промышленных комплексов. Компания предлагает новый вариант каменной ваты Pure One, отличающийся экологичностью и высокими эксплуатационными качествами. Один рулон в среднем будет стоить 23 доллара. Примерно по такой же цене есть и изделия в плитах.
  • Rockwool - самая популярная марка ... О нем слышали многие и это неудивительно.Производитель работает на качество и долговечность. Известными производителями каменной ваты являются Ruf Butts и Caviti Butts. Средняя стоимость пачки или рулона - 15-23 доллара.
  • Knauf производит каменную вату самых разных видов. Thermo Plate 0.37 - хороший выбор для пола, фасада, перегородок. В упаковке 12-24 тарелки. Примерная стоимость - 15-22 доллара. Тормо Ролл - аналог в виде ролла. Рекомендуется для утепления любых вертикальных и горизонтальных поверхностей.Стоимость одного рулона от 18 долларов. Есть еще изделия с фольгой, цены на них начинаются от 15 долларов и выше.

Фото утепления стен каменной ватой

Среди всех разновидностей минеральной ваты особой популярностью пользуется камень. Эта изоляция не только обеспечивает высокий уровень защиты от температурных потерь, но и обладает непревзойденными звукоизоляционными свойствами. Все это определяет широкую область его использования.

Качественный утеплитель природного происхождения


В самом названии утеплителя есть какое-то противоречие, потому что камень ассоциируется с чем-то твердым, плотным, тяжелым и высокопрочным, а вата - с чем-то легким , пористый, воздушный.Но в этом утеплителе действительно удается сочетать небольшой вес с высоким уровнем устойчивости к механическим воздействиям и внешним воздействиям разной природы.

Эти характеристики обусловлены специфическим происхождением плит из каменной ваты. Основа утеплителя - вулканические породы (в основном базальт, а также диабаз и порфирит), которые переплавляют специалисты ТехноНИКОЛЬ при температуре 1500 градусов. Далее эта пластичная масса будущей каменной ваты отправляется на центрифугу, где в результате сильного воздушного потока превращается в тонкие волокна.Затем к ним добавляются связующие, обеспечивающие единую структуру утеплителя, и водоотталкивающие свойства. Благодаря последнему каменная вата приобретает влагоотталкивающие свойства, которые очень важны для теплоизоляции внешних стен.

Благодаря специальному гофроагрегату базальтовые волокна материала спрессовываются в полотно, отправляются в камеру полимеризации, где при температуре 200 градусов он затвердевает, приобретая окончательный вид и желаемые характеристики. На завершающем этапе с помощью режущего оборудования утеплитель из каменной ваты разделяется на блоки, размеры которых могут варьироваться в широком диапазоне.


Ключевые свойства изоляции


Одним из важнейших показателей, характеризующих изоляцию, является модуль кислотности. Он отражает соотношение между содержащимися в каменной вате кислотными оксидами (веществами с достаточно высокой стабильностью) и основными оксидами (веществами с более высокой активностью). Соответственно, чем выше этот показатель, тем меньше будет подвержен внешним негативным воздействиям и материал будет более прочным.

Изоляционные материалы компании ТехноНИКОЛЬ в большинстве своем обладают высоким модулем кислотности, что определяет широкое использование этого материала в современном строительстве... Кроме того, каменная вата обладает следующими положительными свойствами:

  • Эффективная теплоизоляция. Практически эталонным утеплителем является каменная вата, цена на которую позволяет использовать ее как для стен частных жилых домов, так и для промышленных построек. Высокое сопротивление теплопередаче может быть достигнуто за счет того, что тесно переплетенные волокна материала удерживают в неподвижном состоянии большой объем воздуха;
  • Удаление влаги со стен. Традиционные утеплители плохо переносят воздействие воды, а при намокании теряют значительную часть своих теплоизоляционных качеств.Совершенно иначе ведет себя такой материал, как каменная вата. Этот утеплитель обладает высокой паропроницаемостью, однако практически не задерживает поступающую из помещения влагу, оставаясь сухим. Это связано с использованием камня при изготовлении плит материала, а также дополнительной обработкой водоотталкивающими растворами, проводимой Технониколь;
  • Высокое качество звукопоглощения. Волокнистая структура - залог отличных акустических и звукоизоляционных характеристик материала.Именно поэтому в домостроении так востребован утеплитель для стен из каменной ваты, цена которого зависит от типа камня, плотности материала, вида вяжущего и других факторов.

Этот материал имеет ряд преимуществ, которые определяют его широкое распространение и использование. Однако у каменной ваты есть и недостатки. Правда, чаще всего они связаны либо с приобретением некачественного утеплителя, либо с неправильной установкой плит или нарушением правил эксплуатации.

Итак, среди потенциальных недостатков каменной ваты можно выделить:

  • Неблагоприятное воздействие на здоровье. Избежать этого можно, используя защитную одежду и специальное оборудование при работе с изоляцией. Также требуется штукатурка или облицовка каменной ватой;
  • Отслеживание изоляции во времени при работе с вертикальными конструкциями. Решение заключается в тщательном и равномерном креплении плит к несущей поверхности;
  • Необходимость обязательного использования пароизоляционного слоя для защиты каменной ваты со стороны помещения.


Безопасность превыше всего


Одной из важнейших задач, которую необходимо решить при утеплении стен плитами из каменных пород, является обеспечение высокого уровня пожарной безопасности. Проводимые в связи с этим меры иногда приводят к значительному удорожанию работ. Однако использование продукта ТехноНИКОЛЬ снимает эту проблему.

Утеплитель для стен этой марки изготовлен из каменного базальта, что делает его абсолютно негорючим, температура плавления волокон превышает 1000 градусов.Важно отметить, что даже при нагревании материал не выделяет никаких вредных веществ и ядовитых газов.

Внимание! Качественный утеплитель не только сам по себе не горит, но и предотвращает распространение тепла, образующегося при пожаре, обеспечивая защиту стеновых и кровельных конструкций от деформации и разрушения. За счет этого можно выиграть дополнительное время на эвакуацию, стоимость которого в экстренных ситуациях чрезвычайно высока.

Значения плотности


При выборе материала ТехноНИКОЛЬ необходимо обращать внимание на ряд ключевых показателей, которые влияют на особенности его дальнейшего использования.Обязательно учитывайте плотность, которая может быть такой:

  1. 30-50 килограмм на кубический метр - минеральная вата, которая выглядит как мягкий пух, поставляется в пакетах или свернутой, но не образует обычных плит. Применяется в основном при устройстве теплоизоляции горизонтально ориентированных плоскостей, расположенных внутри помещения, то есть надежно защищенных от негативных внешних воздействий. При загрузке материал способен сжиматься до половины своего первоначального объема;
  2. 75 килограмм на кубический метр - каменная вата полужесткого типа с повышенной плотностью, предназначенная для утепления горизонтальных поверхностей зданий.Имеет способность уменьшаться под давлением на 20 процентов;
  3. 125 кг на кубический метр - это изоляция средней твердости с подходящими характеристиками для использования на горизонтальных и вертикальных конструкциях домов. Уровень его сжимаемости, установленный производителем ТехноНИКОЛЬ, не превышает 12 процентов;
  4. 150-175 килограммов на кубический метр - это материал с очень высокой жесткостью, который поставляется на рынок в виде плит. Обеспечивает качественную изоляцию стен и конструкций кровли.Отличительной особенностью является минимальный уровень сжимаемости под нагрузкой, который составляет примерно 2 процента;
  5. 200 килограммов на кубический метр - плиты из минеральной ваты элитной категории, характеризующиеся сверхпрочностью, благодаря чему способны выдерживать давление до 12 МПа.


Высокий уровень прочности и плотности способствует наличию следующих важных качеств материала:

  • Его форма сохраняется с течением времени;
  • Не деформируется и практически не дает усадки;
  • Может выдерживать довольно значительные нагрузки.

Разновидности и формы выпуска каменной ваты ТехноНИКОЛЬ


Этот теплоизоляционный материал благодаря высокому уровню качества используется чрезвычайно широко. Однако не в каждой ситуации удобно использовать утеплитель, выполненный в виде традиционной тарелки. Например, при выполнении теплоизоляции труб или больших поверхностей материал в таком виде не подойдет. Поэтому Технониколь производит утеплитель из каменной ваты, цена на который вполне доступна, в следующих форматах:

  • В виде рулонов и матов, которые в основном используются для утепления стен, крыш, межэтажных перекрытий, а также конструкций. не несут значительных нагрузок.Это связано с тем, что материал, произведенный в таком виде, не имеет высокой плотности;
  • В виде плит на базальтовой основе плотностью до 220 килограммов на кубический метр. Отличные характеристики и доступная цена утеплителя обеспечивают более широкую область его применения. Такая вата подходит для укладки под стяжку бетонного раствора, на крышах, где планируется устроить стоянку для автотранспорта, а также в других местах с высокими нагрузками;
  • В форме цилиндров с отверстиями внутри - идеально подходит для теплоизоляционных работ с трубами.


Компания Технониколь производит утеплитель из каменной ваты, характеристики, цена на который существенно различаются, в широком диапазоне:

  • Rocklight - один из самых популярных видов утеплителей, отличающийся практически полной универсальностью и направленностью. на выполнение самых разнообразных теплоизоляционных работ. Он выполнен в виде пластин, размеры которых составляют 1000 или 1200 миллиметров в длину, 500 или 600 миллиметров в ширину и 50 или 60 миллиметров в толщину.Материал имеет достаточно среднюю плотность, паропроницаемость и теплопроводность. Несомненным преимуществом этого типа является очень привлекательная цена, позволяющая оборудовать качественную теплоизоляцию без значительного увеличения бюджета.
  • Технолайт - еще один материал, который отличается от предыдущей версии прежде всего меньшим весом. Размеры утеплителя из каменной ваты этой модели в целом аналогичны Rocklight, однако толщина плит может варьироваться от 40 до 200 миллиметров.Материал не отличается высокой плотностью, поэтому рациональнее всего использовать его в тех местах, где он не должен испытывать значительную нагрузку: между лагами перекрытий, при устройстве мансардных этажей, перегородок, стен.
  • Техноблок - плиты утеплители плотностью 40-50 килограмм на кубический метр, что дает возможность использовать их как при внутренних работах, так и при отделке фасадов, кровли. Отличное качество и невысокая цена делают этот вариант утеплителя одним из самых привлекательных предложений на рынке.
  • Техновент - это особый вид изоляционных плит с высокой плотностью (в пределах 72-88 килограммов на кубический метр), ориентированный в основном на использование в устройстве теплоизоляционного слоя вентилируемых фасадов.
  • Технофлор ​​- вершина линейки каменной ваты ТехноНИКОЛЬ. Материал имеет повышенную плотность уровня (до 185 килограммов на кубический метр) и толщину от 20 до 150 миллиметров.

Области применения


Этот теплоизоляционный материал, благодаря своим высоким характеристикам, а также из-за того, что цена на него довольно низкая, применяется для утепления самых разных строительных конструкций, от перегородок до стен. потолкам и крышам.Он способен выдерживать длительное использование в таких условиях, когда использовать другие типы утеплителей просто нерационально по той причине, что срок их службы будет крайне коротким.

Внимание! Неоспоримым достоинством каменной ваты является то, что ее можно без проблем использовать в тех помещениях, где всегда высокий уровень влажности, в частности, в банях, саунах, бассейнах.

Трудно найти более подходящий материал для утепления самых разных типов, начиная от вентилируемых, навесных и заканчивая таким специфическим вариантом, как мокрые фасады... Каменная вата прекрасно сочетается с сэндвич-панелями и стенами, кладка которых производится по слоистому принципу.

Универсальность изоляции проявляется в том, что она отлично подходит для минимизации потерь температуры в трубопроводах. В первую очередь это связано с тем, что этот материал легко переносит экстремальные температуры в диапазоне от -100 до +1 тысячи градусов. Не последнюю роль при выборе каменной ваты играет ее невысокая цена, благодаря которой можно значительно снизить затраты на теплоизоляционные работы на масштабных проектах.

Высокая плотность и устойчивость к деформации позволяет использовать такие плиты в местах, где ожидается влияние высоких механических нагрузок. Поэтому этот утеплитель отлично подходит для использования в частном, многоэтажном и промышленном строительстве.

При проведении работ по теплоизоляции вентилируемых фасадов целесообразно использовать двухслойные плиты из каменной ваты. Их особенность заключается в том, что каждый слой имеет разные показатели плотности: более мягкий и рыхлый слой направлен к стене, а более плотный - наружу.Таким образом можно добиться качественного утепления и обеспечить эффективную вентиляцию.

Проект каркасного дома 6х6 одноэтажный чертеж. Сортировка одной колоды: по возрастанию

Реализацией давней мечты - сбежать из душного пыльного города стало строительство каркасного дома 6х8. Хроника строительных событий может кому-то пригодиться для расширения кругозора, кто-то подберет пару полезных вещей, а кому-то удастся избежать ошибок при самостоятельной реализации своего проекта.

Проект планировки каркасного дома 6 х 8

Как обычно, прежде чем начать что делать, нужно хотя бы в общих чертах представить, что нужно делать, из чего и в какой степени. На все эти вопросы можно ответить. Если вы решили сделать это самостоятельно, то вам придется пройти все этапы самостоятельно:

  • Макет;
  • конструктивных решений;
  • выбор способа нагрева;
  • не обойтись без электропроводки и водопровода;
  • Выбор материалов для всех элементов дома.

Отдельно стоит отметить согласование проекта и получение разрешения на строительство. Но здесь, как говорится, каждый решает для себя идти официальным путем или действовать на свой страх и риск.

После долгих размышлений о том, сколько места нужно для жизни, было решено остановиться на варианте каркасного дома 6х8 с мансардой. Первый этаж - полноценный жилой, второй - мансарда. Небольшие архитектурные излишества - балкон и «кукушка» в простой двускатной крыше.

Используя простейшие графические редакторы, можно рисовать макеты:

Для визуализации концепции уже необходимо использовать специализированное программное обеспечение. В нем, как правило, еще есть библиотека с проектами каркасных домов 6х8, откуда можно подобрать любые идеи.

Общий вид небольшого каркасного дома 6х8.

Я взял за основу, на которой строят каркасные дома в Северной Америке и Скандинавии. По дизайну:

  • толщина стенки - 15 см;
  • толщина стропил - 20 см;
  • внахлест - 15 см;
  • В качестве утеплителя используется минеральная вата
  • и пеноплекс.

Начало строительства каркасного дома 6х8. Фундаментные работы

Лучшее время для начала строительства - весна. Тогда впереди весь теплый сезон - до наступления холодов можно многое сделать. Но в силу ряда обстоятельств работы начались только в сентябре.

Так как нагрузка от каркасного двухэтажного дома 6х8 с мансардой под ключ невелика и грунт непористый (супеси), выбор был сделан на ленточный монолитный фундамент:

  • глубина укладки - 50 см;
  • высота подвала - 50 см;
  • ширина ленты - 40 см.

Для усиления бетона использовалась арматура диаметром 12 мм. В трех стержнях два бронепояса. Соединение стержней производилось связыванием вязальной проволоки.

Опалубка для заливки ленты изготовлена ​​из сантиметровой фанеры и блоков 50 х 50. Всего на заливку ушло 18 м3 бетона.

Для обеспечения возможности доступа строительной техники к месту заливки фундамента вход на площадку предварительно засыпан и в насыпи проложена дренажная труба.Еще пришлось нанять трактор, чтобы выровнять строительную площадку и вырыть траншею под фундамент.

Удаляют верхний слой почвы внутри фундамента. Был уложен геотекстиль и уложен слой керамзита. Примерно потребовалось около 5 м3. Целью этой операции было удаление гниющей органики из-под земли и прогревание почвы.

После полного застывания ленту обрабатывают гидроизоляционной битумной мастикой массой 21,5 кг. Покрытие производилось вручную кистью.

Важный нюанс - реально расход мастики вдвое больше заявленного.

По инструкции на 100м / 2 ведра хватает. Гидроизоляция подвала ушла почти все бесследно, хотя площадь там явно меньше.

По мере того, как приближались дожди, чтобы создать более-менее сносные условия для продолжения работ, пришлось купить б / у перетяжку и поставить какой-то навес над строительной площадкой.

Тогда же была закуплена доска лиственницы для вагонки под. Фундамент нужно было немного залить цементом, чтобы довести его до «0». При заливке фундамента были получены небольшие перепады высотой до 2 сантиметров.

На верхний край ленты наносим утеплитель Техноэласт ЭПП в 2 слоя. Сверху - вагонка. На завершающем этапе все это крепим анкерами к поверхности фундамента.

Все.Фундамент под строительство двухэтажного каркасного дома 6 х 8 готов. Теперь можно переходить непосредственно к выполнению каркаса пола и стены.

Возведение стены кривого дома 6х8

Нижняя обвязка и балки перекрытия выполняются по вагонке. Сечение досок 150 х 50. Материал - та же лиственница. Все стыки деталей прокладываются прокладками из пенополиэтилена.

Стыки досок между собой осуществляем саморезами оцинкованными 100х5 и при необходимости фиксируем перфорированные уголки.

Нижняя обвязка состоит из двух параллельных досок, установленных на расстоянии 10 см. Доски соединяют между собой по углам фундаментной ленты и по всей ее длине через каждые 1 - 1,5 метра. Пространство между ними плотно заполнено утеплителем. По прочности такая конструкция практически не уступает целому бруску аналогичных размеров или нескольким сращиваемым по толщине доскам.

Для того, чтобы можно было удобно и безопасно работать с бревнами, были уложены плиты OSB толщиной 18 мм.С ролью чернового пола, как показали дальнейшие события, они справились хорошо.

Пришло время собрать первую стену. Каркас собирается из сосновой доски 150 х 50. Шаг установки вертикальных стоек - 60 см. Местами получилось меньше - тогда утеплитель придется резать по ходу. Чтобы обеспечить пространственную жесткость конструкции, в обязательном порядке необходимо установить укосины. В противном случае вся конструкция может получиться карточным домиком.

Прокладываем Изоплат между нижней обшивкой и стеной первого этажа.Эта вставка улучшит звукоизоляционные свойства каркаса.

Монтаж стены завершился после наступления темноты, но очень успешно.

Строительство постепенно продвигается. Тент делает свое дело - защищает от дождя. Установлена ​​еще одна стена. Прогресс очевиден.

В конце октября смонтированы все стены и внутренние перегородки первого этажа

Лестница на следующий второй этаж построена.

Приобретены, доставлены и хранятся материалы и комплектующие для гибкой кровли. Начинается возведение каркаса фронтона - устанавливается коньковая планка.

Баннер по-прежнему играет роль крыши. Хотя холодно, но сухо. По мере закупки и доставки материалы хранятся внутри дома и под карнизом навеса.

Межэтажное перекрытие выполнено из тех же досок 150 х 50, соединенных перемычками.В результате были получены аккуратные ячейки, куда позже при утеплении установят минеральную вату.

Медленно возводятся каркас фронтонов, внутренние перегородки второго этажа и стропильная система.

Сечение стропил 150 х 50. Шаг установки 60 см. Между ними устанавливаем перемычки через каждые 80 см. Это впоследствии позволит сэкономить время и материал при утеплении кровли. Просто останется плотно установить в получившиеся ячейки изоляционные маты.

Конструкция крыши:

  • поверх стропил укладывается лобовое стекло (пленка Corotop, плотность 140 г / м2);
  • штанга 50 х 50;
  • Обрешетка
  • дюймов;
  • фанера толщиной 12 мм;
  • Мягкая кровля (битумная черепица).

Отделка крыши. Каркасный дом 6 х 8 постепенно приобретает узнаваемые очертания.

Окна, которые мешали под ногами, наконец дожидались своего часа. Чтобы закончить все работы с кровлей, сначала установили слуховые окна.Затем настала очередь окон на первом этаже:

  • зал - четыре окна 1500 х 1500, однокамерные, одно распашное, два - распашных;
  • спальня - одно окно 1500 х 800, однокамерная, распашная;
  • санузел - два окна 1500 х 600 и 500 х 600;
  • крыльцо - 1500 x 600.

Последними привезли и установили центральное окно и балконную дверь второго этажа.

Винда привозили несколько раз. По прибытии их установили.

На улице уже холодно - зима. Для обогрева помещения была приобретена тепловая пушка Artox мощностью 5 кВт. Чтобы не отапливать улицу, пустые дверные и оконные проемы приходится временно перекрывать подручными материалами.

Двери при строительстве изготовлены из фанеры. После окончания внутренней и большей части внешней отделки аж

приличных.

Проект каркасного дома 6х8 с мансардой предусматривает утепление минеральной ватой Rockwool LightButts.Забегая вперед, хочу сказать, что ушло около 40 м3 утеплителя. Это не так уж и мало, и нужно заранее продумать логистику доставки, размещения и использования материала.

Перед установкой утеплителя внутри каркаса необходимо убедиться, что он не выпадает. Для этого снаружи обшиваем всю конструкцию Изоплатом. Этот материал одновременно выполняет функции ветрозащиты, звукоизоляции и дополнительной теплоизоляции.

Размер матов - 600 x 800 x 50. Благодаря заранее заданному расстоянию между стойками в раме весь процесс выглядит довольно просто:

  • печатаем упаковку;
  • устанавливаем утеплитель между опорными планками в распорку;
  • если размеры не совпадают (к сожалению, бывало и так) режем строительным ножом до нужного размера.

Толщина задается установкой матов вплотную друг к другу.На стенах - три коврика (общая толщина 15 см), на крыше - четыре (20 см).

Отдельная история. Применена комплексная схема утепления (комбинированное использование пенопласта и минеральной ваты).

Напольный торт:

  • пеноплекс 50 мм;
  • Минеральная вата
  • - 100 мм;
  • пароизоляция Corotop;
  • OSB - 18мм.

Еще на начальном этапе к нижней стороне лага прибивали дюймовые доски, которые служили черепными брусками. Пеноплекс будет опираться на образовавшиеся выступы.

Так как материал не боится влаги, утепление с подземной стороны не требуется. Плиты пеноплекса нарезаются по размеру ножовкой и устанавливаются между бревнами.

По периметру листов и стыков, где нам нужно было выделить площадку из обрезков материала, заделываем пенополиуретаном. Замерзшие излишки срезать ножом. В результате получается сплошной теплоизоляционный слой.

Сверху уложите слой минеральной ваты.Принципы все те же - плотный монтаж и офсетная укладка, чтобы швы не пересекались.

Покрываем поверхность утеплителя пароизоляцией. Это поможет защитить его от влаги из помещения в будущем. В самом конце раскладываем полосы Вибростек по лагам и устанавливаем обратно OSB и фиксируем саморезами.

Мансардный этаж утеплен немного иначе:

  • потолок мансардного этажа подшит пароизоляцией Tyvek;
  • фиксируется плита Izoplat;
  • со стороны мансарды внутри потолка укладывается 15 см каменной ваты;
  • снова покрыть весь слой сверху термоизоляцией;
  • укладываем на бревна полосы Вибростек толщиной 4 мм.

Укладываем черновой пол из OSB 18 мм (потолок над санузлом и баней в двухэтажном каркасном доме 6 х 8 выполнен из двух слоев водостойкой фанеры толщиной 12 мм).

Отопление и вентиляция каркасного дома

Проекты каркасных дачных домов 6 х 8 обязательно предусматривают источник тепла. И эта конструкция не исключение.

Основным источником тепла является дровяной камин. Газ пока не планируется, есть возможность готовить на электричестве, да и камин просто красивый.

Под топку еще на этапе фундаментных работ залили небольшой участок, не связанный с основным фундаментом. Размеры основания 1,2 х 1,4 м. Высота основания сравнима с лентой. На полметра закопанный в землю и такой же снаружи.

Пуск - основание печи

Работа мастера идет хорошо, и довольно быстро настала очередь установки камеры сгорания и экрана.Дверь для камина Pisla 510 досталась относительно недорого за 15 тысяч. Мне удалось найти его для акции.

Постепенно кладка камина продвигается вперед. Приятно наблюдать за работой специалистов.

Будущая печь почти разрослась до перекрытия. Пока нет сильных морозов, что очень радует. И это внушает некоторый оптимизм.

Так удачно совпало, что совпали последние окна и первый обогрев.Осуществляем первый нагрев. Так как плиту еще нужно поставить, топим ее без фанатизма - аккуратно, чтобы не испортить всю работу.

За три часа работы топки температура в помещении ощутила 10-15 ° С. Учитывая, что теплоизоляция дома еще не закончена, тамбура нет, а вместо входной двери - фанера на петлях. накрыли одеялом, результат вполне приличный.

А теперь пора поговорить о герметичном термосе.Если вентиляции нет, то воздух в лучшем случае будет затхлый и затхлый. В худшем случае утеплитель и деревянные элементы начнут отсыревать.

Для системы вентиляции приобрел рекуператор Domen Regio производительностью 250 м3 / час и комплект воздуховодов. Установка позволяет, на мой взгляд, выполнять самую важную функцию - регулировать мощность и при необходимости нагревать подаваемый воздух. Нагрев осуществляется с помощью встроенного ТЭНа на 1 кВт.Максимальная температура приточного воздуха может достигать + 30 ° С.

На практике это выглядит так:

  • выезжаем надолго - выставляем мощность установки 5-10%;
  • возвращаем - переводим в полноценный рабочий режим.

Монтаж рекуператора на виброподвеске, разводку воздуховодов и пусконаладку системы вентиляции проводили специалисты компании, заказавшей оборудование.Следует отметить, что система исправна, есть небольшой нагрев и впечатления пока самые положительные.

Монтаж вентканалов в каркасном доме.

Еще стоит поговорить об электричестве. В дом входил кабель 5 х 6. Соответственно куплено и установлено:

  • двухполюсный входной автоматический выключатель;
  • распределительный щит ABB;
  • ящиков и лент силовых;
  • станков 16-40А (10 шт).

Электропроводка внутри дома проводится в металлическом шланге внутри стен. Проход конструктивных элементов каркаса осуществляется через предварительно просверленные отверстия.

Внутренняя отделка была сделана из моего любимого материала - дерева. Хотя иногда закрадывался червяк сомнения, кто хотел гипсокартон и обои. Говорят, проще и изящнее. Но дерево все же победило безоговорочно.

Покрытие я начал со второго этажа.Используется вагонка из лиственницы 110 мм, полуторная экстра сорт и сорт А. Чем качественнее материал, тем проще, проще и быстрее работать.

Кроме того, более качественная футеровка не имеет отходов из-за отсутствия трещин, узлов, карманов из смолы и деформации, которые так богаты AB и B.

Внутренняя отделка чердачных стен каркасного дома.

Было решено сделать гостиную чуть пафоснее, чтобы не возникало ассоциаций с красивым сараем:

Низ стен до уровня примерно 80 - 100 см все еще обшивается вагонкой из лиственницы.Сверху, от этого уровня до самого верха, закрепила подкладку абаша. Вся художественная изысканность заключается в ориентации (вертикальной) и чередовании широких и узких досок. Конечно, пришлось немного повозиться, но в целом выглядит очень неплохо.

В остальных помещениях стены также обшиваются чередующимися досками, но в обычной горизонтальной ориентации.

Для предотвращения намокания утеплителя со стороны помещения его закрывают пароизоляцией Tyvek.Стыки проклеены металлизированной лентой.

Постепенно, по окончании отделки, можно приступать к обустройству. Мансардный диван.

Шкаф в нише на втором этаже. Гардероб оказался очень вместительным. Где-то около трех кубиков. Есть где развернуться, а точнее уложиться.

Работы идут не по порядку, а по погоде, наличию материалов, наличию других неотложных дел.Именно по этому принципу была проведена внешняя отделка каркасного загородного дома 6 х 8.

«Изоплата» поверх установленной на стены натянула ветроизоляцию ТехноНИКОЛЬ. Классическая технология:

  • нахлест рулонов на 15-20 см;
  • крепление степлером.

Все остальное зашивали весной, когда на улице было тепло и приятно работать.

Материал для работы все тот же - та же вагонка из лиственницы сорт А.Достоинства - водостойкость, удобство работы (материал хорошего качества). Недостатки - дороговизна, хрупкость (необходимо сверлить отверстия под крепеж).

Свесы крыши и ветровые доски на фронтонах зашиты пластиком. Прочный (не гниет), эстетичный и простой в сборке. С какой стороны ни глянь, везде есть твердые плюсы.

Благоустройство территории

Дом почти готов. Вы уже можете жить. Хотя есть еще много недостатков.Пришло время доработать сайт и обеспечить себе комфортную жизнь.

Итак, мы начали с забора. Столбы для калиток. Цоколь отливка, профильная труба, облицовка облицовочным кирпичом. Вроде бы все понятно, ничего страшного и хитрого нет.

По такому же принципу делаем весь забор 40 метров. К столбам крепим крашеный профнастил. Как говорится, дешево и сердито.

Самая важная часть забора - автоматические откатные ворота.Очень удобно, хотя уже не так дешево.

Ну, по благоустройству сделали канализацию. Вырыли септический колодец и проложили канализацию. Сейчас в двухэтажном каркасном доме 6 на 8 ванн, унитаз, душ и прочие приметы цивилизации размещены и могут функционировать в полном объеме.

Мои ошибки и выводы после постройки каркасного дома 6х8

Накопленный опыт показывает, что 6х8 под ключ своими силами вполне реально.На фундамент, печь, вентиляцию набирали наемных рабочих. Копание колодца не считается, поскольку это скорее достижение и имеет косвенное отношение к строительству.

Оглядываясь назад, хочу сделать несколько важных выводов:


Подводя итоги, можно сказать, что осуществить мечту вполне реально. А самореализация мечты удешевляет каркасный дом 6 х 8 в полтора - два раза, а значит, делает мечту еще более привлекательной и достижимой.

Какую технологию выбрать при строительстве собственного дома? Каждый из материалов и технологий имеет ряд неоспоримых преимуществ, но не лишен недостатков. Какие преимущества для вас наиболее важны? От этого будет зависеть выбор технологии строительства собственного уютного дома или просторного коттеджа.

Каркасные дома привлекают скоростью возведения, значительной невысокой стоимостью, простотой технологий строительства, экологичностью используемых материалов, нетребовательностью к рельефу и почвам, простым и дешевым фундаментом.Если вы уже остановились на строительстве каркасного дома и определились с габаритами своего дома, то остается только выбрать проект каркасного дома 6х6.

Характеристики каркасных домов 6 на 6

При относительно небольшой площади каркасные дома такого размера можно использовать как для дачи, так и для постоянного проживания. Небольшие размеры дома даже с мансардой или полноценным вторым этажом обеспечивают небольшой вес постройки. Это дает возможность возводить более простые типы фундаментов - на винтовых или буронабивных сваях, что значительно ускоряет и удешевляет фундаментные работы.Небольшие габариты дома позволяют сделать монтаж дома под ключ своими руками.

Высокая скорость строительства - отличительная черта каркасного домостроения. В случае проекта 6 на 6, независимо от этажности, строительная компания построит ваш объект «под ключ» менее чем за 30 дней.

К особенностям планировки каркасного дома размером 6 на 6 метров можно отнести небольшие размеры комнат или многофункциональность больших помещений.Если в таком проекте постараться выделить для каждого члена семьи свой уголок, то это приведет к небольшой площади каждой комнаты. Следует помнить, что при нагромождении большого количества перегородок вы «съедаете» полезную жилую площадь. Часто при планировке дома 6 на 6 отказываются от индивидуального пространства в пользу просторных общих комнат. Кухня, гостиная и столовая объединены в одну комнату. Мы постараемся рассмотреть планировки различных типов проектов: одноэтажный, с мансардой, полноценный двухэтажный дом.

Проекты одноэтажных каркасных домов 6 на 6

Одноэтажный дом с такими небольшими размерами относится к экономичным проектам. Сложно представить какую-либо изюминку в дизайне такого дома, ведь площадь 36 кв метров больше напоминает небольшую однокомнатную квартиру, чем собственный дом для постоянного проживания. Чаще такие проекты используются для загородного домостроения. Если используется (6 на 6), то имеет 2 или 3 комнаты и совмещенный санузел.

Рассмотрим простейший проект каркасного дома 6 на 6.

Это самый простой проект. Стандартный дом с низким подвалом. Самая обычная двускатная крыша, одна входная дверь и несколько окон. Какую планировку можно ожидать в таком доме?

Макет № 1

Планировка проста как проект. Скорее подойдет для загородного дома. В данном случае строится пристройка под летнюю кухню и санузел. Сам дом используется только для сна или отдыха.


Макет №2

Отличный образец уютного жилого дома небольших размеров. Пусть номера не отличаются по площади, но есть все для комфортного проживания небольшой семьи из 3-4 человек. При небольшой жилплощади можно было разместить кухню, гостиную и место для отдыха.


Макет № 3

Этот проект основан на принципе объединения общей комнаты для выполнения нескольких функций. Здесь у нас есть кухня-гостиная, которая занимает половину жилой площади.

Мы рассмотрели проекты с так называемыми проходными комнатами. То есть, чтобы попасть в одну комнату, нужно было пройти через другую. Возможно ли реализовать изолированные комнаты в одноэтажном каркасном доме 6 на 6?


Макет № 4


Как видите, даже на такой небольшой площади удалось создать небольшой коридор, что позволило изолировать каждую комнату. Кто-то скажет, что здесь нет котельной. Но есть ли в вашей квартире котельная с квартирным отоплением? Для обогрева такой небольшой постройки будет достаточно настенного газового или электрического котла, который можно разместить на кухне.

Стоит ли проектировать скучный дом даже с одним этажом? Можно ли обыграть экономичный каркасный дом столь скромных размеров?


Все тот же дом 6 на 6 с скатной крышей и одной входной дверью. Осталось только создать небольшую веранду с другим уровнем кровли, и фасад дома заиграл совсем другими красками. Не будем выигрывать в планировке: все те же маленькие комнаты, но насколько красивее стал дом!


Есть много других способов украсить фасад вашего дома.Или можно отказаться от квадратного формата.

Эркер всегда вносит индивидуальность в проект. Проекты эркеров никогда не выглядят дешево, хотя затраты на их меблировку минимальны. Гостиная с эркером всегда будет наполнена светом.


Проекты двухэтажных каркасных домов 6 на 6

Проект двухэтажного дома - выбор многодетных семей. При тех же затратах на крышу и фундамент вы удваиваете жилую площадь. Главный принцип планировки двухэтажного каркасного дома - расположение на первом этаже общих комнат, а на втором - личных и гостевых комнат.Санузел в домах такого размера также находится на первом этаже. Это упрощает и удешевляет установку коммуникаций для ванной. Основная сложность и особенность двухэтажного проекта - лестница. Этот элемент при неправильном расположении может занять значительное место в жилой площади дома и значительно увеличить конечную стоимость проекта.

Начнем с самого простого проекта: два этажа, двускатная крыша.

Как видите, даже двухэтажный дом можно построить на столбчатом фундаменте.Что делает этот проект таким особенным? Его простота. Скорее он напоминает малоэтажку советских времен. Да, в доме удалось вместить все необходимое для комфортной жизни средней семьи. Но как ни старайся с отделкой - такой дом не радует глаз. С двухэтажным домом над проектом придется работать не только с точки зрения функциональности.

Проект, не отличающийся версткой. Отсутствие санузла свидетельствует, скорее, о дачном предназначении постройки.Проект выглядит вполне современно за счет сложной двускатной крыши, которую еще называют теремковой.

Мы уже рассмотрели, насколько выигрышно может выглядеть эркер. Как это будет выглядеть в двухэтажном проекте?

Помимо отличного внешнего вида, у эркера был еще и отличный функционал - установка лестницы. Помимо эркера, в проект отлично вписался уютный балкон. Современные проекты сложно представить без обустройства балкона на втором этаже или открытой террасы на первом.

Проекты каркасных домов 6 на 6 с мансардой

Обустройство мансарды вместо полноценного второго этажа применяется гораздо чаще по простой причине - это более дешевый вариант расширения жилой площади дома. Мансардный этаж не требует усиления фундамента или верхнего обвязки. В нем такие же приемы планировки, но также придется решить проблемы с установкой лестницы.

Самый распространенный прием устройства мансардного этажа для каркасного дома 6х6 - ломаная крыша.


Макет № 1


Как обычно, начнем с самого простого проекта загородного дома: две большие комнаты на первом этаже и одна огромная спальня на втором. Такой дом можно использовать только для временного проживания.

Макет № 2


Довольно жилая планировка с комнатами отдыха на первом этаже и спальней на втором. Каркасные перегородки на втором этаже позволяют создать несколько комнат.Обычно это спальни, детские или рабочий кабинет.

Как и в двухэтажных проектах, сложно представить дом с мансардой без открытого балкона или просторной террасы для отдыха на природе. Нередко оба этих элемента присутствуют в проекте каркасного дома 6 на 6 с мансардой.


Пристройка позволит создать просторную летнюю веранду, не повредив жилую площадь основного дома.


Еще один прием устройства мансардного этажа - кровля с высоким коньком.Достоинством такого проекта является простота монтажа стропильной системы, недостатком - значительно меньшая жилая площадь мансардного этажа по сравнению со скатной крышей. Планировки таких мансард не отличаются от проектов с покатой крышей.

С балконом и террасой


С эркером


Мы рассматривали только простые проекты, не требующие специальных знаний в области архитектуры и строительства.Они вполне выполнимы своими руками или небольшими строительными бригадами. Более интересные и сложные проекты лучше доверить строительной компании, имеющей опыт и хорошие отзывы в вашем регионе.

Одноэтажный проект с финской крышей

Проект кажется простым только на первый взгляд. Проектирование и установка таких конструкций крыши требует точного расчета и правильной ориентации с учетом преобладающих ветров.


Комплексный проект с множеством архитектурных приемов

Симпатичная веранда, небольшой балкон, эркер, изысканная полушатовая крыша.При этом небольшой дом 6х6 не кажется нагромождением элементов. Для реализации такого проекта потребуется значительный опыт каркасного домостроения.


Финская пожарная часть

Очень популярный вид отделки каркасных домов. Дань традициям финского жилищного строительства.


Коттедж

Трудно поверить, что такой проект был реализован с использованием технологии wireframe.Просторная терраса, огромные панорамные окна. Проект требует качественного материала и профессиональных рук.


Необычный проект

Интересный проект в виде бунгало. Небольшая жилая площадь окупается привлекательностью готового дома.


Даже для небольшого каркасного дома 6х6 внешний вид и планировка постройки ограничиваются только вашей фантазией. Каркасные конструкции давно вышли за рамки однотипных домов, обшитых вагонкой.Каркасный дом даже небольших размеров может стать уютным местом для проживания семьи. Главное, при выборе проекта учитывать пожелания всех домочадцев.

Каркасный дом 6 х 6 м - универсальный проект небольшого дома, который может быть как сезонным загородным домом, так и домом для круглогодичного проживания. Множество модификаций второго этажа, мансарды, террас позволяют сделать такой «каркас» более функциональным и избежать однообразия.

Особенности:

Каркасный дом в основном имеет каркас, который несет основную нагрузку.В связи с этим стены можно сделать тоньше, чем увеличить внутреннюю полезную площадь дома.

К каркасу крепятся панели или щиты большего размера, поэтому такие дома могут быть выполнены из СИП панелей или каркаса-панелей. В целом устройство элементов аналогично - между 2-мя деревянными «плитами» укладывается слой утеплителя, после чего они монтируются на каркас.

SIP панели меньше по размеру и представляют собой 2 панели из ДСП (фанера или фиброцемент), между которыми находится изоляция (пенопласт или минеральная вата).Обычно он меньше панелей, поэтому для монтажа не требуется специального оборудования.

Щиты собираются на заводе и представляют собой «многослойный пирог», включающий внешнюю и внутреннюю стороны, между которыми уложены утеплитель и пароизоляция. Часто такие щиты имеют внешнюю облицовку и грубую внутреннюю отделку. Быстрее собрать каркасно-панельные дома, однако из-за большего веса элементов транспортировка усложняется, часто требуется кран для крепления их к каркасу.

Щиты могут быть выполнены в виде увеличенных частей дома - в этом случае они глухие и снабжены дверными и оконными проемами. Кроме того, каркасное строительство может осуществляться из разобранных панелей - на строительную площадку доставляются пронумерованные элементы, которые собираются вручную. Все слои (утеплитель, гидро- и пароизоляция) наносятся вручную по очереди.

Особенностью каркасного дома 6х6 м является его небольшой вес, что позволяет отказаться от сложного фундамента, имеющего дополнительное армирование.Достаточно неглубоко заглубленного ленточного, свайного или плиточного основания. Подобные фундаменты позволяют вести строительство даже на подвижных грунтах. Приступать к отделке можно сразу после постройки - дом не дает усадки.

Отличительной особенностью домов на каркасе является высокая скорость возведения и возможность круглогодичного монтажа (за исключением того, что фундамент лучше организовывать в теплое время года). Такие постройки собираются по принципу детского конструктора.После предварительного проектирования на заводе изготавливаются элементы по конкретным чертежам, которые нумеруются и доставляются на строительную площадку.

Благодаря использованию минеральной ваты или пенополистирола можно добиться высокого теплового КПД здания, тем самым снижая затраты на отопление. Легкость фундамента, доступность материалов, минимальная стоимость строительства и трудоемкость - все это определяет меньшую стоимость строительства.

Каркасный дом на 15–20% дешевле аналогов из кирпича и строительных блоков.

Проектов

Проект каркасного дома следует начинать с изучения характеристик почвы в разное время года. Важно учитывать назначение постройки - дом предназначен для постоянного проживания или будет использоваться как сезонная постройка (например, дачный домик, эксплуатируемый только летом).

В зависимости от этого выбирается тип фундамента, определяются особенности технологии строительства.

Сегодня «Каркас» можно заказать по индивидуальному проекту или по стандартным чертежам. В первом случае удастся получить дом, максимально соответствующий потребностям хозяев, однако разработка чертежа обойдется дороже. Во втором случае удастся сэкономить, но в некоторых случаях можно забыть об индивидуальности конструкции.

Дома из СИП панелей можно перестраивать, перепланировать. Если мы говорим о щитах, то это невозможно из-за того, что эти панели намного больше.

При расчете площади следует учитывать, что для постоянного проживания человеку необходимо около 15–20 кв. М. Если говорить о каркасных домах со стенами в 6 метров, то чаще это небольшие дачные домики или дома для ПМЖ на 2-3 человека.

Такие конструкции оптимальны для небольших (3–6 соток) участков. Увеличить полезную площадь постройки можно, не прибегая к увеличению размеров дома, сделав второй этаж. Однако варианты двухэтажного «каркаса» не так популярны, как аналоги на одном этаже с мансардой. Это связано с тем, что во втором случае укрепление фундамента не требуется.

Как правило, внутренний план одноэтажного каркасного дома подразумевает наличие в нем гостиной, санузла, одной-двух спален, небольшой кухни.

Преимущество каркасных построек - возможность присоединения к ним веранд или открытых террас.

Для увеличения внутреннего пространства гостиную часто совмещают с кухней, а чердак делают эксплуатируемым, там размещаются спальни. Другой вариант планировки - объединить спальню с гостиной, а на мансардном этаже разместить зону отдыха и приема гостей.

При выборе двухэтажного дома гостиная, кухня и санузел обычно располагаются на первом этаже, второй этаж отводится под спальни.

Так как дом 6х6 м нельзя назвать просторным, следует особенно внимательно подходить к процессу планировки, включая в дом только самые необходимые помещения. Как правило, для большего удобства санузлы располагаются рядом со спальней, а кухня - со стороны гостиной. Хозяйственные помещения лучше выносить за пределы дома.

На этапе проектирования следует учесть расположение коммуникаций и особенности системы вентиляции. Последние должны идеально сочетать естественную и принудительную вентиляцию.

Расчет материалов

Строительство дома с длиной стен 6 м экономически выгодно. Это связано с тем, что стандартная длина доски - 6 м, то есть не требует резки, отходы сведены к минимуму.

Для возведения «каркаса» потребуются следующие виды пиломатериалов:

  • брус различного сечения;
  • Доска обрезная, сечение не менее 2–5 мм;
  • Доска рифленая сечением 2.5 мм.

Как правило, для расчета количества кубиков пиломатериала удобнее использовать специальные онлайн-калькуляторы, которые предлагают многие крупные хозяйственные магазины.

Расчет количества пиломатериалов следует проводить исходя из чертежа постройки, а точнее ее площади. Расчет количества утеплителя, гидро- и пароизоляции также зависит от площади.

При расчете кровельных материалов следует учитывать, сколько весит стропильная система, а также используемый рубероид, утеплитель, а также роза ветров (то есть та часть кровли, которая чаще всего испытывает ветровую нагрузку) .

Для расчета фасадных материалов также необходимо знать площадь фасада, однако проводить расчеты с учетом обрешетки. Удобнее, если для этого будет составлена ​​отдельная схема, так как установка обрешетки позволяет увеличить каждую сторону дома на 7-15 см.

Для расчета фундамента необходимо сначала определиться с его типом. Самым экономичным будет столбчатый, но он подходит только для дачных участков. Если говорить о свайном варианте, то предпочтение следует отдавать винтовым сваям.Подсчитать их количество можно, узнав, какая нагрузка от дома приходится на 1 кв.

Как построить?

Первым этапом строительства дома своими руками станет подготовка фундамента. Для заболоченных и неустойчивых грунтов можно выбрать монолитную плиту, оборудовав ее «подушками» из пенопласта. Достоинством этого метода является одновременное утепление фундамента и конструкции.Однако в этом случае цоколь получится небольшим - не более 30 см. Из-за трудоемкости процесса и дороговизны такой тип фундамента используется редко.

Более распространены ленточный и ворсовый варианты. Первый подходит для устойчивых почв. Свайный фундамент будет самым быстрым и наименее трудоемким, поскольку земляных работ как таковых нет.

При устройстве ленточного фундамента под каркасный дом размером 6 х 6 м в один этаж армирование не требуется, хотя армированный пояс никак не ухудшит эксплуатационные характеристики основания.

Дальнейшая пошаговая инструкция по сборке предусматривает организацию нижней обвязки. От его качества зависит геометрия всего здания, а также ровность фундамента. При проседании основания или неточностях в обвязке неприхотливый каркас дома перекосится, теряет свои технические характеристики.

Нижняя обвязка осуществляется при помощи бруса сечением 150 х 150 или 200 х 200 мм.Его необходимо хорошо просушить и обработать антисептическими составами, антипиренами. Если используется свайный или бетонный фундамент, то между вершинами свай или бетонной поверхностью и трубопроводом организуется слой гидроизоляции. Для этого используют рубероид, рубероид.

Балки укладываются по всему периметру фундамента и фиксируются специальными анкерами. Перед тем, как вставить крепеж, необходимо проделать под ним перфорацию как в бетоне, так и в дереве.В противном случае (при попытке долбить) велика вероятность растрескивания бруса, что негативно сказывается на его несущей способности и устойчивости к воздействиям окружающей среды. Углы рекомендуется дополнительно укрепить металлическими уголками.

После того, как обвязка смонтирована, приступают к оформлению чернового пола. Для этого к лагам снизу прибивают доски (обрезные или необрезные). Доска также предварительно обрабатывается антисептиками и противопожарными составами, нижняя часть может быть окрашена любой огнестойкой краской.

Теоретически поверх чернового пола можно положить чистовой пол. Однако на практике такой дом окажется холодным, поэтому поверх чернового пола укладывается слой гидроизоляции (наиболее доступный вариант - пергамин), а затем изоляционный материал (пенополистирол или минеральная вата). Ширина утеплителя должна соответствовать ширине бревен, на которые будет крепиться чистовой пол.Поверх утеплителя укладывается пароизоляционная пленка, после чего начинают крепить доски чистового этажа.

На этапе организации чистового пола следует проложить все необходимые коммуникации - трубы водопровода и канализации, трубы для системы теплого пола, если есть.

Следующий этап - сборка каркаса, для которого используются доски. Из них организованы вертикальные стойки, балки перекрытия и верхняя обвязка, а также стойки и распорки над проемами, перемычки над дверями и окнами.

Каркас должен монтироваться из угловых стоек, дополнительно усиленных укосинами. Для крепления балок перекрытия можно использовать метод перфорации, использовать стальные уголки или кронштейны. Все методы эффективны и их можно комбинировать.

Стержни верхней обвязки должны выступать опорой для балок, балки полностью перекрываются с последней по всей ширине.

Далее организуется стропильная система, крепятся панели, обустраивается кровля.Минеральная вата (для эксплуатируемых крыш), керамзит или эковата (для неэксплуатируемых) может выступать в качестве утеплителя для последних.

Если дом строится из СИП-панелей, то обшивка производится по принципу вентилируемого фасада , то есть укладывается слой утеплителя, который закрывается пароизоляционной ветрозащитной мембраной и закрывается обшивкой. . Между утеплителем и фасадным материалом сохраняется воздушный зазор.

По такому же принципу применяются облицовочные панели, если их конструкция не предполагает наличие фасадного слоя. В качестве облицовочного материала для внешней отделки обычно используют сайдинг, блок-хаус, вагонку.

Каркасные дома - один из самых распространенных типов коттеджей в России. Достоинства - цена строительства сопоставима со стоимостью квартиры (одноэтажный дом часто стоит намного дешевле), высокая скорость строительства, готовые проекты в свободном доступе.Каркасный дом 6х6 может возвести любой, хоть немного разбирающийся в строительстве.
Для любого вида строительства понадобится хотя бы пошаговая инструкция и чертеж.

Этап 1: Выбор фундамента

Невозможно выбрать подходящий фундамент для одноэтажного или двухэтажного каркасного дома без полноценного геологоразведочного процесса. Если для дачи с мансардой достаточно обычного анализа грунта (5000 руб.), То необходимо провести разведку на дачу.Многие отказываются от него из-за цены (в среднем по России 60 000 рублей), предпочитая вкладывать эти деньги в строительство фундамента «про запас». Однако это не исключит возможность затопления подвала или выхода дома под землю.

Существует несколько типов фундаментов, которые обычно используются при строительстве каркасных домов:

  1. Лента
  2. Стол
  3. Куча
  4. Столбчатый
  5. мелкое

Не должно быть равных соседям по участкам.Их геологическое положение может быть совершенно разным, их проекты тоже разные. Известны случаи, когда под планируемым домом были ямы насыпного грунта, русла высохших рек, компостные ямы. Такие сюрпризы приводят к удорожанию строительства в несколько раз, а иногда даже к переносу строительной площадки.

Если участок покупается специально для строительства дома, стоит спросить продавца, проводились ли геологоразведочные работы, почему он продается.Возможно, просто из-за проблемной почвы. Было бы неплохо узнать о геологическом чертеже всей местности, чтобы примерно представить, что находится под участком.


После геологоразведочных работ специалисты точно скажут, какой фундамент будет лучшим, а какой не подходит для планируемых проектов.

Для проектов каркасных домов в большинстве случаев разрабатывается чертеж ленточного, свайного или свайно-ростверкового фундамента. В России наиболее распространен свайно-ростверковый.Строится быстрее, дешевле, при правильных расчетах, без ошибок в строительстве, надежен, подходит для двухэтажных домов и домов с жилой мансардой. Обладает преимуществами как свайного, так и ленточного фундамента. Распределяет вес конструкции равномерно по всем опорам. Его чертеж довольно прост для непрофессионального строителя.

Выбор типа фундамента под будущую постройку зависит от результатов геологических исследований.При наличии проблемных грунтов рекомендуется закладывать свайный или свайно-ростверковый фундамент. Такой тип базовой системы гарантирует равномерное распределение веса здания. Для участков с низким уровнем грунтовых вод и небольшой глубиной промерзания грунта можно использовать ленточные фундаменты.

Создание перекрытия для каркасного здания

Для создания сплошной системы перекрытия деревянные элементы нижней обвязки крепят к фундаменту с помощью саморезов или шпилек. Затем устанавливается лаг, между которыми закрепляются рейки, выполняющие функцию опор, а также изоляционные материалы в виде плит пенополистирола или минеральной ваты.При необходимости в полости конструкции перекрытия прокладывают трубы для инженерных коммуникаций.

Этап 2: Каркасные стены

Есть два способа возвести каркасные стены. На первом в зависимости от размера на полу монтируется каркас всей стены или ее части, затем конструкция поднимается, обнажается и укрепляется. Иногда, пока стена еще лежит, к ней снаружи крепят OSB, фанеру или гипсокартон. Так что конструкция жестче.Эта технология получила название «платформенная» или каркасно-панельная. Большинство фабрик работают по этому принципу. В мастерских изготавливают готовые панельные конструкции по проектам, привозят на объект и монтируют. Но вы можете построить одноэтажный дом или дом с жилой мансардой по каркасно-панельной технологии своими руками. Были бы чертежи и пошаговые инструкции.

По второму способу все постепенно собирается на место. Сначала устанавливается планка нижней обвязки, затем нужно установить угловые и промежуточные стойки, верхнюю обвязку и т. Д.Эта технология называется каркасным домостроением. Его еще называют «баллун». По этой технологии обычно строят все загородные дома с мансардой или без нее.

Лучше пути точно нет. Все зависит от того, как удобнее строить, сколько людей занято на стройке и есть ли варианты приглашения помощников. Работать на полу удобнее и быстрее, чем бесконечное количество раз прыгать по стремянке. Но если секция большая, то поднять ее даже вдвоем будет сложно.Выхода два: вызвать помощников или разбить конструкцию на более мелкие сегменты. При разделении на сегменты лучше сделать дополнительный чертеж, чтобы не было ошибки в размерах.

Основной особенностью монтажа каркасных домов является использование готовых многослойных СИП-панелей. Они состоят из двух листов фанеры или плиты OSB и утеплителя. Подключение экологически чистых компонентов осуществляется под очень высоким давлением. Материал обработан специальными пропитками, обеспечивающими защиту от влаги, открытого огня и биологических образований.Перед креплением сэндвич-панелей на каркас стены его обивают пароизоляционной пленкой. Для фиксации материала используются скобы и строительный степлер.

Этап 4: Перекрытие и крыша

Конструкции домов разные, крепление везде не одинаковое. Наиболее распространен следующий:
Опорой балок перекрытия является верхняя обвязочная балка. Есть 3 способа крепления:

  1. На стальных опорных кронштейнах
  2. Со вставкой
  3. К углам

Размер балки и шаг установки зависят от того, что будет надстроено сверху.Если в доме будет жилой второй этаж или мансарда, то секция должна быть больше, а ступенька меньше. В противном случае пол прогнется. Если дом одноэтажный, а наверху только крыша или нежилой чердак, то это совершенно разные размеры, расчеты и чертеж.

При наличии второго этажа потолки обшиваются черновым полом второго этажа. Так будет удобнее работать. Процесс сборки такой же, как и при строительстве первого этажа.Поднимаются только все строительные материалы.

Конструкция крыши, построенная в Канаде, представляет собой прочную и надежную систему. Для его создания используются различные материалы, доступные будущему хозяину дома. Для защиты дома от агрессивных внешних воздействий на крышу устанавливают минеральный утеплитель и ветровлагозащитную мембрану.

Этап 4: Утепление

Для утепления каркасного дома подходит любой из имеющихся на рынке материалов.Ни один из них не идеален, но все проблемы давно являются стандартными решениями.
Базальтовая вата занимает первое место среди утеплителей для каркасных домов. Выпускается в виде циновок или рулонов разного размера и плотности. Стены удобнее утеплять матами: они хорошо держатся за счет расширяющей силы, они плотнее рулонов. Чтобы маты держались плотно, они должны быть на 2-3 см больше, чем расстояние между стойками каркаса. Плюс они фиксируются спец. застежки.С ними однозначно удобнее работать, чем с мягкими роликами.

Минеральная вата хорошо сохраняет звук и тепло. Большой ее недостаток в том, что она боится воды. Это касается не только дождя, снега, но и пара. При утеплении дома минеральной ватой необходимо делать пароизоляцию изнутри помещения. Она не допустит проникновения пара внутрь.

Со стороны улицы базальтовая вата покрыта паропроницаемой мембраной с ветро- и гидрозащитой. Ветер через него не дует, со стороны улицы не пропускает влагу ни в парообразном, ни в жидком состоянии.Получена односторонняя паропроницаемость. Есть и другие проекты утепления дома, например, пеной. Но наиболее распространена базальтовая вата.

Существуют разные проекты по утеплению дома. Если нужно сэкономить, то можно ограничиться утеплением только первого этажа дома. Не каждый дачник готов построить дом с утепленной мансардой, если он живет там только летом.
После утепления строительство фактически завершено. Осталась только отделка.

Этап 5: Внешняя отделка

Для наружной отделки используется штукатурка, сайдинг, искусственный и натуральный камень, различная декоративная плитка, термопанели и многое другое. Наружная отделка выполняется по следующей схеме:

  1. На панельные конструкции устанавливается обрешетка из металлопрофиля, бруса 40х50 мм или планок ОСБ. Расстояние между креплениями 60см. Стоит составить чертеж, чтобы точно представить, как он будет выглядеть.
  2. Обрешетка обработана составом от плесени, грибка, насекомых и огня.
  3. На обработанную обрешетку монтируется отделочный материал

Этап 6: Внутренняя отделка

Перед тем, как клеить обои, лучше оклеить стены гипсокартоном. Установив выключатели, вешалки, лампы, розетки и т. Д. Непосредственно на OSB, можно повредить пароизоляцию. Электропроводка будет скрыта под листами гипсокартона.
Если все же клеить обои на OSB, то нужно зашпаклевать все саморезы, иначе с них пойдут желтые пятна.Стену лучше полностью зашпаклевать под светлые обои. В противном случае лист OSB будет просвечивать темными пятнами.

Может случиться так, что обои оторвутся вместе со шпатлевкой. Лучше перестраховаться и загрунтовать стены в несколько слоев.
Если клеить обои на OSB, то потребуется много клея и грунтовки. Доска впитывает влагу, как губка. Обои могут отвалиться.
Если вы планируете облицевать ванную и ванну плиткой, то ГВЛ обязательна.

Проекты внутренней отделки всегда дороже, чем кажется.Необходимо посоветоваться со строителями, чтобы ни в чем не ошибиться, и конечно необходимо составить чертеж, чтобы примерно представить, что куда и сколько уйдет.

Строительство каркасного дома 6х6 с террасой в две руки вполне осуществимо. Особенно, если до этого вы изучаете опыт предшественников, чтобы позаимствовать ценную информацию об используемых материалах, технологиях и приемах. Для этого обратимся к опыту участника форума ГрауРу, который практически в одиночку построил такой дом.Из-за отсутствия трудозатрат стоимость такого дома меньше миллиона рублей.

  • быстрый монтаж;
  • низкая стоимость;
  • легкость конструкции;
  • экологичность;
  • хорошее «тепло» и способность сохранять тепло;
  • «Гибкость» дизайна.

Исходя из размеров строительного материала (сосновые доски) были определены габариты здания: это должен быть каркасный дом 6х6 с террасой.Планировка первого этажа включала три комнаты. Вместо второго этажа - чердак.

После определения снеговой нагрузки (240 кг / м2) и веса кровли (40 кг / м2) для стропил была выбрана качественная доска 50х200. Так как конька не предусматривалось, ножки сбивали попарно в треугольник и соединяли с одной стороны гвоздевой пластиной, а с другой - фанерным треугольником. Ширина эталонного пропила определялась с помощью мерной доски, длина которой равнялась ширине нахлеста.Для придания жесткости каждую пару стропил дополнительно закрепляли стяжкой на уровне 2,5 м от пола и специальной перемычкой под углом 30 градусов. С внутренней стороны стропила получили дополнительную страховку в виде металлической ленты, прикрепленной к лагам и натянутой по диагонали крестом. Для облегчения подъема конструкции использовался шнур.



Под ненужными свесами крыш нужно было собрать «лесенку», так как снятие балок не было продумано.Фронтон с шагом 40 см соответствовал расположению стоек крыши.

Большая крыша создавала значительную парусность, поэтому для страховки перед установкой плит OSB необходимо было провести металлическую ленту от стропил по стойкам до обвязки. Этого не было сделано, стропила пришлось крепить к стойкам изнутри. То же самое проделал и с лагами, которые закрепил обвязкой. Лучше использовать металлическую перфорированную ленту.

Навес веранды и крыша дома - одно целое.Столбы и балки изготовлены из бруса 100х150. Шаг между столбами - 2 м, балка имела выступ 60 см для формирования свеса крыши. Чтобы конструкция не ходила, для придания жесткости использовались оконные углы 37x37.

Время на установку стропил - 10 человеко-дней.



Облицовка стен

Обшивка каркасного дома 6х6 проводилась OSB 2,8 м производства Egger, крепление гвоздями 60 мм, которые вбивались с шагом 15 см по периметру и 30 см по средней стойке.Положение стойки на листе было отмечено перед установкой. Обвязку закрывали листом с использованием направляющей доски 25 см.

Стыки плит должны быть прибиты гвоздями друг к другу, а гвозди должны быть направлены под небольшим углом.

Затраты на оплату труда - 3 человеко-дня.

Кровельное покрытие и настил платформы

Перед укладкой кровли на стропила уложили пароизоляционный слой - мембранную пленку Тайвек, а поверх нее - обрешетку. В качестве материала мы выбрали металлическую кровлю «ПУ» с немного более толстым оцинкованным и прочным покрытием по сравнению с другими.Во время укладки плитки были сделаны вентиляционные каналы для ванной и комнаты, а также выход для печи.

В качестве напольного покрытия была выбрана плита OSB

25мм с четырехсторонним шипом и пазом. На укладку ушло 1 день.


Утепление

Утеплитель был выбран исходя из оптимального соотношения цена-качество. Этому критерию больше всего соответствовали Rockwool Light Butts Scandic (60x80 см), Scandic XL (60x120 см) для внутренних помещений и Technolight для внешней изоляции.Толщина плит выбрана 100 и 50 мм, чтобы максимально закрыть все проемы в стенах и потолке. Наиболее подходящий шаг между элементами каркаса для укладки Rockwool - 57-58 см. Для удержания утеплителя в проеме потолка использовались фанерные листы. Обрешетка для внешнего утепления производилась с шагом 59 см. После установки Technolight поверх него натянули мембрану Tyvek. Окна утеплены пенополистиролом.




Изоляция ударного шума под стяжкой - Скачать PDF бесплатно

1 Regupol Regufoam на вашей длине волны 9 Звукоизоляция под стяжкой для тяжелых условий эксплуатации

2 Изоляция стяжки Regupol Regufoam Обзор продукта Regupol sound - это составной материал, состоящий из резиновых волокон и полиуретана, и компания BSW разработала три его версии в качестве звукоизоляции для тяжелых условий эксплуатации, предназначенной для укладки под цементную стяжку.Компания BSW также разработала Regufoam sound в качестве изоляционного материала от ударного шума для укладки под цементную стяжку. Этот материал обладает самым высоким звукоизоляцией из всех материалов, предлагаемых BSW для этой цели. Regufoam sound - это пенополиуретан со смешанными ячейками. Подробные технические данные и документация по испытаниям доступны в техническом каталоге по вибрационным технологиям и звукоизоляции или по адресу Regupol sound 47 Regupol sound 12 Материал Резиновые волокна на полиуретановой основе Снижение ударного шума 20 дБ Максимальная транспортная нагрузка 3 000 кг / м² Динамическая жесткость s 47 МН / м³ Материал Эластомеры на полиуретановой основе Снижение ударного шума 33 дБ Максимальная транспортная нагрузка 3000 кг / м² Динамическая жесткость с 12 МН / м³ Звук Regupol 17 Звук Regufoam 10 Материал Резиновые волокна на полиуретановой основе Снижение ударного шума 26 дБ Максимальная транспортная нагрузка 5000 кг / м² Динамический жесткость с 17 МН / м³ Материал Пенополиуретан со смешанными ячейками Снижение ударного шума 34 дБ Максимальная транспортная нагрузка 2500 кг / м² Динамическая жесткость с 10 МН / м³ Контактное лицо: Штеффен Блехер, телефон: Флориан Зассманнсхаузен, телефон: Загрузки с

3 Изоляция стяжки Regupol Regufoam 11 Изоляция стяжки Regupol вкратце Многие конструкции полов должны выдерживать экстремальные нагрузки и в то же время обеспечивать хорошую звукоизоляцию.BSW разработала изоляцию стяжек Regupol и Regufoam для решения этих различных задач. Возможны постоянные поверхностные нагрузки 25, 30 и 50 кн / м². Изоляция стяжек Regupol и Regufoam имеет низкую сжимаемость в соответствии с DIN EN 12431, т.е. c 1,0 мм или 2,0 мм. Более того, звукоизоляционные маты Regupol и Regufoam возвращаются почти к своей первоначальной толщине. Regupol и Regufoam обладают замечательной стабильностью при больших статических и динамических нагрузках. Regupol и Regufoam относятся к продуктам с лучшими характеристиками в области звукоизоляции при высоких нагрузках, с высокой стабильностью размеров и долговечностью.Области применения Преимущества Максимальная транспортная нагрузка до 2,5 и 5 т / м², соответственно, отличное соотношение между улучшением шума при ударе и незначительной ползучестью по высоте конструкции, даже при высоких статических или динамических постоянных нагрузках, отлично подходит для систем вибрирующих полов (отсутствие пустот и т. Д. ) подходит для высоких точечных нагрузок без проблем при прокатке по всей мощной поверхности под стяжкой, например в: - Производственные цеха, склады и диспетчерские пункты - Супермаркеты в торговых центрах - Концертные залы, аудитории, кинотеатры, звуковые студии - Тренажерные залы - Больницы, дома престарелых - Промышленные кухни и другие этажи, часто подверженные воздействию влаги - Фойе отелей и административных зданий - Библиотеки, университеты, школы - Мастерские - Испытательные лаборатории - Под вибрационным полом прочный, эластичный, устойчивый к гниению, высокий уровень устойчивости, длительный срок службы, быстрая и простая установка, внутреннее и внешнее производство и контроль качества, без вреда для здоровья, одобрено для любого типа комнат отдыха, качество контролируется агентствами по испытанию материалов - лучшее качество - справедливая оплата - надежная работа - высокие экологические стандарты

4 Изоляция стяжки Regupol Regufoam Ударно-шумоизоляция для тяжелых условий эксплуатации при высоких нагрузках DIN 4109 определяет требования к защите от шума при строительстве зданий.Помимо защиты от воздушного шума, шума установки, шума систем обслуживания зданий, шума предприятий и внешнего шума, он также содержит рекомендации по защите от ударного шума. Таким образом, стандарт определяет минимальные требования для защиты людей в общих помещениях от недопустимого вмешательства. DIN 4109 дополнительно регламентирует метод доказательства требуемой защиты от шума. Конкретный уровень защиты от шума в настоящее время четко не регламентирован и должен согласовываться в индивидуальном порядке.Значения, указанные в приложении 2 стандарта DIN 4109 «Усиленная защита от шума», могут, например, использоваться в качестве эталонных значений. Прогрессивные пружинные характеристики Regupol sound сводят к минимуму риск разрыва швов, поскольку материал становится жестким при высоких нагрузках. Стяжка или бетонное основание должны быть соответствующим образом усилены, чтобы противостоять этим высоким нагрузкам, особенно в краях и в углах. Согласованные технические данные, подтвержденные непрерывным внутренним производственным контролем, очень важны для специалиста-проектировщика, поскольку они являются основой для определения размеров.BSW предоставляет эти данные и гарантирует их! Приложение 2 к стандарту рекомендует уровень ударного шума не более 46 дБ в защищаемом помещении в качестве усиленной защиты от шума. Попытки оставаться в пределах этих предельных значений показывают, что некоторые меры защиты от шума недостаточны, особенно в помещениях с высокой нагрузкой на пол. Обычные стандартные изоляционные материалы от ударного шума должны быть очень жесткими, чтобы выдерживать высокие нагрузки. Таким образом, изоляция от ударного шума снижается с увеличением грузоподъемности.Таким образом, эффективная изоляция от ударного шума для таких применений должна иметь две характеристики, которые могут противоречить друг другу: высокая прочность на сжатие для обеспечения долговременной стабильности и в то же время высокие коэффициенты снижения ударного шума Конструкции пола в помещениях, в которых перемещаются вилочные погрузчики и подъемные тележки. обычно подвергаются высоким статическим и динамическим нагрузкам. Только ударно-изоляционные маты, специально разработанные для выдерживания этих нагрузок, могут гарантировать необходимую устойчивость пола и звукоизоляцию.Контактное лицо: Штеффен Блехер, телефон: Флориан Зассманнсхаузен, телефон: загрузка в

5 Regupol Изоляция стяжки Regufoam 13 Изоляция стяжки Regupol и Regufoam Максимальная сжимаемость Regufoam sound и Regupol sound в соответствии с общими правилами строительства составляет от 1,0 до 2,0 мм, в зависимости от типа. При нагрузке 30 кн / м² прогиб изоляционного материала Regupol sound 47 составляет всего 1.6 мм. Нагрузки на поверхности пола, которые были изолированы от ударов с помощью Regufoam sound и Regupol sound, могут быть соответственно высокими без опасности повреждения стяжки или соединительных швов, имеющих надлежащие размеры. Благодаря выдающемуся долгосрочному поведению материала, которое было продемонстрировано долгосрочным испытанием на ползучесть с 12 миллионами циклов нагрузки, среди других испытаний, его свойства, такие как уровень упругости и улучшение ударного шума, оставались неизменными в течение очень долгого времени. период времени (прибл.50 лет). Устойчивость не менее 95%. Измеренные значения изоляции от ударного шума остаются постоянно постоянными. Эластичные свойства утеплителя для стяжки Regupol и Regufoam демонстрируют, что материал сохраняет свои свойства и не повреждается высокими нагрузками. Эти чрезвычайно важные свойства материала могут быть достигнуты только при всесторонней гарантии качества, от входящего контроля сырья и до испытаний на улучшение качества звука в лаборатории Агентства по испытаниям и сертификации.По этой причине не имеет смысла и даже опасно использовать продукты, которые не были специально разработаны для изоляции от ударного шума. Помимо выдающихся физических свойств утеплитель для стяжки Regupol и Regufoam также обладает очень важными химическими свойствами. Применение промышленных полов очень часто требует устойчивости к влаге и гидролизу, а также к молочной и жирной кислотам. Более того, абсолютно необходима стойкость к стандартным промышленным и чистящим средствам.Даже при большой нагрузке стяжка Regupol и Regufoam тонет, не разрушая структуру материала (показанный здесь прогиб преувеличен). Grafik Querschnitt unter Rad in wieder ausgedehntem zustand, Pfeil der nach oben zeigt. Когда нагрузка снимается, материал возвращается почти к своей первоначальной толщине. Изоляция от ударного шума остается неизменной в течение длительного времени. Контактное лицо: Штеффен Блехер, телефон: Флориан Зассманнсхаузен, телефон: загрузка в

6 Regupol Изоляция стяжки Regufoam Различные варианты установки изоляции стяжки Regupol и Regufoam Типы установок изоляции стяжки, которые фактически используются наиболее часто, показаны на рисунках ниже.Вообще говоря, необходимо избегать возникновения акустических мостиков. В случае противоречия между теплоизоляцией и гашением ударного шума необходимо отдать предпочтение гашению ударного звука в целях немедленной защиты здоровья людей. a) Плавающая стяжка: b) Плавающая стяжка с подогревом пола: Стандартная установка изоляции стяжки Regupol и Regufoam: 1 изоляционная полоса по периметру с полиэтиленовой пленкой 2 плавающая стяжка 3 Изоляция стяжки Regupol или Regufoam с полиэтиленовой пленкой сверху 4 бетонного пола 5 Установка Regupol и изоляция стяжки Regufoam с подогревом: 1 изоляционная полоса по периметру с полиэтиленовой пленкой 2 плавающая стяжка 3 труба теплого пола 4 Изоляция стяжки Regupol или Regufoam с полиэтиленовой пленкой поверх 5 бетонного пола c) Черная стяжка с теплоизоляцией и проходным отверстием для трубы: d) Вибрация Слой клинкера: Укладка под стяжкой Regupol и Regufoam ударно-звукоизоляции на теплоизоляцию с трубопроводами: 1 изоляционная полоса по периметру с полиэтиленовой пленкой 2 плавающая стяжка 3 Изоляция стяжки Regupol или Regufoam с полиэтиленовой пленкой сверху 4 теплоизоляция 5 трубопроводов 6 бетонный пол 5 Укладка стяжек Regupol и Regufoam для звукоизоляции под вибрирующими полами: 1 изоляционная полоса по периметру с полиэтиленовой пленкой 2 напольные плитки со связующим 3 плавающая стяжка 4 стяжка Regupol или Regufoam с полиэтиленовой пленкой сверху 5 бетонный пол

7 Изоляция стяжки Regupol Regufoam 15 Планирование изоляции стяжки Во время планирования строительного проекта помимо сертификатов статики и нагрева требуется сертификат защиты от шума.Архитекторы обычно получают в этом помощь опытных консультантов, которые могут добиться правильного соотношения звуковых свойств различных элементов друг с другом. Услуги специалиста BSW по планированию доступны любому архитектору, который проектирует с Regupol и Regufoam. Наиболее важными факторами, которые необходимо учитывать при выборе размеров изоляции стяжки, являются: необходимая защита от шума необходимое улучшение ударного шума статические и динамические нагрузки, которые должны выдерживаться Эти основные параметры определяют все другие ключевые значения, такие как качество и толщина стяжки и ударные нагрузки. звукоизоляция.Рекомендации и согласование специалистов-проектировщиков по строительной акустике. Узнайте больше в специализированной службе планирования BSW. Изоляция прилегающих компонентов. Вообще говоря, в бетонных конструкциях изоляция от ударного шума, которая встроена в конструкцию здания, возможна только под плавающими стяжками или строительным раствором для вибрационных полов. Если необходимы другие конструкции пола, такие как стяжка или стяжка на разделительном слое, необходимо принять обязательные звукоизоляционные меры в другом месте.Возможные альтернативы - это разъединение отдельных частей здания, таких как настенные покрытия и лестничные пролеты, изоляция от ударного шума под полом, конструкции целых комнат в комнате или меры по снижению воздушного шума из-за корпусного шума в помещении. приемная. Однако, как правило, передачу звука следует прерывать в том месте, где он генерируется. Следующая операция применяется для определения ожидаемого уровня ударного шума в помещении, которое необходимо защитить: L n, w = L n, w, eq - L n, w = взвешенный стандартный уровень ударного шума в приемной ( расчетное значение) L n, w, eq = эквивалентный взвешенный стандартный уровень ударного шума сплошного пола без напольного покрытия (расчетное значение) = снижение уровня ударного шума (расчетное значение) Контактное лицо: Штеффен Блехер, Телефон: Флориан Зассманнсхаузен, Телефон: Загрузок

8 Изоляция стяжки Regupol Regufoam Планирование изоляции стяжки При планировании изоляции стяжки проектировщик должен опираться на технические данные, предоставленные производителем слоя изоляции от ударного шума.Поэтому необходимо тщательно проверить, осуществимы ли спецификации и соответствуют ли они применимым стандартам. Если есть какие-либо сомнения относительно технических характеристик, по запросу должен быть предоставлен сертификат испытаний (относительно применимости испытаний на ударный звук и их соответствия стандартам, см. Стр. 26). BSW заявляет о надежных и проверяемых значениях в соответствии с ISO. На самом деле, даже эти результаты испытаний являются лишь эталоном, поскольку они основаны на стандартизированной настройке испытаний. Однако в реальной жизни толщина и плотность материала бетонного пола и стяжки часто отличаются от них.Как это влияет на реально достижимый уровень ударного шума, зависит от расчетов, выполненных экспертом-консультантом / инженером-акустиком. Важным ключевым фактором при установке утеплителя стяжки является динамическая жесткость изоляционного слоя от ударного шума. Как правило, к обычным стандартизированным изоляционным материалам применимо следующее: Динамическая жесткость Звукоизоляция Несущая способность Компрессионная способность высокая низкая высокая низкая низкая высокая низкая высокая Приведенный ниже пример расчета согласно DIN 4109 для Regupol sound 17 уже содержит требуемые значения стяжка и бетонный пол.Железобетонный пол 20 см L n, w, eq = 71 дБ Изоляционный мат для стяжки 17 мм Regupol sound 17 под стяжкой 90 мм и плиткой или под стяжкой 120 мм / железобетонным основанием = 24 дБ + 2 дБ L n, w = 49 db С такой изоляцией от ударного шума и правильными размерами вся конструкция сможет выдерживать нагрузки до 5 000 кг / м². Различные бетонные полы имеют разные исходные значения звуковой технологии. Вот пример: Железобетон Толщина в см Масса кг / м² Эквивалентный взвешенный стандартный уровень ударного шума L n, w, экв и т. Д. И т. Д.Напротив, изоляционные материалы для стяжки Regufoam sound и Regupol sound могут выдерживать высокие нагрузки и очень хорошо изолируют ударный шум, что значительно отличает их от обычных изоляционных материалов. Например, при максимальной транспортной нагрузке 3000 кг / м² максимальное снижение уровня ударного шума на 33 дБ может быть достигнуто с помощью Regupol sound 12. Случайные слои материалов, которые могут быть похожи по своему внешнему виду, но изготовлены из гранулята связанного каучука. , могут вызвать огромные проблемы с точки зрения требуемой несущей способности конструкции пола, так как их физическое поведение может быть совершенно неподходящим.Материалы для звукоизоляции должны быть стандартизированы или одобрены. Когда используются альтернативные продукты, которые выглядят одинаково снаружи, сомнительно, что они могут обеспечить столь же хорошую изоляцию от ударного шума. Учет источников ошибок При планировании надежной технологии конструкции пола необходимо учитывать многочисленные источники ошибок. В основном это различные акустические мосты, как правило, другие элементы конструкции, которые передают звук без изоляции в другие части здания, избегая или прерывая изоляцию от ударного шума.Они могут значительно ухудшить эффект звукоизоляции при ударе. Как правило, действует следующее: Изоляция от ударного шума должна быть полной. Даже мельчайшие конструктивные элементы, такие как соединительные и крепежные элементы, но особенно трубопроводы и конструкции из бетона или других материалов, расположенные сверху или рядом, должны быть исключены как передатчики ударного звука.

9 Regupol Regufoam Изоляция стяжки 17 Планирование утепления стяжки Самой частой ошибкой при планировании и установке изоляции стяжки является отсутствие или недостаточный учет трубопроводов.Трубопроводы часто проходят прямо на бетонном полу и могут образовывать акустические мосты, если они не отделены от помещения, излучающего звук. DIN определяет два варианта трубопроводов под плавающими стяжками и на несущих черновых полах: - выравнивающая стяжка или другой выравнивающий слой в связанном виде - компенсация высоты стяжки трубы с помощью теплоизоляционных плит для достижения ровной поверхности, которая может принять изолирующий слой ударного звука изоляция. Трубы, находящиеся на несущем бетонном полу, должны быть закреплены.Строительную высоту выравнивающего слоя необходимо определять в плане. Другими источниками дефектов являются: - лестницы и площадки для приземления, которые связаны со звукоизолирующей поверхностью, должны быть отделены от нее - опоры радиаторов - встроенные компоненты, закрепленные в стяжке и стене - трубопроводы, которые подводятся к стенам - стык дюбели для прерывания горизонтальных звуковых волн - опорные колонны и перегородки. Причина в том, что испытания согласно категории I проводятся на площади, скажем, всего 1 x 0.4 м и допускается для податливого покрытия, которое было уложено незакрепленным или прилипающим к напольному покрытию, но не для изоляционных матов стяжки в напольных покрытиях, где хотя бы один компонент является твердым (например, стяжка), как описано в категории II. Только испытания согласно DIN EN ISO 140-8, категория испытаний II, определяют практические значения дБ для изоляции стяжки. Насколько значения звукоизоляции при испытании по категории I могут отличаться от показателей практических испытаний изоляционных матов для стяжки, показано в следующем примере с изоляцией для стяжки Regupol.В эталонных испытаниях изоляции стяжек Regupol в соответствии с категорией испытаний I было достигнуто значение снижения шума = 33 дБ. С другой стороны, практический тест категории II показал значение снижения шума = 20 дБ. По этой причине при оценке указанных значений снижения ударного шума следует обращать внимание на категорию испытаний. При необходимости вы должны запросить сертификат проверки. Минимальный размер 10 м². Проверка технических характеристик звукоизоляционных матов. Таким образом, надлежащая проверка снижения ударного шума для изоляционных матов для стяжки относится к категории испытаний II согласно EN ISO. Соответственно, площадь проверяемого участка составляет не менее 10 м².Значения, измеренные в этом испытании, составляют основу расчетного значения для снижения ударного шума с помощью изоляционных матов для стяжки. Это значительно ниже значений db, измеренных в соответствии с категорией испытаний I. План 1 этажа, испытательный стенд пола с подавлением бокового прохода согласно DIN EN ISO со стандартным бетонным полом толщиной 15 см.

10 Regupol sound 47 Ударно-звукоизоляция под стяжкой Высокая устойчивость к гниению, влаге, старению и деформации, постоянно эластичная Материал Резиновые волокна на полиуретановой основе Стандартная форма поставки в рулонах по 15 м² каждый, 13 040 x 1150 x 8 мм Термостойкость от 20 C до +80 C Цвет Антрацит Звук Regupol 47, с ямками на нижней стороне Физические данные Взвешенное снижение ударного шума согласно ISO L w 20 дБ Напряжение сжатия (Н / мм²) Осадка (мм) Модуль упругости (МН / мм³) Среднее значение для динамическая жесткость согласно DIN EN s 47 MN / m ³ Теплопроводность λ = W / mK Тепловое сопротивление R = m2k / w Производительность и оценка испытаний согласно DIN 18134, выборочные измерения и испытательная установка согласно DIN EN 826.Проверено Техническим университетом Дрездена. Класс огнестойкости согласно DIN 4102 / DIN EN B2 / класс E Максимальная транспортная нагрузка до 3000 кг / м² Сжимаемость согласно DIN EN c 1,0 мм = 33 дБ ΔL = 34 дБ w = 26 дБ = 20 дБ Regupol sound 47 Regupol sound 17 Regupol sound 12 Regufoam sound 10

11 Regupol sound Снижение ударного шума Regupol sound 47 согласно ISO Измерение снижения ударного шума, обеспечиваемого напольным покрытием на твердом стандартном полу в условиях испытаний Описание объекта испытаний Бетонная стяжка толщиной 68 мм 0.20 мм полиэтиленовая пленка Изоляционный мат для стяжки 8 мм, Regupol sound 47 (с ямочками на одной стороне) среднее значение динамической жесткости согласно DIN EN, s 47 МН / м³ Стяжка по периметру 8 мм (вспененная полиэтиленовая пленка) 140 мм необработанный потолок Ударный шум уменьшение ΔL в дБ Базовая масса прибл. 135 кг / м² Время схватывания 552 ч Температура воздуха в испытательных помещениях 21 C Влажность в испытательных помещениях 56% Объем приемного помещения 54,2 м³ Улучшение снижения ударного шума согласно ISO L w 20 дБ CI, = -12 дБ CI, r = 1 дБ Результаты относятся только к протестированной конструкции Частота в Гц, 000 2000 4000 Частота Гц L n, исходный потолок без испытательной установки ⅓ октава дБ L n, исходный потолок с испытательной установкой ⅓ октава дБ L ⅓ октава дБ Протестировано MPA (Немецкое агентство по испытаниям материалов).Тест для получения национального технического разрешения на MPA NRW Dortmund, Германия Телефон +49 (0) Факс +49 (0) Мы будем рады отправить вам полный отчет об испытаниях № по запросу. Диапазон частот для рейтинга по ISO, 000 1,250 1,600 2,000 2,500 3,150 4,000 5,

12 Regupol sound 17 Ударно-звукоизоляция под стяжкой Высокая устойчивость к гниению, влаге, старению и деформации, постоянно эластичная Материал Резиновые волокна на полиуретановой основе Стандартная форма поставки 1200 x 1000 x 17 мм, 60 м² на поддон Температуростойкость от 20 C до +80 C Цвет Антрацит Верхняя сторона покрыта зеленой алюминиевой фольгой.Regupol sound 17, с углублениями на нижней стороне Физические данные Взвешенное снижение ударного шума согласно ISO L w 26 дБ Напряжение сжатия (Н / мм²) Осадка (мм) Модуль упругости (Н / мм³) Среднее значение динамической жесткости согласно DIN EN s 17 MN / м³ Теплопроводность λ = 0,08 Вт / мК Тепловое сопротивление R = м²к / Вт Классификация пожара в соответствии с DIN 4102 / DIN EN B2 / класс E Проведение и оценка испытаний в соответствии с DIN 18134, измерения образцов и испытательное оборудование в соответствии с DIN EN 826. Проверено Техническим университетом Дрездена.Максимальная транспортная нагрузка до 5000 кг / м² Сжимаемость согласно DIN EN c 2,0 мм = 33 дБ ΔL = 34 дБ w = 26 дБ = 20 дБ Regupol sound 47 Regupol sound 17 Regupol sound 12 Regufoam sound 10

13 Regupol sound Снижение ударного шума Regupol sound 17 согласно ISO Измерение снижения ударного шума, обеспечиваемого напольным покрытием на твердом стандартном полу в условиях испытаний Описание объекта испытаний Литой камень 28 мм прибл.Тонкий раствор толщиной 4 мм прибл. Стяжка 90 мм 0,25 мм Пленка PE Изоляционный мат для стяжки 17 мм, Regupol sound 17, однослойное среднее значение динамической жесткости согласно DIN EN, s 17 МН / м³, зависящее от длины гидравлическое сопротивление согласно EN 29053: r = 8088 Па · с / м² Железобетонная полоса по периметру 150 мм из минераловитовых плит, толщина 15 мм на единицу площади напольного покрытия 240 кг / м² Масса на единицу площади: 600 кг / м² Площадь испытательной поверхности: 16,9 м² Объем помещения для испытаний: V e = 51,3 м³ Состояние: пустой Тип: лаборатория Снижение ударного шума L в дБ Частота f в Гц, 000 2000 Улучшение снижения ударного шума согласно ISO L w 26 дБ CI, = -13 дБ L Iin = 13 дБ Результаты относятся только к к тестируемой конструкции.Частота Гц L n. необработанный потолок ⅓ октавы дб L октавы дб Квалификационный тест I по DIN 4109 по публикации результатов санкционировано Ingenieurgesellschaft für Technische Akustik mbh Max-Planck-Ring Wiesbaden, Германия Телефон +49 (0) Факс +49 (0), 000 1,250 1,600 2,000 2,500 3, Мы будем рады выслать вам полный отчет об испытаниях № P 57 по запросу.

14 Regupol sound 12 Звукоизоляция под стяжкой Устойчив к гниению, влаге, старению и деформации, постоянно эластичен, но защищает от больших объемов воды.Материал Эластомеры на полиуретановой связке Стандартная форма поставки 1200 x 1000 x 17 мм, 60 м² на поддоне Термостойкость от 20 C до +80 C Цвет коричнево-бежевый, темные частицы. Верхняя сторона покрыта зеленой алюминиевой фольгой. Regupol sound 12, с углублениями на нижней стороне Физические данные Взвешенное снижение ударного шума согласно ISO L w 33 дБ Напряжение сжатия (Н / мм²) Осадка (мм) Модуль упругости (МН / мм³) Среднее значение динамической жесткости согласно DIN EN s 12 МН / м 3 Теплопроводность λ = Вт / мК Тепловое сопротивление R = м²к / Вт Проведение и оценка испытаний согласно DIN 18134, образцы измерений и испытательная установка согласно DIN EN 826.Класс огнестойкости согласно DIN 4102 / DIN EN B 2 / класс E Максимальная транспортная нагрузка до 3000 кг / м 2 Сжимаемость согласно DIN EN c 2,0 мм = 33 дБ ΔL = 34 дБ w = 26 дБ = 20 дБ Regupol sound 47 Regupol звук 17 Regupol sound 12 Regufoam sound 10

15 Regupol sound Снижение ударного шума Regupol sound 12 согласно ISO Измерение снижения ударного шума, обеспечиваемого напольным покрытием на твердом стандартном полу в условиях испытаний Описание объекта испытаний 160 мм необработанный потолок 17 мм Regupol sound 12 изоляционный мат 0.Пленка PE 25 мм Общая толщина стяжки 80 мм 255 мм Среднее значение динамической жесткости согласно DIN EN, с 12 МН / м 3 Снижение ударного шума ΔL в дБ Масса на единицу площади: кг / м 2 Площадь испытательной поверхности: 4,0 x 5,0 = 20,0 м² Объем испытательных помещений: VS = 54 м³, VE = 62 м³ Температура воздуха в испытательных помещениях: 21 C Отверждение в воде:> 21 дней 20 Улучшение снижения ударного шума согласно ISO L w 33 дБ CI, = -12 дБ результаты относятся только к протестированной конструкции Частота в Гц Частота Гц L n, необработанный потолок ⅓ октава дБ L ⅓ октава дБ Квалификационное испытание по DIN 4109 при публикации результатов санкционировано ift Rosenheim GmbH Theodor-Gietl-Str Rosenheim, Германия Телефон +49 (0) Факс +49 (0) Мы будем рады отправить вам полный отчет об испытаниях под номером PR01 (PBX5.1-F03-04-de-01) по запросу.

16 Regufoam sound 10 Звукоизоляция под стяжкой Устойчив к гниению, влаге, старению и деформации, постоянно эластичен, но защищает от больших объемов воды. Материал Пенополиуретан со смешанными ячейками Стандартная форма поставки 1500 x 1100 x 17 мм, 198 м² на поддон Температурная стойкость от 20 C до +80 C Цвет голубой Regufoam sound 10, с ямочками на нижней стороне Физические данные Взвешенное снижение ударного шума согласно ISO L w 34 дБ Напряжение сжатия (Н / мм²) Осадка (мм) Модуль упругости (МН / м³) Среднее значение динамической жесткости согласно DIN EN s 10 МН / м 3 Теплопроводность λ = Вт / мК Тепловое сопротивление R = м2к / Вт Производительность и оценка испытаний согласно DIN 18134, выборочные измерения и испытательное оборудование согласно DIN EN 826.Класс огнестойкости согласно DIN 4102 / DIN EN B 2 / класс E Максимальная транспортная нагрузка до 2500 кг / м 2 Сжимаемость согласно DIN EN c 2,0 мм, устойчивость к деформации, сжимаемый объем = 33 дБ ΔL = 34 дБ w = 26 дБ = 20 дБ Regupol sound 47 Regupol sound 17 Regupol sound 12 Regufoam sound 10

17 Regufoam sound Снижение ударного шума Regufoam sound 10 согласно ISO Измерение снижения ударного шума, обеспечиваемого напольным покрытием на твердом стандартном полу в условиях испытаний Описание объекта испытаний Необработанный потолок 160 мм 17 мм Изоляционный мат Regufoam sound 10 0.Полиэтиленовая пленка 25 мм Общая толщина стяжки 80 мм 257 мм Среднее значение динамической жесткости согласно DIN EN, с 10 МН / м 3 Масса на единицу площади: кг / м 2 Площадь испытательной поверхности S: 4,0 x 5,0 = 20,0 м² Объем испытательные помещения: VS = 54 м³, VE = 62 м³ Температура воздуха в испытательных помещениях: 21 C Отверждение в воде:> 21 дней Улучшение снижения ударного шума согласно ISO Снижение ударного шума ΔL в дБ L w 34 дБ CI, = -13 дБ результаты относятся только к протестированной конструкции Частота в Гц Частота Гц L n, необработанный потолок ⅓ октавы дБ L ⅓ октавы дБ Квалификационный тест по DIN 4109 при публикации результатов санкционировано ift Rosenheim GmbH Theodor-Gietl-Str Rosenheim, Германия Телефон +49 (0) Факс +49 (0) Мы будем рады отправить вам полный отчет об испытаниях под номером PR01 (PBX3.1-F03-04-de-01) по запросу.

18 Рекомендации по укладке утеплителя для стяжки Regupol Regufoam Бетонный пол Перед установкой утеплителя для стяжки Regupol и Regufoam убедитесь, что бетонный пол подметен чистым и сухим. Выступающие куски, камни и куски бетона необходимо удалить. Любые небольшие неровности можно игнорировать, так как они будут выровнены изоляцией стяжки Regupol и Regufoam.Изоляция по периметру Перед установкой изоляционных полос по периметру Regupol и Regufoam необходимо установить изоляционные полосы по периметру Regupol и Regufoam во всех примыкающих вертикальных конструктивных элементах, таких как стены, колонны, трубы и т. Д. Их ширина приблизительно равна всей конструктивной высоте здания. конструкция пола от верхнего края бетонного пола, включая покрытие пола с возможной дополнительной изоляцией от ударного шума. Развертывание изоляционных матов для стяжки Изоляционные маты Regupol и Regufoam развертывают параллельно друг другу, встык на бетонном полу стороной с ямочками вниз.Натяжение бухты может вызвать небольшую усадку материала в том направлении, в котором он был прокатан. Поэтому мы рекомендуем вытянуть изоляционный мат на несколько сантиметров в длину перед изоляционной полосой по периметру. Через несколько часов рулон можно отрезать точно до необходимой длины. Материал соединен встык и закреплен на верхней стороне подходящей липкой лентой во избежание образования акустических мостиков.

19 Изоляционная стяжка Regupol Regufoam 27 Рекомендации по укладке Покрытие полиэтиленовой пленкой После того, как изоляционные маты Regupol и Regufoam установлены и отрезаны до необходимой длины, они покрываются полиэтиленовой пленкой толщиной не менее 0 мм.2 мм, а по периметру полосы утеплителя подтягиваются с внешних сторон. Стыки и нахлест полос фольги склеиваются между собой подходящей липкой лентой. Пленка должна покрывать всю изоляцию стяжки, чтобы избежать акустических мостиков. Плитка или другие напольные покрытия 2 клей 3 стяжка 4 полиэтиленовая пленка 5 стяжка Regupol или Regufoam 6 необработанный потолок 7 изоляционные полосы по периметру из Regupol, Regufoam или другого материала

20 Ссылки на изоляцию стяжки Regufoam Эти ссылки представляют собой лишь небольшую часть всех зданий, оборудованных изоляцией от ударного шума под стяжкой Regupol.Штаб-квартира ADAC Место: Мюнхен, Германия Изоляция стяжки с помощью Regupol BA Изолированная часть здания: типография Elbphilharmonie Место: Гамбург, Германия Изоляция стяжки с помощью Regupol BA, Regupol E48 Изолированная часть здания: концертные залы и студии Cinemagnum Место: Нюрнберг, Германия Изоляция стяжки с помощью Regupol BA Изолированная часть здания: подземная автостоянка Другие здания, утепленные с помощью Regupol: RTL Studios, Кельн, Германия, Парламент земли Гессен, Висбаден, Германия Франкфуртский аэропорт, Франкфурт, Германия Нюрнбергский торгово-выставочный центр, Нюрнберг, Германия Scandic Hotel, Берлин, Германия Университетская клиника , Регенсбург, Германия Клинический центр, Минден, Германия Здание Deutsche Bank, Франкфурт, Германия Коммерческий парк Лайм, Мюнхен, Германия Башня Commerzbank, Франкфурт, Германия Музыкальный театр, Линц, Австрия

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
