Что положить под мауэрлат. Что такое мауэрлат кровли
Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.
Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.
К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.
Особенности
Чаще всего под мауэрлат для берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:
- Общей площади дома и сколько занимает периметр стен?
- Типа крыши;
- Материала, которым укрыта кровля;
- Материала, из которого сделаны несущие конструкции;
- Климата в данной местности;
- Есть ли мансарда, несколько или другие пристройки?
В большей степени расчёт будет зависеть от того, какого типа крышу вы решили установить на свой дом? В вашем случае она двускатная. От этого и отталкивайтесь, подбирая материалы для строительства.
Какой материал можно выбрать под мауэрлат?
Популярные материалы:
- Дерево, а конкретно – брус;
- Металл;
- Балка двутавровая;
- Швеллер.
Рассмотрим разные варианты.
Брус
Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):
- 10х10.
- 15х15.
- 10х15
- 8х18.
- 20х20
Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.
Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.
Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.
Доски, которые скреплены
Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.
Трубы из стали

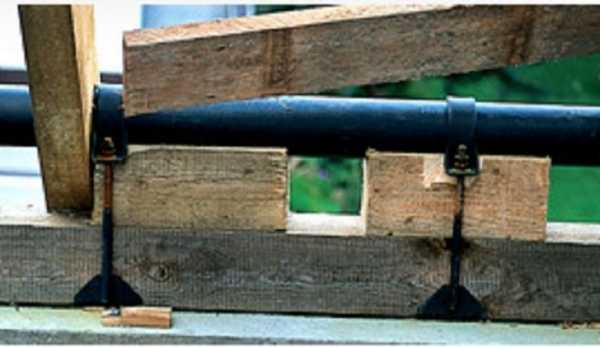

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.
Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:
- Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
- Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
- Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
- В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.
Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.
Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.
Монтаж мауэрлата
Этот материал по-разному можно крепить к стенам. Рассмотрим варианты закреплений:
- Кирпичной кладкой. Требуется фиксация конструкции к брускам из дерева, которые вмурованы в стену от верхнего конца ниже на 2 или 3 ряда. Крепят её с помощью скоб.
- Блоки с ячейками. Для такого крепления у крыши заливают армопояс из железобетона. В заливке нужно оставить шпильки резьбовые Ø от 1,2 и до 4 см. Их устанавливают друг от друга через 150 и до 200 см. В заготовках для шпилек нужно просверлить отверстия. Мауэрлатовые брусья притягивают к стене. Потребуются гайки с шайбами.
- Если вы ещё строите кирпичные стены. То шпильки можно вмуровывать прямо в кладку. 3 ряда – это достаточная глубина. Чтобы они хорошо закрепились. Дешевле шпилек обойдётся обыкновенная арматура. На неё приваривают гайки.
- В кирпичную кладку, отступая от верхнего конца стены 3 ряда, можно вложить 3 либо 4 мм проволоку из стали. Концы нужно вывести по обе стороны: наружу и внутрь. Требуется такая длина, которой хватит, чтобы обвязать мауэрлатные брусья.
Мастера говорят, что по желанию заказчика они смогут монтировать мауэрлат любым способом, но когда вы делаете самостоятельно, можете прислушаться к опыту специалистов.
Ещё один способ укладки
Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.
Дырки в поясе из железобетона или в кирпичной кладке проделайте перфоратором. В досках отверстие можно просверлить обыкновенной дрелью. Теперь нужно разложить на 1-й, 2-й ряд досок, прибивая их друг к другу гвоздями пол 10 см длиной.
Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см м
jtcase.ru
Строители под мауэрлат не положили никакой гидроизоляции. Мауэрлат лежит прибитый гвоздями к газосиликату! Что делать?
обработай средством чтоб не гнили доски
если. честно. я не понимаю=нафиг гидроизоляция там.
Может битумной мастикой покрасили просто, нет?
Ваша крыша. (больше похожая на коробчатый змей) будет метаться на ветру то влево, то вправо и постепенно разберёт стену по кирпичику. Если уже поздно делать армпояс, то хотя бы скрепите два верхних ряда блоков. Можно вязальной проволокой и гвоздями, но при этом вы разобьёте кладку. Поэтому проволокой и на дюбеля. Акуратно сверлите, дюбель, саморез, проволока. (докручиваете саморез)Ждите уноса крыши в вонючую даль. Готовьте “пламенную речь”для встречи с подрядчиками… желательно в суде. Где Вы таких дебилов то находите? Или всё экономите? Не на том экономите!
Я, прежде чем строить весь инет излазил и практически всё выяснил. Потом у строителей спрашивал, как они хотят делать и если мне не нравится, то я говорю как мне надо.Это не крыша, а пародия. Рухнет или улетит к соседу. 1)Разобрать крышу. 2) Проложить армопояс 3) Нарастить еще хотя бы рядом кирпичей 2) Высверлить стаканы под шпильки с резьбой, забетонировать шпильки. 4) Просверлить соответствующие отверстия для шпилек в мауэрлате 5) Обработать мауэрлат составом для огнебиозащитой, дать высохнуть. Гидроизоляция там не нужна. 6) Уложить мауэрлат на шпильки, закрепив его гайками на резьбу. 7) Прочитать в книжках, из чего состоит стропильная система и какова функция крыши, а также о том, что треугольник – самая жесткая фигура. Не забыть при расчете учесть снеговой коэффициент и прочую ерунду, которую не учли создатели этого шедевра -). Удачи!
Самый правильный вариант – узнавай номера телефонов нормальных крышников у знакомых. Пусть приезжают, смотрят и реанимируют, либо переделывают. В самом лучшем случае потеряешь деньги на переделку. В худшем- сам понимаешь. Смысл здесь жути нагонять и говорить как всё плохо, человек за помощью обратился, а не выслушивать чужие мнения о тупых строителях и т. д. Всё будет ок, главное не медли, действуй сейчас!
touch.otvet.mail.ru
размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео
Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.
При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.
Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление (прочтите также: “Как крепить мауэрлат к газобетону”).При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.
В этом случае монтаж мауэрлата выполняется при помощи:
- Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.
- Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.
Как установить мауэрлат своими руками, подробнее на видео:
Особенности скользящего (шарнирного) крепления
Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.
Скользящее крепление подразумевает различные способы сопряжения, включая:
- Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».
- Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
- Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:
-двух гвоздей, вбиваемых по бокам напротив друг друга;
-одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;
-скобы, соединяющей стропильную ногу и мауэрлат;
-металлической пластины с просверленными отверстиями для крепежных материалов.
Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов (прочтите также: “Монтаж и размеры стропил для крыши”).
Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: “Как используются скользящие стропила”).
Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.
kryshadoma.com

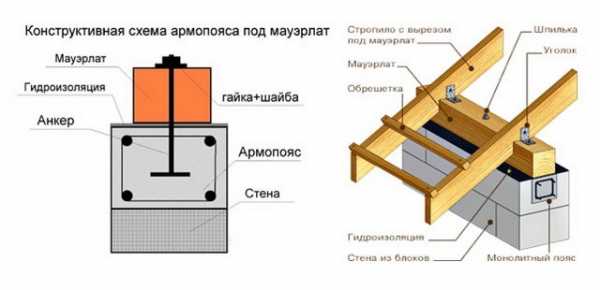

Армопояс под крышу — зачем он нужен и как его смонтировать?
Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.
Необходимость армопояса
Начнем рассмотрение армированного основания под крышу с его основных функций.
Преобразование нагрузки
Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.
Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.
Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.
Крепление кровли к дому
Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.
Основные задачи армированного основания под крышу можно свести к следующим пунктам:
- Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
- Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
- Обеспечение жесткости и стабильности всей конструкции строения;
- Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
- Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.
Расчет армированного основания под крышу
Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

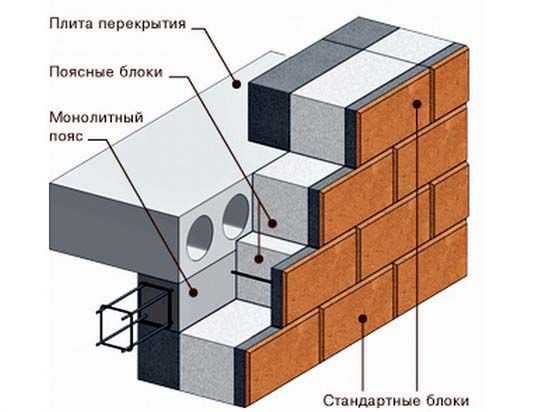

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.
Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:
- Бетономешалка для качественного замешивания раствора цемента;
- Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
- Материалы для сооружения опалубки;
- Арматура.
Технология установки
Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.
Создание опалубки и укладка арматуры

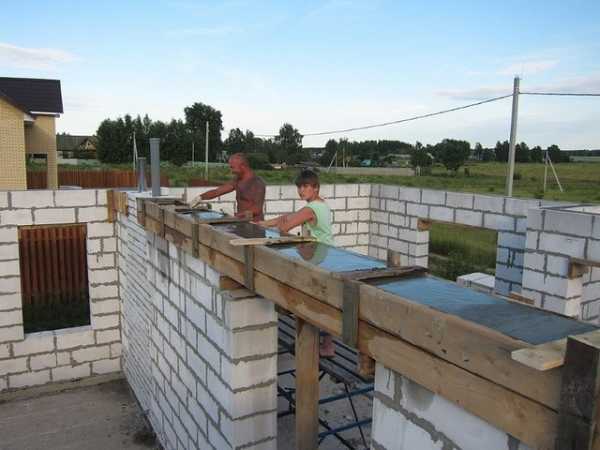

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.
В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.
Укладка каркаса предусматривает соблюдение определенных правил:
- Толщина бетона от каркаса до опалубки не меньше 5 см;
- Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.
Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:
- При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
- Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
- Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.
Установка крепежных элементов для мауэрлата

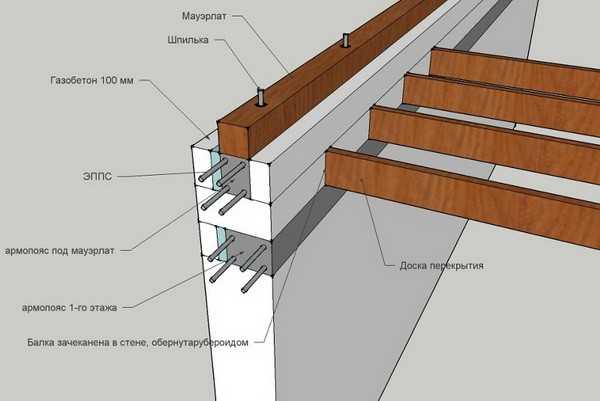

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.
Установка шпилек производится с учетом:
- Между двумя стропилами есть минимум одна шпилька;
- Максимальный шаг установки – не более 1 метра.
Заливка цементным раствором
Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.
Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:
- 1 часть цемента М400;
- 3 части промытого песка и столько же щебня.
Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.
Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.
После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.
Монтаж мауэрлата
Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.
Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:
- Брус мауэрлата обрабатывается антисептиками;
- Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
- Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

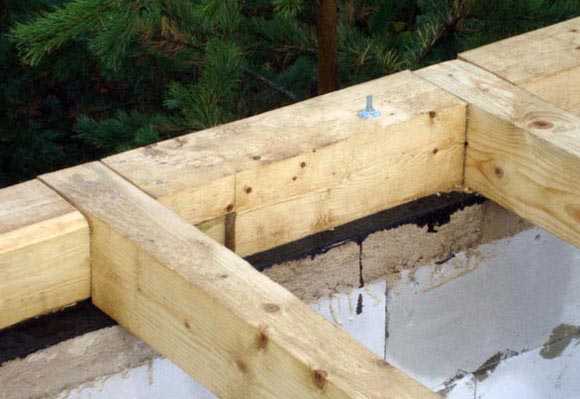

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.
Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.
Подведем итоги
Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.
Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.
Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.
stroicod.ru
Мауэрлат — что это: назначение, размеры, расчет
Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?
Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.
Мауэрлат: что это такое, для чего нужен ↑
В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.
На заметку
При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.
Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».
Он необходим:
- во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
- во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.
Внимание!
Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,- ведь матица обеспечивает дополнительную жесткость несущей конструкции;
- хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.
Какие размеры оптимальные ↑
Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.
Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:
- площадь и периметр дома;
- тип крыши;
- кровельный материал;
- материал, используемый в несущей конструкции;
- климатические условия;
- наличие мансарды и другие.
Однако, основным показателем, который лежит в основе расчета, является тип крыши.
- Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.
Совет
Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.
- для расчета массы и объема бруса используют следующие формулы:
Расчет для двускатной крыши ↑
Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.
Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.
Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.
Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.
На заметку
В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.
На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:
Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.
Устройство мауэрлата ↑
Установка мауэрлата отличается по технологии закрепления к стенам:

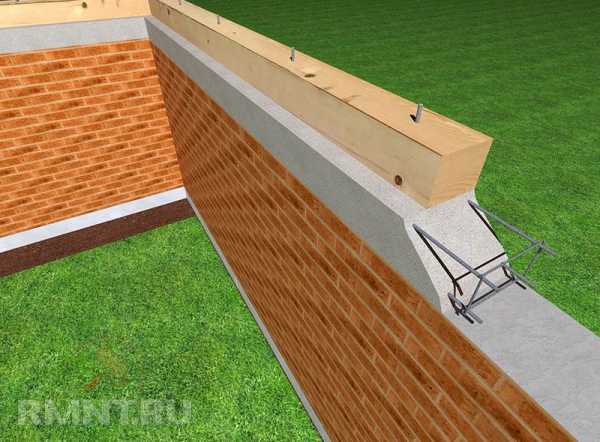

- кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.
- ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
- при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
- в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.
Совет
Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.
Посмотрите, как на практике осуществляют устройство мауэрлата видео.
© 2019 stylekrov.ru
stylekrov.ru
Мауэрлат, крепление мауэрлата
Мауэрлат – это основание для стропил, связь между несущими стенами и стропильной системой, представляет собой сплошное крепкое бревно или брус крепко связанный с несущей стеной. Монтаж мауэрлата – первое действие при построении стропильного каркаса.
В связи с тем, что на крышу вашего дома будут воздействовать разного рода нагрузки (снег, дождь, ветер), её следует надёжно прикрепить к несущим стенам. В противном случае она может просто улететь, сложиться, “съехать” одним словом. Для того чтобы этого не случилось к монтажу мауэрлата следует подойти очень ответственно.
Материал для изготовления мауэрлата
В качестве материала для изготовления мауэрлата чаще всего используется пиломатериалы хвойных пород дерева (в основном сосна) в виде бруса с возможными размерами: 150х100 мм, 150х150 мм, 80х180 мм. Можно также использовать очищенное от коры бревно диаметром 180 мм, один бок которого обрезается, для более плотного прилегания к стене.
Правильное крепление мауэрлата к стене
Крепление мауэрлата к стене может производится при помощи:
- деревянных или стальных нагелей;
- кованых скоб;

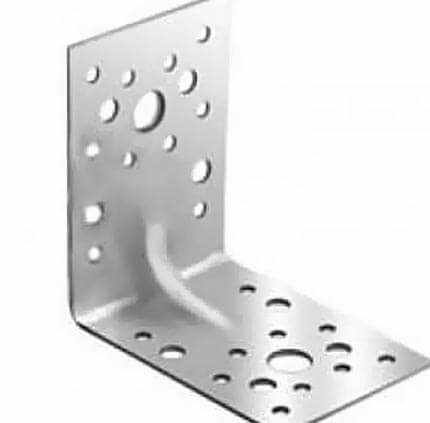

- металлических уголков;
- проволоки катанки диаметром от 4 до 6 мм;
- анкерных болтов;
- закладных шпилек с резьбой;
- закладных кусков арматуры.
Каждый из этих из этих способов крепления мауэрлата выбирается в зависимости от того, из чего построены стены вашего дома.
Монтаж мауэрлата на деревянные стены
Если дом бревенчатый или из клееного бруса, то мауэрлат укладывается по его верхнему венцу и крепится к брёвнам. Также в рубленых домах или домах из брусьев в качестве мауэрлата допускается использование верхнего венца, а в домах с деревянным каркасом им может служить верхняя обвязка каркаса.
Монтаж мауэрлата на кирпичные стены
В доме со стенами из кирпича мауэрлат укладывается по периметру стен, ближе к внутреннему краю и защищается снаружи невысоким выступом стены. О месте для укладки, и способе крепления бруса-мауэрлата следует подготовиться на стадии кладки стены. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:
- Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами закладывается проволока-катанка и вмуровывается в стену. Длина проволоки должна быть достаточной, что бы потом можно было обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног.
- Крепление с помощью анкерных болтов. Непосредственно к кирпичной кладке, после высверливания отверстий в количестве равному количеству стропильных ног, забиваются и затягиваются анкерные болты.
- Закладка деревянных пробок. В размер одного кирпича в кирпичную кладку закладываются деревянные пробки, предварительно обработанные антисептиком. Пробки могут закладываться ниже места укладки бруса, через ряд кирпича, непосредственно под мауэрлатом, рядом с мауэрлатом, но ближе к наружному краю стены. Монтируемый мауэрлат крепится к заложенным пробкам с помощью металлических скоб. Количество креплений не менее количества стропильных ног.
- Закладка в кирпичную кладку кусков арматуры. В процессе возведения стен в кирпичную кладку на глубину не менее трёх рядов вмуровываются куски арматуры. Арматура (диаметр не менее 10 мм) сгибается в Г-образную форму. Короткий край (не менее 25 см) согнутой арматуры закладывается в нижние ряды кладки, длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Длинна выступающего из кладки куска арматуры должна быть равна толщине мауэрлатного бруса плюс 25 см. Затем в брусе высверливаются отверстия, и он одевается на торчащие куски арматуры. Далее арматура загибается и фиксируется к брусу скобой из гвоздя. Количество креплений равно количеству стропильных ног.
Монтаж мауэрлата на стены из ячеистобетонных блоков
В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.
Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.
Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах. Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.
Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.
Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.
samdomstroy.by
Начинаем строительство крыши. Ставим мауэрлат.
Мауэрлат — это деревянный брус, который укладывается на стены дома с целью передачи и распределения нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены. Из-за сложности произношения слова «мауэрлат» многие строители дают ему другие названия, например, мурлат, матица, матка и др.
Строительство любой крыши начинается с установки мауэрлата. Исключением является возведение крыши бревенчатого, брусового или каркасного деревянного домов. Здесь в качестве мауэрлата используется верхний венец брёвен, либо верхний брус.
В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома. А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно.
Скажу честно, раньше я не уделял должного внимания креплению мауэрлата к стенам дома. Думал крыша такая тяжёлая, ну куда она денется. Да и торнадо, таких как в Америке, в нашем регионе не бывает. Но однажды, лет шесть назад, после очередного летнего урагана, я на одной из улиц нашего города увидел такую картину. Стоит дом, а рядом, буквально метрах в пяти от него, лежит уже полуразрушенная крыша этого дома. Это заставило меня призадуматься.
Существует несколько способов крепления мауэрлата к стенам:
1 способ: в кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные бруски и мауэрлат крепится к ним при помощи скоб ;
.
2 способ: при строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.) необходимо под крышей делать железобетонный пояс. Так вот непосредственно при заливке этого пояса в него закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже.
3 способ: похож на второй способ, при строительстве кирпичных стен шпильки вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3 ряда кирпичей.
Кстати с целью экономии вместо шпилек можно использовать простую арматуру, а гайки приваривать к ней сваркой.
4 способ: в кирпичную кладку также на 3 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат.
Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.
Все вышеперечисленные способы по желанию заказчика мне доводилось использовать, какие-то чаще, какие-то реже. Но в последние годы я всё чаще делаю по-своему. Вообще я всегда, по мере возможности, пытаюсь упростить и облегчить работу. В качестве мауэрлата мы используем обрезные доски 50х150 мм. Сначала раскладываем один ряд досок на стены. Крепим их с помощью анкерных винтов (именно винтов — шляпка под отвёртку, головки болтов будут мешаться). Длина анкеров не менее 20 см. Отверстия в кирпичной кладке или железобетонном поясе делаем с помощью перфоратора, предварительно просверлив обычным сверлом доску.
После этого раскладываем ещё один ряд досок и прибиваем их к первому простыми гвоздями длиной 100 мм. Стыки досок делаем в других местах, тем самым осуществляя перевязку. В углах доски тоже кладем с перевязкой. Таким образом мы получаем мауэрлат толщиной 100 мм, что в принципе достаточно.
Мы пользуемся таким способом по нескольким причинам. Во-первых доски поднимать на высоту легче, чем брусья. Во- вторых, нет необходимости делать зарезку в пол-дерева. Ну и ещё есть такой момент: бывает, когда, например стены выкладывали другие строители , а мы делаем крышу. Конечно, каменщики чаще всего не закладывают ни каких шпилек, закладных брусков или проволоки. Работать приходится с тем, что имеем.
В заключении ещё раз хочу сказать, крыша — как большой парус, поэтому лучше потратить немного времени и закрепить её понадёжнее, чтобы при сильном ветре она не имела возможности даже сдвинуться по стенам.
СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.
Лучший способ выразить благодарность автору – поделиться ссылкой на статью с друзьями!
| Паразиты живут внутри каждого! Совет врача – возьмите 120 мл кипятка и… Читать далее |
Смотрите, так можно “замедлить” Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее
stroyu-dom-sam.ru
