Описание продукта
ROCKWOOL РУФ БАТТС® – повышенной жёсткости гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород.
Применение
Плиты из каменной ваты РУФ БАТТС® используются в качестве теплозвукоизоляционного слоя в покрытиях, в том числе и для устройства кровель без цементной стяжки.
Наименование | Применение | Размеры | Уп-ка, шт | Уп-ка, м2 | Уп-ка, м3 | ||||||
Длина | Ширина | Толщина | |||||||||
Кровельная теплоизоляция | |||||||||||
РУФ БАТТС | Диапазон толщин: 50-170 мм с шагом 10 мм | 1000 | 600 | 50 | 4 | 0,120 | |||||
1000 | 600 | 60 | 4 | 2,400 | 0,144 | ||||||
1000 | 600 | 70 | 4 | 2,400 | 0,168 | ||||||
1000 | 600 | 80 | 2 | 1,200 | 0,096 | ||||||
1000 | 600 | 90 | 2 | 1,200 | 0,108 | ||||||
1000 | 600 | 100 | 2 | 1,200 | 0,120 | ||||||
1000 | 600 | 110 | 2 | 1,200 | 0,132 | ||||||
1000 | 600 | 120 | 2 | 1,200 | 0,144 | ||||||
1000 | 600 | 130 | 2 | 1,200 | 0,156 | ||||||
1000 | 600 | 140 | 2 | 1,200 | 0,168 | ||||||
1000 | 600 | 150 | 2 | 1,200 | 0,180 | ||||||
1000 | 600 | 160 | 1 | 0,600 | 0,096 | ||||||
1000 | 600 | 170 | 1 | 0,600 | 0,102 |
Упаковка
Плиты из каменной ваты РУФ БАТТС® упаковываются в полиэтиленовую плёнку.
Материал РУФ БАТТС в упаковке
Размер материала, мм | Количество, шт. | Площадь, м2 | Объём, м3 |
---|---|---|---|
1000 x 600 x 50 | 4 | 2,40 | 0,120 |
1000 x 600 x 60 | 4 | 2,40 | 0,144 |
1000 x 600 x 70 | 4 | 2,40 | 0,168 |
1000 x 600 x 80 | 2 | 1,20 | 0,096 |
1000 x 600 x 90 | 2 | 1,20 | 0,108 |
1000 x 600 x 100 | 2 | 1,20 | 0,120 |
1000 x 600 x 110 | 2 | 1,20 | 0,132 |
1000 x 600 x 120 | 2 | 1,20 | 0,144 |
1000 x 600 x 130 | 2 | 1,20 | 0,156 |
1000 x 600 x 140 | 2 | 1,20 | 0,168 |
1000 x 600 x 150 | 2 | 1,20 | 0,180 |
1000 x 600 x 160 | 1 | 0,60 | 0,096 |
1000 x 600 x 170 | 1 | 0,60 | 0,102 |
Материал РУФ БАТТС на паллете
Размер материала, мм | Упаковок на паллете, шт. | Площадь, м2 | Объём, м3 |
---|---|---|---|
1200 x 1000 x 50 | 18 | 21,60 | 1,080 |
1200 x 1000 x 60 | 15 | 18,00 | 1,080 |
1200 x 1000 x 70 | 13 | 15,60 | 1,092 |
1200 x 1000 x 80 | 11 | 13,20 | 1,056 |
1200 x 1000 x 90 | 10 | 12,00 | 1,080 |
1200 x 1000 x 100 | 9 | 10,80 | 1,080 |
1200 x 1000 x 110 | 8 | 9,60 | 1,056 |
1200 x 1000 x 120 | 8 | 9,60 | 1,152 |
1200 x 1000 x 50 | 40 | 48,00 | 2,400 |
1200 x 1000 x 60 | 32 | 38,40 | 2,304 |
1200 x 1000 x 70 | 28 | 33,60 | 2,352 |
1200 x 1000 x 80 | 24 | 28,80 | 2,304 |
1200 x 1000 x 90 | 22 | 26,40 | 2,376 |
1200 x 1000 x 100 | 20 | 24,00 | 2,400 |
1200 x 1000 x 110 | 18 | 21,60 | 2,376 |
1200 x 1000 x 120 | 16 | 19,20 | 2,304 |
2000 x 1200 x 50 | 18 | 43,20 | 2,160 |
2000 x 1200 x 60 | 15 | 36,00 | 2,160 |
2000 x 1200 x 70 | 13 | 31,20 | 2,184 |
2000 x 1200 x 80 | 11 | 26,40 | 2,112 |
2000 x 1200 x 90 | 10 | 24,00 | 2,160 |
2000 x 1200 x 100 | 9 | 21,60 | 2,160 |
2000 x 1200 x 110 | 8 | 19,20 | 2,112 |
2000 x 1200 x 120 | 8 | 19,20 | 2,304 |
Крепление
Плиты минераловатные РУФ БАТТС® желательно закреплять на покрытии механическим способом. Количество крепёжных элементов должно определяться расчётом.
Технические характеристики РУФ БАТТС
Параметр | Значение |
---|---|
Плотность | 160 кг/м³ |
Теплопроводность | λ10 = 0,038 Вт/(м·К) |
λ25 = 0,040 Вт/(м·К) | |
λА = 0,042 Вт/(м·К) | |
λБ = 0,043 Вт/(м·К) | |
Группа горючести | НГ |
Прочность на сжатие при 10 % деформации, не менее | 60 кПа |
Сопротивление точечной нагрузке, не менее | 500 Н |
Предел прочности на отрыв слоев, не менее | 12 кПа |
Водопоглощение при полном погружении, не более | 1.5 % по объему |
Паропроницаемость, не менее | μ = 0.30 мг/(м·ч·Па) |
Модуль кислотности, не менее | 2.0 |
Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.
Применение | |
---|---|
Плоские кровли |
www.est-kaliningrad.ru
Руф баттс С | ТК «ЭСТ», г. Калининград
Описание продукта
ROCKWOOL РУФ БАТТС С® – жесткие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе горных пород базальтовой группы.
Применение
Плиты из каменной ваты РУФ БАТТС С® используются в качестве теплозвукоизоляционного слоя в кровлях с защитным покрытием из бетонных, армоцементных и других плит, из цементно-песчаного раствора или песчаного асфальтобетона с максимально допустимой нормативной нагрузкой 3 кПа.
Наименование | Размеры | Уп-ка, шт | Уп-ка, м2 | Уп-ка, м3 | |||||||
Длина | Ширина | Толщина | |||||||||
Кровельная теплоизоляция под цементно-песчаную стяжку | |||||||||||
РУФ БАТТС C | Диапазон толщин: 50-170 мм с шагом 10 мм | 1000 | 600 | 50 | 4 | 2,400 | 0,120 | ||||
1000 | 600 | 60 | 4 | 2,400 | 0,144 | ||||||
1000 | 600 | 70 | 4 | 2,400 | 0,168 | ||||||
1000 | 600 | 80 | 2 | 1,200 | 0,096 | ||||||
1000 | 600 | 90 | 2 | 1,200 | 0,108 | ||||||
1000 | 600 | 100 | 2 | 1,200 | 0,120 | ||||||
1000 | 600 | 110 | 2 | 1,200 | 0,132 | ||||||
1000 | 600 | 120 | 2 | 1,200 | 0,144 | ||||||
1000 | 600 | 130 | 2 | 1,200 | 0,156 | ||||||
1000 | 600 | 140 | 2 | 1,200 | 0,168 | ||||||
1000 | 600 | 150 | 2 | 1,200 | 0,180 | ||||||
1000 | 600 | 160 | 1 | 0,600 | 0,096 | ||||||
1000 | 600 | 170 | 1 | 0,600 | 0,102 |
Упаковка
Плиты из каменной ваты РУФ БАТТС С® упаковываются в полиэтиленовую плёнку.
Материал ROCKWOOL РУФ БАТТС С на паллете
Размер материала, мм | Упаковок на паллете, шт. | Площадь, м2 | Объём, м3 |
---|---|---|---|
1200 х 1000 х 50 | 18 | 21,60 | 1,080 |
1200 х 1000 х 60 | 15 | 18,00 | 1,080 |
1200 х 1000 х 70 | 13 | 15,60 | 1,092 |
1200 х 1000 х 80 | 11 | 13,20 | 1,056 |
1200 х 1000 х 90 | 10 | 12,00 | 1,080 |
1200 х 1000 х 100 | 9 | 10,80 | 1,080 |
1200 х 1000 х 110 | 8 | 9,60 | 1,056 |
1200 х 1000 х 120 | 8 | 9,60 | 1,152 |
1200 х 1000 х 130 | 7 | 8,40 | 1,092 |
1200 х 1000 х 140 | 6 | 7,20 | 1,008 |
1200 х 1000 х 150 | 6 | 7,20 | 1,080 |
1200 х 1000 х 160 | 6 | 7,20 | 1,152 |
1200 х 1000 х 170 | 5 | 6,00 | 1,020 |
1200 х 1000 х 180 | 5 | 6,00 | 1,080 |
1200 х 1000 х 50 | 40 | 48,00 | 2,400 |
1200 х 1000 х 60 | 32 | 38,40 | 2,304 |
1200 х 1000 х 70 | 28 | 33,60 | 2,352 |
1200 х 1000 х 80 | 24 | 28,80 | 2,304 |
1200 х 1000 х 90 | 22 | 26,40 | 2,376 |
1200 х 1000 х 100 | 20 | 24,00 | 2,400 |
1200 х 1000 х 110 | 18 | 21,60 | 2,376 |
1200 х 1000 х 120 | 16 | 19,20 | 2,304 |
1200 х 1000 х 130 | 14 | 16,80 | 2,184 |
1200 х 1000 х 140 | 14 | 16,80 | 2,352 |
1200 х 1000 х 150 | 12 | 14,40 | 2,160 |
1200 х 1000 х 160 | 12 | 14,40 | 2,304 |
1200 х 1000 х 170 | 11 | 13,20 | 2,244 |
1200 х 1000 х 180 | 11 | 13,20 | 2,376 |
2000 х 1200 х 50 | 18 | 43,20 | 2,160 |
2000 х 1200 х 60 | 15 | 36,00 | 2,160 |
2000 х 1200 х 70 | 13 | 31,20 | 2,184 |
2000 х 1200 х 80 | 11 | 26,40 | 2,112 |
2000 х 1200 х 90 | 10 | 24,00 | 2,160 |
2000 х 1200 х 100 | 9 | 21,60 | 2,160 |
2000 х 1200 х 110 | 8 | 19,20 | 2,112 |
2000 х 1200 х 120 | 8 | 19,20 | 2,304 |
2000 х 1200 х 130 | 7 | 16,80 | 2,184 |
2000 х 1200 х 140 | 6 | 14,40 | 2,016 |
2000 х 1200 х 150 | 6 | 14,40 | 2,160 |
2000 х 1200 х 160 | 6 | 14,40 | 2,304 |
2000 х 1200 х 170 | 5 | 12,00 | 2,040 |
2000 х 1200 х 180 | 5 | 12,00 | 2,160 |
Допускается укладка плит ROCKWOOL РУФ БАТТС С® в несколько слоёв перед нанесением защитного слоя.
Технические характеристики ROCKWOOL РУФ БАТТС С
Параметр | Значение |
---|---|
Плотность | 135 кг/м³ |
Теплопроводность | λ10 = 0,037 Вт/(м·К) |
λ25 = 0,039 Вт/(м·К) | |
λА = 0,041 Вт/(м·К) | |
λБ = 0,043 Вт/(м·К) | |
Группа горючести | НГ |
Прочность на сжатие при 10 % деформации, не менее | 40 кПа |
Сопротивление точечной нагрузке, не менее | 300 Н |
Предел прочности на отрыв слоев, не менее | 7.5 кПа |
Водопоглощение при полном погружении, не более | 1.5 % по объему |
Паропроницаемость, не менее | μ = 0.30 мг/(м·ч·Па) |
Модуль кислотности, не менее | 2.0 |
Компания ROCKWOOL оставляет за собой право в любое время производить изменения в ассортименте своей продукции. Соответственно, могут меняться и технические характеристики изделия.
Применение | |
---|---|
Плоские кровли |
www.est-kaliningrad.ru
4 способа установки и технические характеристики утеплителя
ROOF BATTS – теплоизоляционные материалы для любых крыш
Планируете утепление кровли плитами РУФ БАТТС ROCKWOOL? Это правильный выбор, так как в линейке бренда представлены продукты с разными техническими и эксплуатационными параметрами. А значит, можно выбрать то, что подойдет для любой кровли. Я расскажу об актуальных способах монтажа кровельной теплоизоляции, и о некоторых особенностях серии РУФ БАТТС.
Способы укладки кровельных плит теплоизоляции
Иллюстрации | Описание монтажа |
Способ 1: укладка между стропил. Этот способ актуален для плит средней жёсткости. РУФ БАТТС нарезается своими руками по ширине ячейки с запасом, так чтобы его можно было втиснуть, и чтобы он сам удерживался между стропил. | |
Способ 2: укладка без крепления. Метод актуален для плит средней и малой жесткости. РУФ БАТТС укладывается по всему перекрытию, как на фото, вплотную друг к другу на предварительно выстеленную гидроизоляцию. РУФ БАТТС в соседних рядах укладывается со смещением относительно друг друга.
| |

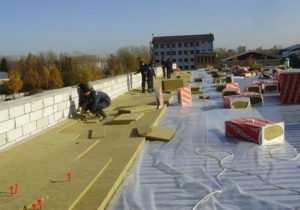

Способ 3: балластное крепление. Такой способ актуален при работе с плитами высокой плотности и жесткости. РУФ БАТТС выкладывается поверх пароизоляционной пленки. На уложенную теплоизоляцию выстилается гидроизоляция. Сверху образовавшегося пирога укладывается балласт. Для неэксплуатируемых крыш в качестве балласта используется каменная засыпка, а для эксплуатируемых кровель – тротуарная плита. | |
Способ 4: крепление теплоизоляции анкерами. Для того чтобы прижать РУФ БАТТС к основанию, используются анкеры или дюбеля с широкой шляпкой — зонтиком. Такой тип крепежа актуален в том случае, если РУФ БАТТС приходится укладывать в два слоя и верхний слой жестче нижнего. |
Технические и эксплуатационные характеристики
В таблице показаны стандартные размеры кровельной теплоизоляции РУФ БАТТС и цена в рублях
Иллюстрации | Разновидности РУФ БАТТС и их характеристики |

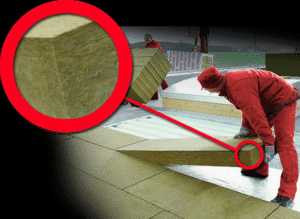

В ОПТИМА – жесткие плиты РОКВУЛ высокой плотности изготавливаются из каменной (базальтовой) ваты. Материал применяется при устройстве плоских кровель. Монтаж РУФ БАТТС В ОПТИМА выполняется несколькими способами: на клей, под балласт и специальными дюбелями-зонтиками. Технические характеристики:
| |
В ЭКСТРА – жесткие сверхпрочные плиты каменной ваты РУФ РОКВУЛ. РУФ БАТТС применяется для устройства двухслойной теплоизоляции в наклонных кровлях и на горизонтальных перекрытиях. Крепление РУФ БАТТС выполняется механическим путем специальными дюбелями-зонтиками. Технические характеристики:
| |
Д ОПТИМА – жесткие минераловатные плиты с добавлением синтетического связующего. Структура плиты из каменной ваты комбинированная двухслойная, что позволяет сократить вес изоляции без ущерба для прочности и теплоизолирующих свойств. Утеплитель предназначен для обустройства наклонных скатов и перекрытия в неутеплённых чердачных помещениях без цементной стяжки. РУФ БАТТС крепится механическим, клеевым и балластным способом. Технические параметры:
| |
Д СТАНДАРТ – то же самое, что и ROCKWOOL ROOF BATTS Д ОПТИМА, но с меньшими техническими параметрами. Плиты предпочтительны для утепления бетонных перекрытий и наклонных скатов под металлической обшивкой. Крепление РУФ БАТТС выполняется механическим, клеевым и балластным способом. Технические параметры:
| |
Д ЭКСТРА – жесткие плиты высокой плотности, изготовленные из базальтовой ваты на синтетическом связующем. Этот РУФ БАТТС двухслойный – верхний слой особо жесткий, нижний слой менее плотный. Такой РУФ БАТТС может использоваться для укладки на поверхностях, где предполагается повышенная механическая нагрузка. Монтаж выполняется балластным и механическим способом. Технические параметры:
| |
Н ЛАМЕЛЛА – это вспомогательные теплоизолирующие полосы, изготовленные из базальтовой ваты. РУФ БАТТС Н ЛАМЕЛЛА предназначен для изоляции стыков и криволинейных элементов, в то время как для утепления основной части используются плиты. Монтаж выполняется с применением битумных или полиуретановых клеевых составов. Технические параметры:
| |
Н ОПТИМА – плиты низкой плотности, изготовленные из базальтовой ваты. Такой РУФ БАТТС предназначен для укладки первым слоем под более жесткие утеплители. Крепление БАТТС Н ОПТИМА выполняется механическим способом с применением дюбелей-зонтиков.
Технические параметры:
| |
Н ЭКСТРА – минераловатные плиты РУФ БАТТС средней жесткости, предназначенные для устройства двухслойной кровельной изоляции под гидроизолирующим покрытием. Инструкция монтажа допускает клеевое крепление плит, при том что прочность клеевого слоя должна быть выше прочности плиты на отрыв. Технические параметры:
|
Подведем итоги
ROCKWOOL РУФ БАТТС – это широкий ассортимент теплоизоляции, из которого вы сможете выбрать материал для любых кровель. Больше интересного вы сможете узнать, посмотрев видео в этой статье. Если остались вопросы, задайте их в комментариях.
