Самодельная буржуйка для гаража: как сделать своими руками печь на дровах, как правильно установить дымоход

Содержание

фото и видео-инструкция по изготовлению

Гараж — излюбленное место многих автолюбителей. Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева. Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Буржуйка в гараже: плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

  • печь обогревает помещение зимой;
  • на буржуйке можно приготовить пищу или разогреть чайник;
  • самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

  • Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
  • Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
  • Печь равномерно распределяет тепло вне зависимости от места, где она находится.
  • Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
  • Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
  • Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

  • необходимость устройства дымохода в гараже;
  • периодическая чистка дымоотводной трубы;
  • необходимость постоянной подачи топлива;
  • невозможность аккумулировать тепло.

Рекомендуем изучить по данной теме также:

Инструкция по изготовлению печки-буржуйки из металлической бочки

Все имеют представление о буржуйке как о железном ящике в форме прямоугольника, на котором располагается дверца для закладки дров, а также дымовая труба, зачастую прикрепленная к самому ящику сверху. Раньше все так и было. Самое твердое топливо сгорало в такой конструкции очень быстро, при этом практически все тепло, которое она выделяла, выходило в трубу. В то время как греющую часть, использовали трубу, которую, как правило, прокладывали через все помещение. Однако время не стоит на месте и в таком вопросе произошли существенные изменения.

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки. Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений. Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т.д. Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Интересно! Для работы буржуйки «на отработке» в час требуется 1-1,5 литра масла.

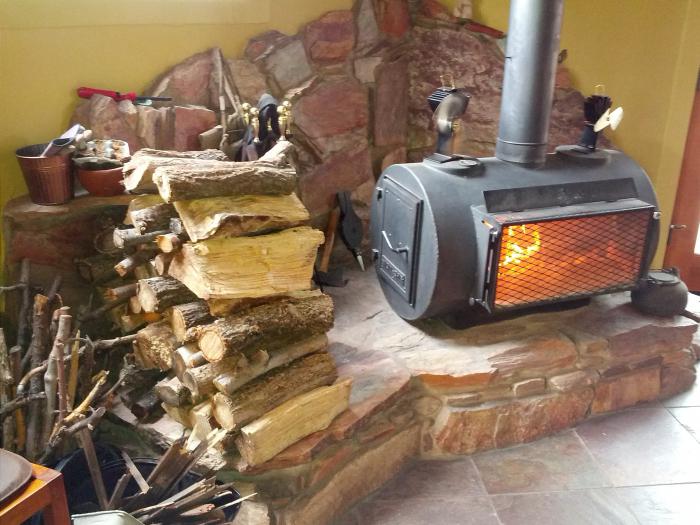

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Интересно! Буржуйка стандартных размеров (70*50*35 см) на дровах способна одноразово вместить в себя не более 3 кг топлива.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

  • труба для дымохода;
  • топливный бак/готовый металлический ящик;
  • листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

  • сварочный аппарат;
  • болгарка;
  • зубило;
  • кувалда;
  • рулетка, маркер/мел;
  • молоток;
  • перфоратор;
  • заклепки.

Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках.

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

  • Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
  • В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
  • Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
  • Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
  • Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
  • Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

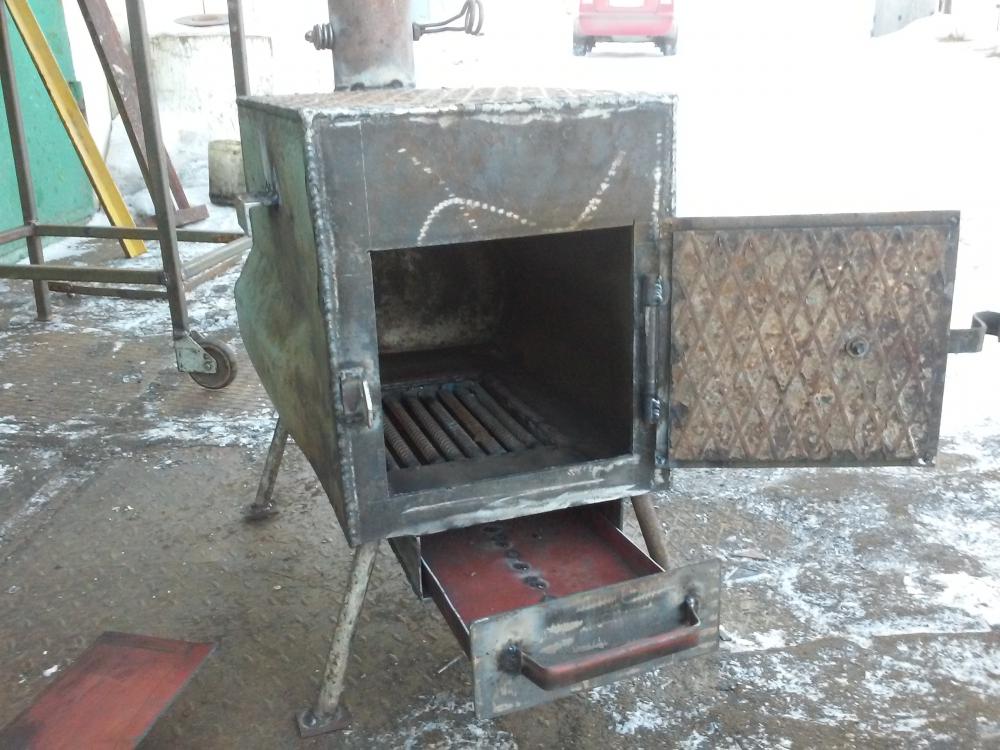

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Важно! Толщина металла не должна быть меньше 5 мм.

Алгоритм действий:

  • В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
  • К нему приваривают подставку/ножки.
  • Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
  • Под пластиной устанавливают ящик, где будет скапливаться зола.
  • Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

  • Минусы использования электроотопления;
  • Доступные виды топлива;
  • Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

  • Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
  • Большой выбор моделей – от тепловых пушек до конвекторов;
  • Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

  • Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
  • Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
  • Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

  • Металлическая бочка или отрезок трубы диаметром 300-400 мм;
  • Толстая металлическая проволока;
  • Паяльная лампа;
  • Крупные речные камни;
  • Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

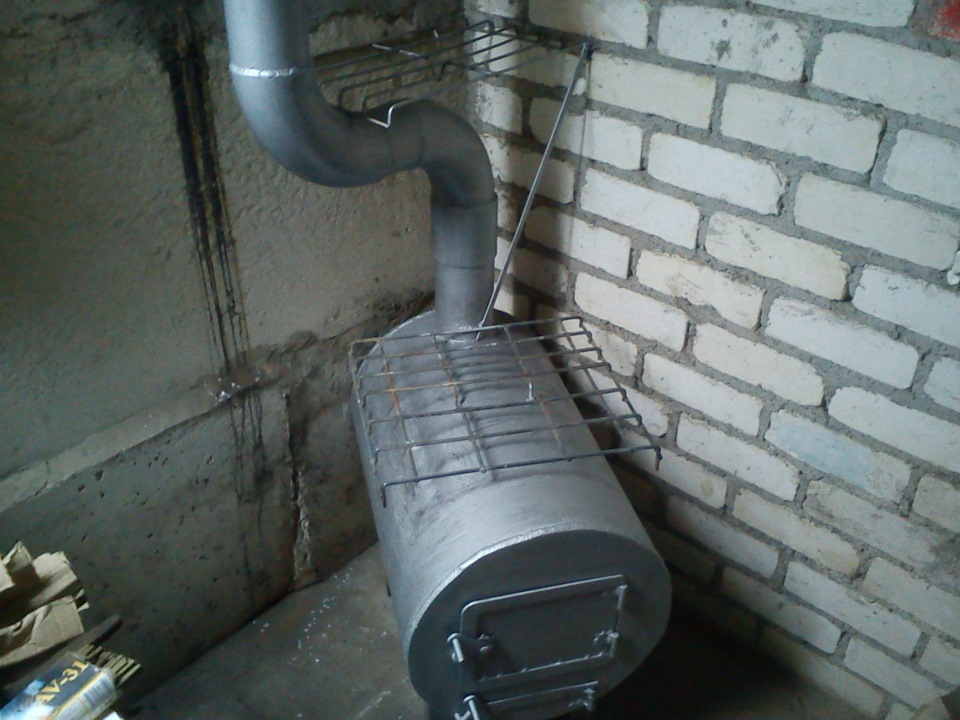

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

  • Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
  • Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
  • Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
  • Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

  • Для хорошей печки нужен огнеупорный кирпич;
  • Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

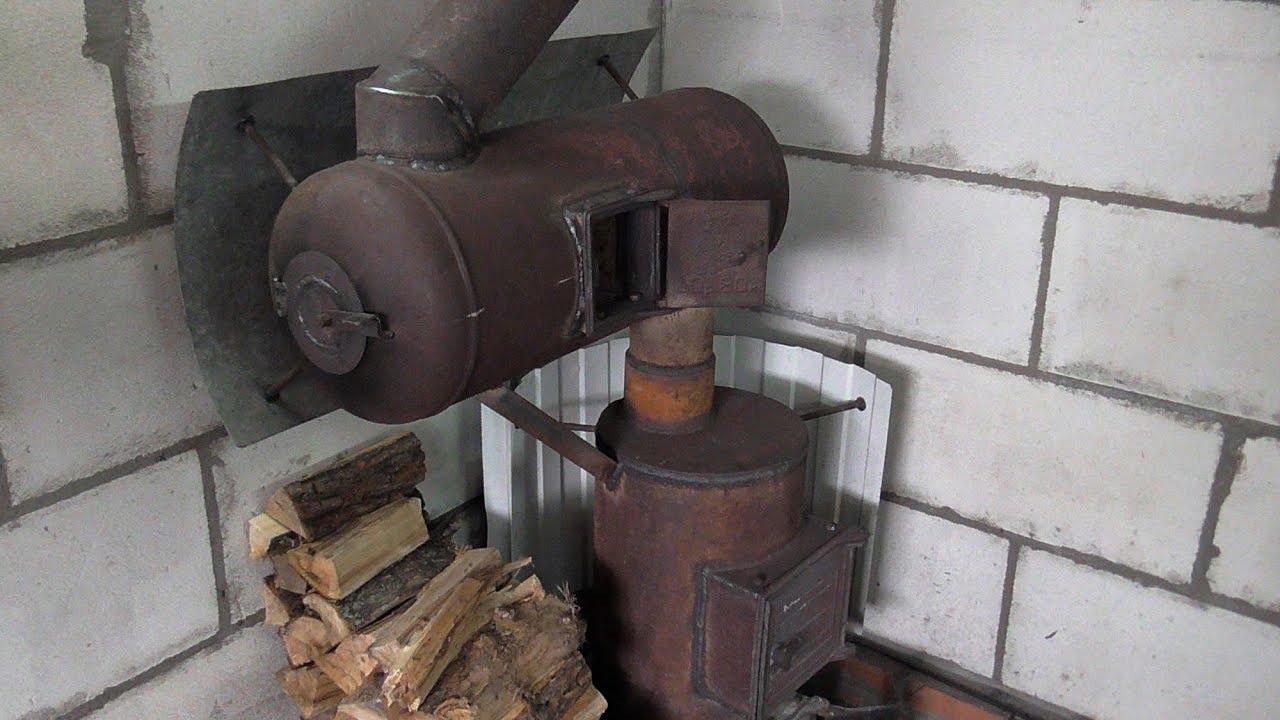

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

  • Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
  • Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
  • Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
  • Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
  • В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

  • Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
  • Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
  • Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

схема, чертежи, установка буржуйки на отработанном масле

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

  • простая буржуйка со вторичной камерой дожигания;
  • печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

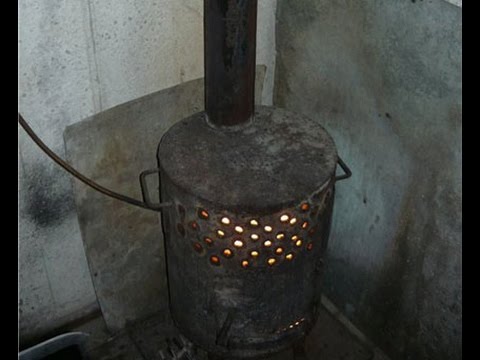

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:


Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

  • практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
  • агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
  • во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:


Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

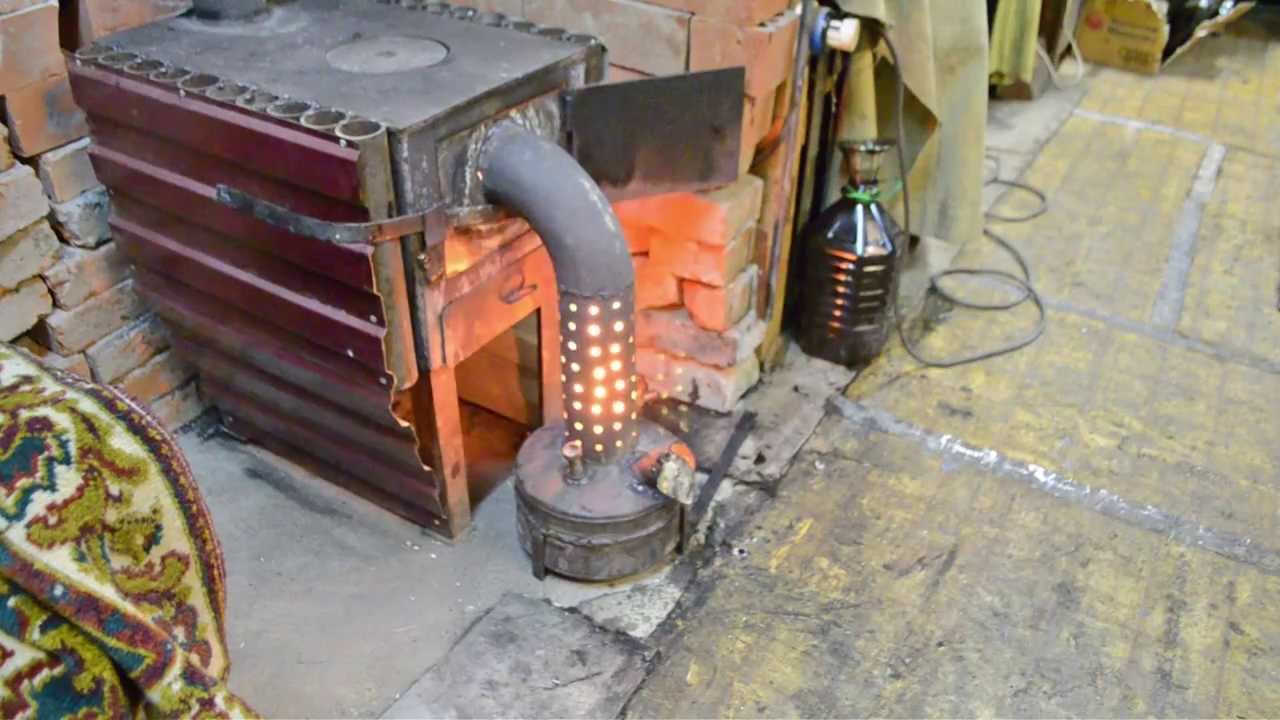

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.


Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:


В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:


Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.


В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal. ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

  • печь должна стоять в удобном месте и в то же время обогревать все помещение;
  • в непосредственной близости от агрегата не должно быть никаких горючих материалов;
  • важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

Печь для гаража своими руками: лучшие 4-ре самодельных варианта

К сожалению множества автолюбителей, центральное отопление для гаражей, расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический обогреватель с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

  • компактные размеры;
  • возможность использования твердого или жидкого топлива;
  • способность быстро разогреваться;
  • способность длительно поддерживать высокую температуру в помещении;
  • простая конструкция;
  • относительно невысокая цена материалов;
  • удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: https://aqua-rmnt.com/otoplenie/kirpichnye-pechi-svoimi-rukami-sekrety-remesla.html.

Вариант #2 — самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

Печь на отработке представляет собой Н-образное устройство, состоящее из:

  • топливного бака;
  • камеры дожигания;
  • температурной камеры;
  • дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Подробнее про такой вариант печи у нас написано в статье: Печка буржуйка своими руками для дачи и гаража — инструкция для самостоятельного изготовления

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Подробнее про дымоход для такой печки читайте в статье: Как правильно сделать дымоход для буржуйки: устройство простейшего дымоотвода по шагам

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

Оцените статью: Поделитесь с друзьями!

схема, чертежи, установка буржуйки на отработанном масле > Домашнее инженерное оборудование

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

  • простая буржуйка со вторичной камерой дожигания;
  • печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:


Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

  • пpaктика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и прострaнcтво вокруг дымоходной трубы;
  • агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
  • во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:


Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.


Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:


В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на пpaктике, хорошо видно на фото:


Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.


В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смaзoчные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

  • печь должна стоять в удобном месте и в то же время обогревать все помещение;
  • в непосредственной близости от агрегата не должно быть никаких горючих материалов;
  • важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

Буржуйка для гаража своими руками

Обогрев гаража – единственная возможность поддержать оптимальную температуру зимой и создать комфортные условия эксплуатации постройки. Вариантов отопления помещений для хранения автотранспорта изобретено множество, однако заводские модели отпугивают дорогой стоимостью, но есть и эконом-вариант обогрева – сделать компактную буржуйку для гаража своими руками, хотя это является не простым решением по обустройству гаража источником тепла. Поэтому тем, кто планирует сэкономить на обогреве, необходимо выбрать безопасную, удобную и несложную в изготовлении конструкцию и строго соблюдать требования к печам-буржуйкам.

Изготовить или купить новую буржуйку в гараж?

Самодельная печь – выгодное и практичное решение для тех, кто имеет технические познания, достаточные навыки в пользовании основными инструментами и знает, что такое «кирпичная кладка» и «сварка». Кроме того, чтобы помещение было действительно теплым, предстоит не только найти готовый проект буржуйки для гаража в режиме онлайн, но и проработать каждую деталь.

Буржуйка для гаража своими руками

Технические познания исполнителя потребуются даже при изготовлении простейшей печи из металлической заготовки по готовому проекту, чтобы определить оптимальное растяжение проволоки и обеспечить эффективное горение дров. При сборке, например, каркасной буржуйки, предстоит самостоятельно подобрать высоту установки колосниковой решетки. Кроме того, «Кулибиным» обязательно соблюдать требования к печам-буржуйкам:

  • не допускается установка буржуйки в гараже вблизи горюче-смазочных, деревянных и прочих легковоспламеняющихся материалов;
  • обязательно оснастить помещение приточной вентиляцией и хорошей вытяжкой;
  • организовать движение потоков воздуха так, чтобы теплоотдача происходила медленно;
  • предусмотреть специальные элементы в конструкции, препятствующие попаданию искр и обеспечивающие безопасность эксплуатации.

Тем, кто готов изучить конструкцию и потратить время на изготовление буржуйки, удастся создать комфортные условия эксплуатации гаража при минимальных затратах – незначительных расходах на материалы, топливо и обслуживание. Главное – выбрать проверенную конструкцию, а затем увеличить время теплоотдачи и максимально сократить расход топлива, воспользовавшись советами предшественников. В противном случае предстоит выдержать ощутимый удар по семейному бюджету – заказать отопительную систему в профессиональной компании за приличные деньги.

Конструкция буржуйки

Самодельная печь может быть любой – от простейших конструкций из старого бидона до массивных буржуек из бетона. Все самодельные модели (квадратные, круглые, прямоугольные, каркасные, прочие) имеют общие основные элементы:

  1. Топка может быть любой формы и размеров.
  2. Дымоход – это или обычная труба, или усовершенствованный вариант: спиральная/изогнутая труба, которая повышает эффективность работы буржуйки.
  3. Колосниковая решетка, на которую укладывается топливо, монтируется в основании.
  4. Зольник расположен под решеткой. Дополнительный элемент конструкции – дверца для удобного пользования и специальные воздухозаборные отверстия на зольнике и дверце для регулирования интенсивности горения.
Схема печки-буржуйки

Важный момент при выборе модели печи – правильно подобрать размеры буржуйки с учетом площади гаража. Для ограниченной площади подойдут небольшие размеры, а в просторном гараже лучше использовать бетонные блоки и выложить долговечную и практичную печь.

Как выбрать конструкцию печи

Многообразие проектных решений только на первый взгляд кажется сложным для восприятия – в действительности весь «модельный ряд» ограничен несколькими проверенными на практике конструкциями. К ним относятся:

  • простые печи с корпусом из стального листа с патрубком и дверкой, которые расположены с противоположной стороны. Отличительная особенность конструкции – отсутствие поддувала, поэтому при изготовлении такой модели рекомендуется выполнить несколько отверстий в нижней части  дверки для регулирования подачи воздуха;
  • более простые в изготовлении и удобные в эксплуатации — каркасные печи из стального каркаса, которые обшиты металлическим листом. Преимущества: мобильность, быстрый обогрев, незначительные расходы на изготовление. Универсальная разновидность каркасной – печь с чугунной плитой, каркас которой изготавливается по размерам буржуйки и облицовывается сталью. Главное при изготовлении такой печи – качественно соединить швы сваркой, затем уложить решетку, лист для горизонтального накала, после чего облицевать кирпичом и установить на предтопочный лист;
  • улучшенная печка буржуйка из металлического корпуса с патрубком в виде трубы, состоящей из нескольких колен и рукавов, и дверкой оснащается зольником, топливником и съемным верхом. Дополнительные элементы конструкции – ножки или шанцы (стойки из кирпича), которые предупреждают перегрев и обеспечивают охлаждение пола, а также плита из металлических листов в верхней части;
  • стационарная буржуйка из бетона – отличное решение для гаража, которое обладает массой преимуществ: поддерживает огонь длительное время, остывает очень медленно, прослужит много лет, для поддержания высокой температуры не требуется много топлива.

Тем, кто предпочитает мобильные, несложные в изготовлении конструкции, подойдут стальные печи из металлической заготовки. «Золотая середина» по соотношению эффективности/удобства/стоимости – каркасная печь из подручных материалов, изготовление которой не займет много времени. Буржуйка из бетона – практичное изобретение, для изготовления которой потребуются не только технические знания и навыки, но и приличные затраты на приобретение стройматериалов.

Печь-буржуйка из металла

Главное преимущество простейших конструкций – изготовить печь можно из любой металлической заготовки: металлического ящика, сорокалитрового бидона, металлической фляги нужного размера или старой газовой колонки.

Печь-буржуйка из металла

Порядок работ:

  1. Пробить в заготовке щель (для поддувала) небольшого размера серповидной формы при помощи зубила. Если используется молочный бидон, то щель необходимо пробить ниже горловины.
  2. Сделать отверстие в днище (для изогнутого патрубка) при помощи болгарки.
  3. Насадить на патрубок дымовую трубу.
  4. Изготовить из стальной проволоки змеевидный колосник, установить внутрь печи через горловину и растянуть проволоку.
  5. Изготовить из полудюймовых труб кольца-опоры и зафиксировать по бокам печи.
  6. Приварить ножки к нижней части конструкции.

При выборе простой конструкции важно не только соблюдать последовательность работ, но и знать, как правильно установить буржуйку в гараже – найти место подальше от вытяжного окна и предусмотреть, чтобы труба была как можно длиннее. Такая инженерная «хитрость» повысит эффективность обогрева, а теплоотдача не пропадет «впустую». Чтобы увеличить время остывания конструкции и сэкономить топливо, можно дополнительно облицевать конструкцию кирпичом.

Каркасная печь-буржуйка своими руками

Технология изготовления каркасной печи отличается от простейших конструкций. Для обустройства гаража самодельным обогревательным устройством потребуется металлический лист, труба и уголок, стальная арматура и проволока большой толщины. Из инструментов необходимо подготовить крепеж, рулетку, лобзик по металлу и сварочный аппарат.

Каркасная печь-буржуйка своими руками

Порядок работ:

  1. Изготовить каркас из уголка: распилить материал на горизонтальные перекладины (по размерам печи) и ножки длиной 1 м, сварить два одинаковых прямоугольника и приварить ножки к одному из них. Второй прямоугольник установить на 0,5 м выше поверхности земли и скрепить (сваркой/болтовым соединением).
  2. Изготовить корпус: вырезать из стали толщиной от 4-х мм прямоугольные детали (для верха каркаса, боковых частей, облицовки дна), используя лобзик, и скрепить болтовым соединением или сваркой.
  3. Изготовить дверцу с ручкой в торце конструкции и прикрутить к стенке корпуса.
  4. Изготовить из стальной арматуры или толстой проволоки колосниковую решетку и положить на дно.
  5. Изготовить дымоход из трубы, один конец детали вставить в торец печи, второй – вывести на улицу.

Главное при изготовлении дымохода – продумать максимально извилистый и длинный путь трубы через все помещение. Такая конструктивная «хитрость» позволит получить максимальное количество тепла. Выводить дымоход на улицу можно как через стену, так и через крышу или окно. Главное – сделать трубу и отверстие вывода максимально герметичными и не допустить, чтобы дым попадал в помещение. Чтобы повысить эффективность обогрева гаража, рекомендуется выполнить дополнительный этап работ – облицевать печь кирпичом.

Буржуйка в гараж своими руками + видео

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

  • Быстрый обогрев;
  • Возможность использования как жидкого, так и твердого топлива;
  • Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
  • Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

  • Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
  • Маска и костюм для сварки;
  • Специальный молоток для отделения шлака;
  • Болгарка;
  • Стандартный молоток, плоскогубцы и зубило;
  • Стальная щетка;
  • Дрель со сверлами;
  • Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

  • После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
  • После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
  • Когда верхний бак готов, к нижней части приваривается труба.
  • После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
  • После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

  • Вертикальный;
  • Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

  • Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
  • Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
  • Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
  • Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
  • Полученная конструкция приваривается к баллону.
  • Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

23 Дровяные печи своими руками, чтобы согреться

Любите ли вы разбить лагерь, хотите, чтобы ваш крошечный дом был поджареным, или просто хотите печь для собственного двора, самодельная дровяная печь - это интересный проект с большим вознаграждением.

Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

Бюджетно

Источник

На первый взгляд вы не думаете, что эта плита будет легкой в ​​использовании бумажником, но на самом деле это так.

Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что она стоит около 300 долларов).

Как построить дровяную печь недорого по утрам

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

DIY Wood Burner Pot Belly Stove от Instructables

Scrap Pieces

Source

По словам этого мастера, он смог создать красивую небольшую дровяную печь на открытом воздухе примерно за 20 долларов!

Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из металлолома от Instructables

Обода шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь своими руками из колесных дисков от подготовленной страницы

Для DIY Pro

Источник

Нет никакого способа приукрашивать это, вы собираетесь быть довольно опытными в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

Сделайте свою собственную дровяную печь от Hill People Gear

Small & Mighty

Source

Самое лучшее в небольшом обогревателе - это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект служит хорошим вдохновением для начинающего мастера по ремонту.

Дровяные печи своими руками от Manta Bushcraft Blog

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы получить такие ручные результаты, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

Самодельный нагреватель массы от Permies

Печь из листовой стали

Source

Эта печь сделана из листовой стали и выглядит красиво.Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

Дровяная печь из листовой стали от Instructables

Планы дровяной печи

Источник

Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать - вот и все!

Идя по этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Source

Это не хлипкая дровяная печь небольшого размера, сделанная своими руками. Это серьезный бизнес!

Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

Постройте дровяную печь от Purple Sage Trading Post

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других небольших материалов.

По большей части, это довольно простой DIY, и вы будете готовы к работе со своей новой дровяной печью в кратчайшие сроки!

Дровяная горелка с газовым баллоном от Instructables

Компактная дровяная печь

Source

Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!

Для его изготовления вам понадобится газовый баллон, который нужно поставить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время первоначальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Дровяная горелка для газовых баллонов от Instructables

Красивая и вневременная

Source

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи, сделанной своими руками.

Самодельная дровяная печь от Natural Building Blog

DIY Rocket Stove

Source

Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

Самодельная самодельная дровяная печь на ракете от Sia Magazin

Резервуар с переработанным пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

Техника у всех может быть похожа, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

Гаражная дровяная печь

Source

Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам в реализации проекта, вы когда-нибудь делали проект своими руками?

Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

Моя супер дешевая горелка для дров для гаража - YouTube

Camp Stove

Source

Вам все равно нужно есть, когда вы в кемпинге, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда во время черновой обработки.

Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

Doc’s Smity Camp Stove - Самодельная дровяная печь от Backpacking

Почтовый ящик Дровяная печь

Source

У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто переверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

Построить самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

Дровяной гриль

Источник

Так что технически это не печь, но дровяной гриль определенно стоит иметь!

Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект - простая задача.

Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

Cook Top Stove

Source

У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

Сделай сам, дровяная печь на 55 галлонов от дома и садоводства

Легко, как есть

Источник

Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

Все, что вам нужно, - это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

Дровяная печь «сделай сам» от DIY Idea Center

Perfect Outdoor Stove

Source

В этой дровяной печи «сделай сам» замечательно то, что с ее помощью можно готовить или просто согревать вас, если вы хотите провести время на свежем воздухе в прохладную ночь.

У него плоская верхняя часть, которая позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

Дровяная печь DIY от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье площадка!

Поскольку она такая большая, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в печь для пиццы на дровах под открытым небом.

Преобразуйте электрический резервуар для воды в уличный дровяной обогреватель от Instructables

Заключение

Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, как минимум, место, где можно приготовить действительно хороший зефир.

Печка "буржуйка" для гаража своими руками на тренировке и на дровах. Как сделать «буржуйку» для гаража своими руками?

Гаражное помещение требует особого устройства. Это связано с тем, что в нем хранятся не только определенные продукты питания, но и транспорт. Необходимо сделать как качественную внутреннюю и внешнюю отделку, утепление, так и провести систему отопления. В гараже нужна постоянная оптимальная температура. Если в теплое время года отапливать помещение не нужно, то зимой вполне возможны сильные морозы, которые приведут к каким-то плачевным последствиям при хранении продуктов и автомобиля.Может появиться сырость, которая со временем вызовет появление плесени на стенах здания.



Оптимальная система отопления гаража

Сегодня существует огромное количество систем отопления, которые эффективно используются для обогрева гаража. Имеется оборудование:

  • заводского производства;
  • бытовая техника самодельная.

Можно использовать системы отопления на воде, на твердом и жидком топливе, на газе. Есть системы, работающие с электричеством. Несмотря на столь широкий ассортимент этой продукции, самодельная «буржуйка» была и остается очень популярной.Это самый оптимальный способ обогрева гаража, и он будет самым дешевым по затратам.



Окунемся немного в историю

В начале 20 века был такой прибор для обогрева помещения. Буржуйка в то время была довольно дорогой, так как для работы требовалось природное твердое топливо - дрова. Если раньше такое оборудование могли позволить себе только обеспеченные люди, то сегодня «буржуйка» стала самым экономичным способом обогреть любое помещение.


Изначально конструкция этого типа представляла собой металлический цилиндр. Для его изготовления также широко использовалась металлическая большая коробка. Со временем конструкция стала улучшаться. Топливо стало доступнее, и теперь такое устройство можно найти как на даче, так и в гараже.

Способы изготовления «буржуйка»

Помимо того, что «буржуйку» для гаража своими руками можно сделать, существует еще и заводское производство этого оборудования. Современные производители стали разрабатывать такие модели «буржуйок», которые не только способны эффективно обогревать помещение, но и становятся его полноценным украшением.

Теперь оборудование может иметь не только нестандартную форму, но и иметь на своей поверхности различные декоративные детали в виде кованых или литых металлических элементов. Все только по разработанному уникальному дизайну «буржуйки».





Виды «буржуйки» в зависимости от используемого топлива

Сегодня «буржуйку» для гаража можно сделать своими руками на отработке и на дровах. Это оборудование имеет определенные отличительные особенности и характеристики.Можно сделать самостоятельно как тот, так и другой его вид.

Разновидности конструкции «буржуйка»

Сделать «буржуйку» для гаража своими руками довольно просто. Для этого вам нужно только выбрать его основную форму.

Итак, это оборудование может быть:

Стационарные самодельные «буржуйки» для гаража представляют собой бетонные конструкции. Их используют для бесперебойного обогрева гаража. Они более массивные и тяжелые. Для их возведения необходимо сделать фундамент.Это оборудование способно довольно быстро нагреваться и длительное время отдавать тепло. Хозяину остается только поддерживать температуру в топке. Есть один, но существенный недостаток такой «буржуйки». Она слишком много тратит топлива.


Чтобы сделать эту конструкцию более экономичной, необходимо будет построить ее из огнеупорного кирпича.

Самодельная «буржуйка» для гаража улучшенного типа - конструкции попроще. Он выполнен из металла и имеет несколько отделений:

Также для удобного и эффективного использования этого оборудования предусмотрена съемная крышка.Как правило, для хорошей теплоотдачи при изготовлении «буржуйки» используют чугун. Обладает отличным отводом тепла. Обязательным элементом такой конструкции являются металлические ножки, обеспечивающие нормальную циркуляцию воздушных масс под оборудованием.

И та, и другая изготовленная «буржуйка» для гаража своими руками при отработке или на твердом топливе может работать.

Из чего сделано это оборудование?

Нередко самодельные «буржуйки» для гаража можно сделать с использованием металлических газовых баллонов.Это наиболее распространенный вид экономичного оборудования. По своей стоимости пустой газовый баллон будет в несколько раз ниже листового металла, из которого тоже можно сделать «буржуйки». Также в производстве широко используются простые металлические ящики. Они могут быть разных размеров, а для более эффективного обогрева помещения вместо одной дымоходной трубы к конструкции также привариваются дополнительные сварные швы, обеспечивающие оптимальный обогрев помещения.



Этапы изготовления самодельной буржуйки

Строительство отопительного оборудования состоит из нескольких этапов.Необходимо продумать его размер и определиться, из чего он будет сделан. Далее составляется чертеж буржуйки для гаража. В нем указываются не только параметры всей конструкции, но и количество материала, использованного для ее возведения.

Сделать «буржуйку» для гаража своими руками довольно просто. Чертежи этого оборудования готовятся самостоятельно. Также можно прибегнуть к помощи специалистов.

Далее идет сварка конструкции и ее доводка.

Что нужно для изготовления этого оборудования?

Многие задаются вопросом, как сделать «буржуйку» для гаража своими руками. В этом нет ничего сложного. Для этого нужно выбрать оптимальный вариант материала и спецтехнику.

Итак, для постройки данного оборудования вам потребуются: газовый баллон

  • ;
  • металлических листов;
  • металлические трубы;
  • сварочное оборудование;
  • болгарский;
  • служебные инструменты.

Самодельные печи для гаража также можно изготовить из металлических бочек.



Процесс изготовления «буржуйки»

Итак, процесс работы начинается с маркировки металлического баллона или бочки. Чтобы печь-буржуйка хорошо отдавала тепло, необходимо предварительно выбрать подходящий размер. Оптимальным параметром баллона будет 50 литров. Что касается толщины стенок, то они должны быть не менее 2-3 мм. Если стенки конструкции более тонкие, то печь может «вести» процесс горения.


Необходимо с одной стороны отметить маркером, где именно будут располагаться дверца топки и нагнетатель. Размер топки должен быть таким, чтобы в ней свободно помещались дрова диаметром 10 см. Что касается размеров дверцы для воздуходувки, то она может быть любой. Самое главное, должна быть возможность правильно очищать оборудование от остаточных продуктов сгорания.

Высота воздуходувки должна быть не менее 3-4 см от дна цилиндра или бочки. Топку ставят на расстоянии от 5 до 10 см от воздуходувки.

С обратной стороны место под приварку металлической трубы для разводки тепла по помещению. Его размер должен быть не менее 100 мм.

После этого крышка баллона или бочки срезается болгаркой. Этим же инструментом вырезаются дверцы топки и воздуходувки строго по нанесенным меткам. Срезанная крышка бочки или цилиндра используется для создания специальной площадки, которая будет служить перегородкой между зольным отсеком и топкой. Внутри этого участка уже проделайте отверстия для установки решетки.

Далее внутрь бочки на высоте 2 см от дверцы зольного отсека приваривают металлические уголки. Именно на них и будет установлен сайт.

Колосники для «буржуйки» можно изготовить самостоятельно. Для этого используется мелкая фурнитура (10-12 мм). А можно купить уже готовые устройства такого типа.

Далее работа переходит на внешнюю поверхность. Там в вырезанные отверстия привариваются петли для дверей. Самое главное, чтобы двери закрывались плотно, и дым, образующийся при горении, не попадал в помещение.

Затем из металлического листа вырезается крышка от «буржуйки». Делает отверстие для дымохода. Если в процессе сварки образовались небольшие трещинки, то можно обработать их асбестом. Аналогичная работа проводится с трубой, обеспечивающей обогрев помещения.


По окончании монтажа всех узлов буржуйки стыки зачищаются шлифовальной машиной.

Тогда духовку нужно установить в гараже в безопасное место. Он не должен содержать горючих смесей или жидкого топлива во избежание процесса воспламенения.Далее идет растопка оборудования. С его помощью в системе определяют негерметичные соединения. Они устранены. После этого «буржуйка» готова к употреблению.

При изготовлении данного оборудования необходимо помнить, что оно должно эксплуатироваться только в соответствии с требованиями пожарной безопасности.

25 идей для самостоятельной дровяной печи в 2021 году

Нет ничего лучше дровяной печи для домашнего уюта, говорите ли вы о кухне и доме или патио на заднем дворе.Но зачастую те, что есть на рынке, не так уж интересны или просто слишком дороги.

Итак, если вы любите вторичную переработку, переработку и переработку всего старого и заброшенного, и вам нужна хорошая дровяная печь, тогда вам следует ознакомиться с этими идеями для некоторых удивительных идей дровяной печи, которые вы создадите сами.

Печь для металлолома

Источник

Первое предложение в этом списке - просто печь из металлолома. Если вы занимаетесь вторичной переработкой и вторичной переработкой, это идеальный проект для вас.Эта дровяная печь была специально разработана создателем оригинала для использования на открытом воздухе во внутреннем дворике, чтобы согреться зимой и при этом иметь возможность наслаждаться природой.

В инструкции показано, как перейти от груды металлолома к большой дровяной горелке, которая даже хорошо выглядит. Все примерно за 20 долларов.

Через Instructables

Дровяная горелка для газового баллона

Source

Вот еще один усовершенствованный проект, в котором используется старый газовый баллон для создания уютной и эффективной дровяной печи для внутреннего дворика.Когда все будет сделано правильно, вы даже сможете увеличить температуру, чтобы использовать чайник или добавить плиту, если вам нужна неброская уличная плита.

Для его изготовления вам понадобятся газовый баллон, дымоходная труба диаметром 6 дюймов, ручка, часть сверхпрочного шарнира, коробчатая часть для вентиляции и длинная штанга для регуляторов воздуха.

Через Instructables

Горизонтальная дровяная печь с резервуаром для горячей воды

Source

Это идеальный вариант для тех, кто живет в холодном климате и ищет дровяную печь горизонтального дизайна.Он сделан из старого бака с горячей водой и плоских листов стали.

По сути, это немного больше похоже на «как я это сделал», чем на учебник, но если у вас есть какие-либо навыки в этой области, вы сможете следовать тому, что написано на плакате, и создать такую ​​же простую печь из даны пошаговые инструкции.

Через торговый пост Purple Sage

Электрический бак для воды Вертикальная дровяная печь

Source

Это еще один проект по модернизации резервуаров для горячей воды для начинающих сварщиков. Он создан из старого резервуара для воды, круглых труб, арматурного стального стержня, стальной правой части и стального уголка.Для этого вам понадобятся угловая шлифовальная машина, лобзик и сварочный аппарат MIG.

Итак, если вы готовы к достаточно простому сварочному проекту для начинающих, который затем можно использовать на открытом воздухе, это определенно отличный вариант для вас. Просто заранее соберите все необходимое и соблюдайте все меры предосторожности в начале и завершении проекта.

Через Instructables

Баллонная печь для сжатого природного газа

Source

Это фантастический вариант для всех, кто может найти баллон для сжатого природного газа.Они создают поистине уникальную и эффективную дровяную печь для всех, у кого есть навыки сварки и талант работы с металлоломом.

Обязательно внимательно следуйте инструкциям - английские на протяжении всего пути ниже испанских - и соблюдайте меры предосторожности, чтобы избежать любых потенциальных проблем с газом и т. Д. Вам нужно будет слить газ и снять клапан вместе с другие препараты.

Через Instructables

Буржуйка своими руками

Source

Эта фантастическая маленькая буржуйка выглядит великолепно, но также действительно помогает.Это тоже не слишком сложно, если вы знаете, что вообще делаете со сваркой и т. Д. Это отлично подходит для небольших помещений - например, мастерских, гаражей, сараев - для сохранения тепла в холодные зимние месяцы.

В конструкции использован металлолом, который можно собирать дома или на свалке за очень небольшие деньги. И на строительство уходит всего около дня - или меньше.

Через Instructables

Ракетная печь

Source

Ракетные печи - отличный способ готовить на дровах.Основной принцип - сжигание дров горячим и быстрым ради эффективности. Это помогает изолировать зону приготовления и, следовательно, ускоряет и упрощает приготовление пищи. Именно это и делает эта ракетная печь, сделанная своими руками.

Вам понадобятся 2 канистры с маслом, кастрюля, древесная зола, гибкий дымоход, несколько металлических труб и немного листового металла, а также некоторые основные инструменты, такие как рабочие перчатки и заклепочный пистолет.

Через Instructables

Печь для баллончиков с краской

Источник

У вас есть старая металлическая банка с краской и вам нужна дровяная печь, которую можно взять с собой куда угодно? Что ж, тебе повезло.Эта небольшая дровяная горелка идеально подходит для использования на открытом воздухе, например, в кемпинге или на рыбалке, и не займет много времени и усилий.

Это еще один вариант «вот что я сделал» по сравнению с настоящим учебником, но инструкции, которые дает автор, довольно просты для выполнения и используют некоторые уникальные повороты, чтобы сделать печь более эффективной.

Через Bushcraft USA

Переносная дровяная печь за 30 долларов

Source

Эта фантастическая маленькая переносная печь на дровах - легкая сборка за небольшие деньги.Фактически, это должно стоить 30 долларов или меньше. Он достаточно большой, чтобы подойти для хижины или небольшого здания, но не настолько для большого помещения, как дом.

Он также отлично подходит для использования на открытом воздухе, а не только в помещении, и поможет защитить от холода во внутреннем дворике охотничьей хижины или где-то еще.

Через Backwoods Home

Дровяная печь своими руками для маленькой лодки

Source

Эта особая дровяная печь разработана для безопасного использования на небольшой лодке. Он небольшой, очень прочный и устойчивый и стоит намного дешевле, чем тот, который вы покупаете в магазине на пристани для яхт в вашем районе.Кроме того, он достаточно мал для небольших лодок, например, 16-футовых. Печка отлично подходит для прогрева самой лодки.

Само по себе это не учебное пособие, а скорее «это то, что я сделал, чтобы вы могли попробовать что-то подобное».

Через журнал Duck Works Magazine

Мини-мангал Easy Mini

Source

Это очень простая в сборке небольшая дровяная горелка для кемпинга, которую можно сделать из действительно обычных предметов, не требуя больших усилий. Компоненты недорогие, их легко найти, и вам не нужно их модифицировать.

Вам понадобится держатель для кухонной утвари из нержавеющей стали с отверстиями, а также 4 гайки и болта, длина которых соответствует отверстиям в держателе для посуды. Серьезно, это так просто, что любой может это сделать.

Через Instructables

Простая бочковая печь из набора

Source

Это еще один простой вариант для людей, которые немного менее удобны, чем некоторые. Вы используете готовый комплект для создания идеальной дровяной печи, вместо того, чтобы создавать все с помощью тяжелых сварочных работ и т. Д.Вместо этого вам понадобится стальная бочка на 55 галлонов и комплект.

Обычно такую ​​бочку можно найти на Craigslist или на местной свалке металлолома практически за бесценок. Но, следуя инструкциям, вы можете построить двухствольную печь, так что, возможно, вам захочется взять две из них.

Через Instructables

Дровяная печь-бочка Deluxe

Source

Это руководство по дровяной печи дает вам возможность построить супер-роскошную дровяную печь, которая отлично подойдет для дома.Установите в подвале, и вы сохраните в доме теплее, чем когда-либо.

Еще один бочонок для переделки бочки в мощную дровяную печь. Не слишком дороги ни наборы, ни бочка, ни другие принадлежности, и вы сэкономите массу денег, купив полноценную дровяную печь в каком-нибудь дорогом магазине.

Журнал Via Backwoods Home

Самодельный нагреватель массы

Source

В этом руководстве по самодельному нагревателю массы используются различные компоненты для создания сверхмощной и эффективной дровяной горелки, которая обеспечит теплом весь ваш дом.Вам понадобится изоляция из стекловолокна, изолированная горелочная труба, немного дерева для рам, немного глины и песка. Вы также сделаете дымоход.

Дровяная печь, по общему признанию, сложная, и «учебное пособие» больше похоже на «Я сделал это так», чем на пошаговые инструкции, но если у вас есть некоторые навыки, вы можете построить это достаточно легко по своему усмотрению.

Через Пермь

Модернизированная дровяная печь Weber Rapidfire

Source

Вот еще одна переносная дровяная печь, идеально подходящая для приготовления пищи.Вы будете использовать компонент Weber Rapidfire, который легко найти в местном хозяйственном магазине, чтобы построить эту портативную плиту. И это уже качественное производство, так что прослужит еще долго.

Помимо Rapidfire, вам также понадобится стальной лист и некоторые основные инструменты для металлообработки, такие как перчатки, металлические напильники, винты по металлу и т. Д. Его довольно легко сделать, и он намного эффективнее, чем многие другие варианты. там.

Через Instructables

Миниатюрная походная печь на дровах

Source

Если вам нужна действительно небольшая, устойчивая и прочная дровяная печь для приключений на свежем воздухе, то вам повезло.Эту миниатюрную походную печь на дровах довольно легко построить, и, хотя это так важно, она становится абсолютно восхитительной, когда ее готовят.

Вам понадобится лом медных труб и трубок для тела, а затем некоторые основные инструменты и материалы для металлообработки, которые вы обычно используете в ремеслах по металлообработке.

Через Instructables

Обычная дровяная печь из обрезков

Источник

Для этой простой дровяной печи из металлолома у вас действительно есть много вариантов, из чего ее сделать.Только не используйте алюминий. Фактически, первоначальный мастер по металлу предлагал пустую бочку из-под масла и гороховые оладьи - тонкий металл, предпочтительный для более быстрого нагрева. Или даже металлический мусорный бак.

В зависимости от того, что вы используете, он может быть или не быть таким красивым, но он наверняка поможет быстро приготовить немного дров для тепла.

Через Instructables

Ракетная плита космического корабля "Шаттл"

Источник

Эта забавная печь - еще одна ракетная печь для фантастического сжигания дров.Но он сделан в цвете космического шаттла - просто для развлечения. Так что, если вы наслаждаетесь теплом и весельем в одном, вам, вероятно, понравится разогревать эту достаточно простую плиту.

Печь имеет красивую L-образную форму с плотным профилем и эффективными углами, образующими печь. Само по себе это не прямое руководство, но оно дает четкое визуальное представление о каждом шаге на этом пути. Так что, если вы разбираетесь в металлообработке, у вас не будет особых проблем с ее изготовлением.

Через Instructables

Старый водонагреватель в дровяную печь

Source

Это еще один проект по переработке, в ходе которого старый водонагреватель - практически любой формы, кроме дырчатого - превращается в очень эффективную дровяную печь, которая согреет ваш дом.В оригинальном плакате печь была создана для снижения затрат на отопление и основана на некоторых старых новостях Mother Earth News.

Это подходит для небольшого дома, чтобы хорошо обогреть его с помощью встроенных воздуховодов, соединяющих подвал или первый этаж с остальной частью дома.

Через Instructables

Дровяная печь из листовой стали

Source

Это очень привлекательный вариант для использования на открытом воздухе во внутреннем дворике, чтобы не допустить холодных зимних ночей. На самом деле, если вы разбираетесь в металлообработке, у вас будет потрясающая вещь, похожая на ухоженный антиквариат.Кроме того, верхняя часть становится достаточно горячей, чтобы поставить чайник или небольшую кастрюлю и приготовить там пищу.

Но самое приятное то, что эту печь на самом деле не так уж сложно сделать, если у вас есть какие-то уже существующие навыки или талант для обработки металла и немного терпения.

Через Instructables

Подогреватель реактивной массы

Источник

Есть две вещи, которые отделяют ракету от стандартной дровяной печи. Во-первых, сгорание в нагревателе ракетной массы происходит гораздо более полно.Во-вторых, нагреватель массы ракеты - это тепловая масса, которая окружает компоненты нагревателя.

Это делает этот массовый нагреватель одним из лучших и наиболее эффективных вариантов, которые вы найдете в домашних условиях. Это руководство проведет вас через каждый шаг, и в итоге у вас будет фантастический обогреватель для вашего дома.

Через Instructables

Дровяная горелка для барбекю в форме свиньи

Source

Если вы ищете забавную дровяную горелку, которая не только нагревает, но и дает вам место для готовки и, что ж, станет отличным поводом для разговора, тогда эта очаровательная свиная горелка для дров - отличный вариант.

В плане создания этой очаровательной поросенка используется старый газовый баллон и некоторые навыки резки металла. Оттуда вы прикрепите некоторые клапаны и другие компоненты, а также сделаете крышку и ножки из других частей газового баллона. Бам. «Бэбэ-экуэ».

Через Instructables

Дарт Вейдер для сжигания бревен

Source

А для поклонников «Звездных войн» у вас есть дровокол в форме Дарта Вейдера. Вы будете использовать газовый баллон, чтобы сделать дровяную горелку. Оттуда вы повеселитесь, создав это замысловатое изображение оригинальной трилогии «Большой злой» из «Звездных войн».

Инструкции дают четкие инструкции по очистке газового баллона, сборке всех компонентов, включая шлем Вейдера, и безопасному выполнению этой операции. Будьте особенно осторожны с инструкциями по технике безопасности, так как остатки газа могут быть очень опасными.

Через Instructables

Горелка для бревен миньонов

Источник

Любите миньонов? Любите огонь и пламя? Тогда что ж, это для вас. Это прочная печь для дров, которая отлично подходит для внутреннего дворика и отлично подходит для того, чтобы продемонстрировать свою веселую сторону.И все это можно сделать из старого газового баллона. Просто следуйте инструкциям.

Учебное пособие довольно простое, и ему очень легко следовать, поэтому, если у вас есть какие-либо навыки сварки, все будет в порядке. А если вы этого не сделаете, это разумный проект, с помощью которого можно научиться некоторым навыкам, поскольку он настолько прямой.

Через Instructables

Дровяная печь для поросят

Source

Вот еще одна очаровательная печь-свинка, на этот раз меньше по размеру и просто дровяная, на случай, если она более эффективна для ваших нужд.Она по-прежнему такая же забавная, как и предыдущая модель, но немного отличается. Он также сделан из старого металлического газового баллона и различных металлических деталей.

Учебное пособие предлагает четкие и простые инструкции для каждого шага на этом пути, хотя вместо этого они написаны как руководство «Я сделал это так».

Через Instructables

Подходящая горелка для древесины для ваших нужд

Эти удивительные дровяные печи, сделанные из газовых баллонов, листового металла, старых отходов, кирпичей и многого другого, - все довольно круто.И вы обнаружите, что расходные материалы намного дешевле, чем покупать новый в магазине.

Вы также найдете более интересные возможности, создав свою собственную дровяную горелку - Вейдер, Свинки, Миньоны? - и получить более интересный опыт в процессе.

В общем, построить свою собственную дровяную горелку - отличный вариант, если вы увлекаетесь сваркой или хотите научиться делать это хорошо. Просто убедитесь, что вы используете все необходимые меры безопасности, оборудование и внимательно прочтите все инструкции несколько раз перед тем, как начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельного изготовления прямо на свой почтовый ящик.

Создание дровяной печи с водонагревателем - Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи.Этот конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома. - МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было. Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.


Должен быть лучший способ собрать самодельную дровяную печь.И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», - сказал нам Боб. "Что ты хочешь Чтобы построить свою плиту, нужно выбросить бак электрического водонагревателя. . . для в минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов.. . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.

"Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто. сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

"В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.

"И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал всего , что попало в мои. Это означает, что печь стоила мне только труда - одного хорошего дня - которые я использовал, строя ит. "

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи хорошего вида .Так, в нашей лучшей и самой хитрой моде "глуши Северной Каролины" мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.

А затем - просто чтобы поставить его в невыгодное положение с точки зрения затрат - мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: "Конечно, ты знаешь, Боб, что многим нашим читателям сложно материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«

"О Конечно!" Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утиль, но в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита "сделана на заказ" именно так, как вы этого хотите.


И найти один из этих танков тоже совсем несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там размножаются старые водонагреватели.Возможно, нет . . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете "покупки" на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые сведения о конструкции Схема водонагревателя 1 и Водонагреватель плита Diagram 2 поможет в процессе строительства.

В остальном недорогая дровяная печь - это просто

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех который превратит ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или "дымовой сапог", как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделанный, и он действительно протекает, вы этого не сделаете. Работайте осторожно и делайте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вы не должны были тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ за один короткий день - шесть часов - на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь в течение ночи. «Все, что я делаю утром, - говорит Деннис, - это пару раз ставлю плиту, открывая проект немного. . . и старая дровяная горелка оживает ».


Первоначально опубликовано: январь / февраль 1978 г.

Лучшие дровяные печи для автономного проживания

Добавить в избранное

Выбор лучших дровяных печей для своей усадьбы - личное дело каждого.Факторы, включая ваш бюджет, предполагаемое использование и личные предпочтения, во многом будут определять, какую плиту вы выберете. Прежде чем вкладывать деньги в кусок железа, вот предварительная информация, которая поможет вам решить, подходит ли вам дровяное тепло.

Горшочки для живота

Печи Pot Belly были популярны в конце 1800-х годов и были обычным явлением на вокзалах, в магазинах и домиках. Горшечные печи излучают тепло и дают вам небольшую ровную площадку для приготовления пищи, что делает их полезными. Обратной стороной большинства печей является их низкая эффективность и сквозняк.Старый горшок для живота может стать хорошим функциональным элементом в охотничьей хижине, но я не рекомендую его для повседневного использования.

Герметичные печи

Лучшей дровяной печью для вас может быть герметичная печь. Печь Франклина, изобретенная в 1741 году Бенджамином Франклином, считается официальным предшественником герметичной печи. Франклин никогда не запатентовал свой дизайн, и мировые изобретатели усовершенствовали его идею. В конце концов идеи Франклина превратились в герметичную печь.

Как и многие старые герметичные печи, эта печь имеет прочную железную дверцу.

В отличие от безудержного горения камина, герметичная печь позволяет влиять на скорость горения, ограничивая количество доступного кислорода в печи. Они также отлично отводят большую часть тепла, обычно с помощью перегородок. Кроме того, многие герметичные печи имеют плоские участки для приготовления пищи и классический вид загрузочной дверцы без окон. Если вы покупаете бывшую в употреблении печь на месте, скорее всего, вы найдете именно такую ​​плиту.

Печи повторного сжигания

Если вы хотите купить совершенно новую печь, ваши лучшие дровяные печи, вероятно, будут иметь конструкцию повторного сжигания.Недавние правила EPA в Соединенных Штатах требуют, чтобы производители дровяных печей производили печи, соответствующие их новым стандартам выбросов, и такая конструкция является их ответом. Печи повторного сжигания имеют трубы, перегородки или пластины, которые отбирают несгоревшие выбросы от огня и либо отправляют их обратно в угольный пласт, либо в камеру сгорания с высокой температурой. Печи повторного сжигания не являются герметичными, так как в них поступает вторичный поток воздуха, установленный на заводе. Этот вторичный воздушный поток поддерживает эффект «повторного сжигания».

Многие печи повторного сжигания предлагают место для приготовления пищи, стеклянные фасады и многим людям нравится дизайн из-за живого визуального ожога.Они также очень эффективны и намного прочнее, чем другие варианты печей, соответствующих требованиям EPA.

Чтобы соответствовать стандартам EPA, многие печи повторного сжигания имеют такие трубы в топке.
Каталитические печи

Каталитические печи - еще один ответ на соответствие требованиям EPA. Вообще говоря, производителю намного проще спроектировать каталитическую плиту по сравнению со сложными системами, задействованными в печи повторного сжигания. Большинство людей издалека не заметят разницы между каталитической печью и дожигающей печью, но каталитическая плита требует большего вмешательства пользователя для правильной работы.Кроме того, каталитические печи не являются самыми популярными из-за дорогостоящей, хрупкой и темпераментной каталитической системы. Вы должны быть осторожны с тем, что вы сжигаете, потому что некоторые материалы могут разрушить материал катализатора, а грубое обращение с деревом может привести к его разрушению. Учитывая высокую стоимость замены катализаторов, неудивительно, почему люди избегают этой конструкции.

Кухонная плита

Если вы настроены на дровяную печь, будьте готовы к двум большим неудачам. Один из них - это высокий расход топлива, а другой - это цена, установленная на этикетке.Немногие производители все еще производят дровяные кухонные плиты, в том числе некоторые итальянские производители и очень немногие американские производители. Независимо от производителя, ожидайте, что диапазон цен составит от 2000 до астрономических долларов. Прежде чем совершить покупку по высокой цене, поищите на месте бывшую в употреблении печь. Вы можете найти прекрасный кусочек истории, который стоит немного отремонтировать.

Барабанные печи

Для тех из нас, кто экономит, лучше всего подойдет самодельная дровяная печь. Дизайн барабана емкостью 55 галлонов пробудил воображение многих фермеров, и вы на расстоянии одного клика от многих видеороликов YouTube, посвященных преобразованию барабанной печи своими руками.Вы можете купить комплекты с ножками, дверцами и другим оборудованием, которое понадобится для изготовления печи.

Печи Kit могут быть дешевыми, но не исключительно эффективными. В большинстве конструкций барабан (ы) размещается горизонтально, что не позволяет готовить. Кроме того, тонкие стальные барабаны не служат вечно, поэтому рассчитывайте, что в конце концов их придется восстанавливать. Тем не менее, печи для ударных установок - это весело, дешево и эффективно. Если вы любите делать это сами, то печи с барабанной установкой могут быть лучшими дровяными печами для вашего сарая, гаража или сарая.

Вставки для многих - привлекательное решение, но не всегда лучший вариант.
Каминные топки

Если в вашем доме есть камин, вы, вероятно, понимаете, сколько тепла он забирает из вашего дома. Многие считают каминные топки своим лучшим решением, но их конструкция изначально неэффективна. Если вставить эти вставки в каминные блоки, будет потеряно много лучистого тепла, а также циркуляция воздуха, которая в противном случае могла бы отобрать ваше драгоценное тепло.

Если вы хотите использовать каминные топки, убедитесь, что они установлены правильно и обслуживаются профессионально.Я также настоятельно рекомендую вам установить в дымоходе полную облицовку при установке вставной печи, даже если местные нормы требуют только простой вкладыш для заглушки.

Лучшие дровяные печи
Стоимость КПД Кулинария Наличие
Брюшко $ Плохо Хорошо б / у
Герметичный $ Хорошо Хорошо б / у
Дожиг $$$ Отлично Хорошо Новый
Каталитический $$$ Отлично Хорошо Новый
Повар $$$$ Плохо Отлично Оба
Ствол $ Хорошо Сделай сам
Вставка $$ Маргинальный номер Оба

Эта статья не является исчерпывающим списком вариантов, но предлагает несколько популярных вариантов.Я уверен, что вы заметили отсутствие уличных дровяных котлов, планов каменных печей или дровяных водонагревателей. Я считаю их совершенно разными животными. Какую бы конструкцию вы ни выбрали для себя лучшей дровяной печью, обязательно проконсультируйтесь с профессионалом и обратитесь к местным строительным нормам.

Какой ваш любимый метод отопления дровами? Присоединяйтесь к беседе в комментариях ниже!

НАГРЕВ ВНЕ РЕШЕТКИ: Маленькие дровяные печи

ОБНОВЛЕНИЕ 3/1/19

Мы написали эту статью несколько лет назад, когда пытались найти идеальную небольшую дровяную печь для нашего Airstream.В ходе этого поиска мы обнаружили, что в настоящее время на рынке есть пробелы в размерах, характеристиках, производительности и цене. В 2015 году мы начали наш бизнес из-за интереса, вызванного этим сообщением в блоге. В Tiny Wood Stove мы производим лучшие небольшие печи, кухонные плиты, детали для установки и аксессуары, специально разработанные для сообщества Tiny House.

Тем не менее, теперь к статье!

———-

Многие из вас читают эту статью, потому что вас интересует дровяное отопление для вашего крошечного пространства - будь то небольшая каюта, автобус, жилой дом, туристический трейлер, крошечный дом, парусная лодка, типи для юрт или другое небольшое пространство.Мы тоже были! Наша маленькая семья из четырех человек живет, работает и путешествует в Vintage Airstream. Наша конечная цель - сделать Airstream максимально автономным и экологически безопасным, а дровяное отопление - отличное автономное решение!

Как и мы, у вас, вероятно, есть такие вопросы, как:

    • Дерево лучше пропана?
    • Является ли дровяное отопление подходящим источником тепла для небольших помещений?
    • Законны ли дровяные печи для Tiny Spaces в США?
    • Безопасна ли дровяная печь для крошечных (переносных) пространств?
    • Какие печи доступны на рынке и какие являются лучшими?
    • Есть ли доступный вариант Маленькой плиты для моего Tiny Space?
  • Как безопасно установить небольшую дровяную печь в моем Tiny Space?

Мы рассмотрели каждое из этих соображений, прежде чем выбрать источник тепла для нашего Airstream.После нескольких месяцев покупок, исследований и вопросов, мы заказали печь и готовимся к установке! Обновление: мы установили и использовали печь для дополнительного обогрева.

Читайте наши мысли по каждому из этих соображений, чему мы научились и какую плиту мы рекомендуем.

Большинство жилых автофургонов оборудовано пропановыми печами с принудительной подачей воздуха или нагревателями каталитического типа. Когда мы купили наш трейлер, в нем была оригинальная пропановая печь Suburban с наддувом. Казалось, что некоторых компонентов не хватает, и, судя по тому, что я читал, эти старые устройства отрывочны и потенциально опасны.Итак, мы сняли печь и начали искать разные источники тепла.

Для большинства людей и пространств пропан, вероятно, имеет наибольший смысл:

    • Вам не нужно разжигать дровяной камин и разводить его.
    • Вам не нужно рубить, складывать и перемещать дрова.
    • Не нужно убирать копоть и пепел.
  • В жилом помещении нет слабого запаха «камина».

Для нас эти преимущества на самом деле неприменимы ... Я люблю разжигать и разводить костры, люблю рубить дрова, не возражаю, чтобы время от времени убирать, и люблю запах. Если что-то из этого действительно выключит вас, то простой пропановый камин или каталитический обогреватель, вероятно, лучший вариант для вашего крошечного помещения.

С другой стороны, дровяные печи дешевле в эксплуатации и не зависят от невозобновляемых ресурсов. Кроме того, с пропаном могут возникнуть проблемы с влажностью и конденсацией. По какой-то причине, если стоимость пропана удваивается или он недоступен, я все еще могу легко согреть свою семью с помощью утилизированных деревянных обрезков.Стоимость пропана может быть значительной:

ПРОПАН и ДЕРЕВЯННАЯ СТОИМОСТЬ

Каталитический пропановый нагреватель 3200 - 6000 британских тепловых единиц 2,49 долл. США за галлон

Маленькая дровяная печь Dwarf 3 кВт 10000 - 15000 BTU бесплатно / недорогие древесные отходы

Сколько БТЕ мне нужно? Для наших 176 кв. М неэффективного внутреннего пространства нам нужно примерно 12 000 британских тепловых единиц.

Каталитический нагреватель среднего размера может генерировать примерно 6000 БТЕ. Чтобы с комфортом нагреть наш Airstream, нам понадобятся два таких нагревателя (600 долларов), плюс они потребляют примерно 1/4 фунта пропана в час, которого, если оставить его на 24 часа, хватило бы на 3 дня на 20-фунтовый бак.Обогрев прицепа на 12 часов в день будет стоить около 120 долларов в месяц на пропане. С точки зрения затрат, дровяная печь имеет гораздо больше смысла в долгосрочной перспективе! Добавьте к этому тот факт, что вы можете добывать древесный лом в большинстве мест, и дровяная печь для нас не проблема.

Вот хорошая статья о древесине против пропанового тепла с еще несколькими моментами, не упомянутыми выше.

В соответствии с нашими текущими планами путешествия мы будем в более теплом климате в самые холодные зимние месяцы. Тем не менее, нам по-прежнему будет нужен устойчивый источник тепла, чтобы мы чувствовали себя комфортно в сезонные сезоны и если мы решим выдержать зиму.(Как эта пара, которая живет в своем трейлере Silver Streak Travel Trailer на Аляске!)

Основным источником автономного тепла будет дровяная печь. Мы можем нести ограниченный запас древесины в нашем гараже (в задней части грузовика), и в большинстве мест, куда мы путешествуем, мы сможем найти местные мертвые, пухлые и отслоившиеся обрезки древесины. (Я твердо верю, что не оставляет следов!) Чтобы мы не просыпались каждые 1-2 часа, разжигая огонь всю ночь, я читал о людях, которые используют синтетические поленья, которые горят 4-6 часов.Поэтому мы планируем опробовать журналы presto для использования на ночь и когда у нас нет доступа к сухой древесине.

ПЛАН РЕЗЕРВНОГО КОПИРОВАНИЯ

Резервный источник тепла для док-станции - гусиный пух. У всех нас есть пушистые пуховые мешки, чтобы зарыться в них, если мы замерзнем. Плюс простой обогреватель в постели - это бутылка с горячей водой, покрытая шерстяным носком, чтобы поджарить пальцы ног.

Еще один интересный вариант резервного копирования, который мы рассматриваем, который работал бы как вне сети, так и в сети, - это электрический наматрасник.Существуют подогреватели для матрасов на 12 В, которые довольно эффективны (60 Вт вместо 200 Вт в аналогичных моделях переменного тока) и могут работать от батареи с солнечной батареей. Это не повлияет на внутреннюю температуру, но сделает сон более комфортным!

ДЕРЕВЯННАЯ ПЕЧЬ ЗАКОННОСТЬ?

Законны ли дровяные печи в Tiny Space? Отличный вопрос! Я не уверен ... это вопрос, который волновал мою жену больше, чем меня. Строительные нормы и правила в настоящее время не применяются к жилым домам в большинстве мест, и кажется, что законы и постановления EPA применимы только к жилым строениям, но я не юрист.Например, вы можете установить печь, не сертифицированную Epa, в своем магазине или гараже. Крошечные пространства попадают в обширную серую зону, и лучше проверить свои местные правила, чтобы быть в безопасности. Крошечные пространства становятся все более распространенными, и, вероятно, за ними последуют другие правила. Но пока это дикий запад! Мы, сотрудники Airstream, не слишком беспокоимся о кодах, сертификатах EPA и других нормах. Меня больше беспокоит безопасная установка и использование дровяной печи.

БЕЗОПАСНЫ ДЕРЕВЯННЫЕ ПЕЧИ НА МАЛЕНЬКИХ ПОМЕЩЕНИЯХ?

Использование дровяных печей имеет множество последствий для безопасности.Пожар из-за неправильной установки или эксплуатации и отравление угарным газом - серьезные опасения! Мы молодая семья, у нас двое маленьких детей, поэтому безопасность - главный приоритет! При правильной установке и обнаружении устройств дровяные печи в небольших помещениях не представляют большей проблемы, чем их использование в традиционных помещениях.

ЗАЗОРЫ

Дровяная печь должна устанавливаться на достаточном расстоянии от горючих материалов. В противном случае может возникнуть опасность пожара! Это проблема для небольших помещений, потому что места и места для установки печи намного меньше.Перед покупкой и установкой печи проверьте зазоры, рекомендованные производителем. Если печь не может быть установлена ​​в соответствии с этими рекомендациями, лучше найти другое место или другой источник тепла. Теплозащитные экраны (огнестойкий материал, такой как металл, установленный с воздушным зазором 1 дюйм сзади) могут значительно уменьшить эти зазоры.

ДЫМОХОД

Дымоход (дымоход) в дровяной печи имеет решающее значение. Нельзя проткнуть крышу горячей трубой и рассчитывать на то, что у вас не будет проблем.Системы дымохода спроектированы так, чтобы защитить вашу конструкцию от тепла печи и элементов, попадающих в отверстие. Могут быть способы сделать или оснастить дымоход, который функционирует, но гораздо безопаснее получить дымоход, специально разработанный для этого приложения. Наряду с правильно установленным дымоходом регулярный осмотр и очистка жизненно важны для предотвращения скопления креозота и возникновения пожара.

ОБНАРУЖЕНИЕ

Сигнализация угарного газа Essential при использовании дровяной печи! Проверяйте батареи и периодически тестируйте их, чтобы гарантировать правильное функционирование.Если вы регулярно перемещаете свое место (автобус, жилой автофургон или туристический прицеп), вам нужно будет провести осмотр печи перед сжиганием после того, как вы переехали. В то время как все движения происходят по дороге, вам нужно будет проверить фитинг, чтобы убедиться в надежном и герметичном соединении. У нас есть два детектора в нашем Airstream для резервирования.

Изначально мы установили небольшую дровяную печь Hobbit в нашем Airstream. Мы использовали ее в течение 2 зим, и, хотя это отличная маленькая печь, мы увидели необходимость большей универсальности при небольшом обогреве помещения.«Хоббит» стоит дорого 1100 долларов + доставка, и размер / мощность были немного излишними для нашего пространства.

Итак, мы создали Dwarf Small Wood Stove (3) отдельных размера плюс множество индивидуальных опций, таких как деревянная подставка для хранения, высокие ножки и верхняя духовка для выпечки мощностью 5 кВт. Мы рады предложить эти варианты сообществу Tiny House!

Мы заменили нашего Hobbit на наш Dwarf 3kw, потому что он был меньше и легче. Вот его изображение:

Для получения дополнительной информации о небольшой дровяной печи Dwarf щелкните здесь.

Лучшая плита для вашего крошечного помещения зависит от множества различных факторов:

  • Каков ваш бюджет?
  • Как быстро вам нужна плита?
  • Насколько эффективно ваше пространство?
  • Эстетика или внешний вид важны?
  • Будет ли это вашим основным источником тепла? Нужно ли ему гореть несколько часов ночью?
  • Важна ли автономная функция, такая как варочная панель и духовка?

Wood Heat - отличный доступный и надежный источник тепла для крошечных пространств! С растущей тенденцией к созданию небольших жилых помещений маленькие дровяные печи для крошечных помещений становятся все более популярными, заметными, и существует больше вариантов печей, чем когда-либо! Чтобы узнать больше о дровах для обогрева крошечных пространств, посетите наш сайт: ДРЕВЕСНАЯ ПЕЧЬ! Мы создали этот сайт на основе нашего опыта, когда мы изо всех сил пытались найти и установить дровяную печь в нашем Airstream.

МАЛЕНЬКИХ ПЕЧЕЙ НА РЫНКЕ: Список печей, представленных на рынке в настоящее время, постоянно растет.

TINYWOODSTOVE.COM Мы создали этот веб-сайт, чтобы поделиться тем, что мы узнали при исследовании тепла древесины для нашего крошечного пространства. Много информации!

ДРУГИЕ МАЛЕНЬКИЕ ПЕЧИ

Фатско

Дровяные печи Stack

Northern Too - Горшочная печь

Дровяная печь Windy Smithy

Вязы

POWER: портативная солнечная система своими руками

ОТХОДЫ: компостирующий туалет

ДУШ: Автономный душ под давлением

ОСВЕЩЕНИЕ: Простая светодиодная панель для RV

ОХЛАЖДЕНИЕ: Автономное охлаждение и кондиционирование воздуха

Feature Image from Horby Island Caravans - Качественные строители караванов в Британской Колумбии.

Сделай сам уфимка из газового баллона. Как сделать буржуйку из газового баллона? Двери буржуйки

Если вы обратите внимание, сколько стоит чугунная или стальная печь на дровах, то быстро поймете, что покупка ее для обогрева гаража или дачи с теплицей не всегда оправдана. Более доступный вариант - буржуйка из газового баллона длительного горения, сделанная своими руками или сваренная мастером на заказ по вашим чертежам.Наша цель - помочь с выбором дизайна, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается на самодельных плитах. В наше время никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошего теплоотвода. Современная буржуйка должна быть экономной и хорошо обогревать помещение.Поэтому передовые мастера постоянно работают над улучшением сталеплавильных печей.

Для наиболее эффективной работы дровяного обогревателя необходимо решить 2 вопроса: как увеличить КПД печи, печи и время горения от одной загрузки, не увеличивая количество и стоимость используемых материалов. Представляем 3 варианта самоделок, в которых данные задачи успешно решены и реализованы:

  • печь трехходовая с двумя пропановыми баллонами;
  • буржуйка пиролизная с воздушно-топочным теплообменником и вторичной камерой;
  • очень популярной конструкцией является «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 единицы были разработаны, изготовлены и протестированы нашим специалистом, любезно предоставившим свои фото и видео.

Если вы дружите со сварочным аппаратом и имеете необходимый инструмент, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но для начала сделайте свой выбор, прочитав обзор этих печей.


Чтобы сделать печь, понадобится сварочный аппарат, болгарка, слесарно-измерительный инструмент. Хомутов понадобится несколько, минимум 2 штуки

Буржуйка трехходовая - принцип работы и плюсы с минусами

За необычный внешний вид и хорошую теплоотдачу мастер присвоил этой самодельной печи игривое название «Коллайдер». Эта дровяная печь состоит из двух стандартных пропановых баллонов емкостью 50 литров, приваренных друг к другу под углом 90 °, как показано на рисунке.Принцип работы следующий:

  1. Первый бак, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В него кладут внушительную порцию дров и поджигают.
  2. Вторая емкость представляет собой воздушный теплообменник с внутренними перегородками, которые замедляют поток дымовых газов и заставляют их трижды менять направление и отдавать больше тепла. В конечном итоге продукты сгорания покидают обогреватель по дымоходной трубе.
  3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами жесткости.
  4. Внизу к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.
Самодельный трехходовой обогреватель в разрезе по дереву

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² - коттедж, теплицу или большой гараж (бокс ).Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении одной загрузки дров хватает на 1,5-2 часа. Если использовать ТЭН в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая экономичность.

Фото готовой печи «Коллайдер» с теплообменными ребрами

Оборотная сторона этой печи длительного горения одна - странный внешний вид.Но это компенсируется многочисленными преимуществами:

  • простота изготовления;
  • быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
  • дешевая конструкция, достаточно только купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
  • из-за размеров топки в печь кладут длинные (80 см) и массивные поленья, что способствует продолжительности горения;
  • агрегат можно изготовить с варочной панелью, как показано на фото.

«Коллайдер», как и любой самосварной газовый баллон из газового баллона, можно дополнить установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и внешнего нагнетательного вентилятора. Размеры печи меняют в любую сторону, выбирая резервуары меньшей емкости или трубы другого диаметра.

О работе буржуйки, используемой для обогрева помещения кафе 100 м², рассказывается в видео:

Обзор 2-х камерной печи пиролиза

Эта небольшая дровяная печь из газового баллона объемом 24 литра получила название Пятерочка по количеству трубок воздушного теплообменника.Он действует по такому принципу:

  1. Как и в предыдущем случае, уложенный на бок цилиндр служит камерой сгорания, а к нему снизу крепится зольник. Роль решетки выполняют прорези в стенке сосуда.
  2. В верхней части бака сделано отверстие, к которому примыкают 5 вертикальных трубок теплообменника. Горячие дымовые газы движутся по ним и тем самым передают часть тепла помещению.
  3. Из теплообменника продукты сгорания попадают во вторичную камеру, где нагретый воздух отдельно подается через отдельную трубку.Благодаря этому горючие газы, образующиеся в топке, сжигаются и выделяют дополнительное тепло, а затем отправляются в дымоход.

Чертеж пиролизной буржуйки длительного горения с дожигом газа

Результаты практических испытаний каменки следующие: помещение площадью 30 м² отапливается при 20 ° С в течение 1 часа, после Одна кладка дерева длится 1,5-2 часа, в зависимости от режима работы. Расчетная мощность - 5 кВт. Как видите, в такой конструкции время горения сокращено за счет уменьшения топки, но печь очень компактна и поместится в любом помещении.Да и греет неплохо.

Наконечник. Хотите увеличить продолжительность горения в среднем до 4 часов? Затем изучите чертеж еще одного варианта, на котором изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Похоже на двухкамерную самодельную духовку. Сверху приварены 2 планки - можно поставить кастрюлю или чайник с водой

Благодаря эффективному сжиганию дров печка Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке.По стоимости материалов разница между ними небольшая - в первых 2 баллона, во втором - 5 труб диаметром 57 мм и длиной 40 см. Отдельным достоинством печи является возможность сжигать мокрые дрова и любой мусор после нагрева без потери интенсивности нагрева. Остальные плюсы остались прежними - невысокая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Естественно, если после замены небольшого баллона на стандартный (50 л) вы захотите увеличить мощность ТЭНа и добавить еще 2-3 трубы к теплообменнику.Помните, что проходное сечение и тяга в дымоходе должны соответственно увеличиваться. В противном случае вы потратите впустую материалы и время, потому что из-за недостаточной тяги внешние секции останутся холодными, а мощность печи не увеличится.


Увеличенный вариант Пятерочки из большого баллона на 50 л

Печь верхняя "Бубафоня"

По большому счету «Бубафоны» нельзя отнести к буржуазным, так как они принципиально другие по принципу работы. Но игнорировать эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения от 1 загрузки дров от 6 до 10 часов.В то же время обогреватель славится множеством недостатков, о которых мы поговорим дальше.

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

  1. Топка представляет собой стоячий вертикальный пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
  2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их и заставляет прогибаться при горении.Розжиг также производится сверху, и только потом спускается труба с грузом.
  3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. Дымоход врезается в боковую стенку емкости под саму заглушку.
Чертеж верхней топки и расположение воздухораспределителей

Примечание. Место, где труба проходит через крышку, не герметизируется, и вторичный воздух засасывается, помогая сжигать горючие газы над диском при правильном прогреве печи.

Сильные стороны Bubafoni - это приличное время работы, простота и возможность переоборудования в котел верхнего горения (печь с водяной рубашкой изготавливается, как описано в). Но слабые места заставили многих владельцев гаражей отказаться от такой буржуазии:

  • печь не может быть загружена, пока не сгорит все топливо;
  • от блокировки заслонки топка не погаснет и будет долго тлеть, потому что в нее попадает вторичный воздух;
  • без хорошей тяги, обогреватель дымит в комнату;
  • в режиме медленного горения печка немного греется, а дымоход интенсивно забивается сажей;
  • для возврата в нормальный режим агрегат должен хорошо прогреться, что потребляет топлива.

Слева на фото - крупный план воздушной заслонки, справа - самодельные ребра теплообменника из профилей для монтажа гипсокартона

Справочно. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке прогонять «Бубафон» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, топка длительного горения из газового баллона не теряет популярности, к тому же успешно работает на опилках и различных горючих отходах.

Инструкции по варочной плите своими руками

Перед тем, как приготовить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

  • инвертор сварочный;
  • Болгарка
  • , она же болгарка угловая;
  • Сверло
  • с набором сверл.

Примечание. Не будем здесь перечислять молотки с плоскогубцами, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый пропановый баллон, из которого нужно выкрутить вентиль и обязательно перед резкой залить водой. Дело в том, что пропан тяжелее воздуха и его остатки сами по себе не уйдут из бака. Чтобы вытолкнуть их оттуда, просто используйте воду. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем печь трехходовую

Помимо баллонов, для изготовления буржуйки необходимо подготовить следующие материалы:

  • Лист толщиной 2 мм уйдет в зольную камеру и ребра, 3 мм - на двери;
  • кусок круглой трубы диаметром 100 мм - на трубу дымохода;
  • уголки или профильные трубы для ног;
  • асбест, а лучше - шнур асбестографитовый на уплотнитель двери;
  • стальной профиль 20 х 20 мм или арматура того же сечения - для усиления решетки.

Стыковка двух цилиндров (слева) и приварка дверной коробки (справа)

Наконечник. Ручки - замки с красивыми подушечками из эбонита купить проще, чем тратить время на самодельные. Чтобы придать печи современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).


Чтобы стержни не гнулись от высокой температуры, их нужно укрепить сварными профилями

В первую очередь распилить металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем. раздел.Технология изготовления печи следующая:

  1. В конце первого цилиндра прорежьте отверстие под дверцу и отверстие в стене для выхода газов. У второй емкости отпилить дно, а в конце проделать отверстие под 100 мм трубу. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно прилегал к другому.
  2. Прорежьте прорези решетки. С внешней стороны к нему приварите усилители из профиля 20 мм.
  3. Сделайте зольник и дверные коробки, приварите их к кузову.Заодно установите ножки.
  4. Приварите двери и заделайте стыки с рамой. Установите створки и ручки.
  5. Используйте стенки отрезного цилиндра в качестве перегородок, приварив их внутри вертикального резервуара.
  6. Соедините две емкости друг с другом сваркой. Установить дымоходную трубу и ошпарить.
  7. Присоедините ребра теплообмена к обоим корпусам. На этом плита готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения.Технология проста: из узких стальных полос, приваренных к внутренней поверхности полотна, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, четко определить расположение паза. По окончании весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на просушку.

Наконечник. Перед покраской желательно расплавить сварную печь, чтобы выгорела вся старая краска.

Изготовление печи пиролизной двухкамерной

Схема сборки этой высокоэффективной буржуйки во многом схожа с «Коллайдером», используется всего 1 баллон с газом, а трубы диаметром 57 и 20 мм добавлены из материалов (в теплообменник и подача вторичного воздуха соответственно).Порядок действий следующий:

  1. В баке прорезать отверстия для загрузочного люка и под установку теплообменника. Размеры платформы для него - 260 х 200 мм.
  2. Сделайте зольник и установите двери, как описано выше. Привариваем ножки.
  3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на рисунке.
  4. Согните трубу диаметром 20 мм под углом 90 ° и приварите ее к теплообменнику.Присоедините последний к отверстию, вырезанному в цилиндре.
  5. Приварите вторичную камеру к дымоходу. Используйте полукруглую заготовку в качестве крышки, которая раньше была стенкой цилиндра. Обогреватель готов.

Этапы сборки дверцы топки - по центру укладывается негорючий утеплитель, по краям графитовый шнур

Примечание. При использовании стандартного баллона алгоритм работы не меняется, нужно только зольник сделать больше (размер указан на чертеже).

Немного о том, как правильно подать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и ошпаривается. Если вы сделаете буржуйку своими руками из трубы, взятой вместо баллона, вам потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.


Такие прорези нужно сделать по бокам трубки - через них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Устанавливаем обрамление дверок печи

Привариваем зольник из листового металла

Режем решетки и укрепляем их профилем для сварки

Привариваем зольную камеру к цилиндру

Ставим ручки и замки на двери

Вырезаем отверстия под трубы во фланцах теплообменника

Делаем буржуйку на видео

Утеплитель в сборе "Бубафоня"

Технология изготовления печи одна из самых простых.Возьмите газовый баллон на 50 литров, отрежьте верхнюю часть по заводскому шву, а затем выполните следующие действия:

  1. Решётку приварите из арматуры периодического профиля диаметром 20-24 мм и установите согласно чертежу. Вырежьте отверстие внизу и установите дверцу зольной камеры.
  2. В отрезанном колпачке проделайте отверстие для воздуховода и приварите стальную полосу с внешней стороны для уплотнения цилиндра.
  3. Прикрепите дисковый груз с приваренными диффузорами к одному концу 57-миллиметровой трубы с помощью сварки и установите воздушную заслонку на другой.
  4. Установить дымоходную трубу.
  5. Вставьте воздуховод в топку и наденьте крышку.

Фактически 3 части - это вся печь Бубафоны

Для справки. Многие домашние мастера в печь типа «Бубафоня» не ставят решетку и дверцу зольника. Это упрощает работу, но усложняет операцию: после сжигания дров необходимо переворачивать корпус, чтобы вытряхнуть золу.


Установка решетки из арматурных стержней

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего специалиста, у которых верхняя часть может раскалиться докрасна при максимальных условиях эксплуатации. Вот требования:

  1. В гараже или в загородном доме из кирпича или других негорючих материалов минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
  2. В теплице буржуйку нельзя ставить близко к растениям и стеклянным наружным стенам.
  3. В деревянном доме полы под печью покрыты металлическим листом, выступающим из печи на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос, из чего сделать дымоход для печки. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400 ° С в зависимости от режима работы. Какие варианты действительны:

  • труба стальная обыкновенная с тонкими стенками;
  • дымоход из кровли или нержавеющей стали;
  • Сэндвич дымоход изолированный.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Наконечник. Лучше брать последний вариант дымохода - двустенную трубу с утеплителем из базальтового волокна посередине.

Для обеспечения хорошего сцепления верх трубы размещают на высоте 4 м или более, если измерять от решетки. Буржуйка Bubafony особенно требовательна к сквозняку; для него следует сделать отвод газов повыше, чтобы потом не возникало вопросов, почему печь дымит в комнату.В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.

Кстати, правильный дымоход позволяет повысить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоход удлиняют и укладывают под углом, а другим концом помещения выходит на крышу, как показано выше на фото. Таким образом, горящие продукты сгорания передадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода устанавливается теплообменник, подключаемый к системе водяного отопления дома или коттеджа. Минус: из дымоходного канала печки длительного горения надо будет почаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходе

Теплообменник самоварного типа, установленный на дымоходе, не следует подключать напрямую к водонагревательной сети. Существует опасность закипания охлаждающей жидкости и поломки трубопровода.Лучше использовать схему подключения через емкость с водой - теплоаккумулятор, который также можно сделать своими руками из газового баллона. Ознакомиться с описанием и чертежами его конструкции можно.

Буржуйка - небольшая самодельная металлическая печь, получившая распространение в первой половине 20 века. Позже, с появлением централизованного теплоснабжения, его популярность упала. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья - в 90-е годы того же века для отопления загородных домов.Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: горючее «поедают» как буржуйские, но если перестать «кормить», быстро остывают. Самый простой вариант сделать - это газовая плита из газового баллона. Обшивка уже готова, нужно просто вырезать отверстия для заправки горючего и зольника, прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Цилиндр в такой духовке можно ставить вертикально или горизонтально.Он быстро нагревается, но также остывает сразу после того, как топливо перестает гореть. Тем не менее, для того, чтобы быстро убрать гараж или дачу от минусовых температур или растопить в осенне-весеннюю погоду - отличный вариант.

Какой баллон взять для печки?

Понятно, что за кузов пойдет баллон с газом. Но они бывают разных размеров. Самый маленький из 5 литров не стоит использовать для изготовления печей: слишком малы объемы и он не может ничего нагреть.Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для очень маленького помещения: больше 3 и 7 Киловатт тепла из них получить нельзя. В принципе, это может быть пеший вариант, но вес будет солидным.

Оптимальный вариант стационарной буржуйки в гараже или на даче - газовый баллон на 50 литров. Высота 850 мм, диаметр - 300 мм. Объем и толщина стенок достаточно велики, чтобы сжечь любое топливо. При этом он не очень тяжелый, с ним можно работать в одиночку.Буржуйка из пропанового баллона на 50 литров - лучший вариант.

Промышленные газовые баллоны объемом 40 литров имеют примерно такой же объем, диаметр менее 250 мм, высоту больше и толщину стенок. Фреоновую баллонную плиту, с той же мощностью, которую можно получить из нее, сделать будет сложнее: масса большая, а она длинная. Укорочив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но немного лучше «удержит» тепло.

Важно! При работе с газовыми баллонами соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: безопасность смотрите в этом видео.

Из чего и как сделать двери

Двери для буржуйки можно купить литые. На воздуходувке потребуется небольшая высота и побольше - для укладки топлива. Есть уже готовые блоки - проточная дверца с воздуходувкой в ​​одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается сваренная по размерам рама из углов, и к ней уже прикручивается отливка.Чтобы не выдувать трещины, по периметру выреза под дверцу приваривается небольшой бортик - 1-2 см полоска металла.

Двери нельзя покупать, а использовать вырезанный кусок стены из воздушного шара. Тогда вам понадобятся какие-то петли или детали от замены. С петлями все понятно: размечаем места, привариваем. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери нужно будет приварить защелку.

С решеткой или без?

В самом простом варианте решетки нет. Если цилиндр маленький или расположен горизонтально, то изолировать часть внутри проблематично. В этом случае конструкция буржуйки из баллона довольно проста: корпус, поставленный на ножки, имеет одну дверцу, в верхней части приварена труба для подключения дымохода. Все. Вся печка.

На фото выше представлены примеры таких простых духовых шкафов. В них для улучшения теплопередачи к корпусу снаружи приваривают полосы металла.В верхней части, помимо дымовой трубы, есть еще один выход - на него устанавливается крышка, и этот выход используется как плитка для приготовления, подогрева чая.

Если вы все же хотите сделать решетку в буржуйке из горизонтально установленной емкости, придется сварить нижний поддон для сбора золы. Ниже представлен рисунок и фото практической реализации.

В вертикальном исполнении печи чаще всего устанавливают от баллона. В этом случае место выделить проще.Обычно внутрь приваривают прутки толстой арматуры: чугунную решетку подходящего размера найти сложно. Но этот вариант плох, потому что фурнитура быстро выгорает, а ремонт усложняется: старую фурнитуру снимать, приваривать новую. Можно внутри приварить куски толстого уголка или арматуры (как на фото), отдельно сварить решетки из арматуры и по углам уложить отдельно.

В этом видео рассказывается, как своими руками сделать печь из газового баллона - решетки делают из арматуры.

Лучшее рассеивание тепла

Самая большая проблема буржуазии - неэффективное использование тепла. Большая его часть буквально летит в дымоход. Этот недостаток эффективно устраняется в топках топочного сжигания с дожиганием дымовых газов типа (также, кстати, может быть выполнен из газового баллона) и.

Вариант буржуйки из пропановых баллонов с вторичным дожиганием имеет более высокий КПД, чем у «обычных» моделей.

Еще один способ улучшить теплопередачу - удлинить дымоход, тем самым увеличивая количество тепла, которое остается в помещении.При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а особенно участков с отрицательным уклоном.

Эта газовая баллонная печь работает на дровах. Повышенное тепловыделение за счет длинного сломанного дымохода

Другой вариант использования тепла дымовых газов - это приварить вертикальную дымовую трубу к горизонтально расположенному корпусу цилиндра. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не уходил в комнату.

Вы можете сделать это, как это делают в банных печах: натянуть сетку на металлическую трубу, в которую можно насыпать камни. Они будут отбирать тепло от трубы, а затем передавать его в комнату. Но. Во-первых, пока камни не нагреются, воздух будет медленно прогреваться. Во-вторых, подходят не все камни, а только круглые, которые лежат вдоль рек. Причем равномерно окрашен без включений. Других нельзя заснуть: они могут взорваться от высоких температур не хуже, чем осколочный снаряд, или испустить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои преимущества: во-первых, труба не горит. Камни излучают даже тепло. Во-вторых, после того, как плита погаснет, они будут поддерживать температуру в помещении.

Часто нужно быстро утеплить комнату. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и / или трубу печи. Но та же идея может быть реализована и в стационарном варианте: в буржуйку в верхней части вварены сквозные трубы.С одной стороны, к ним прикреплен вентилятор (термостойкий, лучше - с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса и не использовать вентилятор: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями снизу и сверху. . По такому принципу работают или металлические печи для бани.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра виден на фото ниже.Через щели, которые находятся внизу, всасывается холодный воздух, расположенный у пола. Проходя по раскаленному корпусу, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите фото ниже.

Вот еще один кожух, сделанный вокруг буржуйки из горизонтально расположенного цилиндра. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по такому же принципу: вокруг баллона приварить водяную рубашку, и подсоединить ее к радиаторам.Только не забывайте, что в системе должен быть расширительный бачок объемом 10% от общего рабочего объема.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще одно видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

С наступлением холодов актуальным становится вопрос утепления. Это особенно важно для комнат, которые вы посещаете время от времени. Сюда входят гаражи, мастерские и подсобные помещения, где было бы нецелесообразно устанавливать стационарную систему.В некоторых случаях это совершенно невозможно, но если вам не удается обойтись без отопления, можно своими руками сделать плиту из газового баллона.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй - на твердом топливе. К последним можно отнести буржуйку, создать которую сможет даже неопытный домашний мастер. Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет проделать два отверстия, через которые внутрь будет проходить топливо.В системе должен быть вентилятор и дымоход. Последний элемент часто подключается к отсеку, в котором собирается зола. Для облегчения чистки духовку придется оборудовать в этом месте еще одну дверцу.

Если делать печь из газового баллона своими руками, то дымоход не следует укладывать коротким путем, при этом большая часть тепла будет улетучиваться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют оборудовать трубу ломанной формы. Так вы сможете повысить эффективность обогревателя.В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить еду.

Подготовка к работе

Если вы собираетесь делать печь из газового баллона своими руками, то сначала необходимо подготовить баллон к работе. Эту процедуру нужно проводить обязательно, иначе газ может взорваться от искры, возникающей в процессе резки.Мастер должен открутить вентиль и дать уйти оставшемуся газу. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Баллон устанавливается вертикально и заполняется водой, это удалит оставшийся газ внутри, после того, как баллон перевернут на бок, что позволит жидкости стекать, теперь баллон можно начинать резать. Перед началом работ важно определиться, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Духовка из газового баллона своими руками на дереве может быть изготовлена ​​на основе горизонтальной конструкции. Первоначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить ее внутрь. Его следует делать из арматуры, размещая элементы змейкой. Монтаж колосниковой решетки сопровождается сваркой, после которой можно делать лицевую часть топки. На стальном листе нужно очертить контур круга, диаметр которого будет равен внешнему контуру цилиндра.Затем деталь вырезается, а внутри круга намечаются два прямоугольных отверстия. Первый нужен для подачи топлива, а второй будет выступать в роли нагнетателя.

Основная сцена

Если вы сделаете печь из газового баллона своими руками, то можете рассмотреть фото в статье. С помощью болгарки или стамески необходимо будет вырезать намеченные отверстия, о которых шла речь выше. Готовый чехол следует укрепить сваркой штор и установить на них двери.Последние следует заделать асбоцементным шнуром. На этом можно предположить, что передняя часть печи готова, можно приступать к работе по задней части. На этом этапе предусматривается обустройство дымохода, для чего нужно проделать отверстие размером, равным диаметру трубы. В нем устанавливается дымоход нужной формы, который должен быть выполнен из толстостенной трубы.

Изготовление вертикальной печи

Если вы сделаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция.Если нужно выполнить вертикальное строение, можно использовать один из двух способов. Первые предусматривают внушительный объем работ, они связаны с резкой, однако этап монтажа будет сопровождаться меньшими трудностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить емкость от верха. Второй способ сэкономит время, электроды и силы, но его нельзя назвать удобным. В этом случае верх должен стоять на своем месте.

Какой бы метод вы ни выбрали, спереди вам нужно будет вырезать большое отверстие для горения.Ниже находится отверстие меньшего размера для очистки и продувки. При изготовлении плиты из газового баллона своими руками на длительное горение применяется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, но вторая технология не дает возможности установить решетки таким образом, необходимо будет вводить их снизу. , что крайне неудобно.

Герметичность и установка дымохода

Если он будет из газового баллона, то на следующем этапе нужно установить завесы, а затем приварить их к отверстиям.Двери проклеены асбоцементным шнуром, что гарантирует отличную герметичность. Не забывайте, что для дымохода еще нужно проделать дыры. Через отверстие, которое находится в верхней крышке, будут выходить выхлопные газы и подаваться кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой отвод дыма. В этом случае нужно поработать сбоку корпуса. Специалисты в некоторых случаях советуют оснастить колено, но можно сделать совершенно прямой вывод.Если цилиндр лишился верхней части, то дымоход можно установить сверху.

Производственная печь

Печку своими руками из газового баллона на тренировке легко сделать. Его конструкция несложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых прикреплены ножки. Два отсека соединены трубкой с отверстиями, и установка этого элемента осуществляется на верхней камере. Все эти работы предполагают использование сварочного аппарата и наличие определенных навыков мастера.Если вы хотите сократить время, воспользуйтесь газовым баллоном. Он имеет толстые стены и обеспечит пожарную безопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подавать отработанное масло, должна получиться разборной, чтобы ее можно было очистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно выбирать такой, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печки из газового баллона в конце прогона необходимо отрезать нижнюю и верхнюю части от бака, получившиеся половинки составят основу разборной камеры сгорания. Нижняя часть должна быть оборудована металлическими ножками, а в верхней проделывается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо проделать отверстия для воздуха.Средняя часть бака пойдет на изготовление вторичной камеры сгорания, которая крепится к соединительной трубе. Завершающим этапом станет изготовление и установка дымохода, что может оказаться проблематичным из-за внушительной длины детали.

Если вы будете делать печь из газового баллона своими руками, то размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкцию можно легко отрегулировать. В гаражах и мастерских, а также в подсобных помещениях в редких случаях бывают идеально ровные полы.Чтобы правильно установить духовку и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло брызгает из камеры сгорания, необходимо остановить устройство, дождаться полного остывания поверхностей и слить топливо. В отсеке должно быть не более 2/3. Если добыча закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки. Для достаточно интенсивной тяги нужно периодически чистить бак и дымоход.Избавиться от копоти на верхней части изделия получится постукиванием.

Вывод

Изготовление и эксплуатация такого нагревательного прибора очень дешевы. Это также связано с тем, что отработанное масло можно легко купить или практически бесплатно взять на СТО. Если вы автолюбитель, то для масла у вас может быть специальный бак, в который вы будете собирать добычу, добытую в теплое время года.

Частный дом отапливается, как правило, автономной системой отопления.Но хозпостройки и гаражи не нужно отапливать круглосуточно, и в то же время без тепла обойтись совершенно невозможно, особенно зимой в гараже при работе с автомобилем. По временному варианту можно обогреть подсобное помещение или гараж электрическим обогревателем, но такое решение приводит к затратам, так как электричество сегодня является дорогостоящим ресурсом.

А вот вариант маленькой твердотопливной печки будет не только экономичнее, но и удобнее, так как небольшая печка своими руками или печь-ракета совершенно энергонезависимая, компактная и мобильная.Самая простая печь в изготовлении из газового баллона на пропане емкостью 50 литров, так как почти не требует шовной сварки.

Пропановые баллоны сделаны из толстой стали, и печь, в основе которой лежит газовый баллон, очень скоро перегорит. Для успеха вам понадобится сварочный аппарат и мастерство сварщика, так как вам потребуются качественные характеристики и хорошая сварка швов. Сварные швы бывают сплошными, а не прерывистыми, так как конструкция должна быть полностью герметичной, это главное требование к печке-буржуйке.

Работа и строительство

Про дизайн - радует своей простотой. Количество дверей - две: зольник, он же нагнетательная камера, и топка. Дымоход можно прорезать в задней или верхней части корпуса цилиндра.

По принципу действия сложностей тоже немного: на решетку кладут топливо, поджигают и наблюдают стремительный нагрев металлического баллона. Свойство металлов быстро нагреваться и так же быстро отдавать тепло, и остывать хорошо известно, поэтому вам придется наблюдать за печью и периодически закладывать дрова в топку.По КПД данного агрегата - он низкий, а дров нужно много. А вот печь на твердом топливе и дровах есть любая - здесь нет капризов, это одно из достоинств данной конструкции. всеядная буржуазия - общеизвестный факт, подходят не только бревна, торф и уголь, но и много видов бытового мусора, бумаги и тряпки, столярных отходов и т. д.

Два важных момента: первое - металлические печи много работают эффективнее, если они будут облицованы кирпичом, а можно использовать обычный керамический кирпич (не огнеупорный), а кладку выполнить с добавлением глины в раствор.Обязательным условием является наличие воздушного зазора 50 - 100 мм между горячим металлом и кирпичной кладкой.

Второй момент - для увеличения теплоотдачи буржуйки монтаж дымохода следует производить не вертикально, а под углом, длину дымохода увеличивать, проводя его по стенам и потолку. Такой сломанный дымоход поспособствует более полному сгоранию топлива, в том числе и небольшого остатка. Для получения экономайзера выход дымоходной трубы из корпуса печи делают вертикальным, как и положено по правилам теплотехники, но тогда труба идет под углом или в виде ломаных отрезков.В этом случае раскаленные дымовые газы не смогут сразу улететь на улицу, но почти все тепло отдадут помещению. Конечно, такая печь с дымоходом будет стационарной.

Работы по изготовлению печки из баллона

Прежде всего, бывший пропановый баллон освобождается от постоянно присутствующих остатков газа. Осторожно открутите клапан и направьте струю в обратном направлении. Газовая струя видна глазу, а когда она высыхает, необходимо слить из баллона конденсат - крайне неприятное вещество с резким неприятным запахом.Переворачивая емкость и сливая конденсат в ненужную емкость, а затем утилизируя ее, можно избавиться от ненужного запаха. Следует следить за тем, чтобы конденсат не попадал на пол или мебель в доме, так как избавиться от этого запаха будет сложно. Лучше всего готовить емкость не в помещении, а подальше от всех построек.

После освобождения баллона его снова переворачивают и в вертикальном положении заполняют водой под горлышком.Вода вытеснит последние остатки газовой смеси. Затем баллон кладут на бок и сливают воду. После этого баллон полностью безопасен и к нему можно применять электрическую или газовую сварку, а также резку болгаркой.

Буржуйка из баллона, как и все другие модели буржуйок, бывает вертикальной и горизонтальной. Второй считается наиболее простым, традиционным и «технологичным» в исполнении.

Краткая технологическая последовательность горизонтальной буржуйки:

  • Срезать крышку цилиндра.Инструмент - Болгарка
  • Сделайте отверстие для установки дымохода в задней или верхней части корпуса. Диаметр сопла может быть в пределах 80 - 120 мм.
  • Для передней стенки печи потребуется металлический лист определенной толщины. Не менее 4 мм и достаточно большого размера, чтобы вырезать круг диаметром, равным диаметру цилиндра. Для воздуходувки он - зольник, а для камеры сгорания по кругу вырезают болгаркой или долотом два прямоугольных отверстия. Аккуратно вырежьте, чтобы получилась основа для дверей.Окно печи можно заделать, уложив асбошноровый шнур изнутри по контуру отверстия. После приваривания петель к вырезанным прямоугольникам получаются двери.
  • Арматурные стержни, изогнутые змейкой, могут служить решеткой. Прикрепите получившуюся решетку к внутренней поверхности цилиндра на сварку - это упрощенный метод. Немного сложнее, но практичнее для дальнейшей эксплуатации будет поставить решетку на приваренные к боковым частям цилиндра уголки.
  • Ножки для печки - очень важный элемент. Ножки можно сделать из стальной трубы, достаточного диаметра 32 - 50 мм. Ножки также можно приварить снаружи емкости.
  • В последнюю очередь делается стыковой шов, соединяющий цилиндр и переднюю часть печи с отверстиями для топки и нагнетателя.
  • Печь будет готова после подключения дымохода из стальной трубы. Первая печь покажет герметичность конструкции. Как правило, при аккуратном исполнении и хорошем проплавлении шва печь работает исправно.

Вертикальную буржуйку из баллона сделать можно двумя способами. Принципиальных отличий от горизонтальной конструкции нет, разве что ножки не требуются для вертикальной установки.

  1. Способ первый: труднее резать и сваривать, но удобнее в монтажных работах. Начало работы - как при изготовлении горизонтальных буржуй. Крышка цилиндра срезается и внутрь устанавливается решетка из стальной арматуры. Сбоку прорезаны отверстия под нагнетательную и топочную камеры.
  2. Второй способ: металл резать почти не нужно, а вот печь собрать сложнее. Крышка не прорезается, а решетка фурнитуры устанавливается через щелевое отверстие топочной камеры. Работать в таких стесненных условиях очень неудобно, а вот плита почти прочная.

Изготовление баллонной ракетной печи

Отличия буржуйской и струйной печей:

  • Ракетная печь имеет более высокий КПД. Причина в особой организации движения раскаленных дымовых газов, в том числе угарного газа CO, внутри топки, в данном случае цилиндра.Траектория этого движения особенно длинная и сложная, а теплоотдача соответственно выше. Ракетная печь из того же баллона на 50 литров сможет обогреть помещение большей площади по сравнению с буржуйским вариантом.
  • Конструкция ракетной печи дополнена внутренней частью - квадратной трубой, снятой снизу со стального бака. На концах патрубок не закрывается, а его внешняя часть служит камерой сгорания, а внутри образуется открытый дымоходный канал, по которому нагретый воздух поступает в цилиндр.
  • Дымоход подключается не вверху, а на нижнем уровне конструкции, так как потоки горячих дымовых газов, дыма и нагретого воздуха также пойдут сверху вниз и полностью заполнят цилиндр.

Ракетная печь намного сложнее буржуйки; Для этого потребуются дополнительные узлы и детали. Снять дымоход снизу сложнее, а установка квадратной трубы внутри цилиндра и обеспечение потока воздуха на двух уровнях, первичном и вторичном потоках, усложняют изготовление.Ракетные печи из газовых баллонов сделать проще, так как есть готовый герметичный корпус из толстой стали заводского изготовления. Резка требуется только для устройства отверстий для подключения дымохода и под дверцу камеры сгорания.

Топка ракетной топки выполняется как для топок длительного горения, методом нагрева до «теплой трубы». Первым делом необходимо заложить легкое горючее топливо (бумага, солома, ветки и листья). Когда дымоход прогреется, сделайте закладку на топливо из угля или дров.Ракетные печи получили свое название отчасти благодаря своим характеристикам - при неправильной эксплуатации (очень сильная тяга с открытым нагнетателем) можно получить поток огня сверху и звук, напоминающий турбинный или, как говорится, взлет ракеты.

Ракетная печь требует особого подхода, так как на каждый вид топлива нужна экспериментальная настойка. Чтобы определить режим печи, в начале процесса полностью откройте дверцу воздуходувки и наблюдайте. Как только печка переходит в нормальный режим - начинает «гудеть», постепенно закрывается заслонка нагнетателя, уменьшая подачу воздуха и тягу.Когда печка перестает гудеть и «шуршит», зазор между дверцей нагнетателя и корпусом оставляют в определенном положении.

Можно было комфортно работать круглый год, должна быть система отопления. Чаще всего в гаражах можно встретить так называемые буржуйки. Такие печи изготавливаются быстро и просто из минимального количества материалов. Некоторые буржуйки служат не только для обогрева, но и для приготовления пищи.

В статье будет рассмотрен пример создания буржуйки для гаража из обычного газового баллона.

Материалы и инструмент для изготовления:
- газовый баллон;
- болгарка;
- ножовка по металлу;
- молоток;
- сварка;
- лист бумаги, маркер;
- трубы для дымохода;
- петли для навесных дверей.

Шаг первый. Подготовка к воздушному шару

Опасно!


Перед тем, как приступить к созданию буржуйки из газового баллона, нужно ее обезвредить, так как при резке она может взорваться.Чтобы обезвредить воздушный шар, автор рекомендует сжечь его на костре в безлюдном месте.

Чтобы сжечь баллон, сначала нужно открутить вентиль и спустить весь газ. Также баллон можно перевернуть и слить из него оставшийся газ. Далее нужно снять вентиль. Для этого берется ножовка и с ее помощью делается надрез в основании клапана глубиной около 2 мм. Затем клапан сбивается точным ударом молотка.

При стрельбе баллон ставится горизонтально и засыпается дровами, которые затем поджигаются.По словам автора, такой способ розжига безопасен, так как баллон постепенно нагревается и пламя не проникает. Но все же после того, как дрова будут подожжены, желательно отойти на безопасное расстояние.

Step Two Hood
После того, как цилиндр остынет, можно смело приступать к работе, теперь он уж точно не взорвется. Для начала вам понадобится мел и болгарка. В верхней части емкости нужно мелом прорисовать дырочку под будущую вытяжку. Диаметр отверстия должен быть таким, чтобы потом к этому месту можно было приварить трубу для вытяжки.Отверстие и труба должны быть такими, чтобы обеспечивать хорошую тягу печи, иначе дым уйдет в гараж.




Шаг третий Изготовление топки и зольника

Теперь нужно снова вооружиться мелом и определить место под топкой и зольником. Оба эти отсека будут расположены на дне контейнера. Затем с помощью болгарки можно вырезать два отверстия. В результате останутся два куска металла, их нужно законсервировать, так как из них будут сделаны дверцы для печки.

В то же время зольник будет работать как воздуходувка для лучшего горения.


Шаг четвертый Изготовление решетки
Эта решетка устанавливается в цилиндре между топкой и зольником. На него будут уложены дрова. Такой мангал можно купить или сделать своими руками. Для его изготовления подойдет стальной уголок или металлические пластины. Еще можно проделать отверстия в стальной пластине подходящего размера. Далее внутри емкости приваривается решетка, как на фото.

Чтобы точно рассчитать размер при самостоятельном изготовлении решетки, дно емкости нужно положить на лист бумаги и затем обвести маркером или краской. Получившийся круг нужно вырезать, в результате получится выкройка.




Шаг пятый Завершающий этап сборки
На заключительном этапе буржуйка уже полностью собрана. Здесь уже нужно поработать над сваркой.Двери навешиваются сваркой. Как вариант, вы также можете использовать дрель и болты с гайками, но это более длительный процесс.

Также нужно помнить о сборке и сварке дымохода, он собирается из труб подходящего диаметра. Чтобы получить как можно больше тепла, дымоход нужно сделать максимально длинным. Будет здорово, если вы пропустите его по всей длине гаража. К верхней части баллона приваривается дымоход.

Вот и все, буржуйка почти готова.В принципе, его уже можно попробовать растопить. Если тяга слабая, можно попробовать удлинить трубу вверх. Также к буржуйке можно приварить металлические ножки, если это необходимо, в крайнем случае можно поставить еще и на кирпичи.




Автор также решил усовершенствовать буржуйку, чтобы она могла нагревать чайник или готовить что-нибудь поесть. Для этих целей в верхней части была встроена горелка. Он сделан из задних тормозных барабанов от автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
