Приборы учета тепловой энергии

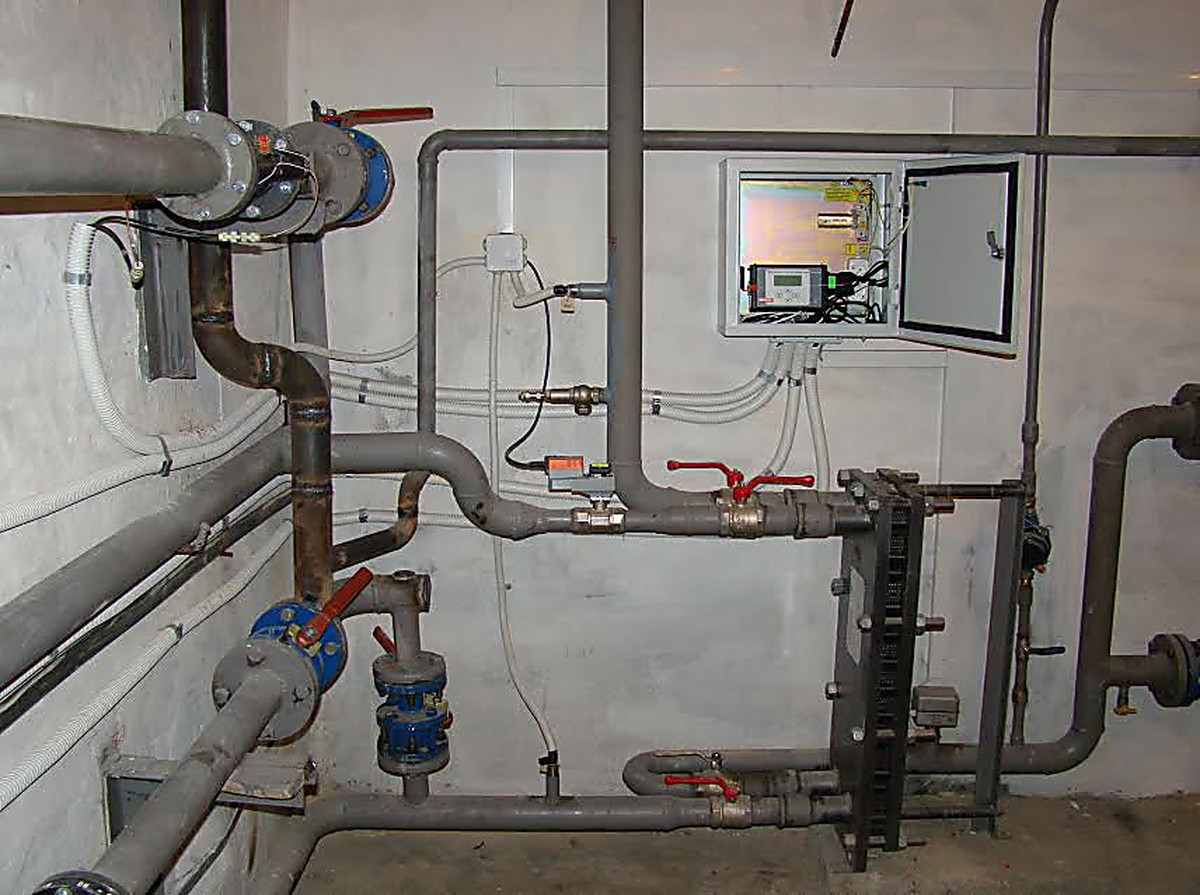

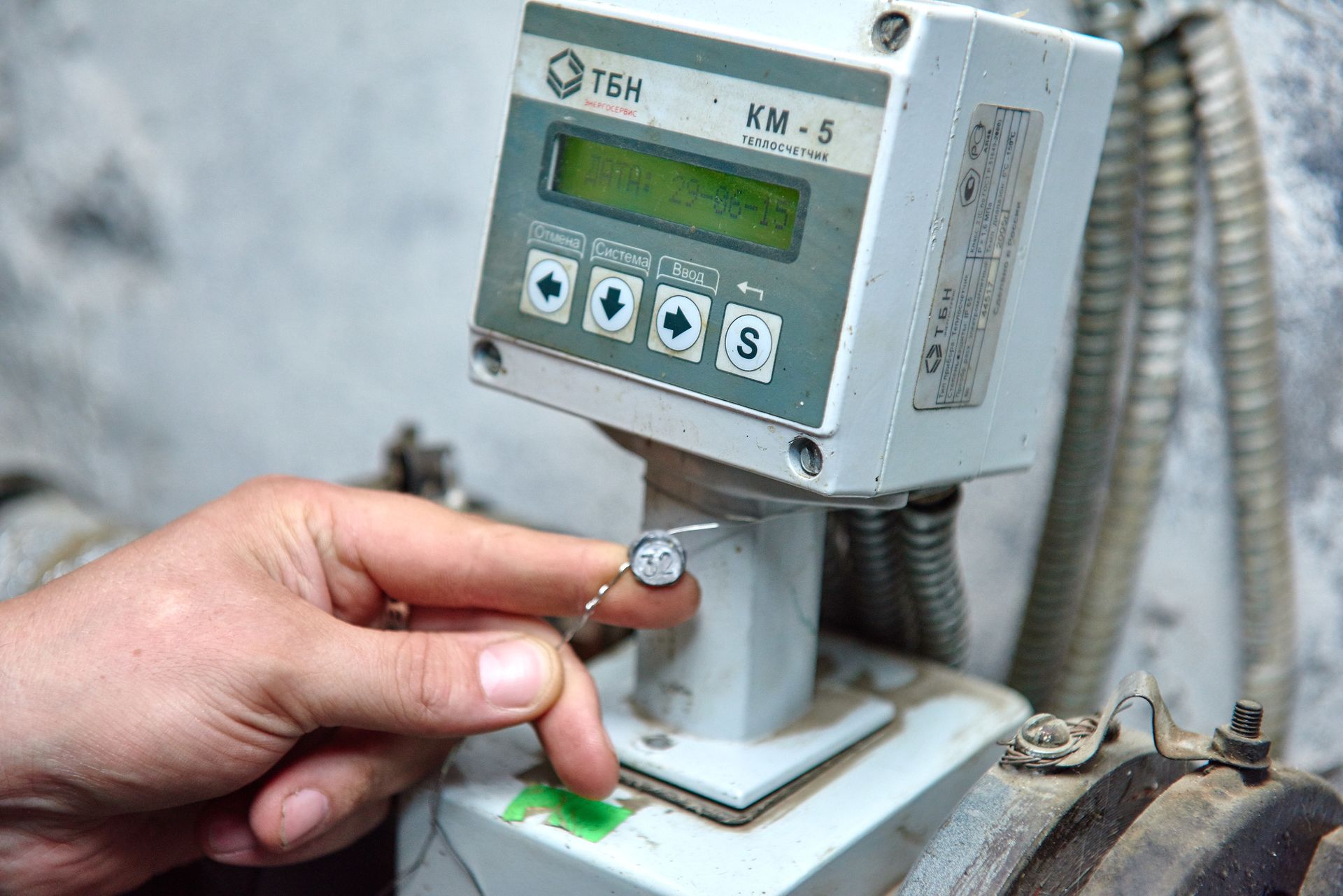

Установка приборов учета тепловой энергии

Узел учета тепловой энергии - комплекс приборов и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию его параметров. Конструктивно узел учета представляет собой набор "модулей", которые врезаются в трубопроводы. В узел учета тепла входят: вычислитель, преобразователи расхода, температуры, давления, приборы индикации температуры и давления, а также запорная арматура.

Установка прибора учета это не технология и не метод энергосбережения, это стимул к экономии энергии. При установке приборов учета потребители тепловой энергии постоянно могут наблюдать за потреблением ресурса, тем самым узнавать: сколько они потребили и на сколько могут сократить потребление тепловой энергии, чтобы платить меньше.

Коммерческий учет теплоносителей подразумевает внедрение в отношения по производству, транспортировке, потреблению тепловой энергии организационной и нормативно-правовой базы, которая будет способствовать повышению экономических стимулов к энергоресурсосбе

режению у всех участников процесса теплоснабжения. Позволяет производить оплату за тепловую энергию только по показаниям узла учета тепла, а не по стандартным расчетным нормам.

При установке прибора учета тепла стоит учитывать стоимость и марку завода-изготовителя. Как правило, более дешевые приборы быстрей окупаются, но более дорогие имеют возможность работать дольше без поломок и потерей в метрологической точности.

В большинстве современных систем теплоснабжения приборный учет тепловой энергии внедряется активно. Для потребителей он интересен возможностью экономии денежных средств, для поставщика возможностью отслеживать потребление, поиском мест утечек и т.д.

Стоит принимать во внимание, что в большинстве многоквартирных домов возможен учет только горячей воды и учет тепловой энергии по общедомовому счётчику, и нет возможности индивидуального учета тепловой энергии в отопительных приборах. Это связано с вертикальной разводкой стояков отопления и учет технологически не осуществим.

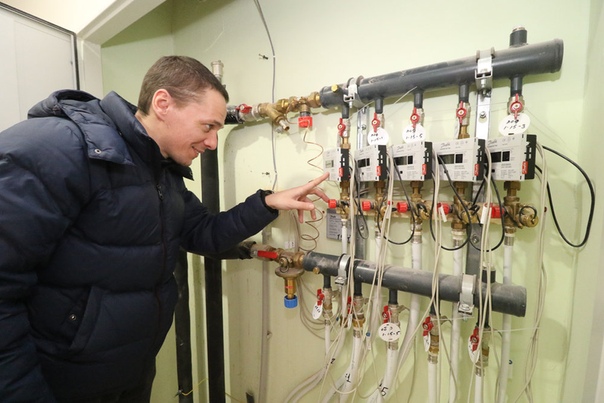

В современных домах с горизонтальной разводкой отопления учет тепловой энергии возможен.

Законодательство

Вопросы учета тепловой энергии регулируются Федеральным законом от 23 ноября 2009 года № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (ст. 13), а также при взаимоотношениях юридических лиц друг с другом «Правилами учета тепловой энергии и теплоносителя» и Гражданским кодексом РФ, при взаимоотношениях жителей с юридическими лицами или управляющими компаниями постановлением правительства № 307 «О порядке предоставления коммунальных услуг гражданам» и Жилищным Кодексом РФ.

Исходя из Федерального законодательства приборами учета должны быть оснащены все потребители (организации, здания, сооружения и многоквартирные дома) до 1 января 2012 г.

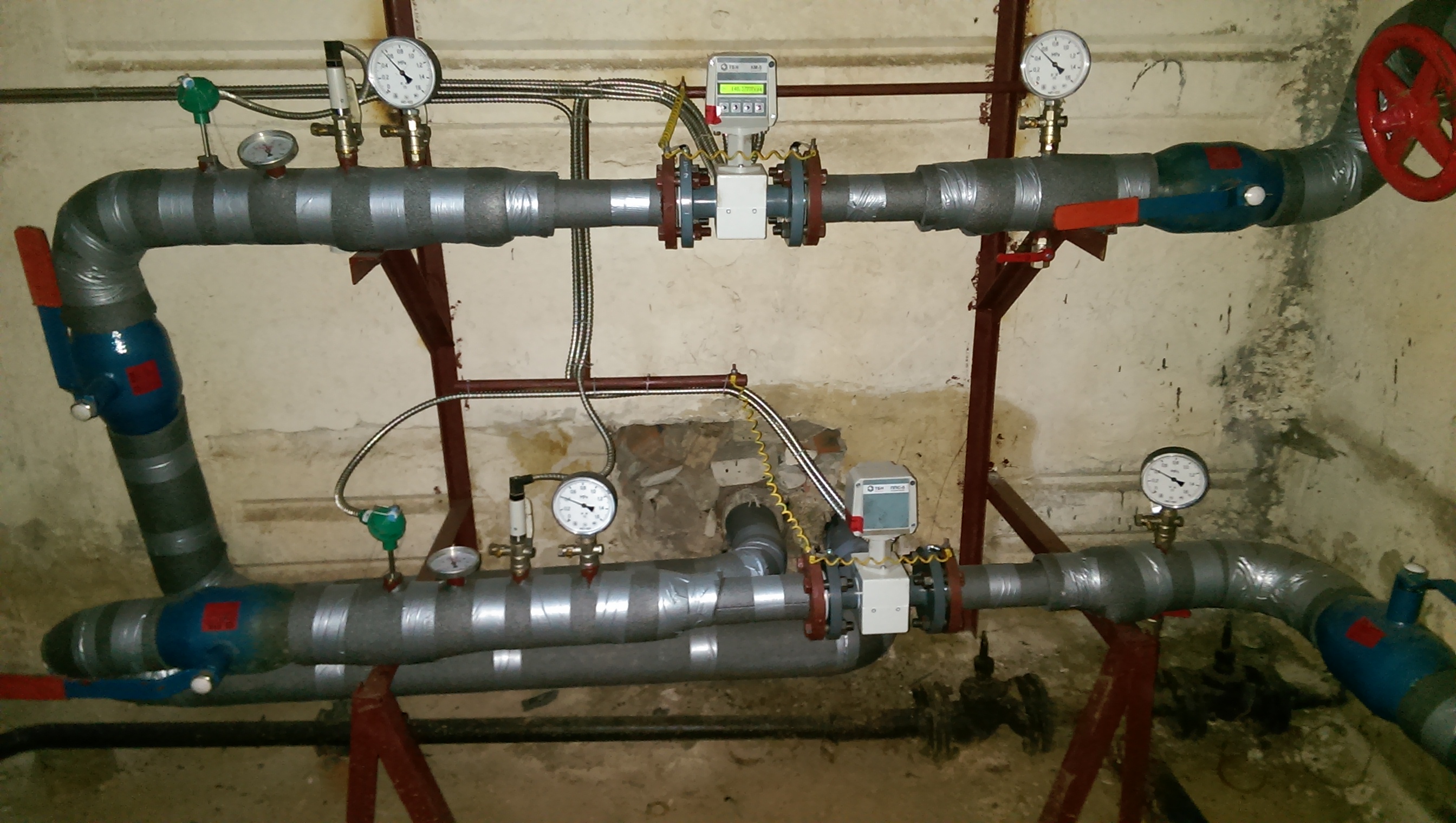

Порядок установки узла учета тепловой энергии

Начало работ по установке узлов учета тепловой энергии, проводятся с обследования объекта и последующей разработки проекта узла учета тепловой энергии.

Специалисты, занимающиеся проектирвоанием узлов учета тепла, проводят все необходимые расчёты, подбирают оборудование, контрольно-измерительные приборы, и главное - теплосчетчик. После того как проект разработан, необходимо провести согласование с организацией, поставляющей тепловую энергию для данного объекта. Этого требуют существующие нормы проектирования и правила учета тепловой энергии.

После согласования, можно приступать к монтажу узлов учета теплв. Монтаж на объекте у заказчика состоит из врезки (модулей, запорной арматуры в трубопроводы) и проведения электромонтажных работ. Электромонтажные работы заканчиваются подключением расходомеров и датчиков к вычислителю и запуском вычислителя для осуществления учета тепловой энергии.

Далее производится наладка узла учета тепловой энергии, которая заключается в программировании вычислителя и проверке работоспособности системы учета, после чего проводится сдача узла учета тепла согласующим сторонам на коммерческий учет, осуществляемый специальной комиссией от лица теплоснабжающей компании.

Кстати, такой узел учета должен проработать определенный срок, который колеблется у разных организаций от 72 часов до 7 дней.

Для объединения нескольких узлов учета в единую диспетчерскую сеть понадобится диспетчеризация узлов учета - организация мониторинга учета и дистанционный съем информации с теплосчетчиков.

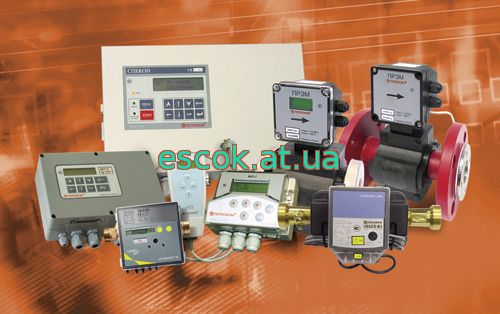

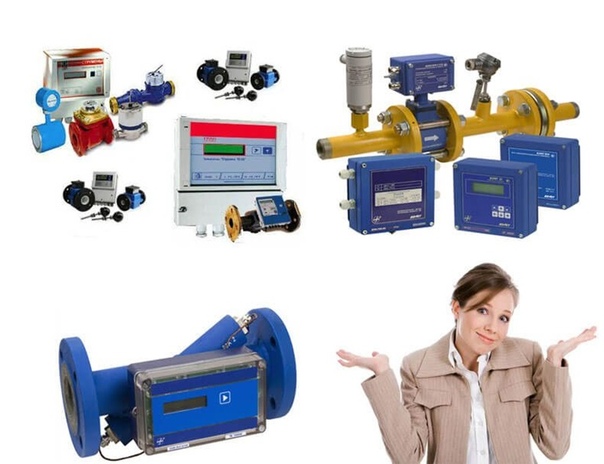

Типы теплосчетчиков

Теплосчетчик — это средство измерений, состоящее, как правило, из преобразователей расхода, температуры, давления, а также тепловычислителя. Преобразователи монтируются непосредственно на трубопроводах, а вычислитель, принимая их сигналы, по определенным алгоритмам вычисляет на основе полученных данных величину потребленной тепловой энергии. Кроме того, он архивирует результаты измерений (показания преобразователей), чтобы в дальнейшем можно было анализировать режимы работы системы теплоснабжения, фиксировать внештатные и аварийные ситуации и т.п. Таким образом, теплосчетчик выполняет сразу две задачи: обеспечивает коммерческий учет, результаты которого используются при расчетах между поставщиком и потребителем тепла, а также является средством технологического контроля в системах теплоснабжения.

Для учета тепловой энергии в водяных системах теплоснабжения — в составе теплосчетчиков применяются расходомеры, а точнее — преобразователи расхода. Расходомер служит для измерения расхода, т.е. количества воды, протекающего через данное сечение за единицу времени. Расход измеряется в единицах массы, деленных на единицу времени (кг/с, кг/мин, кг/ч, г/с и т.д.) или в единицах объема, деленных на единицу времени (м3/c, м3/мин, м3/ч, см3/с и т.д.). В первом случае имеем массовый, а во втором — объемный расход.

В зависимости от типа расходомера и измеряемых параметров теплосчетчики имеют свои плюсы и минусы, отличия установки, величины погрешности, надежности работы и т.д.

Можно выделить следующие виды расходомеров, различия которых основаны на различных методах измерения:

  • тахометрические

  • вихревые

  • электромагнитные

  • ультразвуковые

  • переменного перепада давления

  • комбинированные.

Тахометрические

Тахометрические расходомеры (крыльчатые, турбинные, винтовые) наиболее простые приборы. Принцип действия механических теплосчетчиков основан на преобразовании поступательного движения потока жидкости во вращательное движение измерительной части. Основа их конструкции — помещенная в поток жидкости крыльчатка или турбинка. Она связана со счетным механизмом, который преобразует количество ее оборотов в литры или кубические метры.

В не меньшей степени используются и расходомеры других типов. Их общее отличие от тахометрических состоит в том, что в конструкции прибора отсутствуют какие бы то ни было подвижные части, а в измерениях участвуют электронные устройства.

Вихревые

Вихревые расходомеры работают на принципе широко известного природного явления - образование вихрей за препятствием, стоящим на пути потока. Частота образования вихрей при этом прямо пропорциональна скорости потока.

Электромагнитные

Принцип действия электромагнитных расходомеров основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле (используется явление электромагнитной индукции).

Ультразвуковые

Принцип работы: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе.


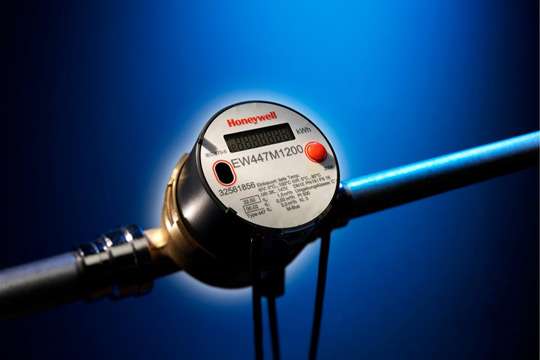

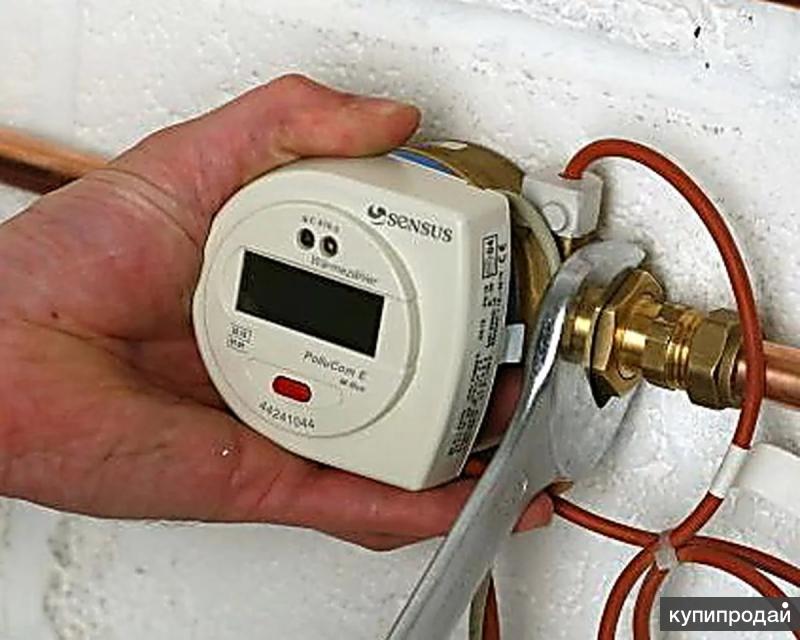

Тепловые счётчики в квартире - какой выбрать и как установить

Из-за постоянного роста тарифов на отопление в квартире, проблема сбережения энергоносителей делается все насущней. И в настоящее время оптимальным вариантом для этого может служить установка прибора учета тепловой энергии в квартире.

Основной функцией квартирного теплового счетчика является учет тепла из магистрали централизованного отопления и на основании полученных сведений прибора выдавать информацию для оплаты.

Преимущества приборов

Кроме того, что установка индивидуальных приборов учёта тепла в квартире разрешает совершать оплату в зависимости от показаний, у него есть, несомненно, еще плюсовые стороны.

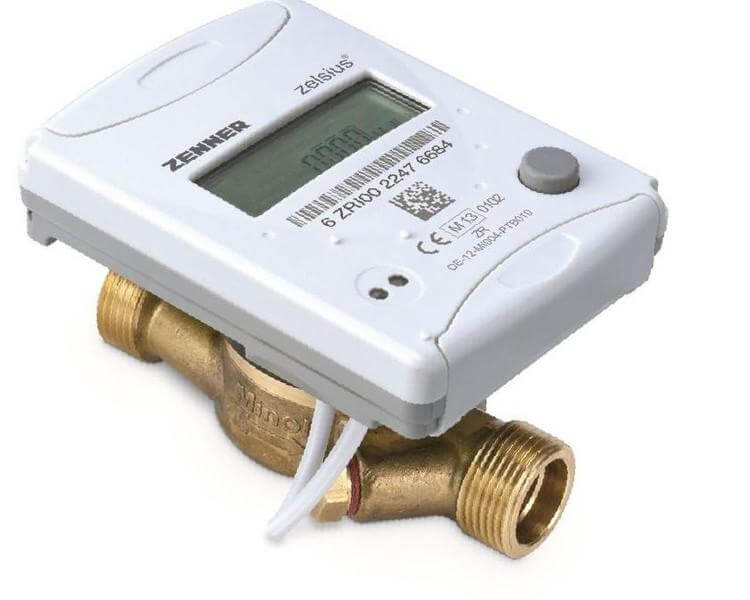

Теплосчетчики для квартир

К таким характерным достоинствам относятся:

  1. Частные установки счетчика в жилом помещении позволяют регулировать потребление энергии в зависимости от погодных условий. Преимущественно это востребовано в весенний и осенний периоды, когда температура на улице может меняться каждый день.
  2. Посредством прибора можно установить неисправности в магистрали теплоносителя (воздушные пробки, засор). Это приводит к неравномерной подаче тепла, что, разумеется, сразу же выявится на показаниях счетчика в квартире.
  3. Монтаж индивидуальных тепловых счетчиков необходим еще и потому, что коммунальные организации насчитывают плату за отопление по установленным нормативам, а не по факту потребления. С прибором же каждый месяц учет тепла в квартире будет производиться согласно показаниям.

Таким образом, выгода от установки индивидуальных приборов учёта тепловой энергии в квартире очевидна.

На заметку. Тепловой счетчик, установленный на ГВС (горячем водоснабжении), быстро оправдает свою стоимость, если в доме некачественное отопление. Это возможно потому, что в случае показаний счетчика ниже 40˚, расчет делается как за холодную воду (согласно постановлению Правительства № 354).

Между тем, монтаж подобных приборов имеет ряд особенностей, и поэтому нужно выделить им особое внимание.

Приборы учета тепла в квартире

Индивидуальные изделия обладают маленьким проходным сечением трубы, не превышающим 20 мм, при этом расчет происходит в пределах от 0,6 до 2,5 м З/ч. Это допускается исходя из расхода теплоносителя и разной температуры воды во входящей и выходной труб отопительной магистрали.

Схема подключения теплосчетчика для квартир

Происходит это таким образом: на жидкостный прибор системы отопления монтируется счетчик и тепловычислитель, у которых эксплуатация предусмотрена в паре. От второго устройства ответвляются два термодатчика, один из них крепится на подводящей, а другой — на отводной трубе.

В результате записывающее устройство собирает необходимые показания индивидуальных счетчиков и с помощью специальных преобразований выводит на шкале количество потребляемого тепла.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

  • Датчик;
  • Узел по распределению, напору и сопротивлению жидкости;
  • Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

  • Механические;
  • Электромагнитные;
  • Ультразвуковые;
  • Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

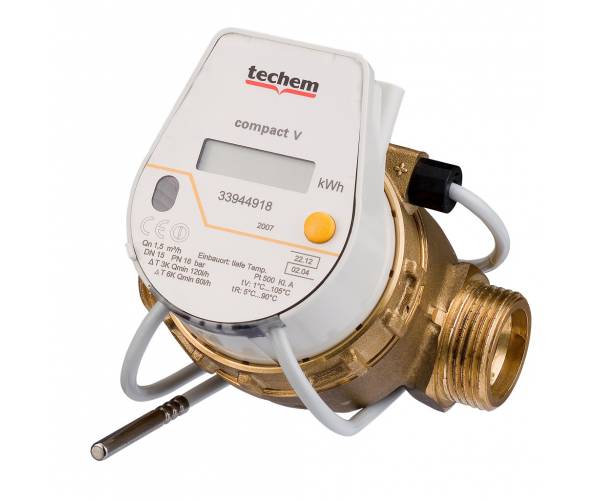

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику. В данных изделиях важно строгое размещение устройств на одной линии.

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Критерии выбора изделия

При выборе теплового изделия нужно ориентироваться не только на стоимость и рекламное описание, но и на эксплуатацию счетчиков тепла. При этом они должны соответствовать следующим характеристикам:

  • Диапазон замера воды;
  • Гидравлические потери после установки прибора. Диаметр канала за счетчиком не должен быть меньше, чем до прибора;
  • Экономия средств. Стоимость изделия и всех комплектующих элементов, необходимых при установке;
  • Распространенность данного устройства в регионе проживания, отзывы о нем;
  • Сервис выбранного счетчика.

Виды приборов учёта тепла

Важно. Без соответствующего сертификата на прибор, управляющая фирма не возьмет изделие в работу, поэтому при покупке обязательно требуйте этот документ у распространителя.

Кроме выше перечисленных параметров, для специалистов важны такие показатели приборов, как: схема входа теплоносителя и собственно, сама рабочая жидкость, а также им необходимо знать предельные показатели существующих параметров для этого теплоносителя.

Немаловажным фактором при выборе прибора, который устанавливается в квартире, является модель и стоимость выбранного изделия:

Модель

Тип

Расход (номинальный)

Стоимость в среднем по рынку, руб

Engelmann Sensostar 2

Электромеханический

От 1,5 до 2,5 м3/час

13 185

Engelmann Sensostar 2U

Ультразвуковой

От 1,5 до 2,5 м3/час

15 300

Landis&Gir T-230

Ультразвуковой

От 1,5 до 2,5 м3/час

15 300

Landis&Gir T-550

Ультразвуковой

От 0,6 до 2,5 м3/час

17 680

Landis&Gir T-2WR6

Ультразвуковой

От 0,6 до 2,5 м3/час

17 600

Apator ELF

Электромеханический

От 0,6 до 2,5 м3/час

12 300

Таблица сравнения популярных моделей и цен

Правила законной установки и эксплуатации счетчиков тепла в квартире

Для того чтобы произвести монтаж индивидуального прибора учета тепла законным путем в своей квартире, нужно:

  1. Написать заявление на имя управляющего ТСЖ, к которому приложить всю необходимую документацию, свидетельствующую о праве собственности на жилплощадь, технический паспорт и анкету с опросом соседей (необходимо согласие от других жильцов при установке счетчика).
  2. В случае положительного разрешения вопроса, надо получить технические условия.
  3. Обратиться в специализированную фирму, которая имеет лицензию на оказание данных услуг, и отдать ей собранный пакет документов на согласование.
  4. После полученного положительного ответа, заказать им установку теплового счетчика и всей необходимой аппаратуры при этом.
  5. Написать заявление и составить договор с фирмой, предоставляющей поставку теплоносителя в дом.

Последовательность установки теплосчетчика

Важно. При установке счетчика уполномоченный представитель специализированной компании должен наглядно показать расчет размера платы за пользование горячей водой и опломбировать счетчик.

Что нужно знать потребителю

  1. Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
  2. Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
  3. Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

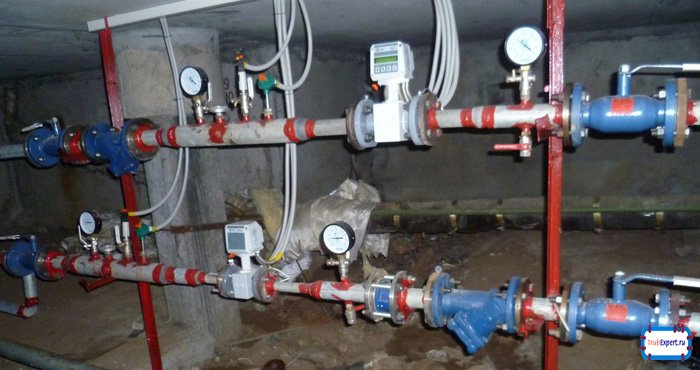

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

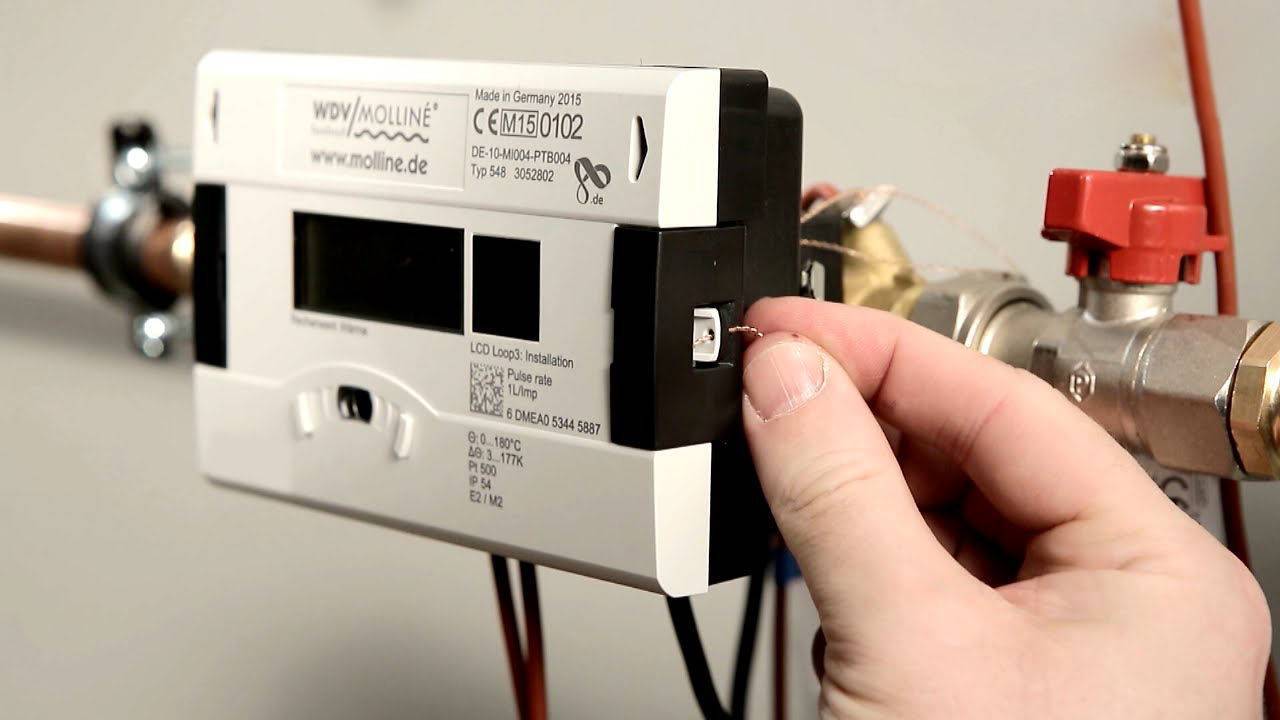

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

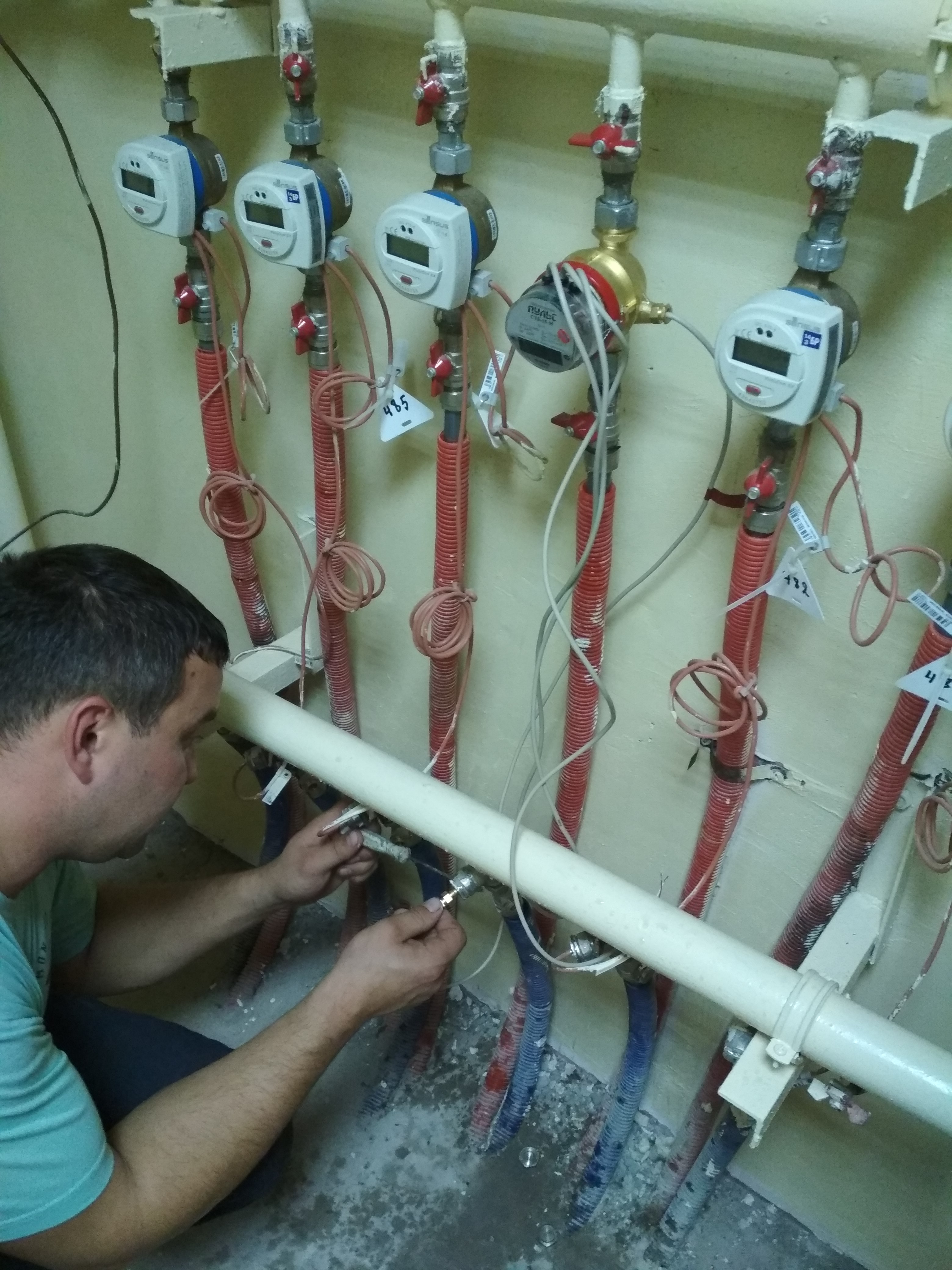

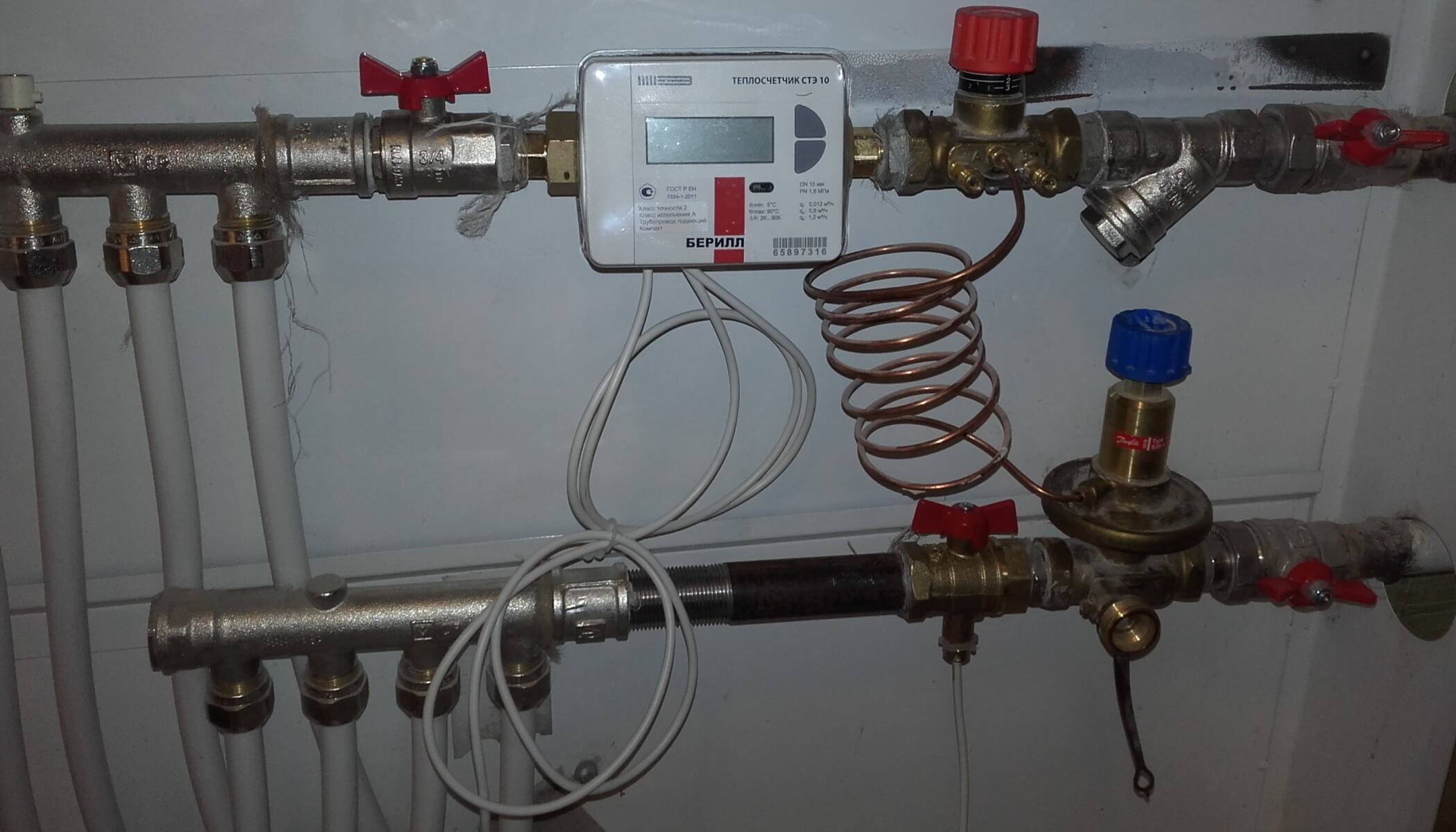

Теплосчетчик для квартир: вертикальная установка

  • Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
  • Сенсорный экран изделия всегда фиксируется вверх.
  • Канал протока работающего счетчика должен быть заполнен жидкостью.
  • Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Видео по теме :

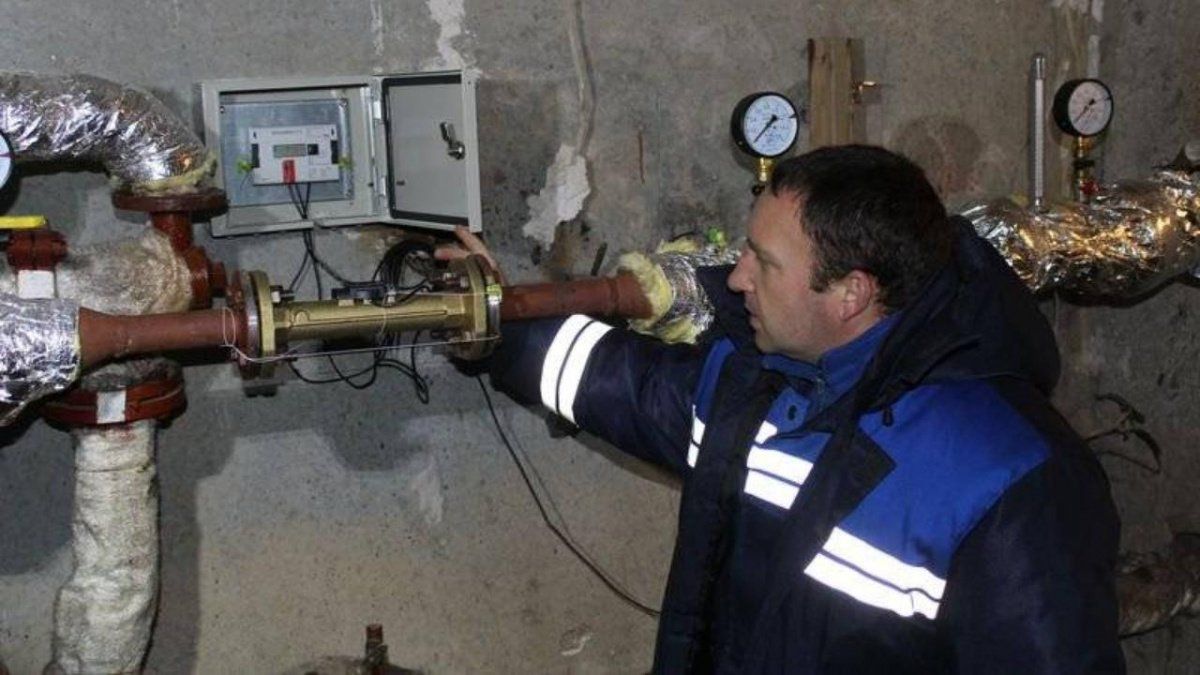

Установка счетчиков тепла

Компания АО “ЭнергосбыТ Плюс” предлагает комплексную услугу, направленную на оптимизацию расходов на тепловую энергию - установка узла учёта тепла. Он представляет собой ряд устройств и приборов, обеспечивающих учет тепловой энергии, объема теплоносителя, контроль и регистрацию его параметров с целью оптимизации расходов.

Согласно требованиям Федерального закона РФ от 23 ноября 2009 года №261-ФЗ, установка приборов учета обязательна во всех зданиях. Расчеты за энергоресурсы должны осуществляться на основании данных, определенных при помощи приборов учета.

По данным статистики большинство инженерных коммуникаций находятся на стадии значительной степени изношенности. Помимо этого, собственникам приходится переплачивать за постоянный рост тарифов на коммунальные услуги, завышенный норматив потребления тепловой энергии и отсутствие средств достоверного учета потребленного тепла.
Установка узла коммерческого учета тепловой энергии позволяет платить только по факту ее использования, что означает снижение ежемесячных платежей.

Наша компания осуществляет поставку, монтаж и техническое сопровождение энергоэффективного оборудования по учету тепла. Наши специалисты проведут техническую консультацию при подборе оборудования, а также расскажут всё о дополнительных материалах и комплектующих для проведения монтажных работ.

Гарантия качества на оборудование регламентируется заводом-изготовителем; гарантия на работы по установке, а также все конструктивные элементы составляет 2 года. Срок эксплуатации узлов учета составляет 12 лет, межповерочный интервал – 4 года.

Минимальный срок установки счетчиков тепла – 10 рабочих дней. Далее следует ввод в эксплуатацию и постановка на коммерческий учет. Наши специалисты проведут бесплатное обследование системы теплоснабжения, проектирование, монтаж и пусконаладочные работы. Как показывает практика, с момента получения ТУ до подписания рабочего проекта на установку счетчиков тепла проходит не более 30 дней.

Подробное описание Скрыть описание

Услуга будет полезна производственным и другим предприятиям, а также муниципальным и бюджетным учреждениям, которые столкнулись с одной из перечисленных проблем:

  • ввод в эксплуатацию нового объекта строительства;
  • отсутствие в точках учета тепловой энергии приборов учета;
  • неисправность или выход из строя существующего счетчика;
  • истечение срока службы действующего счетчика.

Оборудование узла учета тепловой энергии требует значительных единовременных вложений, но в результате приводит к значительному снижению расходов на оплату тепловой энергии. Расходы на приобретение оборудования в долгосрочной перспективе компенсируются и достигается эффект стабильной дальнейшей экономии.

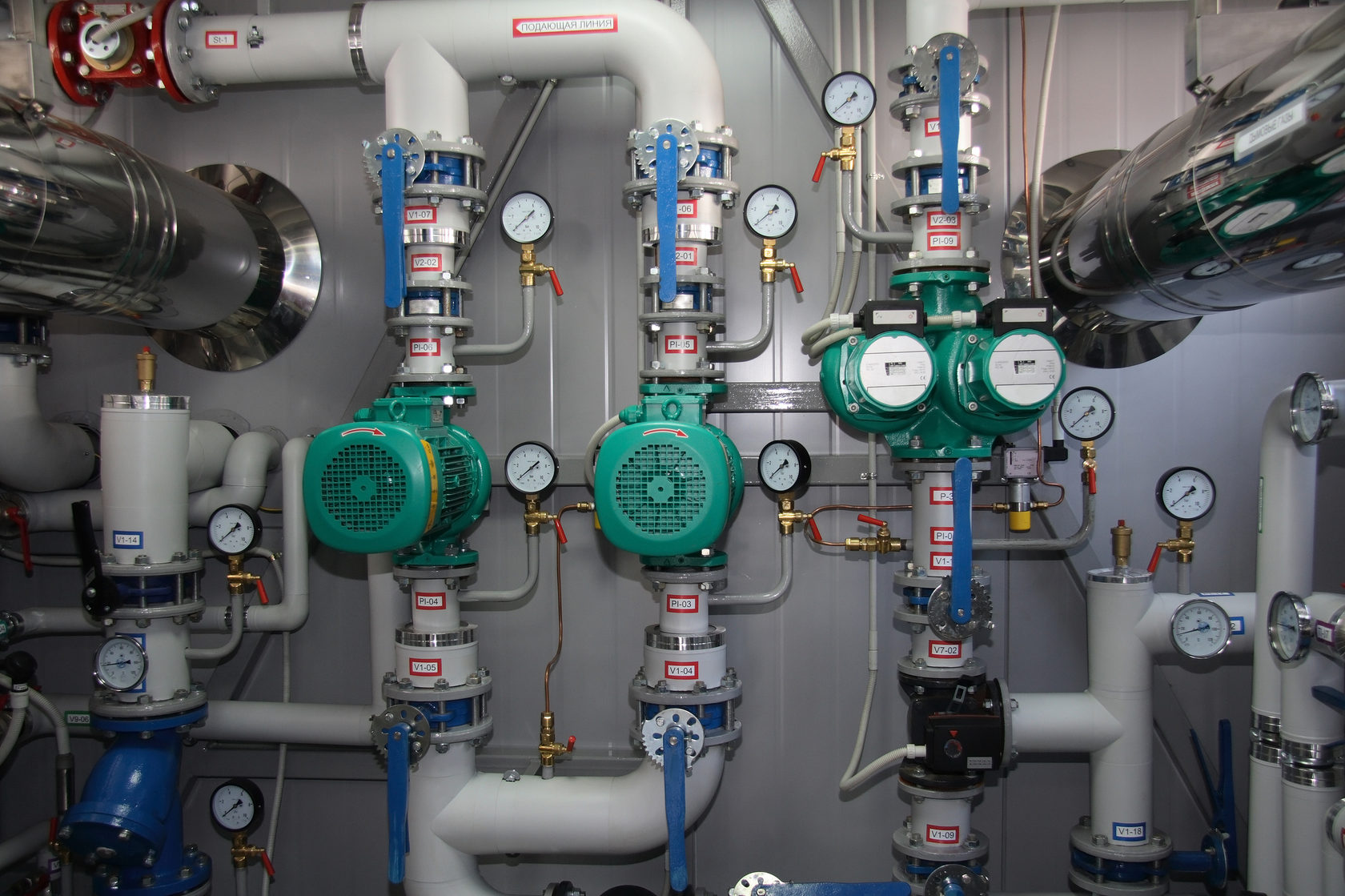

Общедомовой прибор учета тепловой энергии в многоквартирном доме

Проблема централизованных сетей теплоснабжения заключается в том, что как бы ни старались хозяева квартир утеплять свое жилище, платить за реально потребленное количество тепла они не смогут, пока не будет установлен и узаконен общедомовой прибор учета тепловой энергии. С помощью различных энергосберегающих мероприятий можно добиться повышения температуры в помещениях, но не адекватной оплаты поставщику услуг. О том, какую роль играют домовые и квартирные узлы учета тепла, об их разновидностях и порядке установки будет рассказано в данном материале.

О важности учета потребляемого тепла

Уже из вступления можно сделать вывод о том, что любые мероприятия по снижению энергопотребления должны начаться именно с учета расходуемой энергии. Схема, в соответствии с которой взимается оплата за тепло, до недавних пор во всех странах постсоветского пространства была одинаковой и досталась в наследство от СССР. Принцип прост: организацией – поставщиком вводился утвержденный тариф в расчете на 1 м2 помещений, куда входят все затраты, потери при доставке и прибыль этого предприятия.

Учет тепла в многоквартирном доме нужен для того, чтобы иметь представление о реальном расходе тепла и осуществлять в соответствии с этим оплату. Имея общедомовой узел, можно спокойно приступать к модернизации здания. Улучшение тепловых характеристик обязательно отразится на потреблении тепла и будет учтено приборами. Кроме того, внедрение узла позволит отсечь тепловые сети, за потери в которых раньше тоже приходилось платить, они учитывались в тарифе.

Как правило, установка приборов учета дает финансовую экономию для жильцов в размере от 25 до 40%.

Кто устанавливает общедомовой прибор учета тепловой энергии?

Ответ на данный вопрос зависит от законодательных актов, действующих в том или ином государстве постсоветского пространства. Если взять Российскую Федерацию, то там уже действует постановление, гласящее об установке таких приборов учета в обязательном порядке. При этом выполнение задачи возложено на организации, поставляющие тепло в дома. На их же плечи ложится обслуживание и поверка общедомовых приборов для учета тепловой энергии, пока жильцы не создадут свое объединение совладельцев (ОСББ).

Примечание. Немалую стоимость оборудования и его монтажа организации берут на себя, но компенсируют эти затраты путем взимания дополнительных средств со всех жильцов в течение нескольких лет.

Не так категорично стоит вопрос в Украине. Там индивидуальные счетчики учета тепла ставятся на весь дом, подъезд или квартиру по желанию жителей и полностью за их счет. Собранием совладельцев назначается ответственное лицо, чьей задачей является:

  • получить разрешение теплоснабжающей организации;
  • заключить договор на проектные работы с лицензированной фирмой;
  • руководствуясь проектными решениями, определить стоимость оборудования и монтажа;
  • произвести сбор средств;
  • согласовать проектную документацию с поставщиком тепла;
  • закупить оборудование и нанять подрядчика для его монтажа;
  • сдать объект в эксплуатацию.

Примечание. Теплоснабжающая компания устанавливает срок поверки и обслуживания приборов согласно нормативным документам. В прочих странах СНГ действует приблизительно такой же порядок установки и узаконивания средств учета тепловой энергии.

Тепловой счетчик на дом

Независимо от типа расходомерных узлов принцип их действия одинаков и выглядит следующим образом: электронный вычислитель собирает данные из 2 источников — расходомера, встроенного в подающий трубопровод, и датчиков температуры. На основании этих данных вычислитель делает расчет потребленного тепла и выдает результат на дисплей. Дополнительно он может отправлять данные по GSM каналу (мобильная связь) или через интернет напрямую диспетчеру поставщика услуг.

Примечание. Более сложные и точные узлы учета используют 3 источника вместо двух, третьим служат датчики давления.

Домовые индивидуальные приборы учета тепловой энергии применяются 3 основных типов:

  • турбинные (тахометрические): измеряют количество протекающего теплоносителя с помощью находящейся внутри потока механической крыльчатки;
  • ультразвуковые: измеряют расход теплоносителя исходя из скорости прохождения ультразвуком потока воды;
  • электромагнитные: скорость потока определяется по изменениям магнитного поля, создаваемого вокруг мерного участка.

Турбинные расходомеры хоть и дешевле остальных, но дают наибольшую погрешность. А еще нужна периодическая очистка фильтра и частое обслуживание. Создают гидравлическое сопротивление потоку и очень чувствительны к наличию в теплоносителе взвешенных твердых частиц, а потому сейчас применяются крайне редко.

Ультразвуковые приборы дороже, но они точнее и надежнее в эксплуатации. Не требуют частого обслуживания и не создают сопротивления, но нуждаются в прямом мерном участке определенной длины до и после себя. Если вода в трубопроводе слишком грязная, погрешность измерений может увеличиться. Электромагнитные расходомеры тоже могут реагировать на качество воды, но незначительно, а прямые мерные участки им не нужны. Данные приборы чаще всего ставят на общедомовых вводах тепловой сети.

Для справки. Иногда теплоноситель подается в многоквартирный дом сквозным коллектором, идущим дальше, к следующим зданиям. Каждый подъезд имеет свой тепловой пункт и врезку в коллектор. Получается, что надо ставить не один узел, а два, — на входе коллектора в дом и на выходе. Дешевле обойдется альтернативное решение — индивидуальный прибор учета тепловой энергии устанавливается на каждый подъезд.

Индивидуальные счетчики учета тепла

Оплата за поставку тепловой энергии при установленном общедомовом счетчике производится по старой схеме: начисленная сумма раскидывается на все квартиры пропорционально площади. Такое распределение устраивает не всех, ведь у кого-то стены утеплены и стоят энергосберегающие окна, а кто-то так и живет со старыми деревянными. Владельцы утепленных квартир вложили средства в их модернизацию, заставлять их платить наравне с остальными не совсем справедливо.

По этим причинам многих пользователей интересуют собственные приборы учета тепла в квартире. Для их установки не требуется регистрации ОСББ и прочих формальностей. Главное – разработать проект, поставить прибор и согласовать все свои действия с компанией – поставщиком услуг. К сожалению, такой вариант большинству хозяев квартир недоступен, и вот почему.

Учет энергии подразумевает наличие единственного ее источника, а в большинстве квартир их несколько благодаря вертикальной системе отопления. Выходит, надо ставить прибор на врезке в каждый стояк, что безумно дорого, проще платить по старой схеме. Варианты с реконструкцией вертикальной схемы настолько сложны, насколько и бесперспективны, ведь они грозят разбалансировать систему. И только в недавно построенных домах, где устроена горизонтальная система отопления, можно спокойно смонтировать индивидуальный квартирный счетчик.

Счастливые обладатели жилья с горизонтальными ветками могут приобрести соответствующий диаметру труб комплект и смонтировать его на вводе теплоносителя в квартиру. Имея на руках утвержденный проект, документацию и сертификат на счетчик, можно его зарегистрировать в управляющей организации и перейти на оплату услуг по факту. Ниже представлена схема установки квартирного прибора учета:

В последнее время в продаже появились так называемые накладные измерители, предназначенные для учета тепла, затрачиваемого каждым радиатором. Их цена относительно невелика и купить приборчик для каждой батареи вполне реально. Другое дело, что организация – поставщик услуг вряд ли захочет иметь дело с подобными измерителями и откажется их регистрировать.

Заключение

Узлы учета сами по себе не экономят тепловую энергию. Но они позволяют четко контролировать ее затраты и тем самым открывают путь к термической модернизации здания, индивидуальной регулировке отопительной системы и внедрению средств автоматизации.

Счетчик на отопление в квартиру: классификация и установка

Счета за отопление в последние годы становятся все более пугающими и очень хочется их уменьшить. Пожалуй, в настоящий момент единственный способ сэкономить — поставить счетчик на отопление в квартиру. Но далеко не всегда это возможно — такова современная законодательная база.

Установить счетчик на отопление в квартиру кажется разумным решением

Содержание статьи

Выгодно или нет

Плата за отопление в последние годы становится все больше и больше, и многие задумываются о том, чтобы поставить счетчик  на отопление в квартиру. Это возможно, если на вашем доме стоит общедомовой узел учета тепла и УК/ТЖС/ЖЭК ведет учет по индивидуальным счетчикам. Второе условие — горизонтальная разводка отопления в квартире. К сожалению, большая часть многоэтажных домов имеет вертикальную разводку — в каждой или почти в каждой комнате имеется стояк, от которого запитываются радиаторы. При таком типе разводки ставить счетчики придется на каждый стояк, а это недешево и окупаться это мероприятие  будет долго.

Если вам повезло и в вашем доме горизонтальная разводка, ставить счетчик на отопление безусловно выгодно. Насколько -зависит от того, насколько в вашей квартире большие теплопотери. Если квартира «внутренняя», имеет мало стен, выходящих на улицу и/или стены эти утеплены, если стоят пластиковые окна или деревянные, но новые и непродуваемые, если двери утеплены — выгода может быть очень большой. После установки теплового счетчика может оказаться, что вы платите только малую часть предыдущих начислений на общих основаниях.

Экономия может быть значительной

Но и это еще не все: на данный момент начислять оплату за отопление по индивидуальным счетчикам учета тепловой энергии будут только в том случае, если они установлены и введены в эксплуатацию в 100% жилых и нежилых помещений дома. Это реально только в новостройках, которые сдают сразу с приборами учета. В других домах такие случаи крайне редки, что ставит под сомнение целесообразность установки.

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

На весь процесс может понадобиться два-три месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

Порядок начисления платы за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в полгода

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе-изготовителе, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занять несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

  1. Сервисный центр производителя вашего счетчика.
  2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
  3. Подразделение предприятия «Ростест».

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Виды квартирных счетчиков на отопление

Счетчики на отопление в квартиру есть нескольких видов. У каждого из них есть какие-то недостатки, идеального нет, но выбрать все-таки придется. Давайте коротко рассмотрим характеристики и особенности каждого типа:

  • Механические или тахометрические. По сути очень похожи на обычные водяные счетчики — в корпусе установлена крыльчатка. По способу установки бывают турбинными и винтовыми. Плохо реагируют на наличие механических примесей в воде, так что на входе должен стоять фильтр грубой очистки. Их плюс — невысокая цена, что и обуславливает их популярность.
Механический квартирный теплосчетчик «Теплоучет-1» (инструкция), модификация Компакт (моноблок). Показания отображаются в кВт/ч

Покупая счетчик на отопление в квартиру, обратите внимание на то, чтобы он имел сертификат качества, в котором должны стоять данные о его поверке. Должна стоять дата и наименование организации, которая поверку проводила.

Подводя итог, стоит сказать, что счетчик на отопление в квартиру выгоден в том случае, если у вас по максиму устранены все возможные утечки тепла.

Методы «экономии» при коммерческом учете воды и тепла - Энергетика и промышленность России - № 7 (71) июль 2006 года - WWW.

EPRUSSIA.RU

Газета "Энергетика и промышленность России" | № 7 (71) июль 2006 года

В последнее десятилетие проводится массовое внедрение приборов учета воды и тепла, разрабатываются новые нормативные документы по учету. Общая координация действий в этой сфере отсутствует, поэтому документы очень часто противоречат друг другу, имеют много слабых мест. «Правила учета тепловой энергии и теплоносителя» утверждены только в 1995 году, но уже сейчас многие специалисты признают, что они морально устарели. ГОСТ Р 51649‑2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия» – только в 2000 году, но и сейчас установленные в нем требования к испытаниям не выполняются. В частности, приборы не проходят испытания на электромагнитную совместимость, хотя качество электроэнергии в наших коммунальных сетях оставляет желать лучшего.

«Корректировка» приборов учета

Сегодня ни один из испытательных центров не проводит предусмотренные ГОСТом испытания на предмет проверки защищенности от несанкционированного доступа в память приборов.

Нужно учитывать также и подход потребителей к самой проблеме энергосбережения. После установки прибора учета многие потребители задумываются – а как снизить платежи за тепло и воду? Казалось бы, ответ прост и логичен – надо экономить на фактическом потреблении! Однако на практике иногда все оказывается не так. Потребитель часто решает проблему более простым способом – манипуляциями с прибором учета. А поскольку теплосчетчик достаточно сложен по устройству, алгоритмам работы, монтажу, эксплуатации, то и возможностей фальсификации здесь намного больше. Доказать же, что потребитель сознательно искажает показания приборов, очень сложно по ряду причин.

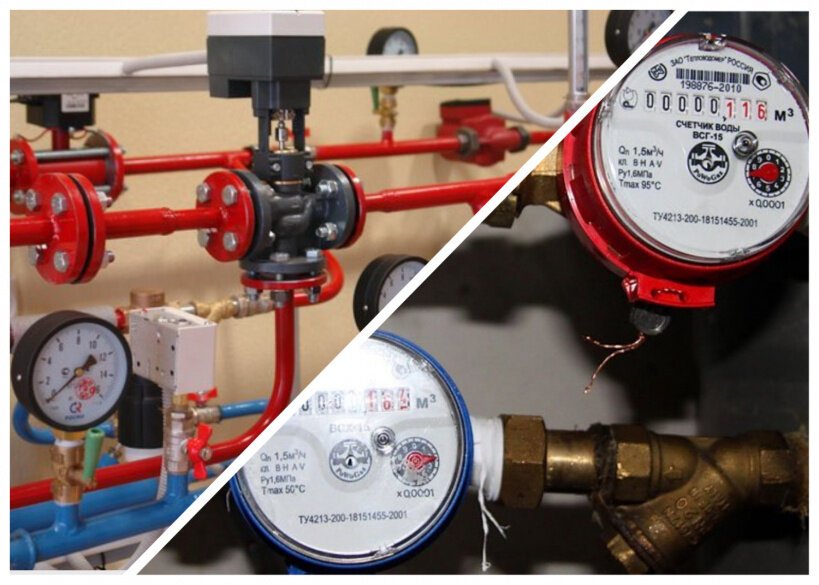

Каким образом сегодня корректируются показания приборов? Начнем с водосчетчиков, и не будем касаться таких «древних» методов, как манипуляции с пломбами.

Способ, иногда применяемый владельцами приусадебных участков для снижения затрат на во‑ду, расходуемую для полива. Потребитель покупает самый дешевый и ненадежный (по отзывам соседей и знакомых) водосчетчик, согласует его применение с поставщиком воды. В соответствии с отечественными стандартами минимальный расход, фиксируемый водосчетчиком, составляет 30 л/ч. Есть еще порог чувствительности, на котором счетчик должен начать вращаться, но при существующем качестве водопроводной воды уже через дветри недели счетчик кое‑как вращается и на минимальном расходе. Кран открывается так, чтобы расход составлял менее 30 л/ч. При этом счетчик вообще не фиксирует разбор воды, т. е., установив прибор, потребитель получает возможность законно не платить за воду. Установив расход, например, в 20 л/ч, можно получить за сутки 480 литров чистой питьевой воды абсолютно бесплатно!

Другой, чуть более сложный способ. Он уже требует определенных затрат, но более удобен для городской квартиры. При монтаже счетчика требуется установка сетчатого фильтра с пробкой, которая, как известно, не пломбируется, поскольку периодически требуется чистка фильтра. Потребитель покупает в хозяйственном магазине гибкий шланг (подводку), вкручивает его на место снятой сливной гайки фильтра и получает воду в обход счетчика. При приходе инспек‑тора «Водоканала» для проверки счетчика (что случается весьма редко) инспектора достаточно подержать за дверью пару минут, чтобы за это время вывернуть гайку шланга и поставить штатную пробку.

Следующий способ для той же конструкции узла учета воды более прост: к стакану сетчатого фильтра прикрепляется тонкая проволока и пропускается в трубу по ходу воды. Проволока тормозит вращение турбинки счетчика, и показания значительно занижаются.

Большинство применяемых сейчас водосчетчиков – так называемые «сухоходы». Они состоят из двух частей: турбинка, вращающаяся в воде, и счетный механизм, отделенный от турбинки герметичной перегородкой. На турбинке крепятся один или несколько маленьких магнитов. Вода вращает крыльчатку, под воздействием вращения магнитов за герметичной перегородкой вращается металлическое кольцо, вращение кольца передается на счетный механизм. Суть следующего способа занижения показаний – торможение крыльчатки путем установки наружных магнитов, положение которых определяется опытным путем.

Дисбаланс в результатах отпуска и потребления воды

После знакомства со всеми этими способами несколько по‑иному начинаешь смотреть на по‑ложительные заключения различных организаций по результатам внедрения водосчетчиков. Понятно, что если установить в жилом квартале квартирные счетчики воды, то сумма их показаний (например, за месяц) будет меньше расчетной величины, определенной по соответствующим нормативам. Однако ни в одном из отчетов, ни в одной из многочисленных статей ав‑торы не встречали упоминания о том, что где‑то после установки квартирных водосчетчиков уменьшилось общее водопотребление города, района, поселка. На практике одновременно с внедрением водосчетчиков растет дисбаланс между результатами учета отпуска и потребления, и рассмотренные выше манипуляции с приборами вынужденно списываются на потери в распределительных сетях.

Невиданные «возможности» счетчиков тепла

Более разнообразны способы корректировки показаний теплосчетчиков. Теплосчетчик состоит из трех основных блоков – расходомер, термопреобразователи, тепловычислитель, и корректировки возможно вносить, манипулируя любым из блоков.

Тахометрические расходомеры теплосчетчиков имеют те же варианты корректировки, что и названные выше для водосчетчиков.

Электромагнитный расходомер конструктивно состоит из двух магнитных катушек, установ‑ленных под и над трубой, двух измерительных электродов, расположенных горизонтально. На катушки подается переменное напряжение известной частоты и формы. С электродов снимает‑ся сигнал, пропорциональный расходу жидкости. Для корректировки показаний прибора снаружи датчика расхода устанавливаются дополнительные магнитные катушки, напряжение на которые подается в противофазе напряжению катушек прибора. Таким образом подавляется полезный сигнал и занижаются показания. К счастью, этот способ пока не получил широкого распространения, т. к. требует определенной квалификации исполнителя.

Вихревой расходомер конструктивно состоит из треугольной призмы, вертикально установленной в трубе, измерительного электрода, вставленного в трубу далее по течению жидкости, и установленного снаружи трубы постоянного магнита. Манипуляции сводятся к искажению магнитного поля постоянного магнита расходомера. Для этого применяют набор постоянных магнитов. Их расположение выбирают опытным путем. Таким способом возможно значительно поднять нижнюю границу диапазона измерений прибора. Другой способ искажения показаний вихревых расходомеров – завихрение и закручивание потока воды, например смещением при монтаже прокладки между фланцами прибора и трубопровода, что тоже занижает показания.

Манипуляции с термопреобразователями. Термопреобразователи устанавливаются в подающий и обратный трубо-проводы и подключаются линиями связи к тепловычислителю. Несложный, но эффективный способ занижения показаний теплосчетчика – подключение параллельно термопреобразователю, установленному на подающем трубопроводе, резистора с переменным сопротивлением. Такое включение занижает температуру подаваемой из теплосети воды, причем величина требуемой «экономии» регулируется подбором сопротивления резистора.

Все указанные способы «энергосбережения» не идут ни в какое сравнение с возможностями корректировки показаний микропроцессорного тепловычислителя. Вот характерная цитата из журнала «Законодательная и прикладная метрология»: «цифровые устройства позволяют обманывать с невиданными ранее возможностями». Авторы вынуждены согласиться с этим утверждением, ибо это есть очень точное описание ситуации в теплоучете, складывающейся в по‑следние годы.

Известно, что действующие «Правила учета тепловой энергии и теплоносителя» требуют измерения и регистрации большого количества величин; эти требования возможно реализовать только на базе цифровых приборов. И за прошедшие 7 – 8 лет в Госреестр средств измерений РФ внесено порядка 400 теплосчетчиков и расходомеров, большинство из которых цифровые. В 2000‑м году вышел ГОСТ Р 51649‑2000. Не случайно в нем содержится следующее требование: «программное обеспечение теплосчетчиков должно обеспечивать защиту от несанкционированного вмешательства в условиях эксплуатации».

В самом деле, теплосчетчик – это прибор коммерческого учета, некий аналог кассового аппарата. Всеми признано, что кассовый аппарат должен иметь фискальную память, защищенную от несанкционированного доступа. К сожалению, осознание необходимости защиты теплосчетчиков и расходомеров от вмешательства пришло с большим опозданием, и до сих пор ни один из государственных центров испытаний средств измерений такие испытания не проводит.

Что же сегодня происходит на практике? Теплосчетчик, как цифровой прибор, имеет соответствующее программное обеспечение. Потребитель тепловой энергии обычно вместе с теплосчетчиком приобретает и программное обеспечение, при помощи которого он может вывести данные из памяти прибора через интерфейс на компьютер, в локальную сеть, на принтер и т. д. Но на предприятииизготовителе существует, кроме того, калибровочное программное обеспечение. Оно используется для настройки прибора при выпуске из производства, а также для корректировки калибровочных коэффициентов в случаях, когда прибор не прошел очередную по‑верку. Понятно, что калибровочные программы должны быть недоступны широкому кругу лиц.

Единство поставщиков и потребителей: перекодировка приборов учета

К сожалению, сейчас складывается тревожная ситуация, связанная с тем, что изготовители приборов нередко передают специальные калибровочные программы внедренческим предприятиям. Почему? Видимо, потому, что качество приборов оставляет желать лучшего, в процессе эксплуатации при многолетних межповерочных интервалах (МПИ) характеристики приборов «плывут», появляются сверхнормативные расхождения показаний расходомеров в подающем и обратном трубопроводах, «зависает» программное обеспечение и т. д. У энергоснабжающих организаций часто возникают сомнения в достоверности показаний приборов. И тогда сервисная фирма или потребитель обращаются на заводизготовитель с просьбой отремонтировать прибор. Очевидно, что изготовитель не заинтересован в том, чтобы его прибор имел плохую репутацию в регионе, где он эксплуатируется, и передает сервисной фирме калибровочную программу. Представитель сервисной фирмы загружает программу в ноутбук, подключает ноутбук к штатному интерфейсному разъему теплосчетчика, снимает и анализирует архивные данные, пересчитывает калибровочные коэффициенты и вводит их новые значения в память теплосчетчика. В результате таких «наладочных» работ нуждающийся в ремонте теплосчетчик снова «хорошо показывает» или начинает демонстрировать заметную «экономию».

Интерфейсный разъем не может быть опломбирован энергоснабжающей организацией, по‑скольку он предназначен для периодического съема архивов при подготовке ежемесячных отчетов. Сервисная фирма также заинтересована в наличии у нее такой программы с тем, чтобы у поставщика и потребителя не было претензий к точности выполняемых измерений и качеству обслуживания приборов. Потребитель тепловой энергии заинтересован в сотрудничестве с сервисной фирмой, имеющей калибровочную программу, для исключения конфликтов с энерго‑снабжающей организацией при сбоях в работе прибора и, в отдельных случаях, для решения вопросов «практического энергосбережения».

Таким образом, и изготовители приборов, и сервисные (внедренческие) фирмы, и потребители тепла заинтересованы в негласном распространении специальных программ, способных в обход существующих защит, блокировок и пломб проникать в память микропроцессорных вычислителей. Понятно, какими будут результаты коммерческого учета при таком единстве интересов.

При анализе результатов измерений, накопленных теплосчетчиками на месте их эксплуатации, факты несанкционированного вмешательства в метрологические или эксплуатационные настройки становятся очевидными, при этом наиболее часто встречаются случаи тайного вмешательства в метрологические настройки каналов измерения расхода теплоносителя.

Обратим внимание на рис. 1, где в наглядном графическом виде показан пример «ремонта» теплосчетчика прямо на месте эксплуатации, без его отключения и демонтажа, видимо, с применением ноутбука и «сервисной» программы.

По данным энергоснабжающей организации, данный узел учета оснащен весьма современным теплосчетчиком и введен в эксплуатацию осенью 2002‑го г. Но уже к февралю 2003 г. сервисная организация, обслуживающая этот узел учета, обнаружила заметное отставание показаний канала М1 от соответствующих показаний канала М2 (измеренная «утечка» и несанкционированный водоразбор составили около минус 120 тонн за месяц).

Отрицательное расхождение каналов измерений М1 и М2 в закрытой системе на -1,7% «наладчику» показалось неприличным, и «эффективное» решение проблемы было найдено: на 22-й минуте 12‑го часа 27 февраля (видимо, после снятия данных для февральского отчета) цена импульса расходомера обратной воды была уменьшена ровно на 3,0%! И это при том, что допускаемая погрешность измерения расхода для данных расходомеров равна ±1%. Таким образом, отрицательная поправка к показаниям расходомера М2 троекратно (!) превысила метрологический допуск!

В результате такой тайной «наладки» (энергоснабжающая организация, как всегда, оказалась не в курсе этого события) образовалась «утечка» положительная (около 100 тонн в месяц). И здесь вполне уместно предположить, что таким вот образом сервисная организация решила скомпен‑сировать убытки, ранее причиненные поставщику тепла своим безответственным «сервисом».

Конечно же, сервисная организация не призналась в факте самовольного и незаконного вмешательства в работу защищенного и всеми опломбированного коммерческого узла учета, тут же предложив собственную «правдоподобную» версию этого явления: коль скоро «наладчики» сервисной фирмы тут ни при чем, то скачкообразное уменьшение показаний канала измерений М2 ровно на 3% произошло как бы «само по себе».

Приведем еще один наглядный пример того, как «сами по себе» по рабочим дням и в рабочее время изменяются важнейшие настройки тепловычислителей, непосредственно влияющие на результаты учета и, следовательно, на объемы платежей за потребляемые тепловую энергию и теплоноситель.

На рис. 2 приведен график изменения во времени среднечасовых относительных расхождений измеренных часовых энергий W (хранящихся в часовых архивах) и их упрощенных расчетных аналогов Wрасч=0,001•[M1•(t1-t2)+(M1-M2)•(t2-tхв) ]. При этом для определения Wрасч были использованы значения М1, М2, t1 и t2 из соответствующих часовых архивов, а среднечасовые расхождения для каждого часа были рассчитаны по формуле W=[ (W-Wрасч)/Wрасч]•100%.

Как видно из рис. 2, в начальный период времени среднечасовые значения W близки к нулю, что однозначно свидетельствует о том, что до 16‑го часа 19 декабря в теплосчетчике применялась полная формула расчета теплопотребления W=0,001•[M1•(h2-h3)+(M1-M2)•(h3-hхв) ]. Но 19 декабря кто‑то решил, что теплосчетчик, видимо, «много показывает», и на 16‑м часе су‑ток (примерно в 15:40) скачкообразно возникла систематическая нехватка энергии в часовых архивах на среднем уровне -4,7%.

Более детальное изучение этого явления показало, что в этот момент времени таинственным образом выполнено переключение опломбированного тепловычислителя на «неполное» уравнение измерений Wот=0,001•[M1•(h2-h3) ], что и привело к потере (обнулению) «учетной» составляю-щей Wгвс=0,001•[ (M1-M2)•(h3-hхв) ] и, как следствие, к систематическому занижению теплопо‑требления на уровне -4,7%. Однако и в данном случае сервисная организация активно отрицала факт тайного переключения уравнений измерений тепловой энергии, и коль скоро «наладчик» не был пойман с поличным в присутствии свидетелей, то и доказать преднамеренность тайного искажения результатов учета весьма непросто. А вдруг в самом деле разработчик такого «современного» теплосчетчика и сервисная организация тут ни при чем, а вся эта «экономия» то и дело происходит исключительно из‑за случайных программных сбоев, которые почему‑то никогда не случаются ранним утром или поздним вечером, по выходным или праздничным дням?

По данным авторов, уже многие типы цифровых теплосчетчиков могут быть перенастроены без снятия пломб через интерфейс или клавиатуру при помощи калибровочных программ или из‑вестных кодов доступа. Для входа в калибровочную программу достаточно предъявить «пароль», т. е. одновременно нажать некоторую комбинацию клавиш на лицевой панели прибора. Известны типы теплосчетчиков и расходомеров, у которых для входа в режим корректировки калибровочных данных необходимо к известному месту корпуса прибора просто поднести специальное устройство.

Однако публично доказать факт несанкционированного доступа, а особенно его преднамеренный характер, практически невозможно – официальные структуры пока не проявляют практического интереса к этой проблеме, а энергоснабжающие организации просто не имеют специалистов требуемой квалификации для компетентного проведения сложных экспертиз программного обеспечения, применяемого в тех или иных теплосчетчиках или расходомерах.

На основании вышеизложенного возникает необходимость скорректировать отечественные стандарты на водосчетчики в части снижения минимального измеряемого расхода до 6 литров в час, что приведет их в соответствие европейским стандартам; разработать и внедрить в практику проливные поверочные установки с минимальным воспроизводимым расходом 6 л/ч; разработать для персонала сбытовых подразделений водо и теплоснабжающих организаций, предприятий Госэнергонадзора методики выявления фальсификаций при ведении учета водо и теплопотребления; считать обязательным при испытаниях для целей утверждения типа теплосчетчиков и расходомеров проведение испытаний по обеспечению надежной защиты от несанкционированного вмешательства в условиях эксплуатации.

виды и принцип работы квартирных приборов учета тепловой энергии

Индивидуальные приборы учета с успехом внедряются в систему коммунальных услуг благодаря точному подсчету потребленного ресурса. Один из вариантов ИПУ — тепловой счетчик.

Устройство не относится к распространенным, ведь требует соблюдения перечня условий для установки. Ожидаемое изменение действующего законодательства позволит монтировать приборы учета тепловой энергии в упрощенном порядке. Правильный выбор подходящего варианта ИПУ — возможность реально сэкономить.

Виды и принцип работы счетчиков тепла

Современные технологии позволяют выпускать разные типы устройств, которые отличаются ценой, особенностями получения показаний и монтажом.

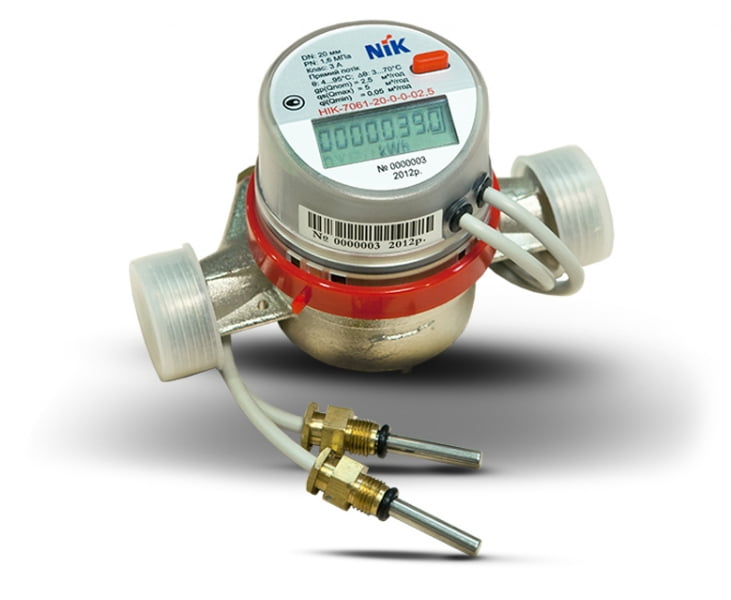

Механические

Эти измерители расхода тепла относятся к наиболее простым, их второе название — тахометрические. Порядок работы агрегатов: проводится замер прошедшей через механизм воды. Внутри счетчика установлена крыльчатка или турбина. Устройства подключаются к входной и выходной трубам, за счет чего анализируется разница Т °C.

Изделие чаще всего состоит из двух основных элементов: вычислителя тепла и водосчетчика. Современные варианты могут дополнительно оснащаться датчиками давления и встроенным модулем дистанционной передачи сведений.

Достоинства тахометрического счетчика тепловой энергии:

  1. Низкая цена. При сравнении с другими видами прибор окажется самым дешевым.
  2. Простота установки и использования, но только при условии монтажа на новую систему отопления.

Выделяют и существенные недостатки:

  • Невозможность размещения на трубах отопления, через которые проходит жесткая вода. Хотя перед механизмом устанавливается фильтр, но из-за наличия окалины очиститель быстро засоряется, что нарушает циркуляцию и не обеспечивает точность снятия показаний.
  • Возможный выход из строя при гидроударе. Резкий скачок давления и усиление напора проходящей через крыльчатку или турбину воды может повредить агрегат.

Механические ИПУ предполагают установку на трубы диаметром до 32 мм.

Устанавливать механические счетчики тепла имеет смысл только в домах с малой этажностью, при высоте строения более 5 этажей агрегаты быстро ломаются из-за частых гидроударов

Вихревые

Устройство существенно отличается от предыдущего. Квартирные теплосчетчики допускаются для монтажа на вертикальных и горизонтальных участках, но только при соблюдении установленного размера прямого отрезка. Принцип работы сложный, ведь за основу берутся скорость и количество образующихся вихрей. Перед основной частью находится призма, рассекающая поток жидкости.

Прибор учета тепловой энергии обладает некоторыми особенностями:

  1. Механизм отличается чувствительностью к потокам воды. Наличие крупных примесей существенно влияет на образование вихрей, затрудняя рассекание жидкости.
  2. Присутствие мелкой окалины не так воздействует на работу, но не освобождает от необходимости устанавливать перед счетчиком магнитный фильтр.
  3. Воздух в системе влияет на снятие показаний, способствует износу аппарата.

Особое внимание уделяется монтажу. Соблюдение точности размещения и выполнение правильных переходов обеспечивают нормальное функционирование механизма.

Вихревые аппараты не боятся гидроударов, но из-за большого количества мусора их нежелательно монтировать на старые отопительные системы

Электромагнитные

Тот вид измерителей существенно отличается от остальных, ведь электромагнитные счетчики считают потребленное тепло наиболее точно. ИПУ этого типа используются на промышленных объектах. Для установки в доме или квартире выпускаются бытовые малогабаритные варианты.

Работают электромагнитные приборы учета тепла по единой схеме, основанной на существующих законах физики. Внутри механизма расположены магниты, которые создают соответствующее поле. В составе воды есть частицы — жидкость выступает в качестве проводника. Проходя через электромагнитное поле, теплоноситель создает электрический ток. Значение прямо пропорционально скорости движения жидкости. Возникающий ток замеряется при помощи специального устройства.

Сложность процесса получения показаний предполагает особую точность установки ИПУ. К монтажу счетчика предъявляются следующие условия:

  1. Присутствие надежно и правильно подключенного источника постоянного питания. Модели получают энергию от сети или имеют автономный аккумулятор.
  2. Отсутствие серьезных примесей в воде.
  3. Удаленность от других электрических устройств, которые могут нарушать функционирование прибора.

Счетчики этого вида самые дорогие.

Электромагнитные счетчики тепла относятся к универсальным аппаратам, они не боятся гидроударов и мусора в сети, единственным минусом здесь является высокая цена

Ультразвуковые

Пользуются востребованностью в качестве многоквартирных ПУ. Производители выпускают разные типы устройств, но приборы отличаются схожим принципом действия. Ультразвуковой теплосчетчик оснащается модулями, которые посылают и улавливают сигнал. Время, необходимое для выполнения этой операции, будет определять скорость прохождения воды — из полученных значений рассчитывается расход.

Хотя приборы и отличаются высокой стоимостью, зато выделяются существенным преимуществом, что делает ультразвуковые счетчики весьма популярными. Принцип измерения, который реализован в устройствах, не препятствует прохождению жидкости и не оказывает существенного влияния на общее давление в системе. Счетчики тепла на ультразвуке имеют и недостатки:

  • необходимость постоянного питания;
  • выполнение условий правильного монтажа;
  • хорошее качество воды — примеси затрудняют прохождение сигнала.

Приборы выпускаются нескольких типов: при выборе нужно обращать внимание на особенности модели.

Выбор теплосчетчика

Приобретение ИПУ для квартиры или дома — ответственная задача. Установка счетчика на отопление предполагает учет особенностей существующих вариантов, что позволяет избежать проблем в дальнейшем.

Чтобы правильно подобрать подходящее устройство, нужно оценивать следующие нюансы:

  1. Съем показаний. Простые ИПУ только отображают значения на табло, а более современные модели могут оснащаться накопителем и модулем дистанционной передачи.
  2. Производитель. Хотя многие зарубежные фирмы выпускают более надежное оборудование, устройства должны пройти обязательную сертификацию в РФ. Требование касается и приборов отечественных изготовителей.
  3. Способ монтажа. Установка теплосчетчика на отопление в квартире может осуществляться вертикально или горизонтально. Некоторые модели годятся только для одного положения в пространстве.
  4. Состояние системы. При устаревших трубах прибор быстро выйдет из строя.
  5. Стоимость. При наличии нескольких стояков, что характерно для многоквартирных домов, монтаж требуется на каждый элемент — это делает установку счетчиков учета невыгодной.
  6. Межповерочный интервал. Стоимость проведения процесса по подтверждению работоспособности прибора может быть равна 50 % от первоначальной цены устройства. Лучше приобретать счетчики с наибольшим сроком между поверками.

С учетом высокой стоимости проведения периодической проверки работоспособности теплосчетчиков, желательно выбирать аппарат с большим межповерочным интервалом

Прежде чем выбрать ИПУ тепловой энергии, нужно проконсультироваться с исполнителем коммунальных услуг. Не все счетчики тепла подходят для конкретной системы. Установка может быть бессмысленной, если показания не будут учитываться из-за действующего законодательства.

Теплосчетчик, счетчик энергии, счетчик холода, счетчик тепла

  • Статический жидкостный осциллятор Теплосчетчик
  • Счетчик тепла и охлаждения для приложений размером DN15 - DN500
  • Отсутствие движущихся частей, обеспечивающих точное, стабильное и надежное измерение расхода на протяжении длительного времени время.

Superstatic 440 - это счетчик тепла и охлаждения с уникальным принципом измерения колебаний жидкости, который позволяет использовать его с более чем 50 различными охлаждающими жидкостями (гликолями).
Счетчик тепла и холода Superstatic 440 разработан и оптимизирован для измерения потребления тепловой энергии в любой системе централизованного теплоснабжения, централизованного охлаждения или управления зданием для индивидуального выставления счетов за тепловую энергию и может быть легко интегрирован в любую интеллектуальную среду учета.

Superstatic 440 способен измерять расход от 1 м3 / ч до 1500 м3 / ч в диапазоне диаметров трубопроводов от DN15 до DN500. Отсутствие движущихся частей обеспечивает непрерывную работу, повсюду используются коррозионно-стойкие материалы, а для трубопроводов размером до DN40 не требуется прямых участков трубопроводов. Благодаря конструкции нет никакого влияния на загрязнение магнетитом.

Счетчик нагрева и охлаждения может использоваться в широком диапазоне температур от -20 ° C до + 130 ° C.Счетчики
сертифицированы по MID EN 1434, класс 2, омологация для всего диапазона DN 15 - DN 500. Счетчики
доступны с фланцевым соединением для всех размеров, а резьбовые соединения доступны в размерах ¾ ”, 1”, 1 ¼ ”и 2”. .

Повторная калибровка и обслуживание теплосчетчика Superstatic 440 теперь легко, быстро и экономично. Сертификат соответствия MID определяет, что только измерительная головка должна быть откалибрована.

Может быть установлен практически в любом месте, так как один и тот же счетчик используется для горизонтальной, вертикальной и водосточной установки.

Большой дисплей Superstatic 440 позволяет легко считывать показания с множеством значений расхода, температуры и энергии, доступных через дисплей. Настройка с помощью кнопки упрощает навигацию по главному меню, где можно увидеть накопленные, дневные, ежемесячные, средние и максимальные значения. Доступные единицы отображения:

Энергия кВтч, МВтч, ГДж, МДж Объем, м3 Температура, ° C

Руководство по расходомеру тепла

<< Назад

Счетчики теплового потока (счетчики BTU или тепловые счетчики)

Теплосчетчики имеют разные названия в зависимости от того, в какой стране вы находитесь. В США счетчики тепла называются тепловыми счетчиками, тогда как на Ближнем Востоке и в Азии счетчики тепла называются счетчиками BTU, что означает «британские тепловые единицы». Хотя теплосчетчики производятся с использованием различных операционных технологий, они состоят из одних и тех же основных компонентов, но могут отличаться по конфигурации, например: относительно технических единиц измерения, требуемых местных стандартов, протоколов вывода и т. д.

Как работают расходомеры Heat ?

Теплосчетчики измеряют энергоемкость потока жидкости в единицах тепловой энергии, например.Британские тепловые единицы (БТЕ) ​​Джоули или Килловатт-часы.

Теплосчетчик - это устройство, которое измеряет тепловую энергию на стороне подачи или на стороне возврата теплогенерирующего или теплообменного устройства путем измерения расхода теплоносителя и изменения его температуры (ΔT) между подающей и возвратные ножки системы. Обычно он используется на промышленных предприятиях для измерения мощности котла и тепла, потребляемого технологическим процессом, а также в системах централизованного теплоснабжения для измерения тепла, поставляемого потребителям.Его можно использовать для измерения теплопроизводительности, скажем, отопительного котла или холодопроизводительности холодильной установки.

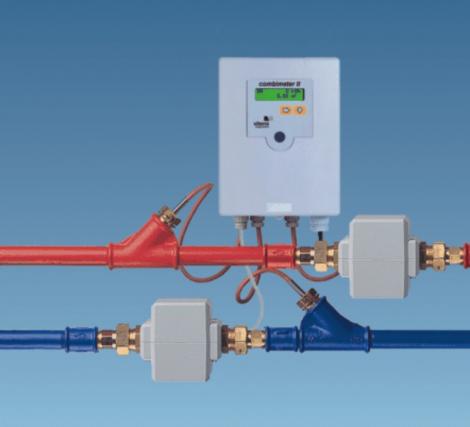

Рисунок 1: Типовая установка теплосчетчика (термопары расположены на стороне подачи и возврата систем для расчета ΔT)
В этой модели показан удаленный вывод данных через MBus

Рисунок 2: Типовой ультразвуковой теплосчетчик

Счетчик тепла состоит из:

  1. Расходомер жидкости
  2. Средство измерения температуры между подающим и обратным потоками, обычно пара термопар.
  3. Средство объединения двух измерений за период времени - обычно полчаса - и суммирования общей теплопередачи за заданный период.

Виды теплосчетчиков

Существует много различных типов теплосчетчиков, в том числе: крыльчатка, электромагнитный, вихревой, жидкостный осциллятор и ультразвуковой, который является наиболее популярным. В Европе они регулируются европейским стандартом для счетчиков тепла; EN1434. Теплосчетчик состоит из блоков или трех узлов, включая вычислитель или интегратор, датчик расхода и пару датчиков температуры.Полные и гибридные инструменты имеют неразделимые подузлы, тогда как комбинированный инструмент может иметь отдельные подузлы. например, выносной дисплей

Преимущества: механические счетчики тепла (одноструйные, многоструйные, турбинные)

♦ Низкая стоимость
♦ Отвечает большинству требуемых разрешений
♦ Легкодоступность
♦ Обширная база пользователей, обслуживающая

Недостатки: механические теплосчетчики (одноструйные, многоструйные, турбинные)

♦ Короткий срок службы
♦ Калибровочный дрейф
♦ Возможность накопления магнетита
♦ Точность измерения добавки гликоля
♦ Вмешательство пользователя посредством магнитного воздействия
♦ Подлежит строгим требованиям фильтрации


Преимущества: Электронные счетчики тепла

♦ Высокая точность
♦ Отвечает самым строгим требованиям
♦ Отсутствие движущихся частей
♦ Долговечность в эксплуатации
♦ Защита от несанкционированного доступа
♦ Возможность измерения воды с гликолем и добавками
♦ Допускается промывка системы

Недостатки: Электронные счетчики тепла

♦ Более высокая стоимость
♦ Сложная конструкция

Типичные области применения:

♦ Установки охлажденной воды для учета использования охлажденной воды для выставления счетов в торговых центрах или офисных зданиях, где есть разные арендаторы.
♦ Схемы централизованного теплоснабжения, используемые для распределения затрат на отопление между отдельными арендаторами в схеме
♦ Государственные схемы стимулирования, основанные на возобновляемых источниках энергии, такие как схема UK-RHI. Подтверждением использования / экономии энергии являются одобренные и подходящие счетчики тепла

.

<< Назад

Теплосчетчик - обзор

10.2.4 Теплосчетчик

Теплосчетчик играет ключевую роль в интеллектуальных системах отопления при модернизации.Это связано с тем, что в Европе обязательная установка приборов учета тепла в многоквартирных и многоцелевых зданиях с источником центрального отопления / охлаждения или питанием от сети централизованного теплоснабжения требуется в соответствии с недавней Директивой по энергоэффективности 2012/27 / EU (Директива 2012/27 / ЕС Европы, 2012 г.). Поскольку такие счетчики позволяют вести учет тепловой энергии и «истинное» измерение энергопотребления, в том числе в режиме реального времени, они становятся очень эффективными инструментами для повышения энергоэффективности и разумной экономии энергии.

Учет тепла может производиться прямым или косвенным подходом (Celenza et al., 2015).

Счетчики тепла прямого действия (регулируемые техническим стандартом EN 1434, стандартом EN 1434) измеряют потребление тепловой энергии путем объединения объемного расхода теплоносителя, циркулирующего в системном контуре, с разницей энтальпии между входной и выходной секциями. Поскольку разность давлений между входной и выходной секциями можно считать незначительной, для получения разницы энтальпий достаточно измерить температуры подающей и обратной воды и знать средние теплофизические свойства теплоносителя при этих температурах.

Однако при модернизации зданий с установками центрального отопления и вертикальным распределением тепла использование прямых теплосчетчиков может быть очень сложной или невыполнимой задачей из-за архитектурных ограничений и высоких затрат. Поэтому используются косвенные подходы, основанные на оценке потребления тепловой энергии, которая осуществляется путем измерения некоторых параметров, тесно связанных с потреблением энергии. Это позволяет разделить затраты на отдельные блоки в виде доли от общего энергопотребления здания (которое обычно измеряется прямым счетчиком тепла).

По состоянию на 2016 год на рынке доступны две основные типологии систем косвенного учета: распределители затрат на тепло и счетчики времени включения.

Распределители затрат на тепло (HCA; регулируются техническим стандартом EN 834, стандартом EN 834) могут использоваться в отопительных установках, снабженных радиаторами и конвекторами, и они устанавливаются на каждом терминале отопления вместе с TRV.

Распределители затрат на тепло должны быть размещены на поверхности лучистого нагрева в подходящем месте для измерения средней температуры плиты.

Распределители затрат на тепло позволяют оценивать потребление тепловой энергии каждым тепловым терминалом на основе соотношения (10.1),

(10.1) Q∝Kc⋅Kq∑i = 1w (Tai-Tmi) ⋅ti

где t i - временной интервал; T ai - комнатная температура; T mi - температура поверхности радиатора; K c и K q - это соответственно номинальный коэффициент тепловой связи датчика и номинальный коэффициент тепловой мощности радиатора.

Некоторые системы HCA используют метод измерения с одним датчиком и имеют только один датчик для измерения температуры поверхности радиатора, T mi .

Другие системы HCA, следуя так называемому методу двух датчиков, используют дополнительный датчик для комнатной температуры, T ai , или, альтернативно, для температуры в определенной зависимости от нее. Наконец, системы HCA, использующие метод измерения с несколькими датчиками, используют по крайней мере два датчика радиатора и еще один датчик комнатной температуры.

Поскольку обычно существует разрыв между фактической рабочей тепловой мощностью радиатора и номинальной, оцененной в лаборатории, в рабочих условиях могут возникать критические проблемы, приводящие к неэффективности систем. Вот почему на рынке доступно несколько систем, объединяющих радиатор, клапаны и счетчик тепла. Фактически, производитель, являясь производителем всех частей систем, может прогнозировать их поведение и оптимизировать их интегрированные характеристики.

В установках центрального отопления с зонной конфигурацией сначала использовались системы косвенного учета, состоящие из счетчиков, регистрирующих время открытия TRV каждой зоны.Современные счетчики времени включения позволяют более надежно оценивать потребление тепловой энергии отдельным пользователем. Эти системы используются в отопительных установках, управляемых зонными клапанами или двухпозиционными клапанами, установленными на каждом терминальном блоке отопления. Тепловая энергия каждого теплового оконечного устройства затем оценивается с помощью уравнения. (10.2) на основе измерения / оценки времени вставки ( t va ), разницы температур между радиаторной жидкостью и окружающей средой ( T med -T a ) и номинальным тепловыделением клемма блока P n и номинальная температура радиатора t n .

(10.2) E = ∫0tvaP (t) dt = ∫0tvaPn⋅NPR (t) dt = ∫0tvaPn⋅ (Tmed (t) -TaTn-Ta) 1,3dt

Величина, умножающая номинальную мощность Радиатор называется нормализованным коэффициентом частичной нагрузки (NPR), который связывает тепловыделение излучения в реальных условиях P (величина, зависящая от времени) с номинальным тепловыделением радиатора P n . Показатель степени должен быть определен как функция от геометрии радиатора и материалов, но обычно варьируется в пределах 1.28 и 1,33 и можно принять равным 1,3. Временной шаг интегрирования такой зависимости обычно составляет 15 минут. Аналогичное уравнение используется для учета тепловыделения радиатора при прерывании потока воды и зависит от тепловой инерции радиатора.

Система учета тепла может быть полезна для оптимизации производительности интеллектуальной системы отопления, а сам счетчик тепла может быть настолько умным, насколько позволяет собирать и обрабатывать данные измерений в режиме реального времени, предоставляя полезную информацию и инструменты управления, а также многие из потенциальных выгод, полученных от внедрения интеллектуальных измерений в здании (Celenza et al., 2013). Исчерпывающий обзор по теме интеллектуального учета тепла можно найти в (Ahmad et al., 2016).

Что касается учета, выставления счетов и управления конечными пользователями, то в интеллектуальной системе учета тепла каждый калькулятор может быть сопряжен с центральным блоком для автоматического сбора данных, поступающих от других блоков в здании (например, других счетчиков тепла или теплосчетчиков). распределители затрат) и от климатических датчиков. В дополнение к традиционному выставлению счетов передача и обработка этих данных позволяют потребителю получить надлежащее управление установкой отопления / охлаждения вместе с энергетической диагностикой в ​​реальном времени всего строительного объекта, а также позволяют менеджеру по энергопотреблению определять соответствующая ценовая политика.

Более того, интеллектуальные счетчики могут помочь в обнаружении возможных аномальных действий на предприятии и / или отключении некоторых устройств во избежание неисправностей. Интеллектуальный учет также может позволить электронным способом применять эффективные поправочные коэффициенты из-за эффектов калибровки и установки и исправлять ошибки.

Кроме того, возможная интеграция между счетчиками прямого нагрева на уровне первичной системы и распределителями затрат на тепло на уровне вторичной системы позволяет более точно и надежно распределять затраты на энергию между пользователями и, обеспечивая оперативный рейтинг в реальном времени и энергетическая диагностика установки и / или строительных блоков, они позволяют в целом оптимально управлять энергетическими системами в реальном времени.

Кроме того, интеллектуальные счетчики позволяют хранить данные как локально, так и удаленно с помощью подходящих систем хранения и передачи данных.

Теплосчетчики - RHI MID Теплосчетчики

Измерение | Теплосчетчики - Свяжитесь с отделом продаж T&D, чтобы узнать цену, доставку, поддержку.

Thorne & Derrick являются специализированными дистрибьюторами счетчиков для надежного и точного учета расхода воды, газа и тепла (тепловой энергии) - мы распространяем счетчики тепла (обычно называемые счетчиками энергии) для удовлетворения всех требований к производительности, связанных с измерением как контуры отопления или охлаждения.

Энергоэффективные счетчики тепла контролируют и измеряют потребление тепловой энергии с высочайшей точностью - измеряя физический поток энергии, потребляемой для отопления. Дополнительные счетчики тепла, используемые в сочетании с системой учета тепла, определяют фактическое потребление тепла для выставления счетов за прибыль - типичные приложения включают тепловые насосы, бойлеры, солнечную энергию, а также системы отопления и охлаждения в промышленных, коммерческих и бытовых установках.

Теплосчетчики обычно состоят из расходомеров для измерения расхода жидкости - точного измерения температуры между входом и выходом со средством объединения обоих измерений за период времени.

ВЫБОР ТЕПЛОСЧЕТЧИКА

Чтобы выбрать наиболее подходящий теплосчетчик для вашего применения, нам необходимы:

  • Размер трубы (номинальный диаметр и материал)
  • Минимальный и максимальный расход
  • Максимальное рабочее давление
  • Применение для обогрева или охлаждения. При охлаждении подтвердите тип и концентрацию гликоля
  • Питание от сети или аккумулятора
  • Предпочтительный тип связи: Mbus / Modbus / радио / беспроводной / другой
  • Соответствие требованиям схемы: RHI MID Class 2 / other

Axis Qualcosonic Heat 2 - Теплосчетчик, соответствующий требованиям RHI

Счетчик Axis Qualcosonic Heat 2 соответствует требованиям внутренних и внешних схем RHI и подходит для труб номинального диаметра DN15-DN100. Варианты выхода включают M-Bus, MiniBus, Modbus, RS232 / 485, 4-20 мА, wMbus RF686 и Pulse для точного учета тепловой энергии.

MID Класс 2 метра

MID, класс 2 метра

Теплосчетчики, соответствующие MID Class 2 и в соответствии с EN1434 и RHI (Renewable Heat Incentive), доступны для немедленной доставки.

Ведущие бренды: Kamstrup , Senus, Sontex и Itron - обратитесь в T&D для получения технической поддержки, рекомендаций по спецификациям и быстрой доставки со склада в Великобритании.Спросите у T&D об ультразвуковых счетчиках Kamstrup, доступных с автоматическим считыванием показаний счетчика (AMR).

T&D's Metering менеджеры по продукции обеспечивают оптимальный выбор для вашего приложения учета тепла, обеспечивая соответствие схеме RHI MID Class 2 - мы предоставляем:

      • отличное обслуживание клиентов и техническая поддержка
      • конкурентоспособных предложений и надежная доставка со склада в Великобритании
      • обширный ассортимент средств учета газа, воды и тепла (тепловой энергии)

Теплосчетчики и RHI - Возобновляемые источники тепла

Программа стимулирования использования возобновляемых источников тепла вне дома - это государственная схема, предоставляющая финансовые стимулы для промышленных, коммерческих и государственных организаций, которые производят собственное возобновляемое тепло - схема RHI была создана для замены Программы строительства с низким уровнем выбросов углерода, завершившейся в 2010 году.

Схема RHI использует зеленый тариф, при котором пользователи получают оплату за установку технологии производства электроэнергии из возобновляемых или низкоуглеродных источников. Схема была введена в Законе об энергетике 2008 года. Типичные установки, требующие учета тепла, включают биогазовые котлы, котлы на твердой биомассе , глубинные геотермальные и грунтовые тепловые насосы (ГТГ).

Схема стимулирования использования возобновляемых источников тепла

Схема RHI была разработана для того, чтобы побудить пользователей вырабатывать собственное тепло из возобновляемых источников, а не полагаться на ископаемое топливо.Схема реализуется и управляется Ofgem от имени Министерства энергетики и изменения климата.

Схема RHI открыта для небытового сектора, включая промышленный, коммерческий, государственный сектор и некоммерческие организации с соответствующими установками. Небытовая установка классифицируется как возобновляемая тепловая установка, которая поставляет крупномасштабное промышленное тепло.

RHI Теплосчетчики

Видео - RHI & Учет тепла

В этом видеоролике компания Kamstrup оценивает, как работают счетчики тепла, как они должны применяться при установке и какие дополнительные сертификаты должны быть доступны вместе с ними для утверждения RHI и для целей.

При установке теплосчетчика существуют определенные критерии, которые должны быть соблюдены для предъявления претензии по схеме RHI с учетом типов теплосчетчиков и их установки. Пункты, которые необходимо соблюдать при установке теплосчетчика:

        • Позиционирование
        • Калибровка и Точность
        • Пригодность (например, правильно ли настроен теплосчетчик для жидкости в системе)
        • Установка (счетчики должны быть установлены в соответствии с инструкциями производителя и соответствовать системе, которую они контролируют, e. грамм. расход)

В дополнение к критериям установки, теплосчетчики для небытовой схемы RHI также должны иметь сертификат MID класса 2, чтобы гарантировать точность их измерений.

➡ Полную информацию о счетчиках тепла см. В разделах, посвященных продукции, ниже.

Технология учета тепла «Плати за то, что используешь» набирает обороты

Такие здания, как квартиры и кондоминиумы, являются домом для семей с различными предпочтениями в отношении комфорта или взглядами на использование энергии.Точно так же многие коммерческие здания разделены на помещения, где арендаторы имеют разные температурные требования или графики использования.

В некоторых зданиях тепловая энергия, необходимая для обогрева или охлаждения каждого прилегающего пространства, предоставляется владельцем здания по фиксированной ежемесячной стоимости независимо от использования. В других случаях каждое помещение оборудовано собственной системой отопления и охлаждения, а также соответствующими счетчиками электроэнергии и природного газа. Стоимость отопления и охлаждения оплачивается непосредственно коммунальному предприятию владельцем или арендатором.Те, кто использует свои системы консервативно, получают более низкие счета и наоборот. Это концепция «плати за то, что используешь».

ОТВОДЫ

Здания, в которых каждое разделенное пространство имеет свою собственную автономную механическую систему, более справедливы с точки зрения использования энергии, особенно для помещений, где настройки термостата ниже, или жители не используют пространство в течение длительного времени из-за отпусков, частых поездок и скоро. Тем не менее, есть несколько причин, по которым использование индивидуальных механических систем не является лучшим техническим или экономическим вариантом для таких зданий.

Одним из распространенных недостатков индивидуальных систем отопления является то, что с каждого помещения в здании будет взиматься ежемесячная базовая плата за обслуживание счетчика природного газа.

Еще один недостаток - очень ограниченный выбор источников тепла топочного типа, предназначенных для небольших помещений с низкими расчетными тепловыми нагрузками. Это часто приводит к использованию источников тепла, размер которых слишком велик для нагрузки. Результатом будет короткое время цикла, сокращение срока службы и снижение эффективности.
Для каждой механической системы внутреннего сгорания также требуется собственная система подачи топлива и вентиляции.Для этого требуется газораспределительный трубопровод по всему зданию и несколько проходов через ограждающую конструкцию здания для воздуха для горения и выхлопного трубопровода. Если эти проходы проходят через крышу, вероятность будущего обслуживания для предотвращения утечек возрастает.

Отдельные механические системы также занимают пространство на полу или стене в каждом блоке. Это уменьшает полезную жилую площадь или пространство, которое в противном случае было бы доступно для коммерческих целей.

Еще одним недостатком является доступ и планирование обслуживания. В зависимости от используемого оборудования и того, что должно быть сделано, обслуживание может вызвать запахи, шум, утечку, ограничение использования пространства или другие неудобства.

ДУМАЙТЕ ПО-другому

Альтернативой этой обычной работе отдельных механических систем в каждом строительном блоке является централизация производства отопления и охлаждения и объединение его с распределительной системой, по которой нагретая или охлажденная вода подается в каждую единицу.

Это вряд ли новая концепция. Установки центрального отопления и охлаждения используются во многих зданиях в Северной Америке на протяжении десятилетий.Но до недавнего времени большинству этих систем не хватало возможности точно измерить использование тепловой энергии в каждом помещении, обслуживаемом центральной системой. Без таких измерений невозможно точно узнать, на что уходит вся энергия нагрева или охлаждения, и выставить счета «Оплата за то, что вы используете».

В Северной Америке ситуация меняется. Теперь доступно современное оборудование для точного измерения тепловой энергии, передаваемой от центральной станции к каждому пространству здания.Это называется «учет тепла» и открывает новые возможности для тех, кто занимается системами водяного отопления или охлаждения.

Учет тепла, который широко используется в Европе, требует точного и непрерывного измерения расхода жидкости, проходящей через каждое пространство здания, а также изменения температуры жидкости, когда она проходит через излучатели тепла или охлаждающие оконечные устройства в этом пространстве.

Рисунок 1

На рисунке 1 показана основная концепция того, как это делается с помощью электронного расходомера и прецизионных датчиков температуры, расположенных между источником тепла и нагрузкой.Электроника, необходимая для расчета скорости теплопередачи и общей теплопередачи, содержится в блоке вычисления тепла. Два датчика температуры поставляются в виде согласованной пары с кабелем определенной длины, прикрепленным как к чувствительному элементу, так и к корпусу измерителя. Электрическое сопротивление этих кабелей учитывается при калибровке счетчика. Эти кабели нельзя разрезать, сращивать или отсоединять от измерителя. Любая дополнительная длина сенсорного кабеля, поставляемого с измерителем, должна быть аккуратно свернута, закреплена стяжками и установлена ​​в месте, где она не будет нарушена.

Рисунок 2 Спутниковая станция

Для учета тепла используется несколько типов расходомеров, включая турбинные, вихревые, электромагнитные и ультразвуковые. У всех есть свои преимущества и недостатки. Как правило, система учета тепла поставляется от своего производителя в виде полностью согласованной группы компонентов, включая расходомер, датчики температуры, блок теплового счетчика и даже некоторый тонкий кабель из нержавеющей стали со свинцовыми уплотнениями. Последние используются для предотвращения взлома любого оборудования, которое может повлиять на показания счетчика.После установки пломб их взлом или несанкционированный доступ может иметь серьезные юридические последствия, в зависимости от конкретного соглашения между поставщиком энергии и клиентами системы.

Большинство теплосчетчиков по умолчанию настроены на работу, исходя из предположения, что жидкость в системе на 100% состоит из воды. Встроенное ПО в измерителе содержит код, который точно рассчитывает плотность и удельную теплоемкость воды и использует эти зависящие от температуры свойства жидкости для точных расчетов скорости теплопередачи и общего количества тепла, передаваемого с течением времени.Однако не каждая гидронная система заполнена на 100% водой. Одним из примеров может служить солнечная тепловая система, работающая с 40-процентным раствором пропиленгликоля. Плотность и удельная теплоемкость растворов антифризов на основе гликоля зависит от температуры, а также от концентрации гликоля. К счастью, большинство современных систем учета тепла можно настроить так, чтобы их внутренние расчеты основывались на типе и концентрации используемого антифриза на основе гликоля.

СПУТНИКОВЫЕ СТАНЦИИ

Современный учет тепла устраняет ранее описанные ограничения отдельных механических систем в каждом пространстве здания, а также позволяет использовать подход «платите за то, что вы используете».

Учет тепла является идеальным дополнением к централизованной системе с несколькими котлами, которая обеспечивает теплом для отопления помещений и горячего водоснабжения в многоквартирных домах. Горячая вода из центральной котельной системы циркулирует по магистральному трубопроводу, который подключается к «вспомогательной станции» в каждой строительной единице.

Одна из возможных конфигураций спутниковой станции показана на рисунке 2.

Спутниковые станции предоставляют трубопроводы и элементы управления, необходимые для регулирования отопления помещений в соответствии с индивидуальными предпочтениями.Некоторые также обеспечивают приоритетное горячее водоснабжение «по запросу» за счет использования паяных пластинчатых теплообменников из нержавеющей стали. Горячая (непитьевая) вода из магистральной сети здания проходит через теплообменник, когда реле потока в дополнительном блоке обнаруживает потребность в горячей воде со скоростью 0,6 галлона в минуту или выше. Этот режим работы временно имеет приоритет над обогревом помещения. Он прекращается, как только заканчивается потребность в ГВС. Это устраняет необходимость в резервуаре для горячей воды для бытового потребления и связанных с этим потерь тепла в режиме ожидания.Это также устраняет необходимость в трубопроводе горячего водоснабжения и связанной с ним системе рециркуляции в здании. То, что в противном случае должно было бы быть пятитрубной системой по всему зданию, сокращается до трехтрубной системы.

БОЛЬШЕ РАЗВИТИЯ

Учет тепла также идеально подходит для систем централизованного теплоснабжения, когда тепло и в некоторых случаях охлажденная вода подается в каждое из нескольких зданий из центральной системы предприятия. На рисунке 3 показана концепция такой системы отопления, в которой центральное отопление состоит из трех ступенчатых пеллетных котлов.

Рисунок 3 Центральная отопительная установка с тремя ступенчатыми котлами на пеллетах

Пеллетные котлы включаются и выключаются, чтобы поддерживать теплоаккумулятор в определенном температурном диапазоне. Горячая вода из резервуара направляется циркуляционным насосом с регулируемой скоростью по подземному изолированному трубопроводу к пластинчатому теплообменнику в каждом здании «клиента». Эти теплообменники изоляции предотвращают любой перекрестный поток между центральной системой и балансирующей системой внутри здания.

Любые утечки или другие проблемы с обслуживанием в одном здании не повлияют на централизованное теплоснабжение остальных клиентов. Каждая клиентская система также показана со вспомогательным котлом и клапанами, которые могут поддерживать здание в случае возникновения проблем с обслуживанием в районной системе.

ИГРА ПО ПРАВИЛАМ

В США в феврале 2018 года был выпущен стандарт ASTM под названием Standard Specification for Heat Meter Instrumentation (ASTM E3137 / E3137M-17).Он покрывает требования к точности для нескольких категорий приборов учета тепла. Этот стандарт разрабатывался несколько лет. Он относится к нескольким предыдущим стандартам учета тепла, таким как EN1434, широко признанный в Европе. Ожидается, что этот новый стандарт будет часто цитироваться инженерами, разрабатывающими системы учета тепла.
В Канаде государственное агентство Measurement Canada в настоящее время проводит пилотную программу по оценке различных типов счетчиков тепла в нескольких категориях в зависимости от пропускной способности (см. HPAC, февраль 2019 г., Mh20).Конечная цель, которая, как ожидается, будет реализована к 1 января 2021 года, - это список утвержденных счетчиков в каждой категории. Теплосчетчики, установленные до возможной потребности в утвержденном счетчике, могут оставаться в эксплуатации до 2026 года, после чего они должны быть заменены утвержденным счетчиком.

ОБРАТИТЕ ВНИМАНИЕ

Учет тепла представляет собой значительный и обширный развивающийся рынок в Северной Америке. Это ниша, которая идеально подходит для тех, кто работает с системами водяного отопления и охлаждения.Это технология, которая обеспечивает проверку производительности, помогает в диагностике системных проблем, способствует энергосбережению и позволяет справедливо распределять затраты на электроэнергию. Эта статья - всего лишь обзор того, что возможно. Если вы занимаетесь гидроникой, вам необходимо следить за развитием этого развивающегося рынка. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления.Последняя книга Зигенталера - «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

Теплосчетчик, Теплосчетчик - Все промышленные производители

12 компании | 25 товары

{{# p PushProductsPlacement4.length}} {{#each pastedProductsPlacement4}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product. productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
{{/ end}} {{/каждый}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product.newProduct}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pastedProductsPlacement4.length}} {{# pastedProductsPlacement5. length}} {{#each pastedProductsPlacement5}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product.productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
{{/ end}} {{/каждый}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product. новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pushingProductsPlacement5.length}}

Контакт

... Описание Счетчик heat WR 200 F используется для определения энергии heat в закрытых системах отопления или охлаждения с жидким теплоносителем heat .Мгновенное тепла ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

. .. IP55) • Аксессуары для панельного монтажа Описание Счетчик heat WR 200-D используется для обнаружения энергии heat в системах отопления или производства пара в качестве носителя тепла . ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

... объем, стандартный объем и масса жидкостей, газов и пара. Приложения Счетная Счетчик на районное и местное тепло Системный мониторинг на электростанциях Для тепла / холода ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

счетчик импульсов

MultiCon CMC-99

Multicon CMC-99 от SIMEX - видеорегистратор со встроенным регистратором данных. Это устройство имеет компактный и небольшой дизайн с усовершенствованным контроллером и записывающими устройствами. Устройство было специально разработано для промышленной автоматики ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

... свяжитесь с нами через Direct Industry или по электронной почте [email protected] Aecl ABU BTU метр * Поддержка протокола Modbus RTU. * Не поддерживает протокол LoRaWan. [Функции] ● Измерение: Heat ● ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

... Пользователь через теплоноситель heat (обычно воду). Значение выходной мощности для широкой аудитории рассчитывается по уравнению, предусмотренному стандартом EN1434. Измеряемые переменные - это расход ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

... вертикальный. ● Высококачественный преобразователь и высокая точность PT1000, стабильность измерений, высокая точность, быстрый отклик. ● Счетчик с интерфейсом M-BUS может осуществлять удаленную передачу данных и централизованное управление. ● Двойной ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Shandong Hetong Information Technology Co., ООО

Контакт

... и рассчитать общее количество тепла зданий, чтобы участвовать в распределении тепла пользователя. ● Возможность удаленного считывания показаний счетчика и через шину M-bus или 485.● Ультразвуковой или механический. ● Может ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Shandong Hetong Information Technology Co., Ltd.

Контакт

... и рассчитать общее количество тепла зданий, чтобы участвовать в распределении тепла пользователя. ● Возможность удаленного считывания показаний счетчика и через шину M-bus или 485. ● Ультразвуковой или механический. ● Может ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Shandong Hetong Information Technology Co., ООО

Контакт

теплосчетчик

WFM, WFN серии

Электронные, независимые от сети, крыльчатка типа heat и heat / счётчики энергии охлаждения WFM / WFN имеют компактную конструкцию и используются в качестве измерительных приборов для правильного определения потребления энергии.Эти ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Siemens Building Technology HVAC Products

Контакт

- Qp 0.6 - 2,5 м3 / ч - TFluid = 5 - 90 ° C - Компактная версия - Допуски: EN 1434 и MID Classe 2

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
INTEGRA Metering AG

Контакт

теплосчетчик

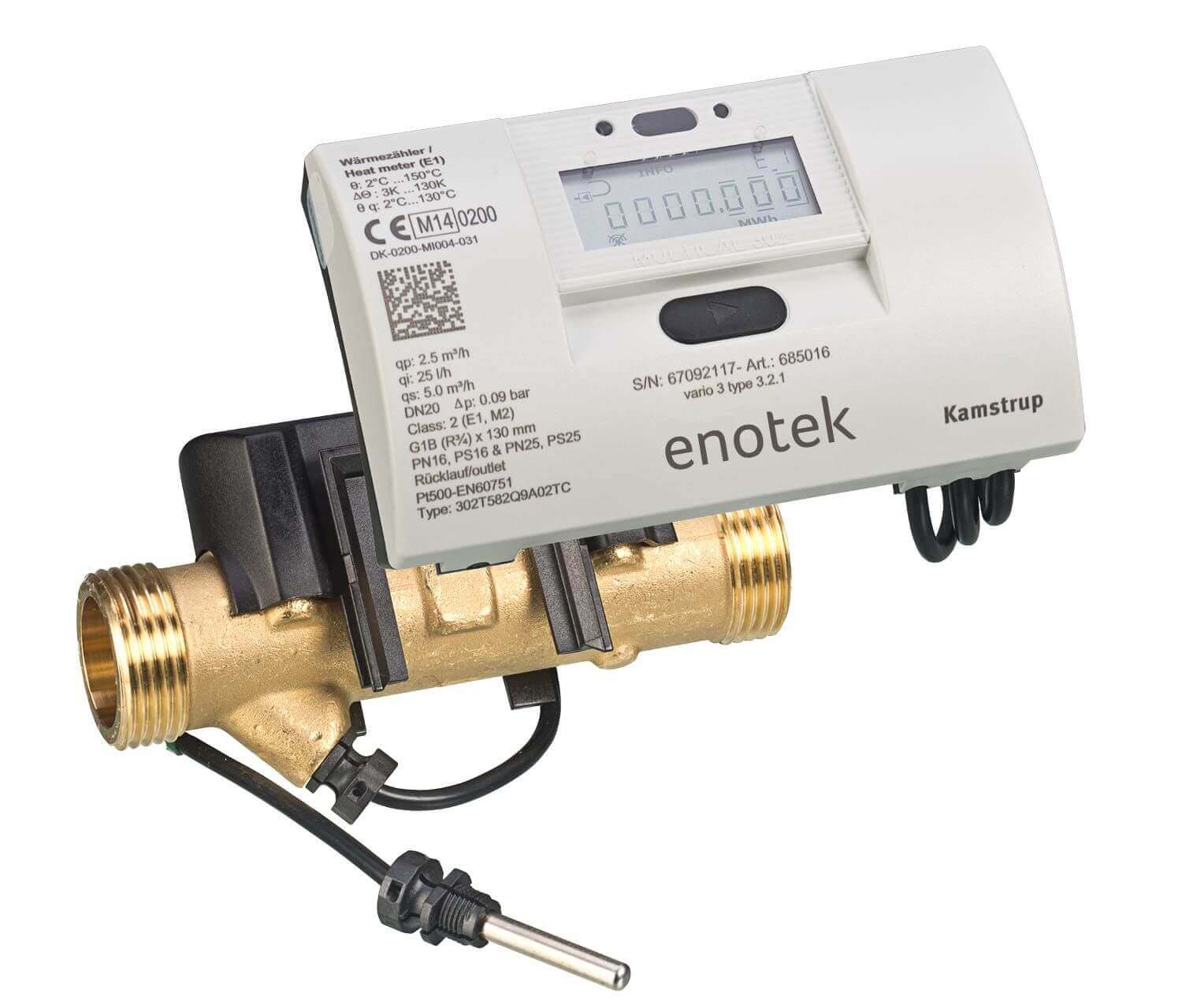

MULTICAL® 302

Измеритель может быть настроен на месте для установки на входе или выходе, что упрощает планирование и хранение запасов.Легко установить Компактный обогреватель / охлаждение счетчик MULTICAL ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Институт Kamstrup

Контакт

теплосчетчик

серии microCLIMA

КОМПАКТНЫЙ ТЕРМИЧЕСКИЙ ЭНЕРГИЯ СЧЕТЧИК microCLIMA.В его состав входят три компонента: счетчик воды с немагнитным приводом, датчики температуры PT500 и ЖК-калькулятор. Класс 2 или 3 сертифицирован в соответствии с Директивой 2004/22 / EC - Стандарт EN 1434 Стандартный ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
MADDALENA SPA

Контакт

Счетчик BTU счетчик Rh43 используется в приложениях с жидкими энергоносителями.Рассчитывает тепловую энергию воды в соотв. согласно EN1434, смеси гликоль / вода или другие жидкости, такие как термомасла. Температура ...

Сравните этот продукт Удалить из инструмента сравнения

Контакт

Счетчик прямого вытеснения

GE552 серии

Сравните этот продукт Удалить из инструмента сравнения

СКАЖИТЕ НАМ О ЧЕМ ВЫ ДУМАЕТЕ

Ваш ответ учтен.Спасибо за помощь.

Подпишитесь на нашу рассылку новостей

Спасибо за подписку

Возникла проблема с вашим запросом

Неверный адрес электронной почты

Получайте обновления в этом разделе каждые две недели.

Средняя оценка: 3.8 / 5 (количество голосов: 30)

С помощью DirectIndustry вы можете: Найти нужный продукт, субподрядчика или поставщика услуг | Найдите ближайшего дистрибьютора или реселлера | Свяжитесь с производителем, чтобы узнать предложение или цену | Изучите характеристики продуктов и технические характеристики основных брендов | Просмотреть каталоги в формате PDF и другую онлайн-документацию

Ultraflo U1000MKII-HM Накладной теплосчетчик / Счетчик энергии -

На главную / Энергоменеджмент и строительные услуги / Счетчики энергии, ультразвуковые теплосчетчики, линейные и накладные / Ultraflo U1000MKII-HM Накладной счетчик тепла / счетчик энергии

Новый U1000MKII-HM - это «лучший по соотношению цена-качество» накладной ультразвуковой счетчик тепла, альтернативный традиционным встроенным счетчикам энергии, для управления энергопотреблением и выставления счетов в бытовых и коммерческих, централизованных или общих системах отопления или охлаждения.Предлагая значительную стоимость установки и преимущества сухого обслуживания по сравнению с традиционными линейными продуктами.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой - информация по установке и обслуживанию.
  • Встроенный импульсный выход - AM & T & BEM совместимы с Modbus.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой - информация по установке и обслуживанию.
  • Встроенный импульсный выход - AM & T & BEM совместимы с Modbus.
Сделать запрос

Техническая информация

Метод измерения: Ультразвуковой метод измерения времени прохождения для измерения расхода и 4-проводной провод PT100 класса B для измерения температуры.
Коэффициент уменьшения: 200: 01
Стандарт теплосчетчика: Расчет тепла / энергии разработан в соответствии с разделом 6 EN1434
Точность: +/- 1-3% от показания расхода для> 0.3 м / с (1 фут / с)
Диапазон скорости потока: 0,1 м / с - 10 м / с (0,3 фут / с - 32 фут / с)
Диапазон труб: Доступен в 2 вариантах, 22 мм - 115 мм и 125 мм - наружный диаметр 180 мм (6 дюймов). Обратите внимание, что размер трубы зависит от материала трубы и внутреннего диаметра.
Материал трубы: сталь , нержавеющая сталь, пластик и медь
Диапазон температуры воды: 0 ° C - 85 ° C (32 ° F - 185 ° F)
Датчики температуры: Зажим PT100, класс B 4 проволока, диапазон 0 ° C - 85 ° C (32 ° F - 185 ° F), разрешение 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
