Технические характеристики сэндвич-панелей

  • Главная
  • Характеристики сэндвич-панелей

Конструкция стеновых и кровельных сэндвич-панели состоит из:

  • двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
  • одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
  • для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм Допускаемые отклонения от проектных размеров, мм
по длине по ширине по толщине
до 8000 свыше 8000 ±4.0 + 6.0 ±3.0 ±1.6

Профилирование

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 - 14000 14,61 16,26 17,93
80 17,91 19,56 21,23
100 20,11 21,76 23,43
120 22,30 23,96 25,62
150 25,61 27,26 28,93
180 28,31 30,44 32,13
200 31,11 32,76 34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 - 14000 10,36 12,01 13,68
80 11,11 12,76 14,43
100 11,61 13,26 14,93
120 12,11 13,76 15,43
150 12,86 14,51 16,18
170 13,30 15,01 16,68
200 14,11 15,76 17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 - 14000 18,34 20,18
80 22,24 24,08
100 24,84 26,68
120 27,44 29,28
150 31,34 33,18
180 34,25
35,10
200 37,84 39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 - 14000 13,09 14,93
80 13,84 15,68
100 14,34 16,18
120 14,84 16,68
150 15,59 17,43
180 16,25 18,35
200 16,84 18,68

Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 - λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ - λs = 0,04 Вт/м °С

Толщина панели, мм Пенополистирол Минеральная вата
Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50 1,250 1,111
80 2,000 1,777
100 2,500 2,222
120 3,000 2,667
150 3,750 3,333
200 5,000 4,445
250 6,250 5,555

Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения - неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 191 316 397 398 597 717 798
1,5 128 210 262 317 398 478 530
2,0 95 156 195 238 296 356 396
2,5 86 122 156 189 235 283 317
3,0 61 101 129 157 197 236 262
3,5 52 87 110 133 165 201 225
4,0 47 75 96 116 146 177 197
4,5 40 66 84 102 128 156 172
5,0 35 60 76 91 115 140 156
5,5 31 53 69 88 102 119 140
6,0 27 44 58 70 88 100 119
6,5 21 38 47 59 73 90 100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения - однопролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150
180 200
1,0 242 460 610 759 977 1194 1341
1,5 151 297 393 490 631 780 874
2,0 106 211 285 358 460 570 641
2,5 65 160 220 275 360 445 501
3,0 33 105 160 211 291 362 410
3,5 15 69 110 155 221 294 340
4,0 - 40 72 105 155 206 241
4,5 - 20 48 70 107 146 170
5,0 - - 27 44 72 102
121
5,5 - - - 27 50 71 89
6,0 - - - - 31 50 69
6,5 - - - - 18 31 42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения - неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 170 344 460 579 753 927 1040
1,5 103 219 295 370 484 600 675
2,0 70 153 210 268 350 435 491
2,5 51 117 160 203 271 337 381
3,0 36 91 127 160 220 272 310
3,5 27 73 102 132 181 225 256
4,0 18 55 84 110 151 190 218
4,5 - 31 54 73 106 140 158
5,0 - 17 33 49 72 98 113
5,5 - - 19 30 50 70 81
6,0 - - - 18 31 47 56
6,5 - - - - 18 31 40

allplans.ru

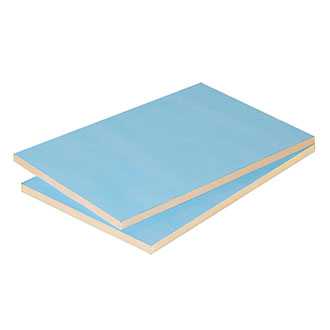

Cэндвич панели ПВХ 10 мм размеры и цена

Технические харакеристики

ВЕС: 6 кг
ПОКРЫТИЕ: матовое/глянцевое
РАЗМЕР: 1500х3000 мм
НАПОЛНИТЕЛЬ: экструдированный пенополистирол
ТОЛЩИНА: 10 мм

ЦЕНА В РОЗНИЦУ

под запрос

Сэндвич панели ПВХ 10 мм оптом купить выгодно у производителя, обратим внимание - не у посредника! Так можно убедиться на сколько тщателен контроль технологического процесса. Ведь это первостепенно, так как собственно и гарантирует качество. Пластиковая сэндвич панель ПВХ 10 мм пользуется большой популярностью на рынке, и некоторые недобросовестные компании экономят, используя некачественное сырье. Совершенно не придавая значения тому, как это повлияет на жизнь их клиента. Отсутствие качества - это целый ворох проблем: от быстрого износа изделия, до вызова аллергии у счастливчика. Согласитесь, ни одно ни другое позитива владельцу не доставит.

В компании «ЭлитПласт» дела обстоят по-другому: низкие цены на сэндвич панель ПВХ 10 мм мы предоставляем, исключая посредников. Мы рушим ненужные звенья в покупной цепи - в ней остаются только заказчики и мы - никаких перекупщиков, накручивающих цены. Безусловно, для клиентов, готовых купить оптом сэндвич панели ПВХ 10 мм мы предоставляем невообразимые по размеру скидки. Однако, благодаря действующей дисконтной системе, цена ПВХ сэндвич панели 10 мм будет на 20-30% ниже рыночной. И маленькие объёмы - не исключение.

Производим сэндвич панели ПВХ любой толщины:

Возникли вопросы?

Отправьте заявку сейчас! Менеджер свяжется с Вами и детально расскажет, чем мы можем быть полезны.

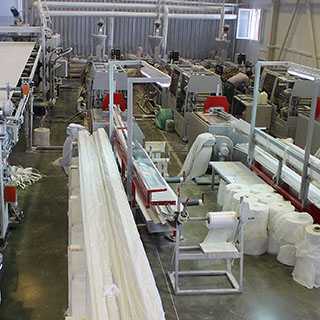

  • Современное производство

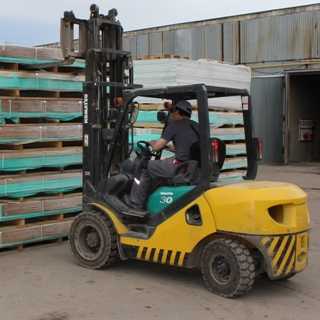

  • Собственная служба доставки

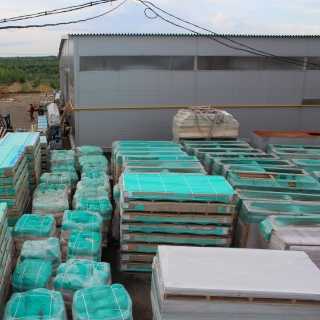

  • Офисы и склады в 2-х регионах РФ

  • ИЗГОТОВЛЕНИЕ ПВХ ИЗДЕЛИЙ НА ЗАКАЗ

  • КОНТРОЛЬ КАЧЕСТВА НА ВСЕХ ЭТАПАХ

xn----8sbeckp5cc9c.xn--p1ai

Технические и прочие характеристики пластиковых панелей

Преимущества пластиковых панелей ПВХ​

Имея очень большой срок эксплуатации, пластиковые панели для стен, не пропускают влагу даже в тех местах, где при их монтаже образовываются стыки. Несмотря на свой внешний вид, который не указывает на надежность материала, пластиковые панели смогут выдержать не только негативное влияние атмосферных явлений, но и значительное механическое воздействие.

  • Монтаж пластиковых панелей осуществляется на любой поверхности, несмотря на ее шероховатости, неровности и прочие дефекты.
  • Пластиковые панели монтируются очень быстро, а это значит, что в вашем доме не будет длительного ремонта, постоянными спутниками которого являются грязь и остатки отделочных материалов.
  • Оригинальная и различная палитра цветов стеновых панелей позволяют выполнить интерьер в любом цвете.
  • За панели ПВХ можно спрятать электропроводку.
  • Пластиковые панели не боятся даже самых низких температур, поэтому ими можно отделывать внешние стены дома.
  • Поверхность панелей идеально гладкая, поэтому в результате их применения при ремонте, вы получаете современный интерьер с улучшенной звукоизоляцией.
  • Даже при появлении очага пожара, пластиковая панель не поддерживает горение, а лишь нагревается и плавится, поэтому этот материал относится к категории пожароустойчивых.
  • Экологическая безопасность панелей позволяет устанавливать их в жилых помещениях, в том числе, предназначенных для проживания детей.

Хозяйка будет довольна новым ремонтом с участием пластиковых панелей, потому что они не требуют скрупулезного ухода. Особенно рекомендуется устанавливать панели в детских и медицинских учреждениях, а также ванных комнатах, душевых, на кухнях и в туалетах. Все эти помещения требую соблюдения повышенных гигиенических требований, поэтому в них и делается отделка стен и потолков пластиковыми панелями. Поддерживая в чистоте поверхности стеновых панелей, вы будете время от времени протирать их влажной ветошью – больше никакая уборка не потребуется. Ни в коем случае не следует использовать абразивных чистящих консистенций, лучше использовать обычное моющее средство.

Пластиковые панели – практически безотходный отделочный материал, поэтому при монтаже не образовывается мусор в помещении, что немаловажно.

Особенности конструкции панелей ПВХ

Прочность панелей обеспечивают ребра жесткости. Поскольку каждая панель имеет несколько ячеек, изолированных друг от друга, то она повышает термо- и звукоизоляцию в любом помещении. Количество ячеек зависит от размера панелей, как по ширине, так и по длине.

Технические характеристики панелей ПВХ

Привлекательный внешний вид панели сохраняют на протяжении 10 лет – такой срок гарантируют производители этого материала, но при условии, что они будут эксплуатироваться при температуре среды ± 50 °С. В то же время, не рекомендуется использовать панели в той среде, где наблюдаются разности температуры более 20 °С. Однако на сегодняшний день, можно приобрести и панели, которые используются в температурном диапазоне от - 40 до +115 °С.

При изготовлении панелей, на ее верхнюю поверхность наносится рисунок. Использование специальной технологии позволяет сделать рисунок износоустойчивым, так как после его нанесения, панель ПВХ дополнительно покрывается глянцевым или матовым лаком. Это покрытие противодействует влиянию ультрафиолетового излучения, химических средств, пепла и царапин, а также другим воздействиям. Поэтому панели обладают повышенной износоустойчивостью.

Область применения панелей ПВХ

Устанавливаются панели, как на потолок, так и на стены в подсобных помещениях и на кухне, в бассейнах и душевых, на лоджиях и балконах, потому что панели не боятся низких температур. Панели ПВХ можно установить в жилых помещениях, потому что они относятся к экологичным материалам. Применение панелей в офисах, в магазинах и супермаркетах также вполне оправдано, потому что, они значительно улучшают внешний вид торговых залов. Современные панели ПВХ можно использовать при отделке оконных откосов.

leto-plast74.ru

Технические характеристики пвх сэндвич-панелей

Таблица 3
Технические характеристики ПВХ сэндвич-панелей


Характеристика

При толщине наполнителя из экструдированного пенополистирола (ST), мм

При толщине наполнителя из вспененного пенополистирола (PSV), мм

Методы испытаний

8

22

30

8

22

30

Прочность на сжатие при 10% линейной деформации. Мпа, не менее

0,27

0,28

0,3

0,26

0,27

0,28

п. 4.4. ГОСТ 15588

Предел прочности при изгибе. Мпа, не менее

0,96

0,97

0,98

0,94

0,95

0,96

п. 4.4. ГОСТ 15588

Водопоглощение за 24ч, % по объёму, не более

0,51

0,51

0,51

0,54

0,54

0,54

п. 4.4. ГОСТ 15588

Прочность сцепления между слоями при равномерном отрыве. Кгс/см2, не менее

2,0

1,75

1,5

2,0

1,75

1,5

п. 4.5. ГОСТ 22695

Теплопроводность в сухом состоянии при (25+/-5) С. Вт / (м2*oК) , не более

0,041

0,042

0,043

0,042

0,043

0,045

п. 4.6. ГОСТ 7076



Типы производства сэндвич-панелей пвх «Люкс-Пласт»

Сэндвич-панели для конструкций пвх и офисных перегородок:


^

Тип утеплителя

Толщина панели, мм

Длина, мм

Ширина, мм

Матовая

Пенополистирол

8, 16, 20, 24, 28, 32, 36, 40

1500

3000

Матовая

Пенополистирол

16, 20, 24, 28, 32, 36, 40

2000

3000

Цвет

Толщина листов пвх, мм

белый

0,5 мм 0,6 мм 0,7 мм

^

Тип панели

Тип утеплителя

Толщина панели, мм

Длина, мм

Ширина, мм

Матовая

Пенополитирол

10 мм (лист 0,5 и 0,6 мм)

1500

3000

Матовая

Пенополистирол

10 мм (лист 0,7 мм)

2000

3000

Цвет

Толщина листов пвх, мм

белый

0,5 мм 0,6 мм 0,7 мм

odtdocs.ru

Технические характеристики сэндвич панелей

Сравнительно новым стройматериалом на современном рынке являются сэндвич панели, технические характеристики которых вызывают большой интерес. Они представляют собой легкую трехслойную плиту, которая состоит из 2-х жестких слоев, а посередине находится утеплитель. Характеристики панелей отличаются друг от друга в зависимости от назначения и материала. Толщина панелей одного и того же вида должна соответствовать стандартным размерам, а длину и ширину продукции производитель определяет самостоятельно.

Чем же отличаются характеристики сэндвич панелей стеновых от остальных? Стандартные размеры панелей для стен: 3000х1100х30 мм, 3000х1100х25 мм, 3000х1100х15 мм. Как видно, отличаются стеновые панели толщиной, что позволяет использовать их для разного вида стен, внутренних или внешних. На вес панели оказывает влияние тип наполнителя, самый легкий наполнитель – пенополистирол. Существует стандартное соответствие между весом и толщиной панелей, которое измеряется на 1 погонный метр. Также при строительстве логистических и торговых центров, учитывается коэффициент теплового расширения данных стройматериалов.

Немного по-другому выглядят кровельные сэндвич панели, характеристики которых отличаются тонкостью, поскольку тяжелая крыша создает помехи в установке. Толщина металлических слоев, как правило, от 0,5 до 1 мм, этого вполне достаточно, чтобы обеспечить надежную кровлю строения. В зависимости от утеплителя общая ширина кровельной панели составляет от 50 до 200 мм, при этом, зачастую внутри минеральный утеплитель. Вес панели зависит от толщины, так 50 миллиметровая панель будет весить 18 кг на м3, при этом 200 миллиметровая – 38 кг. Если сравнивать длину кровельных панелей, минимальная длина – 2 м, при этом максимальная — 9 м.

Для изготовления откосов для оконных и дверных откосов используют сэндвич панели ПВХ, технические характеристики которых отличаются легкостью и хорошими теплоизолирующими способностями. Материалом наружного слоя могут быть плотные листы ПВХ, вспененный лист ПВХ или слоистый пластик. Плотные листы, как правило, выполняются в виде листа, толщиной 1 мм, с размерами 3000х1500 мм. Вспененный лист обеспечивают дополнительную теплоизоляцию, благодаря экструзионному способу изготовления. Слоистый пластик образуется путем пропитывания смолами как бы «пачки бумаг», после прессования которой, получается удобный и надежный стройматериал. Внутри панели из ПВХ наполняются экструдированным пенополистиролом. Толщина панели варьируется от 10 до 24 мм.
