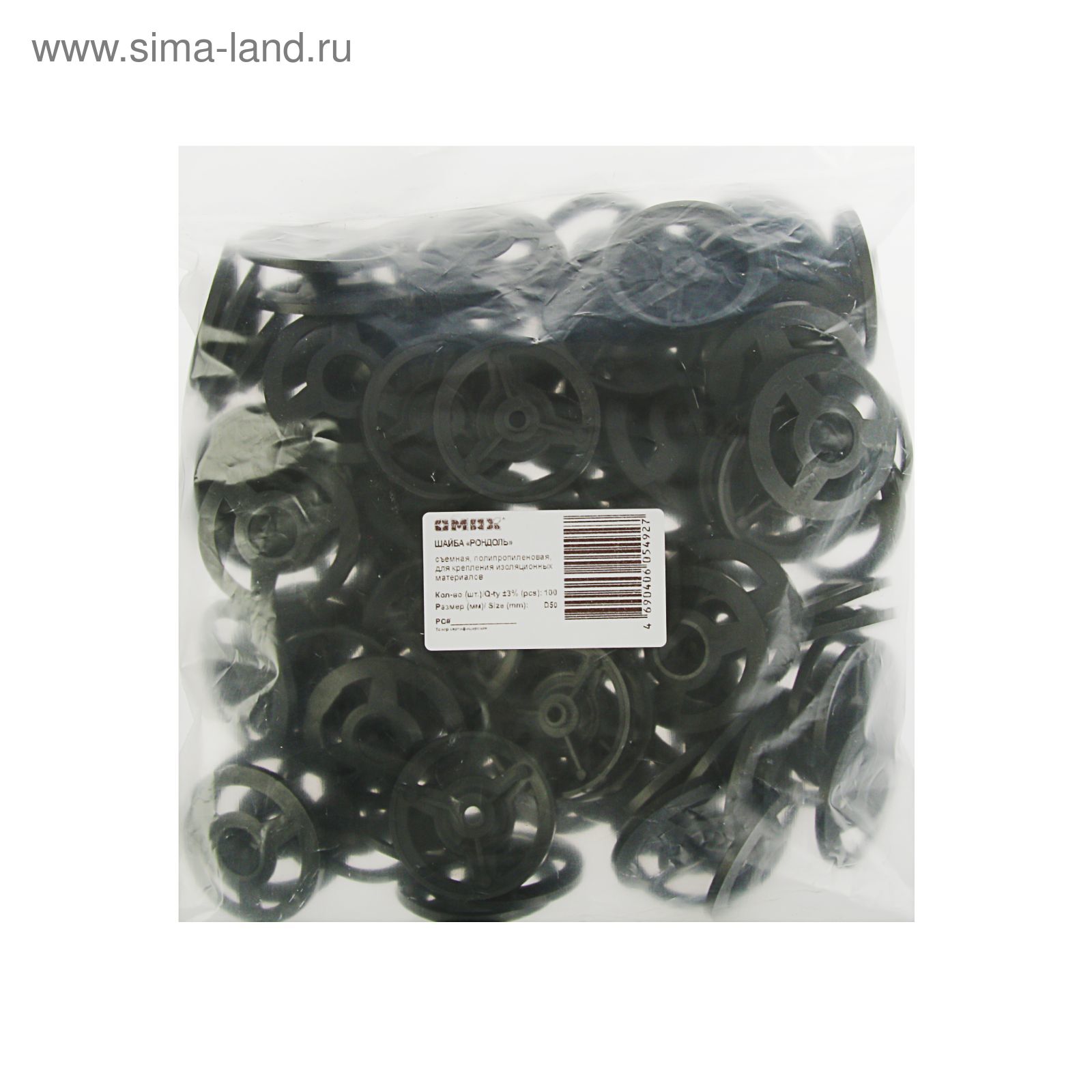

Шайбы крепления для утеплителя: Шайба Рондоль для утеплителя Omax 50 мм, полипропилен, 50 шт.

Содержание

инструкция, фото и видео-уроки, цена

Утепление стен снаружи – один из самых распространенных методов снижения потерь тепловой энергии через ограждающие конструкции. Качественное крепление для теплоизоляции обеспечивает надежное и долговечное соединение теплоизоляционного слоя со стеной. В силу определенных особенностей утепляющих материалов фиксирующие элементы имеют большую прижимающую поверхность.

Технология крепления к стене утеплителя

Своей формой крепеж обязан применению крупных шайб, подкладываемых под головку шурупа или гвоздя. Они обеспечивали надежное прижимание теплоизолятора к стене. Вначале использовались подручные материалы, изготавливаемые своими руками. Постоянные наблюдения за строителями выявили возможность совершенствования крепежа. В одном корпусе был собран и дюбель и шайба, а фиксаторы стали похожи на зонт или грибок.

Технология применения такого крепежа достаточно простая: через утеплитель производится сверление стены. В отверстие вводится пластиковый дюбель до упора, фиксация же производится при помощи пластикового или стального гвоздя.

Правильное применение технологии монтажа при наружных работах – гарантия долговечности теплоизолирующего слоя.

Фото схемы монтажа фасадного дюбеля

Требования к крепежным элементам

Надежное крепление теплоизоляции к стене состоит из клеевого соединения и дюбелей. Приклеивание производится на заранее подготовленные составы, которые готовятся из сухих смесей.

Раствор наносится на изнаночную сторону листа из пенополистирола и прижимается к поверхности стены. После высыхания такое соединение обеспечивает удерживание теплоизоляции.

Важно! Постоянные перепады температур и значительная ветровая нагрузка со временем нарушает целостность теплоизолирующего слоя. При этом возможен отрыв листов от стены, для того чтобы избежать этого инструкция предписывает фиксацию утеплителя при помощи специальных пластиковых дюбелей. Количество точек монтажа при размере листа метр на метр определяется минимум в пять, а расположение – по углам и в центре.

Требования к фасадным дюбелям определяются нормативной документацией.

Строительные нормы и правила, а также отраслевые стандарты разрабатываются на основе данных натурных испытаний.

Дюбель для крепления теплоизоляции подвергается знакопеременным нагрузкам, которые имитируют  порывы ветра. Крепеж проверяется по двум направление: сопротивлению к вырыванию из стены или срезу при приложении усилия параллельно поверхности.

Фасадные дюбеля с пластиковыми гвоздями

Сертификация крепежных элементов

Соответствие промышленной продукции заявленным требованиям проверяется уполномоченными лабораториями. Применение некондиционных материалов в процессе производства, а равно и нарушение технологии ведет к ухудшению характеристик.

Это, в свою очередь, может привести к разрушению теплоизолирующего слоя, особенно на стенах многоэтажных домов при высоте от поверхности земли 15 м и более.

Здесь ветровые нагрузки особенно высоки, а постоянная влажность может привести к ослаблению соединения со стеной. При выборе дюбеля для крепления теплоизоляции необходимо выяснить вопрос о наличии сертификатов соответствия на продукцию.

Это позволит избежать излишних затрат на восстановление разрушенной теплоизоляции.

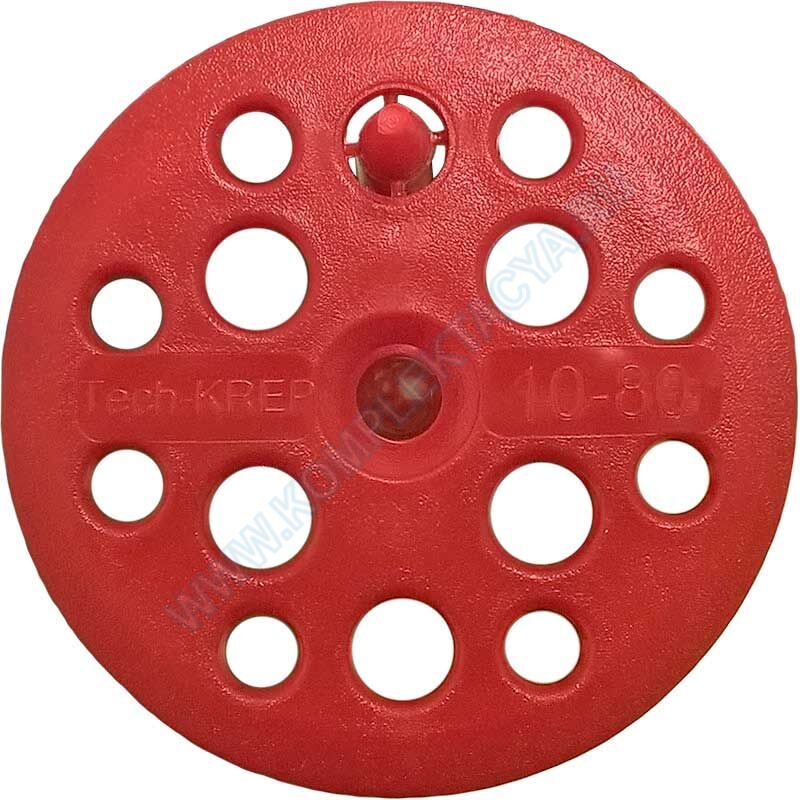

Крепеж для утеплителя разного вида

Виды дюбелей и особенности их использования

Предприятия, занимающиеся производством строительных материалов, выпускают большую номенклатуру узкоспециализированных изделий.

Существуют несколько разновидностей дюбелей, и различие их состоит не только в размерах:

  1. Для внешних ограждающих конструкций из прочных материалов: железобетон, кирпич и им подобных применяются, дюбель гвозди с относительной короткой фиксирующей поверхностью. Распорка обеспечивает надежное удержание и в таких условиях;
  2. Для стен из неплотных материалов: пенобетонные блоки, пустотелые виды кирпича   и иные требуют использования дюбелей с увеличенной площадью распорки. Такая конструкция позволяет увеличить трение в соединении. Кроме прочего внутренние слои, как правило, более надежны в качестве основания;
  3. Крепление теплоизоляции к деревянной стене осуществляется при помощи шайбы большого диаметра из полимеров или тонкой стали.
    В качестве непосредственного крепежного винта используется самонарезающий шуруп нужной длины.

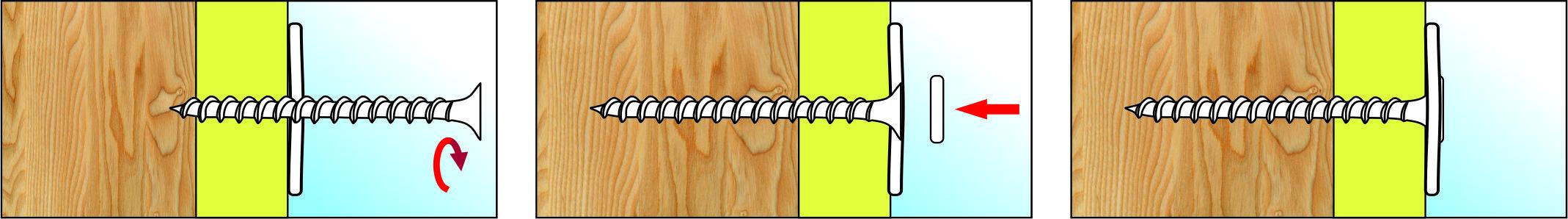

Рондоль для крепления утеплителя с помощью саморезов

Полезный совет: при монтаже утеплителя к стене деревянного дома часто происходит его деформация из-за приложения чрезмерного усилия при заворачивании самонарезающих шурупов. Избежать этого можно, если взять обычные фасадные дюбеля и обрезать их ножки до длины равной толщине утеплителя.

Практика показывает, что утепляющие слои из пенопласта покрытые снаружи слоем шпатлевки подвергаются постоянному воздействию влаги и ветра. Под ними может образоваться пятна ржавчины, они возникают вследствие коррозии гвоздя.

Избежать этого можно, если применять  металлические  стержни с пластиковым наконечником. Другое название этого элемента – термоголовка. пластиковая шайба для крепления теплоизоляции с монтажной ножкой удобна в строительстве.

Применение пластиковых дюбелей (вид в разрезе)

Укрепление внешнего утеплителя

Основной проблемой при использовании технологии наружной теплоизоляции зданий является неблагоприятное воздействие факторов среды.

Они приводят к быстрому ее разрушению и отрыву отдельных фрагментов покрытия от основания.

Скрепленная теплоизоляция позволяет значительно снизить уровень такого воздействия. С наружной стороны на пенопласт наклеивается армирующая сетка, которая соединяет между собой отдельные  пластины в единое целое.

Для крепления сетки используется специальный монтажный клей. Поверх армирующего слоя наносится шпатлевка и внешний декоративный слой. Окончательная цена с учетом стоимости материалов и дополнительных операций возрастет. При этом и прочность такого термоизолирующего покрытия значительно выше, нежели тех, что делаются без армирующей сетки.

Сетка армирующая полимерная

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме на примере крепления теплоизоляции с помощью фасадных дюбелей Гален (узнайте также, чем лучше утеплить стены изнутри).


описание, область применения, плюсы и минусы

На чтение 5 мин Просмотров 649 Опубликовано Обновлено

Теплоизоляция в доме является важным этапом обустройства. Утепляющий материал можно крепить на различные фиксаторы, к числу которых относятся шайбы Рондоль. Этот соединительный элемент получил большую популярность благодаря своей надежности и качеству, а также простому монтажу.

Способы крепления утеплителя к поверхности

Прижимные шайбы Рондоль используются для крепления теплоизоляции к стене

Закрепить теплоизоляцию на стене можно одним из трех основных способов:

  • Создание обрешетки. Она представляет собой каркасную основу, в ячейки которой укладывается материал. В качестве реек используют металлические оцинкованные профили, которые не подвержены коррозии и воздействию температуры.
  • Клеевая основа. Это способ, который требует соблюдения ряда нюансов. Во-первых, необходимо правильно подобрать состав, чтобы он отвечал всем требованиям и был совместим с утеплителем и поверхностью. Во-вторых, он должен быть устойчивым к влаге. Только клеевая фиксация используется редко, обычно метод комбинируют с дюбелями.
  • Дюбели и саморезы. Это основной метод фиксации, который обеспечивает надежное крепление к стене. К этой же категории относятся шайбы Рондоль.

Каждый метод имеет свои нюансы и особенности, которые нужно учитывать перед началом работ. Оптимальный способ выбирается по состоянию поверхности стены, виду изоляционного материала и факторам окружающей среды (температура, влажность).

Описание элемента

Шайба используется с длинным шурупом, который должен выдерживать вес плиты

Шайба Рондоль – это фиксатор, который производится из высококачественного полиэтилена. Надежный материал позволяет элементу удерживать слой теплоизоляции на поверхности без смещений. Шайба является съемной деталью, поэтому в случае прихода в негодность ее можно заменить.

Внешним отличительным признаком прибора является выдавленный логотип производителя ОМАХ. Шайба устойчива к резким скачкам температуры, поэтому может использоваться при неблагоприятных погодных и климатических условиях. В качестве материала изготовления используются полимеры. Выполнена в виде кольца, внутрь которого вставляется шуруп.

Основные характеристики:

  • Стандартная упаковка содержит 50, 100 или 200 шайб.
  • Диаметр – 50 и 60 мм.
  • Материал – полипропилен.
  • Подходит для крепления к стенам из дерева, ДСП, ОСП, тонкой листовой стали.
  • Следует использовать в комплекте с надежными шурупами из нержавеющей стали различных размеров. Они подбираются исходя из климатических условий, в которых крепится утеплитель, а также толщины теплоизоляции.

Крепеж обеспечивает плотное прижатие материала к стене. Имеет высокий уровень устойчивости к неблагоприятным факторам (влага, температура).

Требования к креплению

Самыми прочными являются шурупы из оцинкованной стали

Крепежный элемент подвергается высокой механической нагрузке в процессе эксплуатации.

По этой причине качественный фиксатор должен соответствовать следующим требованиям:

  • Устойчивость к разрушению. Шайба и саморез, на который производится крепление, должны обладать высокой прочностью. Гвозди лучше брать из оцинкованной стали.
  • Материал крепежа должен иметь низкую теплопроводность. В ином случае он может стать «мостиком холода».
  • Обеспечить высокую адгезию. Он должен создавать сцепление с любыми поверхностями и утеплителями.

Это базовые требования, которые должны соблюдаться для любого крепежного элемента.

Монтаж к поверхности

После монтажа плиты утеплителя ее фиксируют дюбелями в нескольких местах

Установка шайбы к поверхности отличается простотой и удобством. Выполнить монтаж может любой домашний мастер без использования профессионального инструмента.

Алгоритм установки:

  1. Подготовка поверхности. Ее необходимо зачистить от мусора и старой штукатурки, а также заделать отверстия и неровности.
  2. Разметка мест, где будут крепиться фиксаторы.
  3. Приклеивание утеплителя на специальный состав.
  4. Создание в стене отверстия для шурупа. Глубина отверстия должна равняться длине шурупа с небольшим запасом. Также при расчете учитывается толщина прикрепляемого изолятора.
  5. Установка шайбы Рондоль для крепления утеплителя. Внутрь вкручивают шуруп до окончательной фиксации материала.
  6. Обработка стыков.
  7. Установка гидроизоляции и пароизоляции.
  8. Финишная отделка стены.

Для максимальной эффективности применения следует сочетать шайбу Рондоль с закаленными шурупами диаметром 5 мм и длиной 5-10 см. Произвести монтаж можно с помощью саморезов.

Шайба для утеплителя Рондоль используется для плотного и надежного механического прижатия утеплителя к поверхности. Подходит для крепления мягких и твердых теплоизоляционных материалов: пенопласт, минеральная вата и другие. Может фиксироваться на поверхностях, сделанных из древесины, бетона, пластика, металла, кирпича.

Преимущества и недостатки

Для внешнего утепления стен способы крепления материала комбинируют

К положительным качествам относятся:

  • Невысокая цена.
  • Простота и удобство монтажа. Не требуется применение специального оборудования.
  • Широкий диапазон рабочих температур. Шайба для теплоизоляции применяется внутри зданий и снаружи.
  • Практичность. При креплении на шайбы минеральной ваты, пеноплекса и других утеплителей можно получить надежную фиксацию. При этом теплоизоляция не будет менять своей первоначальной формы.
  • Возможна эксплуатация под действием ультрафиолетового излучения.
  • Не подвержена коррозии.

В случае сильного перетягивания шайба Рондоль для крепления утеплителя может лопнуть. Из-за этого монтаж нужно выполнять аккуратно, не надавливая чрезмерно на изделие.

Для надежного крепления необходимо заранее рассчитать, какое число шайб Рондоль потребуется. Количество изделий зависит от таких параметров, как высота поверхности, расположение листа, площадь утеплителя, ширина материала, особенности структуры и ее плотность. Для обычных участков хватает 5 крепежных изделий. Угловые крепятся на 6 фиксаторов. Здания с высотой от 8 до 20 метров требуют 7 крепежей на 1 кв.м. Поверхности более 20 метров крепятся на 9 шайб.

Крепеж для утеплителя

В этом разделе представлены метизы для крепления плит из теплоизолирующего материала. Утеплители отличаются низкой плотностью, пористой структурой, высокой хрупкостью. Для их фиксации необходимо применять крепежи специальной конструкции.

Дюбели для листов утеплителя имеют широкую головку тарельчатой формы, что обеспечивает целостность теплоизолятора. Удлиненный стержень с продольными разрезами равномерно распределяет нагрузку и надежно закрепляет утеплитель.

Метизные изделия такого типа производят из различных видов пластика и других полимеров. Этот материал не ухудшает теплоизолирующих характеристик утеплителя и не вызывает образование так называемых “мостиков холода”.

Для фиксации утеплителя к основанию материалов низкой плотности и веса применяют дюбели с пластмассовыми гвоздями. Для крепления листов теплоизоляции к бетонным или кирпичным стенам целесообразно использовать изделия, укомплектованные стальными расклинивающими гвоздями.

В ассортименте нашей компании представлены нейлоновые дюбель-грибы для теплоизоляции, пластмассовые тарельчатые дюбели и металлические дюбели для утеплителя, которые соответствуют требованиям пожарной безопасности и класса огнестойкости B1. Металлические дюбели для утеплителя представлены рядом марок и самые часто запрашиваемые из них: Дюбель металлический Termoclip, Дюбель металлический для термоизоляции fischer, дюбель металлический для утеплителя Mungo.

Так же мы рады предложить из нашего ассортимента дюбели для утеплителя с термоголовкой. Данный дюбель менее подвержен тепло проводимости за счет наличия термоголовки на гвозде. В качества экземпляров, которые рекомендуется использовать для полной теплоизоляции, представляем дюбели для утеплителя марки fischer, технологии которых позволяют закрепить утеплитель и скрыть монтажные точки этим же утеплителем.

Обращайтесь! Мы работаем для Вас!

Телефон: +7 (495) 230-10-82, e-mail: [email protected]

Шайба Рондоль: применение, особенности, монтаж

На чтение 3 мин. Просмотров 289 Обновлено

Для монтажа утеплителя используется специальный крепеж – шайба Рондоль, которая также может называться тарельчатой шайбой, дожимной манжетой для теплоизоляции. Это простой и одновременно эффективный крепеж. Рассмотрим, из каких элементов он состоит, как выглядит и устанавливается.

Конструкция тарельчатой шайбы

Шайба Рондоль представляет собой круг с перемычками и прорезями внутри, в центре которого имеется углубленное отверстие под длинный саморез или шуруп. Шайбы бывают с защитным колпачком или без него. Крепеж изготавливается чаще всего из полимерных материалов, в частности нейлона, полиэтилена, полипропилена, поэтому коррозии не подвержен, в отличие от самореза с шурупом. Но бывают и металлические шайбы.

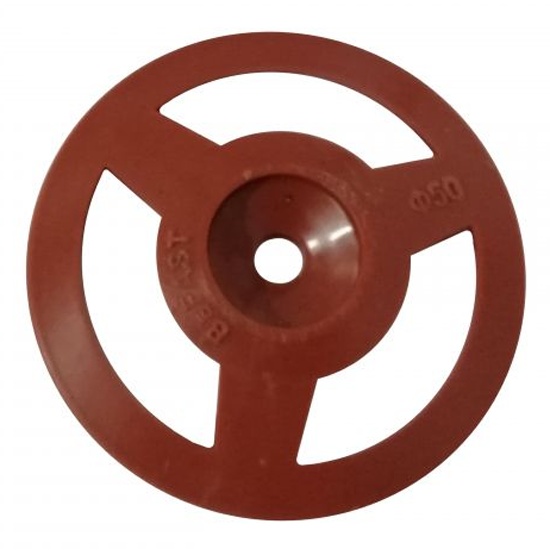

Так выглядит шайба Рондоль

Шайба распределяет прижимную нагрузку на большую площадь, обеспечивая надежное закрепление плит утеплителя. Благодаря шайбе, шляпка самореза не погружается в толщу материала, а остается на его поверхности, поэтому даже с течением времени утеплитель не отваливается от стены, а остается все также прижатым к ней, не смещаясь. Стена может быть выполнена из дерева, ОСБ, ДСП, листовой стали, пенобетона, газобетона.

Шайба Рондоль применима к утеплителям различной толщины, потому что всегда можно подобрать более длинный саморез или шуруп.

Крепеж продается наборами по 50 и более штук. Диаметр может быть разный, но самый ходовой – 50 мм.

Преимущества

50 мм — ходовой диаметр

Тарельчатые шайбы широко применяются, благодаря своим преимуществам:

  • устойчивость к коррозии;
  • доступность;
  • могут эксплуатироваться в большом диапазоне температур;
  • плотное и надежное крепление теплоизоляционных материалов;
  • ребра жесткости обеспечивают прочность самого изделия;
  • изделия с защитным колпачком защищают саморез от влаги;
  • прорези в шайбе обеспечивают адгезию фасадной штукатурки.

Монтаж

Шайба бывает разных видов, размеров и типов, но принцип устройства и монтажа один и тот же. Если стена прямая, то устанавливать утеплитель удобно. В более сложных условиях происходит утепление мансарды, фронтона, потому что утепляемая поверхность расположена под наклоном.

Когда утеплитель устанавливается на основание – обрешетку, фанеру или другое материал, – то он прислоняется к стене, затем прикладывается шайба, в шайбу вставляется саморез и вкручивается непосредственно через теплоизоляцию. После монтажа отрывают защитный колпачок и закрывают им гнездо шайбы.

Тарельчатая шайба с защитным колпачком

Рекомендуется использовать крепеж диаметром 5–6 мм и длиной 50–100 мм, в зависимости от толщины утеплителя. Определять, какой именно крепеж нужен, следует по типу основания:

  1. Для бетона, кирпича и камня подойдет распорный дюбель с потайным бортиком.
  2. К основам из дерева, ДСП утеплитель прикрепляют универсальными шурупами.
  3. К легким бетонам утеплитель можно прикреплять, не подготавливая отверстие, с помощью шурупов по бетону Turbo.

Саморез должны быть качественным, без задиров, иначе при вкручивании на него будет наматываться минеральная вата.

Полезные рекомендации

Шайбу рекомендуют использовать в комплекте с саморезами и шурупами из нержавеющей или оцинкованной стали, чтобы обеспечить долгий срок службы соединения. А если металлический крепеж изготовлен из низкоуглеродистой стали без защитного покрытия, то лучше приобрести шайбы с защитным колпачком.

Обращайте внимание на производителя. Некоторые шайбы китайского производства привлекательны по цене, но изготавливаются из пластика низкого качества. Они хрупкие и разваливаются при вкручивании в них самореза. Соответственно, гарантировать долгий срок их службы даже при успешном монтаже нельзя.

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.14%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

15.82%

Показать результаты

Проголосовало: 354

Оцените полезность статьи, нам будет приятно 🙂

Зачётно400Не очень189

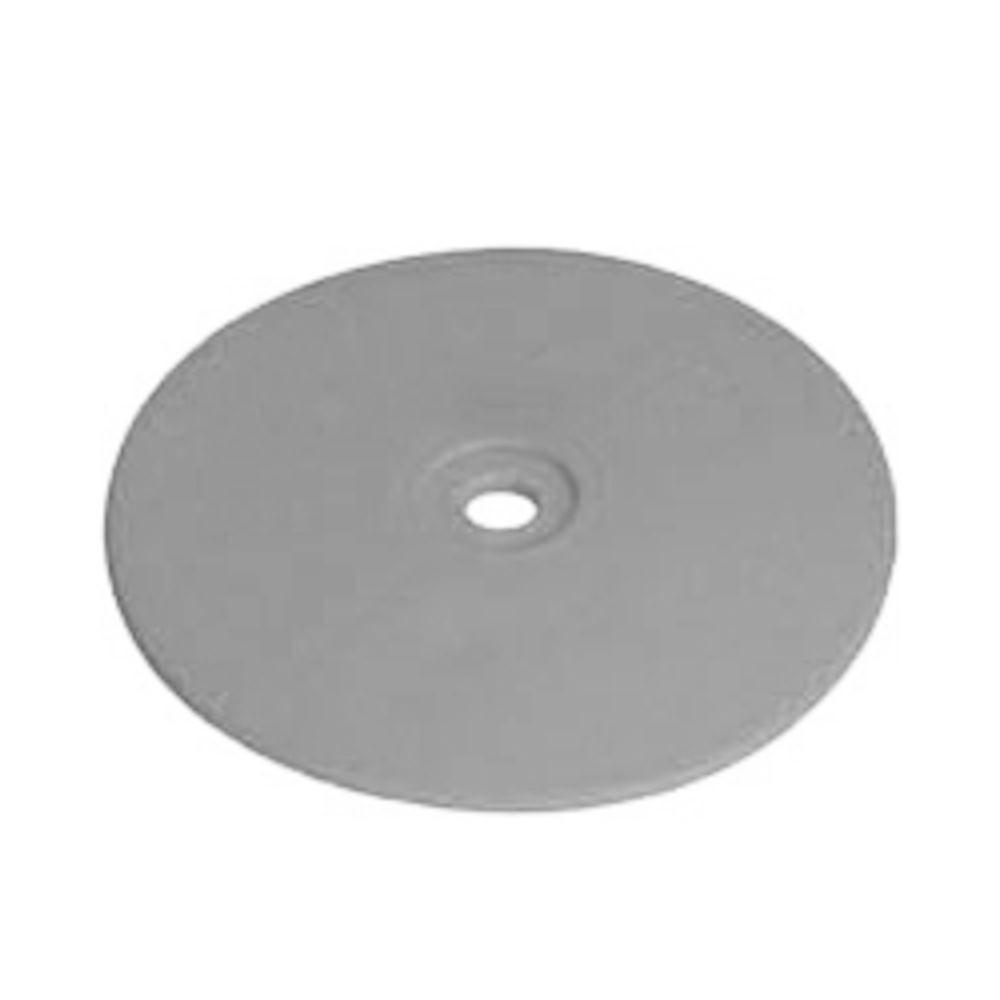

Шайба для утеплителя Рондоль металл

Цена

Название:

Артикул:

Текст:

Выберите категорию: Все Анкера » Клиновой анкер » Анкерный болт » Анкер двухраспорный » Анкер кольцо » Анкер крюк » Анкерный болт с гайкой » Анкерный болт с потайной головкой » Анкерный болт с крючком » Анкер с кольцом » Потолочный анкер » Анкер-клин » Складной пружинный дюбель с крючком » Забивной анкер » Анкер распорный » Металлический рамный дюбель » Металлический дюбель для пустотелых конструкций Гвоздь » Гвозди черные » Гвозди оцинкованные » Гвозди винтовые » Гвозди ершенные » Гвозди финишные » Гвозди кровельные » Гвозди шиферные » Гвозди цветные » Гвозди для степлера Саморезы » Саморезы по дереву желтый цинк » Саморезы по гипсокартону » Саморезы по дереву » Саморезы с прессшайбой » Оконные саморезы » Шурупы для оконных профилей » Саморезы по ГВЛ » Саморезы для профилей » Саморезы со сверлом » Шурупы по бетону (Нагеля) » Саморезы кровельные »» Кровельные саморезы оцинкованные »» Кровельные саморезы окрашенные » Саморезы для сэндвич-панелей » Саморезы для твердых пород дерева » Саморез универсальный » Саморезы Spax » Саморезы для паркета и массивной доски » Шуруп глухарь » Шуруп-кольцо » Шуруп полукольцо » Шуруп-костыль » Крепление для строительных лесов » Шурупы конструкционные »» Шурупы для дерева конструкционные с потайной головкой »» Шурупы для дерева конструкционные с шестигранной головкой »» Шурупы для дерева конструкционные с прессшайбой »» Шурупы для паркета и массивной доски Перфорированный крепеж » Перфорированная монтажная лента » Соединительная пластина » Крепежная пластина » Оконные пластины » Крепежный уголок скользящий » Крепежный анкерный уголок » Уголок крепежный равносторонний KUR » Перфорированный уголок » Крепежный уголок ассиметричный » Крепежный уголок усиленный » Крепежный уголок под 135 градусов » Крепежный уголок z-образный » Угловой соединитель » Т-образный соединитель » Держатель балки » Опора балки » Опора бруса закрытая » Опора бруса открытая » Анкер регулируемый по высоте » Крепеж для кухни » Лента для теплого пола » Соединитель профилей (Краб) » Прямой подвес Knauf » Скользящая опора стропил » Профиль монтажный » Профиль маячковый » Профиль углозащитный » Пластина гвоздевая » Балочный уголок » Широкий уголок » Уголок узкий » Уголок рамный » Уголок с двойным усилием » Регулируемый уголок » Опорный кронштейн » Траверса монтажная » Шайба с резьбовой муфтой » Крепеж для стоек » Крепеж змейка Дюбель - гвоздь » Забиваемый металлический дюбель-гвоздь » Дюбель-гвоздь Wkret-met » Дюбель-гвоздь Omax » Дюбель-гвоздь Tech-Krep Такелаж » Талрепы »» Талреп крюк-кольцо »» Талреп кольцо-кольцо »» Талреп крюк-крюк » Рым-болт DIN 580 » Рым-гайка DIN 582 » Зажим для троса »» Зажим для стальных канатов DIN 741 »» Зажим для стальных канатов Duplex »» Зажим для стальных канатов Simplex »» Зажим для стальных канатов Плоский » Коуш » Карабины »» Карабин пожарный DIN 5299C »» Карабин винтовой »» Карабин с фиксатором DIN 5299D » Скоба такелажная » S-образный крюк » Цепь сварная короткозвенная » Цепь сварная длиннозвенная » Стальной трос » Трос в ПВХ оплетке Дюбеля » Металлический дюбель для газобетона » Дюбель "Driva" для гипсокартона » Шайба Рондоль » Дюбель-бабочка для гипсокартона » Дюбель распорный » Дюбель Ежик » Многофункциональный дюбель » Дюбель трехлепестковый » Дюбель для пено-бетона » Дюбель мультифункциональный » Дюбель удлиненный » Фасадный дюбель KPR » Дюбель для крепления теплоизоляции » Монтажный дюбель » Заглушки для гвоздей » Дюбель распорный KPX Болты Гайки Шайбы » Шпилька резьбовая DIN 975 » Болты с полной резьбой » Болты с внутренним шестигранником » Гайка оцинкованная » Гайка соединительная (Муфта) » Гайка Барашек » Гайка колпачковая » Гайка самоконтрящаяся » Гайка с фланцем » Гайка усовая » Шайба усиленная DIN 9021 » Шайба с резиновой прокладкой » Шайба обычная » Шайба-Гровер Мебельный крепеж » Крепежный уголок мебельный » Мебельный кронштейн ( Белый, Коричневый ) » Болт мебельный » Винт конфирмат Фиксаторы для арматуры Hawera » Буры SDS - Plus по бетону » Сверла сегментные с переходником » Сверла по бетону "Perfect power" » Сверла по металлу "Hss-r" » Сверла по бетону "Multiconst" » Сверла по дереву "Perfect" » Пики "SDS - Plus" » Зубило "SDS - Plus" » Пилки для лобзика Насадки Скобозабивные пистолеты и скобы Скоба строительная Канат Джутовый Межвенцовый утеплитель льняной Сантехнический крепеж » Сантехническая шпилька » Хомут сантехнический Заклепка вытяжная Заклепочники » Заклепочники » Заклепка вытяжная Патроны монтажные Толевая кнопка Электроды сварочные Шканты Круги отрезные Кляймеры для вагонки Перчатки рабочие Пена и герметики Полотенца Ветошь Мешки для строительного мусора Сверла для дрелей » Сверла перьевые » Сверла спиральные » Сверла по кафелю » Сверла кобальтовые Крестики и клинья для кафельной плитки Рулетки измерительные Ножи малярные Лезвия Кронштейны на стену Химические анкера Крепеж из нержавейки » Трос из нержавейки AISI 304 сечение 7х7 » Трос из нержавейки AISI 304 сечение 7х19 » Зажим для троса из нержавейки DIN 741 AISI 304 » Зажим для троса из нержавейки симплекс DIN 5299 AISI 304 » Коуш из нержавейки AISI 304 » Хомут из нержавейки сантехнический S. HC01 » Цепь из нержавейки (короткое звено) DIN 5685 AISI 304 » Цепь из нержавейки (длинное звено) DIN 5685 AISI 304 » Талреп из нержавейки (крюк-кольцо) DIN 1480 AISI 304 » Блок из нержавейки для троса S.BL03 AISI 304 » Вращающий откидной гак из нержавейки AISI 304. S.HK05 » Саморез с кольцом из нержавейки AISI 304 ART-9079 » Саморезы из нержавейки AISI 304 АРТ 9050 PZ » Гайка барашек из нержавейки AISI 304 DIN 315 » Шпилька резьбовая из нержавейки AISI 304 DIN 975 » Гайка колпачковая из нержавейки AISI 304 DIN 1587 » Гайка из нержавейки AISI 304 DIN 934 » Шайба усиленная из нержавейки AISI 304 DIN 9021 » Рым гайка из нержавейки AISI 304 DIN 582 » Рым болт из нержавейки AISI 304 DIN 580 » Болт с кольцом из нержавейки AISI 304 S. EB09-06 » Карабин пожарный из нержавейки AISI 304 DIN 5299С » Карабин с гайкой из нержавейки AISI 304 DIN 5299D » Карабин с вертлюгом из нержавейки AISI 304 S.SN02 » Карабин с вертлюгом из нержавейки AISI 304 S.SN08 » Шакле с вертлюгом из нержавейки AISI 304 S.SW02-05 » Шайба-гровер из нержавейки AISI 304 Пленка полиэтиленовая

Производитель: ВсеBITKnaufKraftoolRusconnectSpaxStayerTitebondWkret-metБангладешБеларусьБельгияГерманияГранитЗУБРКитайМомент МонтажПольшаРоссияТайваньУкраинаЭстонияЮжная Корея

Скидка 10% от 3000 шт: Вседанет

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.

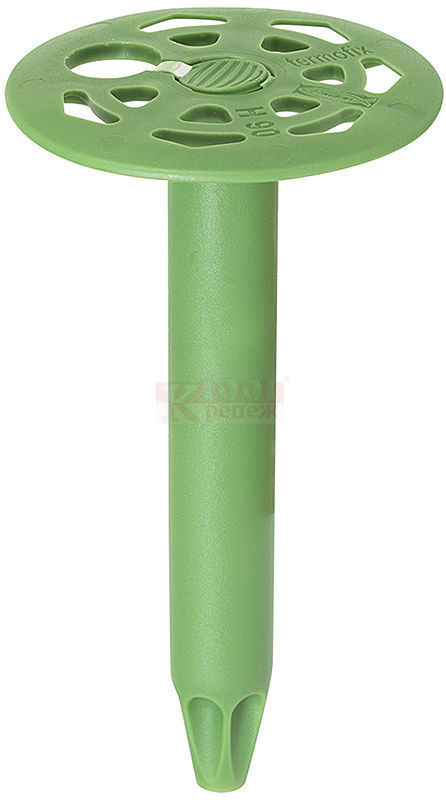

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.
*
Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

*

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

  • механической прочностью;
  • устойчивостью к ультрафиолетовому излучению и агрессивной среде;
  • выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
  • низкой степенью теплопроводности;
  • переносить резкие смены температурного режима;
  • иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Виды крепежа для теплоизоляции

*

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

  • полипропиленовые;
  • нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

*

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

*

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Монтаж фольгированной пароизоляции с помощью грибков

*

Весь процесс монтажа состоит из нескольких несложных операций:

  • Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
  • После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
  • Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Основная суть статьи

Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.

Шайба для изоляционных плит с 1-5 / 8-дюймовым замком из цинкового дерева, 1000 штук в коробке: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Размер Анкерная пластина 1-3 / 4 "с цинковым винтом 1-5 / 8"
Материал Дерево, стекловолокно, полистирол, цинк
Наружный диаметр 1.75 дюймов
Внешняя отделка Цинк

  • Убедитесь, что это подходит введя номер вашей модели.
  • Анкерная пластина 1-3 / 4 "с цинковыми шурупами 1-5 / 8"
  • 1000 штук в коробке
  • Используется для толщины изоляции 1 дюйм
]]>
Характеристики данного продукта
Внешний вид Цинк
Материал цинк, полистирол, стекловолокно, дерево
Внешний диаметр 1.75 дюймов дюймов
Номер детали APW1-цинк
Размер Анкерная пластина 1-3 / 4 "с цинковым винтом 1-5 / 8"
Код UNSPSC 31161807

Термоизоляционные шайбы / манжеты (MISUMI) | MISUMI

Ом - Объемное сопротивление Ом · см
Механические свойства Тепловые и электрические характеристики
Предел прочности МПа 108 Температура прогиба под нагрузкой (1.82 МПа) ° C 400 ~
Удлинение % 0,7 Коэффициент линейного расширения 1 / ° C 2,6 ~ 3,5x10 -5 * 2
По вертикали МПа 145 ~ 130 * 1 Теплопроводность Вт / м • K
(кал / см / сек / ° C)
0,24
(5,7x10 -4 )
Диэлектрическая проницаемость (1 МГц) - 3.8
Модуль упругости при изгибе 17900 Коэффициент рассеяния (1 МГц) - 0,005
Прочность на сжатие По вертикали 439 ~ 410 * 1 1.0x10 1 4
Параллельно 98 ~ 90 * 1 Диэлектрическая прочность на пробой (напряжение пробоя) кВ / мм 15
(Необработанная прочность на удар) ) Дж / см 2.9 Сопротивление дуги сек 345
Твердость по Роквеллу R R113 Поглощение влаги (при 23 ° Cx24 ч) % 0,05
Стекло Доступен Рабочая температура окружающей среды ° C ~ 400
Удельный вес - 2,0
[! ] * 1 Прочность на изгиб сохраняет минимальное значение даже при 400 градусах Цельсия.
[! ] * 2 2,6 = температура окружающей среды ~ 200 ° C, 3,5 = температура окружающей среды ~ 400 ° C.

Специальные шайбы для электроизоляции

ESPE Manufacturing Co., Inc. - специализированный производитель электроизоляционных материалов и готовых пластиковых компонентов, включая специальные шайбы. С 1948 года мы предоставляем решения по неметаллической электроизоляции для многих отраслей промышленности по всему миру. Наш завод площадью 30 000 квадратных футов включает в себя обширный парк современного производственного оборудования с новейшим оборудованием для контроля качества, чтобы гарантировать превосходное производство от начала до конца.Наше производственное предприятие может быстро и эффективно выполнить ваш проект в рамках вашего бюджета, от создания прототипа до резки, обработки и отделки.

Наш обширный выбор изоляционных материалов и компонентов включает в себя множество неметаллических крепежных элементов, уплотнений и других компонентов электроизоляции, включая специальные плечевые шайбы.

Что такое шайбы для плеч?

Упорные шайбы, также известные как изоляционные шайбы, действуют как изолирующее уплотнение для защиты винтов, заклепок, проводов и других крепежных деталей от влаги, электричества, грязи и других потенциально вредных воздействий окружающей среды.Они также могут выступать в качестве прочного уплотнения, электрического изолятора, амортизатора, направляющей или проставки.

Шайбы для плеч можно найти в широком спектре отраслей и сфер применения, в том числе:

  • Автомобильные электрические системы
  • Электронное оборудование
  • Применение в строительстве
  • Производство и производственные мощности
  • Мебель для внутреннего и наружного применения
  • Применение в системах отопления, вентиляции и кондиционирования и электричестве
  • Оборонное и военное оборудование
  • Морское применение

Электроизоляционные шайбы состоят из множества прочных неметаллических термостойких материалов, таких как Formex, Nomex, Fishpaper, вулканизированная резина, нейлон и тефлон.

Шайбы Formex

Formex - негорючий электрический изолятор из полипропилена. Он относительно недорог в производстве и помогает защитить электрооборудование от скачков напряжения и электрической дуги. Его огнестойкость позволяет Formex выдерживать открытое пламя и температуру до 115 ° C (239 ° F). Благодаря своей универсальности стиральные машины Formex используются во многих сферах, включая светодиодное освещение, распределение электроэнергии, промышленное оборудование и центры обработки данных.

Стиральные машины Nomex®

Nomex® - это текстильный материал, разработанный DuPont для обеспечения устойчивости к воздействию тепла и огня. Он состоит из серии кольцевых мономерных цепей, которые делают его особенно прочным полимером для использования в высокотемпературных системах, таких как двигатели, двигатели, генераторы и электрические трансформаторы.

Рыбная бумага и шайбы из вулканизированного волокна

Рыбная бумага легкая и более устойчивая к жаре и холоду, чем сопоставимые пластмассовые материалы, а вулканизированное волокно обеспечивает гибкость, ударопрочность, высокую прочность на разрыв и гладкую, стойкую к истиранию поверхность.Оба подходят для изготовления шайб для электроизоляции.

Нейлоновые шайбы

Нейлон - прочный и гибкий полимер с высокой устойчивостью к трению, истиранию, коррозии и высоким температурам. Кроме того, нейлон является отличным электрическим изолятором и может использоваться для уменьшения вибрации. Этот широкий спектр преимуществ делает нейлоновые шайбы особенно полезными в различных химических, промышленных, механических, электрических и наружных применениях.

Шайбы Teflon ™

Teflon ™ или ПТФЭ - еще один термостойкий и химически стойкий материал, который имеет дополнительное преимущество, заключающееся в устойчивости к воде и маслу.Он демонстрирует чрезвычайно низкое трение и ценится за исключительную долговечность. Тефлоновые шайбы особенно полезны для уплотнения, выравнивания, распределения нагрузки и прокладок в различных областях применения.

Доступны услуги по изготовлению

В дополнение к нашим производственным возможностям на заказ мы храним широкий ассортимент электроизоляционных компонентов и материалов для ваших собственных производственных нужд. Если у нас нет нужной детали, мы полностью готовы производить неметаллические компоненты на заказ в соответствии с вашими требованиями.Наш высококвалифицированный и опытный персонал специализируется на производстве точных компонентов со строгими допусками для различных областей применения и отраслей. Наш завод площадью 30 000 кв. Футов оборудован для изготовления шайб и других электроизоляционных компонентов по индивидуальному заказу с использованием следующих методов:

  • Высечка и штамповка
  • Лазерная и цифровая резка
  • Резка и резка
  • Токарно-фрезерная обработка с ЧПУ
  • Ламинирование

Свяжитесь с нами по вопросам изготовления шайб на заказ

Более 70 лет компания ESPE Manufacturing Co., Inc. занимается производством качественных неметаллических электроизоляционных изделий и компонентов для различных отраслей промышленности, от производственных предприятий до музыкальных инструментов. Независимо от того, требуется ли вам мелкомасштабное прототипирование и производство образцов или полный цикл, ESPE обладает оборудованием и знаниями для выполнения вашего проекта с максимальной скоростью и точностью. Наша высококвалифицированная команда дизайнеров и производителей готова помочь вам от начального процесса проектирования до конечного производства. Для получения дополнительной информации о наших превосходных услугах по изготовлению на заказ и возможностях изготовления свяжитесь с нами сегодня или запросите ценовое предложение.

Анкеры для шнуровки, штифты, шайбы и аксессуары

Анкеры для шнуровки, штифты, шайбы и аксессуары - ACS Industries, Inc.


Использование и размеры:

Анкеры для шнуровки

В компании ACS наши анкеры для шнуровки предназначены для крепления съемных и многоразовых изоляционных покрытий. Для достижения наилучших результатов гвоздь фиксатора шнуровки следует протолкнуть через переднюю сторону одеяла, чтобы головка фиксатора шнуровки плотно прилегала к подушке, а гвоздь выступал за заднюю сторону.

Мы предлагаем анкеры для шнуровки следующих размеров.

  • 0,040 ”пластины 304SS с крюком машинной штамповки
  • Отожженный проволочный гвоздь калибра 12 или 14, вбитый в центр пластинчатого гвоздя
  • Гвозди длиной 1 1⁄2 дюйма, 2 1⁄2 дюйма, 4 1⁄2 дюйма и 6 1⁄2 дюйма (специальные длины доступны по запросу)

Булавки для квилтинга

Разработанные по той же схеме, что и анкеры для шнуровки, наши штифты для квилтинга предназначены для закрепления изоляции внутри одеяла на своем месте.Это необходимо для того, чтобы изоляция внутри одеяла не оседала и не скользила внутри и не создавала отверстий в изоляционной оболочке, создаваемых съемным и многоразовым одеялом.

Мы предлагаем булавки для квилтинга следующих размеров.

  • 0,015 ”пластины 304SS
  • Круглая пластина 1 3/16 дюйма
  • Отожженные проволочные гвозди калибра 12 или 14, вбитые в центр пластины
  • Гвозди длиной 1 1⁄2 дюйма, 2 1⁄2 дюйма, 4 1⁄2 дюйма и 6 1⁄2 дюйма (специальные длины доступны по запросу)

Скоростные шайбы с автоматической блокировкой

Разработанные для дополнения как наших анкеров, так и шайб, наши самоблокирующиеся шайбы проталкиваются вниз по гвоздю до тех пор, пока одеяло не будет плотно зажато между шайбой и головкой анкера для шнуровки или головкой штыря для квилтинга.

Мы предлагаем наши моечные машины следующих размеров.

  • 0,015 ”304SS круглая пластина
  • диаметром 1 дюйм, 1 3/16 дюйма и 1 1⁄2 дюйма
  • Отверстие для фрикционной посадки калибра 12 или 14 выбито посередине

В дополнение к вышеперечисленным изделиям мы также предлагаем следующие дополнительные аксессуары.

  • 0,024 дюйма 304SS Шайба с двумя отверстиями 1 дюйм
  • 0,040 дюйма 304SS крючок для шнуровки с одним отверстием и крючок для шнуровки с двумя отверстиями
  • 1⁄2 ”оцинкованное шнуровочное кольцо 12 калибра
Пролистать наверх

Термоизоляционные шайбы | Stephens Gaskets

Что такое термоизоляционные шайбы?

Термоизолирующие шайбы изготовлены из материала, называемого ПТФЭ.ПТФЭ - это синтетический фторполимер тетрафторэтилена на основе политетрафторэтилена (ПТФЭ), высокомолекулярного соединения, состоящего из углерода и фтора, и является одним из наиболее часто используемых искусственных веществ в мире.

История PTFE

PTFE - относительно новый материал, который был обнаружен по ошибке химиком по имени доктор Рой Панкетт. Доктор Рой Панкетт работал с газами, похожими на фреоновые хладагенты, называемыми тетрафторэтиленом (TFE).После создания около 100 фунтов ТФЭ он хранил газ в небольших баллонах и замораживал их. Когда он вернулся к цилиндрам, он обнаружил воскообразный белый порошок смолы. Эксперименты с новым веществом показали, что оно было чрезвычайно скользким, именно тогда родился ПТФЭ.

Общие области применения шайб из ПТФЭ

Термоизоляционные шайбы используются почти во всех отраслях промышленности, включая аэрокосмическую, автомобильную, отопление и охлаждение, водопровод, бытовую технику, список можно продолжить.Благодаря множеству уникальных характеристик, он также является популярным выбором для шайб и проставок. Его текстура позволяет другим компонентам и деталям легко скользить по ним и, будучи тепловым, но оставаясь непроводящим, также делает их популярным выбором для использования в печатных платах.

Как используются шайбы из ПТФЭ?

Термоизоляционные шайбы можно использовать по-разному. Их можно использовать в качестве прокладок, обеспечивать усилие пружины, уплотняющие шайбы, изолировать, фиксировать, выравнивать детали, распределять нагрузки и даже улучшать внешний вид.

Преимущества теплоизоляционных шайб

Шайбы из ПТФЭ прочные, долговечные и имеют один из самых низких уровней коэффициента трения среди любых других твердых материалов. Они также химически стойкие и непроводящие с отличными диэлектрическими свойствами. Кроме того, PTFE является отличным изолятором и одобрен FDA.

Шайбы из ПТФЭ в Великобритании

Как ведущие британские поставщики шайб из ПТФЭ, Stephens Gaskets гордится своим высококачественным широким ассортиментом теплоизоляционных шайб.Мы можем выполнить любые требования клиентов, поэтому, если вы не видите нужные вам стиральные машины на нашем веб-сайте, просто свяжитесь с нами напрямую и сообщите свои характеристики, и мы предпримем необходимые шаги, чтобы доставить вам то, что вам нужно. Мы запускаем ПТФЭ на нашем собственном складе, а это значит, что у нас очень быстрая обработка, иногда даже в тот же день, если требуется.

Качественные теплоизоляционные шайбы в Stephens Gaskets

Мы производим шайбы из ПТФЭ в соответствии со стандартом ISO 9001, поэтому каждая выполняемая нами работа имеет полную прослеживаемость материала и полный отчет о размерах после того, как товары проходят окончательную проверку.Если вы хотите узнать больше о шайбах из ПТФЭ, посетите наш веб-сайт сегодня. Кроме того, вы можете позвонить по телефону 0121 544 5808, чтобы поговорить с членом нашей отзывчивой и дружелюбной команды.

Если вы нашли этот блог полезным, вы можете прочитать наш предыдущий блог, посвященный высокотемпературным материалам прокладок.

Плоские шайбы из изоляционного волокна - Компания WCL

Волокнистые шайбы изготавливаются из изоляционной бумаги и плит, таких как: вулканизированные волокнистые плиты, рыбья бумага, кость высокой плотности, тряпичная бумага и т. Д.Волокно товарного сорта в соответствии с ASTM D710 используется в большинстве стандартных шайб WCL. Шайбы также доступны из прокладочных материалов, а также из Duroids® и фрикционных плит.

NAS549 Шайбы, наиболее часто используемые для электроизоляции, изготовлены из волокна в соответствии с MIL-F-1148 Grade CH form S. Другие материалы этого типа перечислены в разделе Фенольные шайбы.

Суффикс «F» обозначает упорные шайбы, наиболее часто используемые в электродвигателях и сантехнических устройствах.

NAS70 Показанные здесь шайбы изготовлены из вулканизированной марки CH, формы S. Стандарты DIN изготовлены из прессованного картона.

Другие номера деталей - Показанные негосударственные номера деталей представляют некоторые из многих отраслевых стандартов, используемых сегодня.

злотых
Винт
Размер
I.D. Н.Д. Толстый Альтернативный
Часть
Номер
0 0.057 0,444 0,062
0 0,062 0,251 0,031 5602-51-32
0 0,063 0,312 0,031
м2 0,086 0,196 0,011 DIN125A
2 0,089 0,203 0,031
2 0.09 0,22 0,031 5602-201-32
2 0,09 0,25 0,031 5602-1-32
2 0,091 0,285 0,031
2 0,092 0,321 0,031 БЕЛЫЙ
2 0,093 0,158 0,031 5602-53-32
2 0.093 0,187 0,031 Ф-2, ЧЕРНЫЙ, КРАСНЫЙ
2 0,093 0,234 0,016 КРАСНЫЙ
2 0,093 0,593 0,062 XP
2 0,098 0,187 0,031
2 0,098 0,187 0,047
2 0.098 0,187 0,062
M2.3 0,098 0,236 0,02 DIN125A
2 0,098 0,25 0,031 NAS70V099-250
2 0,098 0,25 0,047
2 0,098 0,25 0,062
2 0.098 0,312 0,031
2 0,098 0,312 0,047
2 0,098 0,312 0,062
M2.5 0,105 0,25 0,02 DIN125A
3 0,105 0,25 0,031 NAS549-FL3
3 0.105 0,25 0,062 NAS549-F3
3 0,11 0,25 0,031 СЕРЫЙ, ЧЕРНЫЙ, КРАСНЫЙ
3 0,11 0,25 0,017 5602-9-17
3 0,11 0,25 0,062 5602-9-62
M2.6 0,11 0,275 0,02 DIN125A
3 0.11 0,6 0,062 ГРИ
4 0,115 0,2 0,016 5602-58-16-BLK
4 0,115 0,22 0,032 BLK, BRN
4 0,115 0,25 0,017 BLK
4 0,115 0,25 0,031 5602-9-32
4 0.115 0,25 0,062 5602-9-62
4 0,12 0,218 0,031 5602-60-32
4 0,12 0,25 0,027 КРАСНЫЙ
4 0,12 0,25 0,031
4 0,12 0,25 0,047
4 0.12 0,25 0,062
4 0,12 0,312 0,031
4 0,12 0,312 0,047
4 0,12 0,312 0,062
4 0,12 0,375 0,031
4 0,12 0.375 0,047
4 0,12 0,375 0,062
4 0,125 0,25 0,031 Ф-6, 5602-61-32
4 0,125 0,25 0,062 Ф-5, 5602-61-62
M3 0,125 0,275 0,02 DIN125A
4 0.125 0,312 0,031 NAS549-FL4
4 0,125 0,312 0,045 5602-10-45
4 0,125 0,312 0,062 NAS549-F4
4 0,125 0,312 0,125 5602-10-125
5 0,132 0,324 0,031 5602-63-32
5 0.136 0,25 0,062 5602-180-62
6 0,14 0,25 0,016 5602-23-16
6 0,14 0,25 0,031
6 0,14 0,25 0,047
6 0,14 0,25 0,062
6 0.14 0,312 0,031
6 0,14 0,312 0,047
6 0,14 0,312 0,062
6 0,14 0,375 0,031
6 0,14 0,375 0,047
6 0,14 0.375 0,062
6 0,14 0,375 0,093 5602-12-93
6 0,14 0,5 0,05 5602-70-50
6 0,14 0,815 0,225 КРАСНЫЙ
6 0,144 0,375 0,031 NAS70V144-375
6 0.144 0,502 0,031 5602-70-32
M3.5 0,145 0,312 0,02 DIN125A
6 0,145 0,5 0,062 КРАСНЫЙ
6 0,145 0,75 0,051 5602-27-50
6 0,145 0,75 0,062 5602-27-62
6 0.15 0,375 0,032 NAS549-FL6
6 0,15 0,375 0,062 NAS549-F6
6 0,15 0,75 0,062
6 0,155 0,25 0,062 BLK
6 0,155 0,312 0,031 Ф-8 КРАСНЫЙ
6 0.155 0,312 0,062 Ф-7 ЧЕР
6 0,155 0,375 0,031 КРАСНЫЙ ЧЕР
6 0,155 0,375 0,045 5602-14-45
6 0,155 0,251 0,062 5602-30-62
6 0,16 0,5 0,125 КРАСНЫЙ
6 0.16 0,535 0,021 BLK
6 0,165 0,375 0,031 5602-219-32
6 0,165 0,375 0,062 6502-219-62
6 0,165 0,438 0,016 КРАСНЫЙ
6 0,165 0,501 0,125
6 0.165 0,535 0,022 5302-75-22
M4 0,169 0,354 0,031 DIN125A
8 0,171 0,312 0,031
8 0,171 0,312 0,147
8 0,171 0,312 0,062
8 0.171 0,375 0,031
8 0,171 0,375 0,047
8 0,171 0,375 0,062
8 0,171 0,438 0,031
8 0,171 0,438 0,047
8 0,171 0.438 0,062
8 0,173 0,308 0,032 5602-79-32
8 0,173 0,375 0,016 5602-18-16
8 0,175 0,309 0,062 6502-79-62
8 0,175 0,325 0,031 5602-80-32
8 0.175 0,375 0,031 NAS549-FL8
8 0,175 0,375 0,016 5602-18-16
8 0,175 0,375 0,062 NAS549-F8
8 0,18 0,365 0,028 КРАСНЫЙ
8 0,18 0,758 0,062 КРАСНЫЙ
8 0.185 0,505 0,062 КРАСНЫЙ
8 0,188 0,312 0,031 5602-82-32
8 0,188 0,312 0,062 5602-82-62
8 0,188 0,375 0,031 Ф-12, 9306, КРАСНЫЙ
8 0,188 0,375 0,062 F-11, BLK
10 0.191 0,322 0,031 5602-85-32
10 0,191 0,322 0,062 5602-85-62
10 0,191 0,64 0,031 5602-87-32
10 0,191 0,572 0,108 КРАСНЫЙ
10 0,196 0,312 0,032
10 0.196 0,312 0,047
10 0,196 0,312 0,062
10 0,196 0,375 0,032
10 0,196 0,375 0,047
10 0,196 0,375 0,062
10 0,196 0.437 0,032 Ф-168, 3130
10 0,196 0,437 0,047
10 0,196 0,437 0,062
10 0,196 0,5 0,032
10 0,196 0,5 0,047
10 0,196 0.5 0,062
10 0,196 0,505 0,093 5600-8-93
10 0,202 0,343 0,032 210-0102-00
10 0,202 0,406 0,032 5602-233-32
3/8 0,389 0,062 0,625 NAS549-F616
3/8 0.389 0,625 0,094 NAS549-FH616
3/8 0,413 0,753 0,031 5602-144-32
M10 0,413 0,826 0,078 DIN125A
7/16 0,438 0,67 0,031
7/16 0,437 0,687 0,062 Ф-29, ЧЕР
7/16 0.453 0,75 0,031 NAS549-FL716
7/16 0,453 0,751 0,062 NAS549-F716
7/16 0,453 0,751 0,094 NAS549-FH716
1/2 0,5 0,625 0,031 Ф-32, КРАСНЫЙ
1/2 0,5 0,625 0.062 Ф-31, ЧЕР
1/2 0,5 0,75 0,031 Ф-34, СЕРЫЙ, ЧЕР
1/2 0,5 0,75 0,062 Ф-33, 9323, ЧЕР
1/2 0,505 0,689 0,032 5600-40-32
1/2 0,515 0,875 0,031 NAS549-FL816
1/2 0.515 0,875 0,062 NAS70V515-875
1/2 0,515 0,875 0,064 NAS549-FH816
9/16 0,562 0,812 0,031 Ф-37, КРАСНЫЙ
9/16 0,562 0,812 0,062 Ф-36, ЧЕР
9/16 0,567 0,817 0.016 5600-48-16
9/16 0,578 1.062 0,031 NAS549-FL916
9/16 0,578 1.062 0,062 NAS549-F916
5/8 0,625 0,75 0,031 Ф-39, 5602-270-32
5/8 0,625 0,75 0,062 Ф-38, ЧЕР
5/8 0.625 0,875 0,032 Ф-41, СЕРЫЙ, КРАСНЫЙ
5/8 0,625 0,875 0,062 Ф-40, 9330, ЧЕР
5/8 0,635 1,25 0,031 КРАСНЫЙ
5/8 0,64 1,188 0,031 NAS549-FL1016
5/8 0,64 1,188 0.062 NAS549-F1016
5/8 0,64 1,188 0,094 NAS549-Fh2016
5/8 0,688 0,937 0,031 Ф-32, КРАСНЫЙ
5/8 0,688 0,937 0,062 Ф-42, ЧЕР
5/8 0,692 0,942 0,062 5600-60-62
3/4 0.75 1 0,031 F-45, ЧЕРНЫЙ, КРАСНЫЙ
3/4 0,75 1 0,062 Ф-44, ЧЕР
3/4 0,75 1.062 0,031 Ф-47, КРАСНЫЙ
3/4 0,75 1.062 0,062 Ф-46, ЧЕР
3/4 0,755 1,005 0,031 5600-64-32
3/4 0.765 1,312 0,031 NAS549-FL1216
3/4 0,765 1,75 0,062 NAS549-F1216
3/4 0,765 1,75 0,094 NAS549-Fh2216
3/4 0,765 1,75 0,031 BLK
3/4 0,795 1.015 0.062 BLK
3/4 0,8 0,928 0,031 КРАСНЫЙ
7/8 0,812 1,125 0,032 -49
7/8 0,812 1,125 0,062 -48
7/8 0,875 1,187 0,031 -51
7/8 0.875 1,187 0,062 Ф-50, 9334
7/8 0,875 1,312 0,094 9335
7/8 0,88 1,13 0,031 5600-72-32
7/8 0,89 1,5 0,031 NAS549-FL1416
7/8 0,89 1,75 0,062 NAS549-F1416
7/8 0.89 1,75 0,094 NAS549-Fh2416
7/8 0,937 1,25 0,031 -53
7/8 0,937 1,25 0,062 -52
1 ″ 1 1,312 0,031 -55
1 ″ 1 1,312 0,062 Ф-54, 9336
1 ″ 1.005 1,385 0,032 ГРИ
1 ″ 1,005 1,5 0,062 ГРИ
1 ″ 1,005 2 0,032 КРАСНЫЙ
1 ″ 1.015 1,75 0,031 NAS549-FL1616
1 ″ 1.015 1,75 0,062 NAS549-F1616
1 ″ 1.015 1,75 0,094 NAS549-Fh2616
1-3 / 16 ″ 1,187 1,687 0,062 КРАСНЫЙ
1-3 / 16 ″ 1,187 2,06 0,062 КРАСНЫЙ
1-1 / 4 ″ 1,255 2 0,032 КРАСНЫЙ
1-1 / 4 ″ 1,255 2,25 0,062 BLK
1-1 / 2 ″ 1.505 2,25 0,062 BLK
1-5 / 8 ″ 1,682 2,14 0,062 BLK
1-3 / 4 ″ 1,755 2,25 0,062 BLK

Изоляционные шайбы Speedfix - Изоляционные штифты

Версия для печати в формате Adobe PDF

Низкоуглеродистая сталь (оцинкованная) Speedfix

Для диаметра пальца

2.Квадрат 1/2 дюйма

Квадрат 1,1 / 2 дюйма

Квадрат 1,1 / 4 дюйма

1,1 / 2 "круглый

14Ga. (2 мм)

2400-1480 2400-1448 2400-1440 2401-1448

12Ga.

2400-1280 2400-1248 2400-1240 2401-1248

10Ga.

2400-1080 2400-1048 2400-1040 2401-1048

3 мм

2441-0380 2440-0348 2441-0340 2441-0348

Вернуться к началу

Speedfix из нержавеющей стали

Для диаметра пальца

2.Квадрат 1/2 дюйма

Квадрат 1,1 / 2 дюйма

Квадрат 1,1 / 4 дюйма

1,1 / 2 "круглый

14Ga. (2 мм)

2402-1480 2412-1448 2402-1440 2402-1448

12Ga.

2402-1280 2412-1248 2402-1240 2402-1248

10Ga.

2402-1080 2412-1048 2402-1040 2402-1048

3 мм

2442-0380 2412-0348 2442-0340 2442-0348

Вернуться к началу

Алюминий Speedfix

Для диаметра пальца

2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
