Гипсокартонные межкомнатные перегородки часто используются для разграничения помещения – их просто и быстро возводить, они не оказывают большой нагрузки на перекрытия. Однако такие конструкции имеют серьезный недостаток – они нуждаются в дополнительной шумоизоляции. Провести звукоизоляцию стен из гипсокартона можно самостоятельно.

Подходы к звукоизоляции

Перед тем как решить, какую звукоизоляцию выбрать, стоит определить, что именно проводит звук в гипсокартонной стене:

1. Каркас. Несущие стены и плиты перекрытия передают низкочастотные колебания и сообщают их элементам конструкции из ГКЛ. Проблема устраняется приклеиванием демпферной ленты на несущий направляющий профиль.
2. Обшивка. Если внутри конструкции есть полости, то звуковые волны отражаются от листов, усиливаются и передаются в помещение. В этом случае требуется заполнить полости шумопоглощающим материалом.

Проклеивание демпферной ленты к профилю

А также проблема может быть во всей конструкции, если она установлена без соблюдения технологии: профиль монтировали без демпферной ленты, а внутри каркаса оставили полости. Вибрация, передаваемая плитами перекрытия, усиливается, и в помещение проникают посторонние звуки.

Материалы для звукоизоляции

Шумоизоляция для перегородок из гипсокартона выполняется с помощью различных материалов:

• мембраны – тонкие полимерные полотна, используя которые звукоизолируются перегородоки любой толщины;
• звукопоглощающие плиты – их укладывают внутрь каркаса;
• акустический гипсокартон – относительно новый материал, имеющий специальную структуру, поглощающую звуковые волны;
• напыляемые покрытия – с их помощью можно быстро и без усилий выполнить звукоизоляцию стены из гипсокартона.

Гипсокартон с акустическими свойствами

Звукоизоляционный гипсокартон – ГКЛ, отличающийся от стандартного перфорацией с одной стороны, и покрытием из нетканого материала с другой. Попадая в отверстия, звук не распространяется дальше, а сдерживается специальным покрытием. Акустическим гипсокартоном обшивают каркас.

Подробнее в статье Акустический гипсокартон: область применения и характеристики

Материалы для заполнения перегородок

В качестве шумоизоляции для гипсокартонных перегородок используют:

1. Стекловолоконные плиты. Долговечны, пожаробезопасны, не гниют.
2. Плиты из каменной ваты. Доступнее, чем стекловолокно, безвредны для здоровья, не горючи.
3. Полиэфирные плиты. Обладают высокими звукоизоляционными свойствами, но имеют недостаток – низкую пожаробезопасность.

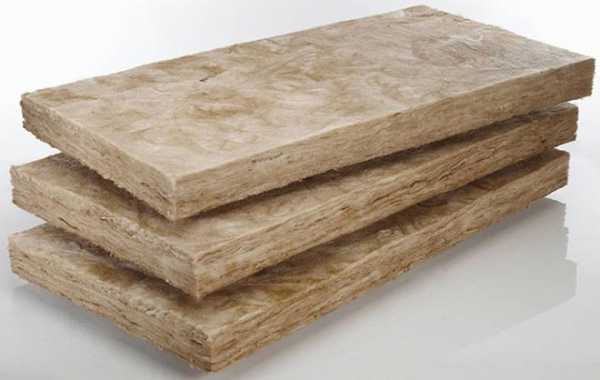

4. Минеральные маты – наиболее часто используемый материал. Помимо звукопоглощающих качеств, обладают и теплоизоляционными свойствами.

Напыляемые покрытия

Напыляемое покрытие – состав, наносимый на гипсокартон с помощью специального оборудования. Им отделывают листы ГКЛ как с наружной, так и с внутренней стороны. Для закрепления его на поверхности не нужны дополнительные клеевые составы: материал прилипает к стене и образует шумопоглощающее покрытие. Толщину слоя выбирают самостоятельно, исходя из того, какой уровень звукоизоляции требуется.

Монтаж перегородок с шумоизоляцией

Звукоизоляцию стены из гипсокартона осуществляют одновременно с возведением перегородки. Сначала устанавливают каркас. Для этого:

1. Размечают поверхности (пол, стены, потолок) в месте, где согласно плану планируется монтаж стены. Чтобы разметка была выполнена правильно, используют уровень.
2. Направляющий профиль нарезают на элементы нужной длины. Проклеивают детали демпферной лентой с той стороны, которой они будут соприкасаться со стенами.
3. С помощью саморезов крепят профиль по разметке.
4. Силиконовым герметиком обрабатывают крепления. Использовать монтажную пену для этого нельзя – она не повышает шумоизоляцию, к тому же весьма горюча.

После этого начинают обшивку. Сперва крепят гипсокартон к каркасу с одной стороны. Затем в пространство между стойками каркаса укладывают звукоизоляцию. Зукоизоляционный материал нарезают на плиты чуть большего, чем пустоты, размера, чтобы после укладки материала не оставалось пустых участков.

Когда пустоты заполнены, можно дополнительно проложить мембрану. Затем обшивают вторую сторону каркаса листами гипсокартона. Места стыков рекомендуется обработать герметиком.

Ошибки при обустройстве звукоизоляции

Занимаясь звукоизоляцией гипсокартонной перегородки, неопытные строители допускают ошибки, из-за чего уменьшения уровня шума, проникающего в помещение достигнуть не получается:

1. Использование лишь шумопоглощающих материалов. Например, применяя только акустический гипсокартон, качественной звукоизоляции не добиться, требуется укладка в полости каркаса звукоизоляционных плит.
2. Неверная укладка рулонной звукоизоляции. Отдельные элементы должны заходить краями друг на друга, свободного пространства, зазоров быть не должно.
3. Применение несоответствующих материалов. Монтажная пена, пенопласт не подходят для звукоизоляции, они используются при утеплении.

Звукоизоляция стены из гипсокартона – процесс, требующий внимательного подхода. Чтобы работы были проведены не напрасно, нужно подобрать качественный и безопасный для здоровья материал и уложить его по правилам.

Шумоизоляция перегородок из гипсокартона видео

gipsplanet.ru

Как сделать шумоизоляцию межкомнатных стен и перегородок из гипсокартона в квартире своими руками: видео

Создание перегородок и стен из гипсокартона является несложным занятием. Достаточно смастерить каркас, закрепить его и обшить гипсокартонными листами. Готовая стена будет отличаться хорошими внешними характеристиками и высокой прочностью. Несмотря на очевидную простоту монтажа, шумоизоляция стен из гипсокартона и перегородок довольно длительный процесс.

Составляющие стены из гипсокартона с шумоизоляционным материалом

Для повышения звукоизоляционных свойств поверхности необходимо проведение целого комплекса мероприятий, выполнить который можно своими руками с минимальными затратами времени и сил.

Вернуться к оглавлению

Полное содержание материала

Необходимость шумоизоляции гипсокартонных перегородок и основные этапы их установки

Каркасные системы имеют очевидные преимущества по сравнению с традиционными методиками строительства. Их возведение основано на использовании ограниченного числа материалов и проводится по определенной технологии, позволяющей в кратчайшие сроки получить качественную и монолитную стенку. Готовая перегородка из ГКЛ имеет небольшой вес и практически не оказывает нагрузки на перекрытия. Единственным минусом подобной конструкции считается плохая шумоизоляция. Малейшие шорохи, разговоры и другие посторонние звуки отлично слышны внутри помещения, доставляя дискомфорт его жителям.

Исходя из этого, создание стен из гипсокартона подразумевает укладку звукоизоляции, назначением которой является поглощение всех посторонних звуков и защита комнаты от их проникновения.

Перегородка из гипсокартона с шумоизоляцией в разрезе

Организация шумоизоляции продумывается еще на этапе проектировки перегородки. Повысить звукоизоляционные качества гипсокартонной поверхности можно несколькими способами. Хороший результат приносит применение акустического гипсокартона, который снижает частоту звуковых колебаний, сводя их к минимуму. Однако подобный материал неспособен полностью уберечь помещение от проникновения посторонних звуков. Для достижения оптимального звукоизоляционного эффекта используются комбинированные методики, основанные на совмещении двух-трех технологий. В целом, процесс создания прочной и герметичной стены состоит из следующих этапов:

• составление принципиальной схемы;
• сбор необходимого инструмента и материалов;
• проведение разметки;
• создание каркасной системы;
• звукоизоляция стены;
• монтаж гипсокартона;
• финишная отделка.

Обратите внимание на видео: монтаж перегородки с шумоизоляцией.



Подобная структура полностью охватывает весь цикл создания перегородки от начала и до самого конца. При этом в роли звукоизоляции могут выступать различные материалы, обладающие высокой степенью шумопоглощения. К ним относится минеральная вата, пенополистирол и пенопласт, которые закладываются в межкаркасное пространство и зашиваются гипсокартоном. Кроме того, для увеличения герметичности применяются специальные мембраны, создающие дополнительный барьер на пути звуковых волн.

Вернуться к оглавлению

Подготовка инструмента и сбор материалов

Предварительным этапом работ является составление принципиального плана будущей стены. Смоделировать его можно на компьютере или просто нарисовать карандашом на листе бумаги. Его создание дает возможность получить полное представление об объеме будущих работ и визуализировать объект.

Монтаж на кирпичной стене конструкции из гипсокартона со звукоизоляционным материалом

Готовый план должен содержать соотношения сторон, их геометрические размеры и величины углов. Единственным условием, которое выдвигается к проекту, является максимальная детализация. Именно она является залогом успеха и позволяет существенно упростить процесс монтажа перегородки.

Подходящий план для перегородок и стен из гипсокартона, показывающий расположение профилей для монтажа конструкции из ГКЛ

Получение визуального представления о постройке знаменует начало строительных работ. Однако их проведение будет невозможным без подготовки инструмента для работы с ГКЛ, список которого имеет следующий вид:

Каждый из этих инструментов должен быть подготовлен к работе и сложен в конкретном месте. При этом для понимания полной структуры процесса и оценки масштабов строительства необходимо закупить целый набор комплектующих для гипсокартона, список которых имеет следующий вид:

Как видим, перечень необходимого материала достаточно обширен. Однако каждый компонент в нем необходим и выполняет свою конкретную функцию.

В готовом виде, стена, сформированная с использованием подобных компонентов, будет отличаться не только высокой прочностью, но и повышенными звукоизоляционными свойствами.

Смотрите видео: монтаж перегородки с шумоизоляцией.

Вернуться к оглавлению

Шумоизоляции стена из гипсокартона своими руками: пошаговая последовательность действий

Собрав все необходимые комплектующие, можно приступать к нанесению разметки для будущей гипсокартонной стены. Рисуется она обыкновенным карандашом на поверхности стен и потолка. При этом все линии дополнительно сверяются с уровнем и принципиальным планом. Размеченная комната позволяет увидеть, где именно будет установлена новая стена, и какое место она займет в квартире.

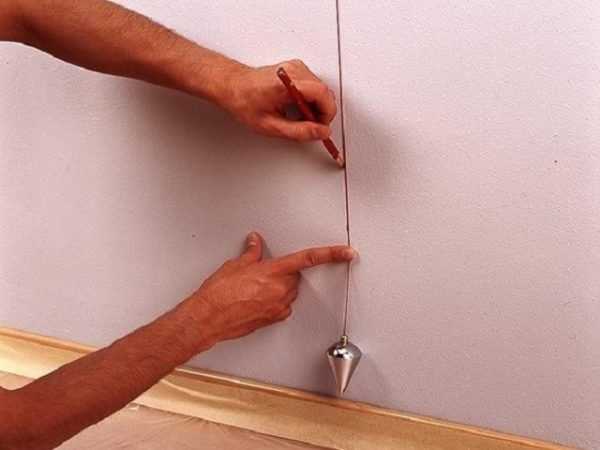

Для точной разметки, советуем использовать отвес

Сам процесс формирования каркасной конструкции с дальнейшей звукоизоляцией и финишной отделкой проводится по следующей схеме:

Подробное описание процесс монтажа каркаса под гипсокартон на стене

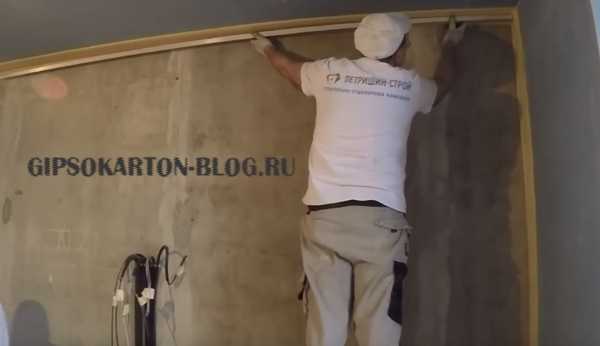

1. Вначале по всему периметру уложите звукоизоляционную уплотнительную ленту в два слоя на пол и потолок.Уложенная звукоизоляционная лента на полуПрокладка уплотнительной ленты на стенах и потолке



2. К полу и потолку прикручивается направляющий профиль типа UD, который задаст направление всем последующим стойкам. Фиксируются они при помощи саморезов, которые вкручиваются через каждые 40-50 см.Крепление направляющего профиля к потолкуЗакрепленный направляющий профили на потолке

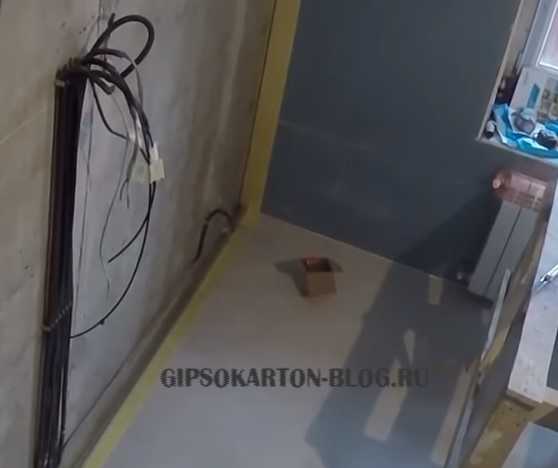

   Закрепленный направляющий профиль на полу

3. В зафиксированные сверху и снизу рейки вставляются заранее подготовленные и обрезанные по размеру стойки, сформированные из профиля типа CD, и крепятся на подвесы. Количество стоек напрямую зависит от необходимой прочности конструкции, поскольку, чем их больше, тем надежнее будет стена.

   Установленный подвесы на стене для крепления металлических профилей

4. Оптимальным расстоянием между профилями считается 55-60 см. Профиль вставляется в рейки и фиксируется саморезами. Для увеличения несущих качеств системы вертикальные стойки соединяются перемычками, выполненными из CD-профиля с шагом 60 см.

   Готовый установленный каркас на стене под гипсокартон и шумоизоляционный материал

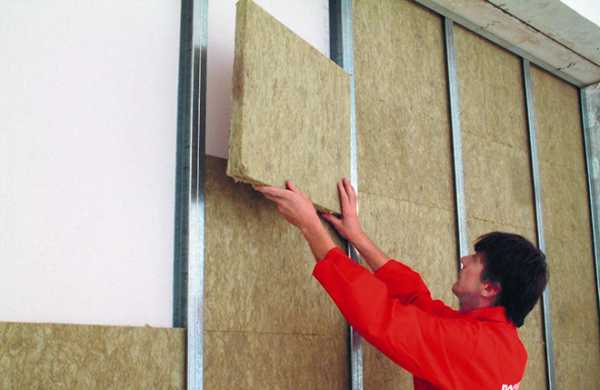

5. В межкаркасное пространство укладывается минеральная вата, которая выполняет роль звукоизоляции. Причем закладывать ее необходимо максимально плотно, полностью заполняя все пустоты и тщательно стыкуя швы. Укладывается она от самого пола и до потолка до тех пор, пока вся площадь стены не будет полностью закрыта утеплителем.

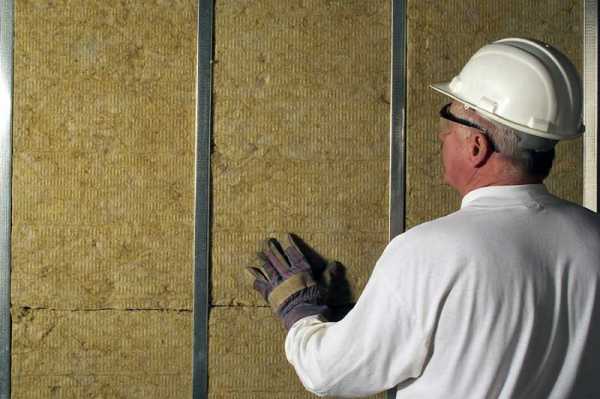

   Уложенный шумоизоляционный материал между профилями каркаса

6. Поверх минеральной ваты натягивается звукоизоляционная мембрана. По возможности она должна содержать как можно меньше швов и стыков, чтобы полотно было максимально цельным. Места соединений формируются с нахлестом 15-20 см и проклеиваются армирующим скотчем. Самой мембраной укрываются обе стороны перегородки, создавая своеобразный чехол для утеплителя.

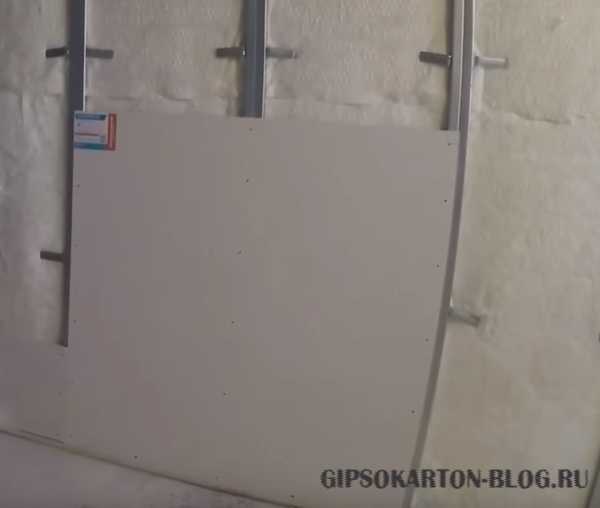

7. К каркасу прикладывается гипсокартон и фиксируется при помощи саморезов по металлу. Их шляпки слегка утапливаются в поверхность ГКЛ, а края максимально плотно стыкуются. Сделанная стена будет иметь немного необычный внешний вид, поскольку на поверхности акустического гипсокартона нанесена перфорация.Закрепленный саморезами обычный гипсокартонный лист на каркас

   Так выглядит готовая стена из гипсокартона

8. Финишная отделка изолированной стены заключается в шпатлевании стыков гипсокартона, в которые укладывается шпаклёвка и армирующая лента (серпянка). Больше никаких действий с акустическим ГКЛ не проводится, поскольку перфорация должна оставаться открытой. В противном случае она потеряет свои свойства и не сможет гасить звуковые колебания.

   Инструкция шпатлевания стуков между листами гипсокартона

В готовом виде изолированная стена из гипсокартона своими руками будет иметь неординарный внешний вид, и отличаться высокой прочностью. При этом никакие шумы и разговоры не смогут проникать через нее, что неминуемо скажется на атмосфере комнаты и ее комфорте.

Смотрите это видео: процесс шумоизоляции стен из гипсокартона.

Вернуться к оглавлению

Заключение

Сделать полноценную звуконепроницаемую стену не сложнее, чем сформировать стандартную гипсокартонную перегородку. Однако проведение монтажа и его структура имеет несколько отличий от традиционного возведения каркасных систем внутри квартиры. Заключаются они в необходимости укладки звукопоглощающего материала и специальной мембраны. Кроме того, для увеличения эффективности конструкции вместо обыкновенного гипсокартона используется акустический, который не отражает звуковые волны, а частично рассеивает их.

Схема отражения звука гипсокартоном и звукоизоляционным материалом

gipsokarton-blog.ru

Звукоизоляция стен из гипсокартона — шумоизоляция стен из гипсокартона

Каждый день людям, проживающим в квартирах, приходится слушать то, как соседи делают ремонт, пылесосят, включают стиральную машинку, громко ругаются и другие постронние шумы. Но исправить такое положение дел совсем несложно – достаточно выполнить ряд работ по шумоизоляции. Для примера рассмотрим звукоизоляцию стен из гипсокартона и попробуем разобраться что и как нужно делать.

Для осуществления шумоизоляции стен деревянной постройки или стен панельного здания необходимо пожертвовать площадью самого помещения. Однако, если посторонние шумы мешают вам спокойно жить, такие меры не будут лишними. Для того чтобы потеря квадратных метров не была осуществлена зря, следует тщательно соблюсти технологию звукоизоляции гипсокартонными листами, чтобы воспрепятствовать проникновению звука в ваше жилье.

Шум низких уровней в многоквартирных домах может быть обеспечен в случаях проведения звукоизоляции. Мы будем использовать для этого специальную гипсокартонную конструкцию со звукоизоляционным материалом – наполнителем. При установлении такого препятствия для акустических волн, их воздействие на органы слуха человека будет снижено.

Звукопоглощение осуществляется благодаря способности конструкции преобразовывать энергию звуковой волны в иной вид энергии. Определяются звукопоглощающие свойства материала коэффициентом звукопоглощения, чей диапазон составляет от 0 до 1. Для достижения числа 1 (к примеру, в звукозаписывающих студиях) используются другие материалы, не гипсокартонные листы. Но если серьезно подойти к этому вопросу и принять во внимание все свойства используемых материалов, то и при использовании описываемой технологии можно получить максимальный эффект.

Звукоизоляция межкомнатных перегородок из гипсокартона не должна иметь невероятную толщину. Разумеется, от толщины ограждающей конструкции зависит звукопередача, однако не стоит вдаваться в крайности. Лучшим способом станет не только монтаж перегородок, но и совершенствование проемов для окон и использование двухкамерных стеклопакетов с качественно выполненной герметизацией оконных стыков и щелей. Не будет лишним произвести обшивку капитальных (главных) стен с наружной стороны здания. Это, конечно, не будет дешево, и к тому же понадобиться обратится в ваше жилищно-коммунальное хозяйство, чтобы получить разрешение.

Одна лишь только шумоизоляция перегородок из гипсокартона будет практически бесполезна в том случае, если потолки и пол жилого помещения также обеспечивают отличную звуковую передачу. Поэтому следует дополнительно выполнить работы по звукоизоляции этих частей здания.

Представим, что проблемы с шумоизоляцией потолка и пола вы уже решили. Остановимся на вопросе изоляции перегородок сооружения и определим, какие стройматериалы лучше всего использовать.

Чтобы осуществить качественную обшивку стен, наиболее эффективно будет использование специальных гипсокартонных акустических листов. Такой перфорированный гипсокартон характеризуется большим количеством отверстий и наклеенным звуконепроницаемым нетканым полотном с тыльной стороны листа, благодаря которым происходит максимальное гашение звуковых волн.

Акустический гипсокартон можно использовать как и традиционный и осуществлять на нем отделочные работы. Наиболее популярными производителями перфорированных гипсокартонных листов являются Gyptone и KNAUF. Но без наполнителя необходимый эффект может быть не достигнут.

При помощи наполнителей — звукопоглощающих плит, изоляционных мембран и напыляемых покрытий можно осуществить качественную звукоизоляцию перегородок из гипсокартона.

Звукоизоляционная мембрана представляет собой основанный на полимере материал, имеющий небольшую толщину (от 2,5 до 12 мм). Такая поверхность не пропускает звуковые волны, характеризуется высоким коэффициентом звукоизоляции, устойчивостью к различным температурам. Одним из наилучших считается бренд Tecsound, который практически монополизировал данную сферу рынка. Мембраны можно применять и в сочетании с плитами для увеличения поглощения звука.

Звукопоглощающие плиты также часто используют в качестве звукоизоляционного материала в гипсокартонных стенах. Одними из наиболее качественных считаются стекловолокнистые материалы от KNAUF insulation, однако, и наиболее затратными. Эти плиты имеют высокие звукопоглощающие свойства, небольшую толщину, повышенную воздухопроницаемость. Одним из их основных конкурентов является компания Rockwool. Изоляционные материалы производятся на основе каменной ваты, они огнеустойчивые, экологичные, эффективные и к тому же имеют меньшую стоимость.

Для того чтобы выполнить шумоизоляцию стен под гипсокартон, хорошим решениембудет использовать в качестве наполнителя полиэфирные плиты, но следует помнить, что несколько разновидностей этих плит не обладают нужной нам огнестойкостью. Что касается пенопласта, то использовать его в качестве звукоизоляции не стоит.

Использование акустических напыляемых покрытий является инновационным и абсолютно несложным решением. Их можно наносить как с любой из сторон гипсокартонного листа, так и в роли «начинки». Напыляемые материалы имеют отличную адгезию с обрабатываемой поверхностью, при этом можно проконтролировать количество слоев и, следовательно, толщину изоляции. Но для нанесения понадобятся специальные инструменты. Проверенным и надежным брендом считается Sonaspray.

Звукоизоляция перегородок из гипсокартона – шаг за шагом

Звукоизоляция под гипсокартон осуществляется следующим образом:

Вначале нужно будет использовать карандаш, маркер и рулетку, а также лазерный уровень.

По расчерченным линиям необходимо резать материал, так что внимательно выполняйте все замеры и отметки, стараясь делать минимальные зазоры, но при этом нельзя уходить от горизонтали и вертикали. Это очень важно при прикреплении промежуточных стоек скелета. Промеряйте весь периметр и зафиксируйте все размеры на эскизе.

Берем профиль UW и вырезаем по полученным размерам, его мы будем крепить вертикально на стенах, на полу и потолке. Также нам будет нужен профиль CW, который мы будем крепить вертикально между профилями UW. Еще нам понадобится уплотнительная лента, которая поможет лучше укрепить каркас и не даст появиться шуму из-за вибрации профиля. Все крепления металла к металлу делайте с прослойкой – полимерной прокладкой.

По начерченным линиям на полу, потолке и стенах наклеиваем самоклеющуюся уплотнительную ленту, и сверху крепим стартовый профиль UW так называемым быстрым монтажом (дюбели и забивные шурупы), причем на потолке используются металлические дюбеля, а не пластмассовые. Теперь берем профиль CW и устанавливаем его вертикально, вставив его между профилем UW на потолке и на полу, и закрепляем саморезами – блохами. По две блохи в каждом месте крепления. Профилей CW нужно закрепить столько, чтобы расстояние между ними равнялось 40 либо 60 см. Проем двери набираем из профиля CW, в который предварительно вбили брус. Этот профиль следует крепить уже не блохами, а саморезами.

У нас есть готовая металлоконструкция. Теперь с одной стороны ее нужно заплитовать гипсокартонными листами толщиной в двенадцать с половиной миллиметров в два слоя. Теперь необходимо сделать электрическую проводку и уже после этого заполнить все пространство между профилями материалом для звукоизоляции. При этом необходимо четко проследить, чтобы не было пустот, иначе будет плохой звукоизоляционный эффект. Теперь необходимо закрепить на профиле слоймембраны.

Теперь необходимо заплитовать вторую сторону каркаса саморезами по гипсокартону. Также необходимо крепить 2 слоя ГКЛ. Следует помнить, что швы второго слоя не должны совпадать со швами первого слоя. Оптимальное смещение – на половину ширины листа. Количество саморезов- приблизительно 35-50 штук на один лист ГКЛ, размером 1200х2500. Теперь можно, по желанию, заполнить стыки гипсокартона со стеной, полом и потолком герметиком.После этого можно выполнять отделку гипсокартона, работы по шумоизоляции под гипсокартон окончены.
