Шумоизоляция воздуховодов

Очень часто проблема наличия постороннего шума возникает из-за неправильно произведенного акустического расчета, а также изначально неполных или неверных сведений о выбираемом оборудовании. Шум может распространяться из-за вибрации, источником которой становятся тонкие стенки воздуховодов. Уровень подобного шума напрямую связан со скоростью потока воздуха, габаритами сечения воздуховодов и присутствием узких участков и поворотных элементов конструкции.

Шумоизоляция воздуховодов– комплексное мероприятие

Устранить посторонние звуки только при помощи акустических потолков не представляется возможным, так как они содержат большое количество зазоров и монтажных проемов. По этой причине следует заранее провести акустические замеры разночастотных шумов. Такие замеры позволяют выявить предполагаемые шумовые источники и установить, насколько сильно превышен нормативный показатель звукового давления.

Наиболее результативным способом является облицовка системы воздуховода специальным звукоизолирующим материалом с наличием демпфирующих подкладок. Приобрести качественные материалы, которые обладают длительным сроком эксплуатации, можно в компании «Кварта Пласт» по приемлемой цене. Звукоизолирующий материал можно очень легко наложить на металлическую поверхность воздуховода при помощи клея, либо обернуть конструкции и закрепить материал внахлест механическим образом.

Подбор материала для звукоизоляции воздуховодов

В том случае, если показатель звукового давления уже известен, то материал можно выбирать исключительно с учетом его эффективности. При монтаже материала внахлест рекомендуется заранее зачистить мягкий вспененный слой. Максимальный эффект от звукоизоляции достигается при облицовке всей вентиляционной системы. При этом следует избегать акустические мостики через неоклеенные отверстия. Значительную роль также играют крепежные детали и заделка стенных проемов герметичными средствами.

Возможные ошибки при шумоизоляции воздуховодов

При шумоизоляции воздуховодов нередко возникают различные проблемы, к которым приводят следующие ошибки;

  • отказ от монтажа в зоне рециркуляции воздуха. Немаловажно, что благодаря рециркуляции можно значительно сократить расход электроэнергии, так как будет нагреваться не весь воздушный поток;
  • проведение системы воздуховода над смежными помещениями, к которым предъявлены более высокие требование по шумоизоляции;
  • монтаж неправильно выбранной системы воздуховодов с небольшим диаметром.







Наиболее частым решением проблемы на практике является оклейка воздуховода и агрегатов звукоизолирующим демпфирующим материалом K-FONIK ST GK 072 (12мм).

Материал K-FONIK ST GK хорошо клеится на металлические поверхности клеем К-414, либо обворачивается и механически крепится внахлёст. В результате образуется изолирующий кокон. По результатам исследований НИИ Строительной Физики РААСН эффективность одного слоя шумоизоляции K-FONIK ST GK 072 составляет от 7 до 15 дБА, в зависимости от спектра шума.

Изоляция для воздуховодов – устраняем звук и шум

Если известен уровень звукового давления воздушного шума по октавным полосам, а так же сечение воздуховода, можно подобрать материал для звукоизоляции, согласно его эффективности.

Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»

Облицовка снаружи





Уровни звукового давления, дБ, в октавных полосах частот, Гц

Эффективность установки

покрытия K-FONIK ST GK 072 (12 мм)

по УЗД Дб

63

125

250

500

 1000

2000

4000

8000

ГЦ

Круглый воздуховод д 200 мм

7

8

7

5

13

19

23

28

Дб

Прямоугольный 200х100мм

7

7

9

15

14

11

8

6

Дб

Прямоугольный 500х250 мм

5

8

6

10

13

12

10

11

Дб



Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой



Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вент системы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK 240 ( 25 мм).

В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.

Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»

www.shumovnet.ru

Шумоизоляция воздуховодов | K-Flex K-Fonik

Шумоизоляция инженерных систем

Готовые решения

Позвоните нашим специалистам

В системах вентиляции проблема избыточного шума встречается довольно часто. К сожалению, из-за не достаточно совершенных методик акустического расчета и заведомо неполных или несоответствующих действительности данных по подбираемому оборудованию, после завершения монтажа пригодится констатировать факт, что в помещении слишком шумно.

Тонкие стенки воздуховодов, а также соответствующего шумоглушащего оборудования вибрируют, распространяя шум. Характер такого шума сильно зависит от скоростей потока воздуха, от формы и площади сечения воздуховодов, а также от наличия сужений и углов поворота воздуховодов.

Не спасают акустические потолки: в них достаточно много щелей и монтажных отверстий; а иногда не достаточно эффективны также сами перекрытия и стены.

В подобных случаях для подбора технического решения рекомендуется проведение акустического замера, в результате которого будут оценены вероятные источники шума и достоверно установлены превышения эквивалентного уровня звука в дБА и уровней звукового давления в дБ в спектре частот 31.5, 63, 125, 250, 500, 1000, 2000, 4000, 8000 Гц.

Далее предложен акустический материал или комплекс акустических материалов для эффективного решения задачи.

Наиболее частым решением проблемы на практике является оклейка воздуховода и агрегатов звукоизолирующим демпфирующим материалом K-FONIK ST GK 072 (12 мм).

Материал K-FONIK ST GK хорошо клеится на металлические поверхности клеем К-414, либо оборачивается и механически крепится внахлёст. В результате образуется изолирующий кокон. По результатам исследований НИИ Строительной Физики РААСН эффективность одного слоя шумоизоляции K-FONIK ST GK 072 составляет от 7 до 15 дБА, в зависимости от спектра шума.

Подбор звукоизоляции

Если известен уровень звукового давления воздушного шума по октавным полосам, а так же сечение воздуховода, можно подобрать материал для звукоизоляции, согласно его эффективности.
Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования»

Облицовка снаружи

  Уровни звукового давления, дБ, в октавных полосах частот, Гц
Эффективность установки
покрытия K-FONIK ST GK 072 (12 мм)
по УЗД дБ
63 125 250 500 1000 2000 4000 8000 Гц
Круглый воздуховод д 200 мм
7 8 7 5 13 19 23 28 дБ
Прямоугольный 200 х 100 мм
7 7 9 15 14 11 8 6 дБ
Прямоугольный 500 х 250 мм
5 8 6 10 13 12 10 11 дБ

Материал K-FONIK ST GK монтируется внахлест. Для удобства работы с материалом, рекомендуется предварительно зачистить мягкий вспененный слой.

Наиболее эффективно работает звукоизоляция при полной оклейке всех поверхностей вентсистемы, избегая звуковых мостиков через неизолированные части. Большую роль играют так же правильно подобранные элементы крепежа и заделка проходов через стены и перекрытия специальной акустической пеной, акустическими герметиками или материалом K-FONIK open cell 240 (25 мм).

В случае аэродинамического шума, лучше всего установить абсорбционный глушитель. Но когда такой возможности нет можно попытаться его с имитировать, оклейкой части воздуховода шумопоглощающими материалом изнутри.

Эффективности глушителей типа «облицованный канал», дБ на прямых участках. Испытания НИИ Строительной физики лаборатория «Защиты от шума вентиляционного и инженерного технологического оборудования».

Облицовка изнутри

Материал воздуховода, мм Толщина слоя ЗПМ, мм Среднегеометрические частоты
октавных полос, Гц
63 125 250 500 1000 2000 4000 8000
1 2 3 4 5 6 7 8 9 10
Облицованный канал в круглой трубе диаметром 200 мм
1 2 3 4 5 6 7 8 9 10
1. K-FONIK ST B20 AD 20 2 2 2 4 17 12 23 19
2. K-FONIK PU B20 AD 20 1 2 1 5 13 42 32 30
3. K-FONIK open cell 240 25 3 6 5 10 10 18 24 26
4. K-FONIK FIBER AD 10 3 3 5 7 13 17 17

Если эффективности конструкции недостаточно, рекомендуем рассмотреть многослойные системы из звукоизолирующих и звукопоглощающих материалов, рассмотренные в разделе «Шумоизоляция промышленных трубопроводов».

При увеличении сечения воздуховода, эффективность «облицовки канала» уменьшается.
При акустических расчетах, пользуются так же понятием Уровня Звуковой Мощности, которые при необходимости пересчитываются в Уровни Звукового Давления.

Для снижения уровня звуковой мощности в поворотах, при облицовки вссей внутренней поверхности канала, следует руководствоваться данными

*. «Звукоизоляция и звукопоглощение» Учебное пособие. Москва АСТ Астель 2004 г. Глава 19

Место облицовки и
ширина поворота
D, мм
Снижение уровней звуковой мощности, дБ, при среднегеометрических
частотах октавных полос, Гц
63 125 250 500 1000 2000 4000 8000
До поворота при D:
125 0 0 0 1 5 8 6 8
250 0 0 1 5 8 6 8 11
500 0 1 5 8 6 8 11 11
1000 1 5 8 6 8 11 11 11
После поворота при D:
125 0 0 0 1 6 11 10 10
250 0 0 1 6 11 10 10 10
500 0 1 6 11 10 10 10 10
1000 1 6 11 10 10 10 10 10
2000 6 11 10 10 10 10 10 10
До и после поворота при D:
125 0 0 0 1 6 12 14 16
250 0 0 1 6 12 14 16 18
500 0 1 6 12 14 16 18 20
1000 1 6 12 14 16 18 18 18
Примечание. Данные справедливы, если длина облицованного участка составляет не менее 2D, а толщина облицовки равно 10% ширины D. Для облицовок меньшей толщины длину облицованного участка следует пропорционально увеличивать.

От схемы облицовки каналов, зависит эффективность шумоглушения, особенно для сечений воздуховодов, со сторонами более 1000 мм.

Форма проходного
сечения
Диаметр или ширина
трубопровода, мм
Частоты октавных полос, Гц
63 125 250 500 ≥1000
Круглая 75-200 0,1 0,1 0,15 0,15 0,3
200-400 0,06 0,1 0,1 0,15 0,2
400-800 0,03 0,06 0,06 0,1 0,15
800-1600 0,03 0,03 0,03 0,06 0,06
Прямоугольная 75-200 0,6 0,6 0,45 0,3 0,3
200-400 0,6 0,6 0,45 0,3 0,2
400-800 0,6 0,6 0,3 0,15 0,15
800-1600 0,45 0,3 0,15 0,1 0,06
Схема облицовки Размер h, м ΔLp, дБ, при среднегеометрических частотах октавных полос, Гц
63 125 250 500 1000 2000 4000 8000
4 1 1,5 2 3 3,5 3,5 3,5 3,5
2 1,5 2,5 3 3 3 3 3
4 1,5 2,5 3 3 3 3 3 3
2 1 3,5 3,5 3,5 3,5 3,5 3,5 3,5
4-8 2,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5
2 3 5 5 5 5 5 5 5
4-8 4 5 5 5 5 5 5 5
1 1,5 3 5 7 7 7 7 7
2 3 6 7 7 7 7 7 7

k-fonik.ru

Звукоизоляция воздуховодов: как снизить шум?

Все человечество живет в океане волн. Вы не задумывались об этом? А ведь это действительно так и шумоизоляция воздуховодов очень важна. Просто множество волн наш организм либо просто не умеет различать, либо научился их игнорировать. Исключение составляют только световые и звуковые волны определенного спектра. Вот бы еще научиться не реагировать на различные шумы. Но звуковые волны наш слух не может дифференцировать и реагировать на них избирательно.

Эффективная шумоизоляция воздуховодов.

Примером тому служат звуковые волны, распространяющиеся в системах вентиляции. Шум от движения воздуха, вибрации вентиляторов, слегка приглушенные голоса соседей — все это передается по каналам воздуховода и периодически нарушает наш уют и довольно сильно действует на нервную систему. Избежать этого можно, если при строительстве домов учитывать все нюансы распространения упругих волн (звуковые волны являются упругими).

Возможно, в будущем все будет именно так, но в настоящее время шумоизоляция воздуховодов остается личной заботой жильцов. Справиться с избыточным шумом в недрах воздуховодов может каждый человек, но для этого необходимы знания о распространении звуков. Звуковые волны отталкиваются от плотной поверхности. И чем жестче эта поверхность, тем лучше отталкивание волн.

Отсюда напрашивается вывод: поверхность воздуховодов должна быть пористой. В идеале эту тонкость хорошо было бы учесть еще при строительстве дома и сделать на внутренней поверхности воздуховода напыление. Такая шумоизоляция внутренних воздуховодов была бы идеальной. Но в этом случае вы получили бы другую проблему: любой пористый материал впитывает в себя запахи и является хорошим местом для развития микробов.

Покрытие внутренней части воздухоотвода

Устройство узла воздуховода.

Устранить запахи и вести постоянную борьбу с болезнетворной средой или паразитами стало бы в несколько раз сложнее. А вот покрытие внутренней части воздуховода тонким резиновым слоем могло бы в корне изменить эту ситуацию. Сделать это в многоэтажных домах невероятно сложно, так как резиновую полосу практически невозможно закрепить к стенке воздуховода по всей длине. В частных строениях этот вопрос легко разрешим. Достаточно лишь вырезать подходящие по ширине полосы резины и проклеить ими воздуховод, плотно прижимая их к стенкам с помощью резинового валика. Как вы уже догадались, для этой операции вам потребуется:

  • мягкая резина;
  • клей, обладающий высокой степенью склеивания, или силикон;
  • резиновый валик с длинной ручкой.

Прорезиненная поверхность в десятки раз увеличит поглощение звуковых волн и уменьшит шум в недрах воздуховода.

Звукоизоляция в высотном доме с помощью резинового покрытия воздуховода не представляется возможной. Но уменьшить шум реально. Один из вариантов — организовать шумоизоляцию стенки, находящейся вблизи воздуховода и сделать размер вентиляционного окна несколько меньше.

Схема устройства воздуховода.

За счет изменения сечения воздушного канала вы в значительной степени ускорите движение воздуха. А это значит, что звуковая волна будет самопроизвольно гаситься в ламинарном потоке воздуха.

А для звукоизоляции прилегающей стены используются любые многослойные материалы. Особенно хорошо использовать для этого материалы пористые (например, тонкий слой минваты).

Шум возникает при турбулентном движении воздуха (это когда при перемещении воздушного потока происходит перемешивание слоев воздуха внутри воздуховодов). Избежать этого позволяет гладкость стенок внутри воздуховодов и постоянное сечение. Воздушный поток не испытывает преград на своем пути и шум значительно уменьшается. Увы, произвести внутренний ремонт воздуховодов не представляется возможным, поэтому такой вариант шумоизоляции тоже рассматривать не будем.

Вернуться к оглавлению

Заужение отверстия выхода воздуха

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Есть один интересный совет от печников. Они-то точно понимают в движении воздушных потоков, поэтому испробовать метод на практике стоит. Для увеличения самопроизвольной тяги внутри воздуховодов можно заузить отверстие, в конечной точке. Произойдет следующее: скорость воздушного потока внутри вентиляционной шахты значительно увеличится, причем он будет значительно быстрее именно в центральной части воздуховода. Проще говоря, воздух будет двигаться практически без контакта со стенками и не вызывать дополнительные звуковые волны. Для настоящей шумоизоляции этого мало, но уровень шума понизится.

Вернуться к оглавлению

Как снизить шум принудительной вентиляции?

Главный источник шума — это использование принудительной вентиляции (вентиляторов). 1-ый фактор — это шум от работы электромотора названного устройства. Уменьшить его не получится, поэтому при покупке вентилятора необходимо обратить внимание на уровень шумового фона, создаваемого им.

Схема снижения шума кожухами: 1 — электромотор; 2 — турбокомпрессор; 3 — акустически защищенные всасывающий и выпускной воздуховоды; 4 — защитная сетка.

В техническом паспорте этот параметр должен указываться. 2-ой момент — это шум от создаваемой крыльчаткой и электромотором вибрации. А вот этого избежать можно. Достаточно при монтаже под опору вентилятора подложить звукопоглощающие подушки. Обычно они продаются в наборе с самим вентилятором.

Но если таковых не окажется, то воспользоваться можно обычным куском резины. Такой своеобразный амортизатор уменьшит появление звуковых волн от вибрации. Ну а третий фактор связан с уже упомянутой ранее турбулентностью. Устанавливаемые всеми жильцами вентиляторы создают воздушный поток различной скорости. От этого и происходит смешивание потоков, которое сопровождается очень большим шумом. Выход из этого положения только один: воздуховод может быть дооборудован вентиляторами с одинаковыми техническими параметрами. Только так воздуховод получит равномерный поток воздуха, не обладающий дополнительным шумовым фоном.

Вернуться к оглавлению

Использование глушителей шума

В настоящее время существуют специальные шумоглушители, которые встраиваются внутри воздуховодов. Конструкции этих устройств могут быть различными, но принцип действия практически всегда одинаков: создание препятствий на пути распространения звуковой волны. Изоляции шумоглушители не сделают, но уменьшат ее в несколько раз. Производители декларируют эти устройства как лучший элемент звукоизоляции, хотя это небольшая рекламная хитрость.

Эффективности глушителей шума с пластинами толщиной 100 и 200 мм.

На самом деле шумоглушители лишь уменьшают мощность звуковой волны, а вместе с ней и скорость воздушного потока внутри воздуховодов. Различают трубчатые, пластинчатые, канальные, камерные и экранные глушители. С точки зрения физики, наиболее надежным следовало бы считать пластинчатые шумоглушители, так как звукоизоляция обеспечивается ими наиболее просто: при воздействии на пластины звуковой волны, пластины начинаю вибрировать с той же частотой. Создается встречная волна той же амплитуды.

В результате наложения волн происходит их взаимное исключение. Все отлично, но только в том случае, когда устройство не подвержено воздействию агрессивной среды. Любая же пыль или избыточна влажность приведут к изменению толщины пластин, поэтому на звуковые волны они будут издавать ответные волны иной частоты. Уровень шума от этого только увеличится.

Камерные шумоглушители напоминают глушители для огнестрельного оружия: звуковая волна, проходя через камеры устройства, многократно отражается от стенок камер, которые покрыты материалами для поглощения шума. В ходе этого процесса звуковая волна в значительной мере ослабевает и на выходе из камеры имеет совсем незначительную мощность. Абсолютная шумоизоляция не получится, но комфорт в вашем жилище будет обеспечен.

Любой вид шумоглушителей понижает уровень шума при его правильном монтаже в воздуховод.

Комбинация различных методов звукоизоляции должна свести уровень шума от воздуховодов до минимума, хотя обеспечить ее на 100% у вас все равно не получится. А если задуматься, вам ведь совсем не хочется жить, будто в аквариуме, изолировав себя от всех проявлений мира. Достаточно ведь свести уровень шума до нормальных параметров. Любой из описанных способов звукоизоляции поможет вам сделать это.

1poclimaty.ru

Шумоизоляция воздуховодов. Акустический расчет, выбор изоляции и монтаж

Система кондиционирования и вентиляции - один из источников шума в помещении. Этот шум и гул создают работающие вентиляторы и движущийся по коробам воздух. Монотонность и сравнительно невысокий уровень шума не сразу становится заметным, особенно на фоне общего дневного шума, но со временем он начинает довольно сильно влиять на нашу нервную систему. Это, несомненно, сказывается на здоровье. В связи с этим специалисты всё больше внимания уделяют шумоизоляции воздуховодов.



Акустический расчет систем вентиляции и кондиционирования стал одним из важных и обязательных разделов при проектировании. Расчет на стадии проектировании позволяет определит критические элементы системы с точки зрения возниконовения шумов и провести планово действия по их устранению или компенсации.



Для того чтобы устранить шум, необходимо сначала правильно определить его источник:

  • Самое первое, с чего стоит начать - это непосредственно вентиляционное оборудование, которое распространяет шумы посредством приточно-вытяжных воздуховодов попутно с воздушным потоком.
  • Следующее, на что надо обратить внимание - это вибрация, создаваемая вибрирующим (водоохладители) или вращающимся (вентиляторы) оборудованием. Возникшая вибрация идёт по стенкам короба вентиляции и усиливается в местах ослабленной жёсткости, создавая повышенный уровень шума.
  • В заключении, не забудем про самогенерирующиеся шумы. Любая система вентиляции имеет колена и разветвления различной сложности, заслонки и воздухораспределительные устройства. Вся эта система воздуховодов и является источником данного типа шумов.

Самыми типичными ошибками при проектировании и монтаже системы вентиляции являются: неточная формулировка требований к допустимым уровням шумов, экономия на материалах шумоизоляции воздуховодов, несоблюдение правил прокладки воздуховодов и нанесения изоляции, разработанных специально для помещений с определёнными акустическими требованиями.



Чтобы добиться ощутимого эффекта в снижении шума системы кондиционирования и вентиляции, нужно сформировать конкретные требования к предъявляемому помещению и осуществлять монтирование системы в комплексе с подбором материалов и оборудования. Другими словами, каждый элемент вентиляционной системы должен находиться в строго определённом месте, а на определённых участках должны использоваться конкретные шумоизоляцоинные материалы. Любая, даже на первый взгляд, незначительная неточность неминуемо приведёт к снижению акустических параметров.



Материалы для шумоизоляции воздудуховодов вентиляции весьма разнообразны по структуре, способу нанесения, но все они должны соответствовать требованиям пожарной безопасности и экологичности. Благодаря удобству нанесения популяны сейчас такая звукоизоляция воздуховодов:

  • вспененный каучук;
  • пенополистирол;
  • стекловолокно;
  • ламельные маты



В равной степени, как при проектировании, так и при монтаже систем кондиционирования и вентиляции в помещениях с повышенным акустическим комфортом, требуется индивидуальный подход. Выбор системы и оборудования, места монтажа воздуховодов, выполнение шумоизоляции воздуховодов и отдаление основных источников шума – это необходимые условия, необходимые для эффективной шумоизоляции системы вентиляции.

vs-vent.ru

Шумоизоляция воздуховодов вентиляции: выбор материала и монтаж

Шумоизоляция воздуховодов вентиляции крайне необходима, ведь именно вентиляция является существенным и серьезным источником постоянного шума. Гудение вентилятора, вой воздуха, вибрационный гул – все это куда раздражительнее, чем звуки от сирены сигнализации или даже от громкой музыки.

Высокий уровень шума вентиляции и кондиционирования вызывает раздражение и ведет к снижению остроты слуха

Кто-то страдает бессонницей, у кого-то может быть нестабильным давление, кому-то этот шум влияет на общее состояние организма. Следовательно, обеспечить надежную шумоизоляцию вентиляции – значит застраховать себя и проживающих в доме от раздражителя.

Источник шума

Шумы, которые возможны при работе вентиляции, имеют разный характер и происхождение. Среди всех видов шумов можно выделить основные три типа:

  • Воздушный шум. Потоки воздуха, которые проходят каналами вентиляции, делают это с разной скоростью. Но поскольку это происходит принудительно, то и скорость прохода воздуха является значительной. Такой воздушный шум всегда неизбежен, но его уровень можно снизить, хоть и незначительно.
  • Вибрационный шум. Если детали вентиляции ненадежно закреплены, то такой шум является обязательным следствием. Плохое качество монтажа системы приведет к тому, что по стенкам шахт вентиляции будет проходить назойливый гул вибрации. Особенно это важно в местах фиксирования вентиляторов.
  • Генерирующий шум. Такой вид шума возникает, когда система вентиляции имеет сложные повороты или, например, специфическую конструкцию. Турбулентность малого типа создает шум с характерным звуком, часто или даже всегда являющимся очень раздражительным.

Нарушения звукоизоляции не трудно почувствовать, её гораздо сложнее устранить

Наиболее частые ошибки при монтаже

Максимальное число ошибок, по вине которых происходит шум, возникает из-за неправильного проектирования системы вентиляции. Следовательно, шум можно избежать. В случаях, когда это неизбежно, можно добиться существенного и значительного его уменьшения. Однако, следует понимать, что полностью бесшумной вентиляции не существует в принципе. К сожалению, даже минимальный гул всегда присутствует.

Дополнительные ошибки при проектировании и дальнейшем монтаже только усугубляют ситуацию, но их можно избежать, если:

  • Не использовать системы рециркуляционного воздуха без отводов воздуха. Например, эта распространенная ошибка присутствует, когда используется пространство между фальшпотолком и перекрытием. Воздух проходит в произвольном направлении и, как правило, выбирает самый простой для себя путь. Таким образом появляются нежелательные шумы.
  • Не прокладывать шумные воздуховоды над помещениями, где шум нежелателен. К примеру, на стадии проектирования нужно учитывать, что есть еще нежилые помещения и систему можно и нужно проложить над ними. Возможно исправление этой ошибки чревато большими расходами, но это выход из ситуации. В случае, когда прокладка воздуховодов невозможна иным путем, следует позаботиться об использовании конструкций, которые снижают уровень шума (круглое сечение воздуховода).
  • Прокладывать воздуховод по коридору с последующим разветвлением в нужном направлении. Это часто применяется в случаях единого воздуховода при наличии смежных помещений.
  • Применять виброизоляцию. Вибрационный шум можно значительно снизить, а в некоторых случаях даже полностью исключить, если правильно совершить виброизоляцию. Чередование жесткого и гибкого воздуховода способствует исчезновению вибрации – звук «теряется» на пути.
  • Контролировать скорость потока воздуха в системе. Расчет количества проходящего каналами вентиляции воздуха необходим. Исходя из полученных данных и применяя нужный диаметр воздуховода, можно снизить скорость воздуха и, соответственно, избежать шума.

Выбор материала для шумоизоляции

Для эффективной шумоизоляции важное место отводится выбору материала. Звукопоглощающие свойства, стоимость, качество и особенности монтажа – это важные критерии, которые влияют на выбор того или иного шумоизолирующего материала.

Важно обратить внимание на структуру материала. К примеру, часто при обволакивании воздуховодов можно столкнуться с проблемой потери толщины шумопоглощающего материала на изгибах.

Решить проблему можно либо дополнительной изоляцией в таких местах, что ведет к дополнительным расходам, либо использование ламелла-матов. Такой материал имеет вертикальное строение волокон, что положительно сказывается при использовании.

Также следует обращать внимание, когда используются напыления полимерными материалами. Такая шумоизоляция вполне сносна, однако она «гасит» внешний шум, но одновременно способствует усилению вибрации в отдельных случаях.

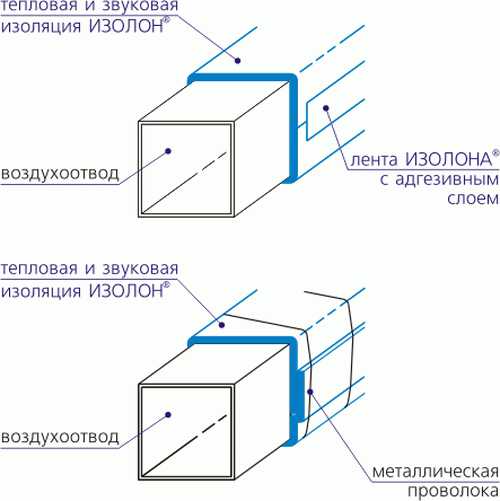

Для изоляции применяется как стандартный фольгированный Изолон, так и самоклеющийся — Изолонтейп

Шумоизоляция достигается только в сочетании шумоизоляционного материала с материалом и формой воздуховода. Этот вопрос нужно решить на стадии планировки и проектирования. Например, если воздуховод гибкий, то он сам по себе малошумный. Круглые воздуховоды менее шумны по сравнению с прямоугольным сечением. Осуществляя выбор, нужно учитывать эти нюансы.

Акустический комфорт – вот основная конечная цель после достижения вентилирующих высоких показателей. Эффективность работы вентиляционной системы заключается не только в вентиляции воздуха, но и в шумовом определении. Для достижения максимального эффекта следует выполнить комплекс работ с учетом выше упоминаемых особенностей.

Возможно, Вас заинтересует: Как срабатывает звуковая сигнализация для дома при прониконовении?

buranrus.com

Звукоизоляция воздуховодов самоклеющейся листовой изоляцией ArmaSound RD120.

ArmaSound RD 120 (Германия) - специально разработанный корпорацией Armacell материал для эффективной звукоизоляции при незначительной толщине (от 0,6мм). ArmaSound RD 120 является непревзойденным высокотехнологичным пористым звукоизоляционным материалом входящим в высокоэффективную систему акустической и тепловой изоляции ArmaSound Industrial Systems. В отличии от обычных звукоизоляционных материалов,  ArmaSound RD 120 используется для специфических и проблематичных звуковых частот. ArmaSound RD 120 подходит для использования в помещениях с повышенными требованиями, поскольку не выделяет пыли и волокон.
К тому же ArmaSound RD 120 совмещает тепло и акустические характеристики, встроенный паробарьер, увеличивает энергоэффективность и предотвращает возникновение конденсата.

Широкое применение ArmaSound RD 120 нашел при звукоизоляция воздуховодов в системах вентиляции и кондиционирования в помещениях с повышенными требованиями к акустическому комфорту. Традиционные воздуховоды изготавливаются из оцинкованной стали толщ. 0,5-0,7 мм. Такие вентканалы хорошо распространяют бытовые шумы: громкий разговор, крики и плач детей, включенные телевизоры громкую музыку и т.д. Звук беспрепятственно распространяется внутри воздуховода, отражаясь от поверхности. Даже применяя шумоглушители после канального вентилятора и дополнительного оборудования, создающих шум, невозможно полностью избавиться от шума, распространяемого по системе.

Звукоизоляция воздуховодов самоклеющейся листовой изоляцией ArmaSound RD120:
Всего этого можно избежать при помощи самоклеющейся листовой изоляции ArmaSound RD 120. Материал наклеиватся на внутреннюю поверхность при изготовлении воздуховода. Метериал поглощает шум и не отражает от своей паверхности. При кондиционировании воздуха, за счет своих пароизолирующих и теплоизоляционных свойств, ArmaSound RD 120 предотвращает от появления конденсата на поверхности воздуховода. При нагреве помогает избежать ненужных теплопотерь.

Технические характеристики ArmaSound RD 120:
Температурные пределы Макс. рабочая температура +110°C
(+ 85 °C на плоских поверхностях)
Мин. рабочая температура - 20°C
Теплопроводность при температуре 0°C λ≤0,046 Вт/(м·K)
Испытано согласно DIN EN 12667 для листового материала и EN ISO 8497 для трубок
Звукоизоляция/шумопоглощение Практический коэффициент звукопоглощения αp  αp≤0.8
Практический коэффициент звукопоглощения αw В зависимости от толщины материала
Испытано согласно DIN EN ISO 20354
Характеристики пожаробезопасности Горючесть Г1
Воспламеняемость В2
Испытано согласно ГОСТ 30244-94 (слабогорючий по СНиП 21-01-97), ГОСТ 30402-96 (умеренновоспламеняемый по СНиП 21-01-97)
Реальное поведение в огне Самозатухающий, не распространяет огонь, не создаёт горящих капель
Плотность ≥ 100 кг/м3
Прочность при растяжении 68 — 92 кПа
Растяжение 36% (10 мм), 40% (25 мм)
По отношению к здоровью человека Не образует пыли и волокна

Купить ArmaSound RD 120 вы можете, заполнив заказ on-line или позвонив по телефонам в Москве: (495) 228-64-97

teplosila.com

Шумоизоляция вентиляции

Благодаря современным стеновым изоляционным материалам и качественным окнам, уровень внешнего шума в домах и квартирах снижается практически до нуля. Однако есть и внутренние источники лишнего шума. В частности, системы вентиляции и кондиционирования. Они издают не резкий, но монотонный и постоянный звук, который способен вызывать не меньшее раздражение, чем сосед с перфоратором.

Как правило, шум в вентиляции это:

  • Звуки воздушных потоков, проходящих по вентиляционным каналам. Чем сложнее форма каналов, тем больше вероятность, что турбулентность потока приведет к формированию шумов.
  • Рабочие звуки оборудования. Если долгое время не проводилось обслуживание оборудования, некоторые его элементы разбалтываются и начинают вибрировать, что усиливает шумы.

Шумоизоляция вентиляции должна быть рассмотрена самым внимательным образом еще на этапе проектирования системы. Иногда, для рециркуляции воздуха не предусматривают отдельного воздуховода, направляя поток в пространство между навесным (подвесным) потолком и фактическим перекрытием. Как правило, такой подход снижает акустические параметры системы.

Не стоит планировать размещение воздуховодов в помещениях с высокими требованиями к уровню шума (детские комнаты, например). Оптимальный вариант размещения воздуховодов – нежилые помещения (ванная комната, кладовка, кухня).

Снизить уровень шума можно, если использовать один воздуховод для смежных помещений, например, через общий коридор.

При подборе оборудования следует обратить внимание на наличие виброизоляции.

Еще один фактор снижения шумов в системе вентиляции – проектирование таких воздуховодов, в которых воздушные потоки не будут набирать высокую скорость (с высокой пропускной способностью).

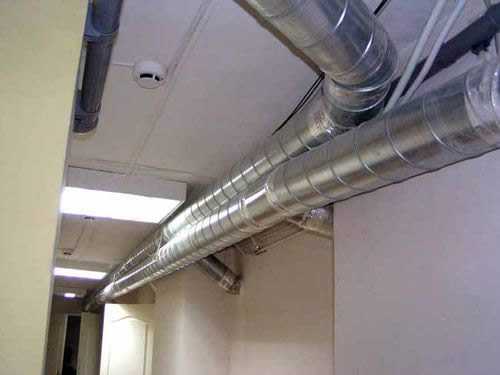

Шумоизоляция вентиляционного короба

Когда стадия проектирования уже позади, снизить уровень неприятных звуков (или вообще устранить их) поможет шумоизоляция вентиляционного короба. Ее можно выполнить внутри (когда короб только собирается) или снаружи (если короб уже установлен). В силу отсутствия склонности думать наперед у подавляющей части населения, последний вариант наиболее распространен.

Существует масса изоляционных материалов, подходящих для использования в воздуховодах. Самыми распространенными являются органические волокна (возможно, с антибактериальным покрытием), а так же материалы на основе вспененного полиэтилена и других полимеров. Одним из самых популярных способов дополнительной звукоизоляции вентиляционных коробов является покрытие их матами из стекловолокна.

Обратите внимание на следующий момент. Существуют маты, в которых волокна расположены вдоль сечения (горизонтальная ориентация волокон), и маты, в которых волокна размещены поперек сечения (вертикальная ориентация). Последний вариант лучше подходит для целей шумоизоляции, так как мат не сминается и не сдавливается на изгибах. Если же используется мат с горизонтальной ориентацией волокон, его расчетную толщину придется увеличить, чтобы компенсировать сжатие материала.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
