Шумоизоляция деревянного дома: лучшие современные материалы для межкомнатной звукоизоляции

лучшие современные материалы для межкомнатной звукоизоляции

Преимущества дома из дерева перед каменными строениями привлекает к таким постройкам все больше желающих. Экологически чистый, теплый и уютный дом, долго сохраняющий тепло, является показателем утонченного вкуса и определенного достатка его хозяина. Кроме этого, деревянный дом не электризуется, и в нем практически не собирается пыль. Однако для комфортного проживания всегда нужна звукоизоляция.

Для чего нужна звукоизоляция?

Наряду с массой достоинств, дерево является отличным проводником звука, и строение из него имеет много резонансных частот, на которых звучание усиливается в несколько раз. Это свойство изделий из дерева используют при создании музыкальных инструментов, изготовлении специальных резонансных панелей для концертных залов.

Однако в построенном деревянном доме огромное количество усиленных резонансом звуков, да и тех, что просто передаются через стены без усиления, доставят немало неприятностей хозяевам, желающим отдохнуть в тишине. Именно поэтому при строительстве деревянных домов обязательно учитывают необходимость проведения звукоизоляции с применением современных материалов.

Следует учитывать, что по принципу осуществления выделяют два основных вида звукоизоляции:

• звукоизоляция – это осуществление ряда мер по снижению проникновения звуков снаружи в жилое помещение;
• звукопоглощение – проведение мер по снижению прохождения звуков из помещения наружу.

Планируя шумоизоляционные мероприятия, следует учесть и допустимые требования к уровню шума. В частности, для жилых помещений установлен максимальный дневной уровень в 40 ДБ, а днем 30 ДБ. Измерить этот уровень можно с помощью специальных приборов – шумомеров. Повышение уровня звуков (шума) выше этих пределов значительно снижает комфортность пребывания в помещении, а уровень в 120 ДБ является уже опасным для органов слуха.

Уточняя факторы, влияющие на уровень шума в помещении, следует учесть, что:

• шепот создает уровень звука в 20 ДБ;
• тихая речь – 40 ДБ;
• шум от проезжающего автомобиля – около 80 ДБ;
• музыкальный плеер – в среднем около 90-100 ДБ;
• фейерверки и петарды – до 130 ДБ.

Разновидности шумов

До планирования мер по проведению шумоизоляции следует учесть основные источники шумов и виды шумов, от которых необходимо защитить внутренние помещения деревянного дома. Внешние шумы можно разделить на несколько видов.

Акустические

Это звуки, распространяющиеся по воздуху и представляющие собой акустические волны. Источниками таких шумов могут быть как разговоры соседей, так и работающая аудиоаппаратура (проигрыватели, магнитофоны, усилители, магнитолы, ТВ), звуки от работы двигателей машин, голоса животных.

Ударные

Эта разновидность звуков передается довольно хорошо и далеко непосредственно твердыми телами, к которым применяется ударное или вибрационное воздействие. К таким источникам относятся, например, перфораторы, удары молотка, топот ходящих людей, звук от падающих на пол предметов, звук двигающегося по рельсам железнодорожного состава.

Комбинированные шумы

Это наличие шумов как акустических, так и ударных. Например, тот же перфоратор создает два вида шума. При воздействии насадки на поверхность создаются частые удары, а от работы двигателя перфоратора – акустический шум.

Таким образом, при проведении шумоизоляции необходимо учитывать, какие именно источники шума находятся рядом, и от какого именно вида шума необходимо изолировать помещение. Кроме этого, следует учитывать и интенсивность звука (его громкость).

Виды шумоизоляции и ее установка

Прежде всего, для эффективной шумоизоляции необходимо устранить звуковые мостики в помещении, которые возникают в местах соединения деревянных деталей и балок.

Через эти мостики очень эффективно передаются звуки, кроме этого, в этих местах возникают дополнительные резонансные частоты, на которых усиливается звук.

При проведении звукоизоляции помещений применяют различные материалы и составы, такие как прошивные маты, готовые плиты из различного материала, рулонную звукоизоляцию, жидкие составы, наносящиеся методом напыления.

Использование того или иного материала зависит от типа конструкции стен, пола и потолков помещения.

Так, при каркасном исполнении необходимо заполнять внутреннюю часть стены специальными звукоизоляционными материалами, и в этом случае стена состоит из трех частей (двух наружных покрытый и внутреннего звукоизоляционного).

• В случае ограниченной толщины между наружными частями стены в качестве звуко- и теплоизолятора применяют вспененный полиэтилен или полиуретан.

• Для уменьшения звукопередачи между деревянными частями дома применяют звукоизоляторы из стекловаты и других материалов. Их располагают между балками и лагами, устраняя непосредственный контакт деревянных частей строения. А также для снижения уровня звукопередачи и вибрации балки обматывают специальным строительным войлоком, а под пол размещают полипропиленовую или пробковую подложку. Производятся такие работы еще при строительстве дома, так как позже выполнить их будет уже затруднительно.

• Очень простым, но очень эффективным является настил полов в местах упора на звукоизоляторы без жесткого крепления к основе. Таким образом, получается «плавающий пол», не соединенный с остальной конструкцией. При этом обеспечивается весьма качественная звукоизоляция. И также используется вариант крепления полов на демпферных опорных пружинах или скобах, что требует применения специальных пружин (скоб), рассчитанных на большую нагрузку. При этом нагрузка рассчитывается исходя из общего веса пола с мебелью плюс вес нескольких человек (в зависимости от площади помещения).

• Для получения дополнительной межэтажной шумо- и теплоизоляции между потолком и полом следующего этажа засыпают чаще всего керамзитовую крошку. Она легкая, но при этом отлично выполняет свои функции. Иногда засыпают и песок, но при этом необходимо значительно увеличивать общую прочность конструкции, учитывая, что общий вес строения увеличится, использовать более крепкие материалы для потолка. С целью уменьшения общего веса в песок добавляют листья или сухие опилки.

Можно начинать звукоизоляцию и своими руками, постепенно применяя те или иные способы.

В частности, начинать следует с тщательного заделывания всех щелей, через которые проходит звук, специальной мастикой или шпаклевкой. Пустоты, сделанные для установки электрических выключателей, заполняются монтажной пеной. Герметизируют входы водопроводных и газовых труб в дом с помощью эластичных герметиков.

При осуществлении межкомнатной звукоизоляции шумоизоляционные материалы располагают в пустотах стеновых перегородок. Часто звукоизоляция объединяется с теплоизоляцией путем применения теплоизолирующих материалов, облицованных гипсокартоном.

В целом шумоизоляция стен в деревянном доме требует комплексного подхода с устранением всех возможных проводников звука в помещении. При этом учитывают и расположение воздуховодов, которые, особенно выполненные из дерева, являются отличным проводников звуков как внутри помещения между комнатами от соседей, так и снаружи – в помещение.

Пробковая звукоизоляция известна давно, она использовалась при строительстве различных домов и зданий. Например, на побережье Черного моря в Гагре (прежнее название Гагры) специально для отдыха членов царской семьи был построен небольшой замок, в котором во всех стенах и дверях с целью повышения эффективности звукоизоляции проложены плиты из пробки. Таким образом, звуки снаружи практически не проникают в комнаты этого строения.

В настоящее время также применяют панели из пробкового дерева для отделки помещений. Такие панели, кроме отличного внешнего вида, успешно выполняют функцию звукоизоляции. Звукоизоляционные мембраны из пробкового дерева применяют не только при отделке домов, но и при строительстве профессиональных студий звукозаписи, где качественная звукоизоляция помещения, где проходит запись звука, имеет важнейшее значение для получения высококачественного звучания.

А также звукоизоляция деревянного строения может быть выполнена с применением современных специальных жидких клеевых составов. При этом качество звукоизоляции находится на довольно высоком уровне.

Очень часто для осуществления звукоизоляции применяют пенопласт, полиуретан и другие материалы, которые довольно успешно поглощают звуковую волну, не подвержены коррозии и очень долговечны.

Кроме проведения основных мероприятий по звукоизоляции, следует учесть и другие способы, позволяющие немного снизить уровень шума, проникающего в помещение.

В частности, это замена деревянных окон современными стеклопакетами, установка качественных уплотнителей на все двери дома, установка в помещении мягкой мебели, которая успешно поглощает звуки, использование при декорировании помещения настенных ковров, наружная обкладка стен звукоизоляционными материалами.

Следует учесть, что при неплотном прилегании деревянных частей и наличии зазоров возможно их дребезжание, приводящее к возникновению акустических резонансов на разных частотах. Это становится заметно, например, при работе высококачественной звуковой аппаратуры. При определенной громкости на низких частотах возможно возникновение своеобразного гула, который передается по всему дому и мешает окружающим.

Учет всех особенностей и требований к звукоизоляции, использование современных материалов обеспечит уют и тишину, сделает комфортным отдых в деревянном доме.

В видео ниже представлена подробная инструкция по монтажу независимой каркасной звукоизолирующей облицовки

лучшие современные материалы для межкомнатной звукоизоляции

Преимущества дома из дерева перед каменными строениями привлекает к таким постройкам все больше желающих. Экологически чистый, теплый и уютный дом, долго сохраняющий тепло, является показателем утонченного вкуса и определенного достатка его хозяина. Кроме этого, деревянный дом не электризуется, и в нем практически не собирается пыль. Однако для комфортного проживания всегда нужна звукоизоляция.

Для чего нужна звукоизоляция?

Наряду с массой достоинств, дерево является отличным проводником звука, и строение из него имеет много резонансных частот, на которых звучание усиливается в несколько раз. Это свойство изделий из дерева используют при создании музыкальных инструментов, изготовлении специальных резонансных панелей для концертных залов.

Однако в построенном деревянном доме огромное количество усиленных резонансом звуков, да и тех, что просто передаются через стены без усиления, доставят немало неприятностей хозяевам, желающим отдохнуть в тишине. Именно поэтому при строительстве деревянных домов обязательно учитывают необходимость проведения звукоизоляции с применением современных материалов.

Следует учитывать, что по принципу осуществления выделяют два основных вида звукоизоляции:

• звукоизоляция – это осуществление ряда мер по снижению проникновения звуков снаружи в жилое помещение;
• звукопоглощение – проведение мер по снижению прохождения звуков из помещения наружу.

Планируя шумоизоляционные мероприятия, следует учесть и допустимые требования к уровню шума. В частности, для жилых помещений установлен максимальный дневной уровень в 40 ДБ, а днем 30 ДБ. Измерить этот уровень можно с помощью специальных приборов – шумомеров. Повышение уровня звуков (шума) выше этих пределов значительно снижает комфортность пребывания в помещении, а уровень в 120 ДБ является уже опасным для органов слуха.

Уточняя факторы, влияющие на уровень шума в помещении, следует учесть, что:

• шепот создает уровень звука в 20 ДБ;
• тихая речь – 40 ДБ;
• шум от проезжающего автомобиля – около 80 ДБ;
• музыкальный плеер – в среднем около 90-100 ДБ;
• фейерверки и петарды – до 130 ДБ.

Разновидности шумов

До планирования мер по проведению шумоизоляции следует учесть основные источники шумов и виды шумов, от которых необходимо защитить внутренние помещения деревянного дома. Внешние шумы можно разделить на несколько видов.

Акустические

Это звуки, распространяющиеся по воздуху и представляющие собой акустические волны. Источниками таких шумов могут быть как разговоры соседей, так и работающая аудиоаппаратура (проигрыватели, магнитофоны, усилители, магнитолы, ТВ), звуки от работы двигателей машин, голоса животных.

Ударные

Эта разновидность звуков передается довольно хорошо и далеко непосредственно твердыми телами, к которым применяется ударное или вибрационное воздействие. К таким источникам относятся, например, перфораторы, удары молотка, топот ходящих людей, звук от падающих на пол предметов, звук двигающегося по рельсам железнодорожного состава.

Комбинированные шумы

Это наличие шумов как акустических, так и ударных. Например, тот же перфоратор создает два вида шума. При воздействии насадки на поверхность создаются частые удары, а от работы двигателя перфоратора – акустический шум.

Таким образом, при проведении шумоизоляции необходимо учитывать, какие именно источники шума находятся рядом, и от какого именно вида шума необходимо изолировать помещение. Кроме этого, следует учитывать и интенсивность звука (его громкость).

Виды шумоизоляции и ее установка

Прежде всего, для эффективной шумоизоляции необходимо устранить звуковые мостики в помещении, которые возникают в местах соединения деревянных деталей и балок. Через эти мостики очень эффективно передаются звуки, кроме этого, в этих местах возникают дополнительные резонансные частоты, на которых усиливается звук.

При проведении звукоизоляции помещений применяют различные материалы и составы, такие как прошивные маты, готовые плиты из различного материала, рулонную звукоизоляцию, жидкие составы, наносящиеся методом напыления.

Использование того или иного материала зависит от типа конструкции стен, пола и потолков помещения. Так, при каркасном исполнении необходимо заполнять внутреннюю часть стены специальными звукоизоляционными материалами, и в этом случае стена состоит из трех частей (двух наружных покрытый и внутреннего звукоизоляционного).

• В случае ограниченной толщины между наружными частями стены в качестве звуко- и теплоизолятора применяют вспененный полиэтилен или полиуретан.

• Для уменьшения звукопередачи между деревянными частями дома применяют звукоизоляторы из стекловаты и других материалов. Их располагают между балками и лагами, устраняя непосредственный контакт деревянных частей строения. А также для снижения уровня звукопередачи и вибрации балки обматывают специальным строительным войлоком, а под пол размещают полипропиленовую или пробковую подложку. Производятся такие работы еще при строительстве дома, так как позже выполнить их будет уже затруднительно.

• Очень простым, но очень эффективным является настил полов в местах упора на звукоизоляторы без жесткого крепления к основе. Таким образом, получается «плавающий пол», не соединенный с остальной конструкцией. При этом обеспечивается весьма качественная звукоизоляция. И также используется вариант крепления полов на демпферных опорных пружинах или скобах, что требует применения специальных пружин (скоб), рассчитанных на большую нагрузку. При этом нагрузка рассчитывается исходя из общего веса пола с мебелью плюс вес нескольких человек (в зависимости от площади помещения).

• Для получения дополнительной межэтажной шумо- и теплоизоляции между потолком и полом следующего этажа засыпают чаще всего керамзитовую крошку. Она легкая, но при этом отлично выполняет свои функции. Иногда засыпают и песок, но при этом необходимо значительно увеличивать общую прочность конструкции, учитывая, что общий вес строения увеличится, использовать более крепкие материалы для потолка. С целью уменьшения общего веса в песок добавляют листья или сухие опилки.

Можно начинать звукоизоляцию и своими руками, постепенно применяя те или иные способы.

В частности, начинать следует с тщательного заделывания всех щелей, через которые проходит звук, специальной мастикой или шпаклевкой. Пустоты, сделанные для установки электрических выключателей, заполняются монтажной пеной. Герметизируют входы водопроводных и газовых труб в дом с помощью эластичных герметиков.

При осуществлении межкомнатной звукоизоляции шумоизоляционные материалы располагают в пустотах стеновых перегородок. Часто звукоизоляция объединяется с теплоизоляцией путем применения теплоизолирующих материалов, облицованных гипсокартоном.

В целом шумоизоляция стен в деревянном доме требует комплексного подхода с устранением всех возможных проводников звука в помещении. При этом учитывают и расположение воздуховодов, которые, особенно выполненные из дерева, являются отличным проводников звуков как внутри помещения между комнатами от соседей, так и снаружи – в помещение.

Пробковая звукоизоляция известна давно, она использовалась при строительстве различных домов и зданий. Например, на побережье Черного моря в Гагре (прежнее название Гагры) специально для отдыха членов царской семьи был построен небольшой замок, в котором во всех стенах и дверях с целью повышения эффективности звукоизоляции проложены плиты из пробки. Таким образом, звуки снаружи практически не проникают в комнаты этого строения.

В настоящее время также применяют панели из пробкового дерева для отделки помещений. Такие панели, кроме отличного внешнего вида, успешно выполняют функцию звукоизоляции. Звукоизоляционные мембраны из пробкового дерева применяют не только при отделке домов, но и при строительстве профессиональных студий звукозаписи, где качественная звукоизоляция помещения, где проходит запись звука, имеет важнейшее значение для получения высококачественного звучания.

А также звукоизоляция деревянного строения может быть выполнена с применением современных специальных жидких клеевых составов. При этом качество звукоизоляции находится на довольно высоком уровне.

Очень часто для осуществления звукоизоляции применяют пенопласт, полиуретан и другие материалы, которые довольно успешно поглощают звуковую волну, не подвержены коррозии и очень долговечны.

Кроме проведения основных мероприятий по звукоизоляции, следует учесть и другие способы, позволяющие немного снизить уровень шума, проникающего в помещение.

В частности, это замена деревянных окон современными стеклопакетами, установка качественных уплотнителей на все двери дома, установка в помещении мягкой мебели, которая успешно поглощает звуки, использование при декорировании помещения настенных ковров, наружная обкладка стен звукоизоляционными материалами.

Следует учесть, что при неплотном прилегании деревянных частей и наличии зазоров возможно их дребезжание, приводящее к возникновению акустических резонансов на разных частотах. Это становится заметно, например, при работе высококачественной звуковой аппаратуры. При определенной громкости на низких частотах возможно возникновение своеобразного гула, который передается по всему дому и мешает окружающим.

Учет всех особенностей и требований к звукоизоляции, использование современных материалов обеспечит уют и тишину, сделает комфортным отдых в деревянном доме.

В видео ниже представлена подробная инструкция по монтажу независимой каркасной звукоизолирующей облицовки

Шумоизоляция стен в деревянном доме

Популярность загородного строительства сегодня удивительно высока. В том числе по причине привлекательной финансовой доступности современных строительных материалов. Учитывая, что производители стараются сразу предлагать на рынке фактически готовые «строительные наборы», дом может самостоятельно построить почти каждый.
Решив построить деревянный дом, важно помнить, что его стенам необходима шумоизоляция. Также как и шумоизоляция стен в квартире различными материалами,  в деревянном доме  все работы могут быть выполнены самостоятельно.
При проведении работ необходимо учитывать, что, в первую очередь, требуется отключить электроэнергию. Важной составляющей успеха также становится присутствие выполненной шумоизоляции пола и потолка. Также для обеспечения отсечения звуков улицы, желательна установка стеклопакетов и дверных конструкций высокого изоляционного уровня. Важной составляющей становится и грамотный выбор материала.

Виды шумоизоляционных материалов

В том случае, когда планируется потратить на выполнение работ значительную сумму,стоит обратить внимание на вспененный полиэтилен. К материалам, имеющим более доступную стоимость, относятся:

• звукоизоляционная ленточная прокладка;
• плиты из стекловолокна или минеральной ваты;
• вибродемпфирующий материал, продающийся в рулонах;
• виброподвесы;
• звукопоглощающие дорожки;
• разнообразные по типу герметики.

Кроме выбранного изолирующего материала в работе потребуется использовать металлические профиля и гипсокартон. Для того, чтобы шумоизоляция стен в деревянном доме была выполнена качественно и на долгий срок, профиля крепятся только с обязательным использованием резиновых прокладок.

Шумоизоляция стен в деревянном доме:подготовительные работы.



Изоляционные материалы могут успешно обеспечить защиту от проникновения шума в том случае, если стены предварительно подготовлены. На стенах не должно быть трещин, отверстий или иных повреждений. Стены очищаются от грязи и пыли. Шумоизоляционный слой создается на основе специально сделанного металлического или деревянного каркаса. На каркас прикрепляются листы гипсокартона. Зазор между основной стеной и получившейся новой поверхностью составляет 3-4 мм. В этом пространстве и располагается изоляционный материал. Как правило, при самостоятельном строительстве такие работы проводятся при выравнивании стен. Большинство специалистов рекомендуют проводить работы по созданию шумоизоляционного слоя и выравнивание поверхности стен одновременно.

Шумоизоляция стен в деревянном дом:формирование изоляционного слоя.



Качественная изоляция обязательно выполняется только после тщательной просушки внутренних помещений деревянного дома. Изоляционные материалы в процессе выравнивания стен прокладываются внутри перегородок. Также они могут скрываться под материалом отделки стен. В зависимости от выбранного материала, шумопоглащающий и звукоизоляционный слой прокладываются в два или только в один слой. При использовании вспененного полиэтилена, его, как и пенопласт, можно укладывать сразу, не добавляя дополнительный слой полиэтиленовой пленки. Все остальные типы шумоизоляционных материалов укладываются бутербродом с дополнительным слоем пароизолирующей пленки. Толщина слоя шумоизоляционного материала зависит от того, из какого типа древесного материала выполнены стены строения. Самыми простыми в дальнейшей отделке становятся стены, выполненные из брусчатого дерева. Для формирования слоя, защищающего от проникновения шума,  может использоваться минимальный по толщине слой листовой пробки. Если сделать звукоизоляцию стен в квартире пробкой, можно эффективно заглушить шумы не ударного типа.
Удобным альтернативным вариантов материала для создания прослойки, защищающей от проникновения шума, становится использование уже готовых стеновых панелей. Многообразие их типов дополнительно привлекательно для создания законченного интерьера внутренних помещений.

Ремонтировать или менять мансардное окно?…Читать

Шумоизоляция деревянного дома

Древесина хороший проводник звуков, поэтому шумоизоляция в деревянных домах является важным условием для комфортности проживания. Создание благоприятных акустических условий состоит из двух частей:

• звукоизоляция — мероприятия для предотвращения проникновения в помещение звуков извне, исходящих с улицы или соседних домов;
• звукопоглощение — меры не позволяющие проникать звукам из внутреннего жилого пространства наружу.

Далее рассмотрим, как сделать шумоизоляцию в частном доме.

Виды шума и допустимые нормированные показатели

Различаются следующие разновидности шумов:

• акустические или воздушные — звуковые волны, распространяющиеся по воздуху. Это могут быть издаваемые животными, работающими телевизорами и аудиоаппаратурой, человеческими голосами звуки;
• ударные, с распространением по твёрдым строительным конструктивам перекрытий, стен, перегородок и полов. К ним относятся звуки работающих ударных инструментов (например, перфоратора), различные стуки, топот перемещающихся людей, возникающие при передвижении тяжёлой мебели, падения предметов и так далее;
• структурные, к ним относятся шум, издаваемый при работе различной техники и обслуживающих дом различных эксплуатационных систем (например, насосов, мусоропроводов или лифтов).

Для изоляции распространения звуковых волн и вибрационных явлений, в виду своеобразия их проявления, должны применяться разные шумоизоляционные материалы.

В нормативных документах установлена допустимая громкость звука в жилом помещении, измеряемая в децибелах. В дневное время ≤ 40, а ночью ≤ 30. Превышение этих показателей снижает комфортность проживания в доме, а при ≥ 120дБ звуки становятся опасными для здоровья жильцов. Приведём некоторые цифры по часто имеющим место в повседневной жизни звукам: громкая разговорная речь — 60, детский плач — 80, перфоратор — 115 дБ.

Особенно высокий уровень шума создают расположенные вблизи железнодорожные и автомобильные магистрали, спортивные и концертные площадки, забивка свай, работа тяжёлой техники и другие подобные источники.

Эффективная шумоизоляция достигается только в комплексной изоляции всех основных конструктивов здания и мест ввода инженерных эксплуатационных систем (трубы водопровода, газоснабжения, вентиляции, электроснабжения). Оптимально проведение работ выполнять при возведении сооружения, так как в уже эксплуатируемых домах это потребует значительное увеличение трудозатрат и финансов.

Шумоизоляция деревянного перекрытия в доме

Любое перекрытие является потенциальным источником, через который проникают звуковые и вибрационные волны. Деревянные балки, в дополнении, со временем начинают издавать скрипы, которые будут разноситься по всему сооружению.

Для эффективной защиты от шумовых и вибрационных явлений необходимо выполнить устранение звуковых мостиков, которые непременно образуются при соприкосновении поверхностей деревянных деталей. Звукоизоляторы рекомендуется располагать между лаг и балок перекрытия. При этом крепление элементов уложенных лаг к балкам не выполняется. Звукоизолирующие маты укладываются плотно в межлаговом пространстве и, для усиления эффекта звукопоглощения, накрываются сверху тонким материалом. Поверх лаг крепится настил. Для основного демпфирующего материала предпочтительно применение волокнистых изделий, например стекло- или эковата. Для снижения уровней вибрации и шума, балки перекрытия обёртываются техническим строительным войлоком с закреплением с помощью строительного степлера, а под напольным покрытием размещают фольгированная полипропиленовая или из натуральной пробки подложка.

Дополнительная изоляция обеспечивается настилкой чернового пола из листов OSB или влагостойкого ДСП уложенных по балкам перекрытия. Крепление листов производится только между собой с использованием нержавеющих гвоздей или саморезов, крепления к лагам также не выполняется. Такое покрытие дополнительно удерживается на балках за счёт собственного веса. Отсутствие жёсткого соединения с элементами перекрытия (пол получается “плавающим”) значительно сокращает уровень шумовых проникновений извне.

Для уменьшения проникновения звуков между несущими стенами и перекрытием, а также между ним и дымоходами, в швы укладываются рулонные изоляторы (например, технический войлок) с последующим закрытием плинтусом. Плинтус фиксируется только к стенам.

Издавна и в наше время для шумоизоляции между этажами в деревянном доме используется заполнение свободного пространства между потолками первых этажей и поломи вторых различными инертными материалами. Для этого, чаще всего, используют сухой песок или керамзитовую крошку. Утяжеляя конструктив межэтажных перекрытий, песок уменьшает его восприимчивость к вибрациям при перемещениях людей по верхнему этажу, а звуковые волны, в виду рыхлости песка, “вязнут” в нём с утратой энергии и быстрым затуханием. Но для выполнения такой технологии необходима достаточная прочность и жёсткость деревянных потолков.

Песок насыпается на пришитый понизу лаг черновой настил из шпунтованных или обрезных досок с обеспечением плотности прилегания, можно использовать толстую фанеру. Поверх настила укладывается изолирующие плёнки. Настил так же может прибиваться по закреплённым на нижних кромках лаг черепным брускам сечением 30×30 см. Пространство над слоем песка заполняется волокнистыми изоляционными материалами, поверх которых монтируется гидроизоляционная мембрана.

Перед настилкой чистового дощатого пола на лагах закрепляется в два слоя демпферная лента. В качестве финишного покрытия настилается линолеум, ламинат или ковролин. Снизу подшиваются чистовой потолок нижнего этажа (к примеру, листы гипсокартона). Для уменьшения веса песчаной подушки в песок можно добавить опилки или сухие листья.

Часто для устройства межэтажной звукоизоляции используется 5-ти мм фольгированный теплоизол. Крепление осуществляется при помощи степлера к балкам перекрытия фольгой наружу. Поверх теплоизола закрепляется обрешётка из брусков 5×5 см, по которой настилается 10-ти мм фанера. Дополнительно пустоты заполняются эковатой. Снизу потолок подшивается листами гипсокартона.

Эффективно уменьшат вибрацию потолков и шум специальные пружинные скобы, крепящиеся снизу лаг и последующей настилкой потолочных покрытий с использованием изготовленных из волокон хвойных деревьев без использования синтетического связующего звуко-теплоизоляционных плит.

Капитальные стены и перегородки

Для изоляции стен своими руками от проникновения звуков с улицы создаются условия рассеивания и поглощения шумов. Первоначально заделываются все трещины, с нанесением шпаклёвки, поверхность стен очищается от грязи и пыли. Деревянные стены пропитываются антисептическими пропитками для исключения образования грибков и плесени.

Имеющиеся отверстия для выключателей и электророзеток тоже звукоизолируются, для чего крышки приборов снимаются, а пустоты запениваются монтажной пеной. Перед работой электричество отключается.

Затем выполняется герметизация труб отопления в местах выхода из стен с использованием эластичных герметиков. Изоляция стен и межкомнатных перегородок выполняется одинаковыми способами. Если для перегородок применяется каркасная конструкция, то внутреннее пространство, чаще всего, заполняется матами и плитами из базальтовых или стекловолоконных материалов, которые отличаются хорошими противопожарными характеристиками и хорошими теплозащитными свойствами.

Часто звукоизоляция выполняется теплоизолирующими материалами с облицовкой гипсокартоном. Для установки гипсокартонных листов на стены закрепляются направляющие с демпферными прокладками, между которыми закладывается звукоизолирующий материал. Для этого применяются шумоизолирующие панели с креплением к стенам, эковата, минераловатные листы, различные целлюлозные изделия. Прилегание к направляющим должно быть максимально плотным, образующиеся щели герметизируются монтажной пеной. Затем на направляющие крепится гипсокартонные панели.

Хороший вариант оклейка стен покрытием из коры пробковых деревьев. Одна из последних разработок — шумоизоляционный материал в виде звукоизоляционных мембран небольшой толщины, практически не уменьшающих габариты комнаты, и обладающих хорошей плотностью. Изготовленные из экологично чистых природных материалов, мембраны безопасны для здоровья. Их можно легко изгибать под любыми нужными углами. Для большей эффективности рекомендуется сочетание мембран с подобными другими изделия. Звукоизоляция получается 100%, даже для помещений, в которых предъявляются требования абсолютной тишины, например в звукозаписывающих студиях.

Порядок выполнения работ:

• крепление направляющих каркаса с прокладкой под их основание мембранных лент;
• укладка между направляющими теплоизолятора;
• закрепление гипсокартонных листов, предварительно оклеенных с внутренней стороны мембранами;
• герметизация швов между плитами специальными шпаклёвками.

Шумоизоляция перегородок в деревянном доме или стен может выполняться жидкими клеевыми составами. Отличное поглощение звуков, ничем не хуже чем при использовании традиционных изделий, получается нанесением между слоями ГВЛ, ГКЛ, фанерой или другой отделки толстого (около 3 см) слоя состава. После герметизации швов поверхность окрашивается или декорируется различными способами.

Стоит сказать об использовании некоторых традиционно распространённых материалов. Пенопласт и полиуретан, имеющие ячеистые структуры, не обладают способностью гашения звуковых волн. Минераловатные плиты со временем сминаются, образуя пустоты через которые успешно проникает звук, а при увлажнении их изоляционные характеристики резко уменьшаются.

Дополнительные мероприятия

Любой современный материал не решит проблему звукоизоляции полностью без выполнения следующих мероприятий:

1. Замена старых деревянных окон на современные пластиковые или со склеенным трёхслойным брусом стеклопакеты. Нет необходимости в установке многокамерных конструктивов, увеличение количества стёкол не улучшит, а иногда и ухудшит звукоизоляцию. Рекомендуется заказывать однокамерный пакет (два стекла) с максимальным увеличением расстояния между стёклами.
2. Установка надёжной входной двери с эластичным уплотнением по всему контуру.
3. Межкомнатные двери уплотнить звукоизоляционными прокладками.
4. Применять для облицовки поверхностей внутри помещений минимум стекла, керамики и металла.
5. Ограничить применение корпусной мебели.
6. Максимально увеличить заполнение пространства мягкой мебелью.
7. Увеличить при декорировании помещения количество настенных ковров, ковровых дорожек, паласов, текстильных изделий для покрывал, скатертей, портьер, оконных занавесок и ширм.
8. Наружная облицовка стен с укладкой материалов обладающих эффективными тепло- и звукоизоляционными свойствами.

Вывод

• Качественная звукоизоляция необходимое условие для полноценного комфортного отдыха проживающих в доме людей.
• Для её эффективности необходимо полноценное комплексное выполнение.
• Оптимальна закладка раздела по выполнению работ в проектную документацию строящегося здания с их выполнением в процессе строительства.

Звукоизоляция дома

Звукоизоляция – комплекс мер и устройств, которые снижают уровень шума, попадающего в помещение снаружи. Звукоизоляцию проводят для стен и межкомнатных перегородок, полов и потолков, кровли. Чтобы защитить помещение от шума, используют звукоизоляционные материалы и специальные конструкции.

Звукоизоляция в деревянном доме

Сухое дерево хорошо отражает звук, поэтому для деревянного дома звукоизоляция необходима. Изоляцию основных стен планируют еще на этапе проектирования и прокладывают во время строительства. В этом случае промежутки между стыками балок заполняют специальными материалами, которые поглощают шум.

Для деревянных строений хорошо подойдут волоконные плиты и минеральная вата. Это безопасные материалы, которые сохраняют натуральность и экологичность дома из бруса или бревна. Они эффективно поглощают шумы, отличаются прочностью и продолжительным сроком. Кстати, минеральная вата обладает высокими теплоизоляционными свойствами и подходит и для того, чтобы утеплить сруб. Таким образом, она выполняет сразу две задачи.

Звукоизоляцию прокладывают в межэтажном перекрытии, внутренних стенах и межкомнатных перегородках, при необходимости в потолке. При такой отделке важно проложить звуко- и теплоизоляционный слой, а также организовать гидроизоляцию. Подходящим вариантом для деревянного дома станет комбинирование мембранной или гидроизоляционной пленки и плит из минеральной ваты.

Гидроизоляционная или мембранная пленка предотвратит скопление влаги и образование конденсата, отрицательное воздействие влажности и сырости. Она исключает протечки, возникновение плесени, гниения и грибка. В результате материалы и деревянные конструкции не намокнут и прослужат продолжительное время.

Как усилить звукоизоляцию

Кроме монтажа звукоизоляционных материалов можно использовать еще ряд более простых и доступных методов. Повышение шума провоцируют большое количество окон и дверей в срубе, металлические и каменные, стеклянные и керамические отделочные материалы и предметы внутри дома. Поэтому, чтобы обеспечить тишину в комнатах, снизить распространение и отражение звуков, используйте следующие рекомендации:

• Используйте отделочные материалы с высокими звукоизоляционными свойствами;
• Установите деревянные стеклопакеты, надежную входную и прочные межкомнатные двери с эластичным уплотнителем по контуру. Как выбрать хорошие двери для деревянного дома, смотрите здесь;
• Монтаж подвесного или натяжного потолка, при этом образовавшееся пространство между потолочным покрытием и перекрытием заполняют звукоизоляционными материалами;
• Настил ковролина или аналогичного покрытия на полы деревянного дома;
• Используйте в интерьере больше мебели, занавесок и штор, ковров и покрывал. Они смягчат шум. А вот металлических, керамических, каменных деталей должно быть как можно меньше.

Трещины и щели в срубе тоже способствуют проникновению постороннего шума. Кроме того, такие дефекты образуют мостики холода, что увеличивает потерю тепла в доме. Чтобы избежать таких проблем, важно подобрать качественные и правильно высушенные пиломатериалы, соблюдать технологию строительства и грамотно выполнить утепление сруба. А если дефекты уже появились, нужно своевременно заделать трещины и щели в деревянном доме.

Установка звукоизоляции

Компания “МариСруб” оперативно и надежно выполнит строительство и отделку деревянного дома. Мы самостоятельно производим брус и бревно согласно нормам ГОСТ, следим за качеством обработки и сушки, хранения и транспортировки. Подбираем безопасные и прочные отделочные и расходные материалы, необходимые комплектующие и доборные элементы.

Организуем работы по звуко-, тепло- и гидроизоляции стен, полов и потолков, фундамента и кровли. В “МариСруб” вы можете заказать отдельные услуги в сфере строительства и отделки домов либо выбрать предложение “под ключ”.

Строительство деревянного дома “под ключ” включает проектирование и сбор сруба, утепление и защитную обработку дома, возведение фундамента и покрытие кровли, монтаж окон, дверей и других необходимых элементов, установку инженерных сетей и завершающую отделку. Заказывайте строительство дома из бруса или бревна по индивидуальному или типовому проекту.

разнообразие материалов и советы по монтажу Звукоизоляция в доме из бруса

Звукоизоляция в деревянном доме создается еще на стадии возведения здания. Все пересекающиеся детали укладываются через шумоизолирующие прокладки. Сборка перекрытий обеспечивает своеобразную решетку. Такое конструктивное решение очень сильно увеличивает жёсткость, что положительно влияет на шумопоглощения. Однако, этого недостаточно – важно заполнить образующиеся ячейки звукопоглощающим материалом.

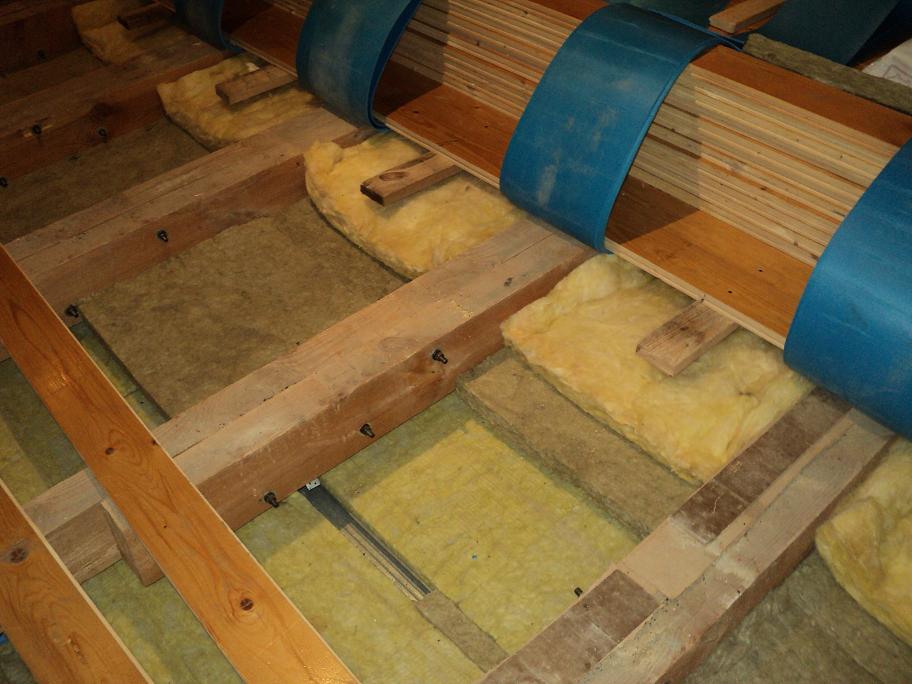

Звукоизоляция пола в доме с деревянными перекрытиями определяет 2 пути решения вопроса. Первый осуществляется еще на этапе строительства и заключается в укладке изоляции (перлит, вермикулит) между балками перекрытий. Второй путь решается защитой от шума по уже готовому полу.

Если решено возводить дом «с нуля», перекрытия между этажами выступает в качестве решетчатой конструкции из балок и поперечных брусьев. На них размещается пергамин, затем виброзащитный материал и пароизоляционная пленка.

Звукоизоляция полов в деревянном доме создается с использованием подложки из из шумоизоляционного материала с нахлестом на стеновые перекрытия. Затем укладывается пол, не касающийся со стенами. Стыки оборудуются полосой звукоизоляции. Плинтусы фиксируются к стеновой или напольной поверхности, предотвращая мостик звуковой передачи.

Изоляция плавающего пола

Если пол уже приведен в эксплуатацию, для создания надежной защиты от шума потребуется настил изоляции поверх готовой конструкции. Для этого все швы и щели промазываются звукопоглощающим герметиком. Затем подбирается вспененный полистирол, пенопласт, минеральная вата, войлок, базальтовая вата. Можно воспользоваться сыпучими материалами: перлитом, керамзитом, песком. Они отлично сочетаются с ГВЛ или ДВП.

Звукоизоляция межэтажных перекрытий в деревянном доме размещается поверх пароизолции (в случае с волокнистыми материалами) с заходом на стену на 15 см. Использовнаие рулонной изоляции обеспечивает нахлест на стены в 10 см. Применение сыпучих, войлочных и плитных изоляторов сопровождается созданием полосы толщинй планируемого пола. образуется чаша для размеения материала. Она защищает твердые элементы от контакта с перекрытиями и стенами.

Внимание! Звукоизоляция между этажами в деревянном доме осуществляется с укладкой лаг без крепления к балкам основания. На этапе сборки всей обрешетки лаги фиксиируются небольшими гвоздями, которые потом удаляются.

Защита стен

Для изоляции стен применяется каркасная установка из металла

или дерева для заполнения минеральной ватой и обшивкой гиспоскартоном. Начало процесса осуществляется в изоляции путей передачи звука :

• Трещины. Звукоизоляция перегородок в деревянном доме препятствует проникновению звука осуществляется через трещины и стыки. Особое внимание уделяется соединению стеновых и потолочных поверхностей. Нередко они стыкуются с использованием небольшого слоя штукатурки.
• Розетки и выключатели. В данных зонах более тонкие стены. При снятии розеток, необходимо обработать пустоты изолирующим материалом.
• Тепло- и водопровод. В идеальном варианте расширяется зазор в местах проведения коммуникативных каналов и заполняется строительной пеной.

Основная изоляция :

Внимание! Звукоизоляция стен в деревянном доме начинается с выбора планок для создания каркаса. Важно помнить, что металл хорошо проводит звук, поэтому тыльная сторона профилей, примыкающая к стене, оклеивается звукоизоляцией в виде ленты.

Крепление каркаса обеспечивается посредством специальных звукопоглощающих креплений.

Звукоизоляция деревянных перекрытий в доме начинается с монтажа стоек в вертикальном положении. Стыки листов образуются по центру стоек. Ширина гипсокартонных плит 120 см. Шаг для монтажа стоек каркаса составляет 60 см. Закручиваются саморезы. Размещение звукоизоляции обеспечивает заполнение внутреннего пространства каркасной установки без образования пустот. Листы размещаются «в распор». Для этого ширина плиты должна быть на 15-20 мм больше промежутка между стойками.

Выключатели и розетки выносятся поверх ГКЛ. Старого провода будет мало. Из-за этого потребуется прокладка новой проводки от распределительной коробки до розеток и выключателей. Избежать случайное повреждение провода можно посредством укладки электромонтажного гофрорукава.

Потолок: Оштукатуривание

По традиции штукатурка наносилась на обрешетку из дранки, на смену которой пришла малярная сетка из стекловолокна. Ее фиксация обеспечивается клеем или мелкими гвоздями. Толстый слой материала наносится с помощью проволочной сетки.

Заполнение пустот сыпучими материалами

Изоляционными материалами выступает песок, шлак или керамзит. Для этого важно обеспечить максимальную жесткость конструкции. Несущие балки изготавливаются из бруса со сторонами 20 на 20 см. Брусья размещаются с шагом 50-100 см. Сверху на ребро поперечно монтируются лаги из досок с параметрами 15 на 5 см с промежутками укладки 50-60 см.

В лагах необходимо выпилить пазы на глубине, равной ¼ ширины. Этими пазами лаги насаживаются на несущие брусья. Элементы потолочного каркаса соединяются саморезами. Внизу к лагам подшивают черновой пол, включающий доски или фанеру слоем 20-22 мм. Поверх размещается пароизоляция в виде пленки. На ней размещается песок слоем 5-7 см.

Для создания чернового пола применяются черепные брусья 30 на 30 мм, прибиваемые внизу лаг. По черепным брусьям с верхней стороны монтируются доски или фанера. После размещения песка, размещается волокнистая изоляция. При этом следует проложить по лагам 2 слоя виброзащитной ленты.

Создание пола из шпунтованной доски толщиной от 35 мм, обеспечивает его укладку по лагам. Более тонкие доски укладываются на обрешетку из досок слоем в 25 мм. Обрешетку можно не создавать при условии укладки 2 слоя фанеры по 10-12 мм. При сплошном дощатом настиле размещается 1 слой фанеры. Укладывается на фанеру ламинат, линолеум, либо ковролин. Внизу устройство подшивают потолочной доской или гипсокартоном.

При условии использования шлака или керамзита, вместо полиэтилена создается стяжка из глины или размещается мембранный материал Термозвукоизол. Внизу по брусьям подшиваются плиты ДСП. На них размещается волокнистая изоляция, закрывающая и боковые части брусьев. Сверху настилается ДСП в два слоя, между ними размещается пенополистирол или минеральная вата.

Изоляция потолка волокнистым материалом

Для изоляции межэтажных перекрытий можно создать 2 не соприкасающиеся друг с другом системы балок и лаг, между которыми уложен вибропоглощающий слой материала (минеральная вата).

Виброзащита пола

В длину укладываются лаги меньше промежутка между стен. Свободное пространство между лагами и стеновым перекрытием образует зазор 8-12 мм. Его дополнительная функция заключается в предотвращении осадки здания и подвижек грунта. Крайняя половая доска размещается с промежутком 10-15 мм от стены. Для декорирования щелей применяется плинтус.

Пол из дерева, размещенный на брусьях, хорошо поглощает шум из-за жесткости устройства. Звук шагов переносится на балки, а от них к стенам дома. Правильная технология монтажа заключается в укладке изолирующих прокладок из войлока или резины.

При создании подвала, межэтажные перекрытия устраиваются по балкам. На балки укладываются лаги, не касающиеся стен здания. Лаги монтируются поперек брусьев. На участках опоры лаг на балки размещаются прокладки из войлока или резины. При укладке настила по балкам перекрытия, звукоизоляция размещается по всей длине брусьев.

Помещение без подвала оборудуется лагами первого этажа, не прикрепленными стенам здания, не уложенным на балки. Монтаж лаг осуществляется с применением опорных столбов, не соприкасающихся с основанием здания. Тогда шум шагов не передается стенам дома.

Доски соединяются в четверть или в шпунт. Это улучшает звукоизоляционные свойства из-за отсутствия зазоров между досками. Важно применять высушенную древесину, так как сырые доски образуют щели.

Проблема шумоизоляции актуальна для любого жилья, особенно если оно находится вблизи оживленных мест или дороги. Считается, что деревянные постройки больше других пропускают шум. Это связано с тем, что древесина – пористый материал, пропускающий звуковые волны разной частоты. После высыхания, материал становится еще более уязвимым, так как швы рассыхаются, и, пропуская звук, резонирует – усиливая его. Этот фактор может свести на нет все преимущества проживания в деревянном доме.

Поэтому так важна шумоизоляция в деревянном доме, позаботиться о которой нужно еще на этапе строительства. Также существуют бытовые хитрости, способные уменьшить проводимость звука: использование текстиля в декоре, мягкой мебели, ковров и покрывал. И напротив, следует минимизировать количество кафеля, металла и камня.

Звуковые колебания воздуха называют шумом. Он способен негативно воздействовать на организм человека. Бывают такие виды:

акустический – распространяющийся в пространстве посредством воздуха;

ударный – от механических воздействий, ударов или шагов;

комбинированный.

Существуют нормы, определяющие допустимую громкость звучания в жилых помещениях.

Система поглощения шума должна быть тщательно продумана на этапе строительства. Для звукоизоляции деревянного дома используют такие материалы:

минеральная плита;

• гипсокартон, пенопласт – эффективные и долговечные, не подвержены коррозии;

  ОСП и ДСП – монтируют без жесткого крепления, что помогает глушить шумы;

  минеральная вата, стекловата – располагаютется между балками и лагами, с целью устранения контакта между деревянными частями дома;

  песок – подходит для звукоизоляции пола, укладывается на подложку;

  керамзит – используют для шумоизоляции между этажами

  войлок – используют между этажами и для утепления стыков.

Кроме функции защиты от шума они могут справиться с задачей теплоизоляции помещения. Любым из них могут быть обшиты стены в деревянном доме.

Эти материалы для звукоизоляции дают возможность качественно утеплять помещения и защищать от акустических воздействий деревянные дома.

Начиная работу, следует тщательно заделать всех щели, через которые может проходить звук, специальной мастикой или шпаклевкой. Все пустоты, предусмотренные для электропроводки и выключателей, необходимо задуть монтажной пеной. При помощи эластичных герметиков заделывают входы водопроводных и газовых труб в строение.

Панели из пробкового дерева часто применяют в отделке помещений. Они несут как декоративную функцию, так и защищают от проникновения шума. Если во все стены проложить плиты из пробки, то можно обеспечить отличную звукоизоляцию межкомнатных перегородок – шумы извне практически не будут проникать в помещение.

К достоинствам пробки можно отнести:

высокие декоративные свойства;

хорошая шумоизоляция;

простота монтажа;

долговечность.

Единственным недостатком материала является высокая стоимость.

Когда речь идет о том, чтобы изолировать дом от проникновения звуков, не забирая большое количество полезного пространства, используется нагруженный винил (шумоблок). Это современный материал, совмещающий функцию полимера и минерала, проявляет максимальную эффективность даже при толщине 3 мм.

С его помощью может быть выполнена звукоизоляция перегородок в деревянном доме или квартире. Достоинства пленки:

эластичность;

влагостойкость;

звукопоглощение одного слоя 25 Дб.

Чтобы добиться большей эффективности, нужно использовать изолятор в два и более слоев.

Сендвич-панели или модули ЗИПС – современный материал для звукоизоляции, представляет собой плиту внутри которой расположено волокно из базальта, а снаружи твердый лист гипсокартона. Их достоинства:

небольшой вес, что позволяет крепить их к потолку;

широкий спектр применения в помещениях любого типа;

простота монтажа;

устойчивость к коррозии;

можно использовать во влажных помещениях.

Использование ZIP панелей дает возможность снизить расходы на энергоносители на 30%.

Это доступное средство для звукоизоляциия деревянного дома своими руками. Существуют подложки под обои, которыми оклеиваются стены на подготовительном этапе. Кроме шумоизоляции такие обои выполняют функции:

утепления жилья;

выравнивают стены;

защищают от сырости и грибка.

Для защиты от шума пола используются подложки под ламинат, которые способны также сгладить небольшие неровности поверхности.

Принцип изготовления стекловолокна следующий: под действием высоких температур переплавляют утилизированное стекло и вытягивают в очень тонкие волокна. Благодаря длине волокна (150 м и более) обеспечивается высокая степень поглощения звука.

Бывает в форме плит и матов, отличается простотой монтажа, минимальным количеством стыков. Стекловолокно станет идеальным решением для звукоизоляции мансард, чердаков, стен.

Гипсокартон часто используют для изоляции стен от шума и холода, но сам по себе этот материал бесполезен. Для эффективности рекомендуется сочетать его с каким-либо наполнителем, например, минеральной ватой. Современная разработка – это гипсокартонные акустические листы в которых имеется большое количество отверстий, а на поверхность наклеено нетканое полотно. Благодаря этим деталям происходит максимальное гашение звуковых волн.

Стоит учитывать, что использование гипсокартона «крадет» квадратные метры помещения.

Чаще всего используется минеральная вата – современный волокнистый материал, которым заполняются ниши под потолком и пустоты в стенах. Его часто комбинируют с другими материалами, так самостоятельно он плохо справляется с функцией защиты от шума.

Пенополистирол – это экологичный, теплостойкий, безопасный, звуконепроницаемый материал. Его качественные характеристики известны уже долгое время и пользуются огромным спросом.

Применяя пеноплекс и пенополистирол для утепления домов из дерева, можно выделить ряд положительных моментов:

легкость и простота обработки;

возможность использование без дополнительных мер осторожности;

неподверженность к деформации.

Однако следует помнить, что пенопласт боится воздействия химических веществ.

Процесс звукоизоляции помещения

Уличный шум поступает в дом через окна, поэтому важно установить хорошие стеклопакеты, обеспечивающие достаточный уровень защиты. В двухэтажном доме, на втором этаже как правило находятся спальни. Для обеспечения звукоизоляции 2 этажа нужно уплотнить не только пол, но и потолок нижнего яруса.

Стены и перегородки

При звукоизоляции стен важно соблюдать такие правила:

не допускать возникновения пространства для проникновения шума;

по возможности увеличивать толщину и количество слоев материала при строительстве перегородок.

В качестве утеплителя лучше использовать акустическую минеральную вату.

Пол

Применяется технология «плавающий пол» дает возможность уменьшить влияние ударов и шагов при шумоизоляции между этажами. Чтобы повысить уровень звукоизоляции пола нужно:

увеличить толщину стяжки и толщину слоя изоляции;

ограничить стяжку прокладками по сторонам.

Если имеем дело с полом на лагах, то нужно увеличить поверхностную массу деревянного покрытия и высоту лаг. Для монтажа использовать эластичный крепеж, а пространство между лагами заполнять изолятором.

Потолок

использовать крепеж с низкой резонансной частотой;

увеличивать толщину и массу потолка;

использовать гибкий облицовочный материал.

Чем больше будет расстояние между перекрытием этажа и обшивкой потолка, тем больше утеплителя поместится между ними и выше будут показатели звукоизоляции.

После того, как смонтирован изолятор, можно приступать к отделке помещений. Применение современных технологий и качественных материалов при строительстве деревянного дома позволяет создать комфортное жилище, не перегружая его.

Видео по теме звукоизоляция деревянного дома

1 звукоизоляция деревянного дома

2 Шумоизоляция между 1 и 2 этажами в домах из клееного бруса

Нет смысла. Экологически чистый, теплый и приятный наощупь строительный материал всегда был и остается любимым нашими согражданами настолько, что конкурентов ему просто трудно найти. Однако, как и в каждом деле, без ложки дегтя не приходится. И такой, пусть и небольшой, «ложкой» в любом деревянном строении оказывается шум. Ведь деревянный дом – это пространство с пустотами внутри в виде помещений. А, как известно, акустический эффект в пространстве, ограниченном деревянными стенками – потрясающий. Достаточно вспомнить струнные музыкальные инструменты. Вот и превращается уютно жилье в огромный музыкальный инструмент, внутри которого каждый звук становится в разы сильнее. Как же приглушить эту «музыку»? Оказывается, если не слишком экономить на специальных изоляционных материалах, то с такой слабостью любого деревянного строения можно успешно справиться.

Проблема «со стажем»

С излишними шумами в деревянных домах боролись, как оказывается, еще наши прабабушки и прадедушки. Учитывая те материалы, которые им были доступны в то время, они справлялись с задачей довольно успешно.

Во-первых, стены домов штукатурили. Штукатурка служит дополнительным слоем «дышащей» теплоизоляции и позволяет выровнять стены, при необходимости. Раньше в процессе штукатурки использовали деревянную сетку, так называемую дранку. Сейчас же можно применить сетку из полимерных материалов.

Во-вторых, между потолком первого этажа и полом второго этажа засыпали изоляционную смесь в виде песка, перемешанного с глиной и соломой. Благодаря такому приему конструкция утяжелялась, перекрытия и стены меньше двигались, а сама смесь поглощала звуки.

Плюсы такой шумоизоляции, проверенной веками, – в экологичности и простоте. Однако не каждый современный владелец деревянного дома, во-первых, желает оштукатуривать стены и потолки, а, во-вторых, готов утяжелять конструкцию и создавать дополнительное давление на фундамент. Но даже эти старинные методы звукоизоляции, при желании, могут быть использованы.

Современные решения

Современный рынок строительных материалов предлагает множество вариантов звукоизоляции, которые могут подойти и для применения в деревянных домах. Перед тем, как остановить свой выбор на конкретных материалах, стоит обратить внимание на общие правила, которыми советуют руководствоваться профессионалы.

1. Проблему борьбы с шумами следует решать даже не в процессе строительства, а еще на этапе проектирования. Если вы захотите создать шумобарьер уже в готовом доме, то это – возможно, но выполнение работ будет осложнено, а их стоимость окажется выше.

2. Необходимо не только изолировать отдельные помещения, но и сделать все, чтобы комнаты были максимально изолированы друг от друга.

3. Все соединяющие элементы конструкции, которые используются при строительстве, должны быть тоже изолированы. Например, алюминиевый профиль, уголки укладываются на специальные резинки, исключающие возникновение лишних звуков.

4. Определенная доля шума в доме – это внешний шум. Конечно, хозяев деревянного дома беспокоят больше скрипучие полы, чем звук автомобиля соседа, но лучше исключить все возможные составляющие одной большой «музыки». То есть с внешними шумами тоже нужно бороться. Звуки с улицы доносятся в жилище, в основном, через окна и двери. Поскольку входных дверей в дом – минимальное количество, необходимо задуматься о целесообразности больших и многочисленных окон. Чем больше оконных проемов в доме и чем больше параметры окон, тем, соответственно, шумов будет больше.

5. Предметы интерьера могут послужить в качестве звукоизоляции, а могут, наоборот, стать источником звука. Например, мягкая мебель, текстильный декор значительно смягчают шумы, а вот корпусная мебель, керамическая плитка, камень отражают звуки и усиливают акустический эффект.

Какие материалы выбрать?

Звукоизоляционные материалы для деревянного дома выбирают, исходя из конкретной задачи, которую требуется решить. Все шумы можно условно разделить на две категории – вибрационные и структурные. Вибрационные шумы доносятся до слуха человека путем вибраций воздуха. К ним, например, можно отнести звуки голосов. Чтобы защититься от такого вида шума, необходимо заизолировать все воздушные ходы, по которым звуки транспортируются. При строительстве важно точно и пунктуально подгонять все элементы конструкции, не допускать лишних зазоров и щелей. Минимизировать щели в готовом доме можно с помощью специальной звукоизоляционной ленточной прокладки или натурального джута.

Структурный шум – это шум, создаваемый ударами, шагами и т.д. Чтобы деревянный дом был защищен от такого вида звуков, необходимо подойти грамотно к выбору отделочных материалов для стен, потолков и полов. Вопрос звукоизоляции стен – наименее сложный: можно подобрать любой материал, подходящий вам по техническим характеристикам и стоимости. Это может быть гипсокартон, пробка, вспененные материалы, продающиеся в рулонах, а также стекловата, поскольку она лучше поглощает звуки, чем минеральная вата.

В процессе изоляции потолков и полов необходимо руководствоваться простым правилом: материал потолка должен поглощать, а отделка пола – отражать шумы. Важно использовать два разных типа звукоизоляционных материалов, в противном случае – можно только усилить шумы. Для полов можно использовать:

• пробковую подложку;
• виброподвесы;
• специальные дорожки из вспененных материалов;

Для потолков подойдут гипсокартонные или специальные акустические плиты.

Между отделочными материалами пола, потолка и стенами можно уложить слой стекловаты или герметика, чтобы дополнительно изолировать элементы конструкции.

Если аккуратно подойти к решению проблемы звукоизоляции деревянного дома, то о всяком дискомфорте в виде внешних и внутренних шумов можно будет забыть надолго.

Сейчас многие предпочитают заказывать возведение дома, так как это уже могут себе вполне позволить. Сейчас есть самые разнообразные современные проекты домов, но среди них отдельного внимания заслуживают те, которые выполнены из натурального бруса. Действительно, сегодня брусовые дома в большом почете, о чем свидетельствуют многие положительные отзывы, комментарии. Среди преимуществ, которыми обладают подобные современные дома, стоит сказать о таких:

— экологичность;

— доступная цена;

— отличный внешний вид;

— высокая надежность;

— хорошая теплоизоляция;

— быстрые сроки возведения и многое другое.

Теперь брусовые дома есть возможность увидеть в самых разнообразных местах, поскольку очень многие убедились в их высоких эксплуатационных качествах, да и цена их очень привлекательна. В таких домах всегда удобно и комфортно жить. При этом внутри поддерживается естественная и экологичная атмосфера, что делает отдых и проживание в них очень полезными. Благодаря тому, что такие дома монтируются быстро – можно будет легко реализовать свои желания и поселиться жить в новом месте с максимальным комфортом.

Звукоизоляция в доме из бруса

Современные брусовые дома смогли себя отлично показать на практике и теперь их можно увидеть во многих местах. При возведении подобных домов особенное значение имеет грамотно организовать надежную звукоизоляцию. Современная звукоизоляция в брусовом доме может быть сделана разными способами, но важно соблюдение технологий и предельная внимательность, только так можно достичь достойного результата.

Деревянные брусовые срубы отлично проводят разные шумы, поэтому свое первоочередное внимание следует уделить звукоизоляции перегородок между разными помещениями и так называемых межэтажных перекрытий. При этом следует приобретать надежные звукоизоляционные материалы, которые успели себя отлично зарекомендовать и не утрачивают своих функциональных качеств очень длительное время. Многие советуют использовать мягкие и волокнистые стройматериалы, которые отлично поглощают звуки и служат очень много времени.

Особое значение имеет качество монтажа звукоизоляции. Необходимо строго соблюдать правила организации звукоизоляции, только так можно будет достичь самого высокого уровня шумоизоляции при возведении дома из отборного бруса. Такие специализированные работы должны исполняться с особенной тщательностью и усердием. Разумеется, все подобные работы должны строго контролироваться и проверяться. Ведь даже малые огрехи приводят к очень плачевным последствиям. Именно поэтому к ним стоит привлекать только опытных специалистов-монтажников с богатым опытом и глубокими знаниями.

25 марта 2014

Строительство домов из бруса должно учитывать множество деталей. Так дома из бруса под ключ требуется хорошо звукоизолировать. Звукоизоляция деревянных домов является существенной проблемой, поскольку сухое дерево довольно хорошо проводит звук. Причем внутри дома хорошо слышны не только наружные шумы, но и все внутренние. Различные шорохи, скрипы и прочие шумы распространяются по конструкции во все стороны.
Уже во время проектирования требуется продумать работы по звукоизоляции и шумопоглощению. Звукоизолирующие материалы препятствуют проникновению звуков извне. Звукопоглощающие материалы предназначены для поглощения звуков внутри помещения, препятствуют их дальнейшему распространению. Монтаж звукоизоляции осуществляется в процессе строительства.

Основными проблемными местами в домах из бруса являются внутренние перегородки и меж этажные перекрытия. Наружные стены требуют специальной звукоизоляции в том случае, если дом расположен в шумном месте, например, неподалеку от автотрассы. В других случаях с защитой от шума справляются сами стены, утепляющие и облицовочные материалы.
Планируя звукоизоляцию брусового дома, очень важно правильно подобрать изолирующие материалы. Современный рынок предлагает большое количество видов материалов. Они могут отличаться по структуре, жесткости и другим параметрам. Опытным путем было доказано, что для деревянных построек, в том числе брусовых, предпочтительнее использование мягких, волокнистых материалов. Они максимально поглощают звуки.

Следующий аспект: особенности монтажа изолирующих материалов в перекрытиях и перегородках. Наиболее эффективный результат дают волокнистые материалы, которые располагаются между балками. Они создают звукоизолирующие прослойки. В случае создания меж этажных перекрытий сначала укладывается настил, на котором размещают звукоизолирующую прослойку. Сверху она также закрывается настилом.

Чтобы звукоизоляция была максимальной, следует использовать не один вид материала, а как минимум, два. Их располагают слоями. Из-за разных коэффициентов звукопоглощения эффект получается наилучший.
Внутренние стены брусовых домов чаще всего выполняются в виде каркасных конструкций. Капитальные стены забирают полезную площадь и значительно утяжеляют постройку. По этим причинам их используют достаточно редко. Каркасные перегородки отличаются минимальными звукоизолирующими характеристиками, поэтому требуются работы по их улучшению.

Как и в предыдущем случае, максимальный результат дает использование нескольких видов материалов. Обычно сочетают мягкие волокнистые виды с имеющими более жесткую структуру. Такое чередование твердых и мягких слоев обеспечивает отражение звуковых волн с их последующим поглощением. Благодаря правильно подобранной структуре уровень шума в доме из бруса будет снижен довольно значительно.
Очень важно обеспечивать непрерывность изоляции и изолируемых поверхностей. Наличие щелей сделает проведенные работы бесполезными.

Шумоизоляция в деревянном доме | DZEN BLOGGER.

Шумоизоляция в деревянном доме: обработка стен, пола, перекрытий

Все фото из статьи

Шумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном домеШумоизоляция в деревянном доме

X

Содержание

Деревянный дом имеет немало очевидных преимуществ в сравнении с другими постройками, что делает проживание в нем наиболее комфортным. Но, для того чтобы комфорт проживания был максимальным, понадобится качественная шумоизоляция деревянных стен, потолочных перекрытий, пола и т.д.

Деревянные доски и профилированный брус, используемые в качестве строительных материалов, недостаточно толстые, поэтому звуки извне неплохо проходят сквозь такую преграду.

Шумоизоляция в деревянном доме

Вспененная изоляция на основе пенопласта

Если стены изготавливаются двуслойными с воздушной прослойкой посредине, ситуация улучшается незначительно и посторонние шумы все равно отчётливо слышны. В этом случае эффективным решением проблемы может послужить применение специальных звукопоглощающих материалов.

В этой статье мы расскажем о том, как и с применением каких материалов выполняется шумоизоляция стен в деревянном доме своими руками. Кроме того, мы рассмотрим рекомендации по проведению комплексной звукоизоляции в малоэтажных жилых постройках, изготовленных из пиломатериалов.

Звукоизоляция в деревянном доме — вчера и сегодня

Шумоизоляция в деревянном доме

Полимерная штукатурная сетка

Традиционно шумоизоляция потолка в доме с деревянными перекрытиями выполнялась посредством оштукатуривания. Для этого на перекрытие набивалась реечная обрешетка, непосредственно на которую набрасывался цементно-песчаный или глиняный раствор.

Метод, несмотря на традиционность, эффективен, а потому применяется и по сей день. Но, вместо массивной обрешётки, сегодня используется специальная штукатурная сетка, которая равномерно фиксируется по поверхности потолка и надежно удерживает на себе вес штукатурного слоя.

Как и в случае с потолком, деревянные стены традиционно оштукатуривались. В настоящее время оштукатуривание деревянных стен мало востребовано, так как есть более эффективные и простые в реализации методики, о которых мы расскажем в этой статье.

Шумоизоляция в деревянном доме

Песчаная шумоизоляция между этажами в деревянном доме

Потолочные перекрытия в многоэтажных домах традиционно звукоизолировались путём заполнения пустот. В качестве заполнителя применялся песок, а в некоторых случаях опилки. Использование опилок было более предпочтительным, так как пустоты заполнялись, в то время как вес всего сооружения изменялся незначительно.

Традиция заполнять пустоты в потолочном перекрытии востребована и сегодня. Но, вместо актуальных ранее заполнителей применяются современные материалы, совмещающие в себе функции шумопоглотителя и утеплителя.

Шумоизоляция деревянного пола раньше мало чем отличалась от заполнения пустот в перекрытиях. Сегодня традиция заполнения пространства между лагами также актуальная, но вместе с основным материалом в пустоты закладывается пароизоляция, что существенно продлевает ресурс конструкции.

Важно: Независимо от выбранных методов шумоизоляции, оптимальный результат гарантирует комплексный подход к решению проблемы.
То есть, нужно звукоизолировать не отдельные части постройки, а все здание в целом.

Разновидности современных звукоизоляционных материалов

Среди звукоизоляционных материалов, пригодных для обустройства деревянных зданий, следует отметить следующее:

• вспененный полиэтилен;
• ленточная звукоизоляционная прокладка;
• изолирующие плиты из минеральной ваты или стекловолокна;
• виброподвесы;
• рулонный вибродемпфирующий материал;
• герметики.

Важно: В каркасном строительстве при сборке металлоконструкций, на которых будут фиксироваться пиломатериалы, нужно использовать резиновые демпфирующие прокладки.
Такие же материалы необходимо применять при монтаже профилей при внутренней обшивке деревянных стен гипсокартонном.

Итак, мы перечислили наиболее востребованные звукоизоляционные материалы, осталось рассмотреть то, как их можно применить по назначению.

Обработка стен

Наиболее эффективной и одновременно эстетичной является шумоизоляция стен посредством обшивки гипсокартоном с укладкой изолирующего материала в полученный технологический зазор.

Инструкция проведения работ следующая:

• Монтируем направляющие профили.

Шумоизоляция в деревянном доме

Металлические направляющие

Ситуация осложняется тем, что деревянные стены не статичные, то есть, они подвижны в соответствие с температурными и влажностными перепадами. В итоге направляющие профили должны крепиться саморезами, с тем расчетом чтобы между головкой самореза и профилем оставался небольшой зазор.

В результате, этот зазор компенсирует сезонные деформации стены, и обшивка останется ровной.

• После того как установлены профили, в промежутки между ними укладываются плиты минеральной ваты, цена которых невысока.

Шумоизоляция в деревянном доме

Плиты звукоизоляции между направляющих

Укладка плит проводится таким образом, чтобы между соседними фрагментами материала практически не было зазоров.

• После того как изолирующий материал уложен, крепится пароизоляция. Это важный момент, так как пароизоляционная пленка не только сохранит гипсокартон от увлажнения, но и повысит звукоизолирующие качества ранее закреплённых плит.
• Далее крепятся плиты гипсокартона.

Шумоизоляция в деревянном доме

Плиты гипсокартона, закрепленные на каркасе

Подробно об обшивке поверхностей гипсокартоном можно узнать из соответствующих статей на нашем портале.

• После того как обшивка завершена, в обязательном порядке специальной лентой проклеиваются монтажные стыки между плитами, а затем поверхность выравнивается слоем шпатлёвки.

Обработка пола

Шумоизоляция в деревянном доме

Заполнение пространства между лагами минеральной ватой

Качественная шумоизоляция пола в деревянном доме не менее важна, чем работа со стенами.

Пол традиционно представляет собой настил на деревянных лагах. Между лагами остается пустота, что создает эффект барабана. (См. также статью Как убрать скрип деревянного пола: особенности.)

Шумоизоляция в деревянном доме

На фото засыпка керамзита между лагами

Инструкция устранения пустот следующая:

• Доски в настиле маркируются для того чтобы впоследствии не ошибиться с их расположением и аккуратно демонтируются.
• Лаги гидроизолируется битумной мастикой.
• В промежутки между лагами засыпается среднеразмерный керамзит. Высота уровня засыпки должна совпадать с поверхностью лаг. То есть, вообще не должно быть зазора между засыпкой и дощатым настилом.
• Засыпка накрывается слоем пароизоляции.
• Доски монтируются в изначальном порядке.

В итоге проделанных работ мы получаем совершенно не резонирующий пол в сочетании с крайне малой теплопроводностью. (См. также статью Выравнивание деревянных полов: особенности.)

Важно: Когда промежуток между лагами заполнен керамзитом, больше вероятности, что под полом не заведутся грызуны.

Обработка перекрытий

Шумоизоляция межэтажного перекрытия по деревянным балкам выполняется с применением плит минеральной ваты или стекловаты. Такое решение существенно снижает уровень ударного шума и в целом гасит распространение звуков.

То есть, такая межэтажная обработка перекрытий позволит не только полностью позабыть о звуке шагов с верхнего этажа, но и практически исключит прохождение через перекрытие низко- и среднечастотных звуков, характерных для громкого прослушивания музыки.

Шумоизоляция в деревянном доме

Шумоизоляция деревянных перекрытий минеральной ватой

Преимуществом использования минеральной ваты или стекловаты является малый вес этих материалов. Таким образом, после проведения звукоизоляционных работ не потребуется укрепление потолка этажом ниже.

Внешняя звукоизоляция

Шумоизоляция в деревянном доме

Вентилируемый фасад с каркасом из дерева

Как уже было сказано, применение самых результативных технологий шумоизоляции по отдельности не сравнится с комплексным подходом. Поэтому, наряду с проведением работ внутри постройки, рассмотрим, что можно сделать снаружи дома.

Важно: Деревянные конструкции подвижны, а потому приступать к внешним отделочным шумоизоляционным работам можно только после полного окончания усадочных процессов.
В среднем длительность усадки для бревенчатого сруба длиться не меньше года, в то время как продолжительность усадки конструкций из бруса составляет полгода в зависимости от этажности.

Шумоизоляция в деревянном доме

Конструкция вентилируемого фасада с шумопоглощающим материалом

Планируя внешнюю шумоизоляцию здания, нужно понимать, что результат преобразит эстетику фасада и строение уже не будет выглядеть как прежде. Поэтому, если вы заинтересованы в том, чтобы дом был оформлен в стиле бревенчатой избы от внешних отделочных работ следует отказаться.

Инструкция проведения внешней звукоизоляции предполагает установку вентилируемого фасада из сайдинга с размещением в технологическом зазоре минеральной ваты или аналогичных материалов с плитной консистенцией.

Вывод

Теперь, когда мы рассмотрели актуальные на данный момент методы шумоизоляции, мы знаем, как своими руками сделать дом более тихим, а, следовательно, более комфортным. Остались вопросы на которые необходимы исчерпывающие ответы? Больше полезных сведений можно обнаружить посмотрев видео в этой статье.

https://rubankom.com/zashhita/zvukozashhita/11-shumoizolyaciya-v-derevyannom-dome

(PDF) Руководство по звукоизоляции в деревянных каркасных конструкциях

Стр. 1 из 103

Руководство по звукоизоляции в деревянных каркасных конструкциях Март 2006 г.

Преамбула и благодарность

В данном руководстве рассматривается передача звука по бокам через деревянную конструкцию

. Непрерывные структурные элементы и соединения на стыках перегородок

и перекрытий обеспечивают пути передачи, которые обходят разделяющую перегородку

между двумя чувствительными к шуму пространствами.

Передача звука по бокам – это передача звука между двумя помещениями по путям, отличным от

, чем непосредственно через номинально разделяющую стену или пол. Фланговое покрытие

существует во всех зданиях, и его важность в определении кажущегося звука

Изоляция

(воспринимаемая жильцами) зависит от конструкции

деталей стен, полов и их стыков.

Это руководство является производным от четырех спонсируемых отраслью исследовательских проектов

, проведенных в IRC / NRC.Фокус и детали строительства были определены Руководящим комитетом

, состоящим из технических представителей от каждого из поддерживающих партнеров

. В число партнеров входили Канадская ипотечная и жилищная корпорация,

Канадская корпорация Forintek, Marriott International, Национальный исследовательский совет

Канада, Owens Corning, Trus Joist и USG.

Это руководство заменяет версию, опубликованную в 2005 году. Эта версия включает

оценок боковых сторон из-за непосредственно прикрепленных гипсокартонных плит на потолке,

стен коридоров и внешних стен.(Первая версия предполагала, что эти поверхности

были установлены на упругих каналах и, таким образом, оказали незначительное влияние.)

Обзор содержимого и предполагаемое приложение

Целью этого руководства является представление результатов значительного экспериментального исследования

исследование в форме, которая может быть использована в качестве основы для дизайна. В руководстве

основное внимание уделяется конструкциям с деревянным каркасом, поскольку это было приоритетом исследования

, на котором оно основано.Другие типы стен и полов с бетонными или стальными конструкционными узлами

также имеют значительное снижение звукоизоляции из-за фланкирования

, но они выходят за рамки данного руководства.

Экспериментальное исследование включало только ограниченный набор конструкций. Конкретные ограничения

, наложенные на исследовательские образцы, обсуждаются далее в разделе

, посвященном характеристикам типичных сборок. Многие материалы и многие детали конструкции

были сохранены неизменными, чтобы избежать маскировки эффекта систематических модификаций

.В результате четкие и последовательные тенденции могут быть связаны с конкретными конструктивными изменениями

, но следует признать, что результаты

могут не отражать влияние всех значимых вариантов.

Чтобы четко показать тенденции и предоставить основу для проектной сметы,

ожидаемых рейтингов звукопередачи представлены для каждой конструкции. Для числа конкретных случаев

представлены подробные чертежи и спецификации, включая

идентификацию конкретных патентованных материалов, и это

, которые документированы далее в подробном отчете [1].Хотя это не повторяется на каждом этапе

настоящего руководства, следует понимать, что на практике следует ожидать некоторых отклонений

из-за изменения конкретных деталей конструкции, или плохого качества изготовления, или замены

«универсальными эквивалентами», или просто перестраивая конструкцию.

Несмотря на это предостережение, авторы считают, что показанные здесь тенденции действительно дают хорошую оценку

фланга в типичных конструкциях с деревянным каркасом.

Авторские права Национальный исследовательский совет Канады, 2006 г.

Проблемы хорошей акустики в деревянных высотных домах

Исполнилось 25 лет с тех пор, как в Швеции разрешили строительство высотных деревянных домов. Первоначально промышленность немного колебалась, проверяя границы того, как строить и при этом соблюдать жесткие стандарты звукоизоляции. Двумя новаторскими проектами были Orgelbänken в Линчёпинге и Wälludden в Växjö, многоэтажные жилые дома, которые продемонстрировали возможность строительства деревянных многоэтажных домов с хорошей звукоизоляцией.Когда Национальный совет по жилищному хозяйству, строительству и планированию (Boverket) изменил требования пожарной безопасности, разрешив многоэтажные здания из дерева, ему, возможно, следовало одновременно рассмотреть и другие требования, не в последнюю очередь в отношении звука. Это, наконец, произошло несколько лет спустя, что привело к довольно значительным изменениям в разделе о защите от шума в 1999 году.

Многое произошло с середины 1990-х годов. Сегодня большая часть производства деревянных многоквартирных домов осуществляется на заводах с разной степенью сборки.Мы также знаем больше о том, что нужно для достижения хорошей звукоизоляции, и мы все больше уверены в своей способности прогнозировать звукоизоляцию в новых строительных системах. Для всех, кто с середины 1990-х годов следил за прогрессом в различных исследованиях и разработках проектов и видел строительство новаторских проектов, будет особенным ощущением видеть, как сейчас отрасль развивается невероятно быстро с появлением новых домостроительных заводов по всей Швеции. В последние годы резко возросло использование CLT.Это создает новые возможности для строительства, но также создает проблемы. Прежде всего, мы раздвигаем границы, когда дело касается высоты, и это связано с техническими проблемами. Однако у нас есть много отличных и успешных эталонных проектов, поэтому сейчас существуют различные решения, которые очень хорошо работают с акустической точки зрения.

В Швеции и в более широком регионе Северной Европы мы научились строить из дерева, не смешивая плотные материалы, ради звукоизоляции.Хотя это все еще довольно необычно, это шаг в правильном направлении к более экологичному строительству. Однако мы должны понимать, что дерево не работает так же, как бетон. Элементы должны быть соединены вместе таким образом, чтобы обеспечить достаточно хорошую акустику, предотвратить раскачивание здания или проблемы осадки и гарантировать пожарную безопасность. Это требует комплексного подхода и мониторинга на строительной площадке. Чем выше поднимаются здания, тем больше стен необходимо для стабилизации здания, и это создает дополнительные пути передачи звука.Элемент CLT (например, стена) обеспечивает относительно плохую звукоизоляцию в речевом диапазоне (200–1000 Гц). Это означает, что даже довольно толстая стена дает мало звукоизоляции (см. Рисунок а).

Простая деревянная стена, способная выдерживать значительную нагрузку, поэтому имеет ограниченные звукоизоляционные свойства. Это касается как прямой, так и боковой передачи звука. Прямую передачу относительно просто улучшить, но передача, которая происходит через соседние / фланкирующие структуры, более сложна.Элементы часто разделены промежуточными эластомерами между этажами / квартирами, которые в некоторой степени разрушают звуковые волны. Но по мере того, как здания становятся выше, а статика и устойчивость требуют чрезвычайно плотных соединений между элементами конструкции, это решение становится менее применимым. Это делает любое разделение между элементами менее эффективным, поскольку ни инженер-строитель, ни инженер-акустик не могут оценить точный эффект этих промежуточных слоев, когда они плотно сжаты винтами.Если комната в доме также окружена несколькими стабилизирующими стенами, боковая передача увеличивается, поскольку все стены способствуют общей передаче звука из соседней комнаты. Теперь есть несколько вариантов решения этой проблемы:

1. Вы можете принять немного больше передачи через определенные стены и уменьшить количество эластичной мембраны или полностью отказаться от нее, если другие стены облицованы с одной стороны, что необходимо для достаточной изоляции воздушного шума по горизонтали для стен вечеринки.

2. Вы можете «встраивать» узлы, асимметрично добавляя слои к стене. Добавление асимметричного слоя с каждой стороны – это хорошо, поскольку это помогает избежать взаимодействующих резонансов и обеспечивает звукоизоляционные характеристики стены. Таким образом, можно достичь класса звукоизоляции B как по вертикали, так и по горизонтали, сохраняя при этом толщину стен и полов на разумном уровне. Минус в том, что в квартирах нет открытой древесины. Однако почти всегда можно создать такой эффект, например, на лестничных клетках (если это разрешено правилами пожарной безопасности).

Выбор всегда включает сопоставление требований к звуку с тем, что необходимо для устойчивости здания, и того, сколько жилого пространства должно быть доступно. В дополнение к приведенным выше примерам, естественно, есть и другие узлы, которые потенциально требуют некоторого размышления – например, когда разные этажи имеют разную планировку.

В случае высоких зданий, где особенно важно, чтобы стабильность и акустика работали вместе, тесное сотрудничество между различными дисциплинами имеет жизненно важное значение, как и тщательно продуманный процесс строительства от проекта до готового здания.

В настоящее время доступны решения для высотных зданий, и мы можем пойти еще дальше. С развитием деревянного строительства существует значительный потенциал влияния на акустику зданий в будущем и перехода к более экологичному строительству.

Текст Клас Хагберг

Анализ звукоизоляции в здании гостиницы традиционной деревянной архитектуры

Реферат.

В данной статье представлена ​​оценка виброакустических требований в контексте изоляции от ударов и воздушного шума в здании гостиницы.Это здание представляет собой традиционную деревянную архитектуру южной Польши. Подобные сооружения можно найти по всей Европе в горных районах. В связи с тем, что информации об акустическом состоянии таких зданий мало, в данной статье приведены измеренные значения звукоизоляции типовых решений, используемых в этой архитектуре. Чтобы определить, выполняются ли требования действующего польского стандарта PN-B-02151-03: 2015 для гостиничных зданий, были измерены уровень ударного шума и изоляция от воздушного шума типовых перегородок.Измерения, проведенные в представленном здании, выявили проблемы, связанные с недостаточной изоляцией от воздушного шума внутренних перегородок – деревянных бревенчатых стен. Благодаря малой массе и, упрощенно, однородной структуре его звукоизоляция далека от требований. С учетом деревянных конструкций потолка и железобетонного пола, присутствующих в здании гостиницы, соблюдаются требования к уровню ударного шума и изоляции воздушного шума. Решение слабых акустических условий стен предлагается в виде гипсокартонных стен с минеральной ватой внутри.

Ключевые слова: звукоизоляция, виброакустический комфорт, традиционная деревянная архитектура.

1. Введение

Комфорт – дело довольно субъективное. Прежде чем приступить к обсуждению, необходимо сказать, что означает комфорт. В данном документе комфорт определяется как выполнение требований заданных стандартов с использованием единичных числовых величин (SNQ). Вступая в обсуждение акустических требований к жилым помещениям и гостиницам, стоит отметить, что используемые (SNQ) оправданы в научном сообществе [1-3] для изоляции воздушного шума и [4-6] для уровня ударного шума.Как правило, с учетом измерений изоляции воздушного шума измеряется разница уровней, а с учетом уровня ударного звука измеряется только уровень звука от удара.

2. Описание здания

Представленное здание на рис. 1 (а) и рис. 2 выполняет функцию отеля и находится в Закопане в Польше. Это хороший образец исторической деревянной архитектуры в «закопанском стиле», очень характерной для Подгальского региона в Польше. Здание было построено из двух частей, первая из которых была построена в 1905 году в основном в виде деревянной конструкции (верхняя часть рис.1 (б)), а второй был построен позже из бетона и кирпича (нижняя часть рис. 1 (б)). Описанное здание станет предметом проекта реставрации, который включает в себя обновление уникальной архитектуры здания, чтобы оно сохранило свой первоначальный характер, но также должно соответствовать современным требованиям, в том числе в области акустики. Поэтому наибольшее внимание при акустических измерениях уделялось деревянным потолкам и стенам. Потолок в старой части здания представляет собой традиционный деревянный каркасный пол с декой и балками перекрытия (рис.2 (а)). Наружные стены в исторической части возведены из бревенчатых стен (рис. 2 (б)).

Проблема звукоизоляции деревянных конструкций хорошо изучена в современных решениях, но не в традиционных зданиях. Легкие деревянные строительные системы, как правило, страдают от плохой звукоизоляции, а из-за отсутствия надежных математических моделей, которые могут предсказать уровни ударного шума, новые конструкции в значительной степени основаны на предыдущих экспериментах и ​​измерениях [7]. Для улучшения теплоизоляции могут использоваться композитные решения, подвесные потолки или плавающие полы, но эти решения не гарантируют выполнения требований [4, 8].Основные решения типового деревянного пола из клееного бруса с массивным деревянным настилом обычно не соответствуют требованиям по уровню ударного шума и изоляции воздушного шума. Учитывая испытанное здание, на момент его возведения вообще не было требований к акустике. Цель этой статьи – начать обсуждение акустических условий в традиционных деревянных конструкциях, оценить существующее состояние и проверить, соответствует ли существующее здание текущим акустическим требованиям. Вторичной целью было сравнить решения полов в старой части (деревянный пол) и в новой части (железобетонный пол), чтобы проверить, был ли какой-либо прогресс в течение многих лет с учетом акустического состояния.

Рис. 1. а) Фасад оцениваемого здания, б) план оцениваемого здания

а)

б)

Рис. 2. а) деталь деревянного перекрытия, б) деталь внешней бревенчатой ​​стены

а)

б)

2.1. Методика измерения

Измерение изоляции воздушного шума проводилось в соответствии с инструкциями, приведенными в стандарте [9].Для каждого из двух одиночных положений громкоговорителей в излучающей комнате были выполнены два сканированных вручную положения микрофонов в приемной и излучающей комнате с круговой траекторией для каждой измеренной перегородки. Время усреднения для каждого положения микрофона составляло 30 с. Расчет изоляции воздушного шума производился с использованием [10] руководящих указаний по взвешенному показателю кажущегося снижения шума Rw ‘с соответствующими условиями адаптации спектра C и Ctr. В польских требованиях к изоляции воздушного шума в зданиях [11] параметр, используемый для описания звукоизоляции перегородки RA1 ‘, задается формулой.(1). Индекс RA1 ‘применяется, когда шум нагрузки – это человеческий шум:

Измерение звукоизоляции при ударе производилось согласно описанию [12]. Для каждого из шести положений прослушивающего устройства в передающей комнате было выполнено одно сканированное вручную положение микрофона в приемной. Время усреднения для каждого положения микрофона составляло 30 с. Расчет изоляции воздушного шума производился по инструкции [13]. Для оценки акустического состояния перегородки с учетом изоляции от ударного шума рассчитывается уровень ударного звука.Важно констатировать, что, в отличие от изоляции воздушного шума, рассчитывается не показатель снижения, а уровень звука. Таким образом, предельные значения для разделов, указанные в [11], являются не самыми низкими, а максимально допустимыми. Кроме того, в уровне шума при ударе не учитываются условия адаптации. Чтобы продемонстрировать идею, связанную с расчетом акустических параметров, приведены формулы для показателя кажущегося снижения шума (уравнение (2)) из [10] и для нормированного уровня ударного шума (уравнение (3)) из [12].

Изоляция воздушного шума:

(2)

Rw ‘= L1-L2 + 10log10⁡SA,

где: L1 – средний уровень звука в излучающем помещении [дБ], L2 – средний уровень звука в приемном помещении [дБ], S – площадь тестируемого образца [м ² ].

Уровень звука удара:

(3)

Ln ‘= Li + 10log10⁡AA0,

где: Li – давление звука удара [дБ], A – эквивалентная площадь звукопоглощения [м ² ], A0 = 10 м ² – позиция A.

Эквивалентная площадь поглощения, указанная в формуле. (4):

где: V – объем приемного помещения [м ³ ], T – время реверберации в приемном помещении [с].

Для каждого измерения акустического параметра уровень фонового шума был получен с использованием того же пути ручного сканирования и времени усреднения 30 с из-за небольших изменений уровня фонового шума.

3. Результаты измерения

Ниже в таблицах 1 и 2 представлены результаты проведенных измерений. В процессе измерений были испытаны 8 перегородок на звукоизоляцию и 4 перегородки на уровень ударного шума. Испытания проводились – в основном – для перегородок, отвечающих самым высоким требованиям стандарта [11] – перегородок между гостиничными номерами. На рис. 3 (а) и рис. 3 (б) представлена ​​одна из испытанных перегородок (бревенчатая стена).

Фиг.3. a) Помещение 2.6 с оборудованием для измерения изоляции воздушного шума, b) план испытаний для перегородки между 206/203 (A5) и этажом 206/101 (A6)

а)

б)

Таблица 1. Результаты измерения изоляции воздушного шума в соответствии с требованиями польского стандарта [11]

Зона	Комната		Тип раздела	Изоляция воздушного шума [дБ]			Требуемая изоляция от воздушного шума [11]	Выполнено
	излучающий	Получение		R’w [дБ]	R’A1 [дБ]	R’A2 [дБ]	R’A1 [дБ]	–
A1	3.9 номер в гостинице	3.8 гостиничный номер	Стена из бруса (20 см)	33	32	29	45	№
A2	3.9 номер в гостинице	3.11 ванная	Стена из бруса с плиткой в ​​ванной (23 см)	43	42	38	50	№
A3	3.9 номер в гостинице	2.3 гостиничный номер	Деревянный пол (38 см)	52	50	45	50	Есть
A4	3.9 номер в гостинице	2,6 гостиничный номер	Деревянный пол (38 см)	53	50	46	50	Есть
A5	2.6 номер в гостинице	2.3 гостиничный номер	Стена из бруса (30 см) с деревянной дверью	33	32	30	45	№
A6	2.6 номер в гостинице	1.1 кухня	Пол стальные балки	63	61	56	–	–
A7	3.17 номер в отеле	4.8 гостиничный номер	Пол железобетонный (17 см)	54	53	48	50	Есть
A8	3.17 номер в отеле	2,17 гостиничный номер	Пол железобетонный (17 см)	53	51	47	50	Есть

С учетом изоляции воздушного шума 5 из 8 испытанных перегородок выполнили требования [11], что дает 63% правильности.Никакие требования к перегородкам по определению не считались выполненными. Перегородки между комнатами 3.9 / 3.8 и 3.9 / 3.11 были аналогичны по конструкции, но перегородка 3.9 / 3.11 имела дополнительный слой керамической плитки. Стоит отметить, что добавление массы к перегородке увеличивает изоляцию от воздушного шума. Этот эффект описан как закон масс и приведен в [14]. Прогнозируемые значения с использованием закона масс RA1 ‘= 36 дБ для 3,9 / 3,8 и RA1’ = 44 дБ для 3,9 / 3,11. разница между измерениями составляет 4 дБ и 2 дБ соответственно.Размеры приемной комнаты и звукопоглощение были аналогичными. Причина, по которой результаты были разными, вероятно, заключается в разной величине передачи бокового звука. Фланговая передача звука при расчетах не учитывается.

Для деревянных полов в версиях 3.9 / 2.3 и 3.9 / 2.6 результаты были стабильными, поэтому структурная система может быть аналогичной. Также соблюдены требования, предъявляемые к этому полу. Трудно учесть закон масс для деревянного пола, потому что такая структура может больше напоминать систему масса-пружина-масса или даже более сложную конструкцию с различными типами неоднородностей, нежели простую однородную систему.Поэтому это не соответствует предположению закона масс – перегородка должна быть однородным одностворчатым элементом, но к поверхностной массе элемента могут добавляться штукатурки и прочно прикрепленные элементы [14].

Деревянная стена с дверьми не соответствует требованиям стандарта [11]. По закону масс звуковая изоляция составила RA1 ‘= 38 дБ. Необходимо принять во внимание два момента, объясняющих, почему происходит значительное снижение звукоизоляции. Конечно, первое – это боковая передача звука, поскольку это происходит в каждой перегородке между комнатами и не предсказывается законом масс.второй – дверь между комнатами. Он имеет не только меньшую массу, но и утечку воздуха, который может легко передавать акустическую энергию.

Пол со стальными балками 2,6 / 1,1 имеет наивысший показатель звукоизоляции от воздушного шума во всем измерении. Трудно сказать, имеет ли эта система надлежащую массу для получения надлежащей звукоизоляции или правильно настроенный деревянный пол в качестве резонансной системы, аналогично плавающему полу (например, балочный пол).

Наконец, бетонный пол между 3.17 / 4.8 и 3.17 / 2.17 дают довольно стабильные результаты. Обе перегородки соответствуют требованиям. Эту перегородку можно рассматривать по закону масс, потому что отделочный слой прочно связан с конструкцией. Система имеет надлежащую массу, чтобы обеспечить звукоизоляцию в соответствии с требованиями. расчет не удалось провести из-за отсутствия информации о толщине несущего перекрытия.

Таблица 2. Результаты измерения уровня ударного звука в соответствии с требованиями польского стандарта [11]

Зона	Комната		Тип раздела	Уровень звука удара	Требуемый уровень шума удара [11]	Выполнено
	излучающий	Получение		L’nw [дБ]	L’nw [дБ]	–
U1	3.9 номер в гостинице	2.3 гостиничный номер	Деревянный пол с отделочными слоями (паркет) (38 см)	51	58	Есть
U2	3.9 номер в гостинице	2,6 гостиничный номер	Деревянный пол с отделочными слоями (паркет) (38 см)	49	58	Есть
U3	2.6 номер в гостинице	1.1 кухня	Пол стальные балки с отделочными слоями (паркет) (17 см)	48	–	–
U4	4.8 гостиничных номеров	3,17 гостиничный номер	Пол железобетонный с отделочными слоями (деревянные панели) (17 см)	60	58	№

При измерениях уровня ударного шума 3 из 4 испытанных перегородок выполнили требования [11], что дает 75% точности.Структура деревянного пола с паркетом в качестве отделочного слоя соответствовала требованиям, давая довольно стабильные результаты для перегородок между 3,9 / 2,3 и 3,9 / 2,6. Как было сказано ранее, этот пол представляет собой более сложную конструкцию с различными неоднородностями, которые в результате увеличивают потери акустической энергии удара на распространение. аналогичный случай касается перекрытия из стальных балок между 2.6 / 1.1 с деревянным настилом (вероятно, перекрытие из балок). Деревянный пол действует как поглотитель энергии удара. Бетонный пол между 4.8 / 3.17 имеет деревянные панели, соединенные с конструкцией. Поглотитель энергии удара отсутствует, как в испытанном деревянном полу, поэтому уровень ударного шума этой перегородки не соответствует требованиям.

4. Выводы

На основании результатов измерений можно сделать следующие выводы:

1) Система деревянного пола с деревянным настилом достаточна для обеспечения акустических свойств, требуемых стандартом полировки [11].

2) Железобетонный пол имеет достаточную изоляцию от воздушного шума, но без каких-либо резонансных систем (напр.грамм. плавающий пол) нет возможности выполнить требования по уровню ударного шума.

3) Несмотря на то, что пол из стальных балок не соответствует требованиям, установленным в стандарте, он имеет наилучшие акустические параметры.

4) Деревянные стены слишком легкие, чтобы обеспечить должную звукоизоляцию.

Для обеспечения достаточных акустических параметров перегородок, не соответствующих требованиям, могут быть выполнены следующие действия:

1) Для деревянных стен могут быть добавлены дополнительные слои тяжелого материала.Это создает проблему собственного веса конструкции, поэтому предельные состояния конструкции не могут быть соблюдены.

2) Еще одно предложение для деревянных стен – обеспечение дополнительных слоев, например, двойного гипсокартона с минеральной ватой и воздушным зазором между деревянной стеной и доской. Он создает систему масса-пружина-масса, снижая первую резонансную частоту, что приводит к повышенной звукоизоляции.

3) Для бетонного пола можно использовать систему плавающего пола с соответствующим упругим слоем и балластом (стяжкой).

На основании этого образцового гостиничного здания можно констатировать, что деревянные конструкции, возведенные по аналогичной системе в начале 20 века, на удивление хорошо удовлетворяют акустическим требованиям. Единственная проблема – это изоляция деревянных стен от воздушного шума из-за его малой массы.

5. Дальнейшие исследования

Существует возможность, основываясь на детальной акустической оценке изоляции перегородки, найти корреляции между уровнем ударного шума или изоляцией воздушного шума с величинами вибрационного комфорта, такими как 1/3-октавное среднеквадратичное значение или VDV [15] на основе резонансных частот и частоты совпадения перегородки [15]. 16].Дальнейшие исследования будут заключаться в дополнительных измерениях воздействия вибрации на тело человека и звукоизоляции испытываемой перегородки.

Наконец-то тихо – улучшенная звукоизоляция деревянных конструкций

Все больше и больше людей пользуются положительными экологическими и физическими свойствами деревянных конструкций. Однако, помимо множества преимуществ по сравнению с прочными зданиями, строительство из дерева имеет один недостаток, с которым многие люди не хотят мириться: плохая звукоизоляция.В частности, низкие частоты ниже 200 Гц не могут быть замаскированы в легких конструкциях. В рамках Швейцарской национальной исследовательской программы Resource Wood исследователям удалось изменить это за счет оптимизации конструкции потолка. Вскоре это может составить конкуренцию сплошным потолочным конструкциям в многоэтажных жилых и офисных зданиях.

© fotolia / adriano_cz

Низкие звуки особенно проницательны в прямом смысле этого слова.Это может подтвердить любой, кто был «жертвой» ближайшего музыкального мероприятия или сосед с мощными вуферами. Бас проходит сквозь вас. Приглушенные звуки, издаваемые соседскими домашними животными или бытовой техникой, например стиральными машинами, также беспокоят просто из-за их движения. Конструктивная проблема заключается в том, что низкие частоты плохо поглощаются и, в худшем случае, проходят через такие компоненты, как потолки и стены. Особенно уязвимы многоэтажные легкие конструкции, т. Е. Типовые деревянные дома с балочным каркасом.

Эквивалент с монолитными зданиями

Чтобы иметь возможность строить легкие многоэтажные деревянные конструкции – то есть не как здание из цельного дерева – без необходимости отказываться от хорошей звукоизоляции от шагов , была создана исследовательская группа под руководством Любоша Крайчи и Карла Хопкинса. с конструктивным решением последних лет. Целью данной работы, которая является частью Национальной исследовательской программы Resource Wood (NRP 66) , было разработать потолочную конструкцию, которая обеспечивает улучшенные звукоизоляционные свойства на низких частотах ниже 200 Гц, которая не толще сплошного потолка. конструкции.

До сих пор в многоэтажных деревянных конструкциях требовались специальные потолочные конструкции с большей высотой потолка и сложные конструкции для достижения звукоизоляционных свойств, присущих бетонным конструкциям. С помощью экспериментов и последующей проверки на модели конечных элементов для воспроизведения динамики исследователям удалось разработать ламинированную деревянную плиту , изготовленную из бука , которая делает большие решения неуместными.В сочетании с плавающей стяжкой эта конструкция имеет такие же шумовые свойства в низкочастотном диапазоне, что и сплошные потолочные конструкции.

За «деревянное» будущее?

Конструкция потолка, разработанная под названием «конкурентоспособная система деревянных полов» , особенно важна, поскольку устраняет одно из последних препятствий на пути многоэтажного деревянного строительства. Как экологически чистое решение для густонаселенных или городских территорий, деревянные конструкции взлетают на все большую высоту.Вместе с HoHo в Вене и Mjøstårnet в Брумунддале, Норвегия, строятся два деревянных высотных здания высотой более 80 метров. Помимо противопожарной защиты, звукоизоляция представляет собой одну из самых серьезных проблем в таких проектах. Новая потолочная система может внести важный вклад в успех таких высотных строительных решений и, таким образом, помочь начать новую эру деревянного городского планирования.

---

Звукоизоляция – Деревянная конструкция – Деревянная каркасная конструкция

Звукоизоляция для успешного района.

Звукоизоляция от шума из окружающей среды или от шума внутри здания приобретает все большее значение для качества жизни . Хорошие показатели звукоизоляции легко достигаются в деревянных конструкциях . Однако обязательным условием является тщательное планирование и установка строительных мероприятий.

Деревянная конструкция и шумоизоляция ступеней

Шум шагов – это корпусной звук, вызванный e.грамм. ходьба, движение стульев или удары. Существует большое количество сертифицированных потолочных конструкций для достижения предписанных значений звукоизоляции (например, в соответствии с DIN 4109). Важно знать, что правила
по звукоизоляции ступенек, действующие для массивных строительных конструкций, не применяются к деревянным конструкциям .

Потолки с видимыми деревянными балками требуют иных мер, чем те, которые используются для подвесных потолков из гипсокартона или гипсокартона, армированного волокном.Однако главный принцип – всегда использовать изолированные материалы.

Прогноз компьютерной звукоизоляции

Если потолок из дерева соответствует требованиям по звукоизоляции от шагов, он, как правило, также отвечает требованиям по защите от воздушного шума. Компьютерный прогноз звукоизоляции, такой как прогноз, предоставленный Peter Müller GmbH , является ценным помощником в принятии решения, который защитит от нежелательных сюрпризов. Тщательная реализация на месте является предпосылкой эффективности запланированных мер.

Между прочим, для Peter Müller GmbH устранение проблем, связанных с шумом шагов и вибрацией, начинается со структурных расчетов потолочных балок, поскольку раздражающие низкочастотные колебания потолка из деревянных балок не начинаются до тех пор, пока не будет достигнуто провисание в 6 мм. Проектирование потолочных балок в соответствии с этим критерием решает проблему еще до того, как она возникнет.

Звукоизоляция для внутренних и наружных стен

Мир ….. наконец

В отличие от традиционных методов монолитного строительства, деревянное строительство использует принципы многослойного строительства .Сертифицированные строительные системы обеспечивают легкое выполнение требований, а незначительные модификации повышают звукоизоляцию до того, что может потребоваться для высоких уровней внешнего шума (загруженная дорога, маршруты полетов в аэропортах и ​​т. Д.).

Внутренние стены между комнатами или между квартирами с использованием ряда обследованных конструкций также могут обеспечить желаемую звукоизоляцию . Принципы многослойности также используются здесь для хорошего эффекта вместе с обшивкой различной жесткости на изгиб.Помимо тщательного планирования стыков, здесь решающим фактором является точная установка, поскольку хорошо известно, что воздушный шум проходит через мельчайшие трещины.

Звукоизоляция в зданиях с легким деревянным каркасом

Стоит ли мне ожидать какой-либо разницы в акустике при покупке кондоминиума в здании с деревянным каркасом? При замене ковра на пол с твердым покрытием следует ли адаптировать акустические решения? Если да, то что мне искать? Это вопросы, которые будущие и существующие владельцы кондоминиумов должны задать себе, рассматривая возможность проживания в доме с деревянным каркасом.Навигация в этой сложной и часто ошибочной области может быть проблемой и даже может поставить под угрозу душевное спокойствие, которое вы ищете.

Ожидаемая акустическая эффективность

Деревянно-каркасное здание по своей природе совершенно иное, чем бетонное, и поэтому требует другого подхода. Кондоминиумы или многоквартирные дома с деревянным каркасом часто имеют плохую акустическую репутацию, потому что они построены с гораздо меньшей массой и плотностью, чем бетонные.Технически это будет означать, что эти здания потенциально будут передавать больше воздушного шума. Но чтобы компенсировать это, строители обычно добавляют к сборке 1 ½ дюйма бетонного покрытия, чтобы создать большую массу и, таким образом, избежать передачи воздушного шума и ограничить фланкирование, вызывающее жалобы на шум. С другой стороны, строители теперь могут внедрять инновационные системы, заменяющие бетонное покрытие, сохраняя при этом и даже обеспечивая лучшую звукоизоляцию.

Проблемы при выборе акустической мембраны

Часто советы кондоминиумов и управляющие компании недооценивают важность и роль конструкции в общей акустической эффективности здания.Например, здание с деревянным каркасом имеет совершенно отличную акустическую идентичность, чем бетонное здание, что означает, что подложка может быть лучшим выбором для одного, но абсолютно худшим для другого. Ключ к поиску правильной подкладки состоит из четырех простых шагов:

• Определите структуру здания
• Обозначение напольного покрытия
• Найдите подкладку, которая лучше всего подходит для этой конкретной потребности
• Предоставьте данные для платы кондо

Часто владельцев кондоминиумов просят предоставить данные, например рейтинг FIIC, по базовому покрытию, а не по всей сборке, использующей эту подложку. Уровень шума всегда должен быть связан со сборкой, а не продуктом. Правление кондоминиумов и управляющие компании всегда должны учитывать структуру здания, когда просят владельцев предоставить данные. Слишком часто они просят производительности, которая никогда не будет достигнута с полом с твердой поверхностью, потому что они предполагают, что все конструкции сделаны одинаковыми. Кроме того, эти характеристики фактически достижимы не потому, что некоторые производители предпочитают продвигать чрезмерно высокие рейтинги на своей основе. Главное – в деталях, в мелкой гравюре.

Заключение

Несмотря на то, что кондоминиумы с деревянным каркасом технически подвержены большей шумоизоляции, все же можно обрести покой и тишину, которые вы ищете. Некоторые строители уделяют больше внимания деталям и в первую очередь ценят звукоизоляцию. Просто задайте вопросы и проявите должную осмотрительность.

При проведении ремонта необходимо обязательно найти подходящую акустическую мембрану, которая адаптирована и была протестирована для деревянного каркаса. Все дело в использовании нужного продукта в нужном месте.

И, наконец, поскольку здание с деревянным каркасом передает шум иначе, чем другие типы зданий, совет директоров кондоминиумов и управляющие компании должны соответствующим образом корректировать свои требования. Такой подход может сразу снизить вероятность жалоб. Акустика – это сложная наука, заполненная серыми зонами, но хорошая новость в том, что некоторые люди готовы помочь вам в процессе принятия правильных решений, чтобы мы все могли наслаждаться комфортом, которого заслуживаем.

Центр CE – Оптимизация акустических характеристик деревянных зданий

Деревянный каркас стен

Опыт обитателей улучшается в деревянных зданиях, когда стены группы или внешние стены не передают звук между юнитами. Для стен в деревянных конструкциях звукоизоляция может быть достигнута двумя способами: использовать перегородки с большой массой (75 фунтов на квадратный фут или больше) или использовать системы с малой массой (от 2 до 5 фунтов на квадратный фут), разделенные воздушными пространствами от 3 до 6 дюймов. Оценка приблизительно STC 63 может быть достигнута, когда стена с двойными стойками изолирована с помощью войлочной теплоизоляции и покрыта двумя слоями гипсокартона с внешней стороны стоек.После конструкции с двойной стойкой следующие лучшие решения для каркаса – это конструкция с шахматной стойкой, а затем конструкция с одной стойкой. С акустической точки зрения стена с одной стойкой создает перемычку, по которой звук проходит по каждой стойке.

Когда гипсокартон на одной стороне деревянной стойки отсоединяется от другой стороны в системе стены с двойными или ступенчатыми каркасами, передаваемый звук уменьшается, и сборка имеет более высокий рейтинг STC. У стены с двойными стойками перед стеной с шахматными стойками есть два преимущества: во-первых, чем больше расстояние между гипсокартонными плитами на каждой стороне стены, тем меньше шум и тем выше становится рейтинг STC.Второе преимущество состоит в том, что инженерные сети здания могут быть изолированы от системы стоек для блока, который они обслуживают. Если стена с шахматными стойками имеет водопровод или электрический проход через полость, существует большая вероятность того, что стойки будут соединены вместе инженерными сетями, акустически соединяя две линии стоек.

См. Документ WoodWorks «« Акустические соображения для зданий с деревянным каркасом смешанного назначения »по адресу www.woodworks.org/wp-content/uploads/Acoustics_Solutions_Paper.pdf для дополнительных деталей обрамления.

Обшивка

В деревянном здании с легким каркасом масса обшивки так же важна, как и воздушное пространство, обеспечиваемое полостью стойки или балки. В акустической деталировке обычно требуется как минимум гипсокартон типа X толщиной ⁵ / ₈ дюймов. В качестве альтернативы, акустически усиленные панели XP ⁵ / ₈ дюймов могут использоваться там, где гипсовые панели типа X указаны в некоторых огнестойких сборках стен и пола-потолка.Эта гипсовая плита толщиной ⁵ ⁄ ₈ дюймов, используемая при строительстве высокопрочных стеновых конструкций STC, состоит из слоя вязкоупругого демпфирующего полимера, зажатого между двумя кусками устойчивой к плесени гипсовой панели высокой плотности, слой демпфирования. Гипсокартон с улучшенными акустическими характеристиками может использоваться в качестве однослойного покрытия или компонента многослойных стеновых конструкций, где передача звука между комнатами или жилыми блоками является проблемой.

Три фактора снижают потенциальную акустическую изоляцию:

• Во-первых, меньшее воздушное пространство между системами обшивки.
• Вторая – это общий резонанс двух систем с более тонкими стенками. В этом случае стены излучают с одинаковой частотой, взаимодействуя друг с другом, что снижает акустическую эффективность стеновой системы.
• В-третьих, воздушное пространство между стенами. В случае рядных стен для таунхаусов или рядных домов воздушное пространство обычно герметично закрыто. В случае захвата воздуха 1-2 дюйма воздуха становятся очень жесткими, что увеличивает способность стен соединяться вместе.

Изоляция

Наиболее рентабельным улучшением акустики системы звукоизоляции является добавление изоляционного войлока или любой вспененной системы с открытыми порами к стойке или полости балки. Ватная изоляция или изоляция с открытыми порами уменьшает звук, который проникает в полость стойки, так же, как звукопоглощение в комнате. В то время как аэрозольные пены с закрытыми ячейками имеют более высокие значения R и обеспечивают улучшенные энергетические характеристики оболочки здания за счет герметизации перегородки и повышения воздухонепроницаемости, закрытые ячейки не позволяют вибрирующим молекулам воздуха взаимодействовать с изоляционным продуктом, поэтому ослабление звука меньше.Полость должна быть заполнена как минимум наполовину, чтобы добиться ощутимого улучшения. В однокорпусных стенах засыпается одноклеточный отсек; для систем с шахматной или двойной стойкой изоляция акустически необходима только в одном из отсеков стойки.

Источник: NLT US Design and Construction Guide

Чередование пиломатериалов 2×4 и 2×6 со звукопоглощающим материалом и без него.

Гибкие соединения

Наконец, когда двойная или шахматная конструкция деревянных стоек невозможна, отделение обшивки от каркаса обеспечивает аналогичную форму изоляции.Разделение происходит, когда система обрамления работает как пружина. Пружинная система деформируется, когда звук ударяется о гипсокартон. По мере того, как пружина или упругая система расширяется до своей исходной формы, она преобразует часть акустической энергии звука в механическую, поэтому акустическая энергия не передается через систему каркаса.

Напольные / потолочные системы

Методы снижения шума для стен также применимы к напольным покрытиям. Хотя основными источниками жалоб на шум от стен являются телевизоры или громкоговорители, прикрепленные к стенам для вечеринок, шаги или ударный шум сверху могут стать проблемой в многоквартирных проектах, если не будут приняты надлежащие меры по проектированию.Вторая серьезная жалоба на шум – скрип полов.

Затухание ударного звука, в отличие от звука, передаваемого по воздуху, обычно является определяющим при сборке пола. Как и в случае с большинством структурных систем полов, материал отделки пола может иметь значительное влияние на рейтинг IIC конструкции пола. Для горизонтальных применений (полы и крыши) дополнительные материалы обычно наносятся поверх деревянной конструкции, под ней или на то и другое. Как и во всех типах строительства, требуется тщательный контроль обходных путей.

Многочисленные исследования передачи шума через полы с деревянным каркасом пришли к выводу, что отсутствие достаточной массы является основной причиной плохой звукоизоляции в этих полах. По логике вещей, для достижения удовлетворительной звукоизоляции к деревянным перекрытиям необходимо добавлять массу, поэтому популярной практикой стало нанесение цементного покрытия на изоляционное покрытие поверх деревянных полов. Тем не менее, несмотря на то, что это позволяет успешно контролировать передачу шума через деревянные полы / потолки, решение может негативно повлиять на вибрационные характеристики пола, что приведет к жалобам жителей на чрезмерные вибрации полов с деревянными балками и бетонным покрытием.

Похоже, что использование одной массы для управления передачей шума недостаточно. Исследования FPInnovations о влиянии бетонного покрытия на перекрытия с деревянными балками показали, что для повышения жесткости необходимо уменьшить пролеты перекрытий. Следовательно, стратегия управления переходной вибрацией и передачей шума деревянных полов состоит в том, чтобы контролировать правильное сочетание жесткости пола (через пролет) и массы.

В этой таблице представлены данные испытаний STC и IIC, выполненные для этажей NLT.В таблицу для сравнения включены акустические характеристики NLT без покрытия (с фанерным покрытием) и без покрытия CLT. В то время как отрасль создает более полную базу данных протестированных сборок для NLT, проектировщики могут предпочесть использовать другие тесты массовых сборок древесины в качестве руководства для прогнозирования производительности NLT.

В зданиях с деревянным каркасом один эффективный вариант перекрытия / перекрытия имеет конструкцию базовой системы, состоящую из следующих элементов:

• Гипбетон или легкий бетон
• Противоударный матовый
• Черновой пол шпунтованный (приклеен и привинчен к балке)
• Система балок (с изоляцией из войлока 6 дюймов)
• Упругая система каналов или шайб (упругая система)
• Два слоя гипсокартона ⁵ ⁄ ₈ дюймов Тип X

Эта система имеет рейтинг STC 62, что является наивысшим рейтингом, который возможен без перехода к методам строительства, используемым в студиях звукозаписи, и значительно превышает требуемый STC 50.

Изоляция от ударов

Ударный шум можно значительно снизить, используя мягкую отделку пола, такую ​​как ковер. Когда ковровое покрытие нецелесообразно или нежелательно, необходимо рассмотреть всю систему отделки. Плавающие системы пола из твердой древесины или плитки предлагают следующее лучшее решение. Плавающий паркетный пол предлагает преимущество изоляционной мембраны, которую можно установить под готовой деревянной системой. Однако размещение эластичного изоляционного мата или буфера под системами твердой отделки пола требует согласованности.К буферным системам относятся маты под покрывающей массой, такие как поролоновые, пробковые или резиновые маты из переработанных шин. Каждый из этих буферных материалов создает свой собственный набор компромиссов в процессе укладки, при этом общая толщина готовой системы пола является одной из важнейших точек согласования.

Заключение

Шум оказывает большое влияние на застроенную среду и людей, которые живут и работают в ней, с многочисленными внешними и внутренними источниками, начиная от автомобилей скорой помощи и самолетов до систем отопления, вентиляции и кондиционирования воздуха, музыки и разговоров.Акустический дизайн учитывает ряд факторов, включая расположение и ориентацию здания, а также изоляцию или разделение шумопроизводящих функций и элементов здания. Теперь вы должны лучше понимать, как проектные группы могут интегрировать акустический дизайн для создания высокоэффективных деревянных зданий, которые также улучшают здоровье и благополучие жителей. Акустические нормы, системы экологической оценки и справочные источники, такие как Справочник CLT и Руководство по проектированию и строительству NLT для массивных деревянных зданий, могут помочь вам расшифровать множество соображений, которые необходимо учитывать при оптимизации акустического дизайна.

Примечания к концу

Пожалуйста, обратитесь к документу WoodWorks «Акустические соображения для зданий с деревянным каркасом смешанного назначения » для получения архитектурных деталей и дополнительной информации по этой теме.

WoodWorks предоставляет бесплатную индивидуальную помощь по проектам, связанным с проектированием, проектированием и строительством нежилых и многоквартирных деревянных домов в соответствии с кодексами.
