Шумоизоляция панели приборов | Портал шумоизоляции AUTO-SHUM

Приборная панель (разг. «Торпедо») – зачастую основной источник скрипов и шумов в автомобиле. Причем, это касается не только марок отечественного производства, но и иностранного. Причин тому несколько.

Во-первых, отсутствие целостности конструкции. Приборная панель состоит из значительного количества пластиковых деталей, которые состыкованы с помощью различного вида креплений (клипсы, защелки, саморезы или просто за счет трения на распор). Со временем от вибраций крепления ослабевают (а иногда и отламываются), что приводит к возникновению люфтов и как следствие – шумов и скрипов. Во-вторых, большое количество элементов, скрытых под панелью. Это элементы отопителя, различные элементы электрики, жгуты проводов, колодки и т.п., которые не закреплены жестко и на кочках бьются о пластиковые части панели. И, в-третьих, качество самого пластика, из которого изготовлена приборная панель.

 Основываясь на собственном опыте, могу сказать, что «утихомирить» приборную панель в целом вполне возможно. Более того, её можно превратить в дополнительный барьер изоляции шума. Так называемый “акустический щит”, что позволит, дополнительно к шумоизоляции моторного щита , еще снизить шум от двигателя.

 Естественно, наилучшего результата возможно добиться при полном снятии панели с машины. Если в отечественных автомобилях и многих бюджетных иномарках это вполне решаемая задача, то в авто более высокого класса с наличием большого количества электрики, внутренними каркасами безопасности и воздушными подушками это сделать значительно сложнее. К счастью, в последнем случае это и не всегда необходимо. Поэтому процесс шумоизоляции приборной панели можно осуществить двумя способами:

1)      Тотальная шумоизоляция с полным демонтажом панели и её разбором

2)      Частичная шумоизоляция со снятием навесных и облицовочных панелей

Шумоизоляция торпедо с полным разбором

В рамках данного материала мы не рассматриваем сам процесс демонтажа. Мануал по автомобилю и специализированные форумы в помощь. Буквально несколько важных моментов:

  • не торопиться и проявлять аккуратность
  • сразу вкручивайте на место крепеж
  • маркируйте электрические колодки

 После того, как панель демонтирована, разберите её на составные части, так чтобы оставались только монолитные элементы. Тщательно очистите от пыли и грязи все составные части.

Шаг1. Вибродемпфирование пластика.

Используя виброизолятор Вибропласт М1 (Сильвер), задемпфируйте все плоские участки пластика. Это позволит утяжелить его и значительно снизить его вибрации.



Покрывайте 50-60% плоских участков. Утяжелять сверх меры тоже нет необходимости, т.к. увеличивается масса всей конструкции в целом, а крепления остаются без изменений. Вибродемпфированию подвергаются не только элементы самой приборной панели, но и воздуховоды, корпус отопителя, металлический каркас жесткости (если присутствует). В общем, всё то, что способно издавать звуки и вибрации при простукивании. После нанесения виброфильтра звук должен быть более глухой, чем до обработки.

Шаг 2: Шумоизоляция обратной поверхности панели.

Используя в качестве шумопоглотителя Битопласт толщиной 5 или 10 мм (желательно – 10мм), покрываются близко к 100% оборотной стороны всех панелей. В этом случае Битопласт выполняет две функции: шумопоглотителя звуков, исходящих от моторного щита (тот самый «акустический щит»), и уплотнителя, предотвращающего стуки прочих внутренних элементов приборной панели об её корпус.



Битопласт прекрасно тянется, что позволяет легко уложить его на криволинейные поверхности. Излишки по краям потом аккуратно подрежьте ножницами.

 Шаг 3: Обработка стыков

После выполнения шагов 1 и 2, можно начинать обратную сборку и параллельно произвести уплотнение стыков соприкасающихся элементов. Главное правило: все места соприкосновения пластика с пластиком должны быть обработаны уплотнителем. В качестве уплотнителя используется Биопласт 5мм и Маделин.

Основные места стыков повышенного внимания:

  • подвижные элементы (крышка перчаточного ящика)
  • воздуховоды в местах крепления к дефлекторам
  • места крепления облицовочных панелей

 При обратной сборке уделите особое внимание целостности креплений Торпедо к кузову автомобиля. Если они разбиты или отсутствуют – обязательно восстановите. Если возможно – сделайте еще несколько дополнительных, т.к. вес панели увеличится.

Также, необходимо разобрать и более эффективно уложить провода, стараясь объединить их в более крупные жгуты. Используйте битопласт или маделин для обвязки сверху и крепления. Постарайтесь закрепить их более жестко, дабы они не болтались.

 Примечание: Опытным путем выявлено, что одним их источников стуков являются заслонки системы отопления. При полном демонтаже панели предоставляется прекрасная возможность подвергнуть проклейке корпус печки и её заслонки, которые , как правило люфтят и неплотно прилегают.

Это не только исключит стуки, но и повысит эффективность самой системы отопления, т.к. снизятся потери тепла/охлаждения.

 Частичная шумоизоляция приборной панели.

 Частичная шумоизоляция проводиться при невозможности полностью демонтировать панель с автомобиля. Тем не менее, она также позволяет добиться заметных результатов. Для этого с панели демонтируется максимально возможное количество навесных элементов и облицовочных панелей. Это такие элементы как перчаточный бокс, крышка блока предохранителей, центральная консоль, боковые облицовочные панели и т.д. Данные элементы подвергаются вибродемпфированию и шумоизоляции по технологии, описанной выше (см. Шаг1 – Шаг 3)

 Всё вышесказанное относится также к облицовке центрального тоннеля. Как правило, это либо цельный элемент, либо состоящий их 2-х частей. Его также также необходимо обработать по указанной технологии.

Купить материалы можете в нашем магазине sgm-samara.ru

Как выполняется шумоизоляция торпеды автомобиля

  • 1 Откуда звуки

    • 1. 1 Способы устранения

  • 2 Инструменты и материалы

  • 3 Демонтируем приборную панель

  • 4 Начинаем с виброизоляции

  • 5 Шумоизоляция панели изнутри

  • 6 Уплотнение стыков и устранение скрипов

  • 7 Частичная шумоизоляция

Звукоизоляция панели приборов, она же торпедо

Шумоизоляция панели приборов имеет смысл и положительный эффект, потому, что приборная панель как правило сама является источником разнообразных шумов и скрипов, которые появляются в салоне машины. Самое интересное, что это относится не только к нашим отечественным машинам, но и к большинству иностранных.
Сегодня существует несколько факторов, влияющих на скрипы в торпедо в процессе движении автомобиля, поэтому шумоизоляция на торпеде, процесс, которым стоит заняться всерьёз.

Откуда звуки

Главной причиной для возникновения различных шумов, которые исходят от торпедо, это отсутствие целостности (монолитности) конструкции:

  • Так как современная панель комплектуется (состоит) из множества пластиковых частей, которые скреплены между собой с помощью разнообразных защелок, клипсов, и саморезов
  • Подобные крепежи от времени ослабевают и ломаются, а это приводит к появлению колебаний элементов торпедо, при трении элементы начинают издавать дребезги и скрипы
  • Общий шумовой фон усиливается начинкой приборной панели
  • Плохо прикрепленные элементы салонного отопителя, жгуты проводов, колодки, электрика, и другие при движении машины, особенно по неровным участкам дороги начинают биться об облицовку торпедо, при этом издается неприятный лязг и звон
  • На уровень шумов так же сильно влияет качество облицовки панели приборов в салоне машины
  • Подобные проблемы легко можно устранить своими руками, и без помощи специалистов
  • Нужно лишь предварительно изучить нашу статью, приобрести необходимые материалы, запастись терпением и работать аккуратно
  • Самостоятельно обесшумить приборную панель по силам каждому
  • Кроме того, вы так же сможете превратить торпедо в дополнительную шумовую защиту, по другому говоря «акустический щит»
  • Что позволит вам салон автомобиля защитить от шумов, идущих из моторного отсека и двигателя

Способы устранения

Существуют два способа смонтировать шумоизоляцию в приборную панель:

  • Первый — демонтаж торпедо целиком, с полной последующей её разборкой и оклейкой шумоизоляцией
  • Второй — демонтаж панельной обшивки, и её частичная шумоизоляция
  • Разумеется, гораздо больший эффект от этой процедуры можно достичь при помощи исполнения первого метода
  • Однако, этот метод, к сожалению, возможен не всегда
  • Например, в российских моделях авто и недорогих иномарках первый способ решает эту задачу
  • А в импортных машинах представительского класса, которые напичканы различной электроникой, а так же подушками безопасности и другими навороченными системами, первый способ осуществить самостоятельно вам будет не по силам
  • К счастью, в шумоизоляции торпедо дорогостоящего автомобиля как правило нет необходимости

Инструменты и материалы

Перед началом процесса шумоизоляции всей торпедо, нужно собрать необходимый инструмент и материалы для шумоизоляции.
Из материалов нужен:

  • Вибродемпфер типа Вибропласт М1 (толщина Silver)
  • Звукопоглотитель – Битопласт, толщиной 5-10миллиметров
  • Антискрип – Маделин

Из инструмента берем:

  • Прокаточный валик
  • Рулетку и длинную линейку
  • Острый нож
  • Ветошь чистую, чтоб не оставляла волокон
  • Острые ножницы
  • Уайт-спирит для обезжиривания поверхностей
  • Набор отверток

Демонтируем приборную панель

Шумоизоляция панели 2115 как и всех прочих, будет состоять из четырех этапов:

  • Снятие (демонтаж) панели приборов
  • Проклейка виброизоляцией пластиковых облицовок на панели
  • Проклейка шумоизоляцией панели с внутренней стороны
  • Антискрипное уплотнение на стыках при монтаже (возвращении на место) приборной панели

Подробно останавливаться именно на демонтаже торпедо, не имеет смысла, во первых моделей авто сейчас миллионы, во вторых для одной модели существуют несколько вариантов торпедо. Проще будет вам найти подобную информацию в руководстве по разборке и установке именно вашего типа приборной панели, полно информации и в Интернете.
Отметим исключительно важные нюансы, одинаковые при этой процедуре:

  • Предварительно, отсоединяем клемму минус (лучше обе) от аккумулятора, снимая панель придется возиться с проводкой, лучше таким образом застраховаться от замыкания
  • Выравниваем колеса по направлению их прямолинейного движения
  • Отсоединяем тягу с рычага привода открывания воздушной заслонки на карбюраторе и тросик привода спидометра отсоединяем от коробки передач
  • Начиная процесс разборки, после снятия элементов, сразу вкручивайте крепеж обратно на места крепления, чтобы не растерять и не попутать
  • Перед отключением колодок, маркируйте их обязательно, иначе запутаетесь при сборке
  • После полного снятия торпедо, она разбирается на комплектующие детали таким образом, чтобы у вас остались одни монолитные детали
  • Затем, воспользовавшись ветошью, хорошенько протираем все элементы панели, чтобы очистить их от грязи и пыли

Начинаем с виброизоляции

Лучший вибропоглощающий материал — Вибропласт (Silver), им мы и проклеиваем все плоские участки пластиковой обшивки, как на фото ниже:

  • Таким способом увеличивается масса пластика, это позволяет на существенно снизить его вибрацию
  • Оклеивается примерно 50-60процентов всей площади в плоских зонах
  • Однако, не рекомендуется слишком утяжелять торпедо, так как, с увеличением массы конструкции, крепежи мы оставляем не измененными
  • Покрывать виброизоляцией следует детали вашего торпедо, а так же элементы воздуховода, салонной печки, и металлического каркаса для жесткости
  • Проще говоря, все детали, которые могут при простукивании, издавать различный звон и вибрации
  • А после проклейки поверхности виброизолятором звук становится намного глуше, чем до этого

Шумоизоляция панели изнутри

После виброизоляции приступаем к наклеивания второго слоя – шумоизоляции:

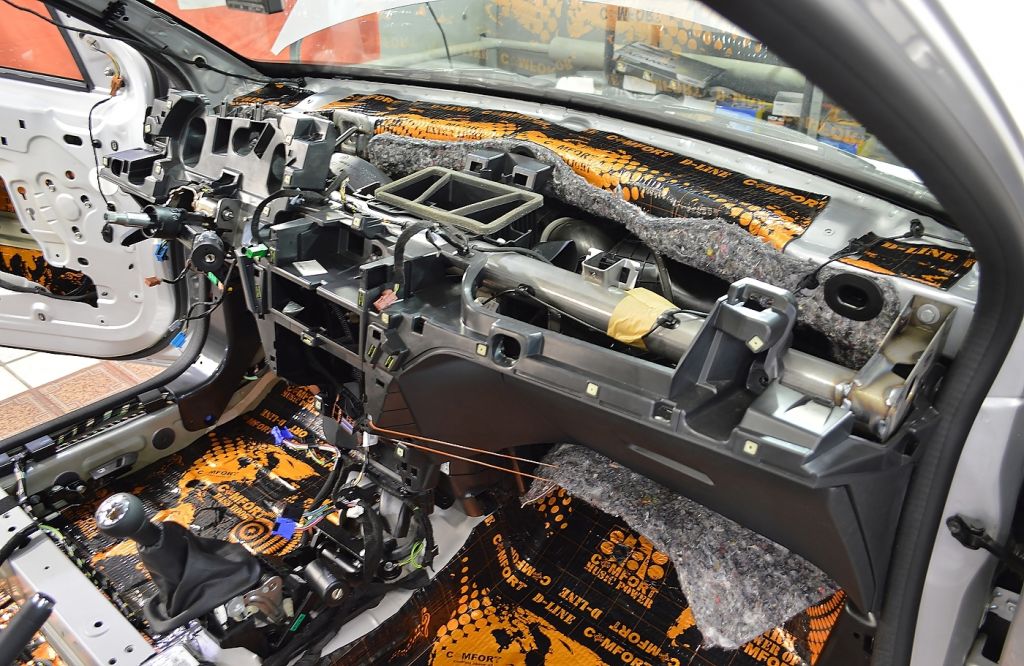

Приборная панель, проклеенная шумоизоляцией (шумопоглотителем) изнутри

  • Шумопоглотитель, идущий вторым слоем и на внутреннюю изоляцию торпедо рекомендуется Битопласт 5-10 миллиметров
  • Гораздо лучше применять более толстый материал для панели, звукоизоляция даст лучший эффект
  • Покрывать вам следует всю площадь с внутренней стороны обшивки панели
  • Исключительно благодаря максимально полному покрытию всей площади, Битопласт сможет выполнять сразу две функции
  • Первая — шумопоглотитель гула, исходящего от моторного отсека (получается реализация «акустического щита»), а так же уплотнителя, который предотвращает стук внутреннего «наполнения» приборной панели внутри пластикового корпуса
  • Битопласт является очень эластичным материалом и имеет свойства разжимания и сжимания, это позволяет весьма аккуратно наклеивать его на неровные рельефные поверхности
  • А получившиеся излишки материала вы потом можете аккуратно подрезать по краям ножницами

Уплотнение стыков и устранение скрипов

Звукоизоляционные панели не только поглощают звук но и сами являются его источником, это происходит на стыках от трения материала о материал:

  • Выполнив нанесение шумоизоляции, вы можете приступать к сборке панели а заодно дополнительно сделать параллельную оклейку стыков соприкасающихся (трущихся) частей Торпедо
  • Сосредоточьте внимание на том, чтобы все стыки деталей были обработаны уплотнителем, здесь лучше будет употребить Маделин
  • Маделин клеится в первую очередь на все подвижные элементы панели (например, крышка перчаточного отдела), на воздуховоды в местах крепления их к дефлекторам, и на крепежи панелей обивки

Обработка стыков антискрипом

  • Когда собираете панели приборов назад, осмотрите внимательно состояние её креплений к кузову
  • В случае отсутствия креплений, либо их поврежденности, обязательно их замените
  • А если у вас имеется такая возможность, тогда сделайте пару дополнительных креплений для повышения надежности, так как после «шумки»,  сильно увеличивается масса торпедо
  • Не стоит игнорировать беспорядок в жгутах проводов, лучше разобрать их и компактно скрутить в более толстые связки
  • Чтобы скрепить и обвязать пучки проводов можно использовать полоски Битопласта либо Маделина
  • Постарайтесь скрепить их сильно, чтобы они не имели возможности свободно раскачиваться

Примечание: Давно известно, что заслонки салонной печки являются дополнительным источником шумов. Поэтому, если полностью снимаете панель приборов, тогда вам следует оклеить каркас отопителя и заслонки, которые зачастую неплотно прилегают и имеют большие люфты. Такая процедура, не только уберет лишний шум, но и снизит потерю тепла в салоне.

Частичная шумоизоляция

Второй метод частичной «шумки» панели, применяется исключительно в том случае, если невозможно снять Торпедо целиком:

  • Однако, подобный способ, тоже способен дать ощутимый результат, и цена будет ниже
  • Для выполнения частичной шумоизоляции панели, необходимо снять с неё все возможные детали навесной и облицовочной обшивки
  • К снимаемым элементам относят: ящик для перчаток, центральная консоль, боковая облицовка, крышка от блока предохранителей, и другие
  • Все части панели затем обрабатываются вибрационными и шумо изоляционными материалами, инструкция описана выше
  • А если еще сомневаетесь в том, нужно ли вам шумоизолировать приборную панель, тогда пора мне вам рассказать об одном дополнительном плюсе
  • Очень многие водители замечают, что зимой при температуре около — 15º салон машины прогреть практически невозможно, чтобы стекла не замерзали
  • А сразу после обработки панели шумоизоляцией даже при — 20º в салоне авто быстро становится жарко, потому что воздух начинает поддувать из всех сопел (поток идет и на лобовое и на крайние боковые стекла)
  • Плюс, заметно снижается шум из моторного отсека, больше не слышно бренчание проводов, и скрипа подвижных панелей

Поэтому, посмотрите видео смело можете приступать к работе, желаем успехов и насладиться полученным эффектом.

  • Автор: Григорий Романчук
