Шумостоп с2 цена: Шумостоп-С2 – Звукоизоляционные материалы для пола, купить материалы для шумоизоляции пола, выгодные цены

Содержание

Шумостоп-С2 – Шумоизоляция пола в квартире под стяжку современные материалы | звукоизоляционные материалы для пола

Высокие звукоизоляционные характеристики системы плит ШУМОСТОП ( ΔLnw = 39 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по строительным нормам. Это позволяет говорить о настоящем акустическом комфорте, когда звук удара от упавшей на пол бутылки в помещении сверху воспринимается в нижерасположенном помещении как падение легкой монеты.

Узнайте больше об истории бренда Шумостоп, а также об особенностях и преимуществах материалов, выпускаемых под этой маркой

Шумостоп-С2, склоплита

600 х 1250 х 20 мм, в упаковке 10шт./7,5 м2

1979.00 гривен/упак.

263.87 гривен/м²

* Цены в регионах могут отличаться от указанных.

Пожалуйста, уточняйте их в ближайшем к Вам офисе.

Описание

Шумостоп-С2 – один из самых эффективных материалов, для использования в качестве упругого слоя в конструкции «плавающего» пола. Индекс снижения уровня шума составляет 39 дБ при укладке в один слой. Такой звукоизоляции достаточно для того, чтобы падение тяжёлых предметов не вызывало дискомфорта в помещении этажом ниже.

Технические характеристики плит Шумостоп-С2 позволяют говорить об уникальном соотношении цены и качества.

Область применения

Плиты предназначены для создания упругого слоя звукоизоляции, располагаемого между железобетонными перекрытиями и армированной стяжкой. При выполнении работ рекомендуется комбинировать две марки Шумостоп для пола: К2 – в качестве прокладочного материала по периметру помещения и в местах расположения деформационных швов и С2 – в качестве основного слоя, покрывающего перекрытие.

составом.

Отличительные особенности

  • профессиональная звукоизоляция;
  • контроль качества каждой плиты;
  • максимальные значения индекса снижения уровня ударного шума.


Чтобы ознакомиться с ценой стеклоплиты Шумостоп-С2 и стоимостью других звукоизоляционных материалов, можно посмотреть полный прайс продукции компании. Купить Шумостоп-С2 для пола можно в Acoustic Group или у авторизованных партнеров компании.

Смотреть все брошюры по звукоизоляции

Характеристики

Размеры плит и физические характеристики


Наименование
Длина
плиты, мм

Ширина
плиты, мм

Толщина плиты, ммОбъемная плотность, кг/м3Вес упаковки, кгОбъем
упаковки, м3

Кол-во
в упаковке

Шумостоп-С2 1250 600 20 70±2 10,5 ± 0,3 0,15 10шт./7,5 м2
Шумостоп-К2 1200 300 20 105±5 8,5±0,5 0,072 10шт. /3,6 м2

Изоляция ударного шума
Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц100125160200250320400500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-C2, дБ 14,4 19,6 23,1 21,7 27,8 32,7 34,3 33,0
Частота, Гц 630800100012501600200025003200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-C2, дБ 37,4 35,8 40,8 43,4 45,5 50,0 57,3 61,0

Индекс снижения уровня ударного шума в конструкции звукоизоляционного пола под стяжкой  120кг/м2 – ΔLn,w одним слоем Шумостоп-C2 = 39 дБ, двумя слоями Шумостоп-C2 = 43 дБ.
Дополнительная изоляция воздушного шума – ΔRw = 8-10 дБ.

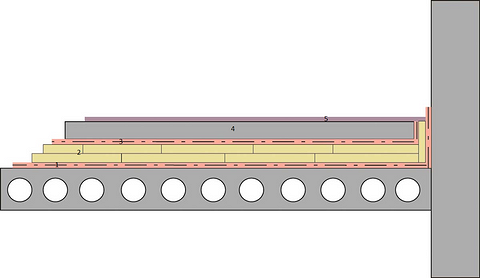

Монтаж

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

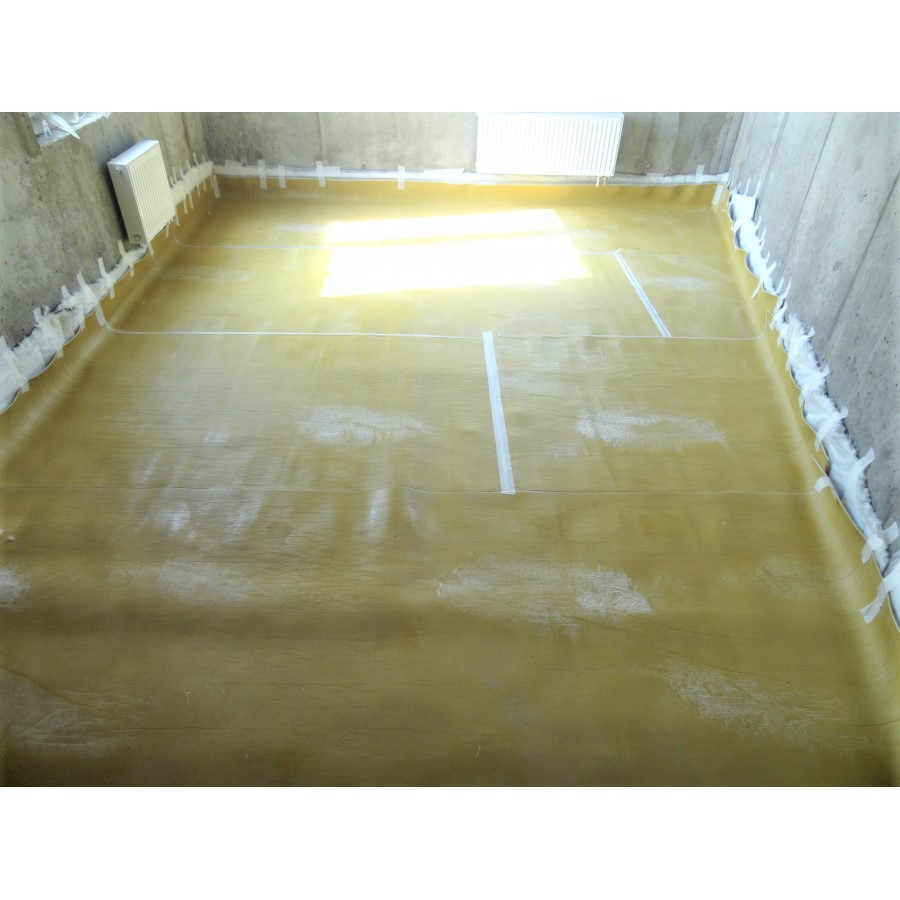

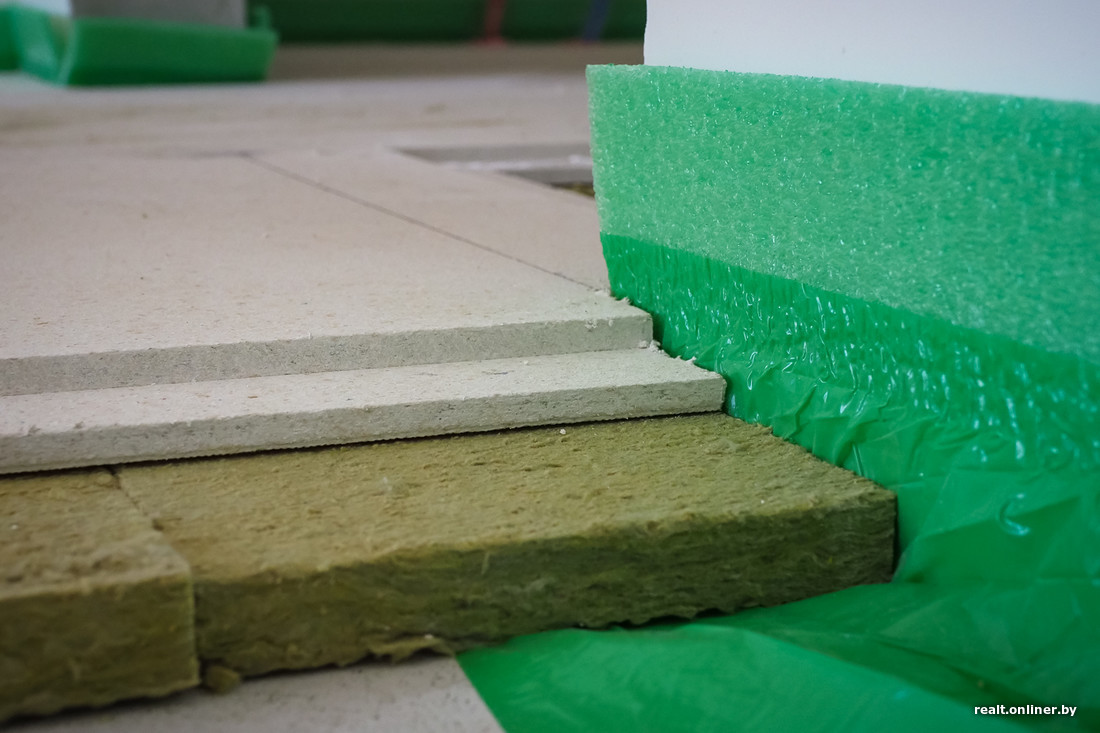

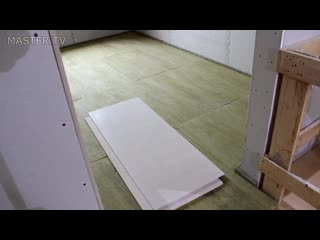

Плиты Шумостоп -С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора. На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм (при одном слое ШУМОСТОП) и 80 мм при двух слоях. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам.
Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Видео

Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню “файл” функцию “печать”, далее в окне печати в разделе масштабирование страницы необходимо выбрать “подогнать под область печати”.

Сертификаты и патенты (Украина)

Отказное письмо
Гигиенический сертификат
Акустический протокол

Материал размещен в разделах: Звукоизоляция пола , Акустические минплиты

* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.

Шумостоп-С2

Шумостоп-С2 – один из самых эффективных материалов, для использования в качестве упругого слоя в конструкции «плавающего» пола. Индекс снижения уровня шума составляет 39 дБ при укладке в один слой. Такой звукоизоляции достаточно для того, чтобы падение тяжёлых предметов не вызывало дискомфорта в помещении этажом ниже.

Технические характеристики плит Шумостоп-С2 позволяют говорить об уникальном соотношении цены и качества.

Область применения

Плиты предназначены для создания упругого слоя звукоизоляции, располагаемого между железобетонными перекрытиями и армированной стяжкой. При выполнении работ рекомендуется комбинировать две марки Шумостоп для пола: К2 – в качестве прокладочного материала по периметру помещения и в местах расположения деформационных швов и С2 – в качестве основного слоя, покрывающего перекрытие.

Состав

Плита состоит из дискретных стеклянных волокон URSA GLASSWOOL, обработанных водоотталкивающим составом.

Отличительные особенности

  • профессиональная звукоизоляция;
  • контроль качества каждой плиты;
  • максимальные значения индекса снижения уровня ударного шума.

Размеры плит и физические характеристики

Наименование
Длина
плиты, мм

Ширина
плиты, мм

Толщина плиты, мм Объемная плотность, кг/м3 Вес упаковки, кг Объем
упаковки, м3

Кол-во

в упаковке

Шумостоп-С2 1250 600 20 70±2 10,5 ± 0,3 0,15 10шт./7,5 м2
Шумостоп-К2 1200 300 20 90-100 8,8 0,072 10шт./3,6 м2

Изоляция ударного шума
Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц 100 125 160 200 250 320 400 500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-C2, дБ 14,4 19,6 23,1 21,7 27,8 32,7 34,3 33,0
Частота, Гц 630 800 1000 1250 1600 2000 2500 3200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП-C2, дБ 37,4 35,8 40,8 43,4 45,5 50,0 57,3 61,0

Индекс снижения уровня ударного шума в конструкции звукоизоляционного пола под стяжкой  120кг/м2 – ΔLn,w одним слоем Шумостоп-C2 = 39 дБ, двумя слоями Шумостоп-C2 = 43 дБ.
Дополнительная изоляция воздушного шума – ΔRw = 8-10 дБ.

Звукоизоляционные плиты Шумостоп-С2

Шумостоп-С2 – один из самых эффективных материалов, для использования в качестве упругого слоя в конструкции «плавающего» поля. Индекс снижения уровня шума составляет 39 дБ при укладке в один слой. Такой звукоизоляции достаточно для того, чтобы падение тяжёлых предметов не вызывало дискомфорта в помещении этажом ниже.

Технические характеристики плит Шумостоп-С2 позволяют говорить об уникальном соотношении цены и качества.

Область применения

Плиты предназначены для создания упругого слоя звукоизоляции, располагаемого между железобетонными перекрытиями и армированной стяжкой. При выполнении работ рекомендуется комбинировать две марки Шумостоп для пола: К2 – в качестве прокладочного материала по периметру помещения и в местах расположения деформационных швов и С2 – в качестве основного слоя, покрывающего перекрытие.

Состав

Плита состоит из дискретных стеклянных волокон URSA GLASSWOOL, обработанных водоотталкивающим составом.

Отличительные особенности
  • профессиональная звукоизоляция;
  • контроль качества каждой плиты;
  • максимальные значения индекса снижения уровня ударного шума.

Размеры плит и физические характеристики


Наименование
Длина
плиты, мм

Ширина
плиты, мм

Толщина плиты, ммОбъемная плотность, кг/м3Вес упаковки, кгОбъем
упаковки, м3

Кол-во

в упаковке

Шумостоп-С2 1250 600 20 70±2 10,5 ± 0,3 0,15 10шт./7,5 м2
Шумостоп-К2 1200 300 20 90-100 8,8 0,072 10шт. /3,6 м2

Изоляция ударного шума
Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва.

Частота, Гц100125160200250320400500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ 14,4 19,6 23,1 21,7 27,8 32,7 34,3 33,0
Частота, Гц630800100012501600200025003200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ 37,4 35,8 40,8 43,4 45,5 50,0 57,3 61,0

Индекс снижения уровня ударного шума в конструкции звукоизоляционного пола под стяжкой 120кг/м2 – ΔLn,w одним слоем Шумостоп = 39 дБ, двумя слоями Шумостоп = 43 дБ

Монтаж

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

Плиты Шумостоп -С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора. На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм (при одном слое ШУМОСТОП) и 80 мм при двух слоях. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам.
Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Шумостоп К-2 в Москве. Шумоизоляция для квартир серии К-2

Дорогие покупатели! В нашем интернет-магазине открылся новый раздел “Освещение”-это люстры, бра, торшеры и т. д. по доступным ценам!









Описание

Высокие звукоизоляционные характеристики системы плит ШУМОСТОП ( ΔLn,w = 42 ДБ) практически для любой конструкции межэтажного перекрытия обеспечивают уровень ударного шума на 20 дБ ниже требуемого по СНиП. Это позволяет говорить о настоящем акустическом комфорте, когда звук удара от упавшей на пол бутылки в помещении сверху воспринимается в нижерасположенном помещении как падение легкой монеты.

Область применения

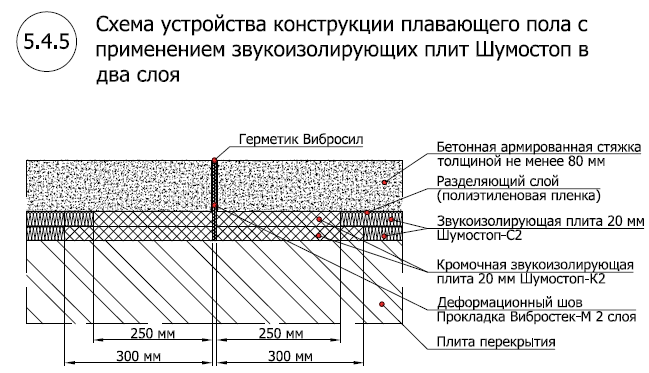

Инструкция по укладки ШУМОСТОПА С2 и ШУМОСТОПА К2

Плиты ШУМОСТОП применяются в качестве упругого звукоизолирующего слоя в строительных конструкциях при устройстве “плавающих полов” с повышенными требованиями к изоляции ударного шума. При этом плиты Шумостоп-С2 выступают в качестве основного рабочего слоя, а плиты высокой плотности Шумостоп К-2 выполняют функцию кромочного слоя, призванного повысить стабильность основания пола по периметру помещения и вокруг колонн.

Состав

Плиты Шумостоп-С2: гидрофобизированное штапельное стекловолокно типа URSA GLASSWOOL
Плиты Шумостоп К-2: базальтовое волокно

Отличительные особенности

  • Максимальные значения индекса снижения уровня ударного шума
  • Стабильные динамические характеристики материала под нагрузками 200 – 700 кг/м2

Технические, акустические и эксплуатационные характеристики





Размеры плит и физические характеристики


Наименование

Длина
плиты, мм

Ширина плиты, мм

Толщина плиты, мм

Объемная плотность, кг/м3

Вес упаковки, кг

Объем
упаковки, м3

Кол-во в упаковке

















Шумостоп-К2

1200

300

20

90-100

7,2

0,072

10шт. /3,6 м2

Изоляция ударного шума


Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва

Частота, Гц

100

125

160

200

250

320

400

500

Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ

14,0

19,5

23,0

21,5

27,5

33,0

35,0

34,0

Частота, Гц

630

800

1000

1250

1600

2000

2500

3200

Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой ШУМОСТОП, дБ

37,0

36,0

41,0

43,5

46,0

50,0

58,5

59,0

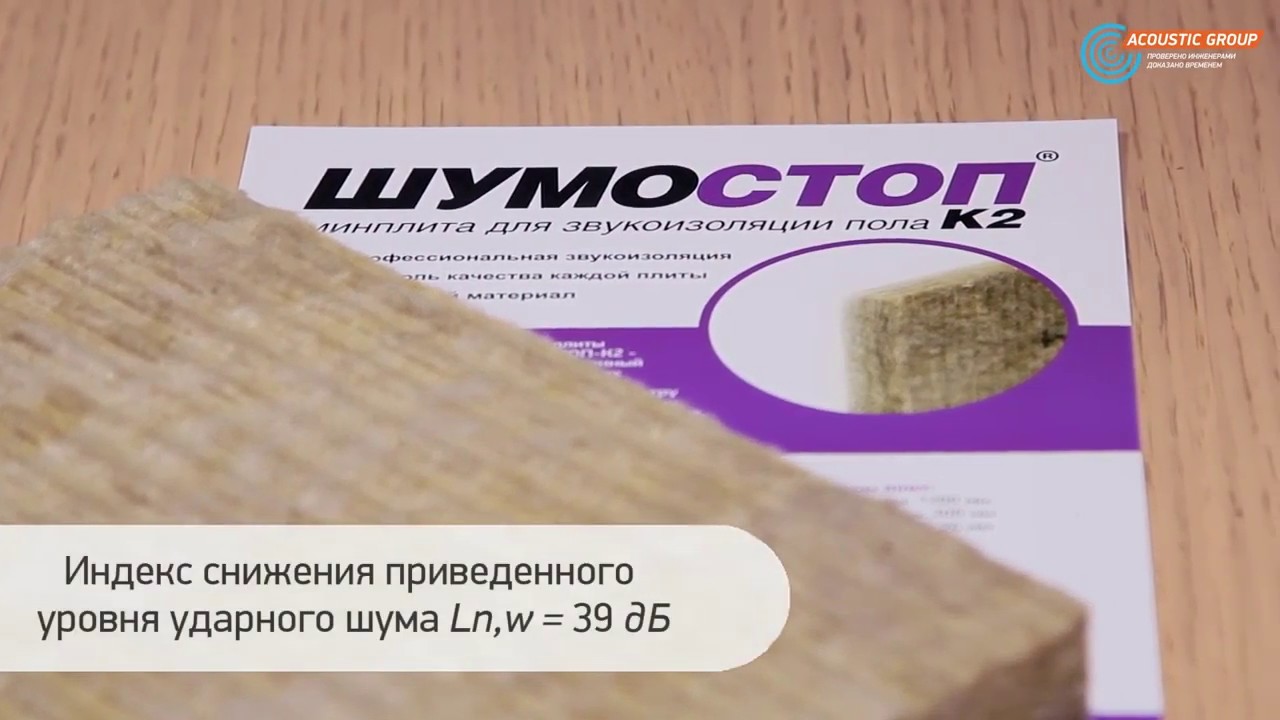

Индекс снижения уровня ударного шума ΔLn,w одним слоем Шумостоп = 42 дБ, двумя слоями Шумостоп = 46 дБ.

Технология монтажа

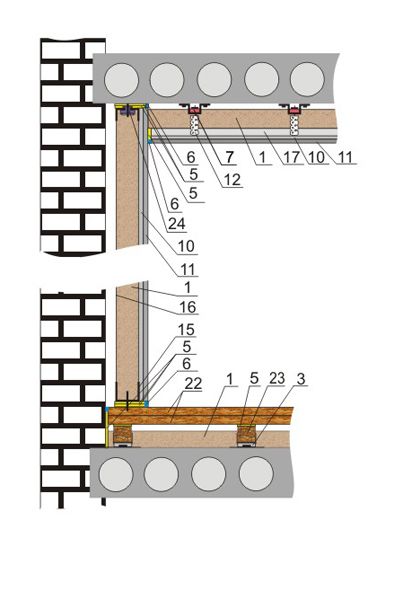

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп К-2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки. Плиты Шумостоп -С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора. На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм (при одном слое ШУМОСТОП) и 80 мм при двух слоях. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам.

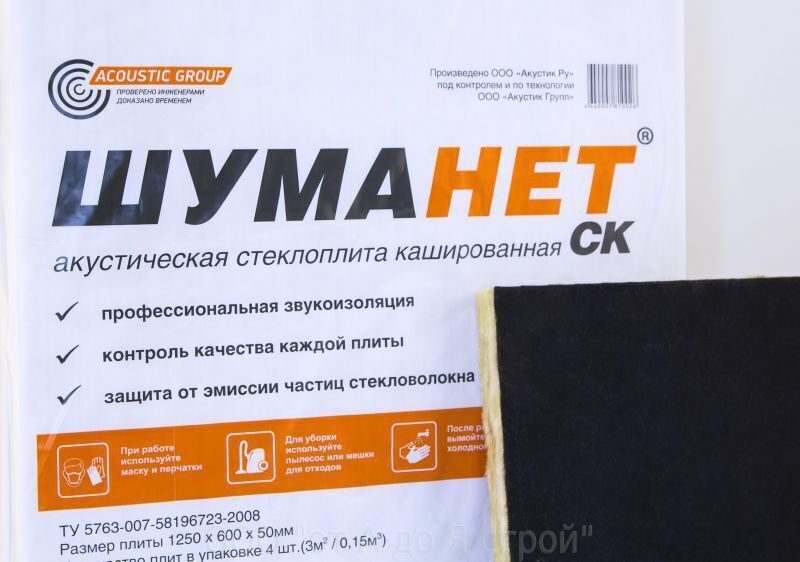

На сегодняшний день Шуманетэто одно из лучших решений по шумоизоляции вашей квартиры.

Эффективная борьба с ударными шумами

Звукоизоляция помещений – важная часть строительных работ, которая должна обеспечить будущим жильцам покой для работы и отдыха. Использование современных качественных звукоизоляционных материалов является залогом спокойствия и тишины в помещении. Звукоизоляционные материалы Шумостоп обладают высокими техническими показателями и способны обеспечить акустический комфорт, когда шумы из соседнего помещения не слышны или доносятся легким отзвуком. Главные преимущества Шумостопа – это:

  • Максимально высокие значения индекса снижения шума;
  • Устойчивые характеристики материала под нагрузками;
  • Доступный монтаж;
  • Долговечность.

 Использование материалов Шумостоп С-2 и Шумостоп К-2 в качестве основного и кромочного слоя при выполнении звукоизоляционных работ – это наиболее эффективное решение проблемы шума ударного происхождения.  Цены на Шумостоп С-2 всегда доступна и демократична в компании «АСТ-Строй».

Технология работы с материалами Шумостоп С-2 и Шумостоп К-2

Шумостоп С2 выполнен из штапельного стекловолокна в форме плит размерами 1250/600 мм и толщиной 20 мм. Материалом для Шумостопа К-2 служат минераловата на базальтовом основании, выполненная в форме плит 1200/300 мм и 20 мм толщиной.

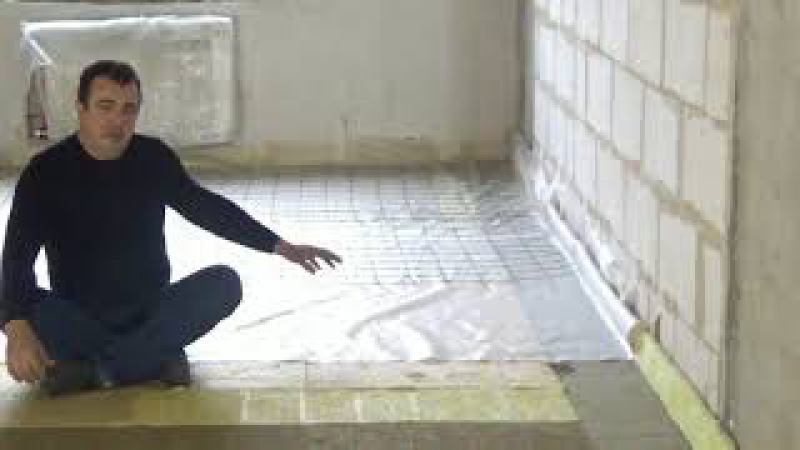

Плиты Шумоступ С-2 кладут плотно друг к другу на плиту перекрытия в два слоя. По периметру помещения полосой в 300 мм выкладывают плиты Шумостоп К-2, обладающие высокой плотностью. Это необходимо для достижения стабильной стяжки. Также Шумостоп К-2 кладут вертикально вдоль стен слоем в 150 мм для избегания жесткого контакта между стеной и стяжкой.  Второй слой Шумоступа С-2 выкладывается с перекрыванием стыков первого слоя.

Звукоизоляционные материалы от компании «Аст-строй»

Компания «АСТ-Строй» предлагает большой выбор высококачественных звукоизоляционных материалов. По доступным ценам всегда в продаже материал Шумостоп С-2 и Шумостоп К-2.

Похожие товары в интернет магазине АСТ Строй :

  Аналогичные товары в каталоге Продукция :

Шуманет 100 Супер
Шуманет 100
Шумостоп C-2
Звукоизол

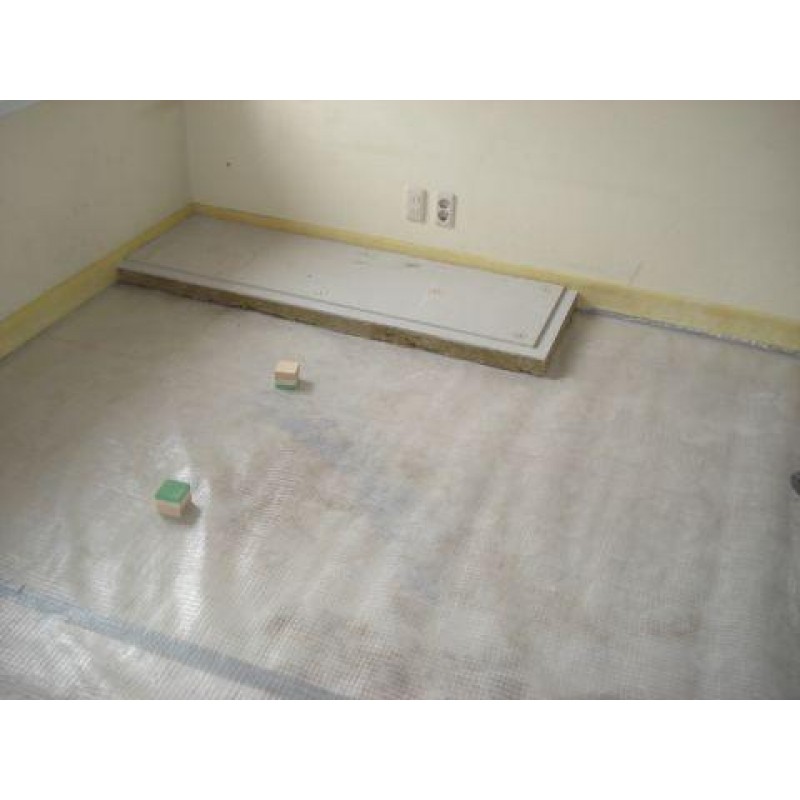

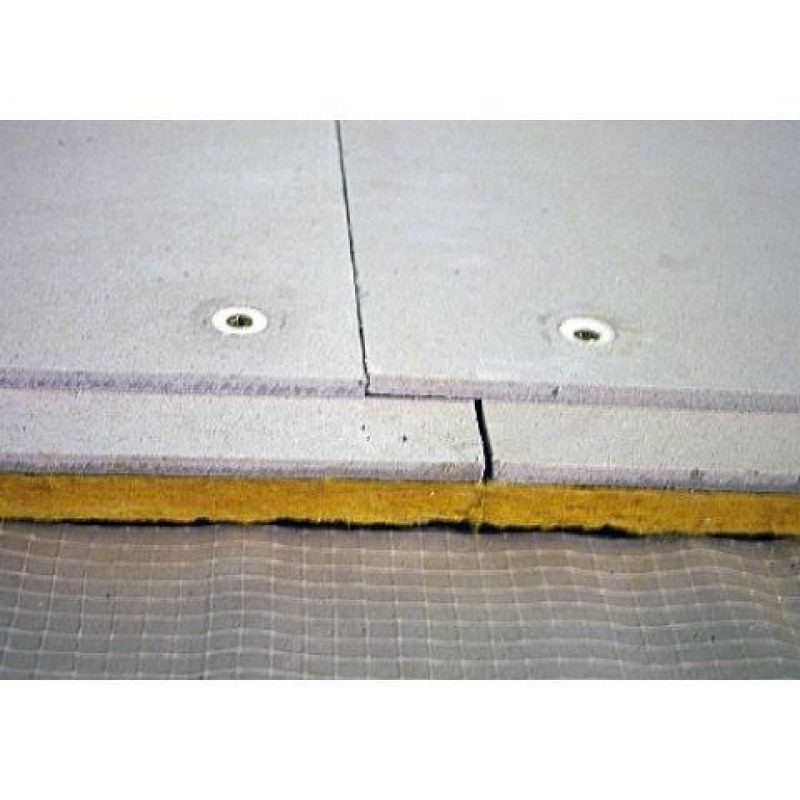

Панели ЗИПС , СИНЕМА, ВЕКТОР, МОДУЛЬ, ЗИПС ПОЛ лучшие цены в АСТ Строй
Акуфлекс
Шумопласт
ЭЛАСТОИЗОЛ-АКУСТИК
Тексаунд 70
Силомер
ТермоЗвукоИзол
Тексаунд (Tecsound)
Гидро Акустик «Stop Sound»
Звукоизол ВЭМ
Пробковое покрытие
Пробковая подложка

Сопутствующие товары-

Нажмите на ссылку для перехода в данный раздел- Сухие смеси

Нажмите на ссылку для перехода в данный раздел- Сетка металлическая

Нажмите на ссылку для перехода в данный раздел- Пленка



Вернуться на главную- Шумоизоляция

C2-W / C2-BK Электрический триммер для волос Машинки для стрижки белых волос Распродажа, цена и отзывы

Основные характеристики:
Чистый, удобный и удобный
Самообслуживание в один клик, первый опыт семейной стрижки

Расческа и интегрированная, регулируемая длина стрижки
Измените конструкцию зажима ограничительной гребенки, ограничьте втулку гребенчатой ​​карты, устройство регулировки шестерни и сиденье переключения передач, а также установите новый набор самоблокирующихся гребенок с ограничителем скольжения. Двухсторонняя расческа для ограничения скольжения интегрирована с корпусом, одно нажатие и одно вытягивание легко завершают удовлетворительную форму.

Революционная двухсторонняя расческа для позиционирования скользящей крышки
Одна секунда загрузки и выгрузки, одно нажатие для фиксации длины стрижки

6-ступенчатая фиксированная длина стрижки
3-18 мм регулировка одной кнопкой

Позиционирующая гребенка для стрижки больше не заменяется часто, и требуемая длина может быть изменена одним нажатием и вытягиванием.

Отвод прядей, расческа против засорения
Густые волосы, подстрижка без засорения

Предотвращение засорения толстых волос, сопротивление объему, непрерывная стрижка, каждое бритье гладкое до конца.

Технология резки «Керамика + сталь»
Одно статическое и одно движение, быстрая обрезка без застревания

Керамическое подвижное лезвие и статическое лезвие из нержавеющей стали подходят для тонких зубьев разного качества и объема. Чередующийся резец автоматически шлифует и сохраняет остроту при длительном использовании. Для уменьшения теплопроводности трения двойным ножом о кожу подбираются различные материалы.

Керамическая подвижная режущая головка с закругленными зубьями
Приятная для кожи и непростая царапина, сильное режущее усилие и отсутствие прилипания

Высокотехнологичный наноцирконий, 300 тонн прецизионного литья под высоким давлением, высокая температура 2000 ° C спекание и алмазное полирование.Острота более чем в десять раз больше, чем у лезвия из нержавеющей стали. Он не ржавый и легко моется.

Статическое лезвие из нержавеющей стали, R-образное галтели дуги
Не царапает кожу, защищает кожу головы от повреждений

Самошлифовальный, прочный, износостойкий, теплоизоляционный материал, не раздражающий кожу. Лезвие и контактная поверхность имеют R-образную закругленную форму, которая соответствует изгибу головы человека. Пожилые люди и дети могут использовать его с уверенностью.

Пластырь Affinity, деликатный уход
Сильно надавите на лезвие | Толкайте вперед и назад | Толкайте вперед и назад

Высокочастотное вращение, импульсный двигатель
Снижение шума и амортизация, тихий и плавный, без вытягивания

Большой крутящий момент, длительный срок службы, нелегко нагреть, скорость близка к 5000 об / мин. Уникальная структура снижения шума и амортизации, в то время как двигатель работает плавно, звук работы остается ниже 55 децибел, что намного ниже, чем стандарт ЕС 70 децибел

Работайте усердно, сделайте красивое изменение с нуля
IPX7 водонепроницаемый , поддерживает сухое и влажное двойное бритье
Ополаскивание и щетка, поддержание в чистоте

От водонепроницаемой конструкции индивидуального внутреннего бачка с моторной оберткой до простой и пыленепроницаемой конструкции без винтов, он интегрирован изнутри наружу более чем через 30 сложные процессы.Очищение от начала до конца избавляет от остатков сломанной волосяной пыли и заботится о коже головы.

Литий-ионный полимерный аккумулятор на заказ
Быстрая зарядка 1,5 часа, срок службы аккумулятора до 3 месяцев

Встроенный литий-ионный полимерный аккумулятор, интерфейс быстрой зарядки Type-C, plug and play, мобильное питание также можно заряжать. Его хватает на 90 минут, когда он заполняется один раз в месяц, и рассчитывается как 30 минут использования один раз в месяц, чтобы удовлетворить потребности человека для трехмесячной стрижки

Недостаточная батарея, легко застрять
4 основные функции дисплей, всегда монитор

Отказаться от традиционного светового индикатора, более интуитивно понятный дизайн цифрового дисплея.Система зарядки имеет надежную защиту от перезарядки и перенапряжения. Есть четкие световые индикаторы для нормальной работы, низкого заряда батареи, низкого напряжения, состояния зарядки и полного состояния батареи.

Простой и легкий в использовании, наслаждайтесь стилем
Параметры:
Вход для зарядки: 100-240 В, 50/60 Гц
Выход для зарядки: 5 В = 2000 мА
Номинальный вход: 5 В = 0,5 А
Емкость аккумулятора: 700 мАч литиевый аккумулятор
Исполнительный стандарт: GB4706. 1-2005, GB4706.9-2008

Уровень шума Concept2 [видео и советы по снижению] • Гребной тренажер King

Я не могу сказать вам, сколько раз я получал вопрос: «Насколько громок уровень шума Concept2 во время гребли?»

Обычно мне приходится писать многословный ответ, потому что его очень сложно описать!

Наконец, я написал статью, в которой изложено все, что вам нужно знать о шумах Concept2.

Вы можете посмотреть видео, в котором я греблю на моем Concept2 Model D, а также прочитать мое мнение об уровнях шума, слышимого во время гребли в разных комнатах дома.

Я также перечисляю несколько способов снизить уровень шума гребного тренажера и сравниваю шум Concept2 Model D с другими воздушными гребными тренажерами.

Если у вас есть какие-либо конкретные вопросы по поводу шума гребного тренажера, оставьте их в разделе комментариев ниже. Возможно, кто-то еще хочет получить ответ на тот же вопрос!

Шум гребного тренажера

Одним из основных решающих факторов при покупке гребного тренажера может быть уровень шума, который он производит.

Некоторые люди не могут слышать сильный шум гребного тренажера, потому что они живут в маленьких квартирах или занимаются спортом, а другие спят.

Некоторые типы сопротивления тише других. Гребцы с магнитными и гидравлическими поршнями почти не издают звука, тогда как гребные машины с воздушным и водным приводом производят немного больше шума.

Проблема возникает, когда кому-то нужен воздушный гребной тренажер, такой как Concept2 Model D или E, но не уверен, будет ли он слишком громким.

Ниже я расскажу, насколько громко Concept2 Model D при разных уровнях интенсивности и в разных комнатах (Concept2 Model E будет производить такой же уровень шума).

Concept2 Уровень шума

Concept2 Model D и Model E – два лучших гребных тренажера на рынке. Они обеспечивают наиболее реалистичное сопротивление и имеют лучшие мониторы.

Их единственный недостаток – уровень шума, производимый маховиком вентилятора, иногда может быть слишком громким для определенных настроек.

За прошедшие годы Concept2 значительно улучшился, сделав свои новые модели тише, а модели Concept2 D и E издают намного меньше шума, чем старые гребные тренажеры моделей C и B.

Однако люди по-прежнему опасаются, что гребля доставит слишком много беспокойства спящим членам семьи или соседям по квартире.

Я планирую успокоить вас, поскольку я разбиваю уровни шума Concept2 Rower на несколько различных сценариев. Надеюсь, это убедит вас в том, что Concept2 действительно не шумный!

Однако, если вам кажется, что он слишком громкий, я могу помочь вам найти другую модель, которая лучше соответствует вашим потребностям.

Concept2 Уровень шума – разные сценарии

Я буду снимать свою греблю с разной интенсивностью по 20 секунд каждый.Во время видео вы заметите, как увеличивается интенсивность и уровень шума гребного тренажера.

Это то, что затрудняет описание уровня шума. Люди, которые гребут медленно, почти не издают шума. Другие люди, которые очень сильны и упорно гребут, будут производить больше шума.

Для тех из вас, кому интересно, мои уровни интенсивности будут близки к:

  • Легко: около 2:30 / 500 м, 20 об / мин, 100 Вт
  • Среднее: около 2: 15/500 м , 20 об / мин и 145 Вт
  • Жесткий: около 2:00 / 500 м, 20 об / мин и 200 Вт
  • Очень жесткий: около 1: 45/500 м, 25 об / мин и 300 Вт

Там Многие люди гребут медленнее, чем на «легком» уровне интенсивности.При скорости меньше 2:30 / 500 м шум за пределами тренажерного зала будет нулевым.

Из-за того, что уровень шума на воздушной гребной тренажере меняется в зависимости от того, насколько сильно вы гребете, трудно сказать, разбудите ли вы соседа или свою спящую супругу. Это также зависит от других факторов, например, от того, насколько хорошо спит человек, и от качества изоляции дома / квартиры.

Для людей, которые гребут «легко», шум не должен проникать через стену и быть слышным с другой стороны. Однако, если вы делаете «спринт» и интенсивно гребете, это возможно.

Сценарий съемок

Сначала я хотел, чтобы мой брат стоял и снимал в разных комнатах дома, пока я греб в другой комнате. Я надеялся запечатлеть уровень шума гребного тренажера, но на 90% видео вы ничего не слышите из-за того, что шум не достигает другой комнаты.

Вместо этого мой брат снял меня, когда я греб в моей гостиной с включенным телевизором и без него. Затем я велел ему грести в разных комнатах, в то время как я слушал в других частях дома и писал то, что мог слышать.

Concept2 Model D Видео об уровне шума

Ниже приведено видео, на котором я греб на своей Concept2 Model D в моей гостиной.

Первый клип гребет с указанными выше уровнями интенсивности без включенного телевизора. Трудно точно сказать, насколько громок гребной тренажер, потому что мой телефон действительно усиливает шум. Уровень шума также зависит от того, на какой громкости вы воспроизводите видео, и от качества ваших динамиков.

Чтобы лучше сравнить уровень шума Concept2, я также решил погрести с включенным телевизором.Я установил громкость на 30 из 100. Я обычно смотрю телевизор на 20 уровне, когда не гребу. На более низких уровнях интенсивности я легко мог слышать каждое слово. Когда я начал грести «очень сильно», было труднее слышать, хотя я все еще мог слышать все, но, вероятно, я бы отрегулировал громкость до уровня 35.

На видео выше Concept2 находится на уровне демпфера 5. параметр. Это среднее значение, которое можно сравнить с большинством других тренажеров для воздушной гребли, у которых нет демпфера.

Concept2 с настройкой демпфера 5 сравнивали с Stamina Air Rower 1399, Stamina X Air Rower, Stamina ATS 1402 Air Rower и Stamina 35-1405 ATS Air Rower. В основном другие воздушные гребные тренажеры будут аналогичны по уровню шума Concept2.

Сценарии шума Concept2

Ниже представлены различные сценарии шума Concept2, которые мы записали:

  • Соседняя комната: Я стоял в одной комнате, а мой брат греб на моем Concept2 в соседней комнате.При низкой интенсивности вы ничего не слышите. Шум становится слышен только на уровнях «жесткий» и «очень жесткий». Большинство людей смогут спать сквозь этот шум, и их никто не побеспокоит.
  • Вниз по коридору: Я стоял в своей гостиной, а мой брат греб по коридору с закрытой дверью. Было очень сложно услышать работу гребного тренажера на любом уровне интенсивности. По мере того, как он увеличивал уровень интенсивности, вы могли немного слышать шум вентилятора, но когда я включил телевизор, я больше не мог его слышать.
  • Комната вверху: Мой брат греб на Concept2 в комнате наверху, а я стоял в комнате прямо под ней. Опять же, уровни шума были очень похожи на сценарий «соседней комнаты», и я мог слышать машину только с высокой интенсивностью. Я не думаю, что звук разбудил бы кого-нибудь, если бы вы тренировались рано утром, если только он не чутко спит.
  • В подвале: Я создал этот сценарий, потому что знаю, что многим людям нравится, когда их оборудование находится в подвале.Пока мой брат греб в подвале, я ничего не слышал, пока был наверху, на кухне. Я считаю, что подвал был больше обычного помещения и имел большую изоляцию, поэтому шум был подавлен.

Поскольку каждый дом строится по-разному, трудно сказать, одинаков ли уровень шума.

Я тоже не могу на 100% сказать, какой будет уровень шума Concept2 в квартире. Однако я уверен, что звук гребного тренажера в «подвале», «комнате наверху» или «соседней комнате» будет похож на шум Concept2 в квартире.

Квартира обычно имеет лучшую шумоизоляцию, чем обычный дом, поэтому соседи не мешают друг другу. Это наводит меня на мысль, что в квартире будет еще меньше шума.

Concept2 Рекомендации по снижению уровня шума

Есть несколько вещей, которые могут помочь снизить шум гребного тренажера, и на самом деле несколько вещей, которые могут его улучшить! Надеюсь, эти советы заглушат любой шум и помогут вам расслабиться.

Защитные коврики / коврик

Если вы гребете на паркетном полу, это может вызвать некоторую вибрацию и фактически увеличить количество создаваемого шума.

Пользователи, гребящие на паркетных полах, должны положить напольный коврик из пенопласта для поглощения звука и вибрации. Чем толще, тем лучше, и я слышал, что многие люди добиваются успеха с переплетенными поролоновыми матами толщиной 1,0 дюйм.

Если у вас есть комната с ковром, лучше всего разместить там Concept2, так как он будет поглощать много создаваемого шума.

Мой Concept2 стоит в комнате с ковровым покрытием и переплетенными поролоновыми матами толщиной 1/2 дюйма под каждой опорой. Коврики определенно помогают снизить шум и защитить ваш ковер от «вмятин» под опорами.

Телевизор / Музыка

Иногда включение телевизора может заглушить шум гребного тренажера, слышимый окружающими, и звучать так, как будто кто-то смотрит телевизор.

Однако, если вы включаете музыку или телевизор достаточно громко, чтобы вы могли слышать ее через гребной тренажер, это может быть слышно в соседних квартирах или других людях в вашем доме.

Расстояние и пустое пространство

Постарайтесь разместить гребной тренажер как можно дальше от места или человека, которого вы пытаетесь не беспокоить.Шум будет быстро рассеиваться на расстоянии. Может помочь даже установка гребного тренажера на противоположной стороне комнаты.

Кроме того, в пустой комнате звук будет эхом и станет громче. Попробуйте заняться греблей в комнате с мебелью или добавьте в комнату для тренировок предметы, поглощающие звук.

Допустимые часы / расписание

Старайтесь заниматься спортом в приемлемые часы или когда вы знаете, что людей не будет дома. Если вы вернетесь домой в 5:00 и знаете, что ваш сосед вернется домой около 6:30, попробуйте потренироваться, как только вернетесь домой!

Если вы можете изменить время тренировки, попробуйте запланировать тренировки с «громкой / высокой интенсивностью» на приемлемое время, а тренировки с «тихой / низкой интенсивностью» на раннее утро или позднюю ночь.

Гребля, в то время как другие люди активно занимаются делами по дому, например готовят ужин или убираются, могут помочь другим не замечать шум.

Лучше, чем беговая дорожка 🙂

Следуя этим нескольким советам, вы не должны раздражать кого-либо до жалобы.

Я разговаривал со многими людьми, которые использовали Concept2 Rowers в квартирах или в начале утра, и не получил никаких жалоб. Многие люди используют мою Concept2 Model D у меня дома, и меня это ни разу не беспокоило.

Кроме того, звук намного успокаивает и тише, чем на беговой дорожке! Раньше у меня была беговая дорожка, и во всем доме было слышно, как кто-то тренируется на легкой пробежке!

Последние мысли

Пытаться решить, будет ли гребной тренажер слишком громким, перед его использованием очень сложно. Лучшее, что вы можете сделать, – это посмотреть несколько видеороликов и послушать людей, которые сами владеют одним из них.

Лично я не думаю, что Concept2 Rower громкий, и это никогда не беспокоило меня или кого-либо из членов моей семьи.

Concept2 издает не больше шума, чем стиральная машина, сушилка или посудомоечная машина (не говоря уже о модных новинках), и определенно тише, чем беговая дорожка!

Большинство пользователей будут грести с слишком малой интенсивностью, чтобы это было слышно в других частях вашего дома или квартиры. Только когда вы будете грести изо всех сил, это будет производить больше шума.

Если вам не нужно что-то практически бесшумное, я думаю, что подойдет любой воздушный гребной тренажер. Гребные тренажеры Concept2 – самые популярные модели, ими владеют тысячи людей.Многие из этих владельцев живут в квартирах и занимаются спортом рано утром.

Вы можете прочитать мой полный обзор гребной гребной лодки Concept2 Model D здесь для полной разбивки.

Если вы думаете, что вам нужно что-то поспокойнее, я рекомендую зайти на мою страницу консьержа гребного тренажера и заполнить форму. Тогда я могу указать вам правильное направление.

Надеюсь, вам понравилась моя статья об уровне шума в Concept2 и о том, как его минимизировать. Если у вас есть какие-либо вопросы или советы по снижению шума, оставьте их в разделе комментариев ниже!

Параметры полевой проводки и шума для аналоговых сигналов

Даже когда измерительная установка избегает контуров заземления или насыщения аналогового входного каскада, следуя приведенным выше рекомендациям, измеряемый сигнал почти неизбежно будет включать некоторое количество шума или нежелательного сигнала, “захваченного” из окружающей среды. Это особенно верно для аналоговых сигналов низкого уровня, которые усиливаются с помощью бортового усилителя, который имеется во многих устройствах сбора данных. Что еще хуже, платы сбора данных ПК обычно имеют некоторые цифровые входные / выходные сигналы на разъеме ввода-вывода. Следовательно, любая активность в отношении этих цифровых сигналов, поступающих от платы сбора данных или на нее, которая проходит на некоторой длине в непосредственной близости от аналоговых сигналов низкого уровня в самом соединительном кабеле, может быть источником шума в усиленном сигнале.Чтобы свести к минимуму шумовую связь от этого и других посторонних источников, может потребоваться соответствующая схема кабельной разводки и экранирования.

Прежде чем перейти к обсуждению надлежащей прокладки кабелей и экранирования, необходимо понять природу проблемы связи помех и шумов. Единого решения проблемы шумовой связи не существует. Более того, неправильное решение может усугубить проблему.

Проблема помех или шумовой связи показана на рисунке 12.

Рис. 12. Блок-схема проблемы шумоподавления

Как показано на рисунке 12, существует четыре основных механизма «улавливания» или связи шума: кондуктивный, емкостной, индуктивный и радиационный. Кондуктивная связь возникает в результате разделения токов от разных цепей с общим сопротивлением. Емкостная связь возникает из-за изменяющихся во времени электрических полей вблизи пути прохождения сигнала. Индуктивный или магнитно-связанный шум возникает из-за изменяющихся во времени магнитных полей в области, ограниченной сигнальной цепью.Если источник электромагнитного поля находится далеко от сигнальной цепи, связь электрического и магнитного полей считается комбинированной электромагнитной или радиационной связью.

Кондуктивно связанный шум

Кондуктивно связанный шум возникает из-за того, что проводники имеют конечный импеданс. Влияние этих импедансов проводки необходимо учитывать при проектировании схемы подключения. Кондуктивная связь может быть устранена или минимизирована путем разрыва контуров заземления (если таковые имеются) и обеспечения разделенных возвратных проводов на землю для сигналов высокой мощности как низкого, так и высокого уровня. Схема последовательного заземления, приводящая к токопроводящей связи, показана на рисунке 13a.

Если сопротивление общего обратного провода от A к B составляет 0,1 Ом, измеренное напряжение от датчика температуры будет изменяться на 0,1 Ом * 1 A = 100 мВ, в зависимости от того, замкнут переключатель или разомкнут. Это означает погрешность измерения температуры 10 °. Схема на Рисунке 13b обеспечивает отдельные возвратные линии на землю; таким образом, выходной сигнал датчика измеренной температуры не меняется при включении и выключении тока в цепи большой нагрузки.


Рисунок 13. Кондуктивно связанный шум

Связь емкостная и индуктивная

Аналитическим инструментом, необходимым для описания взаимодействия электрических и магнитных полей шумовых и сигнальных цепей, является математически нетривиальное уравнение Максвелла. Однако для интуитивного и качественного понимания этих каналов связи можно использовать эквиваленты схем с сосредоточенными параметрами. На рисунках 14 и 15 показан эквивалент связи электрического и магнитного полей в сосредоточенной цепи.


Рисунок 14. Емкостная связь между источником шума и сигнальной цепью, смоделированная конденсатором C ef в эквивалентной цепи

Рисунок 15. Индуктивная связь между источником шума и сигнальной цепью, моделируемая взаимной индуктивностью M в эквивалентной цепи

Введение моделей эквивалентных схем с сосредоточенными параметрами в эквивалентных схемах шума устраняет нарушение двух основных допущений анализа электрических цепей; то есть все электрические поля ограничены внутренней частью конденсаторов, а все магнитные поля ограничены внутренней частью индукторов.

Емкостная муфта

Теперь можно увидеть полезность эквивалента контуров с сосредоточенными параметрами для каналов связи. Связь электрического поля моделируется как емкость между двумя цепями. Эквивалентная емкость C ef прямо пропорциональна площади перекрытия и обратно пропорциональна расстоянию между двумя цепями. Таким образом, увеличение разделения или минимизация перекрытия минимизируют C ef и, следовательно, емкостную связь от схемы шума к сигнальной цепи.Другие характеристики емкостной связи также могут быть получены из модели. Например, уровень емкостной связи прямо пропорционален частоте и амплитуде источника шума, а также импедансу цепи приемника. Таким образом, емкостная связь может быть уменьшена за счет уменьшения напряжения или частоты источника шума или уменьшения импеданса сигнальной цепи. Эквивалентная емкость C ef также может быть уменьшена за счет использования емкостного экранирования. Емкостное экранирование работает путем обхода или обеспечения другого пути для индуцированного тока, поэтому он не переносится в сигнальную цепь.Надлежащее емкостное экранирование требует внимания как к расположению экрана, так и к его подключению. Экран должен быть помещен между проводниками с емкостной связью и заземлен только со стороны истока. Значительные токи заземления будут проходить по экрану, если он заземлен с обоих концов. Например, разность потенциалов в 1 В между заземлением может вызвать 2 А тока заземления в экране, если он имеет сопротивление 0,5 Ом. Между заземлениями могут существовать потенциальные различия порядка 1 В.Влияние этого потенциально большого тока заземления будет исследовано далее при обсуждении индуктивно связанных шумов. Как правило, проводящий металл или проводящий материал в непосредственной близости от пути прохождения сигнала также не следует оставлять электрически плавающим, поскольку может увеличиваться емкостной шум.

Рисунок 16. Неправильное завершение экрана – через экран проходят заземляющие токи

Рисунок 17. Правильное заземление экрана – через экран не протекает ток заземления или сигнала

Индуктивная муфта

Как описано ранее, индуктивная связь возникает из-за изменяющихся во времени магнитных полей в области, ограниченной контуром сигнальной цепи. Эти магнитные поля создаются токами в соседних шумовых цепях. Индуцированное напряжение V n в сигнальной цепи определяется по формуле:

V n = 2p fBACosÆ (1)

где f – частота синусоидально изменяющейся плотности потока, B – среднеквадратичное значение плотности потока, A – площадь контура сигнальной цепи, а Æ – угол между плотностью потока B и площадью A.

Эквивалентной моделью индуктивной связи с сосредоточенной схемой является взаимная индуктивность M, как показано на рисунке 15 (b). Что касается взаимной индуктивности M, V n определяется по формуле:

V n = 2p fMI n (2)

, где I n – действующее значение синусоидального тока в шумовой цепи, а f – его частота.

Поскольку M прямо пропорционален площади контура цепи приемника и обратно пропорционален расстоянию между цепью источника шума и цепью сигнала, увеличение разделения или минимизация площади контура сигнала минимизирует индуктивную связь между двумя цепями. Уменьшение тока I n в цепи шума или уменьшение его частоты также может уменьшить индуктивную связь. Плотность потока B от шумовой цепи также может быть уменьшена путем скручивания проводов источника шума. Наконец, магнитное экранирование может быть применено либо к источнику шума, либо к сигнальной цепи, чтобы минимизировать связь.

Экранировать от низкочастотных магнитных полей не так просто, как экранировать от электрических полей. Эффективность магнитного экранирования зависит от типа материала – его проницаемости, толщины и используемых частот.Из-за своей высокой относительной проницаемости сталь намного эффективнее алюминия и меди в качестве экрана для низкочастотных (примерно ниже 100 кГц) магнитных полей. Однако на более высоких частотах также можно использовать алюминий и медь. Потери на поглощение меди и стали для двух толщин показаны на рисунке 18. Свойства магнитного экранирования этих металлов совершенно неэффективны на низких частотах, таких как частоты линии электропередачи (от 50 до 60 Гц), которые являются основными низкочастотными, источники шума с магнитной связью в большинстве сред. Лучшие магнитные экраны, такие как Mumetal, можно найти для низкочастотного магнитного экранирования, но Mumetal очень хрупок и может иметь серьезное ухудшение его проницаемости и, следовательно, снижение его эффективности в качестве магнитного экрана из-за механических ударов.


Рисунок 18. Потеря абсорбции как функция частоты (из ссылки 1)

Из-за отсутствия контроля над параметрами шумовой цепи и относительной сложности достижения магнитного экранирования уменьшение площади контура сигнальной цепи является эффективным способом минимизировать индуктивную связь.Использование витой пары выгодно, поскольку уменьшает площадь контура в сигнальной цепи и устраняет наведенные ошибки.

Формула (2) определяет влияние протекания токов контура заземления в экране для схемы на рисунке 16. Для I n = 2 A; f = 60 Гц; и M = 1 мкГн / фут для кабеля длиной 10 футов дает следующее:

V n = (2) (3. 142) (60) (1 ´ 10 –6 ´ 10) (2) = 7,5 мВ

Этот уровень шума соответствует 3.1 младший бит для диапазона 10 В, 12-битная система сбора данных. Таким образом, эффективность системы сбора данных снижается примерно до 10-битной системы сбора данных.

При использовании устройства серии E с экранированным кабелем в дифференциальном режиме площадь контура сигнальной цепи сводится к минимуму, поскольку каждая пара сигнальных проводов сконфигурирована как витая пара. Это неверно для несимметричного режима с одним и тем же устройством и одним и тем же кабелем, потому что области петель разного размера могут быть сформированы с разными каналами.

Источники сигнала тока более устойчивы к этому типу шума, чем источники сигнала напряжения, потому что магнитно-индуцированное напряжение появляется последовательно с источником, как показано на рисунке 19. V 21 и V 22 являются индуктивно связанными источниками шума, и V c – это источник шума с емкостной связью.

Рисунок 19. Модель цепи индуктивной и емкостной связи напряжения шума
(Х. В. Отт, Методы снижения шума в электронных системах, Wiley, 1976.)

Уровень как индуктивной, так и емкостной связи зависит от амплитуды шума и близости источника шума и сигнальной цепи. Таким образом, увеличение расстояния от цепей, создающих помехи, и уменьшение амплитуды источника шума являются полезными. Кондуктивная связь возникает в результате прямого контакта; таким образом, увеличение физического отделения от шумовой цепи бесполезно.

Излучательная муфта

Излучение от источников излучения, таких как радио- и телевещательные станции и каналы связи, обычно не рассматривается как источники помех для низкочастотных (менее 100 кГц) систем измерения ширины полосы.Но высокочастотный шум может быть исправлен и введен в низкочастотные цепи с помощью процесса, называемого выпрямлением звука . Этот процесс возникает из-за того, что нелинейные переходы в ИС действуют как выпрямители. Простые пассивные R-C фильтры нижних частот на конце длинных кабелей приемника могут уменьшить выпрямление звука.

Вездесущий компьютерный терминал является источником помех электрического и магнитного полей в близлежащих чувствительных цепях. Это проиллюстрировано на рисунке 20, где показаны графики данных, полученных с помощью устройства сбора данных с коэффициентом усиления 500 и встроенным усилителем с программируемым коэффициентом усиления.Входной сигнал – короткое замыкание на клеммной колодке. Между клеммной колодкой и разъемом ввода-вывода устройства был использован неэкранированный соединительный кабель длиной 0,5 м. Для подключения дифференциального сигнала верхний и нижний входы канала были связаны вместе и к заземлению аналоговой системы. Для несимметричного подключения вход канала был привязан к заземлению аналоговой системы.

Рисунок 20. Помехоустойчивость конфигурации дифференциального входа по сравнению с конфигурацией RSE (коэффициент усиления платы сбора данных: 500; кабель: 0. 5 м неэкранированный; Источник шума: компьютерный монитор)

Источники разных шумов

Когда происходит движение соединительного кабеля, например, в условиях вибрации, следует обращать внимание на трибоэлектрический эффект, а также на индуцированное напряжение из-за изменения магнитного потока в контуре сигнальной цепи. Трибоэлектрический эффект вызывается зарядом, возникающим на диэлектрике внутри кабеля, если он не поддерживает контакт с проводниками кабеля.

Изменение магнитного потока может происходить из-за изменения площади контура сигнальной цепи, вызванного движением одного или обоих проводников – просто еще одно проявление индуктивной связи. Решение состоит в том, чтобы избежать свисания проводов и зажать кабели.

В измерительных схемах, имеющих дело со схемами очень низкого уровня, следует обратить внимание на еще один источник погрешности измерения – случайные термопары, образующиеся на стыках разнородных металлов. Ошибки из-за эффектов термопары не являются ошибками типа интерференции, но их стоит упомянуть, потому что они могут быть причиной загадочных смещений между каналами при измерениях сигналов низкого уровня.

Bioinspired Контроль шума по заднему фронту | Журнал AIAA

  • [1] Грэм Р. Р., «Бесшумный полет сов», Журнал Королевского авиационного общества , Vol. 38, № 286, 1934, стр. 837–843. doi: https: //doi.org/10.1017/S0368393100109915

  • [2] Крегер Р. А., Грушка Х. Д. и Хелви Т. К., «Аэродинамика на малых скоростях для сверхтихого полета», Лаборатория динамики полета ВВС США. Технический Репт. AFFDL-TR-71-75, База Райт – Паттерсон, Огайо, 1972.

  • [3] Саррадж Э., Фриче К. и Гейер Т., «Полет тихой совы: измерения шума при пролете птиц», AIAA Journal , Vol. 2011. 49, №4. С. 769–779. doi: https: //doi.org/10.2514/1.J050703 AIAJAH 0001-1452

  • [4] Гейер Т., Саррадж Э. и Фриче К., «Измерение генерации шума на заднем крае пористой Аэродинамические профили », , Эксперименты в жидкостях, , Вып. 48, № 2, 2010, с. 291–308. doi: https: //doi.org/10.1007/s00348-009-0739-x EXFLDU 0723-4864

  • [5] Яворски Дж. В. и Пик Н., «Аэродинамический шум от пороупругого края с последствиями для бесшумного полета сов», Journal of Fluid Mechanics , Vol. 723, май 2013 г., стр. 456–479. doi: https: //doi.org/10.1017/jfm.2013.139 JFLSA7 0022-1120

  • [6] Jaworski JW и Peake N., «Параметрическое руководство по снижению турбулентного шума от пороупругих хвостовых кромок и сов», Proceedings 19-й конференции AIAA / CEAS по аэроакустике , документ AIAA 2013-2007, май 2013 г.

  • [7] Кларк И.А., Девенпорт В.Дж., Яворски Дж.В., Дейли К., Пик Н. и Глегг С., «Характеристики шумоподавления и шумоподавления на шероховатых поверхностях, созданных на основе биологических материалов», Proceedings of the AIAA / CEAS 20-я конференция по аэроакустике , AIAA Paper 2014-2911, июнь 2014.

  • [8] Глегг С. и Девенпорт У., «Звук в дальней зоне от граничных слоев шероховатых стен», Труды Королевского общества Лондон, серия A: математические, физические и технические науки , Vol. 465, № 2106, 2009 г., стр. 1717–1734. doi: https: //doi.org/10.1098/rspa.2008.0318

  • [9] Чой К. и Симпсон Р.Л., «Некоторые характеристики средней скорости, турбулентности и неустойчивости аэродинамической трубы устойчивости VPI & SU», Департамент Аэрокосмическая и океанотехника, Политехнический институт Вирджинии и State Univ. Репт. VPI-Aero-161, Blacksburg, VA, 1987.

  • [10] Девенпорт В. Дж., Бурдиссо Р. А., Боргольц А., Раветта П. А., Бароне М. Ф., Браун К.А. и Мортон М. А., «Безэховая аэродинамическая труба с кевларовыми стенами», Journal of Sound and Vibration , Vol. 332, № 17, 2013, с. 3971–3991. doi: https: //doi.org/10.1016/j.jsv.2013.02.043 JSVIAG 0022-460X

  • [11] Уолш М. Дж., «Риблтс как метод уменьшения вязкого сопротивления», AIAA Journal , Vol. 21, № 4, 1983, стр. 485–486. doi: https: //doi.org/10.2514/3.60126 AIAJAH 0001-1452

  • [12] Чой Х., Мойн П. и Ким Дж. «Прямое численное моделирование турбулентного потока над гребнями», Journal of Гидромеханика , Vol. 255, октябрь 1993 г., стр. 503–539. doi: https: //doi.org/10.1017/S0022112093002575 JFLSA7 0022-1120

  • [13] Сийтсма П., «ЧИСТКА на основе пространственной когерентности источников», Aeroacoustics , Vol. 6, № 4, 2007, с. 357–374. doi: https: //doi.org/10.1260/147547207783359459

  • [14] Дрела М., «XFOIL: система анализа и проектирования аэродинамических поверхностей с низким числом Рейнольдса», Аэродинамика с низким числом Рейнольдса, , Vol. 54, Конспект лекций по инженерии, Springer – Verlag, Берлин, 1989, стр.1–12. DOI: https: //doi.org/10.1007/978-3-642-84010-4_1

  • % PDF-1.6 % 2751 0 объект >>> / OpenAction 2752 0 R / StructTreeRoot 2130 0 R / Тип / Каталог >> эндобдж 1936 0 объект > эндобдж 2797 0 объект > поток 2013-06-24T18: 46: 10 + 09: 002013-04-10T16: 05: 03 + 09: 002013-06-24T18: 46: 10 + 09: 00Adobe Acrobat 8.0 Combine Filesapplication / pdf

  • uuid: 8bf4a4f0-bc37-4421-a0f6-6ebc86a15becuuid: dd52ef82-46a8-47b0-9a28-8c5a1b156ab8 Acrobat Distiller 8. 0.0 (Windows) конечный поток эндобдж 2753 0 объект > / Кодировка >>>>> эндобдж 2701 0 объект > эндобдж 2752 0 объект > эндобдж 2130 0 объект > эндобдж 2131 0 объект > эндобдж 2132 0 объект > эндобдж 2133 0 объект > эндобдж 2134 0 объект > эндобдж 2135 0 объект > эндобдж 2136 0 объект > эндобдж 2137 0 объект > эндобдж 2138 0 объект > эндобдж 2139 0 объект > эндобдж 2140 0 объект > эндобдж 2141 0 объект > эндобдж 2142 0 объект > эндобдж 2143 0 объект > эндобдж 2144 0 объект > эндобдж 2145 0 объект > эндобдж 2146 0 объект > эндобдж 2147 0 объект > эндобдж 2148 0 объект > эндобдж 2149 0 объект > эндобдж 2150 0 объект > эндобдж 2151 0 объект > эндобдж 2152 0 объект > эндобдж 2153 0 объект > эндобдж 2154 0 объект > эндобдж 2155 0 объект > эндобдж 2156 0 объект > эндобдж 2157 0 объект > эндобдж 2158 0 объект > эндобдж 2159 0 объект > эндобдж 2160 0 объект > эндобдж 2161 0 объект > эндобдж 2162 0 объект > эндобдж 2163 0 объект > эндобдж 2164 0 объект > эндобдж 2165 0 объект > эндобдж 2166 0 объект > эндобдж 2167 0 объект > эндобдж 2168 0 объект > эндобдж 2169 0 объект > эндобдж 2170 0 объект > эндобдж 2171 0 объект > эндобдж 2172 0 объект > эндобдж 2173 0 объект > эндобдж 2174 0 объект > эндобдж 2175 0 объект > эндобдж 2176 0 объект > эндобдж 2177 0 объект > эндобдж 2178 0 объект > эндобдж 2179 0 объект > эндобдж 2180 0 объект > эндобдж 2181 0 объект > эндобдж 2182 0 объект > эндобдж 2183 0 объект > эндобдж 2184 0 объект > эндобдж 2185 0 объект > эндобдж 2186 0 объект > эндобдж 2187 0 объект > эндобдж 2188 0 объект > эндобдж 2189 0 объект > эндобдж 2190 0 объект > эндобдж 2191 0 объект > эндобдж 2192 0 объект > эндобдж 2193 0 объект > эндобдж 2194 0 объект > эндобдж 2195 0 объект > эндобдж 2196 0 объект > эндобдж 2197 0 объект > эндобдж 2198 0 объект > эндобдж 2199 0 объект > эндобдж 2200 0 объект > эндобдж 2201 0 объект > эндобдж 2202 0 объект > эндобдж 2203 0 объект > эндобдж 2204 0 объект > эндобдж 2205 0 объект > эндобдж 2206 0 объект > эндобдж 2207 0 объект > эндобдж 2208 0 объект > эндобдж 2209 0 объект > эндобдж 2210 0 объект > эндобдж 2211 0 объект > эндобдж 2212 0 объект > эндобдж 2213 0 объект > эндобдж 2214 0 объект > эндобдж 2215 0 объект > эндобдж 2216 0 объект > эндобдж 2217 0 объект > эндобдж 2218 0 объект > эндобдж 2219 0 объект > эндобдж 2220 0 объект > эндобдж 2221 0 объект > эндобдж 2222 0 объект > эндобдж 2223 0 объект > эндобдж 2224 0 объект > эндобдж 2225 0 объект > эндобдж 2226 0 объект > эндобдж 2227 0 объект > эндобдж 2228 0 объект > эндобдж 2229 0 объект > эндобдж 2230 0 объект > эндобдж 2231 0 объект > эндобдж 2232 0 объект > эндобдж 2233 0 объект > эндобдж 2234 0 объект > эндобдж 2235 0 объект > эндобдж 2236 0 объект > эндобдж 2237 0 объект > эндобдж 2238 0 объект > эндобдж 2239 0 объект > эндобдж 2240 0 объект > эндобдж 2241 0 объект > эндобдж 2242 0 объект > эндобдж 2243 0 объект > эндобдж 2244 0 объект > эндобдж 2245 0 объект > эндобдж 2246 0 объект > эндобдж 2247 0 объект > эндобдж 2248 0 объект > эндобдж 2249 0 объект > эндобдж 2250 0 объект > эндобдж 2251 0 объект > эндобдж 2252 0 объект > эндобдж 2253 0 объект > эндобдж 2254 0 объект > эндобдж 2255 0 объект > эндобдж 2256 0 объект > эндобдж 2257 0 объект > эндобдж 2258 0 объект > эндобдж 2259 0 объект > эндобдж 2260 0 объект > эндобдж 2261 0 объект > эндобдж 2262 0 объект > эндобдж 2263 0 объект > эндобдж 2264 0 объект > эндобдж 2265 0 объект > эндобдж 2266 0 объект > эндобдж 2267 0 объект > эндобдж 2268 0 объект > эндобдж 2269 0 объект > эндобдж 2270 0 объект > эндобдж 2271 0 объект > эндобдж 2272 0 объект > эндобдж 2273 0 объект > эндобдж 2274 0 объект > эндобдж 2275 0 объект > эндобдж 2276 0 объект > эндобдж 2277 0 объект > эндобдж 2278 0 объект > эндобдж 2279 0 объект > эндобдж 2280 0 объект > эндобдж 2281 0 объект > эндобдж 2282 0 объект > эндобдж 2283 0 объект > эндобдж 2284 0 объект > эндобдж 2285 0 объект > эндобдж 2286 0 объект > эндобдж 2287 0 объект > эндобдж 2288 0 объект > эндобдж 2289 0 объект > эндобдж 2290 0 объект > эндобдж 2291 0 объект > эндобдж 2292 0 объект > эндобдж 2293 0 объект > эндобдж 2294 0 объект

    Статистика снижения шума для использования с A-взвешиванием (NRSA)

    E • A • R 04-01 / HP, Gauger and Berger Page – 55

    19. Эдвардс, Р. Г., Хаузер, В. П., Моисеев, Н. А., Бродерсон, А. Б., и Грин, В. В. (1978). «Полевое исследование шумоподавления

    , обеспечиваемого вкладышами для защиты слуха», Национальный институт безопасности и гигиены труда,

    Департамент США HEW, отдел. № 79-115, Цинциннати, Огайо.

    20. Эдвардс, Р. Г., Бродерсон, А. Б., Грин, В. В., и Лемперт, Б. Л. (1982). «Второе полевое исследование снижения шума

    , обеспечиваемого вкладышами для защиты слуха», Национальный институт охраны труда, США.S.

    Dept. of HHS, Rept. № 210-81-3001, Цинциннати, Огайо.

    21. Else, D. (1973). «Заметка о защите, обеспечиваемой средствами защиты слуха – последствия энергетического принципа»,

    Ann. Ок. Hyg. 16, 81-83.

    22. EPA (1979). «Требования к шумовой маркировке средств защиты слуха», Агентство по охране окружающей среды, Федеральная резервная система. Зарегистрируйтесь.

    44 (190), 40CFR Часть 211, 56130-56147.

    23. Гаугер Д. (2003). «Тестирование и рейтинг ANR-гарнитур», У. S. Семинар EPA по устройствам защиты слуха,

    Вашингтон, округ Колумбия.

    24. Холл, Дж. А. (2003). «Показатели защиты слуха: перспективы ВВС США», Семинар Агентства по охране слуха США по устройствам защиты слуха

    , Вашингтон, округ Колумбия.

    25. Холл, Дж. А. (2004). Личное общение.

    26. ISO (1990). «Акустика – Средства защиты слуха – Часть 1: Субъективный метод измерения затухания звука»,

    Международная организация по стандартизации, ISO 4869-1: 1990 (E), Швейцария.

    27. ISO (1994). «Акустика – Средства защиты органов слуха. Часть 2: Оценка эффективных уровней звукового давления по шкале А

    при ношении средств защиты органов слуха», Международная организация по стандартизации, ISO 4869-2: 1994 (E),

    , Швейцария.

    28. Джонсон Д. Л. и Никсон К. В. (1974). «Упрощенные методы оценки эффективности средств защиты органов слуха», звук

    и вибрация 8 (6), 20-27.

    29. Karplus, H. B. and Bonvallet, G.Л. (1953). «Исследование шума в обрабатывающей промышленности», штат Индиана Hyg. Qtrly., Декабрь

    235-263.

    30. Крус П., Флеминг Р. и Лемперт Б. (1975). «Список средств индивидуальной защиты органов слуха и данных о затухании», Национальный институт безопасности и гигиены труда,

    , Департамент США HEW, Репт. № 76-120, Цинциннати, Огайо.

    31. Лундин Р. (1986). «Проект нового нордического стандарта для расчета трех параметров затухания для устройства защиты слуха

    и способы их использования на практике», в Proceedings of Inter-Noise 86, под редакцией Р.Lotz, Noise Control

    Foundation, Покипси, Нью-Йорк, 553-558.

    32. McKinley, R. (2001). Личное общение.

    33. Маккуин, Г. Х., Кэмерон, А. Дж., Кинг, Р. Б., Маннэм, Дж., Рейли, Р. Н., Стаффорд, Р. Г., и Уилсон, К. Дж. (1969).

    «Доброго здоровья», ок. Отделение здравоохранения, Департамент общественного здравоохранения, Аделаида, Австралия.

    34. Майкл К. (1999). «Измерение затухания средств защиты слуха вставного типа на конечном пользователе: практическая альтернатива

    использованию NRR», Spectrum 16 (4), 13-17.

    35. Мерфи У. Дж. (2003). «Получение нового NRR на основе метода ANSI S12.6B, межлабораторная воспроизводимость данных, точность данных

    », Семинар EPA США по устройствам защиты слуха, Вашингтон, округ Колумбия.

    36. Мерфи, У. Дж., Фрэнкс, Дж. Р., Бергер, Э. Х., Бехар, А., Казали, Дж. Г., Диксон-Эрнст, К., Криг, Э. Ф., Мозо, Б. Т.,

    Ройстер, Д. Д., Ройстер, Л. Х., Саймон, С.Д., Стивенсон, К. (2004). «Разработка нового стандарта

    Лабораторный протокол для оценки ослабления поля в устройствах защиты слуха: размер выборки

    , необходимый для обеспечения приемлемой воспроизводимости.”J. Acoust. Soc. Am. 115, 311-313.

    37. NIOSH (1998).” Критерии для рекомендованного стандарта – Воздействие производственного шума, пересмотренные критерии “, Национальный институт

    для профессиональной безопасности и Health, DHHS (NIOSH) Pub. No. 98-126, Cincinnati, OH.

    38. OSHA (1983). «Воздействие шума на рабочем месте; Поправка о сохранении слуха; Окончательное правило, «Безопасность труда

    и Управление здравоохранения», 29CFR1910. 95 Fed. Regist. 48 (46), 9738-9785.

    39. OSHA (1990).«Инструкция OSHA CPL 2-2.20B, 5 февраля» в Техническом руководстве OSHA, правительственные институты,

    Inc., Rockville, MD, p. 4-1 – 4-15.

    Как избежать проблем с нестабильностью операционных усилителей в приложениях с однополярным питанием

    Одинарное или двойное питание?

    Несмотря на то, что выгодно реализовать схемы операционного усилителя со сбалансированным двойным источником питания, существует множество практических приложений, в которых из соображений энергосбережения или по другим причинам работа с однополярным питанием необходима или желательна. Например, аккумуляторная батарея в автомобильном и судостроительном оборудовании обеспечивает только одну полярность.Даже оборудование с питанием от сети, такое как компьютеры, может иметь только однополярный встроенный источник питания, обеспечивающий для системы +5 В или +12 В постоянного тока. При обработке аналоговых сигналов общей особенностью работы с однополярным питанием является необходимость в дополнительных компонентах на каждом этапе для соответствующего смещения сигнала. Если это не будет тщательно продумано и выполнено, могут возникнуть нестабильность и другие проблемы.

    Распространенные проблемы с подмагничиванием резистора

    Приложениям с ОУ с однополярным питанием присущи проблемы, которые обычно не встречаются в схемах с двойным питанием.Основная проблема заключается в том, что если сигнал должен качаться как положительным, так и отрицательным по отношению к «общему», это опорное напряжение нулевого сигнала должно быть на фиксированном уровне между шинами питания. Основное преимущество двойных источников питания заключается в том, что их общее соединение обеспечивает стабильный нулевой опорный сигнал с низким сопротивлением. Два напряжения питания обычно равны и противоположны (и часто отслеживаются), но это не абсолютная необходимость. При одном источнике питания такой узел должен быть создан искусственно путем введения дополнительных схем для обеспечения некоторой формы смещения, чтобы поддерживать общий сигнал при соответствующем среднем напряжении питания.

    Поскольку обычно желательно, чтобы большие выходные значения ограничивались симметрично, смещение обычно устанавливается в средней точке номинального выходного диапазона усилителя или (для удобства) на уровне половины напряжения питания. Самый эффективный способ добиться этого – использовать регулятор, как показано на рисунке 6; однако популярный метод заключается в снятии напряжения питания с помощью пары резисторов. Несмотря на кажущуюся простоту, с этим есть проблемы.

    Для иллюстрации проблемы схема на рис. 1, имеющая несколько конструктивных недостатков, представляет собой неинвертирующий усилитель со связью по переменному току.Сигнал имеет емкостную связь на входе и выходе. Средний уровень входного сигнала со связью по переменному току смещен до V s /2 парой делителей R A -R B , а внутриполосное усиление составляет G = 1 + R2 / R1. «Усиление шума» постоянного тока уменьшается до единицы за счет емкостной связи обратной связи с нулем, установленным R1 и C1, так что уровень постоянного тока на выходе равен напряжению смещения. Это позволяет избежать искажений из-за чрезмерного усиления входного напряжения смещения усилителя. Коэффициент усиления усилителя с обратной связью снижается от (1 + R2 / R1) на высокой частоте до единицы при постоянном токе, с частотами излома при f = 1 / [2π R1 C1] и f = 1 / [2π (R1 + R2) C1. ], вводя фазовые сдвиги, которые добавляют к сдвигам, связанным со схемами связи входов и выходов.

    Рис. 1. Потенциально нестабильная схема операционного усилителя с однополярным питанием.

    Эта простая схема имеет дополнительные потенциально серьезные ограничения. Во-первых, неотъемлемая способность операционного усилителя подавлять колебания напряжения питания бесполезна, поскольку любое изменение напряжения питания напрямую изменяет напряжение смещения V s /2, устанавливаемое резистивным делителем. Хотя это не представляет проблемы при постоянном токе, любой синфазный шум, появляющийся на клеммах источника питания, будет усилен вместе с входным сигналом (за исключением самых низких частот). При усилении 100, 20 милливольт пульсации 60 Гц и гул будут усилены до уровня 1 вольта на выходе.

    Еще хуже, нестабильность может возникнуть в схемах, где операционный усилитель должен обеспечивать большие выходные токи в нагрузке. Если источник питания не отрегулирован (и не обойден), на линии питания будут появляться значительные сигнальные напряжения. Поскольку неинвертирующий вход операционного усилителя напрямую связан с питающей линией, эти сигналы будут подаваться обратно в операционный усилитель, часто в таком соотношении фаз, которое вызывает «мотор-лодку» или другие формы колебаний.

    Хотя использование чрезвычайно тщательной компоновки, обхода многоконденсаторного источника питания, заземления звездой и печатной платы «силовой плоскости» – все это помогает уменьшить шум и поддерживать стабильность схемы, лучше внести изменения в конструкцию схемы, которые улучшат отказ источника питания. Здесь предлагается несколько.

    Отсоединение сети смещения от источника питания

    Один из шагов к решению – обойти делитель напряжения смещения и предоставить отдельный входной возвратный резистор, модифицируя схему, как показано на рисунке 2. Теперь точка ответвления на делителе напряжения блокируется для сигналов переменного тока конденсатором C2, чтобы восстановить подавление подачи переменного тока. Резистор Rin, который заменяет Ra / 2 в качестве входного сопротивления схемы для сигналов переменного тока, также обеспечивает обратный путь постоянного тока для входа +.

    Рис. 2. Изолированная схема смещения операционного усилителя с однополярным питанием.

    Разумеется, значения R A и R B должны быть настолько низкими, насколько это возможно; Выбранные здесь значения 100 кОм предназначены для экономии питающего тока, как это может потребоваться в приложениях с батарейным питанием.Также следует тщательно выбирать номинал байпасного конденсатора. С делителем напряжения 100 кОм / 100 кОм для R A и R B и 0,1 мкФ или аналогичным значением емкости для C2, полоса пропускания -3 дБ для полного сопротивления этой сети, установленная параллельной комбинацией R A , R B и C2, равно 1 / [2π (R A /2) C2] = 32 Гц. Хотя это улучшение по сравнению с рис. 1, подавление синфазного сигнала падает ниже 32 Гц, обеспечивая значительную обратную связь через источник питания на низких частотах сигнала.Для этого требуется конденсатор большего размера, чтобы избежать «катания на лодке» и других проявлений нестабильности.

    Практический подход заключается в увеличении емкости конденсатора C2. так что он достаточно велик, чтобы эффективно обходить делитель напряжения на всех частотах в полосе пропускания схемы. Хорошее практическое правило – установить этот полюс на одну десятую ширины входной полосы по уровню –3 дБ, установленной R IN / C IN и R 1 / C 1 .

    Коэффициент усиления усилителя на постоянном токе по-прежнему равен единице.Даже в этом случае необходимо учитывать входные токи смещения операционного усилителя. R IN , последовательно с делителем напряжения R A / R B , добавляет значительное сопротивление последовательно с положительной входной клеммой операционного усилителя. Поддержание выхода операционного усилителя близко к среднему источнику питания с использованием обычных операционных усилителей с обратной связью по напряжению, которые имеют симметричные симметричные входы, может быть достигнуто путем балансировки этого сопротивления путем выбора R2.

    В зависимости от напряжения питания типичные значения, обеспечивающие разумный компромисс между повышенным током питания и повышенной чувствительностью к току смещения усилителя, варьируются от 100 кОм для одиночных источников питания + 15 В или + 12 В до 42 кОм для одиночных источников питания. питание 5 В и 27 кОм для 3.3 В.

    Усилители

    , предназначенные для высокочастотных приложений (особенно с обратной связью по току), должны использовать низкое входное сопротивление и сопротивление обратной связи для сохранения полосы пропускания при наличии паразитной емкости. Операционный усилитель, такой как AD811, который был разработан для приложений скорости видео, обычно будет иметь оптимальную производительность при использовании резистора 1 кОм для R2. Следовательно, в этих типах приложений необходимо использовать резисторы гораздо меньшего номинала в делителе напряжения R A / R B (и более высокие байпасные емкости), чтобы минимизировать входной ток смещения и избежать низкочастотной нестабильности.

    Из-за их низкого тока смещения потребность в балансировочных входных резисторах не так велика в приложениях с современными операционными усилителями на полевых транзисторах, если только схема не должна работать в очень широком диапазоне температур. В этом случае балансировка сопротивления на входных клеммах операционного усилителя по-прежнему является разумной мерой предосторожности.

    На рисунке 3 показано, как смещение и шунтирование могут применяться в случае инвертирующего усилителя.

    Рис. 3. Схема инвертирующего усилителя с отдельным питанием.

    Метод смещения резистивного делителя недорогой и поддерживает выходное напряжение постоянного тока операционного усилителя на уровне V S /2, но подавление синфазного сигнала операционного усилителя по-прежнему зависит от постоянной времени RC, формируемой R A || R B и конденсатор C2. Использование значения C2, которое обеспечивает как минимум 10-кратную постоянную времени RC входной цепи RC-связи (R1 / C1 и R в / C в ), поможет обеспечить разумный коэффициент подавления синфазного сигнала. С резисторами 100 кОм для R A и R B практические значения C2 могут быть довольно небольшими, если полоса пропускания схемы не слишком мала.

    Смещение стабилитрона

    Более эффективный способ обеспечить необходимое смещение V S /2 для работы с однополярным питанием – это использовать стабилитрон, такой как показанный на рисунке 4. Здесь ток подается на стабилитрон через резистор R. Конденсатор C N помогает уменьшить генерируемый стабилитроном шум на входе операционного усилителя.

    Рис. 4. Неинвертирующий усилитель с однополярным питанием и смещением на стабилитроне.

    Следует выбрать стабилитрон с рабочим напряжением, близким к В S /2.Резистор R Z должен быть выбран так, чтобы обеспечить достаточно высокий ток для работы стабилитрона при его стабильном номинальном напряжении и поддерживать низкий уровень шума на выходе стабилитрона. Тем не менее, также важно минимизировать энергопотребление (и нагрев) и избежать повреждения стабилитрона. Поскольку вход операционного усилителя потребляет небольшой ток от эталона, рекомендуется выбрать маломощный диод. Лучше всего устройство с номинальной мощностью 250 мВт, но приемлемы и более распространенные типы мощностью 500 мВт. Идеальный ток стабилитрона зависит от производителя, но практические уровни от 500 мкА (устройство на 250 мВт) до 5 мА (устройство на 500 мВт) обычно являются хорошим компромиссом для этого приложения.

    В рабочих пределах стабилитрона схема на рис. 4 в основном обеспечивает низкий импеданс опорного уровня, который восстанавливает отказ источника питания операционного усилителя. Преимущества существенны, но есть цена: потребляется больше энергии, а выход постоянного тока операционного усилителя фиксируется напряжением стабилитрона, а не V S /2. Если напряжение источника питания существенно упадет, на больших сигналах может произойти асимметричное ограничение. Также необходимо учитывать входные токи смещения.Резисторы R , IN и R2 должны быть близки к одному и тому же значению, чтобы входные токи смещения не создавали существенную ошибку напряжения смещения.

    На рисунке 5 показана схема инвертирующего усилителя, использующая тот же метод смещения стабилитрона.

    Рис. 5. Инвертирующий усилитель с однополярным питанием и смещением на стабилитроне.

    В таблице 1 показаны некоторые распространенные типы стабилитронов, которые можно выбрать для обеспечения половинного смещения источника питания для различных уровней напряжения питания. Для удобства предусмотрены практические значения R Z , обеспечивающие 5 мА и 0.Токи устройства 5 мА в цепях 4 и 5. Для снижения шума цепи оптимальный ток стабилитрона можно выбрать, обратившись к паспорту производителя.

    Таблица 1. Предлагаемые номера деталей стабилитронов (типы Motorola) и значения Rz для использования на рисунках 4 и 5.

    Напряжение питания
    Ссылка
    Напряжение
    Диод
    Тип
    Стабилитрон
    Ток
    Rz
    Значение Ом
    + 15В
    7.
    1N4100
    0,5 мА
    15к
    + 15В
    7,5 В
    1N4693
    5 мА
    1,5к
    + 12В
    6,2 В
    1N4627
    0,5 мА
    11.5к
    + 12В
    6,2 В
    1N4691
    5 мА
    1,15 тыс.
    + 9В
    4,3 В
    1N4623
    0,5 мА
    9.31k
    + 9В
    4,3 В
    1N4687
    5 мА
    931
    + 5В
    2.
    1N4617
    0,5 мА
    5.23k
    + 5В
    2,7 В
    1N4682
    5 мА
    464

    Смещение операционного усилителя с использованием линейного регулятора напряжения

    Для схем операционных усилителей, работающих от стандарта + 3,3 В, необходимо напряжение смещения + 1,65 В.Стабилитроны обычно доступны только с напряжением до +2,4 В, хотя шунтирующие шунтирующие регуляторы AD589 и AD1580 на 1,225 В могут использоваться как стабилитроны для обеспечения фиксированного, но не центрированного напряжения при низком импедансе. Самый простой способ обеспечить произвольные значения напряжения смещения при низком импедансе (например, V S /2) – использовать линейный стабилизатор напряжения, такой как ADM663A или ADM666A, как показано на рисунке 6. Его выход можно регулировать. от 1,3 до 16 В и обеспечит низкоомное смещение для напряжений однополярного питания от 2 В до 16.5 В.

    Рис. 6. Схема смещения с однополярным питанием операционного усилителя с использованием линейного регулятора напряжения.

    Цепи одинарного питания со связью по постоянному току

    До сих пор обсуждались только схемы операционных усилителей со связью по переменному току. Хотя при использовании подходящих больших входных и выходных разделительных конденсаторов схема со связью по переменному току может работать на частотах значительно ниже 1 Гц, для некоторых приложений требуется настоящая связь по входу и выходу по постоянному току. Цепи, которые обеспечивают постоянное постоянное напряжение при низком импедансе, такие как стабилитроны и регуляторы, описанные выше, могут использоваться для обеспечения напряжения «нулевого уровня».

    В качестве альтернативы резисторы смещения V S /2 на рисунках 1–3 могут быть буферизованы операционным усилителем для создания низкоомной цепи «фантомного заземления», как показано на рисунке 7. Если источником питания является низковольтная батарея. источник, скажем + 3,3 В, операционный усилитель должен быть устройством типа “rail-to-rail”, способным эффективно работать во всем диапазоне напряжений питания. Операционный усилитель также должен иметь возможность подавать положительный или отрицательный выходной ток, достаточный для удовлетворения требований нагрузки главной цепи.Конденсатор C2 идет в обход делителя напряжения, чтобы уменьшить шум резистора. Эта схема не должна обеспечивать отказ от источника питания, потому что она всегда будет управлять общей клеммой («землей») при половинном напряжении питания.

    Рис. 7. Использование операционного усилителя для обеспечения «фантомного заземления» для приложений с прямым подключением с батарейным питанием.

    Проблемы со временем включения цепи

    Еще один последний вопрос, который необходимо рассмотреть, – это время включения цепи. Приблизительное время включения будет зависеть от постоянной времени RC используемого фильтра с самой низкой полосой пропускания.

    Все схемы с пассивным смещением, показанные здесь, должны требовать, чтобы схема делителя напряжения R A || R B -C2 имела постоянную времени в 10 раз больше, чем у входной или выходной цепи. Это сделано для упрощения схемы (поскольку входную полосу пропускания задают до трех разных полюсов RC). Эта длительная постоянная времени также помогает удерживать цепь смещения от «включения» перед входными и выходными цепями операционного усилителя, тем самым позволяя выходному сигналу операционного усилителя постепенно повышаться от нуля вольт до V S /2, не приводя к напряжению. положительная подающая шина.Требуемая частота излома 3 дБ составляет 1/10 от частоты R1C1 и R при нагрузке C на выходе . Например: на рисунке 2 для полосы пропускания цепи 10 Гц и коэффициента усиления 10 значение C2, равное 3 мкФ, обеспечивает полосу пропускания 3 дБ на уровне 1 Гц.

    С R A || R B = 50 000 Ом, конденсатор емкостью 3 мкФ обеспечивает постоянную времени RC 0,15 секунды.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
