«Шведская плита» – технология для энергоэффективного дома
Головна > Статті > Опалення та ГВП > Отопление дома на основе «шведской плиты»
А. Кузьмук
Требования к энергоэффективности и комфорту зданий с каждым годом становятся все более жесткими. В соответствии с этим развиваются и технологии строительства, размещения инженерного оборудования. Один из современных способов предусматривает внедрение систем отопления в конструкцию бетонной плиты пола или перекрытия уже на этапе возведения дома
Шведский фундамент, или как его еще называют «шведская плита», был изобретен в Скандинавии около 30 лет назад. Данная конструкция кардинально отличается от классической. Главная ее особенность состоит в том, что фундамент представляет собой плиту, равномерно распределенную под пятном будущей застройки здания. «Шведская плита», как правило, лишь немного углублена в грунт, а основанием является хорошо утрамбованный и равномерный слой песка или гравия.
Такая конструкция обладает рядом преимуществ. Главное из них – 100-процентное утепление основания дома. Это практически нереально осуществить при традиционном ленточном способе укладки фундамента: ведь как не утепляй такой пол, плинтусы и цоколь, все равно мостики холода уже заложены в конструкцию изначально. Теплопроводность экструдированного пенополистирола минимальна – около 0,03 Вт/мK. К тому же, в случае со шведским фундаментом изоляция получается непрерывной.
Еще одна положительная особенность – при таком способе укладки расходуется значительно меньше бетона. Сокращаются сроки проведения работ. Кроме того, «шведская плита» уже сама по себе может служить основанием для укладки напольного покрытия.
Конечно, есть много особенностей такой системы. За рубежом, в западных странах нередко предлагают уже готовые строительные системы, включающие взаимосвязанные компоненты. В условиях постсоветского пространства в целях снижения затрат на материалы это, как правило, отдельные комплектующие и материалы от различных поставщиков.
При этом, конечно, необходимо соблюдать определенные требования к монтажу, использовать соответствующий инструмент и технику. Еще на этапе проектирования необходимо предусмотреть ввод в здание всех коммуникаций (рис. 1): систем водоснабжения и канализации, электропроводки и т. п. Необходимо запроектировать также дренаж и утепленную отмостку.

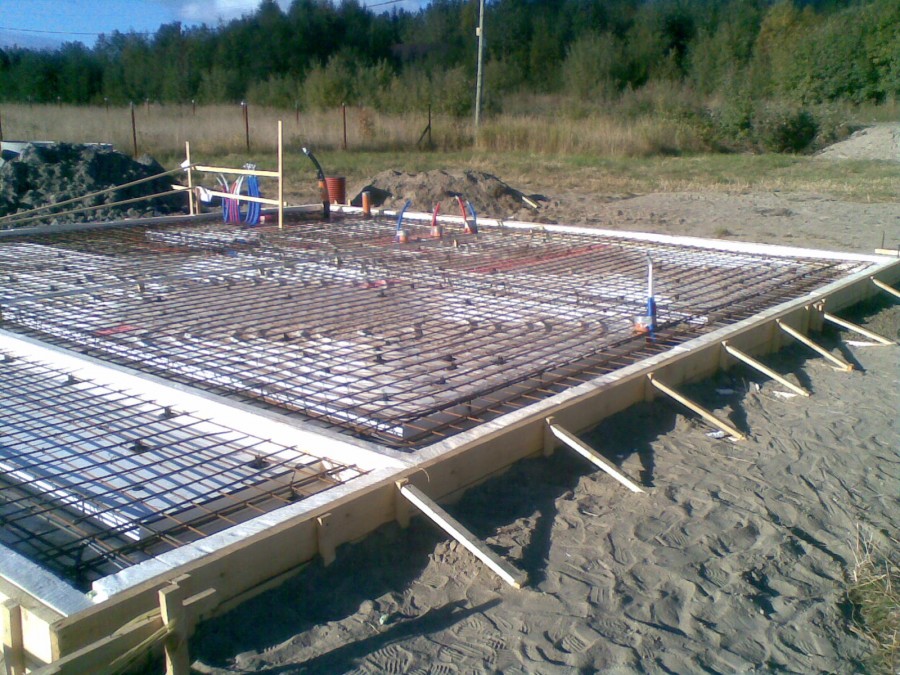

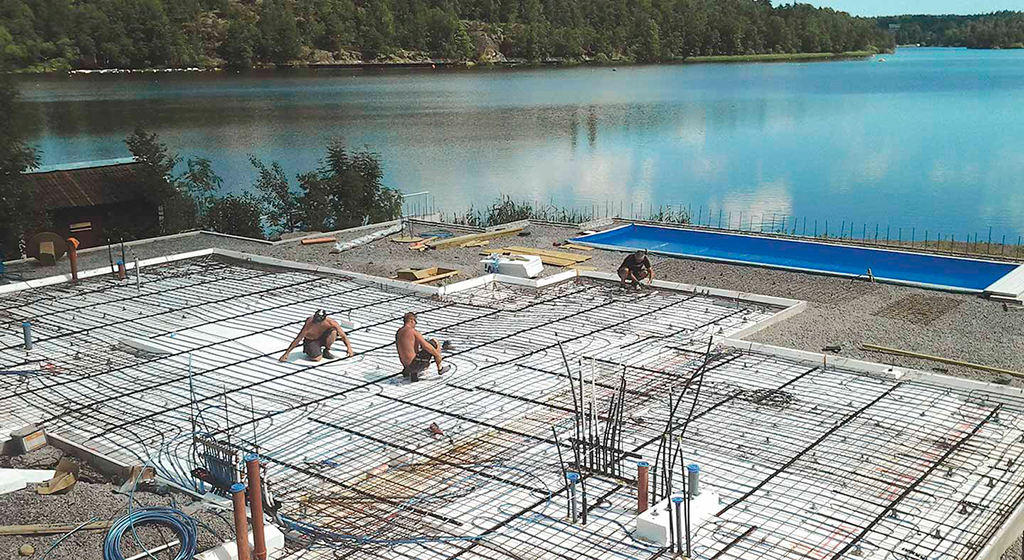

Рис. 1. Готовый шведский фундамент с выводами коммуникаций
В то же время, надо учитывать, что «шведская плита» – не для многоэтажного строительства. Для 2–3- этажного коттеджа или дачного дома подойдет в самый раз, ведь нагрузка в него распределяется равномерно по всей поверхности.
«Теплый пол» на арматуреМаксимальный комфорт и энергоэффективность в случае шведского фундамента дает монтаж уже непосредственно в нем труб системы водяного поверхностного отопления (рис. 2). Для их крепления на опалубку устанавливается каркас – сетка металлической арматуры, которая вяжется вязальной проволокой. На ней с помощью пластиковых клипс и фиксируются трубы.

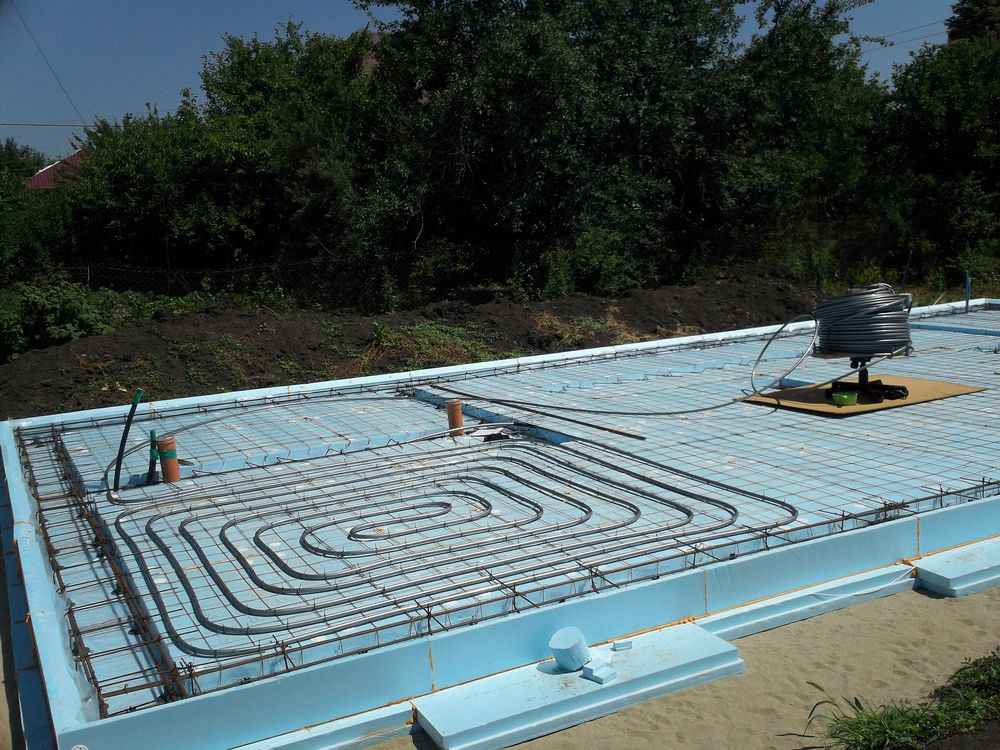

Рис. 2. Конструкция шведского фундамента со встроенным «теплым полом»
Они представлены на украинском рынке в широком ассортименте. В частности, часто используют трубы RAUTHERM S немецкой компании REHAU. Они произведены из сшитого полиэтилена PE-Xa c кислородозащитным слоем и характеризуются прочностью, надежностью в условиях применения на стройплощадке и долговечностью. Диаметр труб – 17 или 20 мм. Вместе с ними поставляются и все необходимые элементы – соединения, фитинги и т. п.
Расчет и проектирование систем отопления, монтируемых в «шведскую плиту», не отличаются от обычных систем водяного теплого пола. Тут также необходимо учитывать гидравлические потери и тепловую мощность. При этом желательно сразу же спроектировать системы так, чтобы сделать отдельные контуры в различных комнатах дома, минуя места установки мебели, различных бытовых приборов, сантехники и т. п. Такая компоновка даст в последующем возможность регулирования подачи теплоносителя в зависимости от потребностей в различных по предназначению помещениях. Таким образом можно достичь максимальной экономии энергоносителя.
Также сразу устанавливаются коллекторные шкафы-распределители, от которых производится трубная разводка. Непосредственно укладку труб предпочтительно осуществлять улиткой, а маленькие контура можно змеевиком. Но нужно учитывать, что от этого, а также от шага укладки будут зависеть эксплуатационные характеристики системы. При этом важно грамотно провести монтаж и не допустить ошибок. В частности, заливку бетоном необходимо проводить на трубы, заполненные теплоносителем и находящиеся под давлением.
Организация систем отопления внутри строительной конструкции пола дает возможность использования низкотемпературного теплоносителя, на производство которого рассчитаны такие современные теплогенераторы, как конденсационные котлы или тепловые насосы, использующие возобновляемые источники энергии. Это, конечно же, дает возможность дополнительной экономии на энергоресурсах, и, кроме того, – путь к энергонезависимости здания.
Системы поверхностного отопления внутри «шведской плиты» могут быть основным источником тепла в доме. Однако, в условиях Украины, скорее всего, не лишним будет предусмотреть установку дополнительных отопительных приборов. В качестве них можно использовать, например, внутрипольные конвекторы. Для них, кстати, очень удобно организовать с помощью закладных ниши и подводку еще на этапе строительства. Подойдут и радиаторы, трубы линий подачи, к которым и обратки также можно проложить в фундаментной плите.
Системы «теплого пола» получили свое развитие и в конструкциях плит перекрытий для многоэтажного коммерческого строительства. Правда, используются они здесь не столько в целях отопления, сколько для охлаждения помещений от потолка в теплое время года.
Перекрытия вместо кондиционеровДанная технология получила название «темперирование ядра бетона». Она достаточно широко распространена в развитых странах. В частности, готовые конструкции предлагает в сотрудничестве с партнерами и компания REHAU (Германия), вышеупомянутые трубы которой применяются в таких плитах (рис. 3).
Рис. 3. Конструкция плиты перекрытия с применением труб для охлаждения помещений
Данные системы характеризуются холодоотдачей до 48 Вт/м2, чего вполне достаточно. Таким образом, они являются альтернативой воздушному кондиционированию. При этом холодоноситель в них может поступать от чиллера или теплового насоса, а экономия достигается за счет охлаждения в ночной период, когда электроэнергия поставляется по сниженным тарифам. Далее, в течение дня конструкция, служащая аккумулятором, постепенно нагревается.
Систему «темперирование ядра бетона» можно применять и для поддержки отопления зимой. Однако их теплоотдача невелика – порядка 20 Вт/м2, поэтому нужны дополнительные источники тепла. К тому же теплоизлучение от потолка – не самый комфортный вариант отопления.
Конечно, охлаждение плитами перекрытия требует определенных строительных решений. В местах соединений труб должна быть предусмотрена защитная гофра или специальные гильзы. Коммуникации необходимо прокладывать не под потолком, а в фальшполу, который, к тому же, должен содержать звукоизоляцию. Заранее должны быть предусмотрены места для светильников.
В Украине, большей частью, в офисных и торговых центрах коммуникации прокладывают под потолком. Поэтому подобные системы не получили широкого распространения. Кроме того, в нашей стране (в отличие, например, от Германии) предприятия и юридические лица в настоящее время лишены права на льготный «ночной» тариф. Соответствующие изменения вступили в силу с 1 января 2019 года, и они, конечно, существенно ограничивают сферу применения подобных систем охлаждения от строительных конструкций.
Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.
Переглянуто: 7 107
Вас може зацікавити:
- REHAU інженерні системи в Україні
- Монтаж систем трубопроводов
- Системы отопления
- Термомодернизация зданий
- Трубы для отопления и водоснабжения
Вам також може сподобатися
Інфрачервоне стельове опалення – рішення, що заслуговує на увагу
Підготовка до опалювального сезону: готовність номер один
Опалення: як правильно готуватися до зими
Твердопаливний котел: підготовка до опалювального сезону
УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА
УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА — УШП
Строительная сфера не стоит на месте. Производители стремятся выпускать усовершенствованные материалы и предлагают новые технологии, благодаря которым можно не только снизить стоимость строительства, но и улучшить технические показатели конечного продукта. Одной из последних разработок, которая зародилась в Швеции, является УШП фундамент – технология экономичного и быстрого возведения основания для частного дома или двухэтажного коттеджа.
Утепленная шведская плита фундамента представлена плитным монолитным фундаментом мелкого заложения. Он обладает утеплением по всему периметру и площади подошвы. Это готовая черновая напольная поверхность первого этажа со встроенным теплым полом и инженерными коммуникациями.
Данный тип фундамента применяется в проектах зданий без цокольного этажа и подвала. Технологию УШП целесообразно использовать для сооружений:
- для холодных регионов, где благодаря такому фундаменту уменьшается теплопотеря из дома;
- в местностях с высоким уровнем грунтовых вод;
- в проектах частных домов, где используется теплый пол;
- в случае применения технологии фахверк, а также в процессе создания панельного, щитового или каркасного дома;
- при выборе блочной или кирпичной кладки;
- на пучинистых и слабых грунтах, которые не характеризуются хорошей несущей способностью, что требует возведения буронабивных или винтовых фундаментов.

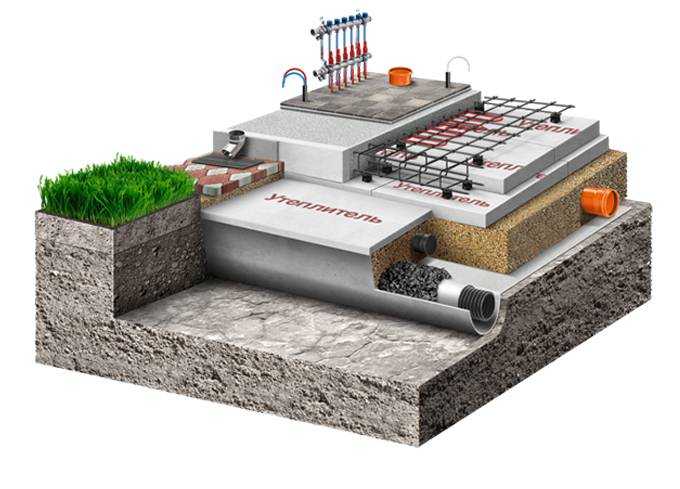

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:
- бетонной заливки;
- армированного слоя;
- пласта амортизации;
- изоляционных слоев.
Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.
Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.
Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.
Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.
Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.
Преимущества УШП фундаментаФундамент УШП характеризуется рядом отличительных преимуществ:
- низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;
- высокой скоростью производительности;
- благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
- фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
- обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
- утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
- теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
- благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
- в изоляционном слое исключено появление насекомых и грызунов;
- небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
- наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
- плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;
- обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
- благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.
СОВЕТ ЭКСПЕРТА
Шведский фундамент состоит из нескольких слоев, каждый из которых имеет важное функциональное предназначение. Очень важно правильно организовать каждый пласт, чтобы в результате получить надежную, прочную и долговечную конструкцию. Здесь следует учитывать важные моменты. Толщина песчаной или гравийной подложки определяется на основании типа грунта, то есть зависит от его несущей способности. Это значение находится в пределах 300-600 мм, что влияет на цену УШП фундамента. Для наиболее твердых, плотных почв применяется минимальный показатель, а для пучинистых – максимальный.
Перед строительством плитного фундамента следует убрать верхний слой почвы. При помощи нивелира и строительного уровня проверяется вертикальность и горизонтальность поверхности. Котлован должен иметь большие габариты, чем периметр плиты. С этой целью от краев разметки основания необходимо отступить с каждой стороны на 50-70 см.
Плиты утеплительного материала следует укладывать по всей поверхности фундамента. Их не рекомендуется скреплять дополнительно клеевым составом. Для создания однородного плотного слоя заливка бетона должна выполняться за один раз. Поэтому здесь важно правильно рассчитать количество материала, необходимого для заполнения опалубки.
Перед началом строительства следует подготовить трубы для всех коммуникаций и разработать схему их расположения. По периметру фундамента обязательно требуется предусмотреть дренажную систему, благодаря которой обеспечивается отвод влаги от основания здания.
Стоимость шведского фундамента: 130-150 €/м2 + НДС
Утепленная шведская плита(УШП), цена под ключ в СПБ
Фундамент
- Монолитная плита
- Ленточный фундамент
- Утепленная шведская плита
- Свайно-винтовой
- Финский фундамент
Благоустройство
- Берегоукрепление
- Заборы для участка
- Озеленение участка
- Искусственные пруды
Земляные работы
- Разработка котлованов
- Рытье траншей и канав
- Выравнивание участка
- Планировка участка
- Поднятие и отсыпка
- Подготовка под строительство
Дренаж
- Участка
- Фундамента
- Ливневая канализация
- Дренажный колодец
Утепленная шведская плита – разновидность монолитного фундамента. Главное отличие заключается в том, что в плиту встроены энергосберегающие панели, работающих от системы отопления, тем самым уменьшающие теплопотери через фундамент.
УШП подходит для строительства энергоэффективного дома, так как она аккумулирует тепло, повышает комфорт проживания и экономит затраты на обогрев. Использовать фундамент можно при строительстве различных видов домов: из газобетона, деревянных и каркасных.
Площадь плиты | Цена без учета материалов | Цена с учетом материалов |
---|---|---|
до 75 кв. м | 3 500 руб/м2 | 12 000 руб/м2 |
75-100 кв.м | 3 000 руб/м2 | 9 500 руб/м2 |
100-150 кв.м | 2 800 руб/м2 | 8 500 руб/м2 |
150-200 кв.м | 2 700 руб/м2 | 7 500 руб/м2 |
Площадь плиты | Цена без учета материалов | Цена с учетом материалов |
---|---|---|
до 75 кв.м | 3 600 руб/м2 | 13 000 руб/м2 |
75-100 кв.м | 3 300 руб/м2 | 10 000 руб/м2 |
100-150 кв.м | 3 000 руб/м2 | 9 000 руб/м2 |
150-200 кв.м | 2 800 руб/м2 | 8 500 руб/м2 |
Ранее выяснилось, что монтаж УШП допустим для любого вида дома, независимо от конструкции. Однако эффективность выше в средней полосе и в холодных районах северной полосы. Из-за монолитности и небольшого заглубления плита не подвергается разрушительному воздействию расширения грунта в мороз. Нежелательно использовать УШП в местах, где болотистый грунт. Фундаментная плита способна выдержать нагрузку 2-3 этажного каменного дома.
Преимуществом монтажа монолитного фундамента с энергосберегающими панелями является то, что отапливать такой дом возможно только с помощью теплого пола. Такая система отопления признана наиболее энергоэффективной, в комбинации с утеплением стен и стеклопакетов выходит малозатратная автономная система. Опыт установки утепленного основания, с правильным соблюдением этапов монтажа показывает, что его эффективность на порядок выше отопления с помощью радиаторов.
В основе разработки утепленной шведской плиты лежит обычный монолитный фундамент, поэтому ее монтаж практически не отличается. Однако существует несколько этапов, которые являются особенно важными во время строительства:
- На этапе разработки проекта важно учесть расположение электро- и тепловых сетей, поскольку после заливки фундамента доступ к ним затруднен.
- Опалубкой служат Г-образные панели из пенополистирола, которые монтируются на подготовленную площадку. Материал панелей создает теплоизоляцию от почвы.
- Установка дренажных каналов с отмосткой, также монтаж коммуникаций, которые подводятся к дому.
- Укладка арматурной сетки с ребрами жесткости в нагруженных участках плиты.
- Монтаж трубопроводов теплого пола по всей площади фундамента.
- Определение проектных мест установки клапанов и насосного оборудования.
- Разводка электрокабеля и трубопроводов подающего и обратного контуров, их проверка.
- Заливка плиты бетоном, с применением виброуплотнительного раствора.
- Обработка плиты до черновой отделки, после чего можно оставить УШП до полного просыхания.
Какие же преимущества ждут владельца дома с УШП?
- Возможно использовать на различном грунте и типе конструкции дома;
- Коммуникации системы отопления уже установлены в плите;
- Можно укладывать чистый пол сразу на плиту;
- Быстрый монтаж;
- Минимальные теплопотери через плиту фундамента.
Если вы решили установить фундамент типа УШП, стоит знать что у метода существуют и недостатки:
- Высокая цена на материалы и монтаж;
- Отсутствие легкого доступа к коммуникациям;
- Нет возможности устанавливать на участок с уклоном;
- Отсутствие подвального помещения.
Процесс заливки фундамента типа УШП сложный и требует точности при монтаже всех соответствующих коммуникаций. Если допустить ошибку до этапа заливки, исправить ее будет крайне сложно, поэтому строительство фундамента нужно доверить профессиональной компании. Наша компания имеет большой опыт выполнения установки УШП. Мы сотрудничаем с заказчиками в Москве и области на выгодных условиях.
Монолитная плита
Ленточный фундамент
Свайно-винтовой
Финский фундамент
Шведская плита | Дома от и до
Главная » Шведская плита
14. 07.2022 в 07:37
На этапе закладки фундамента необходимо произвести разметку котлована и выкопать его. Земляные работы проводятся с соблюдением правил и мер безопасности. Общая глубина котлована должна оставлять порядка 2,7-3 м, а диаметр — не менее 2,5 м. Круглая форма для заглубленного сооружения является оптимальной и обеспечивает максимальную его прочность. С другой стороны, закругление стены требует от каменщика достаточно высокой квалификации.
09.02.2020 в 04:10
Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.
Строительство шведской плиты предполагает разработку схемы
Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.
29.07.2022 в 11:09
Если в подвале с ленточным фундаментом нагрузки воспринимаются вертикальными конструкциями (стенами), то в случае с плитой несущая поверхность имеет горизонтальное расположение в пространстве. Она же выполняет и функции пола, что избавляет от необходимости формировать его по грунту. Плита фундамента всегда монолитная, а опирающиеся на неё стены в данном случае могут возводиться и из кладочных материалов: кирпича, камня, полнотелых бетонных блоков.
24.07.2022 в 19:04
Стоит отметить, что в зависимости от особенностей конкретного проекта, в приведенную ниже инструкцию могут вноситься существенные изменения, так как универсального, шаблонного решения в таком деле быть никак не может.
Например, мы будем рассматривать основание, которое делается для стандартного кирпичного дома, но возможно, вам нужно сделать фундамент для дома из бруса с подвалом. А тут уже можно немного сэкономить…
Брус ведь намного легче камня, а значит можно сделать ленту немного тоньше, арматуру использовать меньшей толщины, пропорцию компонентов бетона делать иной и т.п.
Домик из бруса
16.07.2022 в 07:02
Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.
Таблица 1. Способ создания ленточного фундамента
15.07.2022 в 07:40
Монолитная плита требует армирования по всей площади
Прежде чем начать строительство фундаментной плиты, в обязательном порядке выполняется подготовка строительной площадки, которая впоследствии будет использоваться для возведения несущей основы здания.
Подготовительный этап выглядит так:
14.07.2022 в 19:01
Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.
Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.
13.07.2022 в 20:21
Вообще, данный вид фундамента относится к категории мелкозаглубляемых – то есть плита заливается практически на поверхности грунта. И только когда плитный фундамент и цокольный этаж составляют единое целое, его можно заглублять хоть на всю высоту стен. Толщина такой плиты должна быть не менее 20 см, хотя поверхностный вариант может иметь и вдвое меньшую толщину.
Чем меньше стыков – тем выше герметичность
Теоретически, стены подвального этажа, соприкасающиеся с грунтом, возводимые не на ленточном, а на плитном фундаменте, могут выкладываться из кирпича. Но гораздо надёжнее, когда они так же выполнены монолитным способом. И дело тут даже не в прочности, а в герметичности ограждающих конструкций.
11.07.2022 в 08:44
Наличие подвала в доме – это масса неоспоримых преимуществ и достоинств, останавливаться более подробно на которых в данной статье мы не будет. Вместе с тем, важно понимать, что на начальном цикле строительства наличие подвала в разы увеличивает сумму первоначальных вложений на строительство. Дело в том, что строительство фундамента с подвалом – это материалоемкое и требующее использования специальной техники, а соответственно более затратное в плане финансовых расходов строительство.
10.07.2022 в 20:34
Фундамент для дома с подвалом приходится закладывать в грунт не менее чем на 160 см. Чем глубже, те выше влажность почвы: ближе грунтовые воды, чаще встречается верховодка, поэтому, кроме традиционной гидроизоляции под плитой, в качестве защиты от подмыва обязательно предусматривается подбетонка толщиной 8-10 мм.
Схема монолитного цокольного этажа на фундаментной плите
09.07.2022 в 21:56
Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.
Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.
09.07.2022 в 10:35
Строительство фундамента с подвалом имеет определенную специфику и зависит от назначения помещения. Для того чтобы избежать ошибок при проектировании и строительстве такого основания следует разобраться с их отличительными особенностями.
Погреб. Это помещение предназначено для длительного хранения запасов продовольствия. Для создания необходимых условий важно сохранять пониженную температуру, поэтому элементы отопительной системы в нем не размещаются.
Техническое помещение. В подвале нередко располагают отопительные приборы, систему отопления, септик или бойлер. Такое решение позволяет удалить эти приборы из жилых помещений.
08.07.2022 в 11:43
Монолитный ленточный фундамент
В стандартном виде представляет собой ленту бетона по периметру дома шириной сантиметров 40-50 и глубиной (ниже уровня земли) 1,5 – 2 метра. Но, конечно, в случае если вы хотите делать полноценный подземный этаж, то в этой ситуации фундамент для дома с подвалом должен быть глубиной не менее двух метров – чтобы по помещению можно было ходить в полный рост.
Преимущества у такого типа основания следующие:
08.07.2022 в 00:00
Подвалы отличаются своим функциональным назначением. С этим связаны некоторые нюансы при их устройстве. Кроме того, подвал может быть расположен в цокольном этаже или заглублен ниже уровня земли. Если уровень паводковых и грунтовых вод позволяет построить фундамент с подвалом. По видам подвалы отличают в зависимости от того для каких целей он строится.
Строительство монолитного фундамента под цокольный этаж
07. 07.2022 в 12:44
Среди общего количества оснований для жилых домов отдельно выделяется один вид, который можно назвать монолитная плита на ленточном фундаменте. Он удачно сочетает все преимущества каждого из описанных выше вариантов. Конечно, изготовить ленточно-плитный фундамент без существенных затрат сил и средств не получится, но в результате вы получите лучший вариант из всех имеющихся.
Определяясь, какой лучше фундамент ленточный или монолитный следует знать, что и при использовании последнего строительство подвала и цокольного этажа очень затруднительны. Также сложно уложить под монолитной плитой коммуникации – сложность доступа не позволит осуществить ремонтные работы. При этом даже при грунтовых водах, залегающих под поверхностью грунта монолитная плита выручит всегда.
05.07.2022 в 02:21
Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.
В первом случае на подготовленной площадке укладывают железобетонные плиты. А в качестве выравнивающего и «связующего» слоя заливают цементно-песчаную стяжку. Несущие возможности такого фундамента невысоки, поэтому его либо обустраивают на скальных (или крупнообломочных) грунтах, либо для легких построек.
Монолитная плита не имеет каких либо недостатков и ограничений в применении, кроме высокой стоимости изготовления. Есть даже рекомендации по применению плитного фундамента глубокого заложения:
12.02.2020 в 02:01
Марка бетона для ленточного фундамента при глубоком залегании вод (ниже 2 метров) и средней степени армирования выбирается по предыдущим рекомендациям:
для легких зданий — M200;для одноэтажных кирпичных — M250;для двух и трех этажных кирпичных — M300.
При изготовлении фундамента-плиты или ленточного, но с высоким уровнем грунтовых вод, раствор берут не ниже, чем M350. Причем заполнитель должен быть только гравийный (не щебень), и не обмелованный. Для заливки буронабивных свай используется М200 или М250.
Из всего сказанного выше, следует: то, какая марка бетона используется для фундамента зависит от:
31.01.2020 в 08:57
Прежде чем приступать непосредственно к реальному монтажу монолитной плиты, следует внимательно изучить все нюансы указанной операции. Как любая работа, она невозможна без составления первоначального проекта.
Схема устройства цокольного перекрытия.
Его можно заказать в одной из специализированных фирм по составлению проектно-конструкторской документации на строительство зданий. Вариант этот выглядит предпочтительнее, чем собственноручные расчеты, так как только специалисты могут рассчитать действие на плиту изгибающего момента под максимально возможной нагрузкой.
05.01.2020 в 01:23
Разброс допустимых толщин монолитных фундаментных плит в практике индивидуального строительства – довольно невелик. Как привило, этот параметр оценивается в 150 – 300 мм. Впрочем, для хозяйственных построек могут быть плиты и в 100 мм, а для крупных построек – доходить до 350÷400 и даже более, но это уже достаточно редкое явление. Можно примерно ориентироваться на следующие показатели:
— лёгкие пристройки, садовые сооружения, постройки хозяйственного назначения – 100÷150 мм.
— легкие каркасные дома, одноэтажные постройки из бревен, бруса, газосиликатных блоков – 200÷300 мм.
— двухэтажные срубы или дома из бруса, одноэтажные здания из силикатного кирпича или бетона – 250÷350 мм.
02.01.2020 в 15:23
Доброго дня всем участникам сообщества и тем кто читает мой БЛОГ.
Пишу сегодня пост о том как делал монолитное перекрытие на частном домике.
Не так давно писал о том как делал там же стены подвала .
Не так давно, в сообществе строителей, был пост , где было много споров какое перекрытие лучше, дешевле, быстрее в строительстве, экономичнее и т.д. Предлагаю вариант, я считаю самый наилучший на данный момент, перекрытия — монолитный, и коротко опишу все его плюсы и минусы.
Утеплённая шведская плита: конструкция, технологии и стоимость
Речь пойдёт об одной из разновидностей монолитного плитного фундамента – опорной конструкции, обозначаемой соответствующей аббревиатурой УШП. От других фундаментов этой группы утеплённая шведская плита отличается многофункциональностью, поскольку в ней заложены инженерные коммуникации и система подогрева пола первого этажа.
Для частного домостроения в РФ основания этого типа являются относительным новшеством, но их преимущества в вопросах энергосбережения — веский аргумент при выборе конструкции, и фактор, стимулирующий быстрый рост востребованности УШП.
Рассмотрим утеплённую шведскую плиту подробнее: конструктивное устройство, достоинства и недостатки, последовательность этапов сооружения.
Следует оговориться, что данная статья не является инструкцией по возведению УШП силами будущего домовладельца. Утеплённая фундаментная плита – конструкция непростая, сооружаемая по результатам инженерных расчётов и с использованием профессиональной техники. Но, прежде чем за дело возьмутся специалисты, заказчик должен обосновать для себя выбор именно такого фундамента, а для этого нужно иметь о нём достаточное представление.
Содержание
1.
Что даёт применение фундамента «утеплённая шведская плита»
2.
Базовые принципы устройства УШП
3.
Назначение УШП, и где оправдано её применение
4.
Возведение утеплённой шведской плиты
4.1
Проектно-изыскательские работы
4.2
Земляные работы
4.3
Устройство песчано-щебневой подушки
4.4
Разметка и устройство опалубки
4.5
Армирование
4.6
Монтаж нагревательных контуров
4.7
Заливка бетона
5.
Заключение
Что даёт применение фундамента «утеплённая шведская плита»
Научно-технический прогресс в 21 веке обусловил развитие тенденции минимальной зависимости человека во всех сферах деятельности от невосстанавливаемых источников энергии – нефти, газа, твёрдых видов топлива. Не стала исключением и строительная индустрия.
Научные разработки в области строительства зданий с низким энергопотреблением дали жизнь новому термину «пассивный дом» — комплексной концепции строительства, заключающейся в использовании «попутного» тепла (солнце, бытовое оборудование не отопительного назначения) и пассивных методов энергосбережения.
Особенности конструкции «пассивного дома», оснащённость современным инженерным оборудованием и возведение на местности с хорошим энергетическим потенциалом позволяют минимизировать потребление внешней энергии, но — без ущерба для комфортности проживания там людей.
Согласно европейским стандартам, энергоэффективному дому для комфортных условий проживания в год должно быть потребно энергии до 15 кВт на 1 м кв. жилой площади. Сравнение этого показателя с энергопотреблением домов старых проектов (до 300 кВт) и новых зданий с уже пониженным расходом (60 кВт) убеждает в оправданности затрат на широкое внедрение «пассивных» технологий в домостроение.
Суть «пассивности» заключается в том, что сам дом не производит энергии в полном потребном объёме, и оснащённость его оборудованием умеренна. Но планировочные и конструктивно-технологические решения, применяемые при таком строительстве, позволяют зданию интенсивно поглощать и аккумулировать поступающую энергию, запасы которой затем используются с максимальной эффективностью.
Следуя концепции энергосбережения, без максимальной теплоизоляции дома не обойтись. Следовательно, все ограждающие конструкции, являющиеся проводниками тепла, должны быть теплоизолированы – это касается и малогабаритных элементов, поскольку при разнице температур внутри и снаружи они тоже являются «мостиками холода».
Теплопотери через фундамент и пол нижнего этажа, учитывая расположение и значительную площадь этих элементов строения, всегда велики. И утеплённая шведская плита, как никакое другое опорное основание, соответствует концепции «пассивный» дом.
Определение «шведская» не связано с местом разработки данной технологии и отражает лишь широкую распространённость фундаментов такого типа в европейских регионах с суровыми климатическими условиями зимой – Скандинавии, северной части Европы. При этом именно Швеция в широком ассортименте выпускает эффективные теплоизолянты высокой прочности, но лидером в практическом применении УШП является Германия.
Базовые принципы устройства УШП
Если сравнить ход работ по возведению утеплённой шведской плиты в различных условиях, то подходы к некоторым решениям могут отличаться. Однако возможные различия в технологиях не существенны, и основные принципы сооружения этого энергоэффективного фундамента остаются неизменными.

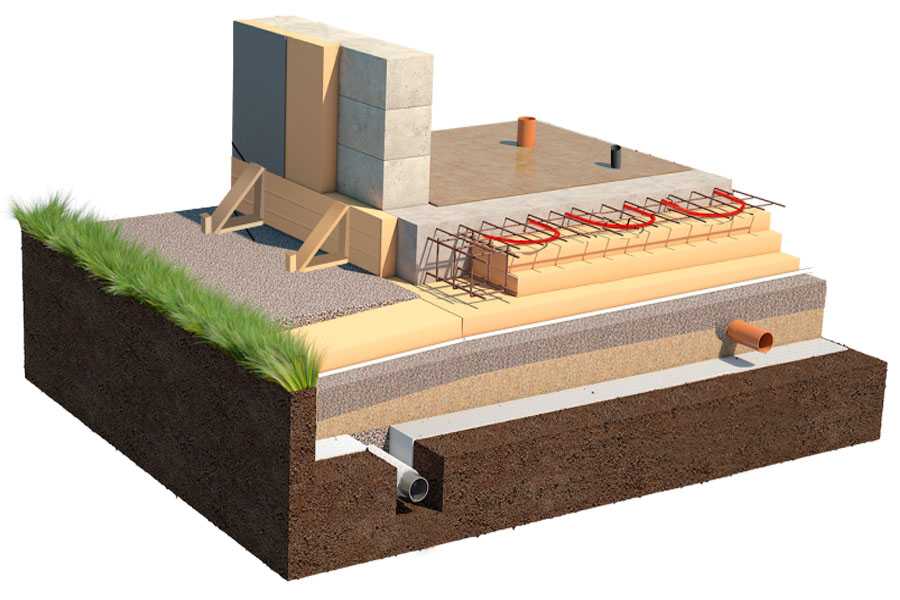

Конструктивно УШП представляет собой плиту, что и отражено в названии. Такие опорные основания передают грунту вес строения равномерно — всей площадью фундамента. Для обеспечения этой равномерности плита в любом сечении должна быть достаточно прочной и жёсткой, ведь под стенами и каркасными колоннами она испытывает более высокие вертикальные нагрузки. Чтобы нейтрализовать эту разницу в силе воздействия, плитный фундамент по контуру будущих стен усиливают рёбрами жёсткости, обращёнными вниз. В такой конструкции просматривается гибрид плиты и «ленты» — эффективное решение, к которому плюсуется основное ноу-хау, заключающееся в оснащённости УШП системой водяного обогрева «тёплый пол» и качественном утеплении снаружи.
Назначение УШП, и где оправдано её применение
Утеплённая шведская плита предназначена для решения следующих задач:
- минимизация потерь тепла зданием – снижение затрат на электроэнергию и энергоносители;
- создание в доме комфортного для жильцов микроклимата;
- формирование неблагоприятных для вредных биологических образований – грибка, плесени условий.
УШП – конструкция дорогостоящая, и её возведение оправдано не везде. В регионах с умеренным климатом вопросы энергосбережения и комфортности жилья можно решить менее затратными способами. Кроме того, для устройства шведской плиты подойдёт не всякая площадка и не любой грунт.
Применение УШП экономически оправдано и технически возможно в следующих случаях:
- Частное домостроение в зонах с суровыми климатическими условиями (кроме регионов на вечной мерзлоте) и высоким залеганием грунтовых вод.
На заметку: использование в средней полосе не является противопоказанием. - Строительство на грунтах с низкой несущей способностью. Но пучинистые грунты требуют применения в фундаменте усиленного арматурного каркаса и бетона марки М350, М400, а в некоторых случаях даже М500.
- Кроме «тёплого пола» в плите, дом оборудован и другими системами отопления.
- Стены здания из нетяжёлых материалов – дерево (брус, оцилиндрованные брёвна), сэндвич-панели, пенобетон. Газобетон приемлем для одноэтажных домов.
При многих достоинствах есть у шведской плиты и «минусы»:
- Возведение УШП рекомендовано лишь на горизонтальных площадках естественного происхождения, поскольку затраты по обустройству такого участка на склоне значительны, а гарантий необходимой для УШП прочности насыпное основание не даёт.
- Прокладка коммуникаций в самой плите и под ней усложняет проектирование.
- Утеплённый шведский фундамент не соорудить своими руками – технология требует профессиональных навыков и точного соответствия исполнения проекту.
- Скрытость коммуникаций обуславливает потребность в резервных линиях.
Возведение утеплённой шведской плиты
Рассмотрим вкратце этапы сооружения УШП – от проектных разработок до завершающей операции.
Проектно-изыскательские работы
На участке застройки выполняют комплекс операций по определению характеристик грунта, высоты залегания грунтовых вод, отклонения площадки от горизонта и др.
Точность результатов имеет большое значение, поскольку на их основе рассчитываются:
- глубина котлована;
- потенциал дренажной системы и мощность инженерных сетей;
- толщИны песчано-щебневой подсыпки, утеплителя и плиты;
- геометрия арматурного каркаса – 1 или 2 яруса, диаметр стержней, размер ячей в каркасе;
- параметры оборудования для системы «тёплый пол».
Земляные работы
УШП не требует глубокого заложения. Для грунтов с хорошей несущей способностью это обычно 40-50 см, как правило – выше отметки промерзания.
Площадку очищают от крупной растительности и, ориентируясь на проектные точки привязки, размечают на ней котлован – его размеры в плане должны быть на 1-1,5 м больше контура фундамента. Эта добавочная полоса по периметру будет использована для устройства дренажа и отмостки. Глубина котлована выполняется согласно проекту, но слой плодородной почвы должен быть удалён полностью.
Дно котлована выравнивается – бугры срезаются, ямы засыпаются песком (не вынутым грунтом). Выровненные основания трамбуются виброплитой, засыпаются слоем глины в 10 см и опять уплотняются.
По утрамбованному дну с напуском на стенки в 0,7-1,0 м стелют геотекстиль – этот материал свободно пропускает воду, но предотвратит взаимное проникновение песка устраиваемой сверху «подушки» и грунта.
Если холст полосового исполнения, покрытие из него выполняют укладкой полос с напуском друг на друга в 10-15 см, после чего шов проклеивают поверху строительным скотчем.
Устройство песчано-щебневой подушки
На прочных грунтах назначение подушки – нивелирование дна котлована, так как хорошо выровнять его без подсыпки сложно. В таких ситуациях ровняющий слой выполняется минимальным, поскольку песок – накопитель влаги. А на слабом, пучинистом грунте подушкой заменяют ненадёжное основание.
Поверх геотекстиля насыпается речной крупнозернистый песок без глинистых включений и органических примесей. Общая толщина песчаной засыпки может варьироваться от 10 до 30-40 см – это зависит от величины слоя вынутой плодородной почвы и несущих характеристик грунта под ней. При значительном объёме песка его вносят послойно по 10-15 см с промежуточным смачиванием и уплотнением виброплитой в 4-5 прохода. Песчаное покрытие – это компенсационный слой, который будет принимать нагрузки от пучения.
На этом этапе монтируют дренажную систему и коммуникации. Траншеи под дренаж роются в песчаной засыпке по периметру, а под линии коммуникаций – согласно проектного расположения систем электро- и водоснабжения, канализации. Под приёмные дренажные колодцы можно использовать куски гофрированных ПВХ-труб Ø300-400 мм.
После прокладки входных линий нередко выполняют сразу и их разводку для будущих помещений, выводя оконечности выше уровня будущего фундамента.
Траншеи с дренажными трубами простилают геотекстилем и засыпают щебнем, с коммуникациями – просто заполняют песком.
Засыпанные линии трамбуют лёгкой плитой – это зафиксирует их по месту укладки и исключит возможность подвижки, чреватой разрушением.
На песок укладывают гравий фракции 20-40 слоем 15-20 см и тоже трамбуют. Трамбовка на данном этапе повысит плотность не только гравийного покрытия, но и песка под ним, в который от такого воздействия будет вогнана часть камешков.
После уплотнения гравия площадка почти готова к установке опалубки — в зависимости от вида утеплителя УШП, поверх гравийного покрытия может понадобиться гидроизоляция.
Разметка и устройство опалубки
Утеплённая шведская плита возводится с системой дренажа и двумя гидробарьерами – утрамбованный слой глины под геотекстилем и несъёмная опалубка из пенополистирола повышенной плотности толщиной не менее 20 см. Под такой пенопласт по утрамбованному щебню выполняется ещё и подбетонка – тонкая выравнивающая стяжка для защиты изолянта от острых камешков, по которой затем делают гидроизоляцию из полиэтиленовой плёнки толщиной от 150 мк с нахлёстом листов друг на друга в 10 см.
Если опалубочными щитами служит экструдированный пенополистирол (ЭППС), то его толщина должна быть не менее 10 см. В гидрозащите полиэтиленом этот материал не нуждается.
Независимо от вида фундаментного утеплителя, между стеновой кладкой и плитой стелют техническую плёнку толщиной 150 мк.
По утрамбованному щебневому слою делают разметку под установку опалубки. Для этого используют обноску: Т- или П-образные стойки, чаще самодельные, на которые натягиваются разметочные шнуры.
Шнуры должны обозначить внешний контур утеплителя. В зависимости от материала и вида исполнения, теплозащита может крепиться к опалубочным щитам изнутри или сама выполнять роль несъёмной опалубки.
Три технологии сооружения опалубки:
- Из деревянных опалубочных щитов с временным креплением к ним листов утеплителя повышенной плотности.
- С использованием специального углового крепежа, заменяющего деревянную опалубку.
- Из теплоизоляционных блоков L-образного сечения для УШП.
Наименее затратным по времени является 3-й способ. Кроме того, наружная поверхность L-блоков – это цементно-стружечная плита, готовая к защитной облицовке любым материалом наружного использования (кирпич, камень, керамика).
При использовании углового крепежа «ТехноНиколь» понадобится клеящая пена для работы с ППС (пенополистирол). Эта методика позволяет отказаться от боковых распорок, что экономит время на их установку и материал.

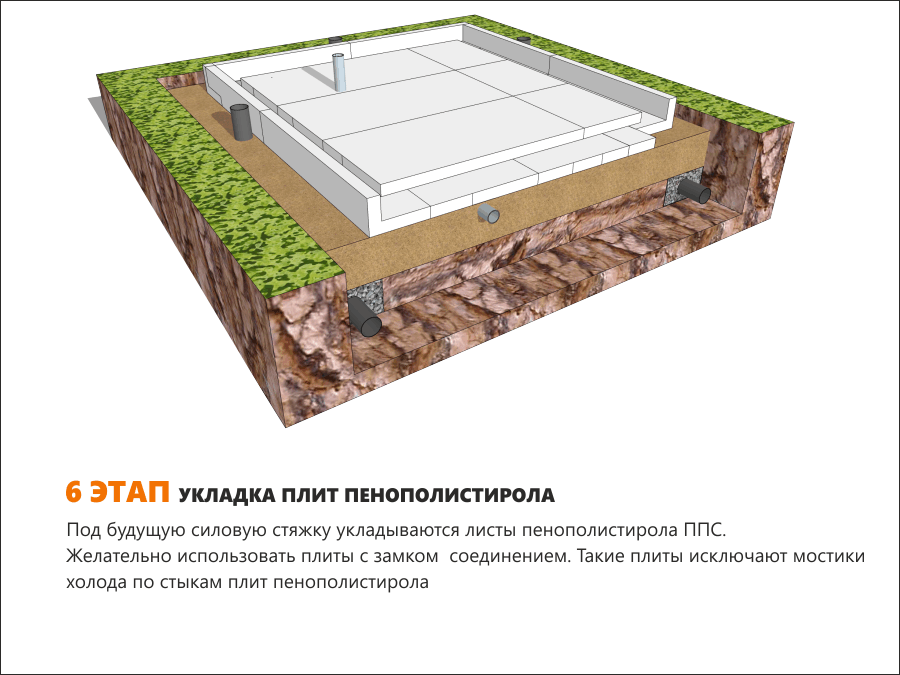

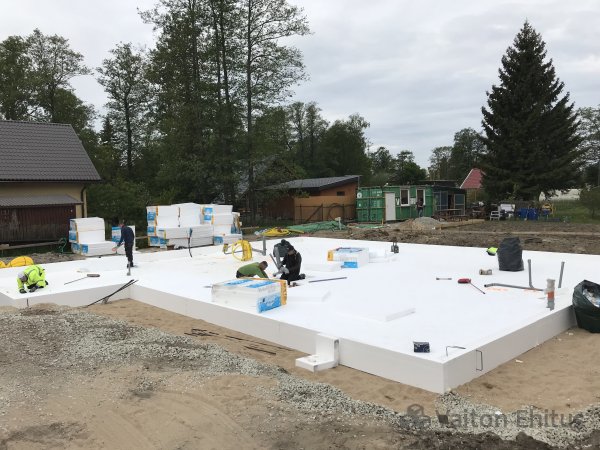

Утепляя основание, первый слой ППС (или 2 первых) укладывается на всю площадь. Следующие два слоя кладутся так, чтобы двуслойное они располагались под полами помещений, а образовавшиеся при этом канавки после заливки бетона сформируют рёбра жёсткости – под несущими стенами и перегородками.
Листы утеплителя в слоях компонуют с перевязкой швов и склеивают между собой специальным клеем или монтажной пеной.
Армирование УШП

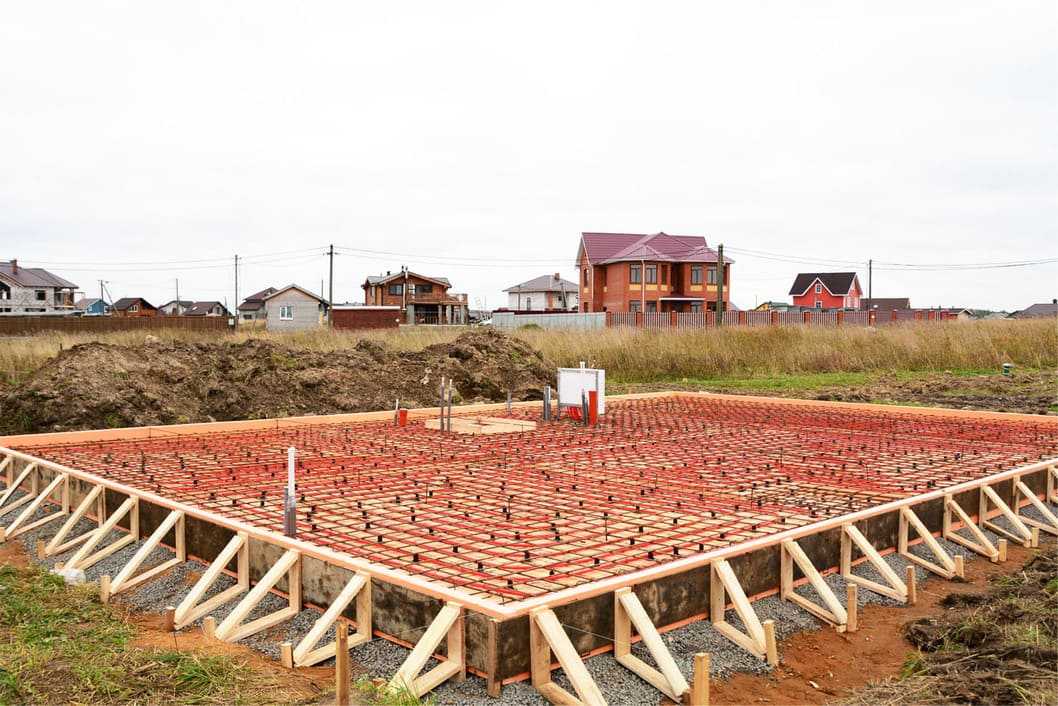

Работу начинают с вязки каркасов для рёбер жёсткости. Для этих элементов используется стальная арматура переменного профиля Ø12 мм и 8 мм. Из более толстой изготавливают продольные прутья, которые с помощью вязальной проволоки крепятся между собой поперечными 8-миллиметровыми скобами-хомутами с шагом в 300 мм.
Каркасы для рёбер вяжут поблизости на кОзлах и по готовности устанавливают на проектное место, приподнимая над основанием с помощью ПВХ-фиксаторов на 3-5 см. Сварку для этого не используют – она нагревом отпускает металл, плюс делает его уязвимым для коррозии.

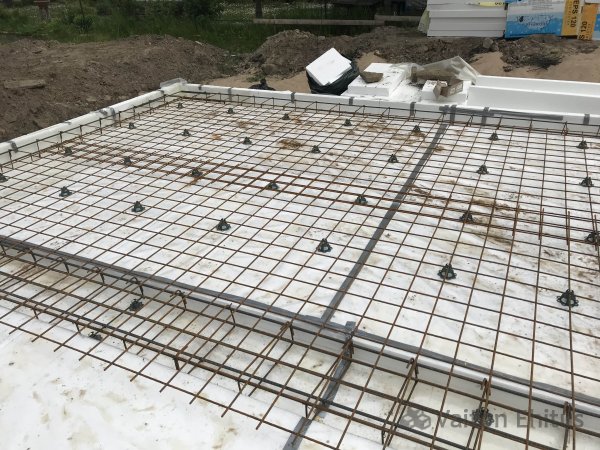

Горизонтальная часть УШП армируется в один ярус — сеткой с ячеей 15х15 см из арматуры переменного профиля Ø10 мм. Для создания сплошного армирования прутья наращивают, связывая их продольно с накладкой друг на друга в 250 мм.

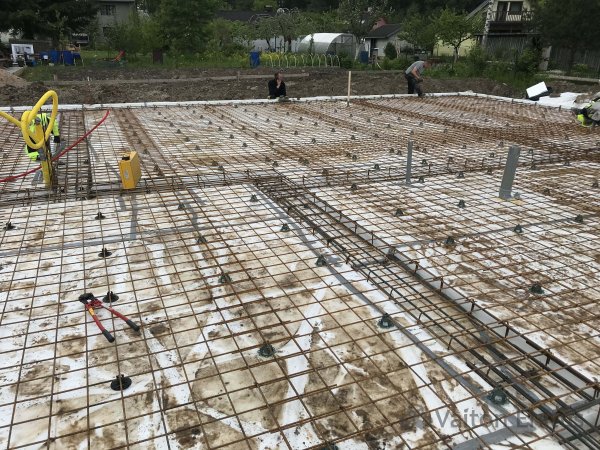

Арматурная сетка основания должна быть связана с каркасами рёбер жёсткости, образуя общий армирующий пояс.
Монтаж нагревательных контуров
Для водяных «тёплых» полов в УШП используют трубки Ø16-20 мм. Минимальный диаметр применяют при линейной протяжённости нагревательного контура не более 70 м. При большей длине применяют трубу потолще, но она не должна быть более 100 пог. м.
Лучшие трубки для «тёплых» полов – из сшитого полиэтилена. Финский бренд Uponor уже давно ассоциируется в РФ с высоким качеством, но есть и надёжные аналоги (Тece, Valtek, Stout, Rehau).
Лучшей конфигурацией контура считается «улитка», поскольку она распределяет тепло наиболее равномерно. При такой компоновке трубки и шаге между витками в 150 мм перекрывается около 1 м кв. напольной площади.
Места прохода труб под стенами оборудуют защитными гильзами длиной в толщину стены.
Трубы водяных контуров крепят одним из двух способов:
- Привязкой к арматурной сетке нейлоновыми стяжками.
- К утеплителю с помощью гарпун-скоб – пистолетом для «тёплого» пола.
Второй способ проще в исполнении, быстрее и не менее надёжен.
После окончания монтажа контуров производят их опрессовку.
Заливка бетона

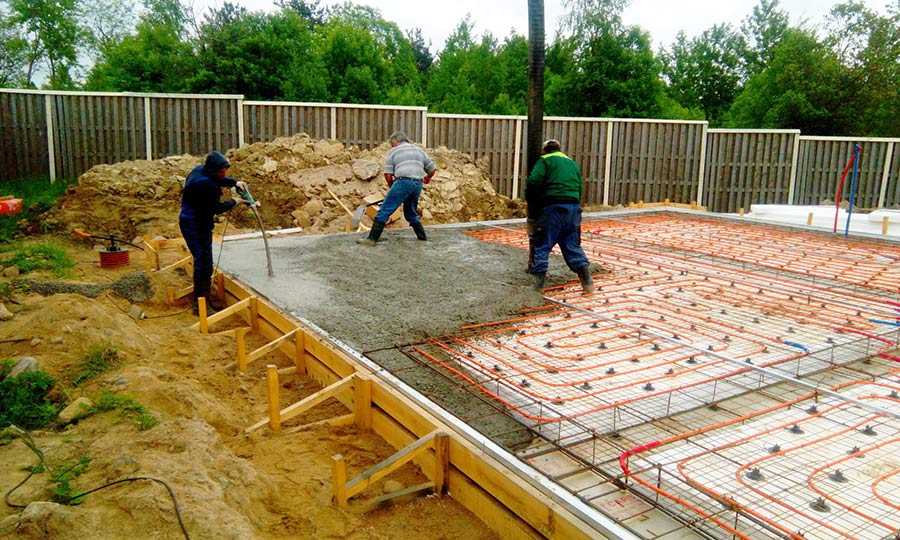

Чтобы плита была монолитной, она должна быть залита за один раз, за один день. При этом промежуток времени между укладываемыми порциями не должен превышать полчаса. Если готовить бетон вручную, в это время можно не уложиться, да и однородность смеси не гарантирована. Вывод: бетон лучше заказать готовым с доставкой непосредственно к месту укладки, а для этого автомиксеру должны быть обеспечены подъездные пути к стройплощадке.
При заливке бетон распределяют по основанию вручную, лучше — самодельными деревянными «гладилками», одновременно уплотняя смесь вибратором.
Распределённый и уплотнённый бетон ровняют правиИлом, выводя его уровень на проектную толщину УШП.
Залитую плиту покрывают по всей площади плёнкой, которую снимают через 2 недели, в течение которых занимаются сооружением утеплённой отмостки – обязательного элемента УШП, предназначенного для отвода воды от фундамента сверху.
После этого можно приступать к следующему этапу строительства здания.
Заключение
В том, что технология утеплённых таким способом фундаментов будет набирать популярность, нет никаких сомнений. Но УШП – не поле для экспериментов, и самостоятельное её возведение под силу лишь компетентным в строительстве домовладельцам. Однако в силу значительного снижения теплопотерь затраты по привлечению профессионалов – «минус» краткосрочный, окупающийся за 3-5 лет.
Утепленная шведская плита фундамента (УШП): как ее сделать
Шведская плита, фундамент из которой стал популярным в последнее время, получила широкое распространение в России. Монолитные плиты долгое время использовались исключительно в Европе. Некоторое время назад УШП появились и в России.
Содержание
Особенности утепленной шведской плиты
Перед тем как покупать этот материал, необходимо разобраться, что это такое. Утепленные плиты представляют собой плиты железобетонного типа, которые укладываются на слой утеплителя.
Конструкция не требует заглубления, поэтому она отлично подходит для установки на разных типах грунта:
- С высоким уровнем грунтовых вод.
- С сыпучей, разрыхленной почвой.
- Со склонностью к смещениям.
Отличительная особенность устройства фундамента при помощи УШП — жесткая конструкция, которая хорошо справляется с движением грунта при смене сезонов и погодных условий.
Замерзание грунта также не происходит, поскольку шведская плита утеплена. Благодаря этому вспучивание и осадка почвы не происходят или являются минимальными.
Утепленная шведская плита стала популярной из-за ее характеристик:
- Неглубокое залегание.
- Хорошая теплоизоляция.
- Вывод влаги при помощи встроенного дренажа.
- Расположение шведских плит выше уровня промерзания почвы.
- Встроенная система “Теплый пол”.
Также плиты обеспечивают равномерное распределение нагрузки, что обеспечивается благодаря арматуре и балкам.
Важно! Альтернативным вариантом устройства фундамента УШП является поперечный разрез.
Сфера применения скандинавской технологии довольно широка. Ее используют в следующих случаях:
- В условиях холодного климата.
- Вблизи залегания грунтовых вод.
- При расположении постройки на слабом, проседающем грунте.
- При возведении малоэтажных построек: каркасных, щитовых, панельных, блочных, кирпичных домов.
Технология УШП появилась в России сравнительно недавно, но уже плотно заняла свое место на рынке. Это объясняется большим количеством преимуществ, которыми обладает фундаментная плита данного типа. Среди них:
- Высокое качество материала.
- Возможность монтировать плитку независимо от типа грунта.
- Быстрый срок проведения работ.
- Небольшой расход бетона.
- На основание можно сразу укладывать напольное покрытие.
- Наличие встроенных коммуникаций.
- Дополнительный слой теплой изоляции позволяет сохранять температуру в помещении.
Плюсы и минусы есть у любого материала. Не является исключением и УШП. Среди недостатков плитки можно выделить:
- Высокие требования к квалификации рабочих и технике выполнения монтажа.
- Необходимость использовать качественные материалы во время работ.
- Сравнительно небольшая высота плитки — 30-40 см.
- Необходимость выполнять выравнивание грунта перед установкой УШП.
- Шведская плитка не дает возможности устройства подвала либо сильно осложняет процесс его возведения.
- При аварийной ситуации доступ к коммуникациям, проложенным внутри плитки, затрудняется.
Важно! Шведскую плитку не получится использовать при строительстве тяжеловесного многоэтажного здания.
Технология строительства утепленной шведской плиты
Технология устройства шведской плитки достаточно новая, потому основными нормативными документами она еще не регламентируется. В любом случае, строители должны соблюдать ряд требований и постепенно проходить все этапы работ. Каждый из них должен производиться обязательно. В противном случае основание и укладка материалов могут получиться неустойчивыми.
Важно! Регламентированные работы (например, укладку фундамента) необходимо выполнять по существующим нормам, описанным в специальных документах.
Изыскательные работы
В первую очередь производятся изыскательные работы. Они предполагают определение типа грунта и наличия грунтовых вод. Также выявляется уклон земли в месте строительства и несущая способность грунта.
На основе полученных данных производят расчет требуемых материалов для строительства. Далее составляется схема дома или другой постройки, на которой размещаются все важные элементы будущего здания. На основе полученных данных в ходе изыскательных работ составляется смета и план строительства.
Расчет
Для расчета размеров материала и его количества можно воспользоваться специальным калькулятором, доступным в онлайн-формате в интернете. Также можно воспользоваться специальной формулой и рассчитать площадь:
P1=M1/S, где:
- P1 — нагрузка, которую выдерживает грунт без фундамента;
- M1 — нагрузка, оказываемая строением;
- S — площадь монолитной плиты.
Расчет фундаментных плит производится на основе характеристик, присущих УПШ:
- Толщина — 15-30 см.
- Высота — 30-50 см.
- Ребра — 10-30 см.
Выбор плитного фундамента зависит от типа грунта и планируемой постройки.
Земляные работы
В первую очередь производится разметка земли участка: ее переносят со схемы, составленной ранее на бумаге. Чтобы зафиксировать разметку, используют колья или металлические штыри. Между ними натягивается бечевка.
Если процесс строительства затягивается, сверху по периметру огороженной территории натягивается тент или пленка, чтобы осадки не размягчали грунт. Его также оставляют на время стройки.
Земляные работы своими руками проводятся в несколько этапов, каждый из которых является обязательным:
- Очистка площадки от мусора, веток, листьев. Если на территории есть трава, ее лучше всего предварительно скосить.
- Плодородный слой почвы (примерно 0,5 м) удаляется. Это обеспечивает отток влаги от конструкции.
- Делают песчаную подушку, толщина которой должна составлять 30-40 см.
- По периметру котлована удаляется грунт, чтобы проложить дренаж. Требуется достаточное углубление.
- Укладка глиняного слоя по периметру котлована, его тщательное смачивание. Это поможет сделать подкладку более надежной и устойчивой.
Дренажная система необходима для скандинавской технологии, чтобы отводить от нее воду. Дно дренажной системы уплотняют при помощи глиняной подушки, которая дополнительно орошается водой. Она утрамбовывается, сверху засыпается слой песка.
Далее укладывают геотекстиль и щебенка мелкой фракции. После этого размещают дренажные трубы, которые сверху также засыпаются щебнем. Сверху снова кладут геотекстиль.
Траншеи должны быть сделаны под небольшим уклоном — примерно в 5°. По углам здания устраивают дренажные колодцы. Для этой цели могут служить пластиковые трубы гофрированного типа (диаметр 30-50 см).
Подушка
Котлован должен быть немного шире площади сооружения. Его углубляют под фундамент — под основные и внутренние стены для укладки ребер жесткости, чтобы конструкция была более устойчивой. Почву на дне дополнительно утрамбовывают, чтобы она не проседала.
Далее вносят песок. В зависимости от типа конструкции меняется толщина подушки: если почва сырая, а конструкция несущая — ширина песочного наполнителя должна составлять 50-60 см.
Песчаная подушка смачивается и утрамбовывается при помощи виброплиты. Потом укладывается геотекстиль, его заводят за стенки примерно на 1 м. Далее производится вторичная засыпка слоя гидроизоляции из песка и щебня (примерно на 25 см).
После этого необходимо выбрать, какой материал будет использоваться для изоляции. Для этой цели можно использовать рубероид. Его необходимо положить таким образом, чтобы листы располагались внахлест, и между ними не было зазоров.
Монтаж
Утепленная плитка монтируется достаточно просто, но в любом случае требуется предварительная подготовка перед ее установкой.
Утеплитель состоит из двухслойного пенопласта. Между ними есть прокладка гидроизоляции (чаще всего — полимерная пленка). Толщина утеплителя обычно составляет 200 мм, а в местах ребер жесткости — 100 мм.
Опытные строители рекомендуют обустраивать несъемную опалубку, которая выполняется из экстрагированного пенопласта. Сделать это можно из заводских заготовок.
В частном строительстве нередко используется щитовая опалубка, которую делают из досок, которые сбиваются вместе. Они должны скрепляться при помощи клиньев.
Деревянные щитки должны быть дополнительно обработаны средством от насекомых-древоедов и гнили. Это увеличит срок службы опалубки.
Важно! Высота опалубки должна быть выше поверхности плиты на 20 см.
При монтаже необходимо контролировать некоторые аспекты работы:
- Не должно быть повреждений коммуникационных линий в процессе монтажа и бетонирования.
- При прокладке коммуникаций необходимо закреплять их и горизонтально, и вертикально.
- Стоит обратить внимание на утепление пола: работы должны быть произведены в соответствии со стандартами и из качественных материалов.
При корректном выполнении всех работ шведские панели прослужат долгое время.
При бетонировании заливается 10 см раствора. Заливка производится с перерывами, чтобы предыдущий слой успел высохнуть.
Для трамбовки бетона можно использовать специальное устройство — виброплиту.
Сокращение расходов в процессе стройки
Наибольшие расходы во время строительства с использованием плит УШП связаны с прочным качественным бетоном, который используется для заливки фундамента.
Чтобы сократить расходы на его заливку, можно использовать бетонный раствор, в который будут включены шлаки или щебень. Это увеличит прочностные характеристики фундамента здания и сократит расходы на покупку бетона.
Также в процессе создания опалубки можно использовать вторичные материалы. При этом они не должны быть плесневыми или прогнившими. Это позволит не тратить денежные средства на покупку нового материала.
Срок службы плит УШП
Заявленный производителем срок службы плит шведского типа составляет 50 лет. Безусловно, все будет зависеть от того, как именно эксплуатируются материалы и в какой почве они располагаются.
Например, если плиты располагаются в грунте, который имеет множество грунтовых вод, скорее всего срок эксплуатации сократится, хоть и ненамного.
Материал имеет дополнительное утепление, поэтому не требуется производить манипуляций с теплоизоляцией. Это значительно сокращает время проведения работ и расходы на закупку расходных материалов.
Рекомендуемые продукты — коллекционеры деревьев свободы
Добро пожаловать к коллекционерам Liberty Tree! Вы найдете нас полезными и дружелюбными в общении. Мы предлагаем коллекционные военные детали и аксессуары, а также старинное огнестрельное оружие и боеприпасы. Наши продукты предлагаются с точными изображениями и описаниями для вашей помощи и включают в себя простую политику возврата. Перед покупкой обязательно ознакомьтесь со всеми нашими Условиями и Политикой. Мы рады, что вы присоединились к нашей семье довольных покупателей и военных коллекционеров. LTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рекомендуемые товары — коллекционеры деревьев свободы
Добро пожаловать к коллекционерам Liberty Tree! Вы найдете нас полезными и дружелюбными в общении. Мы предлагаем коллекционные военные детали и аксессуары, а также старинное огнестрельное оружие и боеприпасы. Наши продукты предлагаются с точными изображениями и описаниями для вашей помощи и включают в себя простую политику возврата. Перед покупкой обязательно ознакомьтесь со всеми нашими Условиями и Политикой. Мы рады, что вы присоединились к нашей семье довольных покупателей и военных коллекционеров. LTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
опорная плита – Перевод на шведский – примеры русский
Английский
Арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец китайский
Шведский
Синонимы арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец китайский язык Украинский
Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова на основе вашего поиска.
Устойчивость ограничена сложенной опорной плитой .
Stabiliteten är begränsad med infälld bottenplatta .
Благодаря опорной плите , изготовленной из чрезвычайно прочного литья из сфероидального графита, AP2560e отличается особой надежностью.
Med en bottenplatta Tillverkad av Mycket Robust Gjuten sfärisk grafit är AP2560e synnerligen tålig.
Регулируемая опорная плита для максимальной защиты рабочего пространства.
Inställbar basplatta for base skydd av arbetsyta.
Это первое поколение миномета из титанового сплава в Китае 9.2771 опорная плита .
Detta är Kinas первое поколение av basplatta av titanlegering.
Стойка из кортеновской стали с опорной плитой , H = 3,67 м.
Cortenstålstolpe med fotplatta , H=3,02 м.
Отдельная тяговая станция с фиксированной опорной плитой можно использовать для тренировки нескольких различных групп мышц, а также для упражнений на гребле.
Den separata dragstationen med fast fotplatta kan användas for åtskilliga muskelgrupper såväl som roddövningar.
Экономия времени: быстрый и надежный монтаж без привинчивания к опорной плите .
Tidsbesparande: быстро и стабильно монтировать utan skruvar на боттенплатан .
Наклон опорной плиты позволяет пилить под углом.
Lutning av basplattan – Tillåter att såga i en vinkel.
Прикрепите опорную пластину или угловой корпус к монтажной поверхности с помощью винтов.
Монтера боттенплаттан эллер винкель скайдд тилль монтерингситан мед скруварна.
Головка датчика, прикрепленная к опорной плите , всегда считывает положение ползуна абсолютно и бесконтактно.
Givarhuvudet som sitter monterat på basplattan avläser hela tiden slidens position absolut och beröringsfritt.
опорная пластина подставка состоит из двух отдельных частей, которые соединяются друг с другом.
Basplattan står i två separata delar som klickar ihop.
Датчики приклеиваются к базовой пластине с помощью подходящего клея.
Sensorn är limmad på bottenplattan med ett lämpligt bindemedel.
Поместите лицевую панель на опорную пластину и прикрутите детали друг к другу.
Placera skärmfästet över basplattan och skruva ihop delarna.
Первоклассные результаты уплотнения асфальта благодаря очень высококачественной опорной плите .
Förstklassiga resultsat vid asfaltkomprimering tack vare den mycket höga kvaliteten på боттенплатан .
Оптимизированное сочетание специально разработанной опорной плиты и направляющей рукоятки обеспечивает простоту маневрирования.
Den optimerade kombinationen av den speciellt utformad bottenplattan och styrhandtget medger enkel manövrering.
Опорная плита исключительно устойчива благодаря своему оптимизированному размеру.
Fotplattan är oerhört stabil tack vare sin optimerade storlek.
Специальная опорная плита и различные точки управления обеспечивают превосходную маневренность.
Den speciellt profilerade bottenplattan och de olika styrmöjligheterna erbjuder превосходная маневренность.
Эта система состоит из двух профилей из оцинкованного листового металла, прикрепленных болтами к опорной плите .
Detta system лучше всего подходит для гальванического профиля, который можно проверить на basplattan .
Гусиная шея может быть изменена по высоте и направлению после установки базовой пластины .
Gåsäcken kan ändras i höjd och riktning efter montering av боттенплатан .
BB-EPh2800 представляет собой независимую опорную плиту .
BB-EPh2800 är en oberoende basplatta .
Возможно неприемлемый контент
Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи. Пожалуйста, сообщайте о примерах, которые нужно отредактировать или не отображать. Грубые или разговорные переводы обычно выделены красным или оранжевым цветом.
Зарегистрируйтесь, чтобы увидеть больше примеров Это простой и бесплатный
регистр Соединять
Swedish Dinner Plates – 18 For Sale at 1stDibs
Antique and Vintage
18
Any price
Under $500
$500 and up
Anywhere
Europe
12
In Stock Now
18
In Stock Within 6 weeks
18
Scandinavian Modern
11
Mid-Century Modern
2
Art DECO
1
ART NOUVEAU
1
20th Century
18
РАННЯ 20 -й век
9 2РАННЯ 20 -й век
9 20027 Mid-20th Century
13
Late 20th Century
2
Early 1900s
1
Ceramic
14
Stoneware
6
Earthenware
3
Porcelain
3
Swedish
19,663
Europe
2,330
France
695
United Kingdom
635
Gustavsberg
2
Upsala Ekeby
2
Vicke Lindstrand
1
Stig Lindberg
1
Размеры
Исключить продано
Только объявления этой недели
Только возвращаемые товары
Узнанные списки продавцов
Списки Top Seller
ERREDENDEDNEWESTPRICE: HIGH – Low PPRICE: Low – HighPopular
60 на Page120 на Page
PROWIN Гамильтон, Онтарио
Тарелка Gustavsberg Argenta, шведский ар-деко. Керамическая тарелка с серебряной инкрустацией, около 1930-х годов, Швеция. Бесплатная доставка по США и Канаде.
Category
20th Century Art Deco Swedish Dinner Plates
Gustavsberg Argenta Plate, Swedish Art Deco
Hertha Bengtson for Rörstrand, Seven Koka Dinner Plates
Located in Copenhagen, Denmark
Hertha Bengtson (1917-1993) для Рёрстранда. Семь обеденных тарелок Koka из глазурованной керамики. 1960-е годы. Диаметр: 24,5 см. В отличном состоянии. Штампованный. Уже почти полвека H…
Категория
1960 -х годов Скандинавские современные винтажные шведские обеденные тарелки
Материалы
Керамика
Hertha Bengtson для Rörstrand, Seven Koka Linning Plate
6 Linned, Stig Lindberg, gusterg, gusterg, gusterg, gustergg, gusterg, gusterg, gusterg, gusterg, gustergg, gustergg,
6, stig lindberg,
. 6. Lindberg, Gustavsberg
Расположен в Стокгольме, SE
6 обеденных тарелок из фарфора с очень известным узором Berså, разработанным Стигом Линдбергом в Густавсберге. Их диаметр 24,5 см. Они в очень хорошем состоянии, похоже, что они…
Категория
Скандинавский ужин в середине 20-го века. , C1960s
By Gustavsberg
Расположен в Личфилде, Коннектикут
Около 1960-х, Prunus by Gustavsberg, Швеция. Навеянный кантри-скандинавским дизайном шестидесятых годов, узор Gustavsberg prunus идеально подходит для любого непринужденного декора. Создан известным шве…
Категория
1960 -х годов винтажные шведские обеденные тарелки
Материалы
Ceramic
Редкий комплект Prunus Photle Sware By Gustvsberg, C1960S,
Stugle, Gustvsberg. Дания
Стиг Линдберг для Густавсберга. 11 обеденных тарелок Coq из глазурованной керамики. Красивая глазурь в коричневых тонах. Шведский дизайн, 1960-е. Диаметр: 24,5 см. В отличном состоянии. Штампованный.
Категория
1960-х годов Скандинавский современный винтажный шведский обеденный ужин
Материалы
Керамики
.
Расположен в Копенгагене, Дания
Стиг Линдберг для Густавсберга. Пять обеденных тарелок Spisa-Legum из глазурованного фарфора. 1960-е годы. Мера: Диаметр: 25 см. В отличном состоянии. Штампованный.
Категория
1960-х годов Скандинавские современные винтажные шведские обеденные тарелки
Материалы
ФАРФОН
Стиг Линдберг для Густав.
Расположен в Копенгагене, Дания
Olle Alberius для Rörstrand. Четыре обеденные тарелки Pontus из глазурованной керамики с раскрашенным вручную цветочным мотивом. Шведский дизайн, 1960-е годы. Диаметр: 24 см. В отличном состоянии с л…
Категория
1960-е Скандинавские современные винтажные шведские обеденные тарелки
Материалы
Керамическая посуда
Olle Alberius for Rörstrand, Four Pontus Dinner Plates in Dinner Glazed, Lindish
88888 – Глазурованная фаянсовая посуда, Упсала-Экеби, Швеция, 1940-е годыВике Линдстранд, Упсала-Экеби
Расположена в Уэст-Палм-Бич, Флорида Швеция, 1940с.
Категория
1940-х годов Органические современные винтажные шведские пластины
Материалы
Грустящие посуды
Вик-Линдранд, Блюдо, голубое грандиозное, Upsala-ekebby, Swedensrand, 1940S, 90S, синий глюз.
Расположен в Копенгагене, Дания
Hertha Bengtson (1917-1993) для Rörstrand. 15 тарелок Koka из глазурованной керамики. 1960-е годы. Диаметр: 17 см. В отличном состоянии. Штампованный. Вот уже почти полвека Герта Бенгтсон…
Категория
1960 -х годов Скандинавские современные винтажные шведские обеденные тарелки
Материалы
КАНКОВЕР
. Дания
Герта Бенгтсон (1917-1993) для Рёрстранда. Шесть глубоких тарелок Koka из глазурованной керамики. 1960-е годы. Размеры: 20,5 х 4,5 см. В отличном состоянии. Штампованный. Почти полвека H…
Category
Materials
Stoneware
Hertha Bengtson for Rörstrand, Six Deep Koka Plates in Stoneware
Stig Lindberg for Gustavsberg, Twelve Coq Deep Plates, 1960’s
Located in Копенгаген, Дания
Стиг Линдберг для Густавсберга. Двенадцать глубоких тарелок Coq. Красивая глазурь в коричневых тонах. Шведский дизайн, 1960-е. Размеры: 20 х 4 см. В отличном состоянии. Штампованный.
Category
Materials
Ceramic
Stig Lindberg for Gustavsberg, Twelve Coq Deep Plates, 1960’s
Jackie Lynd for Rörstrand, 12 Birgitta Dinner Plates in Hand Painted Stoneware
Расположен в Копенгагене, Дания
Джеки Линд для Rörstrand. 12 обеденных тарелок Birgitta из глазурованной керамики с ручной росписью, 1970-е годы. Мера: диаметр 24 см. В отличном состоянии. Штампованный. 1-е заводское качество.
Category
Materials
Stoneware
Jackie Lynd for Rörstrand, 12 Birgitta Dinner Plates in Hand Painted Stoneware
Vintage Swedish China Dinnerware
Located in Atlanta, GA
Трансферный фарфор цвета слоновой кости с коричневым узором 12 больших тарелок – 9,5″ 14 средних пластин – 8 дюймов 11 маленьких тарелок – 7,5″ 12 чаш – 9,5″ 1 маленькая овальная миска – 9,25 дюйма 1 большая овальная миска – 10,25 1 . ..
Категория
начало 20-го века Возрождение шведских обеденных пластин
Материалы
ФАРФОН
ВИНТАЖНЫЙ ШЕДИЧЕСКИЙ КАЧАТНЫЙ СВОЙСТВА
Пять Лоберов. Дания
Тарелки для омаров, пять тарелок из прозрачного стекла от Йозефа Франка. Производство: Svenskt Tenn, Reijmyre/Gullaskruf, Швеция, середина 20 века. В хорошем состоянии. Размеры: 30 см….
Категория
Скандинавские современные шведские обеденные тарелки середины 20-го века
Пять тарелок для омаров из прозрачного стекла, Йозеф Франк, Швеция, середина 20-го века
11 Тарелки Rörstrand в стиле модерн, ручная роспись, разные цветы
Расположен в Копенгагене, Дания
11 Rörstrand Тарелки в стиле модерн. Ручная роспись, разные цветы, около 1900 года. 18 см. в диаметре. Идеальное состояние.
Категория
Старинные шведские обеденные тарелки в стиле ар-нуво начала 1900-х годов
11 Тарелки в стиле ар-нуво Рёрстранд, ручная роспись, разные цветы
Стекольный завод Reijmyre, “Operakällaren”, 12 тарелок, 12 тарелок для хлеба, 9 тарелок для хлеба, Copenhagen,
Стекольный завод Reijmyre, "Operakällaren" художественное стекло 12 накладок, 12 шт. хлеб или тапас или блюда из суши. Швеция 1980-х. Размеры: крышка 30 см, хлебница 22 см….
Категория
Скандинавские современные винтажные шведские обеденные тарелки 1980-х годов
Стеклозавод Reijmyre, “Operakällaren”, 12 тарелок, 12 тарелок для хлеба, 1980-е
1930-е годы
Расположен в Уэст-Палм-Бич, Флорида
Набор из шести зеленых глазурованных керамических тарелок, спроектированных и изготовленных Эриком Морнилсом, Швеция, ок. 1930-е годы.
Категория
Современные винтажные шведские обеденные тарелки середины века 1930-х годов
Материалы
Glancenware
Erik Mornils, набор из 6 ужинов, Зеленое глинированное, Швеция, 1930-е годы
Upsala Ekeby, набор из 8 ужинов, Beige-glazedware, Sweden, 1944, 900, 900, 900, 900, 900, 900, 900, 2900, набор, 2900, набор 2, 900, 900, 2, 2900. Upsala Ekeby
Расположен в Уэст-Палм-Бич, Флорида
Набор из восьми глиняных тарелок производства Upsala Ekeby, Швеция, c. 1940-е годы. С этикеткой производителя.
Категория
Современные винтажные шведские обеденные тарелки середины века 1940-х годов
Materials
Earthenware
Upsala Ekeby, Set of 8 Dinner Plates, Beige-Glazed Earthenware, Sweden, 1940s
Related Items
Gustavsberg Argenta Vase, Swedish Art Deco
By Gustavsberg
Located in Hamilton , Онтарио
Керамическая ваза с серебряной инкрустацией, около 1930-х годов, Швеция. Бесплатная доставка по США и Канаде.
Категория
Старинные шведские обеденные тарелки в стиле ар-деко 1930-х годов
Gustavsberg Argenta Vase, шведская деко -деко
H 9 дюймов. DM 4,5 дюйма
Большой Argenta W. Kage для Gustavsberg Art Deptery Bowl с Applied Silver
на Gustavsberg
8888888888888888888 гг.Эта большая бирюзовая или серебристая гончарная чаша в стиле ар-деко была изготовлена Вильхеймом Кейджем для шведского Густавсберга примерно в 1939 году. Чаша имеет закрученные ручки и пьедестал…
Категория
Шведские обеденные тарелки в стиле ар-деко начала 20 века
Материалы
Серебро
Большая керамическая чаша Argenta W. Kage for Gustavsberg в стиле ар-деко с накладным серебром
В 6 дюймов Ш 13,5 дюймов Г 11 дюймов Цветы
Тарелка или зарядное устройство
By Walter Moorcroft
Находится в Гамильтоне, Онтарио
Это большое зарядное устройство Moorcroft было изготовлено примерно в 1940 году и покрыто глазурью глубокого фламбе с узором «Весенние цветы». Верх тарелки расписан вручную большим букетом темно-красных цветов…
Категория
начало 20 -го века. Фарфоровые тарелки Royal Worcester
By Royal Worcester
Находится в Гамильтоне, Онтарио
Набор из шести фарфоровых тарелок Royal Worcester.
Категория
Шведские обеденные тарелки начала 20 века
Материалы
ФАРФОН
SET из шести Королевских Вустерских фарфоров
Расположен в Гамильтоне, Онтарио
Эти высокие подсвечники и обеденные тарелки были изготовлены известным английским производителем фарфора Royal Crown Derby. Подсвечники и тарелки выполнены по образцу «Старого Эйвсбери»…
Категория
Середина 20-го века Высокий викторианский шведский обеденный зал
Материалы
Фарфор
Пара Королевской короны Дерби Олд Авесбери Паттерн.
.0 в стиле возрождения рококо. Пластины выполняются в белом grou …Категория
Конечно 19 -го века Rococo Revival Antique Swedish Linning Plants
Материалы
Фапфор
Набор из 12 антикновных белых белых наборов. дюймы 11,5 дм
William Moorcroft Pomegranate Patterned Art Pottery Чайная чашка и блюдце Набор № 1 из 4
By Moorcroft Pottery
Расположен в Гамильтоне, Онтарио
Этот набор из чайной чашки и блюдца из художественной керамики был изготовлен английской компанией Moorcroft Pottery примерно в 1925 году по образцу «Гранат». Каждый дуэт украшен фирменным знаком Муркрофта …
Категория
Шведские обеденные тарелки в стиле ар-деко начала 20-го века
Материалы
Керамика
William Moorcroft Гранатовая узорчатая художественная керамика Чайная чашка и блюдце Набор № 1 из 8 4 4 4 314 В 3,25 дюйма Дм 5,75 дюйма
Большой глиняный чайник William Moorcroft Pomegranate с узором из художественной керамики
By Moorcroft Pottery
Расположенный в Гамильтоне, Онтарио
Этот большой чайник из художественной керамики был изготовлен английской компанией Moorcroft Pottery примерно в 1925 году по их образцу «Pomagranite». Чайник изготовлен с использованием фирменной коба Муркрофта…
Категория
Шведские обеденные тарелки в стиле ар-деко начала ХХ века
Материалы
Керамика
Большой глиняный чайник William Moorcroft Pomegranate Patterned Art Pottery
Ситуация | Описание |
---|---|
Деталь простой опорной плиты | |
Деталь опорной плиты со срезной шпонкой | |
Деталь опорной плиты с
| |
Деталь опорной плиты с
|
Прежде чем начать
Создать столбец.
Порядок выбора
Выберите главную деталь (столбец).
Выберите позицию.
Деталь создается автоматически.
Ключ идентификации детали
Деталь | |
---|---|
1 | Опорная плита |
2 | Подкладная пластина |
3 | Выравнивающая пластина |
4 | Затирка |
5 | Литая пластина |
6 | Срезной ключ |
7 | Анкерный стержень |
8 | Дополнительная пластина 1 |
9 | Дополнительная пластина 2 |
В этом примере вы добавите опорную плиту и анкерные стержни к колонне.
- Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть Каталог приложений и компонентов.
- Войти опорная плита в окне поиска.
Для просмотра эскизов компонентов в результатах поиска нажмите .
- Выбирать Опорная плита (1004).
- Выберите столбец.
- Выберите позицию у основания колонны.
Tekla Structures автоматически добавляет опорную плиту при выборе позиции.
- Затем измените размеры анкерного стержня.
- Включите Переключатель выбора компонентов для более легкого выбора компонентов.
- Дважды щелкните символ компонента в модели, чтобы открыть Диалоговое окно компонента “Основная пластина (1004)”.
- Перейти к Вкладка «Анкерные стержни».
- Измените размеры анкерных стержней.
- Чтобы изменить только эту опорную пластину, выберите игнорировать другие типы из списка в верхней части диалогового окна.
- Нажмите Изменить.
Используйте вкладку Изображение для управления положением базовой пластины, а также длиной и положением срезной ключ.
Размеры
Описание | |
---|---|
1 | Расстояние от фланца до края опорной плиты. Введите отрицательное значение, чтобы увеличить размер базовой пластины. |
2 | Сварной зазор. |
3 | Высота срезной шпонки. |
Срезная шпонка со смещением
Описание | |
---|---|
1 | Сдвиг шпонки по вертикали от центра колонны. |
2 | Смещение шпонки по горизонтали от центра колонны. |
Используйте вкладку «Детали» для управления размерами опорной пластины, срезной шпонки, выравнивающей пластины и прокладки. тарелки.
Пластина
Опция | Описание | По умолчанию |
---|---|---|
Пластина | Толщина опорной плиты. | толщина = 0,5*диаметр болта округляется до толщина следующего листа По умолчанию имя БАЗОВАЯ ПЛАТА . |
Выравнивающая пластина | Толщина, ширина и высота выравнивающей пластины. | толщина = 1/4 |
Диаметр отверстия выравнивающей пластины | Диаметр отверстия выравнивающей пластины. | |
Допуск отверстия выравнивающей пластины | Допуск отверстия выравнивающей пластины. | |
Монтажная пластина | Толщина, ширина и высота регулировочной пластины. Определите до трех различных прокладок. | |
Количество штуцеров пл. | Количество прокладок для каждой толщины. | 1 |
Дополнительная балка | Профиль шпонки, выбрав его из каталога профилей. | HEA 300 (в среде по умолчанию) |
Дополнительный поворот луча | Выберите тип вращения срезной шпонки и определите вращение угол. | |
Дополнительная балка приварена к | Определите, к какой пластине приварена срезная шпонка. |
Опция | Описание | По умолчанию |
---|---|---|
Поз_Номер | Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, в которые можно ввести номер позиции сборки. | Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Материал | Марка материала. | Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Имя | Имя, отображаемое на чертежах и в отчетах. | |
Класс | Номер класса детали. | |
Готово | Описывает, как была обработана поверхность детали. |
Расстояния между кромками болтов в прокладке
Задайте расстояния до краев болтов для прокладок. Когда эти поля пусты, регулировочные пластины имеют тот же размер, что и базовая пластина.
Описание | По умолчанию | |
---|---|---|
510__entry__1 “> 1 | 510__entry__2 “> Горизонтальное расстояние до кромки болта в прокладке. | 510__entry__3 “> 30 мм |
510__entry__1 “> 2 | 510__entry__2 “> Вертикальное расстояние до края болта в прокладке. | 510__entry__3 “> 30 мм |
Форма регулировочной пластины
Опция | Описание |
---|---|
По умолчанию Отверстия основаны на группе болтов соединения. AutoDefaults может изменить этот параметр. | |
Отверстия основаны на группе болтов соединения. | |
Прокладка для пальцев с горизонтальными пазами. Пластину можно установить с правой или с левой стороны связь. | |
Прокладка для пальцев с вертикальными прорезями. Пластину можно установить сверху соединения. | |
Две отдельные прокладки для пальцев с горизонтальными прорезями. | |
Две отдельные прокладки для пальцев с вертикальными прорезями. |
Допуск
Задайте допуск для прорезей в пластинах для пальцевых прокладок. Ширина паза равна диаметру болта + допуск.
Используйте вкладку “Параметры” для управления компонентом и отверстием под цемент.
Отверстие под раствор
Укажите, будет ли создаваться отверстие под раствор в опорной плите. Отверстие также создается в выравнивающей пластине и регулировочных пластинах, если они есть в детали.
Опция | Описание |
---|---|
По умолчанию Отверстие под цементный раствор не создано. AutoDefaults может изменить этот параметр. | |
Отверстие под цементный раствор не создано. | |
Создано отверстие под цементный раствор. | |
Созданы два отверстия под раствор. |
Размеры отверстий под раствор
Если в опорной плите есть два отверстия под раствор, задайте размеры для обоих отверстий.
Описание | |
---|---|
1 | Расположение отверстия под раствор от центра колонны в направлении стенки. |
2 | Диаметр отверстия под раствор. |
3 | Расположение отверстия под раствор от центра колонны в направлении полки. |
Размер зазора
Задайте предельное значение зазора между опорной плитой и колонной. Используйте это, когда колонка слегка наклонена.
Если фактический зазор меньше этого значения, конец столбца остается прямым.
Если фактический зазор больше этого значения, конец колонны устанавливается на опорную плиту.
Использование дополнительных компонентов
Для изменения конца колонны или опорной плиты можно использовать дополнительные системные или пользовательские компоненты. Например, вы можете создать специальные опорные пластины, подготовку под сварку и отверстия для сварки на конце колонны.
Если вы используете дополнительные системные или пользовательские компоненты, вам необходимо управлять свойствами конца колонны или базовой плиты в рассматриваемом дополнительном компоненте. При использовании нескольких компонентов может быть несколько сварных швов и разрезов.
Опция | Описание |
---|---|
Составная часть | Определите систему или пользовательский компонент, выбрав его из каталога компонентов. |
Атрибуты | Введите имя файла атрибутов для выбранного компонента. |
Вход | Определите, к каким частям применяется выбранный компонент.
|
Используйте вкладку Болты для управления свойствами болтов.
Размеры группы болтов
Описание | |
---|---|
1 | Выберите способ измерения размеров для горизонтального положения группы болтов.
|
2 | Размер для горизонтального положения группы болтов. |
3 | Расстояние до края болта. Расстояние до края — это расстояние от центра болта до края детали. |
4 | Количество болтов. |
5 | Расстояние между болтами. Используйте пробел для разделения значений расстояния между болтами. Введите значение для каждого промежутка между болтами. Например, если есть 3 болта, введите 2 значения. |
6 | Размер для вертикального положения группы болтов. |
7 | Выберите способ измерения размеров для вертикального положения группы болтов.
|
8 | Определите, какие болты удаляются из группы болтов. Введите номера болтов, которые необходимо удалить, и разделите номера пробелом. Номера болтов идут слева направо и сверху вниз. |
Основные свойства болта
Опция | Описание | По умолчанию |
---|---|---|
Размер болта | Диаметр болта. | Доступные размеры указаны в каталоге комплектов болтов. |
Стандартный болт | Стандартный болт для использования внутри компонента. | Доступные стандарты указаны в каталоге комплектов болтов. |
Толерантность | Зазор между болтом и отверстием. | |
Нить в коврике | Определяет, может ли резьба находиться внутри скрепленных болтами деталей, когда болты используются с валом. Не действует при использовании болтов с полной резьбой. | Да |
Сайт/Мастерская | Место крепления болтов. | Зона |
Длина реза
Определяет глубину, на которой Tekla Structures ищет сечения скрепленных болтами деталей. Вы можете определить, является ли болт пройдет через один или два фланца.
Отверстия с прорезями
Можно определить прорезные, негабаритные или резьбовые отверстия.
Опция | Описание | По умолчанию |
---|---|---|
1 | Вертикальный размер прорези. | 0 , что приводит к круглому отверстию. |
2 | Горизонтальный размер прорезного отверстия или допуск на увеличенные отверстия. | 0 , что приводит к круглому отверстию. |
Тип отверстия | Slotted создает отверстия с прорезями. Oversized создает увеличенные или резьбовые отверстия. Отсутствие отверстия не создает отверстия. | |
Повернуть слоты | Если тип отверстия Slotted, этот параметр поворачивает прорези. | |
Слоты в | Деталь(и), в которой созданы прорезные отверстия. Варианты зависят от рассматриваемого компонента. |
Болт в сборе
Установленные флажки определяют, какие объекты компонентов (болты, шайбы и гайки) используются в сборке болтов.
Если вы хотите создать только отверстие, снимите все флажки.
Чтобы изменить узел болта в существующем компоненте, выберите Эффект в поле «Изменить» и нажмите Изменить.
Увеличение длины болта
Определите, насколько увеличивается длина болта. Используйте этот параметр, когда, например, при покраске требуется увеличить длину болта.
Используйте вкладку Анкерные стержни для управления созданием различных типов анкерных стержней.
Размеры анкерного стержня
Опция | Описание |
---|---|
Профиль стержня | Профиль анкерного стержня. Вы можете добавить комментарий к детали. |
Профиль гайки | Профиль гайки. |
Профиль шайбы | Шайба профильная. |
Пластинчатая шайба | Толщина, ширина и высота пластинчатой шайбы. |
Литая пластина | Толщина, ширина и высота литого листа. |
Затирка | Толщина раствора. Затирка помогает моделировать колонны до верха бетона. части и правильно установите опорную плиту. Это также упрощает определение размеров деталь на чертежах GA. По умолчанию заливка не создается. Выберите, будет ли заливка создаваться с или без уклоны выше или ниже точки создания узла. Это также влияет на регулировочные пластины. |
Свойства детали анкерного стержня
Опция | Описание | По умолчанию |
---|---|---|
Поз_Номер | Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, в которые можно ввести номер позиции сборки. | Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Материал | Марка материала. | Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Имя | Имя, отображаемое на чертежах и в отчетах. | |
Класс | Номер класса детали. | |
Готово | Описывает, как была обработана поверхность детали. |
Опорная плита с
Выберите, следует ли создавать опорную плиту с помощью болтов, анкерных стержней или пользовательского составная часть.
По умолчанию базовая пластина создается с помощью болтов.
Размеры анкерного стержня
Описание | По умолчанию | |
---|---|---|
1 | Размер или длина гайки. | диаметр анкерного стержня |
2 | Размер или толщина шайбы. | половинка гайки размера |
3 | Длина анкерного стержня. | 500 мм |
4 | Длина анкерного стержня над опорной плитой. | 50 мм |
5 | Расстояние между литой плитой и опорной плитой. | 60 мм |
6 | Длина верхней нити. | 0 мм |
Анкерные стержни типов
Опция | Описание | |
---|---|---|
По умолчанию Тип 1 AutoDefaults может изменить этот параметр. | ||
Тип 1 | ||
а Радиус крюка б Ширина крюка | а = 2*диаметр анкерного стержня б = 1/5 длины анкерного стержня | |
а Радиус крюка б Ширина крюка с Высота крюка | с = такая же, как ширина крюка | |
д Длина анкерного стержня под дополнительной пластиной е Длина нижней нити | d = 2*гайка размер e = 4*размер гайки плюс толщина дополнительной пластины | |
и U-образный анкерный стержень Радиус крюка |
Направление крюка
Опция | Описание |
---|---|
По умолчанию Тип 1 AutoDefaults может изменить этот параметр. | |
Тип 1 | |
Тип 2 | |
Тип 3 | |
Тип 4 |
Направление болтового соединения
Примечание:
Можно определить направление болтового соединения, если вы создали опорную плиту с болтами.
Опция | Описание |
---|---|
По умолчанию Направление болтового соединения 1 AutoDefaults может изменить этот параметр. | |
Направление болтового соединения 1 | |
Направление болтового соединения 2 |
Допуск отверстий в литой пластине
Опция | Описание | По умолчанию |
---|---|---|
Допуск отверстий в литой пластине | Допуск отверстий в литой пластине. | такой же, как допуск болта |
Допуск отверстия под шайбу
Опция | Описание |
---|---|
Сделать отверстие в шайбе | По умолчанию отверстие в шайбе не создается. Допуск отверстия под шайбу. |
Создать
Описание | |
---|---|
1 | Создайте профиль гайки. |
2 | Создайте профиль шайбы. |
3 | Создайте шайбу. |
Анкерный стержень в сборе
Определите, какие части анкерного стержня входят в узел анкерного стержня.
Вы можете приварить пластины шайбы выше и ниже базовой пластины.
Используйте вкладку Дополнительные пластины для управления размещением, вращением и типом профилей (дополнительный профиль 1) создается в нижней части каждой анкерной балки и профилей (дополнительный профиль 2), которые соединяют ряды анкерных стержней.
Размеры детали
Опция | Описание | По умолчанию |
---|---|---|
Дополнительный профиль 1 | Определите первый дополнительный профиль, выбрав его из каталога профилей. | ПЛ10*100 |
Дополнительный профиль 2 | Определите второй дополнительный профиль, выбрав его из каталога профилей. |
Свойства деталей
Опция | Описание | По умолчанию |
---|---|---|
Поз_Номер | Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, в которые можно ввести номер позиции сборки. | Начальный номер детали по умолчанию определяется в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Материал | Марка материала. | Материал по умолчанию определен в Коробка материала детали в Настройки компонентов в Меню «Файл» > «Настройки» > «Параметры». |
Имя | Имя, отображаемое на чертежах и в отчетах. | |
Класс | Номер класса детали. | |
Готово | Описывает, как была обработана поверхность детали. |
Расстояние от края дополнительного профиля 1
Описание | По умолчанию | |
---|---|---|
1 | Расстояние от края дополнительного профиля 1. | 50 мм |
Тип и направление дополнительного профиля 1
Опция | Описание |
---|---|
По умолчанию Тип 1 AutoDefaults может изменить этот параметр. | |
Тип 1 | |
Тип 2 | |
Тип 3 |
Расстояние от края дополнительного профиля 2
Описание | По умолчанию | |
---|---|---|
1 | Расстояние дополнительного профиля 2 от оси анкерного стержня. | Половина размера гайки или диаметра анкерного стержня |
Дополнительный профиль 2 тип
Опция | Описание |
---|---|
По умолчанию Тип 1 AutoDefaults может изменить этот параметр. | |
Тип 1 | |
Тип 2 | |
Тип 3 | |
Тип 4 | |
Тип 5 | |
Тип 6 |
Длина дополнительного профиля 2
Описание | По умолчанию | |
---|---|---|
1 | Длина дополнительного профиля 2 от оси анкерного стержня. | 50 мм |
Направление дополнительного профиля 2
Опция | Описание |
---|---|
По умолчанию Тип 1 AutoDefaults может изменить этот параметр. | |
Тип 1 | |
Тип 2 |
Дополнительный профиль 1 свойства
Опция | Описание | По умолчанию |
---|---|---|
Допуск отверстия | Допуск отверстия дополнительного профиля 1. | То же, что и допуск болта |
Высота круглого профиля | Введите высоту круглого дополнительного профиль 1. | |
Вращение профиля | Поворот дополнительного профиля 1. | Передний |
Дополнительный профиль 2 оборота
Опция | Описание | По умолчанию |
---|---|---|
Дополнительный профиль 2 вращения | Поворот дополнительного профиля 2. | Передний |
Нажмите на ссылку ниже, чтобы узнать подробнее:
Вкладка Общие
Нажмите на ссылку ниже, чтобы узнать больше:
Вкладка «Анализ»
Щелкните ссылку ниже, чтобы узнать больше:
Создание сварных швов
это было полезно?Чего не хватает?
Предыдущий СледующийОСНОВНАЯ ПЛАСТИНА на шведском языке
Инструмент Базовая пластина оснащена магнитом, что делает работу более удобной.
Instrumentet bottenplattan är forsedd med en magnet operationen bekvämare.
Печатные платы гражданского или промышленного назначения Базовая плата Толстопленочные интегральные платы.
Крецкорт гражданская промышленность basplatta tjock-film integrerade кретскорт.
Прямая цилиндрическая стойка для установки на опорная плита или фундамент.
Цилиндрический стол для монтажа на плату или основание.
Сначала к опорной плите крепятся прокладки , обработанные антисептиком бруса, служащие опорами.
Först en basplatta быстрая упаковка с антисептиками timmer fungerar
опрокидывающая нагрузка с противовесом опорная плита и литой задний груз.
Tipplast med ballastvikt( grundplatta ) оч гьютен баквагнсвикт.
Люди также переводят
база знаний
третья база
пользовательская база
силовая база
технологическая база
монтажная плита
что такое опорная плита 72 9271?
Vad är en basplatta ?
Опорная пластина : Для монтажа на аксессуары Монтажные аксессуары заказываются отдельно.
Bottenplatta : Для монтажа на кассе monteringstillbehör beställs separat.
Основание из черного пластика и крышка из белого пластика.
Bottenplatta av svart plast och kåpa av vit plast.
Опорная плита с расположением отверстий для сварочных столов Demmeler и Siegmund System 28.
Bottenplatta для борбилда для системы Demmeler och Siegmund svetsbord 28.
Опорная плита -B- должна располагаться вертикально под точкой домкрата-A.
Фотплаттан -B- måste då vara lodrätt under ansättningspunkten -A.
номерной знак
номерной знак
пластина
пластина
Опорная пластина используется для расширения точки крепления к стене.
Fästplattan används for att sprida infästningspunkten i väggen.
уплотнение благодаря очень высокому качеству опорной плиты .
tack vare den mycket höga kvaliteten på bottenplattan .
Устойчивость ограничена сложенной опорной плитой .
Stabiliteten är begränsad med infälld bottenplatta .
Крепежный кронштейн с опорной пластиной к лестнице для кошек.
Infästning av konsol med fästplatta до fasadstege.
Инструмент Опорная пластина снабжена магнитом
Instrumentet bottenplattan är förutsatt med магнит
Solid опорная пластина – лучший вариант
Fast Basplatta ärdet Bästa Alternativet
, когда HASE был вырезан от кольца Shell
när 9271 Bottenplattan HAR -Skurits FrRIAN. и Опорная плита заказываются отдельно Добавьте ваши метки:
Скрувстик и басплата лучше всего разделены Lägg to dina etiketter:
Цилиндрическая прямая стойка для установки в фундамент 133/700 или с опорная плита для крепления болтами к камню/бетону.
Цилиндрический стол для монтажа в фундаменте 133/700 или на плате для строительства в берге/бетоне.
, который устанавливается на опорную плиту .
сомов за bottenplattan .
Опорная пластина из нержавеющей стали 304 предотвращает падение бака
Ростфритт-сталь basplatta säkerställer att tanken inte faller ner och är
Опрокидывающая нагрузка с противовесом ( опорная плита ) и литым задним грузом Расчет опрокидывающей нагрузки в соответствии с ISO 14397. дауны: четыре на опорной плите и один посередине капота.
har maskiner fem lyftöglor: fyra på bottenplattan och en i huvens mitt.
После этого укладывается на песчаный опорная плита из пенополистирола на всю ширину траншеи.
Därefter Läggs på en sandig basplatta av Expanderad Polystyren i hela bredden av diket.
положение опорной плиты обычно составляет от 100 мм до 140 мм.
är ståndpunkt av bottenplattan и allmanhet mellan 100mm до 140mm.
проверьте, не застряла ли линия между диском и опорной пластиной крышки.
