УШП – утепленная шведская плита или как мы делаем шведский фундамент

Эта технология родом из Скандинавии за последние десять лет завоевала прочные позиции в строительстве коттеджей и вообще в малоэтажном строительстве. Шведские ученые, разработавшие ее, назвали технологию «schwedenplatte» и снабдили ее несвойственными фундаменту, но весьма приятными функциями. Она подразумевает создание мелкозаглубленного фундамента (плитного), который оборудован различными коммуникациями. К примеру, такой фундамент как утепленная шведская плита предусматривает водяной обогрев полов. Как любая современная технология, УШП имеет своих сторонников и противников, свои сильные и слабые стороны. Давайте разберемся, что же такое УШП фундамент и как успешно применить его на практике.

Что такое утепленная шведская плита?

Шведская плита – это своеобразный слоеный пирог, начиненный всевозможными коммуникациями – системой теплого пола, водопроводом и канализацией – и утеплителем. Несущая способность такой конструкции огромна, поэтому ее с успехом применяют там, где грунт слабый, насыпной и пучинистый, где почва промерзает или отличается химической агрессивностью. Надежной защитой системе служит инертный к химии, прочный и теплый экструдированный пенополистирол.

Плюсы УШП

Достоинств у этой технологии немало. Остановимся на них подробнее:

Быстрота монтажа. За две недели бригада из четырех человек монтирует конструктив, который объединяет все слои с полом, готовым к отделке и инженерными коммуникациями с системой отопления на первом этаже.
Экономия. Да-да, хотя шведская плита априори и является более дорогой, зато с течением времени полностью себя окупает. Ведь затраты выходят сопоставимыми с теми, что потребуют закладка фундамента и монтаж системы отопления по отдельности. УШП во всем соответствует стандартам так называемого энергоэффективного или пассивного домостроения, которое принято в Европе, и сводит к минимуму потери тепла, которые превышают 20% от всех теплопотерь, а также экономит энергоресурсы.

Утепленная шведская плита отличается прочностью и теплостойкостью, поэтому ее можно применять в непростых климатических зонах для строительства легких деревянных и тяжелых кирпичных зданий. Применение «плавающей» плиты придает основанию устойчивость, которую не одолеть даже слабой почве, где несущая способность недостаточна, а уровень грунтовых вод высок.
К плюсам УШП можно отнести отсутствие тепловых швов, что особенно хорошо при применении напольной плитки. Поверх монолитной конструкции сразу можно укладывать напольное покрытие. Микроклимат в доме будет более комфортным, так как в доме не будет повышенной влажности. Такой фундамент, как шведская плита, накапливает тепло, обеспечивая стабильную температуру в доме.
От промерзания защищает, в том числе, и боковое утепление.
При монтаже конструкции с основой УШП не нужна тяжелая техника или специализированные инструменты.

Минусы УШП

Все же идеальных решений при строительстве не существует. Все зависит от конкретной ситуации и имеющегося в наличии участка. Перечислим и минусы шведской плиты. Вот они:

Высокая цена. Все-таки вам придется единовременно выложить кругленькую сумму, чем за обычную фундаментную плиту.
Чтобы предотвратить деформацию при морозном пучении, потребуется усложнить процесс, углубив основу фундамента так, чтобы глубина промерзания оказалась ниже.
После того, как работы завершены, исправить недочеты будет очень тяжело.
Технология может привлекать грызунов, так как утеплитель является для них удобным местом обитания. Этот минус преодолевается также благодаря использованию пенополистирола.

Как видим, минусы шведской плиты вполне исправимы. Главное – отдавать себе отчет в том, что и почему вы делаете.

Как укладывается УШП фундамент

При монтаже такого фундамента, как утепленная шведская плита, материалы просто укладываются один на другой в четкой последовательности. Сначала готовится основание, затем монтируются коммуникации, укладывается утеплитель, производится армирование, укладываются трубы «теплого пола». После контрольно-измерительных работ, укладывается бетон (марка не ниже М250), после этого поверхность шлифуется и начинаются завершающие работы. При этом главное условие – безукоризненная точность действий, в противном случае конструкция может утратить все свои ценные характеристики, а исправить ситуацию будет невероятно сложно. Так как инженерные сети прокладываются прямо во время закладки основы, дальнейшее строительство заметно упрощается. Готовая УШП это не только фундамент, перекрытие и система отопления для первого этажа, но и черновой пол одновременно. На нее ставятся стены и монтируется покрытие пола. Остается добавить, что необходимо заранее предусмотреть дренажную систему по периметру, чтобы избежать морозного пучения. С этой же целью устраивают подушку из песка или щебня. Причем чем мельче фракция, тем ниже нужно расположить грунт.

Как видим, минусы УШП вполне искупаются ее плюсами, а при правильном подходе к строительству такой фундамент как шведская плита верно прослужит вам долгие годы.

Вернуться в блог

deutek.ru

УШП – Утепленная Шведская Плита / Виды фундаментов

Пытливый человеческий разум придумал множество типов фундаментов. Чем же хорош УШП и почему этот тип фундамента неуклонно набирает популярность? Попробуем ответить. При заказе УШП заказчик получает:

сам фундамент – монолитную бетонную плиту с мощным (20-30см.) утеплением и практически финишным качеством поверхности пола ;
все мыслимые коммуникации — ХВС,ГВС, канализация, ввод 220В, заземление и т.д.;
тёплые полы по всему дому – полноценная система отпления;

утеплённую отмостку — никакого промерзания грунта вокруг дома;
предфинишную отделку цоколя плоским шифером;
ливневую канализацию со смонтированными дождеприёмниками;
дренаж пятна застройки или, по желанию заказчика, всего участка;
установленный и подключенный септик или ЛОС (опция)

Таким образом, УШП – это энергоэффективное комплексное решение, после монтажа которого можно приступать непосредственно к строительству дома.

Рассмотрим поэтапно, как мы его монтируем. Первый, и очень важный этап – подготовка основания. Мы делаем выемку растительного слоя, выстилаем ванну из специального геотекстиля и насыпаем сеяный песок, трамбуя его слоями по 10-15 см. Одновременно делается дренаж.

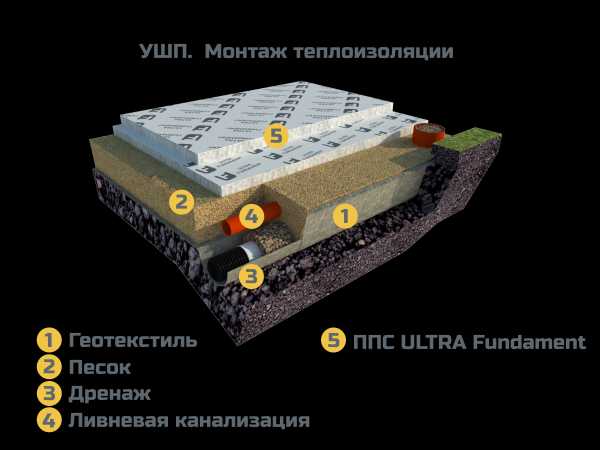

Следующий этап – монтаж теплоизоляции ППС-30 по периметру фундамента и под несущими стенами, и ППС-16 под стяжку. Перед этим в толще песка осуществляем монтаж канализационных труб и холодного водоснабжения.

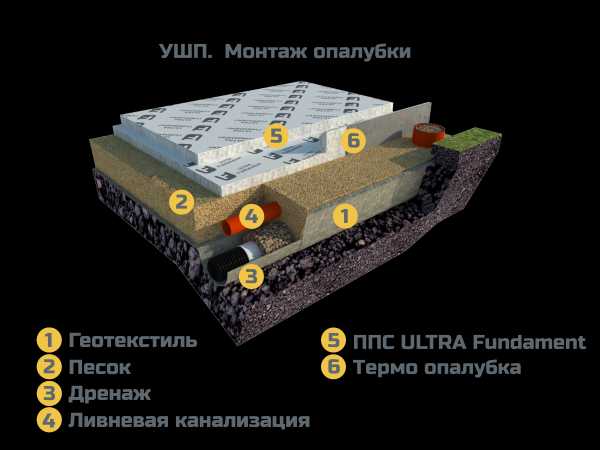

Одновременно монтируем опалубку из L-блоков, изготовленных из ППС-30, и отделку цоколя из плоского шифера. В тоще утеплителя монтируем трубы горячего водоснабжения.

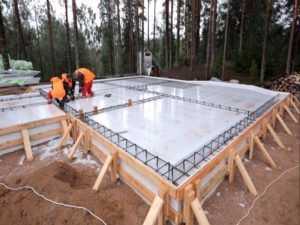

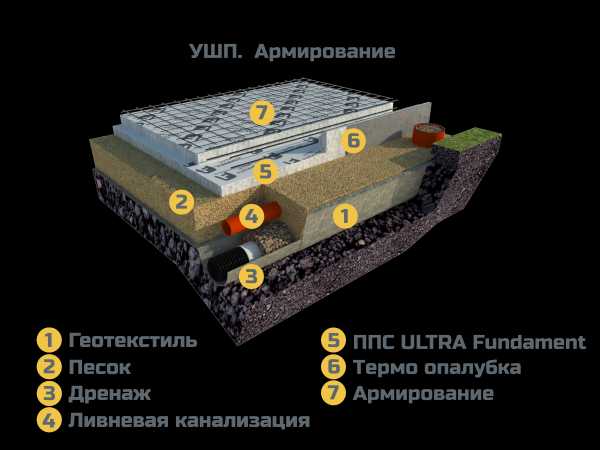

Далее – армирование усилений под стены и армирование стяжки.

Следующий этап – монтаж труб теплого пола.

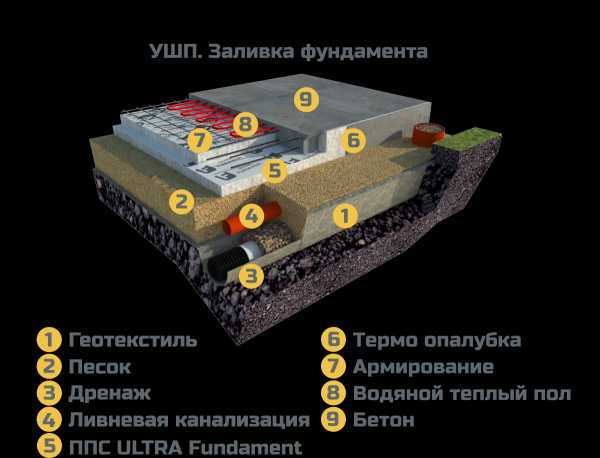

После этого осуществляется заливка фундамента высококачественным бетоном марки Б-30 П-4. Толщина слоя бетона 10-20 см. Поверхность бетона шлифуется специальной шлифовальной машиной – “вертолетом” для получения предфинишного качества поверхности фундамента.

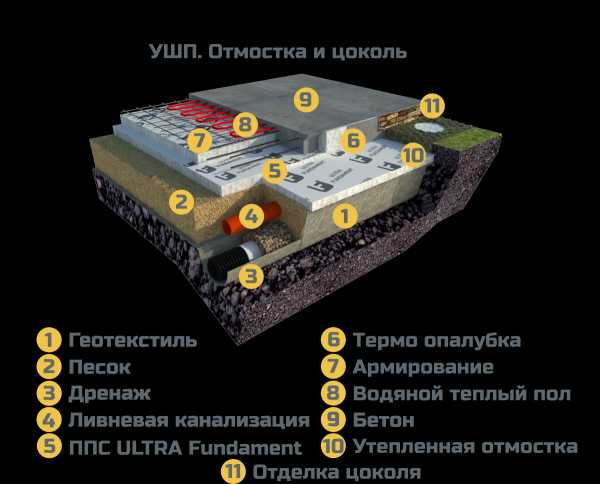

Осуществляем монтаж ливневой канализации и утепленной отмостки. Отделка цоколя, как правило, производится после строительства дома во избежание ее повреждения при стройке.

Цену качественнного фундамента в нашем исполнении вы можете узнать в онлайн-калькуляторе.

На первый вгляд, УШП недешев. Однако, если сравнить его стоимость с популярным решением – фундаментом на винтовых сваях, вы удивитесь!

Итак, складываем стоимость свай, обвязки их брусом, цену нулевого перекрытия, цену коммуникаций и их монтажа, теплого пола и монтажа стяжки, стоимость устройства дренажа и ливневой канализации. На выходе – разница с ценой УШП будет весьма невелика. При этом она исчезнет, если сваи будут длиннее стандартных 2,5м. или будут обработаны составами, продлевающими срок их службы.

Как любой фундамент, Утепленная Шведская Плита имеет недостатки, обусловленные ее конструктивом:

небольшая оторванность дома от земли. Эта величина составляет 10-20 см., подходит это не всем заказчикам. Поднять уровень пола можно путем увеличения толщины песчаной подушки. Если же нужно поднять “0” существенно, к вашим услугам УФФ – Утепленный Финский Фундамент;
невозможность, или сильная трудоемкость, внесения изменений в планировку дома и разводку коммуникаций после заливки бетона. Впрочем, это недостаток любого бетонного фундамента;

Однако, сочетание характеристик этого фундамента обеспечивает ему взрывной рост популярности в России.

И мы считаем, что это справедливо.

ultrafundament.ru

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Что это такое?

Нет необходимости заглублять фундамент

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Равномерное распределение нагрузки на грунт не позволит какой-либо части дома осесть

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

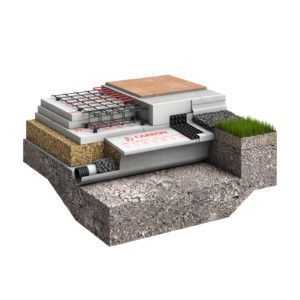

Устройство УШП

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
Геомембрана.
Геомембрана защитит основание от воздейтсвия влаги
Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
Слой мелкозернистого песка.
Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
Щебень или гравий.
Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Возводить такой фундамент можно на любом типе почвы

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

№	Преимущества УШП	Недостатки УШП
1	С его помощью можно получить очень тёплый дом с уникальными энергосберегающими показателями. Утеплённая фундаментная плита позволит всегда иметь обогреваемые полы.	При возникновении проблем с тёплым полом (утечка) найти проблему, когда трубопровод спрятан в железобетоне будет проблематично. Кроме этого, вода в этом случае будет размывать основание до устранения причины.
2	Практически все коммуникации, прокладываемые на этапе строительства, укладываются в плиту фундамента.	Ситуация аналогичная с трубопроводом тёплых полов.
3	Конструкция не имеет усадочных и температурных швов. Это позволяет утверждать о длительном сроке эксплуатации фундамента УШП.	Максимальная высота конструкции, построенной на таком основании, 3-этажный дом.
4	При заливке бетонной смеси по уровню результатом станет идеально ровный пол, на котором можно сразу делать финишное напольное покрытие.	Фундамент утеплённая шведская плита желательно укладывать на ровных участках. Если имеет место даже незначительный перепад высот, сумма, затраченная на работу и материал, может увеличиться в несколько раз.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

регионы, расположенные в северной части страны;
участки с высоким уровнем прохождения грунтовых вод;
в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.
