Усманов Павел Алексеевич

архитектор

Основание дома – это основа его энергосбережения. Ведь сколько ни защищай стены и крышу множеством слоев утеплителя от морозов и ветров, все будет впустую с холодным, промерзающим фундаментом.

Потому к вопросу его создания следует подходить максимально взвешенно и осознанно. И если вы хотите добиться здесь максимальной теплоизоляции, вы наверняка придете к выбору между УШП и УФФ, утепленной шведской плитой и утепленным финским фундаментом.

Почему стоит обратить внимание именно на эти виды и какая между ними разница? Об этом вы узнаете в нашей статье.

В чем отличия УШП и УФФ?

Чтобы вам было проще оценивать преимущества и утепленной шведской плиты, и утепленного финского фундамента, мы выделим несколько ключевых параметров «базы» для постройки дома и детально рассмотрим каждый из них в сравнении.

Основание

На первый взгляд основа для УШП и УФФ одинакова. Если, к примеру, для того же распространенного мелкозаглубленного ленточного фундамента копают траншею, то для шведской плиты и финского фундамента вынимают целый слой грунта, под всю застройку, солидной глубины.

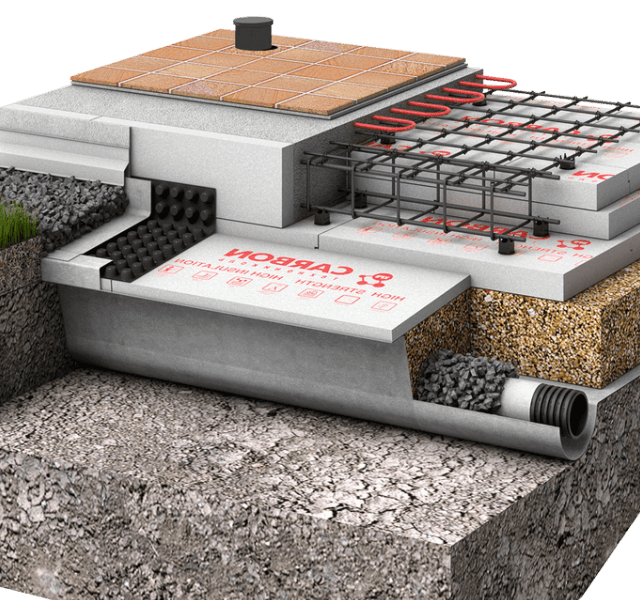

Фото 1. Утепленная шведская плита

Причем дно подобного «котлована» выстилают геотекстилем, в который высыпают просеянный песок – слоями в 10-15 см с утрамбовкой, а также размещением в нем дренажа.

Такая заготовка делает основание теплым и лишенным риска продувания или промывания. Но есть важное отличие. Для УФФ требуется заливка армированной ленты (подошвы) из бетона по периметру будущего здания. Она относительно крупная в сечении (мы рекомендуем 60х20 см), поэтому сможет выдержать серьезную нагрузку и выступает мощной «подошвой» для конструкций в ходе всех дальнейших работ – и прежде всего при сооружении цоколя.

Цоколь

Именно в этом элементе фундамента, в конструкции цоколя, лучше всего заметна разница между УШП и УФФ.

Фото 2. Фундамент УШП

В утепленной шведской плите его роль выполняет по сути термоопалубка, созданная из L-образных блоков пенополистирола, которые снаружи защищают листы из плоского шифера (позднее их можно дополнительно декорировать).

А в утепленном финском фундаменте цоколь выглядит как мощная стенка из керамзит-бетонных блоков, опирающихся на ту самую ленту.

Их тоже со временем можно отделать накладками, но важнее другое. Если вам необходимо в связи с особенностями участка или климата поднять уровень фундамента, то для этого достаточно прибавить нужное количество рядов КББ. А в шведской модели все, что возможно в подобной ситуации, – это нарастить слой из песка. Но предел прибавки высоты тогда составит буквально 10-20 лишних сантиметров от земли.

Утеплитель

Для теплоизоляции как в утепленной шведской плите, так и утепленном финском фундаменте используется ППС – пенополистирол. Мы рекомендуем выбирать так называемый экструдированный ППС: он легкий, энергосберегающий, не боится ни влаги, ни перепадов температур, ни грибка с плесенью.

Фото 3. Фундамент утепленная шведская плита

Но применение материла в УШП и УФФ немного разное, связанное с особенностью конструкции основания.

В первом случае листы пенополистирола кладутся поверх песочной подушки. При этом под несущие стены идет ППС-30, а под будущую стяжку пола ППС-16. А для УФФ подход иной. Сначала пенополистиролом утепляется изнутри лента из КББ, потом свободное пространство котлована до верхнего уровня засыпается песком, а сверху, под стяжку, также кладутся листы утеплителя. За счет этого фундамент получается ничуть не менее теплым, несмотря на свою увеличенную высоту.

Коммуникации

Еще один пункт, в котором шведская и финская схемы обустройства основания в доме мало отличаются друг от друга.

Фото 4. Заливка фундамента

Например, и там, и там трубы для дренажа укладываются в первые слои песка. Также идентично у УШП и УФФ размещение и труб канализации, и холодного водоснабжения – они покоятся в верхних песочных «уровнях». В свою очередь горячее водоснабжение в обоих случаях размещается внутри листов пенополистирола. А завершает картину система трубок для теплого пола водяного типа, которая располагается поверх металлической сетки, которая армирует утеплитель перед заливкой бетонной стяжки. Последняя, кстати, как для «шведа», так и «финна» полируется «вертолетом». Благодаря такой затирочной машине качество пола получается предфинишным. Мало отличий также и в вводе сети на 220 В, и в заземлении – разница если и есть, то в малозначимых нюансах.

Отмостка

Когда фундамент фактически готов, остаются последние работы, связанные с его наружной «отделкой» – прежде всего отмосткой. Принцип ее организации в УШП и УФФ примерно одинаков.

Фото 5. Утепленный фундамент

Свободное пространство от низа цоколя до краев чаши заполняется песком (обратная засыпка), он тщательно трамбуется, внутри него помещают трубы для ливневой канализации, с отводом для подключения позже дождеприемников в отмостке. При этом в обоих конструкциях предусмотрен еще один слой теплоизоляции, который бережет грунт по периметру дома и ливневку от промерзания.

А это плюс как для сохранения тепла в здании, так и для ресурса основания. Однако при создании утепленного финского фундамента выполняется еще одна работа – это гидроизоляция цоколя. Ведь в силу его размеров он подвергается повышенным рискам разрушения под действием проникающей под отмостку влаги, и лишняя защита ему не помешает.

Цена

По умолчанию и УШП, и УФФ считаются весьма дорогими типами фундамента. На фоне уже упомянутого выше мелкозаглубленного типа и схемы на винтовых сваях они отличаются более высокой стоимостью (хотя и с рядом оговорок: в некоторых ситуациях сваи выйдут не намного дешевле, чем шведская плита).

Однако между собой описываемые типы фундаментов также различаются – причем достаточно заметно. Исходя из опыта, можем сказать: в среднем цена создания утепленного финского фундамента на 30% выше, чем у утепленной шведской плиты.

Причины этого следующие. Во-первых, материалов при обустройстве высокого основания уходит заметно больше – и песок, и бетон, и КББ, и утеплитель, и гидроизоляция, и т.п. Во-вторых, трудозатраты тоже выше, ведь монтажникам надо выполнить на порядок больше самых разных, порой весьма сложных для реализации работ.

Так что же выбрать?

Вывод из всего этого сравнения простой: по своим характеристикам фундаменты по схемам УШП и УФФ максимально близки – и выбирать нужно с оглядкой на ваш проект. Если он предполагает серьезный подъем нулевого уровня, вам подойдет финский метод. Если же вам не нужно высокое основание, то смело заказывайте более доступную шведскую конструкцию – и не переплачивайте лишнего!

P.S. С любыми вопросами про обустройство утепленных моделей фундаментов этих типов вы сможете обратиться к консультантам нашей компании. Они всегда расскажут обо всех нюансах и помогут с оптимальным в ваших условиях выбором основания, а главное – предложат конкретные расчеты стоимости таких работ. Ведь мы предлагаем действительно выгодные условия по возведению утепленной шведской плиты и утепленного финского фундамента!

Посмотрите, как мы можем

Фундамент утепленный шведский.

УФФ утепленный финский фундамент — что это такое, обзор технологии устройства

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов. Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент. Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская ПлитаВначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин». Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом . Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен) — товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин». В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции (Родина отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал «гуру», к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика. Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты. Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell



Интерпретация от Knauf

  Преимущества строительства УШП- Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов- При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа- Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т. п.- Система дренажа и водоотведения вокруг дома- Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование- Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.- Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении- УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью — у вас получится более дорогое решение.

  Недостатки УШПРазумеется у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

– УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»- УШП подходит для многих типов грунтов, но не для всех. Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.- Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить- Низкий цоколь. Недостаток условный, но тем не менее, многих напрягает то, что уровень пола в доме практически с уровнем земли за стеной. – Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.- Материалоемкость. Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают. – Несмотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома- Ощутимые разовые финансовые вливания на первоначальном этапе. Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.- Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надоСколько стоит построить УШП?Опять же, частый вопрос — сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика. Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

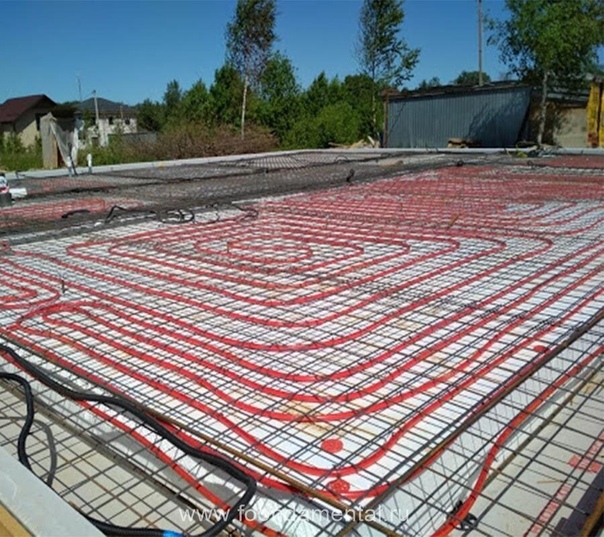

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ — Утепленный Финский ФундаментЭтот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту». Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313



Реализаций строительства УФФ у тех же скандинавов может быть много — в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФСобственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклономВозможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариантНедостатки и стоимость УФФРасписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

domdoka.satom.ru

СКАНДИТАЛО Блоги | Правильный фундамент для деревянного дома. УШП и УФФ.

Современным и наиболее оптимальным вариантом с нашей точки зрения, а также с точки зрения “цена/качество/энергоэффективность” является современный утеплённый плитный фундамент.

Он не имеет ничего общего с традиционным народным вариантом “сваи-ростверк-плита 200 мм”, дорогим и абсолютно устаревшим вариантом, впрочем, до сих пор весьма распространённым среди отечественных застройщиков. Почему мы против подобного фундамента? Всё очень просто – помимо того, что такой железобетонный монстр неоправданно дорог в производстве и требует дополнительных существенных затрат на монтаж инженерных коммуникаций, он ещё и с лёгкостью промерзает в зимнее время, увеличивая расходы на отопление, и, как следствие, обеспечивая высокие платежи за отопление дома. Итого, бетона и арматуры много, а толку мало. Мы считаем этот вариант неоправданно затратным и архаичным, поэтому не видим смысла предлагать его нашим заказчикам.

Итак, продолжим про утеплённый плитный фундамент. Суть обустройства современной утеплённой плиты следующая – на участке заранее проводятся планировочные работы, обычно с помощью механизированной техники. В пятне застройки убирается плодородный слой, участок выравнивается, затем укладывается и трамбуется базовый слой песка, после чего формируется каркас цокольной части фундамента, который изнутри заполняется слоем пенополистирола нужной толщины. Сверху него по армирующей сетке крепятся трубы тёплого пола, а чуть ранее монтируются закладные для ввода в дом коммуникаций и согласно проекту разводится вся инженерия.

Заканчивает процесс формирования такой плиты слой бетона, который по готовности затирается и шлифуется в единую плоскость. Также не забываем про ливнёвку, дренаж и утеплённую отмостку. Из самых популярных вариантов такого типа фундамента сегодня наиболее известна утеплённая шведская плита (УШП) с L-блоком по периметру.

skanditalo.ru

технология строительства, плюсы и минусы, разница со шведской

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Говоря о технологиях финского домостроения, невозможно не коснуться темы фундамента.

По большому счёту, дом по каркасной технологии может быть возведён на любом известном фундаменте – для этого подойдёт и ленточный вариант, и даже валуны – именно их скандинавские народы в былые времена активно использовали.

Скандинавские технологии остались актуальны и в наше время. На сегодняшний день наиболее популярными разновидностями являются Утеплённый Шведский Фундамент — УШФ или УШП и Утеплённая Финская Плита — УФФ или УФП. Такие разновидности обрели популярность не только у народов Скандинавии, но и в России.

Общая информация

Начало любого строительства – установка фундамента. Именно от его свойств: качества, прочности, устойчивости и надёжности будет зависеть эксплуатационный срок постройки, поэтому при проектировании строения необходимо выбрать правильную разновидность. Среди многообразия разновидностей фундаментных конструкций особое место занимает утеплённая финская разновидность.

Справка: конструкция УФП была придумана специалистами из Финляндии и позволяет устанавливать её на самых различных грунтовых типах. Такая разновидность имеет относительно скромную толщину, однако отличается высокой прочностью и способностью хорошо удерживать тепло.

Применение

Такой фундаментный тип особенно подойдёт тем, кто планирует разместить в своём доме систему тёплых полов, однако возможно обойтись и без неё.

К тому же эта основа может подойти не только для домов каркасного типа.

Финский фундамент имеет некоторые сходства со шведской подушкой, однако различий между ними немного больше. Помимо этого, данный вид имеет гораздо больше адаптаций к российскому климату.

Основными отличиями УФП от УШП являются:

• наличие дополнительных рёбер жёсткости по всему периметру;
• особая укладка теплоизоляции.

УФФ устанавливается по всей площади постройки, что значительно снижает давление на грунтовое основание.

Благодаря такому принципу постройки, нагрузка со стороны грунта практически не ощущается.

Там, где проектом предусмотрены нагрузки на фундамент, дополнительные рёбра жёсткости предполагают увеличение высоты сечения. К примеру, если размеры будущего здания довольно внушительны, нужно возвести более жёсткий фундамент.

Утеплитель, которым обшивается фундамент этого типа, помогает сохранять тепло в помещении и обеспечивает отсутствие мостиков холода, поскольку конструкция не будет касаться пола. Стяжку производят уже после монтажа систем тёплых полов и канализации. Вследствие этого получается надёжное ровное основание, дополненное обогревательной системой.

Важно: УФФ может применяться даже там, где есть повышенный уровень грунтовых вод. Разумеется, без системы дренажа в таком случае не обойтись. Зачастую рекомендуется устанавливать систему кругового дренажа вкупе с песчаной подушкой, а между ними установить геотекстиль.

Разница между финской и шведской плитой

Хотя технологии возведения УШП и УФП имеют некоторые сходства, различий в их конструкции всё же больше.

Основными факторами различия являются:

1. Фундаментная конструкция по типу УФП не связана опорной частью с половой основой. Конструктивно она похожа на ленточное основание, внутри которого возведен бетонный пол с утеплением по грунтовому основанию.
2. Финская разновидность не цельномонолитная – некоторые её части выполняются из блоков.
3. УФП не располагается на поверхности грунта, как шведский вариант, а имеет собственную глубину залегания, которая доходит до полутора метров.

К тому же финская модель, частично выполненная из блоков, имеет больше возможностей для сооружения. Если изменить высоту кладки вертикальных частей, можно решить таким образом несколько задач, одной из которых будет поднятие напольного уровня выше, а второй – размещение такой разновидности основы на участках, имеющих значительный уклон.

Технология фундамент финская плита схожа со шведской: можно выделить одинаково низкий уровень теплопотерь, схожую схему разведения канализации, а также то, что данные плиты могут быть построены под общий вес здания и тип грунта.

Плюсы и минусы

Из главных преимуществ такой плиты можно выделить:

1. Уменьшение трудозатрат на участке с выраженным уклоном (в отличие от других разновидностей).
2. Возможность увеличения высоты цоколя.
3. Хорошая адаптация под вес конструкции здания.
4. Отсутствие расходов на опалубку.
5. Простая технология возведения.
6. Возможность провести коммуникации уже после постройки каркаса.

Основными недостатками конструктива можно назвать:

1. Довольно высокую цену, причём чем выше цоколь, тем больше увеличивается цена.
2. Большое количество земляных работ.
3. Большое количество сыпучего материала, расходуемого на технологию обратной засыпки.

Особенности конструкции

Общая конструкция УФФ состоит из слоев:

1. Фундаментной основы, возведённой по всей площади дома и снабжённой рёбрами жёсткости.
2. Утеплителя, который настилается поверх данной основы.
3. Системы тёплого пола и коммуникаций.
4. Цементной стяжки.

Конструктивно разновидность финской фундаментной плиты является холодным контуром.

Утеплительный материал должен укладываться на плиту основания, при этом толщина утепляющего слоя не должна быть меньше 150 миллиметров.

УФП зачастую применяется в домах каркасного типа, но может стать основанием и для других домов, оборудованных системой тёплых полов. Особенность такой конструкции – высокая скорость её возведения, поскольку плита заливается за один раз, однако и стоимость её, как правило, выше по сравнению с другими фундаментными разновидностями. При возведении такой плиты обязательным условием является наличие армированной стяжки.

Внимание: применение утеплителя на первом этаже здания позволяет исключить прямое касание холодного фундамента, поэтому для тёплого пола сооружается армированная стяжка толщиной не менее 80 миллиметров.

Утеплённый фундамент по типу финской разновидности подойдёт в следующих случаях:

• когда на возведение здания необходимо потратить минимум времени;
• когда главным условием для основания является его долговечность;
• если в будущем здании конструкция предусматривает создание системы тёплого пола;
• если грунт, на котором будет построен дом, имеет высокую степень промерзания.

Технология

Говоря о возведении основания по типу финской плиты, можно выделить следующие основные его этапы:

1. Работы по подготовке территории.
2. Засыпка подушки из песка.
3. Монтаж гидроизоляции.
4. Установка закладных.
5. Обустройство коммуникаций.
6. Заливка плиты.
7. Монтаж утеплительного слоя.
8. Установка плиты, включающей систему тёплого пола и коммуникации.

В первую очередь необходимо рассчитать разницу в высотах на поверхности под будущую постройку при помощи нивелира.

Такой подход способствует созданию более точного конструктивного проекта, а также правильному выравниванию основания под строительство.

Следующий этап – разметка основания. Для этого с поверхности грунта необходимо снять верхний почвенный слой. Однородный грунт способствует равномерной осадке будущего строения.

Особенности: самым неудобным в плане установки фундаментного основания является грунт скального типа – в этом случае в осадке конструкции возможны перекосы.

Далее необходима разметка участка – для этого понадобятся специальные колышки с леской. Колышки вбиваются вдоль периметра будущего фундамента, а между ними нужно натянуть леску.

На следующем этапе роется котлован для заглубления фундаментной плиты. Его глубина будет зависеть от грунтовых свойств: его особенностей промерзания и уровня воды. В любом случае для УФП не потребуется слишком глубокое залегание.

Следующий шаг – укладка геотекстиля по всей площади вырытого котлована. Необходимо подобрать разновидность, имеющую плотность не ниже 350. Этот материал следует засыпать щебнем, после чего установить трубы для водопровода и будущей электрики.

Далее необходимо хорошо утрамбовать слой щебня, а впоследствии вырыть на нём специальные траншеи для труб канализации. Следом этот слой снова закрывается при помощи геотекстиля, на который сверху засыпается песок. Слои геотекстиля в данном случае являются очень важными и без них обойтись не получится.

После этого необходима новая утрамбовка, а впоследствии вся поверхность заливается раствором бетона.

Слой утеплителя необходимо проложить между стяжкой бетона и монолитным основанием, после чего создаётся система тёплого пола. Нужно проложить необходимые коммуникации, а после укладки всех труб используется армирующая сетка. Следом систему можно залить с помощью бетонной стяжки.

Выводы

Утеплённая финская плита предоставляет большие возможности для её использования. Особенно она будет полезна в том случае, если конструкция дома предполагает сооружение системы тёплых полов. К тому же такой фундамент будет отличным решением там, где участок имеет выраженный уклон или повышенный уровень грунтовых вод.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Утепленная шведская плита своими руками: преимущества и технология монтажа

Утепленная шведская плита

В начале возведения дома необходимо построить прочное основание. Основными критериями при выборе типа фундамента являются его надёжность, долговечность и оптимальная стоимость. Принимая во внимание все данные факторы, наиболее популярным решением, в последние годы, стало современной европейской технологии. Утепленная шведская плита своими руками отвечает всем современным стандартам. Кроме этого она не сложна в установке (особенно после просмотра видео), а также обладает приемлемой ценой.

Что из себя представляет шведская плита

Данный тип фундамента начал использоваться в строительстве относительно недавно. Изначального он применялся в Европе, а затем перебрался и в Россию. Ознакомится с ним можно по видео.

Конструкция «шведской плиты» представляет собой монолитный утеплённый фундамент, внутри которого располагаются все основные коммуникации, необходимые для загородного дома, а также, если это предусматривает конструкция, систему водяных полов. Благодаря своей продуманной технологии, а также дополнительному слою теплоизоляции, минусы у данного фундамента практически отсутствуют. В процессе эксплуатации основания, можно не беспокоится о том, что оно начнёт вспучиваться или трескаться во время сильных холодов.

Основные преимущества оснований подобного типа

УШП

Технология возведения шведской плиты своими руками практически не отличается от постройки обычного фундамента с некоторыми отличительными моментами. Однако по сравнению с ней, устройство «шведского» основания обладает рядом отличительных особенностей.

• В конструкцию плиты можно вмонтировать все основные коммуникации. Данный фактор значительно ускоряет процесс возведения самого здания, т.к. не требуется дополнительно обустраивать техническое подполье, где будут располагаться трубы водоснабжения и канализации. Всё это значительно ускоряет время строительства дома, а также снижает общую стоимость.
• Сокращение трат на эксплуатацию дома. Кроме, заранее предусмотренной системы тёплых полов, технология утепленная шведская плита включает в себя монтаж специального утеплителя, который особенно полезен в зимнее время. Благодаря ему фундамент не промерзает и не происходит потерю тепла, что в итоге положительным образом сказывается на расходах по отоплению жилища.
• Шведское основание – это монолитная утепленная фундаментная плита, которая подходит практически для всех участков, не зависимо от грунтового строения. Основания подобного типа располагаются на поверхности земли, благодаря чему обладают максимальной несущей способностью, т.к. на них не оказывают влияние подземные грунтовые воды. Фундамент утепленная шведская плита с успехом может применяться, как для строительства небольших деревянных домов, так и для многоэтажных особняков.
• Стены здания, построенного на шведском основании, надёжно защищены от появления плесени, грибка и сырости. Это обеспечивает технология с полностью герметичным основанием.
• Поверхность плиты получается идеально ровной. Это позволяет укладывать лицевое напольное покрытие без черновой отделки. В результате сокращается время отделочных работ и уменьшается их стоимость.
• Утепленная шведская плита не боится морозного пучения. Данное явление считается наиболее опасным для всех типов фундаментов. Оно заключается в том, что влажный грунт при воздействии отрицательных температур, застывает и неравномерно усаживается. В результате, фундаментная плита в одном месте начинает проседать, а в другом вспучиваться, что приводит к трещинам, нарушениям целостности конструкции и прочности всего здания.

Минусы у шведской плиты в этом плане отсутствуют. Это связано с тем, что система водяного отопления, вмонтированного в основание, не даёт почве полностью замерзать, и, тем самым, предотвращает её вспучивание.

• Для строительства фундамента шведская плита не требуется большегрузная специализированная техника и подъёмные краны. Исходя из того, что данный фундамент не требует серьёзного заглубления, для его монтажа достаточно удалить только верхний слой почвы (25-30 см). Данную работу можно проделать своими руками.
• Монолитная конструкция шведской плиты всегда имеет одинаковую температуру по всей своей площади. Поэтому он никогда не замораживается и не оттаивает, что положительно влияет на общий срок эксплуатации.

Процесс возведения основания

Технология возведения шведской плиты вполне доступна для монтажа своими руками. Исходя из того, что устройство данного основания не требует большого заглубления в грунт. Построить его можно самостоятельно с использованием инструмента, применяемого на любой стройке, а также после просмотра соответствующего видео.

1. В самом начале строительства шведской плиты снимается верхний плодородный слой почвы, на котором фундамент возводить нельзя. Обычно он не превышает 30 см.
2. Насыпается ровный слой песчаной смеси. В некоторых случаях, поверх него укладывает геотекстиль. Данный материал отлично пропускает воду, но при этом задерживает взвешенные песчаные частицы. В большинстве случаев, достаточно 10 см песка. После засыпания, он тщательно трамбуется.
3. Поверх песка укладывается дренажный слой и монтируются все необходимые инженерные коммуникации (трубы канализации, водопровод и электрические кабели). Устройство и прокладка всех систем должна осуществляться максимально качественно, чтобы в дальнейшем исключить их засорение и выход из строя.
4. После монтажа инженерных коммуникаций, засыпается гравийный слой. Затем, площадку необходимо тщательно разровнять и утрамбовать. Наилучшие результаты получаются при предварительном смачивании грунта.
5. Следующий этап – это установка пенопласта. Его монтаж происходит в два слоя, между которыми прокладывается дополнительная гидроизоляция. В большинстве случаев она представляет собой специальную полимерную плёнку. Толщина всего пенопластового слоя не должна превышать 20 см. При использовании качественных материалов и соблюдения технологии монтажа, такой величины будет вполне достаточно, чтобы возвести качественный фундамент.
6. Поверх слоя из пенопласта осуществляет монтаж труб системы водяного отопления полов. Их диаметр зависит от предварительных расчётов, согласно тепловым характеристикам дома. Для того, чтобы трубы не деформировались при заливке бетоном, их предварительно накачивают воздухом.
7. После того, как трубы установлены и подключены к распределительному узлу, переходят к монтажу сетки и арматуры. Данный этап необходим для того, чтобы фундамент получил дополнительную прочность и надёжность.
8. По завершению всех вышеуказанных подготовительных работ, приступают к непосредственной заливке бетонной смеси. По прошествии максимум 3-ёх недель фундамент утепленная шведская плита полностью затвердевает и готов к дальнейшему возведению самого здания.

Технологи утепленной шведской стены



В качестве заключения

Технология шведская плита является относительно новым методом возведения надёжного и экономичного фундамента. Причём, она получает всё больше последователей. И это не удивительно, ведь технология постройки основания относительно не сложная. Ею может овладеть любой желающий и осуществить монтаж фундамента своими руками после изучения видео. Кроме этого, существует большое количество видео, по которым можно более подробно ознакомиться с самим процессом.

Также фундамент утепленная «шведская плита» обладает всеми необходимыми технологическими и эксплуатационными характеристиками, необходимыми для постройки прочно и надёжного жилого дома. Такие основания уже оборудованы всеми необходимыми инженерными коммуникациями. Кроме этого, они достаточно долговечны и не требуют серьёзных финансовых затрат при постройке.

rumydom.ru

УФФ утепленный финский фундамент – что это такое, обзор технологии устройства

Каркасные конструкции на малозаглубленных ленточных фундаментах (МЗЛФ) являются сегодня одним из самых перспективных направлений развития малоэтажного строительства. Значительное снижение веса одно- или двухэтажного дома позволяет применять эффективные инженерные решения, характеризующиеся небольшой трудоемкостью. Утепленный финский фундамент (УФФ) появился в отечественной практике 8 — 10 лет назад. Распространенная в скандинавских странах технология была воспринята поначалу с недоверием. Любые инновации, связанные со снижением объема работ, сталкиваются с неприятием значительной части строительного сообщества. Но за несколько лет здания, построенные с применением технологии УФФ, хорошо зарекомендовали себя в плане энергосбережения и комфорта. При этом не было замечено никаких проблем с прочностью и жесткостью несущих конструкций.

Что такое УФФ?

Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.

Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:

1. Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
2. Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
3. Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
4. Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

Принципиальная схема устройства УФФ — утеплённого финского фундамента

Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:

• МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
• теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
• обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.

В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:

• Frost Protected Shallow footing/foundations (FPSF) и
• Insulated Shallow footing.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

в чем отличие, плюсы и минусы, монтаж своими руками

Фундаментная плита Европейского образца – это новшество в строительных технологических решениях в России. То, что мы пробуем и соображаем по несколько лет, зарубежные коммерческие компании тестируют, улучшают и, в итоге, продают по всему миру. Подобное относится даже к фундаментным плитам, чьи минусы и плюсы, способы монтировки рассмотрим очень внимательно.

В чем разница

Фундаментная шведская или финская плита – это заграничные технологии, разработанные для местных почв или климатических зон. У нас есть «Русский» плитный фундамент, конструкционная особенность которого – это толстая плита и массивные ребра. Важнейшее в любом типе основы – это прочность и долговечность, поэтому предназначение именно «Русского» фундамента в большом прочностном запасе.

Финская плита (плитный фундамент) — это разработка финских инженеров. А многое из этой Европейской страны принято считать эффективным и продуманным. В сравнении с «Русской», финская плита чуть тоньше, но с замечательным утеплением. Этот тип плитного фундамента заранее просчитан не просто под тяжелый климат, а под систему теплого пола. Такая «модернизированная технология» — норма для стран Прибалтики. Финскую плиту еще называют холодным контуром.

К сведению! На такие плиты укладывают толстый слой утеплителя, от 15 см и более.

Вот для чего это придумано: толстый слой срезает перепад холода между плитой на грунте и теплым полом. Еще есть армированная стяжка, в которой и делают систему теплого пола. Что интересно, финская плита должна быть залита за один раз. Так процесс строительства идет гораздо быстрее.

Важно знать! Именно финский тип плит – это самый дорогой фундамент из представленных, поскольку без армированной стяжки теряет смысл.

Шведский тип фундамента или плиты пришел, естественно из одноименной страны. На деле это та же финская технология, но с несколькими отличиями. В шведских плитах не принято делать стяжку, и система теплого пола (ее трубы) располагаются прямо в плите. Такой подход делает плиты тоньше и дешевле. Но по энергосбережению такая система фундамент уступает финской технологии. Заливают шведские плиты так же, как и финские в один заход. Что гораздо экономнее в плане постройки, но не выгодно по утеплению, точнее расходу тепла в будущем.

Где принято применять

Шведскую и финскую технологию практикуют чаще с таких случаях:

1. При работе на почвах с повышенным уровнем влажности.
2. Под частные дома на слабых грунтах.
3. Если земля имеет высокие грунтовые воды.
4. Проблемные участки, где много перепадов высоты.

Что рекомендуют специалисты

До снятия грунта и начала разметки как для финского, так и для шведского фундамента желательно позаботиться о таких моментах:

1. Обязательно понадобится дренажная система. Без нее не будет отвода воды от постройки.
2. Песок и щебень лучше выдержать в равно пропорции и утрамбовываться очень тщательно.
3. Можно использовать геотекстиль. Его монтируют на грунт или между слоями.
4. Лучше продумать в теории подводку и проводку электричества. Также нужно рассчитывать отопление и канализационную систему.
5. Для финской плиты важен утеплитель, точнее его качество. На горизонтальный слой будут впоследствии естественные нагрузки, поэтому сэкономить не получится.
6. Для долговечности внутренней составляющей принято использовать в работе материалы из: полибутана, полиэтилена, меди и пластика.

Как монтировать

Начнем описание со шведских плит. Работу (подготовку) делают по такой последовательности:

1. Бережно снимают почву (ее верхний слой). Рассчитывают по площади фундамента, но правильнее, когда снято земли с запасом в метр или полтора.
2. Насыпают амортизацию в качестве песка. Достаточно слоя в 15-20 сантиметров. Сухой песок нужно обязательно увлажнить и уже потом утрамбовать.
3. Делают дренаж и необходимые для жизни коммуникации.
4. Засыпают гравий. Желательно выдержать ту же пропорцию, что и с песком.
5. Укладывают пенополистерол. В этом же цикле нужно позаботиться и об опалубке. Она образует бока будущей постройки.
6. Проверяют горизонт получившегося основания.
7. После проверки нужно устанавливать временные подставки. На них потом ставят армирующую основу для плит.
8. В этот же «слой» нужно поставить трубы для теплого пола, которые обязательно прокачиваются теплым воздухом.
9. Поверх всего заливается небольшой слой (до 10 см) бетона.

Несложная и относительно дешевая технология фундамента «шведская плита» — это непроверенная временем система. Нет конкретики в том, как будет себя «чувствовать» залитый пенополистерол через 30-40 лет. Да и не на каждом грунте можно без опасений выполнять такой вид фундамента.

Технологические этапы по «финской плите»:

1. Подготовительная работа.
2. Устройство подушки из песка.
3. Монтаж слоя гидроизоляции.
4. Монтаж закладных труб и инженерных коммуникаций.
5. Бетонирование самой плиты.
6. Монтаж толстого слоя утеплителя (от 15 см и более).
7. Установка плит с теплыми полами и дополнительными коммуникациями.

И это в поверхностном перечислении. Как видим, работа в сравнении со «Швецией» разница только в утеплителе и теплых полах. Но для общего понимания лучше добавить несколько слов о рабочем процессе.

Начинают работу с расчетов. Необходимо выяснить «нулевой» угол и разности высот по площади. Чаще всего берут нивелир. С помощью современного устройства легко рассчитать нужные работы по выравниванию, что положительно скажется на общей конструкции. И только после этого приступают к разметке.

Важно! Именно для «финской плиты» готовят неглубокий котлован. Не обязательно брать в расчет уровень грунтовых вод или глубину промерзания. Но даже скромный по глубине котлован необходим.

Итак, разница в монтаже такая:

И финский, и шведский утепляется обязательно. Но если второй защищают от потери тепла по бокам (грунтовая часть), то финский имеет внушительной слой утеплителя между стяжкой и бетоном. Получается, что именно финская технология дает высокий, теплый и современный тип фундамента. Интересно, что после высыхания стяжки можно сразу приступать к финишной облицовке.

Некоторые этап работ:

Укладка дренажных труб

Укладка геотекстиля

Арматура.

Окончательная заливка бетоном после укладки теплого пола.

Про плюсы и минусы

Начнем с финского, ведь любая, даже модернизированная система строительства должна иметь как плюсы, так и минусы. Из положительного:

1. Высокий цоколь. «Поднять» фундамент придется достаточно высоко от земли, что, конечно, только на руку для строительства дома.
2. Лучшая энергоэффективность. Полы уже защищены от мороза и оборудованы теплым полом по технологии.
3. Не нужно черновых полов.
4. Очень просто в процессе строительства сделать систему теплого пола на весь срок службы здания.
5. Не трудно поставить на любых рельефах.
6. Разрешается заливать и монтировать так, где высокие грунтовые воды или проблемная почва.
7. Чистовую отделку можно выполнить как только подсохнет стяжка.

Минусы:

1. Серьезные земляные работы. Нужен обычный по размерам котлован, а его создание стоит денег или трудозатрат рабочих.
2. Естественно, дорогая работа. Конструкция обойдется на 30-40% дороже в сравнении с классической «русской плитой».
3. Сам процесс монтажа занимает не одну неделю. Выполнить все циклы за несколько дней просто невозможно.

Для шведской плиты также есть вердикты. Из плюсов следующее:

1. Для создания сгодится любая твердая почва.
2. Теплый пол и коммуникации находятся в самой плите.
3. Верхний слой фундамента – это уже готовый пол, который не нуждается доработке или дополнительной отделке.
4. Монтаж не более 14 дней.
5. На плите разрешается планировать тяжелые конструкции по типу любых печей или каминов.

А минусы такие:

1. Пусть общая стоимость из всех плитных конструкций фундаментов не самая высокая, все равно это дорогой вид работ. Без квалифицированных бригад не обойтись, да и материалы потребуются самые качественные.
2. Требует инженерного проекта, потому что ошибки «на глаз» не допустимы.
3. Встроенные коммуникации обязательно просчитываются и утверждаются заранее, потому что потом ничего изменить или добавить нельзя.
4. Все, что внутри бетонной плиты ремонту или реставрации не подлежит.
5. Нет уверенности в пригодности технологии для Российского климата.

Итоги

Конечно, в Европейских странах по данным технологиям выполнено очень много жилых построек разного формата, но как «встанет» плитная импортная конструкция в холодных регионах Сибири или Урала не известно.

Обзор на видео

Видеоблог «Строительство дома. Просто о сложном» предлагает доходчивый и обстоятельный обзор УШП, с упором на характеристику его недостатков. Особый интерес представляют комментарии к видео- отписавшиеся со знанием дела комментируют подачу диктора.

фундамент с теплым полом Rehau для дома и дачи

Технологии устройства надежного фундамента не стоят на месте. Если совсем недавно в малоэтажном строительстве применялись в основном ленточные и столбчатые основания, то сегодня к ним «присоединилась УШП или утепленная шведская плита.

Что вы узнаете

Это один из видов плитных фундаментов малого заглубления. Почему шведская? Здесь все просто. Данное основание было придумано и активно применялось в странах Скандинавии, где климат достаточно суровый. Однако УШП показала себя с исключительно положительной стороны и ее высокие эксплуатационные характеристики проверены годами.

Что такое УШП?

Шведский фундамент – инновационный продукт. В многослойную конструкцию плиты интегрированы: системы дренажа, канализации, водоснабжения, утеплитель, «теплый пол». В результате это не просто фундамент. УШП – идеальный пол первого этажа, утепленный, с коммуникациями, готовый под финишное декорирование, например плиткой.

Конструктивно фундамент выглядит следующим образом (разрез)

Преимущественные характеристики:

• Подходит для различных грунтов, в том числе сложных, таких как водянистые и пучинистые.
• Основание под строительство домов из любых материалов, начиная от легких каркасных, до кирпичных.
• Интегрированные коммуникации (остается только подключить сантехнику или сделать внутреннюю разводку) и система водяного «теплого пола».
• Великолепные теплосберегающие свойства.
• Отсутствие монтажных швов, защита от плесени и сырости.

Устройство фундамента УШП не займет более двух недель, учитывая начало работ с нулевого цикла. При этом не потребуется тяжелая специальная техника (кроме бетононасоса), нет необходимости в объемных земляных работах.

Утепленный фундамент: делаем сами УШП

Возможно ли подготовить УШП самостоятельно? Это вполне по силам каждому, достаточно соблюдать технологию и порядок выполнения работ.

Первое с чего необходимо начать – составление проекта. В данном случае это самый важный этап. Следует заранее знать, где и какие коммуникации будут проложены, интенсивность отопления для каждого помещения, места установки сантехники, бытового оборудования, отопительного коллектора.

Пошаговое устройство УШП

Если разбирать технологию изготовления плитного утепленного фундамента, то необходимо выделить следующие основные моменты.

Подготовка котлована

удаляется верхний слой почвы. Если есть желание сэкономить, то можно выполнить эту работу лопатами. В противном случае нанимается экскаватор. Дно котлована выравнивается в горизонте.

На дно раскладывается геотекстиль

он отлично справляется с функцией разделительной прослойки. В процессе эксплуатации не гниет, не разрушается. О геотекстиле мы подробно рассказывали в статье, посвященной этому вопросу.

Прокладка дренажа и систем коммуникаций

водопровод, канализация, в зависимости от проекта может быть электричество.

Засыпка песчаной подушки и ее трамбовка

Желательно осуществлять прессовку мокрого песка слоями, чтобы добиться максимальной плотности подушки. Толщина песчаного слоя около 15 см.

Слой щебня

Аналогично песчаной подушке, его толщина также составляет около 15 см. Щебень тщательно разравнивается по всей площади будущего фундамента.

Монтаж опалубки

По периметру фундамента собирается опалубка. Есть два варианта ее устройства: из специальных пенополистирольных блоков или традиционных деревянных щитов. Следует отметить, что блоки гораздо надежнее, плюс выполняют функции теплоизоляции.

Укладка профилированной мембраны и монтаж утеплителя

В качестве утеплителя активно используются плиты экструдированного пенополистирола. Они укладываются в два слоя, таким образом, что его общая толщина составляла 20 см. Между слоями – пароизоляционная пленка.

Армирование ушп

На специальные подставки крепится арматурный каркас. Используются пруты рифленые диаметром 12 мм.

На арматурную сетку укладывается «теплый пол» REHAU

Материалом служат специальные полиэтиленовые трубы, максимально устойчивые к нагрузкам, не подверженные химической реакции при соприкосновении с растворными смесями. Раскладка осуществляется отдельными контурами по помещениям будущего строения. В этом случае можно легко регулировать температуру в каждой комнате, открывая/закрывая соответствующий клапан коллектора. Раскладывают «теплый пол» змейкой или улиткой. Концы труб подсоединяют к коллектору и заполняют воздухом или незамерзающей жидкостью. Под давлением трубки легко перенесут нагрузки от слоя бетона и не повредятся.

Фундамент заливается бетоном

Необходимо отметить, лучше использовать заводскую смесь доставленную машинами. С помощью бетононасоса раствор равномерно распределяется по всему основанию. Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.

Когда бетонная плита высохнет, то воздух стравливается из системы «теплого пола», а выход коллектора консервируется. Опалубка разбирается, если использовались пенополистирольные блоки, то убираются поддерживающие опоры. Утепленный шведский фундамент готов! Теперь можно переходить к строительству стен, кровли и т.д. Но уже не придется думать о прокладке инженерных коммуникаций, отоплении первого этажа и выравнивании чернового пола под отделку декоративными материалами.

УШП станет надежным и главное теплым основанием вашего дома!

У вас тоже фундамент УШП? Расскажите как вы его делали в комментариях.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Конструкция ушп

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

• технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
• особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
• основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
• фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
• утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
• плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

• устройство такого основания подразумевает большие финансовые затраты;
• устройство подвальных помещений данная технология не предусматривает;
• теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
• пенополистирол подвержен риску повреждения вездесущими грызунами;
• нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
• покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
• этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Технология строительства

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.

• Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
• Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
• Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.

• Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
• Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
• Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

• Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
• Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

Характерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

• сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
• отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
• предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
• возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
• инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
• возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
• равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
• поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
• уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола

Шведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

• трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
• недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
• невозможность обустройства подвального помещения;
• необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
• увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
• невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.

Выбор утеплителя

Экструдированный пенополистерол — лучший утеплительный материал для фундамента

Ввиду особенностей конструкции фундамента вся нагрузка от постройки приходится на слой утеплителя. Поэтому к выбору теплоизоляционного материала стоит отнестись очень серьёзно. Он должен быть максимально прочным и влагостойким. Для этих целей эксплуатируется экструдированный пенополистерол. Этот материал является экологически чистым, не содержит токсичных веществ, имеет отличную тепло- и звукоизоляцию и обладает высокой прочностью на сжатие и паронепроницаемостью. Помимо этого, преимущества пенополистерола заключаются в следующем:

• не выделяет вредных для здоровья веществ;
• не подвержен образованию трещин;
• материал является биостойким, то есть различная живность и микроорганизмы им не «интересуются»;
• устойчив к разложению;
• обладает высокой воздухопроницаемостью;
• огнестоек.

Единственным недостатком пенополистерола является низкая стойкость к воздействию химических соединений. К примеру, при контакте материала с ацетоном он будто растворяется, превращаясь в вязкую субстанцию.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Недостатки УШП плиты

Для воплощения сложного строительного проекта или возведения большого дома потребуется привлечение квалифицированных мастеров

Наряду с массой преимуществ, существуют и недостатки данной технологии. Однако рассматривать их скорее нужно с точки зрения «подходит или не подходит это для конкретной местности или бюджета.

• Высокие расходы на возведение данного основания. Однако экономятся средства на дальнейшую установку систем коммуникаций.
• Для строительства нужен ровный участок земли. В случае наличия уклона увеличивается количество материалов и все работы удорожаются.
• Для данного фундамента не подходит торфяной вид грунта, так как обладает слишком низкими несущими способностями.
• Для воплощения сложного строительного проекта или возведения большого дома потребуется привлечение квалифицированных мастеров, обладающих опытом работы с плитными фундаментами.
• Возможен низкий цоколь. Если фундаментная плита в среднем достигает толщины 30-40 см, то уровень пола может сравняться с уровнем земли.
• Качественные строительные материалы как правило импортные, что может повлиять на финансовые затраты.
• Данное основание не подходит для тяжёлых и больших строений.
• Поломка систем коммуникаций при дальнейшей эксплуатации дома может вылиться в крупную сумму. Какими бы прочными и надёжными не были современные трубы, они имеют свой срок службы. Поэтому просчитывайте все нюансы и выбирайте для строительства только высококачественные материалы, дабы минимизировать затраты в дальнейшем. Ведь вы строите дом на долгие годы!

Фундамент УШП – это современное тёплое основание для дома, который не пойдёт трещинами и не даст осадки, в нём не будет сырости. Это идеальный микроклимат для жилых помещений.

Каковы минусы УШП?

При всех своих достоинствах у этой конструкции есть и недостатки: Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие. Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб. Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.

Дмитрий Андриади, руководитель компании BAUHAUS:«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»

Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная).
УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями.
Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау – утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

• на геотекстиль укладывается слой щебня;
• по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
• монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
• заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Фундамент в шведском стиле

Роберт видел фотографии опор, над которыми я работал здесь, в Великобритании, и прокомментировал, что наш подход, заключающийся в том, чтобы просто вырыть траншею в земле и залить ее бетоном, кажется довольно старомодным, отметив, что мы редко используем изоляционные материалы в земля. Конечно, климат в Швеции сильно отличается: зимние температуры часто опускаются до -30 ⁰ , и можно было бы ожидать, что действительно потребуется другой подход.Этот пример представляет собой опору балки, как описал ее Роберт, в Великобритании мы, вероятно, описали бы ее как опору кольцевой балки. На этом снимке Роберт засыпает на своем Volvo EC45 бетонные столбы, которые установлены в бетонные опоры размером 85 x 85 см, которые будут поддерживать балки.

По мере выполнения земляных работ бетонные опоры поднимаются на место с помощью Roberts Volvo EC45.

После того, как все опоры на месте, а трубы выступают над уровнем земли, они заполняются бетоном традиционным способом.

Затем бетонные балки поднимаются машиной на место. Это тяжелая работа для EC45, поскольку каждая балка весит около 950–1000 кг. Роберт объясняет, что иногда бывает трудно достичь необходимой высоты при позиционировании балок с помощью такой маленькой машины!

Наружные балки изолированы 100-миллиметровым пенополистиролом, который обеспечивает более высокую температуру и более низкую влажность под деревянным полом. В очень холодном климате более низкая влажность помогает защитить от сырости, которая, конечно, может привести к образованию плесени.На данный момент все балки на месте, кроме одной, так как именно здесь будет проложена линия водоснабжения и канализации.

Начинаются земляные работы для водопровода и канализации, глубина является необходимым требованием в Швеции для защиты труб от замерзания в суровых зимних условиях.

Роберт объясняет, что это всего лишь опора для небольшого летнего коттеджа, но такая же система используется для аналогичных домов или вилл. В Швеции такая конструкция называется «Ползучесть» из-за того, что пространство под полом и землей позволяет вам пролезть под нее для осмотра или для завершения ремонта пола по мере необходимости.

Полы при установке будут выполнены в традиционном скандинавском деревянном стиле с использованием досок 45 x 220 и ДСП с пластиковым ковриком наверху. Стены здания поставляются сборными и крепятся к бетонным балкам на месте.

Роберт завершил эту работу, погрузив несколько камней и валунов на свой трактор и трейлер, которые нужно было забрать домой, чтобы заполнить низину позади одного из его сараев.

Блог Digger хотел бы поблагодарить Роберта за это интересное понимание того, как дела обстоят в Швеции.

PassiveDesign.org – — Supergrund

Эта система фундамента не похожа на традиционные ирландские фонды. Система Supergrund – это шведская разработка, производимая Aeroboard Ireland. Эта система основана на концепции обертывания всей бетонной плиты изоляцией.

По периметру фундамента проложена высокопрочная изолированная кольцевая балка «F Profile» (EPS 300) с закрытой зоной, заполненной изоляцией EPS 100 толщиной от 300 до 400 мм; обеспечение того, чтобы вся плита была обернута изоляцией, устраняя тепловые мосты (типичное значение u 0.100-0,155 Вт / м2К), а также защищает конструкцию от влаги.

Поскольку эта фундаментная система относительно нова для ирландского строительства; Я считаю, что очень важно развивать свои знания об этом, описывая этапы процесса строительства:

Первый шаг в этом процессе – просто сжать хардкор.

Далее устанавливается радоновый барьер; с последующим 30-миллиметровым слоем связующего песка.

По завершении можно начинать установку формирователя кольцевой балки с F-профилем.

После установки кольцевого формирователя балок по периметру песчаная связка может быть

рейковый уровень; при подготовке к укладке утеплителя EPS 100.

Закрытое пространство можно заполнить изоляцией EPS 100 толщиной 100 мм.

Обычно устанавливается 300-400 мм EPS 100.

После установки EPS 100 можно начинать работу с самой кольцевой балкой.

Стальная арматура Ø12 вставляется в F-профиль.

Эта армированная сталь поддерживается стяжками из нержавеющей стали.

Далее в замкнутом пространстве устанавливается стальная арматура для плиты.

Примечание: на этом изображении трубы теплого пола привязаны к стали.

Завершающим этапом является заливка фундамента.

Ниже представлен простой вид системы Supergrund в разрезе.

Стратегии контроля влажности жилых подвалов в холодном климате

https://doi.org/10.1016/j.buildenv.2019.106572 Получить права и контент

Основные

•

Сравнение стратегий контроля влажности жилых подвалов в холодное время климат нации.

•

Сравнение национальных рекомендаций для жилых подвалов в новостройках.

•

Существуют противоречия в отношении внешней гидроизоляции, мембран с ямочками и пароизоляции.

•

Пять стран с холодным климатом по-разному выделяют десять ключевых проблем.

Реферат

Во многих странах с холодным климатом подвалы используются как жилища. Это представляет собой серьезную проблему, касающуюся конструкции, обеспечивающей защиту от влаги.Ожидается, что изменение климата увеличит риск повреждения подвалов, связанного с влажностью, из-за увеличения количества ливневых вод, годовых осадков и годовых температур. В этом исследовании изучаются основные стратегии контроля влажности жилых подвалов в западных странах с холодным климатом путем выявления основных различий и сходств в национальных рекомендациях по строительству новых зданий. Используя норвежские руководства по проектированию в качестве основы, мы определили десять ключевых проблем и сравнили их с рекомендациями четырех других стран с холодным климатом, данных экспертами в области строительной физики (строительная наука).Результаты показали, что рекомендации других стран отличаются от рекомендаций Норвегии по ряду ключевых проблем. Однако были отмечены аналогичные, но разные рекомендации, касающиеся уклонов поверхности земли, дренажных слоев, дренажных труб, слоев, разрушающих капилляры в полах, предотвращения тепловых мостов, герметичности и вентиляции. Основные отличия касались внешней гидроизоляции стен, использования и расположения мембран с ямочками и пароизоляции, а также использования проницаемой теплоизоляции.В результате страны по-разному подчеркивают десять ключевых проблем. Хотя рекомендации имеют много общего, взвешивание (или расстановка приоритетов) отличает стратегии контроля влажности пяти стран.

Ключевые слова

Влагобезопасность

Характеристики оболочки

Строительная практика

Национальные строительные рекомендации

Подземные конструкции

Рекомендуемые статьиЦитирующие статьи (0)

© 2019 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Изоляция

Дополнительная изоляция чердака – это вложение с очень долгим сроком службы, которое часто экономически выгодно даже в краткосрочной перспективе. Мы рекомендуем иметь на чердаке утеплитель толщиной 50 сантиметров, что является экономичным с точки зрения энергии.

Хорошая изоляция снижает коэффициент теплопроводности

Для уменьшения тепловых потерь важно иметь хорошую изоляцию внешних стен, крыши и фундамента.Изоляционные свойства части здания указываются как коэффициент теплопередачи. Значение U описывает, сколько тепла теряется на квадратный метр при разнице в 1 ° C между температурой в помещении и на улице. Десять сантиметров изоляции дают коэффициент теплопередачи около 0,5 Вт / м2 · К (ватт на квадратный метр в градусах Кельвина). Толщина изоляции 50 сантиметров снижает значение U до чуть более 0,1.

Строительство нового дома

Если вы строите новый дом, очень важна хорошая изоляция.Дополнительные затраты на небольшую дополнительную изоляцию относительно невысоки по сравнению с тем, что будет стоить изоляция после завершения строительства дома.

иметь в виду

Климат в помещении можно изменить за счет дополнительной теплоизоляции. Дополнительная изоляция на чердаке снижает температуру в чердачном помещении. Это может привести к конденсации влаги в воздухе и вызвать повреждение от влаги. Тщательно загерметизируйте, чтобы воздух не попадал в чердачное пространство из дома. В противном случае воздух может повысить влажность воздуха на чердаке, и это может сделать проблему влажности более серьезной.

Также можно сделать дополнительную изоляцию в подвале. Воспользуйтесь возможностью утеплить его снаружи при устройстве водостока вокруг дома. Внутренняя изоляция может быть уместной, если стена подвала сухая. В противном случае у вас могут возникнуть проблемы с влажностью внутри стены подвала.

Уплотнение окон и дверей

Относительно недорогая и простая мера экономии энергии – герметизация окон и дверей. Инвестиционные затраты на ленты для защиты от сквозняков и время, которое вы уделяете этому, скоро окупятся за счет снижения затрат на отопление.

Однако важно знать тип вентиляции в доме. Если это полностью регулируемая система вытяжки и приточного воздуха, цель состоит в том, чтобы птичник был полностью герметичным и чтобы поступление воздуха регулировалось. Герметизация окон и дверей в таком доме – очень уместная мера. С другой стороны, если в доме есть вентиляция с естественной тягой, основанная на том, что воздух поступает через щели в конструкции дома, микроклимат в помещении может быть проблематичным, если вы загерметизируете дом слишком плотно.

7 методов экологичного строительства, которые мы использовали при проектировании дома нашей мечты

Второй этаж из экологически чистых источников, который также очень открыт для остальной части дома.

Фото: Elenore Bendel Zahn

Изоляция + стены

Это было непросто с точки зрения затрат, и нам пришлось использовать пенополистирол (пенополистирол) в фундаменте, чтобы сэкономить. Наши стены построены из легких бетонных блоков толщиной 50 сантиметров – они полны воздушных карманов, которые сами по себе действуют как изоляция, поэтому наш первый этаж покрыт таким образом.Еще более экологичным (но более дорогим) вариантом было бы использование подобных блоков из терракоты. Наша крыша и второй этаж изолированы целлюлозой, изготовленной из переработанной бумаги iCell, которая не содержит токсичных антипиренов.

За штукатуркой бетонные блоки утепляют стены первого этажа.

Фото: Эленоре Бендель Зан

Отопление

Поскольку у нас так много земли, лучшим вариантом для нас было геотермальное отопление, которое мы встроили в фундамент. Таким образом, у нас была только начальная стоимость установки, а остальное земля покрыла.Мы также построили финскую духовку, которая, как следует из названия, благодаря своей массе способна удерживать и равномерно распределять тепло. (Одна единственная массовая печь, если ее разместить в правильном месте, может обеспечить весь дом всем необходимым теплом, если она используется через день – электричество не требуется!) У этой красавицы также есть печь для выпечки, поэтому вечеринки с пиццей на закваске определенно в нашем будущем.

Эта финская массовая печь способна обогреть весь дом без электричества!

Фото: Эленоре Бендель Зан

Канализационная система

Одна из вещей, требующих тщательного исследования, заключалась в поиске хорошей канализационной системы.Мы выбрали Alnarp Clearwater, который использует свойства определенных водных растений и бактерий для фильтрации всей воды, поступающей из дома. Было проведено бесчисленное количество исследований этой конкретной системы, и вода, попадающая в природу из Alnarp Clearwater, намного чище, чем любая государственная система. Кроме того, он требует нулевого добавления химикатов и не требует ни копейки, в отличие от других доступных канализационных систем. Использование пресной воды для смыва туалетов, конечно, безумие, но это было то, что лучше всего сработало для нас там, где мы сейчас находимся.

Если вам любопытно (как и мне) и вам нужна дополнительная информация о нашем доме, не стесняйтесь проверить @Wildlyh в ​​Instagram. На сайте wildlyh-home.com также есть еще несколько подробных статей.

Эленоре Бендель Зан – шеф-повар, стилист и фотограф, живущая со своей семьей на юге Швеции. Ее опыт в области органического садоводства привел ее к тому, что в ее современный, напряженный образ жизни она прониклась зелеными идеями как в личном, так и в рабочем плане.
