Инструкция по монтажу скорлупы ППУ
Скорлупы ППУ на трубопроводы водоснабжения и отопления следует монтировать после покрытия труб антикоррозийными составами (специальные мастики, краски). При устройстве изоляции на трубы канализации следует учитывать наружный диаметр раструба канализационной трубы для корректного подбора диаметра скорлупы.
Далее рассмотрим вариант надземной прокладки коммуникаций при их дальнейшей изоляции скорлупой ППУ в покрытии «Армафол-Экстра» (фольга) с соблюдением всех правил технологического процесса.
Начнем с расположения полуцилиндров на трубопроводе – мы рекомендуем монтировать полуцилиндры в «шахматном порядке» (как кирпичную кладку), это придаст теплоизоляционному слою механическую прочность. Далее следует определиться с расположением продольных швов скорлупы – их можно расположить по бокам, либо же сверху и снизу. При монтаже с продольными стыками сверху и снизу обязательно применение гидроизоляционного конька для защиты от попадания в шов влаги и солнечных лучей.
Для того, чтобы нам расположить сегменты ППУ в шахматном порядке первую половинку нужно распилить пополам
Герметизацию и склеивание швов будем проводить с помощью специального клея для пенополиуретана (другой вид клея может разъедать компоненты ППУ)
При помощи монтажного пистолета наносим слой клея на продольный шов сегмента:
Получаем аккуратный нанесенный слой клея:
Затем соединяем половинки на трубопроводе
Прежде чем стягивать половинки бандажами, вставляем в продольный разрез гидроизоляционный конек:
Гидроизоляционный конек изготавливается специально под длину сегментов ППУ – 1 метр
После подгонки скорлуп и установки конька фиксируем край изоляции с помощью бандажа специальным натяжителем:
Важно: усики бандажа должны выходить из-под низа бандажной ленты, как показано на фото, чтобы бандаж плотно держал скорлупу и усики не выгибались:
Огибаем скорлупу бандажом и зажимаем ее более широкими усиками:
Затем используем натяжитель: вставляем свободный край ленты в шплинт, упираем острый край натяжителя в загнутые усики:
После чего начинаем вращать шплинт за рукоятку, чтобы затянуть бандаж. Направление вращения не имеет значения:
Плотно стянув сегменты, загибаем натяжитель для фиксации бандажа:
Вынимаем шплинт из корпуса и освобождаем бандаж от натяжителя:
Свободный конец бандажа прижимаем к поверхности скорлупы. Место сгиба рекомендуется подстучать молотком:
Загибаем вторую пару усиков и отрезаем лишнюю часть бандажа:
Продолжаем монтаж, проклеив края следующей половинки:
Плотно прижимаем скорлупу в продольных стыках, закладываем конек:
Место поперечного стыка закрываем бандажом и повторяем процедуру работы с натяжителем:
Как видите монтаж цилиндров из ППУ не представляет особой сложности. При подземной прокладке трубопроводов дело обстоит еще проще, Вам может даже и не понадобится закрепление с помощью натяжителя и бандажа, а достаточно будет прихватить скорлупу армированным скотчем до высыхания клея или применить пластиковые стяжки.
Советы по выбору и монтажу скорлупы ППУ
Что такое ППУ изоляция?

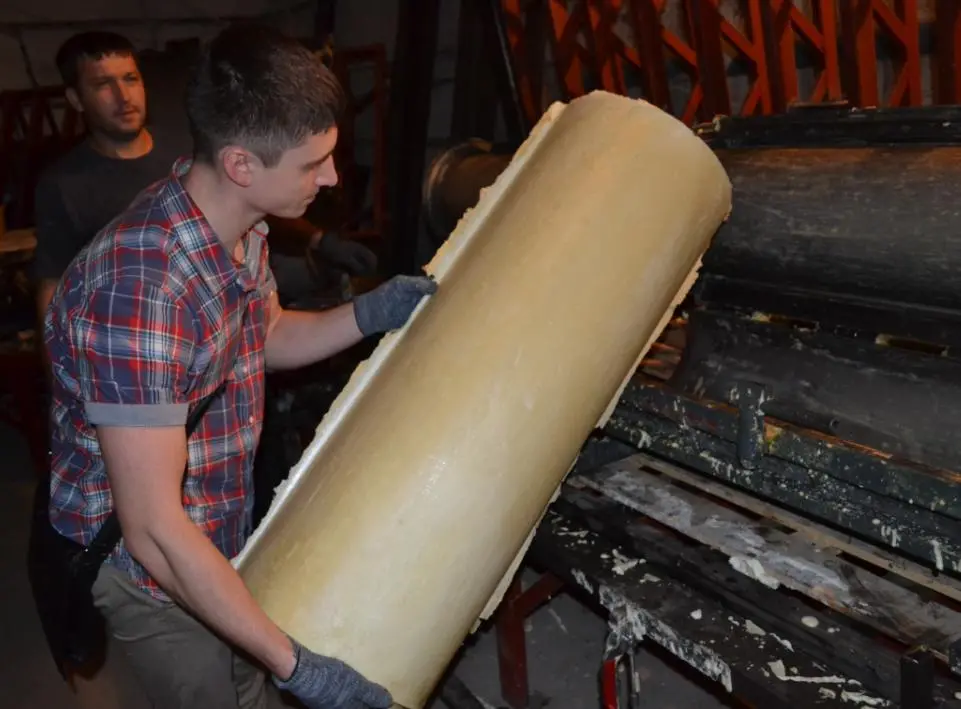

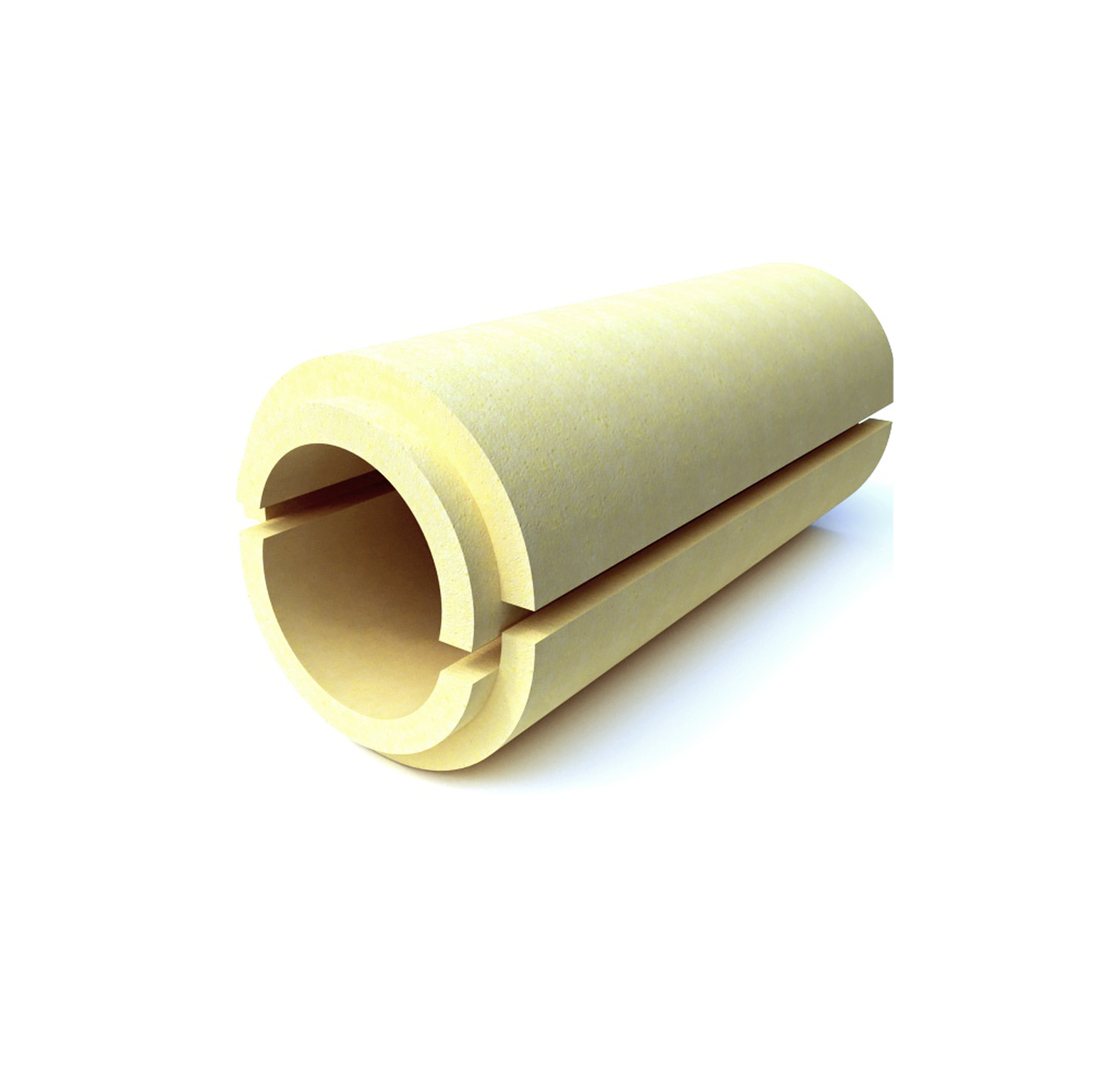

Самый распространенный тип ППУ изоляции – это скорлупа в виде двух полуцилиндров. Полуцилиндры имеют пазы по краям для надежной стыковки деталей между собой. В конструкции элементов предусмотрена максимальная защита от теплопотерь в области «мостов холода».

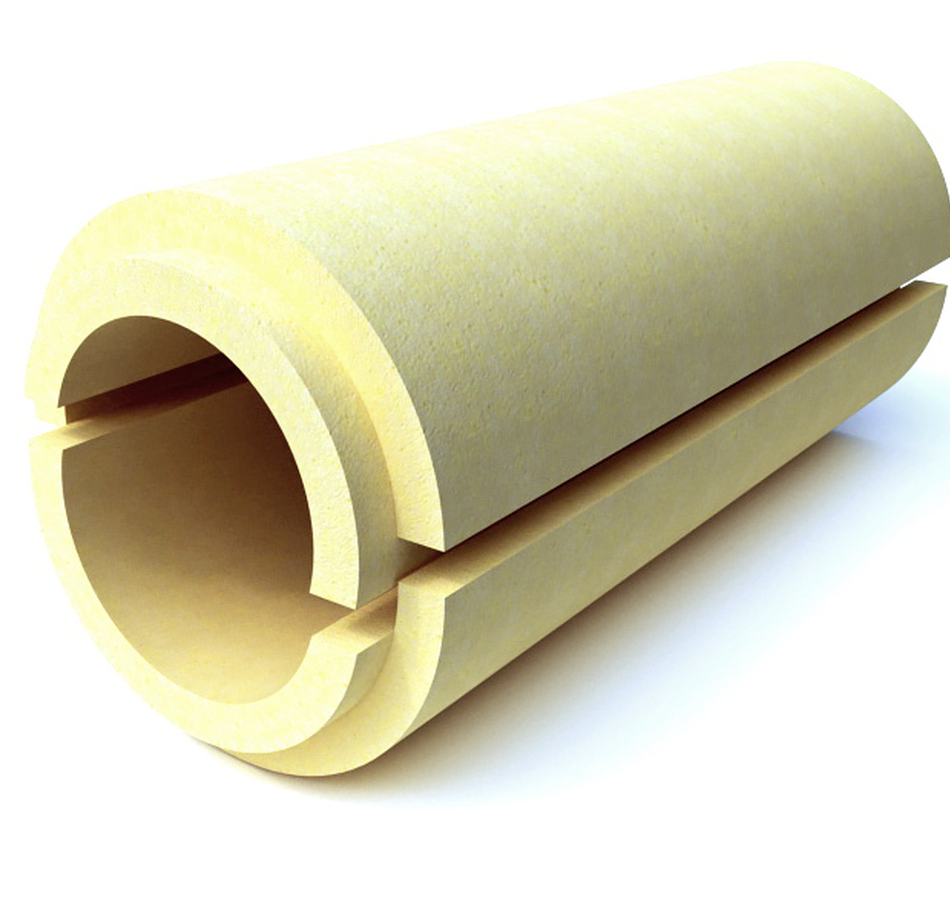

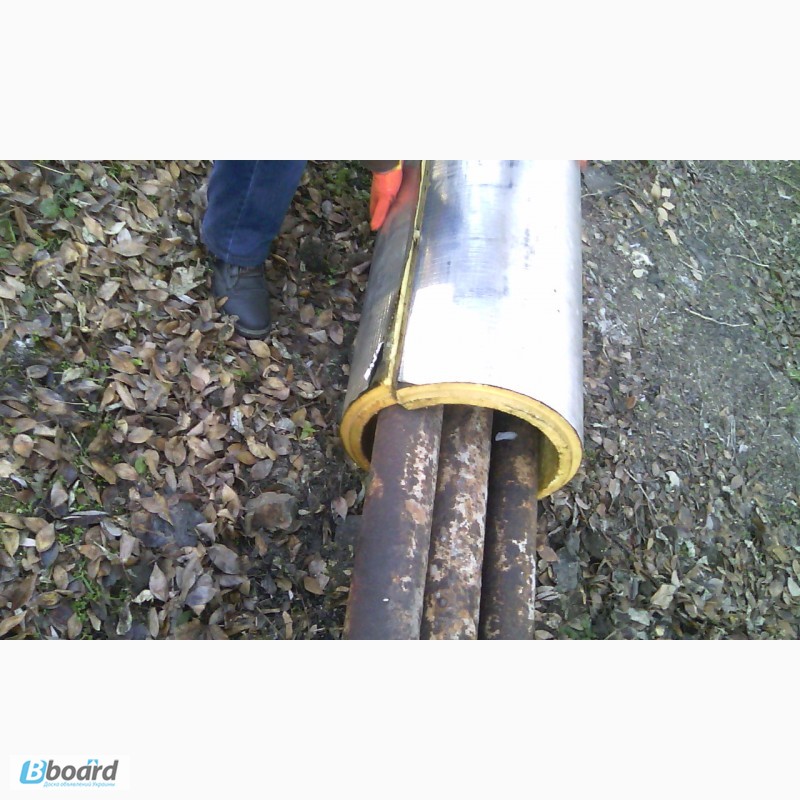

Данное изображение наглядно демонстрирует, как выглядит тепловая изоляция в разрезе трубы и на ее продольной части
Сегменты изоляции и диаметры труб

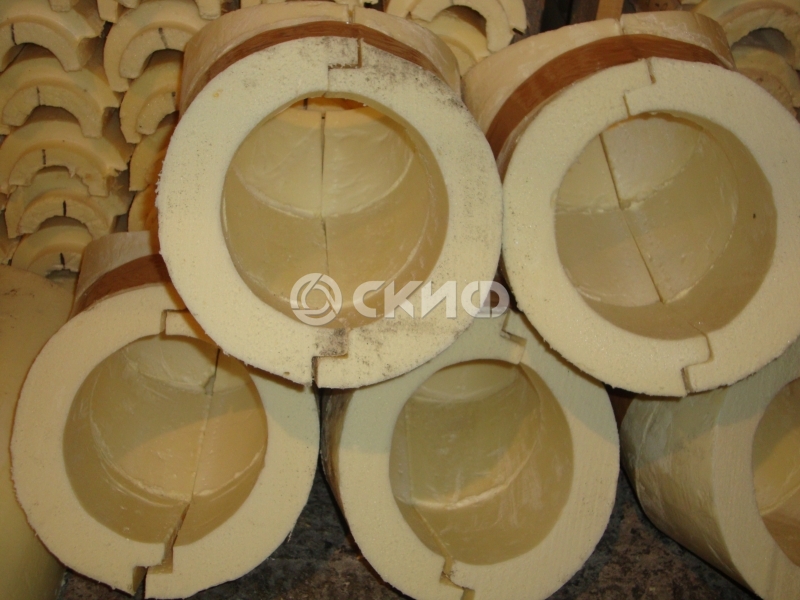

Скорлупа ППУ может состоять не только из двух сегментов, хотя это и самый распространенный вариант. Число сегментов теплоизоляции зависит от диаметра трубопровода, для которого она предназначена.
Трубы диаметром до 720 мм обшиваются скорлупой из двух полуцилиндров.
Скорлупа ППУ на трубы диаметром 720 мм и 820 мм состоит уже из 3 частей.
Теплоизоляция для труб диаметром 1020 мм и более выпускается 4-х сегментной.
Советы по монтажу скорлупы ППУ
Перед монтажом теплоизоляции, рекомендуется произвести зачистку покрываемой поверхности от коррозии и провести мероприятия по предотвращению появления на поверхности труб конденсата.
Использование безрастворительных грунтовок и/или мастик, наносимых на поверхность трубопровода под термоизоляцию, способствует максимальной стыковке обшивки с поверхностью. Тепловые сети, обработанные антикоррозионными растворами, служат в несколько раз дольше.

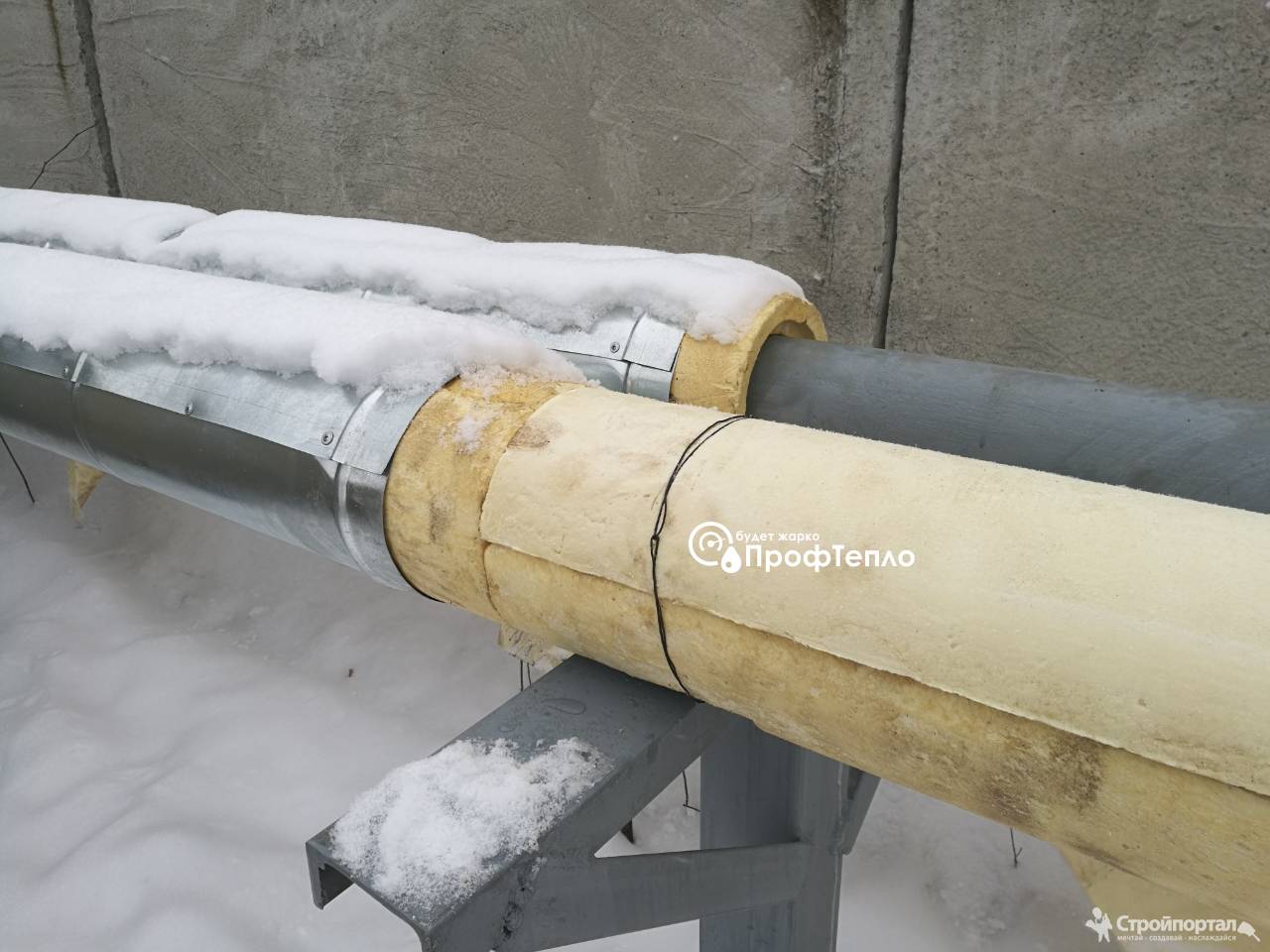

Теплоизоляция начинается с отвода. Укладка сегментов производится по верхней части трубы с обязательной стыковкой в торцевом замке. Нижняя часть обшивается ППУ элементами после укладки скорлупы по верхней горизонтали. Стыковка деталей с верхним слоем осуществляется по продольным замкам.
Перед окончательным креплением одного сегмента к другому необходимо осуществить примерку. Если обшиваемая поверхность имеет выступающие крепежные элементы, крупные сварные швы или форму отличную от цилиндрической – производится подгонка скорлупы ножом, ножовкой и наждачной бумагой.

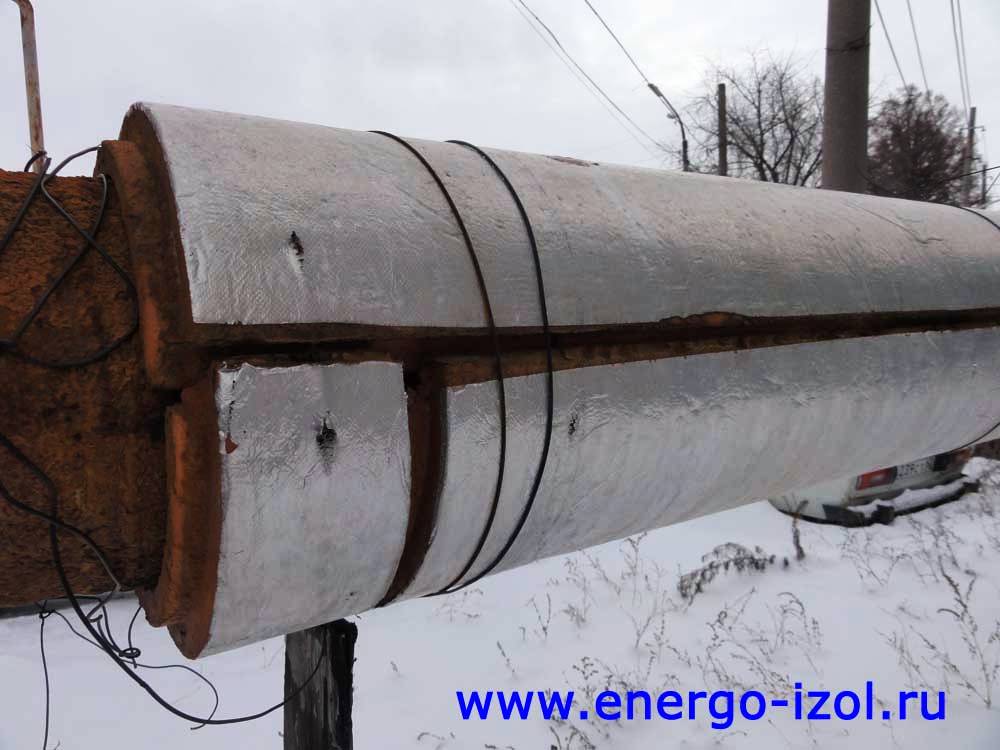

Скорлупы нижнего слоя рекомендуется смещать на половину длины (укладка в шахматном порядке). Тепловая изоляция, установленная таким образом, имеет высокую прочность и помогает полностью избежать прямых теплопотерь. Оборудование трубопровода скорлупами, состоящими не из двух, а из трех сегментов осуществляется аналогично. Два нижних слоя монтируются стык в стык, а верхний со смещением в полшага.
Наилучшим вариантом крепления скорлупы будет её монтаж с одновременным применением хомутов и клея Спантан-1К, герметизирующего стыки. При этом возможен монтаж только хомутами или только на клей Спантан-1К.
Следует учитывать, что фиксация скорлупы только хомутами позволит с легкостью произвести её демонтаж в будущем в случае необходимости. Если скорлупа склеена, то для демонтажа придется дополнительно осуществить разрез клеевого шва ножом.
Клеевое соединение герметично и уменьшает теплопотери. Расход клея Спантан-1К – один тюбик 250 г. на 10 погонных метров. Клей наносят по всей длине пазов, а схватывается он примерно через час после нанесения.
В качестве временных (до застывания клея) или постоянных фиксирующих элементов могут выступать:
- полиамидные, полиэтиленовые хомуты;
- хомут ленточный с зажимом для хомутов;
- стяжки стальные;
- лента монтажная из нержавеющей стали со скрепами;
- металлическая, полипропиленовая, полиэтиленовая, стеклотканевая и др.
виды лент;
- армированный скотч;
- вязальная проволока;
- веревка.
Теплоизоляция поворотов и тройников
Теплоизоляция прямых участков трубопровода не вызывает никаких трудностей, труба без изгибов легко утепляется прямыми полуцилиндрами.

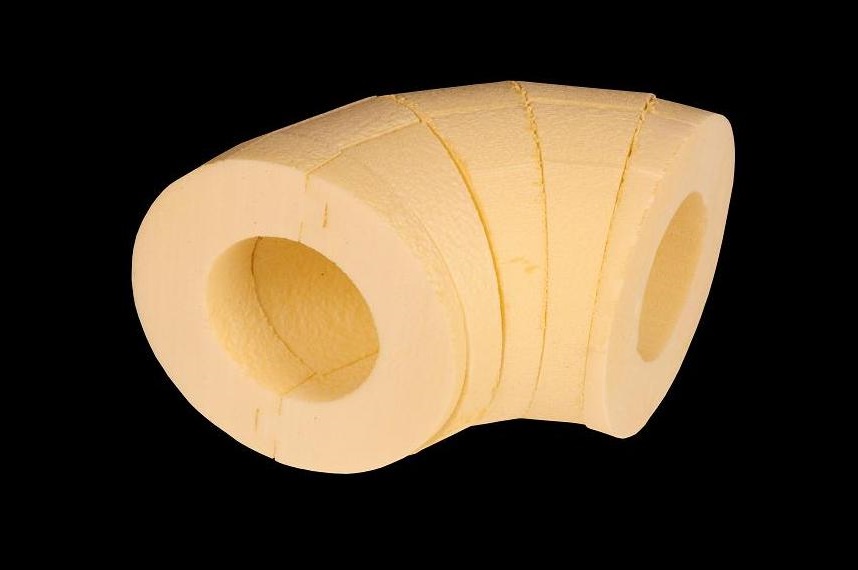

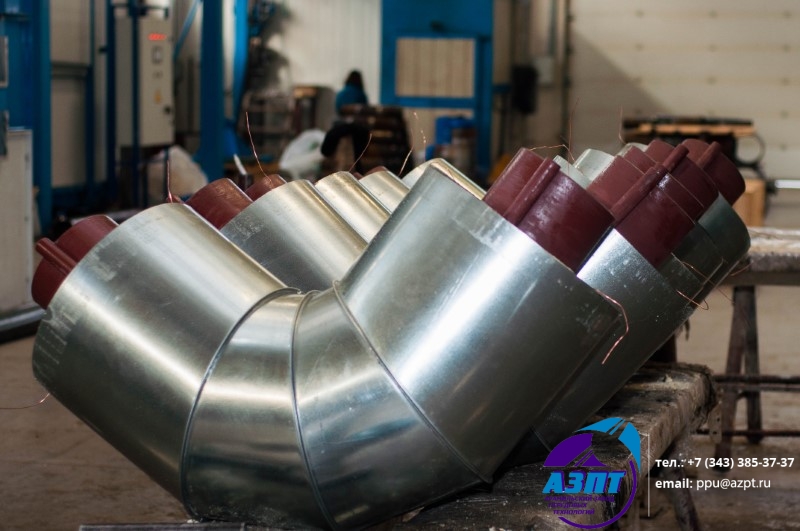

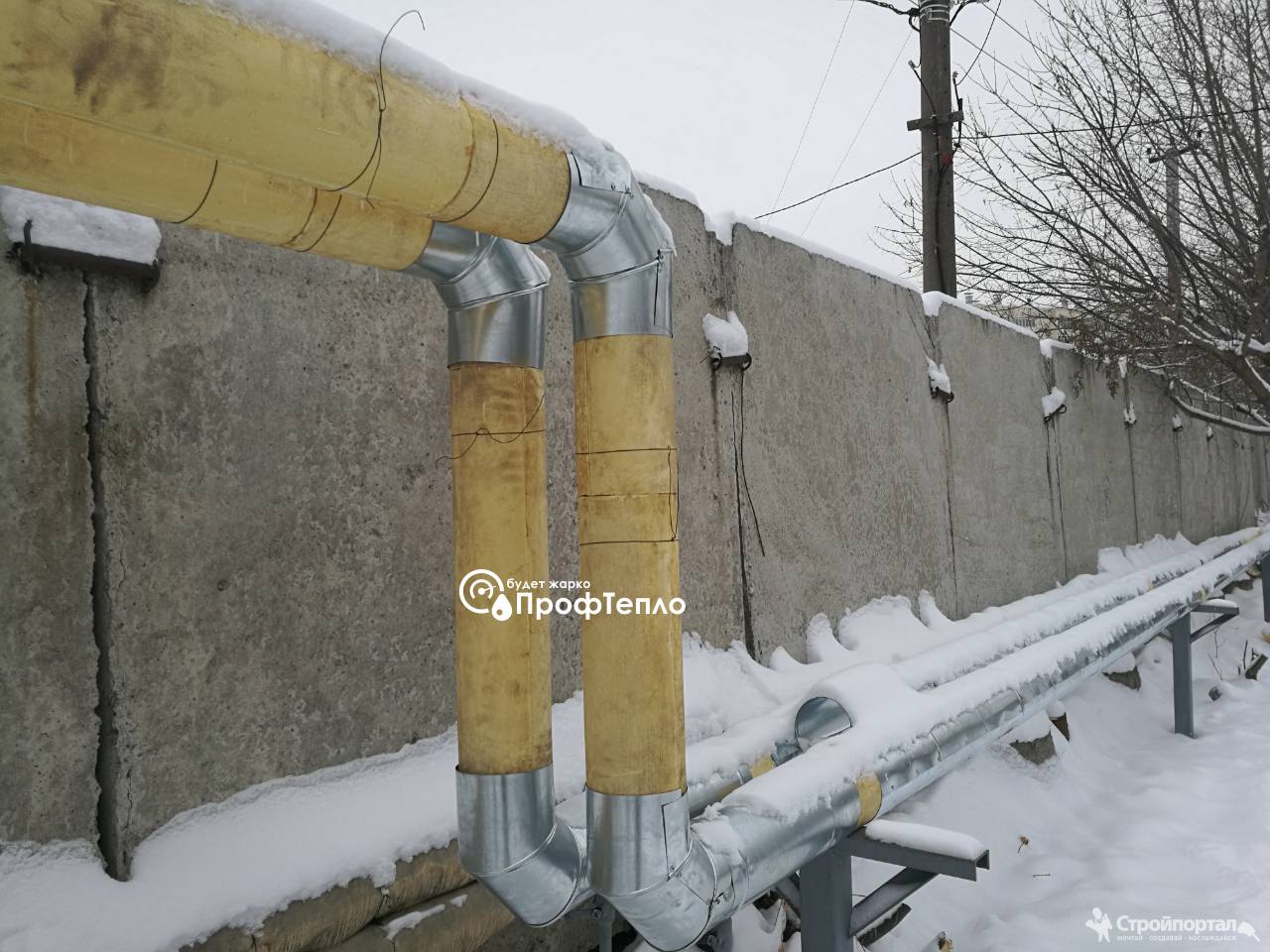

Для утепления поворотных участков труб применяются изготовленные промышленным способом отводы. Как правило, отвод представляет из себя поворотное звено на 90 градусов (угол или колено), которое также состоит из двух пенополиуретановых половинок.
Если угол поворота трубы меньше 90 градусов, то монтажник ножовкой отпиливает лишнюю часть от стандартного отвода на 90 градусов и получает отвод на требуемый поворот.
Если угол трубы тупой, т.е. больше 90 градусов, то можно воспользоваться промышленной заготовкой и получить нужный отвод.
Сделать отвод на необходимый угол монтажных может и самостоятельно из прямых скорлуп. Для этого прямые участки скорлупы распиливаются под 45 градусов или иным углом и склеиваются клеем.
Теплоизоляционные элементы на различные тройники и разветвления промышленным способом не изготавливаются. Это обусловлено большим разнообразием возможных тройников, переходов, ответвлений. Для утепления таких участков теплоизолирующие элементы монтажник изготавливает самостоятельно из прямых полуцилиндров.
Для наиболее надежного склеивания частей тройника рекомендуется применять пенополиуретановый клей Спантан-1К. Его структура после застывания очень близка к структуре самой скорлупы. Проклеенный стык получается герметичным.
Скорлупа с покрытием и без
Скорлупа ППУ призвана защищать трубопровод от теплопотерь. Чтобы скорлупа сама не страдала от воздействия солнечных лучей, её выпускают в облицовке. Самые распространенные виды облицованной скорлупы – это скорлупа в фольге и стеклопластике.
При утеплении трубы подземной прокладки, обходятся скорлупой без какой-либо облицовки.

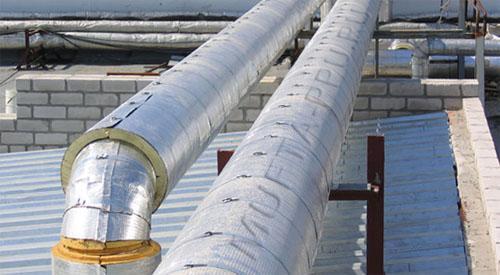

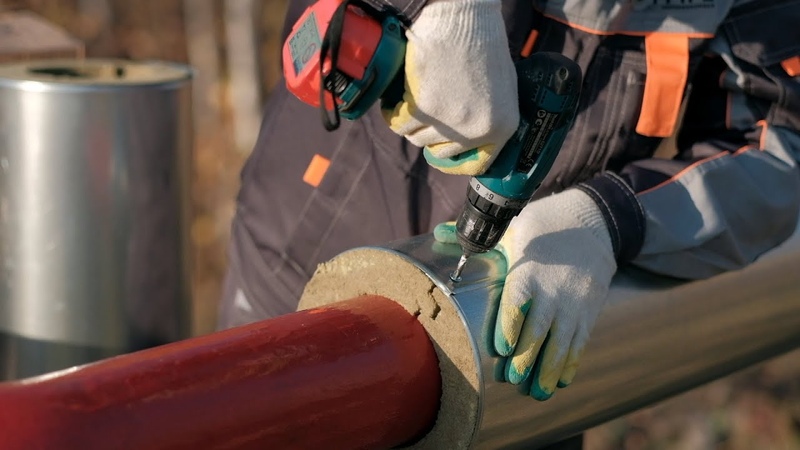

Если же, при утеплении наружного трубопровода, теплоизоляцию необходимо защитить и от механических повреждений, то её закрывают металлическим кожухом.
Металлические кожуха рекомендуем приобретать у одного производителя сразу вместе со скорлупой. Наличие облицовки (фольги или стеклопластика) на скорлупе укрываемой кожухом не будет играть никакой роли. В этом случае, по экономическим соображениям, следует применять скорлупу без облицовки.
Купить теплоизоляцию для трубопровода
Мы производим скорлупу ППУ и все необходимое для её монтажа на тепловые сети: пенополиуретановый клей, хомуты, оцинкованные кожуха. Скорлупу и поворотные звенья (отводы) изготавливаем без покрытия и с покрытием из стеклопластика или фольги (армофол).
Мы всегда рады помочь с выбором и проконсультировать по выпускаемой продукции.
Покупайте теплоизоляцию для труб у проверенного производителя!
Инструкция по монтажу теплоизоляционных изделий ППУ (Скорлупа ППУ) на трубопровод
Инструкция по монтажу теплоизоляционных изделий ППУ (Скорлупа ППУ) на трубопровод
ИНСТРУКЦИЯ по монтажу теплоизоляционных скорлуп на трубу
1. Скорлупы из пенополиуретана (ППУ) ТУ 5768-001-49693977-2003 предназначены для тепловой изоляции трубопроводов наружным диаметром Ø36-1220мм с температурой транспортируемого агента от -50ºС до +150ºС.
2. Технология проведения теплоизоляционных работ в трассовых условиях включает проведение подготовительных работ, в том числе противокоррозийных, согласно ВСН 008-88 «Противокоррозийная и тепловая изоляция»;
3. Монтаж тепловой изоляции на трубопровод должен осуществляться специализированной организацией, имеющей все разрешения на данный вид деятельности, с соблюдением всех действующих технических нормативов. За нарушения, допущенные при монтаже поставляемых скорлуп ППУ, приведших к ухудшению их состояния (разрушению, деформации и т.д.) производитель ответственности не несет
4. Перед началом монтажа скорлупы примеряют на трубопровод, при необходимости подгоняют по размеру с учетом геометрических особенностей трубы.
5. Монтаж необходимо начинать с установки теплоизоляции отвода;
6. Один ряд сегментов располагают сверху и стыкуют по поперечным тепловым замкам. Другие ряды сегментов располагают по нижней части трубопровода. Сегменты нижнего ряда, стыкуются по продольным замкам между собой и верхними сегментами, образуют в состоянии теплоизолирующую оболочку на трубопроводе. Стягивание и временное крепление скорлупы на трубопроводе производят с помощью ремней со стягивающим храповым механизмом.
7. Для исключения прямых утечек тепла в поперечных стыках и увеличения механической прочности соединений установка двух сегментных скорлуп (внутренним диаметром до 720 мм) на трубопроводе должна производиться со смещением поперечных швов на половину длины скорлуп (подобно кирпичной кладке), т.е. нижние сегменты монтируются с разбежкой швов в полшага (0,5 метра). (См. рис. 1)
8. При монтаже трех сегментных скорлуп (внутренним диаметром от 820 мм и более) два нижних сегмента устанавливаются без смещения относительно друг друга таким образом, чтобы продольный шов располагался с нижней стороны трубы, а третий верхний сегмент устанавливают со смещением в полшага (0,5 метра) относительно нижней пары.
9. Уложенные на трубу скорлупы стягивают крепежными (натяжными) бандажами (не менее 2-х на 1м.п.) до полного прилегания скорлуп друг к другу без перекосов. Тепловые замки, стыкуясь «в четверть», должны обеспечивать плотное прилегание скорлуп по продольным швам без каких-либо зазоров на продольных швах. Допустимая ширина зазора между скорлупами на поперечных швах не более 1мм.
10. Бандажи предназначены для фиксирования теплоизоляционной конструкции на теле трубы, предотвращают изгибания скорлуп под действием усадочной деформации. Бандажи устанавливаются с шагом не более 0,5 м (по 2 шт. на 1 м.п. скорлупы). Для гидроизоляции поперечных швов при надземной прокладке рекомендуется использовать бандажи шириной не менее 30 мм. В этом случае бандаж устанавливают на каждый поперечный шов. При подземной прокладке и в местах, где трубопровод защищен от атмосферных осадков допускается использование узких бандажей, но не менее 10 мм. В этом случае бандажи устанавливают на расстоянии 0,25 метра от поперечного шва.
Рисунок 1. Расположение сегментов скорлупы при монтаже.
Рисунок 2. Расположение бандажей на скорлупе при монтаже.
Рисунок 3. Расположение деталей при монтаже трех сегментной скорлупы.
11. При многоразовом использовании скорлуп или для обеспечения быстрого доступа к телу трубы в случае её повреждения (свищ, трещина), изделия монтируют на тело трубы с помощью бандажей из металлической, полипропиленовой, стеклотканевой и др. ленты, не склеивая скорлупы между собой;
12. Установку бандажей производят с помощью предназначенных для этих целей приспособлений согласно их технологических инструкциям;
13. До установки бандажей изделия стягивают технологическими стяжками, а вертикальные стыки заполняются клеем.
14. Уложенные на трубу скорлупы стягиваются натяжным устройством до смыкания горизонтальных стыков сегментов с предварительно смонтированными козырьками
15. При наличии стыковых зазоров более 10 мм. для заполнения использовать монтажную пену или крошку ППУ;
16. При теплоизоляции наружных участков трубопровода, пенополиуретан должен быть защищен от воздействия как прямого, так и отраженного солнечного света или ультрафиолетового излучения. Защитно-покровный слой используется также для механической защиты теплоизоляционного слоя. Выбор и устройство защитно-покровного слоя производят согласно СНиП 2.04.14-88;
17. При теплоизоляции трубопроводов, прокладываемых в каналах, допускается покровный слой не предусматривать;
18. Проведение работ во время дождя, тумана, снега и сильного ветра не допускается;
ИНСТРУКЦИЯ по приготовлению и применению клея для монтажа скорлуп из пенополиуретана на трубопроводе
Клей поставляется на объекты монтажа в виде двух компонентов, в разных емкостях (А, Б)
• компонент А – светло-желтая, прозрачная, густая, тягучая жидкость,
• компонент Б – темно-коричневая, менее вязкая чем компонент А жидкость.
Компоненты должны храниться в отапливаемом помещении при температуре не менее 10єС в герметично закрывающейся таре.
Особо чувствителен к воздействию окружающей среды компонент Б, он легко взаимодействует с влагой воздуха, при этом образуется корка, которую необходимо удалить перед смешиванием компонентов.
При охлаждении ниже плюс 10єС компонент Б кристаллизуется (замерзает), в этом случае перед применением его необходимо нагреть до температуры не более 50-60єС и перемешать до полного растворения кристаллов.
Компоненты смешиваются в объемном соотношении 1:1,1 или на 1000 мл. (1 литр) компонента А добавить 895 мл. компонента Б.
Отмеренное количество компонентов необходимо тщательно перемешать до получения однородной непрозрачной пасты светло-желтого цвета. Единовременно приготовленная порция клея должна быть использована не позднее чем через 3 часа от времени смешения компонентов.

Готовый клей наносить только на внутреннюю поверхность скорлупы по всей ее площади шпателем или кистью. Расход клея 200-400 мл. на 1мІ.Приклеиваемые детали скорлупы собрать и зафиксировать на трубе бандажами с замком и натягивающим устройством.Время отверждения клеевого шва при температуре 100 ºС – 1-1,5 часа, 80 ºС – 3 часа, 20 ºС – 24 часа, при более низких температурах время отверждения увеличивается до 48-72 часов.
PULP Pipo – полиуретановый клей для склеивания скорлуп ППУ
Мы предлагаем Вам попробовать новинку в этой области, клей для скорлуп ППУ — PULP PIPO.
ПРОИЗВОДИТЕЛЬНОСТЬ.
Встряхнуть баллон, снять колпачок, накрутить пистолет, все — PULP PIPO готов к использованию. С помощью пистолета наносим клей дорожкой на одну из половинок скорлупы, ждем 2 минуты, прижимаем ко второй половинке скорлупы и держим 20 секунд, одеваем хомут. Время монтажа сокращается в 3-5 раз. Клей PULP PIPO экономит время на монтаж, а соответственно Ваши деньги.
ЭФФЕКТИВНОСТЬ.
Простая арифметика: 3 кг. клея в банке = 1 баллон PULP PIPO.
Или
Для склеивания 16 мп. скорлуп ППУ д 159 потребуется 1 баллон PULP PIPO.
МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ.
Клей PULP PIPO имеет срок хранения 12 месяцев и может использоваться многократно. Вы просто открутите пистолет, прочистите пистолет и клапан очистителем PULP cleaner, оденьте колпачок на баллон и оставьте PULP PIPO до следующего монтажа. У Вас нет задачи использовать весь клей в процессе монтажа одного объекта, клей PULP PIPO терпеливо будет ждать Вашего следующего решения
КАЧЕСТВО.
В процессе выхода клея на поверхность, он немного вспенивается (не расширяется – не путать с монтажной пеной), что компенсирует зазоры и неровности в изгибах труб и скорлуп — это существенно уменьшает потери тепла трубы и одновременно не оказывает излишнего давления на конструкцию.
СТАБИЛЬНЫЙ РЕЗУЛЬТАТ.
Уникальные адгезионные свойства PULP PIPO образуют монолит из склеиваемых материалов. Вы делаете свою работу квалифицировано и исключаете возможность фальшивых обвинений в не качественности Вашего труда!
Инструкция по применению клея PULP PIPO для скорлуп ППУ
• Должен храниться в вертикальном положении в сухом месте. Температура окружающей среды – от +5°С до +40°С (кратковременно при -20 °С).
• При работе с продуктом не курить и не использовать вблизи источника открытого огня.
• Использовать при температуре окружающей среды от +5 ºС до +40 °С.
• PULP PIPO перед использованием и между применениями периодически встряхивать примерно 30 секунд.
• При работе с PULP PIPO использовать защитные перчатки и защиту для глаз.
• Поверхности должны быть чистыми и обезжиренными.
• Накрутите пистолет на баллон.
• Для выдавливания клеевого состава нажимайте на курок пистолета. Дозировка регулируется силой нажатия на курок пистолета. PULP PIPO следует наносить полосой на поверхность скорлупы ППУ горизонтально, одна сплошная полоса на одну из скорлуп.
• Время реакции PULP PIPO зависит от факторов окружающей среды.
При повышенной влажности время полимеризации уменьшается.
• Затвердевший клей PULP PIPO удаляется PULP Cleaner + или механическим способом.
8746 просмотров
Наша продукция Как заказать трубы ППУ Размещая заявку на поставку тепловой трубы ППУ в нашей компании каждому Заказчику гарантируется индивидуальный подход, оперативность, точность и четкость исполнения контрактных обязательств. Поскольку этапы строительства трубопроводов жестко взаимосвязаны с текущей комплектацией, наш клиент должен получить свой заказ с гарантией по качеству, очередности, количеству и точно в срок. Отправить спецификацию заказа Наименования номенклатуры изделий, маркировка и иные условные обозначения у разных проектных организаций и производителей могут отличаться, что может потребовать дополнительных уточнений и согласований содержания спецификации заказа между потребителем и офисом продаж. Наши преимущества Мы исповедуем индивидуальный подход в работе с каждым клиентом, стараясь максимально удовлетворить требования по его заявке на поставку продукции нашего предприятия. Калькулятор Специализация компании СТС Изоляция Наша продукция: Производим энергоэффективные стальные трубы в ППУ изоляции по технологии вспенивая полиуретана в сборной трехуровневой конструкции «сталь + жесткий пенополиуретан + полиэтилен/оцинкованная сталь» по ГОСТ 30732-2020. На поточных заводских линиях осуществляем нанесение теплоизоляции на прямые участки трубопроводов, фасонные изделия, шаровые краны и компенсаторы. Осуществляем комплексное снабжение расходными материалами для монтажа стыковых соединений и приборами электронной системы контроля протечек ОДК. Наши потребители: Заказчиками нашей продукции являются строительные, монтажные и сервисные компании коммунальной энергетики, ЖКХ, нефтехимии, а также предприятия нефтегазового сектора и промышленности. Параметры применения пенополиуретановой теплоизоляции: Инженерные сети с рабочим давлением до 1,6 МПа и температурой транспортируемого вещества до 140С Цельсия. Сфера применения нашей продукции:
Наши услуги:
География поставок Продукция предприятия имеет обширную географию поставок и за более чем десятилетнюю историю работы нами была произведена отгрузка широкой номенклатуры изделий на более, чем тысячу предприятий в десятки городов и населенных пунктов РФ. Специальное предложение Новости | Телефон: +7 (495) 979-54-48, тел./факс: +7 (495) 660-11-08 Работа склада: 8:00 — 17:00 (пн – пт) Работа офиса: 9:00 — 18:00 (пн – пт)
|
Теплоизоляционные скорлупы из пенополиуретана (ППУ) применяются для изоляции прямых и поворотных участков теплопроводов, требующих надежной теплоизоляционной защиты. В зависимости от требований Заказчика наша компания поставляет скорлупы ППУ с различными наружными изоляционными покрытиями, которые предотвращают попадание влаги в слой ППУ, с разными толщинами теплоизоляционных сегментов для труб, в виде прямых участков и сегментов для изоляции отводов трубопровода. Прямые сегменты скорлупы пенополиуретановой имеют длину 1000 мм и геометрически рассчитаны на то, чтобы при сочленении двух полуцилиндров на трубе скорлупа ППУ плотно охватывала изолируемый участок по всей внешней поверхности трубопровода. Скорлупы теплоизоляционные из ППУ позволяют существенно повысить тепловую защиту теплопроводов тепловых сетей и трубопроводных сетей иного назначения. В процессе монтажа скорлупы ППУ могут применяться многократно, поскольку чаще всего примеряется крепление жесткого ППУ, сформированного в заводских условиях, на стальную трубу, без применения специальных тлеющих составов по поверхностям труба – скорлупа. Для улучшения герметичности чаще всего в процессе монтажа скорлупы ППУ производится проклеиваете мест соединения скорлуп между собой. Для прочного крепления скорлупы ППУ на трубу используются специальные стягивающие бандажи. Заказчики, использующие скорлупы ППУ для изоляции труб, могут получать теплоизоляционные сегменты с различными типами влагозащитных покрытий, среди которых наиболее распространенными являются фольгопергамин (фольга), армофол (армированная алюминиевая фольга), стеклоизол, а также комплекты изоляционные для трубопроводов надземной прокладки с применением скорлупы и вальцованной оцинкованной стали. В том случае, если скорлупы из пенополиуретана используются для изоляции стыковых соединений предварительно изолированных трубопроводов, скорлупы ППУ поставляются без изоляционных наружных покрытий. При изоляции магистральных трубопроводов вместо двух полуцилиндров примеряются три или четыре сегмента скорлупы, закрывающие собой после монтажа скорлупы ППУ весь диаметр магистрали. Особенное внимание при использовании ППУ скорлуп необходимо уделять качеству герметичности теплоизоляции данного типа при проведении монтажных работ, поскольку ППУ впитывает влагу и не должен иметь соприкосновения с влагой (атмосферной или грунтовыми водами). По большинству потребительских свойств и технических характеристик скорлупа ППУ не уступает формованному в заводских условиях пенополиуретану при изготовлении предварительно изолированных труб, отводов, переходов и других элементов теплотрассы. Более того, скорлупы ППУ имеют меньшую плотность (от 45 до 60, в то время как в соответствии с ГОСТ 30732-2020 стальные трубы в ППУ изоляции должны изготавливаться с показателем плотности вспененного полиуретана от 60 до 80 кг/м3. К числу недостатков скорлуп ППУ необходимо отнести то, что легкий материал занимает большой объем при транспортировке (хотя его и складывают плотно уложенными друг на друга сегментами), а также высокие требования к качеству монтажа, так как низкий уровень герметичности скорлуп из ППУ не позволит им качественно эксплуатироваться длительное время, на которое рассчитан данный теплоизоляционный материал. |
Монтаж скорлуп хомутами
Монтаж теплоизоляционных пенополиуретановых скорлуп может быть осуществлен с применением нашего клея “Спантан-1К” или с помощью хомутов. Хомуты состоят из полипропиленовой ленты и замка – проволочной стяжки. Хомуты надежно фиксируют ППУ скорлупу на трубопроводе.
Порядок монтажа
Порядок заправки ленты в проволочную пряжку показан на рисунке и на видео.
youtube.com/embed/z1T1IcmIWuE” frameborder=”0″ allowfullscreen=””>
Расчет числа хомутов
Установленные на скорлупу хомуты препятствуют сползанию теплоизоляции с трубопровода и её провисанию под силой тяжести.
Обычно, для надежного крепления теплоизоляции, достаточно применить два хомута на один погонный метр скорлупы.
Расчет длины ленты хомута
В таблице даны соответствия скорлкуп и длин ленты хомута.
Компанией Амаро поставляются хомуты для теплоизоляции уже нужного вам размера. Цены на крепежные хомуты Амаро приведены в каталоге продукции “Хомуты крепежные для скорлупы ППУ”.
Скорлупа | Длина ленты, см | Скорлупа | Длина ленты, см |
32×40 | 67 | 273×40 | 143 |
45×40 | 71 | 273×50 | 149 |
57×40 | 75 | 325×40 | 159 |
57×60 | 88 | 325×50 | 165 |
76×40 | 81 | 426×40 | 191 |
89×40 | 85 | 426×50 | 197 |
89×60 | 98 | 530×40 | 224 |
108×40 | 91 | 530×50 | 230 |
114×40 | 93 | 530×60 | 236 |
133×40 | 99 | 650×50 | 268 |
159×40 | 107 | 650×60 | 274 |
219×40 | 126 | 720×50 | 289 |
219×50 | 132 | 720×60 | 296 |
Узнать о монтаже термопанелей при утеплении стен можно из материала “Утепление фасада дома пенополиуретаном”.
Купить хомуты для монтажа скорлуп на трубу
Компания Амаро продает клей и хомуты для монтажа скорлуп по выгодным ценам производителя.
Монтаж скорлуп теплоизоляционных из ППУ
Теплоизоляционные скорлупы из пенополиуретана (ППУ) производства компании Новатор-ТК удобны, долговечны, являются универсальным теплоизоляционным материалом для трубопроводов, преимущественно стальных (но могут использоваться и для теплоизоляции полимерных труб), в том числе для покрытия отводов и тройников с ответвлениями теплоизолируемой трубопроводной системы.Скорлупы из ППУ поставляются на объект монтажа тепловой изоляции мерными участками в виде полуцилиндров длинной 1000 мм, каждый из которых имеет специальную замковую накладную форму, благодаря которой при состыковании с другими полуцилиндрами при обхвате трубы по окружности и соединении по длине трубы полуцилиндры полностью закрывают собой изолируемую поверхность трубопровода. Для изоляции поверхностей труб мелких диаметров поставляются скорлупы ППУ в виде цилидров такой же длины с поперечным разрезом дволь всего изделия и наличием фольгоскотча на кромках разреза для закрепления теплоизоляции на трубопроводе.

Необходимо заметить, что в силу своей структуры, пенополиуретановые скорлупы, имеющие плотность от 45 до 60 кг/м3 легкие, монтаж данного полимера осуществляется в ручную без привлечения специальной техники и даже при этом производительность бригады из 3 человек позволяет качественно нанести тепловую изоляцию на примерно 200 – 500 погонных метров трубы за смену – в зависимости от диаметра монтируемой скорлупы ППУ. Чем больше диаметр – тем сложнее работа. С уменьшением диаметра монтируемой скорлупы – производительность, естественно, увеличивается.
Работы по монтажу скорлуп из ППУ делится на несколько этапов:
1. Подготовка участка к работе – завоз теплоизолятора, подготовка вспомогательных материалов и освобождение зоны работы для проведения крепежа скорлуп.
2.

3. Непосредственно монтаж скорлупы ППУ.
Поверхность трубопровода, на которую крепятся теплоизоляционные материалы, в том числе скорлупы ППУ, должна быть подготовлена, а именно – очищена от масел, грязи, ржавчины, остатков старой теплоизоляции и других загрязнителей. Если проект предусматривает нанесение гидроизоляционного лакокрасочного покрытия на трубы (что является обязательным требованием для гарантии длительной эксплуатации данного трубопровода), то перед теплоизоляционными работами требуется нанести покрытие на трубы и дать ему просохнуть.
Крепление полуцилиндров-скорлуп ППУ на трубы осуществляется при помощи полиуретановой мастики, которой промазываются продольные швы между двумя полуцилиндрами и замковые зоны прилегания скорлуп по длине трубопровода. Применение данной мастики заметно повышает качество гидроизоляции нанесенной теплоизоляции, что также является условием длительной эксплуатации трубопроводной системы.

Скорлупы ППУ могут быть демонтированы и установлены на другом трубопроводе, то есть возможно их многоразовое использование, что удобно при строительстве временных трубопроводов, тем не менее нуждающихся в надежной тепловой изоляции. Компания Новатор-ТК поставляет скорлупы в виде полуцилиндров диаметрами от 15 до 720 мм с различными толщинами пенополиуретанового полимера.

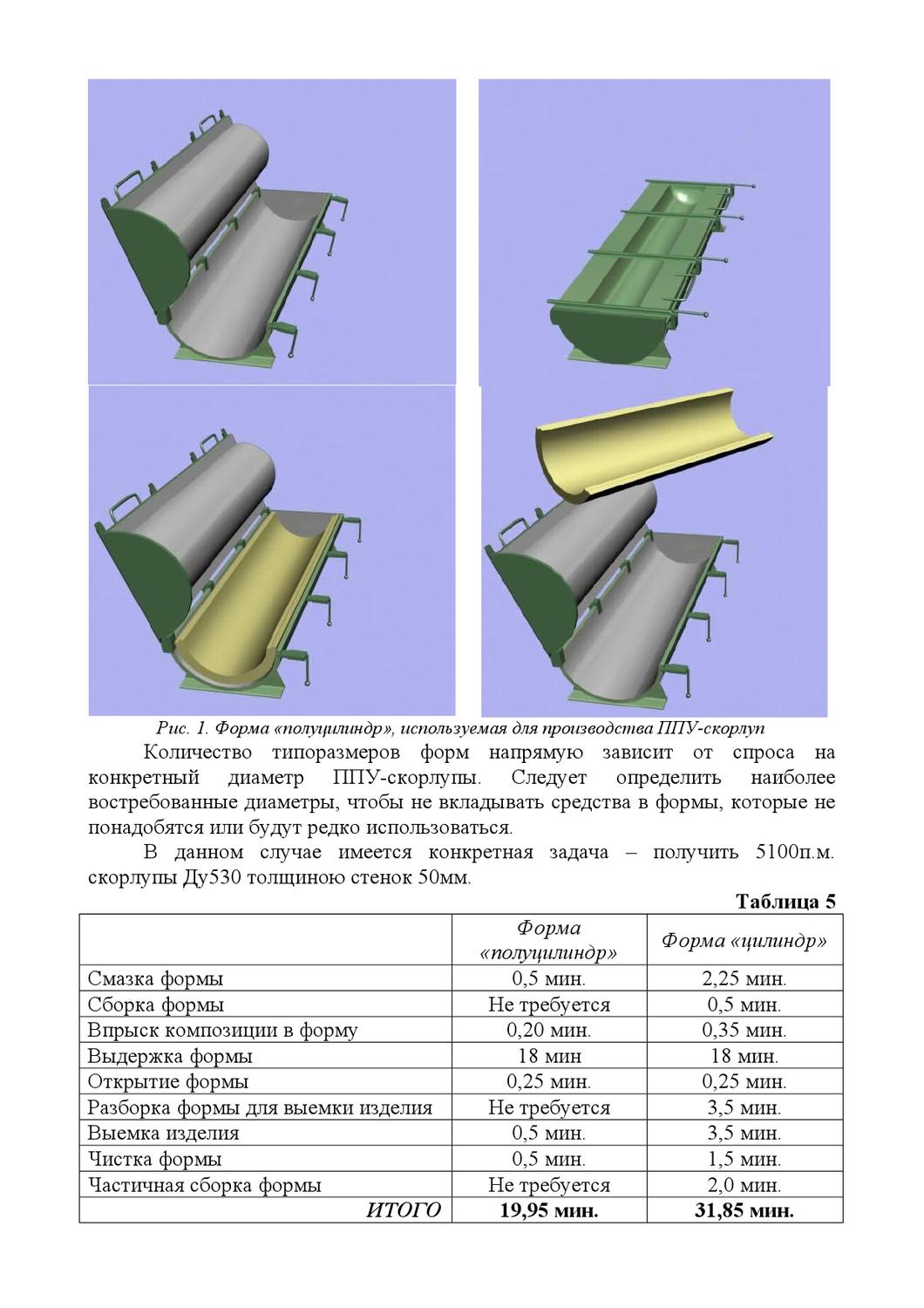

Изготовление теплоизоляционных пенополиуретановых скорлуп осуществляется в заводских условиях на специальном оборудовании для работы с пенополиуретановым полимерным материалом. Для различных условий эксплуатации труб поставляются скорлупы с разными типами гидроизоляционного покрытия или без покрытия – что тоже вызвано технологическими особенностями применения ППУ изолированных трубопроводов. Скорлупы ППУ без наружного гидроизоляционного покрытия применяются при изоляции стыков трубопроводов, коглда в качестве гидроизоляции применяется термоусаживаемая лента, усаживаемая на поверхность полимерного теплоизолятора. Без покрытия в таком случае будет обеспечена приемлемая адгезия ленты к ППУ, в случае же наличия фольгированного покрытия, например, адгезии материалов друг к другу добиться не удастся.
По вопросам поставки тепоизоляции скорлупами пенополиуретановыми (ППУ), по срокам поставки скорлупы ППУ, ценам и прайс-листу на продукцию, а также заказу услуг по их монтажу, необходимо обратиться в отдел продаж нашей компании.

WU007271-0001- Пульт с предустановленным переключателем Wayne Helix® 1000, 2000
WU007271-0001- Пульт с предустановленным переключателем Wayne Helix® 1000, 2000Артикул: GL5175-PPU
Сделано для ремонта: Gilbarco Encore S® SINGLE LINE Display PPU в сборе. (подходит для моделей 2012 года выпуска и позже). OEM номер: M12893A001
WU007271-0001 | WM047521-0001
16 других товаров из этой категории:
Наличие: 545 Есть в наличии
Сделано для замены: Gilbarco Encore® Holiday® CRIND Overlay (работает с M0014B002 M00141B004) – EU03004G029
Наличие: 110 В наличии
Сделано для ремонта: только комплект уплотнительных колец Wayne® iMeter® Aggressive Fuels.
WU001636-0001
Наличие: 320 В наличии
Сделано для замены: монохромная программная клавиша Gilbarco Encore® Eclipse® Мембранный переключатель
M00143B001
Наличие: 150 В наличии
Сделано для замены: Wayne Ovation® 3 Product TurkeyHill® / Kroger® DecalPanel Kit: 889952-003-092 (GL5549K) OEM-номер: 888459-003-092
Наличие: 362 В наличии
Сделано для замены: Tokheim Premier C® 87 Octane Overlay
4-233695
Наличие: 545 Есть в наличии
Сделано для ремонта: Wayne Ovation® 4 Продукт Набор наклеек VALERO® DecalPanel: 889952-007-180 (GL5404K) OEM-номер: 888459-007-180
Наличие: 110 В наличии
Сделано для ремонта: Wayne Vista® (версия для США), 4-значный ЖК-дисплей PPG (30 контактов)
003-881015
Наличие: 102 В наличии
Сделано для замены: 3-кнопочная кнопочная панель Wayne Vista®, запускаемая нажатием на кнопку, OEM номера: 003-047561
Наличие: 102 В наличии
Сделано для замены: Gilbarco® Encore S, 500S, ADA Options Membrane (новый стиль)
OEM: M12287B001
Наличие: 514 В наличии
Сделано для ремонта: монохромная программная клавиша мембранного переключателя Gilbarco Encore® Eclipse®
M01254B002
Наличие: 150 В наличии
Сделано для ремонта: наклейка Wayne Ovation® 3 Product Phillips® (новый стиль). OEM номер: 888459-003-211
Наличие: 150 В наличии
Сделано для ремонта: Gilbarco Advantage® Generic Octane Overlay DIESEL (БЕЗ «пресс-текста»)
Наличие: 150 В наличии
Сделано для ремонта Wayne® Global Vista / Global Century® (международный) ЖК-дисплей для денег / галлонов, 96 контактов.(Доска Wayne® № WM010888 | 168856). OEM номер: WM010888, 168856
Наличие: 231 В наличии
Сделано для замены: Накладка Tokheim Premier B® Conoco® 4×6 (работает с 320131-3)
34-232860
Наличие: 150 В наличии
Wayne Ovation Модуль защищенных платежей (SPM) клавиатура.OEM НОВЫЙ.
Клиент должен предоставить последние 3 цифры своего шифрования перед заказом.
12-месячная гарантия распространяется ТОЛЬКО в том случае, если установку выполняет авторизованный сервисный центр Wayne / Dover. Любая претензия по гарантии требует наличия номера техника и информации сервисной компании.
OEM номер: 892638-006
Наличие: 150 В наличии
Сделано для ремонта: Gilbarco Encore S Money / Volume Acrylic с УФ-защитой.Размеры: 7 7/8 x 4 7/16 дюйма. OEM номер: M07697B001
Товар добавлен для сравнения.
Патент США на воздушный поток для сельскохозяйственного уборочного комбайна Патент (Патент № 11058055 выдан 13 июля 2021 г.)
ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ПРИЛОЖЕНИЯ В данной заявке испрашиваются преимущества предварительной заявки Сер. № 62 / 358,629, поданная 6 июля 2016 г., является выделением и заявкой Сер.No. 15/642,799, поданной 6 июля 2017 г., теперь пат. № 10,383,278, и на него дана перекрестная ссылка на общедоступное приложение Ser. № 15/643685, подана 7 июля 2017 г., теперь пат. № 10,257,977, заявка сер. No. 16/208 612, поданной 4 декабря 2018 г., теперь пат. № 10,849,276 и заявке сер. No. 16/202,138, поданной 28 ноября 2018 г., теперь пат. US 10716261, описание которого прямо включено в настоящий документ посредством ссылки.
Не применимо.
Уровень техникиНастоящее изобретение относится к уборке сочлененных (сочлененных) комбайнов и, в частности, к улучшенному воздушному потоку в переднем тракторе или силовой установке (PPU) для обработки урожая, имеющей сдвоенные двигатели, при этом все зерно хранится в задней тележке для зерна.
Большинство современных комбайнов, в которых используются аксиально установленные роторы обмолота, имеют один двигатель, который установлен поперек ротора (и направления движения). Эти комбайны обычно используют конический редуктор для «поворота» мощности двигателя для вращения основных энергопотребляющих компонентов – ротора (ов), жатки и измельчителя (ов).Эта конфигурация имеет несколько проблем.
Одна проблема заключается в том, что в осевых комбайнах с поперечно установленными двигателями используется дорогая, тяжелая, компактная и энергоемкая коническая зубчатая передача для «поворота» мощности, необходимой для ротора. Современные комбайны, которые устанавливают двигатель параллельно молотильному цилиндру, когда цилиндр установлен аксиально по направлению движения, были разработаны для устранения конической зубчатой передачи. Однако, когда используется один двигатель и не установлен на средней линии машины, это обычно вызывает дисбаланс веса слева и справа, что является второй проблемой.Это явление усугубляется спросом на комбайны с большей мощностью, которые используют более крупные (и более тяжелые) дизельные двигатели. К дисбалансу веса добавляется необходимость в редукторах привода насосов в дополнение к отбору мощности. Эти редукторы обычно устанавливаются на картер маховика двигателя. Они тяжелые и дорогие и обычно содержат одно или несколько сцеплений, которым требуется гидравлическое давление и поток для приведения в действие и смазки.
Третья проблема заключается в том, что растительные остатки, выходящие из комбайна, легко воспламеняются и загораются, когда попадают на детали выхлопной системы двигателя.Комбинированная предварительная очистка воздуха для горения традиционно использует набор из нескольких «прядильных труб», которые отделяют пыль от воздуха для горения перед его фильтрацией. Отделенная пыль обычно удаляется из корпуса предварительного очистителя через всасывающий вентилятор с механическим приводом или вытяжную трубку Вентури. Предварительная очистка используется для продления срока службы воздушного фильтра для горения. Обломки сельскохозяйственных культур, такие как соевый пух, трудно отделить в предварительном очистителе, поскольку они относительно длинные и легкие по сравнению с пылью от грязи. Спиновые трубки большего размера были разработаны с ограниченным успехом.Четвертая проблема заключается в том, что срок службы фильтра комбайна обычно невелик из-за недостаточной очистки воздуха предварительного фильтра.
Также раскрывается предварительный очиститель воздуха для горения для уборочного комбайна, имеющий передний блок обработки энергии (PPU), приводимый в действие двигателем внутреннего сгорания, и заднюю тележку для зерна для хранения собранного зерна, и этот предварительный очиститель воздуха для горения включает в себя узел охлаждающего вентилятора, расположенный сверху PPU, для всасывания воздуха сверху PPU для охлаждения двигателя внутреннего сгорания; и узел спирали, который забирает часть воздуха из узла охлаждающего вентилятора, отделяет от него твердые частицы и направляет отделенный воздух в двигатель внутреннего сгорания.
Соответственно, необходима система обработки, подачи и фильтрации воздуха, которая решает эти и другие проблемы.
КРАТКОЕ ОПИСАНИЕ Описанный передний блок уборочного комбайна несет два аксиально установленных двигателя, каждый из которых выполняет различные необходимые функции. Описанный блок охлаждения уборочного комбайна установлен между сдвоенными двигателями. В комплект системы охлаждения входят стационарный экран, вентилятор, два независимых охладителя воздуха для горения (CAC), радиатор, общий для обоих двигателей с смешанной охлаждающей жидкостью, охладитель топлива, конденсатор кондиционера (кондиционер) и охладитель гидравлического масла.«Спираль» предварительной очистки сгорания прикреплена к блоку охлаждения и активно приводится в действие за счет экранированного воздуха вентилятора на входе и всасывания турбокомпрессора на выходе (через корпус воздушного фильтра). Чистящая «спираль» отделяет грязь от воздуха за счет центробежной силы и удаляет грязь вместе с частью воздуха для горения, в результате чего более чистый воздух поступает в корпус фильтра.
Вентилятор большой мощности всасывает чистый воздух из верхней части переднего блока комбайна и выталкивает его через задний водяной радиатор в систему обработки горячего выхлопа, чтобы все поверхности были свободны от мякины / пыли; и выталкивает воздух через установленные сбоку охладители наддувочного воздуха в горячие выпускные коллекторы обоих двигателей, чтобы они не забивались; выталкивает воздух через передний гидравлический охладитель и вперед и вниз в очистительный вентилятор наддувочного воздуха (расположенный в круглом кольце посередине гидравлического резервуара), который нагнетает воздух вниз и через воздухозаборники, связанные с боковыми панелями и переборками, которые направляют высокий нагнетайте воздух вниз, пока он не достигнет верхней задней части чистящего вентилятора, где он смешается с воздухом, всасываемым перед вентилятором. С задней перегородкой вентиляционной камеры совмещены жалюзи, которые отводят часть этого воздуха и направляют его через стену и назад вдоль стороны ротора (впадины), чтобы эффективно предварительно очистить MOG от зерна, проходящего через впадины ротором.
Возможно, 5000 кубических футов в минуту (кубических футов в минуту) охлаждающего воздуха вместе с примерно 5,000 – 10,000 кубических футов в минуту окружающего воздуха над вентилятором наддува транспортируются вниз к чистящему вентилятору, который, вероятно, требует около 30,000 кубических футов воздуха в минуту.Такая конструкция необходима, потому что, если мы позволим чистящему вентилятору у земли вытягивать все 30 000 грязи перед вентилятором, он, скорее всего, вытащит много остатков с земли (входные вихри, подметающие почву) и закупорят нижней стороной сит, что является опасным явлением.
Затем воздух от чистящего вентилятора продвигается назад и вверх, сжимаемый поверхностью конвейера для чистого зерна через основные (центральные, полноразмерные) сита, чтобы уносить солому с сит для увеличения пропускной способности сита.
Таким образом, раскрывается система охлаждения двигателя зерноуборочного комбайна, имеющего двигатель внутреннего сгорания и компоненты горячего выхлопа, а также переднюю кабину оператора. Такая система охлаждения включает, как правило, горизонтальный вентиляторный агрегат, расположенный над уборочным комбайном для всасывания воздуха; радиатор, связанный с двигателем и через который проходит воздух для охлаждения двигателя; центробежный спиральный предварительный очиститель, который забирает втянутый воздух и удаляет захваченные частицы для получения чистого отработанного воздуха и грязного выхлопа; и фильтрующий узел, через который проходит чистый отработанный воздух для получения фильтрованного воздуха, поступающего в двигатель для сгорания.
Раскрывается также узел нагнетательного вентилятора, расположенный за передней кабиной оператора и втягивающий воздух примерно из верхней части PPU и направляющий часть воздушного потока от узла нагнетательного вентилятора вниз в узел чистящего вентилятора. Узел нагнетательного вентилятора также направляет часть воздушного потока вдоль внешней стороны ротора и узла вогнутых поверхностей, а другую часть воздушного потока вниз в узел очистительного вентилятора. Узел нагнетательного вентилятора также выдвигается из кабины оператора для дополнительного охлаждения передней кабины оператора.
Эти и другие функции будут подробно описаны ниже.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙДля более полного понимания природы и преимуществ настоящего способа и процесса следует обратиться к следующему подробному описанию, взятому вместе с сопроводительными чертежами, на которых:
Фиг. 1 – вид сбоку шарнирно-сочлененного комбайна переднего трактора или силовой установки для обработки урожая (PPU) и задней зерновой тележки, в которой хранится зерно;
РИС.2 – вид сверху сочлененного комбайна, показанного на фиг. 1;
РИС. 3 – изометрический вид сочлененного комбайна, показанного на фиг. 1;
РИС. 4 – изометрический вид ППУ с правой задней стороны;
РИС. 5 – изометрический вид ППУ с правой передней стороны с удаленной обшивкой или внешней оболочкой;
РИС. 6 – изометрический вид сверху ППУ слева сзади с удаленной обшивкой или внешней оболочкой;
РИС. 7 – вид сверху PPU с удаленной обшивкой или внешней оболочкой;
РИС.8 – вид в разрезе по линии 8 – 8 на фиг. 7;
РИС. 9 – изометрический вид правой стороны PPU с удаленными обшивкой и левым колесом / шиной в сборе;
РИС. 10 – изометрический вид сборки шасси и рамы PPU;
РИС. 11 – вид сверху блока охлаждения ППУ, включающего стационарный экран, вентилятор, два независимых охладителя воздуха для горения (CAC), радиатор, общий для обоих двигателей с смешанной охлаждающей жидкостью, охладитель топлива, AC (кондиционер). конденсатор и охладитель гидравлического масла;
РИС. 12 – вид в разрезе по линии 12 – 12 на фиг. 11;
РИС. 13 – изометрический вид ремня в сборе для главного верхнего вентилятора, коробки передач и вентилятора очищающего наддувочного воздуха;
РИС. 14 – изометрический вид «спирали» предварительной очистки сгорания, которая отделяет грязь от воздуха за счет центробежной силы и выпускает грязь вместе с частью воздуха для горения, в результате чего более чистый воздух поступает в корпус фильтра;
РИС. 15 – изометрический вид узла чистящего вентилятора;
РИС.16 – изометрический вид узла чистящего вентилятора, показанного на фиг. 15 со снятым вращающимся вентилятором, чтобы увидеть направляющие лопатки на разделительной пластине; и
фиг. 17 представляет собой изометрический вид сдвоенных двигателей с удаленными экранированными воздухозаборником и узлом охлаждения, чтобы лучше видеть сдвоенные двигатели.
Чертежи будут описаны более подробно ниже.
Сначала обратимся к фиг. 1, 2, 3 и 4, шарнирно-сочлененный комбайн, 10 , состоит из приводного PPU, 12 , задней зерновой тележки, 14 , и шарнирного сочленения, 16 , который соединяет PPU 12 с задней тележкой для зерна 14 .Детали шарнирного сочленения 16 раскрыты в общедоступной заявке Ser. № 14/946 827, подана 20 ноября 2015 г. ППУ 12 несет зерновой агрегат, 18 , кабину машиниста, 20 , агрегат для очистки и обработки зерна, а также двигатели. PPU 12 лишен какого-либо хранилища зерна, как исключение в задней тележке для зерна 14 . Хотя показаны как PPU 12 , так и задняя тележка для зерна 14 , которые несут колеса в сборе, один или оба могут быть отслежены.Экранированный воздухозаборник, 15 , расположен наверху PPU 12 , где воздух, вероятно, наиболее чистый, вокруг уборочного комбайна 10 .
Узел разгрузочного шнека, 22 , находится в сложенном исходном положении и переносится задней тележкой для зерна 14 . Зерновая тележка 14 также имеет откидную крышу 24 , показанную в открытом положении, но которая может складываться внутрь, чтобы закрыть зерно, хранящееся в задней тележке для зерна 14 . Складная крыша 24 может быть изготовлена из металла, пластика или другого подходящего материала, но может быть изготовлена из прочного пластика для уменьшения веса и легкости складывания / раскладывания.Бункер для хранения зерна переносится на тележке для зерна 14 может быть изготовлен из пластика также с учетом желаемого снижения веса; правда, это могло быть сделано из металла также за счет веса. Все пластмассовые детали могут быть заполнены армированием из твердых частиц или волокон обычным способом и могут быть слоистыми в конструкции. Более подробную информацию о задней тележке для зерна 14 можно найти в общедоступном приложении Ser. № 14/946 842, поданной 20 ноября 2015 г.
Теперь обратимся к фиг.3 и 4, оператору предоставляется доступ к кабине 20 с помощью лестничного узла 26 , который поднимается вверх прямо над землей и будет более полно раскрыт в общедоступной заявке Ser. № 62 / 375,986, подана 17 августа 2016 г.
Для настоящих целей представляют интерес различные места и узлы для впуска воздуха в PPU 12 для различных целей. Первоначально воздух поступает в PPU 12 довольно по центру поверх PPU 12 , как показано стрелками 31 .Это место было выбрано, так как это, возможно, будет самым чистым потоком воздуха вокруг PPU 12 . В этом описании будут использоваться различные стрелки, чтобы показать общее направление и расположение различных основных путей воздушного потока в PPU 12 , в PPU 12 и выходящих из PPU 12 . Дополнительный доступ воздушного потока в PPU 12 осуществляется из его верхней передней части сразу за кабиной 20 , как показано стрелками 33 . Третий основной путь потока воздуха в PPU 12 находится в его передней нижней части между колесом / узлами PPU, 30 A и 30 B, как показано стрелками 35 .Большая часть воздуха внутри PPU 12 будет выпускаться из его задней части, как показано стрелками 61 . Четвертые пути воздушного потока – это воздухозаборники в каждом из двух задних внешних углов кабины 20 перед боковыми декоративными панелями и под стильным передним капотом.
Кожа или скорлупа удалены на ФИГ. 5-7, чтобы выявить компоненты, размещенные в PPU 12 . Воздушный поток 31 поступает на ППУ 12 через решетку 41 .Это место было выбрано, так как это, возможно, будет самым чистым потоком воздуха вокруг PPU 12 . Радиаторы, представленные радиатором 34 (фиг.9), окружающим или охлаждающим вентилятором в сборе 32 (фиг.11), охлаждаются парой двигателей 36 и 38 (фиг. 5 и 6 соответственно), расположенные по обе стороны от узла главного вентилятора охлаждения 32 . Одиночный конденсатор кондиционера 43 расположен рядом с радиатором 34 для охлаждения кабины 20 .Двигатель 38 приводит в действие гидравлику и функции охлаждения / движение воздушного потока для сочлененного комбайна 10 , а двигатель 36 приводит в действие все остальные компоненты сочлененного комбайна 10 . Узел очистки выхлопных газов, 40 , очищает воздух для контроля выбросов. При запуске двигателей, которые обычно представляют собой дизельные двигатели (необязательно с наддувом), сначала запускается двигатель 38 , который включается при запуске, так что охлаждающая жидкость, протекающая через двигатель 38 , нагревает двигатель 36 и гидравлическую систему.
Жидкость для шарнирного комбайна 10 .Аспект двух двигателей будет подробно описан в общедоступной заявке Ser. № 15 / 643,685, подана настоящим в четную дату. Также обратите внимание, что воздушный дефлектор 62 расположен над потоком отработанного воздуха 61 сзади PPU 12 , так что такой грязный воздух не поднимается над PPU 12 для повторного поступления в него.
Кроме того, сдвоенные двигатели для комбайна 10 показаны на фиг. 17, с которой удалена система охлаждения.Сначала можно заметить, что двигатель 38 обращен вперед, а двигатель 36 обращен назад. Такое расположение гарантирует, что коллектор горячего выхлопа и турбонагнетатель обращены внутрь для обоих двигателей и рядом с входящим верхним потоком воздуха и центрально расположенным охлаждающим узлом. Двигатель , 38, показан приводящим в движение различные валы, шкивы и ремни, которые прикреплены к гидравлическим насосам, таким как, например, гидравлический насос, которые приводят в действие системы с гидравлическим приводом комбайна 10 , и приводят их в действие, как описано в данном документе. и в связанных приложениях, цитируемых здесь.Иногда нагрузка на двигатель 38 будет достигать мощности двигателя 38 , а нагрузка на двигатель 36 ниже его мощности, например, при выгрузке зерна из зерновоза 14 . Соответственно, гидравлическая линия 37 , обычно линия 1 ″, проходит от пары гидравлических насосов 47 и приводится в действие двигателем 38 к паре гидравлических насосов 49 , приводимых в движение. двигателем 36 .Гидравлические насосы 49 увеличивают мощность гидравлической системы, приводимой в действие двигателем 38 , в то время, когда требуется такая дополнительная мощность.
Узел вентилятора большой мощности (охлаждения) 32 (РИС. 11), который втягивает чистый воздух 31 из верхней части PPU 12 , выталкивает воздух наружу через задний водяной радиатор 34 (РИС. 9) и в систему обработки горячего выхлопа, 40 (фиг. 5), чтобы все поверхности не забивались соломой / пылью и охлаждались; и выталкивает воздух через установленные сбоку охладители наддувочного воздуха, 42 и 44 (ФИГ.5, 6 и 7, соответственно) и на коллекторы горячих выхлопных газов, 45 и 46 (фиг. 7, соответственно) обоих двигателей, чтобы они также не забивались; выталкивает воздух через передний гидравлический охладитель, 48 (РИС. 8) и вперед и вниз в вентилятор очистки наддувочного воздуха, 50 (расположенный в круглом кольце в середине гидравлического резервуара, 51 , Фиг.9), который нагнетает воздух вниз и через камеры повышенного давления, связанные с боковыми стенками, окружающими подбарабанья (не показаны) и переднюю переборку, 52 (ФИГ.9 и 10), которые направляют воздух под высоким давлением вниз до тех пор, пока он не достигнет верхней задней части узла чистящего вентилятора, 54 (фиг.
8 и 9), где он смешивается с воздухом 35 , вытягиваемым перед узлом вентилятора. 54 . С задней перегородкой камеры статического давления, 56 (фиг.8 и 9) совпадают жалюзи передней перегородки 52 (фиг.9 и 10), отводящие часть этого воздуха, 58 (стрелки на фиг.9 и 10) и направьте его через стенку и назад вдоль стороны ротора (впадины), чтобы эффективно предварительно очистить MOG от зерна, проходящего через впадины ротором.Лопасти вентилятора блока вентилятора 32 могут вращаться, изменяя направление воздушного потока, очищая излучение 34 , конденсатор 43 , охладители 42 и 44 и охладитель масла 48 от мусора.
Возможно, от 5 000 до 10 000 кубических футов в минуту охлаждающего воздуха вместе с примерно 5 000-10 000 кубических футов в минуту окружающего воздуха из наддувочного вентилятора 50 транспортируются вниз к узлу вентилятора очистки 54 , который, вероятно, требует около 30 000 кубических футов воздуха в минуту. .Эта конструкция предназначена для этого, потому что, если мы позволим очистить вентиляторный блок 54 около земли, чтобы вытащить все 30000 из передней части вентиляторного узла 54 , он, вероятно, оторвет много остатков от земли (впускные вихри сметают почву) и забейте нижнюю часть сит, что является опасным явлением.
Воздух из узла очистительного вентилятора 54 затем продвигается назад и вверх (см. Стрелки 60 на фиг.8 и 10), сжимаясь поверхностью конвейера для чистого зерна через главную (центральную, полную длину ) сита для удаления соломы с сит для увеличения емкости сита.Этот воздух будет идти в основном прямо назад и не будет смешиваться с воздухом бонусного сита.
Узел чистящего вентилятора 54 также более подробно показан на фиг. 15 и 16. В частности, вентилятор с удлиненной «беличьей клеткой», 55 , установлен в корпусе чистящего вентилятора, 57 . Направляющая лопатка 59 расположена соответственно и имеет пару разнесенных, расположенных под углом, направляющих лопаток, 63 A и 63 B, на своей верхней поверхности и пару наклонных, разнесенных направляющих лопаток, 71 A и 71 B.Удлиненный вентилятор 55 имеет тенденцию вытягивать большую часть воздуха в центральной части с небольшим количеством воздуха на концах. Дефлекторные пластины направляют некоторое количество воздуха к концам чистого вентилятора в сборе , 54, , чтобы выровнять воздушный поток по его ширине. Дефлекторная пластина 59 регулируется по воздуху через дефлекторные пластины.
РИС. 10 показывает сборку шасси и рамы PPU 12 вместе с различными воздушными потоками, описанными выше. Также обратите внимание, что воздушный дефлектор 62 расположен над потоком отработанного воздуха 61 сзади PPU 12 , так что такой грязный воздух не поднимается над PPU 12 для повторного поступления в него. Описание подбарабанья и решетки, а также шасси можно найти в общедоступном приложении Ser. № 14 / 967,691, подана 14 декабря 2015 г.
Узел главного вентилятора 32 также показан на фиг. 11 и 12, а также вентилятор очистки наддувочного воздуха 50 . Очистительная «спиральная» камера 64 отделяет грязь от воздуха 65 . Воздух 65 из узла вентилятора 32 поступает в спиральную камеру 64 за счет центробежной силы и удаляет грязь вместе с частью воздуха для горения, что приводит к более чистому воздуху, поступающему в корпуса фильтров, 66 и 68 , из которых фильтруется воздух направляется в турбокомпрессоры двигателей.
РИС. 13 показывает систему шкивов, 70 , вращающуюся вокруг холостого хода, 72 , коробку передач, 74 , нагнетательный вентилятор 50 и узел главного вентилятора 32 . ИНЖИР. 14 показывает спиральную камеру 64 и коробку 66 фильтра, из которых отфильтрованный воздушный поток, 76 , течет к турбонагнетателю. Следует понимать, что жалюзи 69 в спиральной камере 64 пропускают грязный воздух, 67 , выходную спиральную камеру 64 и вниз в нагнетательный вентилятор 50 для потока в переднюю переборку 52 .Воздушный поток от передней переборки 52 , как описано выше, предназначен для удаления дополнительного MOG и грязи с различных поверхностей, поскольку такой очищающий воздушный поток движется к задней части PPU 12 для выпуска, как показано стрелками потока воздуха 61 , и для стечения вниз к задней части PPU 12 . узел вентилятора очистки 54 снова для очистки поверхностей и переноса унесенных частиц (MOG и грязь) в поток отработанного воздуха 61 .
Такая схема системы очистки воздуха подает в основном чистый отфильтрованный воздух через турбокомпрессоры в двигатели.Таким образом, менее чистый и грязный воздух используется для очистки поверхности и удаления унесенных частиц.
Хотя устройство и способ были описаны со ссылкой на различные варианты осуществления, специалисты в данной области техники поймут, что могут быть внесены различные изменения и эквиваленты могут быть заменены их элементами без отклонения от объема и сущности раскрытия. Кроме того, может быть выполнено множество модификаций, чтобы адаптировать конкретную ситуацию или материал к идеям раскрытия без отклонения от его существенного объема.Следовательно, предполагается, что раскрытие не ограничивается конкретными раскрытыми вариантами осуществления, но что раскрытие будет включать в себя все варианты осуществления, попадающие в объем прилагаемой формулы изобретения. В этом приложении все единицы измерения указаны в метрической системе, а все количества и проценты являются массовыми, если явно не указано иное. Кроме того, все цитаты, упомянутые в данном документе, специально включены в настоящий документ посредством ссылки.
1.Проверить содержимое и подготовить. | |||||||||||||||||||||||||||||||
| В комплект для Famicom входят следующие детали.
(оригинал).
| ||||||||||||||||||||||||||||||
| Откройте Famicom, открутив шесть винтов с головкой Philips
дно. Это более старая версия Famicom с полностью отдельной платой. для регулятора мощности и модулятора RF. | ||||||||||||||||||||||||||||||
| Это более новая версия Famicom с большим металлическим экраном.
удерживая материнскую плату и плату питания / RF вместе. Это руководство будет сосредоточено на более старой версии, но будет содержать конкретные
информация о более новой версии, где это необходимо. | ||||||||||||||||||||||||||||||
| Выверните винты, удерживающие обе платы.Используйте припой
присоска для демонтажа проводов выключателя питания и 7-контактного ленточного кабеля
к плате питания / RF. Плата питания / RF больше не требуется
и могут быть утилизированы. В более новой версии Famicom есть четыре больших металлических язычка, которые должны быть распаян перед тем, как можно будет снять плату питания / RF. Механизм выброса картриджа должен быть удален, чтобы соответствовать NESRGB. доска. | ||||||||||||||||||||||||||||||
2.Установите плату NESRGB. | |||||||||||||||||||||||||||||||
| Определите и удалите PPU. Это может быть сложно, потому что
отверстия материнской платы покрыты металлом. Пожалуйста, прочтите статью
здесь: Демонтаж
ППУ.![]() Поднесите горячий паяльник к каждому контакту микросхемы PPU, чтобы
удалить заусенцы припоя. | ||||||||||||||||||||||||||||||
| Установите одно из 40-контактных круглых гнезд IC вместо PPU. | ||||||||||||||||||||||||||||||
| Вставьте две круглые полоски с выводами в гнездо. | ||||||||||||||||||||||||||||||
| Установите плату адаптера на контакты в месте, обозначенном
МАТЕРИНСКАЯ ПЛАТА. Приложив палец к плате адаптера, припаяйте контакты платы адаптера. на месте. Таким образом, штифты будут ровными и выровненными. правильно. Осторожно снимите плату адаптера с материнской платы. | ||||||||||||||||||||||||||||||
| Извлеките плату NESRGB из упаковка. | ||||||||||||||||||||||||||||||
| Вставьте две квадратные полоски с контактами в нижнюю часть платы NESRGB.![]() | ||||||||||||||||||||||||||||||
| Удерживайте две доски вместе у края стола и
припаяйте одну сторону квадратных контактов к плате NESRGB.Сюда
штифты будут прямыми и правильно выровнены. Снимите плату адаптера. Припаяйте второе гнездо для микросхемы с круглыми контактами 40 полюсов на место на NESRGB. доска. | ||||||||||||||||||||||||||||||
| Теперь проверьте, что вы все сделали правильно. У вас должно быть:
| ||||||||||||||||||||||||||||||
Припаяйте плату NESRGB к плате адаптера. | |||||||||||||||||||||||||||||||
| Вставьте PPU в гнездо на плате NESRGB и вставьте
закончил сборку NESRGB в розетку на Famicom
материнская плата. Паяные перемычки J3 (для питания) и J5 (Видео NTSC). Отложите в сторону. | ||||||||||||||||||||||||||||||
3.Соберите и настройте Новая плата питания / аудио. | |||||||||||||||||||||||||||||||
| Плата питания / звука выглядит так. Приходит частично
собран. Требуются некоторые разъемы и другие детали.
прежде, чем его можно будет установить. | ||||||||||||||||||||||||||||||
CN3
– Разъем видеовыхода.
SW1 – Everdrive переключатель компенсации звука.Есть популярный флеш-картридж называется Everdrive N8. Это устройство может эмулировать аудиочипы внутри некоторых картриджей. ![]() CN4 – Аудиовыход разъем, a 3.Гнездо 5 мм. Это гнездо переключателя. Этот означает, что аудиосигнал будет выводиться через этот разъем, когда кабель вставлен в него. Если ничего не подключено, аудиосигнал подключается к 8-контактному разъему mini-DIN RGB. Этот разъем должен использоваться для аудио, если S-video 4p mini-DIN установлен. CN1 – Потребляемая мощность, 2,1 мм
гнездо для ствола. Можно использовать оригинальный блок питания Famicom,
вместе с другими центральными отрицательными источниками питания, такими как
система Sega Master / Mega Drive.
C14, C15 – Требуются электролитические конденсаторы, 22u. ![]() C13, C17 – электролитический конденсаторы, 220u, требуются. Эти компоненты поляризованы, поэтому уверен, что они идут правильным путем. JP1 – Эта джемпер
контролирует работу светодиода около середины платы.
Когда перемычка разомкнута, светодиод обычно горит и отображается как
тусклый свет для чтения, сияющий через решетку в задней части
Famicom.Индикатор мигает, когда палитра
измененный. Если перемычка замкнута, индикатор горит.
в обратном порядке. Обычно он выключен и мигает только тогда, когда
палитра изменена. | |||||||||||||||||||||||||||||||
| Припой компоненты. Убедитесь, что все они сидят ровно
против доски. | ||||||||||||||||||||||||||||||
| Есть два способа изменить цветовую палитру.![]() Дополнительная кнопка палитры, SW2, может быть установлен сверху (со всеми другими компонентами) или на нижняя сторона платы или может быть полностью опущена. В Преимущество монтажа на нижней стороне – регулировка может быть доступ через отверстие в нижней части корпуса после блока собран. Большинство людей, вероятно, захотят опустить SW2 потому что удобно менять палитру с помощью элемента управления P1 только метод комбинации пэдов. В этом руководстве он будет соответствовать нижняя часть доски. Регулировка ширины стереозвука регулирует количество разделение двух квадратных каналов (CPU1) и канал шума / треугольник (CPU2). Может быть установлен без разделения и полное разделение.Как и кнопка палитры, эта настройка может быть прикрепленным либо к верхней, либо к нижней части доски. А может и не быть опущено. Если стерео разделение не
желательно, RV1 должен быть установлен на верхней стороне платы и
повернут полностью против часовой стрелки. | ||||||||||||||||||||||||||||||
4. Припаяйте провода. | |||||||||||||||||||||||||||||||
Щелкните, чтобы открыть версию для печати.Метки звука ЦП были исправлено в текущей версии платы P / A (v1.1). | |||||||||||||||||||||||||||||||
| Отрежьте пластмассу глубиной около 2 мм от внутренней стенки
верхняя оболочка. Это необходимо для того, чтобы PPU подошел. | ||||||||||||||||||||||||||||||
| Используйте круглый напильник, чтобы удалить пластик с ТВ / ИГРЫ.
отверстие в верхней половине корпуса так, чтобы гнездо аудиовыхода
пройдет. | ||||||||||||||||||||||||||||||
Контакты и питание Famicom старой версии
подключение питания: Новая версия выводы Famicom и подключение питания: | |||||||||||||||||||||||||||||||
| Для старой версии Famicom, припаяйте 7-жильный ленточный кабель к
плата P / A. Для новой версии припаяйте провода между GND и точками + 5V на
плата P / A и материнская плата, как показано на схеме выше.Используйте здесь более толстые провода. Два провода + 5 В, два провода для заземления для
более низкое сопротивление. | ||||||||||||||||||||||||||||||
| Припаяйте провода к контактным площадкам палитры с метками 1, 2, 3. Припаяйте провод к контактным площадкам для видео. Если вы установили S-Video 4-контактный разъем на плате P / A, вы должны подключить провода к Y и C. колодки. Если вы установили разъем RGB 8p, вам следует Подключите провод к R, G, B и другому для сигнала синхронизации (помечен как V_CS # на плате P / A).Я рекомендую использовать сигнал Y для синхронизации, поскольку он наиболее совместим, но V или CS # или PPUV могут быть использовал. Нет необходимости подключать контакты заземления, так как уже есть Проданный подключаем к земле через розетку ППУ. | ||||||||||||||||||||||||||||||
| Подключите три провода к контактам порта контроллера плеера 1.
Они могут быть подключены к контактам LAT, DAT и CLK на разъеме P / A.
доска.Это позволит игроку менять палитру, нажимая
ПУСК + ВЫБОР + ВПРАВО (только в этом порядке) на контроллере. | ||||||||||||||||||||||||||||||
Аудиосигналы необходимо подключить. К ним относятся два
аудиосигналы с контактов 1 и 2 ЦП. Обозначены AUXA_CPU1 и
AUXB_CPU2. Предыдущая версия платы P / A (v1.0) имела ошибку
метки для аудио точек ЦП. Ярлыки для CPU1 и CPU2 были
поменялся местами.В текущей версии они исправлены.
(v1.1). Аудио от контакта 2 ЦП подключено к AUXA_CPU1. Подключите провода между контактами 45, 46 картриджа и контактными площадками на Плата P / A с маркировкой C_45 и C_46. Это для звукоснимателя картриджа смешивание. След к штырю 45 необходимо обрезать на Famicom. материнская плата. Припаяйте провода переключателя питания между PWR_SW и GND.Новый
Версия Famicom имеет короткие провода для выключателя питания, которые
должны быть заменены на более длинные, чтобы добраться до контактных площадок платы P / A. | |||||||||||||||||||||||||||||||
| Новая версия 1.1 платы P / A имеет основу для
выходные (аудио, видео) разъемы электрически изолированы от
заземление на остальной части платы. Это изменение было внесено
чтобы шум от источника питания не мешал работе
видеосигналы. Для правильной работы требуется провод между точкой заземления платы NESRGB и точкой заземления выхода на плате P / A. | ||||||||||||||||||||||||||||||
После того, как все подключено, вставьте
винты, которые удерживают материнскую плату и плату P / A на месте
и протестируйте, чтобы убедиться, что все работает. | |||||||||||||||||||||||||||||||
5.Снова прикрутите. Выполнено. | |||||||||||||||||||||||||||||||
| Приклейте провода на место горячим клеем. | ||||||||||||||||||||||||||||||
| Если вы установили SW2 и RV1 на нижней стороне
В п / п доске необходимо просверлить отверстие (или два) диаметром 8мм.
в базе для доступа. Вместо того, чтобы находить место для сверления, измеряя от края базовый пластик, рекомендую этот метод.Начните с того, что нарежьте немного квадраты изоленты (или любой другой ленты) и наклеить их SW2 и / или RV1. | ||||||||||||||||||||||||||||||
| Приклейте синюю гвоздику (или аналог плаката в местном масштабе).
подвесная шпатлевка) на каждый кусок ленты. | ||||||||||||||||||||||||||||||
| Закройте две половины корпуса и плотно прижмите.
Снова разорвите их, и теперь синяя застежка приклеится к основанию.
пластик, на котором виден отпечаток компонента. Отметьте центр чем-нибудь заостренным. Просверлите отверстие диаметром 8 мм на каждом
локация со ступенчатым сверлом, | ||||||||||||||||||||||||||||||
| Снова сложите две половинки вместе и сложите шесть
Винты Philips снова затянуты. | ||||||||||||||||||||||||||||||
| Задняя часть консоли теперь выглядит так. | ||||||||||||||||||||||||||||||
| Видеоразъем утоплен из-за способа монтажа.
в консоль толщиной корпуса сзади.Этот
проблема заключается в том, что соответствующий кабель имеет короткий носик. Это
не может быть вставлен в гнездо настолько глубоко, чтобы не соприкасаться с
булавки. Решение простое. Острым ножом срежьте часть
формованный пластик вокруг штекера на кабеле. |
[Advanced Petroleum Systems]
[Advanced Petroleum Systems]- T19151-01 ОПОРНАЯ РАМА ЛИНЗЫ ENCORE PPU
- T19301-G1 Барьерная плата Legacy IS
- T19302-06 Заглушка
- T19302-19 Заглушка
- T19302-31 Заглушка
- T19302-35 Заглушка (Exxon)
- T19302-45 Заглушка
- T19302-58 Заглушка (Exxon)
- T19302-61 Заглушка (BP)
- T19302-73 Заглушка (Valero)
- T19302-74A Заглушка (Sunoco)
- T19302-S5 Заглушка
- T19323-05 Узкая заглушка
- T19323-06 Узкая заглушка (Emro)
- T19323-07 Узкая заглушка (Emro)
- T19323-08 Узкая заглушка (Emro)
- T19323-29 Узкая заглушка
- T19323-44 Узкая заглушка
- T19323-45 Узкая заглушка
- T19323-46 Узкая заглушка (Exxon)
- T19323-92 Узкая заглушка (BP)
- T19347-G2, 30-контактный ленточный кабель Gilbarco
- T19370-12 ADVANTAGE Клавиатура
- T19370-13 ПРЕИМУЩЕСТВА Однокнопочная клавиатура для пуска при нажатии
- T19380-G2 Двухжильный кабель питания
- T19401-G1 Контроллер Vapor-Vac
- T19501-G1 МОНОХРОМНАЯ системная плата
- T19501-G2 МОНОХРОМНАЯ системная плата
- T19519-G2 Кабель питания балласта Advantage CRIND
- T19525-03 Клавиатура ADVANTAGE, МОНОХРОМНАЯ
- T19547-G1 Плата распределения данных
- T19557-G1 Нагреватель информационного экрана / блок питания в сборе.(Новый старый сток)
- T19569-10 ADVANTAGE Crind Клавиатура пользовательского ввода
- T19612-G2 Кабель адаптера переменного тока в сборе. (OEM)
- T19684-03 Клавиатура ADVANTAGE PTS
- T19731-G1 Кабель Advantage Grade Select
- T19756-G1 Доска Advantage Grade Select Board / 2-6 шланговый смеситель
- T19760-10 ADVANTAGE Клавиатура
- T19790-G1 КАБЕЛЬНАЯ ПОДСВЕТКА 4 GD (OEM)
- T19790-G3 КАБЕЛЬНАЯ ПОДСВЕТКА 3 GD (OEM)
- T19793-G3 ДАННЫЕ КАБЕЛЯ PPU WD & NAR (OEM)
- T19800-G1 MPD РАСШИРЕННАЯ ПЛАТА STP
- T19868-G1 Блок питания (оптимизированный) ПЛАТА КОНТРОЛЛЕРА НАСОСА
- T20005-G2 ДЛЯ SID Плата управления насосом
- T20005-G4 для блендера
- Оптимизированная плата контроллера T20011-G1 без программного обеспечения
- T20013-G1 Цифровой регулирующий клапан Advantage
- T20076-G1 Оптимизированная интерфейсная плата насоса
- T20076-G3 Оптимизированная интерфейсная плата насоса
- T20092-G1 ПЛАТА КОНТРОЛЛЕРА НАСОСА Legacy
- T20284-G1 ОПТИМИЗИРОВАННАЯ Релейная плата STP Плата регулятора CRIND
- T20306-G1
- T20314-G1 Источник питания RFID 24 В перем. Тока для TRIND / SpeedPass
- T20545-G1 PCA, LIGHT / MULTIPROTOCOL для SPEEDPASS
- T20669-G1 Advantage PPU (одиночный)
- T20675-G1 Advantage PPU (одиночный)
- T20678-G1 Плата шлюза Trind
- T50038-00 Накладка на информационную клавиатуру
- T50038-01 Накладка на информационную клавиатуру (Exxon)
- T50038-01CSK Накладка на клавиатуру для информационного экрана
- T50038-02 Накладка на информационную клавиатуру
- T50038-03 Накладка на информационную клавиатуру (Conoco)
- T50038-04 Накладка на информационную клавиатуру
- T50038-05 Накладка на информационную клавиатуру
- T50038-05C Накладка на информационную клавиатуру
- T50038-05D Накладка на информационную клавиатуру
- T50038-07 Накладка на информационную клавиатуру (BP)
- T50038-0F Накладка на информационную клавиатуру (ADA)
- T50038-0M1 Накладка на информационную клавиатуру
- T50038-10 Накладка на информационную клавиатуру (BP)
- T50038-1009 Накладка на информационную клавиатуру
- T50038-101 Накладка на информационную клавиатуру (корпус)
- T50038-1010 Накладка на информационную клавиатуру (Unocal)
- T50038-1010CK Накладка на информационную клавиатуру
- T50038-1011 Накладка на информационную клавиатуру (отпуск)
- T50038-1017 Накладка на информационную клавиатуру (Amoco)
- T50038-101A Накладка на информационную клавиатуру (Shell ADA)
- T50038-102 Накладка на информационную клавиатуру (Unocal)
- T50038-103 Накладка на информационную клавиатуру
- T50038-1031 Накладка на информационную клавиатуру (Sinclair)
- T50038-1035 Накладка на информационную клавиатуру (Citgo)
- T50038-1037 Накладка на информационную клавиатуру
- T50038-103A Накладка на информационную клавиатуру, GENERIC ADA
- T50038-104 Накладка на информационную клавиатуру, EXXON
- T50038-1041 Накладка на информационную клавиатуру, CITGO
- T50038-1046 Накладка на информационную клавиатуру (кружок K)
- T50038-1048 Накладка на информационную клавиатуру (Marathon)
- T50038-1049 Накладка на информационную клавиатуру (Marathon)
- T50038-104A Накладка на информационную клавиатуру (Exxon)
- T50038-106 Накладка на информационную клавиатуру
- T50038-1064 Накладка на информационную клавиатуру (Fina)
- T50038-1069 Накладка на информационную клавиатуру (кружок K)
- T50038-106A Накладка на информационную клавиатуру
- T50038-1071 Накладка на информационную клавиатуру
- T50038-1074 Накладка на информационную клавиатуру, RACETRAC
- T50038-1074B Накладка на информационную клавиатуру
- T50038-1077 Накладка на информационную клавиатуру
- T50038-107A Накладка на информационную клавиатуру
- T50038-107AB Накладка на информационную клавиатуру
- T50038-108 Накладка на информационную клавиатуру
- T50038-108A Накладка на информационную клавиатуру
- T50038-109 Накладка на информационную клавиатуру (Citgo)
- T50038-1091 Накладка на информационную клавиатуру (7-11)
- T50038-1091S Накладка на информационную клавиатуру
- T50038-1092 Накладка на информационную клавиатуру (Sheetz)
- T50038-1093 Накладка на информационную клавиатуру (корпус)
- T50038-1096 Накладка на информационную клавиатуру, CONOCO
- T50038-1096J Накладка на информационную клавиатуру
- T50038-109A Накладка на информационную клавиатуру (Esso)
- T50038-1104 Накладка на информационную клавиатуру
- T50038-1106 Накладка на информационную клавиатуру
- T50038-1108 Накладка на информационную клавиатуру (Мерфи)
- T50038-110A Накладка на информационную клавиатуру (Amoco)
- T50038-110AS Накладка для инфо-экрана на клавиатуру
- T50038-110BA Накладка на информационную клавиатуру
- T50038-1119 Накладка на информационную клавиатуру (Emro)
- T50038-111A Накладка на информационную клавиатуру (Sunoco)
- T50038-1121 Накладка на информационную клавиатуру (Sinclair)
- T50038-1123 Накладка на информационную клавиатуру
- T50038-1130 Накладка на информационную клавиатуру (Phillips)
- T50038-1133 Накладка на информационную клавиатуру (Racetrac)
- T50038-1137 Накладка на информационную клавиатуру
- T50038-1138 Накладка на информационную клавиатуру
- T50038-1139 Накладка на информационную клавиатуру (пилот)
- T50038-1139EF Накладка на информационную клавиатуру
- T50038-1139FE Накладка на клавиатуру для информационного экрана
- T50038-1139S Накладка на информационную клавиатуру (пилот)
- T50038-1139SC Накладка на информационную клавиатуру (пилот)
- T50038-1140 Накладка на информационную клавиатуру (Valero)
- T50038-1144 Накладка на информационную клавиатуру (BP Helios)
- T50038-1145 Накладка на информационную клавиатуру (BP)
- T50038-1151 Накладка на информационную клавиатуру (Мерфи)
- T50038-1152 Накладка на информационную клавиатуру (BP)
- T50038-1152W Накладка на информационную клавиатуру
- T50038-1153 Накладка на информационную клавиатуру (BP)
- T50038-1154 Накладка на информационную клавиатуру (английский / испанский)
- T50038-1157 Накладка на информационную клавиатуру (BP)
- T50038-117 Накладка на информационную клавиатуру (Esso Canada)
- T50038-1170 Накладка на информационную клавиатуру
- T50038-1177A Накладка на информационную клавиатуру
- T50038-1180 Накладка на информационную клавиатуру
- T50038-119A Накладка на информационную клавиатуру
- T50038-120A Накладка на информационную клавиатуру (Exxon)
- T50038-121 Накладка на информационную клавиатуру (корпус)
- T50038-121A Накладка на информационную клавиатуру, SHELL ADA
- T50038-121A-B Накладка на информационную клавиатуру
- T50038-122A Накладка на информационную клавиатуру (корпус)
- T50038-123 Накладка на информационную клавиатуру, SHELL
- T50038-123A Накладка на информационную клавиатуру
- T50038-126 Накладка на информационную клавиатуру (Marathon)
- T50038-126A Накладка на информационную клавиатуру (Marathon)
- T50038-128 Накладка на информационную клавиатуру (Sunoco)
- T50038-128A Накладка на информационную клавиатуру (Sunoco)
- T50038-130 Накладка на информационную клавиатуру (Costco)
- T50038-130A Накладка на информационную клавиатуру (Costco)
- T50038-132 Накладка на информационную клавиатуру (Citgo)
- T50038-132A Накладка на информационную клавиатуру
- T50038-133 Накладка на информационную клавиатуру
- T50038-133A Накладка на информационную клавиатуру
- T50038-134 Накладка на информационную клавиатуру
- T50038-134A Накладка на информационную клавиатуру, GENERIC
- T50038-134YN Накладка на информационную клавиатуру
- T50038-135 Накладка на информационную клавиатуру (Petro Canada)
- T50038-136 Накладка на информационную клавиатуру
- T50038-136A Накладка на информационную клавиатуру
- T50038-142 Накладка на информационную клавиатуру (Мерфи)
- T50038-142A Накладка на информационную клавиатуру (Мерфи)
- T50038-154A Накладка на информационную клавиатуру
- T50038-158 Накладка на информационную клавиатуру
- T50038-159A Накладка на информационную клавиатуру
- T50038-160 Накладка на информационную клавиатуру (Citgo)
- T50038-160A Накладка на информационную клавиатуру
- T50038-161 Накладка на информационную клавиатуру
- T50038-162 Накладка на информационную клавиатуру
- T50038-162B Накладка на информационную клавиатуру
- T50038-163A Накладка на информационную клавиатуру
- T50038-164A Накладка на информационную клавиатуру
- T50038-167 Накладка на информационную клавиатуру (Rochester Petro)
- T50038-168A Накладка на информационную клавиатуру
- T50038-168AC Накладка на информационную клавиатуру
- T50038-17 Накладка на информационную клавиатуру (Unocal)
- T50038-170 Накладка на информационную клавиатуру
- T50038-170A Накладка на информационную клавиатуру
- T50038-175 Накладка на информационную клавиатуру (BP)
- T50038-179 Накладка на информационную клавиатуру (Tosco 76)
- T50038-180 Накладка на информационную клавиатуру
- T50038-180A Накладка на информационную клавиатуру, BP
- T50038-181 Накладка на информационную клавиатуру
- T50038-183A Накладка на информационную клавиатуру (корпус)
- T50038-184 Накладка на информационную клавиатуру (Valero)
- T50038-185 Накладка на информационную клавиатуру (стандарт)
- T50038-185A Накладка на информационную клавиатуру (стандарт)
- T50038-190A Накладка на информационную клавиатуру (стандарт)
- T50038-20 Накладка на информационную клавиатуру (Amoco)
- T50038-21 Накладка на информационную клавиатуру (корпус)
- T50038-21B Накладка на информационную клавиатуру
- T50038-3002 Накладка на информационную клавиатуру
- T50038-3008 Накладка на информационную клавиатуру
- T50038-31 Накладка на информационную клавиатуру
- T50038-32 Накладка на информационную клавиатуру
- T50038-39 Накладка на информационную клавиатуру, SUNOCO
- T50038-40 Накладка на информационную клавиатуру
- T50038-49 Накладка на информационную клавиатуру, SHELL
- T50038-50 Накладка на информационную клавиатуру
- T50038-54 Накладка на информационную клавиатуру (Super America)
- T50038-55 Накладка на информационную клавиатуру
- T50038-56 Накладка на информационную клавиатуру
- T50038-58 Накладка на информационную клавиатуру (Diamond Shamrock)
- T50038-58A Накладка на информационную клавиатуру (Diamond Shamrock)
- T50038-58B Накладка на информационную клавиатуру
- T50038-59 Накладка на информационную клавиатуру, CITGO
- T50038-70 Накладка на информационную клавиатуру, EMRO
- T50038-73 Накладка на информационную клавиатуру (Mobil)
- T50038-73B Накладка на информационную клавиатуру
- T50038-78 Накладка на информационную клавиатуру
- T50038-79 Накладка на информационную клавиатуру
- T50038-84N Накладка на информационную клавиатуру
- T50038-85 Накладка на информационную клавиатуру
- T50038-91 Накладка на информационную клавиатуру
- T50038-94 Накладка на информационную клавиатуру (Marathon)
- T50038-BPJF Накладка на информационную клавиатуру
- T50038-FCE Накладка на информационную клавиатуру для информационного экрана
- T50038-JFX Накладка на информационную клавиатуру для информационного экрана
- T50038-P66S Накладка на информационную клавиатуру
- T50038-SX Накладка для инфо-экрана на клавиатуру
- T50038-WAWA Накладка на информационную клавиатуру (WaWa)
- T50038-X11 Накладка для инфо-экрана на клавиатуру
- T50038-X11D Накладка на информационную клавиатуру для информационного экрана
- T50044-07 Инфо-экран левой дополнительной двери
- T50044-162 Инфо-экран левой дополнительной двери
- T50044-173 Инфо-экран левой дополнительной двери
- T50044-180 Инфо-экран левой дополнительной двери (Valero)
- T50044-200 Инфо-экран левой дополнительной двери
- T50044-31 Инфо-экран левой дополнительной двери
- T50044-32 Инфо-экран левой дополнительной двери
- T50044-428G Инфо-экран левой дополнительной двери
- T50044-45 Инфо-экран левой дополнительной двери
- T50044-46 Инфо-экран левой дополнительной двери
- T50044-60 Инфо-экран левой дополнительной двери
- T50044-73 Инфо-экран левой дополнительной двери
- T50044-BP1 Инфо-экран левой дополнительной двери
- T50045-17 Инфо-экран левой дополнительной двери
- T50046-14 Денежный приемник нижний (корпус)
- T50046-16 Денежный приемник нижний (Exxon)
- T50057-G1, Фирменная панель с 6 шлангами (черная пустая)
- T50063-G112 Левый вариант двери, одноуровневый PPU
- T50063-G115 Левая дополнительная дверь Одноуровневый PPU (Exxon)
- T50063-G12 Левый вариант двери, одноуровневый PPU
- T50063-G146 Левый вариант двери одноуровневый ППУ (кожух)
- T50063-G150P Левый вариант двери, одноуровневый PPU
SNS PPU CRYOMODULE FDR SNS PPU Гелиевый сосуд
SNS PPU CRYOMODULE FDR SNS PPU Конструкция и сборка гелиевого сосуда Кэтрин Уилсон 10 июня 2019 г.
План• Технические требования • Обзор проекта • Проектирование • Взаимодействие с другими проектами • Текущее состояние и обновления с момента PDR • SOW и план закупок • Планы завершения 2
Требования к напорным системам • Граница давления, определяемая SNS, представляет собой вакуумный сосуд; однако JLab требует: «Необходимо приложить все разумные усилия для проектирования и строительства сосудов под давлением в полном соответствии с Кодексом [или]… в максимально возможной степени.• В проектных требованиях, разработанных Гэри Ченгом и согласованных с SNS, указано расчетное давление: внутреннее давление 5 атм / 75 фунтов на кв. освобождение от BPVC Когда национальные согласованные кодексы не применимы (из-за диапазона давления, геометрии резервуара, использования специальных материалов и т. д.), подрядчики должны принять меры для обеспечения эквивалентной защиты 3
Другие требования к конструкции • Диапазон температур: 2 -300 K • Транспортные нагрузки 4 г по вертикали -5 г по продольной / осевой / оси балки -1.5 г поперечно • Требование тюнера: 490 кг. Гц / 2. 0 мм и 29 000 циклов • Титан класса 2 (титан класса 1 с сильфоном) -Контактный коэффициент теплового расширения аналогичен ниобию -Требуются переходы из титана в нержавеющую сталь 4
Сильфон • Ход: ± 0,31 дюйма • Давление: 75 фунтов на квадратный дюйм внутри / 45 фунтов на квадратный дюйм снаружи • Бесконечная усталостная долговечность • Активная длина 1,25 дюйма • Рабочая температура: 2 -300 K • Холодный удар / проверка на герметичность • Толщина стенки, количество количество витков должно быть установлено производителем Расчеты BPVC • Испытание внутренним давлением 75 psi в квалификационной части (изготовителем) 5
Взрывобезопасные соединения • Переход Gr 2 Ti на 316 L SS • Обновленный дизайн! Основано на исследованиях и разработках национальных лабораторий и используется в аналогичных приложениях - Более толстое место во взрывозащищенном соединении для большей площади соединения - Более длинное для меньшего нагрева во время сварки - Изменение расположения вырезов в пластине для уменьшения утечек • Проверенная конструкция и поставщик • Будет термическим шоком и герметичность проверяется поставщиком • Дополнительно необходимо закупить для разработки процесса сварки 6
Закупка резервуара с гелием• Закупается в виде трех отдельных компонентов (узел концевой головки зонда с подкладной лентой, узел концевой головки FPC с подкладной лентой, кожух) -Субподрядчик для закупки взрывозащищенных соединений в соответствии с указаниями источника и QC -Субподрядчик для закупки сильфонов и контроля качества ( испытание давлением на квалификационной части) -Задерживающие ремни будут поставляться незакрепленными и прикрепленными на место в JLab для упрощения сборки • Контроль качества у поставщика: -Холодный удар и проверка на герметичность -От всех сварных швов на границе давления -Визуальный осмотр сварных швов сертифицированным инспектором -CMTF, отслеживание материалов, серийные номера • Сборка в полости в лаборатории Джефферсона 7
Головки Нитронные крепления стержней Сильфоны Взрывозащищенные соединения Опорные ленты Ребро жесткости 8
Кожух подрезан по размерам полости в JLab перед сваркой Крепление крестовины к полости x 3 шовный сварной шов в соответствии с BPVC Крепление нагревателя 9
Сборка сосуда под давлением • Головки и обечайка, приваренные друг к другу, и полость в JLab Головки и кожух, сваренные стыковыми швами с двойным скосом и подкладными лентами, соответствующими требованиям BPVC сильфон 10
Места крепления стержня Nitronic • Подтверждено, что сварные швы имеют удобный коэффициент безопасности для предварительных нагрузок стержня из нитронного сплава • Транспортные нагрузки были подробно проанализированы во время первоначальной SNS, и этот анализ не повторялся 11
План сборки• Разработка процесса, необходимая для предотвращения расстройки полости • Устаревшие компоненты сосуда с гелием, доступные в SNS, будут использоваться на практике • Первые несколько полостей будут испытаны оголенными и обработанными для подтверждения процесса • Полость будет измерена, и оболочка будет обрезана по размеру • Полость , две головки, оболочка будет сварной.Доступна небольшая регулировка. • Перед выпуском в производство будут разработаны процедуры сварки и проверены инструменты 12
Процедура сборки • JLab планирует адаптировать горизонтальную установку и сварку • Каждый узел головки будет доставлен сваренным вместе (выпуклая головка, впускные и выпускные трубы, ребро жесткости). • Опорные блоки для полостей, которые крепятся к крестовине, приварены внутри HV, чтобы соответствовать размерам полости • Два варианта: -Предварите приваривать торцевую головку из FPC к оболочке – уменьшает расстройку полости из-за усадки сварного шва - Приваривайте обе головки к оболочке одновременно – сокращает количество сварочных установок • Полость устанавливается горизонтально в кожух / торцевую головку FPC -Подключены приборы и выведена проводка – прикреплен «Паук» • Концевая тарелка FPC приварена к полости Nb.Ti • Концевая тарелка зонда установлена и приварена к корпусу и полости • Подробная информация о разрабатываемых процедурах 13
Стратегия закупок • Сосуды с гелием необходимы до образования полостей, лето 2020 - Время выполнения ~ 30 недель - Параллельно будет разрабатываться процесс сварки для квалифицируемых деталей • Сборка для печати • Сильфоны и взрывозащищенные соединения закуплены поставщиком высоковольтного оборудования • Взрывобезопасные соединения для быть направленным источником • Требуются CMTR и отслеживаемость • Сертифицированные сварщики и инспекторы • Поставщик для выполнения контроля качества (холодный шок, проверка на герметичность и т. д.) 14
Текущее состояние • Чертежи выполнены на 90%; необходимо доработать • SOW завершено и подписано • План закупок обсужден с отделом закупок JLab • Требование о закупке без финансирования позволяет закупщикам запрашивать бюджетные расценки для обеспечения эффективности графика • Закупки идут в соответствии с графиком проекта 15
РЕЗЕРВНЫЕ СЛАЙДЫ
Применимые коды и спецификации • Требования – слайды Power Point «Криомодули давления и вакуумные системы SNS PPU», Гэри Ченг, 6 ноября 2018 г. -Руководство JLab EHSQ 6151 «Программа безопасности систем давления и вакуума» -10 CFR 851, Do.E «Программа безопасности и здоровья рабочих» • Ссылка -Описание о работе с источником нейтронов расслоения PPU Криомодуль 104110000 -SW 0008 -R 00 -Гелиевый сосуд без датчиков уровня жидкости и емкость с гелием с датчиками уровня жидкости, 104110102 -M 8 U-8200 -A 008 и -A 009 17
Требования к напорным системам • Граница давления, определяемая SNS, представляет собой вакуумный сосуд; однако JLab требует: «Необходимо приложить все разумные усилия для проектирования и строительства сосудов под давлением в полном соответствии с Кодексом [или]… в максимально возможной степени.• В проектных требованиях, разработанных Гэри Ченгом и согласованных с SNS, указано расчетное давление: внутреннее давление 5 атм / 75 фунтов на кв. исключение из BPVC Когда национальные согласованные кодексы неприменимы (из-за диапазона давления, геометрии резервуара, использования специальных материалов и т. д.), подрядчики должны принять меры для обеспечения эквивалентной защиты…. Меры должны включать следующее: (1) Проектные чертежи, эскизы и расчеты….(2) Квалифицированный персонал должен использоваться для проведения осмотров и инспекций материалов, производственных процессов, неразрушающих испытаний и приемочных испытаний. (3) Для каждого уникального сосуда или системы высокого давления необходимо вести документацию, прослеживаемость и учет… 18
Конструкция• Емкость с гелием состоит из корпуса и торсферических головок • Ожидается, что HV будет доставлено от поставщика в трех частях: поддерживающие ремни, уже прикрепленные к головкам, прикрепленные взрывозащищенные соединения, сильфоны, прикрепленные к одной головке • Кожух будет обрезан по размеру • Контрольно-измерительные приборы освещены в инструментальной речи (М.Wiseman) 19
Сварные швы 1. Соединительный шов изменен с добавлением подкладных лент по запросу сварщиков; обеспечивает лучшую продувку. 2. Сварной шов кожух-головка теперь соответствует требованиям стандартов с двойным скосом встык 3. Сварные швы между головкой и сильфоном проверены 4. Размер сварного шва между головкой и полостью увеличен; дизайн без изменений 20
Гелиевый элемент жесткости сосуда • Оригинальная конструкция: угловые швы между головкой и обечайкой; к скользящему кольцу был приварен элемент жесткости. • Модифицированная конструкция: угловые швы заменены на двойные косые стыковые швы для соответствия требованиям BPVC; ребро жесткости полностью в головке Текущая конструкция PPU Оригинальная конструкция SNS Модифицированная конструкция SNS 21
Эволюция вирусоподобной архитектуры и механизма упаковки в перепрофилированном бактериальном белке
Основной текст
Понимание происхождения и эволюционных траекторий вирусов является фундаментальной научной задачей. 1 Даже самые простые вирионы, оптимизированные для размножения генома на протяжении миллиардов лет эволюции, требуют совместной сборки множества копий одного белка с молекулой РНК или ДНК, чтобы получить контейнер с закрытой оболочкой определенного размера, формы и симметрия. Также необходимы стратегии исключения конкурирующих нуклеиновых кислот хозяина и защиты вирусного генома от нуклеаз. Хотя воссоздание таких свойств в невирусных контейнерах является сложной задачей, 2–6 капсидов, сгенерированных восходящим дизайном, являются многообещающими в качестве настраиваемых инструментов для доставки и отображения. 7–9
Предыдущие попытки создать искусственные нуклеокапсиды, которые инкапсулируют их собственную генетическую информацию, использовали естественные и разработанные с помощью вычислений протеиновые клетки, обладающие сконструированными катионными внутренностями. 5,6 Однако даже после направленной эволюции только ~ 10% полученных частиц содержали полноразмерную РНК-мишень, что подчеркивает трудности, связанные с упаковкой и защитой нуклеиновых кислот в клетке. Помимо конкуренции со стороны многочисленных нуклеиновых кислот хозяина, деградация генома клеточными РНКазами проблематична из-за медленной сборки, динамики клетки и / или пористости.Здесь мы показываем, что для решения этих проблем можно использовать дополнительные приспособления груза и контейнера, а также повторять структурные и упаковочные свойства естественных вирусов.
Нашей отправной точкой был ранее разработанный нуклеокапсид, производный от люмазинсинтазы Aquifex aeolicus (AaLS), бактериального фермента, который естественным образом образует 60-субъединичные наноконтейнеры, но не имеет сродства к нуклеиновым кислотам. 10 AaLS был переработан путем круговой перестановки и добавления богатого аргинином пептида λN +, который прочно связывает стержневую петлю РНК, называемую BoxB 11,12 (дополнительный рисунок 1A).Полученный вариант нуклеокапсида, NC-1, впоследствии эволюционировал через промежуточный NC-2 в NC-3 путем отбора вариантов, которые захватывают кодирующие капсид транскрипты мРНК, фланкированные тегами BoxB. Тем не менее, только один из восьми капсидов NC-3 содержал полноразмерный геном РНК. 6
Чтобы улучшить упаковочные свойства NC-3, мы мутагенизировали его ген с помощью подверженной ошибкам ПЦР и подвергли библиотеку трем циклам экспрессии, очистки и контрольного заражения нуклеазой с последующей повторной амплификацией выжившей мРНК.Строгость отбора постоянно повышалась в каждом цикле за счет уменьшения размера нуклеазы (60 кДа бензоназа, 14 кДа РНКаза А, 11 кДа РНКаза Т1) и увеличения воздействия нуклеазы с 1 до 4 часов. Эта стратегия обеспечивала 1) эффективную сборку РНК-содержащих капсидов, 2) защиту груза от нуклеаз и 3) обогащение вариантов, которые упаковывают полноразмерную мРНК (рис. 1А). Лучший вариант, NC-4, имел девять новых мутаций, три из которых были молчащими (дополнительный рисунок 2).
Рисунок 1: NC-4 упаковывает свой геном с высокой селективностью.(A) Лабораторная эволюция: библиотека мутантов NC-3, созданная с помощью подверженной ошибкам ПЦР, была экспрессирована в Escherichia coli и очищена с помощью аффинной и эксклюзионной хроматографии. На этом этапе восстанавливаются собранные капсиды. Затем очищенную библиотеку капсидов обрабатывали нуклеазами для обогащения капсидами, которые защищают их РНК-груз. Наконец, РНК была извлечена из капсидов, подвергнута обратной транскрипции и повторно клонирована в исходный вектор экспрессии. На этом этапе выбираются капсиды, содержащие полноразмерные геномы.(B) Денатурирующий ПААГ (5%) NC-1 – NC-4, окрашенный на общую РНК с помощью GelRed (слева) и флуорогенного красителя DFHBI-1T (справа), который селективно связывает аптамер брокколи, присутствующий в 5′- и 3′-нетранслируемые участки мРНК генома (NC RNA). IVT, эталонная мРНК, транскрибируемая in vitro. (C) Идентичность РНК и их относительное количество были определены с помощью Oxford Nanopore Sequencing 33 для всех четырех капсидов, включая анионообменный NC-4 (4-AEX), и отнесены к трем основным категориям: бактериальная РНК (E.coli), мРНК нуклеокапсида (NC) и РНК, происходящая из других связанных с плазмид генов (плазмида). Инкапсулированные гены E. coli в основном представляют собой рРНК (дополнительный рисунок 3). (D) Доля общей экстрагированной РНК, соответствующая полноразмерному геному мРНК, была определена с помощью количественной ПЦР в реальном времени (среднее значение, по крайней мере, двух биологических повторов, каждая из которых измерена в двух отдельных лабораториях, полосы ошибок представляют собой стандартное отклонение среднего значения). ).
После оптимизации производства и очистки белка мы сравнили NC-4 с его предшественниками.Гетерогенность частиц заметно уменьшилась в ходе эволюции от NC-1, так что NC-4 собирается в гомогенные капсиды (дополнительный рисунок 1B, C), с выходом белка после очистки (~ 35 мг / л среды), который увеличился на порядок. на последней ступени эволюции. Кроме того, устойчивость к нуклеазам неуклонно улучшалась. РНК NC-1 почти полностью разрушается при обработке бензоназой или РНКазой A, тогда как NC-2 защищает небольшие количества полноразмерной мРНК от бензоназы, но не от РНКазы A (дополнительный рисунок 1D).Напротив, как NC-3, так и NC-4 защищают большую часть своей инкапсидированной РНК от обеих нуклеаз (дополнительный рисунок 1D, E). Важно отметить, что NC-4 также упаковывает свою собственную полноразмерную мРНК с улучшенной специфичностью. В то время как более ранние поколения инкапсидируют широкий диапазон размеров видов РНК (400–2000 нуклеотидов), NC-4 связывает один основной вид, соответствующий мРНК капсида длиной 863 нуклеотида (Рисунок 1B, слева). Прямое секвенирование кДНК с длинным считыванием подтвердило уменьшение инкапсидированной РНК-хозяина (рис. 1С), которая была в значительной степени рибосомной (дополнительный рис. 3).Одновременное повышение эффективности упаковки генома в течение четырех поколений четко видно в гелях, окрашенных флуорогенным красителем DFHBI-1T, который связывает аптамеры брокколи 13 , введенные с метками BoxB 6 (рис. 1B, справа).
Доля полноразмерного генома относительно общей инкапсидированной РНК была определена количественно с помощью ПЦР в реальном времени и составила (2 ± 2)% для NC-1, (6 ± 5)% для NC-2, (24 ± 12) % для NC-3 и (64 ± 11)% для NC-4 (рисунок 1D). Когда NC-4 был дополнительно очищен ионообменной хроматографией для удаления неполных или плохо собранных капсидов, (87 ± 19)% РНК соответствовали полноразмерному геному.Учитывая общее количество инкапсидированных нуклеотидов (~ 2500), NC-4 упаковывает в среднем 2,5 полноразмерных мРНК на капсид, что является значительным улучшением по сравнению с его предшественниками и другими искусственными нуклеокапсидами. 5,6 Эта упаковочная способность предполагает, что эволюционировавший капсид мог легко вмещать существенно более длинные РНК, такие как более сложные геномы или большие молекулы РНК, представляющие медицинский интерес.
Улучшенная упаковка и защита генома сопровождались серьезными структурными преобразованиями.Полость исходного каркаса AaLS диаметром 16 нм слишком мала для упаковки РНК длиной 863 н. 2,6 Однако добавление пептида λN + к циркулярно пермутированному AaLS дало расширенные капсиды с диаметром в диапазоне 20–30 нм, которые впоследствии эволюционировали в частицы с однородным диаметром ~ 30 нм (дополнительный рисунок 1C). Чтобы выяснить природу этих изменений, мы обратились к крио-ЭМ.
Характеристики первоначальной конструкции NC-1 выявили ряд узлов различного размера и формы (дополнительный рисунок 4A, B).Хотя неоднородность частиц и агрегация усложняли реконструкцию одной частицы, были успешно получены две расширенные структуры с тетраэдрической симметрией (рис. 2А). Как и белок дикого типа, оба они полностью состоят из канонических пентамеров люмазинсинтазы (рис. 3А), но обладают большими порами в форме замочной скважины (шириной ~ 4 нм), через которые могут диффундировать нуклеазы. Один капсид представляет собой 180-мерный (дополнительный рисунок 4C – F, таблица S1), который очень напоминает ранее охарактеризованный вариант AaLS, обладающий отрицательно заряженным просветом. 14,15 Другая структура NC-1 – это беспрецедентный 120-мерный (дополнительный рисунок 4G – I, таблица S1). Он обладает подобными дикому типу взаимодействиями пентамер-пентамер, а также межпентамерными контактами, характерными для его 180-мерного родного брата (Рис. 2A). На уровне мономера основное отклонение от складки AaLS наблюдается в короткой спирали (остатки 67–74) и прилегающей петле (остатки 75–81) (Figure 2B, C). В AaLS эта область участвует в просветных взаимодействиях между пентамерными строительными блоками на осях тройной симметрии.В цепях NC-1, которые не участвуют в контактах пентамер-пентамер, подобных дикому типу, эта петля принимает измененные конформации и разрешается для более низкого локального разрешения (Рисунок 2B, C, дополнительный рисунок 4E, H).
Рисунок 2: Структурная эволюция в сторону вирусоподобных нуклеокапсидов.(A) Показаны карты для тетраэдрически симметричных структур NC-1 и NC-2 с связанными с симметрией пентамерами одного цвета и икосаэдрического капсида T = 4 NC-4 с четырьмя квазиэквивалентными цепями, выделенными на разные цвета.Капсид NC-3 с более низким разрешением (7,0 Å, дополнительный рисунок 6) напоминает NC-4. AaLS дикого типа 10 показан для сравнения (не в масштабе). Разрешение оценивалось по корреляции Фурье-оболочки (порог 0,143). (B) Подбор одиночных цепей (радуга; N-конец к C-концу от синего к красному) в электронной плотности капсидов выше показывают эволюцию мономера. Остатки с 66 по 81 выделены (желтым). Четкая плотность видна для этого сегмента в протомерах NC-1, вовлеченных в AaLS-подобные межпентамерные контакты.В других цепях, как в структуре 180-мер NC-1, эта область менее разрешена. В NC-2 близлежащий бета-лист также нарушен, что еще больше увеличивает гибкость этой области. В NC-3 и NC-4 этот сегмент перестраивается в расширенную спираль, которая поддерживает обмен домена. (C) Модели цвета радуги изображают изменения в складке белка. Спираль (67–74) и петля (75–81), которые претерпевают серьезную перестройку, окрашены в розовый цвет, а петля (62–66) – в желтый; структурно неразрешенный РНК-связывающий пептид изображен в виде размытой белой спирали.
Рисунок 3: Вирусоподобная архитектура путем реорганизации протомера.(A) Сборка 120- и 180-субъединичных клеток NC-1 и NC-2 из мономеров (рисунок и поверхность показаны серым) предположительно происходит через AaLS-подобные пентамеры. (B) Основываясь на механизмах сборки других вирусных капсидов, 34 капсиды с T = 4, вероятно, возникают из тримерных строительных блоков с замененными доменами, которые в дальнейшем объединяются в пентамеры. Комбинирование последнего с дополнительными тримерами с заменой доменов (синий) дает полный капсид из 240 субъединиц.Пятиугольная и шестиугольная грани икосаэдрически симметричного капсида выделены белой решеткой. (C) Сборка T = 4 икосаэдрических структур NC-3 и NC-4 требует, чтобы субъединицы приняли различные квазиэквивалентные конформации. Наложение четырех квазиэквивалентных цепей NC-4, окрашенных, как на панели b, показывает, что шарнирная область обеспечивает гибкость для тонкой настройки относительной ориентации фланговых сегментов. Дополнительные различия видны в плохо разрешенной поверхностной петле, введенной круговой перестановкой (cp-loop), которая взаимодействует с соседней субъединицей как в пентамерах, так и в гексамерах через одну короткую бета-цепь.
Вариант NC-2 второго поколения, полученный после заражения бензоназой, также полиморфен и склонен к агрегации. Несколько различных морфологий были идентифицированы с помощью 2D-классификации (Рисунок S5), одна из которых была реконструирована как тетраэдрически симметричный 180-мерный (4,5 Å, Рисунок 2A, Таблица S1), который накладывается на аналогичную структуру NC-1. Четыре мутации (I58V, G61D, V62I и I191F) укорачивают две нити основного бета-листа и, косвенно, дополнительно усиливают беспорядок в соседних остатках 66-81 (Figure 2B, C).Эти изменения, вероятно, не благоприятствуют взаимодействиям пентамер-пентамер, подобных дикому типу, что объясняет отсутствие капсидов меньшего размера с более плотно упакованными капсомерами. Структурная неоднородность и агрегация частиц препятствовали реконструкции дополнительных структур, которые могут вносить вклад в фенотип устойчивости к бензоназам.
Способность NC-3 и NC-4 защищать свой груз от РНКаз, значительно меньших, чем поры в родительских структурах, предлагает новое решение проблемы устойчивости к нуклеазам.Фактически, трехмерные реконструкции NC-3 (7,0 Å) и NC-4 (3,0 Å) (дополнительный рисунок S6, таблица S1) дали наложенные структуры, которые заметно отличаются от любого ранее охарактеризованного производного AaLS (рисунок 2A). Оба капсида образуют икосаэдрически симметричные 240-меры с меньшими порами (~ 2,5 нм), чем их предшественники. Пятиугольные вершины выровнены с пентамерами AaLS и окружены 30 гексагональными пятнами (рис. 3B). Эта архитектура типична для T = 4 вирусных капсидов, в которых одна белковая цепь предполагает четыре одинаковых, квазиэквивалентных конформации, повторяющихся с икосаэдрической симметрией, чтобы получить закрытый контейнер с увеличенным объемом. 16
Самая поразительная особенность наших эволюционировавших клеток – это своп 3D-доменов, 17 , который связывает соседние мономеры и реорганизует структуру в тримерные строительные блоки (рис. 3B). Как сообщается для некоторых вирусных капсидов, 18–21 такое переплетение может повышать стабильность частиц. Эта перестройка стала возможной благодаря шарниру вокруг остатков 62-66, который делает возможным диссоциацию N-концевой спирали и цепи каждой субъединицы от ядра, позволяя ей стыковаться с соседней субъединицей в тримерном капсомере.Удлиненная альфа-спираль простирается на С-конце от этого шарнира, образуя слияние короткой спирали (остатки 67–74) со следующей спиралью за счет упорядочения промежуточной петли (остатки 75–81) (Figure 2C). Незначительные изменения в углах поворота позволяют субъединицам занимать четыре квазиэквивалентных положения в расширенной икосаэдрической решетке 22 (рис. 3C). Такие гибкие элементы могут подобным образом использоваться для рационального конструирования больших (T> 1) сборок капсида из одной белковой цепи, что пока не решено из-за сложности конструирования белков, способных принимать несколько различных конформаций.
Меньшие поры в оболочках NC-3 и NC-4 убедительно объясняют устойчивость к нуклеазам. Структурно неразрешенные пептиды lN +, выстилающие просвет этих отверстий, вероятно, еще больше ограничивают доступ к внутренней части клетки. Тем не менее, накладываемые структуры не учитывают различия в эффективности упаковки между NC-3 и NC-4. Хотя известно, что мутация лизина в аргинин, появившаяся в lN + пептиде NC-4, увеличивает сродство к тегам BoxB в ~ 3 раза, 11 эффекты реверсии этой мутации умеренные (дополнительный рисунок 7), что указывает на то, что другие факторы должны быть в игре.
Некоторые вирусы, которые упаковывают геномы одноцепочечной РНК, используют множественные сигналы упаковки «стебель-петля», чтобы гарантировать специфичность груза и организовать сборку капсида в тесноте клетки. 23 Может ли эволюция дополнительных сигналов упаковки РНК в геноме NC-4 объяснить его превосходство над NC-3? Помимо первоначально введенных тегов BoxB, 6, BB1 и BB2, оба генома имеют 37 BoxB-подобных последовательностей URxRxRR (R = пурин) и URxR последовательностей 24 (Таблица S2).Чтобы определить, служат ли какие-либо из них в качестве сигналов упаковки, мы использовали синхротронный рентгеновский след (XRF). Синхротронное излучение генерирует гидроксильные радикалы, которые расщепляют основную цепь РНК. Поскольку спаривание оснований и контакт с белком снижают склонность к локальному расщеплению, XRF предоставляет средства для картирования межмолекулярных взаимодействий и вторичной структуры РНК. 25
Следы упакованных РНК NC-3 и NC-4 показывают, что только BB1, BB2 и 11 из 37 BoxB-подобных мотивов проявляют низкую реактивность XRF (Таблица S2).Кроме того, предсказание ансамблей вторичной структуры РНК 26,27 на основе XRF показывает, что только семь из этих мотивов (BB1, BB2 и потенциальные упаковочные сигналы PS1-5) представлены в виде стержневых петель со значительной частотой (дополнительные рисунки 8A, 9А). Предполагая, что взаимодействия с пептидами λN + стабилизируют стержневые петли, сравнение частоты их отображения в инкапсулированной и свободной РНК указывает на то, какие из этих мотивов могут служить сигналами упаковки.
В NC-3 предсказания вторичной структуры (рис. 4A, C, E, дополнительный рисунок 8) показывают, что исходные высокоаффинные теги BoxB чаще отображаются в виде стержневых петель в свободных транскриптах, чем в капсидах (96% против .63% для BB1 и 75% против 52% для BB2). Хотя пять мотивов PS1-5 с более низким сродством отображаются чаще после инкапсуляции, их широкое распространение в сочетании со скромным отображением тегов с высоким сродством контрастирует с естественными вирусами, которые, по-видимому, используют узкие кластеры сигналов упаковки, окружающие эффективно отображаемый, высокоаффинный стержень-петля для инициации сборки капсида. 23 Отсутствие надежных инструкций по сборке может объяснить, почему 72% РНК, упакованной в NC-3, является рибосомной.Рибосомная РНК компактна, многочисленна и также обладает множественными BoxB-подобными сигналами (дополнительный рисунок 3C, D), что может позволить ей функционировать как альтернативный узел зародышеобразования для сборки капсида.
Рис. 4. Упаковка вирусоподобного генома, опосредованная сигналами упаковки.(A, B) реактивности XRF использовали для расчета, как часто семь кандидатов сигнала упаковки встречаются в стержневых петлях в геномах мРНК NC-3 (A) и NC-4 (B); Было создано 1000 кратных выборок для каждой из 1116 комбинаций коэффициентов компенсации реактивности и масштабирования (см. Дополнительные рисунки 8,9).Совокупные частоты отображения мотивов в виде стебля-петли нанесены на график в зависимости от положения в геноме упакованных транскриптов (столбцы), при этом высокоаффинные теги BoxB выделены оранжевым цветом, BoxB-подобные мотивы PS1–5 – синим, а соответствующие in vitro- транскрибированная РНК, обозначенная черными линиями; стрелки показывают увеличение или уменьшение, наблюдаемое при упаковке. (C, D) Две согласованные складки, предсказанные для упакованных мРНК NC-3 и NC-4 (см. Также дополнительные рисунки 8,9). Вторичные элементы структуры, общие для соответствующих складок, выделены серым цветом.Эти структуры указывают на более обширную консервацию складок в NC-4, а также на более надежное отображение упаковочной кассеты, содержащей PS1, BB1, PS2 и PS4, чем в NC-3. (E, F) Реактивность мотивов URxRxRR, отображаемых в упакованных складках РНК NC-3 (E) и NC-4 (F), изображенных на панелях (C) и (D), соответственно. Реактивность следует в следующем порядке: красный (высокий) à желтый зеленый черный (низкий). Четыре кандидата сигнала упаковки в NC-4 показывают низкую реактивность, соответствующую защите капсидным белком.(G) Развитие упаковочной кассеты, которая направляет эффективную сборку капсида вокруг целевой РНК, дает убедительное объяснение улучшенных свойств NC-4 по сравнению с NC-3.
В NC-4 четыре из семи потенциальных сигналов упаковки в значительной степени заселяются в виде петель ствола в упакованных геномах (PS1, BB1, PS2, PS4), и все они сгруппированы на 5’-конце транскрипта. Примечательно, что BB1 отображается в 99% всех упакованных складок РНК (Рисунок 4B, D, дополнительный рисунок 9). Низкая реактивность, наблюдаемая для четырех суб-мотивов URxR внутри капсида (рис. 4F), подразумевает, что они находятся в контакте с белком.Устойчивое отображение высокоаффинного сигнала упаковки в кассете мотивов с более низким сродством (PS1, PS2 и PS4) напоминает комплексы нуклеации, обнаруженные в сателлитном вирусе некроза табака, 28 фаге MS2, 29 и вирусе гепатита B. 30 Это открытие указывает на то, что NC-4 сходным образом развил ключевой признак сборки, опосредованной сигналом упаковки РНК. Закодированные геномом инструкции по упаковке, вероятно, способствуют селективной инкапсуляции РНК, а также быстрой и эффективной сборке капсида, 31 , обеспечивая убедительное объяснение улучшенных свойств развитой клетки (рис. 4G).Инкапсуляция альтернативных или более длинных и более сложных геномов может также выиграть от оптимизации последовательности и структуры РНК.
Успешное преобразование бактериального фермента в нуклеокапсид, который упаковывает и защищает свою собственную кодирующую мРНК с высокой эффективностью и селективностью, показывает, как первичные саморепликаторы могли задействовать белки-хозяева для образования вирионов. 1 Поразительно сходство структурных свойств, характерных для природных РНК-вирусов, в результате совместной эволюции капсида и груза.Введение дестабилизирующих мутаций в исходный белок было ключом к драматическому ремоделированию белковой оболочки, обеспечивая молекулярную гетерогенность, необходимую для отклонения от исходного, энергетически стабильного архитектурного решения и схождения в регулярной, 240-субъединичной, икосаэдрической сборке с замкнутой оболочкой. . В то же время эволюция множественных мотивов упаковки РНК, которые могут кооперативно связывать белки оболочки, вероятно, определяет специфичность и эффективную сборку. Хотя такие конструкции сами по себе привлекательны как настраиваемые и потенциально безопасные альтернативы естественным вирусам для доставки генов и применения вакцин, уроки, извлеченные из их эволюции, могут также послужить основой для текущих усилий по адаптации свойств природных вирусов для более эффективной генной терапии. 32
кабельных сборок женской металлической раковины изготовленные на заказ с тангажем
соединителя 1.25мм Молекс 51021Описание продукта
db15 гнездовой металлический корпус для molex 51021 с шагом 1,25 мм с соединительным кабелем 43020-0200
Электрические характеристики
Название продукта | db15 гнездовой металлический корпус для molex 51021 с шагом 1,25 мм с соединительным кабелем 43020-0200 |
Штекер / Джек / Разъем | мужчина к женщине / мы также можем сделать от мужчины к мужчине / от женщины к женщине / женский пигтейл / мужской пигтальный кабель db |
Размер заглушки | DB15 |
НА ЗАКАЗ | |
Кабель | UL2464 или 2468 или по вашему запросу |
Токопроводящая жила | купер |
Дополнительный калибр кабеля | 16AWG, 18AWG, 20AWG, 22AWG, 24AWG, 26AWG, 28AWG, 30AWG |
Изоляция кабеля | PPU или PVC (оболочка кабеля PPU очень хороша для кабеля катушки) |
Длина кабеля | 0.1-10 м Необязательно или по вашему запросу |
Максимальный объем и ток предохранителя | 220В, 1-5А |
Заявка | Ноутбук, компьютер, мобильный телефон, система GPS, камера видеонаблюдения / светодиодный индикатор |
OEM / ODM | Да, предлагается. |
Области применения всех наших продуктов:
1. Наши автомобильные жгуты проводов широко используются в: автомобильных аудиосистемах, автосигнализации, автомобильных зеркалах, рулевом колесе, скрытых жгутах, диагностической системе OBD и т. Д.
2. Наши электронные жгуты широко используются в жгутах игровых автоматов, жгутах компьютерных систем, системах держателей предохранителей, лифтах, шнурах питания и т. Д.
3. Наши промышленные жгуты проводов широко используются в различных видах промышленного оборудования.
4. Наши ремни безопасности широко используются в различных медицинских устройствах.
5. Индивидуальный жгут проводов.
Подробнее о продукте:
Наша компания:
1.RY Electronics имеет более чем 10-летний опыт проектирования и производства нестандартных кабельных сборок и антенн в больших или малых объемах в зависимости от ваших потребностей.
2. Наши производственные мощности могут изготавливать различные типы кабельных сборок (кабель LVDS / плоский кабель / радиочастотный кабель / жгут проводов), а также антенны GPS / WIFI / ISM / GSM / 3G / 4G и радиочастотные разъемы.
Наши преимущества:
1. Низкое MOQ: 5 шт. / 10 шт. / 20 шт. / 50 шт., В зависимости от различных элементов.
2. Быстрое время доставки: 2 ~ 15 дней, своевременная доставка.
3. Хорошее послепродажное обслуживание: мы можем предложить техническую поддержку или услугу возврата в короткие сроки.
4. Гарантия 1 год.
5. Обслуживание OEM / ODM.
6. Мы доступны с Alibaba Trade Assurance, вам понравится:
• 100% защита качества продукции
• 100% своевременная защита отгрузки
• 100% защита оплаты для вашей покрытой суммы
Часто задаваемые вопросы:
1.Когда я могу ?
Обычно мы указываем в течение 24 часов после получения вашего запроса. Если вам нужно срочно узнать цену, позвоните нам или сообщите нам по электронной почте, чтобы мы рассмотрели ваш запрос в первую очередь.
2. Как получить образец для проверки вашего качества?
После подтверждения цены вы можете запросить образцы для проверки нашего качества.
3. Как долго я могу получить образец?
После оплаты образца и подтверждения чертежа образцы будут готовы в течение 3-5 дней.Образцы будут отправлены вам экспресс-почтой и прибудут в течение 3-5 дней. Вы можете использовать свою собственную экспресс-учетную запись или внести предоплату, если у вас нет учетной записи.
4. Можете ли вы сделать дизайн для нас?
Да. У нас есть профессиональный инженер, имеющий богатый опыт проектирования жгутов проводов и сборки кабелей. Просто поделитесь с нами своими идеями, и мы поможем воплотить их в идеальные продукты. Не беда, если некому будет доделывать файлы. Сообщите нам свой подробный SPEC. изделий, и мы вышлем вам готовый рисунок для подтверждения.
5. Как насчет сроков для массового производства?
Честно говоря, это зависит от количества заказа и сезона, в который вы заказываете. Время выполнения заказа составляет от 10 до 15 дней. Как правило, все товары могут быть доставлены по вашему адресу в течение 4 недель.
6. Как вы отправляете готовую продукцию?
DHL, TNT, UPS, FEDEX или нашим экспедитором.
