Расчет минваты на дом калькулятор. Как произвести расчет утеплителя для тёплых и для холодных регионов

Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

Что значит «утеплиться правильно»

Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно.

При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена.

Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

Принципы расчёта утепляющего слоя

Теплопроводность и термическое сопротивление

Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

Кирпич, сталь, бетон, стекло, деревянный брус… – каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

Приведём данные для некоторых основных материалов в виде таблицы.

Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…

Для расчёта термического сопротивления используют следующую общедоступную формулу:

Показатель «d» здесь означает толщину слоя, а показатель «k» – теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.

Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.

Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.

Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.

Существуют ли требования к тепловому сопротивлению

Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.

Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.

Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):

Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7).

Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.

Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.

Город	Градусо-сутки Dd отопительного периода при температуре, + С
	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотьна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Примеры расчёта толщины утеплителя

Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.

Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(м*К), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).

То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).

В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.

Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.

Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

Применение калькуляторов

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.

Рассмотрим некоторые варианты:

В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.

Вот некоторые особенности использования программ:

1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.

2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.

3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.

4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.

5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…

7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.

Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.

Теплотехнический калькулятор для расчета точки росы

С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.

Калькулятор KNAUF Расчет необходимой толщины теплоизоляции

Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.

Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.

Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

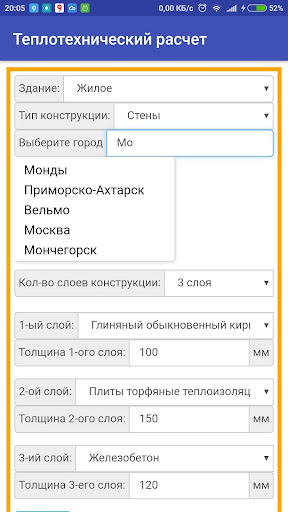

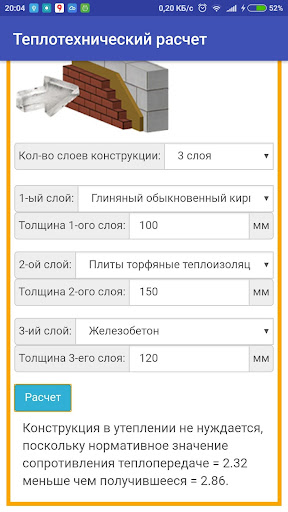

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

• толщину звукоизоляции;
• расход материалов для огнезащиты металлоконструкций;
• тип и количество материалов для плоской кровли;
• техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима – для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты – необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета – по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы – температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры – длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов – количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc. ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Деревянные дома, наверняка, никогда не потеряют своей актуальности и не уйдут с пика популярности. Теплая, приятная, полезная для здоровья человека структура качественной древесины не идет ни в какое сравнение ни с камнем, ни со строительными растворами, ни тем более, с какими бы то ни было полимерами. Тем не менее термоизоляционных качеств дерева, хотя и достаточно высоких, все же бывает недостаточно, чтобы обеспечить в доме максимально комфортабельный микроклимат, и приходится прибегать к дополнительному утеплению стен.

Утепление деревянных стен – дело весьма деликатное, так как необходимо обеспечить достаточность слоя термоизоляции, но при этом не допустить чрезмерности. Кроме того, многое зависит и от типа внешней и внутренней отделки стен, если она предусматривается. Одним словом, без проведения теплотехнических вычислений – не обойтись. А в этом вопросе добрую службу должен сослужить калькулятор расчета утепления стен деревянного дома.

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.

Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

Проектирование и строительство каркасных домов – полезные ссылки

По ходу своей деятельности, я собрал довольно-таки существенную коллекцию полезных тематических ресурсов, на которых описывается или обсуждается проектирование и строительство каркасных домов, с чем и спешу с вами поделиться. Ссылки сгруппированы по смыслу и по мере “разгребания” накопленного и последующего структурирования я буду добавлять их в этот материал.



Общая теория по проектированию и строительству каркасных домов

• Финский домик – неплохой тематический блог такого же проектировщика/строителя как я, специализирующийся на строительстве “финских” домов. Работает по ленинградской области и если вы оттуда, то смело рекомендую обратиться к нему.
• Все о ремонте и строительстве – неплохая подборка информации по теории строительства, отделки и расчета и монтажа коммуникаций.

Проектирование каркасного дома

• Planner5d – вполне себе удобный ресурс, с помощью которого вы можете по-быстрому спланировать участок. каркасный дом, расставить мебель, прикинуть дизайн и т.п. Но абсолютно не подходит для создания проектной документации – это инструмент для концепта, не более того. Но для общего понимания, как можно распланировать помещения вполне подходит.

Строительство каркасного дома на практике

• Строительство каркасного дома в Онтарио – целая сага о строительстве своего дома от профессионального каркасостроителя: с подробностями, фотографиями, ответами на вопросы и комментариями. Очень увлекательно. И полезно 😉

Калькуляторы для расчета тех или иных узлов каркасных домов

• Теплотехнический калькулятор – очень удобный и вполне достоверный калькулятор теплотехнических параметров стен, крыши и перекрытий. Позволяет очень точно настроить режим эксплуатации, настроить пирог и параметры стены каркасного дома и сформировать отчеты в PDF. И, что немаловажно, – все на русском языке! 🙂
• Калькулятор для расчета деревянных балок – простой и удобный калькулятор, выдающий вполне себе правдоподобные результаты. Есть ограничения, конечно, но для проектирования несложных домов самое оно. Однако, придется перетерпеть один раз при запуске назойливую видеорекламу – сами понимаете, бесплатный сыр…
• Калькулятор для расчета теплопотерь помещения – так же простой калькулятор с рекламой, но позволяет вполне себе точно рассчитать теплопотери прямоугольного помещения (в общем-то, любой дом можно ориентировочно привести к данному формату).
• Бесплатные строительные калькуляторы – неплохой набор калькуляторов, которые полезны как в проектировании каркасных домов, так и расчета электросетей, расхода материалов и т.д. Одно “но” – используйте полученную информацию с определенными допущениями.
• Неплохой калькулятор для расчета распила досок и бруса – очень полезная вещь, как в проектировании, так и в строительстве каркасных домов. Позволяет реально экономить деньги на пиломатериалах.

Калькулятор расчета теплоизоляции. Калькулятор теплоизоляции онлайн

Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.

Калькулятор расчета и выбора изоляции под сайдинг.

С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.

Калькулятор расчета теплоизоляции под вентилируемый фасад

Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.

Онлайн калькулятор расчета стоимости штукатурного фасада.

Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.

Расчет материалов для изоляции каркасных стен

Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.

Онлайн расчет изоляции для пола под стяжку

Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.

Онлайн расчет изоляции для пола по лагам

Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.

Расчет теплоизоляции для межкомнатных перегородок

Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.

Калькулятор для расчета изоляции потолка

Просто введите площадь потолка и толщину теплоизоляции, получите количество материалов и их стоимость.

Определить стоимость материалов для изоляции межэтажных перекрытий

Для решения таких задач, воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.

Онлайн-расчет изоляции чердака

Для утепления чердака, следует подобрать материалы используя данный сервис.

Расчет изоляции для скатной кровли (мансарды)

Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.

Расчет изоляции для плоской кровли

Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.

Калькулятор расчета водостоков

Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре вы найдете подборку расчетных программ, используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

5. Калькулятор для расчета каменных конструкций

1. Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона, а так же вида ограждающих конструкций. Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1. Онлайн-калькулятор теплоизоляции http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий. В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.

1.2. Теплотехнический калькулятор http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/ можно рассчитать:

• толщину звукоизоляции;
• расход материалов для огнезащиты металлоконструкций;
• тип и количество материалов для плоской кровли;
• техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.) С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима – для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/ . Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты – необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator. paroc.ru/ в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1. 7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки . Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.

2. Расчет технической изоляции

2. 1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/ . Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003). С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета – по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы – температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.

3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.

4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели , так и кровельные сэндвич панели . Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры – длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit предоставит вам целый перечень результатов – количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc http://stroy-calc. ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.

Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Теплый дом – мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал – дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d – толщина материала, k – теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв – показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот – значение средней температуры;

zот – длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

• стены – не менее 3,5;
• потолок – от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 – тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 – величина для пенопласта

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м – потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

• Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
• Возведение ограждающих конструкций путем колодезной кладки – создание полости для утеплителя между двумя частями стены.
• Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

7 сентября, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме, это очень серьёзная работа, особенно, если это не было сделано изначально и в доме холодно. И вот здесь вам придётся столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой из них лучше и какая нужна толщина материала? Давайте попробуем разобраться в этих вопросах, а ещё посмотрим видео в этой статье, наглядно демонстрирующее тему.

Утепление стен

Внутри или снаружи

Если вы решили использовать калькулятор расчета толщины утеплителя для стен, то точных данных вы не получите. Вручную можно получить более точную и достоверную информацию. Помимо этого имеет значение расположение изоляции, которую можно укладывать, как внутри, так и снаружи здания, что при расчетах нужно учитывать обязательно!

Особенности внутреннего и наружного утепления:

• представьте себе, что вы используете калькулятор расчета утеплителя для стен, но при этом изоляцию укладываете внутри помещения, будут ли результаты расчётов верными? Обратите внимание на схему вверху;
• какой бы толщины ни была изоляция в комнате, стена всё равно останется холодной и это приведёт к определённым последствиям;
• то есть, это означает, что точка росы или зона, где тёплый воздух при встрече с холодным превращается в конденсат, переносится ближе к помещению. И чем мощнее внутреннее утепление, тем ближе будет эта точка;

• в некоторых случаях эта зона доходит до поверхности стены, где влага способствует развитию грибковой плесени. Но если даже она остаётся внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
• следовательно, инструкция и здравый смысл указывают на то, что внутреннее утепление следует монтировать только в крайнем случае или же тогда, когда нужна звукоизоляция;
• при наружном утеплении точка росы будет приходиться на зону изоляции, а это означает, что вы сможете повысить срок годности вашей стены и избежать возникновения сырости.

Расчет – дело серьезное!

№п/п	Стеновой материал	Коэффициент теплопроводности	Необходимая толщина (мм)
1	Пенополистироп ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Клееный деревянный брус или цельный массив ели и сосны поперёк волокон	0,18	530
4	Кладка керамоблоков на теплоизоляционный клей	0,17	575*
5	Кладка газо- и пеноблоков 400кг/м3	0,18	610*
6	Кладка полистирольных блоков на клей 500кг/м3	0,18	643*
7	Кладка газо- и пеноблоков 600кг/м3	0,29	981*
8	Кладка на клей керамзитобетона 800кг/м3	0,31	1049*
9	Кладка из керамического пустотелого кирпича на ЦПР 1000кг/м3	0,52	1530
10	Кладка из рядового кирпича на ЦПР	0,76	2243
11	Кладка из силикатного кирпича на ЦПР	0,87	2560
12	ЖБИ 2500кг/м3	2,04	6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании сделаны перемычки и монолитные пояса из тяжёлых бетонов. Вверху для наглядности составлена диаграмма — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его теплового сопротивления, которое мы обозначим буквой R — постоянная величина, которая рассчитывается отдельно для каждого региона.

Давайте возьмём для наглядности среднюю цифру R=2,8 (м2*K/Вт). Согласно Государственным Строительным Нормам такая величина является минимально допустимой для жилых и общественных зданий .

В тех случаях, когда тепловая изоляция состоит из нескольких слоёв, например, кладка, пенопласт и евровагонка, то сумма всех показателей складывается воедино — R=R1+R2+R3 . А общую или отдельную толщину теплоизоляционного слоя рассчитывают по формуле R=p/k .

Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*к), значение которого вы можете взять из таблицы теплотехнических расчётов, которая приведена выше.

По сути, используя эти же формулы, вы можете произвести расчет энергоэффективности от утепления подоконников или узнать толщину изоляции для пола. Величину R используйте в соответствии со своим регионом.

Чтобы не быть голословным, приведу пример, возьмём кирпичную кладку в два кирпича (обычная стена), а в качестве изоляции будем использовать пенополистирольные плиты ПСБ-25 (двадцать пятый пенопласт), цена которых достаточно приемлема даже для бюджетного строительства.

Итак, тепловое сопротивление, которого нам нужно достичь, должно составлять 2,8 (м2*Л/Вт). Вначале узнаём теплосопротивление данной кирпичной кладки. От тычка до тычка кирпич имеет 250 мм и между ними раствор толщиной 10 мм.

Следовательно, p=0,25*2+0,01=0,51м . Коэффициент у силиката составляет 0,7 (Вт/м*к), тогда Rкирпича=p/k=0,51/0,7=0,73 (м2*K/Вт) — это мы получили теплопроводность кирпичной стены, рассчитав её своими руками.

Идём далее, теперь нам нужно достичь общего показателя для слоёной стены 2,8 (м2*K/Вт), то есть R=2,8 (м2*K/Вт и для этого нам нужно узнать необходимую толщину пенопласта. Значит, Rпенопласта=Rобщая-Rкирпича=2,8-0,73=2,07 (м2*K/Вт).

На фото — локальная защита пенопластом

Теперь для расчёта толщины пенополистирола берём за основу общую формулу и здесь Pпенопласта=Rпенопласта*kпенопласта= 2?07*0?035=0?072м . Конечно, 2 см мы никак не найдём у ПСБ-25, но если учесть внутреннюю отделку и воздушную прослойку между кирпичами, то нам будет достаточно 70 см, а это два слоя

В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» — теплые стены обойдутся дороже застройщику.

Для чего нужен калькулятор теплопроводности стен

В каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы. Мы подобрали наиболее удобные и понятные сервисы для расчета необходимой толщины теплоизоляционного материала.

Теплотехнический калькулятор. Расчет точки росы в стене

Калькулятор онлайн от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину теплоизоляции и рассчитать точку росы при утеплении дома различными материалами. Калькулятор smartcalc.ru позволяет наглядно увидеть место выпадения конденсата в стене. Это самый удобный теплотехнический калькулятор расчет утепления и точки росы.

Калькулятор толщины утеплителя для стен, потолка, пола

С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен, кровли, потолка дома и других строительных конструкций в соответствии с регионом вашего проживания, материала и толщины стен, а также других важных параметров при теплоизоляции. Подбирая разные теплоизоляционные материалы на калькуляторе, вы сможете найти оптимальную толщину утеплителя для стен своего дома.

Калькулятор KNAUF. Расчет толщины теплоизоляции

Данный калькулятор позволяет произвести расчет толщины теплоизоляции стен в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий». Бесплатный онлайн калькулятор расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.

Калькулятор Rockwool расчёта толщины теплоизоляции стен

Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минваты очень просто.

Как убрать точку росы из стены при утеплении

Утепление крыши дома многоквартирного жилого, утеплитель на крышу дома снаружи

Общая информация

Кровельная конструкция призвана защитить здание от осадков и потерь тепловой энергии. Около 20% теплопотерь приходится именно на верхнюю часть здания – кровлю.  Для того чтобы свести к минимуму негативные факторы внешних воздействий на элементы кровельной конструкции  необходимо утеплить кровлю современными эффективными материалами.

Основные конструктивные решения по утеплению плоской кровли зданий и сооружений:

Механически закрепляемая кровля — конструкции с основанием из металлического профилированного листа или бетонных (железобетонных) плит с эффективной теплоизоляцией.

Балластная кровля — эксплуатируемые и неэксплуатируемые кровельные системы с основанием из бетонных (железобетонных) плит. Применяется на плоских кровлях с минимальным уклоном. Гидроизоляция и теплоизоляции в этой системе удерживается с помощью балласта (гальки, гравия, щебня и других эксплуатируемых покрытий).

Инверсионная эксплуатируемая кровля — многослойные кровельные системы с различными типами эксплуатируемых покрытий и эффективной теплоизоляцией.  Конструкция инверсионной кровли «перевернута», по сравнению, с традиционной, то есть гидроизоляционный слой располагается под слоем утеплителя непосредственно на поверхности бетонного перекрытия (основания кровли).

Компания «ПЕНОПЛЭКС СПб» рекомендует к применению в качестве теплоизоляции  кровельных системах следующие материалы в качестве теплоизоляции:

• ПЕНОПЛЭКС^® Основа — теплоизоляция неэксплуатируемых и эксплуатируемых кровель с пешеходными нагрузками;

• ПЕНОПЛЭКС^® Кровля — для теплоизоляции кровель всех типов;

• ПЕНОПЛЭКС^® Гео — для теплоизоляции инверсионных эксплуатируемых кровель;

• ПЕНОПЛЭКС^® Уклон — для создания уклона и контруклона на плоских кровлях.

Все эти модификации обладают указанными выше преимуществами и зарекомендовали себя с лучшей стороны в условиях применения в кровельных системах.

Пластиковые окна GEALAN (Геалан) по ценам официального сайта

Настоящий немецкий бренд

VEKA (Германия)

Профиль высшего класса А

морозостойкий

Армирование с 4-х сторон

не П-образное

Белоснежная поверхность

глянцевая/матовая

Стеклопакет SmartGlass 2.0

2-камерный

Высшие стандарты качества

«RAL» (EU), ГОСТ (РФ)

Производитель профиля VEKA (Германия)

Количество камер 3

Ширина профиля 58 мм

Класс профиля A (высший)

Класс морозостойкости M (морозостойкий)

Коэффициент теплозащиты 0,72 м²C/Вт

Стеклопакет SmartGlass 2.0

Климат-контроль AirDrive II, III

Classic Euro

Производитель профиля VEKA (Германия)

Количество камер 4

Ширина профиля 60 мм

Класс профиля A (высший)

Класс морозостойкости M (морозостойкий)

Коэффициент теплозащиты 0,75 м²C/Вт

Стеклопакет SmartGlass 2.0

Климат-контроль AirDrive I, II

Comfort Smart

Производитель профиля VEKA (Германия)

Количество камер 5

Ширина профиля 70 мм

Класс профиля A (высший)

Класс морозостойкости M (морозостойкий)

Коэффициент теплозащиты 0,83 м²C/Вт

Стеклопакет SmartGlass 2.0

Климат-контроль AirDrive II

Classic Premium

Производитель профиля VEKA (Германия)

Количество камер 5

Ширина профиля 72 мм

Класс профиля A (высший)

Класс морозостойкости M (морозостойкий)

Коэффициент теплозащиты 0,83 м²C/Вт

Стеклопакет SmartGlass 2.0

Климат-контроль AirDrive II, III

Comfort Termo

Производитель профиля VEKA (Германия)

Количество камер 7

Ширина профиля 82 мм

Класс профиля A (высший)

Класс морозостойкости M (морозостойкий)

Коэффициент теплозащиты 1,12 м²C/Вт

Стеклопакет SmartGlass 2.0

Климат-контроль AirDrive II, III

Prestige Soft

Настоящее немецкое качество VEKA

Премиальный немецкий бренд на Российском рынке с 1995 года. С VEKA Вы получаете настоящее немецкое качество от компании с 48-летней историей по всему миру.

• ВСЕ профильные системы высшего класса «А»
• ВСЕ исполняются морозостойкими и маркируются буквой «М»
• ВСЕ имеют максимальное 4-стороннее стальное армирование
• Единый стандарт качества независимо от страны производства

Чем больше воздушных камер, тем меньше воздухообмена и, соответственно, выше теплоизоляция.

Чем шире профиль и больше монтажная глубина, тем выше теплоизоляция.

Профили ТОЛЬКО высшего класса «А»

Согласно ГОСТ 30673-99 «Профили ПВХ для оконных и дверных блоков» по толщине внутренних стенок ВСЕ наши профили являются высшим классом «А» — толщина их лицевой стенки не менее 3 мм.

Нормативы ГОСТ для разных классов:

• класс «А»: лицевая стенка не менее 3,0 мм
• класс «В»: лицевая стенка не менее 2,5 мм
• класс «С»: толщина стенок не нормируется

Обратите внимание, что 80-90% российского рынка это классы «В» и «С» и только 10-20% профилей класса «А». В тоже время в ассортименте VEKA профили ТОЛЬКО класса «А».

Мы принципиально НЕ используем профильные системы классов «B» и «С» (с шириной лицевой стенки меньше 3,0 мм).

ТОЛЬКО морозостойкие профили

Согласно ГОСТ 30673-99 «Профили ПВХ для оконных и дверных блоков» по стойкости к климатическим воздействиям ВСЕ наши профили являются «морозостойкими» — для районов со СРЕДНЕЙ месячной температурой воздуха в январе НИЖЕ минус 20°С.

Нормативы ГОСТ для разных классов:

• нормальное исполнение «Н»: средняя температура в Январе — минус 20°С и выше
• морозостойкое исполнение «М»: средняя температура в Январе — ниже, чем минус 20°С

В нашем ассортименте ТОЛЬКО морозостойкие профильные системы, маркируемые буквой «М».

Сопротивление теплопередаче (термическое теплосопротивление) — основной коэффициент теплоизоляции. Определяется отношением разности температур снаружи и внутри помещения к тепловому потоку, проходящему через окно. Чем выше это число, тем лучше эффективность теплоизоляции.

Эволюционные стеклопакеты SmartGlass 2.0

Наши мультифункциональные стеклопакеты работают на Вас и зимой, и летом. Зимой напыление частиц серебра сохраняет до 90% тепловой энергии отопительных приборов, а летом стеклопакет отражает на 25% больше солнечного тепла, чем обычные пластиковые окна.

• на 42% больше ТЕПЛА зимой (энергосберегающие свойства)
• на 25% меньше ЖАРЫ летом (солнцезащитные свойства)

Все наши стеклопакеты содержат специальные энерго-эффективные стекла. Мы НЕ используем обычных стекол даже в самых базовых комплектациях.

Системы управления климатом AirDrive I, II и III

В окна встроены оптимальные механизмы проветривания — створки приоткрываются на 1-5 мм в зависимости от выбранного режима. Это НЕ внешние устройства (гребенки или клапаны), а именно ВСТРОЕННОЕ фурнитурное проветривание.

Три опции:

• AirDrive I: щелевое проветривание (1 режим)
• AirDrive II: дискретное многоступенчатое проветривание (3 режима)
• AirDrive III: дискретное многоступенчатое проветривание (5 режимов)

Мы стараемся не ставить гребенки из-за их внешнего вида (только по Вашему желанию). Клапаны в принципе не используем из-за того, что они нарушают целостность окна, снижают его герметичность и прочность (поскольку насквозь просверливается профиль и его армирование).

МАКСИМАЛЬНОЕ стальное армирование профиля

Армирование это стальной каркас внутри профиля ПВХ. Именно оно придает жесткость конструкции. Чем больше стали и углов жесткости, тем надежнее геометрия окна.

Виды армирования:

• Квадратное – 100% армирование с 4-х сторон, 4 ребра жесткости (максимальное)
• П-образное – 75% армирование с 3-х сторон, 2 ребра жесткости (обычное)
• Г-образное – 50% армирование с 2-х сторон, 1 ребро жесткости (очень, очень плохо!)

Все наши профили армируются МАКСИМАЛЬНО — с 4-х сторон и обязательно с 4-мя ребрами жесткости.

Технологам VEKA удалось достичь компромисса между неприхотливостью матовой фактуры и эффектным глянцем.

Приятный блеск и низкая чувствительность к внешним воздействиям — самая заметная особенность наших оконных систем.

Профиль VEKA соответствует не только российскому ГОСТ, но и европейскому строительному стандарту RAL.

Саморезы SmartBOLT – уникальное решение для крепления трехслойных сэндвич-панелей

Для обеспечения потребности клиентов в качественном крепеже для трёхслойных сэндвич-панелей в декабре 2015 года Компания Металл Профиль представила запатентованную разработку — линейку саморезов SmartBOLT.

Саморезы SmartBOLT — это запатентованная разработка Компании Металл Профиль, обладающая специальным конструктивом, обеспечивающим повышенную надежность и герметичность узла крепления трёхслойных сэндвич-панелей.

Конструктивные особенности самореза SmartBOLT:

1. Брэндированная шляпка самореза, подтверждающая высокое качество;
2. Специально конструктив верхней резьбы с полусферой, позволяющей сохранить герметизацию узла крепления сэндвич-панели при закручивании самореза под углом;
3. Алюминиевая шайба, обладающая большей коррозионной устойчивостью в сравнении со стандартными оцинкованными шайбами;
4. Отсутствующий в саморезах других поставщиков дополнительный слой EPDM-прокладки, герметизирующий пространство между шляпкой самореза и шайбой;
5. Увеличенная толщина EPDM-прокладки с двумя герметизирующими бортиками;
6. Сверло для крепления в каркас толщиной до 14 мм;
7. Специальное керамическое покрытие самореза, обеспечивающее высокую коррозионную устойчивость в сравнении с альтернативными оцинкованными саморезами.

Описание работы саморезов SmartBOLT в сравнении с обычными саморезами:

ОБЫЧНЫЕ САМОРЕЗЫ	САМОРЕЗЫ SmartBOLT
В обычном саморезе верхняя резьба начинается сразу под головкой самореза. Такой конструктив резьбы разбивает отверстие в облицовке. Под воздействием снеговых и ветровых нагрузок не поддерживаемая резьбой облицовка проминается, образуя зазор между облицовкой и прокладкой самореза	В саморезах SmartBOLT верхняя резьба начинается под полусферой, исключая разбивание отверстия и образования зазоров.
В зазоры попадают влага и грязь, приводящие к коррозии стальной облицовки и самореза, накоплению влаги в утеплителе и ухудшению теплотехнических характеристик панелей. В результате сэндвич-панель постепенно расслаивается из-за циклов замораживания-размораживания влаги.	Резьба, расположенная под полусферой самореза, является надёжной поддержкой металлической облицовки панели при воздействии ветровых и снеговых нагрузок.
При монтаже обычного самореза под наклоном между EPDM-прокладкой и облицовкой сэндвич-панели образуется зазор, приводящий к последствия, описанным выше.	Специально разработанный конструктив самореза SmartBOLT обеспечивает высокий уровень герметизации даже при монтаже под наклоном: – дополнительный слой EPDM и полусфера под головкой препятствуют образованию зазора между EPDM-шайбой и саморезами; – EPDM-прокладка увеличенной толщины с двойным бортиком плотно прилегает к облицовке панели.

Теплорасчет стены программа

Temper-3D Теплотехнические Расчеты

Это официальный сайт программы «Temper-3D», которая предназначена для расчета температурных полей и приведенного сопротивления ограждающих конструкций зданий и сооружений.С помощью Temper-3D можно производить теплотехнические расчеты.

Вышла новая версия программы “Temper-3d” 6.14

Внимание, вышла новая версия программ (6.14.01) которая производит автоматическую дискретизацию на конечные элементы (КЭ). Достаточно произвести сколь-угодно грубую дискретизацию, отправить данные на сервер, который произведет автоматическое измельчение КЭ сети, причем измельчение произойдет только в местах, где это необходимо, т.е. результат расчета всегда будет корректен.
Данная версия идет под операционными системами Microsoft Windows, таких, как Windows 7, Windows 8.

Расчетная область до отправки на сервер. Всего 203 КЭ.

Результат полученный с сервера. Всего 40368 КЭ.

СКАЧАТЬ “Temper-3d” 6.14
Скачать видео инструкцию к Temper-3D 6

Теплотехнические Расчеты в Temper-3D позволяют узнать:

• Сколько и какого утеплителя надо положить, чтобы стена не промерзла
• Будет ли образовываться конденсат на поверхности окна, стены…
• Температуру на любом участке конструкции
• Какое R0 будет у всей конструкции. R0 необходимо для расчета теплопотерь через ограждающие конструкции, по этому значению рассчитывают мощность отопительных приборов

Вы хотите построить себе коттедж или дом, а как вы собираетесь его утеплять?

Скорее всего, вы доверитесь специалистам, которые проектировали ваш дом.
Дело в том, что ни вручную, ни по опыту,  ни на калькуляторе невозможно выполнить трехмерный теплотехнический расчет.
Такой расчет можно выполнить только на компьютере, с помощью специализированных, имеющих сертификацию программ.

Поэтому обязательно задайте следующие вопросы:

• Как и кем были произведены теплотехнические расчеты
• Попросите результаты теплотехнического расчета
• Какое R0 у каждой из стен
• Какая минимальная температура и на каком участке

Можно положить больше утеплителя, но где получить гарантию, что его хватит?
Обычно промерзание происходит в углах и на стыках, куда не так легко положить утеплитель.
Если температура на поверхности будет ниже точки росы, то будет образовываться конденсат.
Конденсат вызывает плесень, обои отклеиваются, стена или потолок чернеет, может даже образоваться лед. А мокрая стена может потом треснуть.

Программа «TEMPER-3D» позволит Вам быстро и удобно решить проблемы теплотехнического расчета распределения температур в любом сечении ограждающей конструкции здания, определить ее приведенное сопротивление теплопередаче, составить документацию по результатам расчета.

окно с балконной дверью, с учетом нижнего этажа

Пример теплотехнического расчета трехслойной ограждающей конструкции

Результаты теплотехнических расчетов могут быть представлены в виде цветных температурных полей (изотерм), полученных по любому сечению ограждающей конструкции

Пример просмотра в Temper 3d 5 результатов теплотехнического расчета.

Программа может использоваться как для проектирования конструкций, так и для теплотехнического расчета теплопотерь в готовых конструкциях и сооружениях, что позволяет выработать наиболее приемлемые варианты реконструкций в целях повышения их теплозащитных свойств. Создан удобный графический редактор, используемый для разбиения области на конечные элементы и допускающий возможность использования косоугольных элементов. Он позволяет описывать ограждающие конструкции с включениями практически любой формы и тем самым общее время на проведение расчета существенно сокращается (для проведения одного расчета средней сложности требуется от 20 до 40 минут). Удобный интерфейс не требует особых
навыков для работы с комплексом.

В России не существует программ, кроме «Temper-3D», производящие расчеты МКЭ  трехмерных  температурных полей, в том числе нелинейных и нестационарных с фазовыми переходами. Программы МКЭ,  разработанные в России, рассматривают только плоские и стационарные концепции, а эти задачи можно легко решить с помощью демо-версии программы «Temper-3D», которая бесплатна.

Достоинством программы является возможность быстрого изменения коэффициентов теплопроводности материала на отдельных участках рассчитываемой конструкции (проведение повторного расчета с другими материалами требует не более 3-5 минут).

Программа внедрена и успешно используется в ряде проектных организаций России и странах СНГ (Беларусь, Казахстан, Украина)

www.temper3d.ru

Теплонадзор » Расчет стен – теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету. Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

СП 23-101-2004 СП 50.13330.2012

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

Теплотехнический калькулятор ссылка: http://www.smartcalc.ru/thermocalc

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

teplonadzor.ru

Программы расчета – ТЕХНОНИКОЛЬ

Калькуляторы онлайн

ТЕПЛОТЕХНИЧЕСКИЙ КАЛЬКУЛЯТОР С УЧЁТОМ НЕОДНОРОДНОСТЕЙ
С помощью данного онлайн калькулятора Вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций.

ТЕХНИЧЕСКАЯ ИЗОЛЯЦИЯ
Данный расчет решает проблему выбора оптимальной толщины изоляции для энергосбережения. При расчете по нормам теплового потока толщина теплоизоляции определяется по ограничению плотности теплового потока через стенку трубопровода/резервуара.

КАЛЬКУЛЯТОР КЛИНОВИДНОЙ ТЕПЛОИЗОЛЯЦИИ
С помощью данного калькулятора Вы сможете рассчитать необходимое количество теплоизоляции для формирования основного и контруклона на плоской кровле.

КАЛЬКУЛЯТОР СКАТНОЙ КРОВЛИ PROF
Расчёт расхода кровельных материалов для скатной крыши.

ЗВУКОИЗОЛЯЦИОННЫЙ КАЛЬКУЛЯТОР
С помощью данного онлайн калькулятора Вы сможете подобрать систему звукоизоляции и рассчитать необходимую толщину звукоизоляционного слоя, исходя из требуемых индексов изоляции воздушного и ударного шума для конкретного региона (страны), типа здания и изолируемой конструкции, а также вида строительной системы.

КАЛЬКУЛЯТОР РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ
Расчет базового значения удельного расхода энергии на отопление согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №1550/пр от 17.11.2017

КАЛЬКУЛЯТОР РАСХОДА МАТЕРИАЛОВ КРОВЛИ ТЕХНОНИКОЛЬ. ВЕРСИЯ LITE
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество материалов для устройства плоской кровли исходя из размеров кровли, ее уклона, района и требуемого сопротивления теплопередаче.

КАЛЬКУЛЯТОР СКАТНОЙ КРОВЛИ LITE
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество материалов для устройства скатной кровли исходя из размеров кровли и ее уклона.

КАЛЬКУЛЯТОР РАСЧЁТА ВОДОСТОКА
С помощью данного онлайн калькулятора Вы можете рассчитать необходимое количество комплектации для устройства водосточной системы.

Библиотеки и надстройки

ALLPLAN

База Ассистентов (плоские кровли) Allplan
Файл ассистентов содержат 26 строительных систем плоских кровель компании ТехноНИКОЛЬ. Файл ассистентов разработан в 2012 версии Allplan.

Подробнее

Скачать

Спецификация материалов (плоские кровли) Allplan
Спецификации позволяют выполнить подсчет количества материалов плоских кровель ТехноНИКОЛЬ, по моделям из «Базы Ассистентов (плоские кровли) Allplan». Разработаны в 2012 версии Allplan.
Экспликации созданы в 2-х вариантах по ГОСТ, Форма 7.

Подробнее

Скачать

ARCHICAD

Библиотека реквизитов ArchiCAD
Файл реквизитов с расширением *.aat представляет собой библиотеку Многослойных конструкций, строительных материалов компании ТехноНИКОЛЬ и связанных с ними типов линий штриховок и пр.

Подробнее

Скачать

Каталог систем ArchiCAD
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Каталог выполнен в виде файла архивного проекта ArchiCAD (pla).

Подробнее

Скачать

AUTOCAD

Альбомы узлов AutoCAD
Перейти к подбору строительной системы ТехноНИКОЛЬ. Скачать узлы примыканий в формате DWG.

Подробнее

Динамические блоки AutoCAD
В дополнение к готовым альбомам узлов для разных типов систем (кровли, фасады, фундаменты и др. ) была разработана библиотека динамических блоков элементов узлов, которые используются в разработке данных альбомов.

Подробнее

Скачать

“Клин 2.0”. Приложение для формирования уклонов на плоской кровле с помощью клиновидной изоляции
Программа КЛИН 2.0 разработана с целью ускорить проектирование систем клиновидной теплоизоляции с использованием систем КВ, XPS и ПИР производства ТехноНИКОЛЬ в среде AutoCAD.

Подробнее

Скачать

Приложение для расчета материалов скатных крыш
Основной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТехноНИКОЛЬ с гибкой черепицей ТехноНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.

Подробнее

Скачать

RENGA

Каталог систем Renga
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Каталог выполнен в виде файла архитектурного проекта Renga Architecture.

Подробнее

Скачать

REVIT

Библиотека материалов Revit
Библиотека насчитывает 147 строительных материалов, которые используются в создания многослойных конструкций (систем) ТехноНИКОЛЬ.

Расширение файла библиотеки «*adsklib».

Подробнее

Скачать

Каталог систем Revit
Представленный файл каталога содержит строительные системы ТехноНИКОЛЬ крыш, полов, фундаментов, фасадов и технической изоляции в виде семейств, соответствующих категорий.

Каталог создан на стандартном шаблоне, поставляемым с установкой Revit. Версия файла – Revit 2016.

Подробнее

Скачать


Альбомы узлов Revit
Альбом узлов ТехноНИКОЛЬ включает 200 узлов примыканий для 39 строительных систем. Альбом создан в стандартном шаблоне Revit. Версии файлов – 2016/ 2017/ 2018/ 2019. Узлы созданы при помощи семейств элементов узлов.

Подробнее

Скачать

Комплектующие для плоской кровли Revit
Библиотека комплектующих включает в себя модели водоприемных воронок внутреннего водостока, парапетных воронок, аэраторов, пешеходных дорожек и прочих элементов.

Подробнее

Скачать

Клин ТехноНИКОЛЬ
Клин ТехноНИКОЛЬ – это программная надстройка для Revit, предназначенная для создания уклонов на плоской кровле с помощью клиновидной теплоизоляции.
Так же приложение содержит каталог плоских кровель, выноску многослойных конструкций по ГОСТ и дополнительные инструменты для работы с конструкциями кровель.

Подробнее

Скачать

SKETCHUP

Каталог систем SketchUp
Файл каталога содержит строительные системы компании ТехноНИКОЛЬ: кровли, полы, фундаменты, фасады и узлы примыканий. Каталог выполнен в виде файла архивного проекта LayOut for SketchUp 2018 (layout).

Подробнее

Скачать

www.tn.ru

14 полезных онлайн-калькуляторов для инженера

В настоящее время в сети имеется немало бесплатных онлайн калькулятор и сервисов, позволяющих выполнить достаточно точные расчеты строительных конструкций.

В данном обзоре  вы найдете подборку расчетных программ,  используя которые вы сможете быстро выполнить расчеты по теплоизоляции, огнезащиты, звукоизоляции, технической изоляции, кровли, каменным конструкциям и сэндвич-панелям.

Содержание:

1.  Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

2.  Калькуляторы для расчета технической изоляции

3.  Калькулятор для расчета материалов кровли

4.  Калькулятор для расчета сэндвич-панелей

5.  Калькулятор для расчета каменных конструкций

1.  Калькуляторы для расчета теплоизоляции, звукоизоляции, огнезащиты

Расчет толщины теплоизоляции является одним из важнейших факторов, необходимым при проектировании строительных объектов. Одним  из главных параметров здесь считают теплосопротивление, которое высчитывается, исходя из климатической зоны того или иного региона,  а так же вида ограждающих конструкций.  Также необходимо учесть и другие важные детали, сделать это вам поможет специальная программа расчета теплоизоляции.

1.1.  Онлайн-калькулятор теплоизоляции   http://tutteplo.ru/138/ рассчитывает толщину слоя утеплителя для зданий и сооружений согласно требованиям СНИП 23-02-2003. Тепловая защита зданий.  В создании калькулятора для расчета толщины теплоизоляции принимали участие сотрудники ОАО Институт «УралНИИАС». В качестве исходных данных требуется указать тип здания (жилое, общественное или производственное), район строительства, выбрать ограждающие конструкции, подлежащие термоизоляции, их характеристики. В качестве применяемого утеплителя доступен широкий выбор популярных марок, таких как Rockwool, Paroc, Isover, Термоплекс и множество других.

На основании теплотехнического расчета программа определяет толщину изоляции. При необходимости администрация сайта предоставляет бесплатные онлайн-консультации для проектировщиков и специалистов, а также на e-mail по запросу могут быть высланы детальные расчетные материалы.



1.2. Теплотехнический калькулятор  http://www.smartcalc.ru/

Детальный теплотехнический расчет ограждающих конструкций онлайн можно выполнить в этой программе. Для начала работы сервис просит ввести данные о типе конструкций, районе строительства и температурном режиме помещения. Далее, калькулятор обрабатывает информацию и выдает решение о соответствии ограждающих конструкций требованиям нормативной документации.

В возможности программы входит построение схем тепловой защиты, влагонакопления и теплопотерь. Для удобства в меню есть примеры готовых решений, ознакомившись с которыми, выполнить расчет самостоятельно не составит труда.

1.3.  Онлайн-сервис Rockwool от известного производителя теплоизоляционных материалов доступен по адресу http://calc.rockwool.ru/. Он обладает широкими возможностями и удобной пошаговой системой выбора параметров. Калькулятор расчета теплоизоляции поможет определить оптимальную толщину материалов, подобрать их марку и прикинуть количество.

Сервисыпозволяет выполнить следующие расчеты:

• энергоэффективность конструкций;
• толщина утеплителя;
• система огнезащиты;
• техническая изоляция.

В качестве примера определим тип и технические характеристики изоляции для трубопроводов. Для этого нужно перейти по ссылке  http://tech.rockwool.ru/ и начать ввод исходных данных. Сначала необходимо выбрать метод расчета. В нашем случае он будет простейший, служащий для предотвращения замерзания жидкости в трубе.

Дальше программа просит ввести диаметр трубопровода, его материал, толщину стенки, а также параметры теплоносителя. Для примера зададим характеристики воды с температурой +20 градусов, движущейся в стальном трубопроводе длиной 25 м при температуре наружного воздуха -25 градусов. Затем следует выбрать тип изоляции Rockwool и нажать на кнопку расчета.

В результате программа определит толщину технического утеплителя, его объем с 5% запасом, площадь защитного кожуха, а также количество всех необходимых монтажных и крепежных деталей. Отчет можно распечатать или сохранить в файле формата PDF.

Так же доступен расчет звукоизоляции онлайн  http://sound.rockwool.ru/ . Здесь можно выбрать дополнительные параметры для стен или пола, в виде материала, плотности, толщины, наличия/отсутствия дополнительной изоляции. Используя эти сервисы, вы получите эффективный расчет звукоизоляции ограждающих конструкцийабсолютно бесплатно.

1.4 Калькуляторы Технониколь

С помощью онлайн сервиса Технониколь   http://www.tn.ru/about/o_tehnonikol/servisy/programmy_rascheta/  можно рассчитать:

• толщину звукоизоляции;
• расход материалов для огнезащиты металлоконструкций;
• тип и количество материалов для плоской кровли;
• техническую изоляцию трубопроводов.

Для примера рассмотрим калькулятор, который позволит выполнить расчет плоской кровли  http://www.tn.ru/calc/flat/ . В начале расчета предлагается выбрать тип покрытия Технониколь (Классик, Смарт, Соло и т.д.)  С подробным описанием всех видов можно ознакомиться на этом же сайте в соответствующем разделе.

Следующим этапом вводятся параметры кровельного пирога, географическое местоположение объекта и геометрические размеры конструкций крыши. Результаты расчета плоской кровли онлайн программа предоставляет в формате Adobe Acrobat или Microsoft Excel. Отчетный документ оформляется на фирменном бланке компании и содержит два вида показателей: по укрупненной и детализированной формам. Полученные спецификации могут использоваться непосредственно для закупки материала.

Еще Технониколь предлагает воспользоваться калькулятором расчета звукоизоляции  http://www.tn.ru/calc/noise_insulation/ , в котором доступно два режима — для застройщика и проектировщика. Программа расчета звукоизоляциидает возможность выбора конструкции (стена, перекрытие), типа помещения, источника шума и других параметров. Далее, пользователь может выбрать одну из нескольких изоляционных систем, подходящих под его вводные данные.

Расчет огнезащиты металлоконструкцийтакже можно осуществить при помощи интернет-программы http://www.tn.ru/calc/fire_protection/. Он позволяет выбрать геометрию конструкции (двутавр, швеллер, уголок, прямоугольная или круглая труба), ее параметры по ГОСТу или размеры для сварной конструкции, а потом указать способ обогрева и степень огнестойкости. После этого, система выполнит расчет толщины огнезащиты и предоставит результаты — необходимую толщину и объем плит, а также расходных материалов.

1.5 Теплотехнический калькулятор Paroc

Известный финский производитель теплоизоляционных материалов Paroc на своем российском сайте предлагает выполнить расчет всех видов утеплителей http://calculator.paroc.ru/  в соответствии с требованиями СП 50.13330.2015 «Тепловая защита зданий».

Для этого необходимо указать конструкцию стены, покрытия или перекрытия здания, уточнить температурные режимы и географию расположения объекта. В результате программа выполнит расчет сопротивления строительных конструкций теплопередаче и определит минимально допустимую толщину утеплителя. Отчет о проделанной работе можно распечатать или сохранить в файле формата PDF.

1.6. Теплоизоляция Baswool

Отечественная компания ООО «Агидель», выпускающая популярные теплоизоляционные материалы Baswool предлагает для своей продукции бесплатный калькулятор http://www.baswool.ru/calc.html . Интерфейс ресурса очень простой, а расчет предлагается выполнить в несколько шагов, поэтапно указав город строительства, категорию здания, утепляемую конструкцию. В результате программа предоставит на выбор несколько вариантов систем утепления Baswool с указанием толщины материала.

1.7. Расчетные программы Основит

Один из лидеров отечественных производителей отделочных материалов ТМ «Основит» предлагает на своем сайте бесплатно рассчитать объемы работ и стоимость их выполнения. С помощью калькулятора Основит http://osnovit.ru/system-calc/calc.php можно определить параметры фасадной теплоизоляции. Введя стандартный набор исходных данных, пользователь получает итоговую спецификацию предлагаемого набора материалов для устройства теплого фасада.

Дополнительно сервис Основит позволяет определить расход любого материала из своей производственной линейки. Преимуществом такого расчета является то, что результаты выдаются с привязкой к фасовочным единицам товара. Например, выбрав в меню категорий продукции «Смеси для пола» стяжку Стартлайн FC41 Н, указав толщину ее нанесения и общую площадь поверхности, пользователь узнает, сколько мешков сухой смеси ему потребуется.





2. Расчет технической изоляции

2.1. Калькулятор расчета технической изоляции от Isotec

Isotec–торговая марка известной международной компании«Сен Гобен», под которой выпускается линейка технической изоляции. Эти материалы применяются для противопожарной обработки строительных конструкций, термической изоляции трубопроводов отопления и кондиционирования, а также промышленных емкостных сооружений.

Сайт компании предлагает выполнить расчет тепловых характеристик системы при помощи бесплатной онлайн-программы http://calculator.isotecti.ru/.  Калькулятор работает в соответствии с регламентом СП 61.13330.2012 (тепловая изоляция для оборудования и трубопроводов). Расчет выполняется на основании заданных критериев: температура поверхности трубопровода, транспортируемого потока, разница температурных характеристик по длине и так далее. Требуемые условия задаются пользователем в меню сайта.

После этого необходимо выбрать один из предлагаемых вариантов устройства теплоизоляции Isotec (например, цилиндры для трубопроводов). Программа автоматически определит толщину материала.

2. 2. Таким же образом можно произвести и расчет теплоизоляции трубопроводов с помощью уже знакомого сервиса Paroc  http://calculator.paroc.ru/new/ . Все расчеты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003).  С его помощью можно подобрать оптимальные характеристики и тип технической изоляции. Система включает в себя различные методы расчета — по плотности теплового потока, его температуре, для предотвращения замерзания жидкости и т. д. Чтобы произвести расчет толщины теплоизоляции трубопроводов, нужно выбрать метод, ввести необходимые данные (диаметр, материал, толщина трубопровода и т.д.), после чего программа сразу же выдаст готовый результат. При этом, учитываются различные важные факторы — температура содержимого трубопровода, окружающей среды, величина механической нагрузки на трубопровод и другие. В результате, калькулятор расчета теплоизоляции трубопроводов определит толщину и объем утеплителя.



3. Расчет кровли

Расчет материалов кровли онлайн можно выполнить на специализированном ресурсе металлочерепицы  http://www.metalloprof.ru/calc/ . Для этого необходимо выбрать форму крыши, указать ее основные размеры и определить тип кровельного материала. Программа выдаст расход металлочерепицы, количество коньков, карнизов и крепежных элементов. В результате будет высчитана стоимость материала в соответствии с актуальным прайс-листом поставщика.



4. Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей http://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели, так и кровельные сэндвич панели.  Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.



5.  Калькулятор расчета каменных конструкций

5.1. Расчет газобетона

Что же касается такого популярного направления, как расчет газобетона онлайн, то для этой операции вы найдете немало подходящих сервисов в сети Интернет. К примеру, это онлайн-калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov , при помощи которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимых для строительства объекта. При этом, учитываются все необходимые параметры — длина, ширина, плотность, высота и т. д, позволяя быстро вычислить расчет газобетона на дом. Аналогичный сервис можно найти и на многих других сайтах производителей стройматериалов. Например, калькулятор расчета газобетона от компании Bonolit http://www.bonolit.ru/raschet-gazobetona/ предоставит вам целый перечень результатов — количество блоков в единицах и м3 и даже количество мешков клея.

­­­

Компания Bonolit, специализирующаяся на производстве автоклавного аэрированного бетона (газобетон) для удобства клиентов предоставляет бесплатный сервис по определению объема работ при кладке стен дома. Расчетная программа доступна по адресу :  http://www.bonolit.ru/raschet-gazobetona/

В качестве исходных данных калькулятор запрашивает габариты дома, длину внутренних несущих стен, этажность, тип перекрытий, размеры и количество проемов. Результат вычислений предоставляется в виде спецификации материалов и их сметной стоимости. При этом имеется возможность тут же отправить заказ на закупку газобетона.

5.2. Расчет для стен из кирпича

Онлайн-сервис Stroy Calc  http://stroy-calc.ru/raschet-kirpicha/ осуществляет расчет стройматериалов для кладки стен дома. Параметры могут определяться для стен из кирпича, строительных блоков, бруса и бревен. Например, при возведении кирпичной постройки в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размеры проемов, а также стоимость единицы материала. Программа определит расход кирпича в штуках и кубах, его стоимость, а также необходимый объем раствора. При этом будет указан вес стен для расчета фундамента. Сервис также позволяет подобрать тип и количество утеплителя. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.

5.3 Калькулятор теплых блоков Wienerberger

Всемирно известный бренд Wienerberger, лидер по производству теплой керамики, предлагает на своем сайте определить расход строительных блоков Porotherm  http://www.wienerberger.ru/инструментарий/расчёт-расхода-блоков . Для расчета необходимо ввести размеры стен дома, указать габариты проемов, их количество.

Программа подберет возможные варианты кладки и выдаст расходы блоков различных параметров. Результат такого расчетабудет носить ориентировочный характер, но для составления предварительной сметы строительства этих данных будет вполне достаточно. Для уточнения объемов работ ресурс предлагает связаться со специалистом компании.



Итак, в данной статье мы рассмотрели наиболее удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них является бесплатным, а также имеет удобный современный интерфейс. Все эти ресурсы разработаны в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы сможете легко и быстро произвести требуемые вам вычисления.

Вернуться к содержанию

Если считаете обзор полезным поделитесь с коллегами и друзьями в соц. сетях!

maistro.ru

Уравнения охлаждения и нагрева

Явное тепло

Явное тепло в процессе нагрева или охлаждения воздуха (мощность нагрева или охлаждения) можно рассчитать в единицах СИ как

ч _с = c _p ρ q dt (1)

, где

ч _с = явное тепло (кВт)

c _p = удельная теплоемкость воздуха (1.006 кДж / кг ^o C)

ρ = плотность воздуха (1,202 кг / м ³ )

q = объемный расход воздуха (м ³ / с)

dt = разница температур ( ^o C)

Или в британских единицах как

h _s = 1.08 q dt (1b)

где

h _{s s} = явное тепло (БТЕ / час)

q = объемный расход воздуха (куб. Футы в минуту, кубические футы в минуту)

dt = разница температур ( ^o F)

Пример – Нагревательный воздух, явное тепло

Метрические единицы

Воздушный поток 1 м ³ / с нагревается от 0 до 20 ^o C .Используя (1) , добавляемое к воздуху явное тепло можно рассчитать как

ч _с = (1,006 кДж / кг ^o C) (1,202 кг / м ³ ) ( 1 м ³ / с ) ((20 ^o C) – (0 ^o C))

= 24,2 (кВт)

Имперские единицы

Воздушный расход 1 куб. фут / мин нагревается от 32 до 52 ^o F .Используя (1b) , добавляемое к воздуху явное тепло можно рассчитать как

ч _с = 1,08 (1 куб. Фут / мин) ((52 ^o F) – (32 ^o F))

= 21,6 (БТЕ / час)

Таблица явной тепловой нагрузки и необходимого объема воздуха

Явная тепловая нагрузка и необходимый объем воздуха для поддержания постоянной температуры при различных перепадах температуры между добавляемым воздухом и воздухом в помещении:

Скрытое тепло

Скрытое тепло из-за влажности воздуха можно рассчитать в единицах СИ как:

h _l = ρ h _we q dw _kg (2)

где

ч _л = скрытая теплота (кВт)

ρ = плотность воздуха (1.202 кг / м ³ )

q = объемный расход воздуха (м ³ / с)

ч _we = вода испарения со скрытой теплотой ( 2454 кДж / кг – в воздухе при атмосферном давлении). давление и 20 ^o C)

dw _кг = разница в соотношении влажности (кг воды / кг сухого воздуха)

Скрытая теплота испарения воды может быть рассчитана как

h _we = 2494 – 2,2 т (2a)

, где

t = температура испарения ( ^o C)

Или для британских единиц измерения:

h _l = 0.68 q dw _gr (2b)

или

h _l = 4840 q dw _фунтов (2c)

где

= скрытая теплота (БТЕ / час)

q = объемный расход воздуха (куб. Футы в минуту)

dw _гр = разница в соотношении влажности (зерна воды / фунт сухого воздуха)

dw _фунтов = разница в соотношении влажности (фунт воды / фунт сухого воздуха)

Пример – охлаждающий воздух, скрытое тепло

Метрические единицы

Расход воздуха 1 м ³ / с охлаждается с 30 до 10 ^o C .Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

По диаграмме Мольера мы оцениваем содержание воды в горячем воздухе как 0,0187 кг воды / кг сухого воздуха, и содержание воды в холодном воздухе как 0,0075 кг воды / кг сухого воздуха .

Используя (2) , скрытое тепло, отводимое из воздуха, можно рассчитать как

ч _л = (1.202 кг / м ³ ) ( 2454 кДж / кг ) ( 1 м ³ / с ) (( 0,0187 кг воды / кг сухого воздуха ) – ( 0,0075 кг воды / кг сухой воздух ))

= 34,3 (кВт)

Имперские единицы

Воздушный поток 1 куб. фут / мин охлаждается с 52 до 32 ^o F . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

По психрометрической диаграмме мы оцениваем содержание воды в горячем воздухе как 45 гран воды на фунт сухого воздуха , и содержание воды в холодном воздухе как 27 гран воды на фунт сухого воздуха .

Используя (2b) , скрытое тепло, отводимое из воздуха, можно рассчитать как

ч _л = 0,68 (1 куб. Фут / мин) (( 45 зерен воды / фунт сухого воздуха ) – ( 27 гран воды / фунт сухого воздуха ))

= 12.2 (БТЕ / ч)

Таблица скрытой тепловой нагрузки и необходимого объема воздуха

Скрытая тепловая нагрузка – увлажнение и осушение – и необходимый объем воздуха для поддержания постоянной температуры при различных перепадах температуры между входящим воздухом и воздухом в помещении указаны в таблице диаграмма ниже:

Общее тепло – скрытое и явное тепло

Общее тепло, обусловленное как температурой, так и влажностью, может быть выражено в единицах СИ как:

h _t = ρ q dh (3)

, где

ч _т = общее количество тепла (кВт)

q = объемный расход воздуха (м ³ / с)

ρ = плотность воздуха (1.202 кг / м ³ )

dh = разница энтальпий (кДж / кг)

Или – в британских единицах:

h _t = 4,5 q dh (3b)

где

ч _т = общее количество тепла (БТЕ / ч)

q = объемный расход воздуха (куб. фут в минуту)

дч = разница энтальпий (БТЕ / фунт сухого воздуха)

Общее количество тепла также можно выразить как:

ч _т = ч _с + ч _л

= 1.08 q dt + 0,68 q dw _gr (4)

Пример – охлаждающий или нагревающий воздух, общее количество тепла

Метрические единицы

Воздушный поток 1 м ³ / с охлаждается от 30 до 10 ^o C . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

По диаграмме Молье мы оцениваем энтальпию воды в горячем воздухе как 77 кДж / кг сухого воздуха, и энтальпию в холодном воздухе как 28 кДж / кг сухого воздуха .

Используя (3) , общее явное и скрытое тепло, удаляемое из воздуха, можно рассчитать как

ч _т = (1,202 кг / м ³ ) ( 1 м ³ / с ) (( 77 кДж / кг сухого воздуха ) – (28 кДж / кг сухого воздуха ))

= 58,9 (кВт)

Имперские единицы

Расход воздуха 1 куб. фут / мин охлаждается с 52 до 32 ^o F .Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

Из психрометрической диаграммы мы оцениваем энтальпию воды в горячем воздухе как 19 БТЕ / фунт сухого воздуха , и энтальпию в холодном воздухе равную 13,5 БТЕ / фунт сухого воздуха .

Используя (3b) , общее явное и скрытое тепло, удаляемое из воздуха, можно рассчитать как

h _t = 4.5 (1 куб. Фут / мин) (( 19 БТЕ / фунт сухого воздуха ) – ( 13,5 БТЕ / фунт сухого воздуха ))

= 24,8 (БТЕ / ч)

SHR – Коэффициент явного тепла

Коэффициент явного тепла можно выразить как

SHR = h _с / час _t (6)

, где

SHR

Коэффициент явного тепла

ч _с = явное тепло

ч _т = общее тепло (явное и скрытое)

Формулы HVAC – расчеты для отрасли HVAC в 2020 г.

By My Service Depot в четверг, 25 июня 2020 г.

Специалисты по ОВКВ часто сталкиваются с ситуациями, требующими конкретных формул и расчетов.Ознакомьтесь с этим списком некоторых из наиболее часто используемых формул в индустрии HVAC.

Обычный человек, вероятно, не понимает, какой уровень точности требуется для выполнения первоклассных работ по ОВК. Им может показаться, что техник просто устанавливает какие-то воздуховоды или заменяет сломанную деталь в их кондиционере.

На самом деле, однако, вы знаете, что очень конкретные формулы определяют правильную работу системы отопления, вентиляции и кондиционирования воздуха, информируя техников о решениях, принимаемых на месте. Конечно, не все специалисты по HVAC знают эти формулы наизусть, а некоторые могут не до конца понимать, как они работают.

Многие распространенные, широко доступные инструменты могут помочь в выполнении расчетов, которые ваши сотрудники регулярно проводят в своей повседневной работе. Тем не менее, лучшее понимание основных формул, лежащих в основе этих расчетов, может помочь повысить эффективность ваших технических специалистов и способствовать их росту в качестве специалистов по HVAC. С этой целью мы составили некоторые из наиболее распространенных формул HVAC, используемых в 2020 году.

---

---

Формулы, включенные в это руководство:

Электрические формулы

Ниже мы включили некоторые электрические формулы, наиболее общие для HVAC работать вместе с некоторыми краткими пояснениями связанных терминов.

Общие термины по электрооборудованию систем отопления, вентиляции и кондиционирования воздуха

E = напряжение или ЭДС
I = сила или ток
R = сопротивление или нагрузка
P = мощность
Коэффициент U (общая теплопередача коэффициент) = 1 / R
Фарад = один ампер, сохраненный под давлением одного вольт
MFD (микрофарад) = 1 Фарад / 1000000
кулонов (заряд переносится постоянным током в один ампер за одну секунду) = 6.242 × 1018
ВА (номинал вторичного трансформатора) = вольт x ампер

Закон Ома

Этот принцип гласит, что ток через проводник между двумя точками прямо пропорционален напряжению в этих точках.

E = I x R
I = R / E
R = E / I

Формула мощности

P = E x I

Для измерения в киловаттах: P = (E x I) / 1000

Три- Фраза Motor Voltage Disbalance

Перегрев компрессора часто вызван дисбалансом напряжения между клеммами двигателя компрессора двигателя.Основная формула здесь следующая:

Процент дисбаланса = (наибольший дисбаланс, деленный на среднее значение вольт) x 100

Давайте рассмотрим быстрый пример, чтобы пройти этапы сбора данных, необходимых для выполнения этой формулы.

Шаг первый – Измерьте линейное напряжение между фазами клемм двигателя компрессора.

В этом примере значения напряжения для линий между фазами равны…

Линия 1 – линия 2 = 218 В
Линия 2 – линия 3 = 228 В
Линия 3 – линия 1 = 214 В

Шаг Два – Определите среднее значение показаний.

Учитывая приведенные выше числа, формула в этом случае будет…

218 + 228 + 214 = 660/3 = в среднем 220 вольт

Шаг третий – Определите дисбаланс для каждой фазы, сравнив разницу между напряжение каждой фазы до среднего напряжения.

При проведении этого шага помните, что результат должен быть положительным числом. Расчеты для чисел, которые мы работаем, следующие:

Строка 1 – Строка 2 = 220 – 218 = 2 В
Строка 2 – Строка 3 = 228 – 220 = 8 В
Строка 3 к Строке 1 = 220 – 214 = 6 V

Шаг четвертый – Возьмите самый большой дисбаланс, обнаруженный на третьем этапе, и разделите его на среднее значение вольт, обнаруженное на втором этапе.Умножьте на 100, чтобы получить процент.

Поскольку наибольший дисбаланс, который мы обнаружили, составлял 8 вольт, а среднее напряжение составляло 220, формула выглядит следующим образом…

Процентный дисбаланс = (8/220) x 100
Процентный дисбаланс = (0,03636363636) x 100
Процентный дисбаланс = 3.636363636%

Шаг пятый – Возведите процент дисбаланса в квадрат и умножьте его на два, чтобы определить процентное увеличение температуры обмотки.

Этот шаг позволяет вашему технику определить фактическое влияние этого дисбаланса на температуру двигателя.С процентным дисбалансом, который мы определили выше, формула выглядит так…

Процент повышения температуры = 2 x (3,636363636) ²
Процент повышения температуры = 2 x (13,2231404932)
Повышение температуры в процентах = 26,4462809864

Как видите, a небольшой дисбаланс напряжения может привести к повышению температуры более чем на 26%. Убедитесь, что ваши технические специалисты следят за этой проблемой при проверке перегрева компрессоров.

Работа и формулы мощности в лошадиных силах

Работа = сила x расстояние
Мощность в лошадиных силах (л.с.) = 33000 фут-фунт-сила работы за одну минуту
HP = 745.7 Вт
Метрическая система HP = 735,5 Вт
Киловатт (кВт) = 3413 Британских тепловых единиц (BTU)

Формулы и особые термины для ОВКВ

Тонны охлаждения

Количество тепла, необходимое для таяния одной тонны льда при 32 градусах по Фаренгейту, что эквивалентно 12 000 БТЕ в час.

Консистенция воздуха

Сухой воздух = 78% азота + 21% кислорода + 1% различных других газов
Удельная плотность воздуха = 1 / 13,33 (или 0,75 фунта на кубический фут)
Повышение одного фунта стандартного воздуха на один градус Фаренгейт требует.24 БТЕ

Тепло / влажность

Относительная влажность = влажность / общая влажность воздуха может удерживать
Удельная влажность = масса водяного пара / общая масса влажного участка воздуха
Температура точки росы (в градусах Цельсия) = наблюдаемая температура (в градусах) Цельсия) – ((100 – относительная влажность в процентах) / 5)

Формула для определения температуры точки росы также может быть выражена как…

Td = T – ((100 – RH) / 5)

Помните, что эта формула просто очень точное приближение, которое следует использовать только тогда, когда значение относительной влажности выше 50%.Более точную (и сложную) формулу можно найти здесь.

Определение тепла в условиях, отличных от стандартного воздуха

Общее тепло (БТЕ / час) = 4,5 x кубических футов в минуту (CFM) x Δh (стандартный воздух)
Явное тепло (БТЕ / час) = 1,1 x куб. Фут / мин x Δt (ст. Воздух)
Скрытое тепло (БТЕ / час) = 0,69 x куб. Фут / мин x Δgr. (стандартный воздух)

Другие полезные формулы

Общее тепло (БТЕ / час) = 500 x галлонов в минуту (галлонов в минуту) x Δt (вода)
БТЕ / час = 3.413 x Вт = л.с. x 2546 = Кал. Кг x 3,97
фунтов. = 453,6 грамма
фунтов на квадратный дюйм (PSI) = фут воды / 2,31 = дюйм ртутного столба (HG) / 2,03 = дюйм водяного столба / 27,7 = 0,145 x килопаскаль (кПа)
GPM = 15,85 x литров в секунду
CFM = 2,119 x литр в секунду
Ватт на квадратный фут = 0,0926 x мощность / масса²

Оставьте своих технических специалистов HVAC Sharp

Формулы выбраны и перечислены Вышеуказанное будет большим подспорьем для ваших технических специалистов в их повседневной повседневной работе.Поощряйте своих сотрудников распечатать это, чтобы использовать в качестве шпаргалки, или просто направьте их на этот ресурс для изучения во время простоя.

Если ваша команда использует наше программное решение HVAC Smart Service, вы можете сохранить некоторые (или все) наиболее важные формулы или расчеты в специальной форме. Это позволит техническим специалистам легко обращаться к расчетам через свое мобильное устройство. Вы также можете сохранить предыдущие расчеты для данного клиента или единицы оборудования, чтобы ваша компания могла ссылаться на них во время будущего обращения в службу поддержки (компании, предлагающие контракты на профилактическое обслуживание, найдут это особенно полезным).

Информированный техник – эффективный техник. По мере роста навыков и знаний вашей команды будет расти и успех вашего бизнеса в сфере HVAC.

---

Эта статья написана экспертами компании Smart Service в сфере полевых услуг. Smart Service – это система программного обеспечения для мобильного планирования, заказа работ и управления клиентами для QuickBooks. Тысячи предприятий, предоставляющих услуги на местах, полагаются на Smart Service, чтобы оптимизировать свой рабочий процесс, устранить ненужные траты и увеличить прибыль.

Запросите бесплатную онлайн-демонстрацию Smart Service, чтобы узнать, как вы можете улучшить свой бизнес.

Запросить демонстрацию

Расчет тепловых потерь Windows

Как вы, возможно, помните из главы 7, тепловые потери рассчитываются по следующей формуле:

Тепловые потери = Площадь × HDD × 24R-значение

По этой же формуле можно рассчитать теплопотери для окон.

Пример 1

Дом в Государственном колледже, штат Пенсильвания, имеет 380 футов ² окон (R = 1,1), 2750 футов ² стен и 1920 футов ² крыши (R = 30). Суммарное R-значение стен – 19.Рассчитайте потребность дома в отоплении на отопительный сезон. Какой процент тепла теряется через окна?

Решение:

Тепловые потери в отопительный сезон дают

Тепловые потери = Площадь × HDD × 24R-значение

Потери тепла через окна =

380 футов2 × 6000 ° F дней × 24 ч / день 1,1 фут2 ° F hBtus = 49,745,455 Btus

Потери тепла через стены =

2750 фут2 × 6000 ° F сутки × 24 ч / сутки 19 фут2 ° F hBtus = 20842105 британских тепловых единиц

Потери тепла через крышу =

1920 футов2 × 6000 ° F дней × 24 ч / день 30 футов2 ° F hBtus = 9 216000 британских тепловых единиц

Общие тепловые потери = 79 803 560 BTUS

Процент потери тепла через окна =

Тепловые потери = 49.74 MMBtus 79,8 MMBtus × 100 = 62,3%

Пример 2

Окна в доме, описанном в примере 1, обновляются за 1 550 долларов. Обновленные окна имеют R-значение 4,0.

• Какова процентная экономия на счетах за электроэнергию и отопление, если стоимость энергии составляет 11,15 / MMBTUs.
• Каков срок окупаемости данной модификации?

Решение:

a) Новые тепловые потери для окна того же размера с новым значением R –

.

380 футов2 × 6000 ° F дней × 24 ч / сутки4.0 футов 2 ° F hBtus = 13 680 000 Btus

Годовая экономия энергии = 49,745 MMBTUs -13,680 MMBTUs = 36,06 MMBTUs

Процент экономии составляет 36,06 млн БТЕ 79,84 млн БТЕ × 100 = 45,1%

Старый счет за отопление составит 79,803 млн БТЕ * 11,15 млн БТЕ = 889,80 долларов США

Новый счет за отопление составит 43,743 млн БТЕ * 11,15 млн БТЕ = 487,73 долл. США

Денежная экономия = 402,06 \ $ в год.

Срок окупаемости =

дополнительных инвестиций в год = 1550,00 долларов США 402 доллара США.06 = 3,85 года

В таблице показана рентабельность замены старых окон новыми и улучшенными окнами. Стоимость рассчитывается с помощью компьютерной программы RESFEN, разработанной Министерством энергетики США.

Экономическая эффективность использования улучшенных окон

Производительность	Базовая модель	Рекомендуемый уровень	Лучшее из имеющихся
Описание окна	Двойное остекление, прозрачное стекло, алюминиевая рама	Двойное остекление, низкоэмиссионное покрытие, деревянная или виниловая рама	Трехслойное тонированное покрытие с двумя спектрально-селективными низкоэмиссионными покрытиями, каркас из дерева или винила с наполнителем из криптона
SHGC а	0.61	0,55	0,20
Коэффициент U b	0,87	0,40	0,15
Годовое потребление тепловой энергии	547 термов	429 термов	426 термов
Годовое потребление энергии на охлаждение	1,134 кВтч	1,103 кВтч	588 кВтч
Годовая стоимость энергии	\ 290 долл. США	\ 240 $	\ 210 $
Энергия за весь срок службы Стоимость c	\ 4 700 долл. США	\ 3 900 долл. США	\ 3 400 долл. США
Экономия энергии в течение всего срока службы	–	\ 800 $	\ 1 300

^a SHGC, или коэффициент увеличения солнечного тепла, является мерой солнечного излучения, пропускаемого через окно.SHGC колеблется от 0 до 1; чем меньше число, тем меньше передача солнечного тепла. SHGC заменил коэффициент затенения (SC) стандартным показателем способности окна затенять. SHGC примерно равен SC, умноженному на 0,87.

^b U-фактор – это мера скорости теплового потока через окно. Коэффициент U – это величина, обратная R-значению или сопротивлению, которое является общепринятой мерой изоляции.

^c Экономия затрат на энергию в течение всего срока службы – это сумма дисконтированной стоимости годовой экономии затрат на электроэнергию, основанной на среднем использовании и предполагаемом сроке действия окна в 25 лет.Будущие тенденции цен на энергоносители и ставка дисконтирования в размере 3,4 процента основаны на федеральных директивах (действуют с апреля 2000 года по март 2001 года). Предполагаемая цена на электроэнергию: 0,06 доллара США / кВтч, средняя федеральная цена на электроэнергию в США Предполагаемая цена на газ: 0,40 доллара США за терм, средняя федеральная цена на газ в США

.

Предположения рентабельности: Модель, показанная выше, является результатом моделирования с использованием программы моделирования жилых окон RESFEN. Расчет сделан на основе прототипа дома: 1540 кв.футов, два этажа, газовая печь стандартной эффективности и центральный кондиционер, а площадь окна составляет 15 процентов от площади внешней стены.

Инженерные расчеты по радиационной теплопередаче

Номенклатура
Благодарности
1. Основные принципы теплового излучения
1.1 Природа излучения
1.2 Поглощение, отражение и передача
1.3 Излучение черного тела
1.4 Закон Стефана-Больцмана
1.5 Вариации теплового Излучение с законом распределения длины волны-Планка
1.6 Закон смещения Вина
1,7 Интенсивность излучения
1,8 Закон Ламберта
1,9 Закон обратных квадратов
1,10 Поглощающая способность реальной поверхности
1,11 Излучательная способность реальной поверхности
1,12 Серые тела
1,13 Эффективная температура черного тела (или яркости)
1,14 Кирхгофа Закон
1.15 Корпус черного тела
1.16 Данные об излучательной способности реальных поверхностей
1.17 Солнечное излучение
1.17.1 Солнечное излучение, полученное за день
2. Прямой перенос излучения
2.1 Упрощенные ситуации
2.1.1 Черное тело, полностью окруженное черными поверхностями
2.1.2 Серое тело, полностью окруженное черными поверхностями
2.1.3 Маленькое серое тело, полностью окруженное серыми поверхностями
2.2 Факторы обзора и области обмена
2.2.1 Оценка Коэффициенты просмотра
2.3 Полная передача энергии между черными поверхностями
2.3.1 Суммирование
2.3.2 Сети
3. Полный обмен излучения внутри корпуса, содержащего непоглощающую среду
3.1 Уходящий поток или излучение
3.2 Радиационная теплопередача в пустом корпусе
3.3 Огнеупорные стены
3.4 Корпус, состоящий из серых и черных поверхностей
3.5 Проведение тепла через стенки печи
3.6 Зонирование
3.7 Сетевой метод
4. Радиационная теплопередача внутри корпуса, содержащего поглощающую среду
4.1 Эмиссия и поглощение излучения поглощающей средой
4.1.1 Определение средней длины пучка
4.1.2 Частицы в продуктах сгорания
4.1.3 Газы в продуктах сгорания
4.2 Влияние поглощающей среды на теплопередачу внутри корпуса
4.3 Области обмена поглощающей среды
5. Применение радиационной теплопередачи
5.1 Печи
5.1.1 Введение
5.1.2 Геометрия печи
5.1.3 Изменение температуры в зависимости от Время
5.1.4 Изменение температуры в печи
5.1.5 Представление реальных газов
5.1.6 Теплообмен между реальными поверхностями
5.2 Солнечное излучение
5.2.1 Солнечное излучение на поверхности Земли
5.2.2 Поглощение солнечной радиации поверхностью
5.2.3 Воздействие атмосферы Земли
6. Измерение радиации и температуры
6.1 Измерение радиации
6.1.1 Детектирующие элементы
6.1.2 Фокусировка излучения на детектирующий элемент
6.1. 3 Выбор диапазона длин волн оптическими компонентами
6.1.4 Усиление и отображение
6.1.5 Типы радиометров
6.2 Измерение температуры
6.2.1 Термопары
6.2.2 Радиационные пирометры
6.2.3 Максимальная интенсивность излучения
6.2.4 Измерение температуры пламени и горячего газа
Приложение 1. Закон Кирхгофа
Приложение 2. Метод Монте-Карло
A2.1 Выбор точки излучения на плоской поверхности
A2.2 Выбор Направление испускаемого пучка излучения
A2.3 Недиффузная поверхность
A2.4 Изменение излучательной способности в зависимости от длины волны
A2.5 Поглощение средой
Приложение 3. Оценка средней длины пучка
Приложение 4. Излучение, испускаемое черным Тело в указанном диапазоне длин волн
Приложение 5.Коэффициенты излучения атмосфер, содержащих смеси диоксида углерода и водяного пара
Ссылки
Глоссарий
Указатель

Разработка калькулятора сценариев для сообществ умной энергетики в Норвегии: выявление пробелов между видением и практикой

https://doi.org/10.1016/j.scs.2019.01.003Получение прав и контента

Основные моменты

•

Инструмент для оценки KPI в районе.

•

Связь общих климатических целей с местными мерами.

•

Обеспечивает поддержку принятия решений при планировании энергетики.

•

Оценка стратегий по сравнению с целями и ключевыми показателями эффективности полезна при планировании сообщества.

Abstract

Ключевые показатели эффективности являются важными инструментами как при определении целей высокого уровня (международных или национальных), так и при планировании интеллектуальных энергетических сообществ. Однако часто существует разрыв между целями высокого уровня и возможными и запланированными мерами на уровне сообщества.Оценка сценариев развития по определенному набору показателей и целей может помочь специалистам по городскому планированию и другим заинтересованным сторонам понять последствия своих стратегий. В этой статье представлен калькулятор сценариев, предназначенный для увязки подробных показателей с общими климатическими целями. Этот инструмент был разработан во взаимодействии между исследователями и потенциальными группами пользователей в ходе серии интервью и семинаров, в дополнение к тестированию инструмента в конкретных тематических исследованиях. Общая обратная связь была положительной, но остается несколько препятствий, прежде чем планировщики сообществ смогут использовать такой инструмент в своем рабочем процессе и учитывать его в своих процессах принятия решений: 1) плановики сообщества не привержены общим экологическим взглядам, установленным политиками, и 2) сообществом Планировщики не имеют юридических полномочий влиять на фактическое развитие сообщества.

Ключевые слова

Ключевой показатель эффективности

Интеллектуальные энергетические сообщества

Энергетическое планирование

Низкоуглеродистое

Городское планирование

Участие пользователей

Рекомендуемые статьиЦитирующие статьи (0)

© 2019 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Калькулятор

BTU – Mr Central Heating

BTU Calculator – Mr Central Heating

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Как и большинство веб-сайтов, Mr Central Heating использует файлы cookie. Чтобы предоставлять персонализированные, оперативные услуги и улучшать сайт, мы запоминаем и храним информацию о том, как вы используете сайт.Это делается с помощью файлов cookie, которые представляют собой простые текстовые файлы, которые хранятся на вашем компьютере. Эти файлы cookie безопасны и надежны и никогда не будут содержать конфиденциальную информацию. Они используются только компанией Mr Central Heating или надежными партнерами, с которыми мы работаем. Недавно мы обновили нашу Политику конфиденциальности, чтобы предоставить вам более подробную информацию о ваших правах и о том, как мы используем ваши данные.

Дополнительные функции

Эти файлы cookie, также известные как «файлы cookie предпочтений», используются для запоминания решений пользователей, принятых в прошлое и может предоставить сайту дополнительные функции, которые не являются строго необходимыми.Отключение эти файлы cookie не будут препятствовать пользователям использовать сайт, но могут отрицательно повлиять на их опыт в отношении удобства.

Нажмите здесь, чтобы узнать о файлах cookie

Разрешить файлы cookie Настроить

Принять все Сохранить настройки Назад

Используйте этот калькулятор, чтобы определить потребность в БТЕ (энергии) для обогрева комнаты.Затем мы покажем вам выбор продуктов, соответствующих вашим требованиям.

Какую комнату вы хотите отапливать?

Гостиная

Столовая

Прихожая

Кухня

Спальня

Ванная

Какие размеры комнаты?

Насколько изолирована комната?

Под навесом / на открытом воздухе *

Защищенный В среднем Незащищенный

Тип окна *

Одноместный застекленный С двойным остеклением

Полученные результаты

Требование БТЕ для этой комнаты составляет

Для больших комнат рассмотрите возможность разделения тепловой мощности на несколько радиаторов, чтобы избежать появления холодных пятен в комнате.

Обратите внимание, что все расчеты являются приблизительными; для получения более точных результатов следует проконсультироваться с инженером-теплотехником.

Калькулятор экономии энергии уставки

Онлайн-инструмент для быстрой оценки энергосбережения в расширенных диапазонах температур.

Используйте инструмент

Статус: Завершен

Источники финансирования: CBE Energy Consortium Comfy (ныне Siemens)

Цель проекта

Разработайте интерактивный онлайн-калькулятор для оценки потенциальной экономии энергии на основе расширенных температурных зон нечувствительности.

Значение для промышленности

Типичные офисные здания с подвесными системами переменного объема воздуха (VAV) потребляют большое количество энергии, поддерживая свои занятые помещения в температурных диапазонах, которые их проектировщики и операторы считают приемлемыми. Эти диапазоны уставок термостата (зоны нечувствительности) часто бывают узкими, около 2 ° C (4 ° F), хотя научных данных, подтверждающих такой диапазон, мало.

Зона нечувствительности влияет как на тепловой комфорт пассажиров, так и на потребление энергии.Зоны здания, работающие в пределах зоны нечувствительности, не требуют обогрева или охлаждения, а объемный расход воздуха оконечного устройства может быть уменьшен до проектного минимума. Изучение обширной базы данных полевых исследований ASHRAE RP-884 показало, что внутренняя среда, контролируемая до узких температурных диапазонов, не приводит к более высокому удовлетворению пассажиров, чем среда с более широким диапазоном, например 4–6 ° C (7–10 ° F). Поэтому в некоторых климатических условиях могут быть реализованы более широкие диапазоны регулирования температуры без снижения теплового комфорта пассажиров.

Исследовательский подход

Энергия всего здания и моделирование были выполнены с помощью EnergyPlus, который хорошо подходит для моделирования систем VAV. Эталонные модели, созданные Министерством энергетики США (DOE), использовались для представления реалистичных инженерных практик и для упрощения предположений, сделанных в исследовании моделирования. Используя эти эталонные модели, ориентируясь на офисные здания среднего размера и параметрически варьируя контрольные уставки, мы обеспечили высокий уровень универсальности, не создавая большого количества моделей энергии.Было проведено около 1700 симуляций.

Специалист по исследованиям

CBE Тайлер Хойт работал в сотрудничестве с Comfy (теперь часть Siemens) над разработкой веб-инструмента и удобного интерфейса, позволяющего сравнивать экономию энергии на основе этих симуляций. Сначала пользователи выбирают климатическую зону, вводя город и штат США, затем определяют базовый вариант и, наконец, в интерактивном режиме просматривают экономию энергии для альтернативных температурных вариантов, которые они выбирают. Результаты рассматриваются как процент от общей сэкономленной энергии HVAC и также разбиваются на четыре основные подкатегории.
