Почему не газобетон, брус или СИП?

Вопрос:

Сейчас очень популярны дома из газобетона (“Сибита”), бруса и СИП, а каркасные дома наоборот – не так распространены. Почему вы не занимаетесь этими популярными направлениями, а “уперлись в каркасники”?

Ответ:

Если коротко, то совесть не позволяет.

Я прекрасно осведомлён о теплотехнических свойствах газобетона (“Сибита”), я отлично представляю, как себя ведут дома из бруса или бревна, я имею определенную практику относительно домов из СИП и я бы хотел, что бы люди не переплачивали за строительство своих домов и жили в них с комфортном, без проблем и незапланированных затрат.

Когда показываешь фотографии строящегося каркасного дома одного из топов известной фирмы-производителя СИП, когда рассказываешь, что сосед по участку работает в “Сибите” и клянется ни под каким соусом не строить дом из продукта, который производит, когда тыкаешь пальцы в утепляемые после прошедшей зимы дома из бруса (и “Сибита” тоже, кстати) – до людей начинает что-то доходить.

Не убеждают фотографии треснувших домов из газобетона, построенных на “бюджетном МЗЛФ”? Не впечатляет статистика пожаров домов из бруса, а отвратительная шумоизоляция и срок службы СИП в 30-40 лет не является решающим фактором? Тогда я иду на smartcalc.ru, формирую теплотехнический расчет различных вариантов стен и показываю наглядно, как ведут себя любимые народом брус, “Сибит” и СИП в условиях Сибири в -10, -20, -30, -40… А потом провожу сравнение с каркасным домов. Особенно впечатляет “точка росы” в морозы и затраты на энергоносители.

Все-равно остаются сомнения? Ну давайте посчитаем затраты на строительство дома с учетом всего-всего, затраты на отделку, коммуникации, оборудование и т.д. А потом затраты на проживание в течение, скажем, 10-ти лет – отопление, обслуживание, ремонт…

Все-равно не убедил что люди, живущие в США, Канаде, Финляндии, Германии, Швеции, Норвегии, Дании и в прочих “цивилизованных странах”, не дураки и дома, которые они строят и в которых они живут больше сотни лет давно заслужили имена нарицательные – “канадский дом” и “финский дом”? Ну тогда извините, вы точно не мой клиент и вас убедит только жизненный опыт – бог с вами, ступайте с миром ))) Проектировать и/или строить дом из газобетона, бруса или СИП я не буду – совесть всё-таки не позволяет.

7 строительных калькуляторов, которые пригодятся при ремонте

Kalk.pro

Один из крупнейших сервисов, позволяющий рассчитать всё: от фундамента дома до крыши. На сайте доступны десятки калькуляторов из самых различных категорий, среди которых отделочные материалы, металлопрокат, вентиляция, отопление, электрика, метизы и многое другое.

Перейти на сайт →

Story‑Calc

Ещё один универсальный сервис, где собрана масса полезных инструментов для расчёта всего, что касается ремонта и строительства. Помимо фундаментов и стеновых материалов всех видов, есть калькуляторы тёплого пола, заборов из профнастила и бетона.

Перейти на сайт →

Сейчас читают 🔥

Перпендикуляр.pro

На этом сайте доступно 50 строительных калькуляторов, охватывающих все этапы возведения дома, наружной и внутренней отделки, а также различных сопутствующих работ вроде строительства бассейна и теплицы, укладки рулонного газона и тротуарной плитки.

Перейти на сайт →

Калькуляторы Житова

Неплохая подборка онлайн‑программ для подсчёта строительных материалов, которые могут понадобиться во время ремонта и стройки. Полы, стены, лестницы, пиломатериалы, бетонные изделия, металлоконструкции, шкафы‑купе, окна — кажется, здесь есть всё, что может понадобиться. В дополнение к сайту также доступно мобильное приложение с теми же возможностями.

Перейти на сайт →

ProstoBuild

Большой сборник калькуляторов, где можно найти расчёты стяжки, плитки, штукатурки, краски, обоев и других компонентов. Помимо отделочных материалов здесь есть программы подсчёта деревянных и железобетонных конструкций, а также теплотехнические и электрические расчёты.

Перейти на сайт →

Wpcalp

Популярный сервис калькуляторов чего угодно, среди которых есть и строительные расчёты. Представленные онлайн‑программы помогут определить расход наливного пола, шпаклёвки, цемента, кафельной плитки и затирки, а также ламината, вагонки, гипсокартона и саморезов.

Перейти на сайт →

SmartCalc

Специализированный теплотехнический калькулятор, с помощью которого можно определить теплопотери пола, стен, крыши и окон. По сравнению с предыдущими сервисами этот несколько сложнее, поскольку требует задать гораздо больше параметров. Зато с высокой точностью позволяет рассчитать количество утеплителя и избежать ненужных расходов.

Перейти на сайт →

TermoCalc | Теплотехнический онлайн-калькулятор “Термокальк”

О программе “Термокальк”:
Программа “Термокальк” выполняет расчёт в соответствии с требованиями действующего и обязательного к исполнению строительного норматива СП 50.13330 “Тепловая защита зданий”.
В результате расчёта по СП 50.13330 оценивается соответствие установленным для географического пункта нормам теплосопротивления элементов здания, возможности влагонакопления и соответствие санитарно-гигиеническим требованиям

Также определяется необходимая мощность котла и отопительной системы, стоимость системы отопления, стоимость отопления здания за год и прогноз стоимости (с учётом прогнозируемого удорожания энергоносителей) за период отопления в 25 лет.

По подобранным материалам и технологиям для расчёта рассчитывается сметная стоимость затрата на строительство.

Работа с онлайн-калькулятором не сложная. Краткие подсказки имеются непосредственно при введении и выборе данных для расчёта. Более подробное описание введения и обработки данных есть в разделе “Помощь” (сейчас вы нём находитесь). Раздел “Помощь” оптимизирован таким образом, чтобы каждой вкладке онлайн-калькулятора соответствовала отдельная страница раздела “Помощь”.
На заполнение вводных данных для расчёта у вас уйдёт около 10-15 минут + для полного сметного расчёта и подбора мощности отопления и оценки расходов на строительство и отопление вам необходимо подсчитать по проектным данным все площади внутренних и наружных стен, окон, кровли, пола.

Более подробное описание результатов и возможностей расчёта:

Для получения климатических данных местоположения вашего объекта, необходимо заполнить вкладку “Ввод начальных данных”. Заполнив географическое местоположение, указав тип вашего здания (жилое, лечебное, административное и т. п.), количество этажей и находящихся (проживающих) в здании людей переходите к заполнению внутренних размеров помещений и рассчитываемых конструкций здания (более подробное описание заполнение форм ввода данных находится на странице Помощи “Ввод начальных данных”), далее (нажав на кнопку ВВОД) вы получаете список необходимых для дальнейших расчётов климатических данных и параметров, которые далее задействуются в следующих расчётах

Во вкладке Конструкция стен вы вводите послойно конструкцию вашей стены. В выпадающих меню выбираете материал, из которого состоит слой, указываете его толщину в мм. Так же есть возможность применения материалов в комбинации: кладка блоков или кирпичей и каркасная конструкция. После набора слоёв стены внизу даётся на выбор уточнить стеновую конструкцию – это будет стена без утеплителей, трёхслойная кладка, технология “мокрого фасада” или что-то другое. Для определения стоимости материалов и работы в Смете необходимо ввести количество квадратных метров стены по фасадной части. После заполнения вкладки нажимается кнопка ВВОД.

Программа, используя полученные ранее вводные начальные данные выполняет и выдаёт результат расчёта по конструкции стены таким образом:

– выводятся расчётные данные по внутреннему климату помещения с расчётом количества градусо-суток отопительного периода:

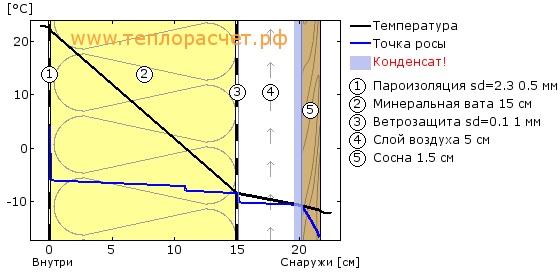

– формируется график, в котором показывается “пирог” стены с соблюдением введённых толщин слоёв материалов, расчётом определяется “Плоскость Максимального Увлажнения” в конструкции и строятся два графика распределения температуры в слоях конструкции: по наиболее холодной пятидневке и по средней наружной температуре отопительного периода.
В этом графике вы можете изучить распределение указанных температур и по своему желанию затем подобрав другие материалы или толщины слоёв применяемых материалов вывести какие-либо слои из зоны отрицательных температур. Это нормативами не обязательно, но, для долговечности, к примеру, несущих стен будет очень полезно, в случае, если на такое действие будет воля и затраты вы оцените (на основание сметы):

Далее выведены результаты расчёт по требованию СП 50.

13330:
– сначала выводится результат проверки соответствует ли теплосопротивление получившегося “пирога” стены нормативным требованиям. Визуально, соответствен или нет сразу видно по цвету квадратного индикатора. Если он зелёный, то фактическое теплосопротивление соответствует установленному нормами, если индикатор красный, то не соответствует. При этом также выведены данные по обязательно применяемым в расчёте дополнительным коэффициентам:

– соответствует ли рассчитанная конструкция санитарно-гигиеническим требованиям. В составе этих требований два параметра – отсутствие точки росы на внутренней поверхности конструкции во избежание образования конденсата, намокания стены и далее плесень, грибок… а также нормируемый перепад между внутренней температурой в помещении и на поверхности стены. Превышение требования приводит к внутренним сквознякам и ощущению холода, даже если температура в помещении оптимальная.

– имеется ли в конструкции влагонакопление за годовой период эксплуатации и за период отопительного сезона.

Если результаты расчёта не соответствуют нормативам, то кроме индикаторов выводится текстовая информация с цифрами для понимания почему фактический расчёт не соответствует строительным нормам.
Затем проанализировав данный расчёт по конкретной конструкции здания вы решаете, что делать. Если фактические результаты сильно превышают нормативные, можно методом подбора типа материалов и их толщин в этой же вкладке снизить получаемые результаты до нормируемых (а может и повысить ещё) или, если вас такие результаты устраивают, то оставить и перейти для расчёта в следующую вкладку.
После завершения изменения слоёв, материалов, толщин необходимо нажимать кнопку ВВОД и заново просматривать и оценивать получаемые новые результаты после внесённых изменений в рассчитываемую конструкцию.

Если вы оставите красный индикатор несоответствия и перейдёте в другую вкладку делать другие расчёты, то о том, что во вкладке есть несоответствия нормам, вам будет напоминать индикаторы вкладок в меню онлайн-калькулятора:

Далее переходите по порядку во вкладки рассчитывать кровлю, затем полы, окна и фонари.
Результаты вы получаете такие же, только отдельно по каждой конструкции (кровля, полы, окна), как описаны для стены.
Это позволяет вам внимательно анализировать каждую конструкцию по отдельности и принимать определённые решения.
Кроме того, анализируется конструкция по каждому помещению в здании отдельно, так как помещения имеют отличающиеся внутренние параметры микроклимата! Все расчёты по конструкциям выполняются раздельно по каждому такому помещению!
К примеру, в жилой комнате определённое решение по слоям может соответствовать нормам, а вот такое же в ванной из-за более теплого и влажного микроклимата уже не будет, произойдёт влагонакопление.

Поэтому здесь важен тот факт, что данная онлайн-программа рассчитывает комплексно сразу все конструкции во всех типах помещений одновременно!

Ниже результатов теплотехнических расчётов даётся для информации и оценки примерная стоимость строительства (материалы + работа) стены (и далее затем кровли, полов, окон).
В дополнение к теплотехнике вы ещё получаете СМЕТУ. И теперь вы можете оценивать и подбирать наиболее оптимальное решение не только с позиции теплотехнических свойств конструкций, а также ещё по стоимости принятых решений!

После того, как вы заполнили вкладки с конструкциями, переходите во вкладку “Отопление”, где выбираете вид топлива для отопления и другие необходимые параметры для расчёта вентиляции и отопления.

После нажатия кнопки ВВОД вы получаете Таблицу вывода теплопотерь и теплопоступлений как по отдельным элементам, так и в целом по зданию:

В этой таблице выводятся данные по теплопотерям по каждой конструкции – сколько уходит тепла через стены, сколько через кровлю, полы, окна и вентиляцию На основании этих данных составляется График структуры теплопотерь вашего рассчитываемого здания, а не тех разных картинок из интернета, которые рисуются просто так “от балды”.

В итоге вы получаете данные по теплопотерям – одномоментным, которые показывают, какой мощности вам необходим котёл и система отопления для того, чтобы отопить ваше здание и данные по всем теплопотерям за отопительный период, на основании которых далее подсчитывается стоимость отопления за годовой период.

Ниже вам предоставляется итоговый финансовый расчёт, основанный на полученных выше данных (цифры здесь даны для примера, у вас получатся свои для вашего конкретного расчёта):

В таблице есть информация по выбранному топливу и его стоимости, а также на основании всех расчётов здесь вы видите следующие результаты:
– необходимая мощность котла (отопительной системы)
– стоимость системы отопления
– стоимость отопления за годовой период
– стоимость отопления за период 25 лет с условием ежегодного прогнозируемого (на основании прошедших лет) удорожания энергоносителей

Выполненный расчёт вы записываете, нажав кнопку “Записать расчёт”. Расчёт записывается в ваш Личный кабинет.

С любым записанным расчётом вы можете работать дальше – вы видите результаты и вы можете их оптимизировать, изменяя какие-либо параметры и оценить какое комплексное влияние они оказывают.

Например уже два десятка лет “в интернетах” ведутся дискуссии об окупаемости тех или иных решений. Но кроме слов и каких-то выдуманных произвольно цифр никакой конкретики так и нет.
Данный калькулятор позволяет вам с высокой степенью точности подобрать наиболее оптимальное и желаемое вам решение.
К примеру, можно сэкономить денег при строительстве, построить здание по самым минимальным требованиям, а затем будет больше затрат на отопление. Или наоборот, может вложиться на стадии строительства больше, но зато потом ежегодное отопление будет очень небольшим. Также можно оценить насколько окупаются в финансовом плане различные конструктивные решения, толщины теплоизоляции или конструкционных материалов. Если смысл что-то делать толще, чем это определено минимальными нормами. Если смысл вообще ставить теплоизоляцию или до какой именно толщины её увеличить, чтобы за счёт затрат на отопления она окупалась.

Так, создав несколько вариантов расчётов вы можете во вкладке Сравнение – результат сравнить их между собой по основным параметрам. Для сравнения можно использовать до 5 различных вариантов расчётов (цифры даны для примера):

Выбрав тот, который вам наиболее понравился и устраивает, вы подтверждаете свой выбор, нажав на круглую кнопку, справа появляется кнопка для распечатки всех произведённых результатов расчёта в файле формата pdf с подробными данными.

Этот файл вы можете скачать на свой компьютер (распечатать на принтере) и у вас всегда будут под рукой результаты произведённых расчётов.

Ещё следует иметь в виду, что данная программа, как и все остальные в интернете, имеет погрешности расчёта прежде всего в том, что она не может учесть все тонкости и детали вашего проекта, поэтому все расчёты у всех программ, в том числе и у “Термокалька” в отношении реального объекта носят характер максимально приближённый к действительному.

Чем данная программа лучше, чем отличается от других, ставших многим даже привычными:
1. Программа “Термокальк” считает в соответствии с действующим СП 50.13330-2012, в отличии, скажем от проекта “Смарткальк”, который расчёты делает по устаревшему алгоритму 2004 года и которая также выводит ложные данные по соответствию (не соответствию) фактического теплосопротивления нормативному. В программе “Смарткальк” также зашиты ложные характеристики некоторых материалов, поэтому расчёт с ними будет также некорректный.
2. Ни в одном калькуляторе в сети интернет на данный момент не считаются все конструкции здания и все помещения одновременно
3. Ни один калькулятор в сети не может рассчитать необходимую мощность системы отопления, которая учитывает не только теплопотери в конструкциях здания, но и расходы тепла на вентиляцию здания с учётом тепловых поступлений.
4. Ни один калькулятор не показывает фактическую структуру теплопотерь здания.
5. Ни один калькулятор не может на основе полученных данных дать полный расчёт по стоимости строительства, отопительного оборудования, отопления в ближайшие годы, чтобы найти для себя наиболее выгодный вариант строительства, то есть, возможно больше денег потратить на этапе строительства, чтобы потом расходы на отопление были минимальными или понять, что не имеет смысла в больших инвестиционных затратах, потому что будут приемлемые эксплуатационные.

SmartCalc. Расчет утепления и точки росы для строящих свой дом. СНИП.

— Экологически чистый сруб

Калькулятор расчета толщины стен онлайн

Данный калькулятор позволяет рассчитать ориентировочную толщину стен будущего дома. Для этого необходимо выбрать регион, где будет располагаться строение, температуру и материал, из которого будут изготовлены стены.

Онлайн калькулятор расчета толщины стен дома основан на СНиП II-3-79 «Строительная теплотехника» и СНиП 23-01-99 «Строительная климатология».

Район проживания:
Майкоп
АлейскБарнаулБеляБийскЗмеиного рскКатандаКош-АгачОнгудайРодиноРубцовскСлавгородТогул
АрхараБелогорскБлаговещенскБомнакБратолюбовкаВыссаГошДамбукиЕрофей ПавловичЗавитинскЗеяНорский складОрогонПоярковоСвободныйСковородиноСредняя НожкаТыган-УрканТындаУнахаУсть-НожкаЧерняевоШимановскЭкиман
АрхангельскБорковскаяЕмецкКой насМезеньОнега
АстраханьВерхний Баскунчак
БелорецкДуванМелеузУфаЯнаул
Белгород
Брянск
БабушкинБаргузинБагдаринКяхтаМондыНижнеангарскСосново-ОзерскоеУкаитУлан-УдэХоринск
ВладимирМуром
ВолгоградКотельниковоЭльтон
ВологдаВытеграНикольскТотьма
Воронеж
ДербентМахачкала
ИвановоКинешма
АлыгджерБодайбоБратскВерхняя ГутараДубровскоеЕрбогаченЖигаловоЗимаИкаИлимскИркутскИчераКиренскМамаМарковоНаканноНевонНепаОрлингаПеревозПреображенкаСлюдянкаТайшетТулунУсть-Ордынский — Бурятский АО
Нальчик
Калининград
Элиста
Калуга
Апука — Корякский ДОИча — Корякский АОКлючиКозыревскКорф — Корякский АОЛопатка, мысМильковоНачикио. БерингаОссора — Корякский АОПетропавловск-КамчатскийСемлячикиСоболевоКронокиУкаОктябрьскаяУсть-Воямполка — Корякский АОУсть-КамчатскУсть-Хайрюзово
Черкесск
КемьЛоухиОлонецПанадыПетрозаводскРеболы
КемеровоКиселевскКондомаМариинскТайгаТисульТопкиУстъ-Кабырза
ВяткаНагорскоеСовали
ВендингаВоркутаОбъячевоПетруньПечораСыктывкарТроицко-ПечорскУсть-УсаУсть-ЦильмаУсть-ЩугорУхта
КостромаЧухломаШарья
КраснодарСочиТихорецк
АгатаАчинскБайкит — Эвенкийский АОБоготолБогучаныВанавара — Эвенкийский АОВельмоВерхнеимбатскВолочанкаДиксон — Таймырский АОДудинка — Таймырский АОЕнисейскЕссей — Эвенкийский АОИгаркаКанскКежмаКлючиКрасноярскМинусинскТаимбаТроицкоеТура — Эвенкийский АОТуруханскХатанга — Таймырский АОЧелюскин, мыс — Таймырский АОЯрцево
Ай-ПетриКлепининоСимферопольФеодосияЯлта
Курган
Курск
Липецк
СвирицаТихвинСанкт-Петербург
АркагалаБроховоМагаданОмсукчанПалаткаСреднеканСусуман
Йошкар-Ола
Саранск
ДмитровКашираМосква
Вайда-ГубаКандалакшаКовдорКраснощельеЛовозероМончегорскМурманскНиванкюльПулозероПялицаТериберкаТерско-ОрловскийУмбаЮкспор
АрзамасВыксаНижний Новгород
Новгород
БарабинскБолотноеКарасукКочкиКупиноКыштовкаНовосибирскТатарскЧулым
Исиль-КульОмскТараЧерлак
Оренбург
Оренбург
ЗеметчиноПенза
БисерПермь
АнучиноАстраханкаБогопольВладивостокДальнереченскМельничноеПартизанскПосьетПреображениеРудная ПристаньЧугуевка
Великие ЛукиПсков
МиллеровоРостов-на-ДонуТаганрог
Рязань
Самара
ВерхотурьеЕкатеринбургИвдель
Саратов
Александровск-СахалинскийДолинскКировскоеКорсаковКурильскМакаровНевельскНогликиОхаПогибиПоронайскРыбновскХолмскЮжно-КурильскЮжно-Сахалинск
Владикавказ
ВязьмаСмоленск
АрзгирСтаврополь
Тамбов
БугульмаЕлабугаКазань
БежецкТверьРжев
АлександровскоеКолпашевоСредний ВасюганТомскУсть-Озерное
Кызыл
Тула
Березово — Ханты-Мансийский АОДемьянскоеКондинское — Ханты-Мансийский АОЛеушиМарресаляНадымОктябрьскоеСалехардСосьваСургут — Ханты-Мансийский АОТарко-Сале — Ямало-Ненецкий АОТобольскТюменьУгутУренгой — Ямало-Ненецкий АОХанты-Мансийск — Ханты-Мансийский АО
ГлазовИжевскСарапул
СурскоеУльяновск
АянБайдуковБикинБираБиробиджанВяземскийГвасюгиГроссевичиДе-КастриДжаорэЕкатерино-НикольскоеКомсомольск-на-АмуреНижнетамбовскоеНиколаевск-на-АмуреОблучьеОхотскИм. Полины ОсипенкоСизиманСоветская ГаваньСофийский ПриискСредний УргалТроицкоеХабаровскЧумиканЭнкэн
АбаканШира
Челябинск
Грозный
АгинскоеАкшаАлександровский ЗаводБорзяДарасунКалаканКрасный ЧикойМогочаНерчинскНерчинский ЗаводСредний КаларТунгокоченТупикЧараЧита
ПорецкоеЧебоксары
АнадырьМарковоОстровноеУсть-ОлойЭньмувеем
АлданАллах-ЮньАмгаБатамайБердигястяхБуягаВерхоянскВилюйскВитимВоронцовоДжалиндаДжарджанДжикимдаДружинаЕкючюЖиганскЗырянкаИситьИэмаКрест-ХальджайКюсюрЛенскНагорныйНераНюрбаНюяОймяконОлекминскОленекОхотский ПеревозСангарСаскылахСреднеколымскСунтарСуханаСюльдюкарСюрен-КюельТокоТоммотТомпоТуой-ХаяТяняУсть-МаяУсть-МильУсть-МомаЧульманЧурапчаШелагонцыЭйикЯкутск
ВарандейИндигаКанин НосКоткиноНарьян-МарХодоварихаХоседа-Хард
Ярославль

Комфортная температура в доме:

Материал стен:

ЖелезобетонБетон на гравии или щебне из природного камняКерамзитобетонГазо- и пенобетон, газо- и пеносиликат
Глиняный обыкновенный на цементно-песчаном раствореСиликатный на цементно-песчаном раствореКерамический пустотный на цементно-песчаном растворе
Сосна и ельДуб
Маты минераловатные прошивныеПлиты из стеклянного штапельного волокна
Медь (для сравнения)Стекло оконное

HEBEL D400HEBEL D500YTONG D400H+H D400H+H D500H+H D600КЗСМ D400КЗСМ D500КЗСМ D600EuroBlok D400EuroBlok D500EuroBlok D600ЭКО D400ЭКО D500ЭКО D600Bonolit D300Bonolit D400Bonolit D500Bonolit D600AeroStone D400AeroStone D500AeroStone D600AeroStone D700AeroStone D800ГРАС D400ГРАС D500ГРАС D600
BRAER Ceramic Thermo 14,3 NFBRAER Ceramic Thermo 12,4 NF BRAER BLOCK 44BRAER Ceramic Thermo 10,7 NFBRAER Ceramic Thermo 10,7 NF тип 2 BRAER BLOCK 25Porotherm 8Porotherm 12Porotherm 25Porotherm 38Porotherm 44Porotherm 51Porotherm 51 Premium
ISOVER ОптималROCKWOOL ЛАЙТ БАТТСROCKWOOL КАВИТИ БАТТСROCKWOOL РОКФАСАДKNAUF Insulation Термо Плита 037KNAUF Insulation Фасад Термо Плита 034KNAUF Insulation Фасад Термо Плита 032
ISOVER Классик Плюс

Рассчитать

Расчет теплопроводности стены — правила

Расчет теплопроводности стены

Каждый, кто строит дом или же собирается проводить ремонт, задается вопросом: какой толщины делать стены, какую теплоизоляцию и какой утеплитель лучше всего использовать.

Именно ответы на эти вопросы позволят сделать любой дом или квартиру уютными, комфортными и удобными для проживания.

Опять же, использование некачественных материалов и в недостаточных количествах, игнорирование утепления, как такового, могут привести к весьма печальным последствиям.

В таком доме просто будет сложно жить как в жару, так и в морозы. Температура в комнатах будет мало отличаться от температуры на улице.

Поэтому следует выяснить, какой же толщины должна быть теплоизоляция конкретно для вашего случая.

Как лучше поступить

На сегодняшний день это можно сделать самостоятельно: произвести необходимые расчеты, выяснить оптимальные материалы для работы и самостоятельно их установить.

Можно предпочесть работу заказу крупной фирме, которая сможет за отдельную плату совершить точный расчет, подобрать материалы и приступить к их монтажу.

Конечно, в случае, если вы все сделаете сами, претензии выдвигать будет некому.

В случае с фирмой, вы сможете пожаловаться на некачественную, недобросовестную работу или же когда требуемый эффект от произведенных работ не был достигнут.

Для расчет теплопроводности стены можно воспользоваться специальными программами, специализированными онлайн-калькуляторами, которые помогут вам получить нужные цифры.

Или же вы сможете это сделать самостоятельно. Многие заблуждаются, думая, что сами не в состоянии произвести расчеты, подсчитать, сколько теплоизоляции для работы будет необходимо на комнату, квартиру или же дом. Это сделать необычайно просто, ведь рассчитать толщину необходимой теплоизоляции можно довольно просто: на всех материалах производители указывают коэффициент теплопроводности.

Этикетка с коэффициентом

В чем необходимость расчета теплопроводности и монтажа теплоизоляции

Как уже говорилось, на это есть ряд причин:

отсутствие или недостаточность теплоизоляции приведет к промерзанию стен;
есть вероятность переноса так называемой точки росы, что, в свою очередь, вызовет появление конденсата на стенах, добавит излишнюю влажность в помещениях;
в жаркое время в помещениях будет хуже, чем под ярким солнцем на улице; в таких домах будет жарко, душно и неуютно.

Опять же, приведенные выше причины принесут вам и новые проблемы: та же влажность будет способствовать порче как используемых внутри помещения строительных материалов, так и мебели, техники. Это, в свою очередь, заставит вас тратить деньги на ремонт, обновление, приобретение новых вещей. Пример подобного можно с легкостью увидеть ниже.

Влага и роса в квартире

Так что теплоизоляция – это залог сохранности ваших денег в дальнейшем.

Как рассчитывать толщину теплоизоляции

Чтобы просчитать необходимую толщину, следует знать величину теплосопротивления, которая является постоянной, значение имеет разное, в зависимости от географического положения, то есть разное для каждого отдельно взятого района. За основу возьмем следующие показатели: теплосопротивление стен – 3.5м²*К/Вт, а потолка – 6м²*К/Вт. Первое значение назовем R1, а второе, соответственно, R2.

При расчетах стен или же потолка, или же пола, состоящих из более чем одного слоя, следует просчитать теплосопротивление каждого из них, а затем суммировать.

R= R+R1+R2 и т.д.

Соответственно, необходимая толщина теплоизоляции, ее слоя, будет получена путем следующих манипуляций и при помощи формул:

R=p/k, где pявляется толщиной слоя, а k – коэффициентом теплопроводности материала, который можно узнать у производителя.

Опять же, не забывайте, если есть несколько слоев, то по данной формуле следует просчитать каждый, и затем полученные результаты суммировать.

Пример таковых расчетов

Ничего сложного в этом процессе нет, можно с легкостью провести расчет для любого материала. В качестве примера мы можем взять расчет для дома из кирпича.

Скажем, толщина измеряемых стенок будет составлять 1.5 длины кирпича, а в качестве теплоизоляции решим использовать минвату.

Кирпич и минвата

Итак, нам требуется теплосопротивление стены не меньше 3.5. Для начала просчета нам потребуется узнать текущее тепловое сопротивление данной стены из кирпича.

Толщина составляет около 38 сантиметров, коэффициент теплопроводности составляет 0,56.

Соответственно, 0,38/0,56 = 0,68. Чтобы достигнуть показателя в 3.5, мы отнимем от него полученный результат (нам нужно 2,85 метр квадратный * К/Вт).

Теперь мы сделаем расчет толщины теплоизоляции, как уже говорилось выше, минеральной ваты: 2,85*0,045=0,128

Позволим себе немного округлить результат и получим следующее: при необходимости утеплить кирпичную стену, толщиной в полтора кирпича, нам потребуется толщина теплоизоляционного материала 130мм, при условии, что мы будем использовать минеральную вату. Если учитывать предстоящие внутренние и внешние работы, как отделочные, так и декоративные, можно позволить себе слой минваты в 100мм. Как видите, ничего сложного.

Что еще даст такой расчет

Используя такой расчет, вы сможете сравнивать различные типы утепления и теплоизоляции, сможете выбрать наиболее эффективный при наименьшем слое.

Если у вас проблема в пространстве, если же вы хотите сэкономить, то подобная работа позволит вам путем нехитрых манипуляций быстро выяснить, какой материал будет вам обходиться дешевле.

Если вы еще на этапе планировки дома, то сможете выяснить, что обойдется вам дешевле и менее трудоемко. Это может быть увеличение толщины кирпичной кладки, использование других типов теплоизоляционных материалов или же использование других строительных материалов для возведения стены, скажем, вместо кирпича использовать блоки и т.д.

Стена из блоков

Многие ленятся делать расчеты самостоятельно, в этом случае можно легко позволить себе воспользоваться калькуляторами, которые предлагаются в сети на многих страницах.

Здесь вы найдете массу шаблонов и заготовок, практически вся информация собрана в справочниках, вам нужно будет подставлять только тип строительных материалов, регион проживания и показатель толщины. В этом случае все вычисления будут происходить очень быстро и легко.

Онлайн калькулятор

Но в данном случае высока вероятность того, что на том или ином сайте жульничают: пытаются выставить материал, которым торгуют, в лучшем свете. В таком случае вероятна ошибка в расчетах, которая может дорого вам обойтись.

Не стоит бояться самостоятельных расчетов, для этого вам понадобятся только ручка, бумага и калькулятор.

Вы легко сможете в любой момент перепроверить свои расчеты или же показать их специалисту. Консультация со знакомым строителем выйдет гораздо дешевле, чем найм профессиональной компании.

Снова-таки, выбирая материалы, просчитывая необходимую толщину и цену на них, учитывайте и другие полезные свойства, которые вам могут быть интересны.

Например, пожаробезопасность, звукоизоляцию, водо- или влагонепроницаемость. Например, звукоизоляцией и теплоизоляцией обладает стекловата.

Стекловата

Да, к сожалению, такие материалы будут выходить несколько дороже, но все же, разница по цене в 10-20% с учетом того, что вы получите, скажем, не только теплоизоляцию, но еще и звукоизоляцию, стоит назвать хорошей покупкой и удачным решением.

Видео – расчет теплопроводности стены

На данном видео можно воочию увидеть, как производится расчет теплопроводности стены с помощью специализированной программы.

ᐉ Расчет толщины утеплителя для стен, кровли, пола онлайн

После завершающих работ по возведения жилого или коммерческого помещения наступает момент, когда актуален вопрос по утеплению стен. Благодаря развитию строительной сферы, в настоящее время существует огромный выбор теплоизоляции. И к каждому из видов строительного материала следует подходить с точностью и на профессиональном уровне, делать корректный расчет толщины утеплителя.

Главные показатели для выбора стройматериала:

толщина утеплителя;
тип утепления;
толщина стен;
материал, из которого построены стены.

Точность расчета толщины утеплителя

Используя эти показатели, очень важно правильно произвести расчет толщины утеплителя для стен, кровли и пола. Данный процесс должен иметь правильный расчет точки росы в толщине стен и утеплителя.

Этот параметр влияет на промерзание стен и теплоизоляцию дома, поэтому, ни в коем случае нельзя экономить на покупке утеплительной продукции.

При выборе нужно учитывать: показатели теплопроводности, толщину слоя. Благодаря этим данным необходимо точно рассчитать температурное сопротивление материала по формуле R=d/k.

Примечание: d ― толщина слоя, k ― теплопроводность.

Следует учесть, что данная формула используется исключительно для расчета толщины утеплителя в однослойной конструкции.

Параметр теплопроводности строительного материала можно найти в прилагаемой документации или интернете.

Вторым и наиболее важным показателем для правильного расчета толщины утеплителя является показатель внешних температур.

Расчет утеплителя для стен

При расчете следует пользоваться показателями:

толщина стены;
материал, использованный для возведения стен;
разница температур снаружи и внутри помещения.

Используя технические данные всех слоев и средних расчетов, коэффициент теплопередачи стен составляет 3.5. Как показывает практика, от толщины стен в помещении зависит толщина утеплителя. Как правило, расчет толщины утеплителя для стен вычисляется в обратно пропорциональном порядке. Поэтому, с меньшим коэффициентом теплосопротивления стен, слой теплоизоляции должен быть больше.

Расчет утеплительного материала для пола и кровли

Как показывает практика, для данных поверхностей следует использовать специальный утеплитель. От расчета толщины утеплителя кровли зависит нагрузка, которая будет идти на крышу. При неправильном подсчете очень просто утяжелить конструкцию.

Среднестатистические данные:

Показатель теплоизоляции для крыши и чердачных перекрытий составляет 10-30 см.
Подвальные помещения используют показатель от 6-15 см.

Прежде чем монтировать утепление для кровли, в обязательном порядке после возведения чердачного помещения следует использовать гидроизоляцию.

Благодаря ей все несущие стены и потолок будут защищены от проникновения грибка и плесени.

Онлайн калькулятор расчета толщины утеплителя

Стоит обратить внимание, что расчет толщины утеплителя для пола и теплоизоляции всего дома можно произвести самостоятельно, воспользовавшись онлайн сервисами для соответствующего расчета.

Преимущества калькулятора:

В систему внесен полный список теплопроводности популярных стройматериалов.
Подразумевают все виды утеплителей и максимальный список температур региона, где располагается ремонтируемый объект.
Является индивидуальной программой, которая доступна для бесплатного использования на компьютерах и мобильных устройствах.
Позволяет определить расходы на теплоизоляционный материал, рассчитать монтажно-техническую ведомость и указать точное количество утеплителя.

Свяжитесь с квалифицированными менеджерами компании по указанным номерам телефонов для получения индивидуального расчета!

Расчет теплопотерь дома: онлайн-калькулятор точного расчета теплопотерь

Комфортный климат в доме зависит от тепловых потерь. Чтобы не тратить лишние средства на отопление нужно учитывать многие факторы, такие как потеря тепла через стены во внешнюю среду, прогрев пола, материал и установка окон, исправность отопительной и вентиляционной системы и т.д.

Зачем нужен расчет теплопотерь дома?

Расчет теплопотерь дома – это учет всех составляющих, влияющих на потери тепла:

Внешняя среда;
Внутренняя составляющая.

Особенно актуально знать потери тепа в холодное время года. Решающим фактором здесь становится разность температур между внешней и внутренней средой. Потери тепла в зависимости от строительного материала необходимо рассчитать перед постройкой здания. Различные материалы характеризуются разной теплопроводностью. Дом, построенный из кирпича и бруса, по-разному задерживают тепло, и, соответственно для них требуется различный расход топлива на обогрев.

Очень большое влияние на сохранение тепла в помещении оказывает площадь. Недаром в Сибири бани строят маленькими, с низкими потолками.

Так же одним из факторов, влияющих на потерю тепла в помещении, является качественная теплоизоляция. Теплоизоляция, выполненная из некачественных материалов или посаженная на неправильный герметик (клей), будет только ухудшать ситуацию. В полостях такого материала может скапливаться вода. А, как известно, вода хорошо проводит тепло и не сохраняет его.

Общая потеря тепла складывается из всех составляющих:

Q=Qстен+Qокон+Qпола+Qкровли Qвытяжных систем

Рассчитать теплопотерю можно воспользовавшись он-лайн калькулятором. Здесь мы рассмотрим, как рассчитать теплопотери дома, учитывая основные факторы

Расчет теплопотерь дома

Влияние строительных материалов

По требованию СанПина максимальная разница между температурой воздуха и температурой стены должна быть 4°С. Этот показатель зависит от термического сопротивления материала.

Для каждого материала свой показатель термического сопротивления выраженный в °С м²/Вт:

Кирпичная кладка – 0,73
Брус – 0,83
Керамзитная плита – 0,58

Однако это не единственный показатель, влияющий на тепло в доме. Притом что, тепловое сопротивление дома из бруса почти такое же как у кирпичной кладки, он гораздо хуже сохраняет тепло. Связано это с тем, что между бревен находятся зазоры, которые необходимо прокладывать утеплителем. В кирпичной кладке все зазоры закрыты растворов цемента, который увеличивает термическую сопротивляемость почти вдвое. Керамзитная плита теряет тепло за счет швов. Поэтому дополнительные потери также должны быть учтены при подсчете тепловых потерь.

Теплопотери стен

Qcт=Kст*Fст(tвнут-tвнеш), где

Kст – коэффициент теплопроводности материала, °С м²/Вт;
Fст – площадь стены, м²;
tвнут – температура внутри помещения, °С;
tвнеш – температура снаружи, °С.

Стены дома непосредственно контактируют с внешней средой, поэтому при правильной постройке большая часть тепла будет уходить именно через них. Помимо материала на теплопотери за счет стен влияет внутренняя и наружная отделка, количество слоев стены и их теплопроводность, толщина стены. Слабыми местами в стеновых потерях являются потери на швы между панелями, различные технологические отверстия.

Для того чтобы сократить потери необходимо между слоями стены создать воздушную прослойку или прослойку, утепленную пористым утеплителем, так как воздух плохо проводит тепло и помогает сохранить его в помещении. Технологические отверстия также следует обкладывать утеплителем, для лучшего сохранения тепла.

Тепловые потери за счет крыши или потолка

Потери тепла для потолка и крыши рассчитываются по той же формуле, что и для стен. Теплый воздух поднимается вверх, поэтому, чтобы не отапливать улицу, следует серьезно отнестись к утеплению крыши при строительстве. Основным параметром теплопотерь здесь будет неравномерность стыков. От выбора утепляющего материала тоже будет завесить очень многое. Так, например использование эковаты предполагает отсутствие влаги. А, как известно, вместе с теплым воздухом вверх поднимается и пар, который остывая, будет конденсироваться, оседать на утеплителе, замещая воздух и снижать термическое сопротивление утеплителя.

Тепловые потери окон

Потери тепла за счет окон рассчитываются по следующей формуле:

Qок=Kок*Fок(tвнут-tвнеш), где

Kок – коэффициент теплопроводности материала, °С м²/Вт;
Fок – площадь стены, м²;
tвнут – температура внутри помещения, °С;
tвнеш – температура снаружи, °С

Так же как и у стен, снизить теплопотери окон можно за счет многослойности стекла. Также огромное влияние оказывают правильно установленные комплектующие и качественный утеплитель. Также большое влияние оказывает качество материалов, из которых изготовлено окно. Большая площадь окон также оказывает негативное влияние. Поэтому не стоит в регионах с холодными зимами устанавливать большие окна.

Утепление пола

Формула расчета для теплопотерь для пола и фундамента идентична представленной выше. Но есть и свои нюансы. Теплопроводность пола будет разной для фундамента поднятого над грунтом и стоящего непосредственно на грунте.

Для фундамента, поднятого над грунтом основным параметром, влияющим на потерю тепла, является высота подъема. Также в расчет принимаются все слои теплоизоляции между полом и неотаплиевым подполом. Необходимым условием сохранения тепла здесь является герметичность стыков и правильно подобранный утеплитель.

Фундамент, стоящий на грунте, имеет другие теплопотери. Его коэффициент рассчитывается исходя в основном из тепловых потерь слоев утеплителя и толщины пола. Также следует учесть, что в этом случае тепловые потери сокращаются от стен к центру здания.

Вентиляционные системы

Вентиляционные системы сами по себе предназначены для сообщения помещения с внешней средой. Однако при правильной установке они не только не сократят теплопотери, но и помогут сохранить тепло в доме. Основная задача вытяжки убрать лишний пар из помещения. Однако при большом захвате воздуха вентилятором могут происходить ощутимые теплопотери.

Чтобы их избежать следует выбирать вентиляторы с обратным клапаном. Лепестки клапана прикрывают вентиляционное отверстие, когда вентилятор не работает, и не позволяют теплу уходить в вентиляционной отверстие.

Система отопления

Еще одним моментом, влияющим на потерю тепла, является работа самой отопительной системы. Чтобы радиатор не отапливал улицу за ним стоит установить отражающий экран из специального материала.

Перед началом нового отопительного сезона нужно стравить воздух из системы, это поможет сохранить фитинги в нормальном рабочем состоянии. Так же необходимо несколько раз промыть систему, чтобы убрать возможные засоры.

Нормальная работа отопительной системы гарантирует комфортные температурные условия в помещении.

Таким образом, расчет теплопотерь помогает сократить расходы на отопление. Основными параметрами, влияющими на тепловые потери являются выбор изоляционных материалов, площадь помещения, разность температур между помещением и окружающей средой, наличие воздушных полостей, а также исправность отопительной и вентиляционной системы.

TermoCalc | Теплотехнический онлайн-калькулятор «Термокальк»

Город (td01)
Выбранный тип здания (td02)
Назначаемый региональный коэффициент m р (td03)
Зона влажности в которой находится населённый пункт (td04)
Жилая комната
Внутренняя температура помещения [t в] °С (td05)
Максимальная влажность помещения [ϕ в] % (td06)	55
Влажностный режим помещения (td07)	нормальный
Условия эксплуатации конструкций (td08)
Кухня
Внутренняя температура помещения [t в] °С (td09)
Максимальная влажность помещения [ϕ в] % (td10)	60
Влажностный режим помещения (td11)	нормальный
Условия эксплуатации конструкций (td12)
Туалет
Внутренняя температура помещения [t в] °С (td13)
Максимальная влажность помещения [ϕ в] % (td14)	55
Влажностный режим помещения (td15)	нормальный
Условия эксплуатации конструкций (td16)
Ванная или Совмещённый санузел
Внутренняя температура помещения [t в] °С (td17)
Максимальная влажность помещения [ϕ в] % (td18)	65
Влажностный режим помещения (td19)	мокрый
Условия эксплуатации конструкций (td20)
Помещения для отдыха и учебных занятий
Внутренняя температура помещения [t в] °С (td21)
Максимальная влажность помещения [ϕ в] % (td22)	50
Влажностный режим помещения (td23)	нормальный
Условия эксплуатации конструкций (td24)
Межквартирный коридор
Внутренняя температура помещения [t в] °С (td25)
Максимальная влажность помещения [ϕ в] % (td26)	50
Влажностный режим помещения (td27)	нормальный
Условия эксплуатации конструкций (td28)
Вестибюль, лестничная клетка
Внутренняя температура помещения [t в] °С (td29)
Максимальная влажность помещения [ϕ в] % (td30)	50
Влажностный режим помещения (td31)	нормальный
Условия эксплуатации конструкций (td32)
Кладовые
Внутренняя температура помещения [t в] °С (td33)
Максимальная влажность помещения [ϕ в] % (td34)	50
Влажностный режим помещения (td35)	нормальный
Условия эксплуатации конструкций (td36)
Прочие параметры
Наружная температура (наиболее холодной пятидневки обеспеченностью 0,92) [t н] °С (td37)
Средняя температура наружного воздуха, °С, отопительного периода [t от] °С (td38)
Количество суток отопительного периода [z от] суток (td39)
Средняя температура периода с среднемесячными отрицательными температурами [t н отр] °С (td40)
Количество суток периода со среднемесячными отрицательными температурами [z o] суток (td41)
Среднее парциальное давление наружного воздуха за период отрицательных температур [е н отр] Па (td42)
Среднее парциальное давления наружного воздуха за годовой период [е н] Па (td43)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (td44)
Средняя наружная температура зимнего периода [t зима] °С (td45)
Количество месяцев зимнего периода [Z зима] суток (td46)
Среднее парциальное давление зимнего периода [е зима] Па (td47)
Средняя наружная температура весенне-осеннего периода [t весна-осень] °С (td48)
Количество месяцев весенне-осеннего периода [Z весна-осень] суток (td49)
Среднее парциальное давление весенне-осеннего периода [е весна-осень] Па (td50)
Средняя наружная температура летнего периода [t лето] °С (td51)
Количество месяцев летнего периода [Z лето] суток (td52)
Среднее парциальное давление летнего периода [е лето] Па (td53)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (td54)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче конструкций кровли (перекрытий) [R o норм кровля] (м2 * °С) / Вт (td55)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче конструкций полов [R o норм пол] (м2 * °С) / Вт (td56)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче оконных конструкций [R o норм окна] (м2 * °С) / Вт (td57)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче фонарей [R o норм фонари] (м2 * °С) / Вт (td58)
Понижающий коэффициент при превышении удельного расхода отопления стен (td59)
Понижающий коэффициент при превышении удельного расхода отопления окон (td60)
Понижающий коэффициент при превышении удельного расхода отопления прочее (td61)

ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Кухня) (td72)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Туалет) (td73)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Ванная или Совмещённый санузел) (td74)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Помещения для отдыха и учебных занятий) (td75)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Межквартирный коридор) (td76)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Вестибюль, лестничная клетка) (td77)
ГСОП (градусо-сутки отопительного периода) [ГСОП] °С * сутки (Кладовые) (td78)

ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Кухня) (td82)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Туалет) (td83)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Ванная или Совмещённый санузел) (td84)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Помещения для отдыха и учебных занятий) (td85)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Межквартирный коридор) (td86)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Вестибюль, лестничная клетка) (td87)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм стена] (м2 * °С) / Вт (Кладовые) (td88)

ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Кухня) (кровля)(td82_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Туалет) (кровля)(td83_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Ванная или Совмещённый санузел) (кровля)(td84_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Помещения для отдыха и учебных занятий) (кровля)(td85_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Межквартирный коридор) (кровля)(td86_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Вестибюль, лестничная клетка) (кровля)(td87_1)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм кровля] (м2 * °С) / Вт (Кладовые) (кровля)(td88_1)

ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Кухня) (пол)(td82_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Туалет) (пол)(td83_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Ванная или Совмещённый санузел) (пол)(td84_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Помещения для отдыха и учебных занятий) (пол)(td85_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Межквартирный коридор) (пол)(td86_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Вестибюль, лестничная клетка) (пол)(td87_2)
ТРЕБУЕМОЕ значение приведенного сопротивления теплопередаче стеновых конструкций [R o норм полов] (м2 * °С) / Вт (Кладовые) (пол)(td88_2)

Расчет утеплителя стен: формула толщины и плотности

Содержание статьи:

При строительстве дома любому человеку хочется, чтобы в его жилище было тепло. Достигается это разными способами: увеличение толщины стен, хорошее отопление или качественная теплоизоляция стен утеплителем. Нередко все три способа используются совместно, однако, как показала практика, монтаж утеплителя на стены снаружи дома помогает еще и существенно сэкономить на расходах на отоплении.

Расчет утеплителя с помощью калькулятора

Поддержание комфортной температуры воздуха особенно актуально в зимнее время и в странах с суровым климатом. Поэтому при возведении дома нужно грамотно подобрать утеплитель и провести расчет его толщины в зависимости от плотности материала.

Наиболее простой способ провести расчет толщины и плотности теплоизоляции – это воспользоваться одним из калькуляторов, которые в изобилии представлены в интернете на различных строительных сайтах.

Простой расчет толщины и плотности теплоизоляции для стен, кровли и пола может оказаться неэффективным в связи с особенностями разных стройматериалов и температурной спецификой каждого региона.

Пример онлайн калькулятора

Онлайн калькулятор способен учесть все нюансы и максимально точно провести расчет толщины теплоизоляции в зависимости от ее плотности и других сопутствующих факторов. Для этого достаточно набрать в строке поискового движка слова «расчет утеплителя онлайн калькулятор» и бесплатно воспользоваться одной из программ, предлагаемых строительными сайтами.

С помощью онлайн калькулятора можно не только рассчитать толщину теплоизоляции для стен, но и подобрать подходящую марку утеплителя и даже необходимое его количество. Кроме того, некоторые программы предлагают расчет финансовых затрат на утепление дома в том или ином регионе.

Расчет утеплителя с помощью формул

У каждого стройматериала, идет ли речь о бетоне, пеноблоке или кирпиче, свои показатели теплопроводности (способности материала проводить тепло). Производитель определяет этот показатель при лабораторных испытаниях и указывает на упаковке. Величиной обратной теплопроводности является теплосопротивление. Если материал хорошо проводит тепло, значит у него низкое теплосопротивление. Для термоизоляции стен подбираются утеплители с низкой теплопроводностью и соответственно высоким теплосопротивлением. Чтобы определить коэффициент теплосопротивления достаточно знать коэффициент теплопроводности и толщину утеплителя.

Узнать специфику тех или иных материалов можно из СНиП номер 2-3-79.

В этом документе требуется взять показатель ГСОП (что расшифровывается как градусы/сутки отопительного периода). Именно на нем основывается теплосопротивление. Важно знать, из каких материалов строится дом. Так как, если в основе стены лежат несколько слоев разных стройматериалов, то общий коэффициент теплопроводности рассчитывается как сумма всех слоев.

Для расчета толщины и плотности утеплителя используется СНиП под номером 3.03.01-87.

Там можно найти подробное описание, как проводится утепление жилых домов. Одно из неоспоримых правил – это монтаж теплоизоляции снаружи стен. Утепление изнутри является альтернативой лишь в том случае, когда работы снаружи невозможны (речь идет об отдельных квартирах в многоэтажных домах).

Пример самостоятельного расчета

Пример расчета

Чтобы правильно рассчитать необходимую плотность и толщину теплоизоляции, нужно принимать в расчет многие сторонние факторы, вроде характеристики ограждающих конструкций и климатической специфики региона. После этого подбирается подходящий материал и оптимальный способ утепления. Чтобы не нарушать технологию, весь дом лучше теплоизолировать материалом одной марки. Так как через участки трубопроводов, идущих с улицы в жилые помещения, теряется до 30% тепла, их тоже нужно утеплять в обязательном порядке.

Зная коэффициент теплосопротивления R, толщина теплоизоляции рассчитывается по простой формуле:

p = R * k

Где p является необходимой толщиной теплоизоляционного слоя, а k – теплопроводностью конкретного утеплителя.

При выборе таких популярных теплоизоляционных материалов, как пенополистирол и минвата, минимальная толщина утепляющего слоя должна быть не меньше 10 сантиметров. Даже если рассчитанное значение оказалось меньше этого числа, специалисты рекомендуют все же его придерживаться.

Наиболее востребованные способы теплоизоляции фасада

В зависимости от выбранного утеплителя и способа проведения монтажа, работы по утеплению поверхности стен можно подразделить на следующие группы:

Моностена. Сегодня этот метод набирает популярность. Он предполагает обустройство стены из одного материала: кирпича или дерева. Из-за толщины стен в 40 сантиметров дополнительное утепление, как правило, не требуется;
«Колодец». Этот тип утепления предполагает расположение утеплителя внутри стены, между внутренней и наружной панелью. Обычно такое утепление проводится на этапе возведения дома, и в таком случае оно не вызывает каких-либо затруднений. Если же теплоизоляцию нужно вложить в уже построенные стены, работы проводятся «в слепую» и требуют наличия специального оборудования, дающего возможность следить за процессом. Поэтому за такую работу принимаются только профессионалы;
«Слоеный пирог». При этом варианте утеплитель монтируется на стены снаружи и покрывается отделочными материалами, вроде плитки, штукатурки, сайдинга или блокхауса. При выборе этой технологии утепления дома нужно уделить особое внимание защите от ветра, пара и влаги.

Возможные проблемы

Из-за неправильного выбора толщины утеплителя тоже могут возникнуть проблемы. Так, многие хозяева, планируя утепление жилища, считают, что чем толще будет утеплитель, тем лучше. Однако, как правило, увеличение толщины теплоизоляции не делает дом теплее, а вот деньги, уплаченные за лишний утеплитель, оказываются пустыми расходами.

Слишком толстый слой утеплителя не дает стенам «дышать», в результате происходит накопление влажных паров и образование конденсата, что разрушает стены дома и сам утеплитель, а также негативно сказывается на микроклимате в жилых помещениях.

Если слой утеплителя слишком маленький, то «точка росы» может сместиться вглубь стен. Что также связано с образование конденсата, промерзанием стен и их быстрым разрушением.

Итоги

Оптимальное утепление жилища зависит от многих факторов: климатических условий, стройматериалов, выбранной технологии утепления, а также от толщины утеплителя. Чтобы избежать досадных промахов, нужно в каждом отдельном случае считать необходимую толщину теплоизоляции для стен или кровли.

Можно произвести расчет самостоятельно, ознакомившись с различными документами и инструкциями. При желании и возможности, можно обратиться за помощью к специалистам. Осуществлять расчеты рекомендуется еще до того, как были куплены материалы. Поскольку в таком случае можно сравнить разные варианты теплоизоляции и выбрать наиболее подходящие для вас.

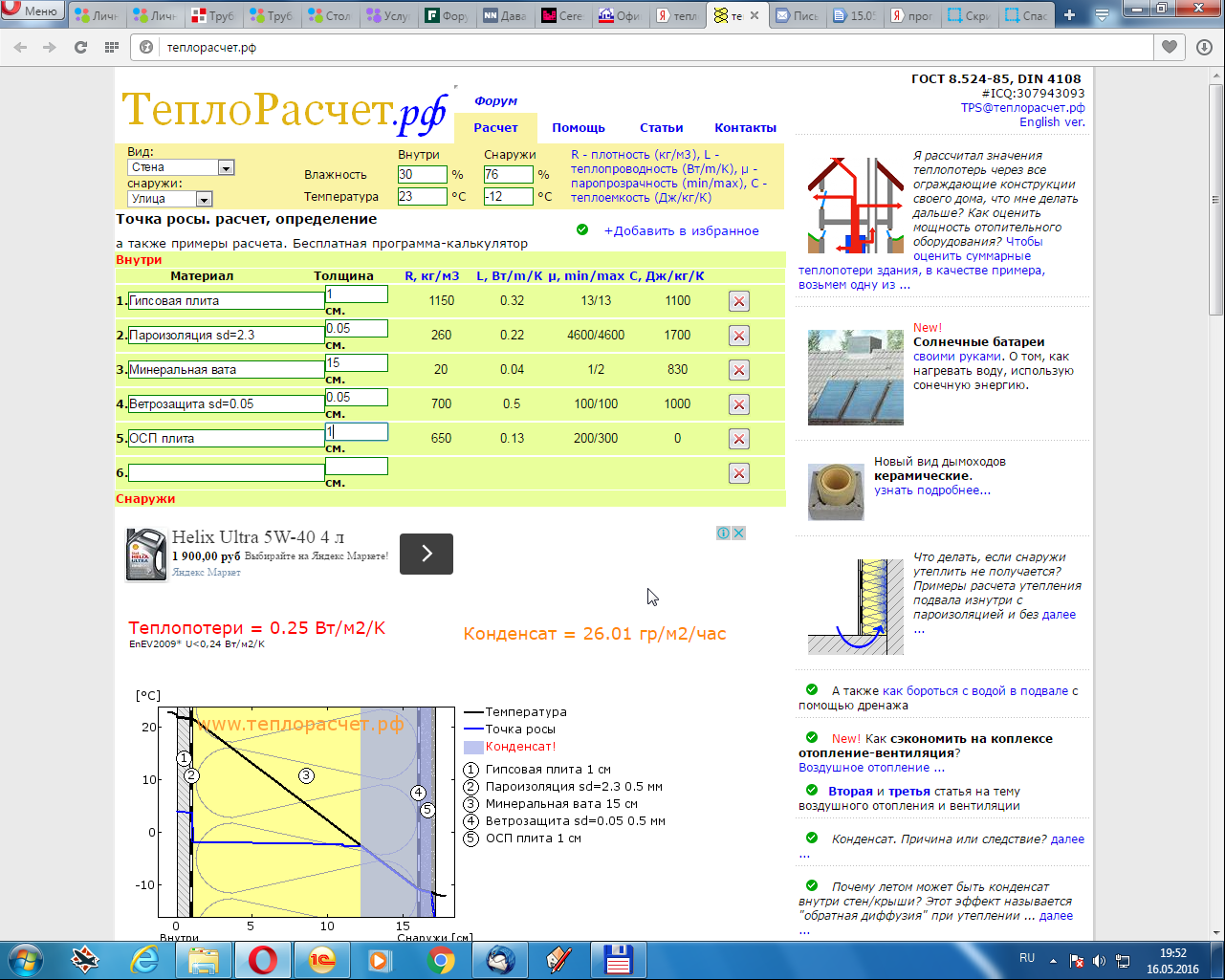

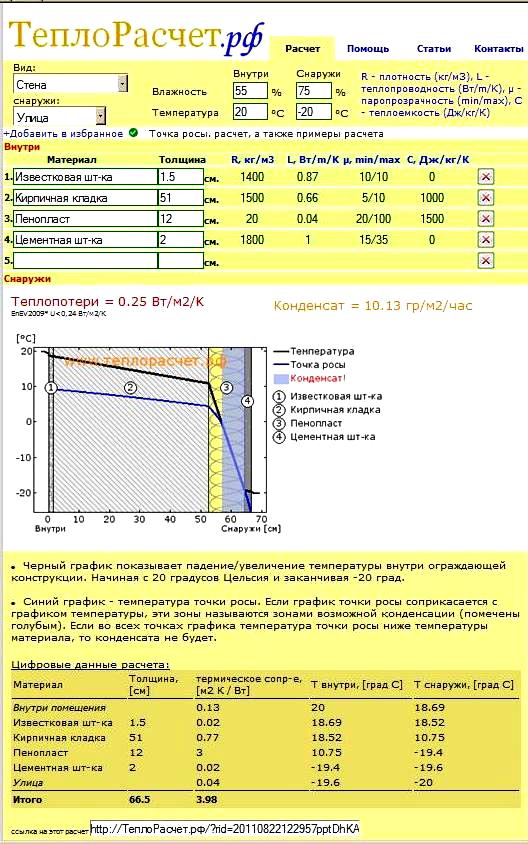

Впрочем, сегодня не обязательно самостоятельно проводить сложные расчеты по формулам, – достаточно воспользоваться специальными программами, в изобилии представленными на строительных сайтах. Они помогают рассчитать не только толщину и количество утеплителя, но и сколько денег вы сэкономите на отоплении, а также через какое время окупятся затраты на утепление дома.

Расчет материалов для утепления и отделки фасада дома планкеном

Зачем и как надо утеплять дом?

Наружные стены, окна, покрытие, т.е. ограждающие конструкции здания, защищают внутренние помещения от холода, ветра, дождя, снега. Специалисты называют их ограждающими конструкциями.

Благодаря способности ограждений препятствовать прохождению через них тепла в доме в холодное время года сохраняются условия теплового комфорта. Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R₀:

R₀=1/α_B+R+1/α_H,

где

α_B — коэффициент теплоотдачи у внутренней поверхности ограждения, равный 8,7 Вт/м2°С;

α_H,— коэффициент теплоотдачи у наружной поверхности ограждения, равный 23 Вт/м2°С;

R — термическое сопротивление конструкции, м2°С/Вт.

Чем выше сопротивление теплопередаче R₀ конструкции, тем лучшими теплозащитными свойствами она обладает и тем меньше тепла через нее теряется.

Термическое сопротивление R конструкции зависит от толщины материала d и его коэффициента теплопроводности l.

Если конструкция выполнена из одного материала, т.е. является однослойной, то ее термическое сопротивление вычисляется по формуле:

R = d/l

Если конструкция многослойная, то ее термическое сопротивление будет складываться из термических сопротивлений отдельных слоев R_i:

R= ∑R = R₁ + R₂ + … + R_n

Коэффициент теплопроводности материала характеризует его теплозащитные свойства и показывает, какое количество тепла проходит через 1м2 материала толщиной 1м при разности температур на его поверхностях в 1°С.

Конструкции из материалов с низким значением коэффициента теплопроводности l обладают высоким сопротивлением теплопередаче R₀, а значит, и высокими теплозащитными качествами.

Существуют нормы по теплопередаче ограждающих конструкций. Значения требуемого сопротивления стеновых конструкций для различных регионов России сведены представлены в таблице 1. Для примера желтым цветом выделен Северо-западный регион (Санкт-Петербург).

Таблица 1. Нормируемое сопротивление теплопередаче наружных стен из условия энергосбережения для регионов России

Города	Требуемое сопротивление теплопередаче стеновых конструкций Rо, (м2*град С)/Вт
Города	R стены, жилые	R стены, общественные	R стены, производственные
Архангельск	3,56	3,05	2,23
Астрахань	2,64	2,26	1,71
Барнаул	3,54	3,04	2,22
Владивосток	3,04	2,61	1,94
Волгоград	2,78	2,39	1,79
Воронеж	2,98	2,56	1,91
Екатеринбург	3,49	2,99	2,22
Ижевск	3,39	2,9	2,14
Иркутск	3,79	3,25	2,37
Казань	3,3	2,83	2,08
Калининград	2,68	2,29	1,73
Краснодар	2,34	2	1,54
Красноярск	3,62	3,1	2,27
Магадан	4,13	3,54	2,56
Москва	3,13	2,68	1,99
Мурманск	3,63	3,11	2,28
Нижний Новгород	3,21	2,75	2,04
Новосибирск	3,71	3,18	2,32
Оренбург	3,26	2,79	2,06
Омск	3,6	3,08	2,26
Пенза	3,18	2,72	2,01
Пермь	3,48	2,98	2,19
Петрозаводск	3,34	2,86	2,11
Петропавловск-Камчатский	3,07	2,63	1,95
Ростов-на-Дону	2,63	2,26	1,7
Самара	3,19	2,73	2,02
Санкт-Петербург	3,08	2,64	1,96
Саратов	3,07	2,63	1,95
Сургут	4,09	3,51	2,54
Тверь	3,15	2,7	2
Томск	3,75	3,21	2,34
Тула	3,07	2,63	1,95
Тюмень	3,54	3,04	2,22
Уфа	3,33	2,86	2,1
Хабаровск	3,56	3,05	2,24
Ханты-Мансийск	3,92	3,36	2,44
Чебоксары	3,29	2,82	2,08
Челябинск	3,42	2,93	2,16
Чита	4,06	3,48	2,52
Южно-Сахалинск	3,36	2,88	2,12
Якутск	5,04	4,32	3,08
Ярославль	3,26	2,79	2,06

Варианты исполнения несущих стен представлены в таблице 2. Желтым цветом обозначены варианты, удовлетворяющие требованиям по теплопередаче стеновых конструкций для Северо-Западного региона.

Таблица 2. Варианты исполнения несущих конструкций здания и их утепления для реализации требований по энергосбережению

Плотность материала несущей стены, кг/м3	Толщина несущей стены, мм	Сопротивление теплопередаче конструкции (м2*К/Вт), для условий А/Б
		Без утеплителя	Толщина утеплителя, мм
		Без утеплителя	50	100	150	200
железобетон
2500	200	0,10	1,45	2,64	3,83	5,02
	200	0,09	1,37	2,48	3,59	4,7
	250	0,13	1,48	2,67	3,86	5,05
	250	0,12	1,39	2,5	3,61	4,72
	300	0,16	1,58	2,7	3,89	5,08
	300	0,15	1,42	2,53	3,64	4,75
кирпич обыкновенный
1800	250	0,36	1,71	2,9	4,09	5,28
	250	0,31	1,58	2,69	3,8	4,91
	380	0,54	1,89	3,08	4,27	5,46
	380	0,47	1,74	2,85	3,96	5,07
	510	0,73	2,08	3,27	4,46	5,65
	510	0,63	1,9	3,01	4,12	5,23
кирпич силикатный
1800	250	0,33	1,68	2,87	4,06	5,25
	250	0,29	1,56	2,67	3,78	4,89
	380	0,50	1,85	3,04	4,23	5,42
	380	0,44	1,71	2,82	3,93	5,04
	510	0,67	2,02	3,21	4,4	5,59
	510	0,59	1,86	2,97	4,08	5,19
кирпич керамический пустотелый
1400	250	0,48	1,83	3,02	4,21	5,4
	250	0,43	1,7	2,81	3,92	5,03
	380	0,73	2,08	3,27	4,46	5,65
	380	0,66	1,92	3,04	4,15	5,25
	510	0,98	2,33	3,52	4,71	5,9
	510	0,88	2,15	3,26	4,37	5,48
газобетон и пенобетон
600	200	0,91	2,26	3,45	4,64	5,83
	200	0,77	2,04	3,15	4,26	5,37
	300	1,36	2,71	3,9	5,09	6,28
	300	1,15	2,42	3,53	4,65	5,76
	600	2,73	4,08	5,27	6,46	7,65
	600	2,31	3,58	4,69	5,8	6,91
каркасный дом
		0	1,5	2,69	3,88	5,07
		0	1,42	2,53	3,64	4,75

Анализ таблицы 2 показывает, что:

Для обеспечения комфортного сосуществования дом необходимо строить с учетом современных требований по теплофизике.
Толщина утеплителя является наиболее важным фактором в обеспечении требований к теплофизике стен.
Наиболее качественным решением строительства энергоэффективного дома является каркасный дом.

Что такое теплопроводность? Обзор

Вариация теплопроводности

Теплопроводность конкретного материала сильно зависит от ряда факторов. К ним относятся температурный градиент, свойства материала и длина пути, по которому следует тепло.

Теплопроводность окружающих нас материалов существенно различается: от материалов с низкой проводимостью, таких как воздух со значением 0,024 Вт / м • К при 0 ° C, до металлов с высокой проводимостью, таких как медь (385 Вт / м • К).

Теплопроводность материалов определяет то, как мы их используем, например, материалы с низкой теплопроводностью отлично подходят для изоляции наших домов и предприятий, в то время как материалы с высокой теплопроводностью идеально подходят для приложений, где необходимо быстро и эффективно отводить тепло из одной области. к другому, как в кухонных принадлежностях и системах охлаждения в электронных устройствах. Выбирая материалы с теплопроводностью, подходящей для области применения, мы можем достичь наилучших возможных характеристик.

Теплопроводность и температура

Из-за того, что движение молекул является основой теплопроводности, температура материала имеет большое влияние на теплопроводность. Молекулы будут двигаться быстрее при более высоких температурах, и поэтому тепло будет передаваться через материал с большей скоростью. Это означает, что теплопроводность одного и того же образца может резко измениться при повышении или понижении температуры.

Способность понимать влияние температуры на теплопроводность имеет решающее значение для обеспечения ожидаемого поведения продуктов при воздействии термического напряжения. Это особенно важно при работе с продуктами, выделяющими тепло, например электроникой, и при разработке материалов для защиты от огня и тепла.

Теплопроводность и структура

Значения теплопроводности существенно различаются в зависимости от материала и сильно зависят от структуры каждого конкретного материала.Некоторые материалы будут иметь разные значения теплопроводности в зависимости от направления распространения тепла; это анизотропные материалы. В этих случаях тепло легче перемещается в определенном направлении из-за того, как устроена конструкция.

При обсуждении тенденций теплопроводности материалы можно разделить на три категории; газы, неметаллические твердые тела и металлические твердые тела. Различия в способностях этих трех категорий к теплопередаче можно объяснить различиями в их структурах и молекулярных движениях.

Газы имеют более низкую относительную теплопроводность, поскольку их молекулы не так плотно упакованы, как в твердых телах, и поэтому теплопередача сильно зависит от свободного движения молекул и скорости молекул.

Газы — плохой теплопередатчик. Напротив, молекулы в неметаллических твердых телах связаны в сетку решетки, и поэтому теплопроводность в основном происходит за счет колебаний в этих решетках. Непосредственная близость этих молекул по сравнению с молекулами газов означает, что неметаллические твердые тела имеют более высокую теплопроводность по сравнению с двумя, однако внутри этой группы есть большие различия.

Это изменение частично объясняется количеством воздуха, присутствующего в твердом теле, материалы с большим количеством воздушных карманов являются отличными изоляторами, тогда как те, которые более плотно упакованы, будут иметь более высокое значение теплопроводности.

Теплопроводность металлических твердых тел еще раз отличается от предыдущих примеров. Металлы обладают самой высокой теплопроводностью среди любых материалов, за исключением графена, и обладают уникальной комбинацией теплопроводности и электропроводности.Оба эти атрибута передаются одними и теми же молекулами, и связь между ними объясняется законом Видемана-Франца. Этот закон свидетельствует о том, что при определенной температуре электропроводность будет пропорциональна теплопроводности, однако по мере увеличения температуры теплопроводность материала будет расти, а электропроводность — уменьшаться.

Тестирование и измерение теплопроводности

Теплопроводность — важнейший компонент взаимоотношений между материалами, и способность понимать это позволяет нам добиться наилучших характеристик материалов, которые мы используем во всех аспектах нашей жизни.Эффективное испытание и измерение теплопроводности имеют решающее значение для этих усилий. Методы измерения теплопроводности можно разделить на установившиеся или переходные. Это разграничение является определяющей характеристикой того, как работает каждый метод. Методы установившегося состояния требуют, чтобы образец и образец сравнения находились в тепловом равновесии до начала измерений. Для переходных методов это правило не требуется, поэтому результаты выдаются быстрее.

Исследования

Получение пористой муллитовой керамики с низкой теплопроводностью

В этом исследовании анализируется муллитовая керамика, образованная в результате вспенивания и отверждения крахмала муллитового порошка, а также то, как ее теплопроводность изменяется в зависимости от пористости керамики.Теплопроводность измерялась методом источника переходной плоскости Hot Disc (TPS) с TPS 2500 S. По мере увеличения пористости муллитовой керамики увеличивается и теплопроводность.

Материал с фазовым переходом нанографит / парафин с высокой теплопроводностью

Композиты нанографит (NG) / парафин были приготовлены в качестве композитных материалов с фазовым переходом. Добавление NG увеличило теплопроводность композитного материала. Материал, содержащий 10% НГ, имел теплопроводность 0.9362 Вт / м • K

Артикул:

Нейв Р. Гиперфизика. «Теплопроводность». Государственный университет Джорджии.
Доступно по адресу: http://hyperphysics.phy-astr.gsu.edu/hbase/thermo/thercond.html#c1

Материалы курса по неразрушающему контролю. «Теплопроводность». Ресурсный центр по неразрушающему контролю.
Доступно по адресу: https://www.ndeed.org/EducationResources/CommunityCollege/Materials/Physical_Chemical/ThermalConductivity.htm

Уильямс, М. «Что такое теплопроводность?». Phys.Org. 9 декабря 2014 г.
Доступно по адресу: http://phys.org/news/2014-12-what-is-heat-conduction.html

Что вы подразумеваете под теплопроводностью? Получено из определения теплопроводности

Thermtest База данных термических свойств материалов. Список значений теплопроводности

Кондуктивная теплопередача

Проводимость как теплопередача имеет место при наличии градиента температуры в твердой или неподвижной текучей среде.

При столкновении соседних молекул энергия проводимости передается от более энергичных молекул к менее энергичным.Тепло течет в направлении понижения температуры, поскольку более высокие температуры связаны с более высокой молекулярной энергией.

Кондуктивная теплопередача может быть выражена с помощью «закона Фурье »

q = (к / с) A dT
= UA dT (1)
где
q = теплопередача (Вт, Дж / с, БТЕ / час)
k = Теплопроводность материала (Вт / м · К или Вт / м ^o C, БТЕ / (час ^o F ft ² / фут)
s = толщина материала (м, фут)
A = площадь теплопередачи (м ², фут ²)
U = к / с
= Коэффициент теплопередачи (Вт / (м ² K), Btu / (фут ² ч ^o F)
dT = t ₁ — t ₂
= температурный градиент — разница — по материалу (^o C, ^o F) 90 054

Пример — кондуктивный теплообмен

Плоская стенка изготовлена из твердого железа с теплопроводностью 70 Вт / м ^o C. Толщина стены 50 мм , длина и ширина поверхности 1 м на 1 м. Температура составляет 150 ^o C с одной стороны поверхности и 80 ^o C с другой.

Можно рассчитать кондуктивную теплопередачу через стену

q = [(70 Вт / м ^o C) / (0,05 м) ] [(1 м) (1 м)] [ (150 ^o C) — (80 ^o C)]
= 98000 (Вт)
= 98 (кВт)

Калькулятор теплопроводности.

Этот калькулятор можно использовать для расчета теплопроводности и теплопередачи через стену. Калькулятор является универсальным и может использоваться как для метрических, так и для британских единиц измерения, если они используются последовательно.

k — теплопроводность (Вт / (мК), БТЕ / (час ^o F ft ² / фут))

A — площадь (м ², футы ²)

t ₁ — температура 1 (^o C, ^o F)

t ₂ — температура 2 (^o C, ^o F)

s — толщина материала (м, фут)

Проводящая теплопередача через плоскую поверхность или стену со слоями из серии

Тепло, передаваемое через стену со слоями в тепловой контакт можно рассчитать как

q = dT A / ((s ₁ / k ₁) + (s ₂ / k 2 ) +… + (s _n / k _n)) (2)

где

dT = t _{1 9014 9014 9014}

= разница температур между внутренней и внешней стеной ( ^o C, ^o F)

Обратите внимание, что термостойкость из-за поверхностной конвекции и излучения не включается в это уравнение .Конвекция и излучение в целом имеют большое влияние на общие коэффициенты теплопередачи.

Пример — кондуктивный теплообмен через стенку печи

Стенка печи 1 м ² состоит из внутреннего слоя нержавеющей стали толщиной 1,2 см и , покрытого наружным изоляционным слоем изоляционной плиты 5 см . Температура внутренней поверхности стали составляет 800 K , а температура внешней поверхности изоляционной плиты составляет 350 K .Теплопроводность нержавеющей стали составляет 19 Вт / (м · К) , а теплопроводность изоляционной плиты составляет 0,7 Вт / (м · К) .

Кондуктивный перенос тепла через многослойную стену можно рассчитать как

q = [(800 K) — (350 K)] (1 м ²) / ([(0,012 м) / (19 Вт / (м · К) )] + [(0,05 м) / (0,7 Вт / (м · К))] )

= 6245 (Ш)

= 6.25 кВт

Единицы теплопроводности

Btu / (h ft ²^o F / ft)
Btu / (h ft ²^o F / дюйм) 904 БТЕ / (с фут ²^o фут / фут)
Британские тепловые единицы дюйм) / (фут² ч ° F)
МВт / (м ² К / м)
кВт / (м ² К / м)
Вт / (м ² К / м)
Вт / (м ² К / см)
Вт / ( см ²^o C / см)
Вт / (дюйм ²^o F / дюйм)
кДж / (hm ² K / м)
J / (см ²^o C / м)
ккал / (hm ²^o C / м)
кал / (с cm ²^o C / см)

1 Вт / (м · К) = 1 Вт / (м 90 · 104 o 90 · 105 C) = 0.85984 ккал / (hm ^o C) = 0,5779 BTU / (ft h ^o F) = 0,048 Btu / (дюйм h ^o F) = 6,935 (BTu дюймов) / (фут² час ° F)

Уравнения и калькулятор теплопроводности стен | Инженеры Edge

Связанные ресурсы: теплопередача

Уравнения и калькулятор теплопроводности стен

Теплообменная техника
Термодинамика
Инженерная физика

Теплопроводность через уравнения стены и калькулятор.

ВСЕ калькуляторы требуют членства Premium

Предварительный просмотр: Калькулятор теплопроводности через стену

Изменение теплопроводности материала при изменении температуры в интересующем температурном диапазоне часто может быть аппроксимировано линейной функцией и выражено как:

Где:

k (T) = изменение теплопроводности (Вт / м • K)
β = Температурный коэффициент теплопроводности (K ^-1)
k _o = теплопроводность (Вт / м • K)
T = Температура (K)

Средняя теплопроводность

Пример теплопроводности через стену с k (T)

высотой 2 м и 0.Бронзовая пластина шириной 7 м, толщина 0,1 м. На одной стороне пластины поддерживается постоянная температура 600 K, а на другой стороне — 400 K. Можно предположить, что теплопроводность бронзовой пластины линейно изменяется в этом диапазоне температур, как k (T) = k _o. (1 βT,), где k _o = 38 Вт / м · K и β 9,21 10 ^-4 K ^-1. Пренебрегая краевыми эффектами и предполагая устойчивую одномерную теплопередачу, определите скорость теплопроводности через пластину.

Допущения:

1 Теплопередача задается устойчивой и одномерной.
2 Теплопроводность изменяется линейно.
3 Нет тепловыделения.

следовательно

Тогда коэффициент теплопроводности:

Где:
A = Площадь (м ²) = В x Ш
L = Толщина (м)

| Обратная связь | Реклама
| Контакты

Дата / Время:

Передача тепла посредством теплопроводности: уравнения и примеры — стенограмма видео и урока

Примеры поведения

В нашей повседневной жизни есть всевозможные примеры поведения. Главное — подумать о том, соприкасаются ли предметы физически. Таким образом, кастрюля с кипящей водой, нагреваемая электрической плитой, получает тепловую энергию от плиты посредством теплопроводности.И когда вы дотрагиваетесь до металлического противня в духовке и обжигаетесь, это тоже происходит из-за кондукции.

Уравнение проводимости

В физике все должно иметь уравнение! Это какое-то неписаное правило. Проведение — не исключение. Насколько быстро происходит проводимость, зависит от нескольких факторов: из какого материала сделаны объекты (проводимости), площади поверхности двух соприкасающихся объектов, разницы температур между двумя объектами и толщины двух объектов.

В форме уравнения это выглядит так.

Q свыше т — это скорость теплопередачи — количество тепла, передаваемого за секунду, измеряемое в Джоулях в секунду или ваттах. k — это теплопроводность материала. Например, медь имеет теплопроводность 390, а шерсть — всего 0,04. T1 — это температура одного объекта, а T2 — температура другого.Поскольку это разница температур, вы можете использовать градусы Цельсия или Кельвина, в зависимости от того, что вам удобнее. А d — это толщина интересующего нас материала.

Таким образом, скорость передачи тепла к объекту равна теплопроводности материала, из которого он сделан, умноженному на площадь соприкасающейся поверхности. умножается на разницу температур между двумя объектами, деленную на толщину материала.

Пример расчета

Хорошо, давайте рассмотрим пример.Допустим, вы собираетесь в аквапарк и собираетесь взять с собой охладитель пенополистирола. Кулер имеет общую площадь 1,2 квадратных метра, толщину стенок 0,03 метра. Температура внутри кулера — 0 по Цельсию, а в самое жаркое время дня 38 градусов по Цельсию. Сколько тепловой энергии в секунду теряет кулер в это время суток? А сколько тепловой энергии теряется в аквапарке за три часа при температуре 38 градусов? (Примечание: теплопроводность пенополистирола равна 0.01.)

Все, что нам нужно сделать, чтобы решить эту проблему, — это подставить числа в уравнение. Потери тепловой энергии в секунду ( Q / t ) равны теплопроводности пенополистирола ( k ), умноженной на площадь поверхности охладителя ( A ), умноженную на разницу температур между охладитель и внешний вид ( T2 — T1 ), разделенные на толщину пенополистирола. Это 0,01, умноженное на 1,2, умноженное на 38, разделенное на 0.03. Введите все это в калькулятор, и вы получите 15,2 Джоулей в секунду или 15,2 Вт.

Q / t = ((0,01) (1,2) (38-0)) / 0,03 = 15,2 Дж / с или 15,2 Вт

Для второй части вопроса нам нужно выяснить, сколько энергия теряется за три часа. Что ж, у нас есть потери энергии за секунду — 15,2 Джоулей. Итак, нам просто нужно знать, сколько секунд осталось в трех часах. Три часа, умноженные на 60 минут, умноженные на 60 секунд, в сумме дают 10800 секунд.15,2 джоулей в секунду в течение 10 800 секунд … умножьте два числа вместе, и вы получите в общей сложности 164 160 джоулей за три часа.

И все — готово.

Краткое содержание урока

Проводимость — это передача тепловой энергии между двумя объектами, находящимися в прямом физическом контакте. Это один из трех типов теплопередачи, два других — конвекция и излучение. Когда два объекта с разной температурой соприкасаются друг с другом, между ними будет проходить тепловая энергия.Чтобы понять это, мы должны понять, что температура — это средняя кинетическая энергия молекул в веществе. Более горячие материалы содержат молекулы, которые движутся быстрее. Поэтому, когда холодный объект соприкасается с горячим объектом, быстро движущиеся горячие молекулы сталкиваются с более холодными молекулами, распространяя тепло от горячего объекта на холодный объект. Это будет продолжаться до тех пор, пока они не достигнут одинаковой температуры.

Некоторые материалы являются лучшими проводниками, чем другие. Вот почему кафельные полы кажутся такими холодными.Ваши ноги почти всегда теплее пола, но кафельный пол лучше проводит тепло. То, что ваша кожа ощущается как «холодная», — это просто передача тепла от ваших ног к полу, и это происходит намного быстрее с плиточным полом, чем с ковром, хотя обычно они имеют одинаковую температуру.

Уравнение проводимости говорит нам, что скорость теплопередачи ( Q / t ) в Джоулях в секунду или ваттах равна теплопроводности материала ( k ), умноженной на площадь поверхности. соприкасающихся объектов ( A ), умноженное на разницу температур между двумя материалами ( T2 — T1 ), разделенную на толщину интересующего нас материала ( d ).Вы можете использовать это, чтобы найти скорость теплопередачи, но если вам дан определенный период времени ( t ), вы также можете рассчитать общее количество переданного тепла.

Электроэнергия происходит повсюду вокруг нас: когда вы обжигаетесь на горячем противне, когда вы нагреваете кастрюлю на электрической плите, когда у вас установлена внутренняя изоляция стен. Всякий раз, когда тепло передается между двумя предметами, которые соприкасаются напрямую, это происходит из-за теплопроводности.

Результаты обучения

После того, как вы завершите этот урок, вы должны иметь возможность:

Определить проведение и выявить повседневные примеры этого
Объясните, как происходит проводимость, и какие факторы влияют на ее скорость
Вспомните уравнение проводимости

Коэффициент теплопередачи

— калькулятор.org

Что такое коэффициент теплопередачи?

В химии и машиностроении коэффициент теплопередачи используется для расчета теплопередачи между жидкостью и твердым телом, между жидкостями, разделенными твердым телом, или между двумя твердыми телами, и является обратной величиной теплоизоляции . Коэффициент теплопередачи выражается в единицах СИ Вт / (м 90 · 104 2 90 · 105 K) и рассчитывается следующим образом:

ч = ∆Q / (A * ∆T * ∆t)

где h — коэффициент теплопередачи, ∆Q — подвод тепла в систему или потери тепла, A — площадь поверхности, на которой передается тепло, ∆T — разница температур между продаваемой поверхностью и окружающей средой, и ∆t — изменение во времени, включающее период времени, в котором произошла теплопередача.

В зависимости от способа передачи тепла коэффициент теплопередачи рассчитывается различными способами. Большинство твердых веществ обладают известной теплопроводностью, которая может использоваться в качестве основы для расчета коэффициента теплопередачи. Очень распространенной инженерной проблемой является передача тепла между жидкостью и твердой поверхностью. Наиболее распространенный способ решения этой проблемы — разделение теплопроводности конвекционной жидкости на размерную шкалу. Также принято вычислять коэффициент с числом Нуссельта (одна из множества безразмерных групп, используемых в гидродинамике).

В условиях принудительной конвекции (тип теплопередачи, при котором движение жидкости создается внешним источником, а не просто плавучестью нагретой жидкости), можно определить коэффициент теплопередачи с помощью корреляции Диттуса-Боелтера. Это может быть полезно при разработке теплообменников, которые представляют собой устройства, предназначенные для передачи тепла от одной среды к другой в коммерческих целях. Одним из примеров теплообменника является радиатор в вашем автомобиле, но есть и многие другие.Теплообменники используются в холодильном оборудовании, кондиционировании воздуха, химических заводах и обогреве помещений, и это лишь некоторые из них. Хотя корреляция Диттуса-Боелтера не совсем точна, она полезна для некоторых приложений и, по оценкам, имеет точность в пределах 15 процентов. Используя корреляцию Диттуса-Боелтера, коэффициент теплопередачи можно рассчитать следующим образом, используя две дополнительные безразмерные группы, число Рейнольдса и число Прандтля:

h = (k _w / D _H) * Nu

, где k _w — теплопроводность жидкости, D _H — гидравлический диаметр, а Nu — число Нуссельта, которое определяется по следующему уравнению:

Nu = 0.023 * Re ^0,8 * Pr ⁿ

В этом уравнении Re — это число Рейнольдса, равное:

Re = (м * D _H) / (мк * A)

А Pr — это число Прандтля, равное:

Pr = (C _p * μ) / k _w

Для числа Рейнольдса m равно массовому расходу, а A — площадь поперечного сечения потока, взятого из трубки. Для числа Прандтля C _p равно теплоемкости (при условии постоянного давления), и в обоих уравнениях μ — это вязкость рассматриваемой жидкости.Число Рейнольдса является мерой относительной важности вязких и инерционных сил (которые вызывают турбулентность). Когда у нас есть все эти факторы, мы можем получить достойную оценку скорости теплопередачи через конкретный тип теплообменника, который мы планируем спроектировать.

Уравнение для скорости теплопередачи Q записывается следующим образом:

Q = 1 / ((1 / ч) + (т / к)) A ΔT

где t — толщина стенки, через которую передается тепло, A — площадь передачи, а k — теплопроводность среды.

Теплообменники во многом схожи с электрическими цепями. Тепловой поток аддитивен по параллельным «цепям» и обратно аддитивен по последовательным процессам теплообмена. Так же работает и коэффициент теплопередачи. Для параллельно включенных процессов теплообмена общее значение h равно:

h = h ₁ + h ₂ + h ₃ + … + h _n

, где каждый подпроцесс имеет свой коэффициент теплопередачи.Для последовательно соединенных процессов теплопередачи уравнение записывается как:

ч = 1 / ч ₁ + 1 / ч ₂ + 1 / ч ₃ + … + 1 / ч _n

Добавьте эту страницу в закладки в своем браузере, используя Ctrl и d или используя одну из следующих служб: (открывается в новом окне)

Теплопроводность тепловых трубок | Celsia

Знание теплопроводности тепловой трубы важно при выполнении Excel или CFD-моделирования двухфазных устройств, интегрированных в блок радиатора.Теоретически теплопроводность тепловых трубок может составлять от 4000 до 100000 Вт / м-К. На самом деле диапазон применений для охлаждения электроники составляет от 1500 до 50 000 Вт / м-К. Это все еще огромное улучшение по теплопроводности твердой меди (390 Вт / м-К) или твердого алюминия (200 Вт / м-К). Это различие делает тепловые трубки незаменимым компонентом для многих сегодняшних высокоэффективных радиаторов. Инженеры должны подтвердить теплопроводность для каждого приложения, потому что теплопроводность тепловой трубы, в отличие от твердых металлов, зависит от длины (поддерживая постоянную мощность и размер источника тепла, а также длину радиатора (испарителя).

Рисунок 1: Зависимость эффективной теплопроводности тепловой трубы от длины

На рисунке 1 показано влияние длины на теплопроводность тепловой трубы. В этом примере три тепловые трубки используются для передачи тепла от источника питания мощностью 75 Вт. В то время как теплопроводность 10 000 Вт / м · К достигается при длине тепловых трубок чуть менее 100 мм, длина 200 мм составляет менее одной трети от обычно публикуемой максимальной теплопроводности, составляющей 100 000 Вт / м.K. Как видно из расчета эффективной теплопроводности в уравнении (1), эффективная длина тепловой трубы является функцией адиабатической длины, длины испарителя и конденсатора:

K _eff = QL _eff / (A ΔT) ( 1)

, где:

K _eff = Эффективная теплопроводность [Вт / мК]

Q = Передаваемая мощность [Вт]

L _eff = Эффективная длина = (испаритель L + конденсатор L ) / 2 + L _{адиабатический} [м]

A = Площадь поперечного сечения [м ²]

ΔT = Разница температур между секциями испарителя и конденсатора [° C]

Вы можете рассчитать эффективную теплопроводность тепловой трубы с помощью нашего онлайн-калькулятора тепловых трубок.Чтобы определить коэффициент теплопроводности паровой камеры, воспользуйтесь нашим онлайн-калькулятором теплоотвода.

Ссылки по теме

Различия в теплопроводности твердого металла и теплопроводности тепловых труб

Теплопроводность твердого металла остается постоянной, поскольку он состоит из одного и того же материала, например меди. Следовательно, каждая молекула меди должна передавать тепло следующей молекуле меди. Вроде как старая бригада ведра.Толщина меди, длина или приложенный тепловой поток не имеют значения.

Теплопроводность тепловых трубок, напротив, имеет несколько стадий теплопередачи. Хотя правда, что сначала тепло должно пройти через внешнюю твердую медную стенку тепловой трубы, процесс теплопередачи ускоряется на следующем этапе: испарении жидкости. На этом этапе рабочая жидкость, в большинстве случаев вода, под воздействием тепла превращается в пар. А поскольку тепловое сопротивление пара, движущегося по тепловой трубке, настолько минимально, это увеличивает теплопроводность.Более того, чем большее расстояние проходит пар (чем длиннее тепловая трубка), тем больше увеличивается эффективная теплопроводность тепловой трубки.

Различия в теплопроводности в зависимости от диаметра тепловой трубы

Если все остальные переменные остаются постоянными, теплопроводность тепловой трубы изменяется с диаметром, но не в ожидаемом направлении. Тепловые трубы малого диаметра, хотя и имеют более низкий Qmax, имеют более высокую эффективную теплопроводность, чем трубы большего диаметра.Это связано с тем, что эффективная теплопроводность уменьшается пропорционально площади поперечного сечения. Тепловые трубы большего диаметра имеют большее поперечное сечение. По этой же причине паровая камера для конкретного применения будет иметь более низкую теплопроводность, чем эквивалентное решение с тепловыми трубками.

Информацию о двухфазных конструкциях можно найти в этих двух статьях: Руководство по проектированию тепловых трубок и Руководство по проектированию охлаждения паровой камеры.

Как спроектировать плоский радиатор

Радиатор — это часть, которая отводит тепло от тепловыделяющего компонента к большей площади поверхности, чтобы рассеять тепло в окружающую среду, тем самым снижая температуру компонента.Исходя из этого определения, в качестве радиатора может использоваться что угодно, от прямоугольного листа металла до сложной профилированной меди или алюминия с оребрением. В ситуациях, когда имеется достаточно места и / или тепло, рассеиваемое компонентом, мало, в качестве эффективного теплоотвода можно использовать алюминиевую или медную пластину. Радиатор может быть простой пластиной или металлической стенкой корпуса, в которой находится компонент, как показано на рисунке 1.

Рисунок 1. Размеры плоского радиатора

Чтобы оценить размеры плоского пластинчатого радиатора, вам необходимо определить путь теплового потока к окружающей среде и величину, с которой этот путь сопротивляется потоку тепла.Схема теплового сопротивления, показанная на рисунке 2, будет использоваться для представления пути теплового потока. Давайте исследуем каждый из элементов термического сопротивления:

Рис. 2. Схема теплового сопротивления плоского радиатора

Сопротивление перехода к корпусу
Тепловое сопротивление перехода к корпусу (R _th-jc) — это тепловое сопротивление от рабочей части полупроводникового прибора к внешняя поверхность корпуса (корпуса), на которую будет крепиться радиатор.Температура корпуса считается постоянной по всей поверхности крепления. R _th-jc — это измеренное значение, обычно предоставляемое производителями устройства и указанное в технических характеристиках устройства.

Контактное и тепловое Сопротивление интерфейса
Тепловое контактное сопротивление (R _cont) — это тепловое сопротивление между корпусом и радиатором. Из-за несовершенства поверхности корпуса и радиатора фактическая площадь контакта меньше, чем кажущаяся площадь контакта, как показано на рисунке 3.Для расчета R _cont были предложены математические модели, основанные на контактном давлении, шероховатости поверхности и твердости материала. Эти модели могут быть довольно сложными, и получить информацию о поверхности и твердости материала может быть сложно. Обычно R _cont определяется на основании экспериментальных данных и прошлого опыта.

Для уменьшения влияния R _cont используются интерфейсные материалы, заполняющие зазоры между корпусом и радиатором.Эти материалы представлены в виде специальных термопастей, наполнителей, термопрокладок с фазовым переходом и термолент. Теплопроводность этих материалов колеблется от 0,5 Вт / м-К до 4 Вт / м-К. Когда зазор между двумя сопрягаемыми поверхностями заполнен материалом термоинтерфейса, тепловое сопротивление корпуса и радиатора теперь зависит от толщины материала интерфейса, теплопроводности и площади поверхности, определяемой уравнением 1.

1
где:
— толщина материала термоинтерфейса
— теплопроводность материала термоинтерфейса
— кажущаяся площадь контакта корпуса

Примечание: для многих материалов термоинтерфейса теплопроводность зависит от давления зажима.Производитель обычно предоставляет эти данные в листах технических характеристик продукта.

Рисунок 3. Сопротивления контактов, интерфейса и перехода к корпусу

Сопротивление тепловому растеканию
Сопротивление тепловому растеканию (R _sp) является результатом теплопередачи через проводимость между площадью контакта корпуса на поверхности плоской пластины и большей площадью рассеивающей тепло поверхности плоской пластины. тарелка. Уравнения в замкнутой форме для R _sp были разработаны Ли и др. [1].Эти уравнения обеспечивают очень близкое приближение к точному решению, которое не будет здесь обсуждаться из-за сложности требуемых вычислений.

Первым шагом в использовании уравнений Ли является преобразование размеров двух взаимодействующих прямоугольных поверхностей в эквивалентные радиусы с помощью уравнений 2 и 3.

R _sp затем можно рассчитать по следующим уравнениям:

где:
— эффективный коэффициент конвекции плоской пластины

См. Уравнение 18 для расчета h _eff.

— теплопроводность плоской пластины

Тепловое сопротивление конвекции
Тепловое сопротивление конвекции влияет на то, насколько хорошо тепло отводится от поверхности пластины за счет движения воздуха. Безразмерное число Нуссельта [2] для нагретой вертикальной плоской пластины, подвергающейся естественной конвекции, определяется уравнением 11. Число Нуссельта — это безразмерная переменная, используемая в расчетах конвекции.

где:

— это число Прандтля воздуха, оцененное при T _avg

— температура поверхности пластины

— температура окружающего воздуха

ускорение свободного падения

— кинематическая вязкость воздуха, оцененная при T _ср.

— коэффициент температуропроводности воздуха, оцененный при T _avg

Средний коэффициент конвекции рассчитывается по уравнению 14.Тепловое сопротивление конвекции R _conv является функцией площади поверхности пластины A _p и среднего коэффициента конвекции и рассчитывается с использованием уравнения 15. Обратите внимание, что площадь поверхности пластины не включает площадь, обусловленную толщиной пластины, поскольку она равна считается намного меньше, чем передняя и задняя поверхности.

где:

— теплопроводность воздуха, оцененная при T _avg

Термическое сопротивление излучению
Тепловое сопротивление из-за излучения определяется уравнением 16.

где:

— коэффициент излучения поверхности плоской пластины

( постоянная Стефана-Больцмана )

Предполагается, что пластина излучает тепло на гораздо большую окружающую поверхность, поэтому окружающую среду можно рассматривать как идеальный радиатор или черное тело. В определенных ситуациях температура окружающей поверхности может отличаться от температуры окружающего воздуха. В этих случаях T _amb следует заменить температурой окружающей поверхности в уравнении 15.

Эффективный коэффициент конвекции h _eff, используемый для расчета сопротивления тепловому растеканию, определяется уравнением 18.

Значения R _rad, R _conv и R _sp не могут быть непосредственно определены, поскольку они являются функциями T _s температуры поверхности пластины. Предполагая, что все тепло, генерируемое источником тепла, рассеивается плоской пластиной, уравнение, определяющее этот баланс энергии, дается уравнением 19.

где:
— тепло, выделяемое источником тепла

T _s можно рассчитать с помощью числового решателя, доступного в большинстве математических программ, или функции «Поиск цели» в Excel.

При всех известных тепловых сопротивлениях тепловая цепь, показанная на рисунке 2, может быть уменьшена до одного перехода к сопротивлению окружающей среды R _j-a с использованием уравнения 20.

Наконец, используя уравнение 21, можно получить температуру перехода или источника тепла.

Онлайн-калькулятор радиатора, основанный на методологии расчета, описанной в этом сообщении в блоге, доступен бесплатно. Щелкните следующую ссылку, чтобы получить доступ к калькулятору: Бесплатное онлайн-программное обеспечение для расчета радиатора

Ссылки:
[1] С. Ли, С. Сонг, В. Ау и К.П. Моран, «Модель сопротивления сжатию / растеканию для электронных корпусов», в: Труды инженерной конференции ASME / JSME, Vol.

Нужно ли утеплять керамические блоки?

Утепление керамических блоков

Несмотря на обилие информации о керамических блоках, очень многие заказчики и строители продолжают задаваться вопросом, нужно ли дополнительное утепление для керамических блоков. В нашей статье мы разберём этот вопрос с точки зрения конкретных теплотехнических показателей блоков разного размера самых популярных производителей: Porotherm (Поротерм), Гжель, ЛСР, Термоблок (Сталинградский камень), Braer (Браер). С помощью данной информации вы сможете сами сделать вывод, нужно ли использовать утеплитель для вашего дома из керамических блоков.

Факторы, влияющие на теплопроводность блока

Теплопроводность самого “черепка”, который измеряется плотностью
Теплопроводность раствора, на который кладется блок. Также измеряется плотностью. Один из ключевых факторов
Дизайн пустот. Это объясняется тем, что воздух проходит более долгий и сложный путь (через ромбовидные пустоты или HV)

Важно! Норматив минимально допустимого сопротивления теплопередаче равен R=3,13 м2∙0С/Вт по СНиП 23-02-2003 (ред.2012) для Москвы и Московской области.

Все расчёты были произведены на сайте SmartCalc.ru, где вы можете также самостоятельно рассчитать показатели для вашего пирога стены.

Условия для расчёта:

Внутренний слой цементно-песчаной штукатурки 20 мм
Кладка на перлитовом (тёплом) растворе камня керамического крупноформатного пустотелого из пористой керамики. Именно этот параметр (характеристики блока) является переменным
Внешний цементно-песчаный слой штукатурки 20 мм

Керамические блоки толщиной 510мм

Керамический блок	Сопротивление теплопередаче (м²•˚С)/Вт
Porotherm 51	3.65
Гжель 14,3 НФ	3.49
Браер 14,3 НФ	3.39
ЛСР 14,3 НФ	3.12

По показателям видно, что все перечисленные блоки размера 510 мм удовлетворяют нормам по теплотехнике и не нуждаются в утеплении. Однако это самый дорогой, громоздкий и тяжелый камень.

Керамические блоки толщиной 440мм

Керамический блок	Сопротивление теплопередаче (м²•˚С)/Вт
ЛСР 12,35 НФ	4.52
Porotherm 44	3.26
Гжель 12,3 НФ	3.12
Браер 12,4 НФ	3.06
Термоблок 44 (Сталинградский камень)	2.69

Поризованный блок 440 мм – самый популярный размер на сегодня. Утеплитель для всех керамоблоков, кроме Термоблока 44 и Браера 12,4НФ не требуется.

Керамические блоки толщиной 380мм

Керамический блок	Сопротивление теплопередаче (м²•˚С)/Вт
ЛСР 10,7 НФ Теплый	3.82
Porotherm 38 Thermo	3.29
Porotherm 38	2.84
Гжель 10,7 НФ	2.80
ЛСР 10,7 НФ	2.31
Термоблок 38 (Сталинградский камень)	2.40
Браер 10,7 НФ	2.26

В категории с размером 380 мм видим двух лидеров, которым также не требуется утепление: ЛСР 10,7 НФ теплый и Porotherm 38 Thermo. Не так давно они представили эти новинки и спрос на них растёт. В нашей статье про Porotherm 38 Thermo мы подробно разобрали преимущества этого блока перед керамикой большей толщины.

Те блоки, что совсем незначительно отклонены от нормы, можно дополнительно не утеплять. А лучше добавить в плотную к пирогу стены облицовочный кирпич (водопоглощение 5-15%) и пролить раствором технологический зазор между ними. Кроме эстетической составляющей, это добавит дополнительное повышение теплотехники.

Остальные керамоблоки всё-таки требуют утепления современными материалами. Не советуем утеплять Поротерм или другие блоки пенополистеролом, так как этот утеплитель имеет очень низкую паропроницаемость и создает парниковый эффект.

В целом, мы рекомендуем рассчитать теплотехнические показатели с учётом вашего планируемого пирога стены для принятия решения об утеплении. Как уже писали выше, огромное значение имеет теплопроводность раствора. Мы рекомендуем использовать низкоплотный теплый раствор производителя ГК Текато – Perel, это самый достойный и оптимальный по соотношению “цена-качество” бренд.

Просим не забывать, что стены – это только 25-30% теплопотерь в доме. Остальные 70% – это окна, двери, кровля, пол. Важно также ответственно отнестись к этим элементам.

Если у вас всё таки остались сомнения или есть желание как можно тщательней утеплить стены из керамоблока, то тогда нет смысла гнаться за толщиной блока. Приоритет в покупке отдавайте тому материалу, который в первую очередь отвечает другим параметрам, например: цена, прочность, гвоздимость.

Вездеход Странник • Просмотр темы

Теплопотери с учетом каркасов.

Стены:
Стена, 325 мм пеноизола http://smartcalc.ru/thermocalc?&gp=73&r … =0&mm4=615

Тепловое сопротивление стены с учетом потерь через каркас – 9,65 м2*К/Вт. Годовые энергозатраты на обогрев квадрата такой стены 13,6 кВт*ч для условий Вологды.
Длина стены 36-2.8-3.2=30м. Дом 9*9, угол 2,8*3,2 – встроенный холодильник (погреб в доме), утепление стен холодильника – слой 425мм. Т.е. стены этого угла утеплены двумя слоями по 425, или слой 850 мм. Его сопротивление 25м2*К/Вт, энергопотери на квадрат за год – 5,2 кВт*ч
Площадь обычной стены, высота 2,4, 5 окон по 1м2, дверь 2м2: 30*2,4-5-2=65 м2. энергопотери за год – 65*13,6=884 кВт*ч
Площадь угла с холодильником 2,8+3,2=14,4м2. Энергопотери за год 14,4*5,2=74,88 кВт*ч
Всего годовые теплопотери стен 959 кВт*ч.

Пол

Вот так, выглядит каркас пола снизу. Все это идет под заливку пеноизолом. Слой утеплителя 425 мм. Видно, что конструкция обеспечивает минимальное количество мостиков холода.

Ещз ракурс, вид сверху. Сплошных (массив дерева сквозь утеплитель) мостиков – нет вообще, Контакты в основном площадью 50*50 мм, не менее двух разрывов, контакы в основном на пересечениях, т.е. теплопередача через площади 50*50мм.
Расчет с учетом теплопроводности каркасов http://smartcalc.ru/thermocalc?&gp=73&r … =0&mm7=557

Результаты. Тепловое сопротивление 11.32м2*К/Вт. Потери через квадратный метр за год в усл. Вологды 11,6 кВт*ч. Площадь пола по комнатам:
2,711*2,813=7,63м2+3,06*2,7=8,28м2+5,825*2,9=16,9м2+2,52*2,9=7,3м2+1620*910=1,47м2+2,52*1,64=4,13м2+2,7*2,75=7,43м2+3,05*2,75=8,39м2+1,94*2,28=4,42м2=66м2
Теплопотери пола за год 11,6*66=765 кВт*ч

Потолок

Так устроен каркас потолка. Полный разрыв мостиков холода в начальном слое, перекрестный каркас выше, вент.зазор.

Расчет с учетом каркаса: http://smartcalc.ru/thermocalc?&gp=73&r … =0&mm7=558
Тепловое сопротивление перекрытия – 14,63м2*К/Вт. Тепловые потери на 1м2, за год, для Вологды – 8,98 кВт*ч.
Теплопотери потолка за год 8,98*66=592,68 кВт*ч

Окна. Двухкамерные, сопр. 0,7, площадь 5м2. На зиму, изнутри и снаружи, на “гибких магнитах” – “зимние ставни” (листы поликарбоната), общее сопр. 1,5 м2*К/Вт, годовые теплопотери квадрата 87,6 кВт*ч. Общая площадь 5м2
Теплопотери окон за год 438кВт*ч

Дверь, двойная, 100мм ППС каждая, сопротивление около 6. Годовые теплопотери квадрата – порядка 22
Теплопотери через двери за год – 44кВт*ч

Общие теплопотери через все ограждения за отопительный период 959+756+593+438+44=2790 кВт*ч
Отопительный период рассчитан на холодные здание, где отопление включается при среднесуточно +8С (ниже)

Теплопотери на градус (помещение, улица)
Стены 65м2, сопр. 9,65: 65/9,65=6,74 Вт/К
Пол, 66м2, сопр. 11,32: 66/11,32=5,83 Вт/К
Потолок 66м2,сопр. 14,63: 66/14,63=4,51Вт/К
Окна 5м2, сопр. 1,5: 5/1,5=3,3Вт/К
Итого 19,6 Вт/К
Вентиляция (на двух чел.): 60м3/ч Или 60 кДж/ч, или 16,6Вт/К

Полные потери 36,2 Вт/К.
Это при условии живут два человека, вентиляция через открытую форточку, никаких ухищрений для экономии вообще, топим весь дом.

Средний расход за отопительный -4С средняя, 201 суток, +22 в доме: 26К*36,2*201*24/1000=4540 кВт*ч

Бытовое тепло. Средняя мощность (холодильник, свет, плита, стиралка, комп, телик…) на двоих – 300 Вт (200-300 кВт*ч/мес)
Человек – 100Вт

Всего постоянная тепловая мощность выделяемая в доме 500Вт. За отопительный 0,5*24*201=2412 кВт*ч

Из розетки на отопление 4540-2412=2128 кВт*ч. Если тариф 3руб/кВт*ч, за год на отопление 6384 рубля.
Или по 532 рубля/мес.
Это самый пессимистичный прогноз.

Теперь, начинаем экономить (ищем нижний предел).
При проживании вдвоем – отсекаются две спальни. Оптимальная температура там, из условий теплозащиты. Между комнатами 100 мм, уличное 300 мм. Т.е. дельта температуры распределяется как 1 и 3. На улице -20, в доме +20, в неотапливаемой держим +5. Холодильник тоже не топим.
Получаем уменьшение площади на треть и увеличение теплоизоляции (по 100 мм дополнительного слоя) процентов на 10, пусть всего процентов на 40. Было 19,6 Вт/К, стало 11,76.

Рекуператоры проветривания – возвращают порядка 70%. Потери с рекуператорами 0,3*16,6=5 Вт/К.
Ставим датчики углекислоты, заводим проветривание на них. Потери на проветривание вдвое. т.е. 2,5Вт/К

Ночью снижаем на 4К спальню, на 6 остальное, т.е. с дельты 22–4=26, переходим на дельту 22. Еще 15%. (11,7+2,5)*0,9=12,78 Вт/К

Халява – 500Вт. 500/12,78=39К Т.е. до 22-39=-17С

В пределе, при использовании всех ресурсов экономии, до -17С – топиться в таком доме не нужно совсем.

Доступны погодные данные за 2000-2004 годы. http://www.atlas-yakutia.ru/weather/oto … III_a.html
Количество дней с температурой ниже +8С (203+200+211+190)/4=201
Количество дней с температурой ниже +0С (124+113+152+127)/4=129
Т.е. при сдвиге необходимости отопления с +8, до 0С, затраты на отопление падают до 0,64 от начальных. Или, 0,08 на градус.
В калькуляторе теплопотерь, этот факт (уменьшение длительности отопительного сезона, при сдвиге условий начала/окончания) – не учтен.

При сдвиге начала отопительного сезона до -17С можно посчитать, но у меня статистики нету. Сколько дней в году, температура в Вологде холоднее -17С и нужно включать грелку.

Забегая вперед. Коммуналка в таком доме (тепло, вода, стоки) – примерно 30 руб/мес. на человека

COP совр. кондиционеров при 0С около 5. Вот и думаю, а при таких “расходах” – нафиг бы оно нужно.

С уважением, Евгений.

каркасные дома | archaus

услуги I чем занимаемся

Мы бесконечно любим и уважаем дерево как строительный и отделочный материал. И мы очень рады, что самой распространенной в настоящее время во всем мире технологией строительства частных домов является возведение домов с деревянным каркасом. Не вдаваясь в практические и экономические обоснования, скажем только, что это самая оптимальная технология, если оценивать ее с позиций качества, энергоэффективности, скорости и стоимости строительства, а также с позиции архитектурных возможностей. Благодаря всему этому строительство домов с деревянным каркасом – основательное настоящее и перспективное будущее частного строительства.

Хороший каркасный дом – это в первую очередь энергоэффективный дом. И конечно же – построенный из качественных материалов. Мы предлагаем нашим заказчикам на выбор несколько типов ограждающих конструкций (по-человечески – стен), отражающих скандинавский опыт каркасного домостроения. Это стандартные варианты, отличающиеся друг от друга индексом сопротивления теплопередаче. При необходимости мы можем без проблем отойти от “финского” конструктива стены, предложив более подходящий архитектурным задачам и пожеланиям заказчика вариант. На приведенных ниже иллюстрациях наружная и внутренняя отделка везде намеренно сделана одинаковой, чтобы не отвлекать от сути – степени утепленности каркасной стены. В действительности отделки могут быть самые разные. Подробнее о них и прочих конструктивных и декоративных решениях можно узнать в разделе “решения”.

145 мм 3,83 (м²•˚С)/Вт

– интерьерная доска

– обрешетка

– пароизоляция

– минеральная вата 145 мм

– ветрозащитная мембрана

– обрешетка

– фасадная доска

даже этот базовый вариант превышает по своим показателям требования российских норм к мини-мальному сопротивлению теплопередаче. но для энергоэффективного дома этого мало…

190 мм 4,88 (м²•˚С)/Вт

– интерьерная доска

– обрешетка

– ветрозащитная мембрана

(воздухоограничитель,

не показан*)

– минеральная вата 45

– пароизоляция

– минеральная вата 145 мм

– ветрозащитная мембрана

– обрешетка

– фасадная доска

этот вариант, превышающий в 1,63 раза минимальные российские требования, едва дотягивает до минимальных требований, предъявляемых к домам с постоянным проживанием в скандинавских странах (в среднем около 5 (м²•˚С)/Вт)

215 мм

5,19 (м²•˚С)/Вт

– интерьерная доска

– обрешетка

– ветрозащитная мембрана

(воздухоограничитель,

не показан*)

– минеральная вата 45

– пароизоляция

– минеральная вата 145 мм

– МДВП 25 мм

– обрешетка

– фасадная доска

мягкие древесно-волокнистые плиты в данной конструкции являются дополнительным утеплителем, еще и разрывающим мостики холода, перекрывая стойки каркаса; так МДВП выводит этот вариант стены в разряд энергоэффективных

265 мм

6,35 (м²•˚С)/Вт

– интерьерная доска

– обрешетка

– ветрозащитная мембрана

(воздухоограничитель,

не показан*)

– минеральная вата 45

– пароизоляция

– минеральная вата 195 мм

– МДВП 25 мм

– обрешетка

– фасадная доска

все предыдущие варианты предполагали использование доски 45х145 в качестве стоек каркаса; тут ширина досок 195 мм, и это значит, что есть куда добавить еще пять сантиметров утеплителя; это вариант с действительно малыми теплопотерями и невысокими затратами на отопление

310 мм

7,40 (м²•˚С)/Вт

– интерьерная доска

– обрешетка

– ветрозащитная мембрана

(воздухоограничитель,

не показан*)

– минеральная вата 45

– пароизоляция

– минеральная вата 195 мм

– минеральная вата 45 мм

– МДВП 25 мм

– обрешетка

– фасадная доска

добавляем снаружи каркаса слой контрутепления толщиной 45 мм – и конструкция по своим теплоизоляционным параметрам подходит уже к нижнему порогу сопротивления теплопередаче ограждающих конструкций пассивных домов (R ≥ 7,7 (м²•˚С)/Вт)

*

Воздухоограничительный слой – это недорогая ветрозащитная мембрана или крафт-бумага. Он присутствует только в конструкциях, имеющих в качестве внутренней отделки штучные материалы, например вагонку и другие интерьерные доски всевозможных профилей. Задача этого слоя – не дать мелким пылеобразным частицам минераловатного утеплителя проникнуть сквозь щели в деревянной обшивке стены или перегородки и попасть в помещение. Хороший минераловатный утеплитель и так практически не пылит (тем более – в состоянии покоя), но включать в состав конструкции воздухоограничительный слой – хороший тон. К тому же этот слой препятствует проникновению воздуха сквозь перегородки из одного помещения в другое. В случае, например, с гипсокартоном (в качестве материала обшивки стен и перегородок) воздухоограничительный слой не устраивается за ненадобностью: стыки гипсокартонных листов зашпатлевываются, и обшивка получается герметичной.

Fraunhofer ISE обеспечивает моделирование анализа мощности от элемента к модулю для двусторонних солнечных элементов

Институт систем солнечной энергии им. Фраунгофера внедрил новые аналитические модели в программное обеспечение SmartCalc.CTM, которое имитирует потери и прирост выходной мощности из-за межмодульной интеграции (CTM).

Проблема

Новые аналитические модели требуются для двусторонних солнечных элементов и модулей, которые обеспечивают большую точность с реальными данными, полученными в полевых условиях.Новые функции моделирования необходимы для оценки более широкого диапазона типов модулей, соединений и технологий ячеек в более разнообразных рабочих ситуациях и, таким образом, представляют собой важный шаг для дальнейшей оптимизации.

Решение

Значительно расширенные функции теперь включают анализ солнечных модулей с двусторонними солнечными элементами и свободу определения произвольных условий эксплуатации. SmartCalc.CTM теперь поддерживает оптимизацию модулей за пределами лабораторных условий для еще большего разнообразия технологий.

Новые аналитические модели не только позволяют использовать двусторонние солнечные элементы, но также включают более подробный анализ задних листов и их влияние на мощность модуля. Выбор спектра освещенности, распределения угла падения, а также интенсивности падающего света теперь позволяет оценить поведение фотоэлектрического модуля в нестандартных условиях испытаний (STC).

Определение рабочих температур в солнечных модулях играет жизненно важную роль в оценке новых концепций модулей.Реализована новая тепловая модель, позволяющая рассчитывать температуры модуля в зависимости от условий эксплуатации и настройки модуля. Выходная мощность полуэлементов, плиток или стеклопакетов отличается от обычных модулей в большинстве рабочих условий. Некоторые концепции модулей могут иметь недостатки в STC, но в реальных условиях окружающей среды они могут улучшиться или даже превзойти.

Новая версия SmartCalc.CTM может учитывать тепловые эффекты при анализе эффективности модуля.С помощью этой функции можно оценить влияние термических свойств материала и конструкции модуля на выходную мощность модуля в различных условиях окружающей среды. Кроме того, электрические модели были расширены для обеспечения большей гибкости в условиях эксплуатации солнечных элементов и их соединений. Низкая освещенность, высокая температура и новые концепции соединений теперь моделируются более точно. Это позволяет напрямую оценивать потери как в ячейках, так и в модулях с точки зрения пиковых потерь мощности.

Приложения

Двусторонний фотоэлемент CTM.

Платформа

В новом выпуске предусмотрены двуличность и произвольные условия работы. Теперь пользователи могут исследовать эффект второй фотоактивной стороны солнечного элемента в стеке модулей. Неизменными остаются гибкость и удобство для пользователя: настройку модуля можно загружать из файлов базы данных или редактировать непосредственно в графическом пользовательском интерфейсе.

Наличие

В настоящее время доступно.

Программное обеспечение

снижает потери в солнечных фотоэлектрических модулях

Фотоэлектрический модуль состоит из множества соединенных между собой солнечных элементов. Однако нельзя сказать, что мощность модуля – это просто сумма отдельных ячеек. В процессе интеграции возникают потери мощности из-за отражения, поглощения или электрических потерь. Эти межмодульные потери, или CTM, имеют большое влияние на последующие характеристики модуля и могут сильно различаться в зависимости от типа солнечного элемента, материала или конструкции модуля.Мы в Fraunhofer ISE создали модель, основанную на различных параметрах материала, чтобы рассчитать эти вариации. С помощью SmartCalc.CTM мы разработали программу, которая делает фотоэлектрические модули (даже) более эффективными.

За последние годы исследования и промышленность вложили много ноу-хау и усилий в дальнейшую разработку солнечных элементов. В результате эффективность солнечных элементов значительно повысилась, а затраты значительно снизились. Чтобы использовать эти достижения на практике, необходимо оптимизировать интеграцию солнечных элементов в фотоэлектрические модули; модули должны быть устойчивы к старению в окружающей среде в течение длительного времени и в то же время иметь низкие потери производительности.Чтобы оптимизировать сборку фотоэлектрических модулей, группа фотоэлектрических модулей Fraunhofer ISE разработала программное обеспечение для помощи производителям и производителям материалов в фотоэлектрической индустрии. Программное обеспечение позволяет анализировать различные материалы и компоненты, а также их взаимодействие, чтобы получить максимально возможную производительность модуля.

От солнечной батареи к модулю: взаимодействие различных факторов

Потери и приросты между ячейками (CTM) указывают на эффективность интеграции модулей.На значение CTM влияют геометрические факторы, такие как неиспользуемые краевые области модуля, оптические факторы, такие как отражение и поглощение, а также электрические потери. Возможны не только потери мощности, но и выигрыши. Благодаря дополнительному свету, отражающемуся на солнечный элемент, или более низкой отражательной способности элемента, может быть достигнута выходная мощность, которая даже превышает первоначальные измерения солнечных элементов. Для производителя модулей, который стремится достичь максимально возможной мощности фотоэлектрических модулей, подробный анализ и оптимизация этих влияющих факторов могут привести к заметному повышению эффективности.

Факторы, влияющие на мощность модуля, можно разделить на физические механизмы и отдельные компоненты модуля. Это позволяет легко обнаружить потенциал для улучшения и применить его на практике. (См. Рис.1)

Рисунок 1: Коэффициенты от ячейки к модулю для обычного солнечного модуля.

Если материалы модуля, базовая сборка модуля или солнечные элементы изменяются, то коэффициенты CTM частично меняются кардинально. При оптимизации всех факторов хорошо подобранное сочетание материалов и концепций модуля может даже привести к мощности модуля, превышающей сумму его ячеек.Подробный анализ CTM – важный инструмент для производителей модулей, которые хотят улучшить свои продукты и снизить затраты на модули.

SmartCalc.CTM: удобный анализ эффективности модуля

В группе «Фотоэлектрические модули» Fraunhofer ISE мы не только разработали подробную модель для описания этих факторов, но и реализовали ее в удобном для пользователя программном обеспечении. С помощью SmartCalc.CTM (www.cell-to-module.com) можно выполнить полный и подробный анализ коэффициентов усиления и потерь в солнечных модулях.Графический интерфейс позволяет пользователям не только оценивать влияние новых материалов на мощность модуля, но и анализировать совершенно новые концепции модулей – еще до того, как будет изготовлен первый прототип.

Программное обеспечение позволяет легко адаптировать солнечные элементы, герметизирующие материалы или остекление модулей, что позволяет оценить влияние новых материалов на эффективность модуля. С помощью программного обеспечения также можно исследовать новые технологии, например, полусолнечные элементы, соединители элементов с круглым проводом или токопроводящие клеи вместо традиционных методов пайки.Научные принципы, лежащие в основе SmartCalc.CTM, детализированы и гибки, что позволяет исследовать новые модульные методы.

Рисунок 2: Различные возможности для материалов модуля

Наглядный пример: Производитель модуля хотел бы продолжить разработку продукта. Анализ факторов CTM уже проводился (см. Рисунок 1). Производитель рассматривает возможность реализации полусолнечных элементов и ламинирования стекла для модуля. В течение нескольких минут SmartCalc.CTM предоставляет производителю подробный анализ его будущих возможностей.Результаты моделирования показывают, что увеличение мощности для нового продукта составит всего 1,0 Вт (+ 0,3% отн.) Для модуля Pro по сравнению с его нынешним дизайном продукта.

Что вызывает это изменение? При использовании половинных ячеек общая площадь между ячейками и, следовательно, площадь неактивного модуля увеличивается. Это снижает эффективность модуля, но увеличивает мощность модуля, поскольку белая фольга на задней стенке отражает дополнительный свет на солнечные элементы. Поскольку производитель выбрал модуль стекло-стекло, такой прирост мощности не может быть реализован.Свет, падающий на область между ячейками, проходит через модуль и не отражается внутри. Однако использование полуэлементов приводит к меньшим электрическим потерям. Меньшая площадь ячейки снижает зависящий от площади ток, тем самым уменьшая потери сопротивления в соединителях элементов примерно на 75 процентов. В целом выигрыш в мощности очень небольшой. Однако, учитывая его материальные и производственные затраты, производитель модуля может решить, стоит ли того переналадки, поскольку он, например, сэкономит затраты на раму модуля.Если производитель также хочет использовать отражающий потенциал в пространстве между половинками ячеек, он может применить отражающую фольгу или белый герметизирующий материал позади ячеек. Таким образом, преимущество использования полуэлементов может быть полностью передано мощности модуля.

Коэффициенты прибыли и убытка варьируются в зависимости от материалов и используемых концепций модуля. Разработанное нами программное обеспечение помогает выявить существенные факторы, позволяя проводить целенаправленную оптимизацию. Это экономит время производителя, снижает затраты на разработку и показывает потенциал повышения эффективности.

SmartCalc . CTM и лежащие в его основе научные модели постоянно разрабатываются и проверяются во Fraunhofer ISE. Мы можем анализировать новые технологии, такие как инновационные солнечные элементы или концепции модулей, в течение нескольких минут, при этом результаты моделей различаются на +/- 2 процента по сравнению с измерениями. Поскольку модели основаны только на нескольких параметрах материала и входных значениях, новые материалы можно быстро исследовать: сначала мы измеряем характеристики материала и импортируем их в инструмент.Затем с помощью нескольких щелчков мыши мы можем определить его влияние на мощность модуля.

Для наших исследований и разработок в Fraunhofer ISE SmartCalc.CTM уже является незаменимым инструментом. Мы используем этот инструмент для подготовки и оценки экспериментов, анализа новых технологий, улучшения существующих модулей или в сотрудничестве с отделом качества и гарантии наших партнеров.

Архитектура. Техника. Канализация. Лестница. Мебель. Окно. Обогрев.Ремонт. Дом

Даже самые популярные коттеджи из бруса или профилированного бруса нужно утеплять дополнительно или строить их из практически не имеющегося на рынке деревянного массива 35-40 см. Что уж говорить о каменных постройках (блочных, кирпичных, монолитных).

Что значит «правильно обогреть»

Итак, без теплоизоляционных слоев обойтись невозможно, с этим согласится подавляющее большинство домовладельцев. Некоторым из них приходится изучать вопрос при строительстве собственных розеток, другие ломают голову над утеплителем для улучшения уже эксплуатируемого коттеджа.В любом случае к вопросу нужно подходить очень щепетильно.

Соблюдать технологию утепления – это одно, но часто разработчики допускают ошибки еще на этапе закупки материала, в частности, неправильно выбирают толщину слоя утеплителя. Если в жилище слишком холодно, то в нем будет, мягко говоря, неуютно. При удачном стечении обстоятельств (наличие работоспособности теплогенератора) проблема будет решена увеличением мощности системы отопления, что однозначно влечет за собой значительное удорожание покупки энергоносителей.

Но обычно все заканчивается гораздо печальнее: при малой толщине изоляционного слоя замораживаются ограждающие конструкции. А это причина смещения точки росы внутри помещения, из-за чего конденсат попадает на внутренние поверхности стен и перекрывается. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы … что самое неприятное – малокровием невозможно устранить неприятность. Например, на фасаде придется демонтировать (или «закопать») отделочный слой, затем создать еще одну преграду из утеплителя, а затем снова отделить стены.Очень еженедельно выходит, лучше сразу все делать как положено.

Важно! Техник современного утеплителя будет стоить не дешево, а с увеличением толщины пропорционально вырастет цена. Поэтому создавать слишком большой запас теплоизоляции обычно не имеет смысла, это пустая трата средств, особенно если случайным супер лойтерам подвергается лишь часть конструкций дома.

Принципы расчета изоляционного слоя

Теплопроводность и термическое сопротивление

В первую очередь необходимо определиться с основной причиной охлаждения здания.Зимой у нас есть система отопления, которая нагревает воздух, но выделяемое тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходит потеря тепла – «теплопередача». Всегда, вопрос только в том, пополняются ли они отоплением, чтобы в доме оставалась стабильная положительная температура, желательно + 20-22 градуса.

Важно! Отметим, что очень важную роль в динамике теплового баланса (в целом теплопотери) играет различная рыхлость в элементах здания – инфильтрация.Поэтому на герметичность и сквозняки тоже стоит обратить внимание.

Кирпич, сталь, бетон, стекло, деревянный брус … – Каждый материал, используемый при строительстве зданий, так или иначе обладает способностью передавать тепловую энергию. И каждый из них имеет обратную способность противостоять теплопередаче. Коэффициент теплопроводности – величина неизменная, поэтому в Системе Система есть показатель «теплопроводности» для каждого материала. Это важно не только для понимания физических свойств конструкций, но и для последующих расчетов.

Приведем данные по некоторым основным материалам в виде таблицы.

Теперь о сопротивлении теплопередаче. Величина сопротивления теплопередачи обратно пропорциональна теплопроводности. Этот показатель касается и ограждающих конструкций, и материалов как таковых. Он используется для характеристики теплоизоляционных характеристик стен, перекрытий, окон, дверей, крыш …

Для расчета термического сопротивления используйте следующую общедоступную формулу:

Индикатор “D” означает толщину слой, а показатель «k» – теплопроводность материала.Оказывается, сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое тепловое сопротивление существующей стены или правильную изоляцию по толщине.

Например: Стена из полукирпича (в натуральную величину) имеет толщину 120 мм, то есть показатель R будет 0,17 м² · K / Вт (толщина 0,12 метра, разделенная на 0,7 Вт / (M * K). ). Аналогичная кладка в кирпич (250 мм) покажет 0.36 м² · к / Вт, а в два кирпича (510 мм) – 0,72 м² · к / Вт.

Допустим, минеральным коттеджем 50 толщиной; 100; Индикаторы термического сопротивления 150 мм будут следующими: 1.11; 2,22; 3,33 м² · к / ж.

Важно! Большинство ограждающих конструкций в современных зданиях – многослойные. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассмотреть все ее слои, а затем суммировать полученные показатели.

Есть ли требования к термическому сопротивлению?????????????? потрачено на отопительный период? К счастью домовладельцев, нет необходимости снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В этом нормативном документе рассматриваются здания различного назначения, работающие в различных климатических зонах.Это вполне объяснимо, ведь температура для жилых и производственных помещений не нужна. Кроме того, для отдельных регионов характерны предельные минусовые температуры и продолжительность отопительного периода, поэтому он отличается такой усредненной характеристикой, как градус и день отопительного сезона.

Важно! Еще один интересный момент – наша основная задача – нормированные показатели для различных ограждающих конструкций. Это в целом неудивительно, ведь выход дома из дома неровный.

Попробуем упростить таблицу по необходимому термическому сопротивлению, это то, что происходит для жилых домов (м² · k / w):

По этой таблице становится ясно, что если в Москве (5800 градусов в Москве на средняя температура около 24 градусов) строить дом только из натурального кирпича, тогда стены придется делать толщиной более 2,4 метра (3,5 х 0,7). Неужели технически и по деньгам? Конечно – абсурд. Именно поэтому нужно применять утеплитель.

Очевидно, что к коттеджам в Москве, Краснодаре и Хабаровске будут предъявляться самые разные требования. Все, что нам нужно, это определить ежедневную производительность вывода для нашего местного поселения и выбрать подходящее число из таблицы. Затем применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо нанести.

Город	Градус dd DD отопительный период при температуре, + с
Город	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток.	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас.	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт-Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар.	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков.	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь.	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Tayshell	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотна	6700	6200	5800	5300	4800	4300
Тула.	5600	5200	4800	4400	3900	3500
Тюмень.	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Примеры расчета толщины утеплителя

Предлагаем на практике рассмотреть процесс расчета утепляющего слоя стены и потолка жилого чердака.Например, возьмем дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

Итак, если температура 22 градуса для жителей будет нормальной, то актуальным в данном случае цифрой градуса будет 6000. Находим соответствующий показатель в таблице нормативов по термическому сопротивлению, это 3,5 м². · К / ж – будем к этому стремиться.

Стена получится многослойной, поэтому сначала определим, какое тепловое сопротивление даст голый пеноблок.Если средняя теплопроводность пенобетона составляет около 0,4 Вт / (М * К), то при толщине 20 миллиметров эта внешняя стена будет давать сопротивление теплопередаче на уровне 0,5 м² · к / Вт (0,2 метра по теплопроводности. коэффициент 0, четыре).

То есть для качественного утепления нам не хватает примерно 3 м² · к / ж. Их можно получить из минеральной ваты или пенопласта, который будет устанавливаться сбоку фасада при вентилируемой приставке или мокром способе прикручивания утеплителя. Немного трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть необходимое (недостающее) сопротивление теплопередачи умножаем на теплопроводность (берем из таблицы).

В цифрах это будет выглядеть так: D толщина базальта минвати = 3 х 0,035 = 0,105 метра. Оказывается, можно использовать материал в циновках или рулонах толщиной от 10 сантиметров. Учтите, что при использовании пенопласта плотностью 25 кг / м3 и выше – необходимая толщина получится аналогичной.

Кстати, можно рассмотреть еще один пример. Допустим, мы хотим сделать ограждение теплого застекленного балкона из комплектного силикатного кирпича, тогда недостающее термическое сопротивление будет около 3.35 м² · к / Вт (0,12×0,82). Если планируется использовать пенопластовый утеплитель ПСБ-С-15, его толщина должна составлять 0,144 мм – то есть 15 см.

Для чердаков, крыш и перекрытий методика расчетов будет примерно такой же, только отсюда исключаются теплопроводность и сопротивление теплопередающих конструкций. А также немного увеличивают требования к сопротивлению – не 3,5 м² · к / Вт, а 4,6. В итоге подходит Вата толщиной до 20 см = 4,6 х 0,04 (утеплитель для кровли).

Калькуляторы приложений

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программы для расчета толщины утеплителя.

Рассмотрим несколько вариантов:

В каждом из них необходимо несколько шагов для заполнения полей, после чего, нажав на кнопку, можно моментально получить результат.

Вот некоторые особенности использования программ:

1.Везде предлагается из выпадающего списка выбрать город / район / район строительства.

2. Все, кроме Технониколь, просят определить тип объекта: жилой / производственный, или, как на сайте Painopyx – городская квартира / лоджия / малоэтажный дом / Нозпострой.

3. Затем указываем, какие конструкции нас интересуют: стены, перекрытия, церковь чердак, крыша. Программа «Пеноплекс» также рассчитывает изоляцию фундамента, инженерных коммуникаций, уличных путей и площадок.

4. В некоторых калькуляторах есть поле для указания желаемой температуры в помещении, сайт Rockwool также интересуется размерами здания и типом топлива, используемым для отопления, количеством проживающих. Knauf по-прежнему учитывает относительную влажность воздуха в помещении.

5. На Пеноплэкс.ру необходимо указать тип и толщину стен, а также материал, из которого они сделаны.

6. В большинстве калькуляторов есть возможность задавать характеристики отдельных или дополнительных слоев конструкций, например, особенности несущих стен без утепления, тип облицовки…

7. Калькулятор облицовки некоторых конструкций (например, это может быть не только экструдированный пенополистирол, на котором специализируется компания, но и минеральная вата.

Как вы понимаете, для расчета оптимальная толщина теплоизоляции – в этом нет ничего сложного, следует только со всей тщательностью подойти к этому вопросу. Главное, четко определиться с недостающим сопротивлением теплопередаче, а затем выбрать утеплитель, который будет лучше всего подходить для конкретной элементы здания и используемые технологии строительства.Также не забывайте, что теплоизоляцией частного дома нужно заниматься комплексно, все ограждающие конструкции должны быть утеплены.

Теплый дом – мечта каждого хозяина, для этого построены толстые стены, проведено отопление, доволен качественной теплоизоляцией. Чтобы утеплитель был рациональным, необходимо правильно выбрать материал и грамотно рассчитать его толщину.

Размер изоляционного слоя зависит от термического сопротивления материала.Этот показатель представляет собой величину обратной теплопроводности. Каждый материал – дерево, металл, кирпич, пенопласт или минват обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности рассчитывается при лабораторных испытаниях, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, сводную таблицу показателей можно найти в Интернете.

Термостойкость материала ® – величина постоянная, она определяется как отношение разности температур на краях изоляции к мощности теплопровода, проходящего через материал.Формула расчета коэффициента: R = D / K, где D – толщина материала, K – теплопроводность. Чем выше полученное значение, тем эффективнее теплоизоляция.

Почему важно правильно рассчитать показатели изоляции?

Теплоизоляция предназначена для уменьшения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутри здания.Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому нерационально. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств при одновременном обеспечении оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Для того, чтобы можно было точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередаче всех материалов стен или другого участка дома. Он зависит от климатических показателей местности, поэтому рассчитывается индивидуально по формуле:

HSOP = (TB TOT) Xzot

тБ – температурный показатель в помещении обычно 18-22ºС;

tot – значение средней температуры;

зот – продолжительность отопительного сезона, сутки.

Значения

для подсчета можно найти в СНиП 23-01-99.

При расчете теплостойкости конструкции необходимо складывать показатели каждого слоя: R = R1 + R2 + R3 и т. Д. Исходя из средних показателей для частных и многоэтажных домов, приблизительные значения u200b коэффициентов определены:

стен – не менее 3,5;
потолок – от 6.

Толщина утеплителя зависит от материала конструкции и ее величины, чем меньше тепловое сопротивление стены или крыши, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной 0,5 м, утепленная пенопластом.

RR = 0,5 / 0,7 = 0,71 – термическое сопротивление стены

Р-РС = 3,5-0,71 = 2,79 – значение для пены

Для пенопласта теплопроводность k = 0,038

d = 2,79 × 0,038 = 0,10 м – требуются пенопластовые плиты толщиной 10 см

По этому алгоритму легко рассчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола.При расчете утеплителя основания необходимо руководствоваться таблицей температуры грунта в районе проживания. Именно из него берутся данные для расчета HSOP, а затем рассчитывается сопротивление каждого слоя и желаемая величина изоляции.

4. Калькулятор для расчета сэндвич-панелей

Если вам нужно рассчитать сэндвич-панели, необходимые для строительства конкретного здания, это также можно сделать онлайн, с помощью бесплатных калькуляторов. Довольно удобен и эффективен сервис Heat Plaga, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета типовых образцов панелей http: // teplant.ru / calculate / и другие параметры (количество панелей и других элементов, расходные материалы). Это универсальная услуга, с помощью которой вы легко сможете рассчитать как стеновые сэндвич-панели , так и I. кровельные сэндвич-панели . Для расчета необходимо указать тип постройки здания, его размеры, выбрать цвет панелей и их внешний вид (стена, кровля).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

5. Калькулятор расчета каменных конструкций
5.1. Расчет газобетона
Что касается такой популярной области, как участник учета онлайн, то для этой операции вы найдете множество подходящих сервисов в Интернете. Например, это онлайн Калькулятор газобетона http://stroy-calc.ru/raschet-gazoblokov. С помощью которого можно легко рассчитать количество газобетонных или газосиликатных блоков, необходимое для строительства объекта.При этом учитываются все необходимые параметры – длина, ширина, плотность, высота и т. Д., Что позволяет быстро рассчитать расчет домашнего хозяйства для дома. Подобный сервис можно найти на многих других сайтах производителей стройматериалов. Например, bonolit Mechanical Calculation Calculator Предоставит вам полный список результатов – количество блоков в единицах и м3 и даже количество мешков с клеем.

Bonolit, специализирующаяся на производстве автоклавного газобетона (газобетона) для удобства покупателей, предоставляет бесплатную услугу по определению объемов работ при кладке стен дома.Ориентировочная программа доступна по адресу : http://www.bonolit.ru/raschet-gazobetona/
В качестве исходных данных калькулятор запрашивает размеры дома, длину внутренних несущих стен, этажей, тип перекрытия, размер и количество проемов. Результат расчетов предоставляется в виде спецификации материалов и их ориентировочной стоимости. При этом есть возможность сразу отправить заказ на закупку газобетона.
5.2. Расчет под кирпич
Онлайн-сервис Stroy Calc http://stroy-calc.ru/raschet-kirpicha/ Рассчитать стройматериалы для кладки стен дома. Параметры могут быть определены для кирпичных стен, строительных блоков, древесины и бревен. Например, при возведении кирпичной конструкции в качестве исходных данных необходимо задать периметр, высоту и толщину стен, количество и размер проемов, а также стоимость единицы материала.Программа определит расход кирпичей кусками и кубиками, его стоимость, а также необходимый объем раствора. Это укажет вес стен для расчета фундамента. Также услуга позволяет выбрать тип и количество утеплителей. Для этого при определении параметров стен необходимо установить галочку в соответствующем месте.
5.3 Wienerberger Wienerberger Wienerberger Calculator
Всемирно известный бренд Wienerberger, лидер в производстве теплой керамики, предлагает на своем сайте определение расхода строительных блоков Porotherm http: // www.wienerberger.ru/instrumentation/Rextrocus-blocks . Для расчета необходимо ввести размеры стен дома, указать размеры проемов, их количество.
Программа подберет возможные варианты кладки и выдаст стоимость блоков различных параметров. Результат этого калькулятора носит приблизительный характер, но для составления предварительной сметы построения этих данных будет вполне достаточно. Для уточнения объема работ ресурс предлагает обратиться к специалисту компании.
Итак, в этой статье мы рассмотрели самые удобные и популярные онлайн-сервисы, предназначенные для расчета строительных материалов. Стоит отметить, что каждый из них бесплатный, а также имеет удобный современный интерфейс. Все эти ресурсы выполнены в виде подробных калькуляторов, размещенных прямо на страницах сайтов. Таким образом, вы можете легко и быстро произвести необходимые вам расчеты.
Калькулятор точки росы теплотехники
Использование Калькулятора теплоизоляции SmartCalc.ru, вы рассчитаете необходимую толщину солнечного света в соответствии с климатом, материалом и толщиной стены. Онлайн-калькулятор точки росы поможет рассчитать толщину теплоизоляционных материалов и увидеть на графике место потери конденсата. Это очень удобный онлайн-калькулятор теплопроводности для расчета толщины изоляции.
Калькулятор толщины стенового утеплителя
С помощью калькулятора теплоизоляции из полипласта можно быстро рассчитать толщину утеплителя для стен и других конструкций в соответствии с нормами СНиП, толщину и материал используемых стен по пароизоляции и другим важным параметрам при утеплении.Подбирая различные строительные материалы, можно выбрать теплый и доступный вариант при строительстве загородного дома.
Калькулятор толщины изоляции Калькулятор Кнауф
Рассчитайте толщину теплоизоляционного материала в различных строительных конструкциях на калькуляторе КНАУФ, разработанном специалистами Кнауф Инсулейшн. Все расчеты производятся согласно всем требованиям СНиП 23-02-2003 «Тепловая защита зданий». Счетчик теплоизоляции КНАУФ имеет понятный интерфейс и позволяет выбрать оптимальную толщину утеплителя.
Калькулятор Rockwool для расчета теплоизоляции
Калькулятор ROCKWOOL для расчета теплоизоляции стены и оценки экономической эффективности материала. Вы можете производить тепловые расчеты в реальном времени. Быстро подберите наиболее оптимальную марку теплоизоляции Rockwool для вашего дома и рассчитайте необходимое количество пакетов плит и гелиоустановок для обрабатываемой поверхности.
Калькулятор теплопроводности для расчета толщины стен
Споры о необходимости утепления стен и фасадов домов никогда не утихнут.Одни советуют утеплить фасад, другие уверяют, что это экономически неоправданно. Частного разработчика, не имеющего во всем этом серьезных познаний в теплофизике, разобраться сложно. С одной стороны, теплые стены уменьшают тепловой поток. Но какова «цена вопроса» – теплые стены будут стоить дороже.
Как очистить генератор парового утюга
Как очистить генератор парового утюга | Philips
0
Корзина
В настоящее время в вашей корзине нет товаров.
{{#if isPersonalizedBundle}} Показать еще {{#if curatedBundle.price}}
~~{{curatedBundle.price}}~~
{{curatedBundle.discountPrice}}
{{/ if}} {{/ if} } {{#if isSubscriptionBundle}} {{#if curatedBundle.displayPrice}}
{{curatedBundle.displayPrice}}
+ {{curatedBundle.displayRecurringCharge.totalFormattedValue}} / {{curatedBundle} {/} 9000Plan000 } {{/если если}} {{#if isBundle}} {{#each bundle}}
{{#if bundle.label}} {{bundle.label}} {{else}} Товар в комплекте {{/ if}}
{{#if totalPrice}} {{#if previousPrice}}
~~{{previousPrice}}~~
{{/ if}}
{{totalPrice}}
{{/ if}}
{{/ each}} {{/если}} {{#if isSingleItem}}
{{#if miniCartProductpath}} {{/ if}} {{#if miniCartProductpath}} {{/ if}} {{#if DiscountValue}}
– {{DiscountValue}}
{{/ if}} {{#if title}}
{{#if miniCartProductpath}} {{#iff amount ‘gt’ ‘1’}} { {amount}} x {{/ iff}} {{title}} {{else}} {{#iff amount ‘gt’ ‘1’}} {{amount}} x {{/ iff}} {{title}} {{/ if}}
{{/ if}} {{#if sellerName}} {{soldBySiteText}} {{sellerName}} {{/ if}} {{#if totalPrice.formattedValue}} {{#if previousPrice.formattedValue}}
~~{{previousPrice.formattedValue}}~~
{{/ if}}
{{totalPrice.formattedValue}}
{{/ if}}
Не удалось удалить этот элемент из Ваша Корзина. Пожалуйста, попробуйте еще раз.
{{/ if}} {{/ each}} {{#iff cart.attributes.pricing.orderDiscountNoDelivery.value ‘gt’ 0}}
Рекламная скидка: – {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}
{{/ iff}}
Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value ‘gt’ 0}} {{cart.attributes.pricing.totalDelivery.formattedValue}} {{else}} БЕСПЛАТНО {{/ iff}}
Промежуточный итог: {{cart.attributes.pricing. total.formattedValue}}
Как очистить ваш парогенератор
Выберите парогенератор
у меня есть … CompactCareEasyCareFastCareFastCare CompactHI5900 seriesInstantCarePerfectCare AquaPerfectCare Аква ProPerfectCare Аква Silence PerfectCare Аква EcoPerfectCare CompactPerfectCare Compact EssentialPerfectCare ElitePerfectCare Elite PlusPerfectCare Elite SilencePerfectCare ExpertPerfectCare PerformerPerfectCare PurePerfectCare VivaSpeedCare
Вы можете найти название продукта на боковой стороне парогенератора
Это очень легко найти, если ваш парогенератор г утюг.Просто посмотрите на правую или левую сторону парогенератора. Там написано название вашего продукта, например PerfectCare Elite, PerfectCare Performer и т. Д.
Зачем очищать парогенератор от накипи?
Со временем парогенераторы могут накапливаться. Чем жестче вода в вашем районе, тем быстрее образуются и затвердевают накипи, если их не удалить. Регулярная очистка от накипи предотвращает появление белых / коричневых пятен на одежде, коричневой воды и протечек.Регулярная чистка утюга обеспечивает максимальную паропроизводительность и продлевает срок службы парогенераторов.
Как очистить парогенератор
Функция Easy De-Calc
PerfectCare Aqua (GC86xx) | PerfectCare Aqua Eco (GC86xx) | PerfectCare Aqua Pro (GC93xx, GC94xx) | PerfectCare Aqua Silence (GC86xx) | PerfectCare Elite (GC96xx) | PerfectCare Elite Plus (GC96xx) PerfectCare Elite Silence (GC96xx) | PerfectCare Expert (GC92xx)
Когда мигает индикатор DE-CALC, пора выполнить удаление накипи.Для достижения наилучших результатов вы можете делать это как часть обычного режима глажки.
Отключите от сети и дайте ему полностью остыть – не менее 2 часов.
Установите парогенератор на край стола или раковины. Держите чашку (не менее 350 мл) под ручкой EASY DE-CALC.
Снимите ручку. Дайте стечь воде и частицам накипи.
Установите ручку на место и поверните по часовой стрелке, чтобы затянуть.
Теперь можно продолжать гладить!
Снимите ручку.Дайте стечь воде и частицам накипи.
Узнайте, как очистить парогенератор
Функция Smart Calc Clean

PerfectCare Compact (GC78xx) | PerfectCare Compact Essential (GC68xx) | FastCare (GC77xx) | FastCare Compact (GC67xx) | Серия HI59xx | PerfectCare Performer (GC87xx) | PerfectCare Viva (GC70xx) | SpeedCare (GC66xx)
Когда ваш парогенератор издает звуковой сигнал и мигает индикатор CALC CLEAN, пора удалить накипь.
Наполните резервуар для воды наполовину и убедитесь, что парогенератор включен. Если в вашем утюге есть шкала температуры с настройкой CALC CLEAN, установите ее на CALC CLEAN.
Поместите утюг в контейнер SMART CALC CLEAN. Контейнер поставлялся вместе с парогенератором в коробке.
Нажмите и удерживайте кнопку CALC CLEAN в течение 2 секунд, пока не раздастся звуковой сигнал.
ПРИМЕЧАНИЕ. В некоторых моделях кнопка очистки от накипи находится перед ручкой утюга.
Когда ваш парогенератор перестанет подавать звуковой сигнал и индикатор CALC CLEAN перестанет мигать, процесс очистки завершен. Процесс занимает примерно 2 минуты. Протрите подошву чистым полотенцем.
Теперь можно продолжать гладить!
Узнайте, как очистить парогенератор
Функция картриджа против накипи PureSteam

PerfectCare Pure (GC76xx)
Когда ваш парогенератор издает звуковой сигнал и мигает индикатор ANTI-CALC, пора заменить Pure Steam картридж против накипи.Если вы не замените картридж, парогенератор проработает еще 15-30 минут, а затем автоматически отключится, чтобы предотвратить повреждение.
Если у вас нет под рукой сменного картриджа, вы можете продолжить глажение, используя деминерализованную воду или воду, очищенную от накипи из фильтра для воды Philips IronCare.
Откройте дверцу ANTI CALC FILTER на основании парогенератора и выньте старый картридж из отсека.
Возьмите новый картридж и снимите резиновую прокладку с нижней части.
Поместите новый картридж в отсек и нажмите на него до щелчка. Закройте дверь.
Теперь можно продолжать гладить!
Часто задаваемые вопросы о парогенераторах Philips
Следует ли использовать деминерализованную или гладильную воду для предотвращения образования известкового налета в парогенераторе?
Мы рекомендуем использовать водопроводную или деминерализованную воду для всех парогенераторов и утюгов Philips.Деминерализованная вода – лучший способ предотвратить накопление известняка в утюге.
Никогда не используйте воду для глажки или ароматизированную воду в парогенераторе Philips. Используя их, ваш утюг загрязняется и может выйти из строя.
Могу ли я использовать парогенератор, когда мигает индикатор очистки от накипи?
Нет, когда мигает индикатор удаления накипи, парогенератор перестанет работать. Вам необходимо выполнить полную процедуру удаления накипи, прежде чем парогенератор снова будет готов к работе.
Я закончил очистку парогенератора от накипи, но индикатор очистки от накипи продолжает мигать.
Может случиться так, что процедура очистки от накипи не полностью завершена и сброс не был выполнен успешно. (Функция Smart Calc Clean)

Повторите операцию по удалению накипи и убедитесь, что процесс завершен. Когда процедура очистки от накипи будет завершена, ваш утюг перезагрузится, и индикатор очистки от накипи автоматически выключится. (Функция Easy De-Calc)
Если проблема остается или у вас есть вопросы, всегда обращайтесь в центр поддержки потребителей Philips
Процедура Calc-Clean не запускается, что мне делать?
Процедура очистки от накипи запустится только после выполнения следующих действий:

Наполните емкость для воды
Поместите парогенератор на поддон для удаления накипи
Нажмите и удерживайте в течение 2 секунд кнопку очистки от накипи
Белые хлопья или коричневые пятна продолжают выходить на подошве утюга после удаления накипи
Если после удаления накипи на одежде остаются белые хлопья или коричневые пятна, мы рекомендуем повторить процедуру удаления накипи: так вы избавитесь от накипи. промойте утюг еще раз, и все остатки накипи будут смыты с него.
Мой парогенератор не обрабатывает пар после удаления накипи
После того, как вы закончите процедуру удаления накипи и снова начнете гладить, вода может выходить из подошвы утюга и пропариться (или будет слабым). Это происходит, если в утюге все еще остается вода после процедуры очистки от накипи.
Чтобы решить эту проблему и удалить воду из системы, нажмите кнопку подачи пара и удерживайте ее не менее 30 секунд: вы услышите звук перекачки, и как только вся вода будет удалена, вы заметите, что образуется пар.
Нужно ли мне очищать парогенератор от накипи, даже если я всегда использую деминерализованную воду?
Когда вы всегда используете деминерализованную воду, в парогенераторе не будет образовываться известняк. Однако в некоторых парогенераторах индикатор удаления накипи будет мигать в зависимости от времени использования прибора. В этом случае завершите процедуру удаления накипи, чтобы снова использовать прибор.
Свяжитесь с нами
По любым вопросам или запросам о продуктах Philips Garment Care

Наша команда по обслуживанию потребителей всегда готова оказать вам поддержку и помощь.

Позвоните нам: 1300 363 391
С понедельника по субботу: 7:00 – 19:00 EST
Подпишитесь на нашу рассылку новостей
52 Добавить продукт
60002 Добавить продукт
Добавить продукт
Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»).Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо аффилированность или поддержку информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении сторонних веб-сайтов или содержащейся на них информации.
Я понимаю
Обзор вариантов технологического проектирования для построения интегрированных фотоэлектрических элементов (BIPV)
https://doi.org/10.1016/j.enbuild.2020.110381Получить права и содержание
Аннотация
В этой статье рассматриваются и анализируются варианты технологического проектирования, которые стали доступными на сегодняшний день для систем BIPV на крышах и фасадах, независимо от конкретных продуктов или строительных проектов. Это означает, что это исследование не анализирует существующие продукты или реализованные здания, а дает обзор технологий для BIPV. Отправной точкой является анализ актуальности технологий BIPV для декарбонизации энергетических систем, обеспечения энергией для прямого использования электроэнергии и объединения секторов вместе с анализом немецкого рынка BIPV.В документе представлен широкий спектр вариантов технического проектирования для систем BIPV, а также их категории и анализ для обеспечения структурированного обзора. Это включает в себя подробный анализ вариантов конструкции для модулей BIPV, в котором были всесторонне исследованы не только варианты конструкции слоя фотоэлементов, но также различные варианты закладных материалов, материалов передней и задней крышки, дополнительных прослоек и компоновки электрического модуля. . Были детально исследованы два основных варианта дизайна на уровне модуля: использование фотоэлектрических ячеек в качестве основных элементов рисунков и использование цвета для скрытия фотоэлементов.Впоследствии рассматриваются варианты проектирования полных электрических систем, начиная от проектных параметров уровня подмодуля и заканчивая энергосистемами здания. Варианты дизайна для конструктивной интеграции модулей BIPV в ограждающую конструкцию здания завершают обзор возможностей технологического проектирования.
Ключевые слова
Фотовольтаика, интегрированная в здание
PV
BIPV
Модуль
Активный фасад
Комплексное остекление
Комплексная система фенестрации
Солнечная активная оболочка здания
PVV2
PV-модуль
Система 9000V2
Варианты оформления
Встраиваемое остекление
Ячеистый слой
Цвет
Рекомендуемые статьиЦитирующие статьи (0)
© 2020 Авторы.Опубликовано Elsevier B.V.
Рекомендуемые статьи
Цитирование статей
Энергия | Бесплатный полнотекстовый | Система мониторинга фотоэлектрических модулей, основанная на недорогих решениях: беспроводное приложение Raspberry и оценка
1. Введение
Большинство развитых стран продвигали политику и инициативы для достижения устойчивости за счет снижения энергетической зависимости и выбросов. Эти инициативы направлены на ограничение изменения климата и приведение к декарбонизированной энергетической системе [1]. Действительно, внедрение возобновляемых источников энергии и повышение энергоэффективности считаются ключевыми факторами сокращения выбросов и соответствия целям Парижского соглашения [2].Кроме того, эта общая ситуация в сочетании с быстрым снижением стоимости возобновляемых технологий (в основном фотоэлектрических (PV) установок – цена солнечных фотоэлектрических модулей была снижена примерно на 85% с 2010 по 2015 год [3]), способствовала росту развертывание решений с использованием возобновляемых источников энергии и инвестиции. Например, сектор возобновляемых источников энергии во всем мире добавил 167 ГВт новых генерирующих мощностей в 2017 году. Это составляет рост на 8,3% по сравнению с предыдущим годом, сохраняя аналогичные темпы с 2010 года, в среднем 8–9% в год.Эта цель была достигнута в основном за счет подключения к сети новых фотоэлектрических солнечных установок и ветряных электростанций. В 2017 году 94 ГВт было добавлено от фотоэлектрических станций и 47 ГВт от ветряных электростанций, в том числе 4 ГВт от морских ветряных электростанций [4]. Best et al. [5] подтверждает, что солнечные и ветровые ресурсы находятся на верхних ступенях энергетической лестницы, их интеграция преобладает в странах с более высокими доходами. Недавние статьи, посвященные будущим электроэнергетическим системам, также предполагают, что возобновляемые источники энергии можно рассматривать как сочетание ветровой и солнечной энергии [6].В [7], помимо использования ветровой и фотоэлектрической солнечной энергии, за последние несколько лет было оценено небольшое увеличение для других возобновляемых источников энергии для электричества. Кроме того, Ellabban et al. [8] устанавливает прямую связь между технологической зрелостью и экономическими барьерами, в основном, когда стоимость технологии превышает стоимость других конкурирующих альтернатив. Таким образом, ветряные и фотоэлектрические солнечные ресурсы в настоящее время являются наиболее интегрированными возобновляемыми источниками энергии в энергетические системы, за исключением гидроэлектростанций.Тем не менее, в мире нет энергосистем большой площади, где ветровая и солнечная энергия вырабатывает более 50% электроэнергии [9]. Интеграция ветряных и фотоэлектрических электростанций в энергетические системы сопряжена с определенными техническими проблемами, в основном сосредоточенными на надежности, качество и стабильность электроэнергии [10]. Прерывистый характер таких источников может увеличить напряжение сети, в основном из-за нежелательных колебаний на стороне питания [11], которые могут повлиять на регулирование напряжения в системах передачи [12]. На уровне низкого / среднего напряжения также были предложены различные стратегии управления реактивной мощностью для облегчения интеграции возобновляемых источников энергии [13], включая сокращение активной мощности [14].В качестве дополнительного решения, гарантирующего баланс между производством и спросом, с уменьшенной мощностью и стоимостью операционных резервов [15], краткосрочное прогнозирование производства фотоэлектрической энергии становится актуальной темой, представляющей интерес. Фактически, в специальной литературе можно найти несколько методов прогнозирования фотоэлектрической мощности на краткосрочный период [16,17,18]. Эти методы зависят от погодных условий и предыдущих данных о производстве фотоэлектрической энергии. Таким образом, обновленные данные о погоде и электроэнергии позволят нам более точно прогнозировать краткосрочное производство фотоэлектрической энергии.Более того, технологии мониторинга в реальном времени могут предоставлять актуальную локальную и точную информацию для обеспечения контроля и надежности сети [19]. Для достижения этих целей и по мнению Colak et al. [20], существующие энергосистемы должны быть модернизированы с точки зрения технологий датчиков, связи, измерения и автоматизации. Что касается систем мониторинга PV, предшествующие усилия можно найти в специальной литературе. Недорогие решения рассматривались в качестве приоритета в течение последнего десятилетия, предлагая различные системы мониторинга и связи.В [21] предлагается недорогая система сбора данных на основе микроконтроллеров (DAQS) для удаленных фотоэлектрических систем перекачки воды. Связь основана на сети GSM и, в частности, на службе коротких текстовых сообщений (SMS). Материалы, посвященные модулям связи по линиям электропередач (PLC), также можно найти в специальной литературе. В [22] предлагается ПЛК, совместимый с HomePlug, для мониторинга каждого фотоэлектрического модуля. Другой пример, основанный на модуле ПЛК, оценивается в [23], где одновременно контролируются четыре фотоэлектрических панели.Тем не менее, недавние публикации подтверждают, что уровень шума в сети с линиями электропередач считается намного выше, чем в сетях связи любого другого типа [24]. Полуавтоматическое решение для тестирования и контроля работоспособности фотоэлектрических модулей описано в [25]. Модифицированный реостат используется для оценки ВАХ фотоэлектрического модуля. Связь между узлами осуществляется через проводной протокол связи RS485, и решение построено на проводных / беспроводных устройствах и Интернете вещей (IoT), концепция, описанная в [26].Установка PV контролируется на уровне инвертора. В этот вклад также включено подробное сравнение систем мониторинга и передачи. Другое решение, основанное на технологиях проводных / беспроводных сенсорных сетей для мониторинга солнечных панелей на месте, обсуждается в [27]. В предлагаемой архитектуре использовались недорогие инструменты с открытым исходным кодом на базе платформы Arduino, включая беспроводное соединение ZigBee. Беспроводная технология на основе ZigBee также предлагается в [28] для обеспечения систем онлайн-мониторинга для фотоэлектрических электростанций, подключенных к сети.Обзор устройств и модулей ZigBee описан в [29], включая фотоэлектрическую энергетическую систему, принадлежащую компании по очистке и распределению воды. Оценка точности измерений обсуждается в [30]. Недавний обзор систем мониторинга PV можно найти в [31], в основном он сосредоточен на предложениях по низкозатратному мониторингу. Подробный обзор компонентов системы мониторинга PV, таких как датчики, контроллеры, решения для передачи и хранения данных, также включен в эту работу. Согласно предыдущим работам и вкладам авторов в мониторинг PV [32], в этой статье предлагается гибкая, недорогая и удобная система мониторинга, основанная на макетных платах с открытым исходным кодом для фотоэлектрических электростанций в соответствии с требованиями стандарта IEC-61724.Основные результаты этого документа резюмируются следующим образом:
фотоэлектрических установок контролируются на уровне фотоэлектрических модулей в соответствии с текущим стандартом IEC-61724, оцениваются характеристики фотоэлектрических модулей и обеспечивается профилактическое обслуживание.
Недорогие беспроводные решения с открытым исходным кодом используются для облегчения интеграции предлагаемой системы в фотоэлектрические электростанции.
Беспроводное решение является гибким и может быть адаптировано в соответствии с компоновкой и конфигурацией фотоэлектрических модулей.
Остальная часть документа структурирована следующим образом: Раздел 2 дает подробное описание предлагаемого недорогого решения для мониторинга. Раздел 3 описывает экспериментальные полевые испытания, проведенные на испанской фотоэлектрической установке, подключенной к сети. Обширные результаты и оценка предлагаемого решения также включены в этот раздел. Наконец, в разделе 4.
3. Результаты и оценка решения
От откалиброванного недорогого аппаратного решения (раздел 2.3) и веб-приложение, описанное в разделе 2.4, предлагаемая система была протестирована и оценена на испанской фотоэлектрической электростанции в реальных условиях. С этой целью в установках CETENMA SOLAR в течение нескольких месяцев проводился мониторинг модулей PV Soltec Solar-trakers 250 Wp, подключенных к сети [83]. Для оценки предложенного решения все переменные также были измерены с помощью стандартного оборудования. Затем оба набора данных сравнивались, чтобы оценить пригодность предлагаемого недорогого решения. Действительно, солнечное излучение контролировалось стандартным пиранометром Kipp and Zonen CM21, который также использовался для калибровки в специальной литературе [84].Метеорологические данные, включая температуру, относительную влажность и скорость ветра, были собраны с использованием системы сбора данных NI PCI 6221. Эта карта сбора данных недавно использовалась для мониторинга выработки фотоэлектрической электроэнергии [85] и для измерения относительной влажности [86]. ]. Наконец, электрические параметры были собраны с помощью ваттметра HAMEG HM8115-2 и анализатора электросети Fluke 434 Power. Все переменные контролировались и управлялись с помощью приложения, разработанного авторами в среде LabView.На рисунке 8 изображены наблюдаемая фотоэлектрическая установка и оборудование, используемое для оценки предлагаемого недорогого решения. Как упоминалось ранее, предлагаемая недорогая система оценивалась в течение нескольких месяцев, чтобы обеспечить пригодность этого решения в реальных условиях фотоэлектрической установки. По отслеживаемым параметрам предлагаемая недорогая система также смогла обнаружить возможные отклонения фотоэлектрических панелей солнечных батарей в соответствии с другими факторами [87]. На рисунке 9 сравниваются данные о температуре и солнечной радиации, собранные предлагаемым недорогим решением и стандартным оборудованием.Кроме того, на Рисунке 10 показаны данные о мощности, генерируемой фотоэлектрической системой, от недорогого решения и коммерческой системы регистрации данных, а также напряжение сети переменного тока. Различия между обоими собранными результатами были определены и сравнены в соответствии с требованиями IEC-61724. Таблица 6 суммирует эти различия, включая пределы допустимых ошибок IEC-61724 и обеспечивает пригодность настоящего решения.
Предлагаемая система была также реализована в реальной фотоэлектрической солнечной установке (5 кВт) для мониторинга и сбора электрических и метеорологических данных в течение разных недель.Эта фотоэлектрическая электростанция представляет собой установку под крышей, подключенную к сети и расположенную в Политехническом университете Картахены на юго-востоке Испании. Он включает 18 фотоэлектрических модулей Saclima AMS 310 Wp, состоящих из двух параллельно соединенных цепочек. Выбран инвертор Ingeteam 4.6 TL 5 кВт. Потребляемая мощность этого здания всегда значительно превышает максимальную активную мощность, обеспечиваемую этой фотоэлектрической электростанцией. Таким образом, генерируемая активная мощность полностью используется для снижения активной мощности, требуемой зданием.
С учетом собранных метеорологических и электрических данных, на рисунке 11 обобщены некоторые детали реализации предлагаемого решения в этой реальной фотоэлектрической установке, подключенной к сети. Узлы для данных электрического и метеорологического мониторинга показаны на рисунке в соответствии с уровнями изоляции, требуемыми для узлов при наружных условиях. Также отслеживаются переменные PV-модуля. В качестве примера данных, собранных фотоэлектрическим модулем, на рисунке 12 показаны электрические данные, соответствующие переменным как постоянного, так и переменного тока.Также показаны постоянный ток фотоэлектрического модуля и общий постоянный ток, обеспечиваемый фотоэлектрической установкой. На рисунке 13 сравниваются уровни освещенности и активная мощность, генерируемая фотоэлектрическими установками, которые также контролируются предлагаемым решением. Собранные данные о PV-модуле и температуре окружающей среды также включены в рисунок. Согласно этим результатам, пригодность и гибкость этого решения показывают, что его можно применять не только в новых установках, но и на действующих в настоящее время фотоэлектрических электростанциях.
4. Выводы
Описана и оценена альтернативная система мониторинга для фотоэлектрических установок. Решение основано на недорогой системе с открытым исходным кодом в соответствии с требованиями IEC-61724. Предлагаемая система мониторинга собирает как метеорологические, так и электрические данные на уровне фотоэлектрических модулей, обеспечивая гибкую и беспроводную архитектуру, которая может быть реализована в большинстве фотоэлектрических установок. Датчики были откалиброваны в лабораторных условиях, и результаты соответствуют минимальным значениям точности IEC-61724 в отношении тока, напряжения и мощности.Температура PV-модуля также доступна из предложенного решения со средней погрешностью менее 4%. Что касается экономического эффекта, стоимость предлагаемого решения для мониторинга ниже, чем текущие коммерческие решения. Действительно, в документе приводится подробная информация о стоимости, включая датчики и требования к оборудованию для шлюза и соответствующих узлов.
Различные кампании полевых испытаний были проведены в испанских фотоэлектрических установках, подключенных к сети. Для оценки предложенного решения отслеживаемые данные сравнивались с данными, собранными с помощью коммерческого оборудования для регистрации данных, с получением ошибок менее 2% для метеорологических и электрических переменных.В статью также включены обширные результаты. Наконец, также был включен интерфейс веб-сервера для обеспечения подключения и мониторинга внешнего клиента. Он основан на emoncms, веб-приложении с открытым исходным кодом для обработки, регистрации и визуализации данных об энергии и других данных об окружающей среде.
Расчет калькулятора утепления дома онлайн. Калькулятор толщины теплоизоляции онлайн
В последнее время очень острые дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным.Обычному разработчику, не обладающему специальными знаниями в области теплофизики, сложно все это разобраться. С одной стороны, теплые стены связаны с меньшими расходами на отопление. С другой стороны, «ценовой вопрос» – теплые стены обойдутся застройщику дороже.
Для чего нужен калькулятор теплопроводности стен?
В каждом отдельном случае следует учитывать необходимую толщину изоляционного материала для стен вашего дома и рассчитывать, сколько вы сэкономите на отоплении после обогрева и через какое время окупятся приобретенные материалы и все работы.Мы подобрали наиболее удобные и понятные услуги по расчету необходимой толщины теплоизоляционного материала.
Теплотехнический калькулятор. Расчет точки росы на стене
Онлайн-калькулятор от smartcalc.ru позволит рассчитать оптимальную толщину утеплителя для стен дома и жилых помещений. Вы сможете рассчитать толщину утеплителя и рассчитать точку росы при утеплении дома различными материалами.Калькулятор smartcalc.ru позволяет визуально увидеть место конденсации в стене. Это наиболее удобный теплотехнический калькулятор для расчета теплоизоляции и точки росы.
Калькулятор толщины изоляции для стен, потолка, пола
С помощью этого калькулятора вы можете рассчитать толщину изоляции для стен, крыш, потолков дома и других строительных конструкций в соответствии с регионом вашего проживания, материалом и толщиной стен, а также другими важными параметрами теплоизоляции.Выбирая на калькуляторе различные теплоизоляционные материалы, вы сможете найти оптимальную толщину утеплителя для стен вашего дома.
Калькулятор КНАУФ. Расчет толщины теплоизоляции
Калькулятор позволяет рассчитать толщину утепления стен в крупных городах Российской Федерации в различных конструкциях на тепловом калькуляторе КНАУФ, созданном профессионалами компании КНАУФ Инсулейшн. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий».Бесплатный онлайн-калькулятор для расчета теплоизоляции KNAUF, сервис имеет удобный и понятный интерфейс.
Калькулятор Rockwool для расчета толщины изоляции стен
Калькулятор разработан специалистами Rockwool для расчета необходимой толщины теплоизоляции и оценки экономической эффективности ее установки. Сделать теплотехнический расчет, выбрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек минеральной ваты очень просто.
Как убрать точку росы на стене при утеплении
Калькулятор позволяет определить тип изоляционных материалов для фундамента, рассчитать количество необходимых материалов и получить общую стоимость, включая крепеж для плит.
Калькулятор для расчета и выбора утеплителя для сайдинга.
С помощью данной услуги вы можете определить виды теплоизоляции и гидроизоляции, которые подходят для утепления стен под сайдинг.Более того, калькулятор позволит вам определить стоимость и рассчитать количество необходимых материалов.
Калькулятор расчета теплоизоляции вентилируемого фасада
Для того, чтобы правильно выбрать материалы для утепления вентилируемого фасада, выбрать гидроизоляцию и крепеж, воспользуйтесь данной услугой. Введя площадь стен и толщину плит, вы рассчитаете необходимый объем материалов и узнаете их стоимость.
Онлайн-калькулятор для расчета стоимости штукатурного фасада.
Сервис позволяет определить виды материалов, стоимость и объемы. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.
Расчет материалов для утепления каркасных стен
Если перед вами стоит задача по утеплению каркасных стен, то этот калькулятор для вас. Зная площадь стен и толщину утеплителя, вы легко сможете рассчитать необходимые материалы.

Онлайн расчет утеплителя пола под стяжку
Для пола, который планируется сделать из цемента или любого другого, требуются специальные прочные изоляционные материалы.
Онлайн расчет утепления пола по лагам
Чтобы правильно выбрать изоляционные материалы для пола, уложенного на деревянные балки, воспользуйтесь калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.
Расчет теплоизоляции межкомнатных перегородок
Выберите изоляцию для перегородки.Вы сможете рассчитать количество и вид утеплителя, его стоимость, а также сразу оформить заявку.
Калькулятор изоляции потолка
Просто введите площадь потолка и толщину изоляции, получите количество материалов и их стоимость.
Определить стоимость материалов для утепления межэтажных перекрытий
Для решения подобных задач воспользуйтесь онлайн-расчетом цен и количества необходимых материалов.
Онлайн расчет утепления мансарды
Для утепления чердака следует выбрать материалы с помощью данной услуги.
Расчет утеплителя для скатной кровли (мансарды)
Для утепления скатной кровли, помимо утеплителя, необходимы пароизоляция и ветровлагозащитная мембрана, с помощью этого онлайн-калькулятора вы легко определите нужные вам материалы и их примерную стоимость.
Расчет утеплителя для плоской кровли
Для расчета материалов для плоской кровли предлагаем воспользоваться калькулятором. В расчет также входит гидроизоляционная мембрана и телескопические крепления.
Калькулятор желоба
Калькулятор позволит сделать предварительный расчет необходимых материалов для установки водоотводящей системы. Определить предварительную стоимость /
Правильный расчет теплоизоляции повысит комфорт дома и снизит затраты на отопление. При строительстве не обойтись без утеплителя , толщина которого определяется климатическими условиями региона и используемыми материалами. Для утепления используется пенополистирол, пеноплекс, минеральная вата или эковата, а также штукатурка и другие отделочные материалы.
Для расчета толщины утеплителя необходимо знать значение минимального термического сопротивления … Оно зависит от особенностей климата. При его расчете учитывается продолжительность отопительного периода и разница между температурами в помещении и на улице (средняя за то же время). Так, для Москвы сопротивление теплопередаче для наружных стен жилого дома должно быть не менее 3,28, в Сочи достаточно 1,79, а в Якутске 5.28 требуется.
Термическое сопротивление стены определяется как сумма сопротивлений всех структурных слоев, несущих и изоляционных. поэтому толщина изоляции зависит от материала, из которого сделана стена. … Для кирпичных и бетонных стен требуется больше изоляции, для дерева и пеноблоков – меньше. Обратите внимание на толщину материала, выбранного для несущих конструкций, и на его теплопроводность. Чем тоньше несущие конструкции, тем большей должна быть толщина утеплителя.
Если требуется толстый утеплитель, лучше утеплить дом снаружи. Это сэкономит внутреннее пространство. Кроме того, внешняя изоляция позволяет избежать скопления влаги внутри помещения.
Теплопроводность
Способность материала передавать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Величина, обратная теплопроводности, называется термическим сопротивлением.Для его расчета используется значение теплопроводности в сухом состоянии, которое указывается в паспорте используемого материала. Вы также можете найти его в таблицах.
Однако следует учитывать, что в углах, стыках несущих конструкций и других специальных конструктивных элементах теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть мостики холода, по которым тепло будет уходить из дома. Стены в этих местах потеют. Чтобы этого не произошло, значение термического сопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимым.
Пример расчета
Рассчитать толщину теплоизоляции на простом калькуляторе несложно. Для этого сначала рассчитывается сопротивление теплопередаче опорной конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, пенобетон плотностью 300 имеет коэффициент теплопроводности 0,29. При толщине блока 0,3 метра значение теплового сопротивления:
.
Рассчитанное значение вычитается из минимального значения.Для условий Москвы изоляционные слои должны иметь сопротивление не менее:
.
Затем, умножив теплопроводность изоляции на необходимое тепловое сопротивление, получаем необходимую толщину слоя. Например, для минеральной ваты с коэффициентом теплопроводности 0,045 толщина не должна быть меньше:
0,045 * 2,25 = 0,1 м
Помимо теплового сопротивления учитывается расположение точки росы.Точка росы – это место в стене, где температура может упасть настолько, что возникнет конденсат – роса. Если это место находится на внутренней поверхности стены, она запотевает и может начаться процесс гниения. Чем холоднее на улице, тем ближе точка росы к комнате. Чем теплее и влажнее в помещении, тем выше температура точки росы.
Толщина утеплителя в каркасном доме
В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.
Требуемая толщина определяется по тем же формулам, что и для традиционного строительства. Дополнительные слои многослойной стены дают примерно 10% ее стоимости. Толщина стен каркасного дома меньше, чем при традиционной технологии, а точка росы может быть ближе к внутренней поверхности. поэтому не стоит слишком сильно экономить на толщине утеплителя.
Как рассчитать толщину изоляции крыши и чердака
В формулах для расчета сопротивления кровли используются те же, но минимальное тепловое сопротивление в этом случае немного выше.Неотапливаемые чердаки покрыты объемным утеплителем. Ограничений по толщине нет, поэтому рекомендуется увеличить ее в 1,5 раза относительно расчетной. На чердаке для утепления кровли используются материалы с низкой теплопроводностью.
Как рассчитать толщину утеплителя пола
Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать изоляцию пола. Если цоколь и фундамент не утеплены, считается, что температура в черновом полу равна температуре наружного воздуха, а толщина утеплителя рассчитывается так же, как и для наружных стен.Если делается утепление подвала, его сопротивление вычитается из значения минимально необходимого термического сопротивления для района строительства.
Расчет толщины пенопласта
Популярность пенопласта определяется его дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт практически непроницаем для пара, поэтому его нельзя использовать для внутреннего утепления … Он располагается снаружи или посередине стены.
Теплопроводность пенопласта, как и других материалов, зависит от плотности … Например, при плотности 20 кг / м3 коэффициент теплопроводности составляет около 0,035. Следовательно, толщина пены 0,05 м обеспечит тепловое сопротивление 1,5.
Даже популярные сейчас коттеджи из бревна или профилированного бруса необходимо дополнительно утеплять или возводить из деревянного массива толщиной 35-40 см, которого практически нет на рынке. Что уж говорить о каменных постройках (блочных, кирпичных, монолитных).
Что значит «правильно утеплить»
Итак, без слоев теплоизоляции не обойтись, с этим согласны подавляющее большинство домовладельцев. Некоторым из них приходится изучать вопрос при постройке собственного гнезда, другие ломают голову над утеплением, чтобы с помощью фасадных работ благоустроить уже эксплуатируемый коттедж. В любом случае к вопросу нужно подходить очень щепетильно.
Соблюдение технологии утепления – это одно, но ведь застройщики часто ошибаются еще на этапе покупки материала, в частности, неправильно выбирают толщину слоя утеплителя.Если в жилище слишком холодно, находиться в нем будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличии запаса производительности теплогенератора) проблема может быть решена увеличением мощности системы отопления, что однозначно влечет за собой значительное удорожание покупки энергоресурсов.
Но обычно все заканчивается гораздо печальнее: при небольшой толщине изоляционного слоя ограждающие конструкции промерзают.А это вызывает перемещение точки росы внутри помещения, из-за чего конденсат падает на внутренние поверхности стен и полов. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы … Самое неприятное, что малым количеством крови невозможно устранить неприятности. Например, на фасаде придется демонтировать (или «закопать») отделочный слой, затем создать еще один барьер утеплителя, а затем снова отделать стены. Это очень дорого, лучше все делать сразу.
Важно! Технологичный современный утеплитель недорого будет стоить, а с увеличением толщины пропорционально увеличится цена. Поэтому создавать слишком большой запас теплоизоляции обычно нет смысла, это пустая трата денег, особенно если случайному перегреву подвергается лишь часть конструкций дома.
Принципы расчета изоляционного слоя
Теплопроводность и термическое сопротивление
Прежде всего, необходимо определить основную причину охлаждения здания.Зимой у нас есть система отопления, которая нагревает воздух, но выделяемое тепло проходит через ограждающую конструкцию здания и рассеивается в атмосфере. То есть происходит потеря тепла – «теплопередача». Он всегда есть, вопрос только в том, можно ли их пополнить отоплением, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градуса.
Важно! Отметим, что очень важную роль в динамике теплового баланса (в общих тепловых потерях) играют различные утечки в элементах здания – инфильтрация.Поэтому также стоит обратить внимание на герметичность и сквозняки.
Кирпич, сталь, бетон, стекло, деревянные балки … – каждый материал, используемый при строительстве зданий, так или иначе обладает способностью передавать тепловую энергию. И каждый из них обладает противоположной способностью – сопротивляться теплопередаче. Теплопроводность – величина постоянная, поэтому в системе СИ есть показатель «коэффициент теплопроводности» для каждого материала. Эти данные важны не только для понимания физических свойств конструкций, но и для последующих расчетов.
Приведем данные по некоторым основным материалам в виде таблицы.
Теперь о сопротивлении теплопередаче. Величина сопротивления теплопередаче обратно пропорциональна теплопроводности. Этот показатель касается как ограждающих конструкций, так и материалов как таковых. Он используется для характеристики теплоизоляции стен, полов, окон, дверей, крыш …
Для расчета теплового сопротивления используется следующая общедоступная формула:
Индекс «d» здесь означает толщина слоя, а индекс «k» – теплопроводность материала.Оказывается, сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое тепловое сопротивление существующей стены или правильную изоляцию по толщине.
Например: полукирпичная стена (сплошная) имеет толщину 120 мм, то есть индекс R будет 0,17 м² · K / Вт (толщина 0,12 метра, деленная на 0,7 Вт / (м * K)) . Аналогичная кладка в кирпич (250 мм) покажет 0.36 м² · K / Вт, а в два кирпича (510 мм) – 0,72 м² · K / Вт.
Скажем, на минеральной вате 50; сто; Показатели термического сопротивления 150 мм будут следующими: 1,11; 2,22; 3,33 м² · К / Вт.
Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому для того, чтобы рассчитать, например, тепловое сопротивление такой стены, все ее слои нужно рассматривать отдельно, а затем суммировать полученные показатели.
Есть ли требования к термическому сопротивлению????????????? отопительный период? К счастью для домовладельцев, вам не нужно повторно использовать сложные формулы.Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». Этот нормативный документ касается зданий различного назначения, эксплуатируемых в разных климатических зонах. Это и понятно, ведь температура для жилых и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими экстремальными отрицательными температурами и продолжительностью отопительного периода, поэтому выделяют такую среднюю характеристику, как градусо-день отопительного сезона.
Важно! Еще один интересный момент – основная интересующая нас таблица содержит нормированные показатели для различных ограждающих конструкций. В общем, в этом нет ничего удивительного, ведь тепло из дома уходит неравномерно.
Попробуем немного упростить таблицу по требуемому тепловому сопротивлению, это то, что мы получаем для жилых домов (м2 К / Вт):
По этой таблице становится ясно, что если в Москве (5800 градусо-дней) при средней температуре в помещении около 24 градусов) дом строится только из полнотелого кирпича, то стены придется делать больше 2х.Толщина 4 метра (3,5 Х 0,7). Осуществимо ли это технически и по деньгам? Конечно, это абсурд. Именно поэтому нужно использовать изоляционный материал.
Очевидно, что к коттеджу в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Все, что нам нужно, – это определить градусо-суточные показатели для нашей местности и выбрать соответствующее число из таблицы. Затем, применяя формулу сопротивления теплопередаче, мы работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо нанести.
Город Градус Dd отопительного периода при температуре, + С
24 22 20 18 16 14
Абакан 7300 6800 6400 5900 5500 5000
Анадырь 10700 10100 9500 8900 8200 7600
Арзанас 6200 5800 5300 4900 4500 4000
Архангельск 7200 6700 6200 5700 5200 4700
Астрахань 4200 3900 3500 3200 2900 2500
Ачинск 7500 7000 6500 6100 5600 5100
Белгород 4900 4600 4200 3800 3400 3000
Березово (ХМАО) 9000 8500 7900 7400 6900 6300
Бийск 7100 6600 6200 5700 5300 4800
Биробиджан 7500 7100 6700 6200 5800 5300
Благовещенск 7500 7100 6700 6200 5800 5400
Братск 8100 7600 7100 6600 6100 5600
Брянск 5400 5000 4600 4200 3800 3300
Верхоянск 13400 12900 12300 11700 11200 10600
Владивосток 5500 5100 4700 4300 3900 3500
Владикавказ 4100 3800 3400 3100 2700 2400
Владимир 5900 5400 5000 4600 4200 3700
Комсомольск-на-Амуре 7800 7300 6900 6400 6000 5500
Кострома 6200 5800 5300 4900 4400 4000
Котлас 6900 6500 6000 5500 5000 4600
Краснодар 3300 3000 2700 2400 2100 1800
Красноярск 7300 6800 6300 5900 5400 4900
Курган 6800 6400 6000 5600 5100 4700
Курск 5200 4800 4400 4000 3600 3200
Кызыл 8800 8300 7900 7400 7000 6500
Липецк 5500 5100 4700 4300 3900 3500
Санкт-Петербург 5700 5200 4800 4400 3900 3500
Смоленск 5700 5200 4800 4400 4000 3500
Магадан 9000 8400 7800 7200 6700 6100
Махачкала 3200 2900 2600 2300 2000 1700
Минусинск 4700 6900 6500 6000 5600 5100
Москва 5800 5400 4900 4500 4100 3700
Мурманск 7500 6900 6400 5800 5300 4700
Муром 6000 5600 5100 4700 4300 3900
Нальчик 3900 3600 3300 2900 2600 2300
Нижний Новгород 6000 5300 5200 4800 4300 3900
Нарьян-Мар 9000 8500 7900 7300 6700 6100
Великий Новгород 5800 5400 4900 4500 4000 3600
Олонец 6300 5900 5400 4900 4500 4000
Омск 7200 6700 6300 5800 5400 5000
Орел 5500 5100 4700 4200 3800 3400
Оренбург 6100 5700 5300 4900 4500 4100
Новосибирск 7500 7100 6600 6100 5700 5200
Партизанск 5600 5200 4900 4500 4100 3700
Пенза 5900 5500 5100 4700 4200 3800
Пермь 6800 6400 5900 5500 5000 4600
Петрозаводск 6500 6000 5500 5100 4600 4100
Петропавловск-Камчатский 6600 6100 5600 5100 4600 4000
Псков 5400 5000 4600 4200 3700 3300
Рязань 5700 5300 4900 4500 4100 3600
Самара 5900 5500 5100 4700 4300 3900
Саранск 6000 5500 5100 5700 4300 3900
Саратов 5600 5200 4800 4400 4000 3600
Сортавала 6300 5800 5400 4900 4400 3900
Сочи 1600 1400 1250 1100 900 700
Сургут 8700 8200 7700 7200 6700 6100
Ставрополь 3900 3500 3200 2900 2500 2200
Сыктывкар 7300 6800 6300 5800 5300 4900
Тайшет 7800 7300 6800 6300 5800 5400
Тамбов 5600 5200 4800 4400 4000 3600
Тверь 5900 5400 5000 4600 4100 3700
Тихвин 6100 5600 2500 4700 4300 3800
Тобольск 7500 7000 6500 6100 5600 5100
Томск 7600 7200 6700 6200 5800 5300
Тотна 6700 6200 5800 5300 4800 4300
Тула 5600 5200 4800 4400 3900 3500
Тюмень 7000 6600 6100 5700 5200 4800
Улан-Удэ 8200 7700 7200 6700 6300 5800
Ульяновск 6200 5800 5400 5000 4500 4100
Уренгой 10600 10000 9500 8900 8300 7800
Уфа 6400 5900 5500 5100 4700 4200
Ухта 7900 7400 6900 6400 5800 5300
Хабаровск 7000 6600 6200 5800 5300 4900
Ханты-Мансийск 8200 7700 7200 6700 6200 5700
Чебоксары 6300 5800 5400 5000 4500 4100
Челябинск 6600 6200 5800 5300 4900 4500
Черкесск 4000 3600 3300 2900 2600 2300
Чита 8600 8100 7600 7100 6600 6100
Элиста 4400 4000 3700 3300 3000 2600
Южно-Курильск 5400 5000 4500 4100 3600 3200
Южно-Сахалинск 6500 600 5600 5100 4700 4200
Якутск 11400 10900 10400 9900 9400 8900
Ярославль 6200 5700 5300 4900 4400 4000
Примеры расчета толщины утеплителя
Предлагаем рассмотреть на практике процесс расчета теплоизоляционного слоя стены и потолка жилого чердака.Для примера возьмем дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.
Итак, если температура 22 градуса для жителей нормальная, то фактический показатель градусо-суток в данном случае равен 6000. Соответствующий показатель находим в таблице нормативов термического сопротивления, это 3,5 м² · К / W – будем к этому стремиться.
Стена получится многослойной, поэтому сначала определяем, какое термическое сопротивление даст голый пеноблок. Если средняя теплопроводность пенобетона около 0.4 Вт / (м * К), то при толщине 20 мм эта внешняя стена даст сопротивление теплопередаче на уровне 0,5 м2 · К / Вт (0,2 метра делим на коэффициент теплопроводности 0, 4).
То есть для качественной теплоизоляции нам не хватает около 3 м² · К / Вт. Их можно получить с минеральной ватой или пенополистиролом, который будет устанавливаться сбоку на фасаде в вентилируемой навесной конструкции или с мокрым навесом. склеенная теплоизоляция. Немного трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть необходимое (недостающее) сопротивление теплопередаче умножаем на теплопроводность (берем из таблицы).
В цифрах это будет выглядеть так: d толщина базальтовой минеральной ваты = 3 Х 0,035 = 0,105 метра. Оказывается, можно использовать материал в циновках или рулонах толщиной 10 сантиметров. Учтите, что при использовании пенопласта плотностью 25 кг / м3 и выше необходимая толщина будет такой же.
Кстати, можно рассмотреть еще один пример. Допустим, мы хотим сделать в этом же доме забор теплого застекленного балкона из полнотелого силикатного кирпича, тогда недостающее термическое сопротивление будет около 3.35 м2 · К / Вт (0,12X0,82). Если для утепления планируется использовать пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.
Для мансарды, крыши и перекрытий методика расчета будет примерно одинаковой, только исключая теплопроводность и сопротивление теплопередаче несущих конструкций. А также немного повышены требования к сопротивлению – не 3,5 м² · К / Вт, а требуется 4,6. В итоге подходит шерсть толщиной до 20 см = 4.6 Х 0,04 (утеплитель для крыши).
Использование калькуляторов
Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программы расчета толщины утеплителя.
Рассмотрим несколько вариантов:
В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно моментально получить результат.
Вот некоторые особенности использования программ:
1.Везде предлагается выбрать город / район / район строительства из выпадающего списка.
2. Все, кроме Технониколь, просят определить тип объекта: жилой / производственный, или, как на сайте Пеноплекс, городская квартира / лоджия / малоэтажный дом / хоз.
3. Затем указываем, какие конструкции нас интересуют: стены, перекрытия, мансардные перекрытия, кровля. Программа «Пеноплекс» также рассчитывает изоляцию фундамента, инженерных сетей, уличных дорожек и участков.
4. В некоторых калькуляторах есть поле для указания желаемой температуры в помещении, на сайте Rockwool их также интересуют размеры здания и вид топлива, используемого для отопления, количество проживающих. Knauf также учитывает относительную влажность воздуха в помещении.
5. На penoplex.ru необходимо указать тип и толщину стен, а также материал, из которого они изготовлены.
6. В большинстве калькуляторов есть возможность задавать характеристики отдельных или дополнительных слоев конструкций, например, характеристики несущих стен без теплоизоляции, тип облицовки…
7. Калькулятор пеноплекса для некоторых конструкций (например, для утепления кровли методом «между стропилами») может рассчитывать не только экструдированный пенополистирол, на котором специализируется компания, но и минеральную вату.
Как вы понимаете, в расчете оптимальной толщины теплоизоляции нет ничего сложного, подходить к этому вопросу стоит только с большой осторожностью. Главное – четко определить недостающее сопротивление теплопередаче, а затем выбрать утеплитель, который будет лучше всего подходить для конкретных элементов здания и используемых технологий строительства.Также не забывайте, что с теплоизоляцией частного дома необходимо заниматься комплексно, все ограждающие конструкции должны быть утеплены должным образом.
7 сентября 2016 г.
Специализация: мастер по внутренней и внешней отделке (штукатурка, шпатлевка, плитка, гипсокартон, вагонка, ламинат и тд). Кроме того, сантехника, отопление, электрика, обычная облицовка и балконные надстройки. То есть ремонт в квартире или доме производился под ключ со всеми необходимыми видами работ.
Конечно, расчет утеплителя стен в собственном доме – очень серьезная работа, особенно если это не было сделано изначально и в доме холодно. И здесь возникает ряд вопросов.
Например, какой должен быть утеплитель, какой лучше и какая толщина материала нужна? Попробуем разобраться в этих вопросах, а также посмотрим видео в этой статье, наглядно демонстрирующее тему.
Изоляция стен
Внутри или снаружи
Если вы решите воспользоваться калькулятором для расчета толщины утеплителя для стен, то точных данных вы не получите.Вы можете получить более точную и достоверную информацию вручную. Кроме того, важно расположение утеплителя, который может быть установлен как внутри, так и снаружи здания, что необходимо учитывать при расчетах!
Характеристики внутренней и внешней изоляции:
представьте, что вы пользуетесь калькулятором для расчета утеплителя для стен, но при этом укладываете утеплитель в помещении, верны ли результаты расчета? Обратите внимание на схему выше;
какой бы толщины ни был утеплитель в комнате, стена все равно останется холодной и это приведет к определенным последствиям;
, то есть это означает, что точка росы или область, где теплый воздух превращается в конденсат при встрече с холодным воздухом, переносится ближе к комнате.И чем мощнее будет внутренняя изоляция, тем ближе будет эта точка;
в некоторых случаях эта область достигает поверхности стены, где влага способствует развитию грибковой плесени. Но даже если он остается внутри стены, то эксплуатационный ресурс от этого никак не увеличивается;
Следовательно, инструкции и здравый смысл указывают на то, что внутренняя изоляция должна устанавливаться только в крайнем случае или когда необходима звукоизоляция ;
с наружной изоляцией точка росы будет находиться в зоне изоляции, что означает, что вы можете увеличить срок хранения вашей стены и избежать сырости.
Расчет – дело серьезное!
Нет Материал стены Коэффициент теплопроводности Требуемая толщина (мм)
1 Пенополистирол ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Пиломатериал клееный или массив ели и сосны поперек волокон 0,18 530
4 Керамические блоки на теплоизоляционном клее 0,17 575 *
5 Укладка газопеноблоков 400кг / м3 0,18 610 *
6 Укладка пенополистирольных блоков на клей 500кг / м3 0,18 643 *
7 Укладка газопеноблоков 600кг / м3 0,29 981 *
8 Кладка под клей керамзитобетона 800кг / м3 0,31 1049 *
9 Кладка из пустотелого керамического кирпича для CPR 1000 кг / м3 0,52 1530
10 Кладка кирпичная обыкновенная по КПП 0,76 2243
11 Кладка силикатного кирпича по КПП 0,87 2560
12 ЖБИ 2500кг / м3 2,04 6002
Теплотехнический расчет из различных материалов
Примечание к таблице.Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании выполняются перемычки и монолитные пояса из тяжелого бетона. Сверху для наглядности составлена схема – цифры совпадают с таблицей.
Итак, расчет толщины утеплителя – это определение его термического сопротивления, которое мы обозначим буквой R – постоянное значение, которое рассчитывается отдельно для каждой области.
Для наглядности возьмем среднюю цифру. R = 2,8 (м2 * К / Вт). Согласно Госстроительству эта величина является минимально допустимой для жилых и общественных зданий.
В случаях, когда теплоизоляция состоит из нескольких слоев, например, кирпичная кладка, пенополистирол и евровагонка, то сумма всех показателей складывается вместе – R = R1 + R2 + R3 … и общая или индивидуальная толщина слоя теплоизоляции рассчитывается по формуле R = п / к .
Здесь p будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности этого материала (Вт / м * k), значение которого вы можете взять из таблицы теплотехнических расчетов, приведенных выше.
Фактически по тем же формулам можно рассчитать энергоэффективность по утеплению подоконника или узнать толщину утеплителя пола. Используйте значение R. в соответствии с вашим регионом.
Чтобы не быть голословным, приведу пример, возьмем кирпичную кладку из двух кирпичей (обычная стена), а в качестве утеплителя – пенополистирольные плиты ПСБ-25 (пенополистирол двадцать пятый), цена что вполне приемлемо даже для бюджетного строительства.
Итак, тепловое сопротивление, которого нам нужно достичь, должно быть 2,8 (м2 * Д / Вт). Сначала выясняем термическое сопротивление этой кирпичной кладки. От тыка до тыка у кирпича 250 мм и между ними раствор толщиной 10 мм.
Отсюда p = 0,25 * 2 + 0,01 = 0,51м … Силикатный коэффициент равен 0,7 (Вт / м * k), то R кирпич = p / k = 0,51 / 0,7 = 0,73 ( м2 * К / Вт) – мы получили теплопроводность кирпичной стены, рассчитав ее своими руками.
Идем дальше, теперь нам нужно добиться суммарного показателя для слоистой стены 2,8 (м2 * К / Вт), то есть R = 2,8 (м2 * К / Вт и для этого нам нужно знать необходимую толщину пены.

Город	Градус Dd отопительного периода при температуре, + С
Город	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт-Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Нет	Материал стены	Коэффициент теплопроводности	Требуемая толщина (мм)
1	Пенополистирол ПСБ-С-25	0,042	124
2	Минеральная вата	0,046	124
3	Пиломатериал клееный или массив ели и сосны поперек волокон	0,18	530
4	Керамические блоки на теплоизоляционном клее	0,17	575 *
5	Укладка газопеноблоков 400кг / м3	0,18	610 *
6	Укладка пенополистирольных блоков на клей 500кг / м3	0,18	643 *
7	Укладка газопеноблоков 600кг / м3	0,29	981 *
8	Кладка под клей керамзитобетона 800кг / м3	0,31	1049 *
9	Кладка из пустотелого керамического кирпича для CPR 1000 кг / м3	0,52	1530
10	Кладка кирпичная обыкновенная по КПП	0,76	2243
11	Кладка силикатного кирпича по КПП	0,87	2560
12	ЖБИ 2500кг / м3	2,04	6002
