Как работает смесительный узел для теплого пола?

Чаще всего, при выборе системы теплого пола используется водяная система отопления, одним из основных элементов которой считается смесительный узел для теплого пола. С его помощью обеспечивается нормальное функционирование системы, работающей в низкотемпературном режиме. Достигается это благодаря смешению горячего теплового носителя с обраткой.

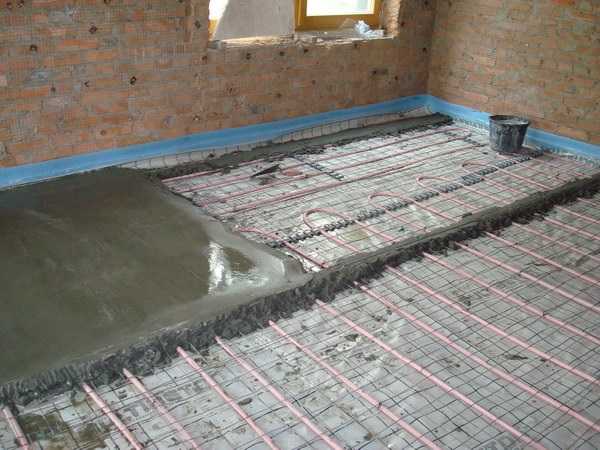

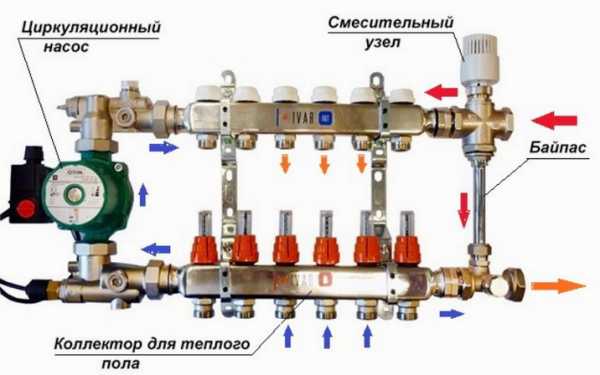

Устройство и принцип работы

Если представить себе схему смесительного узла теплого пола, то состоит он из клапана и насоса. Зачастую встречаются более расширенные варианты комплектаций.

Насос может быть вмонтирован на самом отопительном агрегате, но мощности его будет мало. Для системы обогрева пола придется устанавливать отдельную насосную установку на узел. С его помощью температура воды будет легко регулироваться и с 90 градусов снижаться до 35 – 50.

Кроме этого, смеситель обязательно снабжается предохранителем, отключающим насос, когда температура подающейся воды превысит установленную норму.

Труба для обратного хода воды, температура которой составляет 40 градусов, проходит от коллектора. На обратке встроен обратный клапан, предотвращающий движение воды в обратном направлении.

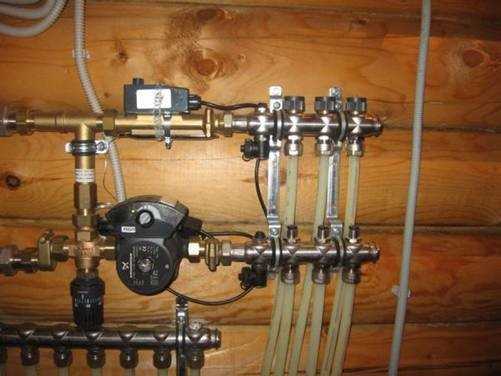

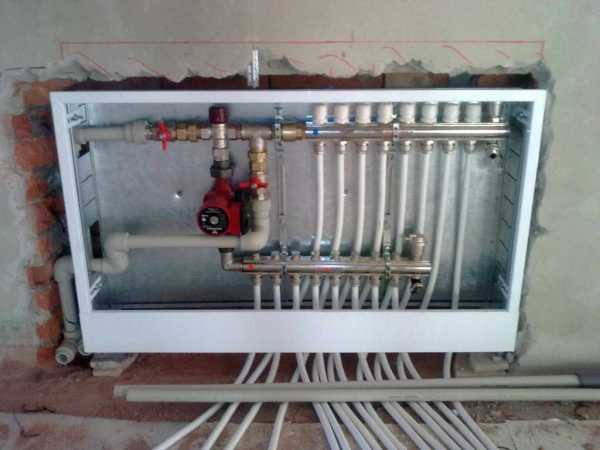

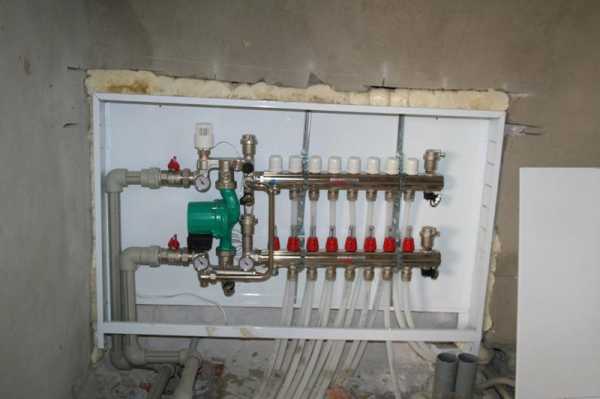

Как выглядит смесительный узел для теплого пола

А как работает узел подмеса теплового пола? После того, как терморегулятор сработает, автоматически откроется заслонка, чтобы подмешать более холодный носитель, находящийся в обратке. Нормализовав температурный режим, заслонка закроется.

Разновидности

Основной элемент насосно-смесительного узла для теплого пола – двухходовой или трехходовой клапан.

Двухходовой тип

Этот вариант имеет датчик жидкости, вмонтированный в головку термостата. Его основным предназначением является контроль температурного режима воды. Клапан перекрывается с помощью головки, перекрывающей поступление воды из кола в случаях, когда в контуре создается высокая температура.

Из обратки тепловой носитель в систему поступает постоянно. Клапан позволяет поступать горячей воде только в том случае, когда температура не достигает требуемого уровня. Регулировка происходит плавно, температурные скачки исключены, так как клапан не обладает большой пропускной возможностью. Узел подмеса для теплого пола помогает не только поддерживать комфортный микроклимат, но обеспечивает всей отопительной системе продолжительный эксплуатационный период.

Клапан двухходового типа прекрасно справляется с функцией контроля требуемого температурного режима. Но использовать его в системе, обогревающей помещения, площадь которых превышает 200 кв. м., не следует.

Трехходовой тип

Такой клапан выполняет сразу две функции – регулирует подачу горячего теплового носителя и выступает в роли балансировочного байпаса. Смешивание горячей и охлажденной воды происходи непосредственно в клапане.

Устройство довольно часто оснащено термостатическим элементом, контролером погодозависимого типа, сервоприводом. С помощью регулировки заслонки появляется возможность создавать в системе нужную температуру носителя.

Комплект на 3 контура до 40 м2 водяного теплого пола с трехходовым клапаном и трубой

Трехходовой тип клапана для смесителя системы отопления пола рекомендуется устанавливать в домах, имеющих несколько контуров обогрева, или в помещениях, отличающихся большой площадью.

Преимущества и недостатки

Насосно-смесительный узел для теплого пола дает много преимуществ, из-за которых отопительная система и стала популярной. Наиболее главными из них считаются:

безопасность эксплуатации – зачастую пользователи забывают, что приборы отопления имею высокую температуру, и получаю сильные ожоги. Применение данной системы полностью исключает неприятности такого рода;
гигиеничность – организация ухода за системой теплого пола не вызывает сложностей. За счет постоянного обогрева поверхность полов высыхает достаточно быстро, что полностью исключает образование плесени и грибков;
экономическая выгода – использование системы теплого пола позволяет экономить энергию на 30 – 50 процентов;
продолжительный эксплуатационный период – трубы, наиболее подверженные износу, способны эксплуатироваться не менее пятидесяти лет;
возможность управления по наружному температурному режиму – двухходовой клапан имеет электрический привод, соединенный с терморегулирующим устройством. Корректирование степени нагрева выполняется с учетом температуры наружного воздуха;
режим ручного управления – блок в этом случае может использоваться без клапана. Степень смешивания в такой ситуации устанавливается вручную. Данный вариант не следует использовать вместе с высокотемпературными тепловыми источниками;
режим температурных ограничений – он возможен за счет установленной на клапане головки термостата, имеющей выносной датчик. Температура прогрева пола в этом случае ограничивается по отметке, установленной на головке.

Недостатки в принципе работы узла подмеса пользователями не отмечаются.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.

Монтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

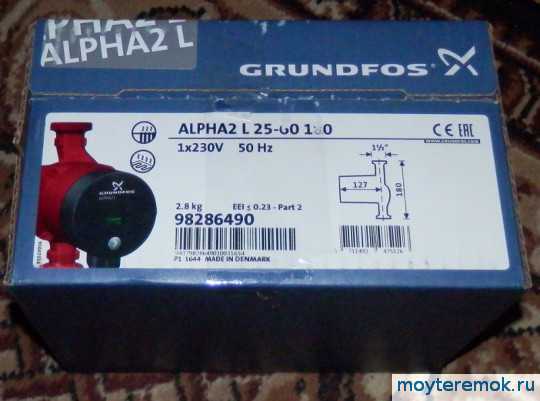

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

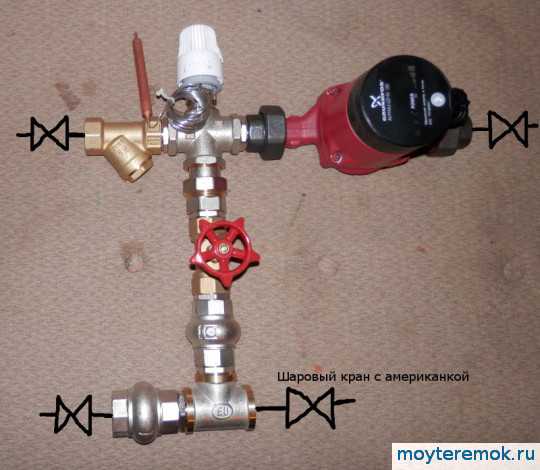

Используем двухходовой клапан. Для сборки потребуются:

шаровые запорные краны для перекрывания воды;
фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц;
термометр – отслеживает работу узла, требуется для балансировки смесительного узла;
однотрубный клапан двухходовой;
термоголовка, вмонтированная в клапан;
балансировочный клапан или сантехнический вентиль – для очной настройки системы;
насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

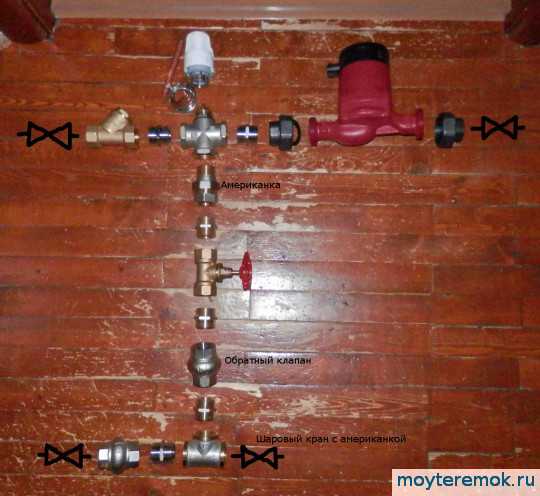

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

клапан двух- или трехходового типа;

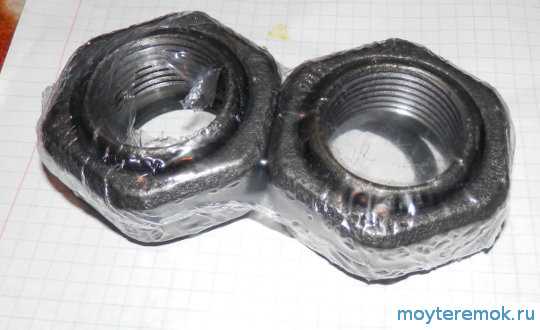

гайки специальные;
ручной отводчик воздуха;
клапан на обраку;
зажимы;
шаровый кран;
насосную установку;
тройники;
устройство, определяющее температурный режим;
набор ключей, пакля.

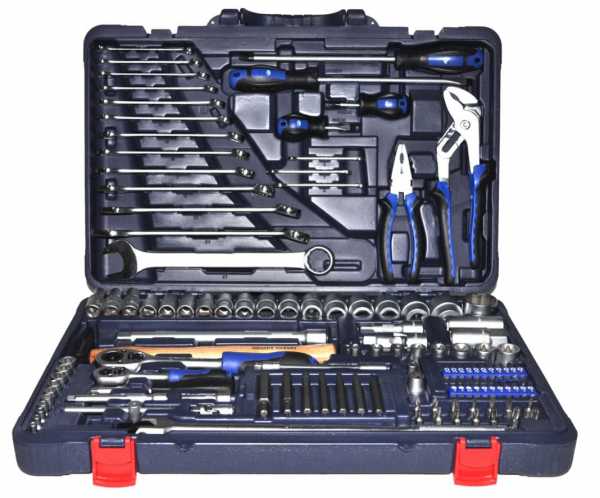

Для монтажа смесительного узла понадобится набор ключей

Схема подключения

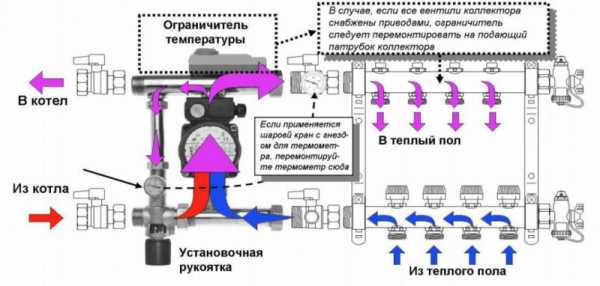

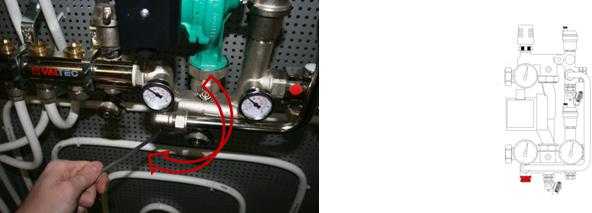

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

pechiexpert.ru

Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

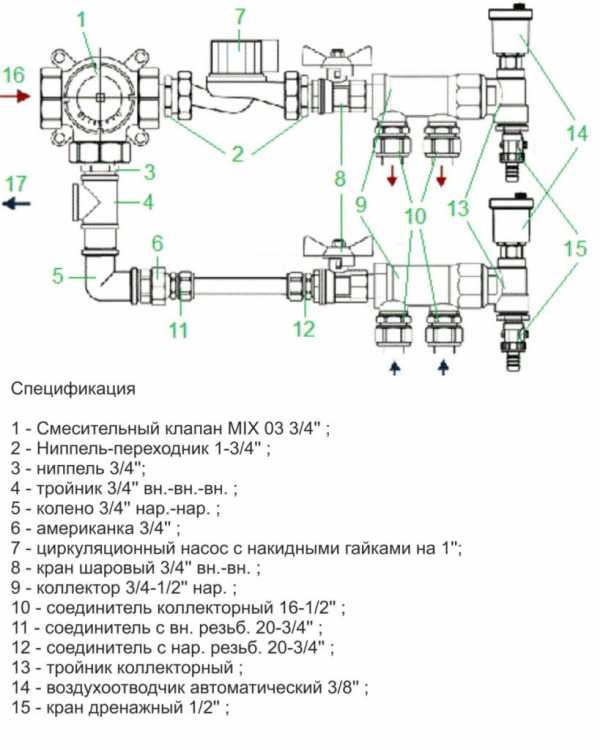

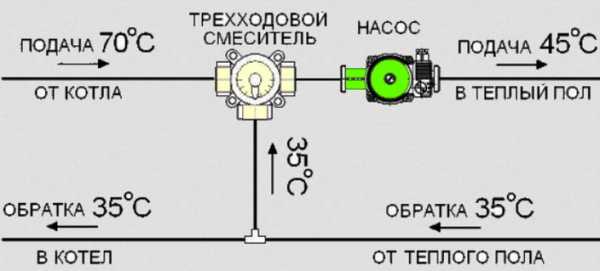

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

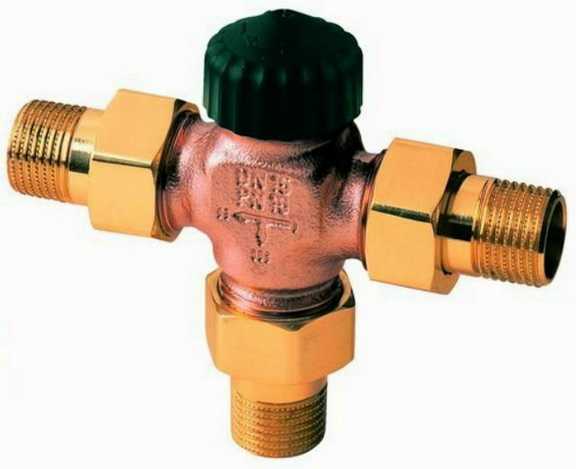

Трехходовой клапан:

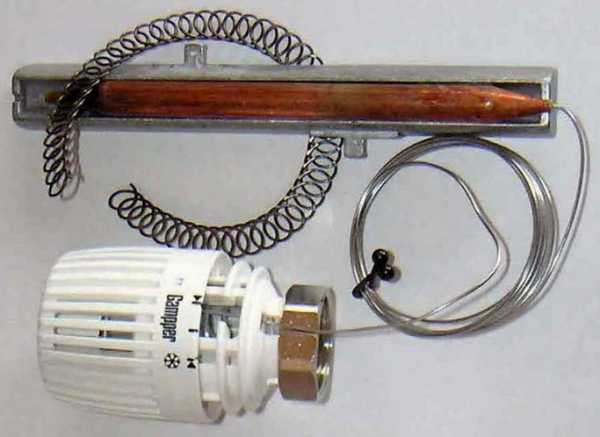

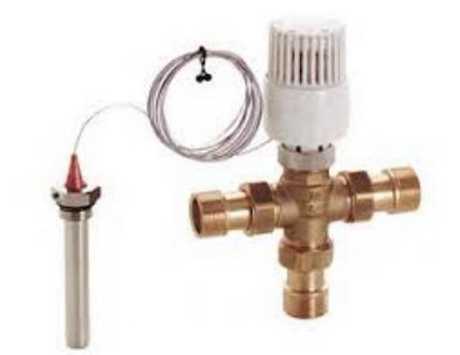

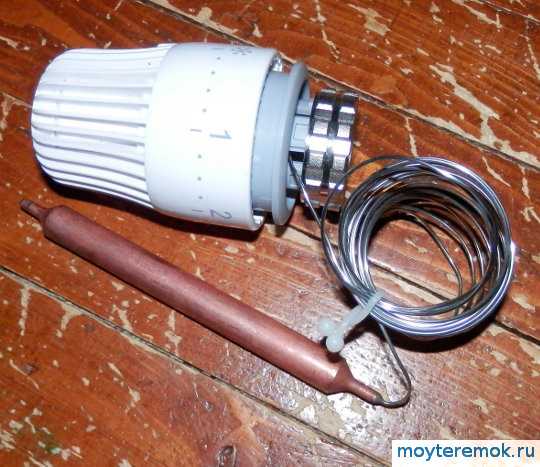

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

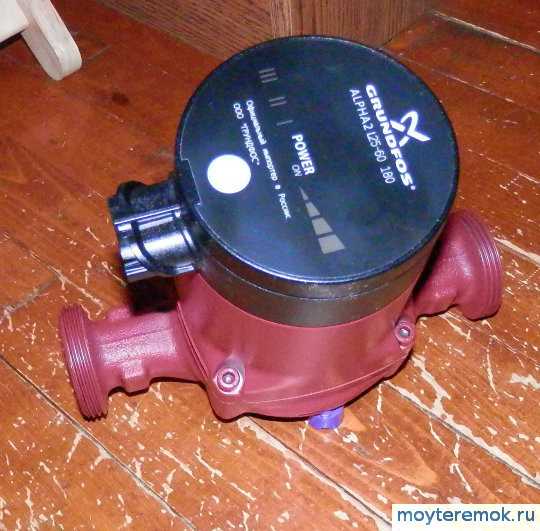

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
очистительный фильтр никогда не бывает лишним;
манометр, указывает на давление после насоса;
термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

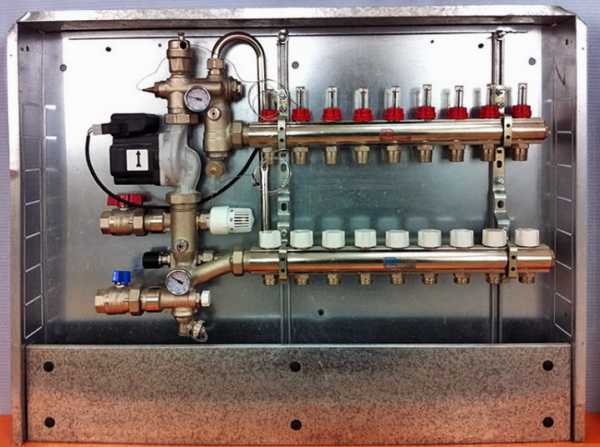

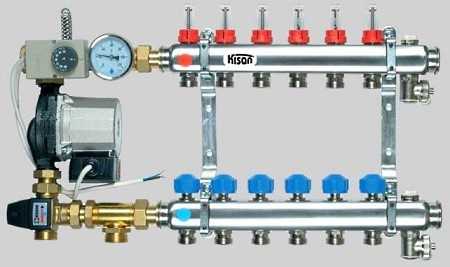

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т.е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

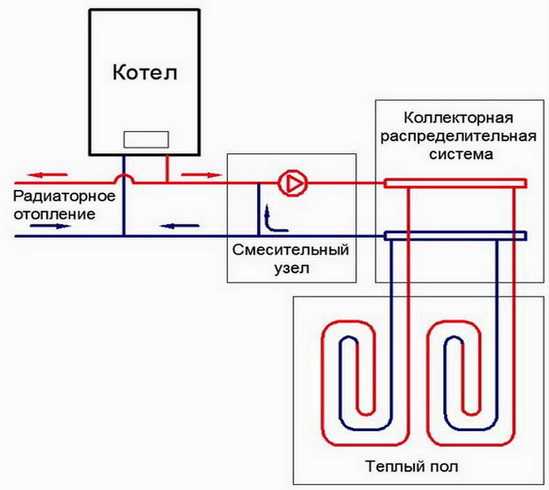

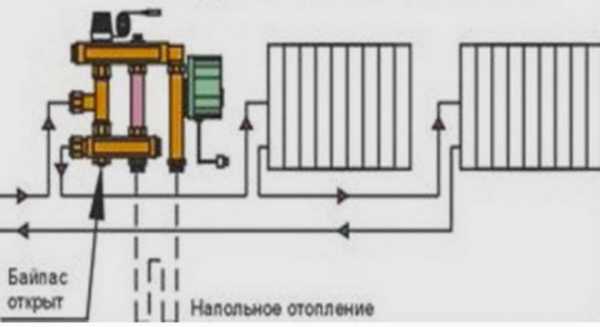

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.

Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

teplodom1.ru

Смесительный узел для теплого пола своими руками

Если бы в прежние времена зашёл разговор о полу, который может согревать дом, все бы подумали, что это какая-то шутка. В наши времена уже у многих дачников или просто людей, живущих в частных домах, имеется пол с водяным подогревом. Несмотря на всю сложность монтажа, они продолжают набирать популярность.

Сразу могу предупредить, если вы впервые планируете выполнить такую сложную работу и совершенно не имеете опыта, стоит обратиться к специалистам. В выборе продуктов, монтаже существует столько невидимых правил, пропустив хоть один из которых, вы можете все испортить. Но в том случае, если вы все-таки решили делать это своими руками, наша статья будет для вас полезна.

Смесительный узел для тёплого пола: что же это такое

Обычное отопление комнат относят к виду высокотемпературных, так как их градус может доставать до обжигающей температуры, а именно: семьдесят пять градусов по Цельсию и даже больше. Такой вид отопления ни в коем случае нельзя использовать на водяном полу, так как:

Данная температура слишком высокая для пола. Ходить по такой горячей поверхности будет совершенно не комфортно и даже почти невозможно. Самая лучшая температура, воспринимаемая нашими ногами, это примерно двадцать пять — тридцать градусов.
Сложно выбрать напольное покрытие, которое без поломок сможет выдержать таких высоких температур.
При больших температурах может так же пострадать и сама стяжка.
Так как трубы для вмурованных контуров имеют достаточно сильную фиксацию в бетоне, их термическое расширение невозможно. Из-за поступления сильно горячей воды, внутри будет создаваться напряжения, которые могут привести к ускоренной поломке.

Поэтому, необходимо, чтобы все системы подогрева в доме были паритетными, дополняющими друг друга. Для этой цели можно использовать различные котлы отопления, которые могут поддерживать нужную температуру в подаче воды по трубам. Но в таком случае, трубы, находящиеся на их обычном месте, будут так же иметь низкую температуру. Для того, чтобы обычное отопление было сильным, а половое немного уменьшенным, люди используют специальные узлы смесительные для тёплого пола. Принцип их действия очень схож с принципом действия обычного крана: смесь горячего и холодного, для оптимизации температуры.

Конструкция смесительного узла для тёплого пола представляет собой стойкую, равномерную подачу теплоносителя на контурах пола, необходимое количество жидкости для подачи, выполнение необходимого отключения потока, когда это нужно, и упрощенный контроль за всем этим.

Так как все это звучит очень сложно и непонятно для обычного человека, многие хозяева останавливаются на покупке уже готового смесительного узла для тёплого пола, но цены на такие, как смесительный узел для тёплого пола Valtec, стоят достаточно много. А некоторых расценка этого продукта сильно отталкивает, поэтому человек по своей воле выбирает путь самореализации. Главное в этом случае, это понять сам принцип работы, если ясно понимать всю суть происходящего, вполне возможно разобраться самостоятельно. В этой статье речь зайдет о всем необходимом, что вам стоит знать о смесительных узлах для тёплого пола своими руками.

Несколько главных схем для смесительного узла для теплого пола

Ниже я опишу для вас не все, а самые простые и понятные схемы для создания смесительного узла для теплого пола своими руками. Сборка по этим схемам будет понятно даже новичку в данном вопросе, но стоит внимательно все изучить, потому что этот вопрос достаточно важный.

Итак, сами схемы:

Насосный смесительный узел для теплого пола

Для выполнения первой из схем нам потребуется:

Несколько запорных шаровых кранов. Эти краны перекрывают подачу воды в трубы в случае необходимости. Старайтесь выбирать краны повышенного качества. Никаких особых правил при выборе нет, так как эти краны, в принципе, не играют почти никакую роль в самом отопительном процессе.
Косой фильтр. Фильтр грубой очистки не очень обязательный предмет, но, если вам не жалко лишней копейки, а стоит он не дорого, то для улучшение долговечности системы приобретите его.
Несколько термометров. Главный вопрос с теплом полу это его температура, для нахождения идеальной температуры и ее балансировки используют несколько термометров. На всех предоставленных здесь схемах будут присутствовать по три термометра. Для трубы подачи от общего контура, для показания температуры потока для смешивания и для обработки после коллектора.
Двухходовый термоклапан. Он определяет количество воды, поступающей по трубам. В нашем случае выбираем термоклапан для однотрубных систем, не смотря на то, если наша система будет двухтрубная. Это повысит работоспособность.
Термоголовка, имеющая выносной накладной датчик. Этот продукт управляет работой термоклапана.

Термодатчик устанавливается на:

Труба, подающая воду в коллектор. В этом случае остается фиксированая температура, которая подается в контуры водяного пола. Но при этом, как можно было понять, она не будет реагировать на то, какая температура в самом обогреваемом помещении.

Труба откатки коллектора. Температура воды может колебаться, но при этом, если в комнате значительно похолодеет, температура поданной воды будет увеличиваться, чтобы поддерживать оптимальную температуру самого помещения.

Несколько сантехнических тройников с перемычками.
Клапан балансировки. Его используют, чтобы точно настроить систему подачи воды. То есть, чтобы снизить риск нагрузки на трубы. В выборе продукта нет никаких особенностей.
Циркуляционный насос. Этот элемент обеспечивает циркуляцию по удлиненным контурам водного пола. Лучше использовать насос, имеющий насколько режимов работы.
Обратный клапан. Он предотвращает протекания теплоносителя в неправильном направлении. Хоть и кажется, что это не так важно, устанавливать его обязательно, потому что существует множество случаев возникновения проблем из-за его отсутствия.

Принцип работы такой схемы:

Поток воды проходит через косой фильтр и термометр, продолжает проходить до термоклапана.

На данном этапе потом уменьшается. Термоголовка регулирует температуру. Циркуляционный насос предоставляет зону разряжения, которая в свою очередь стягивает регулируемый поток воды. Данная недостача компенсируется потоком холодной воды, проходящей через линию обратки. Происходит перемешивание вод, а термоноситель регулирует температуру смешиваемой воды. После вода нужной температуру поступает в контуры нашего пола.

Смесительный узел, имеющий трехходовой тепмоклапан, с подключением насоса

В принципе, данная схеме безумно схожа с предыдущей. Самое заметное, что их отличает, это наличие у последней вместе двухходового термоклапана трехходовой.

Здесь термоклапан занимает место тройника.

В этом случае смешение происходит именно в самом корпусе термоклапана. Благодаря этому мы может обойтись и без клапана для балансировки, потому что при открытии одного клапана одновременно открывается и второй, все происходит сбалансировано.

В нашем случае для этой схемы лучше подбирать клапан смесительного принципа работы, который будет иметь перпендикулярное направление потоков. Так же клапан может и не иметь термоголовку. Вместо этого у него может иметься встроенный температурный датчик, шкала температуры. Многие рабочие выбирают этот вариант, потому что он достаточно прост в установке.

В данной схеме можно использовать и разделительные клапаны. Изменится лишь место их установки на противоположную сторону байпаса.

Такие узлы наиболее подходят для большие коллекторных развязок. Если ваша коллекторная развязка небольшого размера, такие узлы с трехходовыми клапаном лучше не использовать, так как вы только усложните весь процесс установки.

Если по каким-то причинам у вас не работает циркуляционный насос, вы можете использовать обратный клапан. Мнение по поводу его использованию расходятся, кто-то считает, что с ним безопаснее, а кто-то, что он только вредит. Но решать, конечно же, вам.

В третьей схеме мы будем использовать такие клапаны, которые по своему строению имеют принцип сношения двух проходящих по одной полосе потоков. Такие клапаны легко можно найти в магазинах, при помощи их внешнего вида. Клапан выполняет роль байпаса, который в этой схеме может и не присутствовать. Больше нечем эта схема не отличается от предыдущих.

Смесительный узел, имеющий 2-ходовый клапан и параллельное присоединение циркуляционных насосов

По названию данной схемы можно было понять, что именно она представляет собой.

Присоединение насоса происходит почти на байпасе, но при этом, к верху нашего байпаса присоединяются еще два потока: это поток от подачи основной системы и поток от обработки самого коллектора. На подаче все происходит точно так же, как и в схеме номер один.

Смешивание потоков происходит как и в тройнике, так и в насосе. В самой нижней точки перемычки происходит разъединение потока. Избыточная вода сливается в обратку.

Такую схему используют часто те люди, у которых ограниченное место, так как она не совсем крупная. Такая система имеет не только плюсы, но и свои минусы. Например, скорее всего, необходимо будет приобрести дополнительные балансировочные клапаны. Смесители по такой схеме наиболее часто встречаются в изготовленных на заводах.

Данная схема почти идентично повторяет вышеописанную, но наверху над насосом применяется термостатический смеситель.

При собирании узла необходимо знать не только необходимые вещи, а то, какие параметры оно выполняют. То есть, какой размер теплоносителя пройдет через все это за единицу времени. Все комплектующие должны быть паритетные друг к другу. В интернете существуют множество различных калькуляторов, с помощью которых можно рассчитать производительность смесительного узла и напор, который создает насос смесительного узла. Значения, которые вы получите рассчитав все в этих калькуляторах, помогут вам с выбором оптимальных параметров насоса.

Выводы

В этой статье мы описали такой сложный вариант, как создавать смесительный узел для теплого пола своими руками. Здесь вы узнали о различных схемах смесительных узлов, которые могли бы подойти вам. Надеюсь, данная статья была для вас полезной.

Загрузка…

pochtidoma.ru

Насосно-смесительный узел для отопления: назначение

Содержание

При наступлении холодов значительно увеличивается оплата за тепло. С постоянным ростом тарифов эта плата становится не всем по карману. Утепленный фасад дома не всегда есть полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, которое хорошо себя зарекомендовало в этой сфере.

Насосно-смесительный узел не только увеличивает эффективность всей системы отопления, но и позволяет держать точно заданную температуру носителя тепла.

Предназначение устройства

Рынок насосно-смесительного оборудования и вспомогательных блоков к нему достаточно насыщен. Наиболее хорошо зарекомендовали себя узлы производства компаний Valtec, Tim и Rehau. Не зависимо от конструкционных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулируемый в контуре отопления, до заданного пользователем значения. В основном, значения, в зависимости от условий внешней среды задаются от 20 до 60 градусов.

Многокольцевой насосно-смесительный узел

К безусловному назначению также принадлежат:

поддержка точно заданного значения температуры во вторичном контуре циркуляции;
непрерывная циркуляция теплоносителя в первичном и вторичном контурах;
согласованность циркуляции между контурами системы отопления;
отслеживание расхода теплоносителя вторичного контура.

Конструкционно насосно-смесительные узлы представляют собой трубопроводные цепи, завязанные между собой и объединяющие первичный и вторичный контуры. В результате смешивания теплоносителя из двух потоков и возможно поддержание установленного температурного значения.
к меню ↑

Сфера использования

Чаще всего, узлы насосно-смесительные применяют для налаженной работы систем отопления пола, обогревают тепличные хозяйства и другие объекты с водяным обогревом.

Актуально применение устройства на объектах с повышенными требованиями к точности температурной уставки и с критичными изменениями температурных режимов.

Расположить узел достаточно просто в любом ограниченном пространстве, так как он имеет небольшие габариты. Для этой цели зачастую оборудуют специальный – коллекторный шкаф, пряча торчащие вентильные соединения и иные приборы.

Чтоб организовать обогрев пола санузла, комнаты и других помещений дома насосный узел комбинируют с дополнительным блоком – коллектором. Коллекторный блок выступает распределителем контурных потоков теплого пола, как гидрострелка.

Брендовые смесительные узлы компании-производители делают совместимыми только со своими коллекторами, которые снабжают всеми необходимыми подсоединительными элементами. К примеру, коллектора Rehau HKV-D и Rehau HKV без проблем соединяются с насосно-смесительным узлом PMG 25 от той же Rehau, а компании Tim и Valtec имеют свои аналоги.

Для нормальной работы смесительный узел не требует применение электронных схем управления, а электрифицировать нужно лишь циркуляционный насос. Такое исполнение делает устройство практически независимым от перебоев снабжения электроэнергией и снижает вероятность аварийной остановки.
к меню ↑

Что такое коллектор?

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех линейных отводов обогрева, включая подачу и возврат. Работа в тандеме со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя с первичного контура напрямую невозможно по причине очень высокого температурного режима, требующего внесения корректив.

Однокольцевой насосно-смесительный узел

Важно понимать, что каждый бренд имеет свои особенности в организации узлового блока, но вся сборка, не важно Rehau или Tim, проделывает одну и ту же работу – обеспечивает подачу теплоносителя заданной температуры во все питающие отводы.

Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя. Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

сплавов слабо поддающихся коррозийным процессам;
никеля;
латуни;
особой пластмассы.

Для контролирования температуры носителя и уровня протока подающее ответвление могут комплектовать термостатическим клапаном, а обратное – сенсорным датчиком протока.

Подающие клапаны могут снабжать ручным регулированием протока носителя. Закручивая такой регулятор, оператор может перекрыть подачу тепла на ответвление в ручном режиме. Визуализацию контроля протока для выполнения действий по гидробалансировке системы позволяют осуществить проточные сенсоры.

Более дешевые варианты коллекторных блоков не имеют дополнительных датчиков и индивидуализированных регулировочных возможностей.

Температурные и режимы давления наблюдают по средству установленных термометра и манометра. Спуск накапливаемого воздуха в системе обеспечивают отдельным вентилем.

Дополнительные конструктивные элементы, датчики и опции могут поставляться под заказ или на усмотрение производителя. Бренд Рехау имеет практику комплектовать узел в сборе. На примере насосно-смесительного узла PMG-25 стандартной сборки в комплекте поставляют:

смесительный 3-х ходовой вентиль с трех позиционным сервоприводом переменного тока на 230В модели kvs=8,0м3/ч с D_y=25;
термометры на подаче и возврате теплоносителя;
насос энергощадящий до 45Вт с возможностью регуляции напора до 6 м.

Собранные и смонтированные части с применением уплотнений уже прошли гидроиспытания давлением.
к меню ↑

Особенности работы коллекторно-смесительного тандема

Пара насосно-смесительный узел и коллектор работают по следующему принципу. Циркуляционный насос блока проталкивает теплоноситель по всем ответвлениям коллектора. С падением температурных показателей ниже установленного оператором температурного предела трех- (иногда двух-) ходовой клапан, постепенно приоткрываясь, делает вливание горячего теплоносителя в линию. Образовавшийся лишний объем теплоносителя перетекает с обратной линии в первичный контур общетепловой системы. Расход по малых контурах регулируется автоматически или с помощью ручного режима.

Структура комбинированного смесительного узла

Все системные сбои и неисправности, такие как повышенное давление, отсекают предохранительные клапаны или байпасы. Также не исключены другие предохранительные меры, которые применяют до полного восстановления гидравлической сбалансированности системы, чтобы сберечь исправность насоса и общую работоспособность.
к меню ↑

Отличительные особенности насосно-смесительных узлов

До широкого применения в быту автоматического смешивания потоков первичного и вторичных контуров с помощью трех- и двухходовых клапанов в пользовании находилось устройство, так званная, гидрострелка.

В насосно-смесительном блоке разделение теплоносителя на потоки осуществляется принудительно, непрерывность потока разделяется только за счет движения воды. А гидрострелка имеет область со свободной зоной смешивания води, и подача теплоносителя осуществляется с помощью размещенного на каждом ответвлении своего насоса.

Насосно-смесительный узел располагает мгновенным смешиванием двух потоков контуров, а гидрострелка смешивает потоки по средству природного физического процесса.

Сравнить по скорости регулирования температуры двумя устройствами можно на примере накопительного и проточного бойлеров. Но в этом случае проточный способ будет еще и много экономней накопительного.
к меню ↑

Рекомендации при установке

Монтаж устройств следует осуществлять строго соответствуя инструкциям компаний-производителей.

Вход и выход из первичного отопительного контура необходимо смонтировать со смесительным узлом или через тепловой коллектор.

Стандартно соединительный размер с первичными выводами составляет 1 дюйм, а вторичные отводы и коллектор обвязывают комплектно поставляемыми соединителями. Размер последних может варьироваться в зависимости от брендовой модели. Уплотнители на резьбовых частях соединителей гарантируют надежность и быстроту монтажа без дополнительных средств (герметиков, фум-ленты, пакли и т.д.).

Термическую головку следует установить вручную с максимальными значениями настроек.

Насос для циркуляции теплоносителя устанавливают между двумя вентилями с предварительным уплотнением.

Общая схема монтажа насосно-смесительного узла

С окончанием монтажа и статических проверок соединений наступает время испытаний системы отопления в сборе. До подачи питания на электронасос следует убедится в открытии все запорных элементов на пути движения носителя, чтобы избежать перегрузок и аварийных ситуаций, связанных с этим.

До появления насосно-смесительного узла монтаж, расчеты и настройка работы отопления занимала уйму времени, и была очень сложной инженерной задачей. Блок смесительный — готовое решение задач организации контурированной системы обогрева. Доукомплектовав узел, пользователь избежит допущенных ранее ошибок конструкции системы. А относительно несложная настройка исключает необходимость специальных регулировочных приспособлений.

Подробная инструкция поможет сэкономить пользователю оплату работ монтажной организации или осуществить грамотный контроль для принятия работ по монтажу.
к меню ↑

Насосно-смесительный узел для теплого пола (видео)

Главная страница » Насосы
byreniepro.ru
Как выбрать смесительный узел для теплого пола
Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.
Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.
Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.
Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.
Выбираем коллекторный узел
Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой
С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.
Материалы для смесительного узла
Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.
Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.
Сложная коллекторная группа
Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.
Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.
Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.
Шкаф открытого типа
Место установки
Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:
Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
Закрытого. Это стандартное приспособление с дверцей.
Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.
В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.
otepleivode.ru
Смесительный узел для теплого пола: выбор и настройка
Водяной «теплый» пол является низкотемпературной системой обогрева общей линии, по которой теплоноситель подается к высокотемпературным радиаторам. Поэтому, появляется дополнительный элемент – смесительный узел для теплого пола, предназначенный для понижения температуры циркулирующей воды. Иначе, чрезмерный нагрев напольного покрытия вызовет дискомфорт при эксплуатации, стяжки будут испытывать критические нагрузки, что снизит ресурс конструкции.
Назначение смесительного узла для теплого пола
Стандартной температурой теплоносителя для радиаторов отопления на выходе из котла является 95 – 90˚С. реже применяются 85 – 70 градусные регистры обогрева. По действующим СНиП, СанПиН комфортной для эксплуатации напольного покрытия считается температура 50 – 35˚С. Поэтому, воду из котла нельзя пускать в напольные контуры напрямую. Вопрос ее понижения является актуальным для водяных систем любого типа. Обойтись без узла смешения можно, лишь при использовании теплового насоса. Наличие любого высокотемпературного потребителя (душ, ванна, настенные радиаторы) потребует установки узла подмеса.
Внешний вид смесительного узла для теплого пола
Смесительный узел для теплого пола монтируется на стене либо в нише в том же помещении, где проложены обогревательные контуры. Существуют модификации с двух, трех ходовыми клапанами, прозванными в народе «гребенками» за схожую форму. Нюансы подключения делают монтаж недоступным для домашнего мастера, требуется температурный расчет, поэтому, заказ услуги в специализированной компании предпочтительнее для увеличения эксплуатационного ресурса, исключения ошибок.
Схема работы узла подмеса
Кипяток из котла доходит до помещения с обогревательными контурами внутри стяжки, упирается в смесительный узел для теплого пола, где термостатом измеряется температура теплоносителя. При слишком высоком значении открывается клапан обратки, происходит подмес в кипяток жидкости, отдавшей тепловую энергию при прохождении по трубам одного из контуров. При достижении температуры, заданной в настройках, открывается основной клапан, вода поступает в систему. Существует две основных схемы включения узла в систему, выбор зависит от эксплуатационных условий в конкретном помещении.
Схема работы смесительного узла
Помимо регулирования температуры коллекторная «гребенка» обеспечивает нормальную циркуляцию теплоносителя. Узел состоит из следующих элементов:
клапан – обеспечивает контроль температуры на выходе, периодически подмешивает холодную воду из обратки
насос – необходим для циркуляции с заданными параметрами для обеспечения равномерного нагрева всей поверхности напольного покрытия
байпас – монтируется опционально, защищает оборудование от перегрузок
воздуходатчики – контролируют содержание в теплоносителе O2
клапаны – отсекающий, дренажный, стабилизируют работу контуров
Для увеличения художественной ценности интерьеров коллекторный узел может выноситься в бойлерную, коллекторный шкаф в отдельном помещении. Второй вариант оптимален при наличии теплого пола в нескольких комнатах коттеджа/квартиры. Наиболее популярны трех, двух ходовые клапаны в различных схемах монтажа.
Двухходовой клапан в смесительном узле
Основным отличием схемы коллекторной «гребенки»с двухходовым клапаном является непрерывная подача из обратки без отсекающей арматуры. Смесительный узел для теплого пола периодически подмешивает в нее кипяток при остывании теплоносителя ниже заданного уровня.
Двухходовой клапан
Клапан называется питающим, в него встроен жидкостной датчик-термостат, отсекающий/добавляющий горячую воду по мере необходимости. Благодаря стабильной температуре по периметру конструкция имеет высокий эксплуатационный ресурс:
резкие скачки сглаживаются малой пропускной способностью клапана
диапазон регулирования температуры незначительный
схема отлично зарекомендовала себя на практике
Единственным ограничением является чрезмерная величина контуров. При обогреве больше 200 квадратов падение температуры обратки слишком значительное, подмешивание кипятка становится не эффективным.
Трехходовой клапан в смесительном узле
Универсальным оборудованием считается смесительный узел для теплого пола с трехходовым клапаном.
В этом устройстве используется другая конструкция:
кипяток смешивается с обраткой внутри корпуса
функция питающего клапана объединяется с байпасной балансировкой
в кран встроена заслонка с регулируемым положением
Этот тип регулирующей арматуры чаще оснащается погодозависимыми контроллерами, термостатами, сервоприводами. Она оптимально подходит для множественных контуров, обогревающих больше 200 квадратов.
Недостатки трехходовой конструкции – возможность впуска горячего теплоносителя, наличие избыточного давления, обеспечивающего резкие скачки. Это неблагоприятно для водяных труб, снижается ресурс конструкции. Точная регулировка температуры осложняется увеличенной пропускной способностью. Незначительный поворот заслонки приводит к изменению температуры напольного покрытия на 5 – 3˚С.
Погодозависимая арматура монтируется для саморегулирования обогревательных контуров по уличной температуре. При сильных заморозках теплопотери сквозь несущие конструкции, стеклопакеты увеличиваются, требуется интенсивный обогрев. Повышается расход кипятка, температура теплоносителя.
Схема включения смесительного узла
Изделия заводской готовности, прошедшие стендовую опрессовку, имеющие необходимые документы о произведенных гидроиспытаниях, являются оптимальным вариантом для монтажа внутридомовых систем обогрева. Узел имеет компактный вид, гарантию герметичности резьбовых, сварных соединений, эргономичное расположение органов управления. Для удобства монтажа промышленность выпускает щиты, шкафы для маскировки оборудования с сохранением доступа к регулирующей арматуре. Пример схемы включения «гребенки» приведен ниже:
Схема включения смесительного узла для теплого пола
Теплоноситель из трубы подачи, обратки может смешиваться в каждом отводе либо перед коллектором. Оптимальная схема рассчитывается специалистами, домашнему мастеру для этого обычно не хватает профессионального образования, практики.
Настройка узла подмеса
После монтажа коллектора производится его настройка со снятым сервоприводом, термоголовкой. Для регулировки температуры поверхности пола необходимо выполнить последовательность действий:
установка max перепускного клапана – его переводят на 0,6 бар, при срабатывании этого узла при настройки результат будет неправильным
расчет балансировочного клапана – для этого используются значения температур обратки, подающей линии, на выходе из котла, коэффициент 0,9 (формула пропускной способности К = 0,9 *[(tk – to/tp – to) – 1])
настройка насоса – вычисляется расход кипятка, потери давления контуров либо выставляется минимальная подача, по мере необходимости скорость добавляется
балансировка веток – регуляторы полностью открываются, плавно закрываются до нужного положения
Регулировка узла подмешевания
На последнем этапе останется увязать расход узла подмешивания с прочими отопительными приборами, отрегулировав положение закрытого на первом этапе балансировочного клапана. Монтаж расходомеров значительно облегчает точную настройку всех узлов. Значение обработки перепускного клапана выставляется на 10 – 7% ниже максимального давления насоса.
dekormyhome.ru
Смесительный узел для теплого пола своими руками
Подошло время заняться котельной. Такие работы на стороне стоят космических денег. К тому же я не каждому готов доверить это дело, а следовательно будит еще дороже. Поэтому делаем котельную сами.
Прикинул как что будит и решил для начала подготовить отдельные узлы. Так как у меня основное отопление это теплый пол, то необходим смесительный узел, чтобы получить воду необходимой температуры для ТП.
Определился со схемой смесительного узла для ТП.
Полезно на эту тему посмотреть Виталия Лужецкого. Доходчиво рассказывает, как своими руками сделать узел подмеса (смесительный узел) для теплого пола . Конкретно объясняет, зачем там нужен каждый фитинг, обратный клапан, шаровые краны, насос, фильтр грязевик, термометры, трехходовой смесительный клапан и т.д.
Смотрим фотку. Здесь то из чего собирал я. Многие части могут варьироваться. Например, в место тройника и нипелей, можно использовать один тройник с выходами под наружную резьбу.
Смесительный узел для теплых полов в сборе.
Шаровый кран возле циркуляционного насоса можно поставить без американки, так как она уже есть на насосе.
При сборке смесительного узла я использовал свое ноухау — электронные термометры из Китая. Покупал термометры здесь с бесплатной доставкой. На фото не показаны.
Так как стрелочные специальные стоят дорого, а смотреть на них приходиться очень редко. Только во время настройки системы и для периодического контроля.
Они питаются от батареек, что не очень удобно. Я запитал их от сети. Добавил выключатель, хотя это на любителя, так как потребляют они до смешного мизерный ток.
Стоят эти термометры вообще копейки, а работают вполне достойно. Сами термометры можно прикрепить на отдельную приборную панель или врезать в дверцу шкафа коллектора теплого пола.
Обратные клапаны лучше брать с металлическими сердечниками. Такие надежней. См. фото. Взял их на распродаже в Ulmart в четыре раза дешевле.
Насос сначала хотел взять самый дешевый, китайский. Популярный в Леруа-Мерлен Oasis. Подумал, что сэкономлю, а потом со временем поменяю на нормальный. Но когда изучил его характеристики, особенно в сравнении с брендовыми моделями, пришел к выводу, что это полное фуфло.
Даже самая мощная модель Oasis потребляя вдвое больший ток, выдавала какую-то очень странную характеристику. Объем прокачанного теплоносителя в час просто не шел ни в какое сравнение с Grundfos.
То бишь в начале то я думал, что Oasis просто не такой надёжный и все, а оказалось, что он еще и по характеристикам обалденно отстает от брендовых циркуляционных насосов. Решил что ну его нафиг. Пустая трата денег может получиться.
Проанализировал рынок и пришел к выводу, что лучшие циркуляционные насосы делают: Grundfos, Wilo и Dab. Остановился на Grundfos Alpha2 L 25-60 180 с электронным управлением, оптимальный выбор.
Перерыл интернет, самая лучшая цена на Grundfos Alpha2 L 25-60 оказалась здесь. Там и взял. Доставка у них удобная.
Есть там еще замечательный циркуляционный насос Grundfos Alpha2 25-60 180 с функцией Autoadapt, благодаря которой данный циркуляционный насос автоматически подстраивается под текущие условия вашей системы.
Отключили несколько батарей или сработал комнатный термостат и ветка теплого пола в этой комнате отключилась, то есть изменились характеристики системы, а насос под них тут же автоматически подстроился и даже потребление электроэнергии снизилось. Но эта модель несколько дороже, поэтому остановился на Grundfos Alpha2 L.
Обратите внимание, что Grundfos часто подделывают, поэтому берите в проверенном месте. Смотрим на коробку она должна быть цивильной. На коробке должно быть однозначно указано, что насос произведен в Дании (made in Denmark).
Далее настоящий производитель всегда кладет в коробку не крашенные гайки затянутые в целофан.
Патрубки же, по крайней мере у Alpha2, покрашены полностью включая резьбу. См. фото.
Если посмотреть в патрубок на гребенку, делаем это на свету, то у настоящего насоса она должна быть сероватая или розоватая, но короче не чисто белая.
Трехходовой смесительный термостатический клапан брал Valtec VT.MR01.N. У него байпас полностью не перекрывается и проходимость выше. По сути он специально для теплого пола. По крайней мере Valtec во все свои проекты с ТП пихает именно VT.MR01.N.
Собираем смесительный узел для теплого пола своими руками.
Полный вариант выглядит как на фото. Детали можно несколько варьировать в зависимости от тех, что проще или выгоднее удалось купить. Использовать различные комбинации наружной, внутренней резьбы и нипелей, муфт.
Смесительный узел для теплых полов в разборе, наглядная компоновка.
Теперь про обратные клапаны. Тот, что стоит на байпасе (вертикально) можно смело выкинуть если вы уверены, что в вашей системе насос отключаться не будет.
Иногда, когда используются термостаты в каждой комнате и все петли оснащены сервоприводами, то есть может произойти отключение всех петель теплого пола, нет смысла гонять циркуляционный насос, а при нашем подключении даже не желательно. Следовательно насос выключается.
Второй обратный клапан (горизонтальный) желательно оставить, хотя многие этого не делают. За подробностями к упомянутому видео Виталия Лужецкого.
Вентиль может понадобиться только если вы собираете смесительный узел на Трехходовике Valtec MR01. Так как он по принципу своей работы схож с двухходовым термостатическим клапаном и для его хорошей работы часто требуется поджать байпас (уменьшить проток теплоносителя с помощью вентиля).
Я не стал заморачиваться и взял вентиль подешевле.
После регулировки ручку вентиля лучше снять, чтобы случайно не сбить настройку.
Для трехходового термостатического клапана требуется термостатическая головка с выносным датчиком. Можно взять у того же Valtec, но я взял очень выгодно у китайцев здесь.
Качественная термоголовка за скромные деньги. Взял две. Подходит нормально, как родная.
Выносной датчик температуры я поставил на обратку. Так система отзывчивее на колебания погоды (температуры на улице).
Далее можно оснастить смесительный узел ТП аварийным реле. Например, таким берем у китайцев за копейки. В случае аварии с котлом или термостатическим клапаном, чтобы в петли теплого пола не хлынула перегретая вода.
Ставим его на подаче после трехходового термостатического клапана перед насосом и настраиваем градусов на 60-70. Подключаем насос через аварийное реле. То бишь в случае аварии, насос отключиться.
Обязательно ставим шаровые краны с американками и ставим американку в байпасе. Все это необходимо, чтобы в случае поломки можно было легко перекрыть воду шаровыми кранами, а благодаря американкам легко разобрать необходимый узел для ремонта или замены.
Шаровой кран возле насоса можно ставить без американки, так как она есть у насоса.
В некоторых схемах, в том числе брендовых смесительных узлах, можно заметить, что насос стоит вертикально между подачей и обраткой. Такая компоновка ведет к потерям и требует более производительного насоса.
Все детали я использовал на 1″ (дюйм). В моей системе отопления два коллектора теплых полов по одному на этаж. На 4 и 5 петель ТП. Петли примерно одинаковы и имеют длину уколо 75 метров.

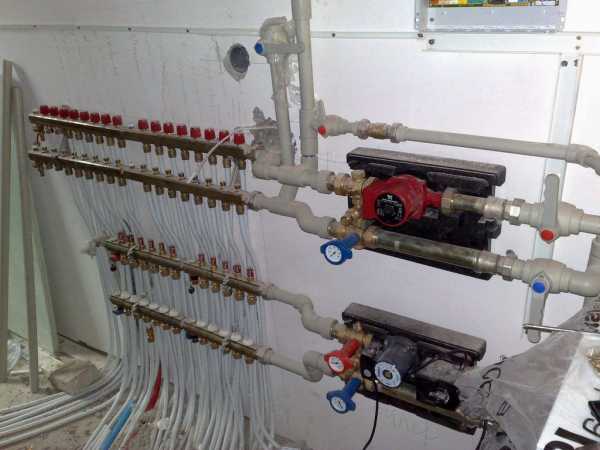

Смесительный узел располагается в котельной и работает на два коллектора ТП.
Некоторые ставят смесительные узлы прямо в коллектоном шкафу, но тогда их понадобиться два и в комнате будет шум от циркуляционного насоса.
В нашей системе отопления есть еще несколько радиаторов их загрузку обеспечивает циркуляционный насос встроенный в газовый котел Baxi Luna3.

moyteremok.ru
