Срок годности битумная мастика – Срок годности битумная мастика — Хочу знать

Содержание

Срок годности битумная мастика. Чем разбавить битумную мастику: советы мастера

Время, по истечении которого обработанная мастикой рабочая поверхность готова к полноценной эксплуатации, зависит от различных условий, которые, так или иначе, влияют на высыхание битумной мастики. Также существенно отличается скорость высыхания мастики в зависимости от различных добавок и основ ее производства.

Следует перечислить те внешние факторы, самостоятельное воздействие которых влияют на то, сколько сохнет битумная мастика:

  • Толщина слоя нанесенной на обрабатываемую поверхность мастики;
  • Температура окружающей среды и уровень ее колебания;
  • Уровень влажности воздуха;
  • Наличие или отсутствие воздействия прямых солнечных лучей;
  • Тип материала, из которого выполнены обрабатываемые поверхности.

Отвердевание и принятие мастикой окончательной консистенции зависит от скорости испарения химического растворителя, который содержится в составе этого гидроизоляционного материала.

Производители строительных битумных мастик декларируют среднее время ее высыхания от одних суток до 3. Различные технологические особенности при изготовлении этого материала влияют на этот срок.

На практике существуют случаи, когда дефицит времени на проведение строительных работ не позволяет долго ожидать, когда высохнет мастика. В этом случае специалисты прибегают к довольно простым, но эффективным способам ускорения этого процесса.

Так, для оперативного испарения растворителя в составе мастики, при ее нанесении используют зубчатые шпатели. Нанесенный таким образом слой мастики, благодаря наличию борозд, а следовательно увеличению площади испарения, высыхает гораздо быстрее без существенных потерь в качестве полученного результата.

После нанесения мастики на обрабатываемую поверхность необходимо изолировать место проведения работ от возможного попадания влаги на поверхность и защитить от механических повреждений. Это обеспечит равномерное высыхание слоя без перепадов его толщины.

В случае обработки объектов или поверхностей, которые находятся не на открытом воздухе, а в помещении, можно применить различные системы принудительного обогрева (тепловые пушки, обогреватели и т. п.), которые позволят в значительной степени ускорить процесс высыхания мастики. Однако, в этих случаях важно соблюдать правила противопожарной безопасности и максимально исключить возможности нахождения людей в этом помещении, поскольку выделяемые пары могут нанести значительный ущерб здоровью человека.

Следует отметить, что также на продолжительность высыхания мастик может влиять и срок хранения этого материала в упаковке.

Время высыхания различных типов мастик

Несмотря на то, что битумные мастики производятся по единым государственным стандартам, время их высыхания может отличаться.

На этот показатель, помимо вышеописанных внешних факторов, могут также влиять наличие различных основ, добавок и примесей в составе мастики. Например, резинобитумная мастика, которая применяется в основном в сфере ремонта автомобилей, имеет более короткий срок высыхания, который может составлять от 12 до 24 часов. Битумно-каучуковая мастика марки «Универсальная» имеет более продолжительный срок высыхания – 24 часа.

Одна из наиболее популярных марок гидроизоляционных мастик «Гидроизол» высыхает через 24-48 часов после ее нанесения. Мастики торговой марки «Технониколь» застывают в течение 24 часов после обработки ими поверхностей.

Нефтяной битум долгое время был единственным материалом для гидроизоляции строительных конструкций – крыш, подвалов, труб и бетонных лотков.

Низкая стоимость и неплохие эксплуатационные качества обеспечили ему широкое применение в строительстве.

Однако, в чистом виде битум нельзя назвать хорошим гидроизолятором. Причина заключается в том, что после остывания битумная пленка растрескивается от низких температур, а под действием летней жары начинает течь.

Поэтому строительная наука вела постоянный поиск добавок, устраняющих эти недостатки.

Результатом многочисленных экспериментов и натурных испытаний стала кровельная битумная мастика, в состав которой кроме основного вяжущего входит пластифицирующее вещество и минеральные добавки.

В качестве компонентов, препятствующих растрескиванию битума, сегодня используется латекс, резина, масло и каучук. Кроме них, в состав мастик на основе битумных смол вводят различные минеральные вещества: базальт

vseprobki.ru

Битумная мастика: инструкция по применению

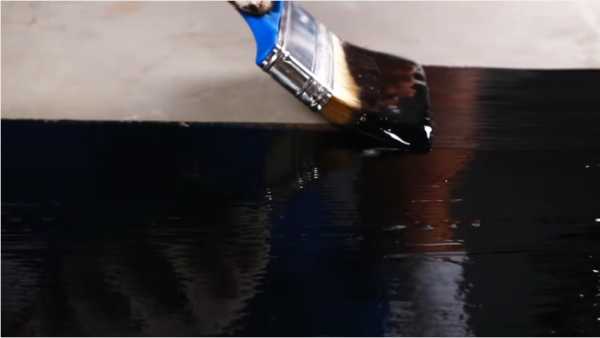

Инструменты и инвентарь: для нанесения могут использоваться кисть, валик, шпатель. Можно наносить методом распыления. Для разбавления использовать уайт-спирит. Рекомендуется применять защитный костюм, перчатки, очки.

Для каких поверхностей может применяться: металл, бетон, дерево.

Погодные условия: отсутствие осадков и температура воздуха выше -5 С.

Подготовка поверхности: поверхность должна быть сухой, без снега и наледи, очищенная от пыли и грязи, остатков старого покрытия. Пористые поверхности рекомендуется обработать битумным праймером Bitumast. Ржавые металлические поверхности зачистить механическим способом и обработать преобразователем ржавчины Bitumast.





Подготовка мастики: При работе в условиях отрицательных температур, гидроизоляционную мастику рекомендуется отогреть в течение суток при температуре не менее +15 С. Перед применением, гидроизоляционную мастику тщательно перемешать по всему объёму. При необходимости возможно разбавление уайт-спиритом.

Нанесение мастики: Мастика наносится равномерным слоем, который не должен быть слишком густым или создавать потеки. Если поверхность горизонтальная, то наносить мастику следует снизу вверх. После нанесения первого слоя необходимо дать ему подсохнуть в течение 6 часов, после чего нанести второй (и последующие, если необходимо).

Расход материала: 0,5 л/м. кв, при рекомендуемой толщине слоя 0,5 мм. Расход мастики зависит от типа обрабатываемой поверхности. Для уменьшения расхода рекомендуется предварительно обработать поверхность битумным праймером.

Хранение: Хранить в плотно закрытой таре при температуре от минус -30 С до плюс +50 С. Предохранять от воздействия влаги и прямых солнечных лучей, вдали от нагревательных приборов и открытых источников огня. Не хранить в жилых помещениях и в контакте с продуктами питания. Держать в недоступном для детей месте. Гарантийный срок хранения при условии герметичной упаковки – 24 месяца. Гарантийный срок продукции в металлической таре – 36 месяцев.

Меры предосторожности: Не использовать внутри жилых  и замкнутых помещений. Гидроизоляционная мастика огнеопасна! Работы с гидроизоляционной мастикой проводить на открытом воздухе, не курить. Исключить наличие нагревательных приборов и открытых источников огня. Не допускать попадания гидроизоляционной мастики на кожные покровы, в глаза и пищевод, применять защитные костюмы, перчатки и очки. При попадании гидроизоляционной мастики на кожу – удалить ветошью и смыть загрязнение мыльной водой. При попадании гидроизоляционной мастики в глаза – промыть большим количеством проточной воды и при необходимости обратиться за медицинской помощью. При попадании гидроизоляционной мастики в пищевод – НЕ вызывать рвоту, немедленно обратиться за медицинской помощью и показать этикетку.

Рекомендуем посмотреть наш обучающий ролик по применению гидроизоляционной мастики BITUMAST

Битумные мастики марки Bitumast:

Гидроизоляционная битумная мастика – применяется для обмазочной гидроизоляции

Каучукобитумная мастика – применяется для обмазочной гидроизоляции и приклеивания рулонных материалов

Кровельная битумная мастика – применяется для ремонта кровли, заделке швов и трещин

Резинобитумная мастика – применяется для обмазочной гидроизоляции и антикоррозийной защиты

bitumast.com

Мастика МРБХ

МАСТИКА ХОЛОДНОГО ПРИМЕНЕНИЯ

РЕЗИНО-БИТУМНАЯ МРБХ

ОБЩИЕ СВЕДЕНИЯ:

    Мастика МРБХ (ТУ-2384-001-24237882-01) является однокомпанентным, универсальным, многофункциональным, готовым к применению в холодном виде, средством. Она представляет собой устойчивый, однородный раствор нефтяного битума, в углеводородных растворителях, с минеральным наполнителем и добавлением резиновой крошки.

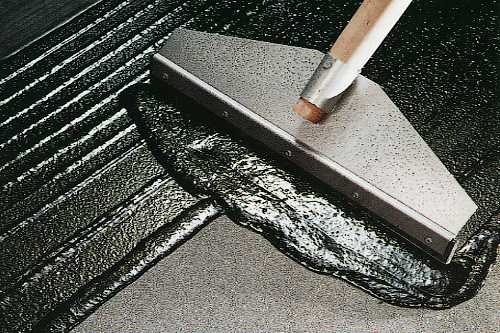

    Мастику удобно наносить на поверхность при помощи кисти, шпателя или резиновой швабры. При высыхании на поверхности образуется эластичное черное покрытие.

   В результате внедрения резино-битумных мастик холодного применения марки МРБХ, на объектах исключено применение горячего битума, что существенно упрощает и удешевляет работу, улучшает условия труда кровельщиков, изолировщиков и паркетчиков, повышает безопасность производства работ.

       Мастика МРБХ упакована в пластиковую тару ёмкостью 3, 5, 10,20 л. или картонно-наливные барабаны.    По согласованию с заказчиком упаковка мастики может быть изменена.

МАСТИКА МРБХ ПРЕДНАЗНАЧЕНА для:

  1. устройства и ремонта мастичных кровель,

  2. приклейки рулонных материалов,

  3. для наружной и внутренней гидроизоляции фундаментов и конструкций

  4. антикоррозийной обработки по металлу: труб, оград и прочих металлических поверхностей;

  5. для приклеивания паркета, ДСП, фанеры и других деревянных изделий, линолеума на любые поверхности.

ПРЕИМУЩЕСТВА МАСТИКИ МРБХ:

  1. Гидроизоляционные работы мастикой МРБХ можно вести по влажным до (10%) бетонным поверхностям

  2. Высокая адгезия (прилипаемость) к различным поверхностям

  3. Рекомендована для применения в сельском хозяйстве при возведении и ремонте различных строений.

  4. для гидроизоляции бассейнов, ванных и душевых перед кладкой кафелем, плиткой

 УКАЗАНИЯ ПО ПРИМЕНЕНИЮ:

Поверхность очистить от грязи, остатков старого покрытия, рыхлой пластиковой ржавчины (механическим способом). Оставшуюся ржавчину рекомендуется обработать модификатором ржавчины.
Тщательно перемешанную мастику нанести шпателем, кистью, валиком или распылителем для вязких составов. Наносить слоями толщиной не более 1,0 мм. Для приклеивания при хорошо подготовленном ровном основании достаточно одного слоя. Для гидроизоляции и устройства мастичных кровель необходимо нанести 2-3 слоя. Каждый слой наносится после высыхания "до отлипа" (~2-3 часа при t=20°C)

предыдущего слоя. Окончательная сушка - не менее 24 часа. При низких температурах время высыхания увеличивается. Работа с мастикой допускается при температуре не ниже -10°С. При отрицательной температуре мастику рекомендуется подогреть до +30.. .+50°.

В случае загустевания или при нанесении распылителем развести органическими растворителями. При попадании мастики на лакокрасочное покрытие - сразу же удалить с помощью ветоши, смоченной бензином или растворителем.

РАСХОД: в зависимости от поверхности, рекомендовано 0,8-1,2 кг.кв.м.

СРОК ГОДНОСТИ:

В герметичной таре производителя 24 месяца с даты производства, указанной на контрольной ленте.

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА МАСТИКИ.

Наименование показателя, ед. измерения

«МРБХ»

Условная прочность пленки при растяжении, МПа (кгс/см2), не менее

-

Относительное удлинение, %, не менее

-

Теплостойкость, на уклоне 45 (С), не менее

80

Водопоглощение пленки через 24 ч, % по массе, не более

0,5

Адгезия к бетону, МПа (кгс/см2), не менее

0,3 (3,0)

Водонепроницаемость при давлении 0,001 МПа (0,01 кгс/см2), час, не менее

35

Гибкость на брусе с закруглением радиусом 10 мм при температуре,  (С), не более

минус 40

Гибкость на брусе с закруглением радиусом 10 мм при температуре,  (С), не более

55

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

  1. Мастика МРБХ является пожароопасной и взрывобезопасной продукцией, что обусловлено свойствами растворителей, входящих в её состав

  2. Беречь от огня!

  3. При попадании мастики МРБХ в глаза их необходимо обильно промыть водой. При попадании в желудок необходимо промыть его 2-5% содовым раствором, вызвать рвоту и обеспечить обильное питье. В любом случае обратиться к врачу. При попадании на руки их необходимо протереть ветошью, смоченной ацетоном или другим растворителем, а затем помыть водой.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ:

Мастика МРБХ может транспортироваться любым видом крытого транспорта, обеспечивающим условия перевозки огнеопасных грузов с соблюдением правил перевозки, установленных на данном виде транспорта.
Мастика битумно-полимерная должна храниться в герметично закрытой таре, в помещении, предназначенном для хранения огнеопасных материалов, при температуре от минус 15 до плюс 30°С.

www.rostkapital.com

Битумная мастика - eco-planeta.com

Рекомендации по применению при наружной гидроизоляции

Назначение
Холодная гидроизоляционная битумная мастика – однородная масса, черного цвета, приготовленная на основе смеси различных сортов нефтяных битумов, минерального наполнителя и органического растворителя.

Битумная мастика, в состоянии поставки, готова к применению. Работа с ней допускается при температуре не ниже минус 10°С. При отрицательной температуре, битумную мастику следует подогреть до +30 – +50°С. При необходимости снижения вязкости мастики, её допускается подогревать перед применением.

Разогревать битумную мастику следует на паровой или водяной бане. Можно это сделать иным образом, исключающим применение открытого пламени и искрообразование. Перед нагревом битумной мастики, необходимо нарушить герметичность её тары, вскрыв крышку. По окончании разогрева – мастику перемешать.

Битумную мастику транспортируют всеми видами транспорта, в крытых транспортных средствах. На строительные объекты мастика может поставляться автогудронаторами.

Битумная мастика должна храниться в помещении, снабженном приточно-вытяжной вентиляцией. При хранении мастика должна быть защищена от прямого воздействия солнечных лучей. Срок хранения — 12 месяцев со дня изготовления.

Норма расхода

Готовый к применению состав для изоляции мест подверженных увлажнению, перед укладкой облицовочной плитки, изоляции гипсокартонных и гипсовых оснований. После высыхания гидроизоляция образует гибкую водонепроницаемую, пароизолирующую пленку с высокой адгезией к строительным материалам на основе бетона, извести, цемента, гипса, гипсокартона, кирпича, камня, дерева, полиуретана, пенопласта.
Гидроизоляция изготовлена на основе модифицированной латексом водной эмульсии битума. Не содержит органических растворителей. Устойчива к температурным воздействиям в диапазоне температур от -40°С до +100°С.
Не горюча. Биостойка.

Битумная мастика может использоваться для склеивания строительных материалов, в том числе и гидроизоляционных. (Для приклеивания, при хорошо подготовленном ровном основании, достаточно нанести один слой битумной мастики толщиной не более 1,0 мм). Но мастика изначально - гидроизоляционная мастика, и предназначена для внешней гидроизоляции фундаментов, подвалов и прочих строительных и промышленных конструкций эксплуатирующихся при температуре не более 70°С. При этом гидроизоляция элементов конструкции возможна как только гидроизоляционной мастикой, так и гидроизоляционной мастикой в сочетании с рулонными и наплавляемыми материалами. А герметизация стыков, переходов и сопряжений, традиционно выполняются битумной мастикой.

Наносится битумная гидроизоляционная мастика - шпателем. Для нанесения кистью или валиком её следует разбавить растворителем в количестве 20-50% (от массы мастики). Наносить мастику следует на сухое основание, очищенное от пыли, песка и других загрязнений, обработанное битумным праймером. Допускается в качестве праймера использовать битумную мастику, разбавленную растворителем в соотношении 2:1.

Для создания гидроизоляции необходимо нанести 2-3 слоя битумной гидроизоляционной мастики (общей толщиной от 1 до 3 мм). Между слоями мастики рекомендуется прокладывать армирующий слой из стеклоткани. Наносить слои мастики с интервалом от 5 до 24 часов (при температуре 20°С). Окончательная сушка слоя из битумной гидроизоляционной мастики — не менее 24 часов. При низких температурах время высыхания увеличивается.


Допустимые для использования растворители:

  • толуол,
  • ксилол,
  • сольвент нефтяной для лакокрасочной промышленности,
  • смесевые растворители: 646, 648, 649, Р-4, РС-2,
  • уайт-спирит (бензин-растворитель для лакокрасочной промышленности),
  • скипидар,
  • бензин-растворитель для резиновой промышленности марки БР-2 («Калоша»).

Норма расхода
Расход на один слой ~ 1 кг/м².


Предостережение
Покрытие из гидроизоляционной битумной мастики имеет следующие показатели пожарной опасности:

  • группа горючести – Г4 по ГОСТ 30244;
  • группа воспламеняемости – В3 по ГОСТ 30402;
  • группа распространения пламени – РП4 по ГОСТ 30444 (ГОСТ Р 51032).

Работы проводить в резиновых перчатках. Запрещается пользоваться открытым огнем. При работе в помещении обеспечить хорошую вентиляцию.

Основные физико-механические свойства
Водопоглощение в течение 24 часов  0,2 %
Условная вязкость  22 секунды
Массовая доля нелетучих веществ  75 %
Прочность сцепления с бетоном  0,43 (4,3) МПа (кгс/см2)
Температура размягчения  349 (76)К (°С)
Гибкость, на брусе с радиусом закругления 5,0 мм при температуре не выше 5 °С



Сертификат соответствия

eco-planeta.com

Работа с мастиками. Увеличение срока годности и очистка.

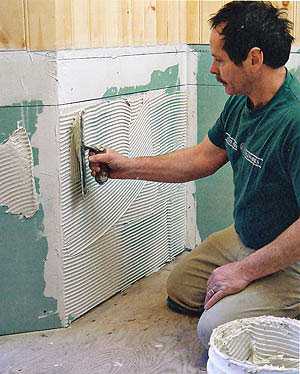

В отличие от тонкослойных цементных клеящих растворов, органические мастики не надо специально готовить или смешивать, но существуют определенные меры предосторожности, которые вам следует соблюдать, когда вы работаете с этими клеями.

Безопасность

Мастики, сделанные на основе органических растворителей требуют особой осторожности при работе с ними. Их испарения потенциально взрывоопасны и могут быть опасными для здоровья при вдыхании. Перед тем как открыть банку или ведро, наденьте маску с угольными фильтрами и проверьте, нет ли поблизости открытого пламени (включая запальные огни плиты) и удостоверьтесь, что ваше рабочее место хорошо проветривается. Хотя считается, что мастики на водной основе более безопасны при их использовании, чем мастики на основе органических растворителей, лучше не рисковать и  соблюдать меры предосторожности.

Перемешивание мастики

Когда вы впервые открываете новую банку с мастикой, вы можете обнаружить на поверхности мастики небольшое количество отслоившейся маслянистой жидкости или просто водянистый слой (в зависимости от ее основы). Этот слой образуется в результате отделения и всплывания наверх более легких ингредиентов мастики. Поэтому перед применением следует перемешать мастику палочкой. Если и после перемешивания мастика остается неоднородной, то причиной может быть слишком долгое хранение мастики на полках в магазине (в таком случае, вам следует вернуть банку с мастикой в магазин для замены).

Увеличение срока годности мастики

Если вы уже открывали банку с мастикой прежде и теперь обнаружили, что она начала отвердевать, выбрасывайте ее. Никогда, ни при каких обстоятельствах, не пытайтесь развести мастику. Оставленная в банке неизрасходованная мастика быстро затвердевает, даже если банка закрыта очень плотно. Держите банку в прохладном и защищенном от солнечного света месте. Это поможет продлить срок годности мастики. Можно также залить поверхность мастики, сделанной на основе растворителя, слоем воды толщиной в несколько сантиметров, перед тем как закрыть ее крышкой. Вода закроет доступ воздуха к мастике, и, тем самым, будет препятствовать ее испарению. (Слейте эту воду перед тем, как будете использовать мастику). Имейте в виду, однако, что не следует наливать слой воды поверх мастики, сделанной на основе акрила, так как вы тем самым разбавите клей, и он станет не годным к дальнейшему применению.

Использование мастики

Что касается использования мастики, то обычно на товарной этикетке каждого продукта указывается время после нанесения мастики, по истечении которого ее поверхность начинает “затягиваться” и терять свою склеивающую способность и время схватывания (в течение которого мастика схватывается после нанесения на поверхность). На этикетке обычно имеются рекомендации относительно размера зубцов шпателя, который лучше всего использовать для распределения данной мастики. При нанесении мастики шпатель держится под острым углом к поверхности ( как на фотографии).



Очистка остатков мастики

Остатки мастики на основе растворителя или на водной основе надо очищать сразу, используя разбавитель для краски или воду, соответственно ее составу. Хотя имеются мастики, сделанные на основе растворителя, которые могут быть очищены с помощью воды, однако в каждом отдельном случае следует внимательно изучить инструкцию. Если мастика на плитке и на инструментах пока еще мягкая, ее можно удалить с помощью тряпки, смоченной разбавителем или водой. Для частично высохшей мастики используйте специальную абразивную терку и разбавитель или воду. Если мастика схватилась, то ее можно отскоблить или срезать с помощью лезвия бритвы или шпателя. Так как удалить высохшую мастику из узких канавок на кельме бывает очень трудно, мы настоятельно советуем делать это пока она еще мягкая.

Советуем также посмотреть статью

Клей для плитки. Мастика и цементные растворы

etoprosto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
