Стекловолокно это что: Стекловолокно – это… Что такое Стекловолокно?

Содержание

Стекловолокно – это… Что такое Стекловолокно?

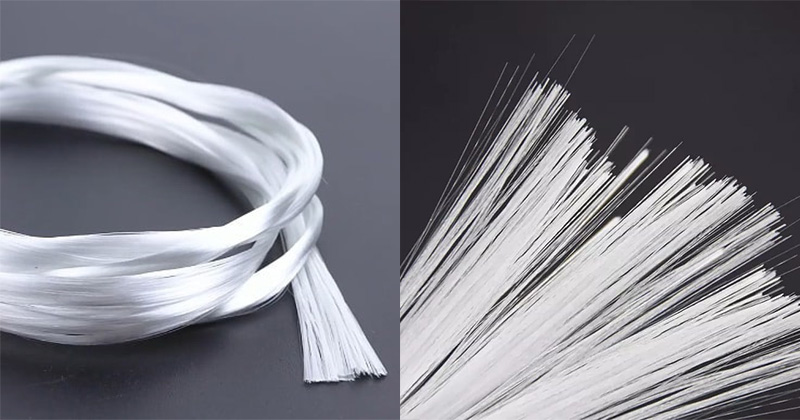

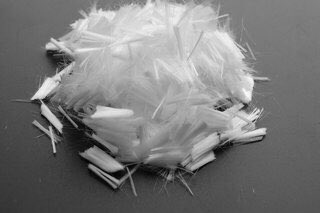

Пучок стеклянных волокон (стекловолокно)

Стекловолокно́ (стеклонить) — волокно или комплексная нить, формуемые из стекла. В такой форме стекло демонстрирует необычные для стекла свойства: не бьётся и не ломается, а вместо этого легко гнётся без разрушения. Это позволяет ткать из него стеклоткань.

Стекловолокна естественного происхождения встречаются в местах, где в прошлом происходили извержения вулканов, название данного вида волокон — волосы Пеле.[1] Волосы Пеле имеют химический состав базальтовых пород, имеют включения кристаллов и по физико-механическим свойствам не являются аналогами стекловолокна [5].

Виды стекловолокна (стеклонити)

Стекловолокно экструдируют из расплава стекла специального химического состава. Экструзия, как и в других случаях, производится путем продавливания расплава через прядильные фильеры. Исходный продукт, как и в других областях производства химических волокон получается в виде бесконечных элементарных волокон (филаментов), из которых далее в процессе переработки формируются или комплексные нити (диаметр филаментов 3—100 мкм (линейная плотность до 0,1 Текс)) и длиной в паковке 20 км и более (

непрерывное стекловолокно), линейная плотность до 100 Текс, или в стеклянные ровинги (продукты линейной плотностью более 100 Текс). В этом случае как правило продукт перерабатывается в крученые нити (ровинги) на крутильно-размоточных машинах. Данные полуфабрикаты далее могут быть подвергнуты любым формам текстильной переработки в крученые изделия (нити сложного кручения, шнуры, шпагаты, канаты), текстильные полотна (ткани, нетканые материалы), сетки (тканые, специальной структуры).

Стекловолокна также могут выпускаться в дискретном (штапельном) виде. Также исходный стеклянный ровинг может быть переработан путем резки, рубки или разрывного штапелирования в дискретные (штапельные) волокна со штапельной длиной 0,1 (микроволокно) — 50 см, титр волокна в данном случае как правило ниже, чем филаментных нитей и соответствует диаметру 0,1—20 мкм. Основная масса штапельных стекловолокон перерабатывается в нетканые материалы (кардные, иглопробивные, нитепрошивные, стеклохолст) по различным технологиям (кардочесание, преобразование прочеса, иглопробивание, нитепрошивание, «вэт-лэйд»), стекловату, штапельную пряжу. По внешнему виду непрерывное стекловолокно напоминает нити натурального или искусственного шёлка, а штапельное — короткие волокна хлопка или шерсти.

Основная область применения стекловолокна и стеклотекстильных материалов, — использование в качестве армирующих элементов стеклопластиков и композитов (т. н. «препреги»). Также стеклоткани могут самостоятельно использоваться в качестве конструкционных и отделочных материалов. В этом случае они зачастую подвергаются той или иной форме отделки, главным образом — пропитке связующим (латекс, полиуретан, крахмалы, смолы. прочие полимеры).

Производство

Непрерывное стекловолокно формуют вытягиванием из расплавленной стекломассы через фильеры (число отверстий 200—4000) при помощи механических устройств, наматывая волокно на бобину. Диаметр волокна зависит от скорости вытягивания и диаметра фильеры. Технологический процесс может быть осуществлен в одну или в две стадии. В первом случае стекловолокно вытягивают из расплавленной стекломассы (непосредственно из стекловарочных печей), во втором используют предварительно полученные стеклянные шарики, штабики или эрклез (кусочки оплавленного стекла), которые плавят в стеклоплавильных печах или в стеклоплавильных аппаратах (сосудах).

Производство штапельного стекловолокна

Штапельное стекловолокно формуют путём раздува струи расплавленного стекла паром, воздухом или горячими газами и др. методами.

Физико-механические свойства

Механические свойства волокон:[2]

Волокно Плотность, 10-3·кг/м3 Модуль растяжения, ГПа Предел прочности при растяжении, ГПа
E-стекло 2,5 73 2,5
S-стекло 2,5 86 4,6
Кремнезем 2,5 74 5,9

Свойства высокомодульных волокон и однонаправленных эпоксидных композиционных материалов:[3]

Тип волокон Марка волокна Свойства волокон длиной 10 мм Свойства композиционных материалов
σв E σв E σв / (pg), км
ГПа ГПа ГПа
ГПа
Стеклянные ВМ-1 3,82 102,9 2,01 69,1 98
>> ВМП 4,61 93,3 2,35 64,7 114
>> М-11 4,61 107,9 2,15 72,6 98
Борные БН (сорт 2) 2,75 392,2 1,37 225,5 75
>> БН (сорт 1) 3,14 382,4 1,72 274,6 87
>> Борофил (США) 2,75 382,4 1,57 225,5 80
Органические СВМ 2,75 117,7 1,47 58,5 111
>> Кевлар-49 (США) 2,75
130,4
1,37 80,4 100

Объемная доля наполнителя 60 %.

Механические свойства волокон:[4]

Марка стекла Плотность
ρ, 10−3 кг/м3
Модуль
упругости
Е, ГПа
Средняя
прочность на базе
10 мм, ГПа
Предельная
деформация
ε, %
Высокомодульное 2,58 95 4,20 4,8
ВМ-1 2,58 93 4,20 4,8
ВМП 2,46 85 4,20 4,8
УП-68 2,40 83 4,20 4,8
УП-73 2,56 74 2,00 3.6
Кислотостойкое 7-А

К сведению

Физико-механические свойства стекла

На предел прочности на растяжение стекол влияют микроскопические дефекты и царапины на поверхности, для конструктивных целей в основном применяют стекло с прочностью на растяжение 50 МПа. Стекла имеют Модуль Юнга около 70 ГПа.[2]

См. также

Примечания

5. Аблесимов Н.Е., Земцов А.Н. Релаксационные эффекты в неравновесных конденсированных системах. Базальты: от извержения до волокна. Раздел 6.1.1. Терминология. Москва, ИТиГ ДВО РАН, 2010. 400 с.

СТЕКЛОВОЛОКНО – это… Что такое СТЕКЛОВОЛОКНО?

СТЕКЛОВОЛОКНО

СТЕКЛОВОЛОКНО, стекло в виде тонких нитей. Широко используется для теплоизоляции (как стекловата) и для изготовления разных материалов. Вместе с пластичной смолой входит в состав прочного конструкционного материала, называемого стеклопластиком, который используют в производстве корпусов машин, лодок, самолетов и контейнеров. Он не подвержен воздействию тепла и химических веществ, коррозии и гниению и, хотя очень легок, прочнее, чем сталь. Короткие нити стекловолокна, получают, продувая воздухом или паром расплавленное стекло.

Некоторые виды стекловолокна изготавливают путем протягивания расплавленного стекла через тонкие металлические фильеры. В результате нити сплетаются и образуются очень плотные волокна, которые потом можно резать, скручивать или сплетать в зависимости от того, для чего они будет использованы.

Научно-технический энциклопедический словарь.

Синонимы:
  • СТЕКЛОВИДНОЕ ТЕЛО
  • СТЕНЛИ

Смотреть что такое “СТЕКЛОВОЛОКНО” в других словарях:

  • стекловолокно — стекловолокно …   Орфографический словарь-справочник

  • стекловолокно — стекловолокно/, а …   Слитно. Раздельно. Через дефис.

  • стекловолокно — (стекловата) относится к классу минеральной ваты. По способам изготовления волокно подразделяется на непрерывное и штапельное. Для получения стеклянного волокна используют то же самое сырье, что для обычного стекла, или отходы стекольной… …   Универсальный дополнительный практический толковый словарь И. Мостицкого

  • стекловолокно — стекловолокно, стекловолокна, стекловолокна, стекловолокон, стекловолокну, стекловолокнам, стекловолокно, стекловолокна, стекловолокном, стекловолокнами, стекловолокне, стекловолокнах (Источник: «Полная акцентуированная парадигма по А. А.… …   Формы слов

  • Стекловолокно — – волокнистый материал, получаемый из расплавленной стекломассы. [Большая советская энциклопедия. М.1969 1978]. Стекловолокно – волокно круглого или профильного сечения, получаемое из расплавленного стекла.  [Терминологический словарь по… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • СТЕКЛОВОЛОКНО — СТЕКЛОВОЛОКНО, а, ср. Сокращение: стеклянное волокно. | прил. стекловолокнистый, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • стекловолокно — сущ., кол во синонимов: 3 • волокно (75) • стеклофибра (1) • фиберглас (2) …   Словарь синонимов

  • стекловолокно — а; ср. Стеклянное волокно …   Энциклопедический словарь

  • Стекловолокно — Не следует путать с оптическим волокном. Пучок стеклянных волокон (стекловолокно) Стекловолокно (стеклонить)  волокно или комплексная нить, формуемые из стекл …   Википедия

  • стекловолокно — rus стекловолокно (с) eng fibreglass, glass fibre fra fibre (f) de verre deu Glasfaser (f) spa fibra (f) de vidrio …   Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

Стекловолокно и изделия из него

Стекловолокном называют материал, полученный из расплавленного стекла путем выдавливания из него тонких нитей.

Стекловолокно обладает редким сочетанием свойств: высокой прочностью при растяжении и сжатии, негорючестью, нагревостойкостью, малой гигроскопичностью, стойкостью к химическому и биологическому воздействию. Из него изготовляют материалы с высокими электро-, тепло-, звукоизоляционными свойствами и механической прочностью. На основе стекловолокнистых материалов изготавливаются различные виды изделий, которые успешно заменяют традиционные материалы,а также, имеют только им присущие области применения.

Различают два вида стекловолокна: непрерывное – длинной сотни и тысячи метров и штапельное – длинной до 0,5 м. По внешнему виду непрерывное волокно напоминает натуральный или искусственный шелк, а штапельное – хлопок или шерсть. Изделия из непрерывного волокна имеют вид однонаправленных волокон, тканых материалов, нетканых материалов и волокнистых световодов.

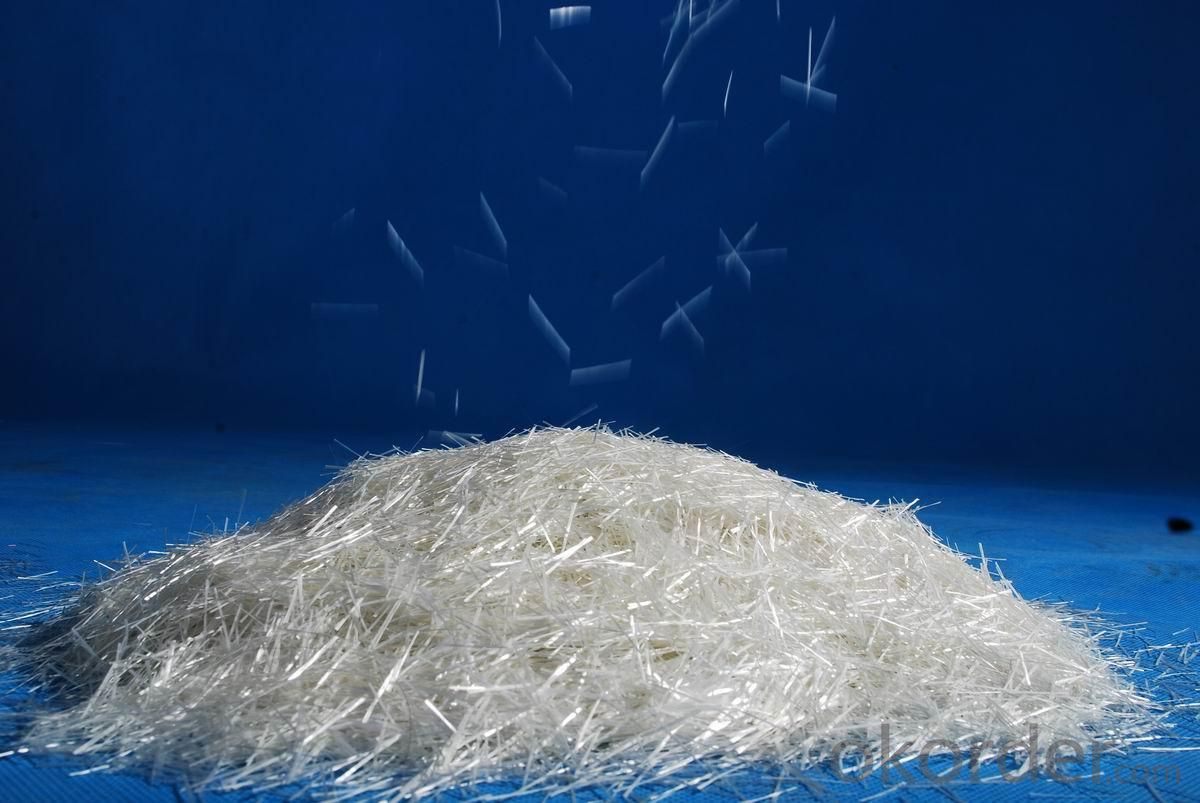

Однонаправленное стекловолокно представляет собой короткие пряди волокон или комплексных нитей, срезанных с бобин. Длина однонаправленного волокна изменяется в зависимости от периметра бобины или барабана, на который оно наматывается. Однонаправленное волокно с бобин имеет диаметр 5-10 мкм и длину не менее 0,5 м.

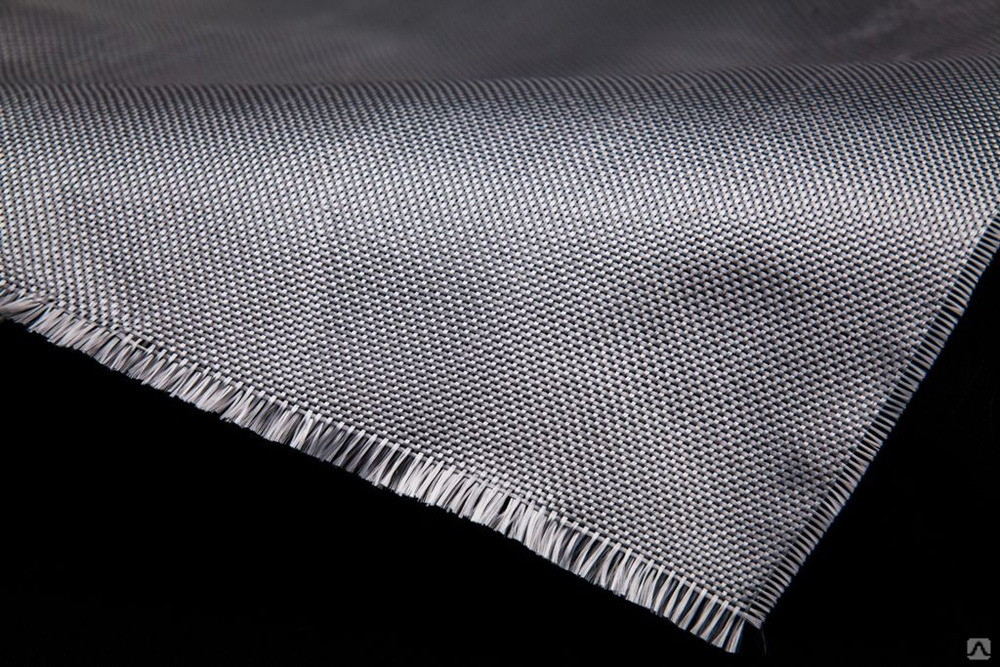

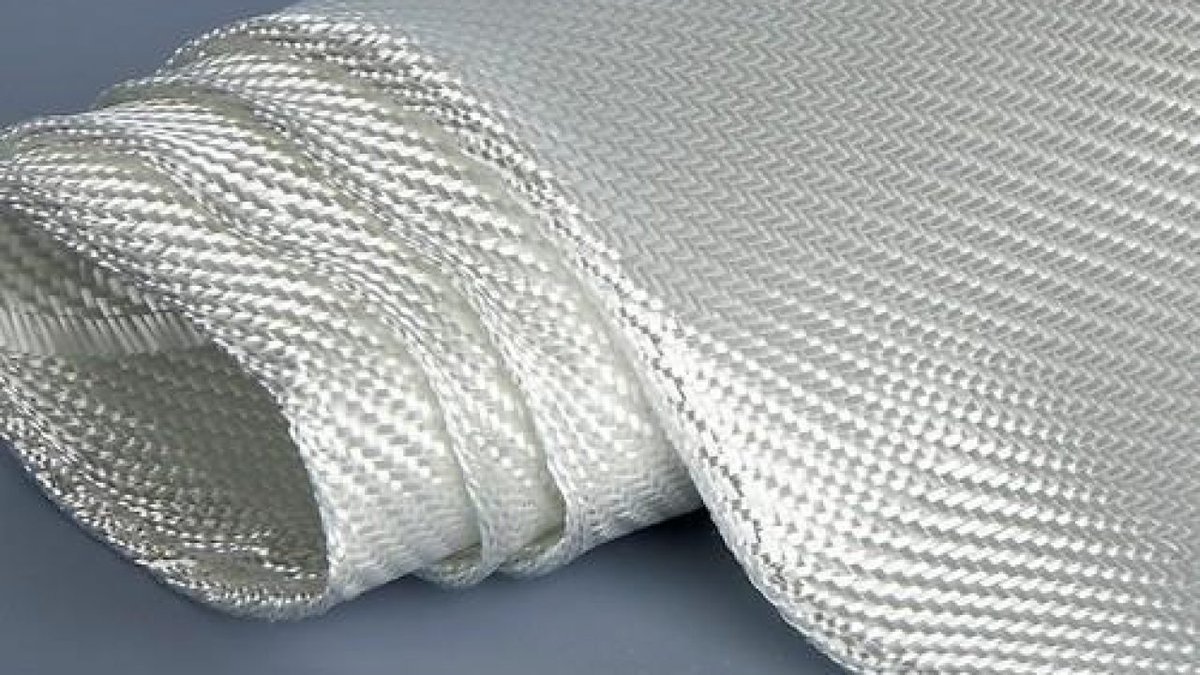

Тканые материалы получают в ходе текстильной переработки стекловолокна: размотки комплексной нити с бобин с комплексной круткой трощения нитей и вторичной их крутки, подготовки нитей к ткачеству и изготовления тканых материалов на ткацких станках. Для текстильной переработки используются волокна диаметром 5-10 мкм. Волокна большего диаметра имеют пониженную прочность при изгибе и чаще ломается в ходе текстильной переработки.

Нетканые материалы из непрерывного стекловолокна – жгут, холсты из рубленных и непрерывных нитей, ленты из склеенных нитей и стекловолокнистые анизотропные материалы. Жгут представляет собой прядь, состоящую из большого числа комплексных стеклянных нитей, холсты – рулонные нетканые материалы. В жестких холстах хаотически расположенные нити или обрезки нитей скреплены смолами, в мягких холстах – механической прошивкой. Первичные нити или жгуты могут быть склеены в длинные ленты.

При упорядоченной намотке нитей и жгутов на барабаны и одновременном нанесении связующего получают анизотропные материалы, свойства которых в разных направлениях различны. Эти материалы могут быть как рулонные при непрерывном способе производства, так и листовыми – при периодическом. Для нетканых материалов могут применяться волокна диаметром до 20 мкм.

Виды изделий из штапельного волокна.

Штапельные волокна различаются по длине элементарных волокон (длинноволокнистые и коротковолокнистые) и по их диаметру. По диаметру различают: микроволокно (0,5 мкм), ультратонкое (0,5-1,0 мкм), супертонкое (1-4 мкм), утолщенное (11-20 мкм) и грубое (20 мкм и более).

На основе коротковолокнистых штапельных волокон получают вату, рулонные материалы, маты, плиты и скорлупы. Все эти материалы состоят из хаотически перепутанных волокон. Волокно, осажденное вместе с органическими синтетическими материалами на конвейерной ленте, после обработки принимает вид непрерывного ковра толщиной 20-100 мм.

Рулонный материал представляет собой длинный кусок ковра, свернутый в рулон. Маты и плиты получают из неподпрессованного ковра. Маты в ряде случаев простегиваются нитями из непрерывного стеклянного волокна, тогда толщина из может быть уменьшена до 5 мм. Плиты покрываются с одной или обеих сторон стеклянной тканью.

Из длинноволокнистых штапельных волокон изготовляют холсты, сепараторные пластины, бумагу. Эти материалы (толщиной 0,5-1,5 мм) могут быть свернуты в рулоны или нарезаны на пластины. Для повышения механической прочности они могут армироваться нитями их непрерывного волокна. Из длинноволокнистых волокон получают по аналогии с шерстью штапельную крученую пряжу, ровницу и при последующей текстильной переработке – штапельные ткани, сетки, ленты. Свойства изделий из штапельного волокна в значительной степени зависят от диаметра волокна, состава стекла и вида связующего материала.

Способ производства стекловолокна.

Способы выработки стекловолокна классифицируется по двум основным принципам его формования:

  • утоньшения струйки стекломассы в непрерывное элементарное волокно;
  • разделения и расчленения струи расплавленного стекла, сопровождаемых вытягиванием коротких волокон.

Вытягивание волокна из струйки стекломассы может производиться как механическим путем, так и воздухом или паром. Каждый из этих способов может быть одно- или двухстадийным. При двухстадийном процессе стеклянное волокно вырабатывается из стеклоплавильных сосудов или печей, питаемых стеклянными шариками, штабиками или эрклезом. При одностадийном процессе стеклянное волокно вырабатывается из стекловаренных печей, питаемых шихтой. Механическое вытягивание волокна может осуществляться с помощью барабана, съемных бобин, вытяжных валков или прядильной головки. Способы разделения струи расплавленного стекла делятся на три группы: способы раздува, центробежные и комбинированные.

Состав и свойства стекол для изготовления стекловолокна.

В зависимости от области применения непрерывного стекловолокна требования к его химическому составу могут быть различными. Для электрической изоляции употребляется только бесщелочное (или малощелочное) алюмосиликатное или алюмоборосиликатное стекло; для конструкционных стеклопластиков применяют главным образом бесщелочные магнийалюмосиликатные или алюмоборосиликатные стекла; для стеклопластиков неответственного назначения можно использовать и щелочесодержащие стекла.

Процесс формирования непрерывного стеклянного волокна предъявляет к стеклу ряд требований: интервал вязкостей, в котором устойчиво протекает формирование непрерывного стеклянного волокна из стекол обычных составов.

Основными требованиями, предъявляемыми к стеклам для производства штапельного волокна, являются малая вязкость при температуре выработки и низкое поверхностное натяжение. В зависимости от способа выработки и назначения штапельного волокна применяют стекла различных составов, однако все они отличаются высоким содержанием оксидов щелочноземельных металлов.

Физико-химические свойства неорганических волокон и материалов на их основе.

Механические свойства. Стекловолокно значительно превосходит по механической прочности исходное (массивное) стекло и незначительно отличается от него по некоторым физическим параметрам.

Механические свойства стеклянных волокон зависят от химического состава стекла, метода производства, окружающей среды и температуры. Метод производства оказывает большое влияние на прочность стеклянных волокон: высокой прочностью обладают волокна, вытянутые с большой скоростью из расплавленного стекла (вытягивание из фильер), наименьшей прочностью – волокна, полученные штабиковым способом и раздувом. При формовании волокна из фильер образуется меньше поверхностных дефектов и трещин, чем обусловливаются их лучшие механические свойства, главным образом прочность.

Прочность при растяжении стекловолокна зависит от его состава и диаметра

Наибольшей прочностью обладают непрерывные волокна из кварцевого и бесщелочного магнийалюмосиликатного стекла. Повышенное содержание щелочей в стекле резко снижает прочность стеклянных волокон. Кристаллизация стекла и присутствие в стекломассе мелких газовых включений понижает прочность стеклянного волокна на 25-30%.

Максимальная прочность стеклянных и кварцевых волокон, испытанных в среде жидкого азота, приближается к расчетной теоретической прочности стекла и плавленого кварца.

В зависимости от диаметра и состава стекла техническая прочность стеклянных волокон при их формировании современными промышленными методами составляет 25-30 % теоретической прочности стекла.

Модуль Юнга стеклянных волокон составляет 6-11 ГПа и выше. Разрушающее напряжение при изгибе и кручении повышается с уменьшением диаметра волокон.

Изделия из стекловолокна плохо работают при многократном изгибе и истирании, однако, стойкости к изгибу и истиранию повышаются после пропитки лаками и смолами. Склеивание волокон в нити повышает прочность нити на 20-25 %, а пропитка стекловолокнистых материалов лаками – на 80-100 %.В сухом воздухе прочность стеклянных волокон резко повышается. Смачивание стеклянных волокон и изделий из них неполярной углеводородной жидкостью аналогично действию сухого воздуха и дает наибольшее значение прочности. Значительное (до 50-60 %) понижение прочности стеклянных волокон и изделий из них происходит при адсорбции ими воды и водных растворов поверхностно-активных веществ. Это объясняется тем, что молекулы веществ, адсорбируемых на стеклянных волокнах, способствуют образованию трещин в слабых местах поверхностного слоя.

При погружении химостойких стекловолокнистых материалов в воду прочность их снижается, но после высушивания полностью восстанавливается. Изделия из стеклянного волокна натрийкальцийсиликатного состава, содержащие более 15 % (мас.) оксидов щелочных металлов, после пребывания во влажном воздухе или в воде снижают прочность необратимо в связи с интенсивным выщелачиванием и разрушением. При длительном действии деформирующего усилия у стеклянных волокон развивается упругое последствие, которое зависит от химического состава стекла и относительной влажности воздуха. Влага снижает также сопротивления стеклянных волокон изгибу и трению.

При нагревании стеклянной ткани до 250-300°С прочность ее сохраняется, в то время как волокна органического состава при этой температуре полностью разрушаются.

При низких и высоких температурах устраняется адсорбционное воздействие влаги воздуха на стеклянные волокна, что приводит к повышению их прочности. Однако после термической обработки (нагрев до различных температур и последующее охлаждение) прочность стеклянных волокон и тканей снижается на 50-70 %.

Состав стекла оказывает значительное влияние на прочность стеклянных волокон, подвергнутых термообработке. Волокна из натрийкальцийсиликатного и боратного стекол теряют свою прочность при термообработке, начиная уже с 100-200°С, волокна из кварцевого, кремнеземного и каолинового стекла теряют прочность на 50 % при нагреве до 1000°С и последующем охлаждении.

Прочность волокон из бесщелочного стекла значительно снижается при 300°С; прочность кварцевых волокон при этой температуре практически не изменяется.

После нагрева и охлаждения стеклянных волокон наблюдается небольшое повышение их плотности и показателя преломления.

Нагревостойкость. Стеклянное волокно обладает высокой нагревостойкостью , которая зависит от химического состава стекла . Температурная область применения стеклянных волокон натрийкальцийсиликатного состава ограничена температурами 450-500°С, при более высоких температурах начинается их спекание. Для бесщелочных волокон нагревостойкость выше на 200-300°С и составляет 600-700°С.

Гигроскопичность отдельных стеклянных волокон около 0,2 % (мас.). Поглощение влаги стеклянной тканью значительно выше, так как влага адсорбируется зазорами между волокнами и замасливателем. Гигроскопичность ткани зависит от характера переплетения нитей и химического состава стекла, например ткани из волокна натрийкальцийсиликатного состава обладают гигроскопичностью до 3-4 %.

Химистойкость теклянных волокон не зависит от их диаметра, но абсолютная растворимость тонких волокон выше растворимости толстых вследствие большего отношения их поверхности к массе. Поэтому при воздействии агрессивных реагентов волокна разрушаются быстрее, чем массивное стекло.

Прочность стеклянных волокон в различных агрессивных средах (горячая вода, водяной пар высокого давления, кислоты, щелочи) зависит от химического состава стекла. Наибольшей прочностью и высокой стойкостью к горячей воде и пару обладают волокна из бесщелочного алюмоборосиликатного и магнийалюмосиликатного стекла. По гидролитической классификации этот вид стекла относится к «стеклам, не изменяемым водой».

Материалы из стеклянного волокна, содержащего в своем составе щелочи, значительно теряют прочность при многократной обработке горячей водой или водяным паром даже нормального давления. В этом случае имеет место интенсивное выщелачивание, приводящее к полному распаду структуры стекла.

При длительном воздействии водяного пара различного давления резко снижается прочность материалов и из волокна бесщелочного алюмоборосиликатного стекла. Наиболее стойкими в этих условиях являются стеклянные ткани из бесщелочного безборного стекла.

Стеклянные ткани и волокна из бесщелочного стекла нестойки к воздействию кислот. При обработке кислотой волокон из бесщелочного стекла все компоненты его растворяются и остается лишь малопрочный кремнекислородный скелет.

Высокой стойкостью к воде, пару высокого давления и различным кислотам (кроме плавиковой) обладают волокнистые материалы кварцевого, а также кремнеземного и каолинового состава.

Что такое стекловолокно – что это такое, области применения материала

Неорганическое стекловолокно – материал, применяющийся в разных сферах деятельности. На основе этого стройматериала изготавливаются утеплители для пола и стен, продукция применяется при отделке помещений. Из него производится продукция для сферы промышленности, строительства. Рассмотрим особенности материала, расскажем, из чего сделано стекловолокно и где применяется продукция на его основе.

Стекловолокно – что это за материал

Стеклонить – волокно, которое формируется из стекла. Это уникальная форма, в которой стекло не бьется и не растрескивается, но при этом может гнуться. Впервые этот материал был получен случайным образом, когда в результате аварии на стекольном производстве, под давлением воздуха расплавленная масса раздулась, и образовалось множество тонких гибких нитей. Инженеры были очень удивлены увиденным, так как после застывания стекло становится твердым. Авария произошла 150 лет назад и за это время технология производства стекловолокна постоянно усовершенствовалась, но принцип остался тем же.

Армированное стекловолокно — что это

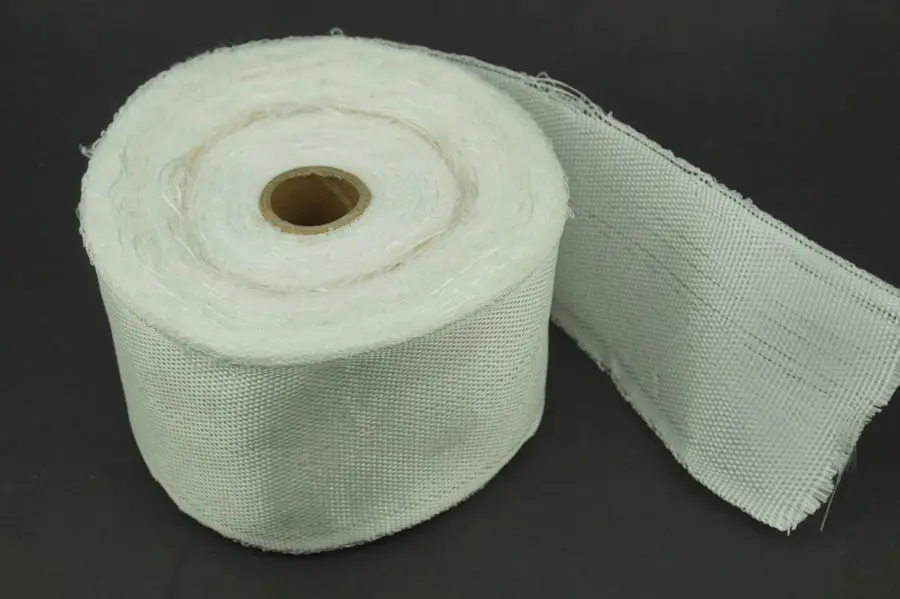

Армированное стекловолокно и ленты отличаются по размеру ячейки, виду, плотности пропитки. Стройматериалы предназначены для строительных наружных/внутренних работ, а также для дорожного строительства. Решетки и настилы, изготовленные армированным стекловолокном – это оптимальный баланс стоимости и производительности, гарантия хорошей механической и химической стойкости.

Из чего делают стекловолокно

Основа материала – кварцевый песок. Если производится вторичная переработка, то применяется бой стекла: битое стекло, стеклотара, бракованные изделия. Любые стеклянные отходы, получаемые в процессе производства, могут быть переработаны на 100%. Это способствует снижению себестоимости готовой продукции, поддержанию экологической защиты окружающей среды.

Технология изготовления

Процесс производства заключается в выдувании из сырья тонких нитей. Производство стеклянных нитей делится на несколько этапов:

  1. Расплавление сырья.
  2. Расплав пропускается через микроотверстия под высоким давлением. Так материал становится нитеобразным.
  3. Охлаждение и наматывание нитей на катушки.
  4. Обработка готового стекловолокна при помощи замасливателя. Это необходимо чтобы сделать материал стойким к растяжению, трению, а также наделить водонепроницаемыми свойствами.

В производстве нитей применяется не только расплав стекла, но и округлое стекло, которое изначально расплавляется. Применение технологии существенно повышает производственные затраты.

Исходя из толщины нитей бывает: толстое волокно (более 25 мкм), утолщенное (12-15 мкм), тонкое (4-12 мкм), сверхтонкое (1-3 мкм). Производство осуществляется с учетом действующих ГОСТов:

  • ГОСТ 19170-2001 (для тканей конструкционного назначения).
  • ГОСТ 19907-83 (для изоляционных материалов).

Для чего нужно стекловолокно – применение материала

За счет качественных характеристик материала, стекловолокно может применяться в разных сферах деятельности. Оно не горит, не гниет, не впитывает влагу, отличается небольшой плотностью. Это делает его отличным материалом для внутреннего утепления помещений, фасадов.

Стройматериал используется в разных отраслях: электротехническая, судостроительная, автомобильная, инструментальная промышленность. Также материал востребован в строительстве. Есть несколько форм производства материала:

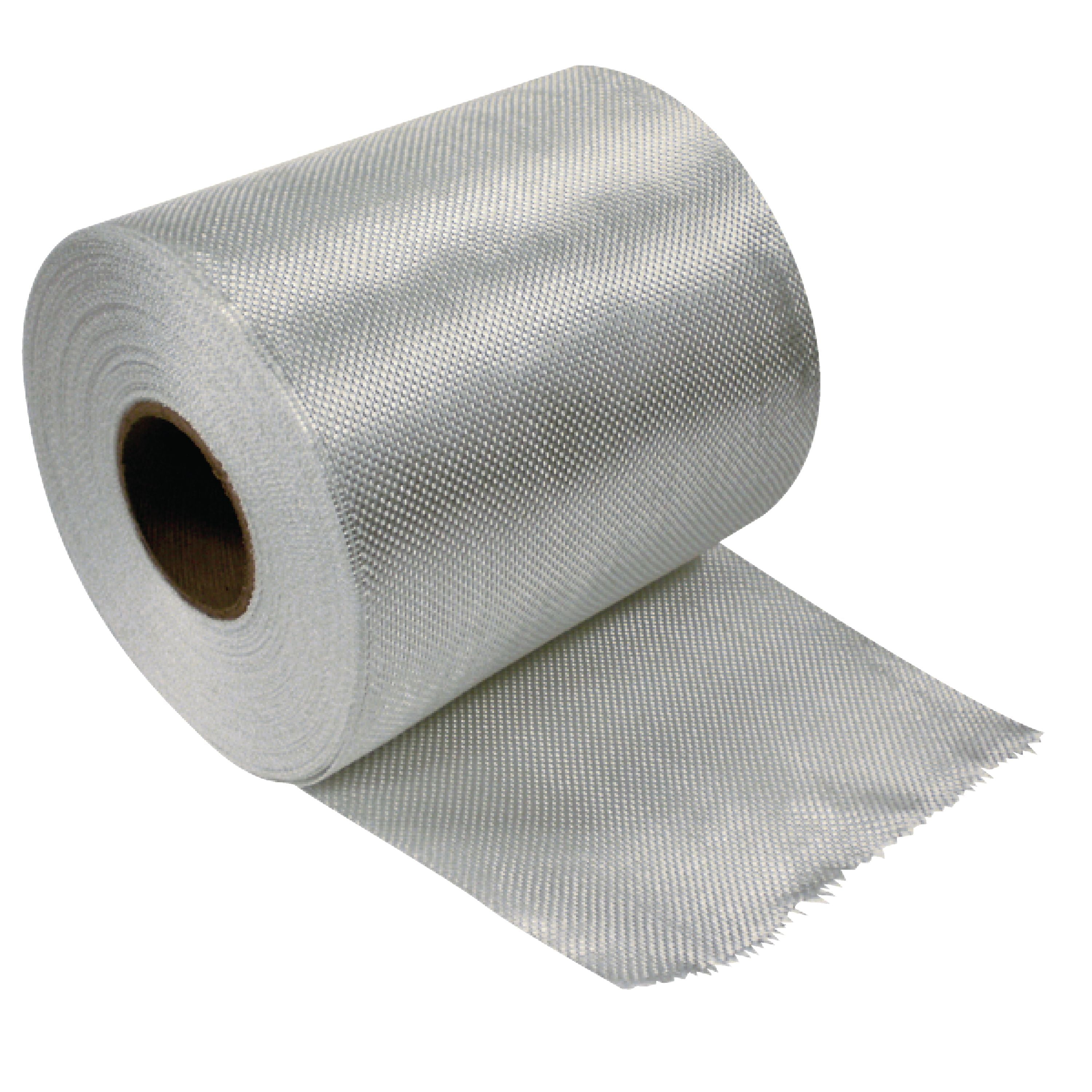

  • Рулоны.
  • Плиты.
  • Маты.

Если резка стекла в обычном исполнении вызывает определенные сложности, то стекловолокно отличается удобством в применении. Его можно с легкостью сгибать и резать, придавать необходимую форму. Стройматериал применяется в процессе создания межкомнатных и межэтажных перегородок, в качестве утеплителя для полов, стен, фундамента, фасадов, кровли, трубопроводов.

Что такое стеклоровинг: описание, свойства, виды, применение, хранение

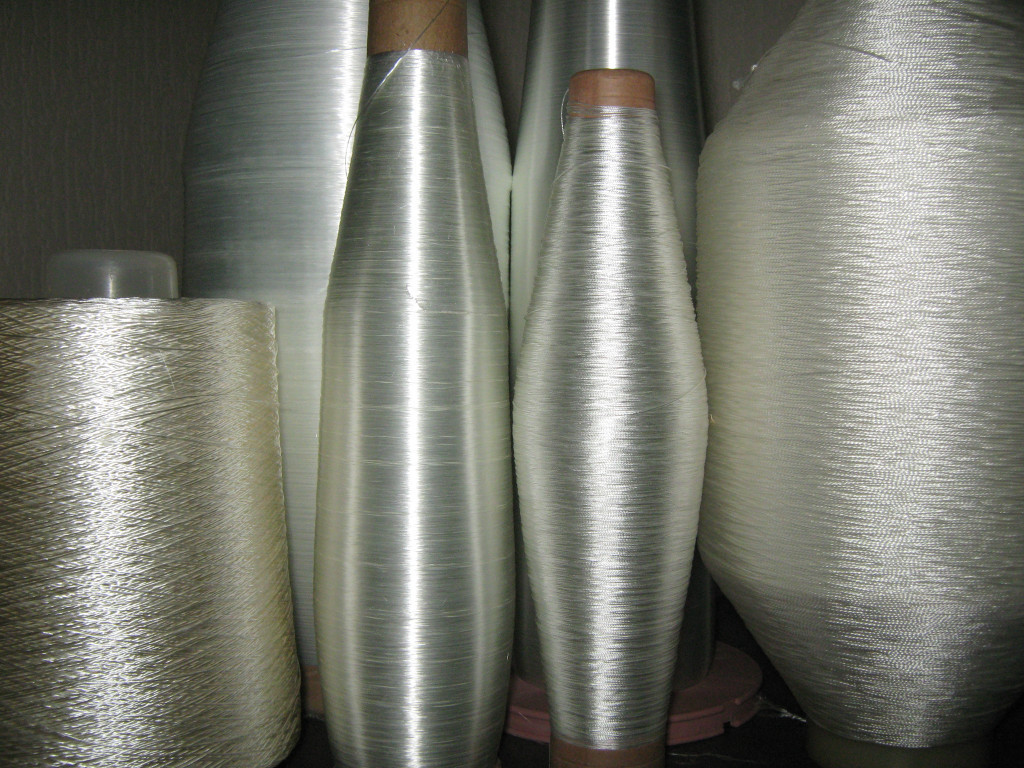

Стеклоровинг представляет собой жгут из нитей непрерывного стекловолокна (которые состоят из волокон алюмоборосиликатного стекла толщиной 10-20 микрон), различается плотностью – количеством нитей стекловолокна в жгуте, имеет обозначение “tex” 200-9600 (вес 1 км в граммах), поставляется в бобинах, герметично упакованных в пленку.

Ровинг используется для производства стеклотканей, стекломатов, стеклофибры, стеклосетки, а также непосредственно для изготовления композитов из стекловолокна – стеклопластиковых изделий различного назначения. При изготовлении изделий он пропитывается связующим – катализированной полиэфирной смолой. Чтобы у него была хорошая адгезия к смоле, каждая из нитей в пучке изначально покрыта особым замасливателем.



Преимущества стеклоровинга

  • Высокий уровень коррозионной стойкости (к химическим веществам и различным агрессивным средам).
  • Выдерживает перепады температур любого диапазона.
  • Небольшой вес по сравнению с другими материалами (в том числе легче смолы).
  • Высокая прочность и одновременно пластичность – при вытягивании волокон из стекломассы и охлаждении в их поверхностном слое молекулы приобретают необходимую ориентацию.
  • Диэлектрические свойства – материал не проводит электрический ток, поэтому может быть полезен при изготовлении изделий электроизоляции.
  • Теплоизоляционные свойства – у материала низкая теплопроводность, поэтому конструкции из него могут сохранять тепло.
  • Гидроизоляционные свойства. – материал не пропускает влагу, поэтому активно используется для создания изделий, контактирующих с водой.
  • Звукоизоляционные свойства – материал способен глушить шумы.
  • Экологичный материал.

Виды

Ровинг прямой (однопроцессный, директ-ровинг)

Является жгутом из нескрученных параллельных элементарных нитей. Имеет линейную плотность 140-4800 tex. Путем переплетения этого ровинга с расположением под прямым углом изготавливают тканые материалы (стеклоткани-стеклорогожи), из которых уже получают конечные изделия из стеклоламината.

Ровинг ассемблированный (сложенный)

Является жгутом из нескольких комплексных нитей (скрученных из элементарных нитей).

Ровинг малосложенный (текстурированный)

Применяется для изготовления из стеклопластика изделий цилиндрической формы, профильных изделий, стеклопластиковой арматуры методом намотки и пултрузии (протяжки через фильеру с одновременной пропиткой связующим).

Ровинг многосложенный (рассыпающийся, спрей-ап)

Имеет линейную плотность 2400 tex. Покрывается специальными видами замасливателя. Применяется при изготовлении стеклопластика напылением.

Применение

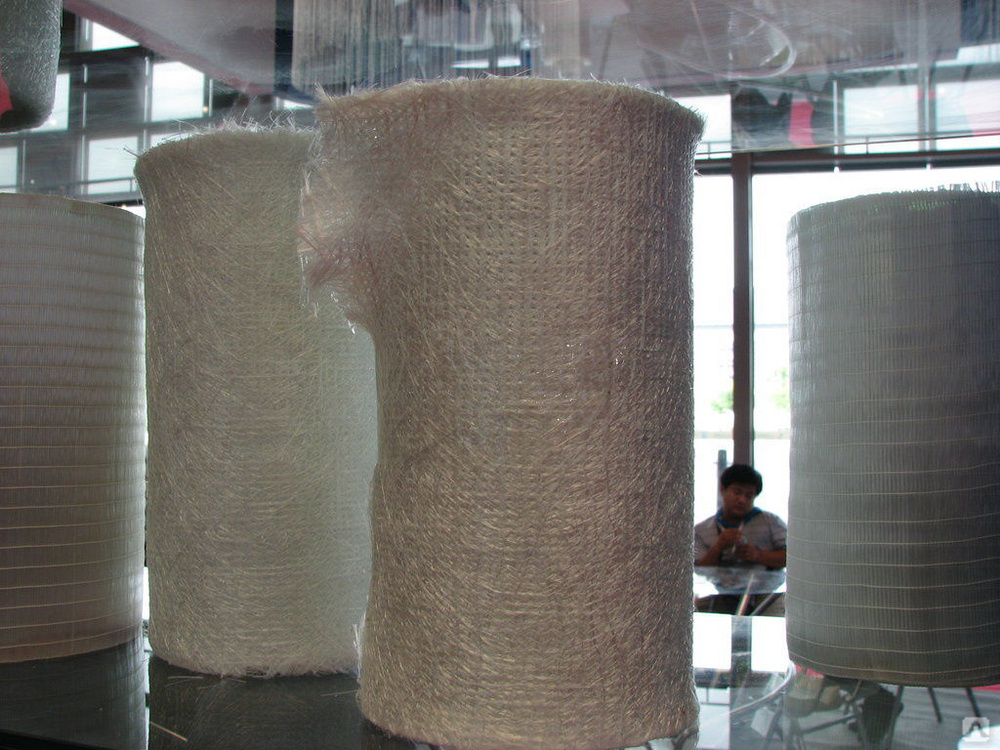

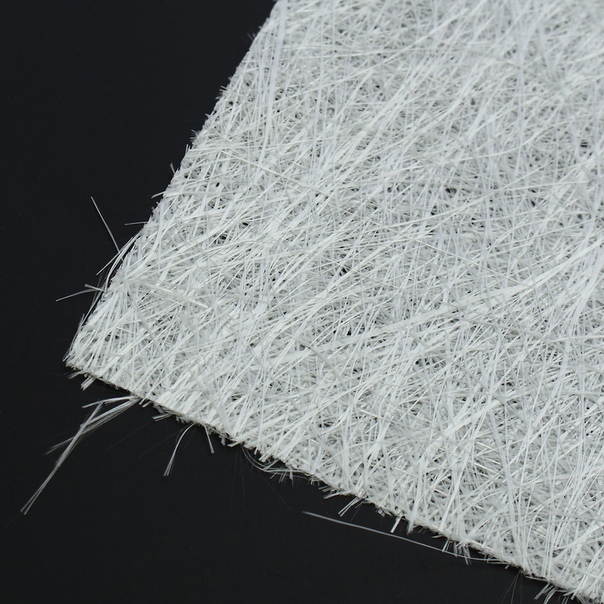

  • Изготовление стекломатов. Рассыпающийся ровинг рубленый специальным оборудованием на короткие отрезки вместе со связующим (полиэфирная смола) используется для создания стекломатов – нетканого полотна, которое может выбираться в качестве основы при производстве стеклопластика.
  • Изготовление стеклоткани (стеклорогожи). При помощи станков прямой ровинг сплетается в тканые полотна, которые отличаются от стекломатов большей прочностью и подходят не только для изготовления стеклопластика, но и даже для армирования при других работах, так как нити в них непрерывные и надежно сплетены перпендикулярно крест-накрест.

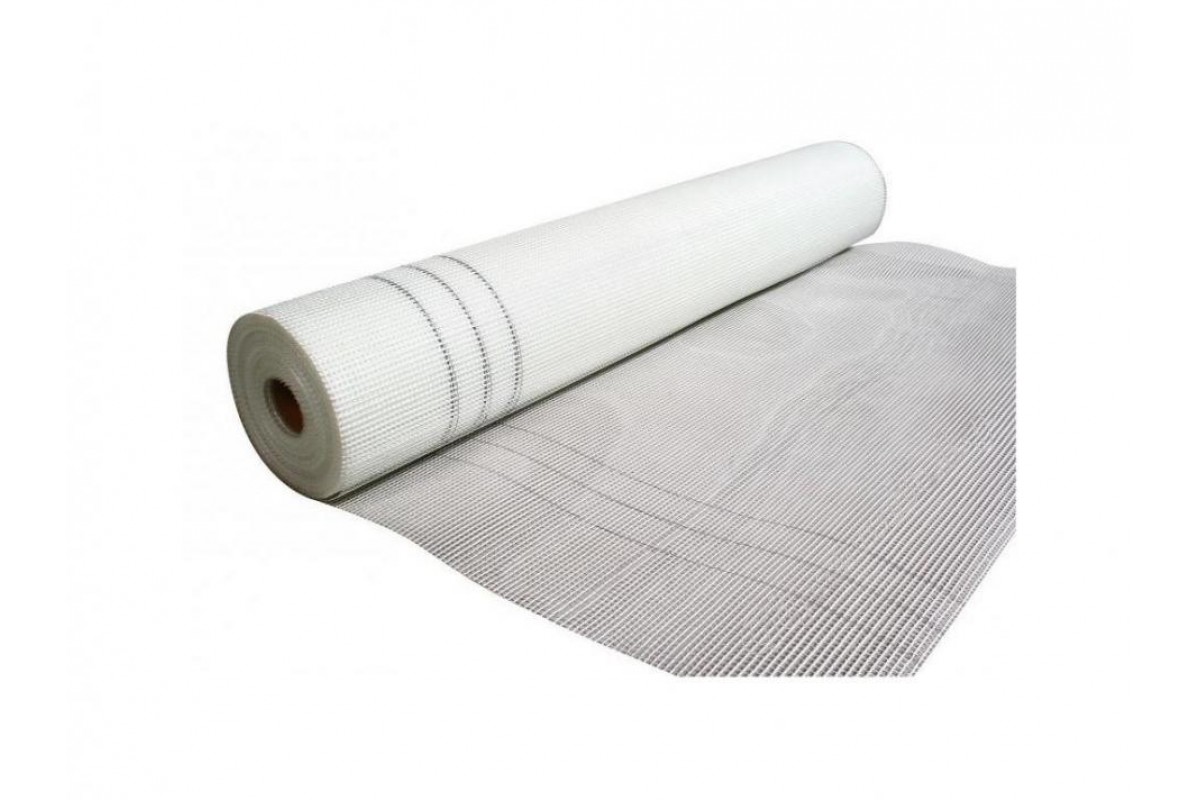

  • Изготовление стекловолоконной непропитанной сетки. Из текстурированного ровинга путем перевивочного переплетения получается прочная сетка, которая используется для штукатурки стен, дорожных, кладочных работ.
  • Изготовление профилей, арматуры. Текстурированный ровинг смазанный смолой протягивается через фильеру с отверстием определенной формы – так изготавливается стеклопластиковый профиль, арматура.
  • Использование в строительстве. Из стекловолокна изготавливают: блоки стекловаты для утепления; стеклофибру – добавку к раствору бетона, наливного пола для улучшения качества монолита; армирующий материал для укрепления и защиты покрытия дорог, конструкций мостов.
  • Изготовление труб и емкостей. Из текстурированного ровинга методом намотки получаются трубы, гидроаккумуляторы, септики, кессоны и прочие виды емкостей и цилиндрических изделий.

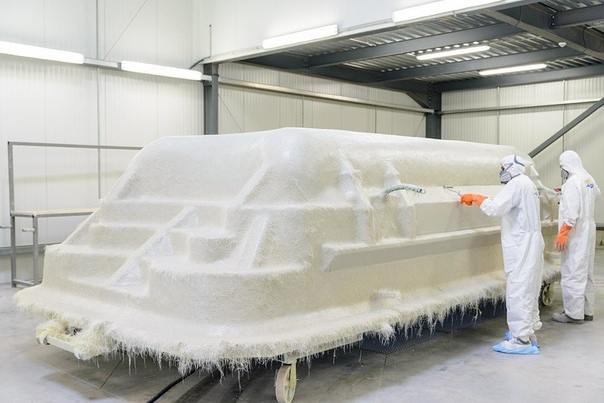

  • Использование в автомобилестроении и судостроении. Стекловолокно активно применяется для изготовления кузовов автомобилей и специальной техники, корпусов маломерных и крупных судов.
