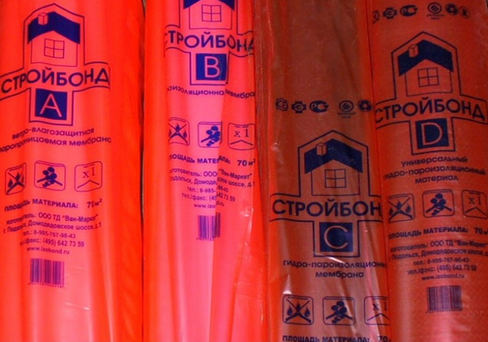

Стройбонд

Ветро-влагозащитная паропроницаемая мембрана

Применение Стройбонд А в конструкции стен зданий с наружным утеплителем

Ветро-влагозащитная паропроницаемая мембрана Стройбонд А предназначена для защиты наружных стен малоэтажных зданий из бруса каркасной, щитовой или комбинированной конструкции от воздействия атмосферной влаги и ветра. Во всех случаях применения внешней обшивки (вагонка, сайдинг и т.д.) при наружном утеплении стен укладывается с внешней стороны утеплителя под обшивкой здания, способствует выведению влаги из утеплителя.

Применение материала Стройбонд А в конструкциях вентилируемых фасадов многоэтажных зданий

Ветро-влагозащитная паропроницаемая мембрана Стройбонд А применяется для защиты утеплителя в конструкциях вентилируемых фасадов многоэтажных зданий с наружным утеплением. Стройбонд А предохраняет утеплитель от ветра, атмосферной влаги и снега, проникающих в вентилируемый зазор под внешнюю обивку.

Стройбонд А способствует выведению влаги из утеплителя.

Применение Стройбонд А в конструкции утепленной кровли

Ветро-влагозащитная паропроницаемая мембрана Стройбонд А не может применяться в качестве основной или временной кровли! Стройбонд А может применяться как подкровельная ветро-влагозащитная мембрана в утепленных кровлях с различными типами покрытий с углом наклона больше 35 градусов. Стройбонд А крепится над утеплителем поверх стропил под обрешоткой. Служит как дополнительная защита от ветра и для защиты утеплителя и несущих элементов конструкций от подкровельного конденсата. Не допускается монтаж или использование Стройбонд А при атмосферных осадках без кровельного покрытия

Технические характеристики
Плотность	Состав	Разрывная нагрузка прод./попер., Н/5см	Паропроницаемость, гр/м2/сут, не менее	Водоупорность мм. вод.ст., не менее	УФ-стабильность материал, мес.
70±5гр/м	полипропилен	138/115	1000	240	3-4

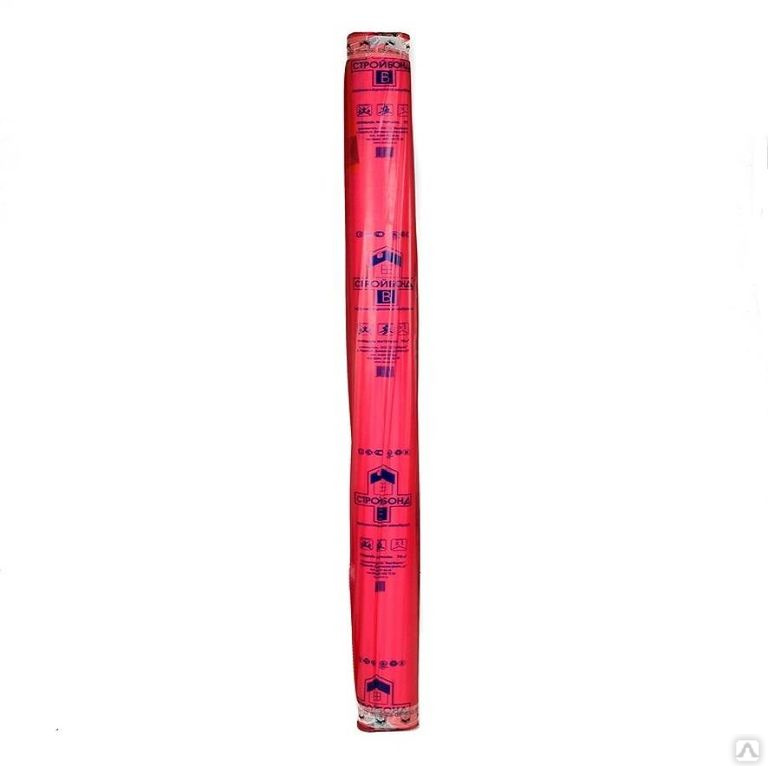

Пароизоляционная мембрана

Применение Стройбонд B в конструкции утепленной кровли

Параизоляционная мембрана Стройбонд B применяется как пароизоляция в утепленных кровлях эксплуатируемых мансард, с различными типами покрытий. Укладывается с внутренней стороны утеплителя на элементы несущего каркаса или по черновой обшивке. Эксобонд В служит для защиты теплоизоляционного слоя от проникновения паров изнутри помещения. Стройбонд В укладывается гладкой стороной к утеплителю. Места нахлеста материала рекомендуется проклеивать соединительной лентой.

Применение материала Стройбонд В в конструкциях стен зданий с наружным утеплением

Пароизоляционная мембрана Стройбонд В применяется в качестве пароизоляции наружных и внутренних каркасных стен малоэтажных зданий всех типов при внутреннем или внешнем утеплении. Стройбонд В крепится с внутренней стороны теплоизоляционного слоя на элементы несущего каркасы гладкой стороной к утеплеителю.

Применение материала Стройбонд В в конструкциях перекрытий

Пароизоляционная мембрана Стройбонд В используется как изолирующий материал в межэтажных перекрытиях с применением утеплителей всех типов. Стройбонд В укладывается между отделочным материалом потолка и черновым полом (гладкой стороной к полу) и по потолочным лагам над утеплителем (шероховатой стороной к утеплителю). Рекомендуется утанавливать вентиляцинный зазор 4-5 см между утеплителем и верхним слоем пароизоляции, а также между чистовым полом и материалом.

Применение материала Стройбонд В при устройстве ламинированных и паркетных полов

Пароизоляционная мембрана Стройбонд В служит как пароизоляции при устройстве ламинированных и паркетных полов по бетонному, цементному и иным неорганическим основаниям. Стройбонд В укладывается на цементную стяжку под покрытием пола.

Технические характеристики
Плотность	Состав	Разрывная нагрузка прод./попер., Н/5см	Паропроницаемость, гр/м2/сут, не менее	Водоупорность мм.вод.ст., не менее	УФ-стабильность материал, мес.
50±5гр/м	полипропилен	116/92	7,0	1000	2-4

Гидро-пароизоляционная мембрана

Применение Стройбонд C в конструкции не утепленной кровли

При сооружении неутепленных наклонных кровель Стройбонд С монтируется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным и вертикальным стыкам – не менее 15 см. Стыки рекомендуется проклеить соединительной лентой. Растянутый материал крепится на стропилах деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. При малых углах наклона кровли Гидро-пароизоляционная мембрана Стройбонд С рекомендуется монтировать по дощатому настилу, укрепленному на стропилах.

Применение материала Стройбонд С в конструкциях перекрытий

Гидро-пароизоляционная мембрана Стройбонд С применяется как изолирующий материал в конструкции перекрытий с использованием утеплителей всех типов. Стройбонд С укладывается между отделочным материалом потолка и черновым полом и по потолочным балкам над утеплителем внахлест с перекрытием 15-20 см. Рекомендуется устраивать вентиляционный зазор 4-5 см между утеплителем и верхним слоем пароизоляции, а также между чистовым полом и пленкой.

Применение материала Стройбонд С в конструкции пола на бетонном основании

Гидро-пароизоляционная мембрана Стройбонд Сприменяется для гидроизоляции полов на бетонном основании. Гидроизоляция укладывается непосредственно на плиту с перехлестом полотнищ не менее 15-20 см. Для выравнивания поверхности пола поверх Стройбонд С монтируется цементная стяжка. При гидроизоляции пола под стяжкой необходимо завести Стройбонд С на стены на 5-10 см.

Применение материала Стройбонд С в конструкциях плоской кровли

Гидро-пароизоляционная мембрана Стройбонд С в конструкциях плоской кровли материал предназначен для защиты утеплителя и других элементов конструкции от паров изнутри помещения. В этом случае материал раскатывается по плитам перекрытия или иному основанию с перехлестом полотнищ не менее 15-20 см; стыки рекомендуется скреплять соединительной лентой.

Сверху по материалу укладывается утеплитель и кровельное покрытие. Для защиты утеплителя от внешних воздействий можно раскатать Стройбонд С внахлест 15-20 см между утеплителем и бетонной стяжкой.

Технические характеристики
Плотность	Состав	Разрывная нагрузка прод./попер., Н/5см	Паропроницаемость, гр/м2/сут, не менее	Водоупорность мм.вод.ст., не менее	УФ-стабильность материал, мес.
70±5гр/м	полипропилен	160/100	7,0	1000	3-4

Универсальный гидро-пароизоляционный материал

Применение паропроницаемой мембраны Стройбонд D в конструкции неутепленной кровли

При сооружении неутепленных наклонных кровель паропроницаемая мембрана Стройбонд D раскатывается и нарезается прямо на кровельных стропилах. Монтаж ведется горизонтальными полотнищами внахлест, начиная с нижней части крыши. Перекрытие полотнищ по горизонтальным и вертикальным стыкам – не менее 15 см. Стыки полотнищ можно дополнительно проклеить соединительной лентой. Растянутый гидроизоляционный материал укрепляется на стропилах деревянными антисептированными контррейками 4х5 см на гвоздях или саморезах. По контррейкам монтируется обрешетка или сплошной дощатый настил в зависимости от типа кровельного покрытия. При малых углах наклона кровли Стройбонд D рекомендуется монтировать по дощатому настилу, укрепленному на стропилах.

Применение материала Стройбонд D в конструкциях плоской кровли

В конструкциях плоской кровли материал Стройбонд D применяется для защиты утеплителя и других элементов конструкции от паров изнутри помещения. Стройбонд D раскатывается по плитам перекрытия или иному основанию с перехлестом полотнищ не менее 15-20 см; полотнища рекомендуется скреплять между собой соединительной лентой. Сверху на материал укладывается утеплитель и кровельное покрытие.

Применение материала Стройбонд D в конструкции пола на бетонном основании.

Стройбонд D применяется для гидроизоляции полов на бетонном основании. Гидроизоляция кровли укладывается непосредственно на плиту с перехлестом полотнищ 15-20 см. Для выравнивания поверхности пола поверх Стройбонд D монтируется цементная стяжка. При гидроизоляции пола под стяжкой необходимо завести материал на стены на 5-10 см.

Технические характеристики
Плотность	Состав	Разрывная нагрузка прод./попер., Н/5см	Паропроницаемость, гр/м2/сут, не менее	Водоупорность мм.вод.ст., не менее	УФ-стабильность материал, мес.
80±5гр/м	полипропилен	900/650	7,0	1000	3-4

Какой стороной укладывать пароизоляцию изобонд в?

Какой стороной нужно укладывать пароизоляцию к утеплителю

Какой стороной укладывать пароизоляцию к утеплителю на потолке, стене или на полу знать очень важно при работах по утеплению. Это только на первый взгляд кажется, что какой стороной укладывать пароизоляцию к утеплителю стены не играет роли, но на самом деле это не так. Мы расскажем в этом материале для чего нужна пароизоляция, ее назначение. Смотрите видео — какой стороной укладывать пароизоляцию, как отличить внутреннюю сторону пароизоляционной пленки от внешней.

В качественной теплоизоляции помещений необходимость возникает очень часто. Если планируется производить утепление деревянного дома своими руками, то вопросов, как это сделать правильно возникает множество. И один из важных вопросов касается необходимости использования пароизоляции, место пленки в теплоизоляционном «пироге» и, какой стороной укладывать пароизоляцию к утеплителю на стене.

Зачем нужна пароизоляция утеплителя

Пароизоляция в случае использования влагопоглощающих утеплителей необходима всегда. Дело в том, что характеристики минеральной ваты таковы, что установленный с внутренней стороны стены материал контактирует с теплым воздухом, в котором содержатся водяные пары. При отсутствии гидробарьера влага проникает в слой теплоизоляции на полу, где конденсируется, превращаясь в воду.

В результате увлажнения теплоизоляционные свойства материала из минеральной ваты снижаются, кроме того, во влажной среде возможно появление плесени и грибка. Если пароизоляция под утеплитель на стене правильно уложена, то она становится препятствием для влаги. Поэтому устройство теплоизоляции требует монтажа пароизоляционного барьера между теплым воздухом помещения и утеплителем.

Виды пароизоляции для утеплителя

Среди представленных сегодня на строительном рынке современных материалов для гидро-, пароизоляции можно выделить три основных вида:

Пленка относится к глухим паробарьерам, не пропускающим влагу сквозь себя. Основное преимущество полиэтиленовой пленки – это низкая цена. Выпускаются также и двухслойные пароконденсатные пленки – это гладкие с внутренней стороны и шероховатые с внешней. Капли воды не проходят через пленку, а удерживаются.

Диффузионная мембрана – паробарьер с ограниченной паропроницаемостью, состоящий из нетканого полипропилена и полимерной пленки. Имеет внешнюю и внутреннюю сторону (смотри видео), которая пропускает через себя пар в оптимальном количестве. Пары воды в утеплителе не задерживается, а быстро испаряются.

Пароизоляционная мембрана (энергосберегающая) пленка имеет металлизированный внешний слой, устойчивый к высоким температурам. Материал чаще используется при утеплении стен бани и сауны, т.к. материал дополнительно отражает инфракрасное излучение (работает, как фольгированный пенофол).

Если стекловату при монтаже не защитить пароизоляцией, то по мере впитывания влаги теплопроводность материала будет увеличиваться.

Рулонная гидроизоляция — используется для защиты строительных конструкций от влаги. При использовании данного материала не зависит какой стороной укладывать гидроизоляцию к утеплителю, поскольку рулонная и обмазочная гидроизоляция Технониколь не пропускает влагу в обоих направлениях.

Какой стороной укладывать пароизоляцию к утеплителю

На первый взгляд кажется, что ничего сложного нет – закрепляй пленку гидроизоляции поверх утеплителя со стороны теплого помещения и все готово. Однако в этом деле есть некоторые важные нюансы, о которых нужно знать. Важно учесть еще, какой стороной укладывается пароизоляция к утеплителю на потолке и каковы особенности монтажа. Вот здесь и пригодятся полученные ранее знания о видах используемой пленки.

Как отличить внутреннюю сторону от внешней

Если инструкция производителя отсутствует или не содержит нужных сведений о том, какую сторону пленки считать внутренней, то следует самостоятельно определить это по внешним факторам. Следует обратить внимание на следующие моменты:

1. Если гидроизоляционная пленка имеет с двух сторон разную окраску, то светлая сторона изоспана укладывается к утеплителю;
2. Сторона гидроизоляции, которая при раскатывании обращена к полу, считается внутренней и должна смотреть в сторону утеплителя;
3. Наружная сторона делается ворсистой, чтобы не пропускать влагу, а внутренняя сторона гладкая и укладывается в сторону утеплителя.

Какой стороной класть пароизоляцию на утеплитель

Полиэтиленовая пленка укладывается любой стороной, т.к. они не отличаются друг от друга. Диффузионная мембрана (пароконденсатная пленка) правильно укладывается гладкой стороной на утеплитель, а шероховатая в сторону теплого помещения. Таким образом, она препятствует намоканию утеплителя на потолке или стене, а лишняя влага из материала может свободно пройти через гладкую сторону.

Так же, гладкой стороной к утеплителю на полу или стене монтируются диффузионные мембраны. Пароизоляция с фольгированной стороной крепятся отражающей стороной наружу, так как она отражает тепло обратно в сторону теплого помещения. И следует помнить, что укладка паронепроницаемых материалов, например, изоспан с, требует устройства вентзазора для удаления избыточной влажности.

Если внутренняя облицовка (фальш стена) будет выполнена вплотную без зазора, то она будет подвергаться влиянию влаги, оседающей на пленке. При наличии зазора движение воздуха будет способствовать беспрепятственному испарению лишнего конденсата с поверхности пленки. Важно не только знать изоспан в какой стороной к утеплителю положить, но и сохранить целостность самой пароизоляции.

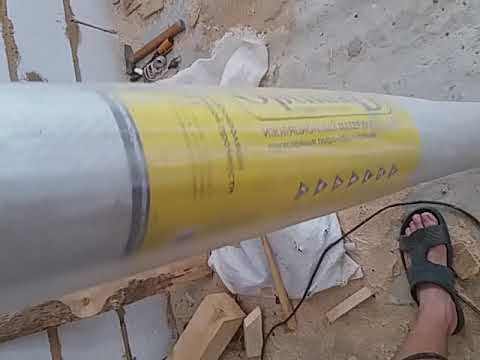

Видео. Изоспан какой стороной укладывать

Какой стороной класть пароизоляцию к утеплителю: на пол, перекрытия, крышу и стены

Обязательной частью грамотной термоизоляции дома является монтаж пароизоляционной мембраны. Но при этом у пользователей, которые сравнительно редко сталкиваются с этим материалом, возникает вопрос – какой стороной класть пароизоляцию к конструкциям, чтобы мембрана работала правильно?

Какой стороной класть пароизоляцию

Для наружных стен (на примере Изоспан А):

пленка крепится гладкой стороной на улицу, шероховатой – к утеплителю. Такой же принцип используется в черновых полах.

Сторона укладки пароизоляции для подкровельного пространства (на примере Изоспан АМ):

белой стороной к утеплителю, тёмной (коричневой) – наружу.

Сторона пароизоляции на цокольное перекрытие внутри дома:

шершавой стороной к утеплителю.

Монтаж пароизоляции изнутри – на перекрытия, наружные стены и перегородки:

пленка укладывается гладкой стороной к утеплителю.

Разновидности пароизоляции

Давайте для начала разберемся, что такое пароизоляция. Это материал, который относится к двум типам – предотвращающий проникновение влаги из нагретого воздуха дальше или пропускающий его. По сути дела, первый тип – это пленка, второй – мембрана. Однако эти понятия часто путают и в силу непонимания разницы, и за счет сложности перевода инструкций иностранных производителей

Мембрана одностороннего применения – это слоистый материал с особыми свойствами. Она пропускает молекулы воды только в одну сторону, ее толщина сравнима с размером молекулы. Разумеется, их крепят так, чтобы слой, пропускающий пар, был обращен в сторону более теплого помещения – внутрь дома. Производители ВСЕГДА указывают в таких случаях, какой стороной располагать мембрану при монтаже и маркируют нужную поверхность.

Мембраны двустороннего типа пропускают пар с обеих сторон, поэтому сторона крепления не принципиальна. Весь «фокус» в особой структуре материала.

При этом сама по себе мембрана имеет малую прочность, поэтому для улучшения эксплуатационных характеристик с одной или обеих сторон ее дополняют слоем текстиля или нетканого материала. Также в структуре может быть армирующий слой в виде сетки, отражающий слой из алюминиевой фольги. Такая пароизоляция называется «отражающей».

Что касается пленок, то они НЕ ПРОПУСКАЮТ пар ни с одной из сторон, поэтому также не важно, какой стороной их крепить. Исключение – пленки с термоизолирующим слоем. Его всегда обращают в сторону более теплого помещения.

Также материалы для парового барьера разделяют по степени паропроницаемости. Для примера приведены данные популярного бренда «Изоспан».

С учетом проницаемости барьера для пара выбирается монтаж вплотную к утеплителю (для мембран с высокой проницаемостью) или на определенном расстоянии для вентиляции (не проницаемые) пленки.

Как правильно стелить пароизоляцию

Вопрос о том, какой стороной класть пароизоляцию к утеплителю, зависит от рекомендаций производителя. Если на упаковке четко указано, какая сторона должна быть обращена в сторону конструкции, а какая – внутрь помещения, необходимо следовать инструкции. Если маркировки нет или упаковка нарушена, стоит учитывать общие правила монтажа.

В первую очередь принимается во внимание положение «точки росы».

Теплый воздух изнутри здания стремится выйти наружу, в более холодную уличную атмосферу (большую часть года), причем внутренние конструкции сравнительно легко передают тепло. Доходя до утеплителя, тепловой поток постепенно рассеивается, тепло поглощает рыхлая масса теплоизоляционного материала. Если снаружи утеплитель защищен от атмосферной влаги гидроизоляционной пленкой, то вопрос о том, какой стороной класть пароизоляцию на крышу, решается так, как показано на иллюстрации выше – между стропилами и утеплителем, шероховатой или отражающей поверхностью внутрь дома. Для материалов с одинаковыми сторонами (обе гладкие) производитель не дает каких-либо советов относительно укладки – пленку можно разворачивать к стропилам любой стороной. Обычно в таком случае принято прибивать пленку непосредственно к стропилам скобами, соответственно, лучше выбрать материал повышенной прочности. Он не будет провисать в промежутках между стропилами, не порвется под весом утеплителя.

Решая, какой стороной укладывать пароизоляцию на чердаке изнутри, следует с учетом информации о том, отапливается помещение или нет. Для отапливаемого пленка укладывается с внутренней стороны стропил так, чтобы между утеплителем и пленкой оставался зазор в 10…15 мм отражающей стороной внутрь помещения. Если крыша сильно нагревается, и влага конденсируется с внешней стороны, можно развернуть пленку наоборот. В этом случае удобно использовать материал с шероховатой поверхностью для конденсации влаги.

В случае устройства парового барьера в помещении вопрос, какой стороной класть пароизоляцию на потолок, решается так: для обычных помещений отражающая или шероховатая сторона разворачивается внутрь комнаты, для помещений над жаркими и влажными помещениями (например, комната отдыха над парилкой) – наоборот. То же касается и пола. Непроницаемые для пара пленки монтируются произвольно.

Для стен используется общий принцип – нужно задержать тепло внутри помещения. Поэтому паровой барьер устраивается изнутри и обычно с помощью плотных, не пропускающих пар, армированных полиэтиленовых пленок. Здесь вопрос о том, какой стороной крепить пароизоляцию к стене, не принципиален – пленки одинаково удерживают тепло и влагу вне зависимости от стороны крепления.

Общие принципы монтажа

Вне зависимости от того, какой тип парового барьера используется и на какие конструкции он монтируется, соблюдаются общие принципы работы:

• необходимо обеспечить единство барьера, поэтому пленка или мембрана укладывается внахлест и проклеивается специальной лентой или скотчем;
• любые проколы, надрезы и прочие сквозные дефекты на поверхности парового барьера обязательно заделываются монтажной лентой;
• для всех типов барьера, кроме двухсторонней мембраны (с гладкой и шероховатой стороной) и супердиффизионных мембран, необходимо оставлять воздушную прослойку между пароизоляцией и утеплителем;
• обязательно учитывается расположение «точки росы», то есть место конденсации влаги за счет перепада температур.

Более детально процесс монтажа и вопрос о том, какой стороной класть пароизоляцию на пол, стены и кровлю, рассмотрен в видео.

Какой стороной монтируется пароизоляция к утеплителю — технология укладки

При строительстве загородного дома или частной бани важным этапом является теплоизоляция различных поверхностей. Кроме того, и сам утеплитель нуждается в качественной и надежной пароизоляционной защите.

Чтобы предотвратить негативное воздействие внешних факторов и образование конденсата на теплоизоляторе, любой домовладелец должен иметь общее представление о том, как правильно укладывать пароизоляцию, чтобы обеспечить длительный срок эксплуатации всего строения.

Структура мембраны и принцип действия

Наиболее востребованными по своим эксплуатационным характеристикам являются дышащие многослойные мембраны, которые предназначены для создания надежной пароизоляционной защиты.

Они состоят из трех слоев, каждый из которых выполняет важную функцию. Первый слой предупреждает проникновение пара в утеплитель, второй обеспечивает необходимую прочность основания, третий защищает от попадания влаги извне.

Каждый отдельный слой имеет необходимую перфорацию для хорошего воздухообмена. Первый слой отводит избыток влаги, обеспечивая проникновение просушенного воздуха. Усиливающий слой удерживает теплые воздушные массы внутри благодаря особому плетению нитей. Третий слой обеспечивает достаточный уровень тяги внутри конструкции.

Некоторые типы мембран имеют дополнительную антиконденсатную прослойку на вискозной или целлюлозной основе. Она удерживает избыточную влагу, оседающую на бумажных волокнах. Для естественного выведения влаги из мембраны предусмотрен технологический зазор в 2,5 см между пароизоляцией и финишной отделкой поверхностей.

Особенности монтажа пароизоляции

Важный этап защиты утепляющих материалов – укладка надежной пароизоляционной прослойки. Все работы ведутся в процессе ремонта или реконструкции готового здания либо при возведении нового строения. Чтобы правильно выполнить укладку пароизоляции, необходимо понимать, как соединять мембранные полотна и какой стороной фиксировать их к утепляющему основанию.

Подготовительные работы

На данном этапе проводятся работы по выбору подходящего типа пароизоляции с учетом особенностей монтажного процесса, эксплуатационных характеристик и требований к материалу.

Прежде чем класть пароизоляцию, потребуется тщательная подготовка поверхностей. Здесь важно учитывать тип материала, используемый при возведении полов, стен, потолков и кровельной конструкции.

1. При строительстве сруба все конструктивные элементы обрабатываются защитными антисептиками и антипиренами.
2. При проведении ремонтных и реконструкционных работ выполняется полный демонтаж финишной отделки, зачистка и подготовка поверхностей:

Деревянные элементы обрабатываются составами против старения, гниения и горения. Бетонные, блочные и кирпичные поверхности обрабатываются антисептическими составами глубокого проникновения.

Правильная подготовка поверхностей обеспечит длительный срок эксплуатации утепляющего материала и всего строения.

Технология укладки пароизоляции на потолок

Если кровельная конструкция и межэтажное перекрытие изготовлены из древесины, то установка мембраны для гидроизоляции выполняется на подготовленное основание.

В пространство между стропилами и лагами монтируется рулонный или блочный утеплитель, лучший вариант – минеральная или базальтовая вата. Далее можно укладывать пароизоляционную защиту на потолочную поверхность.

При толщине утеплителя, равной высоте лаг, дополнительно устанавливается реечная контробрешетка для поддержания естественной вентиляции.

Монтировать пароизоляционный барьер на потолок необходимо с небольшим напуском на стены по периметру, при этом особое внимание следует уделить углам. Стыки лучше располагать на лагах и проклеивать с двух сторон скотчем на армированной основе.

Важно! При монтаже паробарьера следует избегать провисания и деформации полотен.

Для теплоизоляции плоской кровли или бетонного потолочного перекрытия изнутри монтируется гидроизоляционная пленка на самоклеющуюся ленту, далее устанавливается обрешетка из дерева или металла.

Высота обрешетки определяется на основании толщины теплоизоляционного материала и минимального технологического зазора для вентиляции. Шаг монтажа – на 3 см уже ширины теплоизолятора, что позволяет обеспечить качественную укладку изолятора в подготовленные ячейки обрешетки.

Технология укладки пароизоляции на пол

Схема монтажа пароизоляционной защиты на пол аналогична тому, как осуществляется укладка материала на стеновые и потолочные поверхности.

Деревянный пол утепляется по лагам, на которые настилается гидрозащита. Далее в пространство между ними укладывается утеплитель – вата на минеральной или базальтовой основе. После этого выполняется настилка пароизоляционного материала.

Рулонный материал необходимо стелить внахлест на 12 см с тщательной проклейкой стыков металлизированным скотчем с обеих сторон. Правильно уложенный паробарьер должен полностью покрывать поверхность пола с напуском на стены до 10 см.

Чтобы обустроить пароизоляционную защиту на бетонное основание, потребуется монтаж обрешетки, в ячейки которой будет уложен гидроизоляционный слой и теплоизолятор.

Выбор стороны для монтажа пароизоляции

После того как выбран материал для паробарьера, следует рассмотреть важный вопрос – какой стороной крепить пароизоляцию к утеплителю. Подобные материалы можно фиксировать следующим образом:

• Полиэтиленовые пленки (усиленные и простые) настилаются на любую сторону, что не ухудшает защитные свойства материала.
• Фольгированные пленки устанавливаются отражающей стороной внутрь помещения для эффективного отражения тепла.
• Антиконденсатные пленки монтируются тканевой поверхностью внутрь помещения, обработанной – к теплоизолирующему основанию.
• Мембраны любого типа крепятся гладкой поверхностью к теплоизолятору, а шероховатой – внутрь помещения.
• Изоляторы на пенопропиленовой основе укладываются аналогично мембранным материалам.

Важно! Прежде чем укладывать пароизоляцию к утеплителю, рекомендуется разложить подготовленный материал на ровной поверхности для правильного определения внутренней и наружной стороны.

Лицо или изнанка пароизоляции?

Если дышащая мембрана применяется для создания защитного барьера, главное – определить, какой стороной класть пароизоляцию – лицом или изнанкой.

Пароизоляционный пирог необходимо класть так, чтобы защита была направлена к теплоизолятору с двух сторон гладкой изнаночной стороной, а шероховатой лицевой стороной – внутрь помещения.

Шероховатая поверхность обеспечивает защиту от проникновения влаги к утеплителю, а гладкая поверхность способствует максимальной аккумуляции тепла.

Определение ширины напуска при монтаже мембраны

По краю изоляционной мембраны имеется специальная разметка для определения ширины напуска полотен, которая составляет от 8 до 20 см.

Полосы пароизоляции на кровле следует уложить в горизонтальной плоскости снизу вверх внахлест друг на друга шириной в 15 см. В коньке напуск составляет 18 см, в ендове – 25 см.

На стенах, потолках и полах полотна монтируются с напуском на 10-15 см.

Требуется ли прослойка для вентиляции?

В нижней части мембранной пароизоляции имеется 5-сантиметровый вентиляционный зазор, который позволяет предотвратить образование конденсата на поверхностях и теплоизоляторе.

Диффузионные мембраны можно крепить на утеплитель, фанерные листы или ОСП. В мембране с антиконденсатной прослойкой зазоры шириной до 6 см расположены с обеих сторон.

Для создания зазора под вентиляцию при утеплении кровельной конструкции используется контробрешетка. В процессе крепления вентилируемого фасада технологический зазор создается при монтаже стоек, расположенных перпендикулярно к пароизоляции.

Элементы для крепежа пароизоляции

Чтобы надежно крепить мембранную или пленочную пароизоляцию, используются гвозди с широкими шляпками или металлические строительные скобы. Самый практичный вариант крепежа – контррейки.

Для повышения герметичности конструкции отдельные элементы пароизоляции дополнительно проклеиваются двухсторонней клейкой лентой или широким металлизированным скотчем.

Чтобы обеспечить длительный срок службы современных утеплителей, потребуется качественная пароизоляционная защита. В противном случае будет сложно получить оптимальное соотношение температурных и влажностных показателей в помещениях. Главное в этом вопросе – правильно выбрать подходящий материал и знать, как и какой стороной выполнять укладку к теплоизолятору.

Какой стороной класть пароизоляцию а

Монтаж пароизоляции: как правильно?

Когда строится личный дом, принципиально не лишь сконструировать стенки, пол и потолок, следует еще положить верно утеплитель. Ежели этого не сделать, то здание не будет долго эксплуатироваться. Принципиально знать, какой стороной укладывать пароизоляцию к утеплителю для обеспечения нужной атмосферы в помещении.

Для чего же делают пароизоляцию на утеплитель

В целях предохранения теплоизоляционного от мокроватого действия, используют специальную пленку.

В зимнюю пору температура воздуха в помещении и снаружи сильно различается, потому происходит образование конденсата на поверхностях стенок и потолка. Это приводит к намоканию теплоизолятора и прекращению выполнения собственных функций.

Помещение становится прохладным, портятся конструктивные детали сооружения.

Занявшись строительством собственного дома, домостроитель не должен забывать о этом принципиальном нюансе, чтоб построенное жилище веселило жильцов комфортом, уютом и подходящей атмосферой.

Каких видов бывает пароизоляционная пленка, как ее монтировать

Защитить минеральную вату и пенополистирол от мокроватого действия можно с помощью пленки.

1. Фольгирванной. Это наиболее дорогой С ним можно делать не лишь пароизоляцию, но и отражение тепла вовнутрь помещения. Тут также принципиально, какой стороной класть пароизоляцию на пол либо стены.
2. Стандартной. Этот вариант из обыкновенной толстой полиэтиленовой пленки считается самым дешевеньким и не долговременным, а укладывать ее на пол одно удовольствие.
3. Мембранной. Ограниченные характеристики пароизоляции разрешают создавать контроль вывода конденсата.

Как верно укладывать пароизоляцию

Перед тем как приобрести пленку, следует все рассчитать.

Ничего сложного тут нет.

Иногда в аннотации бывает указано, какая сторона внутренняя и какая внешняя. При отсутствии таковых сведений, нужно пристально поглядеть на наружные причины, чтоб найти, какой стороной класть пароизоляцию к утеплителю.

В случае, когда пленка с каждой стороны владеет разной окраской, то светлой стороной изоспан А следует уложить на утеплитель.

Выяснить, какой стороной класть пароизоляцию на пол, можно посмотрев на последующие причины.

Ежели гидроизоляция глядит в пол, то означает это внутренняя часть. Ее необходимо стелить данной стороной к утеплителю.

С внешной стороны имеется ворс для не пропускания воды, а с внутренней стороны пленка без ворсинок. Гладкой стороной пароизоляция укладывается к утеплителю.

Зная, какой стороной крепить пароизоляцию к утеплителю, все работы будут выполнены наиболее отменно. Чтоб установить хоть какое утепление, монтируют паробарьер. Без этого элемента не обходится не одна часть сооружения: не лишь стенки и пол, но и потолок, фасад здания.

Для что делают пароизоляцию

Основной функцией пароизоляционного бартера является предотвращение образования воды снутри помещения.

В процессе жизни, воздух в комнате начинает увлажняться и происходит образование пара проникающего вовнутрь отделки и утеплителя.

В теплоизоляционных слоях появляется скопление и удерживание воды. В зимнюю пору от контакта теплого пара, прохладных стенок и воздуха появляется конденсат. Характеристики в увлажненном теряются.

Из-за скопившейся воды, начинается зарождение грибков с плесенью. В итоге этого теплоизоляционный портится и не может создаваться гидропароизоляция с вентиляцией.

Каких видов бывает для пароизоляции

Смотря, какой юзается утеплительный установка барьера может производиться до того как будет произведена облицовочная отделка. Используют еще внешную защиту.

Правда она владеет своими чертами. Пароизоляцию делают окрашиванием либо пленкой.

Из окрасочной продукции пользуются: битумом, дегтем, гудроном.

Подобную пароизоляцию используют на вентиляционные патрубки, печные трубы, железные скаты кровли и в ограниченной зоне, чтоб применять иной изоспан А.

К наиболее всераспространенному пароизоляционному можно отнести пленку, владеющую сложной мультислойной структурой, через которую не может просочиться пар.

Схожую продукцию дают в виде: диффузионных мембран, полипропилена, полиэтилена.

Полиэтиленовый не крепкий. В связи с сиим, его делают мультислойным либо армированным с добавлением сетки, ткани. Данный совершенно не пропускает пар.

Пленка может иметь отражающий фольговый экран, нанесенный на одной стороне.

Таковая изоляция подступает помещениям, имеющим завышенную влажность и высшую температуру для пароизоляции: видео.

Высокие прочностные свойства отмечены в полипропиленовом изделии с тканой основой и полипропиленовыми слоями с каждой стороны. УФФ-лучи не могут повлиять на этот Особый состав, нанесенный на защитное изделие, улучшает качество этого и способность противостоять возникновению влаги.

На одной стороне пленка владеет антиоксидантным слоем способным создавать впитывание образовавшейся воды и создавать ее скорое испарение при наличии вентиляционной системы.

Ограниченной паровой проницаемостью владеет пароизоляция из диффузионных мембран.

Этот составляет полимер и полипропилен. Иной вид мембраны различается энергосберегающими возможностями и устойчивостью к высочайшей температуре и возможности создавать отражение лучей УФФ. Она различается металлизированным наружным слоем.

Как верно уложить пароизоляцию на различных х

Сначала выяснят, какой стороной укладывать пароизоляционную пленку к утеплителю на стенке либо потолке.

Чтоб найти, какой стороной крепить пароизоляцию, следует разобраться в особенностях используемого пароизоляционного . Нужно поглядеть на внешную и внутреннюю сторону изделия.

Продукция с ворсистой поверхностью – внешняя. Внутреннюю часть можно выяснить по гладкой стороне: видео ниже.

Найти внутреннюю сторону в рулоне, может быть раскатав его на поверхности пола. будет обращен внутренней стороной в пол.

Если глядеть по окраске, то внешняя часть бывает темнее, чем внутренняя.

Естественно, как верно класть пароизоляцию определенного вида, следует заблаговременно предопределить.

Может быть, придется установить обрешетку и произвести установка листов с юзанием саморезов, а по стыкам проклеить скотч.

Некоторые изделия владеют схожими поверхностями. В этом случае, крепить пароизоляционную базу можно с хоть какой стороны. Традиционно схожее явление бывает на полиэтиленовой пароизоляции.

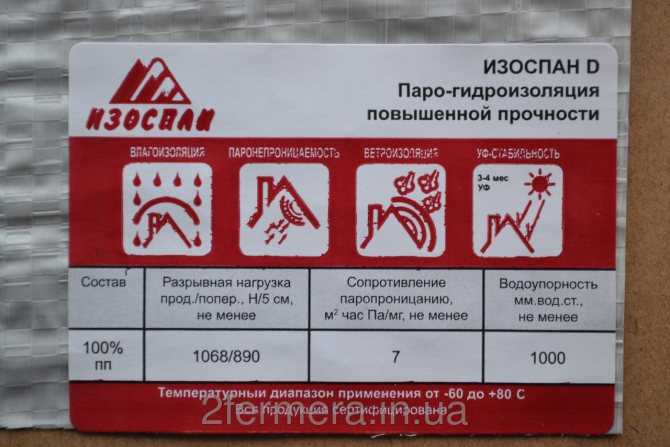

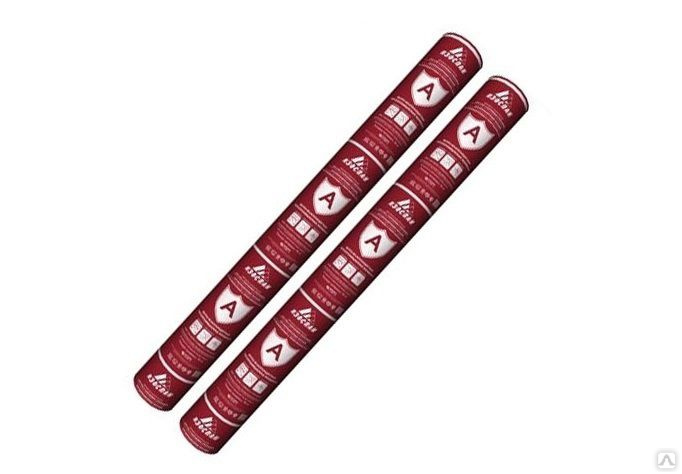

Если изоспан А владеет фольгой, то по нему можно найти внешную часть .

Гладкой шероховатой поверхностью различаются полипропиленовые и мембрановые изделия. Конкретно гладкой стороной нужно положить таковой к утеплителю.

Для мембран с двухсторонней дышащей поверхностью не имеет значение, какой стороной положить чтоб было все правильно.

Как верно укладывать пароизоляцию на стены

Укладку делают, не нарушая главных требований.

Принципиально проводить работу так, чтоб пароизоляционный слой не терял собственной целостности.

На не должны быть щели и порезы. Выполнить все эти требования может быть если:

• произвести стыковку полос внахлест;
• для соединения швов употреблять скотч шириной наиболее 100 миллиметров;
• крепление делать с применением древесных реек;
• не натягивать сильно

Правильно выполнив все эти требования, на теплоизоляционном не будет образовываться конденсат.

Монтаж

Переходить к монтажу следует лишь, когда будут окончены утеплительные работы.

Не принципиально, куда крепить изоспан А, на пол, стенки либо применять для потолка. Работа ведется вертикально и горизонтально, глядя, где обязана быть, обеспечена пароизоляция. Как укладывать на пол либо на другую поверхность?

Если работа ведется на стенках, располагая вертикально, то перекрещивать полосы следует с древесными стропилами. Полосы должны быть перекрыты на 10 см. При наименьшем значении произойдет плохой стык. Каждый шов должен быть герметизирован. Для этого используют клеящую ленту. При горизонтальном размещении полос, создают укладку с верхней стороны.

После этого закрепляют стыки.

Древесные блоки делают с юзанием скоб и покрытых цинком гвоздей. Для фиксации используют прижимающие рейки по тем местам, где соединяются полосы. Установив стройбонд, делают набивку древесных брусков для крепления обшивки. За счет брусков произойдет обеспечение вентилируемого зазора около отделки и пленки.

Как обработать труднодоступные зоны пароизоляционным слоем, снутри помещения

В отдельных местах класть защитный бывает тяжело. Там где соединяется крыша и вентиляционная труба, создают обмотку трубопровода, и фиксируют скотчем, может применяться лента для швов гипсокартона.

В просветах около лючка, мансардного окна, нужно юзание специального фартука.

Крепить изделие следует также с юзанием скотча. Оконные просветы около потолка закрывают так, чтоб осталась деформационная складка на 20 мм. Это делают, для того чтоб предупредить осадку.

Обустраивать пароизоляционную систему в доме нужно с ответственным подходом.

Пар владеет высочайшей проницаемостью. Чтоб он не мог просачиваться в особо принципиальные места, в помещении обязана быть обеспечена отменная защита от паропроницаемости.

Правильно изолируя все поверхности снутри сооружения, можно будет длительное время тихо проживать в доме, не беспокоясь о его ранеем разрушении.

монтаж гидроизоляции на плоскую, скатную и мансардную крышу

Процесс утепления крыши и чердачного помещения не будет иметь успеха без грамотной гидроизоляции кровли. Если ограничиться одной лишь установкой утеплителя, не обеспечив ему правильных условий функционирования, результатом будет выход из строя многих элементов крыши — материала кровли, если она металлическая, стропильной системы и самого утеплителя.

То есть, вместо создания на чердаке комфортного жилого помещения, которое по качеству не будет отличаться от других комнат дома, можно довести состояние крыши до необходимости полной замены. Основная причина неправильных действий — непонимание физической сути процессов, протекающих на границе утеплитель — кровля.

ВАЖНО!

Корень проблемы — конденсат, образующийся на более холодных поверхностях, который вызывает все нежелательные явления — намокание и набухание утеплителя, запускает процесс гниения и разрушения стропильной системы.

Выходом из создавшейся проблемы является качественная гидроизоляция кровли. В этой статье мы подробно рассмотрим устройство гидроизоляции кровли, а так же расскажем, как правильно стелить гидроизоляцию на крышу по шагам от А до Я.

Гидроизоляционные материалы

Гидроизоляция крыши дома- это создание слоя, препятствующего проникновению воды и пара в толщу утеплителя. Материалы, применяющиеся для таких целей, являются либо затвердевающими при нанесении пленкообразователями, либо листовыми мембранами или пленками, выпускаемыми в готовом виде для установки их в нужном месте.

Следует отметить, что для гидроизоляции скатной кровли применение жидких связующих не всегда удобно, особенно, если требуется сильный нагрев (как, например, при использовании битума). Тем не менее, видов гидроизолирующих материалов довольно много (подробно мы их рассмотрели в этой статье), рассмотрим некоторые из них.

• Битумные мастики (наплавляемая гидроизоляция). Материал удобен для старых конструкций, так как не требует тщательной очистки поверхности. Хорошо работает на ржавчине, на влажной или пыльной подложке. Уборка нужна только в случае толстого слоя грязи, земли, льда и т.д. Если произвести процесс покрытия несколько раз подряд, можно добиться нанесения довольно толстого слоя. К недостаткам относят требовательность некоторых типов к температуре нанесения, достигающей 160°, кроме того нанесение густой мастики физически не всегда удобно в условиях скатной кровли. Так же битумная мастика хорошо подходит для гидроизоляции стыков кровли шифера или ондулина.
• Рубероид, пергамин. Материал, установка которого производится по типу приклеивания его к защищаемой поверхности. Установка на скатную кровлю затруднительна из-за необходимости использования горячего битума и неудобного расположения поверхности.
• Пленочные материалы. Для рассматриваемого типа кровли — наиболее удобный в работе и надежный материал. Установка достаточно проста, можно легко обеспечить все необходимые для правильной работы условия — зазор между пленкой и кровлей, отсутствие щелей и промежутков. В настоящее время разработано несколько типов пленочных гидроизоляторов — полиэтиленовая пленка, гидроизолирующая мембрана, полипропиленовая пленка. Установка всех типов практически аналогична, разница только в способе соединения стыков. Данный вид гидроизоляции так же подходит для установки под холодную и мягкую кровлю.

ВАЖНО!

Особое внимание уделяется целостности пленочного плотна, никаких отверстий или порезов не допускается.

Мембранные материалы имеют свойство пропускать водные пары, обеспечивая возможность просушки утеплителя при одновременной отсечке воды снаружи. Часто возникает вопрос — какой стороной класть гидроизоляцию на крышу? В большинстве случаев, гидроизоляция укладывается гладкой стороной к кровле, а ворсистой — к утеплителю.

Устройство ендовы

На полотна ендовы укладывают мембрану и закрепляют степлером или гвоздями, затем заклеивают нахлесты в ендове. В месте пересечения с окном мансарды мембрану укладывают на оконный короб на ширину не более 5 см и закрепляют соединение. В соответствии с рекомендациями производителя укладка мембран производится окрашенной стороной к утеплителю. Однако при ремонте кровли мембрану укрепляют на нижней и верхней рейке обрешетки.

Для монтирования кровли могут быть использованы разные материалы (рубероид, черепица, деревянные кровли, сланцевые, медные и др.). Для обеспечения долговременной эксплуатации строения с минимальным количеством ремонтов кровли можно использовать сланцевые (каменные) покрытия, так как они имеют неограниченный срок службы. Медь обеспечивает защиту кровли от разных погодных явлений. Для плоских крыш хорошо подходит рубероид. Черепичная кровля имеет много разных видов, и все они характеризуются повышенной прочностью.

Гидроизоляция кровли — выбор оптимального материала

Каждый частный случай применения гидроизоляторов определяется теми условиями, в которых ведется эксплуатация дома. Прежде всего рассматриваются условия местности, такие как:

• Климат.
• Влажность.
• Среднегодовые температуры воздуха.
• Количество осадков.

Все эти параметры определяют физические условия функционирования утеплителя и определяют степень гидроизоляции. Кроме этого, надо учитывать свойства объекта:

• Площадь чердака.
• Высота.
• Материал кровли.
• Качество и способ установки стропильной системы.

Критерием выбора типа гидроизолятора должна стать общая информационная картина, составленная из всех характеристик. Кроме того, немаловажным обстоятельством будет цена материала, сложность его установки и наличие определенных навыков.

Если человек плохо представляет себе тонкости нанесения нагретого битума, то от такого решения лучше отказаться.

В любом случае, наиболее безопасным, выгодным и качественным вариантом признается использование пленочных материалов или мембран.

Простота установки, невысокая требовательность к месту использования, отсутствие необходимости применения дополнительного оборудования делает такой выбор наиболее предпочтительным и доступным.

Гидроизоляция плоской кровли

Гидроизоляция плоской крыши начинается с выбора подходящего гидроизолирующего материала. Плоская кровля наиболее удобна для применения битумных мастик. Нанесение на поверхность осуществляется наливом с последующим распределением материала ровным непрерывным слоем.

Особое внимание надо уделять тому, чтобы слой был одинаковой, насколько это возможно, толщины. Для образования более надежного покрытия рекомендуется нанесенный слой проклеивать рубероидом или пергамином, и вновь покрывать битумом. Толщина наносимого слоя может быть довольно велика, не менее 3 мм.

Кровельный пирог плоской крыши

В случае, если планируется гидроизоляция бетонной крыши, то подойдет еще один популярный гидроизоляционный материал — полиуретановая мастика. Высокая эффективность в сочетании с сильными контактными качествами позволяют использовать такую мастику в проблемных условиях, в местах скопления воды. Рекомендуется нанесенную мастику сверху засыпать небольшим слоем кварцевого песка, если поверхность рабочая и по ней надо ходить.

Отличным решением, с точки зрения эксплуатационных свойств, является напыление слоя полимочевины. Слой непрерывный, надежно отсекает воду, долговечен и практичен. Недостатком метода является необходимость применения сложного оборудования и большая требовательность к точности соблюдения технологии нанесения — любая ошибка чревата полной потерей свойств материала.

Нанесение гидроизолирующих материалов

Подготовительные работы

Подготовительная часть начинается с уборки мусора

Независимо от того, какой выбран способ гидроизоляции крыши гаража, необходимо выполнить комплекс работ по подготовке поверхности. Он состоит из нескольких этапов:

1. Убирают мусор.
2. Если есть растительность, её удаляют.
3. Снимают старое кровельное покрытие.
4. Очищают крышу от грязи и пыли.

Если верхнее перекрытие гаража – пустотная ж/плита, необходимо внимательно осмотреть поверхность на предмет трещин и раковин. Согласно СНиП, суммарная площадь дефектов не должна превышать 20% от общей. Поэтому если есть необходимость, все трещины и раковины расшивают, обеспыливают и заделывают цементно-песчаным раствором, приготовленным в пропорции 1:3 (1 часть цемента М400 и 3 части просеянного песка).

Важно! Гидроизоляцию устраивают только на чистой сухой поверхности. Если после удаления старого кровельного покрытия есть отсыревшие места, крышу необходимо просушить. Для защиты от осадков над ней сооружают навес с полиэтиленовой пленкой.

Гидроизоляция мансардной крыши своими руками

Условия установки и специфика функционирования делают наиболее оптимальным выбор пленки или мембраны. Монтаж гидроизоляции кровли несложен, но не допускает нарушения порядка выполнения действий. Итак, как класть гидроизоляцию на крышу мансарды? Рассмотрим более подробно:

1. Укладка гидроизоляции на крышу начинается с установки отсекающей обрешетки толщиной 1,5-2 см, которая обеспечит зазор между кровельным материалом и пленкой. Пространство позволит свободному движению воздуха, удалению водяных паров или брызг, исключит контакт кровли и утеплителя.
2. Затем приступают к установке изолятора. Пленка (или мембрана) крепится горизонтальными рядами внахлест относительно друг друга, с перекрыванием слоев на 15-20 см. Стыки спаиваются строительным феном или склеиваются с помощью специального скотча. В случае образования дефектов, участок подлежит замене или ремонту, если возможно.
3. Следующим этапом становится установка утеплителя и заливка монтажной пеной щелей или зазоров, если это необходимо. Важно помнить, что монтажная пена пропускает воду!
4. После этого надо накрыть утеплитель еще одним слоемпароизоляции для отсечки его от внутреннего воздуха, насыщенного водяными парами. Крепится на стропильную систему, поверх фиксируется еще одним слоем обрешетки. Про монтаж пароизоляции читайте здесь.
5. Последним шагом гидроизоляции скатной кровли является обшивка кровельного пирога гипсокартоном, ДСП или фанерой для защиты его от механических повреждений и для косметической отделки помещения.

Кровельный пирог скатной кровли

Монтаж гидроизоляционной мембраны

Как монтируется антиконденсатная плёнка

Для правильного выполнения этой работы необходимо соблюдать следующий порядок действий:

1. Прежде всего, должны быть установлены стропила и уложен слой утеплителя. После этого можно начинать укладку плёнки пароизоляции, например, стройбонд. Желательно этим заниматься в сухую погоду.
2. Для стропил необходимо выдержать расстояние между элементами конструкции не более 120 см.
3. Укладывать антиконденсатную плёнку нужно таким образом, чтобы поверхность была направлена впитывающей стороной к основанию. А также нужно уделить внимание и её основе, которая не должна взаимодействовать с утеплителем.
4. В качестве крепежа используются скобы строительного степлера, клей или оцинкованные гвозди с крупной шляпкой.

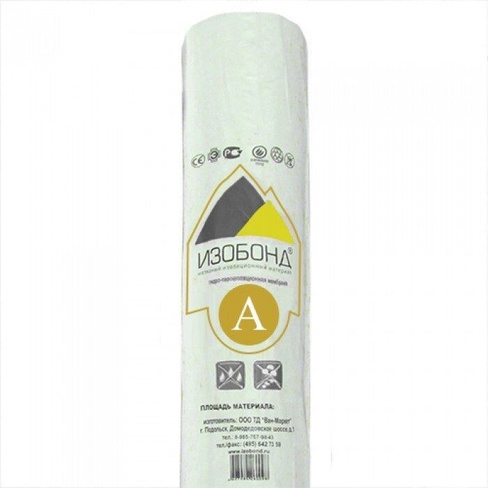

5. В процессе монтажа пароизоляции стройбонд продвигаются последовательно от карниза к коньку, периодически перекрывая стыки внахлёст отдельными горизонтальными слоями. Для создаваемого слоя перекрытия в горизонтальной плоскости допускается ширина не более 150 мм, а для вертикальной части — не менее 200 мм.
6. Участки стыков плёнки обязательно должны быть выведены на стропильные элементы конструкции.
7. Для соединения стыков используют специальную клеящую плёнку для пароизоляции, например, стройбонд. А также её можно заменить лентой для гидроизоляции.
8. При укладке плёнки нужно убедиться, что отсутствуют неровности поверхности. Не является нарушением технологии появление провисания до 20 мм в центральной части межстропильного пространства. Подобный искусственный дефект поможет отведению паров конденсата от деревянных элементов.
9. Утеплитель должен находиться от плёнки на расстоянии не более 40–60 мм.

Во время укладки гидроизоляционного материала нужно помнить о том, что нижняя основа компонента выполняет функцию по отводу воды в соответствующий жёлоб.

Пароизоляция

Пароизоляция — отсечка от утеплителя водных паров, проникающих в него изнутри помещения.

Эту функцию выполняет второй слой изолирующей пленки или мембраны, обеспечивающий герметичность утеплителя и отсекающий его от контакта с влажным воздухом.

Давление внутри помещения, в котором обитают люди, всегда выше, чем на улице, а при насыщенности внутреннего воздуха парами воды, оно становится еще выше.

ВАЖНО!

Если не установить преграду для контакта с утеплителем, он понемногу начнет набухать влагой и приведет в негодность стропила, что чревато серьезным ремонтом всей крыши. Кроме того, влажный утеплитель практически полностью теряет свой функционал.

Поэтому необходимость пароизолирующего слоя ничуть не меньше, чем наружного гидроизолирующего.

Для этих целей хорошо подходят мембранные материалы, которые имеют свойство пропускать пар только в одну сторону. Такие материалы отсекают пар от утеплителя изнутри помещения, в то же время позволяя беспрепятственному выходу пара из толщи утеплителя, способствуя его просушке. При этом исключается намокание кровельного пирога из-за возможных нарушений в некоторых местах целостности полотна, технологических ошибок и просчетов.

Часто производят двойную изоляцию — от воды и от пара по отдельности, для большей надежности работы системы.

Можно ли использовать рубероид?

Иногда в качестве гидроизоляции скатной кровли используют рубероид и его аналоги. Но эти материалы предназначены для гидроизоляции плоской кровли по сплошному перекрытию.

В технологической карте компании ТехноНиколь по монтажу битумных рулонных материалов указано, что крепление рубероида к основанию происходит с помощью мастик или наплавлением.

Механический крепеж при больших углах уклона крыши применяется в качестве дополнительной «точечной» фиксации для предупреждения сползания битумной гидроизоляции в жаркую погоду. И это ограничивает сферу использования рубероида на скатных крышах.

На тех крышах, где углы уклона большие и по технология укладки кровли сплошная, обрешетка не нужна, устраивать ее экономически не выгодно, даже при том, что рубероид стоит дешевле гидроизоляционных пленок. А только механический крепеж по рядной обрешетке не обеспечивает достаточную надежность фиксации из-за невысокой прочности рубероида на разрыв.

Для сохранения тепла крышу здания необходимо утеплить. Обычно эта операция выполняется изнутри. В том случае, если подкровельное помещение будет использоваться как жилая мансарда, то утепление устанавливается на кровельных скатах, поскольку они будут играть роль стен. В нежилом чердаке достаточно будет утеплить перекрытие, чтобы холод не проникал в основную часть постройки. Если зимы в регионе очень холодные, то может потребоваться комбинированный вариант утепления, при котором теплоизоляционный слой укладывается как вдоль скатов, так и на перекрытии. О том, как утеплить крышу дома изнутри, и пойдет речь в этой статье.

Впрочем, для качественного утепления требуется не только теплоизоляционный материал, но и ряд дополнительных элементов, направленных на максимальную эффективность и долговечность конструкции. Стоит рассмотреть подробнее технологию монтажа разных утеплителей, чтобы в процессе работы не допускать наиболее распространенных ошибок, и особенности всех компонентов, входящих в состав утепления.

Пароизоляционные материалы

Самым популярным пароизоляционным материалом является специальная пленка, которая защищает дерево и утеплитель от воздействия пара, который в результате температурных перепадов превращается в конденсат. О негативном воздействии влаги на элементы кровельной конструкции можно лишний раз не упоминать – достаточно сказать, что она существенно снижает срок службы крыши и эффективность теплоизоляционного материала.

Пароизоляционная мембрана крепится к крыше или перекрытию перед тем, как укладываются теплоизоляционные материалы. В помещениях, куда проведено отопление, пароизоляцию нужно монтировать только под слоем отделки. Для защиты конструкций, которые постоянно находятся в условиях температурного контраста, слой пароизоляции необходимо разместить с обеих сторон. Исключением являются бетонные перекрытия, не требующим подобной защиты.

Для обустройства пароизоляционного слоя может использоваться пленка с разными характеристиками. Простейший вариант – пленка из нетканого материала, но гораздо более эффективным вариантом является фольгированная мембрана. Последний вариант, как понятно из его названия, имеет на одной из сторон тонкий слой фольги, который предотвращает выход тепла за пределы конструкции. Установленная изнутри дома пароизоляция крыши соединяется специальным скотчем, обеспечивающим герметичное соединение.

Утепление перекрытия чердака

Конечно, проще всего будет монтировать теплоизоляцию в процессе постройки здания – это упростит проектирование и некоторые нюансы работы. В большинстве случаев последовать этому совету не получится – нехватка финансов или времени вполне могут помешать, поэтому перекрытие остается без утепления. Как правило, такое положение дел сохраняется до первых морозов, и хозяевам приходится спешно укладывать теплоизоляцию.

Как сделать раскадровку: пошаговое руководство по раскадровке (издание 2022 г.)

Люк Лейфилд, автор контента

11 августа 2022

Раскадровка — это визуальное представление того, как будет разворачиваться история, сцена за сценой. Он состоит из хронологической серии изображений с сопровождающими их примечаниями.

Раскадровка передает видение режиссера. В нем указывается, как должен выглядеть финальный фрагмент — будь то художественный фильм, роман, презентация, короткометражный фильм или маркетинговое видео — и упрощается весь творческий процесс. Раскадровка делает больше, обобщая наиболее важные детали вашего сюжета. Это процесс, который дает вам и членам вашей команды осязаемый визуальный поток проекта, когда приходит время сотрудничать и принимать ключевые творческие решения в процессе подготовки к производству. Хотя создание раскадровки требует времени, в долгосрочной перспективе это сэкономит вам время (и деньги).

Все хорошие видео начинаются с раскадровки. Попробуйте программу раскадровки №1 для команд видеомаркетинга.

Попробуйте Boords бесплатно

На прошлой неделе в Boords зарегистрировались 1528 специалистов по видео

Как сделать раскадровку за 4 шага

1. Создайте шаблон раскадровки онлайн с помощью программного обеспечения для раскадровки. Или вы даже можете начать с листа бумаги.
2. Нарисуйте кадры раскадровки, но делайте это грубо, просто и не добавляйте сложные визуальные детали.
3. Отредактируйте свою раскадровку, чтобы конкретизировать наиболее важные визуальные подсказки вашего фильма, такие как время суток для сцены, освещение, композиция и слои.
4. Отмечайте движения камеры для таких снимков, как масштабирование, панорамирование, наклоны, тележки, тележки и пьедесталы.

Читайте дальше, чтобы получить более подробную информацию о каждом шаге.

Шаг 1: Интернет против бумаги

Изменение порядка кадров в Boords. Сложно сделать на бумаге.

Есть два взгляда на раскадровку. Первый — взять лист бумаги или шаблон раскадровки и начать рисовать. Во-вторых, использовать специализированное программное обеспечение для раскадровки.

Оба метода имеют место быть. Преимущество бумажного шаблона в том, что он легко доступен и не требует компьютера. Недостатком является сложность внесения изменений. Перемещение кадров практически невозможно, как и любое сотрудничество или подписание. Излишне говорить, что хорошее онлайн-программное обеспечение для раскадровки значительно упрощает этот процесс.

Получите полный набор шаблонов раскадровки в формате PDF

10 профессионально разработанных шаблонов раскадровки в виде готовых к использованию PDF-файлов.

Шаг 2: Нарисуйте кадры для раскадровки

Короче говоря, держитесь грубо. Это не произведение искусства.

Создание набросков ваших кадров — процесс, известный как «скампинг» — это когда вы превращаете сценарий из чего-то написанного во что-то визуальное. Здесь нет места причудливым спецэффектам или особому уровню детализации. Скампинг грубый, грязный и сырой — это раскадровка в ее основной форме.

Пример кадра раскадровки

Раскадровка грубая, грязная и необработанная — раскадровка в ее основной форме.

Основная функция раскадровки — помочь вам разобраться в повествовании. Это поможет вам быстро придумывать идеи и вносить изменения, не слишком заботясь о визуальном стиле. Вам не нужно быть художником-раскадровщиком — фигурки или грубые наброски сделают свое дело.

Скэмпинг — мощный инструмент мышления. Вот несколько советов, о которых следует помнить:

• Выберите соотношение сторон . Для чего будет использоваться ваша раскадровка? Фильмы часто снимают в формате 16:9., тогда как видео в социальных сетях часто квадратные или даже 9:16 (например, истории в Instagram). Соотношение сторон будет определять, как вы кадрируете свои изображения, так что сделайте это заранее.
• Держись . Скампы по определению грубы. Они для тебя, а не для всего мира. Не становись слишком драгоценным.
• Продолжай двигаться . Части вашего сценария кажутся медленными? Есть ли скачки во времени или логика? Можно ли полностью удалить некоторые разделы? Верните эти идеи обратно в свой сценарий.
• Учитывать непрерывность . Если в одном кадре ваш персонаж бредет по грязной реке, в следующем у него должны быть грязные штаны. Обратите внимание на хронологический порядок того, что вы пишете.

Ищете вдохновение для раскадровки? Посмотрите наши любимые примеры раскадровки.

Шаг 3: отредактируйте раскадровку

Теперь, когда вы завершили раскадровку, самое время рассмотреть более тонкие визуальные подсказки. Какое настроение вы хотите, чтобы у вашего произведения было, и как вы можете его передать? Кадрирование, цвет и эффекты видеоперехода — отличные способы усилить эмоции, которые могут отсутствовать в сценарии. Вот несколько моментов, на которые стоит обратить внимание:

Выберите время суток

Установка сцены в определенное время суток вызовет чувства у вашей аудитории. Утро более оптимистично, тогда как поздний вечер может указывать на срочность или неизвестность.

Сделайте проверку силуэта

Создание силуэта персонажа может быть полезным способом проверить, имеют ли смысл ваши снимки. Посмотрите на свои сцены без каких-либо подробных линий, и вы быстро обнаружите, понятны ли ваши действия.

Не отодвигайте своего персонажа на задний план

Добавление декоративных элементов и цвета помогает передать желаемое настроение, но не должно отвлекать от истории. Характер — король.

Обеспечьте достаточное разнообразие

Варьируйте типы снимков и ракурсы камеры. Слишком много одного и того же быстро станет скучным и повторяющимся. На изображении слева показан общий план, а на изображении справа — крупный план.

Подумайте о наслоении

Наслоение — это процесс размещения объектов в разных слоях кадра. Это помогает создать ощущение местоположения, а также добавляет элемент глубины вашим изображениям. Изображения часто имеют передний план, средний план и фоновый слой. Рассмотрим этот пример:

• Передний план (красный): Ближайшая к зрителю область.
• Средний план (желтый): Область в центре кадра. Он находится между фоном и передним планом.
• Фон (синий): Область, наиболее удаленная от зрителя, за передним и средним планом.

Все хорошие видео начинаются с раскадровки. Попробуйте программу раскадровки №1 для команд видеомаркетинга.

Попробуйте бесплатно

1 528 видеопрофессионалов подписались на Boords на прошлой неделе

Шаг 4: Добавьте движения камеры

Включение различных движений камеры в ваши кадры — отличный способ добавить интереса к готовому продукту. Вот некоторые известные движения камеры для начала:

• Масштаб: Создает впечатление приближения к объекту или удаления от него.
• Панорамирование: Панорамирование включает горизонтальное перемещение камеры из одной стороны в другую вдоль центральной оси.
• Наклон: Камера остается в стационарном положении и фокусируется на движениях вверх и вниз.
• Долли: Камера на гусенице перемещается к объекту или от него.
• Грузовик: Перемещает всю камеру по горизонтали по фиксированному пути.
• Пьедестал: Камера поднимается или опускается по отношению к объекту в кадре.

Совет: Boords позволяет добавлять готовые индикаторы движения камеры в ваши раскадровки за считанные секунды:

Инвестируйте в программное обеспечение для раскадровки, чтобы оптимизировать свой процесс

В Boords мы хотим максимально упростить вам процесс раскадровки и запуска вашего следующего проекта. Независимо от того, пишете ли вы сценарий или снимаете художественный фильм, короткометражку, телевизионную пилотную программу или рекламный ролик, мы разрабатываем инструменты для раскадровки с учетом вашего пользовательского опыта. Посмотрите, как легко начать.

Ознакомьтесь с нашими бесплатными шаблонами раскадровки и узнайте, как 100 000 креативщиков уже используют Boords Storyboard Creator для воплощения своих идей в жизнь.

БОНУС: глоссарий по раскадровке

Если вы только начинаете работать над своей первой раскадровкой или уже являетесь опытным профессионалом, вам необходимо знать несколько ключевых терминов по раскадровке. Чтобы вдохнуть новую жизнь в ваш словарный запас, мы составили обширный список наиболее распространенных терминов раскадровки, с которыми вы, вероятно, столкнетесь.

• Соотношение сторон: Соотношение между шириной и высотой изображения. По сути, он определяет форму изображения. Соотношения сторон записываются в виде двух чисел, разделенных двоеточием (:). Первое число представляет ширину изображения, а второе число — высоту.
• Кадр: Раскадровка разделена на отдельные кадры, которые представлены в виде квадратных или прямоугольных блоков. Каждый кадр изображает определенный момент или событие в истории. Ваша раскадровка может состоять из любого количества кадров или из нескольких кадров — просто убедитесь, что вы включили достаточное количество кадров, чтобы было легко следить за потоком действий на протяжении всей истории.
• Кадр: Кадр представляет собой серию непрерывных действий и обычно состоит из последовательности кадров. Самый простой вариант маркировки кадров — в порядке номеров (т. е. 1, 2, 3, 4). В кинопроизводстве кадры принято маркировать с шагом 10 (например, 010, 020, 030, 040).
• Мошенники: На начальном этапе раскадровка должна состоять из грубых набросков. Процесс создания этих эскизов называется scamping .
• Сценарий: Каждая хорошая раскадровка начинается со сценария. Вам нужно будет согласовать отправную точку, прежде чем делать вещи визуальными.
• Список снимков: Список снимков — это контрольный список, в котором подробно описывается каждый отдельный снимок. В нем описывается, что именно произойдет в сцене и что требуется для того, чтобы сцена увенчалась успехом.
• Голос за кадром: Голос за кадром – это человек, не на экране читающий текст. Он передает повествование для фрагмента движущегося изображения.
• Диалог: Диалог — это разговор, который происходит между двумя или более персонажами в истории. Он может помочь передать информацию и раскрыть черты характера и часто используется, чтобы помочь зрителю увидеть действие глазами персонажа. Диалог показывает нам, что чувствует персонаж, а не просто говорит нам.
• Стильная рамка: Полноцветное изображение, помогающее определить общий вид фильма или анимации. Часто изготавливаются оправы различных стилей.
• Звуковые эффекты: Искусственные звуки, которые усиливают иллюзию реальности сцены, напр. автомобильные гудки, пение птиц или другие тонкие звуки на заднем плане.
• Анимация: Серия изображений, воспроизводимых последовательно, часто со звуковой дорожкой. По сути, это анимированная раскадровка. Boords автоматически превращает ваши раскадровки в аниматики.

Все хорошие видео начинаются с раскадровки. Попробуйте программу раскадровки №1 для команд видеомаркетинга.

Попробуйте Boords бесплатно

1528 видеопрофессионалов подписались на Boords на прошлой неделе

Как сделать раскадровку — Полное руководство и БЕСПЛАТНЫЕ шаблоны

Используйте стрелки для движения

Добавьте номера выстрелов и примечания

Поделитесь и представьте свою работу

Как сделать раскадровку

Что такое раскадровка и почему она важна

Процесс создания видения в вашей голове и превращения его в изображения на экране обычно начинается с раскадровка. И это выполняет две функции — доработать свои идеи на бумаге и поделиться этими идеями со своей съемочной группой. Поэтому, чем больше вы понимаете, как делать раскадровки, тем эффективнее они могут быть.

Прежде чем мы зайдем слишком далеко, давайте ответим на вопрос: что такое раскадровка?

Определение раскадровки

Что такое раскадровка?

Раскадровка представляет собой визуальное представление последовательности фильма и разбивает действие на отдельные панели. В нем показано, как будет разворачиваться видеоряд. И он работает как пробный запуск вашего готового фильма, видео или рекламы, оформленной в форме комикса.

Как сделать раскадровку (рекомендации):

• Линейная последовательность рисунков, эталонных изображений или фотографий, представляющих каждый кадр сцены.
• Обеспечивает визуальное руководство для внешнего вида, ощущений и движений.
• Указывает постановку актеров и размещение камеры.
• Может включать диалоги и звуковое сопровождение.

Раскадровка важна на многих уровнях. Например, это инструмент презентации, незаменимый для питчей. Это также инструмент планирования, критически важный для предварительной визуализации вашего проекта. И это также катализатор совместной работы, который ставит вашу команду на одну доску и заставляет всех крутиться творческие колеса.

Готовы научиться делать раскадровку? Вот ваше руководство по написанию раскадровки как профессионалу.

Как создать раскадровку

1. Выберите носитель раскадровки

решить, какое средство выбрать.

По сути, есть два варианта: старый метод рисования на бумаге и более современное воплощение использования программного обеспечения для раскадровки, такого как Storyboard Creator от StudioBinder.

Для рисованного метода вы можете загрузить наш бесплатный пакет шаблонов раскадровки, а затем использовать наше руководство по использованию шаблона раскадровки.

Бесплатный загружаемый бонус

БЕСПЛАТНАЯ загрузка шаблонов раскадровки

Если вы предпочитаете старый метод раскадровки с ручкой и бумагой, загрузите наши БЕСПЛАТНЫЕ шаблоны для печати. Включено более 60 файлов для Word, Illustrator, Photoshop и PDF. Вы также можете выбрать различные макеты между 2- и 16-панельными листами в альбомной или книжной ориентации.

Но как сделать раскадровку, если ты не умеешь рисовать? Вот несколько альтернативных методов раскадровки для нехудожников.

На самом деле есть способ объединить старый и новый методы, импортировав нарисованные от руки доски в StudioBinder.

Вот наше пошаговое руководство по использованию Storyboard Creator.

Как сделать раскадровку для фильма

2. Определите соотношение сторон

Даже если вы думаете, что ничего не знаете о раскадровке видео, вы, вероятно, знаете, что задействовано много панелей.

Но насколько большими должны быть эти панели? Хотите верьте, хотите нет, но размеры раскадровки — важное решение, которое необходимо принять перед началом процесса.

Это просто вопрос определения соотношения сторон — размера и формы кадра вашей камеры. Не знаете, как выбрать соотношение сторон? Посмотрите следующее видео и общий подход.

Как выбрать соотношение сторон вашего проекта

При использовании StudioBinder вы можете просмотреть различные стандартные соотношения сторон. Это маскирует каждое изображение неразрушающим образом, и вы можете настроить его на лету в любой момент.

Изменение соотношения сторон в StudioBinder

Таким образом, даже если ваши изображения не точно соответствуют соотношению сторон, все в порядке. Просто загрузите изображение, чтобы просмотреть внешний вид рамки. Выберите соотношение сторон, которое лучше всего подходит для вашего проекта, и создайте изображения для этого размера.

В приведенном ниже примере щелкните изображение для переключения между различными соотношениями сторон. Там вы найдете всплывающее окно в верхнем левом углу.

 Как создать раскадровку  •  Выберите соотношение сторон

Соотношения сторон делают разные вещи для разных проектов. «Звездные войны», «Побег из Шоушенка», «Криминальное чтиво» — их пропорции помогают определить их миры. Поэтому, какое бы соотношение сторон вы ни выбрали, вы должны создавать свои изображения с учетом этого.

Как сделать раскадровку фильма

3. Создайте или импортируйте свои изображения

В этом разделе мы приступим к мельчайшим деталям. После того, как вы определили соотношение сторон, вам нужно начать создавать или собирать изображения.

Существуют две точки зрения. Как упоминалось ранее, вы либо придерживаетесь старой школы с карандашом и бумагой, либо используете цифровые раскадровки.

Вы можете делать свои собственные фотографии или использовать изображения из телепередач и фильмов в качестве визуальных ориентиров. Пока они четко передают ваше видение, нет причин не делать этого.

Однако независимо от того, какой носитель вы выберете, к содержанию ваших досок следует подходить с одинаковым уровнем целеустремленности и детализации. Здесь в игру вступает композиция раскадровки.

Например, наиболее важными объектами являются актеры. Таким образом, вы должны убедиться, что они находятся спереди и в центре.

Создание раскадровки начинается с темы

Здесь можно принимать (и переделывать) все творческие и практические решения без последствий. Например, выбор размера снимка, ракурса камеры или движения камеры можно продумать заранее, что сэкономит ваше время и творческую энергию, когда вы на самом деле находитесь на съемочной площадке.

Полный список видео по этим различным элементам вы найдете в нашей серии Shot List на YouTube. Кроме того, вы также можете узнать больше о том, что можно и чего нельзя делать при раскадровке.

Движение раскадровки фильма

4. Используйте стрелки для движения

Может быть сложно представить «движущееся изображение» с помощью статического изображения. Однако есть одно решение, достаточно простое и понятное — стрелки раскадровки. Эти стрелки указывают на движение на экране камеры или персонажа.

Как написать раскадровку со стрелками

Стрелки показывают нам, куда персонажи идут в кадре. Например, движутся ли они к камере или от нее? Идя по улице?

Движение камеры определяет то, как мы видим действие. Это крупный план или общий план? Это статический снимок? Или следящий выстрел, следующий за главным героем? Вот несколько быстрых примеров того, как стрелки используются для обозначения движущейся камеры.

Как сделать раскадровку с движением камеры

Если вы используете такое программное обеспечение, как StudioBinder, вы можете выбрать различные движения камеры в характеристиках кадра. Когда мы добавляем движение камеры, мы также можем выбрать размер снимка, тип снимка и детали объектива.

Щелкните изображение ниже, чтобы ознакомиться с различными характеристиками кадра:

Как раскадровать видео  •  Настроить характеристики кадра

Как видите, использование стрелок для обозначения движения — довольно интуитивный процесс. Для справки о том, как сделать раскадровку с движением камеры, вы можете использовать наше Полное руководство по движению камеры.

Как сделать раскадровку с движением камеры  •

Подпишитесь на YouTube

Чтобы узнать больше, ознакомьтесь с другим нашим постом о том, как сделать раскадровку с движением камеры.

Как написать последовательность раскадровки

5. Добавьте номера кадров и примечания

Без номеров ваша команда и творческие сотрудники не поймут ссылки на конкретные кадры. Когда вы создаете раскадровку вручную, убедитесь, что каждый кадр пронумерован в правильном порядке.

Например, если вы используете несколько панелей для одного и того же снимка, пометьте их также буквами. Поэтому, если на первом снимке три панели, вы должны обозначить их «1A», «1B» и «1C». Посмотрите пример ниже, как это выглядит.0003

Как уже упоминалось, StudioBinder автоматически корректирует и обновляет номера кадров. Перетащите свое изображение в новое место в последовательности, чтобы повысить эффективность маркировки и организации.

Кроме того, следует добавить еще один элемент — заметки на раскадровке. Это любой текст, добавленный к изображению, чтобы пояснить действие или заполнить пробелы между панелями.

Вот пример из Salt , где   обеспечивает дополнительный уровень детализации и информации. Более того, эти заметки особенно полезны в боевых сценах, чтобы отмечать каждый такт действия.

Примечания и аннотации помогают вести историю

С помощью этого процесса передайте намерение. Маркируйте четко. Входите и выходите. Это предварительная визуализация, а не производство. Скоро появится производство.

Как сделать раскадровку видео

6. Поделитесь и представьте свою работу

Пришло время взять готовые панели и раздать их вашей команде — вашему оператору, вашему художественному отделу, всем, кому нужно знать, что вы Хочешь поймать.

Если вы продвигаете концепцию видео, сейчас самое время приподнять занавес на ваших досках и поделиться ими с клиентами.

Или, если вы выбрали «старый школьный» путь, есть несколько вариантов публикации и представления вашей работы. Во-первых, создать подшивку (возможно, несколько), содержащую полную раскадровку.

Во-вторых, создать в буквальном смысле «раскадровку», где много бумажных панелей отображаются для презентации большой группе.

При этом, если вы используете облачное программное обеспечение, поделиться им можно всего за несколько кликов.

Директора и первые помощники могут захотеть получить доступ к редактированию, чтобы уточнить характеристики кадров или логистику. Другие, такие как клиенты или руководители, могут захотеть получить доступ к комментариям, чтобы оставить отзыв.

Совместное использование и совместная работа в StudioBinder

Сколько кадров вы хотите в строке? Нет идеального ответа. Когда вы работаете над сценой действия, такой как автомобильная погоня, может быть полезно иметь четыре кадра в строке t0, чтобы максимально уместить их на одной странице.

Или, если это сцена с более медленным темпом, и вы хотите, чтобы проработка деталей бросалась в глаза, две или три панели могут помочь.

С помощью StudioBinder можно создать слайд-шоу. Это представляет доску как единую панель, которую вы можете продвигать, когда будете готовы. Таким образом, вам не нужно беспокоиться о редактировании видео или создании флипбука.

Активация просмотра слайд-шоу в StudioBinder

Посмотрите пример слайд-шоу ниже. Это часть вступительной сцены из Остин Пауэрс в Goldmember . Щелкните изображение, а затем выберите режим «Слайд-шоу» в правом верхнем углу. При этом вы можете переключаться между изображениями, чтобы получить представление о сцене:

Как сделать раскадровку видео  •  Воспроизвести слайд-шоу

Если вы хотите узнать, как написать раскадровку в виде последовательности движений, вы можете объединить отдельные изображения в видео. Это называется аниматик, и это, безусловно, более совершенный и совершенный способ представления ваших досок.

Для получения дополнительных советов по презентациям прочитайте наш пост о том, как отображать раскадровки.

В заключение отметим, что раскадровка — это средство коммуникации. Он существует, чтобы помочь превратить ваше видение в готовую работу. Это для вас, чтобы поделиться с другими.

Этот процесс может показаться одной из самых сложных задач в кинопроизводстве. Но вместо того, чтобы смотреть на это как на пугающую задачу, помните, что она предназначена для того, чтобы помочь сделать ваш проект еще лучше.

Вверх Далее

Создайте собственную раскадровку

Теперь, когда вы знаете, как сделать раскадровку, пришло время применить всю эту практику на практике. У вас есть проект, прожигающий дыру в вашем творческом кармане. И вы даже можете увидеть, как разворачивается сцена, кадр за кадром. Начните создавать визуальное представление этого видения, и вы будете ближе к тому, чтобы увидеть, как оно воплощается в жизнь.

Up Next: Создатель раскадровки StudioBinder →

Как создать раскадровку для электронного обучения (учебный дизайн)

Раскадровки — это чертежи для учебного дизайна и проектов электронного обучения. Они включают текст, изображения и примечания по программированию для вашего электронного обучения.

Эффективная раскадровка позволяет усовершенствовать дизайн, сообщать о плане клиентам и давать четкие инструкции разработчикам и программистам, которые будут создавать полноценный опыт.

В этой статье вы узнаете пошаговый процесс создания четких и простых в использовании раскадровок.

Начнем.

Шаг первый: рассмотрите свою аудиторию и подход

Каждая хорошая раскадровка строится на анализе, который вы могли провести или не провести. Пропуск анализа часто приводит к напрасной трате времени и ресурсов, но многие команды все равно переходят сразу к содержанию.

Поскольку подходы к анализу и постановке целей различаются, мы рассмотрим здесь два наиболее распространенных подхода к определению целей обучения: картирование действий и традиционное построение курса.

Картирование действий

Если вы используете процесс картирования действий Кэти Мур, вам следует работать с профильными экспертами (МСП) для создания карты действий.

На карте действий указаны действия, которые аудитория должна выполнить для достижения определенной бизнес-цели.

Вы разрабатываете раскадровку и опыт электронного обучения, чтобы убедиться, что аудитория отрабатывает эти действия.

Если вы не знаете, какой процесс разработки инструкций использовать, и хотите повлиять на измеримую бизнес-цель, то, вероятно, лучше всего подойдет метод картирования действий.

Цели обучения

Если вы или ваша команда используете более традиционный подход, то вы должны написать цели обучения, работая с существующим содержанием или SME.

В этих целях обучения перечислено все, что ваша аудитория сможет делать к концу обучения.

После того, как вы выбрали свои цели обучения, вы должны разработать раскадровку так, чтобы содержание, действия и контрольные вопросы соответствовали им.

Данные анализа

Наконец, если бы у вас была возможность провести анализ потребностей, проблем и целей вашей аудитории, вы бы написали свою раскадровку с учетом этой информации.

Если вы начнете раскадровку без определения потребностей вашей аудитории (и контекстов, в которых они будут учиться и работать), то разработать эффективное решение будет гораздо сложнее.

Шаг второй: определение цели раскадровки

Второй шаг — определить, для кого вы пишете раскадровку.

Раскадровка, которую вы собираетесь разработать для себя, будет сильно отличаться от раскадровки, которую вы покажете клиенту или передадите другому разработчику.

Важно создать раскадровку с учетом потребностей ваших заинтересованных сторон и команды.

Раскадровка для управления собственным развитием

Даже если вам не требуется одобрение заинтересованного лица или вы работаете над портфолио проекта, вы можете создать раскадровку, чтобы направлять собственное развитие.

Это может помочь вам убедиться, что все ваши действия, контент и оценки соответствуют цели или задачам обучения.

Создание раскадровки также может помочь вам избежать трудоемкой доработки в будущем. Вносить изменения в текстовый документ гораздо проще, чем в полностью разработанный проект электронного обучения.

Раскадровка для клиентов

При работе с клиентами или внутренними заинтересованными сторонами раскадровка — это основной способ получения отзывов и одобрения.

Для этой цели ваша раскадровка должна четко сообщать, как будет выглядеть и функционировать конечный продукт.

Уровень детализации зависит от ваших обстоятельств. Если вы представляете свою раскадровку клиентам на встрече, она может быть менее подробной.

Вы можете ознакомить их с проектом и ответить на любые вопросы, которые у них могут возникнуть.

Однако это меняется, если вы отправляете его своим клиентам для самостоятельного просмотра. Если вас нет рядом, чтобы решить проблемы ваших клиентов, вы должны убедиться, что они могут легко понять проект без вашего участия.

В этом случае рекомендуется включить примечания по программированию, визуальные описания и, возможно, макет слайдов, чтобы заинтересованные лица точно знали, что они подписывают.

Раскадровка для разработчиков

Когда вы делаете раскадровку для разработчика (или разработчиков), вам нужно иметь в виду, что они могут ничего не знать о методическом дизайне.

Ваша раскадровка должна максимально упростить работу разработчика. В следующем разделе вы узнаете, как представить содержимое электронного обучения, чтобы разработчик(ы) могли легко понять, как будет выглядеть окончательный проект.

Раскадровка Цель Заключение

Много раз ваша раскадровка будет служить нескольким целям. Вы предоставите его заинтересованным сторонам для одобрения, используете его для руководства собственной разработкой прототипа, а затем даже передадите его другому разработчику для завершения работы.

Важно помнить о каждой аудитории и соответственно писать раскадровку.

Шаг третий: определите элементы раскадровки электронного обучения ‍

Каждая раскадровка представляет собой компиляцию различных строительных блоков или единиц, как вы можете видеть в примере раскадровки ниже. Эти блоки могут включать изображения, аудиофайлы или заметки по программированию для вашего электронного обучения.

Пример раскадровки с различными модулями для текста, анимации и т. д.

Как только вы узнаете, какие модули вам понадобятся, вы сможете быстро собрать из них шаблон раскадровки, соответствующий потребностям вашего проекта.

Поддерживайте порядок

Содержание раскадровки должно быть простым для понимания заинтересованными сторонами и командой. Вот несколько быстрых советов, как сделать раскадровку чище:

• Дайте каждому слайду номер и название.
• Соблюдайте формат.
• Пометьте каждую единицу в соответствии с ее назначением (закадровый голос, анимационные заметки и т. д.)
• Логически пометьте сопровождающие файлы и упорядочите их по типу (аудиофайл, изображение, видеоклип) или по слайду.
• Цветовая кодировка правильных и неправильных ответов
• Если возможно, включите интерактивный прототип или макеты слайдов, чтобы заинтересованные лица могли представить себе, как будет воплощаться в жизнь раскадровка.

Проявление такого рода вежливости по отношению к заинтересованным сторонам упростит разработку и поможет вам быстрее получить одобрение.

Экранный текст (OST)

OST — это текст, который ваша аудитория увидит на каждом слайде. Общее практическое правило: при представлении текста старайтесь отразить формат, который вы хотите получить в конечном проекте.

Если вы посмотрите на примеры ниже, первое изображение показывает слайд, на котором весь текст появляется одновременно. На втором изображении текст будет появляться поэтапно.

Примеры различных (OST) модулей в раскадровке

Закадровый голос (VO)

Если в вашем проекте есть закадровый голос, вам нужно будет включить расшифровку и название аудиофайла для каждого слайда.

Изображения

Информация об изображении может включать само изображение, URL-адрес или описание типа изображений, которые вы будете включать. Описание изображения может быть таким же простым, как ‘ Встреча двух человек за чашкой кофе .’

Заметки по программированию

Заметки по программированию включают всю информацию о том, как будет работать слайд. Это может быть просто: «Перейти к слайду 3, когда пользователь нажимает кнопку «Выбор А».

В примечаниях по программированию также могут быть описаны более сложные действия, например: «После третьей неверной попытки перейти к экрану отказа 2».

Здесь не нужно вдаваться в технические подробности. Пока программист понимает, как должен работать слайд, он может обрабатывать детали.

Анимация

Анимационные примечания могут быть отдельными единицами или могут быть включены в примечания по программированию. Они должны быть максимально краткими и указывать, какие элементы следует анимировать и когда должна начинаться каждая анимация.

Шаг четвертый: адаптация учебного дизайна раскадровки к проекту

Теперь, когда у вас есть хорошее представление о том, как структурировать различные строительные блоки раскадровки, пришло время объединить эти блоки для вашего конкретного проекта.

Элементы традиционного курса электронного обучения

Проект Storyline может включать все перечисленные выше элементы. Как видно из приведенного ниже примера, каждый блок имеет свой четко обозначенный раздел. Область изображения также может включать макет слайда.

Вы можете расположить различные блоки так, как вам удобно, но убедитесь, что вы соблюдаете единообразие для простоты использования.

Пример раскадровки для сюжетного курса.

Анимационные раскадровки

Если проекты насыщены анимацией и не включают большого количества взаимодействий, вам не нужно включать примечания по программированию.

При этом вам следует включить подсказки, сообщающие разработчику, когда должен появиться каждый элемент. Цель состоит в том, чтобы синхронизировать элементы с повествованием.

Пример анимационной раскадровки

Как видите, существует взаимодействие между голосом за кадром, OST и изображениями. По мере воспроизведения голоса за кадром на экране должны поэтапно появляться различные элементы. Вы можете четко представить себе, что испытает учащийся.

Вы можете сообщить об этих появлениях, включив имена объектов (или номера) в скобки по всему тексту повествования. См. пример выше.

Сценарные проекты

Сценарные проекты намного легче. Как правило, это серия вопросов с несколькими вариантами ответов и история, которая сплетает их вместе.

Пример раскадровки для проекта сопоставления действий

При работе над таким проектом рекомендуется заранее сообщить клиенту, что каждое приглашение будет иметь кнопку «Продолжить», которая ведет к следующему приглашению. или слайд вопросов.

Включите примеры, чтобы клиент знал, как будет выглядеть окончательный проект.

Когда вы работаете с клиентом или заинтересованным лицом таким образом, раскадровка не должна быть такой подробной (особенно если вы собираетесь заниматься разработкой самостоятельно).

Пока достаточно доработать сценарий и вопросы, можно его утвердить и перейти к следующему этапу разработки.

При передаче подобного проекта разработчику вы можете включить дополнительные примечания по программированию в скобках и даже включить прототип, чтобы показать, как он должен собраться вместе.

Образовательные или разъясняющие видео

Иногда проект будет насыщен видео (или это будет одно видео). В этих случаях вы можете включить еще меньше деталей.

Вместо заметок по программированию вы можете описать, какие визуальные эффекты будут отображаться синхронно с повествованием. Это поможет заинтересованным сторонам представить себе конечный продукт, прежде чем инвестировать в дальнейшее развитие.

Пример раскадровки для видеопроекта

Как видите, колонка повествования показывает, что зрители услышат, а колонка визуалов описывает, что они увидят.

Единственная уникальная функция, которую вы должны включить в этот тип раскадровки, — это номер файла закадрового голоса, который вы видите в крайнем левом столбце.

Это создает структуру, если вы передаете раскадровку художнику за кадром. Они могут записывать файлы и нумеровать их точно так же, как раскадровка.

Шаг пятый: Создание шаблонов раскадровки для обучения дизайну

Преимущество раскадровки в том, что однажды создав шаблон, который подходит для вашего проекта, вы можете повторно использовать его долгие годы.

Повторное использование раскадровок

Работая над различными учебными проектами и проектами электронного обучения, рассмотрите возможность создания шаблона раскадровки на основе каждого из них.

После завершения каждого проекта вернитесь к раскадровке и удалите весь определенный контент.

Пример шаблона раскадровки

Это позволит вам не тратить время на перестроение раскадровки при работе над похожими проектами.

Включение инструкций по дизайну в ваши шаблоны раскадровки

Вы можете улучшить свой шаблон раскадровки, включив в него инструкции по дизайну.

Например, вы можете включить в свою раскадровку раздел для каждого из девяти событий  Gagne, чтобы убедиться, что опыт обучения является всеобъемлющим и не лишен каких-либо ключевых элементов.

Посмотрите это видео на YouTube о написании раскадровок для электронного обучения, чтобы узнать больше.

Выбор инструментов для раскадровки

Несмотря на то, что существует множество инструментов для создания раскадровок, вы должны выбрать тот, который вам удобен.

Google Docs

Часто Google Docs — это то, что нужно. Это бесплатно, и совместная работа проста: клиенты могут оставлять комментарии, а вы можете редактировать в режиме реального времени.

Microsoft Word и Microsoft Powerpoint

Microsoft Word и PowerPoint являются чрезвычайно популярными инструментами для раскадровки. Powerpoint особенно полезен, потому что вы можете создавать слайды электронного обучения в PowerPoint, а затем импортировать слайды в Storyline и делать их интерактивными.

Раскадровка непосредственно в инструменте для создания электронных курсов

Вы можете разработать раскадровку в таком инструменте, как Articulate Storyline 360, если не хотите работать с отдельным инструментом для раскадровки. Вы можете просто сделать облегченную версию окончательного проекта, а затем добавлять элементы по мере утверждения каждого слайда.

Заключение

Раскадровка — один из самых важных навыков для развития педагогического дизайнера.
