Яндовая крыша: подготовка к строительству, устройство армопояса над эркером, материалы, установка подстропильных балок и системы стропил, монтаж обрешетки, укладка кровельного материала и финишные работы

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Подготовка строительству

Первым делом в решении вопроса, как поставить крышу любой формы, является составление проекта и выбор бригады, которая будет проводить работы.

Нужно заметить, что устройство такой конструкции, как многощипцовая крыша – это работа, требующая высокого уровня профессионализма. Поэтому ее не стоит пытаться выполнить самостоятельно, да и к выбору бригады ремонтников следует отнестись с большим вниманием.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

• Создает опору для балок, удерживающих стропила;
• Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

• Пиломатериал для стропил, подстропильных балок и обрешеток;
• Гидроизоляционный материал;
• Гвозди, саморезы, шпильки, шурупы;
• Проволока вязальная;
• Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

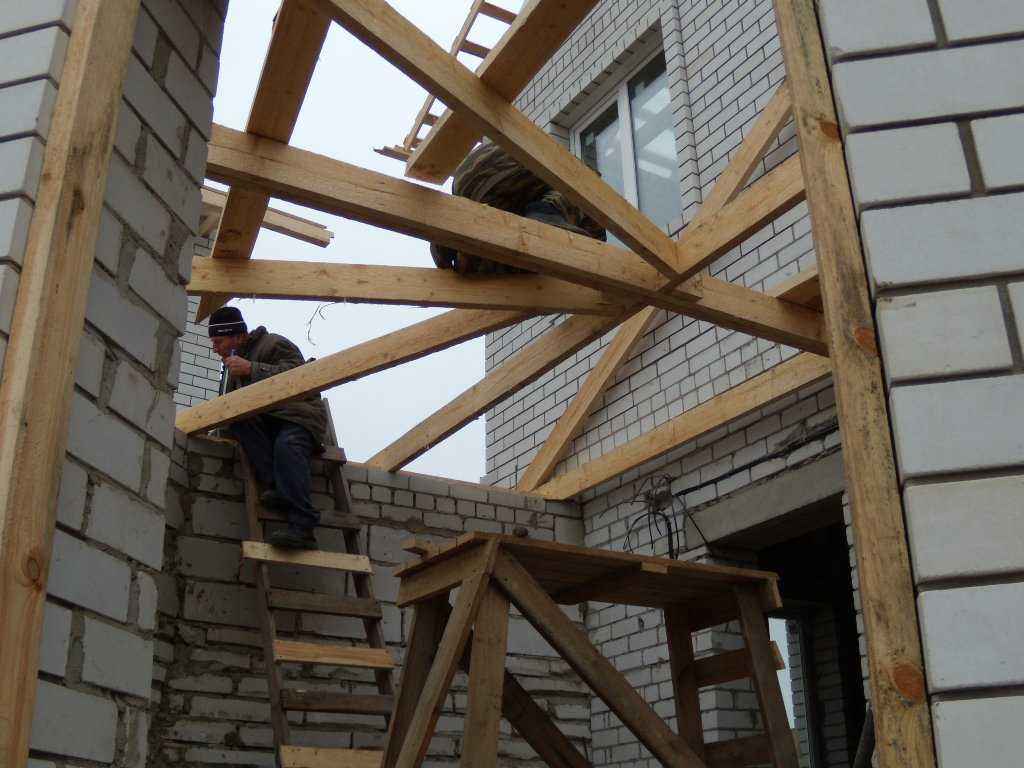

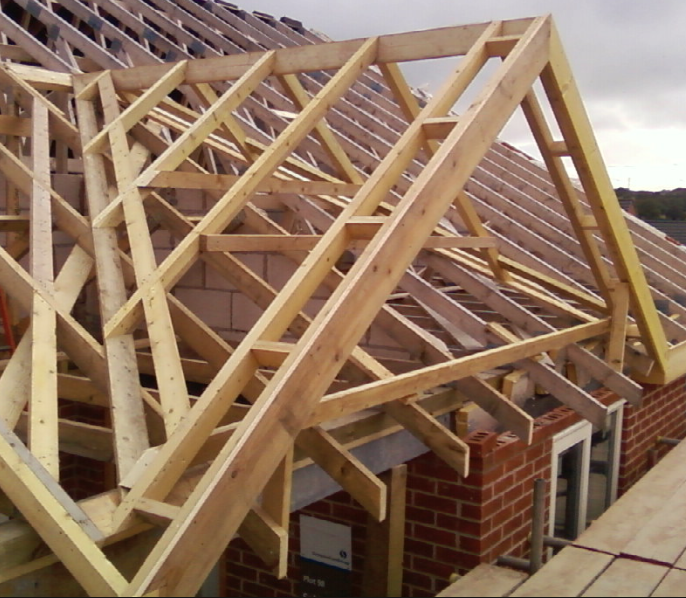

Строительство системы стропил

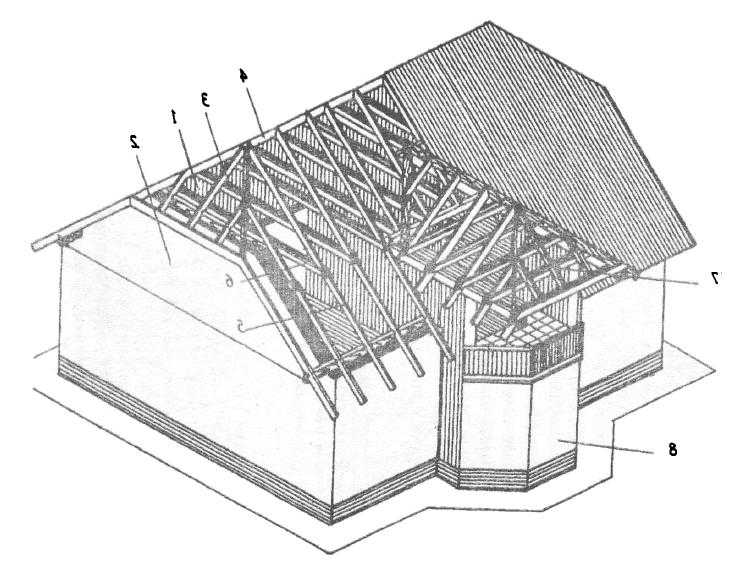

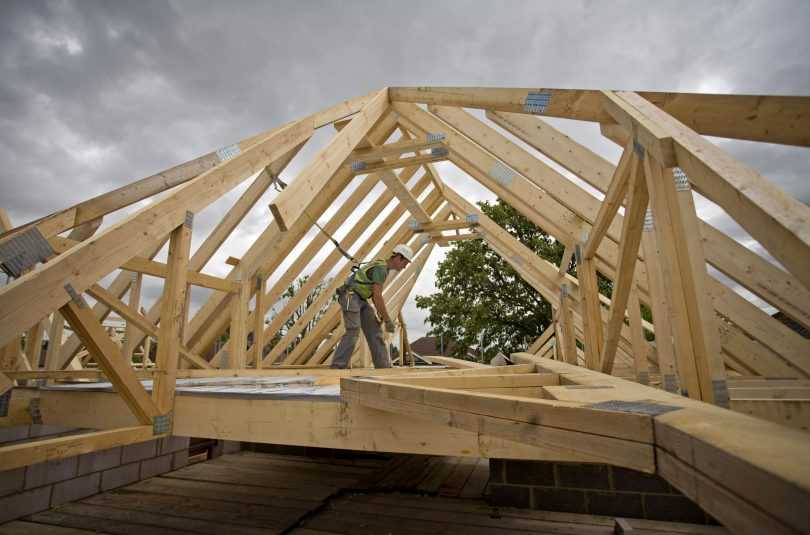

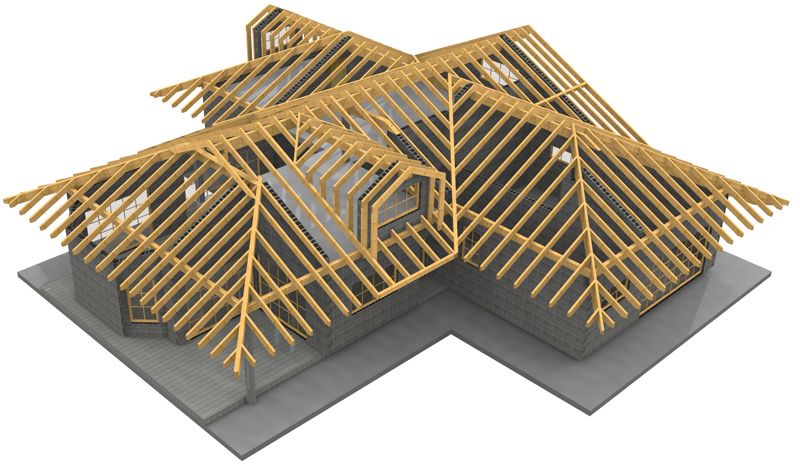

Стропильная система кровли

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

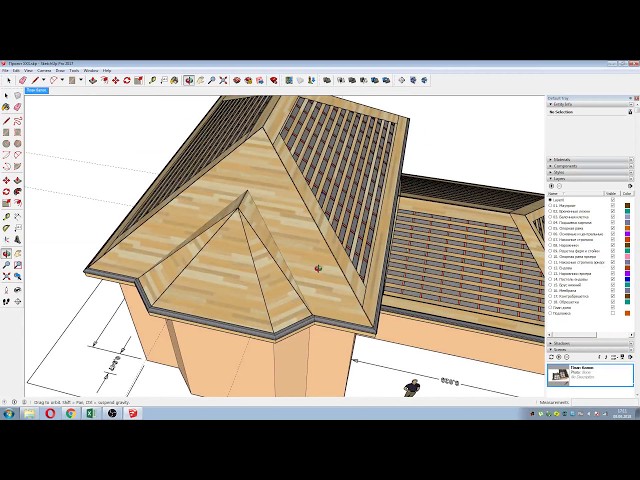

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

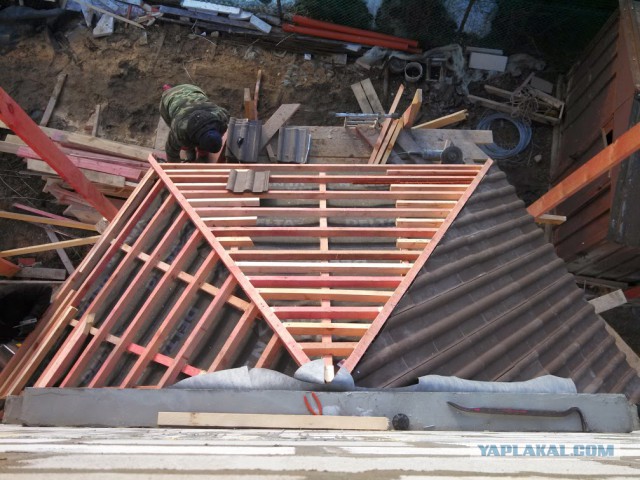

Монтаж обрешетки

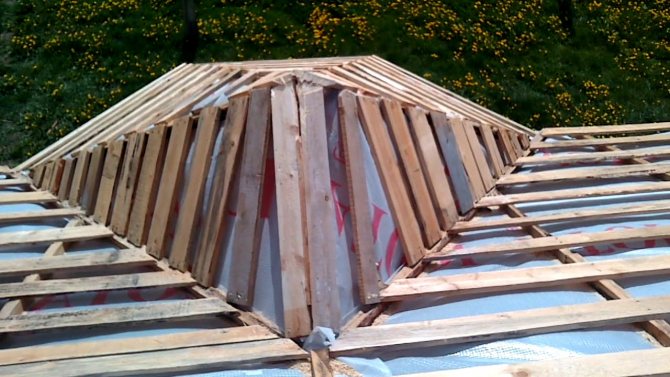

Обрешетка кровли перед укладкой кровельного материала

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

• ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
• ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

Яндовая крыша: как правильно поставить эркер, пропорции

190) Как делается яндовая крыша? И как правильно поставить эркер, какие лучше подобрать пропорции? Читайте об этом у нас!

Источник: krovlyakryshi.ru



Как сделать крышу с эркером: виды форм, подготовка, монтаж

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения. С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером.

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

Предпочтение обычно отдается вальмовому варианту, т. к. он наиболее прост в исполнении с точки зрения профессионалов.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.

Подготовительный процесс

Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.

Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.

На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:

• Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
• Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
• Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.

При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.

Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.

Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Но нужно учитывать, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Крыша с эркером – ее разновидности, особенности монтажа

Вы узнаете как сделать крышу над эркером, о их разновидностях и подготовительном процессе, устройстве стропильной системы и монтаже обрешетки.

Фото и видео.

Источник: vseobalkonah.ru



Крыша с эркером: стропильная система, фото схема

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

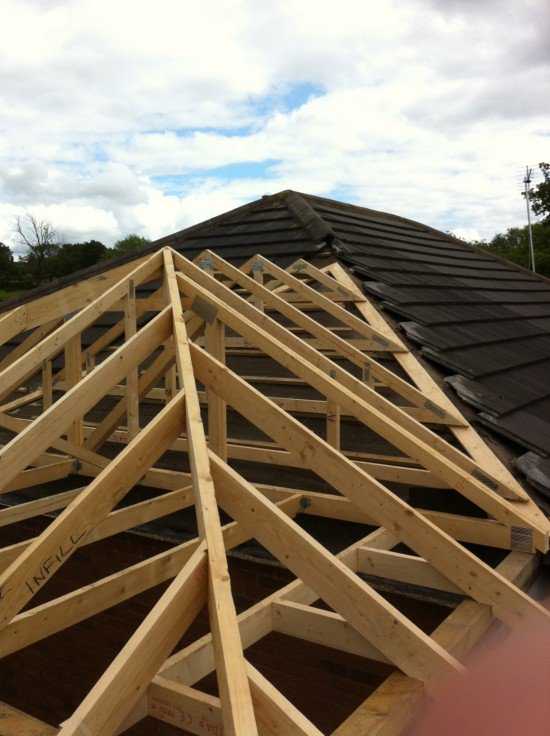

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

• Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
• При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
• Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
• Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
• Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
• Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

• Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
• Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
• Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
• Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
• В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
• Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
• Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

• Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
• Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.



Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

• Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
• Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
• Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
• При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
• Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.

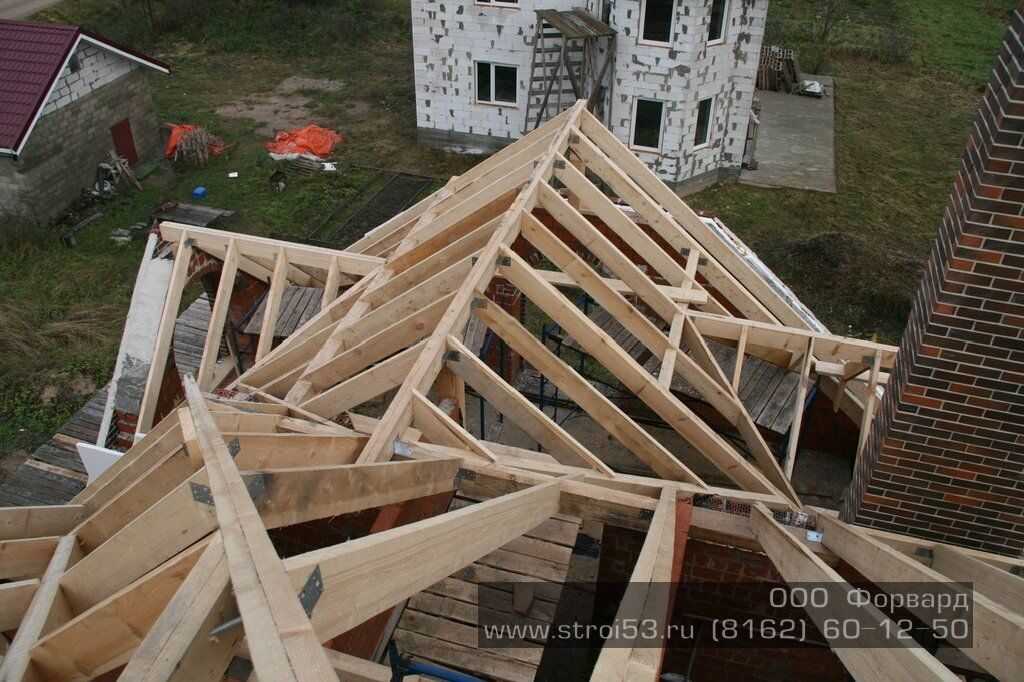

• Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
• Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
• Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
• При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
• Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
• При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
• После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

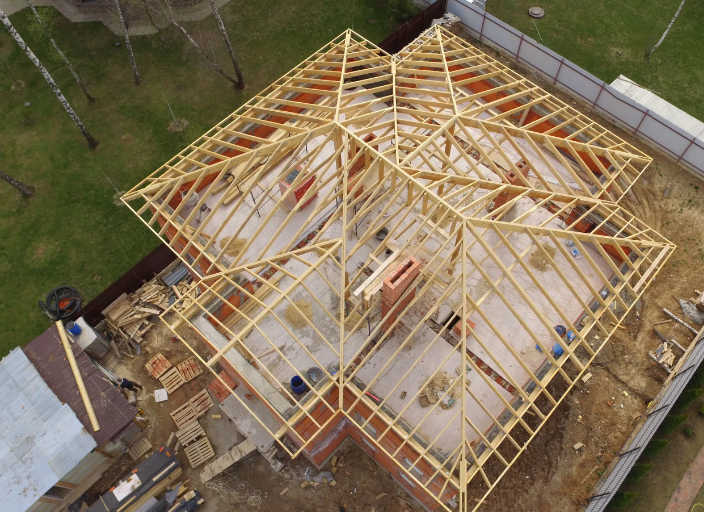

Вальмовая крыша с эркером: схема, фото

Узнайте об особенностях постройки вальмовой крыши с эркером. Схемы и фото, помощь в составлении проекта, расчета площади крыши и ее возведении.

Источник: zonabalkona.ru



Как устроена стропильная система вальмовой крыши + пошаговая инструкция по монтажу

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

• Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
• Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
• Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
• В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

• Повышенная сложность конструкции стропильной системы.
• Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
• Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

• Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
• Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
• Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
• Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
• Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
• Прогон. Коньковый брус.
• Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
• Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
• Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
• Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

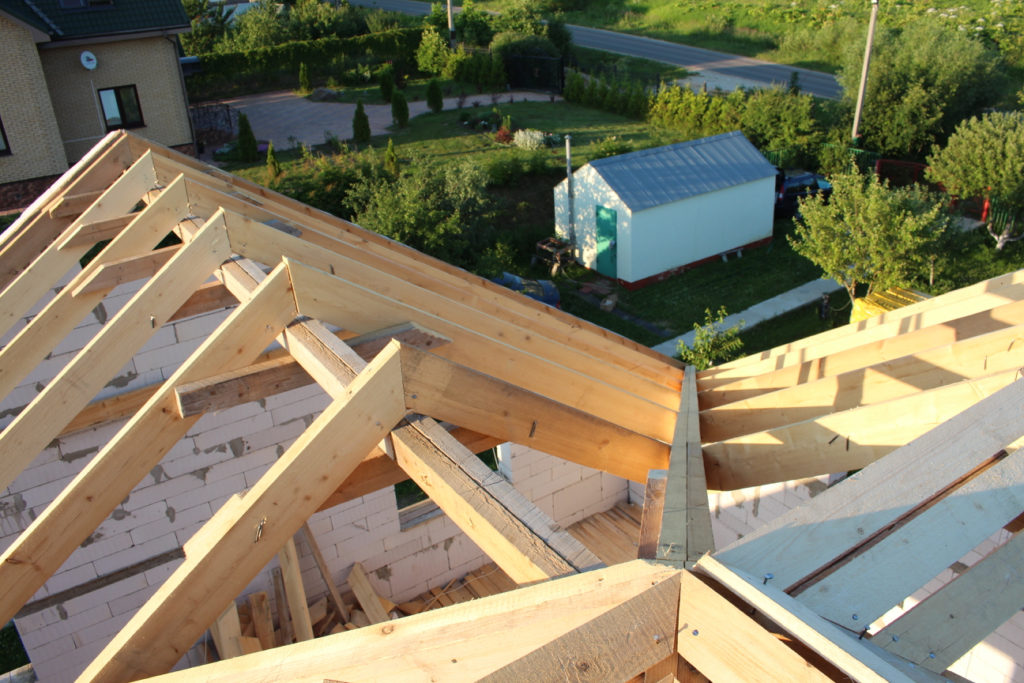

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

• Можно делать балки любой нужной длины.
• Увеличивается устойчивость к нагрузкам.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т. е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
2. Углы мауэрлата усиливаются шпренгелями.
3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Вальмовая крыша: стропильная система и устройство стропил четыхерскатной крыши с эркером фото чертежей и схем

В данной статье вы узнаете как устроена стропильная система вальмовой крыши, как происходит монтаж стропил и из каких элементов состоит четырехскатная крыша с эркером, а так же фото мауэрлата, планы, схемы и чертежи для таких конструкций.

Источник: expert-dacha.pro



Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

• Многощипцовая
• Вальмовая
• Декоративная
• Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

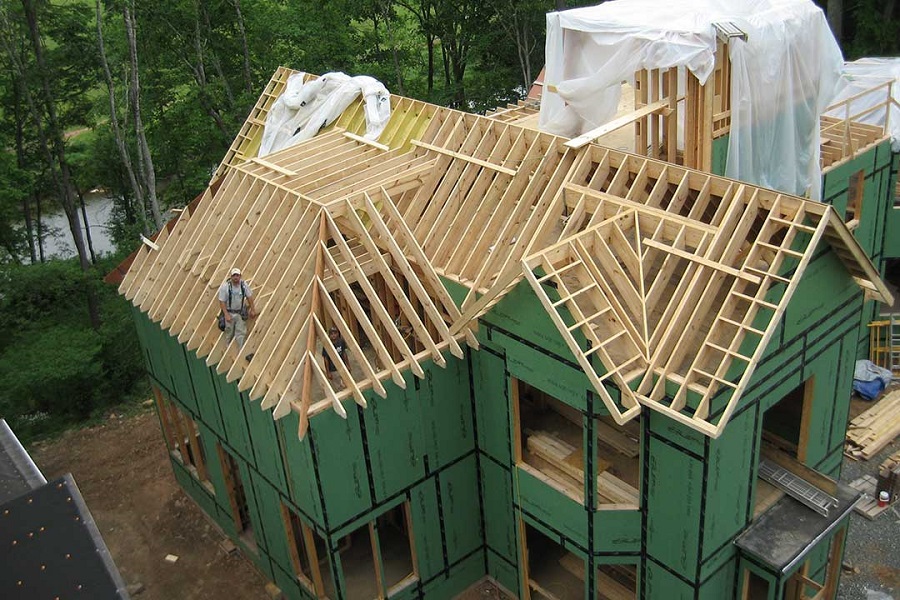

Крыша с эркером

Что такое эркер. Разновидности кровельных конструкций для эркера. Правила монтажа яндовой (эркерной) кровельной конструкции.

Источник: stroicod. ru



Стропила на эркере. Стропильная система вальмовой крыши: основные элементы

You are here

Главная » Новости

06.05.2020 в 04:09

Новости

Содержание

1. Стропила на эркере. Стропильная система вальмовой крыши: основные элементы
2. Обрешетка эркера. Разновидности крыши над эркером
   • Монтаж яндовой (эркерной) кровли
   • Строительные материалы для эркерной (яндовой) кровли
   • Стропильная система
   • Обрешетка
3. Как сделать водосток на эркере. Как лучше расположить водосточку, если крыша с эркером?
   • Нужна ли воронка под ендовой?
4. Вальмовая крыша с кукушкой. Что такое кукушатник или скворечник?
5. Эркер своими руками. Как построить эркер
6. Вальмовые стропила. Конструктивные элементы вальмовой крыши
7. Видео крыша с Эркером. Все подробно до мелочей. The Vip House. Все о строительстве и системах экономии.

Стропила на эркере. Стропильная система вальмовой крыши: основные элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил. Беря во внимание то, что скаты и вальмы имеют разный уклон, различают несколько видов стропильных ног. К основным составляющим конструкции относят:

• угловые стропила (накосные) – основные несущие элементы конструкции, расположенные по углам каркаса. Накосные стропильные ноги имеют меньший уклон относительно других промежуточных стропил;
• центральные стропила – они крепятся к концам конькового бруса: с каждой стороны по три элемента. Их называют центральными промежуточными стропилами;
• промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;

Монтаж стропильной системы вальмовой крыши

• короткие стропила (нарожные) – элементы крепятся одним концом к накосным стропилам, другим – к обвязке. Нарожные стропила отличаются по длине, но имеют одинаковый уклон;
• коньковый прогон – горизонтально расположенный ригель, служащий верхней опорой для накосных и центральных стропил;
• мауэрлат – брус, закрепленный сверху наружных стен. Он служит для равномерного распределения сосредоточенной нагрузки стропильных ног. Мауэрлат является своего рода основанием стропильной системы и связывает каркас крыши со стенами дома. Так как площадь крыши большая, такая привязка позволяет крыше не «улететь» при сильных порывах ветра;

• подкос – наклонный брус, применяемый в качестве подпорки для стропил большого пролета, воспринимающий горизонтальные нагрузки. Используя подкосы можно перекрывать существенно больший пролет и экономить сечение основных несущих балок. В конструкции вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;

Стропила кровли вальмовой конструкции

• бабака – вертикальная опора, на которую опираются стропильные ноги;
• затяжка – деревянный брус, выполняющий роль дополнительной опоры для стропильных ног и не дающий им разъезжаться. Для затяжки обычно используют брус меньшего сечения, чем для стропил;
• шпренгель – горизонтальные элементы, укладываемые по диагонали в углах стен. Шпренгель выполняет роль опоры под стойку для накосных стропил. Такой элемент используется в случае, когда нет технической возможности установить стойку на перекрытие;
• обрешетка – слой досок небольшого сечения, которые укладываются перпендикулярно поверх стропил. Выполняет роль основы под кровельное покрытие. Доски обрешетки укладывают с небольшим шагом (примерно в одну доску). В местах расположения ендовы или карниза обрешетку выполняют сплошной;
• контробрешетка – элементы, устанавливаемые поверх и параллельно стропилам до обрешетки. Служат для создания вентиляционного зазора между обрешеткой, гидроизоляцией и кровельным материалом;
• кобылка — небольшой отрезок доски, с помощью которого удлиняют стропильную ногу для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды от стен дома, а также защиты цоколя и откосов от косого дождя.

Обрешетка эркера. Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

• Многощипцовая
• Вальмовая
• Декоративная
• Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Как сделать водосток на эркере.

Как лучше расположить водосточку, если крыша с эркером?

Для начала давайте разберемся, что такое эркер?

Эркер является сложной архитектурной формой и представляет собой внутреннее пространство, вынесенное за основную часть фасада. Можно сказать, эркер похож на балкон, но закрытый, со стенами как у основного здания.

Установить крышу над эркером самостоятельно довольно сложно. Однако с квалифицированными специалистами и грамотным подходом Вы получите желаемый результат!

Немаловажным вопросом после установки крыши является расположение водосточной системы на этом самом эркере, т.к. она не только имеет сложную форму, но и отличается большим количество ендов и коньков.

О принципе расчета водостока мы рассказывали ранее . Теперь давайте разберемся с расположение водостока для крыши с эркером.

Нужна ли воронка под ендовой?

• Первое, что необходимо помнить, это тот факт, что на одну воронку должно приходиться не более 50 м2 кровли. Можно посчитать площадь каждого ската и сделать вывод о необходимости воронки под ендовой.
• Также необходимо вычислить площадь ската с эркером и если она меньше 50 м2., то воронка не нужна!
• Однако установка труб очень часто зависит не только от площади сбора воды, но и от длины и трассы желоба. Оптимальный уклон желоба составляет 2 – 5 мм / м.п., и, например, для 10 метров перепад 4 см будет выглядеть не эстетично и хуже собирать воду.
• Стоит учитывать, что на эркере вода не будет бежать так быстро, как на прямом участке, поэтому не исключены переливы.

Если лишний стояк не портит внешний вид и есть куда сливать воду, то лучше установить воронку под ендовой.

Вальмовая крыша с кукушкой. Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

• Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
• Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
• Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Эркер своими руками. Как построить эркер

Эркер – это часть жилой комнаты, конструктивно вынесенная за плоскость фасада. Эркеры имеют оконные или сплошные проёмы. На них возложены две основные функции – увеличение жилого пространства и интенсивности освещения жилого помещения.

Инструкция

1

В зависимости от проекта эркеры размещаются по всей высоте здания или на один, несколько этажей. В строительной практике встречаются три типа эркеров – настенные, угловые внутренние и наружные эркеры, имеющие форму треугольника, прямоугольника, полукруга, трапеции или многогранника. Эркер может возводиться одновременно с домом, либо пристраиваться к уже готовому дому. В последнем случае вам придется начинать с фундамента. Рекомендуется делать ленточный фундамент, как более прочный и надёжный, где в качестве арматуры можно использовать уголки, трубы и даже каркасы от кресел. Вполне естественно возводить эркер из того же материала, что и стены дома.

2

При кирпичном варианте эркера сложной конфигурации обязательно предусмотрите изготовление специального шаблона для придания кирпичу нужной формы. Чтобы ваша кладка была более прочной, можете использовать сварную сетку примерно через каждые пять рядов кирпича.

3

При установке надоконных перемычек обязательно пользуйтесь уровнем. Поскольку готовых перекрытий для эркера нужной формы вы можете не найти, сделайте их сами методом заливки. Для этого установите двутавровые балки, один край которых обоприте на свежую кладку, а другой – на стену дома.

4

После этого сделайте опалубку из старых досок с постеленной внутри полиэтиленовой плёнкой, а в качестве арматуры используйте кладочную 3-мм сетку с ячейками 50х50 мм. После заливки перекрытия нужно подождать примерно неделю, чтобы бетон «схватился» и затем можно продолжать кладку кирпича.

5

Если ваш дом двухэтажный, то второе перекрытие делать необязательно. Достаточно установить стропильную балку будущей крыши. Во избежание теплопотерь залитые полы лучше утеплить пенополистеролом.

6

Остекление эркеров производится в соответствии с их предназначением. Жилые комнаты в эркерах остекляются до половины. Это связано с тем, чтобы не допустить лишних потерь тепла. Эркеры, застеклённые по всей площади, создаются, как правило, в домах летнего типа, либо там, где эркер является шахтой для лифта.

Вальмовые стропила. Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
7. Стойки – вертикальные промежуточные опоры.
8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

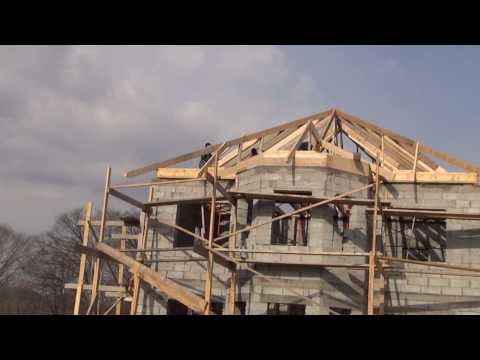

Видео крыша с Эркером. Все подробно до мелочей. The Vip House. Все о строительстве и системах экономии.

Категории: Стропила на эркере, Стропильная система, Вальмовая крыша, Основные элементы, Крыши над эркером, Эркерная кровля, Строительные материалы, Яндовая кровля, Крыша с эркером, Воронка под ендовой, Крыша с кукушкой, Вальмовые стропила, Конструктивные элементы

Понравилось? Поделитесь с друзьями!

⇦ Уютный лофт

⇨ Кажется, в этой кухне смогли всё предусмотреть.

Стропильная система эркера крыши. Устройство стропильной системы

You are here

Главная » Новости

19.03.2020 в 06:32

Новости

Содержание

1. Стропильная система эркера крыши. Устройство стропильной системы
2. Четырехскатная крыша с эркером. Разновидности крыши над эркером
   • Монтаж яндовой (эркерной) кровли
   • Строительные материалы для эркерной (яндовой) кровли
   • Стропильная система
   • Обрешетка
3. Как правильно сделать стропила на эркере. Разновидности стропильных систем и вальмовых крыш
4. Кровля эркера металлочерепицей. Как сделать эркер своими руками
   • Укладка фундамента
   • Возведение эркера
5. План кровли с эркером. Устройство крыши
6. Видео стропильная система вальмовой крыши и эркера

Стропильная система эркера крыши. Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Четырехскатная крыша с эркером. Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

• Многощипцовая
• Вальмовая
• Декоративная
• Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Источник: https://dizajn-interera. ru-land.com/novosti/krysha-dvuskatnaya-s-erkerom-valmovye-kryshi-foto-konstrukciy-interesnogo-dizayna

Как правильно сделать стропила на эркере. Разновидности стропильных систем и вальмовых крыш

Вальмовые крыши в зависимости от своих конструктивных особенностей могут иметь различную стропильную систему, а также относиться к определенному типу кровли. Ниже в таблице представлены разновидности вальмовых кровель.

Чертеж стропильной системы вальмовой крыши с эркером

Таблица. Виды вальмовых крыш.

Разновидность	Описание
Классически вариант	Свесы у такой крыши находятся на одной высоте относительно друг друга. Фронтоны имеют форму треугольника, скаты – трапециевидную. Диагональные ребра опираются на конек.
Полувальмовый тип	У этой крыши фронтоны вертикальные, в них можно врезать окна и улучшить освещение чердачного помещения.
Шатровый тип	У такой крыши нет опорной коньковой балки. Диагональные стропила сходятся в одной точке, далее устанавливаются обычные рядовые элементы. Идеальный вариант кровли, если дом имеет квадратную форму. Но сделать коньковый узел в центре крыши очень и очень непросто.
Ломаный вальмовый тип	Это самый сложный вариант подобной кровли. Здесь стропильная система очень непроста, так как все скаты отличаются по площади и углам расположения. Но зато внутри под крышей можно интересными способами использовать свободное пространство, а дом сделать эффектным и запоминающимся.

Схема строения стропильной системы крыши

Также у вальмовой крыши могут быть разные стропильные системы в целом.

1. Висячая , когда стропила опираются на конек и на мауэрлат. Здесь идет большая нагрузка на прогиб и распирание. Так что придется устанавливать затяжки. Такой вариант стропильной системы использовать для вальмовой кровли не советуют. Но систему можно использовать для строений шириной не более 6 м.
2. Наслонная , когда стропилины опираются на мауэрлат, конек и стойку, установленную посередине на несущую внутреннюю стену. Нагрузка на систему в этом случае меньше. Это надежный и прочный вариант, да еще и более простой в монтаже. Вариант подойдет для строений шириной до 12 м и более в зависимости от количества дополнительных опорных элементов.
3. Комбинированная система имеет и висячие, и наслонные элементы. Все балки будут видны, они не будут закрыты обшивкой, так как стойки опираются в этом случае на колонны или столбы, а не на внутренние перегородки.

Кровля эркера металлочерепицей. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Источник: https://interer-i-dekor.ru-land.com/novosti/stropilnaya-sistema-kryshi-erkera-raznovidnosti-stropilnyh-sistem-i-valmovyh-krysh

План кровли с эркером. Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока. Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.
   Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

   Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

   Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.
   Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.
   В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

   Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

   Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.
   Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

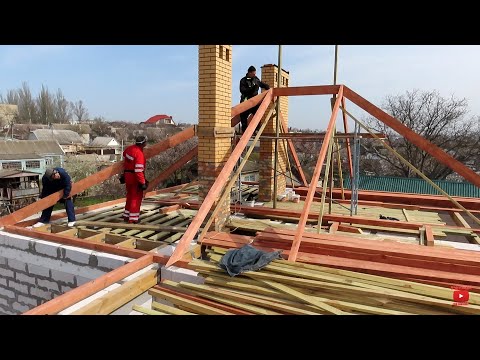

Видео стропильная система вальмовой крыши и эркера

Категории: Стропильная система, Четырехскатная крыша, Крыша с эркером, Крыши над эркером, Эркерная кровля, Строительные материалы, Яндовая кровля, Стропильные системы, Вальмовые крыши, Кровли с эркером, Вальмовая крыша

Понравилось? Поделитесь с друзьями!

⇦ Как усилить полы в деревянном доме. Видео описание

⇨ Гараж перед домом. Одноэтажный дом с гаражом

Крыша с эркером – Калькулятор стропильного каркаса

Крыша с эркером – Калькулятор стропильного каркаса

Строители крепких зданий SBE Builders — подрядчик по строительству коммерческих и жилых домов, расположенный в Discovery Bay California. Посвящается искусству столярного дела и каркаса крыш. Мы профессионалы для будущего столярного ремесла.

Генератор диаграмм стропил с равным шагом эркера v1.0 НЕОБХОДИМО ИСПОЛЬЗОВАТЬ JAVASCRIPT
	Б   футов    дюймов 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 6970 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 0 1 2 3 4 5 6 7 8 9 10 11 – – 1/16 1/8 3/16 1/4 5/16 3/8 7/16 1/2 16 сентября 5/8 16/11 3/4 13/16 7/8 15/16  Ф   Футов    Дюймы 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 0 1 2 3 4 5 6 7 8 9 10 11 – – 1/16 1/8 3/16 1/4 5/16 3/8 7/16 1/2 16 сентября 5/8 16/11 3/4 13/16 7/8 15/16  Р   футов    Дюймы 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 3940 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 0 1 2 3 4 5 6 7 8 9 10 11 – – 1/16 1/8 3/16 1/4 5/16 3/8 7/16 1/2 16 сентября 5/8 16/11 3/4 13/16 7/8 15/16 показать результаты в футах и ​​дюймах результаты показаны ниже в окне IFrame
Этот скрипт для стропил эркера распечатает таблицу всех длин и углов стропил эркера. Старт шаг 3/12, а конечный шаг 16/12. Автоматически сгенерированные таблицы стропил для эркерной крыши с равным уклоном и 45 углами стен 45 стена с выступом = 24” 45 стена с выступом = 28” 45 стена с выступом = 32” 45 стена с выступом = 36” 45 стена с выступом = 42” 45 стена с выступом = 48”

ЗПИ | структурный | обрамление | онлайн-инструменты | компания | карта сайта
Безопасность | создание ссылок на ресурсы | построй его зеленым | фотогалерея | Октагон | Углы молдинга короны | дом
Защитная накладка WindsorOne

SBE Builders 5305 Laguna Ct. Дискавери Бэй, Калифорния 94505 (925) 634-6022 Факс: (925) 634-6022 Подрядчик по каркасным работам в коммерческих и жилых помещениях American Carpenter and Builder Лицензированный в Калифорнии генеральный строительный подрядчик CA LIC. #  546126

Святой Грааль геометрии и тригонометрии каркаса крыши

Книга I и Книга II. Эти книги по каркасу крыши были написаны, чтобы сделать сложный каркас крыши простым.

Инструменты для стропил для Android
с технологией аналитического алгоритма Quad Tetrahedra.
Помощь начинающим плотникам в их стремлении стать мастерами-плотниками с сертификацией по каркасу крыши.

Rafter Tools+ для iPhone

Rafter Tools+ — это калькулятор стропил для расчета сложных углов каркаса крыши, которого нет в других калькуляторах каркаса крыши.

Stair Tangent для iPhone

Это приложение для iPhone предназначено для плотников, которые не строят лестницы каждый день, но могут использовать калькулятор лестниц для проверки своих расчетов.
Постройте лестницу, которой вы будете гордиться.
С Stair Tangent вы можете устранить совокупные математические ошибки при построении лестницы.

stairtangent.com

Инструменты для формования коронок
Crownmoldingtools.com

Блог о геометрии каркаса крыши

Правовая политика использования веб-сайта

Крыша с эркером: вырезание и установка стропил

Руководства по проектам изящного домостроения

Обрамление

How-To

Вместе со строителем Риком Арнольдом он покажет, как измерять, резать и устанавливать простые и вальмовые стропила.

Автор Rick Arnold

Первое стропило, которое я собираюсь разрезать, находится прямо посередине — обычное стропило. Но прежде чем я проведу измерение, я собираюсь убедиться, что стропильная планка сзади находится под углом 90 ° к основанию, что и есть. Если бы это было не так, я бы временно растянул его вперед или назад, как нужно, пока это не было. Теперь мне нужна длина стропила. Я собираюсь измерить от внешнего края шипа здесь и от внешнего края субфасции; Я измеряю 31 дюйм. Длина стропила составляет 31 дюйм. Углы стропил будут составлять 45° сверху и 45° снизу.

Все видео в этой серии

---

ВВЕДЕНИЕ

Рамочная рама. шаг, все обычные стропила будут иметь углы 45 ° на обоих концах. Но вальмы длиннее обычных стропил, поэтому у них будут немного другие углы. Обычное стропило было 31 дюйм. Вальмовое стропило будет 32-3/8 дюйма. Поскольку оно длиннее, углы немного изменятся вверху и внизу. В то время как верхний и нижний углы на обычном стропиле составляли 45°, на вальмовом стропиле они будут 43° вверху и 47° внизу. Оба они в сумме дают 90°.

Вы можете доверять мне в этом, но если вы хотите вычислить это на строительном калькуляторе, вот как: Во-первых, измерьте высоту планки. Введите номер и нажмите «поднять». Затем измерьте длину стропила, введите это число и нажмите «диагональ». Наконец, нажмите кнопку «pitch», и результатом будет верхний угол. Округляем до 43°. Вычтите его из 90, чтобы получить угол 47°, который является нижним углом.

Поскольку мы находимся под углом, я должен установить скос верхней части на 22½°. Это идеально подходит от точки к точке, поэтому я возьму ее и использую в качестве шаблона для другой стороны. Теперь это шаблон для следующего стропила. Выровняйте его и отметьте дно, затем отметьте скошенный конец. Держите его ориентированным, чтобы сократить его. Теперь у меня есть правый и левый скос.

Теперь мы вырежем наше последнее общее стропило. Как и в первом случае, он будет идти от середины вверх. Он будет иметь углы 45 ° с обеих сторон. Единственная разница в том, что верхняя правая часть будет иметь скос под углом 45°. Здесь внизу мне не нужно измерять точный центр; Я просто посмотрю на это. Я запускаю ленту и получаю 20½ дюймов; это моя длина стропила. Это нижний срез — 45°. Поскольку я знаю, что сестра на другой стороне будет такой же длины, я использую ее в качестве шаблона и вырезаю. Вверху я держу пилу под углом 45°. Для нижнего среза это 9угол 0°. Теперь у нас есть по одному на каждую сторону.

Предыдущий: Эркерная крыша: как построить кляммер Следующий: Эркерная крыша: как установить обрешетку

Направляющая

Каркас

Глава

Каркас крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Стали

Каркасные перекрытия

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркасные крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Rafter Tools For Android Apps

Сценарий эркера рассчитает углы и длину стропил для типичного эркера с углом наклона 45°.
Угловой угол эркера составляет 135°, а угол в плане — 67,5°.

Эркер Уклон или угол крыши
Выберите тип ввода в меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33,69угол наклона крыши 007°, Десятичное число с основанием 10 в дюймах —— введите десятичное число с основанием 10, например 5,7735, для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

Режим меню ввода длины/размеров
1. Имперские/Английские дюймы с основанием 12 —— по умолчанию. Используйте шаг американского стандарта более 12.
2. Основание в метрической системе 300 мм — 300 мм равно 11,81102 дюйма, что аналогично использованию американских квадратов для рам, напечатанных в дюймах.
3. Десятичное число с основанием 10 в дюймах —— используйте этот параметр при работе с касательными или с использованием угольника Chappell Master Framing Square тангенс угла умножить на 10

Выбор режима вывода может полностью отличаться от режима ввода

Режим меню вывода длины/размеров
1. Имперские/Английские дюймы с основанием 12 —— по умолчанию. Используйте шаг американского стандарта более 12.
2. Основание в метрической системе 300 мм — 300 мм — это 11,81102 дюйма, аналогичны использованию американских каркасных квадратов.
3. Десятичное число с основанием 10 в дюймах —— используйте этот параметр при работе с касательными или с использованием угольника Chappell Master Framing Square

Общий стропильный прогон
Этот пункт меню позволяет задать общий стропильный прогон эркерной крыши для расчета углов и размеров эркерная крыша. Общий стропильный прогон будет проходить снаружи от линии плиты наружной стены к зданию.

Свес свеса
Эта опция меню позволяет установить свес стропила. Прогон свеса стропил будет одинаковым со всех 3-х сторон эркера.

Длина врезки
Введите длину врезки стропила, которая будет использоваться для определения высоты врезки (HAP) и высоты до вершины конька.

Ширина вальмового стропила
Введите ширину вальмового стропила, которая будет использоваться для определения длинной точки длины вальмового стропила до конька.

Ширина конька
Введите ширину конька, которая будет определять общую длину вальмы и обычных стропил до конька.

Ширина материала стропила
Введите ширину материала стропила, которая будет использоваться для определения размещения стропила боковой стены.

Глубина материала стропил
Введите толщину материала стропил, которая будет использоваться для определения HAP стропил.

Длина вальмового стропила CL PP до конька — это размер центральной линии от отвеса до отметки отвеса. Отметьте отвес эркера на вальмовом стропиле с помощью этого размера.

Длина длинной точки вальмового стропила до конька — это размер расположения длинной точки от отвеса до метки отвеса на стороне вальмового стропила. Отметьте вертикальную отметку эркера на вальмовом стропиле, затем установите пилу на 22,5° и скосите вальмовое стропило эркера.

Наконечник вальмового стропила для выравнивания плоскости крыши — это величина, на которую вы опускаете вальмовое стропило эркера от HAP, высота над пластиной, чтобы выровнять верхнее плечо вальмового стропила эркера с плоскостью поверхности крыши. Вальмовые стропила эркера должны быть опущены в срезе сиденья, чтобы стропила, обычные стропила и фасция выровнялись в одной плоскости крыши. Если вы не опустите вырез сиденья вальмового стропила эркера, вам придется отогнуть плечи вальмового стропила эркера, используя Отметка глубины подкладки вальмового стропила Отметка , перпендикулярная верхней кромке вальмового стропила. Привязать линию сбоку вальмового стропила используя Отметка глубины подкладки вальмового стропила , а затем установите пилу на Опорный уголок для вальмового стропила для скоса края вальмового стропила.

Уголок бокового вальмового стропила используется на вальмовом стропиле рядом со стеной. Угол вальмового стропила боковой стенки является стандартным углом вальмового стропила для Угол свеса крыши 90° и угол в плане 45°.

Опуск вальмового стропила боковой стены для выравнивания плоскости крыши верхнее плечо вальмового стропила боковой стенки с плоскостью поверхности крыши. Вальмовые стропила боковых стенок необходимо опустить в месте среза, чтобы стропила, обычные стропила и фасция выровнялись в одной плоскости крыши. Если вы не опустите вырез боковины вальмового стропила, вам придется отогнуть плечи вальмового стропила боковой стенки, используя Отметка глубины подкладки вальмового стропила боковой стены Отметка размера, перпендикулярного верхней кромке вальмового стропила. Привязать линию сбоку вальмового стропила используя размер отметки глубины подкладки вальмового стропила боковой стены , а затем установите пилу на Опорный уголок боковины вальмового стропила для скоса края вальмового стропила.

Размер Run To Rige From Sidewall используется для задания конца конька. Используйте Rise To Top of Ridge From Plate Line установить высоту гребня.

Длина стропила боковой стенки Размер соответствует длинной точке отвеса стропила. Установите пилу на угол 45°, чтобы скосить щеку стропила.
