Свайный фундамент как утеплить: Утепление свайного фундамента плитами ПЕНОПЛЭКС®

Свайный фундамент, в отличие от ремня, не имеет твердой поверхности, поэтому у домашних мастеров его изоляция вызывает ряд вопросов.На самом деле ничего сложного в этой процедуре нет, главное лишь соблюдать какую-то технологию. Поэтому ниже вы подробно расскажете, как правильно утеплить свайный фундамент, чтобы пол был теплым, а под домом не было сырости.

Зачем утеплять свайно-винтовой фундамент

Прежде чем приступить к описанию технологии утепления, расскажу, почему вообще эта процедура ненужна. Конечно, утепление фундамента сделает теплее и пол, однако можно выполнить утепление пола в доме на сваях, не касаясь фундамента.Отсюда возникает вопрос – а стоит ли вообще это делать?

На самом деле утепление нужно выполнять по другим причинам:

• Под домом, как правило, проведены коммуникации. Утеплитель фундамента защитит их от промерзания зимой. Правда, дополнительно необходимо выполнить утепление самих коммуникаций;
Утеплитель
• подразумевает обустройство основания, благодаря которому дом приобретает более солидный и привлекательный вид;
• наличие основания предотвращает скопление снега и воды под домом, что тоже очень важно.

Как видите, утепление фундамента – действительно полезная процедура, которую желательно проводить сразу после постройки дома.

Техника обогрева

Итак, процесс утепления фундамента состоит из пяти основных этапов:

Шаг 1. Выбор селектора

Прежде чем приступить к утеплению фундамента, необходимо подготовить все материалы. В частности, нужно определиться с утеплителем.Для обозначенных целей подходят следующие виды теплоизоляционных материалов:

• экструдированный пенополистирол – это модифицированный пенополистирол, который отличается повышенной прочностью и долговечностью, поэтому его часто используют для утепления крышек. В среднем цена на экструдированный пенополистирол 4500 руб. За м3;

• полиуретан – наносится на поверхность в виде пены с помощью специального оборудования, после чего быстро застывает. Преимущество этого утеплителя в том, что он образует на поверхности прочное покрытие без мостиков холода.Однако учтите, что с собственной теплоизоляцией это не подойдет. Стоимость утепления вместе с работами начинается от 350-400 рублей за квадратный метр;
Термопанели
• сочетают в себе утеплитель и отделочный материал. Стоимость панелей в среднем 1000 рублей за квадратный метр.

На нашем портале вы можете более подробно ознакомиться с особенностями и характеристиками этих утеплителей.

Кроме утеплителя вам потребуются доски и бруски для монтажа обрешетки.Кроме того, следует подготовить отделочный материал. Это может быть:

• сайдинг;
• базовых панелей;
• aceid и др.

Если у вас утеплитель термопанелями, то отделочный материал, конечно, не потребуется.

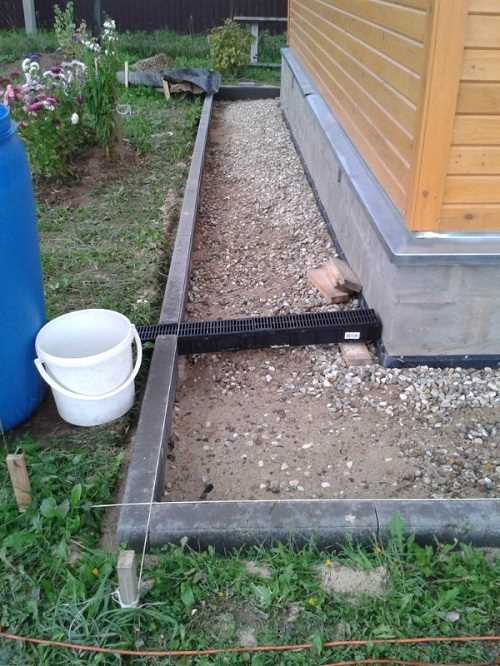

Шаг 2: Производительность

Многие мастера выполняют завтрак после утепления фундамента, однако начинать работу желательно с завтрака. В этом случае утеплитель основания будет ложиться на утеплитель сцены, а не на промерзший грунт.

Сцена исполняется следующим образом:

1. по периметру дома выкопать траншею шириной около метра и глубиной около 40 сантиметров;
2. Теперь дно траншеи заплываем песком, толщина слоя должна быть около 20 см. Песок нужно аккуратно насыпать;
3. , то его следует засыпать слоем щебня толщиной около 5 см, после чего тщательно утрамбовать и утрамбовать;
4. Далее нужно нанести хлам гидроизоляционную пленку.На полотно следует уложить усы;
5. теперь изоляционный материал следует укладывать на гидроизоляцию, например, экструдированный пенополистирол для этих целей отлично подходит;
6. у внешнего края сцены следует проложить дренажную трубку, как показано на схеме выше.

На этом работы по завтраку прекращаются до тех пор, пока не будет выполнено утепление фундамента.

Если утепление фундамента производится снаружи на зарослях, на стыке цоколя и переходной станции, траншею следует засыпать глиной.За счет этого в случае попадания грунта основание не беспокоит.

Шаг 3: Установка ящиков

Перед утеплением свайного фундамента деревянного дома необходимо выполнить обрешетку, к которой крепится не только утеплитель, но и отделочный материал. Каркас обычно состоит из двух трех пучков досок, которые монтируются по периметру основания.

Чаще всего доски крепятся к крайней свае. Если сваи металлические, в них можно сварить горизонтальные доски и просверлить отверстия.В результате доску не составит труда закрепить болтами.

Если вы не хотите связываться со сваркой, вы можете закрепить обрешетку с помощью зажима . Другой вариант – прикрепить обрешетку к стенам дома. Для придания конструкции жесткости между досками можно разместить вертикальные перемычки, которые можно закрепить саморезами.

Шаг 4: Утепление

Процесс утепления во многом зависит от типа утеплителя.Поэтому рассмотрим все возможные варианты утеплителя:

Если в доме используется деревянный алый, перед утеплением фундамента его необходимо обработать защитной пропиткой.Кроме того, этим составом обрабатываются все остальные деревянные элементы, в том числе и обрешетка.

После монтажа утеплителя следует залить устройство бетоном. После этого работы на время прекращают, пока бетон не освободится.

Шаг 5: Облицовка

Завершающий этап – обшивка цоколя. Чаще всего для этого используют подвал. Инструкция по его установке выглядит так:

1. по периметру дома стартовый профиль крепится снизу к обрешетке.Он должен располагаться строго вертикально, поэтому для установки необходимо использовать строительный уровень;
2. следующие панели, нижняя часть низа сдается в стартовый профиль, а верхняя – прикрепляется к кронштейну самотечением;
3. по окончании работы монтируется на хорошие элементы – соли, уголки и т. Д.

Выполняя облицовку, необходимо предусмотреть вентиляцию подземного пространства.

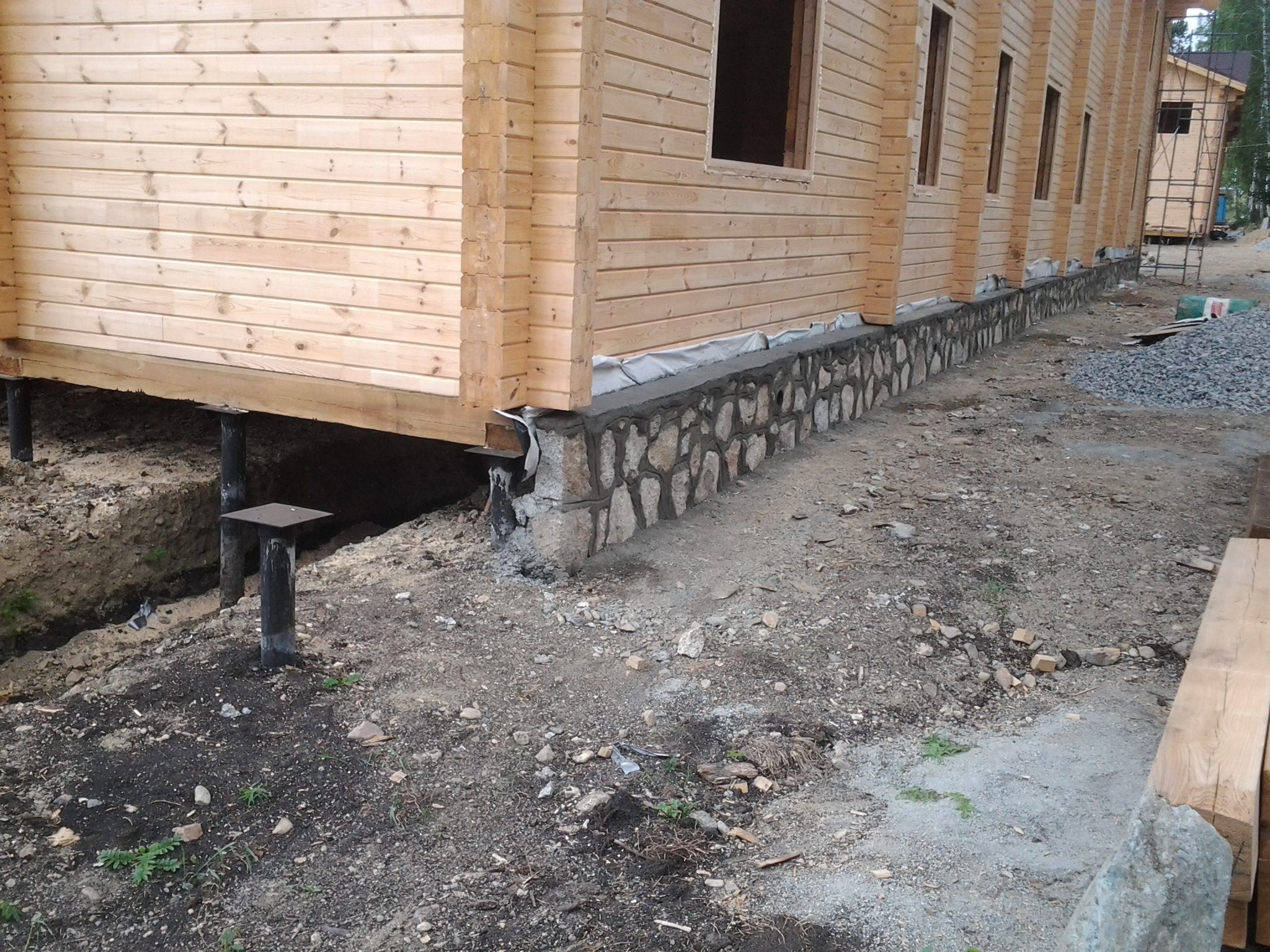

Более сложный вариант облицовки – кирпичная кладка.В этом случае по периметру конструкции делается мелкозаваренный ленточный фундамент, на котором возводится стена основания.

Надо сказать, что прекрасную основу можно заливать самостоятельно, подробно как это можно узнать на нашем портале. Но кладку лучше доверить специалистам в данной области техники, так как облицовка требует высокой квалификации каменщика.

Другой вариант – укрыть базу Азеидов. Панно можно монтировать под стрижку гвоздей. В дальнейшем ACEID покрывают цементной штукатуркой.

Финишная отделка Aceaide выполняется на личное усмотрение, например, ее можно отделить искусственным или натуральным камнем, плиткой или другим материалом.

Вот собственно все основные нюансы утепления свайного фундамента.

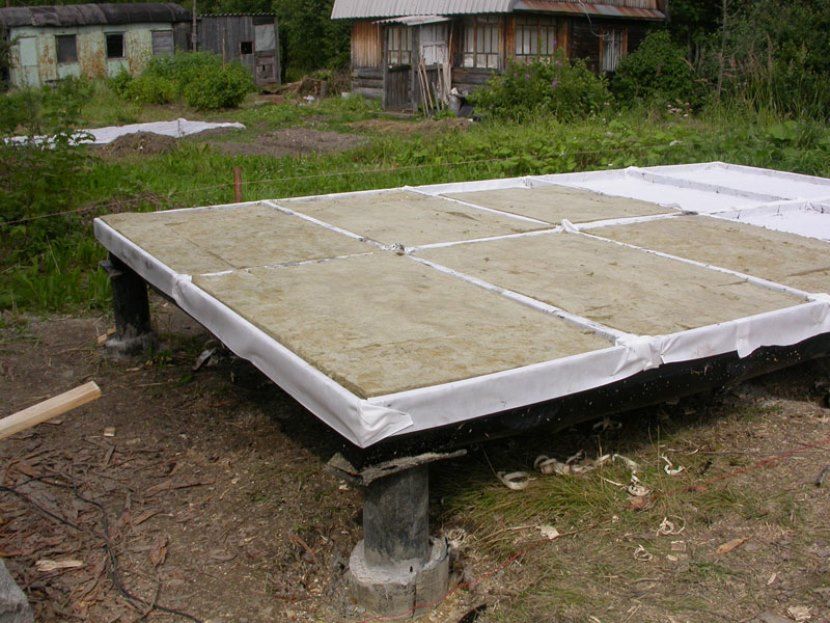

Утеплитель пола

Для достижения максимального эффекта от утепления фундамента необходимо также утеплить пол . Итак, напоследок расскажу, как выполняется эта процедура:

1. Прежде всего, необходимо замуровать черновой пол.Сделать это можно двумя способами – промыть листы или другие листы снизу до лагов или снизу на лагах закрепить рельсы (тягловые штанги) и уложить на них листы, как показано на схеме выше;
2. Затем гидроизоляционная пленка Vansel укладывается на лаги и черновой пол. Для большей герметичности стыков следует уметь обращаться со скотчем;

1. Далее гидроизоляция кладется на гидроизоляцию. Лучше всего для этих целей использовать минеральные маты.Следует отметить, что утеплитель должен плотно прилегать к лагам, чтобы остались мостики холода;
2. Затем поверх утеплителя укладывается еще один слой теплоизоляции.

Теперь поверх лага можно положить доски или другой настил. Благодаря всем этим манипуляциям пол в вашем доме останется теплым даже в холодное время года.

Выход

Процесс утепления свайно-винтового фундамента в целом достаточно простой.Необходимо только правильно смонтировать обрешетку и затем закрепить на ней теплоизоляцию с учетом всех вышеперечисленных рекомендаций. Кроме того, обязательно нужно утеплить пол, чтобы обеспечить максимально комфортные условия проживания и снизить энергозатраты на обогрев.

Дополнительную информацию содержит видео в этой статье. Если после прочтения материала у вас возникнут вопросы по утеплению фундамента, задавайте их в комментариях, и я с радостью вам отвечу.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите автора – добавьте комментарий или скажите спасибо!

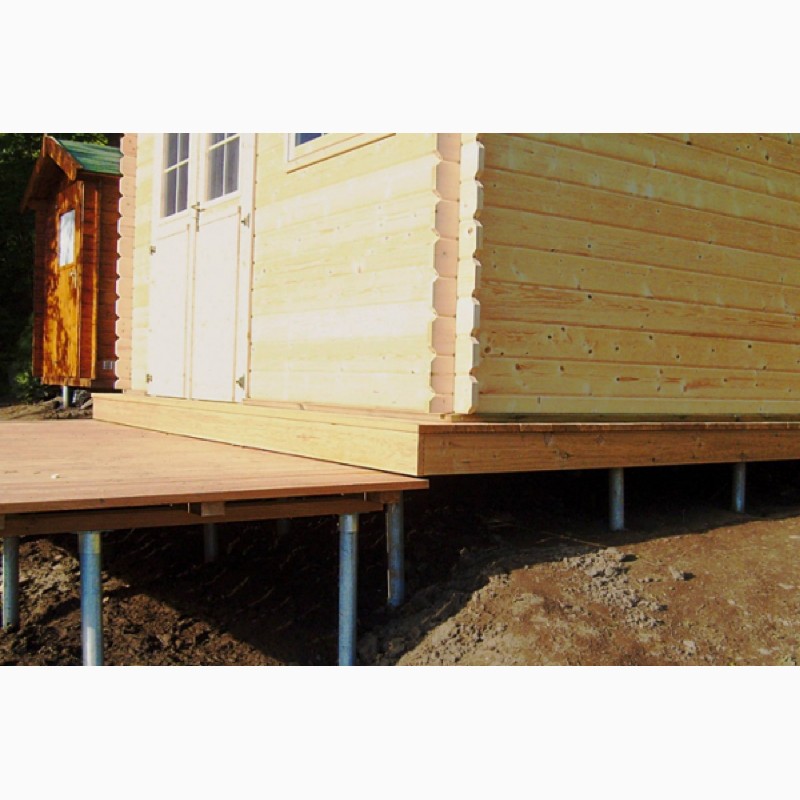

При любых вариациях климатических условий свайно-винтовой тип фундамента является наиболее универсальным из всех существующих на данный момент. Это разновидность металлической конструкции, которая состоит из отдельных элементов, связанных с обвязкой и сваркой.

Дома на таких фундаментах возводят на любых почвах, вне зависимости от их промерзания, наличия воды в грунте и скопления.Конструктивные особенности Распределите нагрузку на нижние слои, которые обладают большей прочностью и не подвержены вредному воздействию грунтовых вод.

Единственный, но существенный минус связан с особенностями конструкции. Большое незапертое пространство под домом – причина холодного пола, доставляющего дискомфорт при эксплуатации.

Способ устранения минусового свайного фундамента

Процесс холодного пола решается утеплением фундамента разными способами.

Тип утеплителя выбирается в зависимости от высоты фундамента над землей.

Особенности конструкции и то, что «нижнее» пространство будет использовано в хозяйственных целях.

Следует рассмотреть несколько вариантов:

• полная шумоизоляция;
• открытый;
• Утепление пола под дом с внешней стороны.

Полный

В данном случае ведутся работы по утеплению всей конструкции как снаружи, так и изнутри:

На открытом воздухе

Этот метод подходит для невысоких домов, когда величина свай невелика, и подразумевает организацию каркаса по периметру, от линии поверхности земли до края здания.Затем возможна декоративная облицовка и утепление.

Изоляция пола снаружи

Если дом значительно приподнят относительно земли и другие варианты невозможны, выполняется так называемая «частичная изоляция» – с внешней, нижней части здания.

Несмотря на то, что с точки зрения профессионалов вентилируемую часть лучше оставить открытой, многие владельцы домов на свайно-винтовом фундаменте предпочитают, чтобы ее покрывали и утепляли за счет различных имеющихся средств.

Устройство гидроизоляции

Если не выполнить все мероприятия по грамотному устройству гидроизоляции, металл, из которого выполнены все элементы конструкции, может подвергнуться коррозии. Деревянные элементы могут поражаться грибком и отказываться.

Утрата свай или деревянных элементов может существенно повлиять на срок службы и ведущую роль здания.

В целях защиты конструкции на место соприкосновения свайных элементов и малярных элементов кладется один из гидроизоляционных материалов.Например, это может быть каучукоидный слой. Его также следует размещать на верхушках деревянных конструкций, которые соединяются со стеной здания.

После этого весь фундамент обрабатывается гидроизоляционной мастикой, а деревянные части обрабатываются антисептиком.

Через неделю, после окончательного впитывания растворов, выполняется следующий этап – утепление фундамента.

Два способа утепления базовой части конструкции

• кладка кирпичной стены;
• подготовка каркаса под декоративную отделку панелей.

Кирпичная кладка

Для начала вращается небольшая траншея и формируется неглубокий фундамент: армируется и заливается. Собственно, он уже дополнительный утеплитель. Затем после пастбища выкладывается небольшая стена из кирпича необходимой высоты. Кладка выполняется наполовину из кирпича.

Монтажная рамка для панелей

На свайную конструкцию привариваются направляющие для крепления панелей, которые затем приклеиваются или привинчиваются. Конуры панелей закрываются по углам и монтируются.

Независимо от выбранного изоляционного материала рекомендуется выполнять вентиляционные отверстия, которые необходимо делать по диагонали. Во избежание проникновения крыс, других грызунов, каждое из отверстий обязательно закрывается сеткой.

Этот тип вентиляции не создает влажности в этом помещении.

Утеплитель пенополистирол

Полистирол высокой плотности (экструдированный) обладает хорошими изоляционными и звукоизоляционными свойствами и позволяет производить качественную изоляцию фундамента на винтовых сваях.

Кроме того, лист материала дюйм с четвертью почти не уменьшает внутренний объем основания.

Поэтапное исполнение

1. Перед монтажом утеплителей утеплителя необходимо подготовить кирпичную или бетонную стену: очистить от грязи и пыли, устранить неровности и трещины и обработать грунтовкой (желательно глубокого проникновения, GGP).
2. Монтаж листов пенополистирола производится с помощью специальных клеевых составов или монтажной пены.Элементы утепления крепятся с помощью специальных монтажных дюбелей.
3. Пространство между торцами листов необходимо утеплить (монтажная пена, минеральная вата и т. Д.). Для достижения наилучших теплоизоляционных свойств листы крепятся в два слоя.
4. Поверх утеплителя закреплена металлическая сетка для защиты от грызунов.
5. По внутреннему периметру основания (по стенам) изготовлена ​​глина из глины.

Утеплитель из минеральной ваты

Это теплоизоляционный материал с хорошими характеристиками, негорючий и нетоксичный.

Поэтапное исполнение:

1. Если Martex имеет большую плотность, его можно закрепить на основании монтажных дюбелей.
2. Гидроизоляция из рулонных материалов (каучукоид, тол, линокур и др.)

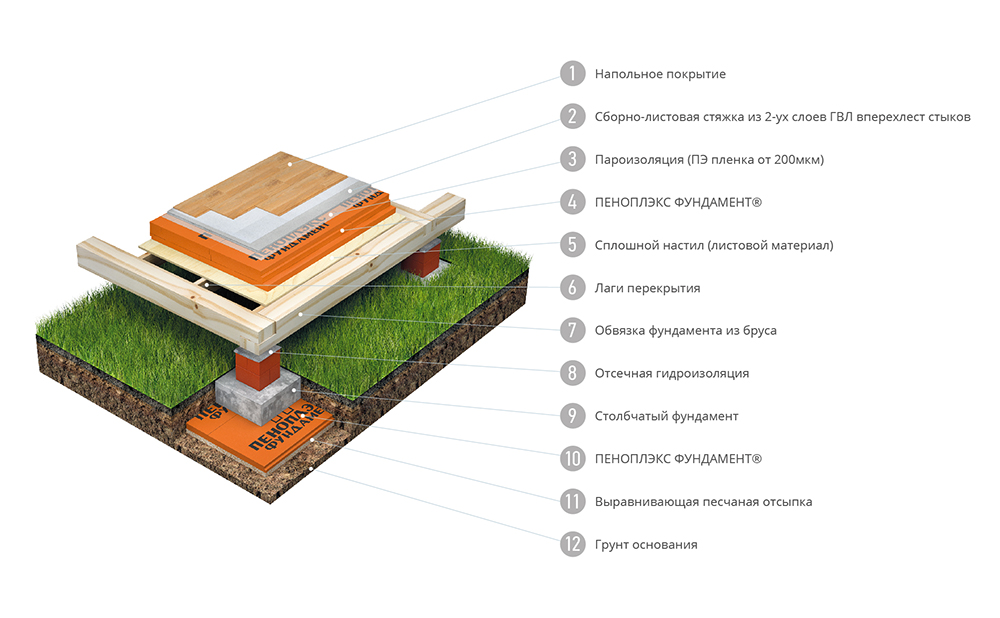

Утеплитель пола

При закладке фундамента на винтовых сваях необходимо предусмотреть изготовление перекрытий вместе с теплоизоляцией. В случае его отсутствия необходимо произвести теплоизоляцию снаружи здания.

Поэтапное исполнение:

1. Установлен слой испарения.
2. Слой выбранного утеплителя закреплен (согласно температурному режиму).
3. Далее идет гидроизоляционный слой из рулонных материалов.
4. Полученную конструкцию необходимо защитить от механических повреждений дополнительным слоем. Материалами могут служить доски или листовые материалы (фанера, ДСП и др.).

По окончании работ одновременно получается не только утепленный пол, но и подготовленный потолок хозяйственного подвала.

Утепление свайно-винтового фундамента решит проблему холодных полов, снизит энергозатраты на отопление и продлит срок эксплуатации всего дома.

Предисловие . В этой статье мы разберем такой вопрос, как утепление фундамента на винтовых сваях. Этот вид фундамента приобретает все большую популярность благодаря своей простоте и отсутствию необходимости в земляных работах. Но его использование заставляет задуматься о том, как утеплить пространство между домом и почвой, какой материал использовать и как правильно утеплить фундамент с помощью винтовых свай.

Нужно ли утеплять фундамент на винтовых сваях?

Особенность фундаментов, установленных на винтовых сваях, в незамкнутом зазоре между фундаментом и грунтом на участке – в этом месте должно быть утепленное основание дома, в связи с этим проводятся работы по защите такого конструкция от холода отличается определенными трудностями. Все чаще при строительстве на пузырчатых почвах и высоком уровне грунтовых вод фундаменты на винтовых сваях используются как наиболее прочные конструкции, защищающие дом от сырости.

Утепление фундамента из винтовых свай кирпичной кладки

Фундамент с винтовой сваей представляет собой конструкцию забиваемых в грунт свай, которые являются опорой для балок, на которые ложится вся нагрузка стен дома. Наиболее эффективно использование свайного фундамента при строительстве домов из дерева, поэтому для лакокрасочных работ чаще всего используют брус, хотя могут применяться и металлические балки. Стоит ли утеплять фундамент из винтовых свай ? Чтобы ответить на вопрос, следует более подробно рассмотреть конструкцию устройства.Далее мы рассмотрим, как построить дом из бруса на винтовых сваях своими руками. В этом деле поможет видео из программы «Отличный дом».

Устройство фундамента на винтовых сваях

Сваи состоят из металлической трубы диаметром от 100 до 300 мм и длиной до 9000 мм. Толщина стенки может составлять от 8 до 12 мм. Сваи заканчиваются лопастями, с помощью которых бурят грунт и поддерживают трубу. На другой трубе трубки есть «шляпки», которые используются для установки царапин (перемычек).

Перед установкой свай необходимо изучить грунт, который проходит на участке, нежелательно наличие твердых пород в грунте, мешающих вертикальному вворачиванию свай. Необходимо учитывать нагрузку на винтовой фундамент стен дома, чтобы рассчитать их количество. Глубина сваи зависит от глубины залегания плодовой почвы, возможной высоты паводка и глубины залегания грунтовых вод. Это также влияет на выбор утеплителя.

При скручивании свай оставить зарез 14-20 см над уровнем земли, а затем регулировать уровень под укладку накипи (перемычки) с помощью уровней. Сваи после скручивания и выравнивания следует залить раствором, который повысит их надежность и надежность при воздействии грунтов и нагрузок от стен. Затем с помощью сварки или болтов на сваях монтируются заглавные буквы, после чего производится монтаж и закрепление стяжек (балок), соединяющих сваи по периметру.

Как утеплить фундамент на винтовых сваях

В любом доме главное условие комфортного микроклимата – теплый пол.Основная отрицательная особенность фундамента – наличие пространства под полом, что приводит к поступлению холода снизу. Учитывая подъем теплого воздуха вверх, необходимо утеплить фундамент дома, качественно утеплить цоколь, чтобы защитить дом от притока холодного воздуха через недостаточно утепленные полы и цоколь.

Утепление фундамента из свай Минвата

Поскольку утеплитель (например, минеральная вата) будет контактировать с почвой, то для фундамента следует выбирать утеплитель с использованием винтовых свай, который не боится влаги и в котором не заводятся грызуны.Также существует необходимость в создании конструкции (каркаса), заменяющей недостающее основание дома и последующее его утепление минватой или пенплексом. Поэтому работа ведется снаружи и изнутри.

Если вы выбираете минеральную вату, ее следует тщательно защищать от влаги слоем гидроизоляции. При использовании недорогого пенопласта утеплитель следует дополнительно защищать от грызунов. При утеплении фундамента из винтовых свай (сваи винтового фундамента) пенплекс дополнительных работ не требуется, так как полиуретан не боится влаги, не поселит в нем грызунов, а также он намного прочнее чем пена.

Как утеплить фундамент на винтовых сваях своими руками

Процесс изоляции можно разделить на этапы:

Гидроизоляционная конструкция – сваи и столярка.
Изготовление каркаса, заменяющего фундамент дома.
Установка на «розетку» утеплителя, пропорции стыков.
Крепление панелей декоративной отделки к «основе».
Корень изнутри почвы или глины.

1. Гидроизоляционное исполнение

Независимо от того, сделан ли каркас из бруса или металла, необходима гидроизоляция всех стыков, через которые может проникнуть влага, что приведет к появлению плесени, гниению дерева или коррозии металла.Кроме того, учитывая самостоятельную изоляцию винтового фундамента, необходимо защитить все открытые части конструкции рулонной и жидкой гидроизоляцией. Деревянные элементы следует обработать антисептической пропиткой, предохраняющей от плесени и насекомых.

Для создания теплосберегающей облицовки необходимо создать имитацию основания дома. Конструкцию можно сделать из стены из легкого кирпича, которую нужно будет утеплить снаружи слоем пенопласта и закрыть декоративными панелями.Для создания каркаса можно использовать направляющие из дерева или металла.

2. Изготовление «цоколя» на дому

В первом случае между сваями необходимо выкопать траншею на 15-20 см, залить армированный фундамент. После заморозков выложите светлую стену из красного кирпича. На этой кирпичной стене проводится последующее утепление фундамента на винтовых сваях снаружи. К кирпичу крепятся направляющие, между которыми укладывается утеплитель. На готовую стену необходимо закрепить декоративные панели, имитирующие кирпичную или каменную кладку – очень красивый материал.

Второй способ – крепление турников к сваям болтами или металлическими горизонтальными направляющими с помощью сварки. Далее, как утеплить пилено-винтовой фундамент своими руками деревянного дома не вызовет особых затруднений. Между направляющими следует уложить пенопласт, либо пенопластовые плиты, а стыки обработать монтажной пеной. Далее идет гидроизоляция утеплителя и установка декоративных панелей снаружи.

3. Монтаж изоляции

При утеплении кровли минватой или другим рулонным утеплителем расстояние до 1 сантиметра меньше ширины утеплителя, чтобы минват плотно прижимался к направляющим, а не производился.Также минеральную вату следует тщательно закрыть пароизоляцией от влаги и сырости.

При утеплении пенопласта фундамента на винтовых сваях или использовании пенопласта швы должны быть безупречными. Если пеноплекс не впитывает влагу и не боится грызунов, пенопласт следует тщательно закрыть гидроизоляцией и позаботиться о том, чтобы мыши не смогли построить домик в утеплителе.

Декоративные панели на фундамент дома

Демонтировать утеплитель можно виниловым или металлическим сайдингом.Для этого необходимо дома по периметру прикрепить стартовый профиль. А потом от него подняться, прикрепив сайдинговые полосы. В последнее время популярны декоративные панели из ПВХ в виде кирпичной кладки или дикого камня.

Декоративные панели и сайдинг уберут утеплитель от влаги, грызунов и механических повреждений. А чтобы зимой дополнительно утеплить фундамент от винтовых свай, то можно накинуть на Snow Cocol. При качественной отделке основания утеплитель не лопнет и не пострадает, а снег дополнительно сбережет тепло в сильный мороз.

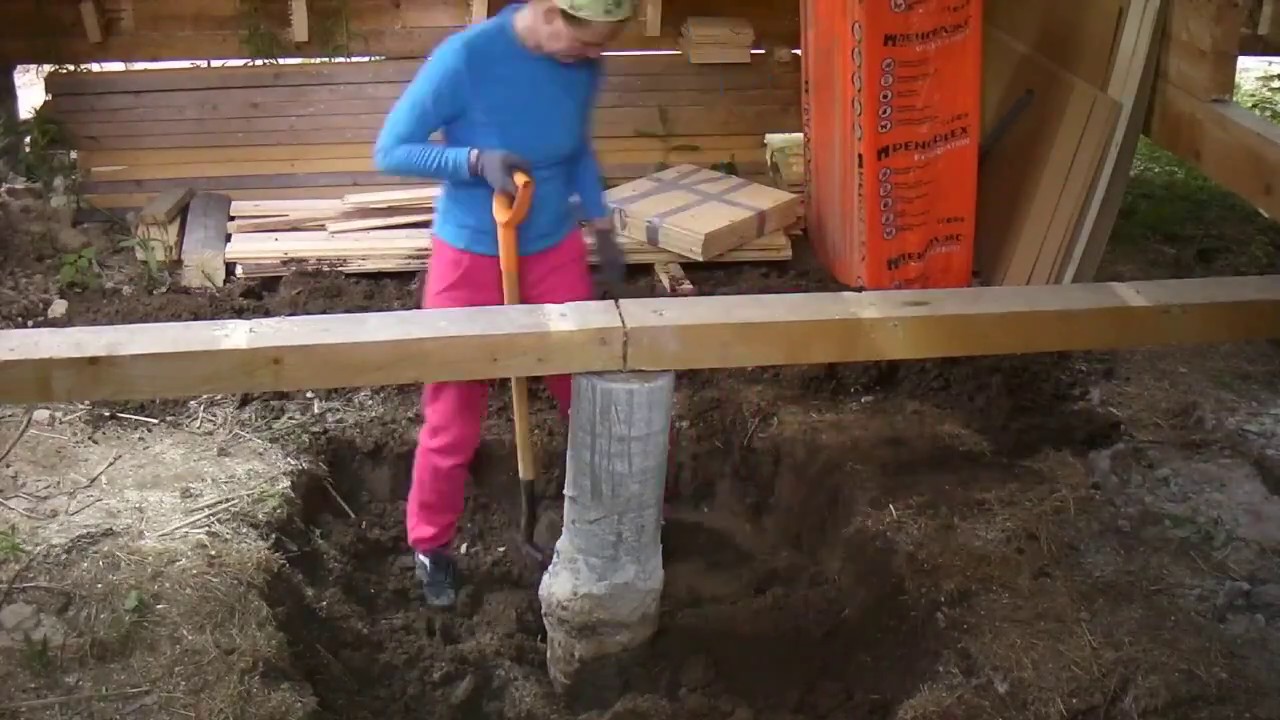

5. порошкообразный грунт или глина

Изнутри в утепленный фундамент из винтовых свай можно добавить грунт или хламзит, что снизит нагнетание подземного пространства. Обязательно в противоположных сторонах основания должны быть вентиляционные отверстия, закрытые решетками от грызунов и насекомых. Вентиляция служит для вентиляции и отвода влаги из жилища дома, на зиму вентрешетки должны быть закрыты.

Утепление фундамента на винтовых сваях.Видео инструкция

Facebook.

Твиттер.

В контакте с

Одноклассники.

Google+

DOE Building Foundations Section 3-1

Рисунок 3-1. Бетонная стена с наружной изоляцией

3.1 Рекомендуемые детали конструкции и конструкции

ВЕНТИЛЯЦИОННЫЕ ПРОСТРАНСТВА И НЕВЕНТИРУЕМЫЕ ПРОСТРАНСТВА ПОМОЩИ

Основное очевидное преимущество вентилируемого пространства для ползания перед невентилируемым состоит в том, что вентиляция может ограничить опасность распада, связанного с радоном и влагой, за счет разбавления воздуха в ползунном пространстве.Кроме того, обеспечение вентилируемого пространства для обхода может иметь смысл в районах, подверженных наводнениям, таких как прибрежные зоны, подверженные ураганам. Вентиляция может дополнять другие меры по контролю влажности и радона, такие как почвенный покров и надлежащий дренаж. Однако, хотя увеличенный воздушный поток в подвесном пространстве может дать некоторый потенциал разбавления для влаги из наземных источников и радона, это не обязательно решит серьезную проблему. В вентилируемых ползунках часто есть работающие вентиляционные отверстия, которые можно закрывать, чтобы снизить потери тепла зимой, но также потенциально увеличивают проникновение радона.Хотя это и не было их первоначальным назначением, вентиляционные отверстия также могут быть закрыты летом, чтобы не пропускать влажный внешний воздух, точка росы которого может быть выше температуры помещения для ползания. Однако для достижения успеха этот подход требует высокого уровня информированного участия жильцов.

Невентилируемые (кондиционированные) места для прогулок обычно предпочтительны в большинстве случаев, за исключением случаев, когда риски наводнений исключительно высоки, например, в прибрежных зонах, подверженных ураганным наводнениям. Основные недостатки вентилируемого подвесного пространства над невентилируемым заключаются в том, что (1) трубы и воздуховоды должны быть герметизированы и изолированы от потерь тепла (потери на охлаждение летом) и замерзания, (2) большая площадь (обычно потолок подвесного пространства) (3) в жарких и влажных условиях теплый влажный воздух, циркулирующий в прохладном подвесном пространстве, может вызвать чрезмерный уровень влажности в конструкционных деревянных элементах (особенно в полах). балки), которые могут вызвать плесень и гниение, и (4) на практике очень трудно обеспечить герметичную непрерывную тепловую оболочку на потолке подполья.Нет необходимости вентилировать подвальное помещение для контроля влажности, если оно открыто в соседний подвал, а вентиляция явно несовместима с подвальными помещениями, используемыми в качестве воздухораспределительных камер с кондиционированным воздухом. На самом деле, есть несколько преимуществ в проектировании подзарядки как полукондиционных зон. Изоляция воздуховодов и труб может быть уменьшена, а фундамент утеплен по периметру подвесного пространства, а не потолка. Обычно это требует меньшей изоляции, в некоторых случаях упрощает монтажные трудности и может быть детализировано, чтобы свести к минимуму опасность конденсации.

Несмотря на то, что невентилируемые помещения для подполья были рекомендованы Советом по малым домам Университета Иллинойса (Jones, 1980), «кроме условий сильной влажности», проблемы с влажностью в подпольях являются достаточно распространенным явлением, и многие агентства не желают одобрять закрытие вентиляционных отверстий в течение года. круглый. Тип почвы и уровень грунтовых вод являются ключевыми факторами, влияющими на влажностные условия. Следует понимать, что подполье может быть спроектировано как короткий подвал (с плиточным полом) и, имея более высокий уровень пола, в большинстве случаев подвергается меньшему риску влажности, чем подвал.С этой точки зрения основное различие между невентилируемыми подвалом и подвальными помещениями заключается в доступности для владельца и вероятности обнаружения проблем с влажностью.

Рисунок 3-2. Компоненты структурной системы подполья

КОНСТРУКЦИЯ

Основными конструктивными элементами подвального помещения являются стена и основание (см. Рисунок 3-2). Стены подполья обычно строятся из монолитного бетона, бетонных блоков или альтернативных систем, таких как изолированные бетонные формы (ICF).Стены подполья должны выдерживать любые боковые нагрузки от почвы и вертикальные нагрузки от конструкции, расположенной выше. Боковые нагрузки на стену зависят от высоты засыпки, типа почвы и содержания влаги, а также от того, находится ли здание в зоне с низкой или высокой сейсмической активностью. Из-за большого количества переменных, участвующих в структурном проектировании фундамента, окончательное определение толщины стен, прочности бетона, размеров фундамента и армирования должно производиться после консультации с местными строительными нормами или проектированием лицензированным инженером-строителем.

Вместо структурной фундаментной стены и сплошного фундамента конструкция может опираться на опоры или сваи с балками между ними. Эти балки между опорами поддерживают вышеупомянутую конструкцию и передают нагрузку обратно на опоры.

Бетонные опоры служат опорой для бетонных и каменных стен и / или колонн. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, что приведет к растрескиванию и другим структурным проблемам.По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания. Поскольку внутренняя температура вентилируемого подвесного помещения может быть ниже точки замерзания в холодном климате, опоры должны быть ниже глубины промерзания как по внутреннему, так и по внешнему уровню, если не защищены иным образом.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента.В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

Хотя ползунок не предназначен для проживания (например, подвала), очень важно контролировать количество влаги, которая может скапливаться в этом пространстве. Высокий уровень влажности при относительно низких температурах может вызвать конденсацию на различных поверхностях в подвесном пространстве. Эта конденсация может вызвать гниение деревянных опорных конструкций, что ухудшит их структурную целостность.Конденсация и высокий уровень влажности также создают среду, способствующую росту плесени, которая может иметь неблагоприятные последствия для здоровья жителей дома.

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая со стеной фундамента, всегда имеет относительную влажность 100%, стены фундамента должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий. Во-вторых, необходимо предотвратить попадание жидкой воды.Жидкая вода может поступать из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень воды
• Капиллярный поток через конструкции подземного фундамента

Существуют две основные конфигурации ползунков: вентилируемые и невентилируемые. Вентилируемое пространство для ползания исторически было наиболее широко используемой конструкцией. Он работает, позволяя наружному воздуху проходить через пространство для ползания, тем самым теоретически удаляя лишнюю влагу и позволяя ей высохнуть (Davis et al.2005). Невентилируемые пространства для ползания (также известные как закрытые или кондиционированные) не имеют вентиляционных отверстий наружу и полагаются на ограничение проникновения влаги из почвы, наряду с механическими механизмами сушки, такими как кондиционер или осушитель, для предотвращения накопления влаги (Дастур и др. 2005 г.). Как для вентилируемых, так и для невентилируемых конструкций существуют общие методы, которые используются для ограничения содержания влаги в пространстве для обхода. Эти методы включают в себя методы блокировки источников влаги путем обеспечения надлежащего дренажа, замедлителей образования пара и воздушных барьеров.Также используются дополнительные методы удаления влаги, скопившейся в подвесном пространстве.

Рисунок 3-3. Дренаж в ползунном пространстве: пол в ползунке класса

Следующие ниже методы строительства предотвратят попадание лишней воды в виде жидкости и пара в ползунки. Эти методы показаны на рисунках 3-3, 3-4 и 3-5.

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути.Установите слив в фундамент (если есть) и нанесите гидроизоляцию на стены фундамента. Если доступ в пространство для лазания осуществляется снаружи, расположите дверцу доступа на высоте не менее четырех дюймов над землей (Дастур и др., 2005).
• Добавьте материал обратной засыпки или дренажный мат вокруг фундамента со свободным дренажем, чтобы земля или дождевая вода стекали в дренаж по периметру, если он установлен у основания фундамента. Существует множество подходов к проектированию дренажа фундамента, которые обсуждаются в следующем разделе.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги из бетонного фундамента в конструкцию пола выше. В непроветриваемых пространствах для лазания установите капиллярный разрыв между основанием и бетонной стеной (BSC 2006), чтобы ограничить количество грунтовой воды, поглощаемой через основание. Если пол в подполье находится выше верхней части фундамента, почва будет контактировать с внутренней стороной фундаментной стены выше этого капиллярного разрыва, позволяя влаге проникать в стену через капиллярное всасывание.Установите гидроизоляцию, чтобы устранить это капиллярное соединение (см. Рисунок 3-3).
• Предотвратите испарение с земли во внутреннюю часть, покрывая всю землю пароизолирующим составом, наложив швы на ширину не менее шести дюймов и заделав их мастикой для воздуховодов. Материал, замедляющий образование паров грунта, следует нанести на стену. Материал-замедлитель парообразования должен быть конструктивно прикреплен к стене с помощью планки обрешетки на верхнем крае и загерметизирован. Для вентилируемых подползников вся стена должна быть закрыта, оставляя только трехдюймовый зазор между верхней частью стены и подоконником (Marshall 2008).Для утепленных фундаментов возможна нижняя заделка. В тех случаях, когда пароизоляция будет последней обработанной поверхностью пола, рекомендуется армированный волокном материал толщиной 20 мил. Такой замедлитель парообразования обеспечивает эффективную облицовку пространства для ползания, поскольку он прочен и устойчив к разрывам / проколам, что позволяет ходить или ползать по нему, не позволяя влаге из земли диффундировать в пространство для ползания (Marshall 2008).
• Там, где это применимо, включите каменную подушку глубиной четыре дюйма и диаметром 3/4 дюйма (без мелких частиц) над землей и прямо под замедлителем образования пара.Он функционирует как гранулированный капиллярный разрыв под замедлителем парообразования, дренажная подушка и расширитель поля давления воздуха лайнера под ползун для системы вентиляции почвенного газа.

Рисунок 3-4. Осушение ползучего пространства: ползание ниже класса

Даже после использования эффективной системы дренажа и замедления образования пара, влага все еще может проникать в пространство для ползания. В вентилируемом подвальном помещении более низкие температуры могут вызвать конденсацию влаги из влажного воздуха на стенах, потолке и земле.Еще один возможный источник скопления влаги внутри подвесного пространства – протечки в трубах. Эти источники могут создавать бассейны с водой, которые необходимо откачать. Это может быть достигнуто путем выравнивания пола подползания и установки дренажного или отстойного насоса в нижней точке. (Дастур и др., 2005). Важно завершить внутреннюю дренажную систему на ранней стадии строительства, чтобы предотвратить накопление влаги, которое может произойти до завершения строительства кровли.

Бетонные фундаментные стены содержат воду, оставшуюся после заливки, которую необходимо отвести, дав им высохнуть.В тех случаях, когда большая часть стены находится ниже уровня земли, высыхать можно только внутри. Изоляционный материал и настенные покрытия, размещенные на стенах во время строительства подвесного пространства, действуют как замедлители парообразования, не позволяя стенам высыхать изнутри. По этой причине рекомендуется устанавливать эти настенные покрытия ближе к концу строительства, чтобы обеспечить максимально возможное высыхание бетона (BSC 2006).

В невентилируемых подпольях важно не только иметь эффективный замедлитель парообразования, но и иметь полный воздушный барьер.По этой причине все зазоры между фундаментной стеной и пластиной порога, пластиной порога и ленточной балкой, а также ленточной балкой и черным полом должны быть заделаны. Все щели и проемы в фундаментной стене также должны быть должным образом заделаны. Плотный воздушный барьер предотвратит приток влажного наружного воздуха через воздушный транспорт, создавая внутреннее пространство, независимое от условий внешней влажности. Чтобы еще больше отделить условия в подвесном пространстве от условий снаружи, следует использовать механические сушильные системы, такие как автономный осушитель (Dastur et al.2005). В качестве альтернативы, система воздуховодов может включать в себя пространство для обхода в цикле подачи / возврата, чтобы эффективно рассматривать его как внутреннее пространство.

Для дальнейшего отделения условий в подвесном пространстве от условий снаружи следует использовать механические сушильные системы, такие как автономный осушитель (Дастур и др. 2005).

• Слив воды из приборов должен быть прекращен наружу или в герметичный отстойник.
• Все вытяжные отверстия на кухне и в ванной должны выходить наружу.
• Если используются приборы, работающие на топливе, и они расположены в непроветриваемом подвальном помещении, убедитесь, что их воздухозаборник и выхлоп направлены непосредственно наружу.

Рисунок 3-5. Осушение пространства для ползания: Осушение для ползания ниже уровня земли с двойным дренажем

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Хотя фундамент для подполья не предназначен для использования в качестве жилого помещения, очень желательно, чтобы он оставался сухим. Всегда рекомендуется хороший поверхностный дренаж, и во многих случаях может потребоваться подземный дренаж.Целью поверхностного дренажа является отвод воды от фундамента за счет уклона поверхности земли и использования водостоков и водостоков для водостока с крыши.

На рис. 3-3, 3-4 и 3-5 описаны три различных метода дренажа для подползников. Рисунок 3-3 применяется, когда пол в подполье находится на одном уровне с окружающим уклоном (или выше). В большинстве случаев этот тип подвесного пространства не требует дренажа по периметру. На особо влажных участках или на наклонных участках, где часть пола подполья находится ниже уровня земли, все же может быть целесообразно установить дренажную систему по периметру, описанную ниже.Если пол в подполье находится выше верхней части фундамента, как показано, нанесите гидроизоляцию на внутреннюю поверхность заглубленной фундаментной стены, чтобы избежать капиллярного всасывания воды в бетон.

На рис. 3-4 и 3-5 показаны дренажные системы фундамента, которые рекомендуются для всех подползников, где пол находится ниже уровня окружающего грунта. На особо засушливых участках можно исключить дренажную систему и избежать проблем с влажностью. В большинстве случаев рекомендуется подземная дренажная система по периметру, аналогичная той, что используется для подвала (см. Рисунки 3-4 и 3-5).Рисунок 3-5 описывает рекомендуемые передовые методы. Он состоит из двух независимых петель перфорированного дренажа фундамента, один внутри фундамента, а другой снаружи. Они сливаются независимо, либо на дневной свет, либо во внутренний отстойник. На рис. 3-4 показан другой вариант, который подходит при хороших дренажных условиях. Дренаж пространства внутри фундаментов не предусмотрен. Его единственная петля отвода от фундамента находится на внешней стороне основания и отводится на дневной свет или во внутренний отстойник.Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем снижения давления радона внутри плиты за счет снижения способности системы поддерживать достаточно низкое давление под плитой.

Последняя линия защиты – гидроизоляция – предназначена для защиты от попадания воды в стены конструкции. Во-первых, важно различать необходимость в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется использовать гидроизоляционное покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярной тяги из почвы через стену подвала.Однако влагонепроницаемое покрытие не эффективно предотвращает проникновение воды под гидростатическим давлением через стену. Гидроизоляция рекомендуется (1) на участках с ожидаемыми водными проблемами или плохим дренажем, (2) когда пространство для подполья предназначено для использования в качестве хранилища или для размещения механического оборудования, или (3) на любом фундаменте, построенном там, где периодически возникает гидростатическое давление на стену подвала. из-за дождя, орошения или таяния снега. За исключением очень сухих участков, обычно рекомендуется использовать гидроизоляцию.На участках, где пол подползания может быть ниже уровня грунтовых вод, рекомендуется фундамент из плиты на уровне грунта.

Рисунок 3-6. Возможные места для изоляции подзарядки

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Еще один важный фактор, который следует учитывать при управлении влажностью в подвальном помещении, – это способ его изоляции. Подходящие помещения могут быть изолированы на внешних стенах или вентилироваться и изолироваться на потолке подполья (рис. 3-6). Изоляция влияет не только на тепловую эффективность дома, но и на поведение влаги.Более прохладные поверхности в подвесном помещении могут вызвать конденсацию влаги из воздуха на поверхностях. Для невентилируемых подвальных помещений лучший подход – рассматривать это пространство как короткий подвал, поместив изоляцию на внешнюю или внутреннюю поверхность стен пространства для обхода. Исследования показали, что закрытые подвалы с изоляцией стен обладают лучшими энергетическими и влажностными характеристиками, чем проходы с вентилируемой стеной и изоляцией потолка (Дастур и др., 2005).

Ключевой вопрос при проектировании невентилируемого подвесного пространства – размещать изоляцию внутри или снаружи стены.С точки зрения энергопотребления, нет существенной разницы между одинаковым количеством изоляции, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными.

Жесткая изоляция, размещенная на внешней поверхности бетона (рис. 3-6а) или кирпичной стены, имеет некоторые преимущества по сравнению с внутренним размещением, поскольку она может обеспечить непрерывную изоляцию без тепловых мостов, защитить несущие стены при умеренных температурах и минимизировать проблемы конденсации влаги. (Рисунок 3-7).Если внешняя изоляция простирается над балкой обода и ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция на стене может быть путем для термитов и может препятствовать осмотру стены снаружи. При необходимости следует установить термитный барьер через изоляцию в том месте, где подоконник опирается на фундаментную стену. Этот вариант показан на всех чертежах, на которых изображена изоляция фундамента наружного подвесного пространства.Вертикальная внешняя изоляция на стене подползшего пространства может доходить до верха фундамента и, при желании, дополняться за счет горизонтального протягивания изоляции от поверхности стены фундамента. Изоляция, которая подвергается воздействию выше класса, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементные плиты, обрезки (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al. 2005).

Рисунок 3-7. Подъезд с внешней изоляцией

Изоляция наружных стен должна быть одобрена для использования в грунтовых условиях.Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна. (Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%.Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования. Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры.Использование этих материалов в качестве дренажного пространства работает только при наличии эффективных дренажных систем по периметру фундамента.

Изоляция стен внутреннего пространства для ползания (рис. 3-6b) более распространена, чем наружная, в первую очередь потому, что она менее дорога, поскольку не требуется никакого защитного покрытия, и может представлять меньшую опасность заражения термитами. С другой стороны, изоляция внутренней стены может считаться менее желательной, чем внешняя изоляция, потому что она (1) увеличивает подверженность стены термическому напряжению и замерзанию, (2) может увеличивать вероятность образования конденсата на плитах подоконника, ленточных балках и концы балок, (3) часто приводят к возникновению тепловых мостов через элементы каркаса, и (4) обычно требует установки огнестойкого покрытия.Внутренняя изоляция не рекомендуется на стенах из кирпичных блоков, не заполненных сердцевиной, из-за повышенного риска накопления влаги внутри конструкции. Кроме того, не следует использовать внутреннюю изоляцию, если нет положительного разрыва капилляров между верхней частью фундаментной стены и системой деревянного каркаса из-за возможности накопления влаги в материалах деревянного каркаса.

Материалы, устойчивые к воздействию влаги, рекомендуется использовать в контакте с бетонными элементами фундамента.Жесткий пенопласт или аэрозольный пенополиуретан высокой плотности – два материала, рекомендуемых для изоляции внутренней стороны стен в непроветриваемых подвесных пространствах (рис. 3-8). В местах, не подверженных заражению термитами, необходимо установить жесткий пенопласт и уплотнить балку обода, чтобы предотвратить попадание влажного воздуха в элементы деревянных конструкций. Этот воздушный барьер особенно важен в холодном климате, когда не установлена ​​внешняя изоляция. Изоляцию из батата следует использовать только на краю балки, где требуется доступ для осмотра термитов.Утеплитель из жесткого пенополистирола из вспененного или экструдированного пенополистирола следует использовать для покрытия стен и крепить с помощью механических креплений. Между изоляцией стены и землей должен быть оставлен трехдюймовый зазор для капилляра, а наверху стены и подоконник должен быть трехдюймовый зазор для осмотра термитов или сплошной термитный щит (Marshall 2008). Скорее всего, потребуется барьер воспламенения или противопожарный барьер, в зависимости от юрисдикции кодекса и занятости.

Рисунок 3-8. Внутренняя изоляция подпольного пространства с помощью полупроницаемой изоляции из пенополистирола или XPS на внутренней стороне стены

Требование о барьере воспламенения можно отменить.Это было сделано с использованием изоляционных панелей из полиизоцианурата, облицованных фольгой, которые в некоторых юрисдикциях рассчитаны на воздействие в подвалах и подпольях. Однако обратите внимание, что неперфорированная фольговая облицовка полностью паронепроницаема, и через нее будет происходить очень незначительное высыхание. Многие юрисдикции также разрешают пенополиуритан высокой плотности покрывать обод и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: могут отсутствовать капиллярные разрывы ни в верхней части стены, ни между фундаментом и каркасом; в этом случае изоляция внутри будет способствовать накоплению влаги в каркасе.Между основанием и стеной может не быть разрыва капилляров, что потенциально увеличивает присутствие влаги из-за капиллярного капиллярного капилляра. Поскольку в старых домах гидроизоляционные и дренажные системы часто отсутствуют или не работают, возможно проникновение воды в большом объеме. Описание надежной стратегии модернизации внутренней изоляции см. В Ueno (2011).

, размещенная горизонтально по периметру пола в подвесном помещении, может обеспечить дополнительную тепловую защиту герметизированных подвесных пространств с внутренней или внешней изоляцией на стенах фундамента.Однако он также может создавать дополнительные пути для проникновения термитов. В холодном климате может потребоваться изоляция всей площади пола для предотвращения потери тепла.

В вентилируемом подвальном помещении изоляция всегда находится в потолке (рис. 3-6e и 3-9). Есть два рекомендуемых подхода к утеплению потолка подползницы:

1. Распылительная пена с закрытыми порами, наносимая для полной герметизации конструктивных элементов потолка.
2. Жесткий пенопласт (предпочтительно полиизоцианурат с фольгированным покрытием), нанесенный на нижнюю поверхность балок пола, все стыки герметизированы и заклеены лентой в качестве воздушного барьера, с неплотным заполнением или изоляцией из войлока для заполнения полости выше (Рисунок 3-9).Обратите внимание, что в холодном климате непроницаемая поверхность из фольги будет служить пароизоляцией на неправильной (холодной) стороне сборки.

Рисунок 3-9. Вентилируемый подзон с изоляцией на потолке

Рисунок 3-10. Невентилируемое пространство с внутренней изоляцией – разработано для устойчивости к термитам (сильно зараженные районы)

Эти системы – единственные, способные предотвратить плесень и гниение из-за условий высокой влажности, которые могут возникать в подвальных помещениях в большинстве климатических условий (Lstiburek 2008).Следует избегать непроницаемой отделки пола, такой как виниловые полы и некоторые виды керамической плитки, чтобы позволить полу высохнуть в доме.

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или кирпичных стен. К ним относятся (1) изоляция из жесткого пенопласта, залитая внутри бетонных стен, (2) шарики из полистирола или гранулированные изоляционные материалы, залитые в полости обычных каменных стен, (3) системы бетонных блоков с изоляционными вставками из пенопласта, (4) формованные, взаимоблокирующие блоки из жесткого пенопласта, которые служат постоянной изоляционной формой для монолитного бетона, и (5) кирпичные блоки из полистирольных шариков вместо заполнителя в бетонной смеси, что приводит к значительно более высоким показателям сопротивления теплоносителю.Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, потому что тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

МЕТОДЫ КОНТРОЛЯ ТЕРМИТА И ДРЕВЕСИНЫ

Методы контроля проникновения термитов через жилые фонды рекомендуются на большей части территории Соединенных Штатов (см. Рисунки 3-10 и 3-11). На рис. 3-10 показан пример районов с высокой вероятностью заражения термитами; На рис. 3-11 показана сборка для районов с низким уровнем риска.Следующие рекомендации применимы, когда термиты представляют собой потенциальную проблему. Для получения более подробной информации проконсультируйтесь с местными строительными органами и нормативами.

1. Сведите к минимуму влажность почвы вокруг фундамента, используя водосточные желоба и водосточные трубы для отвода воды с крыши, а также установив полную систему дренажа вокруг фундамента.
2. Удалите с участка все корни, пни и обрезки древесины до, во время и после строительства, в том числе деревянные колья и опалубку с участка фундамента.
3. Обработайте почву термитицидом на всех участках, уязвимых для термитов.
4. Поместите соединительную балку или ряд массивных заглушек поверх всех бетонных стен фундамента, чтобы убедиться, что не осталось открытых стержней. В качестве альтернативы, заполните все стержни верхнего слоя строительным раствором и укрепите растворный шов под верхним слоем.
5. Поместите порог на высоте не менее 8 дюймов над уровнем земли; это должно быть обработано консервантом давления, чтобы противостоять гниению. Пластина порога должна быть видна изнутри.Поскольку термитные щиты часто повреждаются или устанавливаются недостаточно тщательно, сами по себе они не могут считаться достаточной защитой.
6. Убедитесь, что внешний деревянный сайдинг и отделка по крайней мере на 6 дюймов выше окончательной укладки.
7. Постройте подъезды и внешние плиты так, чтобы они отклонялись от стены фундамента и находились не менее чем на 2 дюйма ниже наружной сайдинга. Кроме того, подъезды и внешние плиты должны быть отделены от всех деревянных элементов 2-дюймовым зазором, видимым для осмотра, или сплошным металлическим слоем, припаянным ко всем швам.
8. Используйте деревянные стойки, обработанные консервантом под давлением, в пределах прохода или поместите столбы на гидроизоляцию или на бетонный пьедестал, приподнятый на 8 дюймов над уровнем внутренней поверхности.

Рисунок 3-11. Невентилируемый бетонный блок с внешней изоляцией – разработан для устойчивости к термитам (умеренно зараженные участки)

Пенопласт и изоляционные материалы из войлока не имеют пищевой ценности для термитов, но они могут обеспечить защитное покрытие и облегчить проходку туннелей. Изоляционные установки могут быть детализированы для облегчения осмотра, хотя часто за счет снижения тепловой эффективности.

В принципе, щитки от термитов обеспечивают защиту, но на них не следует полагаться как на барьер. Термитные экраны показаны в этом документе как компонент систем внешней изоляции. Их цель – вытеснить любых насекомых, пролезающих через стену, наружу, где их можно будет увидеть. По этой причине щитки от термитов должны быть сплошными, а все швы должны быть герметизированы, чтобы не допустить обхода насекомыми.

Эти опасения по поводу изоляции и ненадежности защиты от термитов привели к выводу, что обработка почвы является наиболее эффективным методом борьбы с термитами с помощью изолированного фундамента.Однако ограничения на некоторые традиционно используемые термитициды могут сделать этот вариант либо недоступным, либо вызвать замену более дорогими и, возможно, менее эффективными продуктами. Эта ситуация должна стимулировать использование методов изоляции, которые улучшают визуальный осмотр и создают эффективные барьеры для термитов. Для получения дополнительной информации о методах борьбы с термитами см. NAHB (2006).

МЕТОДЫ УПРАВЛЕНИЯ РАДОНОМ

Строительные методы минимизации инфильтрации радона в подполье подходят, если есть разумная вероятность присутствия радона.Чтобы определить это, свяжитесь с государственным радоновым персоналом.

На рис. 3-12 показан пример вентилируемого подвесного пространства; На Рис. 3-13 показан пример вентилируемого. Общие подходы к минимизации радона включают (1) удаление газа из почвы, окружающего подвал, (2) герметизацию стыков, трещин и проникновений в фундаменте, и (3) вентилирование подползшего пространства с одновременным созданием непрерывного воздушного барьера на потолке подвального помещения.

Для вентилируемых подлозков

1. Для вентилируемых подвальных помещений обеспечьте хорошую вентиляцию наружным воздухом.Разместите вентиляционные отверстия на всех четырех сторонах подполья. Второе более надежное решение по борьбе с радоном – это контроль и изоляция источника, как это предлагается для строительства подвала в Главе 2.
2. Поместите 6-миллиметровый полиэтиленовый замедлитель парообразования на все открытые участки почвы. Перекрыть края внахлест на 12 дюймов и заделать мастикой. Загерметизируйте края внутренней поверхности фундаментной стены.
3. Стройте полы над некондиционными помещениями с помощью непрерывного барьера для проникновения воздуха. Настил пола из фанеры с шипом и пазом следует укладывать стыковыми соединениями, непрерывно приклеенными к балкам пола с помощью водостойкого строительного клея.Закройте все отверстия в черновом полу герметиком. Закройте большие отверстия, например, сливы ванны, листовым металлом или другим жестким материалом и герметиками.
4. По возможности избегайте работы с воздуховодом в подвесном пространстве, но его можно установить при условии, что все стыки надежно герметизированы мастикой, а воздуховоды хорошо изолированы.
5. Сделайте стены подвального помещения, отделяющие прилегающее вентилируемое подвальное помещение от подвала или жилого помещения, максимально герметичными.

Для невентилируемых рабочих мест

Уплотнение пола в подвесном пространстве

1. Используйте сплошные трубы для отвода сточных вод в пол к дневному свету или механические ловушки, отводящие в подземные стоки.
2. Используйте полиэтиленовую пленку толщиной не менее 6 мил (минимум) под плитой (если таковая имеется) поверх гравийной дренажной подушки. Эта пленка служит замедлителем радона и влаги, а также предотвращает проникновение бетона в основание заполнителя под плитой во время ее заливки. Прорежьте «x» в полиэтиленовой мембране, чтобы получить проходы. Поднимите язычки и заклейте их до места проникновения герметиком или лентой. Следует проявлять осторожность, чтобы избежать непреднамеренного пробивания барьера; по возможности рассмотрите возможность использования окатанного руслового гравия.Гравий русла реки обеспечивает более свободное движение почвенного газа, а также не имеет острых краев, которые могли бы проникнуть в полиэтилен. Края пленки должны быть притерты не менее 12 дюймов. Полиэтилен должен выступать за верхнюю часть фундамента или быть уплотненным к стене фундамента.
3. Обработайте стык между стеной и плиточным полом (если есть) и заделайте полиуретановым герметиком, который хорошо прилегает к бетону и долговечен.
4. Избегайте создания желобов по периметру плиты, которые обеспечивают прямой выход в почву под плитой.
5. Сведение к минимуму растрескивания при усадке за счет минимального содержания воды в бетоне. При необходимости используйте пластификаторы, а не воду, чтобы улучшить удобоукладываемость.
6. Укрепите плиту (если есть) проволочной сеткой или волокнами, чтобы уменьшить растрескивание при усадке, особенно возле внутреннего угла плит L-образной формы.
7. Если используются, обработайте контрольные швы с углублением на 1/2 дюйма и полностью заполните это углубление полиуретановым или аналогичным герметиком.
8. Сведите к минимуму количество заливок, чтобы избежать холодных стыков.Начните отверждение бетона сразу после заливки в соответствии с рекомендациями Американского института бетона (1980; 1983). При температуре 70 ° F требуется не менее трех дней, а при более низких температурах – больше. Используйте непроницаемый покровный лист или влажную мешковину для облегчения отверждения. Национальная ассоциация производителей готовых смесей предлагает также использовать пигментированный отвердитель.
9. Создайте зазор шириной не менее 1/2 дюйма вокруг всех вводов водопровода и инженерных сетей через плиту на глубину не менее 1/2 дюйма.Заполните полиуретаном или аналогичным герметиком.
10. Не устанавливайте отстойники в подпольях в зонах, подверженных воздействию радона, без крайней необходимости. Если используется, накройте поддон герметичной крышкой и выпустите наружу. Используйте погружные насосы.
11. Установите механические ловушки на все необходимые стоки в полу, выходящие через гравий под плитой.
12. Разместите отводы конденсата HVAC таким образом, чтобы они стекали дневным светом за пределы ограждающей конструкции или в герметичные отстойники в подвале.Отводы конденсата, которые соединяются с сухими колодцами или другой почвой, могут стать прямыми путями для почвенного газа и могут быть основным источником поступления радона. По крайней мере, убедитесь, что эти отводы конденсата должным образом закрыты, чтобы всегда был заполнен полный диаметр хотя бы части колена.

Герметизация стен пространства для ползания

1. Укрепите стены и опоры, чтобы свести к минимуму растрескивание при усадке и растрескивание из-за неравномерной осадки.
2. Чтобы замедлить движение радона через пустотелые стены из кирпичной кладки, верхний и нижний ряды пустотелых стен должны быть сплошными блоками или сплошным заполнением.Если верхняя сторона нижнего ряда ниже уровня плиты, следует заполнить ряд блока на пересечении низа плиты. При установке кирпичного шпона или другого уступа из каменной кладки, ряд непосредственно под этим выступом также должен быть сплошным блоком.
3. Очистите и заделайте внешнюю поверхность бетонных стен, находящихся ниже уровня земли, контактирующих с почвой. Установите дренажные доски, чтобы почвенный газ попадал на поверхность за пределами стены, а не через стену.
4. Установите сплошную гидроизоляционную или гидроизоляционную мембрану снаружи стены. Полиэтилен толщиной 6 мил, обернутый внахлест, заклеенный лентой и размещенный на внешней стороне поверхности стены подполья, будет препятствовать проникновению радона через трещины в стенах.
5. Заделайте проходы в стене вокруг сантехнических и других инженерных и служебных отверстий полиуретаном или аналогичным герметиком. Как снаружи, так и изнутри бетонные стены должны быть загерметизированы в местах проникновения.
6. Установите герметичные уплотнения на дверях и других проемах между непроветриваемым и прилегающим вентилируемым подвесным пространством.
7. Уплотнение вокруг воздуховодов, водопровода и других служебных соединений между непроветриваемым и вентилируемым пространством для ползания.
8. Не размещайте воздуховоды подачи или возврата воздуха под плитой или в основании.

Улавливание почвенного газа

Наиболее эффективным способом ограничения поступления радона и других газов в почву является использование активной разгерметизации почвы (ASD). ASD работает за счет снижения давления воздуха в почве по сравнению с внутренним. Избегать проемов фундамента в почву или герметизировать эти проемы, а также ограничивать источники разгерметизации помещений вспомогательными системами ASD.Иногда используется система пассивной разгерметизации грунта (PSD, без вентилятора). Если тестирование на содержание радона после заселения показывает, что желательно дальнейшее снижение содержания радона, в вентиляционную трубу можно установить вентилятор (см. Рисунок 3-13).

Подплитная (или подмембранная) разгерметизация оказалась эффективным методом снижения концентрации радона до приемлемых уровней даже в домах с чрезвычайно высокими концентрациями (Dudney 1988). Этот метод снижает давление вокруг оболочки фундамента, в результате чего почвенный газ направляется в систему сбора, избегая внутренних пространств и выбрасывая наружу.

В фундаменте с хорошим подземным дренажем уже есть система сбора. Подложенный (или подмембранный) гравийный дренажный слой может использоваться для сбора почвенного газа. Он должен быть не менее 4 дюймов в толщину и из чистого заполнителя не менее 1/2 дюйма в диаметре. Гравий должен быть покрыт слоем полиэтиленового радона толщиной 6 мил и замедлителем влажности.

Вентиляционная труба из ПВХ диаметром 3 или 4 дюйма должна быть проложена от слоя гравия через кондиционированную часть здания и через самую высокую плоскость крыши.Труба должна заканчиваться под плитой или мембраной тройником. Чтобы предотвратить засорение трубы гравием, к ножкам тройника можно прикрепить отрезки перфорированного дренажа длиной десять футов и загерметизировать его концы. В качестве альтернативы вентиляционная труба может быть подключена к дренажной системе по периметру, если эта система не подключена к внешней среде. Горизонтальные вентиляционные трубы могут соединять вентиляционную трубу через стены ниже уровня земли с проницаемыми участками под прилегающими плитами или мембранами.Одной вентиляционной трубы достаточно для большинства домов с площадью пола менее 2500 квадратных футов, которые также включают проницаемый подслой. Вентиляционная труба выводится на крышу через сантехнические желоба, внутренние стены или туалеты.

Система PSD требует, чтобы пол был почти воздухонепроницаемым, чтобы не возникало короткого замыкания усилий по сбору из-за втягивания избыточного воздуха из помещения через воздушный барьер в систему. Трещины, отверстия и контрольные швы должны быть заделаны. Крышки отстойников должны быть спроектированы и установлены таким образом, чтобы они были герметичными.Следует избегать сточных вод в полу, которые выходят на гравий под плитой, но при их использовании следует оборудовать механическую ловушку, способную обеспечить герметичное уплотнение.

Еще одно потенциальное короткое замыкание может произойти, если в дренажной системе имеется самотечный сброс в подземный водосток. Эта напорная линия может нуждаться в механическом уплотнении. Линия для отвода подземного дренажа, если она не входит в герметичный отстойник, должна быть построена с прочно приклеенной дренажной трубой, которая выходит на дневной свет.Напорная труба должна располагаться с противоположной стороны от этого дренажного слива.

В то время как правильно установленная система пассивной разгерметизации почвы (PSD) может снизить концентрацию радона внутри помещений примерно на 50%, системы активной разгерметизации почвы (ASD) могут снизить концентрацию радона внутри помещений на 99%. Система PSD более ограничена с точки зрения вариантов прокладки вентиляционных труб и менее прощает дефекты конструкции, чем системы ASD. Кроме того, в новом строительстве можно использовать небольшие вентиляторы ASD (25-40 Вт) с минимальным энергетическим воздействием.В активных системах используются бесшумные прямые канальные вентиляторы для забора газа из почвы. Вентилятор должен располагаться снаружи, а в идеале над кондиционируемым помещением, чтобы любые утечки воздуха со стороны положительного давления вентилятора или вентиляционной трубы не попадали в жилое пространство. Вентилятор должен быть ориентирован так, чтобы в корпусе вентилятора не скапливался конденсат. Стек ASD должен быть проложен через здание, пристроенный гараж или навес и выступать на двенадцать дюймов над крышей. Его также можно провести через ленточную балку и вверх по внешней стороне стены до точки, достаточно высокой, чтобы не было опасности перенаправления выхлопных газов в здание через вентиляционные отверстия чердака или другие проходы.Поскольку системы PSD полагаются на естественную плавучесть для работы, стек PSD должен быть проложен через кондиционированную часть дома.

Вентилятор, способный поддерживать всасывание воды в 0,2 дюйма в условиях установки, подходит для обслуживания подсобных систем сбора в большинстве домов (Labs 1988). Это часто достигается с помощью центробежного вентилятора мощностью 0,03 л.с. (25 Вт), 160 куб. Футов в минуту (максимальная мощность), способного втягивать до 1 дюйма воды перед остановкой. В полевых условиях на глубине 0,2 дюйма воды такой вентилятор работает со скоростью около 80 кубических футов в минуту.

PSD требуют почти идеальной герметизации проемов в почве, поскольку система использует 3- или 4-дюймовую трубу для более эффективной вентиляции, чем весь дом. Герметизация отверстий в почве менее критична для борьбы с радоном с помощью систем ASD, хотя это очень желательно для ограничения потерь энергии, связанных с утечкой кондиционированного воздуха в помещении в подстилку с пониженным давлением, а оттуда на улицу. Срок службы вентиляторов ASD составляет в среднем около десяти лет, причем ожидаемый срок службы увеличивается, если вентилятор защищен от непогоды.Поскольку система ASD может быть отключена жильцами, сервисные выключатели обычно располагаются в зонах с ограниченным доступом.

Рисунок 3-12. Методы борьбы с радоном в обходном пространстве

Неглубокие фундаменты с защитой от замерзания – хорошее жилищное строительство

Фундаменты большинства фундаментов располагаются ниже глубины промерзания.В более холодных районах Соединенных Штатов это может означать выемку грунта и заливку бетона на 4 фута или более ниже уровня земли. Однако если вокруг фундамента будет достаточно теплоизоляции из жесткого пенопласта, почва под домом будет достаточно теплой, чтобы можно было провести неглубокие выемки , глубина которых может составлять всего 12 или 16 дюймов, даже в северных районах. .

Так называемые защищенные от мороза фундаменты мелкого заложения обычно состоят из монолитной плиты (с толстыми краями), обернутой вертикальной и горизонтальной изоляцией из жесткого пенопласта.Хотя Международный жилищный кодекс (IRC) не требует, чтобы неглубокий фундамент имел изоляцию под плитой, исключение изоляции подслоя не является хорошей идеей. В конце концов, чем больше утеплителя под плитой, тем меньше тепла будет уходить из вашего дома в почву под ним.

Эти неглубокие фундаменты не зависят от утечки тепла из здания, чтобы поддерживать почву в тепле. Вместо этого горизонтальные изолирующие крылья, выходящие наружу от нижнего края плиты, помогают сохранить естественное тепло земли.

Для утепления защищенного от мороза неглубокого фундамента можно использовать изоляцию из экструдированного полистирола (XPS) или более плотного пенополистирола (EPS). Чтобы учесть возможное ухудшение характеристик пенопластовой изоляции, которая остается скрытой в течение многих лет, проектировщики «занижают» предполагаемое значение R XPS с его номинальной стоимости R-5 на дюйм до R-4,5 на дюйм. Потребность зависит от индекса воздушной заморозки в вашем регионе. По совпадению, из-за существующих требований энергетического кодекса, вы, возможно, уже изолируете свои фундаментные стены в достаточной степени, чтобы достичь необходимого значения R для неглубокого фундамента.

Предположим, вы строите защищенный от замерзания неглубокий фундамент в городе Миннесота с индексом замерзания воздуха 2500. Согласно требованиям норм для защищенных от замерзания неглубоких фундаментов, приведенным в таблице R403.3 IRC, минимальный R- значение вертикальной изоляции по периметру плиты составляет R-6,7 (около 1-1 / 2 дюйма XPS). По иронии судьбы, энергетический раздел IRC, который применяется ко всем типам плит, а не только к тем, которые защищены от мороза, требует большей изоляции краев плиты, R-10, для плит, которые обычно строятся с опорами на всю глубину в этой климатической зоне. .

Значение R для изоляции горизонтального крыла в этом примере составляет R-4,9. В таблице R403.3 также указаны минимальная ширина и конфигурация крыльев.

Теперь, когда минимальные требования энергетического кодекса для теплоизоляции плит превзошли проектные требования для защищенного от замерзания неглубокого фундамента, грань между «традиционным» фундаментным фундаментом из плит и неглубоким фундаментом, защищенным от замерзания, стерлась. В результате практически любую монолитную плиту, соответствующую требованиям энергетического кодекса, можно превратить в защищенный от мороза неглубокий фундамент, добавив необходимую изоляцию крыла.

Для получения дополнительной информации см. «Пересмотренное руководство строителя по защищенным от замерзания мелким фундаментам».

определяют, сколько изоляции необходимо использовать в защищенном от мороза неглубоком фундаменте. Однако строители высокопроизводительных домов, вероятно, предпочтут гораздо более высокие значения R под плитой. Например, чтобы соответствовать требованиям энергоэффективности в зданиях пассивных домов, проектировщики часто устанавливают гораздо больше внутренней изоляции, чем требуется по нормам. В этом доме , на самом деле, плита была изолирована по R-50, что в пять раз больше, чем требуется IRC.

Защищенные от замерзания фундаменты мелкого заложения имеют ряд преимуществ по сравнению с обычными фундаментами:

• Они требуют меньше земляных работ, поэтому требуется меньшее оборудование и меньше рабочей силы.
• Расход бетона меньше.
• Монолитные плиты формуются и заливаются за один раз, что ускоряет график работ.
• Согласно исследованию Исследовательского центра NAHB (ныне Home Innovation Research Labs ), они обычно стоят на 15–21% меньше, чем обычные фонды.

Защищенные от замерзания фундаменты неглубокого заложения, однако, не имеют смысла везде.

• Если вы живете там, где морозы и без того малы, не ожидайте какой-либо экономии в рабочей силе или материалах, хотя утепленный фундамент может позже сэкономить доллары на электроэнергию.
• Неглубокие фундаменты с защитой от замерзания не подходят для участков с крутым уклоном или участков с вечной мерзлотой.
• В районах, сильно зараженных термитами, включая юго-восток Соединенных Штатов и большую часть Калифорнии, использование низкокачественной изоляции из жесткого пенопласта не всегда является хорошей идеей.
• Многолетние растения с глубокими корнями нельзя высаживать над неглубокой изоляцией крыльев, окружающей дом.
• Надземные части вертикальной вспененной изоляции должны быть защищены прочным отделочным материалом, например Protecto Wrap, Protecto Bond или штукатуркой поверх металла или стекловолоконной планки.

Поскольку наиболее жесткая изоляция имеет ширину 24 или 48 дюймов, имеет смысл спроектировать защищенный от мороза неглубокий фундамент глубиной 24 дюйма по периметру и 16 дюймов.ниже уровня и на 8 дюймов выше уровня.

Для монолитно-плитных фундаментов требуется траншея по периметру. Если перед заливкой внутри опалубки устанавливается вертикальная изоляция, траншея и пенопласт могут выступать в качестве нижней части опалубки.

Для расчета необходимого R-значения пенопласта, необходимого для защищенного от мороза неглубокого фундамента, большинство проектировщиков ищут индекс замерзания воздуха для области, в которой они строят.Чем выше показатель, тем холоднее климат. Рекомендации по проектированию защищенных от замерзания фундаментов мелкого заложения можно найти в публикации Американского общества инженеров-строителей « Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения » (ASCE 32-01). Однако большинству застройщиков жилых домов, вероятно, будет проще следовать предписывающим требованиям для этих фундаментов, изложенным в разделе R403.3 IRC, также показанном здесь.

Обзор изоляции фундамента из жесткой минеральной ваты – Огнестойкая, устойчивая к насекомым и способная быстро отводить воду, минеральная вата представляет собой реальную конкуренцию экструдированному полистиролу.

Изоляция плиты на ровном фундаменте – В зависимости от вашего местоположения вам может потребоваться изоляция из жесткого пенопласта под и вокруг краев плиты.

Прочный, хорошо изолированный фундамент – Фундамент из изоляционных бетонных опалубок – это просто билет для проекта FHB House.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Системы изоляции для конструкций на свайных опорах

Системы изоляции для конструкций на свайных опорах

Алексей Жуков ^{1 , 2 , 3 *} , Игорь Бессонов ² , Андрей Медведев ^{1 , 4} , Екатерина Зиновьева ¹ и Елизавета ^{000, Елизавета} и Елизавета

¹ Московский Государственный Строительный Университет, 129337, Ярославское шоссе, 26, Москва, Россия
² Научно-исследовательский институт строительной физики Российской архитектурно-строительной академии, 127238, Локомотивный пр.21, Москва, Россия
³ Высшая школа экономики, Россия, 101000, г. Москва, ул. Мясницкая, д. 20
⁴ Российский государственный геологоразведочный университет, 117997, г. Москва, Миклукчо-Маклая, д. 23

^* Автор для переписки: [email protected]

Аннотация

Строительство на проблемных грунтах или в условиях вечной мерзлоты предполагает использование свайных фундаментов с вентилируемым пространством под конструкцией перекрытия.В этом случае требуется дополнительная теплоизоляция под конструкцией первого этажа (над вентилируемым пространством). Эта проблема усугубляется строительством в холодных регионах. Целью исследований являлась разработка систем утепления зданий на свайных фундаментах для различных климатических зон, включая условия арктического региона и других регионов с преобладанием вечномерзлых грунтов. С помощью компьютерной программы THERM смоделированы условия двумерного теплообмена в ограждающих конструкциях здания с свайным фундаментом.Строительство таких построек практикуется на проблемных почвах. Полученные модели были проанализированы с точки зрения теплофизических характеристик конструкций. В результате был выбран оптимальный вариант системы утепления, эффективный как в климатических условиях средней полосы, так и в особо холодных условиях Якутии и Заполярья (Субарктика). Эта система включала изоляцию плитами из минеральной ваты вдоль фасадных стен, пенополистиролом (XPS) вдоль цокольной части и конструкции пола, а также рулонными пенополиэтиленом (PE) (с образованием бесшовной изоляционной оболочки) вдоль вентилируемой пространство под конструкцией пола и над изоляционными плитами.

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License 4.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Прогнозное моделирование мерзлого основания зданий свайного фундамента с контролем температуры подпольного пространства
