Свайный фундамент утеплить: как утеплить, способы, технология, особенности

Содержание

Утепление свайного фундамента



Утеплять, в идеале, нужно все конструктивные элементы здания, в том числе и фундамент.

Однако мероприятия по утеплению свайного фундамента имеют свои особенности и тонкости.

Наша компания оказывает услуги по забивке свай под свайные фундаменты. Вот несколько рекомендаций по утеплению такого фундамента от специалистов.

Утепление свайного фундамента: не навреди!

Главной особенностью свайных фундаментов является то, что по своим конструктивным характеристикам их можно отнести к проветриваемым фундаментам. Как правило, они не нуждаются в утеплении, а излишняя «забота» о тепле может привести к повреждениям, как свай, так и ростверка, если это сделано неграмотно.

При утеплении фундамента на сваях речь может идти только об утеплении ростверка. Делается это снаружи.  Причем так, чтобы исключить увлажнение утеплительного материала.

Для этого можно применять различные виды утеплителей, исходя из Ваших возможностей, но в случае, когда применяемый материал способен поглощать из воздуха влагу, его в обязательном порядке нужно защитить влагоизоляционным слоем.

Если этого не делать, накопившаяся в утеплителе влага, неизбежно будет контактировать с поверхностью железобетона. В результате при минусовых температурах создаются условия, благоприятные коррозии железобетона, что может привести вначале к образованию микротрещин, а в дальнейшем и к более серьезным разрушительным процессам.

Это же относится и к металлическим винтовым фундаментам – даже еще в большей степени, чем к железобетонным.
Смотрите так же:

Утепление свайного фундамента: как быть?

Как уже говорилось, необходимо защищать слой утеплителя от атмосферной влаги. Есть еще один вариант – использовать для утепления ростверка влагонепроницаемые утеплители, такие, как, например экструдированный пенополистирол, пеностекло, аэрогель и другие.

Однако, самый идеальный, на наш взгляд, вариант – утепления не свайного фундамента, а пола внутри помещения. Если же вы устраиваете цоколь, чтобы закрыть свайный фундамент от внешнего обзора в эстетических целях – не делайте его полностью герметичным, чтобы пространство между землей и домом хорошо проветривалось. Проветривание в данном случае – лучшая защита конструктивных элементов фундамента от преждевременных разрушений.

Чтобы получить профессиональную консультацию по вопросам, связанным с забивкой свай, а также заказать погружение железобетонных свай (забивных) или металлических винтовых свай, воспользуйтесь специальной формой:



Так же рекомендуем посмотреть:


Наша компания занимается забивкой свай – обращайтесь, поможем!

Наши услуги







Есть вопросы? Звоните!

 +7 (499) 403-19-55





Как утеплить коммуникации под свайным фундаментом. Как и чем провести утепление свайного фундамента


Свайного фундамента: технология утепления

Утепление фундамента необходимо исключительно для снижения сил пучения либо комфортной эксплуатации подземного этажа. Свайным фундаментам, опускающимся ниже отметки промерзания, силы пучения не страшны. Подвального этажа в этих конструкциях не может быть в принципе. Подполье свайного фундамента не отапливается, земля промерзает полностью. Поэтому, утеплять здесь нечего.

Статистика свидетельствует, что в 5% случаев подполье коттеджей, размещенных на участках с серьезным перепадом высот, эксплуатируется в режиме мастерской, подсобного помещения. В этом случае здесь устанавливается отопительный прибор, забирка утепляется по технологии вентилируемого фасада.

Однако в отсутствие утепленного пола затраты на отопление огромны, необходима качественная вентиляция. В противном случае испарения из почвы приведут к разрушению полов первого этажа, прочих конструкций силового каркаса здания. По этой же причине не рекомендуется складирование/хранение в подполье пиломатериалов.

Конструкция свайного фундамента

Винтовые сваи выбирают для легких построек либо при сложных эксплуатационных условиях. Буронабивными сваями экономят бюджет строительства. Низкие ростверки либо погружены в землю, либо начинаются от ее поверхности, защищая пол нижнего этажа от продувания. Висячие ростверки – это незащищенное подполье, которое и пытаются утеплить застройщики, не обладающие практикой, профильным образованием.

При использовании висячего ростверка изготовление пола по грунту невозможно. В 90% случаев используются полы по лагам, которые можно утеплить базальтовой ватой по черновому полу. Работы производятся изнутри, никакого отношения к утеплению свайного фундамента не имеют.

Почему невозможно утеплить свайный фундамент?

Независимо от вида теплоизоляционного материала, каждый из них предназначен для сохранения тепла в помещении. В подполье свайного фундамента нет, ни обогревателей, ни теплого воздуха, потому утепление невозможно в принципе:

  • даже при эксплуатации теплого пола в жилище, теплый воздух поднимается вверх, попасть в подполье не может, согласно законам физики
  • на грунте, внутри него нет теплоизоляционных материалов, как у плитного фундамента, поэтому геотермальное тепло в подполье так же отсутствует

Утепление холодных воздушных масс – в прямом смысле деньги на ветер. Однако, чрезмерное проветривание охлаждает полы снизу, повышая эксплуатационный бюджет, под здание попадают ливневые, паводковые воды, испарение наносит ущерб силовому каркасу дома.

Проблему решает конструкция фальш-цоколя, имеющая название забирка. Она изготавливается кладкой в полкирпича либо облицовкой цокольным сайдингом каркаса, закрепленного на трубах свайного фундамента. Однако в ней необходимо оставить продухи вентиляции для проветривания подполья.

Что нужно утеплять в коттедже на свайном фундаменте?

Определившись, что забирку теплоизолировать не нужно, необходимо обратить внимание на узлы ввода коммуникаций. Трубопроводам водопровода, системы водоотведения утепление требуется в обязательном порядке. Жидкости имеют, хоть и невысокую, но плюсовую температуру, которую необходимо сохранить несколькими слоями утеплителя внутри подполья фундамента, под землей до отметки промерзания в регионе.

Узел ввода трубопровода водообеспечения

Труба ХВС проходит ниже отметки промерзания почвы, после чего поднимается к подошве здания, проходит по воздуху подполья до пола. Утепление этой инженерной системы происходит следующим способом:

  • изоляция полистирольными скорлупами под землей (обычно на глубину 1,5 – 2 м)
  • обмотка двумя слоями минваты в подполье фундамента со слом гидроизоляционного материала
  • монтаж греющего кабеля в узлах ввода в здание

На практике греющий кабель используют по всей длине трубопровода, гарантированно защищая коммуникации от промерзания.

Узел выхода канализации

Утепление канализации проще, дешевле предыдущего случая. Стоки при выходе из жилища имеют высокую температуру, не могут замерзнуть при прохождении подполья фундамента. Поэтому под землей их защищают скорлупами, в воздухе укутывают одним слоем базальтовой или стеклянной ваты.

Газовая линия морозов не боится, ее утеплять не имеет смысла. То же самое относится к силовому кабелю электрообеспечения.

Плитный ростверк по сваям – исключение из правил

Свайный фундамент требует утепления в единственном случае – монолитный плитный ростверк по оголовкам СВС или буронабивных свай. При выборе этой технологии на ровном участке без перепада высот для экономии бюджета строительства, снижения трудозатрат плита отливается в опалубку по грунту. Застройщик избавляется от нижних щитов опалубки (которые крайне сложно демонтировать впоследствии), получая при этом нагрузки от сил пучения, которые способны оторвать плиту ростверка от свай. В этом случае технология утепления имеет вид:

  • удаление плодородного слоя (котлован глубиной 50 см)
  • изготовление буронабивных свай или вкручивание СВС
  • засыпка подушки из нерудного материала (песок 20 см + столько же щебня)
  • заливка в опалубку бетонной стяжки (5 см толщины)
  • гидроизоляция бетонной подготовки
  • укладка двух слоев экструдированного пенополистирола (20 см в общей сложности)
  • армирование, заливка 10 см плиты, в бетон которой утоплены оголовки свай
  • гидроизоляция верхней плоскости, торцов монолитной конструкции

Ребра жесткости на подошве плитного ростверка не нужны.

Ввод коммуникаций осуществляется перед изготовлением фундаментной подушки. Отмостка утепляется пенополистиролом на уровне подошвы плиты, защищая от бокового промерзания. Коммуникации утеплять не нужно, в отличие от прочих ростверковых фундаментов.

Указанная технология обходится слишком дорого, используется редко. Забирки сборных ростверков (брус или двутавр) по винтовым сваям, монолитных по буронабивным сваям утеплять не нужно. Достаточно гидроизоляции облицовочного материала на уровне земли.

fundamentdomov.ru

Утепление свайного фундамента – на винтовых, буронабивных и забивных сваях

В ряде случаев свайные фундаменты имеют преимущество перед столбчатыми, ленточными и плитными. Особенно актуально это при значительной глубине промерзания грунтов, в условиях заболоченной местности, в зонах с высоким слоем рыхлых почв, а также при больших уклонах и перепадах высот строительных площадок. Экономия за счет выбора свайной технологии может достигать 50% и более. Однако, застройщикам необходимо планировать дополнительный бюджет на утепление свайного фундамента. О задачах, решаемых термоизоляцией и способах ее устройства рассказывается в этой статье.

Проблемы не утепленных свайных фундаментов

Для малоэтажного строительства наиболее подходят железобетонные сваи сплошного сечения, стальные винтовые и буронабивные бетонные. Независимо от конструкции свай, способа их установки и технологии монтажа ростверка этот тип фундамента имеет ряд недостатков.

Минусы свайного фундамента:

Не утеплёны свайный фундамент в холодный период года может привести к большим проблемам

  • Холодное подполье. Повышенные потери тепла через пол в зимний период.
  • Если ростверк выполнен из железобетона, то создается мощный аккумулятор холода. При перебоях в отоплении восстанавливать нормальный микроклимат в таком помещении приходится очень долго (до нескольких дней).
  • Опасность промерзания инженерных коммуникаций, проложенных под полом.
  • Выталкивание свай, попавших в зону промерзания. Сваи являются проводником холода. Если не предусмотреть противоморозные меры, металлические и бетонные опоры могут стать причиной локального пучения.
  • Неравномерная усадка под весом дома при попадании отдельных свай в зоны пониженной плотности грунта.
  • С эстетической точки зрения обычный свайный фундамент является сугубо утилитарным конструкторским решением, который требует декорирования.
  • Пустота под домом, продуваемая ветрами, довольно быстро замусоривается и периодически требует времени для наведения порядка под домом.

Почему выталкиваются отдельные сваи, приводя к ситуации нарушения плоскости ростверка? Одна из распространенных причин заключается в неравномерном увлажнении грунта: по периметру и углам он сильнее, чем в центре. Это, в свою очередь, приводит к неравномерной глубине промерзания. Кроме того, удельное расширение при пучении тоже зависит от процента влажности.

4 из 7 перечисленных в списке проблем непосредственно связаны с воздействием холода и решаются с помощью грамотного устройства термоизоляции.

Утепление фундамента, выполненного по свайной схеме с железобетонным ростверком

То или иное решение по термоизоляции принимается в зависимости от высоты цоколя. Небольшие высоты делают целесообразным обустройство полов по грунту. В этом случае принцип утепления тот же, что и в схеме уфф.

Схема утепления свайного фундамента

Ростверк, как и МЗЛФ, воспринимает нагрузку только от стен. Плита пола отливается поверх слоя из полистирольных плит. Плиты выкладываются на утрамбованную песчаную подушку. Под подушкой располагается основной слой засыпки, состоящий из противокапиллярного щебня.

Наружное утепление по периметру состоит из вертикальной облицовки цоколя и утепленной подмостки. Каких-то оригинальных инженерных решений, свойственных исключительно домам на свайном фундаменте, здесь нет. Все делается по принципу ликвидации мостов холода. Не должно быть зазоров и разрывов между изоляционными слоями стены, цоколя и подмостки. При этом соединения внахлест предпочтительней контактов встык.

Утепление свайного фундамента

Для облицовки цоколя утеплителем и финишной отделкой необходимо сформировать обрешетку. С этой целью выполняется обвязка свай. Обвязка может состоять из металлопроката и деревянного погонажа. Представление о том, что данная мера является дополнительным фактором повышения жесткости свайного фундамента, лишено реальных оснований. Иногда вместо облицовки ЭППС по обрешетке выполняют кладку в полкирпича. Но упирать ее снизу стараются не в отмостку, а в швеллер, который приваривается к нижней части свай.

Вариант с высоким цоколем отличается тем, что плита перекрытия опирается не на грунт, а на ростверк. В этом случае приемлемо выполнение как наружной, так и внутренней изоляции плиты. В любом случае имеет смысл исключить мост холода от перекрытия на сваи через ростверк. Для этого используется терморазрыв в горизонтальной плоскости. Выполнять его можно путем монтажа ЭППС между ростверком и поясом дополнительных фундаментных блоков, на которые уже непосредственно опирается перекрытие.

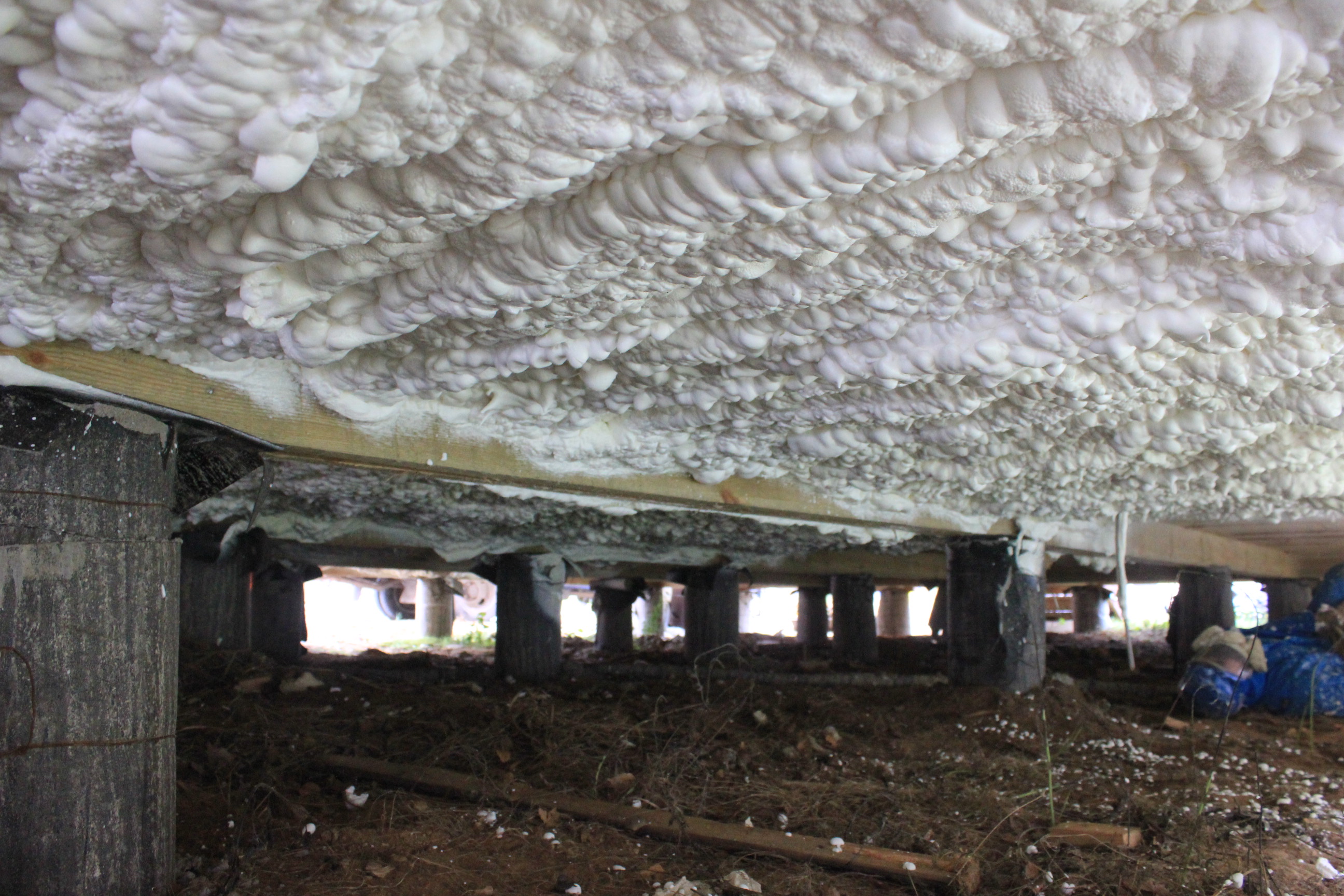

Утепление свайного фундамента с деревянным балочным перекрытием

Проектируя дом на фундаменте из металлических винтовых свай, в большинстве случаев стараются минимизировать нагрузку на грунт. Для этого используют балочное перекрытие из специального деревянного бруса. Как утеплить фундамент на винтовых сваях, если в основании пола применяются деревянные конструкции? Во-первых, для термоизоляции перекрытия используется конструкционный «ячеистый» рельеф, образуемый балками и лагами. Во-вторых, с целью уменьшения воздействия конденсата на балки утепление цоколя выполняют по иной схеме, нежели при использовании бетонных перекрытий.

Устройство пола на свайном фундамете

Заподлицо с низом балок вдоль них крепится брус с примерным сечением 50×50. Этот погонаж является опорой для «чернового пола» — досок, на которые выкладывается листовая гидроизоляция и первый слой утепления. Чаще всего используется минеральная вата. Поверх балок перпендикулярно им крепятся лаги. Между лагами выкладывается второй слой термоизоляции.

При обустройстве горизонтального утепления цоколя стараются сохранить вентилируемый зазор между облицовкой и подмосткой. Делается это для того, чтобы увеличить срок службы деревянных балочных перекрытий.

Да, эта мера снижает энергоэффективность дома, но альтернативой ей является только применение продыхов. Допускается держать продыхи закрытыми на время морозов. Листовая гидроизоляция, расположенная между обрешеткой и горизонтальным утеплением, выходит ниже облицовки и загибается таким образом, чтобы направлять стоки осадков на отмостку.

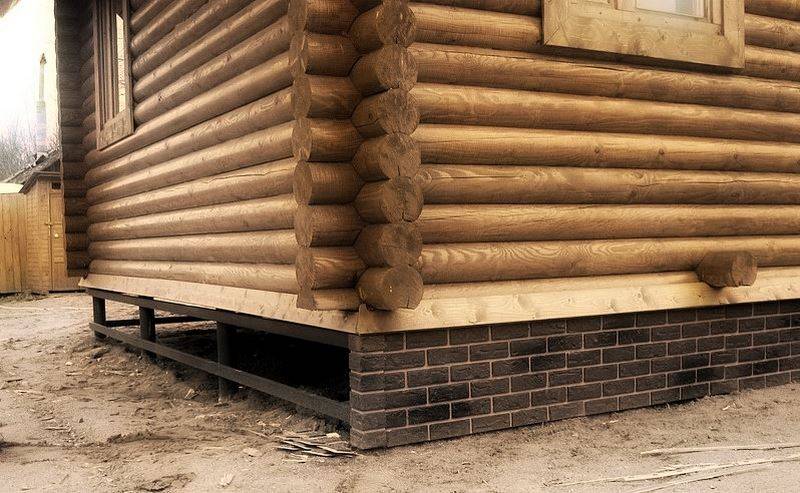

Выбор финишной отделки утепленного цоколя

С технологической точки зрения допустимо использовать все виды облицовок и финишных покрытий. Это могут быть и штукатурка, и декоративный клинкер, и вагонки различных видов. Некоторые коллекции ЭППС выпускаются уже с нанесенным финишным покрытием, что снижает затраты и ускоряет проведение работ.

Утепление свайного фундамента декоративными плитами ЭППС

Если говорить об эстетической стороне, то используя имитацию каких либо материалов, следует думать о естественности. К примеру, стоит ли использовать клинкерный кирпич в качестве облицовки цоколя дома из деревянного бруса?

Если обратиться к традиции, то во времена массового деревянного домостроения гораздо чаще использовалось основание из камня. Сегодня гораздо логичней использовать при строительстве коттеджей из бруса на винтовом фундаменте специальные плиты из ЭППС, имитирующие каменную кладку.

Заключение

Как достичь максимального энергосбережения и надежности постройки, утеплить свайный фундамент, да еще и добиться максимально возможного ресурса дома? Для этого следует, прежде всего, выполнять полное проектирование дома и фундамента перед строительством, а не «решать проблемы по мере их возникновения». Используя любое типовое конструктивное решение термоизоляции, руководствуйтесь двумя основными принципами: ликвидации мостов холода и обеспечения приемлемых условий эксплуатации конкретных применяемых материалов.

uteplenieplus.ru

Каркасные дома на свайно винтовом фундаменте

Свайно-винтовой фундамент представляет собой несложную конструкцию из балок и свай. Популярность именно этого вида обусловлена тем, что он быстро устанавливается и подходит для любого вида почв, с различным уровнем залегания подземных вод. Материалы, необходимые для такого фундамента легкодоступны и стоят недорого, а работа по монтажу настолько проста, что при наличии времени его вполне возможно смонтировать без помощи специалистов.

Как утеплить свайно-винтовой фундамент?

Особенностью домов, построенных на свайном фундаменте, является то, что они находятся над землей. Пространство между грунтом и основанием жилища с наступлением холодов быстро остывает, поэтому еще до того, как начато строительство следует подумать об утеплении свайно-винтового фундамента. Утеплитель сохранит тепло, сократит расходы на обогрев дома, защитит коммуникации в холодное время года от промерзания. Появится возможность использовать площадь под домом в качестве хозяйственного помещения.



Утепление свайно-винтовой фундамент.

Выбор способа утепления свайно-винтового фундамента зависит от его конструкции, высоты столбов и свойств материалов, из которых они изготовлены. Если фундамент имеет небольшую высоту, сооружают каркас от земли до уровня пола в доме и утепляют его. При желании с внешней стороны его можно задекорировать. Иногда свайный фундамент утепляют только с наружной стороны пола. Такой вариант подходит в том случае, когда основание дома располагается на большой высоте, и нет возможности сделать утепление с боков.

Наилучший вариант утепления свайно-винтового фундамента, это полностью утеплить цоколь и все стороны, включая полы. Такой вариант утепления не только препятствует проникновению холодного воздуха, но и защищает фундамент от воздействия талых и грунтовых вод.



Подготовительный этап утепления

Перед началом работ по утеплению необходимо произвести гидроизоляцию самих свай и ростверка независимо от того, из какого материала они изготовлены. Металлические столбы покрываются специальной мастикой для защиты от коррозии. Деревянные элементы дома обрабатывают антисептическим раствором, который защищает их от паразитов и плесени. В местах соединения ростверка со стенами дома прокладывают слой рубероида. Также тщательно следует обработать верхнюю часть металлических свай.

Монтаж каркаса для утепления фундамента

Для надежного крепления теплоизоляционных материалов собирают каркас по всему периметру фундамента. Его можно сделать из кирпича, металлического профиля или дерева.

Класть кирпичный цоколь нужно на предварительно подготовленный малозаглубленный бетонный фундамент. Между столбами подготавливают траншею глубиной около 20 сантиметров, внутрь помещают армирующий каркас и заливают цементную смесь. Только после того, как бетон полностью высохнет можно приступать к укладке кирпича. Внутренняя поверхность кладки закрывается утеплителем. С внешней стороны фундамент отделывают декоративными панелями и искусственным камнем или штукатурят. Это придает дому законченный вид и увеличивает толщину стенок фундамента.

Металлический каркас собирают из профиля, прикручивая его к сваям фундамента болтами или при помощи сварки. Снаружи в качестве отделки чаще всего используется сайдинг, профнастил или декоративные панели.

Основа для цоколя из деревянного бруса собирается и крепится аналогично железному каркасу. Так как дерево быстро портится под воздействием влаги, его необходимо обработать гидроизолирующим и антисептическим составами.

Обязательно нужно оставить в фундаменте отверстия для вентиляции, располагая их на противоположных стенах. Благодаря этому цокольное помещение будет всегда сухим.

Какой утеплитель использовать

В качестве утеплителя многие предпочитают пенополистирол. Этот материал обладает хорошими теплоизоляционными свойствами, не впитывает воду, как минеральная вата и прочнее пенопласта. Ко всему прочему полистироловые панели имеют небольшую толщину, а, значит, не сокращают пространство. Крепится он с помощью специального клея или пены. Для того чтобы листы не теряли форму при использовании клея-пены, закрепите их на время так называемыми зонтиками. Если каркас цоколя сделан из кирпича или бетона, предварительно необходимо заделать все щели на внутренней поверхности и обработать стенки грунтовкой для лучшего сцепления материалов.

Листы утеплителя крепят встык и после полного высыхания клея заделывают щели строительной пеной. Для лучшей теплоизоляции можно проложить два слоя. После утепления стенок цоколя по все площади фундамента засыпают керамзит, это способствует меньшему продуванию пространства под домом.

framehouse.club

Как и чем можно провести утепление свайного винтового фундамента

Фундамент – это основа всего дома. Существуют много разновидностей этой конструкции. Но в последнее время все чаще стали использовать свайный фундамент. Во-первых, его возведение обойдется дешевле обычного. Во-вторых, свайный фундамент очень просто сделать. Плюс для его создания не нужно проводить большие земляные работы. Но, если вы решили возводить дом с использованием именно свайного фундамента, то может возникнуть вопрос: а чем утеплить пространство между грунтом и домом? В этой статье мы как раз и затронем этот вопрос. Здесь будет рассказано о таких работах, как утепление свайного фундамента.

А нужно ли это делать?

Возведение дома на винтовых сваях становится все популярней. Такие конструкции прекрасно подходят для тех участков, где грунтовые воды близко расположены к поверхности. Именно свайные конструкции более надежно защищают дом от проникновения влаги.

Но свайные фундаменты имеют свою особенность. Дело в том, что дом как бы весит в воздухе. Между грунтом и нижней кромкой здания имеется промежуток. Такая особенность делает утепление фундамента более сложной задачей.

Утепление нужно обязательно. Если этого не сделать, что в зимний период вы будете терять тепло, а значит и расходы на отопление вырастут. Чтобы провести утепление свайно-винтового фундамента возводится специальный элемент – утепленный цоколь дома.

Чем утеплить?

Сегодня в строительных магазинах можно найти самые разнообразные материалы для утепления. Большинство из них прекрасно подходят для теплоизоляции свайного фундамента. Наиболее часто для утепления используют:

  • минеральная вата. Это довольно распространенный материал. Он стоит недорого, легко монтируется и служит долго;
  • пенопласт. Это, наверное, самый распространенный материал для утепления любого фундамента и других конструкций дома. Пенопласт стоит недорого, служит долго и к тому же он легкий. Утеплитель можно приклеить к любой поверхности при помощи мастики или клеевой массы;
  • пеноплекс – это более современный материал для утепления. Он прослужит дольше, чем пенопласт, абсолютно не боится влаги и легко монтируется;
  • в последнее время появились новые материалы – это Пеностекло, экструдированный пенополистирол и аэрогель. Такие утеплители, кроме теплоизоляционных свойств, смогут защитить строение от проникновения излишней влаги. При их монтаже о гидроизоляции можно не думать.

Выбор того или иного материала для утепления винтового фундамента будет зависеть от особенностей самого строения и от ваших финансовых возможностей.

Проводим утепление

Работы по утеплению винтового фундамента будут проходить в несколько этапов. А именно:

  1. Гидроизоляционные работы по защите самих свай и ростверка.
  2. Возведение каркас имитации цоколя.
  3. Монтаж теплоизоляционного слоя.
  4. Устройство декоративной финишной отделки цоколя.
  5. Присыпка грунтом или керамзитом.

Разберем каждый этап более подробно.

Гидроизоляция

Сами сваи и ростверк необходимо защитить от проникновения влаги. Всем известно, что если какая-либо конструкция долгое время остается открытой, то она обязательно начнет гнить (в случае с деревом) или подвергаться коррозии (если деталь из металла). Поэтому деревянные элементы необходимо пропитать антисептиком. Данную процедуру лучше выполнить еще до установки детали на свое место. Такая пропитка надежно защитит конструкцию от насекомых и плесени.

Для гидроизоляции винтового фундамента можно использовать подходящий рулонный материал. Чаще всего применяют рубероид. Он стоит недорого, но при этом легко монтируется и надежно защищает от влаги. Сами сваи и участки, где использовать рулонный материал невозможно, покрывают специальной водостойкой мастикой. Лучше не экономить гидроизоляционный материал, так строение прослужит намного дольше.

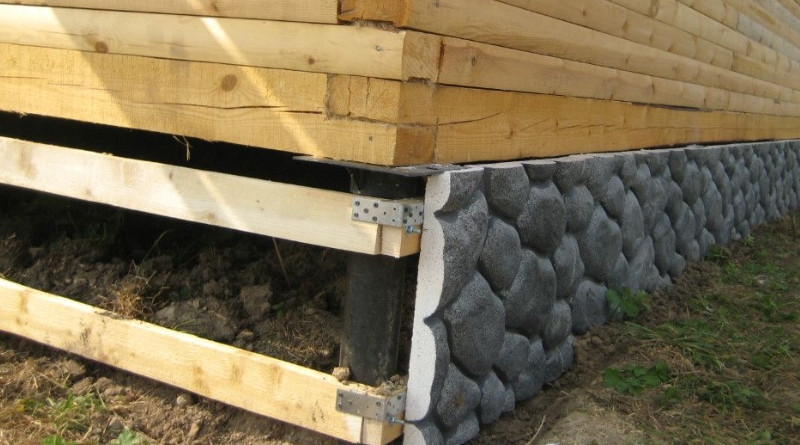

Каркас имитации цоколя

Так как у винтового фундамента нет капитального цоколя, создается конструкция, имитирующая его. Это можно сделать двумя способами:

  • возведение легкой кирпичной стенки;
  • использование деревянных или металлических направляющих для монтажа финишных панелей.

В первом случае по всему периметру здания роется неглубокая траншея. Затем заливается армированный фундамент. Делать его мощным не стоит, так как стенка будет легкой. Затем возводится легкая кирпичная кладка. Именно на нее и будет монтироваться теплоизоляционный слой.

Если используется второй вариант, с направляющими, то к сваям крепятся деревянные горизонтальные брусья (при помощи болтов) или привариваются металлические направляющие. Тут также не стоит забывать о защите каркаса от коррозии и других пагубных явлениях. Деревянные брусья необходимо обработать антисептиком. Металл покрывается мастикой.

Монтаж утеплителя

После возведения каркаса имитации цоколя приступаем к монтажу теплоизоляционного материала. Работы будут зависеть от используемого утеплителя.

Минеральная вата укладывается между направляющими. При этом пространство должно быть на 1 см меньше, чем ширина самого утеплителя. Это необходимо для того, чтобы вата плотно облегала направляющие и не появлялись незащищенные участки. Также минеральную вату необходимо закрыть пароизоляцией.

Пенопласт и другой листовой материал просто приклеиваются к поверхности при помощи мастики или клеевой массы. Все стыки необходимо запенить. Некоторые марки пенопласта не любят влагу, к тому же они могут «понравиться» грызунам. Чтобы защитить от этих неприятностей пенопласт (и некоторые другие материалы) необходимо дополнительно закрыть гидроизоляционным слоем.

Устройство декоративной финишной отделки цоколя

В качестве финишных панелей можно использовать металлический или виниловый сайдинг. Также в последнее время стали популярны ПВХ панели. Они могут быть сделаны под имитацию кирпичной кладки или дикого камня. Монтируются они легко и служат довольно долго.

Присыпка грунтом или керамзитом

Для более надежной защиты внутри, имитацию цоколя можно присыпать грунтом или керамзитом. Это защитит фундамент от проникновения влаги и уменьшит продуваемость подпольного пространства. Но полной герметичности добиваться не нужно. Если под полом будет полностью замкнутое пространство, то там обязательно возникнет конденсат. А это приведет к образованию плесени. Поэтому в имитации цоколя делается вентиляционное отверстие.

Заключение

Свайные фундаменты в последнее время стали довольно распространены. Такие конструкции обходятся дешевле и при этом легко возводятся. Но у такого типа фундамента есть одна, не очень приятная, особенность – пустое пространство под полом. Поэтому винтовые фундаменты необходимо утеплять. Для этого (после гидроизоляции свай и ростверка) возводится каркас имитации цоколя дома. Затем на него монтируется теплоизоляционный слой и все закрывается финишной отделкой. Такие конструкции надежно защитят полжилого дома от проникновения холода, а саму конструкцию винтового фундамента — от пагубного воздействия влаги. А это значит, что само строение прослужит намного дольше.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Утепление свайного фундамента | BuilderClub

Фундамент на винтовых сваях в общем виде представляет собой винтовые сваи, связанные поверх свай ростверком. Во внутреннем контуре фундамента выполняется пол первого этажа.

Утепление свайного фундамента выполняют, утепляя ростверк и пол первого этажа. Сами сваи не утепляют, вне зависимости от грунтовых и климатических условий.


Утепление винтового фундамента

Ростверк может быть низким и высоким – в обоих случаях выполняют утепление наружной поверхности ростверка на всю его высоту. А также утепляют низ ростверка, как показано на рисунках ниже:


Схема утепления низкого ростверка винтового фундамента


Схема утепления высокого ростверка винтового фундамента

Во внутреннем контуре фундамента устраивают пол первого этажа. Этот пол обычно выполняют в трех вариантах: бетонный пол по грунту, деревянный пол по лагам или бетонный пол первого этажа по плитам перекрытия. Рассмотрим как выполнить утепление свайного фундамента со всеми тремя видами полов.

Утепление свайного фундамента с бетонным полом по грунту

Пол, выполненный по такой схеме, утепляют, как показано на рисунках, под чистовой стяжкой:


Утепление свайного фундамента с полом по грунту


Утепление свайного фундамента с полом по грунту

Примечание. Рисунки отличаются наличием/отсутсвием в конструкции пола гидроизоляции. Слой гидроизоляции нужен, если грунтовые воды ближе, чем 2 м от плиты пола. Подробнее, можно прочесть в статье Утепление пола по грунту.

Утепление свайного фундамента с деревянным полом по лагам


Утепление свайного фундамента с деревянным полом по лагам

Пол первого этажа, выполненный по лагам, утепляют как показано на рисунке, внутри конструкции. Подробнее читайте в статье Утепление пола по лагам.

Утепление свайного фундамента с полом по плитам перекрытия


Утепление свайного фундамента пол по плитам перекрытия (снизу плиты)


Утепление свайного фундамента пол по плитам перекрытия (сверху плиты)

При таком устройстве пола (по готовой плите), плиту пола можно утеплять снизу из подполья, если есть доступ. Также утепление может быть произведено сверху по плите, под стяжку. Подробнее читайте в статье Утепление бетонного пола первого этажа.

Чем утеплять свайный фундамент

Опишем все разновидности ростверка и пола, приведенные выше и материал для их утепления.

И низкий, и высокий ростверк утепляют ЭППС (толщина утеплителя по расчету для конкретного региона, но не менее 50 мм).

Пол по грунту утепляют либо ЭППС, либо пенопластом, плотность 30 кг/м3.

Пол по лагам утепляют минватой, плотность 30-60 кг/м3 (толщина утеплителя по расчету для конкретного региона)

Пол по готовой заводской плите снизу утепляют ЭППС (толщина утеплителя по расчету для конкретного региона). Пол по готовой заводской плите сверху утепляют ЭППС или пенопластом, плотность 30 кг/м3 (толщина утеплителя по расчету для конкретного региона).

Как утеплить фундамент на винтовых сваях?

Свайный фундамент с поднятым ростверком, который образует открытое подпольное пространство под домом, требует комплексной теплоизоляции. Чтобы снизить потери тепла в здании вам потребуется утеплить пол первого этажа и закрыть цоколь. О том, как это сделать правильно, рассказано в данной статье.

Угол утепленного фундамента

В материале представлена технология и схемы утепления фундамента, приведен обзор теплоизоляционных материалов и инструкция, следуя которой вы сможете выполнить утепление фундамента на винтовых сваях своими руками.

Нужно ли утеплять свайный фундамент?

В отличие от железобетонных фундаментов ленточного и плитного типа, в свайном фундаменте имеется открытое подполье под домом, которое приводит к увеличению теплопотерь здания. Температура грунта под перекрытием пола в ленточном фундамента зимой колеблется в районе нуля градусов, тогда как подполье дома на сваях имеет температуру окружающей среды, характерной для конкретного региона. Ситуация усугубляется сквозняками — холодные потоки ветра сильно охлаждают перекрытие пола.

Открытый подпол также обеспечивает следующие проблемы:

  • Зимой промерзают трубы канализационных и водопроводных коммуникаций, проложенные под зданием;
  • В подполье наметает снег, который весной тает и разводит сырость, вследствие чего в здании может появляться плесень.

Комплексное утепление винтового фундамента решает все вышеперечисленные недостатки и делает проживание в доме на винтовых сваях более комфортным.

Читайте также: как утеплить цокольный этаж пенополистиролом своими руками?

к оглавлению ↑

Варианты утепления фундамента

Под комплексной теплоизоляцией подразумевается совмещение двух способов утепления здания:

  1. Теплоизоляция полового перекрытия, которая выполняется на стадии строительства дома.
  2. Обустройство по периметру ростверка винтовых свай фальш-цоколя из теплоизоляционных панелей.

Особенности технологии утепления пола зависят от того, какую конструкцию имеет половое перекрытие. Если утепляется лаговый пол в каркасном доме, теплоизоляционный материал закладывается между несущими балками и обшивается лицевыми досками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

В обязательном порядке обустраиваются вентиляционные продухи толщиной 2-4 см, который обеспечивает проветривание перекрытия. Необходимость проветривания пола определяется отсутствием паропропускной способности у теплоизоляционных материалов — из-за разницы температур изнутри и снаружи дома на них образуется конденсат, из-за которого при отсутствии вентиляции образуется плесень и доски начинают гнить.

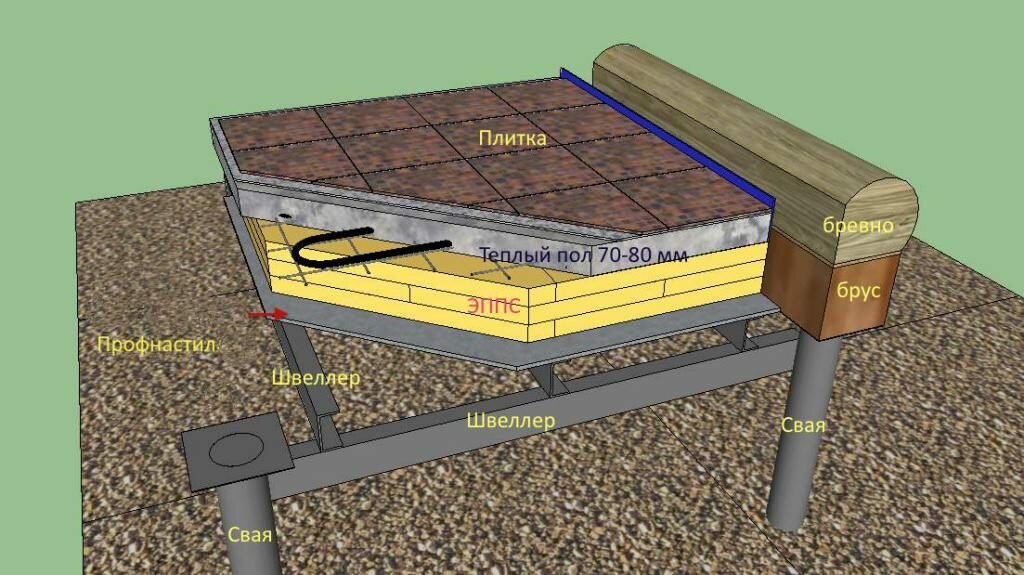

Схема комплексного утепления винтового фундамента

Утепление пола из бетонной плиты может выполняться внутри здания (под лицевую стяжку) либо снаружи, когда панелями теплоизоляции обшивается нижний контур перекрытия. Подобные работы можно проводить при достаточном количестве свободного пространства в подполе дома — если ростверк поднят на высоту 100 см и больше.

Утепление свайно-винтового фундамента по ростверку выполняется посредством его обшивки теплоизоляционным материалом. Ростверк закрывается на всю высоту — от верхней точки до линии грунта.

Иногда практикуется отсыпка подпольного пространства керамзитом, однако на практике данный метод неудобен ввиду того, что засыпка усложняет доступ к коммуникациям, проложенным под домом. Этот же недостаток накладывает ограничение на применение пенных утеплителей, заполняющих подпол дома.

к оглавлению ↑

Выбор материалов для теплоизоляции

К материалам, использующимся для  утепления пола и цоколя дома на винтовых сваях , выдвигаются разные требования:

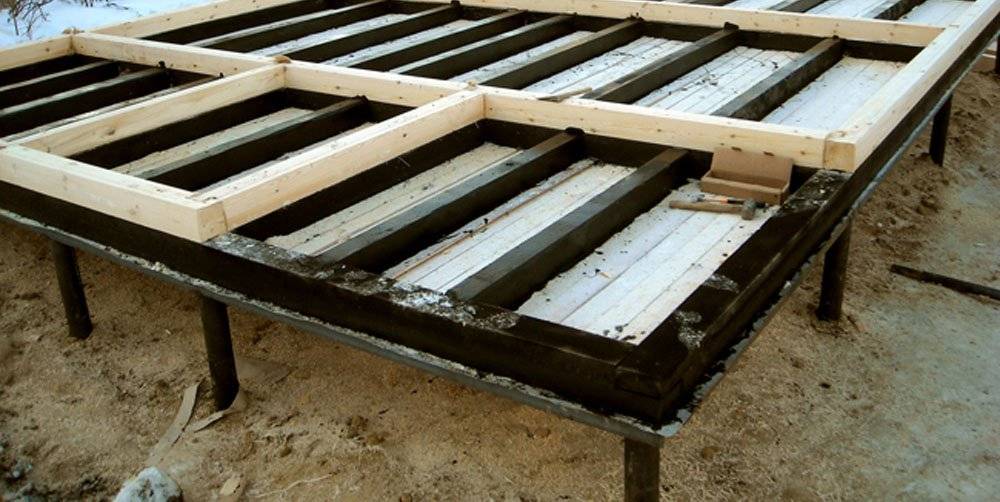

  1. Теплоизоляция пола по лагам может выполняться любым утеплителем, будь-то керамзитовая крошка, минеральная вата либо пенопласт — материал, уложенный между лагами на подвергается нагрузкам, поэтому его плотность не критична.
  2. Для теплоизоляции бетонного пола и ростверка нужно использовать жесткие и прочные материалы, поскольку половой утеплитель должен выдерживать вес лицевой стяжки и нагрузки от людей, а цокольный — вес облицовочного материала, которым обшивается фальш-цоколь.

Читайте также: отделка цоколя на винтовых сваях: материалы, этапы работы.

Для теплоизоляции лагового пола в каркасном доме на сваях рекомендуем использовать базальтовую вату. Это один из наиболее эффективных утеплителей (коэфф. теплопроводности — 0.035), который является огнеупорным материалом с высокой паропропускной способностью (не образует конденсат). Используйте панели плотностью 30-50 кг/м2.

Утепление винтового фундамента ЭППС

Лучшим материалом для утепления пола под стяжку и ростверка является экструдированный пенополистирол. ЭППС является усовершенствованным аналогом пенопласта, он имеет более низкий коэфф. теплопроводности — 0.033, минимальный уровень водопоглощения и малый вес. Для утепления ростверка используется ЭППС плотностью 30-40 кг/м2.

Экструдированный пенополистирол является пароизоляционным материалом, поэтому использовать его внутри здания нельзя — это чревато «эффектом» термоса. К преимуществам ЭППС также относится долговечность (до 50 лет без потери эксплуатационных качеств) и непривлекательность для грызунов, в отличие от пенопласта.

ЭППС реализует достаточно большое количество фирм. Выбирая, чем утеплить фундамент снаружи, отдавайте предпочтение проверенным производителям — Пеноплекс, Технониколь, УРСА, Изовер. Фактическое качество их продукции всегда соответствует заявленному.

к оглавлению ↑

Утепление свайно-винтового фундамента (видео)

к оглавлению ↑

Технология утепления ростверка винтового фундамента

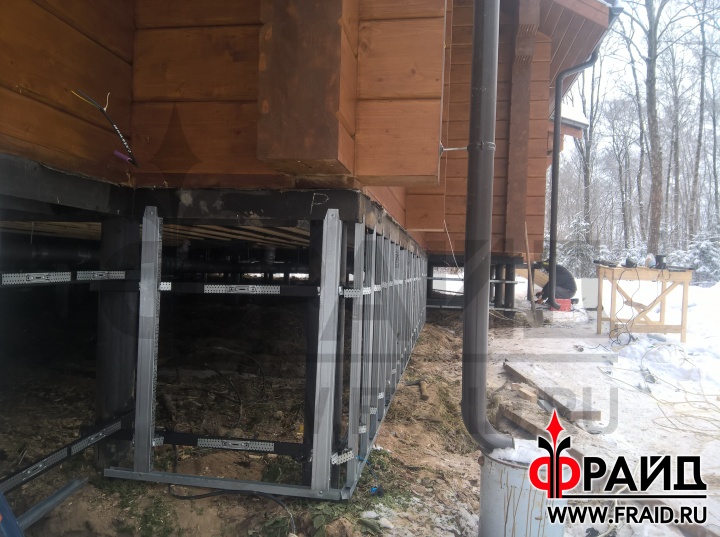

Чтобы утеплить ростверк вам потребуется соорудить несущий каркас для фиксации утеплителя по периметру здания. Каркас состоит из двух закрепленных на сваях продольных балок из квадратного металлического профиля (20*40 мм), фиксирующегося посредством сварки.

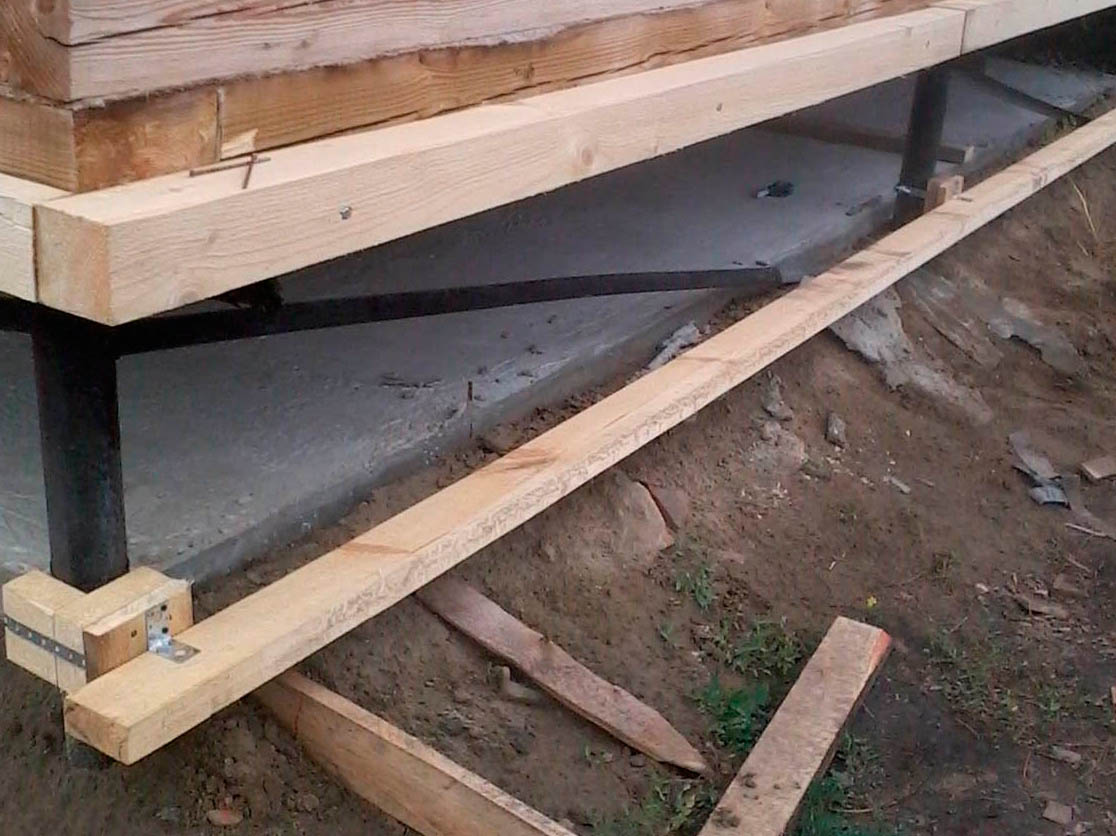

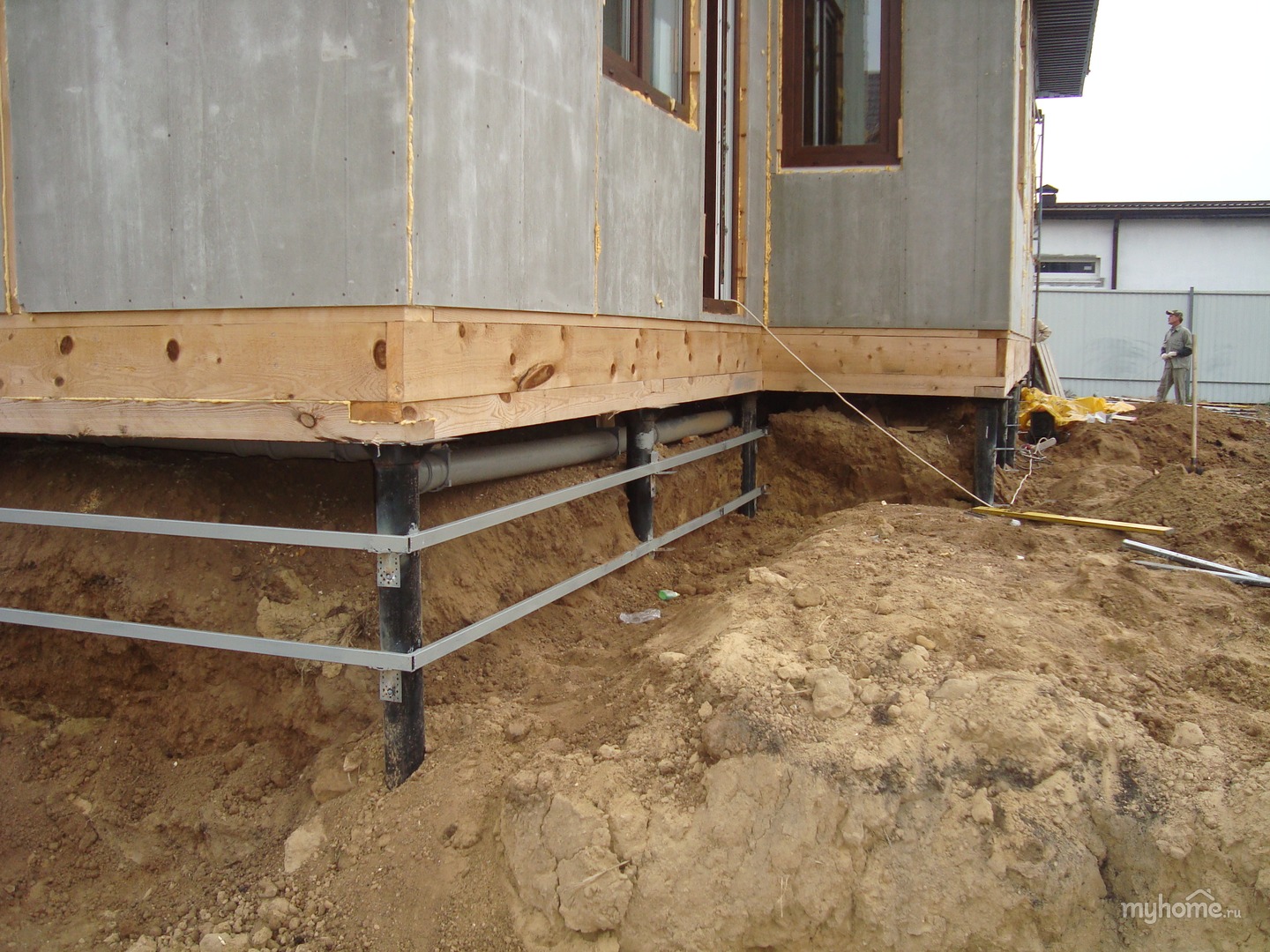

Продольные направляющие устанавливаются на равноудаленном расстоянии от центра возвышающейся над грунтом части свай. По завершению приваривания места сварного стыка нужно покрыть антикоррозийной грунтовкой, чтобы не допустить ржавчины в процессе эксплуатации фундамента.

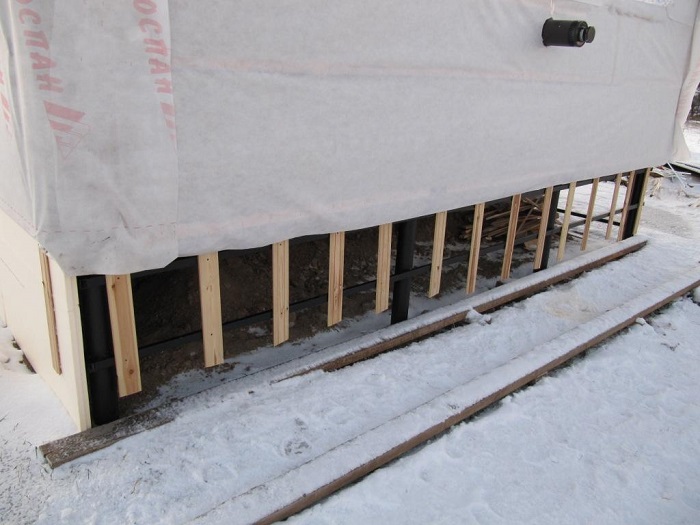

К продольному каркасу с помощью саморезов крепятся поперечные направляющие из строганных досок. Шаг между перемычками должен соответствовать размеру панели утеплителя так, чтобы стык смежных панелей приходился на центр направляющей.

Каркас для обшивки утеплителем

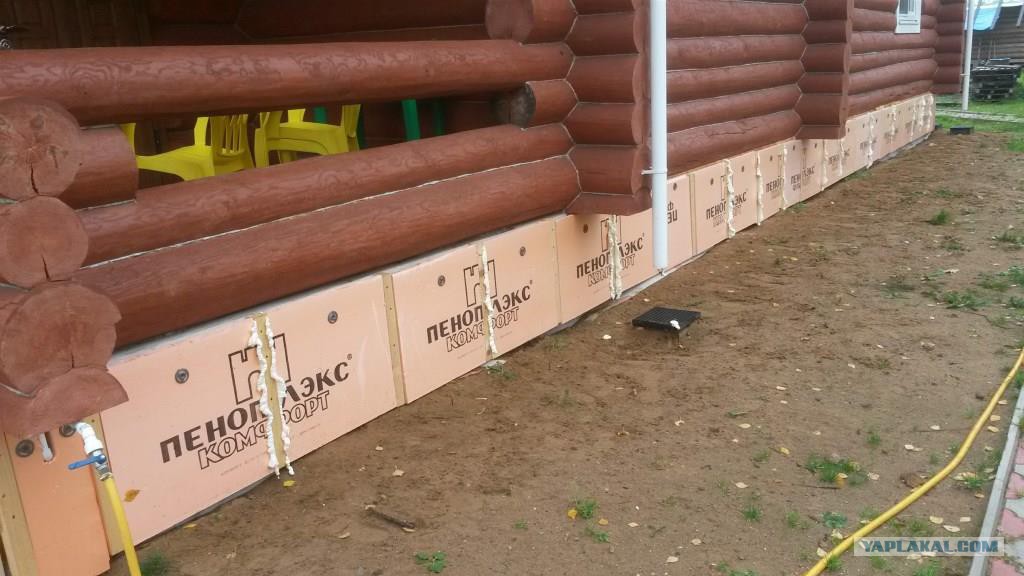

По завершению монтажа каркас обшивается пеноплексом. Панели утеплителя крепятся посредством дюбелей с плоскими шапками. Тут необходимо учесть два важных момента:

  • Теплоизоляция ростверка может быть повреждена пучением грунта — весной почва увеличивается в объеме и ломает обшивку цоколя. Чтобы не допустить этого, нужно оставить зазор между линией грунта и нижним контуром утеплителя в 5 см, либо выкопать по периметру дома траншею глубиной в 30-40 см и заменить грунт на песок. В таком случае пеноплексом можно обшивать без зазора;
  • Технология утепления требует обустройства вентиляции подпола. Необходимо сделать продухи диаметром 10 см по периметру цоколя (по 2 на каждую сторону здания). Летом вентиляционные отверстия оставляются открытыми, зимой — закрываются.

После монтажа утеплителя стыки между панелями теплоизоляции заполняются монтажной пеной. Дальнейшие работы заключаются в обшивке цоколя декоративной облицовкой, выбор которой зависит от ваших эстетических предпочтений. Можно использовать цокольный сайдинг, профнастил либо вагонку. Облицовка фиксируется поверх утеплителя с помощью саморезов, вкручиваемых в деревянные направляющие каркаса.

Технико-экономические исследования для пассивных зданий

\ n

2. Альтернативные решения для пассивных домов

\ n \ n

2.

1 Альтернативные решения для фундамента \ n

Фундамент – один из важнейших элементов дома. Тип фундамента для частного дома выбирается с учетом множества факторов. Основными факторами являются тип грунта, уровень грунтовых вод, линия промерзания в районе, наличие или отсутствие подвала, тип несущих стен, архитектурные решения и финансовые возможности.Чтобы правильно выбрать тип фундамента для дома, у застройщика должны быть результаты инженерно-геологических изысканий, окончательный проект здания и расчет нагрузок.

\ n \ n
2.1.1 Ленточный фундамент
\ n

Ленточный фундамент изготавливается из сборных бетонных блоков или монолитного бетона. Строится под несущие стены и перегородки. Этот метод требует земляных работ, монтажа бетонных элементов и заливки бетона. Строительство ленточного фундамента стоит недешево, но это самый подходящий фундамент для дома с подвалом.

\ n

Монолитный ленточный фундамент обеспечивает более жесткий каркас, но монтаж длиннее, чем фундамент из сборных бетонных блоков. Монолитный ленточный фундамент рекомендуется при строительстве дома на разрастающемся грунте.

\ n

Ленточный фундамент рекомендуется, когда стены дома выполнены из более тяжелых материалов, для более чем одноэтажных домов и нет необходимости строить другие типы фундаментов (например, свайный фундамент), что необходимо при строительстве дома. на слабых, расширяющихся или водянистых почвах.Ленточный фундамент обычно выбирают из-за простого метода строительства, независимо от того, сколько времени требуется на его возведение.

\ n \ n \ n
2.1.2 Свайный фундамент
\ n

Свайный фундамент распределяет нагрузку на здание через свайный колпак и стенки; поэтому напряжение распространяется на большой объем почвы. Свайные фундаменты не сильно проседают и обладают высокой несущей способностью; поэтому они подходят для зданий, чувствительных к оседанию.

\ n

Поскольку сваи глубоко забиты в землю, невозможно полностью утеплить весь фундамент.Тепловые мостики возникают в стыках опор и балок откосов, и они ухудшают способность здания сохранять тепло.

\ n \ n \ n
2.1.3 Монолитная плита
\ n

Монолитная плита представляет собой неразъемную несущую фундаментную конструкцию. Бетон заливается в специальные формы из пенополистирола, которые полностью изолируют фундаментную плиту от прямого контакта с почвой. Это единственный тип фундамента, в котором несущая монолитная плита не контактирует с грунтом и имеет наибольшее значение термического сопротивления.Значение термического сопротивления R этого фундамента может достигать 9,7 ( R = 9,7 м 2 K / Вт) и выше. Таким образом, исключаются тепловые мосты, заморозки и деформации фундамента. Монолитная плита несет нагрузку здания по всей плоскости, а не по отдельным сегментам. У монолитной плиты опорная площадь от 3 до 20 раз больше, чем у обычных фундаментов. По этой причине он менее подвержен движениям, а также является твердым и устойчивым. Все традиционные фундаментные конструкции создают мосты холода, потому что нет никаких конструктивных возможностей их избежать. Монолитная плита – единственное исключение, когда вся бетонная плита может быть теплоизолирована на 100%. Правильно установленная плита не имеет мостов холода, а главное достоинство такого фундамента – высокая термическая стойкость и герметичность.

\ n

Выполнены сметные расчеты ленточных, свайных и монолитно-плитных фундаментов. Для расчета выбран частный двухэтажный дом. Расчетная площадь фундамента 110 м 2 . Рассчитаны затраты на рабочую силу, материалы, оборудование и общие затраты на установку фундамента.

\ n \ n \ n \ n

2.2 Альтернативные решения для стен

\ n \ n
2.2.1 Стена из деревянных каркасов с листовой облицовкой
\ n

Конструкция стены с двойным каркасом значительно снижает образование тепловых мостов и позволяет уменьшить вес всей конструкции. Слой теплоизоляции устанавливается внутри двойной стойки без дополнительного каркаса. Толщина изоляционного слоя может варьироваться в зависимости от необходимого значения коэффициента теплоотдачи U . Теплоизоляция из листов PAROC WAS 25t одновременно служит ветрозащитой.Этот слой закрепляется на шпильках. Это одна из лучших конструкций для пассивного дома (рис. 1а). Вспомогательный каркас с внутренней стороны требуется для установки герметичной пароизоляции, которая в этой системе также служит воздушной преградой. Пароизоляция устанавливается между вспомогательным внутренним каркасом и слоем теплоизоляции посередине. По этой причине инженерные системы, установленные в конструкции стены, не повредят герметичность изоляционного слоя. Толщина слоя теплоизоляции в четыреста двадцать миллиметров позволяет достичь значения U ≤ 0.09 Вт / (м 2 К) [12].

\ n
Рисунок 1.

Конструктивные решения для стен: (а) стена из деревянных каркасов с листовой облицовкой, (б) стена из клееного бруса с двутавровыми балками с кирпичной отделкой и (в) стена из оштукатуренных силикатных блоков.

\ n \ n \ n
2.2.2 Стена из клееного бруса с двутавровой балкой с отделкой под кирпич
\ n

Каркас из клееного бруса (клееный брус) значительно снижает воздействие тепловых мостов на конструкцию по сравнению с обычным каркасная стена (рисунок 1b).Теплоизоляция из листов PAROC WAS 25t одновременно служит ветрозащитой. Этот слой закрепляется на шпильках. Значение U составляет ≤ 0,09 Вт / (м 2 K) при толщине слоя теплоизоляции 420 мм [12].

\ n \ n \ n
2.2.3 Стена из оштукатуренных силикатных блоков
\ n

Для теплоизоляции оштукатуренных фасадов лучшим вариантом являются плиты из минеральной ваты с вертикально ориентированной волокнистой структурой или специальные плиты для оштукатуренных фасадов. Эти доски крепятся с помощью клея к кирпичной или бетонной стене.На плиты наносится армирующий слой и финишная штукатурка. Для таких фасадов следует использовать минеральные или силикатные декоративные штукатурки, потому что они лучше проницаемы для водяного пара, т.е. создают «дышащие» стены (рис. 1с).

\ n \ n \ n \ n

2.3 Альтернативные решения для крыши и пола

\ n

Строительство пассивного дома также предполагает выбор между плоской и скатной крышей. Если выбрана скатная крыша, то есть выбор между теплоизоляцией кровли и утеплением потолка с холодным чердаком.Как и в случае со стенами, необходимо учитывать дополнительный вес и толщину изоляционного материала крыши. Для утепления всей скатной кровли высота стропил может достигать 400–500 мм. Стропила из композитного клееного бруса проходит по всей ширине слоя теплоизоляции. Для утепления потолка потребуется меньше теплоизоляционного материала, а высота балки может быть меньше; однако промежутки между балками должны быть уже. Потолок можно утеплить не только листами, но и объемными изоляционными материалами.Несущая конструкция плоских крыш – железобетонные плиты. Утеплитель устанавливается в несколько слоев с вентиляционными каналами.

\ n \ n
2.3.1 Теплоизоляция потолка с мансардой
\ n

Теплоизоляция выполняется из трех и более слоев без зазоров между листами и путем перекрытия стыков предыдущего ряда (рис. 2а и б).

\ n
Рисунок 2.

Конструктивные решения для крыш: (а и б) теплоизоляция перекрытия с мансардой, (в) теплоизоляция скатной крыши и (г) теплоизоляция плоской кровли.

\ n \ n \ n
2.3.2 Теплоизоляция скатной крыши
\ n

Стропила большего сечения или клееный брус используются для конструкции скатной крыши пассивного дома. Вспомогательный каркас с внутренней стороны требуется для установки вспомогательного слоя теплоизоляции и герметичной пароизоляции, которая в данной системе также служит воздушной преградой. К низу стропила крепится пароизоляция. При общем слое теплоизоляции 550 мм значение коэффициента U ≤ 0.07 Вт / (м 2 K) [12] (рисунок 2c).

\ n \ n \ n
2.3.3 Теплоизоляция плоской крыши
\ n

Крыша пассивного дома должна быть не менее трех слоев. Мы рекомендуем вентилируемое конструктивное решение PAROC Air, в котором изоляционная часть промежуточного слоя имеет вентиляционные каналы. Значение U составляет ≤ 0,07 Вт / (м 2 K) при толщине слоя теплоизоляции 550 мм (рисунок 2d).

\ n \ n \ n \ n

3. Методы

\ n

Проектные решения в строительстве можно оценивать различными методами.По количеству критериев они делятся на однокритериальные и многокритериальные оценки. При однокритериальной оценке проектных решений строительства рассчитываются строительные затраты на реализацию альтернативных проектных решений. По этому критерию выбирается наиболее эффективная альтернатива [13]. Однако строительные проекты и процессы многогранны, сложны и сложны. По этой причине они анализируются посредством многокритериального принятия решений. Строительные проекты и процессы многогранны, сложны и сложны.

\ n

В нашем случае использовались следующие критерии:

  • Технические: конструктивная надежность системы, уровень шума, универсальность здания и степень механизации строительного процесса

  • Юридические: экологические проблемы и охрана труда

  • Экономический: размер строительной площадки, продолжительность процесса строительства, затраты и производительность

  • Социальный: формы организации труда и уровень мотивации

\ n

В данной работе были выбраны два метода оценки: анализ затрат и результатов и комплексный метод пропорциональной оценки (COPRAS).Сравниваются конструкции дома класса энергоэффективности А и пассивного дома. Основными критериями оценки строительных конструкций являются:

  • Экономические (цена строительства, длина)

  • Технологические (сложность технологии, уровень гарантии качества)

  • Тепловые параметры конструкций (термическое сопротивление, термическое сопротивление). мосты)

\ n \ n

3.1 Анализ затрат и выгод

\ n

В этом анализе качественные характеристики измеряются методом экспертизы с выставлением оценок по шкале от 1 до 10.Десять – лучший результат. Критерии не одинаково важны; поэтому учитывается важность одного критерия по отношению к другому критерию. Все расчеты и данные представлены в матричной таблице. Выбран вариант с наивысшим значением рентабельности N . Этот метод позволяет просто и быстро сравнить анализируемые альтернативы [13].

\ n

Первый шаг – выбрать критерии для выбранных опций. Для оценки различных конструкций были выбраны критерии экономических, технологических и тепловых параметров.Экономические критерии включают стоимость материалов, трудозатраты, стоимость оборудования и время строительства. К технологическим критериям можно отнести сложность технологии строительства и гарантии качества. Тепловые параметры конструкций включают термическое сопротивление конструкции и устранение тепловых мостов.

\ n

Второй шаг – измерить вес (важность) различных критериев. В статье анализируются лучшие варианты технико-экономических решений для пассивного дома и дома класса А; поэтому наибольшее значение придается стоимости строительства и тепловым параметрам конструкций.

\ n

Третий шаг – найти значения полезности различных вариантов и оценить их по шкале от 1 до 10. Объяснение значений полезности (от 1 до 10):

\ n

Оценка 10 по стоимости материалов, рабочей силы Стоимость и стоимость оборудования означает, что количество денег, потраченных на строительство конструкции, является самым низким. Остальные оценки показывают относительную разницу между ценами анализируемых опционов.

\ n

Оценка 10 за время строительства означает, что конструкция была построена в кратчайшие сроки по сравнению с другими проанализированными вариантами.Остальные баллы показывают относительную разницу во времени строительства проанализированных вариантов. Оценка 10 за сложность технологии строительства означает, что технология этого варианта является наиболее простой и доступной по сравнению с другими вариантами. Контроль качества показывает, насколько легко (доступно больше опыта) установить структуру анализируемого варианта. Оценка 10 означает, что это легко, а оценка 1 показывает, что это практически невозможно.

\ n

Оценка 10 за устранение тепловых мостов означает, что тепловые мосты сведены к минимуму в этом варианте.Другие оценки показывают относительно, насколько эффективно устраняются мосты холода в соответствующей конструкции. Коэффициент термического сопротивления показывает, насколько хорошо защищено тепло в этом варианте конструкции по сравнению с другими вариантами. Вариант с наилучшим коэффициентом термического сопротивления получает 10 баллов, а другие варианты оцениваются в соответствии с их способностью удерживать тепло.

\ n

Четвертый шаг – расчет значений КПД с учетом важности критерия. Значения полезности различных вариантов умножаются на важность критерия:

\ n

\ n \ n \ nb \ nij \ n \ n = \ n \ nq \ ni \ n \ n⋅ \ n \ nx \ nij \ n \ n , \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE1

\ n

, где x ij – критерий i значение для решения j , m – количество критериев, n – количество сравниваемых вариантов и q i – критерий значимости.

\ n

На пятом шаге суммируются значения эффективности различных критериев для всех вариантов:

\ n

\ n \ n \ nN \ nj \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nb \ nij \ n \ n, \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE2

\ n

, где N j – значение эффективности варианта решения.

\ n

На шестом шаге выбирается лучший вариант. Лучший вариант находится после сравнения значений эффективности среди вариантов. Вариант с наибольшим значением КПД – лучшее решение.

\ n \ n \ n

3.2 Метод COPRAS

\ n

Процессы постановки целей, проектирования и строительства вместе с конечным строительным продуктом и последующим производственным процессом образуют единое целое. Когда отдельные процессы (решения) проекта улучшаются или ухудшаются, жизнеспособность остальных решений, а также уровень удовлетворенности заинтересованных сторон изменяется соответственно. Поэтому важны точная оценка и расчет влияния всех изменений на конечный результат. Для этого используется метод комплексной пропорциональной оценки [13, 14].Между тем приоритет и значимость анализируемых вариантов прямо и пропорционально зависят от системы адекватного описания критериев, значений критериев и значимых значений. Система критериев выбирается, и значения критериев, а также исходная значимость рассчитываются экспертами. Заинтересованные стороны (подрядчик, пользователи и т. Д.) Могут изменять всю эту информацию в соответствии со своими целями и текущими обстоятельствами. Таким образом, оценка вариантов подробно представляет исходные данные, предоставленные совместно экспертами и заинтересованными сторонами.Приоритет и значимость анализируемых альтернатив вычисляются в четыре этапа [14, 15]:

  1. Строится нормализованная матрица решений D. Цель этого шага – получить безразмерные (нормализованные) оценочные значения из сравниваемых критериев. Когда известны нормализованные оценочные значения, можно сравнивать все показатели, измеренные в разных единицах. Расчет выполняется по формуле

\ n

\ n \ n \ nd \ nij \ n \ n = \ n \ n \ n \ nx \ nij \ n \ n⋅ \ n \ nq \ ni \ n \ n \ n \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nx \ nij \ n \ n \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE3

\ n

где x ij – критерий i значение для решения j , m – количество критериев, n – количество сравниваемых вариантов и q i – важность критерия.

\ n

Сумма нормализованных оценочных значений j i d каждого критерия x i всегда равна важности q i этого критерия:

\ n

\ n \ n \ nq \ ni \ n \ n = \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nd \ nij \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n, \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE4

\ n

Анализируемое значение важности критерия q i распределяется пропорционально всем альтернативам a j относительно их значений x ij .

  1. Суммы нормализованных оценочных критериев минимизации (меньшее значение лучше, например, цена) критериев S – j и максимальных (большее значение лучше, например, качества) критериев S + j , которые описывают альтернативу j , лучше всего рассчитываются по уравнению

\ n

\ n \ n \ nS \ n \ n + \ nj \ n \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nd \ n \ n + \ nij \ n \ n \ n; \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n = \ n \ n∑ \ n \ ni \ n = \ n1 \ n \ nm \ n \ n \ nd \ n \ n- \ nij \ n \ n \ n, \ n \ ni \ n = \ n \ n \ n1 \ n , \ nm \ n \ n¯ \ n \ n; \ n \ ni \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE5

\ n

В данном случае Значения S + j и S – j выражают уровень достижения целей заинтересованных сторон каждого альтернативного проекта.В любом случае суммы «плюсов» и «минусов» всех альтернативных проектов всегда равны суммам всех значений критериев максимизации и минимизации.

  1. Относительная значимость (эффективность) сравниваемых вариантов определяется по их положительным («плюсы» проекта) и отрицательным («минусы» проекта) характеристикам. Относительная значимость Q j каждого варианта a j находится по формуле

\ n

\ n \ n \ nQ \ nj \ n \ n = \ n \ nS \ n \ n + \ nj \ n \ n \ n + \ n \ n \ n \ nS \ n \ n- \ nmin \ n \ n \ n⋅ \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n∑ \ n \ nj \ n = \ n1 \ n \ nn \ n \ n \ n \ nS \ n \ n- \ nmin \ n \ n \ n \ nS \ n \ n- \ nj \ n \ n \ n \ n \ n \ n, \ nj \ n = \ n \ n \ n1 \ n, \ nn \ n \ n¯ \ n \ n \ nE6

\ n

\ n

  1. Оцениваемые варианты имеют приоритет.Чем выше значение Q j , тем эффективнее вариант. Метод позволяет легко оценить, а затем выбрать наиболее реальное решение с четким физическим представлением о процессе. Обобщенный (сокращенный) критерий Q j прямо и пропорционально зависит от относительного влияния сравниваемых значений критериев x ij и важности q i на конечный результат.

\ n \ n \ n

4.Результаты и обсуждения

\ n

Сравнение различных вариантов фундамента показало, что ленточный фундамент является наиболее подходящим для домов с подвалами, построенными на очень хороших почвенных условиях. Буронабивные сваи в настоящее время являются наиболее распространенным типом фундаментов из-за экономичности и быстрого монтажа. Однако самым большим недостатком этого фундамента для пассивного дома является неизбежный тепловой мост на стыках опор и горизонтальных балок. Теплоизоляция этих пятен практически невозможна, и это обреченный тепловой мост, которого следует избегать в пассивном доме.

\ n

Монолитная плита является наиболее подходящим фундаментом для пассивного дома из-за замкнутого контура изоляции. Еще одно преимущество – пригодность для разных типов почв. Кроме того, вместе с свайным фундаментом укладываются системы водоснабжения и канализации, силовые кабели, система отопления и черный пол, а иногда и обычный пол. Для этого требуются очень точные чертежи дома с заранее спланированными инженерными и инженерными системами. На более поздних этапах строительства существенные изменения конструкции дома невозможны.Этот недостаток устраняется хорошей планировкой и обдумыванием будущего использования дома. Монолитная плита становится наиболее экономичным вариантом после прибавления к цене установки первого этажа ленточного или свайного фундамента. Это на 76% дешевле свайного фундамента с устройством первого этажа и вдвое дешевле ленточного фундамента с устройством первого этажа.

\ n \ n

4.1 Сравнение эффективности вариантов фундамента

\ n

Проанализированные варианты конструкций фундамента пассивного дома следующие: F1P, ленточный фундамент вместе с этажом первого этажа; Ф2П, свайный фундамент вместе с первым этажом; и F3P, пол из бетонных плит.

\ n

Проанализированы варианты конструкций фундамента дома класса А по энергоэффективности: F1 – ленточный фундамент с первым этажом; F2, свайный фундамент с первого этажа; и F3, перекрытие из бетонных плит. Полученные результаты представлены на рисунке 3.

\ n
Рисунок 3.

Сравнение эффективности различных вариантов фундамента.

\ n

Сравнение значений полезности различных вариантов фундамента показало, что перекрытие из бетонных плит получило наивысшие оценки как в пассивном доме, так и в доме класса эффективности А.Значения эффективности вариантов перекрытия из бетонных плит были намного выше, чем у ленточных или свайных фундаментов. Причина в гораздо более высоких тепловых параметрах перекрытия из бетонных плит, чем у ленточного или свайного фундамента. Пол устанавливается вместе с фундаментной плитой, что снижает общую стоимость дома. Анализ показал, что лучший вариант фундамента для энергоэффективного дома – перекрытие из бетонных плит.

\ n \ n \ n

4.2 Сравнение эффективности стеновых вариантов

\ n

Проанализированные варианты стеновых конструкций пассивного дома: W1P, стена из деревянных каркасов с листовой облицовкой; W2P, стена из клееного бруса с двутавровыми балками с отделкой под кирпич; и W3P, стены из оштукатуренных силикатных блоков.

\ n

Проанализированы варианты конструкций фундамента дома класса эффективности А: W1 – стена из деревянных каркасов с листовой обшивкой; W2, стена из клееного бруса с двутавровой балкой с отделкой под кирпич; и W3, стена из оштукатуренных силикатных блоков. Полученные результаты представлены на рисунке 4.

\ n
Рисунок 4.

Сравнение эффективности среди настенных вариантов.

\ n

Сравнение экономических показателей различных вариантов стен пассивного дома показало, что стены из деревянных карнизов являются лучшим вариантом.Стоимость материалов составляет основную часть стоимости оштукатуренных кирпичных конструкций. Теплоизоляция таких стен требует более толстого изоляционного слоя, чтобы соответствовать критериям пассивного дома для стен. Для повышения энергоэффективности таких стен следует выбирать материалы кирпичной кладки с лучшими коэффициентами теплопередачи, чтобы иметь более тонкий слой изоляции. Стены с деревянными каркасами требуют больше труда, но 420 мм общего теплоизоляционного слоя вполне достаточно. Слой теплоизоляции устанавливается между несущими элементами каркаса и вспомогательными стойками.Несущими элементами могут быть двутавры, балки коробчатого сечения или балки коробчатого типа. Следует отметить, что при возведении таких стен жизненно важен контроль качества труда. Утеплители укладываются в несколько слоев. Должна быть обеспечена герметичность воздухо- и пароизоляции. Согласно полученным данным, наибольшая разница в цене альтернативных вариантов обусловлена ​​выбранной отделкой фасада. Отделка фасада кирпичом на каркасных стенах значительно увеличивает стоимость таких стен по сравнению с отделкой листовой облицовкой.Резкое удорожание стен из оштукатуренного кирпича связано с выбранной финишной штукатуркой снаружи. Стены из деревянных каркасов с листовой облицовкой на 45% эффективнее стен из силикатных блоков и на 51% эффективнее стен из клееных двутавровых балок с кирпичной отделкой.

\ n \ n \ n

4.3 Сравнение эффективности между вариантами кровли

\ n

Проанализированные варианты стеновых конструкций пассивного дома: R1P, изоляция перекрытия скатной крыши с холодным чердаком; R2P, изоляция скатной кровли; и R3P, изоляция бетонной плиты плоской крыши.

\ n

Анализируемыми вариантами конструкции фундамента дома класса эффективности А являются: R1 – изоляция скатного перекрытия крыши с холодным чердаком; R2 – утеплитель скатной кровли; и R3 – изоляция бетонной плиты плоской крыши. Полученные результаты представлены на рисунке 5.

\ n
Рисунок 5.

Сравнение эффективности различных вариантов кровли.

\ n

Сравнение плоских и скатных крыш пассивного дома с холодной и теплоизолированной крышей показало, что каркасная крыша с утепленным потолком и холодным чердаком – лучший вариант для дома на одну семью.Показатель затрат на рабочую силу для плоской кровли является лучшим с экономической точки зрения по сравнению с другими альтернативами; однако цена несущей конструкции и кровельного покрытия может быть в несколько раз выше, чем в других вариантах. Поэтому общая цена такой кровли значительно увеличивается. Утепление всей скатной кровли требует гораздо большего количества изоляционных материалов, а высоту основных стропил необходимо увеличить. Поэтому общие трудозатраты на такую ​​кровлю значительно увеличиваются. Наилучший экономический эффект достигается, если скатную крышу оставить без утепления и установить на потолок теплоизоляционный слой.В статье анализируются два различных варианта изоляции: использование только изоляционных листов и сочетание изоляционных листов с громоздким изоляционным материалом. Хотя цена на громоздкие изоляционные материалы ниже, требуется специальное выдувное оборудование. Комбинированный слой утеплителя также толще. Утепление чердака только листами минеральной ваты на 2% экономичнее утепления объемной пеной и на 25% дешевле, чем установка теплоизоляции между стропилами. Плоская крыша с перекрытием из бетонных плит стоит в несколько раз дороже других вариантов; поэтому это не рекомендуется.

\ n \ n \ n

5. Выводы

\ n

Согласно стандарту пассивного дома энергоэффективный дом – это здание, в котором энергия экономится за счет архитектурных, конструктивных и технологических решений. Чтобы соответствовать требованиям стандарта пассивного дома, дом должен быть герметичным, использовать возобновляемые источники энергии, использовать различные методы энергосбережения и планировать с учетом ориентации.

\ n

Технико-экономическое сравнение основных конструкций пассивного дома показало, что дешевле установить правильно спроектированный фундамент из бетонных плит, чем строить ленточный или свайный фундамент и пол отдельно.

\ n

Стены с деревянными карнизами – самый дешевый вариант стен для пассивного дома и на 45–51% дешевле других вариантов. Сравнение крыш и потолков показало, что утепление потолка на 25% эффективнее утепления крыши.

\ n

Сравнение эффективности основных элементов ограждающих конструкций методами многокритериальной оценки показало, что экономически целесообразно устанавливать бетонную плиту на фундамент, каркасные стены с листовой обшивкой и скатную крышу с утепленным потолком.

\ n

Вы успешно отписались.

(PDF) МИКРОПИЛЬНАЯ СТЕНА – ВАРИАНТ ДЛЯ РАЗРАБОТКИ ЭНЕРГЕТИЧЕСКИХ БАРЬЕРОВ

ТЕПЛОИЗОЛЯЦИОННЫЙ ШЛОН

Бетон традиционно представляет собой смесь вяжущего (цемента), наполнителя (мелкий и мелкий заполнитель

) и воды. В настоящее время обычно используются добавки и добавки

. В обычном бетоне заполнитель состоит из песка, гравия и камня

. Бетон имеет большой вес (плотность) и высокую теплопроводность (λ).

Нормальная теплопроводность бетона, которую мы используем при проектировании зданий,

варьируется от 1,2 до 1,7 Вт / (м · К) при плотности бетона в сухом состоянии от 2000 до

2300 кг / м3. В строительных растворах, штукатурках и растворах максимальный размер заполнителя

намного меньше. Плотность несколько ниже, как и проводимость, в диапазоне

от 0,9 до 1,2 в соответствии с финскими строительными нормами. (Министерство окружающей среды

, 2003)

Теплопроводность зависит от плотности раствора, проводимости цементного теста и заполнителя

, а также от влажности раствора.

Чем легче раствор, тем ниже проводимость. Чем суше раствор, тем ниже

теплопроводность. Количество цементного теста увеличивается по мере измельчения заполнителя

. Цементная паста – это часть раствора, которая намокает.

Самыми известными способами снижения теплопроводности бетона являются

увеличение содержания воздуха в цементном тесте или использование различных видов легких заполнителей

. Когда цементное тесто имеет воздушные ячейки, равномерно распределенные в смеси

, мы называем продукт газобетоном, ячеистым, пенобетоном или газобетоном.Это

, произведенный с использованием воздухововлекающих агентов, углеродной золы, алюминиевых отходов или порошков цеолита

для создания воздуха.

Около 70% бетона – это заполнитель, поэтому замена заполнителя – очень эффективный способ понизить плотность. Общие типы легких заполнителей

представляют собой заполнители, которые получают в виде расширяющихся, прокаленных или спекаемых продуктов

, таких как доменный шлак, глина, диатомит, летучая зола, сланец или сланец.

Их также можно получить путем обработки природных материалов, таких как пемза, шлак

или туф (ASTM, 2013). Самый распространенный легкий бетон с низкой теплопроводностью

– это бетон LECA (легкий керамзитовый заполнитель). Плотность легких бетонов и растворов

варьируется от 600 до 1600 кг / м3.

Изоляция подвесного пространства – Служба Фонда Индианы

Что он делает:

ExTremeBloc ™ Изоляция стен для подвальных помещений – превосходный выбор для сухих и энергоэффективных подвесных помещений.

ExTremeBloc ™ сочетает в себе высокоэффективную пропитанную графитом изоляцию со встроенной излучающей теплоизоляционной поверхностью. Это придаст стенам подполья сплошную плоскость из изоляции R-11.

Установка ExTremeBloc ™ на стены вашего подвального помещения также обеспечит ваше пространство для подполья системой пароизоляции.

Водостойкая изоляция из полистирола, из которой состоит ExTremeBloc ™, будет удерживать влагу от стен вашего рабочего пространства и направлять затопленную воду в канализацию и отстойную насосную систему SafeDri ™.

Технические характеристики
  • Обеспечивает пространство для ползания в соответствии с действующим национальным энергетическим кодексом
  • Частицы графита улучшают изоляционные свойства на 24%
  • Излучающий тепловой барьер на видимой стороне
  • Изоляция с закрытыми ячейками не впитывает влагу, как другие варианты
  • Экономичный вариант изоляции для ползания Space Environment

Есть ли у вас влажность в помещении для ползания? ExTremeBloc ™ – отличный способ изолировать ваши стены, а также сэкономить деньги на счетах за электроэнергию! Свяжитесь с нами сегодня, чтобы получить бесплатное предложение по герметизации и изоляции вашего подвесного пространства!

Мы обслуживаем Индианаполис, Блумингтон , и многие близлежащие районы Индианы.

Качество и экономия при теплоизоляции подполья

ExTremeBloc ™ – это изоляция из пенополистирола, которая при создании была пропитана графитом для улучшения ее изоляционных свойств на 24%. В сочетании с его серебряным тепловым барьером на видимой поверхности он обеспечивает уровень изоляции R-11 на стенах вашего пространства для ползания. Эта изоляция может быть адаптирована для специальных проектов или требований местных норм, что делает ее универсальным и эффективным решением.

Если вы заинтересованы в том, чтобы пространство для подзарядки оставалось сухим, чтобы предотвратить появление плесени, гниения и затхлого запаха, этот продукт для вас! ExTremeBloc ™ также создает пароизоляцию на стенах вашего подвесного пространства, которая препятствует проникновению влаги в ваше пространство для обхода, где эта влага может способствовать появлению плесени, гниения и роста плесени.

ExTremeBloc ™ является частью системы ремонта пространства для ползания, в которую входит наш пароизоляционный барьер. У нас также есть несколько продуктов для гидроизоляции подвесных пространств, таких как наша система откачивающих насосов SafeDri ™ для борьбы с наводнениями, наша CrawlDrain ™; единственная дренажная система, созданная специально для ползаний, и наше прочное дренажное покрытие.

Узнайте больше о наших системах восстановления рабочего пространства.

Чего НЕ делать

По мере того, как изоляция из стекловолокна пропитывается влагой в подвесном помещении, на ней образуется плесень и «капает» с потолка.

Слишком часто мы видим вентилируемые подзоны с изоляцией из стекловолокна на потолке. Летом через вентиляционные отверстия в дом поступает влажный воздух, а в нем он охлаждается. По мере того, как этот воздух охлаждается, относительная влажность воздуха повышается, и избыточная влага остается на поверхностях в подвесном пространстве в виде конденсата.

Часть этой влаги попадает на изоляцию из стекловолокна в вашем подвесном пространстве. Влажная или влажная изоляция из стекловолокна не изолирует так же хорошо, как сухая изоляция, и добавленный вес будет тянуть ее с потолка, оставляя беспорядочные бесполезные груды на полу.Влажная изоляция может фактически стать источником пищи для плесени и гнили, которые также будут расти на любом другом органическом материале в вашем подвесном пространстве, включая деревянный каркас.

Кроме того, пока вы утепляете пол, у вас, вероятно, есть инженерные коммуникации в вашем подвесном пространстве, такие как водонагреватель, печь, отопительные каналы и трубы для горячей воды. Если вы позволите холодному зимнему воздуху проникать в ваш дом через вентиляционные отверстия, эти теплогенерирующие системы будут вынуждены работать намного усерднее.

Короче – подлезть дефлекторы и утеплитель стеклопластик просто не получится!

Мы можем запечатать и изолировать ваше пространство для ползания!

В Indiana Foundation Service у нас есть все, что вам нужно, чтобы инкапсулировать ваше пространство для обхода и повысить его энергоэффективность. Наши продукты, на которые распространяется гарантия, не пропускают воду и влагу в ваш дом, делая ваш дом более энергоэффективным, чем когда-либо!

Чтобы получить бесплатное письменное смету на ремонт обходного пространства без каких-либо обязательств, мы поможем вам! Позвоните или напишите нам сегодня, чтобы назначить встречу на месте!

Мы с гордостью обслуживаем Индианаполис, Блумингтон , и многие другие части Индианы.

Сжимаемый наполнитель GeoSpan

– Plasti-Fab USA

Plasti-Fab GeoSpan сжимаемый наполнитель представляет собой пенополистирол (EPS). Он разработан, чтобы действовать как сжимаемая среда. Помогает снизить потенциальные нагрузки на конструкции в случае расширения почвы. Что может произойти после завершения строительства. GeoSpan можно отличить по коричневому цвету землистого тона, который отличается от других материалов EPS, не предназначенных для этого применения.

Сжимаемый наполнитель GeoSpan

Расширение грунта может повлиять на характеристики элементов конструкции, даже если используется свайный фундамент.Величина испытываемого расширения почвы будет зависеть от таких факторов, как потеря влаги в почве во время строительства и новые условия, наложенные на почву из-за строительства (например, изменения напряжения / температуры почвы, вызванные новой структурой, и дополнительные источники влаги из-за ландшафтного дизайна). или другие факторы).

Почвенные отложения, которые содержат значительную долю частиц глинистых минералов, могут иметь значительный потенциал расширения. Исследование почвы позволит определить ожидаемую степень расширения почвы.

Сжимаемый заполняющий материал GeoSpan

рассчитан на то, чтобы выдерживать ожидаемые временные нагрузки конструкции и вес конструкционной плиты до тех пор, пока бетон не затвердеет и не наберет достаточную прочность, чтобы быть самонесущим. Используется под балками из бетона, под некоторыми несущими плитами перекрытий и у фундаментных стен.

Сжимаемый заполняющий материал GeoSpan действует как среда между расширяющимся грунтом и конструкцией, уменьшая нагрузки, передаваемые на конструкцию. В долгосрочной перспективе он предназначен для сжатия в случае набухания почвы без превышения проектной подъемной способности конструкции.Конструкция должна быть защищена от движения расширения грунта и спроектирована так, чтобы выдерживать длительные сжимающие напряжения, передаваемые через сжимаемую среду.

Обычно деформацией из-за первоначального веса свежеуложенного бетона можно пренебречь (см. График зависимости напряжения сжатия от деформации). Если арматура должна поддерживаться непосредственно сжимаемым заполняющим материалом GeoSpan, используемые арматурные опорные стулья должны быть такого типа и в достаточном количестве, чтобы точечные нагрузки не превышали 10 кПа (1.4 фунта на кв. Дюйм).

Продукты GeoSpan

Преимущества:
  1. Как спроектированный продукт, он разработан с учетом конкретных требований для каждого приложения.
  2. При необходимости размеры можно легко отрегулировать на стройплощадке с помощью ножовки с мелкими зубьями для устранения препятствий на стройплощадке.
  3. Присутствие воды не влияет на технические характеристики продукта
  4. Продукт не зависит от выбранной конфигурации (которая может быть заполнена во время засыпки), чтобы снизить нагрузки на конструкцию.
  5. Продукт не поддерживает рост насекомых или паразитов и не содержит озоноразрушающих химикатов (ODC).

Заявка

Критерии проектирования

Сжимаемый заполняющий материал

GeoSpan поставляется предварительно нарезанным до необходимых размеров. Требуемые размеры для ширины до 1220 мм (48 дюймов) и толщины до 610 мм (24 дюймов) предоставляются в соответствии с рабочими спецификациями. Стандартная длина – 2440 мм (96 дюймов).

Требуемая толщина сжимаемого заполняющего материала GeoSpan определяется на основании следующих критериев:

  • Максимальное ожидаемое набухание почвы (E)
  • Собственный вес конструкции, временно поддерживаемой
  • Максимальная прочность на сжатие GeoSpan (U)
  • Чистая стойкость конструкции конструкции к поднятию

Технические характеристики

Участок 3300, Монолитный.

Материалы

Сжимаемый заполняющий материал GeoSpan от Plasti-Fab в размерах, указанных на чертежах, в соответствии с требованиями инженера.

Свойства сжимаемой заливки GeoSpan

Контроль качества Тестирование

Для получения инженерных свойств, необходимых для этого приложения. Физические свойства сжимаемого наполнителя GeoSpan контролируются в пределах жестких допусков во время производства.Разработчики предупреждаются, что сжимаемый заполняющий материал GeoSpan использует другие критерии производства и испытаний, чем стандартные изоляционные плиты EPS.

Пожалуйста, позвоните нам по телефону (844) 446-4339

Тепловое моделирование бетона для фундамента моста Вудро Вильсона 0202 – Отчеты по проекту MCL – Ресурсы – MCTC – Бетон – Материалы и строительные технологии – Тротуары

Отчеты по проекту MCL

Тепловое моделирование бетона фундамента моста Вудро Вильсона 0202

Предыстория : Замена моста Вудро Вильсона представляет собой многомиллиардный проект, который осуществляется Управлением автомобильных дорог штата Мэриленд и Министерством транспорта Вирджинии.Консорциум инженерных и подрядных фирм (TKC) строит структуру. Значительная часть общей стоимости нового моста – это работы, необходимые для фундамента пирса. Фундаменты расположены как на суше, так и в реке Потомак. Забивные сваи обеспечивают несущую способность фундамента. Литые заглушки и опоры свай завершают конструкцию фундамента. Установленные на месте свайные заглушки и пьедесталы отражают размер моста и, таким образом, могут считаться укладками из массивного бетона.

Моделирование сочетания изменяющейся температуры воздуха, температуры речной воды, температуры бетона, графика размещения и бетонной изоляции ранее выполнялось CTL для TKC. Офис отдела FHWA в Мэриленде запросил помощь у мобильной бетонной лаборатории FHWA для проведения независимой проверки с использованием полуадиабатического калориметра, сбора данных и программного обеспечения для моделирования. Полуадиабатический калориметр и программное обеспечение имеют торговое название Quadrel TM , продукт компании Digital Site Systems, Питтсбург, Пенсильвания.Лаборатория FHWA PCCP в исследовательском центре Turner Fairbank Highway приняла участие, поскольку сотрудники контактной лаборатории имеют опыт работы с аппаратным и программным обеспечением Quadrel. В этом отчете конкретно рассматриваются результаты моделирования укладки массивного бетона свайной шапки.

Постановка проблемы : Прогнозируйте эффективность укладки бетонных крышек свай при различных температурах воздуха, речной воды, температуры бетона и времени укладки. Спрогнозируйте максимальную температуру бетона, максимальный перепад температур и проверьте рост прочности бетона.Необходимо моделировать различные сечения и условия. Обратите внимание, что моделирование в Quadrel не позволяет включать охлаждающие трубы в бетонную массу, как это разрешено фирменным программным обеспечением CTL .

Процедура : Материалы с рабочей площадки были доставлены в TFHRC. Офис отдела FHWA в Мэриленде предоставил информацию о конструкции бетонной смеси. Лабораторная смесь была дозирована и перемешана, и полученные данные о пластичном бетоне были записаны. Испытания на прочность на сжатие проводились через 2, 7, 14, 28 и 56 дней.Данные по бетонной смеси приведены в Таблице №1. Расчетная смесь для заглушек вместе с партией Quadrel представлена ​​в таблице

.

Особый интерес были выделены свайные заглушки. В Quadrel можно моделировать три типа условий. Условия такие; симметричное поперечное сечение с обеих сторон с одинаковыми граничными условиями; несимметричное поперечное сечение с каждой гранью с меняющимися граничными условиями; и состояние фундамента, при котором бетон находится в контакте с основным материалом и открытой поверхностью.Геометрия поперечного сечения крышек свай и условия окружающей среды диктовали, что будет наиболее подходящим выбором для моделирования.

33 Новый GBFS
Таблица № 1 Данные по бетонной смеси – Расчет смеси для заглушки свай
Смесь для заглушек в соответствии с проектом WBJS-PC40-S75 Quadrel Mix 20206-1 Скорректированная урожайность
Lehigh Type I / II (Pcy) 159 162
476 486
# 67 Гравий (E.L. Gardner) 1500 1888
Натуральный песок 1400 1064
Соотношение W / C + P 0,40 0,40
Содержание воды (содержание воды) 255
Содержание воздуха в пластике 6,5% 4,5%
Осадка (дюймы) 4-8 6
Воздухововлекающая добавка 9023 / унция 23 / унция Darewt II Не указано 0.45
Редуктор воды типа A / D WRDA-35 (унций / ц) 3 3
Редуктор воды высокого диапазона типа G Daracem-100 Скорость добавления унций / ц 8 8
Относительный выход 1,00 0,978
Теоретический вес устройства (фунт / фут 3 ) (скорректированный выход) 140,3 142,8
футов Вес измеренного устройства 900 фунтов / кв. ) — 143.1
Температура бетона (° F) — 72 ° F
Прочность на сжатие через 2 дня (фунт / кв. Дюйм) 720 7 дней 4380 4490
14 дней — 5700
28 дней 5720 5200
56 дней Данные по прочности на сжатие также можно найти в Таблице №1.Двухдневные тесты потребовались из-за медленной скорости гидратации.

Quadrel Data : На рисунке № 1 представлены графики зависимости температуры от времени и рассчитанные эквивалентные часы созревания из образца смеси Qdrum 20206-1. Скорость тепловыделения (скорость реакции) и совокупное тепловыделение, выраженное в БТЕ / фунт цемента, показано на Рисунке № 2 как функция часов созревания в логарифмической шкале

.

Рисунок № 1 Данные о температуре Qdrum и расчетное время созревания Смесь 20206-1

Рисунок № 2 Адиабатические тепловые сигнатуры – Mix 20206-1

Моделирование укладки бетона с помощью Quadrel : Для укладки бетонных крышек свай используются два строительных метода.Их:

  1. Изолированные формы, контактирующие с окружающим воздухом : (Большинство заглушек) Наружная поверхность формы подвергается воздействию температур окружающего воздуха в процессе укладки и отверждения.
  2. Неизолированные формы, контактирующие с рекой Потомак (Несколько глубоководных свай) Некоторые из наиболее массивных свайных крышек расположены на большой глубине и не имеют коффердамов вокруг свайной крышки. Это означает, что бетонные формы контактируют с водой реки Потомак.Кроме того, эти формы не имеют такого же уровня теплоизоляции, как большинство обсуждаемых выше свайных заглушек.

Моделирование: изолированные формы свайных крышек, контактирующие с окружающим воздухом . Глубина этих заглушек колеблется от минимум 9 футов до максимальной глубины 16 футов. Ширина заглушек колеблется от 40 футов до 53 футов. Все они отлиты на бетонной тремовой плите. Критическим размером потери тепла от размещения будет глубина сваи.Основываясь на приведенной выше информации, лучший выбор от Quadrel для утепленных свайных заглушек – это модель фундамента. Таблица № 2 содержит диапазон условий, смоделированных для изолированных заглушек свай. Предполагается, что температура бетонной плиты треми составляет 60 ° F.

Таблица № 2 – Свайные заглушки – изолированные формы, контактирующие с окружающим воздухом. Детали моделирования
Модель Факторы Диапазон (° F) Комментарии
Модель фундамента Температура воздуха 30-90 Tremie Slab = 60 ° F в качестве фундамента + бетонная изоляция сталь), затем окружающий воздух, пенное одеяло на поверхности укладки
Температура бетона 50-90
Глубина укладки (футы) 9 футов-16 футов

Моделирование глубоких водных форм ( Свайные заглушки) в контакте с рекой Потомак Массивные глубоководные свайные заглушки не изолированы.Потери тепла глубоководными оголовками потенциально возможны по двум направлениям. При соотношении длины к глубине 5,4 (длина 87 футов против глубины 16 футов) можно было бы ожидать, что глубина будет определять распределение температуры при укладке массивного бетона. Однако, когда поверхность неизолированных форм контактирует с водой, имеющей теплопроводность в диапазоне 7,0 БТЕ дюйм / ч фут 2 по сравнению с 0,31 БТЕ дюйм / ч фут 2 [1] для воздуха, это условие также требует расследования.Для исследования случая, который определяется глубиной бетона, наиболее подходящей моделью была модель фундамента. Для исследования влияния воды, окружающей формы, наиболее подходящей моделью было симметричное поперечное сечение.

33 Температура бетона33
Таблица № 3 – Неизолированные формы, контактирующие с рекой Потомак Детали моделирования
Модель Факторы Диапазон (° F) Комментарии
Модель фундамента Температура воздуха 30-90 Tremie Slab = 60 ° F в качестве фундамента
50-90
Модель симметричной стены Температура воды в реке 40-70 Боковые стороны бетонной крышки сваи (фанера + стальные формы) против реки Потомак.
Температура бетона 50-90

Детали моделирования Quadrel:

  1. Моделирование минимум на 1 месяц (672 часа)
  2. Температура окружающего воздуха поддерживалась постоянной на уровне экспериментального плана.
  3. Температура воды в реке также поддерживалась на постоянном уровне во время моделирования.
  4. «Толщина» воды вокруг бетонной поверхности для модели, участвующей в передаче тепла, была принята равной пяти футам.
  5. Скорость течения реки в модель не учитывалась.

Результаты моделирования

Результаты – Заглушки свай – Изолированные формы, контактирующие с окружающим воздухом . Пример выходных данных Quadrel находится на Рисунке №3. Это для среднего диапазона допустимой температуры укладки бетона 70 ° F и температуры окружающего воздуха 60 ° F. Температурные кривые для различной глубины в бетонной массе и двух поверхностях построены

Рисунок № 3 – Заглушки свай – Изолированные формы, контактирующие с окружающим воздухом Модель – Температура воздуха = 60 ° F и температура бетона при укладке = 70 ° Глубина = 16 футов

Комментарии к результатам свайные заглушки – изолированные формы, контактирующие с окружающим воздухом Модель:

  1. Центр бетонной массы все еще имеет повышенную температуру через месяц после укладки для всех температур укладки бетона.
  2. Минимальные температуры бетона будут возникать либо на границе раздела плиты сваи, либо на поверхности сваи, в зависимости от времени после укладки бетона.
  3. Первоначально граница раздела трехэтажных перекрытий представляет собой место минимальной температуры бетона. По мере того, как тепло передается через границу раздела к треми-плите, температура повышается до тех пор, пока минимальная температура бетона не будет найдена на границе раздела бетон – изоляционное покрытие (окружающий воздух) наверху сваи
    4. .
  4. Результаты моделирования показывают, что для того, чтобы высота сваи глубиной 16 футов не превышала разность 35 ° F, начальная температура укладки бетона должна быть ниже 65 ° F (см. Рисунок 4).
  5. Результаты моделирования показывают, что для сваи глубиной 9 футов, не превышающей разницы в 35 ° F, начальная температура укладки бетона должна быть менее 70 ° F (см. Рисунок 4).
  6. Изменения температуры окружающего воздуха не оказали существенного влияния на результаты модели
  7. Только температура укладки бетона (основной эффект) и глубина сваи (незначительный эффект) были значительными.

Максимальный перепад температур : Влияние температуры укладки бетона и максимального перепада температур показано на Рисунке №4.Максимальные перепады температур нанесены на график во всем диапазоне предполагаемых температур укладки бетона и глубины сваи. График показывает, что основным фактором максимальной разницы температур в поперечном сечении сваи является начальная температура укладки бетона, при этом изменение глубины укладки сваи с 16 футов до 9 футов оказывает незначительное влияние.

Рисунок №4 – Максимальный перепад температур бетона для изолированных форм, контактирующих с окружающим воздухом

Пиковая температура бетона Рисунок № 5 представляет собой график максимальных температур бетона для различной толщины изолированных заглушек свай.Температура окружающего воздуха не имеет значения. Температура укладки бетона является основным фактором, влияющим на максимальную температуру бетона.

Рисунок №5 – Максимальная температура бетона для изолированных опалубок, контактирующих с окружающим воздухом

Время пика и максимальной температуры δ : Условия, близкие к адиабатическим, которые существуют в местах размещения оголовков свай, влияют на время, когда возникают пиковые температуры бетона и максимальные перепады температур.Влияние температуры укладки бетона и толщины сваи показано на Рисунке №6. При снижении температуры укладки бетона с 90 ° F до 50 ° F время достижения пиковых температур бетона и максимального перепада температур увеличивается как минимум вдвое.

Рисунок № 6 Время пиковых и максимальных температурных явлений δ для изолированных крышек свай, образующихся при контакте с окружающим воздухом


Результаты – Заглушки для глубоководных свай – неизолированные формы, контактирующие с рекой Потомак Пример результатов моделирования для этой модели приведен на Рисунке № 7.На рисунке №9 показаны результаты моделирования для температуры укладки бетона 70 ° F и температуры воды 70 ° F. Данные на графике зависимости температуры от времени при моделировании были помечены для облегчения идентификации. Моделирование длилось два месяца (1320 часов).

Рисунок № 7 – Заглушки для свай – Неизолированные формы, контактирующие с рекой Потомак – Исследование стальной опалубки – Модель симметричной стены – Температура воды = 70 ° F и температура бетона при укладке = 70 °

Комментарии к результатам Глубоководные свайные насадки – неизолированные формы, контактирующие с рекой Потомак .

  1. Адиабатические условия все еще существуют в центре масс через 2 месяца.
  2. Поверхность бетонной массы в этом случае также является минимальной температурой бетона.
  3. Поверхность бетонной массы приближается к температуре речной воды в течение длительного периода времени.
  4. Максимальный перепад температур возникает намного позже, когда температура поверхности бетона приближается к температуре воды
  5. Пиковая температура бетона зависит только от начальной температуры размещения бетона.
  6. Разница температур для глубоководных неизолированных свайных заглушек больше по сравнению с моделью изолированной формы при контакте с окружающим воздухом.
  7. Температура речной воды является очень важным фактором при определении максимального перепада температур в поперечном сечении глубокой сваи.

Максимальный перепад температур На Рисунке № 8 показан график максимального перепада температур для неизолированных колпаков свай.Как обсуждалось ранее, максимальная разница температур возникает в более позднем возрасте в крышке сваи, поскольку центр поперечного сечения остается в адиабатических условиях, в то время как поверхность формы охлаждается до температуры речной воды. Максимальный перепад температур почти вдвое больше, чем у оголовков свай, подверженных воздействию воздуха, о которых говорилось ранее,

Рисунок № 8 Заглушки для глубоководных свай – максимальный перепад температур (δT) для неизолированных форм, контактирующих с речной водой Потомак

Результаты – Модель глубоководной сваи с изоляцией в контакте с окружающим воздухом : Вдали от границы раздела речной воды и неизолированной формы глубоководной сваи наиболее подходящей моделью является модель с изолированной формой на фиксированной глубине 16 футов.Тепло, образующееся при гидратации, будет уходить либо через бетонную плиту, либо через поверхностную изоляцию. Результаты обсуждались ранее.

Наложение двух моделей – заглушки для глубоководных свай Основным различием между двумя моделями является возможное снижение температуры в центре бетонной массы с течением времени для модели изолированного фундамента, находящейся в контакте с окружающим воздухом. Фактическая максимальная разница температур для установки глубоководной сваи находится где-то между двумя модельными значениями.То есть максимальный перепад температур не такой серьезный, как у модели неизолированной стены, контактирующей с рекой Потомак, или такой умеренный, как у изолированной формы, контактирующей с окружающим воздухом. Это связано с тем, что температура в центре бетонной массы контролируется теплопотери к верху и низу (из-за того, что высота является наименьшим размером), в то время как температура у краев контролируется теплопотери в реку (из-за большей теплопроводность воды). Измеряя температуру через дискретные интервалы, можно определить расчетный перепад температур путем наложения.Сравнивается минимальная температура двух моделей и выбирается наименьшее значение. Затем определяется разность во временном интервале t путем вычитания максимальной температуры модели изолированной формы – минимальной температуры. Результаты представлены на рисунках 9, 10 и 11.

Рисунок № 9 – Расчетный максимальный перепад температур – Укладка бетона 50 ° F – Заглушка для глубоководной сваи

Рисунок № 10 – Расчетный максимальный перепад температур – Укладка бетона 70 ° F – Заглушка для глубоководной сваи

Рисунок № 11 – Расчетный максимальный перепад температур – Укладка бетона 90 ° F – Заглушка для глубоководной сваи

Изучение рисунков с 9 по 11 показывает, что перепады температур превышают предел 35 ° F для большинства сценариев.Фактически, перепады температур превышают 35 ° F в течение длительных периодов времени. Опять же, чем ниже начальная температура укладки бетона, тем меньше перепад температур при установке глубоководной сваи. Когда температура укладки бетона понижается до 50 ° F и подвергается воздействию теплой речной воды с температурой 70 ° F, разница составляет не более 30 ° F. Лучше всего это проиллюстрировано на Рисунке №12. Самый эффективный способ уменьшить перепад температур бетона – это установить заглушки глубоководных свай, когда температура в реке повышается, при условии, что температура укладки бетона может быть снижена до диапазона 60 ° F.Достижение температуры укладки 60 ° F должно быть возможным при сочетании методов охлаждения бетонных материалов и процесса перемешивания.

Рисунок №12 – Разница температур при укладке бетонных крышек глубоководных свай при – речной воде 70 ° F


Выводы : На основании полученных, смешанных и испытанных материалов можно сделать следующие выводы о размещении и моделировании бетонных крышек свай с помощью Quadrel:

Общие :

  1. Геометрия крышек свай создает близкие, если не реальные, адиабатические условия в центре бетонной массы.
  2. Удаление изоляционных покрытий или изоляционных форм для «ускорения» охлаждения бетонной массы вызовет только увеличение температурного градиента от центра бетона к открытой поверхности. Риск превышения прочности бетона на растяжение из-за увеличения напряжения, вызванного тепловым градиентом бетонной массы, значительно перевешивает выгоду от снижения тепла, поскольку тепло не отводится непосредственно из центра размещения заглушки сваи

Изолированные колпаки для свай, подверженные воздействию окружающего воздуха

  1. Температура окружающего воздуха в смоделированном диапазоне не оказала существенного влияния на результаты укладки бетонных крышек свай.
  2. На характеристики пиковой температуры бетона, максимального температурного градиента, времени максимальной температуры поперечного сечения и времени максимального температурного градиента в массе бетона сильно влияет температура бетона во время укладки. Например, снижение температуры укладки бетона с 90 ° F до 70 ° F снизит пиковую температуру бетона в центре массы с 160 ° F до 140 ° F для свайной насадки глубиной 16 футов. Кроме того, регулирование температуры укладки бетона обеспечит пассивное средство управления общей производительностью и качеством бетона, которое не зависит от активных систем охлаждения.
  3. На основании этого анализа и связанных с ним допущений о постоянной температуре укладки бетона и начальной температуре бетонной плиты 60 ° F, температура укладки бетона не должна превышать 65 ° F, чтобы гарантировать, что максимальная разность температур на месте не превышает 35 ° F. Следует отметить, что температура бетона, покидающего бетонный завод перед транспортировкой на барже, должна быть на несколько градусов ниже 65 ° F, чтобы учесть повышение температуры бетона во время транспортировки перед укладкой.
  4. Достижение температуры укладки бетона ниже 65 ° F при нынешней конструкции смеси для заглушек свай может быть достигнуто многими методами. К ним относятся следующие:
    1. Снижение температуры компонентов бетона за счет:
    2. Полив совокупных источников
    3. Затенение совокупных источников
    4. Охлаждающая вода
    5. Использование льда вместо порции воды для смешивания
    6. Использование жидкого азота для охлаждения бетона во время перемешивания
  5. Более экономичный подход к минимизации разницы температур бетона может быть достигнут с использованием системного подхода.Снижение общего тепловыделения смеси позволит обеспечить более высокие температуры укладки бетона при сохранении заявленного максимального перепада температур 35 ° F через бетонную массу. Бетон будет менее чувствителен к контролю температуры составляющих материалов и температуры окружающего воздуха во время транспортировки. Снижение общего тепловыделения смеси может быть достигнуто за счет:
    1. Общее снижение общего содержания цемента в смеси для уменьшения общего тепловыделения
    2. Конструкция бетонной смеси с более низким уровнем тепловыделения на фунт вяжущего материала (т.е. использование летучей золы и т. д.).

Неизолированные заглушки для глубоководных свай, подверженные воздействию речной воды

  1. Температура воды в реке не повлияла на максимальную температуру бетона в крышке сваи
  2. Температура окружающего воздуха не повлияла на пиковую температуру бетона в шапке сваи.
  3. На пиковую температуру бетона в крышке сваи влияет только начальная температура укладки бетона
  4. Температура речной воды имеет очень значительное влияние на разность пиковых температур в секции свайной шапки.
  5. Установка глубокой свайной шапки должна производиться при повышенной температуре воды в реке. Температурные градиенты уменьшаются при повышении температуры воды. Если начальная температура укладки бетона понижается до 20 градусов ниже температуры речной воды, риск термического растрескивания сводится к минимуму, а пассивная система (укладка охлажденного бетона) достаточна для предотвращения превышения разницы температур 35 ° F.
  6. При температуре речной воды ниже 55 ° F следует проявлять особую осторожность, чтобы не допустить чрезмерных перепадов температур.При более низких температурах воды потребуется активная система охлаждения, чтобы предотвратить термическое растрескивание. Активные системы сначала следует запускать в центре бетонной массы и внимательно следить за ними.
  7. Настоятельно рекомендуется использовать дополнительные термопары, чтобы получить более полное представление о температурных градиентах в глубоководных заглушках свай из-за различий в способах теплопередачи по поперечному сечению.

Добровски, Джозеф А., [1] «Справочник по бетонному строительству – 4 th Edition», стр. 20.3-20.4, McGraw-Hill Book Company, Нью-Йорк, 1998

Как Goodmanson Construction изолирует бетон

Как будто я побил рекорд: изолируйте бетон. Нет-нет, не кладите просто гигантское одеяло поверх парковки. Прекрати это. Не делайте индивидуальное одеяло для тротуара. Это не поможет, и, вероятно, к концу сезона он станет полностью покрытым плесенью и грязью.

Давайте подумаем об этом на секунду.

У вас есть парковка, подъезд или тротуар, который только что разрушается.Она вздымается и раскалывается так много раз, что вы говорите, что пора ее заменить. Мы можем вам помочь, но сделаем лучше. Мы поможем предотвратить повторение этого снова.

Нет никакого хорошего способа остановить морозное пучение, когда оно уже произошло.

Извините, мне жаль, что у меня не было более хороших новостей по этому поводу, но единственное, что вы можете сделать, это положить немного лучистого отопления от водяного нагревателя сверху (по сути, это просто горячая вода, перекачиваемая через виниловый шланг, который мы кладем поверх земли и бегите, пока земля не нагреется) и надеюсь, что он сможет растопить ледяную линзу, причину морозного пучения.

Теперь, если вы не собираетесь использовать этот водяной обогрев все время, что невозможно, вы снова увидите форму ледяной линзы, и снова появится вздутие.

Это неприятно. Я знаю. Но так быть не должно.

Если вы хотите смягчить эти проблемы, и если вам все равно нужно переделывать подъездную дорожку или тротуар, вам нужен подрядчик, такой как Goodmanson Construction, потому что то, что мы можем вам предложить, является лучшим способом: качественная бетонная конструкция с изоляцией конкретный.

Вот как победить зиму!

Изолированная конструкция – не такая уж сложная концепция. Люди изолируют всевозможные вещи. Они изолируют свои трубы с горячей водой. Утепляют чердаки и стены. Они утепляют свои окна. Эй, а когда вы кладете банку пива в один из этих пенистых пивных кружек? Это тоже изоляция! Но, возможно, вы даже не слышали о изолированном бетоне. Принцип тот же. Вы используете материал для сохранения температуры. Вы сохраняете температуру, сохраняя то, что они называют «тепловой массой».”

Теперь некоторые люди используют это для повышения энергоэффективности в своих домах и на работе. Мы поговорим о строительстве ICF через секунду, но есть еще больше применений для этих строительных материалов, помимо строительства стен, но мы просто хотим сначала рассмотреть некоторые основные моменты изоляции.

В бетонном строительстве мы используем изоляционный материал, называемый изоляцией из полистирола.

Пенополистирол – это изоляционный материал, который может быть изготовлен двумя различными способами.Один из них обычно используется для фундаментов ICF (изолированная бетонная форма). Вы можете использовать ICF для стен ICF в фундаменте, а не просто бетонных стен с прямой заливкой. Другой вид пенополистирола можно сделать листами и разрезать по размеру. И именно эти листы мы кладем под бетонные проезды, парковки и полы в гаражах, чтобы они не поддались морозному пучению.

Как работает изоляция, когда она находится в земле? Какую тепловую массу он сохраняет? Что ж, он сохраняет температуру земли под собой.И вот тут-то и появляется «мороз». Что такое на самом деле мороз? Мороз – это не просто мерцающая пленка, которую вы можете видеть на своих растениях и лобовом стекле каждое утро. Это еще и невидимая влага, которая замерзла в земле.

Мы сделали блог о морозном пучении, но просто повторюсь: в определенный момент мерзлая земля блокирует испарение воды из почвы. Затем эта вода замерзает и образует ледяную линзу. Эта растущая ледяная линза – это то, что заставляет землю вздыбиться, и поэтому бетон над ней изгибается и ломается.Установка утеплителя из полистирола создает барьер между замерзающим воздухом и землей. Предотвращение проникновения холода в землю под землей (и сохранение собственной тепловой массы земли) предотвращает образование морозного пучения. Больше никаких изгибов и разрывов!

Мы также армируем наш бетон арматурой. Зачем это делать? Потому что, когда бетон находится под давлением, вам нужна сила, чтобы противостоять этому давлению. В противном случае у вас будет больше шансов получить раскол и трещины, и через несколько лет у вас будет просто куча гальки на том месте, где у вас когда-то был красивый тротуар, или у вас будут части вашей парковки, которые вздыбились. и треснул и затонул сезон за сезоном.Мы достаточно раз видели дешевое строительство, чтобы понять, как оно выглядит.

Goodmanson Construction устанавливает утепленный бетонный тротуар

Если вы строите в Миннесоте, вам нужно подумать об утеплении бетона

Мы живем в Миннесоте. Мы живем в месте, где перепады температур могут колебаться от 100 градусов выше до 50 градусов ниже. Это наша реальность. Если в вашем наружном бетоне нет изоляции, вы не сможете предотвратить то, что будут делать эти качели.

Если вы говорите о коммерческом проекте бетонного строительства, например, о парковке, пандусе, подъезде, соответствующем требованиям ADA, или о промышленной фундаментной стене, вам следует подумать о найме только подрядчика по бетону, который предлагает изоляцию из жесткого пенопласта или ICF. Это просто критично. Вы тратите много денег на эти проекты и хотите, чтобы они продолжались. Goodmanson Construction – одна из немногих компаний в штате Миннесота, располагающая обучением, материалами и техникой, позволяющими выполнить работу и выполнить ее так, как нужно.

Но именно поэтому здесь Goodmanson Construction, верно? Если вы хотите убедиться, что ваша автостоянка, тротуар или пандус, соответствующие требованиям ADA, или любой объект наружного строительства выдержат испытание временем и зимой, позвоните нам или отправьте нам запрос на смету.

Мы с нетерпением ждем вашего ответа.

Building on Permafrost – Alaska Business Magazine

«Существует множество подходов к проектированию и строительству в местах вечной мерзлоты», – говорит Майкл Хенрикс, главный архитектор архитекторов Аляски.«В зависимости от функциональных, календарных и бюджетных требований для проекта можно использовать комбинацию подходов, почти все из которых пассивны в своих методах удержания тепла от земли».

Пассивные подходы не полагаются на электричество; они работают либо за счет подъема конструкции над землей, либо за счет использования холодильных систем, в которых используются жидкости, физические свойства которых меняются от жидкости к газу при температурах выше и ниже 32 градусов, объясняет Хенрикс.Когда газ поднимается, он выделяет тепло над землей. При этом газ конденсируется в жидкость, которая падает обратно на дно системы, где снова может собирать тепло, расширяться и подниматься, выделяя тепло над поверхностью.

Двумя основными формами пассивных систем охлаждения являются термобатареи (сифонирующие стойки) и термосифоны.

«Термосифоны – это длинные герметичные трубки, которые устанавливаются в землю под конструкцией, а верхняя часть подвергается воздействию холодного зимнего воздуха», – объясняет Грунау.«Вещество с изменяющейся фазой внутри трубы отводит тепло от земли и выпускает его в холодный зимний воздух. Эта система не имеет движущихся частей и не требует энергии для работы ».

Использование в проекте термобатарей или термосифонов является результатом многих факторов, в том числе функциональных требований здания.

Если лестницы или пандусы будут препятствовать функционированию здания, проектировщики вынуждены отказаться от использования термобатарей, используя вместо них термосифоны. Термосифоны также предпочтительны для зданий с большой нагрузкой на пол, поскольку система перекрытия на уровне земли обычно более экономична, чем пол со структурной опорой.

«В условиях вечной мерзлоты плита на грунте с системой не подверженного замораживанию гравия, изоляции и термозондов (наше торговое название ненесущих термосифонов) обычно более экономична, чем конструкционный пол с свайной опорой», – говорит Ярмак. . «Также здесь немного удобнее въезжать по сравнению с конструкциями, опирающимися на сваи. Если не будет доступного гравия, не подверженного заморозкам, то экономические показатели могут измениться ».

Однако, если цель состоит в том, чтобы оказать наименьшее воздействие на ландшафт, оставив его в его естественном состоянии, сваи или термобатареи – лучший вариант, объясняет Хенрикс.

«Не хотелось бы закапывать ландшафт, окружающий сооружение, гравием, если это движущая сила дизайна», – говорит Хенрикс. «В проектах, связанных с жильем, часто может потребоваться такой подход, или в домах для экотуризма и т.п.».

Сваи и термобатареи остаются самым популярным средством предотвращения оттаивания. Простые свайные конструкции обеспечивают определенный уровень защиты от вечной мерзлоты, поскольку они создают разделение между источником тепла и мерзлым грунтом, обеспечивая эффект затенения на земле под зданием и помогая блокировать изолирующий грунт снег от накопления на земле под ним. из-за чего он подвергается воздействию экстремально низких зимних температур.

«Эрв Лонг, работающий в Инженерном корпусе армии США, разработал термобатарею в 1960-х годах», – говорит Хенрикс. Термобатарея представляет собой свайную систему с пассивным охлаждением, которая сочетает в себе подход свайного фундамента с технологией пассивного охлаждения, позволяя процессу теплопередачи отбирать тепло из земли, окружающей сваю.

«В настоящее время используется более 900 установок, использующих этот и аналогичные технологические подходы, и намного больше, как мы говорим, при проектировании», – говорит Хенрикс.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
