Как сделать люк на чердак с лестницей своими руками

У владельцев частных домов кроме уютного обустройства комнат еще и стоит задача обустроить комфортное пользование чердачным помещением. Ведь без этой территории никак не обойтись. Там можно хранить большое количество разных вещей: сезонную одежду и обувь, консервированные заготовки на зиму, тару, инструменты и все, для чего не хватает места в доме. И когда наконец доходит очередь до чердака, перед нами возникает проблема не так самого обустройства данной территории, как комфортного доступа к нему: как оборудовать люк для входа, лестницу и в каком месте и т.д.

Оглавление:

1. Люк на чердак с лестницей своими руками
2. Утепленный люк с лестницей на чердак своими руками
3. Противопожарные люки для входа на чердак своими руками
4. Складной люк на чердак своими руками
5. Изготовление раздвижной или выдвижной лестницы своими руками
6. Лестница на тетивах своими руками
7. Трехсекционная лестница своими руками

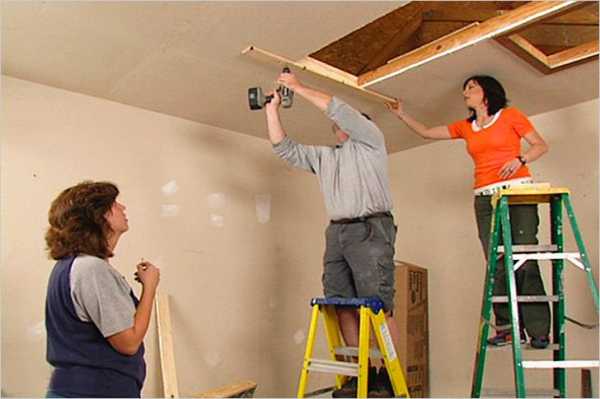

Люк на чердак с лестницей своими руками

Существует простой способ – приобретение готового изделия. Подобрать его нетрудно, но для начала нужно определиться, будет это раскладное  или стационарное. При выборе второго варианта должно учитываться месторасположение такое, чтобы оно не предоставляло неудобств и не нарушался потолочный каркас. Существует два вида конструкции люка: металлическая и из дерева. Первый вариант достаточно тяжелый и требует утепления, кроме того должна быть прочная основа крепления. Второй вариант – деревянный, который имеет больше преимуществ. Во-первых, он меньше весит, выглядит привлекательней и прост в установке. Чердачный люк может открываться несколькими способами: раздвигаться, откидываться вверх, опускаться вниз. Это уже на ваш выбор. Для открытия откидного люка надо приложить усилия, а нижние открывание требует установки раздвижной лестницы. Из всех вариантов удобен раздвижной вариант, но для самостоятельного изготовления он проблематичен.

Для сооружения любой деревянной конструкции всегда производятся доскональные измерения.

Чтобы пользование люком было безопасным, должна быть правильно и прочно посажена коробка. К люку это условие также обязательно. Чтобы проходить через чердачный вход или проносить разные предметы без нанесения себе вреда, существуют некоторые правила: крышка из рамы и бруска должна иметь сечение 20х40 мм и обивку тонкой рейкой из дерева или досками. Из досок указанного сечения делается каркас с ровными углами. Размеры по стандарту – 60х120, но можно их менять. Далее в потолке прорезается проем размером на 50-60 мм больше для обшивки рамкой.

Прочность крышки обеспечивает распорка, установленная по диагонали. Крепится она самонарезами или уголками. Во избежание утечки теплого воздуха из дома необходима теплоизоляция входа на чердак. Утеплителем может быть пенопласт или минеральная вата, но под них на дно крышки кладется пароизоляция.  Далее можно заняться креплением ручек и защелок. Для хорошего приставания крышки следует прикрепить уплотняющую резинку по всей длине, а из внутренней стороны для красивого вида можно обшить раму наличником. И на конец – устанавливается лестница покупная или же смонтированная своими руками.

Чердачный лаз состоит из 2 элементов – двери и коробки, которая является основой несущей конструкцией для крепежа двери и люка. Изготавливается и прочного деревянного сырья. Самым прочным считается брус, поскольку имеет четкие геометрические формы. Коробка состоит из 4 частей. В верхней части в 1/4 ширины вырезается место для посадки люка, также можно вместо вырезания для опоры люка набить доски – это уже на ваше усмотрение. Соединять секции коробки нужно брусками по системе шип-паз под наклоном в 90 градусов. Стыковочные места крепятся гвоздями, самонарезами или столярным клеем. Такие деревянные конструкции следует пропитать противопожарными средствами.

Критерии соответствия люка:

1. Безупречное функционирование всей конструкции.

2. Прочность.

3. Присутствие фурнитуры для удобства использования.

4. Беспроблемный монтаж.

5. Устойчивый упор без скольжения.

6. Приемлемый уклон для надежного подъема и спуска.

Виды лестниц люка для входа на чердак:

• выдвижная – имеет функцию складывания гармошкой;
• приставная – обычная конструкция из ступенек на стойках;
• телескопическая – возможность деталей заходить друг в друга при складывании;
• раскладная – книжное складывание при помощи секций на шарнирах.

Утепленный люк с лестницей на чердак своими руками

Порядок действий для изготовления утепленного люка:

1. Сооружается каркас прямоугольного вида размерами, которые меньше от проема на 45-55 мм со всех сторон для обшивки рамкой.

2. Рамка зашивается куском фанеры, деревянной решеткой или ДВП.

3. Пленка пароизоляции укладывается на основание, а сверху пенопласт или минеральная вата. Весь этот материал для утепления клеится или фиксируется планками. Обратная сторона оббивается ОСП, ДВП или фанерой.

4. Петли прикручиваются самонарезами на собранный люк.

5. По всей длине рамы вставляется уплотняющая резина, а проем зашивают наличниками.

Противопожарные люки для входа на чердак своими руками

Первыми попадают в группу риска по пожарной безопасности частные дома, поскольку большинство строительного материала – древесина. Именно поэтому противопожарный люк на чердак – предоставляет возможность спастись в случае возгорания, если нет других вариантов выбраться. Его преимущество перед древесиной в том, что у него металлическая рама, уплотненная не горящим материалом, а дверца из стали. При этом стоит учитывать несовместимость дерева и металла. Потребуется проделать подготовительные работы, которые оградят древесину от влияний стали. Начинается все с выбора конструкции. Помогут это сделать компании, которые занимаются товарами для противопожарной безопасности.

Из предложенных товаров следует обращать внимание на те, которые соответствуют техническому регламенту: огневая устойчивость должна быть от 35 до 65 минут, толщина стали – 0,9 – 3 мм, коробка – оснащена противопожарным  термореактивным уплотнителем, который при нагреве имеет свойство расширятся и не допускает проникновения дыма и огня. Кроме этого, не пропускает сквозняки. Внутри должны находится огнеупорные плиты, минеральные ваты.

Последние требуют проверки на слеживание и при необходимости – производится замена. Вся фурнитура должна иметь устойчивость к нагреванию, чтобы в случае надобности ею воспользоваться. Существуют системы с широким поручнем и с автоматикой для закрывания и открывания. Противопожарный люк может иметь индивидуальные параметры. Прокладочный материал между коробкой из металла и деревом подбирается отдельно.

Далее, как и всегда все начинается с разметки контуров с оставлением припусков 5-6 см, которые будут компенсацией при усадке дома. Для разметки воспользуйтесь гвоздями – вбейте 4 штуки, чтобы острый конец вышел с обратной стороны.

Разметка контуров с обеих сторон сразу – приведет к кривизне. После вырезания проем по периметру обрабатывают защитными средствами, пазы противоположной стороны уплотняют жгутом, но сначала дерево накрывается пароизоляцией.

Перед конструированием коробки противопожарный люк разбирается на отдельные секции. Брус, толщиной 55 мм устанавливают в выбранный паз. Зазоры можно заделать монтажной пеной. Далее крепятся сначала длинные секции коробки, а затем-короткие.

Для нормальной усадки коробка сильно не прикручивается. Сначало, закрепив на дверце ручку и другие комплектующие прикручивают саму дверку и тогда производят установку петель. После этого можно обрезать лишние выступы. В обязательном порядке данную конструкцию нужно много раз испытать открывая и закрывая и смазать узлы. Подойдет силиконовая смазка, которая не даст проникнуть образовавшемуся конденсату. И в конце уже – прикрепить лестницу.

Складной люк на чердак своими руками

Преимущества складной конструкции:

• экономия пространства, остается свободное место для других целей;
• компактность и легкость эксплуатации.

Критерии качества складной лестницы:

• хорошая прочность материала, а также соединяющих узлов и креплений;
• вес лестницы должен быть относительно легким, чтобы не допустить нагрузки чердачного перекрытия;
• простая в использовании, чтобы каждый член семьи мог с легкостью ее раскладывать и складывать;
• все приспособления должны иметь легкую функциональность.

Почему складное устройство для входа на чердак стоит изготовить самостоятельно? В силу того, что готовые складные люки рассчитаны на менее интенсивное использование, они имеют ограниченный ресурс эксплуатации. Кроме того лестницы в своем большинстве крутые и подъем или спуск по ним становиться небезопасным, а тем более с предметами в руках. При самостоятельном изготовлении производятся собственные расчеты построения лестницы, учитывается уклон, удобный именно вам.

Изготовление раздвижной или выдвижной лестницы своими руками

Вариант первый

В чердачном перекрытии на доске, лежащей поперек и формирующей короб, фланцем фиксируется верхняя секция устройства. Каждая секция при сложении задвигается в выше расположенную часть и укладывается в горизонтальном положении на пол. Для  скрытия всей лестницы, люк закрепляется в короткой и самой верхней секции. Отдельное закрытие люка также возможно, то-есть с начала на чердак заходит лестница, а за ней закрывается и люк. Если чердачное помещение используется не часто – этот вариант более удобен.

Вариант второй

Конструкция собирается из 2 секций, она длинная и при раскладывании упирается в пол и короткая – закрепленная на крышке люка. Такое сооружение предусматривает опускание лестницы вместе с открытием люка.

Рекомендации по изготовлению:

• параллельное к полу расположение ступенек;
• в целях безопасного использования расстояние между ними должно быть не большое;
• стандартный размер ступеней – 6,5 см, рассчитан на взрослого человека;
• оптимальный размер ширины лестничного проема – 90 см.;
• дерево для изготовления лестницы должно быть сухим, но не слишком и желательно не обработанным. Покрывать лаком лучше самостоятельно;
• если материал металлический, то стоит учитывать то, что некоторые элементы подвергаются коррозии по причине отличия от элементов крепления в деревянной лестнице;
• деревянные конструкции используются при допустимой нагрузке не больше 150 кг, металлические до 255 кг;
• опускаемая лестница не выдержит нагрузки, если не будет иметь упора в пол;
• в сложенном виде следует зафиксировать лестницу скобами;
• при покупке крепежных элементов важно качество материала.

Перед изготовлением лестницы нужно рассчитать размеры устройства и место установки. Следующим этапом будет замер потолка и его высота. Также измеряются перила, ступеньки, расстояние от потолка до пола и угол наклона лестницы.

Формула суммарной длины конструкции:

высота+угол=суммарная длина

Итак, верхняя секция должна иметь длину больше нижней. Два коротких бруска нужно прикрепить над отверстием.

Ширина брусков и лестницы должна совпадать. Для устойчивости  все устройство закрепляется брусками по диагональной прямой. Короткая секция прикрепляется петлями к верхней. Проследите за тем, чтобы лестница складывалась в нужную сторону. Зафиксируйте ее  на стене с помощью крючка. Сложите нижнюю часть и приставьте к стене, затем крепите крючок. Петля же цепляется выше места распиливания. Чтобы ступеньки не были скользкими – прикрепите резиновые полоски.

Нормативные параметры для складывающейся лестницы

Параметры	от	до
Ширина лестничного марша	701	106
Длина лестницы	–	2,9 м
Количество ступенек	–	13 шт.
Расстояние между ступенями	1,9	2,3 см
Толщина ступенек	–	22 см
Неопасный угол наклона	66 градусов	–
Минимальный вес нагрузки	–	95 кг

Лестница на тетивах своими руками

1. На 3 секции делится вся длина лестницы.

2. Первая секция и люк должны быть одинаковыми, вторая – немного меньше первой.

3. Производится замер углов.

4. Данные по замеру используйте для отметок ступеней на досках.

5. Между секциями делаются отверстия для шарнира.

6. Грани шлифуются.

7. В местах, установки шарниров распиливаются доски.

8. Древесные ступени отшлифовывают наждаком.

9. Ступени крепятся самонарезами или клеем, а выемки для них делаются в тетивах.

10. Секции соединяют специальными для этого металлическими петлями.

11. Уже собранная конструкция монтируется в проем.

12. После проверки на правильное функционирование конструкция разбирается и покрывается лаком, а собирается обратно после высыхания.

Трехсекционная лестница своими руками

• любая лестница металлическая или деревянная;
• балки 2 штуки;
• самонарезы с косорезами;
• пила по дереву и дрель;
• ролики;
• шарниры, молоток;
• перфоратор и рулетка.

Порядок изготовления:

• Длина должна иметь запас 35 см с расчетом наклона.
• Распиливается на 3 части.
• Если лестница изготовлена из металла, то опасные срезы сглаживаются расплавленной резиной.
• Все три секции устанавливаются на балках, длина двух  должна превышать одну часть лестницы на 20 см для прикрепления шарнира.
• Секции соединяются таким способом, чтобы открывание происходило гармошкой – первая крепится со второй, а затем вторая с третьей через низ.
• Теперь надо определиться какая из сторон будет вверху, а какая внизу.
• На нижнюю часть крепится противоударный валик из резины.
• Для медленного опускания лестницы используйте пружинные шарниры.
• Следующим шагом будет крепление дверцы таким способом, чтобы была возможность лестницу в сложенном виде поместить под крышку.
• Крышка изготавливается из куска фанеры, в котором вырезается соответствующего размера прямоугольное отверстие и петлями крепится на потолке.
• Для удобного раскладывания лестничной конструкции присоединяется веревка или рычаг.

Люк на чердак – приспособление нужное и полезное, особенно если чердачным помещением пользуются часто. Поэтому оборудовать его стоит современно и главное безопасно.

strport.ru

как сделать, виды, чертежи, фото

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

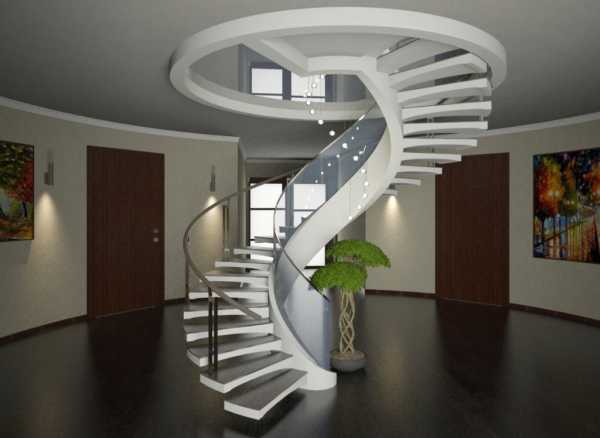

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

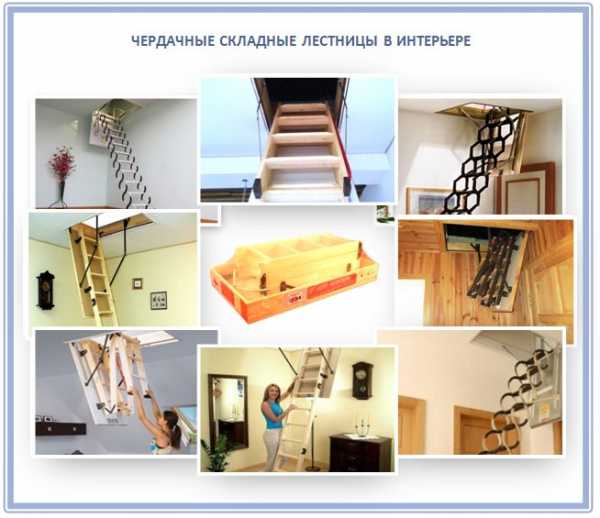

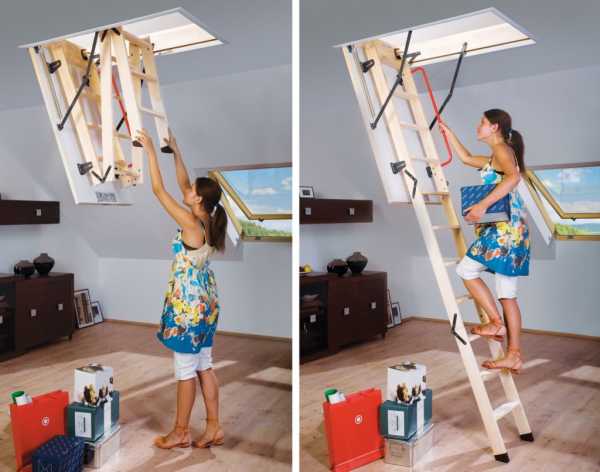

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

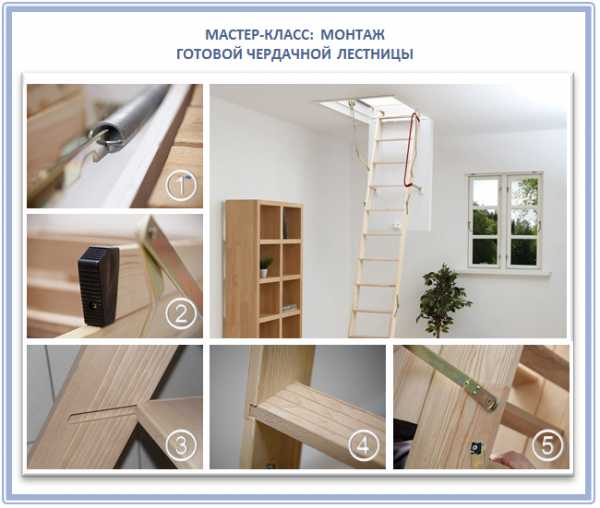

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

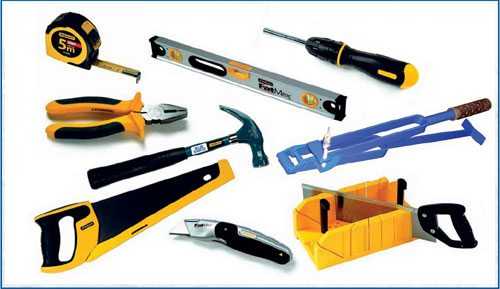

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

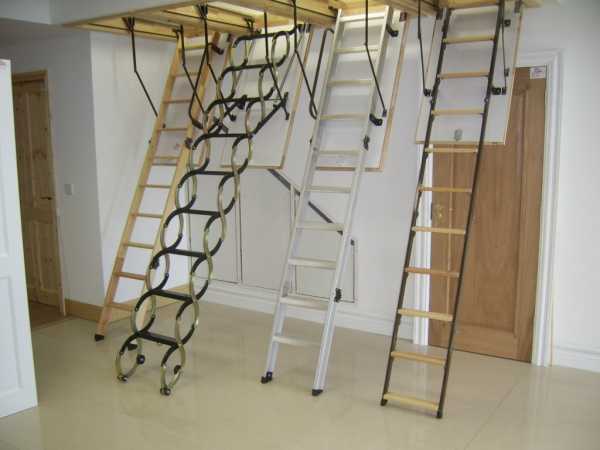

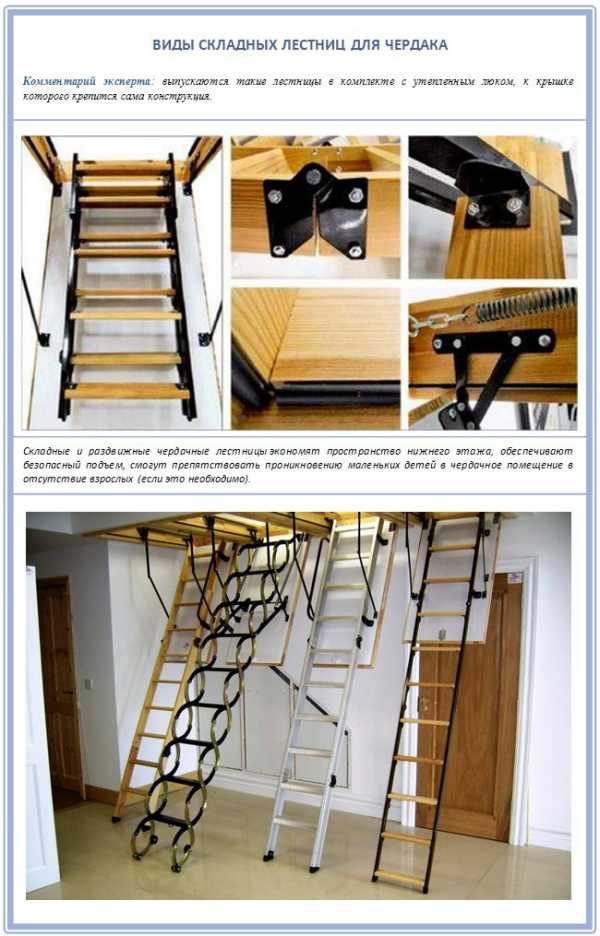

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

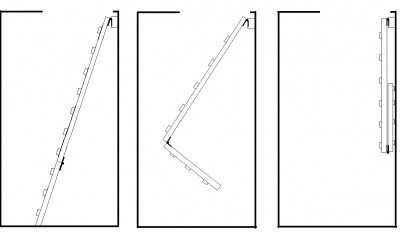

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

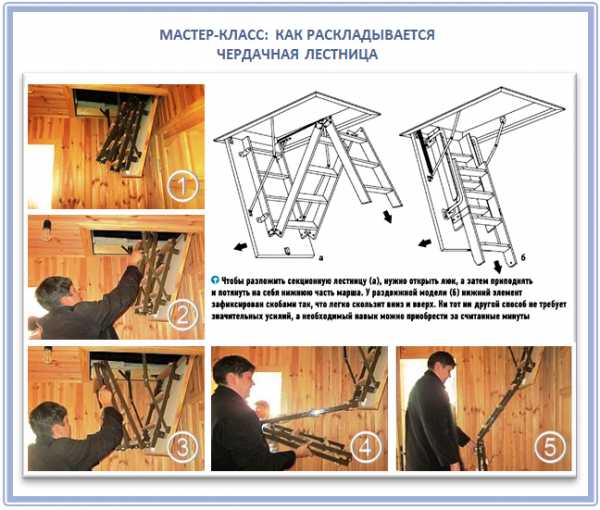

Конструкция #2 – раскладные с пружинным механизмом

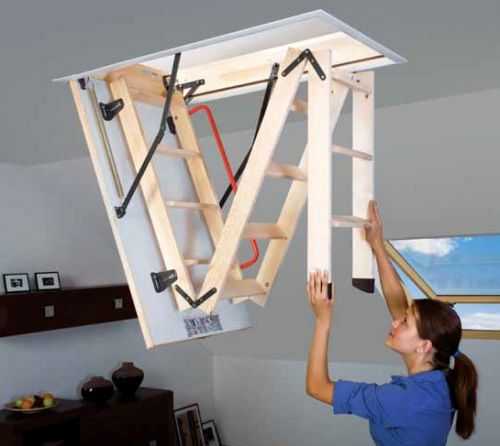

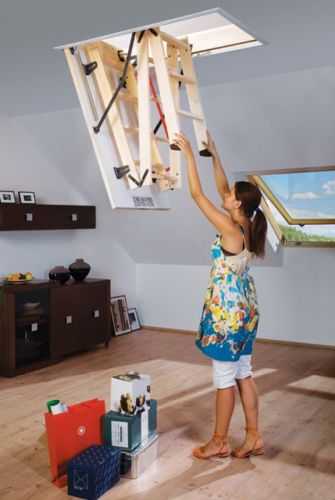

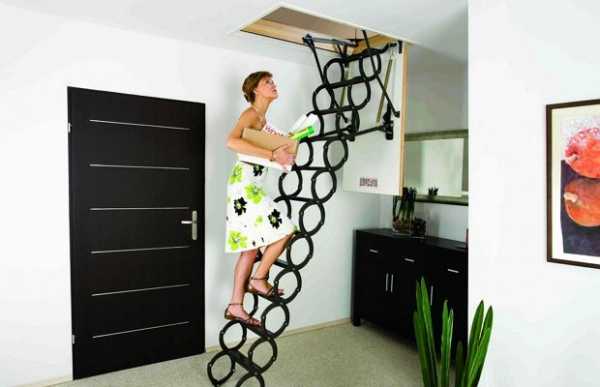

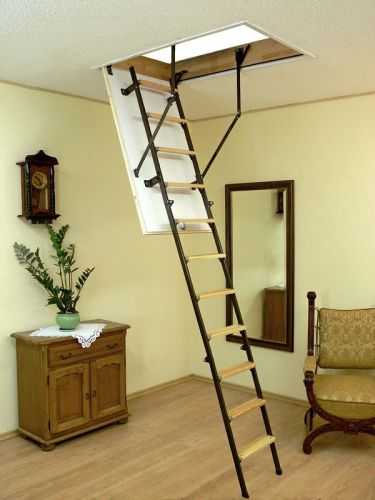

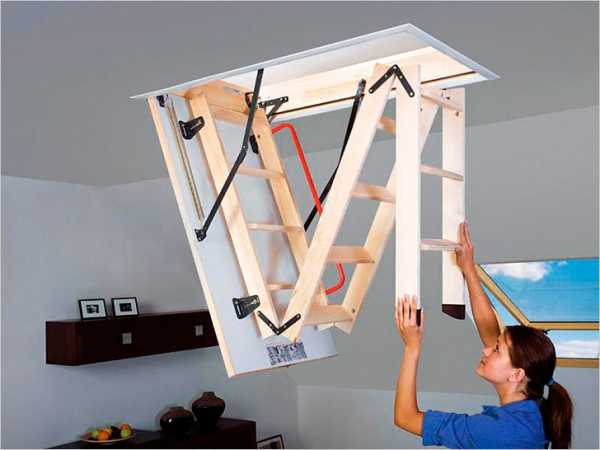

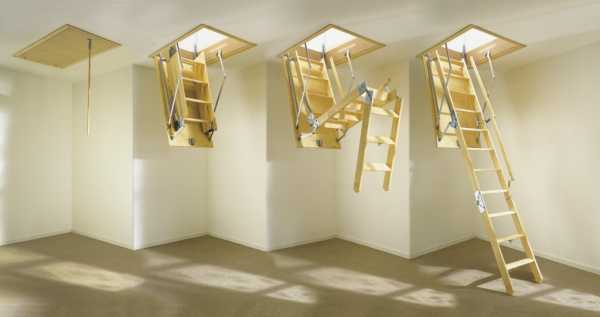

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

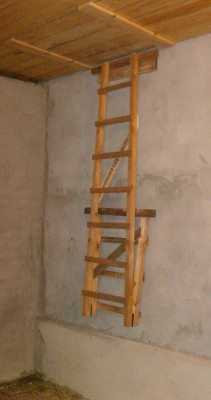

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

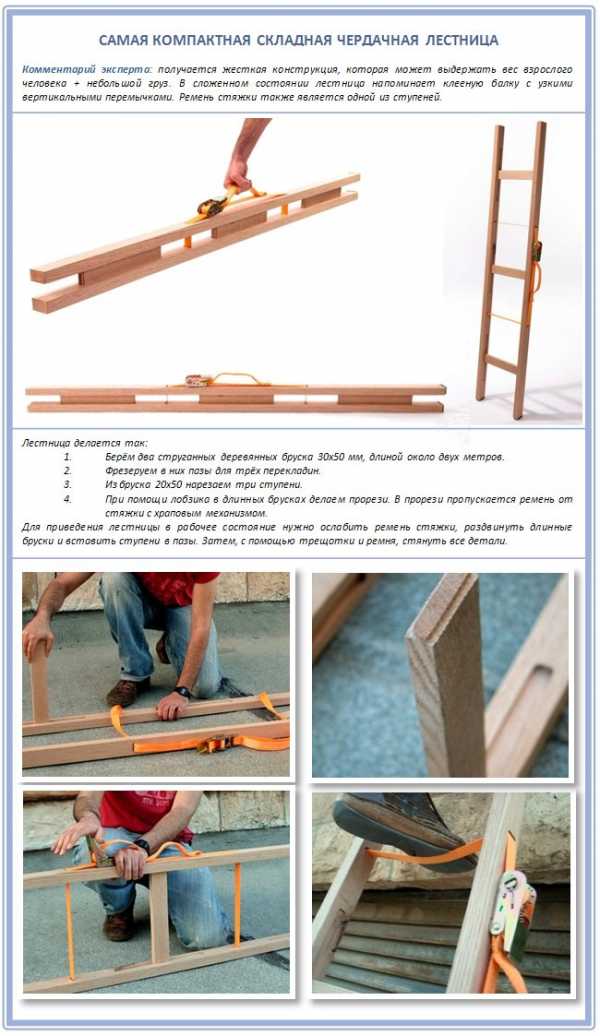

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

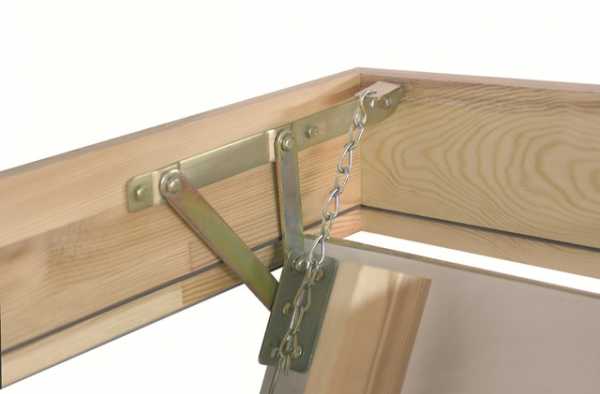

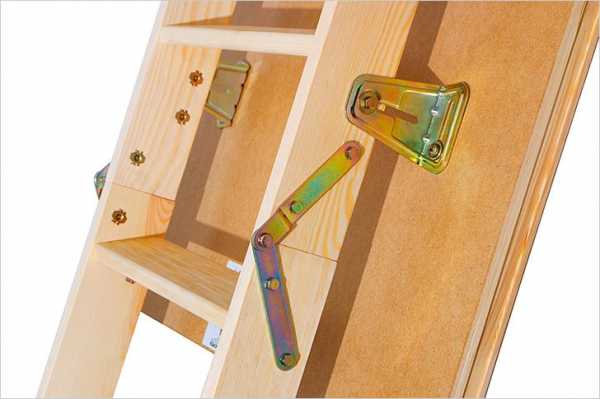

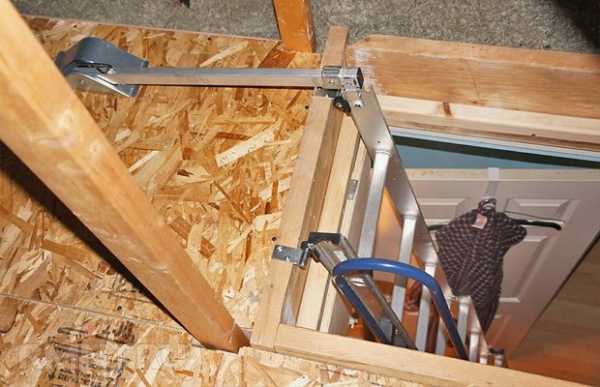

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

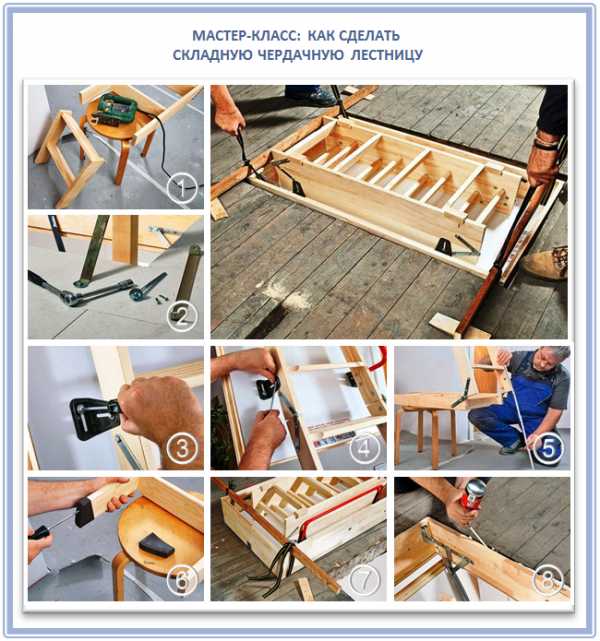

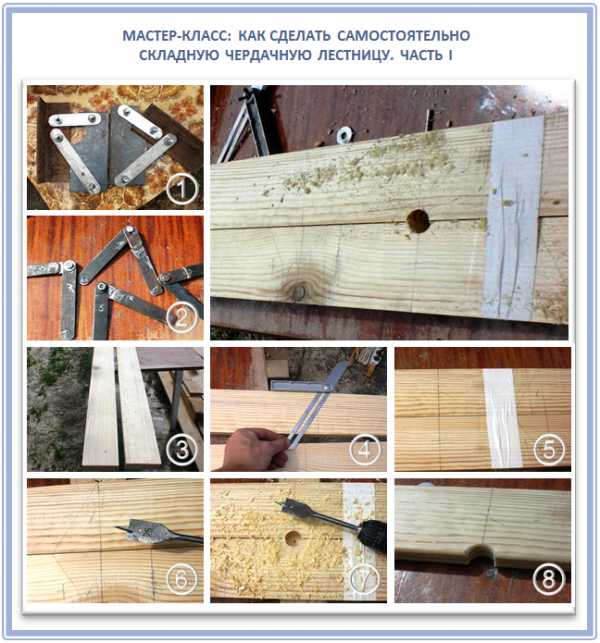

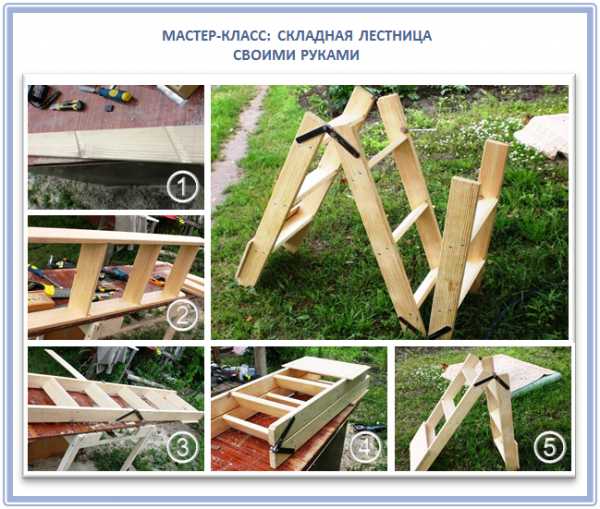

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
• Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

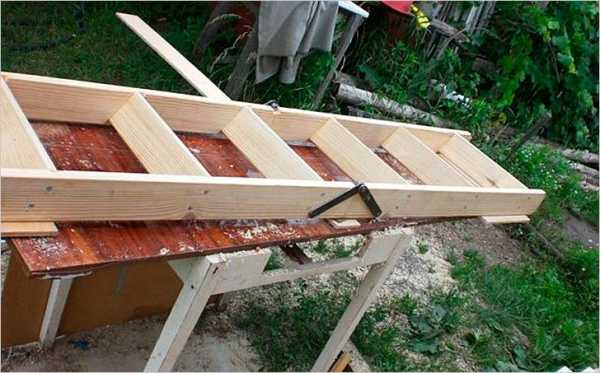

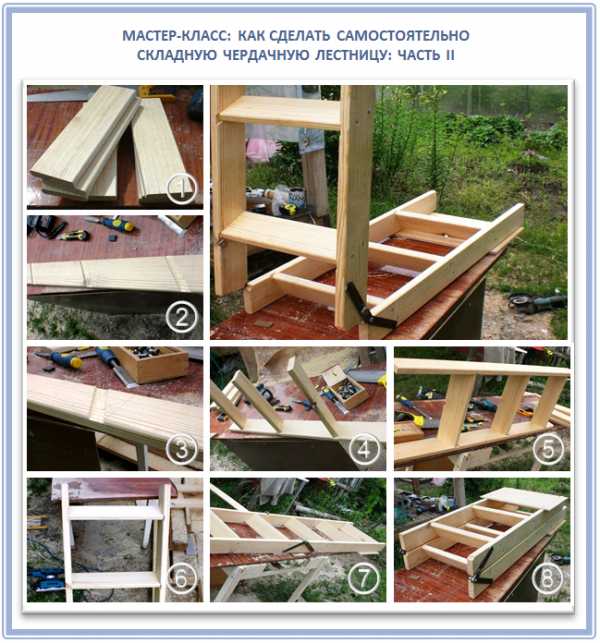

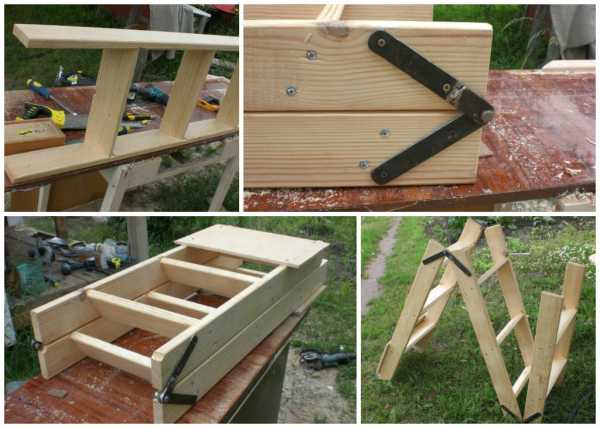

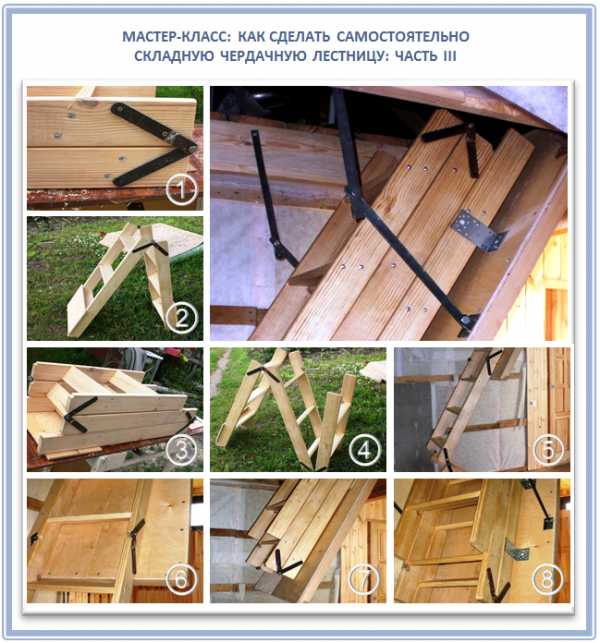

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

krovgid.com

Чердачные лестницы с люком своими руками: подробная инструкция

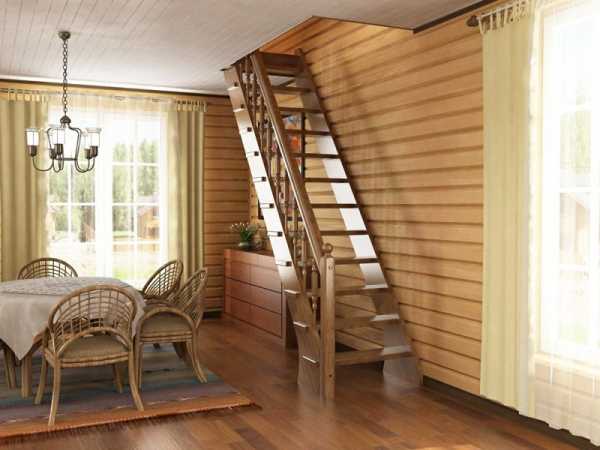

Стильное вариант чердачной лестницы для Вашего дома.



Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать лестницу на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Красиво сочетается с деревянным интерьером квартиры.



Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.

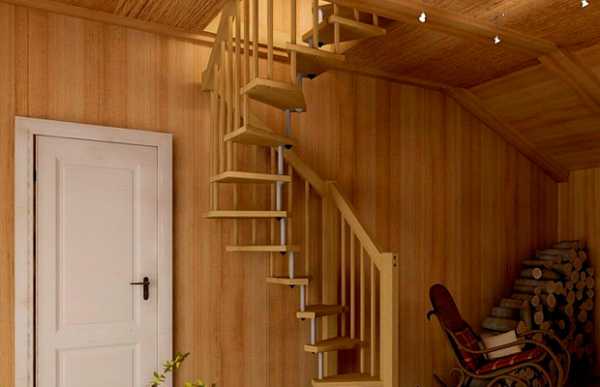

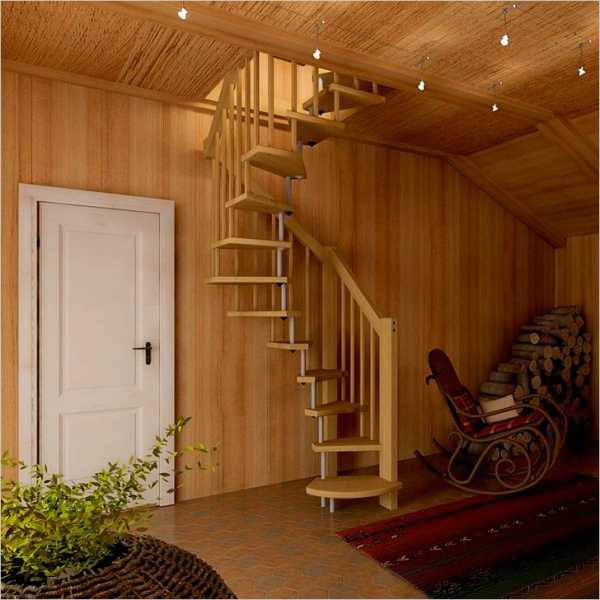

   Монолитная винтовая лестница как и маршевая занимает довольно много места.



2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.

   Разные типы чердачных лестниц выбираются для удобства в использовании.

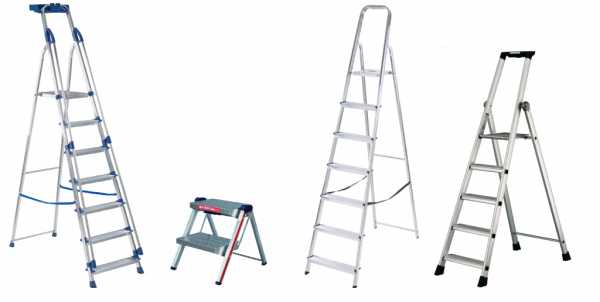

3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

   Обычно стремянки используются для временной работы.



Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы – безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Сперва стоит проверить на прочность лестницу дабы избежать неприятных инцидентов.



Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

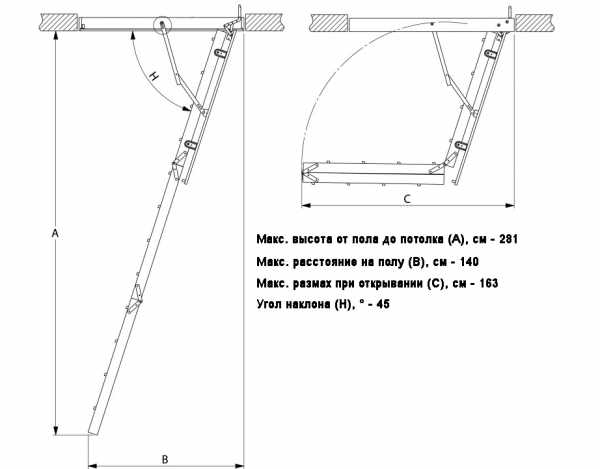

Базовые параметры для классической чердачной лестницы.



Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом – 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно правильно рассчитать расстояние между ступенями.



Важно!

Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

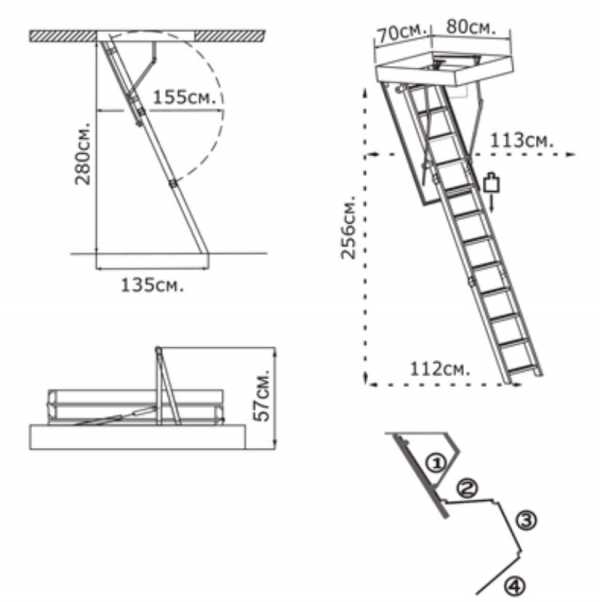

Чертеж люка для чердачной лестницы.



Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Правильное расположение лестницы — залог Вашего домашнего удобства.



Важно!

Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Односекционная лестница ведущая на чердак.



Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы – это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку. Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла.

Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.



Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.



Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально     закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно!

Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка с металлопластиковой крышкой.



Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.



Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу. Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

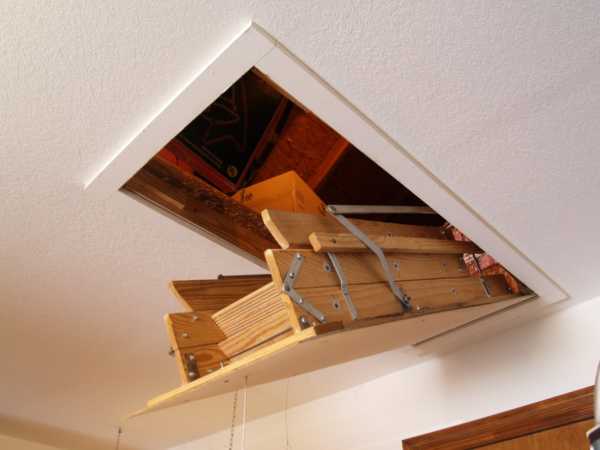

Механизм складной конструкции люка.



Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями. Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.



Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Пример крепления шарнирного механизма на лестнице.



Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидная чердачная лестница схожая с конструкцией складных.



1. Откидываться может вся конструкция.
2. Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка.

Изготовление откидной чердачной лестницы.

https://www.youtube.com/watch?v=wOtOwLjwljc



Совет!

Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

metasold.com

Чердачная лестница с люком своими руками – как ее проще сделать

Главная » Строительство » Чердачная лестница с люком своими руками – как ее проще сделать

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

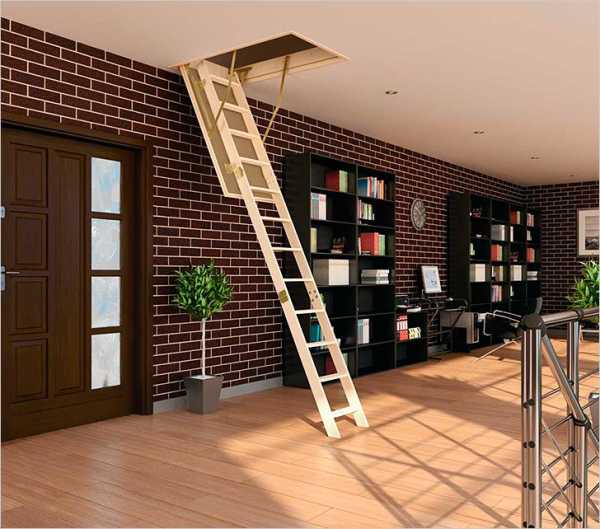

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

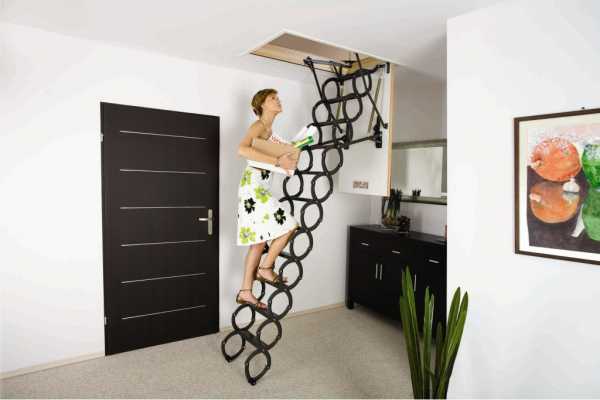

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Источник

(Visited 1 270 times, 1 visits today)

Видео: Чердачная лестница с люком своими руками

proremontvideo.ru

Чердачная лестница с люком своими руками

Желание упорядочить и оптимизировать своё жизненное пространство характерно для человека. И, действительно, было бы не совсем разумно, имея возможность использовать какое-то помещение для жизни, отдать его во власть старых ненужных вещей и пауков. А ведь именно так часто выглядит чердачное пространство. Стоит отметить, что происходит это не всегда по причине недомыслия или лености хозяев. Часто дело в том, что люди просто не знают, как организовать удобный вход/выход в это помещение. В качестве одного из вариантов вполне может стать чердачная лестница с люком, об особенностях изготовления которой пойдёт речь далее.

Разновидности

Монолитная лестница на чердак

Перед описанием технологических аспектов изготовления такого элемента интерьера, поговорим о типах лестниц. Исходя из особенностей конструкции, чердачный вариант этого устройства можно условно разделить на несколько групп.

По типу монтажа лестницы могут быть:

• Монолитными. Как правило, это массивные и капитальные приспособления, устанавливаемые на постоянной основе. Они надёжны, удобны в использовании и безопасны. Но вместе с тем занимают некоторое пространство, что в условиях дачного домовладения может считаться недостатком.
• Складными. Обычно монтируются на входной люк чердака, могут иметь различную конструкцию. Встречаются телескопические, складные, шарнирные и прочие варианты. Такие приспособления менее надёжны и безопасны, чем предыдущий вариант, но вместе с тем значительно более компактны, что в некоторых случаях становится решающим фактором.
• Приставными. Сюда можно отнести самые различные приставные лестницы и стремянки. Безопасны и надёжны они в ещё меньшей степени, чем вышеописанный тип, к тому же их надо постоянно переносить и где-то хранить, это создаёт некоторые неудобства для эксплуатации чердака.

Складной тип наиболее универсален, особенно, при необходимости облегчить использование чердачного пространства и сэкономить место внутри помещения.

Устройство

Устройство чердачной лестницы

Устройство такой подъёмной конструкции будет состоять из двух основных составных частей — откидной люка, выполняющего функции двери, отделяющей чердак от комнаты, и складной лестницы, закреплённой на нём.

Люк состоит из крышки и петель её крепления. Лестница обычно включает в себя несколько секций, которые при раскладывании образуют единый объект. Соединяться отдельные элементы могут несколькими способами — телескопическим соединением, любыми шарнирными модулями и др.

Материалом изготовления может быть металл (алюминий) и деревянный брус. При самостоятельном изготовлении наиболее приемлемым вариантом будет дерево.

Изготовление и установка

Для изготовления чердачной лестницы с люком нужен подготовительный этап. Из инструментов потребуются:

• измерительная рулетка;
• электролобзик или ножовка;
• шуруповёрт, отвёртка, молоток;
• карандаш, маркер или иное пишущее приспособление.

Из материалов можно взять толстую фанеру (30 мм и более), деревянный брус и соединительные элементы-шарниры, вместе с пружинами и прочими элементами крепежа.

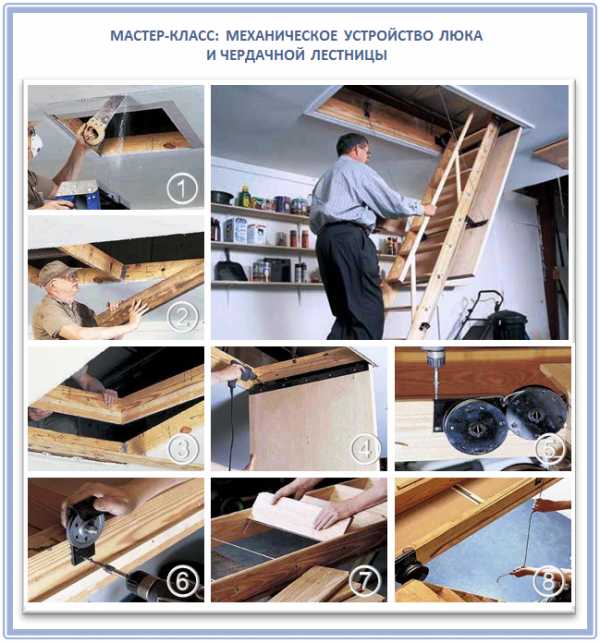

Механизмы лестницы

Работы можно начать с изготовления крышки. Измерив проём, ведущий на чердак, нужно разметить лист фанеры. После этого выпиливаем заготовку из листа и примеряем её на проём. Если всё подходит, то можно приступать к основному этапу.

Обратите внимание! Планировать оборудование чердака лестницей необходимо ещё на этапе строительства. Параметры люка должны быть кратны высоте от пола до потолка. Это в значительной степени облегчит проведение расчётов и сборку конструкции. То есть, если высота потолка составляет 3 м, то лестница, ведущая наверх, будет состоять из 3 секций по метру каждая.

Сборка конструкции

Изготовить сами секции достаточно просто. С помощью рулетки и карандаша, на боковинах (брус или доска) отмеряются и отмечаются места установки ступеней. Разметку осуществляем с внутренней стороны брусьев. С помощью долота нужно выбрать часть бруса, на глубину около половины его толщины. После этого в пазы вставляется ступенька и насквозь через брус притягивается саморезом. Таким образом, монтируются ступеньки всех трёх секций лестницы.

Лестница закрепляется на крышке люка

Затем секции соединяются друг с другом шарнирами, и первая из них прикручивается к крышке. Теперь крепим всю конструкцию в собранном виде. Можно и по другому: сначала закрепить крышку, а лестницу монтировать уже с внутренней стороны чердака при закрытом люке.

Правильное расположение пружины

Для удобства открывания/закрывания и раскладывания лестницы, крышку можно дополнительно оборудовать пружинами, которые будут удерживать люк. А также верёвочкой, потянув за которую можно его открыть и разложить всю трёхсекционную конструкцию.

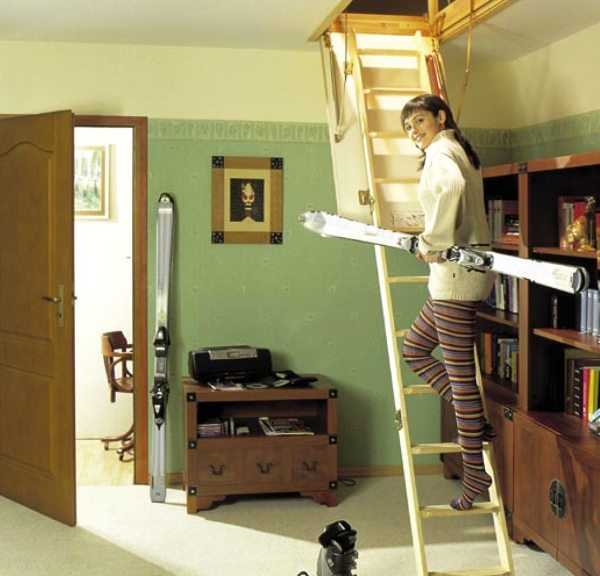

Чердачная лестница с люком

Видео

Последняя редакция: 11.05.2017 Автор: Александр Попов

kryshasvoimirukami.ru

инструкция как сделать и монтировать конструкцию (фото и видео)

В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

Гармонично вписывается в интерьерФото: в доме значительно комфортнее

Виды

Различают несколько видов чердачных лестниц, а именно:

• складные;
• стационарные;
• переносные.

Стационарная

Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносной вариант

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

• площади помещения, где будет расположена лестница;
• назначения чердачного помещения;
• возможного угла наклона.

Выбор за вами

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

• оптимальная ширина марша должна быть порядка 65-110 см;
• высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
• число ступенек обычно не должно превышать 15;
• между ступенями принято делать расстояние порядка 19 см;
• толщина ступеней обычно составляет 18-22 мм;
• стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
• складная лестница должна выдерживать 150 кг нагрузки;
• ступени следует устанавливать параллельно полу и они должны быть не скользкими.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

• бруски 50×50 мм;
• фанера.

Простой люк

Порядок работ следующий:

• определяемся с местом и размерами будущего люка;

Обратите внимание!
К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

• чтобы диагональ не ушла, прикручиваем косынки;
• закрепляем фанеру;
• примеряем люк в проем;
• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

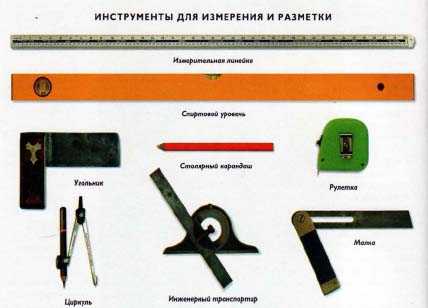

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

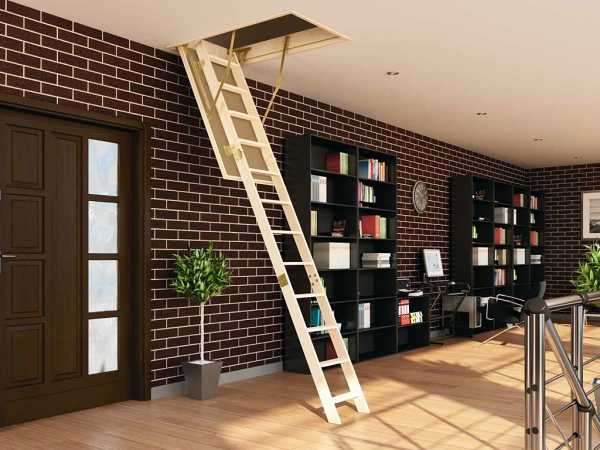

Готовая конструкция

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

• поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

Примерные габариты

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;
• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Хорошо видны петли

• проверяем работоспособность каждой секции;
• собираем всю конструкцию и монтируем в проем;

Проверяем работу

• в случае необходимости проводим финишную подгонку элементов;
• разбираем всю систему на детали;
• тщательно шлифуем и обрабатываем лаком все поверхности;
• после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание!
Выполнять работу на высоте рекомендуется с напарником.
Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Вывод

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

Чердачная лестница с люком своими руками: как сделать?

Чердачная лестница с люком проста или сложна в изготовлении?

Кажется, что сделать лестницу очень трудно, а на самом деле ее строительство не требует непосильной работы.

Самостоятельное конструирование лестничной площадки гарантирует, что она, как на этом фото, идеально подойдет по размерам на предназначенное для нее место в квартире.



Разновидности лестниц для чердака

Подходящими для индивидуального строительства являются лестницы:

• неперемещаемые;
• передвижные;
• выдвижные.

Уместнее сооружать фиксированную, неперемещаемую конструкцию, если чердачное помещение используется как жилое или там находятся вещи, за которыми приходится часто подниматься.

Такие лестницы могут быть одномаршевыми или винтовыми.

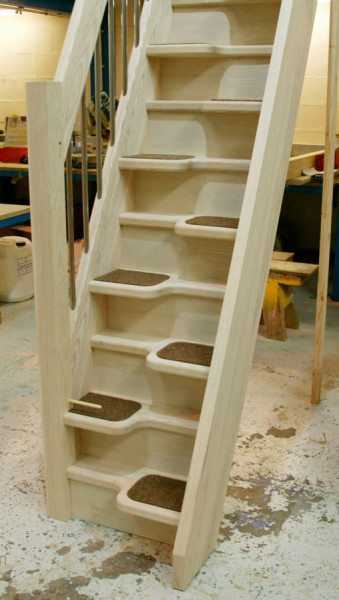

Чтобы сделать связь между этажами своими руками, имея за плечами небольшой опыт работы плотником, лучше выбрать, как на фото, простую лестницу с одним маршем.

Фото:

Приставные или передвижные лестницы – вариант для редкого прохождения на чердак. Здесь присутствует риск упасть и повредить руки или ноги.

Такую лестницу лучше рассматривать в качестве временной, используемой в течение ремонта.

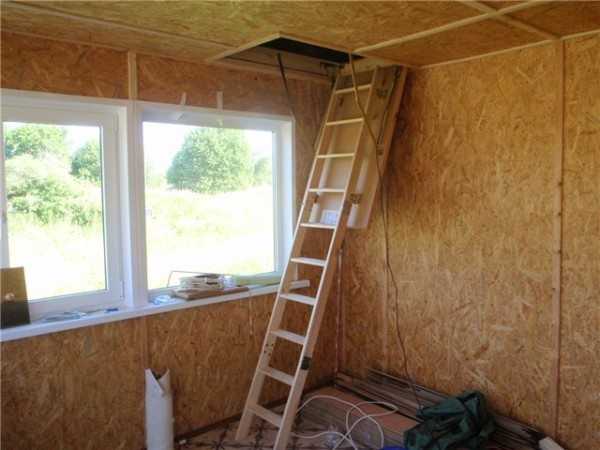

Весьма популярен выдвижной механизм, изображенный на фото. Он используется, когда в комнате, ведущей на чердак, дефицит свободного места.

Фото:



Главные преимущества – элементарность устройства, гарантия работы и компактность.

Условия сооружения конструкции

Главным правилом строительства лестницы своими руками считается безопасность ее использования. Ее обеспечивает прочность и надежность конструкции. Немаловажное значение имеют и правильные размеры.

Важно соблюсти верное соотношение между углом наклона и занятой площадью. Больше угол – больше используемая площадь. Этот показатель обуславливает и легкость эксплуатации.

Подходящим и удобным считается угол в 65 градусов, плюс-минус 5 градусов. Но если подъем на чердак используется постоянно, то лучший угол наклона – 45.

Стандартные размеры ступенек по высоте – 15-20 сантиметров, по глубине – 25-30 сантиметров.

Лестничный пролет должен быть удобным в ширине, чтобы по нему мог без проблем подниматься взрослый человек. Примерная ширина пролета – 70 см.

Традиционная ширина марша должна укладываться в рамки межу 65 и 110 см, высота же не может быть более 3,5 метров.

При таких параметрах конструкция не будет жесткой и случайное падение не приведет к серьезным травмам.

Правильнее сделать 10-15 ступеней с расстоянием между ними около 19 сантиметров. Ступени делают толщиной чуть больше или меньше 20 мм.

Выдвижная лестница обязана иметь данные размеры, чтобы выдерживать вес в 150 кг. Разобраться в установке лестницы своими руками помогут чертежи.

Фото:

Проще изготовить своими руками деревянную лестницу. Наиболее популярное дерево – сосна, которую легко достать и обработать. А еще она непритязательна в эксплуатации, а стоит не дорого.

Если планируется установить лестницу, то нужно взять такие инструменты:

1. ручную пилу, а лучше – циркулярку;
2. электродрель;
3. ручной фрезер;
4. сверла разного калибра;
5. биты для вкручивания крепежей.

Сооружение лестницы в один марш

Самый простой подъем на чердак – фиксированная на своем месте одномаршевая лестница.

Для ее строительства своими руками берут 2 длинные доски, чтобы сделать нужный наклонный угол. Лучше взять доски толщиной 50 мм.

Ступени можно крепить посредством тетивы или косоура.

Тетивы представляют собой сделанные фрезером в боковой доске пазы. А косоуры — это вырезанные в доске горизонтальные площадки, на которые и кладут ступени.

Завершающий этап крепления – вкручивание шурупов.

Зафиксирует каждую степень на своем месте металлическая винтовая шпилька. Этот процесс подробно демонстрирует видео.

Чтобы с лестницы было комфортно спускаться, советуют непременно сделать перила. Соорудить их для стационарной деревянной лестницы своими руками очень легко.

Материалом для перил служит длинный отшлифованный брусок. Он устанавливается у края лестницы от низа до самого верха.

Для надежности к конструкции добавляют вертикальные балки, соединенные со ступенями. Место монтажа лестницы и ее форма определяют, будет ли она окружена перилами с двух сторон или нет.

Видео:

Сооружение элементарной раскладной лесенки

Раскладная лесенка, выполненная своими руками, сэкономит площадь комнаты и снизит потери теплого воздуха из дома, потому что чердачный люк будет всегда закрыт.

Это выигрышный вариант, если на чердак приходится забираться изредка.

Конструирование данной лестничной конструкции не занимает много времени и производится без особого труда.

Сначала будто бы изготавливается стандартная лесенка на один марш. Ее общая длина должна быть больше высоты потолка только на 40 сантиметров. Ступени можно крепить на тетиву или косоур.

Под низом люка к потолку анкерами монтируют брус из дерева. Это позволить надежно прислонить к нему лестницу. Затем, как показано на приведенном ниже видео, лестница делится на 2 части в пропорции 1:3.

Видео:

Готовые элементы сплетаются друг с другом петлями. Верхняя часть лесенки монтируется петлями кверху, на сделанный заранее брус.

Требуется правильная установка петелек. Их надо смастерить своими руками так, чтобы в сжатой форме элемент лестницы, прислоняемый к полу, прилегал к стене.

Для усиленной фиксации сложенного механизма к стене используется металлическая или веревочная петля.
Главный минус такой конструкции, убирающейся как гармошка, – обязательное размещение у стены.

В собранном виде фрагменты лестницы все равно будут видны, что может не совсем вписываться в окружающий интерьер.

Люк может иметь размер равный верхнему сегменту лесенки или чуть меньше его. Во время использования лестницы ее верхняя часть распространяет вес на распахнутую крышку.

Для упрочнения разобранной лестницы к люку дополнительно монтируют рычажные петли.

Как отрывается и закрывается раскладная лестница?

Механизм складывания и вытягивания лестницы напоминает пружины. Также процесс открытия и закрытия лесенки сравним с тем, как выдвигается диван-книжка.

Чтобы открыть люк, нужно направить вниз прикрепленный шнур. Так конструкция равномерно раскроется. Когда крышка чердака опускается, раскладывается лестница. Данная технология показана на фото.

Фото:

В противоположной последовательности происходит складывание лесенки. Сначала все секции собираются вместе и поднимаются вверх, затем срабатывает механизм пружины, и люк самостоятельно закрывается.

Координируя натяжение пружины, можно контролировать размеренность процесса раскрытия и закрытия, а также силу прижатия люка.

Когда лестница установлена и вся фурнитура налажена, конструкция специально разбирается, чтобы произвести оформление ее деталей.

На ступеньки и тетиву наносят 3 слоя износостойкого красящего покрытия. Нужно окрашивать лестницу с аккуратностью, чтобы готовый механизм соответствовал продаваемым аналогам.

Обустройство люка

Существенным моментом является монтаж люка на месте открытого проема.

Если он будет ничем не прикрыт, то из проема в дом будут проникать холодные массы воздуха, в результате в помещении температура будет пониженной.

Оттого лесенка на чердак непременно сопровождается люком. Сделать люк на месте проема просто, надо лишь вооружиться материалами: брусками размером 50 на 50 мм и фанерой.

Ход работ:

• Определение места для люка и его размеров. К ним добавляют примерно 8 мм, чтобы люк опускался без усердия и скрипов;
• Бруски разрезают на 4 части нужных размеров, а на их краях выпиливают небольшие отверстия;
• Выпиленные пазы смазывают клеем, брусья соединяют и скрепляют с помощью саморезов;
• Чтобы диагональ не ушла в бок, привинчиваются косынки;
• Затем крепится лист фанеры;
• После примерки люка в свободном отверстии в него врезают защелку;
• Для беспрепятственного открытия крышки люка используют ручку, которую монтируют в отверстие и которая надавливает на защелку.

Готовый люк должен очень просто распахиваться. Чтобы не произошло никаких мелких ошибок, и монтаж был хорошо выполнен, лучше познакомиться со всем на видео.

Видео:

Чердачная лестница с люком имеет некоторые особенности. Если помещение наверху холодное и не отапливается, то люк закрытого проема надо обязательно утеплять.

Утепленный люк – залог комфортной температуры в доме.

Теплоизоляционный и паронепроницаемый слои материала накладываются после фанеры. Хорошим утеплителем послужит минвата или пенополистирол.

После этого еще раз крепят пароизоляционную пленку.

Затем утепленный люк нуждается только в декоративном оформлении. Отделка люка выполняется тем же образом, что и отделка потолка.

Хотя порой люк отделывают иными материалами, чтобы создать контраст и акцентировать на люке внимание.

В том случае, если вы сделали не деревянный, а металлический люк, его можно окрасить защитным износостойким слоем краски.

stroyremned.ru
