Перекрытие по деревянным балкам — как утеплить, устройство, крепление к стене
При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ.
Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной…
При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

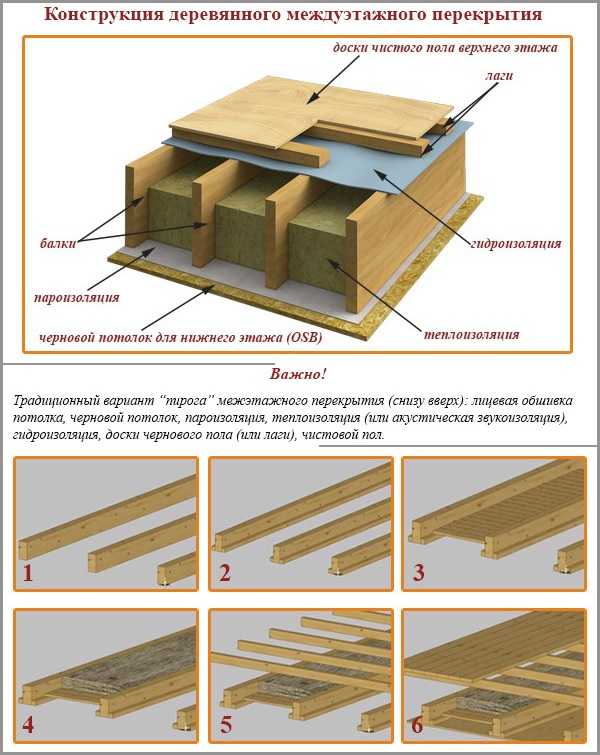

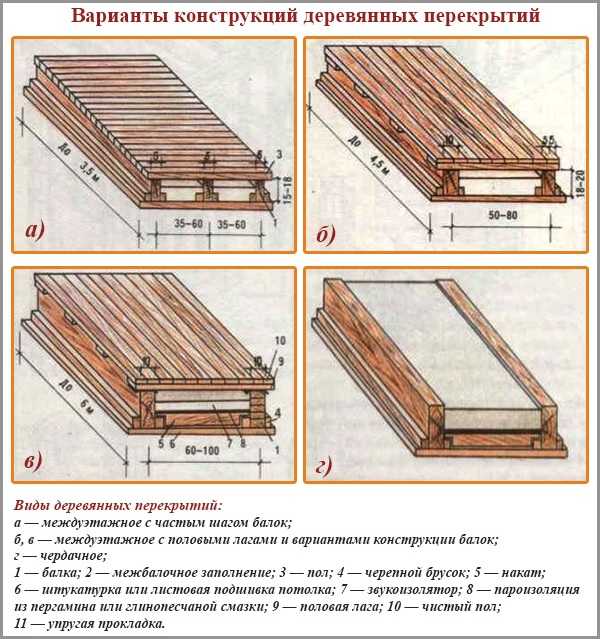

Конструкция перекрытия
Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.
Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.
На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.
Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.
Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.
В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно з
derevyannie-doma.com
Возведение деревянных перекрытий между этажами: подробная технология
При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.
Конструкция перекрытия
Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.
Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.
На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.
Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.
Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны
В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны
Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны
Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны
К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны
Крепление балок к стене
Балки перекрытия могут соединяться со стенами несколькими способами.
В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными
При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну
В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны
Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
Расчет балок перекрытия
Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.
Длина балок
Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

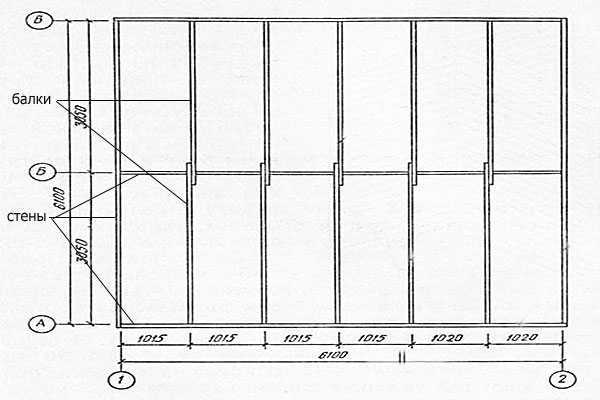

Шаг расположения балок
Расстояние между осями балок выдерживают в пределах 0,6-1 м.
Количество балок
Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).
Сечение балок
Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.
Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).
Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационно
Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.
Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

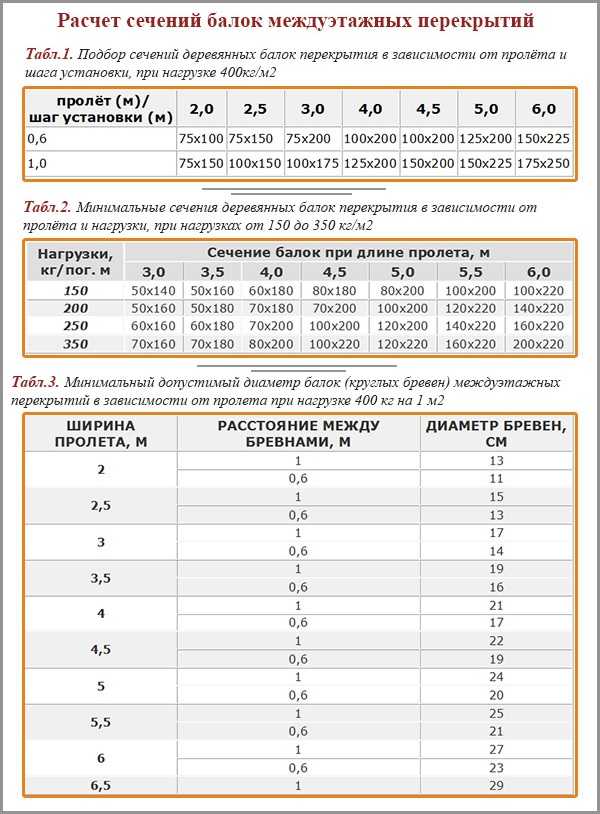

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.
После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

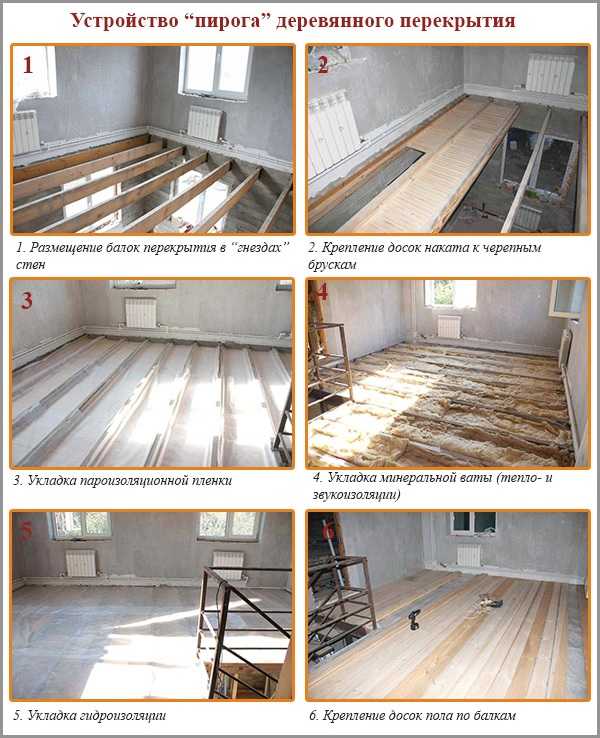

Технология устройства деревянного перекрытия

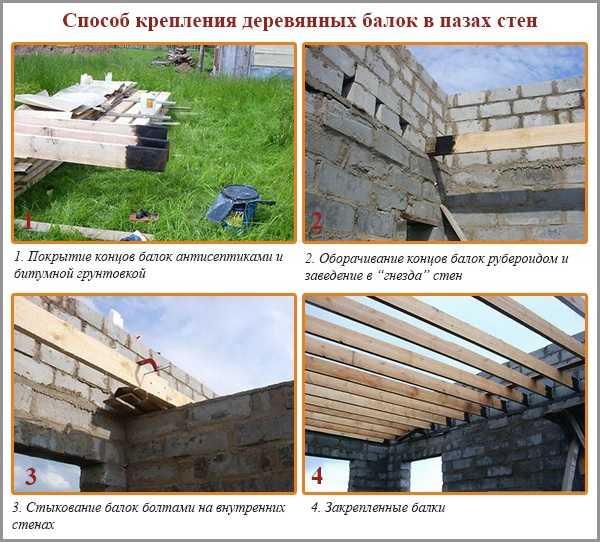

Этап #1. Установка балок перекрытия
Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.
Процесс монтажа в этом случае выполняется следующим образом:
1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос
2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.
3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).
Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.
4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.
5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.
6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.
7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.
Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:
1. Балки пропитывают антипиренами и антисептиками.
2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.
3. Балки укладывают на опоры и фиксируют их саморезами.
Этап #2. Крепление черепных брусков (при необходимости)
Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.
Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).
Этап #3. Крепление досок наката для черновой основы потолка
При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).
При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно
Этап #4. Укладка пароизоляции (при необходимости)
Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.
Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.
Этап #5. Устройство теплоизоляции или звукоизоляции
Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.
Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.
Этап #6. Укладка гидроизоляционно
Поверх тепло- или звукоизоляционно
Гидроизоляционну
Этап #7. Крепление досок (фанеры, OSB) для чернового пола
По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.
Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями
Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.
На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.
Эксплуатация перекрытий
Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!
При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.
pol-master.com
Как утеплить межэтажное перекрытие по деревянным балкам
Как утеплить межэтажное перекрытие по деревянным балкам
Все усилия по утеплению капитальных стен сводятся «на нет», если пренебречь физическим явлением, присутствующим в каждом отапливаемом помещении – наличием конвекционного (восходящего) потока воздуха. Оно воспринимается как ветер и снижает субъективную оценку комфортности. Утепление перекрытия дома не может его прекратить, поскольку это противоречило бы законам Природы, но заметно снижает скорость конвекционного потока, в доме становится ощутимо теплее.
Мой мир
Вконтакте
Одноклассники
Google+
Физика процесса
Утеплить перекрытия своими руками – дело посильное для любого домашнего мастера. Но чтобы оно принесло ощутимые результаты, стоит понимать физические процессы, которым вы пытаетесь противостоять. Это важно еще и потому, что они состоят из взаимосвязанных деталей. Например, если вы утеплите только чердачное перекрытие, но не станете это делать с полом, то конвекционный поток лишь усилится – под потолком станет теплее, а на уровне нижнего перекрытия температура останется все той же.
Поэтому цели утепления межэтажного перекрытия, выложенного по деревянным балкам, различаются в зависимости от его расположения. Это же диктует необходимость применения разных материалов для утепления и технологии их укладки.
- Перекрытие первого этажа (пол) – температура на его поверхности в результате работ должна повыситься на 1-2 градуса, а утеплитель играет еще и роль герметика, предотвращая подсос холодного воздуха из неотапливаемого подполья.
- Межэтажное перекрытие – отражает лучистую энергию, играет роль звукоизоляции.
- Чердачное перекрытие – так же отражает лучистую энергию, но звукоизоляционные свойства отходят на второй план, если следующее над ним помещение нежилое.
Стоит учитывать еще и то, что конвекционный поток захватывает с собой механические частицы (пыль) и вещества, выделяемые утеплителем, которые могут быть ядовитыми.
Виды утеплителей
Утепление межэтажного перекрытия по деревянным балкам проводится с учетом теплоизоляционных, механических и химических свойств утеплителя.

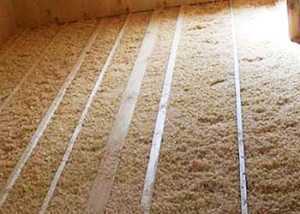

- Отходы деревообрабатывающих и сельскохозяйственных производств. Это опилки, солома, лузга и другие материалы органического происхождения (рис. 1). Легки, дешевы, но склонны к слёживанию, что ведет к потере теплоизоляционных свойств, и загниванию. В них с удовольствием селятся мыши. Категорически не рекомендуются для утепления закрытых, не проветриваемых полостей.
- Керамзит (рис. 2) – продукт обжига глины или сланца. Экологически чист, хорошо удерживает тепло. Из недостатков: выделяет пыль, большой удельный вес – от 300 кг/м3.
рис. 2
- Вспененный полиэтилен (рис. 3). Рулонный утеплительный и звукоизолирующий материал. Экологически чистый, но имеющий малую термостойкость. Есть сорта, имеющие одно- и двухстороннее покрытие из фольги (пенофол).
рис. 3
- Минеральная вата (рис. 4). Изготавливается как из расплава кварцевых песков (стекловата), так и базальтов. Последние имеют более высокую термостойкость и физическую прочность. Тепло- и звукоизоляционные свойства хорошие. Экологическая безвредность под вопросом – для лучшей формовки в плиту и устойчивости к влаге пропитывается растворами, содержащими фенол.
рис. 4
- Пенопласт (рис. 5). Вспененные материалы на основе полипропилена или полиуретана. Химически нейтральны, имеют малый вес и легки в обработке. Не намокают и имеют малую паропроницаемость. Звукоизолирующие свойства не слишком хорошие. Это легковоспламеняющийся материал, выделяющий при горении фосген – боевое отравляющее вещество. рис. 5
Технология утеплительных работ
Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже (рис. 6).
рис. 6
При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.
Утепление пола
Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.
Утепление межэтажных перекрытий
рис. 7
Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

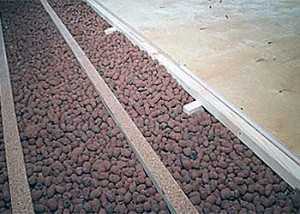

Керамзитовая засыпка (рис.7) может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.
рис. 8

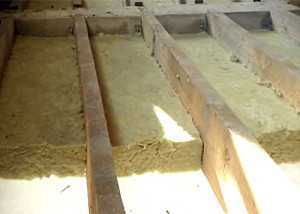

Минеральная вата (рис.8) требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз). Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.
Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу (рис.9).
рис. 9
Утепление чердачного перекрытия
рис. 10
Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затра
