Стеклопакет – большая часть окна, представляющая собой герметичный блок из двух или более листов стекла. Термин появился благодаря особенности применяемой в производстве технологии соединения между собой нескольких стекол в единую герметичную конструкцию. Стеклопакет обычно включает в себя два или три стеклянных листа, объединенных герметиком высокой прочности. Пространство, располагающееся между стеклами, называют камерой. Данные камеры в стеклопакетах заполняются обычным воздухом или инертным (разреженным) газом. Второй вариант обеспечивает более высокую звуко- и теплоизоляцию.

Для того, чтобы между стеклами сохранялось определенное расстояние применяются дистанционные рамки, содержащиеся внутри себя влагопоглощающий материал. Важно, чтобы рамки были изготовлены из поливинилхлорида или алюминия, а не из стали. Использование подобных элементов дает возможность защитить стеклопакет от промерзания по краям.

Таким образом, создается своеобразная сэндвич-конструкция, в которой между листами располагаются воздушные камеры, чередуясь друг с другом. Особенность устройства пакета препятствует попаданию грязи и пыли в межоконное пространство. Стеклопакет, наравне с профилем, определяет шумо- и теплоизоляционные свойства ПВХ-окна. При этом данная часть светлопрозрачной конструкции может обладать рядом дополнительных опций, таких как: противоударность, тонировка, дизайн, витраж.

Основные разновидности

В зависимости от типа и особенностей конструкции стеклопакеты бывают следующих видов:

  • однокамерные – изделия включают в себя два стекла с одной воздушной камерой между ними;
  • двухкамерные – состоят из трех различных листов стекла с двумя независимыми воздушными камерами.

При выборе изделия необходимо учитывать степень освещения и практическое назначение помещения. Однокамерные стеклопакеты более доступные по цене, но обладают более низкими светопропускными и теплоизоляционными свойствами. Двухкамерные пакеты обеспечивают высокую светопроницаемость, тепло- и шумоизоляционные характеристики.

Однокамерные конструкции в наших погодных условиях могут применяться только при остеклении лоджий, балконов, складских и производственных помещений. Но здесь стоит учесть, что в настоящее время выпускаются специальные однокамерные стеклопакеты, состоящие из низкоэмиссионного стекла. Это особый вид стекла, содержащий серебро, обеспечивающий удержание теплового излучения и пропускающий ультрафиолетовые лучи избирательно. Подобные изделия по своим свойствам могут составить конкуренцию обычным двухкамерным, но при этом отличаются более доступной ценой.

Стеклопакеты отличаются друг от друга качественными характеристиками, своим составом, толщиной конструкции. Так, специальное покрытие позволяет предотвратить проникновение инфракрасных лучей, это дает возможность уменьшить показатель теплопотери сооружения. При этом свойства светлопрозрачности стеклопакета остаются без изменений. В летний период времени такие изделия обеспечивают необходимую прохладу, в зимнее время дают возможность сохранить тепло в помещении. Покрытия могут быть как твердыми, так и мягкими. Первые обладают высокой влагоустойчивостью и на практике применяются чаще, чем вторые.

Солнцезащита на стеклопакетах создается посредством напыления тонкого слоя покрытия из оксида металла, либо путем установки специально окрашенных изделий.

Стеклопакеты могут обладать огнеупорными свойствами. Это достигается посредством монтажа сетки из металла, надежно удерживающей стекло даже при воздействии открытого пламени. Бывают противоударные пакеты, состоящие из многослойного стекла и покрытые триплексом, особой пленкой, обеспечивающей высокую шумоизоляцию и не пропускающей прямые солнечные лучи. Существуют стеклопакеты с закаленными листами стекла, как в автотранспортных средствах. Такие изделия при ударе или механическом воздействии ломаются на мелкие части с тупыми краями. Также выпускаются стеклопакеты, внутри которых вместо воздуха используется инертный газ (аргон или криптон). Подобные пакеты отличаются высокими тепло- и шумоизоляционными свойствами, но при этом существенно дороже стандартных аналогов.

Основные технические характеристики

Стеклопакет занимает до 80% всего окна и во многом определяет шумо- и теплоизоляционные свойства светлопрозрачной конструкции. Согласно строительным нормативам, в московском регионе рекомендуют применять при остеклении пакеты, обладающие сопротивлением теплопередачи от 0,55 м2*С/Вт. Данным требованиям в полной мере соответствуют окна с двухкамерными стеклопакетами толщиной не менее 36 мм, при этом ширина профиля должна составлять от 76 до 82 мм.

Толщина. Теплые стеклопакеты, как правило, включают в себя три листа стекла, две воздушные камеры, дистанционные рамки из поливинилхлорида, энергосберегающее стекло (обозначается маркировкой «И»), которое имеет более высокую сопротивляемость к воздействию низких температур. Толщина всего изделия составляет не менее 32 мм, а толщина одного стекла – не менее 4 мм.

Холодные стеклопакеты, предназначенные для установки в хорошо отапливаемые помещения, могут состоять из двух листов стекла и одной воздушной камеры. Допустимая толщина данных изделий – 24 мм.

Теплозащита. При подборе типа стеклопакета стоит учитывать расположение и назначение помещения. Однокамерные подойдут для лоджий, балконов, помещений, где нет существенных требований к теплоизоляционным свойствам изделия. Двухкамерные предназначаются для обеспечения максимальной теплозащиты. Более высоких теплоизоляционных характеристик можно добиться, если в камерах использовать криптон или аргон, либо установить стекла со специальным теплоотражающим покрытием. Применение инертных газов между листами стекол дает возможность повысить теплоизоляционные свойства до 5%. Функция теплозащиты стеклопакета также зависит от толщины изделия, количества камер, отсутствия щелей.

Уплотнитель. Качество уплотнителя во многом определяет герметичность стеклопакета и фиксацию положения листов стекла внутри ПВХ-профилей. Для производства данных элементов используют каучук, резину, силикон. Силиконовые изделия обладают более долгим сроком службы и устанавливаются в дорогостоящих светлопрозрачных конструкциях. Уплотнитель позволяет обеспечить теплоизолирующие свойства окна благодаря своим характеристикам. Так, подобные элементы обладают мягкостью материала, эластичностью, способностью выдерживать перепады температур.

(2)·°C/Вт матеpиал пеpеплёта Дерево или ПВХ алюминий Двойное осткление в спаренных переплетах 0.4 – Двойное остекление в раздельных переплетах 0.44 – Tройное остекление в раздельно-спаренных переплетах 0.56 0.46 однокамерный стеклопакет (два стекла ) :
обычного (с расстоянием междy стекол 6мм) 0.31 — с И — покрытием (с расстоянием междy стекол 6мм) 0.39 — обычного (с расстоянием междy стекол 16мм) 0.38 0.34 с И — покрытием (с расстоянием междy стекол 16мм) 0.56 0.47 Двyхкамерный стеклопакет (три стекла): обычного (с расстоянием междy стекол 8мм) 0.51 0.43 обычного (с расстоянием междy стекол 12мм) 0. 54 0.45 с И — покрытием одно из трёх стекол 0.68 0.52

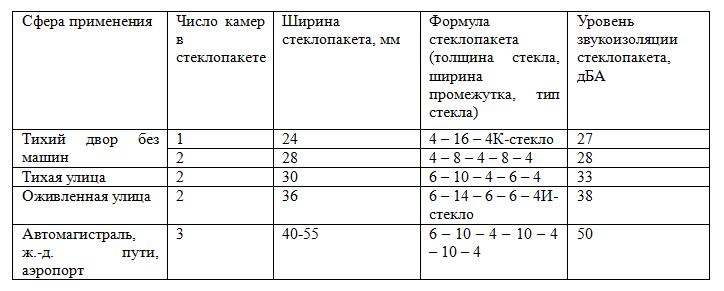

Основные формулы стеклопакетов

Тип Формула Толщина (мм) Сопротивление теплопередачи (м2-с)/Вт Звукоизоляция (ДБ) Свето-пропускание (%)
Однокамерный 4-12-4 20 0,33 25 85
Однокамерный 4-16-4 24 0,35 26 84
Однокамерный (К-стекло) 4-16-4К 24 0,51 27 70
Однокамерный (К-стекло + аргон) 4-16-4К,Ar 24 0,53 34 72
Однокамерный (И-стекло) 4-16-4И 24 0,58 27 74
Двухкамерный 4-8-4-8-4 28 0,49 38 78
Двухкамерный 4-10-4-10-4 32 0,54 38 77
Двухкамерный (К-стекло) 4-10-4-10-4К 32 0,65 39 63
Двухкамерный (И-стекло) 4-10-4-10-4И 32 0,72 39 67
Двухкамерный
4-12-4-12-4 36 0,57 39 76
Двухкамерный 4-12-4-6-4 30 0,47 29 77
Двухкамерный 6-10-4-6-4 30 0,44 33 77
Двухкамерный (И-стекло) 6-14-6-6-4И 36 0,75 38 66

Жалюзи

Жалюзи позволят защитить жилье или офисное помещение от попадания прямых солнечных лучей и станут стильным украшением интерьера.

Москитная сетка

Антимоскитная сетка надежно защитит помещение летом от назойливых насекомых и тополиного пуха. При необходимости легко снимается и устанавливается

Подоконники

Подоконник придает завершенность внешнему виду окна, обеспечивая плавность перехода к внутреннему пространству комнаты и закрывая нишу над батареей.

Откосы

Откосы обеспечивают улучшенную теплоизоляционность окна и защищают стены от попадания влаги, а также позволяют скрыть монтажные швы.

Гарантия низкой цены

У нас свое производство, поэтому мы даем гарантию самой низкой цены

Гарантия на изделия

Мы даем гарантию на все изделия 5 лет

Соблюдаем стандарты

Все работы идут в соответствии с ГОСТами 30673-99; 24866-99; 26602.1-99; 30777-2001; 538-2001; 26602.5-2001; 26602.3-99; 26602.1-99

Контроль качества

Отдел контроля качества изделий и монтажа на всех стадиях

НОУ ХАУ

Благодаря собственным разработкам, мы беремся за задачи любой сложности и объема

Немецкая точность

Мы используем современное высокоточное немецкое оборудование

Удобство

У нас есть шоу-рум, где вам наглядно продемонстрируют все виды профиля и их различия

Прозрачность

Возможность лично посетить завод.

Экологичные материалы

Все материалы прошли испытания в Европе и России.

Звукоизоляция окон

Заказ окон 8:00—21:00 8 (800) 250-00-88 (бесплатно по России)

  • Оконный конфигуратор
  • Бесплатный замер в удобное время
  • Активация гарантии

Александр 20.01.2016 • Что умеет окно? метки: kaleva design plus, kaleva titan plus, монтаж, триплекс, шумоизоляция

Общеизвестно, что уличный шум негативно влияет на нервную систему, на возможность сконцентрироваться и, конечно, на сон. В наше время защититься дома от уличного шума возможно с помощью окон ПВХ.

Несложно догадаться, что шумоизоляция окна зависит не только от толщины стекла в стеклопакете. Поэтому важно подобрать нужную модель, исходя из бытовых реалий.

Шумоизоляция окон в квартире

Обычно для шумоизоляции окна менеджеры оконных компаний рекомендуют устанавливать окно со стандартным двухкамерным стеклопакетом. Этого достаточно, чтобы не слышать шум детской площадки или звук автосигнализации.

Более продвинутые компании предлагают установить стекла разной толщины. Но даже этого будет недостаточно, если дом находится у автострады или железной дороги.

Физика шумоизоляции окон

Любопытно, что для существенного снижения уровня шума достаточно увеличить шумоизоляцию всего на 3-4 дБ. На первый взгляд может показаться, что подобное преимущество незначительно. Но это не так.

К примеру, разница между оживленной беседой и дорожным движением составляет всего 10 дБ, хотя человеческое ухо подсказывает, что магистраль громче разговора в несколько раз.

Если обратиться к научным терминам, децибел – величина не линейная, а логарифмическая. То есть разница на 3 дБ означает, что измеряемая величина больше эталона в два раза, на 6 дБ – в четыре раза и так далее. Это правило будет касаться и разговаривающих людей, и поездов, и самолетов.

Два способа увеличения шумоизоляции окон

Интуиция подсказывает: чем толще стекло в стеклопакете, тем тише дома. Но шумоизоляция окон не всегда напрямую зависит от толщины стекла в стеклопакете. На деле все гораздо интереснее.

Больше стекол, больше камер

Вспомним уроки физики: звук – это колебания. Внешнее стекло стеклопакета принимает на себя давление звуковой волны и передает его через воздушную камеру на следующее. С каждой такой передачей сила колебания уменьшается. Поэтому чем больше в стеклопакете камер, тем лучше шумоизоляция.

Не стоит забывать, что многие компании (в том числе и Kaleva) заполняют камеры стеклопакета газом – к примеру, аргоном. Он служит дополнительным источником шумоизоляции и снижает внешний шум на 1-2 дБ.

Триплекс

Триплекс – своеобразное «слоеное» стекло, склеенное при помощи специальной пленки. Установив его в 40-миллиметровый стеклопакет, можно снизить уровень проходящего через него шума на целых 38 дБ.

Нельзя не отметить и дополнительные преимущества триплекса. Во-первых, он обеспечивает безопасность: при ударе пленка между стеклами сдерживает осколки. Во-вторых, триплекс – один из способов придать стеклу интересный и эффектный вид. Подробнее об этом я уже писал в статье о дизайне окон.

От чего еще зависит шумоизоляция окон?

В погоне за шумоизоляцией окна можно упустить самую очевидную деталь: насколько плотно створка прилегает к раме. Проверить это просто: попробуйте просунуть между ними листок бумаги. Если он проходит свободно, окно придется отрегулировать.

Наконец, тишина в доме зависит не только от самого окна, но и от его правильной установки. Ведь звук может проникать в жилище не только через само окно, но и через монтажные швы. Для качественной шумоизоляции окна швы нужно заделать герметично, не оставив ни единой щели.

От себя добавлю, что специалисты Kaleva всегда делают работу добросовестно, поэтому волноваться о монтажных швах вам не придется.

Самые тихие окна Kaleva

Для максимальной шумоизоляции рекомендую модель Kaleva Titan Plus. Помимо двухкамерного стеклопакета в 40 миллиметров эта модель дополнена алюминиевой створкой с 5-миллиметровым стеклом. Благодаря особой конструкции, это окно обеспечивает защиту от шума до 36 дБ.

Еще одно окно, созданное для борьбы с сильным уличным шумом, – Kaleva Design Plus. Оно оснащено стеклопакетом толщиной 58 мм, в состав которого входят два стандартных 4-миллиметровых и два усиленных 6-миллиметровых стекла. Благодаря этому окна модели Design Plus обеспечивают шумоизоляцию до 40 дБ.

Советую подписаться на обновления нашего блога, чтобы получать еженедельные полезные рассылки о качественных пластиковых окнах.

С уважением, Игорь

Составить точную смету остекления Вашего объекта

Шумоизоляция окон в квартире — как улучшить комфорт?

Многие квартиры находятся в оживленных районах города, где шум не смолкает и по ночам. Выйти из положения и спокойно отдохнуть помогает шумоизоляция. Занимаясь этим вопросом, внимание стоит уделять не только стенам, но и окнам, так как большая часть звуков попадает в помещение именно через них. Шумоизоляция окон в квартире – процесс достаточно простой, если знать, как его проводить.

Что влияет на шум?

С основным источником шума, которым являются автомобили и люди на улице, может справиться толстый стеклопакет. Большей проблемой являются низкочастотные шумы, изолировать которые достаточно сложно. Для этого часто применяются усиленные двойные стеклопакеты, оснащенные двумя нитками остекления. Последнее представляет собой два окна, установленных в один проем.Cледует уделить внимание, в первую очередь, качеству оконной конструкции. Она должна быть герметичной, достаточно плотной. Лучше заказывать окна у проверенных компаний, качество которых не вызывает сомнений.

Важную роль играет и то, насколько профессионально было установлено окно. Но даже качественная конструкция и грамотный монтаж не всегда дают стопроцентную защиту от шума: дело в том, что звуки могут проникать в помещение через ограждающие конструкции строения. В этом случае потребуется полностью изолировать стены и перекрытия.Шумоизоляция окон, оснащенных четвертями с внешней стороны, более качественная, так как эти элементы служат дополнительной преградой нежелательным звукам.

Два окна, установленные в один проем — мощній способ шумоизоляции

Повысить эффективность изоляции можно, воспользовавшись тяжелыми шторами из толстой ткани. Она будет принимать на себя звуковые колебания, значительно их снижая. Для пластиковых окон важно выбрать профиль хорошего качества. Узнайте, как выбрать пластиковый профиль для окна.

Подробнее о видах окон ПВХ и как правильно их выбрать в нашей статье по ссылке http://oknanagoda.com/okna/plastik/raznovidnosti-plastikovykh-okon-kak.html.

Долговечность и функциональность пластикового окна зависит от фурнитуры. Читайте об этом в нашей статье «Выбор механизма фурнитуры для пластиковых окон».

Что следует проверить?

Шумоизоляция пластиковых окон может быть нарушена, если створка перестала плотно прижиматься к раме. Это происходит из-за провисания конструкции, чаще всего виноваты петли, которые нужно периодически подтягивать. Делается это обычно перед началом зимнего и летнего сезона. Проверить, плотно ли прилегает створка, можно следующим образом: вам потребуется обычный ровный лист бумаги, просуньте его в щель, находящуюся между створкой окна и рамой. Лист не должен туда проходить: если он свободно проваливается, окно требуется регулировать. Щели не только значительно ухудшают изоляцию звука, но и способствуют попаданию в помещение холодного воздуха. Устранив их, вы можете решить проблему без замены стеклопакета.

Регулировку петель вполне можно произвести самостоятельно. Для этого нужно знать следующее: при зимнем режиме створка прижимается плотнее, при летнем, наоборот, нужно немного ослабить петли. Это делается для того, чтобы при нагревании расширившийся пластик не сгибал конструкцию. Настройка происходит следующим образом: петли имеют специальный винт, закрытый декоративными накладками. Его регулировка осуществляется при помощи шестигранника. Регулировать петли нужно, когда створка открыта. Следите, чтобы она стояла ровно. Петля может поворачиваться в левую и правую сторону, поднимая и опуская створку.

Улучшить шумоизоляцию можно, если использовать дополнительный контур уплотнителя. к содержанию ↑

Как заделать монтажный шов?

Достаточно часто шумоизоляция окна с течением времени становится слабее: виноваты в этом монтажные швы, соединяющие оконную конструкцию, и стены начинают пропускать шум и холодный воздух. Если предыдущие способы герметизации не помогли, стоит обратить внимание именно на швы. Для того чтобы добраться до них, потребуется снять подоконник и пластиковые откосы, если таковые имеются.

Стоит не только обновить швы, закрыв образовавшиеся щели монтажной пеной или герметиком, но и заменить обычные откосы из ПВХ на сэндвич-панели. Они наполнены пенополистиролом, толщина которого больше стандартной в два раза и составляет 24 мм против стандартных 10 мм. Полость рекомендуется заполнить минеральной ватой, которая значительно снизит уровень шума, сделает конструкцию более теплой, будет препятствовать образованию конденсата. Кроме этого, стоит утеплить подоконник или заменить его на каменный или деревянный.

Если использовать деревянный подоконник, нужно устанавливать достаточно толстый из массива, поскольку ДСП не даст должного эффекта.

Замена откосов на ПВХ на сєндвич-панели

Стоит ли менять стекла?

Если проделанные действия не помогли, шумоизоляция стеклопакетов должна превратиться в замену стеклопакета на более толстый. Необязательно менять саму раму, достаточно часто можно обойтись заменой непосредственно стеклопакета. Эта процедура намного легче и дешевле, чем полная замена оконной конструкции.

Чем толще стекло и больше воздушных камер, тем меньше у разного рода звуков шансов пройти через препятствия и быть услышанными в помещении.

От каких каких характеристик стеклопакета зависит его шумоизоляция читайте в нашей статье «Чем руководствоваться при выборе металлопластиковых окон?»

Какие есть требования к установке пластиковых окон читайте в нашем материале «Установка пластиковых окон по ГОСТу».

Рейтинг производителей пластиковых профилей найдите в статье «Все бренды пластиковых окон – выбирай на вкус!»

Как уменьшить резонанс?

Окна с шумоизоляцией могут помочь сделать меньше эффект резонанса, из-за которого в помещениях становится некомфортно. Для этого требуется:

  • Установка толстого стеклопакета: часто хватает двухкамерного вместо однокамерного.
  • Чем больше толщина стекла и меньше его площадь, тем надежнее будет изолирован уличный шум.
  • Еще одной хитростью является установка стекол разной толщины: для того чтобы создать звуку дополнительную преграду, их размещают на разном расстоянии друг от друга.
  • Стекло можно покрыть специальной пленкой. Она не только поможет защитить ваш дом от шума, но и укрепит стекло, сделает конструкцию более теплой. Хорошо изолирует нежелательные звуки триплекс, можно использовать ламинацию на уже готовой конструкции.
  • Некоторые стеклопакеты наполняются не воздухом, а аргоном или другими газами. Такие окна стоят дороже, но по звукоизоляционным характеристикам они отличаются мало. Главной задачей газа является защита окна от конденсата.

Шумоизоляция окон в квартире, проведенная по всем правилам, поможет сделать ваш дом тихим и уютным. Вы не только получите возможность спокойно отдохнуть, но и сделаете помещение значительно теплее.
