Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ

Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.

Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.

Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком.

При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.

Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.

Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.

Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.

В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.

Плиты на замок

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.

Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.

Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.

УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.

Технология УШП

Шведской плитой называют утепленный монолитный фундамент для здания. Его главная особенность заключается в том, что основание для объекта строится на утеплительном слое, располагаемом под плитой. Подобный фундамент подходит для объектов различного назначения и практически любых грунтов.

Современная технология УШП основывается на принципах мелкозагубленных оснований. Методика объединяет создание утепленной основы из плиты с возможностью прокладки коммуникаций под фундаментом. Использование данной технологии дает возможность в кратчайшие сроки возвести утепленное основание и получить идеально ровный пол, на котором легко уложить плитку или ламинат.

Преимущества УШП

Фундаменты шведского типа в настоящее время получили широкое распространение, так как они обладают целым рядом важных преимуществ:

  1. Простота. Создание основания и монтаж инженерных систем выполняется одновременно, что существенно уменьшает время выполняемых работ.
    Монтаж не требуют наличия специальных навыков и применения тяжелой техники.
  2. Широкие возможности по созданию пола. Шлифованная основа отличается идеальной ровностью, потому на ней можно создать практически любой пол в доме с минимальными вложениями.
  3. Хорошая теплоизоляция. Утепление выполняется пеноплексом, обеспечивающим зданию надежную защиту от теплопотерь и качественное снижение затрат на отопление.
  4. Безопасность. Под слоем теплоизоляции не промерзает земля, из-за чего снижаются риски деформации строительных конструкций вследствие пучения почвы.

Правила обустройства основания

Чтобы создать качественную утепленную плиту, необходимо придерживаться предусмотренной технологии строительства. В первую очередь необходимо обустроить на месте строительства систему отвода грунтовых вод, после этого создается подушка из песка, которая должна предотвратить разрушение строительных элементов из-за вспучивания грунта. Кроме того, перед устройством плиты, под ней прокладывают все необходимые зданию инженерные коммуникации, включая водоснабжение, канализацию, электроснабжения и другие.

Существенные требования при строительстве предъявляются к используемому утеплителю, ведь именно на него будут передаваться все нагрузки, включая вес сооружения, снеговые и эксплуатационные нагрузки. Поэтому рекомендуется использовать для утепления пеноплекс, этот материал отличаются нулевым уровнем поглощения воды и имеет высокую прочность на сжатие.

Сама методика обустройства предполагает выполнение следующих работ:

  1. Проектирование. Сначала на местности выполняются инженерные изыскания, на основе которых разрабатывается проект, описывающий все особенности будущей стройки.
  2. Подготовка площадки. На стройплощадке снимается верхний слой почвы, обычно на глубину до 40 см.
  3. Создание подушки. На дно засыпается песок или щебень и созданный слой тщательно утрамбовывается.
  4. Устройство дренажа и коммуникационных вводов. По периметру объекта создается дренажная система и прокладываются трубы устанавливаемых коммуникаций.
  5. Монтаж утеплителя. Производится установка бортовых элементов фундамента и утеплителя.
  6. Устройство каркаса. Для повышения жесткости и надежности создается армированный каркас.
  7. Заливка. Подготовленная яма заливается бетонным раствором.

Технологии УШП исполнилось 10 лет

| Новости компаний, Новости СРО

Четверг, Май 3, 2018

Десять лет назад в России появилась технология «утепленная шведская плита» (УШП) – энергоэффективное решение для мелкозаглубленных фундаментов. С тех пор она приобрела широкую известность и с успехом применяется российскими специалистами. По случаю круглой даты корпорация «Технониколь» провела круглый стол для ведущих строительных экспертов с тем, чтобы обменяться опытом применения технологии УШП.

Как сообщили в пресс-службе компании, за круглым столом собрались 32 эксперта из Москвы, Санкт-Петербурга, Кирова, Казани и Таллина. Строители и инженеры, производители и частные застройщики вспоминали, как 10 лет назад технология «утепленной шведской плиты» пришла в Россию, — тогда энтузиасты изучали технологию по немногочисленным англоязычным материалам в интернете, дискутировали на форумах и делали самостоятельные шаги по применению УШП в своих проектах. Компания «ТЕХНОНИКОЛЬ» начала осваивать данную технологию в 2013 году, когда стартовала работа над СТО по мелкозаглубленным фундаментам, а сегодня предлагает на этой основе единственный в России специализированный продукт для фундамента.

О том, как «ТЕХНОНИКОЛЬ» видит развитие технологии УШП в будущем и какие сервисы предлагает для поддержки строителей, на мероприятии рассказал директор по развитию направления «Полимерная изоляция» Дмитрий Михайлиди. «Технология УШП имеет целый ряд весомых плюсов: фундамент этого типа можно возводить на слабых грунтах, в короткие сроки, без использования тяжелой техники. При этом потребитель за разумную цену получает не просто основание для дома, а целую инженерную систему со всеми коммуникациями и системой отопления. Кроме того, «утепленная шведская плита» за счет высокой энергоэффективности позволяет продлевать срок службы здания и экономить на отоплении. Именно этим свойством и обусловлена ее широкая популярность во всем мире, – рассказал Михайлиди. – Здесь собрались эксперты, которые на основе своего позитивного опыта стали настоящими приверженцами УШП. Мы уверены, что у данной технологии большое будущее в России, и планируем сделать подобные встречи регулярными».

Темы: Корпорация “ТехноНИКОЛЬ”, строительные технологии

Ушп схема. Специальная технология УШП фундамента


технология, расчет, минусы утепленной шведской плиты

Фундамент УШП — Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

  • его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
  • благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
  • данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
  • следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
  • последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства,  и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

  • общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
  • на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
  • перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
  • следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

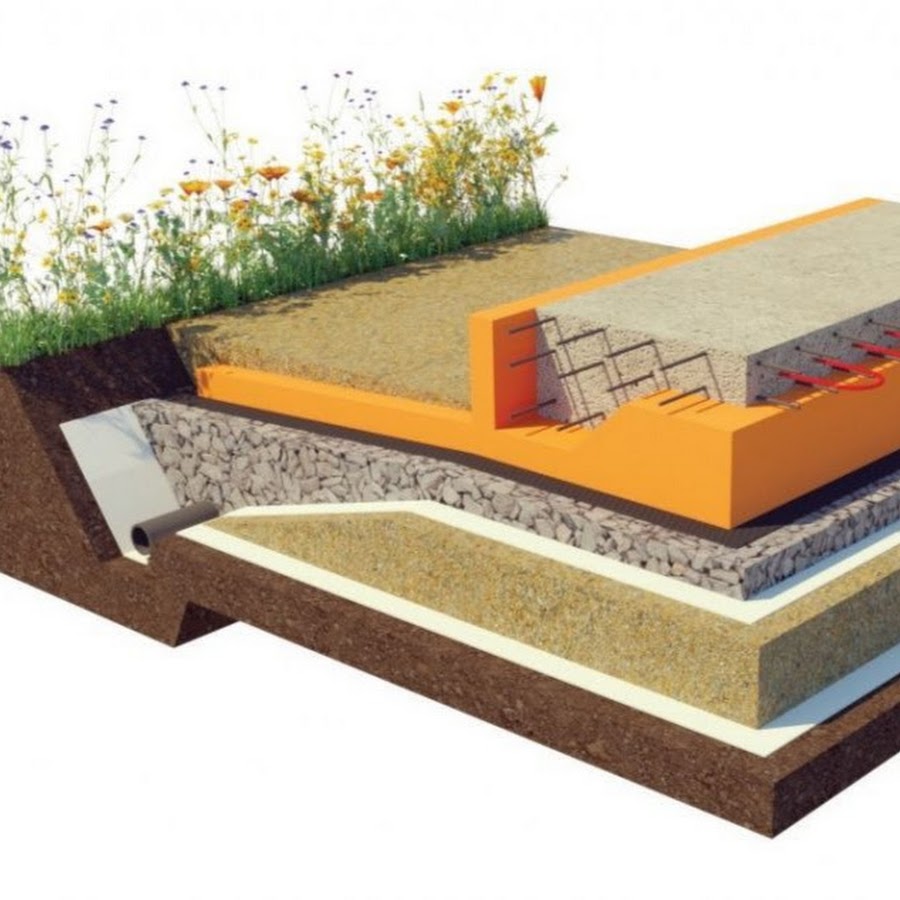

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

  1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
  2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
  3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
  4. Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

fundamentclub.ru

Результаты расчета УШП

1. Построена расчетная схема жилого дома для определения  нагрузок на погонный метр на ребра жесткости плиты.

На схеме показаны нагрузки от собственного веса конструкций, плюс приложена полезная нагрузка на плиту.



Результаты расчёта в программном комплексе  SCAD, нагрузки указаны в тоннах. Стержни  – стоят на расстоянии друг от друга = 1 метр, что даёт возможность получить значение нагрузок от выше лежащих конструкций дома на 1 метр погонный ребра жесткости плиты.



Та же схема фундаментов с результатами расчета, но под другим углом:

2. Построена расчетная схема УШП в расчетном комплексе SCAD:



включен фильтр – что бы увидеть ребра жесткости УШП –



Вводим нагрузки на ребра жесткости –



Нагрузки на саму плиту, + собственный вес ж. б конструкций  –



Полученный результат армирования, для нижней зоны по оси Х , (диаметры арматуры смотрите в таблице в нижнем левом углу. Армирование назначаем  по наибольшему результату, т.е. по нижней строчке, 6d8 – это укладываем 6 стержней  с шагом 150 мм. на 1 м.п. по оси Х)



по оси Y –



для верхней зоны по оси Х –



по оси Y –



полученные результаты армирования для ребер жесткости:



Узлы армирования УШП –

Примечания:Основное армирование плиты – допустимо армировать, где между ребрами небольшие пролеты (габариты в плане, до 3,5 –  4 м.), арматурой диаметром  8 А500С, с шагом 150 х 150 мм. в обоих направлениях.

schwedenplate.ru

Что такое фундамент УШП 2.0

С лета 2016 года мы отказались от ставшего популярным фундамента УШП (Утепленная шведская плита) и перешли на альтернативный фундамент: также со шведскими корнями, под названием Supergrund (Супергрунд).  Ну, а для простоты стали его называть УШП 2.0, так как этот тип фундамента в какой-то степени развивает идеологию, заложенную в УШП.

Пришла пора более подробно рассказать про то, чем же УШП 2.0 Супергрунд отличается от классической УШП, в чем его достоинства и недостатки.  В статье будут использованы также материалы шведского разработчика Supergrund.

Что такое Supergrund (Супергрунд) и его достоинства

Принципиальная схема Супергрунда для каркасного дома представлена ниже.

Схема Supergrund

В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд — это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?

Раздельное исполнение ленты и стяжки

Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами.Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий.В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.

Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением

Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.

Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать.  Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.

Высокие нагрузки и любые грунты

Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах

Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент.  Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.

На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.

Возможность возведения цоколя любой высоты

Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами.   Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.

Лучшая энергоэффективность

Шведские термограммы сравнения УШП и Супергрунда

В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП.  Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.

Нет острой необходимости в отделке цоколя

В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется.  И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать.  В классической УШП — отделка наружного пенопласта необходима.

Супергрунд в Швеции с демонтированным наружным пенопластом

Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта

Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см.  В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.

Стоимость, сравнимая с классической УШП

При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП.  Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.

Недостатки УШП 2.0  Supergrund

Разумеется, УШП 2.0 не идеален и имеет свои недостатки. Но их не так много.  К недостаткам я бы отнес следующие моменты.

Само слабое место Супергрунда, на мой взгляд —  пенопласт под несущей частью фундамента.  Дело в том, в отличие от УШП, где несущее ребро 450 мм,  в самом простом Супергрунде с лентой шириной 200 мм, локальная нагрузка на пенопласт в основе, передаваемая несущими конструкциями — существенно выше.  При использовании в основании ЭППС уровня «Технониколь УШП» максимальной нагрузкой на ленту шириной 200 мм будет  величина порядка 2.4 тонн на погонный метр ленты.  Поэтому Супергрунд более требователен к расчету нагрузок на погонный метр стен, чем УШП, где в 99% случаев эти проверки не выполняются вовсе.

Тем не менее, даже если вы не хотите или не можете сосчитать нагрузку, выйти из ситуации можно разными путями.  Можно просто увеличить ширину ленты.  При ширине ленты в  250 мм допустимая нагрузка уже 3 тонны,  300 мм —  3.6 тонны, а 350 мм — 4,2 тонны.

Если вам требуется еще больше, можно перейти на схему с опорной пяткой и «разогнать» нагрузку аж до 7.5 тонн на погонный метр при ширине пятки 600 мм.

Или пойти совсем радикально и по-русски, удалив пенопласт из основы.  Но в этом случае я бы не рекомендовал удалять пенопласт с наружного ребра фундамента, чтобы исключить промерзание грунта под лентой через бетон.

Еще одним слабым местом можно назвать более сложную опалубку, хотя,  если вы не планируете оставлять наружный пенопласт, то вместо наружного ребра можно использовать обычную деревянную опалубку.

Вот, пожалуй, и все основные недостатки, а остальное — только достоинства.

Сравнение: УШП, финский фундамент, Супергрунд

В завершение  небольшая табличка, где рассмотрим эти три основных современных типа фундаментов по  отличающимся факторам. За табличкой — список с комментариями по пунктам.

Фактор УШП УФФ Supergrund
 высота цоколя  ограничена не ограничена не ограничена
 строительство на участках с уклоном  ограничено не ограничено не ограничено
 потенциальная ремонтопригодность  плохая ремонт возможенремонт возможен
 использование под тяжелые, в том числе кирпичные дома  ограничено с оговорками не ограничено
 вариативность решений невысокая средняя высокая
 энергоэффективность хорошая очень высокая высокая
 необходимость декоративной отделки цоколя высокая средняя средняя
 возможность отдельного возведения несущих и не несущих конструкций отсутствует возможно возможно
 доступность компонентов высокаянизкая высокая
 простота возведенияочень высокаясредняявысокая
 стоимость (между сравниваемыми вариантами) низкая высокая средняя
  1. Высота цоколя — тут все понятно, традиционная УШП явный аутсайдер, так как сделать цоколь выше 30-40 см становится проблематично.  Для УФФ или Супергрунда этой проблемы нет.
  2. Строительство на участках с уклоном — аналогично, УШП аутс.айдер, так как придется или срезать склон, или мощно отсыпаться.  Ленточная «суть» УШП 2.0 и УФФ приходит на помощь.
  3. Потенциальная ремонтопригодность  — традиционный страх  перед УШП:  «а что мне делать, если что-то случится с теплым полом или другими коммуникациями».  Так как в традиционной УШП стяжка и несущие ребра представляют из себя единое целое, то возможен только локальный ремонт.  В УФФ или Супергрунде вы можете раздолбать всю стяжку, не затронув несущие конструкции. Правда, бюджет этого мероприятия будет значителен  :).
  4. Использование под тяжелые, в том числе кирпичные дома — опять же, из-за изломной нагрузки, расчет УШП под тяжелые дома (газобетон к ним не будем относить), задача очень нетривиальная. Опять же, традиционная УШП тут явный аутсайдер.
  5. Вариативность решений  —  УШП и УФФ довольно стандартны.  Супергрунд в данном случае — конструктор для взрослых. Можно поиграть с высотой, шириной, типом стяжки, формой опалубки.  Масса вариантов в зависимости от желаний и задач.
  6. Энергоэффективность — исходя из представленных выше термограмм,  традиционная УШП проиграет УШП 2.0, за счет необходимости обогрева несущего ребра, но УФФ немного выиграет у УШП 2.0, так как в УФФ лента делается из керамзитобетонных блоков, имеющих более низкую теплопроводность, чем бетон.
  7. Необходимость декоративной отделки цоколя —  в традиционной УШП снаружи может быть только пенопласт и его в обязательном порядке надо защитить от внешних факторов среды.  Керамзитобетонные блоки УФФ или голый бетон классического Супергрунда  можно оставить без отделки надолго, без особого эстетического ущерба. Так что традиционная УШП снова явный аутсайдер.
  8. Возможность отдельного возведения несущих и не несущих конструкций  — и снова традиционная УШП в отстающих.  Возжности разделить во времени возведение несущих конструкций и всего остального у нее нет.
  9. Доступность компонентов — а вот тут УФФ в полном проигрыше.  Так как основная «фишка» УФФ — это лента из теплых блоков КББ, но найти их нужной плотности и качества изготовления, для безопасного использования в фундаментных работах, не такая простая задача даже в крупных городах.
  10. Простота возведения и стоимость — и снова тут УФФ является аутсайдером.  А вот традиционная УШП — как раз в лидерах.  Супергрунд будет занимать промежуточное положение, а простота или стоимость будут четко зависеть от высоты фундамента. При высоте, равной УШП — Супергрунд практически не отличается по трудозатратности и стоимости, но чем выше — тем больше отрыв от УШП и приближение к УФФ.

(Visited 18 865 times, 36 visits today)

Следующая статья Предыдущая статья

xn--d1ahabdeeoeo2a7a.xn--p1ai

Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

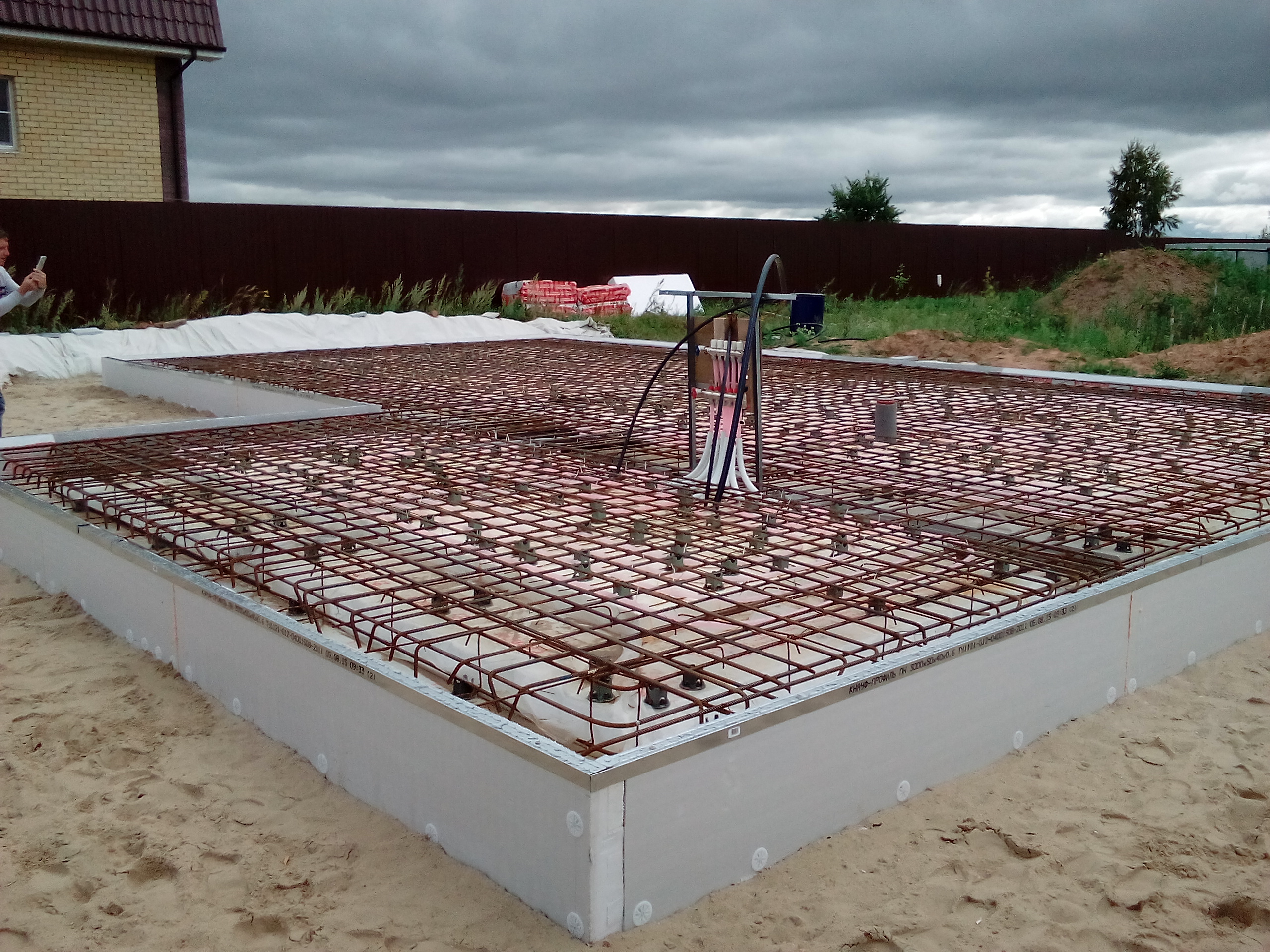

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

s-stroit.ru

технология достоинства недостатки советы мастеров

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.

  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.

  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.

  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

  • песок средней крупности;
  • щебень средней фракции;
  • геотекстиль;
  • экструзионный пенополистирол для фундамента толщиной 100 мм;
  • дренажная труба;
  • деревянные доски;

  • арматура;
  • вязальная проволока;
  • трубы для устройства коммуникаций;
  • трубка для устройства теплого пола;
  • нейлоновые хомуты;
  • коллектор;
  • саморезы.

Необходимый инструмент:

  • штыковые и совковые лопаты;
  • тачка;
  • бетоносмеситель;
  • глубинный вибратор;
  • виброплита;
  • нивелир;
  • шуруповерт;
  • болгарка;
  • нож;

  • гладилка;
  • метрическая рулетка;
  • уровень;
  • ножовка;
  • молоток;
  • терка;
  • кельма;
  • защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

  1. Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.

    Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.

    Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

  2. Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
  3. Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
  4. Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.

  5. Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
  6. Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
  7. Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.

  8. Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное.

    В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.

    Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

    Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

  9. Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.

    Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.

    По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.

  10. Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.

  11. Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.

    Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.

    После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.

  12. Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.

    Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Не нашли ответов в статье? Больше информации по теме:

УШП фундамент: технология

Наиболее подробно описан УШП фундамент производителем экструдированного пенополистирола Технониколь. В инструкции учтены требования СП 21.13330, пожаробезопасности, СанПиН. Однако при самостоятельном изготовлении утепленной шведской плиты имеются нюансы, которые будут рассмотрены ниже.

Какие материалы необходимы для УШП?

Смета теплоизолированной плиты позволит скорректировать бюджет строительства. Поэтому необходимо изготовить ее своими силами, чтобы привезти в пятно застройки все необходимое с минимальными транспортными расходами. Для УШП застройщику понадобятся материалы:

  • пенополистирол высокой плотности марок XPS, ЭППС либо Carbon ECO SP от Технониколь
  • L-образные модули такого же качества для несъемной опалубки плиты
  • арматура для сеток А400 периодического сечения 12 – 14 мм
  • полиэтиленовая пленка толщиной 0,15 – 0,20 мм
  • доска обрезная толщиной 4 см
  • бетон от В25, нормальной проницаемости W4 с морозостойкостью F100
  • полипропиленовые (P-PE или PEX), полиэтиленовые трубы для контуров обогрева
  • скотч двусторонний для стыковки полиэтилена
  • фиксаторы ФС-30 либо ФС-40 для обеспечения нижнего защитного слоя
  • ГП пластины с шипами для фиксации утеплителя
  • защитная гофра, в которой укладывается теплый пол
  • нерудный материал для подстилающего слоя (щебень при высоких грунтовых водах, песок на сухих почвах)
  • геотекстиль или дорнит

Внимание: Технология подходит для ровных участков с перепадом высот в пределах 1,5 м. УШП фундамент можно строить на глинистых почвах, при высоком УГВ. Однако пылеватые пески придется дополнительно усиливать специальными способами, на торфе необходимо уплотнение грунта вертикальным дренажом с подгрузкой пятна застройки песчаной насыпью.

Конструкция ребристой утепленной плиты

В классическом варианте оснащенный ребрами жесткости, направленными вниз, УШП фундамент имеет следующую схему:

  • подстилающий слой 40 – 60 см с вмонтированными в него кольцевыми, пристенными дренами
  • гидроизоляция – два слоя полиэтилена
  • теплоизоляция – сплошной нижний слой, разряженный верхний пояс с учетом расположения ребер жесткости
  • армопояса – две сетки из рифленых арматурных стержней + каркасы в ребрах жесткости
  • коммуникации – вмурованные трубы канализации, ХВС, контуры теплого пола

Внимание: Вся конструкция заливается бетоном, технология позволяет получить теплый пол по грунту без дополнительных затрат на стяжку. За счет ребер жесткости можно снизить толщину плиты в средней части.

Пошаговая инструкция по изготовлению

Технология, по которой изготавливается УШП фундамент, подходит, как для коттеджей круглогодичного проживания, так и садовых, дачных домиков. Это обусловлено тем, что для жилищ в периодическим обогревом для ликвидации морозного вспучивания подошву здания приходится утеплять в любом случае. Для дачи теплый пол обычно оставляют, чтобы помещения нагревались быстрее во время зимнего отдыха. В садовых домах в дополнительном обогреве нет необходимости, так как здание не отапливается, зимой не используется.

Разметка

Технология вынесения натурных осей предельно простая. Необходимо очертить по грунту контуры котлована (+ 2 м с каждой стороны), установить обноски, натянуть по ним шнуры, необходимые для монтажа опалубки. Преимуществом обносок в сравнении с колышками являются:

  • П-образная конструкция выставляется, нивелируется в горизонтальной плоскости один раз
  • при необходимости (земляные работы) шнур снимается, позже устанавливается на место без дополнительных регулировок

Внимание: Отступ 2 м необходим для укладки дренов, которыми либо понижается УГВ (кольцевой дренаж), либо удаляется верховодка (пристенный дренаж), неизбежно образующаяся при скоплении верхних дождевых, паводковых вод в техногенных зонах подстилающего слоя.

Подушка фундаментная, коммуникации

Необходимость подстилающего слоя из щебня/песка под УШП фундамент обусловлена факторами:

  • на плодородном слое запрещено бетонирование конструкций, поскольку после перегнивания органики чернозем неизбежно просядет
  • щебнем создается отсекающий слой в верхней капиллярной юбке грунта, после чего, становится невозможным подъем почвенных вод к бетонным конструкциям
  • нерудные материалы не содержат глины, вспучиваться не могут, поверхность основания выравнивается ими по горизонтали

Внимание: Для стеновых материалов вреден контакт с землей, поэтому замена пахотного слоя песком в сочетании с ребрами жесткости позволяет приподнять конструкцию над поверхностью.

Инертные материалы засыпают слоями 10 – 15 см, трамбуют виброплитой. Щебень укладывается без смачивания, песок предварительно увлажняется. Запрещено проливать песчаную подушку из шланга, так как это может привести к размыванию нижних слоев грунта. Чтобы исключить взаимное перемешивание нерудных материалов с землей, котлован выстилается геотекстилем. Периметр подстилающего слоя больше размера жилища на 0,5 – 1 м с каждой стороны.

На этом же этапе необходимо произвести работы, которые сделать позже будет сложнее:

  • укладка дренов – кольцевой контур, уклон 4 – 7 градусов для самотека, изготавливается из перфорированной щелями гофротрубы в геотекстильном слое
  • ввод коммуникаций – для канализации выкапывается траншея 0,7 – 1,5 м глубины, для водопровода 1,5 – 2,7 м глубины, укладываются трубы, гильзы, соответственно

Электроэнергия, заземление так же могут заводится в коттедж под землей. Глубина траншеи для силового кабеля 0,7 м, заземление заглубляют на 30 см.

Внимание: Если пропустить 32 – 40 мм трубу водоснабжения внутри 110 мм канализационной трубы, это резко повысит ремонтопригодность системы. Для канализации снаружи коттеджа необходим колодец, изнутри ревизии, люки для прочистки.

Теплоизоляция подошвы

Существует две схемы утепления плавающей ребристой плиты. Торцы могут утепляться изначально L-образными элементами либо оклеиваться пенополистиролом после распалубки. По периметру УШП фундамент теплоизолируется одинаково:

  • укладка нижнего слоя без зазоров – щели заполняются монтажной пеной либо листы сразу стыкуются клеевым составом
  • изготовление ребер жесткости – остальные слоя утеплителя укладываются согласно схеме ребер жесткости (ширина от 40 см, проходят под несущими стенами + через 3 м вдоль короткой стены)

В соседних вертикальных рядах разбежка швов обязательна. Плиты экструдера дополнительно фиксируются друг к другу дюбелями с широкими зонтичными головками.

Внимание: Если L-образные элементы монтируются по торцам конструкции сразу, опалубку раздвигают наружу на точно такую же ширину. Чтобы закрепить эти элементы в бетоне, сквозь них пропускают дюбели шляпками наружу.

Армирование, «теплый пол»

Для восприятия растягивающих нагрузок УШП фундамент армируется по следующей схеме:

  • ребра жесткости – с учетом защитного слоя бетона укладываются каркасы из 10 – 14 мм арматуры, обвязанные 6 – 8 мм прямоугольными хомутами
  • плита – две арматурных сетки между ребрами жесткости с обвязкой прутков этих пространственных конструкций проволочными скрутками

Внимание: Толщина верхнего защитного слоя должна учитывать диаметр труб контуров теплого пола, которые укладываются на верхнюю сетку. Рекомендуется 5 – 7 см толщина, на которую окажутся утопленными в бетон самые верхние конструкции.

По окончании работ производятся контрольные измерения габаритов плиты, взаимного расположения коммуникаций. Если УШП заказана у сторонних организаций, застройщику должны предоставляться акты скрытых работ.

Бетонирование, гидроизоляция

Рекомендуется заливать плиты без рабочих швов, поэтому время между разравниваем, уплотнением отдельных порций бетона не может превышать 1,5 – 2 часа в зависимости от температуры воздуха. Запрещено перемещать бетон внутри опалубки дальше 2 м, так как это способствует разделению фракций наполнителя.

После начала схватывания (бетон не продавливается пальцем) рекомендуется организовать всей поверхности влажный компресс из опилок, стружки, песка, периодически поливаемого лейкой.

Внимание: Распалубка для гидроизоляции доступных поверхностей возможна на 4 сутки в 30 градусную жару без осадков, 16 сутки при температуре + 10 градусов. Обычно используется обмазка битумными, полимерными мастиками, оклеивание двумя слоями гидростеклоизола.

Технология изготовления теплой УШП плиты достаточно простая в самостоятельном применении. Основное внимание следует обратить на расположение узлов ввода инженерных систем, качеству пенополистирола, бетона. Не рекомендуется композитная арматура, имеющая заведомо низкие характеристики по скорости реагирования на усилия расширения, нежели стальные прутки.

технология, техническая сторона работы, поэтапность процесса

Новые технологии всегда интересны, особенно, если про них мало информации. Сейчас много говорят про УШП фундаменты. Это утепленные шведские плиты, качественные и теплые, очень удобные и практичные. Сегодня я расскажу, что это такое и какова технология создания подобного фундамента.

Особенности данного типа основания

УШП представляет собой малозаглубленную монолитную ж/б плиту с высотой от 25 см и выше, залитую поверх несъемной пенополистирольной опалубки. Все коммуникации и инженерные сети, включая элементы обогрева здания, закладываются одновременно с заливкой бетона, данная конструкция совмещает функции основы, перекрытия и полов первого этажа и отопления. Это подразумевает отказ от подвала и сложности при проектировании, любые мелочи продумываются сразу, внести изменение в разводку труб затруднительно.

УШП нуждается в усилении арматурой и использовании высококачественного бетона, заливаемого единым монолитом. Отличия заключаются в способе подготовки – армосетка и элементы инженерных систем укладываются в несъемную бесшовную опалубку из крупных листов пенополистирола, размещенную поверх ровной и утрамбованной подушки. Под несущими стенами толщина заливаемого раствора удваивается, на остальных участках стандартная схема включает 15-20 см слои песка и щебня, 20 – утеплителя и 10 – бетона. Грунт, дренаж и теплоизолятор разделяют между собой геотекстилем, несъемная опалубка формирует не только низ, но и бока. Для снижения воздействия атмосферных осадков по периметру фундаментной плиты монтируется отмостка из ППС толщиной не менее 50 см.

К преимуществам относят исключение влияния морозного пучения грунта на основание здания (все весовые нагрузки и подвижки почвы распределяются равномерно, низ надежно защищен от промерзания слоем экструдированного пенополистирола), отсутствие потребности в задействовании подъемной спецтехники и хороший эффект энергосбережения. Экономия на обогрев таких домов в зимний период достигает 30% и выше. Закладка УШП сводит к минимуму потери тепла через полы первого этажа частного дома, исключает проникновение внутрь грибка и плесени и упрощает отделочные работы при монтаже напольного покрытия.

К учитываемым особенностям относят ограничение по высоте, технология не подходит для строительства тяжелых и многоэтажных домов. Ее нельзя назвать бюджетной, помимо затрат на проектирование фундаментной плиты на всех этапах применяются исключительно качественные материалы, разводку коммуникаций и элементов обогрева доверяют профессионалам. По окончании бетонирования доступ к ним затруднен, что приводит к необходимости использования прочных труб и фитингов, что также сказывается на бюджете.

Метод рекомендуется прежде всего при ведении работ на водонасыщенных, торфяных, глинистых и песчаных грунтах, включая глубоко промерзающие. УШП выбирается для возведения фундамента при высоком УГВ и на аналогичных сложных участках с перепадом высот не более 25 см. Область применения включает сооружение одно- и двухэтажных каркасных, каменных, кирпичных, газобетонных и деревянных домов. При выборе этого варианта следует помнить об отсутствии подвала и подпольного пространства и низкой высоте самого основания.

Технология утепленной шведской плиты на примере фирмы Dorocell

Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.

Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь

Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

Принципиальная схема УШП в разрезе

Приведем детальный обзор фундамента утепленной шведской плиты:

  1. Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
  2. Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
  3. Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
  4. В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
  5. Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.
  6. Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.

Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.

Технология строительства шведской плиты УШП

Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:

  • Утепленная шведская плита объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.
  • Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.
  • Закладываемые в плиту трубы теплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70–100 Вт/м2 такой теплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.
  • Технология УШП имеет относительно небольшую толщину ж/б плиты основания, так как высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.
  • Экструзионный пенополистирол обладает минимальным водопоглощением, что позволяет исключить капилярное поднятие воды.
  • Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно, действие разрушающих факторов на плиту сводится к минимуму. Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20–25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.

Этапы строительства и технология шведского фундамента

Возведение УШП начинается с проектирования. На основании результатов геодезического исследования и параметров дома выполняется расчет фундамента, составляется его схема. Дальнейшие монтажные работы выполняются в строгом соответствии с проектом. Стоимость работ, рассчитанная в смете, фиксируется и является окончательной.

Шведская плита представляет собой многослойное основание, строительство которого осуществляется в следующем порядке:

  • Выполняется расчистка и разметка участка под строительство.
  • Проводятся земляные работы по разработке котлована под основу дома в соответствии с проектом.
  • На дно котлована укладывается геотекстильное полотно и гидроизоляционный материал.
  • По всей площади основания укладывается высококачественный теплоизоляционный материал из пенополистирола.
  • Производится укладка подушки из смеси песка и щебня. Насыпка осуществляется в несколько слоев, каждый из которых тщательно трамбуется.
  • Выполняется монтаж опалубки. Монтируется арматурный каркас основания загородного дома.
  • Осуществляется прокладка труб инженерных коммуникаций, а также отопительных труб, по которым в плите будет циркулировать теплоноситель.
  • Фундамент заливается бетоном. При этом под несущими стенами предусматривается ростверк, поверх которого заливается монтажная плита.

Устройство УШП

Специфика конструкции – многослойность. Основание состоит из нескольких образующих пластов:

  • Железобетона – армирующий каркас заливается цементной смесью на высоту 10 см. Весь слой заливается сразу, в течение одного дня.
  • Армирующие пруты усиливают бетонную платформу УШП, обеспечивают фундаменту необходимый запас прочности. Армирование выполняется специальным рифленым или гладким прутком диаметром до 14 мм и арматурной сеткой с применением сварки или увязочной проволоки.
  • Амортизационный слой – это песчаная или гравийная смесь расчетной плотности, для гидрозатвора на сухих и каменистых почвах добавляется глина. В толще амортизационного пласта прокладываются всевозможные инженерные коммуникации.
  • Изолирующие материалы фундамента – это утеплитель, защищающий бетон от промерзания, он укладывается по всей поверхности УШП и вертикально вдоль периметра под отмосткой. Геотекстиль разделяет минеральные слои, гидро- и пароизоляция препятствуют разрушению железобетона, защищают от талых и грунтовых вод, повышенной влажности во время осадков.
  • Дренажная система предотвращает застой воды под УШП.

Фундамент сооружается на основании расчетов. Необходимо учитывать массу строения и особенности почвы.

Устройство утепленной шведской плиты

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

  • При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
  • Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
  • Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
  • В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
  • Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Плюсы и минусы

Основными преимуществами УШГ-фундамента является:

  • относительно низкая сметная стоимость, поскольку в основание встроены инженерные коммуникации;
  • высокая скорость строительства;
  • плита является подготовленным основанием, на который можно укладывать любое напольное покрытие без предварительного выравнивания;
  • наличие встроенной системы «теплый пол» позволит снизить расходы на отопление;
  • используемая теплоизоляция защищена от влаги, что увеличивает срок ее эксплуатации;
  • гидроизоляция предупреждает развитие повышенной влажности в комнатах, предупреждает появление плесени;
  • утеплитель имеет кромку, которая предупреждает появление мостиков холода;
  • фундамент сочетает функцию несущей конструкции и утеплителя.

К недостаткам фундаментного основания относится:

  • практически все инженерные коммуникации встроены в плиту, что значительно осложняет доступ к ним для профилактики и ремонта;
  • не подходит для строительства многоэтажных массивных зданий;
  • при таком фундаменте невозможно сделать подвал.

Монтаж УШП – предварительный этап

Утепленную шведскую плиту можно назвать продвинутым вариантом обычного плитного фундамента, но, как и любой фундамент, плита УШП требует специальной предварительной подготовки. На какие моменты заказчику необходимо смотреть до заливки, объясняет главный инженер Владимир Сидоров:

Владимир Сидоров

Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок и готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов — грунты со слабой несущей способностью, свайный или ленточный под нагрузкой дома в таких грунтах будут просто «проваливаться» в землю, их применение на этих грунтах недопустимо.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно требует решения вопросов отведения грунтовых вод и верховодки. И обязательного устройства дренажной системы и отмостки.

Проектные работы

Плиту для основы можно сделать самостоятельно, но изучение типа грунта, составление проекта с учётами особенности выбранной для строительства местности лучше доверить профессионалам. Некоторые люди недооценивают всю важность схемы и выбирают из готовых вариантов в интернете. Из-за этой ошибки растрескивается фундамент, могут оседать стены и повышается влажность.

Поэтому проект основы должен составляться с учётом местности и параметров дома. Здесь прописываются:

  • Результаты исследования уровня подземных вод. Это поможет определиться с толщиной песчаной подушки и выбором геотекстиля.
  • Учёт состава грунта и возможная подвижность. Если на поверхности происходят естественные зсувы, то основа для дома должна дополнительно укрепляться армированными каркасами.
  • Желаемая глубина котлована для фундамента. Зависит от типа грунта и влажности.
  • Характеристика дренажной системы. Количество труб для вывода лишней воды из основы.
  • Диаметр арматуры, чем илистее грунт, тем прутья крупнее. Прописывается возможный шаг укладки стержней.
  • Трубопровод для отопления пола.

Подготовка почвы

Здесь надо придерживаться поэтапности работ. Сначала территория под постройку очищается от сорняков и растений. Затем шар плодородной земли снимается. Ширина и глубина котлована должны быть на 2−2,5 метра больше от параметров самой плиты. Проводится геодезическая локация и обозначаются места выхода коммуникаций.

Для того чтобы основа дома была сухой, по периметру котлована роется траншея и устанавливаются трубы для вывода лишней воды. Чтобы она не скапливалась возле будущего дома, можно сделать небольшое заглубление для резервуара, чтобы вода собиралась там и потом использовать её для хозяйственных целей или для строительных работ.

После того как инженерные коммуникации установлены, насыпается подушка из гравия, гальки и песка. Монтируется утеплитель. К материалу имеются требования:

  • Прочность на сжатие и механическое давление. Он не должен рваться или терять однородность поверхности.
  • Никакого водопоглощения и создания пары под изолятом. Если вдруг во время работы оказалось, что поверхность повреждена или материал недостаточно прочный, лучше на определённом этапе остановить работы и сменить его, нежели потом менять весь пол.
  • Длительный срок эксплуатации. Поскольку материал устанавливается в основе, то изменить его или вытащить из-под других шаров будет просто нереально.
  • Химическая стабильность. Элемент основы не должен вступать в реакции с другими материалами и проявлять биологические трансформации. В случае если это происходит, необходимо поменять изолят на качественный продукт.

Опалубка и финишные работы

Когда фундамент уже насыпан и сформированы все слоя плиты, из утеплителя изготавливаются борта опалубки и устанавливаются по бокам фундамента по всему периметру. Это делается с целью укрепления основы, защиты почвы от влажности и появления на поверхности конденсата.

Популярностью пользуются фибролитовые плиты, которые обладают достаточной прочностью и выносливостью для таких работ.

После того как поверх щебневой подушки установлена гидроизоляция, монтируются два слоя утеплителя. Первый должен быть прочный и жёсткий.

Далее проводится армирование ростверков. Процесс не занимает много времени, единственное требование — установка каркаса с дополнительными крепежами, чтобы арматура была прочной. Армируются зоны нагрузки по всему периметру основы. Затем проводится установка тёплого пола и заливка бетоном. Смесь льют с углов фундамента и постепенно распрямляют к середине опалубки. Для бетона важен температурный режим и уровень влажности. Когда показатели в норме, то материал будет прочным и крепким.

Если имеются отклонения, то необходимо дополнительно просушивать поверхность перед последующими этапами работы.

Утепление отмостки

Для УШП рекомендуется дополнительно делать небольшую отмостку, выполняя ее в утепленном варианте. Для этого требуется:

Убрать грунт по периметру плиты (плодородный слой), после чего создать песчаную подушку с обязательной трамбовкой. Толщина слоя около 100мм или больше. После этого на подушку укладываются плиты XPS, укладывается дренажная мембрана, после чего засыпается слой щебня. Дальнейшая работа ограничивается выбором владельца. Это может быть бетонирование или укладка тротуарной плитки.

Стоит помнить, что главная задача отмостки отведение воды от фундамента, поэтому она должна иметь угол склона не меньше 1,5 градусов в сторону от фундамента.

После того, как все работы завершены, в вашем распоряжении окажется надежный фундамент, способный сделать дом теплым и комфортабельным.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Пошаговая инструкция по установке УШП

Площадка подготовлена, коммуникации уложены, теперь можно перейти к устройству фундамента. Порядок действий выглядит так:

  1. Установка опалубки. Конструкция должна выступать над нулевым уровнем земли на 20–25 см. Опалубка состоит из досок, клиньев и брусков. Вначале сбиваем доски в щиты необходимой высоты. Для этого можно использовать бруски, которые также подходят для использования в качестве распорок. Ставим щиты по периметру и фиксируем их в нижней части клиньями и упорами. На песчаную плиту, внутрь опалубки, насыпают слой щебня высотой до 10 см.
  2. Монтаж теплоизоляционного материала. Толщина утеплителя, расположенного под бетонной плитой, должна быть не менее 20 см, а у боковых граней – не менее 10 см. То есть в горизонтальной плоскости следует укладывать в два слоя (ширина одного составляет 10 см) с промежуточной прокладкой из гидроизоляционного материала, а у бортов опалубки – в один слой. При укладке в утеплителе следует выполнять вырезы под канализационные трубы. Для этой процедуры используйте канцелярский нож.
  3. Следующий этап – установка армирующей сетки. Армирование фундамента выполняется четырьмя металлическими прутьями. Для их фиксации используйте распределительные хомуты сечением 6–8 мм и вязальную проволоку. Шаг установки не должен превышать 30 см.
  4. Устройство «тёплого» пола и заливка бетонного раствора. Поверх арматурного каркаса устанавливаем изогнутые трубы отопительной водяной системы, фиксируя их с помощью нейлоновых стяжек. Кстати, монтаж этой системы можно выполнить не только до заливки чернового пола, а и после обустройства несущей бетонной плиты. В первом случае, при совместной заливке, вы значительно сэкономите время работы. Вторая же технология не заставит вас сильно переживать. Дело в том, что даже при самом незначительном нарушении целостности циркуляционной системы вам не придётся взламывать всю несущую плиту. Будет достаточно снять тонкий слой заливки, который укрывает трубы тёплого пола. При этом на черновой фундамент следует уложить дополнительный слой теплоизоляции с нанесёнными отметками о месторасположении труб отопительной системы. В завершении обустройства «тёплого» пола выполняется заливка магистралей особой смесью, которая после застывания образует чистовой слой цокольного перекрытия.

Галерея: Пошаговое выполнение работ

После заливки фундамента нужно дать раствору полностью высохнуть

Пузырьки воздуха, образующиеся при заливке раствора, уменьшают прочность бетонного основания

Крепление труб производится посредством пластиковых хомутов

Обвязка прутьев арматуры металлической проволокой

При укладке теплоизоляционного материала вырезайте в листах отверстия под выводы канализационных труб

После обустройства опалубки внутрь засыпается щебень, на который будет укладываться утеплитель

Для фиксации досок желательно использовать мощные саморезы или гвозди

Полезный совет: Начинайте заливать фундамент с углов и двигайтесь постепенно к центру. Заливку производите слоями высотой 10–20 см, выравнивая их с помощью ровной деревянной доски. После заливки фундамент должен постоять несколько дней, чтобы набрать прочность. Опалубка снимается только после основательного застывания конструкции.

Как работают порты USB | HowStuffWorks

Стандарт для USB версии 2.0 был выпущен в апреле 2000 года и служит обновлением для USB 1.1.

USB 2.0 ( High-speed USB ) обеспечивает дополнительную пропускную способность для мультимедийных приложений и приложений хранения данных и имеет скорость передачи данных в 40 раз быстрее, чем USB 1.1. Чтобы обеспечить плавный переход как для потребителей, так и для производителей, USB 2.0 имеет полную прямую и обратную совместимость с оригинальными USB-устройствами, а также работает с кабелями и разъемами, предназначенными для оригинальных USB-устройств.

Поддерживая три скоростных режима (1,5, 12 и 480 мегабит в секунду), USB 2.0 поддерживает устройства с низкой пропускной способностью, такие как клавиатуры и мыши, а также устройства с высокой пропускной способностью, такие как веб-камеры с высоким разрешением, сканеры, принтеры и устройства большой емкости. системы хранения. Внедрение USB 2.0 позволило лидерам индустрии ПК продвинуться вперед в разработке периферийных устройств для ПК, дополняющих существующие высокопроизводительные ПК. Помимо улучшения функциональности и стимулирования инноваций, USB 2.0 увеличивает продуктивность пользовательских приложений и позволяет пользователю одновременно запускать несколько приложений ПК или несколько высокопроизводительных периферийных устройств.

Стандарт USB 3.0 (SuperSpeed ​​USB) стал официальным 17 ноября 2008 г. [источник: Everything USB]. USB 3.0 может похвастаться скоростью, в 10 раз превышающей скорость USB 2.0 – 4,8 гигабит в секунду. Он предназначен для таких приложений, как передача видеоматериалов высокой четкости или резервное копирование всего жесткого диска на внешний диск. По мере увеличения емкости жесткого диска возрастает потребность в высокоскоростном способе передачи данных.

Принятие стандарта USB 3.0 происходит медленно. Производители микросхем должны разрабатывать оборудование материнских плат, поддерживающее USB 3.0. Владельцы компьютеров имеют возможность приобрести карты, которые они могут установить в свои компьютеры для поддержки USB 3.0. Но поддержка оборудования – это лишь часть проблемы – вам также нужна поддержка со стороны вашей операционной системы. Несмотря на то, что Microsoft объявила, что Windows 7 в конечном итоге будет поддерживать стандарт USB 3.0, компания поставляла свою операционную систему без поддержки USB 3.0. Последние дистрибутивы операционной системы Linux поддерживают USB 3.0.

Возможно, вы не думаете, что кабели для передачи данных вызывают споры.Но некоторые репортеры, такие как автор ZDNet Адриан Кингсли-Хьюз, предполагают, что одна из причин, по которой внедрение USB 3.0 было медленным, заключается в том, что Intel намеренно отложила выпуск материнских плат с поддержкой USB 3.0, чтобы дать одному из своих собственных продуктов фору [источник: Kingsley -Хьюз]. Этим продуктом является Light Peak, технология передачи данных, которая имеет начальную максимальную скорость передачи данных 10 гигабит в секунду с будущими теоретическими скоростями, достигающими 100 гигабит в секунду. Поскольку Intel является крупным производителем микросхем, только несколько компьютеров с материнскими платами других компаний в настоящее время поддерживают USB 3.0.

Представители Intel отрицают подобные утверждения. Руководители компании заявили, что технология Light Peak не заменит USB-порты и что Light Peak и USB 3.0 будут работать вместе. Между тем, сегодня на рынке можно найти компьютеры и аксессуары с интерфейсом USB 3.0.

Для получения дополнительной информации о USB и связанных темах просмотрите ссылки на следующей странице.

Как работают порты USB | HowStuffWorks

Стандарт для USB версии 2.0 был выпущен в апреле 2000 года и служит обновлением для USB 1.1.

USB 2.0 ( High-speed USB ) обеспечивает дополнительную пропускную способность для мультимедийных приложений и приложений хранения данных и имеет скорость передачи данных в 40 раз быстрее, чем USB 1.1. Чтобы обеспечить плавный переход как для потребителей, так и для производителей, USB 2.0 имеет полную прямую и обратную совместимость с оригинальными USB-устройствами, а также работает с кабелями и разъемами, предназначенными для оригинальных USB-устройств.

Поддерживая три скоростных режима (1,5, 12 и 480 мегабит в секунду), USB 2.0 поддерживает устройства с низкой пропускной способностью, такие как клавиатуры и мыши, а также устройства с высокой пропускной способностью, такие как веб-камеры с высоким разрешением, сканеры, принтеры и устройства большой емкости. системы хранения.Внедрение USB 2.0 позволило лидерам индустрии ПК продвинуться вперед в разработке периферийных устройств для ПК, дополняющих существующие высокопроизводительные ПК. Помимо улучшения функциональности и стимулирования инноваций, USB 2.0 увеличивает продуктивность пользовательских приложений и позволяет пользователю одновременно запускать несколько приложений ПК или несколько высокопроизводительных периферийных устройств.

Стандарт USB 3.0 (SuperSpeed ​​USB) стал официальным 17 ноября 2008 г. [источник: Everything USB].USB 3.0 может похвастаться скоростью, в 10 раз превышающей скорость USB 2.0 – 4,8 гигабит в секунду. Он предназначен для таких приложений, как передача видеоматериалов высокой четкости или резервное копирование всего жесткого диска на внешний диск. По мере увеличения емкости жесткого диска возрастает потребность в высокоскоростном способе передачи данных.

Принятие стандарта USB 3.0 происходит медленно. Производители микросхем должны разрабатывать оборудование материнских плат, поддерживающее USB 3.0. Владельцы компьютеров имеют возможность приобрести карты, которые они могут установить в свои компьютеры, чтобы получить USB 3.0 поддержка. Но поддержка оборудования – это лишь часть проблемы – вам также нужна поддержка со стороны вашей операционной системы. Несмотря на то, что Microsoft объявила, что Windows 7 в конечном итоге будет поддерживать стандарт USB 3.0, компания поставляла свою операционную систему без поддержки USB 3.0. Последние дистрибутивы операционной системы Linux поддерживают USB 3.0.

Возможно, вы не думаете, что кабели для передачи данных вызывают споры. Но некоторые репортеры, такие как автор ZDNet Адриан Кингсли-Хьюз, предполагают, что одна из причин, по которой USB 3.0 происходит медленно, потому что Intel намеренно отложила выпуск материнских плат с поддержкой USB 3.0, чтобы дать фору одному из своих собственных продуктов [источник: Kingsley-Hughes]. Этим продуктом является Light Peak, технология передачи данных, которая имеет начальную максимальную скорость передачи данных 10 гигабит в секунду с будущими теоретическими скоростями, достигающими 100 гигабит в секунду. Поскольку Intel является крупным производителем микросхем, только несколько компьютеров с материнскими платами других компаний в настоящее время поддерживают USB 3.0.

Представители Intel отрицают подобные утверждения. Руководители компании заявили, что технология Light Peak не заменит USB-порты и что Light Peak и USB 3.0 будут работать вместе. Между тем, сегодня на рынке можно найти компьютеры и аксессуары с интерфейсом USB 3.0.

Для получения дополнительной информации о USB и связанных темах просмотрите ссылки на следующей странице.

Как работают порты USB | HowStuffWorks

Стандарт для USB версии 2.0 был выпущен в апреле 2000 года и служит обновлением для USB 1.1.

USB 2.0 ( High-speed USB ) обеспечивает дополнительную пропускную способность для мультимедийных приложений и приложений хранения данных и имеет скорость передачи данных в 40 раз быстрее, чем USB 1.1. Чтобы обеспечить плавный переход как для потребителей, так и для производителей, USB 2.0 имеет полную прямую и обратную совместимость с оригинальными USB-устройствами, а также работает с кабелями и разъемами, предназначенными для оригинальных USB-устройств.

Поддерживая три скоростных режима (1,5, 12 и 480 мегабит в секунду), USB 2.0 поддерживает устройства с низкой пропускной способностью, такие как клавиатуры и мыши, а также устройства с высокой пропускной способностью, такие как веб-камеры с высоким разрешением, сканеры, принтеры и устройства большой емкости. системы хранения.Внедрение USB 2.0 позволило лидерам индустрии ПК продвинуться вперед в разработке периферийных устройств для ПК, дополняющих существующие высокопроизводительные ПК. Помимо улучшения функциональности и стимулирования инноваций, USB 2.0 увеличивает продуктивность пользовательских приложений и позволяет пользователю одновременно запускать несколько приложений ПК или несколько высокопроизводительных периферийных устройств.

Стандарт USB 3.0 (SuperSpeed ​​USB) стал официальным 17 ноября 2008 г. [источник: Everything USB].USB 3.0 может похвастаться скоростью, в 10 раз превышающей скорость USB 2.0 – 4,8 гигабит в секунду. Он предназначен для таких приложений, как передача видеоматериалов высокой четкости или резервное копирование всего жесткого диска на внешний диск. По мере увеличения емкости жесткого диска возрастает потребность в высокоскоростном способе передачи данных.

Принятие стандарта USB 3.0 происходит медленно. Производители микросхем должны разрабатывать оборудование материнских плат, поддерживающее USB 3.0. Владельцы компьютеров имеют возможность приобрести карты, которые они могут установить в свои компьютеры, чтобы получить USB 3.0 поддержка. Но поддержка оборудования – это лишь часть проблемы – вам также нужна поддержка со стороны вашей операционной системы. Несмотря на то, что Microsoft объявила, что Windows 7 в конечном итоге будет поддерживать стандарт USB 3.0, компания поставляла свою операционную систему без поддержки USB 3.0. Последние дистрибутивы операционной системы Linux поддерживают USB 3.0.

Возможно, вы не думаете, что кабели для передачи данных вызывают споры. Но некоторые репортеры, такие как автор ZDNet Адриан Кингсли-Хьюз, предполагают, что одна из причин, по которой USB 3.0 происходит медленно, потому что Intel намеренно отложила выпуск материнских плат с поддержкой USB 3.0, чтобы дать фору одному из своих собственных продуктов [источник: Kingsley-Hughes]. Этим продуктом является Light Peak, технология передачи данных, которая имеет начальную максимальную скорость передачи данных 10 гигабит в секунду с будущими теоретическими скоростями, достигающими 100 гигабит в секунду. Поскольку Intel является крупным производителем микросхем, только несколько компьютеров с материнскими платами других компаний в настоящее время поддерживают USB 3.0.

Представители Intel отрицают подобные утверждения. Руководители компании заявили, что технология Light Peak не заменит USB-порты и что Light Peak и USB 3.0 будут работать вместе. Между тем, сегодня на рынке можно найти компьютеры и аксессуары с интерфейсом USB 3.0.

Для получения дополнительной информации о USB и связанных темах просмотрите ссылки на следующей странице.

Как работают порты USB | HowStuffWorks

Стандарт для USB версии 2.0 был выпущен в апреле 2000 года и служит обновлением для USB 1.1.

USB 2.0 ( High-speed USB ) обеспечивает дополнительную пропускную способность для мультимедийных приложений и приложений хранения данных и имеет скорость передачи данных в 40 раз быстрее, чем USB 1.1. Чтобы обеспечить плавный переход как для потребителей, так и для производителей, USB 2.0 имеет полную прямую и обратную совместимость с оригинальными USB-устройствами, а также работает с кабелями и разъемами, предназначенными для оригинальных USB-устройств.

Поддерживая три скоростных режима (1,5, 12 и 480 мегабит в секунду), USB 2.0 поддерживает устройства с низкой пропускной способностью, такие как клавиатуры и мыши, а также устройства с высокой пропускной способностью, такие как веб-камеры с высоким разрешением, сканеры, принтеры и устройства большой емкости. системы хранения.Внедрение USB 2.0 позволило лидерам индустрии ПК продвинуться вперед в разработке периферийных устройств для ПК, дополняющих существующие высокопроизводительные ПК. Помимо улучшения функциональности и стимулирования инноваций, USB 2.0 увеличивает продуктивность пользовательских приложений и позволяет пользователю одновременно запускать несколько приложений ПК или несколько высокопроизводительных периферийных устройств.

Стандарт USB 3.0 (SuperSpeed ​​USB) стал официальным 17 ноября 2008 г. [источник: Everything USB].USB 3.0 может похвастаться скоростью, в 10 раз превышающей скорость USB 2.0 – 4,8 гигабит в секунду. Он предназначен для таких приложений, как передача видеоматериалов высокой четкости или резервное копирование всего жесткого диска на внешний диск. По мере увеличения емкости жесткого диска возрастает потребность в высокоскоростном способе передачи данных.

Принятие стандарта USB 3.0 происходит медленно. Производители микросхем должны разрабатывать оборудование материнских плат, поддерживающее USB 3.0. Владельцы компьютеров имеют возможность приобрести карты, которые они могут установить в свои компьютеры, чтобы получить USB 3.0 поддержка. Но поддержка оборудования – это лишь часть проблемы – вам также нужна поддержка со стороны вашей операционной системы. Несмотря на то, что Microsoft объявила, что Windows 7 в конечном итоге будет поддерживать стандарт USB 3.0, компания поставляла свою операционную систему без поддержки USB 3.0. Последние дистрибутивы операционной системы Linux поддерживают USB 3.0.

Возможно, вы не думаете, что кабели для передачи данных вызывают споры. Но некоторые репортеры, такие как автор ZDNet Адриан Кингсли-Хьюз, предполагают, что одна из причин, по которой USB 3.0 происходит медленно, потому что Intel намеренно отложила выпуск материнских плат с поддержкой USB 3.0, чтобы дать фору одному из своих собственных продуктов [источник: Kingsley-Hughes]. Этим продуктом является Light Peak, технология передачи данных, которая имеет начальную максимальную скорость передачи данных 10 гигабит в секунду с будущими теоретическими скоростями, достигающими 100 гигабит в секунду. Поскольку Intel является крупным производителем микросхем, только несколько компьютеров с материнскими платами других компаний в настоящее время поддерживают USB 3.0.

Представители Intel отрицают подобные утверждения. Руководители компании заявили, что технология Light Peak не заменит USB-порты и что Light Peak и USB 3.0 будут работать вместе. Между тем, сегодня на рынке можно найти компьютеры и аксессуары с интерфейсом USB 3.0.

Для получения дополнительной информации о USB и связанных темах просмотрите ссылки на следующей странице.

Что такое USB (универсальная последовательная шина)?

Обновлено: 07.06.2021, Computer Hope

Сокращение от универсальной последовательной шины , USB (произносится как yoo-es-bee) – это интерфейс plug and play, который позволяет компьютеру обмениваться данными с периферийными и другими устройствами.USB-подключенные устройства охватывают широкий диапазон; все, от клавиатур и мышей до музыкальных плееров и флешек. Дополнительные сведения об этих устройствах см. В разделе «Устройства USB».

USB также может использоваться для передачи энергии на определенные устройства, например для питания смартфонов и планшетов и зарядки их аккумуляторов. Первый коммерческий выпуск универсальной последовательной шины (версия 1.0) был выпущен в январе 1996 года. Затем этот промышленный стандарт был быстро принят Intel, Compaq, Microsoft и другими компаниями.

Где находятся порты USB?

Все современные компьютеры имеют хотя бы один порт USB. Ниже приведен список типичных мест, где их можно найти.

  • Настольный компьютер – Настольный компьютер обычно имеет от двух до четырех портов спереди и от двух до восьми портов сзади.
  • Портативный компьютер – Портативный компьютер имеет от одного до четырех портов с левой, правой или с обеих сторон портативного компьютера.
  • Планшетный компьютер – USB-соединение на планшете находится в порту зарядки и обычно представляет собой микро-USB, а иногда и USB-C.Некоторые планшеты имеют дополнительные порты USB-порты.
  • Смартфон – Подобно планшетам, порт USB на смартфонах используется как для зарядки, так и для передачи данных в виде USB-C или micro USB.

USB-устройства

Сегодня к вашему компьютеру подключается множество различных USB-устройств. Приведенный ниже список содержит несколько наиболее распространенных.

Типы разъемов USB

Разъемы USB

бывают разных форм и размеров. Большинство версий разъемов USB, включая стандартные USB, Mini USB и Micro USB, имеют два или более вариантов разъемов.Дополнительная информация по каждому типу представлена ​​ниже.

Mini-USB , также известный как mini-B , используется с цифровыми камерами и компьютерной периферией. На новых устройствах Mini-USB в значительной степени заменен кабелями Micro-USB и USB-C.

Micro-USB , анонсированный в 2007 году, был разработан для замены mini-USB. Две разновидности Micro-USB – это Micro-A и Micro-B , оба имеют размер разъема 6,85 x 1,8 мм, хотя разъемы Micro-A имеют больший максимальный размер наложения.Кабели Micro-USB часто используются для подключения компьютерной периферии, игровых контроллеров и для зарядки смартфонов. Хотя многие компании переходят на разъемы USB type-C (следующий раздел), Micro-USB по-прежнему широко используется с электронными устройствами.

Кабель USB type-C входит в состав большинства современных смартфонов Android и других устройств с USB-подключением. В отличие от других форм USB-соединений, кабели USB-C обратимы, то есть они подключаются правильно, независимо от того, перевернуты они или нет.«

Скорость передачи по USB

USB 1.x – это стандарт внешней шины, поддерживающий скорость передачи данных 12 Мбит / с и способный поддерживать до 127 периферийных устройств. На картинке показан пример USB-кабеля, подключенного к USB-порту.

USB 2.0 , также известный как высокоскоростной USB , был разработан Compaq, Hewlett Packard, Intel, Lucent, Microsoft, NEC и Phillips и был представлен в 2001 году. Высокоскоростной USB-порт поддерживает передачу данных. скорость до 480 мегабит в секунду (Мбит / с) или 60 мегабайт в секунду (Мбит / с).

USB 3.0 , также известный как SuperSpeed ​​USB , был впервые представлен в ноябре 2009 года компанией Buffalo Technology, но первые сертифицированные устройства были доступны только в январе 2010 года. USB 3.0 улучшил технологию USB 2.0 за счет скорости и повышение производительности, улучшенное управление питанием и увеличенная пропускная способность. Он предоставляет два однонаправленных пути данных для одновременного приема и отправки данных. USB 3.0 поддерживает скорость передачи до 5,0 гигабит в секунду (Гбит / с) или 640 мегабайт в секунду (Мбит / с).После выпуска USB 3.1 он официально переименован в «USB 3.1 Gen1» в маркетинговых целях. Первыми сертифицированными устройствами стали материнские платы от ASUS и Gigabyte Technology. Dell начала включать порты USB 3.0 в свои компьютеры Inspiron и Dell XPS в апреле 2011 года.

USB 3.1 , также известный как SuperSpeed ​​+ , был выпущен 31 июля 2013 г. и является последней версией протокола USB. USB 3.1 поддерживает скорость передачи данных до 10 Гбит / с, что соответствует первому поколению канала Apple Thunderbolt.Сегодня многие устройства используют версии USB 3.0 и 3.1 для повышения производительности и скорости.

Совместимость версий USB

Каждая версия порта USB имеет обратную и прямую совместимость, что означает, что он может поддерживать любую версию ниже или выше ее текущего номера. Например, устройства, разработанные с использованием технологии USB 1.1 и 2.0, работают с портом 3.0. Однако следует отметить, что устройства с более низкими версиями работают на своих собственных скоростях передачи, хотя USB 3.0 поддерживает более высокие скорости.Точно так же, если вы подключаете устройство USB 3.1 к порту USB 2.0, максимальная скорость передачи устройства 3.1 ограничивается скоростью порта 2.0.

Кабели USB – длина и тип

Кабели USB

доступны разной длины – от нескольких дюймов до более 16 футов. Максимальная длина USB-кабеля составляет 16 футов 5 дюймов (5 метров) для высокоскоростных устройств и 9 футов 10 дюймов (3 метров) для низкоскоростных устройств. Эти максимальные длины обусловлены синхронизацией передачи данных и риском потери данных при использовании кабелей большей длины.Однако, используя USB-концентраторы, вы можете подключить два USB-кабеля, чтобы эффективно увеличить расстояние между двумя устройствами.

Также существуют разные типы USB-кабелей. Как мы уже упоминали выше, для USB существуют разные скорости передачи (2.0 и 3.0). Точно так же существуют разные типы USB-кабелей, соответствующие этим скоростям. Вы можете получить кабель USB 2.0 для использования с устройством, использующим USB 2.0, или кабель USB 3.0 для использования с устройством, использующим USB 3.0.

Удлинительные USB-кабели

можно подключать к одному концу USB-кабеля, увеличивая длину соединения.Однако избегайте удлинения кабеля сверх максимального расстояния передачи данных USB в 16 футов 5 дюймов, если только вы не используете концентратор USB для усиления сигнала.

Шина, Кабель, Аббревиатуры компьютеров, Соединение, Кабель для передачи данных, EHCI, Firewire, Термины оборудования, M.2, Термины материнской платы, OHCI, PIIX, Порт, SS, UHCI, Заголовок USB

История USB, порт, который изменил все

BC : Джим руководил внешней коммуникацией, внешним выравниванием отраслей, объединяя группу промоутеров, отраслевой форум.Он хорошо разбирается в коммуникационном аспекте технологий по сравнению с рынком. Часто он предлагал мне выступить с основными докладами, но мы объединились в этом вопросе. Обычно мы с Джимом касались базы в конце каждого дня. Было 23:00. вызов. Так продолжалось годами. Звонил телефон, и наши супруги думали: «Это, должно быть, Бала. Это, должно быть, Джим. Это была такая рутина.

AB: Думаю, нам это удалось, потому что все, что мы делали, было хорошо реализовано. Я знал, что это будет так, потому что у нас были многопрофильные команды, в которых были люди, которые были экспертами в области программного обеспечения и операционных систем.У нас были люди, которые знали, как создавать системы, такие как IBM и Compaq. У нас были люди, которые умели создавать чипы, например Intel и NEC. У нас была Nortel, которая знала, как построить телефонию и другие вещи, которые в конечном итоге стали очень важными. Собрав команду экспертов, мы смогли снизить риск и позаботиться о том, чтобы эти спецификации были очень широко применимыми для множества приложений.

BC: Аджай сыграл центральную роль в разработке самой спецификации. Вот где была его страсть. Он также страстно разбирался в требованиях, чтобы убедиться, что спецификация соответствует требованиям.[Инженер] Джефф Моррис к этому моменту переехал из Санта-Клары в Орегон, чтобы работать в моей команде. Он твердо чувствовал, что хочет над этим поработать. Он написал хороший, я бы сказал, более половины первой спецификации вместе со всеми техническими документами, которые прилагались к ней для разработки технологии.

AB: Спецификация была сделана где-то в 1995 году. Была [торговая] выставка под названием COMDEX. Наша цель состояла в том, чтобы завершить работу над спецификацией примерно [ноябрьские даты COMDEX] в конце 1995 года.После этого мы начали работать над продуктами и прочим. Это был долгий путь, но в конечном итоге отрасль поняла, что это действительно решает все проблемы, связанные с персональным компьютером.

Проблема с Firewire и другими интерфейсами

Компьютерные компании стремились упростить подключение, но одно приложение на горизонте, которое, казалось, требовало, в частности, более быстрого интерфейса, было видео. Цифровые мультимедиа все еще находились в зачаточном состоянии, но включение и выключение видео на компьютере стало основным направлением деятельности производителей comp uter и периферийных устройств.Поскольку инженеры Intel работали над интерфейсом, который впоследствии стал USB, они также изучали, возможно, более быстрые альтернативы.

BC: В общем, потоковая передача мультимедиа, передача видео на ПК и обратно была той [областью], которую мы могли бы поставить во главу угла и сказать: «Вы должны уметь делать что-то подобное. . » Я думаю, что в целом большинство компаний оценило тот факт, что, если бы вещи были проще в использовании, стало бы проще покупать, обновлять, обслуживать и поддерживать.У них также будет меньшая прибыль и меньше неудовлетворенных обращений в службу поддержки.

Размер флешки на 16 ГБ по сравнению с дискетой. [Фото: Etineskid / Wikimedia Commons] По мере того, как мы собирали требования, мы также параллельно оценивали технологии, которые могли бы соответствовать этим требованиям. Мы явно не хотели изобретать что-то новое, если было что-то достаточно близкое или хорошее.

Мы исследовали около 12 различных технологий. Самым очевидным из них был IEEE 1394, впоследствии получивший название Firewire.Когда я впервые начал посещать эти собрания комитета, чтобы посмотреть, будет ли эта технология работать, 1394 был 10-мегабайтным интерфейсом. Казалось, что это технология, которая ищет проблему, которую нужно решить. У них уже было что-то, но они не совсем понимали, для чего это использовать, и это развивалось. Кроме того, это было немного сложнее и дороже, чем была указана стоимость ПК. С другой стороны, в нем были элементы, которые потенциально можно было бы использовать.

Мы рассмотрели это поколение технологий, подобных Ethernet.Посмотрели аудиоинтерфейсы. У Apple тогда был интерфейс под названием GeoPort. Мы действительно поговорили с Apple, чтобы узнать, могут ли они быть заинтересованы в развитии этого. Этого не произошло. Шина доступа была еще одним отраслевым стандартом.

AB: Я лично посетил очень много разных форумов. Я поговорил с людьми из соседних регионов и сказал: «Ребята, давайте объединим наши приложения». Для музыки есть интерфейс под названием MIDI, и многие синтезаторы, клавиатуры и прочее его использовали.Я помню, как проводил встречу с ключевыми поставщиками телефонной связи в Далласе, потому что есть целая куча сторонних союзников. Мы пытались убедить людей, что можно делать компьютерную телефонию, используя что-то вроде USB, и многие думали, что мы не можем поддерживать такие вещи. У HP было мнение, что ваши принтеры будут общаться с вашим компьютером по этой ссылке, называемой инфракрасными данными [IRDA].

BC: Я бы сказал, что это были USB, 1394 и шина доступа, которые работали на параллельных дорожках около года или двух.В те временные рамки 93-94 годов. К тому времени USB-накопители начали сильно отказываться. Тогда это называлось Serial Bus. Мы еще не назвали имя.

Как USB получил свое название

BC: Само название USB было значительным усилием комитета. Итак, вопрос об именовании можно решить тремя способами. Существовала школа мысли, согласно которой все, что было пронумеровано, не принесет успеха. Это было слишком технично. Не делайте это как 1394. Это был номер спецификации. Это должно быть что-то, что должно быть понятным пользователям.Мы пытались придумать потребительские имена. Тогда мы почувствовали, что они были слишком далеко от USB.

Intel очень хорошо разбирается в аббревиатурах, если вы еще не поняли это. Вы обращаетесь к нашей организации, многие названия команд или организаций, названия проектов, названия технологий, многие из них являются аббревиатурами. Казалось, это было место для нас, с которого мы начали, и универсальность решения. Мы поигрались с этим. Как бы мы это расширили?

С другой стороны, слово «автобус» казалось нелогичным, но отрасль знала, о чем идет речь.Так что мы остались на этом. Другие интерфейсы работали параллельно, SCSI, параллельный порт и так далее. [Наш новый стандарт] был тонким. Это было экономически просто. Вы хотите выделить некоторые из этих элементов в описании.

Вот что привело к появлению «универсальной последовательной шины». Идея заключалась в использовании слова «автобус» в те временные рамки как средства, которое доставит вас отсюда туда, эффективно и последовательно.

В конце концов, я думаю, что универсальность – вот что действительно взлетело.Это то, что мы пытались сделать.

JP: COMDEX была грандиозным шоу в Лас-Вегасе, и [в 1998 году] мы арендовали большой зал, и у нас также была большая выставка. Мы арендовали большой павильон, где проводили мероприятие для прессы, и подключили все 127 устройств к одному ПК, и мы наняли Билла Ная, научного сотрудника, для подключения последнего, чтобы показать, как этот порт на ПК может поддерживать – у нас была целая сцена, полная разных принтеров! Мы ходили, встряхивали мышку и встряхивали другую мышь – или напечатали что-то здесь, а что-то там напечатали.

Хорошо, но: почему вилка не была двусторонней?

AB : Хороший вопрос. Мы смотрели на него, но вся цель заключалась в том, чтобы сделать его очень недорогим, и на тот момент мы пытались решить все проблемы с USB с помощью двух проводов. На этом этапе, если вы добавили провода, чтобы сделать вещи подвижными, вам придется добавить провода, а также добавить много кремния. Провода и контакты стоят реальных денег, поэтому мы решили сделать их максимально дешевыми. С последовательным портом и параллельным портом были версии с 25 контактами и 36 контактами и так далее и так далее.Кабели были очень толстыми и дорогими. Мы пытались решить все проблемы. Мы выбрали меньшее количество проводов. Оглядываясь назад, можно сказать, что перекидной соединитель был бы лучше.

AB: Наша цель заключалась в том, чтобы сказать, что этот интерфейс должен быть таким, чтобы он работал с мышью, а также с высокопроизводительным принтером или цифровыми камерами. Это то, что мы искали, ассортимент продукции. С одной стороны, мы хотели, чтобы он был достаточно простым, чтобы затраты были очень низкими. С другой стороны, мы хотели убедиться, что его можно масштабировать, и, как мы говорим сегодня, мы используем USB на десятках гигабайт.Оригинальный был на 12 мегабайтах. Мы прошли долгий путь масштабирования.

Звонок от Бетси Таннер из Microsoft, которая спасла USB

JP: Одной из людей, которых мы встретили в Microsoft, была Бетси Таннер, в то время она была менеджером по разработке мыши. Я поговорил с Бетси и сказал: «Если когда-нибудь наступит день, когда вы не собираетесь использовать USB для своей следующей мыши Microsoft, мне нужно знать». И она говорит: «Хорошо, это честная просьба».

Мы разрабатывали USB – изначально предполагалось, что это будет шина со скоростью пять мегабит в секунду, что в то время было быстрее, чем все остальное, что обычно идет на задней панели ПК.По сегодняшним меркам это не так быстро, но в то время казалось быстрым. И причина, по которой мы хотели высокую скорость, заключалась в том, чтобы вы могли разносить ее через концентраторы, и в основном, сколько бы устройств ни было подключено к этому единственному порту, они будут совместно использовать эту полосу пропускания – не обязательно все они будут использоваться одновременно, но мы хотели, чтобы это было справедливо. крепкий. Однажды Бетси позвонила мне и сказала: «Джим, ты просил меня позвонить тебе, если мы не собираемся использовать USB для мыши. Я звоню вам, чтобы сказать, что мы не сможем этого сделать, потому что у нас возникла проблема.

И я сказал: «В чем проблема?» Она говорит: «Ну, 5 мегабит – это слишком быстро».

Я сказал: «Для мыши нам не нужна такая широкая полоса пропускания, а во-вторых, я очень боюсь, сможем ли мы пройти спецификации электромагнитных помех. Сигналы, проходящие через провод, становятся антеннами. Неужели у меня будет слишком много электромагнитного излучения, создающего цифровой шум? »

Она сказала: «Мы могли бы решить эту проблему, поместив вокруг нее экран, но это добавляет 4 цента за фут к стоимости кабеля.Если у меня есть шестифутовый кабель, добавляющий 24 цента. Так что я не могу этого сделать. Во-вторых, если я поставлю на нее экран, у мыши должен быть простой кабель. Кабель не может повлиять на движение мыши, и я боюсь, что если я поставлю щит, он станет слишком жестким ».

Итак, я сказал: «Бетси, с чем ты могла бы жить?» Она сказала: «Нам было бы комфортно с двумя мегабитами в секунду».

И я сказал: «Черт, это так же медленно. Дай мне неделю, ты сможешь? ”

Она сказала да. Я вернулся в команду, и мы обсудили проблему Microsoft, и именно здесь мы фактически разделили ее, где у нас была высокая скорость и низкая скорость в автобусе.На высоких скоростях довели до 12 мегабит в секунду. А затем мы снизили замедленную скорость до полутора мегабит в секунду, что составляло три четверти от ее максимальной скорости.

Мы спасли Microsoft, мы сохранили мышь. И я думаю, что звонок от Бетси спас программу. Одна из причин, по которой USB был настолько успешным, заключается в том, что он достиг требуемой стоимости. Это не привело к значительному увеличению стоимости ПК. Вы даже можете утверждать, что со временем это снизило стоимость.

«Apple не была заинтересована в сотрудничестве с нами»

Среди конфедерации USB, которая принесла этот стандарт в мир, явно не хватало одной большой компании. Но в 1998 году, с выпуском iMac, Apple стала первой, кто включил USB в качестве единственного разъема на своих компьютерах. Именно Apple, а не Intel стала первой известной компьютерной компанией, связавшейся с USB.

AB: Это интересно.В списке не было Apple, но у них был конкурирующий продукт под названием 1394 или Firewire. У Apple тоже был свой интерфейс. Уже тогда они были известны простотой использования. Как только спецификация была завершена, именно Apple выпустила первый продукт. Система на базе Windows переходила с DOS на Windows и с Windows 3.1 на Windows 98.

Помните, мы не были маркетологами. У нас было видение, как добиться глубоких изменений в компьютерной индустрии. Вот чем я руководствовался как ученый-компьютерщик.Я хотел, чтобы некоторые неуклюжие интерфейсы исчезли, потому что они ограничивали некоторые внутренние расширения, а также некоторые приложения компьютера.

На самом деле, когда мы начали это дело, мы обратились в Apple, и они не были заинтересованы в сотрудничестве с нами, и они хотели пойти в другом направлении. Когда они приняли спецификацию, мы знали, что поступили правильно, и решили правильную проблему. Мы были этому только счастливы.Мы считали, что этот пирог нужно увеличивать, и каждый получит значительный кусок пирога. Мы совсем не были разочарованы. Мы были в восторге, и каждый раз, когда выходил новый материал, это делало нас еще более счастливыми и подтверждало наше видение того, что мы решаем правильную проблему.

Все было USB

JP: С осени 1996 года [USB-порты] стали появляться на ПК. Осенью у Microsoft была [Windows] OSR 2.1, если я правильно помню. У него была поддержка USB.Но его нужно было установить; OEM-производители не могли продавать его на новых машинах. Периферийные устройства выпускались, но все было не так, как в 1998 году.

Когда вышла Windows 98, это было похоже на прорыв дамбы. Мир был наводнен USB-устройствами. Я помню, как мы со Стивом Уолли были в Токио. Мы отправились в Акихабара, электронный район Токио, и зашли в один из больших магазинов электроники. Мы начали ходить, чтобы посмотреть, есть ли там USB-устройства. Это было до Windows 98 или как раз примерно в то время.Мы гуляли, особо особо не видели. Кто-то подошел к нам и спросил, могут ли они помочь, и мы сказали: «Да, мы ищем USB-устройства», и он сказал: «Ну, это пятый этаж. Пятый этаж – это все USB-устройства! »

В этом супермаркете электроники был целый этаж, посвященный USB-устройствам. Это тоже был довольно волнующий момент. Вы идете туда, и там были проходы. Все было USB.

BC: Кто бы мог подумать, что соединитель, который мы определили в начале 90-х, все еще можно использовать сегодня? Это очень редко.У нас были ограничения по стоимости, ограничения по производительности. Он был разработан для настольного компьютера, а не для смартфона. Оглядываясь назад, можно сказать, что было замечательно, что мы сделали то, что сделали, что он выдержал испытание временем – что мы смогли развить его, улучшив подачу питания, производительность, все то, что мы сделали для USB2 и USB3.

Миниатюризация разработки USB вывела нас за пределы эпохи ПК прямо в эпоху мобильных устройств. Кроме того, мы основывались на других протоколах, которые были разработаны с тех пор, помимо USB.Мы внесли все эти качества в Type-C.

Ajay Bhatt (слева) и Bala Cadambi участвуют в конкурсе European Inventor Award 2013. [Фото: EVERT ELZINGA / AFP / Getty Images] JP: С USB-C вы можете фактически зарядить свой ноутбук с помощью одного USB-порт. Вам больше не нужно иметь специальный порт питания на вашем ноутбуке. Это было большое дело. Кто мог предсказать?

BC: Определение нового соединителя всегда является проблемой перехода.Мы очень тщательно подумали об этом. Нам потребовалось добрых шесть лет, чтобы работать над этим, чтобы собрать воедино все возможности Type-C. За этим снова последовала большая работа в отрасли.

Когда мы говорим о стандарте, мы говорим о двух аспектах. Один из них – это интерфейс, который вы подключаете, и он меняется. Интерфейс за ним, который является интерфейсом между драйверами устройств и операционной системой между устройствами и драйверами устройств, в этом нет никаких изменений. Это работает без проблем в течение 20 лет, и это распространяется и на USB-C.

JP: В какой-то момент Бала собрал отличную горку. Шон Мэлони был одним из наших старших вице-президентов, и Бала сфотографировал заднюю часть компьютера Шона. Это было сплошное крысиное гнездо кабелей. В то время это было одним из визуальных представлений индустрии, и этот беспорядок просто визуально это передавал.

Но другой слайд, который он сделал, был USB – первые сто миллионов устройств. Я помню, как мы вставили этот слайд в один из моих выступлений или что-то в этом роде, и публика рассмеялась, понимаете?

А через несколько лет мы отправили 2.2 миллиарда единиц в год. Никто больше не смеялся. Успех этой вещи был феноменальным. Он стал повсеместным разъемом.

Что такое USB-C? An Explainer

Достижение единого стандарта, чтобы управлять ими всеми, – труднодостижимая цель в сфере персональных технологий. В лучшем случае вы закончите войну форматов, и одна фракция выйдет победителем в течение нескольких лет, пока ее не одолеет совершенно новая технология. VHS съел Betamax, затем был вытеснен DVD, который угас перед лицом Blu-ray (стандарт, который сам по себе вытеснил своего главного конкурента, HD DVD), который теперь столкнулся с собственной смертностью от рук потоковых онлайн-сервисов.

Но USB-C другой – и, возможно, он даже настолько универсален, как предполагает его аббревиатура (Universal Serial Bus). Порты USB Type-C теперь можно найти на всех устройствах, от простых внешних жестких дисков до высокопроизводительных ноутбуков и новейших смартфонов. Хотя все порты USB-C выглядят одинаково, не все они предлагают одинаковые возможности. USB-C теперь может быть повсеместным, но не везде он выполняет одни и те же функции. Отнюдь не.

Вот руководство по всем возможностям USB-C и по тому, на какие из его функций следует обратить внимание при покупке следующего устройства USB-C.

Что такое USB-C?

USB-C – это стандартный разъем для передачи данных и питания по одному кабелю. Разъем USB-C был разработан Форумом разработчиков USB (USB-IF), группой компаний, которая на протяжении многих лет разрабатывала, сертифицировала и поддерживала стандарт USB. В состав USB-IF входят более 700 компаний, в том числе Apple, Dell, HP, Intel, Microsoft и Samsung.

Это широкое признание со стороны больших собак важно, потому что это одна из причин, почему USB-C был так легко принят производителями ПК.Сравните это с ранее продвигаемыми (и разработанными) Apple разъемами Lightning и MagSafe, которые имели ограниченное признание, помимо продуктов Apple, и устарели в немалой степени благодаря USB-C.

USB-C похож на Micro USB?

Разъем USB-C на первый взгляд похож на разъем micro USB, хотя он имеет более овальную форму и немного толще, что позволяет реализовать его лучшую особенность: подвижность.

Как и Lightning и MagSafe, разъем USB-C не имеет ориентации вверх или вниз.Правильно выровняйте разъем, и вам никогда не придется его переворачивать, чтобы подключить; «правильный путь» всегда наверху. Стандартные кабели также имеют одинаковые разъемы на обоих концах, поэтому вам не нужно выяснять, какой конец куда идет. Такого не произошло со всеми USB-кабелями, которые мы использовали за последние 20 лет. В большинстве случаев у вас есть разные разъемы на каждом конце.

USB-C и USB 3.2: числа под портом

Суть USB-C заключается в цифрах, которые прикрепляются к портам.Наиболее распространенная скорость, на которую рассчитаны разъемы USB-C, составляет 10 Гбит / с. (Те 10 Гбит / с теоретически вдвое быстрее, чем оригинальный USB 3.0.) Порты USB-C, которые поддерживают эту пиковую скорость, называются «USB 3.2 Gen 1×2».

Небольшая проблема заключается в том, что порты USB со скоростью 10 Гбит / с также могут существовать в оригинальной, более крупной форме (прямоугольники USB Type-A, которые мы все знаем) и называются «USB 3.2 Gen 2×1». Однако, за исключением некоторых настольных компьютеров, чаще встречаются USB-порты со скоростью 10 Гбит / с с физическими разъемами Type-C.Примечание. Некоторые старые порты USB-C поддерживают максимальную скорость всего 5 Гбит / с, поэтому важно искать обозначение «USB 3.2 Gen 1×2» или «10 Гбит / с», чтобы убедиться, что данный порт USB-C поддерживает передачу 10 Гбит / с. Тем не менее, все эти порты обратно совместимы, только со скоростью самого медленного элемента.

Еще не запутались? Еще больше усложняет ситуацию: схема номеров USB 3 постоянно менялась с 2019 года, что сделало ссылки на эти порты чем-то вроде болота. До прошлого года многие порты USB-C поддерживали USB 3.1 («USB 3.2» еще не существовало) в вариантах Gen 1 и Gen 2, а в некоторых спецификациях по-прежнему упоминается старое название вместе с брендом SuperSpeed. По непонятной причине, USB-IF решил отказаться от использования «USB 3.1» в пользу этих различных разновидностей USB 3.2, как показано ниже в этой удобной таблице декодеров …

Обозначения USB 3.2, USB 3.1 и SuperSpeed, которые вы видите выше в каждой строке, эквивалентны, только отличаются по названию. Если вы видите этикетку USB 3.1, лучше всего узнать максимальную скорость передачи данных порта напрямую у производителя устройства или торгового посредника.

Как видно выше, некоторые порты USB-C используют спецификацию USB 3.2 Gen 2×2 с максимальной скоростью 20 Гбит / с. Для USB-IF было выбрано «2×2», потому что этот стандарт удваивает количество каналов передачи данных в кабеле USB-C для достижения скорости передачи 20 Гбит / с. Эти порты не были широко доступны, хотя сборщики ПК и специалисты по обновлению могут найти их на некоторых материнских платах для настольных ПК высокого класса. Скорее всего, они уйдут на второй план по мере продвижения к 2021 году в пользу еще одной новой разновидности портов USB-C, поддерживающих USB4 (подробнее об этом чуть позже).

Основная поддержка: множество ролей USB-C

Вы можете думать о своем старом порту USB Type-A просто как о порте данных для подключения дисков или периферийных устройств, таких как мыши. Но USB-C, в зависимости от реализации конкретного порта, может намного больше. Одно из самых полезных навыков USB-C, когда он спроектирован таким образом, обеспечивает достаточную мощность для зарядки главного устройства, такого как ноутбук или смартфон. Фактически, многие легкие ноутбуки с портами USB-C используют их вместо традиционного бочкообразного разъема в качестве единственного варианта для подключения адаптера переменного тока.

Поддержка USB-C для одновременной отправки видеосигналов и питания означает, что вы можете подключиться к устройству DisplayPort, MHL или HDMI и запитать его, либо подключиться практически ко всему остальному, при условии, что у вас есть подходящий адаптер и кабели. (Подробнее об адаптерах см. Ниже.) Спецификация USB-C учитывает даже передачу звука через интерфейс, но до сих пор он не заменил 3,5-мм разъем для наушников на компьютерах в той же степени, что и на телефонах и планшетах.

Обязательно ознакомьтесь со спецификациями любого ПК, который вы собираетесь купить, потому что не все порты USB-C одинаковы.До сих пор все, что мы видели, поддерживают как передачу данных, так и доставку питания подключенного устройства через USB-C (хотя и не обязательно для зарядки хост-устройства). Но хотя стандарт USB-C поддерживает подключение дисплеев DisplayPort и / или HDMI с помощью адаптера (через протокол DisplayPort-over-USB), не каждый производитель ПК подключал порты к графическому оборудованию каждой системы. Некоторые порты USB-C в системе могут поддерживать видеовыход, а другие – нет; или никто не может. Важно смотреть на детали.

Thunderbolt 3 и 4: еще больше скорости на уровне USB-C

Возможно, наиболее полезным протоколом, который может поддерживать порт USB-C, является Thunderbolt 3 или развивающийся Thunderbolt 4. В любом из них добавлена ​​поддержка до 40 Гбит / с. пропускная способность, а также сниженное энергопотребление и возможность передавать по интерфейсу мощность до 100 Вт.

Порт USB-C с поддержкой Thunderbolt 3 или 4 означает, что один кабель – это все, что вам нужно для подачи питания и передачи большого объема информации (включая видеоданные для двух дисплеев 4K с частотой 60 Гц) на и обратно сложное устройство, такое как компьютер, чем быстро воспользовались многие производители ноутбуков.Некоторые модели MacBook Pro от Apple могут похвастаться четырьмя разъемами Thunderbolt 3, а это столько, сколько мы видели на сегодняшний день, и это дает вам больше возможностей для расширения, чем у вас когда-либо было с более ранними версиями USB.

Теперь, как и в случае с DisplayPort через USB-C, не каждый порт USB-C, который вы видите, обязательно имеет поддержку Thunderbolt 3 или 4. Чтобы узнать подробности Thunderbolt, ознакомьтесь со спецификациями устройства или документацией. Некоторые устройства могут иметь более одного порта USB-C, и только некоторые из них поддерживают спецификацию Thunderbolt.

Эта неопределенность Thunderbolt изменится со стандартом USB4. Порты USB4, которые только начали появляться на разбросанных здесь ноутбуках в начале 2021 года, по умолчанию поддерживают скорость Thunderbolt 3, оставаясь при этом обратно совместимыми с USB 3. Они используют ту же форму физического разъема, что и USB-C.

Рекомендовано нашими редакторами

Еще есть Thunderbolt 4, который мы видели в последнее время на некоторых ПК. Он не предлагает никаких серьезных улучшений по сравнению с Thunderbolt 3 для большинства пользователей, и на первый взгляд оба протокола кажутся похожими.Оба используют физический разъем USB Type-C и обеспечивают максимальную пропускную способность 40 Гбит / с, поэтому проблема здесь не в скорости. И оба предлагают не менее 15 Вт и до 100 Вт мощности зарядки.

Thunderbolt 4 развивается Thunderbolt за счет удвоения минимальных требований к видео и данным для Thunderbolt 3. Thunderbolt 4 будет поддерживать отправку видеосигнала на два дисплея 4K или на один дисплей 8K, тогда как Thunderbolt 3 должен поддерживать только один дисплей 4K. Кроме того, хотя системы Thunderbolt 3 должны поддерживать только скорость передачи данных 16 Гбит / с через PCI Express, Thunderbolt 4 удвоит это требование до 32 Гбит / с.Это может принести пользу пользователям, которые регулярно переносят гигантские видеофайлы или файлы данных с накопителей на свой компьютер для редактирования.

Адаптеры и кабели

USB-C электрически совместим со старыми портами USB 3.0. Но из-за новой формы порта адаптеры или кабели с соответствующими разъемами действительно необходимы, если вы хотите подключить что-либо, что не имеет овальной формы USB-C.

Иногда они поставляются с новым портативным компьютером; в других случаях вам, возможно, придется покупать их отдельно.Apple, например, продает различные USB-кабели и адаптеры для подключения USB-C к другим технологиям, таким как Lightning или Ethernet. Вы также можете найти множество таких для ПК, если зайдете в интернет-магазины. Некоторые даже поддерживают старые или более эзотерические протоколы, чтобы гарантировать, что устройство, которое у вас было много лет назад, будет работать на сегодняшнем оборудовании. Например, легко найти адаптеры USB-C-to-DVI, но мы также встречали такие, которые разделяются на два последовательных соединения RS-232.

Хорошая новость заключается в том, что если вы купите пару обычных кабелей USB-C, они будут работать со всем, что поддерживает USB-C, независимо от поколения.Однако обратите внимание, что это не распространяется на Thunderbolt. Хотя Thunderbolt 3 и 4 используют физический разъем USB-C, вам понадобится соответствующий кабель Thunderbolt, чтобы гарантировать совместимость и полную скорость. Этот кабель будет иметь разъем USB-C на обоих концах, но с символом молнии на каждом. Он также будет значительно дороже, чем стандартный USB-C. Опять же, см. Наш учебник по Thunderbolt 4, чтобы узнать больше о проблемах с кабелями.

Plus, новые док-станции для ПК и док-станции для Mac теперь имеют широко интегрированный USB-C.Наличие только одного порта USB-C не является проблемой: вы можете найти решения для док-станции USB-C как от производителей ПК, таких как Dell и HP, так и от сторонних производителей аксессуаров, таких как Belkin и OWC. Эти док-станции могут подзарядить ваш ноутбук, предоставить вам доступ к дополнительным портам (включая Ethernet, HDMI, USB 3.0 и VGA) и добавить поддержку нескольких мониторов.

Вам нужен USB-C?

Наличие (или отсутствие) порта USB-C становится все более важным фактором при покупке ПК.Если вы купите ультратонкий ноутбук, у него почти наверняка будет хотя бы один порт USB-C, который автоматически перенесет вас в экосистему. Если вы больше любите настольные компьютеры, вы обязательно найдете там порты, по крайней мере, один на панели ввода-вывода на материнской плате и, вероятно, больше на высокопроизводительных и игровых настольных компьютерах. На некоторых настольных компьютерах и неоригинальных корпусах для ПК они также устанавливаются на лицевую панель. (Тем не менее, любители настольных ПК должны знать, что порт USB-C на передней или верхней части корпуса ПК потребует специального разъема USB-C на конце материнской платы, и только на материнских платах последних моделей они будут.)

Даже если вам не нужен USB-C сейчас, скоро он вам понадобится. Мы лишь поверхностно оцениваем возможности USB-C, но одно можно сказать наверняка: следующее поколение кроссплатформенных разъемов быстро заменяет старую гвардию, так же как оригинальный стандарт USB заменил Apple Desktop Bus (ADB), FireWire. , параллельный, PS / 2, SCSI и последовательные порты на компьютерах Mac и ПК. USB-C – действительно один порт, которым можно управлять всеми.

Лучшие концентраторы USB и USB-C

Портативный концентратор данных Anker с 3 портами USB 3.0 и портом Ethernet

Anker 7-портовый USB 3.0 Алюминиевый портативный концентратор данных с адаптером питания

Anker USB 3.0 4-портовый портативный алюминиевый концентратор с 2-футовым кабелем USB 3.0

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получать советы экспертов, которые помогут вам максимально эффективно использовать свои технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
