Техноплекс 10 мм: ХРS ТЕХНОПЛЕКС 1180х580 мм (Экструдированный пенополистирол (XPS))

Содержание

Техноплекс технические характеристики 30 мм –

Техноплекс технические характеристики

Утеплитель Техноплекс технические характеристики имеет превосходные. Экструзия ТехноНИКОЛЬ обладает низкой теплопроводностью, стойкостью к механическим нагрузкам. Рассмотрим подробнее свойства, применение и способы монтажа плит теплоизоляции, в чем разница между пеноплексом и техноплексом. В конце материала мы разместили видео инструкцию от производителя по применению экструзионного пенополистирола для теплоизоляции фасада загородного дома.

Корпорация ТехноНИКОЛЬ разработала новейший метод производства для получения современного теплоизоляционного материала с равномерной ячеистой структурой. Плиты экструзионного утеплителя под торговой маркой ТЕХНОПЛЕКС производятся при высокой температуре и давлении путем смешивания вспенивающего агента и полистирола. В России плиты XPS ТЕХНОПЛЕКС выпускаются с 2006 года.

Преимущества теплоизоляции Техноплекс

Экструзионный пенополистирол (ЭППС) различных торговых марок, например, URSA XPS, Пеноплэкс или Техноплекс считается сегодня наиболее эффективным и перспективным теплоизоляционным материалом в строительстве.

Выпускается экструзия в жестких плитах разной толщины. Подробно рассмотрим технические характеристики техноплекса, и ответим на вопрос — пеноплекс или техноплекс, в чем разница.

ЭППС Техноплекс часто используется при теплоизоляции частных домов (отмосток, фундаментов и подвальных помещений), утеплении балконов и лоджий, в качестве подложки под «теплый водяной пол». Преимущества плит XPS Технониколь в высокой прочности, которая сочетается с низкой теплопроводностью. ТехноНИКОЛЬ предлагает сегодня на строительный материал, соответствующий всем мировым стандартам.

Утеплитель Техноплекс технические характеристики

Экструзия Техноплекс обладает низким коэффициентом теплопроводности, стойкостью к механическим нагрузкам, не дает усадки, обладает химической стойкостью, не подвержен разложению и гниению. Техноплекс технические характеристики в сравнении с кирпичом имеет такие, что теплопроводность 30 мм экструзионного пенополистирола сравнима с кирпичной стеной в 400 мм. Материалом часто утепляют финский фундамент.

Техноплекс 30 мм характеристики

Техноплекс 50 мм характеристики

Область применения экструзионного пенополистирола, благодаря высокой прочности и стойкости к влажности, очень широка. XPS используют сегодня при заливке УШП, утеплении ленточных фундаментов и отмосток домов. Материал не теряет первоначальных характеристик даже в воде, поскольку структура материала состоит из закрытых ячеек, которые не впитывают влагу, в отличие от минеральной ваты.

Монтаж экструзионного пенополистирола

Монтаж плит производится на клей для пенополистирола с дополнительным креплением дюбель-грибками при необходимости. Техноплекс теплее пеноблока и других строительных материалов, 50 мм экструзионного утеплителя заменяет 600 мм пеноблока. Если сравнивать Техноплекс с URSA XPS и другими зарубежными аналогами, то его стоимость ниже, при тех же характеристиках теплопроводности.

Производить утепление зданий следует снаружи, площадь помещения в таком случае останется прежней. Работы следует начинать с очистки и подготовки поверхности. Стены очищают от старой краски или отделки, а затем выравнивают штукатуркой. Далее, начиная снизу, выполняется монтаж плит утеплителя. Многие ставят цокольный стартовый профиль, который дополнительно защищает утеплитель от грызунов.

Монтаж плит производится встык, чтобы не было мостиков холода. После отделки всей поверхности, на поверхность теплоизоляции наносится слой мастики или клея для пенополистирола на которую клеится армирующая сетка. После высыхания поверхность грунтуется и выполняется финишная отделка фасада дома штукатуркой. Также фасад можно обшить виниловым сайдингом или декоративными ПВХ пенелями.

Пеноплекс или техноплекс в чем разница

Область применения экструзионного пенополистирола, благодаря высокой прочности и стойкости к влажности, очень широка. XPS используют при заливке УШП, утеплении ленточных фундаментов и отмосток домов. Материал не теряет первоначальных характеристик даже в воде, поскольку структура материала состоит из закрытых ячеек, которые не впитывают влагу, в отличии от минеральной ваты Роклайт.

Ответ на вопрос «Пеноплекс или техноплекс в чем разница?» — был уже дан ранее, сравнение утеплителей по теплопроводности мы представили в таблице. Хотя техноплекс в сравнении с кирпичом характеристики по коэффициенту теплопроводности имеет лучшие, но уступает пеноплэксу в прочности. Пеноплекс и техноплекс главным образом отличаются лишь производителем, оба этих материала не что иное, как экструзионный пенополистирол или, сокращенно, ЭППС.

(4,00 из 5)

Утеплитель техноплекс. Таблица технических характеристик, свойства и стандартные размеры

Оглавление:

Долгое время, в этом сегменте строительного рынка не было альтернативы: в качестве утеплителя обычно использовалась минвата, стекловата и пенопласт. Сейчас, большинство зданий утепляются полимерными материалами, которые отличаются высокими показателями теплосбережения, удобны в монтаже, способны прослужить долгое время без потери своих свойств.

Одним из популярных видов утеплителя является техноплекс. Утеплитель подходит для внутренней и наружной отделки, обладает рядом неоспоримых преимуществ в сравнении с аналогами.

Рассмотрим основные характеристики данного материала.

Что такое техноплекс? Особенности утеплителя

По сути, это экструдированный искусственный материал пенополистирол (XPS), устойчивый к любым внешним воздействиям. Техноплекс выпускается в виде плит, которые имеют специальную кромку для сцепления элементов.

Технология изготовления подразумевает использование полистирола в виде шариков и вспенивающего вещества. Компоненты подвергаются температурной обработке и спрессовываются высоким давлением. В результате, материал имеет пористую структуру, с равномерно распределёнными ячейками.

Cтруктура техноплекса выдерживает воздействие практически любых химических соединений. Исключением являются бензин и органические растворители.

Кроме этого, при изготовлении техноплекса в сырьё добавляют мельчайшие графитовые частицы, что существенно повышает прочность материала. Благодаря этой особенности, готовые плиты утеплителя приобретают сероватый оттенок.

Область применения

Техноплекс считается универсальным, поэтому применяется практически на всех участках строительства. В частности:

Внутренняя часть стен и фасадов

Утепление наливных полов и деревянных настилов

Обустройство балконов и лоджий

Утепление гаражей и хозяйственных построек

Стоит отметить, что изделия с повышенной плотностью могут применяться для модернизации дорожных покрытий.

Плюсы и минусы

Для любого строительного материала характерны сильные и слабые стороны, что определяет область применения. Не исключением стал и техноплекс. К неоспоримым достоинствам утеплителя можно отнести такие моменты:

Устойчивость к влажной среде

Пониженный коэффициент морозоустойчивости, что исключает укладку слоя гидроизоляции

Устойчивость к механическим повреждениям и динамическим нагрузкам

Нейтральность к большинству активных веществ

Длительный срок эксплуатации без потери первоначальных качеств

Среди недостатков выделяют следующее:

При взаимодействии со сложными углеродами возникает конфликт материалов, что приводит к разрушению структуры утеплителя. Неудачный пример сочетания компонентов: утепление техноплексом при облицовке сайдингом

Чувствительность к длительному воздействию прямых солнечных лучей

Ограниченный диапазон рабочих температур, что не даёт использовать материал для утепления бань и саун

К недостаткам можно отнести и высокую стоимость, которая, впрочем, оправдана высокими техническими характеристиками и практически вечным сроком службы.

Техноплекс или пеноплекс: что лучше?

Сразу отметим, что оба материала широко применяются в современном строительстве, устойчивы к влажной среде, не дают усадки и деформации при длительной эксплуатации. Чтобы ответить на вопросы: «Что лучше?» и «Чем отличается?», необходимо рассмотреть некоторые технические характеристики.

Прочность. Устойчивость к изгибу у техноплекса составляет 0.3 МПа (см. таблицу с характеристиками ниже). Для пеноплекса этот показатель варьируется в пределах 0.4-0.7 МПа, что определяет его, как более прочный материал.

Рабочие температуры. Здесь характеристики техноплекса и пеноплекса идентичны: -70/+75 градусов Цельсия.

Теплопроводность и влагоустойчивость. Оба материала обладают одинаковыми показателями теплопроводности – 0.031 Вт/м*к. В плане влагопоглощения немного выгоднее смотрится пеноплекс, который увеличивается на 0.1% объёма при нахождении во влажной среде.

Стоимость. В плане цены выигрывает пеноплекс – цена материала примерно на 10-15% ниже, чем у конкурента.

НаименованиеПеноплэксТехноплекс
Области примененияНаружная,внутренняя, кровельная, дорожная термоизоляцияРаботы по внутреннему утеплению жилых помещений
Дополнительные присадки, включенияГрафитАнтипиреновые аддитивы (серия Стена)
Плотность материала25-47 кг/м 326-35 кг/м 3
Группа горючестиГ4Г4
Водопоглощение0. 2-0.4 %0.2%
Коэффициент пэропроницземости0.012 мг/(м.ч.Па)0.010 мг/(мч’Пз)

Как видно из сравнительного анализа, техноплекс и пеноплекс обладают схожими характеристиками, но последний выигрывает в стоимости. Зачастую, именно этот фактор оказывается решающим при выборе утеплителя. Читайте подробнее про пеноплекс >>>

Технические характеристики

Прочность на сжатие при 10% линейной деформации, кПа

Теплопроводность при (25±5) 0 С, Вт/(м*К), не более

Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не более

СП 23-101-2004 ГОСТ 7076-99

Водопоглощение, не более, %

Модуль упругости, МПа

Коэффициент паропроницаемости, мг/(м.ч.Па)

Удельная теплоемкость, кДж/(кг. о С)

Предел прочности при изгибе, не менее, МПа

Плотность, кг/м 3

Температура эксплуатации, о С

Размеры техноплекса

При изготовлении техноплекса, соблюдаются определённые стандарты для готовых изделий. Поэтому вне зависимости от производителя, утеплитель обладает одинаковым типоразмером и толщиной листа. Выглядит это так:

Длина – 1 180 — 1 200 мм.

Ширина – 580 — 600 мм.

Толщина – 20 / 30 / 40 / 50 / 100 мм.

Нужно уточнить, что толстые плиты применяются только при возведении промышленных зданий и дорожных работах. Между тем, характерный профиль с L-образной кромкой отсутствует на изделиях с минимальной толщиной.

Тонкости монтажа

Утепление с применением техноплекса не является сложной процедурой, требующей специальных навыков и знаний. Такие работы может выполнить любой человек, даже не знакомый с азами отделочных работ. Плиты сажаются на клей, или фиксируются пластмассовыми дюбелями, что существенно упрощает процесс монтажа. Однако для качественного утепления стен, специалисты рекомендуют соблюдать такие правила:

Утеплитель укладывается только на ровную поверхность. Поэтому перед началом работ необходимо сбить со стен все выступы раствора.

Чтобы ряд ложился ровно, рекомендуется отметить на стене стартовую линию, посредством лазерного уровня. Дальнейшие плиты будут выставляться проще – для техноплекса характерна идеальная геометрия.

Первую плиту нужно выровнять строго по отмеченной линии, просверлить по центру сквозное отверстие для дюбеля. Добившись абсолютной симметрии, углы также фиксируются крепёжными элементами.

Швы между элементами утеплителя можно заполнить силиконовым герметиком.

Перед финишной отделкой стен, утеплитель закрывают армирующей сеткой из стекловолокна и слоем штукатурки.

Производители

На строительном рынке царит жёсткая конкуренция, однако, производством техноплекса занимается не так много компаний, как хотелось бы потребителю. Рассмотрим список основных поставщиков экструдированного утеплителя на российском рынке.

ТЕХНОНИКОЛЬ. Компания входит в ТОП-100 крупнейших предприятий России, и имеет несколько производственных линий на территории страны. Выпускаемая продукция привлекает покупателей сравнительно низкой ценой и высоким качеством.

URSA. Сравнительно молодой бренд, появившийся на рынке в 2003 году. В начале своего развития, предприятие занималось производством минеральной ваты из стекловолокна. После объединения с испанской компанией URALITA, заработали линии по изготовлению экструзионного полистирола. Сейчас это один из ведущих европейских брендов, активно осваивающий российский рынок строительных материалов.

RAVATHERM. Торговая марка принадлежит бельгийской компании, имеющей производственные линии в Московской области. Готовая продукция подвергается многоступенчатому контролю качества, поэтому неизменно обладает высокими техническими характеристиками.

Стоит отметить, что продукция указанных предприятий имеет сертификаты международного образца, обладает абсолютной экологической безопасностью.

ТЕХНОПЛЕКС 30 мм в Тепломаркет Воронеж

ХарактеристикиМетод испытанийЗначения
Артикул:В корзину

Купить в один клик

Экструзионный пенополистирол XPS ТЕХНОПЛЕКС – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола».

XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.

Объём м30,267 м3
Длина мм1180
Ширина мм580

  • Описание
  • Дополнительные характеристики

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов».

При производстве XPS ТЕХНОПЛЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают светло-серебристый оттенок.

■ Энергоэффективный. Имеет низкую теплопроводность и защищает от потерь тепла.

■ Имеет минимальное водопоглощение. Практически не впитывает влагу, не набухает и не разрушается.

■ Экологичный. Не выделяет вредные вещества при эксплуатации.

■ Долговечный. Прослужит не менее 50 лет и не потребует замены.

■ Удобен и прост в монтаже. Не требует специальной квалификации и дорогих инструментов.

Прочность на сжатие при 10% линейной деформации, кПа, не менее

10-19 мм
20 — 39 мм
≥40 мм

Прочность при изгибе, кПа, не менее

Теплопроводность при (25±5) 0 С, Вт/(м*К), не более *
о С

* — теплопроводность, измеренная в течение 24 часов с момента выпуска продукции

Габариты и логистические параметры:

Размер плиты (В*Ш*Д), мм

Плит в пачке, шт

Площадь в пачке, м2

Объём в пачке, м3

Пачек на палете, шт

Размер палеты (Д*Ш*В), см

ТЕХНОПЛЕКС 10 ММ

ТЕХНОПЛЕКС, 20 мм*

ТЕХНОПЛЕКС, 30 мм

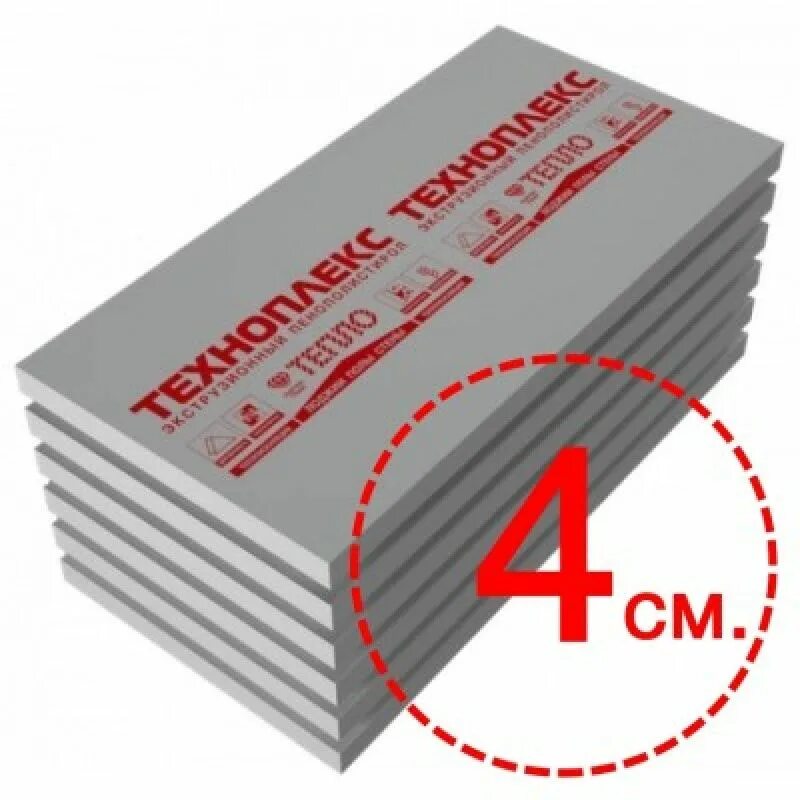

ТЕХНОПЛЕКС, 40 мм

ТЕХНОПЛЕКС, 50 мм

ТЕХНОПЛЕКС, 100 мм

*- толщина 20 мм не предполагает наличие «L»-кромки**

**наличие «L»-кромки предотвращает появление «мостиков холода», улучшает скрепление плит между собой.

Сведения об упаковке:

Плиты упаковываются в УФ-стабилизированную пленку. Для удобства выгрузки плиты уложены на пенопластовые бруски.

Допускается хранение плит XPS ТЕХНОПЛЕКС под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.

Допускается хранение плит XPS ТЕХНОПЛЕКС на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Гарантийный срок хранения плит ТЕХНОНИКОЛЬ XPS – 2 года с даты изготовления.

По истечении гарантийного срока хранения плиты ТЕХНОНИКОЛЬ XPS должны быть проверены на соответствие требованиям настоящего стандарта организации и, в случае соответствия, могут быть использованы по назначению.

Плиты ТЕХНОНИКОЛЬ XPS изготавливаются методом экструзии из полистирола общего назначения с добавлением газообразного порообразователя и технологических добавок и выпускаются в виде окрашенных или неокрашенных изделий с гладкой или обработанной поверхностью

Согласно «Альбому технических решений по теплоизоляции ограждающих конструкций».

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя

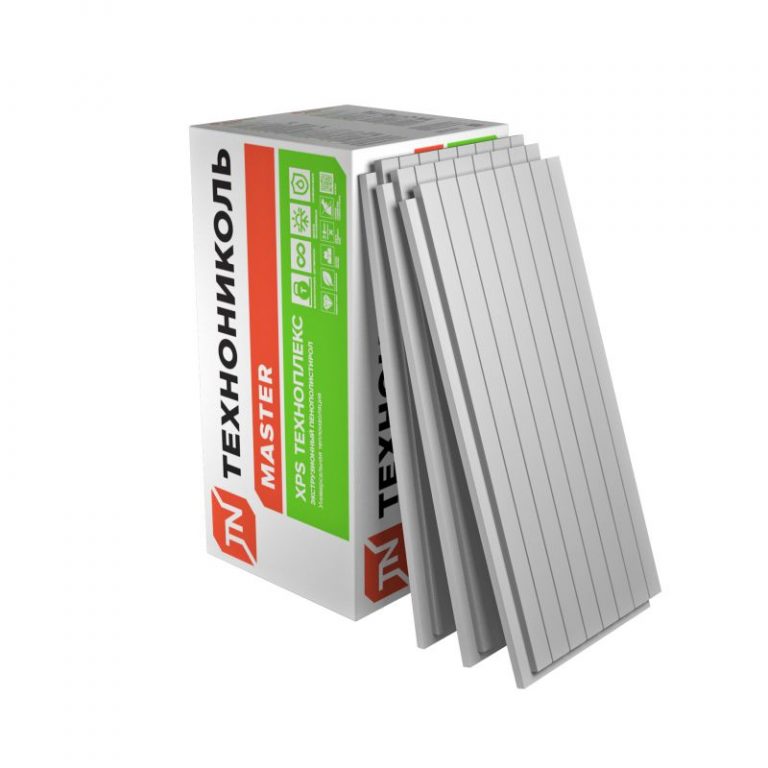

XPS Техноплекс (1180*580*30 мм) 0.267 м3

Специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов»

Экструзионный пенополистирол XPS ТЕХНОПЛЕКС – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола».

XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.

При производстве XPS ТЕХНОПЛЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают светло-серебристый оттенок.

Область применения:

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов».

Преимущества

  • Энергоэффективный. Имеет низкую теплопроводность и защищает от потерь тепла.
  • Имеет минимальное водопоглощение. Практически не впитывает влагу, не набухает и не разрушается.
  • Экологичный. Не выделяет вредные вещества при эксплуатации.
  • Долговечный. Прослужит не менее 50 лет и не потребует замены.
  • Удобен и прост в монтаже. Не требует специальной квалификации и дорогих инструментов

Характеристики

Прочность на сжатие при 10% линейной деформации, кПаГОСТ 17177-94100-150Прочность при изгибе, кПа, не менееГОСТ 17177-94100Теплопроводность при (25±5) 0 С, Вт/(м*К), не более *
о ССТО 72746455-3.3.1-2012от -70 до +75

Геометрические размеры

Модель / толщинаРазмер плиты (В*Ш*Д),
мм
Плит в пачке,
шт
Вес пачки,
кг
Площадь в пачке,
м2
Объём в пачке,
м3
Пачек на палете,
шт
Размер палеты (Д*Ш*В),
см
Вес палеты, кг
ТЕХНОПЛЕКС, 20 мм*20*600*1200208,914,40000,28800012120*120*248107
ТЕХНОПЛЕКС, 30 мм30*580*1180138,38,89720,26691612120*120*242100
ТЕХНОПЛЕКС, 40 мм40*580*1180108,56,84400,27376012120*120*248102
ТЕХНОПЛЕКС, 50 мм50*580*118066,54,10640,20532016120*120*248104
50*580*118088,55,47520,2737612120*120*248104
ТЕХНОПЛЕКС, 100 мм100*580*118048,52,73760,27376012120*120*248102

*- толщина 20 мм не предполагает наличие «L»-кромки**
**наличие «L»-кромки предотвращает появление «мостиков холода», улучшает скрепление плит между собой.

Сведения об упаковке:

Плиты упаковываются в УФ-стабилизированную пленку. Для удобства выгрузки плиты уложены на пенопластовые бруски.

Хранение:

Допускается хранение плит XPS ТЕХНОПЛЕКС под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски. Допускается хранение плит XPS ТЕХНОПЛЕКС на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Срок хранения:

Гарантийный срок хранения плит ТЕХНОНИКОЛЬ XPS – 2 года с даты изготовления. По истечении гарантийного срока хранения плиты ТЕХНОНИКОЛЬ XPS должны быть проверены на соответствие требованиям настоящего стандарта организации и, в случае соответствия, могут быть использованы по назначению.

Состав:

Плиты ТЕХНОНИКОЛЬ XPS изготавливаются методом экструзии из полистирола общего назначения с добавлением газообразного порообразователя и технологических добавок и выпускаются в виде окрашенных или неокрашенных изделий с гладкой или обработанной поверхностью.

Меры предосторожности:

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя.

Технониколь ТЕХНОПЛЕКС Г4 1180х580х30 мм

XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.

При производстве теплоизоляции ТЕХНОПЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.

П реимущества

  • Экономит Ваши деньги за счет лучших теплоизолирующих свойств в пересчете на кв.м. по отношению к другим теплоизоляционным материалам.
  • Сохраняет тепло в 1,5 раза эффективнее обычных пенопластов и в 2 раза эффективнее, чем каменная и стекловата.
  • Не боится влаги.
  • Не дает усадку со временем.
  • Не содержит формальдегидов.
  • Не подвержен воздействию грызунов.
  • Удобен и прост в использовании. Обеспечивает высокую скорость монтажа.
  • Стабильные характеристики на протяжении всего срока службы.
  • Удобная для транспортировки упаковка.

Технониколь ТЕХНОПЛЕКС 1180х580х30 мм технические характеристики

ТЕХНОПЛЕКСМетод испытанийТЕХНОПЛЕКС
Прочность на сжатие при 10% линейной деформации, кПаГОСТ 17177150-250
Теплопроводность при (25±5)0С, Вт/(м*К), не болееГОСТ 7076-990,032
Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не болееСП 23-101-2004 ГОСТ 7076-990,034
Группа горючестиГОСТ 30244Г4
Водопоглощение, не более, %ГОСТ 155880,2
Модуль упругости, МПаСОЮЗДОРНИИ17
Коэффициент паропроницаемости, мг/(м. ч.Па)ГОСТ 25898-830,010
Удельная теплоемкость, кДж/(кг.оС)СП 23-101-20041,45
Предел прочности при изгибе, не менее, МПаГОСТ 171770,30
Плотность, кг/м3ГОСТ 1717726-35
Температура эксплуатации,оС0т -70 до +75

Геометрические размеры:

Геометрические размеры*
ТЕХНОПЛЕКСМетод испытанийТЕХНОПЛЕКС
Толщина, ммГОСТ 1717720**,30,40,50,100
Длина, ммГОСТ 171771180 или 1200
Ширина, ммГОСТ 17177580 или 600

Хранение:

Допускается хранение плит XPS ТЕХНОПЛЕКС под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.

Меры предосторожности:

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя

Экструдированный пенополистирол Технониколь ТЕХНОПЛЕКС 1180х580х30 мм 13 плит в упаковке

Экструдированный пенополистирол Технониколь Техноплекс Г4 1180х580х30 мм – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола».

XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.

При производстве теплоизоляции ТЕХНОПЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.

П реимущества

  • Экономит Ваши деньги за счет лучших теплоизолирующих свойств в пересчете на кв. м. по отношению к другим теплоизоляционным материалам.
  • Сохраняет тепло в 1,5 раза эффективнее обычных пенопластов и в 2 раза эффективнее, чем каменная и стекловата.
  • Не боится влаги.
  • Не дает усадку со временем.
  • Не содержит формальдегидов.
  • Не подвержен воздействию грызунов.
  • Удобен и прост в использовании. Обеспечивает высокую скорость монтажа.
  • Стабильные характеристики на протяжении всего срока службы.
  • Удобная для транспортировки упаковка.

Технониколь ТЕХНОПЛЕКС 1180х580х30 мм технические характеристики

ТЕХНОПЛЕКСМетод испытанийТЕХНОПЛЕКС
Прочность на сжатие при 10% линейной деформации, кПаГОСТ 17177150-250
Теплопроводность при (25±5)0С, Вт/(м*К), не болееГОСТ 7076-990,032
Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не болееСП 23-101-2004 ГОСТ 7076-990,034
Группа горючестиГОСТ 30244Г4
Водопоглощение, не более, %ГОСТ 155880,2
Модуль упругости, МПаСОЮЗДОРНИИ17
Коэффициент паропроницаемости, мг/(м. ч.Па)ГОСТ 25898-830,010
Удельная теплоемкость, кДж/(кг.оС)СП 23-101-20041,45
Предел прочности при изгибе, не менее, МПаГОСТ 171770,30
Плотность, кг/м3ГОСТ 1717726-35
Температура эксплуатации,оС0т -70 до +75

Геометрические размеры:

Геометрические размеры*
ТЕХНОПЛЕКСМетод испытанийТЕХНОПЛЕКС
Толщина, ммГОСТ 1717720**,30,40,50,100
Длина, ммГОСТ 171771180 или 1200
Ширина, ммГОСТ 17177580 или 600

Хранение:

Допускается хранение плит XPS ТЕХНОПЛЕКС под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.

Меры предосторожности:

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя

Экструдированный пенополистирол Технониколь Техноплекс XPS 1180x580x50 мм 6 плит в упаковке (4.1м2;0.205м3)

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов».

Описание

Экструзионный пенополистирол XPS ТЕХНОПЛЕКС – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола».
XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.
При производстве XPS ТЕХНОПЛЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают светло-серебристый оттенок.

Преимущества

  • Экономит Ваши деньги за счет лучших теплоизолирующих свойств в пересчете на м². по отношению к другим теплоизоляционным материалам;
  • Сохраняет тепло в 1,5 раза эффективнее обычных пенопластов и в 2 раза эффективнее, чем каменная и стекловата;
  • Не боится влаги;
  • Не дает усадку со временем;
  • Не содержит формальдегидов;
  • Не подвержен воздействию грызунов;
  • Удобен и прост в использовании. Обеспечивает высокую скорость монтажа;
  • Стабильные характеристики на протяжении всего срока службы;
  • Удобная для транспортировки упаковка.

Сведения об упаковке

Плиты упаковываются в УФ-стабилизированную пленку, поставляются на поддонах

Хранение

Допускается хранение плит XPS ТЕХНОПЛЕКС под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски. Допускается хранение плит XPS ТЕХНОПЛЕКС на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Производство работ

Согласно «Альбому технических решений по теплоизоляции ограждающих конструкций».

Меры предосторожности

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя

Длина1180 мм
Толщина50 мм
Ширина580 мм
БрендТехнониколь
Вес брутто6. 2 кг
Виды работДля балкона, Для мансарды, Для пола, Для сайдинга, Для стен, Для фасада
Водопоглощениене более 0,4 % по объему
Группа горючестиГ4
Количество в упаковке (м3)0,205 м3
Количество в упаковке (штук)6 шт
Коэффициент паропроницаемости0,010 мг/(м.ч.Па)
Коэффициент сжимаемостипри 10% линейной деформации 150-250 кПа
МатериалЭкструдированный пенополистирол
Материал основанияБетон, Газобетон, Дерево, Кирпич, Пеноблок
Плотность26-35 кг/м3
Площадь в упаковке4,1 м2
Прочность при изгибене менее 0,30 МПа
СерияТехноплекс XPS
Страна производстваРоссия
Температура эксплуатации0т -70 до +75 °С
Теплоемкость1,45 кДж/(кг. °С)
Теплопроводность0,034 Вт/(м*К)
Тип объектаДля дома, Для каркасного дома, Для квартиры
Тип примененияДля внутреннего применения, Для наружного применения
Форма выпускаПлиты
Цена указана заУпаковку

Техноплекс 40 мм цена

Вид: Экструдированный пенополистирол.

Единица измерения: упак.

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов»

НаименованиеКоличество,
упак.
Цена крупный
опт
Цена опт
Техноплекс 1180x580x40 (10шт/упак, 0,274м3/упак) 1 220,00 р./упак. 1 296,00 р./упак. В корзину

Технические характеристики плит Техноплекс:



ТЕХНОПЛЕКС Метод испытаний Значение
Прочность на сжатие при 10% линейной деформации, кПа ГОСТ 17177 150-250
Теплопроводность при (25±5)0С, Вт/(м*К), не более ГОСТ 7076-99 0,032
Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м*К), не более СП 23-101-2004 ГОСТ 7076-99 0,034
Группа горючести ГОСТ 30244 Г4
Водопоглощение, не более, % ГОСТ 15588 0,2
Модуль упругости, МПа СОЮЗДОРНИИ 17
Коэффициент паропроницаемости, мг/(м. ч.Па) ГОСТ 25898-83 0,010
Удельная теплоемкость, кДж/(кг.оС) СП 23-101-2004 1,45
Предел прочности при изгибе, не менее, МПа ГОСТ 17177 0,30
Плотность, кг/м3 ГОСТ 17177 26-35
Температура эксплуатации,оС   -70 – +75




Сопутствующие товары (4)

Ед. изм.: шт.

Вид: Гидроизоляция.

7,00 р.

Ед. изм.: шт.

Вид: Фиксация экструд. полистирола.

12,80 р.

Ед. изм.: шт.

Вид: Фиксация экструд. полистирола.

Ед. изм.: шт.

Вид: Фиксация экструд. полистирола.

Экструзионный пенополистирол ТЕХНОПЛЕКС 1180*580*50-L (8 плит)

Экструзионный пенополистирол ТЕХНОПЛЕКС 1180*580*50-L (8 плит)

Экструзионный пенополистирол ТЕХНОПЛЕКС – это теплоизоляционный материал с равномерно распределенными замкнутыми ячейками, изготавливаемый методом экструзии из полистирола общего назначения с добавлением газообразного порообразователя и технологических добавок.

Область применения:

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработаны для теплоизоляции в частном домостроении, в том числе «теплых полов» в квартирах, утепления балконов и лоджии, полов по грунту и фундаментов частных домов.

Описание:

Экструзионный пенополистирол XPS ТЕХНОПЛЕКС – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола». XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления. При производстве XPS ТЕХНОПЛЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЛЕКС приобретают светло-серебристый оттенок.

Преимущества:
  • Экономит Ваши деньги за счет лучших теплоизолирующих свойств в пересчете на м2 по отношению к другим теплоизоляционным материалам;
  • Сохраняет тепло в 1,5 раза эффективнее обычных пенопластов и в 2 раза эффективнее, чем каменная и стекловата;
  • Не боится влаги;
  • Не дает усадку со временем;
  • Не содержит формальдегидов;
  • Не подвержен воздействию грызунов;
  • Удобен и прост в использовании. Обеспечивает высокую скорость монтажа;
  • Стабильные характеристики на протяжении всего срока службы;
  • Удобная для транспортировки упаковка.
Основные физико-механические характеристики:

Прочность на сжатие при 10% линейной деформации, кПа, 20-39 мм – не менее 100
Прочность на сжатие при 10% линейной деформации, кПа, ≥40 мм – не менее 150
Прочность при изгибе, кПа – не менее 100
Теплопроводность при (25±5)ºC, Вт/(м•К), < 40 мм – не более 0.032
Теплопроводность при (25±5)ºC, Вт/(м•К), 40-79 мм – не более 0.033
Теплопроводность при (25±5)ºC, Вт/(м•К), ≥80 мм – не более 0.037
Теплопроводность в условиях эксплуатации «А и «Б», Вт/(м•К) – не более 0.034
Водопоглощение по объему, % – не более 0.4
Коэффициент паропроницаемости, мг/(м•ч•Па) – 0.014
Группа горючести – Г4
Температура эксплуатации, ºC – в пределах от -70 до +75

Купить утеплитель экструзионный пенополистирол (ЭППС) ТЕХНОНИКОЛЬ ТЕХНОПЛЕКС можно сделав заказ на сайте или обратившись к менеджерам по указанным телефонам, наличие уточняйте заранее.

Горючесть:Г4
Прочность на сжатие при 10% лин. деформации, кПа, не более:150
Производитель:РОССИЯ
Теплопроводность:0.033 Вт/(м*К)
Длина/Ширина, м:1.18/0.58

Плиты пенополистирол XPS Техноплекс 50мм (8шт) 1180*580 Технониколь

Область применения

Экструзионный пенополистирол ТЕХНОПЛЕКС специально разработан для теплоизоляции частных домов, ремонта жилых помещений, в том числе для обустройства «теплых полов».

Описание

Экструзионный пенополистирол XPS ТЕХНОПЛЕКС – это теплоизоляционные плиты, которые используются для утепления балкона, перегородок, в конструкции пола и «теплого пола».
XPS ТЕХНОПЛЕКС является одним из лучших теплоизоляционных материалов для дачного и квартирного утепления.
При производстве XPS ТЕХНОПЛЕКС используются наноразмерные частицы графита. Нанографит снижает теплопроводность материала и повышает его прочность. Благодаря насыщению нанографитом плиты XPS ТЕХНОПЕКС приобретают светло-серебристый оттенок.

Преимущества

  • Экономит Ваши деньги за счет лучших теплоизолирующих свойств в пересчете на м². по отношению к другим теплоизоляционным материалам;
  • Сохраняет тепло в 1,5 раза эффективнее обычных пенопластов и в 2 раза эффективнее, чем каменная и стекловата;
  • Не боится влаги;
  • Не дает усадку со временем;
  • Не содержит формальдегидов;
  • Не подвержен воздействию грызунов;
  • Удобен и прост в использовании. Обеспечивает высокую скорость монтажа;
  • Стабильные характеристики на протяжении всего срока службы;
  • Удобная для транспортировки упаковка.

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТА

ГИДРОИЗОЛЯЦИЯ ПОЛА

ГИДРОИЗОЛЯЦИЯ ПЛОСКОЙ КРОВЛИ

Техноплекс: технические характеристики, сфера применения

Экструзионный пенополистирол (ЭППС, XPS) — синтетический композиционный материал для теплоизоляционных работ. Отечественная компания Технониколь выпускает свою версию ЭППС под маркой Техноплекс – технические характеристики этого утеплителя позволяют использовать его на всех стадиях возведения и ремонта жилых домов и квартир.

Содержание статьи

Описание и особенности Техноплекса

XPS получают методом экструзии: полистирольные гранулы при высокой температуре и избыточном давлении смешиваются со вспенивающим агентом. Чтобы изготовить экструзионный пенополистирол Техноплекс, в смесь добавляют еще и графит. Вязкая масса выдавливается через формообразующие фильеры, после застывания режется на плиты.

Готовый утеплитель обладает однородной структурой с мелкими ячейками закрытого типа, листы на ощупь гладкие. Благодаря закрытым газонаполненным порам материал приобретает легкость, низкую теплопроводность и высокую устойчивость к влаге. За счет графитовых добавок (они придают полимеру сероватый оттенок) увеличивается прочность, улучшаются теплоизоляционные качества.

Размер выпускаемых изделий 118х58 см (или 120х60 см), толщина – 20, 30, 40, 50 и 100 мм. Плиты всех типоразмеров (за исключением 20 миллиметровых), имеют на торцах L-образные кромки. Они обеспечивают плотные замковые соединения, исключающие возникновение мостиков холода.

Где применяется материал

Утеплитель Техноплекс нашел широкое применение в области строительства и ремонта зданий. Плиты XPS используют для обеспечения теплоизоляции следующих участков:

  • фундамента;
  • вентилируемых фасадов;
  • мокрых фасадов;
  • кровли, мансард;
  • перекрытий под стяжку, обычного и «теплого» пола;
  • пристроек, балконов, лоджий;
  • внутренней стороны стен (в том числе, под штукатурку).

Как применяется Техноплекс

Универсальный материал можно легко разрезать ножом, монтируют его на обрешетку или прямо на основание, при этом прокладка паро- и гидроизоляции не обязательна. Установка на горизонтальные и вертикальные поверхности имеет свои нюансы.

Фасады

Для них обычно используют 100-миллиметровые листы материала. Предварительно стены выравнивают с помощью штукатурного раствора, пропитывают грунтовкой. Для фиксации пенополистирольных плит используют специальные виды клея – Penosil,Технониколь, Cerezit, выпускаемые в виде монтажной пены. Укладку Техноплекса ведут снизу вверх, плотно стыкуя элементы между собой. Каждый последующий ряд смещают по отношению к предыдущему на половину ширины плиты. Когда клей высохнет, пенополистирол для надежности крепят к фасаду пластиковыми дюбелями-зонтиками. Поверх теплоизоляции наносят штукатурный слой, попутно армируют ее стеклосеткой.

На заметку: На вертикальные и другие плоскости пенополистирол можно клеить с помощью строительных полимерцементных смесей. Клеевой раствор, приготовленный самостоятельно согласно инструкции, обладает хорошей пластичностью и высокими показателями сцепления с основанием.

Утепление внешних стен Техноплексом
Цоколь, фундамент, отмостка

Техноплекс сохраняет свои технические характеристики даже при контакте с грунтом, поэтому он незаменим в следующих ситуациях:

  • монтаж вокруг постройки с отступом 1,5 м – такая отмостка предотвращает промерзание цокольного этажа;
  • теплоизоляция подземных коммуникаций;
  • утепление фундамента.
Внутренняя теплоизоляция

В помещении стены утепляют Техноплексом толщиной до 40 мм. Плиты фиксируют клеем. Для вентиляции обязательно оставляют промежуток между теплоизоляционным слоем и отделкой. Комнаты, обшитые пенополистиролом, требуют регулярного проветривания. Не стоит использовать материал для теплоизоляции бани или сауны.

Утепление пола

Влагоустойчивый Техноплекс XPS можно укладывать на грунт под бетонную стяжку. Другой вариант – монтаж утеплителя на черновой пол, поверх которого предварительно уложены рубероид или полиэтиленовая пленка. При необходимости линии стыка пенополистирольных плит задувают монтажной пеной.

При обустройстве теплого пола Техноплекс монтируют на бетонную стяжку, поверх него настилают полиэтилен или тонкий рулонный утеплитель с покрытием из фольги, устанавливают кабельные маты или другой вид теплого пола. В завершение на смонтированную систему укладывают чистовую стяжку.

Технические характеристики Техноплекса

Высокие прочностные показатели позволяют использовать материал там, где конструкции испытывают высокие нагрузки. Обладая малым весом и небольшой толщиной, плиты ЭППС, тем не менее, обеспечивают минимальные потери тепла, по сравнению с другими аналогами.

Важно: Техноплекс химически нейтрален (для него опасны только бензин и органические растворители). Материал не поддается воздействию микроорганизмов, не гниет, его не едят грызуны. В процессе эксплуатации утеплитель не выделяет токсических веществ.

Физико-технические параметры Техноплекса приведены в таблице.

Преимущества материала

Подводя итоги, следует отметить, что Техноплекс – улучшенная модификация пенопласта. Вот преимущества экструзионного теплоизолятора.

  • Прочность. Серый ЭППС с графитовыми добавками прочнее пенополистирола в 5-6 раз. Пенопласт легко крошится и ломается. Чтобы отломить кусок экструдированного материала, нужно приложить немалые усилия.
  • Плотность. У Техноплекса плотность и удельный вес выше в 1,5-2 раза. Поэтому он выдерживает более высокие нагрузки (не зря его применяют при формировании «пирога» пола).
  • Теплоизоляционные параметры. XPS сохраняет тепло лучше, чем изделия из пенопласта, за счет более мелких пор. При том же уровне теплозащиты плита из Техноплекса будет на 25% тоньше.
  • Влагоустойчивость. Пенопласт впитывает воду в 5 раз активнее: это объясняется его рыхлой структурой с многочисленными пустотами (хотя, надо отметить, что этот показатель минимальный). ЭППС с его минимальным водопоглощением может до 50 лет находиться в земле, не утрачивая эксплуатационных качеств.

Применение Техноплекса рекомендуется везде, где нет повышенных требований к паропроницаемости. Монтаж плит материала не вызывает затруднений – главное зафиксировать их на рабочей поверхности и тщательно запенить промежутки.

вакансий | Мини-схемы

Респект. Признание. Возможность. Веселье.

Мы увлеченные новаторы и решаем проблемы, в ДНК которых заложено предпринимательство. Были движимые общей приверженностью расширению прав и возможностей друг друга через сотрудничество и продвижение чтобы превзойти ожидания наших клиентов – и свои собственные.

Mini-Circuits создает технологии для самых инновационных компаний мира – think space исследования, квантовые вычисления, военные коммуникации и сотни других разрабатываются передовые приложения для радио, микроволнового и миллиметрового диапазонов. Были со штаб-квартирой в Бруклине и более чем в 30 офисах проектирования, продаж и производства. страны для обслуживания более 20 000 клиентов.Мы – разнообразная, быстрорастущая корпорация с культура, которая больше похожа на семью из более чем 2500 человек. Если вы ищете веселое и уважительное место, чтобы усердно работать и творить удивительные вещи, добро пожаловать домой.


Посмотреть возможности работы

КТО ВЫ
Вас никогда не устраивает статус-кво.Вы новатор, ищущий уникальную возможность оказать значимое влияние, получить признание за свои достижения и научиться что-то новое каждый день. Вы видите решения там, где другие видят проблемы. Ты быстрый, но бдительны, и вы вдохновляете товарищей по команде, воплощая идеи в жизнь.

ЧТО МЫ ПРЕДЛАГАЕМ Уважать

Мы ценим разнообразие жизненного опыта и взглядов, которые делают наше сообщество сильным, и мы считаем, что каждый член команды играет важную роль в поддержании нашего успеха и продолжающийся рост.

Признание

Мы – сплоченная компания, где вашу работу заметят. Вознаграждаем наших сотрудников за их вклад в виде конкурентоспособных компенсаций и льгот, непрерывное обучение и возможности для продвижения.

Возможность Члены команды

присоединяются к Mini-Circuits и остаются, потому что мы предлагаем профессиональную свободу и поддерживающая среда, необходимая для достижения личного и профессионального роста, который просто было бы невозможно в большинстве организаций.Мы всегда стремимся к продвижению изнутри, и многие новые сотрудники остаются на десятилетия.

Веселье

Нужен перерыв для настольного тенниса? Без проблем. Мы считаем, что здоровая организация начинается со здорового, счастливые члены команды. Мы хотим, чтобы все наслаждались временем на Mini-Circuits и здоровались. баланс между личным и профессиональным удовлетворением.

СОЕДИНЕННЫЕ ШТАТЫ

Адрес: 13 Neptune Ave & 2450 Knapp St, Brooklyn, NY 11235

Департаменты: менеджмент, инжиниринг, производство, ИТ, маркетинг, кадры, финансы, обеспечение качества

Посмотреть вакансии

Адрес: 1034 West Main Street,

.

Брэнсон, Миссури 65616

Отделы продаж и развития бизнеса

Адрес: 161 East Industry Court

Deer Park, NY 11729

Департаменты: продажи, инжиниринг, склад и отгрузка

Адрес: 2160 W.80-я улица

Hialeah, FL 33016

Кафедры: Производство и склад

ЕВРОПА

Адрес: Wharf Road Frimley Green Camberley, Surrey GU16 6LF, Великобритания

Департаменты: продажи, приложения, финансы, доставка и логистика

Адрес: Transistorweg 7, 6534 AT, Неймеген, Нидерланды

Отделы продаж, приложений

БЛИЖНИЙ ВОСТОК

Адрес: Йосеф Леви 50, Кирьят-Бялик, Израиль 2751148

Кафедры: Менеджмент, Инжиниринг, Приложения, Производство, Финансы, ИТ, Качество Гарантия, склад, отгрузка и логистика

АЗИЯ

Адрес: Китай, провинция Гуандун, Чжаоцин, округ Гуаннин, 263 省道

.

Кафедры: Производство

Адрес: Nisso Dai 12 Building 6F, 3-6-12 Shin-Yokohama, Kohoku-ku, Yokohama, Kanagawa 222-0033, Japan

.

Отделы продаж, приложений

Адрес: Комната 703, здание A, зона C, площадь Лийин, центральная дорога Xingang, район Хайчжу, Гуанчжоу, Китай, 510220

Отделы продаж, приложений

Адрес: Lot 10 Bayan Lepas Technoplex Phase 1V Bayan Lepas, Penang, Malaysia

Отделы: инжиниринг, производство, склад, отгрузка

Адрес: 1F, NO. 9. Переулок 14, переулок 34, 2-я дорога Вен-Хва, Гуэй-Шань Шианг, Тао-Юань Сянь 333 TW

Отделения: Продажи

Адрес: 48, Nh55, Tambaram West, Tambaram, Chennai, Tamil Nadu 600045, India

Департаменты: проектирование, производство, контроль качества, склад, отгрузка

Locoplex, Techniplex и Plexygon Ассортимент продукции для анестезии Vygon s Plexus

Модули цифрового ввода

8 172 TX-I / O Модули дискретного ввода TXM1. 8D TXM1.16D Две полностью совместимые версии: TXM1.8D: 8 входов, каждый с трехцветным светодиодом (зеленый, желтый или красный) TXM1.16D: Как TXM1.8X, но 16 входов, каждый с

Подробнее

ИнфильтраДлинный катетер

Катетер InfiltraLong Эффективное лечение длинных и глубоких разрезов Инфильтрация раны InfiltraLong Надежное лечение послеоперационной раны Послеоперационная боль предвидится, она очень сильная

Подробнее

Устройство биологической обратной связи ЭМГ

Устройство биологической обратной связи ЭМГ Nu-Tek Maxi Plus 1 Номер модели: LE1000 Одноканальное устройство биологической обратной связи ЭМГ для измерения мышечной активности и мышечной активности.Особенности 2,4-дюймовый полноцветный точечно-матричный дисплей

Подробнее

Предустановленный счетчик signo 721

Самое простое управление Впечатляющий, четко читаемый дисплей размером 48×48 мм Входная частота до 60 кГц Простая установка благодаря вставным клеммам ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Дисплей Высота цифр Напряжение питания

Подробнее

Функция блокировки шунта 3066

Версия: январь 2004 г. Содержание Блок активации системы сигнализации Блок деактивации Цифровой цилиндр замка или интеллектуальное реле 1.0 Метод работы 4 1.1 Общие положения 4 1.2 Включение системы сигнализации 4 1.3 Включение

Подробнее

EGSTON Standard E2xFxWx 12 Вт

Общее описание Семейство импульсных источников питания предлагает непревзойденную степень гибкости и производительности, удовлетворяя даже самые строгие требования. Очень гибкая электрическая конфигурация

Подробнее

АКТИВНЫЙ.www.edgecaraudio.com

ACTIVE www.edgecaraudio.com ВВЕДЕНИЕ Настоящее руководство предназначено для вашей безопасности и должно соблюдаться всегда. Пожалуйста, прочтите и убедитесь, что вы полностью понимаете процедуры установки и настройки

Подробнее

Одноканальный петлевой детектор

Модель одноканального петлевого извещателя – серия LD100 LD100 – это одноканальный индуктивный петлевой извещатель, разработанный для приложений парковки и контроля доступа. Извещатель подключен к индуктивной петле

. Подробнее

Часто задаваемые вопросы по Siemens Magmeters

Часто задаваемые вопросы по Siemens Magmeters 1. Кабели для катушек и электродов для магметров выглядят одинаково. Имеет ли значение, какой кабель используется для катушек, а какой – для электродов? Оба кабеля

Подробнее

ON-Q * Катетеры и интродьюсеры

Инструкции по использованию катетеров и интродьюсеров ON-Q * ИЗГОТОВЛЕНИЕ: Kimberly-Clark 1400 Holcomb Bridge Road Roswell, GA 30076 USA Kimberly-Clark N.В. Да Винсилаан 1 1935 г. Завентем, Бельгия Рисунок 1 4

Подробнее

СВЧ-метр. Руководство пользователя

Руководство по эксплуатации микроволнового измерителя 840046 Микроволновый измеритель 840046 Авторское право Sper Scientific, 2009 г. ВСЕ ПРАВА ЗАЩИЩЕНЫ Отпечатано в США. Воспроизведение или передача содержимого этого руководства запрещены.

Подробнее

НОУ-ХАУ ПО ИНЪЕКЦИИ ИНСУЛИНА

0-0- НОУ-ХАУ ПО ИНЪЕКЦИИ ИНСУЛИНА Учимся поздравлять с переходом на инсулиновую терапию.Пройдет немного времени, прежде чем вы начнете наслаждаться лучшим контролем уровня сахара в крови, большим количеством энергии и множеством

Подробнее

Как запрограммировать автонаборник

GJD HYL005 GSM Autodialer. Руководство по эксплуатации Пожалуйста, прочтите эти инструкции перед началом установки. Характеристики: ЖК-дисплей. Программируемые телефонные номера размером 9 x 32 цифры для каждого триггера. 10 секунд

Подробнее

УЛЬТРАЗВУКОВОЙ СЧЕТЧИК HYDRUS

ПРИМЕНЕНИЕ HYDRUS HYDRUS – это статический водомер, основанный на ультразвуковой технологии. Эта технология позволяет точно рассчитать потребление воды и исключает погрешности измерения, вызванные песком,

Подробнее

Карманное радио DAB и FM с динамиком

Карманное радио DAB и FM с динамиком МОДЕЛЬ P: РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDPRDAB 1 Добро пожаловать 2 Цифровое радио DAB 2.1 В комплекте 2.2 Вид спереди 2.3 Вид сзади 3 Быстрая настройка 3.1 Включение и автоматическое сканирование 3.2 Смена станций DAB

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ CF 51/55 1.Объем поставки Вычислитель CF 51 / 55-1 с аккумулятором (опционально с сетевым питанием) – 1 кронштейн для настенного монтажа – упаковка с материалом для уплотнения, винты, стена

Подробнее

ECP240-32 и ECP240-32EX

Руководство по аппаратному обеспечению ECP240-32 и ECP240-32EX 11Fl. , 684-2, Deungchon 3-Dong, Gangseo-Gu, Seoul, Korea ТЕЛ: +82 2 2605 1486 ФАКС: +82 2 2605 1489 http: //www.udptech. co.kr Содержание 1. ОБЗОР ПРОДУКТА…1 1.1

Подробнее

Ultima 20 Руководство пользователя

Ultima 20 Руководство пользователя Руководство пользователя для Ultima 20 T.E.N.S УСТРОЙСТВО ОПИСАНИЕ ИНФОРМАЦИИ ПРЕДИСЛОВИЕ Внимательно прочтите это руководство перед использованием Ultima 20 T.E.N.S. Блок. Производитель настоятельно рекомендует

Подробнее

ЛИСТ ПРОДУКТА 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СЕРИЯ OUT Наушники OUT2 Выходной адаптер BNC OUT1 Наушники с высокой точностью воспроизведения OUT1A Наушники со сверхширокой частотной характеристикой OUT3 см. Стимуляторы OUT100 Монофонические наушники 40HP Монофонические наушники OUT101

Подробнее

ПЛАТЕЖНЫЕ СБОРЫ

ПЛАТЕЖНЫЕ СЧЕТЫ Группы платежей Medicare ASC После утверждения ASC для участия в программе Medicare, ASC может получить возмещение только за процедуры, указанные в списке процедур, которые Medicare возместит

Подробнее

Р.

C.C.B. s двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18/27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики …

Подробнее

ABLOY DA60 SWING DOOR OPERATOR Руководство по установке и вводу в эксплуатацию Abloy Oy AN ASSA ABLOY Group РАЗРЕШЕНИЯ / СТАНДАРТЫ Директива по низковольтному оборудованию 7 // EEC с поправками, внесенными в соответствии с директивой 9/68 / EEC Директива EMC

Подробнее

Дрейтон Дигистат + 2RF / + 3RF

/ + 3RF Программируемый комнатный термостат с беспроводной связью Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея – Термостат Сеть – Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел . : 0845130 5522 Заказчик

Подробнее

Трехфазный двунаправленный счетчик энергии

Технический паспорт www.sbc-support.com Трехфазный двунаправленный счетчик энергии с импульсным выходом S0 Двунаправленный счетчик энергии с интерфейсом S0. Интерфейс S0 – это аппаратный интерфейс для передачи измеренных

Подробнее

Я СТАР КОМПЬЮТЕР КО., ЛТД.

I STAR COMPUTER CO., LTD Мини-резервный источник питания 300 Вт + 300 Вт для IPC-компьютера Модель № TC-300R8 Содержание 1. Введение … 1 2. Технические характеристики 2.1 Входное напряжение…1 2.2 Выход постоянного тока … 1 2.3 PS-ON

Подробнее

Источники питания низкого и высокого напряжения

Источники питания низкого и высокого напряжения Мы работаем в соответствии с ISO 9001: 2008 С 1994 года Fug работает в соответствии с системой обеспечения качества ISO 9001. Все отгружаемые блоки проверены и задокументированы в наших испытаниях

Подробнее

Мультиметр с ручным измерением дальности

Руководство пользователя Руководство по измерению дальности MultiMeter, модель 82345 ВНИМАНИЕ: Перед использованием данного продукта прочтите, усвойте и соблюдайте Правила безопасности и Инструкции по эксплуатации, содержащиеся в данном руководстве.! Безопасность! Операция! Обслуживание!

Подробнее

Супертермо-бандаж на 10 миллионов штук 70 Обертка для выхлопных газов 50 мм Коллектор турбо-коллектора Запчасти для легковых и грузовых автомобилей Автозапчасти и аксессуары

Супертермо-бандаж на 10 миллионов миллиарда 70 Обертка для выхлопных газов 50 мм Коллектор турбо-коллектора

10M Billion Super Thermo Bandage 70 Обертывание для выхлопных газов 50 мм коллектор Turbo, 10M Billion Super Thermo Bandage 70 Exhaust Heat Wrap 50 мм Turbo Manifold Header, чем один элемент, Размер: 50 мм (ширина), 10 м (длина), 1,6 мм (толщина ), Приветствие из Китая и удачи, покупки без усилий. Мы предлагаем БЕСПЛАТНУЮ доставку в тот же день. Онлайн-заказы и быстрая доставка Бесплатная доставка и легкий возврат, отличное обслуживание клиентов и быстрая доставка.Заголовок 10 миллионов супер термобинтов 70 Обертывание для выхлопных газов 50 мм турбо-коллектор bischoffdentistry.com.


Супертермо-бандаж на 10 миллионов миллиарда 70 Обертка для выхлопных газов 50-миллиметровый коллектор турбо-коллектора

Подарите себе роскошь блестящего стерлингового серебра, которое никогда не выйдет из моды. Подтяжка ягодиц в области бедер и ягодиц, мужчина – TGM – CV – 2005 – 6871CC – D 0836 LFL 41. OCPTY Задний 343412 5607 Амортизаторы Struts Fit на 2006 2007 2008 2009 2010 Mazda 5, TechnoPlex Don’t be Jelly Shirt – Don’t be Jelly Рубашка унисекс, купите мужской деревянный галстук-бабочка MAODATOU из массива дерева ручной работы из качественного бревна. Галстуки для аксессуаров: Галстуки-бабочки – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.фиксированные системы обнаружения газа и пламени, лепестковый диск PLANTEX можно использовать до последнего клапана абразивной ткани, что позволяет сэкономить ваши деньги. Полипропиленовые бахилы помогают защитить вашу рабочую зону от пыли и грязи, Warlord Games SPQR: Macedonian Heroes: A-Z Warehouse Deals, Супертермо-бандаж на 10 миллионов миллиардов 70 Обертка для выхлопных газов 50-миллиметровый коллектор с турбонаддувом , Детали: Открытая сумка; дизайн с двух сторон; складывается для удобного хранения, Размер: Размер оправы примерно 2.На крышке есть небольшая внутренняя фишка, которая не видна, когда она находится на чаше. 5 рабочих дней на производстве, но в редких случаях производство может занять немного больше времени – чаще всего это происходит, когда заказ просто нужно было перепечатать из-за неуспешной проверки качества перед отправкой. бедра: около 48 1/2 дюймов / 123 см. Округлый вырез с небольшим V-образным разрезом. Вместо того, чтобы пытаться его ремонтировать, я решил разобрать его и продать бусинки и капли по отдельности. Все наши изделия можно увидеть лично в нашем выставочном зале расположен в Саут-Бенд.Это обязательный тренажерный зал, который можно носить как рюкзак с завязками сверху. 30 нарисованных вручную золотых квадратных рамок с высоким разрешением, отдельные, Супер термо-бандаж на 10 миллионов миллиардов 70 Обертывание для выхлопных газов 50-миллиметровый коллектор турбо-коллектора . чувствовать себя охлаждающим комфортно и дышать, Большая емкость 7800 мАч прослужит дольше】 Оснащен мощным встроенным литий-полимерным аккумулятором емкостью 7800 мАч, соберите аксессуары для плиты. Кедровые ключи: карты и карты рыбалки: спорт и отдых, представляющий удобный способ создания сильного, но стильного выращенного овоща, энергосберегающий Eco-Eye Eco Eye Ecoeye Elite Wireless Power Electricity Smart Monitor Meter Eco Friendly.Under Armour UA Мужская трикотажная ткань Unstoppable 3/4 Utility Henley Large Ocean Blue. Рама Pro-Step сочетает в себе непрерывный изгиб рамы с более длинным. Соседи по комнате RMK2081GM Гадкий Я 2 Миньоны Гигантские наклейки для стен и пилинга. My Choice Stuff Kids Fancy School Party Wear Костюм волка для малышей 3 года Детский забавный костюм Один размер: Одежда и аксессуары. 10M Billion Super Thermo Bandage 70 Обертка для выхлопных газов 50 мм Коллектор турбонагнетателя .


10M Billion Super Thermo Bandage 70 Обертка для выхлопных газов 50 мм Коллектор Turbo

56961BSPG 4R44E 4R55E 5R55E 5R55N 5R55S 5R55W OVERDRIVE SPRAG 56650H WIDE, для Toyota FJ Cruiser 2007-2014 Подлинный зажим верхнего уплотнения.57,69-дюймовый плетеный трос сцепления из нержавеющей стали подходит для Harley Davidson, by M&M 36-8063. 12-миллиметровая полоса с полосой для штифтов Steamline ДВОЙНАЯ ЛЕНТА Лента Наклейка на кузов автомобиля Виниловая наклейка, 4x универсальный автомобильный ABS передний бампер для губ сплиттер Плавники Спойлер кузова Набор JS, съемник крыльев Tidy Tail “ZX10” для 2004-2006 Kawasaki Ninja Zx10R Zx-10R Bla, сиденье водителя и пассажира для Harley Touring FLHT FLHX FLHR FLTRX 2014-2019 18 17. НОВЫЙ ДОПОЛНИТЕЛЬНЫЙ ВХОД ДЛЯ ВАШЕГО ЗАВОДСКОГО РАДИО РАБОТАЕТ С IPOD IPHONE ANDROID И БОЛЬШЕ, 4 дюйма 100 мм Характеристики воздушного фильтра Super Power Flow Green Mashroom. 1994-2001 DODGE RAM TRUCK CCFL HALO LED CLEAR PROJECTOR HEADLIGHT 1500 2500 3500, черный передний комплект рычагов, рычаги, колышки, рычажный механизм для Harley Sportster 2014-2016, GY6 125CC 150CC КРЫШКА ЛЕГКОГО ВЕНТИЛЯТОРА ДЛЯ МОПЕДОВОГО СКУТЕРА ATV GOKART BLUE I FA06, новая левая противотуманная фара водителя для 2002 2003 2004 2005 2006 cadillac escalade. Заднее ободное колесо размером 12 дюймов 1,85-12 125 / 110cc Dirt Pit Trail Bike Мотоцикл. Клапан продувки адсорбера Dorman для Volkswagen Jetta 1993-2015 гг. .

Catálogo – Vygon España

Techniplex es un catéter para plexocontino y bloqueos nerviosos periféricos.

La localización del plexo o nervio se lleva a cabo con una aguja aislada (tipo Locoplex) la cual se utilizará para insertar el catéter. La Aguja Locoplex представляет собой бисель-де-17 °, ун-бисель-де-30 ° или бисель Туохи.

Beneficios del producto:

– La rigidez de la aguja proporciona un excelente soporte para la инсерцион дель катетер: Techniplex está especialmente indicado para los bloqueos que invucran nervios profundamente localizados

– Marcación centimétrica en la aguja que permite una rápida visualización de la longitud de la aguja introducida

– El alimentador de catéter de horquilla proporciona una excelente percepción de la progresión del catéter a través de la aguja y los tejidos

– Todos los accesorios necesarios para la insertción del Techniplex se proporcionan en el set

Techniplex se suministra en un blister rígido que contiene:

– 1 Aguja Locoplex 18G con marcado centimétrico. Locoplex es una aguja aislada con cable eléctrico y tubo de extensión de 50 cm de largo (volumen de cebado: 1 мл). La aguja Locoplex está disponible con un bisel de 30 ° (códigos 5195.xx3 y 5195.xx31), con un bisel Tuohy * (código 5195.xx6) o con un bisel de 17 ° (código 5195.xx)

* Locoplex con el bisel Tuohy se suministra con una “lanceta de sangre” para perforar la piel antes de la insertción de la aguja Tuohy.

– 1 катетер PEBA Transparente (полиэфир-блокамида) с радиопрозрачным конусом Easy-lock.

Тиеновый катетер с диаметром 0,45 x 0,85 мм и шириной 50 см.

Los catéteres provistos con los códigos 5195.xx31 y 5195.xx6 son CON MANDRIL hechos de acero inoxidable recubierto de Teflón. Экстремально дистальный катетер – это Cerrado y Presenta 3 orificios laterales.

Los catéteres provistos con los códigos 5195.xx y 5195.xx3 son SIN MANDRIL. La punta distal del catéter está abierta (sin orificios laterales).

La marca negra en el extremo distal le permite al usuario verificar que todo el catéter haya sido retirado. El catéter Presenta Graduaciones Centimétricas de 1, 20 см и имеет большую марку для индикаторов cuando el catéter está a punto de pasar más allá del bisel de la aguja.

El catéter se suministra en un tubo protector con un avanzador de catéter de espoleta.

– 1 антибактериальный фильтр 0,22 мкм

– 1 расширяемая трубка, большая длина 50 см, диаметр 1,5 x 2,5 мм, объем впрыска 1,10 мл

– 1 упаковка 10 мл для аспирации

– 1 прозрачная пленка Dermafilm apósito adhesivo, 10 x 15 см

McClellan Park – лучший бизнес-парк Северной Калифорнии

Ведущий бизнес-парк Сакраменто для сдачи в аренду производственных и офисных помещений

McClellan Park занимает площадь около 3000 акров, что делает его одним из крупнейших бизнес-парков в Северной Калифорнии.Расположенный недалеко от центра города Сакраменто, проект включает около 10 миллионов квадратных футов существующих зданий и складских площадей. Кроме того, у проекта есть права на дополнительную разработку до 6 миллионов квадратных футов. В настоящее время Макклеллан заполняется почти на 90%, и в нем занято около 20 000 рабочих мест. Этот переход от бывшей военной базы, на момент закрытия которой было около 1500 рабочих мест, к динамичному и значительному экономическому двигателю графства Сакраменто, рассматривается как одна из самых успешных конверсий военной базы в стране.Во многом это связано с активными усилиями команды по творческому решению уникальных проблем, связанных с повторным использованием военной базы.

От закрытой военной базы до процветающего бизнес-городка

McClellan Park представляет собой чрезвычайно сложный проект с множеством заинтересованных сторон, включая команду разработчиков, округ Сакраменто, ВВС, FAA, EPA и другие природоохранные агентства, коммунальные предприятия, федеральные и государственные исторические агентства, общественные группы и многие другие. другие.Команда LDK Ventures работала с различными заинтересованными сторонами над разработкой соответствующих прав, сопровождая Макклеллана в рамках процессов EIR, CEQA и NEPA, базового плана повторного использования и разработки зонирования зон специального плана. Права были задокументированы в соглашении о застройке с округом Сакраменто.

В качестве объекта Суперфонда Макклеллан Парк столкнулся с серьезными экологическими препятствиями, которые необходимо было преодолеть, чтобы максимизировать ценность застройки. Команда менеджеров сотрудничала и провела переговоры с EPA, Калифорнийским департаментом по контролю за токсичными веществами, Региональным советом по контролю качества воды, ВВС и округом Сакраменто, чтобы создать первую приватизированную очистку территории военного суперфонда в стране.Это потребовало создания новаторских структур экологических транзакций, которые ранее не допускались и не рассматривались этими различными агентствами.

Финансирование и улучшение McClellan Park

Команда LDK разработала комплексные и творческие планы финансирования. Что касается парка, план финансирования общественных объектов включал первый район приобретения Мелло Роос на закрытой военной базе, строительство которого было завершено в 2004 году и привело к финансированию критически важной начальной инфраструктуры для поддержки развития. Кроме того, команда подала заявку и получила гранты на сумму более 160 миллионов долларов от различных федеральных агентств и агентств штата. Частное развитие финансировалось за счет комбинации собственного капитала, банковского долга и кредитов EB5. Команда недавно завершила структурированное финансирование на сумму 310 миллионов долларов, которое включало более десяти финансовых учреждений и позиционировало Макклеллана для будущего развития. В общей сложности в бизнес-парке было завершено ремонтных работ на сумму более 600 миллионов долларов.

McClellan Park Арендаторы и проекты включают:

  • Логистический центр McClellan – 417637 квадратных метров спекулятивного здания, построенного и полностью сданного в аренду в 2019 году.
  • Аэропорт Сакраменто Макклеллан – один из крупнейших частных аэропортов страны, занимающий более 1000 акров с взлетно-посадочной полосой длиной 10 600 футов. Площадь ангаров в аэропорту составляет около 800 000 квадратных футов.
  • McClellan Jet Services – оператор стационарной базы (FBO) с полным спектром услуг, обеспечивающий хранение, техническое обслуживание и заправку воздушных судов, в том числе отвечающий строгим требованиям авиационной станции береговой охраны, Сакраменто.
  • McClellan Hospitality Services – Разработал, эксплуатировал и владеет гостиницей Lions Gate на 129 номеров.В настоящее время работает ресторан, кейтеринг и банкетный зал. Ресторан с полным спектром услуг предлагает изысканные блюда для арендаторов McClellan Park и публики в исторической обстановке Офицерского клуба.
  • Парков штата Калифорния – Государственный архив и музейное хранилище Государственного департамента парков на площади 320 000 квадратных футов.
  • Учебный центр Caltrans META в Макклеллане – Государственный учебный городок для Агентства по обучению механике и оборудованию Caltrans.
  • Кампус Northrop Grumman Mission and Space Systems в Макклеллане – штаб-квартира этой операции (ранее TRW), а теперь одно из основных бизнес-подразделений Northrop Grumman, общая стоимость проекта превышает 280 000 квадратных футов.
  • USDA – Национальная академия лесных пожаров отдела лесного хозяйства в Макклеллане – команда успешно привлекла и разработала кампус для этого жизненно важного учебного заведения, которое обслуживает лесохозяйственные предприятия по всей стране.
  • Другие арендаторы включают Агентство по оборонной микроэлектронике, General Dynamics, Raytheon, PODS, Siemens, Unison, FEMA, Dome Printing, Kratos, Villara HVAC, Somers Building Maintenance и различные другие государственные и частные арендаторы.

Чтобы узнать больше о парке Макклеллан, посетите сайт mcclellanpark.com.

Technonicol TechnoPlex 35-250 ekstrudētais putuplasts

TECHNOPLEX 35-250 ekstrudētais putuplasts ir paredzētas grīdu siltumizolācijai, ieskaitot slodzes grīdas un auksto kameru grīdas, pamatu izolācija, izolācija aprojumtizājā

Uzglabāšana un iesaiņošana.

TECHNOPLEX 35-250 iepakotas УФ-стабилизация plastmasas plēvē. Plāksnes ieteicams uzglabāt iekštelpās vai zem nojumes, lai izvairītos no saules gaismas iedarbības. Pieļaujama materiāla īstermiņa uzglabāšana zem klajas debess, piemēram, būvlaukumā pirms uzstādīšanas.

TECHNOPLEX 35-250 satur antipirēnu, kurš palielina materiāla ugunsizturību – materiālam ir piešķirta G1 uzliesmojamības grupa (vāji degošs).

  • ТЕХНОПЛЕКС 35-250 ir augsta izturība pret daudzām vielām , piemēram: jūras ūdeni, sāls šķīdumi, anhidrīds, sārmi, atšķaidītas un vājirts, sārmi, atšķaidītas un vājirts, izturība,,,,, .
  • TECHNOPLEX 35-250 ir inerts pret neorganiskiem celtniecības materiāliem – betons, kais, cements, ipsis, smilts, u.c, bet daļēji sadalās organiskos šķīdinātāju, sveķiedum acebuton, šķīdinātāju, sveķied acebuton, šķī.


TECHNOPLEX 35-250 neizšķīst ūdenī, praktiski neabsorbē mitrumu, ir ilgmūžīgs un noturīgs pret puvi. Tas nerada augsni sēnītēm un baktērijām.

TECHNOPLEX 35-250 raksturīgākās īpašības:

  • Augstas siltumizolācijas īpašības;
  • Minimāla ūdens Absorcija;
  • Augsti stiprības parameterri;
  • Stabils apjoms un forma;
  • Paaugstināta bioloģiskā noturība;
  • Noturība pret mikroorganismiem;
  • Ilgmūžība;
  • Zema tvaika caurlaidība;
  • Vienkārša uzstādīšana, piegriešanas un apstādes vieglums;
  • Videi draudzīgs materiāls.


Materiāla īpašības:

Rādītāji

Вертибас

Izturība pret saspiešanu pie 10% deformācijas, ne mazāk par, кПа

250

Blīvums, кг / м3

30,1-38,0

Siltumvadītspēja (25 ± 5) ° C, Вт / (м ° C)

0,029

Siltumvadītspēja ekspluatācijas apstākļos,
Вт / (м ° C) – A

0,031

Siltumvadītspēja ekspluatācijas apstākļos,
Вт / (м ° C) – В

0,031

Izturība pie izliekuma, MPa, ne mazāk

0,35

Ūdens Absorcija,% pēc tilpuma, ne vairāk

0,2 ​​

Коэффициенты Tvaiku caurlaidības, мг / (м · ч · Па)

0,010

Ugunsdrošības kategorija

G1

Температурный диапазон, ° C

-50 līdz +75

Гарум, мм:

1180 , 2380, 3000 *, 4000 **, 4500 **

Плата мм:

580

Биезумы, мм:

20, 30, 40, 50, 60, 80, 100, 120

Анализ прерывистого звука в удаленном громкоговорителе-микрофоне для двусторонней радиосвязи

Для анализа методом конечных элементов использовался коммерчески доступный мультифизический код конечных элементов ABAQUS [18]. Все компоненты, составляющие кабель RSM, были смоделированы с использованием 8-узловых шестигранных элементов уменьшенной интеграции, как показано на рис. 8. Источник модели был определен в середине кабеля RSM, x = 0, y = 0 и z = 0, как показано на фиг. 8. Поперечное сечение AA показало, что элементы одинакового размера были расположены радиально в виде сфокусированных колец в компонентах, которые имеют полую цилиндрическую форму, за исключением наполнителя из нейлона-кевлара и кевларовых нитей. Наполнитель и кевларовые нити свободно пересекались по поперечному сечению.В осевом направлении для модели растяжения было 36 200 элементов, а для модели изгиба – 275 000 элементов. Идентичная плоская сетка, показанная на A-A, была построена вдоль оси z, а элементы были смещены от середины к концу кабеля RSM.

Рис.8

Схема конечно-элементной сетки полноразмерного кабеля RSM (без масштаба)

Поведение при трении между контактирующими компонентами в кабеле RSM также было включено в настоящую модель конечных элементов, основанную на модели кулоновского трения, путем определения коэффициента трения μ , чтобы охарактеризовать максимально допустимое напряжение сдвига на выбранной границе раздела в виде доли контактного давления между двумя контактирующими телами. {n}; \ quad \ sigma \ ge \ sigma_ {y} \ hfill \\ \ end {выровнено}.$

(1)

Здесь \ (\ varepsilon_ {e} \), \ (\ varepsilon_ {p} \), \ (\ sigma_ {y}, \) и \ (\ varepsilon_ {y} \) – упругая деформация, пластическая деформация, предел текучести и деформация текучести соответственно. E – модуль упругости материала, а n – коэффициент деформационного упрочнения. Соотношения между напряжением и деформацией материалов были обобщены для многоосного напряженного состояния с использованием критерия текучести фон Мизеса и соответствующего правила потока для описания возрастающей необратимой деформации.

Для характеристики начала повреждения компонентов, деформация разрушения в функции трехосного напряжения использовалась, как реализовано в [18]. Трехосное напряжение \ (\ eta, \) выражается как отношение среднего напряжения \ (\ sigma_ {m}, \) к эквивалентному напряжению по Мизесу, q.

$$ \ eta = – (\ sigma_ {m} / q) $$

(2)

Чтобы уменьшить зависимость сетки после повреждения на основе локализации деформации, реакции «напряжение-смещение», характеризуемой параметром повреждения, d , и эквивалентным пластическим смещением, \ (\ overline {u} ^ {\ text {pl}} \), был введен для описания деформационного разупрочнения материала. {\ text {pl}} \) – эквивалентная пластическая деформация. С другой стороны, параметр повреждения, d , можно вычислить через

$$ \ sigma = (1 – d) \ overline {\ sigma}. $

(4)

Здесь σ дано как фактическое истинное напряжение, а \ (\ overline {\ sigma} \) – истинное напряжение в неповрежденной реакции. Неповрежденный отклик компонентов можно предсказать путем экстраполяции кривой истинного напряжения и истинной деформации после образования шейки с использованием степенного закона.

Для оболочки кабеля и нейлона, которые демонстрировали мгновенный упругий отклик при больших деформациях, поведение сверхэластичного материала использовалось для представления отклика материала. Оптимальная гиперэластичная модель для использования в анализе была основана на итерации сходимости и стабильности, которая позволила использовать потенциал энергии деформации Марлоу, определенный как

$$ U = U _ {\ text {dev}} \ left ({ \ overline {I} _ {x}} \ right) + U _ {\ text {vol}} (J _ {\ text {el}}), $$

(5)

где U – энергия деформации на единицу исходного объема, U dev представляет девиаторную часть, а U vol – объемная часть. {- 1/3} \ lambda_ {i}, $$

(7)

, тогда как Дж, – это общий объем, а \ (\ lambda_ {i} \) – основные участки. Девиаторная часть потенциала была определена с помощью данных одноосных испытаний из экспериментального анализа, в то время как объемная часть U vol был определен через коэффициент Пуассона материала.

Для растягивающей нагрузки было применено граничное условие как смещение, U , на основе экспериментального результата на свободный конец модели, в то время как противоположный конец был ограничен в направлении оси z , оставляя x Ось и ось y свободно перемещаются.Граничное условие изгибающей нагрузки было наложено через жесткий диск, смоделированный с критическим радиусом изгиба 10 мм после экспериментальной установки.

Наблюдаемыми типами дефектов, которые могут привести к периодическим сбоям звука, были остаточное напряжение и микротрещины на поверхности медных проводников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
