Определение точки росы 05.03.2010
Точка росы и коррозия
Точка росы воздуха – важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации влаги на поверхности. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги. Поэтому важно определять точку росы в процессе антикоррозионных работ.
Защитные лакокрасочные материалы, наносимые на подложку с конденсированной влагой, будут иметь не удовлетворительную адгезию к защищаемой поверхности, за исключением случаев использования специальных лакокрасочных составов (см.
Таким образом, последствием нанесения защитных покрытий на подложку с конденсацией влаги будет плохая адгезия и, как следствие, возникновение целого ряда дефектов ЛКП: шелушение, кратеры, поры в пленке лакокрасочного материала, а также разнооттеночность и неравномерный блеск. Все это приводит к преждевременной коррозии и/или обрастанию.
Определение точки росы
Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра (или других приборов контроля климатических условий) и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру. Как правило, в практике противокоррозионной защиты рекомендуется нанесение защитных лакокрасочных покрытий на поверхность, температура которой на 3 град. выше точки росы.

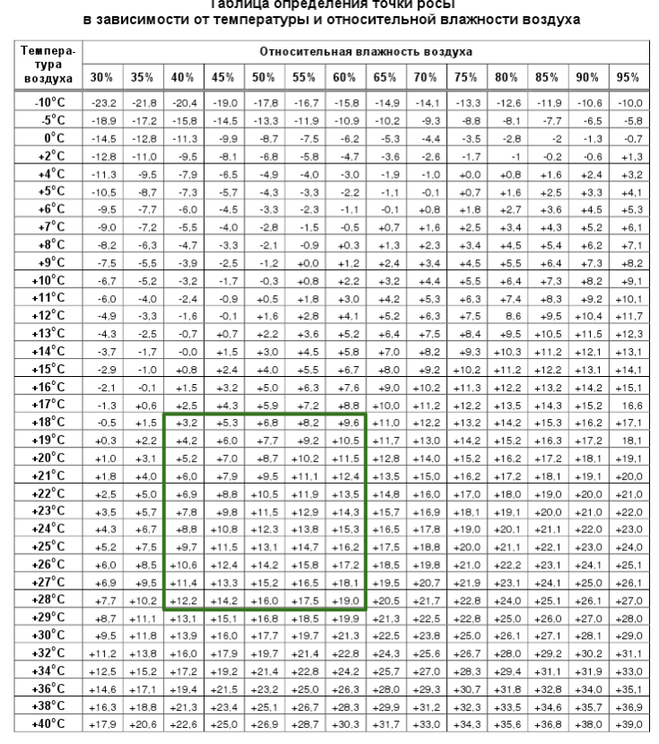

Таблица определения точки росы в зависимости от температуры и относительной влажности воздуха
Температуравоздуха | Точка росы при относительной влажности воздуха | |||||||||||||
30% | 35% | 40% | 45% | 50% | 55% | 60% | 70% | 75% | 80% | 85% | 90% | 95% | ||
-10оС | -23,2 | -21,8 | -20,4 | -19,0 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10,0 |
-5оС | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -6,5 | -5,8 | |
0оС | -14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 |
| +2оС | -12,8 | -11,0 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | +1,3 |
+4оС | -11,3 | -7,9 | -6,5 | -4,9 | -4,0 | -3,0 | -1,9 | -1,0 | +0,0 | +0,8 | +1,6 | +2,4 | +3,2 | |
+5оС | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | +0,7 | +1,6 | +2,5 | +3,3 | +4,1 |
+6оС | -9,5 | -7,7 | -6,0 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | +0,8 | +1,8 | +2,7 | +3,6 | +4,5 | +5,3 |
+7оС | -9,0 | -7,2 | -5,5 | -4,0 | -2,8 | -1,5 | -0,5 | +0,7 | +1,6 | +2,5 | +3,4 | +4,3 | +5,2 | +6,1 |
+8оС | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | +0,3 | +1,3 | +2,3 | +3,4 | +4,5 | +5,4 | +6,2 | +7,1 |
+9оС | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | +0,0 | +1,2 | +2,4 | +3,4 | +4,5 | +5,5 | +6,4 | +7,3 | +8,2 |
+10оС | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | +0,8 | +2,2 | +3,2 | +4,4 | +5,5 | +6,4 | +7,3 | +8,2 | +9,1 |
+11оС | -6,0 | -4,0 | -2,4 | -0,9 | +0,5 | +1,8 | +3,0 | +4,2 | +5,3 | +6,3 | +7,4 | +8,3 | +9,2 | +10,1 |
+12оС | -4,9 | -3,3 | -1,6 | -0,1 | +1,6 | +2,8 | +4,1 | +5,2 | +6,3 | +7,5 | +8,6 | +9,5 | +10,4 | +11,7 |
+13оС | -4,3 | -2,5 | -0,7 | +0,7 | +2,2 | +3,6 | +5,2 | +6,4 | +7,5 | +8,4 | +9,5 | +10,5 | +11,5 | +12,3 |
+14оС | -3,7 | -1,7 | -0,0 | +1,5 | +3,0 | +4,5 | +5,8 | +7,0 | +8,2 | +9,3 | +10,3 | +11,2 | +12,1 | +13,1 |
+15оС | -2,9 | -1,0 | +0,8 | +2,4 | +4,0 | +5,5 | +6,7 | +8,0 | +9,2 | +10,2 | +11,2 | +12,2 | +13,1 | +14,1 |
+16оС | -2,1 | -0,1 | +1,5 | +3,2 | +5,0 | +6,3 | +7,6 | +9,0 | +10,2 | +11,3 | +12,2 | +13,2 | +14,2 | +15,1 |
+17оС | -1,3 | +0,6 | +2,5 | +4,3 | +5,9 | +7,2 | +8,8 | +10,0 | +11,2 | +12,2 | +13,5 | +14,3 | +15,2 | +16,6 |
+18оС | -0,5 | +1,5 | +3,2 | +5,3 | +6,8 | +8,2 | +9,6 | +11,0 | +12,2 | +13,2 | +14,2 | +15,3 | +16,2 | +17,1 |
+19оС | +0,3 | +2,2 | +4,2 | +6,0 | +7,7 | +9,2 | +10,5 | +11,7 | +13,0 | +14,2 | +15,2 | +16,3 | +17,2 | 18,1 |
+20оС | +1,0 | +3,1 | +5,2 | +7,0 | +8,7 | +10,2 | +11,5 | +12,8 | +14,0 | +15,2 | +16,2 | +17,2 | +18,1 | +19,1 |
+21оС | +1,8 | +4,0 | +6,0 | +7,9 | +9,5 | +11,1 | +12,4 | +13,5 | +15,0 | +16,2 | +17,2 | +18,1 | +19,1 | +20,0 |
+22оС | +2,5 | +5,0 | +6,9 | +8,8 | +10,5 | +11,9 | +13,5 | +14,8 | +16,0 | +17,0 | +18,0 | +19,0 | +20,0 | +21,0 |
+23оС | +3,5 | +5,7 | +7,8 | +9,8 | +11,5 | +12,9 | +14,3 | +15,7 | +16,9 | +18,1 | +19,1 | +20,0 | +21,0 | +22,0 |
+24оС | +4,3 | +6,7 | +8,8 | +10,8 | +12,3 | +13,8 | +15,3 | +16,5 | +17,8 | +19,0 | +20,1 | +21,1 | +22,0 | +23,0 |
+25оС | +5,2 | +7,5 | +9,7 | +11,5 | +13,1 | +14,7 | +16,2 | +17,5 | +18,8 | +20,0 | +21,1 | +22,1 | +23,0 | +24,0 |
+26оС | +6,0 | +8,5 | +10,6 | +12,4 | +14,2 | +15,8 | +17,2 | +18,5 | +19,8 | +21,0 | +22,2 | +23,1 | +24,1 | +25,1 |
+27оС | +6,9 | +9,5 | +11,4 | +13,3 | +15,2 | +16,5 | +18,1 | +19,5 | +20,7 | +21,9 | +23,1 | +24,1 | +25,0 | +26,1 |
+28оС | +7,7 | +10,2 | +12,2 | +14,2 | +16,0 | +17,5 | +19,0 | +20,5 | +21,7 | +22,8 | +24,0 | +25,1 | +26,1 | +27,0 |
+29оС | +8,7 | +11,1 | +13,1 | +15,1 | +16,8 | +18,5 | +19,9 | +21,3 | +22,5 | +22,8 | +25,0 | +26,0 | +27,0 | +28,0 |
+30оС | +9,5 | +11,8 | +13,9 | +16,0 | +17,7 | +19,7 | +21,3 | +22,5 | +23,8 | +25,0 | +26,1 | +27,1 | +28,1 | +29,0 |
+32оС | +11,2 | +13,8 | +16,0 | +17,9 | +19,7 | +21,4 | +22,8 | +24,3 | +25,6 | +26,7 | +28,0 | +29,2 | +30,2 | +31,1 |
+34оС | +12,5 | +15,2 | +17,2 | +19,2 | +21,4 | +22,8 | +24,2 | +25,7 | +27,0 | +28,3 | +29,4 | +31,1 | +31,9 | +33,0 |
+36оС | +14,6 | +17,1 | +19,4 | +21,5 | +23,2 | +25,0 | +26,3 | +28,0 | +29,3 | +30,7 | +31,8 | +32,8 | +34,0 | +35,1 |
+38оС | +16,3 | +18,8 | +21,3 | +23,4 | +25,1 | +26,7 | +28,3 | +29,9 | +31,2 | +32,3 | +33,5 | +34,6 | +35,7 | +36,9 |
+40оС | +17,9 | +20,6 | +22,6 | +25,0 | +26,9 | +28,7 | +30,3 | +31,7 | +33,0 | +34,3 | +35,6 | +36,8 | +38,0 | +39,0 |
Пример расчета минимально допустимой температуры поверхности металла (бетона): при температуре +20 0С и относительной влажности воздуха 50% точка росы составляет +8,7 С, тогда минимально допустимая температура подложки – +8,7+3 = +11,7 0С.
Специалисты ООО “ПРОМАТЕХ” проводят полное технологическое сопровождение поставляемых материалов, в т.ч., определение климатических параметров в процессе антикоррозийных работ.
Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО “ИЦ “ПРОМАТЕХ” запрещены. (с) 2008-2022
Temper-3D » Точка Росы
Английский термин Точки Росы — Dew point.
Точка Росы — это максимальная температура поверхности, на которую выпадает конденсат
Или так:
Если поверхность холоднее или равна точке росы, то конденсат на неё выпадет
Чем ниже влажность, тем точка росы ниже фактической температуры.
Чем выше влажность, тем точка росы выше и ближе к фактической температуре.
Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Например, в ванной комнате, если включен душ (влажность близка к 100%), всегда зеркало «запотевает», и наоборот, если влажность равна нулю, то конденсат никогда не выпадет (в герметичном оконном стеклопакете влажность близка к 0%, там используется специальный адсорбент, который поглощает влагу, поэтому при любом охлаждении, он изнутри никогда не «запотеет»).
Если стеклопакет запотел изнутри, значит он не герметичен и адсорбент уже не может поглотить всю влагу.
Таблица для определения точки росы
Как видно из таблицы, точка росы зависит от температуры и влажности.
В левой колонке указана температура, сверху — влажность.
Например, при температуре 20 °C и влажности 55% (санитарные нормы для жилых помещений) точка росы равна 10,69 °C. Если в квартире температура, например в углу ниже 10,69 °C, то угол «запотеет». Влажность 55% , это достаточно сухое помещение (реально в жилом помещении, особенно на кухне влажность составляет 60%-70%, и более т.е. стена «потечет» (обои отклеятся) при более высокой температуре).
Температуры точки росы, для различных значений температур и относительной влажности воздуха в помещении:
% влажность / температура °C | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -5 | -15,3 | -14,04 | -12,9 | -11,84 | -10,83 | -9,96 | -9,11 | -8,31 | -7,62 | -6,89 | -6,24 | -5,6 |
| -4 | -14,4 | -13,1 | -11,93 | -10,84 | -9,89 | -8,99 | -8,11 | -7,34 | -6,62 | -5,89 | -5,24 | -4,6 |
| -3 | -13,42 | -12,16 | -10,98 | -9,91 | -8,95 | -7,99 | -7,16 | -6,37 | -5,62 | -4,9 | -4,24 | -3,6 |
| -2 | -12,58 | -11,22 | -10,04 | -8,98 | -7,95 | -7,04 | -6,21 | -5,4 | -4,62 | -3,9 | -3,34 | -2,6 |
| -1 | -11,61 | -10,28 | -9,1 | -7,98 | -7,0 | -6,09 | -5,21 | -4,43 | -3,66 | -2,94 | -2,34 | -1,6 |
| 0 | -10,65 | -9,34 | -8,16 | -7,05 | -6,06 | -5,14 | -4,26 | -3,46 | -2,7 | -1,96 | -1,34 | -0,62 |
| 1 | -9,85 | -8,52 | -7,32 | -6,22 | -5,21 | -4,26 | -3,4 | -2,58 | -1,82 | -1,08 | -0,41 | 0,31 |
| 2 | -9,07 | -7,72 | -6,52 | -5,39 | -4,38 | -3,44 | -2,56 | -1,74 | -0,97 | -0,24 | 0,52 | 1,29 |
| 3 | -8,22 | -6,88 | -5,66 | -4,53 | -3,52 | -2,57 | -1,69 | -0,88 | -0,08 | 0,74 | 1,52 | 2,29 |
| 4 | -7,45 | -6,07 | -4,84 | -3,74 | -2,7 | -1,75 | -0,87 | -0,01 | 0,87 | 1,72 | 2,5 | 3,26 |
| 5 | -6,66 | -5,26 | -4,03 | -2,91 | -1,87 | -0,92 | -0,01 | 0,94 | 1,83 | 2,68 | 3,49 | 4,26 |
| 6 | -5,81 | -4,45 | -3,22 | -2,08 | -1,04 | -0,08 | 0,94 | 1,89 | 2,8 | 3,68 | 4,48 | 5,25 |
| 7 | -5,01 | -3,64 | -2,39 | -1,25 | -0,21 | 0,87 | 1,9 | 2,85 | 3,77 | 4,66 | 5,47 | 6,25 |
| 8 | -4,21 | -2,83 | -1,56 | -0,42 | -0,72 | 1,82 | 2,86 | 3,85 | 4,77 | 5,64 | 6,46 | 7,24 |
| 9 | -3,41 | -2,02 | -0,78 | 0,46 | 1,66 | 2,77 | 3,82 | 4,81 | 5,74 | 6,62 | 7,45 | 8,24 |
| 10 | -2,62 | -1,22 | 0,08 | 1,39 | 2,6 | 3,72 | 4,78 | 5,77 | 7,71 | 7,6 | 8,44 | 9,23 |
| 11 | -1,83 | -0,42 | 0,98 | 1,32 | 3,54 | 4,68 | 5,74 | 6,74 | 7,68 | 8,58 | 9,43 | 10,23 |
| 12 | -1,04 | 0,44 | 1,9 | 3,25 | 4,48 | 5,63 | 6,7 | 7,71 | 8,65 | 9,56 | 10,42 | 11,22 |
| 13 | -0,25 | 1,35 | 2,82 | 4,18 | 5,42 | 6,58 | 7,66 | 8,68 | 9,62 | 10,54 | 11,41 | 12,21 |
| 14 | 0,63 | 2,26 | 3,76 | 5,11 | 6,36 | 7,53 | 8,62 | 9,64 | 10,59 | 11,52 | 12,4 | 13,21 |
| 15 | 1,51 | 3,17 | 4,68 | 6,04 | 7,3 | 8,48 | 9,58 | 10,6 | 11,59 | 12,5 | 13,38 | 14,21 |
| 16 | 2,41 | 4,08 | 5,6 | 6,97 | 8,24 | 9,43 | 10,54 | 11,57 | 12,56 | 13,48 | 14,36 | 15,2 |
| 17 | 3,31 | 4,99 | 6,52 | 7,9 | 9,18 | 10,37 | 11,5 | 12,54 | 13,53 | 14,46 | 15,36 | 16,19 |
| 18 | 4,2 | 5,9 | 7,44 | 8,83 | 10,12 | 11,32 | 12,46 | 13,51 | 14,5 | 15,44 | 16,34 | 17,19 |
| 19 | 5,09 | 6,81 | 8,36 | 9,76 | 11,06 | 12,27 | 13,42 | 14,48 | 15,47 | 16,42 | 17,32 | 18,19 |
| 20 | 6,0 | 7,72 | 9,28 | 10,69 | 12,0 | 13,22 | 14,38 | 15,44 | 16,44 | 17,4 | 18,32 | 19,18 |
| 21 | 6,9 | 8,62 | 10,2 | 11,62 | 12,94 | 14,17 | 15,33 | 16,4 | 17,41 | 18,38 | 19,3 | 20,18 |
| 22 | 7,69 | 9,52 | 11,12 | 12,56 | 13,88 | 15,12 | 16,28 | 17,37 | 18,38 | 19,36 | 20,3 | 21,6 |
| 23 | 8,68 | 10,43 | 12,03 | 13,48 | 14,82 | 16,07 | 17,23 | 18,34 | 19,38 | 20,34 | 21,28 | 22,15 |
| 24 | 9,57 | 11,34 | 12,94 | 14,41 | 15,76 | 17,02 | 18,19 | 19,3 | 20,35 | 21,32 | 22,26 | 23,15 |
| 25 | 10,46 | 12,75 | 13,86 | 15,34 | 16,7 | 17,97 | 19,15 | 20,26 | 21,32 | 22,3 | 23,24 | 24,14 |
| 26 | 11,35 | 13,15 | 14,78 | 16,27 | 17,64 | 18,95 | 20,11 | 21,22 | 22,29 | 23,28 | 24,22 | 25,14 |
| 27 | 12,24 | 14,05 | 15,7 | 17,19 | 18,57 | 19,87 | 21,06 | 22,18 | 23,26 | 24,26 | 25,22 | 26,13 |
| 28 | 13,13 | 14,95 | 16,61 | 18,11 | 19,5 | 20,81 | 22,01 | 23,14 | 24,23 | 25,24 | 26,2 | 27,12 |
| 29 | 14,02 | 15,86 | 17,52 | 19,04 | 20,44 | 21,75 | 22,96 | 24,11 | 25,2 | 26,22 | 27,2 | 28,12 |
| 30 | 14,92 | 16,77 | 18,44 | 19,97 | 21,38 | 22,69 | 23,92 | 25,08 | 26,17 | 27,2 | 28,18 | 29,11 |
| 31 | 15,82 | 17,68 | 19,36 | 20,9 | 22,32 | 23,64 | 24,88 | 26,04 | 27,14 | 28,08 | 29,16 | 30,1 |
| 32 | 16,71 | 18,58 | 20,27 | 21,83 | 23,26 | 24,59 | 25,83 | 27,0 | 28,11 | 29,16 | 30,16 | 31,19 |
| 33 | 17,6 | 19,48 | 21,18 | 22,76 | 24,2 | 25,54 | 26,78 | 27,97 | 29,08 | 30,14 | 31,14 | 32,19 |
| 34 | 18,49 | 20,38 | 22,1 | 23,68 | 25,14 | 26,49 | 27,74 | 28,94 | 30,05 | 31,12 | 32,12 | 33,08 |
| 35 | 19,38 | 21,28 | 23,02 | 24,6 | 26,08 | 27,64 | 28,7 | 29,91 | 31,02 | 32,1 | 33,12 | 34,08 |
% влажность / температура °C | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% |
Оригинальный документ:
СП 23-101-2004, Группа Ж24, ОКС 91.
120.01, Дата введения 2004-06-01, ПРИЛОЖЕНИЕ Р (справочное)
Точка росы или почему потеют окна?

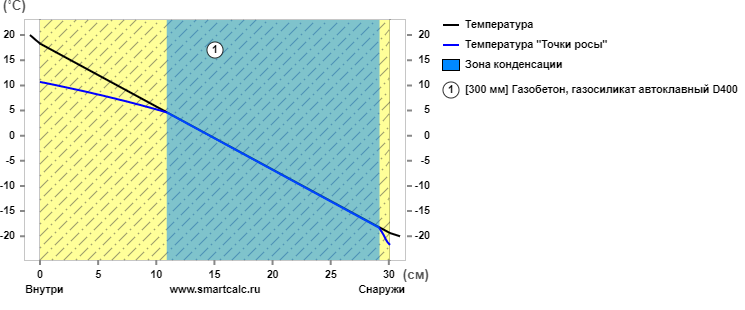

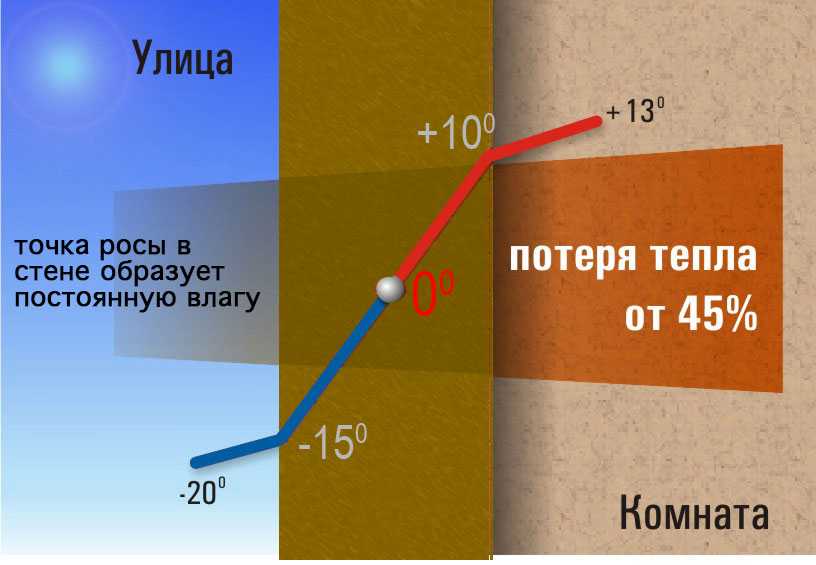

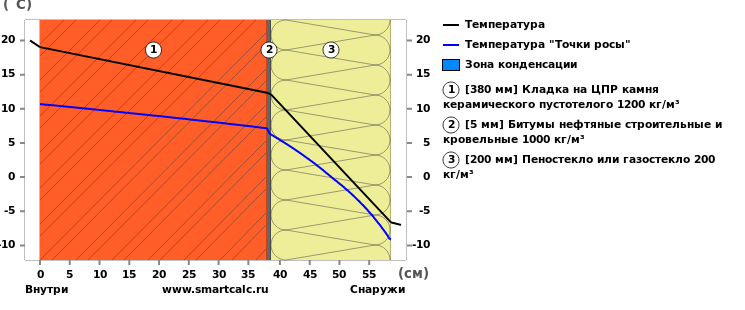

Почему потеют окна, двери, стены? Почему покрываются конденсатом вещи, занесенные с холода в теплое помещение? Почему «мокреют» трубы холодной воды? – ответ один, температура поверхности предмета ниже температуры точки росы.

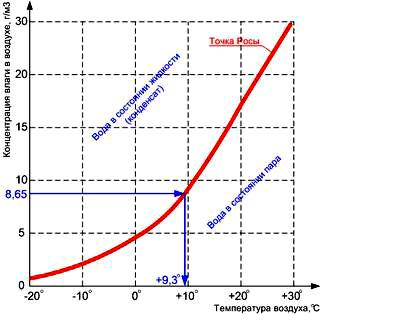

Точка росы (Температура точки росы ТР) – это температура, при которой начинает образовываться роса, т.е. температура до которой необходимо охладить воздух, чтобы относительная влажность достигла 100%.
Ниже приведены формулы, по которым Вы можете определить температуру «точки росы» в зависимости от температуры и относительной влажности окружающего воздуха.
1. Формула для расчета точки росы*
Согласно СП 50.13330.2012 п.Б.24.
Точка росы – температура, при которой начинается образование конденсата в воздухе с определенной температурой и относительной влажностью.
Формулы 1.1 и 1.2 для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):
Tp = ( b f( T, RH ) ) / ( a – f( T, RH ) ), 1.1
где:
f( T, RH ) = a Tвну / ( b + Tвну ) + ln ( RH / 100 ), 1.2
Тр – температура точки росы, °С;
a = 17.27;
b = 237,7;
Т – комнатная температура, °С;
RH – относительная влажность, %;
Ln – натуральный логарифм.
Например,рассчитаем точку росы для значений температуры внутри помещения 21°С и влажности 60%:
Т = 21 °С;
RH = 60 %.
Вначале вычислим функцию f ( T, RH )
f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ),
f ( T, RH ) = 17,27 * 21 / (237,7+21) + ln ( 60 / 100) =
= 1,401894 + (-0,51083) = 0,891068
Затем температуру точки росы
Tp = ( b f ( T, RH ) ) / ( a – f ( T, RH ) ),
Tp = (237,7 * 0,891068) / (17,27 – 0,891068) =
= 211,807 / 16,37893 = 12,93167 °С
Итак, наш результат вычислений Тр = 12,93167 °С.
Возникают справедливые вопросы – зачем нам нужна эта точка росы, зачем мы уделяем так много времени для определения или расчета, какое практическое применение имеет точка росы?
Первая причина: в местах, где постоянно скапливается влага, создаются, благоприятные условия для развития плесени, грибковых спор, что очень отрицательно влияет на здоровье находящихся вблизи людей.
Вторая: расчет температуры точки росы на внутренней поверхности стекол необходим, чтобы наиболее точно определить какое именно окно (с какими теплотехническими показателями) устанавливать в данном помещении, исходя из показателей относительной влажности и температуры воздуха внутри помещения.
2. Формула для расчета температуры внутреннего стекла стеклопакета*.
Определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле Вашего окна..
Если Твсс выше Тр конденсат на внутреннем стекле образовываться не будет.
Если Твсс ниже Тр внутреннее стекло будет потеть.
Расчет проводится по формуле 2.1
Твсс = Твну – ( Твну — Твне ) / ( R опр * αint ), 2.1
Определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле (профиле) Вашего окна.
Пример: у нас имеется (мы хотим заказать) окно, выполненное из:
- оконного профиля REHAU BLITZ, имеющего сопротивление теплопередаче – 0,65 (м2 °С /Вт).
- однокамерного стеклопакета 4M1-16-4M1, имеющего сопротивление теплопередаче -0,32 (м2 °С /Вт).
Мы хотим узнать внутреннюю температуру оконного профиля и стеклопакета при температуре в помещения 21 °С, и внешней температуре – 20 °С.
Температура внутренней стенки оконного профиля выше точки росы
13,12 > 12,93 .
Следовательно конденсата на стенке оконного профиля, при выбранных условиях не будет.
Температура внутренней стенки стеклопакета ниже точки росы,
4,98 < 12,93.
Значит, на внутренней стенке стеклопакета будет образовываться конденсат.
Вывод: стеклопакет 4M1-16-4M1 не подходит для указанных условий.
Попробуем стеклопакет с большим сопротивлением теплопередаче, например двухкамерный пакет с И-стеклом 4М1-10-4M1-10-4И , имеющим R опр = 0,64( м2 °С / Вт ).При этом 12,99 > 12,93.
Вывод: превышение незначительное, для указанных условий желательно использовать профили и стеклопакеты с сопротивлением теплопередаче от 0,7 (м2 °С / Вт).
3. Формула для расчета температуры наружного воздуха, при которой наступит точка росы*.
Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы.
Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть.
Для этого используем формулу 3.1
Твне = Твну + αint * Ropr * ( Tр – Твну ), 3.
1
В предыдущем примере мы определили, что профиль REHAU BLITZ и стеклопакет 4М1-10-4M1-10-4И не будут потеть при внутренней температуре 21 °С и внешней – 20 °С, но хотелось бы знать есть ли запас по уменьшению внешней температуры и какова его величина.
Как видно по результатам расчета, уже при понижении температуры до – 20,96 °С для оконного профиля и до – 20,31 °С для стеклопакета температура внутренней стенки будет равна температуре точки росы
Вывод: данный комплект оконного профиля и стеклопакета хорошо подойдет в местностях, где средние температуры воздуха холодного периода года не опускаются ниже минус 15-18°С.
4. Формула для расчета сопротивления теплопередаче стеклопакета*.
Также можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы.
Т.е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть.
Для расчета используем формулу 4.1
R опр = ( Твне – Твну ) / ( ( Тр – Твну ) * αint ), 4.1
где:
Тр – температура точки росы, рассчитываемая по формуле 1.1 и 1.2, °С;
a = 17.27;
b = 237,7;
Твсс – температура внутреннего стекла стеклопакета, °С;
Твну – средняя температура внутреннего воздуха помещения, °С;
Твне – температура наружного воздуха в холодный период года, °С;
R опр – сопротивление теплопередаче стеклопакета, м2°С/Вт;
αint = 8 – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/( м2°С), принимаемый по «таблице 4» для окон, СНиП 23-02-2003 «Тепловая защита зданий».
|
Внутренняя поверхность ограждения |
Коэффициент теплоотдачи , |
|
1. Стен, полов, гладких потолков, потолков с выступающими ребрами при отношении высоты h ребер к расстоянию а, между гранями соседних ребер |
8,7 |
|
2. Потолков с выступающими ребрами при отношении |
7,6 |
|
3. Окон |
8,0 |
|
4. Зенитных фонарей |
9,9 |
По данной формуле можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы, т.
е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть. Для выбранных нами условий, т.е. температуры наружного воздуха -20°С , температуре воздуха внутри помещения +21°С и относительной влажности воздуха в помещении 60%, сопротивление теплопередаче оконного профиля и стеклопакета должно быть более 0,635 (м2 °С /Вт).
* В принципе, Вы можете и самостоятельно вычислить все эти параметры в упрощенном расчете просто перейдя по ссылке https://vbokna.ru/kalkulyatory/tochka-rosy-2
Таким образом, используя результаты вычислений, еще на стадии выбора элементов окна можно количественно оценить, как оно поведет себя в холодный период года, подобрать оптимальный вариант комплектации.
Что нужно знать о температуре точки росы
Перейти к содержимомуПредыдущий Следующий
Что такое точка росы?
Жаркий душный летний день, и вы наслаждаетесь стаканом ледяного лимонада, когда замечаете, что стакан снаружи мокрый.
Почему стекло снаружи мокрое?
Воздух снаружи стекла охладился ниже температуры точки росы, и вода из воздуха конденсировалась на стекле.
Точка росы Определение
Точка росы – это температура (при заданном давлении), при которой жидкость переходит из парообразного состояния в жидкое. Если температура выше точки росы, жидкость останется в парообразном состоянии. Если температура ниже точки росы, жидкость начнет конденсироваться.
Точка росы и воздух
В состав земного воздуха всегда входит вода, и когда вы не видите эту воду, она находится в форме пара (или газа). Хотя воздух представляет собой смесь ряда жидкостей, таких как азот и кислород, при охлаждении воздуха вода будет первой жидкостью из воздуха, которая начнет конденсироваться из пара в жидкость, потому что она имеет самую высокую температуру точки росы.
Если бы вы продолжали охлаждать воздух до очень низких температур, другие жидкости также конденсировались бы из пара в жидкость.
Из прогнозов погоды вы, возможно, поняли, что температура точки росы не всегда одинакова изо дня в день. Это связано с тем, что температура точки росы изменяется в зависимости от атмосферного давления (давления воздуха) и количества воды в воздухе (состава воздуха или влажности).
- Если вы увеличиваете давление воздуха, опускаясь на более низкую высоту, температура точки росы также увеличивается.
- Если вы увлажняете воздух (больше водяного пара в воздухе), вы также увеличиваете температуру точки росы
Если на улице душно, как описано выше, в воздухе больше водяного пара; следовательно, температура точки росы воздуха будет выше, и воде будет легче конденсироваться на ледяном стакане лимонада, потому что температура воздуха не должна сильно падать, чтобы опуститься ниже точки росы.
Точка росы и технологические газы
Подобно воздуху, технологические газы и технологические газовые смеси имеют температуру точки росы, при которой газ превращается в жидкость.
- Если вы увеличиваете давление технологического газа, вы увеличиваете температуру точки росы технологического газа.
- Если вы измените состав технологического газа, вы измените температуру точки росы.
Например, если у вас есть газовый гриль, скорее всего, ваш гриль включает в себя резервуар LP, который подает газ. LP означает жидкий пропан, поэтому пропан в баллоне жидкий, но когда вы включаете гриль, его газ сгорает в горелках.
Пропан в баллоне находится под более высоким давлением. Полный 20-фунтовый резервуар при температуре 70 ° F имеет внутреннее давление около 145 фунтов на квадратный дюйм. Температура точки росы пропана при манометрическом давлении 145 фунтов на кв. дюйм составляет 87,5°F. Поскольку температура окружающей среды 70°F ниже температуры точки росы 87,5°F, пропан в баллоне находится в жидком состоянии.
Когда вы открываете клапан резервуара и пропускаете пропан в горелки гриля, давление пропана в горелках падает почти до 0 фунтов на квадратный дюйм, а температура точки росы падает до -44°F.
Поскольку температура окружающей среды 70°F выше температуры точки росы, пропан находится в парообразном (газообразном) состоянии.
Точка росы и компрессоры
Есть поговорка: «Ro-Flo Compressors производит отличные компрессоры, но ужасные насосы*».
Объяснить: Компрессоры сжимают газ и перекачивают газ по сравнению с насосами, увеличивающими давление жидкости и перекачивающей жидкость
Как и большинство компрессоров, Ro-Flo предназначены для работы на газе, и если через компрессор будет пропущено чрезмерное количество жидкости, это может привести к повреждению компрессора.
Ro-Flo обычно работает с газовыми смесями, которые:
- близки к точке росы
- содержат жидкости с более высокой температурой точки росы или точкой росы, близкой к температуре окружающей среды
В результате вероятность присутствия жидкостей в потоке технологического газа для компрессоров Ro-Flo очень высока. Чрезвычайно важно знать свой технологический газ и понимать, какова его температура точки росы.
* Не путать с «вакуумными насосами». Вакуумные насосы удаляют газ для создания вакуума. Из компрессоров Ro-Flo также получаются отличные вакуумные насосы.
Точка росы и компрессорные системы
При проектировании компрессорной системы необходимо определить температуру точки росы технологического газа при ожидаемом давлении в вашей компрессорной системе. Вы должны учитывать не только свои проектные, непроектные и будущие условия эксплуатации, но и условия, в которых оборудование было остановлено. Основные места для оценки технологического газа включают:
- Всасывающий компрессор
- Нагнетание компрессора
- После любых теплообменников
Если технологический газ в каком-либо месте близок к точке росы, конструкция компрессорной системы должна включать компоненты для удаления и управления любой конденсированной жидкостью в процессе. Необходимо учитывать следующие элементы:
- Сосуды для сепараторов/скрубберов/выбивных устройств.
- Должен располагаться рядом с всасывающим патрубком компрессора
- В 2-ступенчатых компрессорных системах для каждого компрессора должен быть резервуар
- Сосуды должны быть оборудованы автоматическими дренажными клапанами и/или насосами по мере необходимости
- Нижние сливы для трубопровода
- Конструкция теплообменника
- Вход в теплообменник должен располагаться в верхней части теплообменника
- Выпуск из теплообменника должен располагаться в нижней части теплообменника
- Трубопровод должен располагаться под уклоном в сторону от компрессора
- Следует обратить внимание на длинные участки трубопровода, которые могут терять или получать тепло из окружающей среды.
- Дренажные клапаны/насосы
Узнайте больше о компрессорах Ro-Flo
Все вышеперечисленное также подробно описано в Руководстве по установке, эксплуатации и техническому обслуживанию Ro-Flo, а также в Руководстве по упаковке Ro-Flo.
Оба этих руководства можно найти на веб-сайте Ro-Flo:
Кроме того, не стесняйтесь обращаться к команде инженеров Ro-Flo Compressor, чтобы получить доступ к многолетнему опыту работы с пластинчато-роторными компрессорами.
Хотите узнать больше?
Общая конструкция и материалы, из которых изготовлен компрессор Ro-Flo, делают его одним из самых надежных компрессоров, когда-либо созданных. Позвоните нам, чтобы обсудить, как мы можем удовлетворить ваши потребности.
Свяжитесь с нами
Кристина Кинг2021-12-29T14:04:16-06:00Спешите?
Попробуйте Rapid-Ship™ для двухнедельной доставки компрессоров.
Узнайте больше ЗДЕСЬ .
Спросите нас об OEM-ремонте
Закажите ремонт компрессора у производителя оригинального оборудования.
Нажмите ЗДЕСЬ , чтобы связаться с нами.
Программное обеспечение Ro-Flo Performance
Загрузите программное обеспечение Ro-Flo Performance, чтобы определить, какой компрессор Ro-Flo лучше всего подходит для вашего конкретного применения.
Нажмите ЗДЕСЬ , чтобы начать.
Свяжитесь с нами сегодня
Компания Ro-Flo Compressors всегда готова обсудить ваши потребности в сжатии газа и тестировании продукции.
Нажмите ЗДЕСЬ , чтобы связаться с нами.
Ссылка для загрузки страницы Перейти к началуVaisala Helsinki, Финляндия. Перепечатано с разрешения Vaisala, Inc. Первоначально опубликовано в выпуске 154/2000 журнала Vaisala News. Почему точка росы? Охлаждаемые зеркала Емкостные приборы
|
В следующей статье объясняется поведение температуры точки росы (T d ) и разъясняется терминология, используемая для ее описания.
В этом состоянии конденсация и испарение находятся в равновесии и происходят с одинаковой скоростью.
е. с парциальным давлением водяного пара, и, таким образом, не зависит от температуры. Это означает, что точка росы процесса с высокой температурой равна точке росы, измеренной для охлажденной пробы этого технологического газа. Однако, если проба газа отбирается из технологического процесса в окружающую среду, где температура ниже точки росы технологического процесса, появляется образование росы, что приводит к неприменимому измерению.
При сжатии воздуха парциальное давление водяного пара (P w ) увеличивается в шесть раз до P w = 56,1 гПа. Тогда расчетная точка росы будет +34,9°. Однако точка росы всегда меньше или равна температуре окружающего воздуха. Таким образом, образование росы будет происходить до тех пор, пока парциальное давление водяного пара не сравняется с давлением насыщения водой при этой температуре (23,4 гПа), т. е. точка росы будет равна фактической температуре воздуха +20°.
В этом случае воздух вблизи упаковки охлаждается и насыщается водяным паром, который вместо росы образует на поверхности упаковки иней.
Различия в показаниях приборов могут быть связаны с тем, что один действительно показывает точку росы, а другой – точку инея.
15
0
0
0
3
5
