Определение точки росы

Определение точки росы 05.03.2010

Точка росы и коррозия

Точка росы воздуха – важнейший параметр при антикоррозионной защите, говорит о влажности и возможности конденсации влаги на поверхности. Если точка росы воздуха выше, чем температура подложки (субстрат, как правило поверхность металла), то на подложке будет иметь место конденсация влаги. Поэтому важно определять точку росы в процессе антикоррозионных работ.

Защитные лакокрасочные материалы, наносимые на подложку с конденсированной влагой, будут иметь не удовлетворительную адгезию к защищаемой поверхности, за исключением случаев использования специальных лакокрасочных составов (см. “Материалы по влажной поверхности” раздела “Защитные покрытия”).

Таким образом, последствием нанесения защитных покрытий на подложку с конденсацией влаги будет плохая адгезия и, как следствие, возникновение целого ряда дефектов ЛКП: шелушение, кратеры, поры в пленке лакокрасочного материала, а также разнооттеночность и неравномерный блеск. Все это приводит к преждевременной коррозии и/или обрастанию.

Определение точки росы

Значения точки росы в градусах °C для ряда ситуаций определяют с помощью пращевого психрометра (или других приборов контроля климатических условий) и специальных таблиц. Сначала определяют температуру воздуха, затем влажность, температуру подложки и с помощью таблицы Точки росы определяют температуру. Как правило, в практике противокоррозионной защиты рекомендуется нанесение защитных лакокрасочных покрытий на поверхность, температура которой на 3 град. выше точки росы.

Таблица определения точки росы в зависимости от температуры и относительной влажности воздуха

Температуравоздуха

Точка росы при относительной влажности воздуха

30%

35%

40%

45%

50%

55%

60%

65%

70%

75%

80%

85%

90%

95%

-10оС

-23,2

-21,8

-20,4

-19,0

-17,8

-16,7

-15,8

-14,9

-14,1

-13,3

-12,6

-11,9

-10,6

-10,0

-5оС

-18,9

-17,2

-15,8

-14,5

-13,3

-11,9

-10,9

-10,2

-9,3

-8,8

-8,1

-7,7

-6,5

-5,8

0оС

-14,5

-12,8

-11,3

-9,9

-8,7

-7,5

-6,2

-5,3

-4,4

-3,5

-2,8

-2

-1,3

-0,7

+2оС

-12,8

-11,0

-9,5

-8,1

-6,8

-5,8

-4,7

-3,6

-2,6

-1,7

-1

-0,2

-0,6

+1,3

+4оС

-11,3

-9,5

-7,9

-6,5

-4,9

-4,0

-3,0

-1,9

-1,0

+0,0

+0,8

+1,6

+2,4

+3,2

+5оС

-10,5

-8,7

-7,3

-5,7

-4,3

-3,3

-2,2

-1,1

-0,1

+0,7

+1,6

+2,5

+3,3

+4,1

+6оС

-9,5

-7,7

-6,0

-4,5

-3,3

-2,3

-1,1

-0,1

+0,8

+1,8

+2,7

+3,6

+4,5

+5,3

+7оС

-9,0

-7,2

-5,5

-4,0

-2,8

-1,5

-0,5

+0,7

+1,6

+2,5

+3,4

+4,3

+5,2

+6,1

+8оС

-8,2

-6,3

-4,7

-3,3

-2,1

-0,9

+0,3

+1,3

+2,3

+3,4

+4,5

+5,4

+6,2

+7,1

+9оС

-7,5

-5,5

-3,9

-2,5

-1,2

+0,0

+1,2

+2,4

+3,4

+4,5

+5,5

+6,4

+7,3

+8,2

+10оС

-6,7

-5,2

-3,2

-1,7

-0,3

+0,8

+2,2

+3,2

+4,4

+5,5

+6,4

+7,3

+8,2

+9,1

+11оС

-6,0

-4,0

-2,4

-0,9

+0,5

+1,8

+3,0

+4,2

+5,3

+6,3

+7,4

+8,3

+9,2

+10,1

+12оС

-4,9

-3,3

-1,6

-0,1

+1,6

+2,8

+4,1

+5,2

+6,3

+7,5

+8,6

+9,5

+10,4

+11,7

+13оС

-4,3

-2,5

-0,7

+0,7

+2,2

+3,6

+5,2

+6,4

+7,5

+8,4

+9,5

+10,5

+11,5

+12,3

+14оС

-3,7

-1,7

-0,0

+1,5

+3,0

+4,5

+5,8

+7,0

+8,2

+9,3

+10,3

+11,2

+12,1

+13,1

+15оС

-2,9

-1,0

+0,8

+2,4

+4,0

+5,5

+6,7

+8,0

+9,2

+10,2

+11,2

+12,2

+13,1

+14,1

+16оС

-2,1

-0,1

+1,5

+3,2

+5,0

+6,3

+7,6

+9,0

+10,2

+11,3

+12,2

+13,2

+14,2

+15,1

+17оС

-1,3

+0,6

+2,5

+4,3

+5,9

+7,2

+8,8

+10,0

+11,2

+12,2

+13,5

+14,3

+15,2

+16,6

+18оС

-0,5

+1,5

+3,2

+5,3

+6,8

+8,2

+9,6

+11,0

+12,2

+13,2

+14,2

+15,3

+16,2

+17,1

+19оС

+0,3

+2,2

+4,2

+6,0

+7,7

+9,2

+10,5

+11,7

+13,0

+14,2

+15,2

+16,3

+17,2

18,1

+20оС

+1,0

+3,1

+5,2

+7,0

+8,7

+10,2

+11,5

+12,8

+14,0

+15,2

+16,2

+17,2

+18,1

+19,1

+21оС

+1,8

+4,0

+6,0

+7,9

+9,5

+11,1

+12,4

+13,5

+15,0

+16,2

+17,2

+18,1

+19,1

+20,0

+22оС

+2,5

+5,0

+6,9

+8,8

+10,5

+11,9

+13,5

+14,8

+16,0

+17,0

+18,0

+19,0

+20,0

+21,0

+23оС

+3,5

+5,7

+7,8

+9,8

+11,5

+12,9

+14,3

+15,7

+16,9

+18,1

+19,1

+20,0

+21,0

+22,0

+24оС

+4,3

+6,7

+8,8

+10,8

+12,3

+13,8

+15,3

+16,5

+17,8

+19,0

+20,1

+21,1

+22,0

+23,0

+25оС

+5,2

+7,5

+9,7

+11,5

+13,1

+14,7

+16,2

+17,5

+18,8

+20,0

+21,1

+22,1

+23,0

+24,0

+26оС

+6,0

+8,5

+10,6

+12,4

+14,2

+15,8

+17,2

+18,5

+19,8

+21,0

+22,2

+23,1

+24,1

+25,1

+27оС

+6,9

+9,5

+11,4

+13,3

+15,2

+16,5

+18,1

+19,5

+20,7

+21,9

+23,1

+24,1

+25,0

+26,1

+28оС

+7,7

+10,2

+12,2

+14,2

+16,0

+17,5

+19,0

+20,5

+21,7

+22,8

+24,0

+25,1

+26,1

+27,0

+29оС

+8,7

+11,1

+13,1

+15,1

+16,8

+18,5

+19,9

+21,3

+22,5

+22,8

+25,0

+26,0

+27,0

+28,0

+30оС

+9,5

+11,8

+13,9

+16,0

+17,7

+19,7

+21,3

+22,5

+23,8

+25,0

+26,1

+27,1

+28,1

+29,0

+32оС

+11,2

+13,8

+16,0

+17,9

+19,7

+21,4

+22,8

+24,3

+25,6

+26,7

+28,0

+29,2

+30,2

+31,1

+34оС

+12,5

+15,2

+17,2

+19,2

+21,4

+22,8

+24,2

+25,7

+27,0

+28,3

+29,4

+31,1

+31,9

+33,0

+36оС

+14,6

+17,1

+19,4

+21,5

+23,2

+25,0

+26,3

+28,0

+29,3

+30,7

+31,8

+32,8

+34,0

+35,1

+38оС

+16,3

+18,8

+21,3

+23,4

+25,1

+26,7

+28,3

+29,9

+31,2

+32,3

+33,5

+34,6

+35,7

+36,9

+40оС

+17,9

+20,6

+22,6

+25,0

+26,9

+28,7

+30,3

+31,7

+33,0

+34,3

+35,6

+36,8

+38,0

+39,0

Пример расчета минимально допустимой температуры поверхности металла (бетона): при температуре +20 0С и относительной влажности воздуха 50% точка росы составляет +8,7 С, тогда минимально допустимая температура подложки – +8,7+3 = +11,7 0С.

Специалисты ООО “ПРОМАТЕХ” проводят полное технологическое сопровождение поставляемых материалов, в т.ч., определение климатических параметров в процессе антикоррозийных работ.



Температура точки росы – OMI в России

Что такое температура точки росы?

 Точка росы – это соотношение температуры и влажности воздуха с температурой поверхности, при котором начинается процесс конденсации воды, содержащейся в воздухе.

 Для чего необходимо определять точку росы?

 Существует множество областей деятельности, где присутствие влаги либо сразу сведет на нет все трудозатраты, и конечный продукт будет испорчен, либо негативное воздействие проявится через определенный промежуток времени.
 Сжатый воздух также насыщен влагой, которая может привести к поломке и быстрому износу узлов и механизмов различного оборудования.
Приведем пример: при нанесении окрасочных покрытий, конденсат, появившийся в результате несоблюдения температурных режимов, приведет к уменьшению адгезии, что в свою очередь приведет к частичному или полному отслоению покрытия. Также влага может поступать из компрессора, при окрашивании краскопультом.


 Как достичь необходимой температуры точки росы и избавиться от влаги, содержащейся в сжатом воздухе?


 Чтобы избавиться от влаги, содержащейся в сжатом воздухе, необходимо использовать осушители сжатого воздуха (рефрижераторные и адсорбционные)  и систему фильтрации Omi.
Для достижения необходимой т.р. в помещении необходимо воспользоваться формулой расчета, специальным калькулятором либо таблицей, в которой приведены основные показатели температуры т. р. при относительной влажности воздуха в зависимости от температуры воздуха. Также существует приборы, которые собирают все необходимые параметры и выполняют расчет т. р. в градусах Цельсия.


 Таблица для определения температуры точки росы.

Тем-ра

воздуха

Т.р. (°С) при относительной влажности воздуха (%)

30%

35%

40%

45%

50%

55%

60%

65%

70%

75%

80%

85%

90%

95%

-10 °С

-23.2

-21.8

-20.4

-19

-17.8

-16.7

-15.8

-14.9

-14.1

-13.3

-12.6

-11.9

-10.6

-10

-5 °С

-18.9

-17.2

-15.8

-14.5

-13.3

-11.9

-10.9

-10.2

-9.3

-8.8

-8.1

-7.7

-6.5

-5.8

0 °С

-14.5

-12.8

-11.3

-9.9

-8.7

-7.5

-6.2

-5.3

-4.4

-3.5

-2.8

-2

-1.3

-0.7

+2 °С

-12.8

-11

-9.5

-8.1

-6.8

-5.8

-4.7

-3.6

-2.6

-1.7

-1

-0.2

-0.6

1.3

+4 °С

-11.3

-9.5

-7.9

-6.5

-4.9

-4

-3

-1.9

-1

0

0.8

1.6

2.4

3.2

+5 °С

-10.5

-8.7

-7.3

-5.7

-4.3

-3.3

-2.2

-1.1

-0.1

0.7

1.6

2.5

3.3

4.1

+6 °С

-9.5

-7.7

-6

-4.5

-3.3

-2.3

-1.1

-0.1

0.8

1.8

2.7

3.6

4.5

5.3

+7 °С

-9

-7.2

-5.5

-4

-2.8

-1.5

-0.5

0.7

1.6

2.5

3.4

4.3

5.2

6.1

+8 °С

-8.2

-6.3

-4.7

-3.3

-2.1

-0.9

0.3

1.3

2.3

3.4

4.5

5.4

6.2

7.1

+9 °С

-7.5

-5.5

-3.9

-2.5

-1.2

0

1.2

2.4

3.4

4.5

5.5

6.4

7.3

8.2

+10 °С

-6.7

-5.2

-3.2

-1.7

-0.3

0.8

2.2

3.2

4.4

5.5

6.4

7.3

8.2

9.1

+11 °С

-6

-4

-2.4

-0.9

0.5

1.8

3

4.2

5.3

6.3

7.4

8.3

9.2

10.1

+12 °С

-4.9

-3.3

-1.6

-0.1

1.6

2.8

4.1

5.2

6.3

7.5

8.6

9.5

10.4

11.7

+13 °С

-4.3

-2.5

-0.7

0.7

2.2

3.6

5.2

6.4

7.5

8.4

9.5

10.5

11.5

12.3

+14 °С

-3.7

-1.7

0

1.5

3

4.5

5.8

7

8.2

9.3

10.3

11.2

12.1

13.1

+15 °С

-2.9

-1

0.8

2.4

4

5.5

6.7

8

9.2

10.2

11.2

12.2

13.1

14.1

+16 °С

-2.1

-0.1

1.5

3.2

5

6.3

7.6

9

10.2

11.3

12.2

13.2

14.2

15.1

+17 °С

-1.3

0.6

2.5

4.3

5.9

7.2

8.8

10

11.2

12.2

13.5

14.3

15.2

16.6

+18 °С

-0.5

1.5

3.2

5.3

6.8

8.2

9.6

11

12.2

13.2

14.2

15.3

16.2

17.1

+19 °С

0.3

2.2

4.2

6

7.7

9.2

10.5

11.7

13

14.2

15.2

16.3

17.2

18.1

+20 °С

1

3.1

5.2

7

8.7

10.2

11.5

12.8

14

15.2

16.2

17.2

18.1

19.1

+21 °С

1.8

4

6

7.9

9.5

11.1

12.4

13.5

15

16.2

17.2

18.1

19.1

20

+22 °С

2.5

5

6.9

8.8

10.5

11.9

13.5

14.8

16

17

18

19

20

21

+23 °С

3.5

5.7

7.8

9.8

11.5

12.9

14.3

15.7

16.9

18.1

19.1

20

21

22

+24 °С

4.3

6.7

8.8

10.8

12.3

13.8

15.3

16.5

17.8

19

20.1

21.1

22

23

+25 °С

5.2

7.5

9.7

11.5

13.1

14.7

16.2

17.5

18.8

20

21.1

22.1

23

24

+26 °С

6

8.5

10.6

12.4

14.2

15.8

17.2

18.5

19.8

21

22.2

23.1

24.1

25.1

Определение точки росы | corrosio.ru

Таблица для расчета температуры точки росы

Температура воздуха, °C05101520253035404550
Относительная влажность, %
20-20,2-16,0-11,8-7,7-3,60,54,68,712,816,820,8
25-17,6-13,3-9,1-4,8-0,63,67,812,016,220,424,5
30-15,4-11,1-6,7-2,41,96,210,514,819,123,427,6
35-13,6-9,1-4,7-0,34,18,512,917,221,625,930,3
40-11,9-7,4-2,91,56,010,514,919,423,828,232,6
45-10,5-5,9-1,33,27,712,316,821,325,830,334,7
50-9,1-4,50,14,79,313,918,423,027,632,136,7
55-7,9-3,31,46,110,715,320,024,629,233,838,4
60-6,8-2,12,67,312,016,721,426,130,735,440,0
65-5,8-1,03,78,513,218,022,727,432,136,941,6
70-4,80,04,89,614,419,123,928,733,538,243,0
75-3,91,05,810,615,420,325,129,934,739,544,3
80-3,01,96,711,616,421,326,231,035,940,745,6
85-2,22,77,612,517,422,327,232,137,041,946,8
90-1,43,58,413,418,323,228,233,138,043,047,9
95-0,74,39,214,219,224,129,134,139,044,049,0
1000,05,010,015,020,025,030,035,040,045,050,0

Окрасчик! Помни, что для исключения конденсации влаги, при проведении окрасочных работ, температура окрашиваемой поверхности должна быть на 3°C выше температуры точки росы!

При проведении окрасочных работ недопустимо присутствие льда и инея на окрашиваемой поверхности. Недопустимо проведение работ во время осадков и по влажной поверхности

Что будет, если разница температуры поверхности и температурой точки росы менее 3°С?

Все просто, повышается вероятность конденсации влаги на окрашиваемой поверхности. В дальнейшем, это может отрицательно сказаться на качестве и эксплуатационных свойствах лакокрасочного покрытия.

Что важно знать при определении точки росы?

Температура, при которой воздух становится насыщенным и водяной пар, присутствующий в воздухе, начинает конденсироваться в жидкое состояние, называется точкой росы. Вода, которая конденсируется из воздуха может оседать на поверхности, в том числе окрашенные или подготовленные к окрашиванию.

Когда происходит конденсация воды на поверхности?

Конденсация воды на поверхности обычно происходит при снижении температуры воздуха. Чем больше исходная относительная влажность воздуха, тем меньший перепад температур требуется для конденсации воды на поверхности. На открытом воздухе конденсация наиболее вероятна в спокойные ясные вечера, когда происходит снижение температуры. Большая вероятность конденсации при изменчивой погоде.

Часто конденсация влаги имеет место на холодных поверхностях, окруженных теплым влажным воздухом, например, на наружных поверхностях емкостей или труб, если они заполнены холодной жидкостью.

К каким последствиям приводит конденсация влаги на окрашиваемой поверхности?

  • возникновение подпленочных коррозионных процессов;
  • нарушение смачиваемости поверхности лакокрасочным материалом;
  • уменьшение сцепления лакокрасочного покрытия с окрашиваемой поверхностью;
  • образование дефектов в лакокрасочной пленке (поры, кратеры, сморщивания и т.п.).

Температуры влажности воздуха Таблица точки росы в строительстве

В предыдущих статьях раздела Пароизоляция на b2bb2c.ru уже упоминалось, что даже идеально выполненная гидроизоляция кровли жидкой резиной со временем не спасет от протечек, если изначально некачественно или неправильно был уложен пароизоляционный слой.

Задача пароизоляции – уменьшить (в идеале до 0) диффузию газов через пароизоляциюнный слой, дабы не допустить попадания теплого воздуха из нижних обогреваемых помещений в холодное пространство подкровельного пирога над ж/б плитой перекрытия. Почему это необходимо?

Потому, что теплый воздух снизу, оказываясь в холодном пространстве, выступает источником образования влаги. Это явление непосредственно связано таким термином, как точка росы. А точка росы, в свою очередь, напрямую связана с абсолютной и относительной влажностью. Поясним это явление.

Температура и влажность воздуха точки росы

Как уже отмечалось на странице b2bb2c.ru про относительную и абсолютную влажность, одно и то же количество влаги в воздухе, соответствует различным значениям относительной влажности. В частности, относительная влажность обратно пропорциональна температуре воздуха:

  • при повышении температуры воздуха, относительная влажность уменьшается, т.к. тёплый воздух может “содержать в себе” большее количество влаги в виде пара;
  • при понижении температуры воздуха, относительная влажность увеличивается (и в какой-то момент достигнет 100% и тогда будет иметь место абсолютная влажность), т.к. холодный воздух может “принять в себе” меньшее количество влаги в газообразном состоянии.

Например, имеется замкнутый кубический метр воздуха, в котором, известно, что находится 9,41 грамм влаги. При изменении температуры воздуха в этом кубе, будет меняться и относительная влажность, а именно:

  • 9,41 грамм влаги при +30 град.С соответствуют 31% относительной влажности;
  • 9,41 грамм влаги при +25 град.С соответствуют 41% относительной влажности;
  • 9,41 грамм влаги при +20 град.С соответствуют 54% относительной влажности;
  • 9,41 грамм влаги при +15 град.С соответствуют 73% относительной влажности;
  • 9,41 грамм влаги при +10 град.С соответствуют 100% относительной влажности;
  • 9,41 грамм влаги при +5 град.С соответствуют 138% относительной влажности;
  • 9,41 грамм влаги при 0 град.С соответствуют 194% относительной влажности.

Вспоминаем (см. статью на http://www.b2bb2c.ru/liquid-rubber-technology/vapor-barrier/water-vapor-and-humidity.html), что воздух может “воспринять”, “вместить”, “содержать в себе” лишь ограниченное количество влаги в газообразном состоянии, максимум которой соответствует 100% значению относительной влажности (она же в этом случае и абсолютная влажность). Поэтому вся влага, что не укладывается в 100% относительной влажности, конденсируется в виде воды. В частности, для приведенного выше примера:

  • При температуре +5 град.С из 9,41 грамм пара выпадает 2,61 грамм воды;
  • При температуре 0 град.С из 9,41 грамм пара выпадает 4,56 грамм воды.

График можно увеличить, нажмите на него.

Из примера видно, что относительная влажность воздуха 100% при температуре +10град.С соответствует такому же количеству влаги в газообразном состоянии, как и относительная влажность 31%, но при температуре +30град.С. И это несмотря на то, что 100% > 31%. Таким образом, очевидно, что сами по себе данные об относительной влажности не являются достаточной информативной базой, если не указана температура воздуха.

Таким образом, воздух, содержащий пар, при охлаждении, достигая определенной температуры, уже не способен “удерживать в себе” часть влаги в газообразном состоянии и отдаёт ее наружу в виде капелек воды, а количество “отданной” таким образом воды зависит от температуры охлаждения.

Точка росы воздуха в слоях мягкой кровли

Всё, что описано выше имеет непосредственное отношение применительно к вопросу гидроизоляции кровли жидкой резиной (либо гидроизоляции или ремонту плоской мягкой кровли традиционной рулонкой). Дело в том, что в холодное время года, особенно в отопительный сезон, тёплый воздух из здания диффундирует через плиту перекрытия в подкровельное пространство, т.е. туда, где уложен утеплитель, стяжка под уклон и гидроизоляционное покрытие.

Теоретически, такое проникновение невозможно, если по плите перекрытия выполнена пароизоляция. Но, как показывает практика, устройство пароизоляции не всегда выполняется должным образом. Кстати, именно поэтому для пароизоляции удобно применить жидкую резину. В этом случае всё основание ж/б плиты перекрытия покрывается монолитным, бесшовным, с отличной адгезией пароизоляционным материалом с гигантским коэффициентом сопротивления диффузии – 150000. Причем достаточно нанести слой всего 1 … 1,2мм жидкой резины.

Но жидкую резину для пароизоляции мало кто использует. У многих даже гидроизоляция жидкой резиной вызывает сомнения и душевные мучения (в основном из-за цены), а уж пароизоляция, – и подавно. Хорошо, если хотя бы пароизоляционную пленку дешевую растелят по бетону, так ведь есть и такие, кто не понимает, зачем вообще нужна пароизоляция.

Итак, тёплый воздух, который содержит! водяной пар, диффундирует через плиту перекрытия и оказывается в подкровельном пространстве. Очевидно, что, температура воздуха под плитой существенно выше, чем температура воздуха над плитой. Иными словами, температура диффундирующего воздуха, содержащего водяной пар, понижается.

В зависимости от используемого на крыше утеплителя (коэффициента теплопроводности), толщины утеплителя, температуры воздуха на улице, меняется и температура воздуха в подкровельном пространстве. Эта температура понижается по направлению от плиты перекрытия к верхнему слою кровли (для неэксплуатируемой – это гидроизоляция).

На поверхности кровли температура уже такая, как и на улице (если нет снежного покрова на крыше). Очевидно, что в какой-то точке кровельного пирога температура опускается до такого значения (это и есть та температура, которую называют точкой росы), когда относительная влажность становится равной 100%, после чего возникают “излишки” пара, которые уже не могут удерживаться в газообразном состоянии. Они-то и выпадают в виде капелек влаги. Т.е. вода попадает в подкровельное пространство. Очевидно, что это “не к добру”.

На рисунке проиллюстрировано вышесказанное. Сверху – вниз видим следующие слои (пароизоляции нет):

  • гидроизоляция
  • утеплитель
  • плита перекрытия;
  • штукатурка.

И, если, например, в помещении под плитой перекрытия +18град.С и относительная влажность 45%, то точка росы 5,90С (см. ниже таблицу значений точек росы в зависимости от температуры и относительной влажности воздуха).

Из рисунка видно, что температура непосредственно на поверхности бетонной плиты равна +7град.С, а выше – в утеплителе, температура снижается, переходит через 00С и на поверхности утеплителя уже близка к температуре наружного воздуха -150С. На рисунке видно, что значение точки росы +5,90С для данного примера оказывается над плитой перекрытия, в теплоизоляционном слое, а т.к. отсутствует пароизоляционный слой, то вода будет конденсироваться и накапливаться в утеплителе.

Точка росы определение

Точкой росы называется температура той точки [подкровельного пространства], ниже которой водяной пар, содержащийся в газе, охлаждаемом изобарически (при постоянном давлении и массе газа), становится насыщенным (“излишки” выпадают в виде капелек воды).

Устройство и ремонт плоских кровель необходимо проводить таким образом, чтобы не допускать попадания конденсированной влаги в подкровельное пространство, т.к. это приводит к повреждению функциональных слоев мягкой кровли и отрицательно влияет на несущую способность основания крыши. Зная коэффициенты теплопроводности и толщины материалов всех слоев мягкой кровли, можно изначально рассчитать динамику понижения температуры по направлению к от плиты перекрытия к улице.

Чтобы спроектировать кровлю правильно, необходимо знать при какой температуре, а следовательно, – в какой точке кровельного пространства, будет иметь место переход части влаги из воздуха в жидкое состояние. Иными словами, необходимо понимать, где в кровельном пироге будет располагаться точка росы.

Температура точки росы таблица

Ниже приведена таблица температуры точки росы в зависимости от исходной температуры и влажности воздуха, ориентируясь на которую можно узнать точку росы при различных климатических показателях. Кликните по картинке, чтобы увеличить.

Как пользоваться таблицей точки росы?

Слева находите значение температуры воздуха в помещении, а сверху – значение относительной влажности воздуха в этом помещении. На пересечении – температура точки росы для этого помещения, т.е. до какой температуры при данной влажности должно “похолодать”, чтобы “излишки” пара из воздуха выпали в виде капелек воды.

Точка росы в строительстве

Уже на этапе проектирования следует учитывать точку росы в строительстве. Чтобы избежать повреждений строительных конструкций (и кррыш и стен) из-за перехода части пара в жидкое состояние при охлаждении воздуха, необходимо соблюдение двух основных условий:

  1. На покрытии стен и потолков внутренних помещений, граничащих с улицей, не должна образовываться влага из-за конденсирования воздуха.
  2. В структуре слоев кровельного покрытия или стен недопустимо скопление влаги более, чем 1 кг/м2.

Выполнение первого условия достигается посредством устройства снаружи теплоизоляционного слоя достаточной толщины. В этом случае температура точки росы находится после слоя пароизоляции. И, поэтому температура на поверхности стен и потолков во внутренних помещениях, граничащих с улицей, всегда будет выше точки росы.

Что касается выполнения второго условия, то следует понимать, что на 100% избежать образование конденсационной влаги в слоях мягкой кровли невозможно. Но, вполне по силам минимизировать образование конденсата, если правильно выполнить устройство пароизоляции. И, более того, конденсационная влага не представляет угрозы для строительных конструкций, в т.ч. и кровли, если:

  • Вода-конденсат, образующаяся, как правило, зимой, в отопительный период, может выводиться наружу, не повреждая кровлю, летом. Об этом подробно рассказывается в статье на www.b2bb2c.ru про вентиляцию кровли.
  • Строительные материалы, контактирующие с водой-конденсатом, не подвержены гниению, коррозии, заражению грибком или иным разрушениям.
  • Количество воды-конденсата не превышает 1,0кг на 1м2, что соответствует пленки жидкости толщиной 1мм  на 1 м2.

Подводя итог, применительно к точке росы в строительстве, следует отметить, что при устройстве кровель и стен никогда не следует пренебрегать пароизоляционным слоем.

Для безопасности и долговечности строительных конструкций, требуется свести к минимуму (в идеале – к 0) диффузию тёплого воздуха из внутренних помещений наружу. И для этого необходима пароизоляция. Но грамотное устройство пароизоляции возможно только в комплексе с правильной теплоизоляцией, от толщины которой зависят, как физическое месторасположение, так и сама температура точки росы в стене или кровле.

Поэтому сплошная, бесшовная пароизоляция (например, жидкой резиной) под достаточно толстым слоем теплоизоляции (в этом случае обеспечивается, чтобы точка росы была над пароизоляционным материалом) препятствует тому, чтобы водяной пар изнутри здания проникал в теплоизоляцию, охлаждался и конденсировался там, приводя к повреждениям и разрушению слоев мягкой плоской кровли.

В следующей статье из раздела Пароизоляция на www.b2bb2c.ru рассказывается о том, каким образом правильно выполнить устройство пароизоляции, принимая во внимание точку росы.

основные методы и нормативные документы

При проектировании строительства любого объекта ведется расчет точки росы. Это определение значения температуры, при которой образуется конденсат.

Данное значение позволяет определить локализацию образования конденсата, которая располагается на поверхности стены или внутри нее. Целесообразность ее расчета связана с определением толщины стены для сохранения тепла.

Важность определения точки росы определяется тем, что этот процесс влияет, влажной будет стена снаружи или внутри. Температура образования конденсата зависит от следующих факторов внутри помещения:

  • уровня влажности;
  • температуры воздуха.

Например, при температуре воздуха +20 oC и влажности 60% в помещении температурное значение выпадения конденсата на любой поверхности ниже +12 oC. Если на улице снизилась температура, а внутри она стабильно постоянна, то точка росы сдвинется в толще стены ближе к помещению.

Чем точнее определено значение показателя, тем выше вероятность создания комфортного микроклимата в зданиях и сооружениях. Расчет точки росы позволяет вычислить сегменты наиболее высокой влажности.

Целесообразно предотвратить данные процессы во избежание развития процессов гниения и появления грибка и плесени.

Достигается это смещением точки росы ближе к внешней поверхности, то есть мероприятиями по утеплению снаружи.

Грамотный расчет толщины утеплителя предотвратит промерзание стен в результате замерзания и оттаивания конденсата. Оптимально, если конденсат будет выпадать внутри утепляющего слоя.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

  • по формуле;
  • по таблице;
  • с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t – комнатная температура oC, φ – влажность %, а 17,27 и 237,7 – постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.
Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Как работать с онлайн-калькулятором для расчета точки росы в стене посмотрите на видео:

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.

Таблица 2. Зависимость толщины материала стены от теплопроводности

Материал стеныКоэфф. теплопроводн. I, Вт/(м* oC)Требуемая толщина в метрах
Пенополистирол0,0390,12
Минеральная вата0,0410,13
Железобетон1,75,33
Кладка из силикатного полнотелого кирпича0,762,38
Кладка из дырчатого кирпича0,51,57
Клееный деревянный брус0,160,5
Керамзитобетон0,471,48
Газосиликат0,150,47
Пенобетон0,30,94
Шлакобетон0,61,88

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Таблица перевода относительной влажности в абсолютную в зависимости от температуры воздуха при атмосферном давлении. Точки росы.

Таблица перевода относительной влажности в абсолютную в зависимости от температуры воздуха при атмосферном давлении. Точки росы.

В засуху огород и газон следует поливать холодной водой ночью, ибо если получится локальное падение температуры ниже точки росы Вы получите еще огромное количество влаги из воздуха за счет конденсации. Температуру воздуха и относительную влажность в % можно узнать в любом прогнозе погоды.

Таблица указывает “абсолютную влажность” в г/м3 (верхняя строчка) и температуру точки росы воздуха в °C (нижняя строчка) для различных температур окружающего воздуха в зависимости от относительной влажности.

Пример: При температуре воздуха + 45 °C и относительной влажности 60%, абсолютная влажность составляет 39.3 г/м3, а температура точки росы 36 °C .

Перевод относительной влажности в абсолютную в зависимости от температуры воздуха при атмосферном давлении. Точки росы.
Относительная Влажность 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Температура воздуха [°C] абсолютная влажность г/м3 (сверху)
точка росы [°C](снизу)
50 8,3 16,6 24,9 33,2 41,5 49,8 58,1 66,4 74,7 83
8 19 26 32 36 40 43 45 48 50
45 6,5 13,1 19,6 26,2 32,7 39,3 45,8 52,4 58,9 65,4
4 15 22 27 32 36 38 41 43 45
40 5,1 10,2 15,3 20,5 25,6 30,7 35,8 40,9 46 51,1
1 11 18 23 27 30 33 36 38 40
35 4 7,9 11,9 15,8 19,8 23,8 27,7 31,7 35,6 39,6
-2 8 14 18 21 25 28 31 33 35
30 3 6,1 9,1 12,1 15,2 18,2 21,3 24,3 27,3 30,4
-6 3 10 14 18 21 24 26 28 30
25 2,3 4,6 6,9 9,2 11,5 13,8 16,1 18,4 20,7 23
-8 0 5 10 13 16 19 21 23 25
20 1,7 3,5 5,2 6,9 8,7 10,4 12,1 13,8 15,6 17,3
-12 -4 1 5 9 12 14 16 18 20
15 1,3 2,6 3,9 5,1 6,4 7,7 9 10,3 11,5 12,8
-16 -7 -3 1 4 7 9 11 13 15
10 0,9 1,9 2,8 3,8 4,7 5,6 6,6 7,5 8,5 9,4
-19 -11 -7 -3 0 1 4 6 8 10
5 0,7 1,4 2 2,7 3,4 4,1 4,8 5,4 6,1 6,8
-23 -15 -11 -7 -5 -2 0 2 3 5
0 0,5 1 1,5 1,9 2,4 2,9 3,4 3,9 4,4 4,8
-26 -19 -14 -11 -8 -6 -4 -3 -2 0
-5 0,3 0,7 1 1,4 1,7 2,1 2,4 2,7 3,1 3,4
-29 -22 -18 -15 -13 -11 -8 -7 -6 -5
-10 0,2 0,5 0,7 0,9 1,2 1,4 1,6 1,9 2,1 2,3
-34 -26 -22 -19 -17 -15 -13 -11 -11 -10
-15 0,2 0,3 0,5 0,6 0,8 1 1,1 1,3 1,5 1,6
-37 -30 -26 -23 -21 -19 -17 -16 -15 -15
-20 0,1 0,2 0,3 0,4 0,4 0,5 0,6 0,7 0,8 0,9
-42 -35 -32 -29 -27 -25 -24 -22 -21 -20
-25 0,1 0,1 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,6
-45 -40 -36 -34 -32 -30 -29 -27 -26 -25

3.4. Определение температуры точки росы.

При разработке дипломных проектов спортивных крытых плавательных бассейнов, фитнес-центров с купальными помещениями и саунами и пр., сооружений водоочистки промышленных предприятий, других помещений с влажным или мокрым режимом, при теплотехническом расчете стены требуется определение tр – температуры точки росы. То есть, если нормируемый температурный перепадtн0С наружных стен для жилых и общественных зданий, а также производственных объектов с сухим и нормальным режимом нормируется, то для помещений с влажным или мокрым режимом рассчитывается Табл.2[14]. Формула расчета:

где – нормируемый температурный перепад0С для

наружных стен;

tв– расчетная температура внутреннего воздуха,0С принимаемая согласно

нормам проектирования соответствующих зданий и сооружений;

tр– температура точки росы,0С, при расчетной температуре и

относительной влажности внутреннего воздуха принимаемым по

нормам проектирования соответствующих зданий и сооружений или

рассчитываемая.

Например, в соответствии с п.3.38[12] при теплотехническом расчете ограждающих конструкций залов ванн бассейнов температуру внутреннего воздуха следует принимать tв= 270С, относительную влажность следует принимать= 67%. При таких параметрах внутреннего воздуха режим эксплуатации – мокрый. Необходимо определениеtр– температуры точки росы.

Температурой точки росы называют температуру, при которой наступает полное насыщение воздуха паром, а относительная влажность достигает своего предела – 100%.

Относительная влажность воздуха есть отношение действительной упругости водяного пара в воздухе (Па), к максимальному ее значениюEtв(Па) соответствующему температуре внутреннего воздуха:

=

Расчет включает четыре позиции:

Etв= 3565 Па;

находим действительное значение упругости водяного пара (Па)

= 100% и следовательно=Etв, отсюда значение 2388,55 Па соот-

ветствует 20,35 0С;

режимом для наружных стен нормируемый температурный перепад

составляет:

tн0С = (tв–tр) = 27 – 20,35 = 6,650С

используемый в дальнейшем теплотехническом расчете.

ПРИЛОЖЕНИЕ 1

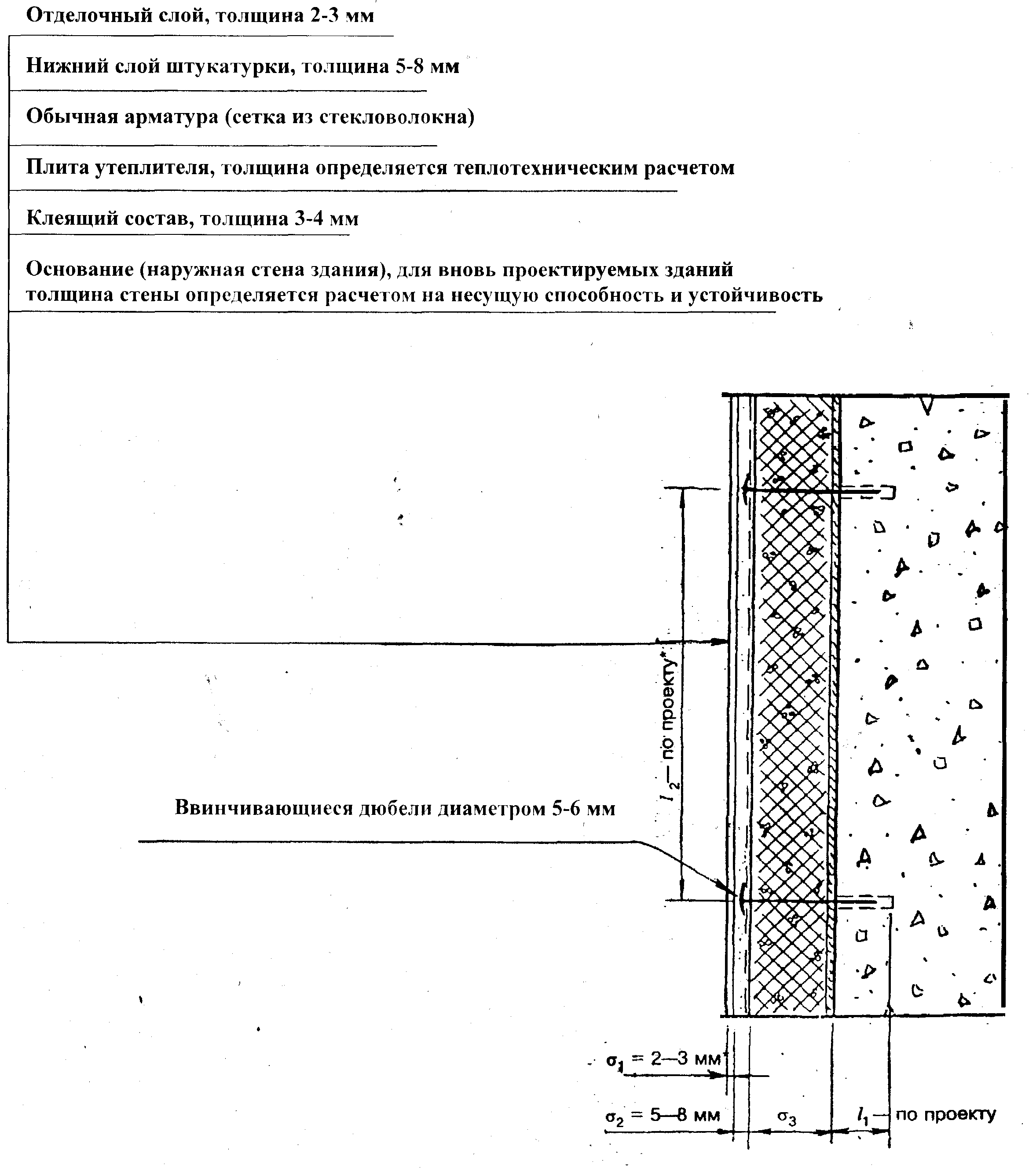

Пример фрагмента наружной теплоизоляции здания с тонкой штукатуркой по утеплителю.

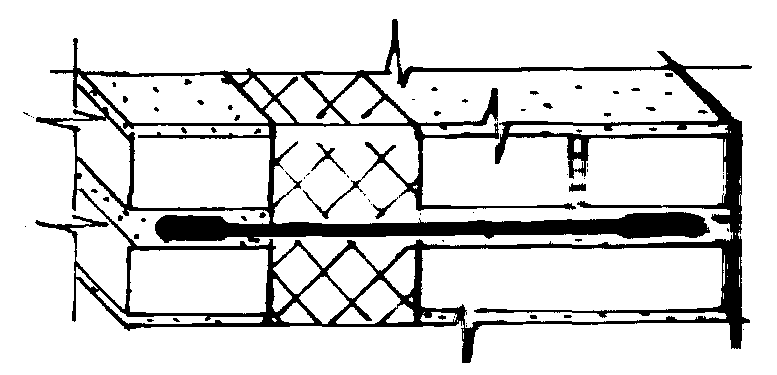

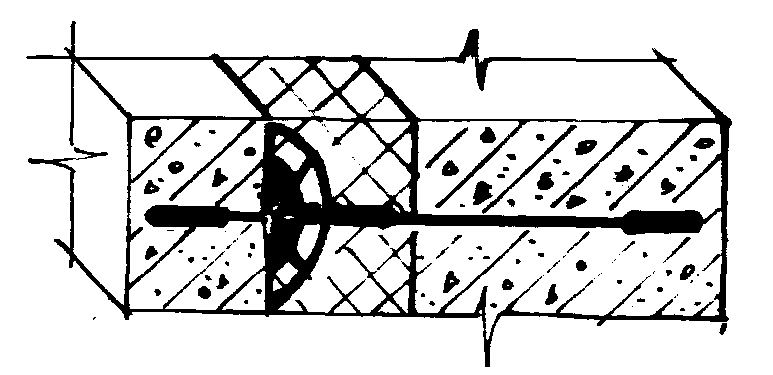

Приложение 2 Гибкие связи из стеклопластика для многослойных стен.

а)

б)

ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ.

В соответствии с требованиями нормативных документов по обеспечению надежной теплозащиты зданий и сооружений все более широкое применение в строительстве находят многослойные ограждающие конструкции. Стены возводятся из 3-х слоев: наружного, внутреннего и утеплителя между ними. При разработке конструктивного решения важным моментом является создание эффективного соединения всех слоев в единую монолитную стену. Для этих целей используются стеклопластиковые связи.

Свойства стеклопластика, имеющего в сто раз меньшую теплопроводность, чем у обычной стали, и в три раза более высокую прочность, наилучшим образом подходят для таких конструкций.

Разработано два варианта стеклопластиковых связей для многослойных конструкций из кирпича и сборных панелей типа «Сэндвич»

(приложение 2 а, б).

Изделия производят из компонентов и на технологическим оборудовании отечественного производства, что позволило установить их цену, значительно более низкую по сравнению с зарубежными аналогами.

Lamtec Corporation | Технический бюллетень: Таблица точки росы

Чтобы определить точку росы по таблицам ниже, найдите температуру рассматриваемого воздуха в левой части таблицы. Затем определите относительную влажность рассматриваемого воздуха в верхней части таблицы. Пересечение этих двух чисел в матрице определяет температуру, при которой достигается точка росы.

Когда воздух соприкасается с поверхностью, имеющей температуру точки росы или ниже, на этой поверхности образуется конденсат.

Пример:

Если температура в помещении составляет 75 ° F (24 ° C), а относительная влажность составляет 35%, пересечение этих двух значений показывает, что точка росы достигается при температуре 45 ° F (7 ° C), или ниже. Это означает, что пары влаги в воздухе с относительной влажностью 75 ° F / 35% будут конденсироваться на любой поверхности с температурой точки росы 45 ° F или ниже.

В этом примере может быть изображена внутренняя часть здания с температурой 75 ° F и относительной влажностью 35% в течение дня. Ночью температура на улице падает.Маловероятно, что внутренний воздух здания будет охлаждаться с 75 ° F до 45 ° F, но вполне возможно, что каркас и любые открытые внешние поверхности достигнут температуры точки росы, вызывая конденсацию.

Температура воздуха в градусах Цельсия

Проведите пальцем влево или вправо, чтобы просмотреть все данные таблицы.

Температура воздуха ° C % Относительной влажности
100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10
43 43 42 41 40 39 38 37 35 34 32 31 29 27 24 22 18 16 11 5
41 41 39 38 37 36 35 34 33 32 29 28 27 24 22 19 17 13 8 3
38 38 37 36 35 34 33 32 30 29 27 26 24 22 19 17 14 11 7 0
35 35 34 33 32 31 30 29 27 26 24 23 21 19 17 15 12 9 4 0
32 32 31 31 29 28 27 26 24 23 22 20 18 17 15 12 9 6 2 0
29 29 28 27 27 26 24 23 22 21 19 18 16 14 12 10 7 3 0
27 27 26 25 24 23 22 21 19 18 17 15 13 12 10 7 4 2 0
24 24 23 22 21 20 19 18 17 16 14 13 11 9 7 5 2 0
21 21 20 19 18 17 16 15 14 13 12 10 8 7 4 3 0
18 18 17 17 16 15 14 13 12 10 9 7 6 4 2 0
16 16 14 14 13 12 11 10 9 7 6 5 3 2 0
13 13 12 11 10 9 8 7 6 4 3 2 1 0
10 10 9 8 7 7 6 4 3 2 1 0
7 7 6 6 4 4 3 2 1 0
4 4 4 3 2 1 0
2 2 1 0
0 0

Пример:

Считайте температуру воздуха в левом столбце и влажность в верхней части таблицы.Если температура блока хранения составляет 75 ° F (24 ° C), а относительная влажность составляет 35%, пересечение этих двух значений показывает, что точка росы области составляет 45 ° F (7 ° C). Если температура поступающего металла ниже 45 ° F (7 ° C), вода будет конденсироваться на металле.

Температура воздуха в градусах Фаренгейта

Проведите пальцем влево или вправо, чтобы просмотреть все данные таблицы.

Температура воздуха ° F % Относительной влажности
100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 25 20 15 10
110 110 108 106 104 102 100 98 95 93 90 87 84 80 76 72 65 60 51 41
105 105 103 101 99 97 95 93 91 88 85 83 80 76 72 67 62 55 47 37
100 100 99 97 95 93 91 89 86 84 81 78 75 71 67 63 58 52 44 32
95 95 93 92 90 88 86 84 81 79 76 73 70 67 63 59 54 48 40 32
90 90 88 87 85 83 81 79 76 74 71 68 65 62 59 54 49 43 36 32
85 85 83 81 80 78 76 74 72 69 67 64 61 58 54 50 45 38 32
80 80 78 77 75 73 71 69 67 65 62 59 56 53 50 45 40 35 32
75 75 73 72 70 68 66 64 62 60 58 55 52 49 45 41 36 32
70 70 68 67 65 63 61 59 57 55 53 50 47 44 40 37 32
65 65 63 62 60 59 57 55 53 50 48 45 42 40 36 32
60 60 58 57 55 53 52 50 48 45 43 41 38 35 32
55 55 53 52 50 49 47 45 43 40 38 36 33 32
50 50 48 46 45 44 42 40 38 36 34 32
45 45 43 42 40 39 37 35 33 32
40 40 39 37 35 34 32
35 35 34 32
32 32
,

Расчет температуры точки росы по относительной влажности

`DP = (B_1 * (ln ((RH) / 100) + (A_1 * t) / (B_1 + t))) / (A_1 * -ln ((RH) / 100) -A_1 * t / (B_1 + t)) `

Калькулятор температуры точки росы вычисляет точку росы (DP) на основе относительной влажности (RH) и температуры окружающей среды (t).

ИНСТРУКЦИИ: Выберите единицы и введите следующее:

Температура точки росы (DP): Калькулятор возвращает температуру точки росы в градусах Цельсия (C).Однако его можно автоматически преобразовать в другие единицы измерения температуры через раскрывающееся меню.

The Science

Это уравнение температуры точки росы вычисляет температуру точки росы с учетом относительной влажности и температуры окружающей среды. Температура точки росы – это температура, при которой воздух должен охладиться, чтобы водяной пар, уже находящийся в воздухе, конденсировался в виде росы на поверхностях. Хотя существует много способов оценки температуры точки росы, Лоуренс (2005) вывел эту формулу на основе эмпирической формулы Магнуса (1844) вместе с определением относительной влажности.Константы A 1 и B 1 , используемые в этом уравнении, были определены Алдуховым и Эскриджем (1996). Есть два разных определения относительной влажности. В этой формуле предполагается, что относительная влажность определяется как отношение давления водяного пара (e) к равновесному давлению пара в плоскости воды (давление пара «насыщения» (e s )), преобразованное в проценты. Если используется альтернативное определение относительной влажности, основанное на соотношении смешивания водяного пара, то это уравнение может сообщать небольшую ошибку до ~ 3% депрессии точки росы.

The Math

Температура точки росы по формуле относительной влажности в процентах:

DP ( o C) = (B 1 * (ln (RH / 100) + (A 1 * t) / (B 1 + t))) / (A 1 -ln (RH / 100) -A 1 * t / (B 1 + t))

где

Связанные погодные калькуляторы

Лоуренс, MG (2005). Связь между относительной влажностью и температурой точки росы во влажном воздухе: простое преобразование и применение. Бюллетень Американского метеорологического общества , 86 (2), 225-233.

Магнус Г. (1844 г.). Versuche über die Spannkräfte des Wasserdampfs. Annalen der Physik , 137 (2), 225-247.

Алдухов, О.А., и Эскридж, Р.Э. (1996). Улучшенная аппроксимация формы Магнуса давления насыщенного пара. Журнал прикладной метеорологии , 35 (4), 601-609.

.

Сухой термометр, влажный термометр и температура точки росы

Сухой термометр , влажный термометр и Точка росы важны для определения состояния влажного воздуха. Знания только двух из этих значений достаточно, чтобы определить состояние влажного воздуха, включая содержание водяного пара, а также явную и скрытую энергию (энтальпию) в воздухе.

humidity measurement dry wet bulbe temperature

Температура сухого термометра – T дБ

Температура сухого термометра, обычно называемая «температура воздуха» , является наиболее часто используемым свойством воздуха.Когда люди говорят о температуре воздуха, они обычно имеют в виду температуру по сухому термометру.

Температура сухого термометра в основном относится к температуре окружающего воздуха. Это называется «сухой термометр», потому что температура воздуха указывается термометром, на который не влияет влажность воздуха.

Температура по сухому термометру – T db , может быть измерена с помощью обычного термометра, открытого на воздухе, но защищенного от излучения и влаги. Температура обычно указывается в градусах Цельсия ( o C) или градусах Фаренгейта ( o F).Единица СИ – Кельвин (К). Нулевой Кельвин равен -273 o C.

Температура по сухому термометру является показателем теплосодержания и отображается вдоль нижней оси психрометрической диаграммы или слева от диаграммы Молье. Постоянные температуры сухого термометра отображаются в виде вертикальных линий на психрометрической диаграмме или горизонтальных линий на диаграмме Молье.

Температура влажного термометра – T wb

Температура влажного термометра – это температура адиабатического насыщения.

Температуру влажного термометра можно измерить с помощью термометра, обернув его влажным муслином. На адиабатическое испарение воды из термометра и охлаждающий эффект указывает «температура по влажному термометру» ниже, чем «температура по сухому термометру» в воздухе.

Скорость испарения влажной повязки на термометре и разница температур между сухим и влажным термометром зависят от влажности воздуха. Когда в воздухе содержится больше водяного пара, испарение мокрой муслина уменьшается.

Температура влажного термометра всегда находится между температурой сухого термометра и точкой росы. Для влажного термометра существует динамическое равновесие между теплотой, полученной из-за того, что влажный термометр холоднее окружающего воздуха, и теплом, потерянным из-за испарения. Температура по влажному термометру – это температура объекта, которая может быть достигнута за счет испарительного охлаждения при условии хорошего воздушного потока и неизменной температуры окружающего воздуха.

Комбинируя температуру по сухому и влажному термометрам в психрометрической таблице или диаграмме Молье, можно определить состояние влажного воздуха.Линии постоянной температуры влажного термометра проходят по диагонали от верхнего левого угла до нижнего правого угла на психрометрической диаграмме.

Температура точки росы – T dp

Точка росы – это температура, при которой водяной пар начинает конденсироваться из воздуха (температура, при которой воздух становится полностью насыщенным). Выше этой температуры влага остается в воздухе.

  • , если температура точки росы близка к температуре сухого воздуха – относительная влажность высока
  • , если точка росы значительно ниже температуры сухого воздуха – относительная влажность низкая

Если влага конденсируется на холоде В бутылке, взятой из холодильника, температура точки росы воздуха выше температуры в холодильнике.

Температура точки росы всегда ниже температуры сухого термометра и будет идентична 100% относительной влажности (воздух находится на линии насыщения). При изменении температуры воздуха точка росы имеет тенденцию оставаться постоянной, если вода не добавляется или не удаляется из воздуха.

Температуру точки росы можно измерить, наполнив металлическую банку водой и несколькими кубиками льда. Перемешайте термометром и наблюдайте за внешней стороной банки. Когда пар в воздухе начинает конденсироваться на внешней стороне банки, температура на термометре довольно близка к точке росы реального воздуха.

Точка росы указывается линией насыщения на психрометрической диаграмме.

Графики температуры точки росы

Температуры точки росы по сухому и влажному термометрам указаны в таблицах ниже.

Графики температуры точки росы

Dew Point Temperature Chart - Celcius

Dew Point Temperature Chart - Fahrenheit

.

ATMO336 – весна 2012

ATMO336 – Весна 2012 г.

Водяной пар в атмосфере

«Посылка воздуха» – это воображаемое тело воздуха размером большого шара, который используется для объяснения поведения воздуха. Опишем, что понимается под относительной влажностью и росой. точка температуры воздуха в посылке. Используется концепция посылки потому что мы часто хотели бы знать, что будет с эфиром, когда он движется в атмосфере, и воздух имеет тенденцию двигаться вместе в каплях вокруг размер посылок (не молекула за молекулой).Концепция посылки будет чрезвычайно важен при описании образования облаков и грозы. Во-первых, мы хотим отслеживать относительную влажность в Воздушные посылки, перемещаясь вверх и вниз в атмосфере.

Относительная влажность

Определяется относительная влажность в воздушной посылке. как отношение количества водяного пара в воздухе до максимального количества водяного пара, необходимого для насыщение при определенной температуре

Содержание водяного пара
Относительная влажность правая =
Объем водяного пара

Например, воздух с относительной влажностью 50 процентов на самом деле содержит половину количества водяного пара, необходимого для насыщения.Воздух со 100-процентной относительной влажностью считается насыщен, потому что он заполнен до отказа водяным паром.

Один из способов вычислить относительную влажность – взять соотношение фактическое давление пара (е) в посылке (измеренное) с насыщением давление пара (e s ) при температуре посылки, или RH = e / e s . Однако, следуя метеорологическому соглашению, мы будем использовать так называемый коэффициент смешения . (U) вместо давления пара.

фактическая (измеренная) масса водяного пара (в посылке) в граммах
Соотношение смешивания U =
Масса сухого (без водяного пара) воздуха (в посылке) в килограммах
Мы будем использовать соотношение смешивания, чтобы отслеживать количество водяного пара в воздушных пакетах… чем больше соотношение компонентов смеси, тем больше водяного пара находится в воздухе. Мы будем использовать Коэффициент насыщения при смешивании (U s ), чтобы сообщить нам максимальное количество водяного пара что может быть в воздухе.
Масса водяного пара, необходимая для насыщения (в упаковке) в граммах
Коэффициент насыщения при смешивании U с =
Масса сухого (без водяного пара) воздуха (в посылке) в килограммах
Относительная влажность (RH) – это просто соотношение смешивания, деленное на насыщенность соотношение смешивания.
фактическое (измеренное) содержание водяного пара U
Относительная влажность правая =
=
максимально возможное количество водяного пара (насыщение) U с

Вы должны знать это уравнение для относительной влажности и умеет использовать его для решения простых задач.Как и в случае давления насыщенного пара, коэффициент насыщения при смешивании, который определяет максимальное количество воды пар, который может находиться в воздухе, определяется температурой воздуха … чем выше температура воздуха, тем больший коэффициент насыщения при смешивании. Мы будем использовать предварительно рассчитанные таблицы коэффициент насыщения при смешивании, чтобы помочь решить проблемы. Вы должны открыть столы и убедитесь, что вы понимаете взаимосвязь между температурой воздуха и соотношение насыщения и смешивания, то есть при повышении температуры воздуха насыщение соотношение смешивания быстро увеличивается (экспоненциально).При использовании этих таблиц убедитесь, что использовать правильную таблицу температур, по Фаренгейту или Цельсию.

Давайте рассмотрим пример.

A. Какова относительная влажность воздушного пакета с температурой 25 ° C и водяным паром? соотношение смешивания U = 8 г / кг?

  • Шаг 1. Воспользуйтесь таблицей соотношений насыщения при смешивании, чтобы получить U s . Чтение из Таблица Цельсия, для T = 25 ° C, U s = 20,1 г / кг.
  • Шаг 2. Используйте уравнение относительной влажности. RH = U / U с = 8/20.1 = 0,398 или 39,8%

B. Продолжение примера. Какой будет относительная влажность воздуха в посылке, если посылка охлаждается до T = 15 ° C без изменения содержания водяного пара?

  • Шаг 1. Воспользуйтесь таблицей соотношений насыщения при смешивании, чтобы получить U s . Чтение из Таблица Цельсия, для T = 15 ° C, U s = 10,6 г / кг.
  • Шаг 2. Используйте уравнение относительной влажности. RH = U / U с = 8 / 10,6 = 0,755 или 75,5%
Мы видим, что относительная влажность сама по себе не указывает фактическое количество водяного пара в воздухе, потому что он имеет зависимость от температуры воздуха.В примере выше, хотя фактическое количество водяного пара в воздухе было одинаковым в частях A и B, относительная влажность была другой, потому что U s изменилось из-за температуры изменение. Фактически, есть два способа изменения относительной влажности: (1) Изменение содержания водяного пара в воздух (изменяет соотношение смешивания U, которое является числителем уравнения относительной влажности) и (2) Измените температуру воздуха (измените коэффициент насыщения смеси, U s , что является знаменателем уравнения RH).

Большинство людей используют относительную влажность для описания содержания водяного пара в воздух, но это широко неправильно понимается. Относительная скромность сама по себе не указывает фактическое количество водяного пара в воздухе, потому что зависит от температуры. Например, воздушная посылка с температурой 10 ° C с RH = 100% содержит меньше водяного пара, чем воздушный пакет при температуре 25 ° C и относительной влажности 50%. Вы должны суметь убедить самостоятельно, используя таблицу соотношений насыщения смеси.

Точка росы

Температура точки росы (T d ) определяется как температура, до которой воздушная посылка должна быть охлаждена (без изменения содержание водяного пара), чтобы он был насыщен водяным паром. Он определяется суммой водяного пара в пакете, т. е. при увеличении соотношения смешивания U точка росы температура, T d увеличивается. Если вы знаете настоящую соотношение смешивания в воздушном пакете, вы можете использовать таблицу соотношений смешивания насыщения, чтобы получить температура точки росы.

Температура точки росы – это ответ на вопрос: «Учитывая количество водяного пара то есть в посылке, какой должна быть температура воздуха, чтобы посылка была насыщена с таким количеством водяного пара? »Температура точки росы указывает на фактическое содержание пара воздуха: чем выше точка росы, тем больше водяного пара в воздух. Вы должны понимать, что температура точки росы не измеряется. с термометром. Он действительно используется для обозначения количества водяного пара, который в воздухе.

Ожидается, что вы сможете использовать уравнение относительной влажности и таблицу насыщенности. соотношения компонентов смеси для выполнения простых расчетов температуры точки росы. До сих пор мы использовали таблицы соотношения насыщения смеси для соответствия температуре воздуха в левом столбце с коэффициент насыщения при смешивании в правом столбце. Таблицы соотношений насыщения смеси также используются для сопоставления температуры точки росы T d в левом столбце с коэффициент смешивания U в правом столбце. Другими словами, фактическое количество водяного пара в воздух можно указать с помощью соотношения смешивания или температуры точки росы.

Пример расчета температуры точки росы.

Если температура воздуха T = 10 ° C и относительная влажность RH = 50%, какова точка росы? температура, Т d ?

  • Шаг 1. Воспользуйтесь таблицей соотношений насыщения при смешивании, чтобы получить U s . Чтение из Таблица Цельсия, для T = 10 ° C, U с = 7.6 г / кг.
  • Шаг 2. Используйте уравнение относительной влажности. В этом примере мы знаем относительную влажность и насыщенность смеси. соотношение, и мы будем использовать уравнение относительной влажности, чтобы сначала рассчитать соотношение смешивания. Просто переписав уравнение относительной влажности, U = (RH) x (U s ) = (0,5) x (7,6 г / кг) = 3,8 г / кг.
  • Шаг 3. Используйте таблицу соотношений насыщения смеси, чтобы найти температуру точки росы. Найдите U = 3,8 г / кг в правый столбец. Соответствующая запись в левом столбце – это температура точки росы, T d = 0 ° C

Разница между температурой воздуха и температурой точки росы. может указать, является ли относительная влажность низкой или высокой.

  • , когда температура воздуха и температура точки росы сильно различаются, относительный влажность низкая
  • , когда температура воздуха и температура точки росы близки к одному и тому же значению, относительная влажность равна высокий
  • когда температура воздуха и температура точки росы одинаковы, воздух насыщенный, а относительная влажность составляет 100 процентов.

Обычно около поверхности Земли относительная влажность менее 100%, следовательно, происходит чистое испарение., так как скорость испарения выше чем скорость конденсации. Чтобы убедиться в этом, оставьте непокрытый стакан воды. Со временем вода испарится. Фактически, чем ниже относительная влажность, тем быстрее скорость чистого испарения. После испарения с поверхности водяной пар перемещается вместе с остальным воздухом.

Иногда, может происходить чистая конденсация около поверхности Земли. Если воздух у земли охлаждается ниже своего первоначального температура точки росы, образуется туман.Туман – это не что иное, как облако на Нижний этаж. Мы скоро поговорим об облаках подробнее. Помимо тумана, бывают ли ситуации у поверхности Земли, когда происходит конденсация? ОТВЕТ: Да, роса и мороз. Когда объект становится холоднее, чем температура точки росы, соприкасающийся воздух с этим объектом становится холоднее, чем температура точки росы, в результате в чистой конденсации:

  • Роса, если температура объекта превышает 0 ° C
  • Мороз, если объект холоднее 0 ° C.ПРИМЕЧАНИЕ: формы наледи процессом осаждения (водяной пар -> лед). Это не замерзшая роса.
Обычным примером является конденсация, которая возникает на внешней стороне холодной банки содовая или стакан ледяной воды. Вода, которую вы видите, пришла из воздуха как вода пар конденсируется в жидкость. Он говорит вам, что банка должна быть холоднее, чем точка росы температура воздуха. Здесь, в пустыне, где температура точки росы часто значительно ниже 0 ° C, вы не всегда получите конденсат на стороны холодной банки с газировкой.Но в более влажном климате, где точка росы выше, вы будете чаще видеть этот тип конденсата.

Как упоминалось выше, температура точки росы является мерой количества воды. пар, который находится в воздухе. Итак, если вы хотите сравнить количество водяного пара в воздух в двух разных местах, одно с более высокой температурой точки росы имеет большее содержание водяного пара. График температуры точки росы со временем показывает как количество водяного пара в воздухе изменяется в фиксированном месте.Часто бывает повышение температуры точки росы непосредственно перед дождем и после него.

Пара ссылок на информацию о точке росы:

температура точки росы и относительная влажность на Univ. из Кампус в Аризоне за последние 24 часа. Нажмите на недельные или месячные графики внизу страницы, чтобы увидеть более длинный временной ряд изменений температуры точки росы. смотреть на как изменяется температура точки росы и относительная влажность в дни, когда выпадают осадки был измерен в кампусе.

Карта США с текущей температурой точки росы.

Краткое описание поведения воды в зависимости от относительной влажности

  • Если RH = 100% (Td = T), не будет чистого испарения или конденсации, поскольку скорость испарения равна скорости конденсации.
  • Если RH
  • Если относительная влажность> 100% (Td> T), водяной пар будет конденсироваться в жидкую воду до тех пор, пока относительная влажность не упадет до 100%, так как скорость конденсации больше, чем скорость испарения. Когда это происходит, это временная ситуация, пока из воздуха не сконденсируется достаточное количество водяного пара.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
