Мансарда своими руками – фото и технология сооружения

В современном мире эффективное использование каждого квадратного метра жилой площади вполне объяснимо, поэтому очень многие желающие обзавестись собственным частным домом ещё на стадии проектирования планируют строительство мансарды. Также любители ремонта своими руками зачастую переоборудуют старое чердачное помещение в мансардный этаж или пристраивают дополнительную надстройку к старому дому.

Чтобы мансарда, возводимая своими руками, получилась надёжной и не производила излишние нагрузки на несущие стены строения или фундамент, нужно осознавать всю специфику конструктивных особенностей надстроек этого типа. Дальше мы постараемся разобраться с разновидностями мансардного этажа, спецификой его возведения, примерами фото, конструкций этого типа, а также основными этапами того, как сделать мансарду.

Основные разновидности мансардных конструкций

Возведение мансарды, как и в принципе, любое другое строительство своими руками начинают с выбора вида конструкции этого помещения, максимально подходящей к основной постройке. При этом конструктивно мансарда может различаться по типу кровли:

односкатная, двускатная или ломаная крыша. Если говорить о внешнем виде мансардной конструкции, то она напрямую зависит от используемых материалов при её возведении. При этом в зависимости от конструктивной особенности основного строения могут возводиться следующие виды мансардных помещений:

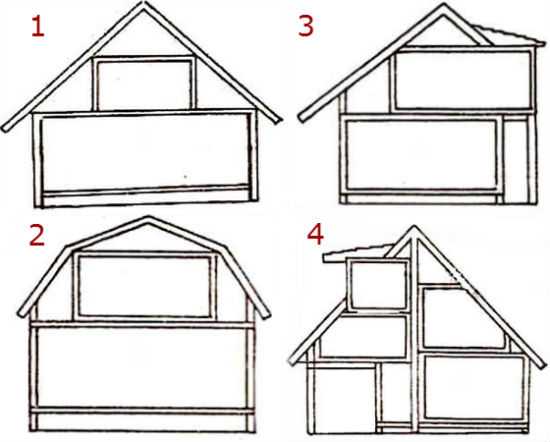

  • одноуровневый мансардный этаж с двускатной кровлей — это стандартный чердак, переоборудованный под жилое помещение. При этом спроектировать, и возвести конструкцию такого типа, не составляет особого труда даже своими руками. Единственным весомым недостатком такого сооружения считается незначительное полезное пространство и низкий потолок;
  • одноуровневая мансардная конструкция с ломаной двускатной кровлей, которая имеет 4 ската под разными углами. Возведение такого помещения намного дороже, но в результате получается мансарда с большой полезной площадью;
  • мансардный этаж с выносной консолью, из-за которой возведение и проектирование значительно усложняется. При этом просторное пространство внутри мансарды и возможность вертикального размещения оконных конструкций перечёркивает все недостатки. Особенностью такой конструкции является выдвижение каркаса за пределы основного помещения;
  • многоуровневая конструкция со смешанным упором кровли. Это конструктивно сложная мансарда, возведение которой требует точно спланированных действий и подробно составленного плана помещения. В большинстве случаев многоуровневую мансарду возводят совместно с основным домом.

Особенности устройства мансардного помещения

Каждый человек, сталкивающийся с постройкой домов, знает, что основное здание размещено на фундаменте, который рассчитывается исходя из массы строения. Если мансарда была внесена в общий проект, то дополнительная нагрузка от неё уже заложена в параметры фундамента. В такой ситуации возводить дополнительный этаж можно из любого доступного материала.

Однако если этого сделано не было, то есть возведение мансарды происходить после постройки основного здания, то необходимо рассчитать дополнительную нагрузку на несущую конструкцию помещения и фундамент. Это необходимо для того, чтобы масса мансардного этажа не повредила постройку. Поэтому для сооружения помещения такого вида должны использоваться лёгкие строительные материалы: древесина, газобетон или сип панели.

Построить мансарду своими руками можно из различных строительных материалов, но если разобраться, то, по сути, такая надстройка – это не что иное, как скатная крыша, опирающаяся на несущие стены. Безусловно, каждая система мансардного этажа сильно отличается в зависимости от конструктивных особенностей его возведения, но в целом состоит из следующих стандартных элементов:

  • кровельная система;
  • деревянная обрешётка, на которой закреплена кровля;
  • коньковый прогон – верхняя часть крыши в месте стыковки стропил;
  • стропильная система – наслонные или висячие стропильные балки;
  • мауэрлат – деревянный брус, закреплённый по внешнему периметру стен дома, основным назначением которого является крепление стропильных балок;
  • скосы для связи стропил, продольных балок и вертикальных стоек, которые предназначены для усиления стропильной конструкции;
  • внутренняя система опор – предназначена для придания мансарде дополнительной устойчивости в случае со значительной площадью помещения;
  • изоляционный пирог, который состоит из гидроизоляционного, звукового и пароизоляционного материалов, а также качественного утеплителя. Благодаря этому создаётся благоприятный микроклимат в помещении.

Хочется отметить, что по стандартам, прописанным в СНиП минимальное расстояние от напольной поверхности до самой высокой части потолочной конструкции, должно быть, не менее 250 см. В случае если параметры высоты не соответствуют, то такое помещение считается чердаком.

Как построить мансарду – технология строительства

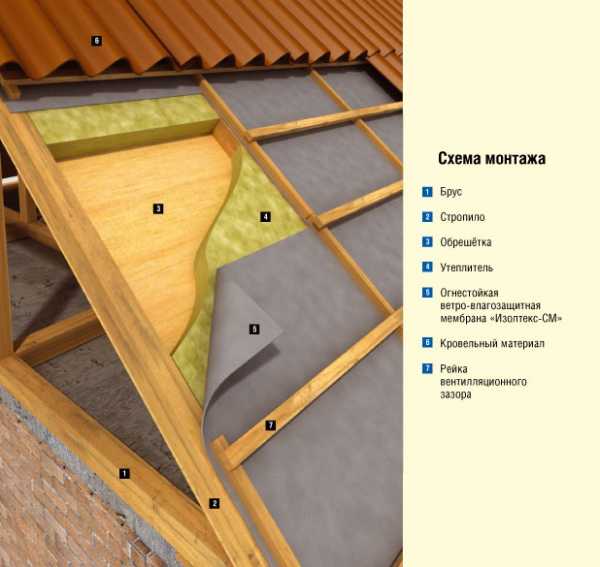

Самым важным при возведении мансардного этажа своими руками является рационально обеспеченное утепление, вентиляция и соблюдение всех технологических процессов с учётом составленного плана помещения. При этом все деревянные части конструкции должны обрабатываться средствами, защищающими их от влаги и возгорания. Чтобы мансардный этаж простоял на протяжении многих лет нужно придерживаться всех норм и условий его возведения:

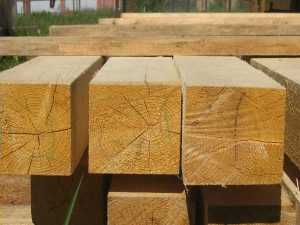

  • стропильная конструкция должна собираться из бруса толщиной не менее 25 на 25 см. Такие параметры обусловлены дальнейшим сооружением теплоизоляции, которая укладывается в пространстве между стропилами и имеет толщину не менее 20 см;
  • материал для утепления должен сохранять свои параметры при воздействии влаги и других внешних факторов. Оптимальным считается использование полистирола, из-за того, что рулонные материалы, такие как минеральная вата, напитывают воду, увеличивая нагрузку на основную конструкцию;
  • между теплоизоляционным слоем и кровлей необходимо сделать качественную вентиляцию;
  • также не меньшую важность имеет качественная пароизоляция;
  • по внешней стороне стропильной конструкции обустраивается гидроизоляция и дополнительный звукоизоляционный слой.

Пошаговая инструкция сооружения мансарды своими руками

Из-за технологических особенностей конструкции мансарды её строительство своими руками сопровождается определёнными сложностями. Выполняя составление чертежа такой надстройки необходимо при расчётах

учитывать все возможные нагрузки, угол наклона ската кровли и допустимую массу помещения. При этом все этапы работ по возведению мансардного этажа будут происходить в соответствии с планом.

  1. Строительство мансарды своими руками начинают с крепежа мауэрлата по внешнему периметру несущих стен дома. В большинстве случаев для этого используется деревянный брус 10 на 10 см, который прикручивается с помощью скруток, из проволоки заблаговременно закреплённой в кладке стен.

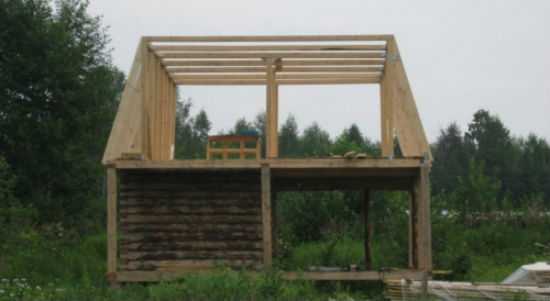

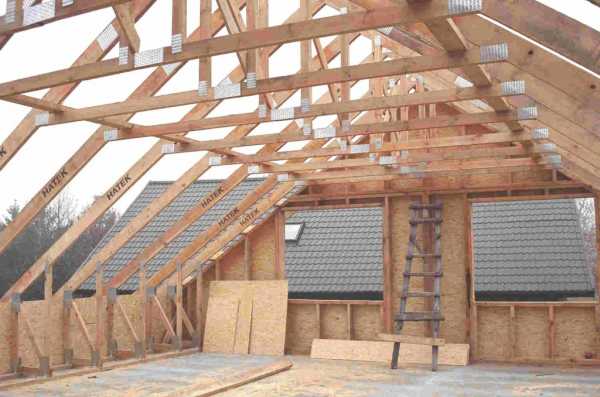

  2. На следующем этапе возводится каркас мансарды. Стойки могут сооружаться с использованием деревянного бруса, сечением таким же, как и у продольных балок. Вертикальные балки закрепляются по углам помещения, после чего между ними устанавливаются брусья на расстоянии не более 200 см друг относительно друга. Все деревянные элементы закрепляются уголками из металла и саморезами.
  3. В верхней части, стойки стягиваются деревянной перемычкой, и вся конструкция закрепляется. Очень важно следить при помощи строительного шнура, чтобы не нарушалась общая геометрия мансардной конструкции.
  4. На возведённый каркас закрепляются нижние стропильные балки. Брус обрезается в соответствии с расчётной длиной и в его основании обустраивается паз для качественного крепежа к мауэрлату. Верхняя часть стропил обрезается под расчётным углом, а нижняя крепится непосредственно по месту.
  5. Следующим шагом является монтаж верхних стропильных балок. Сложность этапа заключается в центровке и соблюдение всех углов конструкции.
  6. Далее, поверх системы стропил укладывается пароизоляционный слой, на который набивается обрешётка под кровлю. Материал, используемый в качестве обрешётки, напрямую зависит от применяемой кровли – это могут быть как деревянные доски, так и фанера.

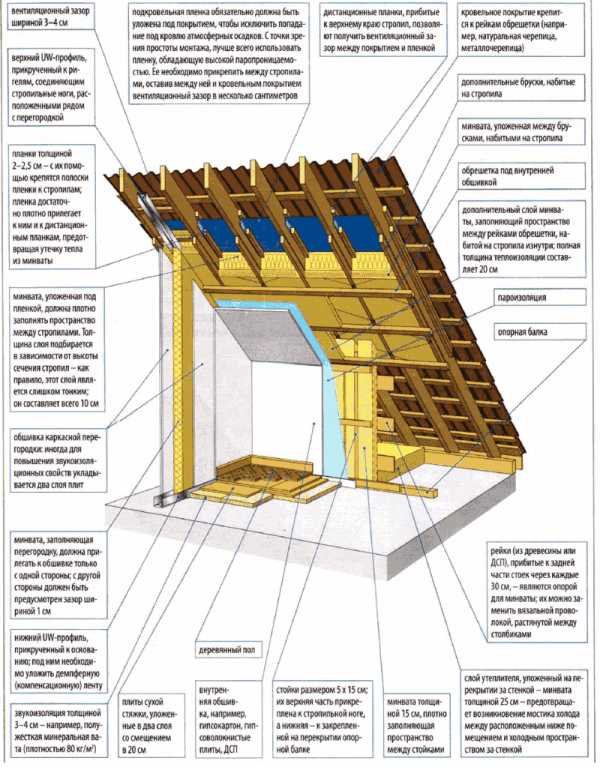

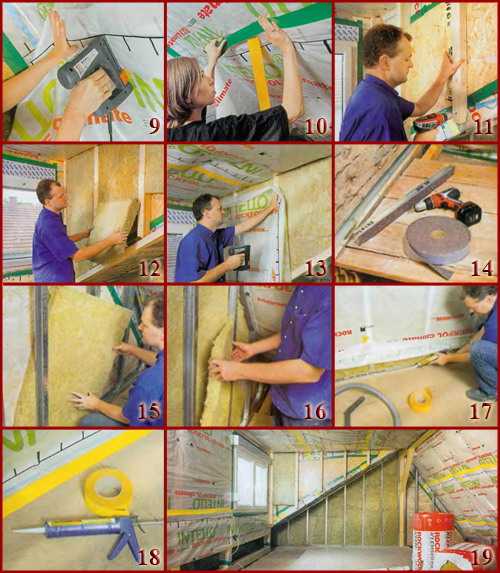

  7. Следующий шаг – укладка изоляционного пирога. По внутренней стороне стропильной системы укладывается пароизоляция, которая закрепляется строительными скобами. Затем укладывается утеплитель, для фиксации которого обустраивается обрешётка с полуметровым шагом.
  8. Поверх обрешётки укладывается гидроизоляция, которая защищает деревянные части от влаги. Ну и в завершение на слой гидроизоляции монтируется кровля.

Особенности пристройки мансардного помещения к старому строению

Если была запланирована мансарда, строительство которой будет происходить на здании старой конструкции в целях получения дополнительного жилого пространства, то при этом целесообразно демонтировать старую крышу. Также во время возведения новой кровельной системы необходимо правильно рассчитать нагрузку на несущие стены и фундамент дома. Важно чтобы нагрузка была распределена равномерно, а стены дополнительно укреплены.

Также необходимо понимать, что перекрытие старого здания выступает в качестве потолка нижнего этажа и напольной поверхности мансарды. Поэтому нужно учитывать, что в полученном межэтажном пространстве могут встречаться тёплые и влажные потоки, которые могут привести к образованию конденсата и как следствие грибка и гнили.

После того как будет выполнен этап подготовки, приступают к строительству этажа, отведённого под мансарду. В процессе, когда будет происходить строительство, важно чётко придерживаться проектного плана сооружения стен и кровли помещения. Любое отклонение от проекта может повлечь неравномерное распределение нагрузок, нарушение геометрии конструкции мансарды и как следствие разрушению фундамента постройки.

krovlya.guru

Строительство мансарды своими руками – инструкция!

Мансарда позволяет существенно расширить полезную площадь дома. При этом обустройство подкровельного этажа может быть выполнено даже в уже готовом строении. При этом финансовые расходы будут сравнительно небольшими, т.к. основные необходимые конструкции уже будут присутствовать, а с выполнением всех необходимых мероприятий вы сможете справиться собственными силами.

Строительство мансарды своими руками

Содержание пошаговой инструкции:

Подготовительные мероприятия

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Как построить мансарду

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Мансарда

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированной с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Крыша мансарды

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

Двускатная мансардная крыша

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Этапы строительства мансарды

Этапы строительства мансарды

Прежде чем приступать к строительству, решите, какую площадь должен иметь подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать на мансарде отопление.

В соответствии с собственными предпочтениями составьте (закажите, найдите в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

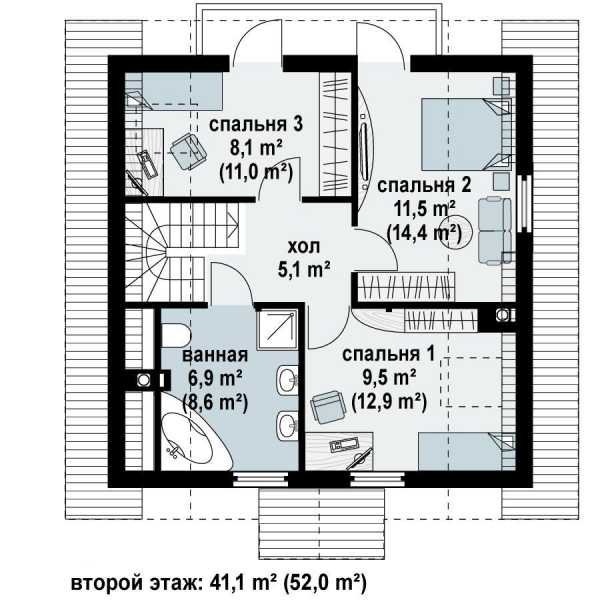

Планировка мансарды

В проектной документации должны быть отражены следующие важные особенности мансарды:

  • наличие дополнительных перегородок и несущих стен;
  • количество оконных проемов;
  • особенности внутреннего устройства крыши;
  • вид кровельного материала и т.д.

После этого рассчитайте требуемое количество материалов для обустройства мансарды. Лучше всего делать мансарду с применением тех же материалов, из которых построено непосредственно строение (кирпич, блоки и пр.).

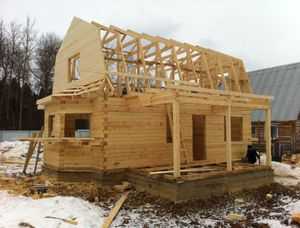

Дачный дом из бруса с мансардой

В случае же если мансарду планируется использовать исключительно для сезонного проживания, можете сделать ее из более бюджетных материалов. Обычно в таких ситуациях применяется древесина. Этот материал отлично сочетается с большинством существующих строительных материалов и прекрасно подходит для обустройства мансарды.

Мансарда из дерева

Приступайте к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, нужных для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. К обустройству крыши мансарды приступайте исключительно после полного завершения строительства непосредственно дома.

Для сборки каркаса используйте качественный деревянный брус размерами 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно на словах невозможно.

Брусок 150х150 мм

Первый шаг

Укрепите имеющуюся конструкцию при помощи строп. Для укрепления прогонов используйте специальные опорные блоки в виде буквы U. Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

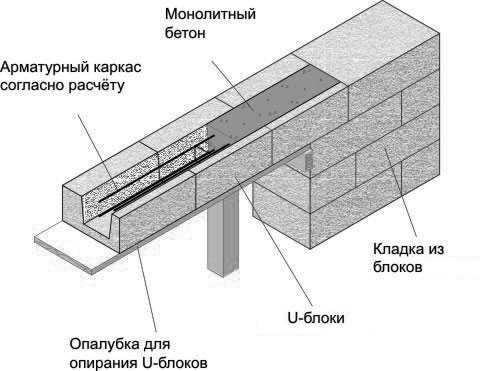

U блоки

U блоки

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению чердака. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Капитальные фронтонные стены

Третий шаг

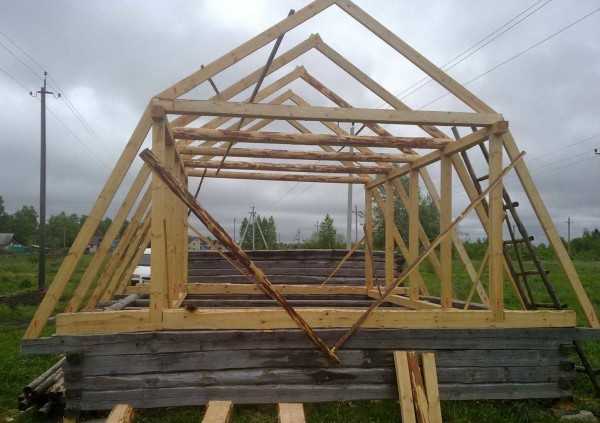

Установите стропила в соответствии с проектной документацией и убедитесь в надежности смонтированной системы.

Конструкция мансардной крыши

Сначала вам нужно установить прогоны, а уже после этого зафиксировать стропила. Сначала необходимо выложить ступенчатые стенные скосы, а после этого обустроить перегородки мансардного этажа. Обязательно убедитесь в ровности расположения элементов стропильной системы.

Установите стропила

Четвертый шаг

Выровняйте скосы фронтонных стен при помощи ленточной пилы.

Укрепляем фронтонный свес

Пятый шаг

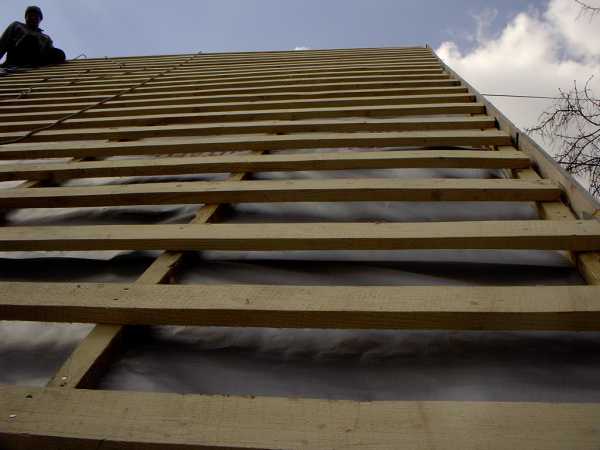

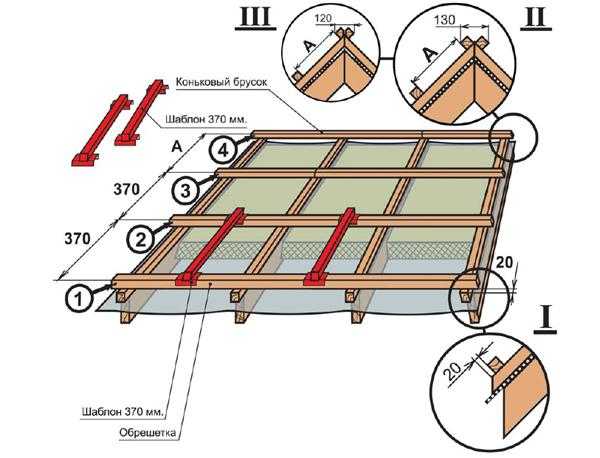

Прибейте к стропилам доски обрешетки для монтажа теплоизоляционного материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем набейте поверх гидроизолированной теплоизоляции еще один слой досок.

Устройство обрешетки

Обрешетка для мансардной крыши

Шестой шаг

Уложите на обрешетку выбранное финишное покрытие. Лучше, чтобы финишный кровельный материал был максимально надежным и качественным, чтобы в мансарде было уютно, тепло и безопасно.

Укладка листов металлочерепицы

После завершения работ по обустройству стен и кровли мансарды переходите к утеплению и внутреннему обустройству подкровельного помещения.

Утепление мансарды

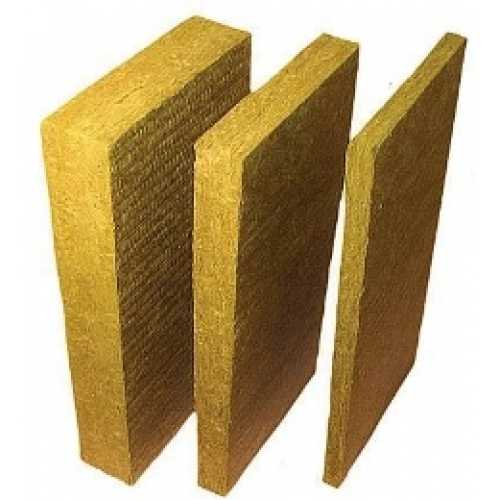

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

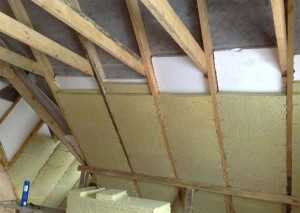

Этапы утепления крыши мансарды

В случае использования плит толщиной 1,2 см, теплоизоляционные характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-влажностные перепады. При этом на работы по теплоизолированию поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

Как утеплить мансарду

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Утепление мансарды

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол

Пол

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

Внутреннее обустройство мансарды

В завершение вам останется лишь выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Внутреннее обустройство мансарды

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для сооружения такой конструкции хорошо подходит вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала изготовить потолок по размерам, а затем прикрепить его к перекладине подстропильной фермы.

Стены

Внутреннее обустройство мансарды

Прибейте к подстропильным стойкам перекладины из качественного деревянного бруса. К каркасу прибейте выбранный отделочный материал. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они однозначно будут присутствовать в виду особенностей кровельной конструкции) можете прибить гипсокартон или другой подходящий материал, создав компактные шкафы для хранения разного рода принадлежностей.

Обустройство жилых зон

Обустройство жилых зон

В зависимости от имеющегося пространства на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Ориентируйтесь на особенности своей ситуации.

Идеи дизайна интерьера от профессионалов

Идеи дизайна интерьера от профессионалов

Освещение

Продумайте порядок обустройства освещения мансарды. Лучший вариант – организация локального освещения каждого угла помещения. Так интерьер мансарды будет наиболее выразительным.

Мансарда

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео – Строительство мансарды своими руками

svoimi-rykami.ru

чертежи стропильной системы, основы расчета, планировка, сборка

Главная » Мансарда » Строительство мансардной крыши своими руками

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

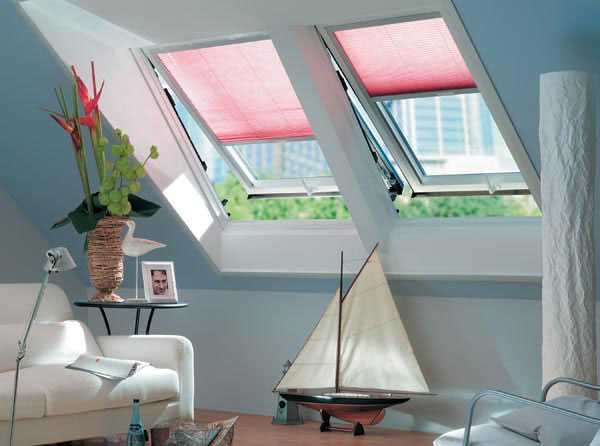

Мансардные окна

Содержание статьи

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

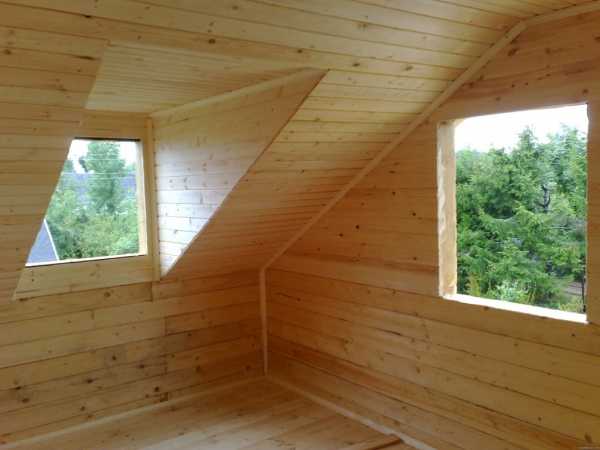

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

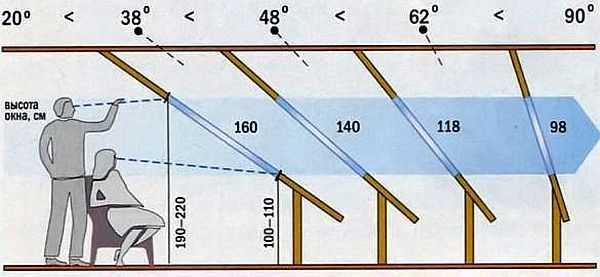

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

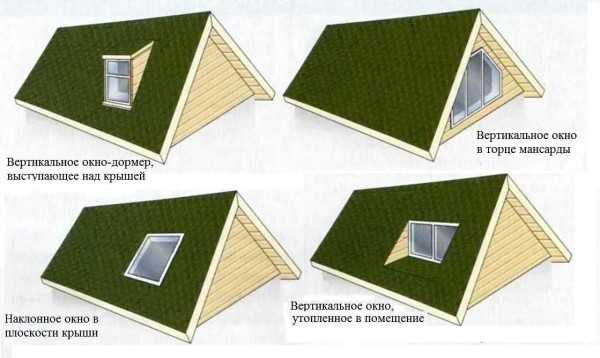

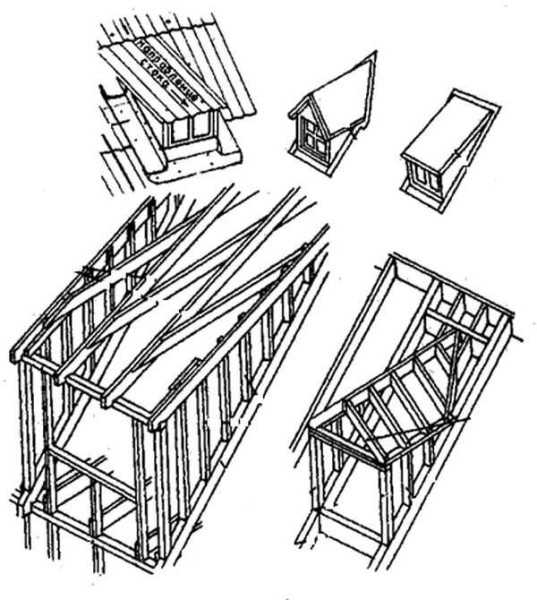

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

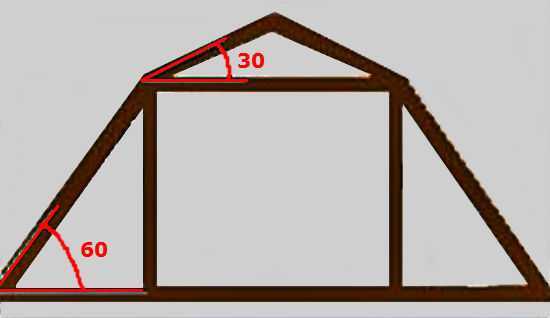

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

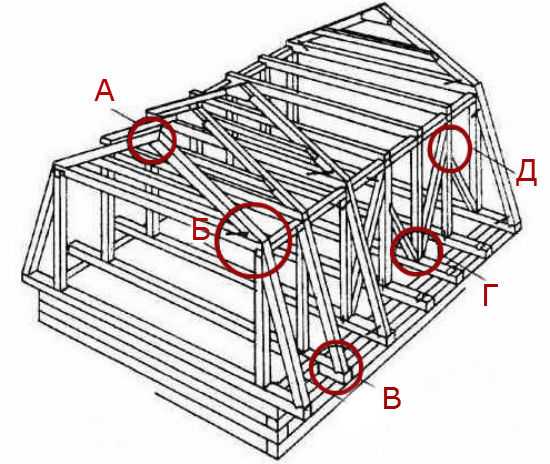

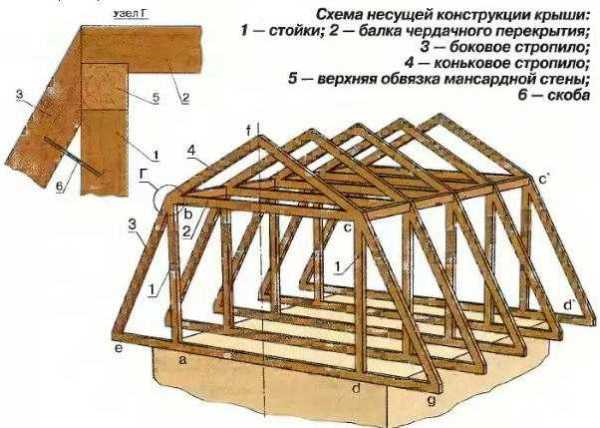

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

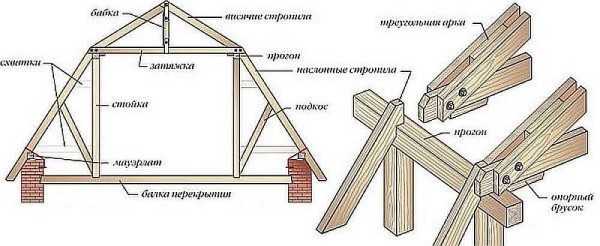

Один из вариантов построения каркаса  с висячими стропилами

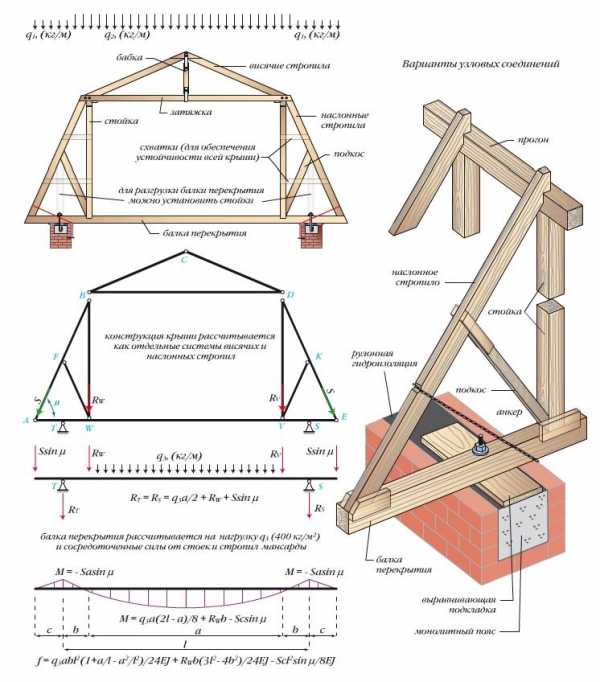

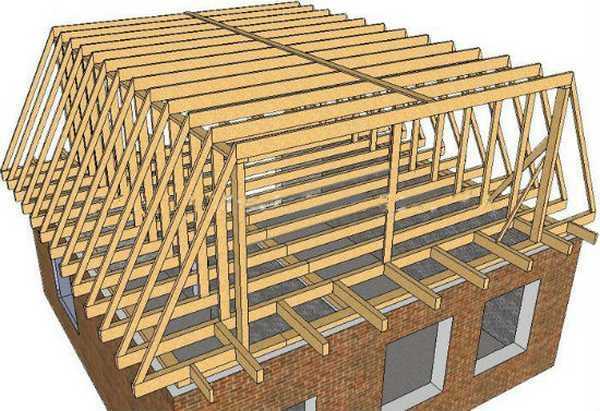

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

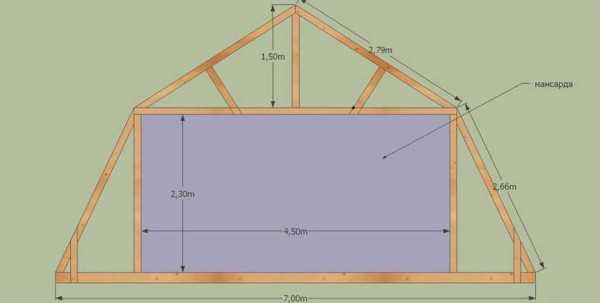

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

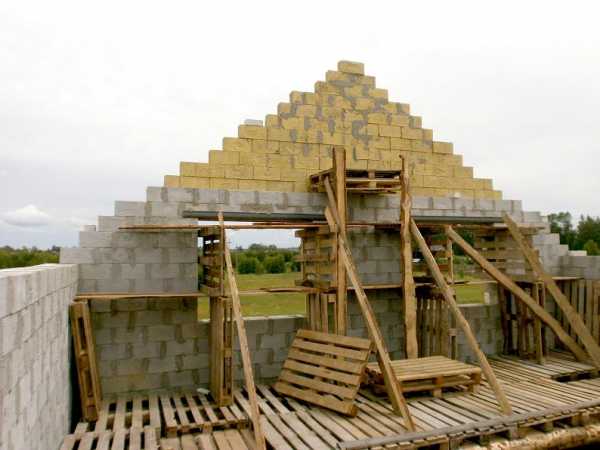

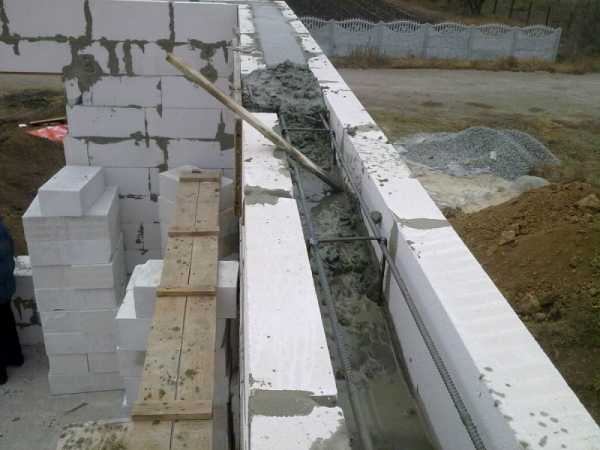

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

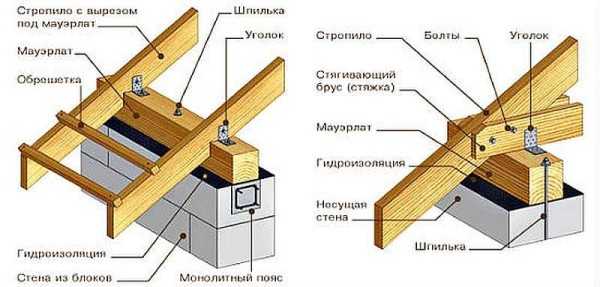

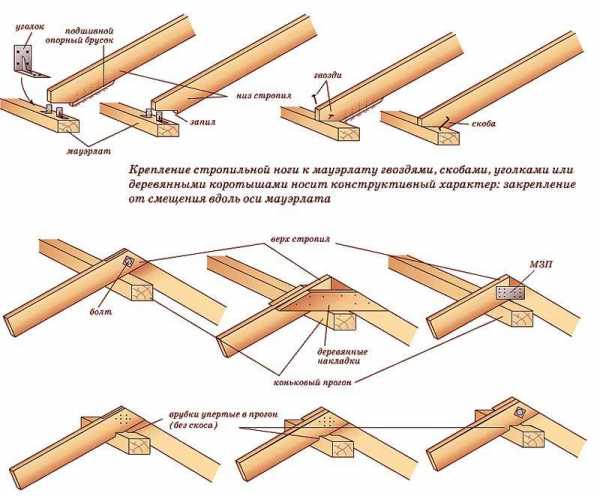

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

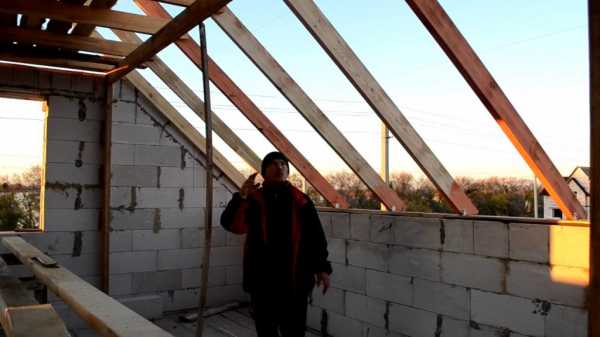

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

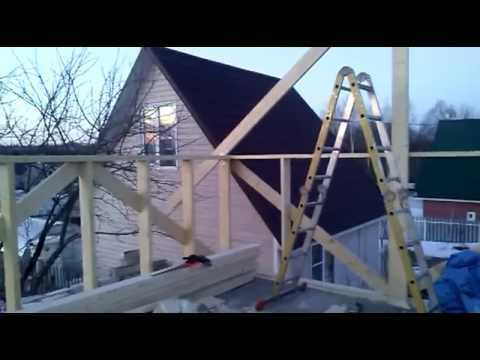

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.


Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

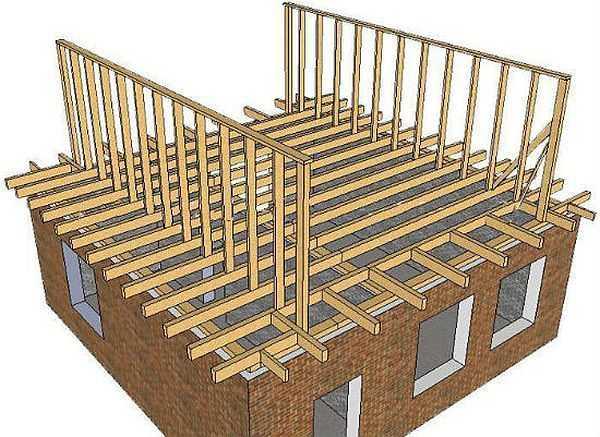

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

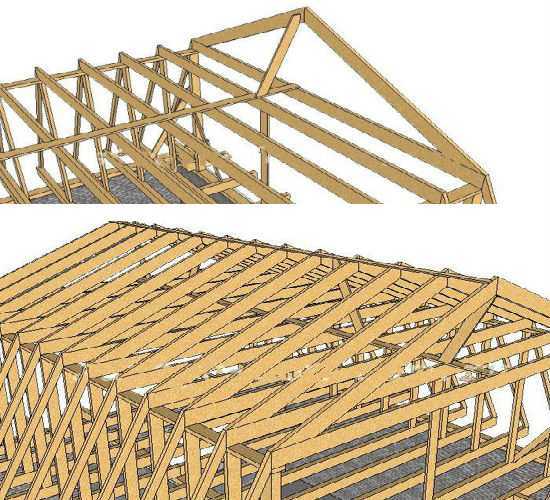

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

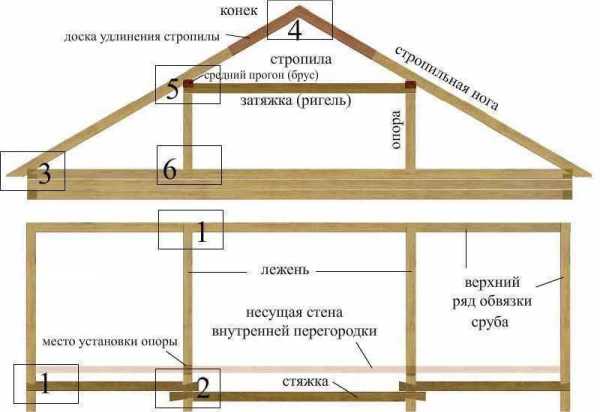

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

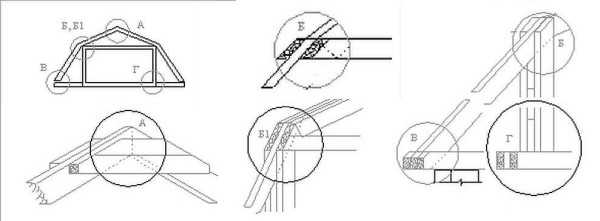

Как сделать соединение элементов стропильной системы ломаной крыши

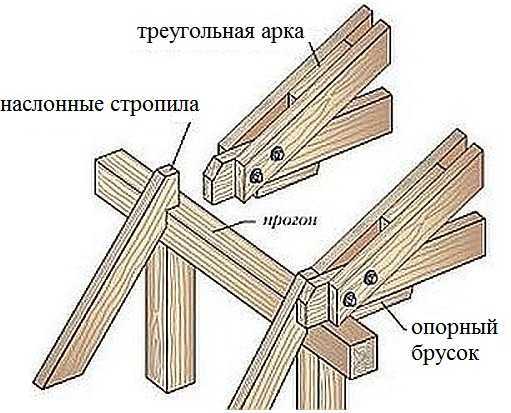

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

stroychik.ru

Отделочные работы по строительству теплой мансарды своими руками

Чтобы утеплить мансарду своими руками надо правильно выбрать утеплитель для кровли, а отделочные работы придадут вашей утепленной мансарде уют и красоту.

Простой ремонт в мансарде

Потребность в проведении ремонтных работ в мансарде может возникнуть по разным причинам. Кому-то просто необходимо обновить интерьер, чтобы пользоваться мансардой в теплое время. Другие же владельцы домов планируют сделать это помещение жилым, что вызывает необходимость осуществлять немало сложных процедур. В зависимости от выбранного подхода, специфика ремонтных работ в мансарде может различаться.

Когда мансарду не предполагается использовать в зимнее время для проживания, то ремонт представляет не слишком много проблем. Например, в таком случае может потребоваться перенесение перегородок или выполнение обычных декоративных работ. Отделка мансарды выполняется таким образом, чтобы она могла с комфортом использоваться в теплый период. Ограничений на выбор отделочных материалов при таком условии не существует.

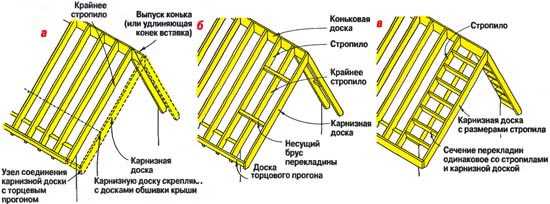

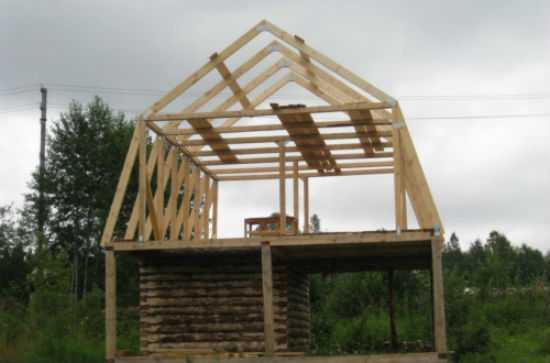

Тем не менее, иногда требуется проводить относительно сложные мероприятия. В мансарде может потребоваться проводка, установка дополнительного электрооборудования и так далее. То есть все-таки не нужно думать, что нежилая мансарда создает только простые задачи. Зато если ее хочется сделать пригодной для постоянного проживания, придется проводить довольно трудоемкие мероприятия.

Создание жилой мансарды

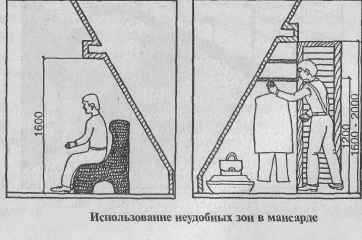

За счет правильного обустройства мансарды ее можно сделать еще и жилой. Но обыкновенной отделкой в этом случае уже не обойтись. Потребуется дополнительно создавать специальную отопительную систему. Чаще всего в роли нее выступает теплый электрический пол.

Его можно относительно быстро установить, поскольку он не требует каких-либо сложных коммуникаций. Только стоит учитывать, что эксплуатация электрического теплого пола связана с дополнительными расходами. Уменьшить их получится, если создать в мансарде качественное утепление.

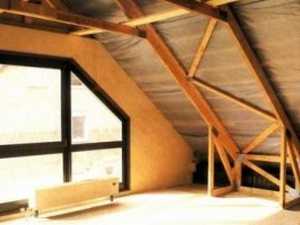

Теплоизоляция мансарды предполагает, что теплоизоляционные материалы прокладываются по скатам крыши с внутренней стороны. Зато выполнять теплоизоляцию пола в мансарде не требуется. Увеличить теплоизоляцию удастся, если для отделки мансарды использовать материалы из древесины.

Дополнительные возможности ремонта

Мансарду можно сделать еще более хорошо оформленной, если установить в ней окна. Но речь идет о специальных мансардных окнах. Они размещаются под уклоном и при этом должны обладать большой прочностью. Только тогда эти элементы будут способны выдержать негативные атмосферные воздействия.

knep.ru

материалы и технология (фото, видео)

Выполнение теплоизоляции мансарды своими силами привлекает возможностью сэкономить финансовые средства и выполнить весь процесс, так как надо без излишних споров и постоянного контроля над наемной бригадой. Но для этого необходимо не только знать, какие материалы использовать, но и создавать для них наиболее оптимальные условия эксплуатации.

Что можно использовать для выполнения работ

На сегодняшний день существует очень большое количество утеплителей. Если даже отбросить горючую органику (солому, опилки, торф), все равно разнообразие марок будет весьма значительным.

Утепление мансарды — важная часть строительных работ

Можно выделить несколько основных видов материалов, использующихся для теплоизоляции мансардного помещения:

  • минвата;
  • стекловата;
  • пенопласт;
  • ЭППС;
  • пенополиуретан;
  • эковата.

Минвата

Минеральная или как её ещё называют базальтовая или каменная вата состоит из спрессованных волокон и выпускается в виде рулонов или плит различной плотности (20 – 200кг/м3). Обладает малым коэффициентом теплопроводности (0,041 – 0,044 Вт/(м*К)). Очень большим преимуществом является полная негорючесть.

Из недостатков стоит упомянуть большое водопоглощение (до 70%). При намокании теплопроводность резко увеличивается, он перестает выполнять свою функцию.

Для обеспечения длительной эффективной работы минеральная вата должна быть защищена от воздействия как непосредственно влаги, так и влажного воздуха.

Стекловата

По своим свойствам и структуре этот утеплитель очень похож на базальтовую вату с прибли

uteplenievdome.ru

Надстройка мансардного этажа своими руками

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа, из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

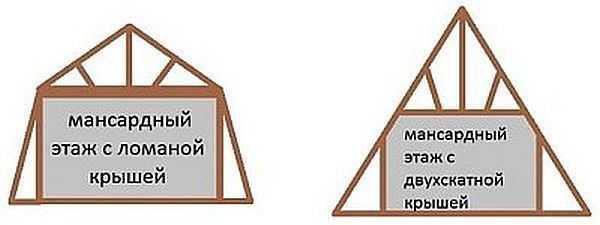

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

  1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
  2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
  3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
  4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

  • Кровля.
  • Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
  • Коньковый прогон – верх стропильной конструкции.
  • Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
  • Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
  • Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
  • Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
  • Изоляционный слой, состоящий из гидроизоляции, утеплителей, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:

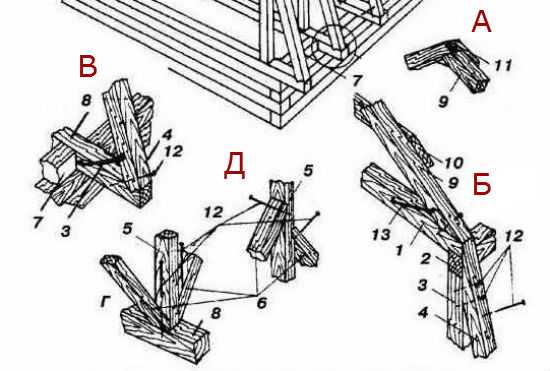

А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

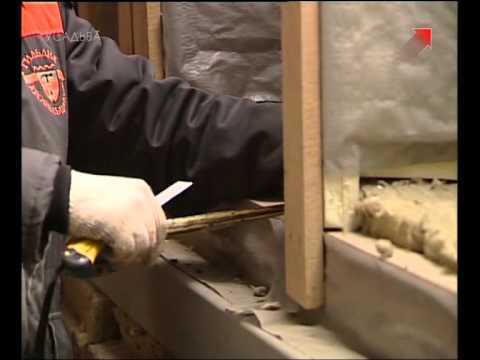

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно: При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды. Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа, так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

setroom.ru

Мансарда своими руками – строим правильно

Из чего состоит мансарда

Видео про мансарду своими руками

Обустройство её – это наиболее лёгкий и быстрый способ увеличить количество полезной площади. Комнаты в мансарде обретают некий романтический ареол и становятся любимым местом времяпровождения домочадцев. Главное достоинство этих помещений – большое количество свежего воздуха и света. Но к строительству мансарды нужно подходить со всей ответственностью, иначе вы рискуете стать заложником погодных условий.

По форме мансардная крыша может быть любой, но чаще всего она двускатная. А если она ещё и ломаная, то при ее помощи пространство используется наиболее рационально. Огромный плюс мансардного этажа в том, что его строительство получается намного экономичнее, чем возведение полноценного этажа с капитальными стенами.

Силовая конструкция той крыши, где будет мансарда или той, под которой жилого помещения не будет, не отличается. Прочность и устойчивость крыши полностью зависит от её стропильной системы.

Стропила – это основная несущая конструкция крыши. Они должны выдерживать как вес кровли, так и нагрузку в виде осадков и ветра. Стропильная система рассчитывается, исходя из выбранного кровельного материала, а также в зависимости от климатических условий местности.

Для строительства силовой стропильной системы используют чёрный металл по ГОСТу, оцинкованный тонкостенный холодногнутый профиль или дерево, а также комбинации из чёрного металла и оцинкованного профиля, из металла и дерева. В труднодоступных для монтажа местах лучше использовать тонкостенный профиль.

Выбор материала напрямую зависит от длины пролётов, которые нужно перекрыть. Для больших расстояний подойдёт чёрный металл или фермы.

Очень важно использовать для строительства дополнительного этажа только лёгкие материалы и конструкции. Достоинства тонкостенного профиля в том, что он не требует сварки и может собираться по месту на болтовых соединениях или заклёпках.

Дерево, как материал, тоже хорошо подходит, но требует дополнительной обработки антисептиком.

Из несущих конструкций возводятся стропила, рамы или фермы. Они монтируются на мауэрлат, а потом на них делаются прогоны. Если шаг большой, это тоже становится частью силовых конструкций.

Мауэрлат – это часть кровельной системы в виде бруса, уложенного на периметр стены и приходится нижней стропильной опорой.

Важной задачей является, как сделать мансарду тёплой, то есть организовать пирог утепления. Отличие жилого помещения от просто кровли – в необходимости его теплоизоляции. Как дополнительная нагрузка всё утепление не существенно и не влияет на силовую структуру крыши.

Главный принцип в проектировании – это то, что силовая конструкция должна быть вынесена либо в тёплый контур, либо в холодный, но никак не быть посередине. Предпочтительно тёплое размещение, тогда весь пирог утепления выходит наружу.

Наиболее распространённые ошибки:

  • пиломатериалы не обрабатываются антисептическими и пожаробезопасными пропитками и это сокращает срок службы вашей крыши
  • стропильные ноги сплачиваются с запилами без использования теплоизоляционных прокладок, что приводит к промерзанию и мостикам холода
  • сечения стропил и их установка происходит «на глаз» без учёта нагрузок
  • стропильные ноги не крепятся к мауэрлату или крепятся при помощи гвоздей, что при сильном порыве ветра одно и то же
  • гидроизоляционная плёнка укладывается лицевой стороной внутрь помещения, а не наружу, как должно быть
  • недостаточно надёжные крепления стыков стропил с прогонами, порой это просто пара гвоздей.

В результате несоблюдения строительных технологий, многие получают плачевный результат, пусть даже не сразу. Чтобы этого избежать, рассмотрим подробно, как надо делать.

Пример, как рассчитывать мансарду

На видео строительство мансарды своими руками

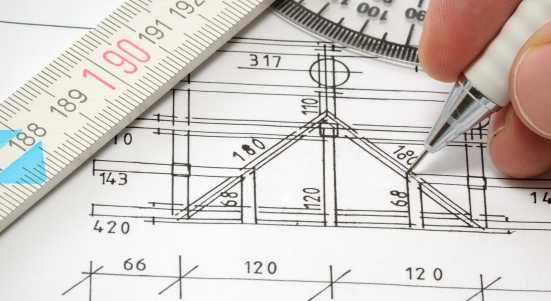

Перед началом строительства мансарды своими руками понадобится сделать чертёж. Если вы не владеете, например, программой AutoCad, можно сделать это от руки. Важно, чтобы вы наглядно видели проекцию вашей мансарды спереди, сбоку и её вид сверху.

Для начала обозначьте несущие стены вашего дома на виде спереди (глядя на фронтон здания).

Итак, допустим, имеется дом с такими исходными параметрами:

  • Три несущих стены из газобетона толщиной по 300мм.
  • Расстояние между стенами – 4м.
  • Балки перекрытия первого этажа уложены с выпуском карниза по 50см.
  • Поскольку максимальная длина деревянной балки – 6м, то эта величина и взята за основу ширины перекрытия мансарды. Исходя из этого, получаем чертёж двускатной ломаной крыши.
  • Высота от перекрытия до балки – 2660мм.
  • Длина бокового и верхнего стропил (изломов крыши) – по 3300мм. Когда эти величины одинаковы, то, помимо того, что это гармонично смотрится, легче будет рассчитать площадь кровельного покрытия.
  • Угол наклона бокового стропила – 60°, верхнего – 25°.
  • Толщина балки перекрытия – 250мм, балок стропил – 200мм.
  • Поставлены вертикальные стойки по 150мм, на которые уложен обвязочный брус, а к нему крепится балка перекрытия мансарды, боковое и верхнее стропила.
  • Общая высота крыши получается 4260мм, а высота жилого пространства – 2250мм. По нормам, это допустимая высота потолка для помещений для временного пребывания, то есть, спален, детских.

По сути, мансарда – это рама, состоящая из нескольких стоек, балок и стропил.

Если длина поперечного перекрытия превышает 6м, и, соответственно, одной балкой не обойтись, то верхняя часть мансарды может быть выполнена в виде фермы со стойкой, шпренгелем и дополнительной стойкой. В боковой части тоже могут быть установлены шпренгели, которые распирают стропила. В данном случае в этих деталях нет необходимости.

При расчётах у вас обязательно под рукой должен быть свод правил и таблиц по техническим нормам строительства, который называется «Нагрузки и воздействия». В нём приведены не только общие положения, но и формулы с коэффициентами, например, таяния, сноса снега и неравномерностью его распределения по площади кровли.

Рассчитывая, как построить мансарду, необходимо помнить, что на неё действует сразу 4 вида нагрузок:

  • собственный вес (его сравнительно легко высчитать, зная, какой пирог утепления будет в перекрытии и стропилах)
  • давление на перекрытия находящихся внутри людей, мебели и т. д.
  • снеговая нагрузка на скат меньше 30° равна 1,52кПа; если скат круче 60°, то на него такой нагрузки не приходится
  • ветровая, которая действует равномерно на все стропила с ветреной стороны, а с подветренной в это время происходит отсос, «отрывающий» как верхнее, так и боковое стропила.

Также отрывная сила стропил особенно действует, когда ветер дует во фронтон здания. Эти нагрузки высчитываются по формулам, используя соответствующий аэродинамический коэффициент.

Строим мансарду своими руками

Последовательность монтажа:

  • Первым делом укладываются балки перекрытия сечением 70(50) х 250мм с шагом в 1м (для каждой длин стены это высчитывается индивидуально, главное, чтобы шаг был одинаковым). В данном случае это объясняется ещё и тем, что в один из просветов будет выходить лестница, и она не должна быть уже 90см. Если сделать шаг меньше, балку перекрытия пришлось бы подрезать и укреплять, а это дополнительные заботы.
  • По бокам к балкам набиваются брусья, на которые укладывается листовой материал или доски.
  • После монтажа балок к ним в 2 ряда крепятся стойки, которые выравниваются при помощи уровня с отвесом, а затем им делаются временные укосины, перпендикулярные друг дружке и прибитые гвоздями, вдоль и поперёк от оси крыши. Это дополнительно закрепляет балки и не даёт им отклоняться в сторону. Для укосины можно использовать любую доску.
  • Между двумя крайними стойками протягивают верёвку и по ней ровняют остальные стойки. Их шаг всегда равен шагу балок перекрытия. Все стойки закрепляются аналогично крайним. В итоге должно получиться два параллельных ряда стоек, на которые затем кладутся обвязочные брусья.
  • Прогоны укладывают и закрепляют на стойках гвоздями 150мм и уголками на саморезы.

  • Сверху кладутся ригеля из бруса 50 х 200мм на ребро, что увеличивает их жёсткость. Так как впоследствии на них не оказывается существенная нагрузка, то этого сечения, как правило, достаточно. Но чтобы подстраховать их на время монтажа, под них заводят опоры из бруса не тоньше 25мм. На этом этапе жёсткость мансарды обеспечена только в поперечном направлении; в продольном конструкция неустойчива. Сверху, пока стропила не установлены, на ригеля можно также временно укрепить одну или две доски.
  • Устанавливаются нижние стропила сечением 50 х 150мм. Сначала делается шаблон из доски 25 х 150мм (его легче обработать). Отмеряется длина, прикладывается к верхней балке и прямо на доске рисуется форма стыка, которая затем выпиливается. Далее шаблон примеряют на всех остальных местах монтажа стропил, и если он с ними совпадает, все ноги выкраиваются по шаблону. Однако, нижняя часть, которая опирается на мауэрлат, вырезается по месту. Стропила крепятся при помощи уголков с саморезами и гвоздей. Монтировать балки со стропилами можно параллельно, то есть, когда в одном пролёте крепятся сразу все элементы, а можно последовательно, когда устанавливаются сначала все балки перекрытия, а потом уже – все боковые стропила.
  • Устанавливаются так называемые ветровые связи. Это деревянные раскосы, которые распирают верхнюю точку на том уровне, где установлены балки мансарды.
  • Очередь верхних стропил. В уровне конька для удобства иногда делается накладка и затяжка в середине, чтобы сколотить стропила на земле, а затем поднять и по месту раскрепить их. Размечается центр крыши с помощью временной стойки, которая прибита к мауэрлату и крайней затяжке со стороны торца так, чтобы эта доска уходила вверх по центру крыши. Это и будет ориентиром для стропил. Далее, как в случае с нижними, делают шаблон, прикладывая его одним концом к краю установленной доски, а другим – к прогону, на который будут опираться верхние стропила. Выпиливают его, примеряют ко всем точкам с обеих сторон крыши. Если стойки были закреплены параллельно, проблем с верхними стропилами быть не должно.
  • Согласно шаблону изготавливается нужное число стропильных ног. Их ставят на продольные балки на запилы, крепят при помощи уголков и в верхней части соединяют обрезками досок на саморезы или металлическими пластинами. Нередко их укрепляют на запилы к поперечным балкам: подвесные стойки 25 х 150мм фиксируют между стыком двух стропил и затяжкой мансарды.
  • Далее производится монтаж потолка мансарды аналогично полу, когда по бокам на прибитые бруски настилаются доски.

  • Монтаж каркаса для зашивания фронтона, его называют фахверк. Здесь же обозначается оконный проём. В качестве его стоек может выступать доска 50 х 150мм с шагом около 600-700мм. Важно: ребро стойки должно идти поперёк фронтона, создавая дополнительную жёсткость.
  • Теперь можно приступать к зашивке фронтона досками. Стоит делать это до прокладывания обрешётки, чтобы потом, если какие-то доски будут выходить за пределы стропил, их было легче спилить. Если сделать наоборот, то придётся угол каждой доски подгонять под имеющуюся обрешётку. Вплоть до балки перекрытия мансарды, фронтон зашивается досками по горизонтали. Оставшийся кусочек фронтона зашивается вертикально.
  • Делаются верхние связи. Поскольку балки каркаса фронтона были прикреплены к достаточно гибкому брусу перекрытия, необходимо сделать подобие фермы жёсткости, задействовав следующую балку перекрытия.
  • Устанавливается раскос, который распирает верхнюю часть стропил. Основанием он крепится к третьей с края балке перекрытия, а концом упирается в самую крайнюю точку конька. Этот элемент используется чаще при мягком кровельном покрытии, когда жёсткости конька недостаточно.

Если дом полностью каркасный, то необходимо устанавливать такие связи и в перекрытии первого этажа. Если же дом железобетонный, то в верхней части перекрытия и так проходит пояс жёсткости и в связях не нуждается.
В ряде случаев нужно предусматривать также связи жёсткости в стропилах. Если в качестве кровельного покрытия будет профнастил или металлочерепица, то стропила уже не обязательно усиливать: листовой материал и так будет служить диафрагмой жёсткости, если он качественно установлен.

Крепёж элементов друг к другу может быть самым разнообразным, например, скобы с гвоздями, деревянные или металлические накладки, МЗП (металлические зубчатые пластины, чьи зубцы вбиваются кувалдой). Важно помнить, что длина гвоздей должна быть как минимум в два раза больше толщины доски, которую вы прибиваете.

Крепление обрешётки

В зависимости от выбранного кровельного покрытия, на завершающем этапе строительства мансарды прокладывается обрешётка.

Обрешётка – это конструкция из брусьев, которые укладываются перпендикулярно стропильным ногам, крепясь именно к ним. Функции обрешётки – принимать на себя вес кровельного покрытия, надёжно удерживая его на месте.

Обрешётка под листовое покрытие представляет собой сплошную обрешётку и выполняется из обрезных досок по 25мм. Ширина должна быть не больше 140мм, так как широкие доски имеют свойство деформироваться. Если между стропилами больше 1м, то, возможно, потребуется участить ход стропил специальными брусками, а потом уже выкладывать доски. Далее кладётся рубероид или пергамин, а сверху расстилается кровельный материал. Нужно отметить, что такая обрешётка делает кровлю необычайно надёжной и подходит для абсолютно всех видов покрытий, уменьшая при этом шум от дождя.

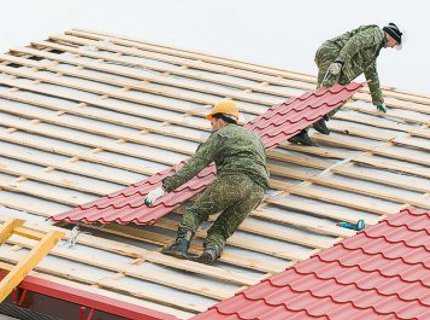

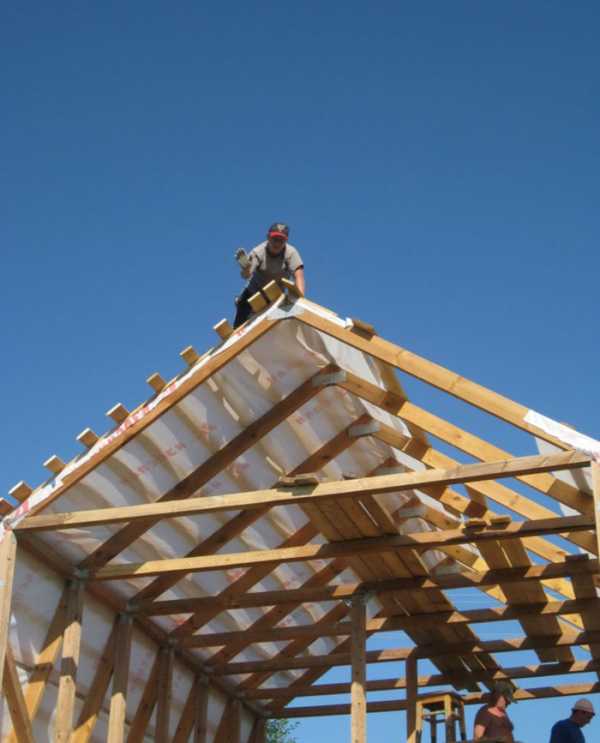

Обрешётка под металлочерепицу делают разрежённой и по возможности подстраивают под ход волны черепицы. Монтируется из обрезных досок 25(30) х 100мм с шагом 80-100см. Особенность заключается в том, что перед монтажом на стропила укрепляется гидроветрозащитная мембрана. Первая от карниза доска должна быть установлена выше остальных на высоту волны черепицы. Если используются короткие доски, их стыки лучше располагать в шахматном порядке.

Обрешётка под керамочерепицу и другие штучные элементы считается самой сложной. Работа также начинается с монтажа гидробарьера, а затем делается разрежённая обрешётка из брусков 50 х 50мм. Сложность в том, чтоб сохранять точный ритм между элементами, так как один шаг равен кроющей поверхности одной черепицы.

К процессу любого строительства всегда бывает несколько подходов. Здесь мы описали, как сделать мансарду своими руками на уже возведённом доме, однако бывают случаи, когда мансарда собирается в положении на земле и ставится на своё место при помощи крана, а потом уже укрепляется в нужных местах.

Оцените статью: Поделитесь с друзьями!

refite.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
