Облегчённые теплоизоляционные панели для фасадной отделки

Очевидное решение

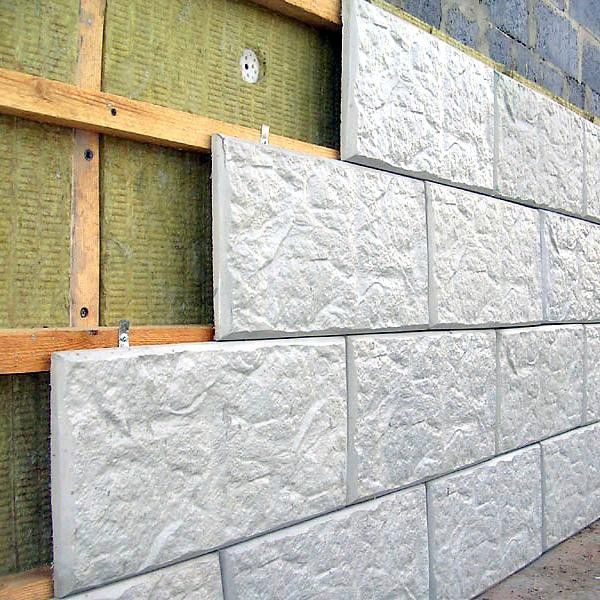

Термопанели представляют собой инновационное решение в области утепления и декорирования фасада. Они доступны и просты в работе, эффективны и надёжны в эксплуатации. Сделать свой дом тёплым и красивым теперь не проблема.

Задачи утепления и украшения фасада порой вступают в противоречие друг с другом. Как известно, базовое условие качественно выполненной теплоизоляции в её непрерывности.

Иначе говоря, поверхность стены должна быть полностью укрыта утеплителем, любые зазоры или выходы элементов строительных конструкций наружу повышают риск возникновения «мостиков холода». То есть сводят эффективность теплоизоляционных мер к минимуму. Однако и утеплитель в свою очередь требует защиты – оставлять его не укрытым никак нельзя.

При этом наиболее популярные сегодня технологии фасадного утепления требуют монтажа специальной системы металлических профилей в качестве основы для фасадной обшивки.

Подобная несущая конструкция крепится прямо на стену. Таким образом, теплоизоляционный слой автоматически получает множество разрывов, потенциальных «мостиков холода».

Проконтролировать же неизменное качество стыковки конструкций и материалов фасадного утепления в десятках, а то и сотнях узлов крепления достаточно сложно. Как и избежать повреждений или сползания утеплителя уже в процессе эксплуатации объекта.

Кроме всего прочего, схема навесного утеплённого фасада существенно увеличивает количество работ, а значит, автоматически усложняет и удорожает задачу. Куда логичнее было бы найти способ решения проблемы утепления фасада с меньшими затратами и рисками.

И такие технологии, которые позволяют не умножать количество производимых строительных работ, а наоборот, сводить их к минимуму, существуют. Это теплоизоляционные фасадные панели или термопанели.

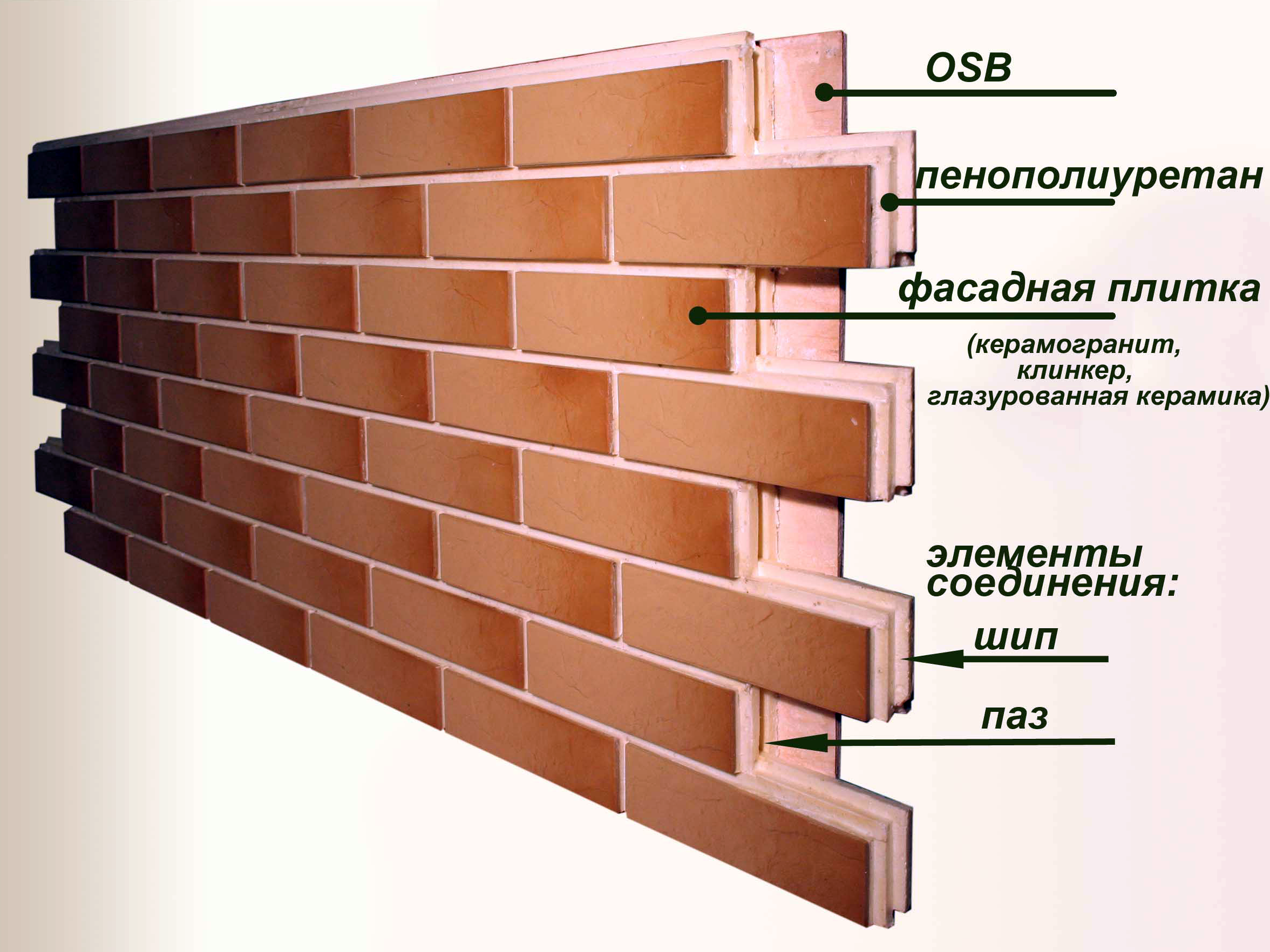

Подобные изделия позволяют объединить слой эффективного утеплителя и прочную декоративную поверхность в одном материале и представляет собой законченную теплоизоляционную систему, полностью готовую к монтажу на фасады любых типов.

Прекрасные теплоизоляционные и водоотталкивающие свойства такого фасада сохраняются на протяжении всего срока эксплуатации. Панели устойчивы к воздействию ураганных порывов ветра, снега, града, ливневых дождей, палящего солнца, сильных морозов.

Фасадные термопанели

Система утепления термопанелями позволяет экономить и на работах, и на материале. Фасадные теплоизоляционные панели представляют собой полностью готовые к монтажу строительные элементы, которые крепятся на стены по модульному принципу.

Задачи подготовки и выравнивания основания, а также утепления и декорирования фасада одновременно решаются в ходе всего лишь одного этапа работ. Цветовое и фактурное решение термопанелей может быть различным, а базовой термоосновой служит как пенополиуретан, так и более бюджетный пенополистирол.

Сегодня подобная технология фасадного утепления оказалась особенно популярна. Ведь главное её преимущество в возможности самостоятельного выполнения всех необходимых для монтажа фасадной теплоизоляции работ «от и до». Не нужны ни особый транспорт, ни грузоподъёмные механизмы, ни специальный инструмент.

Именно простота и экономичность, а также высокие показатели надёжности и долговечности вывели материал в ряд лидеров рынка.

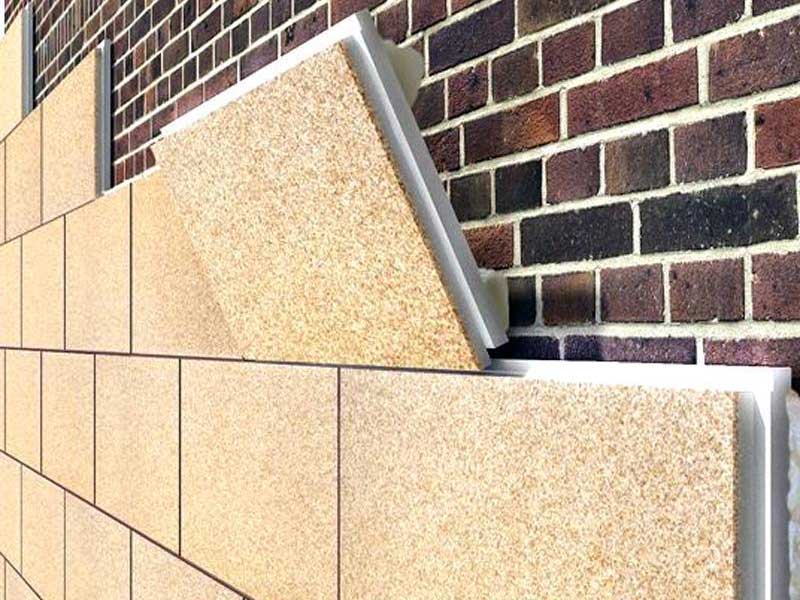

Благодаря соединению «шип-паз» панели легко стыкуются друг с другом. Исходная точность соединений обеспечивает плотное примыкание элементов, а значит предотвращает появление «мостиков» холода и обеспечивает полное непроницаемость стыков даже при косом дожде и шквалистом ветре.

Какой-либо специальной подготовки поверхности стен не требуется. Панели могут крепиться прямо на существующий фасад. Более того, такие материалы стен, которые зачастую считаются весьма проблемными в ремонте, но в большом количестве присутствующие в постройках прошлых лет (шлакоблок, силикатный кирпич, дерево) при монтаже термопанелей не многим сложнее других типов стен в работе.

Уникальной особенностью материала является возможность круглогодичного монтажа – никаких «мокрых» процессов нет. Как нет и опасности намочить внезапным дождём уже смонтированный на стене утеплитель, что регулярно случается при монтаже навесных фасадов.

Большим преимуществом является малый вес фасадных элементов, которые навешиваются на стену. В результате рост нагрузки на конструкции и фундамент оказывается минимальным. А порой и вовсе снижается, если в ходе реконструкции фасада удаляется слой давно отслужившей свой срок штукатурки или облицовки. Таким образом, при помощи термопанелей можно не только утеплить, но и эффектно преобразить старый проблемный фасад, из года в год вытягивавший из владельца деньги на постоянные ремонты.

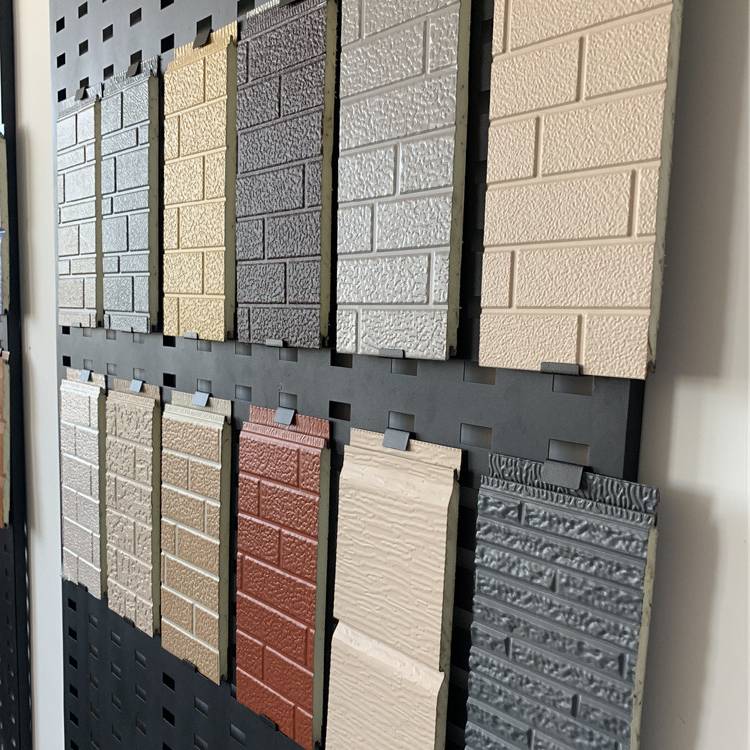

Сами теплоизоляционные панели могут иметь весьма разнообразный вид внешнего декоративного слоя. Предлагаются фактуры разных оттенков, напоминающие бутовый датский камень, бежевый или красный кирпич, дикий песочный камень, жженый камень.

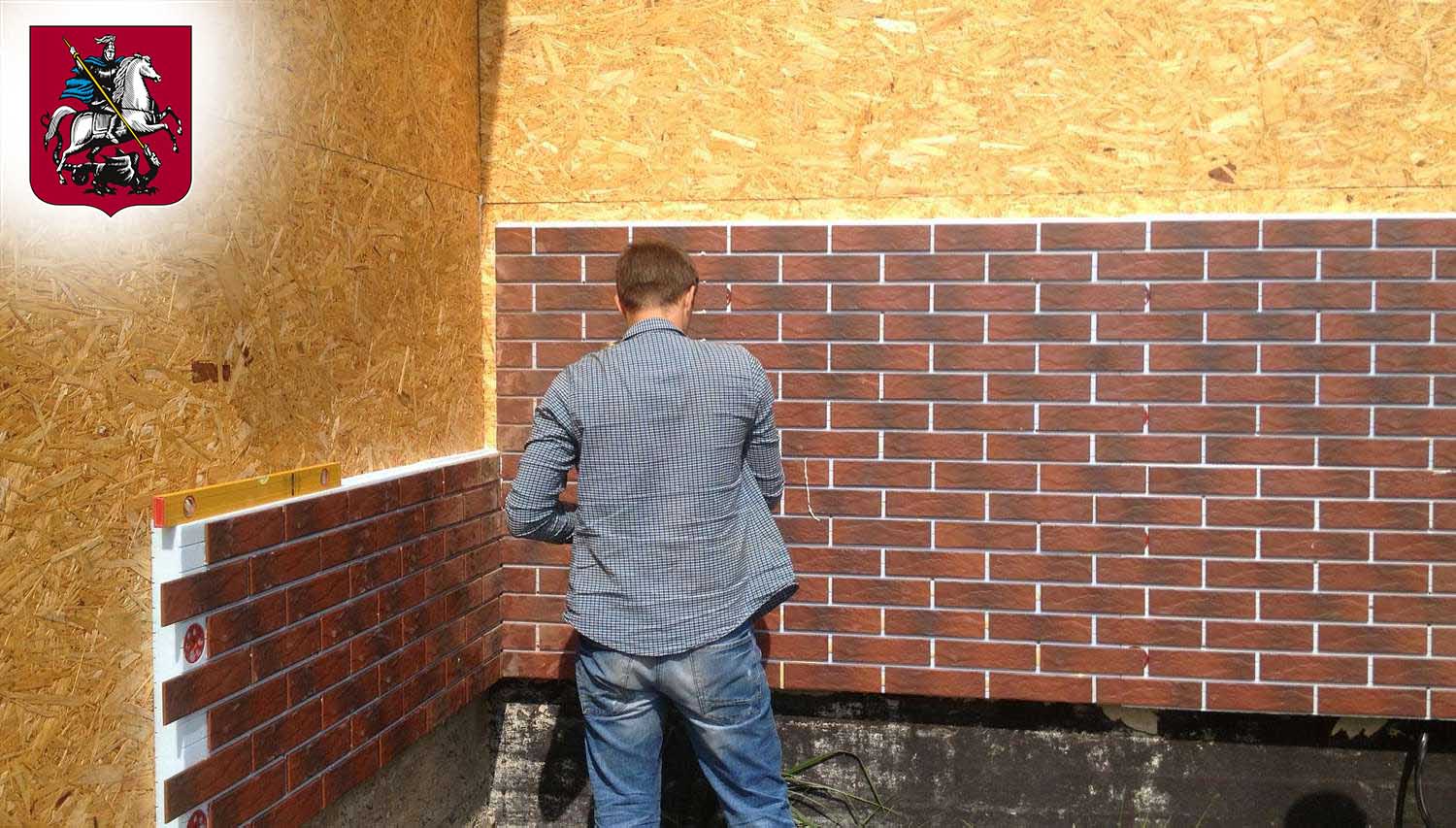

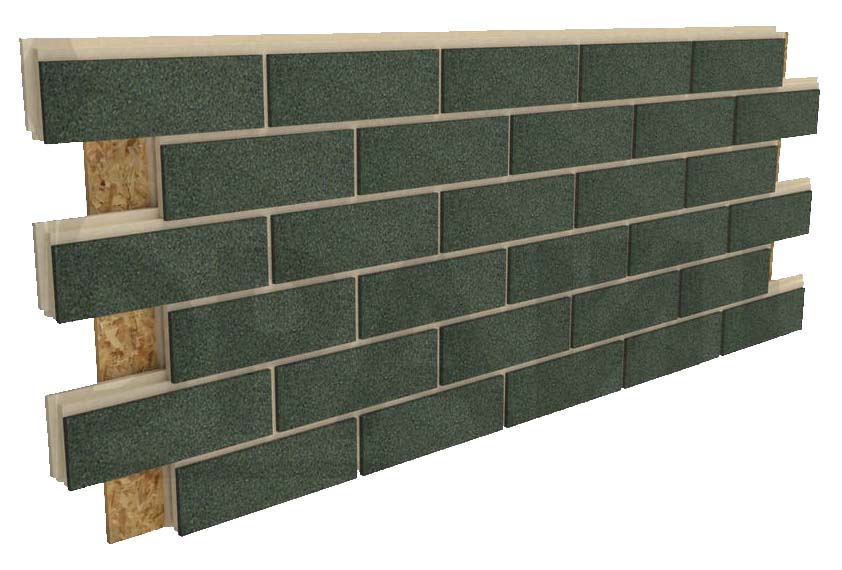

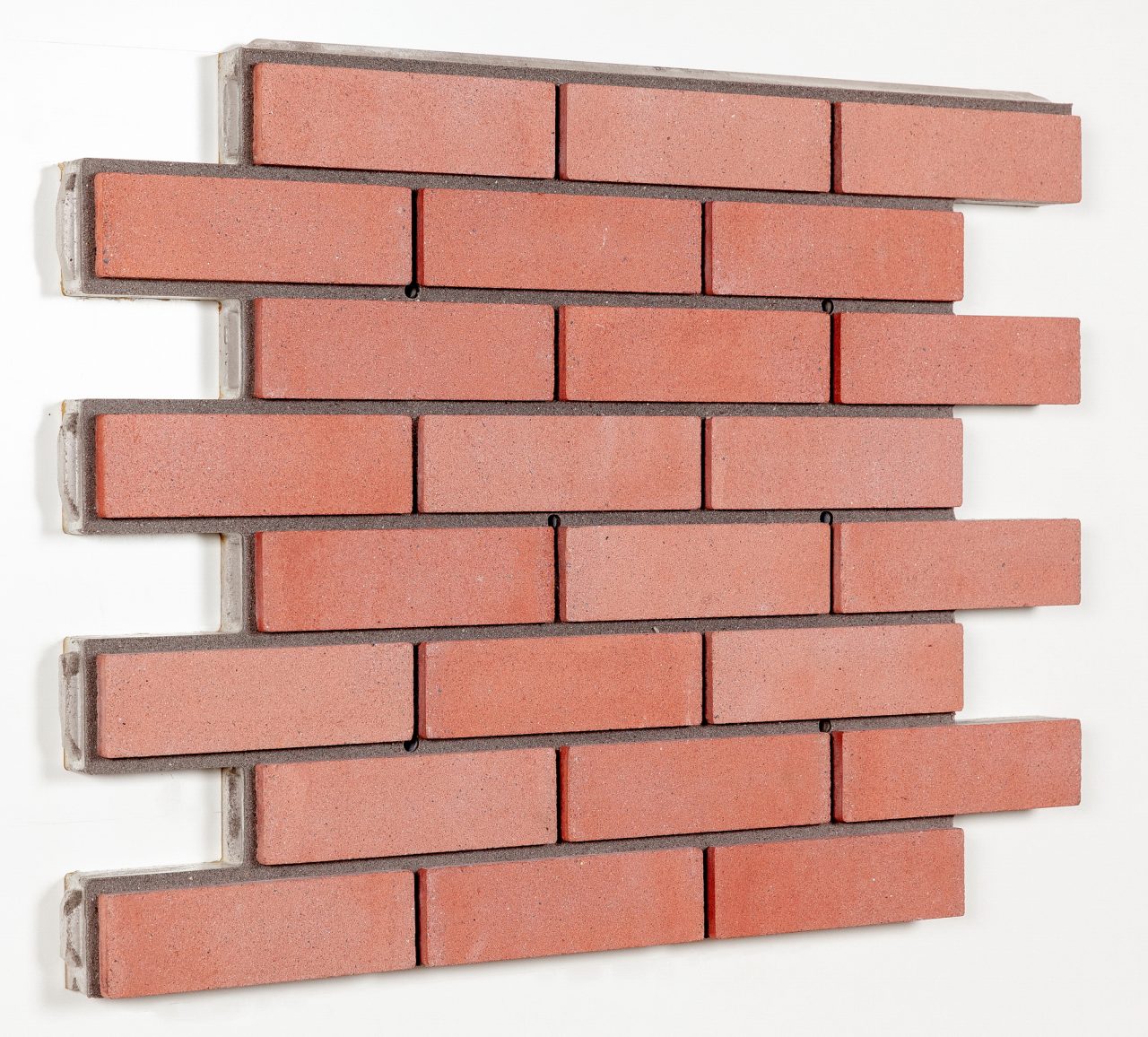

Весьма эффектно смотрится термопанель с поверхностью «под кирпич». При этом полимерная клинкерная термопанель легче оригинального клинкера и не создаёт существенной нагрузки, что важно при отделке фасадов весьма распространённых сегодня каркасных домов, а также построек из SIP панелей. Большой популярностью пользуются плиты с поверхностным слоем, выполненным из каменной крошки или полиуретанового покрытия. Красиво и стильно выглядят панели, покрытые мраморной крошкой.

Особняком в ряду термопанелей стоит такой материал, как термосайдинг. Он представляет собой те же термопанели, но несколько иной формы, удлинённой формы размером порядка 0,6 на 2-2,4 м. Внешне такая облицовка напоминает традиционный сайдинг. Однако, в отличии от него, при монтаже не только декорирует, но и утепляет фасад. Термосайдинг окрашиваются по всему объёму армирующего слоя, поэтому его цвет никогда не блекнет и не теряет своих красок, а повреждения и сколы поверхности остаются незаметными.

Для окончательного оформления фасада дома можно использовать современный облегчённый «лепной» декор. Термопанели вполне допускают крепление на их поверхности такого декора. Благодаря широкому разнообразию таких изделий, фасад дома можно оформить в любом архитектурном стиле за сравнительно небольшие деньги.

В отличие от «традиционных» аналогов такие фасадные элементы долговечны и не требуют никакого ухода или реставрационных работ.

Алюминиевые фасадные панели от производителя в Москве и Новосибирске

Алюминиевые фасадные панели применяются в строительстве, реконструкции и капитальном ремонте зданий в I–IV районах по снеговой и ветровой нагрузкам согласно СНиП 2.01.07-85* в районах с сейсмостойкостью не выше 9 баллов включительно, с режимами эксплуатации — в неагрессивной, слабоагрессивной и среднеагрессивной средах, при температуре поверхности от –55 до 80 °C.

Алюминиевые панели для фасада используются в качестве наружной облицовки, в системе утепления и отделки поверхностей стен ограждающих конструкций жилых, общественных и производственных зданий и сооружений различного назначения, а также в навесной вентилируемой фасадной системе «АЛПАН».

Основные параметры алюминиевых панелей для фасада

Поперечное сечение панели и лабиринтного замка с размерами

Для алюминиевых фасадных панелей шириной 300 (400) (500) мм

Для панелей шириной 300 мм

Преимущества применения алюминиевых панелей «АЛПАН»

Высокие теплоизоляционные свойства.
Архитектурное разнообразие дизайнерских решений.
Малый удельный вес — 3,8 кг/м2.

Высокая скорость и легкость монтажа при любой погоде.
Долговечность — срок службы более 30 лет.
Высокие прочностные характеристики, устойчивость к воздействию внешних факторов.
Оригинальное лабиринтовое замковое соединение исключает попадание влаги и делает невидимыми вертикальные стыки.
Экологичность.
Высокая огнестойкость.

Цветовая гамма алюминиевых панелей для вентилируемого фасада

Сплошной цвет

RAL 1013

Молочно-бежевый

RAL 1015

Кремовый

Пастельно-жёлтый

АР 66685

Светло-коричневый

АР 66686

Темно-коричневый

RAL 2003

Оранжевый

Пастельно-голубой

RAL 5015

Светло-синий

RAL 5013

Темно-синий

RAL 7044

Светло-серый

RAL 7015

Темно-серый

RAL 9006

Серебрянный металлик

Составной цвет (Травертин)

Травертин голубой

Травертин серый

Травертин бежевый

Травертин кремовый

Текстура панелей

«Тонкая» штукатурка

«Декоративная» штукатурка

«Деревянная» структура

«Зернистая» штукатурка

По вашему желанию или на основе вашего собственного цветового решения фасада, мы можем изготовить панели любого цвета по каталогу RAL.

Внимание! Видимые цвета в этом каталоге могут несколько отличаться от реально существующего цвета из палитры RAL, что может быть обусловлено цветопередачей и настройками Вашего монитора. При выборе и согласовании цвета лучше всего руководствоваться образцами панелей и фирменными каталогами RAL.

Будем рады ответить на все ваши вопросы по телефону 8 (800) 511-17-71.

Строительные панели TEPLOFOM — современное, эффективное и выгодное во всех отношениях решение проблем тепло- и звукоизоляции

Кровли

Утепление фундамента панелями

Утепление и теплоизоляция фасадов домов

Утепление лоджий и балконов

Утепление пола в деревянном доме

Утепление бань, саун и хаммамов

Новые возможности в ландшафтном дизайне

Студия «Мозайка Дизайн»

Закажи онлайн

Строительные панели

Компания «ТД Современные материалы» изготавливает панели на основе экструзионного пенополистирола. Строительный теплоизоляционный материал TEPLOFOM+ изготавливается согласно ТУ 5768-002-86444114-2012, процесс производства осуществляется в соответствии с требованиями ГОСТ 22695–77. Утеплитель выпускается на заводе, оснащенном зарубежными технологическими линиями, и подвергается лабораторному контролю качества.

Панель TEPLOFOM+ 20 мм соответствует толщине следующих материалов:

Пенопласт —
30 мм <

Минеральная вата —
38 мм

Дерево —
250 мм

Ячеистый бетон —
270 мм

Кирпичная кладка — 370 мм

Структура

Полимерцемент. В состав материала входят связующие органического происхождения (водорастворимые полимеры, натуральный и синтетический латексы и т. п.), а также неорганические компоненты (строительный гипс, цементы, жидкое стекло и т. п.). Полимерцемент имеет плотность 1700—2000 кг/м³, прочность при растяжении — 15—30 МПа, при сжатии — 30—100 МПа, при изгибе — 30—80 МПа. Материал обеспечивает стойкость к коррозии в агрессивной среде и повышенную ударную вязкость.

Стекловолоконная сетка. Материал производится из стекловолоконных нитей, которые покрываются противощелочной дисперсией. Сетка имеет ячейки размером 5×5 мм, ее разрывная нагрузка составляет 1800/1800 Н/5 см. Материал увеличивает механическую прочность теплоизоляционных панелей, защищает их от влажности и колебания температур, устойчив к щелочной среде и не подвергается разложению с течением времени.

Экструзионный пенополистирол. Материал имеет равномерно распределенные замкнутые ячейки размерами 0,1—0,2 мм в диаметре. Утеплитель пенополистирол состоит из 2 % прозрачного стеклообразного вещества и 98 % воздуха. Материал отличается низкими показателями теплопроводности (0,029—0,034 Вт/(мK)), малым удельным весом (25—45 кг/м³) и минимальным поглощением воды (0,2—0,4 %). Пенополистирол не поражается грибком и сохраняет исходные эксплуатационные качества более 50 лет. В конструкционных панелях TEPLOFOM+ применяется экструдированный пенополистирол марки Styrofoam.

1 1 2 3 4 5 5 6 7 8 9 10 11 12 13 13 14 15 16 17 18 19 20

Выравнивание стен, полов, потолков.

Откосы, стены, пол, потолки, подоконники, тумбы, полки, элементы декора.

Стены, каркасы ванн, ступени, полки, ниши, рекламные конструкции.

Ступени без каркаса, столешницы, экраны для ванн, стеновые перегородки, утепление балконов, садовая мебель и мебель для ванных, хаммам.

Стеновые перегородки, подвалы, балконы, столешницы, хаммамы, мебель для ванных.

Фасады, балконы, подвалы, садовая мебель и мебель для ванных, SPA.

Перегородки без каркаса, кровля, короба для выносного оборудования.

Создание ванн и купелей, перегородок и отдельных помещений.

Огнеупорная панель для внутренней отделки перегородок и бань.

Соединение шип-паз для утепления фасадов и изготовления перегородок.

Бескаркасная звукоизоляция домов и квартир.

Звукоизоляция с максимальным уровнем шумопоглощения.

Панели со слоями фанеры — жёсткая и утепленная основа под кровлю и межэтажные перекрытия.

Со стекломагниевым листом для изготовления жестких перегородок.

Пол для ванных комнат и отмостка вокруг дома.

Для утепления и защиты труб и вентиляции.

Для отделки заборов, фасадов и цоколя.

Купола хаммамов.

Лавки с гидроизоляцией для хаммамов.

Лежаки в бани, хаммамы и SPA.

Область применения «TEPLOFOM+»

№	Наименование	Размер	Область применения
1	TEPLOFOM+ 2500×600	10—12,5 мм	Откосы, стены, пол, потолки
2	TEPLOFOM+ 2500×600	20 мм	Откосы, стены, пол, потолки, каркасы для ванн, подоконники, тумбы, полки, элементы декора
3	TEPLOFOM+ 2500×600	30 мм	Рекламные и художественные конструкции, каркасы ванн, ступени, полки, ниши, стены, хаммамы
4	TEPLOFOM+ 2500×600	40 мм	Столешницы, каркас ванн (при отсутствии жесткого каркаса), стеновые перегородки, утепление балконов, трубопроводы, короба, садовая мебель и мебель для ванных, хаммамы
5	TEPLOFOM+ 2500×600	50 мм	Столешницы, каркас ванн (при отсутствии жесткого каркаса), стеновые перегородки, полы, подвалы, балконы, трубопроводы, хаммамы, садовая мебель и мебель для ванных
6	TEPLOFOM+ 2500×600	60—80 мм	Фасады, балконы, подвалы, перегородки без каркаса, кровля, садовая мебель и мебель для ванных, SPA, короба для выносного оборудования

Особенности использования строительных панелей

Сокращение себестоимости строительства. Вес одной панели утеплителя толщиной 50 мм составляет 4 кг/м². Материал сочетает в себе тепло-, влаго-, гидро- и звукоизоляционные качества. Строительные панели монтируются без вспомогательного оборудования. Данные факторы позволяют сократить вес конструкции здания, снизить расход других материалов и себестоимость объекта.
Упрощение строительных, ремонтных и отделочных работ. Звукоизоляционные панели не требуют оштукатуривания. Их ровная поверхность готова для финишной отделки, в том числе укладки мозаики и кафеля. Монтаж панелей TEPLOFOM+ при строительстве перегородок и стен осуществляется без возведения каркасных элементов. Устройство «теплого пола» производится без стяжки, чернового настила, дополнительного утеплителя и выравнивающего строительного материала.
Возможность реализации сложных дизайнерских решений. Теплоизоляционные панели позволяют осуществлять проекты любой сложности по оформлению интерьера в комнатах с повышенной влажностью (spa-кабинетах, душевых, ванных и т. п.) и других помещениях.

Получить более подробную информацию об утеплителе на основе экструзионного пенополистирола вы можете через форму обратной связи, по телефону: +7 (495) 640-10-95 или электронной почте: [email protected]

Панель	Размер	Вес
Панель	Размер	одностороннее покрытие	двустороннее покрытие
TEPLOFOM, 10 мм	2500×600 мм	2,98	5,48
TEPLOFOM, 12,5 мм	2500×600 мм	3,1	5,6
TEPLOFOM, 20 мм	2500×600 мм	3,46	5,96
TEPLOFOM, 30 мм	2500×600 мм	3,94	6,44
TEPLOFOM, 40 мм	2500×600 мм	4,42	6,92
TEPLOFOM, 50 мм	2500×600 мм	4,9	7,4
TEPLOFOM, 60 мм	2500×600 мм	5,38	7,88
TEPLOFOM, 80 мм	2501×600 мм	6,34	8,84
TEPLOFOM, 100 мм	2502×600 мм	7,3	9,8

Лучшие статьи

Виды фасадных панелей: преимущества каждого типа

Фасадные панели используются для отделки стен здания с внешней стороны. Они могут быть теплоизоляционными или просто декоративными. Методы монтажа различных материалов могут отличаться. Например, некоторые виды панелей монтируются на металлический или деревянный каркас, другие же крепятся прямиком на стену, посредством клеевых составов или крепежей. При выборе фасадных панелей нужно обращать внимание не только на материал, из которого они изготовлены, и наличие теплоизоляционного слоя, но и на общий вес изделия. Особенно если речь идет об отделке старого здания, где не стоит давать слишком высокую дополнительную нагрузку на стены и перекрытия.

Термопанели

Главное преимущество термопанелей – это понижение теплопроводности стен, вследствие чего зимой в помещении теплее, а летом прохладнее. Такие изделия отличаются по виду утеплителя и материалам декоративного слоя:

вспененный полиуретан, покрытый слоем керамогранита или клинкерной плиткой;
пенопласт, покрытый бетоном;
изосайдинг – пенопласт с акриловым покрытием;
минеральная вата с бетонным декоративным слоем;
металлические сэндвич-панели, где в качестве утеплителя может быть пенопласт или минеральная вата.

Панели на основе вспененного полиуретана, пенопласта и минваты с декоративным покрытием из искусственного камня или цемента крепятся прямиком на стену с использованием клея. Дополнительно каждый элемент фиксируется дюбелями или анкерами. Мест соединения плит не видно, даже вблизи. При монтаже важно, чтобы между теплоизоляцией и стеной не оставалось воздушных вентилируемых зазоров. Вариантов цветов и фактур довольно много.

Изосайдинг визуально похож на обычный сайдинг. Довольно легкий, не боится влаги и ультрафиолетовых лучей, при воздействии открытого пламени горит. Крепится аналогично на деревянный каркас. Применяется для монтажа вентилируемых фасадов. Как и другие термопанели выступает не только в качестве утеплителя, но и звукоизоляции.

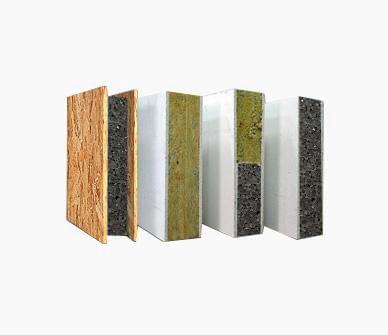

Сэндвич-панели бываю двух и трехслойными. В двухслойных изделиях теплоизоляция закрыта металлическим листом (гладким или профилированным) только с лицевой стороны. В двухслойных плитах теплоизоляция закрыта с обеих сторон. Двуслойные панели монтируются на жесткий металлический каркас и выступают в качестве стен. В основном используются в промышленных целях для возведения ангаров. Однослойные панели применимы для отделки стен крупных объектов, например, офисных или торговых центров.

Полимерные (пластиковые) панели

Пластиковые фасадные панели выполняют только декоративную функцию. Условно можно выделить две группы – это виниловый и цокольный сайдинг. Оба вида отделки могут крепиться на ровную деревянную поверхность или на обрешетку. Несмотря на свое «народное» название, цокольный сайдинг можно использовать для отделки здания целиком.

Преимущества этих материалов:

малый вес;
простота монтажа;
большой выбор цветов и фактур;
довольно низкая стоимость.

При этом полимеры плохо переносят перепады температуры. Если для изготовления использовались низкокачественные материалы или процесс происходил с нарушением технологии, то панель может сильно увеличиваться в объеме на солнце. Это приводит к нарушению целостности фасада, сайдинг может покрутить. Также не каждая отделка выдерживает сильные морозы. При низких температурах сайдинг становится хрупким. На это нужно обращать внимание при покупке и выбирать материалы с повышенной устойчивостью к морозам.

Металлические панели

Бывают одно- и трехслойные. Однослойные панели изготавливаются из алюминия или оцинкованной стали. На лицевую сторону наносится полимерное покрытие. Плиты могут быть гладкими или профилированными, с перфорацией и без. Цена зависит от толщины используемого металла (0,4-0,56 мм) и плотности слоя цинка (80-275 г/м. кв). Вес одной плиты 9-10 кг/м. кв.

В трехслойных металлических панелях между двумя листами со сплава алюминия и марганца находится полимерная прослойка, которая выполняет функцию пароизоляции. Изделие выдерживает перепад температур в диапазоне от -180 до +100 градусов по Цельсию.

Все металлические панели могут быть выкрашены в любой из оттенков таблицы RAL, быть глянцевыми или матовыми. Монтаж осуществляется на специально подготовленный каркас. Такой фасад не защищает от холода и шума, а только выполняет декоративную функцию.

Искусственный камень (керамогранит)

Керамогранит – это смесь различных молотых горных пород с глиной. В качестве красителей используются натуральные колеры. Такие панели служат не менее 50 лет, не боятся влаги, холода и солнца.

Очень тяжелые и крепкие, прекрасно выдерживают механические нагрузки, но от сильных ударов могут потрескаться. Крепятся на стену посредством клеевых составов и крепежей. При всех своих достоинствах имеют один недостаток – высокую цену.

Другие виды фасадных панелей

Кроме всего перечисленного, фасадные панели изготавливаются из:

фиброцемента;
деревоволокна;
стекла.

Фиброцемент – это смесь цемента, минеральной крошки и целлюлозы. Лицевая сторона покрыта специальной пленкой, благодаря чему материал может самоочищаться. Фиброцемент не горит, выдерживает большие перепады температур, задерживает звуковые волны, немного снижает теплопроводность стен. При этом панель тяжелая, не выдерживает ударной нагрузки, впитывает влагу, при монтаже нуждается в покраске.

Панель из деревоволокна изготавливается методом прессования мелкой деревянной стружки под высоким давлением. Обладает всеми характеристиками дерева: низкая теплопроводность, шумопоглащение, паропроницаемость, впитывание влаги, сезонное объемное увеличение/уменьшение. Для защиты от влаги деревоволокно красят, шпонируют или ламинируют полимерной пленкой.

Стеклянные панели выпускают трех категорий. Категория А – ударопрочные, Б – защита от вандализма и взлома, В – пуленепробиваемые. Могут быть тонированными разным цветом, зеркальные с одной стороны, с каким-либо рисунком. Это самый дорогой вариант фасада.

Декоративные панели для наружной отделки стен дома +50 фото

Строительный рынок предлагает богатый ассортимент материалов для отделки наружных стен дома. Декоративные панели комбинируют в себе умеренную стоимость, качественную шумо- и теплоизоляцию и презентабельный внешний вид. С помощью доступного материала экстерьер оформляют в соответствии с различными стилистическими концепциями, но без использования натурального камня или кирпича, которые стоят в разы дороже. Декоративными панелями отделывают как частные дома, так и офисные здания, многоэтажки. С их помощью постройка приобретет солидный, респектабельный вид и особый уют. Любой тип декоративных панелей для наружных стен дома имитирует фактуру поверхности определенного материала. Цветовых вариаций масса: от традиционных натуральных оттенков и до ярких, броских тонов. Изготавливают декоративные панели из металла, клинкера, фиброцемента, керамогранита. Поговорим о разновидностях декора для отделки, особенностях каждого типа и сферах применения.

Преимущества и недостатки отделки фасада панелями

Декоративные панели используются не только в качестве украшения наружных стен. Они отлично защищают дом от холода или шума улицы. В зависимости от вида материала, из которого изготовлены панели, варьируются и их технические характеристики. Большинство типов обладают рядом преимуществ:

Надежность и прочность. Механические повреждения покрытию не страшны.
Качественная звукоизоляция. Вариант идеален для домов, имеющих «картонные» стены.
Теплоизоляция. Панели, несмотря на свою декоративность, качественно сберегают крупицы тепла, что становится спасением для построек, в которых отопительные системы не справляются с нагрузками.
Относительно небольшой вес в сравнении с натуральным камнем или кирпичом для отделки.
В состав материалов входят специальные красящие пигменты, которые не выгорают под солнечными лучами. Также панели обладают широким ассортиментом фактур и расцветок, которые среди натуральных материалов встречаются крайне редко.
Декоративный материал совершенно непривлекателен для насекомых-вредителей, грибка и плесени.
Долгий срок службы. Конечно, с натуральными материалами декоративные панели сравниться не могут, но производители постоянно пробуют новые технологии, которые позволяют увеличить длительность их эксплуатации.
Относительно низкая цена. Декоративные панели подходят для бюджетных ремонтов, когда хочется потратить немного, но получить красивый результат.
Простота в уходе. Стеновые панели для фасада, как правило, не требуют покраски, шпаклевания или грунтовки. Их просто закрепляют на поверхности и материал готов к использованию.

Декоративные панели достаточно просто монтировать. Причем с материалом можно работать в любое время года, кроме суровых зимних морозов. Перед монтажом поверхность нужно избавить только от сильно выступающих дефектов.

Виды панелей по материалу и имитации

Декоративные панели изготавливают из различных (преимущественно искусственных) материалов. Особую нишу на рынке занимают композиты. Эти материалы создаются на основе смесей органических и неорганических компонентов. В результате применения различных технологий и проведения экспериментов с составами, производители периодически презентуют новинки с улучшенными характеристиками. Поиски идеального материала, который отлично защитит дом от морозов и жары, сохранит тепло, будет мало весить и респектабельно выглядеть, продолжаются и по сей день. Рассмотрим наиболее популярные типы стеновых панелей для декорирования фасадов домов, их технически характеристики, достоинства, недостатки и сферы применения.

Фасадные сайдинги

Фасадный сайдинг — довольно распространенный материал, который пользуется большой популярностью среди владельцев частных домов. Изначально применялись деревянные доски, которые стали укладывать по особой технологии «внахлест». Раньше применялась другая методика — «шов в шов». При расположении досок внахлест отсутствуют швы-зазоры между ними, что не позволяет дождевой воде и осадкам попадать под панели, тем самым защищая и их, и стены дома. Древесина служила недолго, так как еще два века назад специальных составов для ее обработки не существовало. На смену дереву пришел поливинилхлорид, более известный, как пластик. Сайдинг из ПВХ зарекомендовал себя, как материал-долгожитель. В среднем сроки его эксплуатации достигают 50 лет. Панели из ПВХ не нужно систематически обрабатывать противогрибковыми составами. Если поверхность загрязнилась, ее легко отмыть обычной водой из шланга. Однако пластиковые панели имеют и недостатки:

Они могут плавиться под солнечными лучами в особо жаркие дни. Речь идет не об обычной летней температуре, а о тех редких случаях, когда от духоты размягчается даже асфальтное покрытие.
ПВХ достаточно чувствителен к механическим повреждениям. Если в фасад дома бросить булыжник, то на панелях образуется дыра с проломленными краями.

После ПВХ панелей появился металлический сайдинг. Материал прочный, долговечный, но может быть подвержен коррозии, если производители его не обработали должным образом. Пластиковый сайдинг имеет самую богатую гамму оттенков и наиболее широкий ассортимент текстур. Чаще всего его поверхность имитирует дорогие натуральные материалы. Деревянные панели смотрятся эстетично и аккуратно, несмотря на «бедную» коричневую гамму расцветок. Металл обычно окрашивают в один тон без рисунков. Хотя преимущества последнего типа сайдинга очевидны, деревянные и пластиковые панели не уходят с рынка, так как и на них находится свой покупатель. Отделывают материалом преимущественно фасады частных домов и наружные стены офисов, которые располагаются в многоэтажках.

Цокольный сайдинг

Большинство при упоминании слова «сайдинг» сразу представляют длинные «доски». Это действительно самый распространенный тип. А на самом деле существует еще одна разновидность сайдинга — цокольный. Панели имеют внушительные размеры (прямоугольные фрагменты) и выполняются только из металла или особых полимерных составов. Ни поливинилхлорид, ни дерево для изготовления этого декоративного материала не применяются. Как становится понятно из названия, изначально его использовали только для отделки цокольных этажей. Нижняя часть здания подвергается более агрессивному воздействию окружающей среды, поэтому и защищать ее нужно надежнее. Из-за высокой прочности, качественной шумоизоляции и красивого внешнего вида, этим типом сайдинга стали отделывать весь фасад полностью, а не только его цоколь. Однако стоимость одного листа на порядок выше, чем у обычных панелей.

Хотя ассортимент расцветок и текстур у цокольного сайдинга достаточно разнообразен, наиболее популярным вариантом остается имитация кирпича и камня. Аккуратные панели закрывают самые неказистые стены и придают дому опрятный и красивый вид.

Фиброцементные панели

Фиброцементные панели изготавливают из смеси песка и цемента с добавлением особых микрочастиц (целлюлоза, стекловолокно, минеральные добавки). Последний компонент отвечает за регулирование уровня влажности в диапазоне, который оптимален при определенных температурах (подстраиваются под условия окружающей среды). Также микро-гранулы выступают в качестве армирующего вещества. Его содержание в материале не превышает 10%. Поверхность фиброцементных панелей покрывают специальным защитным составом. Материал жаро- и морозостоек (выдерживает более 100 циклов), долговечен, пожаробезопасен, характеризуется низкой стоимостью и отличными звукоизолирующими качествами. Выпускаются фиброцементные панели в виде больших плит. Поверхность может быть фактурной (с имитацией камня или кирпича) или же гладкой. Используется материал для полной и частичной облицовки стен частных домов и невысоких офисных зданий. Часто требуется дополнительное окрашивание.

Фиброцементные плиты первыми стали использовать японцы. В Стране восходящего солнца производят более 1000 вариантов текстур и расцветок материала. Иногда фиброцементные панели называют японскими, отдавая дань первооткрывателям.

Древесно-полимерный композит

Древесно-полимерный композит или фасадный ДПК выпускается в виде широких досок, которые, как и сайдинг, монтируются внахлест. Материал изготавливается из измельченной до волокон древесной стружки и полимеров (чаще поливинилхлорида). Процент содержания компонентов может сильно варьироваться в зависимости от условий, в которых будут использоваться панели. Древесина смешивается с полимерной составляющей и прессуется. В результате получается прочный, фактурный материал, который не способствует развитию плесени и грибка, благодаря неорганике в составе. ДПК обладает низкой теплопроводностью, морозостойкостью. Он пожаробезопасен, не впитывает влагу, легко монтируется, обеспечивает качественную звукоизоляцию и не боится контакта с химическими реагентами. Используют панели ДПК для наружной отделки стен коттеджей, офисных и общественных зданий. Благодаря широкому ассортименту расцветок и фактур, материал применяется для оформления экстерьеров в различных стилях: от современного хай тека и до легкого прованса.

Так как основным компонентом ДПК является древесина, материал относят к экологически чистым, никаких вредных веществ при эксплуатации покрытие не выделяет.

Керамогранит

Керамический гранит получают путем прессования и последующего обжига шликера. Он представляет собой смесь полевых шпатов, воды, кварцевого песка и беложгущихся глин. Изначально керамогранит применяли исключительно для отделки полов, которые подвергались повышенным нагрузкам. Постепенно материал стали рассматривать, как вариант декоративной облицовки. После чего его внешний вид претерпел разительные изменения. Линейка расцветок была расширена, так как в шликер стали добавлять окрашивающие окислы. Они равномерно распределяются в полурасплавленной смеси во время обжига. Окрашивающие окислы придают готовому керамограниту различные оттенки. Однако для снижения себестоимости декоративных панелей, пигменты начали добавлять непосредственно на поверхность плиток, пропитывая только верхний слой.

Материал классифицируют по толщине, размерам и области применения. Выпускают керамогранит в виде плиток (от 5х5 см и до 120х360 см). Большие панели при необходимости подвергают гидроабразивной резке. Чем толще плита, тем выше ее стоимость. Для отделки порогов и ступенек используют особый вид керамогранита с шероховатой текстурой против скольжения. Применяется материал для облицовки стен коттеджей, частных домой и казенных зданий в несколько этажей. Керамогранит морозостойкий (выдерживает более 25 циклов), сверхпрочный, не поддерживает горение. Пигменты на поверхности материала не выгорают со временем, сохраняя респектабельный внешний вид. Материал плохо пропускает тепло и не боится влаги, обеспечивает высокую шумоизоляцию.

Клинкерные панели

Клинкер производят из сланцевой полимерной глины и добавок методом обжига при высоких температурах. Материал выпускается в трех формах:

Брусчатка. Используется для декорирования дорожек.
Плитка. Применяется для внутренней и внешней отделки стен.
Кирпич. Используется для облицовки зданий снаружи.

Свое оригинальное название материал получил из-за специфического звука («клинк»), который издают кирпичики при столкновении. По технологии клинкер обжигают до полного запекания. В его состав помимо шамотной глины входят полевой шпат и минералы. Клинкер огнеупорный, морозостойкий и очень прочный. Материал имеет богатый ассортимент расцветок (от красного до светло-серого) и шероховатую текстуру поверхности, которая характерна для простого кирпича. Используется клинкер для облицовки стен частных домов, офисных зданий и коттеджей малой этажности. По весу материал относят к категории тяжелых. Клинкер размещается в середине ценового ряда декоративных панелей.

Металлические плиты

Металлические плиты изготавливают из оцинкованной стали или алюминия, слой которого покрывают поливинилхлоридом. Основу панелей с оборотной стороны обрабатывают антикоррозийными составами. Металлические плиты выпускаются в виде «досок» (сайдинг) или «кирпичиков». С лицевой стороны слой полимера защищает поверхность от воздействия влаги. Металлические плиты окрашивают в спокойные тона и яркие оттенки. Текстура материала имитирует поверхность камня, кирпича или древесины. Последний вариант пользуется особой популярностью, так как натуральное дерево для отделки фасада снаружи непрактично. Металлические плиты с легкостью пропускают тепло, поэтому утеплять этим материалом постройку не стоит. Отделывают панелями частные дома и многоэтажки. При облицовке рекомендуют использовать дополнительный слой теплоизоляции.

Сэндвич панели

Сэндвич панели выпускаются в виде плит прямоугольной формы. Материал многослойный. На «срезе» можно увидеть слои утеплителя, пароизоляцию, металл и пластик. Сэндвич панели обладают длительным сроком эксплуатации, надежно удерживают тепло внутри дома и препятствуют попаданию влаги. Этот вариант идеален для тех построек, стены которых слишком тонкие и не рассчитаны на суровый отечественный климат. Сэндвич панели выпускают в различных расцветках: от кислотных оттенков и до спокойных цветов. При сильном понижении температуры (менее 20 градусов) швы между панелями промерзают. К сожалению, материал довольно хрупкий: его легко повредить как при монтаже, так и во время использования. Сэндвич панели применяются преимущественно для облицовки частных домов.

Аккуратные фасадные панели светлых оттенков, имитирующие гладкую штукатурку с темными стыками между ними, идеально подходят для немецкого стиля фахтверк. Дизайн поможет создать милый «игрушечный» экстерьер домика, который словно расположен на альпийских склонах.

Светопрозрачные панели

Светопрозрачные панели состоят из двух листов закаленного стекла, между которыми устанавливают алюминиевый каркас. Стеклоблоки пропускают свет, что позволяет использовать их в качестве удачного симбиоза окон и стен. Стоит материал довольно дорого. Производители предлагают широкий выбор конструкций светопрозрачных панелей, которые применяются не только для отделки частных домов, но и для облицовки небоскребов и обычных высоток. В двух последних случаях материал позволяет легче интегрировать современные постройки в архитектуру города и сделать их более легкими и «воздушными». Светопрозрачные панели могут окрашиваться в различные оттенки, которые позволяют комбинировать детали экстерьера с цветовой гаммой ландшафта участка. В бюджетных вариантах для отделки стен беседок, оранжерей, зимних садов или теплиц используют многослойные листы из поликарбоната и стекла (они тоже относятся к этой категории).

Для облицовки дома такой материал непригоден. Выпускают кассетные, секционные, строечно-ригельные, модульные и смешанные светопрозрачные панели. Конструкции классифицируют на типы, на основе особенностей способов крепления. Панели не пропускают влагу, обладают средней теплопроводностью. Для отделки домов применяется слой специального утеплителя, который встраивается в конструкцию. Светопрозрачные панели прочные, выдерживают механическое воздействие, обладают сравнительно небольшим весом.

Алюмокомпозитные

Алюминокомпозитные панели представляют собой многослойную конструкцию, в которой между листами алюминия заключена прослойка из минералов или пластика. На лицевую сторону материала наносят несколько слоев цветного покрытия, а сверху закрепляют защитную пленку и лак. Некоторые модели панелей имеют легкий глянцевый блеск. Алюминокомпозитные «доски» при высокой степени жесткости мало весят. Материал выпускают в виде балок, длина которых может варьироваться. Используют алюминиевый композит для отделки фасадов частных домов, казенных зданий и при реконструкции старых построек. В последнем случае небольшой вес позволяет снизить нагрузку на ветхие стены. Панели не относятся к термоизоляционным материалам, но при этом входят в число негорючих. Алюминокомпозит характеризуется отличным звукопоглощением.

Особенности монтажа

Для различных видов декоративных панелей используют разные технологии монтажа. Хотя алгоритм действий для всех остается единым:

В первую очередь проводят замеры. При необходимости панели обрезают и подгоняют под параметры декорируемой поверхности.
Затем стену подготавливают. Очищают от старой отделки. Выравнивают, если имеются серьезные дефекты.
Далее устанавливают каркас. К примеру, подобная конструкция требуется при монтаже сайдинга.
Если отделочный материал не обеспечивает высокую теплоизоляцию, то перед монтажом панелей фасад утепляют. Материал размещают внутри каркаса.
После этого приступают непосредственно к закреплению панелей.

Прикреплять материал к стене можно с помощью саморезов или дюбелей (для бетонных стен), на строительный клей, который наносится зубчатым шпателем. К примеру, для металлического сайдинга потребуются шурупы. Их шляпки надежно маскируются в скрытых швах. Самыми простыми в монтаже считаются легкие панели из пенополистирола (пенопласта), которые просто сажают на строительный клей. Однако материал не прослужит долго. Каркасные конструкции изготавливают самостоятельно из металла (реже древесины) или приобретают в уже готовом виде.

Заключение

При благоустройстве дома грамотная отделка фасада способна продлить срок эксплуатации постройки и сделать пребывание в ней максимально комфортным. Облицовочный материал должен сочетать в себе красивый внешний вид, который гармонирует с оформлением ландшафта, и высокие технические характеристики. Панели могут имитировать поверхность древесины, камня, кирпича, штукатурки. К примеру, это отличный вариант для тех, кто хочет отделать стены дома редким материалом с необычной текстурой, но не может позволить себе подобную роскошь. Если обращаться к продукции, изготовленной добросовестными производителями, то покрытие прослужит не один год.

виды, как выбрать, идеи для интерьеров

Оформление стен является важнейшим этапом в процессе создания красивого интерьера. Среди большого разнообразия материалов, которые используются при выполнении этой задачи, стеновые панели для внутренней отделки занимают особое место. Данный тип облицовки позволяет преобразить любое помещение за считанные часы, одновременно избегая строительной пыли, грязи и химических запахов, неизменно сопровождающих покраску, поклейку обоев или нанесение декоративной штукатурки. Высокая эстетичность и долговечность панелей делает их весьма привлекательным вариантом дизайна и дает возможность воплотить в окружающей обстановке любые художественные идеи.

Что такое стеновые панели?

Панели для внутренней отделки стен представляют собой листовой облицовочный материал, который обычно крепится к обрешетке из деревянных либо металлических реек. Элементы соединяются встык либо закладываются внахлест, по схеме шип-паз. Подобный тип монтажа с легкостью скрывает изначальные недостатки поверхности – стену даже не обязательно штукатурить, но взамен придется пожертвовать несколькими сантиметрами пространства комнаты. Некоторые виды плит приклеиваются к основанию специальными клеевыми составами.

Ассортимент декоративных стеновых панелей очень широкий: множество расцветок, текстур, рельефов, включая объемные 3D-рисунки и узоры. Правильно подобранный вариант придает интерьеру современный и оригинальный вид, выгодно подчеркивая ту или иную часть помещения. Лучше всего панели смотрятся в сочетании с другими типами отделки – комплементарными по оттенкам и фактуре обоями, однотонным окрашиванием, кирпичной кладкой.

Виды стеновых панелей, их плюсы и минусы

Для производства настенных модулей активно применяются современные технологии и многие виды сырья. Древесина, бамбуковые стебли, гипс, целлюлоза, пробка, кожа и ткань относятся к экологичным покрытиям, которые можно рекомендовать к использованию в жилых комнатах – гостиной, спальне или детской, а вот полиуретановые (ПВХ) панели больше подходят для оформления коридора, кухни и ванной.

Деревянные стеновые панели из массива высоко ценятся за респектабельный вид, прочность и отличные теплоизоляционные качества. Как полностью природный материал, древесина хорошо пропускает воздух и влагу, обеспечивая естественную вентиляцию и создавая в помещении здоровый микроклимат. Недостатком такой отделки может быть разве что высокая стоимость, но многочисленные достоинства полностью оправдывают все затраты.

Панели из МДФ по своим качествам почти не уступают доскам и даже превосходят их, поскольку более устойчивы к влаге и не деформируются со временем. Однако красивый рисунок среза в данном случае будет не настоящим, а полученным путем шпонирования, что несколько снижает элитарность отделки. С точки зрения экологии, мелкодисперсионные плиты абсолютно безопасны, так как не содержат вредных смол.

Панели из ДСП доступны благодаря низкой стоимости и огромному спектру внешних покрытий, но испаряют вредные для здоровья формальдегиды. Древесностружечные блоки очень боятся сырости, поэтому в непосредственной близости от стен они быстро могут разбухнуть и потерять эстетичность.

Панели из ДВП тонкие и легкие, отличаются невысокой ценой. При необходимости лист очень просто разрезать канцелярским ножом, а для скрепления со стеной будет достаточно обычного клея. Изнаночная сторона этого материала шероховатая, лицевая в случае декорирования стен ламинируется пленкой с каким-нибудь узором или текстурой. Древесноволокнистые плиты быстро гнутся и размокают при повышенной влажности.

Гипсовые панели имеют большую плотность и вес. Из-за повышенной хрупкости работать с ними следует осторожно. Пластичность гипса позволяет создавать необычные рельефы и трехмерные 3D-эффекты. Тяжелые блоки присоединяются к стенам преимущественно клеем, поскольку любые другие крепления могут попросту разрушить целостность модулей.

Бамбуковые панели гармонично вписываются в экзотические направления дизайна – японский, африканский, гавайский, хотя также ничто не мешает сделать их изюминкой современного минимализма. Как правило, эти плиты состоят из скрепленных между собой высушенных стеблей бамбука, наклеенных на тканевое основание. Природный материал бывает различной толщины и оттенков, а прочность, экологичность и влагоустойчивость делают его оптимальным покрытием для стен в любом помещении.

Мягкие панели изготавливаются тем же способом, что и, например, изголовья кроватей. На основание из ДВП или фанеры укладывается набивка – тонкий слой поролона, синтепона или войлока, которая затем обшивается тканью либо кожей (иногда кожзамом).

В интерьере подобные решения смотрятся необычайно оригинально и дорого. Впрочем, мягкая плита обычно украшает только какую-то одну зону в комнате – участок позади спального места или стену над диваном в гостиной. Весьма уместно данный тип отделки смотрится в лаунж-кафе и других местах вечернего отдыха.

Пластиковые (полиуретановые, виниловые, ПВХ) панели – один из самых недорогих и универсальных материалов для облицовки стен. Простота нанесения картинки на лицевую сторону этих плит дает огромный простор для воплощения всех дизайнерских задумок. Пластик максимально устойчив к влажности, перепадам температур и механическим повреждениям, но при всех положительных качествах он может создавать в комнатах эффект парника, препятствуя нормальной циркуляции воздуха.

Типы конструкций стеновых панелей

По типу конструкции настенные панели бывают реечными, плиточными и листовыми. Первые две разновидности смотрятся немного однообразно, поскольку состоят из взаимозаменяемых наборных блоков, которыми заполняется поверхность стен. Листовые же представлены в самых разнообразных вариантах оформления, поэтому могут быть удачным дополнением к самым изысканным интерьерам.

Реечные панели складываются из планок длиной от 2 до 4 м, шириной 12–30 см и толщиной до 10–12 мм. Они монтируются на обрешетку по системе шип-паз, а выглядят, как обычная деревянная вагонка (хотя изготавливаться могут и из других материалов).

Плиточные панели напоминают керамическую облицовку для кухни или ванной. Чаще это квадратные блоки размером от 30 до 100 см, которые к стене крепятся на клей, а между собой защелкиваются пазами. С их помощью можно создавать как однотонные покрытия, так и всевозможные шахматки, отделку в стиле пэчворк, мозаики.

Листовые панели могут изготавливаться в виде соединяющихся элементов (как пазл или обои) либо же представлять собой одну завершенную картинку. Габариты таких плит бывают разными, так что всегда можно подобрать подходящие размеры для того или иного помещения.

Как выбрать стеновые панели

Помимо эстетических свойств, которые обычно являются определяющим фактором при покупке настенных декоративных плит, важно учитывать также их эксплуатационные характеристики. В частности, значимыми параметрами считается уровень токсичности, воспламеняемость, горючесть и дымообразование. Наиболее безопасны для здоровья природные материалы – дерево, бамбук, стекло, гипс, а вот с полиуретаном, винилом и мягконабивными конструкциями следует проявлять большую осторожность.

Если отделка будет состоять из определенного количества элементов, желательно приобрести набор из одной партии или серии, можно с запасом, так как в разных выпусках иногда проявляются незначительные различия в оттенках или узорах.

Репутация магазина и компании-производителя может многое рассказать о качестве продукции, поэтому никогда не помешает ознакомиться с отзывами в интернете или принять во внимание опыт других людей. Сам материал еще до его приобретения необходимо осмотреть на предмет сколов, царапин, вздутий, загрязнений. Стыки и крепления должны идеально подходить друг к другу, а рисунки на них – совпадать по линиям и расцветкам.

Стеновые панели для внутренней отделки — фото

Ниже на этой странице представлена коллекция фото с примерами использования разных типов декоративных плит в оформлении интерьеров. Многочисленные изображения помогут Вам решить, какие стеновые панели для внутренней отделки подойдут для того или иного помещения, стоит ли их использовать, и если да, то как именно. Желаем приятного просмотра и вдохновения для реализации самых креативных дизайнерских проектов!

Фасадные панели с утеплителем: цены, особенности монтажа

Человека встречают по «одежке», а дом по фасаду. Так как вы ищите информацию про фасадные панели с утеплителем, ясно, вам не безразличен внешний вид вашего жилища. Однако, если ли у термопанелей:

другие преимущества кроме красоты?
Что, вообще, такое термопанели?
Как их производят?
Как их монтировать?

Обо всем по порядку в статье и двух дополнительных видеороликах в середине.

Что то новое или старое?

Хотя для стран СНГ панели для утепления фасада дома это что-то новое, в Европе первые дома с таким утеплителем появились уже больше 50 лет назад. Такая разница в рынках не удивительна, ввиду большей стоимости теплых панелей. В каком-то смысле их можно назвать полуфабрикатом. А, как известно, любой полуфабрикат стоит дороже приготовления пищи самостоятельно.

В каком-то смысле панели можно назвать полуфабрикатом

Что за бутерброд и чем его едят?

Фасадные панели для наружной отделки дома по своей сути представляет «бутерброд», который состоит из двух или трех слоев:

Декоративный облицовочный слой;
Утеплитель;
Внутренняя основа.

Чаще всего на отечественном рынке встречаются клинкерные панели для фасада. Этот вид утеплительных систем представляет собой слой пенополистирола или пенополиуретана в который в процессе производства утоплена клинкерная плитка. Клинкер — это прочный материал из глины, который изготавливается при температуре более 1000 градусов по Цельсию.

Клинкер — это прочный материал из глины

Ради справедливости стоит сказать, что существует и панели, покрытые металлом и декоративной штукатуркой. Почему чуть выше такой вид утепления был назван полуфабрикатом? Например, потому, что человек сам может покрыть стену пенопластом и наклеить на него клинкерную плитку. Однако, такой подход потребует куда больше времени, и по итогам будет сильно отличаться по эстетическим свойствам.

Фасадные панели под кирпич путем вспенивания пеноплистирола или ППУ (пенополиуретана), а потом под давлением, как бы, впаивают в массу клинкерную плитку. В итоге получается прочный фасадный элемент. Для отрыва плитки нужно приложить усилие в 300 кг. Руками будет очень сложно. Хотя, ради справедливости стоит казать, что даже поврежденный элемент панели можно легко восстановить с помощью монтажной пены. Нужно купить подходящую клинкерную плитку (или использовать ту, что отпала и нанести небольшой слой пены на плитку и на место, куда она должна быть приклеена. После чего аккуратно приложить плитку на ее исходное положение. Чуть ниже мы обсудим и три минуса термопанелей. Но, так как один из них связан с монтажом, этот вопрос будет обсуждаться в соответствующем разделе.

Есть ли альтернатива?

Да. Клинкерная плитка зачастую имитирует кирпич, но кто-то скажет, зачем имитировать? Можно в качестве отделки использовать клинкерный кирпич, но этот подходит, имеет, по меньшей мере, два недостатка:

Цена. Если вы считаете дорогой панель с утеплителем, поверьте, облицовка кирпичом будет куда дороже;
Для кирпича нужно возводить отдельный фундамент, а это дополнительное время, силы и средства.

Выбрали? Монтируем?

Утепленные фасадные панели садятся на клеевую смесь или направляющие. Но, перед этим нужно обязательно щеткой затереть боковые грани панели. Это делается для лучшего сцепления. Если вы выбрали клеевую смесь, нанесите ее на тыльную сторону панели, сделав так, чтобы одни тонкий слой покрыл всю панель, а также в нескольких местах — по углам и в центре сделайте «ляпы» в соответствии с фасадным рельефом. Приложите панель к стене и дайте ей постоять 5-10 минут. После того как панель застыла, можно приступать к корректировке. Выставьте панель с помощью горизонтального и вертикального уровней.

Начинать монтаж нужно с угла нижнего ряда, и стоит оговориться, что есть специальные угловые панели. Тщательно выставите их по уровню еще до нанесения клеевой смеси — прикиньте, а уже потом монтируйте более основательно на клей.

Через сутки после усадки на клей панели с утеплителем крепятся дюбелями-зонтиками в предварительно просверленные отверстия между швами.

Ниже на видео показано, как ребята из одной сумской фирмы ловко справляются с процессом монтажа:

Особенно трудные участки стен

В местах, где панель должна примыкать к оконному проему или обходить, скажем, газовую трубу, нужно подрезать панель. Используйте для этого болгарку с алмазным кругом. Как уже упоминалось, существует угловые фасадные теплопанели. Кроме рядовых и угловых, существует и термопанели для особых условий, например, скошенные, но в любом случае, «полуфабрикат» тоже нужно жарить, а в нашем случае, без резака не обойтись.

Приближаемся к финишу

Последними двумя этапами монтажа фасадной плитки с утеплителем является затирка. На всю поверхность наносится затирочный слой и с помощью щетки растирается по всей поверхности. Проводить расшивку нужно не меньше чем через сутки после усадки на клей (не забывайте, что между этими двумя этапами еще лежит крепление дюбелями). После затирки, нужно тщательно вымыть поверхность губкой. Затирка швов и их мойка дело не быстрое, но, что поделать, один из минусов.

Проводить расшивку швов нужно через сутки после усадки на клей

Давайте подведем итого нашего обзора и небольшой инструкции по монтажу плит для утепления фасадов.

ПЛЮСЫ:

Легкость монтажа, отсутствие мокрых процессов;
Привлекательный внешний вид, имитирующий кирпич или камень;
Хорошая теплоизоляция.

МИНУСЫ:

Более высокая стоимость, перед, скажем, штукатуркой «Короед»;
Необходимость тщательной затирки швов, с последующим отмыванием раствора.

Если вы любите экспериментировать, почему бы не использовать теплые фасадные панели? Но, это будет довольно долгий эксперимент. В Википедии сказано, что панели служат от 50 до 100 лет. Так, что узнать о результатах смогу, наверное, наши внуки.

Как самому сделать панель?

Как уже упоминалось, для изготовления тепловых панелей фасадных используют ППУ или пенопласт. А это значит, если на листы пенопласта наклеить клинкерную плитку, то, по сути, получаются термопанели. Хотя, работа это трудоемкая, и окупится вряд ли. К тому же, в продаже существует предложение, которое называется «Комбитерм». Это пенополистирольный лист, с уже наклеенной клинкерной плиткой. Такое решение будет дешевле панели с наполнителем ППУ.

Что говорят те, кто попробовал?

Ниже приводим три отзыва людей, который уже решились использовать панель с утеплителем как отделочный материал для стен:

Юрий, 60 лет:

«Дом не утепленный был, я поспрашивал, залез в интернет, нашел фирму, которая занимается установкой. С этого началось, несколько объектов посмотрел, поговорил с людьми, понравилось. У нас газовый котел, в месяц сжигали где-то 350 кубов газа. После того как утеплили получается 250 максимум. Зимой держали в зале 24 градуса, в спальне 18-19. Теперь выходим на те же 24 градуса, но с меньшим потреблением газа. Летом до утепления, прогревался дом до 28 градусов. Сейчас намного холоднее летом. Плюсы практически все: теплоизоляция, звукоизоляция, и декор. Из минусов только затирание. Довольно нудное мероприятие»

Алексей, 55 лет

«Стал вопрос утепления дома, поэтому я просмотрел много информации в интернете, нашел про клинкерные панели. У меня было желание не просто утеплить пенопластом, а утеплить пенопластом и утеплить пенопластом и обложить клинкерным кирпичом. Но, для этого нужно было делать фундамент под кирпич, то есть это было много затрат. Поэтому, учитывая, что термопанели с клинкерной плиткой это и тепло и надежно. Дом у меня построен пенобетон обожжённые в полкирпича силикатным кирпичом с воздушной прослойкой. И вот еще 8 сантиметров утеплил термопанелями. После утепления минус 100 кубов газа в месяц расход. Реальная экономия»

Андрей, 37 лет

«Раньше скажем так, в доме была температура 22-23, но расход был очень большой. Сейчас температура в доме такая же, но расход газа намного меньше. В полтора раза точно. 180-200 кубов мы расходуем. Опять же дом был старый, деревянный, отделанный кирпичом и был сквозняк, дуло. Теперь, когда утеплили термопанелями стало тепло. До утепления конденсата не было, а теперь после утепления вообще стало прекрасно, температура дома отличная и расход газа меньше. Минусов нет, скажем так, единственное, может быть, цена, но опять же, если взять все комплектующие, все эти уголки, это переходит в плюсы».

Причины, по которым декоративная плита для утепления стен стала новым фаворитом тринадцатой энергосберегающей пятиэтажки – сэндвич-панелей

Декоративная изоляционная плита для наружных стен – это плита из силиката кальция высокой плотности или цементная плита под давлением, изоляционный слой представляет собой противопожарную плиту класса A или B1, обработанную антипиреном. Сама изоляционная плита обладает теплоизоляцией, водонепроницаемостью и огнестойкостью, удобством конструкции, шумоподавлением, зелеными, красивыми и прочными характеристиками.

В то же время простой и практичный монтаж корпуса доски, без погодных, сезонных экологических ограничений, поэтому установка очень безопасна и удобна.

Преимущества наружного утепления стен декоративной панелью:

1. Теплоизоляция, энергосбережение

Утепление наружных стен декоративной панелью имеет высокие изоляционные свойства, по сравнению с традиционными утеплителями наружных стен декоративными строительными материалами, есть отличные теплоизоляционные свойства.Значительное сокращение потребления энергии на отопление и охлаждение, экономия энергии. Продукт рентабельный, он показывает, что абсолютное преимущество в наружных стеновых изоляционных декоративных материалах.

2. Сравнение теплопроводности и достижения такого же эффекта теплоизоляционного материала толщиной

. В зависимости от выбора изоляционного слоя из разных материалов, различной теплопроводности, изоляционного эффекта отличается, в зависимости от местных климатических условий, выберите изоляционный материал.

Теплопроводность в основном зависит от материала изоляционного сердечника: экструдированная плита XPS ≤ 0,03 Вт / МК, EPS полистирольная плита ≤ 0,039 Вт / МК, фенольная плита PF ≤ 0,03 Вт / МК, полиуретановая плита PU ≤ 0,025 Вт / МК, RW минеральная вата ≤ 0,048 Вт / мк, графитовая полистирольная плита ≤ 0,033 Вт / мк, изоляционная плита из пеностекла ≤ 0,06 Вт / мк.

3. Простая установка и экономия средств

Новый лист имеет малый вес, высокую прочность, простоту обращения и установку экономит время и силы.

4. Легкий, высокопрочный, антисейсмический, против растрескивания

Утепление внешних стен декоративной панелью светлое качество, высокая прочность, ударопрочность. Это не только снижает собственную несущую способность здания, но и значительно снижает воздействие землетрясения на здание. Использование липкой анкерной пластины с креплением к стене в пределах общей целостности трещины от землетрясения, надежная безопасность.

5. водонепроницаемый и влагостойкий
6.Огнестойкие свойства

Наружная изоляция декоративной плиты изоляционным слоем, прошедшая специальную обработку, обладает хорошими огнезащитными свойствами.

7. Звукоизоляция и шумоподавление, тихий и удобный

Изоляционный слой декоративной панели для утепления стен состоит из неорганической огнеупорной плиты высокой плотности, внутренняя закрытая независимая конструкция с хорошей звукоизоляцией.

8. Защита окружающей среды и долговечность в использовании

Изоляционная декоративная плита для наружных стен имеет стабильную химическую и физическую структуру, не разлагает плесень, не вызывает излучения, не загрязняет окружающую среду.Его также можно повторно использовать после разборки и использовать в других зданиях. Оставшийся лом можно утилизировать и использовать повторно. Это высококачественный, высокоэффективный и экологически чистый продукт, который может значительно сократить количество строительных отходов во время строительства.

Новые панели легко чистятся, прочные, с длительным сроком службы.

9. Сильный декоративный и больший выбор

Для того, чтобы предоставить клиентам больший выбор пространства, новая панель обеспечивает более рельефные узоры и комбинацию цветов, чтобы архитектурный дизайн оставался большим игровым пространством.Простой и гибкий способ разобрать, сделать замену конструкции стены более легкой. Но также в соответствии с особыми требованиями клиентов, чтобы сделать цвет.

10. Широкий спектр применения

Доска для изоляции наружных стен может широко использоваться в муниципальном строительстве, жилом доме, офисном зале, виллах, садовых аттракционах, старых зданиях, сторожевых киосках и многих других инженерных областях. Строительные материалы подходят для новой кирпично-бетонной конструкции, каркасной конструкции, стальной конструкции, легкого корпуса и других типов зданий, но также применимы к существующей отделке здания, энергосберегающему ремонту, а также внутренней и наружной отделке. Новые стеновые панели становятся все более популярными среди декоративных строительных материалов для утепления стен.

Специалисты по энергосберегающим строительным материалам BRD индивидуально подберут для вас комплексные решения для защиты окружающей среды и энергосберегающих строительных материалов!

Тел. / Приложение: 18838184177

Интернет: www.bundesteel.com

Теплоизолированные панели – Системы промышленного производства

Предварительно склеенные теплоизоляционные панели

– это идеальное решение для экономии времени в соответствии с Частью L строительных норм и правил.Законодательство и постоянно растущие затраты на электроэнергию оказывают сильное влияние на изменения в спецификациях и использовании строительных материалов. Следовательно, существует широкий спектр изоляционных материалов с широким диапазоном эксплуатационных характеристик. Общим фактором является то, что установка утеплителя требует труда. В ответ Trade Fabrication Systems предлагает услуги по соединению, чтобы сократить трудозатраты на месте, экономя как время, так и деньги.

Одноплатная установка с теплоизоляционными панелями

Технологический прогресс привел к разработке жестких теплоизоляционных плит с высокими эксплуатационными характеристиками.Это может уменьшить высоту или толщину конструкции, обеспечивая при этом значительно улучшенные тепловые характеристики. TFS предлагает широкий выбор этих изоляционных материалов, прикрепленных на заводе к множеству подложек. Сюда входят фанера, ДСП, гипсокартон и строительные плиты для наружных работ. Комбинация не только обеспечивает постоянные тепловые характеристики во всем здании. Это также экономит рабочее время за счет сокращения количества монтажных операций. Это значительно ускоряет процесс строительства, экономит драгоценное время и снижает затраты.

Простота использования на любом проекте, большом или маленьком

Предварительно склеенные теплоизоляционные панели легко разрезать и устанавливать. При необходимости они также могут быть снабжены финишными кромками, обработанными под шпунт и паз. Широкий выбор вариантов означает, что теплоизоляционные панели TFS могут быть изготовлены для самых разных проектов. Применения включают системы утепленных полов, обеспечивающие как структурные, так и тепловые характеристики. Экономящие пространство изолированные панели чердака создают прочную площадь палубы и соответствуют требованиям теплоизоляции здания.Изолированный кровельный настил и стеновые панели представляют собой удобную и экономящую время альтернативу использованию отдельных плит и изоляции.

Благодаря гибкому производственному процессу TFS теплоизоляционные панели, склеиваемые на заводе, могут изготавливаться небольшими или большими партиями. Таким образом, даже небольшие или домашние строительные проекты могут извлечь выгоду из предлагаемых преимуществ экономии времени и средств. Выберите субстрат и добавьте изоляцию по вашему выбору. Сюда входят панели из PIR, PUR или пенопласта, экструдированный или пенополистирол (XPS / EPS) или изоляция из минерального волокна. Выбор остается за вами.

Теплоизолированная стеновая панель, 50–200 мм, 120 рупий / квадратный фут Sai Enterprises

Стеновая термоизоляционная панель, 50–200 мм, 120 рупий / квадратный фут Sai Enterprises | ID: 16333916212

Спецификация продукта

Толщина	50 мм-200 мм
Цвет	Белый
Плотность (кг / м куб)	40
Предел прочности на разрыв (кг / см квадрат)	4

Описание продукта

Чтобы удовлетворить различные требования клиентов, мы предлагаем широкий ассортимент термоизолированных стеновых панелей .

Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2011

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх – 1 крор

Участник IndiaMART с августа 2017 г.

GST32AJYPP4038N1ZH

Вернуться к началу 1 Есть потребность?
Получите лучшую цену
1 Есть потребность?
Получите лучшую цену
Высокопроизводительные изолированные стеновые панели CarbonCast
Используя сетку из углеродного волокна C-GRID ^® в качестве соединителя сдвига между внутренней и внешней стенками бетона, высокоэффективные изолированные стеновые панели CarbonCast от сборных железобетонных изделий AltusGroup обеспечивают внешнюю стеновую панель с полностью композитным действием и непрерывной изоляцией. Узнайте больше и заработайте 1 AIA CEU / HSW с онлайн-курсом AEC Daily.
Термически эффективный
Высококачественные изолированные стеновые панели
CarbonCast состоят из двух бетонных слоев, разделенных сплошной изоляцией (с.и.). Благодаря очень низкой теплопроводности высокопрочные соединители C-GRID позволяют создавать стеновые сэндвич-панели со значениями изоляции до R-37 в зависимости от толщины и типа пенопластовой изоляции.
Средства непрерывной изоляции помогают соответствовать требованиям ASHRAE 90.1 и, что более важно, экономия энергии для обогрева и охлаждения здания.
Полное композитное действие
Обширные исследования подтвердили выдающуюся несущую способность высокоэффективных изолированных стеновых панелей CarbonCast. Срезные фермы C-GRID могут отображать панель с полным структурным композитным действием.
Например, панель с изоляцией 4 дюйма (102 мм) между двумя бетонными слоями толщиной 2 дюйма (51 мм) будет вести себя структурно так, как если бы это была сплошная панель размером 8 дюймов (203 мм).

Дополнительные возможности и преимущества
Энергоэффективность и меньший вес. В них используется меньше бетона и больше изоляционной пены, чтобы снизить энергопотребление и облегчить панели, а также обеспечить превосходные изоляционные свойства для повышения термической эффективности.
Превосходная несущая способность. Несущие вертикальные панели могут снизить стоимость колонн по периметру и увеличить полезную площадь пола.
Сухой, без плесени и негорючий.Панели CarbonCast не имеют пустот или полостей, в которых воздух или вода могут объединяться, поддерживая рост плесени и грибка. Присущая бетону огнестойкость обеспечивает дополнительное спокойствие.
Создан для комфорта. Очень мало звука передается через стены, что ограничивает проникновение внешнего шума. А отсутствие холодных точек создает более комфортные условия.
Готовая внутренняя отделка. Они могут быть готовы к покраске или облицовке стен и отличаются сверхпрочностью.
Соответствует кодексу. Они получили отчет об оценке (ESR # 2953) от ICC Evaluation Service (ICC-ES).
Эстетическая универсальность. Выбирайте из сотен пигментов, заполнителей, текстур, обработок поверхности, обшивки для форм и встроенных отделок, таких как тонкий кирпич, медальоны и плитки, чтобы удовлетворить практически любое дизайнерское видение. Или создайте культовый фасад с помощью нашей эксклюзивной технологии визуализации графического бетона .
Пассивная изоляция стен дома, панель ThermalWall PH идеально подходит для строительства по стандартам LEED, ZNE, NZEB
ThermalWall PH Панельная изоляция стен
Система панелей Legalett ThermalWall PH – это простой и экономичный способ повысить изоляционные характеристики стен практически любого здания, будь то новое строительство или реконструкция в соответствии со стандартами строительства пассивного дома или Zero Net Energy (ZNE). Система стеновых панелей ThermalWall PH является компонентом, сертифицированным Институтом пассивного дома PHI.
Наша последняя инновация в области пассивного дома и теплоизоляции стен с нулевым потреблением энергии, а также строительства ICF
Система стеновых панелей ThermalWall PH – идеальный способ добавить изоляцию, когда вы пытаетесь достичь стандартов пассивного дома или Net-Zero.ThermalWall PH – это компоненты пассивного дома, сертифицированные для холодного климата Институтом пассивного дома. Просмотрите наш сертификат PHI Института пассивного дома здесь или отчет о сертификации PHI здесь.
Со стандартным значением R-Value 28 панель ThermalWall PH была специально разработана для повышения уровней изоляции ограждающих конструкций здания до тех, которые требуются для проектирования пассивного дома или проектирования с нулевым потреблением энергии (NZEB и ZNE). Закрепленный снаружи любой конструкции практически без тепловых мостов, он может превратить стену из R-24, соответствующую нормам, в высокоэффективную оболочку из R-52.Эта простая в установке, хорошо продуманная изоляционная панель из пенополистирола штурмом завоевывает североамериканский рынок непрерывной внешней изоляции …
Как показано в новостях: Теплоизоляция наружных стен панелей PH ThermalWall PH, проверенная и рекомендованная TreeHugger
ThermalWall PH Panel EPS Пенопласт Пассивный дом Теплоизоляция внешних стен Фотогалерея
Запросите предложение на панель ThermalWall PH
Смотреть сверхизоляционные стеновые панели ThermalWall PH, установленные в проекте коммерческого пассивного дома в Онтарио
Панели
ThermalWall PH установлены на производственном предприятии площадью 25 000 кв. Футов в Haliburton ON, которое должно пройти сертификацию пассивного дома.На этом предприятии уже используются суперизолированные плиты и фундаментные плиты GEO-Passive компании Legalett.

Техническая библиотека панелей PH ThermalWall
Панель ThermalWall PH Технические характеристики Панель ThermalWall PH Технические характеристики и чертежи Обзор установки панели ThermalWall PH Отчет о сертификации ThermalWall PH от PHI
Щелкните здесь, чтобы просмотреть видео по установке ThermalWall
Получите цитату здесь
Панели с вакуумной изоляцией – теплоизоляция
Пример – Панели с вакуумной изоляцией
Основным источником потерь тепла от дома являются стены. Рассчитайте скорость теплового потока через стену площадью 3 м x 10 м (A = 30 м ²). Стена толщиной 15 см (L ₁) сделана из кирпича с теплопроводностью k ₁ = 1,0 Вт / м · К (плохой теплоизолятор). Предположим, что температура внутри и снаружи составляет 22 ° C и -8 ° C, а коэффициенты конвективной теплопередачи на внутренней и внешней сторонах равны h ₁ = 10 Вт / м ² K и h ₂ = 30 Вт / м ² К соответственно.Обратите внимание, что эти коэффициенты конвекции сильно зависят, особенно, от внешних и внутренних условий (ветер, влажность и т. Д.).
Рассчитайте тепловой поток ( потери тепла ) через эту неизолированную стену.
Теперь предположим, что теплоизоляция на внешней стороне этой стены. Используйте вакуумные изоляционные панели толщиной 10 см (L ₂) с теплопроводностью k ₂ = 0,013 Вт / м.К и рассчитайте тепловой поток ( потери тепла ) через эту композитную стену.
Решение:
Как уже было написано, многие процессы теплопередачи включают композитные системы и даже включают комбинацию как теплопроводности, так и конвекции. С этими композитными системами часто удобно работать с общим коэффициентом теплопередачи , , известным как U-фактор . Коэффициент U определяется выражением, аналогичным закону охлаждения Ньютона :
Общий коэффициент теплопередачи связан с общим тепловым сопротивлением и зависит от геометрии задачи.
голая стена
Предполагая одномерную теплопередачу через плоскую стену и не принимая во внимание излучение, общий коэффициент теплопередачи можно рассчитать как:
Тогда общий коэффициент теплопередачи равен:
U = 1 / (1/10 + 0,15 / 1 + 1/30) = 3,53 Вт / м ² K
Затем тепловой поток можно рассчитать просто как:
q = 3,53 [Вт / м ² K] x 30 [K] = 105. 9 Вт / м ²
Суммарные потери тепла через эту стену будут:
q _потери = q. A = 105,9 [Вт / м ²] x 30 [м ²] = 3177W
композитная стена с теплоизоляцией
Предполагая одномерную теплопередачу через плоскую композитную стену, отсутствие термического контактного сопротивления и без учета излучения общий коэффициент теплопередачи можно рассчитать как:
Тогда общий коэффициент теплопередачи равен:
U = 1 / (1/10 + 0.15/1 + 0,1 / 0,013 + 1/30) = 0,125 Вт / м ² K
Затем тепловой поток можно рассчитать просто как:
q = 0,125 [Вт / м ² K] x 30 [ K] = 3,76 Вт / м ²
Суммарные потери тепла через эту стену будут:
q _потери = q. A = 3,76 [Вт / м ²] x 30 [м ²] = 113 Вт
Как видно, добавление теплоизолятора приводит к значительному снижению тепловых потерь. Его надо добавить, добавление следующего слоя теплоизоляции не дает такой большой экономии.Это лучше всего видно из метода термического сопротивления, который можно использовать для расчета теплопередачи через композитных стен . Скорость устойчивой теплопередачи между двумя поверхностями равна разнице температур, деленной на общее тепловое сопротивление между этими двумя поверхностями.
Кирпичные стеновые панели, модифицированные теплоизоляционной оболочкой из стеклопластика
Несмотря на то, что устойчивость к силам в плоскости является ключевым параметром для оценки эффективности предлагаемой техники модернизации, другие факторы, такие как модуль сдвига, пластичность и В этом исследовании были рассмотрены деформируемость, виды отказов, жесткость и деградация прочности в результате многоциклового нагружения.В дальнейшем различные тесты будут обозначаться их номерами и буквенными обозначениями. Хотя числовое обозначение будет различным для каждого испытания, буквенные обозначения указывают на неармированные панели (UR) и тип раствора, используемого для армирования (RO, D, R2 и C).
Неармированные панели
Что касается неармированных панелей, кривые напряжения сдвига и угловой деформации показывают начальное квазиупругое поведение, за которым следует нелинейное уменьшение напряжения сдвига в пластической области.Нелинейное пластическое поведение кладки вызвано прогрессирующим диагональным растрескиванием. Фактически, все неармированные панели демонстрировали разрушение по диагонали сжатой панели. Разрушение началось в центральной части стеновой панели, когда сила диагонального сжатия превысила предел прочности панели в плоскости: диагональные трещины медленно открылись в стыках раствора и расширились по направлению к краям (углам) панели (рис. 5). Разрушение вызвало резкую потерю боковой жесткости (модуля сдвига).Две неармированные панели из кирпичной кладки были испытаны, и средняя поперечная нагрузка и сопротивление сдвигу τ составили соответственно 201,1 кН и 0,230 МПа, в то время как модуль сдвига G составил 4078 МПа. Результаты сведены в Таблицу 6 и Рис. 6.
Рис. 5
Детали разрушения (неармированная панель)
Рис.6
Кривые зависимости напряжения сдвига от угловой деформации для неармированных панелей: a 35-UR, b 36-UR
Еще один момент, о котором следует упомянуть, – это низкий разброс результатов с точки зрения прочности на сдвиг (0.234 и 0,226 МПа для испытаний № 35-UR и 36-UR соответственно) и в некоторой степени также для модуля сдвига (4466 и 3691 МПа).
Армированные панели
Восемь армированных каменных панелей были подвергнуты испытанию на диагональное растяжение. Для всех армированных панелей кладка изначально не имеет трещин и имеет линейный упругий отклик. На каждой стеновой панели был проведен одиночный тест. В таблице 6 приведены пиковые нагрузки бокового сжатия, прочность на сдвиг и модули для каждого испытания.
Для панелей, армированных раствором типа RO, полученные результаты не показали значительного увеличения как прочности на сдвиг, так и жесткости.Значения боковой нагрузки и жесткости (модуля сдвига) составили соответственно 215,6 кН и 4829 МПа с ограниченным приращением 7 и 18,4% по сравнению со значениями, измеренными для панелей управления. Этот результат в значительной степени показал, что предложенная методика существенно неэффективна при использовании неподходящих теплоизоляционных растворов.
Кривая “напряжение-деформация” показывает квазиупругое поведение с псевдопластичным откликом после растрескивания. Пиковая диагональная нагрузка составила 247,5 кН для панелей, армированных раствором типа D (33-D и 34-D).Результаты, полученные для испытаний на диагональное растяжение, проведенных на панели, армированной этим раствором, показали ограниченное увеличение поперечной способности (+23%), в то время как модуль сдвига G (-0,6%) не изменился.
Повышение прочности (предел прочности) с 57 до 62% и со 109 до 115% по сравнению с контрольными панелями было достигнуто для стеновых панелей, усиленных армированными растворами GFRP типов R2 и C, соответственно. Предельные диагональные сжимающие нагрузки для этих усиленных панелей составляли примерно от 315 до 431 кН.Опять же жесткость и деформационная способность стеновых панелей не сильно изменились при применении усиления.
Сопротивление армированных стеновых панелей из каменной кладки в плоскости в основном основано на прочности на разрыв и жесткости теплоизоляционных растворов: растворные покрытия имеют функцию передачи растягивающей нагрузки от основания (кирпичной кладки) на арматуру сетки из стеклопластика и сопротивления сжимающие нагрузки. Растворы с низкой прочностью на разрыв не могут решить эту проблему, в результате чего арматура практически не нагружена и неэффективна.
На рисунках 7 и 8 показана структура трещин на поверхности кладки для панелей, усиленных армированными стекловолокном растворами типа D и RO, соответственно. Для всех армированных панелей режимы разрушения характеризуются аналогичной картиной растрескивания, как и у неармированных панелей. Механизм разрушения заключался в образовании диагональных трещин по сжатой диагонали, наблюдаемых на поверхности раствора. Панели вышли из строя из-за быстрого распространения диагональных трещин, которые следовали за швами раствора, и из-за отделения покрытия из стеклопластика от основания кладки.Разрушение арматуры при растяжении или сдвиге никогда не происходило в сетке из стеклопластика, но происходило разрушение из-за отслоения, возникающего при концентрации межфазного напряжения сдвига в центре панели, и из-за образования диагональных трещин на теплоизоляционных растворах.
Рис.7
Армированная панель после разрушения (панель армированная раствором типа D)
Рис. 8
Деталь режима разрушения (панель, армированная раствором типа РО)
Поведение каждого армированного образца показано на графиках зависимости напряжения сдвига от угловой деформации, показанных на рис.9 (за исключением испытания 38-R2, в котором угловая деформация не регистрировалась). Эти результаты показывают четкую тенденцию: метод армирования может увеличить боковую несущую способность кладки только в том случае, если используется теплоизоляционный раствор с хорошими механическими свойствами (прочность на сжатие выше 0,9–1,4 МПа, модуль Юнга выше 1,1 –1,3 ГПа). Понятно, что эти значения зависят от механических свойств основания (кладки), толщины панели и покрытия, но возникающая линия кажется правильной и приемлемой для стандартных стен толщиной в один кирпич (25 см), скрепленных известью. на основе минометов, следовательно, с учетом изложенных выше соображений.
Рис.9
Отклик на прогиб для всех стеновых панелей
Для армированных панелей диаграммы подчеркивают две стадии общего поведения: первая линейная эластичность и вторая пластика, возникающая в результате прогрессирующего растрескивания стыка станины и армирующих растворов покрытия. Фаза после растрескивания изгибов армированных панелей характеризуется пониженной жесткостью и почти горизонтальным наклоном, как и у неармированных панелей.Таким образом, важным следствием армирования является увеличение прочности стены на сдвиг при сохранении жесткости в плоскости.
Армирование сетки GFRP изначально полностью соединено и действует совместно с кирпичной кладкой.
