Изоляция воздуховодов вентиляции – выбор и особенности материалов

Изоляция воздуховодов вентиляции обеспечивает долговечность эксплуатации системы и повышает её эффективность. Основными причинами, по которым необходимо выполнить теплоизоляцию являются:

  • если часть воздуховода проходит вне помещения, на этом участке наиболее вероятно образование и скопление конденсата, который может замерзать и занимать часть внутреннего пространства, что ухудшает вентиляцию
  • также важна энергоэффективность – для чего важно снизить теплопотери, что особенно важно для вентиляции с подогревом
  • наличие изоляции позволяет снизить шум и вибрацию в системе

Основные характеристики

При выборе материала для выполнения теплоизоляции воздуховодов во внимание принимаются следующие характеристики:

  • Коэффициент теплопроводности – сопротивление передаче тепла материалом (чем ниже коэффициент, тем лучше). Параметр зависит от плотности и структуры материала, влажности. Подробно мы рассматривали в статье Коэффициент теплопроводности
  • Рабочая температура – возможность использования при определенном режиме температур
  • Звукоизоляционные свойства – показывает насколько хорошо материал препятствует проникновению шумов
  • Горючесть
  • Паропроницаемость
  • Биологическая устойчивость
  • Содержание вредных веществ

Важным параметром, определяющим возможность использования изоляции, является толщина материала. Не всегда есть достаточные возможности для выполнения монтажа.

Минимальная допустимая толщина материалов для теплоизоляции воздуховодов

Тип материала Плотность Коэффициент теплопроводности Толщина теплоизоляционного слоя, мм, для воздушных каналов разного типа
А (100 %) Б (50 %) В (30 %)
Минеральная вата:
Войлок 19 0,050 44 22 13,2
Войлок 22 0,046 38 19 11,4
Трубные секции 60 0,039 29 14,5 8,7
Пенополиэтилен экструдированный непрерывного прессования несшитый:
Гибкая плита или труба 30 0,045 36,5 18,3 11
Пенополиэтилен экструдированный непрерывного прессования, сшитый химическим способом:
Гибкая плита или труба 30 0,045 36,5 18,3 11
Пенополиэтилен экструдированный непрерывного прессования, сшитый физическим способом:
Гибкая плита или труба 33 0,045 36,5 18,3 11
Пенополиуретан твердый:
Панели 32 0,038 28 14 8,4
Панели 32 0,030 19 9,5 5,7
Трубные секции 20 0,039 29 14,5 8,7
Трубные секции 40 0,038 28 14 8,4
Пеноэластомеры экструдированные:
Плиты, рулоны, гибкие трубы от 55 до 70 0,040 30 15 9

Действующие нормы

При монтаже систем вентиляции и реализации утепления воздуховодов необходимо руководствоваться СНИП 2. 04.14–88, СП 61.13330.2012, которые регламентируют порядок теплоизоляции оборудования и трубопроводов, и отдельными пунктами СНиП 2.04.05-86.

Используемая теплоизоляция должна соответствовать требованиям пожарной безопасности, норм по безопасности для человека и окружающей среды.

Типы утеплителя

Наиболее популярными материалами, используемыми для изоляция воздуховодов вентиляции являются:

Минеральная вата – в форме отводов, цилиндров или рулонных материалов, матов. Подходит для трубопроводов круглой и прямоугольной формы. Отлично выполняет три ключевые задачи: утепление, шумоизоляция, огнезащита. Минвата биологически устойчива и долговечна.

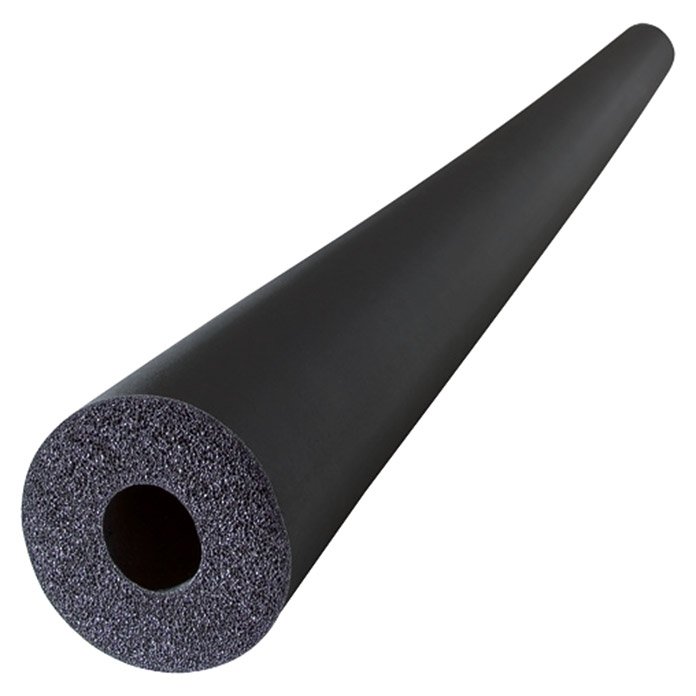

Вспененный каучук – препятствует образованию конденсата, хорошо сохраняет тепло, не поддерживает горение. Материал отличается долговечностью не подвержен гниению. Важным преимуществом является минимальная толщина материала.

Вспененный полиэтилен – является более доступной альтернативой каучука, может выпускаться в форме рулонов, в том числе самоклеящихся, что значительно ускоряет и упрощает монтаж.

Пенополистирол может выпускаться в форме скорлуп и использоваться для быстрого монтажа благодаря специальным пазам. Материал достаточно плотный и долговечный.

Типовые решения

В каждом конкретном случае для выбора материала стоит ориентироваться на его характеристики, но в практике есть так называемые типовые решения, которые подойдут в больше половине случаев.

Для бытовой вентиляции

  • минеральная вата
  • фольгированный вспененный полиэтилен
  • пенополистирол

Промышленные объекты

Применимы аналогичные, как и для бытовой вентиляции материалы, а также дополнительно могут быть задействованы:

  • вспененный каучук
  • пенополиуретан
  • готовые предварительно изолированные системы трубопроводов

Самоклеящаяся изоляция

Такой вариант удобен тем, что наличие клеящейся основы значительно упрощает процесс монтажа, сокращая не только время на работы, но и затраты на дополнительные аксессуары для фиксации материалов к воздуховоду.



Примеры материалов:
Теплоизоляция Материал Толщина Температура применения Покрытие
Armaflex Duct AL Вспененный синтетический каучук 9 – 40 мм от -50 до +110 ºС армированное алюминиевое
K-Flex AIR AD METAL Вспененный каучук 6 – 32 мм От -30 до +80 ºС алюминиевая плёнка на основе ПЭВД
Thermasheet ECO VSA Вспененный полиэтилен 5 – 30 мм до +95 ºС алюминиевый слой 11 мкм
Energoflex Black Star Duct Вспененный полиэтилен 3 – 20 мм до +95 ºС алюминизированная фольга
Пенофол 2000 тип C Вспененный полиэтилен 3 – 20 мм от -60 до +60 ºС алюминиевая фольга
ALMALEN UniLine Sheet VSA Вспененный полиэтилен 5 – 30 мм от -80ºС до +100ºС алюминиевое ALU-покрытие

Наличие покрытия у данных материалов повышает механическую прочность изоляции, повышает устойчивость к внешним воздействие и продлевает срок эксплуатации изоляции, улучшая её внешний вид.

Самоклеящаяся основа обеспечивает высокую адгезию материала к металлической поверхности воздуховодов.

Вспененные материалы обладают эффективными вибродемпфирующими свойствами, обеспечивая шумопоглощение.

При наличии вопросов по выбору изоляции для воздуховодов систем вентиляции, вы можете обратиться за консультацией по телефону 8-800-700-81-22. Полный ассортимент с актуальными ценами представлен в разделе Теплоизоляция.

Изоляция воздуховодов

Воздуховод — это трубопровод в системах вентиляции, кондиционирования воздуха, дымоудаления, воздушного отопления и т.п. Кроме назначения, воздуховоды различаются по форме сечения (бывают круглыми, прямоугольными, прямоугольными с закругленными углами) и материалу (оцинкованный металл, черный металл, ПВХ, полиэтинела и т.п). Система воздуховодов состоит из прямых участков и различных углов, переходов и отводов, обеспечивающих изменение направления, слияние, разделение, расширение или сужение воздушных потоков.


В зависимости от назначения и технического задания, системы воздуховодов покрывают изоляцией, обеспечивающих требуемый предел огнестойкости, тепло- шумоизоляцию,  защиту от конденсата и т.п.
Вентиляционная система воздуховодов служит для подачи, очистки, подогрева/охлаждения воздуха в помещение, а также удаляется через нее. В таких случаях воздуховод необходимо покрыть изоляцией, которая защитит: от потери тепла; от образования конденсата на поверхности воздуховода; от шума и вибрации.

Изоляция воздуховодов из матов на основе минеральной ваты.
Маты из минеральной ваты могут быть изготовлены на основе расплава камня горных пород (базальт) или расплава переработанного стекла (стеклобой). Маты обеспечивают высокий уровень теплоизоляции, эффективно гасят шум, не горят и не выделяют токсичных продуктов горения. Наиболее распространенными матами из минеральной ваты являются марки крупнейших мировых производителей технической изоляции Isotec (Изотек) и Rockwool (Роквул). Продукцию отличает высокое качество и широкий ассортимент, в состав которого входят маты, прошитые стальной проволокой и покрытые с одной или с двух сторон стальной сеткой, алюминиевой фольгой.  Маты отличаются по ориентации волокон относительно изолируемой поверхности.
Rockwool производит маты Tex Mat, Wired Mat с волокнами, расположенными параллельно изолируемой поверхности, и Lamella Mat  изготовленный из полос (ламелей), приклеенных к подложке из крафт-бумаги или алюминиевой фольги, с волокнами, расположенными перпендикулярно изолируемой поверхности.
Isotec производит Wired Mat и маты из стекловолокна Mat-Al (старое наименование Isover Kim-Al).  Mat-Al — гофрированные маты, общая ориентация волокон которых перпендикулярна изолируемой поверхности.

Дополнительный материал об изоляции из минеральной ваты:
Isotec Wired Mat — маты из каменной ваты
Isotec Mat-AL — гофрированные маты из стекловолокна
Isotec Flex / Flex-AL — экономичные маты из стекловолокна
Rockwool Wired Mat 50 — маты из каменной ваты
Rockwool Тех Мат — экономичные маты из каменной ваты
Rockwool Lamella Mat — маты из каменной ваты с перпендикулярной ориентацией волокон

Изоляция воздуховодов из листового (рулонного) вспененного каучука.
Изоляция Armaflex (концерн Armacell) — материал на основе синтетического вспененного каучука с закрытой микроячеистой структурой, обеспечивающий высокую энергоэффективность и надежную защиту от образования конденсата. Низкая теплопроводность, высокие пароизоляционные свойства,  высокоэластичность и гибкость, долговечность — все эти качества позволяют считаться изоляции Armaflex идеальным долгосрочным решением для изоляции вентиляционного и климатического оборудования.

Дополнительный материал об изоляции из вспененного каучука:
Armaflex ACe — универсальная изоляция для труб и воздуховодов
Armaflex AF — изоляция с антимикробной защитой
Armaflex NH — пожаробезопасная изоляция без галогенов и фтористо-хлористых углеводородов

Противопожарная вентиляция.
Служит для обеспечения безопасной эвакуации людей. При этом система дымоудаления устраняет из помещения дым и продукты горения, а система подпора обеспечивает приток свежего воздуха. ением для изоляции вентиляционного и климатического оборудования.Изоляция воздуховодов дымоудаления необходима для обеспечения предела огнестойкости конструкции. Применяются прошивные маты из базальтового волокна Wired Mat 80 с пределом огнестойкости от 60 мин (EI 60) до 240 мин (EI 240), а так же комбинированные системы из базальтового супертонкого волокна с огнезащитным клеевым составом.



Купить изоляцию для воздуховодов вы можете, заполнив заказ on-line или позвонив по телефонам в Москве: (495) 228-64-97

Теплоизоляция воздуховодов

   Зачем нужна теплоизоляция воздуховодов?
   Главной целью технических систем кондиционирования воздуха является достижение комфортной для человека температуры. Для этого необходимо выполнить следующие условия: воздух должен быть очищен, устранены запахи и токсичные вещества, воздух должен быть нагрет или охлажден, влажность воздуха должна быть повышена или понижена. Внутри здания не должно быть потерь энергии в системе распределения воздуха. Помимо снижения потерь энергии, важно, чтобы при температуре ниже точки росы на установках не образовывался конденсат.

  Для большего комфорта людей внутри здания посторонние звуки, возникающие внутри системы, также должны быть приглушены или поглощены. Почему предпочтение следует отдавать теплоизоляции с закрытыми порами? Когда для снижения теплообмена с холодными воздуховодами, температура которых ниже температуры окружающей среды, применяется теплоизоляция, она с двух сторон подвергается постоянному давлению водяного пара.

Разность парциального давления от края до края изоляционного материала можно вычислить, используя стандартные физические формулы, а затем полученные данные можно соотнести с количеством водяного пара внутри изоляционного материала. Поскольку водяной пар стремится проникнуть внутрь материала, он достигнет уровня, когда температура поверхности окажется ниже точки росы и начнется конденсация со всеми вытекающими последствиями. Самое лучшее сопротивление водяному пару оказывают материалы с закрытой ячеистой структурой, поскольку каждая ячейка этих материалов является эффективной теплоизоляционной системой.
И чем выше качество материала, тем больше теплоизоляционный эффект, и, соответственно, больше срок службы оборудования, меньше затрат на профилактический ремонт, и вообще меньше проблем у потребителя. При выборе изоляции для воздуховодов следует обращать внимание на то, что долговременная эффективность использования теплоизоляционных материалов, таких как, например, Стизол для предотвращения образования конденсата и сведения к минимуму теплопоглощения зависит от первоначальной теплопроводности и эффективности пароизоляции. Это важно, поскольку именно эффективная пароизоляция является гарантией минимизации поступления водяного пара внутрь изоляционного материала, вследствие чего происходит незначительное изменение показателя теплопроводности в течение длительного срока.
Нужна ли звукоизоляция воздуховодов?
Материалы, используемые для теплоизоляции воздуховодов, призваны выполнять еще одну очень важную эргономическую функцию. Они должны значительно снижать шумы, возникающие внутри воздуховодов (вследствие работы вентиляторов, турбулентности воздуха и т.д.) Наиболее критические частоты звука, возникающие в воздуховодах, в том числе и вызываемые работой вентиляторов, находятся в полосе частот от 125 до 1000 Гц. Максимальное снижение уровня звука полученное в пределах данной полосы частот, составило 26 дБ. Этот результат достигается при использовании изоляции Стизол, который имеет толщину от 3 до 10 мм, наклеенного на металлическую поверхность, при этом габаиты оклеенных им каналов мало изменяются. Для сравнения можно добавить, что традиционные материалы достигают схожего результата при толщине вплоть до 25 мм, что значительно увеличивает физический объем заизолированного воздуховода.
Следует ли опасаться коррозии под изоляцией?
Как известно, одной из основных проблем установок кондиционирования воздуха, является образование конденсата. Это может привести к коррозии и серьезно повредить установку. И здесь дело не только в финансовых затратах, которых можно избежать. Непрерывное капание воды, образовавшейся в результате конденсации, может также мешать рабочим процессам. Для предотвращения конденсации на трубах и емкостях необходимо выбирать специальный изоляционный материал, правильно определяя требуемую минимальную толщину тепло-изоляционного слоя. В некоторых системах, заизолированных материалами с открытыми порами, встречается коррозия под изоляцией. Опыт прошлого позволяет утверждать, что если воздуховод был заизолирован материалом с открытыми порами (даже если он аккуратно смонтирован и покрыт металлической оболочкой), то нередко целостность поверхностного защитного слоя нарушается при механическом повреждении. В таком случае влага начинает проникать через теплоизоляционный материал и понемногу начинает разъедать металл и поверхность воздуховодов. Возникает т.н. коррозия под изоляцией. В этом кроется опасность и дополнительные финансовые затраты (на ремонт, замену, простои оборудования и т.д.).
Стизол создает целостный барьер от проникновения водяных паров, вследствие чего являются более надежным вариантом по сравнению с материалами с открытыми порами. Поэтому закрытопористая структура пенополиэтилена — важнейший показатель, на который нужно обращать внимание при теплоизоляции металлических воздуховодов.

Теплоизоляция воздуховодов, материалы, СНиПы

Сеть воздуховодов обеспечивает подачу и отвод воздуха в необходимом объеме в заданные помещения объекта. Причем подаваемый воздух должен иметь определенную температуру. В зависимости от сезона движущийся воздух в приточных воздуховодах охлажден (летом) или нагрет (зимой). Поскольку длина магистралей воздуховодов может быть существенной, то и потери холода или тепла воздухом при движении по воздуховодам могут привести к значительному росту энергозатрат на обеспечение требуемых параметров воздуха в заданных зонах объекта.



Вторая немаловажная проблема – риск выпадения конденсата на приточных воздуховодах при подаче кондиционируемого холодного воздуха.   Теплоизоляция воздуховодов значительно снижает теплопередачу между воздухом в воздуховоде и окружающим воздухом, а также снижает риск температурного перепада в точке росы и выпадения конденсата на поверхности воздуховодов.

Теплоизоляция воздуховодов

Изоляционный материал для воздуховодов защищает от теплопотерь и выпадения конденсата, одновременно улучшает шумопоглощение. Выпускается изоляция и для противопожарной защиты воздуховодов. Есть изоляционные материалы в комплексе обеспечивающие защиту от нескольких факторов: потерь тепла и шума.



Теплоизоляция монтируется на участках воздуховодов, в которых перемещается воздух с температурой, значительно отличающейся от температуры окружающей стреды для контроля температуру в заданных диапазонах и недопущения выпадения конденсата. Поддержание температуры перемещаемого воздуха постоянной на протяжении всей трассы снижает потребление энергоресурсов и позволяет снижать капитальные затраты понижением типоразмеров основного оборудования. На выбор теплоизоляции, кроме температурного режима, оказывает влияние агрессивность, влажность окружающей среды.



Все расчеты толщин тепло- паро- изоляции проводятся строго по соответствующим СНиПам (СП 61. 13330.2012 –


Посмотреть онлайн файл: SP61.13330.2012.pdf ), которые регулируют взаимосвязь между температурно-влажностными параметрами перемещаемого и окрущающего воздуха и теплопроводящими и паропроницаемыми свойствами изоляционного материала. Существуют варианты как внутренней, так и наружной теплоизоляции. На практике внутреннюю теплоизоляцию никто не применяет.

Наиболее зарекомендовавшими себя материалами на сегодняшний день являются:

  • стекловата,
  • вспененный полиэтилен или каучук,
  • базальтовое волокно и фольга.



Из опыта. Изоляция воздуховодов от небольшого до среднего диаметра производится материалами из вспененного полиэтилена или каучука, который может также сочетаться с алюминиевой фольгой, обладающей эффектом отражения. Кроме отличной тепло-, звуко-, гидро- и пароизоляции материал обладает высокой химической устойчивостью. Для обычной теплоизоляции вполне подойдёт минеральная вата. Помимо хорошей теплоизоляции она имеет ещё и высокую огнеупорность. Для больших сечений к ней также может добавляться алюминиевая фольга.



Выбирая тип теплоизоляции для системы воздуховодов Вы прежде всего должны помнить, что только комплексная защита обеспечит необходимый Вам режим работы и продлит срок службы всей системы климатконтроля.

Теплоизоляция для воздуховодов DUCTWOOL от Polar Bear

Предприятие “Макс Аэро-Техно” начало поставки инновационного продукта для изоляции воздуховодов – теплоизоляционной оболочки DUCTWOOL производства Polar Bear.

Оболочка DUCTWOOL стандартной длины в 10 метров упрощает и ускоряет процесс теплоизоляции воздуховодов.

Новинка поставляется в виде рукава без швов и разрезов, что существенно упрощает и сокращает время монтажа, а также избавляет монтажников от трудоемкого процесса раскроя, стыковки изоляции и использования дополнительных вспомогательных материалов.

Достаточно выбрать подходящий по диаметру DUCTWOOL, отмерить нужный размер и можно приступать к монтажу теплоизоляции на воздуховоды круглого или овального сечения.

Из чего состоит оболочка DUCTWOOL?

Теплоизоляционная оболочка DUCTWOOL представляет собой рукав длиной 10 м, состоящий из трёх слоёв:

  • армированного наружного слоя из алюминиевой фольги, ламинированный для большей прочности полиэстером
  • слой теплоизоляции толщиной 25 мм плотностью 16 кг/м3;
  • внутренний (легко надевается на воздуховод).

Доступные размеры приведены в таблице ниже.

Модель
1 DUCTWOOL 102 мм
2 DUCTWOOL 127 мм
3 DUCTWOOL 160 мм
4 DUCTWOOL 203 мм
5 DUCTWOOL 254 мм
6 DUCTWOOL 315 мм
7 DUCTWOOL 356 мм
8 DUCTWOOL 406 мм
9 DUCTWOOL 508 мм
