Пластинчатый теплообменник для тёплого водяного пола

В этой статье мы с вами разберемся для чего нужен пластинчатый теплообменник в теплом водяном полу дома, посмотрим на принцип и преимущества его использования.

Обустраивая свое жилище, каждый старается сделать его максимально комфортным, уютным и безопасным. Водяные теплые полы появились относительно недавно, однако их популярность возрастает с каждым годом, и многие отдают предпочтение именно такой системе обогрева.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Водяной теплый пол более надежный, безопасный и экономичный, в отличие от электрического.

При его обустройстве от системы центрального отопления, часто применяется коллекторная система подачи теплоносителя. Однако наряду с насосами, коллекторными системами устанавливается теплообменник.

Система тёплого пола с теплообменником

Принцип действия

Теплообменник — это устройство, благодаря которому осуществляется обмен теплом в напольной и центральной системе отопления. Принцип его работы базируется на том, что вода, проходящая по системе центрального водоснабжения, передает тепло жидкости, циркулирующей в теплых полах.

Теплообменник для тёплого водяного пола

Таким образом, если у вас в доме отключат центральное отопление или оно вовсе отсутствует, то на температуре пола это никак не отразится. Но стоит учесть, что вам понадобится не только теплообменник, но и расширительный бак, узел с грязевиком и группа безопасности.

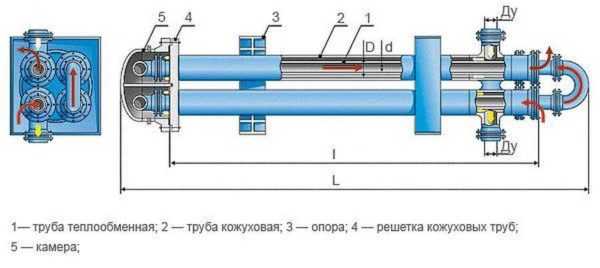

Самые элементарные образцы теплообменников выглядят как конструкция «труба в трубе».

Водяной теплый пол в квартире функционирует с носителем, температура которого до 45°. Благодаря работе при такой невысокой температуре создается более благоприятный климат и воздух насыщается положительными ионами.

Устанавливают теплообменник чаще всего по вертикали. Осуществляя монтаж устройства, нужно уделять внимание диаметрам подключения.

Самым распространённым является пластинчатый теплообменник. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Эти элементы находятся параллельно по отношению друг к другу и внутри устройства создаются два контура: один отдает тепловую энергию, другой — приобретает. Внешние элементы конструкции обособлены от тех частей, которые проводят тепло. Это значит, что энергия практически не теряется и вы можете не беспокоиться, что кто-то из домашних получит ожог, если нечаянно коснется теплообменника. Пластинчатые теплообменники производятся из качественных сталей, которые отличаются химической инертностью и устойчивостью к коррозии.

Принцип работы пластинчатого теплообменника

Преимущества использования теплообменника

Используя теплообменник при обогреве квартиры с помощью тёплого водяного пола, можно получить множество преимуществ:

    1. Водяной пол намного выгоднее электрического, а с теплообменником вы не будете зависеть от центрального отопления и сможете обогревать полы в любое время.

Мощность теплообменника для тёплого пола рекомендуется брать с запасом.

  1. Такая система отопления не требует больших затрат электроэнергии и является более экономной.
  2. Функционирование теплообменника устроено таким образом, что его температура снижаться не будет и давление в системе не понизится.
  3. В трубах будет отсутствовать ржавая вода.
Про выбор труб для тёплого пола можете прочитать тут.

Всё это позволяет сделать вывод, что устанавливать теплообменник необходимо при монтаже тёплого водяного пола.

teplofan.ru

Пластинчатый теплообменник ГВС: схема обвязки и расчет

Обеспечить себе в доме или квартире горячее водоснабжение можно многими способами и непосредственный нагрев, например прямоточным электронагревателем или бойлером – не самый эффективный способ. В простоте и надежности отлично зарекомендовал себя пластинчатый теплообменник ГВС. Если есть источник тепла, например автономное отопление или даже централизованное, то тепло для нагрева воды вполне разумно взять от них, не тратя дорогостоящее электричество для этих целей.

Устройство и принцип работы

Пластинчатый теплообменник (ПТО) обеспечивает переход тепла от нагретого теплоносителя холодному, при этом не перемешивая их, развязывая два контура между собой. Теплоносителем может быть пар, вода или масло. В случае с горячим водоснабжением чаще источником тепла является теплоноситель системы отопления, а нагреваемой средой – холодная вода.

Конструктивно теплообменник представляет собой группу гофрированных пластин, собранных параллельно друг другу. Между ними образуются каналы, по которым течет теплоноситель и нагреваемая среда, притом послойно они чередуются между собой, не перемешиваясь при этом. За счет чередования слоев, по которым текут жидкости обоих контуров, увеличивается площадь теплообмена.

Схема работы теплообменника

Гофрирование чаше выполняется в виде волн, притом ориентированных так, чтобы каналы одного контура располагались под углом к каналам второго контура.

Подключение входов и выходов делаются так, чтобы жидкости текли навстречу друг другу.

Поверхность и материал пластин подбирается исходя из требуемой мощности теплообмена, вида теплоносителя. В особенно эффективных и продуманных теплообменниках поверхность формуется для возбуждения завихрений возле поверхности пластины, повышая теплообмен, не создавая сильного сопротивления общему току.

Теплообменник включается между двумя контурами:

  1. Последовательно к системе отопления или параллельно с наличием регулирующей арматуры.
  2. К входу от холодного водопровода и выходом к потребителю ГВС.

Холодная вода, протекая через теплообменник нагревается за счет тепла от системы отопления до требуемой температуры и подается на кран потребителя.

Основные характеристики пластинчатого теплообменника:

  • Мощность, Вт;
  • Максимальная температура теплоносителя, оС;
  • Пропускная способность, производительность, литры/час;
  • Коэффициент гидравлического сопротивления.

Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин.

Максимальная температура задается подбором материалов и способом соединения пластин и корпуса теплообменника.

Пропускная способность повышается с увеличением числа пластин, так как они подключаются фактически параллельно, то каждая новая пара пластин добавляет дополнительный канал для тока жидкости.

Коэффициент гидравлического сопротивления важен при расчете нагрузки на систему отопления, где от этого зависит выбор циркуляционного насоса, немаловажен и для других источников тепла. Зависит от типа гофрирования пластин и размера сечения каналов и их количества.

Именно по этим параметрам подбирается в итоге теплообменник для конкретной ситуации. Чаще всего пластинчатые теплообменники имеют разборную конструкцию, в которой можно наращивать или уменьшать число пластин и выбирать их тип и размер. Мощность и производительность теплообменника должно хватать для того, чтобы нагреть проточную холодную воду, и при этом не создать критической нагрузки на систему отопления.

Для наиболее востребованных случаев, каким является обеспечение горячей водой частного хозяйства, дома или квартиры производятся готовые теплообменники с постоянными характеристиками.

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

  • Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
  • Температура теплоносителя в системы отопления;
  • Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
  • Начальная температура воды, используемой для ГВС;
  • Требуема температура ГВС;
  • Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

  • для раковины – 40 л/ч;
  • ванная – 200 л/ч;
  • душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

P = m * С *Δt,

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Схема обвязки

Подключают теплообменник к системе отопления несколькими способами. Самый простой вариант с параллельным включением и наличием регулировочного клапана, работающего от термоголовки.

Обязательными являются запорные шаровые вентили на всех выводах теплообменника, чтобы иметь возможность полностью перекрыть доступ жидкости и обеспечить условия для демонтажа оборудования. Регулировкой мощности и, соответственно, нагревом горячей воды должен заниматься клапан с управлением от термоголовки. Клапан устанавливается на подводящую трубу от отопления, а датчик температуры на выход контура ГВС.

При цикличной организации ГВС с наличием накопительной емкости устанавливается дополнительно тройник на входе нагреваемого контура для включения холодной водопроводной воды и обратки по ГВС. Избежать ненужного тока в обратном направлении в ветке горячей и холодной воды не даст обратный клапан.

Недостатком этой схемы является сильно завышенная нагрузка на систему отопления и неэффективный нагрев воды во втором контуре при большем перепаде температур.

Гораздо продуктивнее и надежнее работает схема с двумя теплообменниками, двухступенчатая.

1 – пластинчатый теплообменник; 2 – регулятор температуры прямого действия: 2.1 – клапан; 2.2 – термостатический элемент; 3 – циркуляционный насос ГВС; 4 – счетчик горячей воды; 5 – электро-контактный манометр (защита от «сухого хода»)

Идея заключается в использовании двух теплообменников. В первой ступени используется с одной стороны обратка системы отопления, а с другой холодная вода из водопровода. Это дает предварительный нагрев примерно на 1/3 или половину от необходимой температуры, при этом не страдает обогрев дома. Включение контура выполняется последовательно с байпасом, на котором уже закреплен игловой вентиль, с помощью которого регулируется объем теплоносителя.

Второй ПТО, вторая ступень, подключаемая параллельно системе отопления – это с одной стороны подача горячего теплоносителя от котла или котельной, а с другой уже подогретая на первой ступени вода ГВС.

Регулировкой первой ступени заниматься нет нужды. Устанавливаются лишь шаровые вентили на все четыре отвода и обратный клапан на подачу холодной воды.

Обвязка второй ступени идентичная параллельному подключению за исключением того, что вместо холодной воды подключается уже подогретая вода с первой ступени.

udobnovdome.ru

как сделать своими руками в частном доме » SanDizain.ru

Теплообменник для горячей воды – незаменимый элемент в системе отопления частного дома. Именно он передает тепло холодной воде, тем самым нагревая ее и обеспечивая жильцов бесперебойным горячим водоснабжением. От продуктивности работы теплообменника напрямую зависит не только комфорт домочадцев, но и долговечность обогревательных приборов, поэтому очень важно, чтобы агрегат был выполнен качественно. Ввиду этого многие задаются вопросом: стоит ли мастерить теплообменник своими руками или лучше не рисковать и приобрести уже готовый? Первый вариант, безусловно, сложнее, но он вполне реализуем, если детально разобраться, как сделать теплообменник: материалы, конструктивные особенности, монтаж – обо всем этом и не только пойдет речь далее.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

  • температурная разница между двумя теплоносителями;
  • габариты теплообменника и, следовательно, площадь контакта носителей;
  • материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

  • Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
  • Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
  • Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
  • Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

  • Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

Совет. Обязательно учитывайте вес чугунного теплового прибора при выборе места для его установки – важно, чтобы монтажное основание было очень прочным.

  • Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
  • Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Стальной теплообменник

Преимущества приборов из стали:

  • Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
  • Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
  • Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
  • Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

  • Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
  • Невозможность увеличить мощность устройства путем добавления новых секций.
  • Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Изготовление теплообменника

Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.

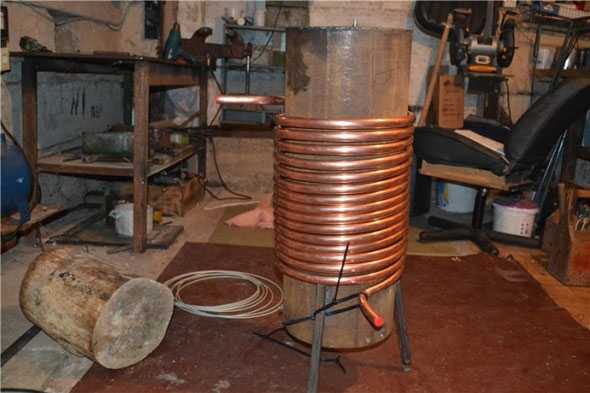

Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.

Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:

  • стальной бак для воды;
  • стальная или чугунная трубка;
  • анод;
  • регулятор мощности.

Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.

Наружный теплообменник

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Важно! Верх и низ стального бака должны быть запаяны, чтобы предостеречь попадание в емкость воздуха, который будет забирать температуру, предназначенную для нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Как изготовить теплообменник змеевик: видео

Теплообменник для системы отопления: фото




sandizain.ru

Теплообменник ГВС, горячее водоснабжение от любого источника тепла

 Организация горячего водоснабжения является одним из основных условий комфортной жизни. Существует множество различных установок и систем для подогрева воды в домашней сети ГВС, однако одним из наиболее эффективных и экономичных считается метод нагрева воды от сети отопления.

 Теплообменник для горячей воды подбирается индивидуально, исходя из запросов владельца и возможностей отопительного оборудования. Правильный расчет и грамотный монтаж системы позволят вам навсегда забыть про перебои в горячем водоснабжении.

Применение пластинчатого теплообменника для ГВС

 Нагрев воды от теплосети полностью обоснован с экономической точки зрения – в отличие от классических водонагревательных котлов, использующих газ или электроэнергию, теплообменник работает исключительно на отопительную систему. В результате конечная стоимость каждого литра горячей воды оказывается для домовладельца на порядок ниже.

Пластинчатый теплообменник для горячего водоснабжения использует тепловую энергию теплосети для нагрева обычной водопроводной воды. Нагреваясь от пластин теплообменника, горячая вода поступает к точкам водоразбора – кранам, смесителям, душевую в ванной комнате и пр.


 Важно учитывать, что вода-теплоноситель и нагреваемая вода никак не контактируют в теплообменнике: две среды разделены пластинами теплообменного аппарата, через которые осуществляется теплообмен.

Использовать воду из системы отопления в бытовых нуждах напрямую нельзя – это нерационально и зачастую даже вредно:

  • Процесс водоподготовки для котельного оборудования – достаточно сложная и дорогая процедура.
  • Для умягчения воды часто используются химические реагенты, которые негативно сказываются на здоровье.
  • В трубах отопления с годами скапливается колоссальный объем вредных отложений.

 Однако использовать воду отопительной системы косвенно никто не запрещал – теплообменник ГВС обладает достаточно высоким КПД и полностью обеспечит вашу потребность в горячей воде.

Типы теплообменников для систем ГВС

Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.


Пластинчатый теплообменник ГВС представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено. Через направляющие каналы две жидкости движутся навстречу друг другу, заполняя каждую вторую полость, и так же, по направляющим, выходят из теплообменника отдав/получив тепловую энергию.

Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Схема и принцип работы пластинчатого теплообменника ГВС


Все пластинчатые теплообменники можно разделить на:

  • Разборные (состоят из отдельных плит)
  • Паяные (герметичный корпус, не разборные)

Преимущество разборных теплообменников заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие теплообменники можно разбирать и очищать от мусора и отложений вручную.

Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. Компания «МСК-Холод» производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов - Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.

Преимущество паяный теплообменников в сравнении с разборными

  • Небольшие габариты и вес
  • Более строгий контроль качества
  • Продолжительный срок службы
  • Устойчивость к высоким давлениям и температурам

Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.

Схемы подключения теплообменника ГВС

Теплообменник вода-вода имеет несколько вариантов подключения. Первичный контур всегда подключается к распределительной трубе теплосети (городской или частной), а вторичный – к трубам водоснабжения. В зависимости от проектного решения можно использовать параллельную одноступенчатую схему ГВС (стандартная), двухступенчатую смешанную или двухступенчатую последовательную схему ГВС.

Схема подключения определяется согласно нормам «Проектирования тепловых пунктов» СП41-101-95. В случае, когда соотношение максимального потока тепла на ГВС к максимальному потоку тепла на отопление (QГВСmax/QТЕПЛmax) определяется в границах ≤0,2 и ≥1 за основу принимается одноступенчатая схема подключения, если же соотношение определяется в пределах 0,2≤ QГВСmax/QТЕПЛmax ≤1, то в проекте используется двухступенчатая схема подключения.

Стандартная

Параллельная схема подключения считается наиболее простой и экономичной в реализации. Теплообменник устанавливается последовательно относительно регулирующей арматуры (запорного клапана) и параллельно теплосети. Для достижения высокого теплообмена системе требуется большой расход теплоносителя.


Двухступенчатая

При использовании двухступенчатой схемы подключения теплообменника нагрев воды для ГВС осуществляется либо в двух независимых аппаратах, либо в установке-моноблок. Вне зависимости от конфигурации сети схема монтажа значительно усложняется, но значительно повышается КПД системы и снижается расход теплоносителя (до 40%).

Подготовка воды выполняется в два этапа: на первом используется тепловая энергия обратного потока, которая нагревает воду примерно до 40°С. На втором этапе вода подогревается до нормированных показателей 60°С.

Двухступенчатая смешанная система подключения выглядит следующим образом:


Двухступенчатая последовательная схема подключения:


Последовательную схему подключения можно реализовать в одном теплообменном аппарате ГВС. Этот тип теплообменника более сложное устройство в сравнение со стандартными и стоимость его порядком выше.

Расчет теплообменника для ГВС

При расчете теплообменника ГВС учитываются следующие параметры:

  • Количество жильцов (пользователей)
  • Нормативный суточный расход воды на одного потребителя
  • Максимальная температура теплоносителя в интересующий период
  • Температура водопроводной воды в указанный период
  • Допустимые теплопотери (нормативно – до 5%)
  • Количество точек водозабора (краны, душ, смесители)
  • Режим эксплуатации оборудования (постоянный/периодический)

Производительность теплообменника в городских квартирах (подключение к муниципальной теплосети) зачастую рассчитывается исключительно по данным зимнего периода. В это время температура теплоносителя достигает 120/80°С. Однако в весенне-осенний период показатели могут упасть до 70/40°С, в то время, как температура воды в водопроводе остается критично низкой. Поэтому расчет теплообменника желательно проводить параллельно для зимнего и весенне-осеннего периодов, при этом никто не может дать гарантии, что расчеты окажутся на 100% верны – ЖКХ нередко «пренебрегают» общепринятыми стандартами обслуживания потребителей.

В частном секторе, при монтаже теплообменника к собственной системы отопления, точность расчета на ступень выше: вы всегда уверены в работе своего котла и можете указать точную температуру теплоносителя.

Наши специалисты помогут вам выполнить правильный расчет теплообменника для ГВС и подобрать наиболее подходящую модель. Расчет выполняется бесплатно и занимает не более 20 минут – укажите свои данные и мы вышлем вам результат.

Теплообменники ГВС

msk-holod.ru

Теплообменник для горячей воды (ГВС) от отопления: виды, обвязка

Наличие теплой воды — нормальное требование для комфортного существования. Вот только далеко не везде есть возможность подключиться к централизованному источнику горячей воды. В большинстве частных домов и в некоторых многоэтажках приходится заботиться об этом самостоятельно. Один из вариантов — использовать теплообменник для горячей воды от отопления. Во всяком случае, в отопительный сезон будете с горячей водой.

Принцип работы

Теплообменники для приготовления воды ГВС работают по бесконтактному принципу. Устройство их может быть разным, но принцип действия не отличается — работают они по принципу теплопередачи. Есть нагретый теплоноситель (в данном случае из системы отопления), который подается в  трубы/каналы теплообменника. Горячий теплоноситель отдает часть тепла трубкам, по которым течет. По другим, параллельно расположенным каналам, течет вода, которую необходимо нагреть. Контактируя с нагретыми теплоносителем стенками, она нагревается. Именно так и работает теплообменник для горячей воды от отопления.

Принципиальная схема использования теплообменника для подготовки горячей воды от отопления

Чтобы нагрев был эффективным, теплообменник должен быть сделан из материала с высокой теплопроводностью. Обычно это металлы — медь, нержавеющая сталь. Медь — дорогой металл, но имеет отличную теплопроводность. Нержавеющая сталь хуже проводит тепло, но за счет прочности стенки могут быть очень тонкими, что делает такие теплообменники тоже эффективными.

Как использовать теплообменники для получения ГВС от отопления

Есть несколько возможностей нагревать воду для бытовых нужд при помощи теплообменника и отопления:

  • Нагрев проточной воды. Недостаток — ограниченные возможности по расходу горячей воды, отсутствие запаса, сложность реализации поддержания стабильной температуры (надо организовывать узел подмеса или ставить контроллер). Достоинства — требуется мало места, малое количество компонентов.
  • Нагрев воды в какой-то емкости. Теплообменник для горячей воды от отопления опускается в какую-то емкость, заполненную водой. По сути, это уже бойлер косвенного нагрева. Но в нем установлен теплообменник и подключается он к ГВС. Но речь сейчас не о них, так что не в этой статье.

    Самый элементарный теплообменник — труба, по которой бежит теплоноситель

Виды теплообменников для горячей воды

Вообще, существует много конструкций теплообменников, так как  они используются часто, в различных устройствах. Поговорим подробнее о наиболее доступных, надежных и эффективных. Для бытовых целей используются два вида:

  • Пластинчатые (паянные или разборные).
  • Кожухотрубные.

Теплообменник для горячей воды от отопления: в частном секторе используются два типа — пластинчатые (слева) и кожухотрубные (справа)

В них тепловые среды — теплоноситель от системы отопления и вода из ХВС (холодного водоснабжения) не смешиваются. Каналы, по которым они протекают, между собой никак не связаны. Поэтому при закачке на подогрев воды питьевого качества, такую же и получаем на выходе.

Пластинчатые

Пластинчатый теплообменник для горячей воды от отопления состоит из нескольких металлических пластин с выдавленными ходами. Собираются они в зеркальном отражении, так что получаются изолированные друг от друга каналы для циркуляции жидкостей. Пластины изготавливают методом штамповки из листового металла. Толщина — до 1 мм. Металл, как правило, нержавеющая антикоррозионная сталь, но есть и из титана, специальных сплавов.

Каналы на пластинах чаще всего делают в виде равносторонних треугольников с разными углами. Чем острее угол, тем быстрее движется жидкость, чем тупее, тем больше сопротивление и медленнее движение. По схеме движения сред по каналам, пластины бывают одноходовыми и многоходовыми. В первых направление движения сред не меняется от начала и до конца. Еще их отличительная особенность — среды движутся в противоток (для большей эффективности).

В многоходовых пластинчатых теплообменниках каналы расположены так, что среды меняют направление движения по нескольку раз. Строение у них более сложное, стоимость выше, но они способны отбирать максимум тепла (высокий КПД). В многоходовых теплообменниках можно добиться небольшой разницы в температурах обоих жидкостей.

По способу соединения бывают двух типов — разборными и паянными. Пластины разборных пластинчатых теплообменников соединяются при помощи специальных эластичных прокладок (из резины, фторопласта). Для обеспечения герметичности каналов, они стягиваются металлическими стержнями-стяжками. Для стабилизации в конструкции присутствуют две массивные плиты — неподвижная и подвижная. На неподвижной закреплены стержни, на них нанизываются пластины с ходами. Чем их больше, тем больше мощность, больше передаваемая теплота. Последней устанавливается подвижная пластина, на стяжки накручиваются гайки, зажимаются до герметичности каналов. Благодаря такой конструкции, эти теплообменники можно разобрать, прочистить, добавить или убрать пластины. И в этом достоинство этой конструкции. Недостаток — пластинчатый теплообменник для горячей воды от отопления имеет больший вес и размер (если сравнивать с паянными).

Два вида пластинчатых теплообменных устройств — паяный (слева) и разборной (справа)

Паянные пластинчатые теплообменники собираются на заводе. Нержавеющие пластины свариваются в аргонной среде, что позволяет избежать коррозии в местах сварки. Паянные пластинчатые теплообменники неразборные, в связи с чем могут возникнуть сложности с промывкой. Их преимущество — более компактные размеры и меньший вес, так как нет необходимости в стабилизирующих плитах.

У каждого теплообменника есть входы и выходы для подключения теплоносителя (от отопления) и воды. Эти выходы могут быть в виде фланца, трубы под сварку, резьбового соединения. Они позволяют подключить теплообменник для горячей воды от отопления к трубам любого типа.

Кожухотрубные

Кожухотрубные теплообменник для горячей воды от отопления проще по конструкции, но менее эффективны, из-за чего, для обеспечения необходимой температуры, должны иметь солидные размеры. Низкая эффективность, большие размеры и материалоемкость — это причины, по которым в быту они используются реже. Но их конструкция надежней — они выдерживают суровые условия эксплуатации. Так что в промышленности чаще применяется именно этот вид теплообменных агрегатов.

Кожухотрубные теплообменники представляют собой трубу-кожух, внутри которой уложены более мелкие трубки. Обычно это медные трубки, но могут быть и из другого материала, причем не только из металла.

Кожухотрубный теплообменник для ГВС — устройство и принцип работы

По тонким трубкам движется нагреваемая вода, которая подается затем в краны. Теплоноситель из системы отопления движется по пространству внутри кожуха, которое не занято трубками с подогреваемой водой. Направление движения — в противоток. Этим обеспечивается большая теплоотдача. Но стоит сказать, что общее КПД таких установок ниже, чем пластинчатых.

Схемы подключения

Кроме типа теплообменника, надо выбрать еще и способ его подключения. Есть несколько типовых схем. В любом случае, два выхода подключаются к отоплению, один — к холодному водоснабжению, один — к разводке горячей/подогретой воды.

Параллельная (стандартная)

В самом простом случае теплообменник для горячей воды от отопления подключают параллельно существующей системы. Такая схема проще всего в реализации, но для достаточного нагрева необходимо, чтобы теплоноситель двигался активно. То есть, обязательно в подаче теплоносителя наличие циркуляционного насоса. В системах с естественной циркуляцией такой тип установки малоэффективен.

Теплообменник для горячей воды от отопления: схема параллельного подключения

При монтаже, подача теплоносителя всегда подключается к верхнему патрубку, а обратка — к нижнему. При подключении воды ситуация противоположная — холодная вода подключается в нижний патрубок, гребенка горячей — к верхнему.

Схема обвязки теплообменника для ГВС от отопления

Простейшая схема обвязки содержит отсечные краны на всех четырех патрубках — для возможности отключения, чистки, технического обслуживания. Также на входе от отопления устанавливается грязевик — фильтр с мелкой сеткой. Так как зазоры в теплообменнике совсем небольшие, попадание окалины либо других загрязнений может вызвать закупорку каналов. Такой же фильтр желательно установить на вводе холодной воды — дольше будет работать оборудование.

Данную схему можно усовершенствовать, сделав рециркуляцию горячей воды в гребенке ГВС (закольцовывают после последней точки разбора). При таком построении, тепло неиспользуемой горячей воды не пропадает, а используется: вода из гребенки ГВС подмешивается к холодной воде из водопровода. На подогрев поступает уже не совсем холодная, а теплая. Теплообменник для горячей воды от отопления только доводит ее до требуемой температуры.

Обвязка с контуром рециркуляции ГВС

При разборе нагретой воды, на подогрев идет преимущественно вода из трубы холодного водоснабжения. Когда разбора нет, по кругу насос «гоняет» теплую, нагрузка на котел отопления совсем небольшая.

Управление температурой происходит при помощи датчика и регулирующего клапана, установленного на обратке (можно и на подачу поставить). Показания с датчика (температура воды в выходной ветке на ГВС) поступают на прибор управления. По результатам сравнения с выставленными данными, регулируется интенсивность потока теплоносителя, тем самым регулируется интенсивность нагрева.

Двухступенчатая

Всем хороши описанные выше схемы, кроме того, что для нагрева должен проходить большой поток теплоносителя. Иначе вода не успеет прогреться. Второй недостаток — приходится «заворачивать» поток теплоносителя из системы отопления. При большом расходе и недостаточной мощности отопительного котла, в холода могут быть заметны понижения температуры. Для более рационального использования тепла придумали двухступенчатую систему подключения теплообменников.

Один из вариантов двухступенчатого подключения теплообменников

В данном случае первичный нагрев идет от обратного трубопровода отопления. Тем самым более рационально используются энергоносители. Доводится температура до нормы при помощи повторного нагрева, но уже от теплоносителя, который идет на подачу. Подключить теплообменник для горячей воды от отопления можно параллельно — как на верхней схеме. Второй вариант представлен на нижней — в разрыв подающей трубы от системы отопления.

Вариант двухступенчатого нагрева

При использовании второй схемы, первичный нагрев происходит от обратки. Нагретая в этом теплообменнике вода подается на второй, установленный на подаче. Тут она доводится до нужной температуры и уходит потребителю.

Есть еще схема двуступенчатого нагрева с использованием тепла от рециркуляции горячей воды. В этом случае рационально используется тепло ранее нагретой воды.

Первичный нагрев — от рециркуляции горячей воды, окончательный — от системы отопления

При использовании любой из этих схем, нагрузка на котел значительно снижается. Утилизируется то тепло, которое раньше не использовалось. Тем самым эти схемы помогают экономить на энергоносителях.

Для нормальной работы теплообменника, подключенного по любой из схем, при монтаже необходимо соблюдать технологические требования. Обязательно соблюдение уклона труб ГВС в сторону точек разбора. Если трасса проходит над дверью, в высшей точке ставят воздухоотводчик. Кроме того, при длинной трассе, необходимы дополнительные автоматические или ручные устройства для сброса воздуха (воздухоотводчики). В противном случае могут быть проблемы с подачей воды.

teplowood.ru

Теплообменник для теплого пола

Комфорт, гигиеничность, безопасность и экономичность – основные факторы, определяющие концепцию обустройства жилища современного человека. И чтобы создать в помещении оптимальный температурный баланс люди все чаще люди монтируют водяной теплый пол в квартире или частном доме, тем более что по сравнению с электрическими аналогами такие системы отопления являются:

• Полностью безопасными для проживающих;
• Сочетаемыми со всеми видами напольных покрытий;
• Более надежными, энергоэффективными и экономичными;
• Универсальными и интегрируемыми с уже смонтированными контурами отопления и различными устройствами автоматики.

Основы обустройства и схемы подключения

Водяной теплый пол в квартире работает с носителем, температура которого не превышает 45 ˚С. Низкотемпературный режим работы способствует созданию более благоприятного климата и упраздняет перенасыщение воздуха положительными ионами, что особенно актуально для астматиков, аллергиков и семей с маленькими детьми. Если комплектация оборудования и схема теплого пола в квартире выполнены грамотно и на основе инженерных расчетов, то можно не только добиться качественного обогрева, но и полностью отказаться от использования радиаторов отопление, расширив тем самым полезную площадь и существенно изменив концепцию дизайна интерьера.

Если вы заинтересовались, как сделать теплый пол в квартире, то вам потребуется изучить порядок расчета гидравлического сопротивления и коэффициента теплоотдачи, проработать вопрос комплектации системы функциональным и регулирующим оборудованием, процесс выполнения теплоизоляции и декоративного оформления полов. При обустройстве загородных домов и дач не следует забывать о вероятности замерзания системы, в таком случае в носитель лучше изначально добавить этиленгликоль.

Проживание в многоквартирных домах накладывает ряд технических ограничений на внедрение энергосберегающих технологий. Смонтированный теплый пол от центрального отопления в квартире значительно увеличивает общее гидросопротивление, что тут же отражается на качестве отопления соседних помещений. И если в новых домах контур водяного отопления зачастую уже заложен конструктивно, то получить официальное разрешение на переобустройство старых домов практически не реально.

И выход найден! Сегодня большинство инженерных специалистов и тех, кто решился произвести монтаж системы самостоятельно, используют пластинчатый теплообменник для теплого пола. Благодаря установке этого малогабаритного устройства достигается:

  • Увеличение эффективности отопления;
  • Компактность и повышенная надежность схемы в целом;
  • Гидравлическая автономность системы.

Пластинчатый теплообменник – компактен и эффективен

Функционально теплообменник для теплого пола в квартире – основное устройство, обеспечивающее процесс передачи тепла от внешнего носителя из общей теплоцентрали к внутреннему контуру. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Они располагаются встречно-параллельно по отношению друг к другу и внутри устройства создаются два контура: отдающий и приобретающий тепловую энергию, которые независимо омывают каждую пластину. Внешние конструктивные элементы изолированы от теплопроводных частей, соответственно потери энергии сведены к минимуму и можно не бояться, что члены семьи, дети или домашние животные смогут получить термический ожог от случайного прикосновения к теплообменнику.

Малое гидравлическое сопротивление, незначительный внутренний объем при обширной площади контакта, хорошая турбулентность потоков обуславливают высокий коэффициент теплоотдачи и равномерный прогрев жидкой среды.

Репродуктивный обмен энергиями, который обеспечивает теплообменник для теплого пола от центрального отопления, позволяет избежать непосредственного контакта содержащего ржавчину и взвеси теплоносителя общей централи с более чистым хладогентом замкнутого контура отопления полов. А так как пластинчатые элементы изготавливаются из качественных легированных сталей, характеризующихся химической инертностью и высокой коррозионной стойкостью, чистота рабочей среды поддерживается на протяжении длительного периода и соответственно:

Минимизируется образование известковых отложений; Снижаются затраты на используемый внешний теплоноситель; Увеличивается эксплуатационный ресурс оборудования.

Разборной или паяный теплообменник? Обращайтесь к профессионалам!

Разнообразие конструкций, типоразмеров и коммерческих предложений вносит сумятицу и становится все сложней правильно выбрать теплообменник для теплого пола, купить наиболее оптимальную по цене и характеристикам модель. Поэтому перед покупкой необходимо:

1. Компетентно произвести расчет рабочего давления, объемов и скорости греющего и нагреваемого контуров, минимальной площади пластинчатых элементов. Для этого можно прибегнуть к услугам специалистов продающей компании или воспользоваться специализированным программным обеспечением.

2. Основательно произвести сравнительный анализ технико-эксплуатационных параметров и условий монтажного подключения. Менеджеры предоставят полный перечень технических характеристик и разъяснят специфику подключения различных вариаций.

3. Учесть вариант выполнения ремонтных и сервисных работ. Теплообменник для теплого пола в квартире от центрального отопления или индивидуальной системы загородного коттеджа, как и любое технологическое оборудование, требует профилактического обслуживания. Разборным моделям потребуется чистка в сервисных центрах и возможно замена уплотнителей, паяные можно промыть самостоятельно или посредством услуг профессионалов.

4. Определиться с конструктивным исполнением. Разборные модели имеют ярко выраженный технический дизайн, в стандартном исполнении рассчитаны на предельное рабочее давление до 25 бар и требуют проведения периодического осмотра. Паяные модели более компактные, имеют обтекаемые формы и лаконичный дизайн, могут выдерживать гидроудары до 35 бар.

Монтируя теплый пол от отопления в квартире важно обеспечить его функциональность и гидробезопасность, предельно сохранить полезную площадь и соблюсти высокую эстетичность интерьера. Поэтому в квартире целесообразней установить паяный пластинчатый теплообменник для теплого пола, цена данных модификаций к тому же несколько ниже, чем у разборных конструкций.

Обращение в профильную компанию гарантирует разнообразие ассортимента, предоставление компетентных консультаций и соответствие продукции Госстандартам и заявленным параметрам.

www.teplotex.ru

Теплообменник для отопления частного дома


Как использовать теплообменник для горячей воды от отопления и в чем заключается принцип его работы в системе

Теплообменник для горячей воды от отопления — самый экономичный вариант организации горячего водоснабжения частного дома.

Теплообменник увеличивает эффективность отопления, обеспечивает бесперебойное снабжение дома горячей водой — и все это делается одновременно.

Что это такое

Что такое теплообменник для горячего водоснабжения — это устройство, в котором производится обмен тепловой энергией между двумя раздельными средами. Говоря проще, горячая вода, находящаяся в одной емкости, нагревает холодную воду, находящуюся в другой, причем, между собой эти емкости не сообщаются. Простым примером прибора можно назвать трубу с холодной водой, которая помещена в трубу большего диаметра с горячей водой.

Вода в меньшей трубе начнет нагреваться, стремясь уравнять температуру с внешней средой. Теплообменник для ГВС принцип работы его не меняется при любом типе устройства.

Для поддержания процесса в стабильном режиме обе жидкости движутся (циркулируют) с определенной скоростью, что позволяет получить устойчивый постоянный процесс.

При правильной конструкции и точной настройке скорости циркуляции обеих жидкостей потери тепла сводятся к минимуму.

Применение аппарата позволяет использовать один источник нагрева для систем отопления и ГВС одновременно, снижая тем самым количество оборудования и расходы на теплоноситель. Прибор для горячего водоснабжения частного дома выгоден тем, что позволяет добиться большей автономности жилища и уменьшить зависимость от сетевых ресурсов.

Обратите внимание! Этот аппарат не является самостоятельным нагревателем, для работы ему требуется теплоноситель, уже имеющий нужную температуру среды.

Для чего нужен

Теплообменник в системе отопления и ГВС может выполнять несколько функций:

  • Нагрев воды для бытовых нужд (системы отопления и ГВС).
  • Стабилизация работы (подогрев теплоносителя от горячей воды в собственном котле).

Отопление дома непосредственно через теплообменник требует наличия теплоносителя со стабильной и регулируемой температурой. Если использовать прямой подогрев теплоносителя в котле, температура будет постоянно меняться, добиться нужной степени нагрева будет очень сложно.

Решает эти проблемы аппарат, в котором регулировка параметров теплоносителя осуществляется плавно и эффективно.

Наличие горячего теплоносителя дает возможность нагрева воды для бытовых нужд.

Учитывая, что вода движется независимо друг от друга, можно использовать тепло одной системы для нагрева другой без всяких ограничений. Эта функция выполняется аппаратом, который осуществляет передачу тепловой энергии от теплоносителя к воде из системы отопления и ГВС, делая ее независимой от окружающих сетей и снимая зависимость от компаний-поставщиков.

Важно! Теплообменник для отопления частного дома — многоплановый механизм, позволяющее значительно экономить на горячем водоснабжении.

От каких факторов зависит эффективность

На работоспособность влияют несколько факторов:

  • Конструкция устройства.
  • Режим работы, температура отдающего теплоносителя.
  • Величина потерь тепла или, проще, состояние внутренней поверхности трубок (отсутствие накипи или наслоений, работающих как теплоизолятор и снижающих способность к принятию или отдаче тепловой энергии).

Поскольку устройство выбирается на стадии проектирования и монтажа, а режим работы устанавливается при настройке системы отопления в целом, то наиболее важным фактором становится борьба с потерями. Для этого теплообменник бытовой периодически промывают и очищают с помощью различных средств, которых достаточно в продаже.

Для удаления накипи применяют кислотные составы, а жировые отложения очищаются с помощью каустической соды. После очистки устройство тщательно промывают и вновь подключают к оборудованию. Другим средством, осуществляющим профилактику и снижающим степень загрязнения, являются фильтры. С их помощью отсеиваются посторонние частицы, взвесь, жировые соединения. При этом, фильтры также подлежат периодической промывке или замене.

Обратите внимание! На отложение солей или появление накипи на стенках или поверхностях устройства в большой степени влияет скорость движения воды. Чем она выше, тем меньше возможность образования наслоений, но при этом снижается работоспособность. Теплообменник для каждого дома нуждается в правильном выборе режима работы.

Классификация

Вне зависимости от модели, они делятся на стальные и чугунные. Такое деление возникло в процессе развития и формирования систем отопления и водоснабжения.

Традиционно использовались чугунные устройства, поскольку их было легче производить — отливка производилась быстрее и обходилась дешевле, чем изготовление стальных деталей, их сборка, герметизация и т.д.

Кроме того, отсутствие или дороговизна нержавеющих сталей не оставляла никаких вариантов.

Со временем возможности материалов уравнялись, а производственный процесс позволил изготавливать изделия любой сложности из нержавейки. При этом, от чугуна как материала не отказались, так как простота и скорость литьевого производства сохранили свою привлекательность. И по сей день приборы из обоих материалов производятся, активно используются.

Чугунный

Теплообменники из чугуна отличаются большим весом и массивностью. Отливка корпусов с тонкими стенками сложна и ненадежна, поэтому чугунный аппарат всегда значительно тяжелее, чем стальной. Кроме того, отрицательным свойством материала является его хрупкость.

При резких механических или термических воздействиях — ударах, резком заполнении холодного корпуса горячей водой — механизм может треснуть, что не поддается ремонту.

При этом, обычно чугунные корпуса имеют секционное строение, что позволяет изменять размеры и мощность устройства и удалять вышедшие из строя секции. Чугун подвержен коррозии, появлению на внутренней поверхности накипи. Эффективность теплоотдачи у таких механизмов довольно высока, хотя снижена возможность оперативного изменения режима работы.

Стальной

Стальные (нержавеющие) приборы полностью лишены недостатков своих чугунных собратьев. Они прочны, не разрушаются от ударов и резких перепадов температуры, в гораздо меньшей степени подвержены коррозии

(на нержавейку воздействует только электрохимическая коррозия). Сборка их производится прямо на заводе, что осложняет их ремонтопригодность.

Теплоотдача стали высока, она быстро набирает или отдает тепло, что при активных режимах использования может привести к усталостным напряжениям металла, появлению трещин или выходу прибора из строя.

Наиболее распространен пластинчатый теплообменник для отопления, представляющий собой набор плоских пластин с каналами для прохода греющей и нагреваемой среды. Большая площадь пластин способствует эффективной передаче тепла.

Типы моделей

Установлены приборы могут быть в разных точках, что влияет на их эффективность, а также требует различного конструктивного решения. В зависимости

www.teplo-ltd.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
