Теплопроводность строительных материалов – таблица утеплителей, сравнение

Любое строительство независимо от его размера всегда начинается с разработки проекта. Его цель – спроектировать не только внешний вид будущего строения, еще и просчитать основные теплотехнические характеристики. Ведь основной задачей строительства считается сооружение прочных, долговечных зданий, способных поддерживать здоровый и комфортный микроклимат, без лишних затрат на отопление. Несомненную помощь при выборе сырья, используемого для возведения постройки, окажет таблица теплопроводности строительных материалов: коэффициенты.

Тепло в доме напярямую зависит от коэффициента теплопроводности строительных материалов

Что такое теплопроводность?

Теплопроводность – это процесс передачи энергии тепла от нагретых частей помещения к менее теплым. Такой обмен энергией будет происходить, пока температура не уравновесится. Применяя это правило к ограждающим системам дома, можно понять, что процесс теплопередачи определяется промежутком времени, за который происходит выравнивание температуры в комнатах с окружающей средой. Чем это время больше, тем теплопроводность материала, применяемого при строительстве, ниже.

Отсутствие теплоизоляции дома скажется на температуре воздуха внутри помещения

Для характеристики проводимости тепла материалами используют такое понятие, как коэффициент теплопроводности. Он показывает, какое количество тепла за одну единицу временного промежутка пройдет через одну единицу площади поверхности. Чем выше подобный показатель, тем сильнее теплообмен, значит, постройка будет остывать значительно быстрее. То есть при сооружении зданий, домов и прочих помещений необходимо использовать материалы, проводимость тепла которых минимальна.

Сравнительные характеристики теплопроводности и термического сопротивления стен, возведенных из кирпича и газобетонных блоков

Основные характеристики утеплителей

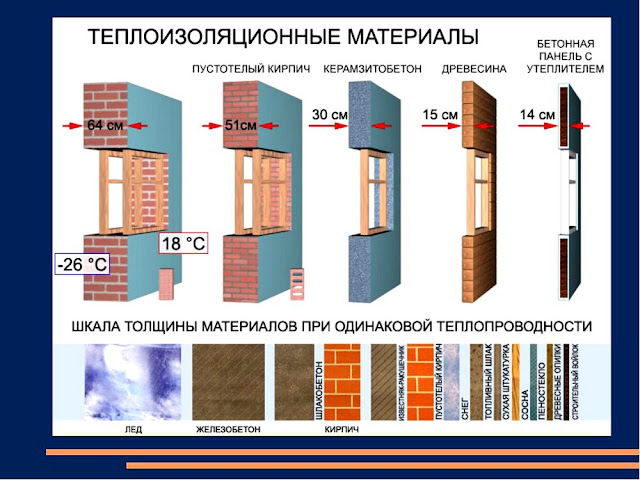

Соотношение качества утеплителя, в зависимости от его толщины
При выборе утеплителей нужно обращать внимание на разные факторы: тип сооружения, наличие воздействия высоких температур, открытого огня, характерный уровень влажности. Только после определения условий использования, а также уровня теплопроводности применяемых материалов для сооружения определенной части конструкции, нужно смотреть на характеристики конкретного утеплителя:

• Теплопроводность. От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.
• Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага. К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.
• Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.
• Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения. Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.
• Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.
• Экологичность. Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.
• Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Когда используется при сооружении определенной части конструкции материал с низкой теплопроводностью, то можно покупать самый дешевый утеплитель (если это позволят предварительные расчеты).
Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Что влияет на величину теплопроводности?

Тепловая проводимость любого материала зависит от множества параметров:

• Пористая структура. Присутствие пор предполагает неоднородность сырья. При прохождении тепла через подобные структуры, где большая часть объема занята порами, охлаждение будет минимальным.
• Плотность. Высокая плотность способствует более тесному взаимодействию частиц друг с другом. В результате теплообмен и последующее полное уравновешивание температур происходит быстрее.
• Влажность. При высокой влажности окружающего воздуха или намокании стен постройки, сухой воздух вытесняется капельками жидкости из пор. Теплопроводность в подобном случае значительно увеличивается.

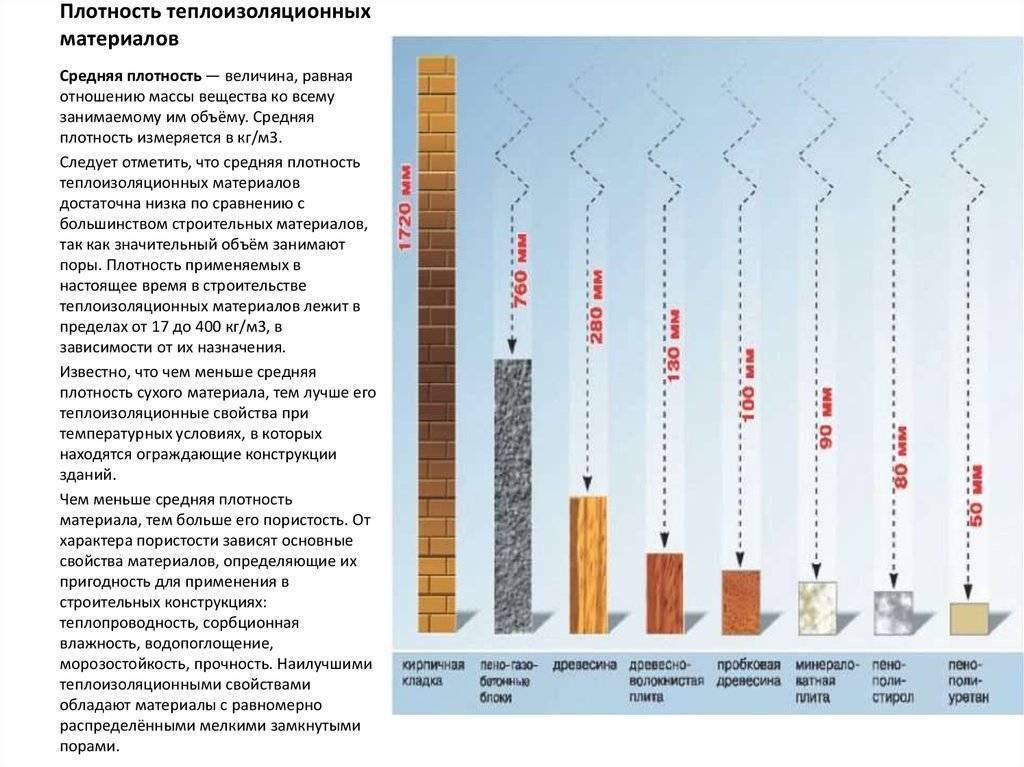

Теплопроводность, плотность и водопоглощение некоторых строительных материалов

Монтаж и эффективность в эксплуатации

Монтаж ППУ – быстро и легко.

Сравнение характеристик утеплителей должно осуществляться с учетом монтажа, ведь это тоже важно. Легче всего работать с жидкой теплоизоляцией, такой как ППУ и пеноизол, но для этого требуется специальное оборудование. Также не составляет труда укладка эковаты (целлюлозы) на горизонтальные поверхности, например, при или чердачного перекрытия. Для напыления эковаты на стены мокрым методом также нужны специальные приспособления.

Пенопласт укладывается как по обрешетке, так и сразу на рабочую поверхность. В принципе, это касается и плит из каменной ваты. Причем укладывать плитные утеплители можно и на вертикальные, и на горизонтальные поверхности (под стяжку в том числе). Мягкую стекловату в рулонах укладывают только по обрешетке.

В процессе эксплуатации теплоизоляционный слой может претерпевать некоторых нежелательных изменений:

• напитать влагу;
• дать усадку;
• стать домом для мышей;
• разрушиться от воздействия ИК лучей, воды, растворителей и прочее.

Кроме всего вышеуказанного, важное значение имеет пожаробезопасность теплоизоляции. Сравнение утеплителей, таблица группы горючести:

Применение показателя теплопроводности на практике

В строительстве все материалы условно подразделяются на теплоизоляционные и конструкционные. Конструкционное сырье отличается наибольшими показателями теплопроводности, но именно его применяют для постройки стен, перекрытий, прочих ограждений. Согласно таблице теплопроводности строительных материалов, при возведении стен из железобетона, для низкого теплообмена с окружающей средой толщина конструкции должна быть около 6 метров. В таком случае строение получится огромным, громоздким и потребует немалых затрат.

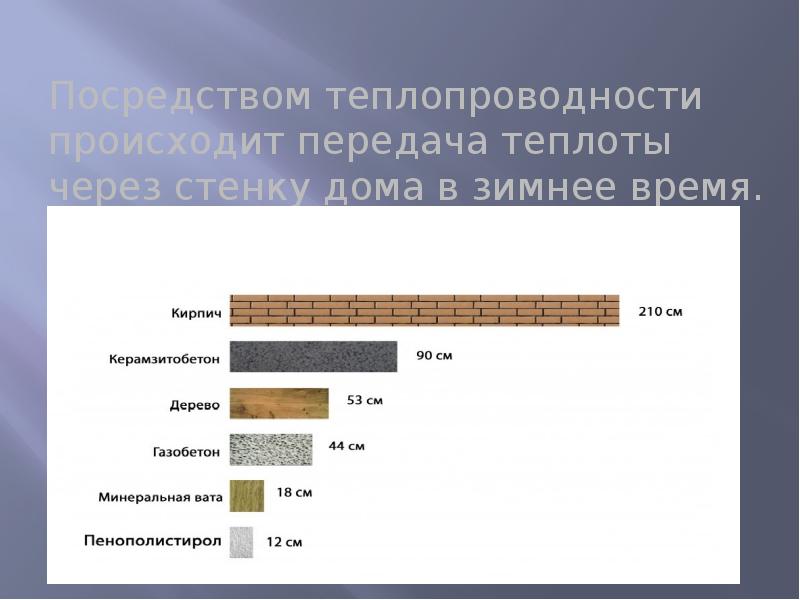

Наглядный пример — при какой толщине различных материалов их коэффициент теплопроводности будет одинаковым

Поэтому при возведении постройки следует отдельное внимание уделять дополнительным теплоизолирующим материалам. Слой теплоизоляции может не понадобиться только для построек из дерева или пенобетона, но даже при использовании подобного низкопроводного сырья толщина конструкции должна быть не менее 50 см.

Сравнение с помощью таблицы

N	Наименование	Плотность	Теппопроводность		Цена , евро за куб.м.		Затраты энергии на
кг/куб.м	мин	макс	Евросоюз	Россия	квт*ч/куб. м.
1	целлюлозная вата	30-70	0,038	0,045	48-96	15-30	6
2	древесноволокнистая плита	150-230	0,039	0,052	150	800-1400
3	древесное волокно	30-50	0,037	0,05	200-250	13-50
4	киты из льняного волокна	30	0,037	0,04	150-200	210	30
5	пеностекло	100-150	0.05	0,07	135-168	1600
6	перлит	100-150	0,05	0.062	200-400	25-30	230
7	пробка	100-250	0,039	0,05	300	80
8	конопля, пенька	35-40	0,04	0.041	150	55
9	хлопковая вата	25-30	0,04	0,041	200	50
10	овечья шерсть	15-35	0,035	0,045	150	55
11	утиный пух	25-35	0,035	0,045	150-200
12	солома	300-400	0,08	0,12	165
13	минеральная (каменная) вата	20-80	0. 038	0,047	50-100	30-50	150-180
14	стекповопокнистая вата	15-65	0,035	0,05	50-100	28-45	180-250
15	пенополистирол (безпрессовый)	15-30	0.035	0.047	50	28-75	450
16	пенополистирол экструзионный	25-40	0,035	0,042	188	75-90	850
17	пенополиуретан	27-35	0,03	0,035	250	220-350	1100

Показатель теплопроводных свойств является основным критерием при выборе утеплительного материала. Остается только сравнить ценовые политики разных поставщиков и определить необходимое количество.

Утеплитель – один из основных способов получить сооружение с необходимой энергоэффективностью. Перед его окончательным выбором точно определите условия использования и, вооружившись приведенной таблицей, совершите правильный выбор.

Теплопроводность готового здания. Варианты утепления конструкций

При разработке проекта постройки необходимо учесть все возможные варианты и пути потери тепла. Большое его количество может уходить через:

стены – 30%;

крышу – 30%;

двери и окна – 20%;

полы – 10%.

Теплопотери неутепленного частного дома

При неверном расчете теплопроводности на этапе проектирования, жильцам остается довольствоваться только 10% тепла, получаемого от энергоносителей. Именно поэтому дома, возведенные из стандартного сырья: кирпича, бетона, камня рекомендуют дополнительно утеплять. Идеальная постройка согласно таблице теплопроводности строительных материалов должна быть выполнена полностью из теплоизолирующих элементов. Однако малая прочность и минимальная устойчивость к нагрузкам ограничивает возможности их применения.

Сравнительный график коэффициентов теплопроводности некоторых строительных материалов и утеплителей

Самым распространенным вариантом сочетание несущей конструкции из высокопрочных материалов с дополнительным слоем теплоизоляции. Сюда можно отнести:

Каркасный дом. При его постройке каркасом из древесины обеспечивается жесткость всей конструкции, а укладка утеплителя производится в пространство между стойками. При незначительном уменьшении теплообмена в некоторых случая может потребоваться утепление еще и снаружи основного каркаса.

Дом из стандартных материалов. При выполнении стен из кирпича, шлакоблоков, утепление должно проводиться по наружной поверхности конструкции.

Необходимая тепло- и гидроизоляция для сохранения тепла в частном доме

Сравнение паропроницаемости утеплителей

Высокая паропроницаемость=отсутствие конденсата.

Паропроницаемость – это способность материала пропускать воздух, а вместе с ним и пар. То есть теплоизоляция может дышать. На этой характеристике утеплителей для дома последнее время производители акцентируют много внимания. На самом деле высокая паропроницаемость нужна только при . Во всех остальных случаях данный критерий не является категорически важным.

Характеристики утеплителей по паропроницаемости, таблица:

Сравнение утеплителей для стен показало, что самой высокой степенью паропроницаемости обладают натуральные материалы, в то время как у полимерных утеплителей коэффициент крайне низок. Это свидетельствует о том, что такие материалы как ППУ и пенопласт обладают способностью задерживать пар, то есть выполняют . Пеноизол – это тоже своего рода полимер, который изготавливается из смол. Его отличие от ППУ и пенопласта заключается в структуре ячеек, которые открытие. Иными словами, это материал с открытоячеистой структурой. Способность теплоизоляции пропускать пар тесно связан со следующей характеристикой – поглощение влаги.

Таблица теплопроводности строительных материалов: коэффициенты

В этой таблице собраны показатели теплопроводности самых распространенных строительных материалов. Пользуясь подобными справочниками, можно без проблем рассчитать необходимую толщину стен и применяемого утеплителя.

Таблица коэффициента теплопроводности строительных материалов:

Таблица теплопроводности строительных материалов: коэффициенты

Обзор гигроскопичности теплоизоляции

Высокая гигроскопичность – это недостаток, который нужно устранять.

Гигроскопичность – способность материала впитывать влагу, измеряется в процентах от собственного веса утеплителя. Гигроскопичность можно назвать слабой стороной теплоизоляции и чем выше это значение, тем серьезнее потребуются меры для ее нейтрализации. Дело в том, что вода, попадая в структуру материала, снижает эффективность утеплителя. Сравнение гигроскопичности самых распространенных теплоизоляционных материалов в гражданской строительстве:

Сравнение гигроскопичности утеплителей для дома показало высокое влагопоглощение пеноизола, при этом данная теплоизоляция обладает способностью распределять и выводить влагу. Благодаря этому, даже намокнув на 30%, коэффициент теплопроводности не уменьшается. Несмотря на то, что у минеральной ваты процент поглощения влаги низкий, она особенно нуждается в защите. Напитав воды, она удерживает ее, не давая выходить наружу. При этом способность предотвращать теплопотери катастрофически снижается.

Чтобы исключить попадание влаги в минвату используют пароизоляционные пленки и диффузионные мембраны. В основном полимеры устойчивы к длительному воздействию влаги, за исключением обычного пенополистирола, он быстро разрушается. В любом случае вода ни одному теплоизоляционному материалу на пользу не пошла, поэтому крайне важно исключить или минимизировать их контакт.

Разновидности и описание

На выбор потребителей предлагаются материалы с различными механическими свойствами.

От этого во многом зависит удобство монтажа и свойства. По данному показателю различают:

1. Пеноблоки
   . Изготавливаются из бетона со специальными добавками. В результате химической реакции структура получается пористой.
2. Плиты.
   Строительный материал различной толщины и плотности изготавливается при помощи прессования или склеивания.
3. Вата.
   Продается в рулонах и характеризуется волокнистой структурой.
4. Гранулы (крошка).
   с пеновеществами различной фракции.

Важно знать:

подбор материала осуществляется с учетом свойств, стоимости и предназначения. Применение одинакового утеплителя для стен и чердачного перекрытия не позволит получить желаемый эффект, если не указано, что он предназначен для конкретной поверхности.

Сырьем для утеплителей могут выступать различные вещества. Они все делятся на две категории:

• органические на основе торфа, камыша, древесины;
• неорганические — изготавливаются из вспененного бетона, минералов, асбестосодержащих веществ и др.

Особенности применения

Прежде чем определиться с материалами для отделки частного дома или квартиры, необходимо правильно рассчитать толщину слоя конкретного утеплителя.

1. Для горизонтальных поверхностей (пол, потолок) можно использовать практически любой материал. Применение дополнительного слоя с высокой механической прочностью обязательно.
2. Цокольные перекрытия рекомендуется утеплять стройматериалами с низкой гигроскопичностью. Повышенная влажность должна быть учтена.
   В противном случае утеплитель под воздействием влаги частично или полностью потеряет свойства.
3. Для вертикальных поверхностей (стены) необходимо использовать материалы плитно-листового типа. Насыпные или рулонные со временем будут проседать, поэтому необходимо тщательно продумать способ крепежа.

Если задумано индивидуальное строительство

При возведении дома важно учитывать технические характеристики всех составляющих (материала для стен, кладочного раствора, будущего утепления, гидроизоляционных и пароотводящих плёнок, финишной отделки).

Для понимания, какие стены наилучшим образом будут сохранять тепло, нужно проанализировать коэффициент теплопроводности не только материала для стен, но и строительного раствора, что видно из таблицы ниже:

Номер п/п	Материал для стен, строительный раствор	Коэффициент теплопроводности по СНиП
1.	Кирпич	0,35 – 0,87
2.	Саманные блоки	0,1 – 0,44
3.	Бетон	1,51 – 1,86
4.	Пенобетон и газобетон на основе цемента	0,11 – 0,43
5.	Пенобетон и газобетон на основе извести	0,13 – 0,55
6.	Ячеистый бетон	0,08 – 0,26
7.	Керамические блоки	0,14 – 0,18
8.	Строительный раствор цементно-песчаный	0,58 – 0,93
9.	Строительный раствор с добавлением извести	0,47 – 0,81

Важно
. Из приведённых в таблице данных видно, что у каждого строительного материала довольно большой разброс в показателях коэффициента теплопроводности.
Это связано с несколькими причинами:

• Плотность. Все утеплители выпускаются или укладываются (пеноизол, эковата) различной плотности. Чем ниже плотность (больше присутствует воздуха в теплоизоляционной структуре), тем ниже проводимость тепла. И, наоборот, у очень плотных утеплителей этот коэффициент выше.
• Вещество, из которого производят (основа). Например, кирпич бывает силикатным, керамическим, глиняным. От этого зависит и коэффициент теплопроводности.
• Количество пустот. Это касается кирпича (пустотелый и полнотелый) и теплоизоляции. Воздух – самый худший проводник тепла. Коэффициент его теплопроводимости – 0,026. Чем больше пустот, тем ниже этот показатель.

Строительный раствор хорошо проводит тепло, поэтому любые стены рекомендуется утеплять.

Сравнение основных показателей

Чтобы понять, насколько эффективным будет тот или иной утеплитель, необходимо сравнить основные показатели материалов. Это можно сделать, просмотрев таблицу 1.

Материал	Плотность кг/м3	Теплопроводность	Гигроскопичность	Минимальный слой, см
Пенополистирол	30-40	Очень низкая	Средняя	10
Пластиформ	50-60	Низкая	Очень низкая	2
60-70	Низкая	Средняя	5
Пенопласт	35-50	Очень низкая	Средняя	10
25-32	низкая	низкая	20
35-125	Низкая	Высокая	10-15
130	Низкая	высокая	15
500	Высокая	Низкая	20
Ячеистый бетон	400-800	Высокая	Высокая	20-40
Пеностекло	100-600	Низкая	низкая	10-15

Таблица 1 Сравнение теплоизоляционных свойств материалов

При этом многие отдают предпочтение пластиформу, минеральной вате или ячеистому бетону. Это связанно с индивидуальными предпочтениями, особенностями монтажа и некоторыми физическими свойствами.

Теплопроводность бетона таблица

Теплопроводность материалов. Таблица

Очень часто домашнему мастеру приходится выбирать, какой материал выбрать для той или иной работы. Одним из основных параметров материалов, в том числе и строительных, является их теплопроводность.

Чтобы быстро найти ответ, какой теплопроводностью обладает конкретный материал, или сравнить между собой различные материалы, очень удобно воспользоваться таблицей теплопроводности материалов.

В таблице собраны, конечно, далеко не все материалы. Но по большинству самых распространенных материалов вы с можете найти в ней значение теплопроводности.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

	Плотность (для сыпучих – насыпная плотность), кг/м3	Коэффициент теплопроводности, Вт/ (м*К)
Алюминий	2600-2700	203,5-221 растет с ростом плотности
Асбест	600	0,151
Асфальтобетон	2100	1,05
АЦП асбесто-цементные плиты	1800	0,35
Бетон см. также Железобетон	2300-2400	1,28-1,51 растет с ростом плотности
Битум	1400	0,27
Бронза	8000	64
Винипласт	1380	0,163
Вода при температурах выше 0 градусов С	~1000	~0,6
Войлок шерстяной	300	0,047
Гипсокартон	800	0,15
Гранит	2800	3,49
Дерево, дуб — вдоль волокон	700	0,23
Дерево, дуб — поперек волокон	700	0,1
Дерево, сосна или ель — вдоль волокон	500	0,18
Дерево, сосна или ель — поперек волокон	500	0,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита	1000	0,15
Железобетон	2500	1,69
Картон облицовочный	1000	0,18
Керамзит	200	0,1
Керамзит	800	0,18
Керамзитобетон	1800	0,66
Керамзитобетон	500	0,14
Кирпич керамический пустотелый (брутто1000)	1200	0,35
Кирпич керамический пустотелый (брутто1400)	1600	0,41
Кирпич красный глиняный	1800	0,56
Кирпич, силикатный	1800	0,7
Кладка из изоляционного кирпича	600	0,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича	600–1700	0,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича	1840	1,05 (при 800—1100°С)
Краска масляная	—	0,233
Латунь	8500	93
Лед при температурах ниже 0 градусов С	920	2,33
Линолеум	1600	0,33
Литье каменное	3000	0,698
Магнезия 85% в порошке	216	0,07
Медь	8500-8800	384-407 растет с ростом плотности
Минвата	100	0,056
Минвата	50	0,048
Минвата	200	0,07
Мрамор	2800	2,91
Накипь, водяной камень	—	1,163—3,49 растет с ростом плотности
Опилки древесные	230	0,070—0,093 растет с ростом плотности и влажности
Пакля сухая	150	0,05
Пенобетон	1000	0,29
Пенобетон	300	0,08
Пенопласт	30	0,047
Пенопласт ПВХ	125	0,052
Пенополистирол	100	0,041
Пенополистирол	150	0,05
Пенополистирол	40	0,038
Пенополистирол экструдированый	33	0,031
Пенополиуретан	32	0,023
Пенополиуретан	40	0,029
Пенополиуретан	60	0,035
Пенополиуретан	80	0,041
Пеностекло	400	0,11
Пеностекло	200	0,07
Песок сухой	1600	0,35
Песок влажный	1900	0,814
Полимочевина	1100	0,21
Полиуретановая мастика	1400	0,25
Полиэтилен	1500	0,3
Пробковая мелочь	160	0,047
Ржавчина (окалина)	—	1,16
Рубероид, пергамин	600	0,17
Свинец	11400	34,9
Совелит	450	0,098
Сталь	7850	58
Сталь нержавеющая	7900	17,5
Стекло оконное	2500	0,698—0,814
Стеклянная вата (стекловата)	200	0,035—0,070 растет с ростом плотности
Текстолит	1380	0,244
Торфоплиты	220	0,064
Фанера клееная	600	0,12
Фаолит	1730	0,419
Чугун	7500	46,5—93,0
Шлаковая вата	250	0,076
Эмаль	2350	0,872—1,163

postrojka. pp.ua

Стройдокс: Таблица теплопроводности строительных материалов

Теплопроводность — это процесс переноса энергии от теплой части материала к холодной частицами этого материала (т.е. молекулами). Надо помнить, что это только один из «источников» потерь тепла: хотя, например, вакуум имеет нулевую теплопроводность, энергия может передаваться излучением.

Основные значения коэффициентов теплопроводности я взял из СНиП II-3-79* (приложение 2) и из СП 50.13330.2012 СНиП 23-02-2003. Таблицу я дополнил значениями теплопроводности, которые взял с сайтов производителей строительных материалов (например, для ККБ, пеностекла и других).

Теплопроводность некоторых (но не всех) строительных материалов может значительно меняться в зависимости от их влажности. Первое значение в таблице — это значение для сухого состояния. Второе и третье значения — это значения теплопроводности для условий эксплуатации А и Б согласно приложению С СП 50.13330.2012. Условия эксплуатации зависят от климата региона и влажности в помещении. Проще говоря А — это обычная «средняя» эксплуатация, а Б — это влажные условия.

Материал	Коэффициент теплопроводности, Вт/(м·°C)
В сухом состоянии	Условия А («обычные»)	Условия Б («влажные»)
Пенополистирол (ППС)	0,036 – 0,041	0,038 – 0,044	0,044 – 0,050
Пенополистирол экструдированный (ЭППС, XPS)	0,029	0,030	0,031
Войлок шерстяной	0,045
Цементно-песчаный раствор (ЦПР)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка обычная	0,25
Минеральная вата каменная, 180 кг/м3	0,038	0,045	0,048
Минеральная вата каменная, 140-175 кг/м3	0,037	0,043	0,046
Минеральная вата каменная, 80-125 кг/м3	0,036	0,042	0,045
Минеральная вата каменная, 40-60 кг/м3	0,035	0,041	0,044
Минеральная вата каменная, 25-50 кг/м3	0,036	0,042	0,045
Минеральная вата стеклянная, 85 кг/м3	0,044	0,046	0,05
Минеральная вата стеклянная, 75 кг/м3	0,04	0,042	0,047
Минеральная вата стеклянная, 60 кг/м3	0,038	0,04	0,045
Минеральная вата стеклянная, 45 кг/м3	0,039	0,041	0,045
Минеральная вата стеклянная, 35 кг/м3	0,039	0,041	0,046
Минеральная вата стеклянная, 30 кг/м3	0,04	0,042	0,046
Минеральная вата стеклянная, 20 кг/м3	0,04	0,043	0,048
Минеральная вата стеклянная, 17 кг/м3	0,044	0,047	0,053
Минеральная вата стеклянная, 15 кг/м3	0,046	0,049	0,055
Пенобетон и газобетон на цементном вяжущем, 1000 кг/м3	0,29	0,38	0,43
Пенобетон и газобетон на цементном вяжущем, 800 кг/м3	0,21	0,33	0,37
Пенобетон и газобетон на цементном вяжущем, 600 кг/м3	0,14	0,22	0,26
Пенобетон и газобетон на цементном вяжущем, 400 кг/м3	0,11	0,14	0,15
Пенобетон и газобетон на известняковом вяжущем, 1000 кг/м3	0,31	0,48	0,55
Пенобетон и газобетон на известняковом вяжущем, 800 кг/м3	0,23	0,39	0,45
Пенобетон и газобетон на известняковом вяжущем, 600 кг/м3	0,15	0,28	0,34
Пенобетон и газобетон на известняковом вяжущем, 400 кг/м3	0,13	0,22	0,28
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб поперек волокон	0,10	0,18	0,23
Дуб вдоль волокон	0,23	0,35	0,41
Медь	382 – 390
Алюминий	202 – 236
Латунь	97 – 111
Железо	92
Олово	67
Сталь	47
Стекло оконное	0,76
Свежий снег	0,10 – 0,15
Вода жидкая	0,56
Воздух (+27 °C, 1 атм)	0,026
Вакуум	0
Аргон	0,0177
Ксенон	0,0057
Арболит (подробнее здесь)	0,07 – 0,17
Пробковое дерево	0,035
Железобетон плотностью 2500 кг/м3	1,69	1,92	2,04
Бетон (на гравии или щебне) плотностью 2400 кг/м3	1,51	1,74	1,86
Керамзитобетон плотностью 1800 кг/м3	0,66	0,80	0,92
Керамзитобетон плотностью 1600 кг/м3	0,58	0,67	0,79
Керамзитобетон плотностью 1400 кг/м3	0,47	0,56	0,65
Керамзитобетон плотностью 1200 кг/м3	0,36	0,44	0,52
Керамзитобетон плотностью 1000 кг/м3	0,27	0,33	0,41
Керамзитобетон плотностью 800 кг/м3	0,21	0,24	0,31
Керамзитобетон плотностью 600 кг/м3	0,16	0,2	0,26
Керамзитобетон плотностью 500 кг/м3	0,14	0,17	0,23
Крупноформатный керамический блок (тёплая керамика)	0,14 – 0,18
Кирпич керамический полнотелый, кладка на ЦПР	0,56	0,7	0,81
Кирпич силикатный, кладка на ЦПР	0,70	0,76	0,87
Кирпич керамический пустотелый (плотность 1400 кг/м3 с учетом пустот), кладка на ЦПР	0,47	0,58	0,64
Кирпич керамический пустотелый (плотность 1300 кг/м3 с учетом пустот), кладка на ЦПР	0,41	0,52	0,58
Кирпич керамический пустотелый (плотность 1000 кг/м3 с учетом пустот), кладка на ЦПР	0,35	0,47	0,52
Кирпич силикатный, 11 пустот (плотность 1500 кг/м3), кладка на ЦПР	0,64	0,7	0,81
Кирпич силикатный, 14 пустот (плотность 1400 кг/м3), кладка на ЦПР	0,52	0,64	0,76
Гранит	3,49	3,49	3,49
Мрамор	2,91	2,91	2,91
Известняк, 2000 кг/м3	0,93	1,16	1,28
Известняк, 1800 кг/м3	0,7	0,93	1,05
Известняк, 1600 кг/м3	0,58	0,73	0,81
Известняк, 1400 кг/м3	0,49	0,56	0,58
Туф, 2000 кг/м3	0,76	0,93	1,05
Туф, 1800 кг/м3	0,56	0,7	0,81
Туф, 1600 кг/м3	0,41	0,52	0,64
Туф, 1400 кг/м3	0,33	0,43	0,52
Туф, 1200 кг/м3	0,27	0,35	0,41
Туф, 1000 кг/м3	0,21	0,24	0,29
Песок сухой строительный (ГОСТ 8736-77*), 1600 кг/м3	0,35
Фанера клееная	0,12	0,15	0,18
ДСП, ДВП, 1000 кг/м3	0,15	0,23	0,29
ДСП, ДВП, 800 кг/м3	0,13	0,19	0,23
ДСП, ДВП, 600 кг/м3	0,11	0,13	0,16
ДСП, ДВП, 400 кг/м3	0,08	0,11	0,13
ДСП, ДВП, 200 кг/м3	0,06	0,07	0,08
Пакля	0,05	0,06	0,07
Гипсокартон (листы гипсовые обшивочные), 1050 кг/м3	0,15	0,34	0,36
Гипсокартон (листы гипсовые обшивочные), 800 кг/м3	0,15	0,19	0,21
Линолеум из ПВХ на теплоизолирующей подоснове, 1800 кг/м3	0,38	0,38	0,38
Линолеум из ПВХ на теплоизолирующей подоснове, 1600 кг/м3	0,33	0,33	0,33
Линолеум из ПВХ на тканевой подоснове, 1800 кг/м3	0,35	0,35	0,35
Линолеум из ПВХ на тканевой подоснове, 1600 кг/м3	0,29	0,29	0,29
Линолеум из ПВХ на тканевой подоснове, 1400 кг/м3	0,2	0,23	0,23
Эковата	0,037 – 0,042
Перлит вспученный, песок, плотность 75 кг/м3	0,043 – 0,047
Перлит вспученный, песок, плотность 100 кг/м3	0,052
Перлит вспученный, песок, плотность 150 кг/м3	0,052 – 0,058
Перлит вспученный, песок, плотность 200 кг/м3	0,07
Пеностекло, насыпное, плотность 100 – 150 кг/м3	0,043 – 0,06
Пеностекло, насыпное, плотность 151 – 200 кг/м3	0,06 – 0,063
Пеностекло, насыпное, плотность 201 – 250 кг/м3	0,066 – 0,073
Пеностекло, насыпное, плотность 251 – 400 кг/м3	0,085 – 0,1
Пеностекло, блоки, плотность 100 – 120 кг/м3	0,043 – 0,045
Пеностекло, блоки, плотность 121 – 170 кг/м3	0,05 – 0,062
Пеностекло, блоки, плотность 171 – 220 кг/м3	0,057 – 0,063
Пеностекло, блоки, плотность 221 – 270 кг/м3	0,073
Керамзит, гравий, плотность 250 кг/м3	0,099 – 0,1	0,11	0,12
Керамзит, гравий, плотность 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, плотность 350 кг/м3	0,115 – 0,12	0,125	0,14
Керамзит, гравий, плотность 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, плотность 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, плотность 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, плотность 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, плотность 800 кг/м3	0,18
Гипсоплиты, плотность 1350 кг/м3	0,35	0,50	0,56
Гипсоплиты, плотность 1100 кг/м3	0,23	0,35	0,41
Перлитобетон, плотность 1200 кг/м3	0,29	0,44	0,5
Перлитобетон, плотность 1000 кг/м3	0,22	0,33	0,38
Перлитобетон, плотность 800 кг/м3	0,16	0,27	0,33
Перлитобетон, плотность 600 кг/м3	0,12	0,19	0,23
Пенополиуретан (ППУ), плотность 80 кг/м3	0,041	0,042	0,05
Пенополиуретан (ППУ), плотность 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ), плотность 40 кг/м3	0,029	0,031	0,04
Пенополиэтилен сшитый	0,031 – 0,038

Если в таблице у материала нет значений для условий А и Б, значит в СП 50. 13330.2012 или на сайтах производителей нет соответствующих значений либо для этого материала это не имеет смысла.

Теплопроводность некоторых (но не всех) строительных материалов может значительно меняться в зависимости от их влажности.

Если в таблице у материала нет значений для условий А и Б, значит в СП 50.13330.2012 или на сайтах производителей нет соответствующих значений либо для этого материала это не имеет смысла.

Обратите внимание на рост теплопроводности в зависимости от условий влажности. Например, у пенобетона значительно растёт теплопроводность при росте влажности, а, например, у ППС такого не наблюдается.

stroydocs.ru

Коэффициент теплопроводности материала. Теплопроводность строительных материалов: таблица

Процесс передачи энергии от более нагретой части тела к менее нагретой называется теплопроводностью. Числовое значение такого процесса отражает коэффициент теплопроводности материала. Это понятие является очень важным при строительстве и ремонте зданий. Правильно подобранные материалы позволяют создать в помещении благоприятный микроклимат и сэкономить на отоплении существенную сумму.

Понятие теплопроводности

Теплопроводность – процесс обмена тепловой энергией, который происходит за счет столкновения мельчайших частиц тела. Причем этот процесс не прекратится, пока не наступит момент равновесия температур. На это уходит определенный промежуток времени. Чем больше времени затрачивается на тепловой обмен, тем ниже показатель теплопроводности.

Данный показатель выражают как коэффициент теплопроводности материалов. Таблица содержит уже измеренные значения для большинства материалов. Расчет производится по количеству тепловой энергии, прошедшей сквозь заданную площадь поверхности материала. Чем больше вычисленное значение, тем быстрее объект отдаст все свое тепло.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

• Плотность материала. При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.

• Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.

• Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться.

Понятие теплопроводности на практике

Теплопроводность учитывается на этапе проектирования здания. При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно. Во время эксплуатации будут существенно экономиться денежные средства на отопление.

Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.

Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла. Зрительно это можно увидеть на фотографии в начале статьи.

Конструкционные материалы и их показатели

Для строительства зданий используют материалы с низким коэффициентом теплопроводности. Наиболее популярными являются:

• Бетон. Его теплопроводность находится в пределах 1,29-1,52Вт/м*К. Точное значение зависит от консистенции раствора. На этот показатель также влияет плотность исходного материала, которая составляет 500-2500 кг/м3. Используют данный материал в виде раствора для фундаментов, в виде блоков – для возведения стен и фундамента.

• Железобетон, значение теплопроводности которого составляет 1,68Вт/м*К. Плотность материала достигает 2400-2500 кг/м3.

• Древесина, издревле использующаяся как строительный материал. Ее плотность и теплопроводность в зависимости от породы составляют 150-2100 кг/м3 и 0,2-0,23Вт/м*К соответственно.

Еще один популярный строительный материал – кирпич. В зависимости от состава он обладает следующими показателями:

• саманный (изготовленный из глины): 0,1-0,4 Вт/м*К;

• керамический (изготовленный методом обжига): 0,35-0,81 Вт/м*К;

• силикатный (из песка с добавлением извести): 0,82-0,88 Вт/м*К.

Материалы из бетона с добавлением пористых заполнителей

Коэффициент теплопроводности материала позволяет использовать последний для постройки гаражей, сараев, летних домиков, бань и других сооружений. В данную группу можно отнести:

• Пенобетон. Производится с добавлением пенообразующих веществ, за счет которых характеризуется пористой структурой с плотностью 500-1000 кг/м3. При этом способность передавать тепло определяется значением 0,1-0,37Вт/м*К.

• Керамзитобетон, показатели которого зависят от его вида. Полнотелые блоки не имеют пустот и отверстий. С пустотами внутри изготавливают пустотелые блоки, которые менее прочные, нежели первый вариант. Во втором случае теплопроводность будет ниже. Если рассматривать общие цифры, то плотность керамзитобетона составляет 500-1800кг/м3. Его показатель находится в интервале 0,14-0,65Вт/м*К.

• Газобетон, внутри которого образуются поры размером 1-3 миллиметра. Такая структура определяет плотность материала (300-800кг/м3). За счет этого коэффициент достигает 0,1-0,3 Вт/м*К.

Показатели теплоизоляционных материалов

Коэффициент теплопроводности теплоизоляционных материалов, наиболее популярных в наше время:

• пенопласт, который обладает плотностью 15-50кг/м3, при теплопроводности – 0,031-0,033Вт/м*К;

• пенополистирол, плотность которого такая же, как и у предыдущего материала. Но при этом коэффициент передачи тепла находится на уровне 0,029-0,036Вт/м*К;

• стекловата. Характеризуется коэффициентом, равным 0,038-0,045Вт/м*К;

• каменная вата с показателем 0,035-0,042Вт/м*К.

Таблица показателей

Для удобства работы коэффициент теплопроводности материала принято заносить в таблицу. В ней кроме самого коэффициента могут быть отражены такие показатели как степень влажности, плотность и другие. Материалы с высоким коэффициент теплопроводности сочетаются в таблице с показателями низкой теплопроводности. Образец данной таблицы приведен ниже:

Использование коэффициента теплопроводности материала позволит возвести желаемую постройку. Главное: выбрать продукт, отвечающий всем необходимым требованиями. Тогда здание получится комфортным для проживания; в нем будет сохраняться благоприятный микроклимат.

Правильно подобранный изоляционный материал снизит потери тепла, по причине чего больше не нужно будет «отапливать улицу». Благодаря этому финансовые затраты на отопление существенно снизятся. Такая экономия позволит в скором времени вернуть все деньги, которые будут затрачены на приобретение теплоизолятора.

fb.ru

Сравнительная таблица теплопроводности современных строительных материалов

• Дата: 11-04-2018
• Просмотров: 263
• Комментариев:
• Рейтинг: 64

Оглавление: [скрыть]

• Понятие теплопроводности
• Факторы, влияющие на величину теплопроводности
• Практическое применение значения теплопроводности строительных материалов
• Теплопроводность материалов: параметры
• Теплопроводность при строительстве

Строительство любого дома, будь то коттедж или скромный дачный домик, должно начинаться с разработки проекта. На этом этапе закладывается не только архитектурный облик будущего строения, но и его конструктивные и теплотехнические характеристики.

Схема теплопроводности и толщины материалов.

Основной задачей на этапе проекта будет не только разработка прочных и долговечных конструктивных решений, способных поддерживать наиболее комфортный микроклимат с минимальными затратами. Помочь определиться с выбором может сравнительная таблица теплопроводности материалов.

Понятие теплопроводности

В общих чертах процесс теплопроводности характеризуется передачей тепловой энергии от более нагретых частиц твердого тела к менее нагретым. Процесс будет идти до тех пор, пока не наступит тепловое равновесие. Другими словами, пока не сравняются температуры.

Коэффициент теплопроводности кирпичей.

Применительно к ограждающим конструкциям дома (стены, пол, потолок, крыша) процесс теплопередачи будет определяться временем, в течение которого температура внутри помещения сравняется с температурой окружающей среды.

Чем более продолжителен по времени будет этот процесс, тем помещение будет более комфортным по ощущениям и экономичным по эксплуатационным расходам.

Численно процесс переноса тепла характеризуется коэффициентом теплопроводности. Физический смысл коэффициента показывает, какое количество тепла за единицу времени проходит через единицу поверхности. Т.е. чем выше значение этого показателя, тем лучше проводится тепло, значит, тем быстрее будет происходить процесс теплообмена.

Соответственно, на этапе проектных работ необходимо спроектировать конструкции, теплопроводность которых должна иметь по возможности наименьшее значение.

Вернуться к оглавлению

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

Зависимость теплопроводности газобетона от плотности.

1. Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
2. Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
3. Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
4. Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
5. Влияние температуры на теплопроводность материала отражается через формулу:

λ=λо*(1+b*t), (1)

где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;

b – справочная величина температурного коэффициента;

t – температура.

Вернуться к оглавлению

Из понятия теплопроводности напрямую вытекает понятие толщины слоя материала для получения необходимого значения сопротивления теплового потока. Тепловое сопротивление – нормируемая величина.

Упрощенная формула, определяющая толщину слоя, будет иметь вид:

Таблица теплопроводности утеплителей.

H=R/λ, (2)

где, H – толщина слоя, м;

R – сопротивление теплопередаче, (м2*°С)/Вт;

λ – коэффициент теплопроводности, Вт/(м*°С).

Данная формула применительно к стене или перекрытию имеет следующие допущения:

• ограждающая конструкция имеет однородное монолитное строение;
• используемые стройматериалы имеют естественную влажность.

При проектировании необходимые нормируемые и справочные данные берутся из нормативной документации:

• СНиП23-01-99 – Строительная климатология;
• СНиП 23-02-2003 – Тепловая защита зданий;
• СП 23-101-2004 – Проектирование тепловой защиты зданий.

Вернуться к оглавлению

Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.

Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.

Значения коэффициентов теплопроводности сведены в таблицу 1:

Таблица 1

Материал	Коэффициент теплопроводности, Вт/(м*°С).
Пенобетон	(0,08 – 0,29) – в зависимости от плотности
Древесина ели и сосны	(0,1 – 0,15) – поперек волокон 0,18 – вдоль волокон
Керамзитобетон	(0,14-0,66) – в зависимости от плотности
Кирпич керамический пустотелый	0,35 – 0,41
Кирпич красный глиняный	0,56
Кирпич силикатный	0,7
Железобетон	1,29

Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.

При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.

Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.

Теплоизоляционные материалы имеют достаточно малые величины значения коэффициента теплопроводности.

Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы – это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.

Вернуться к оглавлению

Схема сравнения теплопроводности стен из газобетона и кирпича.

При проектировании и производстве строительных работ необходимо учитывать возможные пути теплопотерь:

• 30-40% потерь тепла приходится на поверхность стен;
• 20-30% – через межэтажные перекрытия и крышу;
• около 20% потерь приходится на поверхность, занимаемую оконными и дверными проемами;
• приблизительно 10% тепла уходит из помещения через плохо утепленные полы.

Важным фактором при учете теплопроводности в строительстве является обеспечение надлежащей ветро- и пароизоляции. В наибольшей степени это справедливо для пористых утеплителей. Т.е. при ограничении доступа влаги внутрь конструкций (как извне, так и снаружи) сопротивление теплопередачи будет выше. Утеплитель будет более эффективно работать, соответственно, потребуется меньшая толщина конструкций.

В идеале стены и перекрытия должны выполняться из теплоизоляционных материалов. Однако они обладают низкой конструкционной прочностью, что ограничивает широту их применения. Возникает необходимость выполнять основные несущие конструкции из кирпича, дерева, пенобетонных блоков и т.п.

Наиболее распространенным вариантом конструкций домов, встречающимся на практике, является комбинация несущей конструкции и теплоизоляции.

Здесь можно различить:

Сравнение теплопроводности соломобетонных блоков с другими материалами.

1. Каркасный вариант строительства – основной каркас, обеспечивающий пространственную жесткость, выполняется из деревянных досок или брусьев. Утеплитель укладывается в межстоечное пространство. В некоторых случаях для достижения требуемых показателей по энергоэффективности осуществляется дополнительное утепление снаружи каркаса.
2. Возведение стен дома из кирпича, пористых бетонных блоков, дерева – утепление осуществляется по наружной поверхности. Слой утеплителя компенсирует избыточную теплопроводность основного стенового материала. С другой стороны материал основной стены несет на себе нагрузки, компенсируя малую механическую прочность утеплителя.

Аналогичные закономерности будут справедливы при возведении межэтажных перекрытий и кровельных конструкций.

Таким образом, используя комбинацию материалов с требуемыми значениями коэффициентов теплопроводности, можно получить оптимальные по свойствам и толщине ограждающие конструкции здания.

ostroymaterialah.ru

Теплопроводность строительных материалов – таблица утеплителей, сравнение

Процесс строительства любого жилого или промышленного объекта начинается с разработки проекта. В нем необходимо предусмотреть взаимное расположение всех элементов конструкции, а также учесть качество применяемых материалов. Все они обладают разными физическими характеристиками. В каждом случае производители предусматривают коэффициенты теплопроводности строительных материалов.

Благодаря знанию данного параметра быстрее проводится разработка и постройка зданий, обеспечивающих экономию ресурсов. Внутри помещений образуется приятный микроклимат не только зимой, но и летом. Часто в таком случае помогает таблица теплопроводности материалов. В нее входят наиболее популярные строительные компоненты.

Определение базового понятия

Теплопроводность строительных материалов характеризуется возможностью перераспределения энергии от более теплых частиц к более прохладным участкам. Перераспределение будет происходить до тех пор, пока не сформируется тепловой баланс. Фактически на всех участках конструкции будет единая температура.

Явление имеет актуальность для всех ограждающих элементов домостроения, которыми являются:

• наружные стены;
• внутренние перегородки;
• пол;
• крыша;
• потолок и другие перекрытия.

Теплопроводность утеплителей определяется временем, в течение которого за счет теплопередачи температурные условия внутри здания станут соответствовать условиям снаружи. Оптимальным является наиболее продолжительный процесс, растянутый на длительный временной интервал. В таком случае за счет применяемых материалов и фактур удастся оптимизировать расходы на эксплуатацию.

Сравнение показателей теплосбережения разных стройматериалов

Определяя, например, теплопроводность пенополистирола или каких-либо экструдированных его разновидностей, необходимо знать, что данный параметр позволяет определять какое количество тепловой энергии за установленную единицу времени проходит сквозь единицу поверхности. Применяется исчисление Вт/(м*градус). Соответственно, чем численное значение больше, тем эффективнее проводится тепло через указанное вещество, а все процессы, связанные с теплообменом станут проходить быстрее.

Создавая проект дома, бани, гаража или иной бытовой постройки, нужно самостоятельно учитывать данный фактор. При этом подбирать утеплители необходимо с минимальными значениями проводимости тепла.

Некоторые примеры практического применения

Практическая ценность такого знания заключается в том, чтобы сравнивать разные материалы всевозможной толщины с другими, определяя оптимальные параметры. Так теплопроводность пенопласта 50 мм в сравнении с кирпичной двухрядной кладкой будет примерно равной. Это значит, для того чтобы создать стену из кирпича сопоставимую с 10 см пенопласта, необходимо выкладывать ее в 4 кирпича, что является весьма затратным и нерациональным по использованию ресурсов.

Коэффициент теплопроводности кирпичей

Для сухой сосны коэффициент передачи тепла равен 0,17 Вт(м*град), а для пенобетона значение – 0,18, что является весьма близким. В таком случае оба вещества способны хранить тепло с идентичной способностью. Необходимо учитывать не только фактуру сырья, из которого изготовлена Важно! термическая отделка, но и его форму.

Примером служит разница пустотелого и полнотелого кирпича. В первом случае коэффициент составит 0,55, а во втором – 0,80 Вт(м*град). Наличие воздушной прослойки внутри блоков позволило почти в полтора раза повысить эффективность термоизоляции.

На практике опытные строители с успехом комбинируют различные материалы, используя их позитивные качества. Когда дом выложен из прочного кирпича, то для его утепления можно задействовать пенопласт. Его применяют снаружи и внутри здания, создавая многослойную конструкцию. Строители любят монтировать пенополистирол, так как он имеет один из минимальных коэффициентов, составляющий 0,03 Вт(м*град).

Взамен дорогим и долго строящимся домам из кирпичной кладки, приходят более прогрессивные технологии. Даже еще недавно популярные монолитные либо панельно-каркасные постройки уходят в прошлое. Их место занимают  здания из ячеистого бетона. Он обладает показателями, сопоставимыми с характеристиками древесины. Стены не подвергаются сквозному промерзанию даже во время лютых морозов.

Шкала толщины стройматериалов при идентичных коэффициентах

Актуальный принцип применяется во время возведения каркасных легких домов, также его задействуют при возведении коттеджей, крупных складов, загородных супер- и мегамаркетов, всевозможных промышленных построек. При соблюдении технологии возведенное подобным образом здание из современных строительных материалов с минимальным коэффициентом проводимости можно эксплуатировать в различных климатических условиях.

Для щитовых конструкций формируют заготовки из листов OSB, между которыми крепится минвата или экструдированный пенополистирол. Такие стены вполне справляются с функцией по созданию комфортного микроклимата внутри помещения.

ВИДЕО: Как сделать теплотехнический расчет дома

Что может повлиять на изменение характеристик

На коэффициент теплопроводности могут оказывать влияние разные технологические факторы:

Пористость

Образуемые технологические пустоты внутри базового вещества не допускают однородности фактуры. В процессе прохода тепловой струи часть энергии передается в газовые пустоты. Так как установлено, что сухой воздух имеет коэффициент 0,02 Вт(м*град), то чем больше в фактуре пустот, тем будет больше понижаться коэффициент передачи тепловой энергии.

Пористый камень

Размеры пор

Наибольшей эффективностью обладают малые замкнутые поры. За счет них существенно снижается скорость теплового потока. Для случаев с крупными порами необходимо добавлять явление перемещение тепла при помощи конвекции.

Плотность материала

Высокое значение данного показателя характеризуется достаточно близким расположением частиц внутри вещества. Таким образом между его составляющими тепло перемещается достаточно быстро. Для определения зависимости между плотностью и теплопроводностью используются специальные справочники.

Уровень влажности

Необходимо учитывать, что вода в чистом виде обладает теплопроводностью со значением 0,6 Вт/(м*град). Когда утеплитель промокает, то это значит, что на место воздушных ячеек проникает влага. Так как воздух имеет коэффициент 0,02, а вода 0,6, то структура теряет изоляционные свойства пропорционально степени увлажнения. Часто эта зависимость не линейная, а экспоненциальная.

Температура окружающей среды

Также оказывает влияние на итоговое значение. Для расчета берется формула λ=λо*(1+b*t), в которой под λо подразумевается коэффициент теплопроводности при нулевой температуре, b – определенная справочная величина термокоэффициента, а t – действующее значение в градусах Цельсия.

Имеет значение и то, где установлен утеплитель, чтобы увеличить или уменьшить показатели паропроницаемости и проводимости тепла

Чтобы обеспечить правильные параметры по теплоизоляции для здания, необходимо соблюдать действующие нормативные акты, к которым относятся следующие:

• СП 23-101-2004 – используются в процессе создания проектов тепловой защиты;
• СНиП23-01-99 – устанавливают параметры строительной климатологии;
• СНиП 23-02-2003 – необходимы при актуальных расчетах термической защиты зданий.

Таблица теплопроводности строительных материалов

ВИДЕО: Из чего стоит дом построить

Коэффициент теплопроводности строительных материалов. Таблица значений

Комфорт в построенном здании зависит от многих факторов. На микроклимат в помещении, к примеру, оказывает влияние коэффициент теплопроводности строительных материалов. Таблица данных параметров позволит выбрать наиболее подходящий материал для создания комфортных условий в доме.

Благодаря правильно приозведенному расчету, в дальнейшем можно сэкономить на отоплении дома. Даже если на начальном этапе строительство производить из более дорогих материалов, со временем они полностью окупятся. В случае если для строительства используются материалы, интенсивно пропускающие тепло, необходимо проводить дополнительный объем работ по утеплению дома. Его осуществляют и снаружи, и внутри зданий. Но в любом случае это несет дополнительные затраты и времени, и средств.

Понятие теплопроводности

В физике под теплопроводностью понимают передачу теплоты от более нагретых частиц к менее нагретым в результате их непосредственного соприкосновения. Под частицами здесь понимают атомы, молекулы или свободные электроны.

Если говорить простым языком, то теплопроводность – это способность конкретного материала пропускать тепло. Стоит отметить, что перемещение тепла будет продолжаться, пока не наступит равновесие температур.

Потери тепла для разных участков зданий различны. Если говорить о частном доме, до теплопотери будут происходить:

• через крышу – до 30 процентов;

• через дымоходы, естественную вентиляцию и так далее – до 25 процентов;

• через стены – до 15 процентов;

• через пол – до 15 процентов;

• через окна – до 15 процентов;

• через примыкание – до 15 процентов.

Для многоквартирных домов эти показатели немного отличаются. Потери через крышу и стены будут ниже. А вот через окна будет уходить гораздо больше тепла.

Коэффициент теплопроводности

Теплопроводность материала характеризуется временным интервалом, в течение которого температурные показатели достигнут равновесия. Об этом свидетельствует коэффициент теплопроводности строительных материалов. Таблица показывает, что между временем и теплопроводностью в данном случае существует обратная зависимость. То есть чем меньше времени уходит на передачу тепла, тем больше значение теплопроводности.

На практике это значит, что здание будет остывать быстрее, если больше будет коэффициент теплопроводности строительных материалов. Таблица значений в данном случае просто необходима. В ней видно, сколько тепла потеряет здание через единицу площади.

Рассмотрим пример. Кирпич обладает теплопроводностью 0,67 кВт/(м²*К) (значение взято из соответствующих таблиц). Это значит, что 1 квадратный метр поверхности с толщиной один метр будет пропускать 0,67 ватт тепла. Это значение будет при условии, что разница в температурах двух поверхностей составляет один градус. При увеличении разности до 10 градусов теплопотери составят уже 6,7 ватт. В таких условиях при уменьшении толщины стены в 10 раз (то есть до 10 сантиметров), потери тепла составят 67 ват.

Изменение теплопроводности

На коэффициенты теплопроводности строительных материалов оказывают влияние различного рода факторы. Основными параметрами являются:

• Плотность материала. Если плотность выше, значит, частицы внутри материала взаимодействуют друг с другом сильнее. Соответственно, передача тепловой энергии и установление равновесия температур произойдет быстрее. Следовательно, чем больше плотность, тем лучше материал пропускает тепло.

• Пористость. Здесь наблюдается противоположная ситуация. Материалы с большой пористостью обладают неоднородной структурой. Большую часть объема занимает воздух, обладающий минимальным коэффициентом. Передача тепловой энергии через маленькие поры затруднена. Соответственно, теплопроводность будет увеличиваться.

• Влажность. С увеличением влажности будет выше и коэффициент теплопроводности строительных материалов.

Таблица, приведенная выше, показывает точные значения для некоторых материалов.

Сравнение теплопроводности материалов на практике

Неопытному человеку сложно понять, что же собой представляют коэффициенты теплопроводности строительных материалов. СНиП дает точные значения, которые содержатся в таблице.

Чтобы лучше понять разницу данных значений, рассмотрим пример. Сравним несколько различных материалов. Количество пропускаемого ими тепла можно сделать одинаковым, если изменять толщину стены. Так, стена из бетонных панелей (с утеплителем) толщиной 14 сантиметров будет соответствовать деревянной стене с толщиной 15 сантиметров. То же значение теплопроводности будет характерно для керамзитобетона толщиной 30 сантиметров, пустотелого кирпича толщиной 51 сантиметр. Если брать обычный кирпич, то для получения данной теплопроводности необходимо построить стену толщиной 64 сантиметра.

Государственные стандарты

Определяется коэффициент теплопроводности строительных материалов (таблица) СНиП и другими документами. Так, для составления таблицы, которая размещена выше, были использованы такие документы, как СНиП 11-3-79, СНиП 23-02-2003, СП 50.13330.2012.

Если стандарты не дают значения коэффициента теплопроводности необходимого строительного материала, его можно узнать у производителя. Посмотрите на упаковке, не указан ли данный параметр там. Еще один выход – зайти на официальный сайт производителя.

Как видно, расчет теплопотерь играет важную роль в процессе строительства зданий. От этого будет зависеть уровень комфортного нахождения внутри помещения. Поэтому еще на этапе проектирования необходимо со всей тщательностью подходить к вопросу выбора строительных материалов. Это позволит снизить расход финансовых средств на отопление. При этом толщина выбранного материала для каждого региона будет отличаться. И зависеть она будет от климатических условий зоны проживания.

Теплопроводность строительных материалов – Таблица!

ABS (АБС пластик)	1030…1060	0.13…0.22	1300…2300
Аглопоритобетон и бетон на топливных (котельных) шлаках	1000…1800	0.29…0.7	840
Акрил (акриловое стекло, полиметилметакрилат, оргстекло) ГОСТ 17622—72	1100…1200	0.21	—
Альфоль	20…40	0.118…0.135	—
Алюминий (ГОСТ 22233-83)	2600	221	897
Асбест волокнистый	470	0.16	1050
Асбестоцемент	1500…1900	1.76	1500
Асбестоцементный лист	1600	0.4	1500
Асбозурит	400…650	0.14…0.19	—
Асбослюда	450…620	0.13…0.15	—
Асботекстолит Г ( ГОСТ 5-78)	1500…1700	—	1670
Асботермит	500	0.116…0.14	—
Асбошифер с высоким содержанием асбеста	1800	0.17…0.35	—
Асбошифер с 10-50% асбеста	1800	0.64…0.52	—
Асбоцемент войлочный	144	0.078	—
Асфальт	1100…2110	0.7	1700…2100
Асфальтобетон (ГОСТ 9128-84)	2100	1.05	1680
Асфальт в полах	—	0.8	—
Ацеталь (полиацеталь, полиформальдегид) POM	1400	0.22	—
Аэрогель (Aspen aerogels)	110…200	0.014…0.021	700
Базальт	2600…3000	3.5	850
Бакелит	1250	0.23	—
Бальза	110…140	0.043…0.052	—
Береза	510…770	0.15	1250
Бетон легкий с природной пемзой	500…1200	0.15…0.44	—
Бетон на гравии или щебне из природного камня	2400	1.51	840
Бетон на вулканическом шлаке	800…1600	0.2…0.52	840
Бетон на доменных гранулированных шлаках	1200…1800	0.35…0.58	840
Бетон на зольном гравии	1000…1400	0.24…0.47	840
Бетон на каменном щебне	2200…2500	0.9…1.5	—
Бетон на котельном шлаке	1400	0.56	880
Бетон на песке	1800…2500	0.7	710
Бетон на топливных шлаках	1000…1800	0.3…0.7	840
Бетон силикатный плотный	1800	0.81	880
Бетон сплошной	—	1.75	—
Бетон термоизоляционный	500	0.18	—
Битумоперлит	300…400	0.09…0.12	1130
Битумы нефтяные строительные и кровельные (ГОСТ 6617-76, ГОСТ 9548-74)	1000…1400	0.17…0.27	1680
Блок газобетонный	400…800	0.15…0.3	—
Блок керамический поризованный	—	0.2	—
Бронза	7500…9300	22…105	400
Бумага	700…1150	0.14	1090…1500
Бут	1800…2000	0.73…0.98	—
Вата минеральная легкая	50	0.045	920
Вата минеральная тяжелая	100…150	0.055	920
Вата стеклянная	155…200	0.03	800
Вата хлопковая	30…100	0.042…0.049	—
Вата хлопчатобумажная	50…80	0.042	1700
Вата шлаковая	200	0.05	750
Вермикулит (в виде насыпных гранул) ГОСТ 12865-67	100…200	0.064…0.076	840
Вермикулит вспученный (ГОСТ 12865-67) — засыпка	100…200	0.064…0.074	840
Вермикулитобетон	300…800	0.08…0.21	840
Воздух сухой при 20°С	1.205	0.0259	1005
Войлок шерстяной	150…330	0.045…0.052	1700
Газо — и пенобетон, газо- и пеносиликат	280…1000	0.07…0.21	840
Газо- и пенозолобетон	800…1200	0.17…0.29	840
Гетинакс	1350	0.23	1400
Гипс формованный сухой	1100…1800	0.43	1050
Гипсокартон	500…900	0.12…0.2	950
Гипсоперлитовый раствор	—	0.14	—
Гипсошлак	1000…1300	0.26…0.36	—
Глина	1600…2900	0.7…0.9	750
Глина огнеупорная	1800	1.04	800
Глиногипс	800…1800	0.25…0.65	—
Глинозем	3100…3900	2.33	700…840
Гнейс (облицовка)	2800	3.5	880
Гравий (наполнитель)	1850	0.4…0.93	850
Гравий керамзитовый (ГОСТ 9759-83) — засыпка	200…800	0.1…0.18	840
Гравий шунгизитовый (ГОСТ 19345-83) — засыпка	400…800	0.11…0.16	840
Гранит (облицовка)	2600…3000	3.5	880
Грунт 10% воды	—	1.75	—
Грунт 20% воды	1700	2.1	—
Грунт песчаный	—	1.16	900
Грунт сухой	1500	0.4	850
Грунт утрамбованный	—	1.05	—
Гудрон	950…1030	0.3	—
Доломит плотный сухой	2800	1.7	—
Дуб вдоль волокон	700	0.23	2300
Дуб поперек волокон (ГОСТ 9462-71, ГОСТ 2695-83)	700	0.1	2300
Дюралюминий	2700…2800	120…170	920
Железо	7870	70…80	450
Железобетон	2500	1.7	840
Железобетон набивной	2400	1.55	840
Зола древесная	780	0.15	750
Золото	19320	318	129
Известняк (облицовка)	1400…2000	0.5…0.93	850…920
Изделия из вспученного перлита на битумном связующем (ГОСТ 16136-80)	300…400	0.067…0.11	1680
Изделия вулканитовые	350…400	0.12	—
Изделия диатомитовые	500…600	0.17…0.2	—
Изделия ньювелитовые	160…370	0.11	—
Изделия пенобетонные	400…500	0.19…0.22	—
Изделия перлитофосфогелевые	200…300	0.064…0.076	—
Изделия совелитовые	230…450	0.12…0.14	—
Иней	—	0.47	—
Ипорка (вспененная смола)	15	0.038	—
Каменноугольная пыль	730	0.12	—
Камень керамический поризованный Braer 14,3 НФ и 10,7 НФ	810…840	0.14…0.185	—
Камни многопустотные из легкого бетона	500…1200	0.29…0.6	—
Камни полнотелые из легкого бетона DIN 18152	500…2000	0.32…0.99	—
Камни полнотелые из природного туфа или вспученной глины	500…2000	0.29…0.99	—
Камень строительный	2200	1.4	920
Карболит черный	1100	0.23	1900
Картон асбестовый изолирующий	720…900	0.11…0.21	—
Картон гофрированный	700	0.06…0.07	1150
Картон облицовочный	1000	0.18	2300
Картон парафинированный	—	0.075	—
Картон плотный	600…900	0.1…0.23	1200
Картон пробковый	145	0.042	—
Картон строительный многослойный (ГОСТ 4408-75)	650	0.13	2390
Картон термоизоляционный (ГОСТ 20376-74)	500	0.04…0.06	—
Каучук вспененный	82	0.033	—
Каучук вулканизированный твердый серый	—	0.23	—
Каучук вулканизированный мягкий серый	920	0.184	—
Каучук натуральный	910	0.18	1400
Каучук твердый	—	0.16	—
Каучук фторированный	180	0.055…0.06	—
Кедр красный	500…570	0.095	—
Кембрик лакированный	—	0.16	—
Керамзит	800…1000	0.16…0.2	750
Керамзитовый горох	900…1500	0.17…0.32	750
Керамзитобетон на кварцевом песке с поризацией	800…1200	0.23…0.41	840
Керамзитобетон легкий	500…1200	0.18…0.46	—
Керамзитобетон на керамзитовом песке и керамзитопенобетон	500…1800	0.14…0.66	840
Керамзитобетон на перлитовом песке	800…1000	0.22…0.28	840
Керамика	1700…2300	1.5	—
Керамика теплая	—	0.12	—
Кирпич доменный (огнеупорный)	1000…2000	0.5…0.8	—
Кирпич диатомовый	500	0.8	—
Кирпич изоляционный	—	0.14	—
Кирпич карборундовый	1000…1300	11…18	700
Кирпич красный плотный	1700…2100	0.67	840…880
Кирпич красный пористый	1500	0.44	—
Кирпич клинкерный	1800…2000	0.8…1.6	—
Кирпич кремнеземный	—	0.15	—
Кирпич облицовочный	1800	0.93	880
Кирпич пустотелый	—	0.44	—
Кирпич силикатный	1000…2200	0.5…1.3	750…840
Кирпич силикатный с тех. пустотами	—	0.7	—
Кирпич силикатный щелевой	—	0.4	—
Кирпич сплошной	—	0.67	—
Кирпич строительный	800…1500	0.23…0.3	800
Кирпич трепельный	700…1300	0.27	710
Кирпич шлаковый	1100…1400	0.58	—
Кладка бутовая из камней средней плотности	2000	1.35	880
Кладка газосиликатная	630…820	0.26…0.34	880
Кладка из газосиликатных теплоизоляционных плит	540	0.24	880
Кладка из глиняного обыкновенного кирпича на цементно-перлитовом растворе	1600	0.47	880
Кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе	1800	0.56	880
Кладка из глиняного обыкновенного кирпича на цементно-шлаковом растворе	1700	0.52	880
Кладка из керамического пустотного кирпича на цементно-песчаном растворе	1000…1400	0.35…0.47	880
Кладка из малоразмерного кирпича	1730	0.8	880
Кладка из пустотелых стеновых блоков	1220…1460	0.5…0.65	880
Кладка из силикатного 11-ти пустотного кирпича на цементно-песчаном растворе	1500	0.64	880
Кладка из силикатного 14-ти пустотного кирпича на цементно-песчаном растворе	1400	0.52	880
Кладка из силикатного кирпича (ГОСТ 379-79) на цементно-песчаном растворе	1800	0.7	880
Кладка из трепельного кирпича (ГОСТ 648-73) на цементно-песчаном растворе	1000…1200	0.29…0.35	880
Кладка из ячеистого кирпича	1300	0.5	880
Кладка из шлакового кирпича на цементно-песчаном растворе	1500	0.52	880
Кладка «Поротон»	800	0.31	900
Клен	620…750	0.19	—
Кожа	800…1000	0.14…0.16	—
Композиты технические	—	0.3…2	—
Краска масляная (эмаль)	1030…2045	0.18…0.4	650…2000
Кремний	2000…2330	148	714
Кремнийорганический полимер КМ-9	1160	0.2	1150
Латунь	8100…8850	70…120	400
Лед -60°С	924	2.91	1700
Лед -20°С	920	2.44	1950
Лед 0°С	917	2.21	2150
Линолеум поливинилхлоридный многослойный (ГОСТ 14632-79)	1600…1800	0.33…0.38	1470
Линолеум поливинилхлоридный на тканевой подоснове (ГОСТ 7251-77)	1400…1800	0.23…0.35	1470
Липа, (15% влажности)	320…650	0.15	—
Лиственница	670	0.13	—
Листы асбестоцементные плоские (ГОСТ 18124-75)	1600…1800	0.23…0.35	840
Листы вермикулитовые	—	0.1	—
Листы гипсовые обшивочные (сухая штукатурка) ГОСТ 6266	800	0.15	840
Листы пробковые легкие	220	0.035	—
Листы пробковые тяжелые	260	0.05	—
Магнезия в форме сегментов для изоляции труб	220…300	0.073…0.084	—
Мастика асфальтовая	2000	0.7	—
Маты, холсты базальтовые	25…80	0.03…0.04	—
Маты и полосы из стеклянного волокна прошивные (ТУ 21-23-72-75)	150	0.061	840
Маты минераловатные прошивные (ГОСТ 21880-76) и на синтетическом связующем (ГОСТ 9573-82)	50…125	0.048…0.056	840
МБОР-5, МБОР-5Ф, МБОР-С-5, МБОР-С2-5, МБОР-Б-5 (ТУ 5769-003-48588528-00)	100…150	0.038	—
Мел	1800…2800	0.8…2.2	800…880
Медь (ГОСТ 859-78)	8500	407	420
Миканит	2000…2200	0.21…0.41	250
Мипора	16…20	0.041	1420
Морозин	100…400	0.048…0.084	—
Мрамор (облицовка)	2800	2.9	880
Накипь котельная (богатая известью, при 100°С)	1000…2500	0.15…2.3	—
Накипь котельная (богатая силикатом, при 100°С)	300…1200	0.08…0.23	—
Настил палубный	630	0.21	1100
Найлон	—	0.53	—
Нейлон	1300	0.17…0.24	1600
Неопрен	—	0.21	1700
Опилки древесные	200…400	0.07…0.093	—
Пакля	150	0.05	2300
Панели стеновые из гипса DIN 1863	600…900	0.29…0.41	—
Парафин	870…920	0.27	—
Паркет дубовый	1800	0.42	1100
Паркет штучный	1150	0.23	880
Паркет щитовой	700	0.17	880
Пемза	400…700	0.11…0.16	—
Пемзобетон	800…1600	0.19…0.52	840
Пенобетон	300…1250	0.12…0.35	840
Пеногипс	300…600	0.1…0.15	—
Пенозолобетон	800…1200	0.17…0.29	—
Пенопласт ПС-1	100	0.037	—
Пенопласт ПС-4	70	0.04	—
Пенопласт ПХВ-1 (ТУ 6-05-1179-75) и ПВ-1 (ТУ 6-05-1158-78)	65…125	0.031…0.052	1260
Пенопласт резопен ФРП-1	65…110	0.041…0.043	—
Пенополистирол (ГОСТ 15588-70)	40	0.038	1340
Пенополистирол (ТУ 6-05-11-78-78)	100…150	0.041…0.05	1340
Пенополистирол Пеноплэкс	22…47	0.03…0.036	1600
Пенополиуретан (ТУ В-56-70, ТУ 67-98-75, ТУ 67-87-75)	40…80	0.029…0.041	1470
Пенополиуретановые листы	150	0.035…0.04	—
Пенополиэтилен	—	0.035…0.05	—
Пенополиуретановые панели	—	0.025	—
Пеносиликальцит	400…1200	0.122…0.32	—
Пеностекло легкое	100..200	0.045…0.07	—
Пеностекло или газо-стекло (ТУ 21-БССР-86-73)	200…400	0.07…0.11	840
Пенофол	44…74	0.037…0.039	—
Пергамент	—	0.071	—
Пергамин (ГОСТ 2697-83)	600	0.17	1680
Перекрытие армокерамическое с бетонным заполнением без штукатурки	1100…1300	0.7	850
Перекрытие из железобетонных элементов со штукатуркой	1550	1.2	860
Перекрытие монолитное плоское железобетонное	2400	1.55	840
Перлит	200	0.05	—
Перлит вспученный	100	0.06	—
Перлитобетон	600…1200	0.12…0.29	840
Перлитопласт-бетон (ТУ 480-1-145-74)	100…200	0.035…0.041	1050
Перлитофосфогелевые изделия (ГОСТ 21500-76)	200…300	0.064…0.076	1050
Песок 0% влажности	1500	0.33	800
Песок 10% влажности	—	0.97	—
Песок 20% влажности	—	1.33	—
Песок для строительных работ (ГОСТ 8736-77)	1600	0.35	840
Песок речной мелкий	1500	0.3…0.35	700…840
Песок речной мелкий (влажный)	1650	1.13	2090
Песчаник обожженный	1900…2700	1.5	—
Пихта	450…550	0.1…0.26	2700
Плита бумажная прессованая	600	0.07	—
Плита пробковая	80…500	0.043…0.055	1850
Плита огнеупорная теплоизоляционная Avantex марки Board	200…500	0.04	—
Плитка облицовочная, кафельная	2000	1.05	—
Плитка термоизоляционная ПМТБ-2	—	0.04	—
Плиты алебастровые	—	0.47	750
Плиты из гипса ГОСТ 6428	1000…1200	0.23…0.35	840
Плиты древесно-волокнистые и древесно-стружечные (ГОСТ 4598-74, ГОСТ 10632-77)	200…1000	0.06…0.15	2300
Плиты из керзмзито-бетона	400…600	0.23	—
Плиты из полистирол-бетона ГОСТ Р 51263-99	200…300	0.082	—
Плиты из резольноформальдегидного пенопласта (ГОСТ 20916-75)	40…100	0.038…0.047	1680
Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-78)	50	0.056	840
Плиты из ячеистого бетона ГОСТ 5742-76	350…400	0.093…0.104	—
Плиты камышитовые	200…300	0.06…0.07	2300
Плиты кремнезистые		0.07	—
Плиты льнокостричные изоляционные	250	0.054	2300
Плиты минераловатные на битумной связке марки 200 ГОСТ 10140-80	150…200	0.058	—
Плиты минераловатные на синтетическом связующем марки 200 ГОСТ 9573-96	225	0.054	—
Плиты минераловатные на синтетической связке фирмы «Партек» (Финляндия)	170…230	0.042…0.044	—
Плиты минераловатные повышенной жесткости ГОСТ 22950-95	200	0.052	840
Плиты минераловатные повышенной жесткости на органофосфатном связующем (ТУ 21-РСФСР-3-72-76)	200	0.064	840
Плиты минераловатные полужесткие на крахмальном связующем	125…200	0.056…0.07	840
Плиты минераловатные на синтетическом и битумном связующих	—	0.048…0.091	—
Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573-82, ГОСТ 10140-80, ГОСТ 12394-66)	50…350	0.048…0.091	840
Плиты пенопластовые на основе резольных фенолформальдегидных смол ГОСТ 20916-87	80…100	0.045	—
Плиты пенополистирольные ГОСТ 15588-86 безпрессовые	30…35	0.038	—
Плиты пенополистирольные (экструзионные) ТУ 2244-001-47547616-00	32	0.029	—
Плиты перлито-битумные ГОСТ 16136-80	300	0.087	—
Плиты перлито-волокнистые	150	0.05	—
Плиты перлито-фосфогелевые ГОСТ 21500-76	250	0.076	—
Плиты перлито-1 Пластбетонные ТУ 480-1-145-74	150	0.044	—
Плиты перлитоцементные	—	0.08	—
Плиты строительный из пористого бетона	500…800	0.22…0.29	—
Плиты термобитумные теплоизоляционные	200…300	0.065…0.075	—
Плиты торфяные теплоизоляционные (ГОСТ 4861-74)	200…300	0.052…0.064	2300
Плиты фибролитовые (ГОСТ 8928-81) и арболит (ГОСТ 19222-84) на портландцементе	300…800	0.07…0.16	2300
Покрытие ковровое	630	0.2	1100
Покрытие синтетическое (ПВХ)	1500	0.23	—
Пол гипсовый бесшовный	750	0.22	800
Поливинилхлорид (ПВХ)	1400…1600	0.15…0.2	—
Поликарбонат (дифлон)	1200	0.16	1100
Полипропилен (ГОСТ 26996– 86)	900…910	0.16…0.22	1930
Полистирол УПП1, ППС	1025	0.09…0.14	900
Полистиролбетон (ГОСТ 51263)	150…600	0.052…0.145	1060
Полистиролбетон модифицированный на активированном пластифицированном шлакопортландцементе	200…500	0.057…0.113	1060
Полистиролбетон модифицированный на композиционном малоклинкерном вяжущем в стеновых блоках и плитах	200…500	0.052…0.105	1060
Полистиролбетон модифицированный монолитный на портландцементе	250…300	0.075…0.085	1060
Полистиролбетон модифицированный на шлакопортландцементе в стеновых блоках и плитах	200…500	0.062…0.121	1060
Полиуретан	1200	0.32	—
Полихлорвинил	1290…1650	0.15	1130…1200
Полиэтилен высокой плотности	955	0.35…0.48	1900…2300
Полиэтилен низкой плотности	920	0.25…0.34	1700
Поролон	34	0.04	—
Портландцемент (раствор)	—	0.47	—
Прессшпан	—	0.26…0.22	—
Пробка гранулированная техническая	45	0.038	1800
Пробка минеральная на битумной основе	270…350	0.073…0.096	—
Пробковое покрытие для полов	540	0.078	—
Ракушечник	1000…1800	0.27…0.63	835
Раствор гипсовый затирочный	1200	0.5	900
Раствор гипсоперлитовый	600	0.14	840
Раствор гипсоперлитовый поризованный	400…500	0.09…0.12	840
Раствор известковый	1650	0.85	920
Раствор известково-песчаный	1400…1600	0.78	840
Раствор легкий LM21, LM36	700…1000	0.21…0.36	—
Раствор сложный (песок, известь, цемент)	1700	0.52	840
Раствор цементный, цементная стяжка	2000	1.4	—
Раствор цементно-песчаный	1800…2000	0.6…1.2	840
Раствор цементно-перлитовый	800…1000	0.16…0.21	840
Раствор цементно-шлаковый	1200…1400	0.35…0.41	840
Резина мягкая	—	0.13…0.16	1380
Резина твердая обыкновенная	900…1200	0.16…0.23	1350…1400
Резина пористая	160…580	0.05…0.17	2050
Рубероид (ГОСТ 10923-82)	600	0.17	1680
Руда железная	—	2.9	—
Сажа ламповая	170	0.07…0.12	—
Сера ромбическая	2085	0.28	762
Серебро	10500	429	235
Сланец глинистый вспученный	400	0.16	—
Сланец	2600…3300	0.7…4.8	—
Слюда вспученная	100	0.07	—
Слюда поперек слоев	2600…3200	0.46…0.58	880
Слюда вдоль слоев	2700…3200	3.4	880
Смола эпоксидная	1260…1390	0.13…0.2	1100
Снег свежевыпавший	120…200	0.1…0.15	2090
Снег лежалый при 0°С	400…560	0.5	2100
Сосна и ель вдоль волокон	500	0.18	2300
Сосна и ель поперек волокон (ГОСТ 8486-66, ГОСТ 9463-72)	500	0.09	2300
Сосна смолистая 15% влажности	600…750	0.15…0.23	2700
Сталь стержневая арматурная (ГОСТ 10884-81)	7850	58	482
Стекло оконное (ГОСТ 111-78)	2500	0.76	840
Стекловата	155…200	0.03	800
Стекловолокно	1700…2000	0.04	840
Стеклопластик	1800	0.23	800
Стеклотекстолит	1600…1900	0.3…0.37	—
Стружка деревянная прессованая	800	0.12…0.15	1080
Стяжка ангидритовая	2100	1.2	—
Стяжка из литого асфальта	2300	0.9	—
Текстолит	1300…1400	0.23…0.34	1470…1510
Термозит	300…500	0.085…0.13	—
Тефлон	2120	0.26	—
Ткань льняная	—	0.088	—
Толь (ГОСТ 10999-76)	600	0.17	1680
Тополь	350…500	0.17	—
Торфоплиты	275…350	0.1…0.12	2100
Туф (облицовка)	1000…2000	0.21…0.76	750…880
Туфобетон	1200…1800	0.29…0.64	840
Уголь древесный кусковой (при 80°С)	190	0.074	—
Уголь каменный газовый	1420	3.6	—
Уголь каменный обыкновенный	1200…1350	0.24…0.27	—
Фарфор	2300…2500	0.25…1.6	750…950
Фанера клееная (ГОСТ 3916-69)	600	0.12…0.18	2300…2500
Фибра красная	1290	0.46	—
Фибролит (серый)	1100	0.22	1670
Целлофан	—	0.1	—
Целлулоид	1400	0.21	—
Цементные плиты	—	1.92	—
Черепица бетонная	2100	1.1	—
Черепица глиняная	1900	0.85	—
Черепица из ПВХ асбеста	2000	0.85	—
Чугун	7220	40…60	500
Шевелин	140…190	0.056…0.07	—
Шелк	100	0.038…0.05	—
Шлак гранулированный	500	0.15	750
Шлак доменный гранулированный	600…800	0.13…0.17	—
Шлак котельный	1000	0.29	700…750
Шлакобетон	1120…1500	0.6…0.7	800
Шлакопемзобетон (термозитобетон)	1000…1800	0.23…0.52	840
Шлакопемзопено- и шлакопемзогазобетон	800…1600	0.17…0.47	840
Штукатурка гипсовая	800	0.3	840
Штукатурка известковая	1600	0.7	950
Штукатурка из синтетической смолы	1100	0.7	—
Штукатурка известковая с каменной пылью	1700	0.87	920
Штукатурка из полистирольного раствора	300	0.1	1200
Штукатурка перлитовая	350…800	0.13…0.9	1130
Штукатурка сухая	—	0.21	—
Штукатурка утепляющая	500	0.2	—
Штукатурка фасадная с полимерными добавками	1800	1	880
Штукатурка цементная	—	0.9	—
Штукатурка цементно-песчаная	1800	1.2	—
Шунгизитобетон	1000…1400	0.27…0.49	840
Щебень и песок из перлита вспученного (ГОСТ 10832-83) — засыпка	200…600	0.064…0.11	840
Щебень из доменного шлака (ГОСТ 5578-76), шлаковой пемзы (ГОСТ 9760-75) и аглопорита (ГОСТ 11991-83) — засыпка	400…800	0.12…0.18	840
Эбонит	1200	0.16…0.17	1430
Эбонит вспученный	640	0.032	—
Эковата	35…60	0.032…0.041	2300
Энсонит (прессованный картон)	400…500	0.1…0.11	—
Эмаль (кремнийорганическая)	—	0.16…0.27	—

Сравнительная таблица по теплопроводности строительных материалов. Сравнение теплопроводности строительных материалов по толщине. Коэффициент теплопроводности воздушной прослойки

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала	Коэффициент теплопроводности Вт/(м·°C)
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Войлок шерстяной	0,036-0,041	0,038-0,044	0,044-0,050
Каменная минеральная вата 25-50 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 40-60 кг/м3	0,035	0,041	0,044
Каменная минеральная вата 80-125 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 140-175 кг/м3	0,037	0,043	0,0456
Каменная минеральная вата 180 кг/м3	0,038	0,045	0,048
Стекловата 15 кг/м3	0,046	0,049	0,055
Стекловата 17 кг/м3	0,044	0,047	0,053
Стекловата 20 кг/м3	0,04	0,043	0,048
Стекловата 30 кг/м3	0,04	0,042	0,046
Стекловата 35 кг/м3	0,039	0,041	0,046
Стекловата 45 кг/м3	0,039	0,041	0,045
Стекловата 60 кг/м3	0,038	0,040	0,045
Стекловата 75 кг/м3	0,04	0,042	0,047
Стекловата 85 кг/м3	0,044	0,046	0,050
Пенополистирол (пенопласт, ППС)	0,036-0,041	0,038-0,044	0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)	0,029	0,030	0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3	0,11	0,14	0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3	0,13	0,22	0,28
Пеностекло, крошка, 100 – 150 кг/м3	0,043-0,06
Пеностекло, крошка, 151 – 200 кг/м3	0,06-0,063
Пеностекло, крошка, 201 – 250 кг/м3	0,066-0,073
Пеностекло, крошка, 251 – 400 кг/м3	0,085-0,1
Пеноблок 100 – 120 кг/м3	0,043-0,045
Пеноблок 121- 170 кг/м3	0,05-0,062
Пеноблок 171 – 220 кг/м3	0,057-0,063
Пеноблок 221 – 270 кг/м3	0,073
Эковата	0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3	0,029	0,031	0,05
Пенополиуретан (ППУ) 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ) 80 кг/м3	0,041	0,042	0,04
Пенополиэтилен сшитый	0,031-0,038
Вакуум	0
Воздух +27°C. 1 атм	0,026
Ксенон	0,0057
Аргон	0,0177
Аэрогель (Aspen aerogels)	0,014-0,021
Шлаковата	0,05
Вермикулит	0,064-0,074
Вспененный каучук	0,033
Пробка листы 220 кг/м3	0,035
Пробка листы 260 кг/м3	0,05
Базальтовые маты, холсты	0,03-0,04
Пакля	0,05
Перлит, 200 кг/м3	0,05
Перлит вспученный, 100 кг/м3	0,06
Плиты льняные изоляционные, 250 кг/м3	0,054
Полистиролбетон, 150-500 кг/м3	0,052-0,145
Пробка гранулированная, 45 кг/м3	0,038
Пробка минеральная на битумной основе, 270-350 кг/м3	0,076-0,096
Пробковое покрытие для пола, 540 кг/м3	0,078
Пробка техническая, 50 кг/м3	0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Название материала, плотность	Коэффициент теплопроводности
	в сухом состоянии	при нормальной влажности	при повышенной влажности
ЦПР (цементно-песчаный раствор)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка	0,25
Пенобетон, газобетон на цементе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементе, 800 кг/м3	0,21	0,33	0,37
Пенобетон, газобетон на цементе, 1000 кг/м3	0,29	0,38	0,43
Пенобетон, газобетон на извести, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на извести, 800 кг/м3	0,23	0,39	0,45
Пенобетон, газобетон на извести, 1000 кг/м3	0,31	0,48	0,55
Оконное стекло	0,76
Арболит	0,07-0,17
Бетон с природным щебнем, 2400 кг/м3	1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3	0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3	0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3	0,56
Бетон на каменном щебне, 2200-2500 кг/м3	0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3	0,3-0,7
Керамическийй блок поризованный	0,2
Вермикулитобетон, 300-800 кг/м3	0,08-0,21
Керамзитобетон, 500 кг/м3	0,14
Керамзитобетон, 600 кг/м3	0,16
Керамзитобетон, 800 кг/м3	0,21
Керамзитобетон, 1000 кг/м3	0,27
Керамзитобетон, 1200 кг/м3	0,36
Керамзитобетон, 1400 кг/м3	0,47
Керамзитобетон, 1600 кг/м3	0,58
Керамзитобетон, 1800 кг/м3	0,66
ладка из керамического полнотелого кирпича на ЦПР	0,56	0,7	0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)	0,35	0,47	0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)	0,41	0,52	0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)	0,47	0,58	0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)	0,7	0,76	0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот	0,64	0,7	0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот	0,52	0,64	0,76
Известняк 1400 кг/м3	0,49	0,56	0,58
Известняк 1+600 кг/м3	0,58	0,73	0,81
Известняк 1800 кг/м3	0,7	0,93	1,05
Известняк 2000 кг/м3	0,93	1,16	1,28
Песок строительный, 1600 кг/м3	0,35
Гранит	3,49
Мрамор	2,91
Керамзит, гравий, 250 кг/м3	0,1	0,11	0,12
Керамзит, гравий, 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, 350 кг/м3	0,115-0,12	0,125	0,14
Керамзит, гравий, 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, 800 кг/м3	0,18
Гипсовые плиты, 1100 кг/м3	0,35	0,50	0,56
Гипсовые плиты, 1350 кг/м3	0,23	0,35	0,41
Глина, 1600-2900 кг/м3	0,7-0,9
Глина огнеупорная, 1800 кг/м3	1,4
Керамзит, 200-800 кг/м3	0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3	0,23-0,41
Керамзитобетон, 500-1800 кг/м3	0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3	0,22-0,28
Кирпич клинкерный, 1800 – 2000 кг/м3	0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3	0,93
Бутовая кладка средней плотности, 2000 кг/м3	1,35
Листы гипсокартона, 800 кг/м3	0,15	0,19	0,21
Листы гипсокартона, 1050 кг/м3	0,15	0,34	0,36
Фанера клеенная	0,12	0,15	0,18
ДВП, ДСП, 200 кг/м3	0,06	0,07	0,08
ДВП, ДСП, 400 кг/м3	0,08	0,11	0,13
ДВП, ДСП, 600 кг/м3	0,11	0,13	0,16
ДВП, ДСП, 800 кг/м3	0,13	0,19	0,23
ДВП, ДСП, 1000 кг/м3	0,15	0,23	0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3	0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3	0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3	0,2	0,29	0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3	0,29	0,35	0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3	0,35
Листы асбоцементные плоские, 1600-1800 кг/м3	0,23-0,35
Ковровое покрытие, 630 кг/м3	0,2
Поликарбонат (листы), 1200 кг/м3	0,16
Полистиролбетон, 200-500 кг/м3	0,075-0,085
Ракушечник, 1000-1800 кг/м3	0,27-0,63
Стеклопластик, 1800 кг/м3	0,23
Черепица бетонная, 2100 кг/м3	1,1
Черепица керамическая, 1900 кг/м3	0,85
Черепица ПВХ, 2000 кг/м3	0,85
Известковая штукатурка, 1600 кг/м3	0,7
Штукатурка цементно-песчаная, 1800 кг/м3	1,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование	Коэффициент теплопроводности
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб вдоль волокон	0,23	0,35	0,41
Дуб поперек волокон	0,10	0,18	0,23
Пробковое дерево	0,035
Береза	0,15
Кедр	0,095
Каучук натуральный	0,18
Клен	0,19
Липа (15% влажности)	0,15
Лиственница	0,13
Опилки	0,07-0,093
Пакля	0,05
Паркет дубовый	0,42
Паркет штучный	0,23
Паркет щитовой	0,17
Пихта	0,1-0,26
Тополь	0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название	Коэффициент теплопроводности		Название	Коэффициент теплопроводности
Бронза	22-105		Алюминий	202-236
Медь	282-390		Латунь	97-111
Серебро	429		Железо	92
Олово	67		Сталь	47
Золото	318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

Процесс передачи энергии от более нагретой части тела к менее нагретой называется теплопроводностью. Числовое значение такого процесса отражает коэффициент теплопроводности материала. Это понятие является очень важным при строительстве и ремонте зданий. Правильно подобранные материалы позволяют создать в помещении благоприятный микроклимат и сэкономить на отоплении существенную сумму.

Понятие теплопроводности

Теплопроводность – процесс обмена тепловой энергией, который происходит за счет столкновения мельчайших частиц тела. Причем этот процесс не прекратится, пока не наступит момент равновесия температур. На это уходит определенный промежуток времени. Чем больше времени затрачивается на тепловой обмен, тем ниже показатель теплопроводности.

Данный показатель выражают как коэффициент теплопроводности материалов. Таблица содержит уже измеренные значения для большинства материалов. Расчет производится по количеству тепловой энергии, прошедшей сквозь заданную площадь поверхности материала. Чем больше вычисленное значение, тем быстрее объект отдаст все свое тепло.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

• При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.

• Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.

• Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться.

Понятие теплопроводности на практике

Теплопроводность учитывается на этапе проектирования здания. При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно. Во время эксплуатации будут существенно экономиться денежные средства на отопление.

Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.

Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла. Зрительно это можно увидеть на фотографии в начале статьи.

Конструкционные материалы и их показатели

Для строительства зданий используют материалы с низким коэффициентом теплопроводности. Наиболее популярными являются:

• Железобетон, значение теплопроводности которого составляет 1,68Вт/м*К. Плотность материала достигает 2400-2500 кг/м 3 .

• Древесина, издревле использующаяся как строительный материал. Ее плотность и теплопроводность в зависимости от породы составляют 150-2100 кг/м 3 и 0,2-0,23Вт/м*К соответственно.

Еще один популярный строительный материал – кирпич. В зависимости от состава он обладает следующими показателями:

• саманный (изготовленный из глины): 0,1-0,4 Вт/м*К;

• керамический (изготовленный методом обжига): 0,35-0,81 Вт/м*К;

• силикатный (из песка с добавлением извести): 0,82-0,88 Вт/м*К.

Материалы из бетона с добавлением пористых заполнителей

Коэффициент теплопроводности материала позволяет использовать последний для постройки гаражей, сараев, летних домиков, бань и других сооружений. В данную группу можно отнести:

• Керамзитобетон, показатели которого зависят от его вида. Полнотелые блоки не имеют пустот и отверстий. С пустотами внутри изготавливают которые менее прочные, нежели первый вариант. Во втором случае теплопроводность будет ниже. Если рассматривать общие цифры, то составляет 500-1800кг/м3. Его показатель находится в интервале 0,14-0,65Вт/м*К.

• Газобетон, внутри которого образуются поры размером 1-3 миллиметра. Такая структура определяет плотность материала (300-800кг/м 3). За счет этого коэффициент достигает 0,1-0,3 Вт/м*К.

Показатели теплоизоляционных материалов

Коэффициент теплопроводности теплоизоляционных материалов, наиболее популярных в наше время:

• пенополистирол, плотность которого такая же, как и у предыдущего материала. Но при этом коэффициент передачи тепла находится на уровне 0,029-0,036Вт/м*К;

• стекловата. Характеризуется коэффициентом, равным 0,038-0,045Вт/м*К;

• с показателем 0,035-0,042Вт/м*К.

Таблица показателей

Для удобства работы коэффициент теплопроводности материала принято заносить в таблицу. В ней кроме самого коэффициента могут быть отражены такие показатели как степень влажности, плотность и другие. Материалы с высоким коэффициент теплопроводности сочетаются в таблице с показателями низкой теплопроводности. Образец данной таблицы приведен ниже:

Использование коэффициента теплопроводности материала позволит возвести желаемую постройку. Главное: выбрать продукт, отвечающий всем необходимым требованиями. Тогда здание получится комфортным для проживания; в нем будет сохраняться благоприятный микроклимат.

Правильно подобранный снизит по причине чего больше не нужно будет «отапливать улицу». Благодаря этому финансовые затраты на отопление существенно снизятся. Такая экономия позволит в скором времени вернуть все деньги, которые будут затрачены на приобретение теплоизолятора.

Строительство частного дома – очень непростой процесс от начала и до конца. Одним из основных вопросов данного процесса является выбор строительного сырья. Этот выбор должен быть очень грамотным и обдуманным, ведь от него зависит большая часть жизни в новом доме. Особняком в этом выборе стоит такое понятие, как теплопроводность материалов. От неё будет зависеть, насколько в доме будет тепло и комфортно.

Теплопроводность – это способность физических тел (и веществ, из которых они изготовлены) передавать тепловую энергию. Объясняя более простым языком, это перенос энергии от тёплого места к холодному. У некоторых веществ такой перенос будет происходить быстро (например, у большинства металлов), а у некоторых, наоборот – очень медленно (резина).

Если говорить ещё более понятно, то в некоторых случаях, материалы, имея толщину в несколько метров, будут проводить тепло гораздо лучше, чем другие материалы, с толщиной в несколько десятков сантиметров. Например, несколько сантиметров гипсокартона смогут заменить внушительную стену из кирпича.

Основываясь на этих знаниях, можно предположить, что наиболее правильным будет выбор материалов с низкими значениями этой величины , чтобы дом быстро не остывал. Для наглядности, обозначим процентное соотношение потерь тепла в разных участках дома:

От чего зависит теплопроводность?

Значения данной величины могут зависеть от нескольких факторов . Например, коэффициент теплопроводности, о котором мы поговорим отдельно, влажность строительного сырья, плотность и так далее.

• Материалы, имеющие высокие показатели плотности, имеют, в свою очередь, и высокую способность к теплоотдаче, за счёт плотного скопления молекул внутри вещества. Пористые материалы, наоборот, будут нагреваться и остывать медленнее.
• На теплопередачу оказывает влияние и влажность материалов. Если материалы промокнут, то их теплоотдача возрастёт.
• Также, сильно влияет на этот показатель структура материала. Например, дерево с поперечными и продольными волокнами будет иметь разные значения теплопроводности.
• Показатель изменяется и при изменениях таких параметров, как давление и температура. С ростом температуры он увеличивается, а с ростом давления, наоборот – уменьшается.

Коэффициент теплопроводности

Для количественной оценки такого параметра, используются специальные коэффициенты теплопроводности , строго задекларированные в СНИП. Например, коэффициент теплопроводности бетона равен 0,15-1,75 ВТ/(м*С) в зависимости от типа бетона. Где С – градусы Цельсия. На данный момент расчёт коэффициентов есть практически для всех существующих типов строительного сырья, применяющихся при строительстве. Коэффициенты теплопроводности строительных материалов очень важны в любых архитектурно-строительных работах.

Для удобного подбора материалов и их сравнения, используются специальные таблицы коэффициентов теплопроводности, разработанные по нормам СНИП(строительные нормы и правила). Теплопроводность строительных материалов , таблица на которых будет приведена ниже, очень важна при строительстве любых объектов.

• Древесные материалы. Для некоторых материалов параметры будут приведены как вдоль волокон(Индекс 1, так и поперёк – индекс 2)

• Различные типы бетона.

• Различные виды строительного и декоративного кирпича.

Расчёт толщины утеплителя

Из вышеприведённых таблиц мы видим, насколько могут отличаться коэффициенты проводимости тепла у разных материалов. Для расчёта теплосопротивления будущей стены, существует нехитрая формула , которая связывает толщину утеплителя и коэффициент его теплопроводности.

R = p / k , где R -показатель теплосопротивления, p -толщина слоя, k – коэффициент.

Из этой формулы несложно выделить и формулу расчёта толщины слоя утеплителя для требуемого теплосопротивления. P = R * k . Значение теплосопротивление разное для каждого региона. Для этих значений тоже существует специальная таблица, где их и можно посмотреть при расчёте толщины утеплителя.

Теперь приведём примеры некоторых наиболее популярных утеплителей и их технических характеристик.

Строительство каждого объекта лучше начинать с планировки проекта и тщательного расчета теплотехнических параметров. Точные данные позволит получить таблица теплопроводности строительных материалов. Правильное возведение зданий способствует оптимальным климатическим параметрам в помещении. А таблица поможет правильно подобрать сырье, которое будут использоваться для строительства.

Теплопроводность материалов влияет на толщину стен

Теплопроводность является показателем передачи тепловой энергии от нагреваемых предметов в помещении к предметам с более низкой температурой. Процесс теплообмена производится, пока температурные показатели не уравняются. Для обозначения тепловой энергии используется специальный коэффициент теплопроводности строительных материалов. Таблица поможет увидеть все требуемые значения. Параметр обозначает, сколько тепловой энергии пропускается через единицу площади в единицу времени. Чем больше данное обозначение, тем качественнее будет теплообмен. При возведении зданий необходимо применять материал с минимальным значением тепловой проводимости.

Коэффициент теплопроводности это такая величина, которая равна количеству теплоты, проходящей через метр толщины материала за час. Использование подобной характеристики обязательно для создания лучшей теплоизоляции. Теплопроводность следует учесть при подборе дополнительных утепляющих конструкций.

Что оказывает влияние на показатель теплопроводности?

Теплопроводность определяется такими факторами:

• пористость определяет неоднородность структуры. При пропуске тепла через такие материалы процесс охлаждения незначительный;
• повышенное значение плотности влияет на тесные соприкосновения частиц, что способствует более быстрому теплообмену;
• повышенная влажность увеличивает данный показатель.

Использование значений коэффициента теплопроводности на практике

Материалы представлены конструкционными и теплоизоляционными разновидностями. Первый вид обладает большими показателями теплопроводности. Они применяются для строительства перекрытий, ограждений и стен.

При помощи таблицы определяются возможности их теплообмена. Чтобы данный показатель был достаточно низким для нормального микроклимата в помещении стены из некоторых материалов должны быть особенно толстыми. Чтобы этого избежать, рекомендуется использовать дополнительные теплоизолирующие компоненты.

Показатели теплопроводности для готовых построек. Виды утеплений

При создании проекта нужно учитывать все способы утечки тепла. Оно может выходить через стены и крышу, а также через полы и двери. Если вы неправильно проведете расчеты проектирования, то придется довольствоваться только тепловой энергией, полученной от отопительных приборов. Здания, построенные из стандартного сырья: камня, кирпича либо бетона нужно дополнительно утеплять.

Дополнительная теплоизоляция проводится в каркасных зданиях. При этом деревянный каркас придает жесткости конструкции, а утепляющий материал прокладывается в пространство между стойками. В зданиях из кирпича и шлакоблоков утепление производится снаружи конструкции.

Выбирая утеплители необходимо обращать внимание на такие факторы, как уровень влажности, влияние повышенных температур и типа сооружения. Учитывайте определенные параметры утепляющих конструкций:

• показатель теплопроводности оказывает влияние на качество теплоизолирующего процесса;
• влагопоглощение имеет большое значение при утеплении наружных элементов;
• толщина влияет на надежность утепления. Тонкий утеплитель помогает сохранить полезную площадь помещения;
• важна горючесть. Качественное сырье имеет способность к самозатуханию;
• термоустойчивость отображает способность выдерживать температурные перепады;
• экологичность и безопасность;
• звукоизоляция защищает от шума.

В качестве утеплителей применяются следующие виды:

• минеральная вата устойчива к огню и экологична. К важным характеристикам относится низкая теплопроводность;

• пенопласт – это легкий материал с хорошими утеплительными свойствами. Он легко устанавливается и обладает влагоустойчивостью. Рекомендуется для применения в нежилых строениях;
• базальтовая вата в отличие от минеральной отличается лучшими показателями стойкости к влаге;
• пеноплэкс устойчив к влажности, повышенным температурам и огню. Имеет прекрасные показатели теплопроводности, прост в монтаже и долговечен;

• пенополиуретан известен такими качествами, как негорючесть, хорошие водоотталкивающие свойства и высокая пожаростойкость;
• экструдированный пенополистирол при производстве проходит дополнительную обработку. Обладает равномерной структурой;

• пенофол представляет из себя многослойный утепляющий пласт. В составе присутствует вспененный полиэтилен. Поверхность пластины покрывается фольгой для обеспечения отражения.

Для теплоизоляции могут применяться сыпучие типы сырья. Это бумажные гранулы или перлит. Они имеют стойкость к влаге и к огню. А из органических разновидностей можно рассмотреть волокно из древесины, лен или пробковое покрытие. При выборе, особое внимание уделяйте таким показателям как экологичность и пожаробезопасность.

Обратите внимание! При конструировании теплоизоляции, важно продумать монтаж гидроизолирующей прослойки. Это позволит избежать высокой влажности и повысит сопротивляемость теплообмену.

Таблица теплопроводности строительных материалов: особенности показателей

Таблица теплопроводности строительных материалов содержит показатели различных видов сырья, которое применяется в строительстве. Используя данную информацию, вы можете легко посчитать толщину стен и количество утеплителя.

Как использовать таблицу теплопроводности материалов и утеплителей?

В таблице сопротивления теплопередаче материалов представлены наиболее популярные материалы. Выбирая определенный вариант теплоизоляции важно учитывать не только физические свойства, но и такие характеристики как долговечность, цена и легкость установки.

Знаете ли вы, что проще всего выполнять монтаж пенооизола и пенополиуретана. Они распределяются по поверхности в виде пены. Подобные материалы легко заполняют полости конструкций. При сравнении твердых и пенных вариантов, нужно выделить, что пена не образует стыков.

Значения коэффициентов теплопередачи материалов в таблице

При произведении вычислений следует знать коэффициент сопротивления теплопередаче. Данное значение является отношением температур с обеих сторон к количеству теплового потока. Для того чтобы найти теплосопротивление определенных стен и используется таблица теплопроводности.

Все расчеты вы можете провести сами. Для этого толщина прослойки теплоизолятора делится на коэффициент теплопроводности. Данное значение часто указывается на упаковке, если это изоляция. Материалы для дома измеряются самостоятельно. Это касается толщины, а коэффициенты можно отыскать в специальных таблицах.

Коэффициент сопротивления помогает выбрать определенный тип теплоизоляции и толщину слоя материала. Сведения о паропроницаемости и плотности можно посмотреть в таблице.

При правильном использовании табличных данных вы сможете выбрать качественный материал для создания благоприятного микроклимата в помещении.

Теплопроводность строительных материалов (видео)

Возможно Вам также будет интересно:

Как сделать отопление в частном доме из полипропиленовых труб своими руками Гидрострелка: назначение, принцип работы, расчеты Схема отопления с принудительной циркуляцией двухэтажного дома – решение проблемы с теплом

Строительство любого дома, будь то коттедж или скромный дачный домик, должно начинаться с разработки проекта. На этом этапе закладывается не только архитектурный облик будущего строения, но и его конструктивные и теплотехнические характеристики.

Основной задачей на этапе проекта будет не только разработка прочных и долговечных конструктивных решений, способных поддерживать наиболее комфортный микроклимат с минимальными затратами. Помочь определиться с выбором может сравнительная таблица теплопроводности материалов.

Понятие теплопроводности

В общих чертах процесс теплопроводности характеризуется передачей тепловой энергии от более нагретых частиц твердого тела к менее нагретым. Процесс будет идти до тех пор, пока не наступит тепловое равновесие. Другими словами, пока не сравняются температуры.

Применительно к ограждающим конструкциям дома (стены, пол, потолок, крыша) процесс теплопередачи будет определяться временем, в течение которого температура внутри помещения сравняется с температурой окружающей среды.

Чем более продолжителен по времени будет этот процесс, тем помещение будет более комфортным по ощущениям и экономичным по эксплуатационным расходам.

Численно процесс переноса тепла характеризуется коэффициентом теплопроводности. Физический смысл коэффициента показывает, какое количество тепла за единицу времени проходит через единицу поверхности. Т.е. чем выше значение этого показателя, тем лучше проводится тепло, значит, тем быстрее будет происходить процесс теплообмена.

Соответственно, на этапе проектных работ необходимо спроектировать конструкции, теплопроводность которых должна иметь по возможности наименьшее значение.

Вернуться к оглавлению

Факторы, влияющие на величину теплопроводности

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

1. Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
2. Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
3. Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
4. Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
5. Влияние температуры на теплопроводность материала отражается через формулу:

λ=λо*(1+b*t), (1)

где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;

b – справочная величина температурного коэффициента;

t – температура.

Вернуться к оглавлению

Практическое применение значения теплопроводности строительных материалов

Из понятия теплопроводности напрямую вытекает понятие толщины слоя материала для получения необходимого значения сопротивления теплового потока. Тепловое сопротивление – нормируемая величина.

Упрощенная формула, определяющая толщину слоя, будет иметь вид:

где, H – толщина слоя, м;

R – сопротивление теплопередаче, (м2*°С)/Вт;

λ – коэффициент теплопроводности, Вт/(м*°С).

Данная формула применительно к стене или перекрытию имеет следующие допущения:

• ограждающая конструкция имеет однородное монолитное строение;
• используемые стройматериалы имеют естественную влажность.

При проектировании необходимые нормируемые и справочные данные берутся из нормативной документации:

• СНиП23-01-99 – Строительная климатология;
• СНиП 23-02-2003 – Тепловая защита зданий;
• СП 23-101-2004 – Проектирование тепловой защиты зданий.

Вернуться к оглавлению

Теплопроводность материалов: параметры

Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.

Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.

Значения коэффициентов теплопроводности сведены в таблицу 1:

Таблица 1

Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.

При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.

Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.

Теплоизоляционные материалы имеют достаточно малые величины значения коэффициента теплопроводности.

Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы – это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.

Теплопроводность и другие характеристики строительных материалов в цифрах. Сравнение теплопроводности строительных материалов

Теплопрово́дность — способность материальных тел проводить энергию (теплоту) от более нагретых частей тела к менее нагретым частям тела путём хаотического движения частиц тела (атомов, молекул, электронов и т. п.). Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества.

От чего зависят тепловые потери в доме

Климатические условия

Регион РФ	Допустимая энергоэффективность окна (м²×°C/Вт)
Алтай	0,64
Адыгея	0,35
Астраханская область	0,48
Башкортостан	0,6
Бурятия	0,67
Дагестан	0,35
Калининградская область	0,42
Коми	0,69
Краснодарский край	0,35
Ленинградская область	0,54
Московская область	0,52
Магаданская область	0,77
Омская область	0,64
Орловская область	0,5
Ростовская область	0,42
Татарстан	0,58
Саха (Якутия)	0,8

Что такое теплопроводность и её значимость?

Теплопроводность – это количественное свойство веществ пропускать тепло, которое определяется коэффициентом. Этот показатель равен суммарному количеству тепла, которое проходит сквозь однородный материал, имеющий единицу длины, площади и времени при одинарной разнице в температурах. Система СИ преобразует эту величину в коэффициент теплопроводности, это в буквенном обозначении выглядит так – Вт/(м*К). Тепловая энергия распространяется по материалу посредством быстро движущихся нагретых частиц, которые при столкновении с медленными и холодными частицами передают им долю тепла. Чем лучше нагретые частицы будут защищены от холодных, тем лучше будет сохраняться накопленное тепло в материале.

Движение молекул тепла

Что такое теплопроводность: определение

При возведении зданий и сооружений могут использоваться разные материалы. Жилые и производственные постройки в условиях российского климата обычно утепляются. То есть, при их строительстве применяются специальные изоляторы, основным назначением которых является поддержание комфортной температуры внутри помещений. При расчете необходимого количества минеральной ваты или пенополистирола в обязательном порядке принимается во внимание теплопроводность использованного для возведения ограждающих конструкций основного материала.

Очень часто здания и сооружения в нашей стране строятся из разных видов бетона. Также для этой цели используются кирпич и дерево. Собственно самой теплопроводностью называется способность вещества к переносу энергии в своей толще в силу движения молекул. Идти подобный процесс может, как в твердых частях материала, так и в его порах. В первом случае он называется кондукцией, во втором — конвекцией. Остывание материала гораздо быстрее идет в его твердых частях. Воздух, заполняющий поры, задерживает тепло, конечно же, лучше.

Теплопроводность – что это

Сам термин «теплопроводность» определяет передачу энергии тепловой от предметов с более высокой температурой – предметам с более низкой. Сам теплообмен осуществляется до тех пор, пока температура обоих предметов не станет одинаковой. Чтобы обозначить энергию тепловую был создан коэффициент теплопроводности, применяемый для строительных материалов. Этот параметр дает четкое понимание того, какое количество энергии тепловой проходит в единицу времени через единицу площади. Чем выше этот показатель – тем лучше теплообмен. Чем меньше теплопроводность материал – тем более он пригоден для строительства жилых и отапливаемых помещений. Согласно строительным нормам толщина стен, препятствующая теплопотерям в зданиях должна соответствовать:

1. Кирпич — 210 см
2. Керамзитобетон — 90 см
3. Дерево — 53 см
4. Газобетон — 44 см
5. Минеральная вата — 18 см
6. Пенополистерол — 12 см

Теплопроводный коэффициент характеризуется показателем количества теплоты, проходящего сквозь метр толщины материала в единицу времени, равную 60 минут. При создании лучшей теплоизоляции профессионалы рекомендуют использовать эту характеристику в обязательном порядке. Также на нее стоит обратить внимание при необходимости подобрать дополнительные утепляющие материалы и конструкции. Рассмотрим соотношение материала и коэффициента теплопроводности, измеренного в Ваттах на метр квадратный Кельвин:

алюминий асбест асфальтобетон асбесто-цементные плиты бетон, желоззобетон битум бронза винипласт вода при температурі вище 0 войлок шерстяной гипсокартон гранит древесина из дуба, волокна размещены вдоль древесина из дуба, волокна размещены поперек древесина из сосны или ели, волокна размещены вдоль древесина из сосны или ели, волокна размещены поперек

до 221 Вт/м2 0,151 Вт/м2*К 1,05 Вт/м2*К 0,35 Вт/м2*К до 1,51 Вт/м2*К 0,27 Вт/м2*К 64 Вт/м2 0,163 Вт/м2*К 0,6 Вт/м2*К 0,047 Вт/м2*К 0,15 Вт/м2*К 3,49 Вт/м2*К 0,23 Вт/м2*К 0,1 Вт/м2*К 0,18 Вт/м2*К до 0,15 Вт/м2*К

плита древесно-стружечная или плита ориентировано-стружечная железобетон Картон используемый для облицовки Керамзит, плотность 200кг / м3 Керамзит, плотность 800кг / м3 Керамзитобетон, плотность 500кг / м3 Керамзитобетон, плотность 1800кг / м3 Кирпич керамический, пустотелый брутто 1000, плотность 1200кг / м3 Кирпич керамический, пустотелый брутто брутто 1400, плотность 1600кг / м3 Кирпич красный глиняный Кирпич силикатный Кладка из изоляционного кирпича Кладка из обыкновенного кирпича Кладка из огнеупорного кирпича Краска масляная

0,15 Вт / м2К 1,69 Вт / м2К 0,18 Вт / м2К 0,1 Вт / м2К 0,18 Вт / м2К 0,14 Вт / м2К 0,66 Вт / м2К 0,35 Вт / м2К 0,41 Вт / м2К 0,56 Вт / м2К 0,7 Вт / м2К до 0,209 Вт / м2К до 0,814 Вт / м2К 1,05 Вт / м2К 0,233 Вт / м2К

О понятии теплопроводности

Теплопроводностью обладают все твердые, жидкие и газообразные вещества. Энергию от нагретого участка более холодному передают хаотично движущиеся частицы — молекулы, атомы, электроны. Чем ближе друг к другу они расположены, тем активнее происходит теплообмен.

Плотность материала напрямую влияет на его способность проводить тепло. Например, кирпич по сравнению с ячеистым бетоном более плотный, лучше проводит тепловую энергию. Кирпичная стена толщиной 500 мм также защищает помещение от теплопотерь, как легкобетонная толщиной 300 мм. Железобетон плотнее керамзитобетона в три раза, соответственно, он более теплопроницаемый.

Бетон представляет собой сложную неоднородную структуру. Входящие в состав компоненты обладают разной способностью теплопередачи. Наименьшую имеет воздух в капиллярах цементного камня и микрополостях внутри заполнителя. Чем материал пористее, тем хуже передается тепловая энергия.

Закономерную связь между видом заполнителя и теплопроводностью бетона подтверждают опыты материаловедов Довжика В. Г., Миснара А. Они установили, что чем мельче размер замкнутых пор в теле монолита, тем хуже передается тепло.

Третий фактор, влияющий на теплопроводность — влажность. Вода проводит тепло в 20 раз лучше воздуха. Заполняя поры бетона, она ухудшает теплоизоляционные качества. Зимой возможно промерзание увлажненного слоя ограждающей конструкции.

Таблица: коэффициентов теплопроводности металлов, полупроводников и изоляторов

Теплопроводность многих металлов следует соотношению k = 2,5·10-8σT, где Т обозначает температуру в °К, а σ — электропроводность в единицах (ом·см)-1. Это соотно­шение, которое лучше всего оправдывается для хороших проводников электричества и при высоких температурах, можно применять и для определения коэффициентов тепло­проводности.

Соотношение kpcp=const, где р обозначает плотность, а ср — удельную теплоем­кость при постоянном давлении, было предложено Стормом для того, чтобы объяснить температурные изменения этих величин для некоторых металлов и сплавов.

Таблица коэффициента теплопроводности металлов

Элементы с металлической электропроводностью.

Металл Коэффициент теплопроводности металлов (при температуре, °С) — 100 100 300 700

Алюминий	2,45	2,38	2,30	2,26	0,9
Бериллий	4,1	2,3	1,7	1,25	0,9
Ванадий	—	—	0,31	0,34	—
Висмут	0,11	0,08	0,07	0,11*	0,15*
Вольфрам	2,05	1,90	1,65	1,45	1,2
Гафний	—	—	0,22	0,21	—
Железо	0,94	0,76	0,69	0,55	0,34
Золото	3,3	3,1	3,1	—	—
Индий	—	0,25	—	—	—
Иридий	1,51	1,48	1,43	—	—
Кадмий	0,96	0,92	0,90	0,95	0,44 (400°)*
Калий	—	0,99	—	0,42*	0,34*
Кальций	—	0,98	—	—	—
Кобальт	—	0,69	—	—	—
Литий	—	0,71	0,73	—	—
Магний	1,6	1,5	1,5	1,45	—
Медь	4,05	3,85	3,82	3,76	3,50
Молибден	1,4	1,43	—	—	1,04 (1000°)
Натрий	1,35	1,35	0,85*	0,76*	0,60*
Никель	0,97	0,91	0,83	0,64	0,66
Ниобий	0,49	0,49	0,51	0,56	—
Олово	0,74	0,64	0,60	0,33	—
Палладий	0,69	0,67	0,74	—	—
Платина	0,68	0,69	0,72	0,76	0,84
Рений	—	0,71	—	—	—
Родий	1,54	1,52	1,47	—	—
Ртуть	0,33	0,09	0.1	0,115	—
Свинец	0,37	0,35	0,335	0,315	0,19
Серебро	4,22	4,18	4,17	3,62	—
Сурьма	0,23	0,18	0,17	0,17	0,21*
Таллий	0,41	0,43	0,49	0,25 (400 0)*
Тантал	0,54	0,54	—	—	—
Титан	—	—	0,16	0,15	—
Торий	—	0,41	0,39	0,40	0,45
Уран	—	0,24	0,26	0,31	0,40
Хром	—	0,86	0,85	0,80	0,63
Цинк	1,14	1,13	1,09	1,00	0,56*
Цирконий	—	0,21	0,20	0,19	—

* числа, набранные курсивом, относятся к жидкой фазе.

Таблица коэффициента теплопроводности полупроводников и изоляторов

Вещество Коэффициент теплопроводности при температура, °С — 100 100 500 700

Германий	1,05	0,63	—	—	—
Графит	—	0,5—4,0	0,5—3,0	0,4-1,7	0,4-0,9
Йод	—	0,004	—	—	—
Углерод	—	0,016	0,017	0,019	0,023
Селен	—	0,0024	—	—	—
Кремний	—	0,84	—	—	—
Сера	—	0,0029	0,0023	—	—
Теллур	—	0,015	—	—	—

Закон теплопроводности Фурье

В установившемся режиме плотность потока энергии, передающейся посредством теплопроводности, пропорциональна градиенту температуры:

где  — вектор плотности теплового потока — количество энергии, проходящей в единицу времени через единицу площади, перпендикулярной каждой оси,  — коэффициент теплопроводности (удельная теплопроводность),  — температура. Минус в правой части показывает, что тепловой поток направлен противоположно вектору (то есть в сторону скорейшего убывания температуры). Это выражение известно как закон теплопроводности Фурье.

В интегральной форме это же выражение запишется так (если речь идёт о стационарном потоке тепла от одной грани параллелепипеда к другой):

где  — полная мощность тепловых потерь,  — площадь сечения параллелепипеда,  — перепад температур граней,  — длина параллелепипеда, то есть расстояние между гранями.

Связь с электропроводностью

Связь коэффициента теплопроводности с удельной электрической проводимостью в металлах устанавливает закон Видемана — Франца:

где  — постоянная Больцмана,  — заряд электрона,  — абсолютная температура.

Коэффициент теплопроводности газов

В газах коэффициент теплопроводности может быть найден по приближённой формуле

где  — плотность газа,  — удельная теплоёмкость при постоянном объёме,  — средняя длина свободного пробега молекул газа,  — средняя тепловая скорость. Эта же формула может быть записана как

где  — сумма поступательных и вращательных степеней свободы молекул (для двухатомного газа , для одноатомного ),  — постоянная Больцмана,  — молярная масса,  — абсолютная температура,  — эффективный (газокинетический) диаметр молекул,  — универсальная газовая постоянная. Из формулы видно, что наименьшей теплопроводностью обладают тяжелые одноатомные (инертные) газы, наибольшей — легкие многоатомные (что подтверждается практикой, максимальная теплопроводность из всех газов — у водорода, минимальная — у радона, из нерадиоактивных газов — у ксенона).

Теплопроводность в сильно разреженных газах

Приведённое выше выражение для коэффициента теплопроводности в газах не зависит от давления. Однако если газ сильно разрежен, то длина свободного пробега определяется не столкновениями молекул друг с другом, а их столкновениями со стенками сосуда. Состояние газа, при котором длина свободного пробега молекул ограничивается размерами сосуда называют высоким вакуумом. При высоком вакууме теплопроводность убывает пропорционально плотности вещества (то есть пропорциональна давлению в системе): , где  — размер сосуда,  — давление.

Таким образом коэффициент теплопроводности вакуума тем ближе к нулю, чем глубже вакуум. Это связано с низкой концентрацией в вакууме материальных частиц, способных переносить тепло. Тем не менее, энергия в вакууме передаётся с помощью излучения. Поэтому, например, для уменьшения теплопотерь стенки термоса делают двойными, серебрят (такая поверхность лучше отражает излучение), а воздух между ними откачивают.

Факторы, влияющие на теплопропускаемость бетона

Из-за неоднородности структуры бетонных конструкций и разных условий эксплуатации коэффициент теплопроводности в этом случае – величина условная. На этот параметр оказывают влияние:

• Плотность. Чем плотнее материал, тем ближе друг к другу находятся его частицы, тем быстрее передается тепло. Это значит, что тяжелые бетоны имеют больший коэффициент теплопроводности, по сравнению с легкими (керамзитовыми, вермикулитовыми, перлитовыми).
• Пористость и структура пор. Чем больше объем, занятый воздухом, тем лучше материал задерживает тепло. Но на теплоизоляционные характеристики влияет не только процентное содержание воздуха, но и размеры, а также замкнутость пор. Лучше всего прохождению тепла препятствуют мелкие замкнутые поры. Крупные поры, которые сообщаются между собой, увеличивают теплопередачу.
• Влажность. Это еще один фактор, влияющий на коэффициент теплопередачи бетона. Вода способна проводить тепло в 20 раз лучше воздуха. Поэтому увлажненный материал резко теряет теплоизоляционные характеристики. При отрицательных температурах вода в увлажненном слое замерзает, вызывая не только повышенные теплопотери здания, но и быстрое разрушение строительного материала. В таблицах, применяемых при точных теплотехнических расчетах, часто указывают три значения коэффициента теплопроводности – в сухом виде, при нормальной влажности, в увлажненном состоянии.
• Температура. С повышением температуры коэффициент теплопроводности увеличивается.

Сравнение коэффициента теплопроводности тяжелого бетона, пено- и газобетона, керамзитобетона, фибробетона.

Наиболее высоким коэффициентом теплопроводности обладает тяжелый бетон, армированный стальными стержнями или проволокой (железобетон) – до 2,04 Вт/(м*C). Немного ниже этот показатель у неармированных бетонных элементов.

Более низким коэффициентом теплопроводности и повышенными теплоизоляционными характеристиками обладают: керамзитобетон, изготовленный с использованием кварцевого или перлитового песка, сухой пено- и газобетон. Уровень теплопередачи фибробетона сравним с аналогичным показателем плотного керамзитобетона.

Таблица коэффициентов теплопроводности различных видов бетона

Вид бетона	Коэффициент теплопроводности, Вт/(м*C)
Тяжелый армированный бетон	1,68- 2,04
Тяжелый бетон	1,29-1,52
Керамзитобетон (в зависимости от плотности)	0,14-0,66
Пенобетон (в зависимости от плотности)	0,08-0,37
Газобетон разной плотности	0,1-0,3
Фибробетон	0,52-0,75

Правильное проведение теплотехнических расчетов позволяет определить оптимальную толщину стен, что обеспечивает уменьшение расходов на отопление и комфортный микроклимат внутри здания.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

• Бетон для системы «теплый пол»
• Плотность бетона: что это такое, на что влияет?
• Влияние температуры на бетон
• Водонепроницаемость бетона
• Морозостойкость бетона

Виды утеплителей

Из утеплителей меньшей теплопроводностью обладают пенополистирол и экструдированный пенополиуретан. Это жесткие, хрупкие материалы, выпускающиеся в плитах, и имеющие ячеистую структуру. Но нужно учесть, что при увеличении плотности структуры материала, увеличивается и его способность пропускать тепло.

Минеральные утеплители кроме хорошей сохранности тепла, обладают отличными звукоизоляционными свойствами: они гасят звуки, не позволяя им проникнуть в помещение.

Производится минвата в виде плит или в рулонах. Плитами обкладываются стены, кровля, пол. Рулонный утеплитель пригоден для укрытия труб водоснабжения и отопления.

• Таблица теплопроводности утеплителей
• Утеплитель Басвул
• Керамический кирпич — Теплопроводность

Коэффициент теплопроводности материалов.

Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.

Материал	Коэфф. тепл. Вт/(м2*К)
Алебастровые плиты	0,470
Алюминий	230,0
Асбест (шифер)	0,350
Асбест волокнистый	0,150
Асбестоцемент	1,760
Асбоцементные плиты	0,350
Асфальт	0,720
Асфальт в полах	0,800
Бакелит	0,230
Бетон на каменном щебне	1,300
Бетон на песке	0,700
Бетон пористый	1,400
Бетон сплошной	1,750
Бетон термоизоляционный	0,180
Битум	0,470
Бумага	0,140
Вата минеральная легкая	0,045
Вата минеральная тяжелая	0,055
Вата хлопковая	0,055
Вермикулитовые листы	0,100
Войлок шерстяной	0,045
Гипс строительный	0,350
Глинозем	2,330
Гравий (наполнитель)	0,930
Гранит, базальт	3,500
Грунт 10% воды	1,750
Грунт 20% воды	2,100
Грунт песчаный	1,160
Грунт сухой	0,400
Грунт утрамбованный	1,050
Гудрон	0,300
Древесина – доски	0,150
Древесина – фанера	0,150
Древесина твердых пород	0,200
Древесно-стружечная плита ДСП	0,200
Дюралюминий	160,0
Железобетон	1,700
Зола древесная	0,150
Известняк	1,700
Известь-песок раствор	0,870
Ипорка (вспененная смола)	0,038
Камень	1,400
Картон строительный многослойный	0,130
Каучук вспененный	0,030
Каучук натуральный	0,042
Каучук фторированный	0,055
Керамзитобетон	0,200
Кирпич кремнеземный	0,150
Кирпич пустотелый	0,440
Кирпич силикатный	0,810
Кирпич сплошной	0,670
Кирпич шлаковый	0,580
Кремнезистые плиты	0,070
Латунь	110,0
Лед 0°С	2,210
Лед -20°С	2,440
Липа, береза, клен, дуб (15% влажности)	0,150
Медь	380,0
Мипора	0,085
Опилки – засыпка	0,095
Опилки древесные сухие	0,065
ПВХ	0,190
Пенобетон	0,300
Пенопласт ПС-1	0,037
Пенопласт ПС-4	0,040
Пенопласт ПХВ-1	0,050
Пенопласт резопен ФРП	0,045
Пенополистирол ПС-Б	0,040
Пенополистирол ПС-БС	0,040
Пенополиуретановые листы	0,035
Пенополиуретановые панели	0,025
Пеностекло легкое	0,060
Пеностекло тяжелое	0,080
Пергамин	0,170
Перлит	0,050
Перлито-цементные плиты	0,080
Песок 0% влажности	0,330
Песок 10% влажности	0,970
Песок 20% влажности	1,330
Песчаник обожженный	1,500
Плитка облицовочная	1,050
Плитка термоизоляционная ПМТБ-2	0,036
Полистирол	0,082
Поролон	0,040
Портландцемент раствор	0,470
Пробковая плита	0,043
Пробковые листы легкие	0,035
Пробковые листы тяжелые	0,050
Резина	0,150
Рубероид	0,170
Сланец	2,100
Снег	1,500
Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности)	0,150
Сосна смолистая (600…750 кг/куб.м, 15% влажности)	0,230
Сталь	52,0
Стекло	1,150
Стекловата	0,050
Стекловолокно	0,036
Стеклотекстолит	0,300
Стружки – набивка	0,120
Тефлон	0,250
Толь бумажный	0,230
Цементные плиты	1,920
Цемент-песок раствор	1,200
Чугун	56,0
Шлак гранулированный	0,150
Шлак котельный	0,290
Шлакобетон	0,600
Штукатурка сухая	0,210
Штукатурка цементная	0,900
Эбонит	0,160

Технологии укладки

Воздушные зазоры делаются в кирпичной кладке для уменьшения накопления влаги в стенах и снижения коэффициента теплоотдачи.

Прослойку воздуха в стенах правильно обеспечивают следующим образом:

1. Раствором не заполняют воздушные зазоры толщиной до 10 мм между изделиями начиная с 1 ряда. 1 метр — распространенный шаг между зазорами.
2. По типу фасада с вентиляцией зазор воздуха толщиной 25-30 мм оставляют по всей высоте кладки между теплоизолятором и кирпичом. При работе зимой отопительной системы температура в доме будет оставаться постоянной. Свойства стены сохранять тепло обеспечат постоянные воздушные потоки, которые будут проходить по предусмотренным воздушным каналам.

Постоянная циркуляция по каналам воздуха внутри кладки возможна, если она на последнем ряду не закрывается перекрытием из любых стройматериалов или стяжкой из раствора.

Для частного строительства важно, чтобы, не понеся больших расходов, добиться от кирпичной стены существенного снижения коэффициента λ.

Как рассчитать необходимую теплопроводимость?

Стены из газоблоков должны иметь достаточную ширину, чтобы в помещении сохранялось тепло. Если сделать их слишком тонкими, то здание будет выхолаживаться. Чтобы не столкнуться с такой проблемой, необходимо правильно выполнить расчеты. Не допустить ошибку помогают правила СНИП, которые имеются для каждого региона страны. Влажностный режим бывает 3 типов:

• Влажный – 1.
• Нормальный – 2.
• Сухой – 3.

Понять, в каком регионе проживает человек, поможет специальная карта:

Чем выше уровень влажности воздуха в регионе проживания, тем толще и плотнее должны быть стены, так как сырость способствует быстрым теплопотерям.

Без учета коэффициента теплопроводности газобетонного блока невозможно правильно определить толщину стены строящегося здания. Чтобы точно высчитать толщину стен, прибегают к специальной формуле. Она выглядит следующим образом:

T=Rreg x λ, где:

• T – это толщина стены.
• Rreg – необходимое сопротивление по теплопередаче для разных городов РФ.
• λ — это коэффициент теплопроводности для газоблока (зависит от его плотности).

Пользоваться этой формулой очень просто. Практический пример:

Rreg для Москвы – 3,28. λ для газоблока марки D500, 5% влажности – 0,14. Итого: Т= 3,28 x 0,147 = 0,48.

Значит, толщина стены в Москве с учетом теплопроводности выбранного газоблока должна составлять не менее 48 см.

Для примера приведена минимальная толщина стен из газоблоков марки D500 для разных городов России:

• Москва – 35 см.
• Новосибирск – 45 см.
• Якутск – 65 см.

Чем выше показатели влажности в регионе и чем там холоднее, тем толще должны быть стены. В противном случае добиться качественной теплоизоляции не удастся.

Неопытные строители часто возводят слишком тонкие стены, руководствуясь рекомендациями производителей газоблоков, которые не учитывают множество факторов в виде мостиков холода, климатических особенностей региона и пр.

Специалисты в этом вопросе приходят к единому мнению: стена из газобетона не должна быть тоньше 350 мм.

Показатели влажности ячеистого бетона

Европейский и Международный комитеты по бетону, проходящие в 1977 году в Лондоне, в связи с существенными различиями в применении в строительстве и физико-техническими свойствами между бетонами на легких заполнителях и ячеистыми бетонами, создали рабочую группу по ячеистому бетону, которая выявила, что эксплуатационная влажность – его важнейший показатель. Значение влажности ячеистого бетона составляет 4-5% от его массы и устанавливается примерно через 2-3 года. Пределы значения отпускной влажности — 25 – 35%.

Способность внутренней влаги передавать тепло обуславливает основную теплопередачу. Ячеистый бетон имеет свойство линейно повышать теплопроводность, по мере увеличения такого показателя как сорбционное влагопотребление до 15%. Дальнейший рост этого показателя влияет уже несущественно.

Есть ряд особенностей эксплуатации ячеистого бетона для того, чтобы получать заявленную теплопроводность. Так, например, обязательно использовать грунтовку для предохранения стен от увлажнения. На наружных стенах грунтовка должна быт паропроницаемая.

Проектирование стен осуществляется в зависимости от климатической зоны и режима влажности помещений. Эти показатели определяются СНиПом II-3-79**. Норма для условий эксплуатации согласно СНиПу II-3-79**:

описание различных пород, необходимость таблицы коэффициентов теплопроводности

Древесина — экологически чистый и практичный материал. Дерево активно применяется для внутренней отделки помещений. Материал также используется в строительстве загородных домов и заведений для туристов, в которых большую роль играет экологичность здания. При строительстве важно учесть теплопроводность дерева и многие другие параметры. Внутренняя отделка тоже требует внимания к характеристикам, ведь породы по-разному реагируют на тепло и влагу.

Разновидности и использование древесины

В строительстве применяются разнообразные породы древесины, которые принято разделять на хвойные и лиственные. К хвойным относятся такие виды:

1. Сосна. Прочный и практичный материал для выполнения строительных работ. В нем собрано большое количество смолы, за счет чего он справляется с излишней влагой, при этом не поддается коррозии при сушке.
2. Ель и пихта. Довольно прочные, но сучковатые материалы. Имеют приятый оттенок и незначительное количество смолы. При строительстве применяются как материал для элементов второстепенной важности.
3. Кедр. Невзирая на то, что материал мягкий, он довольно прочный.

Лиственные породы делятся на мягкие и твердые. Это такие виды:

1. Дуб. Высококачественный материал, обладающей высокой прочностью и надежностью. У дуба натуральный и приятный для глаза цвет. Как правило, он применяется для изготовления мебели, при возведении лестничного марша. Наиболее роскошно выглядит настоящий мореный дуб (выдержанный в воде около двух лет).
2. Береза. Не столь прочный материал, зато однородный, за счет чего имеет максимально четко выраженную структуру. Из этого вида древесины получается качественная фанера, которая легко окрашивается и полируется.
3. Осина. Слишком мягкий, но при этом практически не имеющий сучков вид древесины. Легко поддается обработке, но мелкие детали из осины делать не стоит.
4. Липа. Широко применяется в производстве мебели. Прекрасно сохраняет свой первозданный вид даже после сушки. Липа устойчива к влаге.
5. Клен. Довольно практичный материал, но весьма быстро рушится под воздействием влаги и вредителей. Неплохо красится, обрабатывается и проклеивается. Широко применяется как в строительстве, так и в изготовлении мебели.
6. К лиственному типу также относится красное дерево. Красивый, дорогой и прочный материал. Чаще всего используется для элитного мебельного производства.

Чтобы выбрать подходящую породу, важно изучить таблицу теплопроводности древесины.

Достоинства материала

Строительство с использованием древесины имеет свои преимущества и недостатки. Главными плюсами при выборе такого материала будут:

1. Экологичность. Самый весомый аргумент в пользу древесины — экологическая чистота. Некоторые современные материалы могут выделять пары тяжелых металлов и прочих химических элементов, что пагубно повлияет на здоровье жильцов дома.
2. Ремонтопригодность. Части, сделанные из древесины, будет довольно легко отремонтировать в случае поломки или износа.
3. Прочность и устойчивость ко многим внешним факторам, что делает долгим срок службы изделий из древесины. При правильной обработке этот материал будет безотказно служить долгие годы.
4. Простота обработки.
5. Плохая теплопроводность.
6. Хорошие звукоизоляционные свойства.

Довольно обширный список. При этом маленькое число недостатков:

1. Сильная зависимость свойств материала от того, в каких условиях росло дерево. Выбрать из-за этого качественный экземпляр бывает трудно.
2. Изменения размеров из-за воздействия влажности и сухости. Но этот недостаток легко поправим обработкой.
3. Легкая воспламеняемость.

Нельзя не учитывать высокую стоимость, связанную со сложностью добычи высококачественной древесины.

Влияние теплопроводности

От коэффициента теплопроводности древесины напрямую зависит ее способность сохранять температуру в помещении. Лидирующую позицию по сбережению тепла занимает кедр. Немного отстают ель, лиственница и другие сосновые породы. Все зависит напрямую от размера бревна (его диаметра), влажности материала, подгонки и утепления стыков.

Строение из сосны толщиной всего в 10 см можно сравнить со стеной из кирпича шириной в 58 см или железобетонной — 113 см. Правильно возведенный из дерева дом будет довольно компактным и теплым. Поэтому при строительстве нужно учитывать таблицу теплопроводности дерева.

Максимально тяжелое хвойное дерево лиственница — победитель сосны по теплопроводности. Она имеет более низкий коэффициент.

Теплопроводность дерева, позволяющая сохранять тепло, — не единственное достоинство лиственницы. Структура этого материла устойчива к влаге и довольно красива.

Сосна — наиболее распространенное и часто применяемое для строительства дерево. Более того, с финансовой стороны вопроса это еще и максимально бюджетный вариант. Сосна легко поддается обработке, способна украсить дом или баню своим внешним видом.

Теплопроводность кирпичной стены

Теплопроводность – один из важнейших показателей, характеризующих качество возводимого сооружения. И это неудивительно: ведь от этого коэффициента зависят не только затраты на отопление помещений, но и степень комфортности проживания в доме. Также в строительных расчетах часто фигурирует коэффициент теплосопротивления (сопротивление теплоотдаче), обратный теплопроводности (чем выше первый, тем ниже второй, и наоборот).

Теплопроводность сооружения зависит от показателей используемого вида кирпича, от параметров раствора, типа кладки, применяемых строительных технологий и утепляющих материалов.

Коэффициент теплопроводности кирпичей

Данный коэффициент обозначается буквой λ и выражается в W/(m*K).

Показатель λ достаточно широко варьируется, в зависимости от типа кирпичей и способа их изготовления. В основном, на данный коэффициент влияют материал кирпича (клинкерный, силикатный, керамический) и относительное содержание пустот. До 13% пустотности кирпичи считаются полнотелыми, выше – пустотелыми. По уменьшению коэффициента λ линейка строительной продукции будет выглядеть следующим образом:

1. Клинкерный кирпич λ= от 0,8 до 0,9. Этот тип стройматериалов не предназначен для строительства утеплённых стен и чаще используется для изготовления полов и мощёных дорог.
2. Силикатный кирпич полнотелого типа λ= от 0,7 до 0,8. Чуть ниже, чем у предыдущего типа, но строительство стены с его использованием требует серьёзных мер по утеплению.
3. Керамический кирпич полнотелый λ= от 0,5 до 0,8 (в зависимости от сорта).
4. Силикатный, с техническими пустотами λ= 0,66.
5. Керамический кирпич пустотелого исполнения λ= 0,57.
6. Керамический кирпич щелевого типа λ= 0,4.
7. Силикатный кирпич щелевого типа – показатель λ аналогичен керамическому щелевому (0,4).
8. Керамический поризованный λ= 0,22.
9. Тёплая керамика λ= 0,11. Имея отличные показатели теплосопротивления, тёплая керамика уступает прочим видам кирпичной продукции по прочности, и поэтому применение её ограничено.

Важно при расчёте также учитывать, что для различных климатических регионов сопротивление теплоотдаче материалов будут варьироваться, в достаточно широких пределах Информацию о соотнесении теплоотдачи с климатическими параметрами, можно почерпнуть в СНиПе 23-02-2003.

Теплопроводность кладки

Теплосопротивление кирпичей является важнейшим коэффициентом и в ряде случаев является определяющим параметром при проектировании здания и выбора кладки. Вместе с тем, сопротивление

теплоотдачи сооружения зависит не только от показателя λ используемых кирпичей, но и от применяемого строительного раствора.

Наиболее частым является случай, когда теплосопротивление раствора существенно ниже, чем сопротивление кирпича.

Так, коэффициент теплоотдачи раствора на основе цемента и песка равен 0,93 W/(m*K), а цементно-шлакового раствора – 0,64.

Путем суммирования коэффициентов сопротивления теплоотдаче кирпича и раствора разработаны специальные таблицы коэффициента теплопередачи, которые можно посмотреть в ГОСТе 530-2007. Ниже приведена выдержка из таблицы:

Таблица – Теплопроводность кладки

Тип кирпича	Тип раствора	Теплоотдача
Глиняный	Цементно-песчаный	0,81
Цементно-шлаковый	0,76
Цементно-перлитовый	0,7
Силикатный	Цементно-песчаный	0,87
Керамический пустотный 1,4т/м3	Цементно-песчаный	0,64
Керамический пустотный 1,3т/м3	0,58
Керамический пустотный 1,0т/м3	0,52
Силикатный, 11-ти пустотный	Цементно-песчаный	0,81
Силикатный, 14-ти пустотный	0,76

Расчет стены

Для того, чтобы использовать коэффициент теплосопротивления кирпичной стенки на практике, необходимо воспользоваться следующей формулой:

r = (толщина кладки, м)/(теплоотдача, W/(m * K)),

где r – сопротивление теплоотдаче кирпичной стены. При расчетах также необходимо учитывать степень влажности помещения и климатический регион.

Уменьшение коэффициента теплоотдачи стены

В ряде случаев коэффициент λ оставляет желать много лучшего. К тому же нарушение технологии строительства может привести к изменению теплоотдачи в большую сторону. Если применять жидкий раствор при возведении стены из щелевого кирпича, то связующий материал проникнет в пустоты и отрицательно скажется на показателях теплосбережения (сопротивление теплопередаче уменьшится).

Что делать, чтобы увеличить сопротивление теплоотдаче?

Методы уменьшения теплопередачи стены:

1. Применение более энергосберегающих материалов (кирпичей с большей степенью пустотности).
2. При строительстве из щелевого кирпича применять густой раствор.
3. Прокладывание во внутреннем слое теплоизолирующих материалов. На рынке представлен огромный выбор теплоизоляции. Из наиболее популярных можно назвать стекло- и минераловатные материалы, пенополистирол, керамзит и другие. При применении утеплителей необходимо обеспечить пароизоляцию стены, чтобы избежать разрушения материалов.
4. Оштукатуривание поверхности.

Выбираем кирпич: о «теплых» и «холодных» стройматериалах

Кирпич обладает долговечностью, механической прочностью, морозостойкостью, хорошими звукоизоляционными свойствами и безопасен с точки зрения экологии. Все эти качества делают кирпич одним из самых востребованных стройматериалов на рынке. Но, есть и ещё одно важное свойство кирпича — его теплотехнические параметры. Ведь именно теплопроводность кирпича, из которого выложены стены, влияет на микроклимат помещения в этом здании.

Немного физики или от чего зависит теплопроводность кирпича

Теплопроводность — это способность материала проводить тепло через свой объём. Количественно выражается она коэффициентом теплопроводности (λ, «лямбда») и определяется в Вт/м². Проще говоря, чем меньше теряется энергии, тем лучше, а значит, чем меньше коэффициент λ, тем «теплее» материал. Фактически на теплопроводность влияет плотность кирпича. Чем она меньше, тем меньше теплопроводность. Самый прочный и тяжелый клинкерный кирпич имеет самый высокий коэффициент λ, а лёгкий и менее прочный керамический, соответственно, самый низкий коэффициент теплопроводности.

Виды кирпича и их коэффициент проводимости тепла

В строительстве могут быть использованы разные виды кирпича. Перед тем, как приступить к возведению дома, имеет смысл узнать, насколько «теплыми» или «холодными» являются наиболее востребованные виды этого керамического материала.

• Клинкерный — самый прочный и тяжелый кирпич с высоким коэффициентом теплопроводности — 0,8-0,9.
• Силикатный кирпич — легкий кирпич, имеет меньший коэффициент теплопроводности — 0,4.
• С техническими пустотами — 0,66.
• Полнотелый кирпич — 0,8.
• Щелевой кирпич — 0,34-0,43;
• Кирпич поризованный — 0,22;

Теплопроводность кирпича может меняться в зависимости от его объема, плотности и расположения пустот. Специалисты рекомендуют применять в строительстве для лучшего сохранения тепла материалы с низкой теплопроводностью. Для того чтобы уберечься от холода или спастись от жары, при строительстве вашего дома необходимо учитывать теплопроводность кирпича. Ведь мы строим наши дома для того, чтобы жить в нём с комфортом.

Понятие теплопроводности

Она является интенсивной физической величиной, то есть величиной, которая описывает свойство материи, не зависящей от количества последней. Интенсивными величинами также являются температура, давление, электропроводность, то есть эти характеристики одинаковы в любой точке одного и того же вещества. Другой группой физических величин являются экстенсивные, которые определяются количеством вещества, например, масса, объем, энергия и другие.

Противоположной величиной для теплопроводности является теплосопротивляемость, которая отражает способность материала препятствовать переносу проходящего через него тепла. Для изотропного материала, то есть материала, свойства которого одинаковы во всех пространственных направлениях, теплопроводность является скалярной величиной и определяется, как отношение потока тепла через единичную площадь за единицу времени к градиенту температуры. Так, теплопроводность, равная одному ватту на метр-Кельвин, означает, что тепловая энергия в один Джоуль переносится через материал:

• за одну секунду;
• через площадь один метр квадратный;
• на расстояние один метр;
• когда разница температур на поверхностях, находящихся на расстоянии один метр друг от друга в материале, равна один Кельвин.

Понятно, что чем больше значение теплопроводности, тем лучше материал проводит тепло, и наоборот. Например, значение этой величины для меди равно 380 Вт/(м*К), и этот металл в 10 000 раз лучше переносит тепло, чем полиуретан, теплопроводность которого составляет 0,035 Вт/(м*К).

Материалы из бетона с добавлением пористых заполнителей

Коэффициент теплопроводности материала позволяет использовать последний для постройки гаражей, сараев, летних домиков, бань и других сооружений. В данную группу можно отнести:

• Пенобетон. Производится с добавлением пенообразующих веществ, за счет которых характеризуется пористой структурой с плотностью 500-1000 кг/м3. При этом способность передавать тепло определяется значением 0,1-0,37Вт/м*К.

• Керамзитобетон, показатели которого зависят от его вида. Полнотелые блоки не имеют пустот и отверстий. С пустотами внутри изготавливают пустотелые блоки, которые менее прочные, нежели первый вариант. Во втором случае теплопроводность будет ниже. Если рассматривать общие цифры, то плотность керамзитобетона составляет 500-1800кг/м3. Его показатель находится в интервале 0,14-0,65Вт/м*К.

• Газобетон, внутри которого образуются поры размером 1-3 миллиметра. Такая структура определяет плотность материала (300-800кг/м3). За счет этого коэффициент достигает 0,1-0,3 Вт/м*К.

Что такое коэффициент теплопроводности

Физический смысл коэффициента теплопроводности — это количество тепла, которое проходит через образец единичного объема за одну секунду при разнице температур в один Кельвин (градус Цельсия). Единица измерения — Вт/(м °К), обозначение — λ, k, ϰ.

Чем выше значение коэффициента, тем большей способностью к передаче тепла обладает материал. В абсолютном вакууме λ=0, максимальный — у алмаза и графена, применяемого в наноразработках.

У бетона значение коэффициента теплопроводности находится в пределах 0,05 -2,02 Вт/(м °К) в зависимости от плотности и влажности материала. У ячеистого автоклавного бетона марки М150 λ=0,055 Вт/(м °К), а тяжелые бетоны М800-1000 характеризуются показателем 2,02 Вт/(м °К).

В строительстве при расчете конструкций на сопротивление теплопередаче используют таблицу с точными значениями коэффициента. Его указывают для трех состояний материала:

• в сухом виде;
• при нормальной влажности;
• при повышенной влажности.

Теплотехнический расчет проводят в соответствии с условиями эксплуатации бетона.

От чего зависит величина коэффициента

Коэффициент теплопроводности бетона определяют опытным путем. Поскольку у материала неоднородная структура, то величина непостоянна и носит условный характер.

Параметры, от которых зависит показатель:

• Плотность. Тепловую энергию передают друг другу частицы, поэтому чем ближе они расположены, тем быстрее этот процесс. Соответственно, рыхлые материалы с меньшей плотностью способны лучше противостоять теплопередаче.
• Пористость материала. Тепловой поток перемещается сквозь толщу монолита, часть которого составляют воздушные пустоты. Теплопроводность воздуха очень мала — 0,02 Вт/(м °К). Чем больше занятый воздухом объем, тем коэффициент λ ниже.
• Структура пор — размеры и замкнутость. Мелкие полости снижают скорость передачи энергии, в то время как в крупных сообщающихся отверстиях теплообмен совершается конвекционным путем, увеличивая тем самым общую теплопередачу.
• Влажность. Коэффициент теплопроводности воды 0,6 Вт/м К, это достаточно большой показатель. Проникая в полости бетона, влага уменьшает способность материала сохранять тепло.
• Температура. Чем она у вещества выше, тем быстрее движутся молекулы. Зависимость от температуры линейная, выражается формулой λ=λо х (1+b х t), где λ и λо — искомый и начальный коэффициенты теплопроводности, b — справочная величина, t — температура в градусах.

Теплопроводность обычных металлов и сплавов

Теплопроводность обычных металлов, сплавов и материалов

Таблица содержания теплопередачи
Свойства металлов – теплопроводность, плотность, удельная теплоемкость

В этой таблице приведены типичные значения термической стойкости некоторых обычных промышленных металлов и сплавов.

Значения относятся к температуре окружающей среды (от 0 до 25 ° C).

Все значения следует рассматривать как типовые, поскольку эти свойства зависят от конкретного типа сплава, термообработки и других факторов. Значения для конкретных аллотов могут сильно различаться.

Теплопроводность обычных металлов
Имя	Теплопроводность Вт / см K	Теплопроводность Вт / м K
Чугун	0.7
AISI-SAE 1020	0,52
Тип нержавеющей стали 304	0,15
Серый чугун	0,47
Хастеллой C	0,12
Инконель	0,15
Алюминий чистый		237
Алюминиевый сплав 3003, прокат	1.9
Алюминиевый сплав 2014, отожженный	1,9
Алюминиевый сплав 360	9,8
Медь электролитическая (ETP)	3,9
Желтая латунь (высокая латунь)	22,3
Алюминиевая бронза	0.7
Бериллий		218
Бериллий Медь 25	1.20.8
Купроникель 30%	0,3
Красная латунь, 85%	1,6
Латунь		109
Сурьма свинец (жесткий свинец)	0.35
Припой 50-50	0,5
Магниевый сплав AZ31B	1,0
Свинец		35,3
Серебро		429
Монель	0,3
Золото		318
Никель (технический)	0.9
Мельхиор 55-45 (константан)	0,2
Титан (коммерческий)	1,8
Цинк (технический)	1,1
Цирконий (технический)	0,2
Цемент		0.29
Эпоксидная смола (с диоксидом кремния)		0,30
Резина		0,16
Epoxt (без заливки)		0,59
Термопаста		0,8 – 3
Термоэпоксидная смола		1–7
Стекло		1.1
Почва		1,5
Песчаник		2,4
Алмаз		900-2320
Асфальт		0,75
Бальза		0,048
Никель-хромовая сталь		16,4
Кориан		1.06
Стекловолокно		0,04
Гранит		1,65 – 3,9
Пенополистирол		0,032
Пенополиуретан		0,02
Иридий		147
Лиственные породы (дуб, клен ..)		0.16

Теплопроводность металлов

k = британских тепловых единиц / час · фут · ° F
k _t = k от _до – a (t – t _o )

Вещество	Диапазон температур , ° F	к до		Вещество	Диапазон температур , ° F	к до
Металлы				Олово	60–212	36	0.0135
Алюминий	70–700	130	0,03	Титан	70–570	9	0,001
Сурьма	70 – 212	10,6	0,006	Вольфрам	70–570	92	0,02
Бериллий	70–700	80	0.027	Уран	70–770	14	-0,007
Кадмий	60–212	53,7	0,01	Ванадий	70	20	–
Кобальт	70	28	–	Цинк	60–212	65	0.007
Медь	70–700	232	0,032	Цирконий	32	11	–
Германий	70	34	–	Сплавы:
Золото	60–212	196	–	Адмиралтейство Металл	68–460	58.1	-0,054
Железо чистое	70–700	41,5	0,025	Латунь	–265–360	61,0	-0,066
Кованое железо	60–212	34,9	0,002	(70% Cu, 30% Zn)	360–810	84,6	0
Сталь (1% C)	60–212	26.2	0,002	Бронза, 7,5% Sn	130–460	34,4	-0,042
Свинец	32–500	20,3	0,006	7,7% Al	68–392	39,1	-0,038
Магний	32–370	99	0,015	Константан	-350-212	12.7	-0,0076
Меркурий	32	4,8	–	(60% Cu, 40% Ni)	212–950	10,1	-0,019
Молибден	32–800	79	0,016	Дурал 24S (93,6% Al, 4,4% Cu,	-321-550	63,8	-0,083
Никель	70–560	36	0.0175	1,5% Mg, 0,5% Mn)	550–800	130.	-0,038
Палладий	70	39	–	Инконель X (73% Ni, 15% Cr, 7%	27–1 070	7,62	-0,0068
Платина	70–800	41	0,0014	Fe, 2,5% Ti)
Плутоний	70	5	–	Манганин (84% Cu, 12% Mn,	1 070 – 1 650	3.35	-0,0111
Родий	70	88	–	4% Ni)	-256-212	11,5	-0,015
Серебро	70–600	242	0,058	Монель (67,1% Ni, 29,2% Cu, 1,7% Fe, 1,0% Mn)	-415-1,470	12,0	-0.008
тантал	212	32	–
Таллий	32	29	–	Нейзильбер (64% Cu, 17% Zn, 18% Ni)	68–390	18,1	-0,0156
торий	70–570	17	-0,0045

Связанный:

Артикул:

• Справочник по металлам ASM, второе издание, Американское общество металлов, Парк металлов, штат Огайо, 1983.
• Линч, Коннектикут, Практическое руководство CRC по материаловедению, CRC Press, Бока-Ратон, Флорида, 1989.
• Шакелфорд, Дж. Ф., и Александр, В., Справочник CRC по материаловедению и инженерии, CRC Press, Бока-Ратон, Флорида, 1991.

Удельная теплоемкость материалов

Таблица удельной теплоемкости

Удельная теплоемкость материалов от воды до урана указана ниже в алфавитном порядке.
Ниже этой таблицы представлена ​​версия изображения для просмотра в автономном режиме.

Материал	Дж / кг · К	Британских тепловых единиц / фунт ° F	Дж / кг. ° C	кДж / кг. К
Алюминий	887	0,212	887	0,887
Асфальт	915	0,21854	915	0,915
Кость	440	0,105	440	0,44
Бор	1106	0.264	1106	1,106
Латунь	920	0,220	920	0,92
Кирпич	841	0,201	841	0,841
Чугун	554	0,132	554	0,554
Глина	878 ​​	0,210	878 ​​	0,878
Уголь	1262	0.301	1262	1,262
Кобальт	420	0,100	420	0,42
Бетон	879	0,210	879	0,879
Медь	385	0,092	385	0,385
Стекло	792	0,189	792	0,792
Золото	130	0.031	130	0,13
Гранит	774	0,185	774	0,774
Гипс	1090	0,260	1090	1,09
Гелий	5192	1,240	5192	5,192
Водород	14300	3,415	14300	14,3
Лед	2090	0.499	2090	2,09
Утюг	462	0,110	462	0,462
Свинец	130	0,031	130	0,13
Известняк	806	0,193	806	0,806
Литий	3580	0,855	3580	3,58
Магний	1024	0.245	1024	1.024
Мрамор	832	0,199	832	0,832
Меркурий	126	0,030	126	0,126
Азот	1040	0,248	1040	1,04
Дуб	2380	0,568	2380	2,38
Кислород	919	0.219	919	0,919
Платина	150	0,036	150	0,15
Плутоний	140	0,033	140	0,14
Кварцит	1100	0,263	1100	1,1
Резина	2005	0,479	2005	2,005
Соль	881	0.210	881	0,881
Песок	780	0,186	780	0,78
Песчаник	740	0,177	740	0,74
Кремний	710	0,170	710	0,71
Серебро	236	0,056	236	0,236
Почва	1810	0.432	1810	1,81
Нержавеющая сталь 316	468	0,112	468	0,468
Пар	2094	0,500	2094	2,094
сера	706	0,169	706	0,706
торий	118	0,028	118	0,118
Олово	226	0.054	226	0,226
Титан	521	0,124	521	0,521
Вольфрам	133	0,032	133	0,133
Уран	115	0,027	115	0,115
Вандиум	490	0,117	490	0,49
Вода	4187	1.000	4187	4,187
цинк	389	0,093	389	0,389

Таблицы удельной теплоемкости обычных материалов [/ подпись]

Предыдущая статьяЦель градиренСледующая статьяЧто сейчас? Основы электричества

Теплопроводность материалов – Большая Химическая Энциклопедия

Теплопроводность материалов была рассмотрена в главах 2 и 3.Как мы увидим в этой главе, во многих случаях при очень низких температурах теплопроводность ограничивается не объемным тепловым сопротивлением материала, а контактным тепловым сопротивлением, возникающим на границе раздела двух материалов. Это особенно серьезная проблема ниже IK в случае теплопередачи между жидким He и твердым телом (см. Раздел 4.3). Передача тепла излучением будет рассмотрена в разделе 53.2.2. [Стр.104]

К этому разделу уместно одно последнее замечание. В связи с тем, что многие оксидные керамики используются в качестве изоляционных материалов, термин термическое сопротивление часто используется вместо теплопроводности.Как и в случае с электрическими свойствами в главе 6, удельное сопротивление и проводимость просто противоположны друг другу, и уместность того или другого определяется контекстом, в котором они используются. Точно так же теплопроводность часто используется для описания теплопроводности материалов стандартной толщины (например, строительных материалов). Теплопроводность – это теплопроводность, деленная на толщину (C = k / L), а тепловое сопротивление – это величина, обратная произведению теплопроводности и площади R = 1 / C A).[Pg.328]

Теплопроводность материалов зависит от температуры и уменьшается с ее увеличением. Это также зависит от плотности твердого тела, увеличиваясь с плотностью. Наличие посторонних атомов в твердых растворах способствует росту термического сопротивления, т.е. снижению теплопроводности (Pampuch, 1971). [Стр.115]

Теплопроводность. На рисунке 1 показана температурная зависимость ряда материалов, и видно, что значения теплопроводности материалов сильно различаются.Типичные значения следующие … [Pg.97]

Следует отметить, что в некоторых системах, подобных показанной на рис. 2-2, может возникнуть двумерный тепловой поток, если теплопроводность материалов B, C и D отличаются на заметную величину. В этих случаях для достижения решения необходимо использовать другие методы. [Стр.29]

Время от времени мы упоминали, что теплопроводность материалов зависит от температуры, однако в диапазоне температур от 100 до 200 ° C изменение невелико (порядка 5-10 процентов) и мы вправе принимать постоянные значения для упрощения решения проблем.Граничные условия конвекции и излучения особенно известны своим непостоянным поведением. Еще хуже то, что для многих практических задач основная неопределенность в наших знаниях коэффициентов конвективной теплопередачи может быть не лучше 20 процентов. Неопределенность свойств поверхностного излучения в 10 процентов вовсе не является чем-то необычным. Например, хорошо отполированная алюминиевая пластина, если позволить ей сильно окислиться, будет поглощать на 300 процентов больше излучения, чем когда она была отполирована.[Стр.101]

Теплопроводность материалов варьируется в широком диапазоне, как показано на Рис. 1-27. Теплопроводность газов, таких как воздух, в 10 раз отличается от теплопроводности чистых металлов, таких как медь. Обратите внимание, что чистые кристаллы и металлы имеют самую высокую теплопроводность, а газы и изоляционные материалы – самую низкую. [Стр.40]

Теплопроводность материалов зависит от температуры (Таблица 1-3). Как показано на рис.1-29. Теплопроводность некоторых твердых тел резко возрастает при температурах, близких к абсолютному нулю, когда эти твердые тела становятся сверхпроводниками. Например, проводимость меди достигает максимального значения около 20 000 Вт / м C при 20 К., что составляет около 50 значений проводимости при комнатной температуре. Теплопроводность и другие термические свойства различных материалов приведены в таблицах от A-3 до A 16. [Pg.42]

Теплопроводность материалов может быть определена только для однородных материалов, толщина которых больше, чем у кажущееся термическое сопротивление материала не изменяется более чем на 2% при дальнейшем увеличении толщины.Тепловое сопротивление должно быть в достаточной степени независимым от площади образца, а для образца плоской плиты тепловое сопротивление должно быть пропорционально толщине. Когда все эти условия соблюдены … [Стр.906]

Теплопроводность радиатора материалов, контактирующих со сварным швом, например, опоры и зажимной системы … [Стр.71]

ASTM C177-71. Испытание на теплопроводность материалов с помощью охраняемой горячей плиты. [Стр.44]

Стандарт ASTM C-177, Теплопроводность материалов с помощью охраняемой горячей плиты, Ann.Стандарты ASTM, 1 (14) 17, 1970. [Pg.107]

Теплопроводность материала до разложения, fej, Теплопроводность материала после разложения, … [Pg.102]

Таблица 3.1 Значения теплопроводность материалов (деленная на 10 “), кал / см / с / град …

Pi = объемный процент материала 1 в десятичной форме ki = теплопроводность материала 1 2 = объемный процент материала 2 в десятичной форме k2 = теплопроводность материала 2… [Стр.173]

Существует два основных подхода к измерению теплопроводности материалов. Самый простой подход к установлению стационарного состояния основан на определении теплопроводности, которое дает Фурье. Для измерения установившегося состояния часто требуется много времени для достижения равновесия, и в результате было разработано несколько подходов к нестационарному состоянию, основанных на скорости изменения температуры материала, внезапно подвергшегося воздействию новой тепловой среды. [Стр.23]

Поры и контакты между зернами являются барьерами для термической проницаемости.Теплопроводность материалов (имеющих равную общую пористость) со сплошным конденсированным веществом (большая закрытая пористость) в 2-2,5 раза выше по сравнению с материалами с непрерывными контактами. Теплопроводность шамотного кирпича при 600 ° C составляет 0,25 Вт / м-К, тогда как теплопроводность шамотного волокнистого материала составляет 0,11-0,12 Вт / м-К (Таблица 1.6). Теплопроводность диатомового кирпича с разной пористостью может отличаться при 200 ° C, но становится очень близкой при 600-700 ° C (рис. 1.17).[Стр.30]

При температуре ниже 500 ° C шамотные огнеупоры с небольшими порами более теплопроводны по сравнению с шамотными огнеупорами с большими порами (при одинаковой общей пористости). При температуре выше 500 ° C шамотные огнеупоры с большими порами обладают большей проводимостью (по сравнению с шамотными огнеупорами с небольшими порами) из-за силы излучения. Для кварцевых огнеупоров теплопроводность материалов с большими порами становится выше по сравнению с теплопроводностью материалов с небольшими порами, начиная с 1200 ° C.[Стр.34]

За исключением безопасной рабочей температуры, обычно в материалах на основе вермикулита нет дефектов, а допуски на размеры прессованных материалов идеальные (рис. 2.84). Если в печах с псевдоожиженным слоем что-то не происходит стабильно, плотность зернистого вермикулита может увеличиться, что напрямую приведет к увеличению теплопроводности материалов. Напротив, если возникают проблемы с температурой в печи с псевдоожиженным слоем и вермикулит не отслаивается должным образом, он может начать отслаиваться во время эксплуатации, что нежелательно.[Стр.192]

Теплопроводность диатомовых и вермикулитовых теплоизоляционных материалов одинакова. Диатомовые материалы имеют в таких материалах очень мелкую пористую структуру, радиационное влияние на теплопроводность невелико. Интересная зависимость теплопроводности от температуры представлена ​​на рис. 2.86 – диатомовые кирпичи плотностью 400, 500 и 600 кг / м3 имеют разные значения теплопроводности при 200 ° C, но довольно близкие значения при температуре эксплуатации – 400 -600 ° С.При таких температурах теплопроводность материалов … [Pg.194]

Высокая теплопроводность этих материалов дает дополнительные преимущества этим легким композитам с высокой удельной жесткостью. Ряд факторов может влиять на теплопроводность композитов на основе твердых частиц, таких как проводимость отдельных компонентов, размер и объем присутствующих частиц, а также межфазный тепловой барьер между двумя материалами. Модели для прогнозирования теплопроводности материалов были разработаны и представлены в литературе, например, модель формы Хассельмана-Джонсона… [Pg.123]

---

Обычные материалы для кухонной посуды – оборудование и снаряжение

Выбор кастрюль и сковородок может быть непростым делом. Форма варочной поверхности и ручки (ов), материалы, использованные при ее изготовлении, предполагаемое назначение посуды и ее гибкость в использовании на кухне – все это важные факторы при выборе посуды. Понимание используемых материалов – хороший первый шаг к пониманию того, как работает посуда и какие факторы могут иметь значение для вашего стиля приготовления.

Основные принципы
Посуда предназначена для передачи энергии ингредиентам. В Америке энергия поступает в основном в двух формах: сжигание природного газа или пропана и удельное электрическое сопротивление. В обоих методах источник тепла распределяется по сковороде неравномерно. В газовой плите газ выходит через равные промежутки времени и образует кольцо из отдельных пламен. Нагревательные элементы электрической плиты спроектированы так, чтобы покрыть как можно большую площадь, но все же имеют узор (обычно спираль), где нет тепла.Поскольку тепло подается неравномерно, повар должен знать об этом и компенсировать это либо техникой приготовления, либо посудой.

Высококачественная посуда должна быть не только долговечной, но и потреблять энергию от источника тепла и эффективно передавать ее ингредиентам. На эту возможность влияет несколько факторов. Двумя наиболее важными факторами являются теплопроводность и теплоемкость. Почти все дискуссии о материалах, используемых в посуде, сосредоточены на этих двух факторах.

Теплопроводность
Короче говоря, теплопроводность материала – это то, насколько легко этот материал поглощает и передает (выделяет) энергию. Когда огонь или нагревательный элемент плиты касается сковороды, энергия от источника тепла передается на сковороду. Это увеличивает внутреннюю кинетическую энергию сковороды (обычно называемую «разогревом»). Затем нагретый материал передает энергию соседним материалам, которые находятся на более низком уровне средней молекулярной кинетической энергии (при более низкой температуре, чем у материала).Чем выше теплопроводность материала, тем быстрее он нагревается, а также тем быстрее нагретая область распространяется на неотапливаемые участки того же куска материала.

Например, если мы поместим большой лист нержавеющей стали (с довольно низкой теплопроводностью по сравнению с кулинарными материалами) на горелку и включим горелку, область непосредственно под горелкой станет горячей, в то время как остальная часть листа будет медленно нагреваться. вверх. Горелка быстро отдает тепло только области стали, расположенной непосредственно над ней.Остальная часть сковороды нагревается за счет теплопроводности этого места. Когда внешние края листа нагреются до высокой температуры, место непосредственно над горелкой станет очень горячим. На рисунке ниже показан пример температуры стального листа над газовой горелкой. Самые горячие участки показаны белым, горячие – красным, а холодные – синим.

Одно из решений этой проблемы – сделать лист толще. При нагревании толстого куска стали (вместо тонкого листа) нижняя поверхность стали не имеет такого же температурного режима, как верхняя поверхность.Поскольку верхняя поверхность находится на большем расстоянии от нагревательного элемента, энергия должна проходить снизу вверх (точно так же, как энергия проводится наружу). В этом случае верхняя поверхность стали нагревается более равномерно. На рисунке ниже показан толстый стальной лист после того, как он был разрезан, так что центр переднего края находится там, где тепло горелки касается нижней части листа. Горячее пятно (белое) уменьшается к тому времени, когда тепло переходит к верхней поверхности листа. Там, где лист нагревается, температура теперь более равномерная, но у нас по-прежнему неравномерное нагревание с этим материалом.

По этой причине, чем толще сталь, тем меньше колебания температуры на верхней поверхности. К сожалению, низкая теплопроводность означает, что нижней части стали необходимо передать много энергии, чтобы она стала горячей. Таким образом, сковороде из материала с низкой теплопроводностью потребуется больше времени для достижения температуры приготовления. Фактически, материалы с низкой теплопроводностью дольше реагируют на любое изменение температуры, поэтому тепловая реакция сковороды также будет медленной.(Температурный отклик – это то, насколько быстро температура поверхности сковороды реагирует, когда мы увеличиваем или уменьшаем пламя конфорки.)

В большинстве случаев приготовления пищи желательно, чтобы посуда быстро нагревалась, чтобы не образовывались горячие точки, и чтобы она не реагировала на изменения, которые мы вносим в регуляторы диапазона. Материалы с высокой теплопроводностью удовлетворяют наши потребности, потому что они быстро передают тепло, что приводит к быстрой реакции на тепловые изменения и равномерному распределению внутренней кинетической энергии.

Вот список некоторых распространенных материалов, используемых в посуде, и их соответствующая теплопроводность:

Материал	Теплопроводность
Медь	401 Вт / м * K
Алюминий	237 Вт / м * K
Чугун	80 Вт / м * K
Углеродистая сталь	51 Вт / м * K
Нержавеющая сталь	16 Вт / м * K

Теплоемкость
Количество внутренней кинетической энергии, хранящейся в материале, можно назвать его теплоемкостью.Это не то же самое, что температура, которая является средней молекулярной кинетической энергией в материале. Например, килограмм воды при температуре 100 ° F содержит больше энергии, чем килограмм стали при температуре 100 ° F. В то время как теплопроводность описывает способность материалов поглощать энергию, теплоемкость – это количество энергии, необходимое для повышения или понижения температуры материала. Молекулярный состав некоторых материалов таков, что по мере того, как они поглощают энергию, большая часть ее преобразуется в потенциальную энергию, и только небольшое количество увеличивает молекулярную кинетическую энергию (обычным примером является вода).Другие материалы, такие как большинство металлов, легко увеличивают свою молекулярную кинетическую энергию и не хранят большую часть поглощенной энергии в качестве потенциальной энергии. Теплоемкость материала пропорциональна его массе. Итак, кусок стали весом 2 кг имеет вдвое большую теплоемкость, чем кусок стали весом 1 кг (имеет смысл, не так ли?).

Это означает, что посуда, изготовленная из материалов с высокой теплоемкостью, нагревается дольше, но при этом в ней накапливается значительное количество энергии, когда она горячая.Когда энергия выводится из материала, температура материала будет медленно снижаться по сравнению с материалами с низкой теплоемкостью. Чугун часто называют примером материала посуды с высокой теплоемкостью. Удельная теплоемкость (теплоемкость материала для данной массы) чугуна составляет половину удельной теплоемкости алюминия, но поскольку чугунная посуда обычно в несколько раз превышает массу алюминиевой посуды, она имеет гораздо более высокую теплоемкость.

Толщина металлов, используемых при изготовлении посуды, часто определяется производителем (например, алюминий 3 мм), но поскольку теплоемкость является функцией массы материала, плотность должна быть известна для сравнения посуды. из разных материалов.

Материал	Удельная теплоемкость	Плотность
Алюминий	910 Дж / кг * K	2600 кг / м 3
Нержавеющая сталь	500 Дж / кг * K	7500-8000 кг / м 3
Углеродистая сталь	500 Дж / кг * K	7500-8000 кг / м 3
Чугун	460 Дж / кг * K	7900 кг / м 3
Медь	390 Дж / кг * K	8900 кг / м 3

Глядя на таблицу выше, если умножить удельную теплоемкость на плотность, вы получите находят, что теплоемкость на единицу объема стали, чугуна и меди составляет около 1.В 5 раз больше алюминия. Это означает, что для достижения такой же теплоемкости в алюминиевом противне, как и в сковороде из нержавеющей стали, толщина алюминиевого сковороды должна быть в 1,5 раза (при условии, что другие размеры сковороды такие же).

Собираем вместе: температуропроводность
Если вы обратили внимание, то поймете, что я ввел вас в заблуждение, когда обсуждал теплопроводность. Сама по себе теплопроводность не определяет, насколько быстро будет нагреваться сковорода (а также насколько равномерно она будет нагреваться).Фактически, теплоемкость также играет роль в определении этого. Разве не было бы замечательно, если бы у нас было одно число, которое говорило бы нам, с какой скоростью тепло будет проходить и распространяться в материале? Это называется температуропроводностью материала и представляет собой просто теплопроводность, деленную на единицу теплоемкости (удельная теплоемкость, умноженная на плотность). Давайте посмотрим, как складываются материалы:

Материал	Температуропроводность
Медь	120 * 10 -6 м 2 / с
Алюминий	100 * 10 -6 м 2 / с
Чугун	22 * ​​10 -6 м 2 / с
Углеродистая сталь	14 * 10 -6 м 2 / с
Нержавеющая сталь	4.3 * 10 -6 м 2 / с

Без дополнительных расчетов на основе уравнения теплопроводности мы мало что можем сделать с этой таблицей значений, кроме сравнения материалов друг с другом. Однако очевидно, что лучшими материалами (с точки зрения отдачи энергии) являются медь и алюминий. Это подводит нас к нашему последнему размышлению: реактивности.

Реакционная способность
Мы не только должны заботиться о тепловых свойствах материалов, но и должны быть уверены, что материалы, которые мы используем в нашей посуде, не причинят нам вреда и не повлияют отрицательно на вкус нашей еды (вы решаете, что хуже).По этой причине, помимо высокой температуропроводности, нам также нужен нереактивный материал. К сожалению, и медь, и алюминий легко вступают в реакцию с продуктами питания. (Медь, когда попадает в организм в большом количестве или постоянно, может вызвать проблемы с печенью, желудком и почками, а также анемию. Кроме того, долгое время подозревали, что алюминий способствует развитию болезни Альцгеймера. О, в каждой кулинарной книге на этом этапе обсуждения упоминается: что случайного взбивания вспененного яичного белка в медной миске недостаточно, чтобы навредить вам, но воздержитесь от готовки каждый день на открытой меди.) Нержавеющая сталь, наименее реактивная из всех популярных материалов, используемых в кухонной посуде, также имеет худшую температуропроводность.

Кажется, сегодня физика нам не друг. Но благодаря волшебству производителей кухонной посуды, которые хотят найти способы взимать с нас большие деньги, были разработаны решения, позволяющие нам наслаждаться посудой, изготовленной из материалов с высокой температуропроводностью и низкой реакционной способностью. Комбинируя нереактивную поверхность нержавеющей стали с тепловыми свойствами меди или алюминия, вы получаете лучшее из обоих миров.Есть несколько вариаций этой темы: медь, облицованная сталью или оловом, нержавеющая сталь с алюминиевым или медным диском, алюминий, плакированный нержавеющей сталью, и медь, плакированная нержавеющей сталью. В таблице ниже обобщена моя субъективная оценка эффективности различных комбинаций материалов (они перечислены в порядке от наиболее эффективных к наименее эффективным):

Рейтинг	Состав	Комментарии
1	Медь с оловянной футеровкой	Самый высокий отклик; жестяная футеровка может быть привередливой, может быть подвержена плавлению; медь снаружи требует большего ухода
2	Медь с футеровкой из нержавеющей стали	Медь снаружи требует большего ухода, но придает посуде отличные тепловые свойства
3	Алюминий с футеровкой из нержавеющей стали	Толстый алюминий обеспечивает отличный термический отклик на тонкую внутреннюю поверхность из стали
4	Медь, полностью покрытая нержавеющей сталью	Слой меди может быть тоньше меди с футеровкой из нержавеющей стали; снаружи и внутри прочны и просты в обслуживании.
	Алюминий, полностью облицованный нержавеющей сталью.	Слой алюминия может быть тоньше алюминия с футеровкой из нержавеющей стали; снаружи и внутри прочны и просты в обслуживании
	Алюминий с футеровкой из нержавеющей стали и медью снаружи	Те же характеристики, что и плакированный алюминий, но с трудностями в уходе за медью
5	Нержавеющая сталь с медным диском	Изогнутый край дна приводит к тому, что диск не входит в полный контакт со всем дном поддона, что приводит к худшей теплопроводности по сравнению с плакированной медью
	Нержавеющая сталь с алюминиевым диском	То же, что и нержавеющая сталь с медным диском

Ранее я упоминал, что чугун имеет большую теплоемкость по сравнению с другими материалами (в основном из-за массы, используемой при изготовлении посуды).Благодаря этому атрибуту чугун получает особое место на кухне. Когда задача по приготовлению пищи требует поддержания постоянного тепла (и достаточного его количества), ничто не сравнится с чугунным. Поскольку чугун может вступать в реакцию с кислыми продуктами и ингредиентами, которые готовятся в течение длительного времени, чугунная посуда приправляется – процесс, при котором слои жира медленно превращаются в пористое железо, пока жир не полимеризуется, образуя защитный барьер (и заставляет посуда относительно антипригарная).

Общие материалы и их сравнение
Теперь, когда мы рассмотрели важные свойства при выборе материала для посуды, давайте рассмотрим каждый из распространенных материалов, используемых в посуде.

Медь
Описание	Медь – мягкий (легко царапается), но прочный (прослужит весь срок службы) материал, обладающий отличными тепловыми свойствами. Материал склонен к окислению, но при осторожном уходе сохраняет свою красоту на долгое время.
Плюсы	Высокая температуропроводность При достаточной толщине сковороды нагреваются чрезвычайно равномерно Чрезвычайно отзывчивый
Минусы	Тяжелые Чрезвычайно дорогие Поверхность тусклая или царапается. Сковорода может остывать слишком быстро после снятия с огня (из-за очень высокой теплопроводности). Приготовление пищи непосредственно на меди может привести к нежелательному потреблению меди.
Наилучшее использование никель или нержавеющая сталь, отлично подходят для всех видов плит.
Care	Ручная стирка с неабразивным моющим средством и сушка вручную Регулярно используйте полироль для открытой меди для сохранения блеска
Примеры

007

007

007

Описание	Обычная алюминиевая посуда недорогая, легкая и термочувствительная, но при этом реактивная. Алюминиевая посуда с тефлоновым покрытием является недорогой, антипригарной и нереактивной.Анондизированный алюминий был обработан для образования оксида алюминия (чрезвычайно твердого и нереактивного) покрытия на поверхности посуды. В плакированном или облицованном алюминии нержавеющая сталь приклеена к внутренней части посуды, образуя инертную поверхность.
Плюсы	Чрезвычайно низкая стоимость при простой или тефлоновой футеровке; умеренная цена при анондировании Отличные термические свойства
Минусы	Очень дорого, если футеровка или плакировка из нержавеющей стали Высокая реактивность по отношению к кислотным ингредиентам (и в некоторой степени реакционная к щелочам) Может потребоваться меньшая плотность более толстая конструкция для увеличения теплоемкости Алюминий склонен к появлению царапин, если он не анодирован, не облицован или не плакирован нержавеющей сталью.
Наилучшее применение	Обычный алюминий – подходит для некислотных продуктов, таких как варочный бульон или паста Алюминий с покрытием – отлично подходит для всех целей, если алюминий достаточно толстый
Уход	Ручная стирка с мягким моющим средством и мочалкой или губкой.
Примеры

Чугун
Описание	Чугун состоит из железа, углерода (больше, чем углеродистая сталь) и микроэлементов, присутствующих в обычных глинах.Утюг расплавляют и выливают в форму из песка или глины, чтобы сформировать посуду. Эмалированный чугун имеет тонкий, но прочный инертный слой стекла, сплавленный с поверхностью посуды.
Плюсы	Обычный чугун недорого Производственный процесс приводит к получению толстой и плотной посуды с непревзойденной теплоемкостью Толщина также обеспечивает равномерный нагрев
Минусы	Эмалированное литье железо может быть дорогим (хотя некоторые из них имеют умеренную цену) Высокая теплоемкость означает, что посуде требуется больше времени для нагрева Хотя она чрезвычайно твердая, может треснуть или расколоться при падении или термическом ударе (заливка холодной воды в горячую кастрюлю)
Наилучшее использование	Традиционные вок (простой чугун), сковороды, голландские печи Южное приготовление пищи
Care	Обычный чугун перед первым использованием и по мере необходимости следует выдержать.Приправленная посуда не должна контактировать с мылом или моющими средствами. Вымойте, замачивая в теплой воде на несколько минут и несколько раз протирая солью и ополаскивая, пока соль не станет белой (обычно это делается одной очисткой). Высушите тканью и ненадолго нагрейте на слабом огне, чтобы испарилась вся влага. Для эмалированного чугуна ручная стирка в горячей мыльной воде.
Примеры	Lodge Logic (дешевый чугун) Wok Shop (недорогой чугунный традиционный кантонский вок; этот вок потрясающий, но его закругленное дно лучше всего подходит для газовых плит) Le Creuset ( дорогой эмалированный чугун)

Углеродистая сталь
Описание	Углеродистая сталь содержит меньше углерода, чем чугун, и ее формуют и прессуют из листов, а не отливают.Его можно отжечь (нагреть металл до тех пор, пока его молекулярная структура не перестроится, чтобы уменьшить внутренние напряжения, а затем специально охладить, чтобы сохранить новую структуру), чтобы сформировать синюю сталь (или черную сталь), более твердый и менее реактивный материал. Углеродистая сталь также может быть покрыта эмалью.
Плюсы	Все варианты обычно недорогие Быстрый процесс приправки углеродистой стали; эмалированная углеродистая сталь, а также синяя или черная сталь не нуждаются в добавлении
Минусы	Плохие термические свойства означают медленный нагрев и неравномерность температуры. Тонкий и легкий (для некоторых это может быть профи), что приводит к очень низкой теплоемкости
Лучшее применение	Сковороды, сотейники, вок
Уход	Перед первым использованием необходимо заправить. Уход за ним, как если бы он был чугунным. При желании сковороду можно мыть в мыльной воде, мыть и быстро приправлять (15 минут приправы), поскольку она менее пористая, чем чугун.
Примеры

Нержавеющая сталь
Описание	Смешение стали с хромом и никелем (нержавеющая сталь 18/8 состоит из 18% хрома и 8% никеля, а 18/10 содержит 10% никеля. ) производит коррозионно-стойкую сталь, твердую и легко сохраняющую блеск.Диски из меди или алюминия можно сплавить с посудой из нержавеющей стали, чтобы улучшить ее термические свойства. Нержавеющую сталь можно также использовать для облицовки медной или алюминиевой посуды, а также для облицовки алюминия или меди (см. Выше обзор алюминиевой и медной посуды).
Плюсы	Обычная нержавеющая сталь и нержавеющая сталь с алюминиевыми или медными дисками по низкой цене Блестящая поверхность позволяет легко увидеть, как ваша еда подрумянивается Коррозионно-стойкая и легко моющаяся Благодаря толстому алюминиевому или медному диску или оболочке вокруг сердечника нержавеющая сталь становится одним из лучших материалов для приготовления пищи (не только по своим тепловым свойствам, но и по долговечности, простоте ухода и визуальному контролю приготовления – все преимущества нержавеющей стали с очень небольшими ее недостатками)
Минусы	Обычная нержавеющая сталь: худший материал для приготовления (с точки зрения термических свойств) Соль со временем может вызвать точечную коррозию, если ее не добавить до кипения жидкость
Наилучшее применение	Обычная нержавеющая сталь: кипящая вода (можно готовить на пару) и задачи, не связанные с приготовлением пищи s (чаши для смешивания, контейнеры для хранения и т. д.) Нержавеющая сталь с медным или алюминиевым диском: отлично подходит для всех целей, если диск хорошо приклеен и имеет достаточную толщину.
Уход	Ручная стирка с мягким моющим средством. При необходимости используйте нежные абразивные материалы.
Примеры	Cooktop Essentials (чрезвычайно дешевая нержавеющая сталь) Revere Copper Clad (недорогая нержавеющая сталь с вводящим в заблуждение торговым названием; медная облицовка на дне этих кастрюль слишком тонкая, чтобы обеспечить какие-либо термические преимущества ) T-Fal (Tefal) (недорогой антипригарный материал из нержавеющей стали с медным маркетинговым трюком – опять же, слишком тонкий) Farberware Classic (недорогая нержавеющая сталь с алюминиевым диском, встроенным во внешнюю поверхность из нержавеющей стали) Circulon Steel (недорогая нержавеющая сталь с алюминиевым диском) Scanpan Steel (недорогая нержавеющая сталь с покрытием 6.Алюминиевый диск 8 мм (!))

Мои личные фавориты для материалов посуды – это алюминий, плакированный нержавеющей сталью или медь и чугун (для сковородок и вок). Посуда из нержавеющей стали хорошо работает, ее легко чистить, и она красиво выглядит. Конечно, не весь алюминий, плакированный нержавеющей сталью (иногда называемый трехслойным или пятислойным в зависимости от конструкции), одинаков. All-Clad определенно заработал свою репутацию, возможно, как лучшая кухонная посуда общего назначения, которую можно купить за деньги, но это большие деньги, которые можно потратить.All-Clad редко поступает в продажу, но у других уважаемых брендов, таких как Calphalon, также есть линии одежды, и они с большей вероятностью поступят в продажу. Продолжайте следить за блогом Cooking For Engineers Deals, чтобы узнать, когда будут заключаться сделки.}?>

Свойства углеродного волокна – теплопроводность

Эта статья о теплопроводности находится в стадии разработки. Доступная информация сбивает с толку и иногда противоречит. Я пытаюсь использовать первичные исследования для получения информации, но это тяжелое чтение, и я просто не всегда их понимаю.Новая информация появляется постоянно, как и новые продукты. Наслаждаться!

Углеродное волокно и другие материалы на основе углерода разрабатываются для замены других более традиционных теплопроводящих материалов.

Что подразумевается под ТЕРМОПРОВОДИМОСТЬЮ?

Теплопроводность – это способность материала проводить тепло. Количественно это определяется законом теплопроводности Фурье:

Когда внутри тела существует температурный градиент, тепловая энергия будет течь из области высокой температуры в область низкой температуры.Это явление известно как теплопроводность и описывается законом Фурье.

Передача тепла через материалы с высокой теплопроводностью происходит с большей скоростью, чем через материалы с низкой теплопроводностью . Другими словами, материалы с высокой проводимостью проводят тепло лучше, чем материалы с высоким тепловым сопротивлением , которые используются в качестве теплоизоляторов.

Единицы теплопроводности

В британских единицах теплопроводность измеряется в БТЕ / (час · фут · F).

В единицах СИ (Международная система единиц, метрическая система) он измеряется в ваттах на метр кельвин (Вт · м-1 · K-1).

Несколько отраслей промышленности занимаются теплопроводностью и сопротивлением материалов, и для их нужд были разработаны различные шкалы. Так, строители используют R-value для оценки изоляционных материалов, в то время как швейная промышленность использует togs и clo для определения изоляционных свойств текстиля.

Как отводится тепло?

У неметаллов и металлов разная теплопроводность.

В металлах проводимость в основном обусловлена ​​свободными электронами. Это причина того, что металлы с высокой электропроводностью также обладают высокой теплопроводностью. Теплопроводность может изменяться при изменении температуры, часто снижаясь при повышении температуры.

Теплопроводность неметаллов в первую очередь обусловлена ​​колебаниями решетки (фононами). За исключением кристаллов высокого качества при низких температурах, особой разницы нет, а теплопроводность остается примерно постоянной.

Сравнение теплопроводности различных материалов.

Единицы измерения в этой таблице: Вт / м * K для проводимости и г / см (3) для плотности.

Примечание. Следующая таблица предназначена только для сравнения. Теплопроводность будет варьироваться в зависимости от химического состава, типов древесины, кристаллической структуры, методов измерения, расположения волокон, температурного градиента, исходных материалов. Он представлен, чтобы показать относительную проводимость материалов.Углеродное волокно в его различных формах настолько разнообразно, что просто невозможно перечислить его без пояснений, поэтому теплопроводность углеродного волокна редко встречается в таблице.

МАТЕРИАЛ	ПРОВОДИМОСТЬ	ПЛОТНОСТЬ
Алюминий	210	2,71
Латунь (70Cu-30Zn)	115	8.5
Медь	398	8.94
Золото	315	19,32
Серебро	428	10,49
Алмаз	2500	3,51
Графит (пиролитический, некоторые плоскости)	300-1500	1,3-1,95
Графен (теоретический)	5020	н / д
Углеродная нанотрубка (теоретическая)	3500	НЕТ
Углеродное волокно	21–180	1.78
High Modulus MP Углеродное волокно с мезофазным шагом в направлении волокон	500	1,7
Кремний	141	2,33
Эпоксидная смола	0,5–1,5	1,11-1,4
Углеродное волокно в эпоксидной смоле	5-7 в плоскости .5-.8 поперечно	1,11-1,4
Воздух (неподвижный)	0.026	н / д
Стекло	,93	2,3
Утюг	80	6,98
Дерево	,15	0,6
Пенополистирол	.03	нет данных
Минеральная вата	.04	нет данных

Вот еще несколько расширенных таблиц теплопроводности: таблица теплопроводности из Википедии, таблица Engineering Toolbox – альтернативы

Я получил цифры для ИЗМЕРЕНИЯ ТЕПЛОВОГО СОБСТВЕННОСТИ УГЛЕРОДНО-ВОЛОКНО / ЭПОКСИДНЫЕ КОМПОЗИТНЫЕ МАТЕРИАЛЫ из диссертации на докторскую степень в Университете Небраски.Перейдите на страницу 128, чтобы увидеть результаты, но посмотрите на процесс. Это хорошая иллюстрация того, какую работу необходимо выполнить для измерения теплопроводности неметаллических композитов.

Что такое графен?

Графен представляет собой плоский монослой атомов углерода, плотно упакованный в двумерную (2D) сотовую решетку (представьте себе миниатюрную проволочную структуру) и является основным строительным блоком для графитовых материалов. Его можно завернуть в фуллерены (другое название углеродных нанотрубок) или сложить в трехмерный графит.

Графеновая статья от Graphene Industries. Короткая читаемая страница.

Листы графена складываются в стопку графита. Листы графена были произведены недавно и являются предметом интенсивных исследований. Они пока не получили широкого распространения, но скоро появятся в ближайшей к вам отрасли!

ПРИМЕЧАНИЕ. Существует огромное количество статей и исследовательских работ по теплопроводности углеродного волокна, углеродных нанотрубок, графена. Что из этого выходит:

• Имеется значительный диапазон измеряемых значений.Он может быть довольно низким в случае композитного углеродного волокна, измеренным по листу, или очень высоким для таких материалов, как пиролитический графит и алмаз.
• Углеродное волокно, графит и другие производные углерода сильно различаются в зависимости от измеряемой плоскости. Вдоль волокна проводимость высокая, по отношению к плоскости проводимость сильно снижена.
  Чем выше содержание углерода в углеродных волокнах, уровень карбонизации, тем выше теплопроводность.
• Углеродные композиты трудно измерить, потому что многое зависит от метода производства, точного состава матрицы, воздуха, расположения волокон, метода измерения, подготовки образцов.
• Было проведено несколько экспериментов, в которых теплопроводность углеродных композитов была увеличена за счет легирования углеродными нанотрубками и другими материалами на основе углерода.
• Поскольку технология не разработана, некоторые из приведенных цифр являются теоретическими и еще не достигнуты.

Зачем нужны термальные материалы на основе углерода?

Каковы преимущества использования углеродного волокна, графита и т. Д.

Стабильность размеров

Углеродное волокно имеет преимущество перед медью и другими металлами, поскольку имеет очень низкий коэффициент теплового расширения.Когда материал нагревается, он расширяется, а затем снова сжимается при охлаждении. Это может стать серьезной проблемой, когда допуски очень важны. Примерами являются оптические системы и микроэлектроника.

Медь имеет коэффициент 16,6 (10-6 м / м K), в то время как углеродное волокно может составлять всего 0. По этой причине медь была объединена с углеродным волокном / графитовыми материалами для создания материала со значительно меньшим коэффициентом линейной термической стойкости. расширение.

Были испытаны алюминий и углерод, но смесь образует гальваническую пару, вызывающую коррозию.Медь – лучший выбор. Коррозия не является проблемой, и фактическая теплопроводность может быть выше, чем у меди, если углеродное волокно сильно графитовое.

Значительно большая теплопроводность

Некоторые графиты и алмазы намного выше меди и серебра. проводимость в 5 раз больше. Обычно стоимость непомерно высока. Графит с высокой проводимостью довольно хрупок, и это является недостатком.

Вес и прочность

Углеродные материалы значительно легче металлов.Углеродное волокно также имеет более высокое соотношение прочности и веса.

Любое углеродное волокно в обычной эпоксидной смоле может подвергаться воздействию температур, которые не повредят эпоксидную матрицу. По этой причине обычные композиты имеют ограниченное применение. Была разработана высокотемпературная эпоксидная смола, но на самом деле она не очень высока. Существуют способы изготовления панелей из углеродного волокна без заделки их в эпоксидную смолу, что значительно расширяет диапазон температур. Ссылку на описание характеристик углеродных волокон с высокой термальной проводимостью см. На боковой панели.

Графит можно использовать в условиях, которые могут повредить обычные материалы. Он обладает высокой устойчивостью к коррозии и хорошими незагрязняющими свойствами. SGL Group предлагает теплообменники из графита

.

Итак … Углеродное волокно является хорошим проводником тепла?

Как обычно, ответ – «это зависит от обстоятельств». Короткий ответ – НЕТ, только не тогда, когда обычное углеродное волокно состоит из обычной эпоксидной смолы и, как ожидается, будет проводить тепло по всей толщине. Если измерять теплопередачу сильно карбонизированного плоского волокна с добавлением графита или алмаза по длине волокна, оно очень хорошее и может конкурировать с медью и превосходить ее.Графит – распространенный материал для теплообменников.

Другие углеродные материалы, такие как алмаз или некоторые графиты, такие как пиролитический графит, имеют звездообразную форму и могут быть в 5 раз лучше меди.

Были проведены исследования по улучшению теплопроводности стекловолоконного композита за счет добавления графена. Было отмечено улучшение на 50%. Резюме доступно здесь. Вы также можете заплатить, чтобы прочитать статью полностью.

На Ognition.com есть хорошая статья о графитовых теплообменниках и их применениях.

Графеновые листы и углеродные нанотрубки обладают огромным потенциалом, но пока не используются повсеместно. Продолжение следует …

---

напиши мне, если найдешь ошибки, я исправлю их, и мы все выиграем: Кристина

Снижение теплопроводности за счет наноструктурирования в электроосажденных сплавах CuNi

В последние несколько лет большой интерес вызывает использование недорогих и масштабируемых материалов в промышленности для термоэлектрических применений, таких как сплавы CuNi.В данной работе нанокристаллические сплавы CuNi разного состава были выращены методом импульсного электроосаждения. Введение сахарина в электролит позволило уменьшить размер кристаллитов CuNi до 30–40 нм. Были изучены термоэлектрические свойства, такие как электропроводность, коэффициент Зеебека и теплопроводность этих нанокристаллических сплавов. Максимальная добротность, полученная при комнатной температуре, составила (6,1 ± 1,4) · 10 918 · 10 −2 для нанокристаллической Cu _0.55 Ni _0,45 . Теплопроводность сплавов CuNi была снижена за счет наноструктурирования до значения 9,0 ± 0,9 Вт · м ⁻¹ K ⁻¹ , что сделало эти нанокристаллические сплавы CuNi более конкурентоспособными, чем другие более классические термоэлектрические материалы. Эта работа открывает новую область для исследования, которую можно описать как использование коммерческих сплавов, таких как CuNi, для термоэлектрических применений, и показывает использование нового подхода для улучшения термоэлектрических свойств недорогих и / или менее загрязняющих материалов.

Эта статья в открытом доступе

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуйте снова?

Теплопроводность материалов Galvano-T

Теплопроводность особенно важна для металлов, которые удаляются на Galvano-T.Медь за серебром – это металл с лучшей проводимостью. Только алмаз может победить это. Для многих охлаждающих тел эта великолепная теплопроводность в сочетании с отличными показателями прочности является причиной того, что некоторые из этих структур могут существовать.

Для никеля с гальванической изоляцией важно то же самое. В качестве альтернативы высококачественной стали для теплообменников Schabe никель имеет сопоставимую твердость и прочность, а также гораздо лучшую теплопроводность. Многие неаустенитные черные металлы также имеют высокие коэффициенты, но гораздо худшую коррозионную стойкость.

Максимальная теплопроводность различных материалов в Вт / (м · К)

Теплопроводность алмаза составляет 2300 Вт / (м · К). Чтобы подробно проиллюстрировать теплопроводность различных материалов, мы исключили алмаз и другие материалы. В таблице ниже этой диаграммы эти значения все еще включены.

В следующей таблице показаны значения для различных материалов, включая алмаз, и значения материалов, исключенных в приведенной выше таблице.

Алюминий, арматура

Максимальная теплопроводность (Вт / (м · К))
Diamant	2300
Silber	429
Kupfer, Galvano-T 400
Купфер, поводок	393
Купфер, Handelsware	370
Купфер, SF Cu (фосфор desoxidiert)	364
Золото, поводок	314
221
Магний	170
Wolfram	167
Graphit	165
AlMg3	140
Messing	120
Кремний	148
Натрий	133
Никк l	85
Eisen	80
Platin	71
Zinn	67
Blei	35
Titan	22
Quecksilber 900	8,3
Wasser	0,5
Гелий	0,14
Stickstoff	0,02
Ксенон	0,005
Вакуум	0

Источники

.
