Теплопроводность пенофола 10 мм – . . , , , .

Технические характеристики Пенофол - ГК "Баустрой"

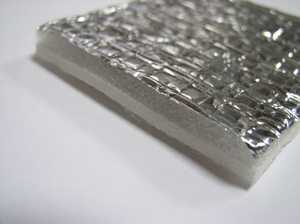

ПЕНОФОЛ® - тепло, - пароизоляция с отражающим эффектом. Это слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, с одной или двух сторон покрытый алюминием высокого качества, толщиной 14 мкм и чистотой 99,4%.

Каталог изоляции пенофол смотрите здесь.

ПЕНОФОЛ® обладает пароизоляционными, а также гидро-, ветро- , и звукоизоляционными свойствами. Материал тонкий, гибкий, легкий и экологически чистый.

Работа отражающей изоляции ПЕНОФОЛ® основана на высокой теплоотражающей способности аллюминия, являясь тем самым уникальным продуктом, который останавливает тепло на всех трех путях его распространения от «горячего» тела к «холодному». Применение вспененного полиэтилена обусловлено многими причинами. Во-первых, экологическая чистота. Во- вторых, теплопроводность пенополиэтилена 0,049 м2/с Вт. Замкнутая система пузырьков воздуха предотвращает проникновение водяного пара, что позволяет использовать ПЕНОФОЛ® в качестве пароизоляции.

Основные технические характеристики утеплителя " ПЕНОФОЛ " согласно Технической оценке (ФЦС Госстроя России) ТО № 0457-01

Применим при температуре °С от - 60°C до +100°C
Коэффициент теплового отражения поверхности, не менее % 95-97* 95-97* 95-97*
Коэффициент теплопроводности l, при 20°С, не более
- в сухом состоянии
- в усл. эксплуатации А
- в усл. эксплуатации Б
Вт/м °С 0,037-0,049
0,037-0,049
0,038-0,051

0,038-0,051
0,038-0,051
0,039-0,052

0,038-0,051
0,038-0,051
0,039-0,052
Водопоглощение по обьему, не более % 0,7 0,6 0,35
Удельный вес (при толщине 4 мм) кг/м3 44 + / - 10* 54 + / - 10* 74 + / - 10*
Динамический модуль упругости, Еq
- под нагрузкой 2 Кпа
- под нагрузкой 5 Кпа
МПа 0,26
0,77

0,39
0,72

0,26
0,77
Относительное сжатие, Еq
- под нагрузкой 2 Кпа
- под нагрузкой 5 Кпа
ед. 0,09
0,20
0,03
0,12
0,09
0,20
Коэффициент теплоусвоения
(при периоде 24 часа), S
Вт/м2 °С 0,51 0,45 0,51
Паропроницаемость, не менее мг/м ч Па 0,001 0,001 0,001
Предел прочности при сжатии, не менее МПа 0,035 0,035 0,035
Индекс снижения приведенного уровня ударного шума дБ (А) А3003-17 А3005-19 А3010-21
Удельная теплоемкость, с о Дж/кг °С 1,95 1,95 1,95
Расчетное массовое отношение влаги в материале w , в условиях эксплуатации
(по СНиП II -3-79* Строительная теплотехника, приложение 2)
А
В
% 2
10
2
10
2
10

* - справочные показатели

Примерное значение сопротивления теплопередаче R утеплителя «ПЕНОФОЛ®» в конструкции с замкнутой воздушной прослойкой с tн = - 20°С и tвн = 20°С (При условиях эксплуатации А и Б, м2.0С/Вт (СНиП II-3-79*) (см. приложение к Технической Оценке ФЦС Госстроя России ТО № 0457-01)

3 1,175 – 1,067 1,173 – 1,064 1,173 – 1,064
4 1,200 – 1,094 1,197 – 1,090 1,197 – 1,090
5 1,254 – 1,148 1,250 – 1,142 1,250 – 1,142
8 1,308 – 1,203 1,303 – 1,194 1,303 – 1,194
10 1,362 – 1,257 1,355 – 1,246 1,355 – 1,246

Сравнительные характеристики различных видов утеплителей

для обеспечения сопротивления теплоотдаче R=1,2(м2 C/Вт)
при ∆t=40°C (tн= -20°C, tв= +20°C)

"Пенофол" тип В 4 мм
Кирпич глиняный 672 мм (2,5 кирпича)
Кирпич силикатный 840 мм (3,5 кирпича)
Керамзитобетон 490 мм
Газопенобетон 384мм
Мин. маты 67 мм
Плиты минераловатные
77 мм
Пенополистирол 46 мм

www.baustroy.ru

Пенофол тип С - Фольгированный с одной стороы, с другой стороны самоклеющийся слой

Характеристика

Значение

Температура, °C

от -60 до +60

Коэффициент теплового отражения поверхности, %, не менее

97

Коэффициент оптического отражения поверхности, %, не менее

90

Коэффициент теплопроводности, λ, не более Вт (м °C)

В сухом состоянии

В условиях эксплуатации А

В условиях эксплуатации Б

0,048-0,049

0,049-0,50

0,050

Коэффициент теплоусвоения (при периоде 24 часа), s, Вт (м °C)

0,44-0,48

Коэффициент паропроницаемости, не более, мг/мч Па

0,001

Динамический модуль упругости, Ед, МПа

под нагрузкой 2 кПа

под нагрузкой 5 кПа

0,26-0,40

0,72-0,77

Относительное сжатие, Ед

под нагрузкой 2 кПа

под нагрузкой 5 кПа

0,04 – 0,10

0,13 – 0,23

Индекс снижения приведенного уровня ударного шума, дБ

20

Удельная теплоемкость, C0, кДж/кг °C

1,95-2,00

Расчетное массовое отношение влаги в материале, w, в условиях эксплуатации, % :

А

Б

2

2-5

Группа горючести

Г1

www.baustroy.ru

Утеплитель Пенофол, технические характеристики теплоизоляции, применение в строительстве

Сохранить комфортную среду в доме и сократить затраты на его отопление помогает изоляция основных конструкционных элементов здания. Помимо предотвращения потери тепла любому строению требуется также защита от внешней влаги и порывов ветра. При решении такой задачи часто применяются материалы, обеспечивающие комплексную защиту дома.

Утеплитель Пенофол на основе вспененного полиэтилена за счет многоуровневого строения способен эффективно справляться с переувлажнением конструкции, а также постоянной ветровой нагрузкой на стены сооружения, дополнительно предотвращая потери тепла.

Структура материала

Базой Пенофола является вспененный полиэтилен. Полимер имеет сшитую структуру, обеспечивающую высокую стойкость к различным негативным воздействиям. Такой материал не подвержен гниению, инертен по отношению к умеренно агрессивным химическим веществам и не выделяет вредных соединений при старении.

Полимеризация и сшивка этилена происходит с постепенным затуханием реакции. Поэтому формирование в теле полимера воздушных полостей ведется с самого начала полимеризации за счет введения специальных добавок к исходному сырью. В результате формируются поры диаметром от нескольких микрон до миллиметра. Запас воздуха препятствует прохождению тепла, звука, влаги и ветра.

Базовые параметры

Пенофол относят к разряду утеплителей и изоляционных материалов, поэтому набор регламентируемых технических характеристик для него мало отличается от других композитов того же класса.

С учетом особенностей структуры полиэтилена его толщина при создании утеплителя не превышает 10 мм. При большем слое может наблюдаться разрушение сшивок между макромолекулами и расслоение в теле материала.

Наличие фольги в качестве отражающего компонента помогает не только затруднять выход тепла, но и отражать его обратно в помещение.

К основным техническим характеристикам Пенофола относятся:

  • теплопроводность в пределах 0,037 – 0,042 Вт/мК в сухом состоянии;
  • низкая паропроницаемость порядка 0,001 мг/м*ч*Па;
  • тепловое отражение фольгированной поверхностью не менее 90%;
  • высокий модуль упругости до 0,2 при нагрузке в 5кПа;
  • водопоглощение не более 0,7% по объему.

Преимущества

Отличительной чертой материала является небольшое увеличение теплопроводности во влажном состоянии. Из-за неоднородности строения воздушных пор Пенофол при высокой влажности окружающей среды может накапливать до 10% влаги от своей массы. В этом случае его теплопроводность увеличивается не более чем до 0,05 – 0,052 Вт/мК.

Материал обладает хорошей способностью к поглощению звуков, именно поэтому его часто используют для дополнительной шумоизоляции помещений особенно при отделке мансарды. Пенофол в этом случае прекрасно гасит звуки дождя или порывов ветра, раздающихся от кровельного материала.

Основные виды изоляции

С учетом многослойной структуры изоляции марка Пенофол объединяет несколько разновидностей.

Распространенные типы

Наиболее часто встречаются и применяются три основных вида материала:

  • тип А представляет собой двухслойный композит с односторонним нанесением фольги толщиной около 14 мкм;
  • тип В отличается покрытием отражающего слоя с обеих сторон;
  • тип С обладает такой же структурой как и первый вариант, но на вспененный полиэтилен дополнительно наносится клеящий слой.

Последний вариант наиболее удобен в работе, так как его легче всего крепить к выбранной теплоизоляции или основанию.

Новые разновидности

С развитием материала появилось еще несколько разновидностей:

  • ALP – отличается от типа А нанесением на фольгу защитного слоя полиэтиленовой пленки, его также называют ламинированным;
  • подвиды M и R отличаются от первого варианта рельефным строением слоев;
  • перфорированный Пенофол также носит названием Air, часто используется в вентиляционных системах.

Какой бы тип Пенофола ни использовался, его нельзя воспринимать как самостоятельную теплоизоляцию. Максимальная толщина вспененного полиэтилена в 10 мм слишком мала для полноценной защиты помещения от потерь тепла. Поэтому при устройстве полноценной защитной конструкции Пенофол применяется как дополнительный слой пароизоляции с эффектом отражения тепла.

Тонкости монтажа

Высокая упругость материала накладывает ряд ограничений на возможные виды его крепления. Из-за невысокой прочности полимерного слоя фиксация Пенофола на гвозди крайне нежелательна, ведь в местах разрыва все технические характеристики изоляции полностью теряются.

Крепление утеплителя лучше всего производить на специальные клеящие составы без дополнительной фиксации. Именно поэтому появился Пенофол тип С, на котором уже нанесен подобный композит для крепления.

Из других способов фиксации самым безвредным для изоляционного материала является использование строительного степлера, проколы от которого наносят минимальный вред слою полимера и фольги.

В отличие от гидроизоляционных пленок и мембран Пенофол крепится без нахлеста. Его листы укладываются стык в стык, а швы заполняются специальной пеной или герметиком и закрываются фольгированным гидроизоляционным скотчем.

Особенности применения

Чаще всего утеплитель с отражающим слоем используется при утеплении стен, кровли, потолка и пола изнутри помещения. Внешнее применение менее эффективно из-за минимального использования отражающих свойств фольги.

При защите стен и подкровельного пространства Пенофол за счет особенных технических характеристик чаще всего используется как часть многослойной защитной конструкции, включающей слой основного утеплителя, гидроизоляционные пленки, обрешетку и защиту от выветривания, шума и пара.

Изоляция стен, пола и потолка

При утеплении стен, пола и потолка дома изнутри Пенофол часто применяется в комплексе с более эффективным изоляционным материалом. Обычно в этой роли выступают каменные и минеральные ваты, а Пенофол служит для них гидроизоляцией.

Вентиляционный зазор

При укладке фольгированного утеплителя требуется устройство контробрешетки, обеспечивающей формирование вентиляционного зазора не менее 20 мм.

Из-за низкой проницаемости вспененного полиэтилена требуется создать пространство для отвода скопившейся влаги, тогда стены и основной утеплитель будут полностью защищены от негативного воздействия переувлажнения.

Такой же вентиляционный зазор обеспечивается между Пенофолом и финишной отделкой для предотвращения образования плесени.

Фиксация

Крепление лучше всего осуществлять строительным степлером, располагая скобы на расстоянии в 40 – 50 см. Пенофол в этом случае располагается фольгированной стороной внутрь помещения и играет роль гидроизоляции, способной дополнительно препятствовать потере тепла.

Наружная теплоизоляция

При наружном утеплении стен используют перфорированный вариант изоляции, обеспечивающей защиту от ветра, влаги и шума, а также отвод пара из толщи утеплителя. Теплоизоляция только посредством Пенофола будет малоэффективна.

Изоляция кровли

При отделке мансардного помещения, используемого в качестве жилого только летом, Пенофол может стать прекрасной альтернативой любому другому способу изоляции. В этом случае эффективности материала достаточно и не требуется применение дополнительных утеплителей.

Способ укладки

Изоляцию укладывают во всем пространстве между стропилами, а также закрывают сами балки для дополнительной защиты.

Для обеспечения беспрепятственного отвода влаги от кровельного материала необходимо создать вентиляционный зазор не менее 50 мм. Между отделкой и Пенофолом будет достаточно оставить 20 мм для вентиляции.

Дополнительные рекомендации

Лучше всего использовать материал с толщиной вспененного полиэтилена 10 мм, его защитных свойств хватит, чтобы препятствовать потере тепла, а также гасить все звуки от кровли. При круглогодичном использовании мансарды Пенофол используется в качестве защиты от влаги, пара и шума при устройстве многослойной изоляционной конструкции.

Применение Пенофола является прекрасной альтернативой классическим утеплителям или гидроизоляции.

x-teplo.ru

Пенофол тип B - Фольгированный с двух сторон

Характеристика

Значение

Температура, °C

от -60 до +100

Коэффициент теплового отражения поверхности, %, не менее

97

Коэффициент оптического отражения поверхности, %, не менее

90

Коэффициент теплопроводности, λ, не более Вт (м °C)

В сухом состоянии

В условиях эксплуатации А

В условиях эксплуатации Б

0,048-0,049

0,049-0,050

0,050

Коэффициент теплоусвоения (при периоде 24 часа), s, Вт (м °C)

0,44-0,48

Коэффициент паропроницаемости, не более, мг/мч Па

0,001

Динамический модуль упругости, Ед, МПа

под нагрузкой 2 кПа

под нагрузкой 5 кПа

0,26-0,40

0,72-0,77

Относительное сжатие, Ед

под нагрузкой 2 кПа

под нагрузкой 5 кПа

0,04 – 0,10

0,13 – 0,23

Индекс снижения приведенного уровня ударного шума, дБ

20

Удельная теплоемкость, C0, кДж/кг °C

1,95

Расчетное массовое отношение влаги в материале, w, в условиях эксплуатации, % :

А

Б

2

2-5

Группа горючести

Г1

www.baustroy.ru

Пенофол фольгированный технические характеристики. Утепление пола. Под стяжку. Изолон или пенофол: что лучше

В отделе утеплителей любого строительного супермаркета выделено место для пенофола. Тонкий рулонный материал с фольгированной поверхностью привлекает внимание, однако не всегда своим видом отвечает на вопрос, а куда его можно применить.

Однако он успешно занимает целую нишу в сфере утепление дома, где привычные утеплители, вроде минеральной ваты или пенополистирола не помогут адекватно справиться с задачей.

Пенофол – это практичный и недорогой утеплитель из несшитого вспененного полиэтилена с нанесением алюминиевой фольги с одной или двух сторон материала. Газонаполненные ячейки герметичны и закрытого типа, что обеспечивает высокую прочность сжатия, но при этом не мешает изгибу материала. Размер ячеек обычно от 0,5 до 2 мм.

Вместо алюминиевой фольги используется так же лавсан, полимерный материал с хорошей отражающей способностью в диапазоне инфракрасных частот электромагнитных волн.

Его преимущество в диэлектрических свойствах – не пропускает электрический ток , что особенно важно при обустройстве электрических теплых полов.

Утеплитель выделяется на фоне остальных доступной ценой и простым способом монтажа, однако в виду ограничения по толщине используется в довольно узком числе случаев, где требуется лишь дополнить имеющиеся ограждающие конструкции, увеличив общее сопротивление теплопотерям.

Основную сферу применения пенофол нашел в системах кондиционирования и теплоизоляции помещений, где основная часть тепла передается с помощью инфракрасного излучения.

Производят три варианта пенофола:

  • Тип А — с односторонним фольгиованием;
  • Тип В – с двухсторонним фольгированием;
  • Тип С – фольгирование с одной стороны и самоклеющаяся поверхность с другой стороны.

Выбор подходящего варианта обусловлен направлением распространения целевого теплового излучения. Например, односторонний пенофол при монтаже на стену жилого помещения, когда фольгированная поверхность обращена вовнутрь защищает о теплопотери изнутри дома наружу. Значит, зимой будет в доме теплее.

Двусторонний пенофол способен не только пресечь теплопотери из дома на улицу, но и поступление тепла извне. Так что и зимой будет тепло и летом не жарко, так как тепло от стен, облучаемых солнечным светом, не будет перегревать воздух внутри комнаты.

Технические характеристики

Значительная часть тепловой энергии распространяется в виде излучения, а потому теплоотражающая поверхность пенофола позволяет не просто замедлить теплопотери, а обернуть вспять тепло обратно в помещение зимой или не допустить его извне жарким летом.

Слой вспененного полиэтилена выступает в качестве прочной и долговечной основы для алюминиевого экрана, а заодно справляется с теплоизоляцией привычным способом, повышая теплосопротивление ограждений. Именно поэтому простым расчетом сложно сравнить пенофол с традиционными утеплителями.

В основе материала лежит слой вспененного полиэтилена толщиной 3-10 мм, поверх которого наносится слой алюминия толщиной всего 14 мкм.

Алюминий даже такой толщины отлично справляется с отражением до 97% теплового излучения , в то время как вспененный полиэтилен обеспечивает теплоизоляцию классическим способом, препятствуя конвекционному переносу тепла.

Характеристика Ед.изм. Тип А Тип В Тип С
Температура эксплуатации ºС -60..+100ºС
Коэффициент теплового отражения % 95-97
Коэффициент теплопроводности Вт/м*К 0,037-0,049 0,038-0,051 0,038-0,051
Водопоглощение по объему % 0,7 0,6 0,35
Удельный вес при толщине 4 мм Кг/м3 44 54 74
Динамический модуль упругости под нагрузкой 2кПа МПА 0,26 0,39 0,26
Паропроницаемость Мг/м*ч*Па 0,001
Предел прочности на сжатие МПа 0,035
Удельная теплоемкость Дж/кг*К 1,95

Чтобы сравнить пенофол с другими материалами, нагляднее испол

jtcase.ru
