Расчет точки росы в стене калькулятор — nehomesdeaf

Расчет точки росы в стене калькулятор

1. Итак, сначала работы вы обязаны определить среднюю и небольшую температуру и относительную влажность зимы региона, в котором предполагается строить здание.

2. Дальше необходимо подобрать слой за слоем составляющие конструкции ограждения начиная внутри строения, заканчивая внешней фасадной отделкой/кровли. В нашей базе данных есть самые главные и популярные материалы, используемые в строительстве, зато вы можете также редактировать данный список.

3. После завершения ввода данных их нербходимо проверить, чтобы не было слоев с нулевой или отрицательной толщиной и нажать кнопку “Расчет”.

4. Результаты: черный график отображает понижение (увеличение) температуры втутри конструкции ограждения. Синий — температура точки росы. Если температура в каком либо слое опустится до точки росы — пар конденсируется, что отрицательно оказывает влияние на тепло-эффективность и долговечность конструкции. Зоны выпадения конденсата, если они есть, также обозначены голубым цветом.

5. Замечательный вариант — это когда температура внутреннего слоя равна или стремится к температуре воздуха изнутри, а температура последнего слоя на фасаде строения равна или практически равна температуре воздуха с улицы. График понижения (увеличения) температуры обязан иметь гладкую форму т.е температура должна уменьшаться без скачков. Зон появления конденсата не должно быть ни при средней температуры зимы и нежелательны при пико-невысоких температурах.
6. Чтобы достигнуть эффективности близкой к образцовой, располагайте слои с увеличивающейся паропрозрачностью от внутненнего слоя к наружному.

7. Значение теплоэфективности выражено в ватах на метр квадратный внутренней площади на один градус разницы внешней и внутренней температур. Это означает, что помножив данное значение на внутреннюю площадь конструкции ограждения и помножив на температурную разницу внешней и внутренней в градусах Цельсия, получаем мощность радиатора, которую требуется обеспечить для поддерживания введенной внутренней температуры.

8. Посчитайте теплопотери через стены, потолк, пол и чердачный этаж при помощи такой программы бесплатно. Не забывайте добавить потери тепла сквозь двери и окна (данные берите у изготовителя) и также венитиляцию. Применяйте средние температуры у вас в регионе каждые месяцы за ежемесячно сезона отопления.

Расчет точки росы в стене калькулятор

Калькулятор “ТеплоРасчет.рф” точки росы считается приватным проектом и не зависит от больших игроков сферы строительства.
Любые пожертвования (независимо от суммы) сберегут этот сайт в дальнейшем. Благодарю!

Прямо:
Вебмани: R408361100457
Yandex наличные средства: 410011049136440
Альфа-клик: 40817810609770002454

Автор: Анатолий
Прекрасная программа! Однако есть недочеты: Как добавить больше 6-ти слоев? Небольшая кнопка “расчет”. Долго её искал

Автор: Макс
Благодарю. Замечательный сервис!!

Автор: Дмитрий
Где и как можно скачать данную ПО? Погрешность расчета какая? Соответственно с какой НТД эта ПО расчитывает? Прошу отправить, если есть на адрес [email protected] ru

Автор: ТОварищи! Выручайте- у меня дипломник горит
Горит Дипломная в Бауманском по теплорасчетам. Помогите. Дайте воспользоваться ПО? Магарыч с меня!

Автор: Константин
Благодарю! Расчет, тот, что искал. Но кнопка “Расчет” на самом деле плохо расположена.

Автор: Админ
Убрал кнопку расчет по просьбам трудящихся

Автор: Сергей
Большое благодарю за ваши усилия, программа сильно помогла!

Автор: Дмитрий
Программа очень понравилась.Можно экспериментировать и достигнуть того что необходимо.

Автор: Максим
из-за чего то при задании 100% влаги с наружной стороны или в середине помещения точка росы там (где задаем 100%) на пару градусов ниже, хотя должна совпадать.

Автор: Алексей
благодарю, попробывал расчитать Сэндвич-панель(ОСП12м+пенополистирол150мм+ОСП12мм, пишет конденсат. Хм. Очень удивительно, ведь все уверяют, что в СИП конденсата не может быть, и я не понимаю, откуда взяться он может если изнутри пенополистирола нет воздуха с водяными парами. Подскажите. Благодарю. alexeysodru

Автор: Админ
Алексей, в Вашей конструкции (Сэндвич-панель) кол-во конденсата в границах возможного. Создатели сайта не зависят от изготовителей материалов для строительства, благодаря этому нам нет смысла занижать или завышать свойства индивидуальных решений. Только доктрина, и ничего личного. Благодарю

Автор: Евгений (keber)
Взялся было за написание программы расчета параметров конструкций ограждения в настоящих условиях с учетом динамики изменения внешних условий и перемен теплоемкости, влагоемкости, сопротивления тепла и влагосопротивления слоев, Но! наткнулся на Ваше открытие. Благодарю. Упростилась задача аппониров

Автор: Админ
Если решить Вашу задачу,Евгений, то это будет что-то очень отдаленное от реальности. Пожалуйста. Открытие не мое, я лишь совместил информацию ГОСТ 8.524-85 и DIN 4108 вместе и вывел на экран. Аналогичный сервис уже есть в Германии, но предусматривает лишь данные DIN 4108. Удачи

Автор: Артур
Прекрасная прога. А как выполнить больше 6 элементов стены?

Автор: Евгений
Хочется иметь шанс добавить строку сверху или вставить, что бы не перебивать слои, если забыл какой-либо слой сначала или внутри.

Автор: Андрей
Сайт замечательный. Но расчет с прослойкой воздуха выполняется нетактично. R замкнутых прослоек воздуха нормирована СНиПом и зависит от ширины прослойки. А у вас данные цифры считаются совсем по иному. К примеру http://ТеплоРасчет.рф/?rid=20110829132510AKijwqg R подобного варианта у вас выходит 3,8 м2К/В

Автор: Андрей
Программа нужная с хорошим интерфейсом. Очень не хватает безопасных материалов на основе деревянных отходов, типа деревобетон, фибролит, арболит.

Автор: Женя
Красота. Только стала часто подвисать, по всей видимости становиться чрезмерно востребован расчет.

Автор: Алла
Нравится программка, но хочется большего, к примеру, более 6 слоев пирога, в данном случае большая правдивость и наглядность будет и в конечном итоге многие “хотелки” отпадут

Автор: Админ
Отвечаю всем сразу: Нынче установлено ограничение в 6 слоев программы потерь тепла. В скором времени это ограничение будет снято, но исключительно неизменным гостям нашего форума. Регистрируйтесь, общайтесь у нас на форуме, который не перегружен маркетинговой информацией.

Автор: Игорь
Скажите, в материал добавить можно поризованную керамику, особенно много выстраивается, хочется сосчитать сопротивление. Заблаговременно благодарю!

Автор: Дима
Где тёплая керамика?

Автор: вова
Хотелось чтобы в расчете оказались и инновационные материалы:ТСМ керамика,керамоизол,термошилд. Надеюсь и используемость программы возрастет!

Автор: Valery2306
Исправьте единицы измерения теплоемкости с (Дж/кг/К)на (Дж/кг*К)

Автор: Valery2306
И также теплопроводимости с (Вт/m/K) на (Вт/m*K)

Автор: Александр
Великолепный сайт! Просчитав ограждающие собственного дома заметны ошибки допущенные при утеплении. Выходит при использовании пенополистирола всегда будет конденсат.Не понимаю, почему его предлагают для стен из кирпича. Мой случай http://ТеплоРасчет.рф/?rid=20111105115559cFizoun

Автор: Админ
Благодарю, Александр! Что же касается Вашей стены, то конденсат в границах возможного, так что не нужно боятся. Достаточная система вентиляции решит данные проблемы и для средней температуры зимы -20 град. Это крайний север?

Автор: Фёдор
Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку “Мишка” ( Утеплительная смесь для штукатурки «Мишка» ) удалена маркетинговая ссылка И если несложно солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и не д

Автор: Фёдор
Большое благодарю. Необходимая вещь. Рад поблагодарить. Жаль что указан единственный способ — Вебмани: R408361100457. я пользуюсь яндекскошельком. И ещё, все таки мало готовых материалов. Довольно высокая пожелание прибавить в материалы опилки,ЦСП — плиты цементностружечные, тёплую штукатурку мишка, солому и опилки смешанные с цементом, смесь 90% опилок и 10% извести-пушенки,перлитовые и вермикулитовые материалы. Хочется выстроить тёплый чистый в экологическом плане и дешовый дом, а расчитать и выбрать ма

Автор: Победит
Очень бы хотелось видеть среди материалов ячеистое стекло (блочное и гранулированное), легкий керамзитобетон (плотностью не больше 300), пенополиэтилен, вермикулитобетон и перлитовый песок. Они уже очень популярны среди продвинутых рабочих. Заблаговременно благодарю.

Автор: вова
Вопрос к создателям программы:при параметрах стены:Композиционный материал из бетона и стали 200мм Минвата 100мм Прослойка воздуха 100мм Кирпич 120 влажность 35/50 Конденсат отсутствует. Если сменить ЖБ на пенобетонный блок конденсат рождается.Подскажите почему,напишите ответ пожалуйста.

Автор: Админ
Благодарю за вопрос, Вова! Взгляните параметры паропрозрачности пенобетонов и бетонов и найдёте ответ. Бетон лучше сдерживает пар перегретый, а что успевает проникнуть — испаряется. Для пенобетонов необходимо применять пароизоляционные материалы изнутри, чтобы достигнуть того же эффекта. Удачи!

Автор: вова
Моя Вам признательность за объяснения!О паропрозрачности информацией не обладал.

Автор: Андрей
Добрый день, не могу связаться почтой, ссылка выкидывает на козявки. У меня предложение вопрос. Хочу встроить теплорасчет рф к себе на сайт. Чем могу Вас вызвать интерес?

Автор: Азимхан
нужно добавить разновидности материалов.Керамзитовая подсыпка.Замазка глиняной

Автор: Alehandrovich
Большое благодарю! Программа просто открыла глаза! К слову очень напрасно убрали кнопку расчета. Когда добавляешь слои и вводишь толщину материала программа каждый раз пересчитывает все. Например необходима толщина 10см. Вбиваешь 1 идёт расчет, добавляешь 0 снова перерасчет. Отсюда и нагрузка на сервер. Ещё правдивое слово непонятно как можно поддержать сайт! И рекламы мало 🙂

Автор: Зоир
Молодцы! Прекрасно! Никак руки не доходили до расчетов ручным способом. Результат получил за 5 секунд и никаких формул. Большое благодарю создателям. Желаю всего лучшего.

Автор: DrNobell
Программа просто замечательная!!Есть просьба добавить изменение показателей при ветрах (выдувает тепло или очень высокое охлаждение стен ,крыши,полов)как во время зимы так и в летнюю пору.Потому как влага недруг материалов можно ли добавить долговечность конструкции при получившейся влаги (или же просто когда постройка развалится).И добавте материалов нового поколения глину,бетон на пластиковой арматуре,плоский асбоцементный лист,а если возможно целые системы ( каркасник ,несьемная опалубка и т. д.). Заблаговременно благодарю автору . 19.01.12

Автор: Алексей
Было бы вообще отлично если расширить кол-во рассчитываемых слоев. А так большое благодарю авторам, все весьма просто и ясно !

Автор: Артур
Огромнейшее благодарю авторам программы. Все понятно и ясно. довольно удобно ставить опыты и выбирать правильные материалы. Только одна пожелание авторам. Вы могли бы добавить подобный материал как стеновой камень. У нас на Ставрополье он востребован. Или подскажите какой из материалов , который есть в вашей программе близок к строительному блоку. Благодарю большой еще раз за программу!

Автор: Рая
Собираемся дом строить по технологии Скандитек(с наружной стороны брус 7, каркас с теплоизоляцией эковатой 14,5, обшивка внутри 2).Демонстрирует конденсат((((( И что сейчас?!(((

Автор: Админ
Рая, прочтите тему про утепление внутри тут. Там, хотя и про подвалы, но кое что будет понятно. Ну и имейте в виду, что утепляют в 99% с наружной стороны, а не внутри

Автор: Константин
Программа понравилась. Однако не необходима для просчета в условиях позитивных температур (обратная диффузия). И еще, на iPad нереально добавить первую строку в другом выпадающем меню подбора материала. К примеру, выбираем “Пленка” потом пытаемся подобрать “фольга из алюминия”, не подбирается.. Вторая строка и дальнейшие хорошо.

Автор: кира
А давление паров воды по сечению кирпича калькулятор показать может? И кто это подобная, паропрозрачность? и в каких лаптях она меряется? и как её узнать для определенного кирпича? В ТУ на кирпич подобного параметра нет, есть устойчивость к морозам.

Автор: Кира
А нестационарные процессы типа дымоотвода печи периодического действия Ваша программа не берёт?

Автор: Елена
Я из Белоруси благодарю большое за программу, довольно удобно, а ее можно скачать для последующего пользования? Я теплотехник.

Автор: Тихон
Храни Вас Джа, просто спасли в сложной ситуации!

Автор: Света
Большое благодарю. все просто и комфортно! т.к. строю дом сама, сильно помогли ваши расчеты. Приятно понимать, что еще есть реальные энтузиасты, готовые помочь не за копейку, хотя с радостью пожертвую! подскажите плиз — мы выстроили 1-й этаж из пенополистиролбетона,какую позицию лучше подставить для более похожего на реалии расчета. Заблаговременно благодарю!

Автор: Роман
Большое благодарю,собрался дом строить и все не могу решить из чего лучше по соотношению качество-цена. И вот нечаянно отыскал ваш сайт. Все проблемы приняли решение в миг!

Автор: сергей
интересно можно ли при помощи вашей программы высчитать точку росы для стен из шлака

Автор: Сергей
Большое благодарю за Ваш труд.

Автор: Михаил
Расчет прекрасен, однако не хватает все же инновационных материалов типа блока из ячеистого бетона. Информацию по ним скорее всего получите из новых СНиП и ДБН.

Автор: Алекс
Благодарю большое за программу, прекрасная визуализация и простота применения! Один вопрос: в категории “бетоны” есть “пенобетонный блок 1,3 W/mk”. Что это за материал? Это простой газосиликат или пенобетонный блок плотностью 400 или 500?

Автор: Алексей
Здравствуйте! Большое благодарю за подобный инструмент! У меня вопрос. Купил коробку по Киевом с вот этими стенами http://ТеплоРасчет.рф/?rid=20120809194726Hiykoom. Как можно поправить ситуацию?

Автор: Виктор
Хороший расчет практичный ! Может кто поможет : Мансардный тёплый этаж — профнастиловая кровля сделан по традиционной схеме: Внутри: 1. ГКЛ 2. Слой воздуха (по доскам крепящим пенополистирол) 3. пароизоляция 3. пенополистирол 15 см 4. ветрозащита 5. каркасная рама непрерывная 6. слой воздуха (вентилируемый контур) 5см 7. по каркасу профильный лист. теплорасчет демонстрирует, что будет мощный конденсат, значит весь вентилируемый контур просто замерзнет ? http://ТеплоРасчет.рф/?rid=20120815162038A

Автор: александра
благодарю большое за вашу программу. Я абсолютно не строитель, достался в наследие дом старой постройки из “дикого” камня, добываемого у нас в Донбассе в карьерах. Пробовала при помощи вашей программы выбрать различные варианты стенового утепления, не все, правда, выходит, но хоть что-нибудь. Я пенсионерка, нанимать профессионалов нет средств. Да и “профессионалы” не все грамотные, не факт, что сделают все по правилам. Еще раз большое Вам благодарю.

Автор: Андрей
Большое благодарю за Вашу работу! Очень практичный ресурс. Однако, не нашёл в перечне материалов пустотных блоков керамзитобетона(КББ) — материал достаточно популярный. У меня стены как раз из них. Как правильно выполнить расчёт в моём случае?

Точка росы. расчет, обозначение

Точка росы

Причина №1. Большая паропрозрачность слоев внутри конструкции разрешают создать высокое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приводит к очень высокой конденсации.

Решение проблемы точки росы

Прибавьте слабо проницаемых слоев изнутри (пароизолцию) и/или прибавьте вент просвет с наружной стороны. Данная мера даст возможность сдержать поток паров воды сквозь стены. Однако не стоит перестараться т.к закрытые пары изнутри комнаты будут копиться и это может привести к ухудшении качества воздуха изнутри помещений.

Если эксплуатационного условия строения особенно жёсткие (-20 и ниже), то необходимо посмотреть на возможность принудительного поступления в пространство помещения подогретого воздуха при помощи теплообменных аппаратов или нагревателей. Это даст возможность задействовать герметичные пароизоляционные материалы без риска повредить климат в доме.

Как делается расчет потерь тепла?

Расчет потерь тепла определяется на основании температуры внутреннего воздуха, температуры поверхности внутри конструкции ограждения и температуры воздуха с улицы.

Температура изнутри стен меняется линейно. Наклонный угол графика зависит от значения термического сопротивления материала в самых разнообразных его слоях.

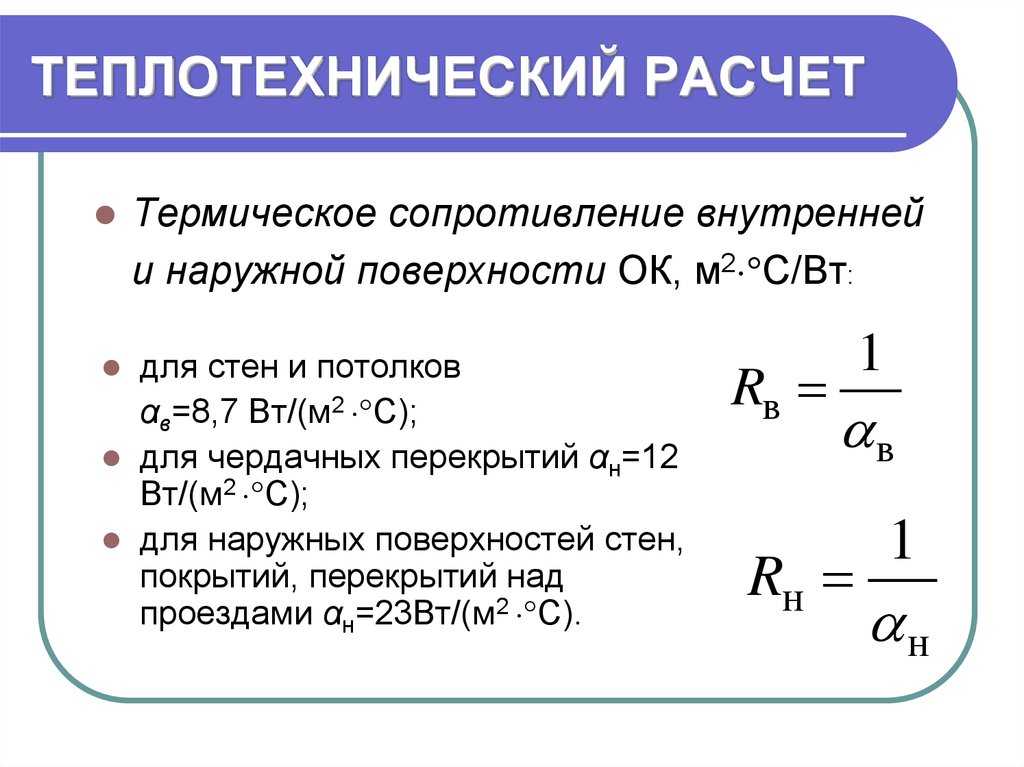

Среднее значение сопротивления передачи тепла изнутри строения принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление других слоев Re отвечает температурному перепаду между внутренней плоскостью стены и воздухом с улицы. (Т плоскости стены — T за границами строения ) dTe.

После по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, напоследок, значение потерь тепла

Температура в помещении: 20 ° C
на стену: 18 ° C
температура воздуха: -10 ° C

dТ = 2 ° C
DTE = 28 ° C
Ri = 0,13 м2 К / Вт

dТi = 2 ° C
dTe = 28 ° C
Ri = 0,13 м2 К / Вт
R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

ТП = 0,5 Вт / м2 K

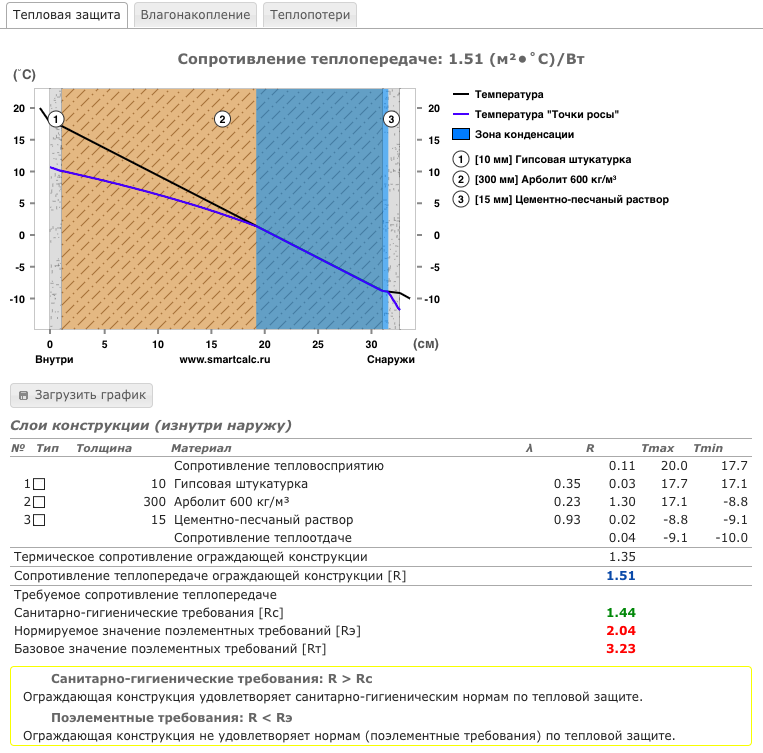

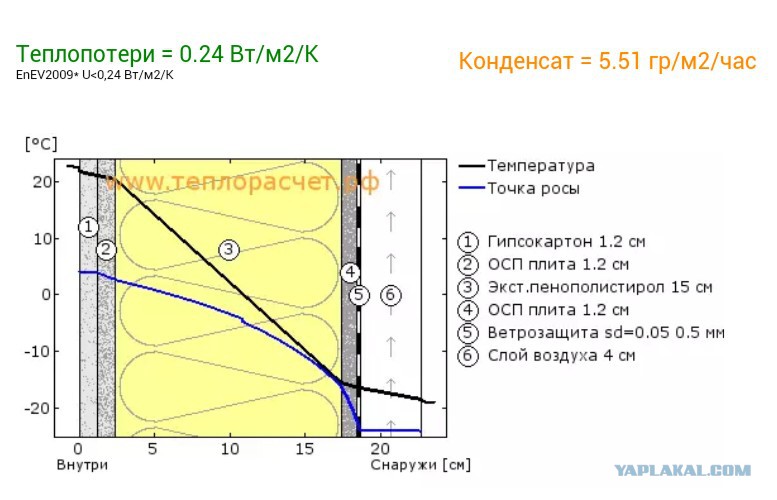

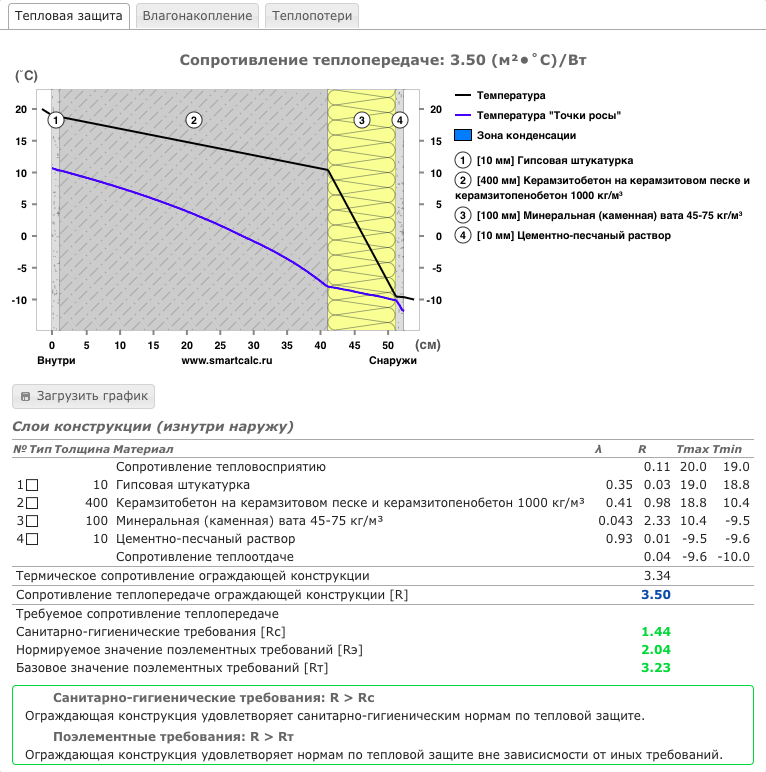

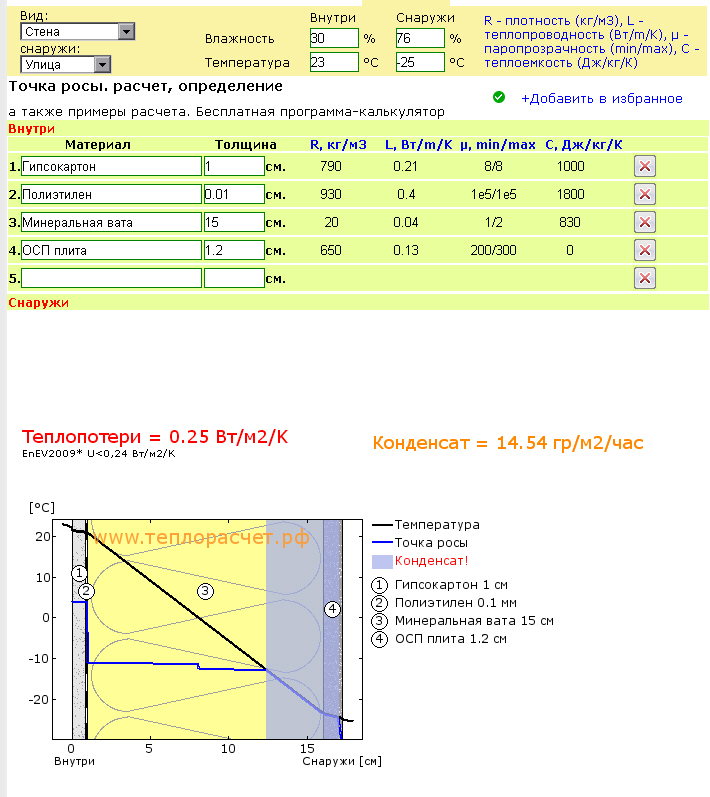

Помимо потерь тепла отображаются зоны потенциальной конденсации .

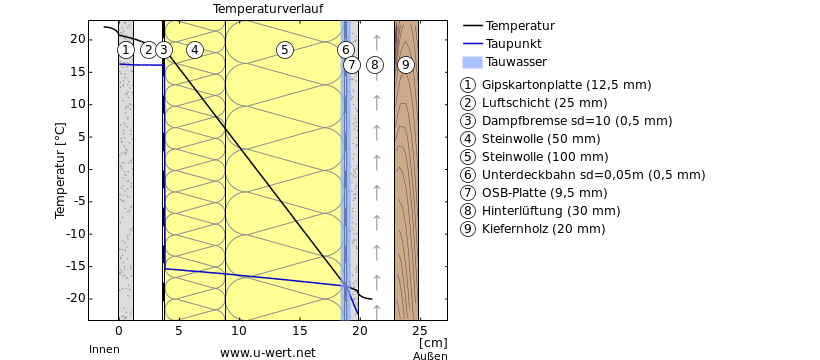

Черный график демонстрирует падение/увеличение температуры изнутри конструкции ограждения в градусах.

Синий график — температура точки росы. Если этот график граничит с графиком температуры, то эти зоны называются зонами потенциальной конденсации (помечены голубым). Если во всех точках графика температура точки росы меньше температуры материала, то конденсата/росы не будет.

Тепло расчет Тепло потерь Дома, Точка росы

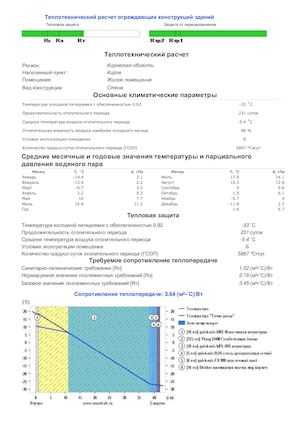

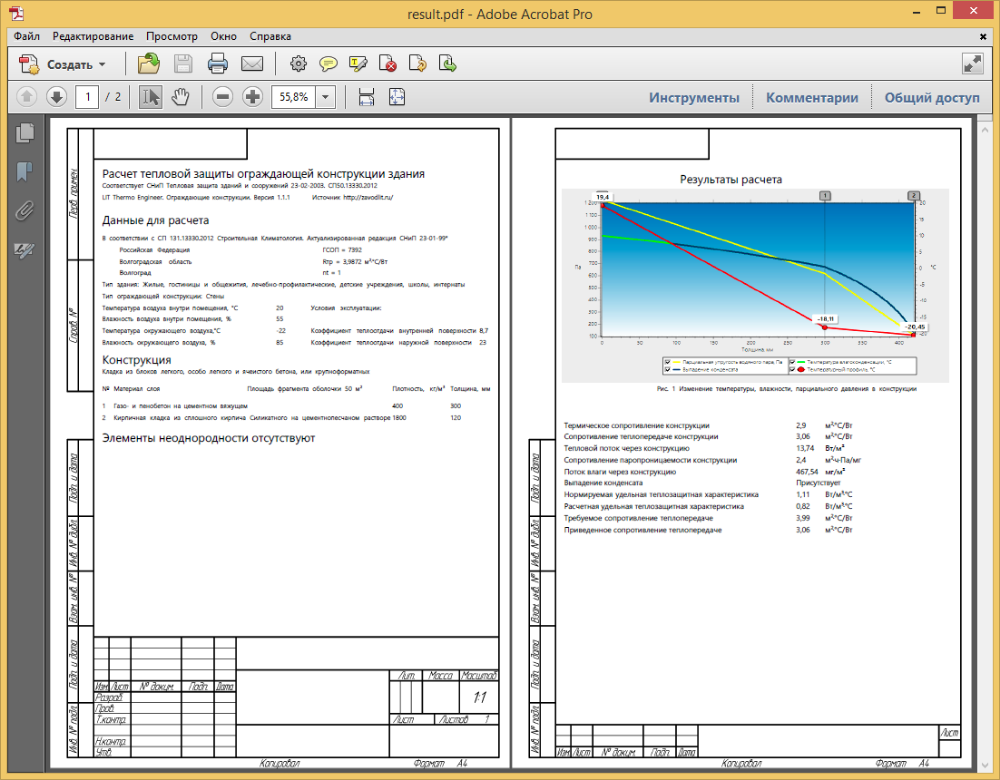

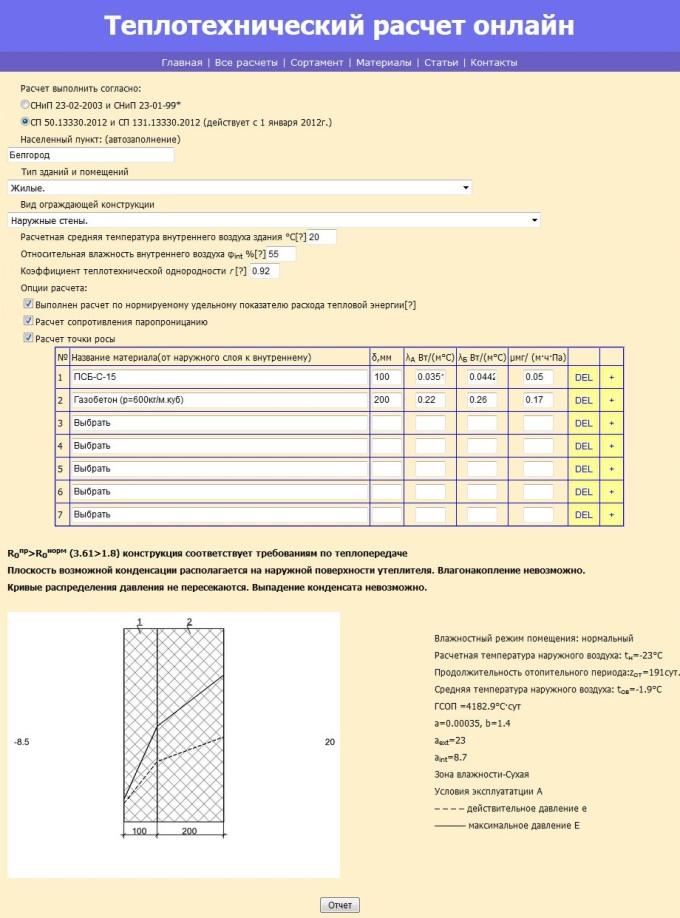

Теплотехнический расчет (пример, программа, калькулятор онлайн).

В современных условиях человек все чаще задумывается о рациональном использовании ресурсов. Электричество, вода, материалы. К экономии всего этого в мире пришли уже достаточно давно и всем понятно как это сделать. Но основную сумму в счетах на оплату составляет отопление, и не каждому понятно, как снизить расход по этому пункту.

Что такое теплотехнический расчет?

Теплотехнический расчет выполняют для того, чтобы подобрать толщину и материал ограждающих конструкций и привести здание в соответствие нормам тепловой защиты. Основным нормативным документом, регламентирующим способность конструкции сопротивляться теплопередаче, является СНиП 23-02-2003 «Тепловая защита зданий».

Основным показателем ограждающей поверхности с точки зрения теплозащиты стало приведенное сопротивление теплопередаче. Это величина, учитывающая теплозащитные характеристики всех слоев конструкции, учитывая мостики холода.

Подробный и грамотный теплотехнический расчет — достаточно трудоемок. При возведении частных домов, собственники стараются учесть прочностные характеристики материалов, часто забывая о сохранении тепла. Это может привести к довольно плачевным последствиям.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

В худшем случае, мощность системы отопления может быть занижена и дом в самые холодные дни не будет прогрет.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:
Q=S*100 Вт (150 Вт), Q — требуемое количество тепла, необходимое для обогрева всего помещения, Вт S — отапливаемая площадь помещения, м? Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.
При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Зачем выполняется расчет?

Перед началом строительства заказчик может выбрать, будет он учитывать теплотехнические характеристики или обеспечит только прочность и устойчивость конструкций.

Расходы на утепление совершенно точно увеличат смету на возведение здания, но снизят затраты на дальнейшую эксплуатацию. Индивидуальные дома строят на десятки лет, возможно, они будут служить и следующим поколениям. За это время затраты на эффективный утеплитель окупятся несколько раз.

Что получает владелец при правильном выполнении расчетов:

Экономия на отоплении помещений. Тепловые потери здания снижаются, соответственно, уменьшится количество секций радиатора при классической системе отопления и мощность системы теплых полов. В зависимости от способа нагрева, затраты владельца на электричество, газ или горячую воду становятся меньше;
Экономия на ремонте. При правильном утеплении в помещении создается комфортный микроклимат, на стенах не образуется конденсат, и не появляются опасные для человека микроорганизмы. Наличие на поверхности грибка или плесени требует проведения ремонта, причем простой косметический не принесет никаких результатов и проблема возникнет вновь;
Безопасность для жильцов. Здесь, также как и в предыдущем пункте, речь идет о сырости, плесени и грибке, которые могут вызывать различные болезни у постоянно пребывающих в помещении людей;
Бережное отношение к окружающей среде. На планете дефицит ресурсов, поэтому уменьшение потребления электроэнергии или голубого топлива благоприятно влияет на экологическую обстановку.

Коэффициенты расчета тепловых потерь здания

Важно не только знать необходимую формулу, требующуюся для расчета необходимой энергии тепла для обогрева постройки, но и применять следующие коэффициенты, которые позволяют учитывать абсолютно все факторы, влияющие на такие вычисления:

К1 – это тип окон, которыми оборудовано конкретное помещение;
К2 – это показатели тепловой изоляции стен конструкции;
К3 – показатель соотношения площади оконных проемов и полов;
К4 – наименьшая температура снаружи дома;
К5 – количество внешних стен, имеющихся в сооружении;
К6 – количество этажей в постройке;
К7 – параметр высоты помещения.

Если говорить о потерях тепла, осуществляемых через окна, важно помнить о коэффициентах для таких расчетов, которые являются:

для окон со стандартным остеклением этот параметр составляет 1,27;
для стеклопакетов двухкамерного типа – 1;
для трехкамерных стеклопакетов – 0,85.

Не стоит забывать, что увеличение объема окон относительно полов в доме прямо пропорционально увеличению теплопотерь в постройке. Так, соотношение оконных площадей и пола в жилище будет:

для 10% – 0,8;
для 10 – 19% – 0,9;
для 20% – 1;
для 21 – 29% – 1,1;
для 30% – 1,2;
для 31 – 39% – 1,3;
для 40% – 1,4;
для 50% – 1,5.

Выполняя расчет потребления необходимого количества энергии тепла, также важно помнить, что для материала, из которого изготовлены стены сооружения, также имеются свои коэффициенты:

для блоков или бетонных панелей – от 1,25 до 1,5;
для бревенчатых стен или стен из бруса – 1,25;
для кирпичной кладки толщиной в 1,5 кирпича – 1,5;
для 2,5 кирпичной кладки – 1,1;
для блоков из пенобетона – 1.

Стоит учитывать и тот факт, что если температуры за пределами дома являются низкими, то и тепловые потери становятся более существенными, например:

если температура достигает -10°C, то коэффициент будет составлять 0,7;
если этот параметр является ниже -10°C, то коэффициент должен быть 0,8;
если температура составляет -15°C, то цифра будет равна 0,9;
при морозе в -20°C коэффициент должен составлять 1;
величина коэффициента при -25°C – 1,2;
в случае понижения температуры до -30°C коэффициент должен быть равен 1,2;
если столбик термометра на улице достигает -35°C, то коэффициент должен составлять 1,3.

Кроме того, рассчитывая объем требуемого для обогрева дома тепла, важно учитывать непосредственно площадь комнаты, которая отображается как Пк, а также удельное значение, которое составляет теплопотери – это УДтп.

Так, высчитать объем возможных потерь тепла конкретного помещения можно, воспользовавшись следующей формулой: Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7. Параметр УДтп в этом случае должен быть равен 100 Вт/м².

Нормативные документы для выполнения расчета

Приведенное сопротивление и его соответствие нормируемому значению – главная цель расчета. Но для его выполнения потребуется узнать теплопроводности материалов стены, кровли или перекрытия. Теплопроводность – величина, характеризующая способность изделия проводить через себя тепло. Чем она ниже, тем лучше.

Во время проведения расчета теплотехники опираются на следующие документы:

СП 50.13330.2012 «Тепловая защита зданий». Документ переиздан на основе СНиП 23-02-2003. Основной норматив для расчета [1];
СП 131.13330.2012 «Строительная климатология». Новое издание СНиП 23-01-99*. Данный документ позволяет определить климатические условия населенного пункта, в котором расположен объект [2];
СП 23-101-2004 «Проектирование тепловой защиты зданий» более подробно, чем первый документ в списке, раскрывает тему [3];
ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года) «Здания жилые и общественные» [4];
Пособие для студентов строительных ВУЗов Е. Г. Малявина «Теплопотери здания. Справочное пособие» [5].

* — дальше в тексте я буду ссылаться на нормативные документы и чтобы полностью не прописывать их название я укажу только номер, например [1].

Теплотехнический расчет не сложен. Его может выполнить человек без специального образования по шаблону. Главное очень внимательно подойти к вопросу.

Как делать теплотехнический расчет стен дома – основные параметры

Перед тем как приступить к непосредственному теплорасчету, нужно собрать подробные сведения о постройке. В отчет будут входить ответы на следующие пункты:

Назначение здания – жилое это, промышленное или общественное помещение, конкретное предназначение.
Географическая широта участка, где находится или будет располагаться объект.
Климатические особенности местности.
Направление стен по сторонам света.
Размеры входных конструкций и оконных рам – их высота, ширина, проницаемость, тип окон – деревянные, пластиковые и пр.
Мощность отопительного оборудования, схема расположения труб, батарей.
Среднее количество жильцов или посетителей, работников, если это промышленные помещения, которые находятся внутри стен единовременно.
Стройматериалы, из которых выполнены полы, перекрытия и любые другие элементы.
Наличие или отсутствие подачи горячей воды, тип системы, которая за это отвечает.
Особенности вентиляции, как естественной (окна), так и искусственной – вентиляционные шахты, кондиционирование.
Конфигурация всего строения – количество этажей, общая и отдельная площадь помещений, расположение комнат.

Когда эти данные будут собраны, инженер может приступать к расчету.

Мы предлагаем вам три метода, которыми чаще всего пользуются специалисты. Также можно использовать комбинированный способ, когда факты берутся из всех трех возможностей.

Пример расчета трехслойной стены без воздушной прослойки

Давайте подробно рассмотрим пример теплотехнического расчета. Для начала необходимо определиться с исходными данными. Материалы для строительства стен Вы, как правило, выбираете сами. Мы же будем рассчитывать толщину утепляющего слоя исходя из материалов стены.

Исходные данные

Данные индивидуальные для каждого объекта строительства и зависят от места расположения объекта.

Климат и микроклимат

Район строительства: г. Вологда.
Назначение объекта: жилое.
Относительная влажность воздуха для помещения с нормальным влажностным режимом составляет 55% ([1] п.4.3. табл.1).
Температура внутри жилых помещений tint задается нормативными документами ([4] табл.1) и равна 20 градусов Цельсия».

text — расчетная температура воздуха снаружи. Она устанавливается по температуре самых холодных пяти дней в году. Значение можно найти в [2], таблице 1, столбец 5. Для заданной местности значение составляет -32ᵒС.

zht = 231 сутки – количество дней периода, когда необходимо дополнительное отопление помещения, то есть среднесуточная температура снаружи составляет меньше 8ᵒС. Значение ищут в той же таблице, что и предыдущее, но в столбце 11.

tht = -4,1ᵒС – средняя температура воздуха снаружи во время периода отопления. Значение указано в столбце 12.

Материалы стены

В расчет следует принимать все слои (даже слой штукатурки, если он есть). Это позволит наиболее точно рассчитать конструкцию.

В данном варианте рассмотрим стену, состоящую из следующих материалов:

слой штукатурки, 2 сантиметра;
внутренняя верста из кирпича керамического рядового полнотелого толщиной 38 сантиметров;
слой минераловатного утеплителя Roсkwool, толщина которого подбирается расчетом;
наружная верста из лицевого керамического кирпича, толщиной 12 сантиметров.

Теплопроводность принятых материалов

Все свойства материалов должны быть представлены в паспорте от производителя. Многие компании представляют полную информацию о продукции на своих сайтах. Характеристики выбранных материалов для удобства сводятся в таблицу.

№ п/п	Материал	Толщина слоя, δ, мм	Теплопроводность, λ, Вт/(м*ᵒС)	Плотность, ρ, кг/м3
1	Сложный штукатурный раствор	20	0,87	1700
2	Кладка из кирпича рядового керамического полнотелого	380	0,48	1600
3	Минераловатные плиты Roсkwool	Неизвестно	0,038	90
4	Кладка из кирпича лицевого керамического полнотелого	120	0,48	1600

Расчет толщины утеплителя для стены

Условие энергосбережения

Расчет значения градусо-суток отопительного периода (ГСОП) производится по формуле:

Dd = (tint — tht) zht.

Все буквенные обозначения, представленные в формуле, расшифрованы в исходных данных.

Dd = (20-(-4,1)) *231=5567,1 ᵒС*сут.

Нормативное сопротивление теплопередаче находим по формуле:

Rreq=a*Dd+b.

Коэффициенты а и b принимаются по таблице 4, столбец 3 [4].

Для исходных данных а=0,00045, b=1,9.

Rreq = 0,00045*5567,1+1,9=3,348 м2*ᵒС/Вт.

Расчет нормы тепловой защиты исходя из условий санитарии

Данный показатель не рассчитывается для жилых зданий и приводится в качестве примера. Расчет проводят при избытке явного тепла, превышающем 23 Вт/м3, или эксплуатации здания весной и осенью. Также вычисления необходимы при расчетной температуре менее 12ᵒС внутри помещения. Используют формулу 3 [1]:

Коэффициент n принимается по таблице 6 СП «Тепловая защита зданий», αint по таблице 7, Δtn по пятой таблице.

Rreq = 1*(20+31)4*8,7 = 1,47 м2*ᵒС/Вт.

Из двух полученных в первом и втором пункте значений выбирается наибольшее, и дальнейший расчет ведется по нему. В данном случае Rreq = 3,348 м2*ᵒС/Вт.

Определение толщины утеплителя

Сопротивление теплопередаче для каждого слоя получают по формуле:

Ri = δi/λi,

где δ – толщина слоя, λ – его теплопроводность.

а) штукатурка R шт = 0,02/0,87 = 0,023 м2*ᵒС/Вт; б) кирпич рядовой R ряд. ут= 0,038*2,127 = 0,081 м.

Найденная величина является минимальной. Слой утеплителя принимают не меньше этого значения. В данном расчете принимаем окончательно толщину минераловатного утеплителя 10 сантиметров, для того, чтобы не пришлось резать купленный материал.

Для расчетов тепловых потерь здания, которые выполняются для проектирования отопительных систем, необходимо найти фактическое значение сопротивления теплопередаче с найденной толщиной утеплителя.

Rо = Rint+Rext+∑Ri = 1/8,7 + 1/23 + 0,023 + 0,79 + 0,1/0,038 + 0,25 = 3,85 м2*ᵒС/Вт > 3,348 м2*ᵒС/Вт.

Условие выполнено.

Формулы для производства расчета

Утечки тепла, теряемого домом, можно разделить на две основные части: потери через ограждающие конструкции и потери, вызванные функционированием вентиляционной системы. Кроме того, тепло теряется при сбросе теплой воды в канализационную систему.

Потери через ограждающие конструкции

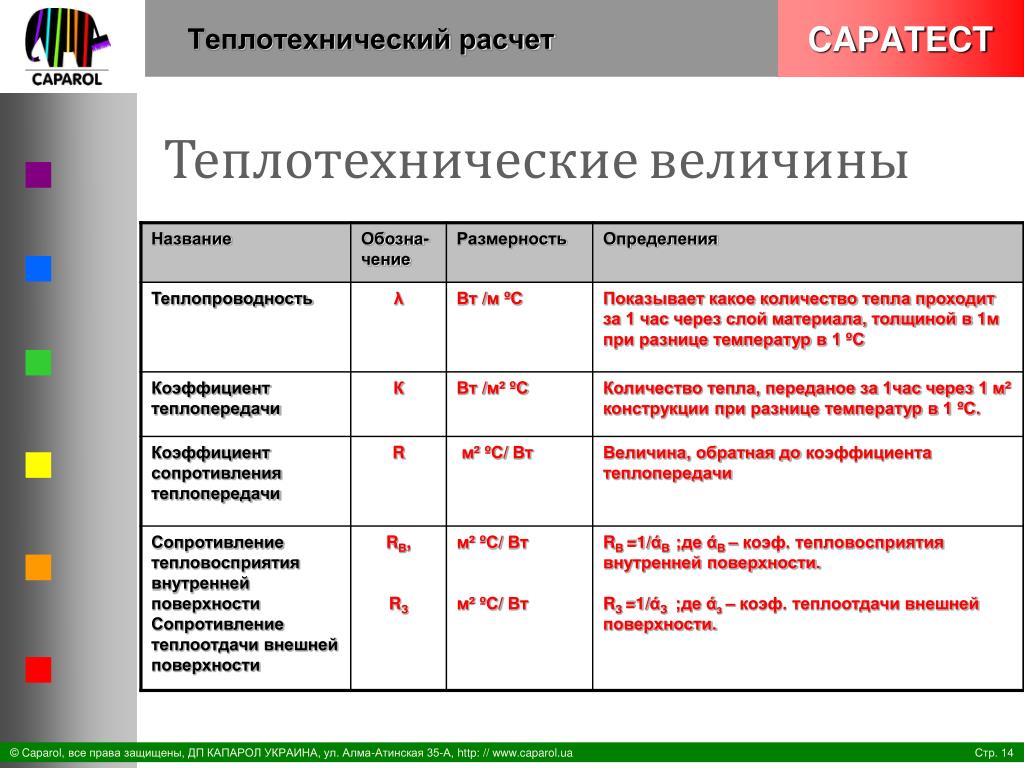

Для материалов, из которых устроены ограждающие конструкции, нужно найти величину показателя теплопроводности Кт (Вт/м х градус). Они есть в соответствующих справочниках.

Теперь, зная толщину слоев, по формуле: R = S/Кт, высчитывают термическое сопротивление каждой единицы. Если конструкция многослойная, все полученные значения складывают.

Размеры тепловых потерь проще всего определить путем сложения тепловых течений через ограждающие конструкции, которые собственно и образуют это здание

Руководствуясь такой методикой, к учету принимают тот момент, что материалы, составляющие конструкции, имеют неодинаковую структуру. Также учитывается, что поток тепла, проходящий сквозь них, имеет разную специфику.

Для каждой отдельной конструкции теплопотери определяют по формуле:

Q = (A / R) х dT

Здесь:

А — площадь в м².
R — сопротивление конструкции теплопередаче.
dT — разность температур снаружи и изнутри. Определять ее нужно для самого холодного 5- дневного периода.

Выполняя расчет таким образом, можно получить результат только для самого холодного пятидневного периода. Общие теплопотери за весь холодный сезон определяют путем учета параметра dT, учитывая температуру не самую низкую, а среднюю.

В какой степени усваивается тепло, а также теплоотдача зависит от влажности климата в регионе. По этой причине при вычислениях применяют карты влажности

Далее, высчитывают количество энергии, необходимой для компенсации потерь тепла, ушедшего как через ограждающие конструкции, так и через вентиляцию. Оно обозначается символом W.

Для этого есть формула:

W = ((Q + Qв) х 24 х N)/1000

В ней N — длительность отопительного периода в днях.

Недостатки расчета по площади

Расчет, основанный на площадном показателе, не отличается большой точностью. Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности.

Часто стараясь перекрыть их, в проекте предусматривают «запас».

Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:

При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
Когда помещения промышленные или складские, применяют множитель 150 Вт.
В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.

Формула по площади имеет вид:

Q=S х 100 (150) Вт.

Здесь Q — комфортный уровень тепла в здании, S — площадь с отоплением в м². Числа 100 или 150 — удельная величина тепловой энергии, расходуемой для нагрева 1 м².

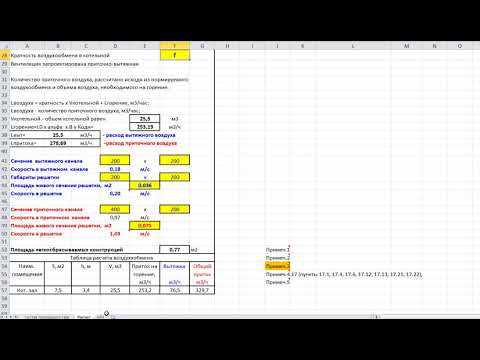

Потери через вентиляцию дома

Ключевым параметром в этом случае является кратность воздухообмена. При условии, что стены дома паропроницаемые, эта величина равна единице.

Проникновение холодного воздуха в дом осуществляется по приточной вентиляции.

Вытяжная вентиляция способствует уходу теплого воздуха. Снижает потери через вентиляцию рекуператор-теплообменник. Он не допускает ухода тепла вместе с выходящим воздухом, а входящие потоки он нагревает

Предусматривается полное обновление воздуха внутри здания за один час. Здания, построенные по стандарту DIN, имеют стены с пароизоляцией, поэтому здесь кратность воздухообмена принимают равной двум.

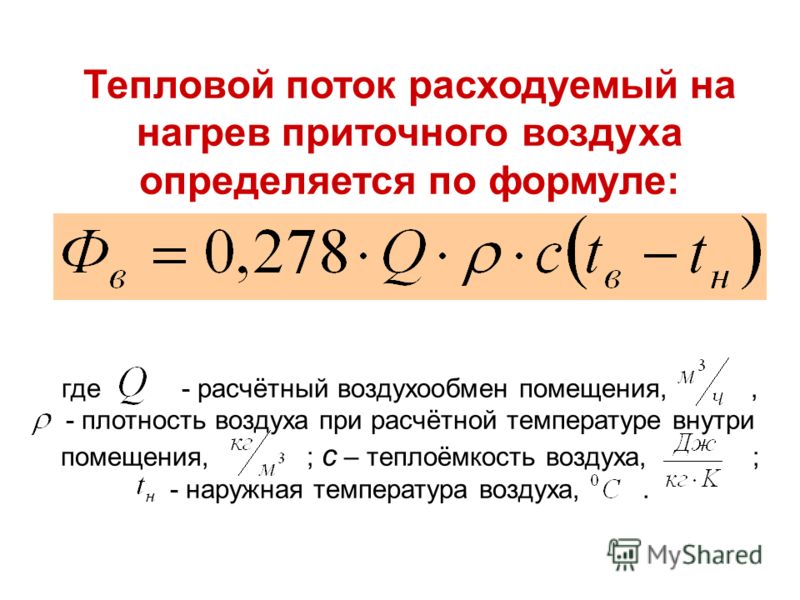

Есть формула, по которой определяют теплопотери через систему вентиляции:

Qв = (V х Кв : 3600) х Р х С х dT

Здесь символы обозначают следующее:

Qв — теплопотери.
V — объем комнаты в мᶾ.
Р — плотность воздуха. еличина ее принимается равной 1,2047 кг/мᶾ.
Кв — кратность воздухообмена.
С — удельная теплоемкость. Она равна 1005 Дж/кг х С.

По итогам этого расчета можно определить мощность теплогенератора отопительной системы. В случае слишком высокого значения мощности выходом из ситуации может стать устройство вентиляции с рекуператором. Рассмотрим несколько примеров для домов из разных материалов.

Пример теплотехнического расчета №1

Рассчитаем жилой дом, находящийся в 1 климатическом районе (Россия), подрайон 1В. Все данные взяты из таблицы 1 СНиП 23-01-99. Наиболее холодная температура, наблюдающаяся на протяжении пяти дней обеспеченностью 0,92 — tн = -22⁰С.

В соответствии со СНиП отопительный период (zоп) продолжается 148 суток. Усредненная температура на протяжении отопительного периода при среднесуточных температурных показателях воздуха на улице 8⁰ — tот = -2,3⁰. Температура снаружи в отопительный сезон — tht = -4,4⁰.

Теплопотери дома — важнейший момент на этапе его проектирования. От итогов расчета зависит и выбор стройматериалов, и утеплителя. Нулевых потерь не бывает, но стремиться нужно к тому, чтобы они были максимально целесообразными

Оговорено условие, что в комнатах дома должна быть обеспечена температура 22⁰. Дом имеет два этажа и стены толщиной 0,5 м. Высота его — 7 м, габариты в плане — 10 х 10 м. Материал вертикальных ограждающих конструкций — теплая керамика. Для нее коэффициент теплопроводности — 0,16 Вт/м х С.

В качестве наружного утеплителя, толщиной 5 см, использована минеральная вата. Значение Кт для нее — 0,04 Вт/м х С. Количество оконных проемов в доме — 15 шт. по 2,5 м² каждое.

Теплопотери через стены

Прежде всего, нужно определить термическое сопротивление как керамической стены, так и утеплителя. В первом случае R1 = 0,5 : 0,16 = 3,125 кв. м х С/Вт. Во втором — R2 = 0,05 : 0,04 = 1,25 кв. м х С/Вт. В целом для вертикальной ограждающей конструкции: R = R1 + R2 = 3.125 + 1.25 = 4.375 кв. м х С/Вт.

Так как теплопотери имеют прямо пропорциональную взаимосвязь с площадью ограждающих конструкций, рассчитываем площадь стен:

А = 10 х 4 х 7 – 15 х 2,5 = 242,5 м²

Теперь можно определить потери тепла через стены:

Qс = (242,5 : 4.375) х (22 – (-22)) = 2438,9 Вт.

Теплопотери через горизонтальные ограждающие конструкции рассчитывают аналогично. В итоге все результаты суммируют.

Если есть подвал, то теплопотери через фундамент и пол будут меньшими, поскольку в расчете участвует температура грунта, а не наружного воздуха

Если подвал под полом первого этажа отапливается, пол можно не утеплять. Стены подвала все же лучше обшить утеплителем, чтобы тепло не уходило в грунт.

Определение потерь через вентиляцию

Чтобы упростить расчет, не учитывают толщину стен, а просто определяют объем воздуха внутри:

V = 10х10х7 = 700 мᶾ.

При кратности воздухообмена Кв = 2, потери тепла составят:

Qв = (700 х 2) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 20 776 Вт.

Если Кв = 1:

Qв = (700 х 1) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 10 358 Вт.

Эффективную вентиляцию жилых домов обеспечивают роторные и пластинчатые рекуператоры. КПД у первых выше, он достигает 90%.

Пример теплотехнического расчета №2

Требуется произвести расчет потерь сквозь стену из кирпича толщиной 51 см. Она утеплена 10-сантиметровым слоем минеральной ваты. Снаружи — 18⁰, внутри — 22⁰. Габариты стены — 2,7 м по высоте и 4 м по длине. Единственная наружная стена помещения ориентирована на юг, внешних дверей нет.

Для кирпича коэффициент теплопроводности Кт = 0,58 Вт/мºС, для минеральной ваты — 0,04 Вт/мºС. Термическое сопротивление:

R1 = 0,51 : 0,58 = 0,879 кв. м х С/Вт. R2 = 0,1 : 0,04 = 2,5 кв. м х С/Вт. В целом для вертикальной ограждающей конструкции: R = R1 + R2 = 0.879 + 2,5 = 3.379 кв. м х С/Вт.

Площадь внешней стены А = 2,7 х 4 = 10,8 м²

Потери тепла через стену:

Qс = (10,8 : 3.379) х (22 – (-18)) = 127,9 Вт.

Для расчета потерь через окна применяют ту же формулу, но термическое сопротивление их, как правило, указано в паспорте и рассчитывать его не нужно.

В теплоизоляции дома окна — «слабое звено». Через них уходит довольно большая доля тепла. Уменьшат потери многослойные стеклопакеты, теплоотражающие пленки, двойные рамы, но даже это не поможет избежать теплопотерь полностью

Если в доме окна с размерами 1,5 х 1,5 м ² энергосберегающие, ориентированы на Север, а термическое сопротивление равно 0,87 м2°С/Вт, то потери составят:

Qо = (2,25 : 0,87) х (22 – (-18)) = 103,4 т.

Пример теплотехнического расчета №3

Выполним тепловой расчет деревянного бревенчатого здания с фасадом, возведенным из сосновых бревен слоем толщиной 0,22 м. Коэффициент для этого материала — К=0,15. В этой ситуации теплопотери составят:

R = 0,22 : 0,15 = 1,47 м² х ⁰С/Вт.

Самая низкая температура пятидневки — -18⁰, для комфорта в доме задана температура 21⁰. Разница составит 39⁰. Если исходить из площади 120 м², получится результат:

Qс = 120 х 39 : 1,47 = 3184 Вт.

Для сравнения определим потери кирпичного дома. Коэффициент для силикатного кирпича — 0,72.

R = 0,22 : 0,72 = 0,306 м² х ⁰С/Вт. Qс = 120 х 39 : 0,306 = 15 294 Вт.

В одинаковых условиях деревянный дом более экономичный. Силикатный кирпич для возведения стен здесь не подходит вовсе.

Деревянное строение имеет высокую теплоемкость. Его ограждающие конструкции долго хранят комфортную температуру. Все же, даже бревенчатый дом нужно утеплять и лучше сделать это и изнутри, и снаружи

Строители и архитекторы рекомендуют обязательно делать теплорасчет при устройстве отопления для грамотного подбора оборудования и на стадии проектирования дома для выбора подходящей системы утепления.

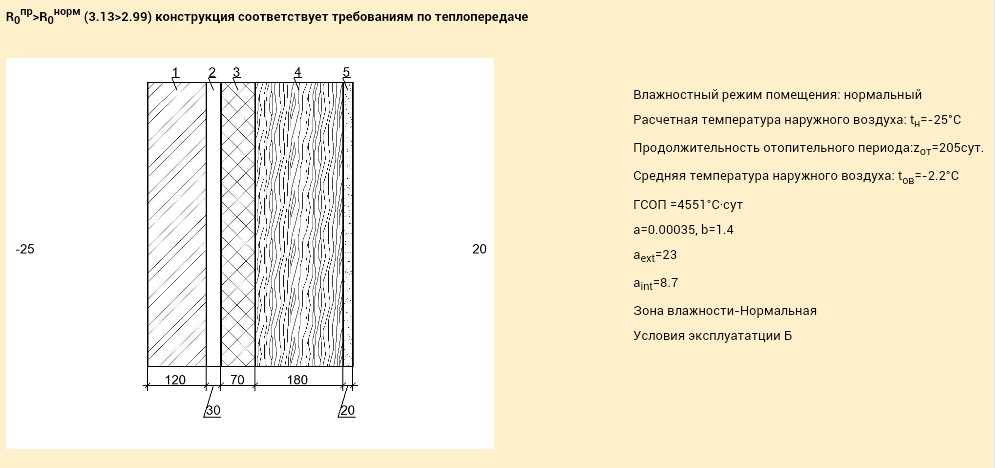

Пример теплорасчета №4

Дом будет построен в Московской области. Для расчета взята стена, созданная из пеноблоков. Как утеплитель применен экструдированный пенополистирол. Отделка конструкции — штукатурка с двух сторон. Структура ее — известково-песчаная.

Пенополистирол имеет плотность 24 кг/мᶾ.

Относительные показатели влажности воздуха в комнате — 55% при усредненной температуре 20⁰. Толщина слоев:

штукатурка — 0,01 м;
пенобетон — 0,2 м;
пенополистирол — 0,065 м.

Задача — отыскать нужное сопротивление теплопередаче и фактическое. Необходимое Rтр определяют, подставив значения в выражение:

Rтр=a х ГСОП+b

где ГОСП — это градусо-сутки сезона отопления, а и b — коэффициенты, взятые из таблицы №3 Свода Правил 50.13330.2012. Поскольку здание жилое, a равно 0,00035, b = 1,4.

ГСОП высчитывают по формуле, взятой из того же СП:

ГОСП = (tв – tот) х zот.

В этой формуле tв = 20⁰, tот = -2,2⁰, zот — 205 — отопительный период в сутках. Следовательно:

ГСОП = ( 20 – (-2,2)) х 205 = 4551⁰ С х сут.;

Rтр = 0,00035 х 4551 + 1,4 = 2,99 м2 х С/Вт.

Используя таблицу №2 СП50.13330.2012, определяют коэффициенты теплопроводности для каждого пласта стены:

λб1 = 0,81 Вт/м ⁰С;
λб2 = 0,26 Вт/м ⁰С;
λб3 = 0,041 Вт/м ⁰С;
λб4 = 0,81 Вт/м ⁰С.

Полное условное сопротивление теплопередаче Rо, равно сумме сопротивлений всех слоев. Рассчитывают его по формуле:

Эта формула взята из СП 50.13330.2012. Здесь 1/ав – это противодействие тепловосприятию внутренних поверхностей. 1/ан — то же наружных, δ / λ — сопротивление термическое слоя

Подставив значения получают: Rо усл. = 2,54 м2°С/Вт. Rф определяют путем умножения Rо на коэффициент r, равный 0.9:

Rф = 2,54 х 0,9 = 2,3 м2 х °С/Вт.

Результат обязывает изменить конструкцию ограждающего элемента, поскольку фактическое тепловое сопротивление меньше расчетного.

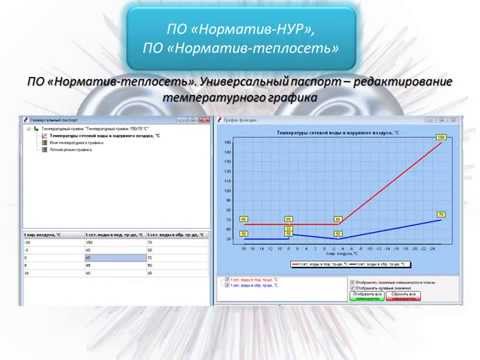

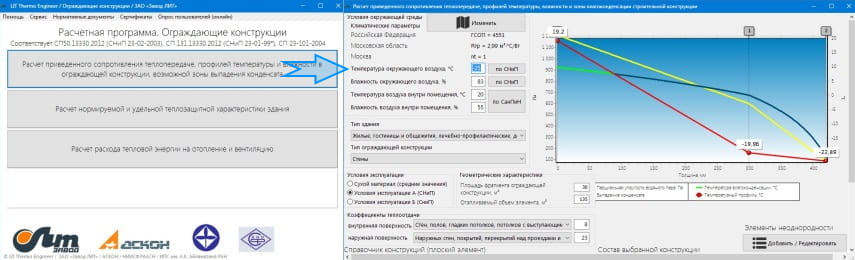

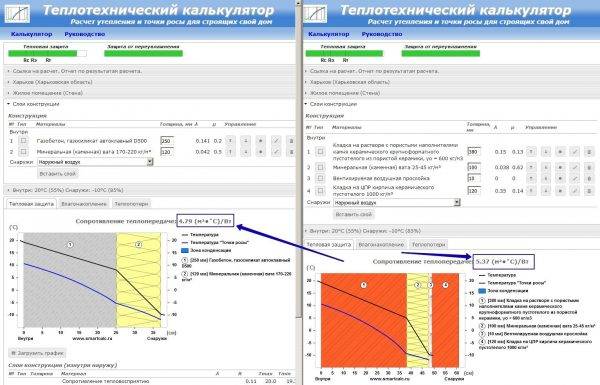

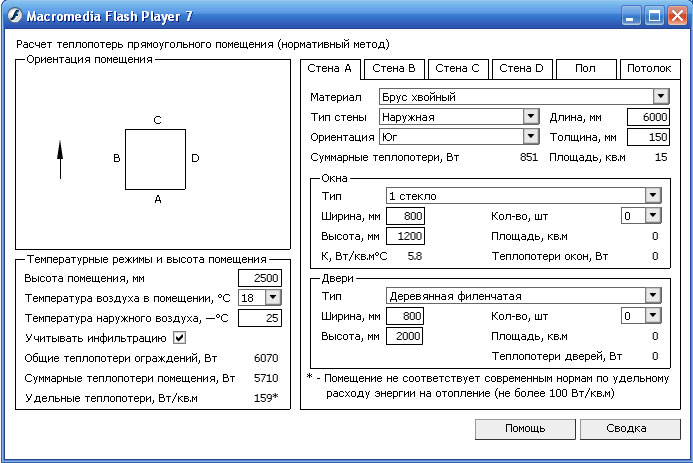

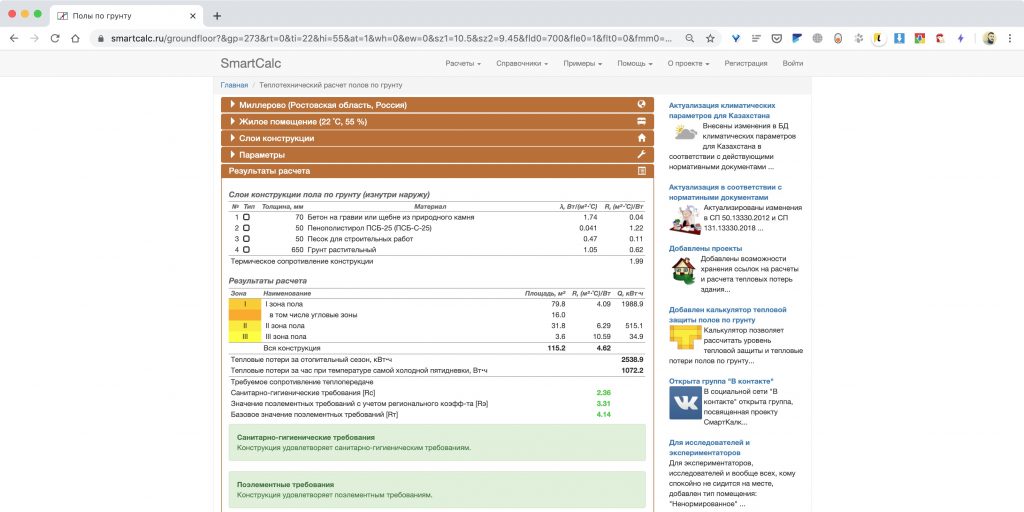

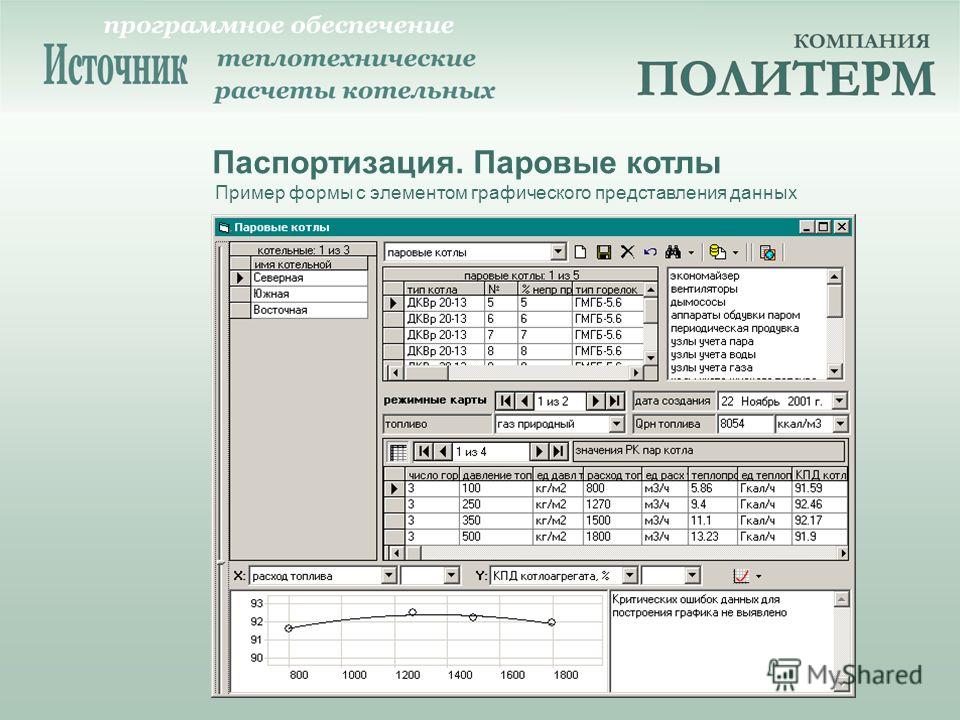

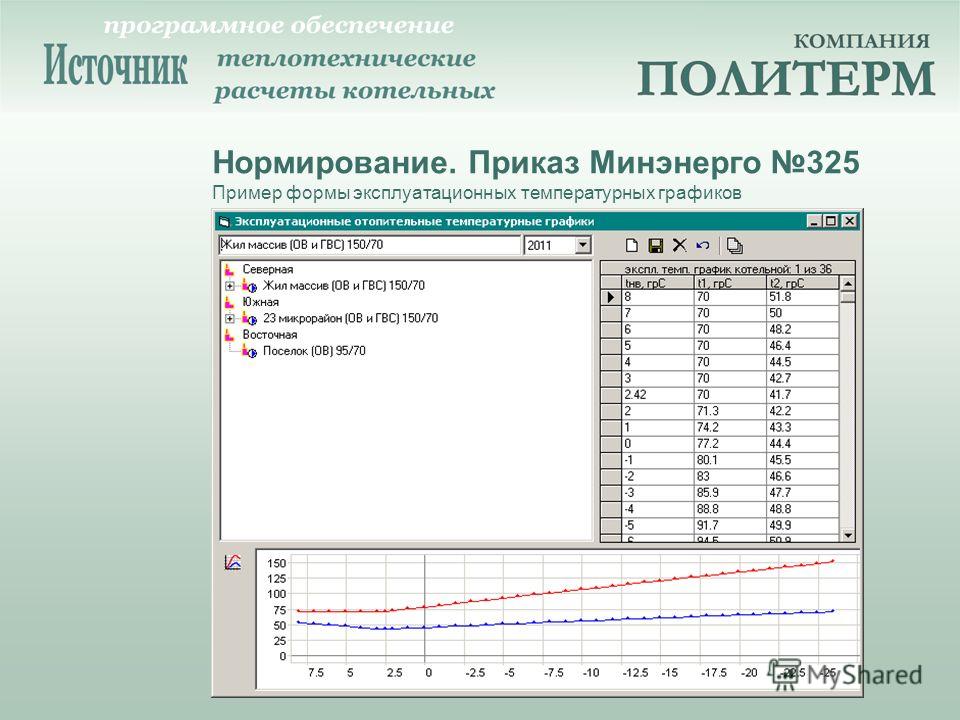

Существует множество компьютерных сервисов, ускоряющих и упрощающих расчеты.

Теплотехнические расчеты напрямую связаны с определением точки росы. Что это такое и как найти ее значение узнаете из рекомендуемой нами статьи.

Влияние воздушного зазора на теплозащитные характеристики

При устройстве стены, защищенной плитным утеплителем возможно устройство вентилируемой прослойки. Она позволяет отводить конденсат от материала и предотвращать его намокание. Минимальная толщина зазора 1 сантиметр. Это пространство не замкнуто и имеет непосредственное сообщение с наружным воздухом.

При наличии воздушно-вентилируемой прослойки в расчете учитываются только те слои, которые находятся до нее со стороны теплого воздуха. Например, пирог стены состоит из штукатурки, внутренней кладки, утеплителя, воздушной прослойки и наружной кладки. В расчет принимаются только штукатурка, внутренняя кладка и утеплитель. Наружный слой кладки идет после вентзазора, поэтому не учитывается. В данном случае наружная кладка выполняет лишь эстетическую функцию и защищает утеплитель от внешних воздействий.

Важно: при рассмотрении конструкций, где воздушное пространство замкнуто, оно учитывается в расчете. Например, в случае оконных заполнений. Воздух между стеклами играет роль эффективного утеплителя.

Особенности теплотехнического расчета наружных стен здания методом анализа используемого утеплителя

Какой утеплитель будет лучше всего использовать необходимо, важно определять так же, как необходимый уровень прочности, долговечности, устойчивости к огню и т.п. параметры при строительстве дома. Холодный воздух, который есть снаружи дома, и теплый внутри могут при неправильном выборе утеплителя и его толщины создать на стенках конденсат, особенно это проявляется в подвалах, где влажность повышена. Подобная боковая прослойка должна быть подобрана с учетом теплопроводности.

Будет приведен пример, который поможет проще понять принцип расчетов. В доме ведется расчет для угловой жилого типа комнаты, в которой есть 1окно размером в 8.12. Здание построено в Московской области. Толщина стен составляет 200мм, размер площади по внешним критериям – 3000х3000.

Требуется выяснить необходимую мощность, чтобы согревать один квадратный метр площади. Ответом будет Qуд = 70 Вт, если установят более тонкий утепляющий материала, то и мощность будет требоваться больше: 100 мм – Qуд= 103 Вт.

Подобная боковая прослойка должна быть подобрана с учетом теплопроводности.

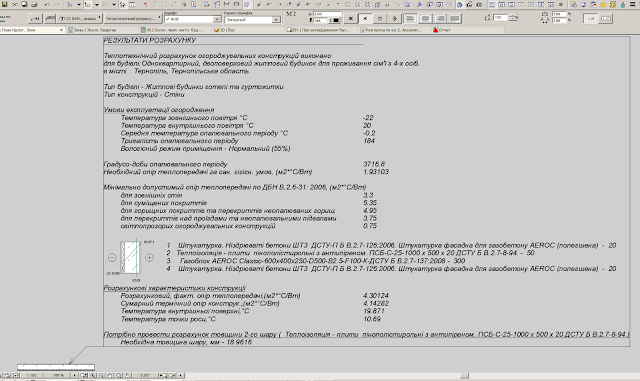

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

расчет необходимого слоя утеплителя;
проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

Формула расчета тепловой энергии

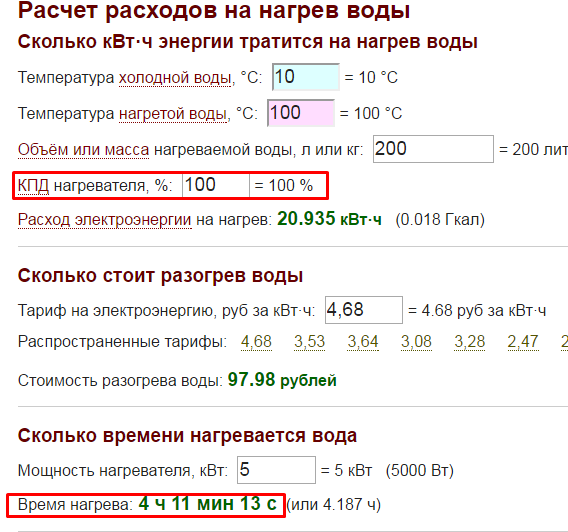

Чтобы правильно рассчитать необходимый объем тепла для отопления, обязательно важно учитывать такие параметры, как мощность, которой обладает нагревательный котел, а также потери тепла в процессе работы. Формула расчета тепловой энергии, требуемой для нагрева помещения, является следующей: Мк = 1,2 * Тп (Мк – это измеряемая в кВт мощность, которой обладает генератор тепла, Тп – это объем теплопотерь жилой конструкции, а 1,2 – это необходимый запас, который должен быть равен 20%).

Важно запомнить, что коэффициент 1,2 допускает саму возможность резкого снижения давления в системе газопровода в холодное время года, кроме того, сюда же входят и потенциальные потери тепла, причиной которых зачастую являются сильные морозы, особое влияние которых наблюдается ввиду недостаточной теплоизоляции дверей комнаты. Наличие такого запаса делает возможным значительно варьировать температурные режимы.

Нельзя не упомянуть и тот факт, что при подсчете затрачиваемой энергии тепла его потери будут проходить совсем неравномерно, поэтому следует помнить о следующих данных:

через внешние стены теряется больше всего полезного тепла – около 40% от общего объема;
через оконные проемы уходит примерно 20%;
тепло покидает помещение через поле в объеме, равном 10%;
через крышу также выходит примерно 10%;
еще один участок тепловых потерь – дверные проемы и вентиляция, через которые способно испариться около 20% тепла.

Инфильтрация воздуха или вентиляция зданий

Все здания в особенности жилые имеют свойство «дышать», то есть проветриваться различными способами. Это обусловлено созданием разряженного воздуха в помещениях за счет устройства вытяжных каналов в конструкциях дома либо дымоходов. Как известно, вентиляционные каналы создаются в зонах с повышенными выделениями загрязнений, таких как, кухни, ванные комнаты и санузлы.

Таким образом, при работе системы вентиляции или при проветривании соблюдается главное правило создания благоприятной среды воздуха в жилых зданиях: направление движения свежего воздуха должно быть организовано из помещений с постоянным пребыванием людей в направлении помещений с максимальным уровнем загрязнения.

То есть при правильном воздухообмене приточный воздух поступает в помещение через окно, вентиляционный клапан или приточную решетку и удаляется в кухнях и санузлах.

При расчете теплопотерь знания имеет принципиальное значение, какой способ вентиляции жилых помещений будет выбран:

Устройство механической вентиляции с подогревом приточного воздуха.
Инфильтрация — неорганизованный воздухообмен через неплотности в стенах, при открывании окон или при использовании заранее установленных воздушных клапанов в конструкции стен или оконных стеклопакетах.

В случае применения в жилом здании сбалансированной системы вентиляции (когда объем приточного воздуха больше или равен вытяжному, то есть исключаются любые прорывания холодного воздуха в жилые помещения) воздух, поступающий в жилые помещения, предварительно прогревается в вентиляционной установке. При этом мощность, необходимая для нагрева вентиляции, учитывается в расчете мощности котельного оборудования.

Расчет вентиляционной тепловой нагрузки производится по формуле:
Qвент= c*p*L*(t1-t2) где, Q – количество тепла, необходимое для нагрева приточного воздуха, Вт; с – теплоемкость воздуха, Дж/кг*град p — плотность воздуха, кг/м3 L – расход приточного воздуха, м3/час t1 и t2 – начальная и конечная температуры воздуха, град.
Если в жилых помещениях отсутствует организованный воздухообмен, то при расчете теплопотерь здания производится учет тепла, затрачиваемого системой отопления на нагрев инфильтрационного воздуха. При этом обогрев воздуха, поступающего в помещения осуществляется радиаторами систем отопления, то есть учитывается в их тепловой нагрузке.

Если в помещениях установлены герметичные стеклопакеты без встроенных воздушных клапанов, то потери тепла на нагрев воздуха, тем не менее учитываются. Это обусловлено тем, что в случае кратковременного проветривания, поступивший холодный воздух все равно требуется нагревать.

Для более комфортной вентиляции встраивается приточный стеновой клапан.

Учет количества инфильтрационной тепловой энергии производится по нескольким методикам, а в тепловом балансе здания в расчет принимается наибольшее из значений.

Например, количество тепла на нагрев воздуха, проникающего в помещения для компенсации естественной вытяжки, определяется по формуле:
Qинф=0,28*L*p*c*(tнар-tпом), где, с – теплоемкость воздуха, Дж/кг*град p — плотность воздуха, кг/м? tнар – температура наружного воздуха, град, tпом – расчетная температура помещения, град, L – количество инфильтрационного воздуха, м?/час.
Количество воздуха, поступающего в зимний период в жилые помещения, как правило, обусловлено работой естественных вытяжных систем, поэтому в одном случае принимается равным объему вытягиваемого воздуха.

Количество вытяжки в жилых помещениях определяется согласно СНиП 41-01-2003 по нормативным показателям удаления воздуха от плит и санитарных приборов.

От кухонной плиты – электрической 60 м?/час или газовой 90 м?/час;
Из ванны и санузлов по 25 м?/час

Во втором случае данный показатель инфильтрации определяется исходя из санитарной нормы свежего наружного воздуха, который должен поступать в помещение для обеспечения оптимального и качественного состава воздушной среды в жилых помещениях. Этот показатель определяется по удельной характеристике: 3 м?/час на 1м? жилой площади.

За расчетное значение принимается наибольший расход воздуха и соответственно большее количество теплопотерь на инфильтрацию.

Пример: Так как здание, рассматриваемое в примере, построено по каркасному типу с установкой окон в деревянных переплетах, то при создании вытяжной вентиляции на кухне и в санузлах объем инфильтрации будет достаточно высок. Дома такого типа, как правило, являются наиболее «дышащими».
Инфильтрационная составляющая определяется согласно выше приведенным методикам. Расчет производится для всего жилого дома при условии, что на кухне установлена электроплита, на первом этаже находится санузел и ванная.
То есть объем вытяжного воздуха по первой методике составляет Lвыт=60+25+25=110 м?/ч,
а по второй методике санитарная норма приточного воздуха Lприт=3м?/ч*62м?(жилая площадь)=186 м3/час.
К расчету принимаем максимальное количество воздуха.
Qинф=0,28*186*1,2*1,005*(22+28)=3 140 Вт, что составляет 44Вт/м?.

Скачать программу теплотехнического расчета LIT THERMO ENGINEER

Программное обеспечение для выполнения теплотехнических расчетов ограждающих конструкций при проектировании зданий и сооружений LIT Thermo Engineer:

Версия: 1.2.5.
Последнее обновление: 27.09.2016.
Платформа: Windows 2000 / XP / Vista / 7 / 8 / 8.1 / 10.
Тип лицензии: Freeware.
Размер: 27,7 МБ.

Особенности программы:

Интеграция с САПР КОМПАС 3D.
Автономная работа или запуск из библиотеки САПР.
Возможность экспорта результатов расчета в формат PDF.

Процесс установки программы несложный.

Выделим основные этапы:

Запуск установщика setup.exe.
Выбор папки установки.
Установка.

Расчет расхода тепловой энергии на отопление и вентиляцию

Последний блок программы, как и предыдущий часть данных использует из первого расчета. При желании все параметры можно пересчитать под конкретный пример. Все пункты понятны и просты в заполнении.

Рабочее окно расчета:

Для расчетов необходимо, чтобы были заполнены следующие графы:

Удельная теплозащитная характеристика здания.
Удельная вентиляционная характеристика здания.
Удельная характеристика бытовых тепловыделений здания.
Удельная характеристика теплопоступлений в здание от солнечной радиации.
Коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций.
Коэффициент эффективности авторегулирования подачи теплоты в системах отопления.
Коэффициент, учитывающий снижения теплопотребления жилых зданий при наличии поквартирного учета тепловой энергии.
Коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, их дополнительными теплопотерями через радиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения.
Средняя высота этажа здания.

Расчет нормируемой и удельной теплозащитной характеристики здания

Прежде чем переходить к расчетам, выделим несколько выдержек из нормативной литературы.

В пункте 5. 1 СП 50.13330.2012 указано, что теплозащитная оболочка здания должна отвечать следующим требованиям:

Приведенное сопротивление теплопередаче отдельных ограждающих конструкций должно быть не меньше нормируемых значений (поэлементные требования).
Удельная теплозащитная характеристика здания должна быть не больше нормируемого значения (комплексное требование).
Температура на внутренних поверхностях ограждающих конструкций должна быть не ниже минимально допустимых значений (санитарно-гигиеническое требование).
Требования тепловой защиты здания будут выполнены при одновременном выполнении условий 1,2 и 3.

Удельная теплозащитная характеристика здания — это количество теплоты, равное потерям тепловой энергии через теплозащитную оболочку здания единицы отапливаемого объема в единицу времени при перепаде температуры в 1°С.

Пункт 5.5 СП 50.13330.2012. Нормируемое значение удельной теплозащитной характеристики здания, k(тр ⁄ об), Вт ⁄ (м³ × °С), следует принимать в зависимости от отапливаемого объема здания и градусо-суток отопительного периода района строительства по таблице 7 с учетом примечаний.

Таблица 7. Нормируемые значения удельной теплозащитной характеристики здания:

Отапливаемый объем здания, Vот, м³	Значения k(тр ⁄ об), Вт ⁄ (м² × °С), при значениях ГСОП, °С × сут ⁄ год
Отапливаемый объем здания, Vот, м³	1000	3000	5000	8000	12000
150	1,206	0,892	0,708	0,541	0,321
300	0,957	0,708	0,562	0,429	0,326
600	0,759	0,562	0,446	0,341	0,259
1200	0,606	0,449	0,356	0,272	0,207
2500	0,486	0,360	0,286	0,218	0,166
6000	0,391	0,289	0,229	0,175	0,133
15 000	0,327	0,242	0,192	0,146	0,111
50 000	0,277	0,205	0,162	0,124	0,094
200 000	0,269	0,182	0,145	0,111	0,084

Запускаем «Расчет удельной теплозащитной характеристики здания»:

Как видно, часть исходных данных сохранена из предыдущего расчета. По сути, данный расчет — это и есть часть предыдущего расчета. Данные можно изменить.

Используя данные из предыдущего расчета, для дальнейшей работы необходимо:

Добавить новый элемент здания (кнопка «Добавить новый»).
Или выбрать готовый элемент из справочника (кнопка «Выбрать из справочника»). Выберем Конструкцию №1 из предыдущего расчета.
Заполнить графу «Отапливаемый объем элемента, м³» и «Площадь фрагмента ограждающей конструкции, м²».
Нажать кнопку «Расчет удельной теплозащитной характеристики».

Получаем результат:

Если вы проводили предыдущий расчет, то можно не пользоваться данным расчетом, так как данные по нормируемой и удельной теплозащитной характеристике просчитываются в первой программе.

Паропроницаемость

Паропроницаемость – способность материала пропускать или задерживать пар в результате разности парциального давления водяного пара при одинаковом атмосферном давлении по обеим сторонам материала. Паропроницаемость характеризуется величиной коэффициента паропроницаемости или величиной коэффициента сопротивления проницаемости при воздействии водяного пара. Коэффициент паропроницаемости измеряется в мг/(м·ч·Па).

В воздухе всегда содержится какое-то количество водяного пара, причем в теплом всегда больше, чем в холодном. При температуре внутреннего воздуха 20 °С и относительной влажности 55% в воздухе содержится 8 г водяных паров на 1 кг сухого воздуха, которые создают парциальное давление 1238 Па. При температуре –10°С и относительной влажности 83% в воздухе содержится около 1 г пара на 1 кг сухого воздуха, создающего парциальное давление 216 Па. Из-за разницы парциальных давлений между внутренним и наружным воздухом через стену происходит постоянная диффузия водяных паров из теплого помещения наружу. В результате в реальных условиях эксплуатации материал в конструкциях находится в несколько увлажненном состоянии. Степень увлажнения материала зависит от температурно-влажностных условий снаружи и внутри ограждения.

Изменение коэффициента теплопроводности материала в эксплуатируемых конструкциях учитывается коэффициентами теплопроводности λ(A) и λ(Б), которые зависят от зоны влажности местного климата и влажностного режима помещения.
В результате диффузии водяных паров в толще конструкции происходит движение влажного воздуха из внутренних помещений. Проходя через паропроницаемые конструкции ограждения, влага испаряется наружу. Но если у наружной поверхности стены расположен слой материала, не пропускающий или плохо пропускающий водяные пары, то влага начинает скапливаться у границы паронепроницаемого слоя, вызывая отсыревание конструкции. В результате теплозащита влажной конструкции резко понижается, и она начинает промерзать. в данном случае возникает необходимость установки пароизоляционного слоя с теплой стороны конструкции.

Вроде бы всё относительно просто, но про паропроницаемость зачастую вспоминают только в контексте “дышащести” стен. Однако, это краеугольный камень в выборе утеплителя! К нему нужно подходить очень и очень осторожно! Нередки случаи, когда домовладелец утепляет дом, исходя лишь из показателя теплосопротивления, например, деревянный дом пенопластом. В результате получает загнивающие стены, плесень по всем углам и винит в этом “неэкологичный” утеплитель. Что касается пенопласта, то из за своей малой паропроницаемости его нужно использовать с умом и очень хорошо подумать, подходит ли он вам. Именно по этому показателю зачастую ватные или любые другие пористые утеплители подходят лучше для утепления стен снаружи. Кроме того, с ватными утеплителями сложнее ошибиться. Однако, бетонные или кирпичные дома можно без опасений утеплять и пенопластом – в этом случае пенопласт “дышит” лучше, чем стена!

В таблице ниже приведены материалы из списка ТКП, показатель паропроницаемости – последний столбец μ.

Как понять, что такое паропроницаемость, и зачем она нужна. Многие слышали, а некоторые и активно употребляют термин “дышашие стены” – так вот, “дышашими” такие стены называют потому, что они способны пропускать воздух и водяной пар через себя. Некоторые материалы (например, керамзит, дерево, все ватные утеплители) хорошо пропускают пар, а некоторые очень плохо (кирпич, пенопласты, бетон).

Выдыхаемый человеком, выделяемый при приготовлении пищи или принятии ванной пар, если в доме нет вытяжки, создаёт повышенную влажность. Признаком этого является появление конденсата на окнах или на трубах с холодной водой. Считается, что если стена имеет высокую паропроницаемость, то в доме легко дышится. На самом же деле, это не совсем так!

В современном доме, даже если стены сделаны из «дышащего» материала, 96% пара удаляется из помещений через вытяжку и форточку, и только 4% через стены. Если на стены наклеены виниловые или флизиленовые обои, то стены влагу не пропускают. А если стены действительно «дышащие», то есть без обоев и прочей пароизоляции, в ветренную погоду из дома выдувает тепло. Чем выше паропроницаемость конструкционного материала (пенобетон, газобетон и прочие тёплые бетоны), тем больше он может набрать влаги, и как следствие, у него более низкая морозостойкость. Пар, выходя из дома через стену, в «точке росы» превращается в воду. Теплопроводность отсыревшего газоблока увеличивается многократно, то есть в доме будет, мягко говоря, очень холодно.

Но самое страшное, что при падении ночью температуры, точка росы смещается внутрь стены, а конденсат, находящийся в стене замерзает. Вода при замерзании расширяется и частично разрушает структуру материала. Несколько сотен таких циклов приводят к полному разрушению материала. Поэтому паропроницаемость строительных материалов может сослужить вам плохую службу.

Про вред повышенной паропроницаемости в интернете гуляет с сайта на сайт вот такая статья. Приводить её содержание на своём сайте я не буду в силу некоторого несогласия с авторами, однако избранные моменты хочется озвучить. Так, например, известный производитель минерального утеплителя, компания Isover, на своём англоязычном сайте изложила “золотые правила утепления” (What are the golden rules of insulation?) из 4-х пунктов:

Эффективная изоляция. Используйте материалы с высоким термическим сопротивлением (низкой теплопроводностью). Самоочевидный пункт, не требующий особых комментариев.
Герметичность. Хорошая герметичность является необходимым условием для эффективной системы теплоизоляции! Негерметичная теплоизоляция, независимо от её коэффициента теплоизоляции, может увеличивать потребление энергии от 7 до 11% на отопление здания. Поэтому о герметичности здания следует задумываться ещё на стадии проектирования. А по окончании работ проверить здание на герметичность.
Контролируемая вентиляция. Именно на вентиляцию возлагается задача по удалению излишней влажности и пара. Вентиляция не должа и не может осуществляться за счёт нарушения герметичности ограждающих конструкций!
Качественный монтаж. Об этом пункте, я думаю, тоже нет нужды говорить.

Важно отметить, что компания Isover не выпускает какие-либо пенопластовые утеплители, они занимаются исключительно минераловатными утеплителями, т.е. продуктами, имеющими наиболее высокий показатель паропроницаемости! Это действительно заставляет задуматься: как же так, вроде бы паропроницаемость необходима для отвода влаги, а производители рекомендуют полную герметичность!

Дело тут в недопонимании этого термина. Паропроницаемость материалов не предназначена для отвода влаги из жилого помещения – паропроницаемость нужна для отвода влаги из утеплителя! Дело в том, что любой пористый утеплитель не является по сути самим утеплителем, он лишь создаёт структуру, удерживающую истинный утеплитель – воздух – в замкнутом объёме и по возможности неподвижным. Если вдруг образуется такое неблагоприятное условие, что точка росы оказывается в паропроницаемом утеплителе, то в нём будет конденсироваться влага. Эта влага в утеплителе берётся не из помещения! Воздух сам всегда содержит в себе какое-то количество влаги, и именно эта естественная влага и представляет угрозу утеплителю. Вот для отвода этой влаги наружу и нужно, чтобы после утеплителя были слои с не меньшей паропроницаемостью.

Семья из четырёх человек за сутки в среднем выделяет пар, равный 12 литрам воды! Эта влага из воздуха внутренних помещений никоим образом не должа попадать в утеплитель! Куда девать эту влагу – это вообще не должно никоим образом волновать утеплитель – его задача лишь утеплять!

Пример 1

Давайте разберём вышесказанное на примере.

Возьмём две стены каркасного дома одинаковой толщины и одинакового состава (изнутри к наружному слою), отличатся буду они только видом утеплителя:

Лист гипсокартона (10мм) – OSB-3 (12мм) – Утеплитель (150мм) – ОSB-3 (12мм) – вентзазор (30мм) – ветрозащита – фасад.

Утеплитель выберем с абсолютно одинаковой теплопроводностью – 0,043 Вт/(м•°С), основное, десятикратное отличие между ними только в паропроницаемости:

Коэф. теплопроводности в климатических условиях Б (худший показатель) λ(Б)= 0.043 Вт/(м•°С).

Плотность ρ= 12 кг/м³.

Коэффициент паропроницаемости μ= 0.035 мг/(м•ч•Па)

Эковата

Коэф. теплопроводности в климатических условиях Б (худший показатель) λ(Б)= 0.043 Вт/(м•°С).

Плотность ρ= 35 кг/м³.

Коэффициент паропроницаемости μ= 0.3 мг/(м•ч•Па)

Конечно, условия расчёта я тоже использую абсолютно одинаковые: температура внутри +18°С, влажность 55%, температура снаружи -10°С, влажность 84%.

Расчёт я провел в теплотехническом калькуляторе, кликнув по фото, вы перейдёте прямо на страницу расчёта:

Как видно из расчёта, теплосопротивление обоих стен совершенно одинаково (R=3. 89), и даже точка росы у них расположена почти одинаково в толще утеплителя, однако, из за высокой паропроницаемости в стене с эковатой будет конденсироваться влага, сильно увлажняя утеплитель. Как бы ни была хороша сухая эковата, сырая эковата тепло держит во много раз хуже. А если допустить, что температура на улице опустится до -25°С, то зона конденсации составит почти 2/3 утеплителя. Такая стена не удовлетворяет нормам по защите от переувлажнения! С пенополистиролом ситуация принципиально другая потому, что воздух в нём находится в замкнутых ячейках, ему просто неоткуда набрать достаточное количество влаги для выпадения росы.

Справедливости ради нужно сказать, что эковату без пароизоляционных плёнок не укладывают! И если добавить в “стеновой пирог” пароизоляционную плёнку между ОSB и эковатой с внутренней стороны помещения, то зона конденсации практически выйдет из утеплителя и конструкция полностью будет удовлетворять требованиям по увлажнению (см. картинку слева). Однако, устройство пароиозяции практически лишает смысла размышления о пользе для микроклимата помещения эффекта “дыхания стены”. Пароизоляционная мембрана имеет коэффициент паропроницаемости около 0,1 мг/(м·ч·Па), а порой пароизолируют полиэтиленовыми плёнками или утеплителями с фольгированной стороной – их коэффициент паропроницаемости стремится к нулю.

Но низкая паропроницаемость тоже далеко не всегда хороша! При утеплении достаточно хорошо паропроницаемых стен из газо- пенобетона экструдированным пенополистиролом без пароизоляции изнутри в доме непременно поселится плесень, стены будут влажными, а воздух будет совсем не свеж. И даже регулярное проветривание не сможет высушить такой дом! Давайте смоделируем ситуацию, противоположную прошлой!

Пример 2

Стена на этот раз будет состоять из следующих элементов:

Газобетон марки D500 (200мм) – Утеплитель (100мм) – вентзазор (30мм) – ветрозащита – фасад.

Утеплитель выберем точно такой же, и более того, стену сделаем с точно таким же теплосопротивлением (R=3.89).

Как видим, при совершенно равных теплотехнических характеристиках мы можем получить радикально противоположные результаты от утепления одними и теми же материалами!!! Нужно отметить, что во втором примере обе конструкции удовлетворяют нормам по защите от переувлажнения, не смотря на то, что зона конденсации попадает в газосиликат. Такой эффект связан с тем, что плоскость максимального увлажнения попадает в пенополистирол, а из за его низкой паропроницаемости в нём влага не конденсируется.

В вопросе паропроницаемости нужно разобраться досконально ещё до того, как вы решите, как и чем вы будете утеплять свой дом!

Слоёные стены

В современном доме требования к теплоизоляции стен столь высоки, что однородная стена уже не способна соответствовать им. Согласитесь, при требовании к теплосопротивлению R=3 делать однородную кирпичную стену толшиной 135 см не вариант! Современные стены – это многослойные конструкции, где есть слои, выполняющие роль теплоизоляции, конструктивные слои, слой наружной отделки, слой внутренней отделки, слои паро- гидро- ветро-изоляций. В связи с разнообразными характеристиками каждого слоя очень важно правильно их располагать! Основное правило в расположении слоёв конструкции стены таково:

Паропроницаемость внутреннего слоя должна быть ниже, чем наружного, для свободного выходы пара за стены дома. При таком решении «точка росы» перемещается к наружной стороне несущей стены и не разрушает стен здания. Для предотврощения выпадения конденсата внутри ограждающей конструкции сопротивление теплопередаче в стене должно уменьшаться, а сопротивление паропроницанию возрастать снаружи внутрь.

Думаю, нужно это проиллюстрировать для лучшего понимания.

To play, press and hold the enter key. To stop, release the enter key.

Для этих расчётов я использовал калькулятор на сайте теплорасчёт.рф и данные +23°С внутри, -10°С снаружи.

Черный график показывает падение температуры внутри ограждающей конструкции. Начиная с 23 °С и заканчивая -10 °С.
Синий график – температура точки росы. Если график точки росы соприкасается с графиком температуры, эти зоны называются зонами возможной конденсации (помечены голубым). Если во всех точках графика температура точки росы ниже температуры материала, то конденсата не будет.

На первой картинке приведён расчёт кирпичной стены толщиной 50 см. Видно, что даже однородная стена подвержена образованию конденсата. Он будет образовываться в пустотах, порах кирпича и раствора, при замерзании постепенно разрушая эту стену. В данной зоне конденсат будет образовываться в объёме 4 г/м² в час.
Вторая картинка показывает в 3 раза более тёплую и при этом на 10 см более узкую стену, утеплённую 10 см минваты. Коэффициент паропроницаемости возрастает изнутри наружу, и точка росы не формируется в такой стене.
Конечно, минвату без штукатурки нельзя оставлять, и на 3-м рисунке мы видим, что штукатурка, обладая более низкой паропроницаемостью, чем минвата, вызывает появление конденсата в наружней части утеплителя. В данном случае это не оень страшно – объём влаги невелик (4г/м²/час) и при повышении температуры на улице до -5°С это явление практически изчезает.
Последняя картинка показывает, как совсем не нужно делать! Утеплитель здесь заложен внутри бетонного помещения. Теплопроводность стены получилась, в общем-то такая же, как и на 2-м рисунке, но результат совсем другой! На каждом квадратном метре стены и утеплителя образуется почти по стакану воды каждый час! Стена будет постоянно мокрой, в результате чего она промёрзнет насквозь! Яркий пример неправильной последовательности конструкции стены.

Итак, общее правило можно выразить следующей картинкой.

Всё, что так или иначе связано с паропроницаемостью, затрагивает понятие “Точки Росы”, чему посвящена отдельная статья.

Перевод величин паропроницаемости

К сожалению, далеко не все производители паропроницаемых и пароограничивающих материалов, мембран и плёнок придерживаются единой меры измерения паропроницаемости, из за чего становится проблематично сравнивать порой одинаковые мембраны по этому показателю, а использовать их во всяческих калькуляторах без предварительной обработки данных производителя и вовсе невозможно! Этот вопрос я выделил в отдельную статью “Конвертируем паропроницаемость”.

RF Calculators – все RF

Серия RF калькуляторов для инженеров по радиочастотам. Эти калькуляторы помогают с преобразованием единиц измерения, расчетом КСВ, проектированием аттенюатора, проектированием антенны, радаров и различными другими базовыми расчетами, которые часто требуются.

дБмВт в ватт калькулятор
Калькулятор Вт в дБм
Калькулятор частоты для длины волны
Калькулятор длины волны в частоту
Калькулятор Гц в PPM
Калькулятор PPM в Гц
Преобразователь коэффициента шума в шумовую температуру
Преобразователь шумовой температуры в коэффициент шума
Калькулятор отношения коэффициента шума к коэффициенту шума
Калькулятор преобразования единиц мощности
Калькулятор SINAD в ENOB
Калькулятор преобразования дБм в дБВт
дБВт в дБм Калькулятор преобразования
Калькулятор преобразования фазового шума в фазовый джиттер

Калькулятор прямой видимости
Калькулятор угла наклона антенны вниз
Калькулятор радиуса покрытия антенны при наклоне вниз
Калькулятор расстояния антенны в ближней и дальней зоне
Калькулятор длины дипольной антенны
Калькулятор конструкции спиральной антенны
Калькулятор микрополосковой антенны
Калькулятор коэффициента усиления антенны с параболическим отражателем
Калькулятор штыревой антенны

Калькулятор балансного аттенюатора
Калькулятор аттенюатора с тройником
Калькулятор аттенюатора Pi
Калькулятор аттенюатора отражения
Калькулятор ВЧ-аттенюатора
Калькулятор тройникового аттенюатора

Дифференциальный микрополосковый калькулятор импеданса
Дифференциальный микрополосковый калькулятор импеданса (с использованием Zo)
Встроенный микрополосковый калькулятор импеданса
Микрополосковый калькулятор импеданса
Калькулятор скоса микрополоскового изгиба
Калькулятор ширины микрополоски

Калькулятор эффективной апертуры антенны
Калькулятор максимального однозначного диапазона
Калькулятор частоты повторения импульсов (PRF)
Калькулятор слепой скорости радара
Калькулятор дальности действия радара
Калькулятор коэффициента усиления цели

Калькулятор э. и.и.м.
Калькулятор бюджета ссылок
Калькулятор частоты среза коаксиального кабеля
Калькулятор импеданса коаксиального кабеля
Калькулятор делителя мощности N-Way
Калькулятор делителя мощности Wilkinson
Калькулятор каскадного коэффициента шума
КРА Калькулятор
Калькулятор преобразования треугольника в звезду/звезду
Калькулятор направленного ответвителя
Калькулятор потерь на пути в свободном пространстве
Калькулятор зоны Френеля
Калькулятор трансмиссии Friis
Неопределенность усиления из-за несоответствия
Калькулятор добротности индуктора
Калькулятор ИРА
Микрополосковый калькулятор
Калькулятор полосового фильтра СВЧ
Калькулятор минимального обнаруживаемого сигнала
Калькулятор плоских волн
9Калькулятор КПД добавленной мощности (PAE) 0007
Калькулятор импеданса четвертьволнового трансформатора
Калькулятор параметров кристалла кварца
Клистронный калькулятор Reflex
Калькулятор резонансной частоты
Калькулятор плотности радиочастотной мощности
Калькулятор ВЧ-трансформатора
Калькулятор толщины кожи
Калькулятор линии слота
Калькулятор удельного коэффициента поглощения (SAR)
Калькулятор паразитного свободного динамического диапазона
Калькулятор мощности теплового шума
Рефлектометрия во временной области (TDR) Калькулятор длины
Калькулятор варакторных диодов
Калькулятор преобразования звезды/звезды в треугольник

Калькулятор коэффициента отражения
Калькулятор коэффициента отражения для возвратных потерь
Коэффициент отражения для калькулятора КСВН
Калькулятор обратных потерь для расчета коэффициента отражения
Обратные потери для калькулятора КСВ
КСВ калькулятор
КСВН для расчета коэффициента отражения
КСВН для расчета возвратных потерь

Калькулятор резонансной частоты резонатора
Калькулятор круглого волновода
Калькулятор усиления конической рупорной антенны
Калькулятор частоты среза прямоугольного волновода
Калькулятор длины волны прямоугольного волновода
Калькулятор длины волны (TEM)

Формулы и калькулятор »Электроника Notes

Часто необходимо рассчитать мощность теплового шума в системе.

Этого можно добиться с помощью формул/уравнений нашего онлайн-калькулятора .

Электронный и радиочастотный шум Включает:
Тепловой шум Формулы и калькулятор теплового шума

Темы радиочастотного шума: Основы шума Лавинный шум Взрывной шум Мерцающий шум Фазовый шум Дробовой шум

В частности, при проектировании и разработке радиочастот, радиочастот необходимо выполнять расчеты теплового шума. В радиоприемных устройствах тепловой шум РЧ является ключевым атрибутом, ограничивающим чувствительность радиоприемников.

Расчет теплового шума и знание его значения могут помочь улучшить производительность всей системы, позволяя предпринять правильные шаги для оптимизации производительности и применения наилучших подходов.

Для расчета уровней теплового шума существуют относительно простые формулы или уравнения. В дополнение к этому есть онлайн-калькулятор для оказания дополнительной помощи.

Базовый расчет теплового шума и уравнения.

Тепловой шум фактически является белым шумом и распространяется на очень широкий спектр. Мощность шума пропорциональна ширине полосы. Таким образом, можно определить обобщенное уравнение для напряжения шума в заданной полосе пропускания следующим образом:

V2=4 к T∫f1f2R df

Где:
V = среднеквадратичное интегрированное напряжение между частотами f1 и f2
R = резистивная составляющая импеданса (или сопротивления) Ω
T = температура в градусах Кельвина
(в градусах Кельвина указана шкала абсолютного нуля, таким образом, Кельвин = градус Цельсия + 273,16)
f1 и f2 = нижний и верхний пределы требуемой полосы пропускания

В большинстве случаев резистивная составляющая импеданса будет оставаться постоянной в пределах требуемой полосы пропускания. Поэтому можно упростить уравнение теплового шума до:

В=4 кОм ТБ Р

Где:
B = полоса пропускания в Гц

Расчеты теплового шума для комнатной температуры

Можно рассчитать уровни теплового шума для комнатной температуры, 20°C или 290°K. Это чаще всего рассчитывается для полосы пропускания 1 Гц, поскольку отсюда легко масштабировать, поскольку мощность шума пропорциональна ширине полосы. Наиболее распространенное сопротивление составляет 50 Ом.

В=4 (1,3803 10-23) 290 50 1

В=0,9 нВ

Расчет мощности теплового шума

Хотя приведенные выше расчеты теплового шума выражены в терминах напряжения, часто более полезно выражать тепловой шум в терминах уровня мощности.

Чтобы смоделировать это, необходимо рассматривать шумящий резистор как идеальный резистор, R соединенный последовательно с источником шумового напряжения и подключенный к согласованной нагрузке.

P=V24R

P=(4 k T B R)24 R

P=k T B

Примечание: видно, что мощность шума не зависит от сопротивления, только от полосы пропускания.

Обычно это значение выражается в дБм.

Тепловой шум в системе 50 Ом при комнатной температуре составляет -174 дБм/Гц.

Затем легко связать это с другими полосами пропускания: поскольку уровень мощности пропорционален ширине полосы, удвоение уровня полосы пропускания дает удвоенный уровень мощности (+3 дБ), а десятикратное увеличение полосы пропускания дает десятикратный уровень мощности (+10 дБ). ).

Калькулятор теплового шума

Приведенный ниже расчет теплового шума обеспечивает простой метод определения различных значений теплового шума, которые могут потребоваться.

Калькулятор теплового шума

Расчет теплового шума для обычных полос пропускания

В таблице ниже приведены расчеты минимального уровня теплового шума для различных распространенных полос пропускания и распространенных применений.

Полоса пропускания и мощность теплового шума
Полоса пропускания (Δf) Гц	Мощность теплового шума дБм
1	-174
10	-164
100	-154
1к	-144
10к	-134
100к	-124
200k (канал 2G GSM)	-121
1M (канал Bluetooth)	-114
5M (канал 3G UMTS)	-107
10М	-104
20M (канал Wi-Fi)	-101

Эти значения мощности теплового шума легко рассчитать с помощью онлайн-калькулятора или формул, но в таблице можно найти удобную справочную информацию.

Дополнительные основные понятия и руководства по электронике:
Напряжение Текущий Сила Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность РЧ-шум Сигналы
Вернуться в меню основных понятий электроники . . .

Калькуляторы

Математика

Калькулятор расстояния между двумя точками
Этот калькулятор определяет расстояние (также называемое метрическим) между двумя точками в одномерном, двухмерном, трехмерном и четырехмерном евклидовом, манхэттенском и чебышевском пространствах.

Калькулятор длины окружности и площади окружности
Этот калькулятор определяет длину окружности и площадь окружности по известному радиусу или диаметру окружности.

Калькулятор комплексных чисел
Этот калькулятор выполняет следующие арифметические операции над комплексными числами, представленными в декартовой (прямоугольной) или полярной (фазорной) форме: сложение, вычитание, умножение, деление, возведение в квадрат, квадратный корень, обратное и комплексно-сопряженное. Он также может преобразовывать комплексные числа из декартовой формы в полярную и наоборот.

Калькулятор процентилей
Этот калькулятор процентилей определяет P -й процентиль для заданного набора данных.

Калькуляторы процентов
Калькулятор определяет проценты в общих задачах, которые представлены общими процентными вопросами.

Астрономия

Калькулятор расстояния до звезды и параллакса
Калькулятор расстояния до звезды и параллакса определяет расстояние до ближайшей звезды в световых годах и парсеках на основе ее параллакса звезды, измеренного в угловых секундах, и наоборот.

Модели ракет

Циолковский Калькулятор уравнений для ракет
Калькулятор определяет изменение скорости (дельта-v) космического аппарата, необходимое для совершения маневра, по уравнению ракеты Циолковского для случая, когда тяга двигателя приложена в постоянном направлении и отсутствуют другие силы ( как аэродинамическое сопротивление или гравитация) действуют на ракету.

Калькулятор размера парашюта модели ракеты
Калькулятор определяет опорную площадь (проекцию площади парашюта на плоскость, перпендикулярную направлению снижения) и размер (диаметр) парашюта для модели ракеты с учетом требуемая скорость спуска, тип парашюта, возвращаемая масса ракеты и параметры атмосферы в районе старта.

Модель ракеты Калькулятор максимальной высоты, ускорения и скорости
Летающие модели ракет должны знать, как высоко будут летать их ракеты с установленным двигателем. Если выбран двигатель со слишком малой тягой для определенного веса ракеты, ракета станет опасной. Калькулятор определяет максимальную высоту, ускорение, скорость, скорость отрыва стержня и другие параметры полета модели ракеты. Его также можно использовать для определения скорости отделения стержня многоступенчатой модели ракеты. Он никоим образом не заменяет симуляторы типа OpenRocket или RockSim — он лишь позволяет быстро оценить максимальную высоту полета и скорость отрыва тяги с выбранным двигателем. Калькулятор показывает график полета только до достижения максимальной высоты . Спуск ракеты на парашюте анализируется в другом калькуляторе.

Калькулятор высоты полета ракеты — расчет максимальной высоты с помощью инклинометра
Этот калькулятор высоты полета модели ракеты определяет расчетную максимальную высоту полета модели ракеты на основе расстояния между корректировщиком и стартовой площадкой и угла между горизонталью и ракета в верхней части траектории полета (в апогее), если предположить, что ракета летит строго вертикально. Он использует простое устройство для измерения углов под названием инклинометр и тригонометрический метод, называемый одноосным слежением .

Калькулятор двухосевого отслеживания высоты модели ракеты
Этот калькулятор определяет максимальную высоту модели ракеты по результатам отслеживания ракеты в полете двумя теодолитами, установленными на базовой линии, которая должна составлять от 50 до 400 процентов от ожидаемой. высоты. Результаты слежения представляются в виде измеренных двумя теодолитами углов места и азимута при достижении ракетой апогея или при выбросе парашюта.

Калькулятор высоты полета модели ракеты — расчет максимальной высоты с помощью наземной фотографии
Этот калькулятор определяет максимальную высоту полета модели ракеты на основе видео, снятого камерой, установленной на заданном расстоянии от стартовой площадки. Предполагается, что ракета летит строго вертикально. Калибровочное изображение необходимо использовать для получения результатов расчета.

Калькулятор высоты модели ракеты — расчет максимальной высоты с помощью аэрофотосъемки
Этот калькулятор определяет высоту в любой точке траектории полета модели ракеты с помощью аэрофотосъемки. Здесь речь идет не об аэрофотосъемке с дрона или самолета, а о съемке камерой, установленной на модели ракеты. Это видео позже анализируется, и размеры эталонных объектов или особенностей измеряются на кадрах из видео с использованием калибровочного изображения. Ссылочные объекты или особенности — это объекты на земле, размеры которых известны. Затем методом подобных треугольников определяют высоту полета ракеты в любой точке траектории ее полета.

Калькулятор скорости и ускорения модели ракеты — расчет с использованием кадра с камеры ракеты
Этот калькулятор определяет скорость и ускорение модели ракеты с установленной видеокамерой, используя кадры, снятые во время полета. Анализируется видео с камеры ракеты и измеряются размеры эталонных объектов или особенностей на кадрах из видео с использованием калибровочного изображения. Для определения мгновенной скорости и ускорения ракеты используются значения высоты полета ракеты, определенные на трех последовательных видеокадрах.

Калькулятор скорости и ускорения модели ракеты — расчет с использованием видеозаписи с наземной камеры
Этот калькулятор определяет скорость и ускорение модели ракеты с использованием видеозаписи, снятой наземной камерой, установленной на заданном расстоянии от стартовой площадки. Видео с наземной камеры анализируется и по кадрам из видео измеряется высота ракеты с помощью наложенного калибровочного изображения линейки или рулетки. Для определения мгновенной скорости и ускорения ракеты используются значения высоты полета ракеты, определенные на трех последовательных видеокадрах.

Mecanica

Калькулятор свободного падения: скорость, время и расстояние
Этот калькулятор свободного падения определяет скорость и время падения тела, падающего на Землю или другую планету в вертикальном направлении, если высота известна. Трение воздуха не учитывается . Калькулятор также может рассчитать высоту и время падения, если известна скорость, или скорость удара и высоту, если известно время.

Калькулятор тормозного пути автомобиля
Калькулятор определяет тормозной путь с момента обнаружения водителем опасности до момента полной остановки, а также другие параметры, связанные с этим событием, включая время и расстояние человеческого восприятия и реакции, замедление, время и расстояние торможения, а также другие значения. Калькулятор также может определить скорость заноса (до торможения) по известному тормозному пути (длине следа заноса) с учетом дорожных условий. Как и все другие калькуляторы, пожалуйста, не используйте его в каких-либо судебных разбирательствах.

Калькулятор механического преимущества простой машины
Калькулятор определяет механическое преимущество неидеальной простой машины.

Калькулятор рычага
Калькулятор рычага определяет усилие нагрузки, механическое преимущество и положение точки опоры рычага любого порядка колеса и оси.

Система шкивов — Калькулятор механического преимущества
Калькулятор механического преимущества для системы шкивов определяет теоретическое механическое преимущество шкива или простого набора (системы) шкивов. Он также определяет силу, действующую на анкер, и усилие от известной силы нагрузки.

Калькулятор механического преимущества наклонной плоскости
Этот калькулятор механического преимущества наклонной плоскости определяет теоретическое механическое преимущество наклонной плоскости или пандуса по углу наклона или высоте и длине. Он также может определить силу нагрузки (или ее вес) по известной силе усилия.

Калькулятор механического преимущества винта
Этот калькулятор механического преимущества винта определяет теоретическое механическое преимущество винта по его диаметру и линейному расстоянию, которое проходит винт за один полный оборот вала винта (шаг винта). Он также может определить осевое расстояние, на которое перемещается винтовой вал, когда он поворачивается на известный угол.

Калькулятор механических преимуществ клина
Калькулятор определяет идеальное механическое преимущество клина на основании его известного размера. Он также может определять нормальные силы, действующие на объект, когда клин вталкивается в него или между двумя объектами.

Калькулятор давления
Калькулятор давления определяет давление по известной силе, приложенной перпендикулярно поверхности с известной площадью.

Калькулятор импульса и импульса
Калькулятор движения движущихся объектов, их импульса и импульса, а также их соотношения.

Termodinamica — Căldura

Калькулятор зависимости атмосферного давления, плотности и температуры от высоты над уровнем моря в стандартной атмосфере
Этот калькулятор зависимости атмосферного давления, плотности и температуры от высоты над уровнем моря определяет атмосферное давление, плотность воздуха, температуру и скорость звука для заданной высоты и смещения температуры с использованием Международной стандартной атмосферы (ISA) и стандартной атмосферы США 1976 (USSA), которые практически совпадают в интервале 0–86 км. Смещение температуры представляет собой отклонение температуры от стандартного атмосферного значения 15 °C. Например, если фактическая температура воздуха у поверхности Земли составляет 25 °C, то смещение составит 10 °C. Калькулятор позволяет выбирать различные значения радиуса Земли, используемые в расчетах.

Калькулятор закона идеального газа (давление-объем-температура-количество)
Этот калькулятор закона идеального газа определяет одно из четырех значений в уравнении идеального газа (давление, объем, температура или количество), если известны три других.

Калькулятор закона Шарля
Этот калькулятор определяет начальную и конечную температуру и объемы идеального газа, описываемого законом Шарля, если его давление остается постоянным.

Калькулятор закона Гей-Люссака
Этот калькулятор определяет начальную и конечную температуру и манометрическое давление идеального газа, если его объем остается постоянным в соответствии с законом Гей-Люссака. Если вам нужно использовать абсолютное давление, просто установите атмосферное давление на ноль.

Калькулятор закона Бойля
Этот калькулятор определяет начальный и конечный объемы и манометрическое давление фиксированного количества идеального газа, если его температура остается постоянной в соответствии с законом Бойля. Если вместо этого вы хотите определить абсолютное давление, просто установите атмосферное давление равным нулю.

Калькулятор закона Авогадро
Этот калькулятор закона Авогадро определяет начальный и конечный объемы и количества в молях системы с идеальным газом, если его давление и температура остаются постоянными.

Hidraulica — Fluidele

«Плавающая» игла — Калькулятор поверхностного натяжения
Этот калькулятор поверхностного натяжения определяет, может ли тонкая стальная игла заданной длины и веса плавать в воде или ртути. Он может определить максимальную массу иглы известной длины или минимальную длину иглы известной массы, которая может плавать, и контактный угол плавающей иглы.

Калькулятор гидростатического давления
Этот калькулятор гидростатического давления определяет гидростатическое давление, действующее на объект, плавающий на определенной глубине в жидкости.

Калькулятор плотности соленой воды
Калькулятор плотности соленой воды определяет плотность соленой воды с соленостью от 0 до 43 ppt, температурой от 2 до 40°С и давлением от 0 до 1000 бар, последнее число соответствует давлению при глубина 10 км или 6,21 мили.

Acustica — Sunetele

Калькулятор уровня интенсивности звука
Калькулятор определяет уровень интенсивности звука в децибелах по известной интенсивности звука в ваттах на квадратный метр (Вт/м²) и наоборот; эталонная интенсивность звука выбирается.

Калькулятор мощности звука и силы звука на расстоянии
Калькулятор мощности звука и силы звука на расстоянии определяет соотношение между силой звука, уровнем силы звука и мощностью звука для точечного источника звука на различных расстояниях от него.

Калькулятор частоты музыкальных нот
Этот калькулятор частоты музыкальных нот преобразует музыкальные ноты в их частоты и длину волны и наоборот. Хотя мы обычно используем обозначение высоты тона для описания слышимых звуков, его также можно использовать для описания более высоких и низких частот. Мы можем слышать ноты ниже 20 Гц, потому что они обычно содержат обертоны, попадающие в диапазон человеческого слуха. Иногда очень высокие и очень низкие частоты описываются октавами ниже или выше средней ноты до.

Калькулятор частоты и длины волны звука
Этот калькулятор определяет длину волны звука (только звука!), если известны его частота и скорость в среде. Он также может вычислить частоту, если известны длина волны и среда, или скорость звука, если известны его частота и длина волны.

Fotometria — Lumina

Калькулятор уравнения линзмейкера
Калькулятор уравнения линзмейкера определяет фокусное расстояние тонкой линзы в воздухе и определяет, является ли эта линза сходящейся или рассеивающей, на основе известной кривизны ее поверхностей и показателя преломления линзы материал. Калькулятор также определяет мощность и увеличение объектива.

Калькулятор закона Снеллиуса
Калькулятор предназначен для расчета одного из четырех значений, входящих в формулу закона Снеллиуса. Закон Снеллиуса гласит, что для границы двух прозрачных сред отношение синусов углов падения θ ₁ и преломления θ ₂ волны равно обратной величине отношения показателей преломления n ₁ и n ₂ двух сред. Учитывая три значения, например, два показателя преломления и угол падения, калькулятор определяет четвертое значение, угол преломления в нашем примере. Он также может определить критический угол для данной пары сред.

Калькулятор эквивалентного фокусного расстояния объектива камеры
Этот калькулятор определяет эквивалентное 35 мм (также называемое эффективным) фокусное расстояние объектива, установленного в камеру, оснащенную датчиком меньшего размера. В качестве альтернативы вместо 35-мм эквивалента он может определить другой эквивалент, например, APS-C или 1-дюймовый эквивалент. Эту функцию можно использовать для экспериментов с различными размерами сенсоров и фокусными расстояниями, чтобы лучше понять, как работает этот эквивалент.

Микроскопия

Калькулятор разрешения микроскопа и камеры
Калькулятор определяет необходимое разрешение и шаг сенсора камеры микроскопа для конкретного объектива и конденсорных линз. Он также может определить, подходит ли конкретная камера для микроскопа.

Калькулятор увеличения микроскопа
Калькулятор определяет увеличение микроскопа по известному увеличению объектива и линзы окуляра. Он также определяет увеличение микроскопа с цифровой камерой и релейным объективом камеры.

Калькулятор увеличения цифрового микроскопа
Калькулятор определяет увеличение оптического микроскопа с цифровой камерой, когда изображение образца отображается на мониторе.

Калькулятор увеличения и поля зрения микроскопа
Калькулятор определяет поле зрения микроскопа по известному увеличению линзы объектива и номеру поля линзы окуляра (окуляра). Его также можно использовать для расчета поля зрения при большем увеличении, если известно поле зрения при меньшем увеличении, и для оценки размера образца, наблюдаемого через микроскоп.

Калькулятор глубины резкости микроскопа
Калькулятор определяет глубину резкости микроскопа с цифровой камерой.

Калькулятор фокусного расстояния объектива микроскопа
Калькулятор определяет фокусное расстояние объектива микроскопа, учитывая его увеличение и механическую длину тубуса (для микроскопов с конъюгацией на бесконечность) или эталонное фокусное расстояние (для микроскопов с сопряжением на бесконечность). Калькулятор может выполнять вычисления третьего значения из любых двух других значений. Для расчета укажите любые два значения и нажмите или коснитесь значка Кнопка “Рассчитать “.

Электрические, радиочастотные и электронные калькуляторы

Электроника — раздел физики, электротехники и технологии, связанный с проектированием и использованием электрических цепей, содержащих активные электрические компоненты (диоды, транзисторы и интегральные схемы) и пассивные электрические компоненты. (резисторы, катушки индуктивности и конденсаторы) и соединения между ними.
Радиочастотная техника (RF-техника) — это область техники, связанная с устройствами, передающими или принимающими радиоволны в радиочастотном спектре (от 3 кГц до 300 ГГц). Примерами таких устройств являются мобильные телефоны, маршрутизаторы, компьютеры, рации, кредитные карты, спутниковые приемники, телевизоры и другое оборудование, передающее и принимающее радиоволны.
В этой части конвертера величин TranslatorsCafe.com мы представляем группу калькуляторов, связанных с различными аспектами электротехники, электроники и радиотехники.

Калькулятор резисторно-конденсаторной (RC) цепи
Этот калькулятор RC-цепи рассчитает максимальный ток I _max в начале зарядки конденсатора, максимальную энергию E _max и максимальный заряд Q _max в конденсатора, когда он полностью заряжен, для заданного напряжения на нем, а также постоянной времени τ в RC-цепи.

Калькулятор параллельного сопротивления
Этот калькулятор параллельного сопротивления определяет сопротивление нескольких параллельно соединенных резисторов.

Калькулятор параллельной индуктивности
Калькулятор параллельной индуктивности определяет индуктивность нескольких катушек индуктивности, соединенных параллельно.

Калькулятор конденсаторов серии
Этот калькулятор последовательной емкости определяет емкость нескольких последовательно соединенных конденсаторов.

Калькулятор импеданса конденсатора
Этот калькулятор импеданса конденсатора определяет реактивное сопротивление идеального конденсатора для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор полного сопротивления катушки индуктивности
Калькулятор полного сопротивления катушки индуктивности определяет реактивное сопротивление идеальной катушки индуктивности для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор взаимной индуктивности
Этот калькулятор определяет взаимную индуктивность двух связанных катушек индуктивности.

Калькулятор взаимной индуктивности — параллельные индуктивности
Этот калькулятор определяет взаимную индуктивность и эквивалентную индуктивность двух связанных катушек индуктивности, соединенных параллельно.

Калькулятор взаимной индуктивности — последовательные индуктивности
Этот калькулятор определяет взаимную индуктивность и эквивалентную индуктивность двух связанных катушек индуктивности, соединенных последовательно.

Калькулятор импеданса параллельной RC-цепи
Этот калькулятор определяет импеданс и угол разности фаз конденсатора и резистора, соединенных параллельно, для заданной частоты синусоидального сигнала.

Калькулятор полного сопротивления параллельной LC-цепи
Калькулятор полного сопротивления параллельной LC-цепи определяет импеданс и угол разности фаз идеальной катушки индуктивности и идеального конденсатора, соединенных параллельно, для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор импеданса параллельной RL-цепи
Калькулятор импеданса параллельной RL-цепи определяет импеданс и угол разности фаз индуктора и резистора, соединенных параллельно, для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор импеданса параллельной RLC-цепи
Калькулятор импеданса параллельной RLC-цепи определяет импеданс и угол разности фаз резистора, катушки индуктивности и конденсатора, соединенных параллельно, для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор импеданса RC-цепи
Этот калькулятор импеданса RC-цепи определяет импеданс и угол разности фаз последовательно соединенных конденсатора и резистора для заданной частоты синусоидального сигнала.

Калькулятор импеданса LC-цепи
Калькулятор импеданса LC-цепи серии определяет импеданс и угол разности фаз идеальной катушки индуктивности и идеального конденсатора, соединенных последовательно, для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор полного сопротивления цепи RL
Калькулятор полного сопротивления цепи серии RL определяет полное сопротивление и угол разности фаз последовательно соединенных катушки индуктивности и резистора для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор импеданса цепи RLC
Калькулятор импеданса цепи RLC этой серии определяет импеданс и угол разности фаз последовательно соединенных резистора, катушки индуктивности и конденсатора для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Калькулятор энергии и времени работы батареи
Калькулятор энергии и времени работы батареи определяет теоретическую емкость, заряд, накопленную энергию и время работы одной батареи и нескольких батарей с одинаковыми характеристиками, соединенных последовательно и параллельно в форме банка аккумуляторов.

Калькулятор батареи LiPo для дрона
Этот калькулятор батареи LiPo определяет время полета, ток, потребляемый от батареи LiPo вашего мультикоптера, характеристики зарядного устройства батареи и другие характеристики на основе известных характеристик батареи и бесколлекторных двигателей вашего дрона.

Калькулятор индуктивности однослойной катушки
Калькулятор определяет индуктивность однослойной катушки.

Калькулятор индуктивности плоской спиральной катушки NFC/RFID
Калькулятор индуктивности плоской спиральной катушки NFC/RFID определяет индуктивность однослойных круглых, квадратных, шестиугольных и восьмиугольных плоских спиральных катушек, которые часто используются в ближней -метки полевой связи (NFC) и радиочастотной идентификации (RFID), которые питаются за счет извлечения энергии из электромагнитного поля считывателя. Входными параметрами являются их геометрия, в частности их внешний диаметр, ширина проводника или диаметр провода, расстояние между витками катушки и количество витков.

Калькулятор коаксиального кабеля
Этот калькулятор коаксиального кабеля определяет распределенную емкость и индуктивность коаксиального кабеля, его импеданс и частоту среза для данной геометрии кабеля, а также относительную диэлектрическую проницаемость или коэффициент скорости. Обратите внимание, что эти расчеты являются теоретическими, и инженерам и техникам, вероятно, никогда не понадобится рассчитывать эти параметры коаксиального кабеля, поскольку они всегда используют компоненты с хорошо известными характеристиками. Калькулятор предназначен в основном для любителей, студентов университетов и исследователей. Для практического применения посетите веб-сайты производителей и ознакомьтесь с их данными.

Калькулятор светодиодов. Расчет токоограничивающих резисторов для одиночного светодиода и массива светодиодов
Этот калькулятор светодиодов позволяет разработать простую схему с одним светодиодом и последовательным резистором или схему массива из нескольких светодиодов с последовательными цепочками светодиодов, объединенными в параллельные кластеры. Если вы новичок в области электроники или студент университета, вы можете использовать его, чтобы узнать о светодиодах. Если вы уже знаете, как проектировать светодиодные матрицы, вы можете использовать его для проверки своих расчетов.

Калькулятор цветового кода резистора
Этот калькулятор цветового кода резистора преобразует значение резистора в цветовой код резистора и поддерживает 3-, 4- и 5-диапазонные резисторы. Если вы увлекаетесь электроникой и не можете вспомнить цветовую маркировку резисторов, то этот калькулятор для вас. Он выполнит простую проверку, соответствует ли расчетное сопротивление, которое вам нужно для вашей схемы, одному из стандартных значений сопротивления в диапазонах E3–E192, и покажет, как выглядит резистор с этим значением.

Калькулятор максимальной дальности действия радара
Этот калькулятор максимальной дальности действия радара определяет теоретическую максимальную дальность действия радара на основе передаваемой мощности радара, коэффициента усиления или апертуры антенны, частоты, площади поперечного сечения цели и чувствительности радара. радиолокационный приемник. «Теоретическая» означает, что она не учитывает характеристики среды и интерференцию электромагнитных волн, дифрагированных от земной поверхности.

Калькулятор максимальной однозначной дальности и частоты повторения импульсов радара
Этот калькулятор определяет максимальную однозначную дальность простого импульсного радара на основе частоты повторения импульсов радара или периода повторения импульсов. В радиолокационной системе эхо-сигналы от целей должны быть получены и обработаны до того, как передатчик отправит следующий импульс. Если время возврата эхо-импульса от цели превышает время повторения импульса (также называемое периодом повторения импульса), возникает неоднозначность диапазона. Мы обсудим это подробно позже.

Калькулятор радиолокационного горизонта и видимости цели
Этот калькулятор радиолокационного горизонта и видимости цели определяет геометрическую видимость цели и радиолокационную видимость цели (с учетом преломления радиоволн в атмосфере) с учетом радара и угла места цели. Если высота цели равна нулю (наземная цель), речь идет о геометрическом и радиолокационном горизонте. Обратите внимание, что в воздушной и морской навигации в качестве единицы расстояния используется морская миля, потому что морская миля — это одна минута широты. Морская миля обозначается аббревиатурой M, NM, nm или nmi.

Калькулятор расстояния прямой видимости радиосвязи
Этот калькулятор расстояния прямой видимости радиосвязи определяет расстояние прямой видимости между передатчиком и приемником. Он не принимает во внимание какие-либо препятствия на линии прямой видимости и учитывает влияние атмосферы на распространение радиочастотных сигналов ОВЧ и УВЧ.

Калькулятор эффективной апертуры антенны
Этот калькулятор определяет эффективную апертуру A _e для заданной частоты f или длина волны, λ и усиление антенны G .

Калькулятор дипольной антенны
Этот калькулятор дипольной антенны определяет размер простой дипольной антенны для заданной частоты и диаметра дипольного провода. Он также определяет длину волны и поправочный коэффициент длины k . Обратите внимание, что антенны очень редко строятся в соответствии с расчетными теоретическими размерами и всегда настраиваются на самый низкий коэффициент стоячей волны (КСВ) и самую высокую напряженность электрического поля.

Калькулятор частоты наложения
Этот калькулятор частоты наложения определяет воспринимаемую (восстановленную) частоту f _p любой частоты сигнала f , который дискретизируется при любой частоте дискретизации f s _{. Калькулятор также определяет частоту Найквиста для заданной частоты дискретизации. Обратите внимание, что для фильтрации более высоких частот, которые не удовлетворяют критерию дискретизации Найквиста, не используется фильтр нижних частот или фильтр сглаживания.}

Калькулятор мощности постоянного тока
Этот калькулятор энергопотребления постоянного тока определяет электрическую мощность по напряжению, току и сопротивлению. Вы можете ввести любые два значения и решить для двух других значений.

Калькулятор мощности перем. индуктивная или емкостная). Используйте наш калькулятор трехфазной мощности переменного тока для трехфазных систем.

Калькулятор ВА в ватты
Как преобразовать ватты (Вт) в вольт-ампер (ВА) и вольт-ампер в ватты? Используйте этот калькулятор, чтобы определить реальную мощность в ваттах из полной мощности в вольт-амперах для переменного тока, если коэффициент мощности известен. Обратите внимание, что преобразование ВА в Вт и наоборот применимо только к переменному току. При постоянном токе полная мощность равна активной мощности.

Калькулятор трехфазной мощности переменного тока (сбалансированная нагрузка)
Этот калькулятор трехфазной мощности определяет активную, полную и реактивную мощность по известным среднеквадратичным значениям напряжения, тока и коэффициента мощности для Симметричная трехфазная система со сбалансированной нагрузкой .

Преобразование фазора: прямоугольно-полярное
Этот декартово-полярный (прямоугольно-полярный) векторный калькулятор преобразования может преобразовывать комплексные числа в прямоугольной форме в их эквивалентное значение в полярной форме и наоборот.

Калькулятор полного гармонического искажения (THD)
Этот калькулятор общего гармонического искажения (THD) определяет коэффициент искажения THD в процентах от известного затухания искажения в децибелах и наоборот.

Калькулятор закона Ома
Этот калькулятор вычисляет значения, используя закон Ома и первый закон Джоуля, определяя взаимосвязь между током, напряжением, мощностью, комплексной мощностью, импедансом и сопротивлением для цепей переменного и постоянного тока. Он определяет одно или два неизвестных значения из двух известных значений.

Калькулятор времени передачи данных
Этот калькулятор времени передачи данных определяет, сколько времени требуется для перемещения данных из одного места в сети в другое, если известна скорость передачи.

Калькулятор внутреннего сопротивления батареи
Этот калькулятор определяет внутреннее сопротивление электрической батареи по падению напряжения на нагрузочном резисторе известного сопротивления, а также по напряжению или току холостого хода на нагрузочном резисторе.

Магнитостатический, магнетизм и электромагнетизм

Калькулятор магнитного поля соленоида
Этот калькулятор магнитного поля соленоида определяет величину плотности магнитного потока (магнитного поля) длинного соленоида без ферромагнитного сердечника на основе числа витков, длины соленоида , и ток, протекающий через него.

Калькулятор магнитодвижущей силы
Калькулятор определяет магнитодвижущую силу, создаваемую катушкой, через которую протекает электрический ток.

Калькулятор электромагнитного спектра
Этот калькулятор электромагнитного спектра преобразует четыре параметра, определяющие электромагнитное излучение: частоту, длину волны, энергию фотона и температуру излучающего черного тела, для которой кривая излучения достигает своего максимума (пиковая длина волны ).

Radiaţia şi radiologia

Калькулятор радиационного облучения в полете
Калькулятор радиационного облучения в полете позволяет оценить дозу космического излучения, которую получают пассажиры во время прямого полета. Результаты будут сравниваться с обычной медицинской визуализацией и другими процедурами, связанными с воздействием ионизирующего излучения.

Калькулятор эффективных доз облучения для процедур медицинской визуализации и их эквивалентов
Калькулятор определяет эффективные дозы обычных процедур медицинской визуализации, включающих ионизирующее излучение, и их сравнение с воздействием естественного радиационного фона и радиации, которые можно получить во время полета в крейсерском режиме высота.

Общие калькуляторы

Калькулятор НДС и обратного НДС
Этот калькулятор НДС и обратного НДС определяет НДС, который взимается по заданной ставке НДС предприятиями в точках продажи товаров и услуг, продаваемых в разных странах. Он также определяет чистую цену и НДС, если известна валовая сумма товаров и услуг с НДС.

Кофе: сколько это слишком много? Калькулятор передозировки кофе
Этот калькулятор кофе определяет количество кофеина из кофе, который вы выпили в течение дня. Он не учитывает другие напитки, содержащие кофеин, такие как энергетические напитки, чай и кола, которые вы также можете употреблять. Этот калькулятор поможет вам решить, хотите ли вы еще одну чашку эспрессо или перестанете пить кофе и другие напитки, содержащие кофеин. Калькулятор также предлагает максимальную рекомендуемую дозу кофеина для вашего возраста и веса.

Калькулятор заваривания кофе
Этот калькулятор заваривания кофе определяет идеальное соотношение кофе и воды для различных способов приготовления кофе, кроме эспрессо. Мы исключили эспрессо, потому что для расчета соотношения эспрессо используется другой метод. Для эспрессо используется соотношение молотого кофе к заваренному кофе , а для всех остальных методов используется соотношение воды к молотому кофе .

Теплорасчет рф калькулятор: SmartCalc. Расчет утепления и точки росы для строящих свой дом. СНИП.

Расчет точки росы в стене калькулятор — nehomesdeaf

Расчет точки росы в стене калькулятор

Расчет точки росы в стене калькулятор

Точка росы. расчет, обозначение

Точка росы

Решение проблемы точки росы

ТП = 0,5 Вт / м2 K

Тепло расчет Тепло потерь Дома, Точка росы

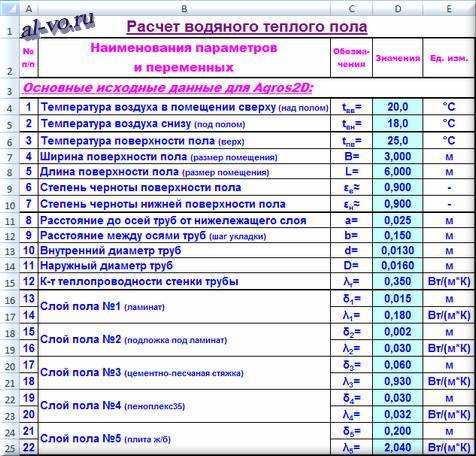

Теплотехнический расчет (пример, программа, калькулятор онлайн).

Что такое теплотехнический расчет?

Расчет потерь тепла по площади помещений

Зачем выполняется расчет?

Коэффициенты расчета тепловых потерь здания

Нормативные документы для выполнения расчета

Как делать теплотехнический расчет стен дома – основные параметры

Пример расчета трехслойной стены без воздушной прослойки

Исходные данные

Климат и микроклимат

Материалы стены

Теплопроводность принятых материалов

Расчет толщины утеплителя для стены

Условие энергосбережения

Расчет нормы тепловой защиты исходя из условий санитарии

Определение толщины утеплителя

Формулы для производства расчета

Потери через ограждающие конструкции

Недостатки расчета по площади

Потери через вентиляцию дома

Пример теплотехнического расчета №1

Теплопотери через стены

Определение потерь через вентиляцию

Пример теплотехнического расчета №2

Пример теплотехнического расчета №3

Пример теплорасчета №4

Влияние воздушного зазора на теплозащитные характеристики

Особенности теплотехнического расчета наружных стен здания методом анализа используемого утеплителя

Программа «Теремок»

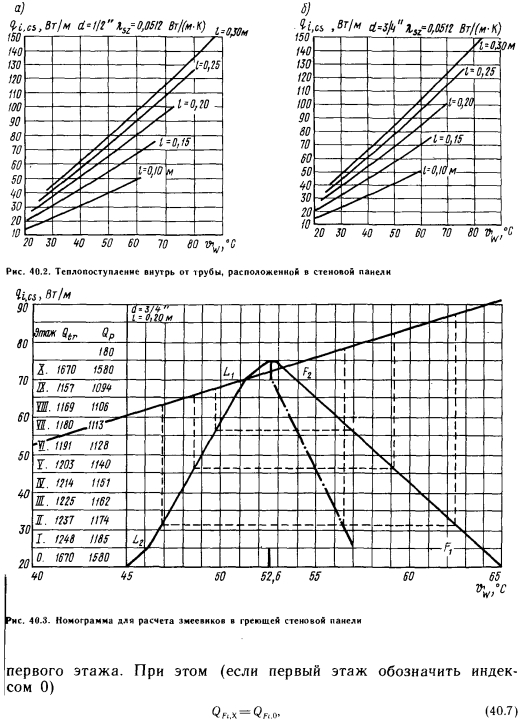

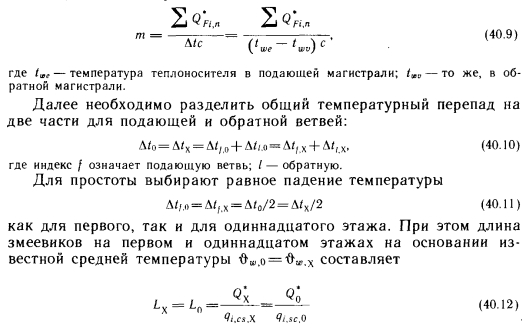

Формула расчета тепловой энергии

Инфильтрация воздуха или вентиляция зданий

Скачать программу теплотехнического расчета LIT THERMO ENGINEER

Расчет расхода тепловой энергии на отопление и вентиляцию

Расчет нормируемой и удельной теплозащитной характеристики здания

Паропроницаемость

Паропроницаемость

Пример 1

Пример 2

Слоёные стены

Перевод величин паропроницаемости

RF Calculators – все RF

Формулы и калькулятор »Электроника Notes

Часто необходимо рассчитать мощность теплового шума в системе.

Базовый расчет теплового шума и уравнения.

Расчеты теплового шума для комнатной температуры

Расчет мощности теплового шума

Калькулятор теплового шума

Расчет теплового шума для обычных полос пропускания

Калькуляторы

Математика

Астрономия

Модели ракет

Mecanica

Termodinamica — Căldura

Hidraulica — Fluidele

Acustica — Sunetele

Fotometria — Lumina

Микроскопия

Электрические, радиочастотные и электронные калькуляторы

Магнитостатический, магнетизм и электромагнетизм

Radiaţia şi radiologia

Общие калькуляторы

Добавить комментарий Отменить ответ
