Тепловая изоляция труб – выбор материалов и их монтаж

Содержание

Теплоизоляционные материалы для тепловых сетей. Тепловая изоляция трубопроводов: пути решения проблемы

Для трубопроводов, расположенных на открытом воздухе и наружных тепловых сетей теплоизоляция должна выполняться в обязательном порядке. Как показывает практика, гораздо рациональнее вовремя утеплить трубы, чем впоследствии, из-за пренебрежения теплоизоляцией, тратить немалые суммы денег для ремонта либо полной замены трубопровода, поврежденного из-за замерзания в трубах воды.

В данной статье рассмотрена тепло и звукоизоляция трубопроводов тепловых сетей, расположенных на улице. Вы узнаете, зачем она необходима и каким требованиям должны соответствовать используемые утеплители. Мы рассмотрим лучшие материалы для теплоизоляции – минеральную вату и вспененный полиэтилен.

Cодержание статьи

Зачем нужно утеплять трубы?

Качественная теплоизоляция необходима не только для трубопроводов тепловых сетей, но и для всех водопроводных труб, расположенных в неотапливаемых помещениях либо на улице, подвергающихся воздействию минусовых температур.

Не утепленные трубы подвергаются риску замерзания циркулирующего теплоносителя, что может стать причиной деформации трубопровода. Вода, при превращении в лед, увеличивается в объеме (расширение обуславливается разной удельной плотностью воды в жидком и твердом состоянии) и разрывает трубы изнутри . Общеизвестный факт, что львиная доля поломок коммунальных сетей теплоснабжения происходит именно в зимний период.

Используемые на сегодняшний день материалы для изготовления труб – чугун, металл, пластик (ПВХ, ПНД, ПП) имеют достаточно высокий коэффициент теплопроводности, что способствует их быстрому охлаждению.

Изоляция труб тепловых сетей также позволяет устранить потери теплоносителем температуры на пути в радиаторы – вода сохраняет одинаковую температуру на всех стадиях циркуляции, что позитивным образом сказывается на КПД отопительной системы в целом.

Характерной проблемой для металлических труб является шум циркулирующего потока, возникающий из-за неровностей на внутренних стенках трубопровода (в полимерных трубах при правильном проектировании сетей теплоснабжения шум отсутствует). Используемые для утепления материалы также выступают как звукоизоляция, они значительно снижают шум потока воды, повышая тем самым комфорт использ

assz.ru

Тепловая изоляция аппаратов и трубопроводов. Тепловая изоляция оборудования и трубопроводов

В основе каждого технологического процесса лежит экономическая эффективность, на которую влияет совокупность множества факторов. Одним из таких моментов, важным для многих отраслей промышленности (химической, нефтеперерабатывающей, металлургической, пищевой, услуг ЖКХ и многих других), является тепловая изоляция оборудования и трубопроводов. В промышленных масштабах она применяется на горизонтальных и вертикальных аппаратах, резервуарах для хранения различных жидкостей, в различных обменниках и насосах. Выделяются особо высокими требованиями к тепловой изоляции процессы использования криогенного и низкотемпературного оборудования. Энергетическая отрасль использует изоляционные элементы при эксплуатации всех видов котлов и турбин, баков-аккумуляторов и различных В зависимости от участка применения к ним предъявляются те или иные требования, которые включены в СНиП. Тепловая обеспечивает сохранение неизменности заданных параметров, при которых происходят а также их безопасность, снижает потери.

Общие сведения

Тепловая изоляция – один из наиболее распространенных видов защиты, нашедший свое применение практически во всех отраслях промышленности. Благодаря ей обеспечивается безаварийная работа большинства объектов, представляющих угрозу здоровью человека или окружающей среде. Существуют определенные требования по выбору материала и монтажу. Они собраны в СНиП. Изоляция трубопроводов должна соответствовать нормам, поскольку от этого зависит нормальное функционирование многих систем. Практически все требования, перечисленные в документации, являются обязательными к исполнению. В большинстве случаев тепловая изоляция теплопроводов является ключевым фактором для бесперебойной работы и функционирования объектов энергетики, жилищно-коммунального хозяйства и промышленности. Дополнительным качеством, которым обладает тепловая изоляция трубопроводов, является обеспечение требований, применяемых в области энергосбережения. Грамотная, выполненная по всем стандартам изоляция трубопроводов позволяет сократить потери тепла в процессе его передачи от поставщика к конечному потребителю (например, при предоставлении услуг горячего водоснабжения в системе жилищно-коммунального хозяйства), что в свою очередь снижает общие энергетические затраты.

Требования к сооружениям

Монтаж и процесс эксплуатации теплоизоляционных сооружений напрямую зависят от их предназначения и места установки. Существует ряд факторов, оказывающих влияние на К ним относят температурные, влажностные, механические и прочие воздействия. На сегодняшний день приняты и утверждены определенные требования, в соответствии с которыми производится расчет изоляции трубопроводов и последующий монтаж. Они считаются основными, учет их является базовым при строительстве сооружений. К ним, в частности, относят:

Безопасность применительно к окружающей среде;

Пожароопасность, надежность и долговечность материалов, из которых изготавливается сооружение;

Теплотехнические показатели.

К параметрам, характеризующим эксплуатационные свойства материалов теплоизоляции, относят некоторые физические величины. Это теплопроводность, сжимаемость, упругость, плотность, вибростойкость. Немаловажное значение имеют и горючесть, стойкость к воздействию агрессивных факторов, толщина изоляции трубопроводов и ряд других параметров.

Теплопроводность материала

Коэффициент теплопроводности сырья, из которого изготавливается изоляция, определяет эффективность всего сооружения. Исходя из его значения, рассчитывается необходимая толщина будущего материала. Это в свою очередь влияет на величину нагрузки, которая будет оказываться со стороны теплоизолятора на объект. При вычислении значения коэффициента учитывают всю совокупность факторов, оказывающих на него непосредственное влияние. Итоговое значение влияет на выбор материала, способ его укладки, необходимую толщину для достижения максимального эффекта. Также учитывается температуростойкость, степень деформации при заданной нагрузке, допустимая нагрузка, которую добавит материал на изолируемую конструкцию, и многое другое.

Срок службы

Эксплуатационный период теплоизоляционных сооружений различен и зависит от множества оказывающих непосредственно на него влияние факторов. К ним, в частно

www.electrician-i.ru

Как устроить тепловую изоляцию оборудования и трубопроводов. Теплоизоляция трубопроводов тепловых сетей: утепляем отопление

Как устроить тепловую изоляцию оборудования и трубопроводов. Теплоизоляция трубопроводов тепловых сетей: утепляем отопление

Теплотрасса – это магистральный трубопровод, который проложен от источника выработки тепла до конечного потребителя. Обычно такая система состоит из двух труб: по одной из них поступает тепло, по другой происходит отвод использованного носителя.

Утепление теплотрасс необходимо, ведь оно исключает теплопотери, что становится особенно заметно в холодные зимние месяцы.

Современная изоляция для таких систем представлена такими утеплителями как:

  • Стекловолокнистый
  • Каучуковый
  • Базальтовый

В данной статье мы поговорим о видах утеплителей для теплотрасс.

О теплоизоляции трубопровода

Большинство качественных и долговечных теплоизоляторов для коммунальных и промышленных систем изготавливают из каучука или минеральной ваты. Наиболее востребованные торговые марки для теплоизоляции труб теплотрасс – это Paroc, Isover, Rockwool, Linerock и т. д. Данные производители выпускают качественные и долговечные продукты.

Виды теплоизоляторов

Вне зависимости от материала различают такие виды :

  1. Скорлупы . Пожалуй, наиболее простой в монтаже изолятор, который выпускается в виде цилиндров различной плотности и диаметров. Скорлупы являются очень востребованными в качестве утепления для холодных трубопроводов.
  2. Плиты . Теплоизоляционная минераловатная плита является универсальным теплоизолятором. Плитами минваты производится утепление лоджии, полов, потолков, межкомнатных перегородок и кровель. Их также используют для теплоизоляции труб холодного водопровода.
  3. Маты . Главным отличием матов от плит является наличие прошивки, которая защищает материал от расслоения.
    Маты мягче плит, они более гибкие и различными производителями выпускаются в трех вариантах:
    • Без обкладочного материала.
    • С обкладочным материалом, представленным в виде фольгированной стороны.
    • С обкладочным материалом, представленным стеклохолстом с одной стороны.

Совет!
Минеральная вата известна своей непереносимостью влаги.
Поэтому желательно приобретать материал с фольгированной стороной, или же обеспечивать ему дополнительную защиту, укладывая гидроизолятор.

Характеристики теплоизоляторов

Современные производители делают все возможное, чтобы их материал был конкурентоспособным на рынке.

В связи с этим теплоизоляторы для теплотрасс имеют такие свойства:

  • Простота монтажа своими руками.
  • Приемлемая цена.
  • Способность хорошо переносить как положительные, так и отрицательные температуры.
  • Предотвращение коррозийных процессов в трубах.
  • Сохранение температуры носителя на изолир

assz.ru

СНиП, характеристики, виды теплоизоляции и требования к ним. Изоляция трубопроводов

Тепловая изоляция оборудования и перспективы развития отрасли

Рациональное применение и использование топливных и энергетических ресурсов — это одна из самых приоритетных задач в развитии любой экономики.

Изоляция для трубопровода и оборудования обуславливает технические возможности и экономическую эффективность в осуществлении технологических процессов.

Главная роль в решении подобной проблемы принадлежит эффективной тепловой промышленной изоляции. Изоляцию для трубопровода широко используют в энергетике и жилищно-коммунальном хозяйстве. Применяется также в металлургической, нефтеперерабатывающей, пищевой и химической отраслях.

В энергетике тепловая изоляция для трубопроводов используется в паровых котлах, газовых и паровых турбинах, теплообменниках, а также, в баках, аккумулирующих горячую воду, и в дымовых трубах. В промышленности изолируют технологические аппараты (вертикальные и горизонтальные), насосы и теплообменные аппараты. Тепловой изоляции подлежат резервуары для хранения нефтепродуктов, нефти и воды. Повышенные требования предъявляются к тепловой изоляции криогенного оборудования и прочих низкотемпературных агрегатов. Изоляция для трубопроводов обеспечит проведение различных процессов, в том числе и технологических, позволить создавать исключающие опасность травм и повреждений условия труда. Она снизит потери от испарений нефтепродуктов из резервуаров и позволит хранить природные и сжиженные газы в изотермическом хранилище.

Технологические требования к изоляционным конструкциям

В процессе монтажа и последующей эксплуатации изоляция для трубопроводов подвергается водяным и температурным, вибрационным и механическим воздействиям. Эти воздействия и определяют список требований, которые предъявляются к этим конструкциям. Теплоизоляционные материалы и конструкции должны обладать:

  • теплотехнической эффективностью;
  • эксплуатационной долговечностью и надежностью;
  • пожарной и экологической безопасностью.

Существует несколько основных показателей, которые определяют эксплуатационные и технико-физические свойства таких материалов. К их числу относятся: сжимаемость, упругость, стойкость к агрессивным средам, прочность при 10%-ой деформации, теплопроводность и плотность. Немаловажное значение имеет биологическая стойкость и величина содержания органических веществ. Эффективность тепловых изоляторов в первую очередь определяется коэффициентом теплопроводности. Этот коэффициент определяет необходимую толщину изолирующего слоя, и, как следствие, монтажные и конструктивные особенности конструкции, нагрузки на объект, которые нужно изолировать. При производимых вычислениях применяют расчетный коэффициент теплопроводности. Он учитывает температуру, наличие деталей крепежа и уплотнение теплоизолирующих материалов в данной конструкции. При теоретическом выборе теплоизолирующего материала учитывают:

  • его линейную усадку в процессе эксплуатации, размеры материала могут уменьшиться при нагреве;
  • потери массы и прочности, при нагреве может произойти разрушение материала;
  • степень частичного выгорания связующего вещества при увеличении температуры;
  • предельные допускаемые нагрузки на изолируемые поверхности и опоры, определяется предельная масса изолирующего материала.

Срок эксплуатации теплоизоляционных материалов и конструкции во многом зависит от условий, в которых они работают и конструктивных особенностей. К условиям эксплуатации относят:

  • место, в котором расположен объект;
  • режим функционирования оборудования;
  • агрессивность окружающей среды;
  • механические воздействия и их интенсивность.

Наличие и качество защитного покрытия у теплоизоляционных материалов и у теплоизолирующей конструкции в значительной степени определяют срок их службы.

Тепловая изоляция трубопроводов сегодняшнего дня

На сегодняшний день рынок теплоизолирующих материалов наполнен продукцией как зарубежных производителей, так и отечественных торговых марок. Номенклатура представленных на рынке волокнистых утеплителей для оборудования включает список таких материалов для изоляции трубопровода:

  • маты минеральные прошивные теплоизоляционные;
  • маты минеральные в обкладках из крафт-бумаги, стеклоткани или металлической сетки;
  • для промышленной изоляции минеральные изделия с гофрированной структурой, согласно ТУ 36,16,22-8-91;
  • термоизоляционные минеральные плиты плотностью 75-130 кг/куб.м на синтетическом связующем материале, в соответствии с ГОСТ 9573-96;
  • изделия на синтетическом связующем материале из штапельного и стеклянного волокна, изоляция для трубопроводов.

В небольшом объеме выпускают теплоизоляционные материалы в виде изделий из базальтового и тонкого стеклянного волокна, соответствующие ТУ 21-5328981-05-92.

Материалы (изоляция для трубопроводов) широко представлены продукцией иностранных производителей. Зарубежные варианты изоляции для трубопроводов и оборудования представлены волокнистыми теплоизолирующими материалами. Это цилиндры, плиты и маты, которые покрыты с одной из сторон алюминиевой фольгой или металлической сеткой. Страны производители этой продукции: Дания, Финляндия и Словакия.

Вспененный полиуретан, выпускаемый в виде плиточных изделий, находит все большее применение в подобных конструкциях. Нужно заметить, что вышеперечисленные теплоизоляционные материалы не заменят тепловую изоляцию, их можно использовать только в качестве дополнительных элементов для увеличения теплоотражающих характеристик. При канальной прокладке трубопроводов в тепловых сетях применяют цилиндры из стеклянного волокна и минеральной ваты, мягкие плиты и теплоизоляционные маты. Для прокладки трубопроводов под землей используют трубы с гидроизоляционным покрытием, предварительно заизолированные в заводских условиях. Повысить температурную устойчивость теплоизоляционных конструкций можно с помощью полиуретана, если применить двухслойную изоляцию. Внутренний слой такой изоляции должен быть из минеральной ваты, а наружный — из всп

www.book-furniture.ru

Для чего применяется тепловая изоляция трубопроводов. Этапы теплоизоляции труб отопления. Утепление труб минеральной ватой или изделиями на ее основе

В процессе отопления жидкость, которая используется в качестве теплоносителя, циркулирует по всей системе. Чтобы не растерять полезное тепло и избежать излишнего перегрева помещения, проводится изоляция трубопроводов отопления.

Такие работы необходимы в загородных домах, если магистрали трубопроводов отопления проходят по улице от котельной, или же когда котёл находится в дальнем крыле здания, а трубы протянуты по холодным коридорам. Это помогает доставить в помещение больше тепла, сохранив его на всём маршруте: от котельной до радиаторов отопления.

В качестве материала используются несколько видов утеплителей, они различаются по теплопроводности и способам монтажа, и при выборе материала нужно хотя бы немного знать о его качествах.

Вспененный полиэтилен

Это гибкий утеплитель, который производится в форме труб различных размеров, с разрезом посередине (это сделано для удобства монтажа).

Монтаж

При утеплении трубопровода этим материалом, куски утеплителя накладываются на трубы по всей длине, и стягиваются строительным скотчем. Места стыков или соединения труб нужно закрыть утеплителем более толстого диаметра. Поэтому перед началом работ нужно примерно рассчитать необходимое количество утеплителя разных размеров.

Утеплитель такой марки очень удобен, его можно легко разрезать, а оставшиеся куски использовать в другом месте, составив из нескольких отрезков одну длинную часть.

Утеплители из стекловолокна

Такой утеплитель наиболее востребован у строителей. Этот материал имеет сравнительно небольшой вес и совершенно не подвержен гниению. Именно поэтому его часто используют для утепления труб расположенных на улице.

Монтаж

При монтаже утеплителем обматывают трубы и закрепляют его с помощью вязальной проволоки. Для дополнительной защиты от воздействия влаги снаружи его обвязывают рубероидом или строительной фольгой.

Базальтовая вата

Это формовые элементы утеплителя, которые изготовлены в виде плит и цилиндров. Такие утеплители пожаробезопасны, имеют хорошую прочность и не пропускают влагу. Монтаж его достаточно прост, как и в случае с утеплителем из стекловолокна его дополнительно защищают алюминиевой фольгой или рубероидом.

Пенополистирол

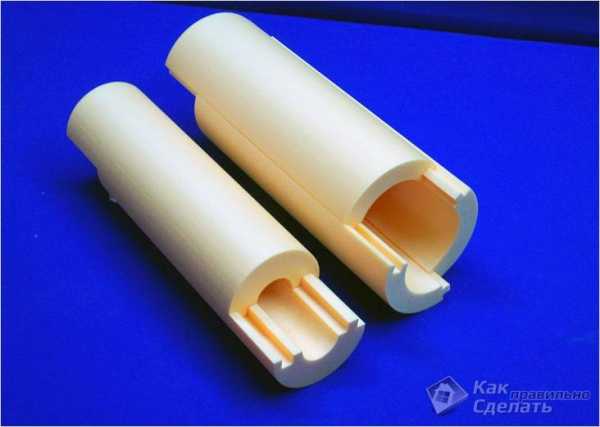

Такой утеплитель изготавливается в виде двух скорлуп разных размеров, они скрепляются при помощи специальных пазов, но для надёжности соединения их необходимо дополнительно закрепить специальным клеем или скотчем.

Монтаж

При соединении на трубах половинки утеплителей соединяют между собой и смещают две части в разные стороны на несколько сантиметров. Следующее звено также соединяется, и оставленные концы стыкуют между собой, получается своего рода «нахлёст» одного соединения на другое, что обеспечивает более качественное скрепление.

Для утепления неудобных участков и поворотов используются – фигурные скорлупы, которые имеют неравные размеры.

Для того чтобы качественно провести утепление этим материалом, нужно заранее подсчитать протяжённость трубопровода, количество стыков и сгибов. Это необходимо для приобретения нужного количества соединительных частей.

Пенополиуретан

Этот утеплитель наносится путём распыления. Специально подготовленный состав распыляют на смонтированный трубопровод. Он надёжно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу, обладающую высокой прочностью.

Из-за того что этот утеплитель плохо переносит воздействие солнечных лучей утепление им труб, расположенных на открытом воздухе, должно сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.

Для качественного изолирования труб можно комбинировать утеплители. Например, в котельной и на улице их можно закрыть минеральной ватой или базальтовым утеплителем. А в доме места подводки к батареям отопления – вспененным полиэтиленом, который выглядит более эстетично.

Этот материал, при помощи которого проводится изоляция трубопроводов отопления, позволит исключить некоторые трудности, возникающие в процессе монтажа других утеплителей.

Чем больше, тем лучше…

Этот лозунг относится к монтажу такой изоляции. Наносится он распылителем или обычной кистью, и чем больше слоёв будет нанесено на трубу, тем лучше будет сохраняться тепло. Да и сам процесс намного легче монтажа других видов утеплителя. Его можно без проблем нанести как на ровную трубу, расположенную в хорошей доступности, так и на скрытые неудобные участки.

Когда нужно позаботиться об изоляции трубопроводов

Лучше всего монтаж утеплителя произвести в процессе прокладки труб и разветвлений в помещении. На этом этапе вам будет проще подбирать размеры (при выборе рулонного или трубчатого утеплителя), и в итоге останется меньше отходов, а это соответственно – экономия средств.

Ремонт утеплителя

При всех положительных качествах всех видов материалов нелишним будет проводить профилактический осмотр всей магистрали отопления перед наступлением зимнего сезона. Чтобы в последующем избежать неприятностей, места утеплителя, которые вследствие каких-либо обстоятельств пришли в негодность, нужно обязательно заменить.

Видео

Видеоролик по монтажу цилиндров из минеральной ваты:

Фото

Тепловая изоляция трубопроводов тепловых сетей считается обязательной. Это относится также к водоснабжению и канализации. Ведь вещества или жидкости, проходящие по трубам, в холодное время года иногда замерзают или постепенно терять переносимую ими энергию. Не допустить этого помогают разные методы. О некоторых из них расскажет данная статья.

Пути решения проблемы

Защищать сети от перепадов внешней температуры и других воздействий можно следующим образом:

  1. Сделать обогрев с помощью нагревательных кабелей. Приспособления крепятся поверху бытовых трубопроводов, либо заводятся вовнутрь коллектора. Работают такие приборы от электросети.

Обратите внимание! В случае необходимости постоянного обогрева применяются саморегулирующие провода, которые отключаются и включаются автоматически, не допуская перегрева конструкций.

  1. Прокладывать коммуникации ниже уровня промерзания грунта. В результате они минимально контактируют с источниками холода.
  2. Использовать закрытые подземные лотки. Воздушное пространство здесь относительно изолированно, поэтому воздух вокруг трубопроводов остывает медленно и не дает замерзнуть их содержимому.
  3. Создать теплоизоляционный контур из пористых материалов. Такой метод защиты применяется чаще всего. При таком утеплении создается буферная зона, которая препятствует потере тепла горячих жидкостей и защищает их от замерзания.

Обогрев трубы греющим кабелем

В данной статье пойдет речь именно о последнем способе защиты коммуникаций.

Нормативная регуляция

Тепловая изоляция оборудования и трубопроводов основывается на СНиПе 2.04.14-88. В нем содержится информация о материалах и методах их использования, и излагаются требования к защитным контурам.

  • Независимо от температуры носителя, необходимо утеплять любую систему.
  • Для создания теплоизоляционного слоя одинаково применяются готовые и сборные конструкции.
  • Металлические части сетей должны защищаться от коррозии.
  • Желательно использовать многослойную конструкцию контура. В ее состав входит утеплитель, пароизоляция и защитный слой из плотного полимера, нетканого полотна или металла. Иногда монтируется армирующий контур, который не дает сминаться пористым материалам и предотвращает д

www.kalinark.ru
